Разборка iPad 5

Введение

Команда разработчиков iPad взяла страницу из книги iPhone SE и выпустила то, что кажется бросовым - планшет с заниженными характеристиками, нацеленный на рынки образовательных и корпоративных услуг. Этот iPad, предположительно, имеет разумную цену и достаточно мощный для профессионалов, но заслужит ли он высокие оценки за ремонтопригодность? Присоединяйтесь к нам и узнайте. Время разборки!

Хотите первыми увидеть внутренности новейших гаджетов? Следите за нами на Facebook, Instagram или Twitter, чтобы узнавать последние новости из мира ремонта.

Обновление: Полный список совместимости деталей iPad 5 и iPad Air 1 смотрите в наш блог о тестировании совместимости.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad 5

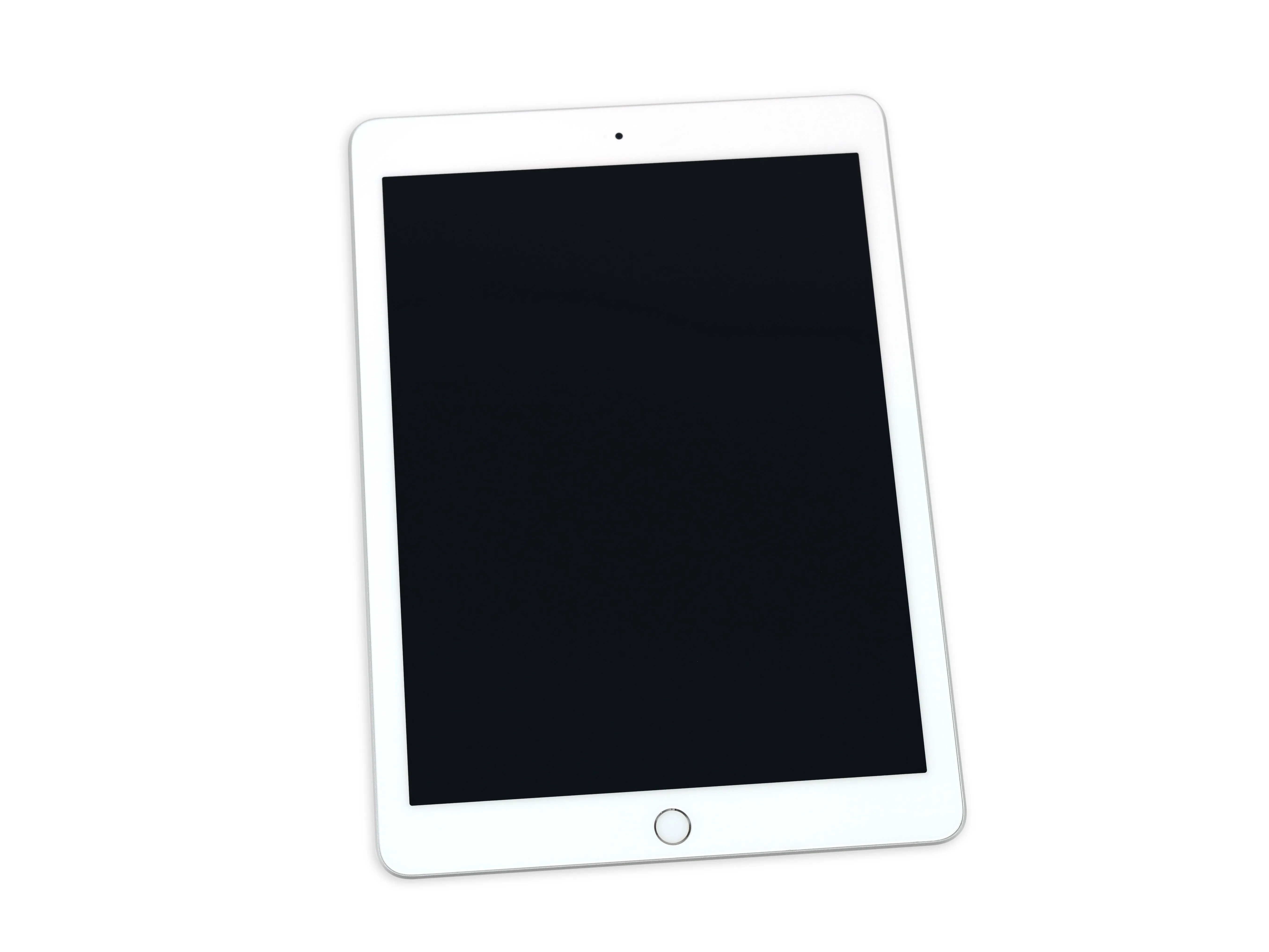

• Ходят слухи, что в этом iPad собрано что-то старое и что-то новое. Возможно, эти характеристики расскажут нам, насколько далеко от яблони приземлился этот Apple:

• 64-битный процессор Apple A9 третьего поколения со встроенным сопроцессором движения M9

• 9,7-дюймовый мультисенсорный дисплей Retina с разрешением 2048 x 1536 (264 ppi) и неламинированным дигитайзером

• 32 ГБ или 128 ГБ памяти

• 8-мегапиксельная камера iSight с разрешением 1080p на задней панели + 1,2-мегапиксельная камера FaceTime HD с разрешением 720p на передней панели

• Wi-Fi 802.11a/b/g/n/ac MIMO + Bluetooth 4.2

• Датчик отпечатков пальцев Touch ID + 3-осевой гироскоп + акселерометр + барометр + датчик освещенности

Шаг 2

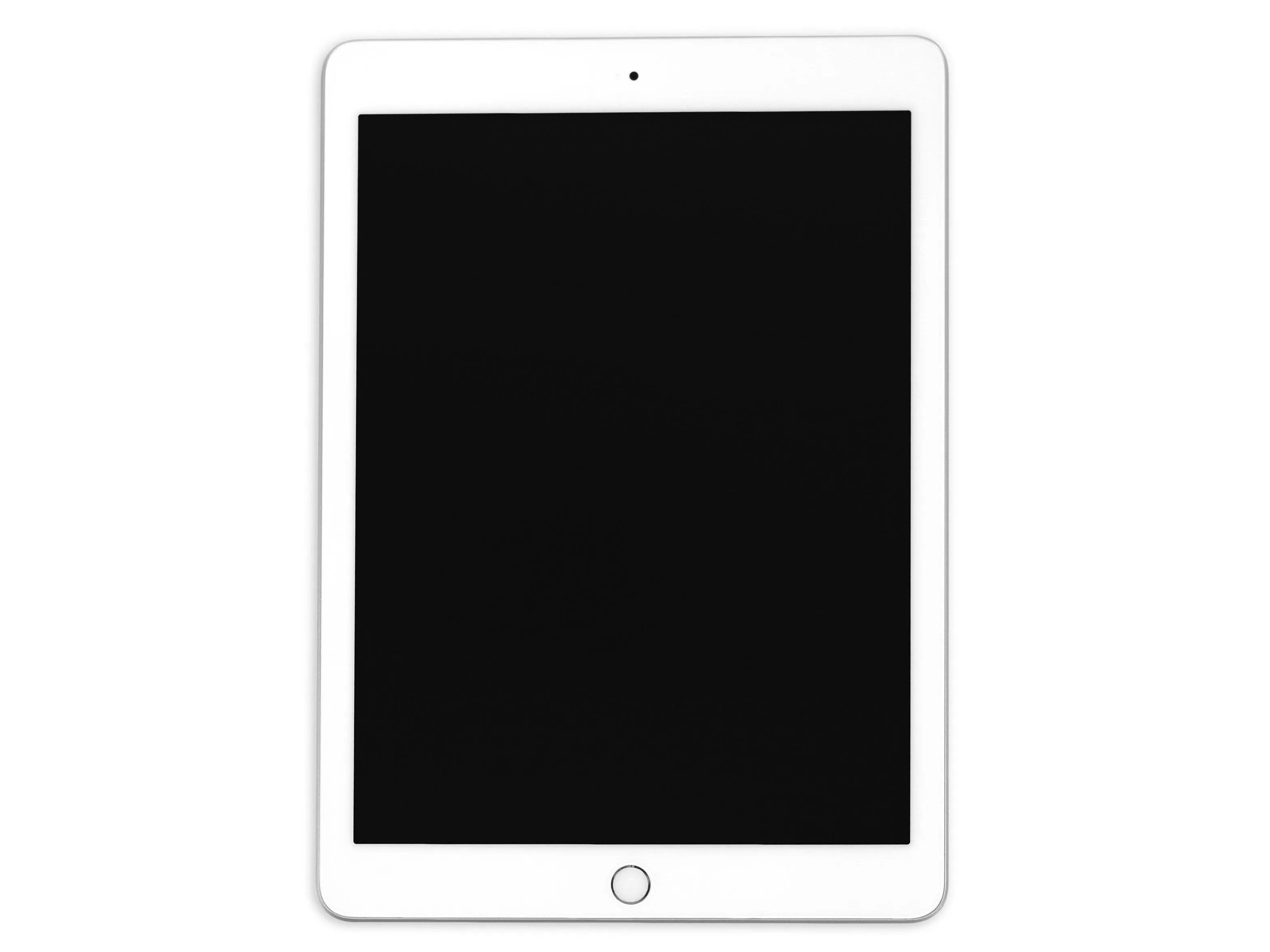

• Мы отправляемся в дальние края, чтобы предоставить вам самые ранние новости о разборе - в экзотические часовые пояса, такие как австралийское восточное стандартное время и японское стандартное время. И не забывайте о тихоокеанском стандартном времени, которое в данном случае требует шести часов езды... на юг...

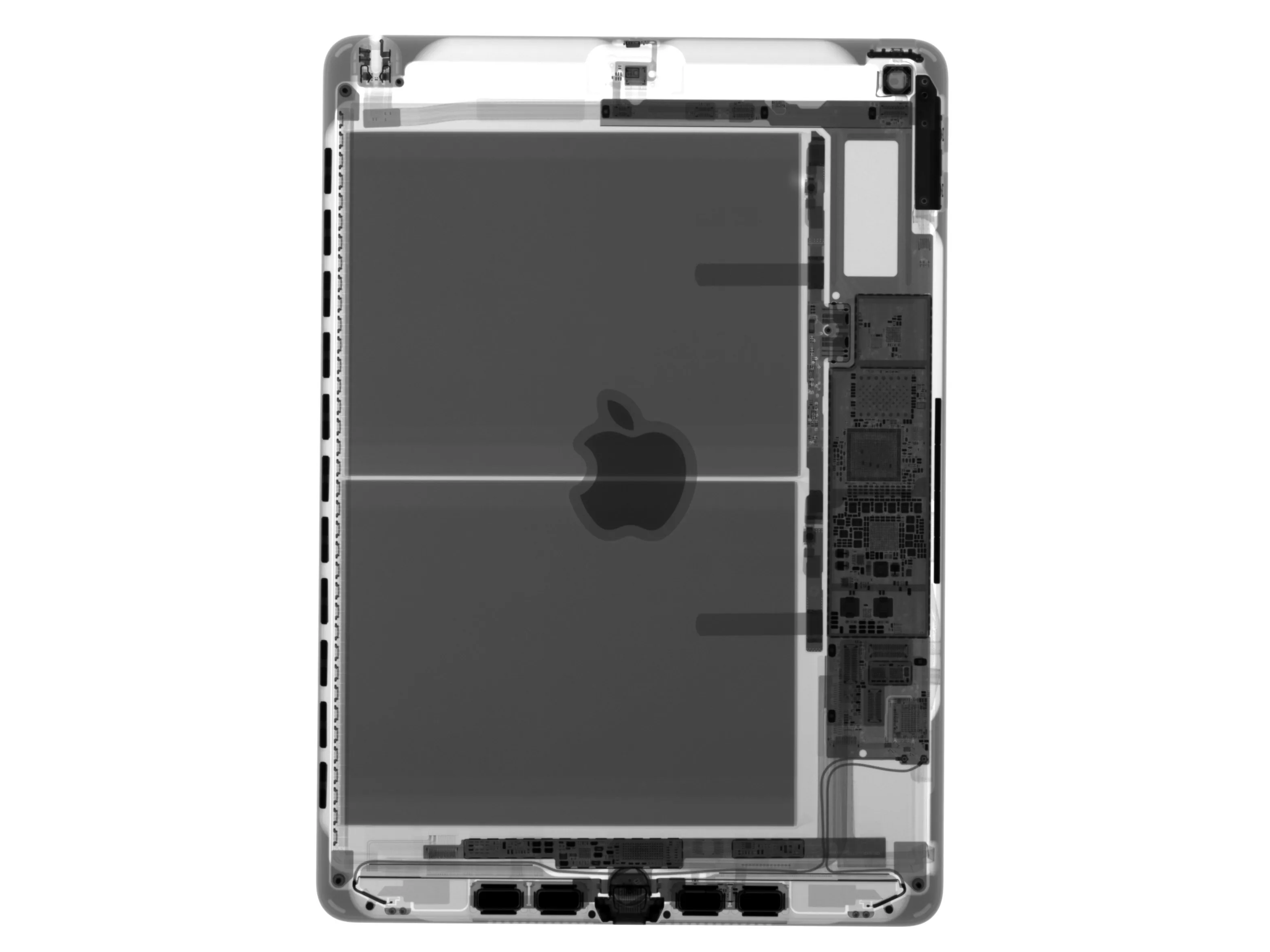

• В итоге, наши друзья-эксперты из Creative Electron в Сан-Маркосе устроили для нас разборку iPad, а также провели небольшую предварительную рентгеновскую разведку.

• Ага. Похоже на оригинальный iPad Air.

• Снаружи он тоже выглядит как iPad Air - но разве внешность обманчива?

Шаг 3

• Прежде чем приступить к работе, мы проверим заднюю панель, чтобы убедиться, что это не старый iPad, замаскированный в новой коробке.

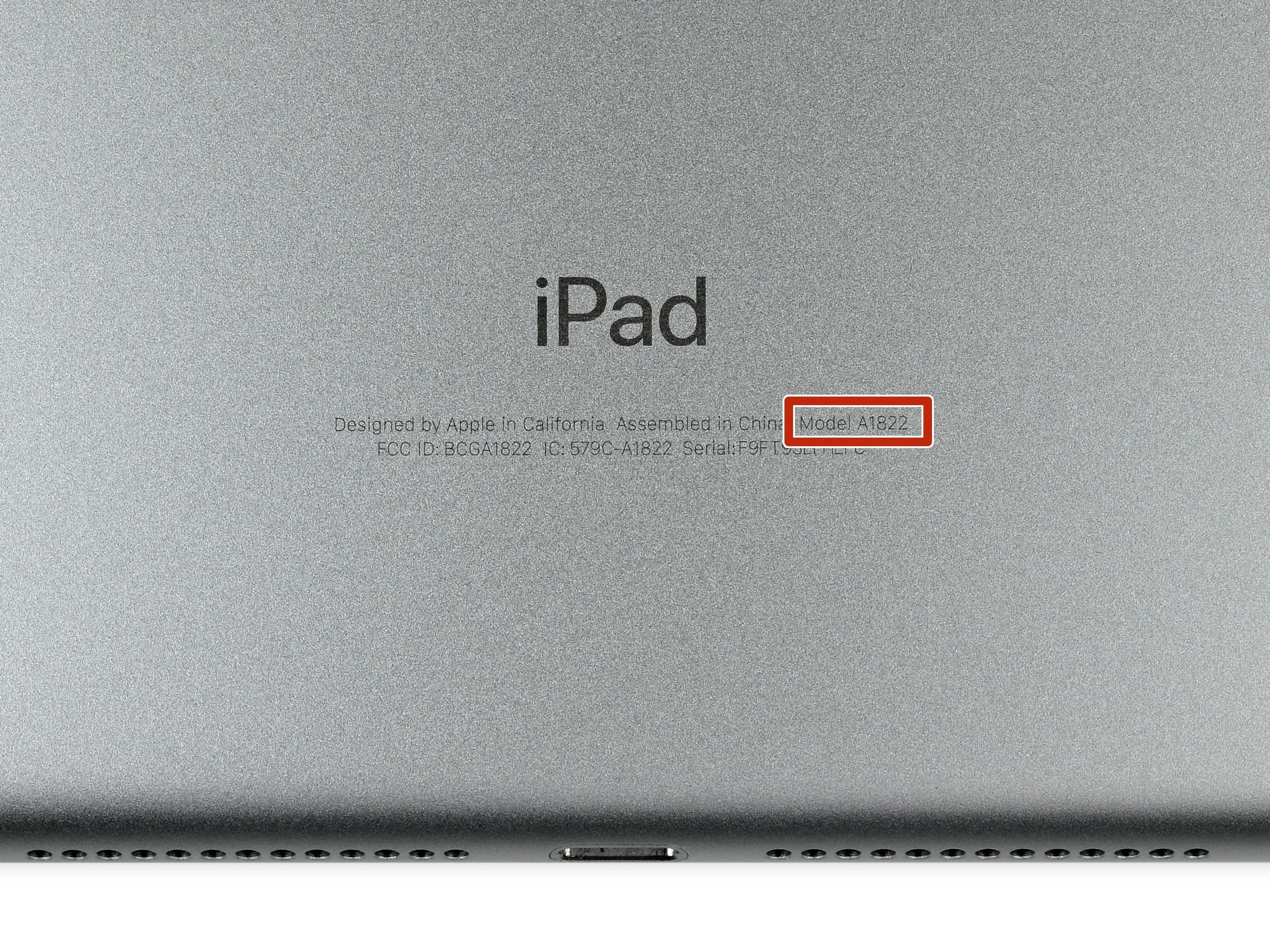

• Номер новой модели: A1822 - есть.

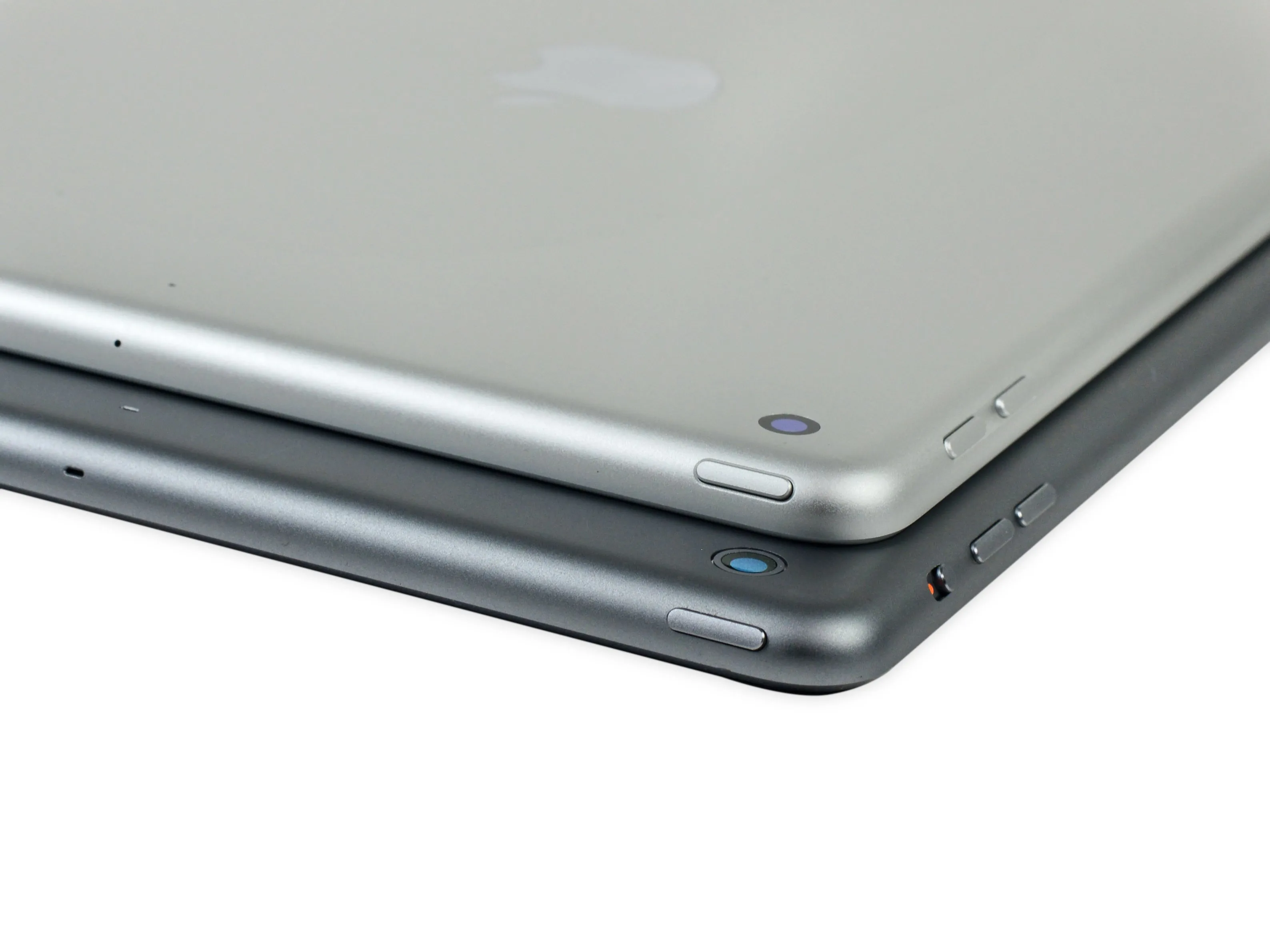

• Если сравнить с Air 1, то модель 2017 года выглядит очень похоже. Ключевые отличия включают:

• Отсутствие переключателя блокировки (если Air 2 сделал это, то и вы можете, iPad 5).

• Отверстия для микрофонов уменьшились до отверстий для микрофонов (меньше шансов на проникновение мусора?)

• Один ряд отверстий для динамиков (больше отверстий = больше роскоши?)

• И, если вам интересно, разъем для наушников все-таки сохранился.

Шаг 4

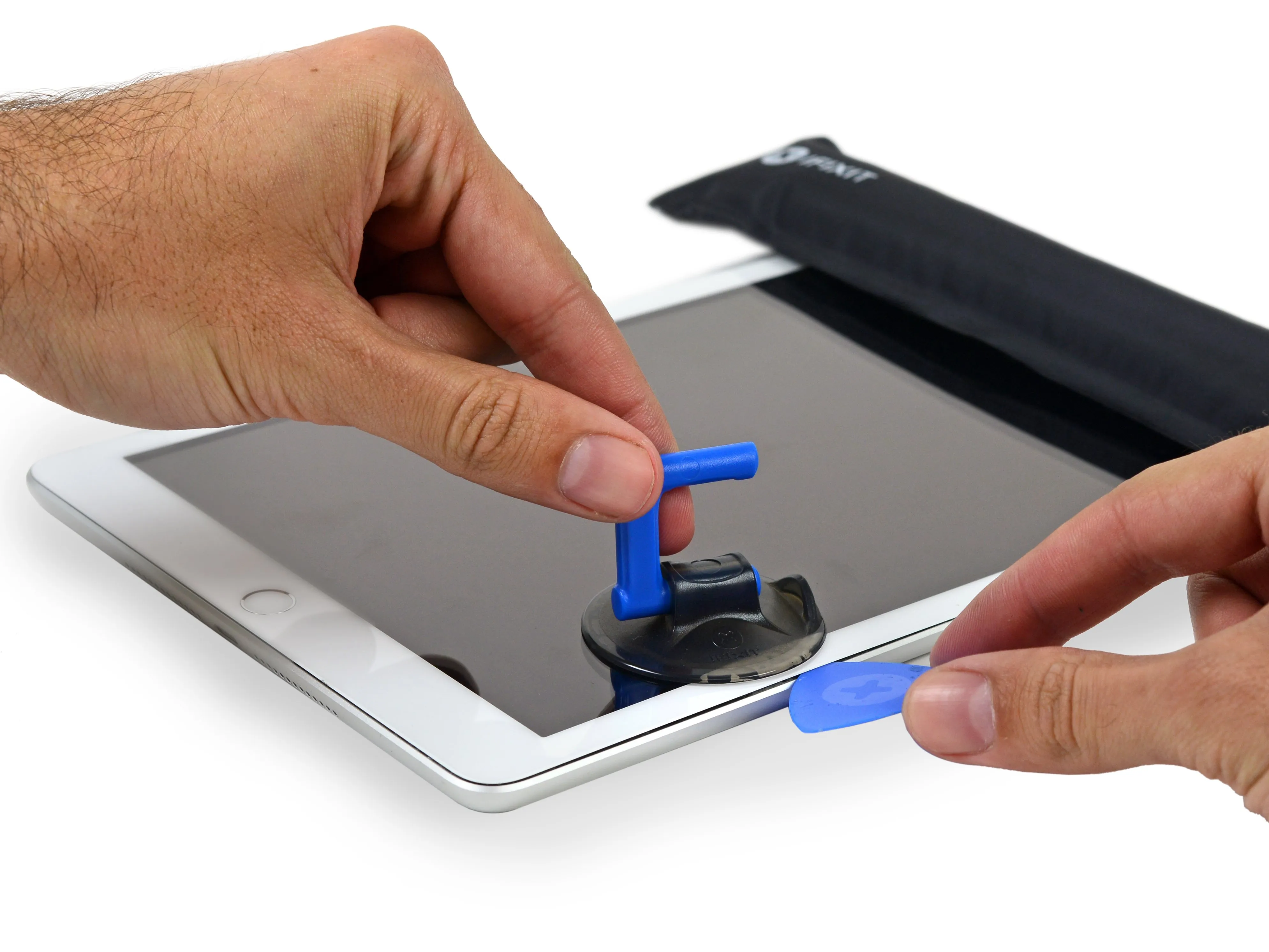

• Пришло время начать песню и танец по вскрытию iPad: Нагрев, Разбор, Подглядывание, Повтор.

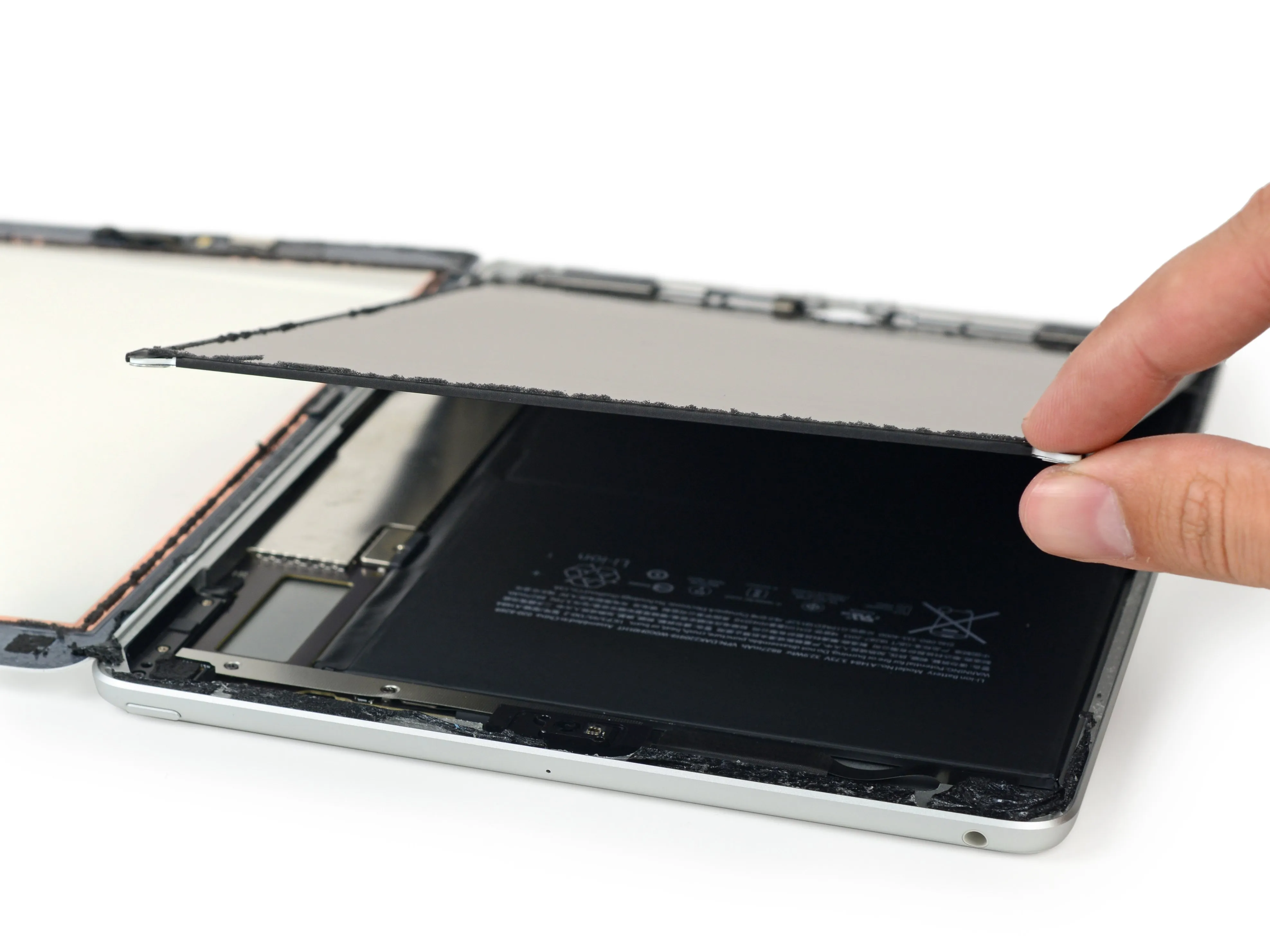

• Судя по первым сообщениям, мы ожидаем, что это устройство будет скорее Air 1, чем 2, и вот почему. ЖК-дисплей и дигитайзер не расплавлены и могут быть заменены по отдельности. Это отличная новость для ремонта.

• Испытав обретенную свободу, мы на секунду вставили дигитайзер и ЖК-дисплей от Air 1. Разъемы подходят! Мы проведем несколько тестов позже, чтобы сообщить вам, действительно ли они работают...

• Между контактами батареи и логической платой мы установили иголку для изоляции батареи, чтобы предотвратить любые... mishapsостанавливая электроны в их следах.

Шаг 5

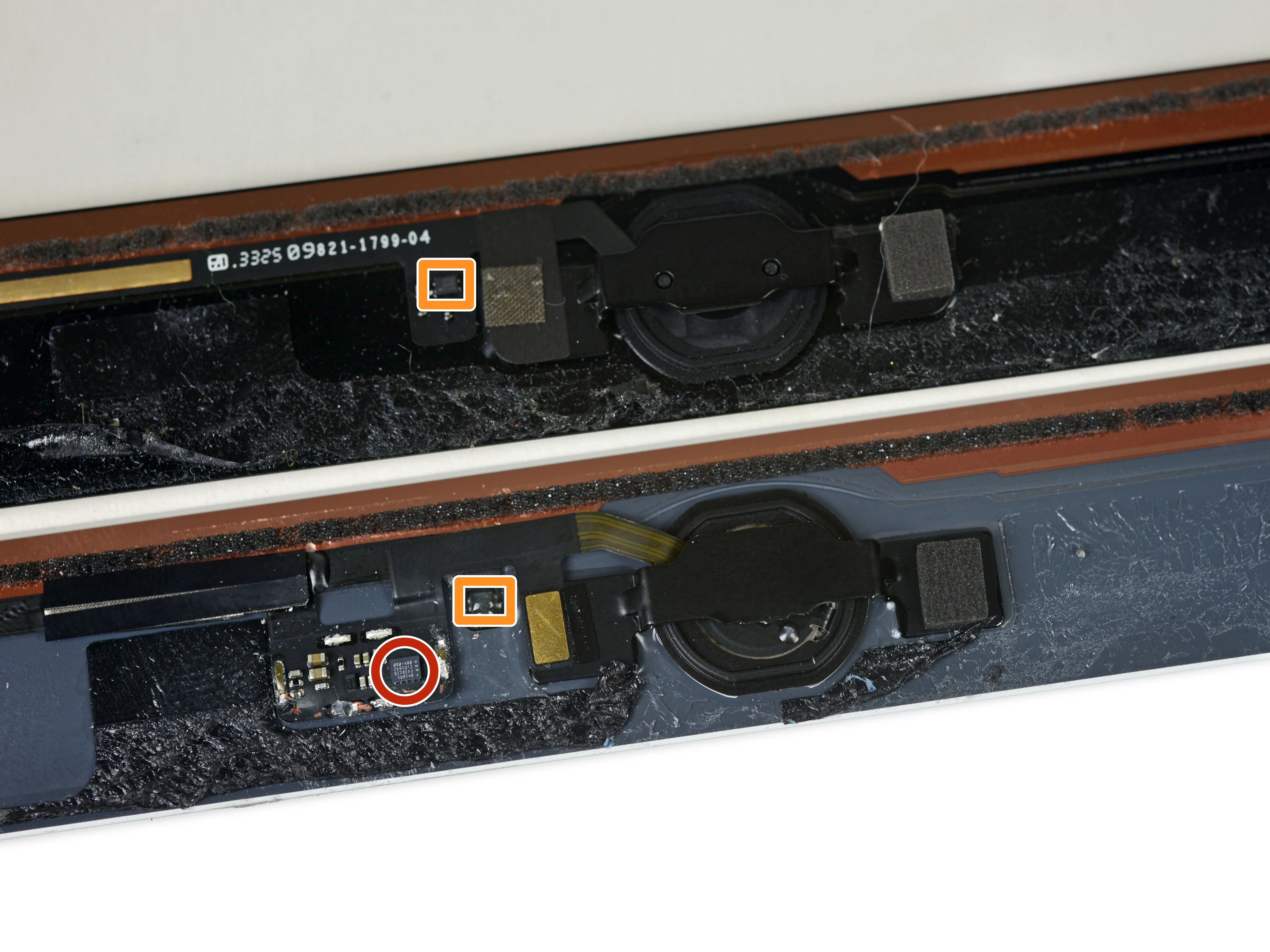

• Перевернув дигитайзер на заднюю сторону, вы увидите самое значительное изменение по сравнению с iPad Air: добавление Touch ID и связанного с ним оборудования.

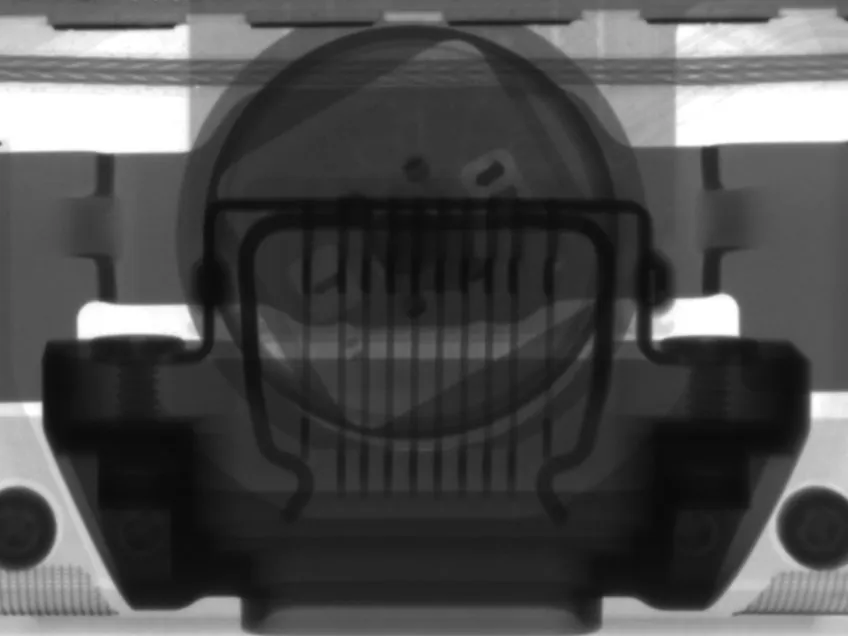

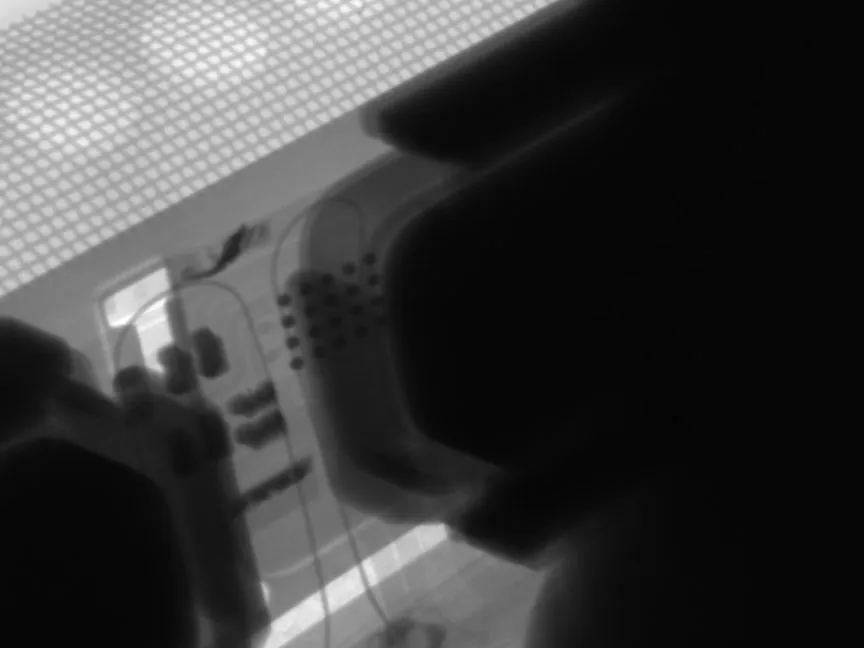

• NXP 8461A1 - также виден массив шариковых решеток 5x4, спрятанный под динамиком на этом милом рентгеновском снимке.

• Вероятно, это защищенный микроконтроллер NXP Semiconductor NVT8461A1 (WLCSP20).

• Большой палец вверх за считывание отпечатков пальцев. Палец вниз за сложный ремонт, поскольку сенсор уникально сопряжен с логической платой на заводе.

• По крайней мере, эта чудесная кнопка все еще остается кнопкой (в отличие от твердотельной кнопки, которая появилась на iPhone 7-й серии). Посмотрите на переключатель под следами порта Lightning.

• Вероятно, датчики Холла

Шаг 6

• Переходя к дисплею, мы не видим никаких удобных отметок производителя на этот раз.

• LGВы в порядке?

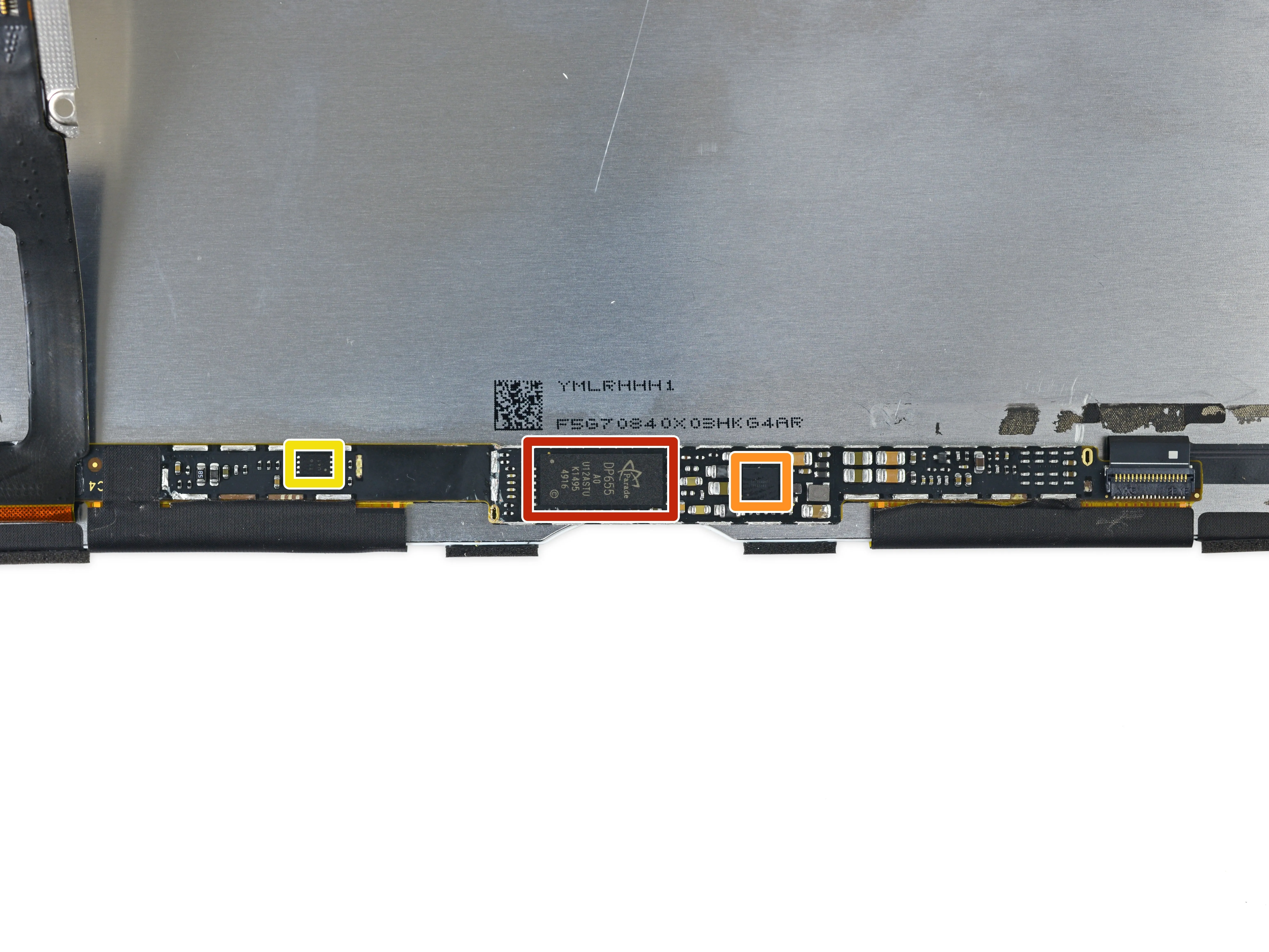

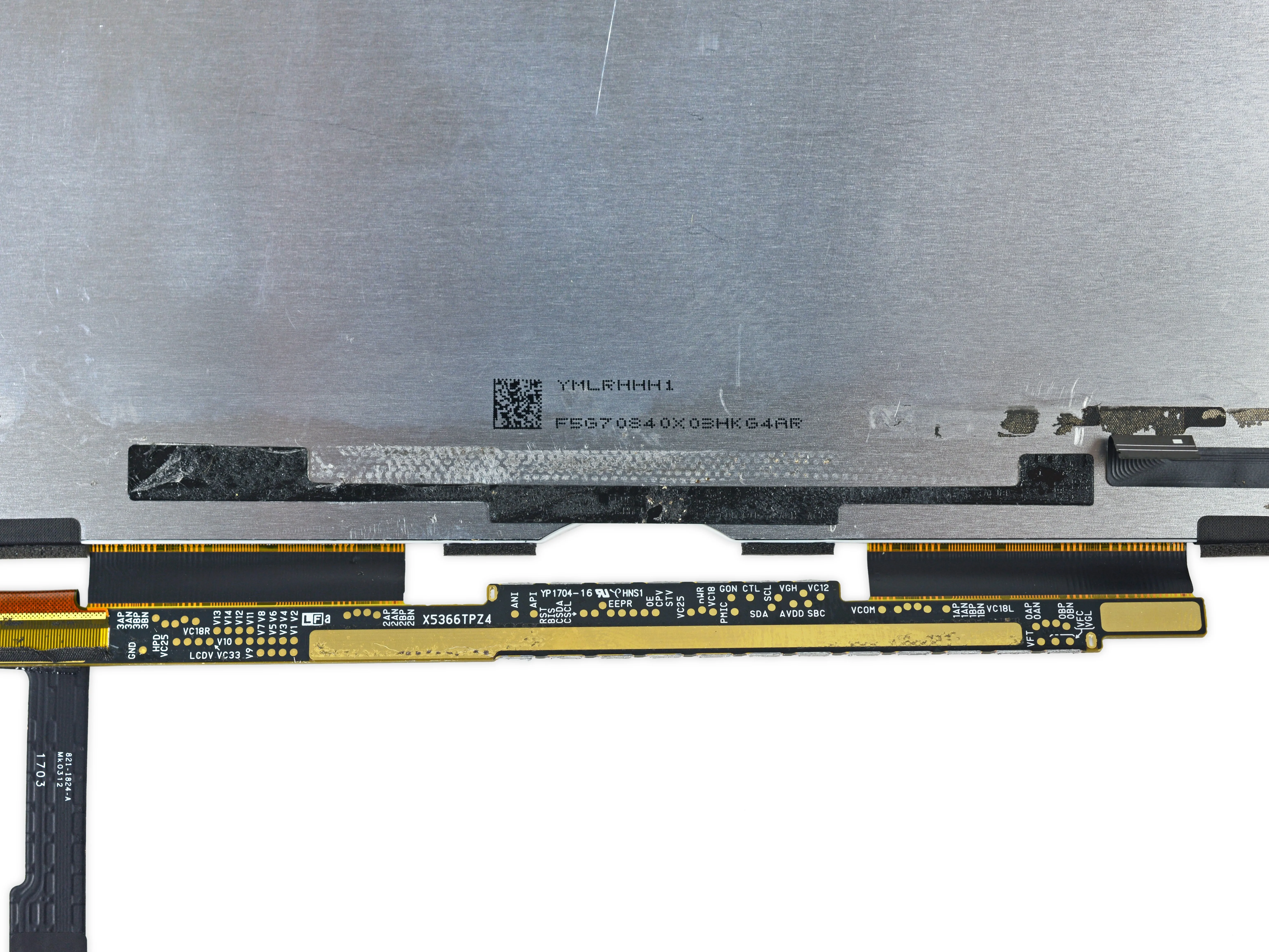

• Спереди и по центру на печатной плате дисплея мы видим Parade DP655тот же контроллер синхронизации ЖК-дисплея, что и в дисплее Air 1.

• Источник питания дисплея Texas Instruments TPS65143

• Rohm BR24T16-W Последовательная память EEPROM объемом 16 Кб

• В пресс-релиз анонсирующем iPad 5, говорится, что он оснащён 'более ярким 9,7-дюймовым дисплеем Retina'.

• Наш вопрос: ярче чего? На вид он не сильно отличается от дисплея Air 1. Если они имеют в виду более яркий дисплей, чем у Air 2, то это может быть связано с тем, что возврата к нестандартному дисплею Air 1.

Шаг 7

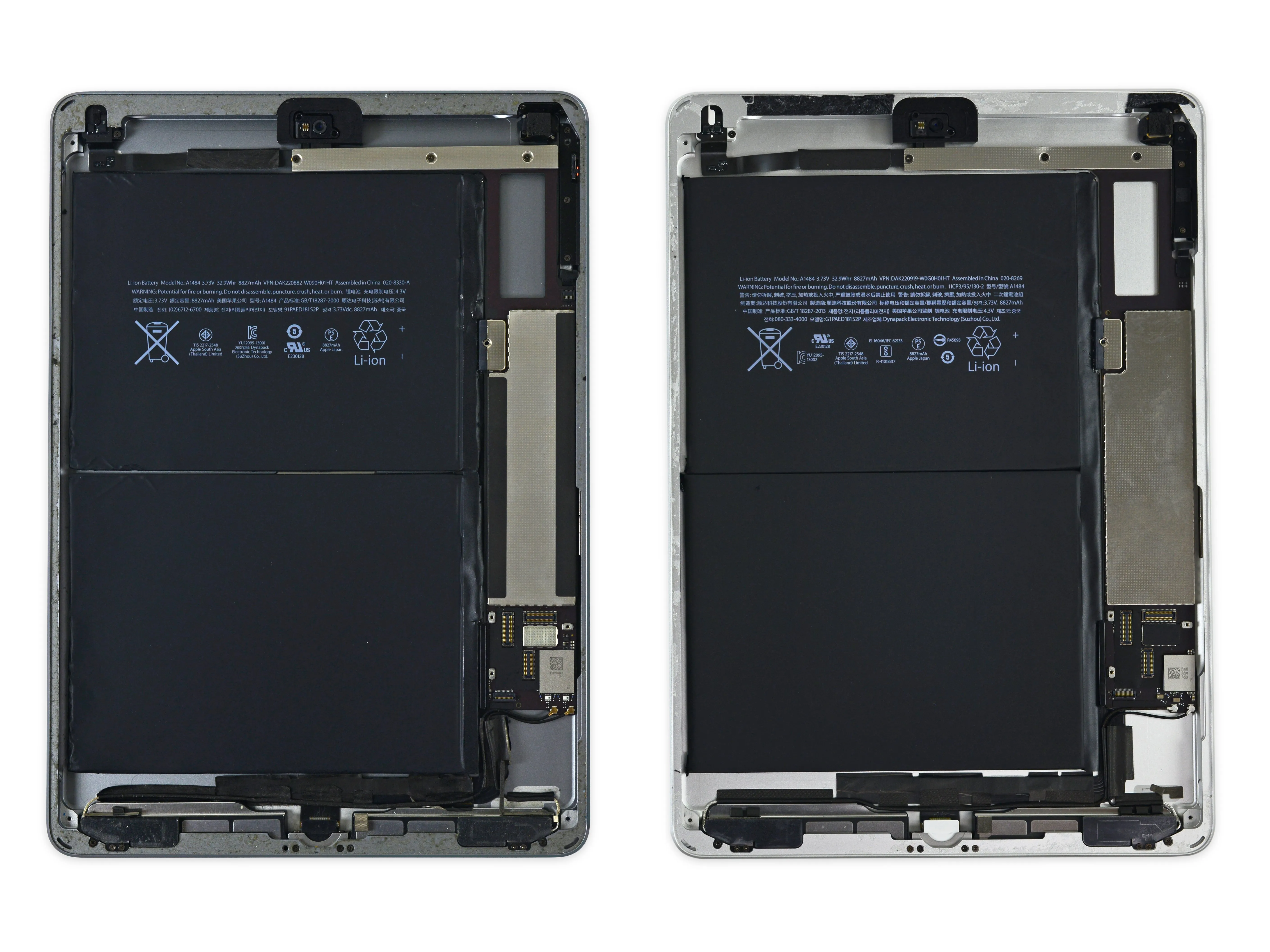

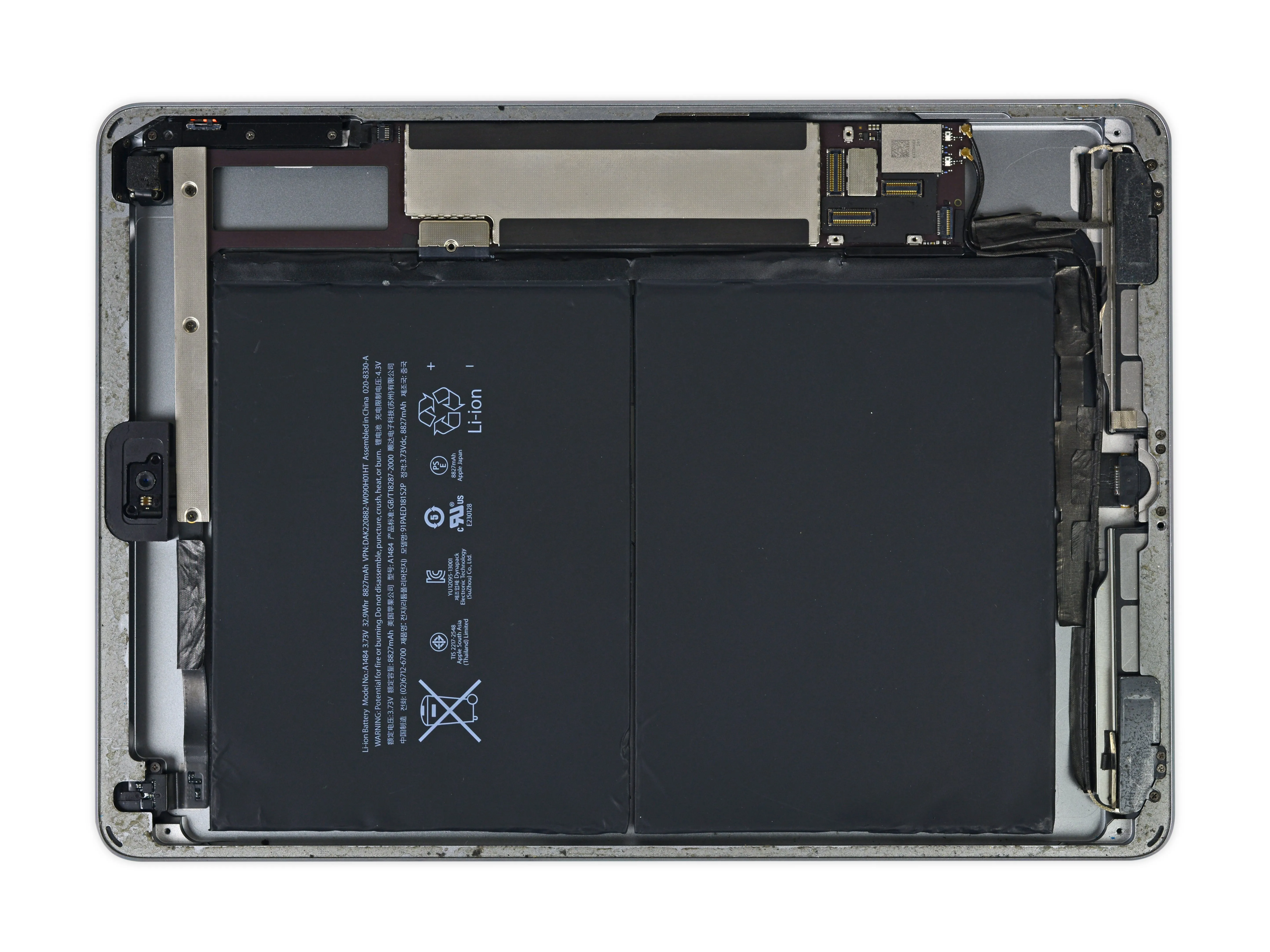

• Помните, мы говорили, что он похож на первый Air? Мы были серьезны - посмотрите на Air 1 и iPad 5 соответственно. Мало что изменилось.

• Air 1 одет в серый цвет и имеет чуть больший модуль Wi-Fi.

• iPad 5 выполнен в серебристом цвете и... имеет меньше пленки? То есть, они практически идентичны.

• Примечание редактора: на самом деле это все та же лента, только в более аккуратных линиях. Извините, что она немного помялась после создания руководств по Air 1, которые также помогут вам починить ваш новый iPad 5.

• Оба устройства оснащены одинаковой батареей ёмкостью 32,9 Вт-ч, которая превосходит 27,6 Вт-ч. iPad Air 2и 27,9 Втч iPad Pro 9.7' (все они опережают Surface Pro 4 38,2 Вт-ч).

Шаг 8

• Пришло время поискать силикон! Обратная сторона этой платы лишена микросхем, поэтому мы прибережем наши силы по борьбе с клеем для другого дня. А пока посмотрим, что находится сверху:

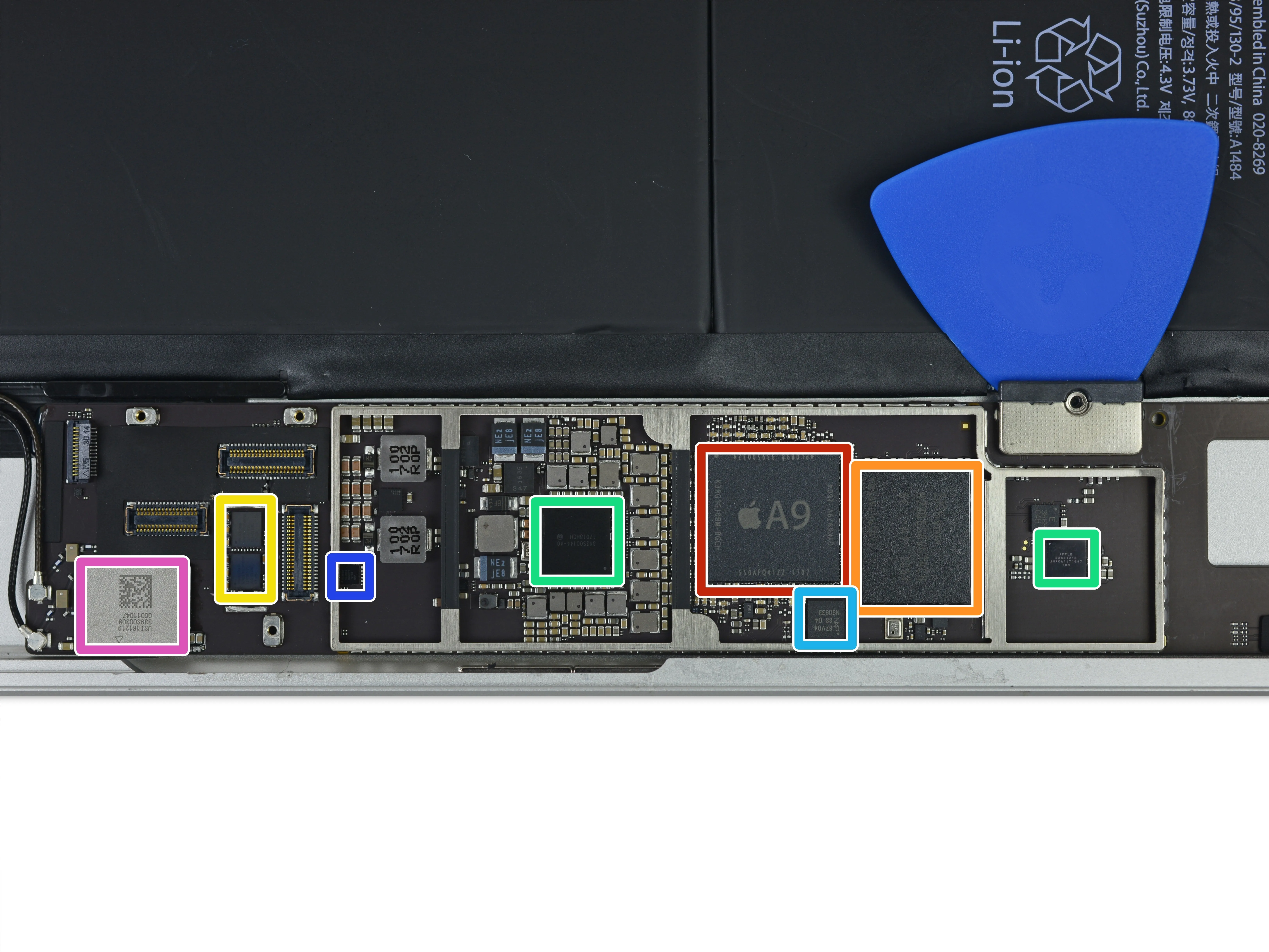

• Apple A9 APL0898 SoC + Samsung K3RG1G10BM-BGCH 2 ГБ оперативной памяти LPDDR4 (как в iPhone 6s)

• SK Hynix H23QEG8VG2ACR 32 ГБ флэш-памяти NAND

• 2x Broadcom BCM5976 сенсорные контроллеры - как в iPhone 5, 5c, 5s, 6, 6 Plus, SE, а также трекпады в MacBooks, MacBook Airs и Pros, и последних двух поколениях iPad

• Управление питанием и аудиокодек Apple 343S00144-A0 и 338S1213 соответственно

• NXP 67V04 (PN67V) контроллер NFC, используемый в iPhone 7 и Apple Watch Series 2

• ИС зарядки USB NXP Semiconductor CBTL610A38, как в iPhone 7 и Apple Watch Series 2 iPhone 7

• Модуль Wi-Fi Apple/USI 339S0038

Комментарии к шагу

А что за микросхема ЦАП, тоже cirrus logic?

NXP USB IC на самом деле номер детали 610A3B, а не 610A38

Шаг 9

• Идентификация микросхем, продолжение:

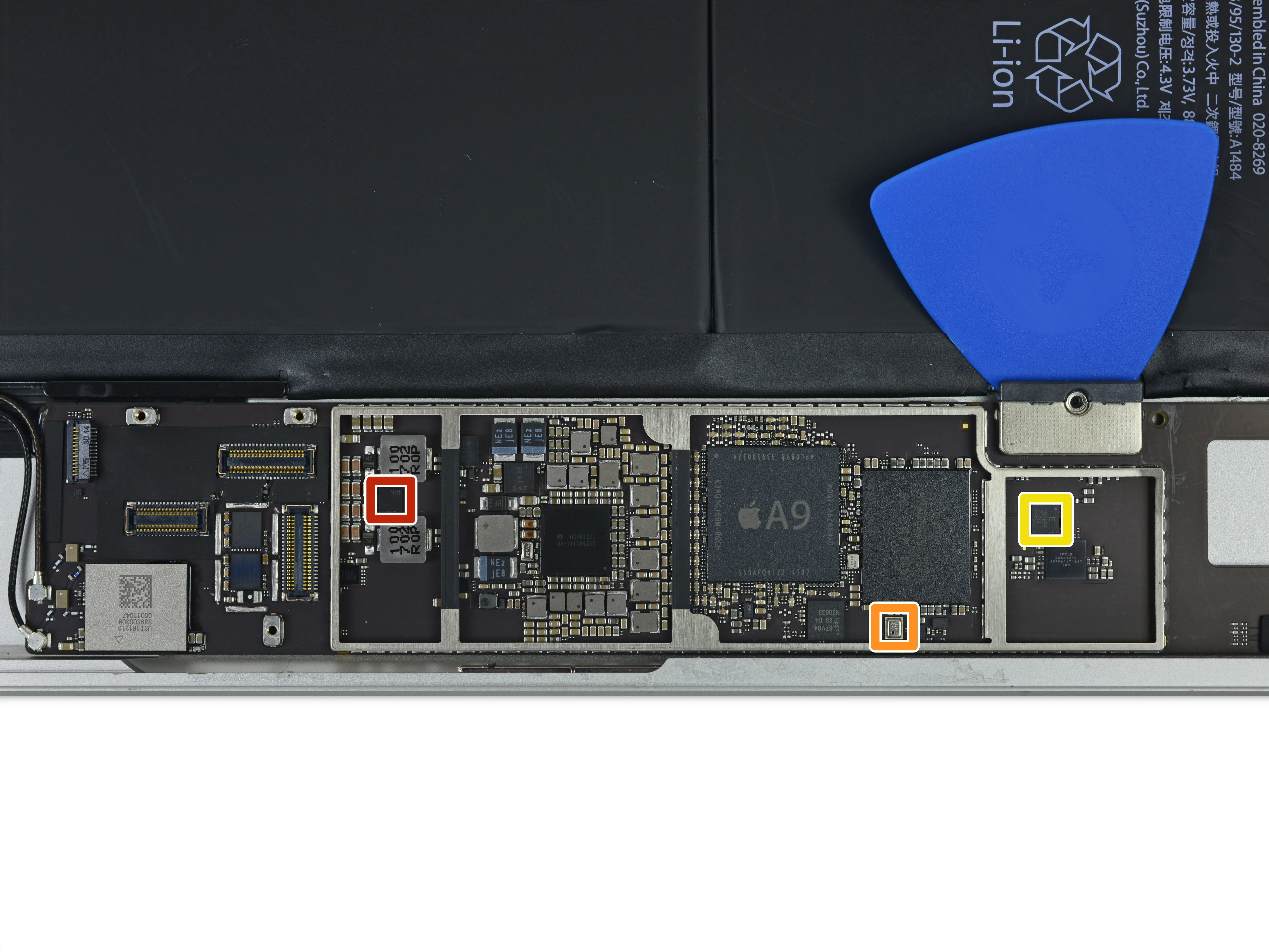

• Драйвер подсветки Texas Instruments TPS5662 (скорее всего)

• Датчик давления Bosch Sensortec

• Акселерометр Invensense

Шаг 10

• И на этом мы заканчиваем!

• Мы очень благодарны Creative Electron которые приняли нас у себя и накормили пиццей и кофеином.

• И предоставили эти милые рентгеновские снимки.

• И доверили нам свой новый блестящий iPad...

• Обновление: Полный список совместимости деталей между iPad 5 и iPad Air 1 можно найти в наш блог о тестировании совместимости.

Вывод

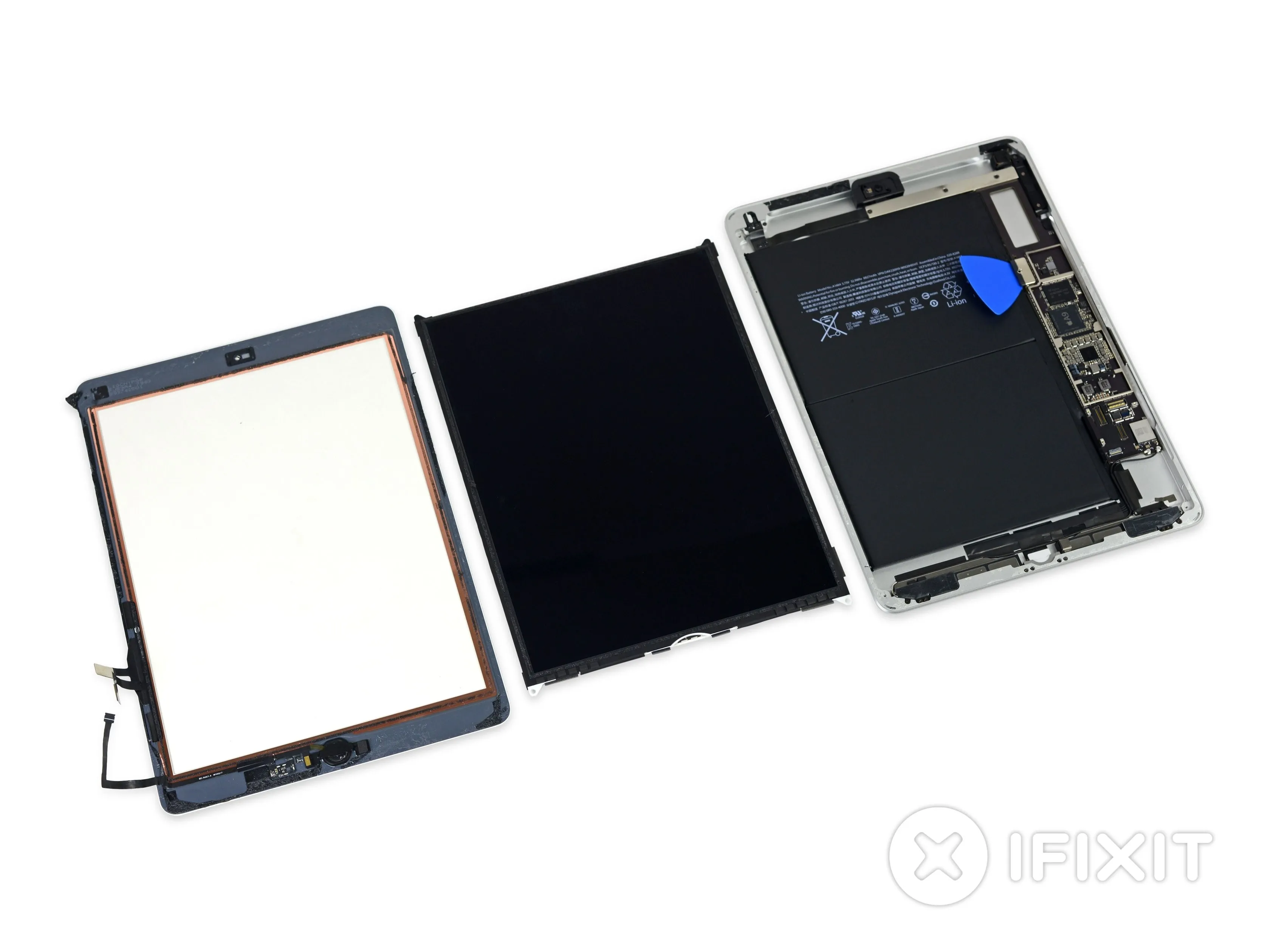

• ЖК-дисплей легко снимается, как только передняя панель отделяется от iPad.
• Батарея не припаяна к логической плате. Мы это оценим.
• Как и в предыдущих iPad, передняя панель приклеена к остальным частям устройства, что значительно увеличивает шансы расколоть стекло при ремонте.
• Клейкая масса удерживает все на месте. Как и в случае с предшественником Air 1, это устройство входит в число самых сложных процедур по извлечению батареи, которые мы видели в iPad.
• ЖК-дисплей прикреплён к передней панели клейкой лентой, что увеличивает шансы разбить его при разборке.
• Вы не сможете получить доступ к разъёму на передней панели, пока не снимите ЖК-дисплей.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - легче всего отремонтировать)
