Разборка iPad 6

Введение

Представленный на недавнем мероприятии Apple, посвящённом образованию, новый iPad, как мы ожидаем, будет не столько 'новым горячим продолжением', сколько 'пересмотренным изданием в мягкой обложке с улучшенными иллюстрациями'. В то время как характеристики этого iPad говорят о двух основных обновлениях - обновлённом процессоре и поддержке Pencil - изменила ли Apple что-нибудь ещё? Давайте узнаем это с помощью разбора!

Хотите первыми увидеть внутренности новейших гаджетов? Следите за нами на Facebook, Instagram или Twitter, чтобы узнавать последние новости из мира ремонта. Чтобы регулярно получать новости о ремонте, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad 6

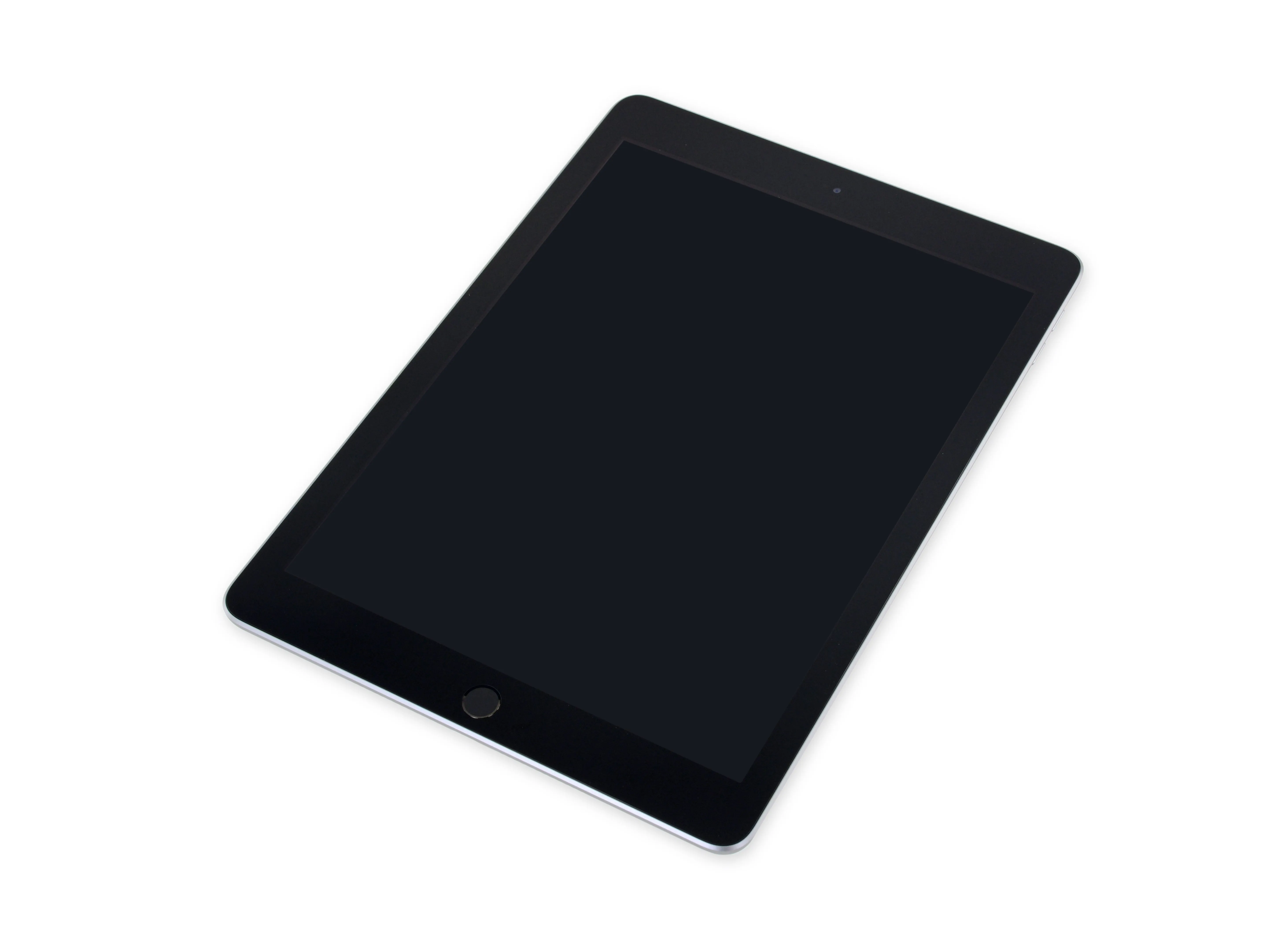

• Итак, класс, давайте поприветствуем нового ученика: iPad 6! Расскажите нам немного о себе:

• Фьюжн-процессор Apple A10 со встроенным сопроцессором движения M10

• 9,7-дюймовый мультисенсорный дисплей Retina с разрешением 2048 × 1536 (264 ppi) и неламинированной сборкой

• 32 ГБ или 128 ГБ памяти

• 8-мегапиксельная камера iSight с разрешением 1080p на задней панели + 1,2-мегапиксельная камера FaceTime HD с разрешением 720p на передней панели

• Двухдиапазонный MIMO Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.2

• Датчик отпечатков пальцев Touch ID + 3-осевой гироскоп + акселерометр + барометр + датчик освещенности

• Поддержка Apple Pencil

Шаг 2

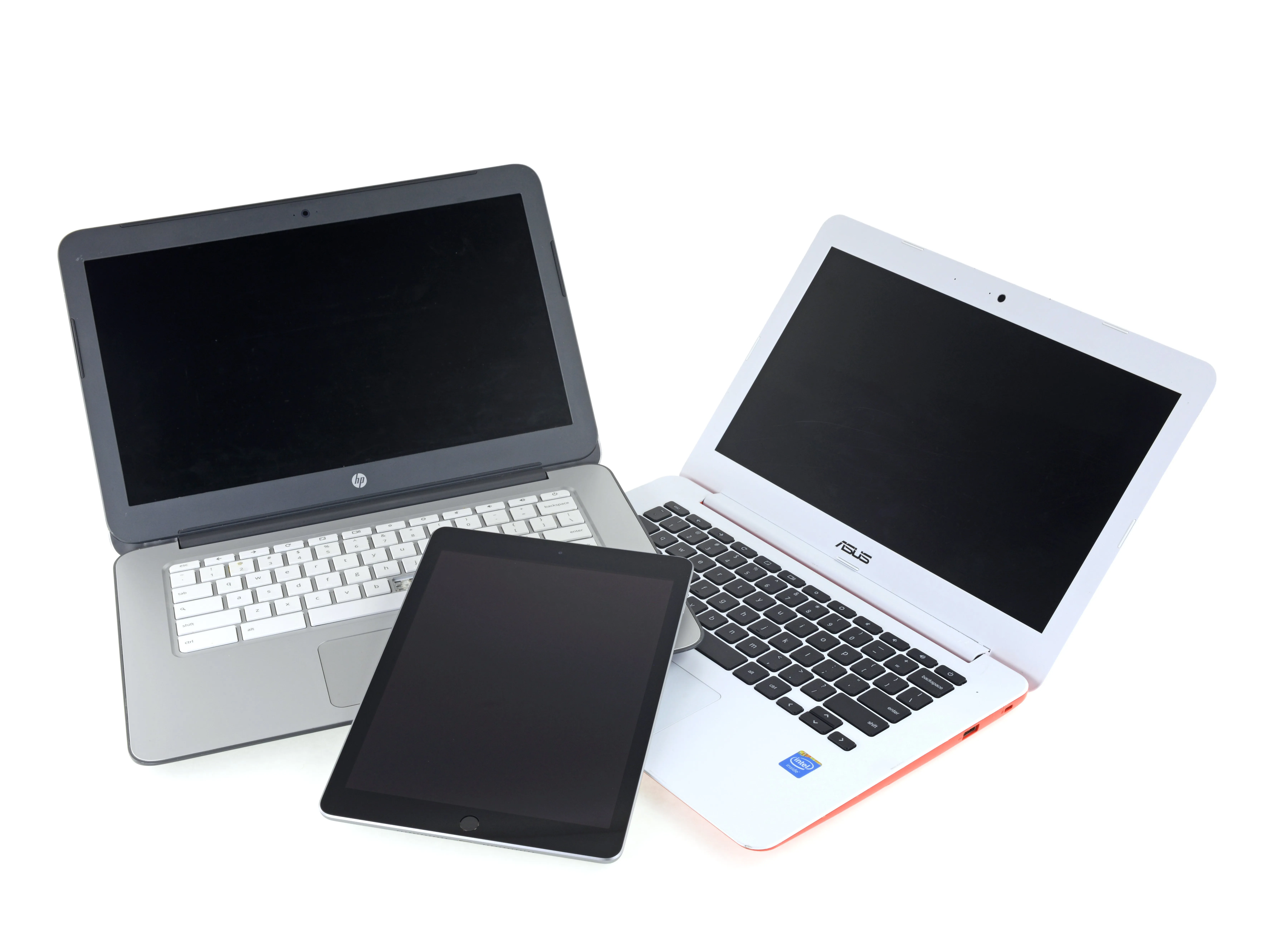

• В сфере образования у Apple есть жесткая конкуренция в виде недорогих ноутбуков на базе Google. Как этот iPad сравнится с Chromebook от HP или Asus?

• Учитывая, что школьники могут быть немного грубы со своей электроникой, вот Делаете.ру:

• Дисплей iPad из клееного стекла более уязвим к падениям. К счастью, это единственный iPad, у которого сохранилась панель дигитайзера с воздушной загрузкой - не так впечатляюще, как у других последних iPad, но гораздо дешевле заменить треснувшее стекло, которое не LOCA-связано с расположенной под ним панелью дисплея.

• Отдельные аксессуары, такие как клавиатура и Pencil, увеличивают стоимость, их легче потерять, но их также легче заменить в случае повреждения. (Обратите внимание на отсутствующую клавишу на клавиатуре нашего HP).

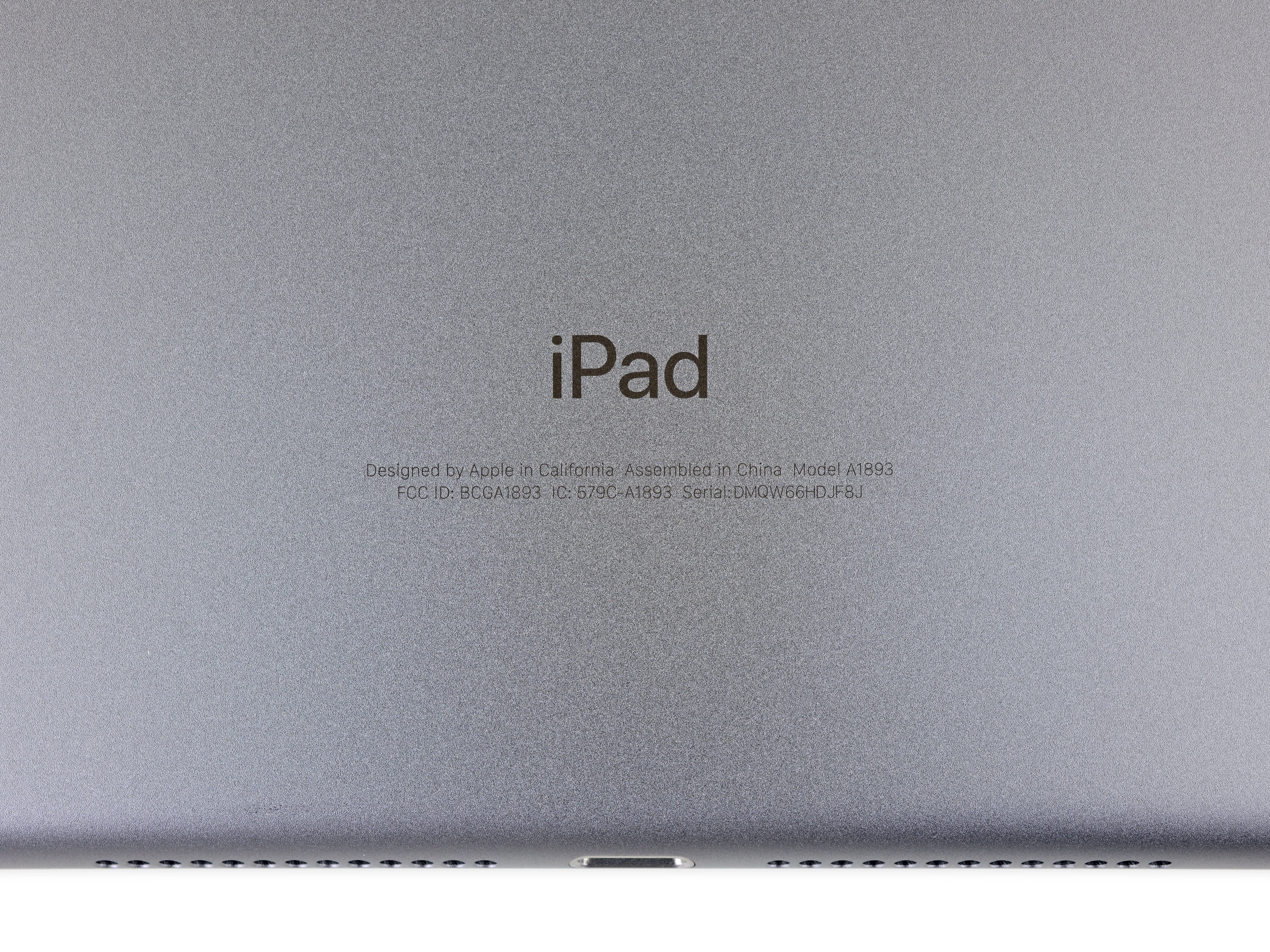

• Новый iPad, новый номер модели! В этом году это A1893.

Шаг 3

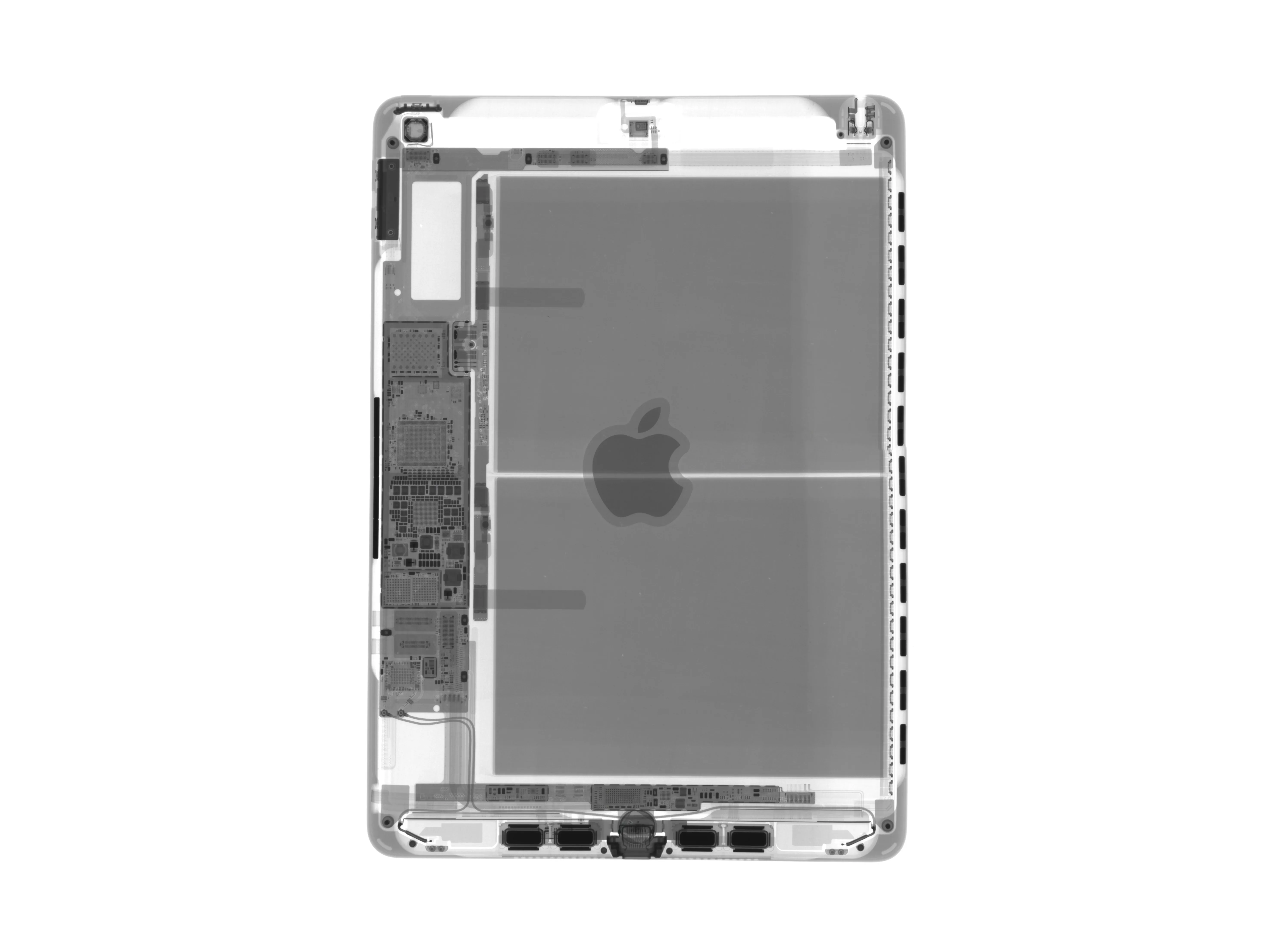

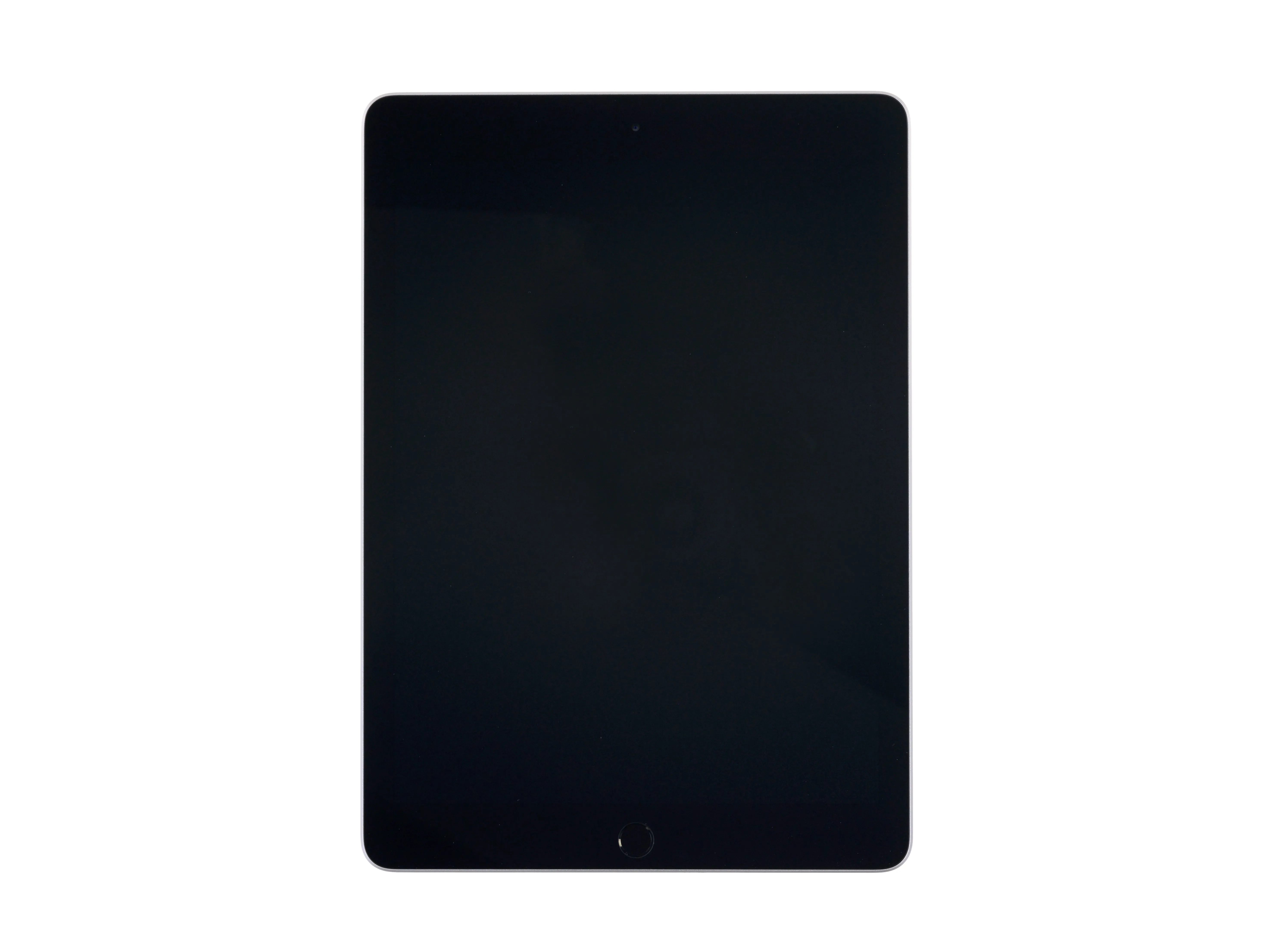

• И снова наши друзья из Creative Electron в очередной раз продемонстрировали свое мастерство в работе с рентгеновскими лучами и позволили нам заглянуть в iPad - в буквальном смысле слова.

• Как и ожидалось, по сравнению с предыдущей версией видны лишь незначительные отличия предыдущей версией.

Шаг 4

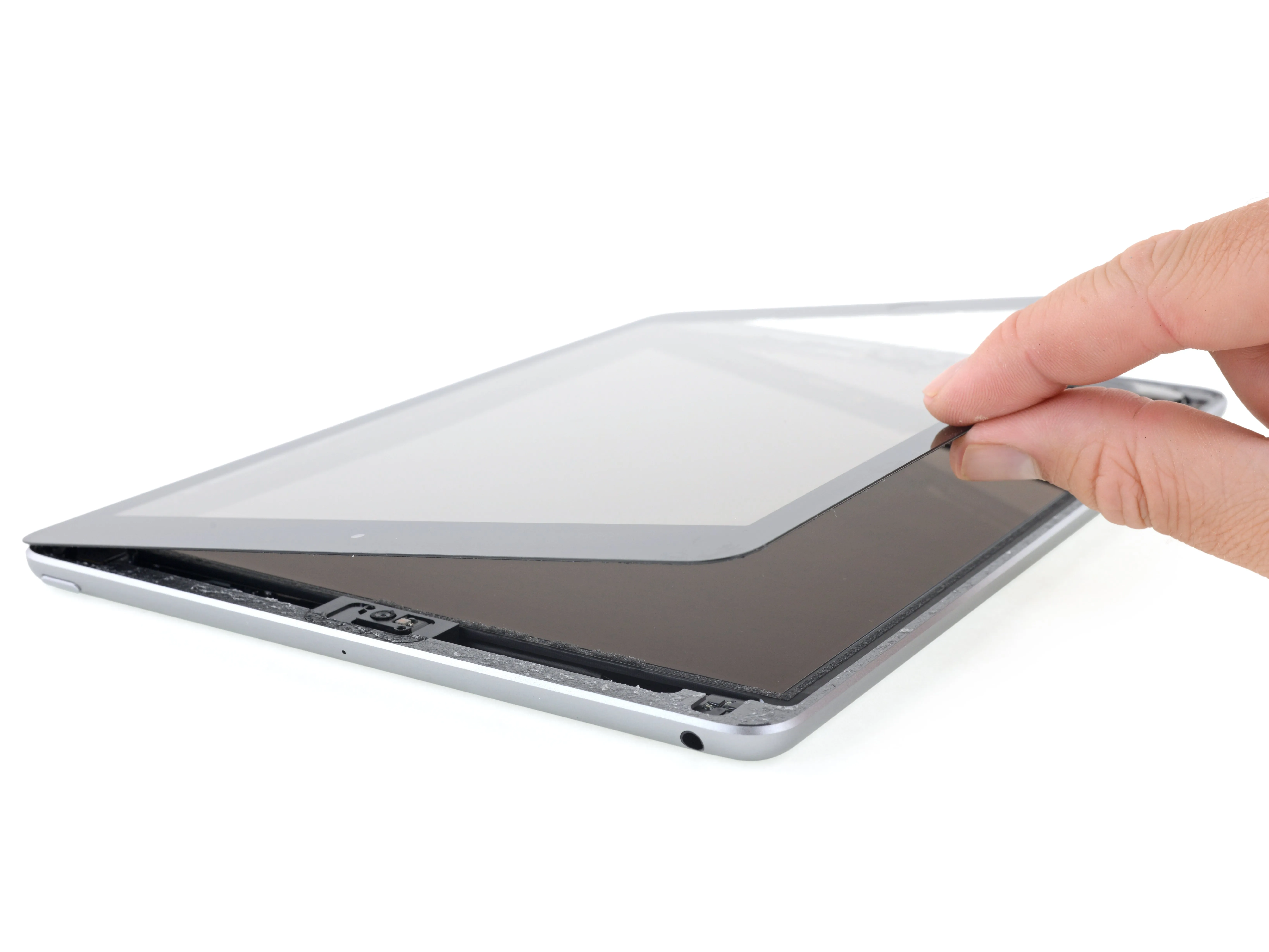

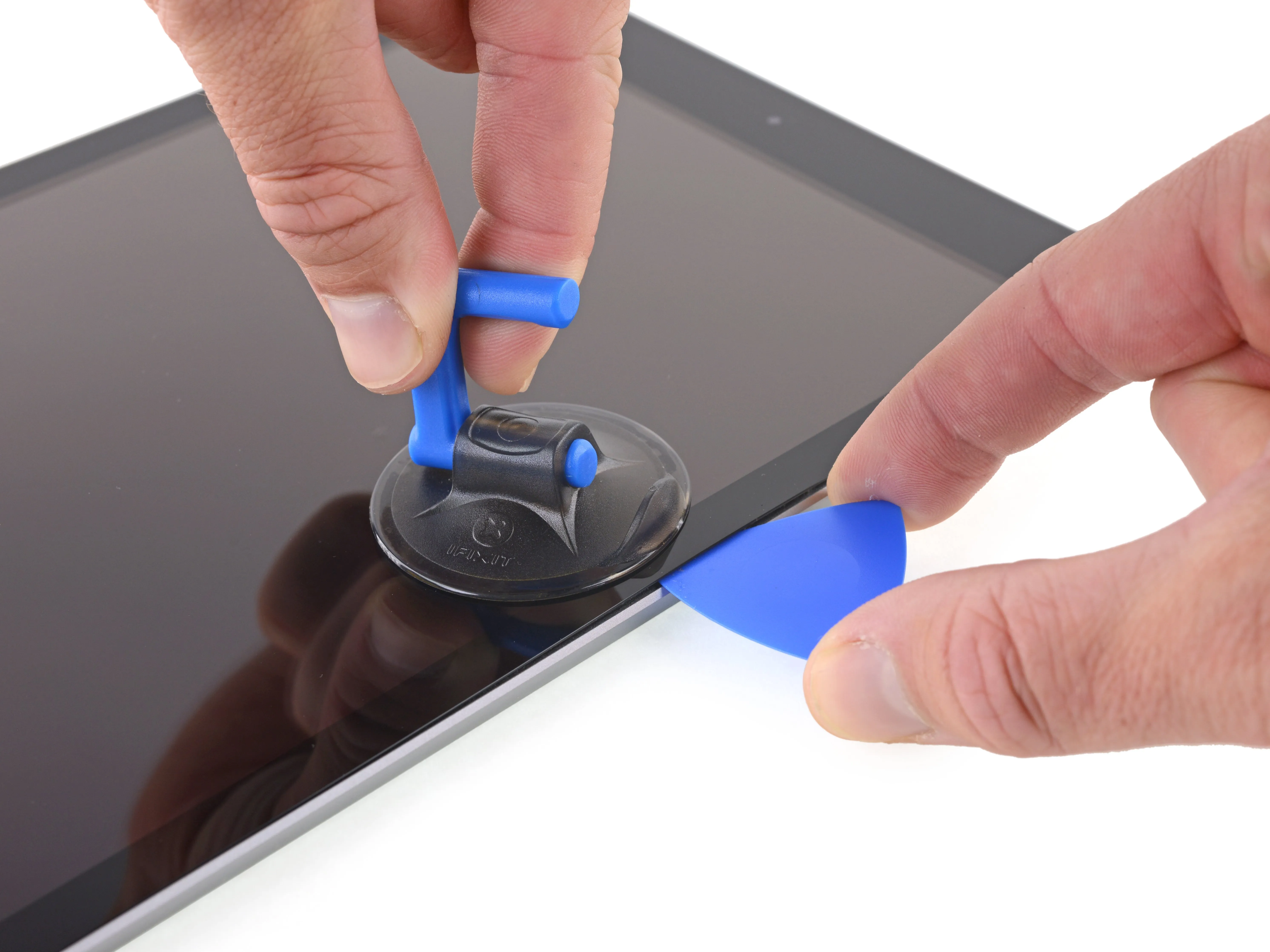

• Мы уже несколько раз были в этом квартале, поэтому просто позволим себе вкратце рассказать: iOpener подает тепло; отсос и инструмент для открывания приносят рычаг для отжима, и вуаля!

• Как по волшебству, панель дигитайзера поднимается отдельно от дисплея - хороший знак для ремонта.

• Именно это мы и имели в виду, говоря о том, что неплавкое стекло дисплея и дигитайзера лучше в случае, если одно из них разобьется. Очень важно для буйного класса!

Шаг 5

• Мы очень ценим достоинства, поэтому в этом разборе мы предлагаем вам два варианта: взгляд на новый iPad и эксклюзивный взгляд на Делаете.ру!

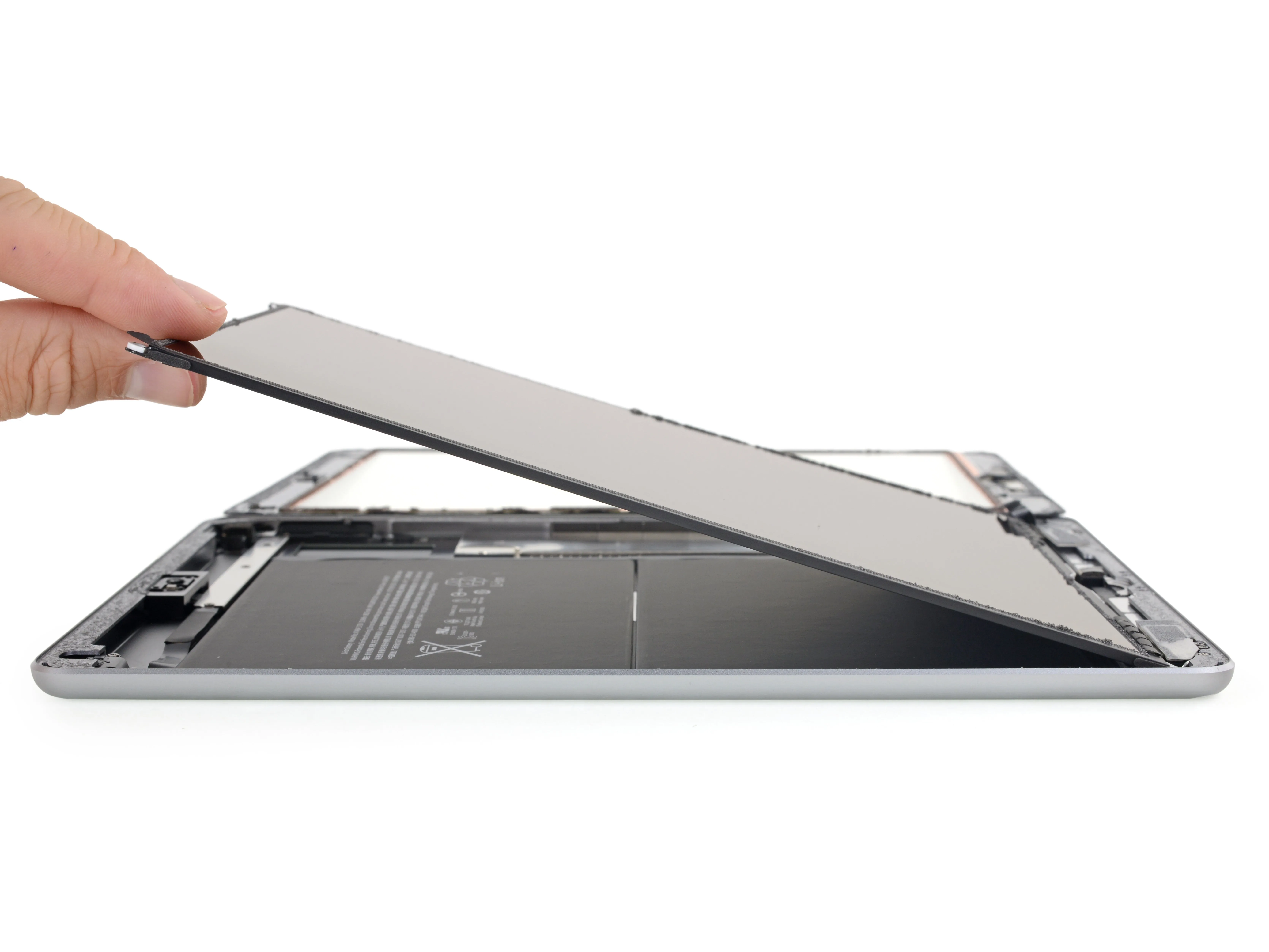

• Освободив несколько винтов Phillips, мы можем поднять ЖК-панель и отсоединить её от логической платы.

• Хотя снятие стекла - это не прогулка по парку, оно знакомо и задокументировано (на аналогичном iPad 5) вашими дружелюбными соседями-ремонтниками.

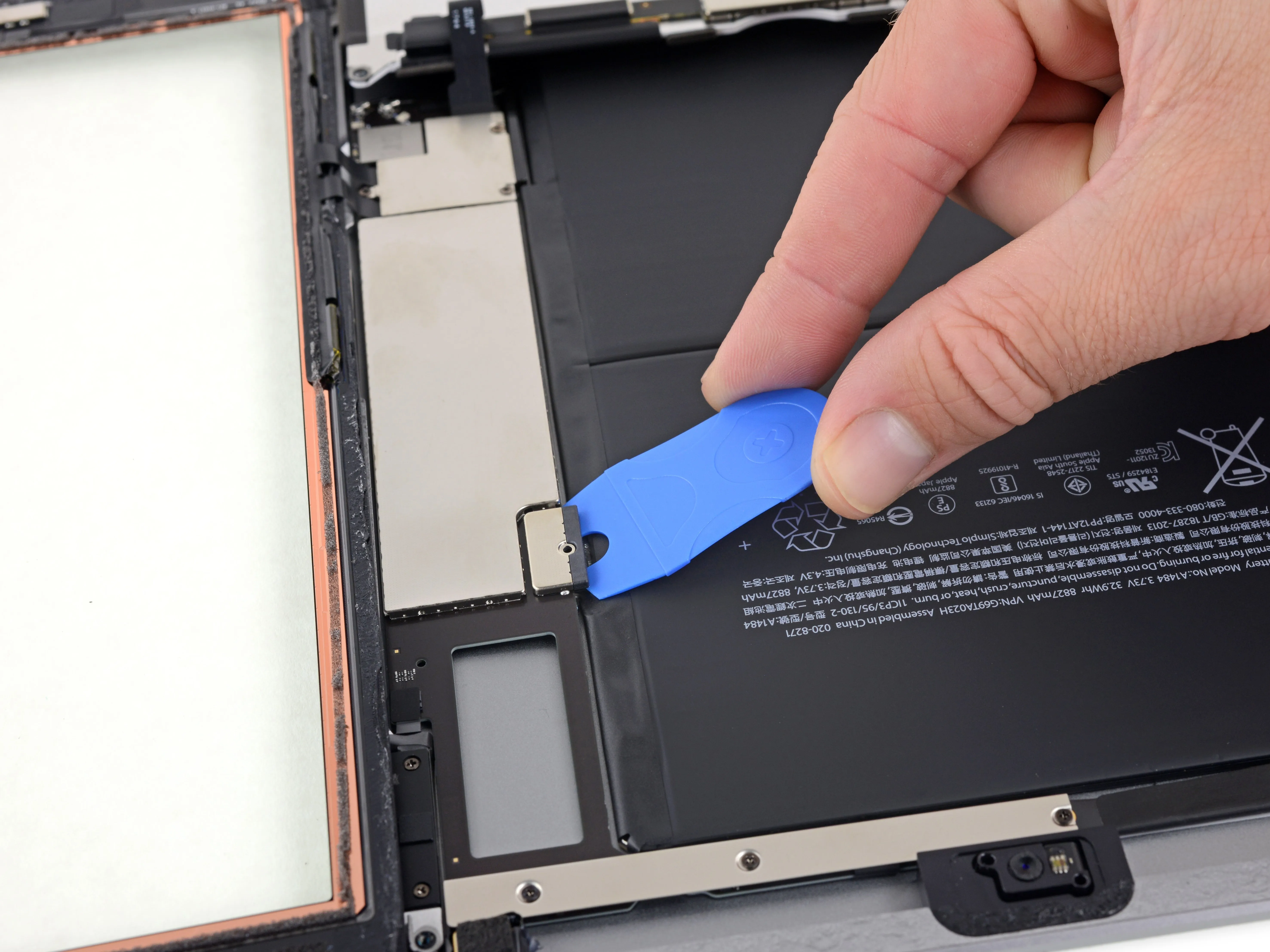

• Безопасность превыше всего! Перед тем как продолжить, мы вставим блокиратор между батареей и логической платой, чтобы шальные электроны не мешали нам разбирать устройство.

Комментарии к шагу

Как и в случае с батареей, можно ли заменить ЖК-панель на iPad 5-го поколения?

Нет, ЖК-панель не является взаимозаменяемой с iPad 5-го поколения.

Где можно купить разъем для батареи iPad 6

разъемы для аккумулятора? Взаимозаменяем ли он с iPad pro 2g?

Шаг 6

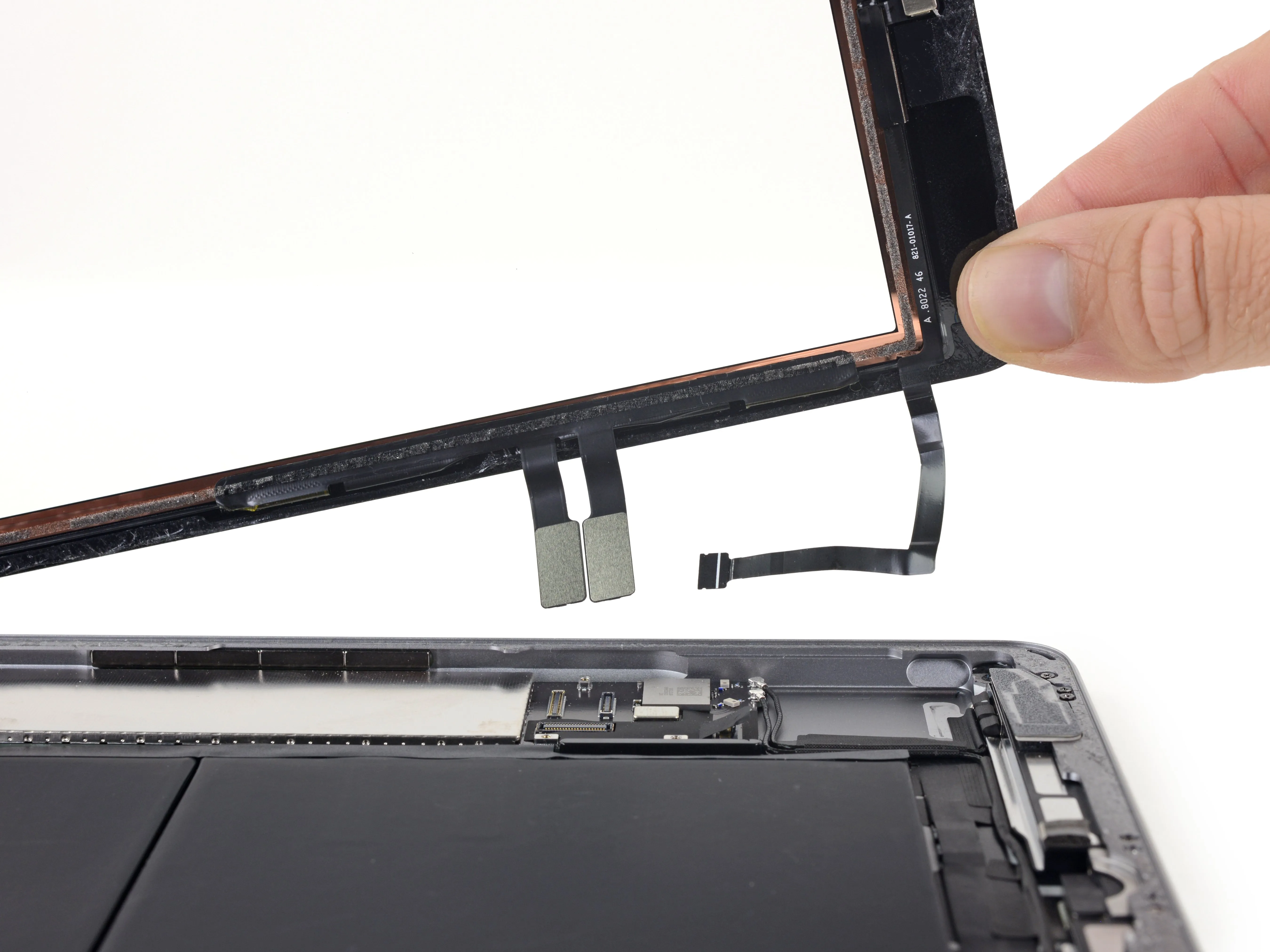

• Вынув дисплей, мы можем спокойно отсоединить дигитайзер.

• От дигитайзера отходят те же два кабеля, что и доно выглядят они немного иначе, чем в прошлом году.

• Может быть, они немного изменились для совместимости с Pencil?

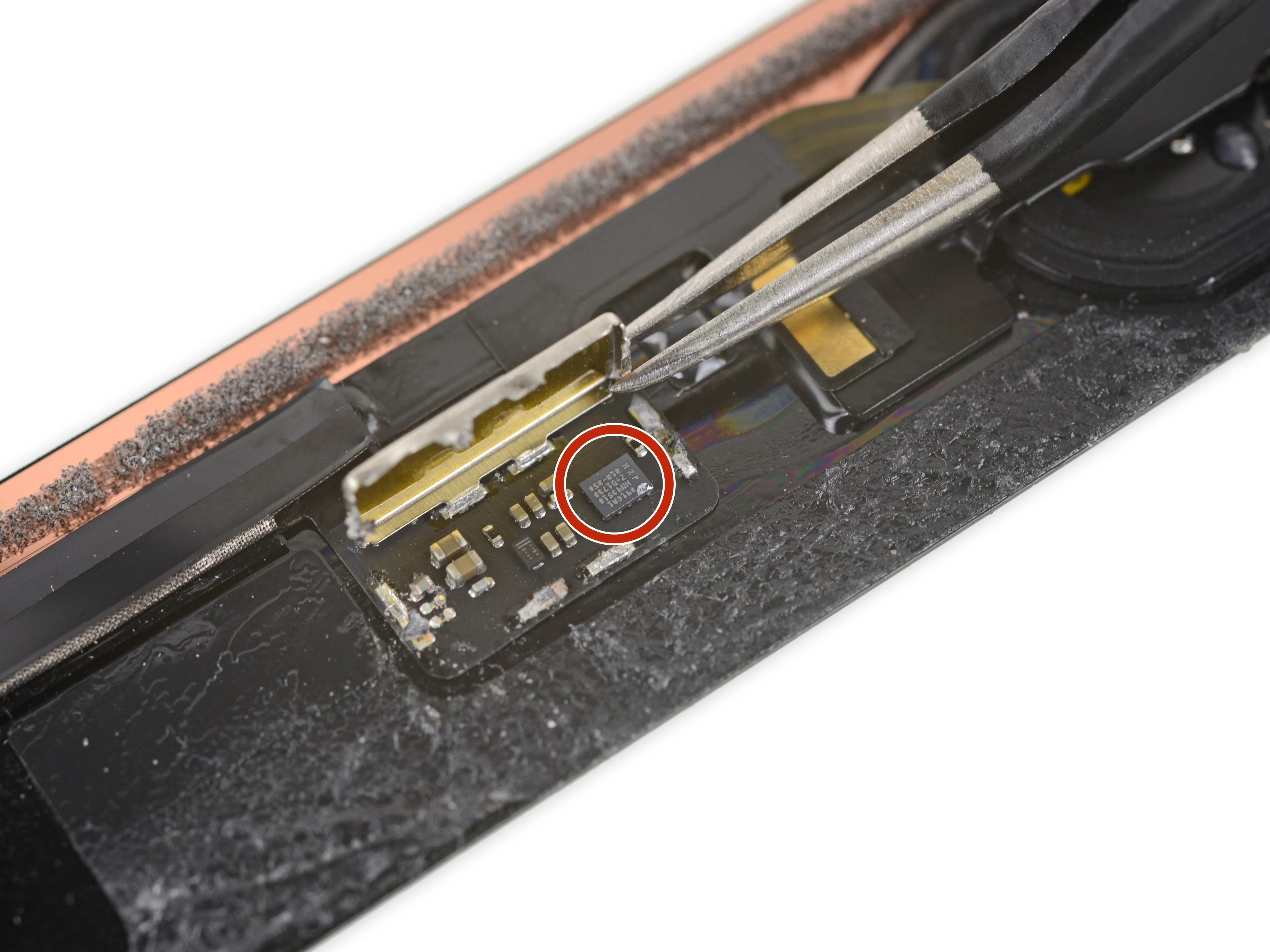

• Посмотрите, что мы нашли, спрятавшись под экраном! Тот же чип NXP 8461A1 Touch ID, который мы видели в прошлой модели.

• Наш изображения обоев для iDevices пользуются огромной популярностью - нельзя отрицать, что Apple делает великолепные внутренности. Если вам нужны обои, которые расскажут вам о компонентах вашего iPad, мы вам поможем.!

Комментарии к шагу

В этом шаге на фотографии слева показаны два кабеля, которые были отрезаны на моем iPad синими пластиковыми треугольными инструментами. Следовательно, мой дигитайзер - FUBAR!

На фотографии справа изображён iPad, отличающийся от того, который есть у меня. Некоторые детали отличаются или вообще отсутствуют. На этой фотографии должно быть предупреждение.

Привет, Брэдфорд,

Как указано во введении, это разборка iPad 6, а не руководство по ремонту. Когда будут написаны руководства для этого устройства, вы найдете их здесь.

Шаг 7

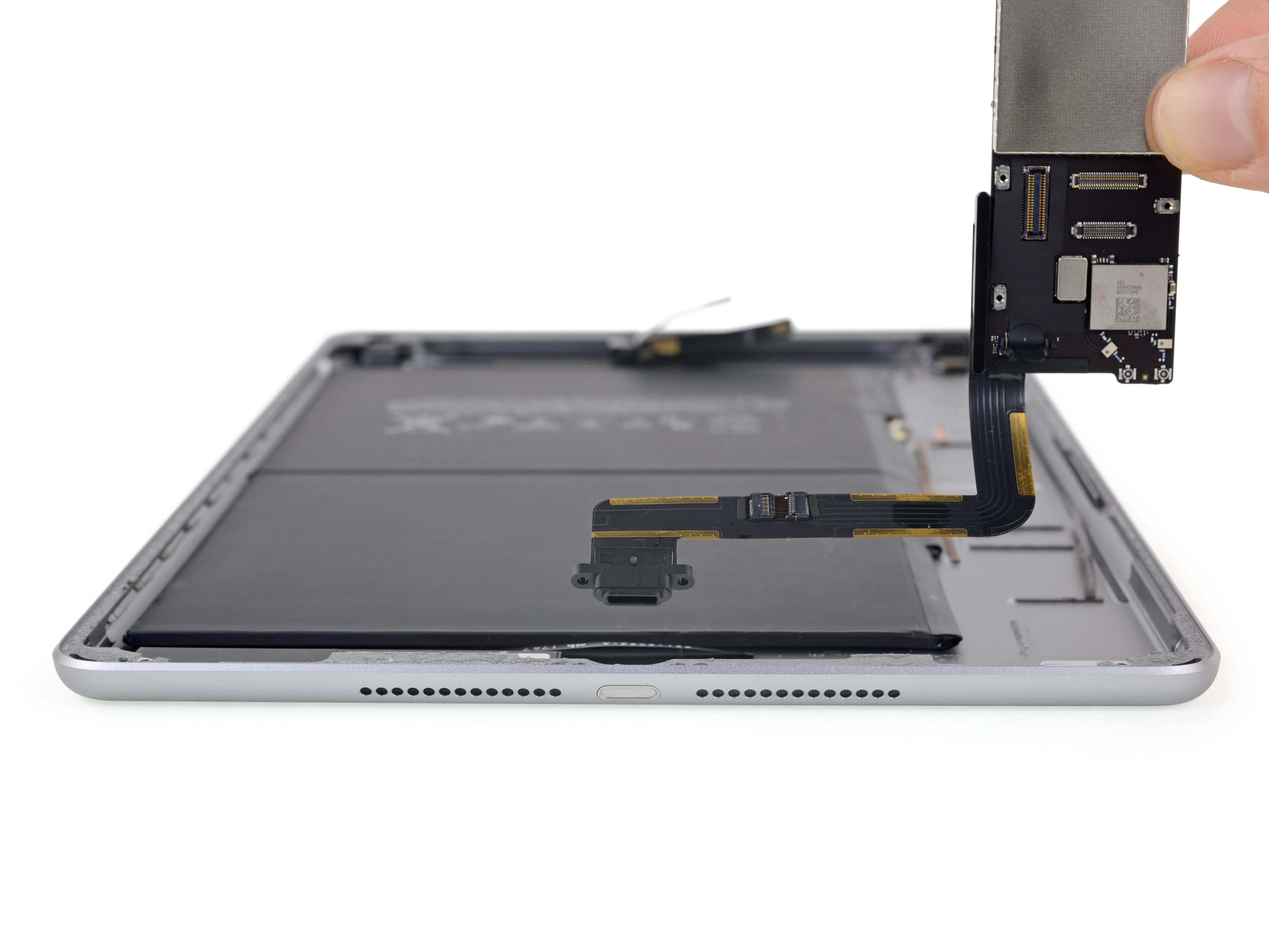

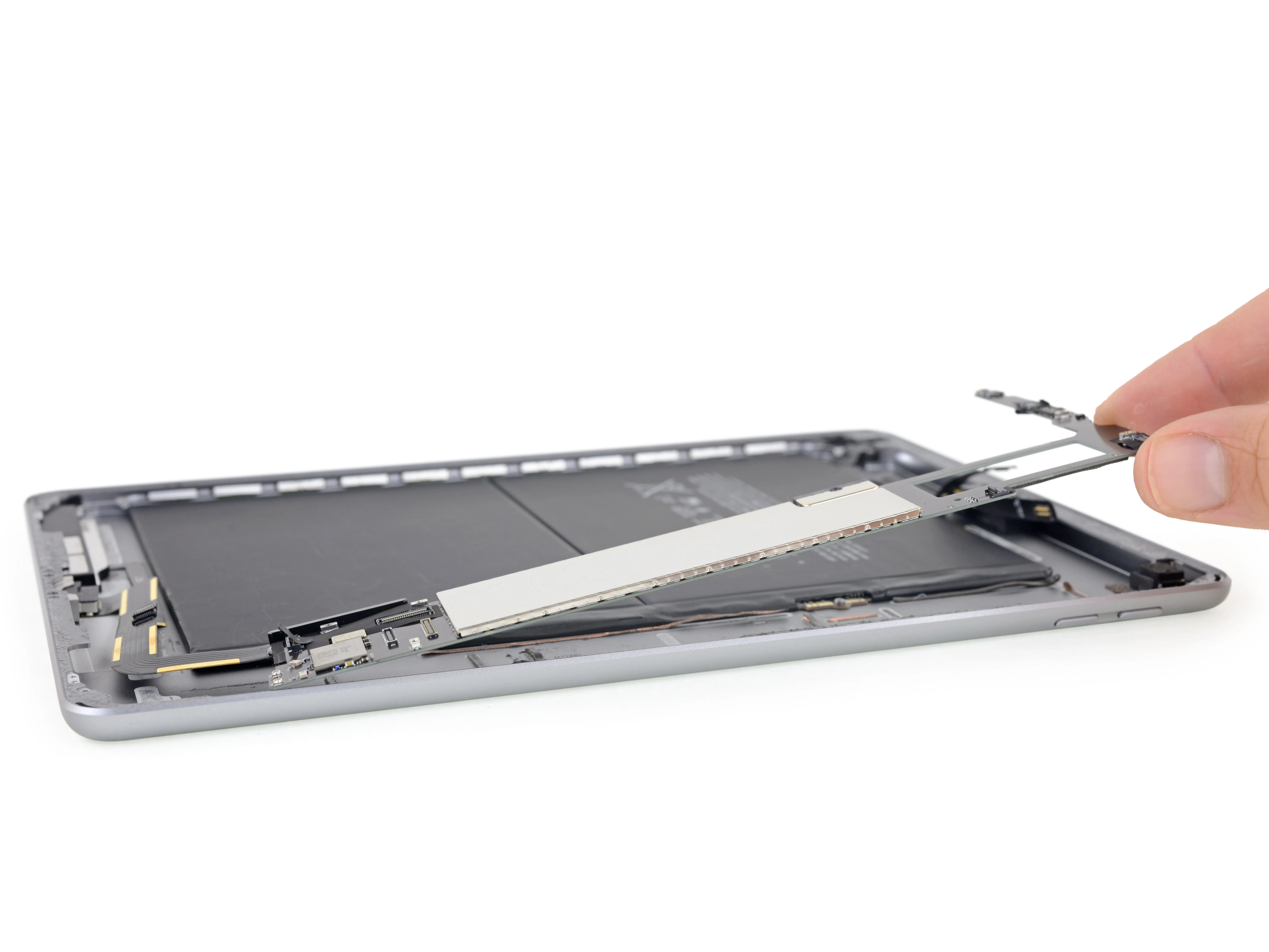

• Сильный клей приклеивает логическую плату к корпусу, поэтому мы встретим его жидкими кулаками!

• Пау! Клей быстро отклеивается, и плата выходит из корпуса целой и невредимой.

• ... И, к сожалению, в этой части находится разъем Lightning - деталь с высокой степенью использования, которая, скорее всего, сломается раньше, чем остальные части логической платы. Вам понадобится довольно серьезная микропайка, чтобы справиться с простой заменой порта.

Шаг 8

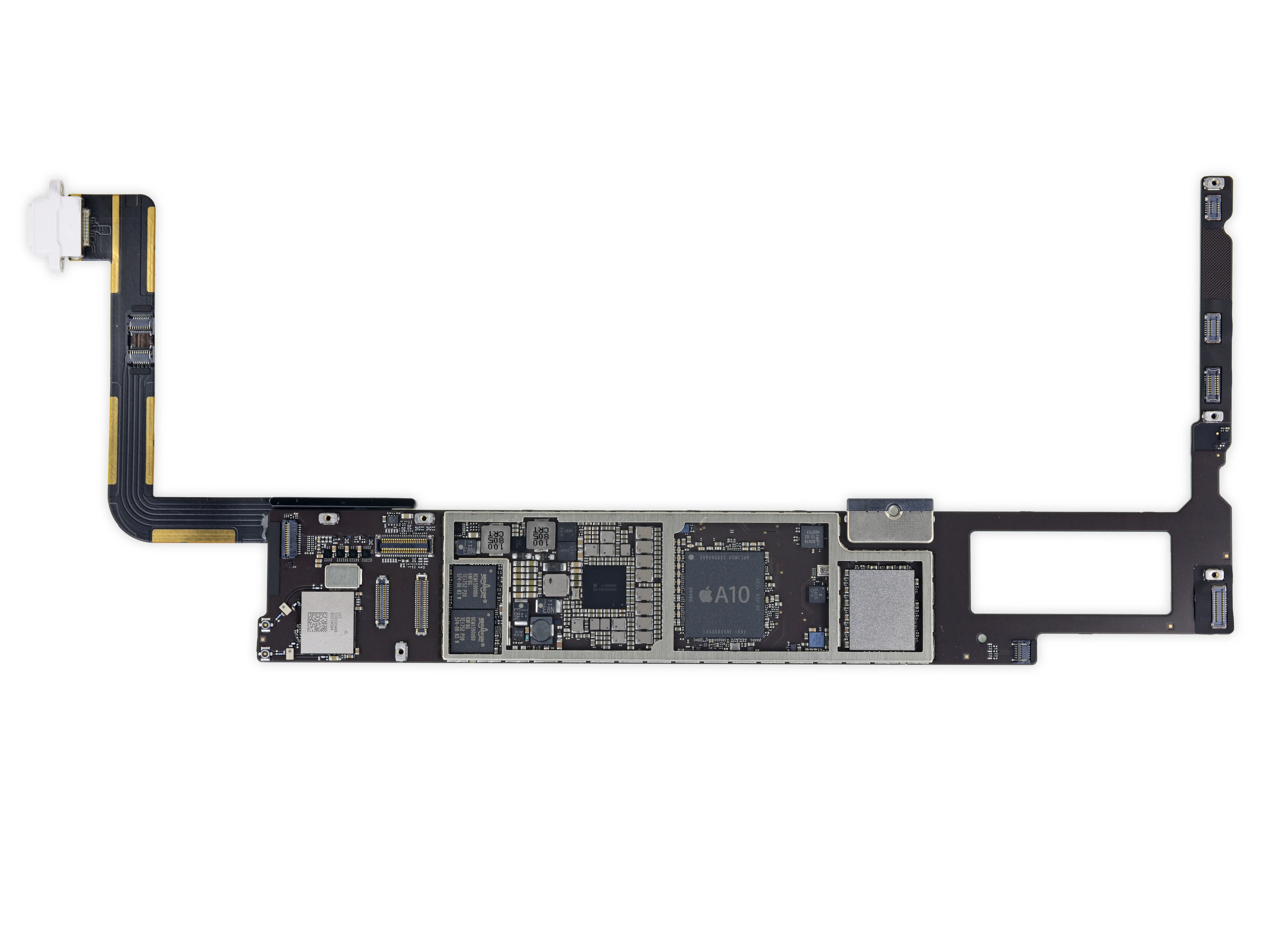

• Пока что нам не удалось найти серьёзных обновлений, но, возможно, Apple протащила на логическую плату что-то интересное:

• Apple A10 Fusion APL1W24 SoC (также найден в iPhone 7) с 2 ГБ памяти Micron MT53B256M64D2TP-062 L XT:CLPDDR4 SDRAM проложенной под

• Apple 343500203-A0, вероятно, PMIC, возможно, ревизия iPad 5's 343S001441-A0

• 2x Broadcom BCM15900B0 контроллер сенсорного экрана, установленный в 10.5' и 12,9-дюймовом iPad Pro

• Мы предполагаем, что новая поддержка Pencil появилась отчасти благодаря этому чипу 'Pro'-класса.

• Мультиплексор дисплейного порта NXP Semiconductor (вероятно)

• Датчик давления Bosch Sensortec

• Акселерометр Invensense

Комментарии к шагу

DDR4?! Это же апгрейд?

Не думаю, что это так, в A9 тоже была DDR4.

Является ли память Micron LPDDR4x?

Шаг 9

• А вот и вторая часть теста на идентификацию чипа с открытой книгой:

• Флеш-память Toshiba TSB3236LX3536TWNB1 32 ГБ

• Модуль Wi-Fi/Bluetooth USI 339S00448

• NXP 80V18 Контроллер NFC PN80V

• Cirrus Logic CS42L83A аудиокодек с низким энергопотреблением

• Аудиоусилитель Cirrus Logic (вероятно)

• Maxim Integrated MAX98357B аудиоусилитель класса AB x4

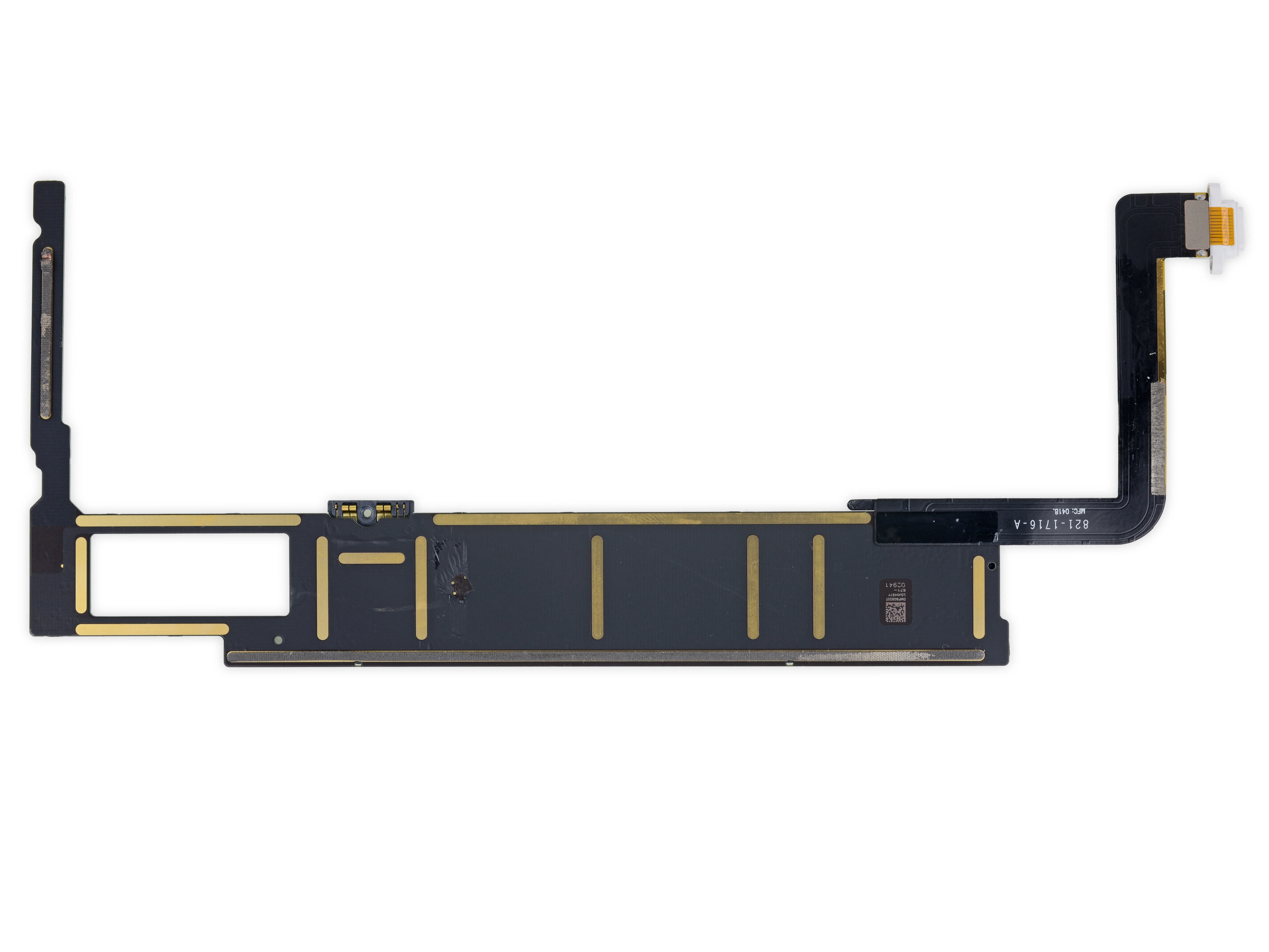

• Прячутся ли на задней стороне дополнительные микросхемы? Нет. Мы проверили.

Комментарии к шагу

Является ли NXP 80V18 PN80V действительно является контроллером NFC: iPad не поддерживает NFC. Может быть, это гироскоп или что-то еще?

Мы уверены, что это чип NFC и, вероятно, он поддерживает систему Apple Pay. Посмотрите эту статью, чтобы узнать больше.

Думаю, некоторые чипы скрыты под металлическим экраном. Если вы сможете полностью снять металлическую защиту, вы сможете обнаружить больше. Есть чипы GNSS, гироскопа, акселя, барометра, которые не указаны в списке.

У вас есть scematic ipad 6 это?

Могу ли я обновить флэш-память с 32 до 64 или выше.

Шаг 10

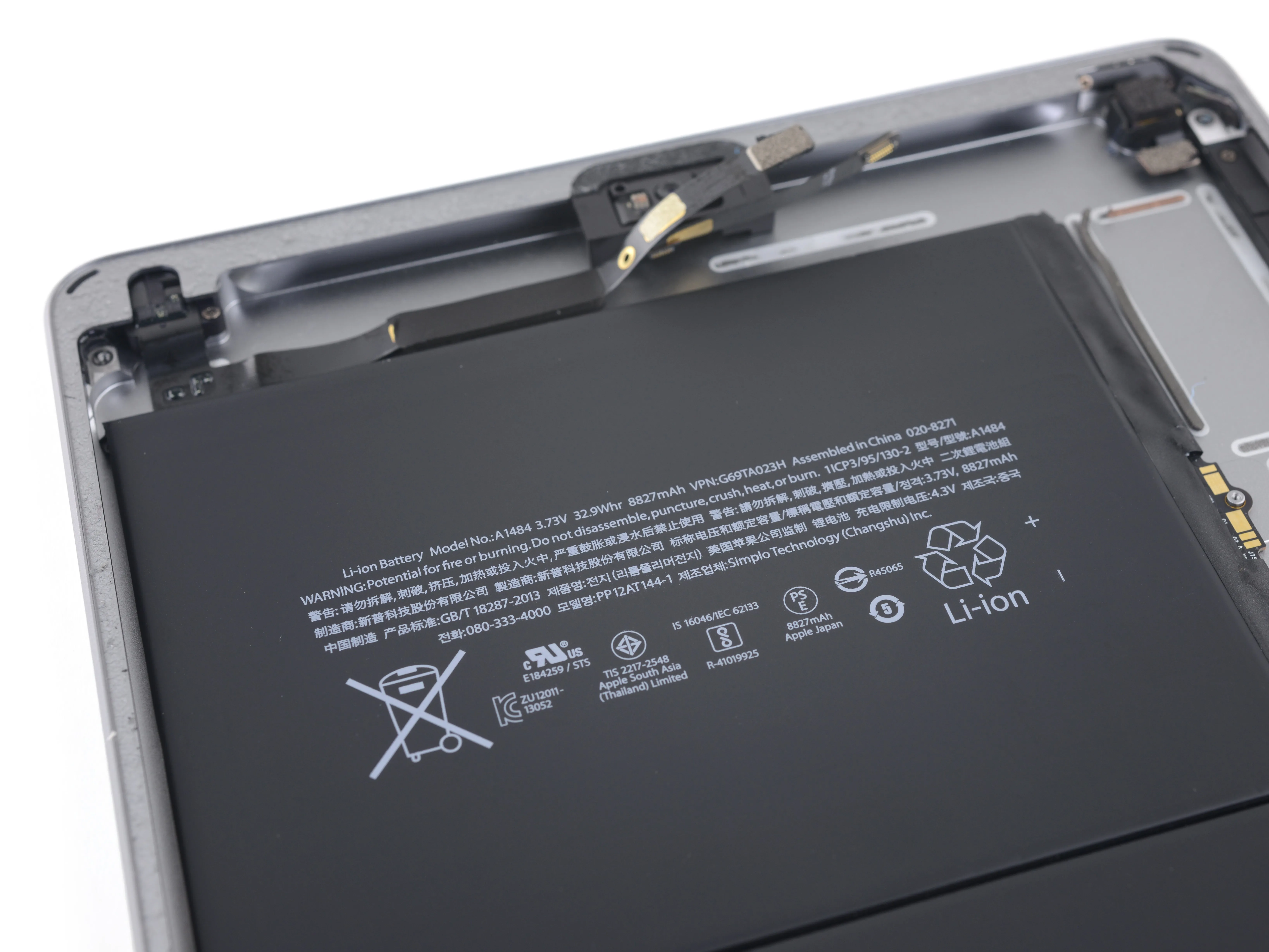

• Мы рады видеть, что Apple продолжает использовать аккумулятор от iPad 5 модель под номером A1484 с ёмкостью 32,9 Вт-ч.

• Это не только делает доступным большее количество таких же батарей, но и позволяет использовать существующие производственные линии, что обычно означает меньше отходов!

• Нам не очень нравится, что в iPad 5 также используется клей, препятствующий ремонту.

• Apple дала нам надежду на лёгкое извлечение батареи iPad уже однаждыно с тех пор мы не видели ничего подобного.

• Хорошая новость заключается в том, что вы уже можете приобрести запасную батарею, а если вы являетесь крупной организацией, обслуживающей большое количество iPad, то вам нужно будет иметь на складе только одну деталь для нескольких моделей. (Это если вы вообще сможете достать оригинальные батареи).

Шаг 11

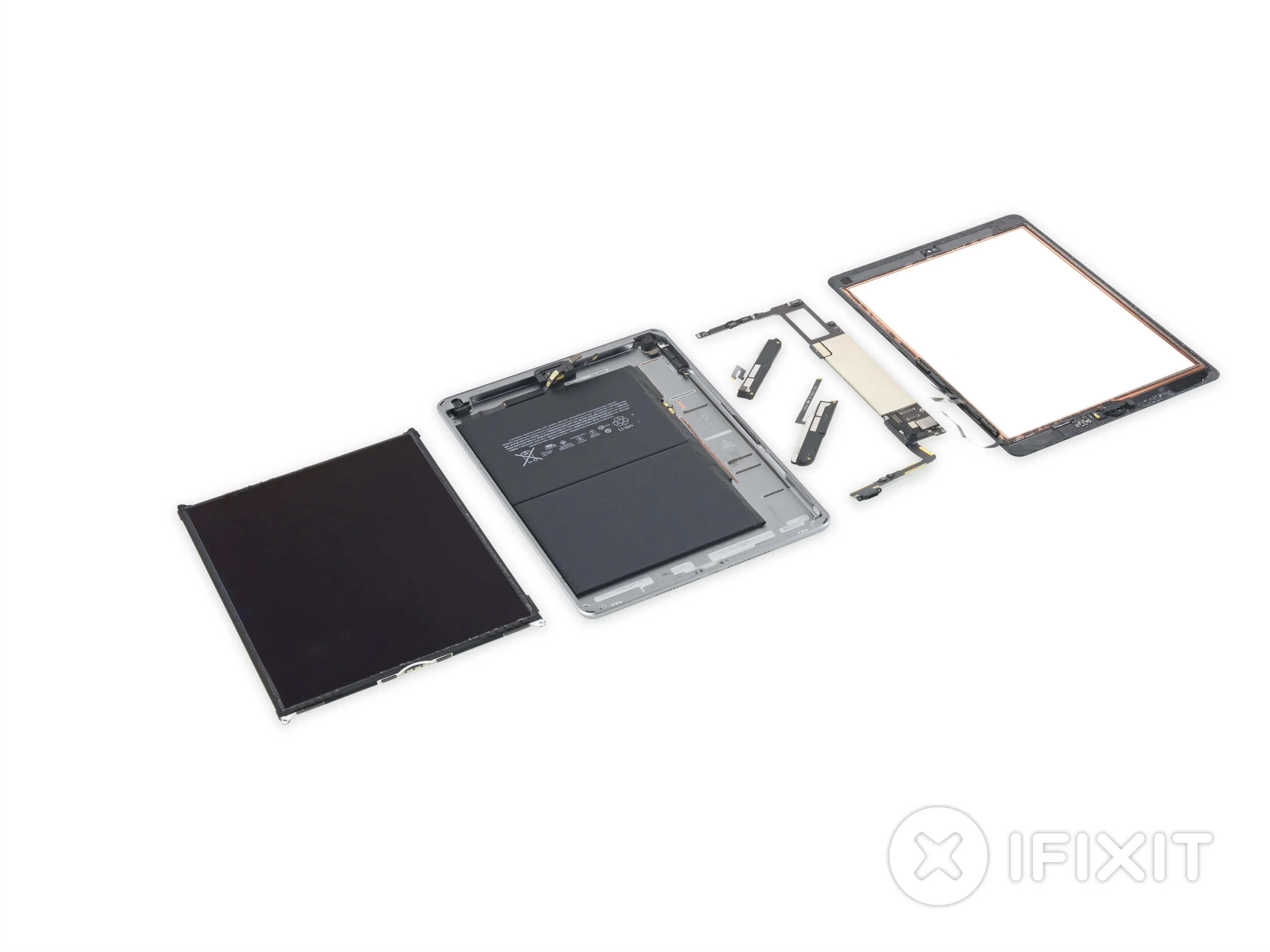

• На этом наша работа закончена. Спасибо, что ознакомились с этим разбором. Теперь пришло время перерыва!

• Если вы хотите забрать этот разбор домой, посмотрите наши обои с внутренностямии обои с рентгеновскими снимками!

• Все материалы сайта Делаете.ру распространяются по лицензии Creative Commons BY-NC-SA 3.0.

• Еще раз спасибо, Creative Electron!

Вывод

• ЖК-дисплей легко снимается, как только вы отделите защитное стекло/оцифровку.
• Воздушная защелка, отдельно заменяемые защитное стекло и ЖК-дисплей делают ремонт повреждений от падений гораздо менее затратным.
• Как и во всех iPad, сплошной барьер из очень сильного клея преграждает путь к любому ремонту и делает переделку весьма непростым делом.
• Еще больше клея удерживает на месте почти все остальное. Особенно сложна замена аккумулятора.
• ЖК-дисплей приклеен к передней панели вспененной липкой лентой, что повышает риск его повреждения при разборке.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - легче всего отремонтировать)
