Разборка iPad 7

Введение

iPad седьмого поколения от Apple появился на рынке с новыми возможностями! Наряду с новым 10,2-дюймовым дисплеем здесь есть... хм. Будучи самым базовым планшетом в линейке Apple, этот iPad в основном унаследовал функции от своих более престижных собратьев. Что ещё Apple переработала? Мы готовы рассказать об этом, проведя разборку.

Ищете все последние новости о разборе? Загляните на наш YouTube-канал, следите за нами в Twitter, Instagram или Facebook и подписывайтесь на нашу рассылку, чтобы получать новые материалы о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad 7

• Разогревая отвертки, мы любим изучать технические характеристики устройств, и в этом году это смесь старого и нового:

• Процессор Apple A10 Fusion со встроенным сопроцессором движения M10 (для долгих пробежек по пляжу с iPad)

• 10,2-дюймовый мультисенсорный дисплей Retina с разрешением 2160 × 1620 пикселей (264 ppi)

• 32 ГБ или 128 ГБ встроенной памяти

• Задняя камера 8 МП 1080p + передняя камера FaceTime HD 1,2 МП 720p

• Двухдиапазонный MIMO Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.2

• Датчик отпечатков пальцев Touch ID + 3-осевой гироскоп + акселерометр + барометр + датчик освещенности

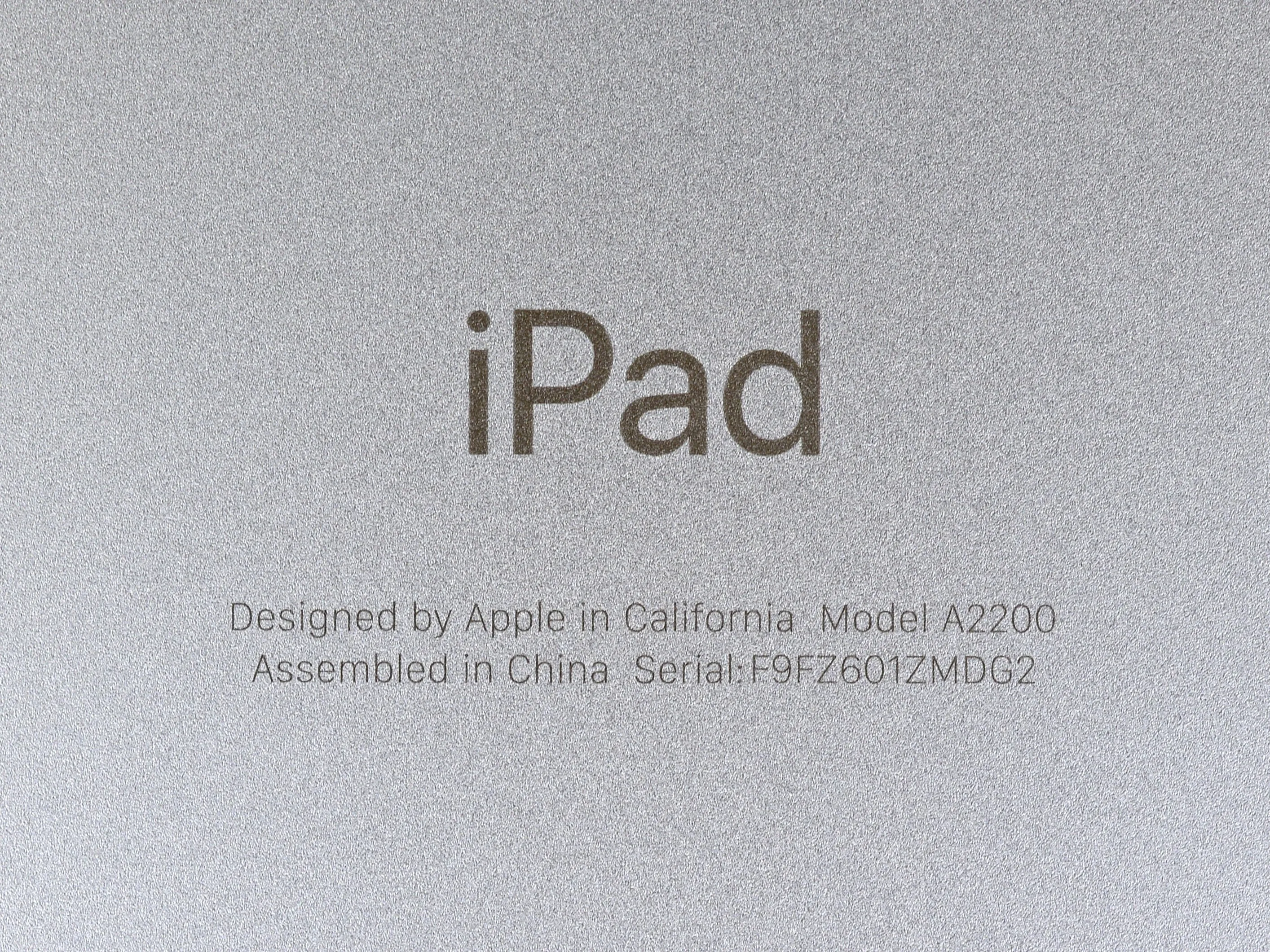

• Этот iPad получил новый номер модели, и он прекрасен: A2200. А на задней панели по-прежнему красуется название iPad, игнорируя прецедент, созданный этими модными новыми айфонами.

Комментарии к шагу

Можете ли вы снять видео о сборке ipad 7

Ciao si può ripristinare un tablet Apple grazie

Шаг 2

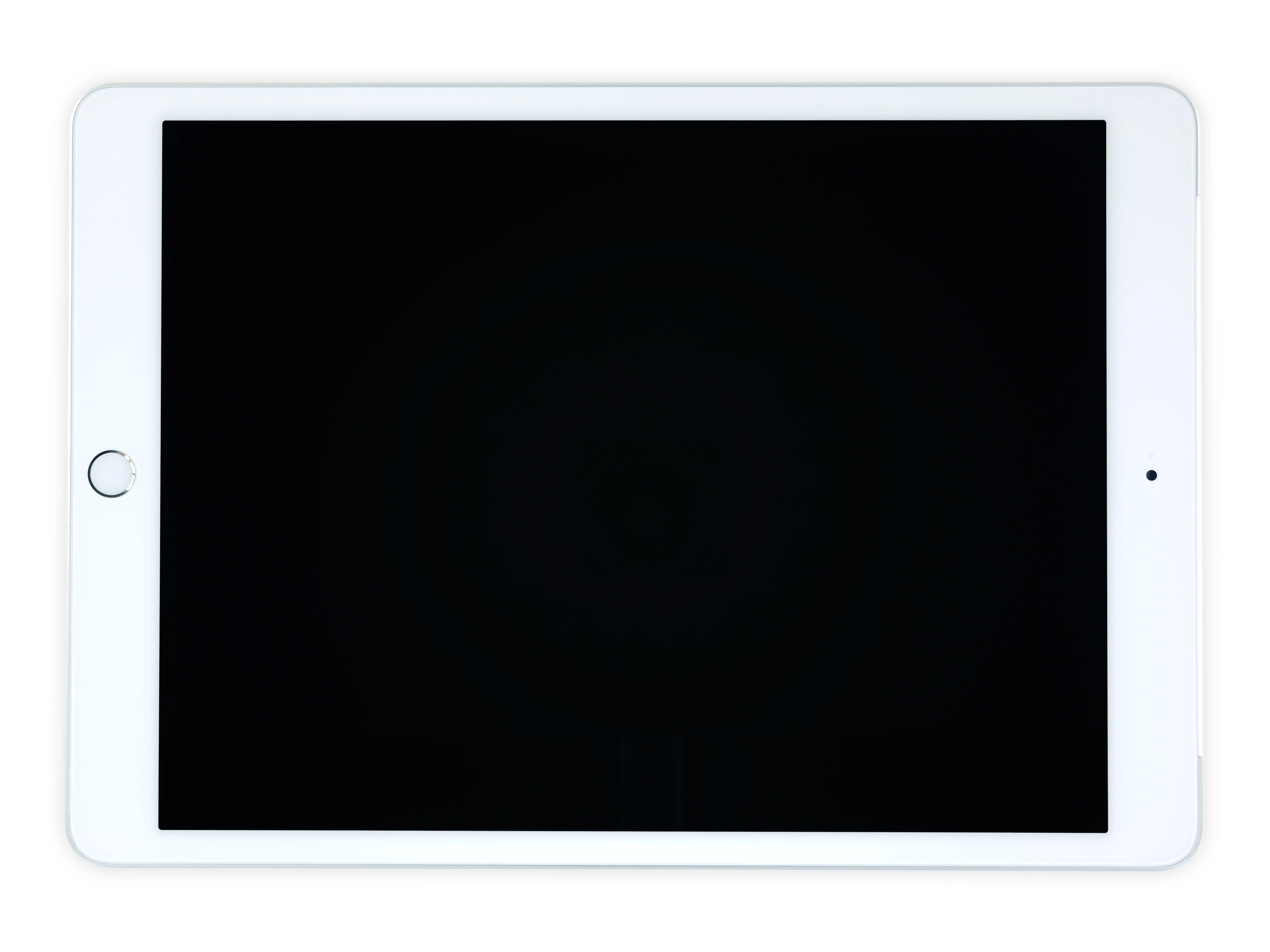

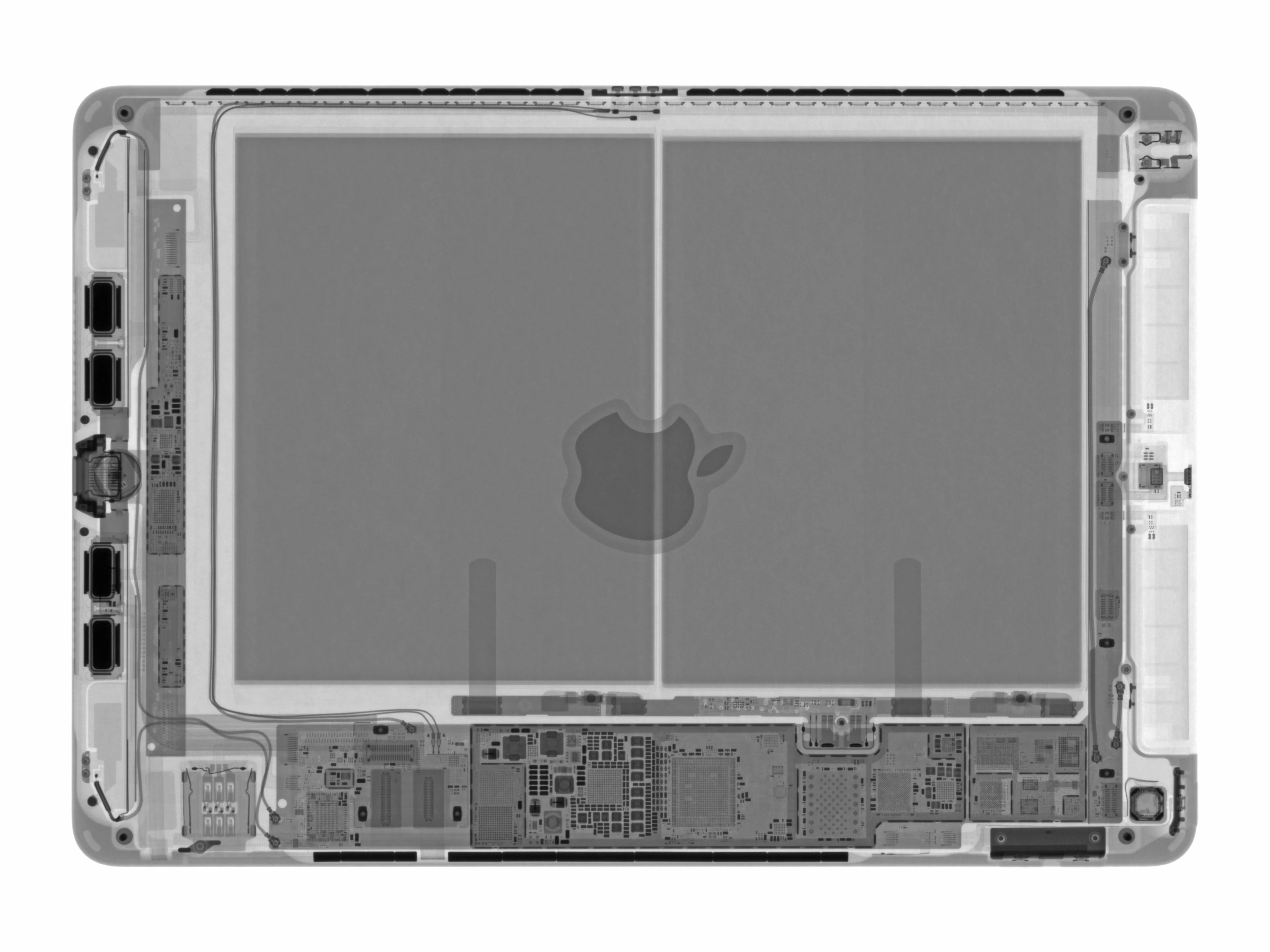

• Ребята из Creative Electron работают работаютдополнительноусерднона этой неделе, но когда мы попросили их заглянуть внутрь этого iPad, они привлекли еще несколько электронов, чтобы дать нам возможность взглянуть на него.

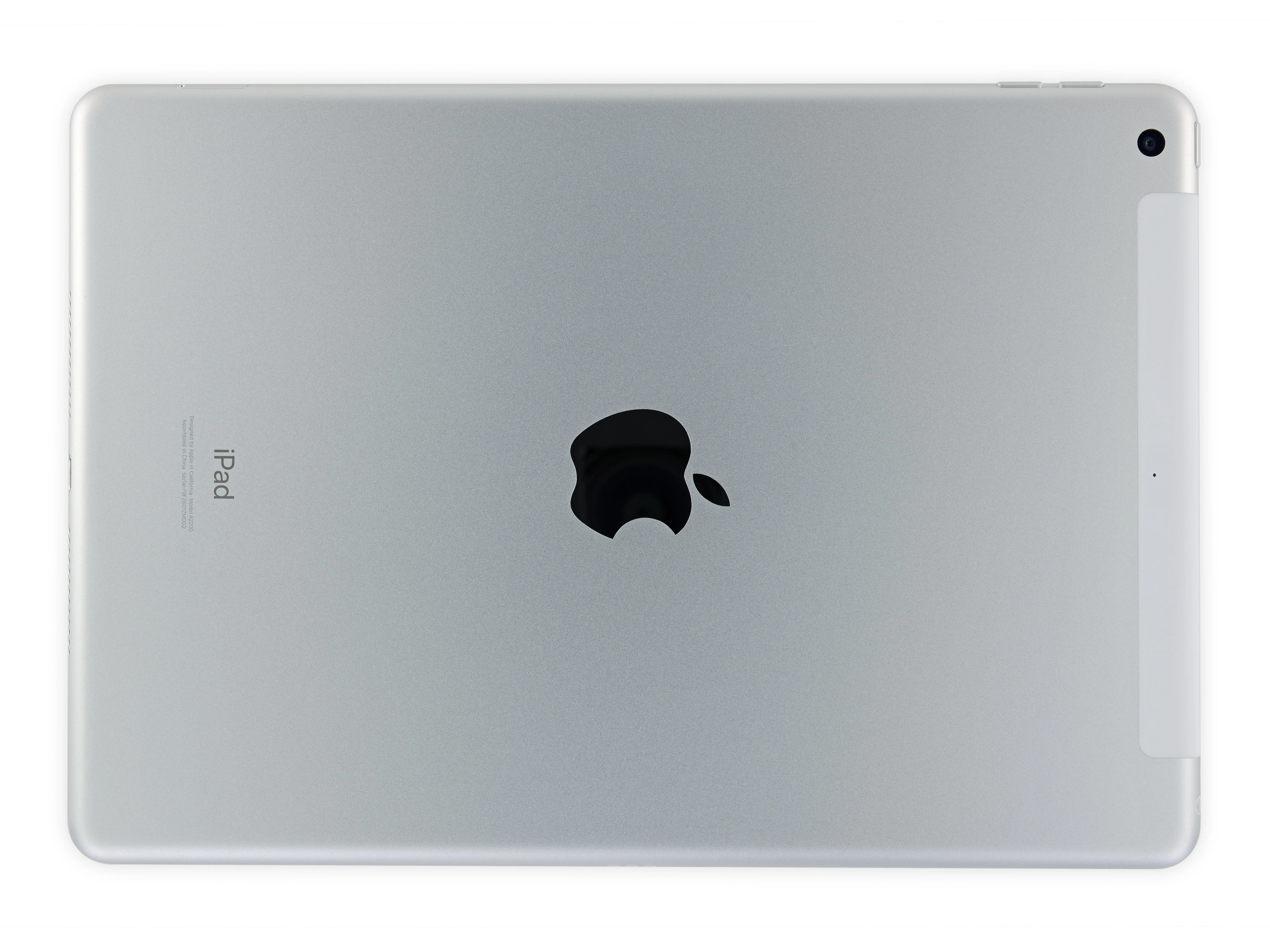

• Не обращая внимания на сдержанный внешний вид iPad, мы заметили, что расположение магнитов по краям отличается от того, что было в прошлом году. в прошлом году.

• Возможно, это сделано для того, чтобы лучше разместить клавиатуру Smart Keyboard?

• Кстати, об умных вещах: посмотрите, как кабель Smart Connector обвивается вокруг батареи. Он немного замысловат, но гораздо лучше, чем некоторые предыдущих моделей которые безнадежно запирали кабель под приклеенной батареей.

Шаг 3

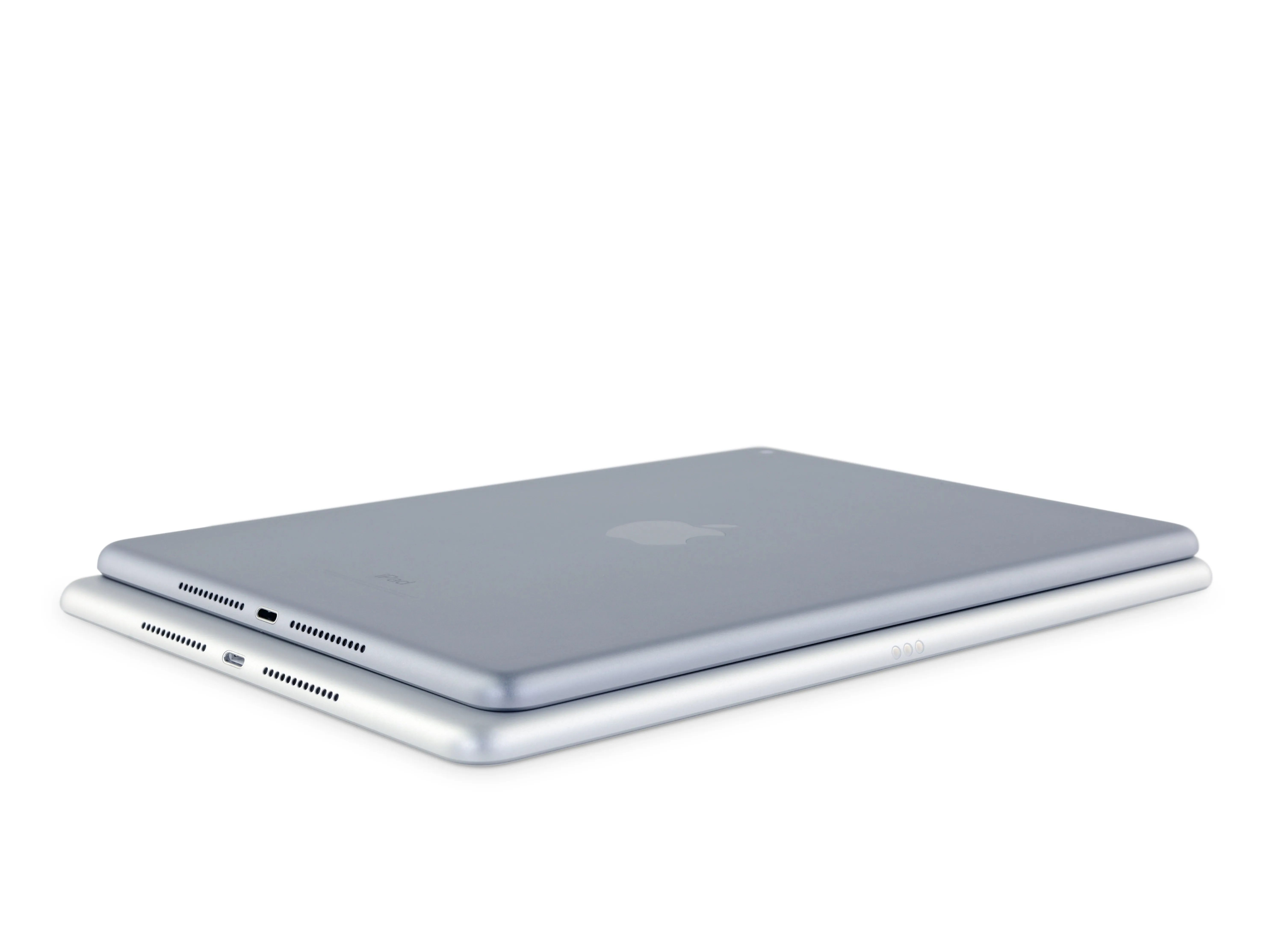

• Нет магия уменьшения ободка здесь нет - этот 10,2-дюймовый iPad просто намного больше, чем прошлогодний 9,7-дюймовый.

• С большими размерами приходит и большая ответственность: новый iPad наконец-то получил Smart Connector от Apple для совместимости с клавиатурой. Ура продуктивности!

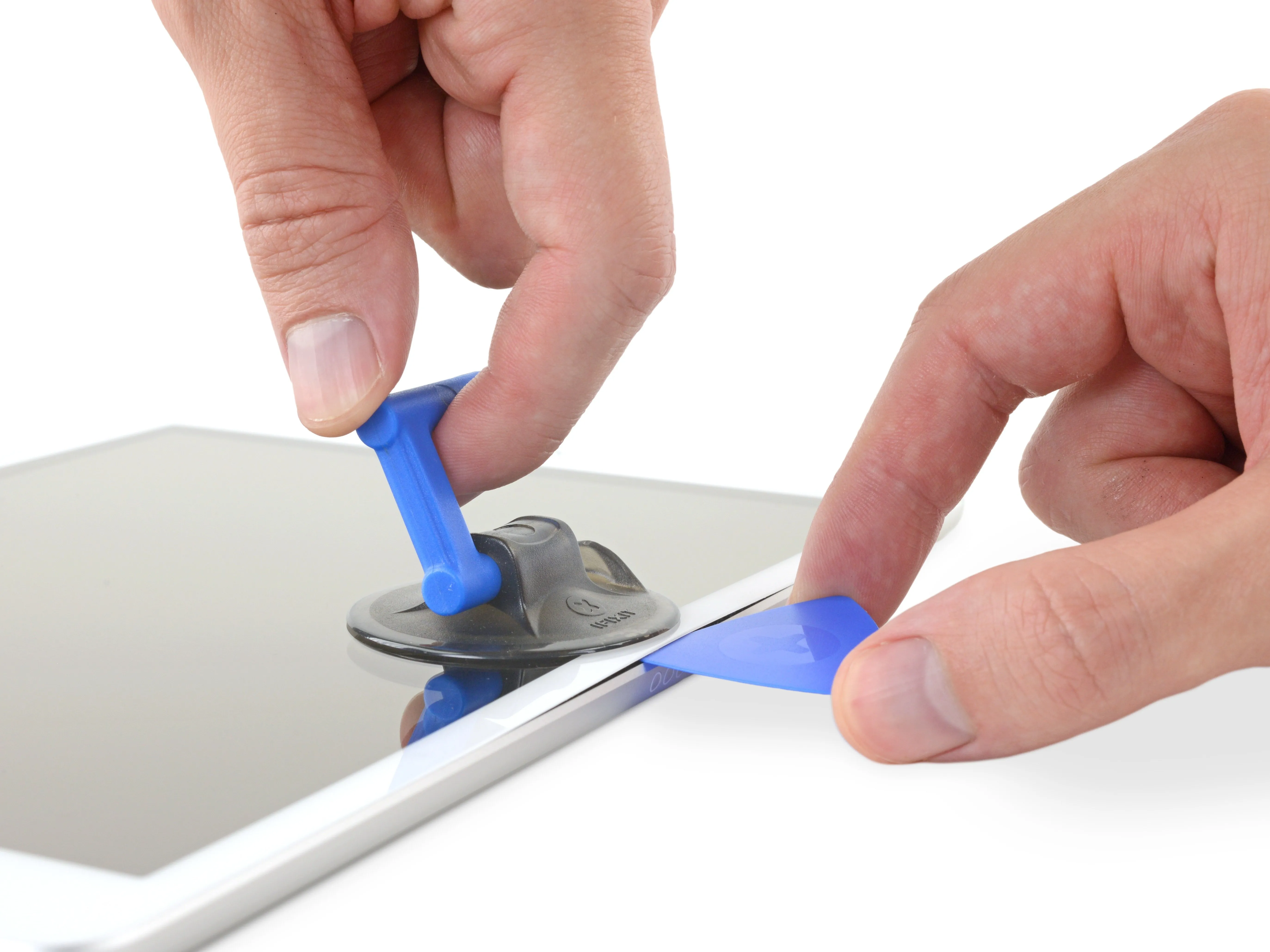

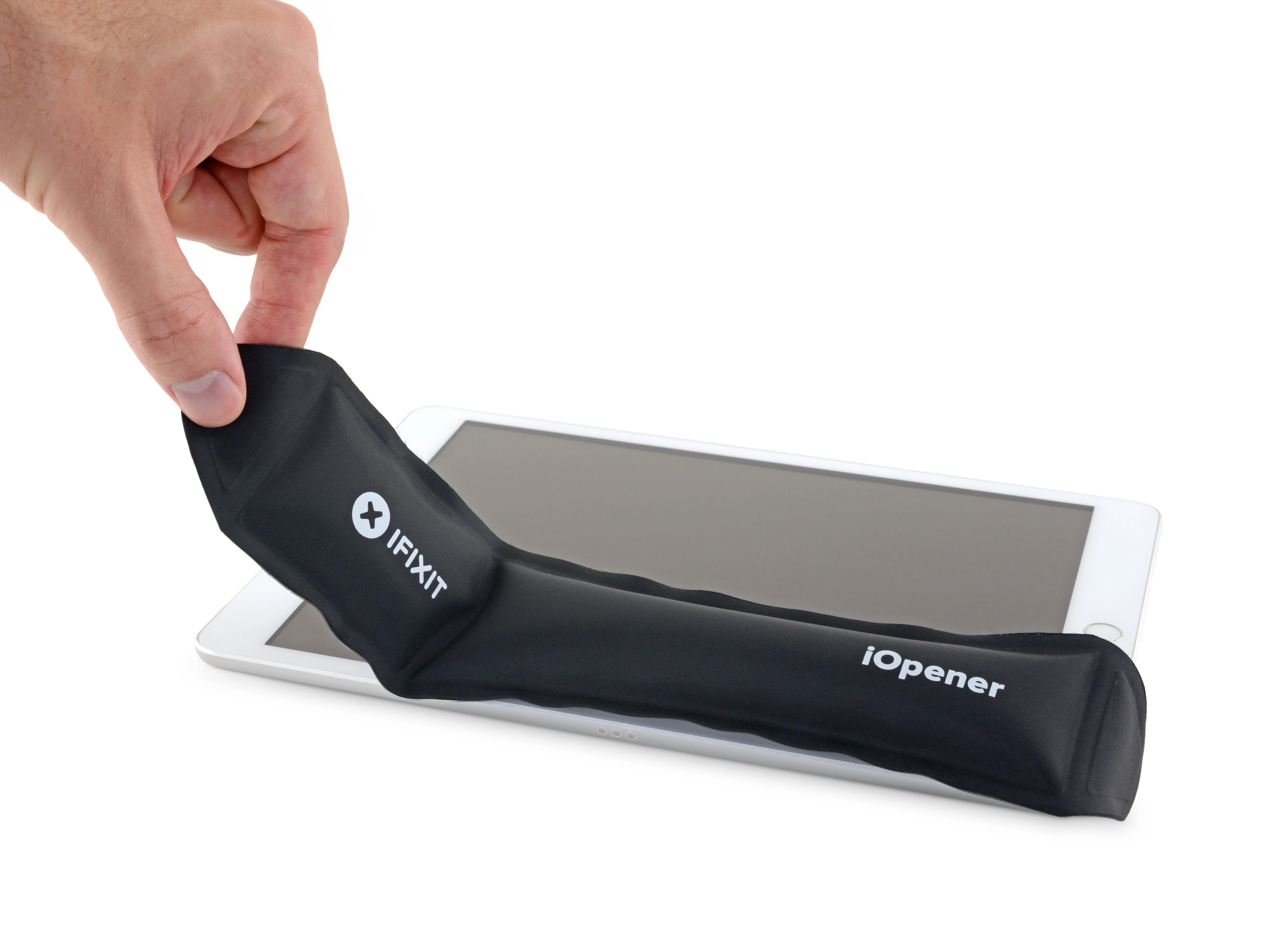

• На этот раз не будем мешкать - у нас длинный список вещей, которые нужно снести, поэтому мы сразу же приступаем к проверенной процедуре вскрытия с помощью тепла и отсоса.

• Мы не уверены, что просто привыкли к этим клеевым монстрам, но этот iPad кажется почти... легче открыть? Может быть?

• Возможно, мы просто повысили свой уровень с момента последней разборки iPad.

Шаг 4

• Разрезать такое количество клея - не самая лучшая идея для нас... однако... у нас нет никаких последующих действий.

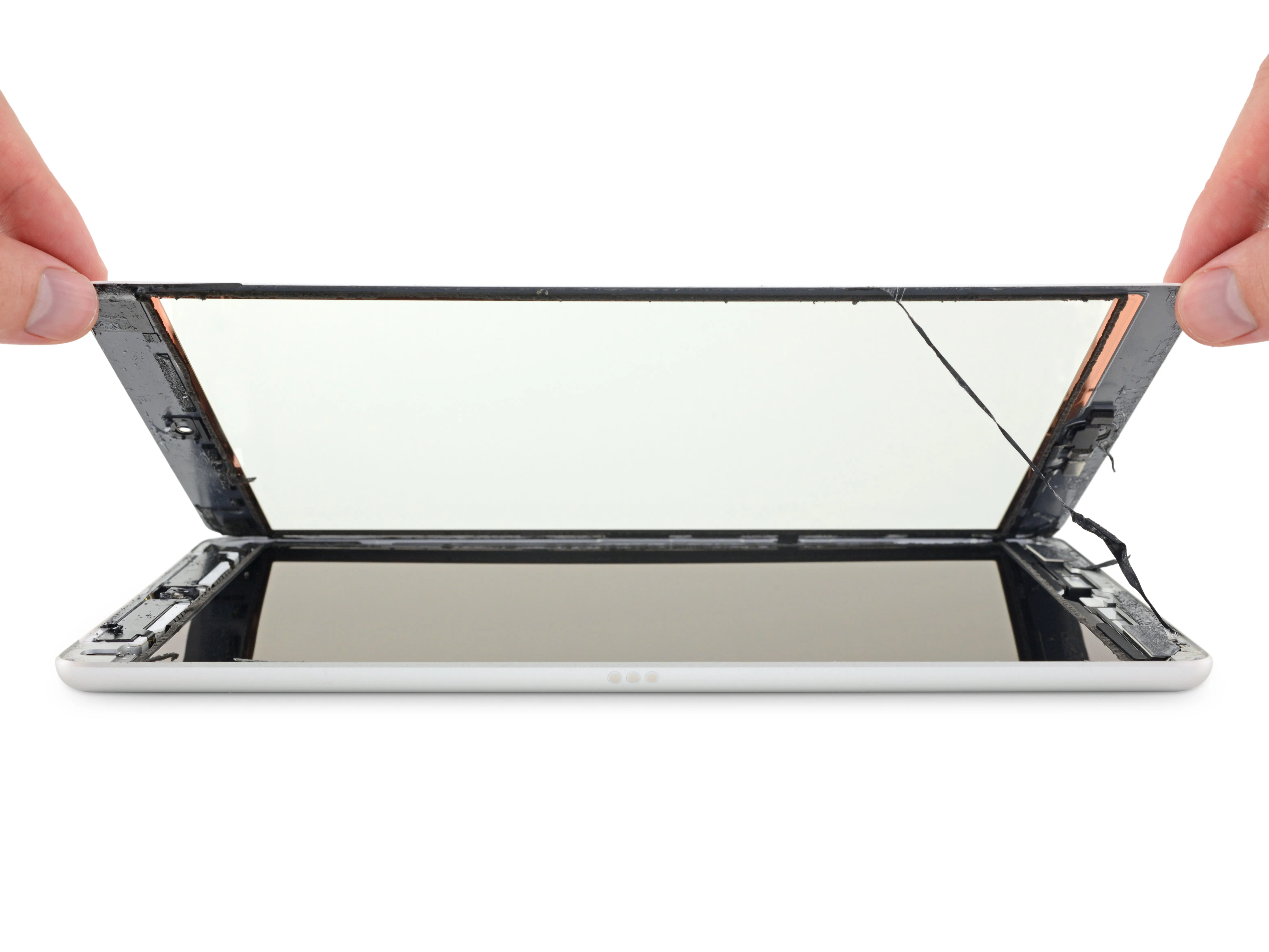

• К счастью, как и в прошлый разстекло отделяется чисто, оставляя дисплей - сюрприз, конечно, но приятный.

• Это означает, что замена треснувшего стекла iPad 7 может быть трудоёмкой, но, по крайней мере, материалы будут дешёвыми - вам не придётся менять весь дисплей, как это делается на всетехдругихiPadмодели с LOCA-ламинированными панелями.

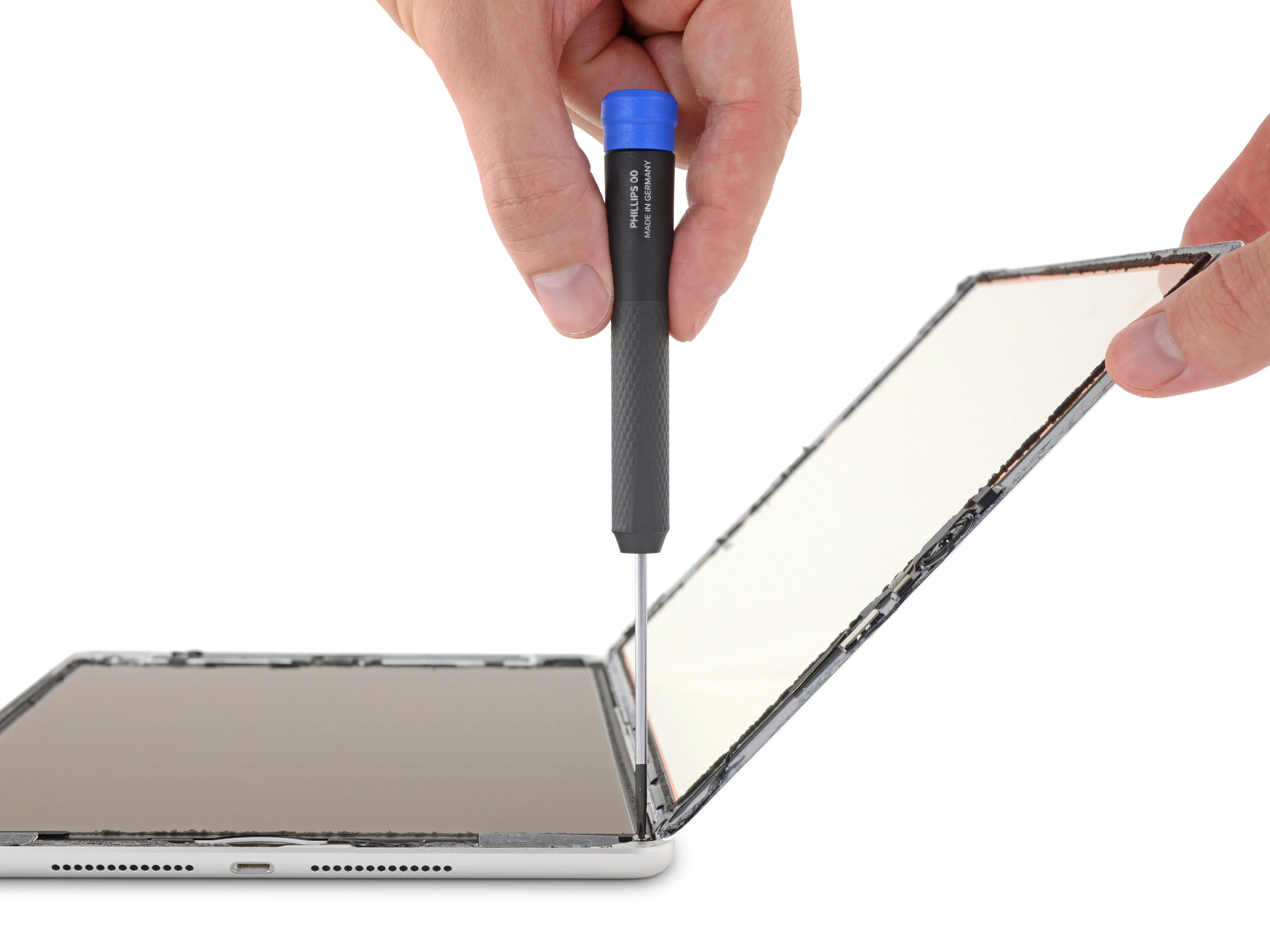

• После всего этого клея мы рады видеть дружелюбное лицо крестообразного винта - особенно после того, как мы имели дело со всеми этими крошечными трехгранникамина прошлой неделе.

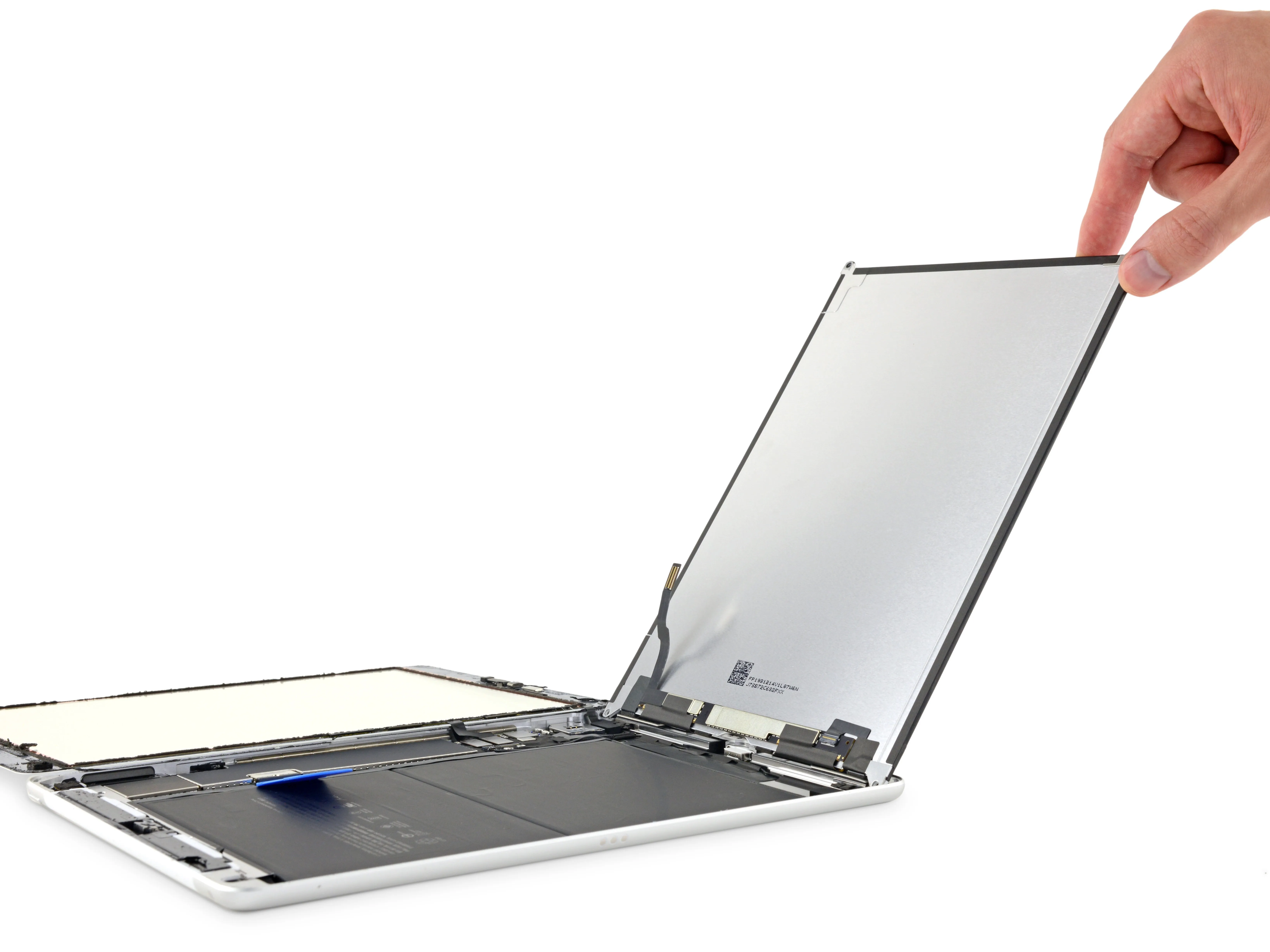

• В этот раз наш Battery Blocker поместился в клемму аккумулятора только после того, как мы обрезали его ножницами, но это стоит того, чтобы отключить питание для безопасного извлечения ЖК-дисплея.

Шаг 5

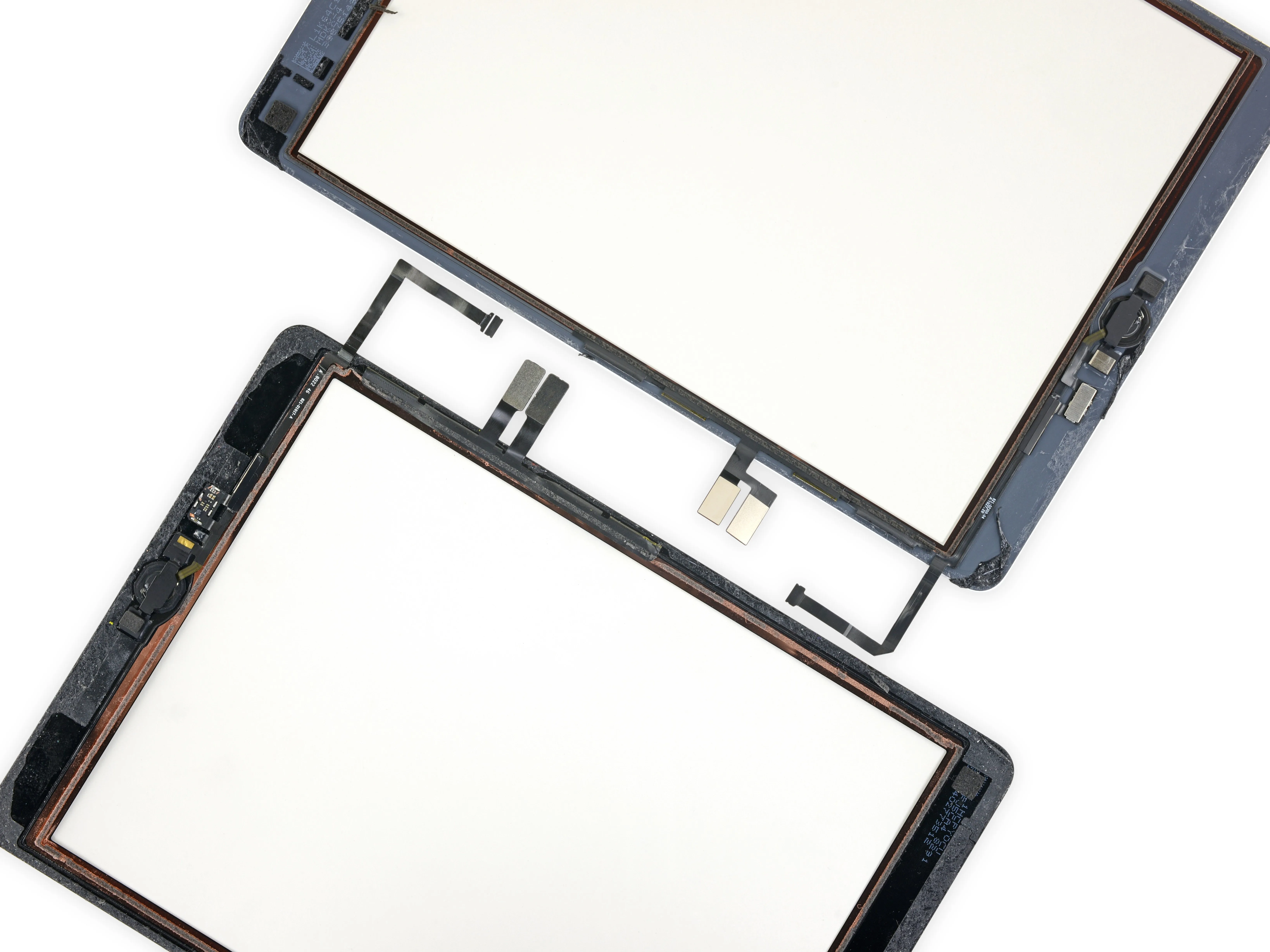

• Пора взглянуть на 10,2-дюймовую панель с дигитайзером (вверху) рядом с 9,7-дюймовым предшественником (внизу):

• Кнопка 'Домой', на наш взгляд, выглядит примерно так же - что немного жаль для замены экрана, так как прошлогодняя не доставляла никакого удовольствия при работе.

• Эта новая панель объединяет несколько кабелей! Раньше нам приходилось следить за тремя кабелями во время открытия, но теперь два из них предусмотрительно перекрыты, что позволяет избежать еще одной мины-ловушки. Как мило.

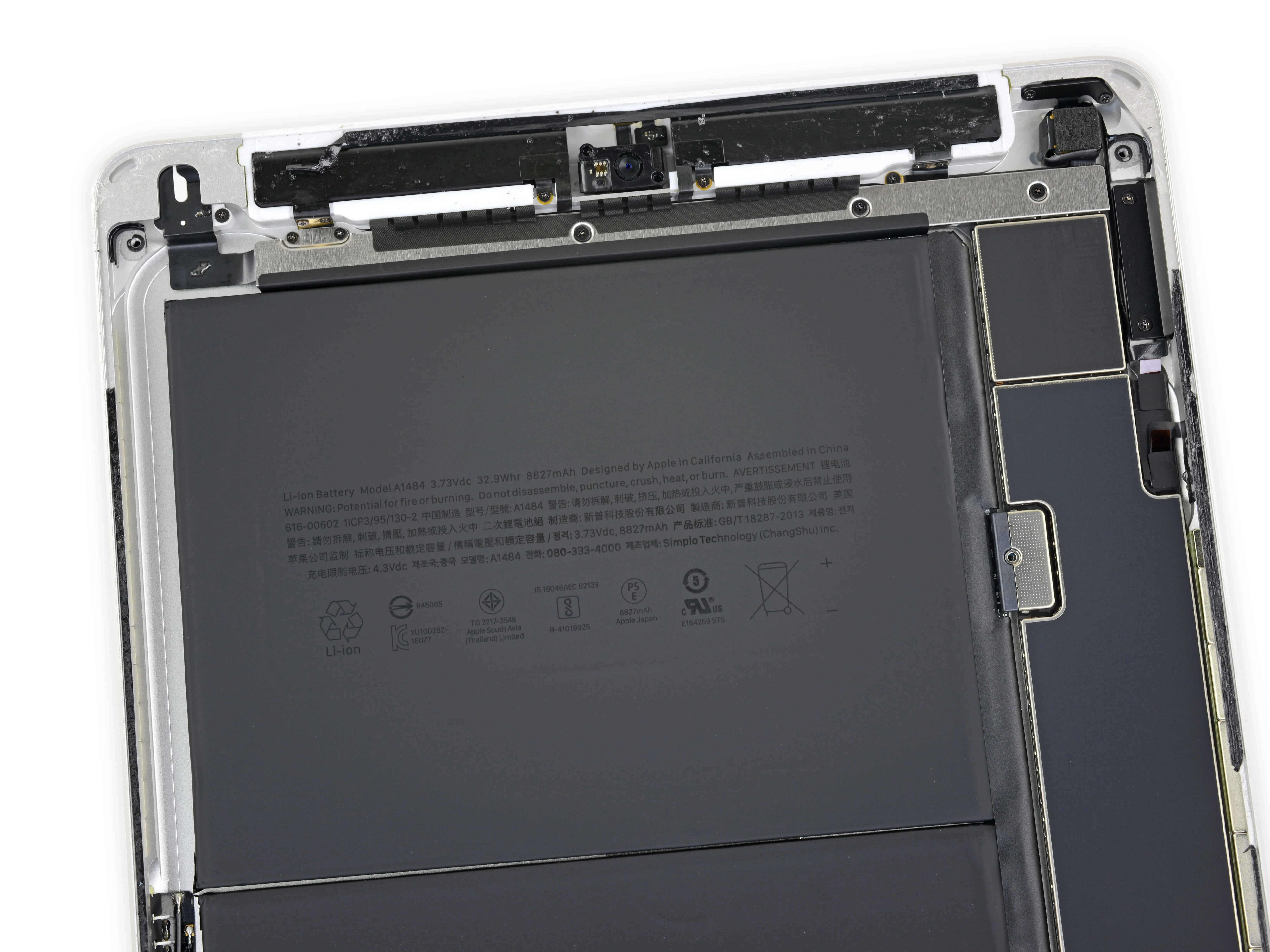

• Батарея имеет маркировку A1484 и рассчитана на 32,9 Вт-ч - точно такая же батарея, как и в прошлом году. в прошлом году и позапрошлый годнесмотря на дополнительное пространство в более крупном корпусе этого года. После масштабного обновления аккумулятора iPhone мы только что увидели, мы ожидали немного большего.

• Тем не менее, похоже, что на этот раз Apple удалось выжать из аккумулятора немного больше жизни: несмотря на больший экран, заявленные 10 часов работы от него, как и у iPad 6.

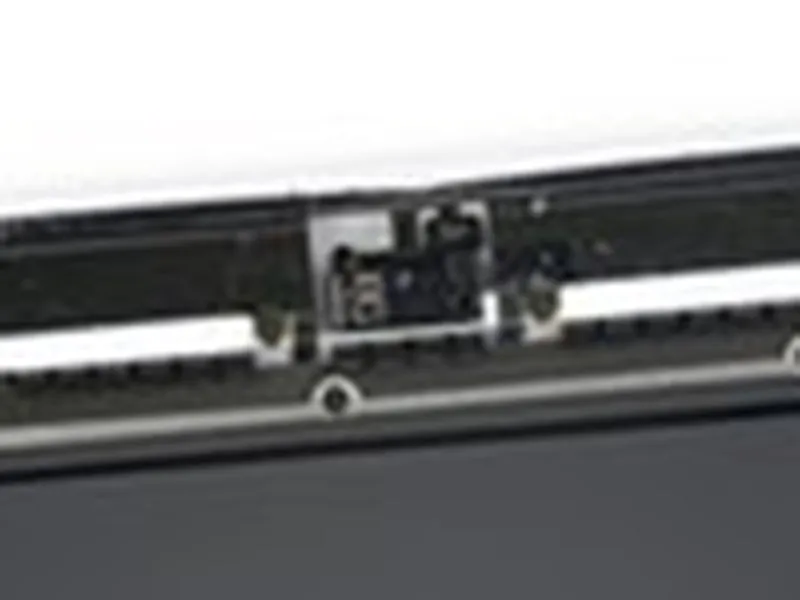

• А пока посмотрите на великолепный крупный план этой невероятной 1,2-мегапиксельной камеры для селфи. Такое разрешение!

Шаг 6

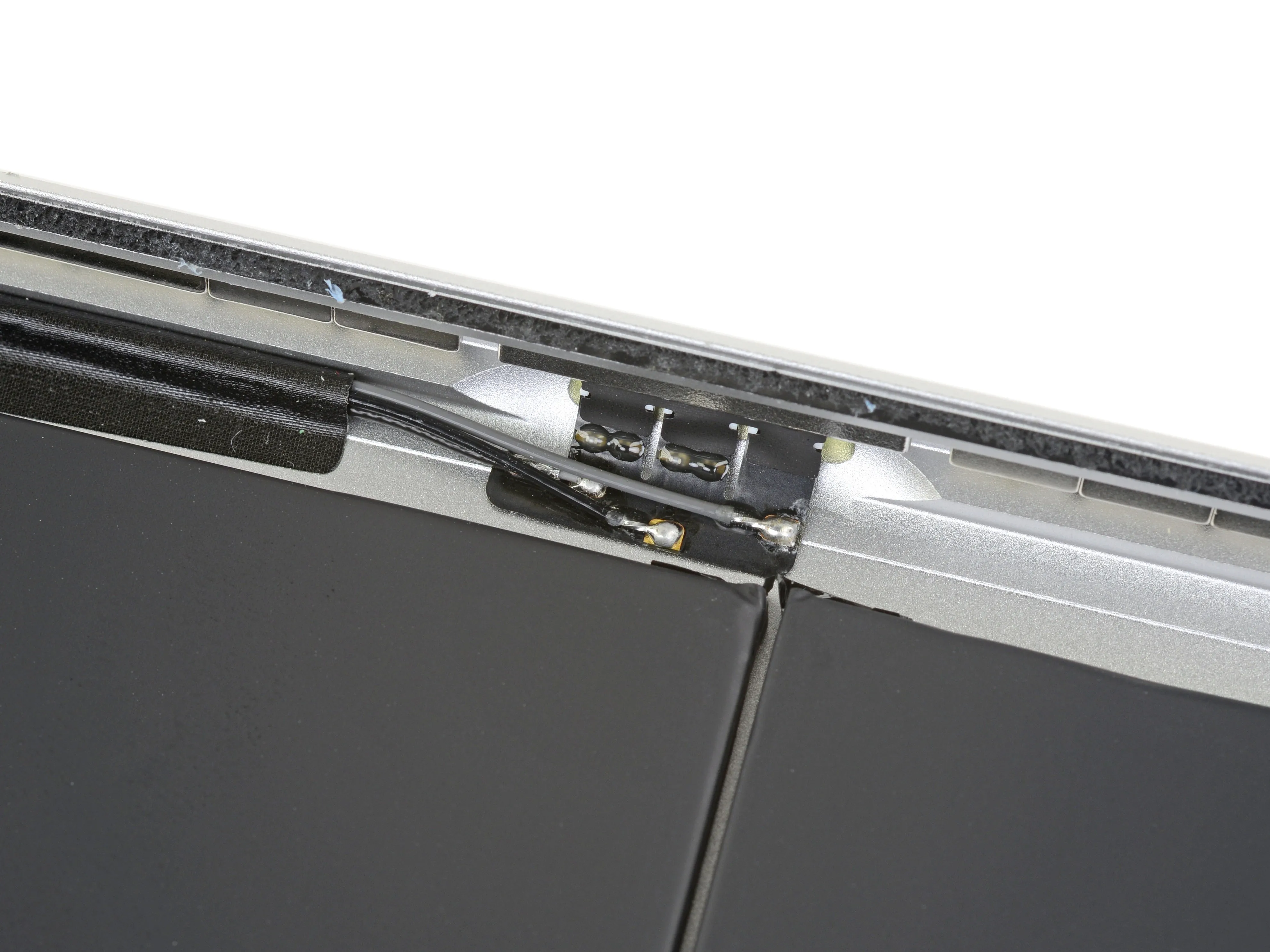

• А вот и новый Smart Connector во всей красе.

• Что это? Вы хотите дешевый iPad, но сдерживаетесь, потому что хотите подключить клавиатуру Smart Keyboard? Ну и ну! Apple сделала именно это.

• Здесь нет движущихся частей, поэтому вам, скорее всего, никогда не придётся беспокоиться о замене Smart Connector. Но даже если бы и пришлось, этот Smart Connector довольно доступен по меркам обычных iPad.

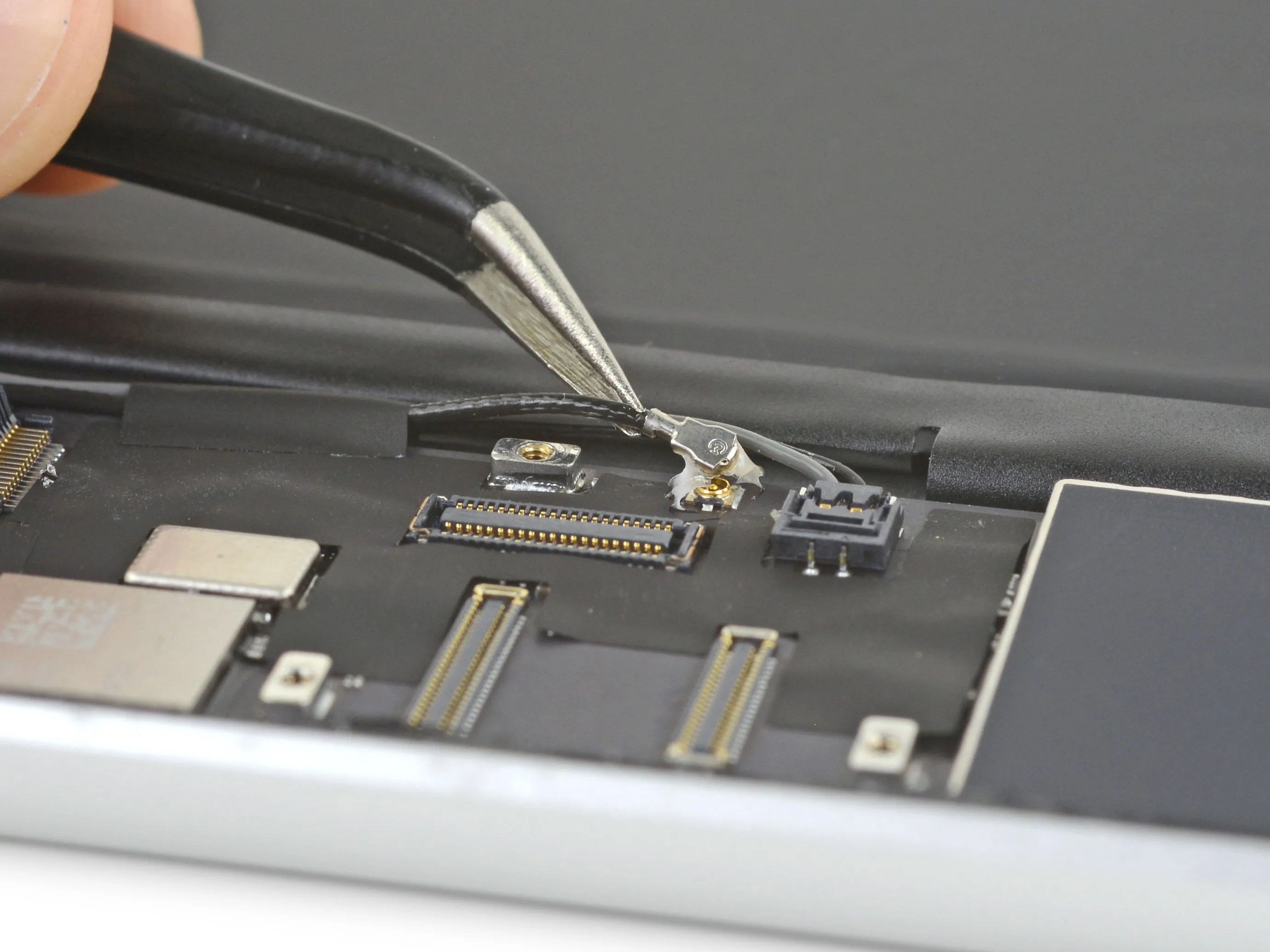

• Тем временем на логической плате у нас появились эти липкие гнезда для антенного кабеля. Какова функция этой новой жижи?

• Предположения: защита от коррозии, защита от несанкционированного доступа или просто уступка могущественному лобби гопов.

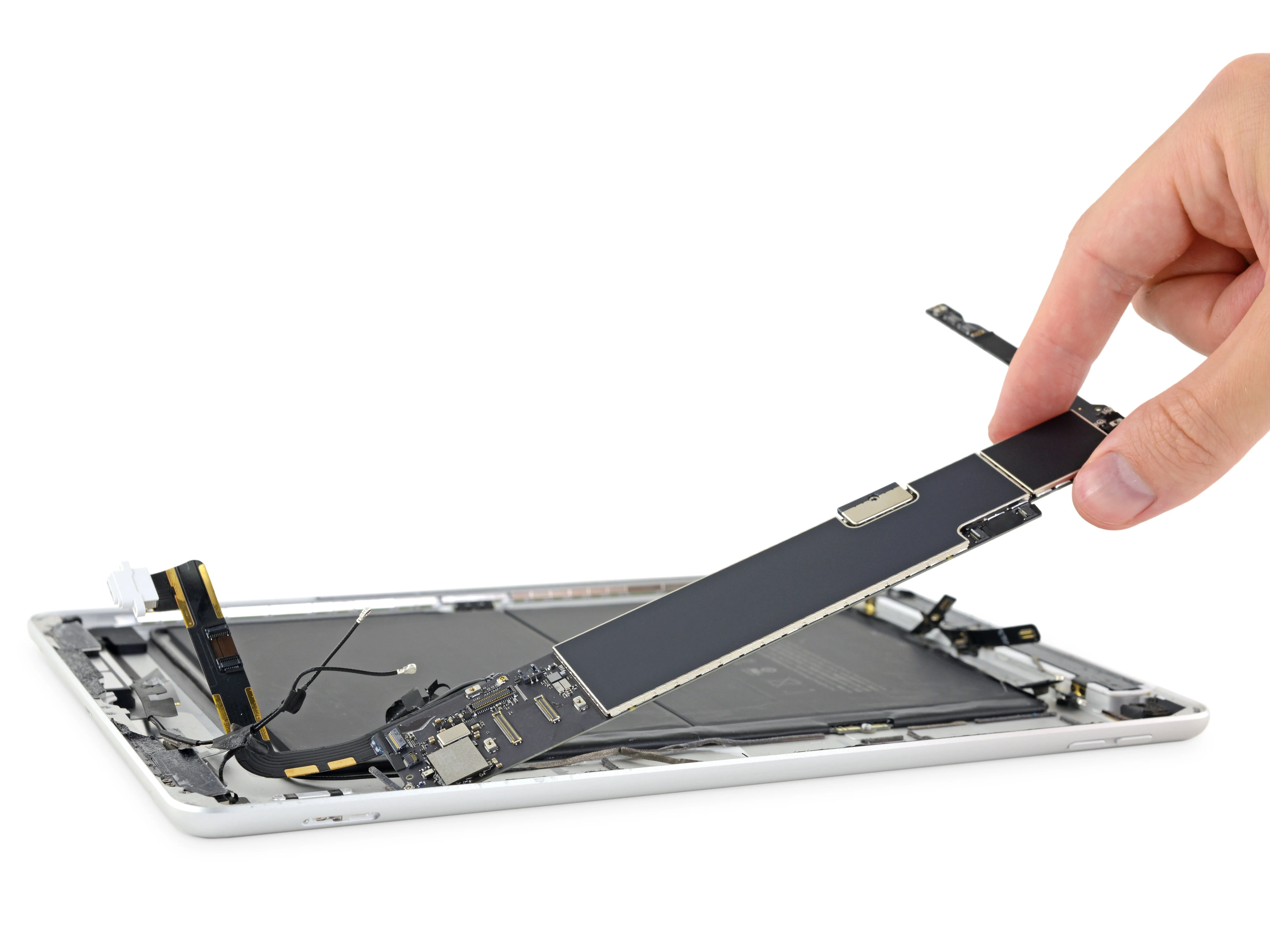

• Кабели в сторону, мы в последний раз нагнетаем температуру, чтобы вырвать эту липкую логическую плату из ее дома.

• Липкие логические платы, липкие логические платы, почему вы должны прилипать? Каждый раз, когда мы вспоминаем о вас, нам становится плохо.

Шаг 7

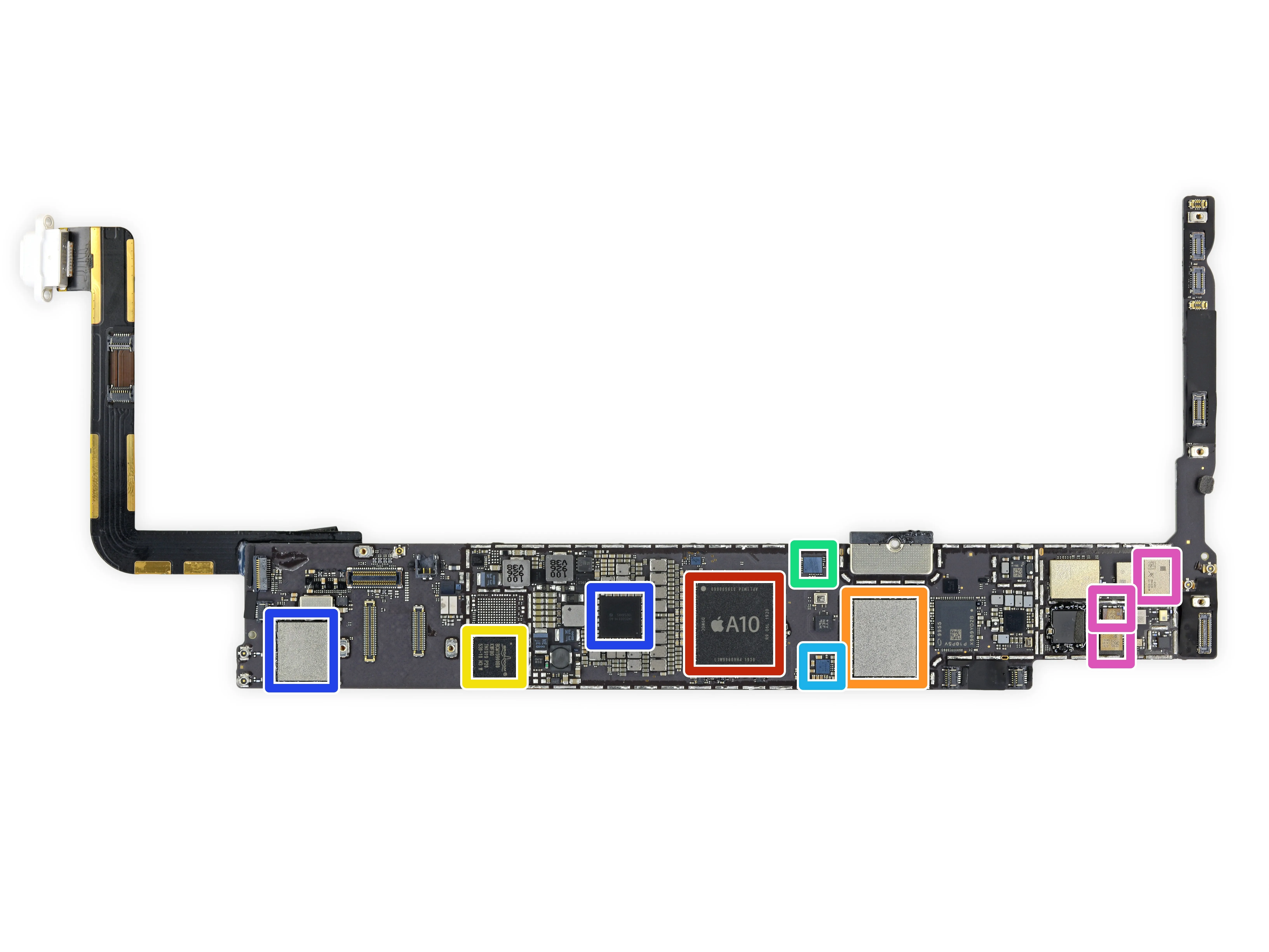

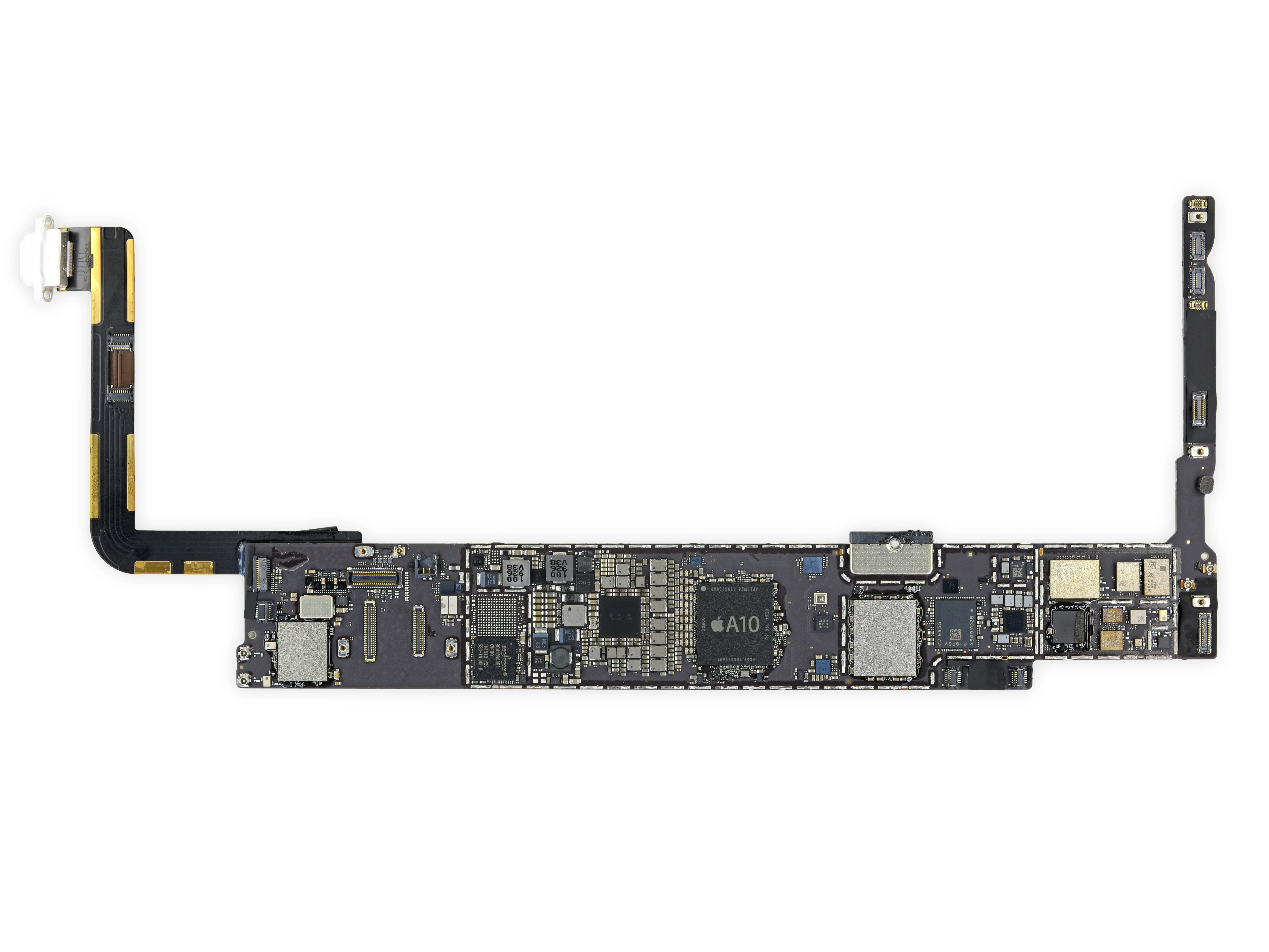

• У нас есть неплохая представление что мы здесь найдём, но давайте посмотрим поближе и убедимся в этом:

• Apple A10 Fusion APL1W24 SoC, размещённая поверх Micron D9WQC (MT53B384M64D4TP-062 XT:E) 3 ГБ LPDDR4 SDRAM (это на 50% больше оперативной памяти чем в прошлом году)

• Флеш-память SanDisk SDMRSEFJ2 032G 32 ГБ

• Broadcom BCM15900B0 контроллер сенсорного экрана

• NXP Semiconductor 100VB27 контроллер NFC

• Cirrus Logic CS42L83A аудиокодек с низким энергопотреблением

• Apple 343S00314-A0 (PMIC) и модуль Wi-Fi/Bluetooth Murata 339S00445

• Skyworks 850946, 203153033561852 и 13790697311912

Шаг 8

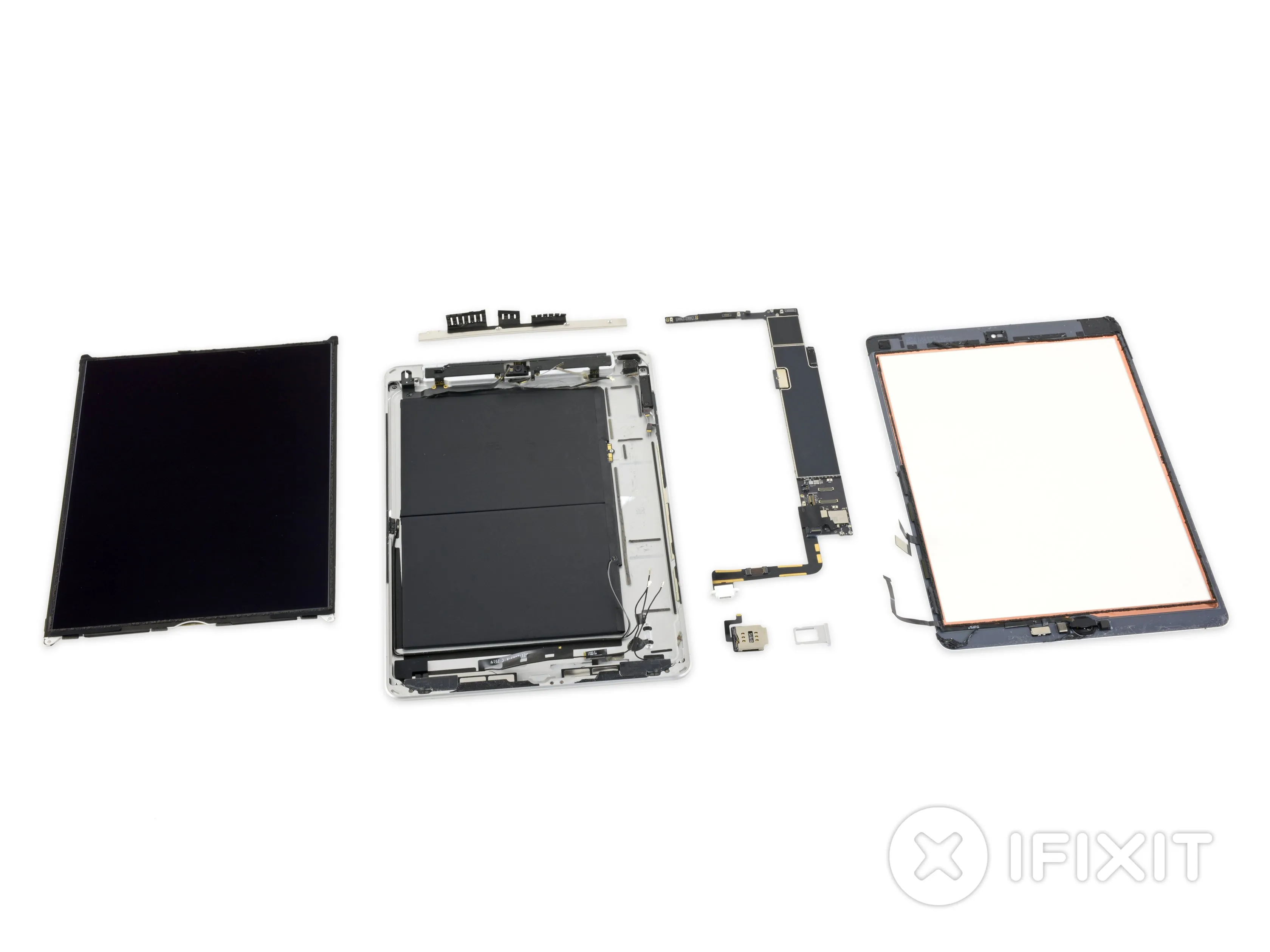

• Вот он, iPad 7, разложенный после разборки.

• Оказалось, что это довольно легкое обновление! Всего лишь увеличение размера, добавление Smart Connector и дополнительный ГБ оперативной памяти.

• Дисплей и дигитайзер по-прежнему не слиты воедино, несмотря на добавление функций, подобных Pro, чему мы очень рады.

• Учитывая изменения, внесенные в этом году, мы дадим вам три предположения о том, какой может быть оценка ремонтопригодности.

Вывод

• Неламинированное, отдельно заменяемое защитное стекло и ЖК-дисплей делают ремонт большинства экранов гораздо менее затратным.
• ЖК-дисплей легко снимается, как только вы отделите защитное стекло/цифровое стекло.
• Как и во всех iPad, ремонту мешает сплошной барьер из очень прочного клея.
• Порт Lightning, часто выходящий из строя, припаян к логической плате.
• Ещё больше клея удерживает на месте почти всё остальное. Замена аккумулятора и логической платы особенно неприятна.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - самый простой ремонт)
