Разборка iPad Air 2

Введение

Что легче воздуха? Air 2. Разберите новый iPad Air 2 и узнайте, является ли самое тонкое устройство Apple по-прежнему наименее ремонтопригодным.

Живёте и дышите разборками?

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

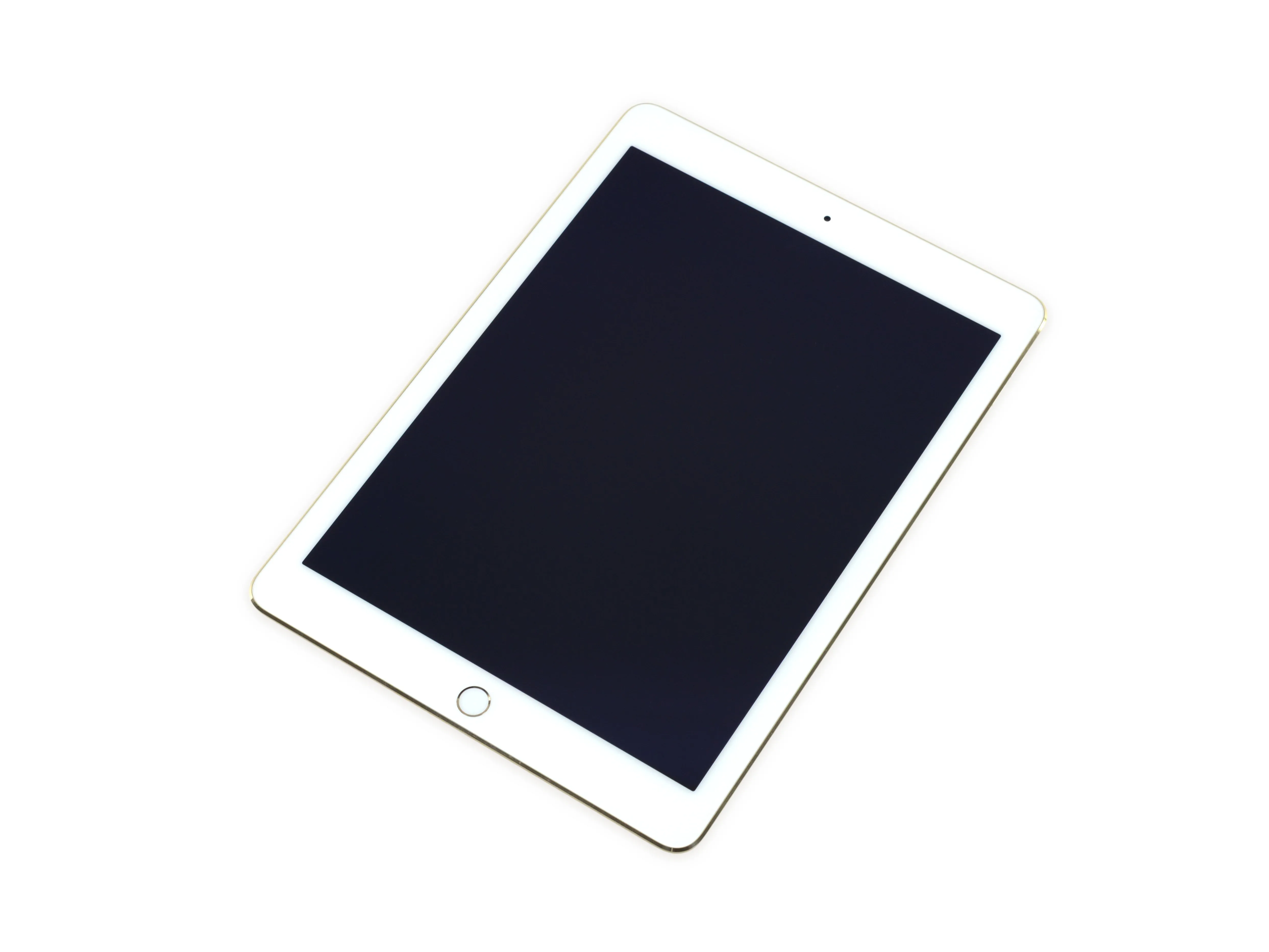

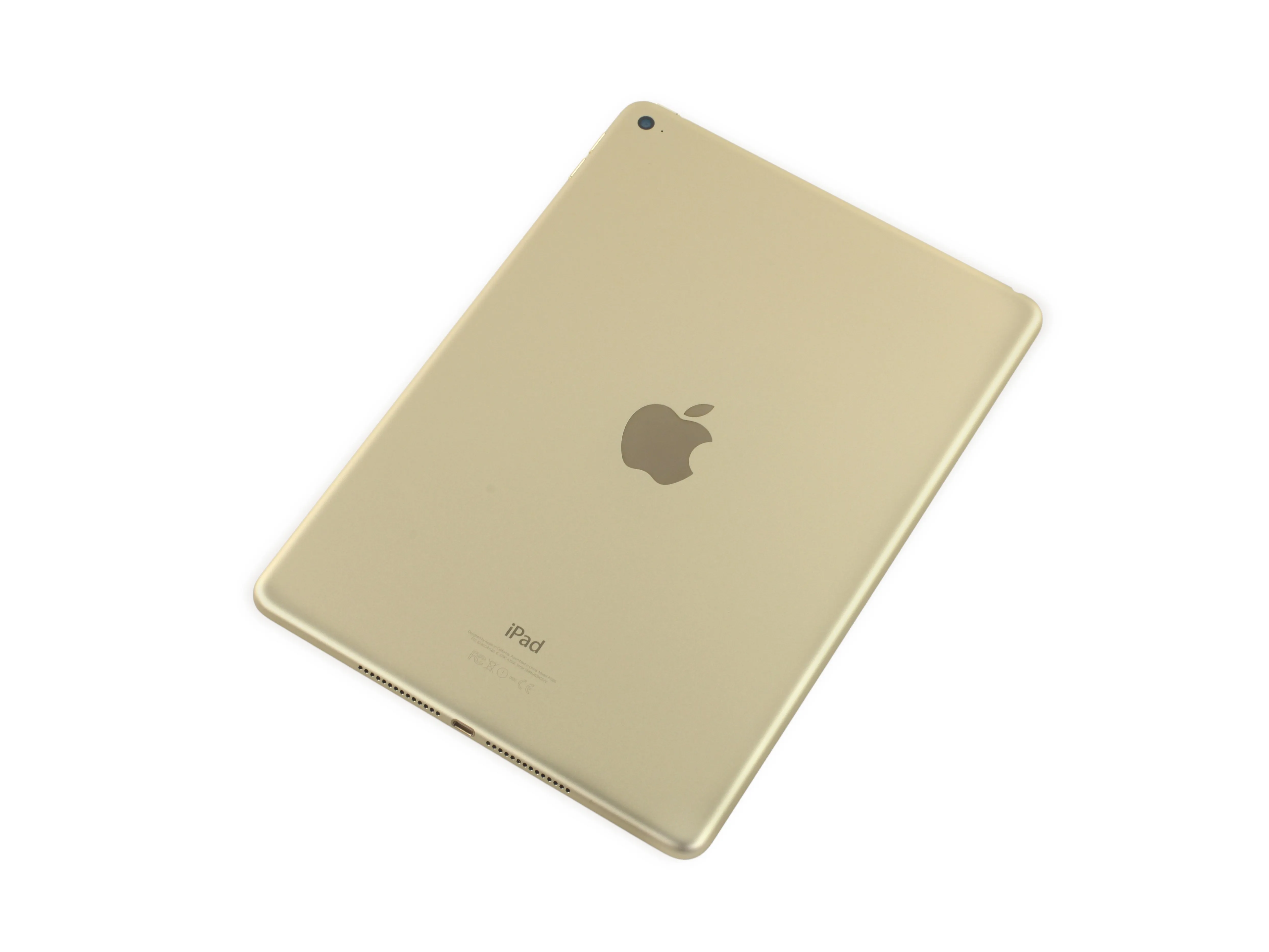

Шаг 1 Разборка iPad Air 2

• Просто добавить воздуха? Это было бы слишком просто. Apple упаковала все виды обновлённого оборудования в свой самый тонкий планшет:

• Полностью ламинированный 9,7-дюймовый ЖК-дисплей IPS Multi-Touch с разрешением 2 048 x 1 536 точек при 264 ppi и антибликовым покрытием.

• 64-битный процессор A8X (по слухам, трехъядерный, 1,5 ГГц) в паре с 2 ГБ ОЗУ и сопроцессором движения M8

• 8-мегапиксельная задняя камера iSight, способная записывать видео 1080p/30fps или 720p/120fps + 1,2-мегапиксельная фронтальная камера 720p

• Датчик отпечатков пальцев Touch ID + барометр + два микрофона + 3-осевой гироскоп + акселерометр + датчик освещенности

• Wi-Fi 802.11ac с двумя антеннами MIMO + Bluetooth 4.0

• Встроенная память 16, 64 или 128 ГБ

Шаг 2

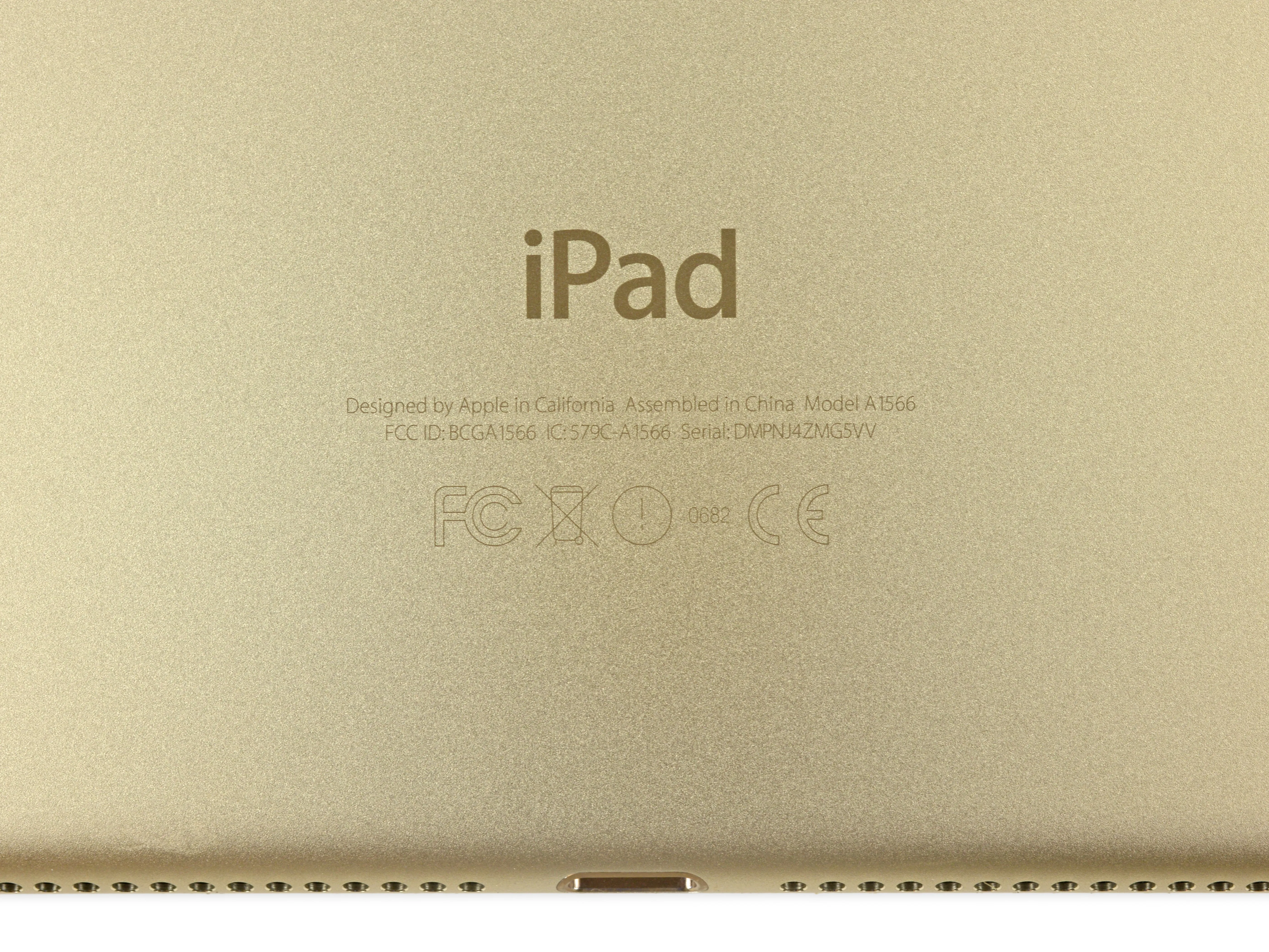

• С iPad Air 2 начинается новый номер модели - A15XX. В данном случае iPad Air 2 Wi-Fi имеет номер модели A1566.

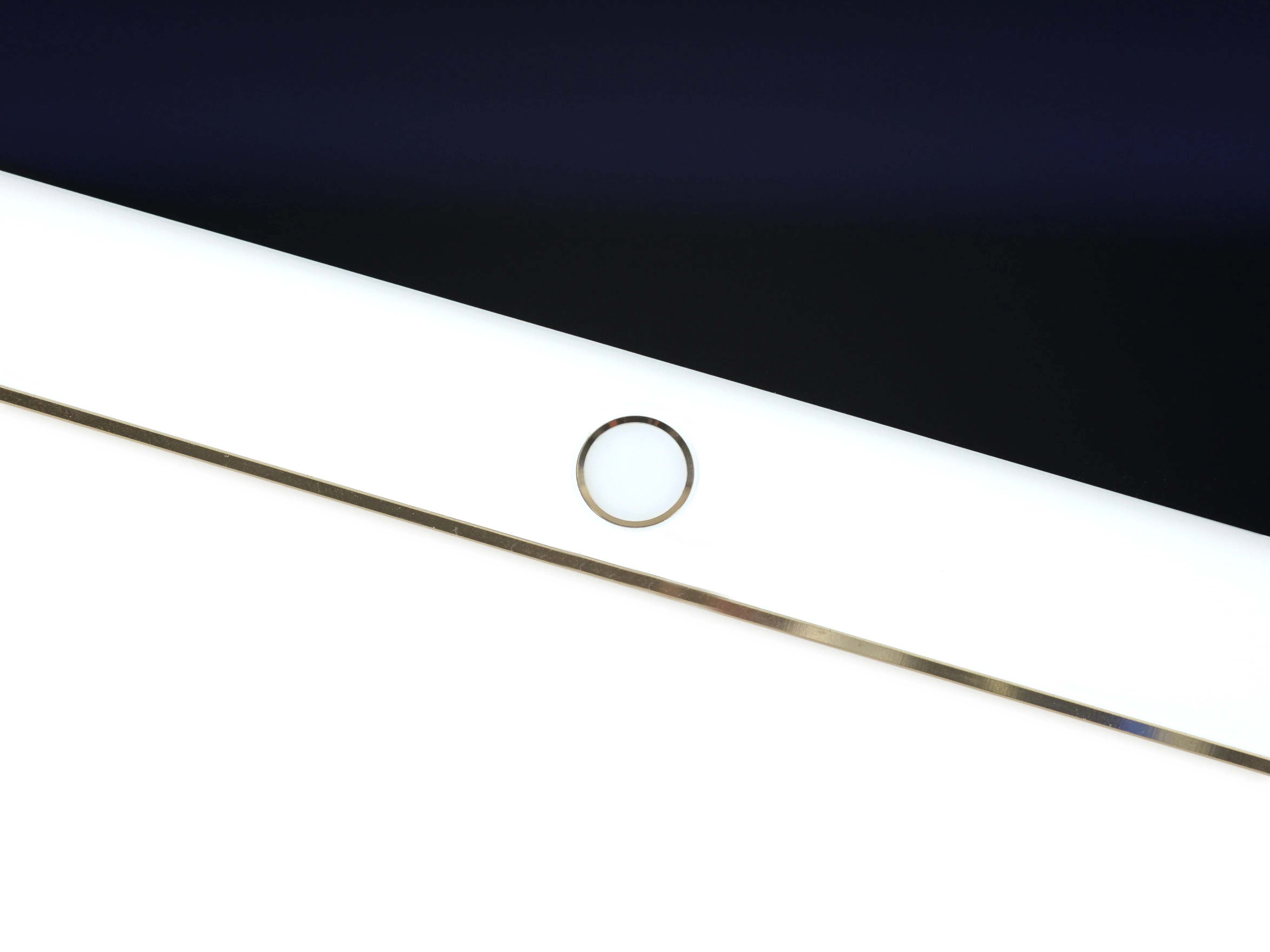

• Помимо нового номера модели, iPad Air 2 вводит Touch ID в семейство iPad.

• Если вы новичок, Touch ID позволяет использовать отпечаток пальца для разблокировки iPad. Также с его помощью можно авторизовать покупки в iTunes Store, App Store и iBooks Store.

• Сенсор Touch ID способен регистрировать отпечаток пальца под любым углом, а значит, независимо от ориентации, устройство считывает его и знает, кто вы.

Шаг 3

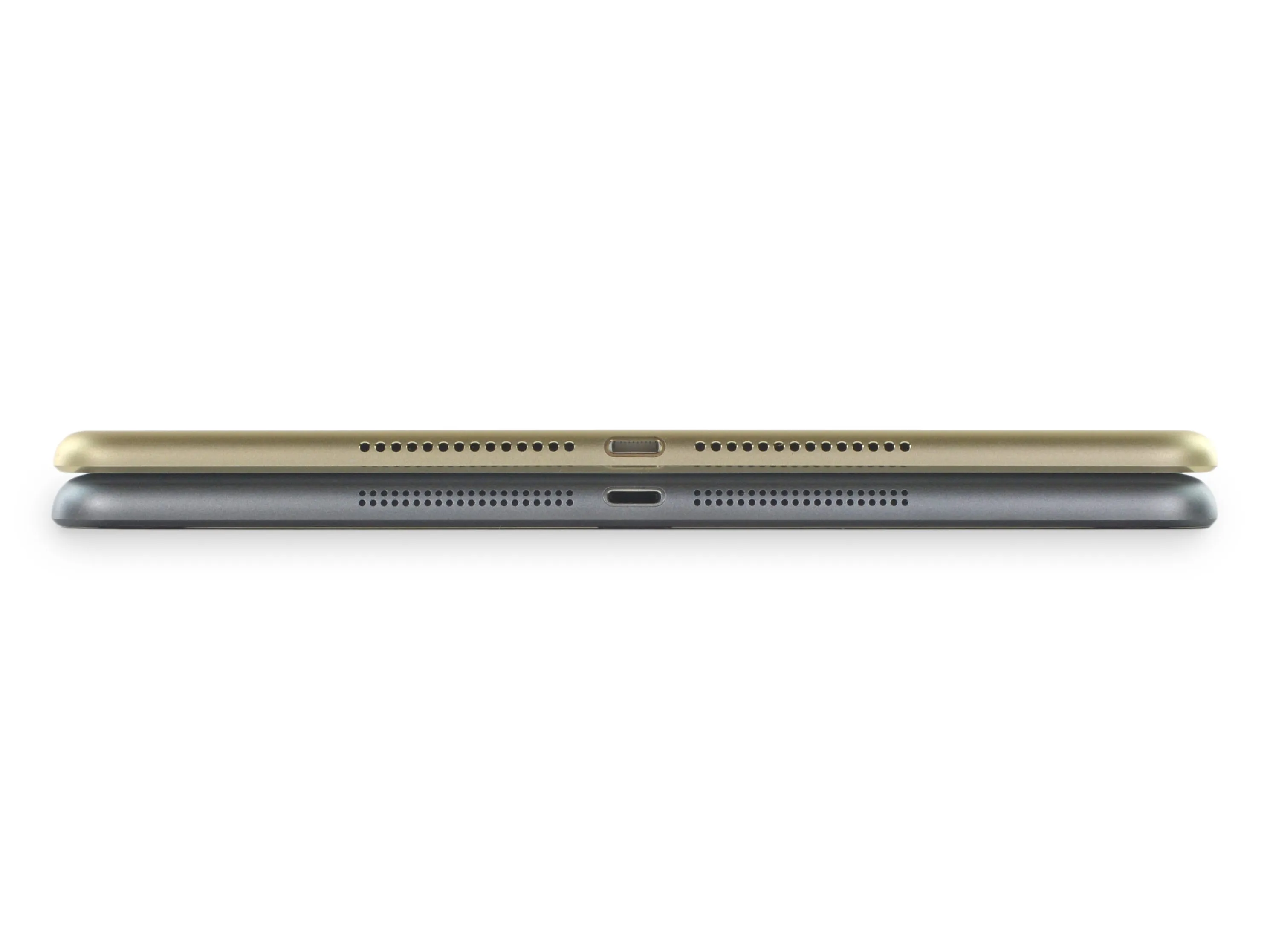

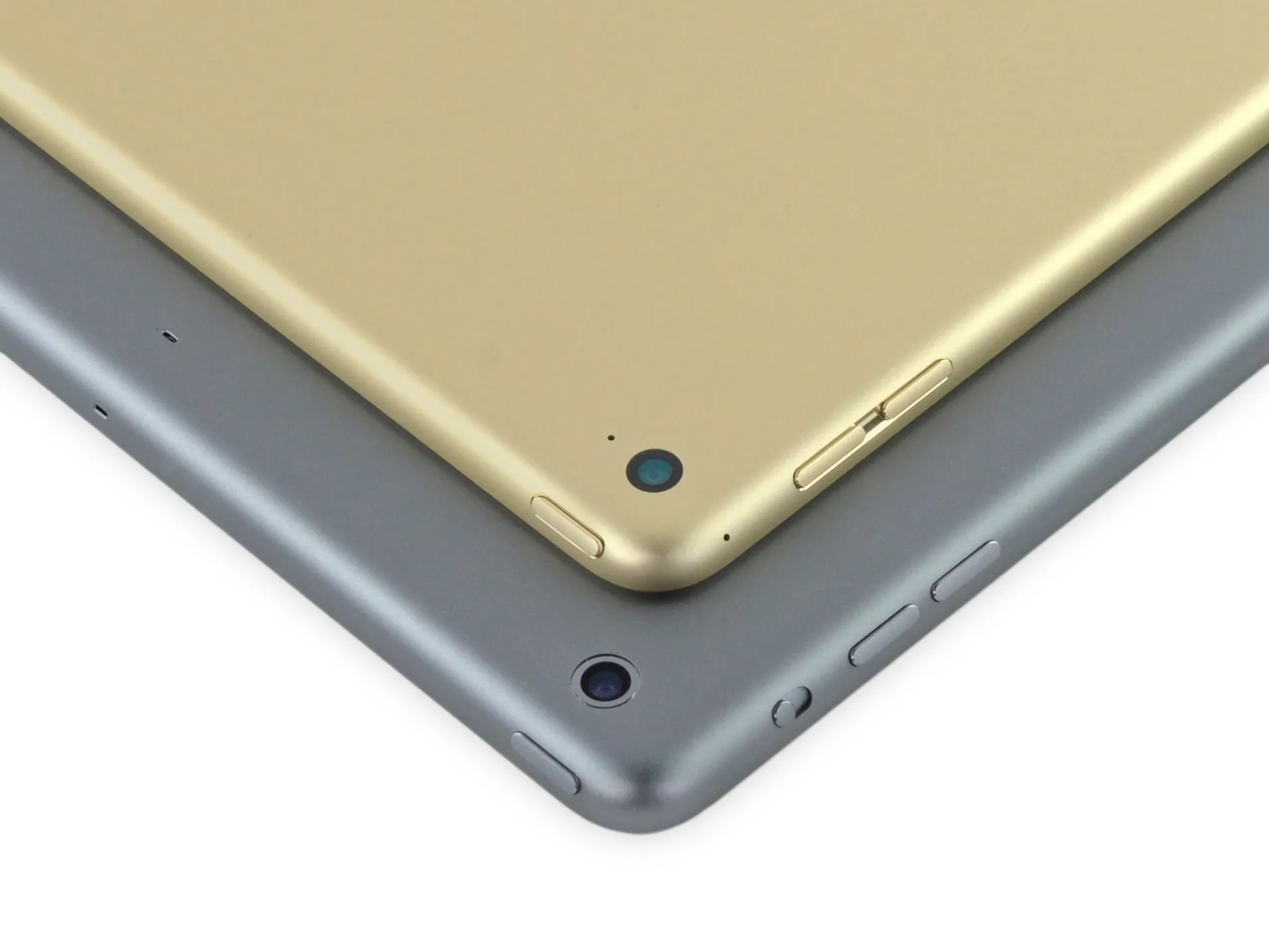

• Тонкий карандаш - это уже прошлый год. Теперь этот золотой кирпичик чуть тоньше карандаша.

• Если серьезно, то 6,1-миллиметровый профиль впечатляет. iPad Air 2 не только тоньше оригинального iPad Air, он даже тоньше последних iPhone - и не имеет спорного выступа камеры последнего.

• Внимательный осмотр также показывает, что двойной микрофон переместился ближе к камере iSight, очевидно, убрав переключатель удержания с устройства.

• iPad Air 2 не только тоньше, но и легче. Насколько легче? Примерно на 12 копеек.

Шаг 4

• Эй, Гусь! (Да, Маверик?) Я чувствую потребность... потребность в тепле!

• Мы возлагали большие надежды на то, что в Air 2 найдутся внешние винты, ведь iPhone 6 Plus доказал, что Apple может делать гаджеты размером с планшет и без клея.

• Увы, это не так - гладкий корпус полностью лишен винтов.

• Мы вынуждены навалиться на них - то есть на iPhone 6 Plus.

• Мы обещаем опубликовать подробное описание этой тщательно продуманной процедуры открытия позже.

Комментарии к шагу

Но вы не сделали....

У меня ipad air 2, который не заряжается (логотип яблока, затем пустой экран). Видео было бы очень кстати!

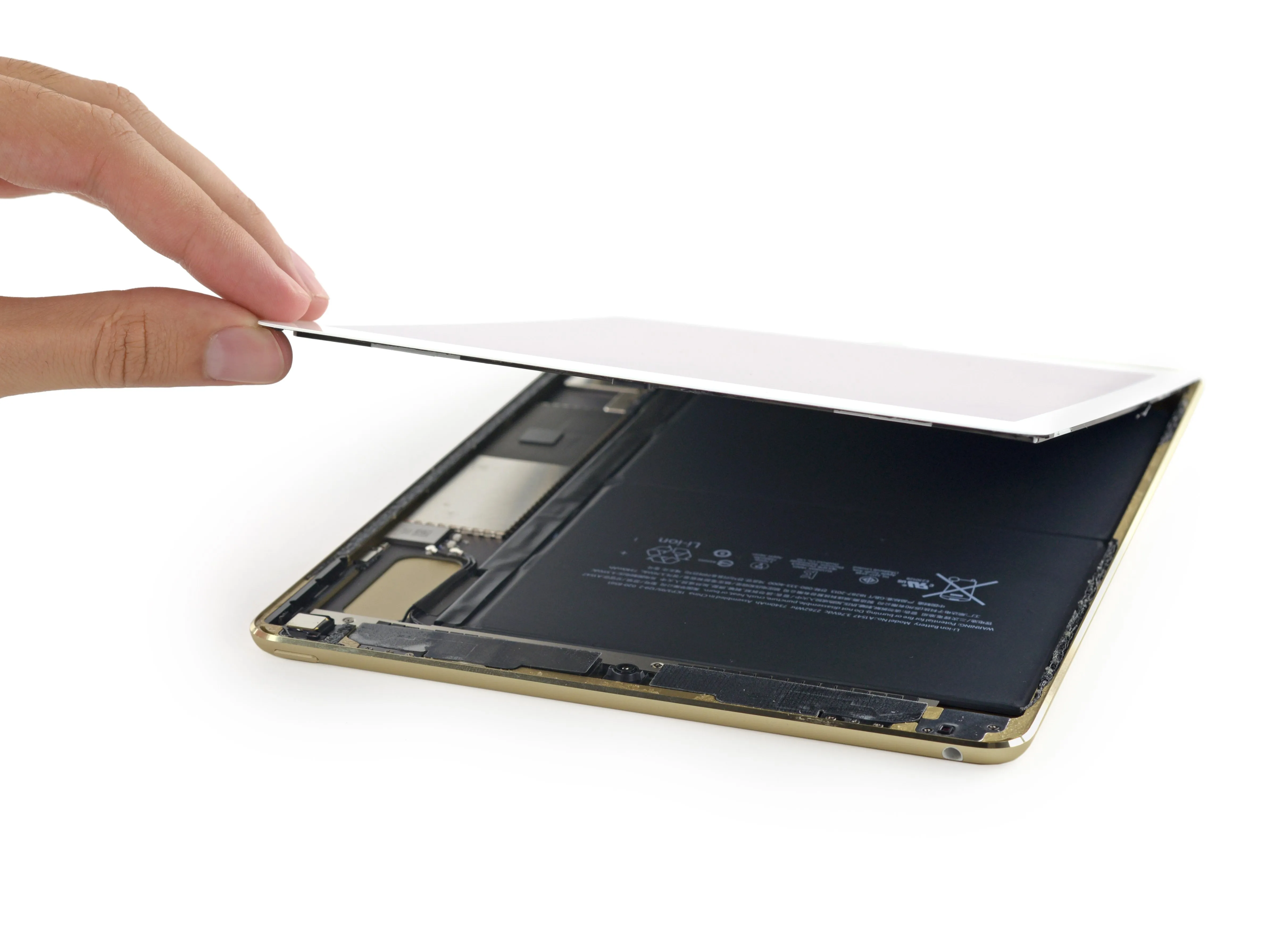

Шаг 5

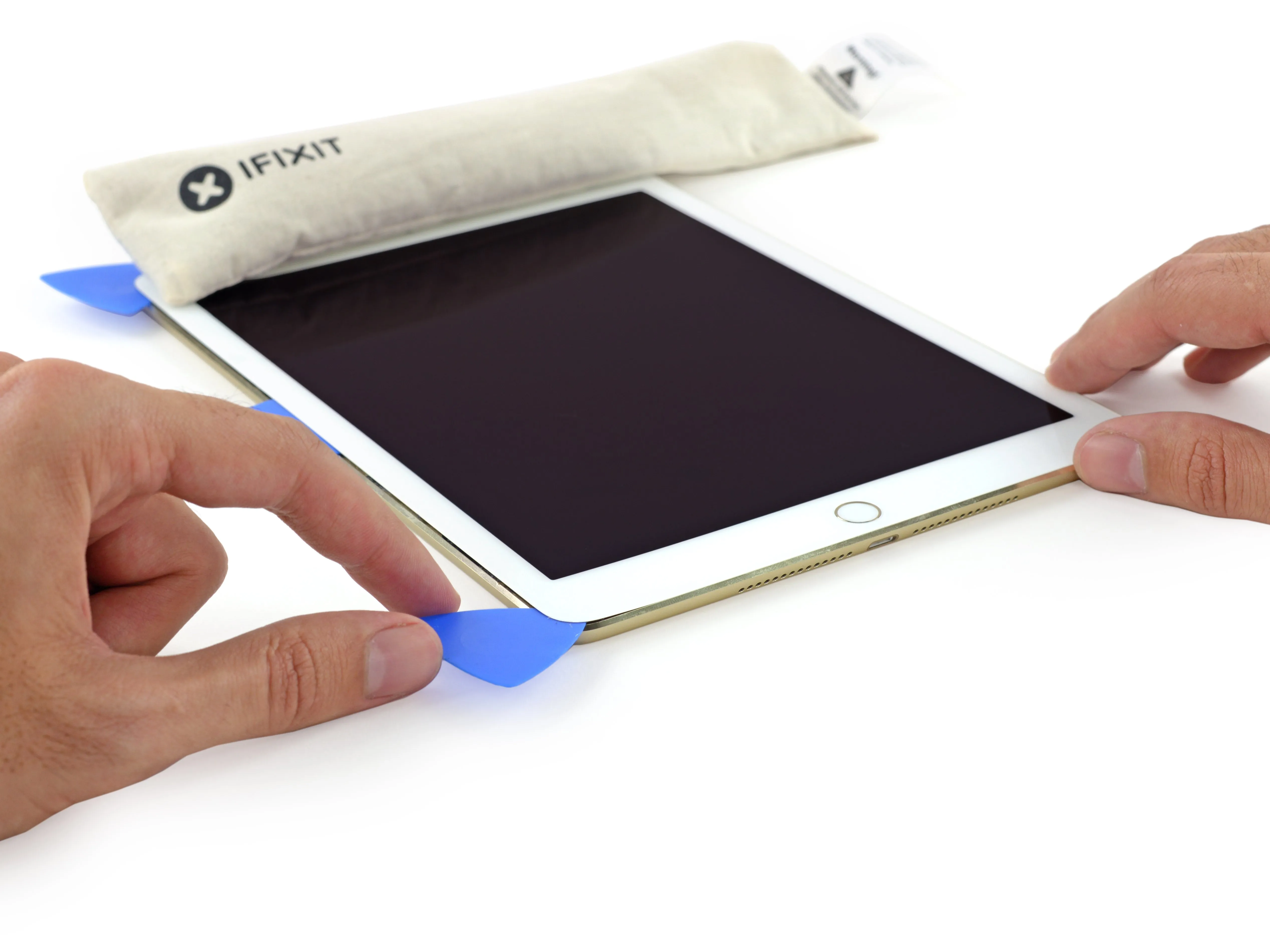

• Далее: классические повторы iPad - осторожные действия и много тепла.

• Новая вклеенная передняя панель более жёсткая, чем в предыдущих моделях iPad, и поэтому кажется более прочной, однако при сгибании стекла всё равно нарушается работа ЖК-дисплея, даже если вы не очень глубоко вставляете ковырялку.

• При этом приклеенный дисплей остаётся единственной точкой доступа к iPad, так что риск повредить его даже при обычном ремонте остаётся.

Шаг 6

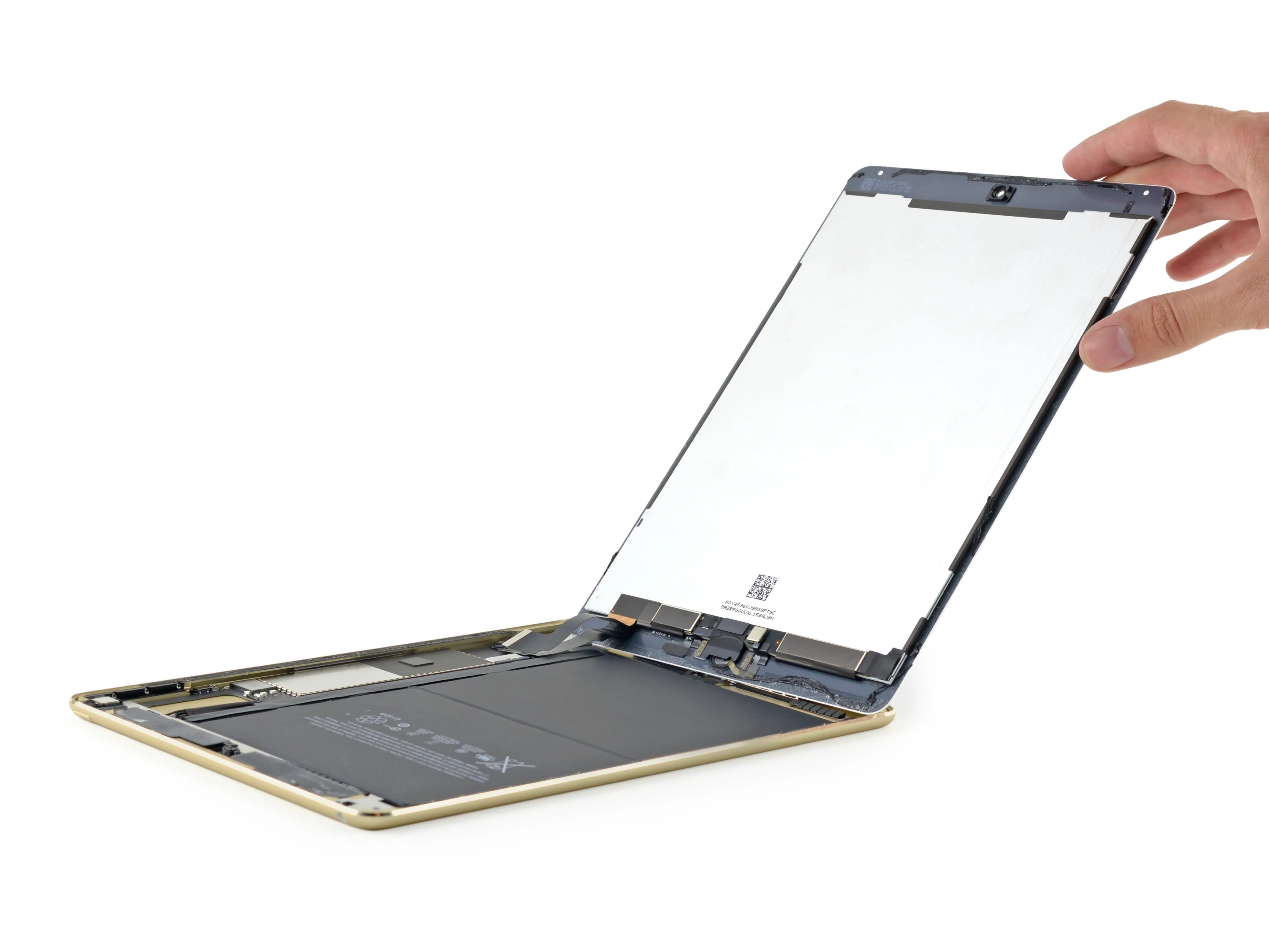

• Успешно открыв iPad Air 2, мы сразу же замечаем, что все кабели дисплея теперь находятся у нижнего края.

• Это приятное изменение по сравнению с предыдущей моделью iPad Air, у которой кабели дигитайзера и ЖК-дисплея заминировали два края дисплея.

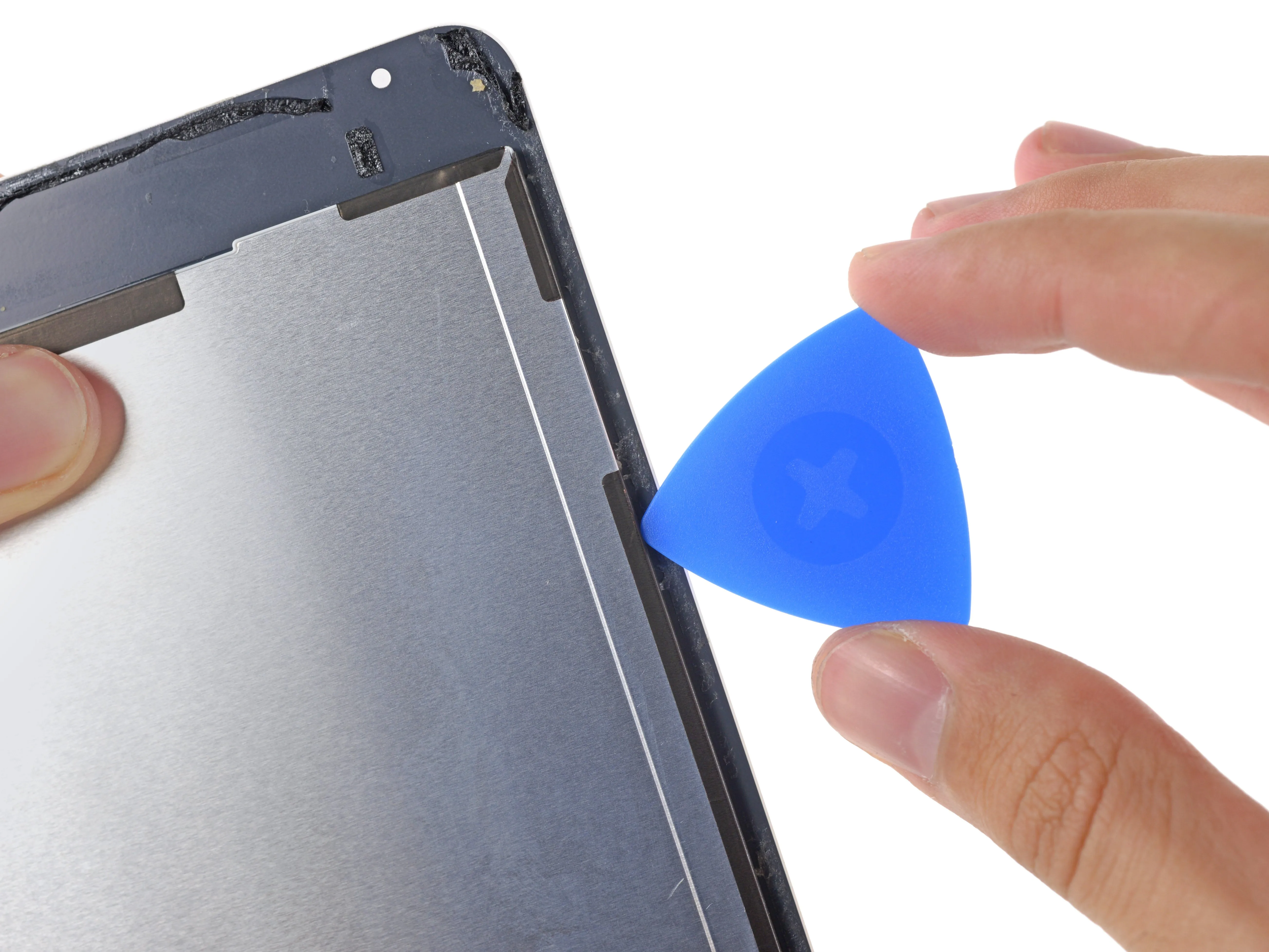

• Если вы задавались вопросом, сколько места у вас есть для того, чтобы втиснуть ковырялку между передней панелью и задним корпусом, то его не так много. У этого Air 2 практически нет права на ошибку.

Шаг 7

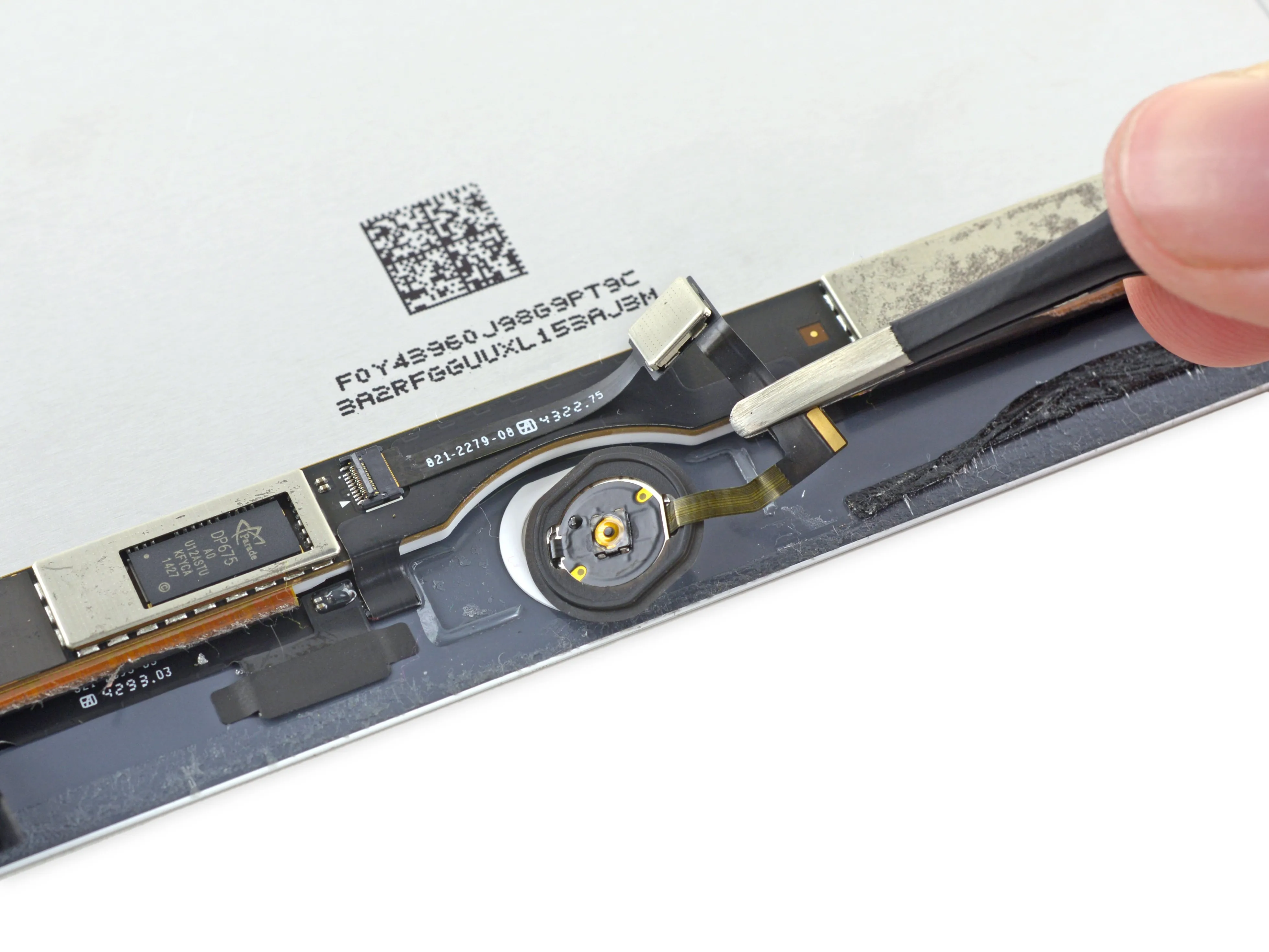

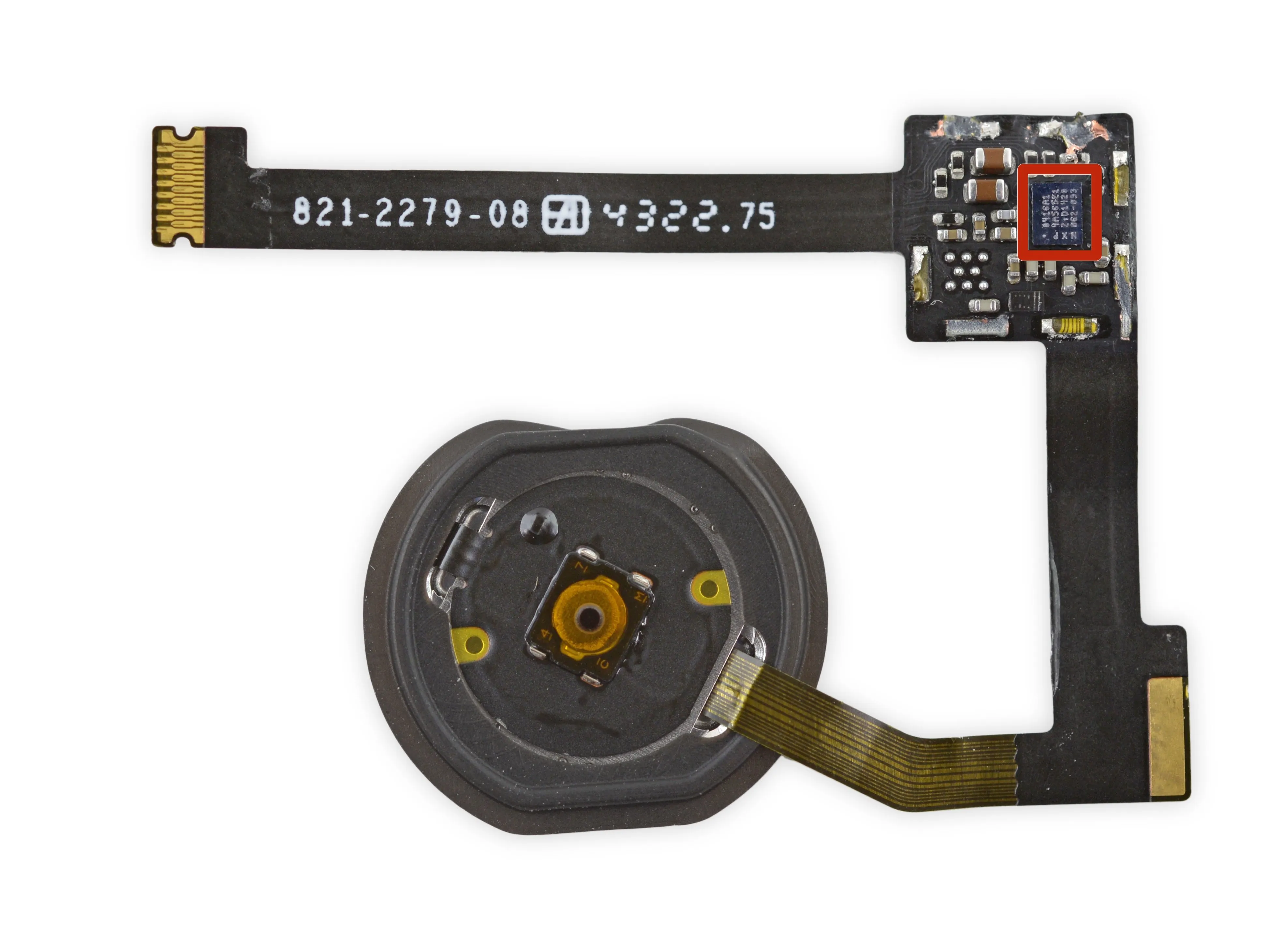

• Дизайн кабеля датчика Touch ID в Air 2 очень напоминает таковой в новом поколении iPhone.

• Сняв кнопку 'Домой', мы обнаруживаем на ней единственную микросхему:

• NXP Semiconductors 8416A1 Датчик Touch ID

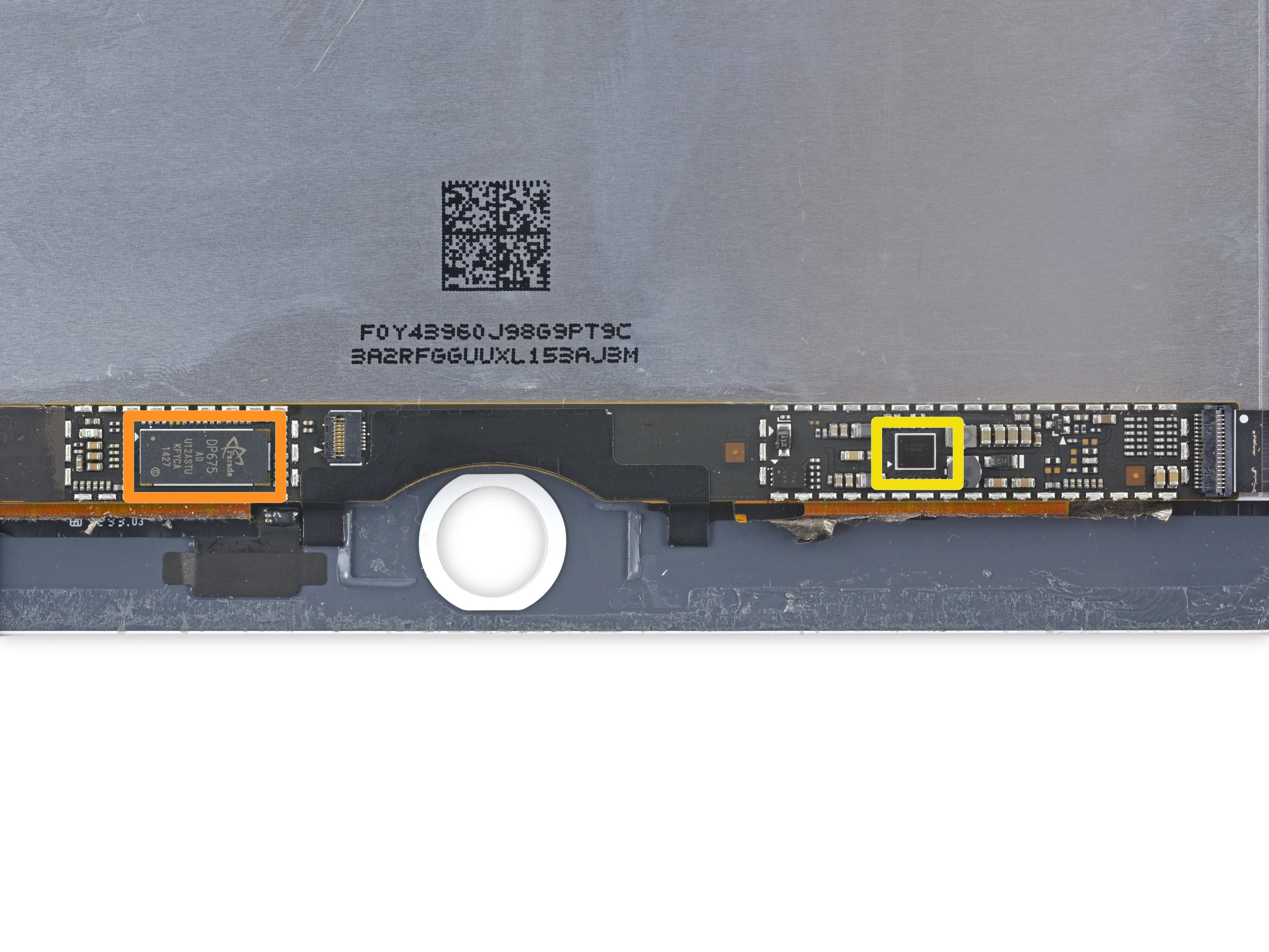

• Дальнейший осмотр выявляет еще больше микросхем на передней панели:

• Parade Technologies DP675 Драйвер ЖК-дисплея

• Texas Instruments TPS65143A Решение для смещения ЖК-дисплея для ЖК-панелей

Комментарии к шагу

Кто является производителем ЖК-экрана? Также, используется ли в нем технология IGZO или нет? Спасибо.

Я вижу, что здесь ipad air 2 получил горячее приклеенное прикосновение.

Под оранжевой маркировкой находится небольшой чип. Он припаян на той же ленте, которая подключена к кнопке TouchID.

Кто-нибудь знает, что делает этот чип?

Я пытаюсь выяснить это самостоятельно. Я купил запасной ЖК-дисплей в сборе, но он в комплект не входит.

Это микросхема умной крышки, я пытаюсь выяснить правильное название, чтобы заказать деталь... она появляется на каждом экране, но вы никогда не можете быть слишком осторожны!

Шаг 8

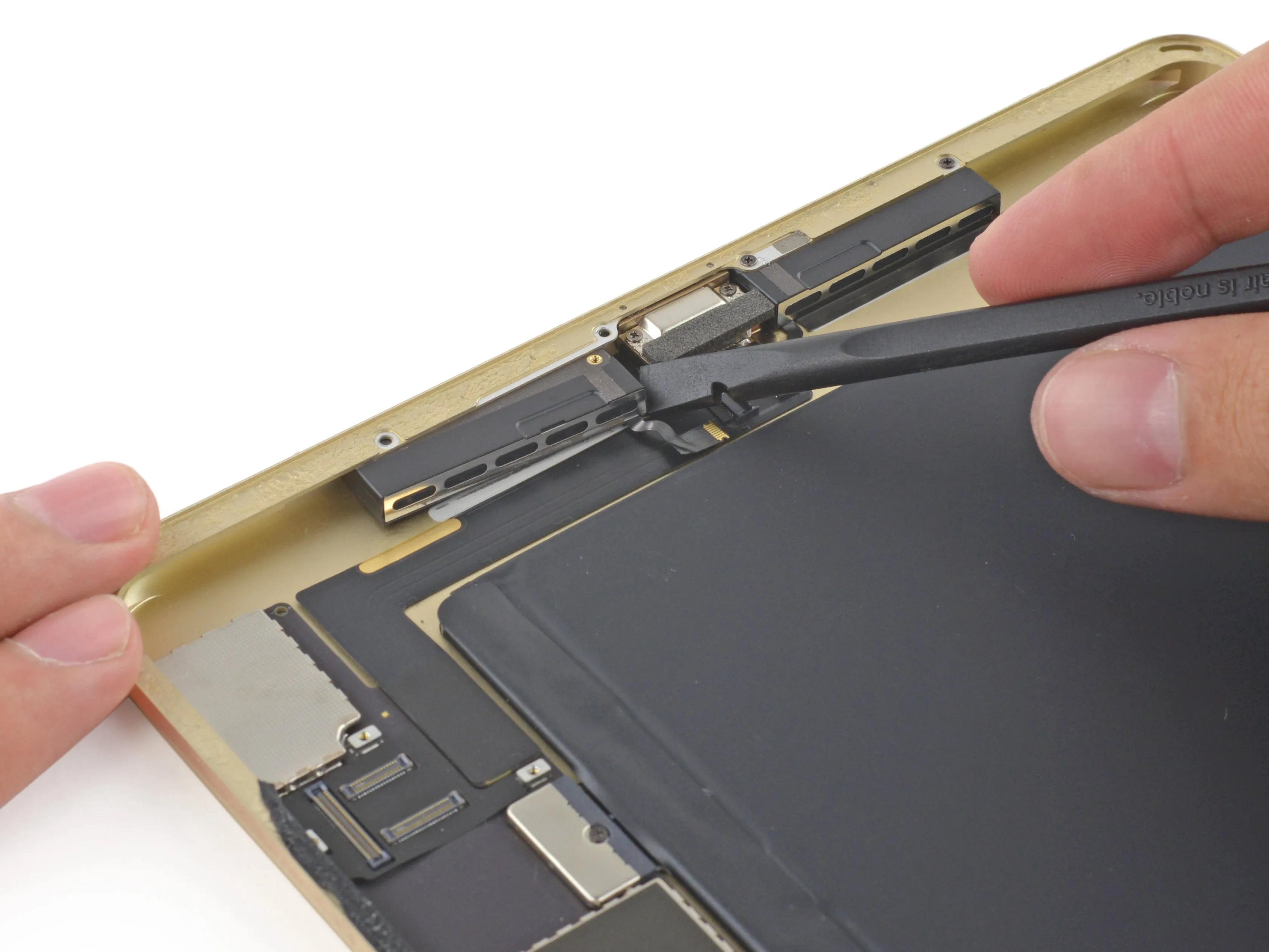

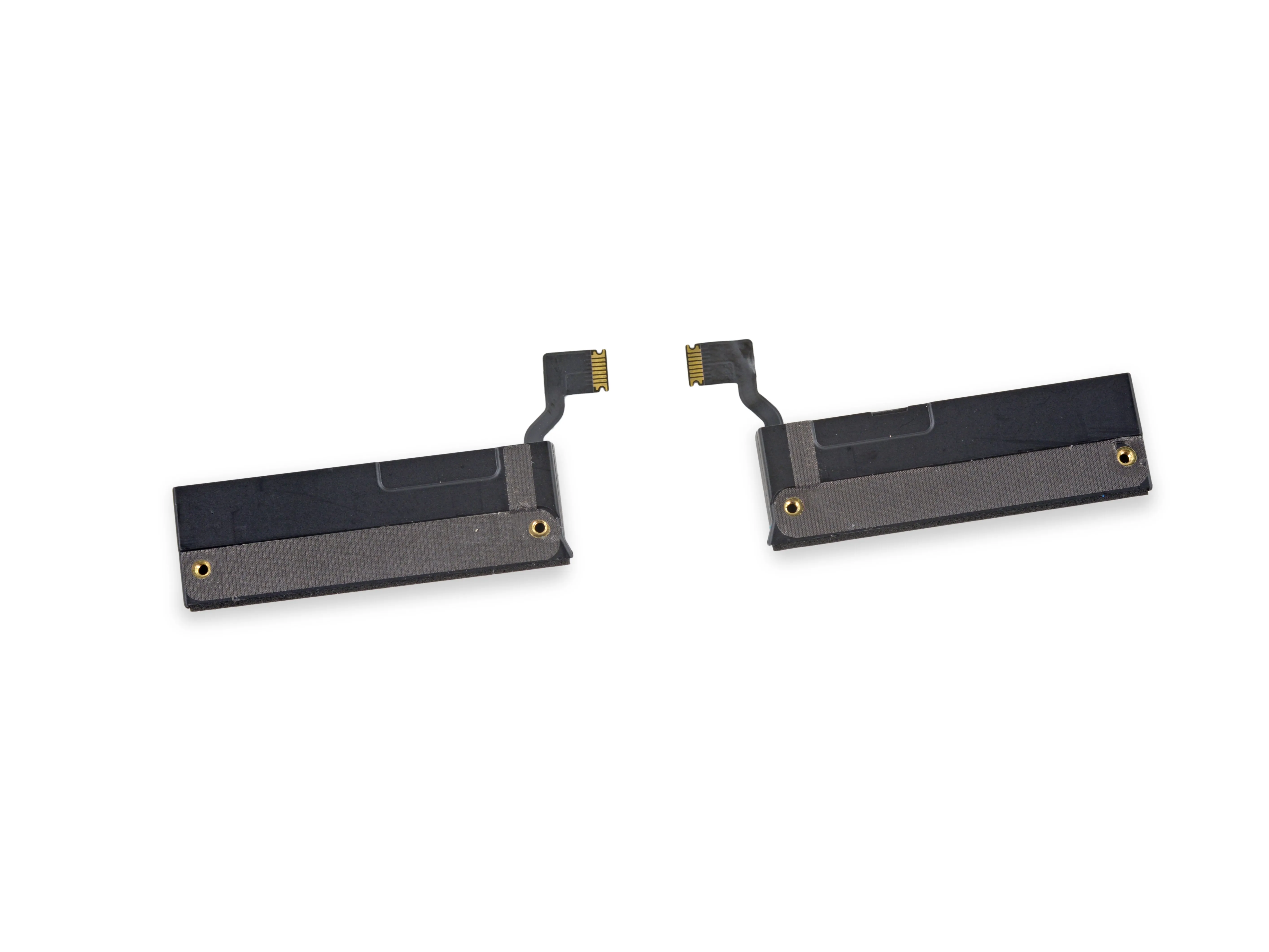

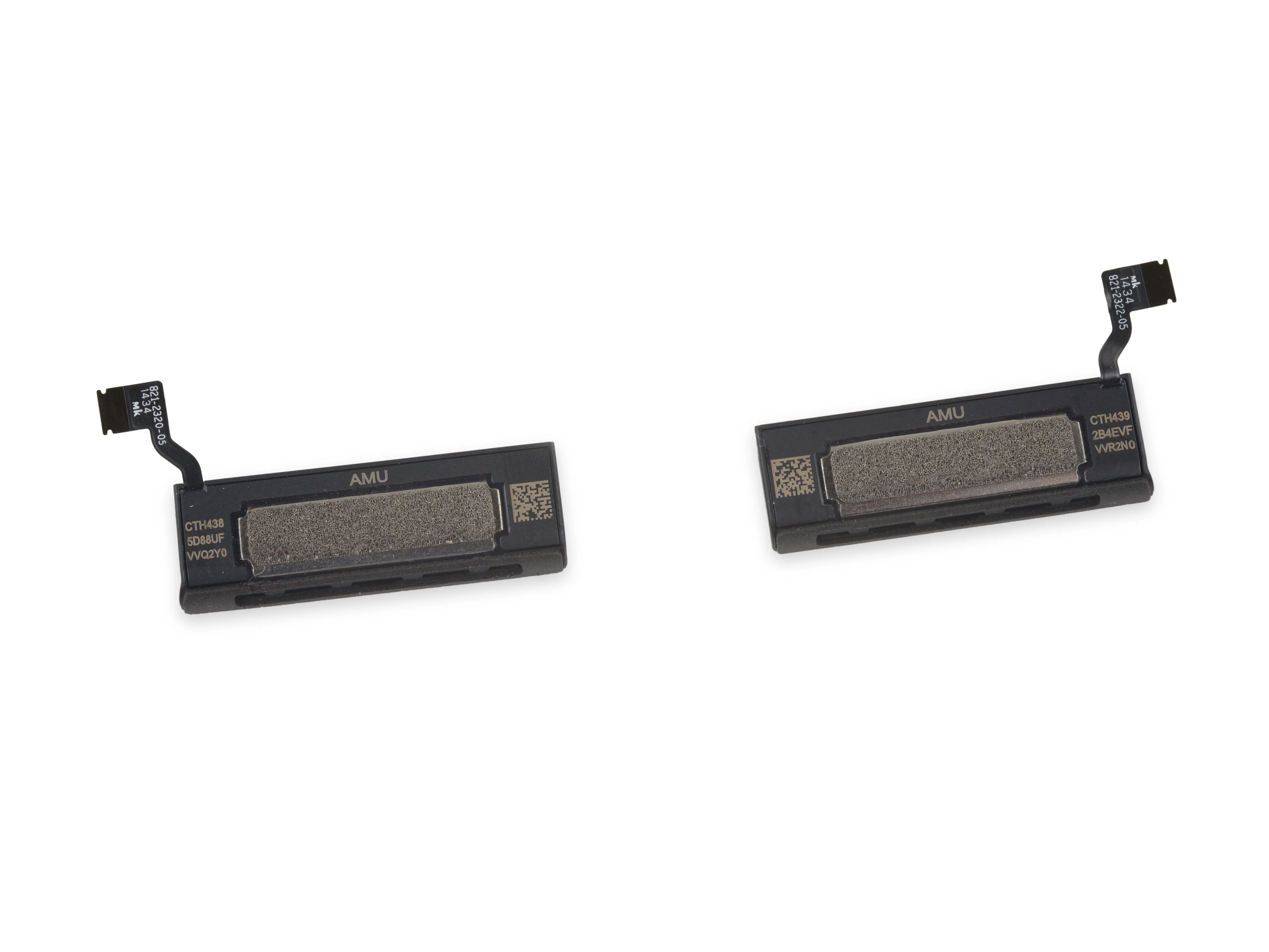

• Далее мы приступили к разбору новых динамиков.

• К сожалению, они не разговаривают с нами, а их метки не раскрывают многих секретов...

• Не дожидаясь неловкого молчания, мы отправляемся дальше, к славе.

Шаг 9

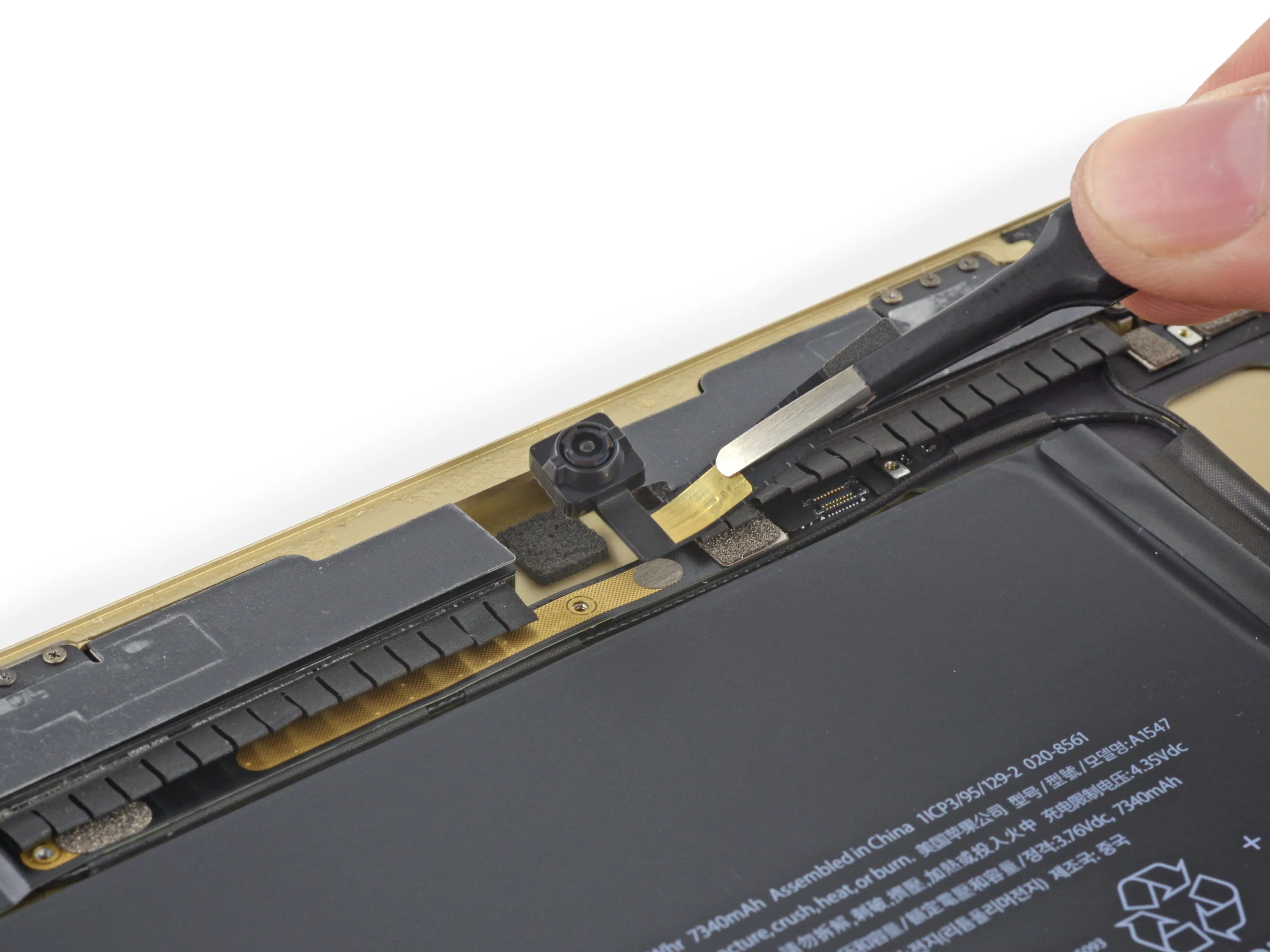

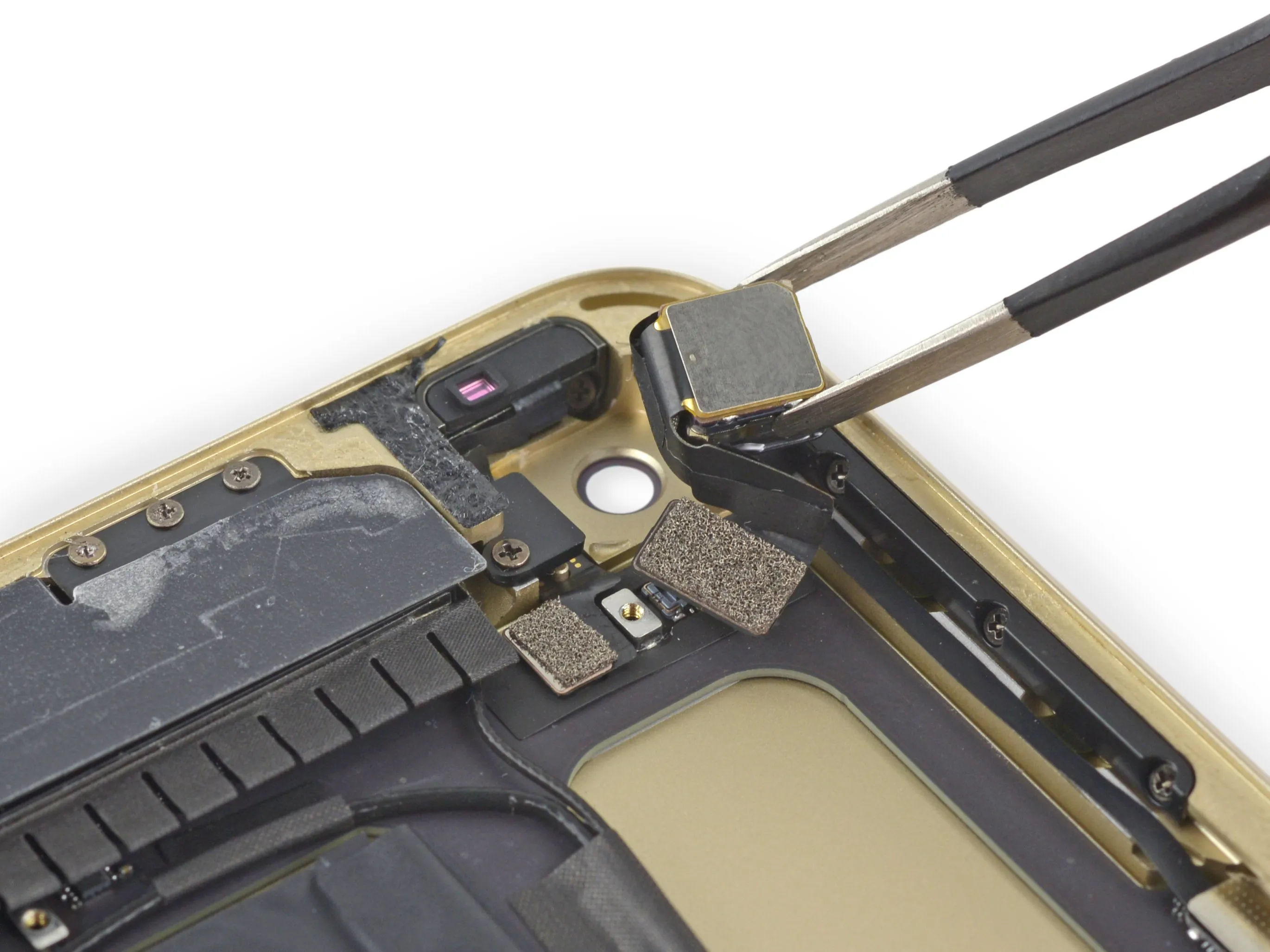

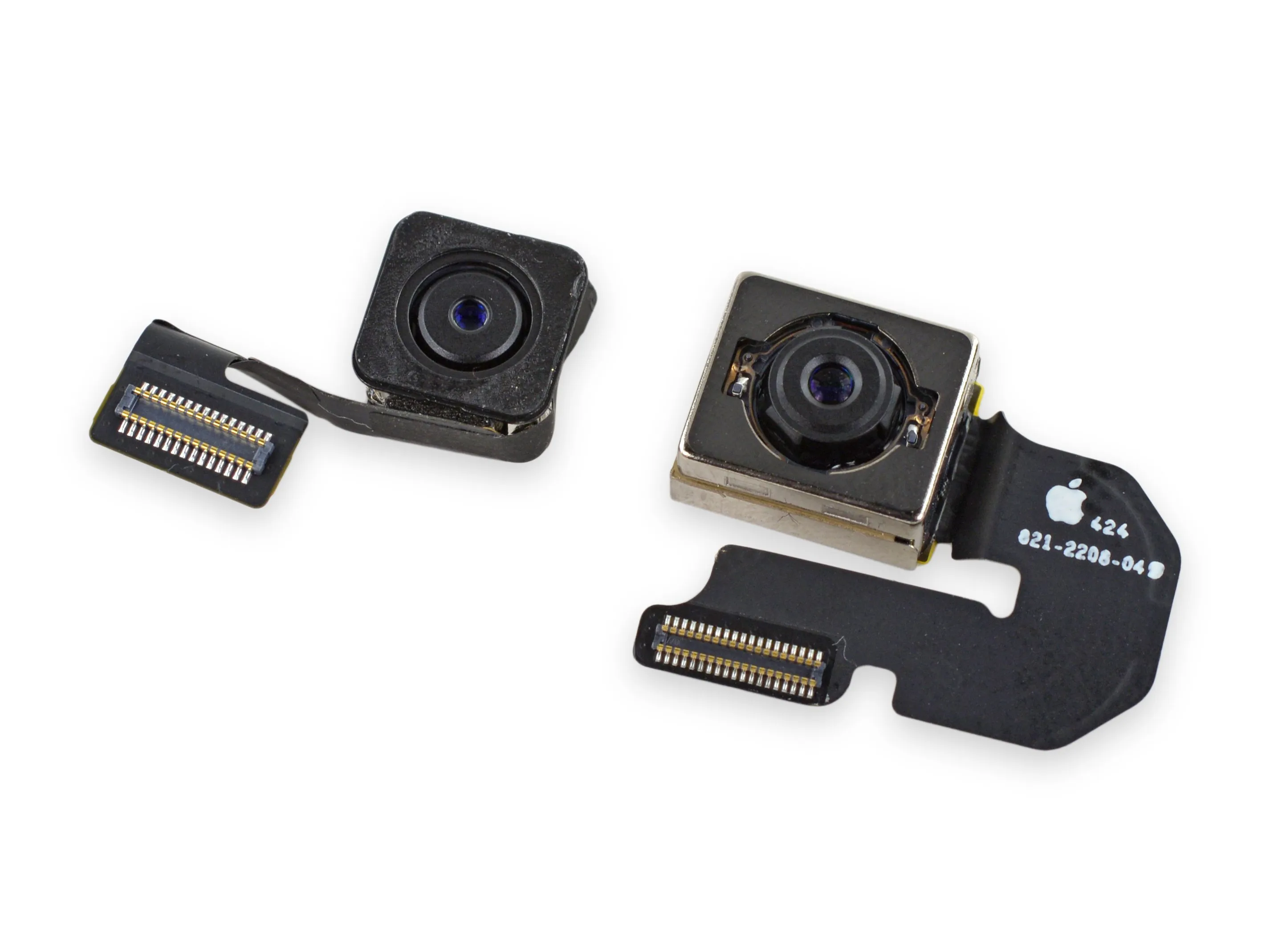

• Следующим шагом будет извлечение камеры FaceTime HD и окруженной микрофоном 8-Мп камеры iSight.

• Если сравнить их с более крупной камерой iSight из iPhone 6 Plus, то можно заметить, что они не совсем одинаковые, но это действительно скачок в качестве по сравнению с камерой iSight, установленной в iPad Air первого поколения.

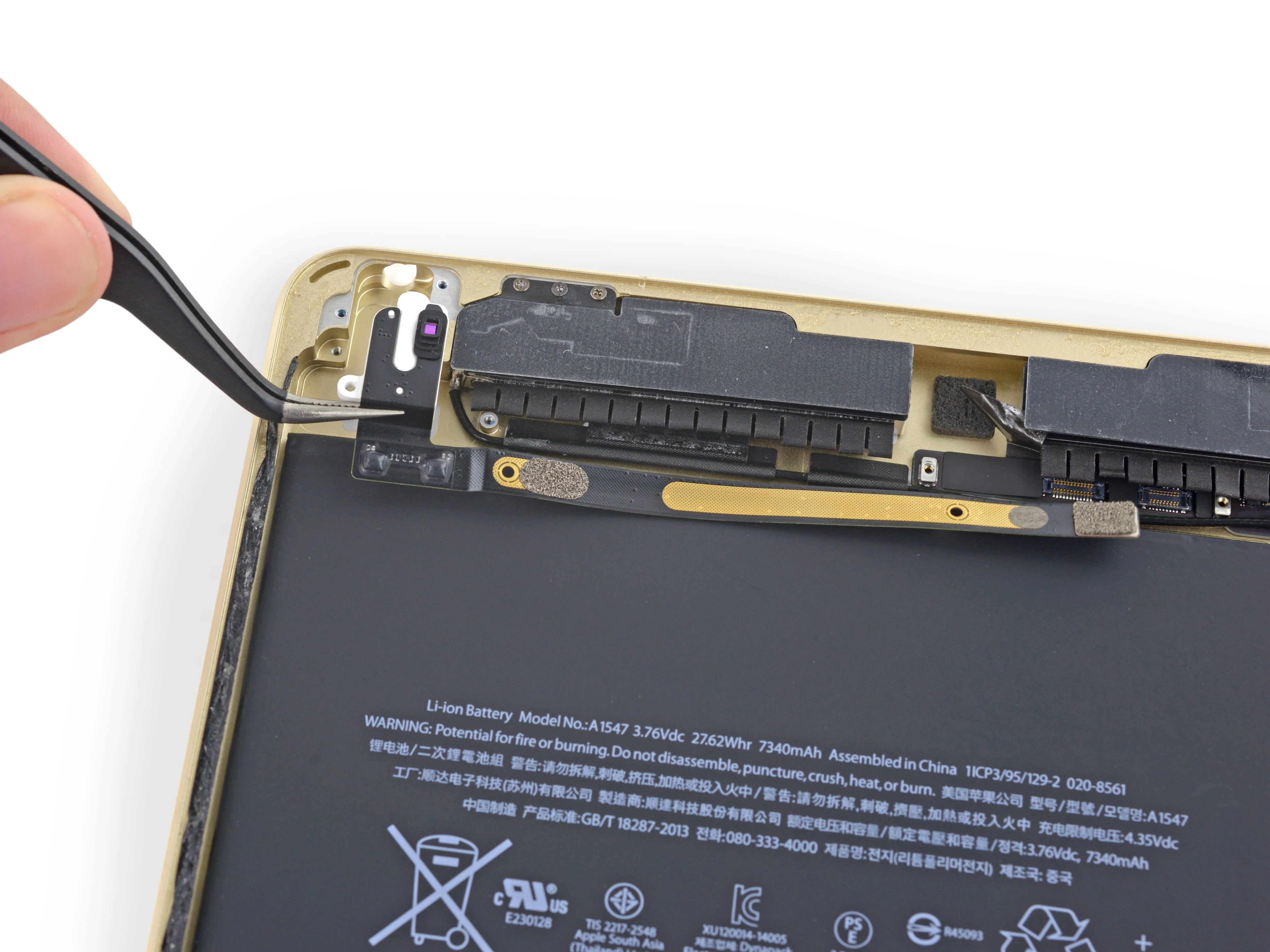

Шаг 10

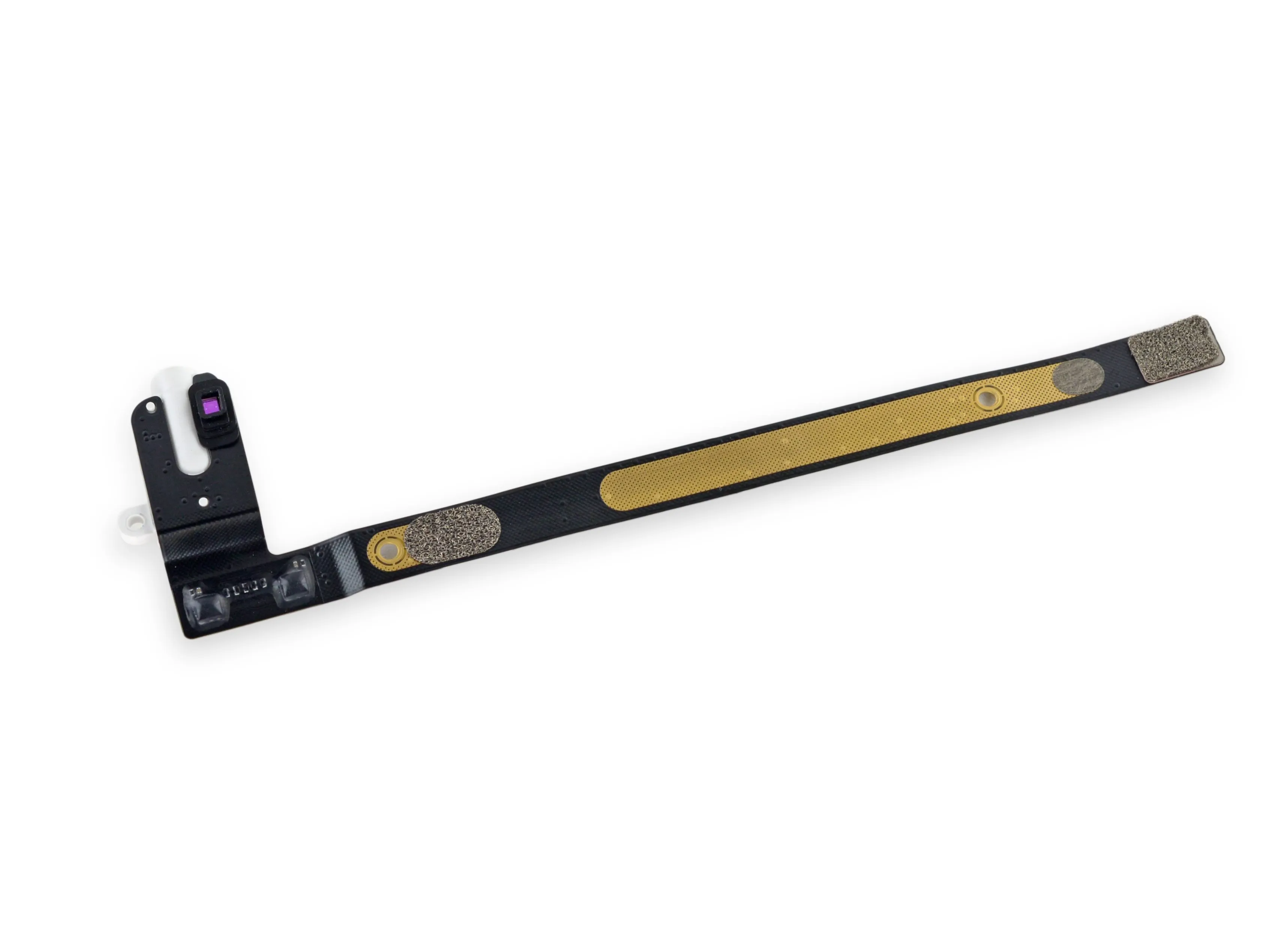

• Расположение и дизайн разъёма для наушников в основном остались прежними. Мы говорим 'в основном' из-за одного небольшого изменения...

• Похоже, что датчик освещенности камеры FaceTime HD был разделен на два датчика - один теперь находится на разъеме для наушников.

Шаг 11

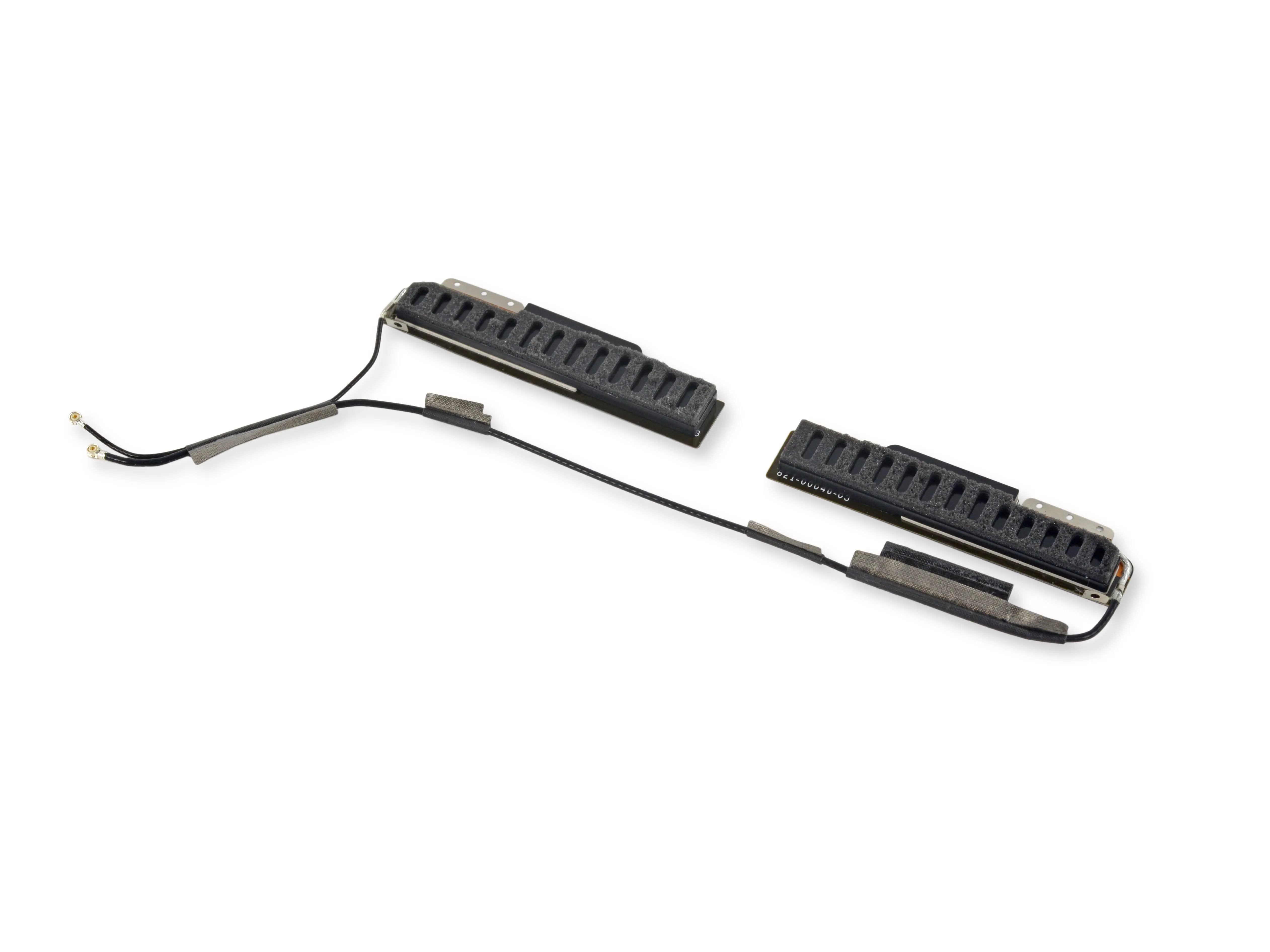

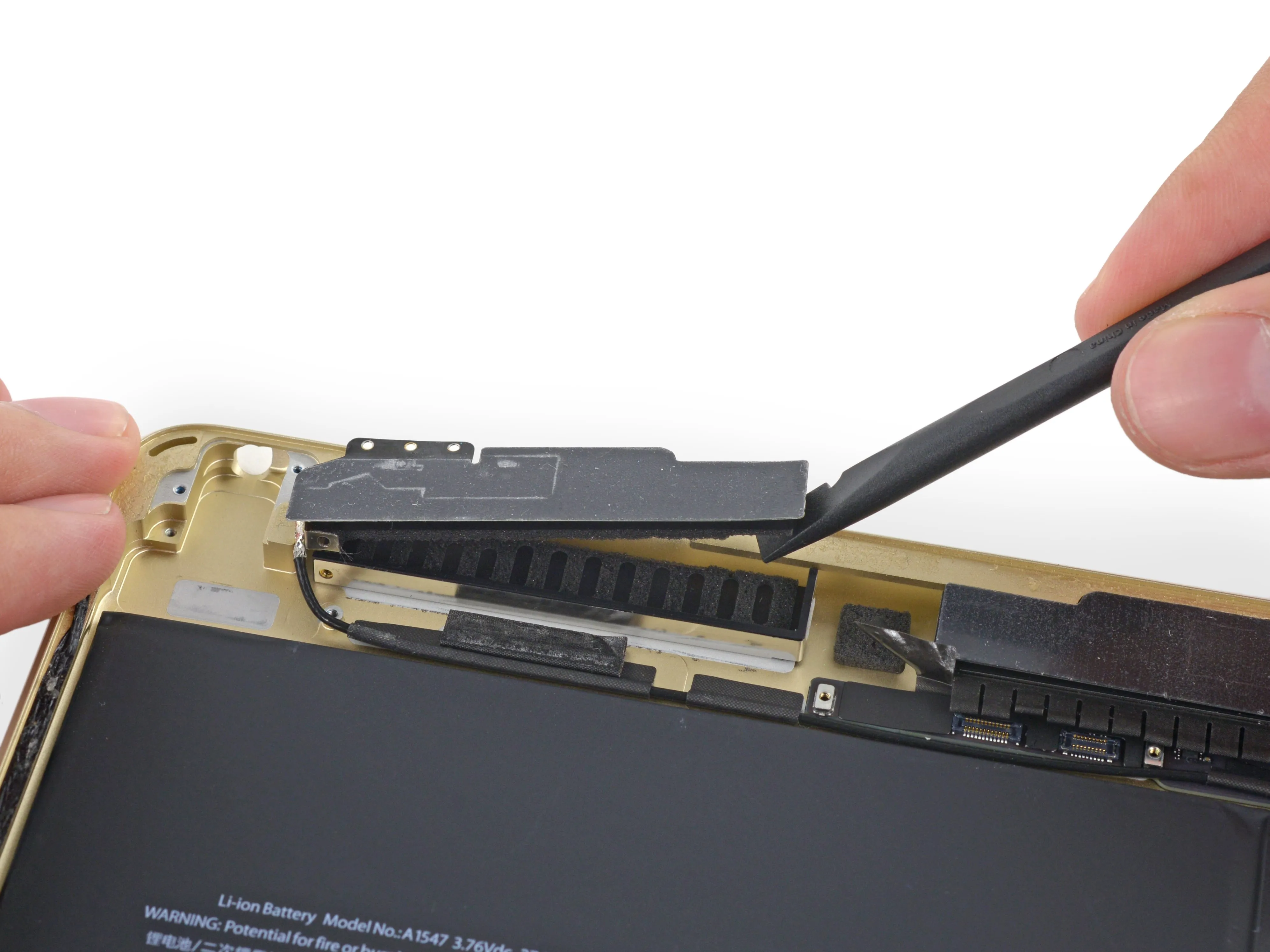

• Антенны нашей Wi-Fi модели теперь украшают верхнюю часть iPad, где раньше они располагались вдоль нижнего края.

• Нам любопытно посмотреть, где в моделях Air 2 LTE будут спрятаны антенны сотовой связи.

• Взмах лопаты - и антенны восстали из своих пенных постелей.

Комментарии к шагу

Планируете ли вы сделать разборку LTE-версии?

Легко ли их поменять? Только что купил ipad air 2

и я думаю, что антенна плохая :(

Ремонт iPad никогда не был простым, но это возможно! У нас есть руководство по замене антенн вот здесь. Я бы лично не рекомендовал вскрывать iPad, если он новый, но если вы купили его подержанным/не на гарантии, то дерзайте.

Шаг 12

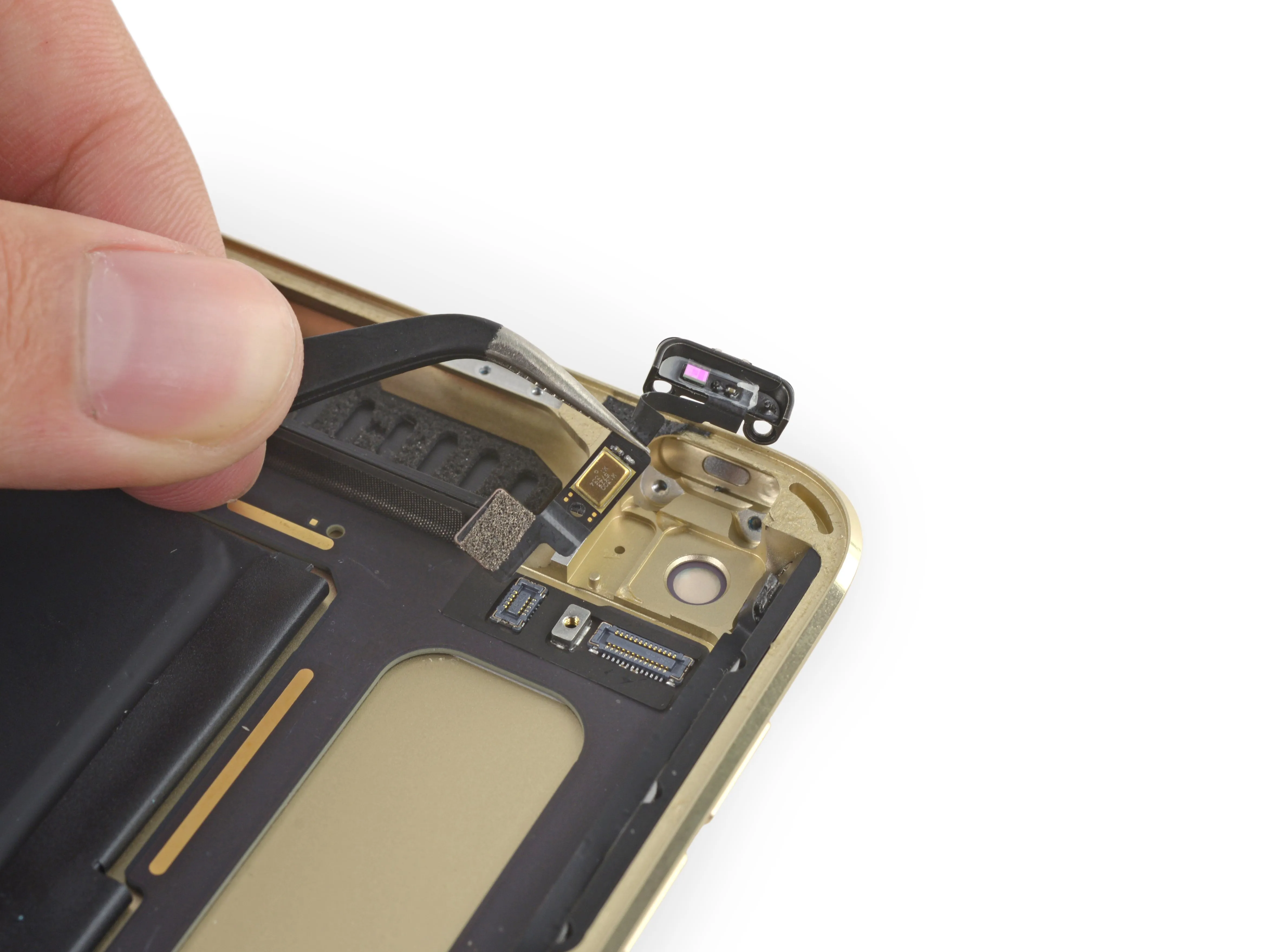

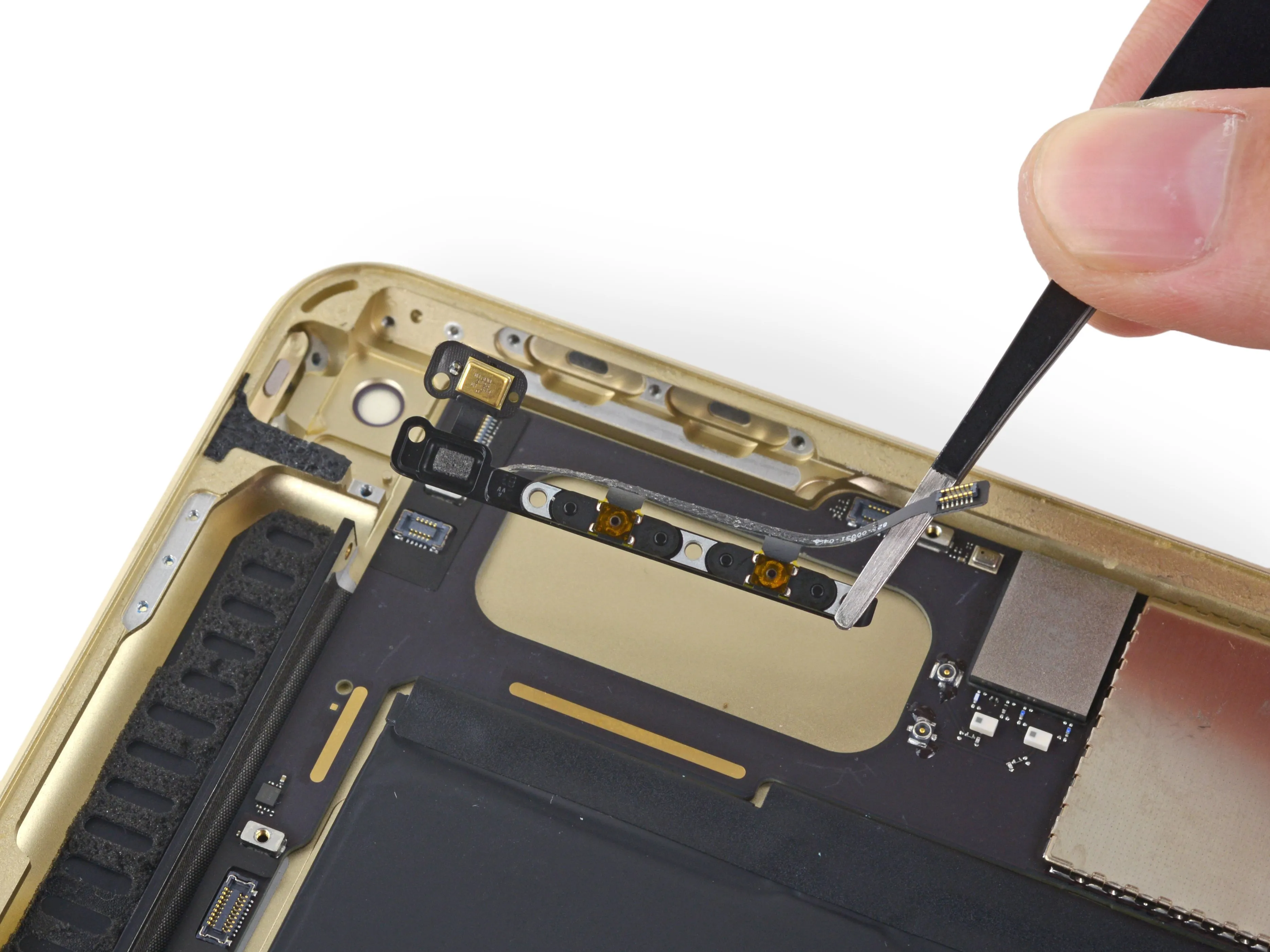

• В два счёта мы извлекаем из iPad Air 2 первый из двух микрофонов, второй датчик освещённости и единственный выключатель питания.

• Вторая двойка принесет нам второй микрофон и два переключателя громкости на одном кабеле.

Шаг 13

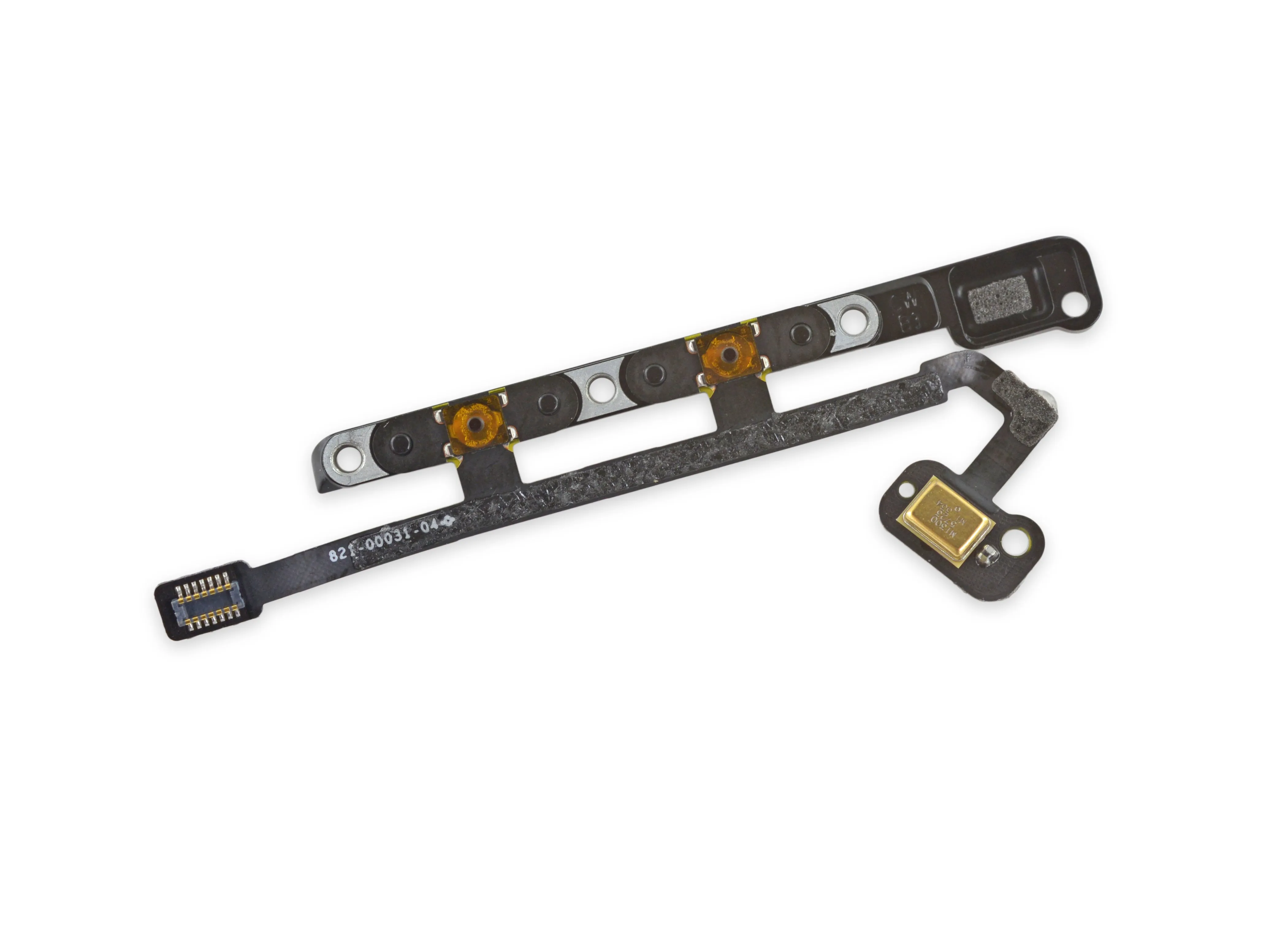

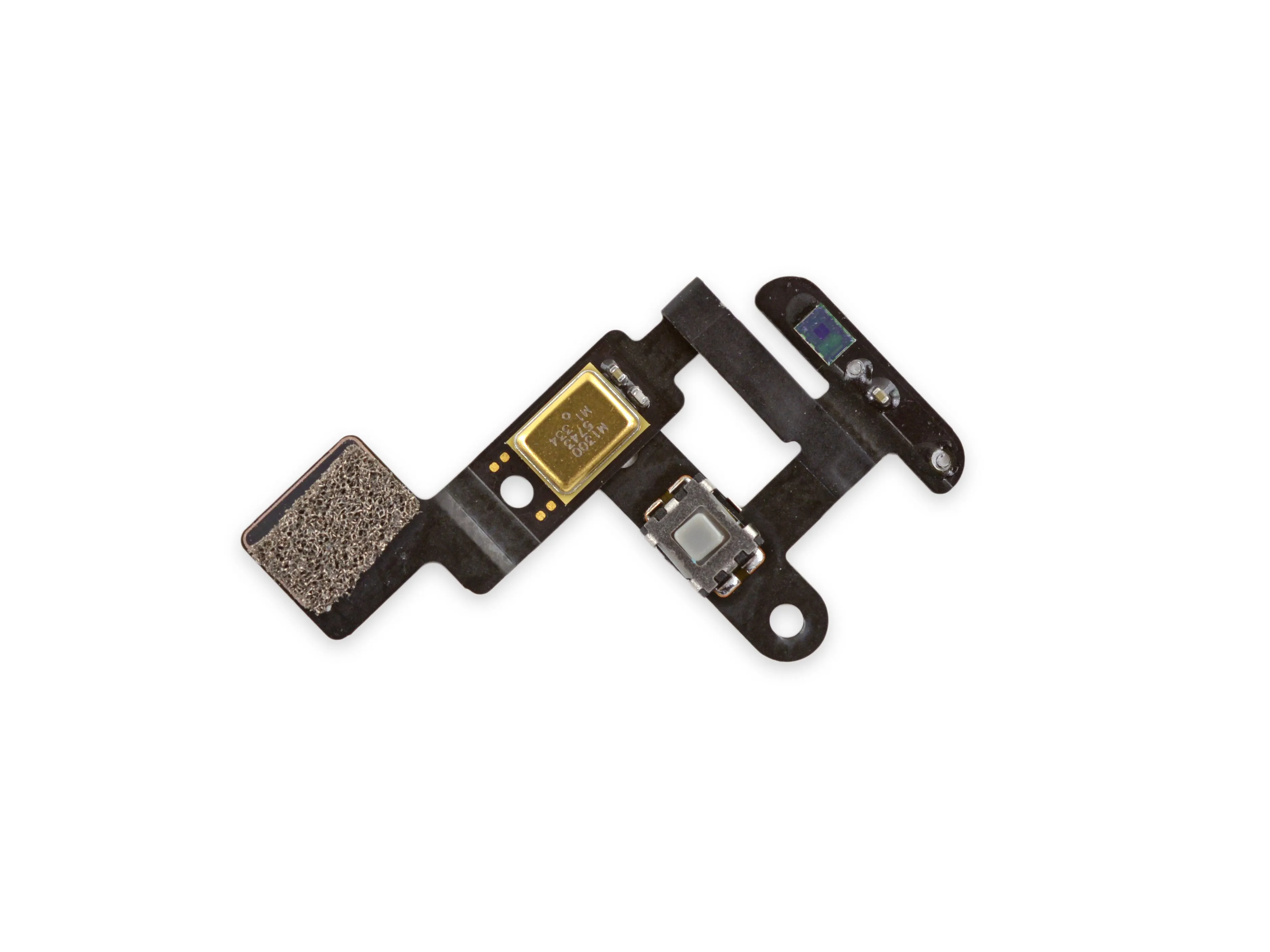

• На микрофонах были обнаружены следующие маркировки:

• M1300 5743 M1 334 (на кабеле кнопки питания в сборе)

• M1300 5723 M1 334 (на кабеле кнопки громкости).

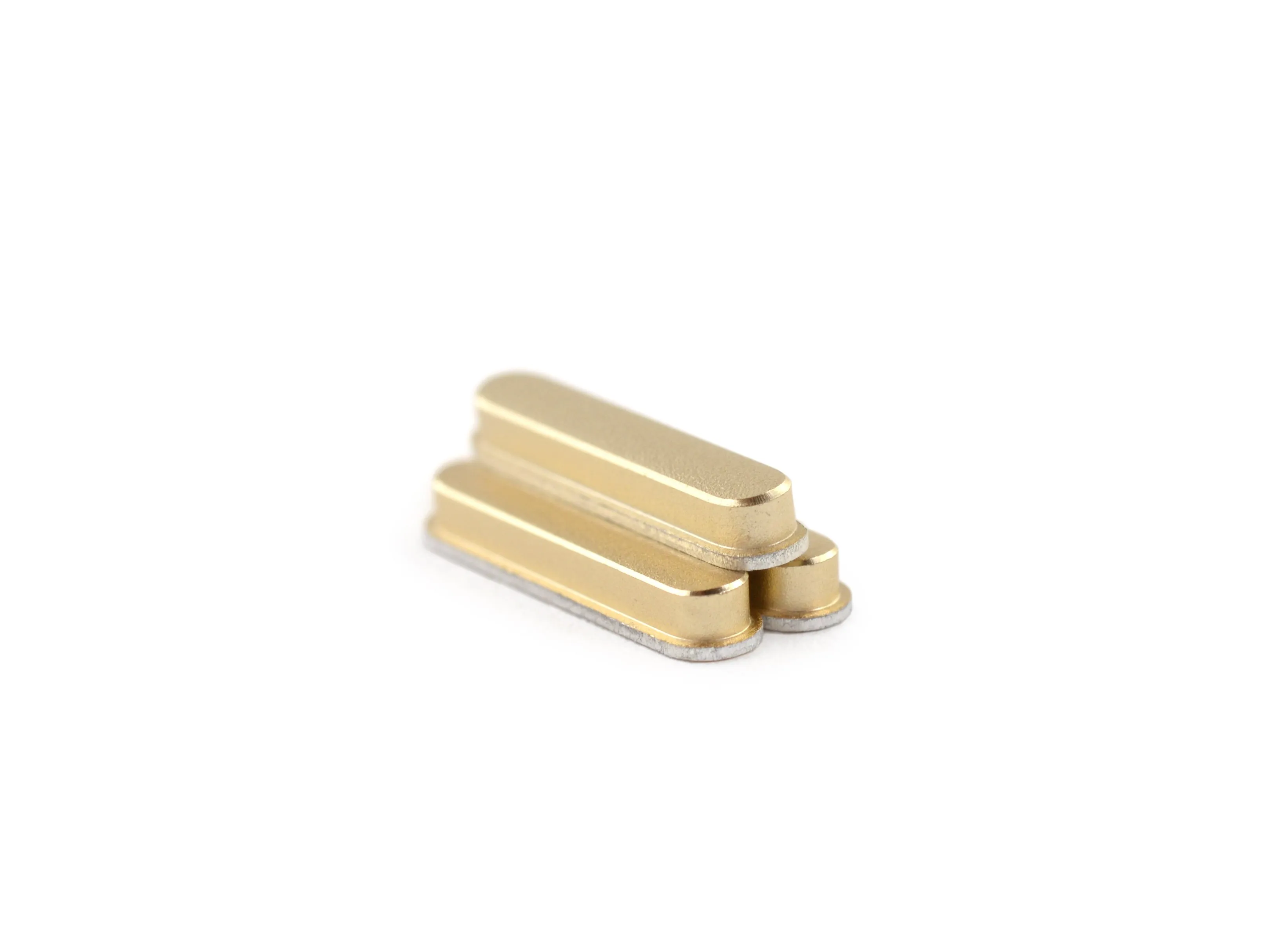

• Кстати, кнопки питания и громкости отлично складываются.

Шаг 14

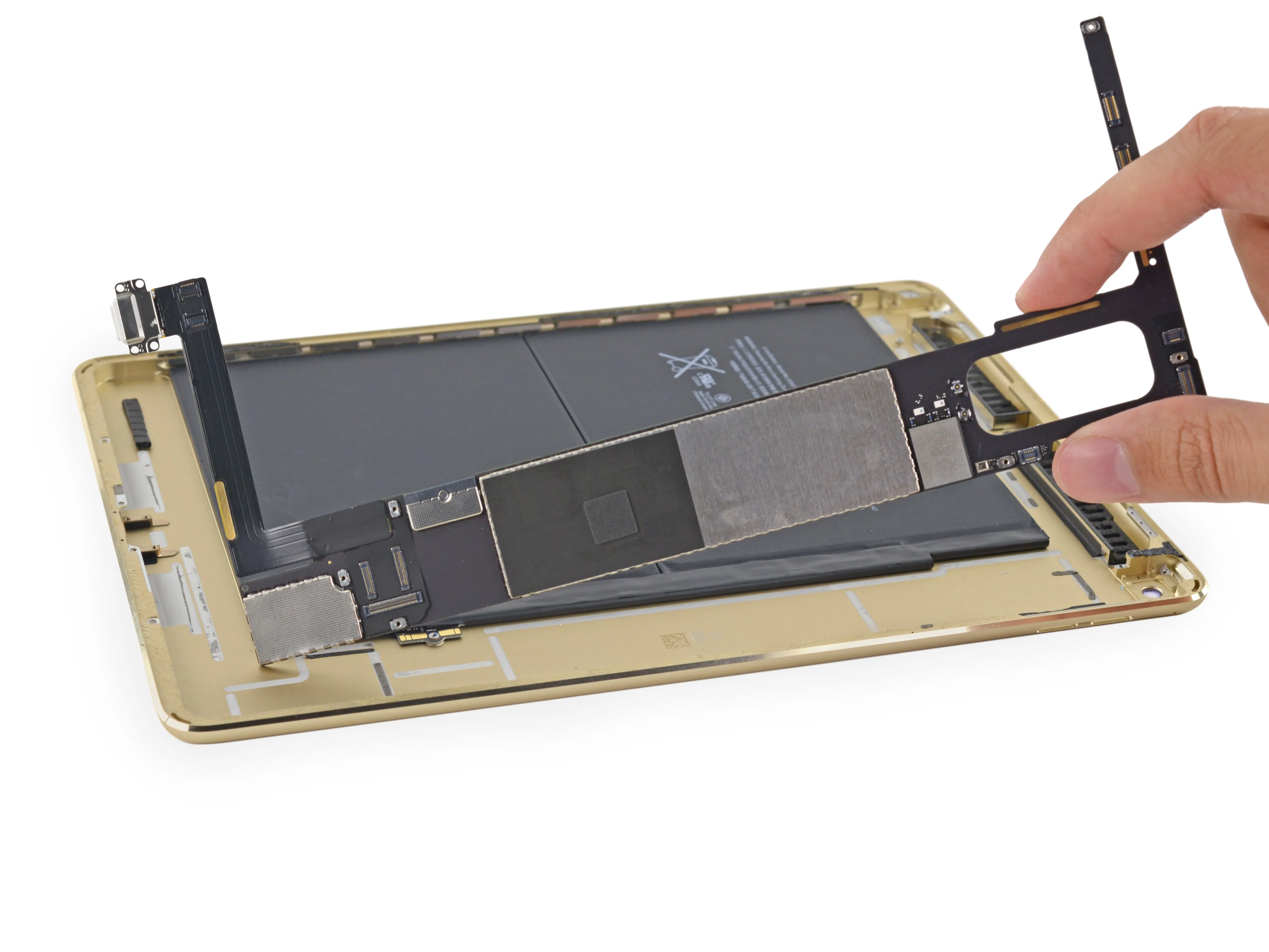

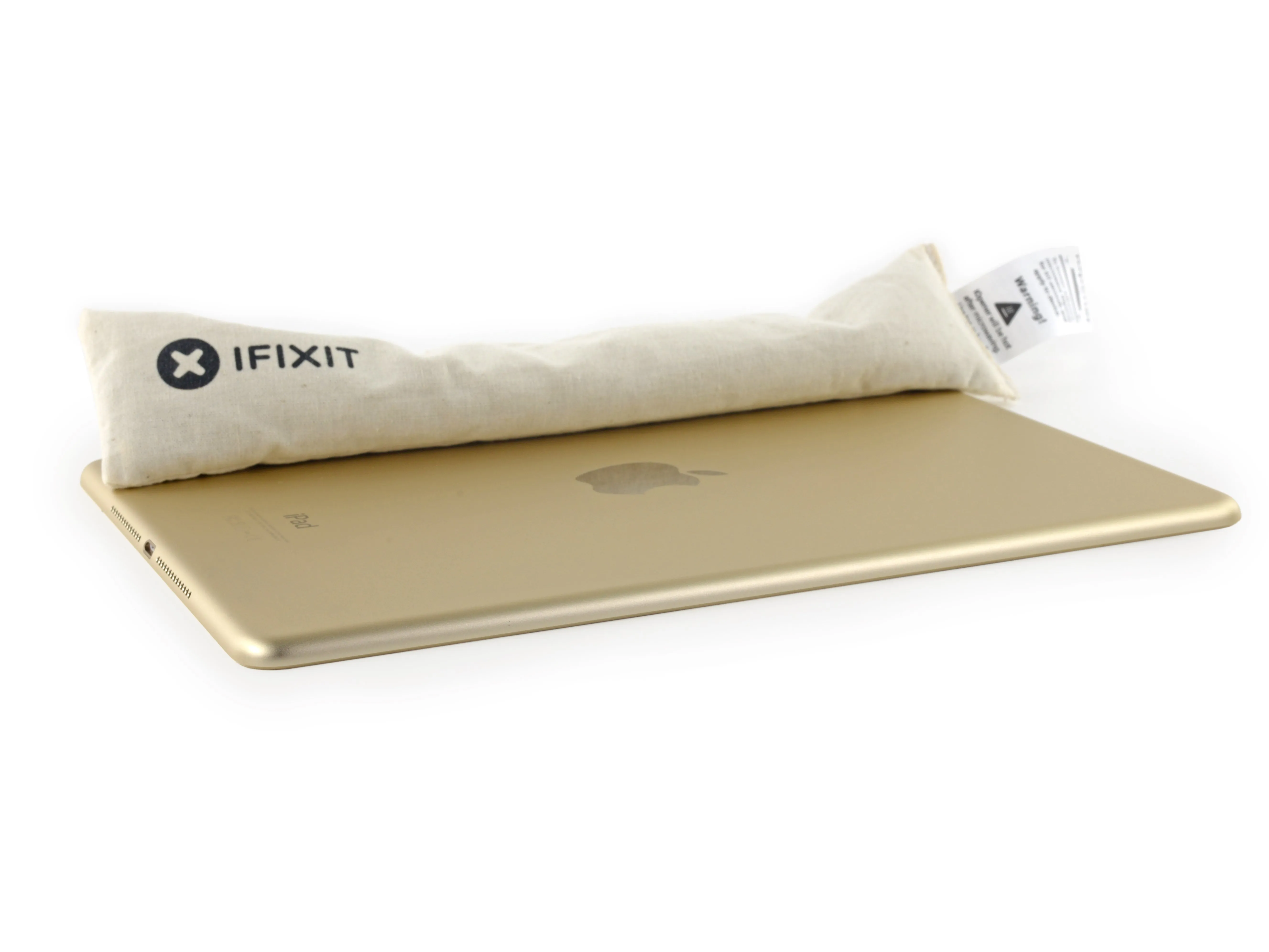

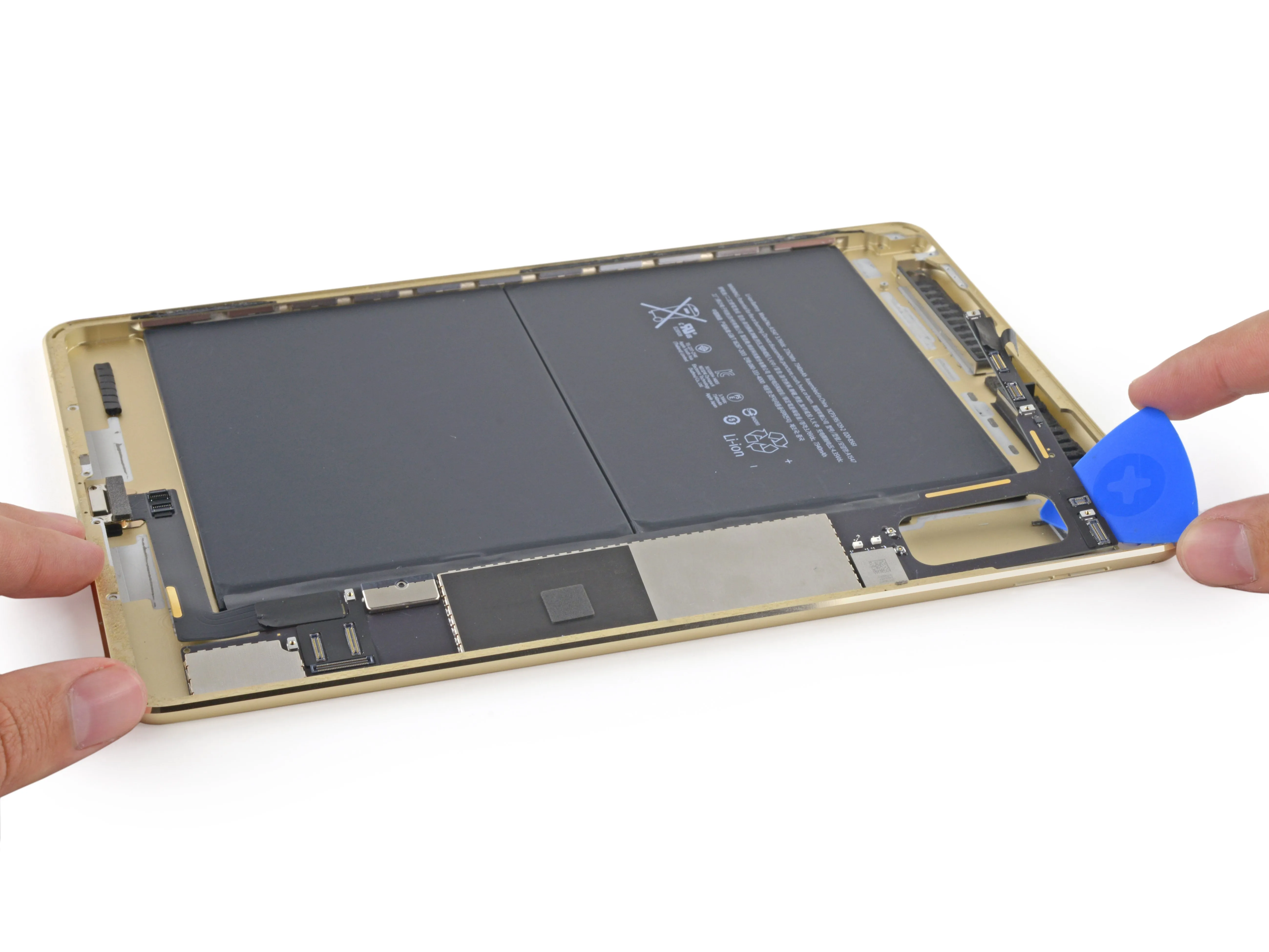

• К сожалению, логическая плата все еще приклеена, поэтому мы вызываем наш верный iOpener из отставки для еще одной операции.

• После нескольких осторожных и утомительных попыток мы получили логическую плату!

• После извлечения мы с огорчением видим, что кабель разъема Lightning по-прежнему припаян к логической плате.

• Это делает извлечение логической платы еще более хлопотным делом. Это также означает, что замена разъема Lightning, по сути, требует замены всей логической платы.

Шаг 15

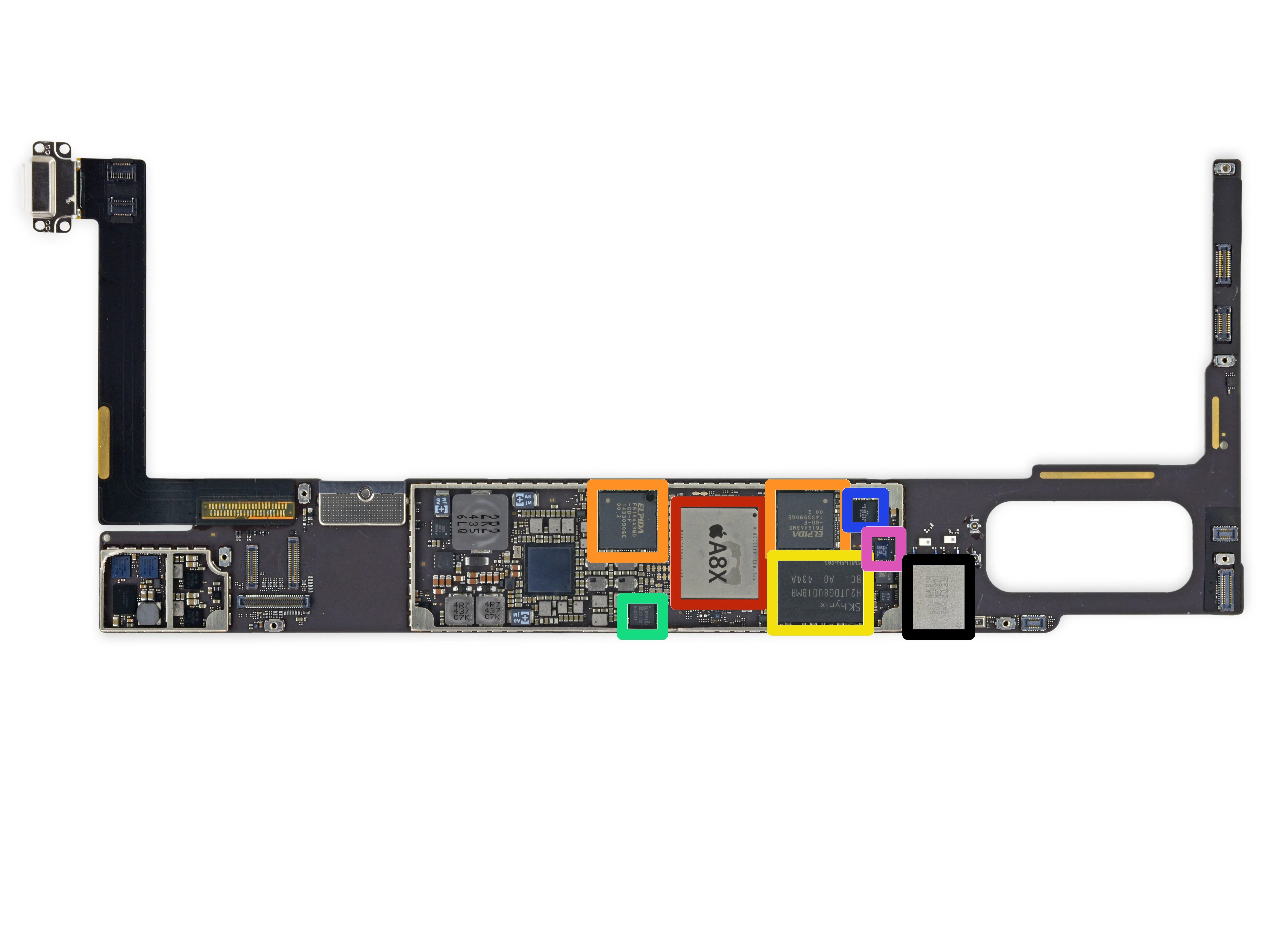

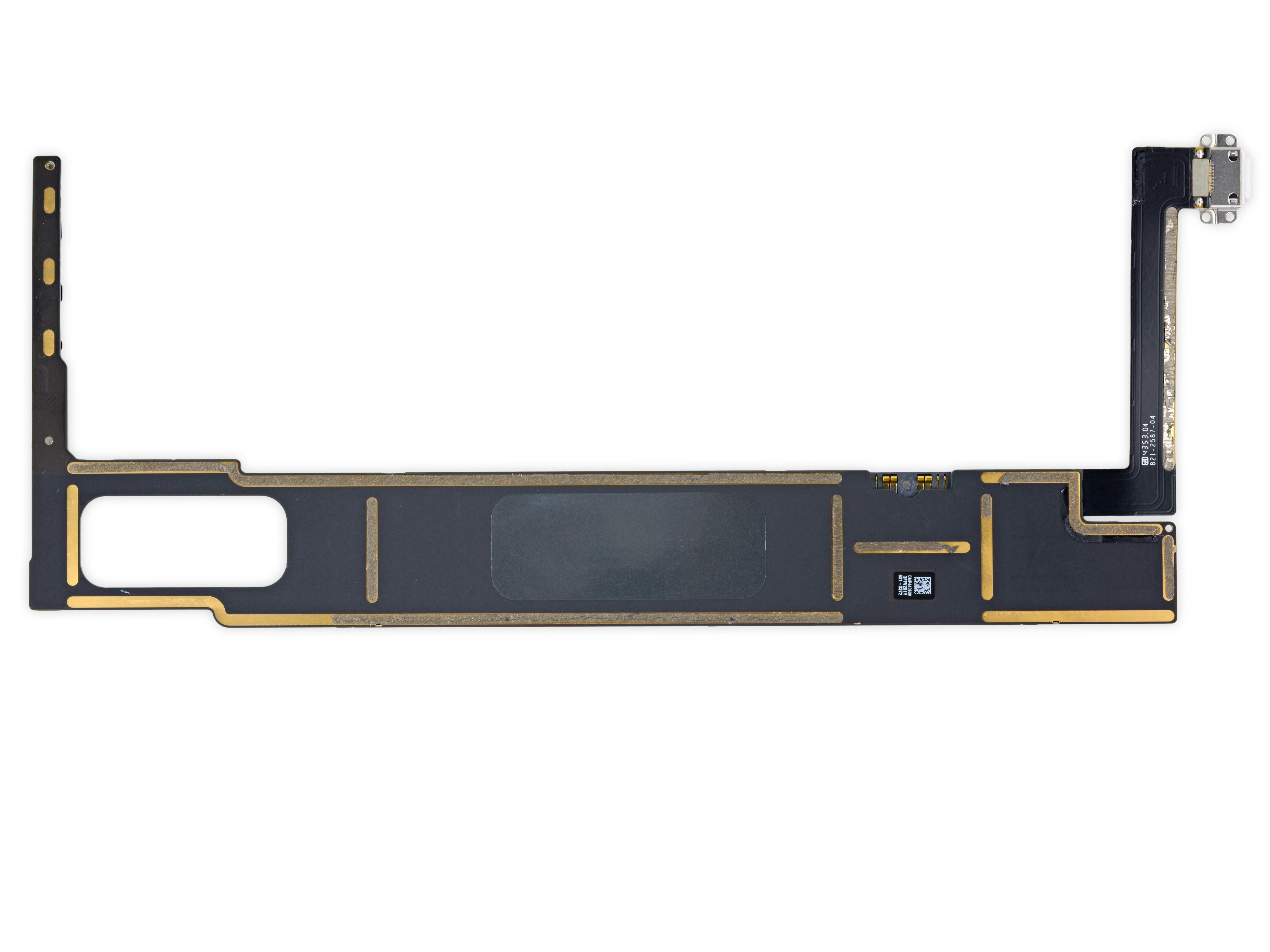

• Наконец, основное блюдо. Целая тарелка чипсов для нас! Вкуснятина.

• 64-битный процессор Apple APL1012 A8X

• Оперативная память Elpida/Micron Technology F8164A3MD 8 Гб (1 Гб) (1 Гб x 2 = 2 Гб всего)

• SK Hynix H2JTDG8UD1BMR 128 Гб (16 Гб) NAND Flash

• Контроллер NFC NXP 65V10 (как в iPhone 6 и 6 Plus)

• Apple (Cirrus Logic) 338S1213 Аудиокодек

• NXP Semiconductors LPC18B1UK Микроконтроллер ARM Cortex-M3 (сопроцессор движения Apple M8)

• Модуль Wi-Fi Murata 339S02541

Комментарии к шагу

So..... Для всех, кто ждал, что Делаете.ру расскажет вам, сколько оперативной памяти у iPad, вы не дождались. Официально мы до сих пор ничего не знаем.

...У него 2 ГБ оперативной памяти.

Доверьтесь Мирославу

Рад узнать, что у него 2 ГБ оперативной памяти :D

У него есть NFC? Зачем? Apple ясно дала понять, что Pay на iPad будет работать только с онлайн-покупками!

Я предполагаю, что NFC предназначен для продавцов, а не для покупателей. Я был удивлен, когда оказалось, что модуля NFC нет, ведь это было бы так естественно для систем продаж в малом бизнесе!

Разве модуль NFC не является частью уравнения для покупателя/клиента, и вам нужно другое оборудование для работы с торговой стороной?

Модуль NFC, который они используют, может обрабатывать оба конца транзакции.

Люди говорят, что нет антенны NFC, так что этот модуль просто для безопасного оборудования для осуществления apple pay онлайн.

В нем есть сопроцессор M8, как в iPhone 6 и 6+, но нет 6-осевого гироскопа и акселерометра InvenSense MP67B Combo, которые M8 использует в iPhone?

Откуда вы знаете эту информацию? Разборка показывает только гироскоп/акселерометр, производитель не упоминается... Вы можете уточнить?

Я хочу знать разницу между материалами A7 и A8x

Этот iPad Air 2 только WiFi или WiFi с сотовой связью?

Какой из них является чипом iCloud

Шаг 16

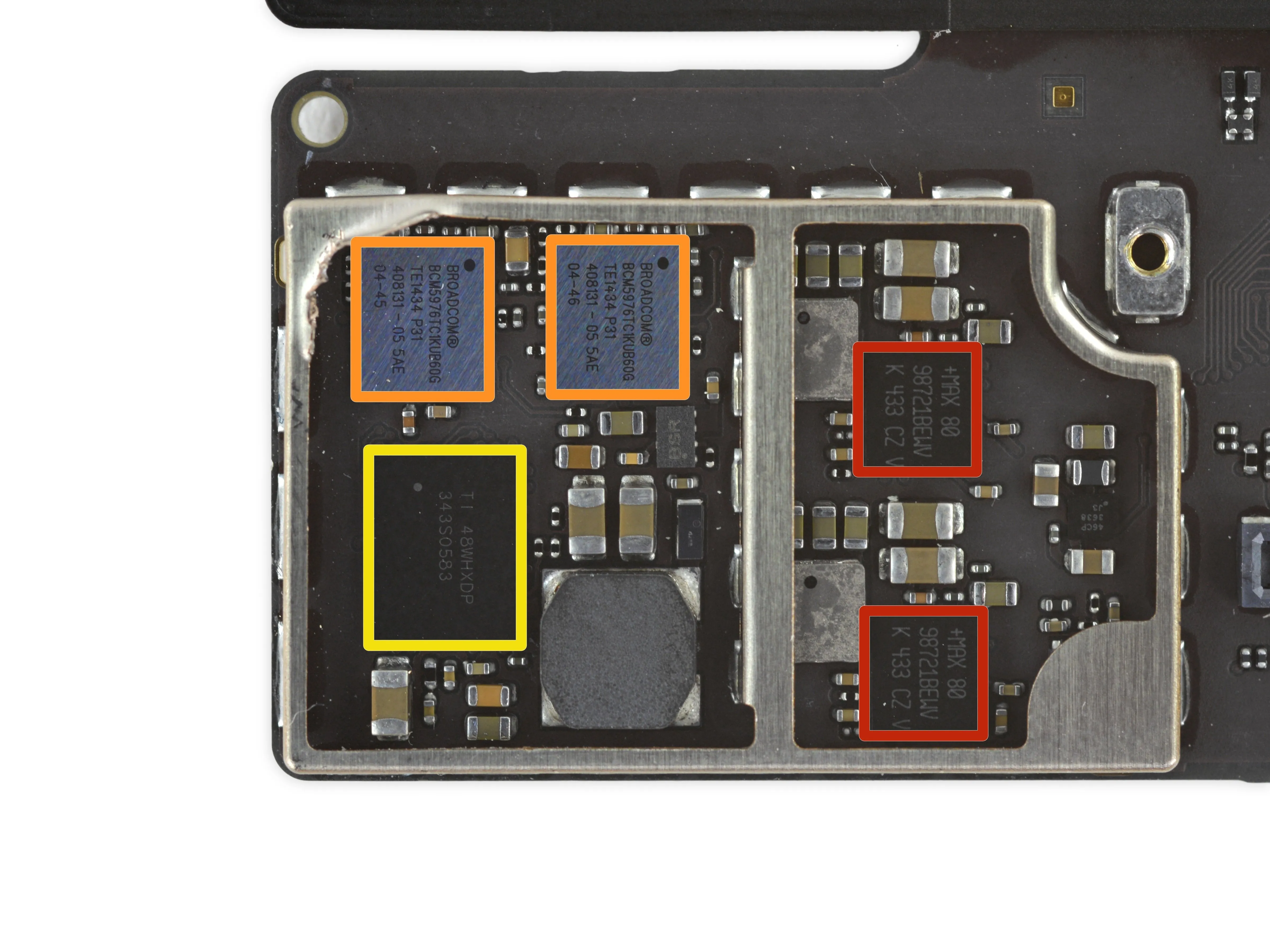

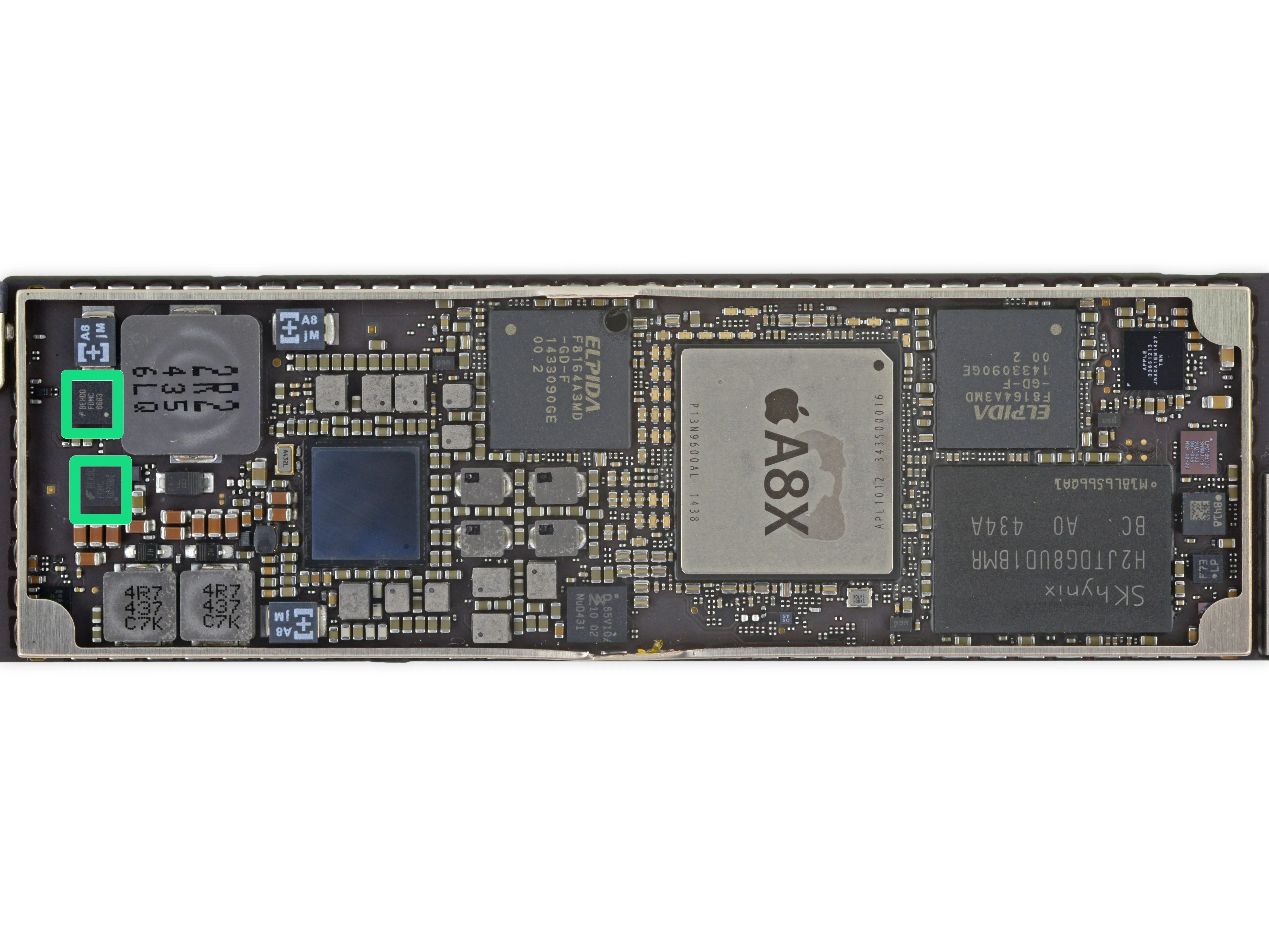

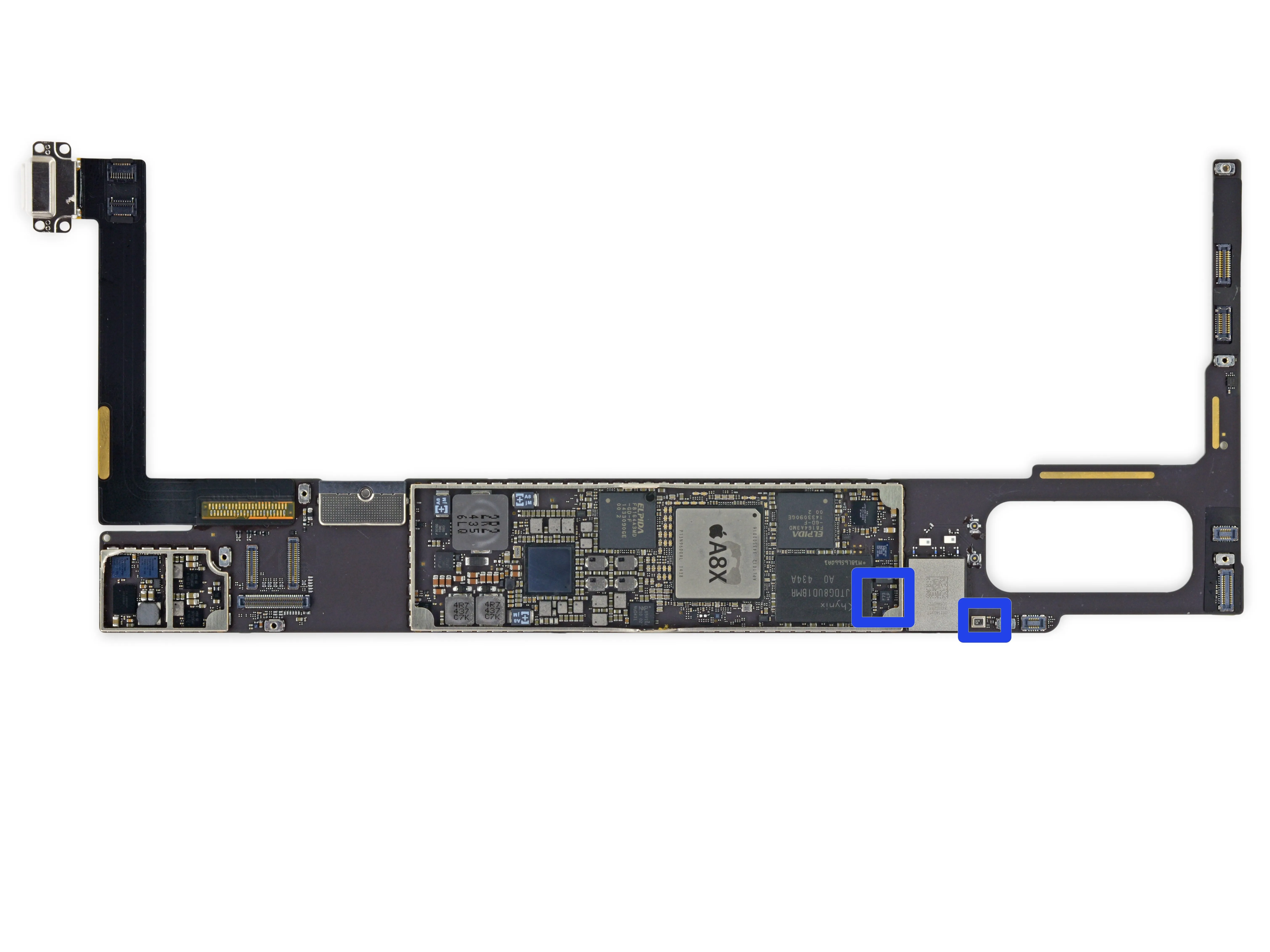

• Еще больше чипов для тех, кому нужны секунды:

• Maxim Integrated MAX98721BEWV Усилитель форсированного класса

• Broadcom BCM5976 Контроллер дигитайзера

• Texas Instruments TI48WHXDP 343S0583

• Fairchild Semiconductor FDMC 6683 и FDMC 6676BZ (две микросхемы, которые появились еще в iPad 2)

• Барометр Bosch Sensortec BMP280 Акселерометр BMA280

Шаг 17

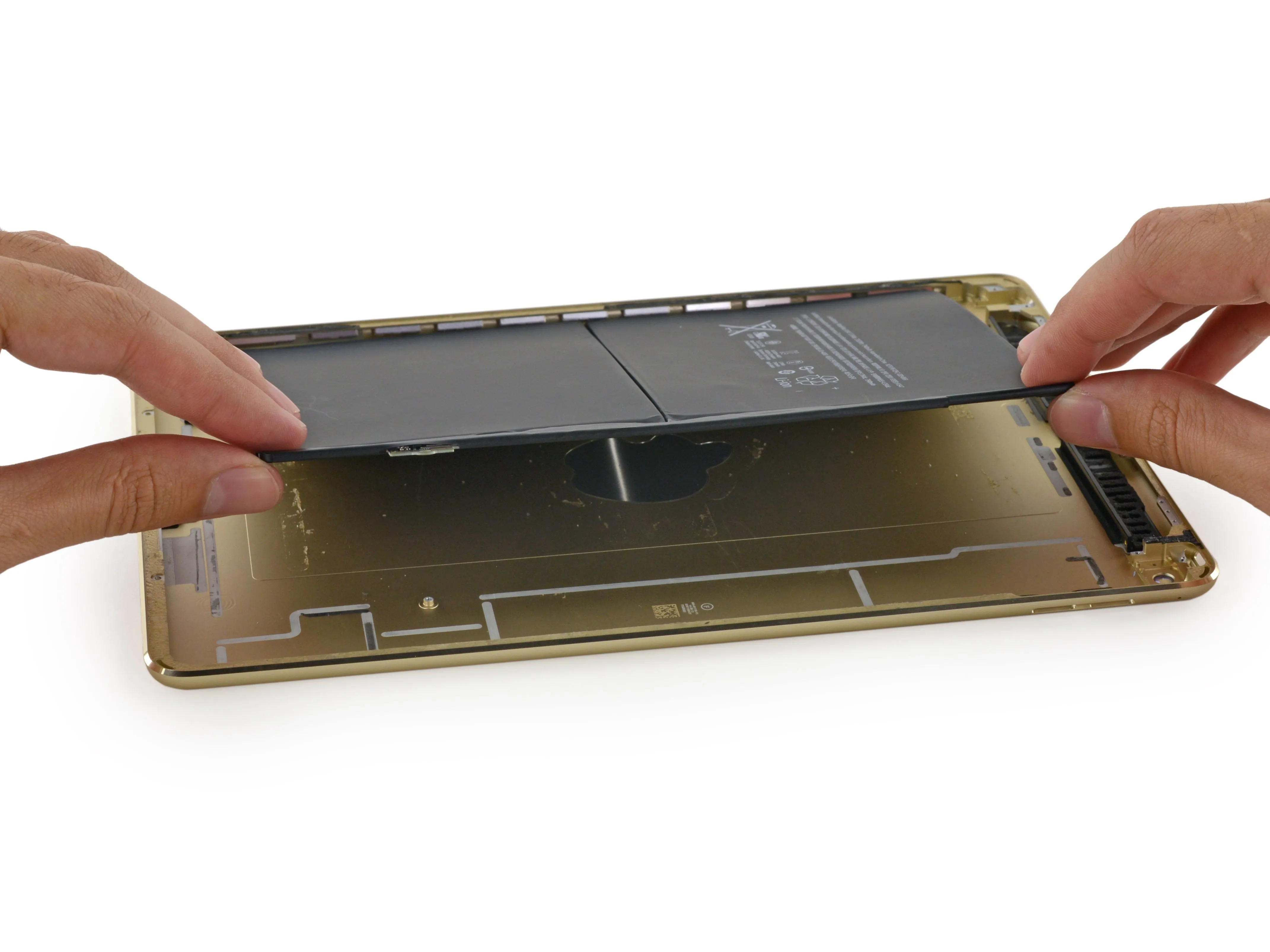

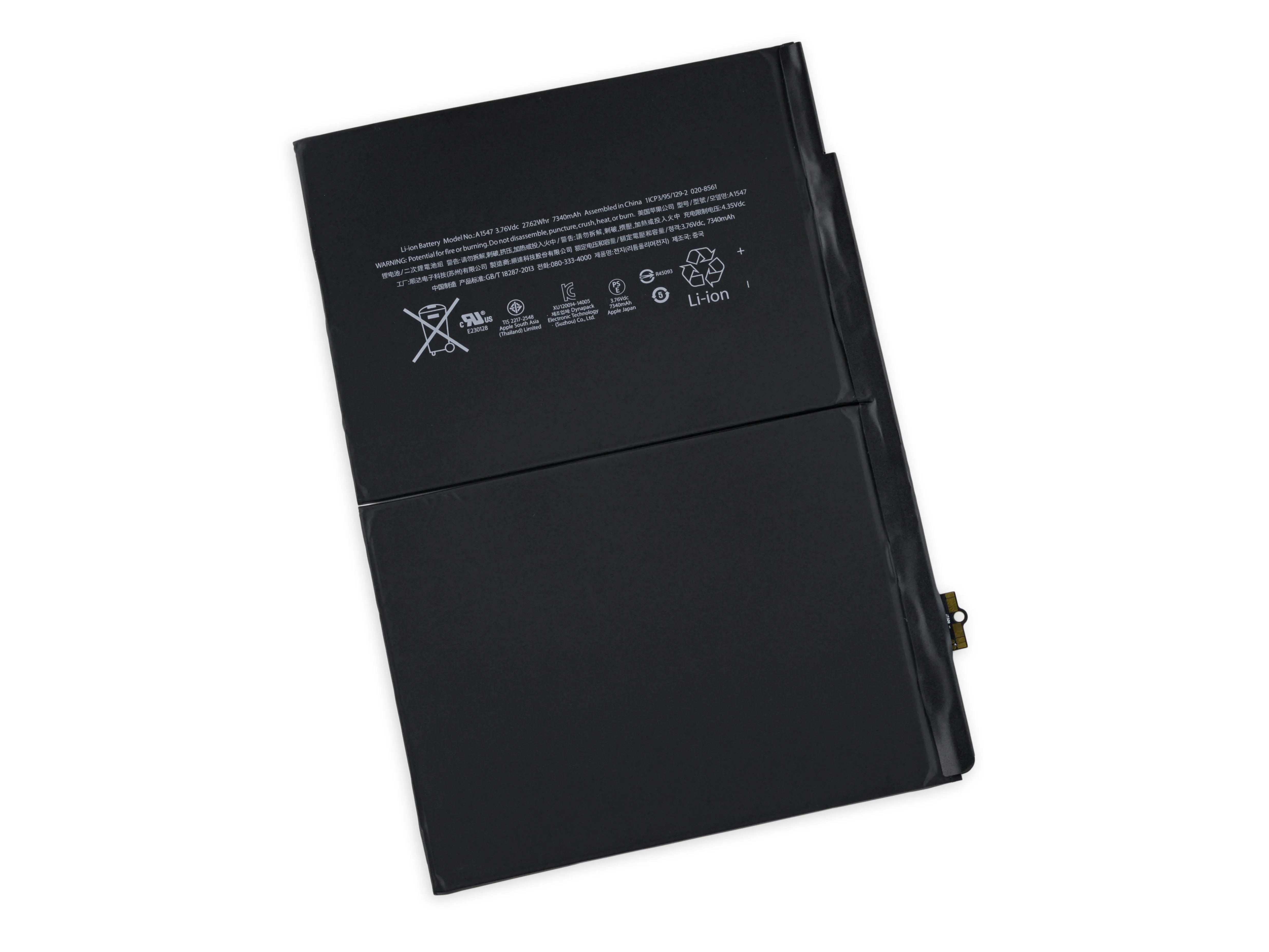

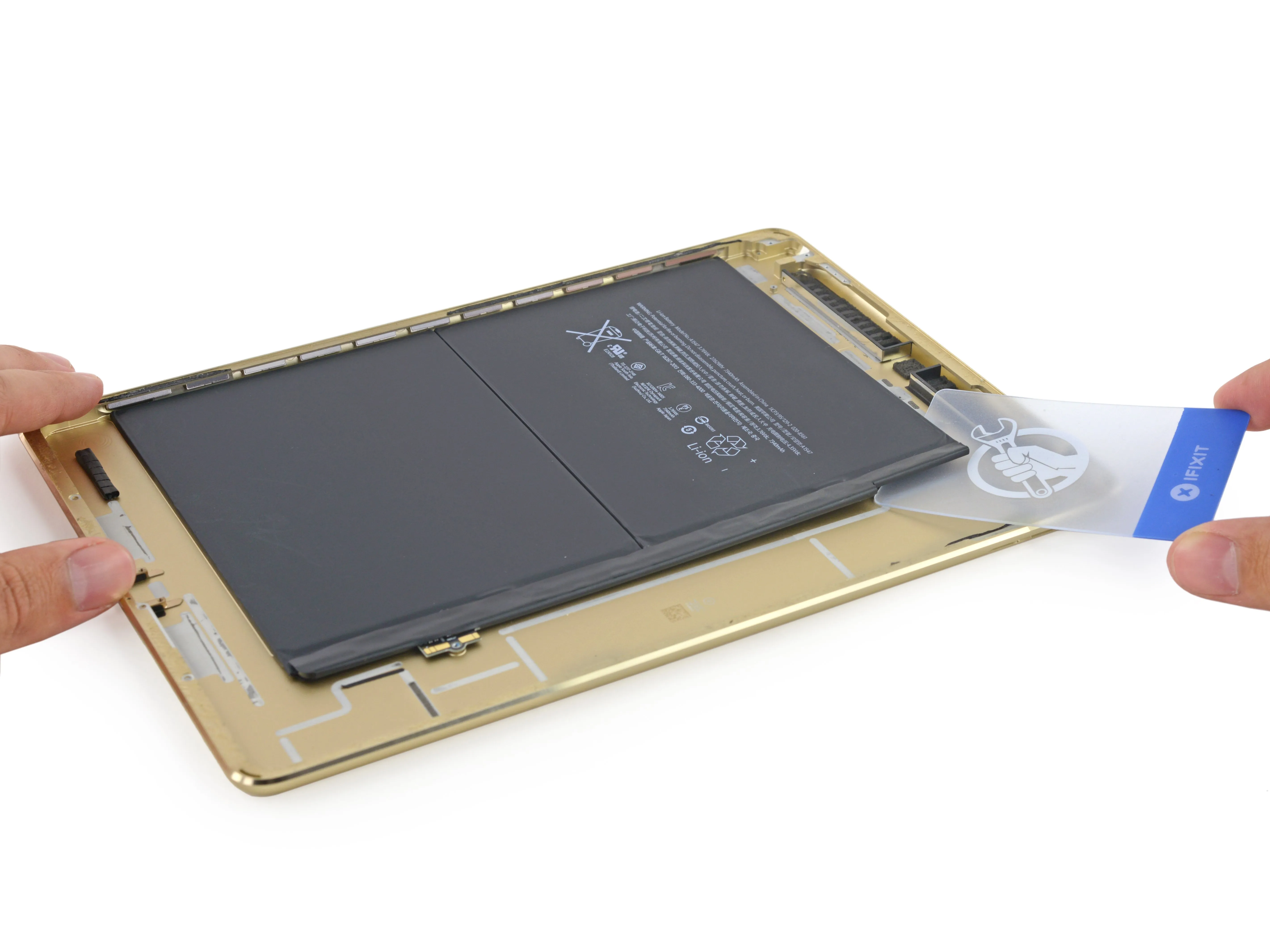

• Аккумулятор, освобождённый из цепкой хватки логической платы, готов к извлечению.

• Похоже, нам понадобится дополнительная помощь, чтобы выбраться из этой затруднительной ситуации. На помощь приходит iOpener.

• Чтобы освободить двухъячеечную батарею из задней части корпуса, требуется больше тепла и усилий.

• Это не самое худшее, но было бы неплохо хоть раз оставить пластиковые карты в стороне для замены батареи.

• Аккумулятор iPad Air 2 ёмкостью 27,62 Вт-ч немного уступает предыдущему Air 32,9 Вт-ч..

• Apple заявляет о том же 10-часовом времени автономной работы, что и в оригинальном Air, так что более эффективное использование энергии, похоже, налицо - хотя первые отзывы показывают, что время автономной работы в реальном мире всё ещё немного меньше, чем у предшественника Air 2.

Комментарии к шагу

Сколько весит каждый элемент? Было бы интересно увидеть данные о весе и емкости элементов для устройств Apple с течением времени.

Если бы батарея была на 1 мм толще, насколько больше Втч она бы выдавала?

Почему батарея состоит из двух частей, а не из одной?

Шаг 18

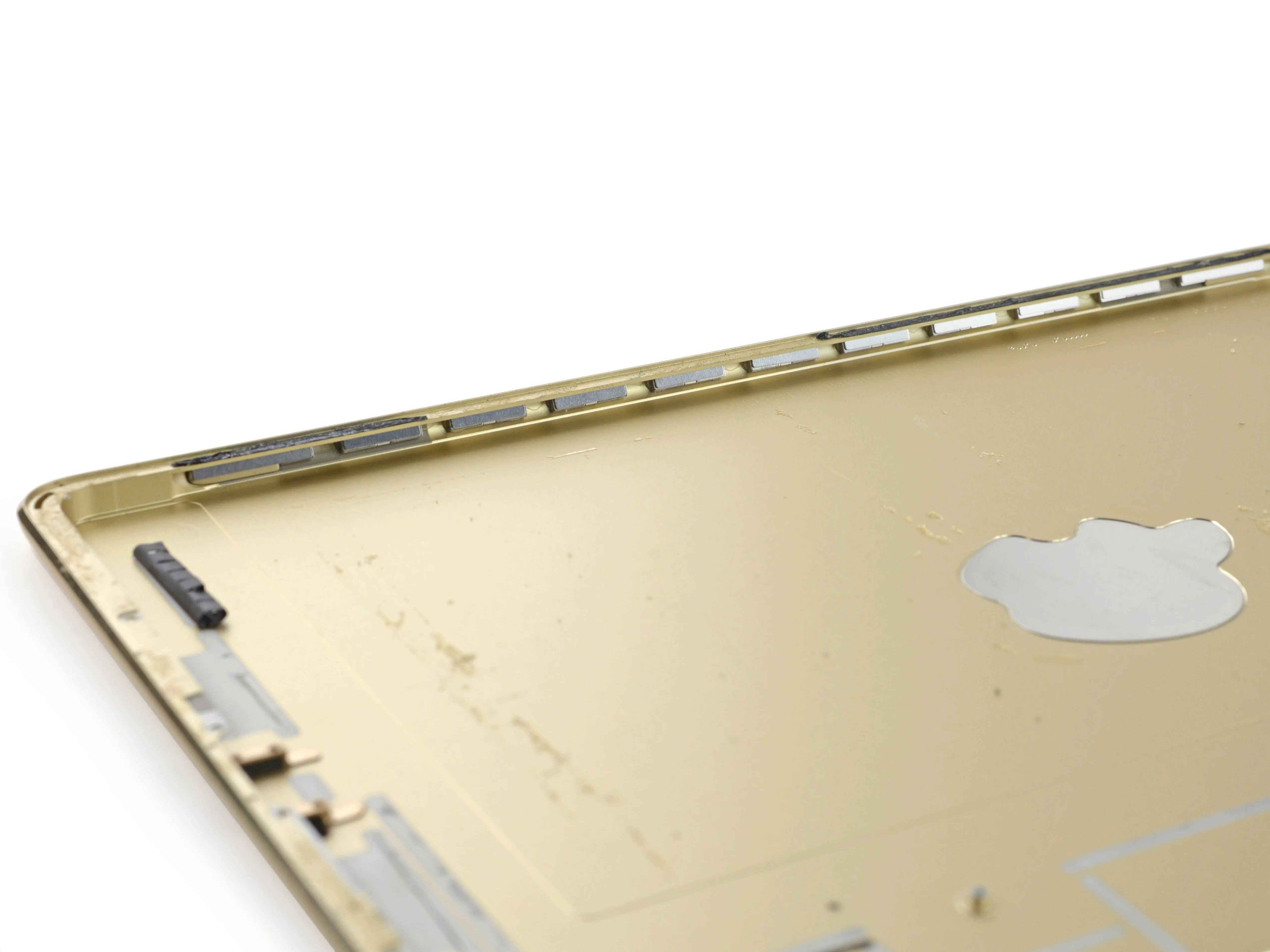

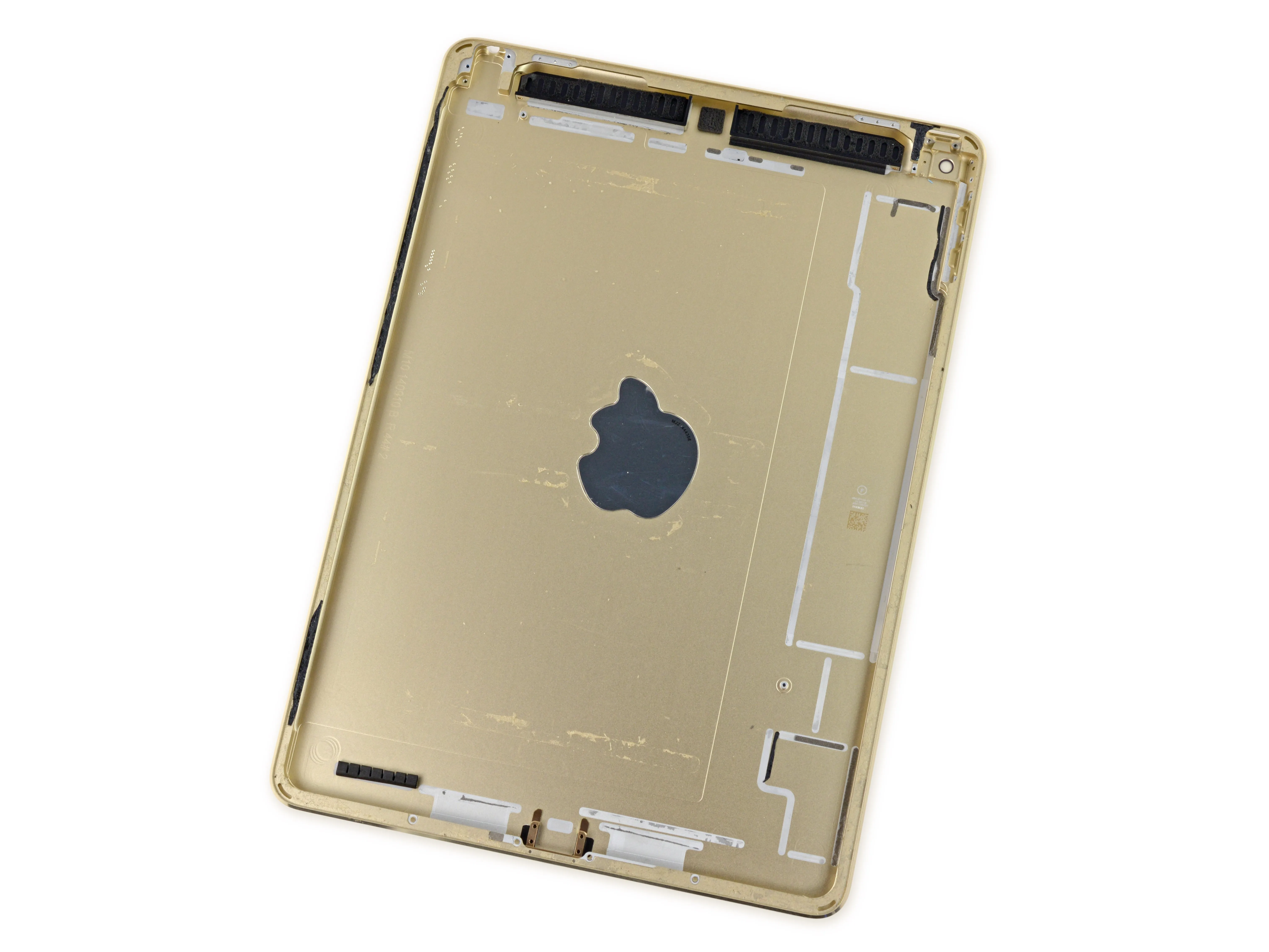

• После извлечения всех компонентов из задней части корпуса все, что осталось в этой безжизненной оболочке, - это магниты Smart Cover.

• Хорошие новости! Прошлогодняя обложка Smart Cover по-прежнему совместима с iPad Air 2.

• Наконец-то мы смогли вырваться из ежегодного цикла обновлений Apple!

Комментарии к шагу

Это самое полезное откровение в этом разборе. Теперь я могу купить смарт-обложку, пока жду, пока она доберется до Таиланда.

Магниты смарт-чехла находятся на том же месте, но как насчет датчика сна?

Он тоже будет работать в режиме сна? Или он находится в другом месте?

Я не вижу никаких упоминаний об этом датчике.

У меня есть новый чехол для ipad air 1 с клавиатурой, который активируется этими магнитами на левом краю, но не активируется магнитами на air 2, если только я не сдвину ipad примерно на дюйм, и он включится не в том месте, где он должен быть.

Шаг 19

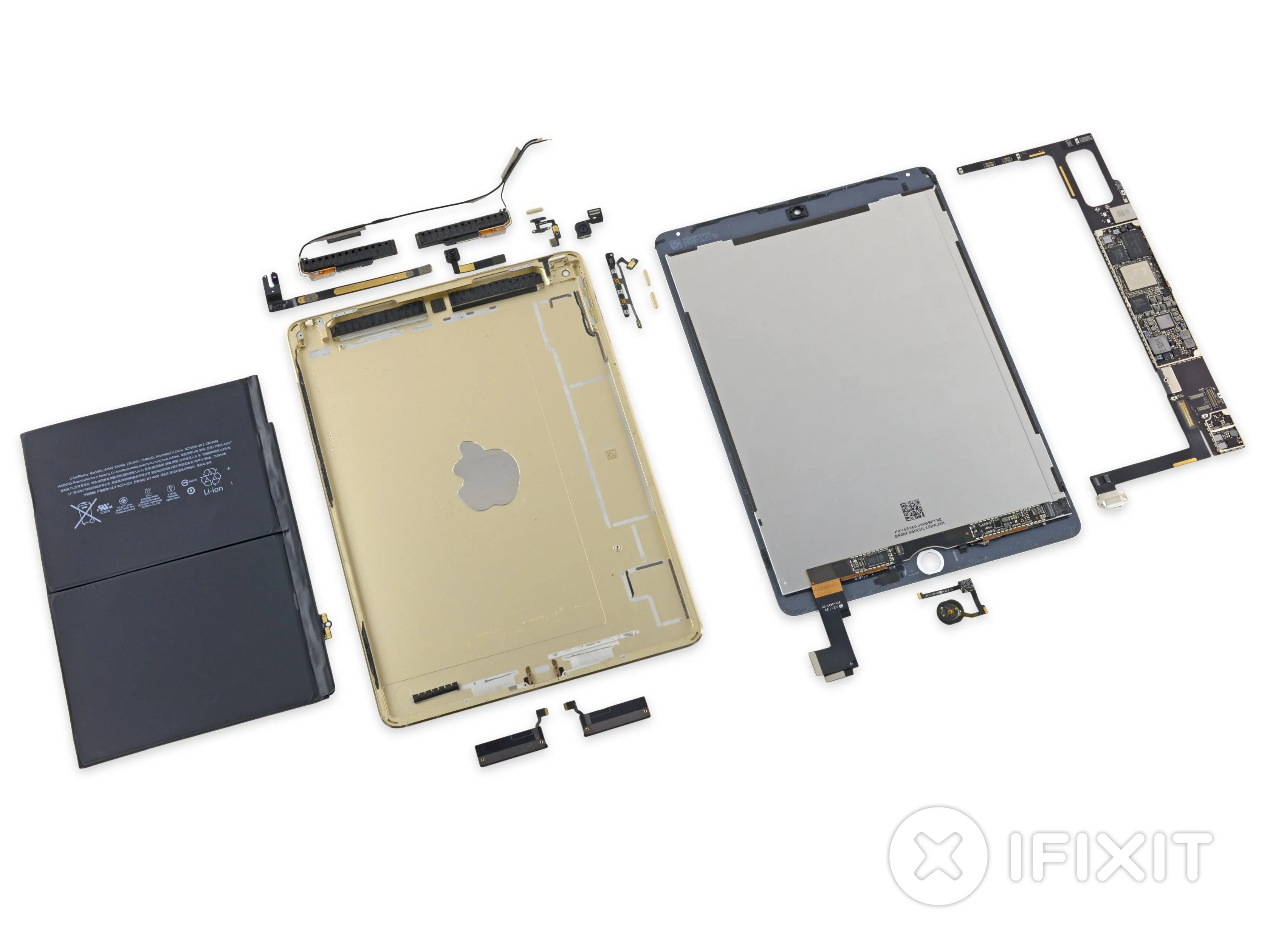

• Оценка ремонтопригодности iPad Air 2: 2 из 10 (10 - самый простой ремонт)

• Аккумулятор по-прежнему не припаян к логической плате.

• ЖК-дисплей и стекло передней панели теперь сплавлены вместе. Это несколько упрощает процедуру вскрытия.

• В то же время сплавленная передняя панель увеличивает стоимость ремонта треснувшего экрана и повышает риск повреждения ЖК-дисплея при открытии.

• Как и в предыдущих iPad, передняя панель приклеена к остальным частям устройства, что значительно увеличивает вероятность расколоть стекло при ремонте.

• Сгустки клея удерживают все на месте, что усложняет ремонт.

Комментарии к статье

Открыв свой ipad air 2, я обнаружил внутри небольшой прозрачный синий пластиковый кусочек с 3 отверстиями. Я не уверен, что это произошло из-за того, что я что-то отсоединил. Мне пришлось заменить флекс кнопки громкости. Кто-нибудь знает, где находится этот маленький кусочек пластика? С уважением, Хенрик.

Похоже на пластиковую крышку, которой закрывают клей на деталях, возможно, ее просто оставили там по ошибке при сборке. Это тонкий кусок пластика? Если да, то это оно.

В шаге 7. Что такое маленький кусочек черной ленты слева от кнопки 'Домой', но приклеенный к переднему стеклу экрана, а прямо над ним находится маленький, похоже, микросхема. Мой новый экран/ЖК-дисплей в сборе не поставлялся с этой деталью, только небольшой кусочек, который напоминает микросхему IC iPad mini, где вам нужно было однажды припаять тонкую полоску над деталью с маленькими точками пайки, которые были все в ряд. Вы понимаете, о чем я говорю? Жаль, что я не могу выложить сюда фотографию с обведенными точками. В любом случае, нужна ли iPad Air 2 эта микросхема для работы? Или мне просто наклеить на него каптоновую ленту и надеяться на лучшее?

Это датчик сна/пробуждения. Он необходим для правильной работы.

предназначен ли этот датчик для случаев, способных переходить в режим сна/пробуждения?
