Разборка iPad Air 3

Введение

Пару недель назад Apple удивила нас двумя анонсами новых iPad. Первый iPad на нашем столе для разбора держал только несколько Mini так что мы надеемся, что в этом будет что-то побольше. Присоединяйтесь к нам на разборку, когда мы будем прыгать в Air!

Ищете все последние обновления, большие и маленькие? Делаете.ру, проверяйте нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad Air 3

• Прежде чем мы откроем его и выпустим весь воздух, давайте проверим официальные аппаратные характеристики:

• 10,5-дюймовый дисплей Retina True Tone со светодиодной подсветкой и разрешением 2224 × 1668 (264 ppi)

• Процессор A12 Bionic SoC со встроенным сопроцессором движения M12, нейронным движком и четырехъядерным GPU

• Задняя камера 8 МП + камера FaceTime HD 7 МП

• Wi-Fi 802.11a/b/g/n/ac с двумя диапазонами (2,4 ГГц и 5 ГГц) и поддержкой MIMO + Bluetooth 5.0

• До 10 часов автономной работы

• 64 или 256 ГБ встроенной памяти

• Переключитесь на рентгеновское зрение... о, вы не можете? Не волнуйтесь, мы тоже не можем. К счастью, Creative Electron прикроет нас.

Шаг 2

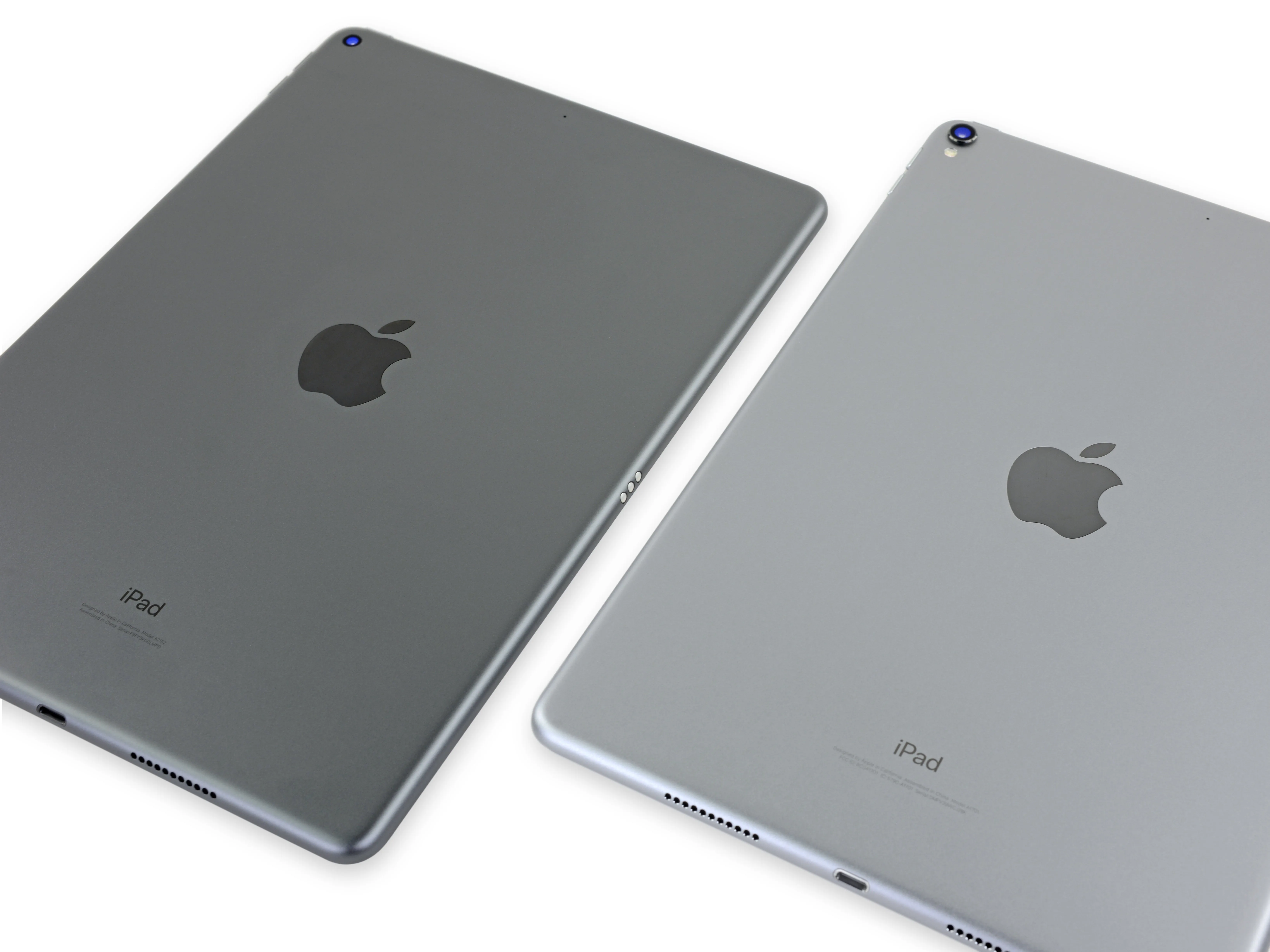

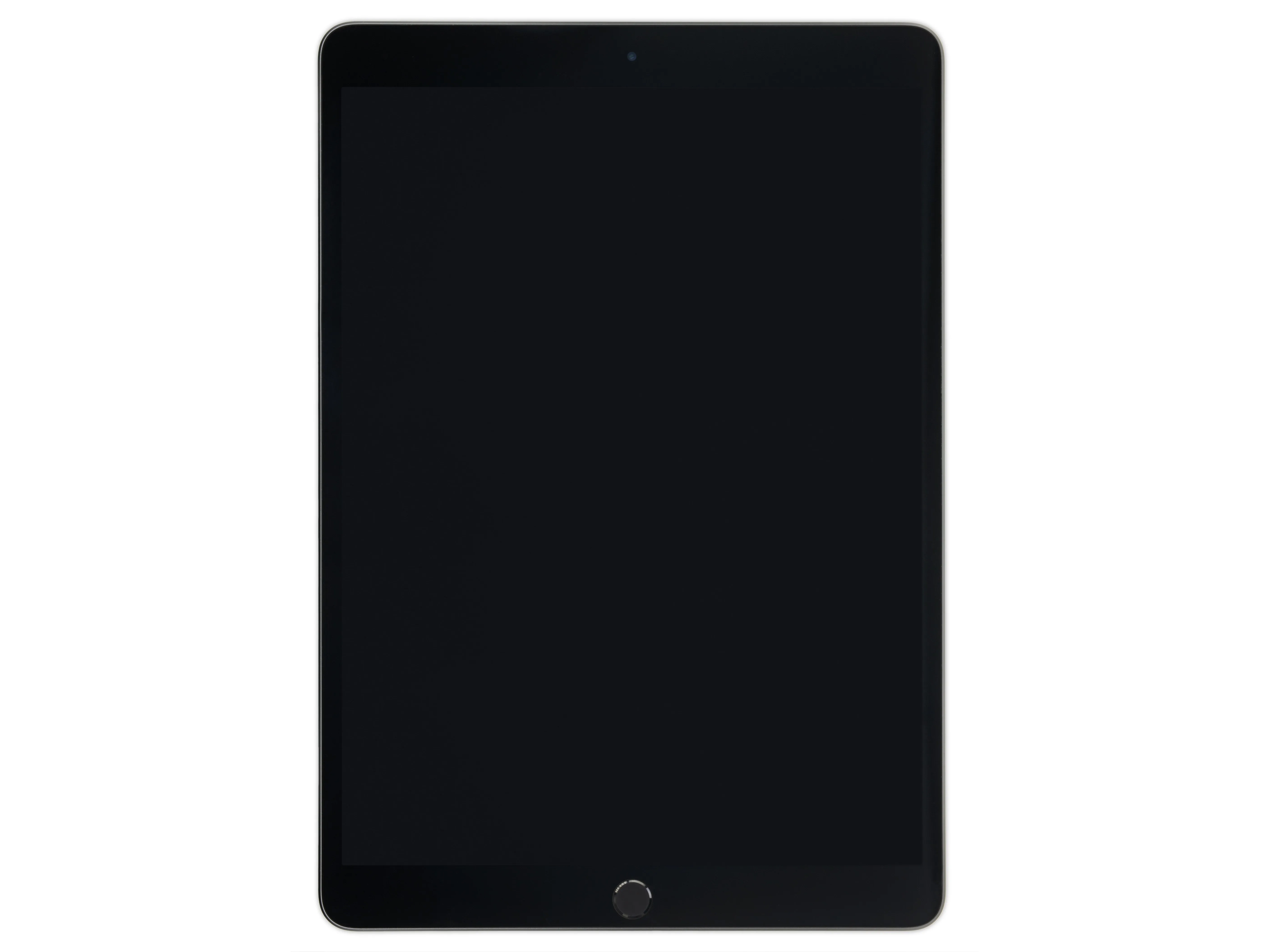

• Этот новый Air принадлежит к линейке Pro, унаследовав от нее размеры, разъем Smart и ряд других особенностей. 10,5-дюймового Pro 2017 года..

• Однако он имеет новый номер модели: A2152.

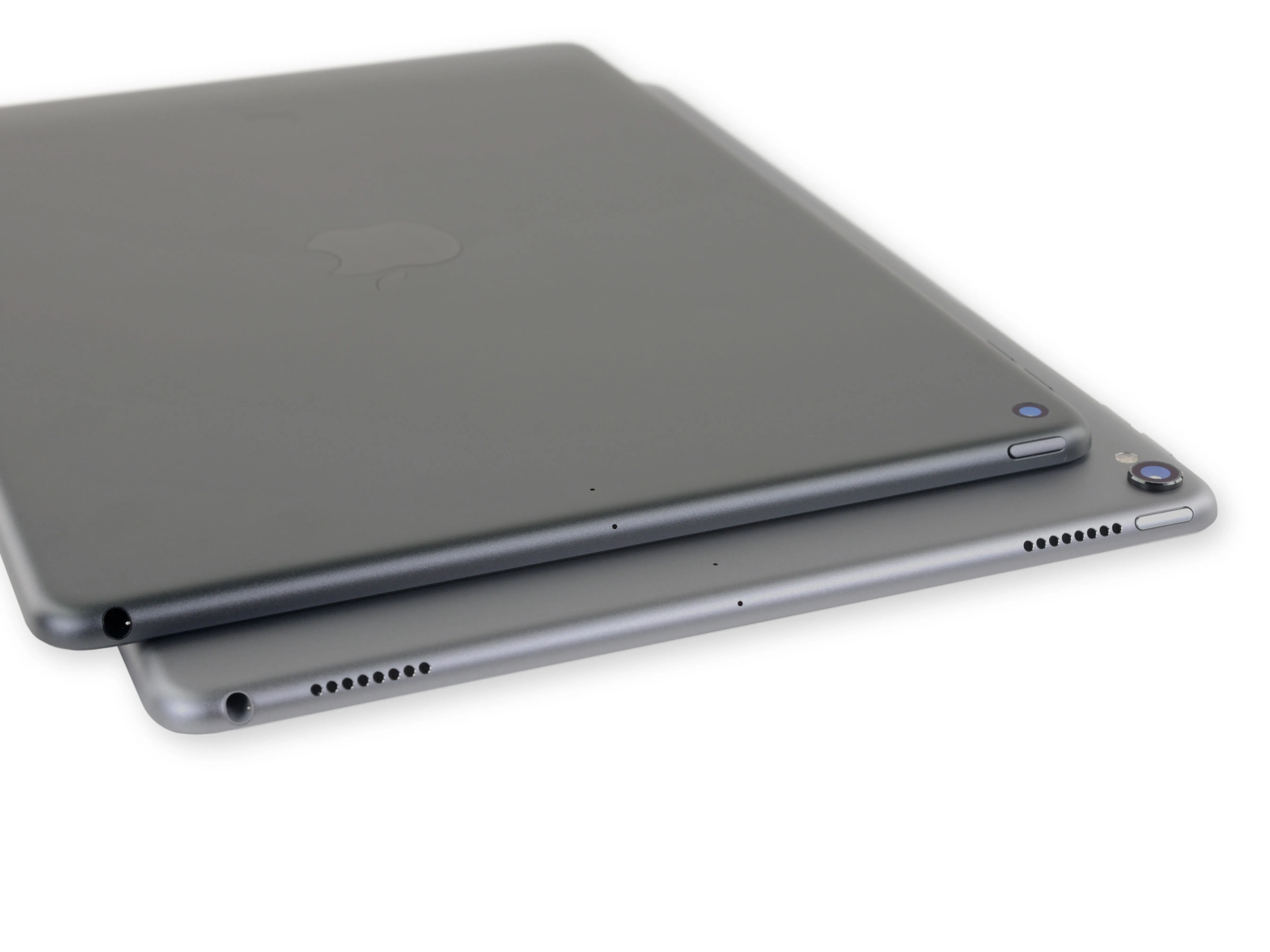

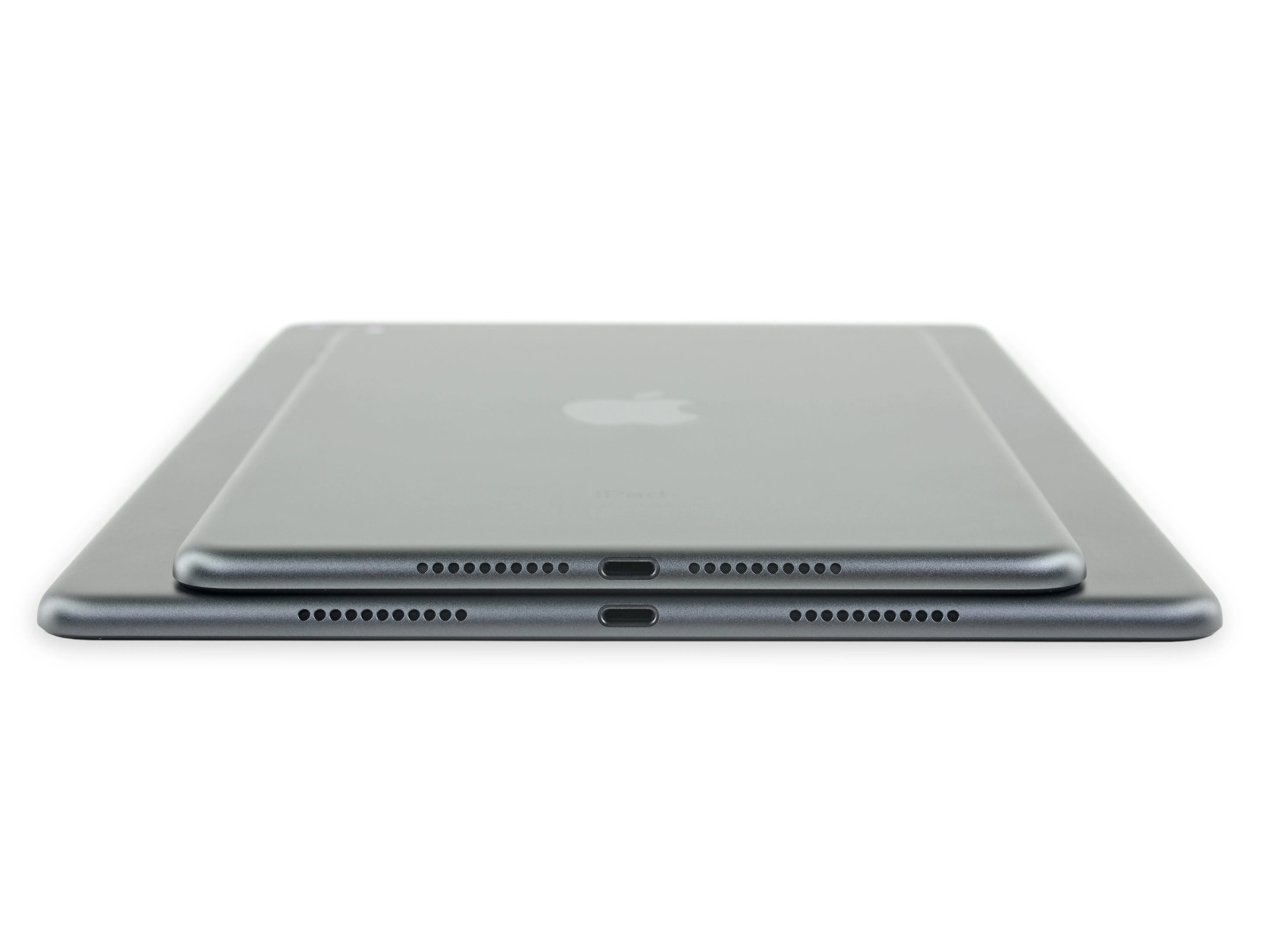

• Среди других отличий: новый, более темный цвет Space Gray, отсутствие бугорка камеры и два динамика против четырех у Pro. (Пейзажный стереозвук - это функция только для Pro).

• По сравнению со своим братом Mini он просто... больше.

Шаг 3

• iPad продолжает оставаться крепким орешком, поэтому мы повышаем ставки - или, скорее, iOpeners.

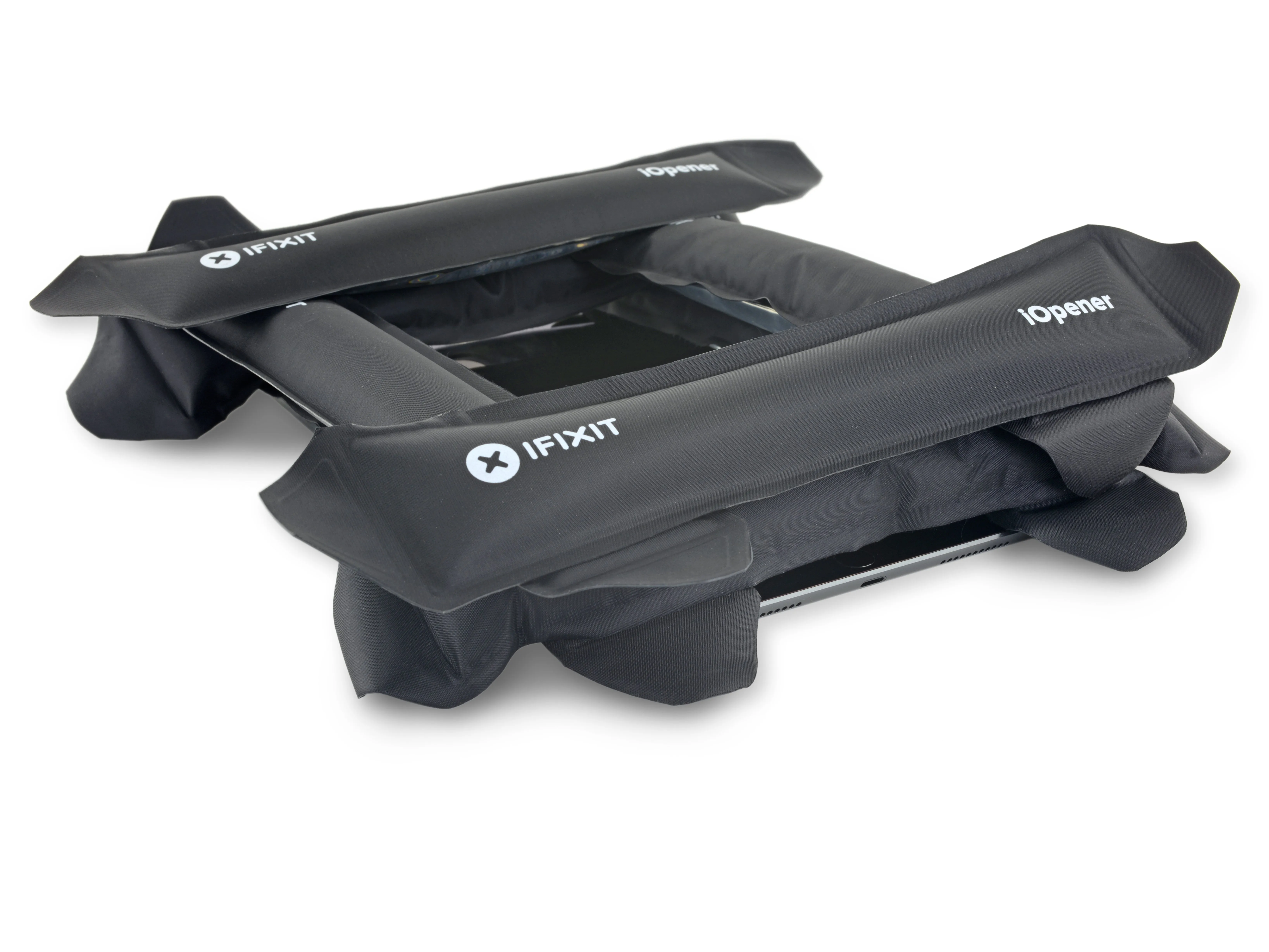

• Раз уж метод сруба так хорошо работает при разведении костра, может быть, он поможет нашим iOpeners разогреть этот iPad.

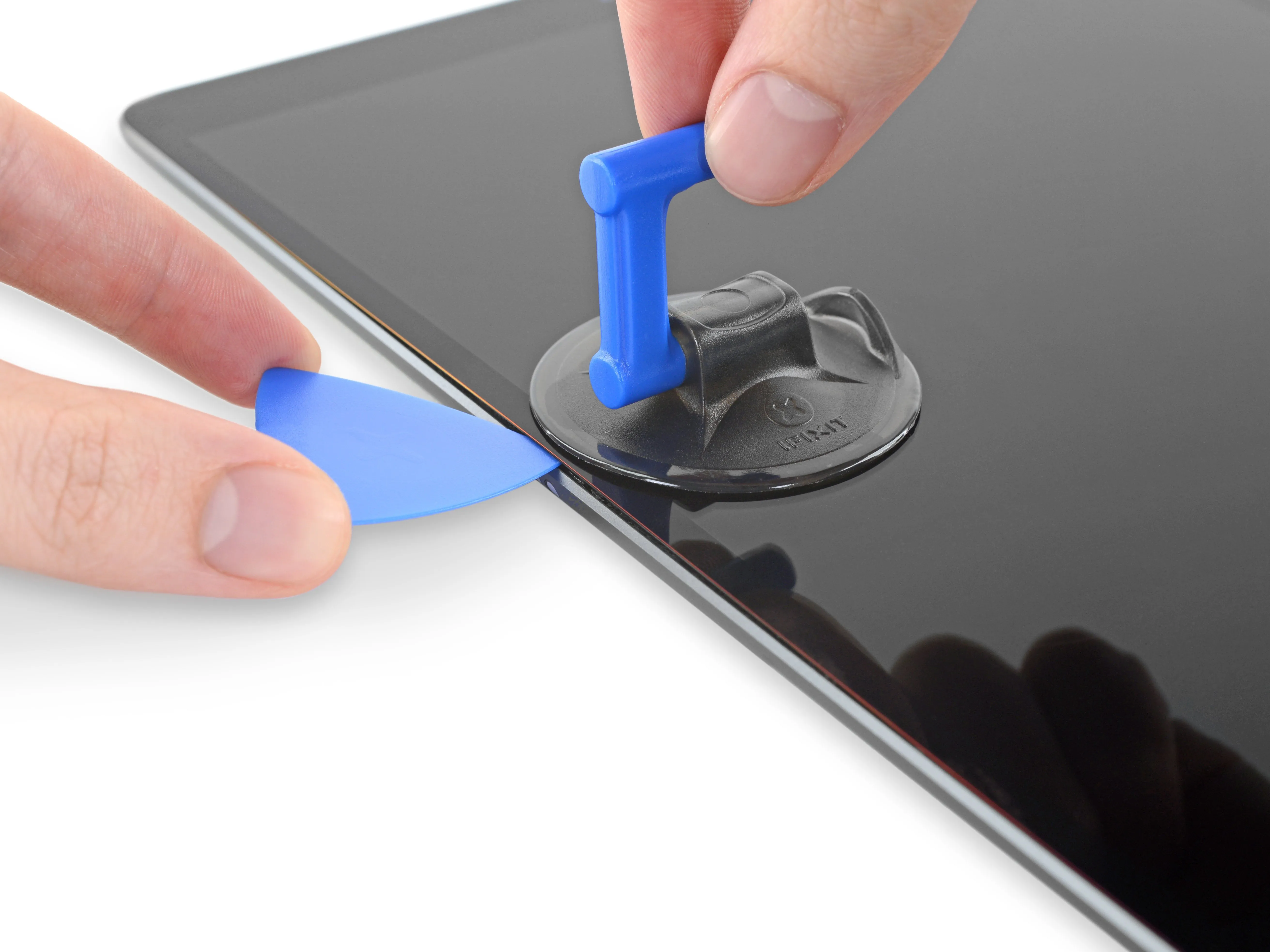

• Объединив все свои силы, а также присосавшись и порезавшись, мы подбираемся к этому слитному дисплею и начинаем вскрывать его.

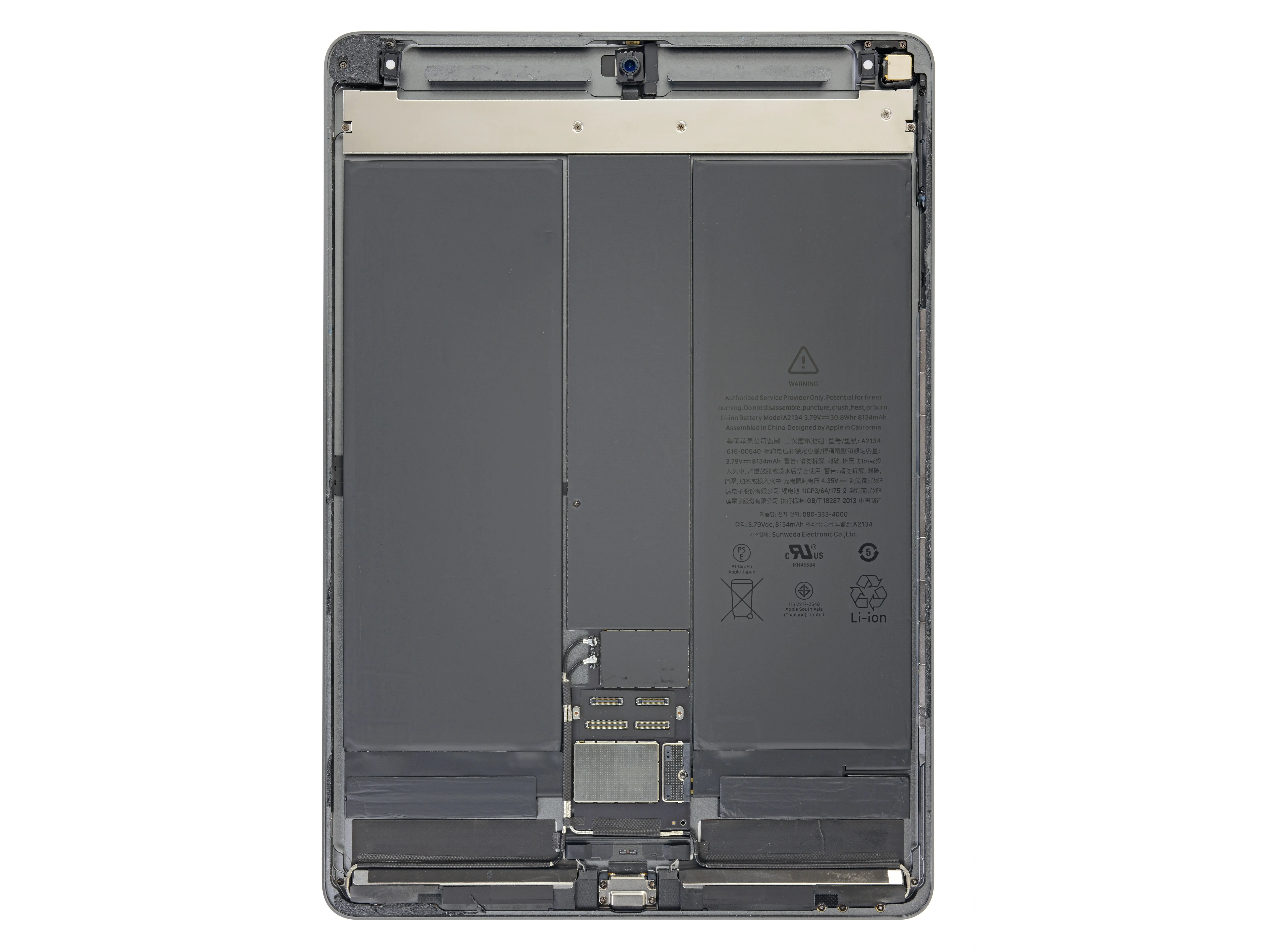

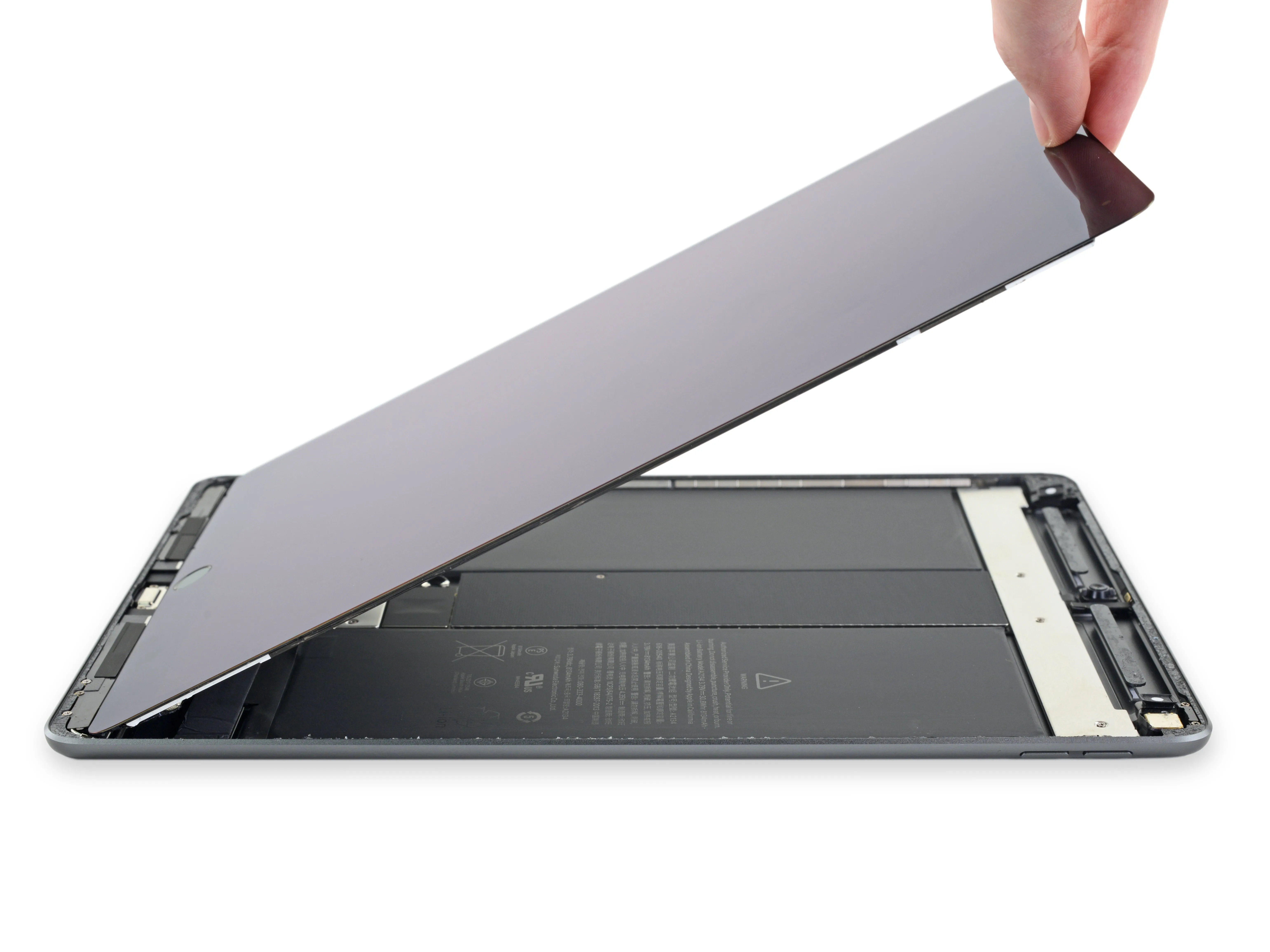

• Наш первый взгляд внутрь показывает внутреннее устройство, которое довольно сильно отличается от Airs pastВ них есть центральная логическая плата - как в некоторых моделях Pro iPad.

Шаг 4

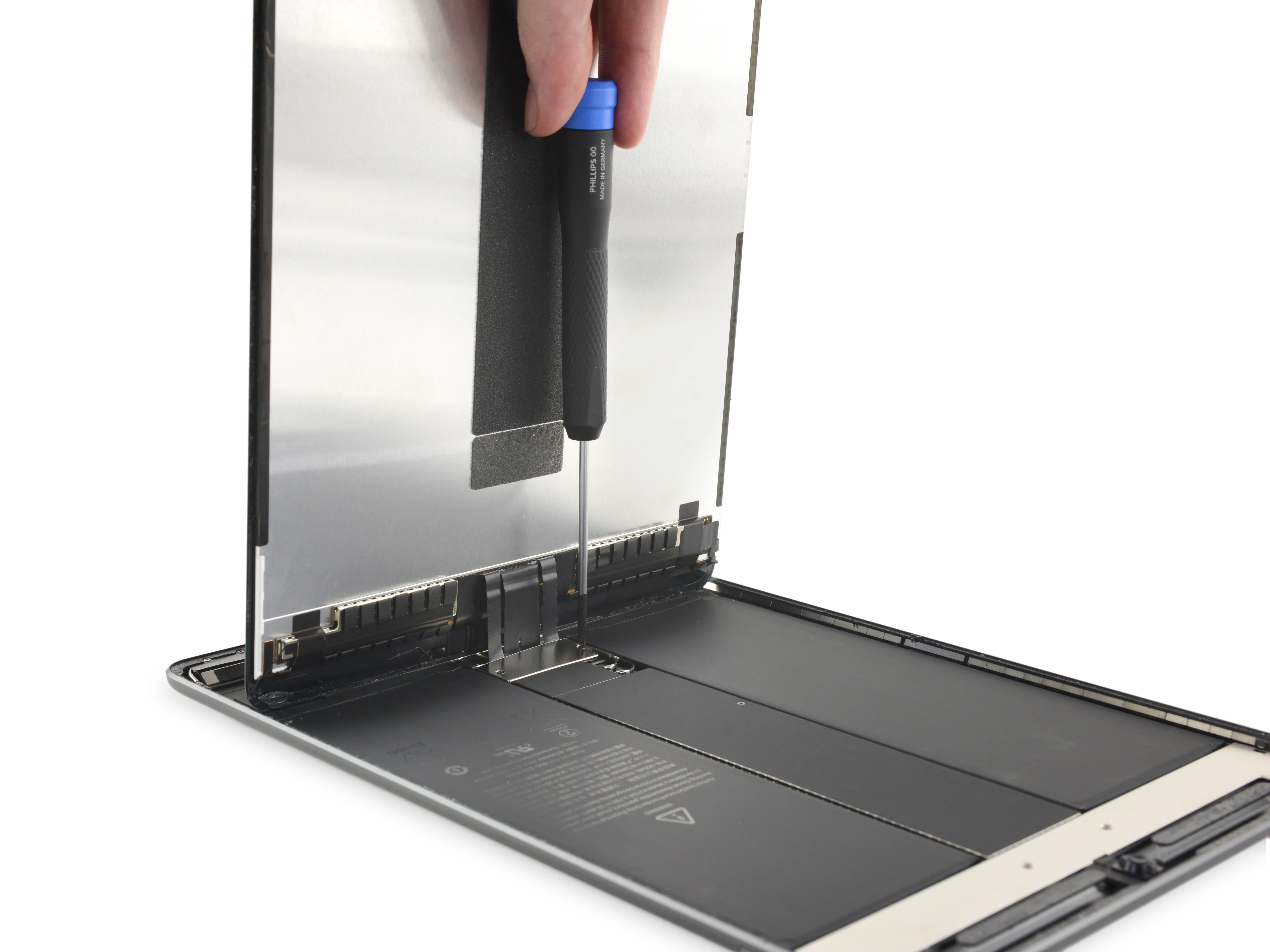

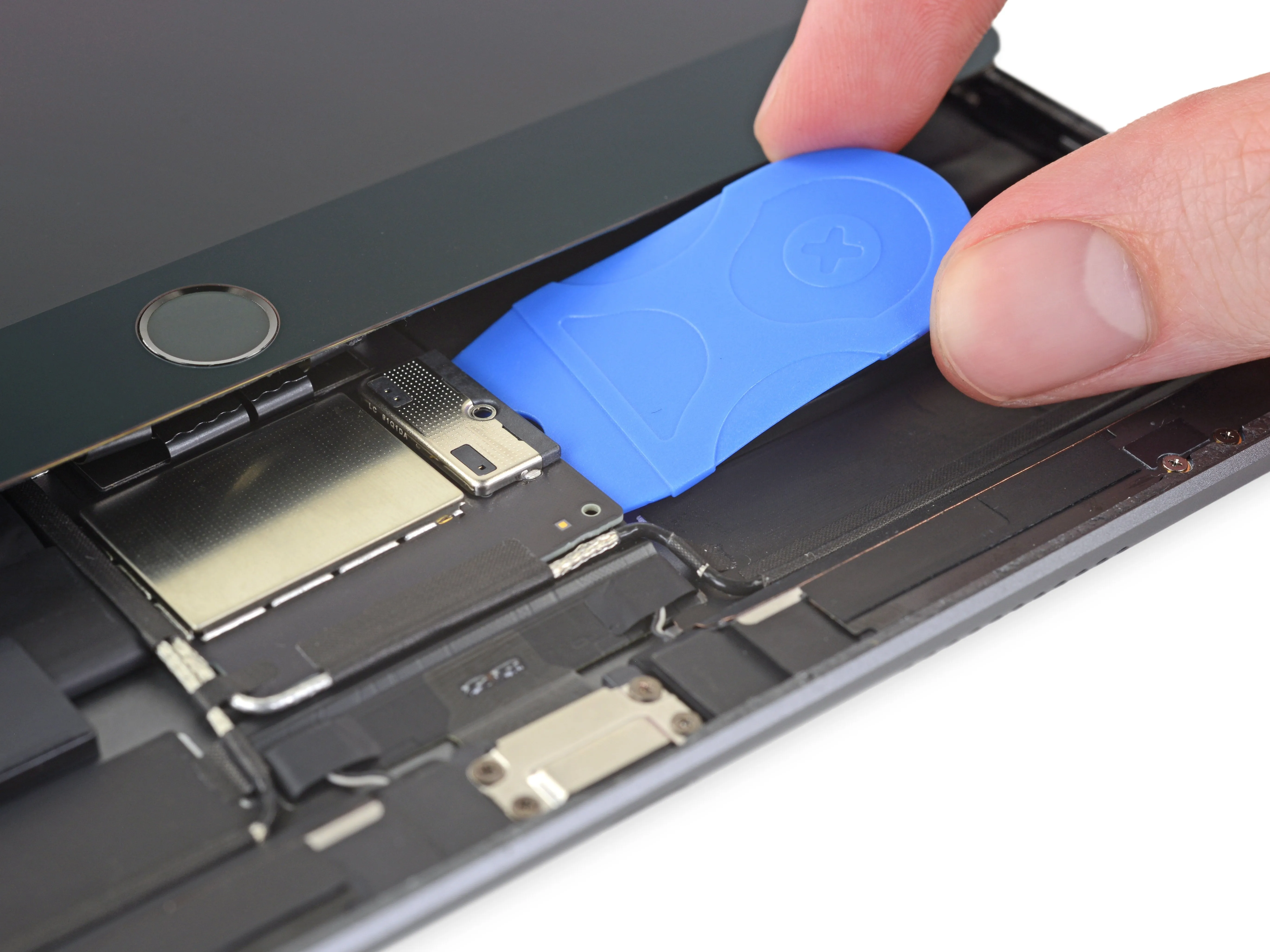

• Безопасность превыше всего! Этот способ отсоединения батареи определенно не такой надежный, как кронштейн в iPad Mini 5.

• Чтобы обезопасить себя и свое устройство, батарею следует отсоединять как можно быстрее. В данном случае разъем застрял под логической платой, так что придется немного помочь другу.

• Такое ощущение, что кабели дисплея слишком короткие, чтобы легко освободить кронштейн для кабелей, поэтому балансировка/откручивание будет захватывающим занятием.

• Двухъячеечная батарея емкостью 30,8 Вт-ч немного больше, чем 30,2 Вт-ч. Обещанный Appleпосле 10,5' Proи является большим улучшением по сравнению с батареей 27,6 Втч в Воздух 2.

• Если бы только он также унаследовал столь желанные растягивающиеся клейкие язычки ... вздох.

Шаг 5

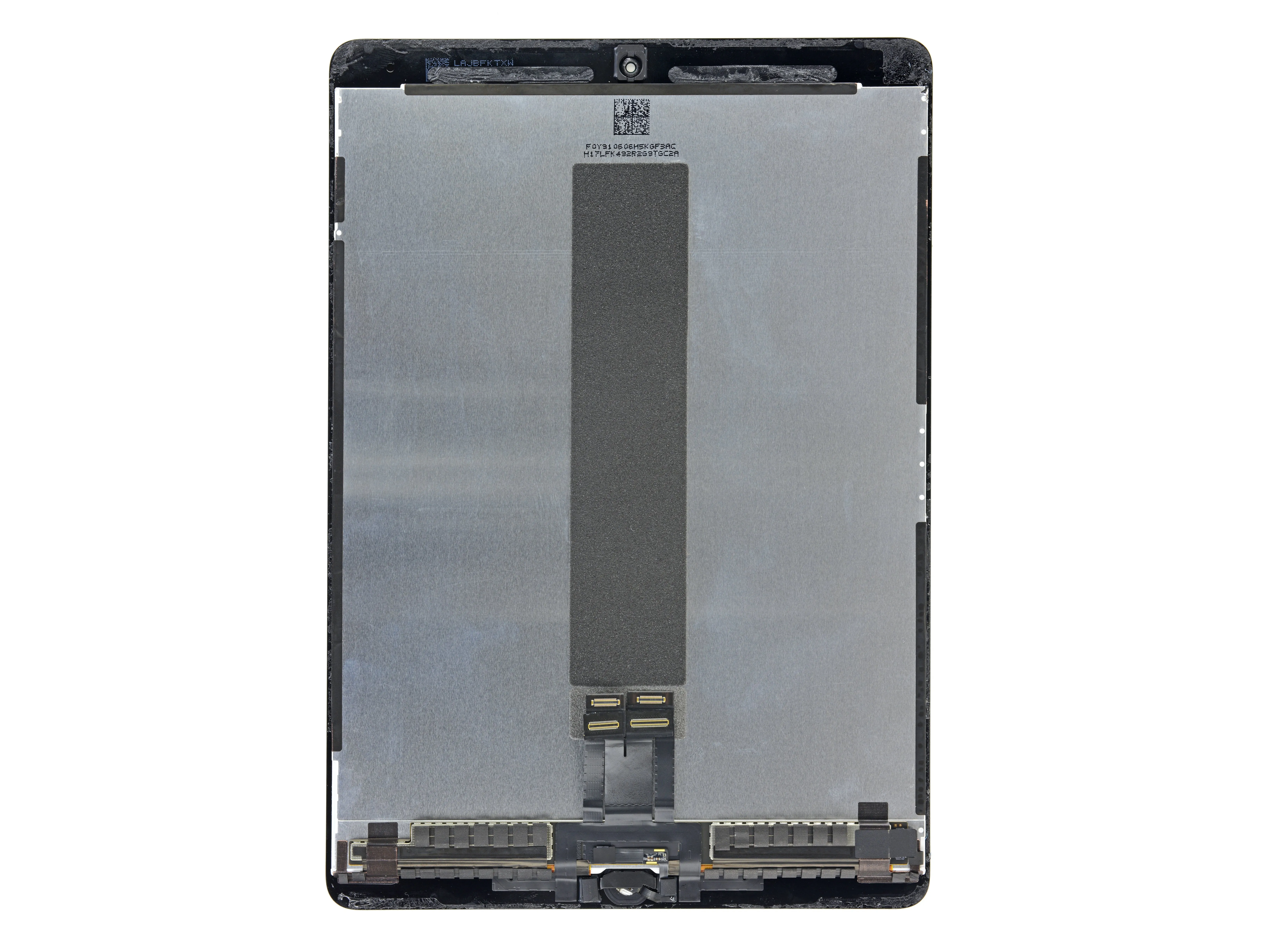

• В 10,5 версии этого Air обновлённый дисплей получил поддержку Apple Pencil - но только второго класса, оставив новый Pencil 2 исключительно для линейки Pro.

• Мы также заметили немного лишнего клея в верхней части экрана - фу, Apple, не стоило этого делать. Нет, серьезно.

• Ответственность за превращение ваших тычков пальцем в единицы и нули лежит на нас:

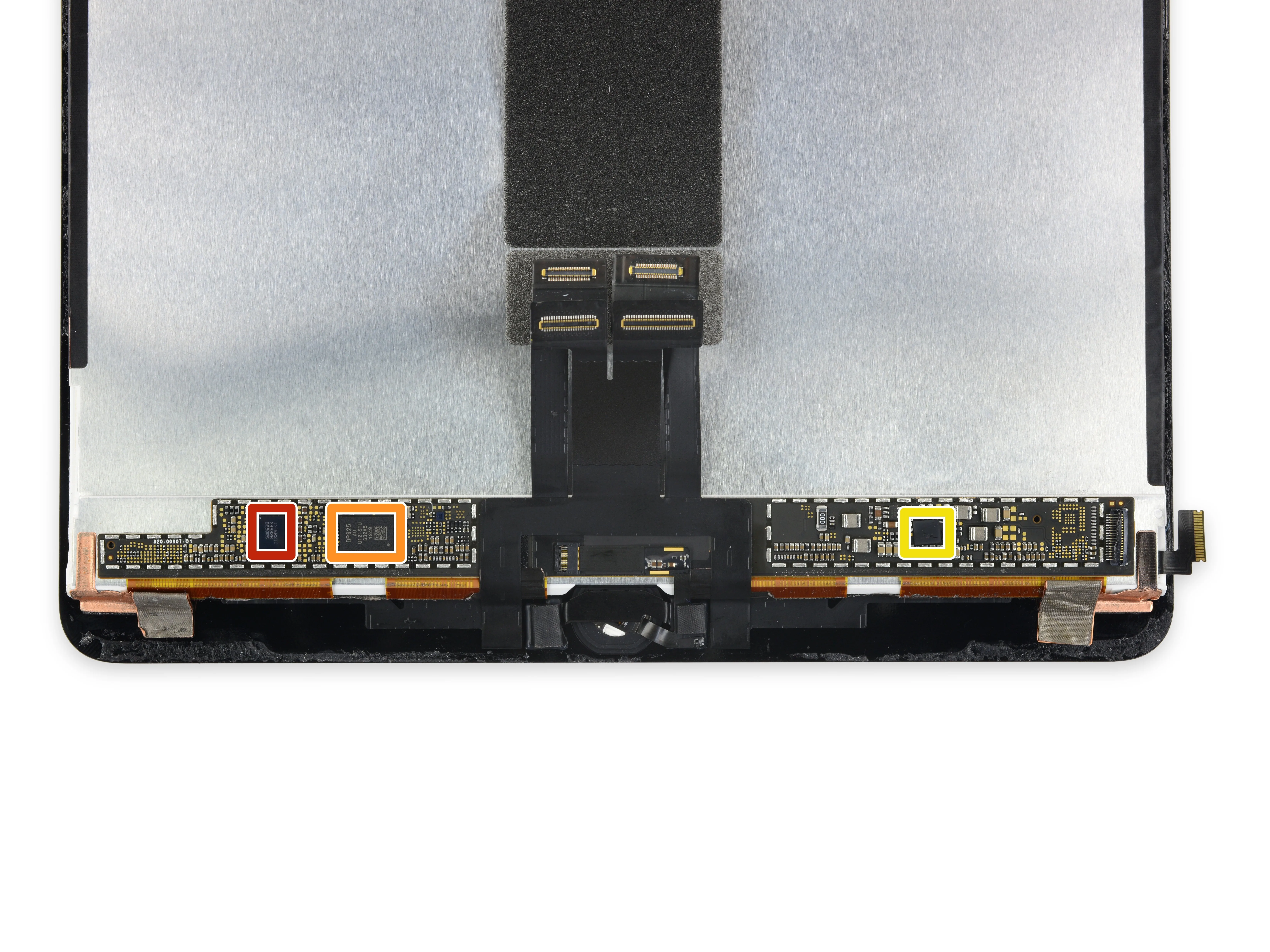

• Скорее всего, Renesas (ранее Intersil) ISL24882B 8-Ch. TFT-LCD генератор опорного напряжения с интегрированным EEPROM (замечен в 10,5-дюймовый Pro)

• Контроллер синхронизации Parade Technologies DP825 (ранее встречался в 10,5' Pro)

• Texas Instruments TPS65195 сдвигатель уровня (был замечен в Mini 5)

• Размеры схожи, поддержка Pencil аналогична, а чипы похожи на 10,5-дюймовый Pro. Однако в Air отсутствует одна заметная особенность Pro - классный дисплей ProMotion 120 Гц.

Комментарии к шагу

Полагаю, именно Intersil красного цвета вызывает нагрев при использовании Apple Pencil. Он сильно нагревается в нижнем углу, когда вы делаете заметки и т. д.

Подойдет ли дисплей iPad Pro 10,5' для iPad Air 3?

Шаг 6

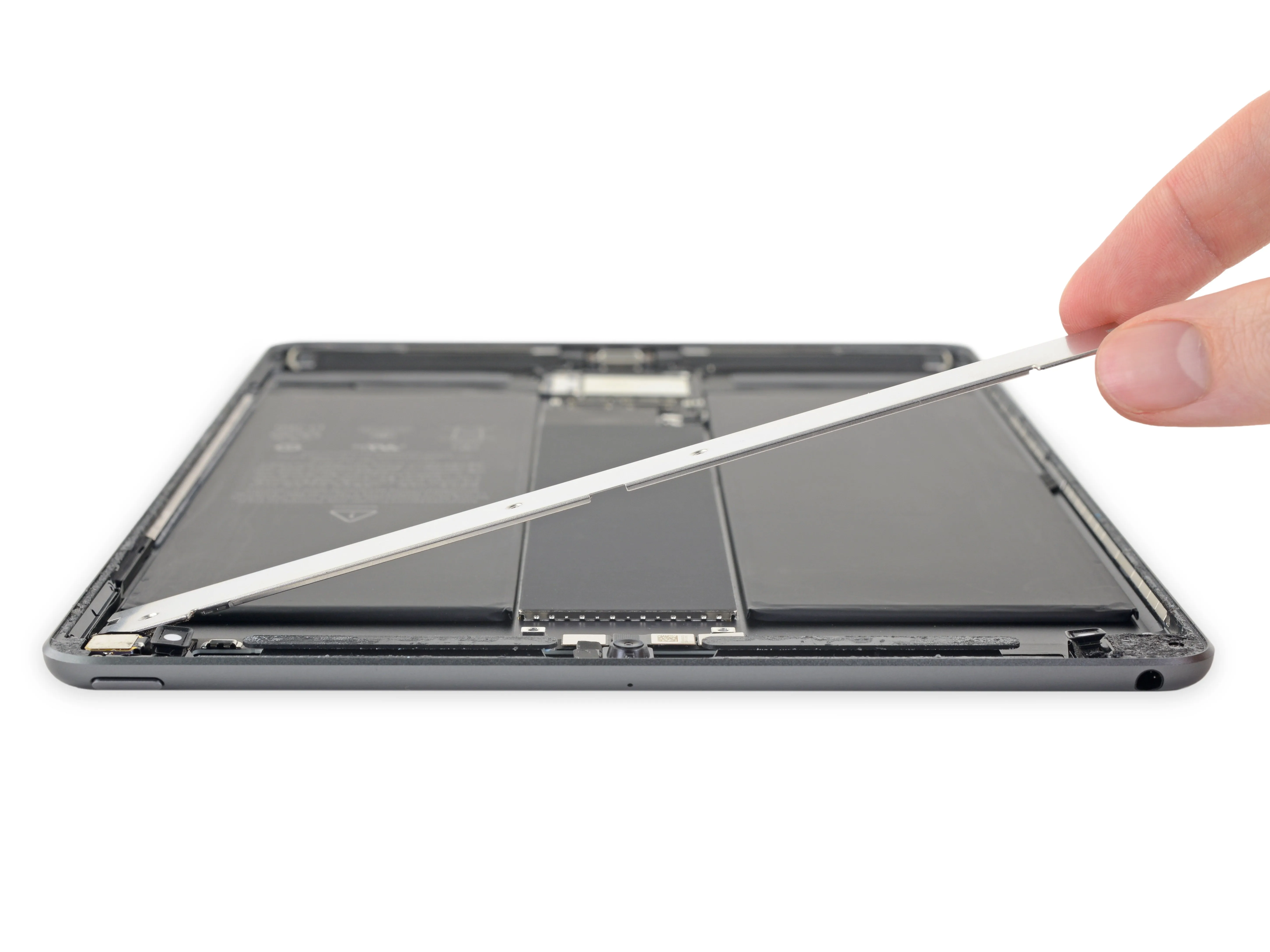

• На месте динамиков объёмного звучания 10,5-дюймового Pro мы видим большой металлический кронштейн и две стойки, встроенные в корпус.

• Эти маленькие металлические площадки, вероятно, поддерживают дисплей и удерживают дополнительные антенны в моделях LTE.

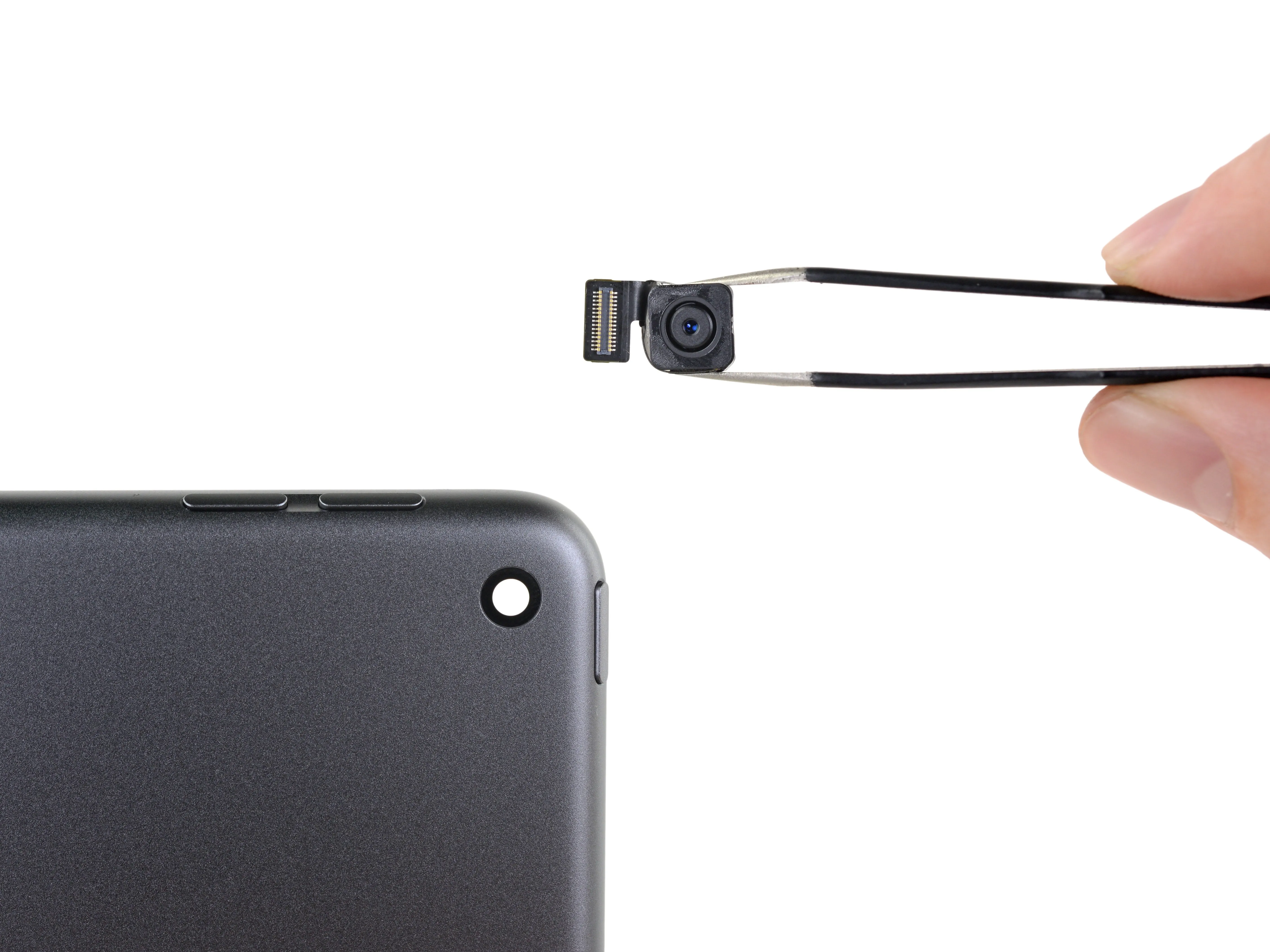

• Фронтальная камера Mini получила значительное обновление обновлениеа задняя камера Air осталась на прежнем уровне - 8 Мп, то есть 12 Мп камеры Pro по-прежнему остаются главными на арене фотосъемки 10,5-дюймовых планшетов.

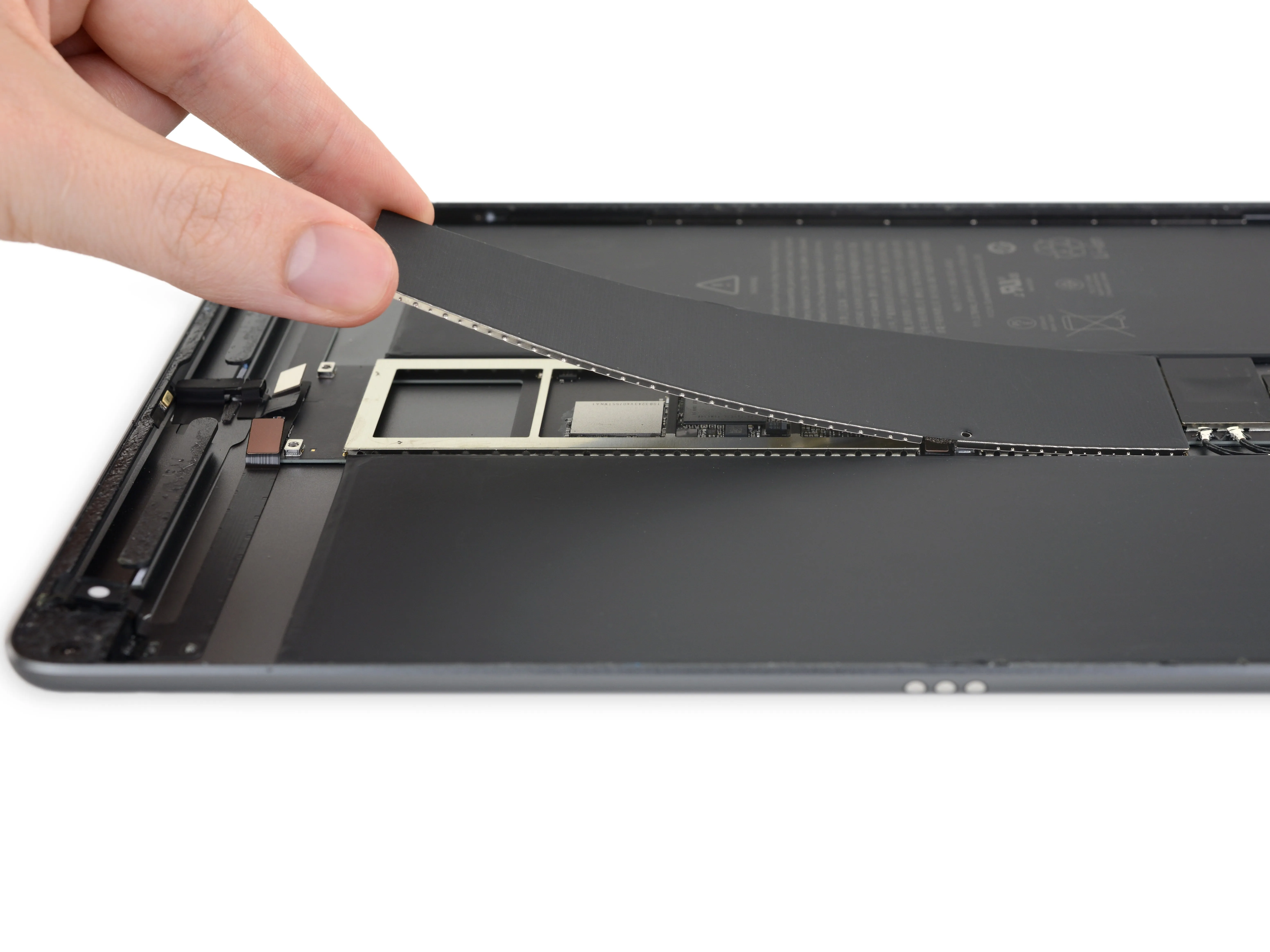

• Мы избавляемся от одного винта и отклеиваем огромный щит от логической платы, обнажая под ним кремний.

• Единственный винт здесь - это десятая часть той силы крепления, которую мы видели на экран логической платы 10,5-дюймового Pro.

Шаг 7

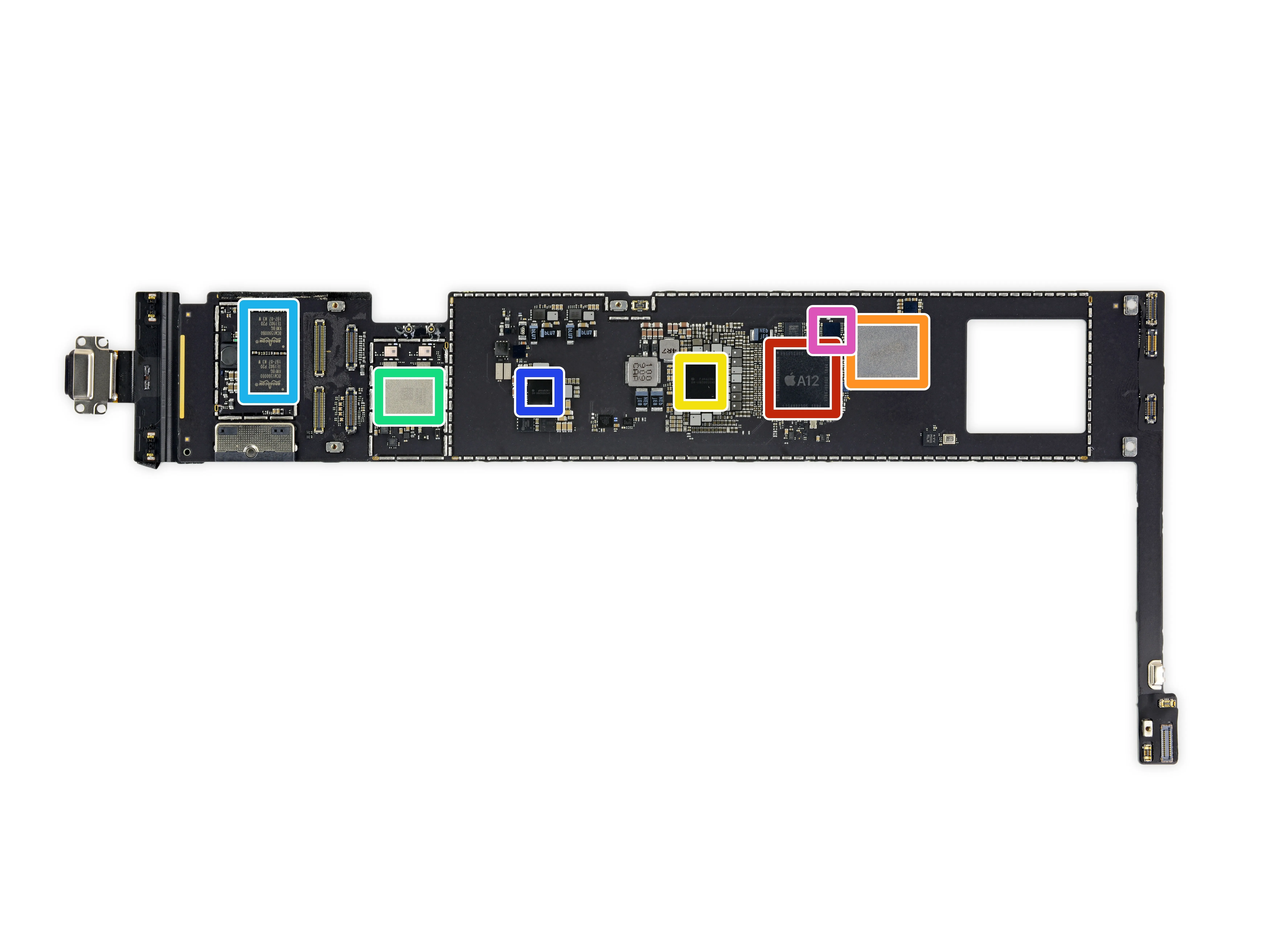

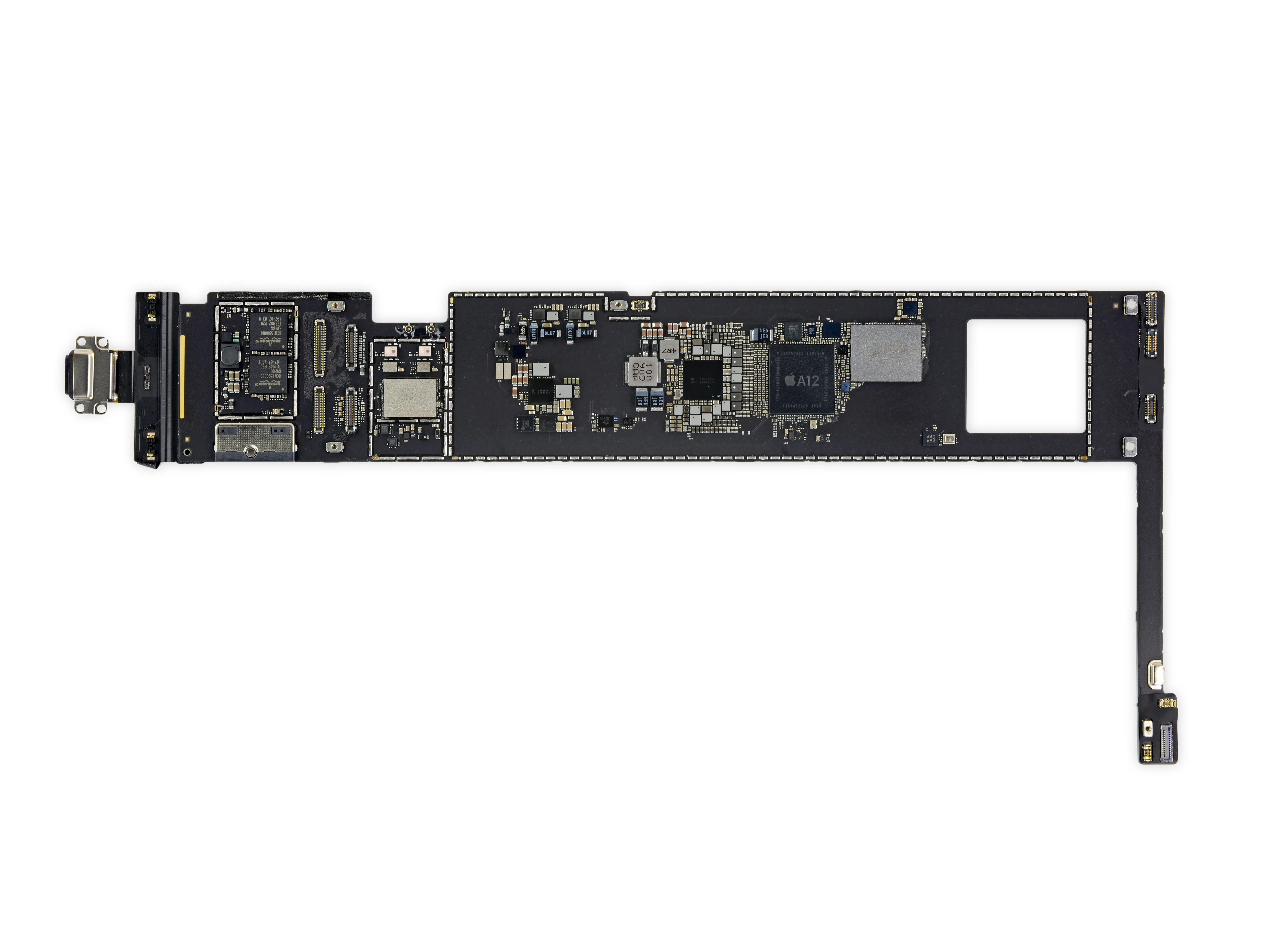

• Щиты отправлены, у нас есть несколько чипов для вас!

• Apple APL1W81 SoC A12 Bionic, расположенная поверх 3 ГБ оперативной памяти SK Hynix H9HKNNNDBMMUYR LPDDR4X.

• Toshiba TSB3243V40755TWNA1 64 ГБ флэш-памяти NAND

• Apple 343S00281-A0 Управление питанием

• Apple/Universal Scientific Industrial USI 339S00551 Модуль Wi-Fi/Bluetooth (как в iPhone XS)

• 2x Broadcom BCM15900B0 контроллеры сенсорного экрана

• ИС управления питанием Apple 343S00264-A0

• Контроллер NFC NXP Semiconductor SN100V (вероятно)

Шаг 8

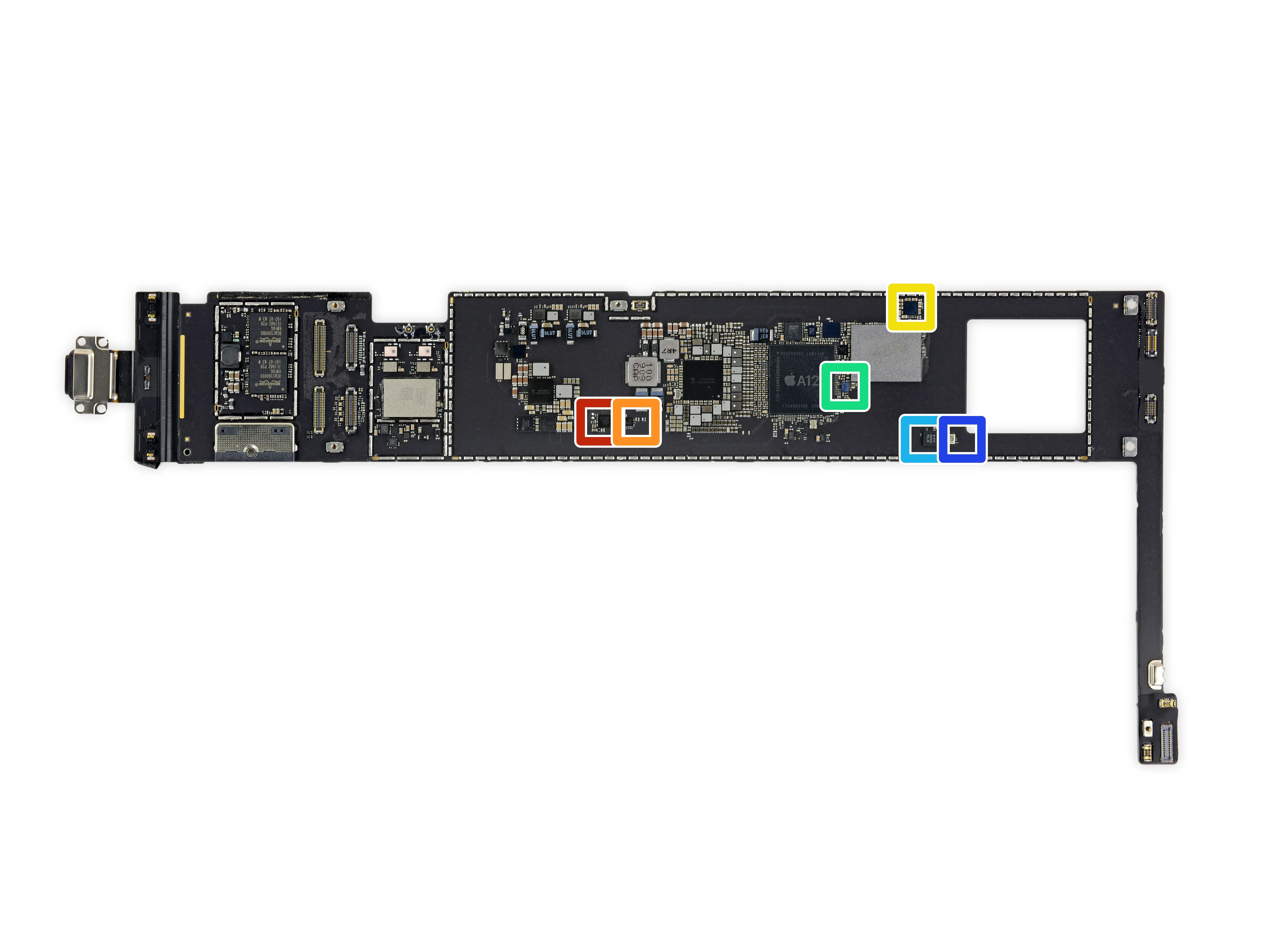

• Идентификация микросхем, продолжение:

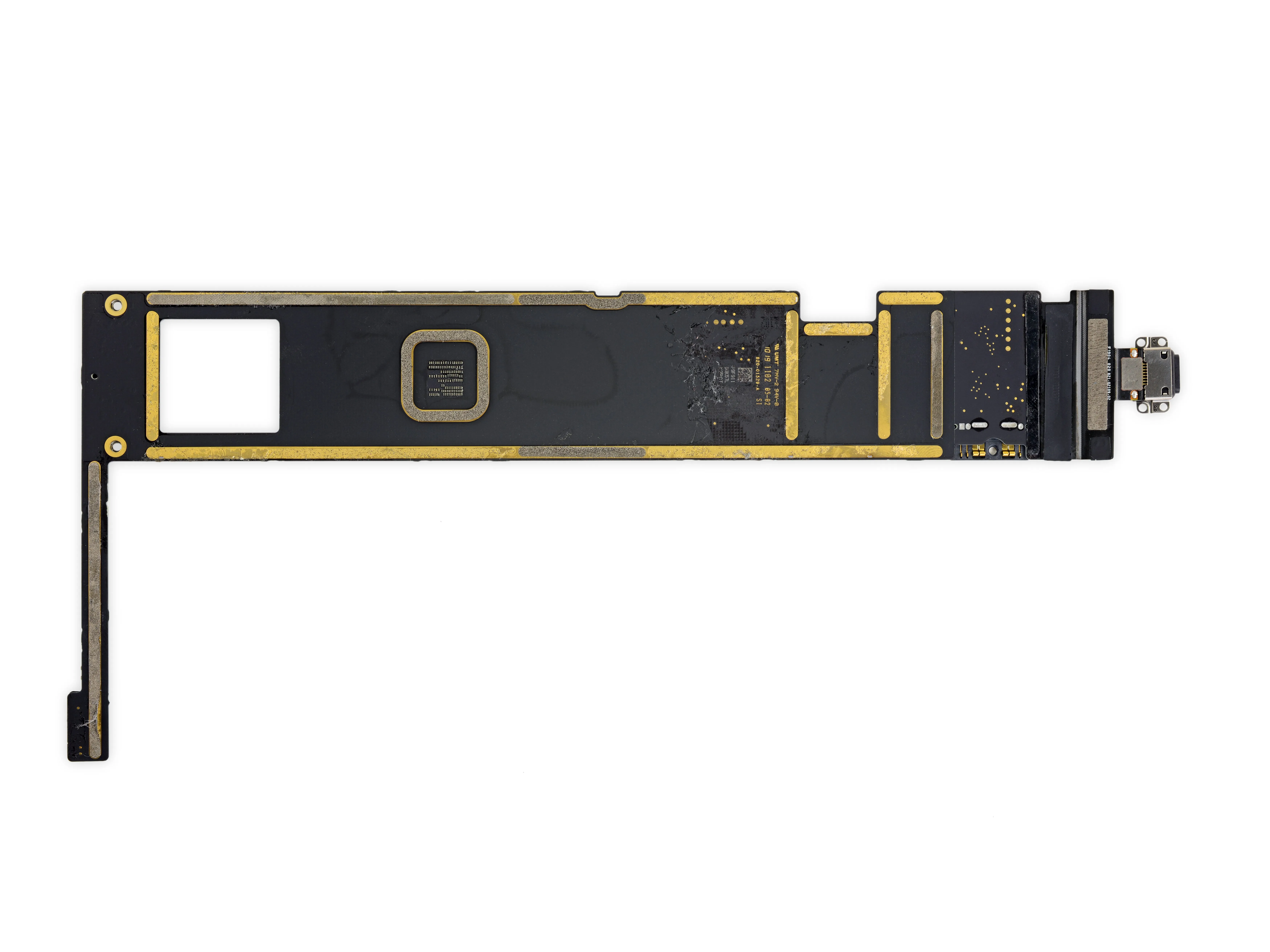

• Мультиплексор Display Port NXP Semiconductor CBTL1612A1

• Cypress Semiconductor CYPD2104 Контроллер порта USB-C

• Аудиокодек Cirrus Logic CS42L83A

• Аудиоусилитель Cirrus Logic

• Акселерометр/гироскоп Bosch Sensortec

• Датчик давления Bosch Sensortec

Шаг 9

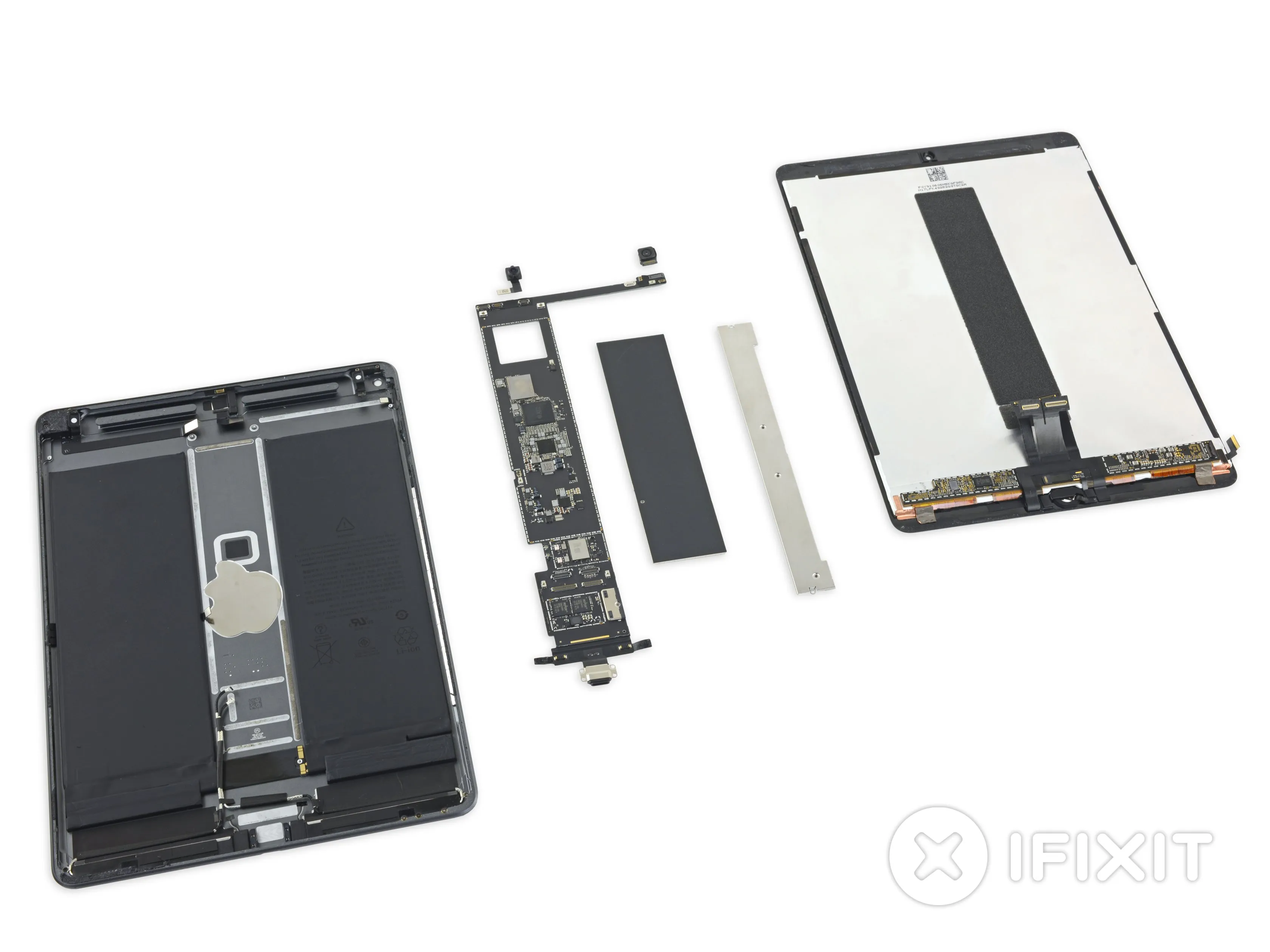

• Не хочу показаться заезженной пластинкой, но ваши глаза вас не обманывают! Этот Air 3 очень похож на 10,5-дюймовый Pro!

• Центральная логическая плата, двухъячеечный аккумулятор, поддержка Apple Pencil и разъем Smart - все это говорит нам о том, что это Pro, не хватает только второго комплекта динамиков!

• И Air 2, и 10,5-дюймовый Pro имеют довольно низкие показатели ремонтопригодности. Сможет ли этот планшет переломить ситуацию? Прокрутите страницу вниз, чтобы узнать!

• И если вы пропустили, совсем недавно был выпущен еще один iPad. Взгляните на Разборка iPad Mini 5 здесь!

Вывод

• Один крестообразный ключ справится со всеми винтами.
• Многие компоненты модульные и могут быть заменены независимо друг от друга, но порт Lightning припаян к логической плате.
• Замена аккумулятора возможна, но все же излишне сложна.
• Многие детали и кабели держатся на клею, что усложняет ремонт.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - самый простой ремонт)
