Разборка iPad Air LTE

Введение

Сегодня канун Дня всех святых, призраки выходят на улицу, и в воздухе витает жуткий холод - нет, это всего лишь новейший упырь Apple, iPad Air. Пора выпотрошить нашу новую игрушку и превратить ее в леденящий душу яблочный фонарь.

Пока наши кобберы под землей не празднуют Хэллоуин так, как мы, но они живут в будущем, а значит, получат все самое интересное раньше нас. Поэтому мы собрали порт и отправились в гости к нашим добрым друзьям из ''MacFixit Australia'', чтобы немного пошалить. Мы также обратились к потрясающей проницательности наших приятелей из '''Chipworks''' чтобы они помогли определить все те забавные вещи, которые мы нашли внутри! Мы собрали наши черепа вместе, чтобы показать вам, что дает силу легкости.

Заглядывайте в наш Facebook, чтобы узнать, как проходит ремонт, оцените наши трюки в Instagram и похвастайтесь своей добычей в Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad Air LTE

• Жуткие изменения размеров налицо: Air на 20% тоньше, на 28% легче и на 24% меньше по объёму, чем iPad 4-го поколения. А под его потусторонней оболочкой скрывается еще больше хороших страшилок:

• 9,7-дюймовый ЖК-дисплей с переключением в плоскости с разрешением 2 048 x 1 536 точек при 264 ppi

• Двухъядерный процессор A7 с 64-битной архитектурой

• Сопроцессор M7 для отслеживания движения

• 5-мегапиксельная задняя камера iSight с возможностью записи видео 1080p; 1,2-мегапиксельная фронтальная камера 720p

• Wi-Fi 802.11n с двумя антеннами MIMO

• Поддержка 14 диапазонов LTE, DC-HSPA+, UMTS, GSM/EDGE, CDMA и EVDO

• 16, 32, 64 или 128 ГБ памяти

Шаг 2

• Вот так мы разбираем iPad.

Комментарии к шагу

Умора. Мне нравится костюм.

Лол, я не ожидал такого :D

Обожаю это!!!

У меня нет таких палочек в арсенале инструментов, где я могу их достать.

Шаг 3

• Похоже, что в этом планшете нет функции завораживающей левитации, несмотря на картинку на коробке.

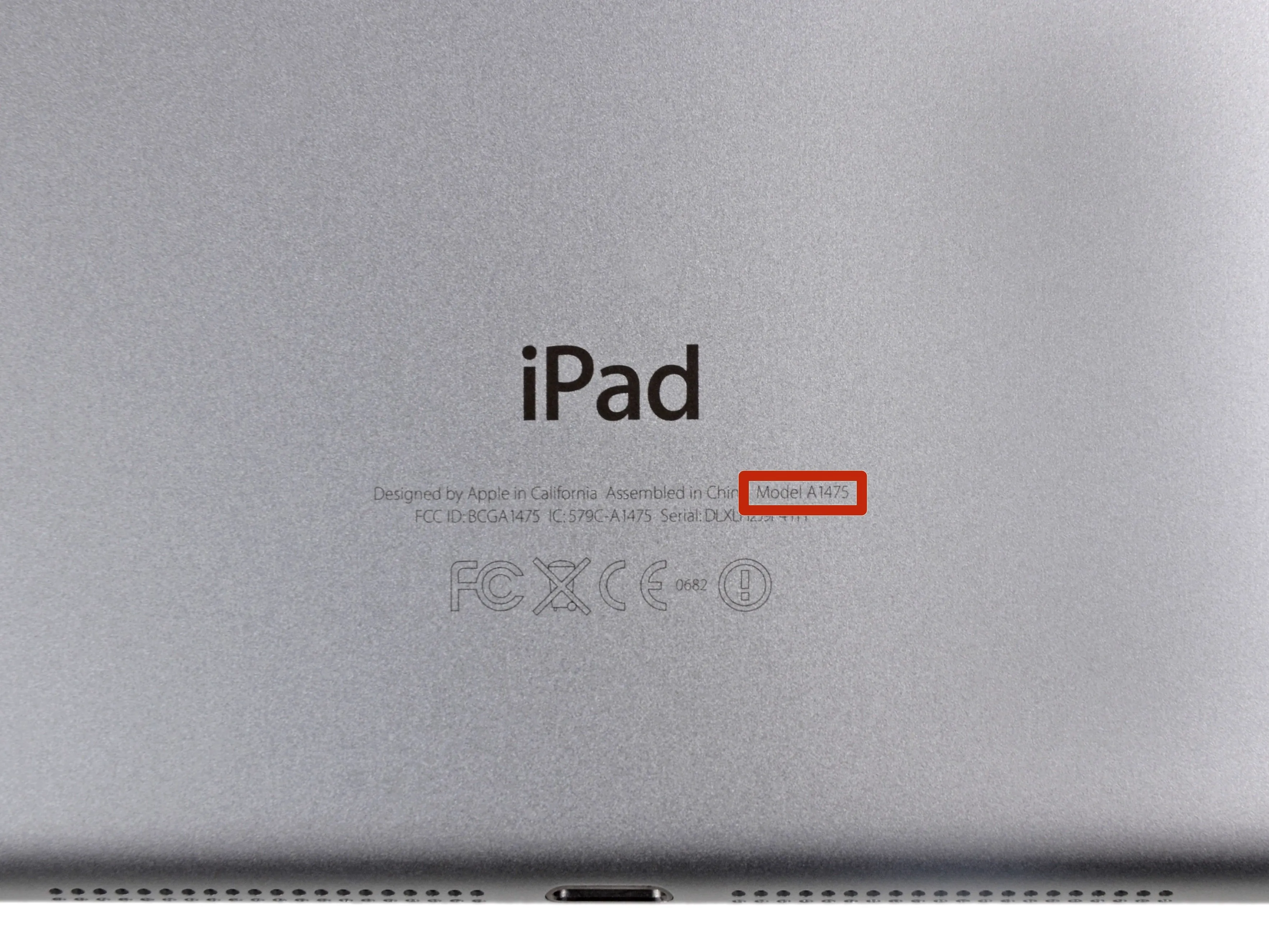

• Новый iPad, новый номер модели: Этот iPad Air можно узнать по номеру модели A1475.

• Прошло много полнолуний с тех пор, как Салемского процесса над ведьмами 1690-х годов, но проникнуть в это крепко сколоченное устройство будет не что иное, как колдовство.

Шаг 4

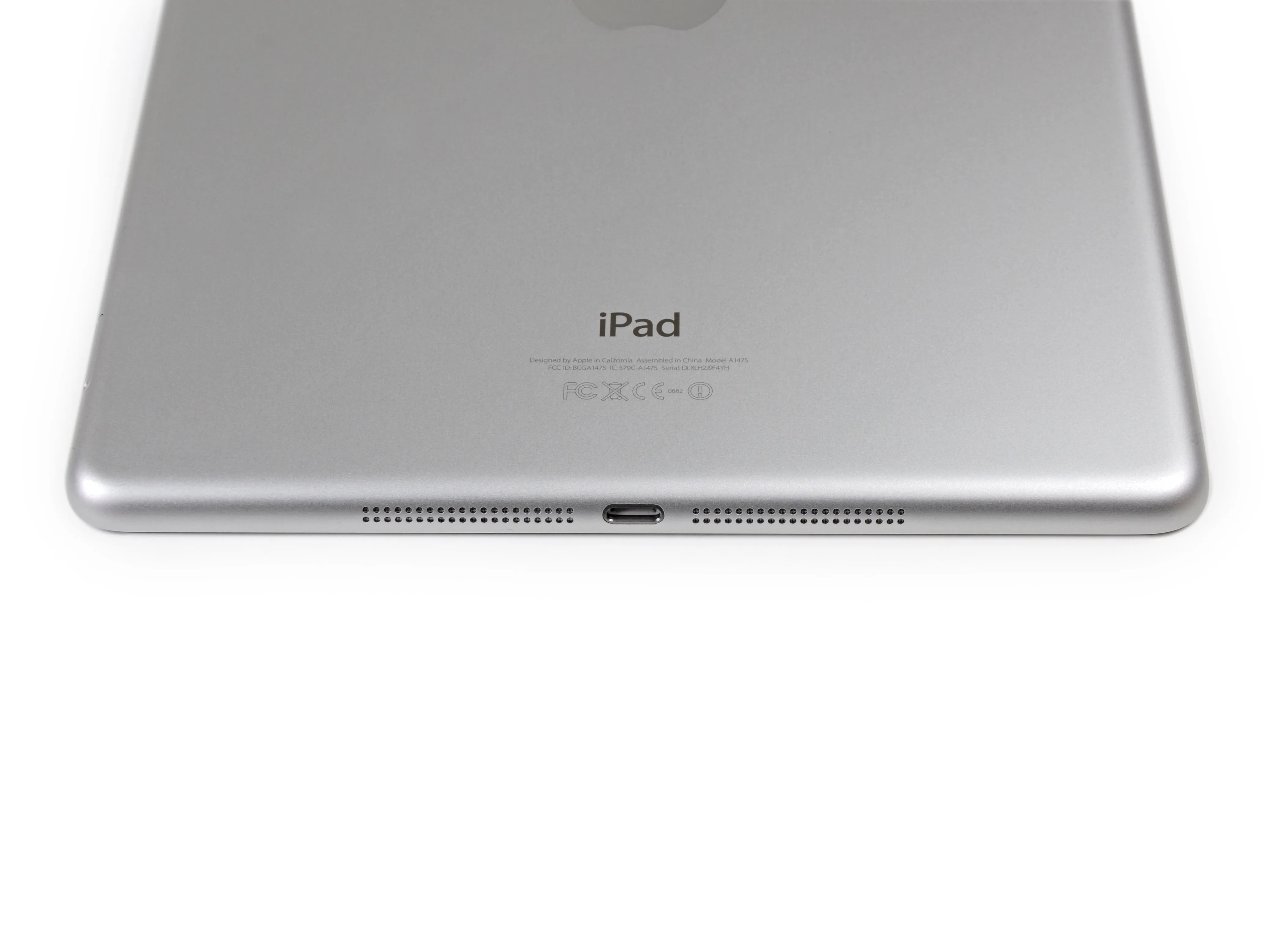

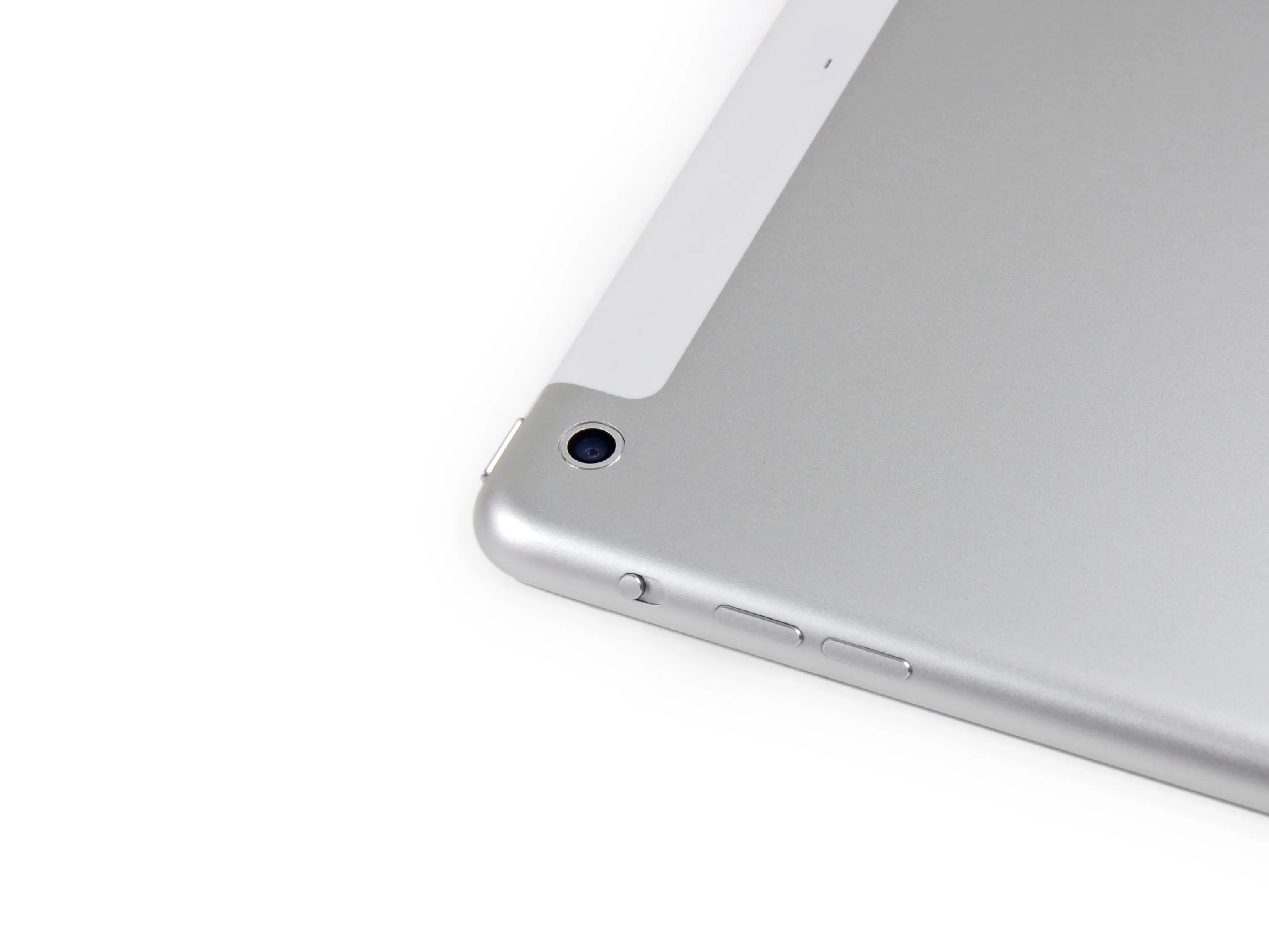

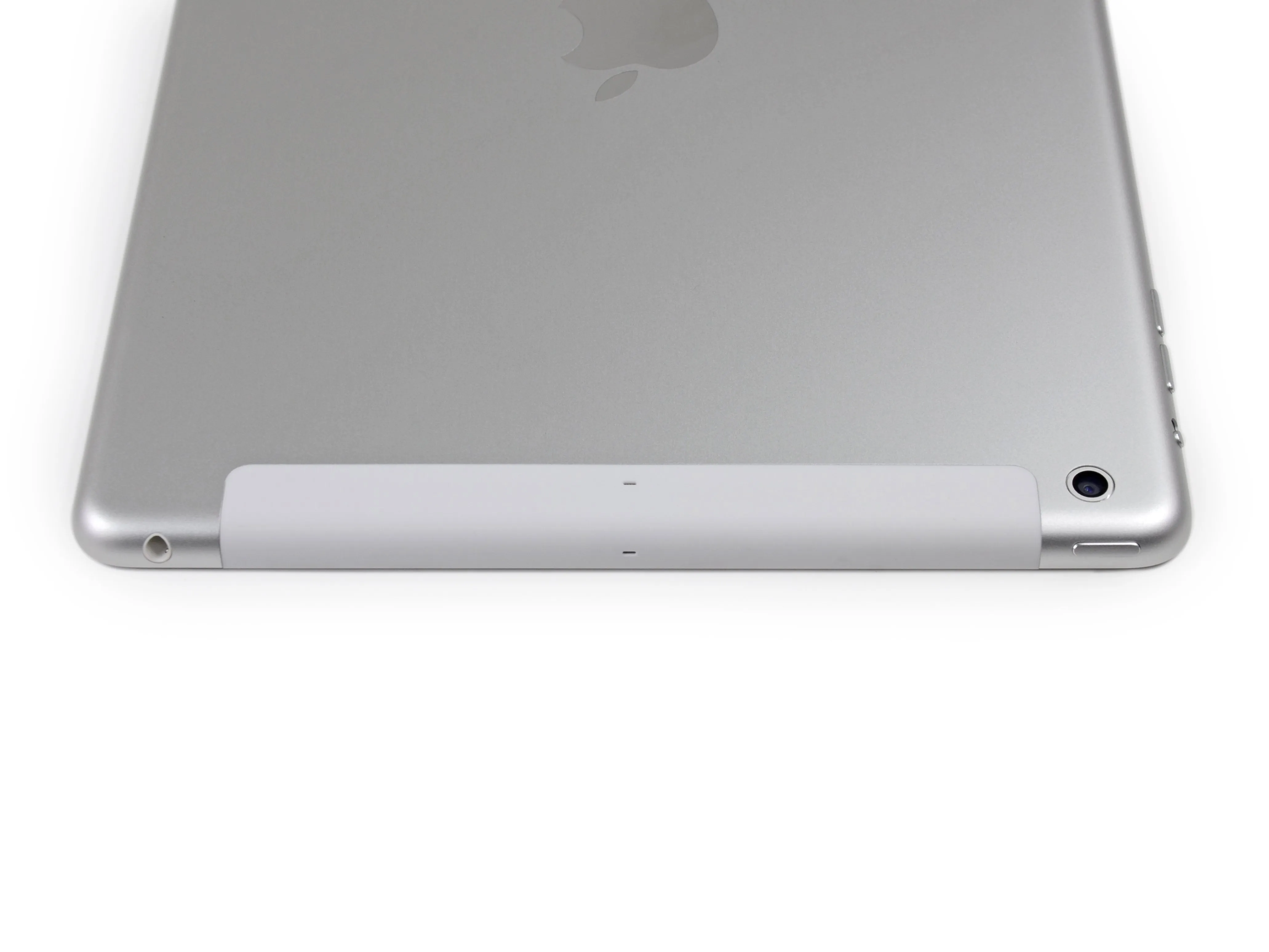

• Порт Lightning? Есть. Решетки динамиков? Есть. Камера? Есть. Кнопки? Все признаки планшета на месте.

• На верхней грани теперь расположен двойной микрофон; больше вы никогда не будете преследовать фоновый шум.

• Громкость теперь регулируется двумя отдельными кнопками, что является незначительным изменением по сравнению с качающимся переключателем на предыдущем полноразмерном iPad.

• Динамики стали стереофоническими и переместились по обе стороны от разъёма Lightning, как у iPad Mini. Он не принес с собой костюм, но этот брат умеет перевоплощаться.

Шаг 5

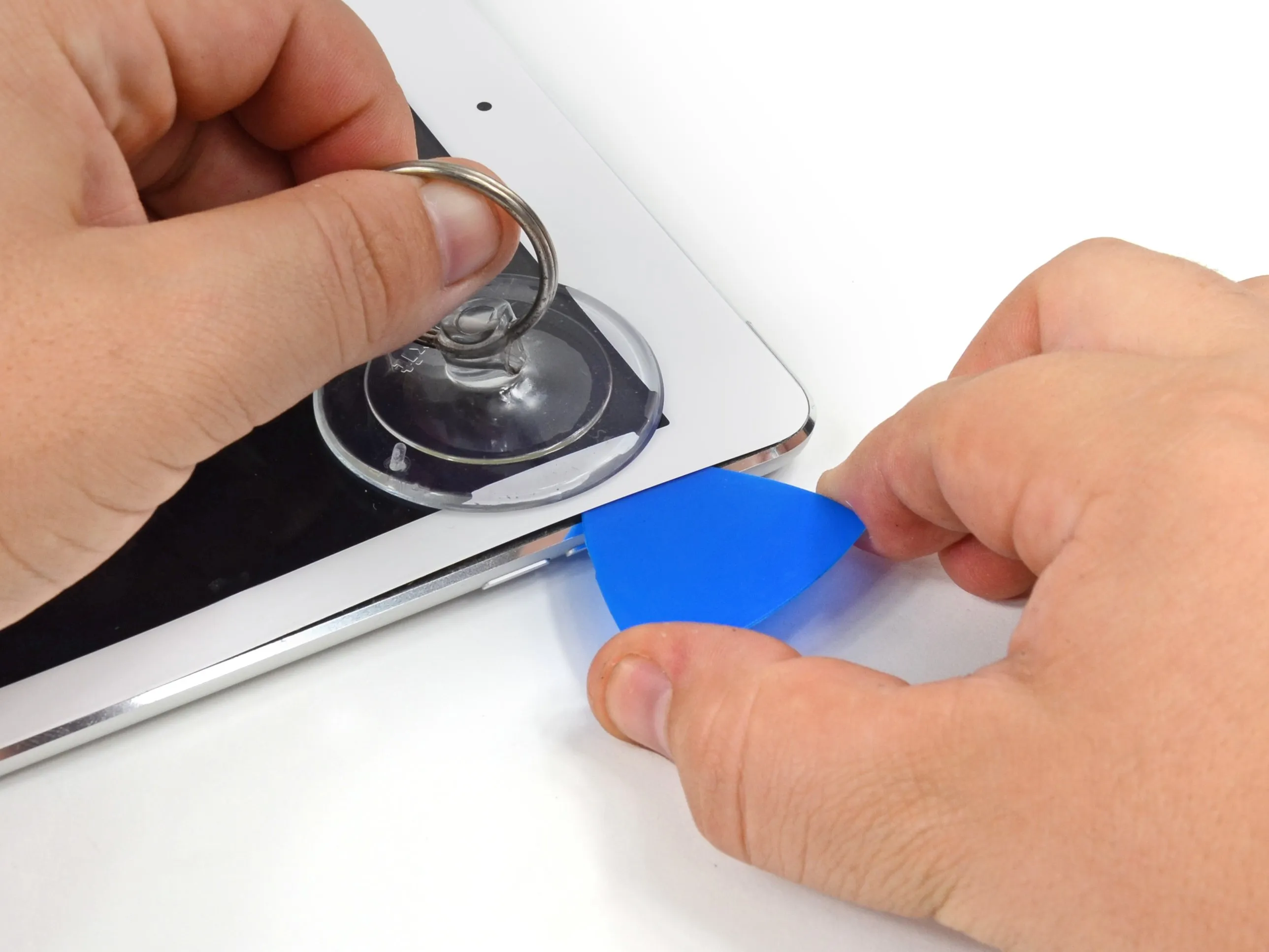

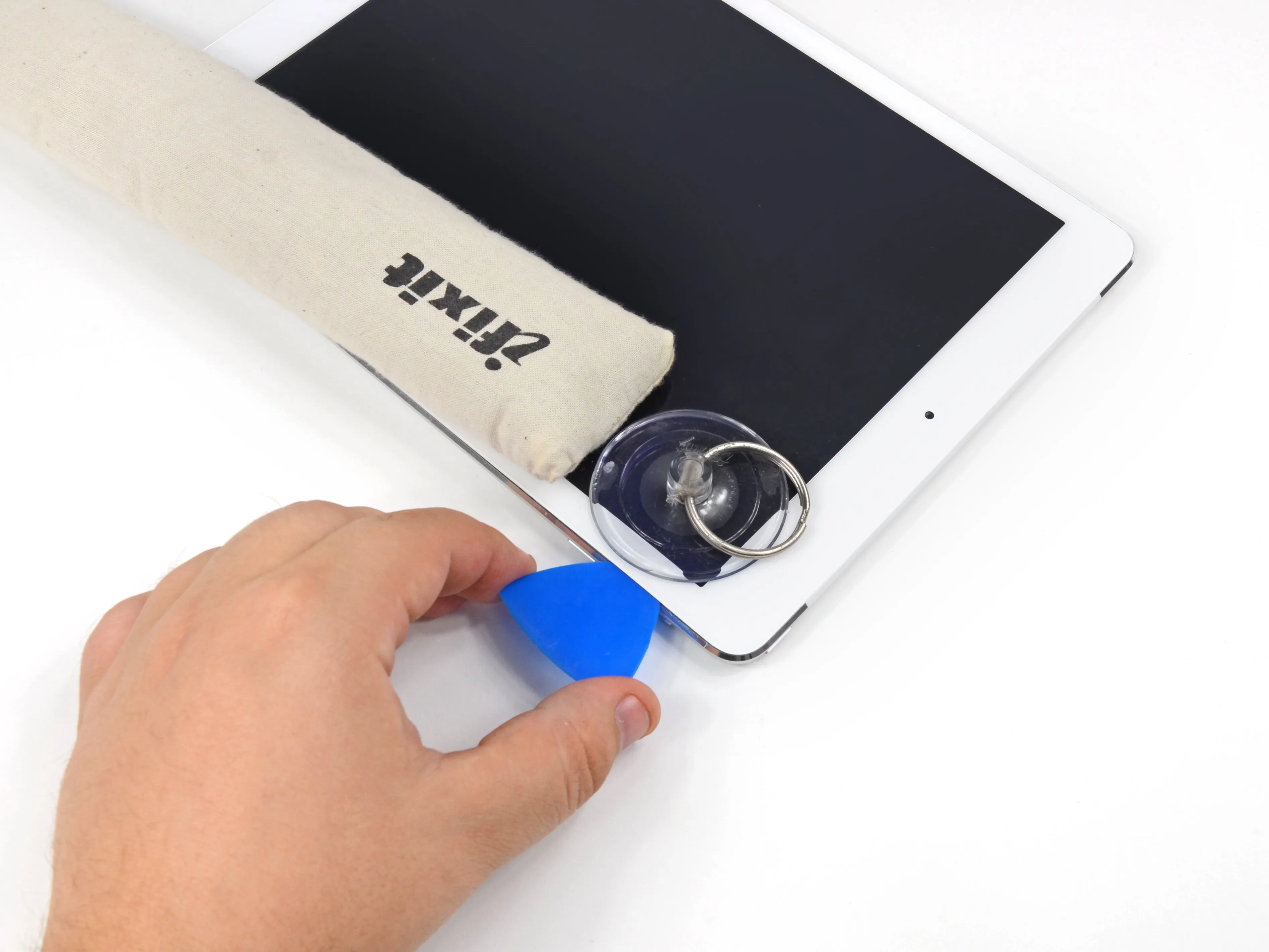

• Кошелек или жизнь? Как насчет того, чтобы вытащить наш маленький мешок с фокусами и побаловать этот iPad каким-нибудь iOpening?

• Как обычно, Apple закрепила стекло дигитайзера на месте с помощью более чем достаточного количества клея.

• Залезть в этот iPad - больнее, чем на свидание с вампиром-Но никакое количество крови iPad не сможет напугать нашего непоколебимого iOpener.

Шаг 6

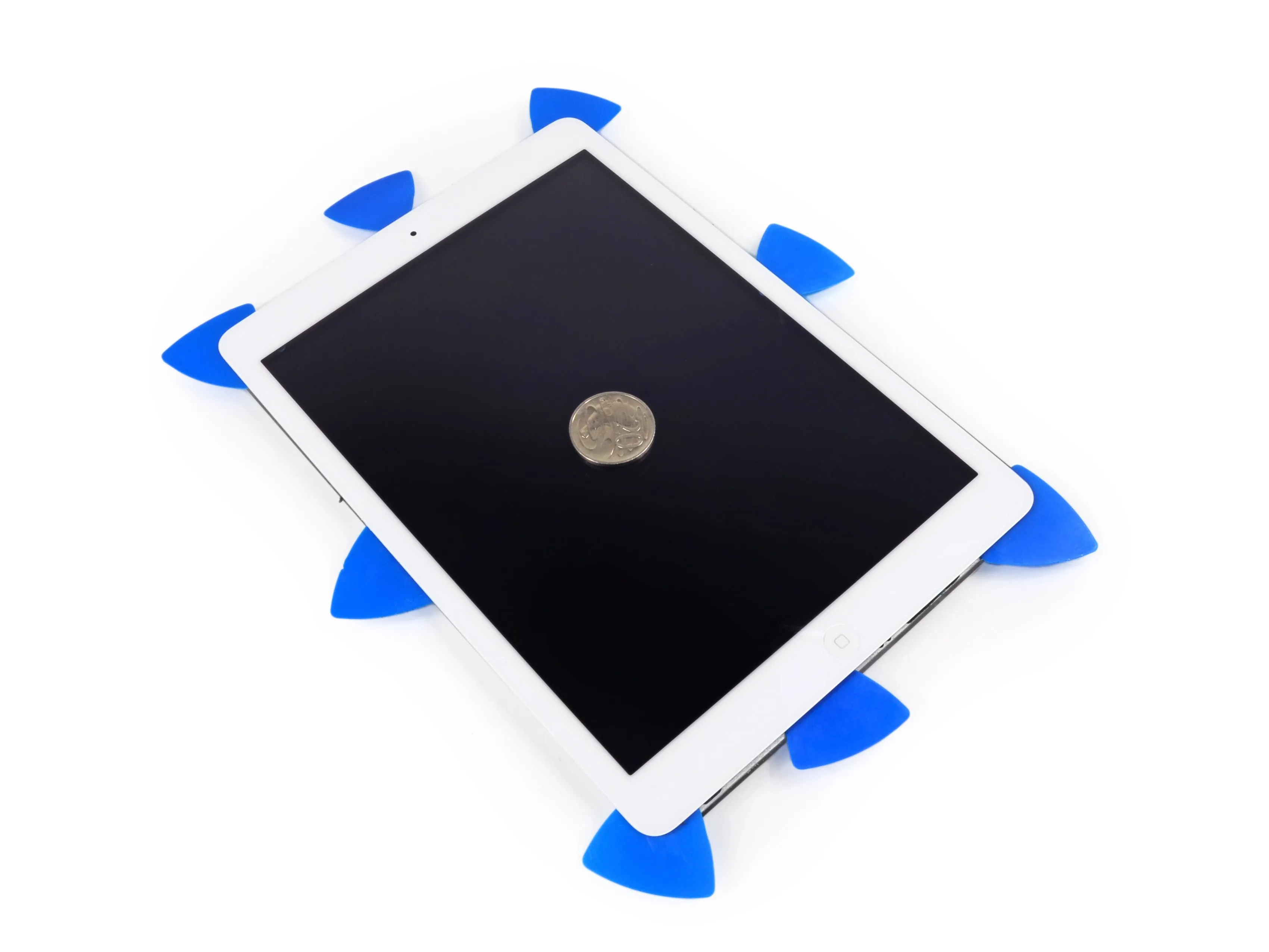

• Хлоп-хлоп! О великолепный звук открывающегося iPad, с таинственная монета для таинственного масштаба.

• Монета в двадцать центов! В США таких нет!

• Ты прав, проницательный читатель! На самом деле это австралийская монета. Если вы не заметили, весь этот разбор был перевернут с ног на голову, благодаря нашему любимому миньону Уолтеракоторый пережил тяжелый поход в Австралию.

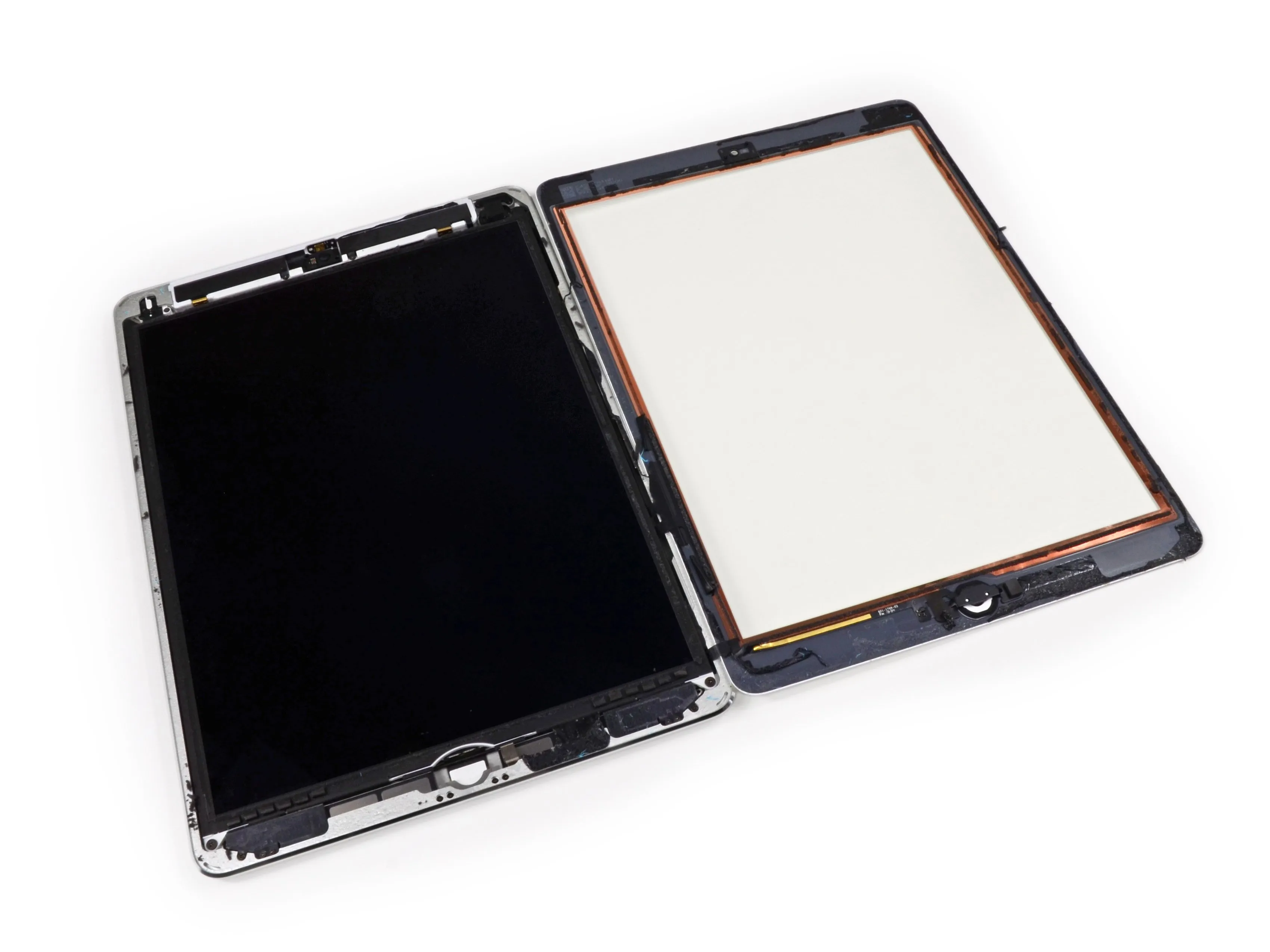

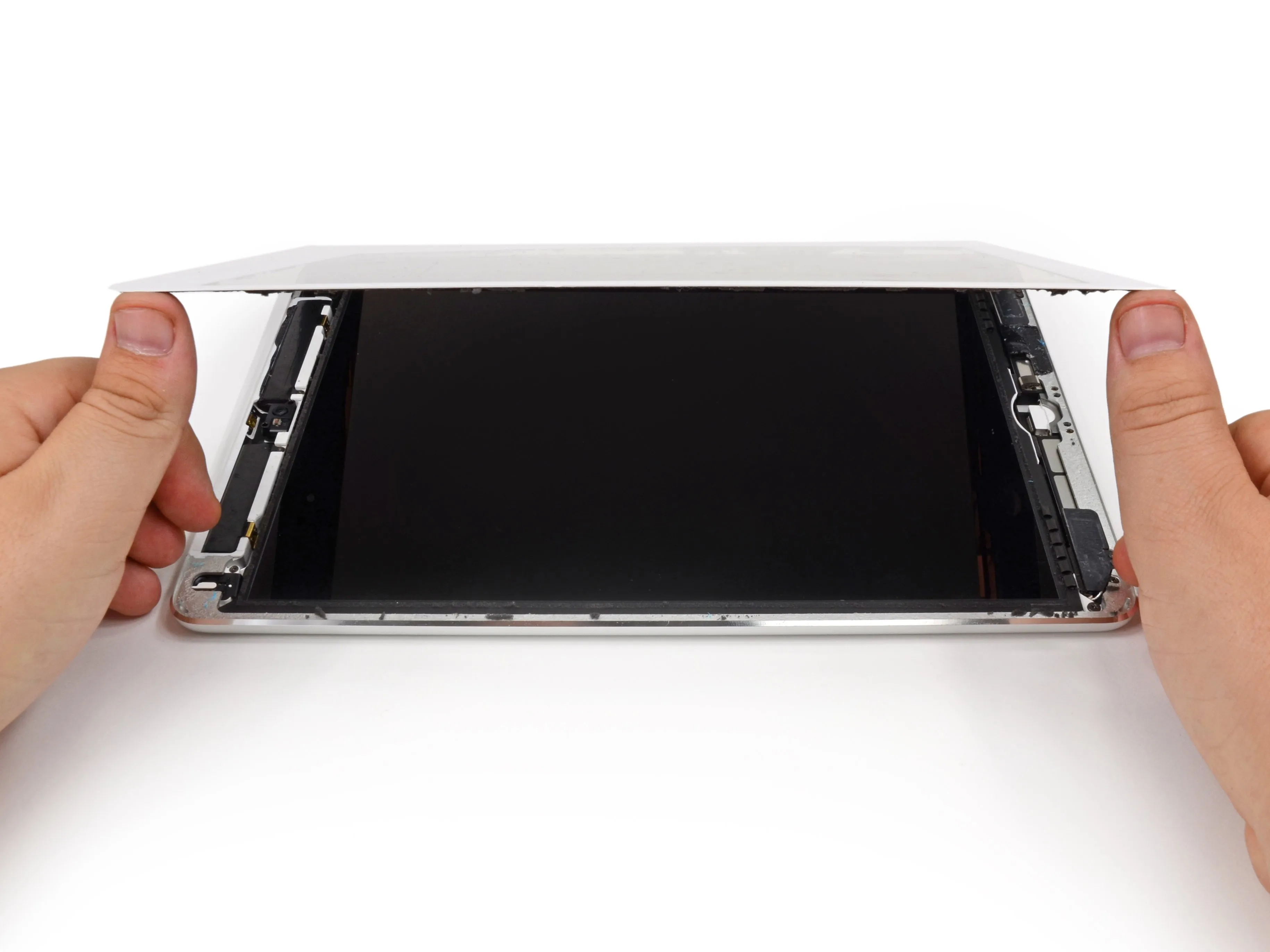

• Ладно, хватит клоунады! Пришло время открыть этот iPad (как книгу страшные истории).

Комментарии к шагу

Ранее в США уже чеканили 20-центовую монету (см: https://en.wikipedia.org/wiki/Twenty-cent...), и они до сих пор являются законным платежным средством. Так что у нас они тоже есть!

Какой клей вы посоветуете использовать для повторной фиксации стекла дигитайзера после его снятия. Я хочу снять стекло, впитать немного масла, которое было пролито внутрь, а затем снова прикрепить.

Шаг 7

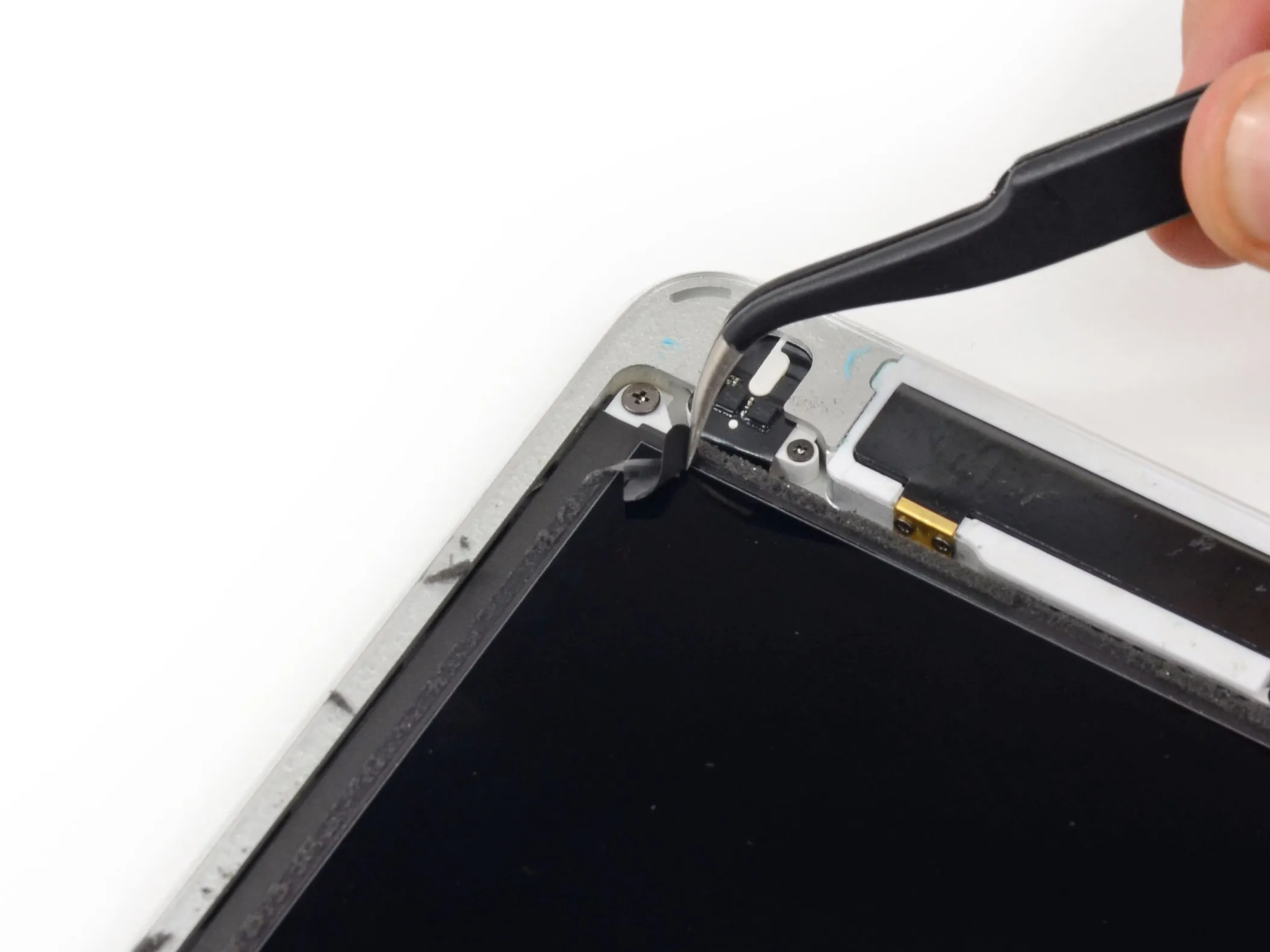

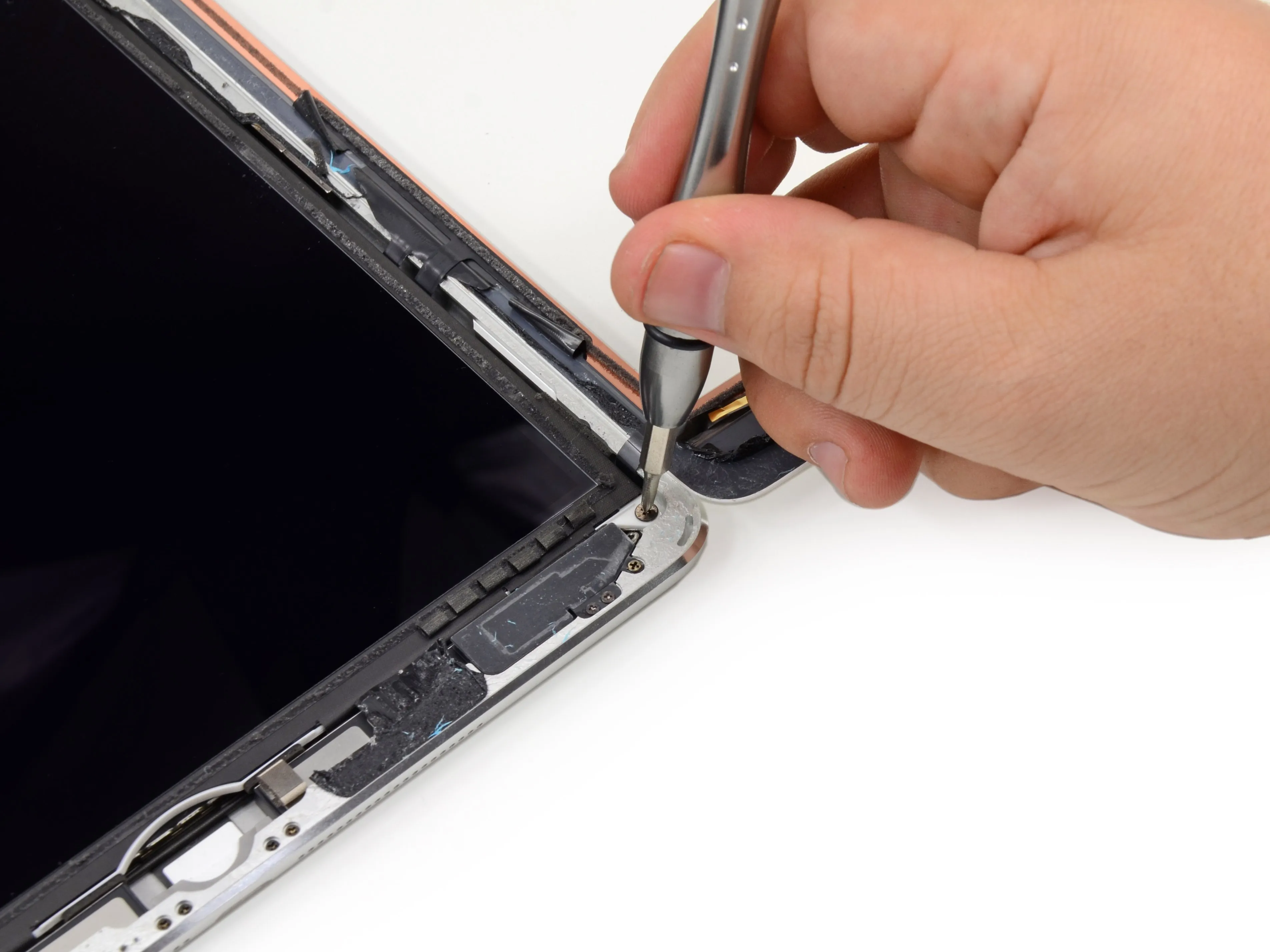

• Дважды, дважды, кипятим и варим, с ведьминским клекотом откручиваем этот винт.

• Маленькие винтики могут свести с ума, но, к счастью, у нас есть волшебные отвертки.

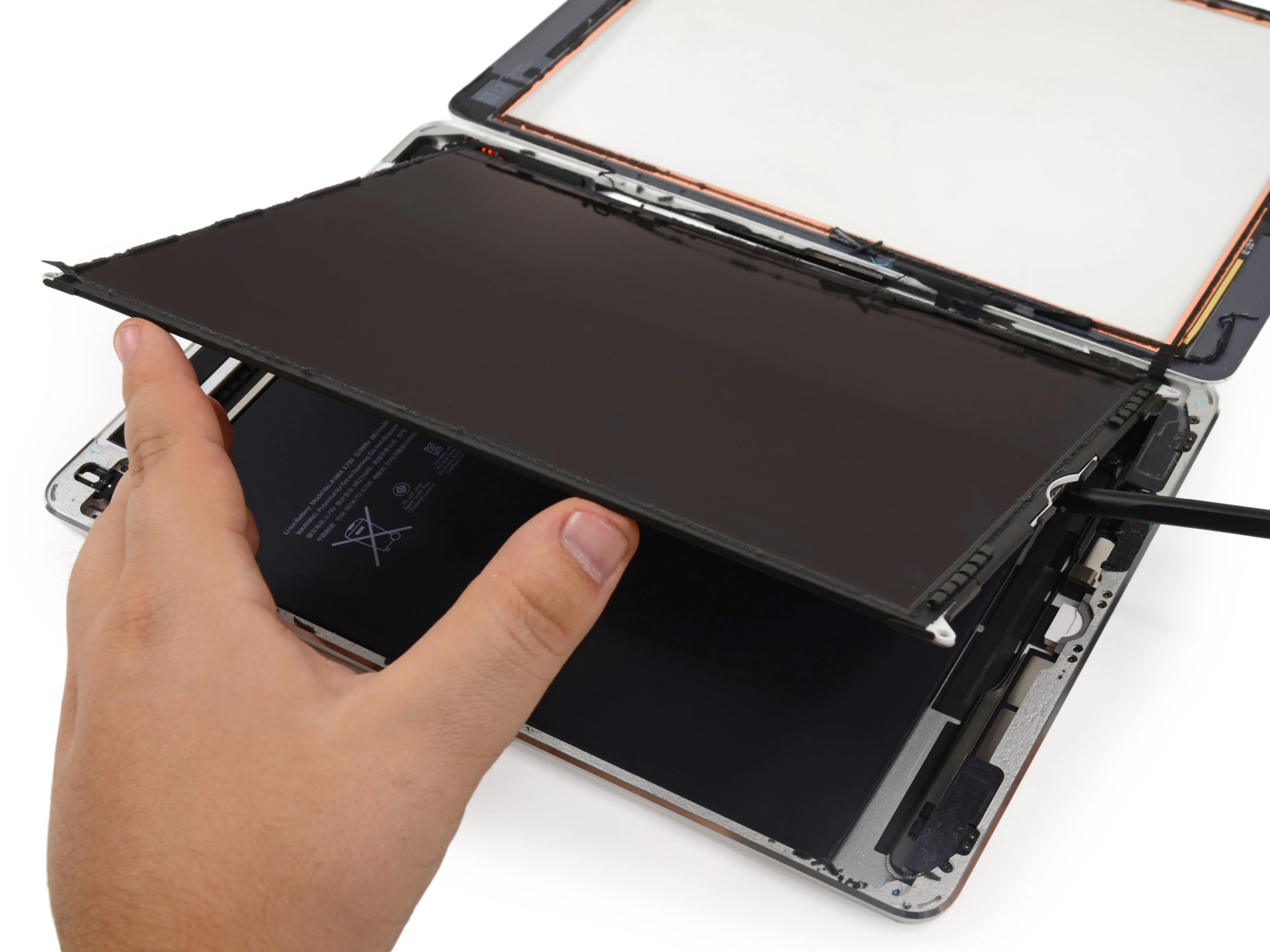

• Глаз тритона и палец лягушки, этот LCD подключен, но не надолго.

Шаг 8

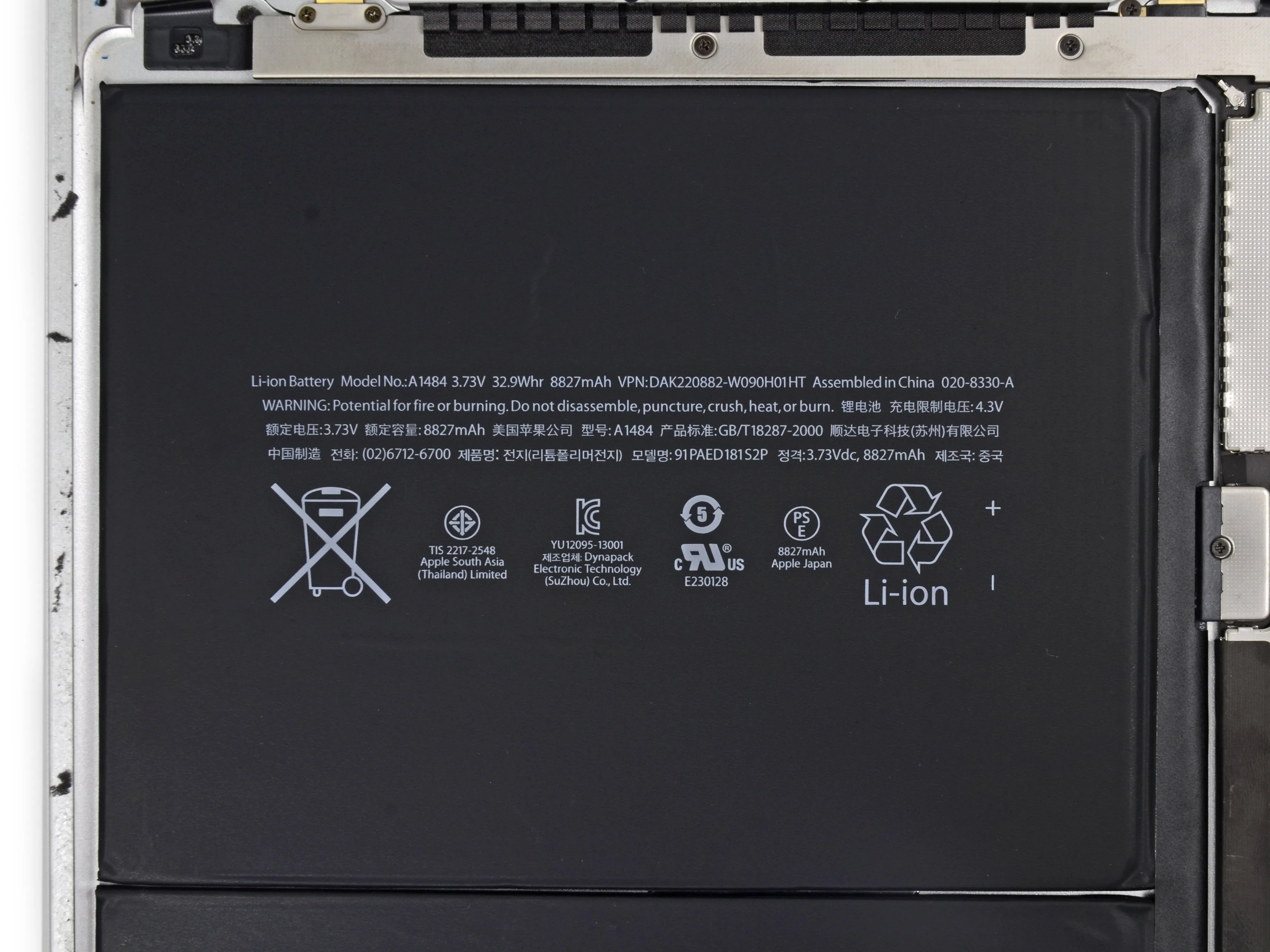

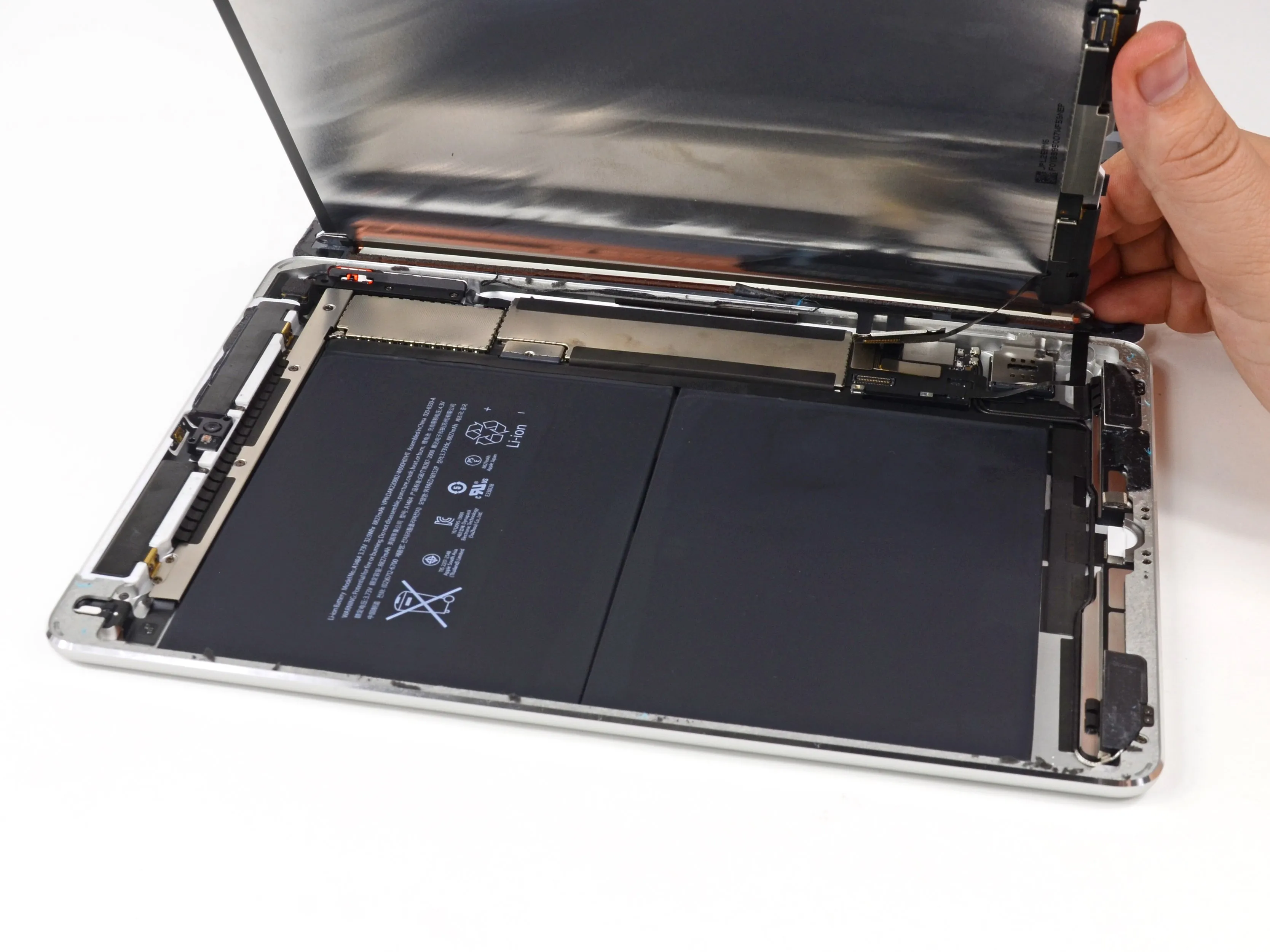

• Занавески поднимаются, и это чудовищное (аккумуляторное) месиво:

• Двухэлементная батарея Air с напряжением 3,73 В и емкостью 32,9 Вт-ч явно менее чудовищна, чем трехэлементная бегемотина предыдущего iPad с емкостью 43 Вт-ч.

• Несмотря на скелетную худобу iPad, Apple утверждает, что благодаря увеличению эффективности, вы всё ещё можете смотреть Великая тыква не менее 20 раз подряд.

• Смотрите сколько угодно, но эта батарея не выйдет... пока.

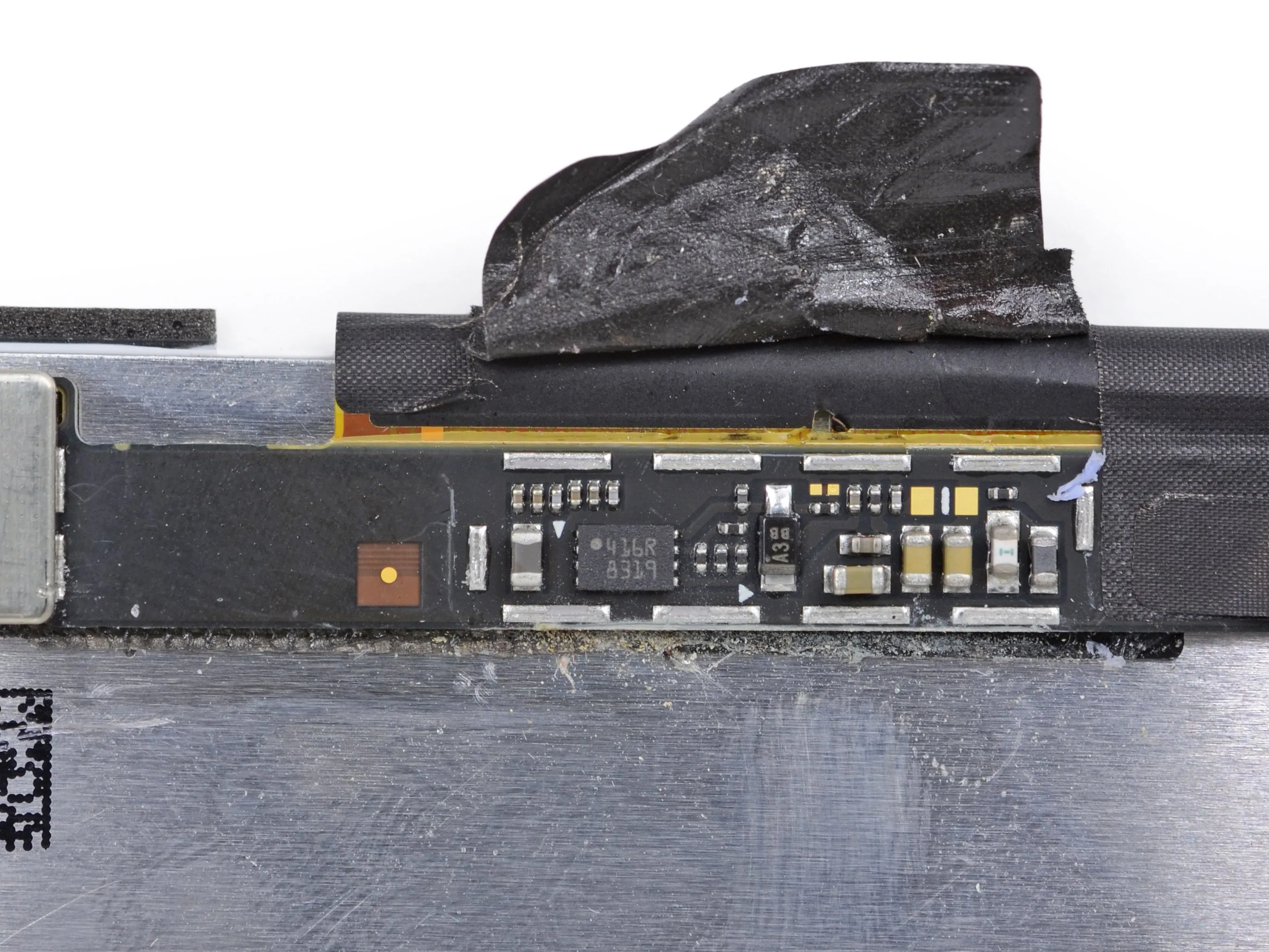

Шаг 9

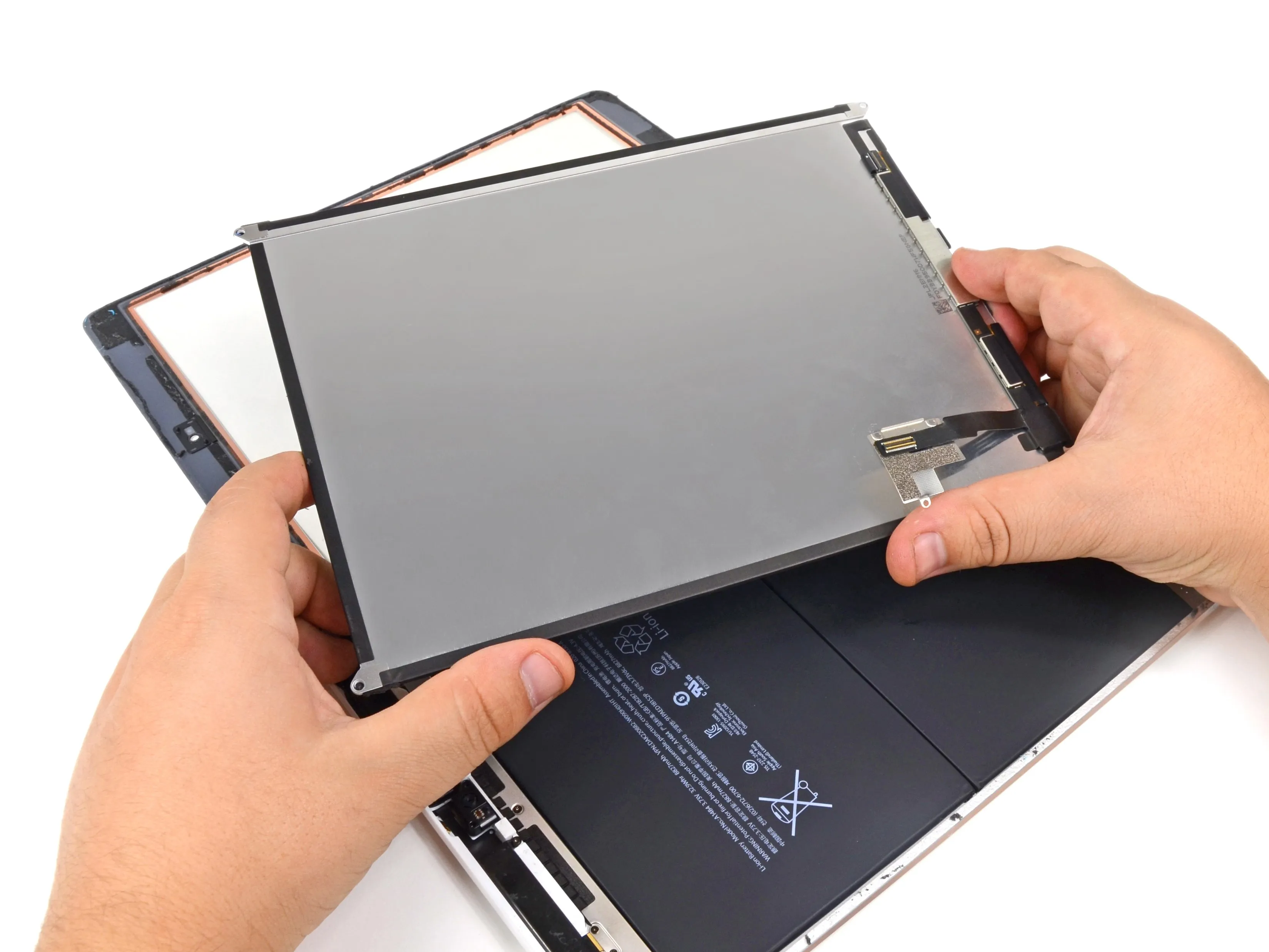

• Характеристики 9,7-дюймового дисплея остались неизменными по сравнению с предыдущей версией iPad, но Apple заявляет о невероятном уменьшении толщины панели на 20%.

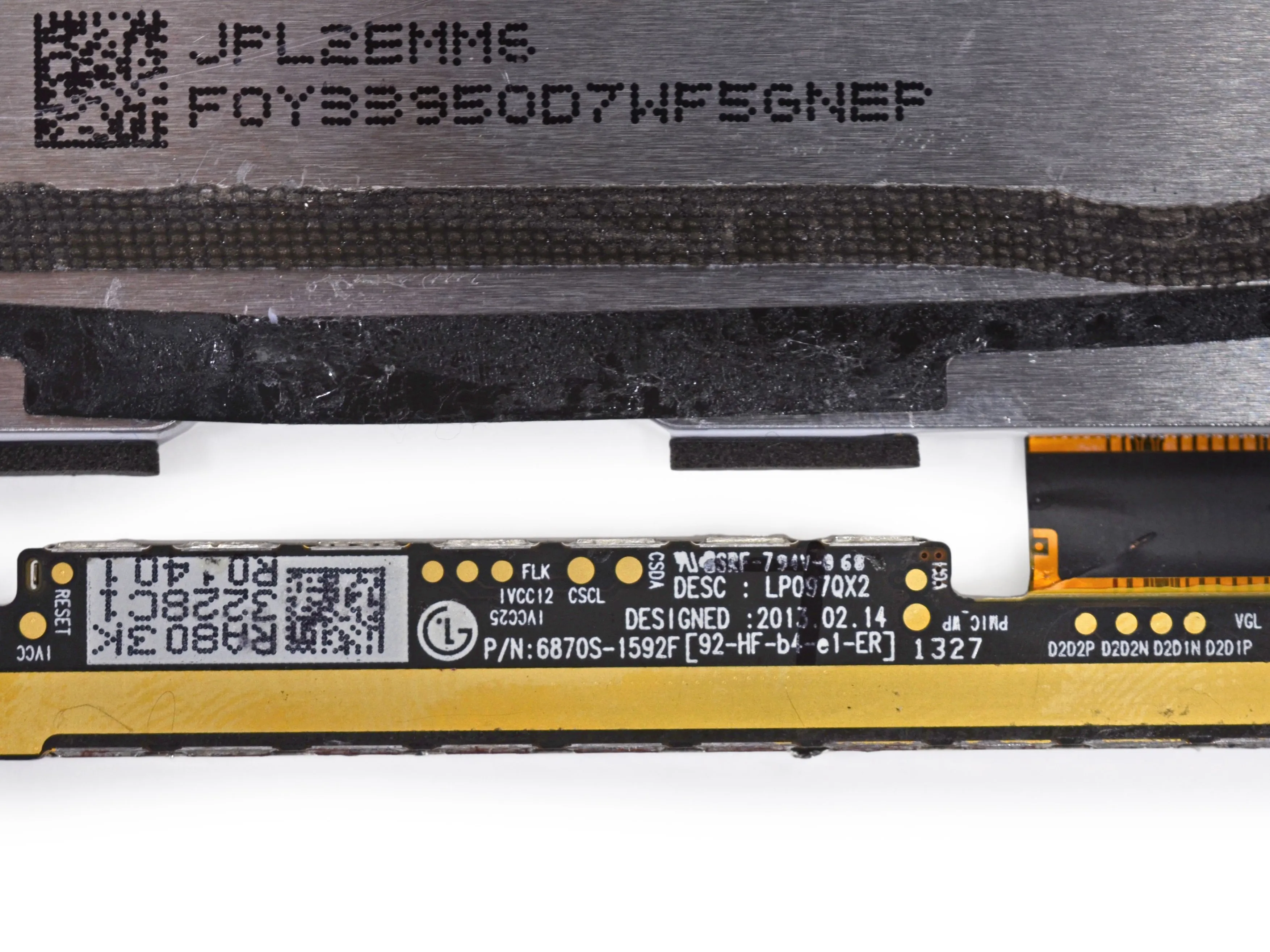

• Наш дисплей, модель LP097QX2, был предоставлен компанией LG.

• ЖК-дисплей по-прежнему отделен от стекла передней панели. Таится ли дух ремонтопригодности в этом сложнейшем устройстве?

Комментарии к шагу

Итак, все еще нет IGZO-экрана? Очень жаль...

https://www.macrumors.com/2013/11/05/appl...

похоже на IGZO

Наш дисплей, модель LP097QX2, был предоставлен компанией LG.

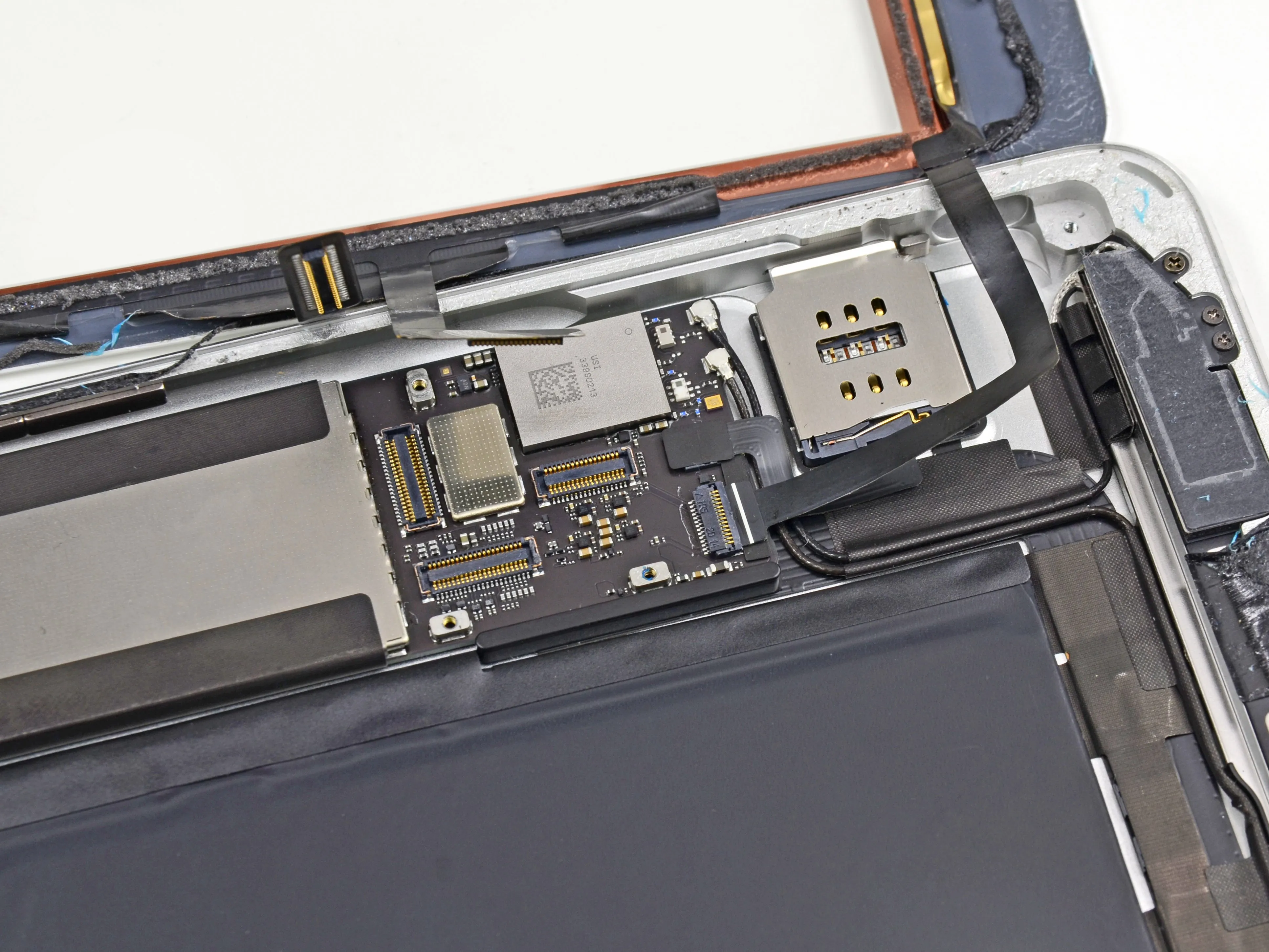

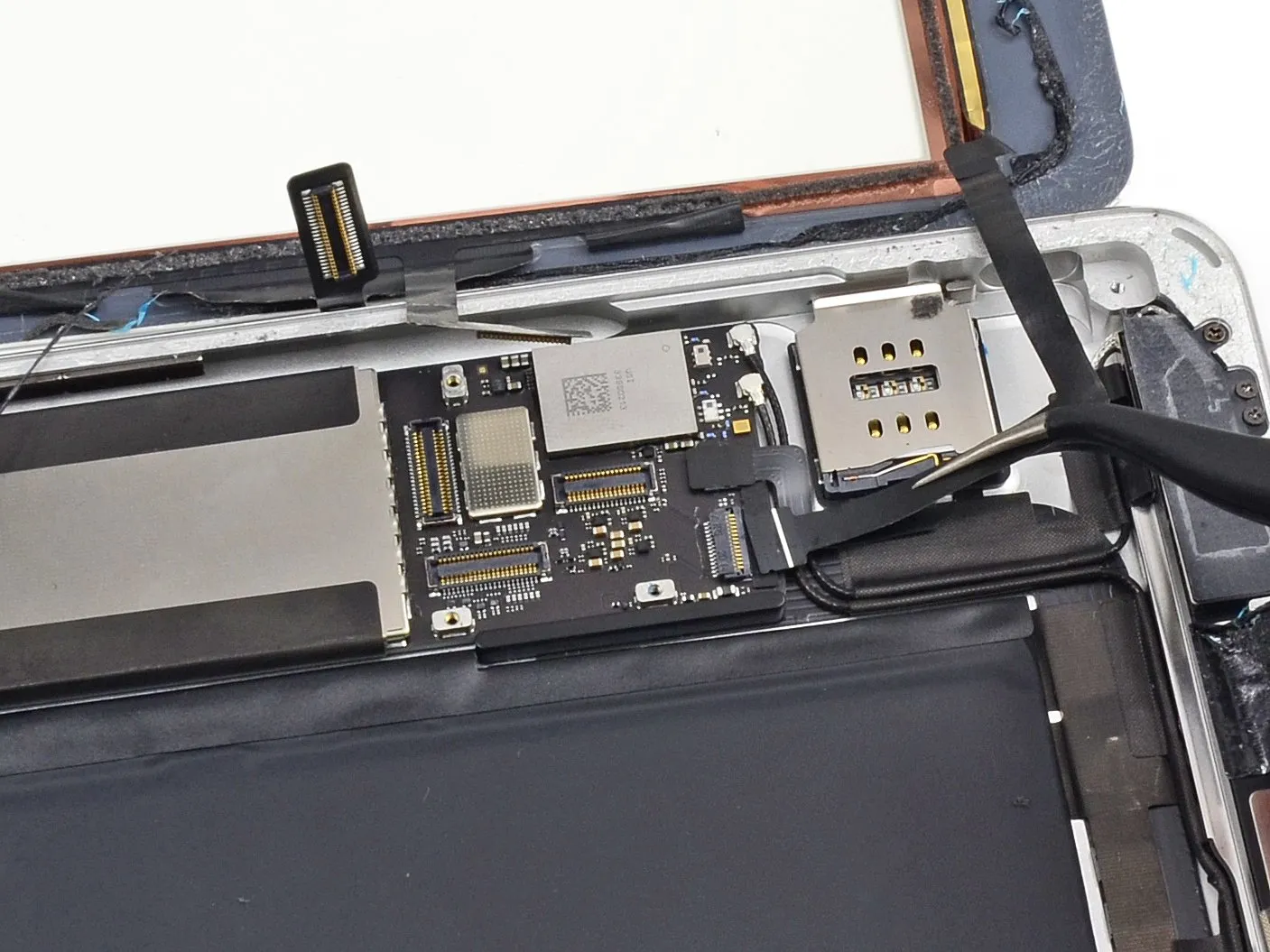

Шаг 10

• Что выглядит как ZIF, крякает как ZIF, но не совсем является разъемом ZIF? Мы не знаем, но именно это мы имеем дело с этим ленточным кабелем для подключения домашней кнопки.

• Хотя он не идентифицирован, в нем больше дизайнерских решений, чем в Доктор Франкенштейн.

• Говоря о Франкенштейне, мы заметили в Air немного методологии доброго доктора. Кажется, будто Apple взяла iPad Mini и трансформировала его до размеров обычного iPad.

Комментарии к шагу

Это действительно ZIF, замок/защелка отличается от других разъемов (ZIF могут быть сложными, если вы не знаете их), но вы можете открыть его со стороны кабеля с помощью инструмента, освободив выступ на задней панели.

Где взять замену ZIF?

Ребята, пожалуйста, оставьте свои глупые комментарии и опишите подробно, как разобрать эту штуку? Большая часть этой копии совершенно бесполезна. Я прихожу сюда не за вашими пошлыми комментариями, а чтобы понять, как детально разбирать соединения и детали.

Тот, кто написал эти комментарии, должен пойти писать для комиксов, а не для технического справочного сайта.

Привет всем, как вы называете деталь, которая держит батарею... Она находится сверху на печатной плате? Я потерял свою и пытаюсь найти, где я могу получить его

Шаг 11

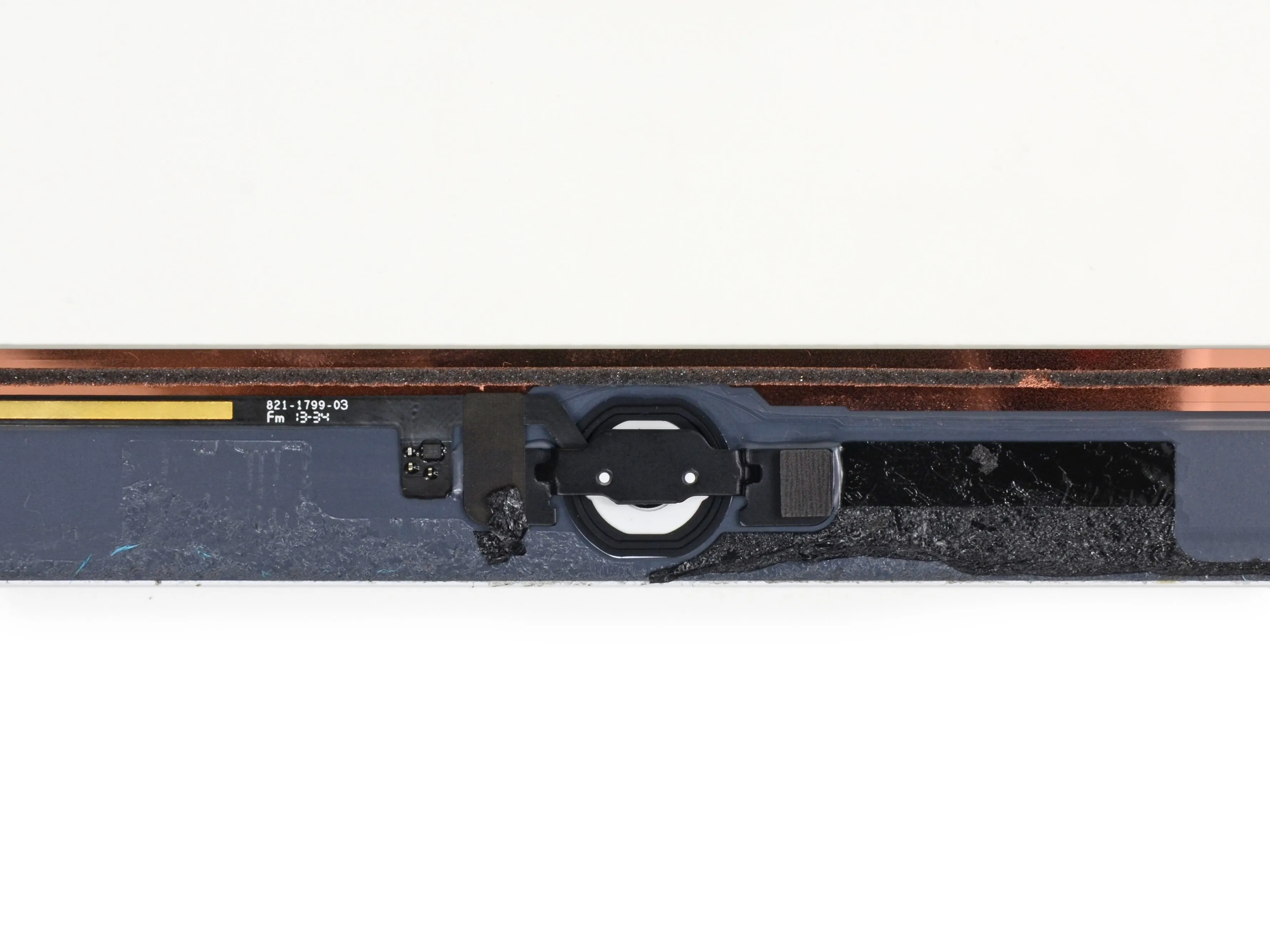

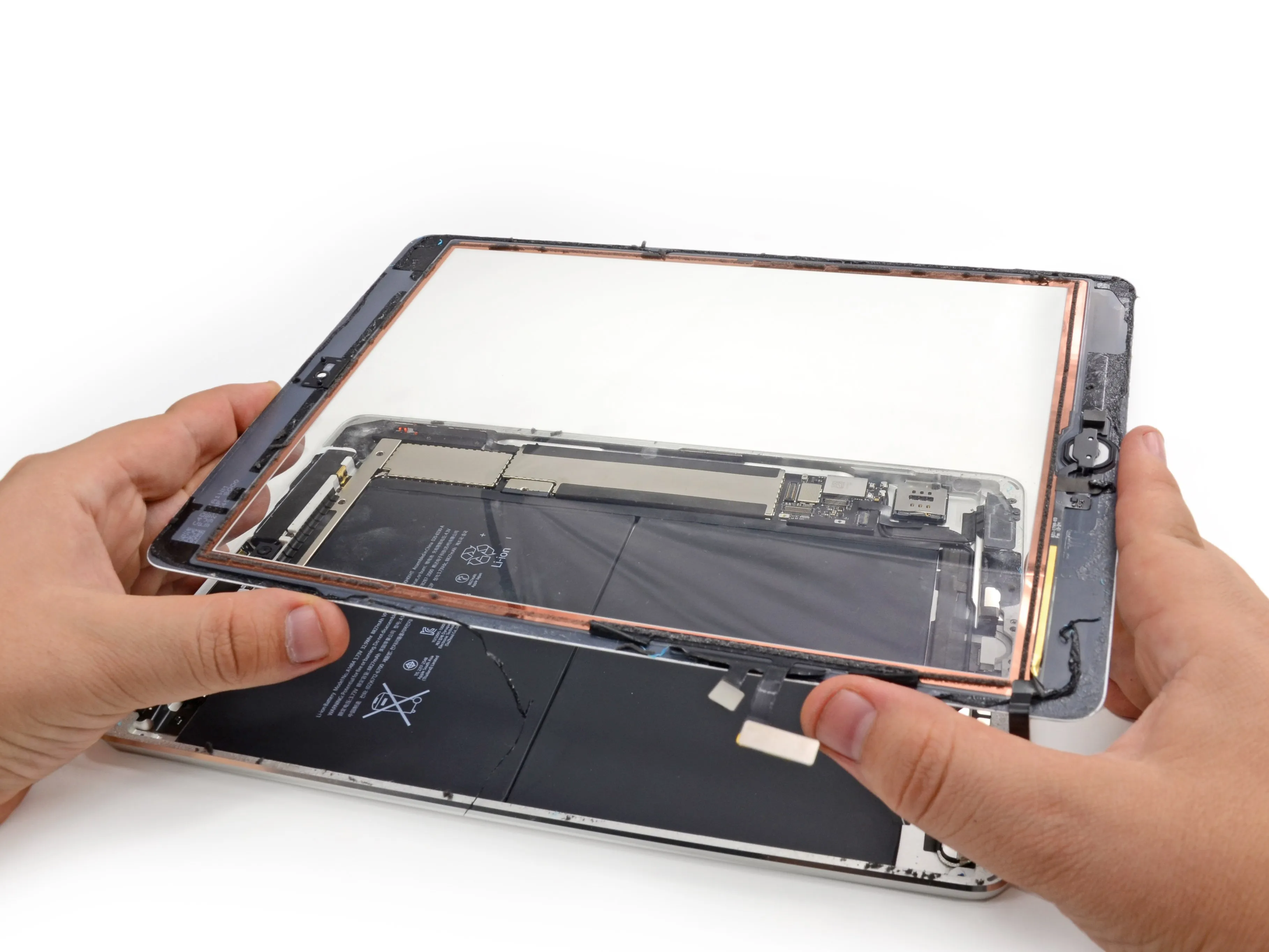

• Это окно в подземный мир или дигитайзер/переднее стекло в сборе? Скорее всего, последнее, но мы не будем рисковать и осторожно отложим его в сторону.

• Несмотря на новый кабель, одевающий эту домашнюю кнопку, датчика отпечатков пальцев Touch ID от Apple нигде нет; он по-прежнему эксклюзивен для iPhone 5s...пока что.

Комментарии к шагу

судя по кабелю и разъёму кнопки home, Apple могла разрабатывать ipad air с Touch ID, но в последний момент решила не ставить его в серийную модель.

Похоже (потому что я только что это сделал), что лента кнопки home может очень легко сломаться в том месте, где она изгибается, чтобы соединиться с лентой на дигитайзере. Ремонт пайкой? Расплавить? Я бы предпочел починить, а не заказывать новый ленточный кабель.

Шаг 12

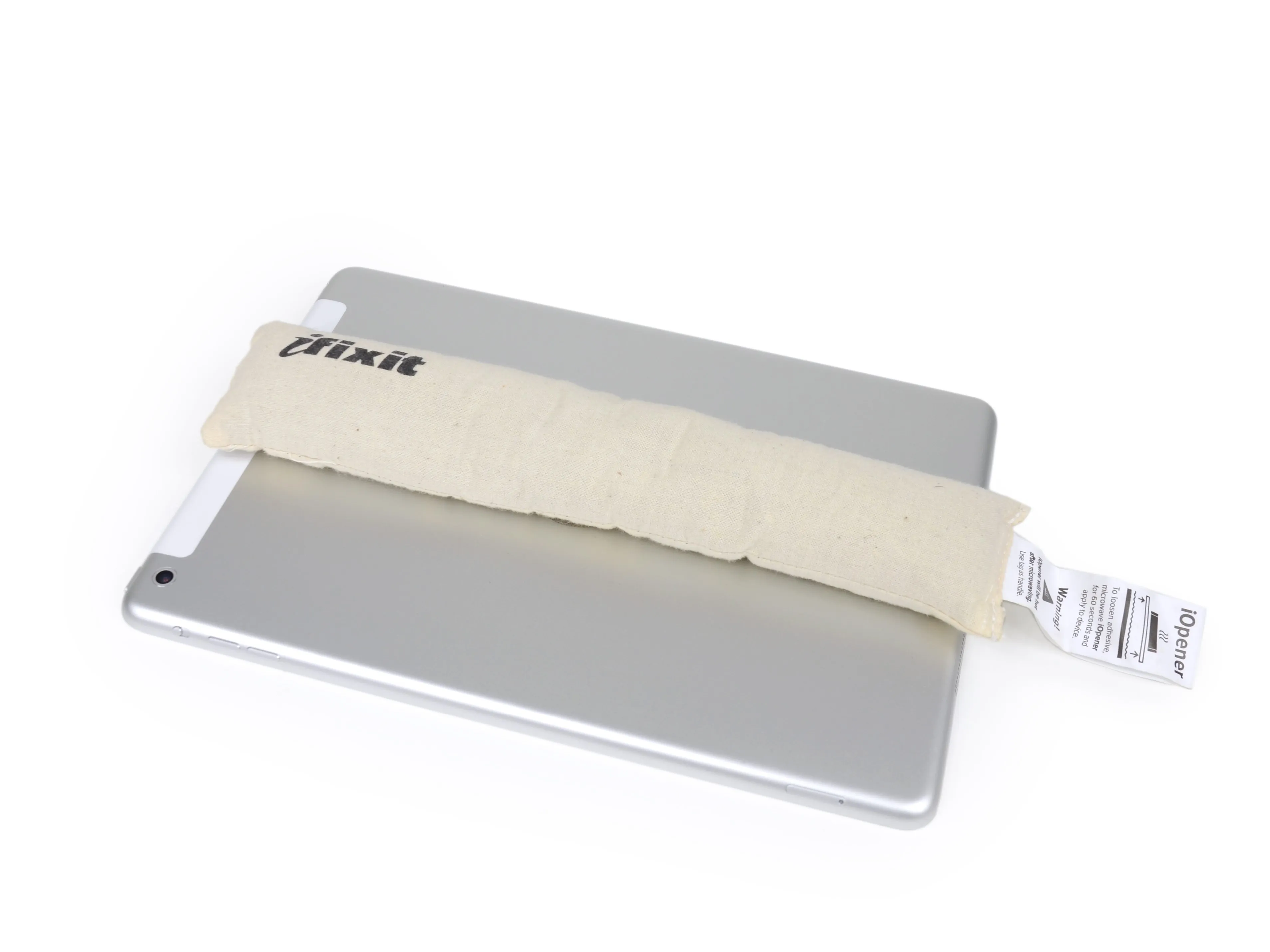

• Во второй раз за сегодня мы достаем наш iOpener для безумного отклеивания клея.

• Мы надеемся, что эта тенденция не выдержит испытание временеми приклеенные батареи станут призраками прошлого.

• А пока - ядерная бомба, нагрев, соскабливание, повтор.

Шаг 13

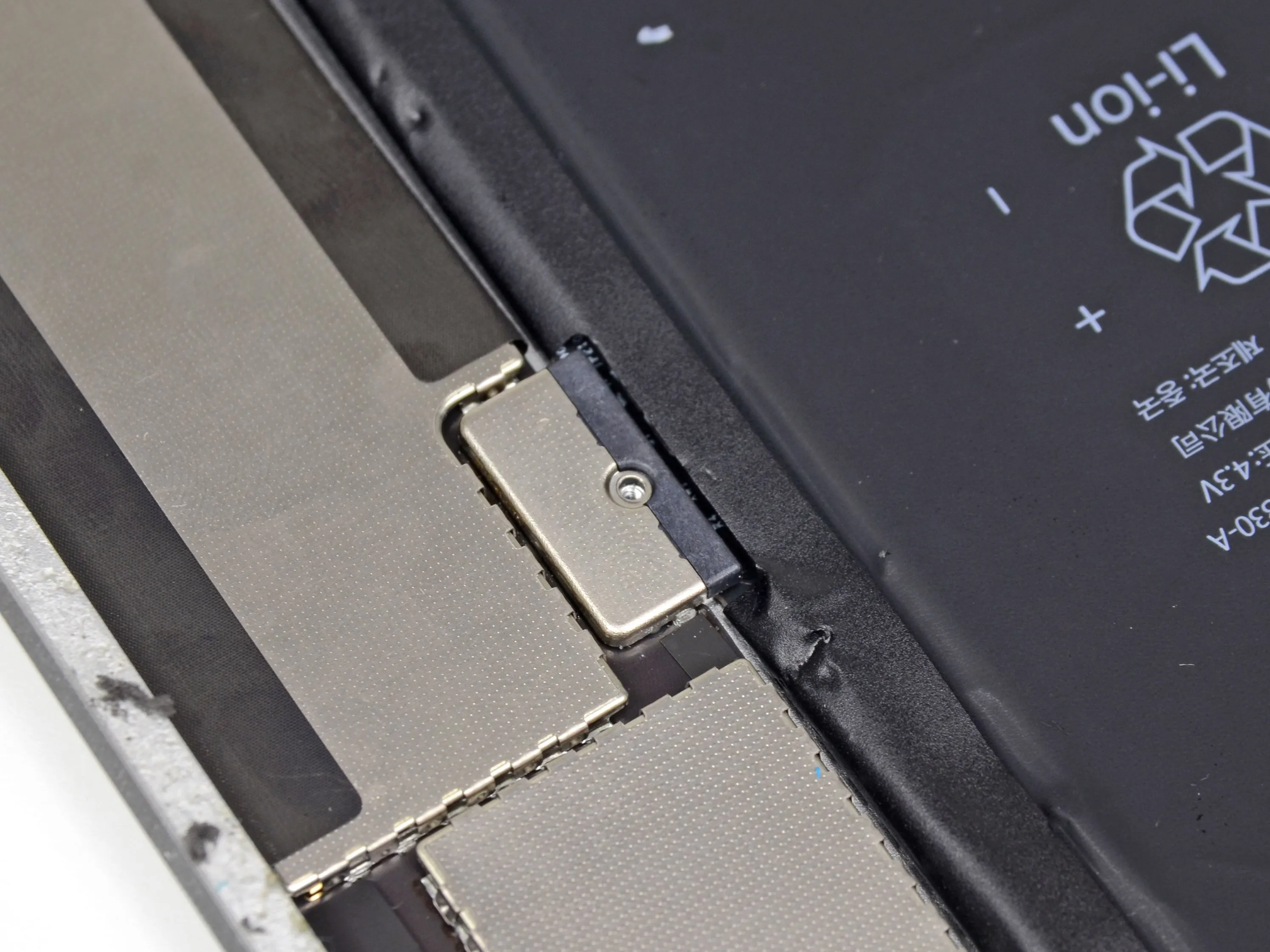

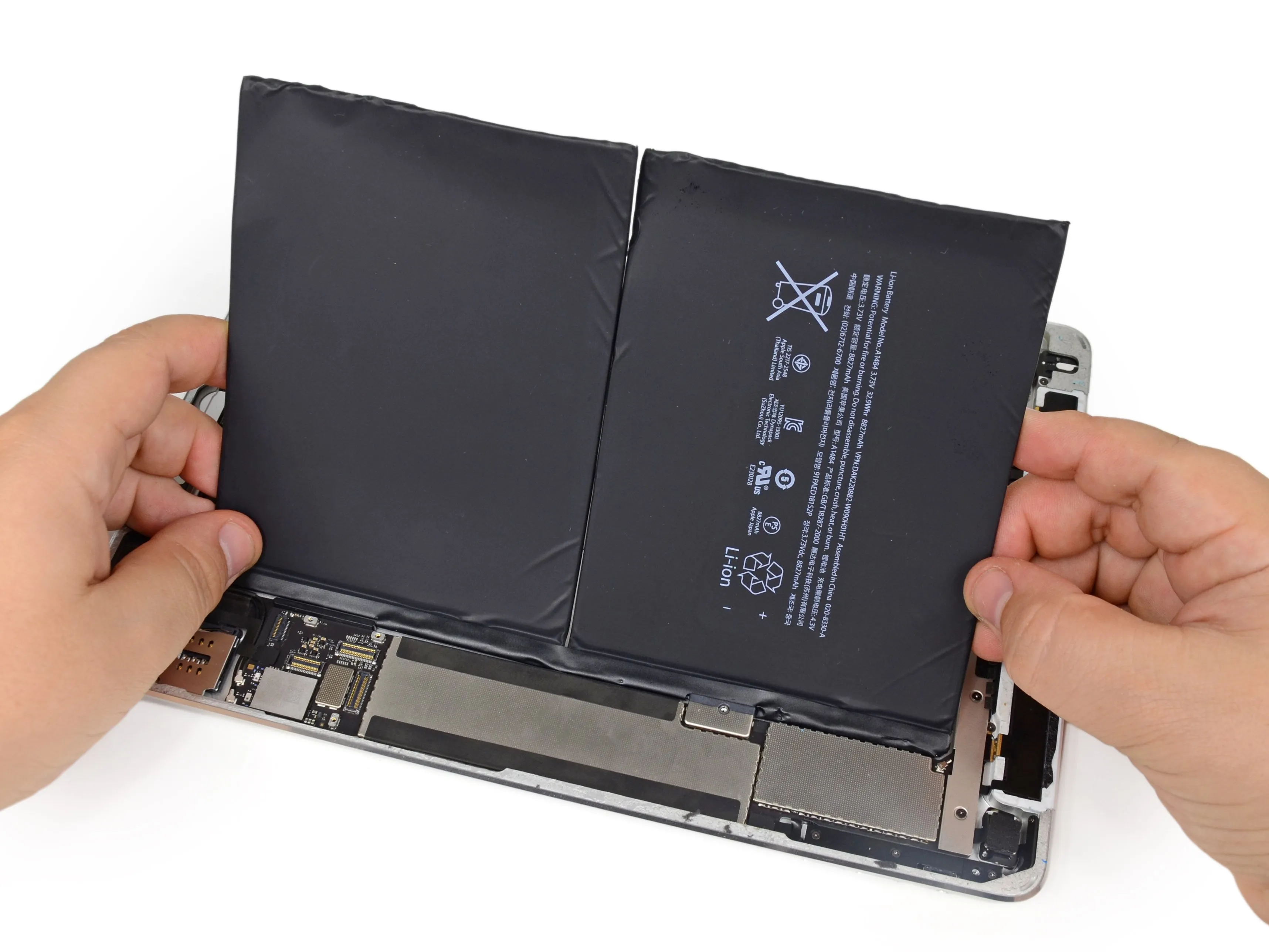

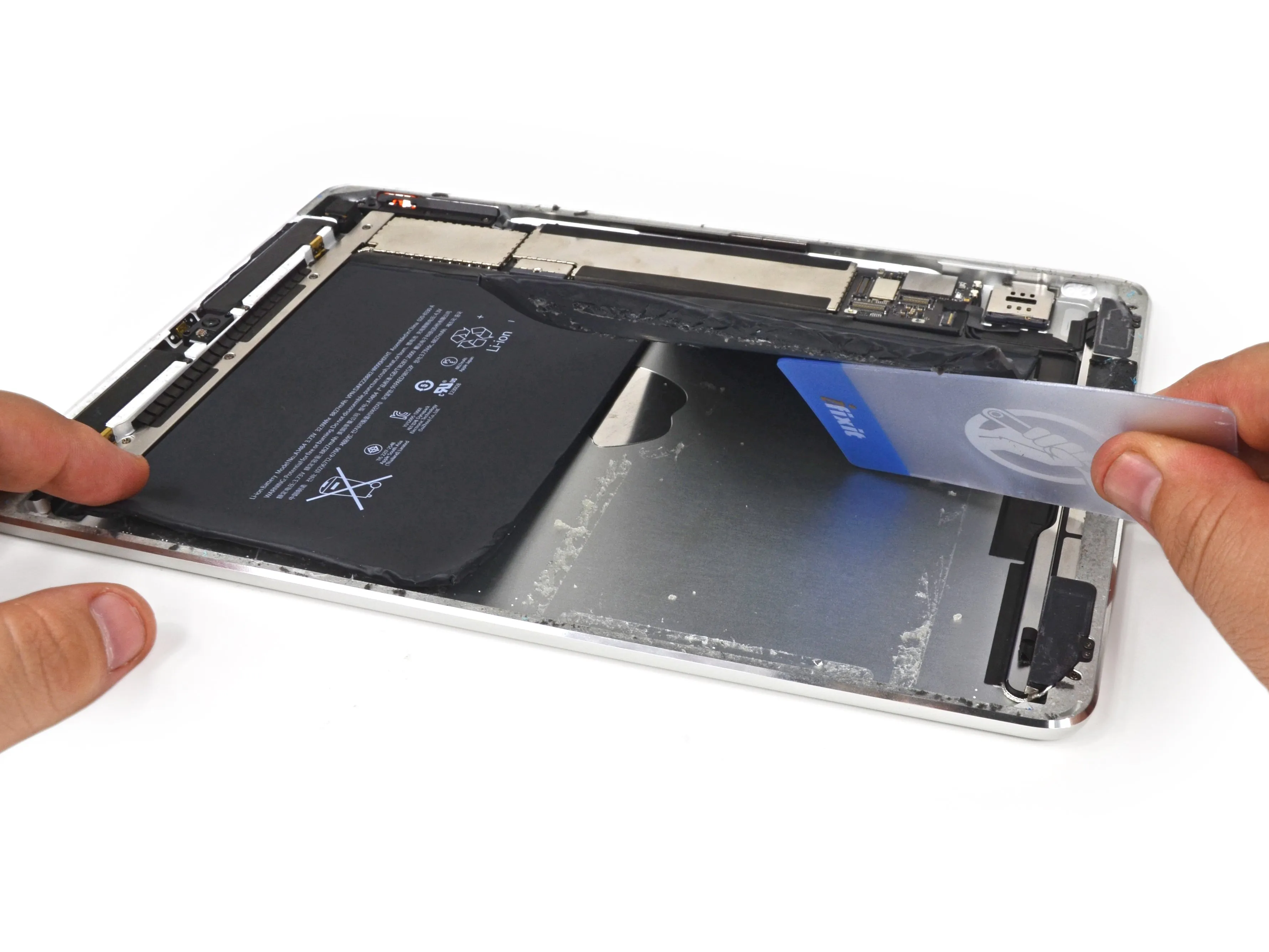

• Захватите свои пластиковые карты для рытья могил, потому что пришло время эксгумировать этого лоха, аккумулятор.

• Что это за дьявольщина? Батарея прижата какой-то формой темной магии - или, может быть, шальным винтом?

• В штатах мы получаем последнее, связное сообщение перед чередой нецензурных выражений:

• [7:29:22] Уолтер Галан: Это худшая батарея на свете.

• Не помогает даже откручивание этого загадочного винта. Этого почти достаточно, чтобы заставить нас плакать о нашей мамочке!

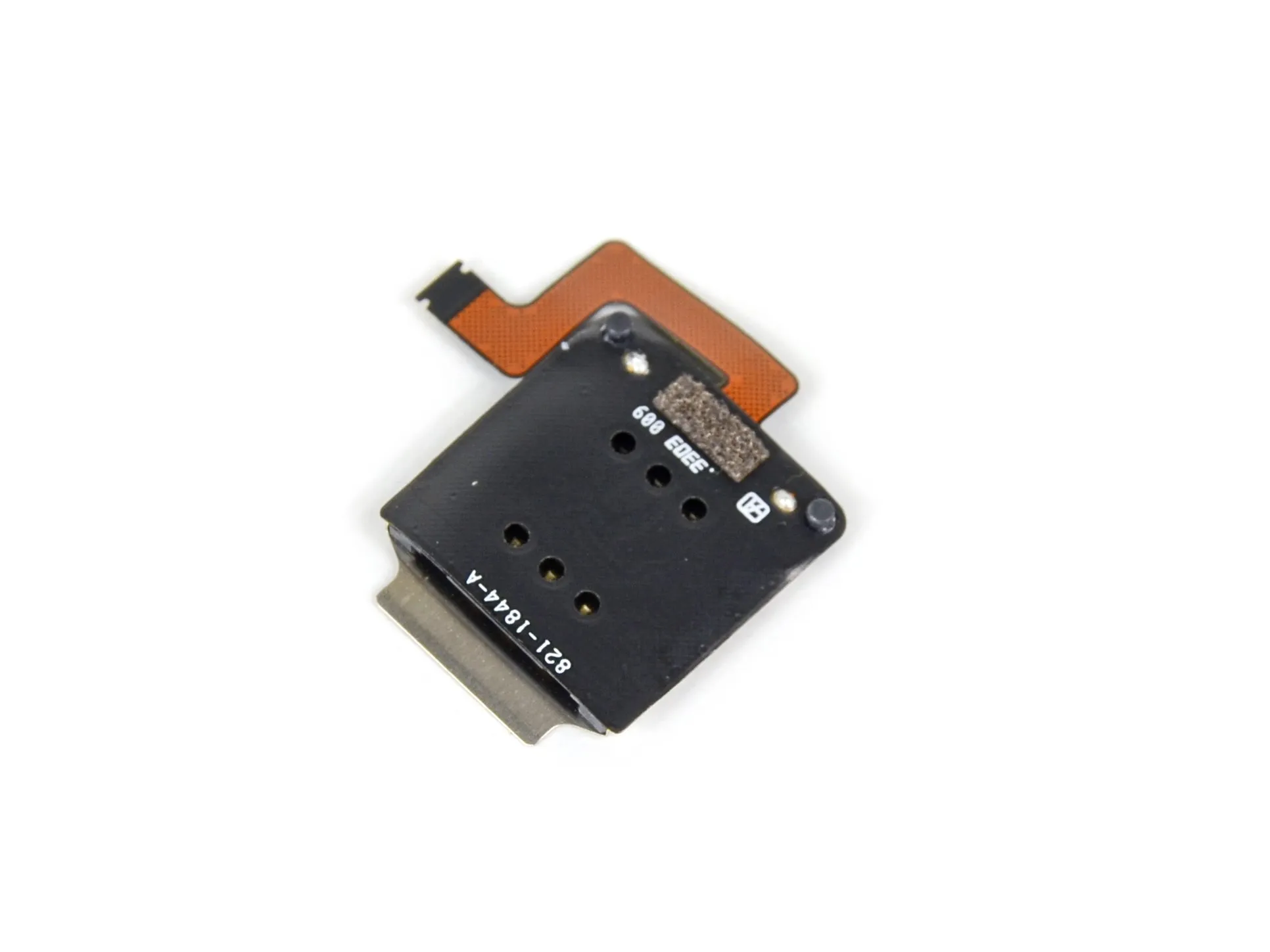

Шаг 14

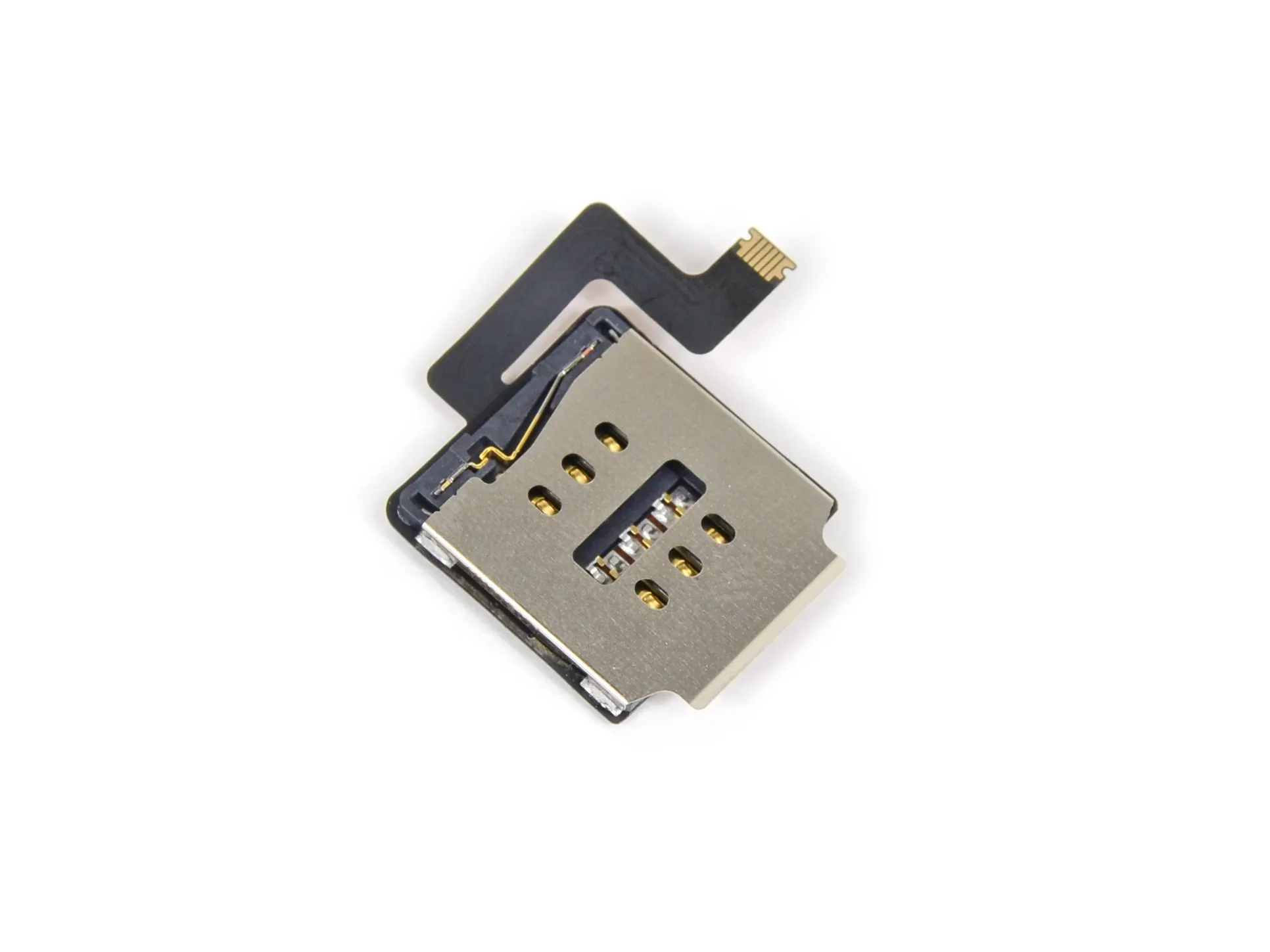

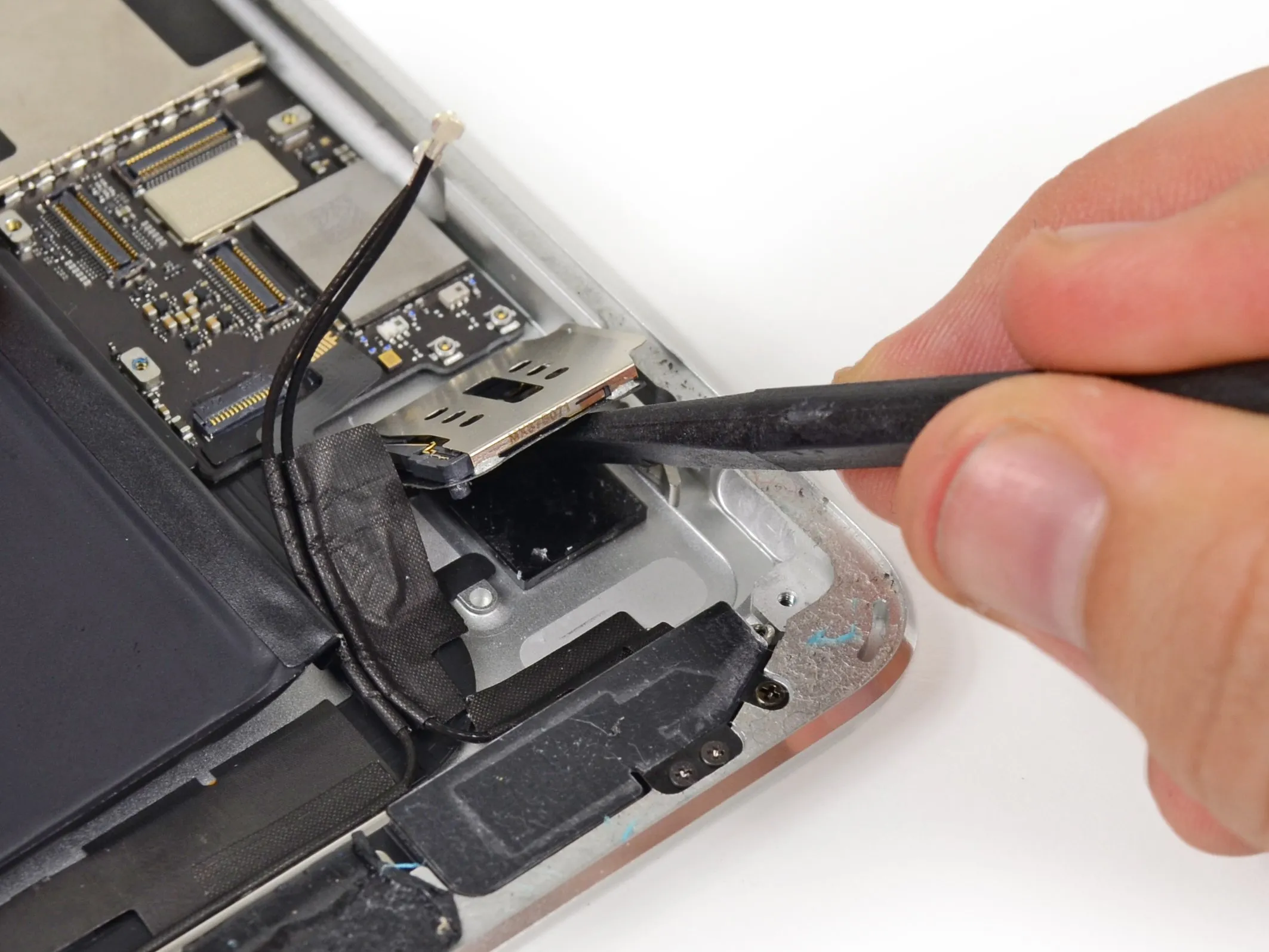

• Чтобы извлечь лоток SIM-карты, воспользуемся маленьким черным пассатижами.

• Микро-SIM прошлого года уступили место нано-SIM этого года. Следующий год: пико-SIM?

• И хотя она приклеена (бу), мы рады видеть ее в виде модульного компонента, отдельного от логической платы.

• Назовем это находку нейтральной с точки зрения ремонтопригодности.

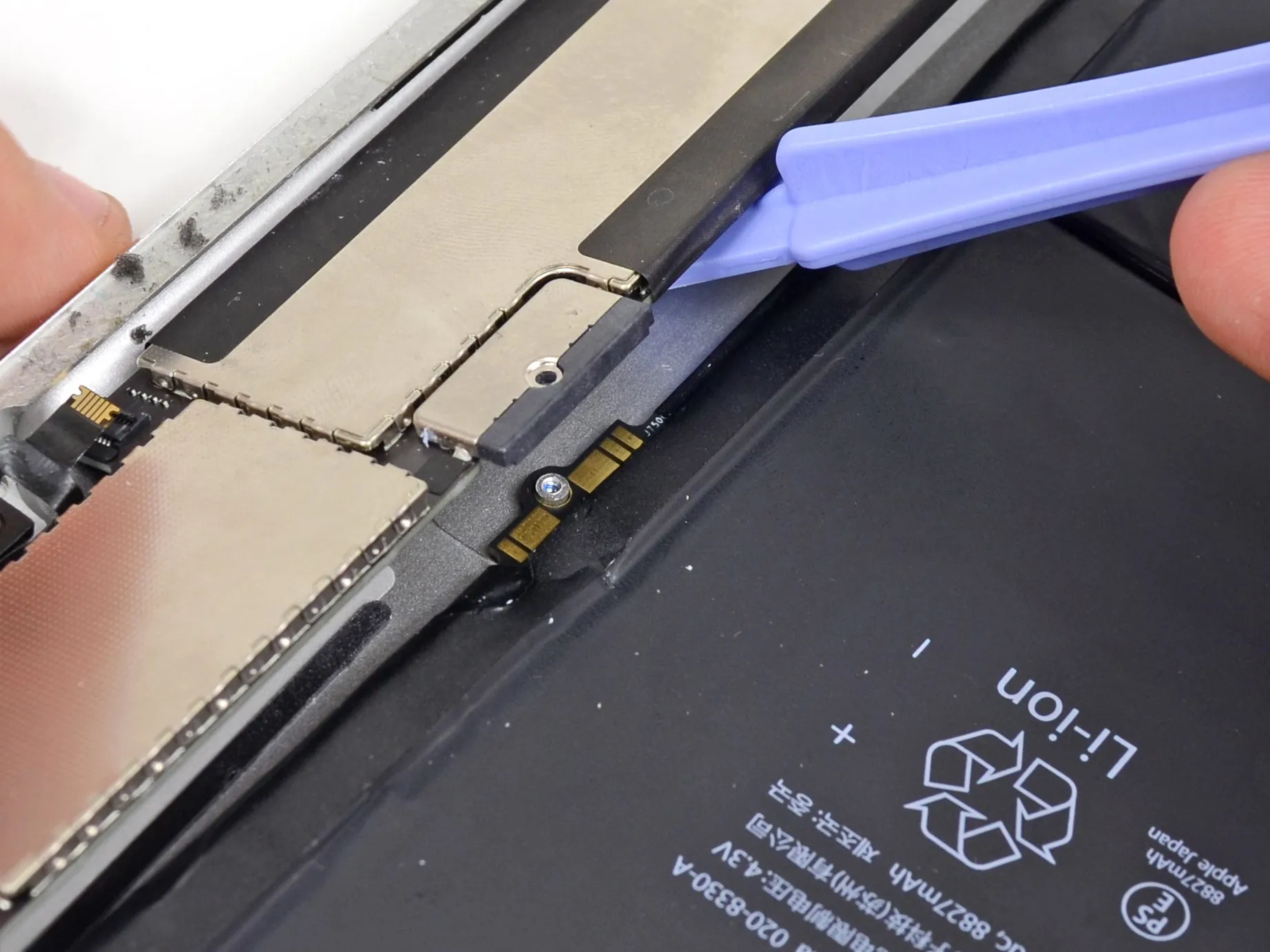

Шаг 15

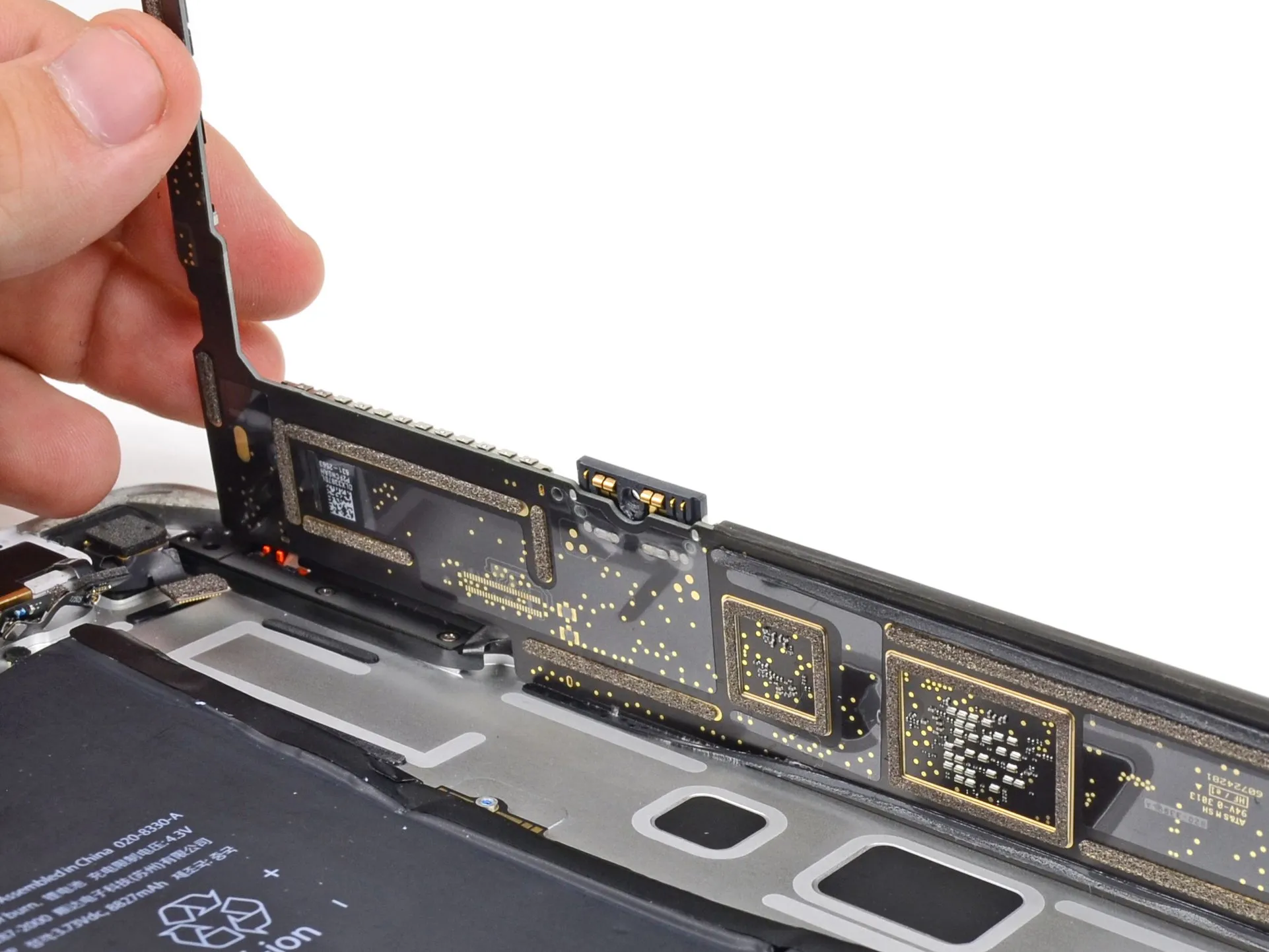

• Мы продолжаем поиски освобождения батареи и под логической платой находим виновника курьезного случая с бомбой замедленного действия (широко известной как батарея).

• Пружинные контакты на логической плате зажимают соответствующий выступ на батарее, эффективно удерживая ее в ловушке и усложняя любой будущий ремонт.

• Эта батарея очень разочаровывает; мы не литий-ионный.

Шаг 16

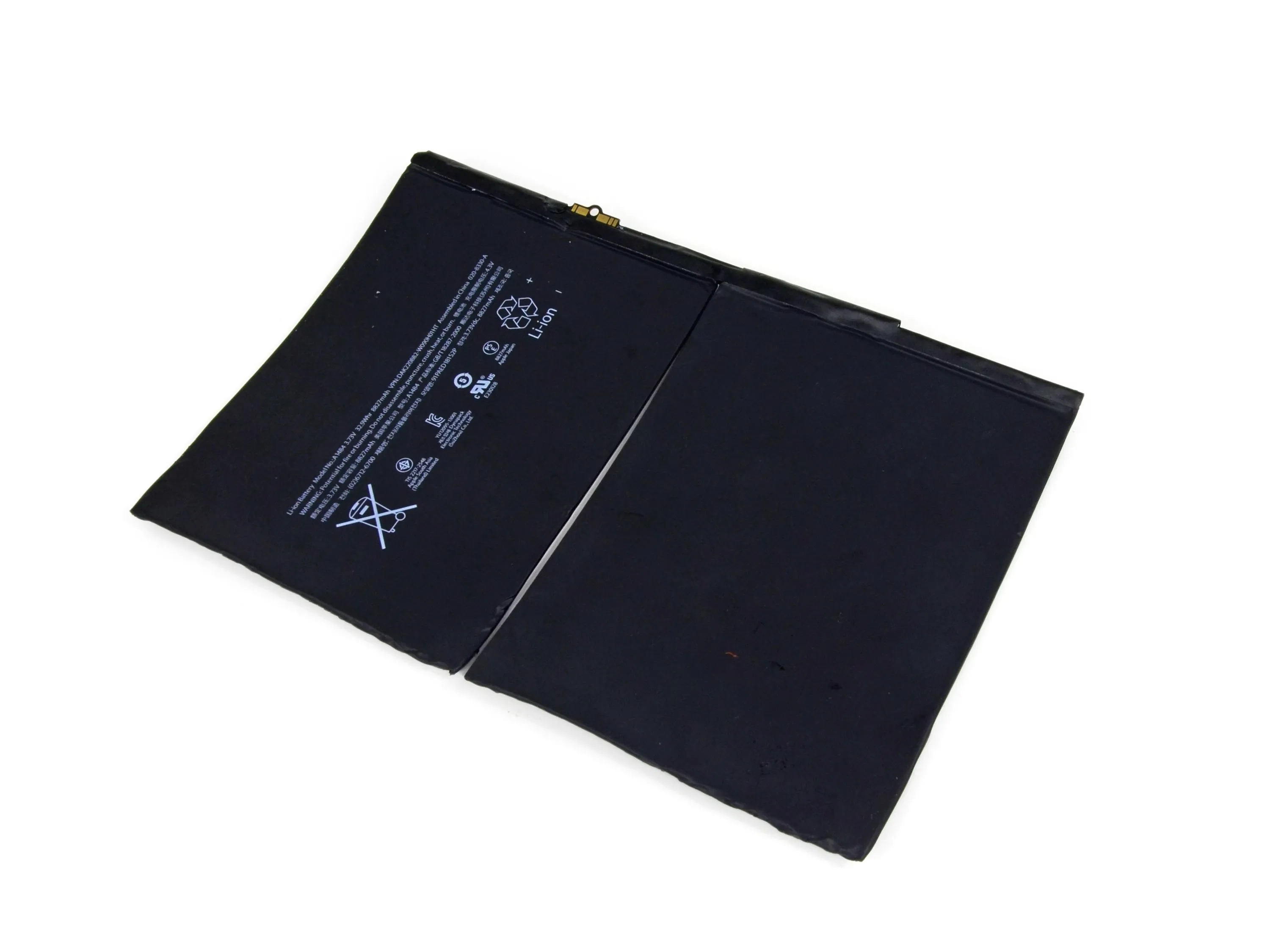

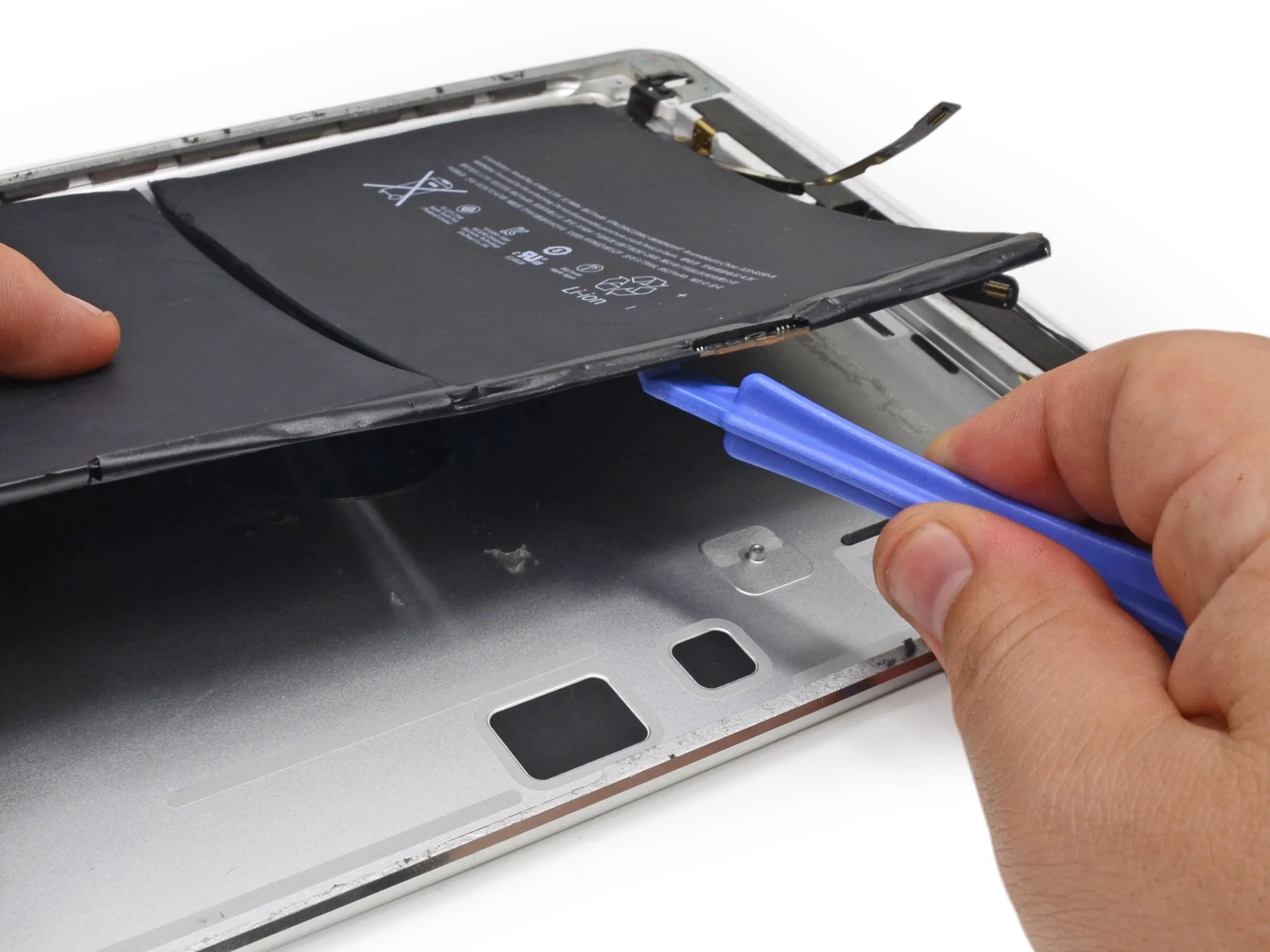

• Эта батарея скрипит хуже, чем дверь в особняк с привидениями, когда мы извлекаем её из корпуса.

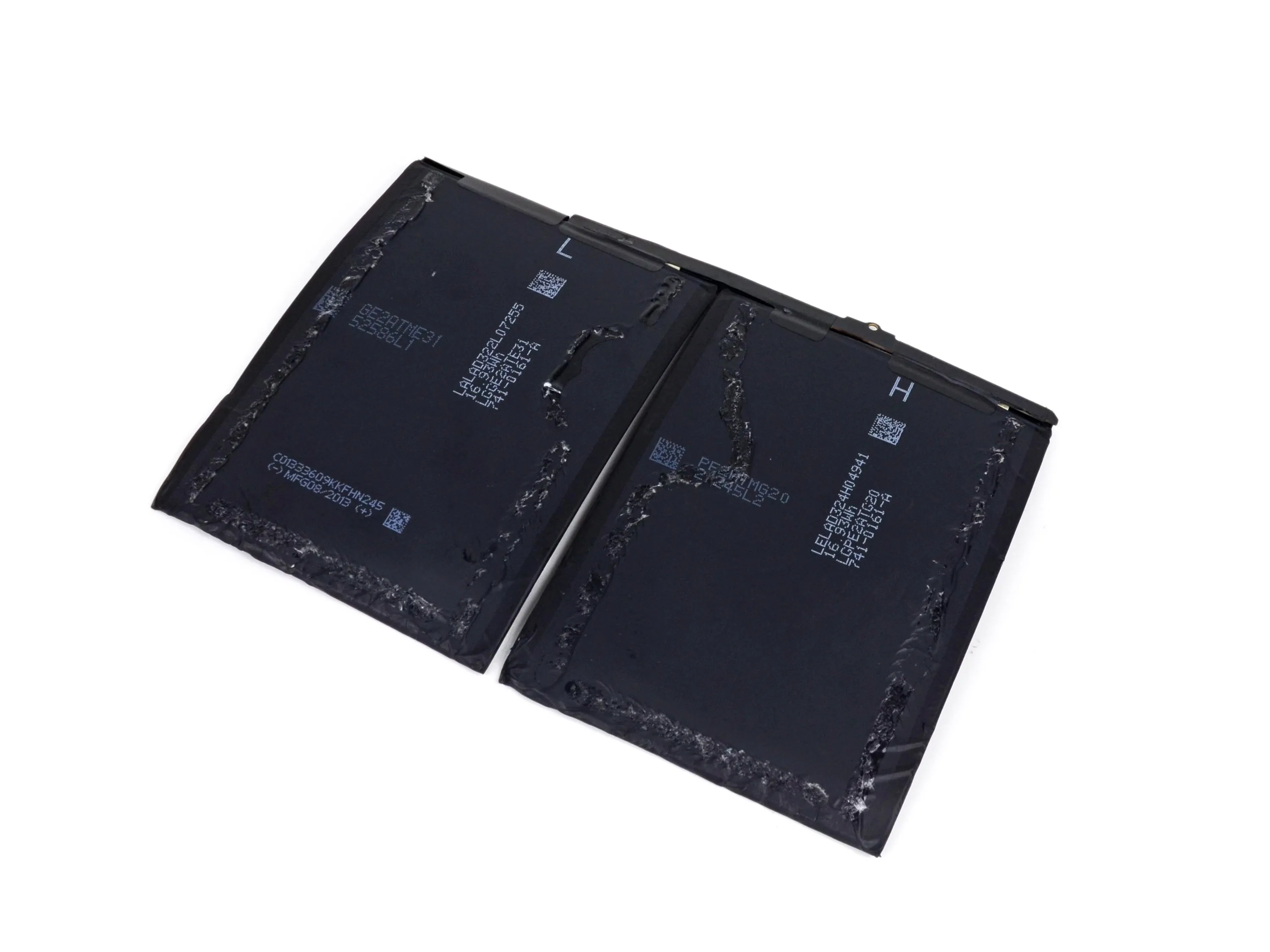

• При этом батарея деформируется до состояния, напоминающего косу Жнеца Гримм.

• Деформированные батареи пугают нас до смерти. Плохие вещи случаются, когда батареи протыкают.

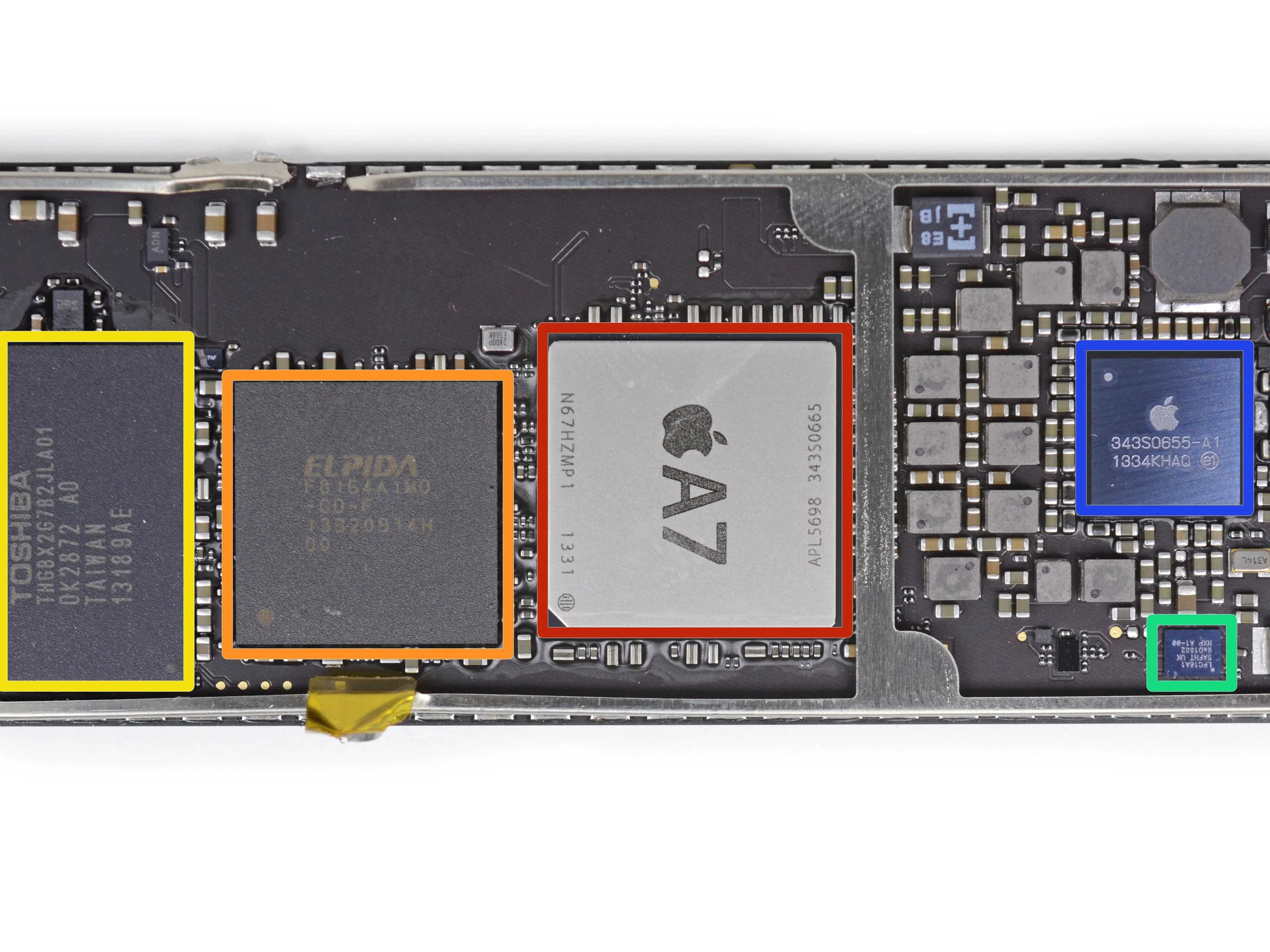

Шаг 17

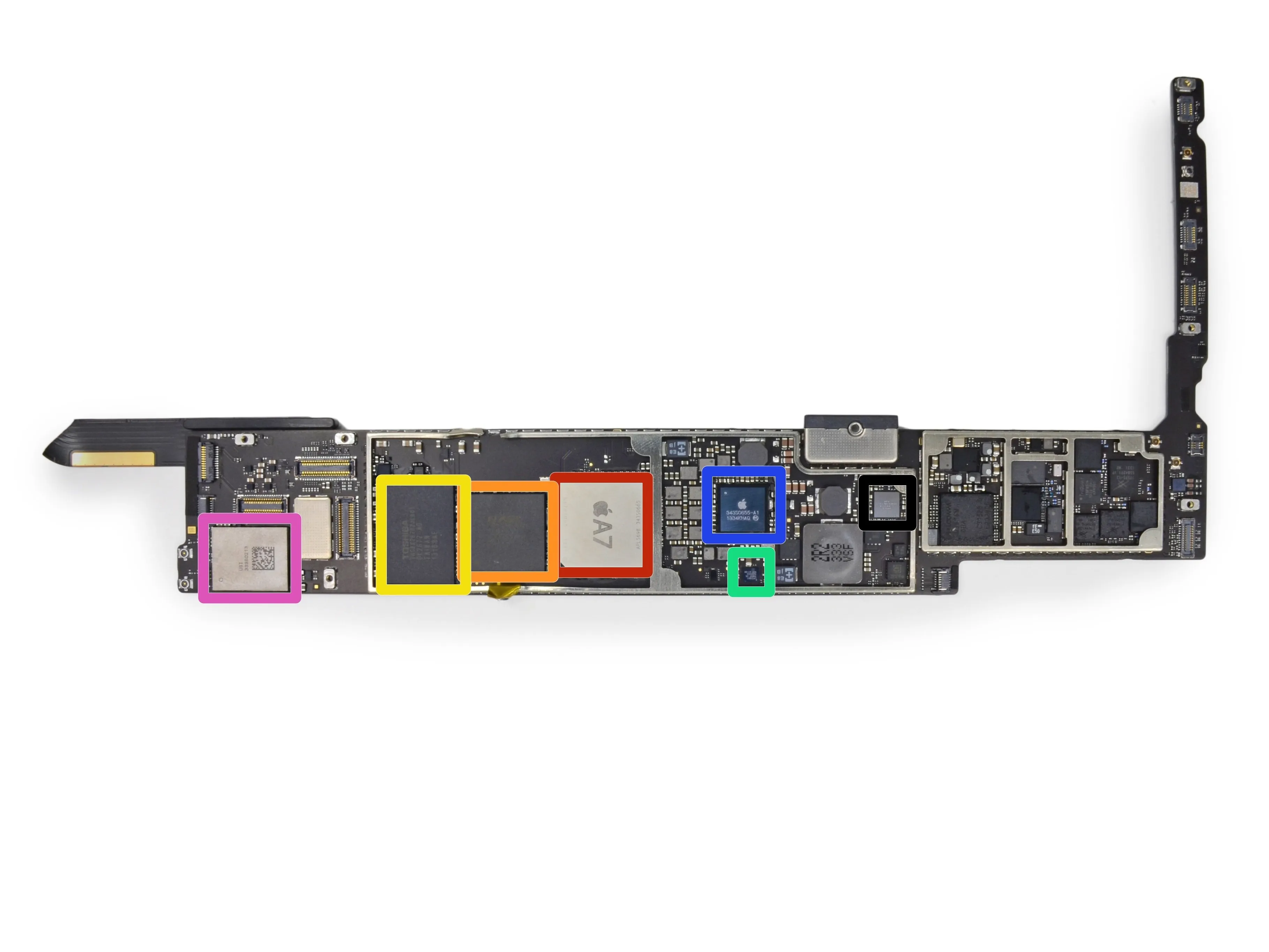

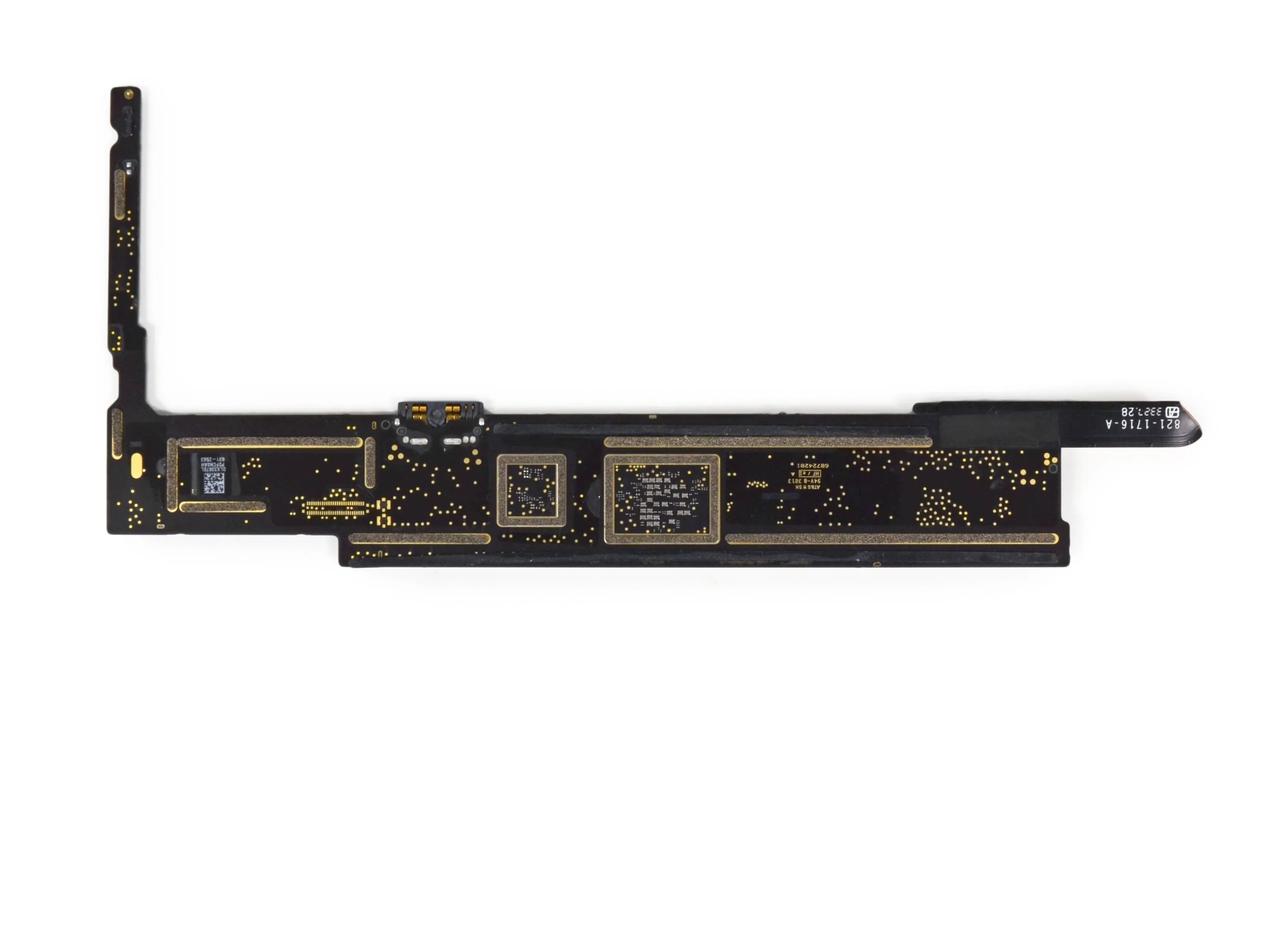

• Оставим скучную заднюю сторону в пользу зеленых полей печатной платы спереди. На этом участке логической платы расположены:

• процессор Apple APL5698 A7 - немного отличающийся от APL0698 в iPhone 5s

• Elpida F8164A1MD 1 ГБ LPDDR3 SDRAM

• Toshiba THGBX2G7B2JLA01 16 ГБ флэш-памяти NAND

• NXP LPC18A1 (сопроцессор Apple M7 Motion)

• Apple 343S0655-A1 - от наших друзей из ChipworksПохоже, это микросхема управления питанием Dialog.

• Модуль Wi-Fi USI 339S0213

• Apple 338S1116 Cirrus Audio Codec, также найденный в iPhone 5c

Шаг 18

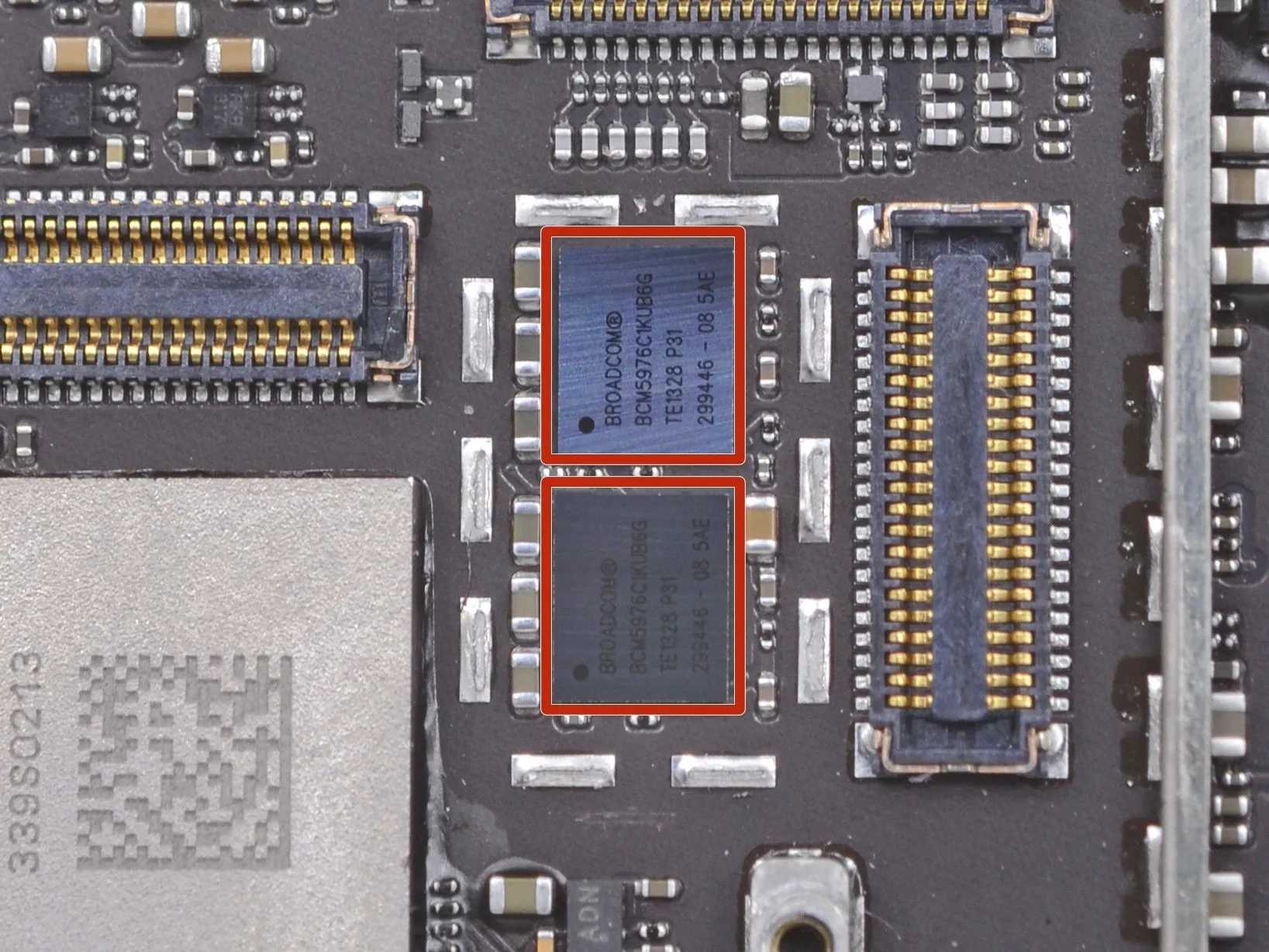

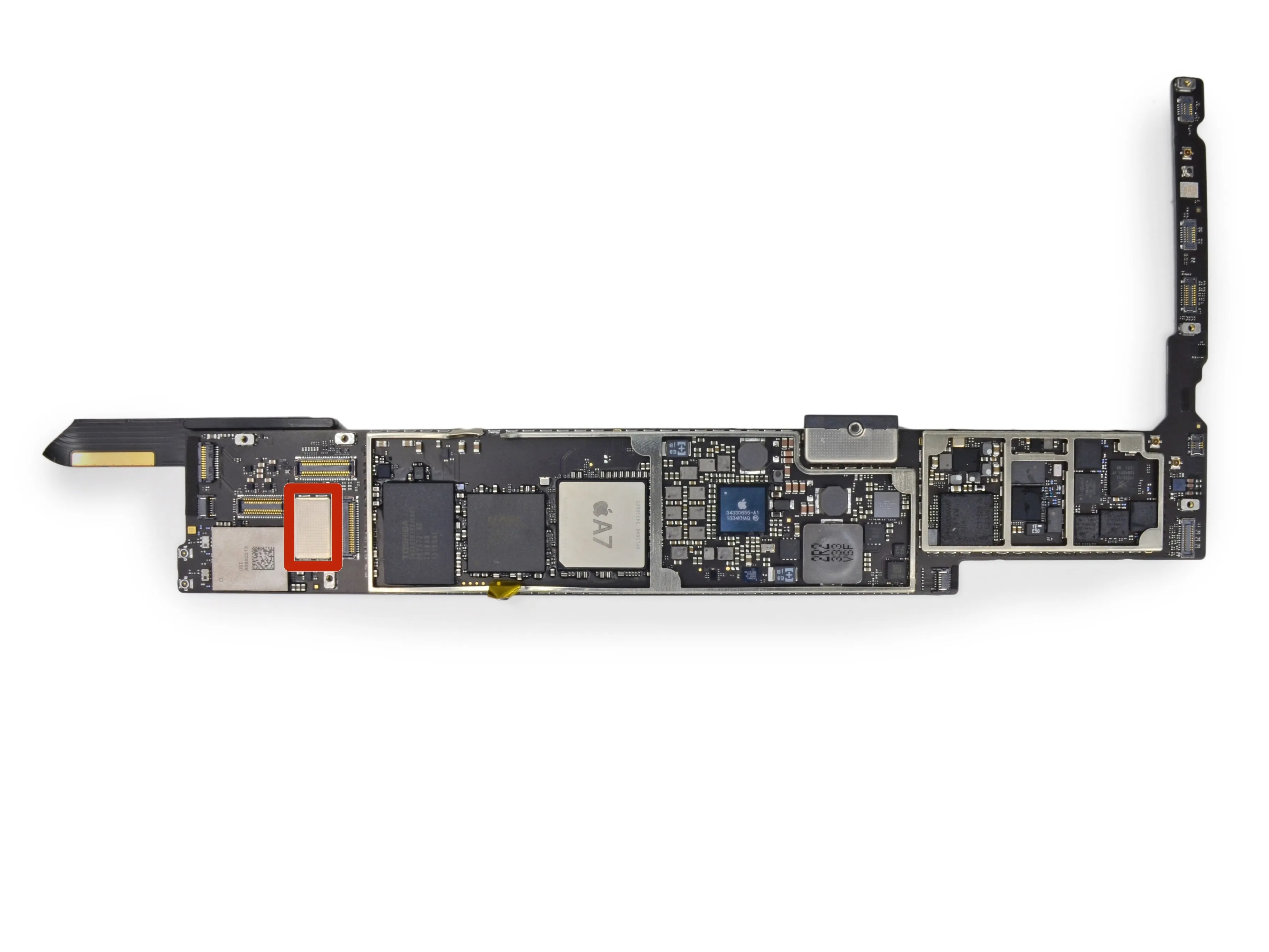

• Быстрый взгляд под хитрый EMI-экран рядом с модулем Wi-Fi USI...

• ...обнаруживается пара контроллеров сенсорного экрана Broadcom BCM5976C1KUB6G, аналогичных BCM5976A0KUB2G которые используются в трекпадах различных MacBook.

• Пока мы находимся в гуще событий, связанных с идентификацией чипов, мы хотим выразить благодарность нашим друзьям из Chipworksкоторые не спали до поздней ночи, чтобы помочь нам выбрать все эти крошечные компоненты.

Шаг 19

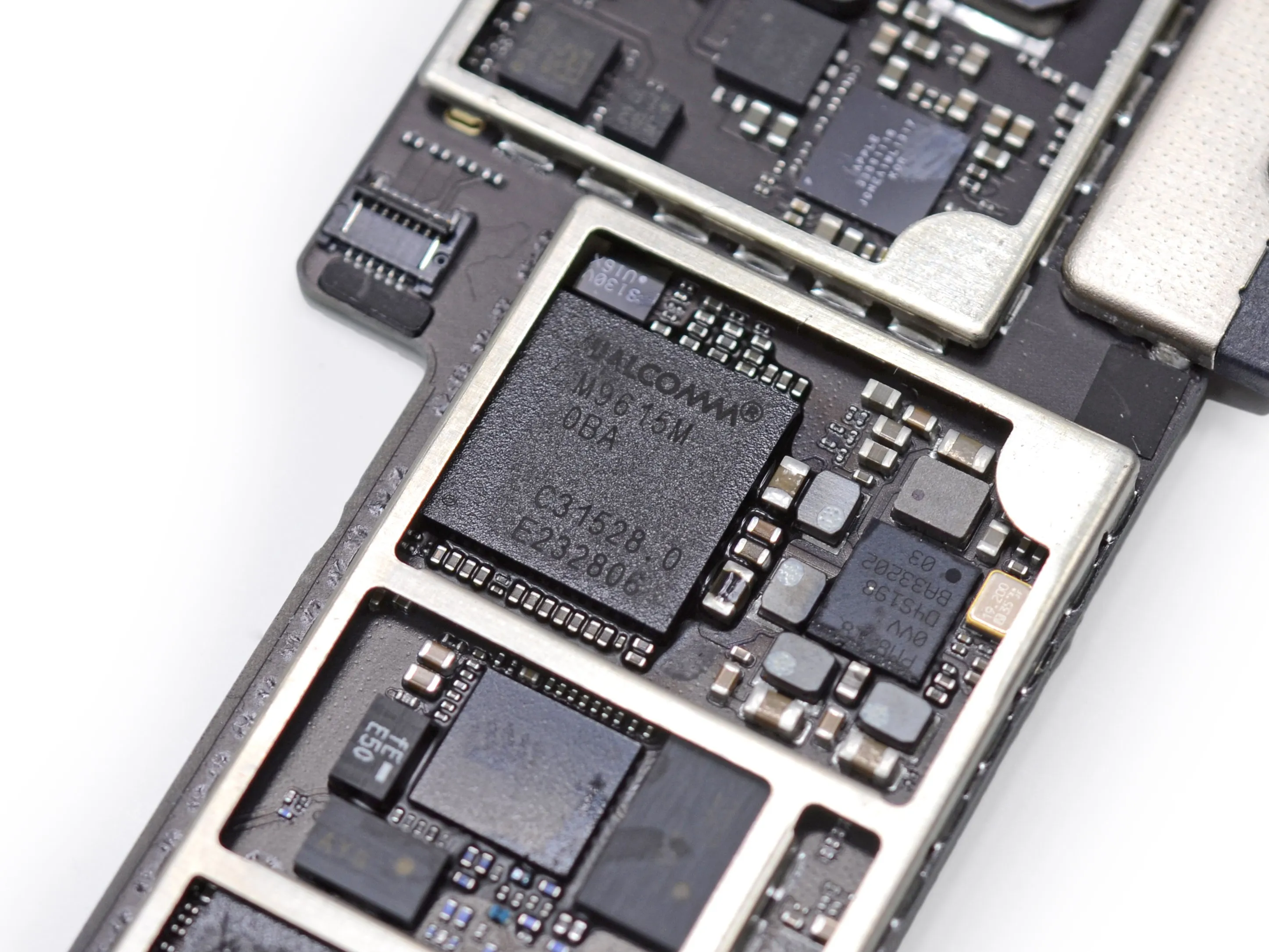

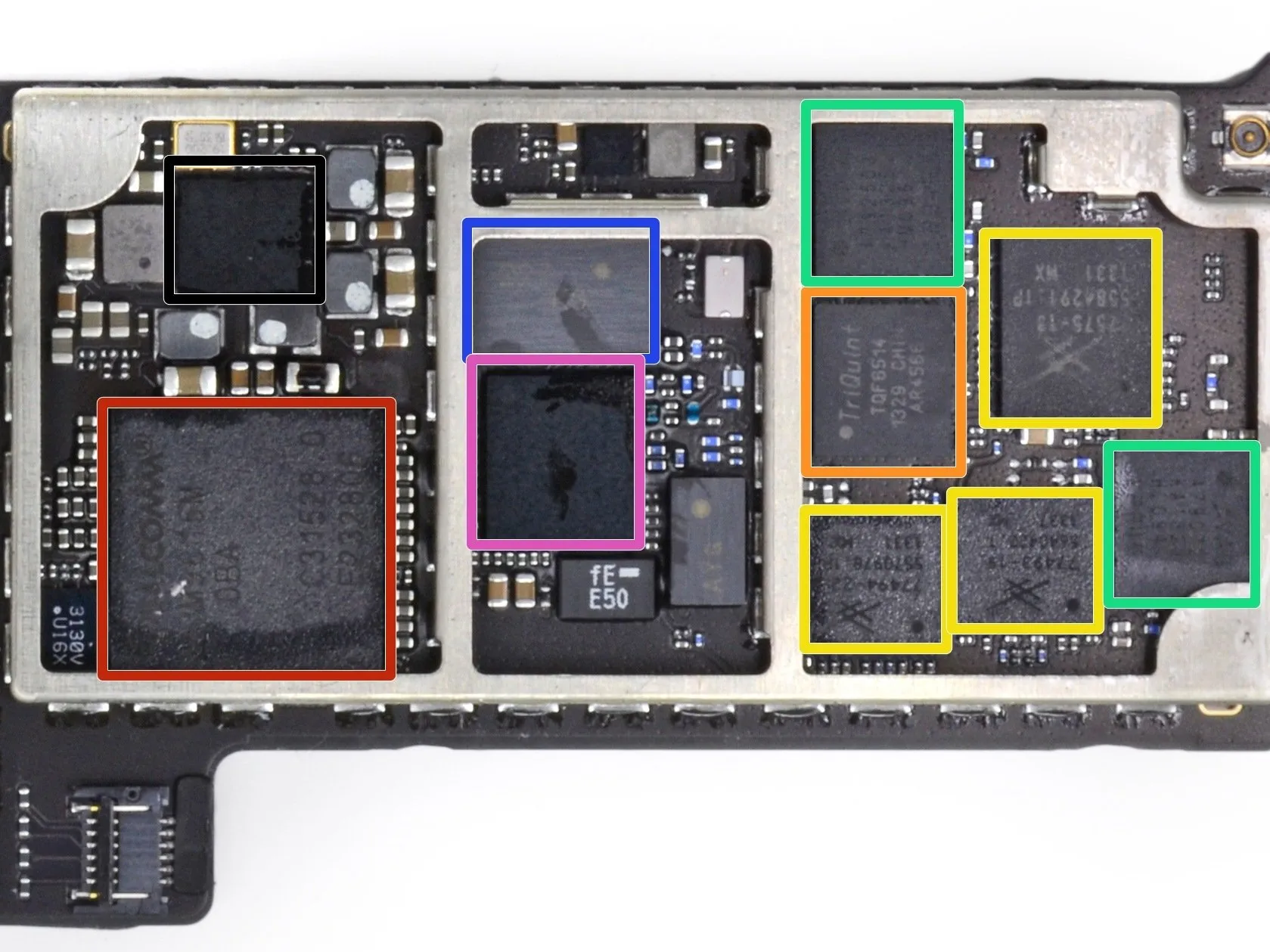

• Это был бы не большой iPhone без деталей телефона - на этом конце логической платы находятся все радиочастотные компоненты.

• Qualcomm M9615M Процессор LTE с 1 Гб (128 Мб) оперативной памяти

• Модуль радиочастотного усилителя мощности TriQuint TQF6514 - аналогичный 6414 в iPhone 5s.

• Три модуля усилителя мощности/дуплексера Skyworks SKY77 серии LTE RF

• Два модуля усилителя/дуплексера LTE радиочастотной мощности Avago серии A79

• 227 LG - вероятно, модуль антенного переключателя/фильтра Murata

• Qualcomm WTR1605L LTE/HSPA+/CDMA/EDGE/GPS трансивер

• Микросхема PM8018 от Qualcomm

Шаг 20

• Только мы подумали, что для этого устройства-оборотня нет никакой надежды, как оно показало свое человеческое лицо. Наконец-то модульная деталь: разъем Lightning. (Не то чтобы до него было легко добраться).

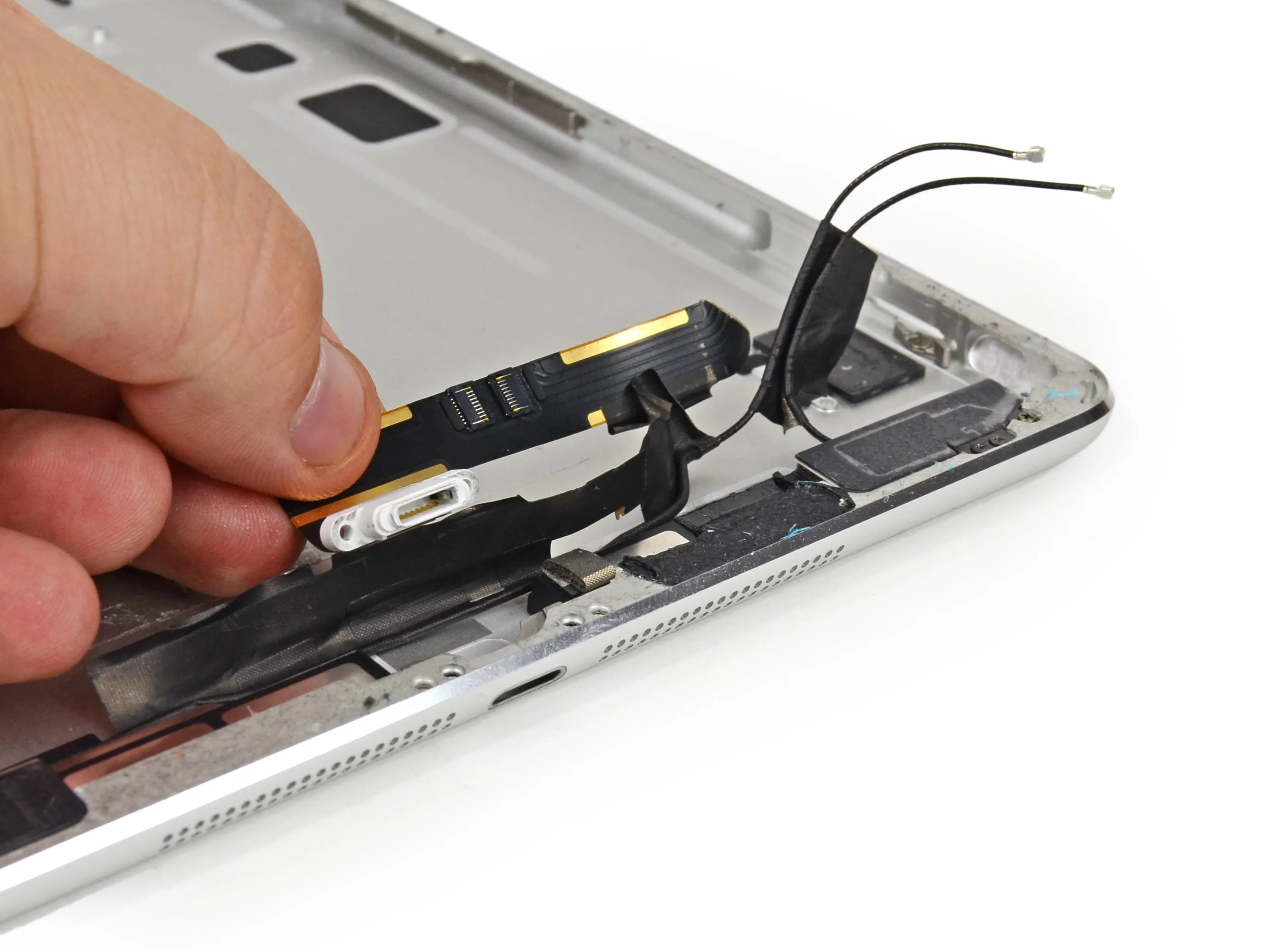

• Не успел грянуть гром, как порт Lightning исчез.

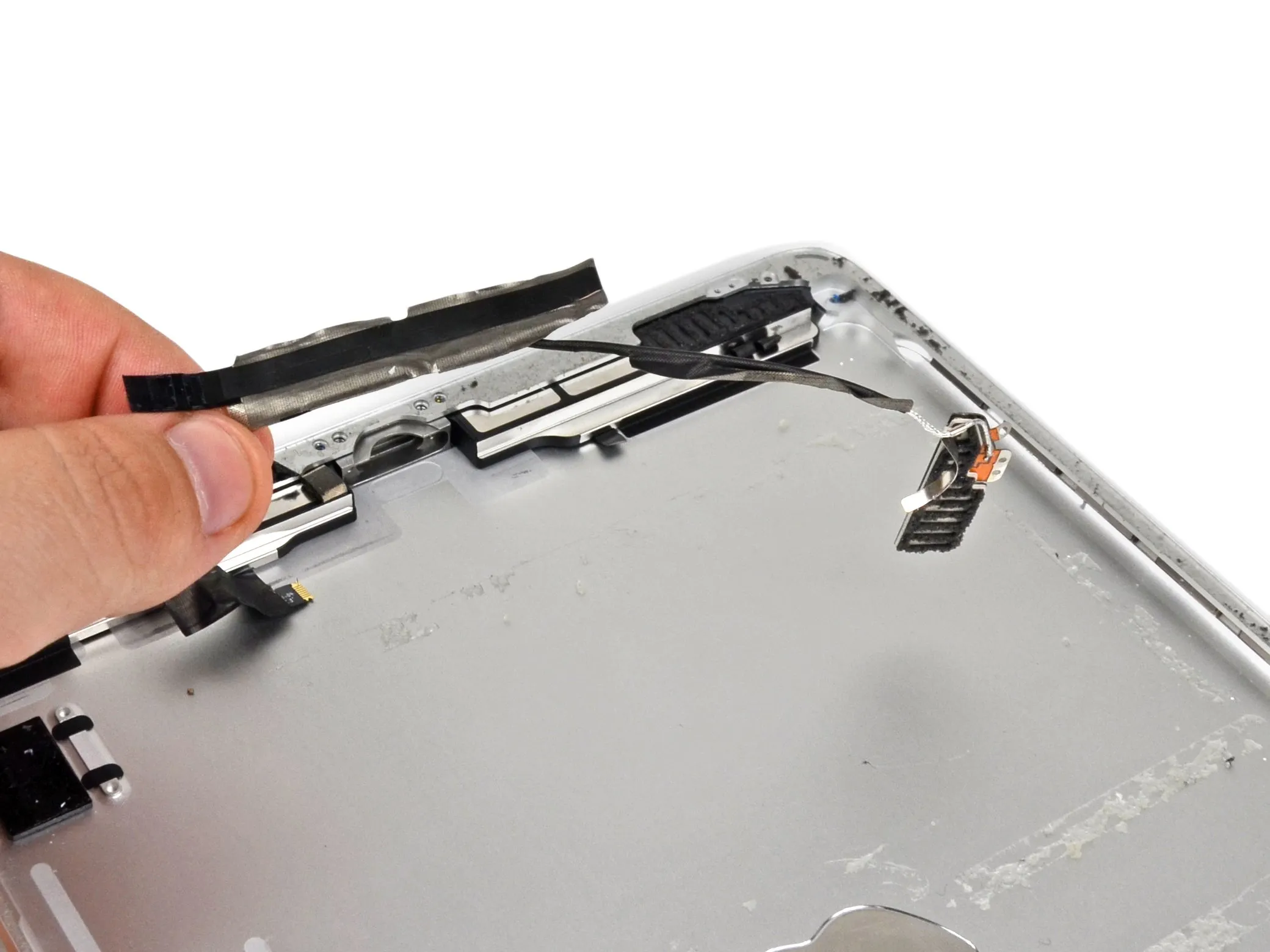

• По собственному желанию мы извлекаем из заднего корпуса антенны Wi-Fi и Bluetooth.

• С двумя антеннами и использованием технологии MIMOiPad демонстрирует вдвое большую производительность Wi-Fi по сравнению с прошлыми моделями.

Шаг 21

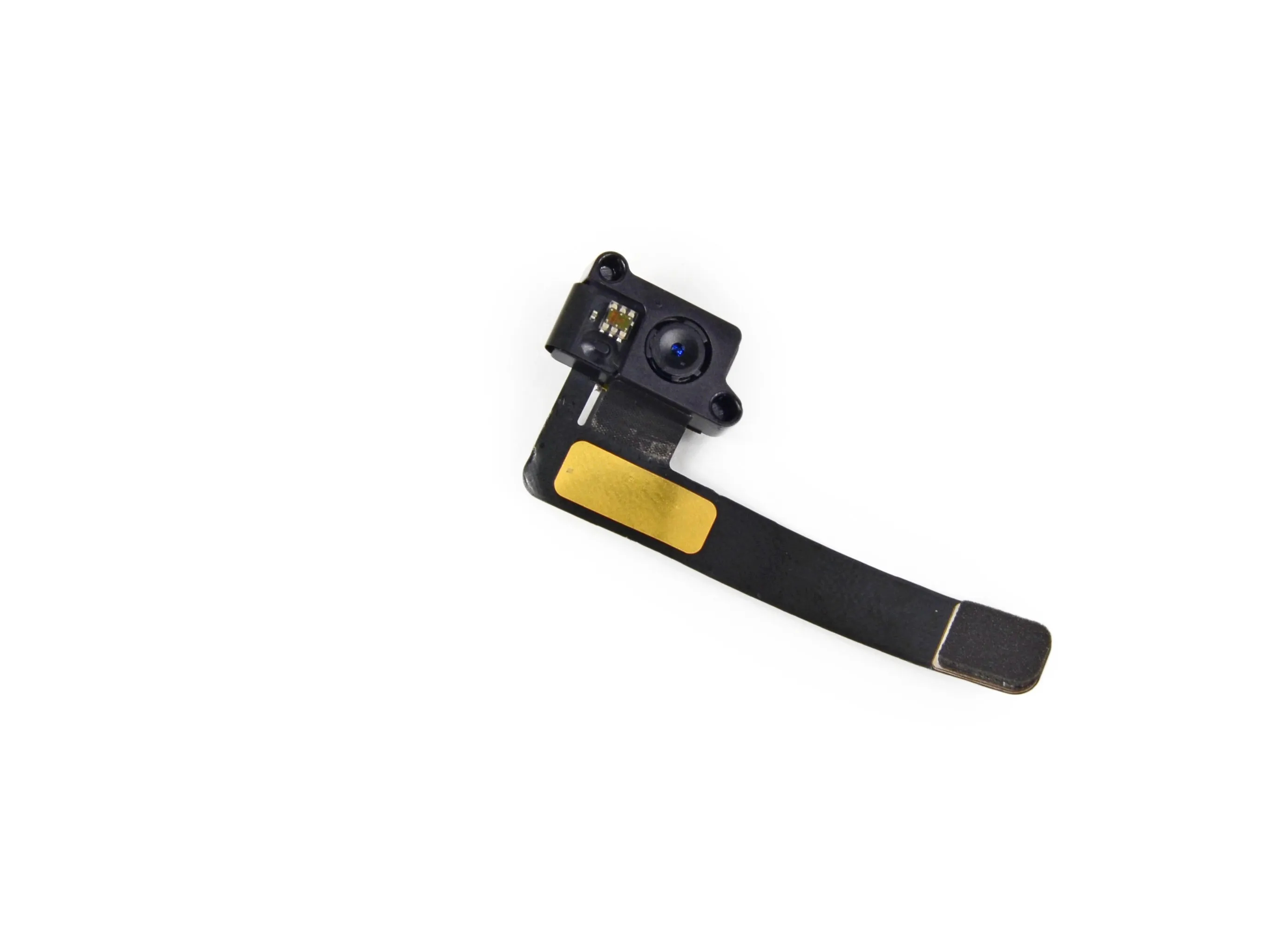

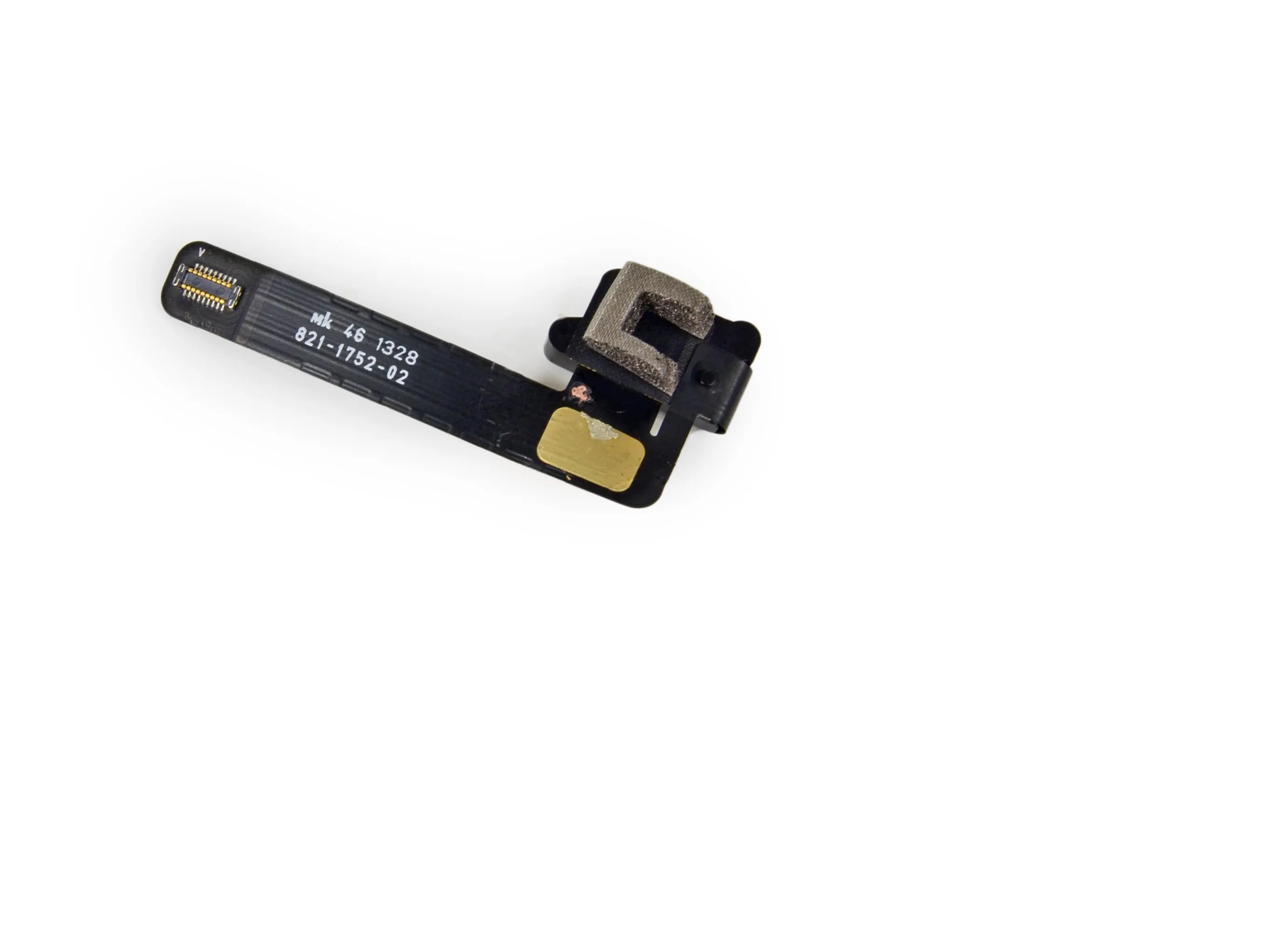

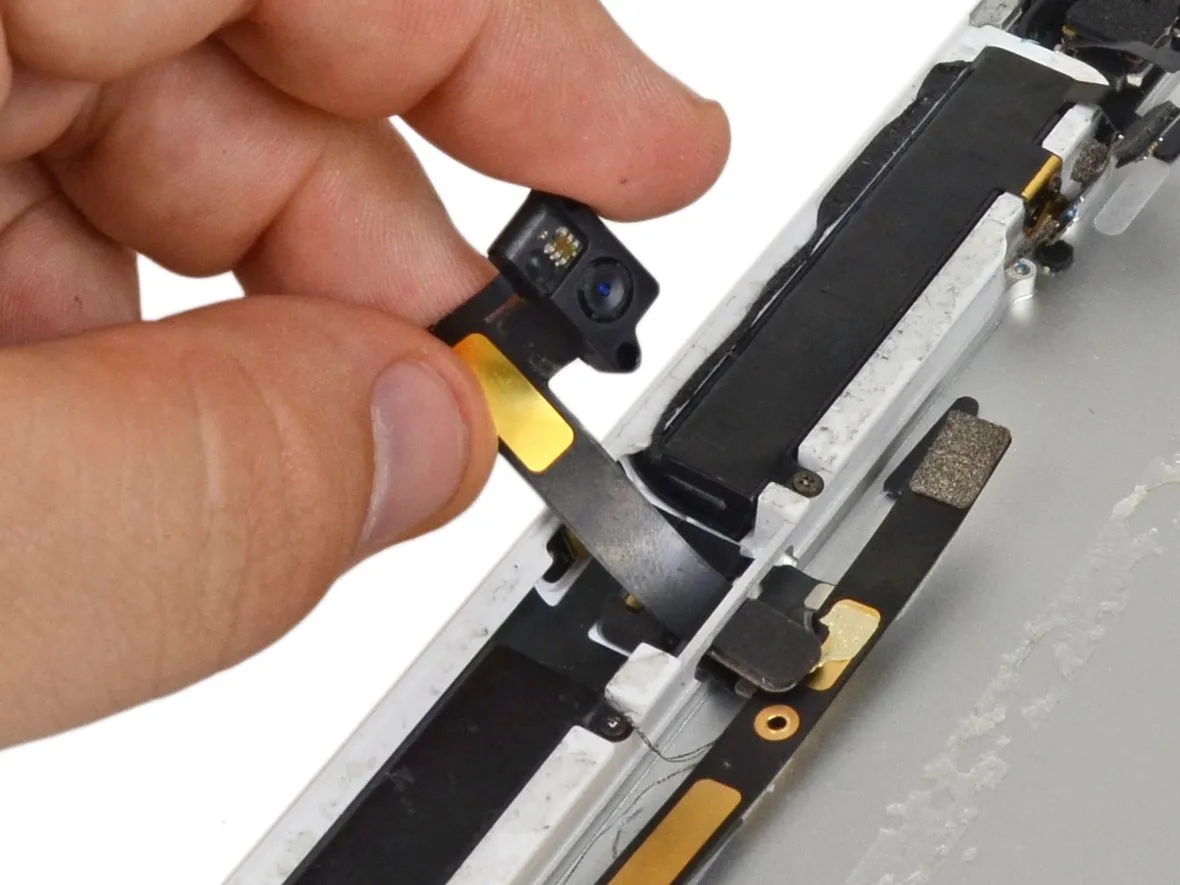

• Для следующего трюка мы убираем фронтальную камеру. Вам придется делать снимки костюма по старинке. по старинке.

• 1,2-мегапиксельная камера FaceTime с разрешением 720p не вызывает мурашек по позвоночнику.

Шаг 22

• Еще больше забавных угощений:

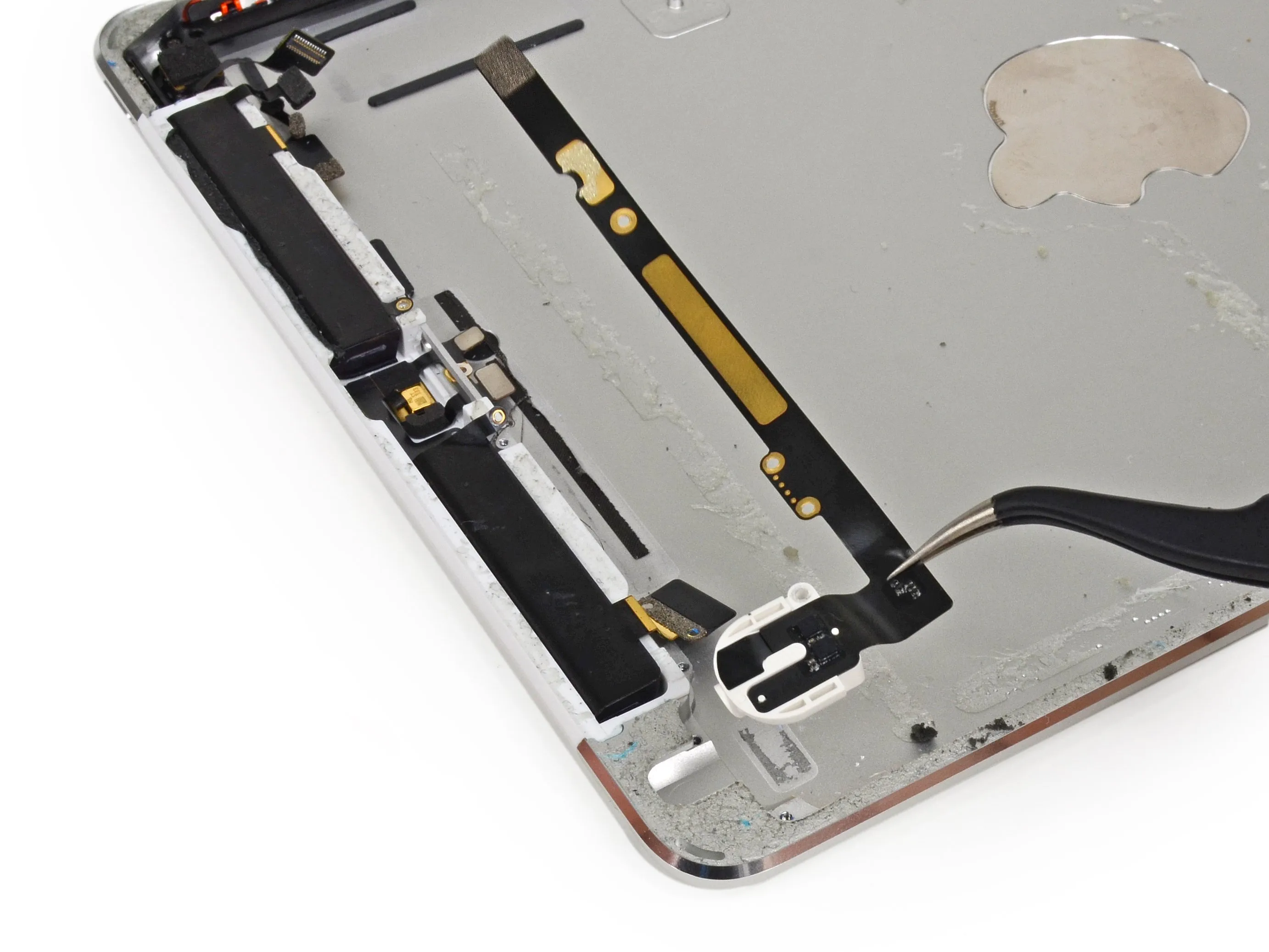

• Что это? Вырезаем разъем для наушников гнездо (-о-фонарь) наружу.

• Ловите эти сотовые антенны, пока можете - в строго Wi-Fi версии вы их не найдете. Они огромный телефон эксклюзив.

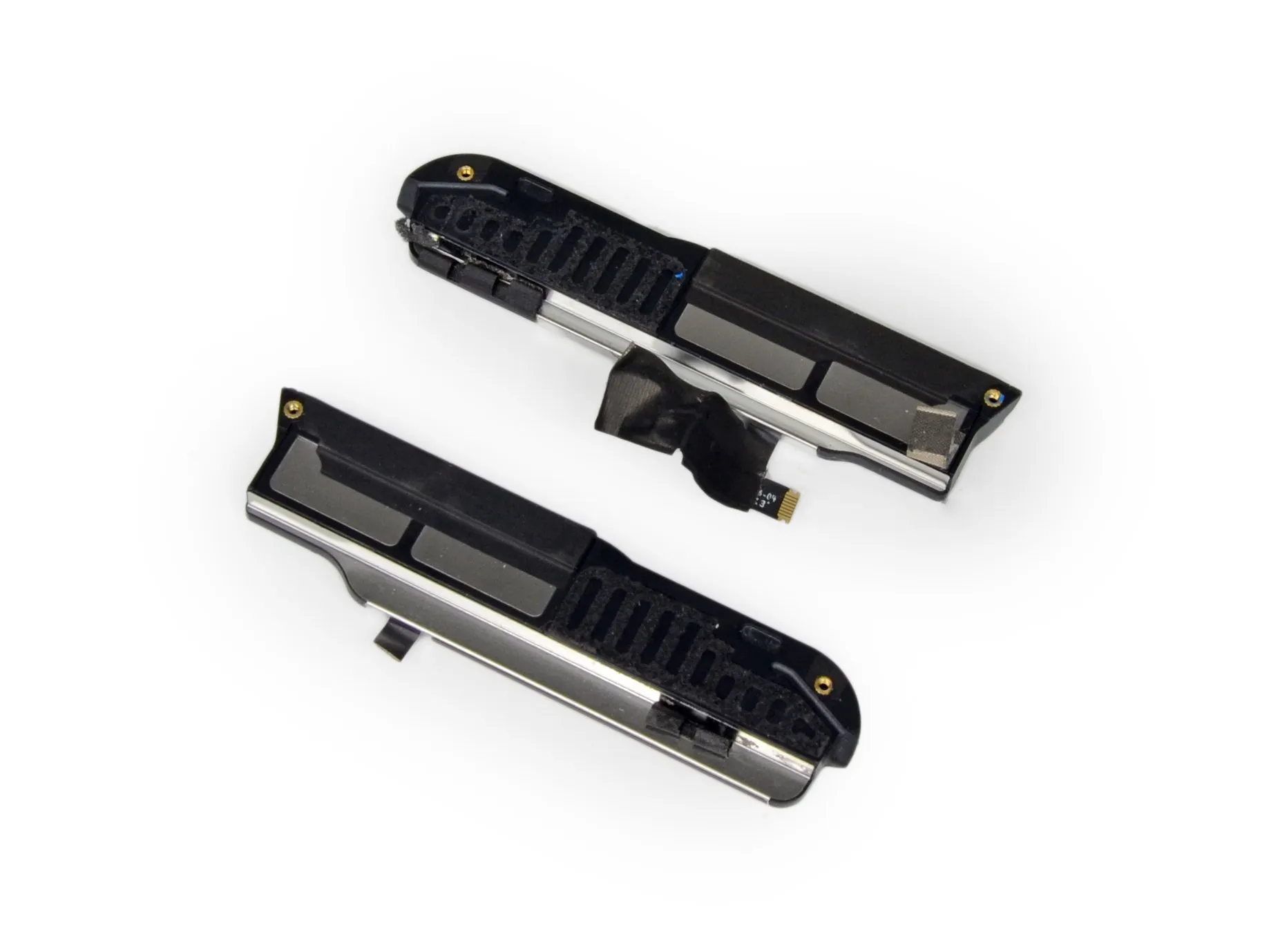

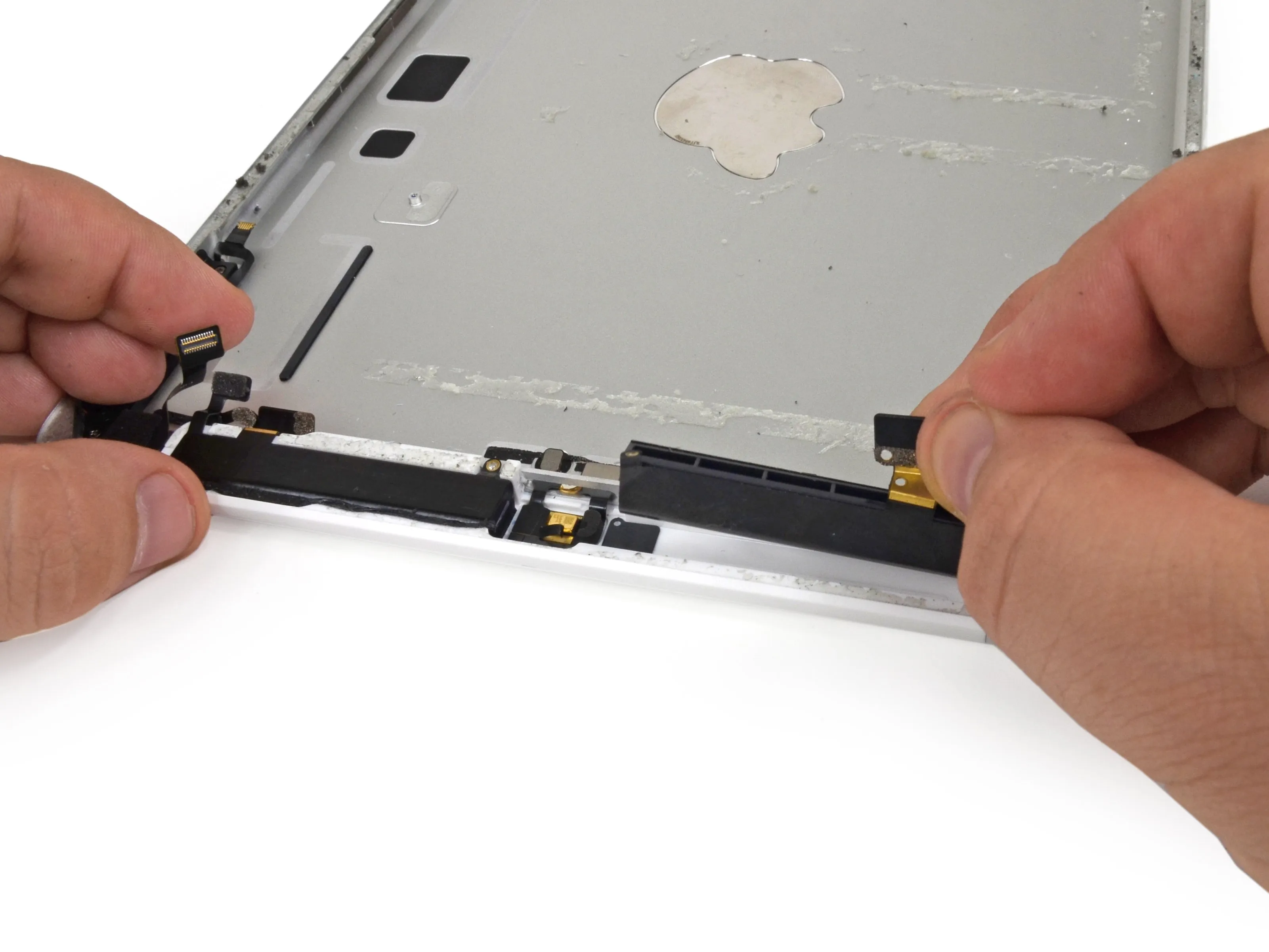

• Быстрый поворот на 180º, и динамики становятся нашей следующей жертвой. Окутанная тайной, Apple называет эти динамики 'встроенными', предпочитая не указывать их производителя.

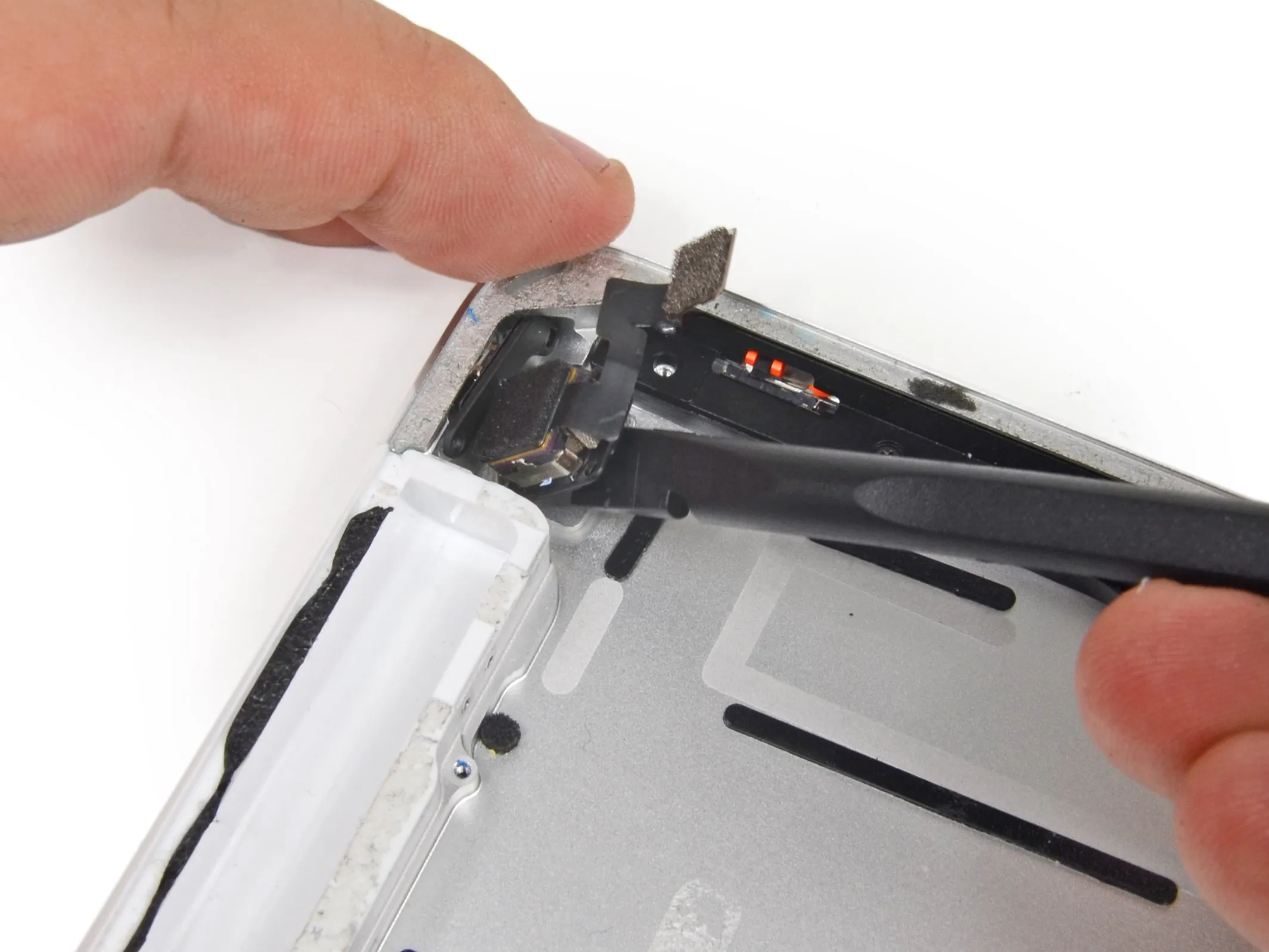

Шаг 23

• Мы ловить яблоки!

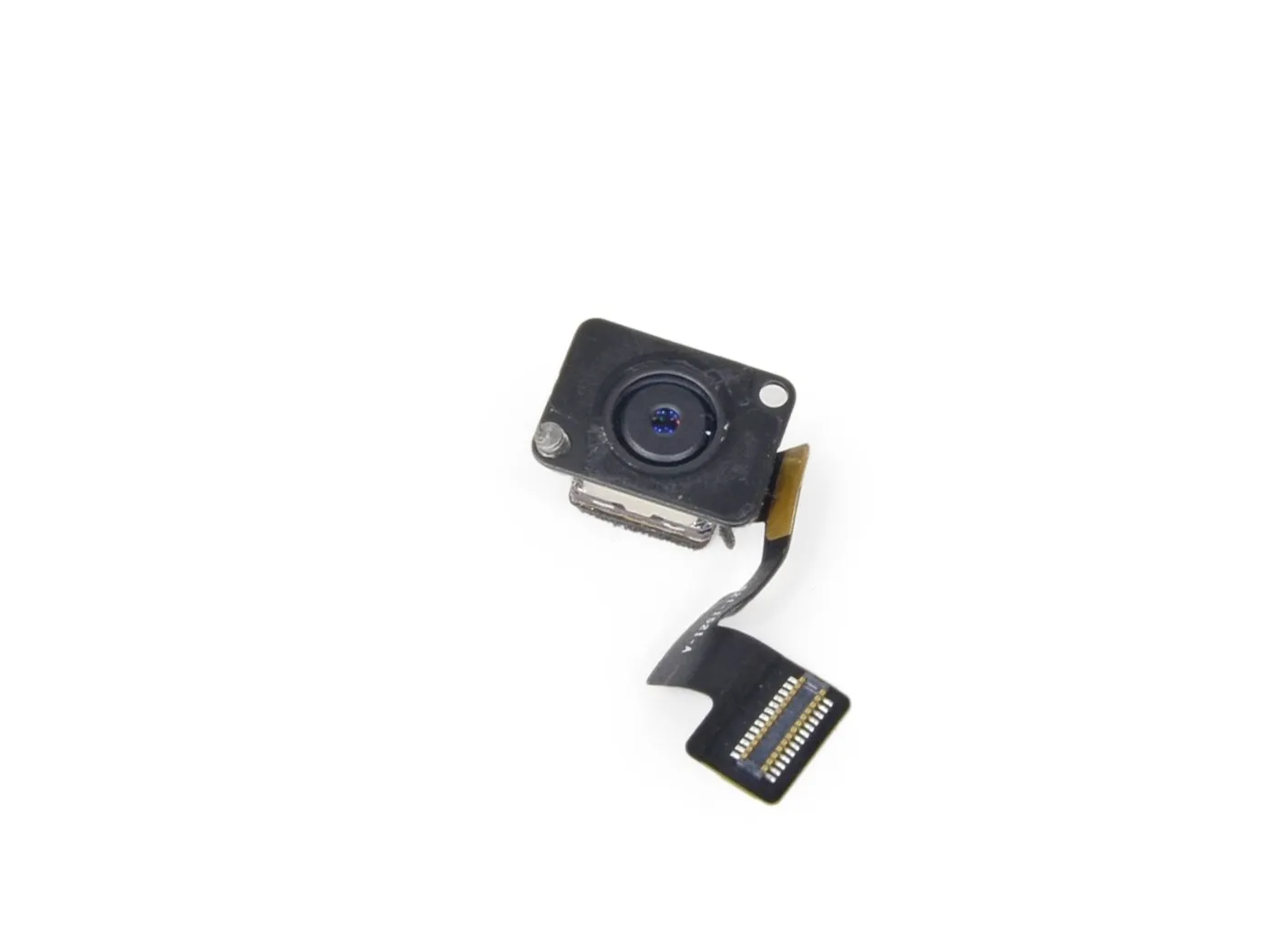

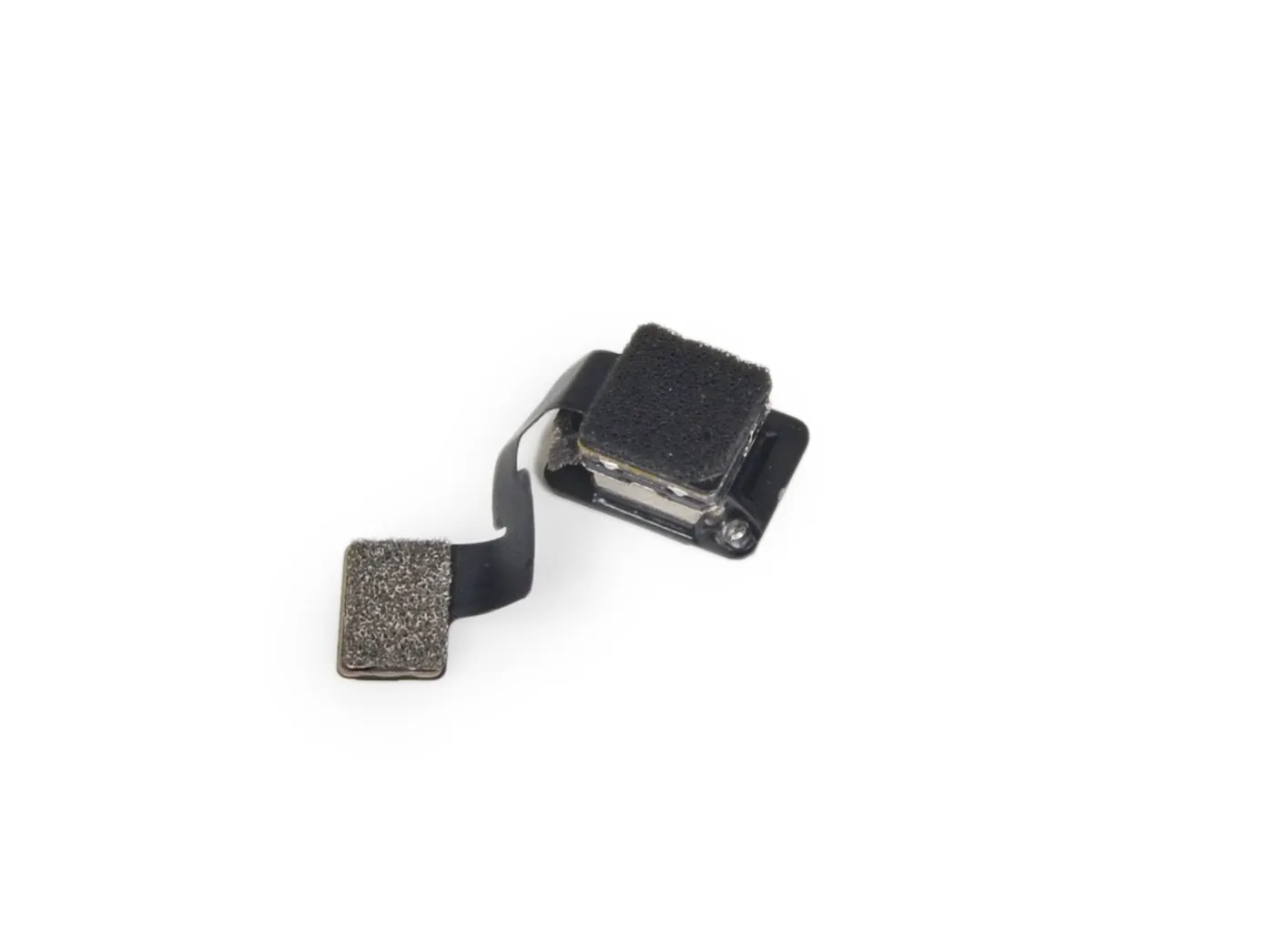

• Засовывая свой палец в воду, мы обнаруживаем еще одну камеру. На этот раз это 5-Мп задняя камера.

Шаг 24

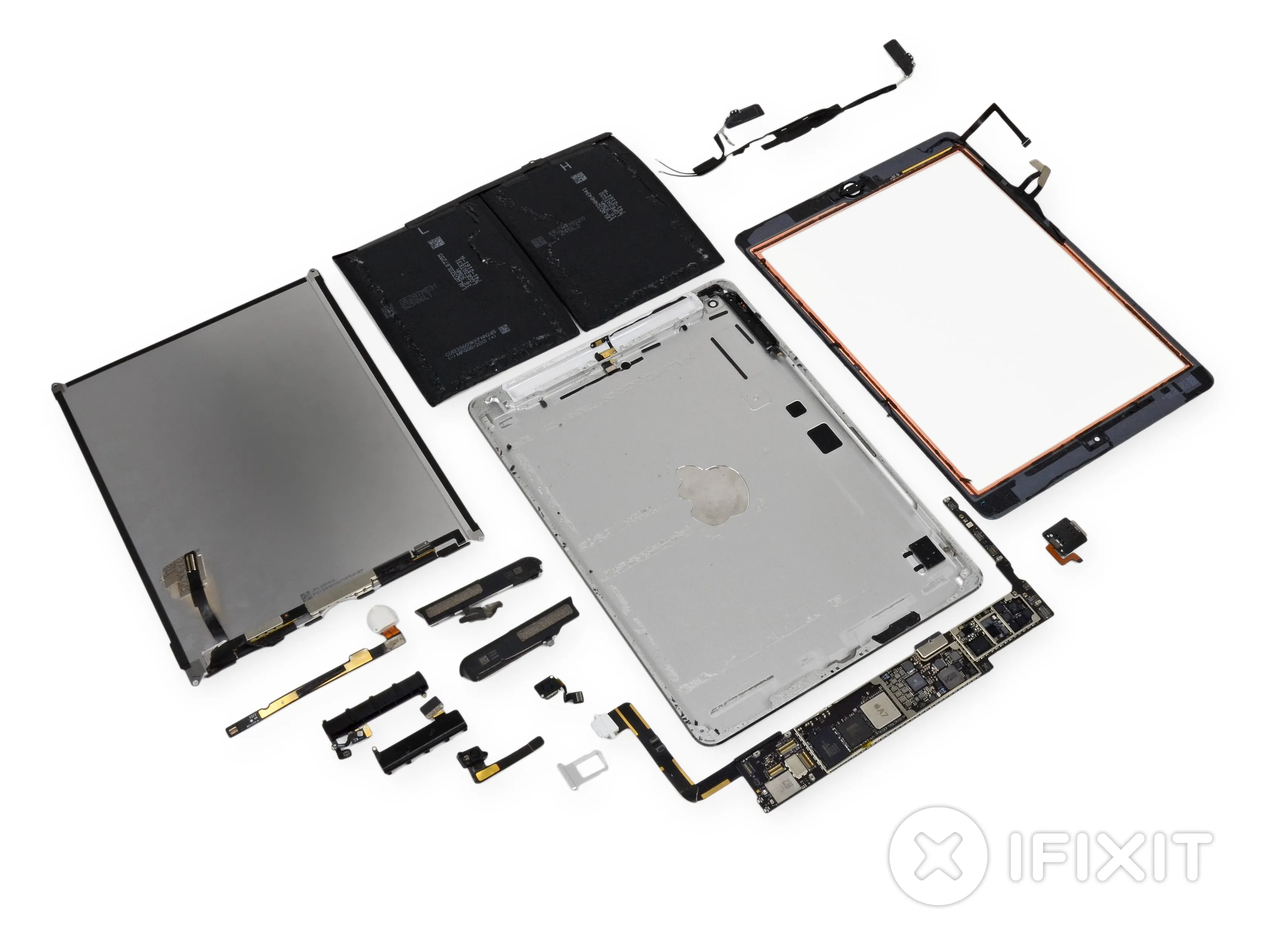

• Оценка ремонтопригодности iPad Air: 2 из 10 (10 - самый простой ремонт)

• ЖК-дисплей легко снимается после того, как с iPad снята передняя панель.

• Батарея не припаяна к логической плате. Это можно отнести к плюсам.

• Как и в предыдущих iPad, передняя панель приклеена к остальным частям устройства, что значительно увеличивает шансы расколоть стекло при ремонте.

• Много, много и много клея удерживают все на месте. Это самая сложная процедура извлечения батареи, которую мы видели в iPad.

• ЖК-дисплей прикреплен к передней панели клейкой лентой, что увеличивает шансы разбить его при разборке.

• Вы не сможете получить доступ к разъёму на передней панели, пока не снимите ЖК-дисплей.
