Разборка iPad FCC

Введение

Обновление 4/3

Мы разобрали серийный iPadи получили фотографии более высокого разрешения.

Анализ фотографий FCC

FCC была достаточно любезна, чтобы показать внутренности iPad с WiFi еще до его выхода! На фотографиях, которые они выложили, интересные детали были скрыты за серыми квадратами, но мы смогли извлечь необработанные файлы! Официально WiFi iPad - это модель Apple A1219, в то время как 3G iPad - это модель A1337.

Apple попросила скрыть эту информацию до 17 августа. Очевидно, что FCC их проигнорировала.

Примечание: Это не традиционный разбор Делаете.ру. Эти фотографии не соответствуют нашим обычным стандартам качества, и проводить анализ на файлах низкого разрешения довольно сложно. Настоящий разбор iPad мы проведем 3 апреля, когда получим заказанные по предзаказу устройства.

Обновление: 3G iPad

Мы обнаружили внутренние фотографии iPad 3G, который не будет выпущен еще как минимум месяц! Начиная с шаг 14.

Вам нужны только основные моменты? Следите за новостями @Делаете.ру за новостями по мере их появления.

Шаг 1 iPad FCC Teardown

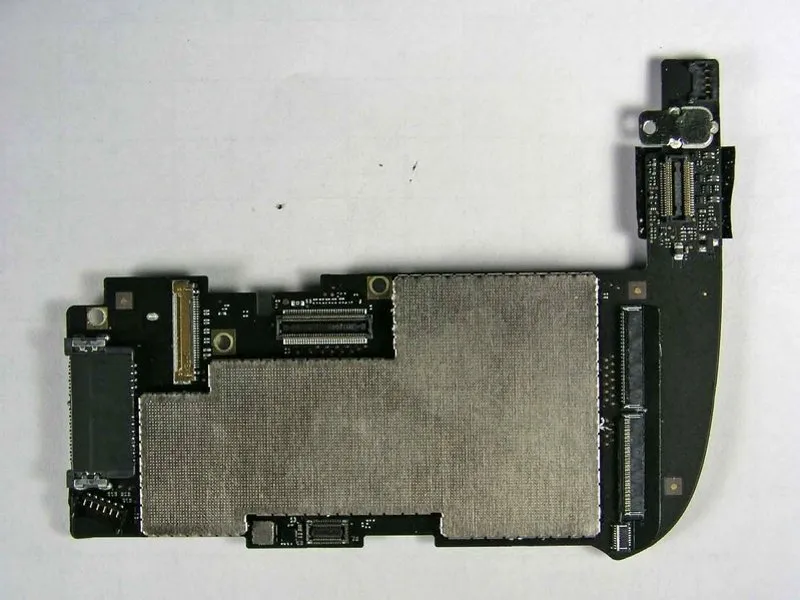

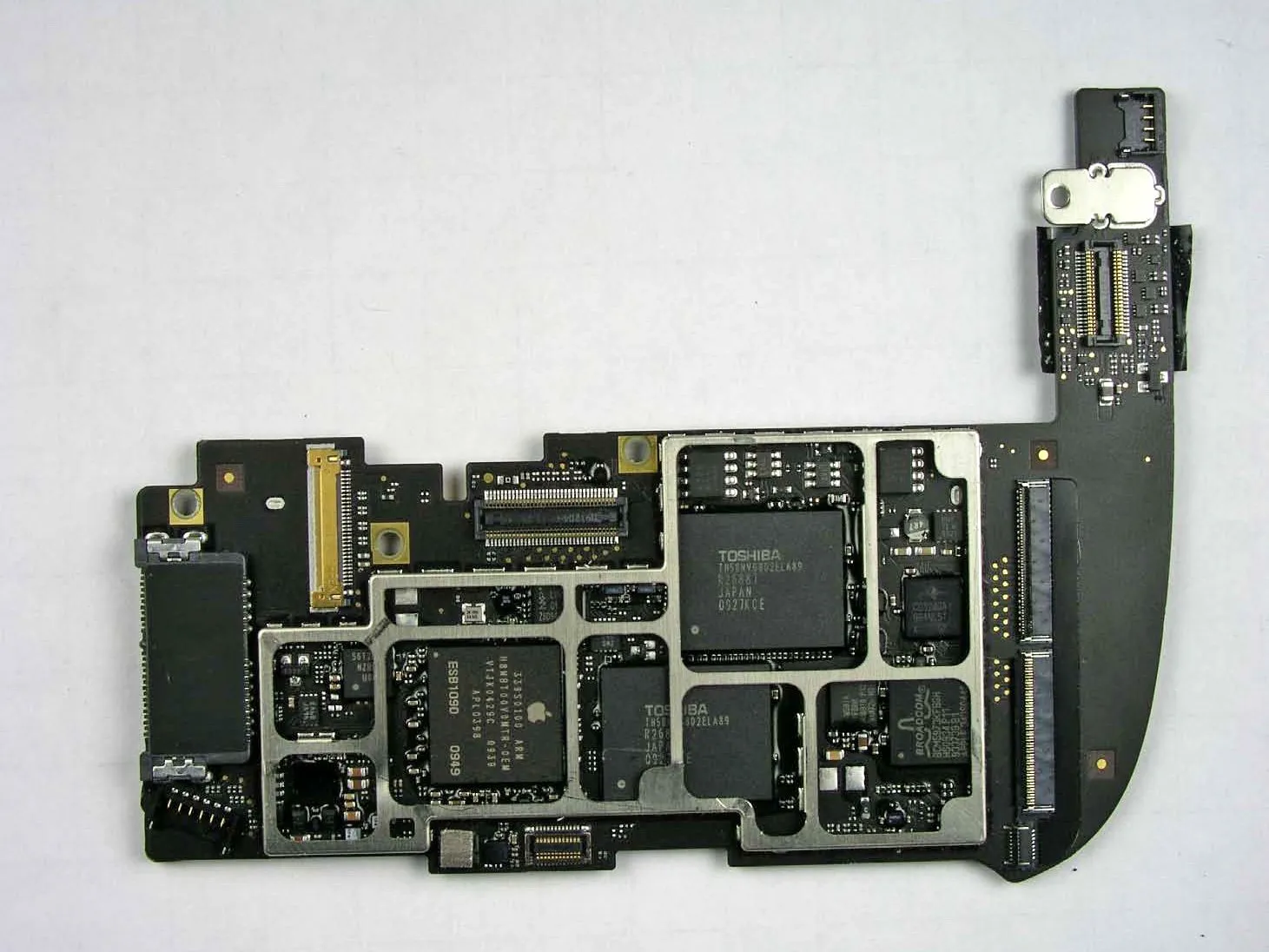

• Проводим анализ по ходу дела. Пожалуйста, помогите в комментариях! Чтобы увидеть файлы с максимальным разрешением, войдите в систему, и вы получите большую опцию на каждой фотографии.

• Одно слово предостережения: Скорее всего, это предсерийная плата, и Apple вполне могла сменить поставщика с тех пор, как предоставила FCC образец устройства. Воспринимайте эти данные с долей соли, пока мы не сможем проанализировать производственную модель завтра.

• Похоже, что на плату нанесено много эпоксидной смолы. Больше, чем мы видели раньше - Apple действительно серьезно относится к долговечности этого устройства.

• 2x Toshiba Flash

• Apple A4

• Broadcom BCM5973

Шаг 2

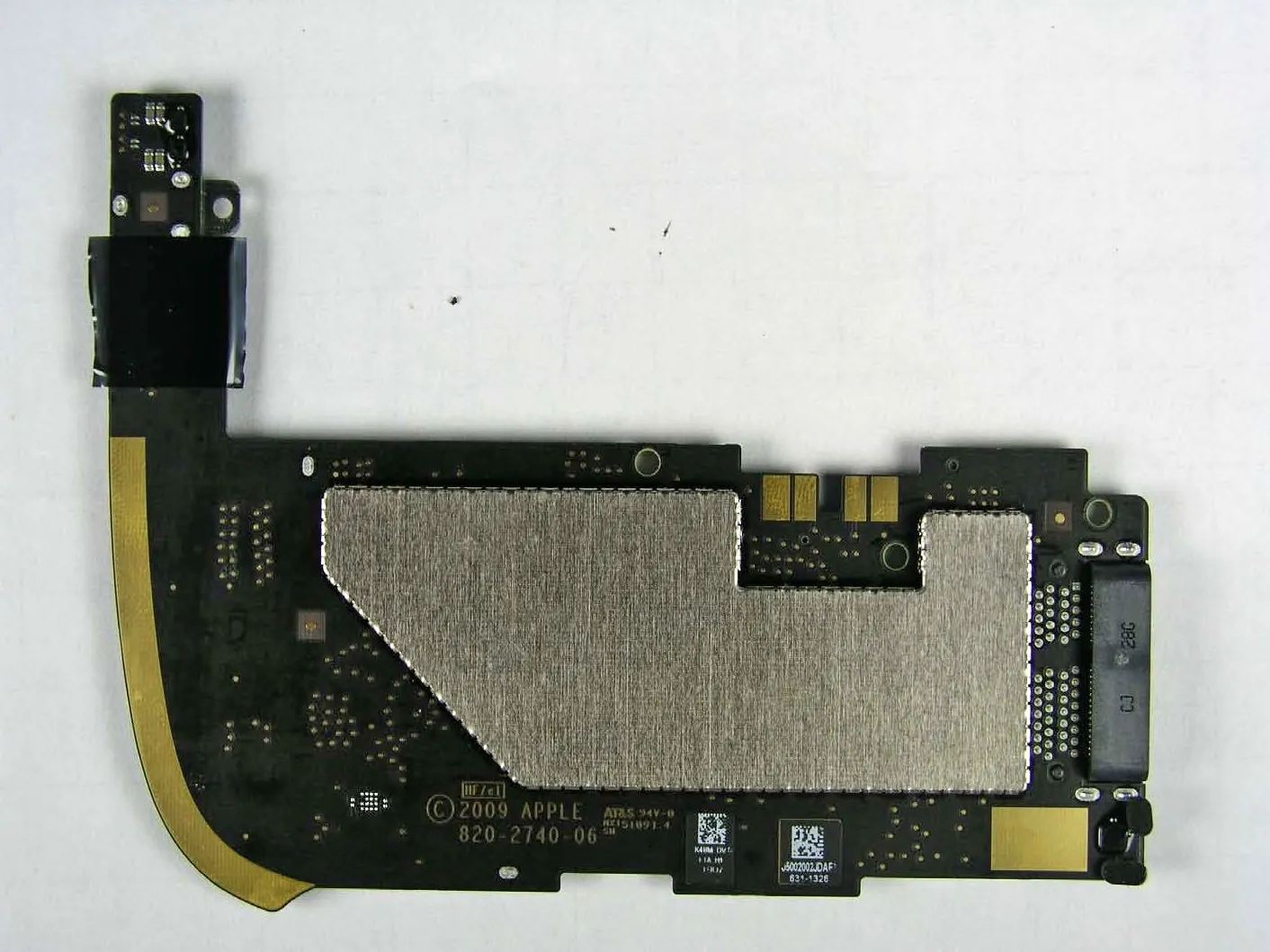

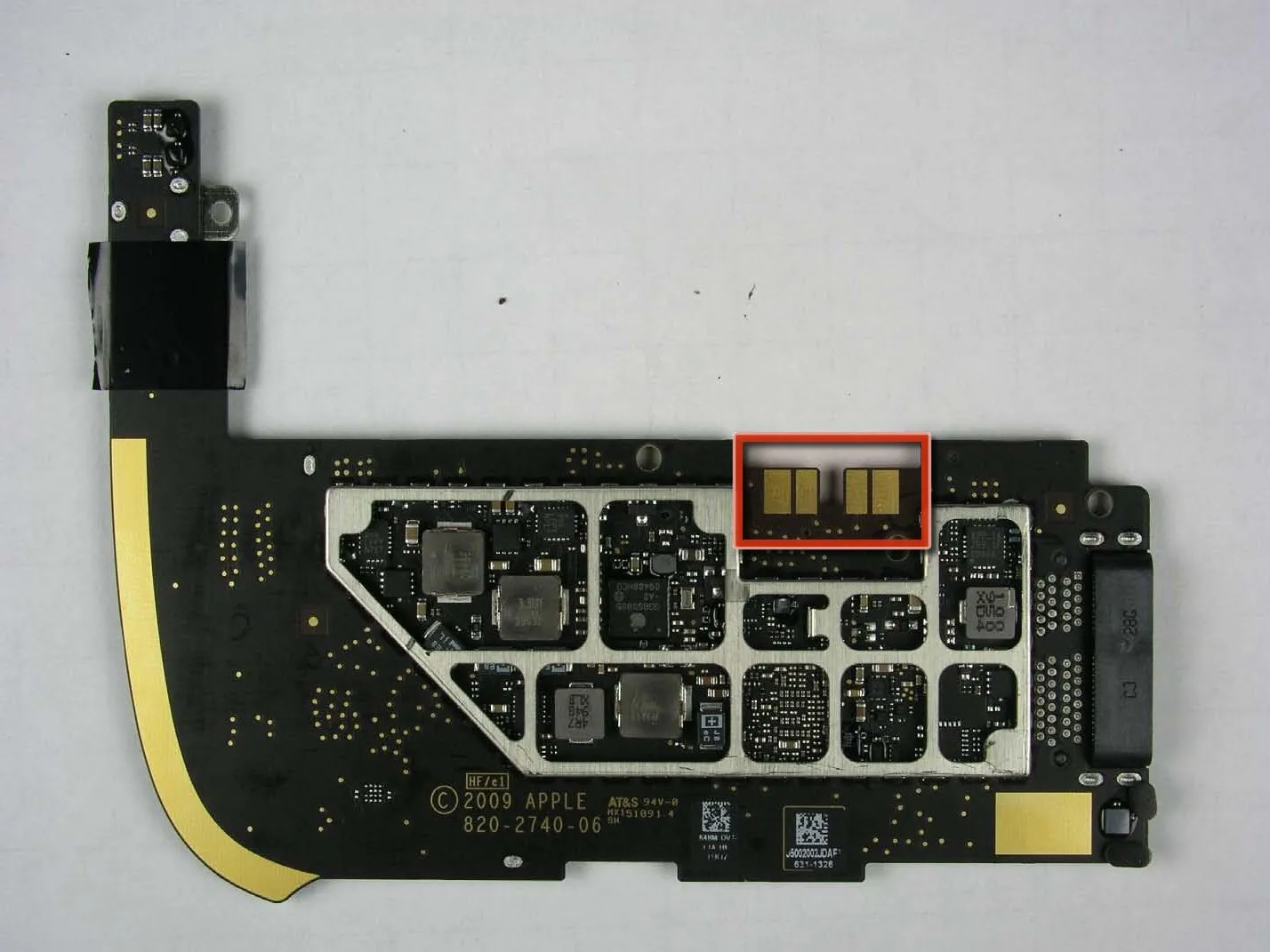

• Нижняя часть логической платы, с экраном EMI и без него.

• Мы очень рады сообщить, что Apple не припаивала батарею! В iPad используется та же система крепления батареи, что и в iPhone 3G и 3GS.

• Похоже, что эта плата была изготовлена компанией AT&S. Будет интересно посмотреть, сохранится ли их маркировка на окончательной версии платы. Мы не видели, чтобы производители печатных плат Apple маркировали свои платы раньше.

Шаг 3

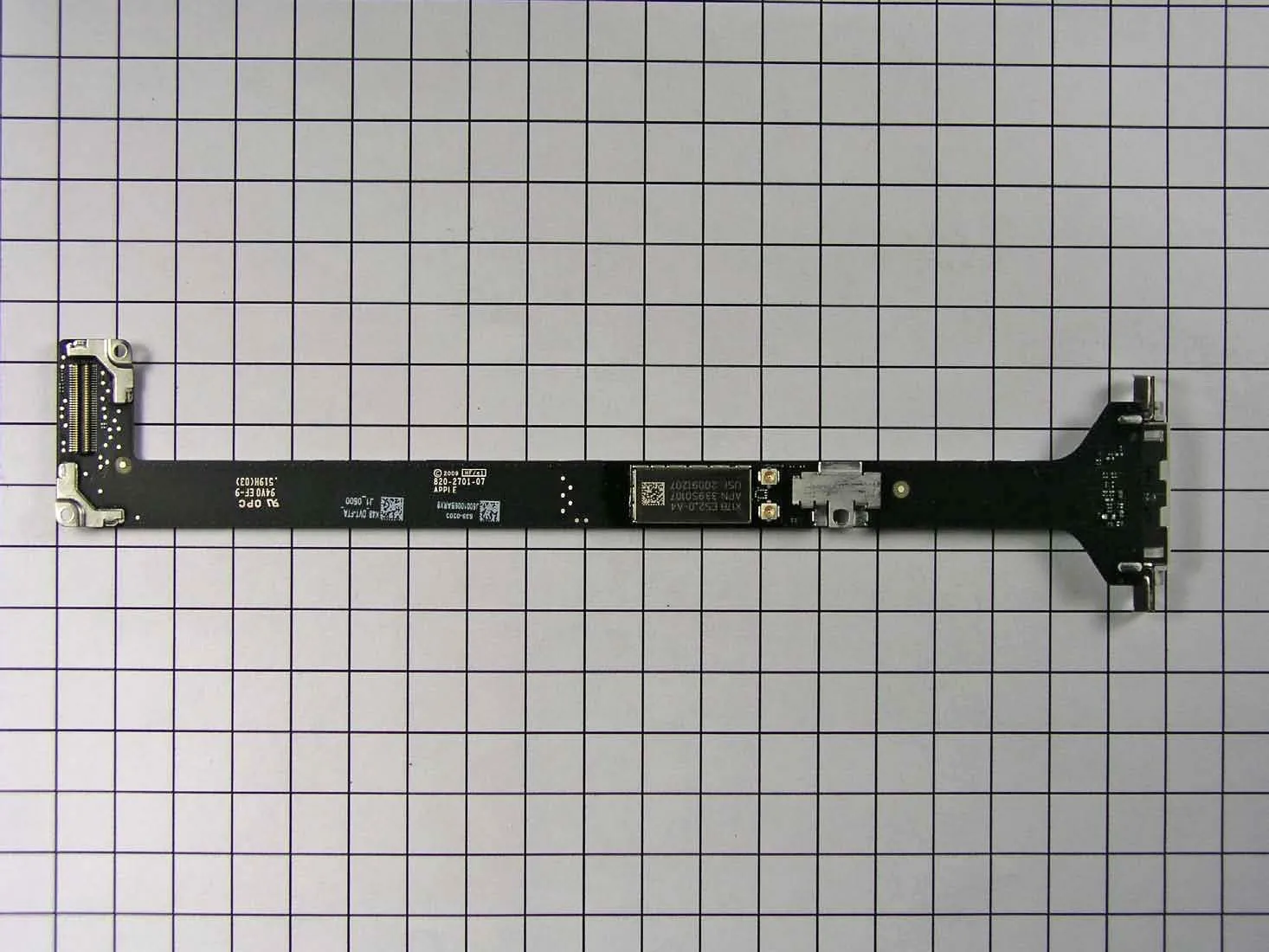

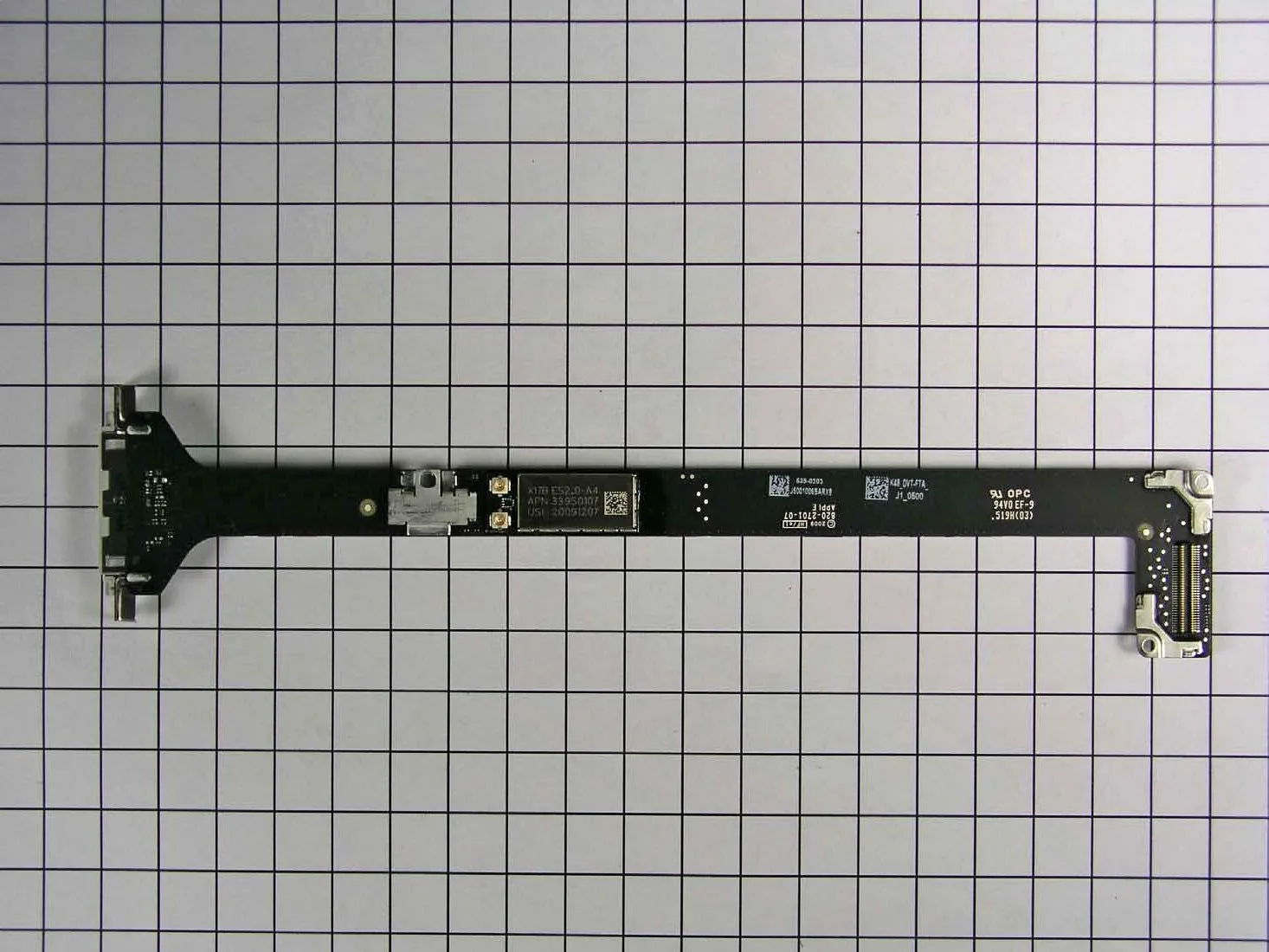

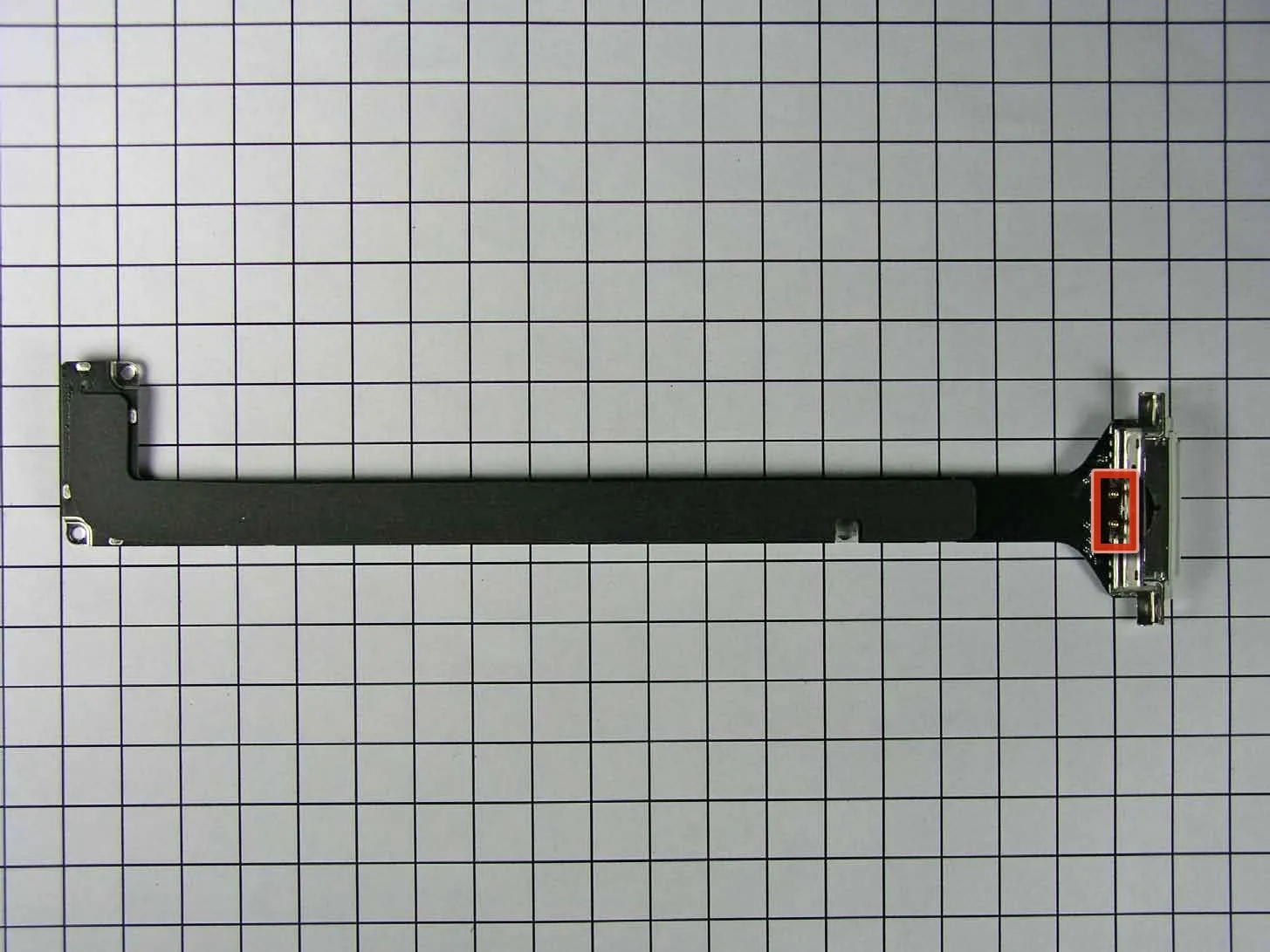

• Этот кабель передает сигнал от док-разъема к логической плате.

• Не желая терять место, Apple также умудрилась прикрепить к этому кабелю платы Wi-Fi и Bluetooth.

• Как и в некоторых других устройствах Apple, которые мы видели, кнопка 'Домой' выполнена в стиле low-tech. Здесь есть две контактные площадки, которые сопрягаются с площадками на дисплее. Когда кнопка нажата, цепь завершается.

• Примечательно, что в этом RF/дата-кабеле нет ничего, связанного с GPS.

Комментарии к шагу

GPS входит в пакет опций 3G, так что я бы удивился, если бы он существовал на этой модели.

Меня это тоже очень интересует, все говорят, что GPS нет в Wi-Fi, только в 3g, они промахнулись, не включив его в Wi-Fi модель, или, может быть, он будет тайно работать, если вы привяжете к нему свое соединение для передачи данных, когда вы в пути :0)

iPhone использует A-GPS, ему нужны вышки сотовой связи, чтобы определить, где он находится, если в iPad нет 3G, он не сможет определить, где он находится.

НЕТ, НЕТ, НЕТ... A-GPS - это настоящий GPS, который также может использовать сотовые вышки для быстрого определения местоположения при запуске или при слабом спутниковом сигнале. Вот почему iPhone может определить ваше местоположение на порядок быстрее, чем большинство GPS-устройств, используемых в автомобилях.

https://en.wikipedia.org/wiki/A-GPS

Шаг 4

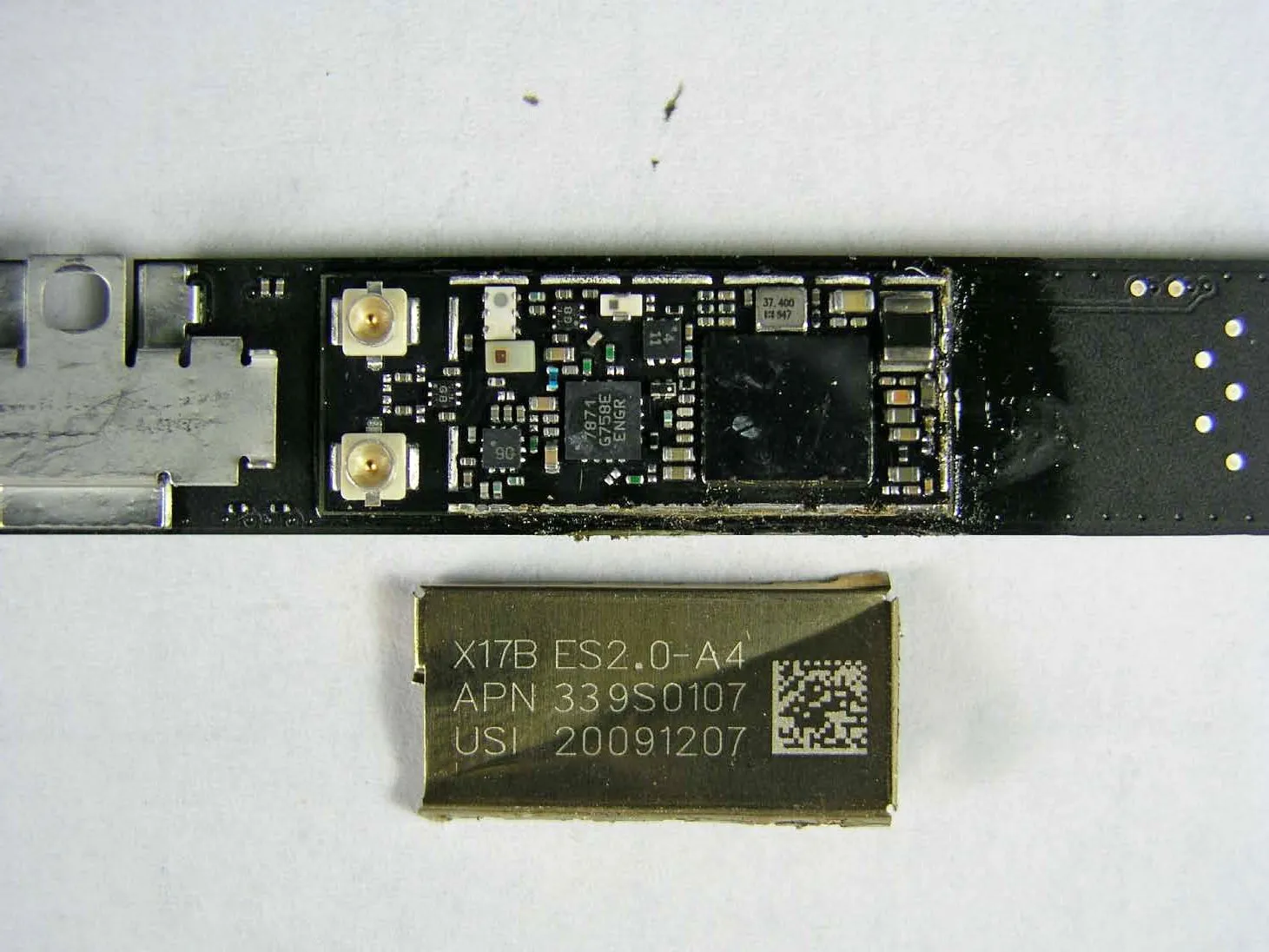

• Wi-fi и Bluetooth интегрированы в одну плату. В последнее время Broadcom является одним из любимых поставщиков Apple. Возможно, это тот же чип BCM4329, который Apple использовала в Touch 3-го поколения.

• Лазерная гравировка на крышке:

• X17B ES2.0-A4

• APN 339S0107

• USI 20091207

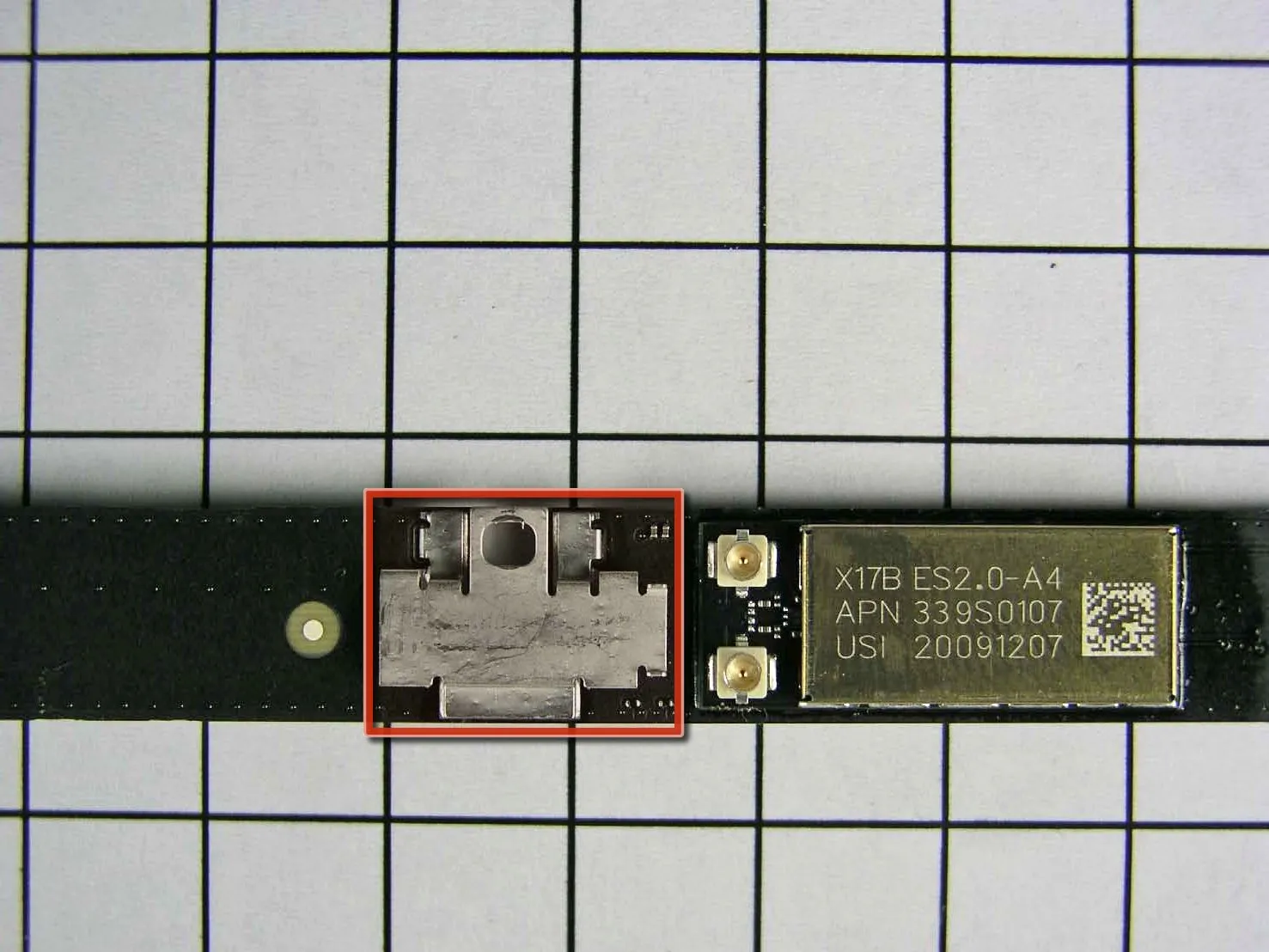

• Кронштейн, показанный на втором рисунке, является одновременно зажимом для кабеля и точкой заземления для блока WiFi/Bluetooth/кабеля.

Шаг 5

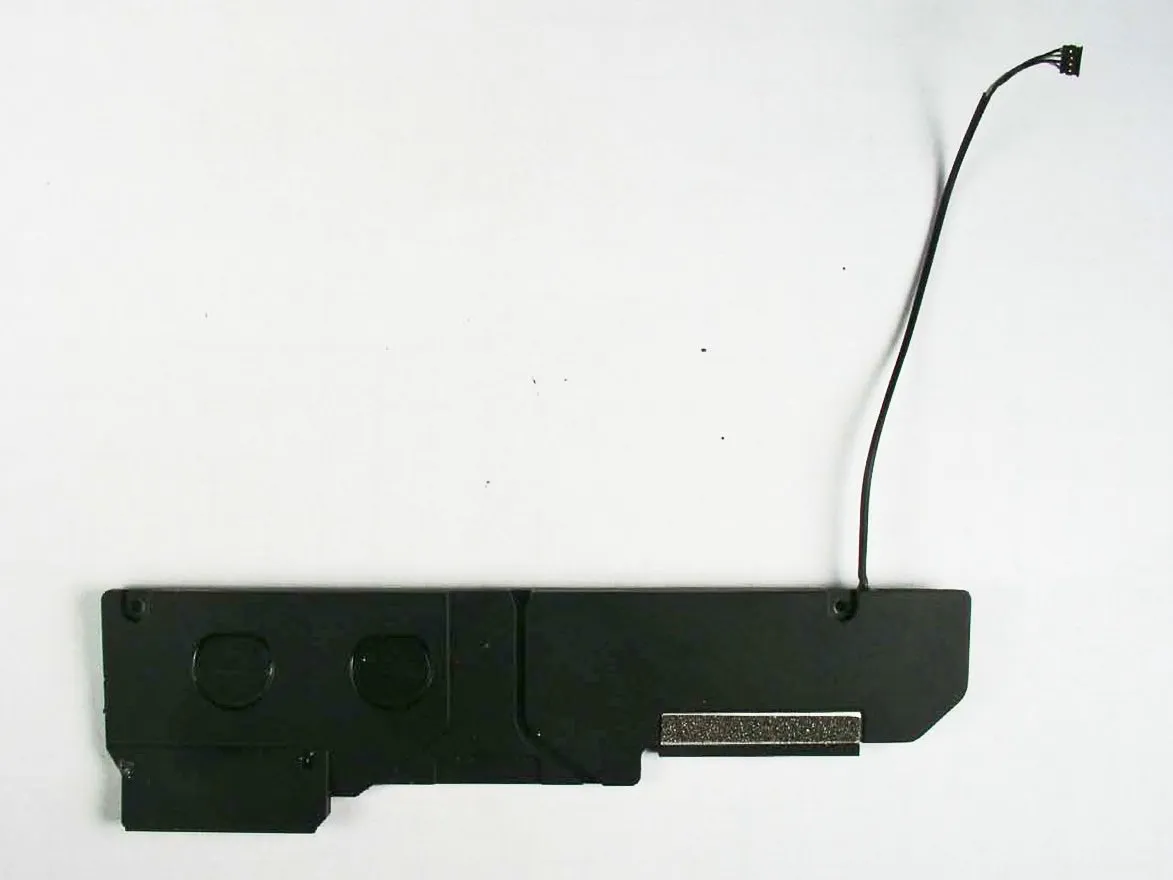

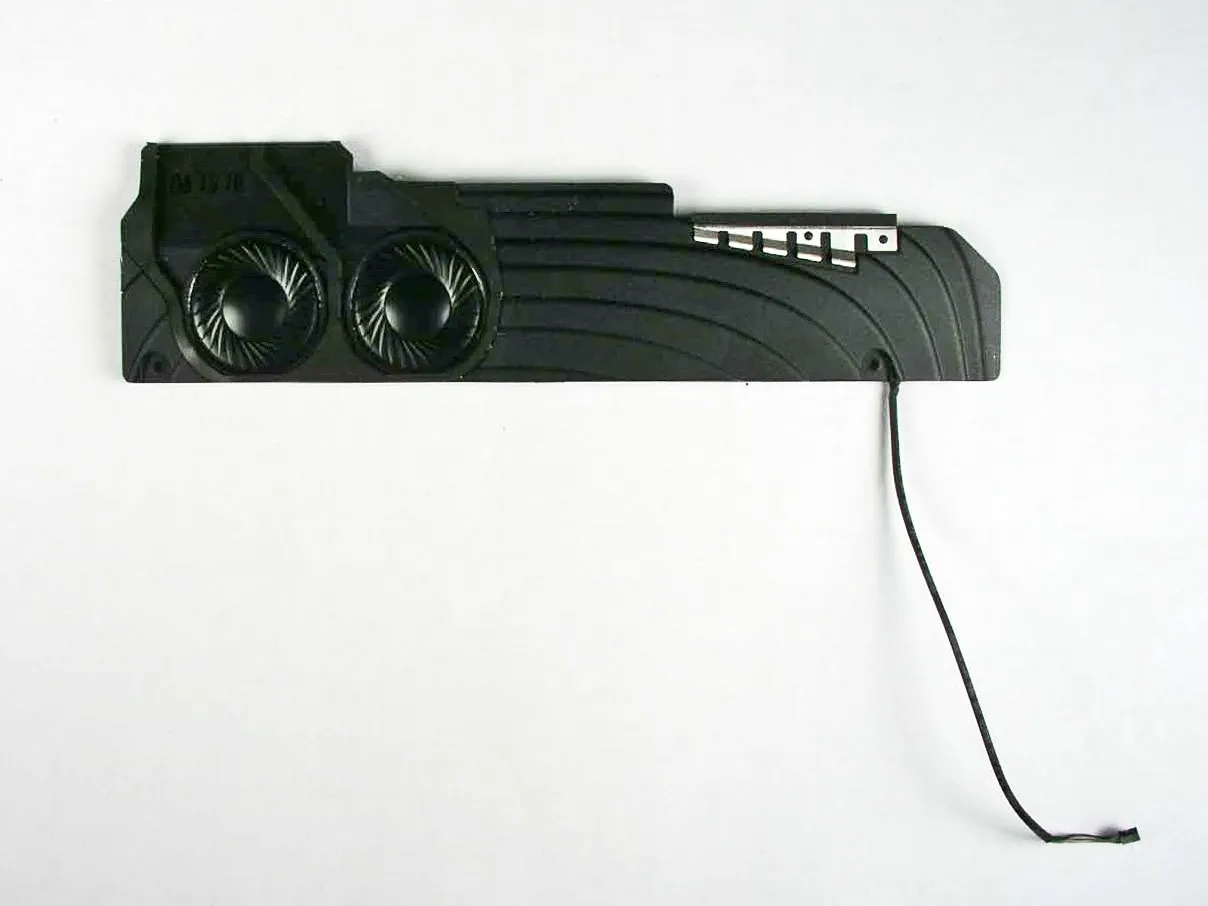

• Снимок динамика в сборе.

• Двойные динамики обеспечивают монофонический звук. Два небольших герметичных канала направляют звук к трем аудиопортам, вырезанным на нижней грани iPad.

• Разъёмы на динамиках и других компонентах типичны для разъёмов ноутбуков MacBook Unibody. Перевод: iPad не так уж и тесен в плане пространства.

Комментарии к шагу

Похоже на звук ;)

Динамик?

Шаг 6

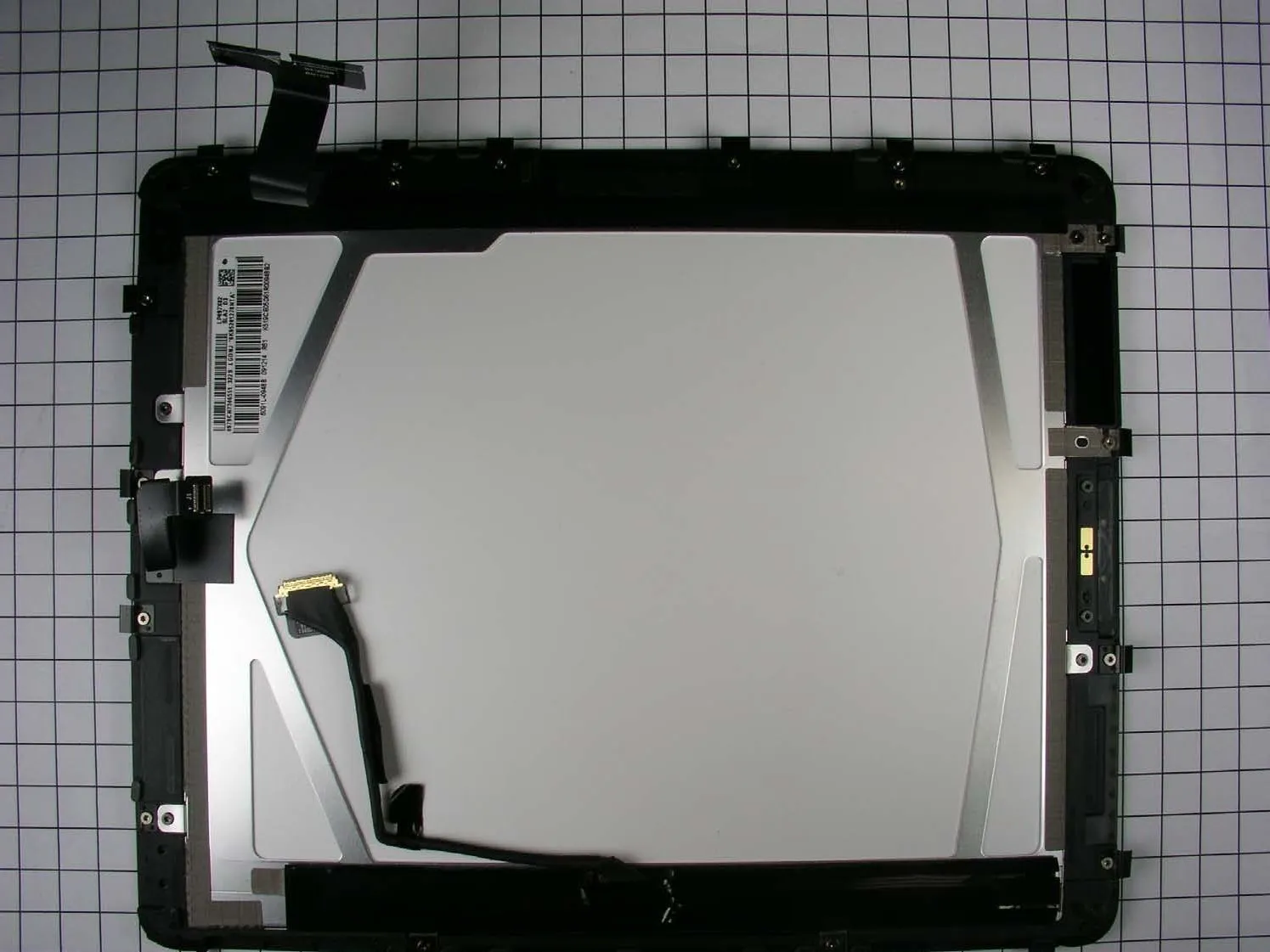

• Внутренняя сторона дисплея в сборе.

• Номер детали трудно разобрать, но, похоже, это LP097X02. Если это так, то дисплей изготовлен компанией LG-Phillips.

• Скорее всего, это самая дорогая часть iPad. В нем используется дорогостоящая матрица IPS (технология переключения в плоскости) и имеет светодиодную подсветку (в отличие от более дешевых TN и CCFL).

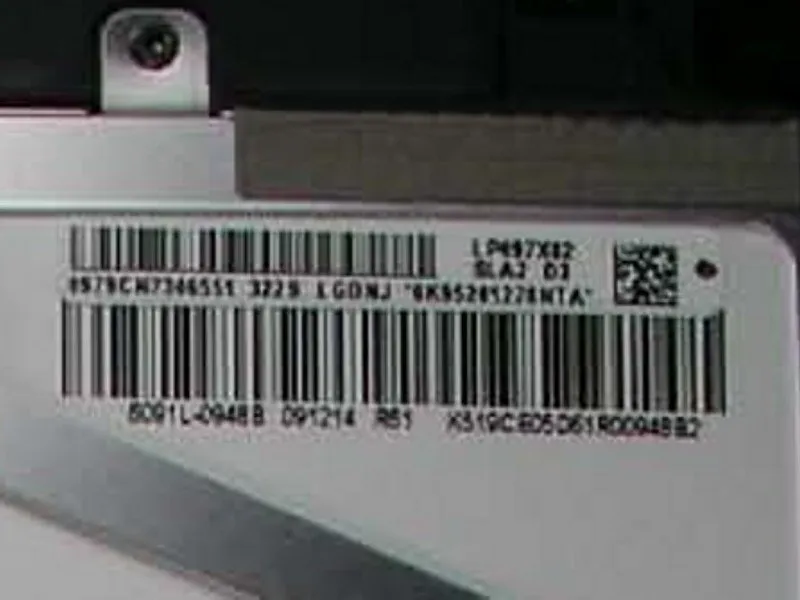

• Штрих-коды светодиодов дисплея: 1579CN7346569 3225 LG0NJ 'GK65284221MTA', и 5091L-0942B 091214 R51 K319CED5D61R0094B2

Комментарии к шагу

По-моему, номер детали больше похож на LP097X82.

Не знаю, изменит ли это что-нибудь. Но на дисплее отображается LP497X82.

И это важно, потому что?!?

Хорошо, что вы можете видеть, как устройство держится вместе. Видите эти темные, предположительно подпружиненные клипсы по краям дисплея? Их нужно снять, чтобы отсоединить дисплей от нижней части корпуса. Может быть, с помощью бритвенных лезвий можно освободить зажимы с двух соседних сторон, что позволит вынуть дисплей под углом? Не похоже, что это легко. Вероятно, в нижней части есть небольшой выступ, который удерживает каждую клипсу на месте. Может быть, если бы у вас был набор присосок, вы могли бы просто вытащить дисплей с силой? В худшем случае можно просверлить небольшое отверстие в корпусе, рядом с каждой клипсой, затем надавить на клипсу булавкой, чтобы освободить ее; после этого заделать отверстия и тщательно вычистить все металлические опилки. Сомневаюсь, что это будет так уж плохо: Apple самой нужен способ проникнуть внутрь.

По-моему, номер модели выглядит как LP097X02, что наводит на мысль о гугле, и это имеет больше смысла.

Да, я тоже погуглил и нашел LG LED LCD экран panal

В сборке экрана, справа вверху, гибкий кабель с большим разъемом должен быть кабелем сенсорной панели к логической плате. Согласно нашей фотографии (извините, что она на испанском языке), он проходит через рамку сборки экрана.

Согласно https://bit.ly/9AgX1T, справа клипсы являются частью рамы и они жесткие. Поэтому вы можете открыть iPad с ЛЕВОЙ стороны.

Шаг 7

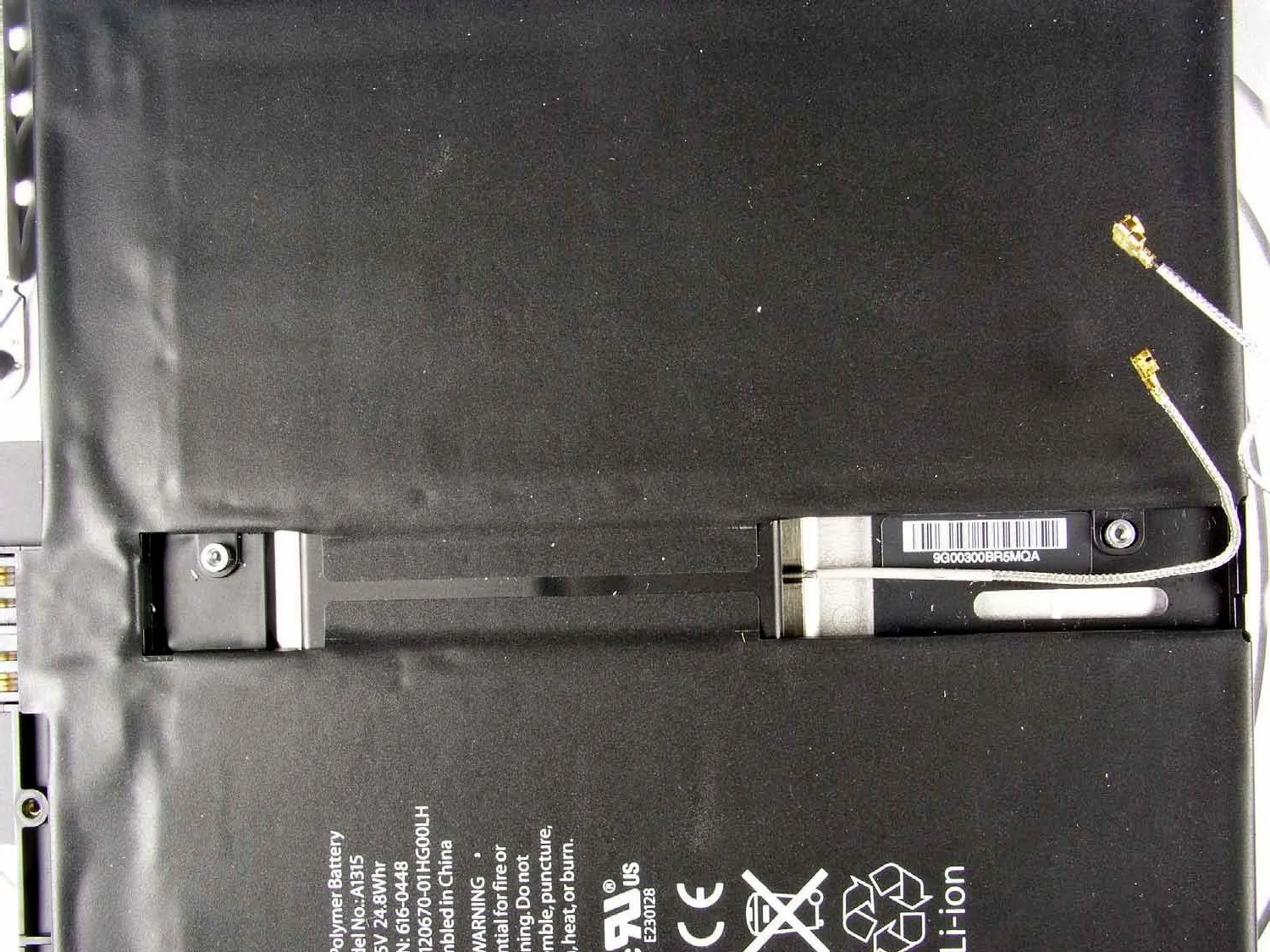

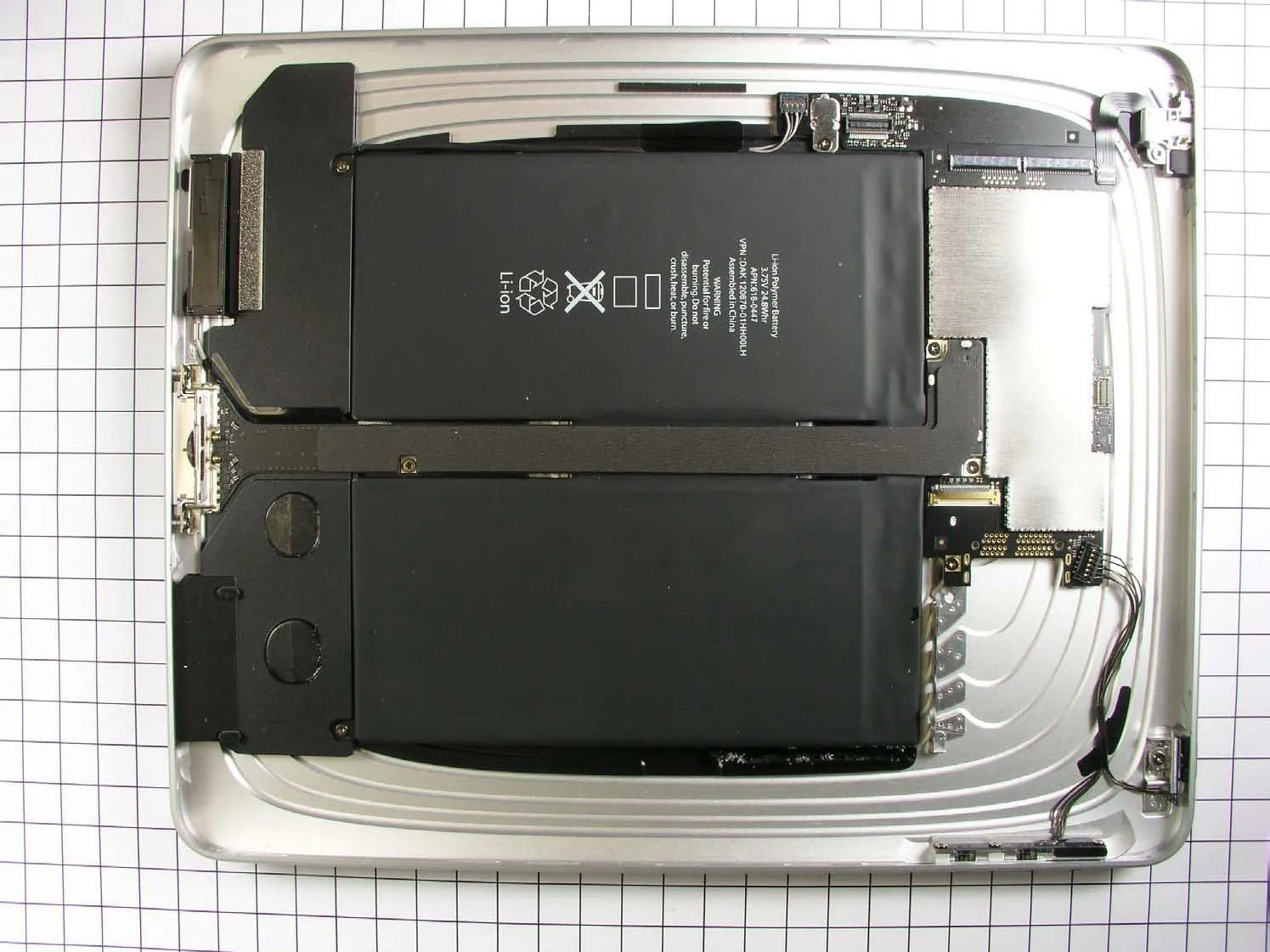

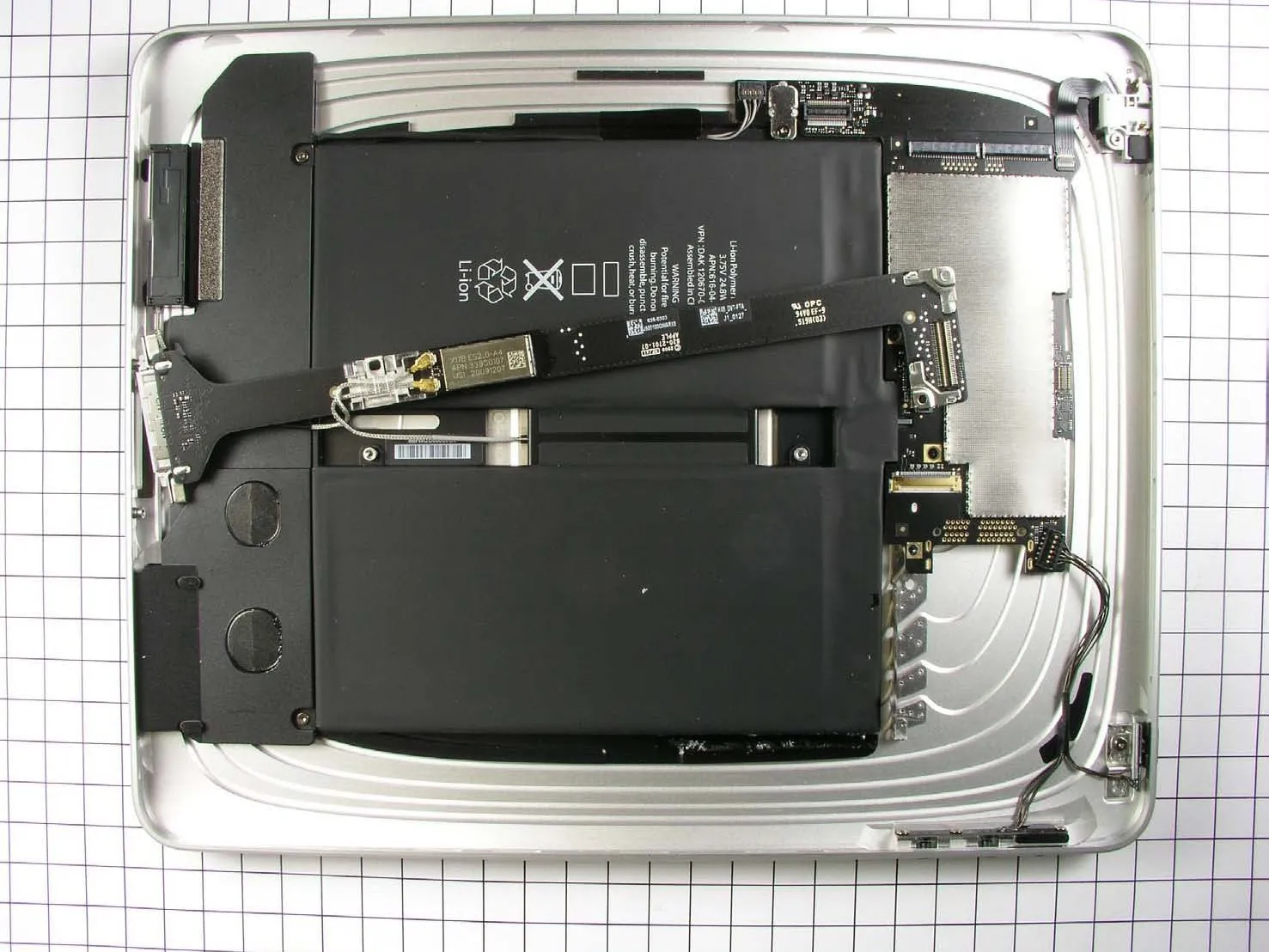

• На этом снимке задней части корпуса (без дисплея) батарея видна довольно отчетливо.

• Батарея 3,75 В, 24,8 ватт-часа (6,5 ампер-часа [!]) обеспечивает заявленные 10 часов работы. Для сравнения, у iPhone 3GS батарея 4,51 ватт-часа, а у MacBook Air - 40 ватт-часов.

• Похоже, что в батарею встроены два отдельных литий-полимерных элемента напряжением 3,75 В, соединенных параллельно, что обеспечивает столь продолжительное время автономной работы.

• Блок питания USB пришлось усовершенствовать специально для iPad. Это 10-ваттный блок производства Foxlink Technology, Ltd., артикулA1357 W010A051.

Комментарии к шагу

Можете ли вы прокомментировать вихреобразное 'углубление' на серебряной пластине...?

Это говорит о том, что корпус был изготовлен из одной алюминиевой заготовки на фрезерном станке с ЧПУ.

Я думаю, что это обработанная задняя часть, так как задняя часть iPad изогнута. Внутренняя часть не должна выглядеть так же красиво, как задняя, поэтому они, вероятно, удалили только достаточно материала, чтобы поместить компоненты и сэкономить на стоимости/времени обработки, так как она не является идеально гладкой.

В этом есть смысл. Мне также интересно, добавляет ли такая конструкция прочности?

Возможно, так как при гладкой обработке ушло бы больше материала.

Да, и сама 'лестничная структура' добавляет устойчивости, в отличие от плоской крышки из алюминиевого листа.

На картинке показана литая задняя крышка. То, что она ступенчатая /= обработанная. На внутренней стороне нет следов обработки.

На фотографиях (в частности, в разделе Делаете.ру) видно матовое покрытие, которое скрывает любые следы обработки. В любом случае, это определенно обработанный узор, будь то непосредственно на готовой детали или на пути к изготовлению литой формы.

Безумно думать, что на внутреннюю поверхность обработанной детали нанесут матовое покрытие. Еще более безумно думать, что они понесут расходы на механическую обработку крышки (дорого) вместо литой детали (дешево). Кроме того, изделие, представленное на тестирование в FCC, должно быть репрезентативным для конечного продукта, особенно в том, что касается всего, что влияет на характеристики EMI/EMC.

Я работаю инженером в компании №1 по производству/поставке тактических радиостанций в США, и я говорю вам, что это литая деталь. Очевидная причина ступенчатости внутренней поверхности (по сравнению с гладким контуром, как на внешней поверхности) заключается в обеспечении плоской поверхности для монтажа PWB и других компонентов внутри устройства.

Конечно, если вы хотите прислать мне образец, чтобы посмотреть на него вблизи, мы можем навсегда покончить с этим вопросом :-/.

Глядя на некоторые крупные планы в официальном разборе Делаете.ру, я склоняюсь к тому, что задняя панель отлита под давлением, а затем подвергнута дополнительной обработке. Дополнительная обработка - это, как минимум, подрезка по периметру для формирования кромки, а также углубление этой кромки в месте расположения клипс. Посмотрите на крупный план в шаге 25. Вы можете увидеть разницу в текстурах.

Стоит отметить, что Apple утверждает, что корпуса MacBook [Pro] изготавливаются из цельного блока алюминия, и что внутри они имеют такую же отделку, как и iPad. Конечно, Apple может несколько исказить правду, ведь 'цельный блок' может быть изначально литой деталью, которая не слишком далека от окончательной формы.

В любом случае, я считаю, что нет никаких сомнений в том, что корпус iPad был разработан на компьютере, а станок с ЧПУ создал оригинал, на основе которого и были изготовлены детали.

Если вы перейдете сюда https://www.apple.com/MacBookpro/ и нажмите на 'смотреть видео unibody', вы сможете увидеть много деталей процесса строительства. Совсем не похоже, что он начинается как литая деталь. Однако я ожидаю, что они предпримут все необходимые шаги, чтобы снизить стоимость производства iPad, сохранив при этом качество сборки на должном уровне.

Шаг 8

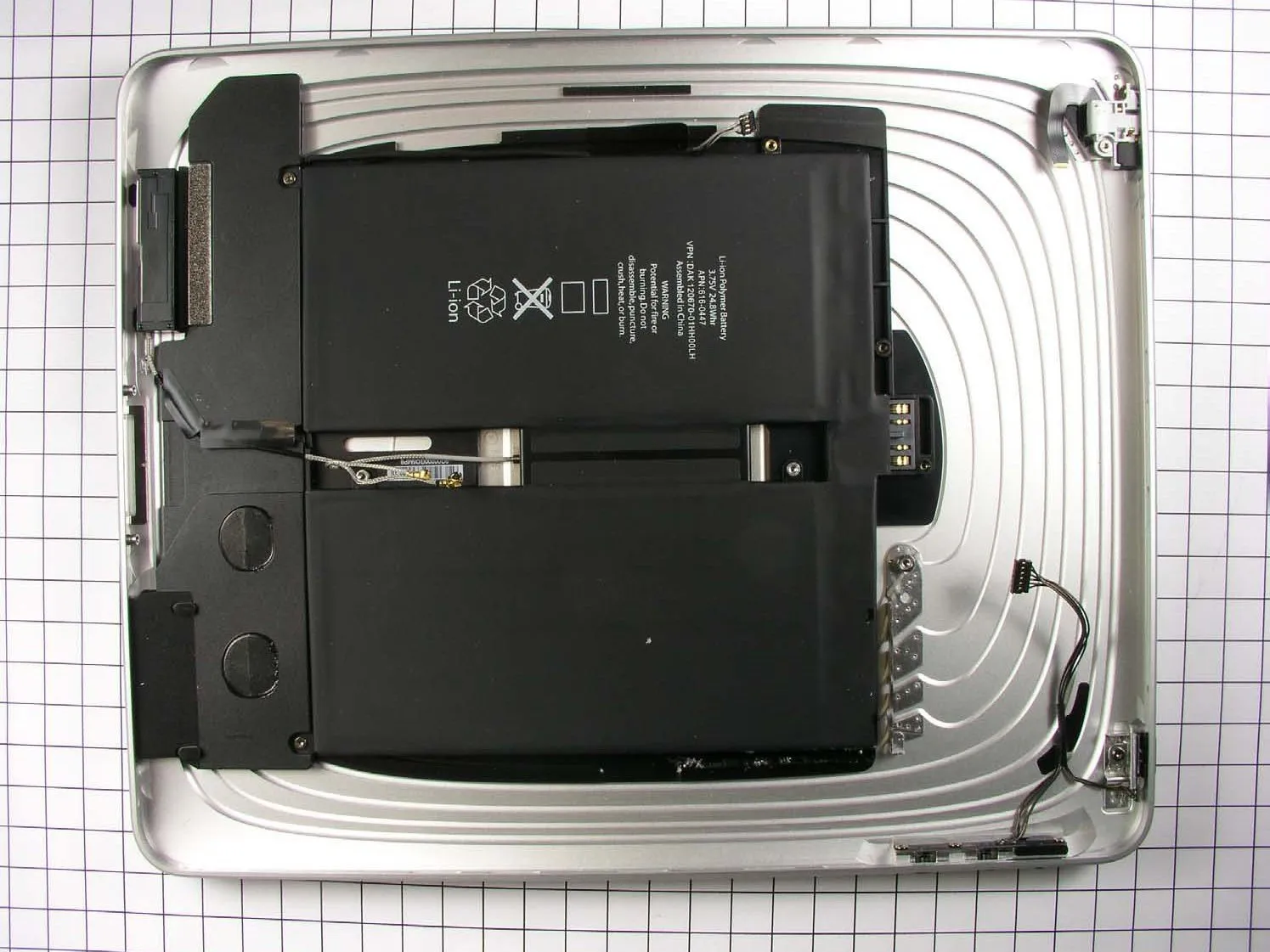

• Некоторые другие маркировки на батарее:

• APN: 616-0447

• VPN: DAK 120670-01HH00LH

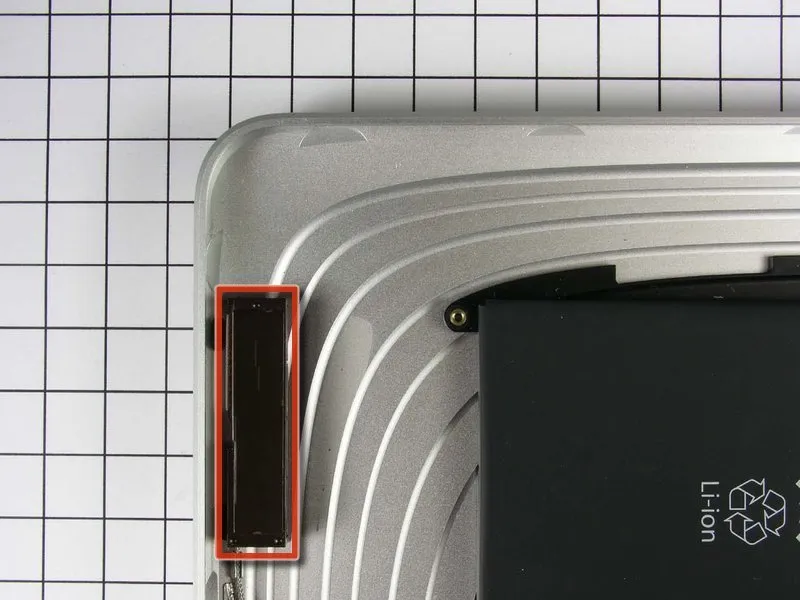

• Маленькая черная коробочка на втором снимке - это одна из антенн WiFi.

• Надеемся, что прием WiFi будет достойным, так как задняя панель iPad, похоже, представляет собой единый алюминиевый блок. Помимо упомянутой выше антенны, логотип Apple в центре задней панели также служит окном для передачи/приёма радиочастотных сигналов. Мы видели, как Apple сделала это в новейших iMac.

Шаг 9

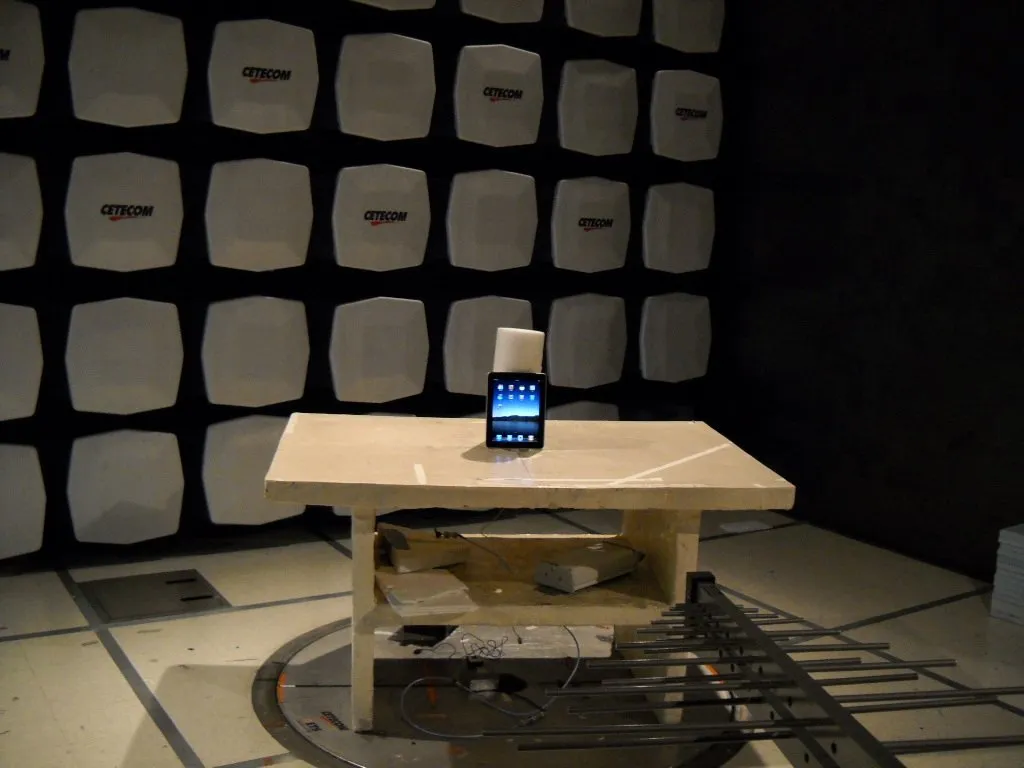

• Какой одинокий iPad...

• Вероятно, это снимок из лаборатории по тестированию радиочастотных помех, нанятой FCC.

• Этот тип теста проверяет соответствие части 15 правил FCC и RSS-210 Министерства промышленности Канады: устройство должно принимать любые помехи, включая помехи, которые могут вызвать нежелательную работу.

Шаг 10

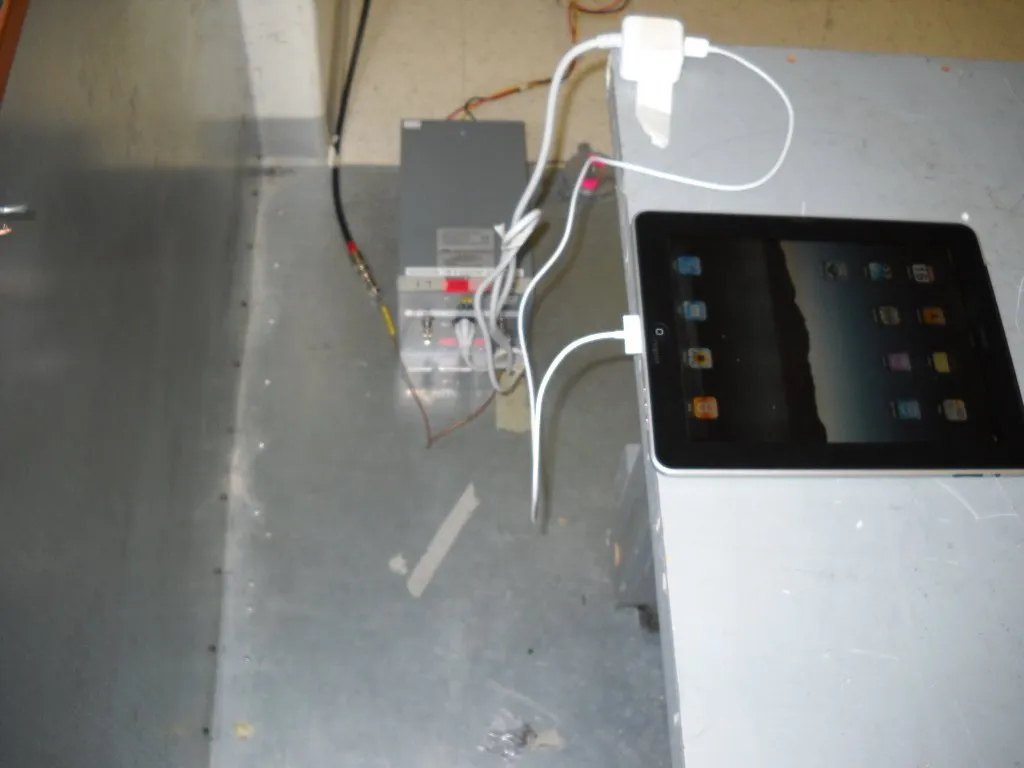

• На этом снимке показан iPad, подключенный к устройству, которое, как сообщается, является LISN (Line Impedance Stabilization Network), используемым для тестирования на электромагнитные помехи.

• Судя по всему, это 10-ваттный USB-адаптер питания, доступный в качестве аксессуара от Apple в конце апреля.

Шаг 11

• В этом шаге показана тестовая установка используемая для Удельная скорость поглощения отчет.

• Хозяева FCC

• Сайт руководство по iPad.

• Сайт Отчет об оценке SAR для iPad (с радиостанциями 802.11abgn и Bluetooth).

• Необоснованное количество тестовых данных в Отчет о тестировании FCC/IC.

Комментарии к шагу

В руководстве очень подробно описано, что нельзя делать с iPad...

Не роняйте, не разбирайте, не открывайте, не сминайте, не сгибайте, не деформируйте, не прокалывайте, не измельчайте,

микроволновую печь, сжигать, красить или вставлять в iPad посторонние предметы.

Мои любимые фразы в руководстве: 'iPad можно держать и использовать по-разному' и 'Подушка безопасности надувается с большой силой'.

Или используйте его, чтобы нарезать овощи для рецепта сальсы!

https://www.engadget.com/2010/04/02/ipad-...

'На этом снимке iPad подключен к инвертору, похожему на куб'.

Полагаю, вы никогда не слышали о LISN (Line Impedance Stabilization Network), используемой для тестирования на электромагнитные помехи.

Как бы то ни было, Кенни Ирвин (на bragster.com/kennyirwin) скоро станет первым человеком в истории, который разогреет iPad в микроволновке до тех пор, пока от него ничего не останется.

О, привет, Рутбрайан, это Макловер201 с YouTube. Я подписан на Dovetastic уже около трех лет, и я согласен. Не знал, что вы тоже читаете Делаете.ру. :D

Я почти уверен, что Кенни Ирвин погиб в июле 2000 года в аварии во время тренировки Winston Cup на New Hampshire Motor Speedway.

Не Кенни Ирвин Дейл младший... lol

Шаг 12

• Интересен номер модели iPad - A1219.

• A1219 находится прямо между iPod Touch 1-го поколения (A1213) и MacBook Pro 15' Santa Rosa (A1226).

• Мы бы ожидали, что iPad будет иметь номер модели в диапазоне A13XX, а не A12XX. Вчитываться в это сложно, но наше предположение: это говорит о более длительном, чем обычно, цикле разработки.

• Согласно заявлению FCCверсия, включающая 3G, является моделью A1337. Неужели Apple развлекается с номерами моделей?

Шаг 13

• Нижняя сторона iPad.

• Ненавидите, насколько зернистыми/ужасными являются эти фотографии FCC? Расстроены, что ваши налоговые доллары не тратятся на создание качественных изображений внутренностей гаджетов? Настройтесь на завтрашний день, когда мы разберем iPad на части в 12,3-мегапиксельном качестве.

Шаг 14 Фотографии iPad 3G

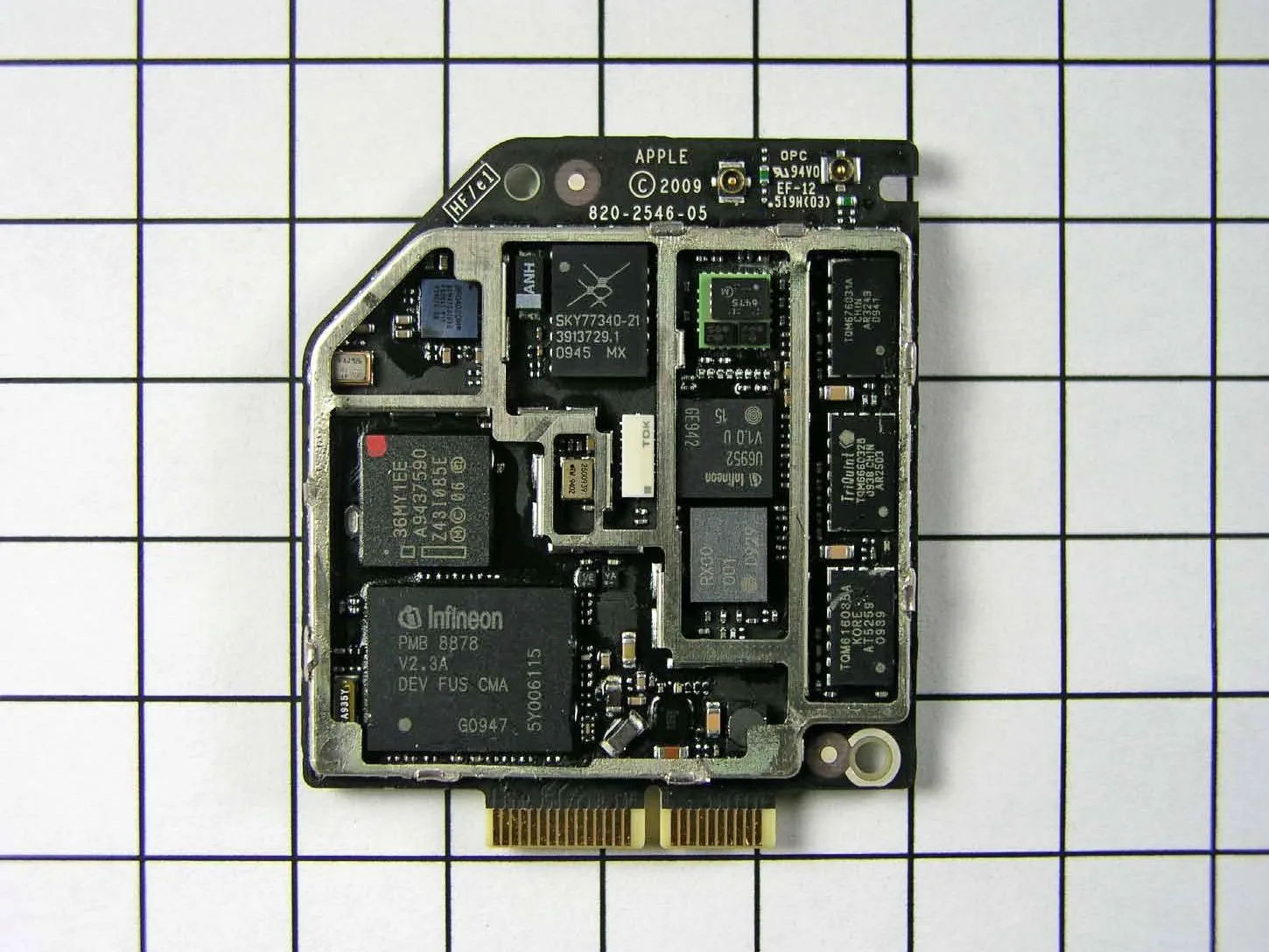

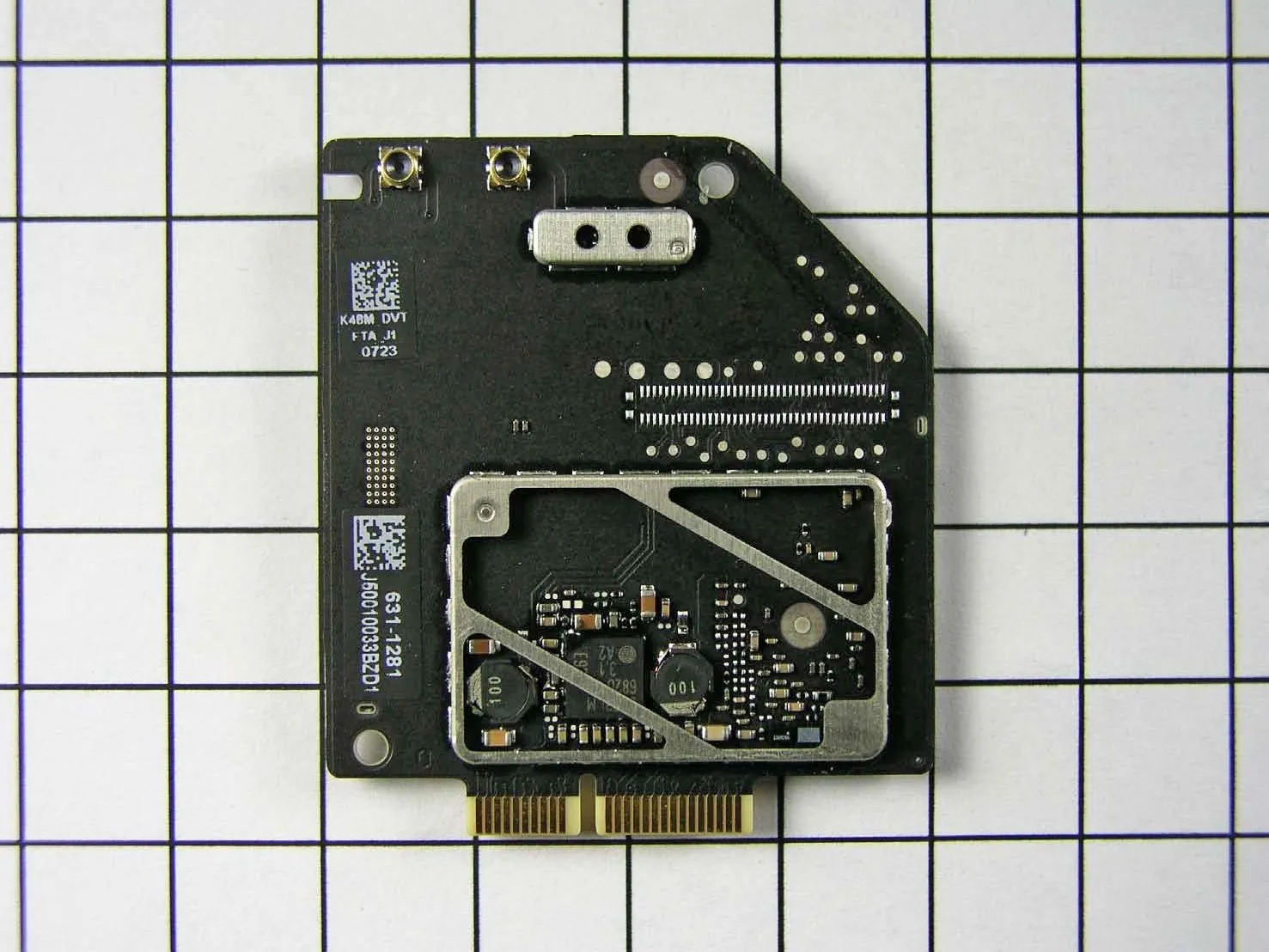

• Эта утечка фотографий FCC - коммуникационная плата от iPad 3G. Она не связана с основной страницы FCC для 3G.

• Детали:

• Infineon PMB 8878 X-Gold baseband IC.

• Skyworks SKY77340 Модуль усилителя мощности

• Три усилителя мощности Triquint / фильтры.

• Infineon U6952

• Numonyx 36MY1EE

Комментарии к шагу

Чип над базовой полосой, скорее всего, является базовым ПЗУ или ОЗУ (или и тем, и другим).

Микросхема Skyworks - усилитель GSM-сигнала

Чип Infinion рядом с центральным усилителем Triquint, вероятно, является аналоговым чипом baseband.

Чип на другой стороне платы, скорее всего, является чипом питания для baseband.

Маленький чип Broadcom в углу может быть модулем GPS.

Интересно, почему на нижней части коммуникационной платы находятся разъемы для тестирования радиочастот? Единственное, что я могу предположить, это то, что они хотели сохранить все точки тестирования на одной стороне платы.

Шаг 15

• В левом верхнем углу находится деталь Broadcom, но на фотографии FCC она недостаточно крупная, чтобы определить ее.

• Справа расположены три усилителя мощности TriQuint: TQM616035A, TQM666032B и TQM676031A. Это те же три чипа, которые Apple использовала в iPhone 3G почти 2 года назад.

Шаг 16

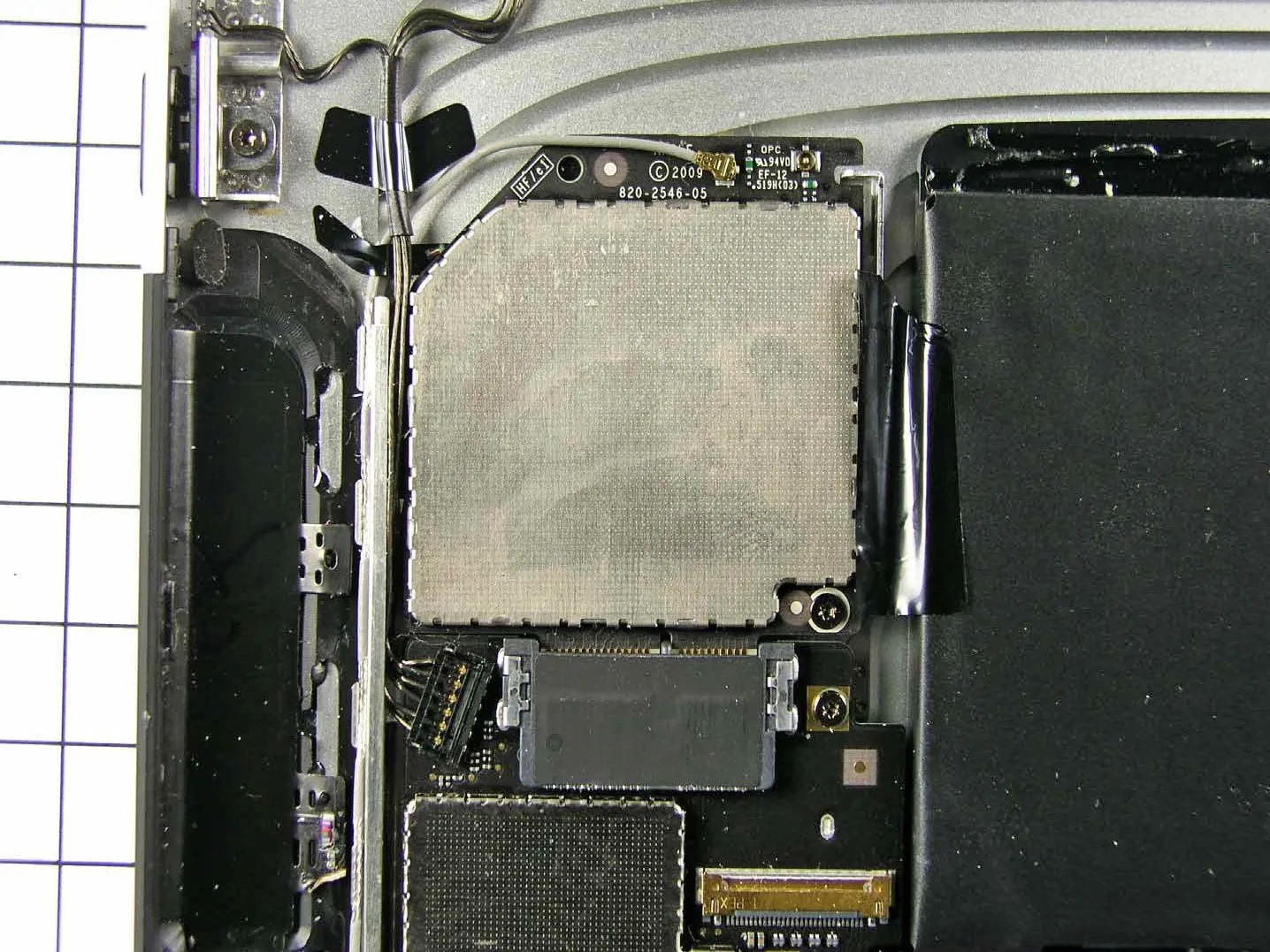

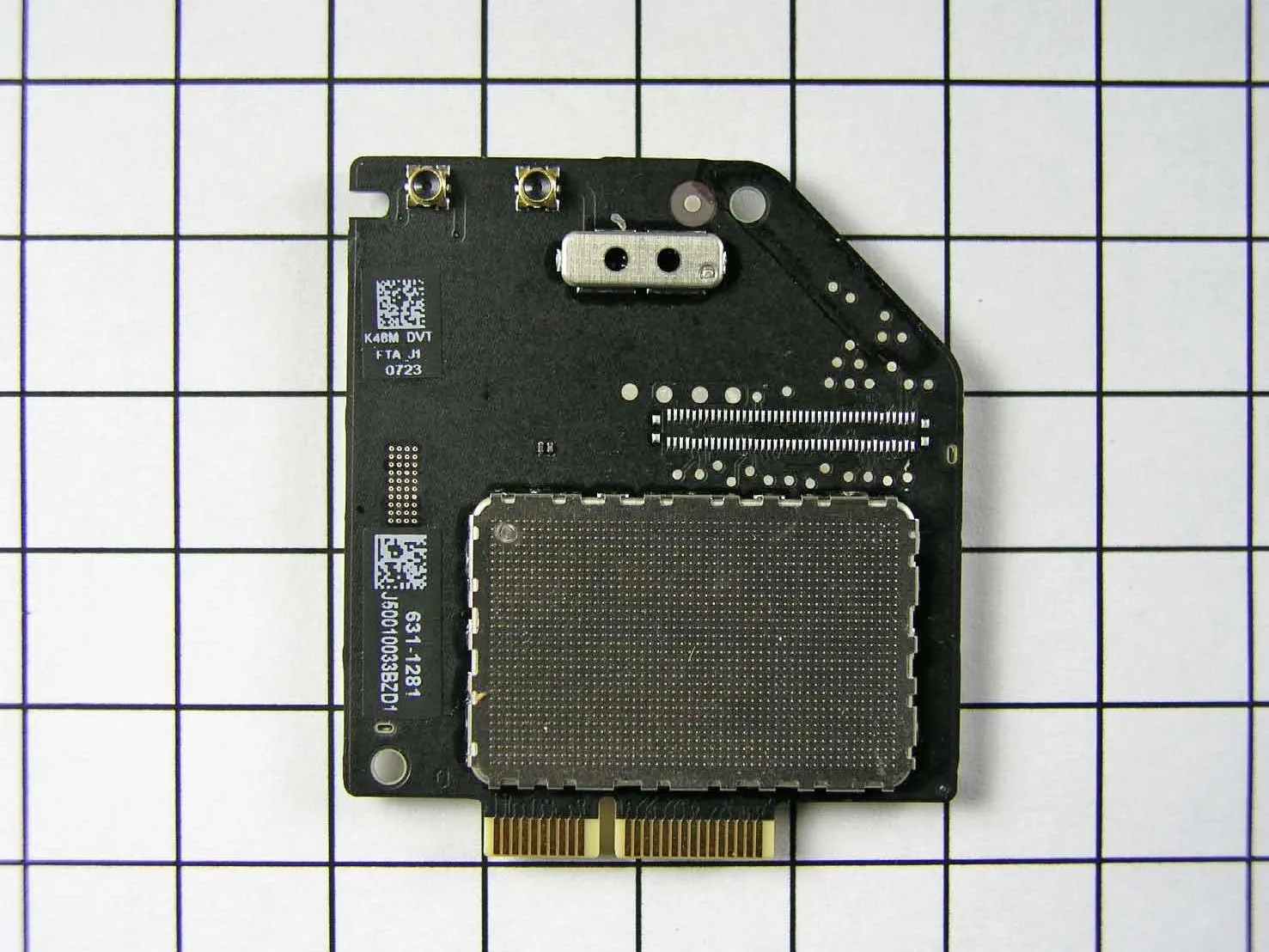

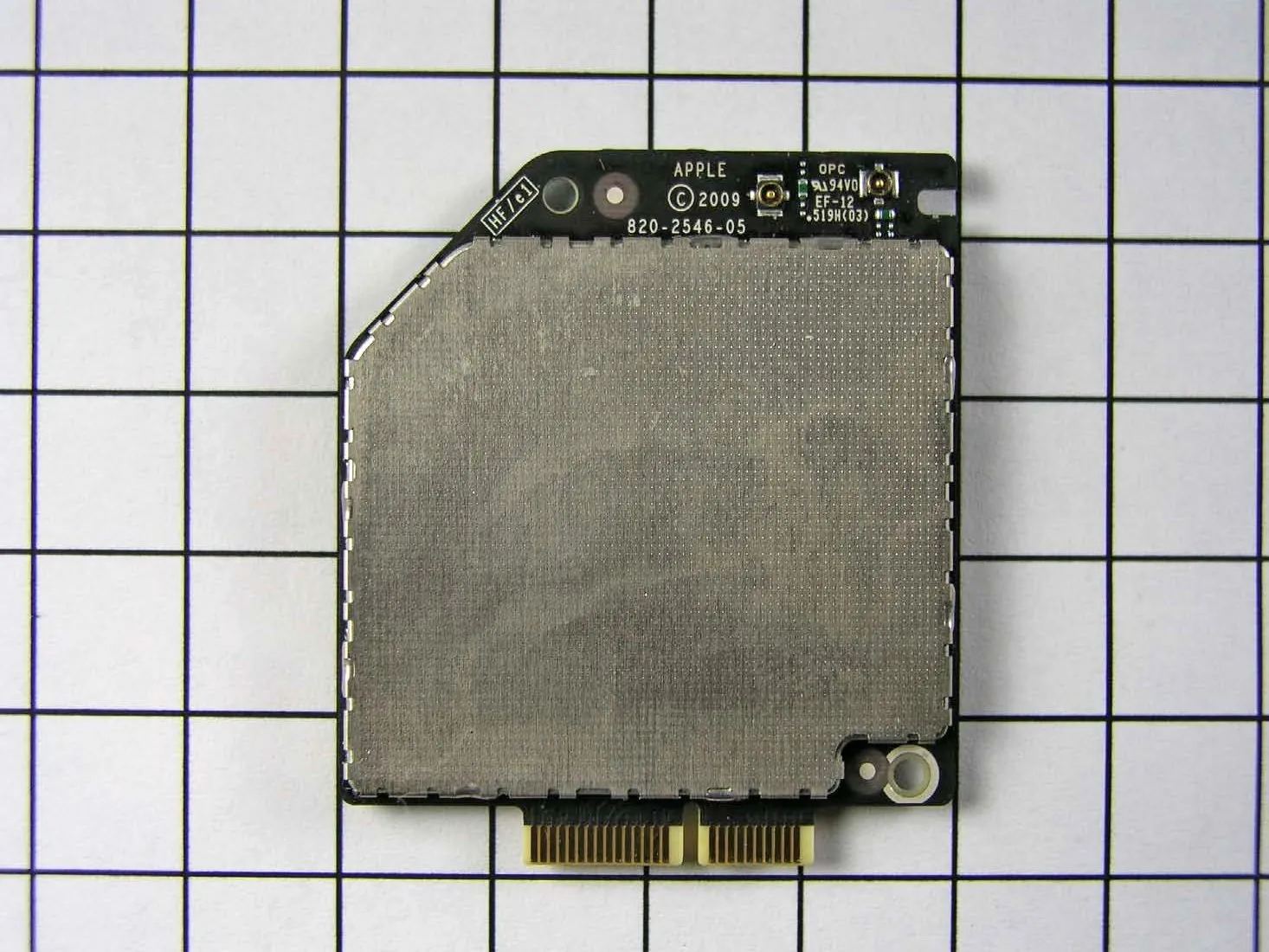

• Снимок платы связи 3G.

• Всего на разъеме 25 контактов: группа из 15 и группа из 10.

• К сожалению, это не означает, что вы просто вставите эту плату в свой iPad, чтобы добавить 3G. Для подключения 3G требуются дополнительные антенны и модифицированный задний корпус.

Шаг 17

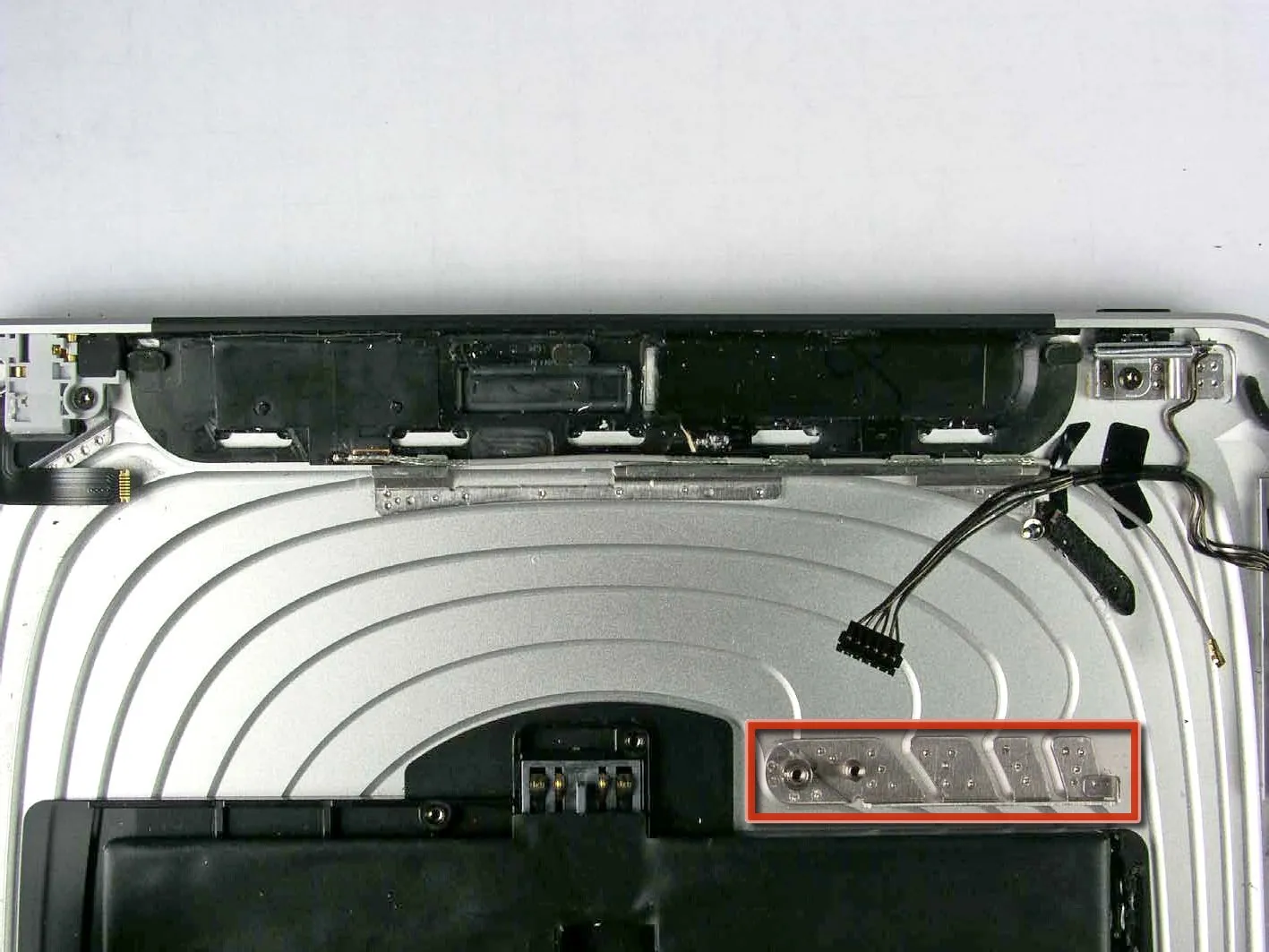

• У iPad 3G есть черная пластиковая полоса вдоль верхнего края заднего корпуса для передачи сигналов. Большая чёрная пластиковая деталь в верхней части фотографии - это антенна 3G.

• Странная конструкция, выделенная красным цветом, - это то, к чему крепится чип 3G и, возможно, логическая плата. Она приварена к заднему корпусу и, вероятно, служит точкой заземления для подключенных к ней плат.

Шаг 18

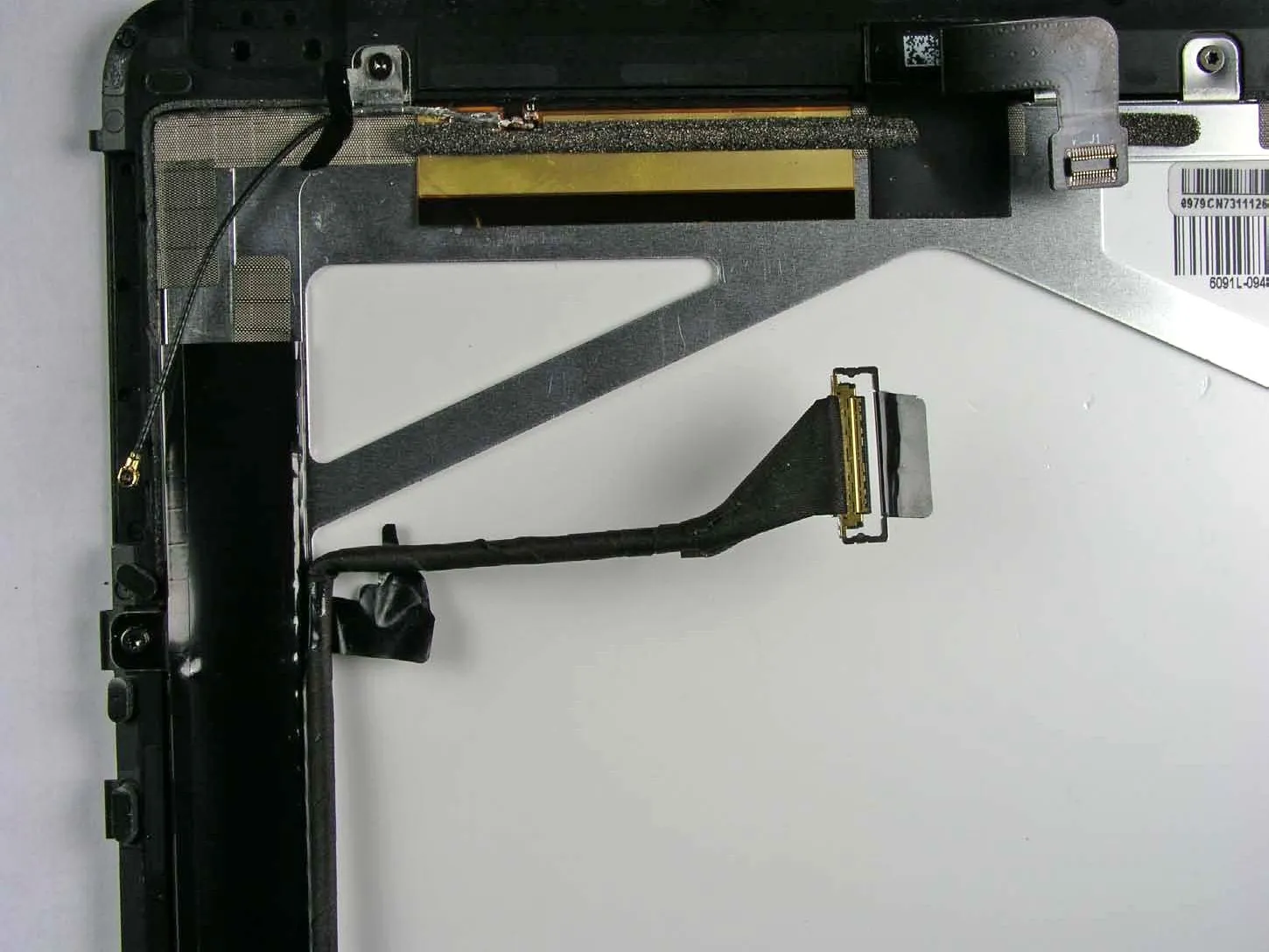

• Антенна GPS прикреплена к задней стороне дисплея. Это кусочек золотой фольги, который виден в верхней части изображения.

• Разъём кабеля передачи данных дисплея выполнен в том же стиле, что и во всех новых Unibody MacBook.

Комментарии к шагу

Как можно было не заметить камеру! Правый верхний угол с угловым кабелем и 24-контактным разъемом.

Если вы посмотрите, как Делаете.ру разбирает iPad, то увидите, что в том, который достался им, есть только датчик освещенности. Но я согласен, что датчик освещенности не требует 24 контактов, и что камера тоже может быть там, в конце концов.

Да, вы правы. Не перепроверил все. Но все же интересно, почему в версии FCC есть этот чип и разъем, если они не поставили камеру. Это может быть просто отладочный порт для непроизводственных версий.

Когда они изначально прошивают устройство, они должны куда-то его вставить :)
