Разборка iPad Mini 2

Введение

Множество новых технологий гарантирует, что iPad Mini Retina Display станет достойным преемником iPad Air и прошлогоднего iPad Mini- но будет ли он обладать фамильной низкой ремонтопригодностью? Следите за тем, как мы раскрываем внутренности этого компактного устройства с дисплеем Retina.

Хотите быть в курсе разборов? Узнавайте о предстоящих событиях в Instagram, Facebook и Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad Mini 2

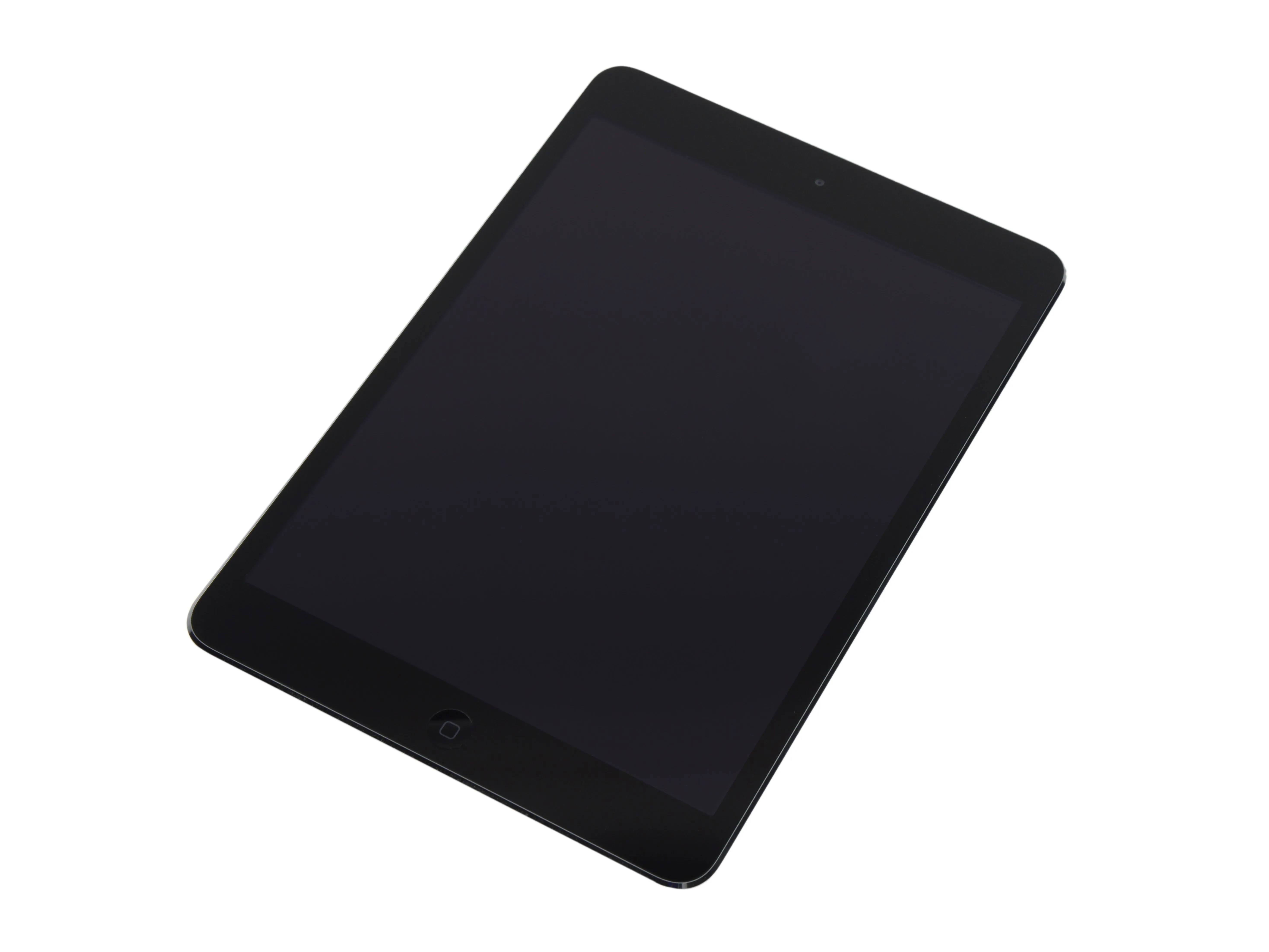

• В то время как его старший брат уменьшился в размерах, iPad Mini набрал тонкий слой зимнего жира, чтобы освободить место для своих впечатляющих новых технологий:

• 7,9-дюймовый ЖК-дисплей с переключением в плоскости экрана с разрешением 2048 x 1536 при 326 ppi

• Двухъядерный процессор A7 с 64-битной архитектурой и 1 ГБ оперативной памяти

• Сопроцессор M7 для отслеживания движения

• 5-мегапиксельная задняя камера iSight с поддержкой видео 1080p; 1,2-мегапиксельная фронтальная камера 720p

• Двухканальный MIMO Wi-Fi 802.11n

• 16, 32, 64 или 128 ГБ памяти

Шаг 2

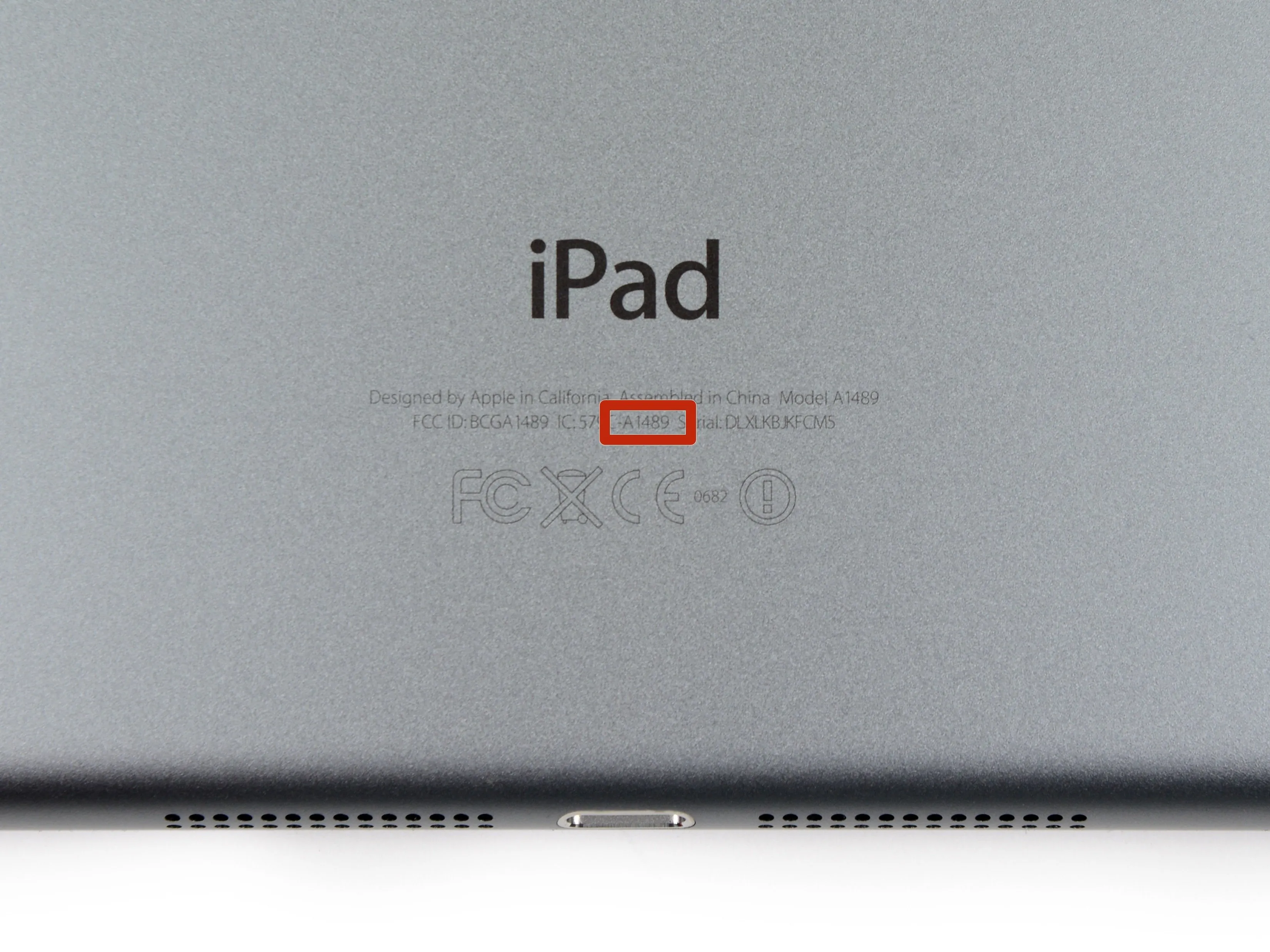

• Мы любим начинать с номера модели. Сегодняшний участник: A1489.

• Уникальный номер модели для уникального устройства. Удобно.

• Высококлассные портативные компьютеры Apple выпускаются в новом модном цветовом варианте - 'Космический серый'.

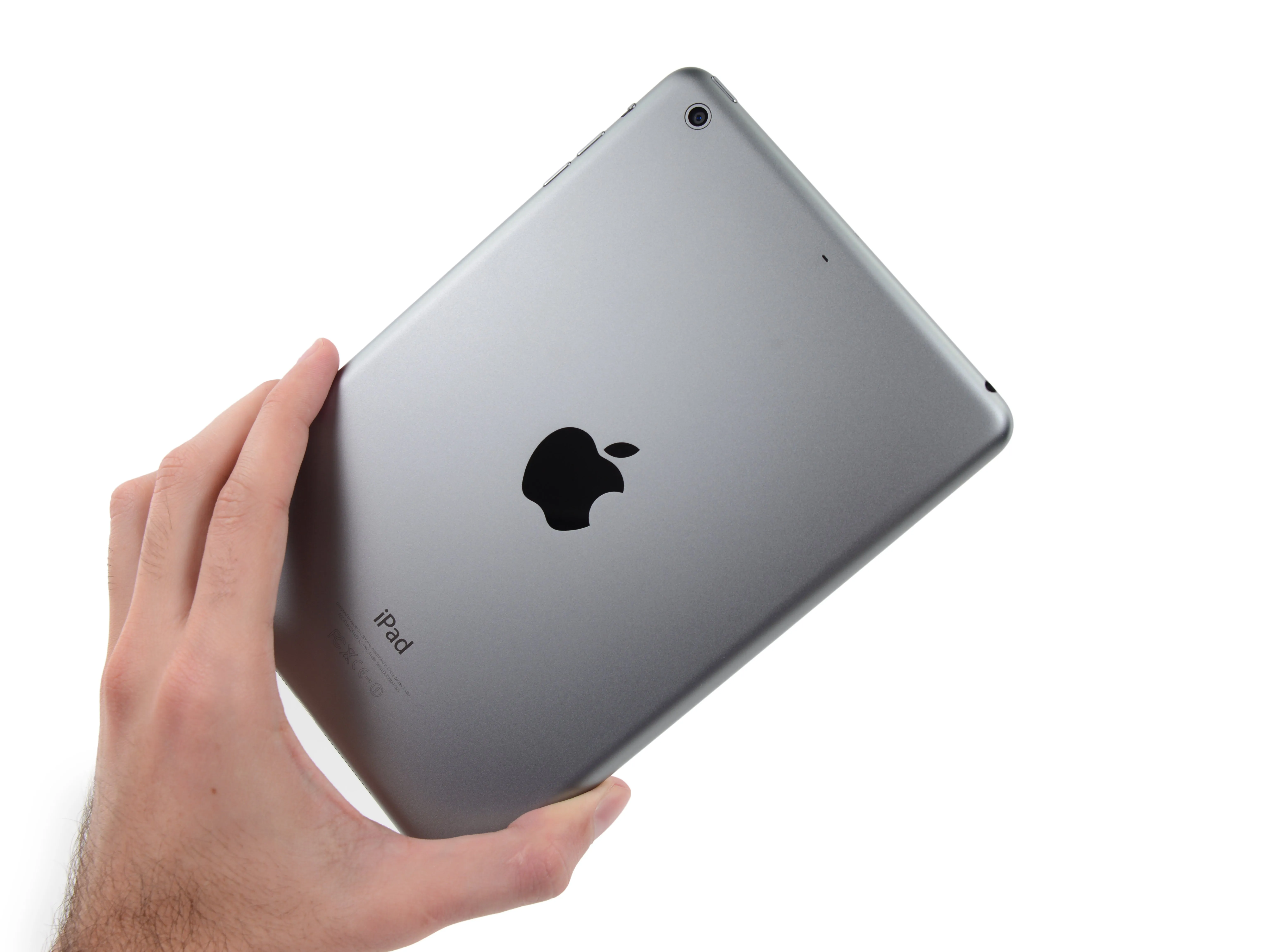

• Мы подтверждаем заявление Apple о том, что iPad Mini (по-прежнему) достаточно мал, чтобы поместиться в одной руке. Ага. Какая горстка.

Шаг 3

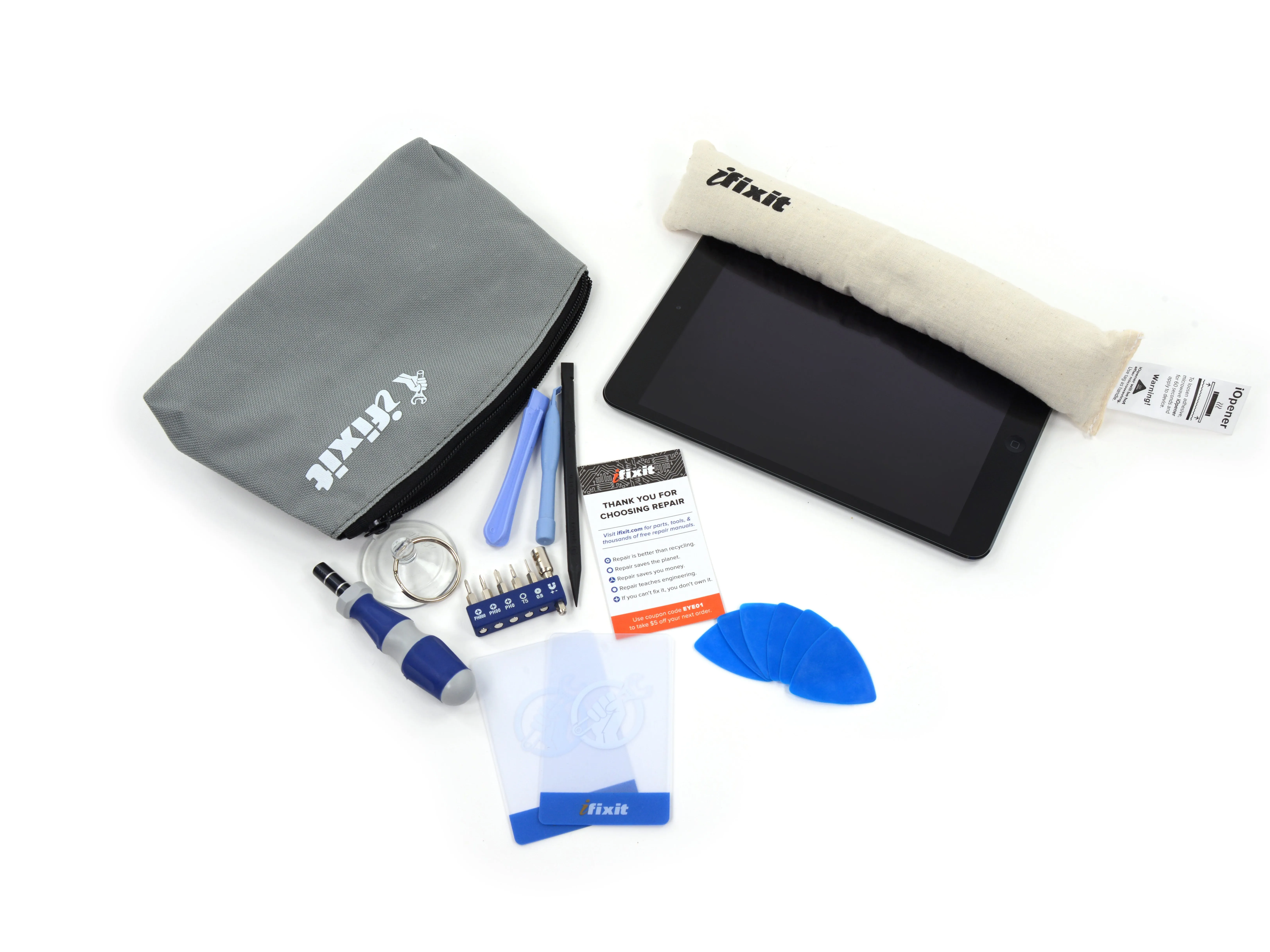

• Наш набор для вскрытия должен вселить оптимизм в бесстрашных ремонтников; iOpeners поможет разобраться с iPad. (Кто не любит аллитерации?)

• Мы никогда раньше не открывали iPad Mini с Retina Display, но уверены, что этот набор справится с задачей.

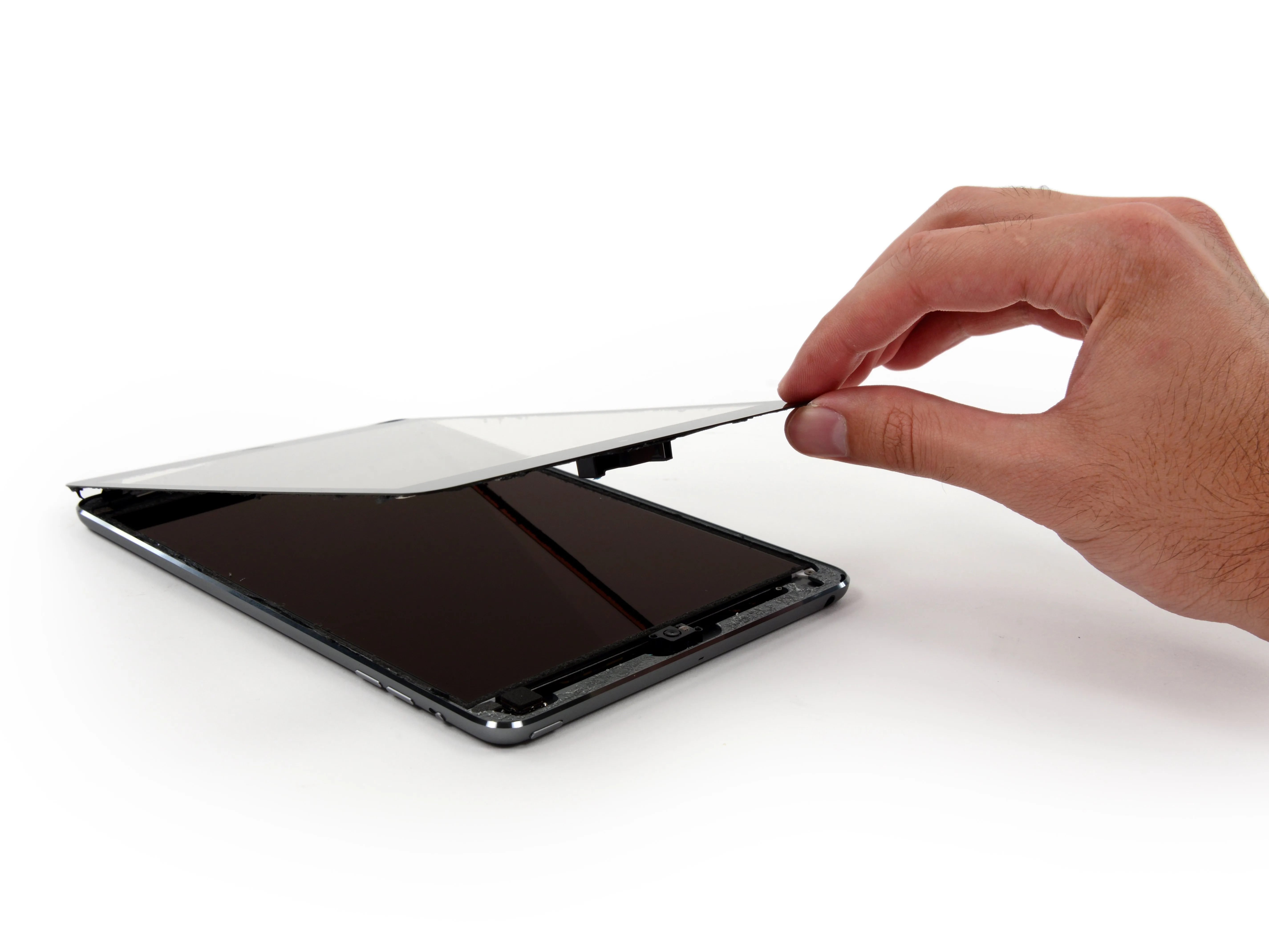

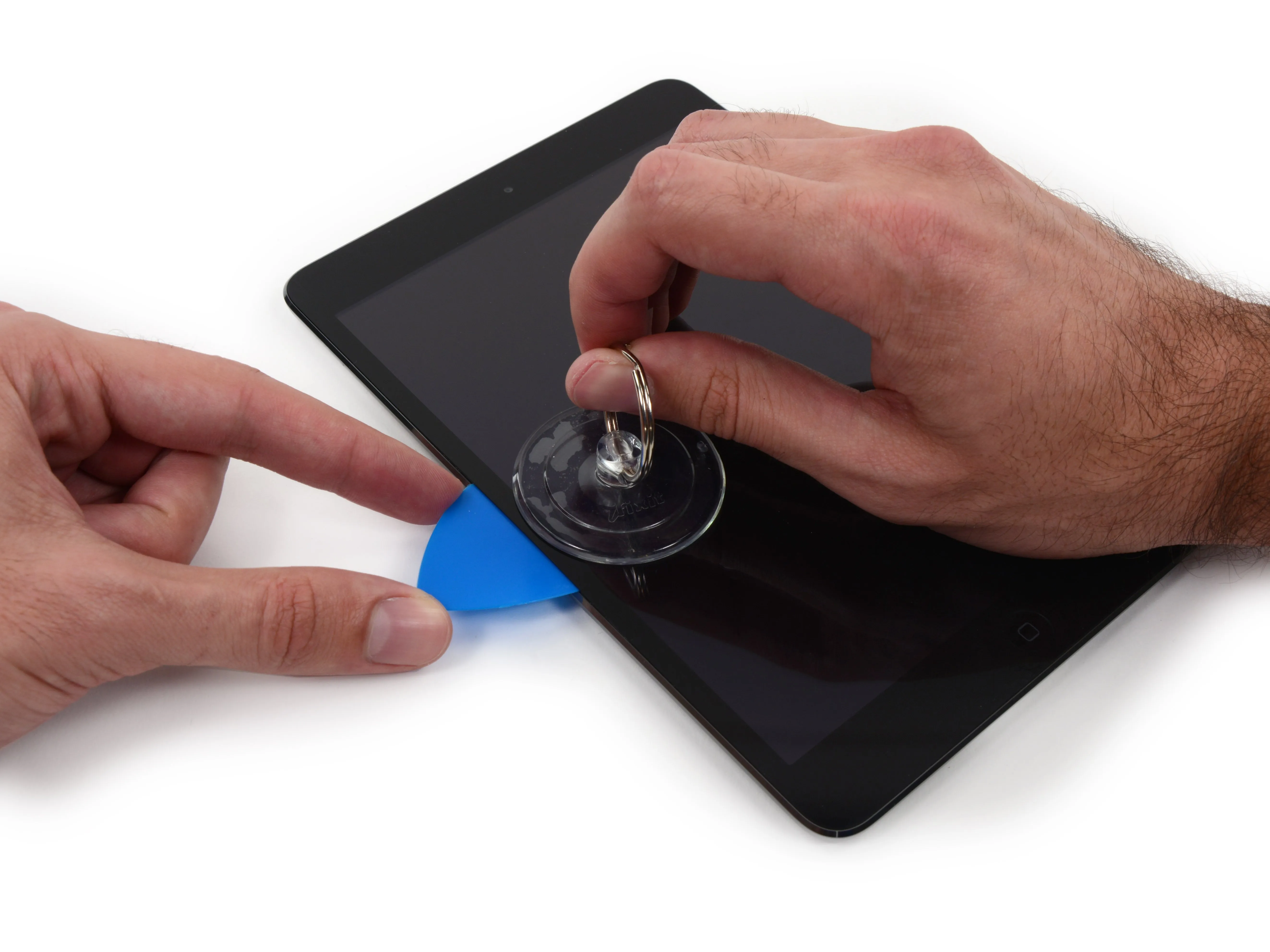

• В этой разборке Mini моргнул первым: после обычного сопротивления клея он поддался и отклеил переднюю панель.

• Нелепое количество клея, скрепляющего iPad, уже никого не удивляет, но это не делает его нормальным. Клей препятствует ремонту, и это плохо. Очень плохо.

Шаг 4

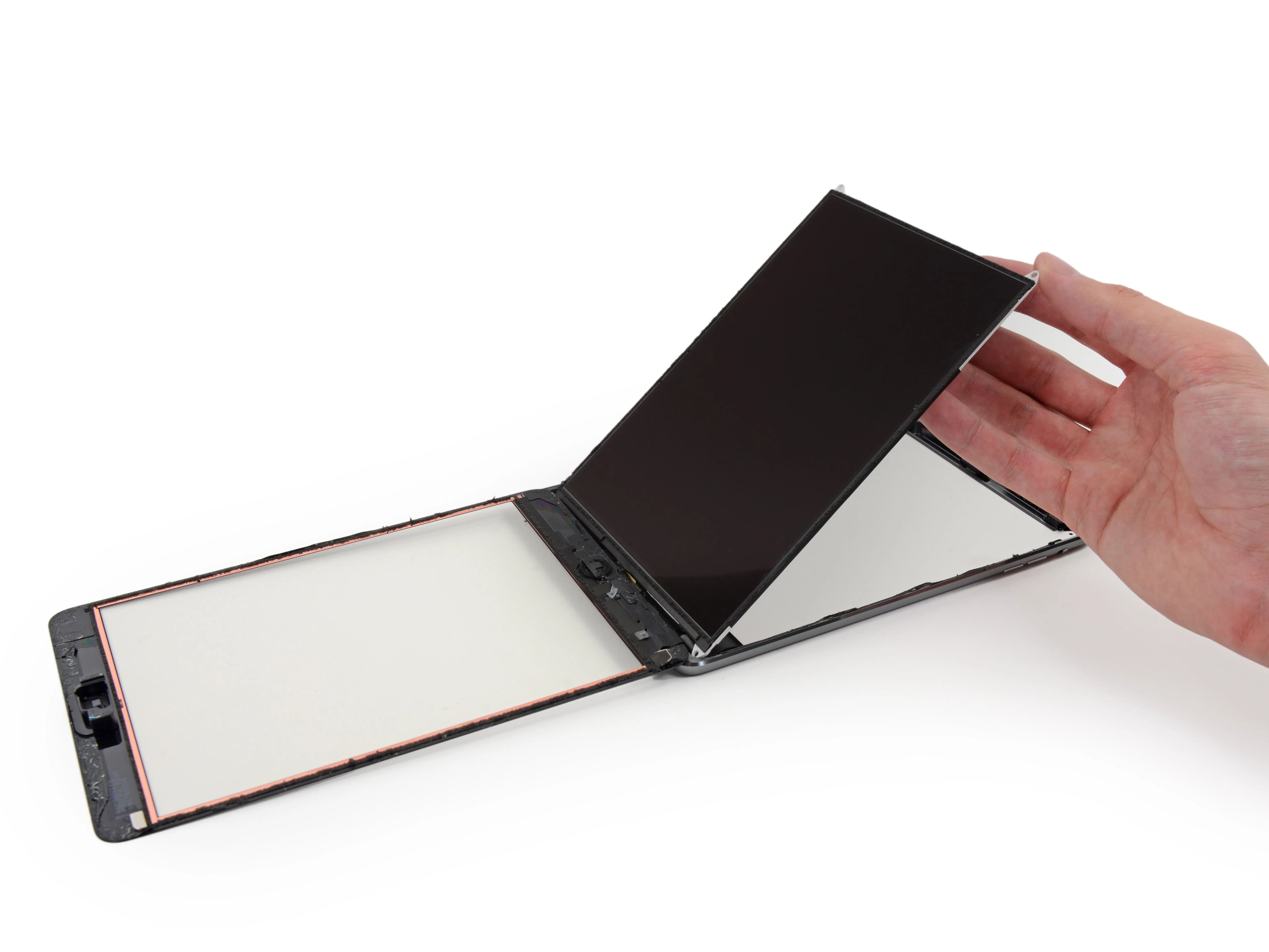

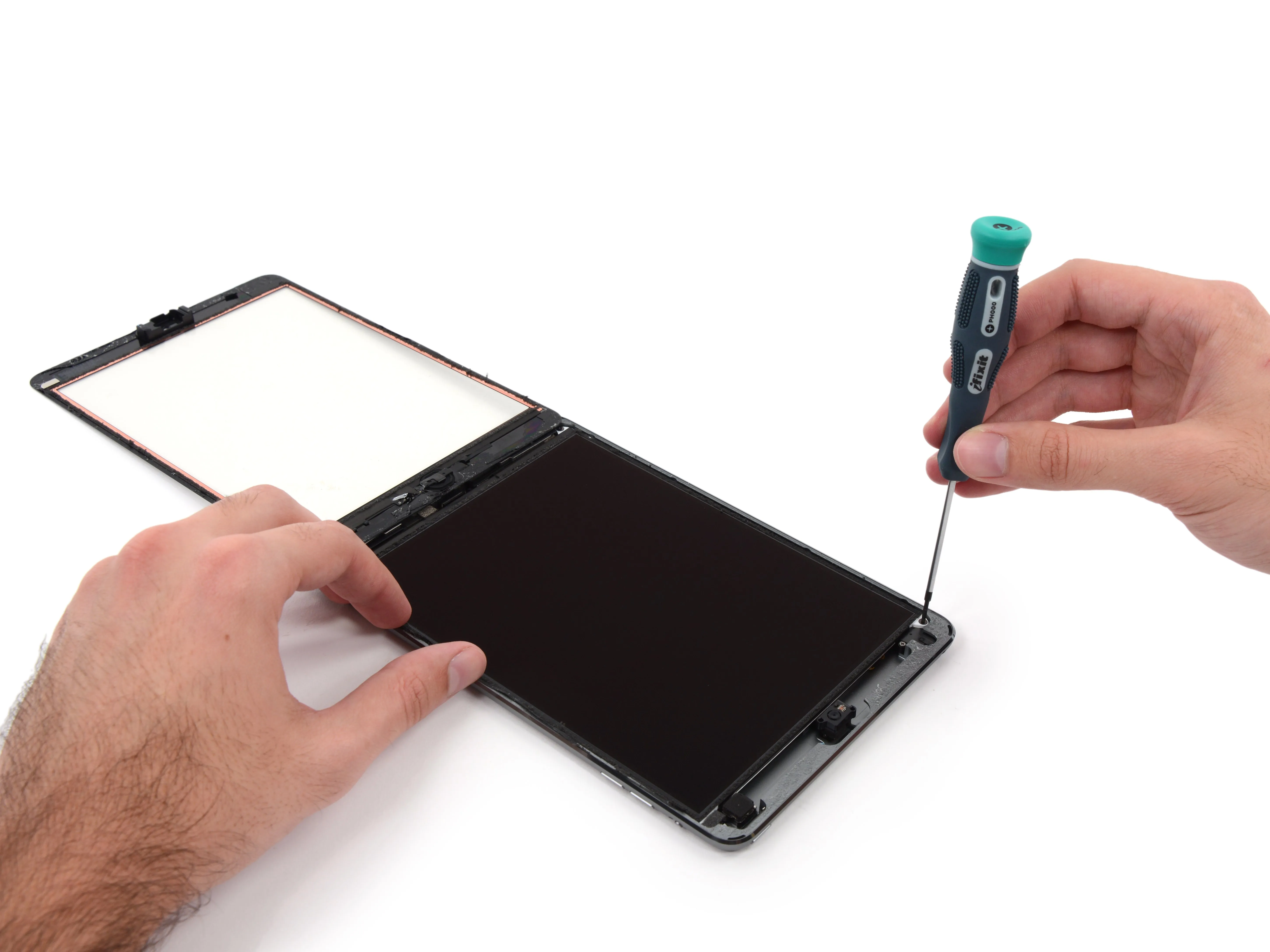

• Мы начинаем разбирать титульное обновление этого Mini: Retina Display.

• Все пиксели в мире не смогли удержать наш набор отвёрток Pro Tech на расстоянии.

• За питание всех этих дополнительных пикселей приходится платить 0,3 мм дополнительной толщины по сравнению с прошлогодним Mini.

• Так уж получилось, что дополнительные 0,3 мм - это разница между iPad и Kindle Fire HDX 8.9'который при толщине всего 7,8 мм отличается невероятно простой процедурой открытия и ремонтопригодностью на 7 баллов из 10.

Шаг 5

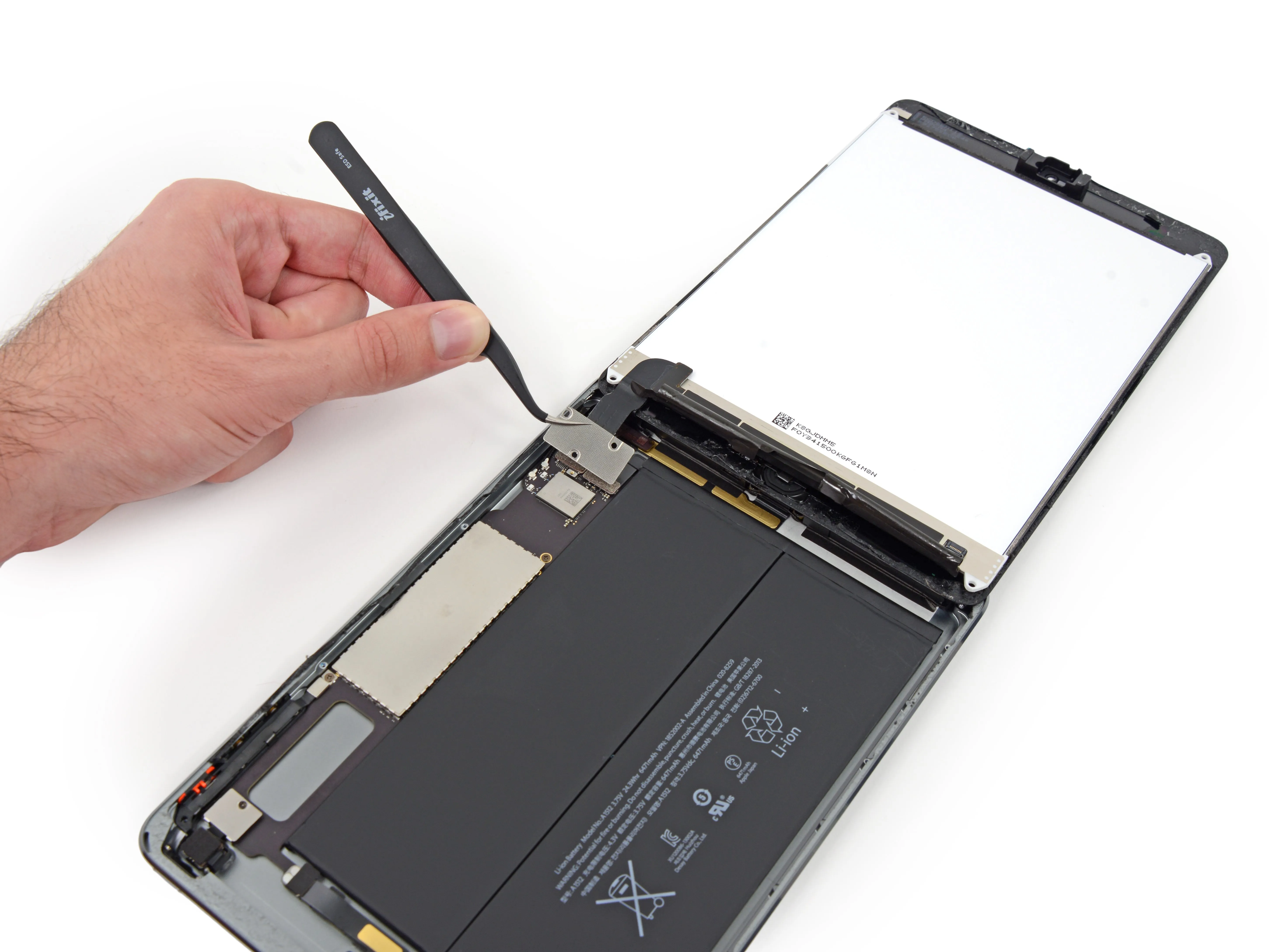

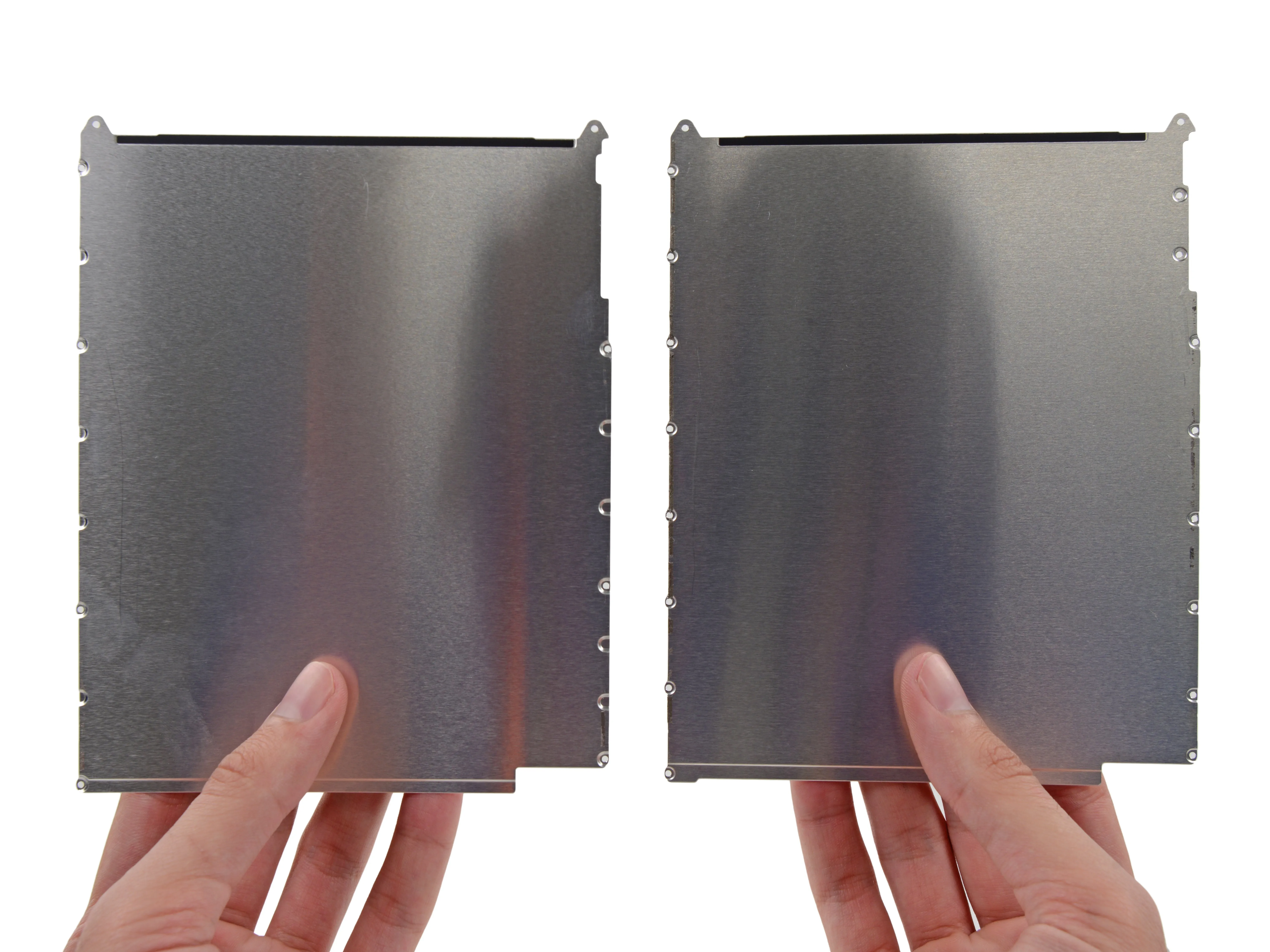

• Похоже, что Apple провела некоторую обрезку. 16 винтов в защитной пластине ЖК-дисплея предыдущего iPad Mini, видимо, посчитали излишними; теперь их осталось семь.

• 'Не трать, не бери'. Те же самые экраны, похоже, вставляются в новые Minis - им просто не хватает некоторых (теперь уже устаревших) отверстий для винтов.

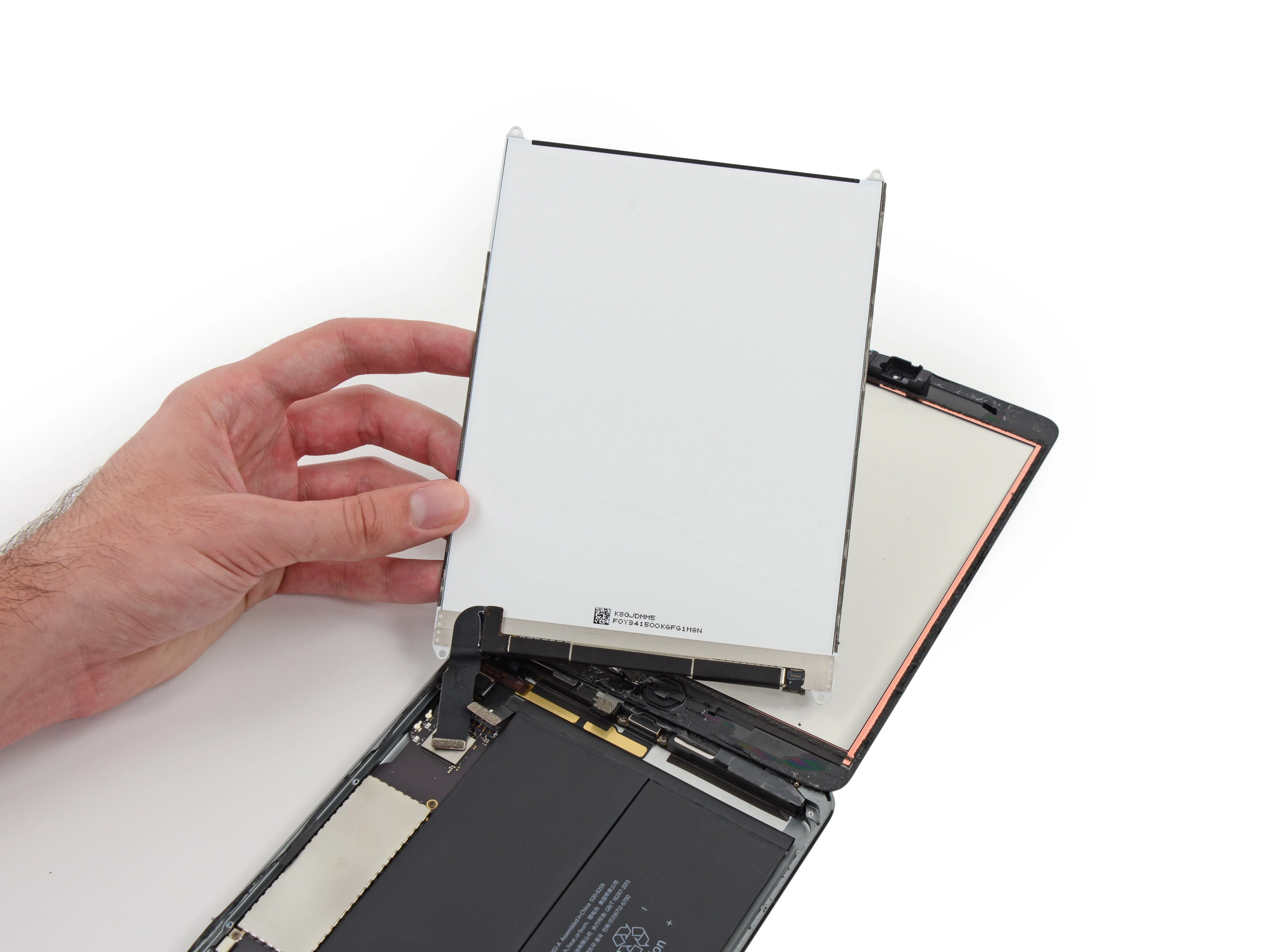

• Эти разъемы для кабелей ЖК-дисплея и дигитайзера никого не обманывают.Отодвиньте скобу, отсоедините разъемы - и ЖК-дисплей свободен.

Шаг 6

• Ходили слухи о проблемах с поставками дисплея Retina с высокой плотностью пикселей, что замедляет производство iPad Mini Retina. Поэтому нам очень любопытно заглянуть внутрь нашего устройства.

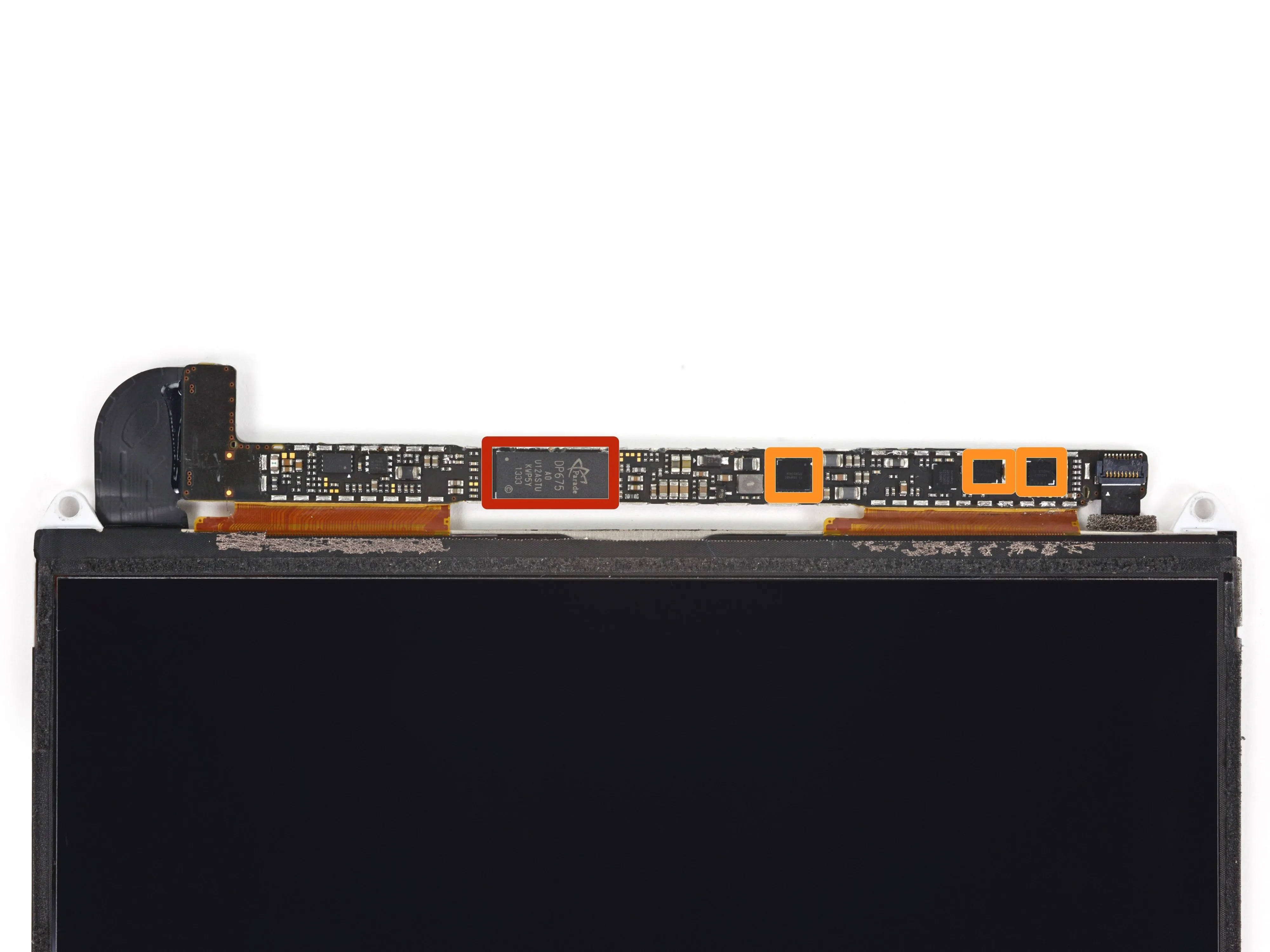

• Наш маленький Retina оснащён дисплеем LG, который питается от ЖК-драйвера Parade DP675, аналогичного DP655, установленному в iPad Air.

• Также на вечеринке присутствуют TI TPS65143A и пара TI TPS65195 - все они, вероятно, являются микросхемами питания ЖК-дисплея.

• Хотя слово 'мини' обычно обозначает дополнительную миловидность но при этом ущемляет функциональность, этот Mini имеет разрешение 2048 x 1536 - как и Air.

• То же разрешение в меньшем экране означает повышенную плотность пикселей - 326 ppi у Mini против 264 ppi у Air.

Шаг 7

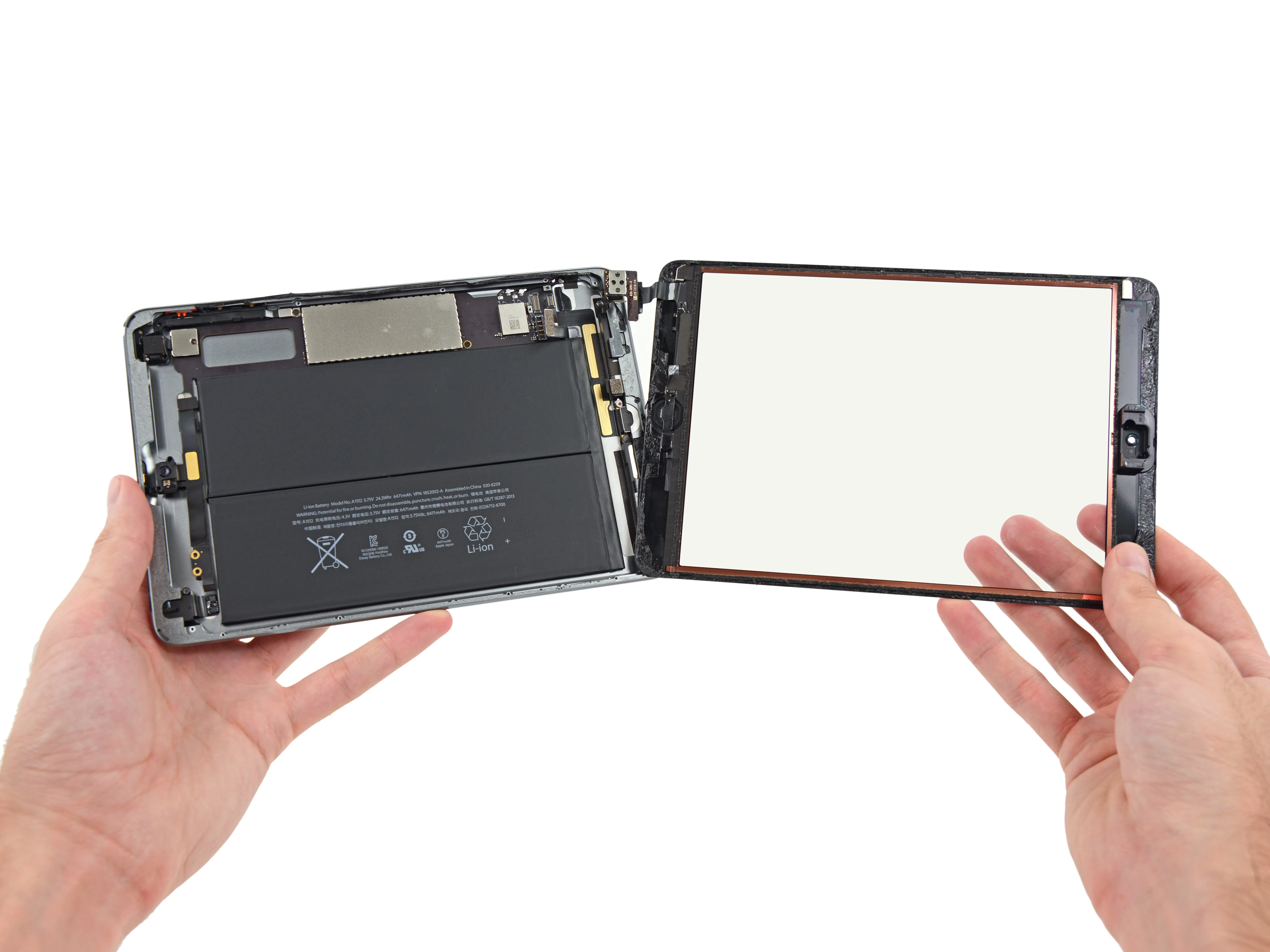

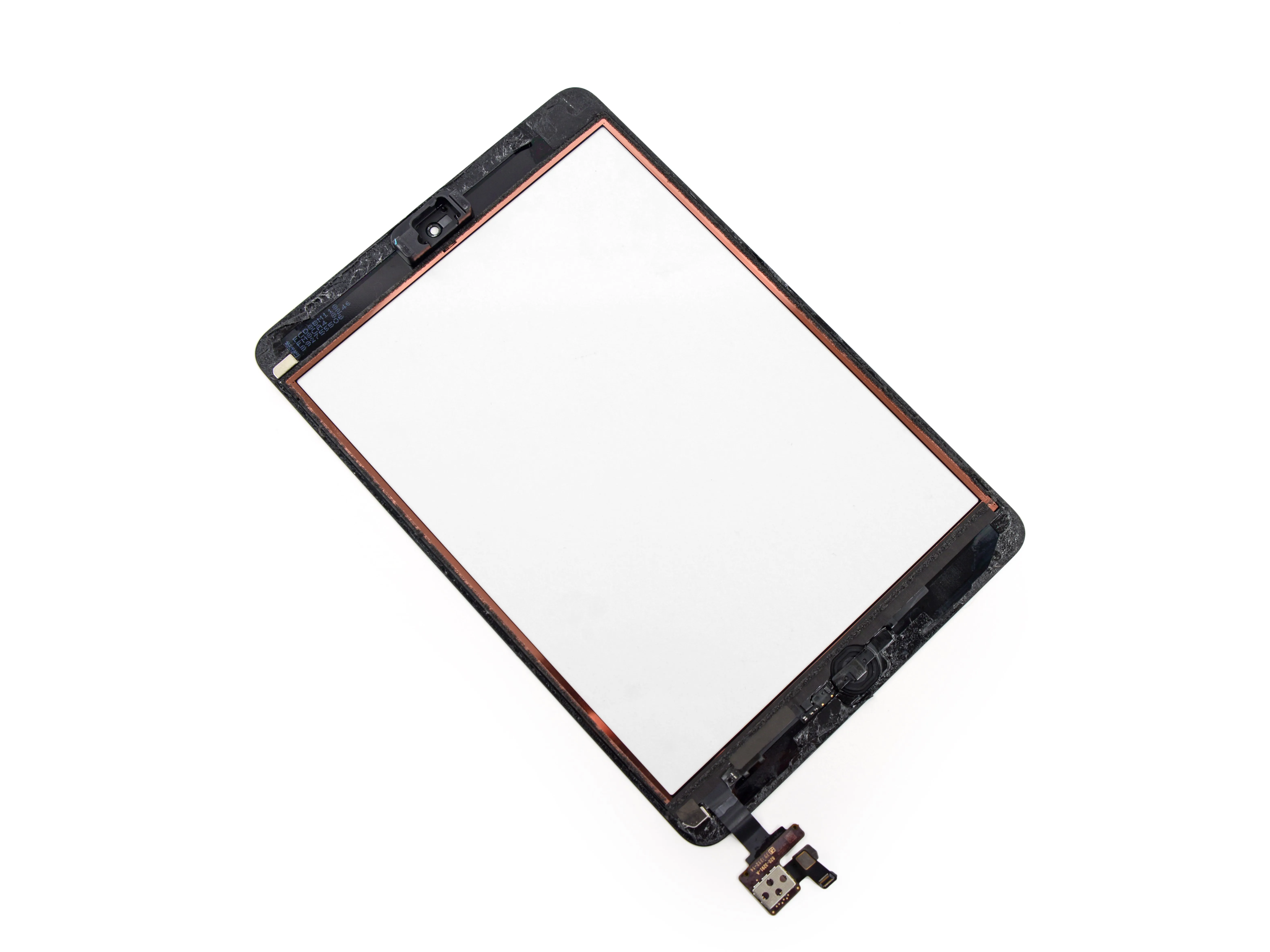

• Оторвавшись от мира, переднее стекло/цифровой индикатор практически уплывает.

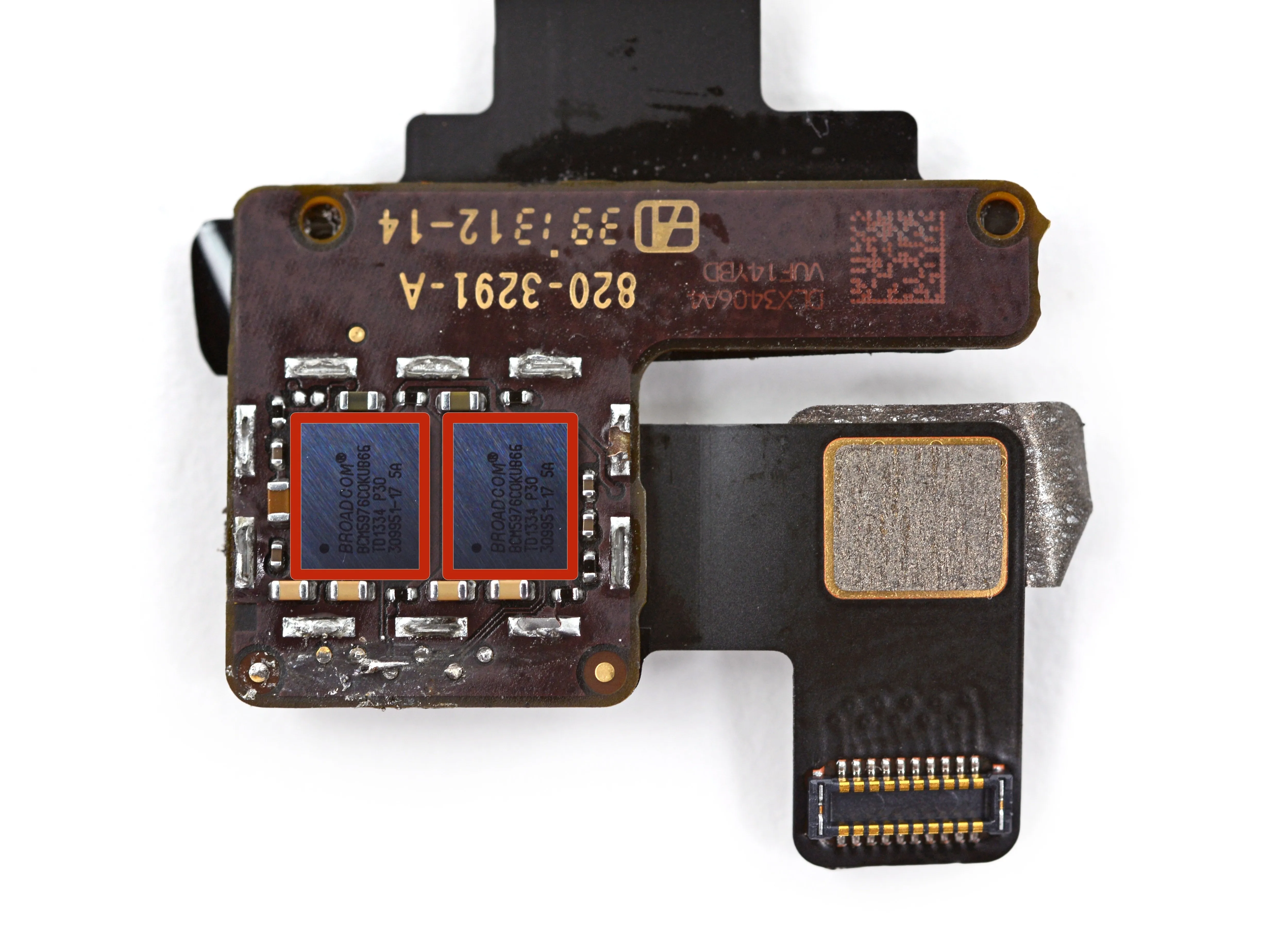

• К всеобщему удивлению, мы обнаруживаем прикрепленную двойную плату Broadcom BCM5976 контроллеры тачскрина - такие же, как в ряде недавних продуктов Apple, включая iPad Air и айфоны 5 и 5s.

Шаг 8

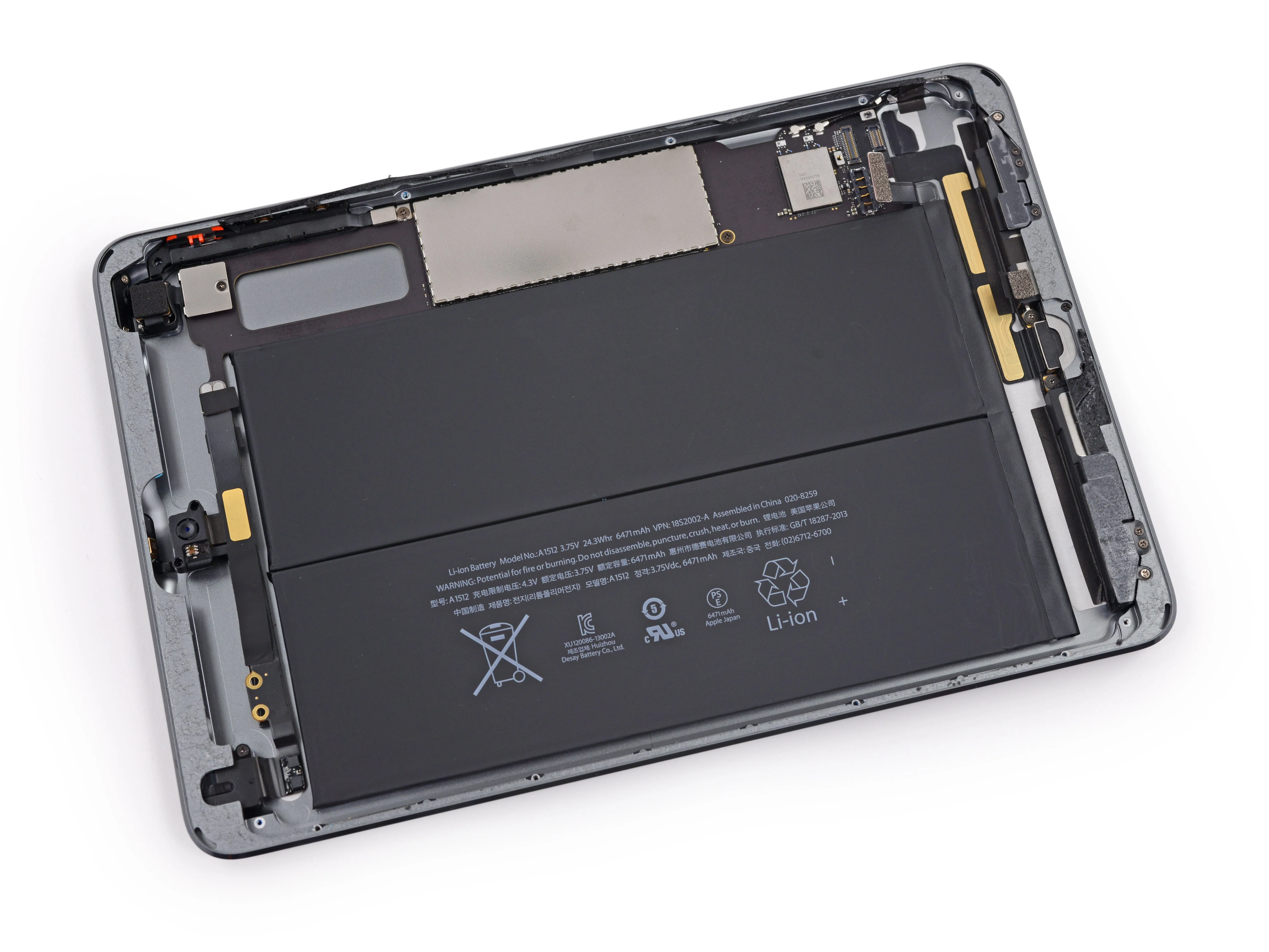

• Мы добрались до источника энергии. Вот руны на чёрной коробке:

• 3,75 В, 24,3 Вт-ч, 6471 мА-ч - огромный скачок по сравнению с батареей на 16,3 Вт-ч, которую мы видели в предыдущем Mini. Похоже, мы нашли источник более толстой кожи Retina.

• Несмотря на такие характеристики, Apple все еще заявляет, что время автономной работы составляет 10 часов. Мы подозреваем, что дополнительная энергия направляется в новый шикарный дисплей.

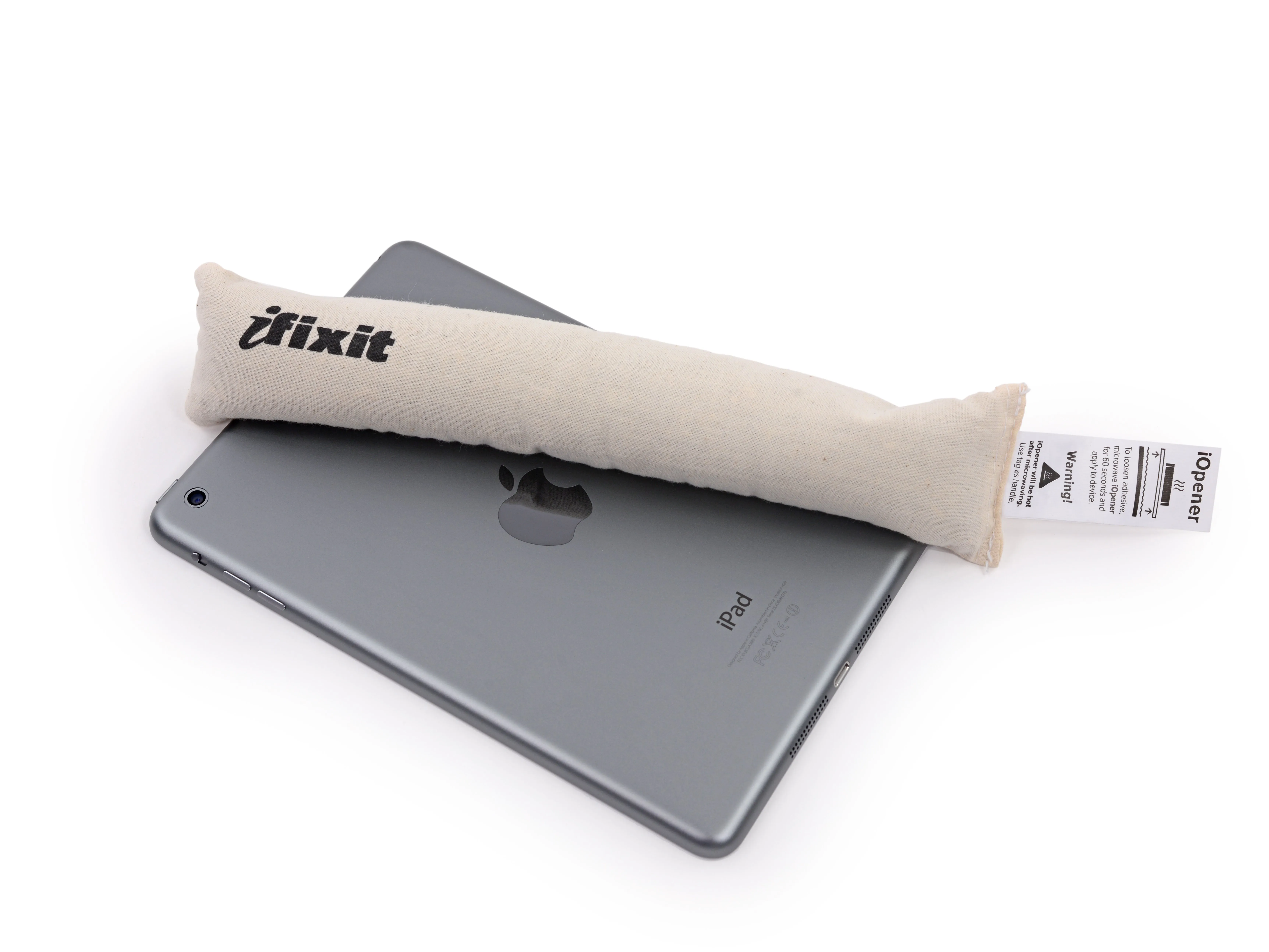

• Чтобы побороть тёмную магию (ну, клей), связывающую эту батарею, мы снова обращаемся к удивительной силе iOpener.

Шаг 9

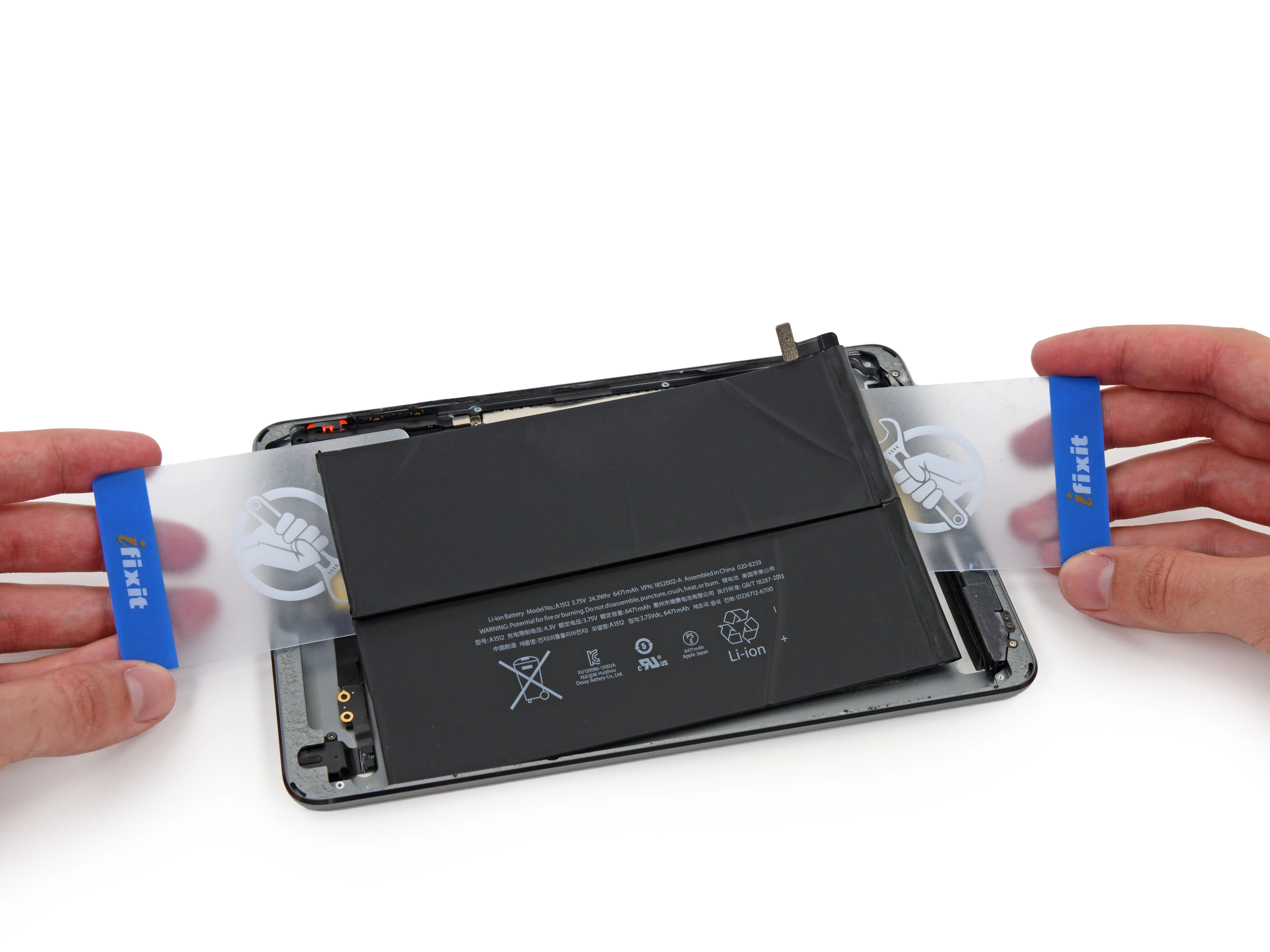

• Если с первого раза не получилось, (нагревайте и) поддевайте, поддевайте снова.

• Новая конструкция двухэлементного аккумулятора подразумевает больше краев с большим количеством клея и требует больше усилий для извлечения.

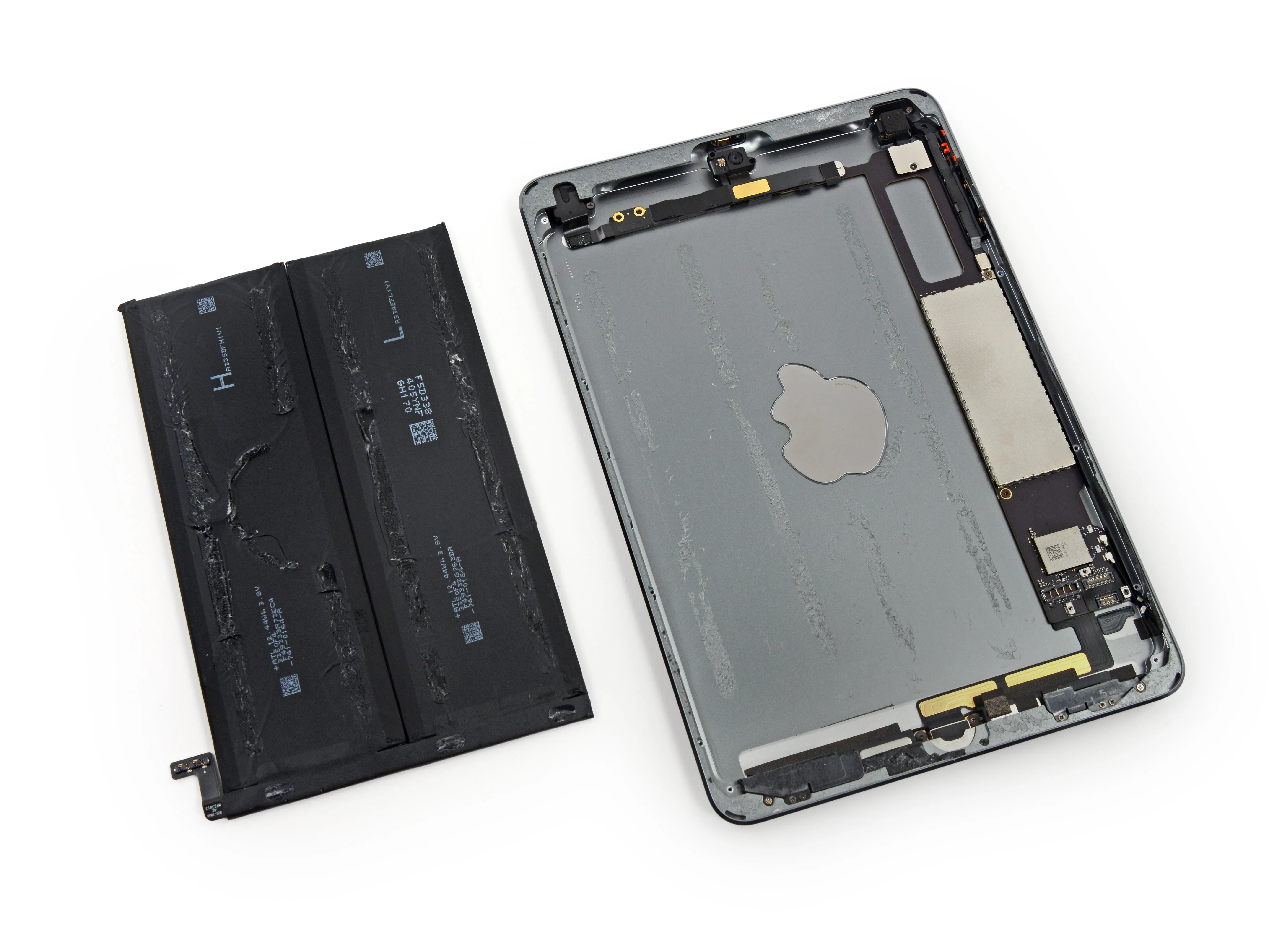

• После довольно продолжительных усилий мы вынимаем батарею из корпуса, как креветку на барбекю.

Шаг 10

• Пока новая батарея охлаждает свои струи, мы пройдемся по списку оставшихся компонентов.

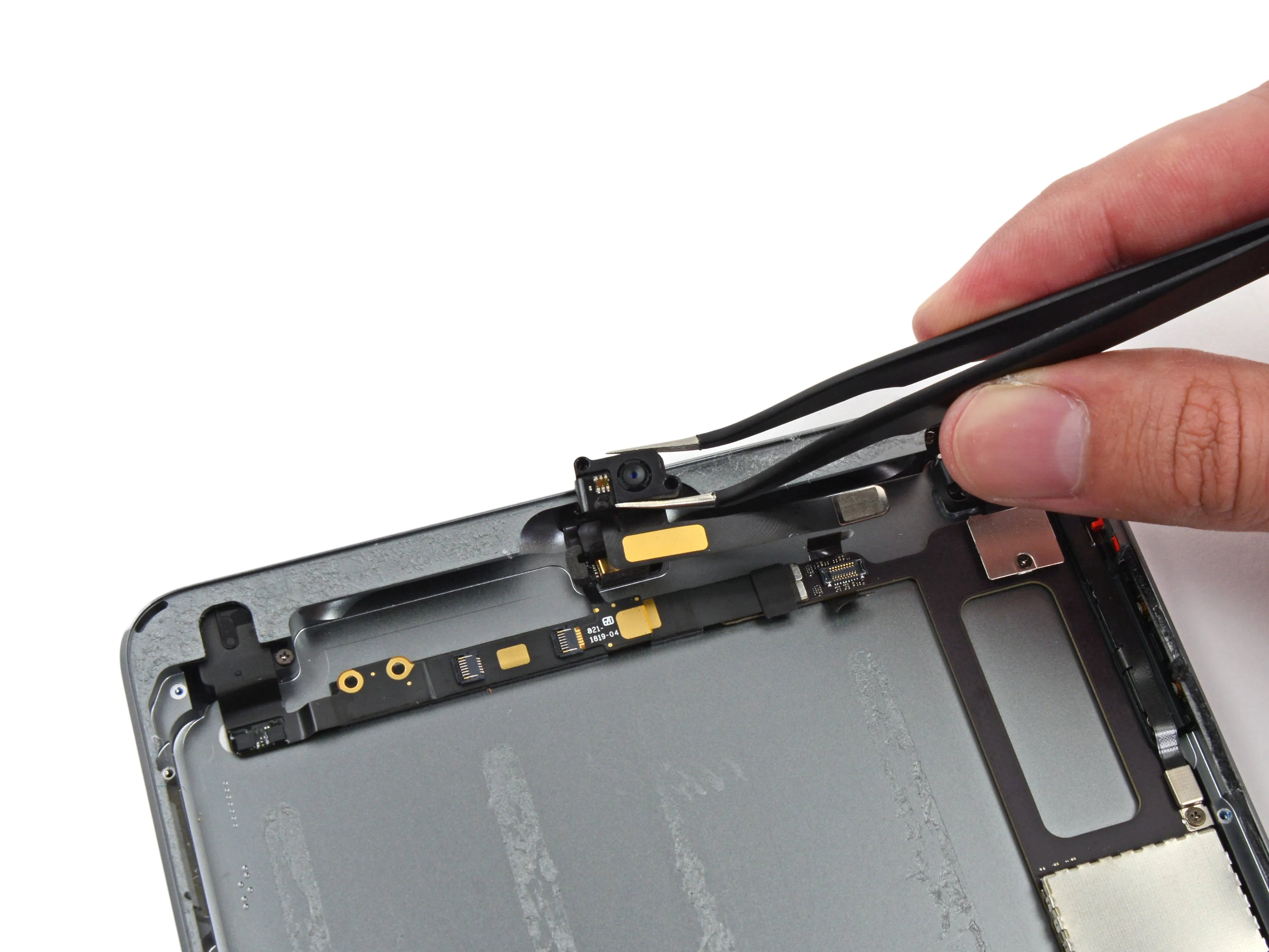

• Первой на очереди фронтальная камера. Этот маленький кусочек лицом к лицувремени по-прежнему имеет разрешение 1,2 МП, 720p и маркировку 821-1752-A.

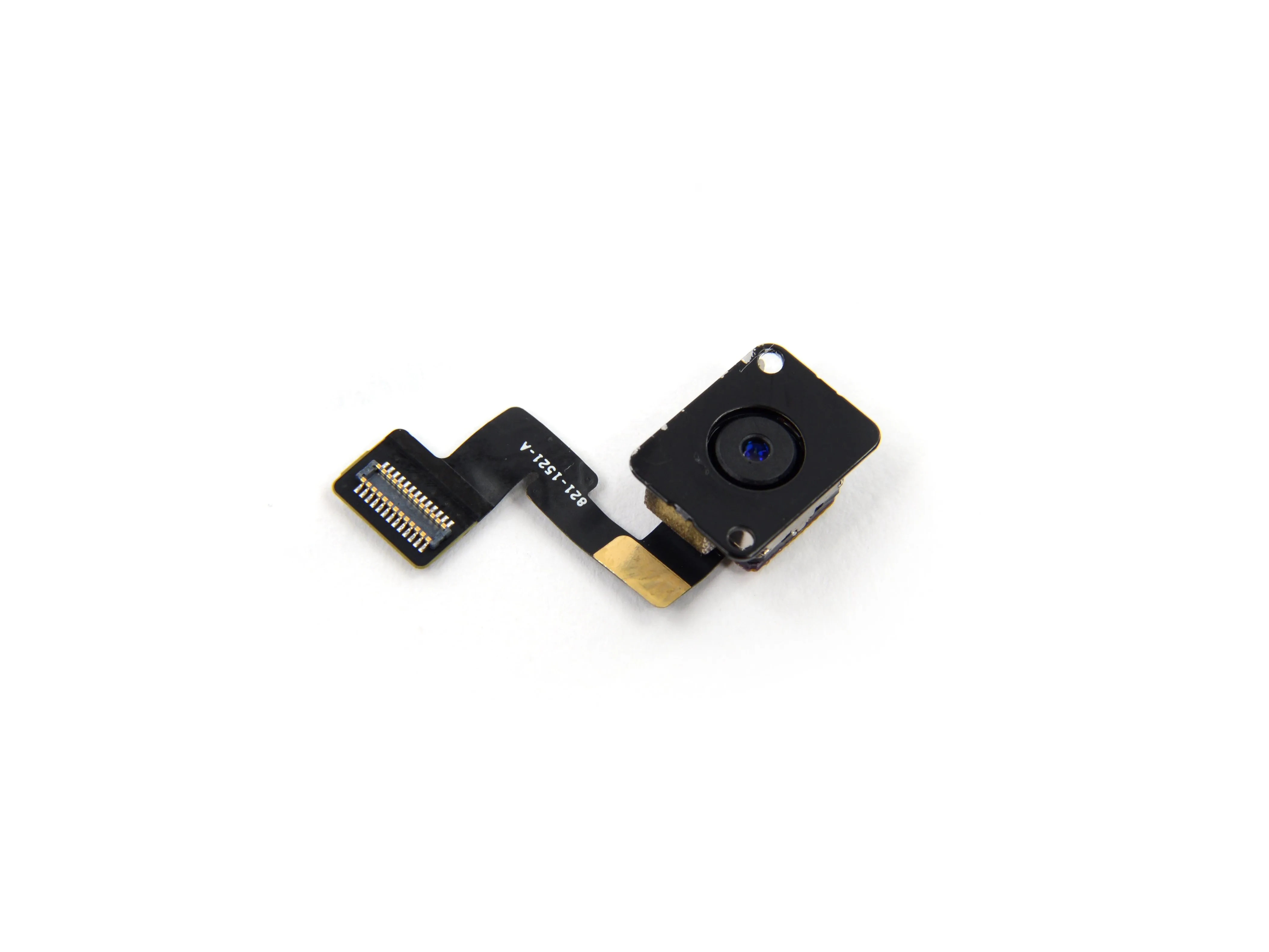

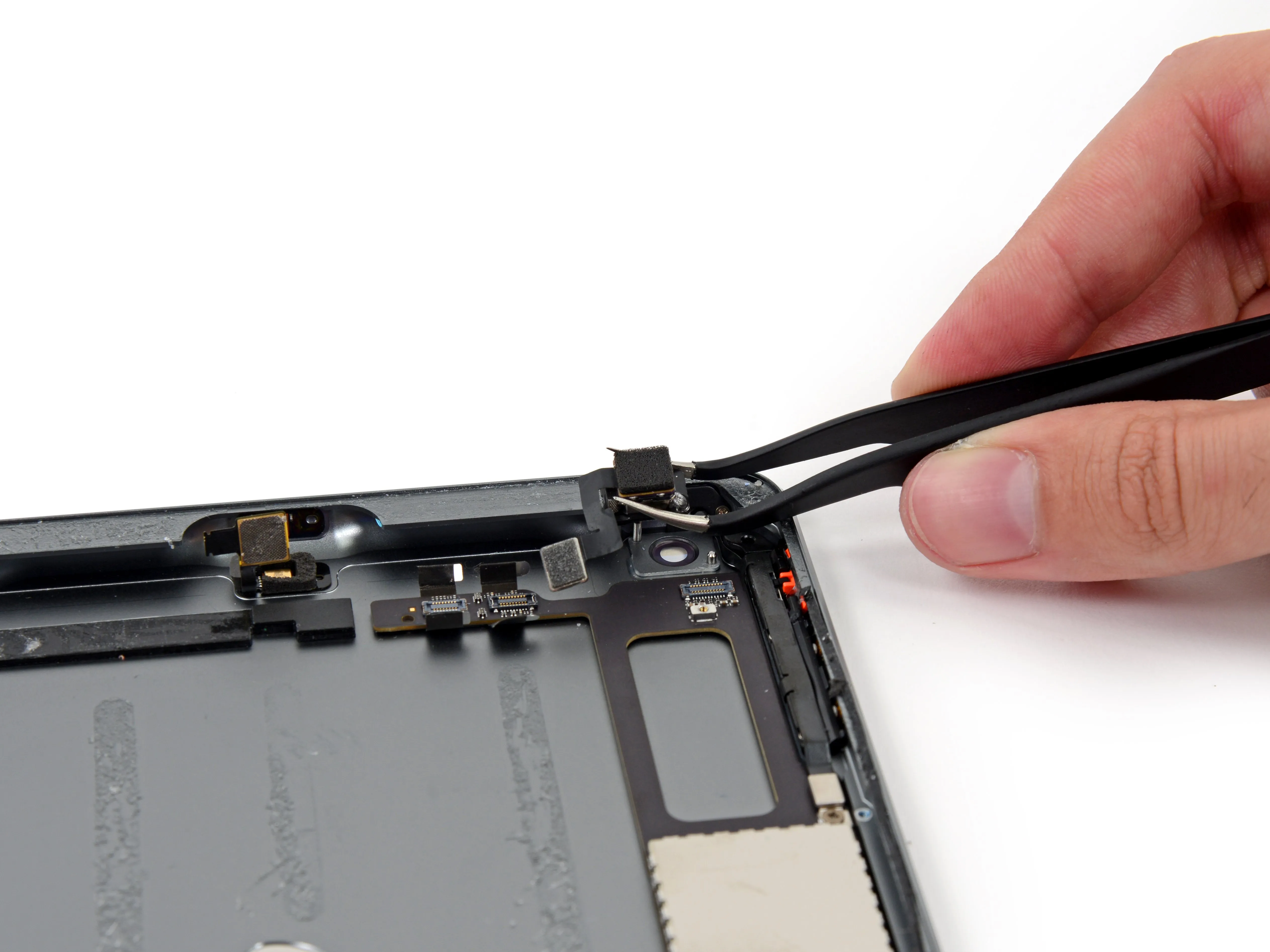

• На обратной стороне - обычная 5-Мп задняя камера.

• Похоже, что характеристики камер iPad на данный момент находятся на плато. Это нас устраивает, но может разочаровать десятки пользователей. десятков людей, которые любят фотографировать на планшет.

Шаг 11

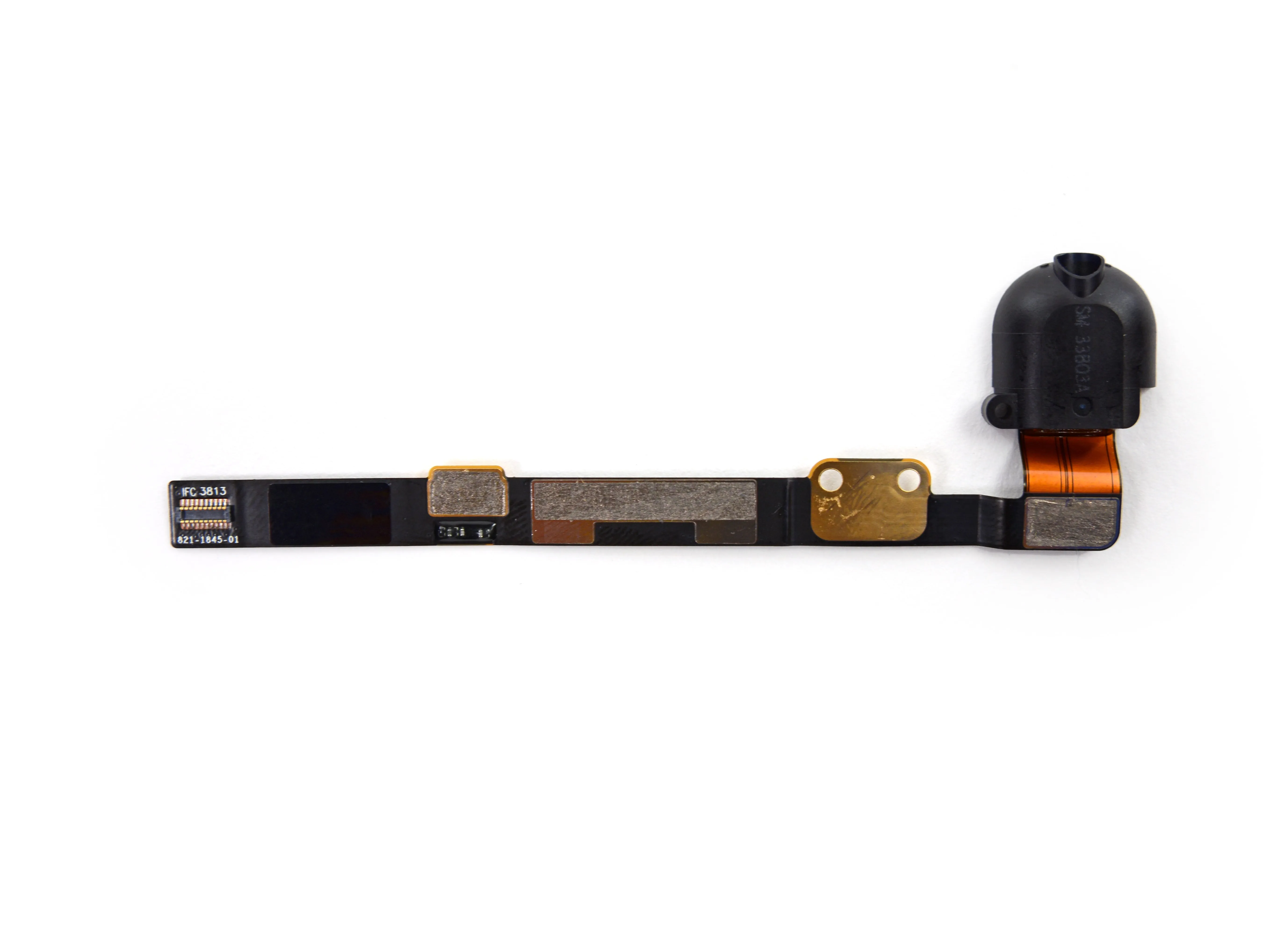

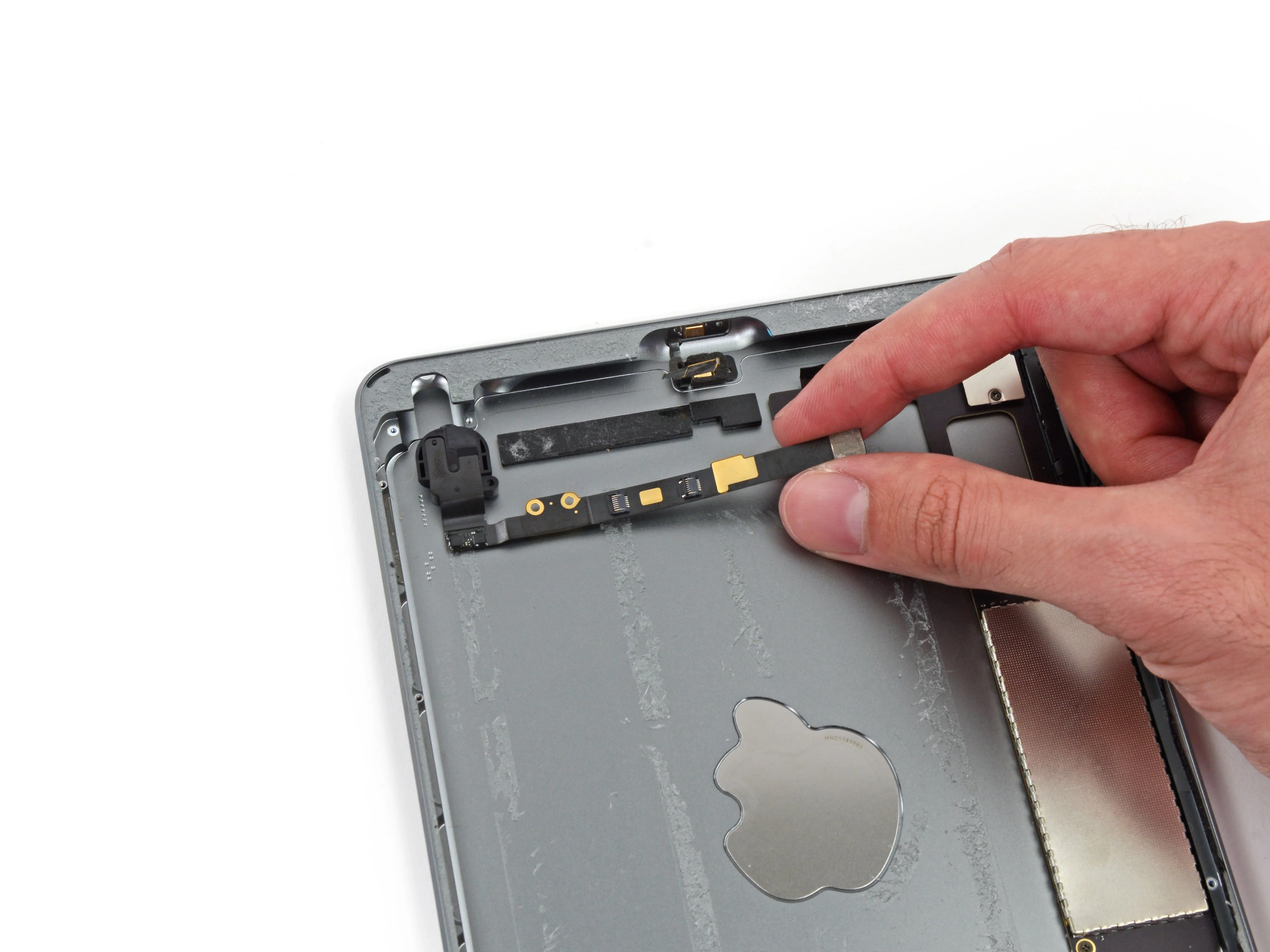

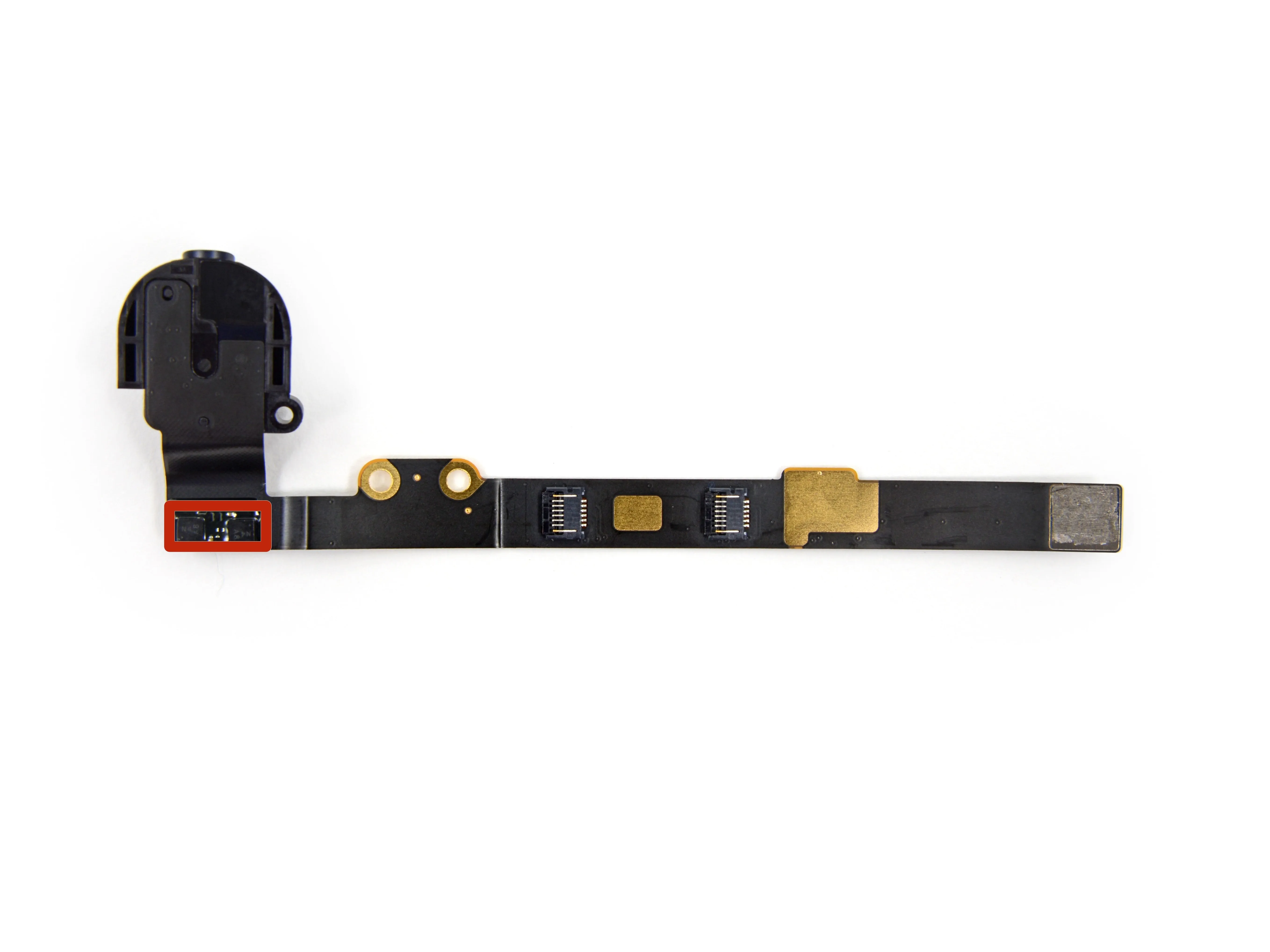

• Джек, будь проворным, Джек, будь ловким - быстро отсоедини разъем для наушников!

• Крошечные микросхемы, разбросанные вокруг разъема для наушников, - те же самые, что и в Air. Скорее всего, это аудиоусилители, но они не очень разговорчивы о своем происхождении.

Шаг 12

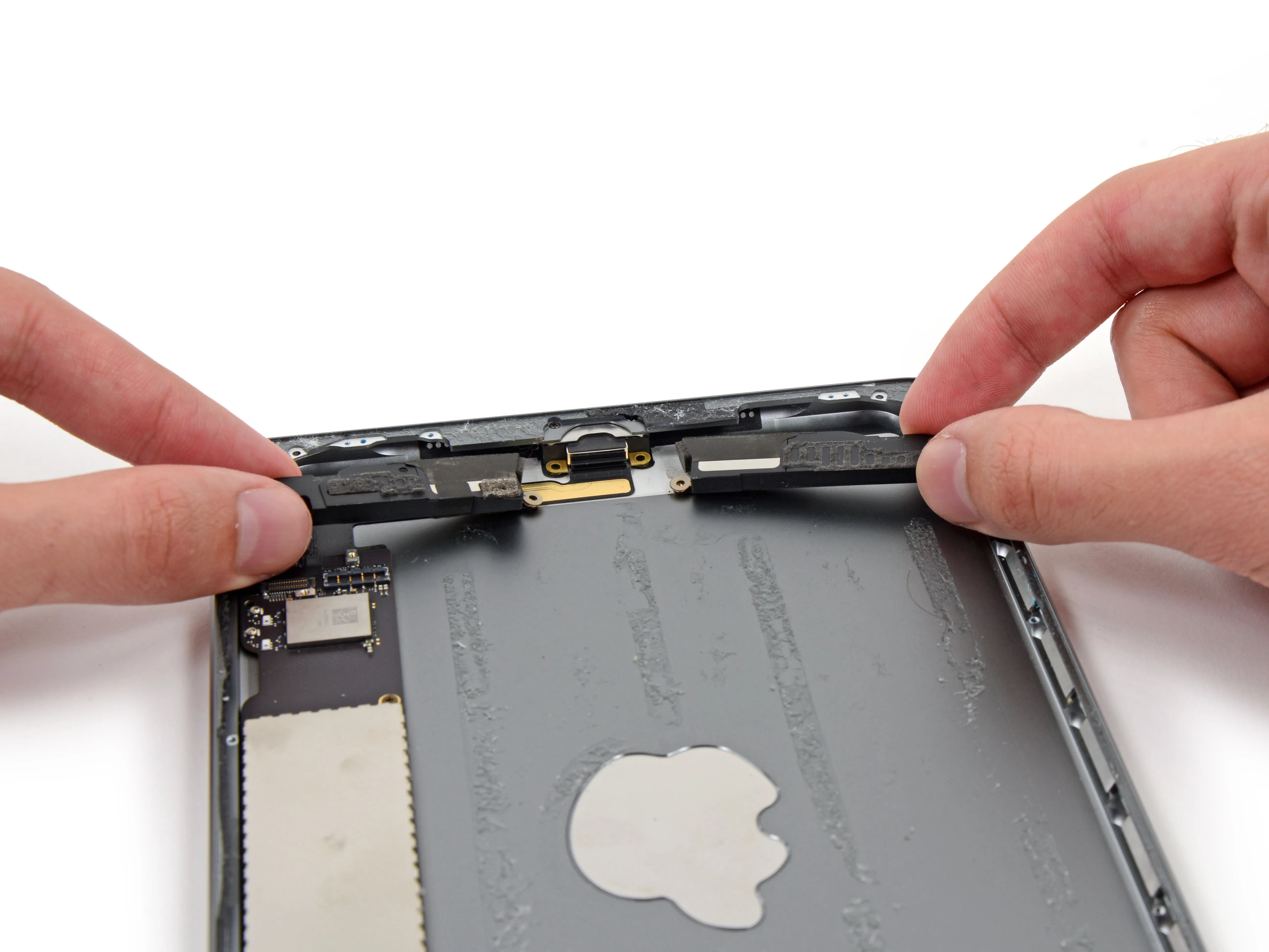

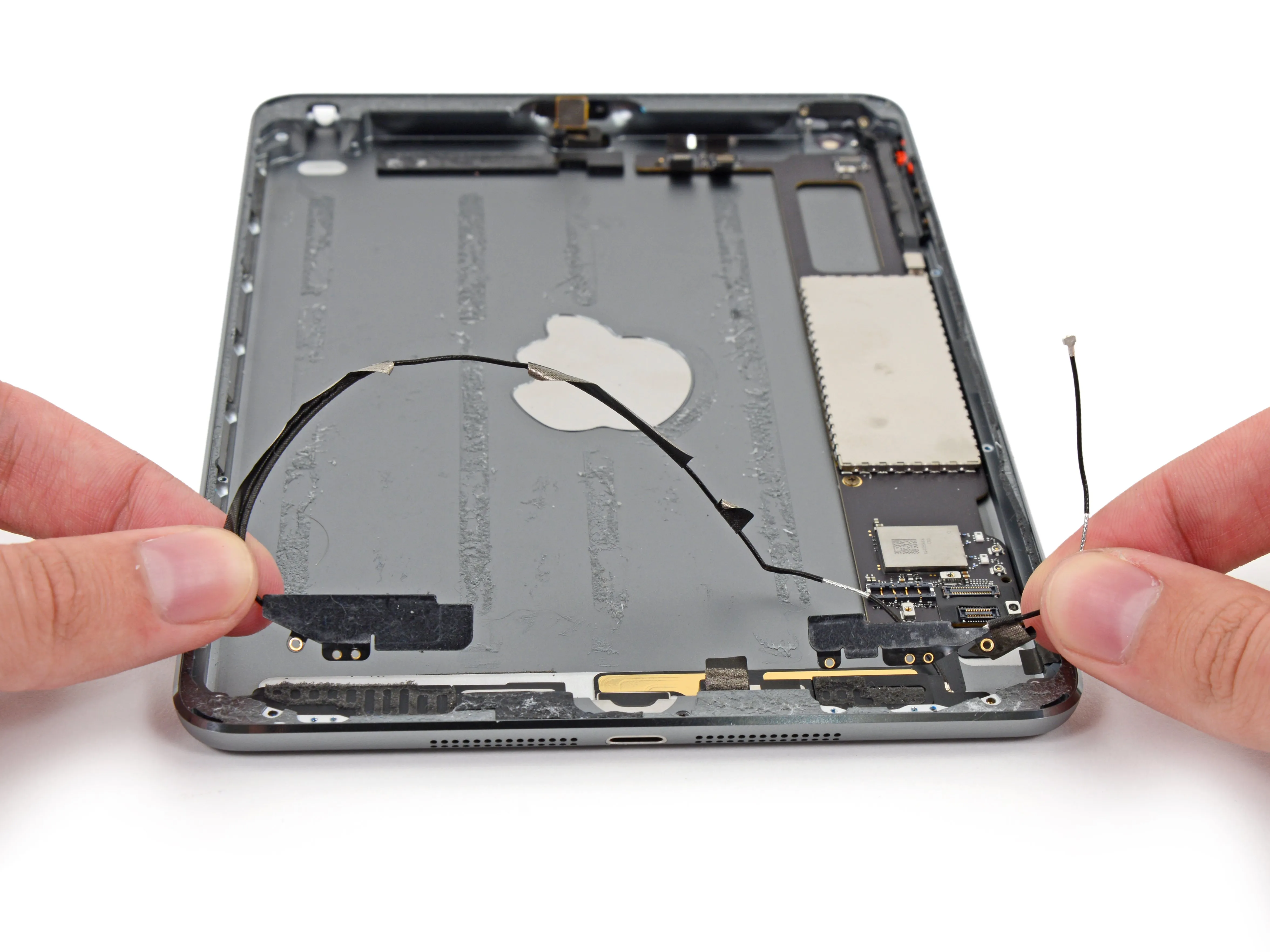

• Следуя за Formicidaean дизайну Air, этот Mini достигает максимальной эффективности благодаря двойным антеннам.

• Двойные динамики также отсутствуют.

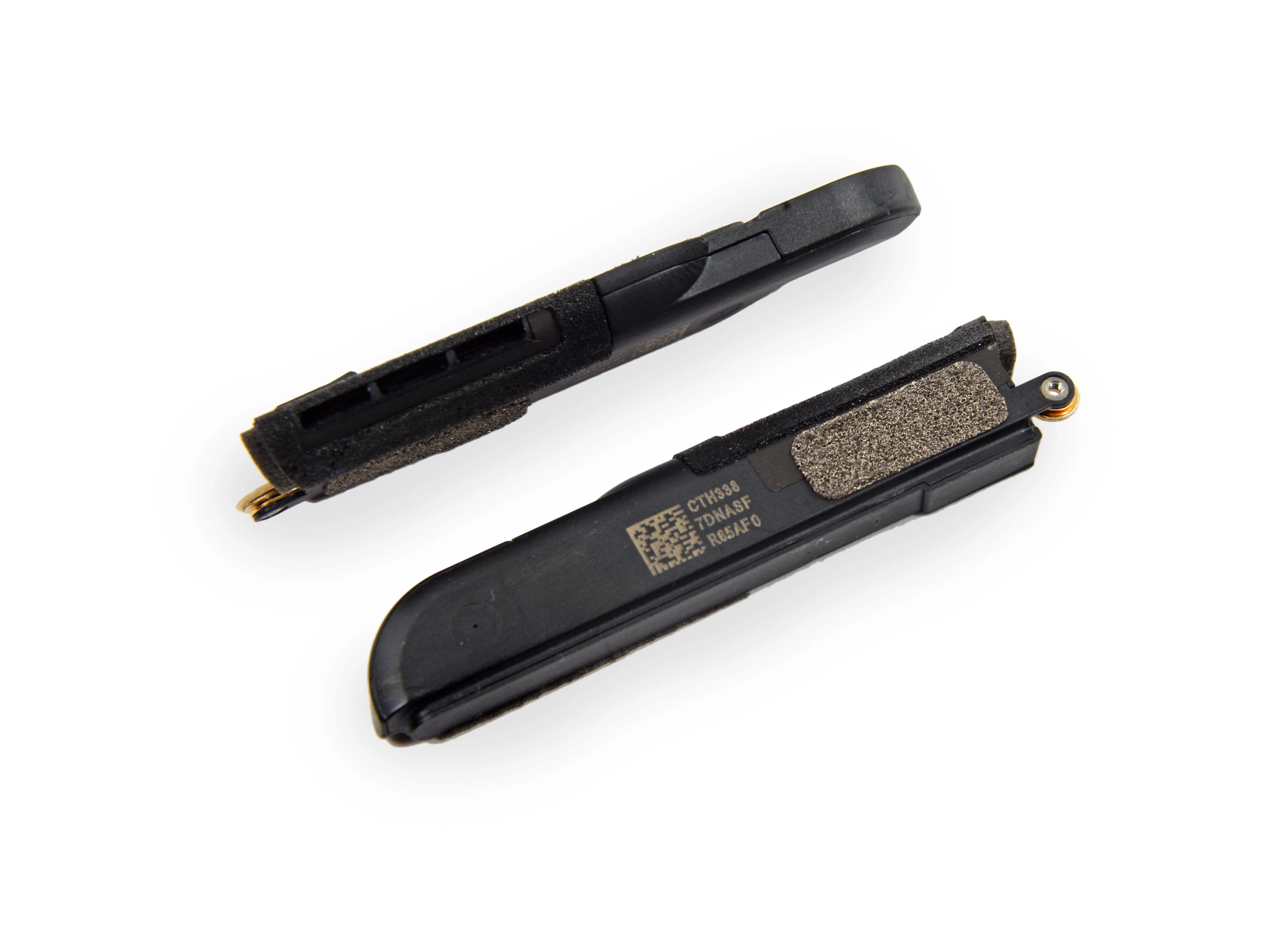

• Эти динамики с криптографической маркировкой дают мало подсказок о своем происхождении. Если в лесу упадет динамик без надписи, сможет ли кто-нибудь его услышать?

Шаг 13

• Исследование пластикового инструмента для вскрытия показывает, что единственное, что там застряло, - это плохие воспоминания с прошлого раза. прошлого раза.

• Именно так: Единственный клей под этой логической платой - немного под ручкой с разъемами и солидная полоса под кабелем разъема Lightning.

• Вместо клея логическая плата закреплена на паре саморезов для надежности - мини-выигрыш в плане ремонтопригодности!

Шаг 14

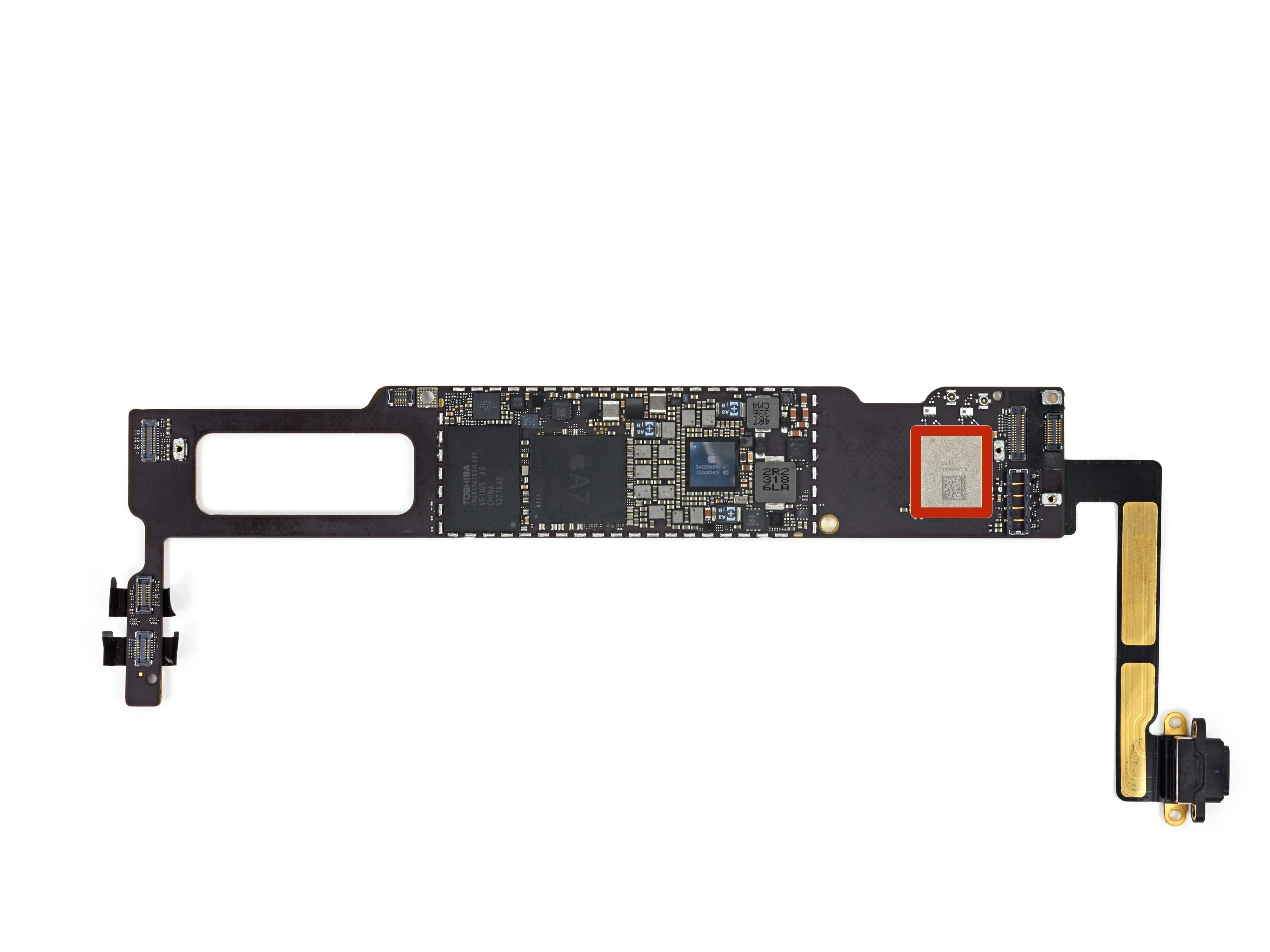

• Святые дыры, Бэтмен! Что это? В прошлом Minis, работающие только через Wi-Fi, имели пустое пространство в конце логической платы - просто плоское пространство, где в версии CDMA/GSM располагались чипы сотовой связи. На плате этого Retina Mini вместо этого есть интересный вырез.

• Будем надеяться, что это крутой маневр Apple по снижению веса, потому что альтернативные варианты пугающие ..

• Также на плате появился модуль Wi-Fi USI 339S0213, который можно увидеть в iPad Air.

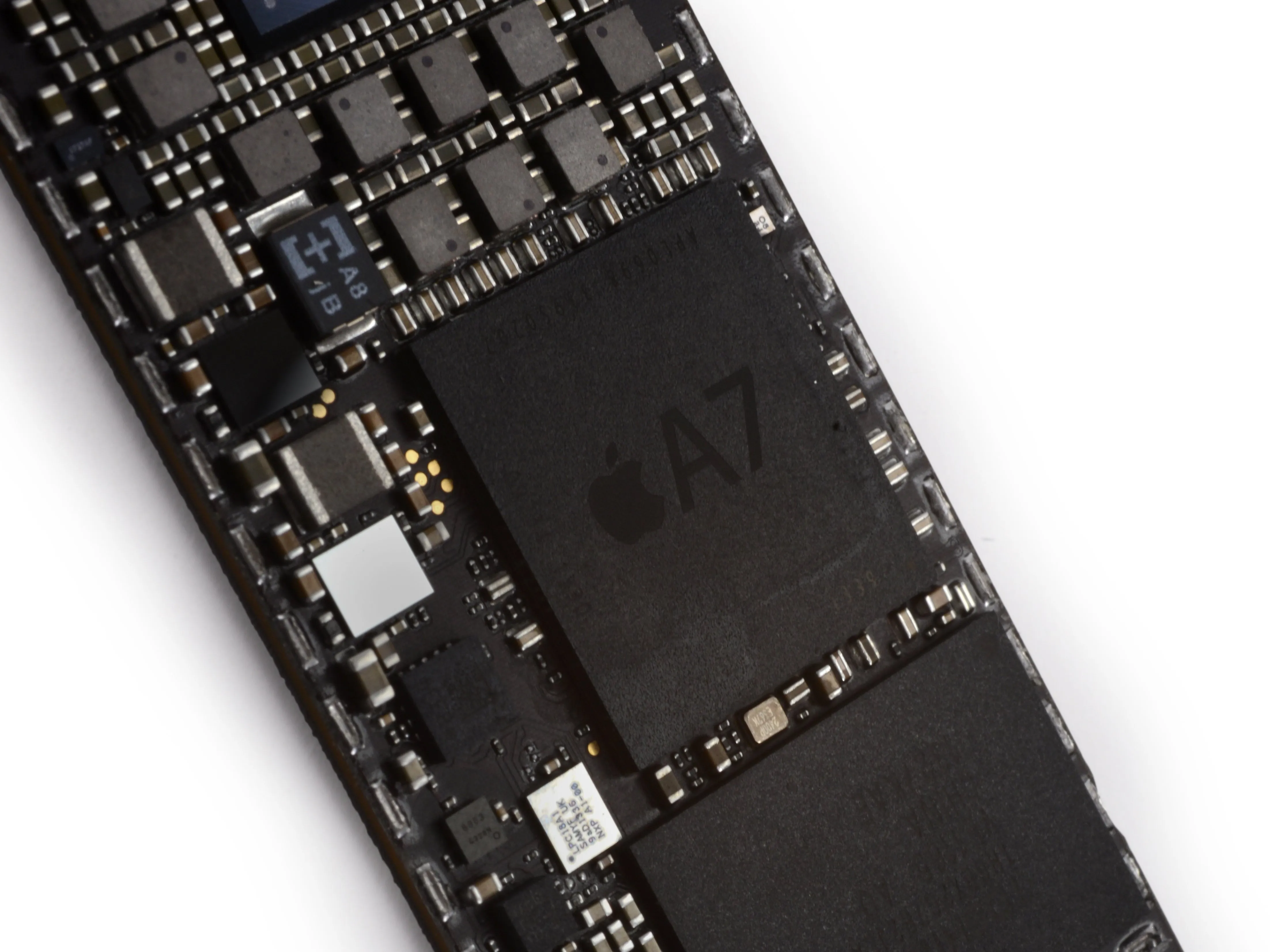

Шаг 15

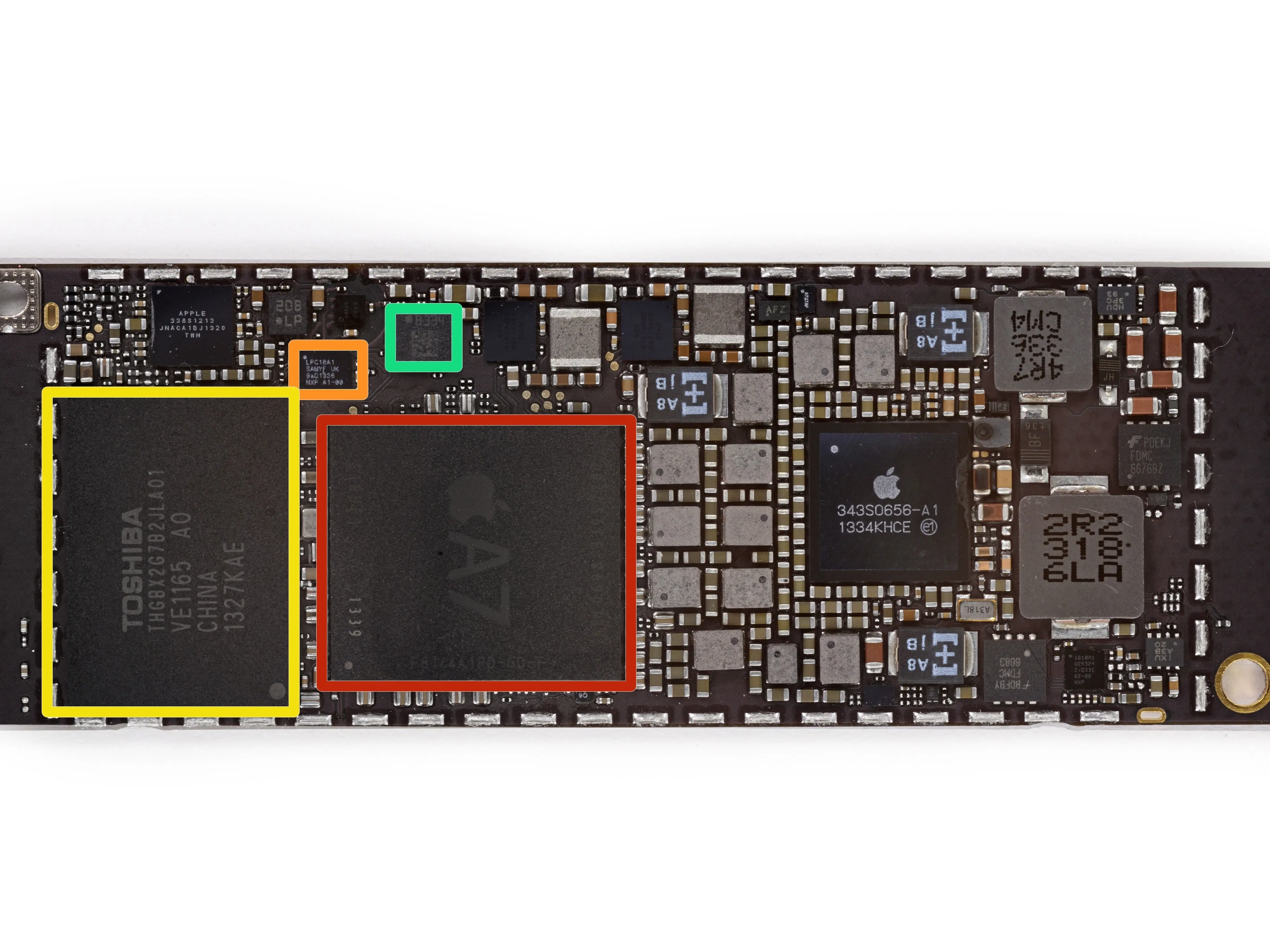

• У кого есть соус? У нас есть чипсы! Вкусные, вкусные, кремниевые чипсы (Отказ от ответственности - пожалуйста, не употребляйте микрочипы):

• Apple A7 APL0698 SoC - это тот же номер детали, что и на iPhone 5sв отличие от версии iPad Air, работающей на частоте 1,4 ГГц.

• Внутри корпуса A7 находится память Elpida F8164A1PD 1 ГБ LPDDR3 DRAM

• NXP LPC18A1 (сопроцессор Apple M7 Motion)

• Toshiba THGBX2G7B2JLA01 16 ГБ флэш-памяти NAND

• Акселерометр/гироскоп B334 STMicro MEMS, такой же, как в iPad Air.

Шаг 16

• Больше микросхем, потому что мы любим микросхемы.

• Apple 338S1213 Cirrus Audio Codec

• Apple 338S1199 - скорее всего, это пара аудиоусилителей, аналогичных Apple 338S1077 найденный в предыдущем iPad mini

• Apple 343S0656-A1

• По данным наших хороших друзей из Chipworksэто, скорее всего, вариант ИС управления питанием Dialog из iPad Air

• МОП-транзисторы Fairchild Semiconductor FDMC6676BZ и FDCM6683

Шаг 17

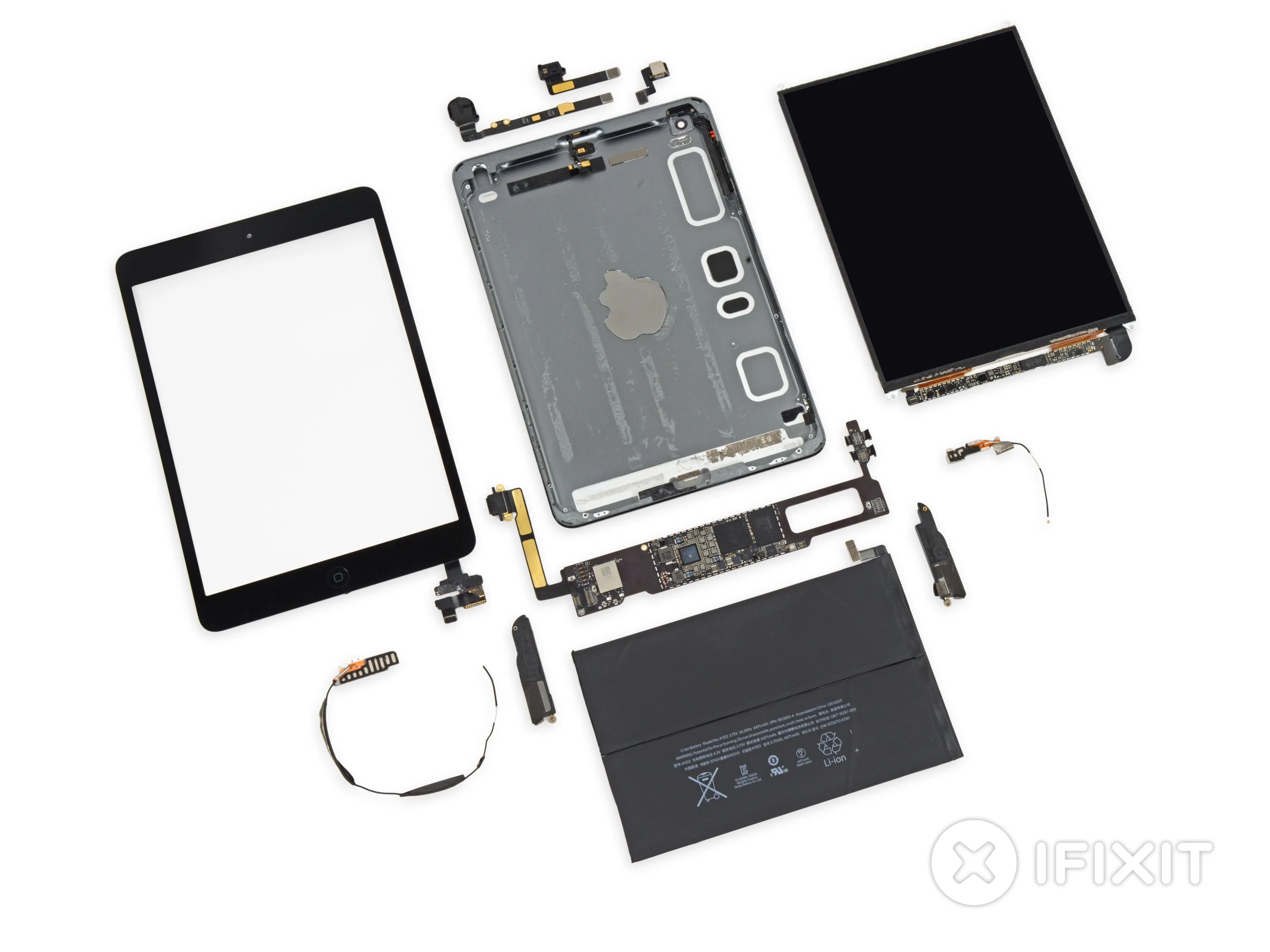

• Ремонтопригодность дисплея iPad Mini Retina Display: 2 из 10 (10 - самый простой ремонт).

• ЖК-дисплей и стекло не спаяны вместе и могут быть заменены независимо друг от друга.

• Аккумулятор не припаян к логической плате или другим компонентам.

• Крошечные винты можно легко перепутать, если не быть внимательным. Не чихайте слишком сильно, когда снимаете их.

• Большое количество клея удерживает многие компоненты на месте - переднее стекло, аккумулятор, фронтальную камеру, заднюю камеру, ленточные кабели, что делает ремонт чрезвычайно сложным.

• Разъем Lightning припаян к логической плате, поэтому не погните его контакты.

• Скрытые винты означают, что вам придется быть очень внимательным при попытке извлечь внутренние компоненты.
