Разборка iPad Mini 3 Wi-Fi

Введение

Больше, чем iPhone 6 Plus, но меньше, чем iPad Air 2. Кто же я? Если вы ответили iPad Mini 3, то вы правы. Это последняя итерация миниатюрного iPad от Apple, обновлённая и дополненная - и теперь готовая к разборке. Присоединяйтесь к нам, ведь мы разбираем iPad Mini 3.

Нужно больше разговоров о разборке?

Что вам нужно

Инструменты

•

•

•

•

•

Шаг 1 Разборка iPad Mini 3 Wi-Fi

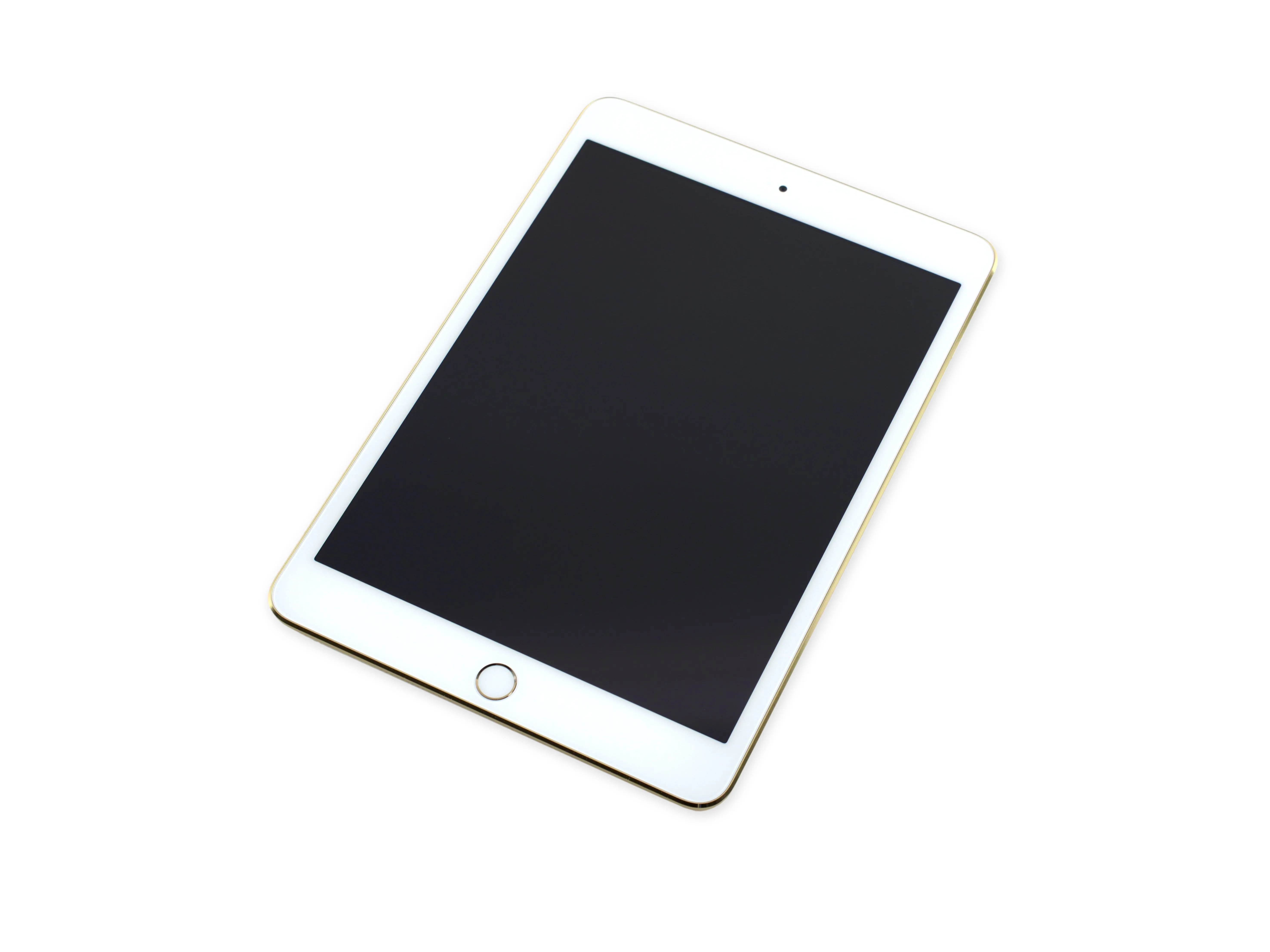

• Техника размером с ладонь означает характеристики размером с ладонь! Внутри iPad Mini 3 мы ожидаем найти:

• 7,9-дюймовый (по диагонали) дисплей Multi-Touch со светодиодной подсветкой и технологией IPS.

• Чип A7 с 64-битной архитектурой + сопроцессор движения M7

• 5 МП камера iSight + 1,2 МП камера FaceTime HD

• Wi-Fi (802.11a/b/g/n) с поддержкой двух каналов (2,4 ГГц и 5 ГГц) и MIMO + Bluetooth 4.0

• Литий-полимерная аккумуляторная батарея емкостью 23,8 Вт-ч

• Трехосевой гироскоп + акселерометр + датчик освещенности

Шаг 2

• Если вы задавались вопросом, как отличить iPad Mini Retina Display (он же iPad Mini 2) от iPad Mini 3, то мы вам поможем:

• iPad Mini 3 теперь поддерживает Touch ID, который можно использовать вместе с  Pay.

• Золото. Так много золота. Золото повсюду.

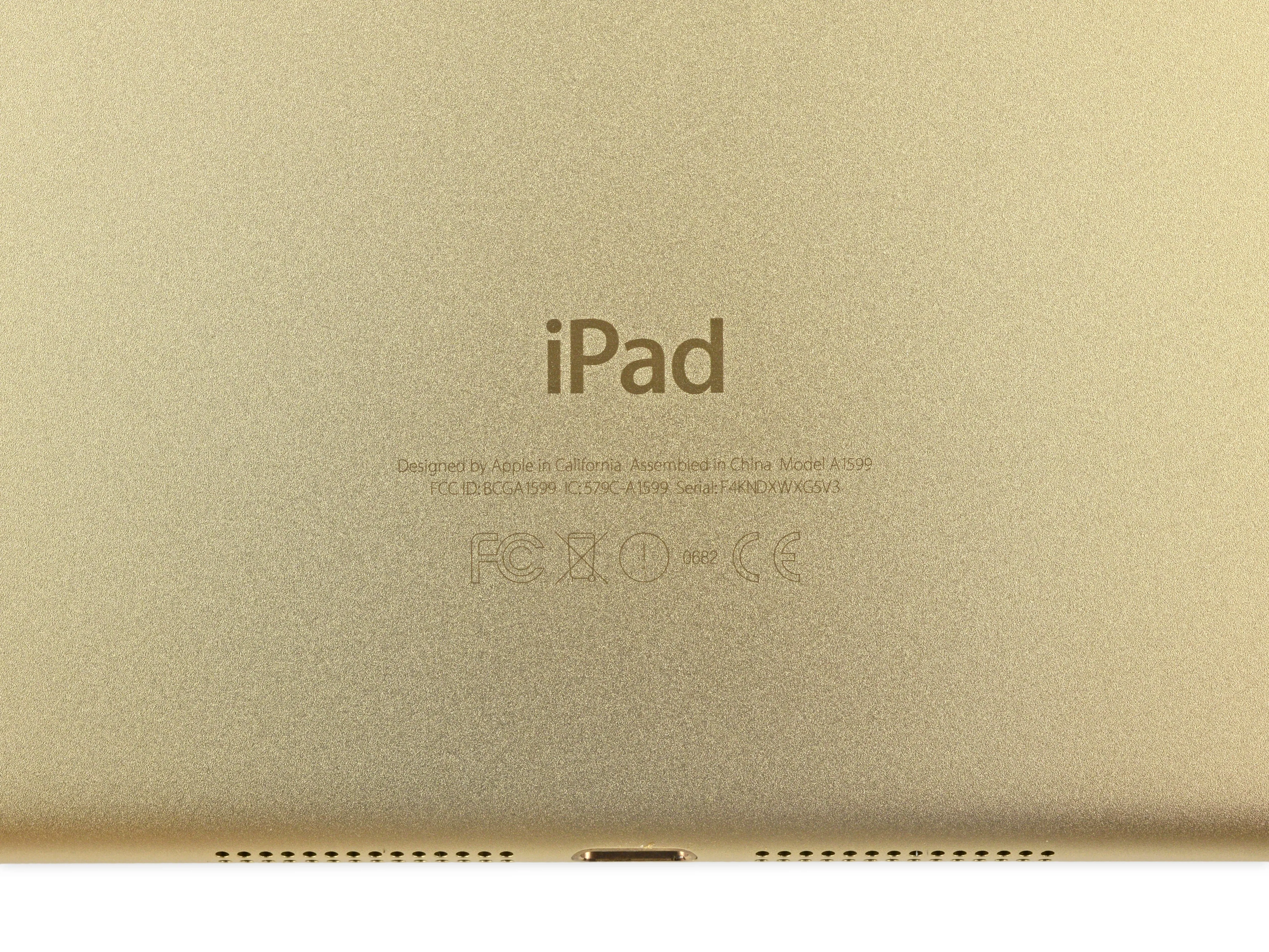

• Продолжая тенденцию, заданную iPad Air 2, iPad Mini 3 имеет номер модели A1599.

Шаг 3

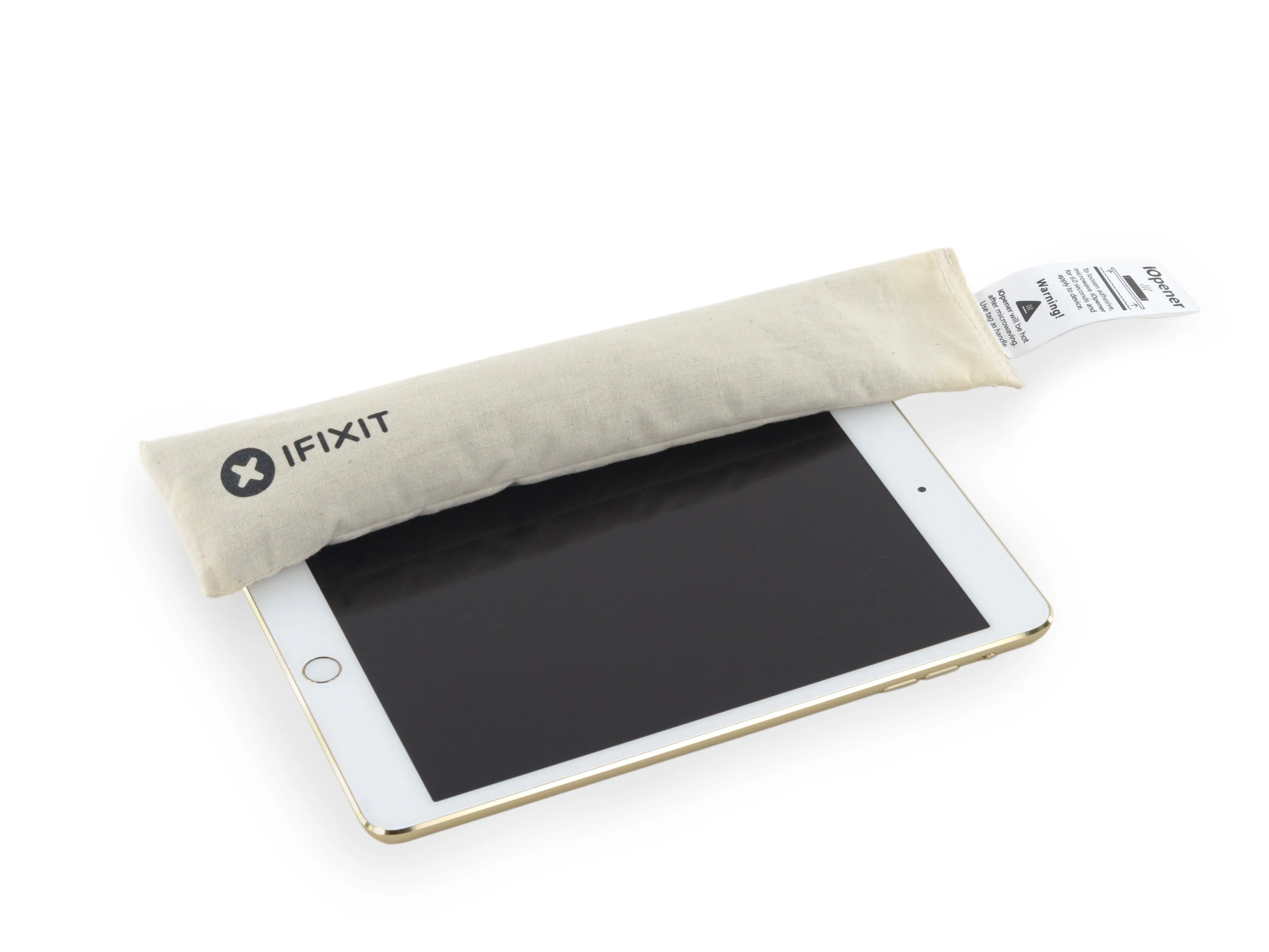

• iOpener произвел революцию в открывании iPad.

• Немного тепла - это как раз то, что нужно, чтобы размягчить клей, крепящий дисплей iPad.

• Мы размещаем iOpener по периметру iPad Mini 3 и начинаем использовать наши открывающие пики, чтобы отделить переднюю панель от задней части корпуса.

• После некоторой работы и терпения мы достигаем своей цели.

Шаг 4

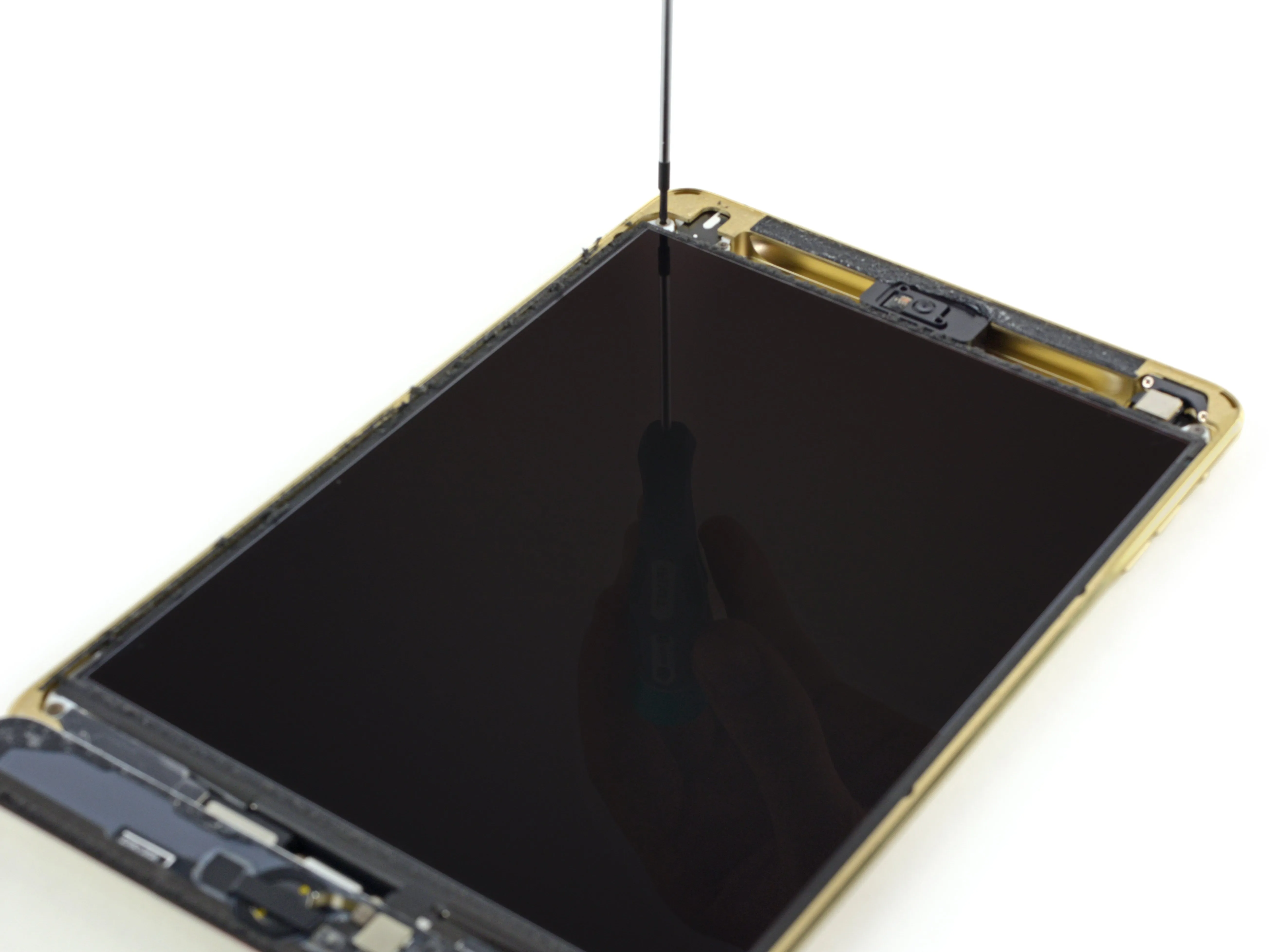

• Как это часто бывает с обновлениями, которые на самом деле ничего не меняют, так и здесь ничего не изменилось.

• В отличие от нового iPad Air 2стекло и ЖК-дисплей передней панели по-прежнему являются отдельными компонентами, которые можно заменить по отдельности.

• Взгляните, это в книге...

• Вынув ЖК-дисплей, мы обнаруживаем первое и единственное изменение в конструкции: Потрясающая проводка кнопки Home. Вот это да! Это было сделано совсем не в последнюю минуту.

• Это горячий клей?

Шаг 5

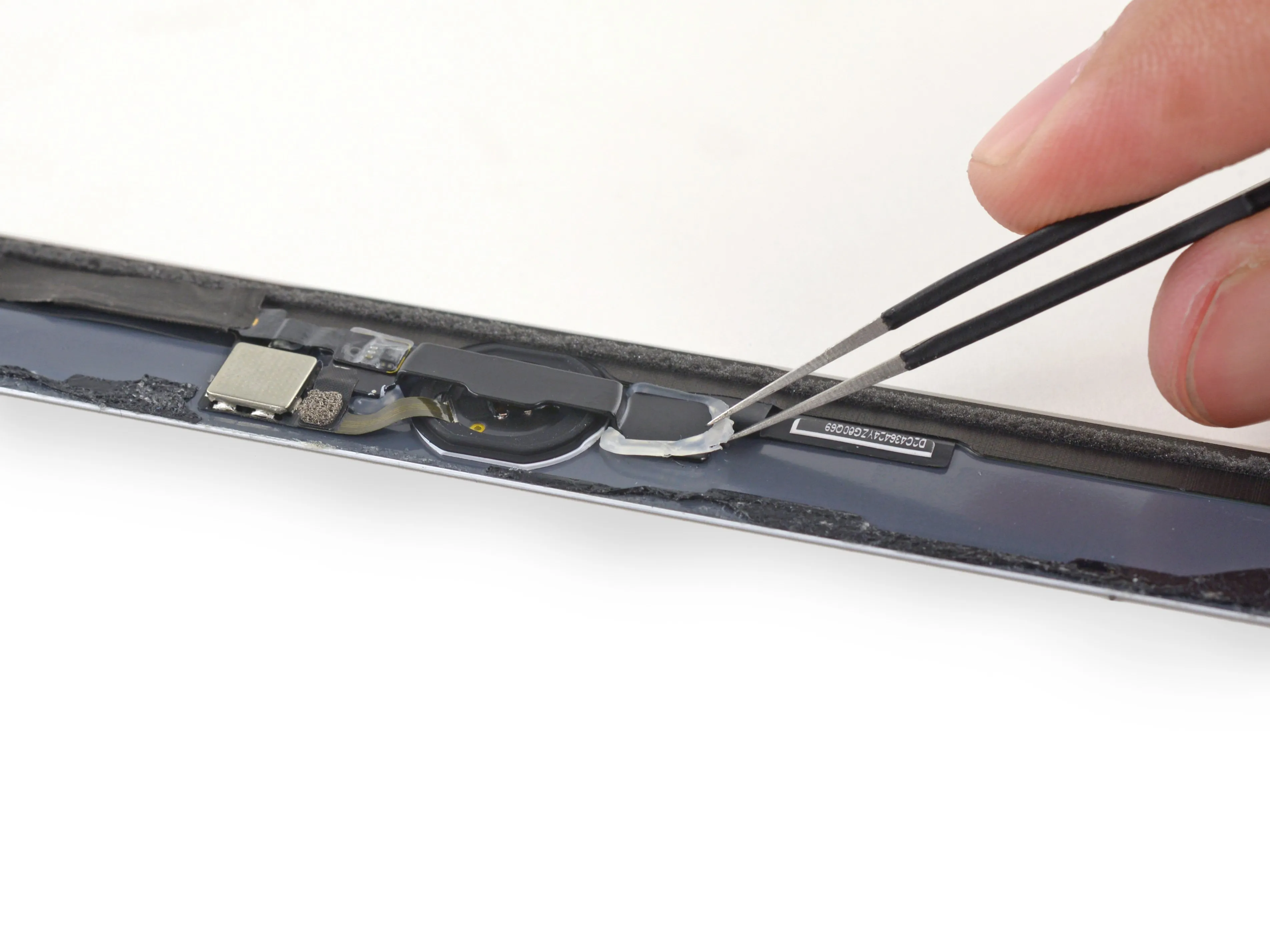

• Да, это горячий клей, который держит кронштейн кнопки Home на передней панели. Удачи вам в переносе его на сменное стекло. (Что вам придется сделать, чтобы сохранить функциональность Touch ID после ремонта треснувшего экрана).

• Похоже, что кабель сам по себе представляет собой небольшой кошмар.

• Похоже, что система Apple по внедрению Touch ID требует запуска примерно за год до того, как она будет готова. Вспомните кабель Touch ID в iPhone 5s? И значительно улучшенное расположение в iPhone 6?

• Здесь нет никаких сюрпризов: Touch ID в Mini работает на базе NXP Semiconductors 8416A1 Сенсор Touch ID.

Шаг 6

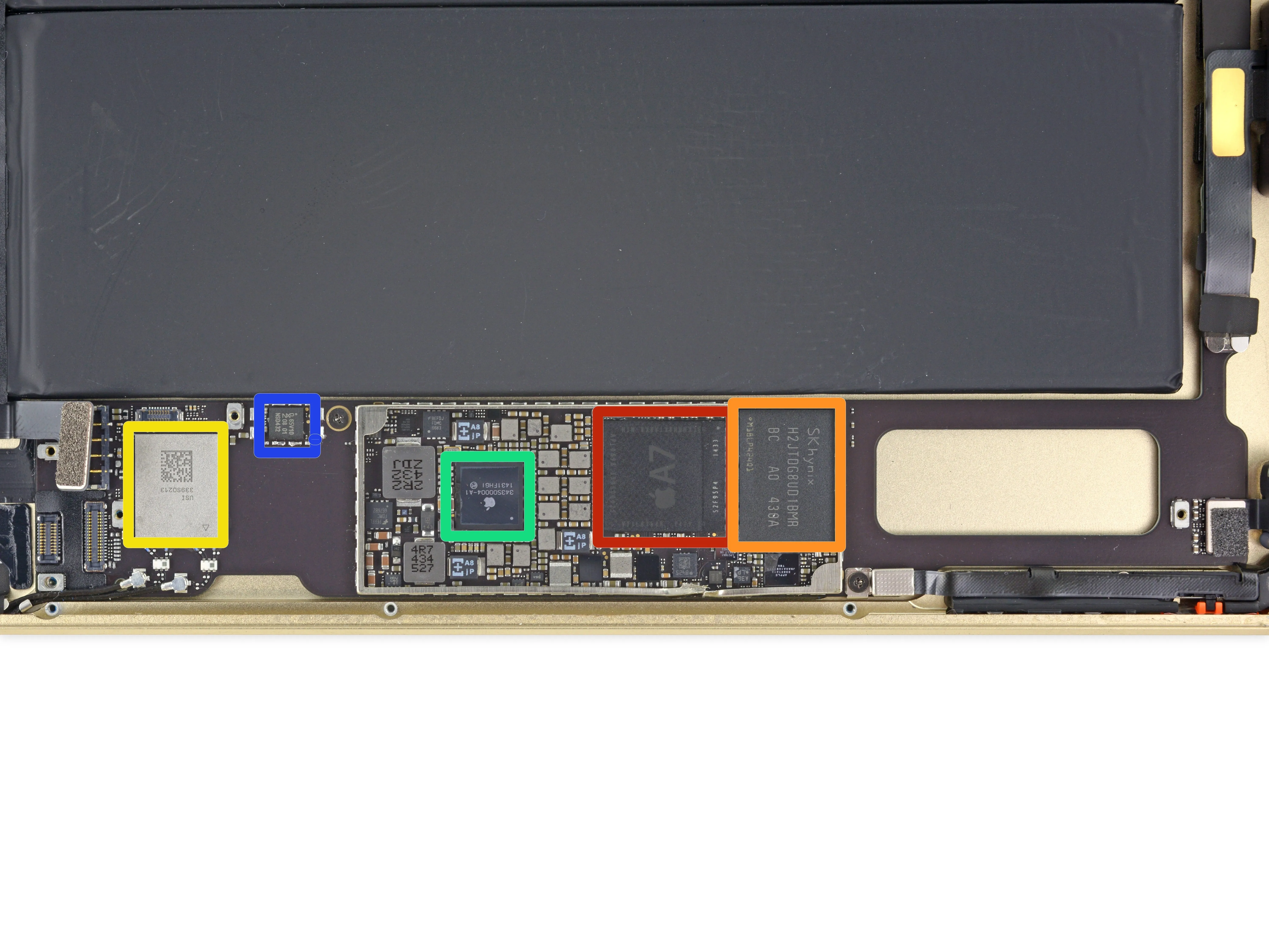

• Логическая плата! Давайте приступим к делу, хорошо? Есть что-нибудь новое?

• Apple A7 APL0698 SoC

• Внутри корпуса A7 мы находим 1 ГБ LPDDR3 DRAM производства SK Hynix H9CKNN8KTARKR.

• SK Hynix H2JTDG8UD1BMR 16 ГБ NAND Flash

• Universal Scientific Industrial 339S0213 Модуль Wi-Fi

• Apple 343S00004-A1

• NXP Semiconductors 65V10 Контроллер NFC

Шаг 7

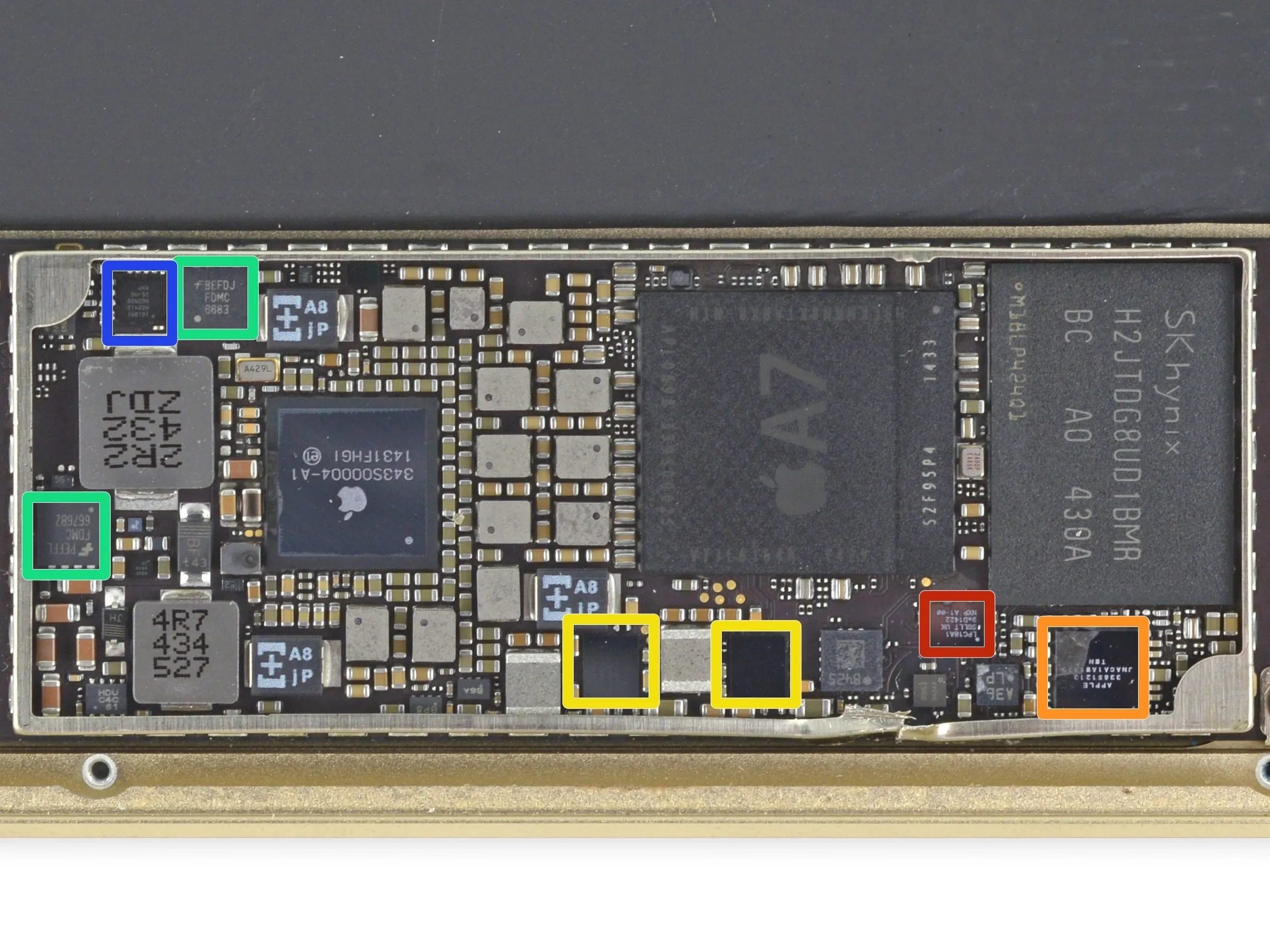

• NXP Semiconductors LPC18A1 (Apple M7 Motion Co-Processor)

• Apple (Cirrus Logic) 338S1213 Аудиокодек

• Apple 338S1199 - скорее всего, пара аудиоусилителей, аналогичных Apple 338S1077 установленной в предыдущем iPad mini

• МОП-транзисторы Fairchild Semiconductor FDMC6676BZ и FDCM6683

• NXP 1610A1 ИС интерфейса дисплея

Комментарии к шагу

Почему бы не отметить гироскоп, компас и акселерометр между желтыми и оранжевыми микросхемами?

Приятно видеть, что кнопка 'Домой' в этой версии съемная.

Да, но теперь Apple блокирует неоригинальные датчики Touch ID, слава богу, с моим iPad mini 3 все в порядке, он уже полтора года лежит в чехле OtterBox и выглядит абсолютно идеально.

Шаг 8

• Ремонтопригодность iPad Mini 3: 2 из 10 (10 - самый простой ремонт).

• ЖК-дисплей и стекло не сплавлены вместе и могут быть заменены независимо друг от друга.

• Аккумулятор не припаян к логической плате или другим компонентам.

• Большое количество клея удерживает многие компоненты на месте - переднее стекло, аккумулятор, фронтальную камеру, заднюю камеру, ленточные кабели, что делает ремонт чрезвычайно сложным.

• Разъем Lightning припаян к логической плате, поэтому не стоит гнуть его контакты.

• Снять домашнюю кнопку теперь гораздо сложнее. Если вы хотите сохранить функцию Touch ID после замены экрана, вам придется перенести кнопку 'Домой' на новую переднюю панель.

Комментарии к статье

Является ли дигитайзер таким же, как у iPad Mini 1/2?

Вы можете проверить, что разъемы одинаковые.

Я лучше изучил схему на BRD и могу сказать, что у iPad Mini 3 другая схема разъема для сенсорного экрана, а у iPad Mini 1 и iPad Mini 2 она одинаковая.
