Разборка iPad Mini 4
Введение

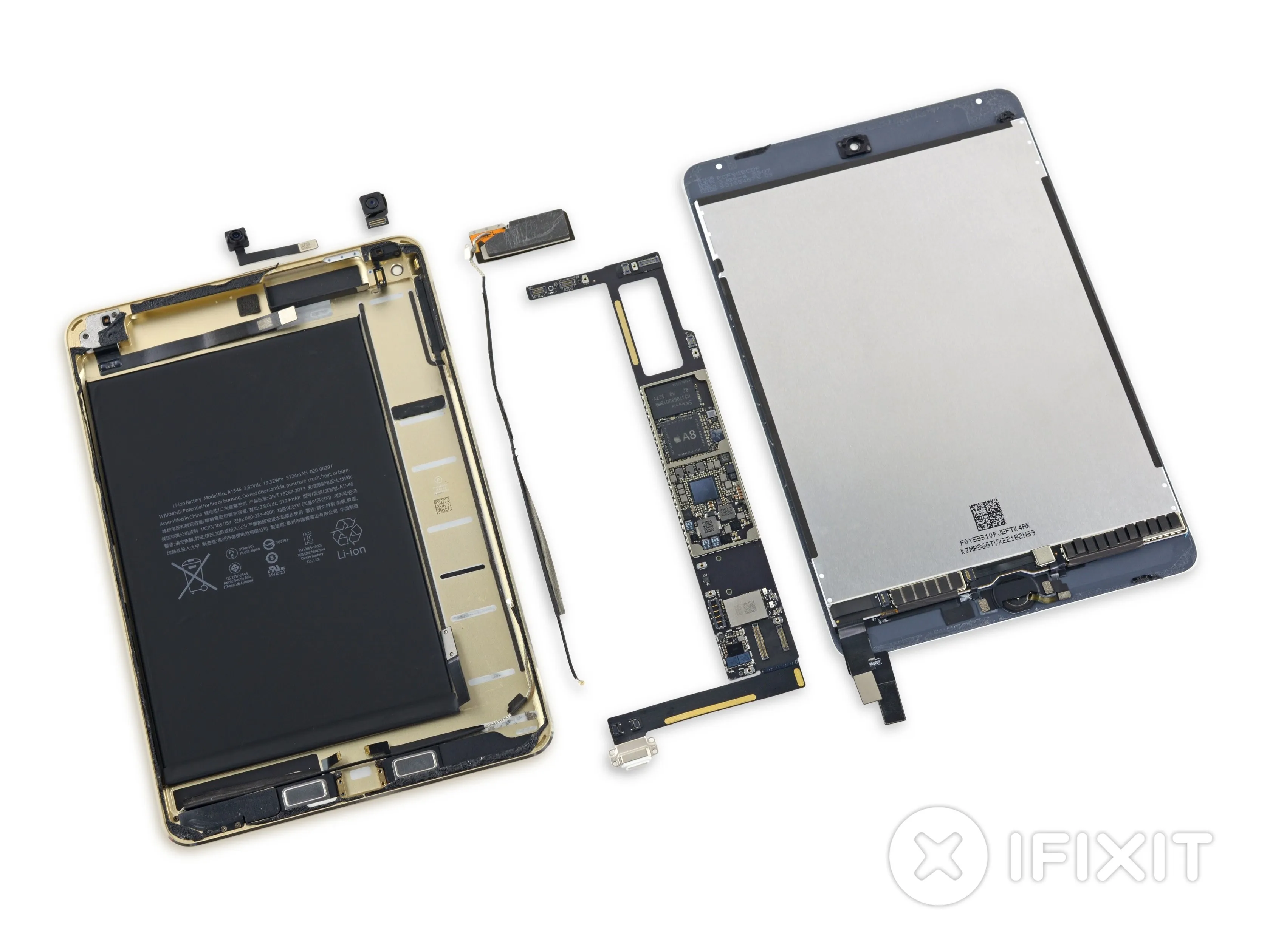

Всем известно, что осень - сезон яблок, и они наконец-то начинают падать. Мы взяли в руки новенький iPad Mini 4, промыли его, как учила нас мама, и отнесли прямо на разделочную доску. Следите за нами, чтобы узнать, как выглядит мощь iPad Air в ещё более компактном корпусе. Время разбирать!
Мы только разогреваемся, так что не пропустите разборку!
Что вам понадобится
Инструменты
iOpener | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Ручка для отсоса | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разборка iPad Mini 4

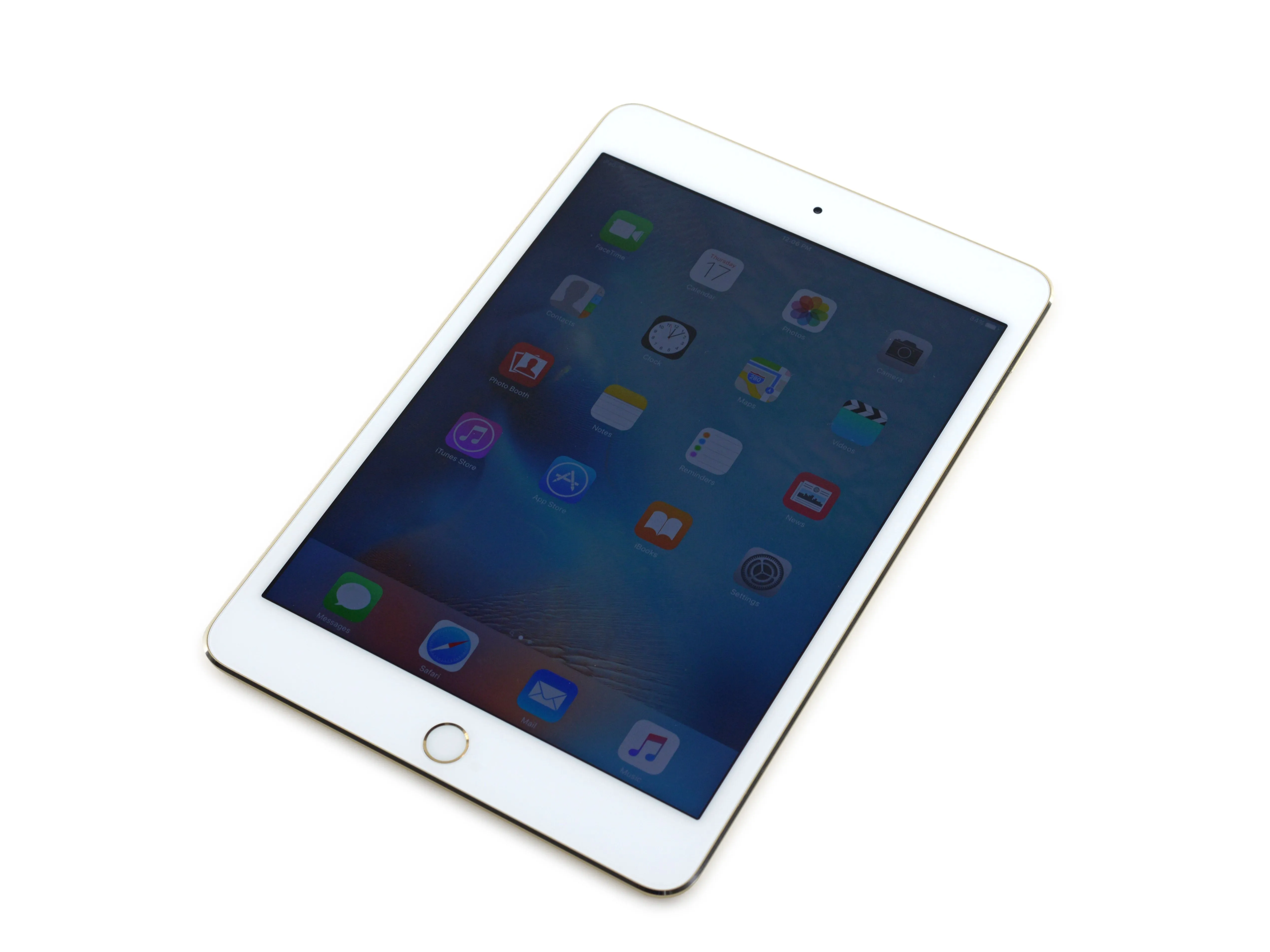

Он тоньше. Легче. Мощнее. Что еще? Вот что известно от Apple:
Полностью ламинированный 7,9-дюймовый (по диагонали) дисплей Multi-Touch со светодиодной подсветкой и технологией IPS с разрешением 2048x1536.
Apple A8 SoC с 64-битной архитектурой второго поколения + сопроцессор движения M8
8 МП камера iSight + 1,2 МП камера FaceTime HD
Wi-Fi (802.11a/b/g/n/ac) с поддержкой двух каналов (2,4 ГГц и 5 ГГц) и MIMO + Bluetooth 4.2
Литий-полимерная аккумуляторная батарея емкостью 19,32 Вт-ч
Трехосевой гироскоп + акселерометр + датчик освещенности

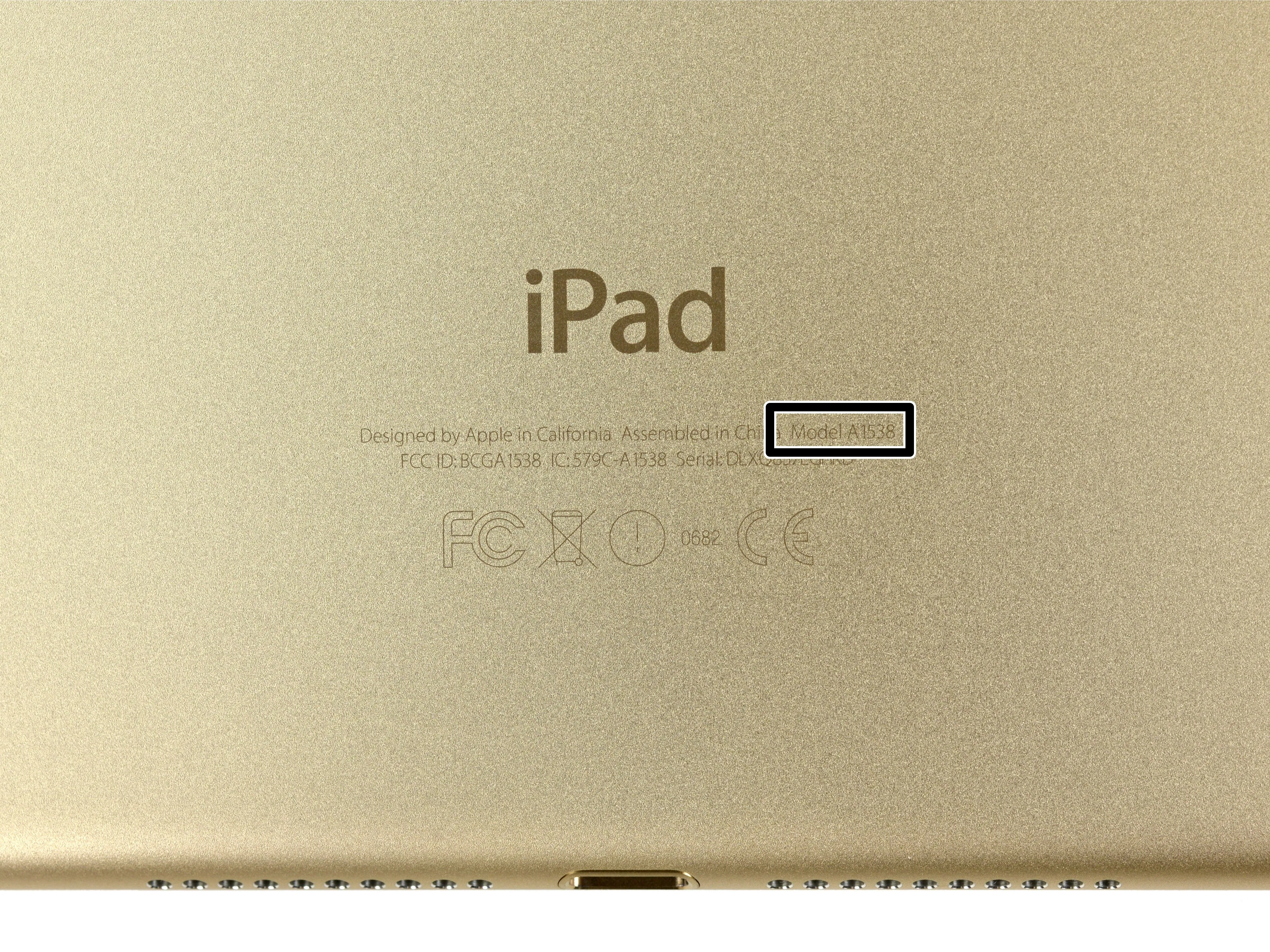

И совершенно новый номер модели: A1538
Шаг 2

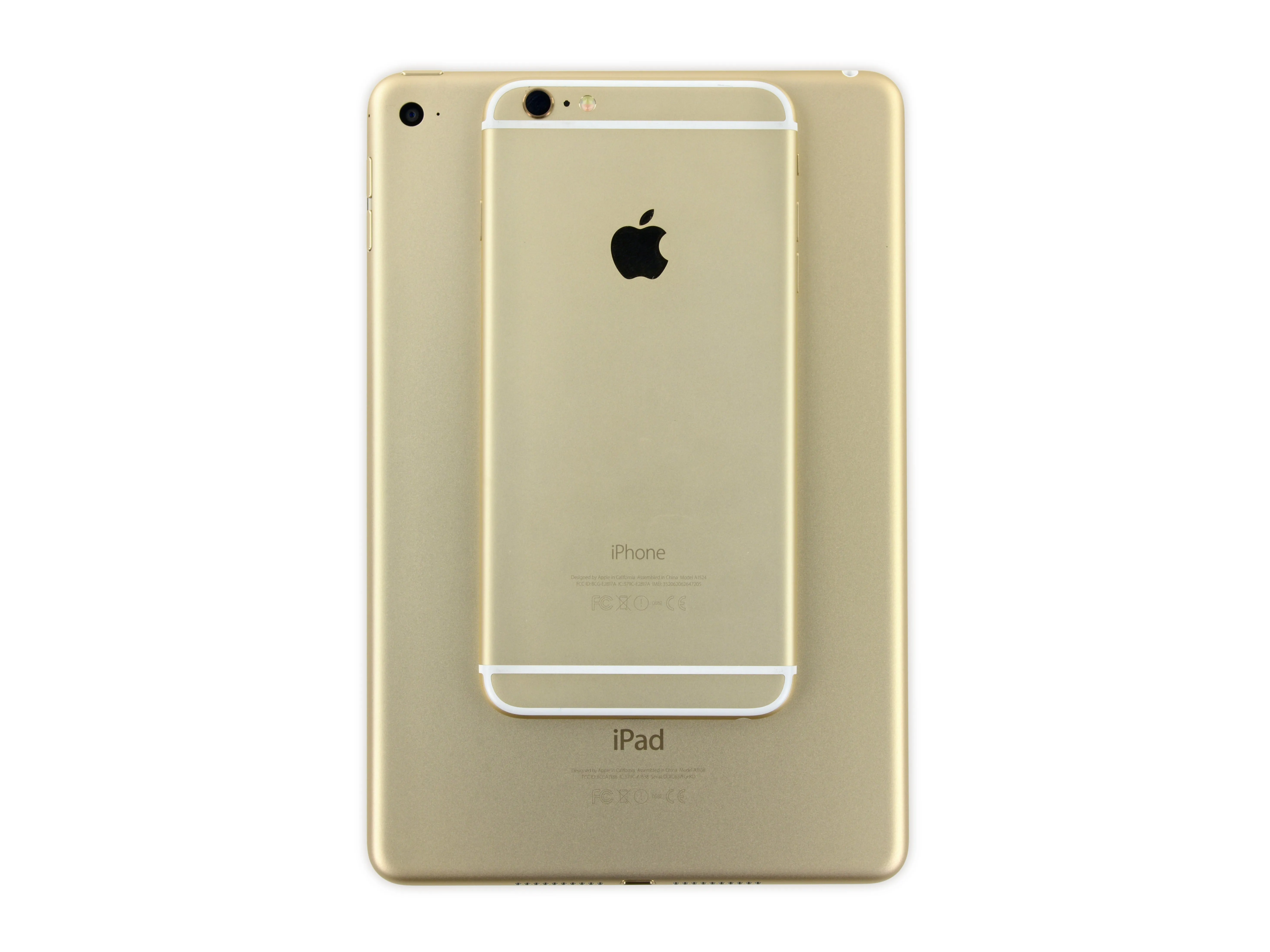

Новый Mini, новый внешний вид. Мы поставили наш новый (золотой) Mini 4 против нашего старого (серого) Mini 3 и вспомнили, как мы iPad Air 2 и вспомнили, как мы разбирали iPad Air 2. Это все те же самые изменения!

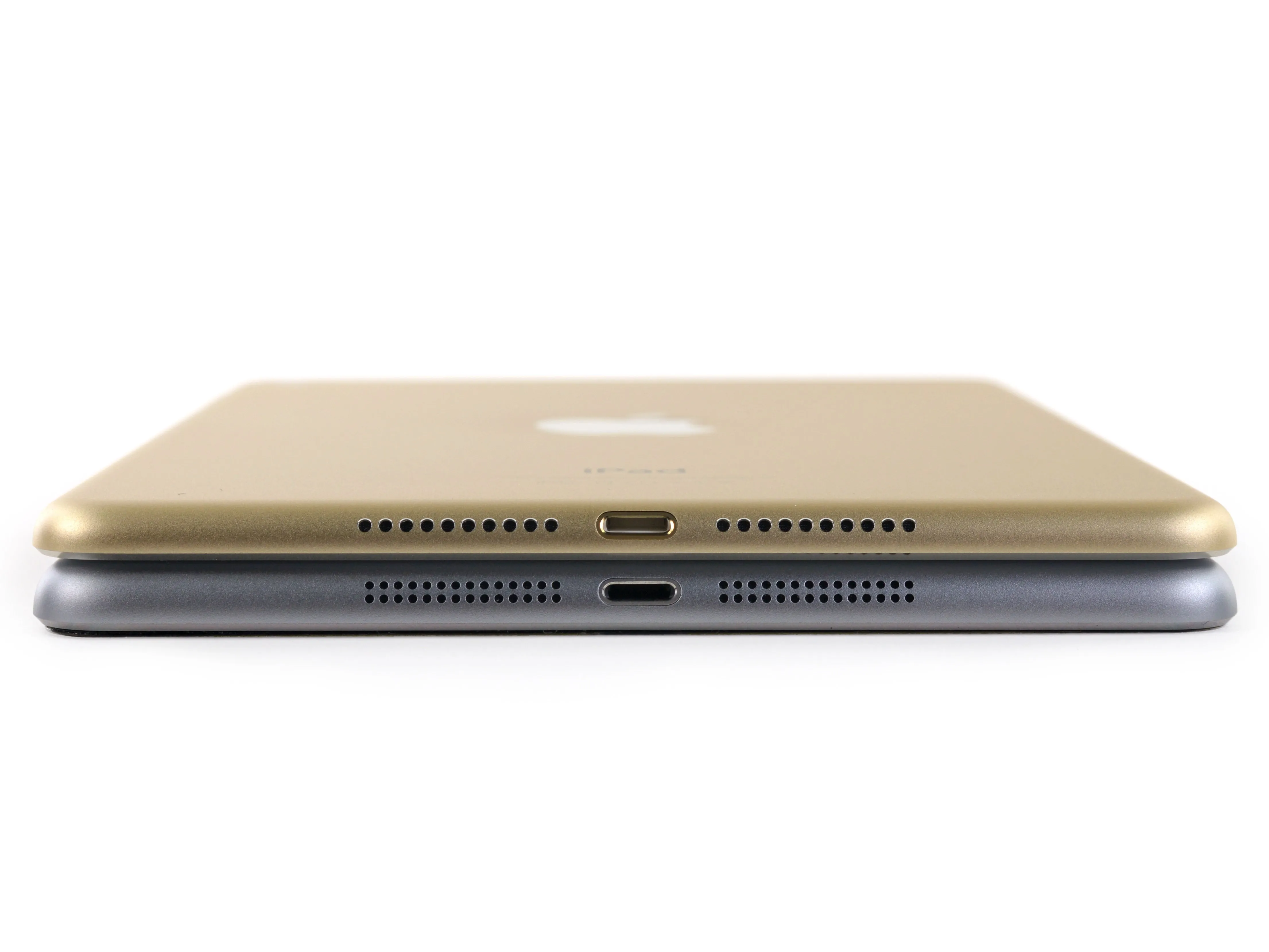

Толщина iPad Mini 4 составляет 6,1 мм, что на 18 % меньше, чем у 7,5 мм Mini 3.

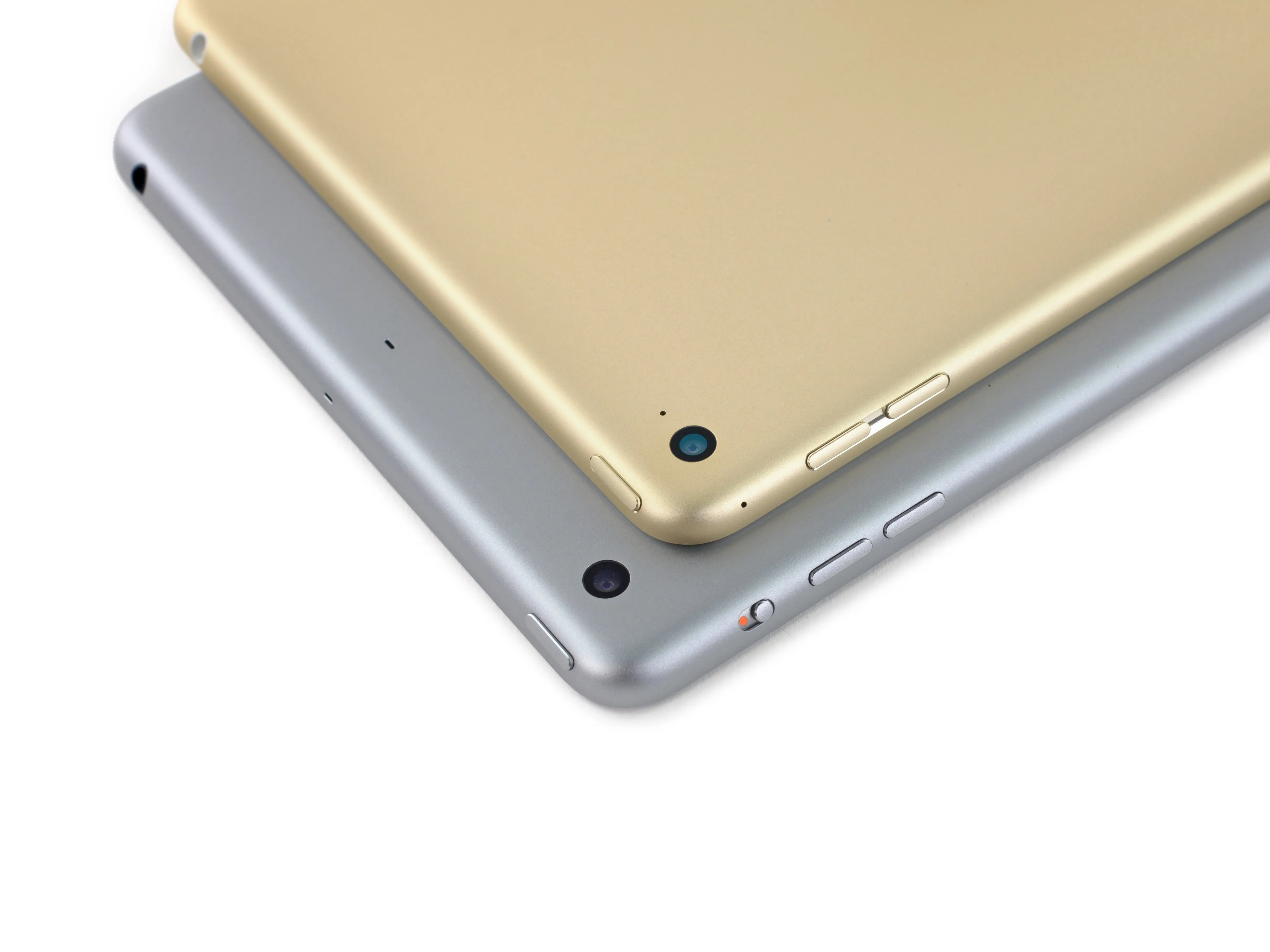

Множество отверстий динамиков объединены в несколько.
Двойные микрофоны на задней панели переместились в окружение камеры iSight, заняв место ныне не существующего ползунка блокировки поворота.
И, наконец, единый золотой цвет остался неизменным, так что ваши устройства по-прежнему будут сочетаться друг с другом (кто-нибудь помнит, что iPhone 5 был вроде как синий цвет?)
Шаг 3

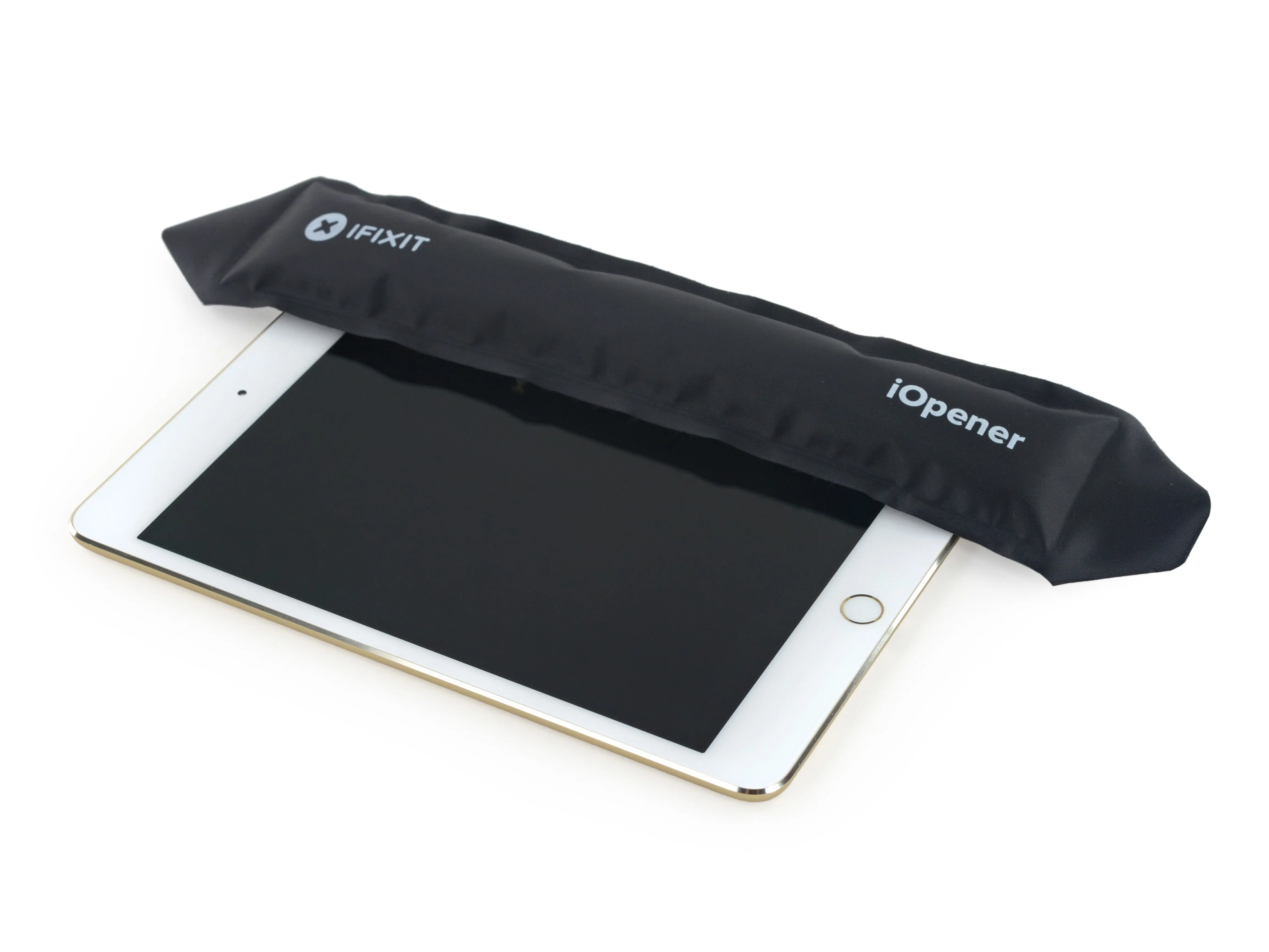

Как всегда, наш друг iOpener готов растопить сердца и клей повсюду. <3>
Несмотря на довольно краткое представление на мероприятии Apple в начале этого месяца, Mini 4 получил довольно серьезную модернизацию, включая технологию полностью ламинированного экрана, которую мы видели в iPad Air 2.
Благодаря этому Mini 4 на 18 % тоньше, чем Mini 3, но его также дороже чинить, если вы его уроните.

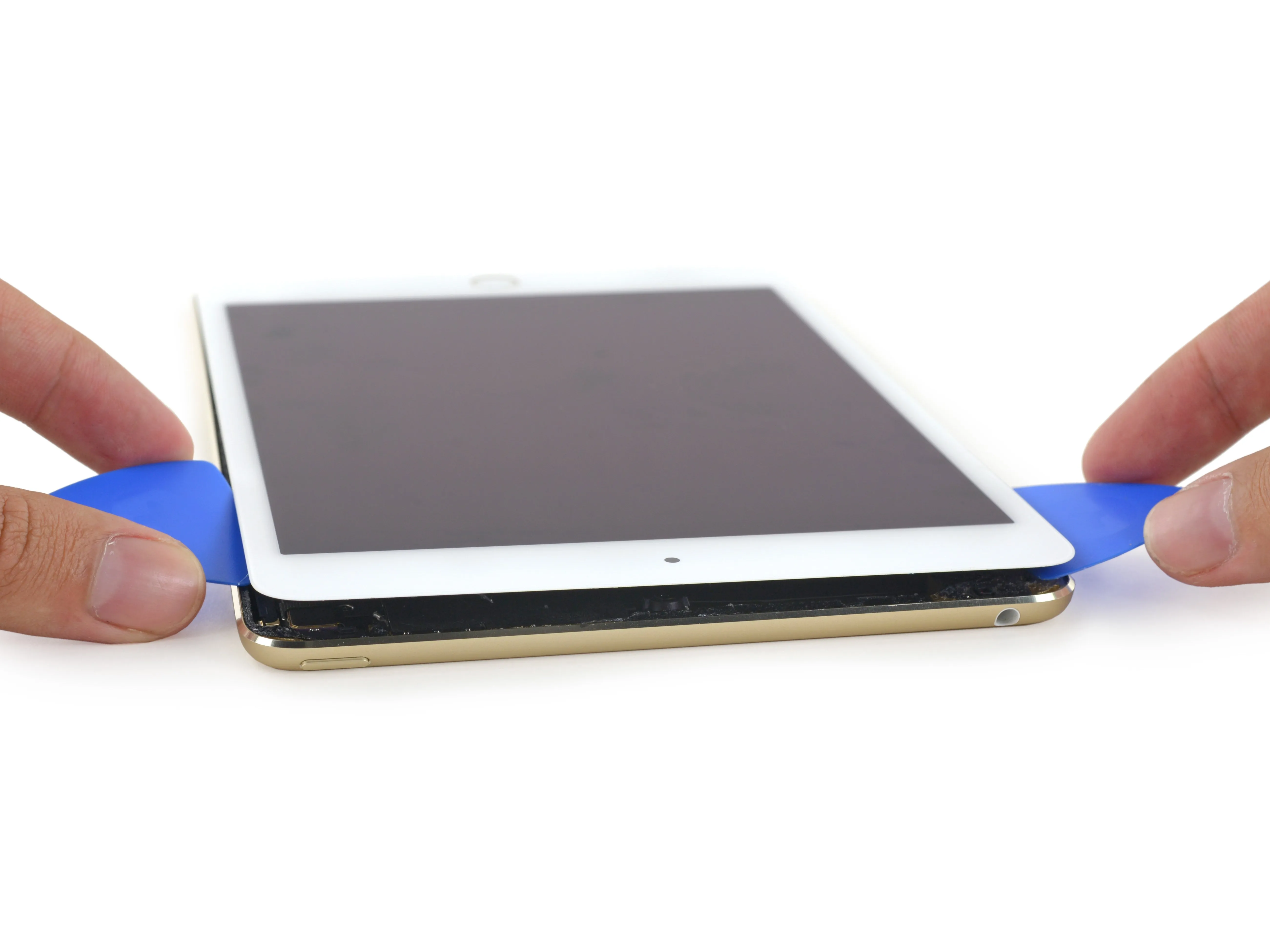

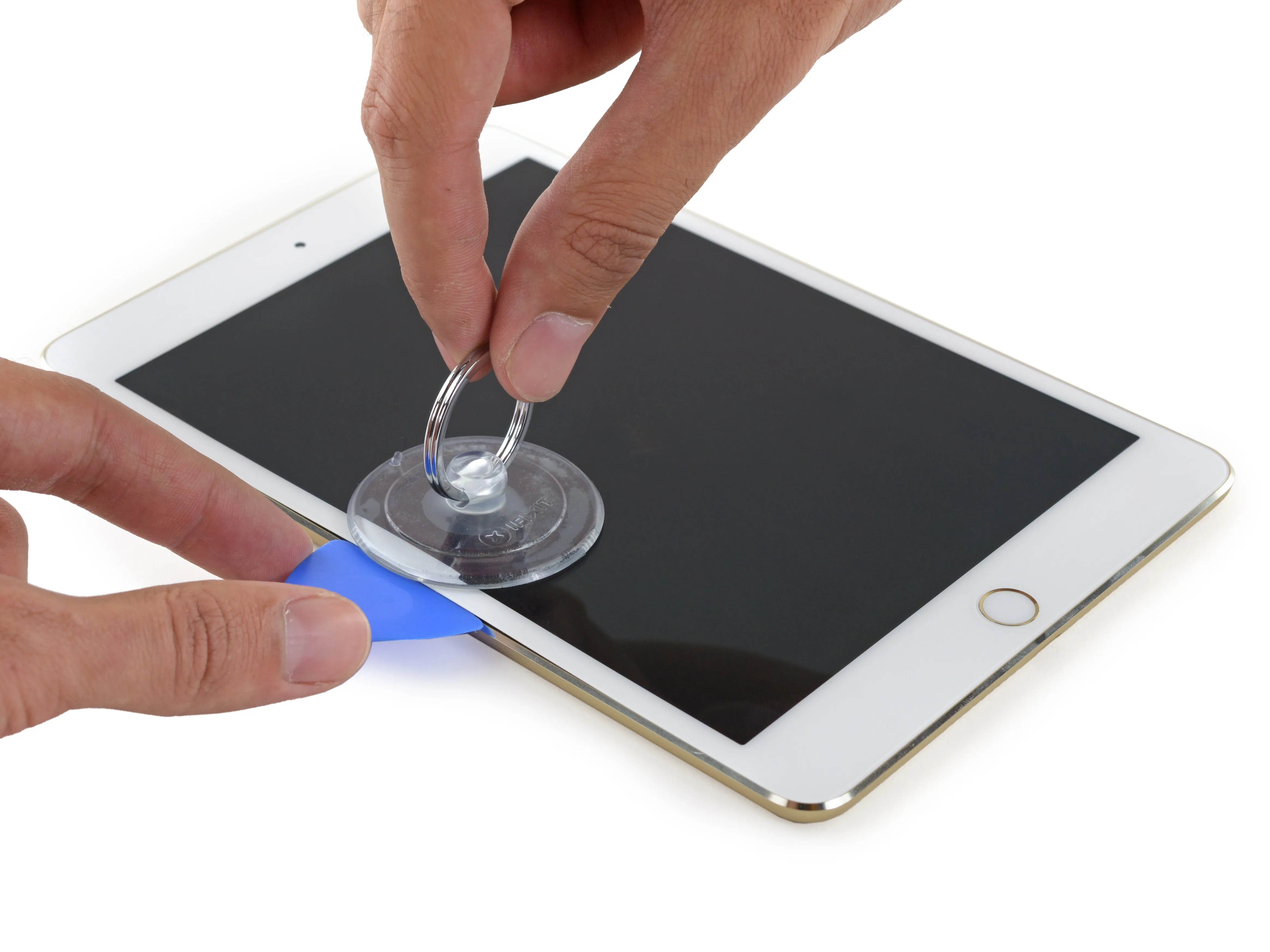

Когда клей размягчился, наш испытанный и верный метод с присоской и открывающими ковырялками снова берет верх. Мы уже на пути внутрь этого животного.
Шаг 4

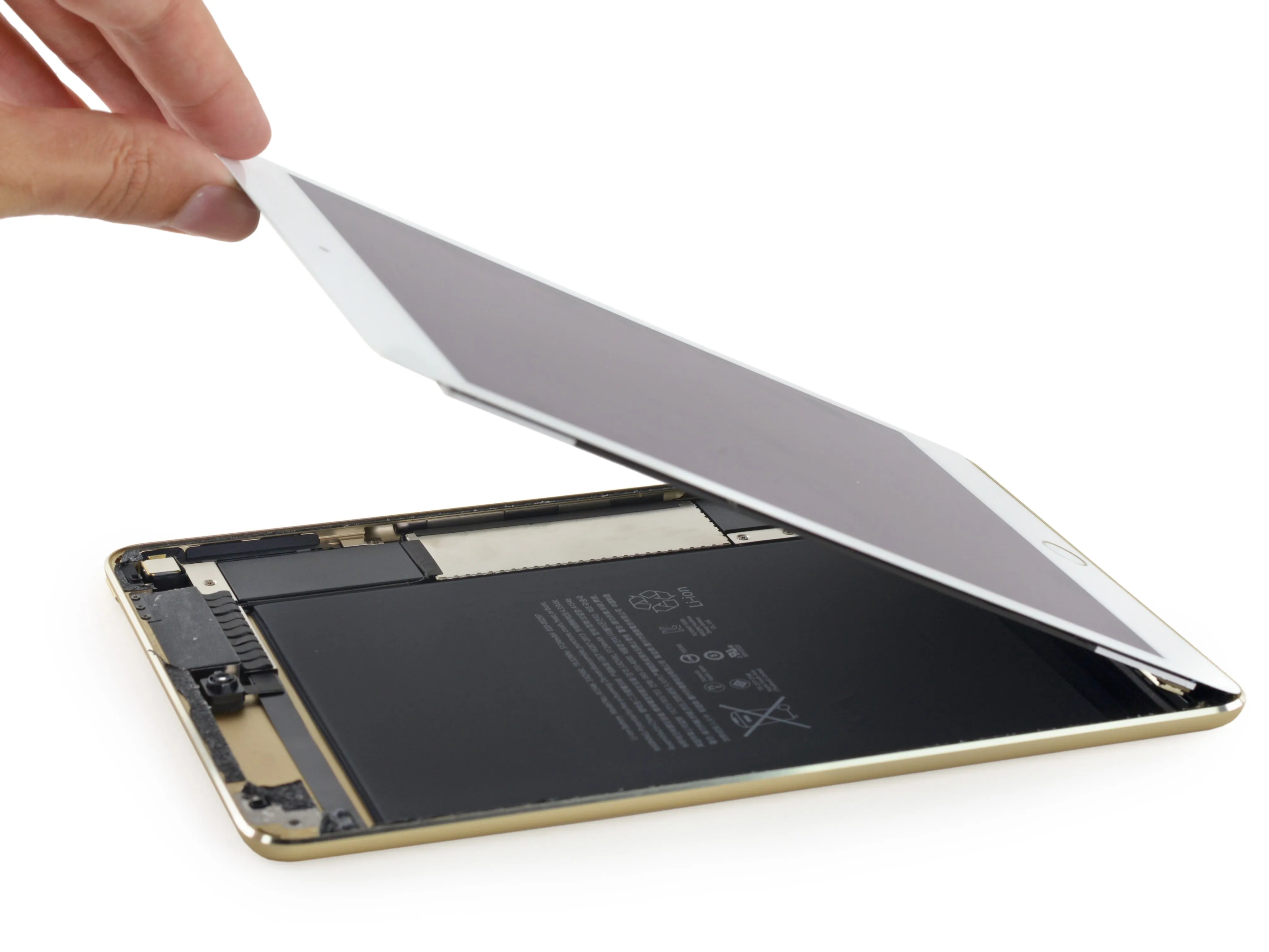

Как будто сплавленный дисплей - это не достаточный намёк, с каждой минутой он всё больше и больше похож на миниатюрный iPad Air 2.
Склеивание стекла и дисплея вместе придает этому Mini- достаточно жесткости, чтобы отказаться от огромной металлической защитной пластины, которая традиционно располагалась за ЖК-дисплеем.

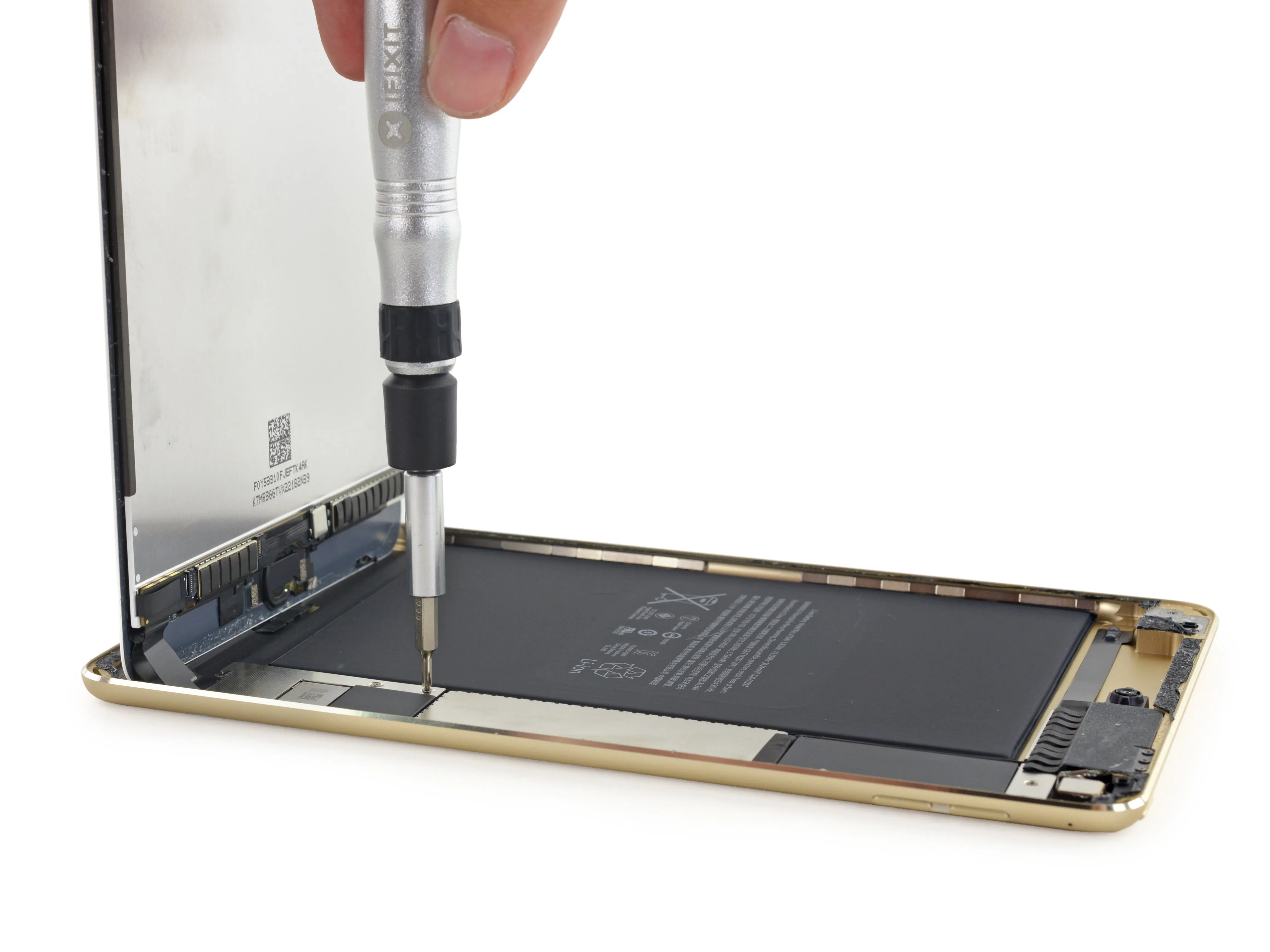

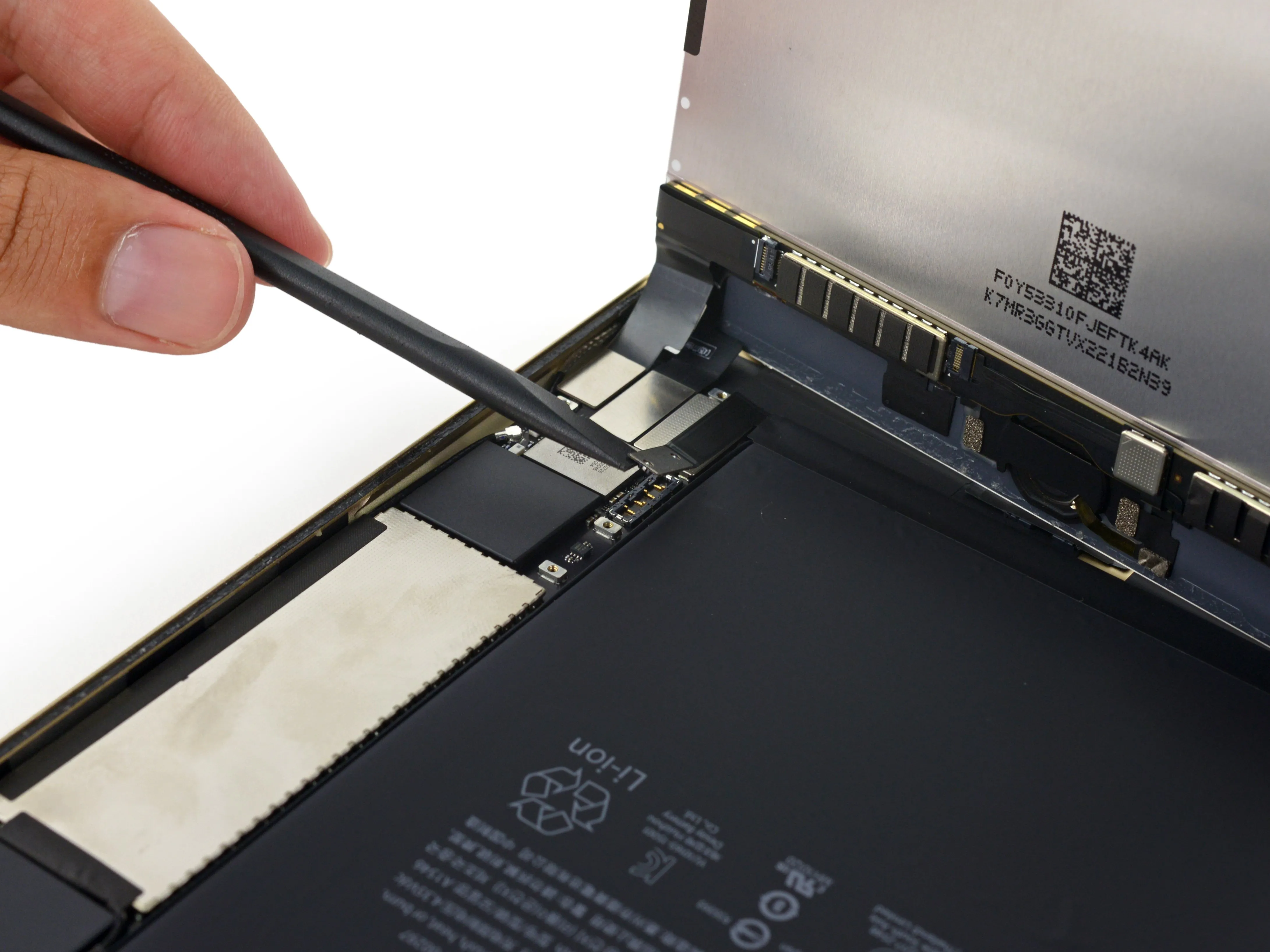

Мы рады, что Mini сохранил одну особенность: легко отсоединяемый аккумулятор. Сначала мы отсоединим его, не прибегая к помощи изоляционного ключа (необходимого для полноразмерных iPad).
Шаг 5

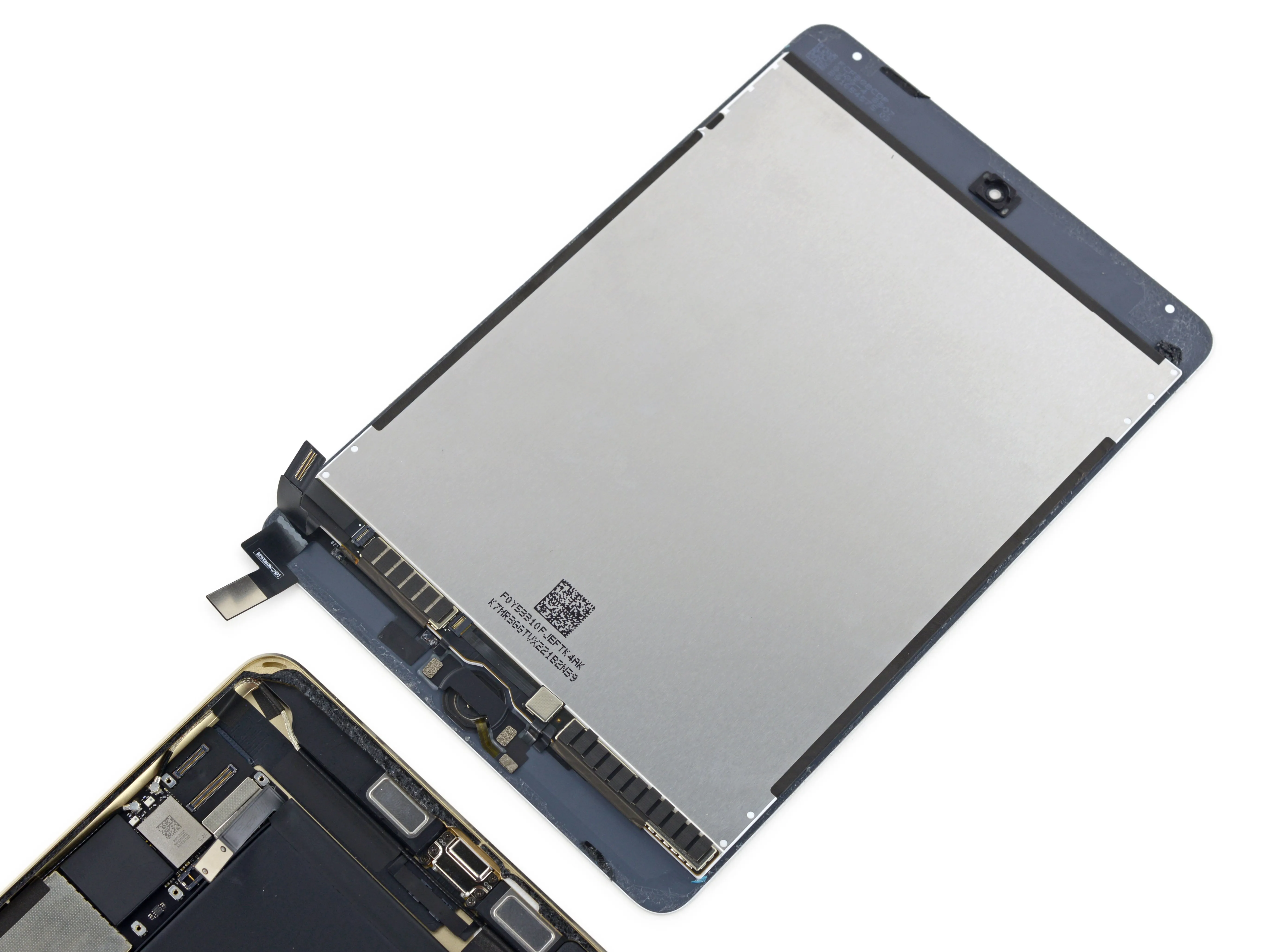

Отделение экрана завершено. Кроме герметизации дисплея к стеклу, никаких существенных изменений не произошло - экран Mini 4 имеет то же разрешение 2048 x 1536 пикселей (326 ppi), что и его предшественник.

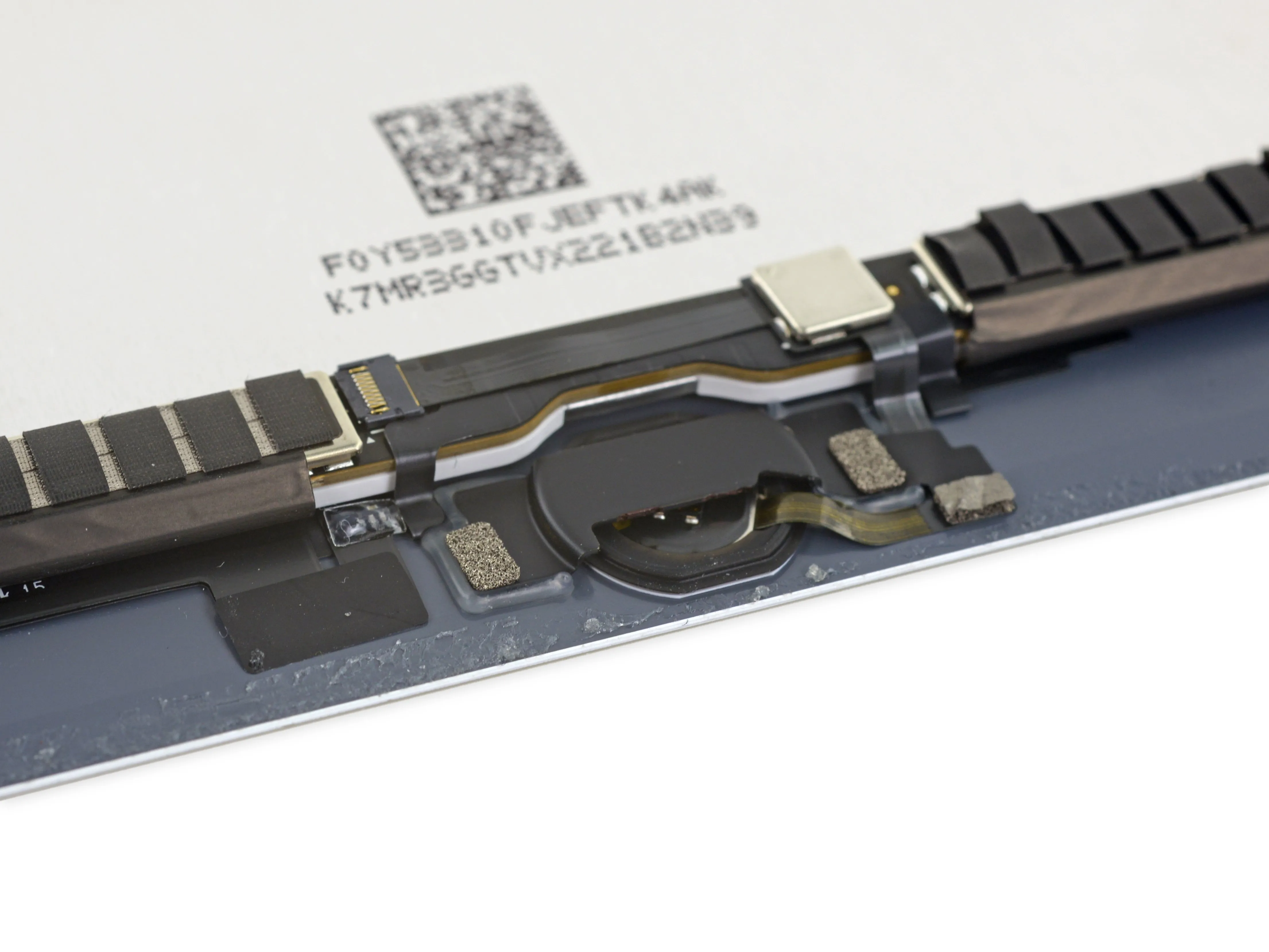

Прошлогоднее обновление серии Mini принесло одну новую функцию, которая стала своеобразным тизером того, что должно было произойти сегодня: Touch ID. По сути, изменилось не так уж много, а кронштейн и сборка выглядят примерно так же, как и в iPad Mini 3.
Другой новой особенностью Mini 3 стали двойные капли горячего клея для фиксации блока кнопок. Эта деталь также вернулась.
Кабель Touch ID теперь интегрирован в кабель дисплея, как в Air 2 (и в отличие от Mini 3).
Шаг 6

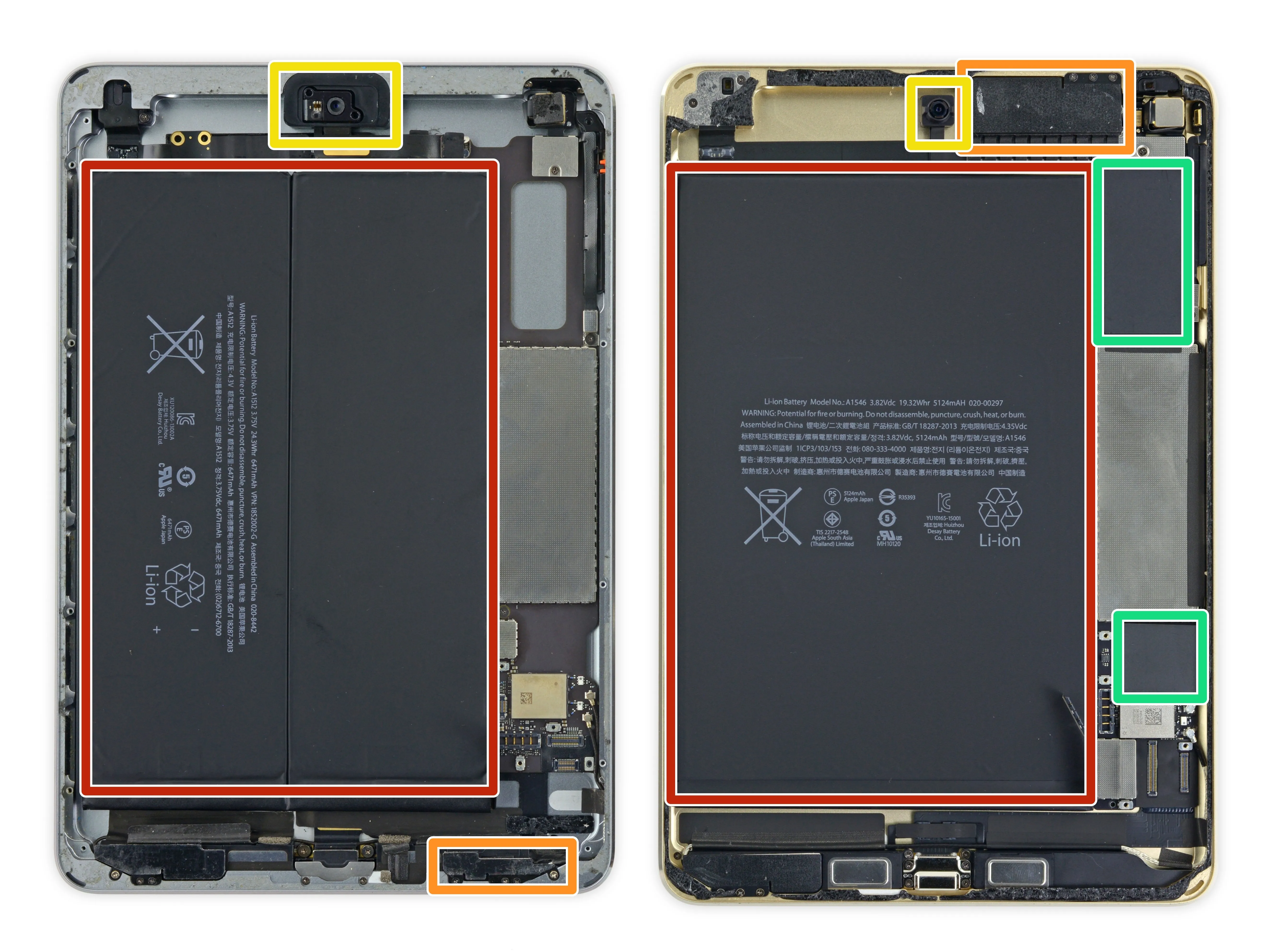

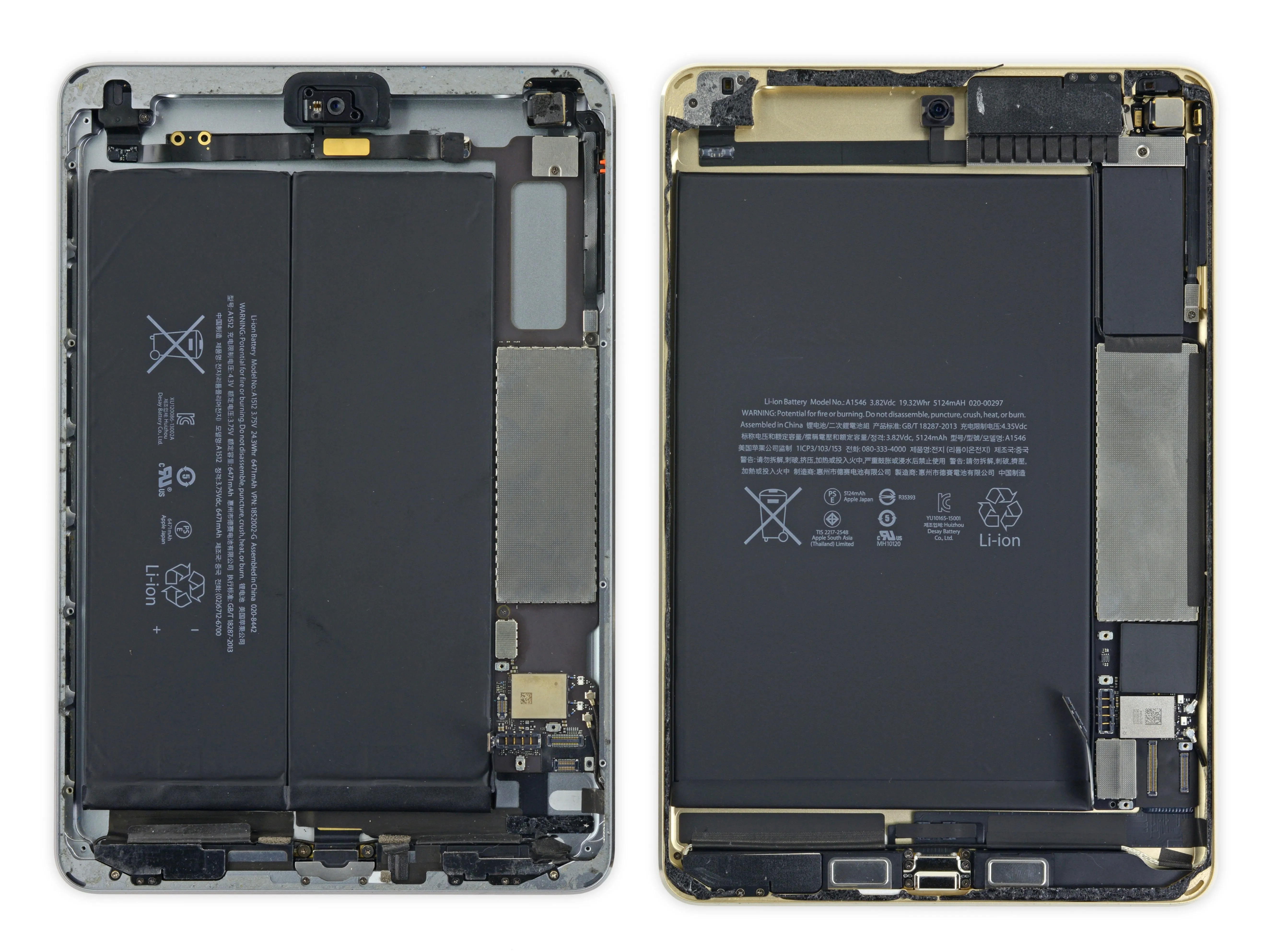

Итак, дети, пришло время поиграть в 'Найди отличия'! Теперь уже снятый с производства iPad Mini 3 (слева) противостоит сопернику - новому Mini 4 (справа).
Мало того, что батарея стала тоньше и менее емкой, теперь она состоит из одного элемента, а не из двух.
Правая нижняя антенна теперь находится в правом верхнем углу. Придется порыться в LTE-версии, чтобы понять, что это значит.
Блок камеры FaceTime серьезно уменьшился в размерах.
Пластиковые прокладки заполняют пробелы в логической плате Wi-Fi на Mini 4 (возможно, чтобы обеспечить дополнительную поддержку дисплея).
Комментарии к шагу
Причина размещения антенны в этом месте заключается в том, чтобы раздвинуть их дальше друг от друга, увеличивая производительность MIMO. Размещение антенн для разных сервисов по диагонали также снижает вероятность блокировки обеих антенн одного типа при захвате края.
Здравствуйте, возможно ли под пластиковой прокладкой (маленькой), остаться что-то важное для питания iPad, потому что моя батарея плавится от вспышки из отверстия рядом с пластиковой прокладкой и прокладка немного сгорела, и я не уверен, что это причина iPad заряжаться только в выключенном состоянии? Не исправить с новой батареей! Спасибо и надеюсь, что кто-нибудь ответит мне на vltrpe891207@gmail.com.
Шаг 7

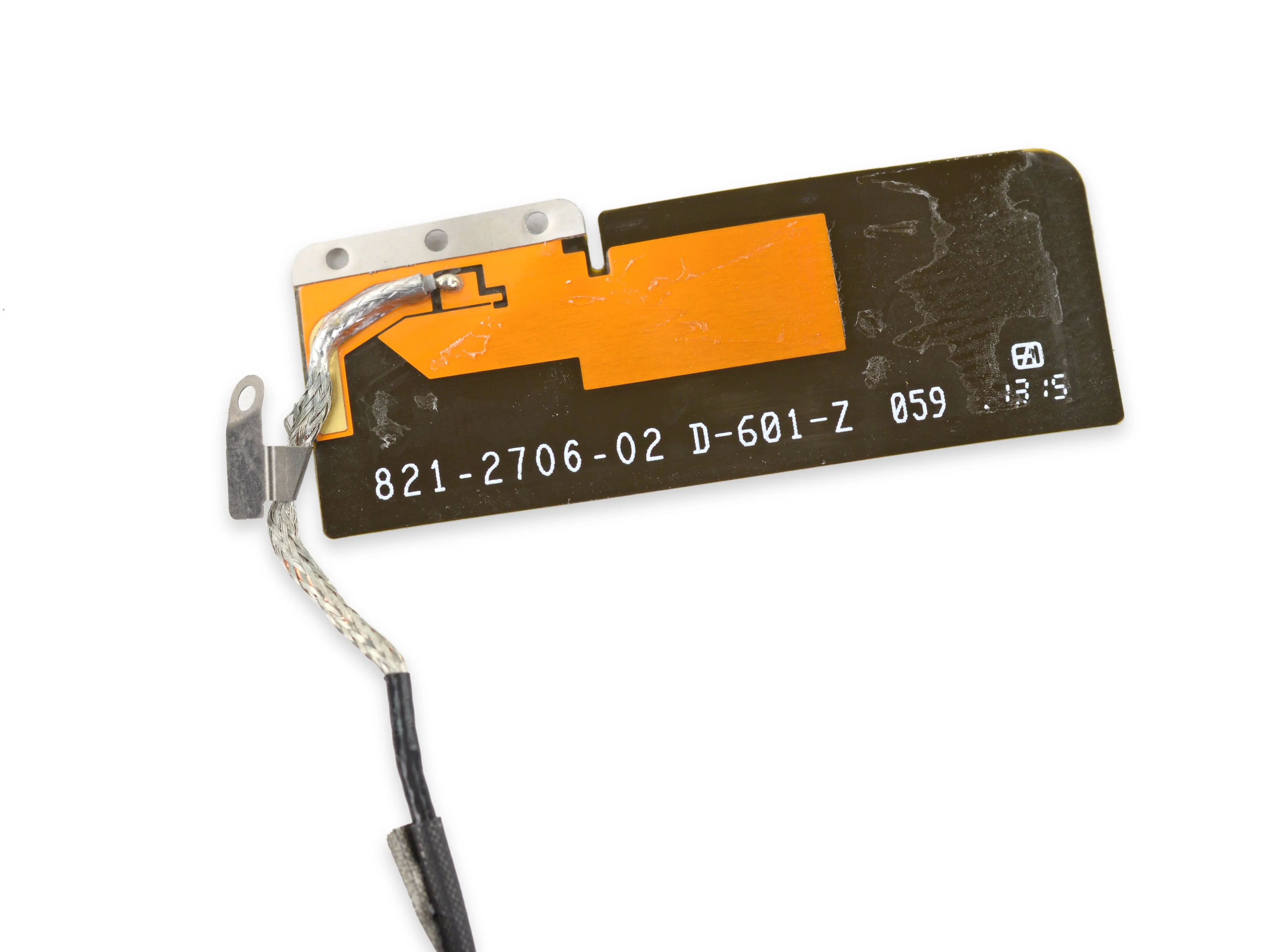

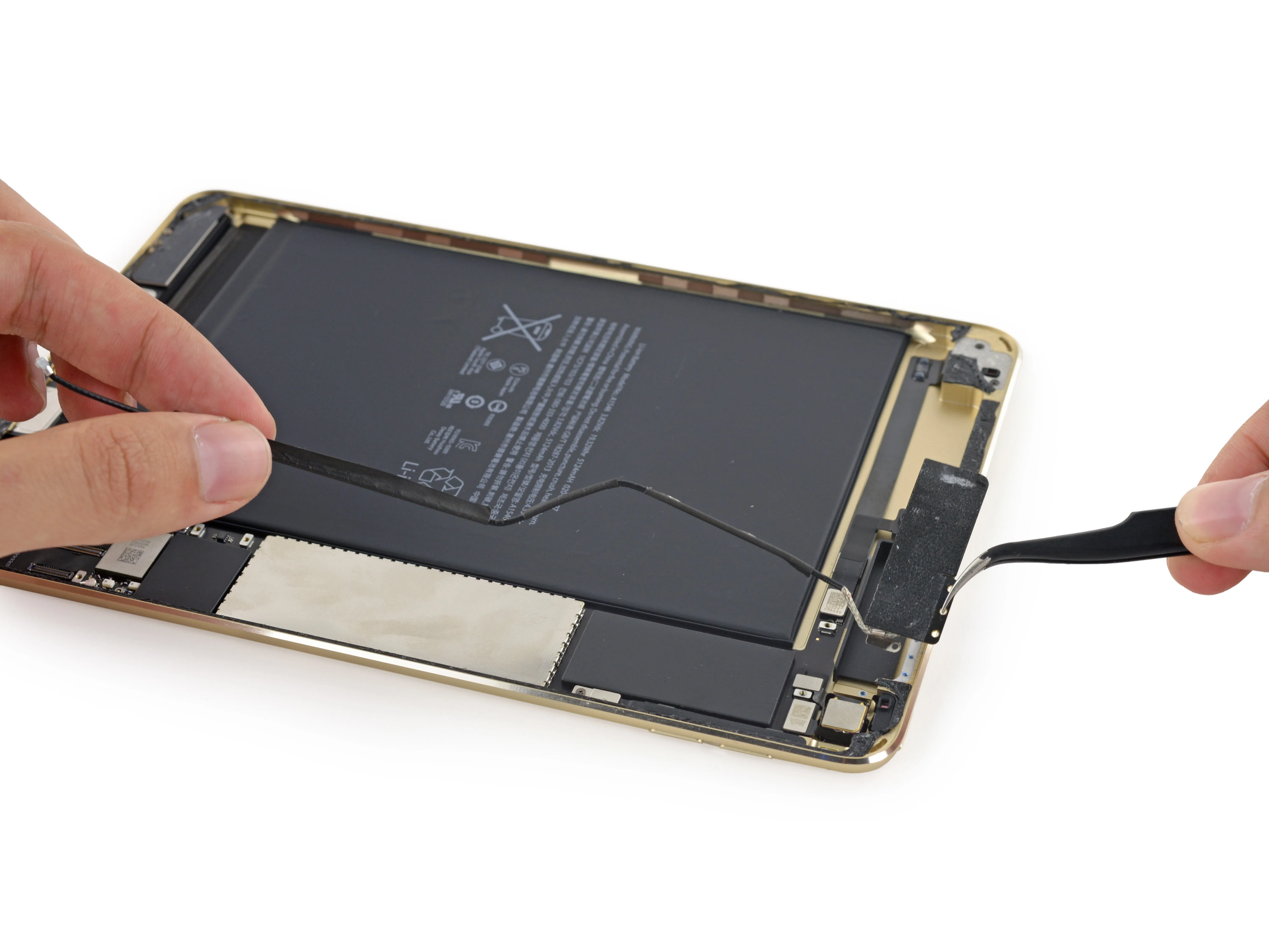

Этот iPad - своего рода гибрид Mini/Air: половина его антенн расположена сверху, как у Air, половина - снизу, как у обычного Mini.
'Правая' антенна переместилась со своего привычного места динамика вправо от камеры заднего вида.
Возможно, это сделано для экономии места, но, возможно, этот Mini втайне является камбалой. º3º
Шаг 8

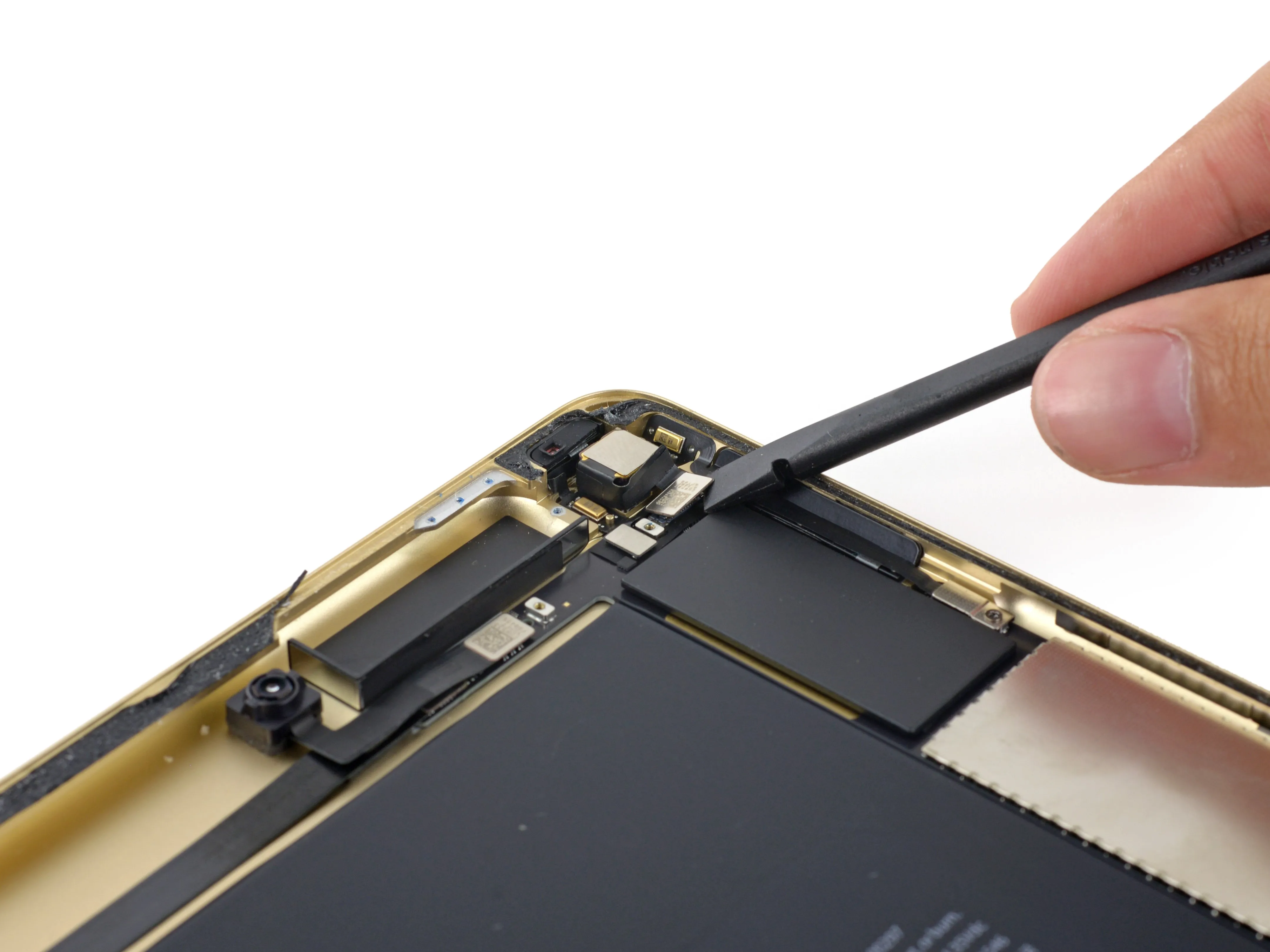

Красота - в глазах смотрящего, а у этих смотрящих довольно неплохие характеристики.

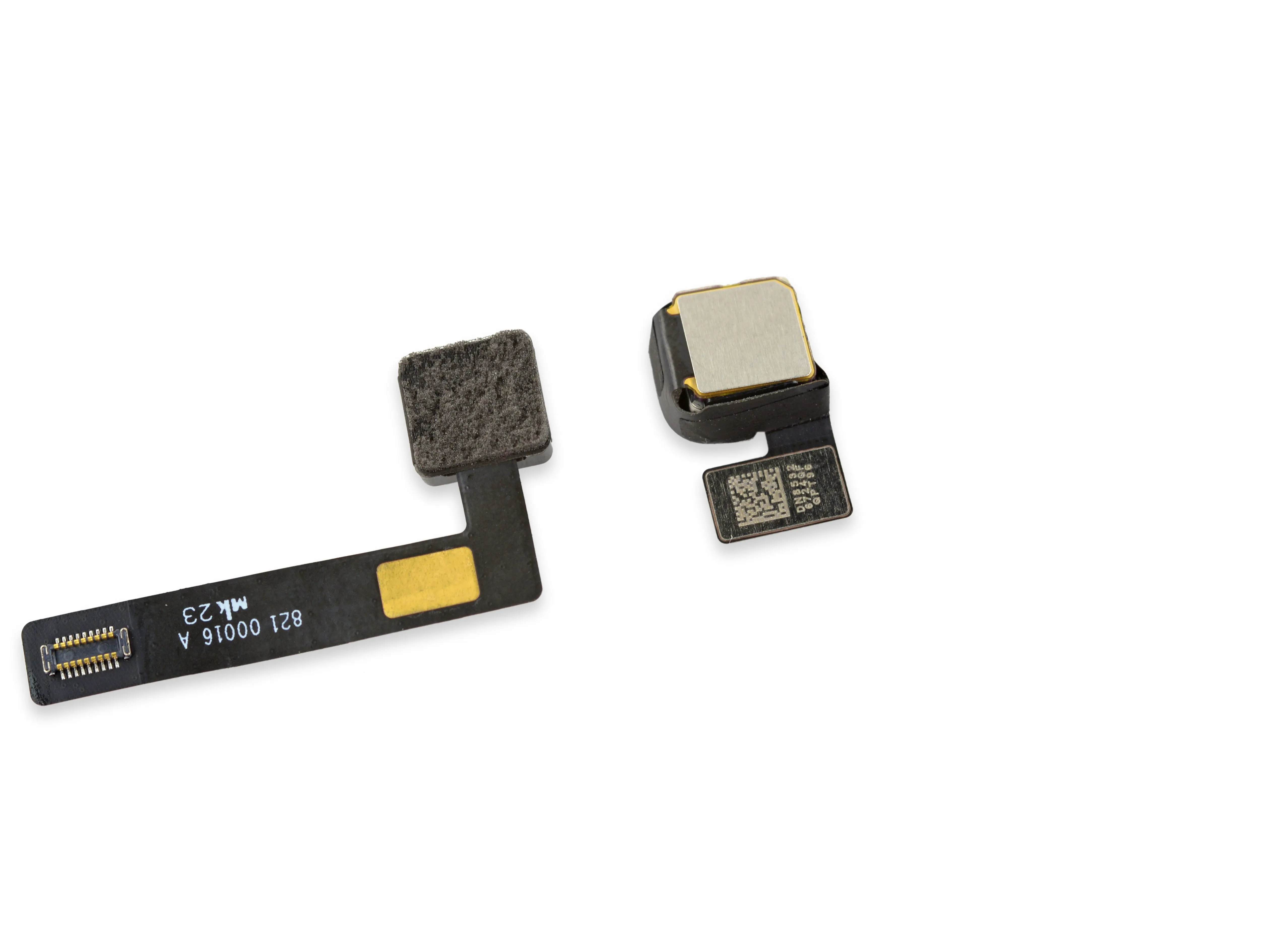

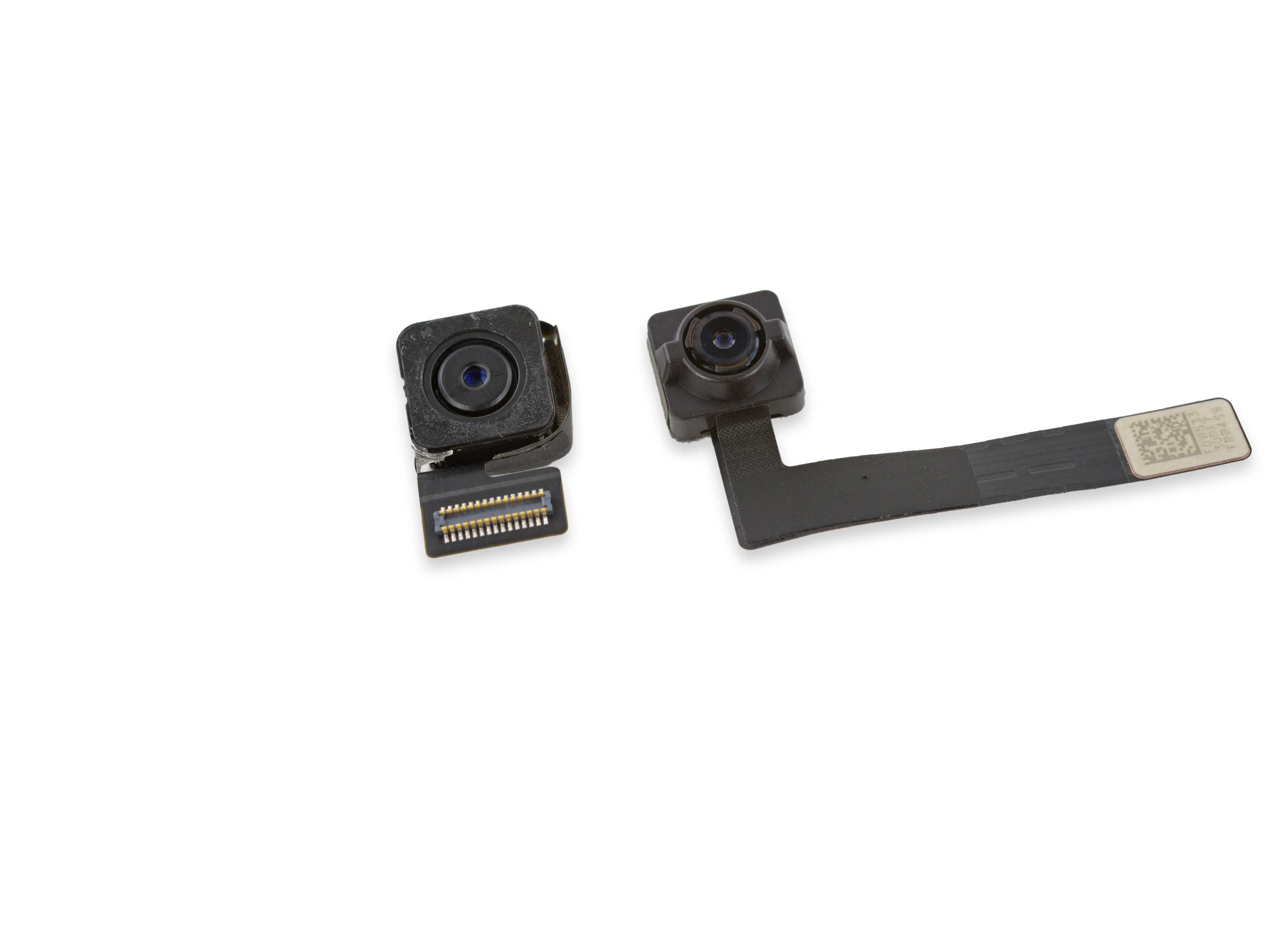

Больше не являясь рыжим пасынком линейки iPad, Mini 4 унаследовал 8 МП камеру iSight от iPad Air, сохранив при этом родную 1,2 МП камеру FaceTime.
Исчез и пластиковый корпус фронтальной камеры. Похоже, инженеры Apple упорно оптимизируют дизайн в направлении Air.
Шаг 9

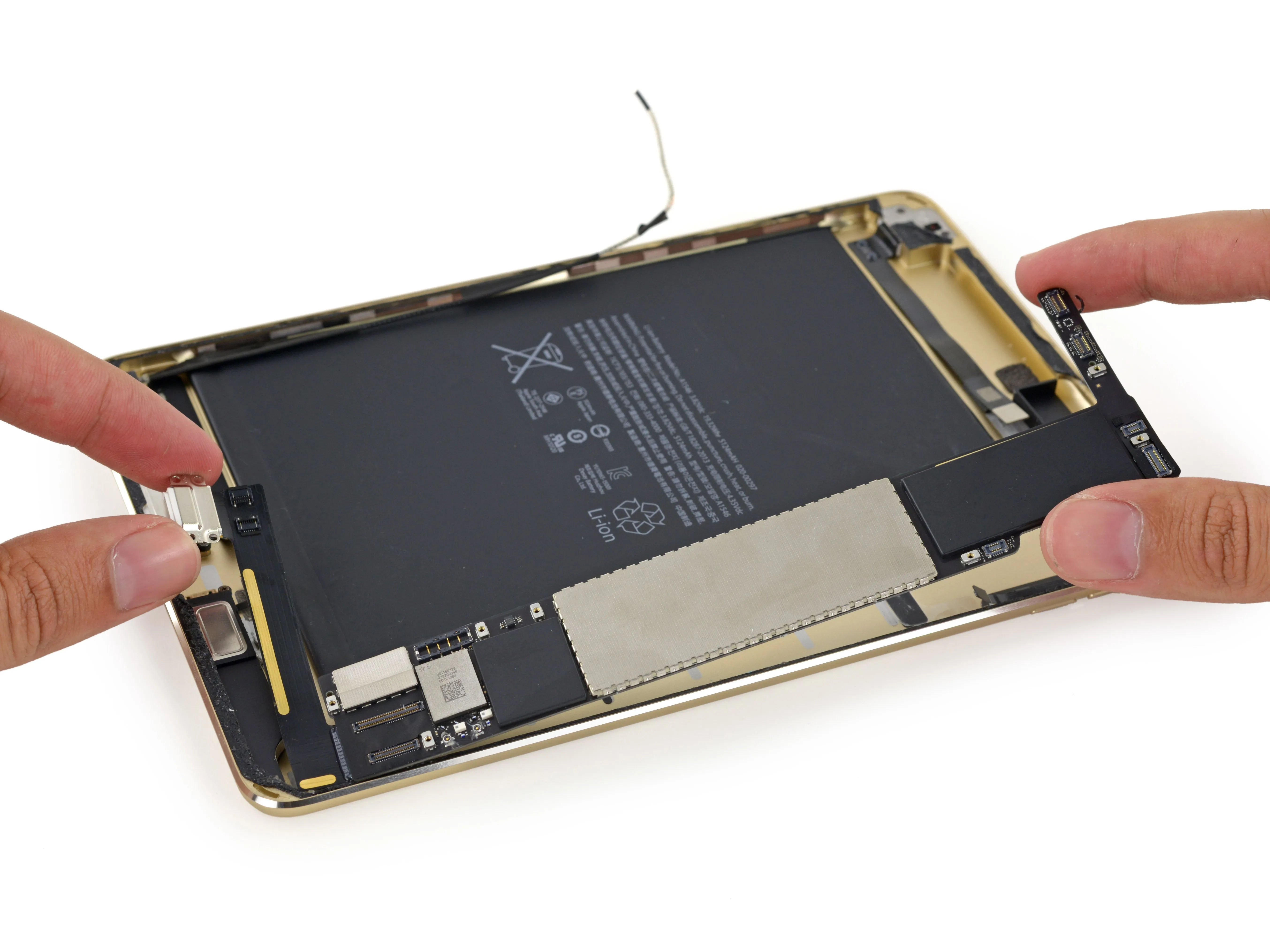

И мы нашли золото внутри золота:

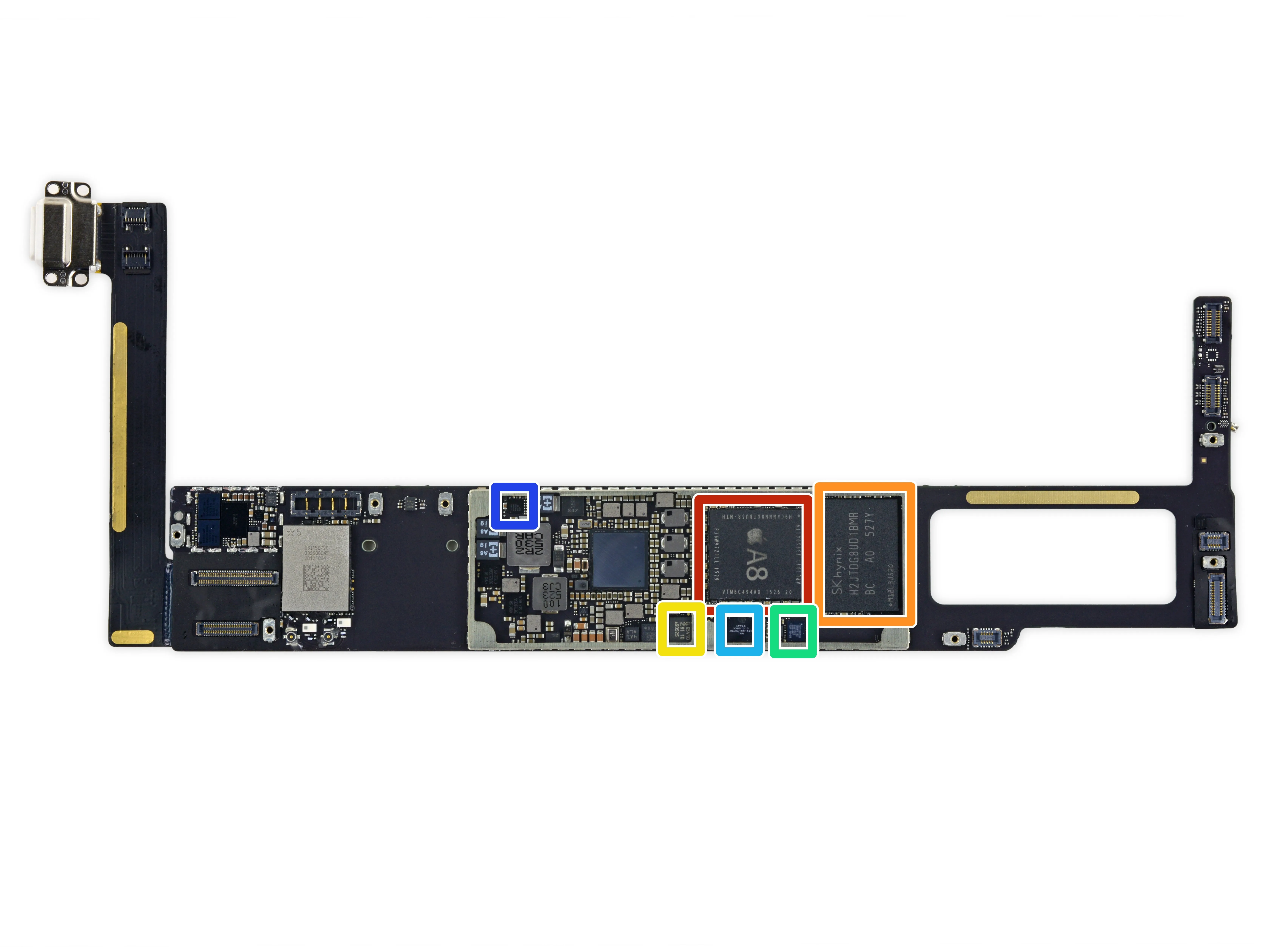

Apple A8 APL1011 SoC, с SK Hynix H9CKNNN8KTBUSR 2 GB LPDDR3 SDRAM
SK Hynix H2JTDG8UD1BMR 16 ГБ флэш-памяти NAND
NXP Semiconductors 65V10 Контроллер NFC
NXP Semiconductors LPC18B1UK (Сопроцессор движения Apple M8)
Apple 338S1213 аудиокодек
NXP CBTL1610A1 ИС USB-переключателя (Tristar2)
Шаг 10
И еще несколько в конце:

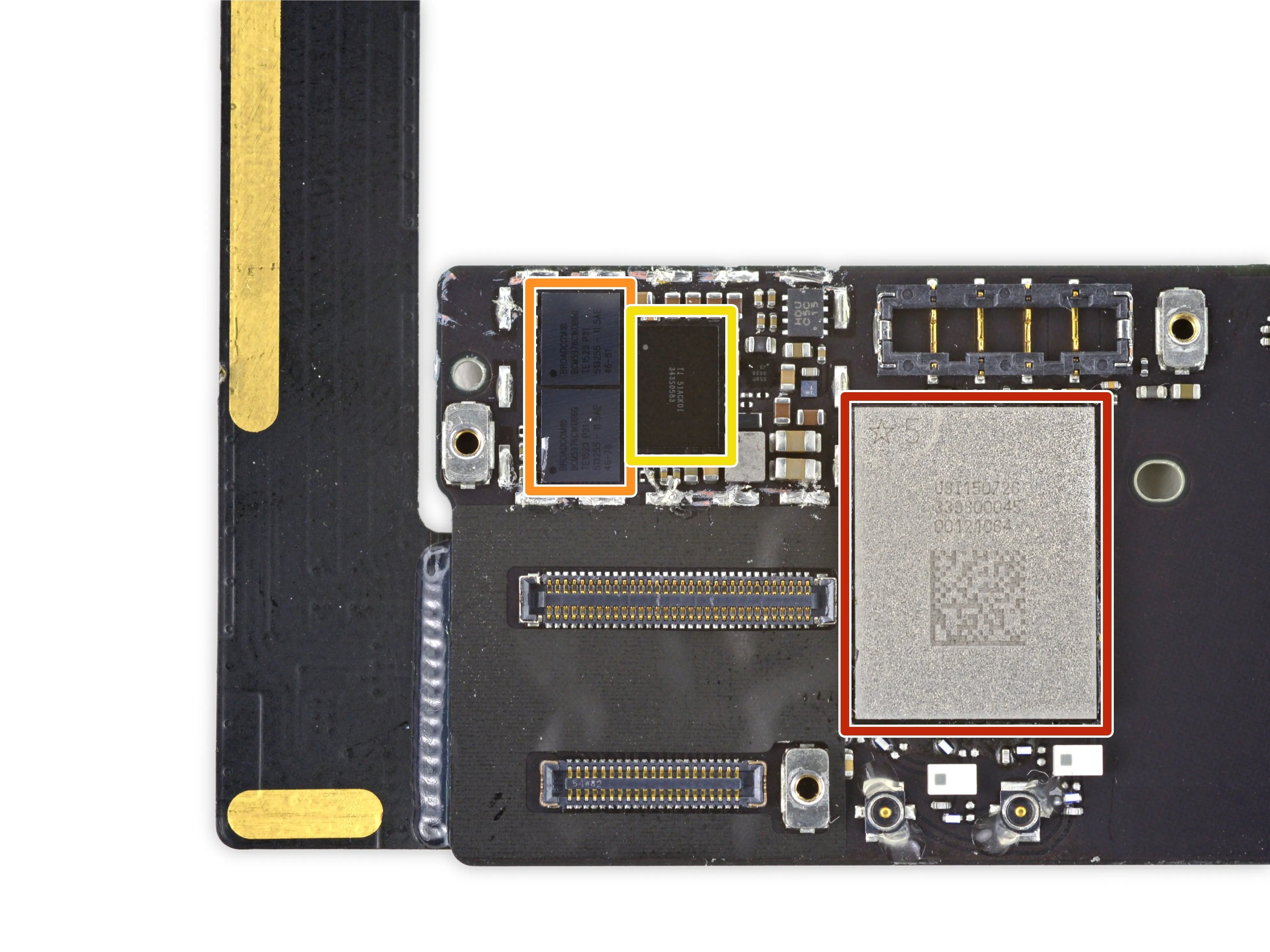

Wi-Fi модуль Universal Scientific Industrial 339S00045. (В iPad Mini 3 используется модуль 339S0213 )
Broadcom BCM5976 контроллер дигитайзера
Texas Instruments 343S0583, как показано на iPad Air 2
Шаг 11
Ремонтопригодность iPad Mini 4: 2 из 10 (10 - самый простой ремонт).
Аккумулятор по-прежнему не припаян к логической плате.
ЖК-дисплей и стекло передней панели теперь сплавлены вместе. Это несколько упрощает процедуру вскрытия.
Также сплавление передней панели увеличивает стоимость ремонта треснувшего экрана и повышает риск повреждения ЖК-дисплея при открытии.
Разъем Lightning припаян к логической плате, поэтому не стоит гнуть его контакты.
Клейкая масса удерживает все на месте, что усложняет ремонт.
Снятие домашней кнопки - сложная, но необходимая работа для замены дисплея, если вы хотите сохранить функцию Touch ID.
