Разборка iPad Mini 5

Введение

Что это лежит на нашем столе для разбора? Это большой телефон! Маленький планшет! Нет, это iPad Mini! В этом году Apple пересмотрела свой самый маленький планшет, пойдя наперекор тенденциям индустрии и оставив экран Mini маленьким, а рамку - большой. Придерживается ли Apple традиций, или же нас ждет редизайн интерьера? Похоже, нам придется разобрать этот планшет, чтобы узнать это!

Не можете насытиться разбором? Вот где можно получить больше: Делаете.ру с доставкой, смотрите нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad Mini 5

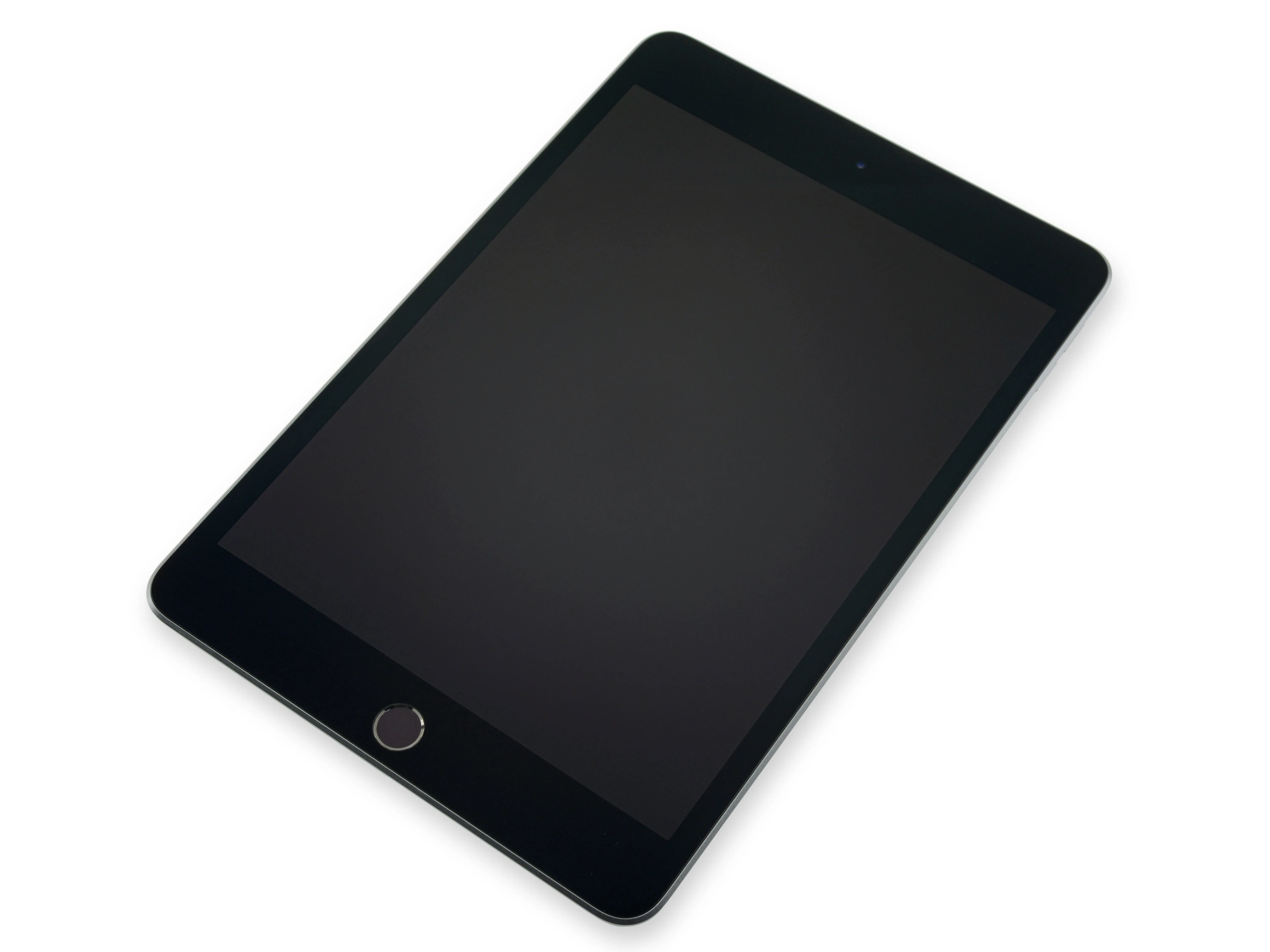

• Этот планшет может быть мини, но у него большие характеристики:

• Дисплей Retina True Tone со светодиодной подсветкой и диагональю 7,9 дюйма (по диагонали) и разрешением 2048 × 1536 (326 ppi)

• Процессор A12 Bionic SoC с 64-битной архитектурой и встроенным сопроцессором M12

• Задняя камера 8 МП + камера FaceTime HD 7 МП

• Wi-Fi (802.11a/b/g/n/ac) с поддержкой двух каналов (2,4 ГГц и 5 ГГц) и MIMO + Bluetooth 5.0

• Литий-полимерная аккумуляторная батарея емкостью 19,1 Вт-ч

• Трехосевой гироскоп + акселерометр + барометр + датчик освещенности

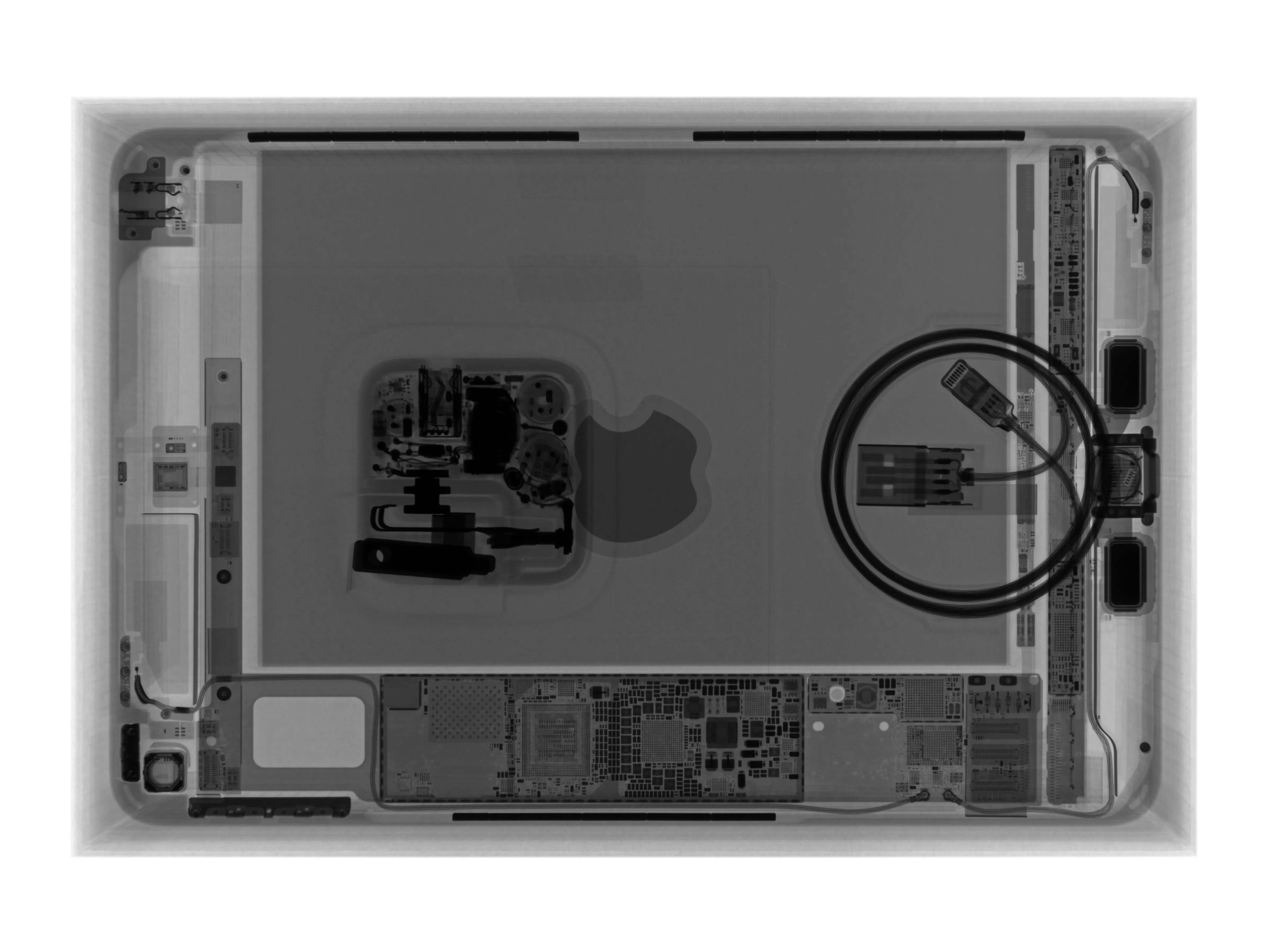

• Давайте начнем с того, что посмотрим на коробку, зарядное устройство и кабель Lightning со стороны службы безопасности аэропорта (шляпная подсказка для банды из Creative Electron).

Шаг 2

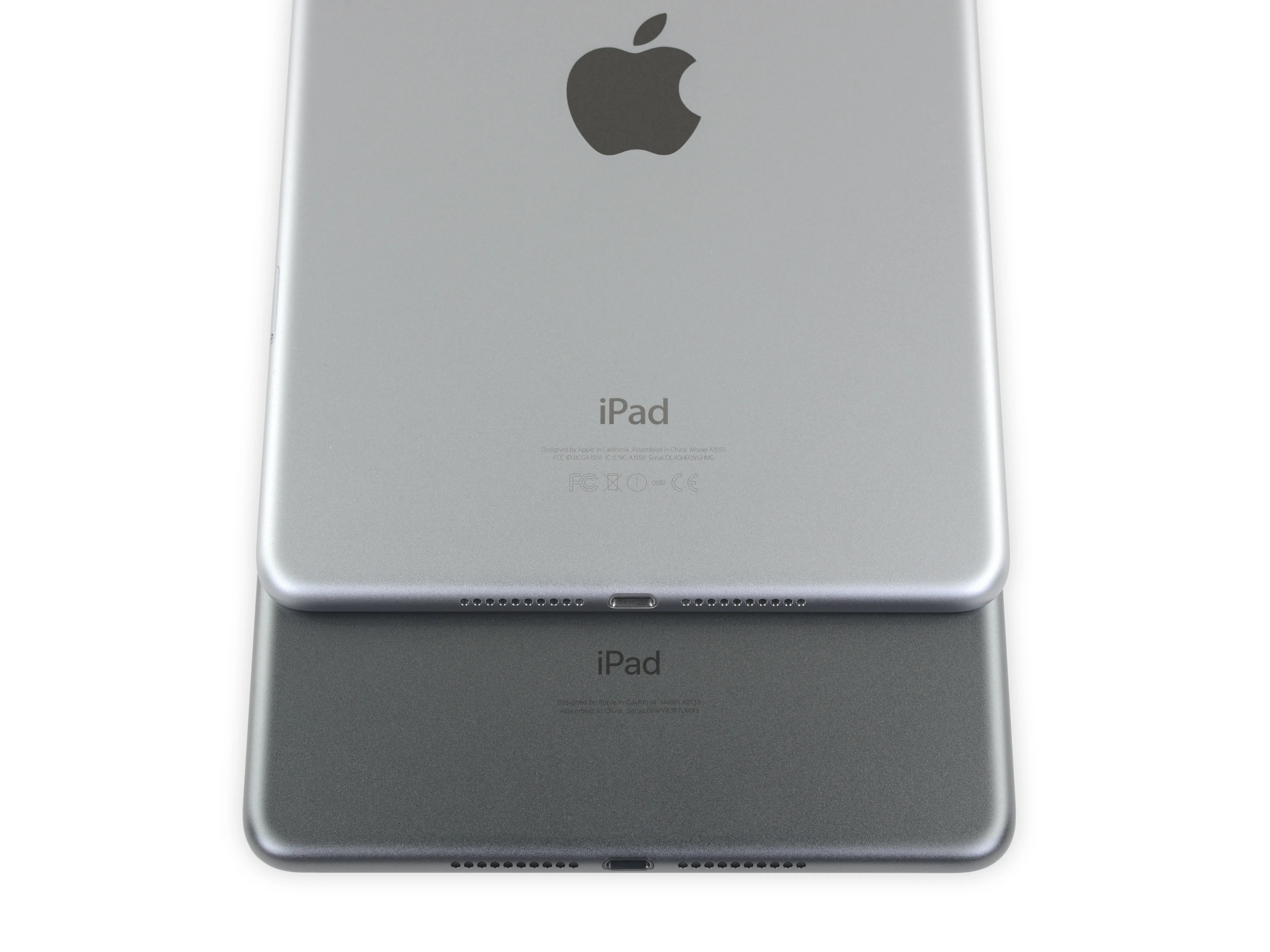

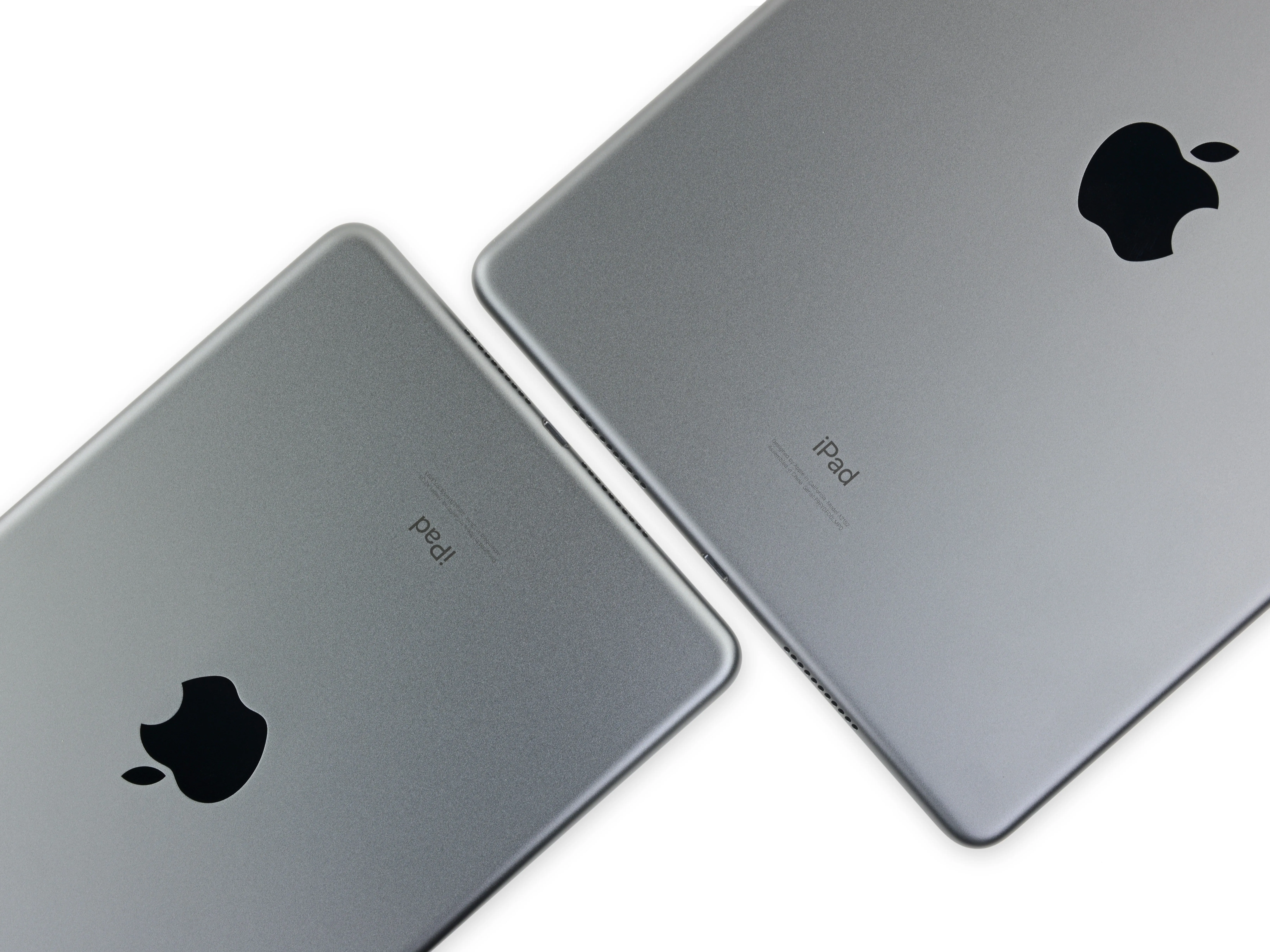

• Снаружи этот новый Mini выглядит как уменьшенная версия столь же нового iPad Air.

• Внимание, спойлер:судя по рентгеновским снимкамэто не уменьшенный iPad Air. Он выглядит точно так же, как обновленный iPad Mini 4.

• Новый Air, между тем, основан на последнем поколении iPad Pro 10,5'. (Следите за нашим обзором Air, который выйдет примерно через день).

• Между тем, Apple также продает iPad 6 (или просто 'iPad'), который сам по себе является переработанной версией оригинального iPad Air.

• Вы все поняли? Потому что мы еще даже не упомянули новейшие iPad Pros. На самом деле, давайте продолжим и не будем их упоминать.

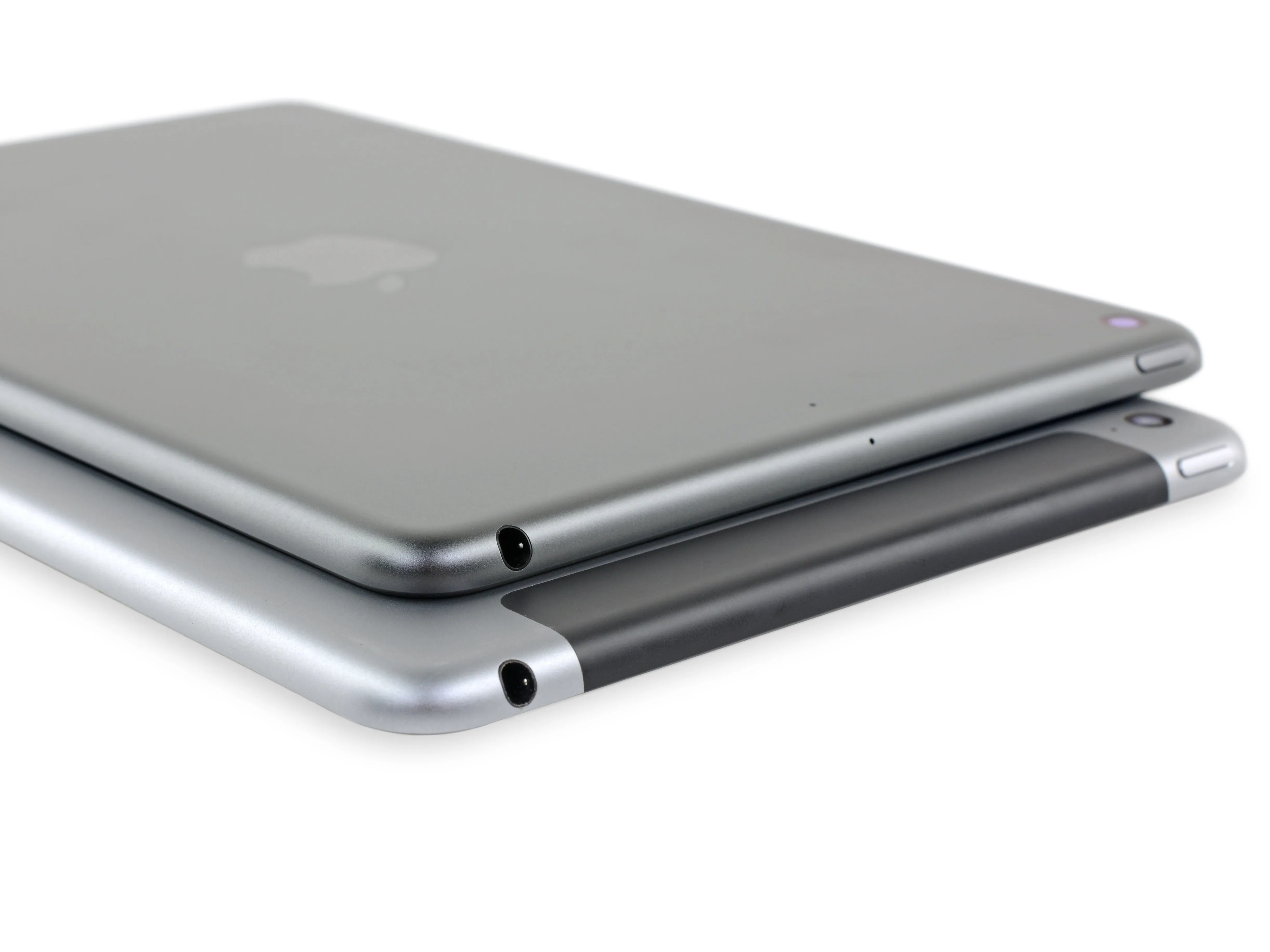

• Мы достали из лаборатории iPad Mini 4 с поддержкой сотовой связи, чтобы подтвердить наши подозрения. Разъем для наушников: есть. Большие ободки: есть. Кнопка Home: есть.

• Единственная внешняя подсказка, которая выдает новую модель, - это ее номер модели A2133-oh и отсутствие маркировки на задней панели, которая теперь живет в программном обеспечении.

Шаг 3

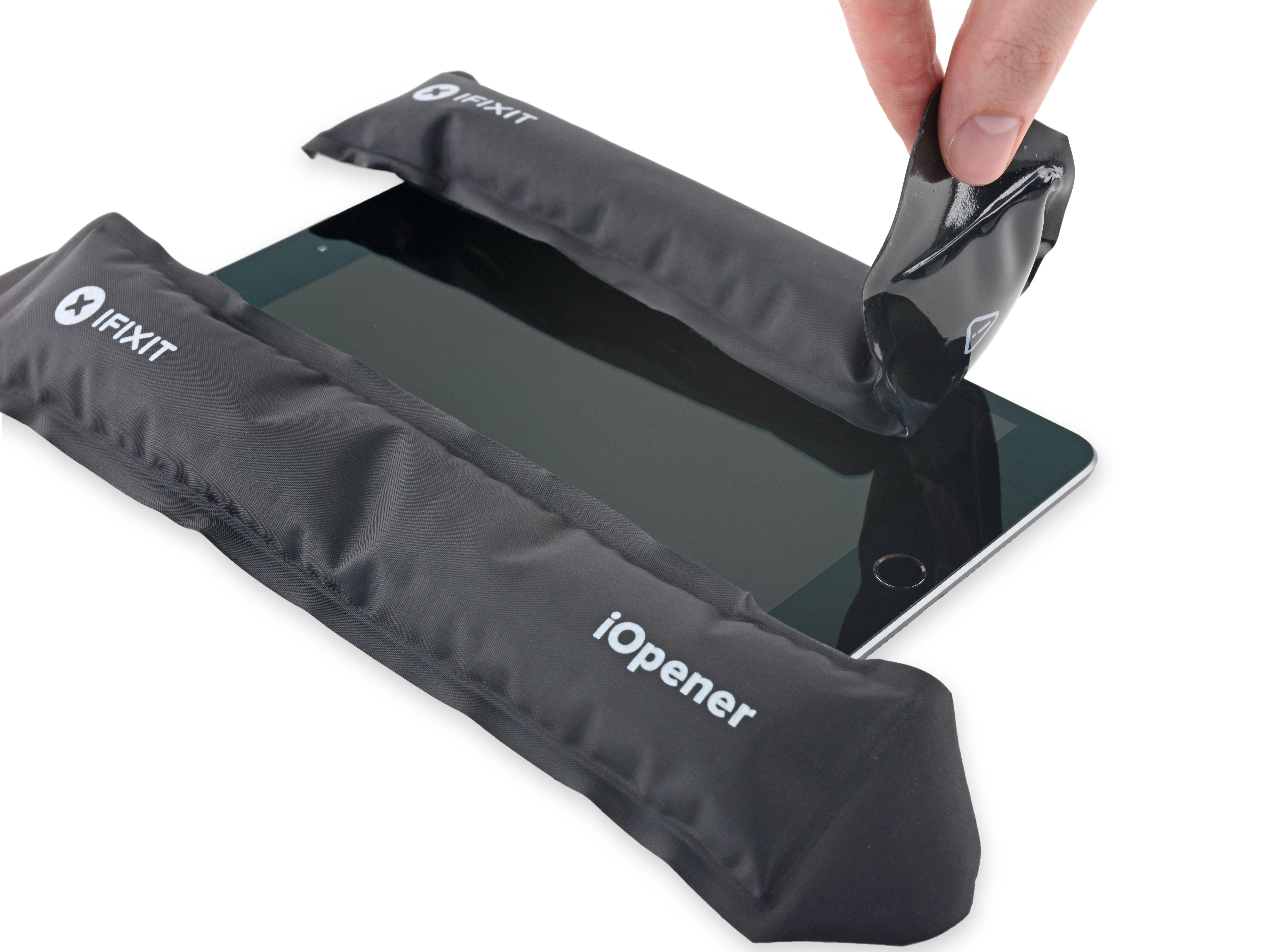

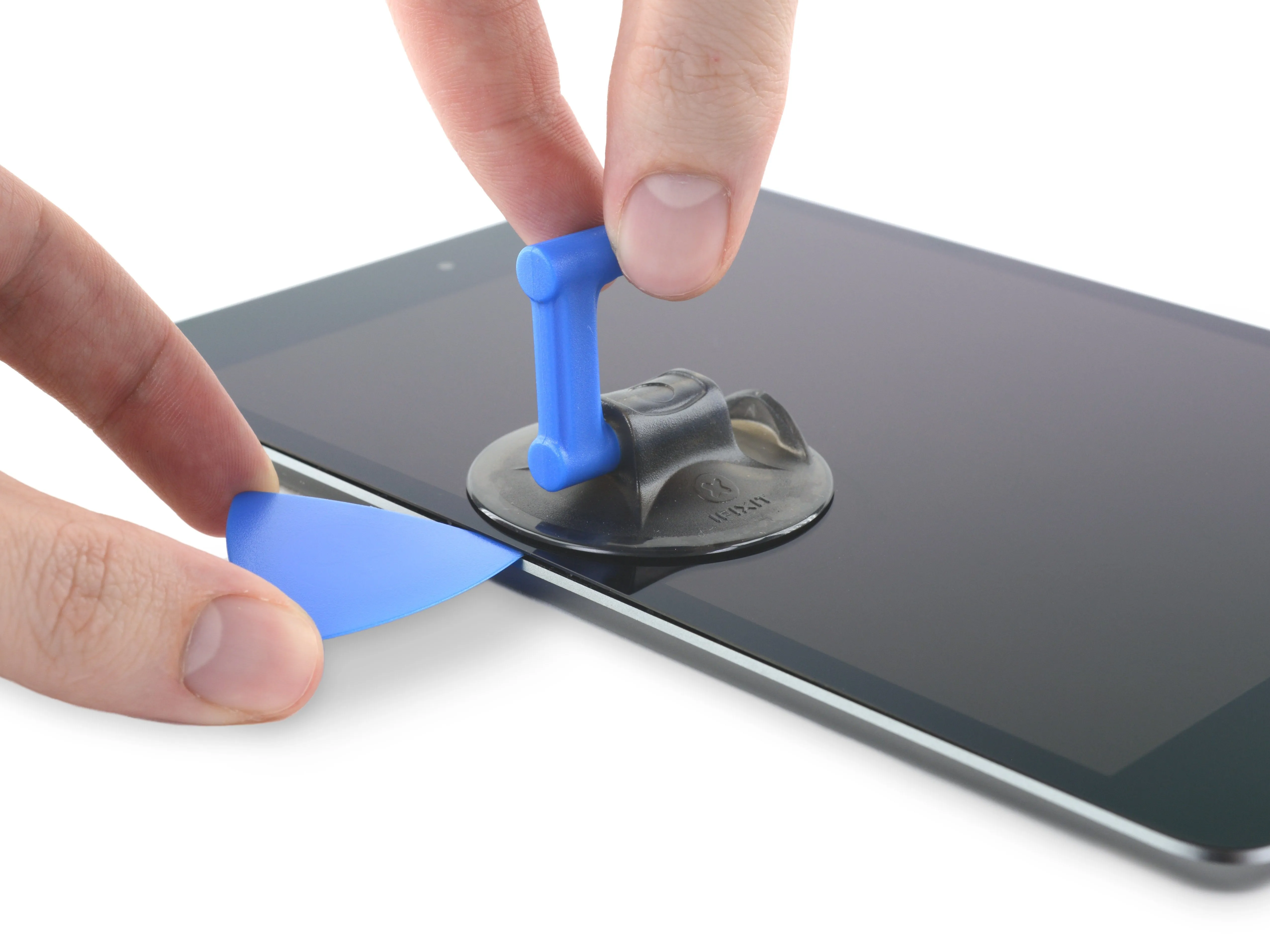

• Как бы нам ни хотелось, чтобы Apple придумала лучший подход к созданию планшетов (как это было сделано для телефоновили как это сделали другие для планшетов), мы уверены, что знаем, как будет открываться этот планшет:

• Жара.

• Слэш.

• Повторите.

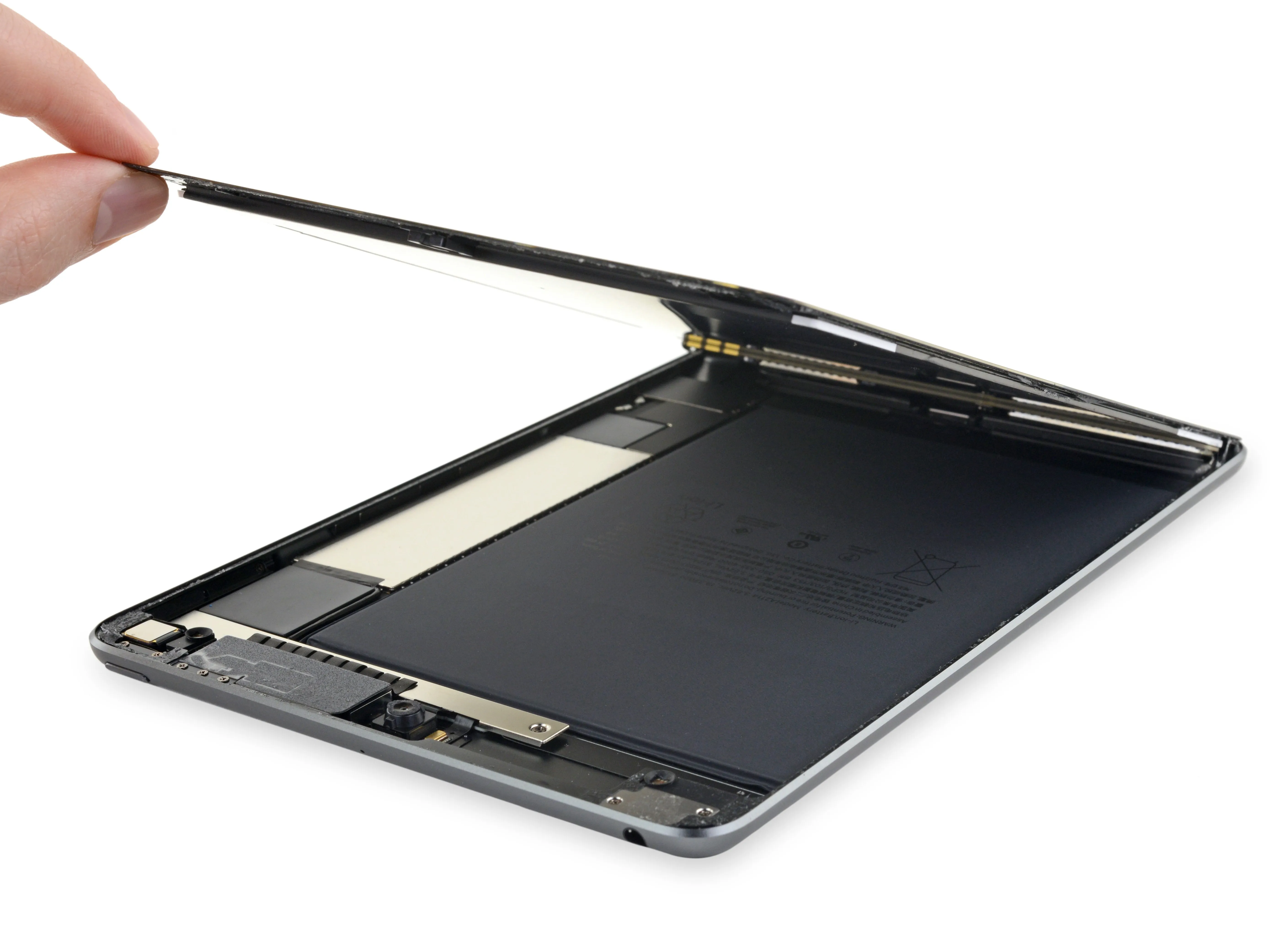

• После того как Mini раскрыт, мы получаем первый взгляд на вкусные внутренности.

Шаг 4

• После всего этого клея мы переходим к менее удручающим крепежам.

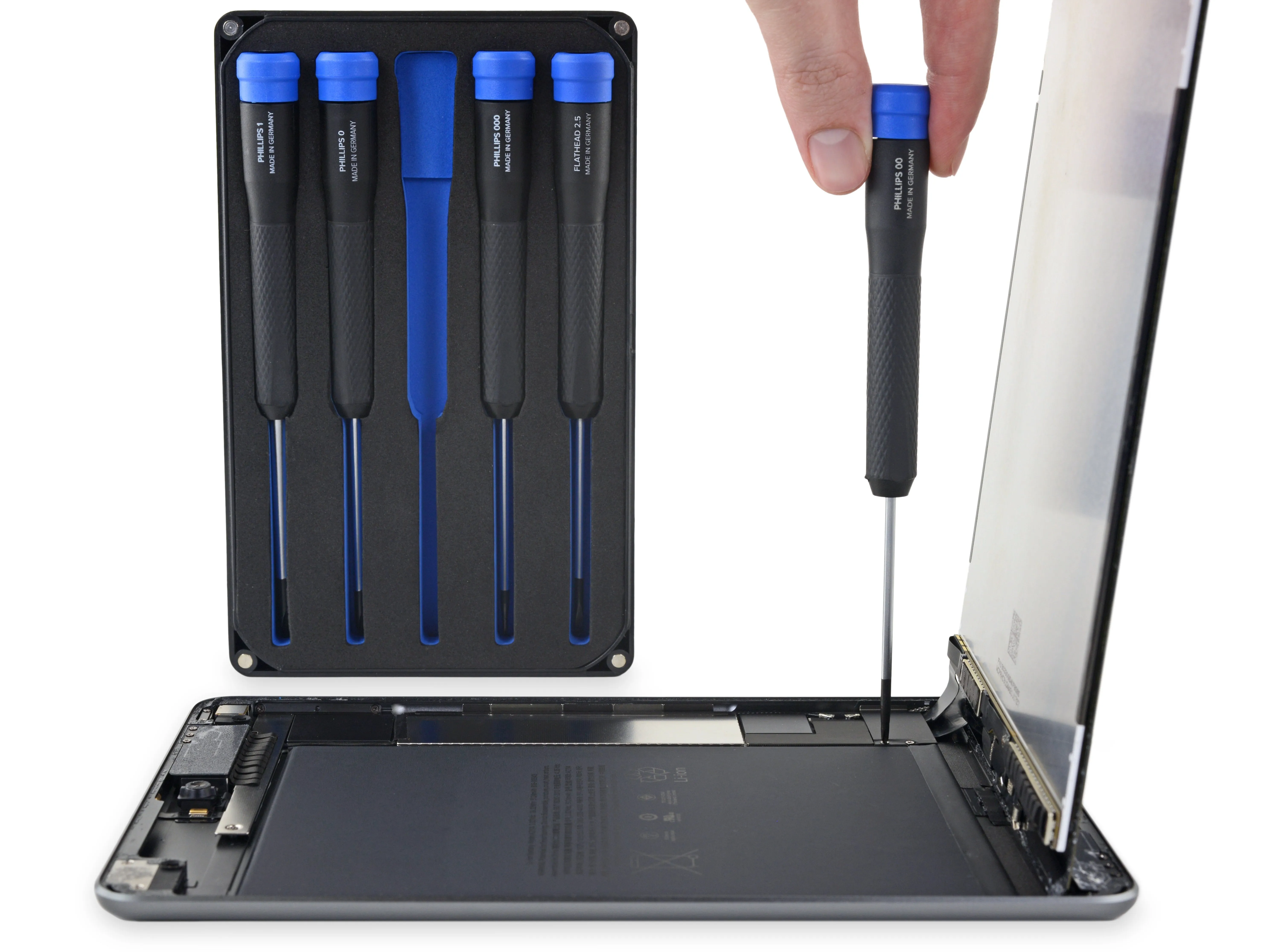

• Зная о склонности Apple к странным головкам винтов, мы взяли с собой целый набор отверток. К счастью, эта часть Mini не изменилась - здесь мы имеем дело со стандартными головками Phillips.

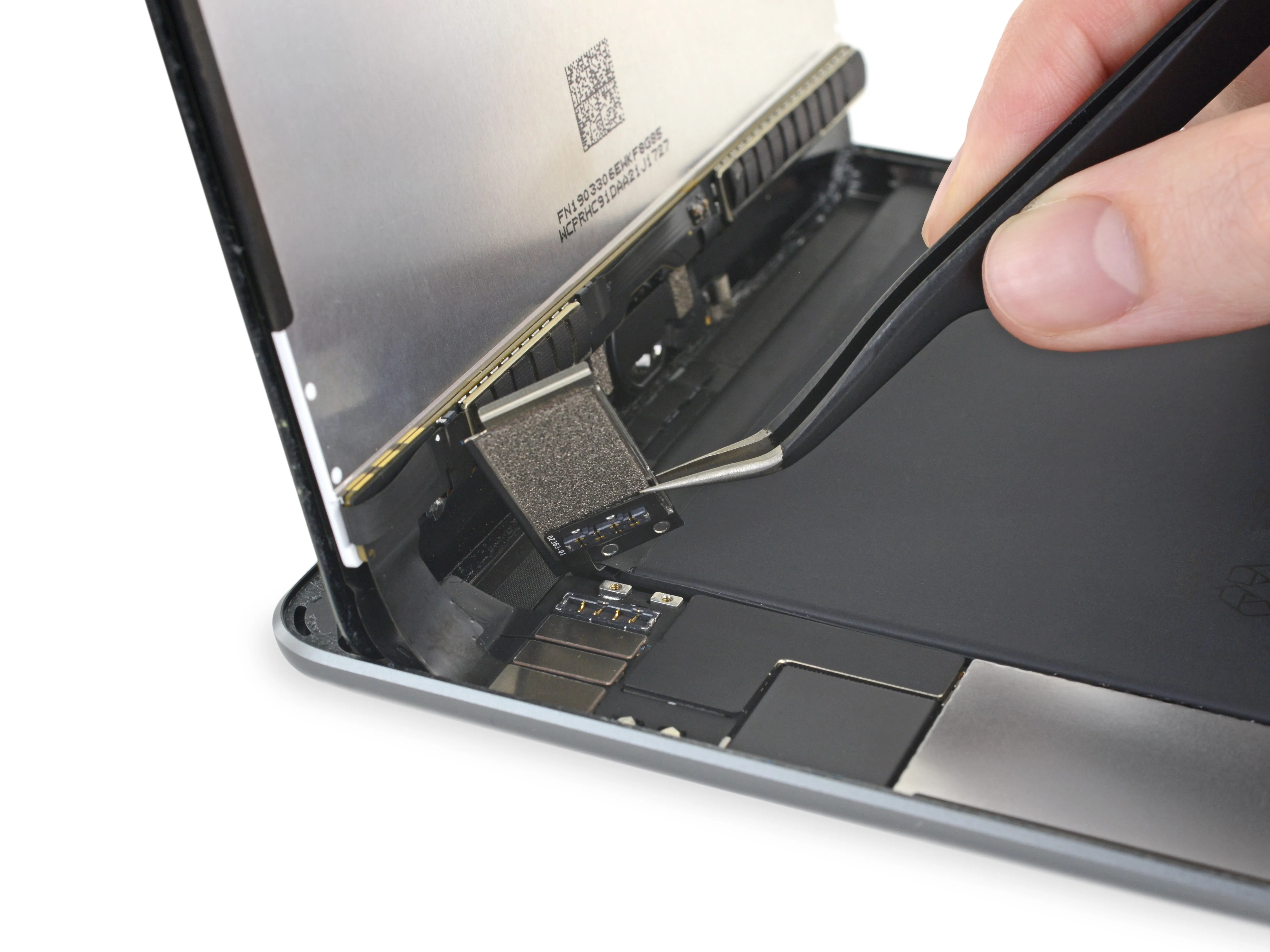

• Наши драйверы быстро справляются с этими винтами, и мы снимаем кронштейн, закрывающий дисплей и разъемы батареи...

• ...и он приносит с собой друга! Оказывается, гибкий разъем батареи теперь приклеен к этому кронштейну, автоматически отсоединяя батарею при снятии кронштейна. Здорово!

• Надеюсь, это поможет ремонтникам не случайно не убить подсветку на своих дисплеях.

Шаг 5

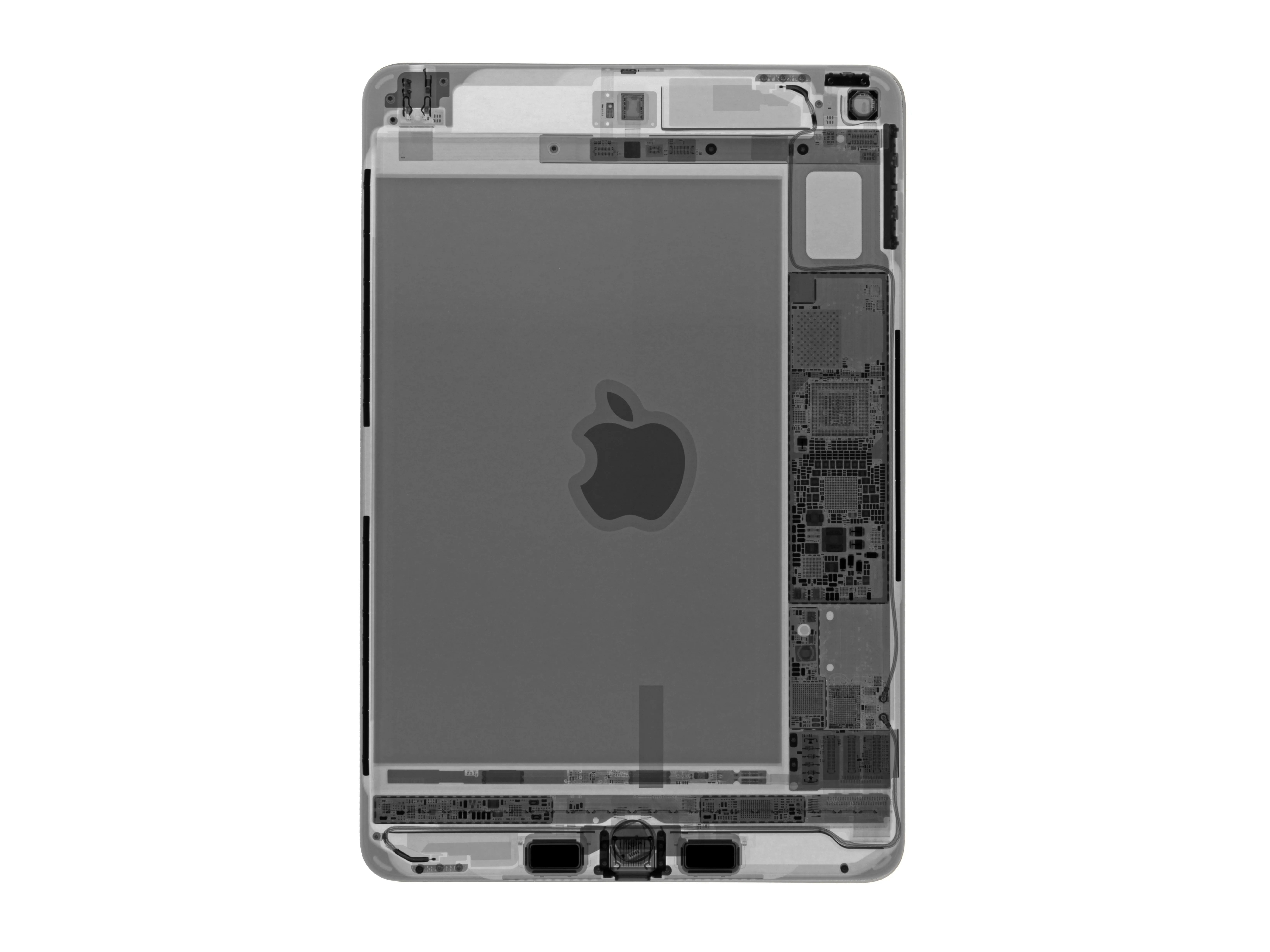

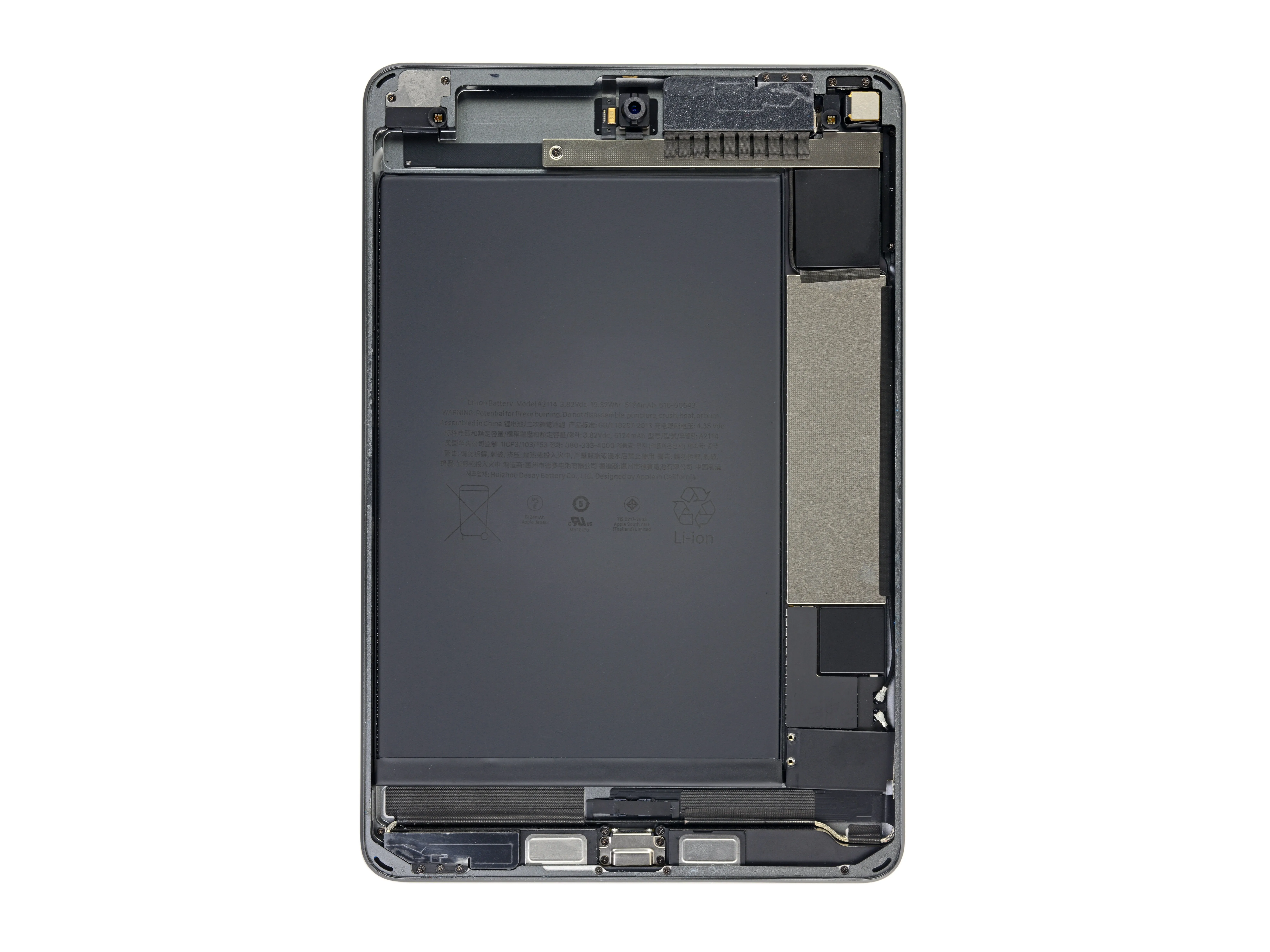

• Обратите внимание на чистые линии и приглушённые цвета в новом проекте Apple, посвящённом абстрактное искусство. Второе изображение стало еще более абстрактным благодаря рентгеновским лучам.

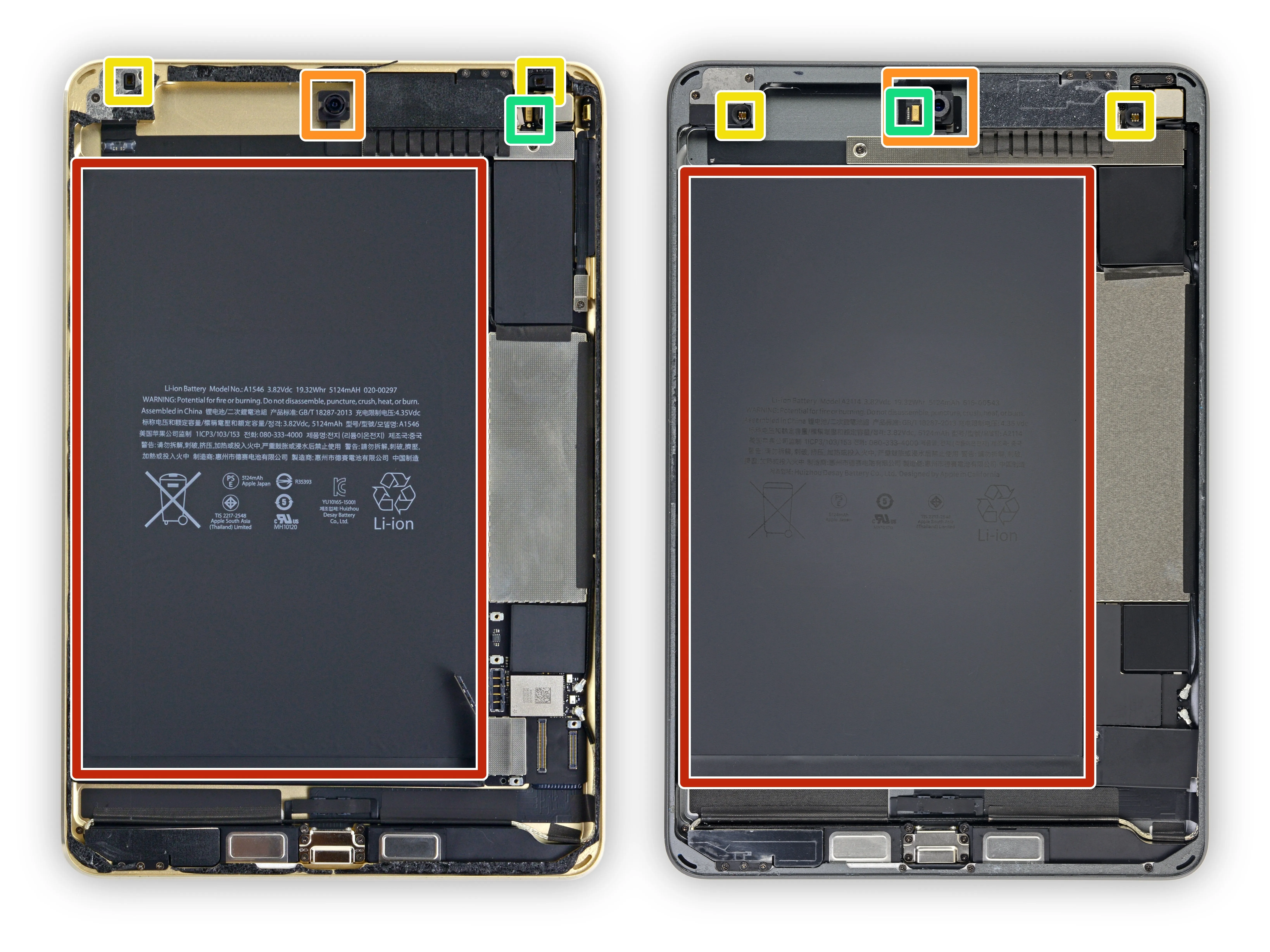

• Давайте обратимся к нашему внутреннему искусствоведу и попробуем найти отличия между новым Mini и его предшественником:

• Другая модель аккумулятора, обновленные (т.е. несовместимые) разъемы

• Аккумулятор емкостью 19,32 Вт-ч соответствует с предыдущей моделью Miniно меньше, чем у стандартный iPad 32,9 Вт-ч, и немного больше, чем у Galaxy Note9 15,4 Вт-ч.

• Модернизированный модуль фронтальной камеры

• Обновленные датчики внешней освещенности (True Tone)

• Мигрировавший набор микрофонов

• Вот чистый вид без маркировкина случай, если вы захотите самостоятельно найти различия.

Шаг 6

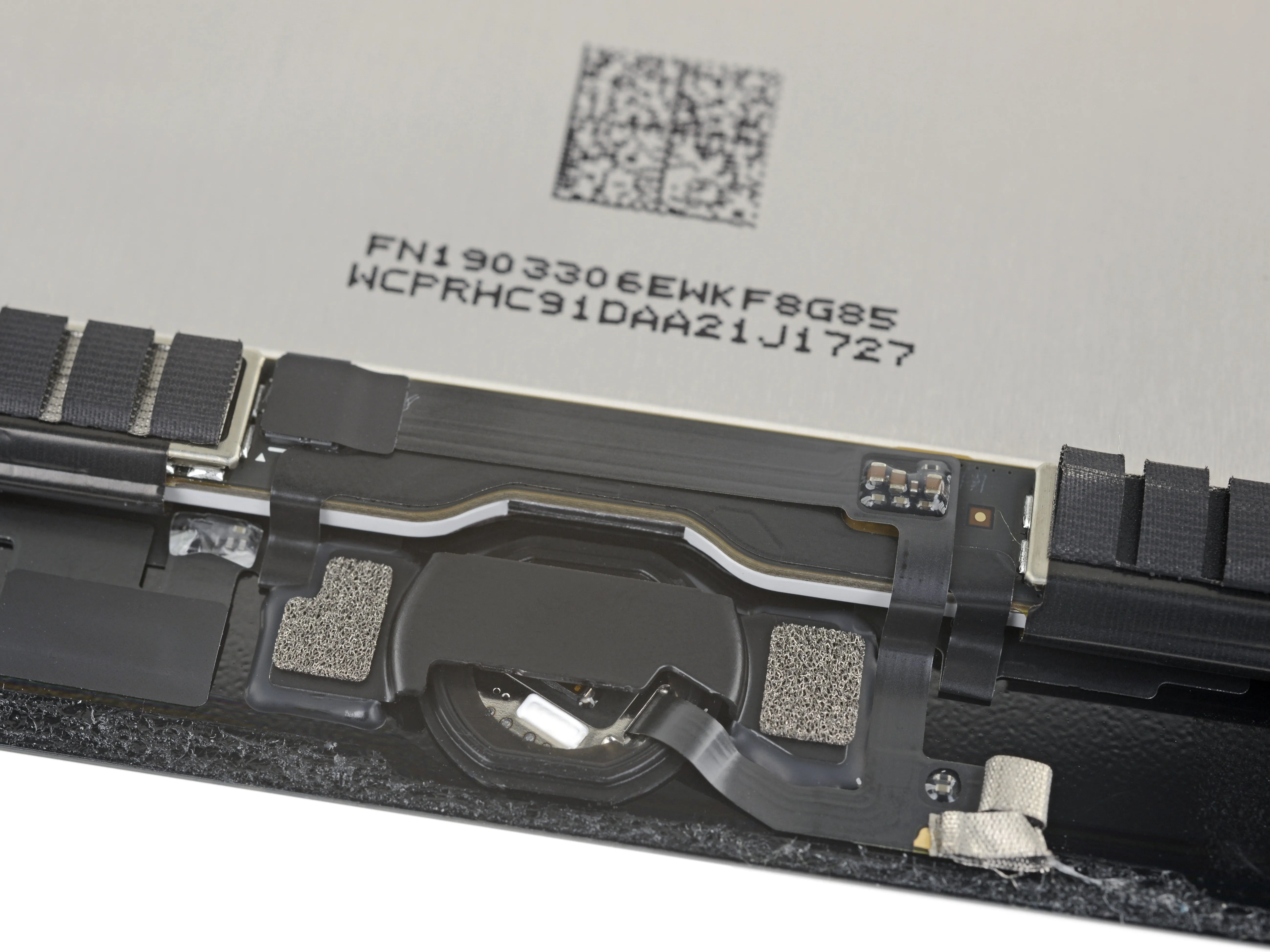

• Несмотря на схожее 'железо', iPad продолжает сильно отставать от iPhone в плане конструкции, и эта домашняя кнопка - отличный тому пример. На iPhone она легко и элегантно заменяется, но здесь она все еще представляет собой беспорядочную массу клея, даже послевсе это время.

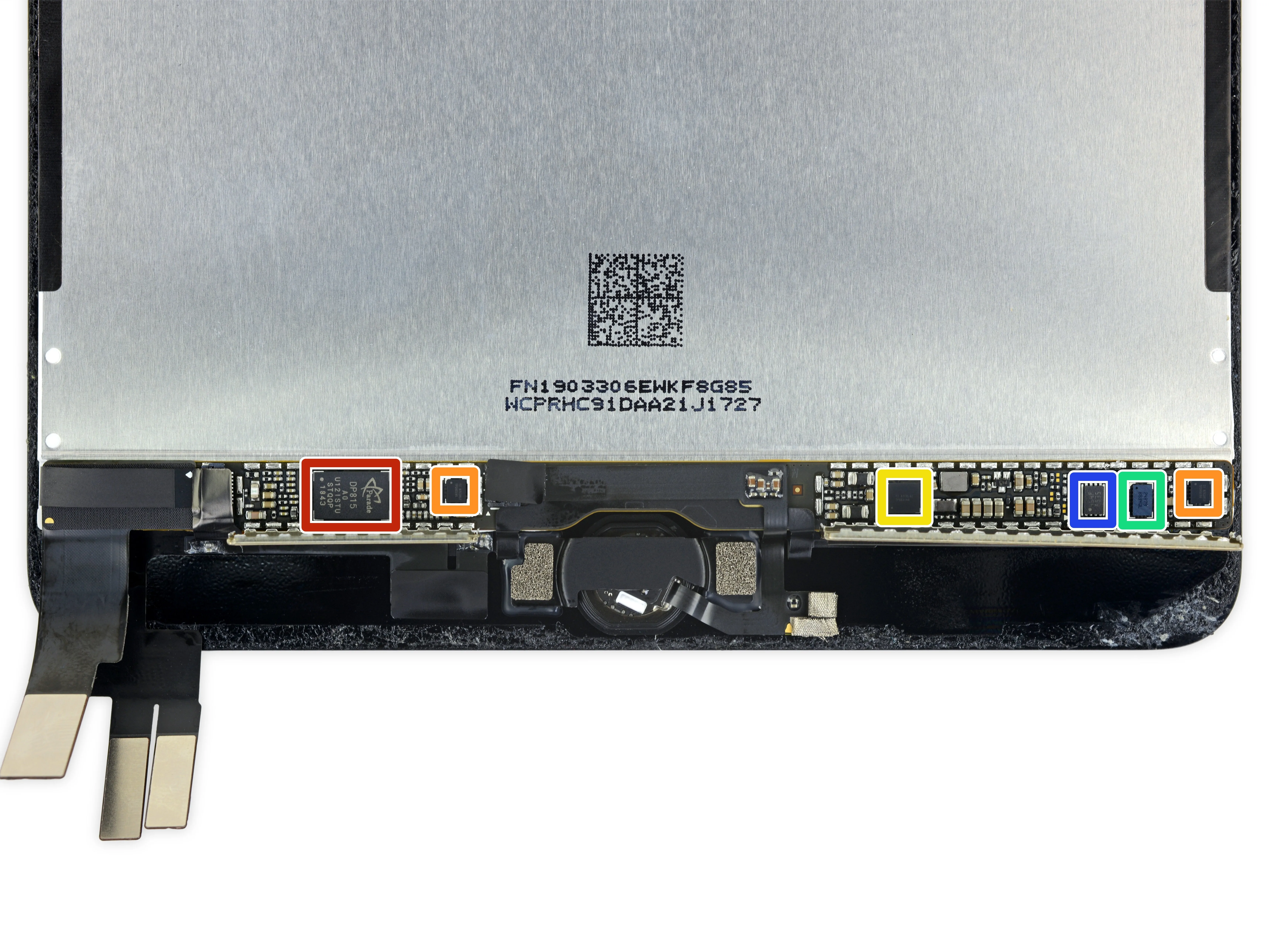

• В других местах этого дисплея мы снимаем защитные экраны и видим под ними микросхемы:

• Parade Technologies DP815 контроллер синхронизации Display Port (вероятно)

• Texas Instruments TPS65195 сдвигатель тактового уровня

• Texas Instruments TPS65144 LCD Bias w/ integrated gamma reference

• Intersil ISL24879 прецизионный программируемый генератор опорного напряжения для ЖК-дисплея

• STMicroelectronics M24C64-F 64 Кб последовательной памяти EEPROM

Шаг 7

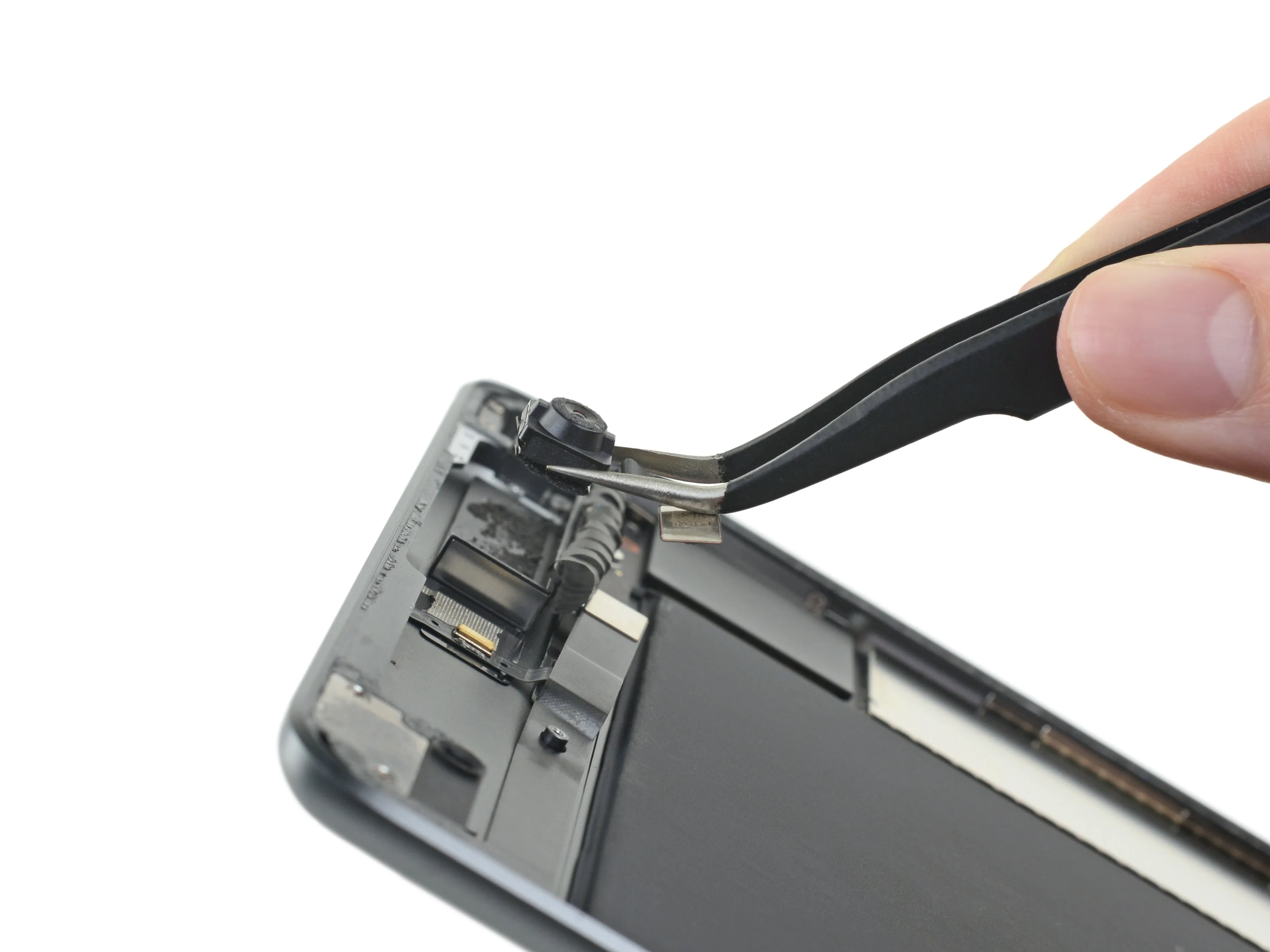

• Этот Mini унаследовал 7 МП ƒ/2.2 фронтальную камеру, которую мы впервые увидели в 10,5-дюймовый iPad Pro.

• Это довольно значительное усовершенствование по сравнению с 1,2-Мп сенсором в Mini 4хотя корпус выглядит практически так же.

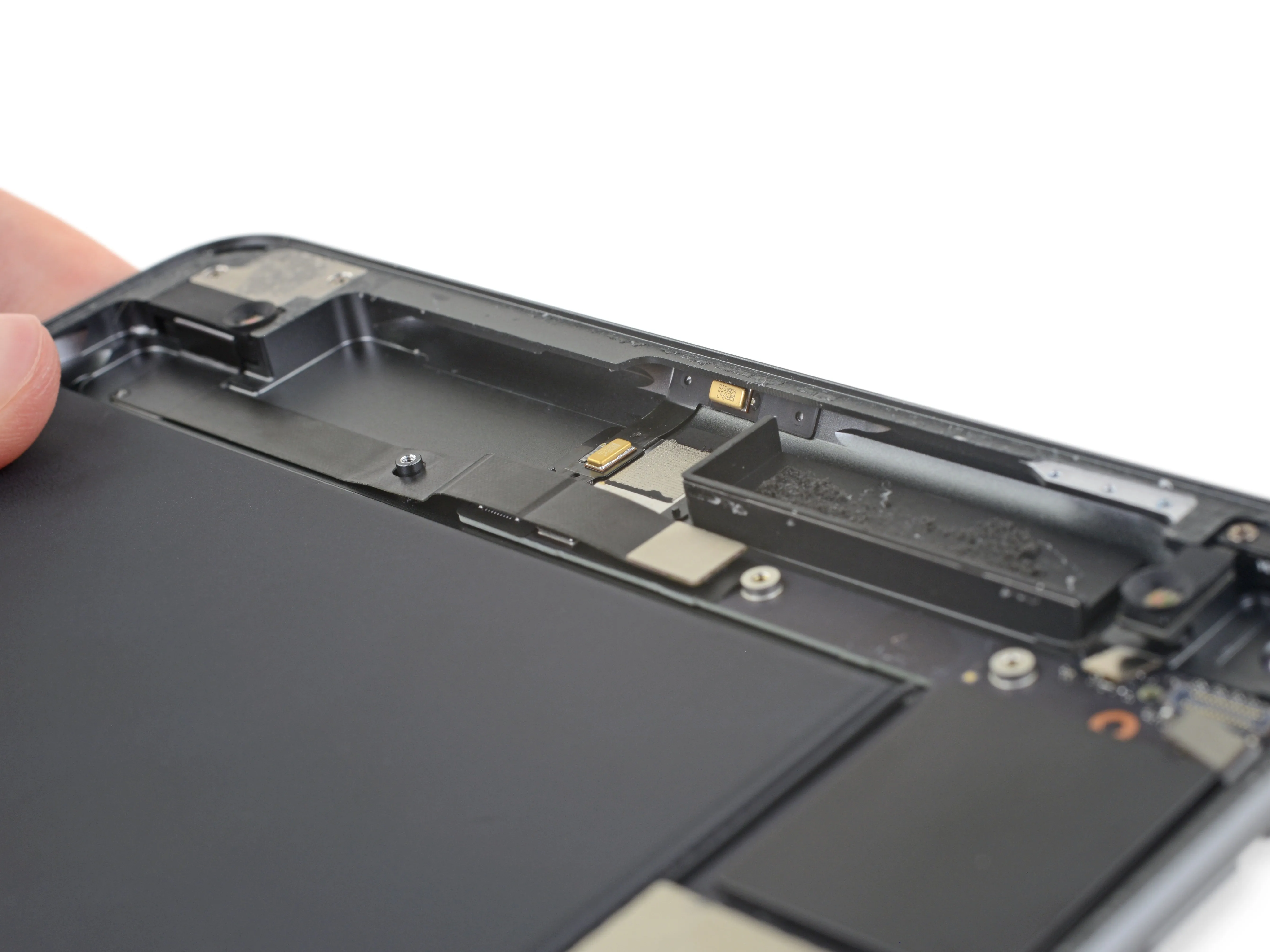

• Когда камеры убраны с дороги, мы можем внимательно рассмотреть новый верхний микрофон, который теперь расположен рядом с камерой selfie.

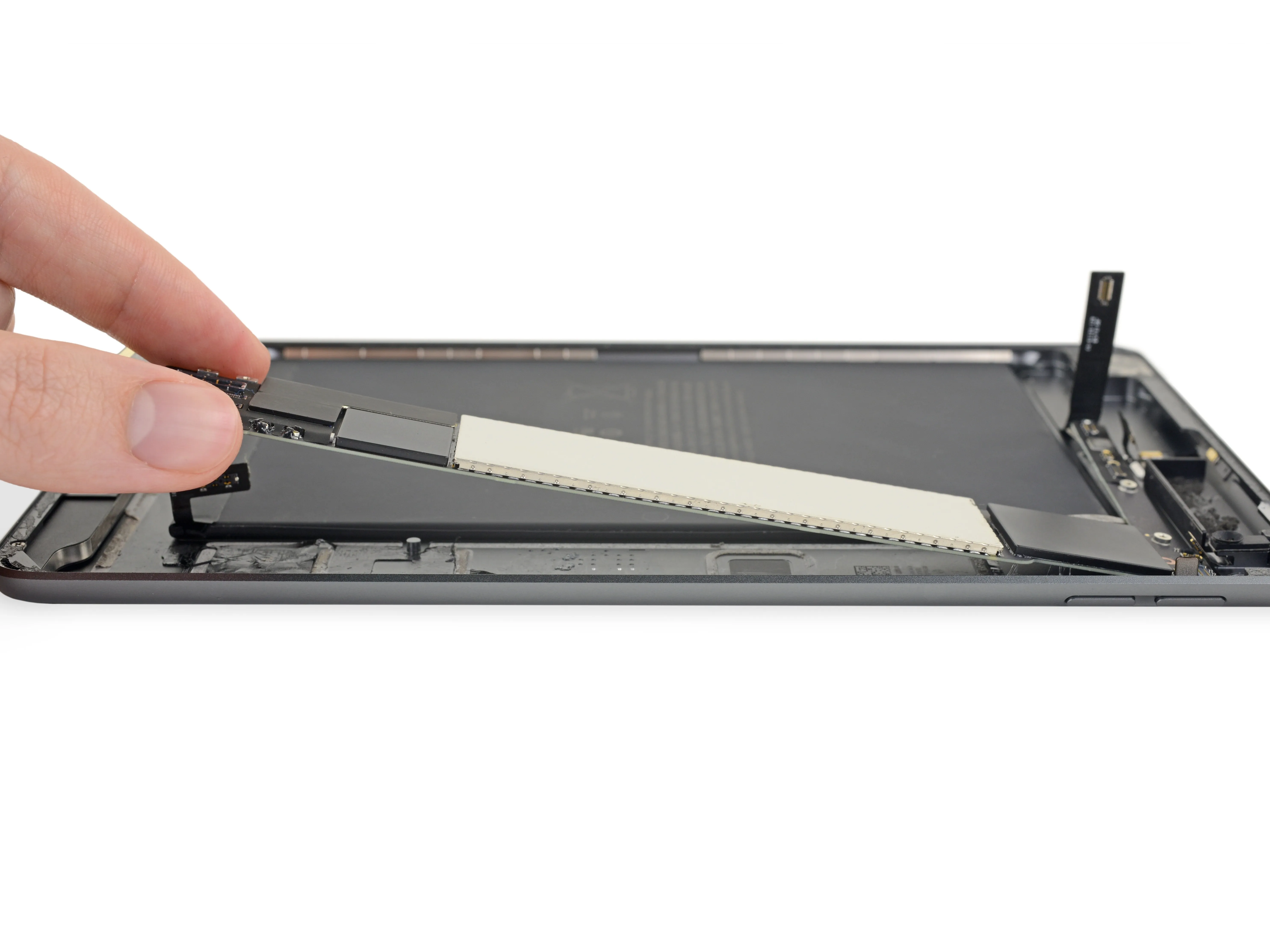

• Далее освобождается логическая плата, которая после продолжительной борьбы с крагл под ней. (Почему iPad всегда кажется собранным лордом Бизнесом?)

Шаг 8

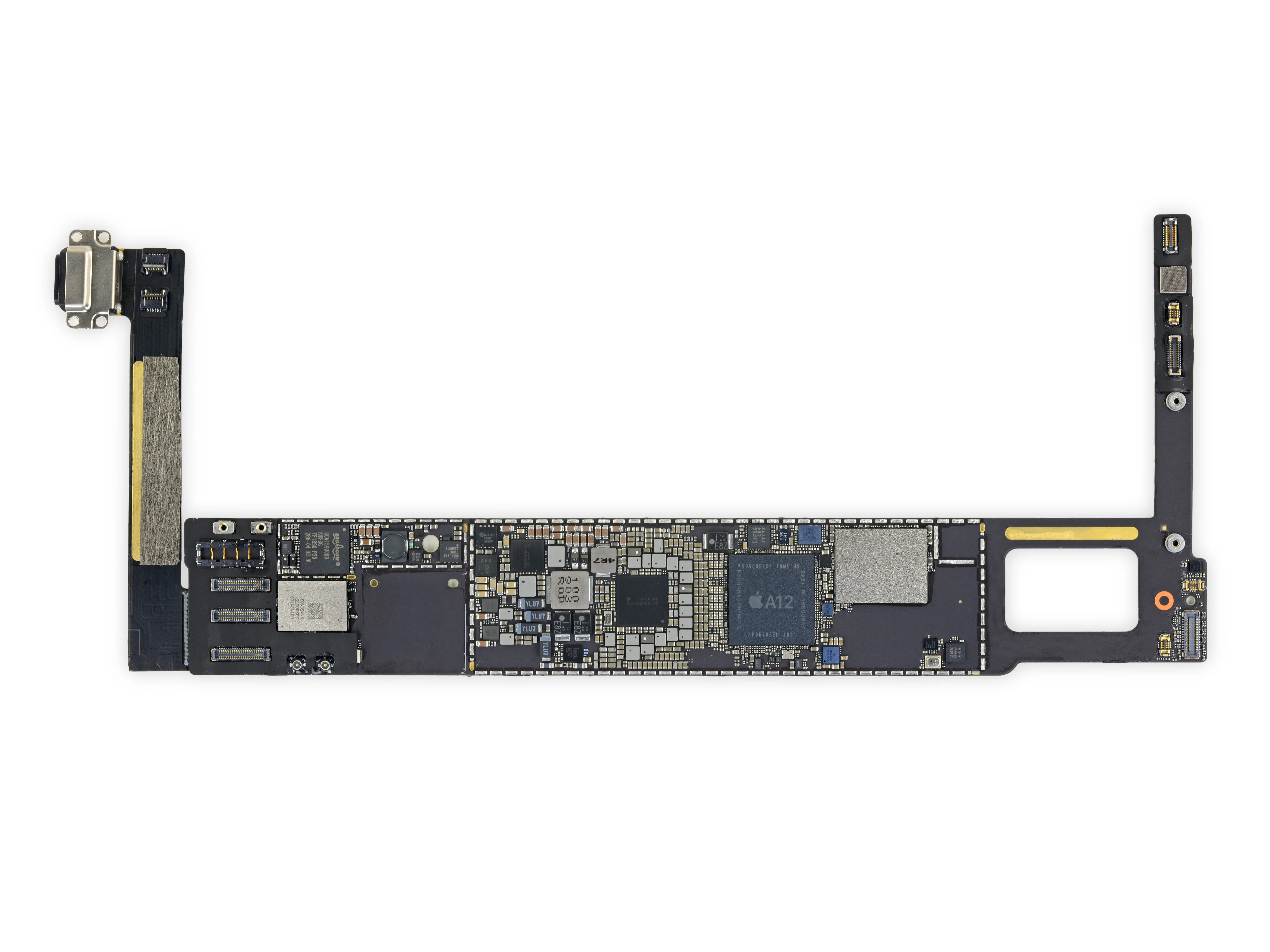

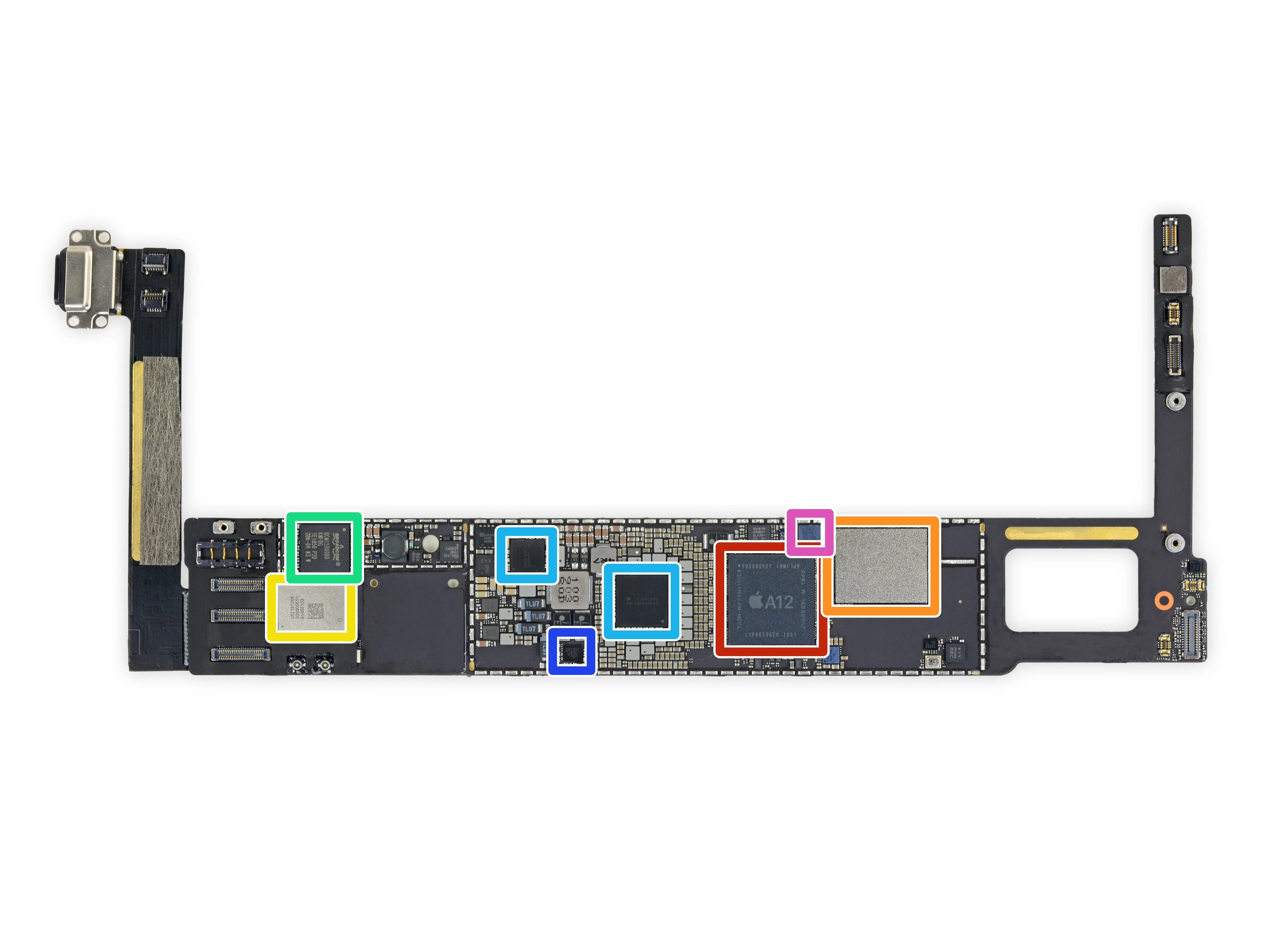

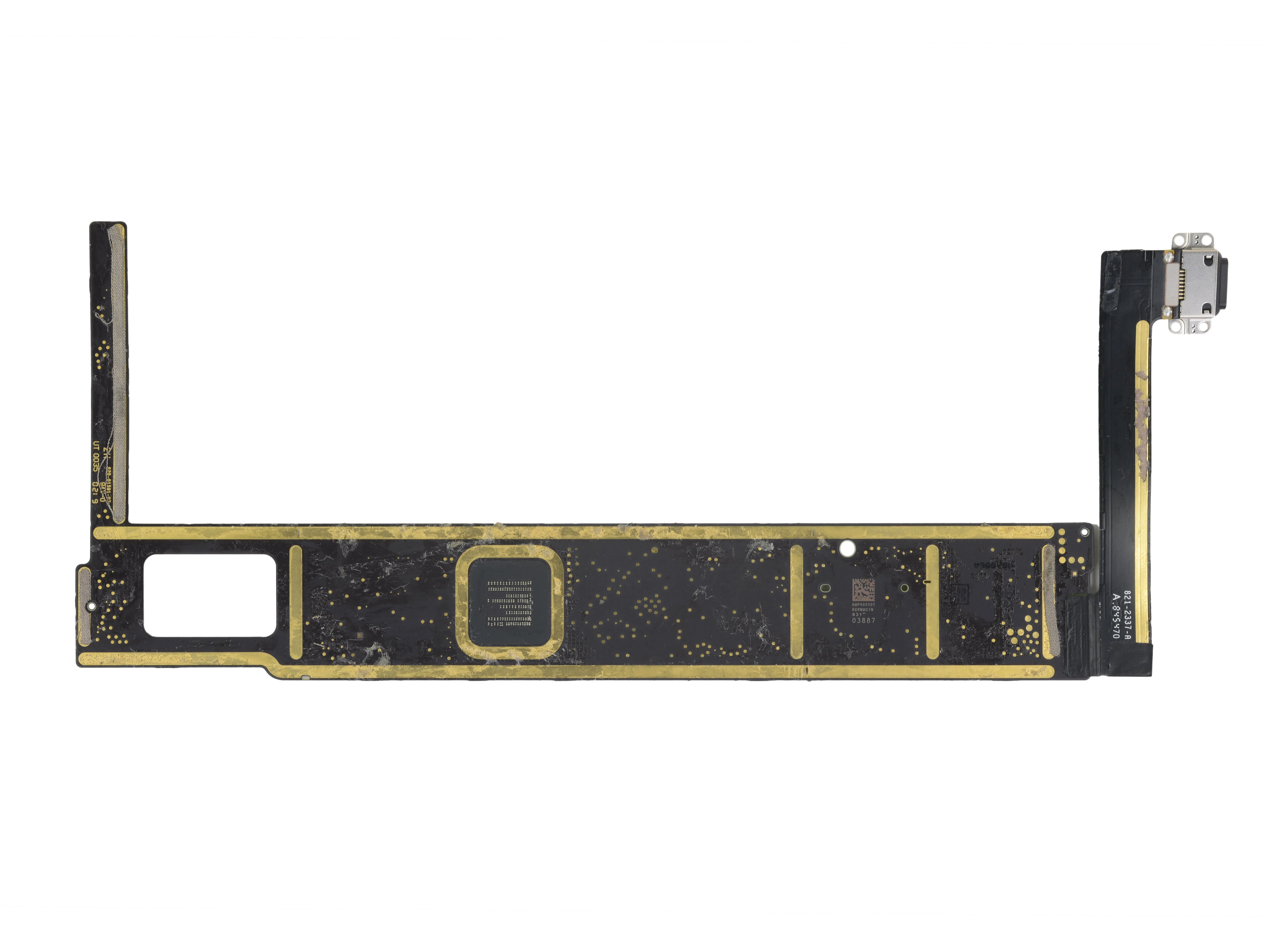

• Давайте посмотрим, какой кремний Apple удалось сюда втиснуть:

• Apple APL1W81 A12 Bionic SoC, накрытая 3 ГБ LPDDR4X DRAM от Samsung K3UH4H40AM-MGCL

• 64 ГБ флэш-памяти Toshiba TSB3243VD1190CHNA1

• Модуль Bluetooth/WiFi Apple/USI 339S00551

• Контроллер сенсорного экрана Broadcom BCM15900

• ИС управления питанием Apple 343S00286-A0 и 343S00282-A0 (слева направо)

• Мультиплексор порта дисплея NXP Semiconductor CBTL1612A1

• Контроллер NFC NXP Semiconductor 100VB27 (SN100V)

Комментарии к шагу

Итак, с этим чипом зарядки (таким же, как в iPhone 8 и X, согласно google?) эта штука должна быстро заряжаться через USB 3?

Кто-нибудь знает с уверенностью, что Mini 5 будет/не будет быстро заряжаться до 18 Вт? Спасибо

Что это за чип LIFD6 прямо над процессором?

Есть ли в нем микросхема cirrus logic?

Что насчет Gps чипа? В США я вижу на технической спецификации Galileo sat, в Италии нет.... почему?

Шаг 9

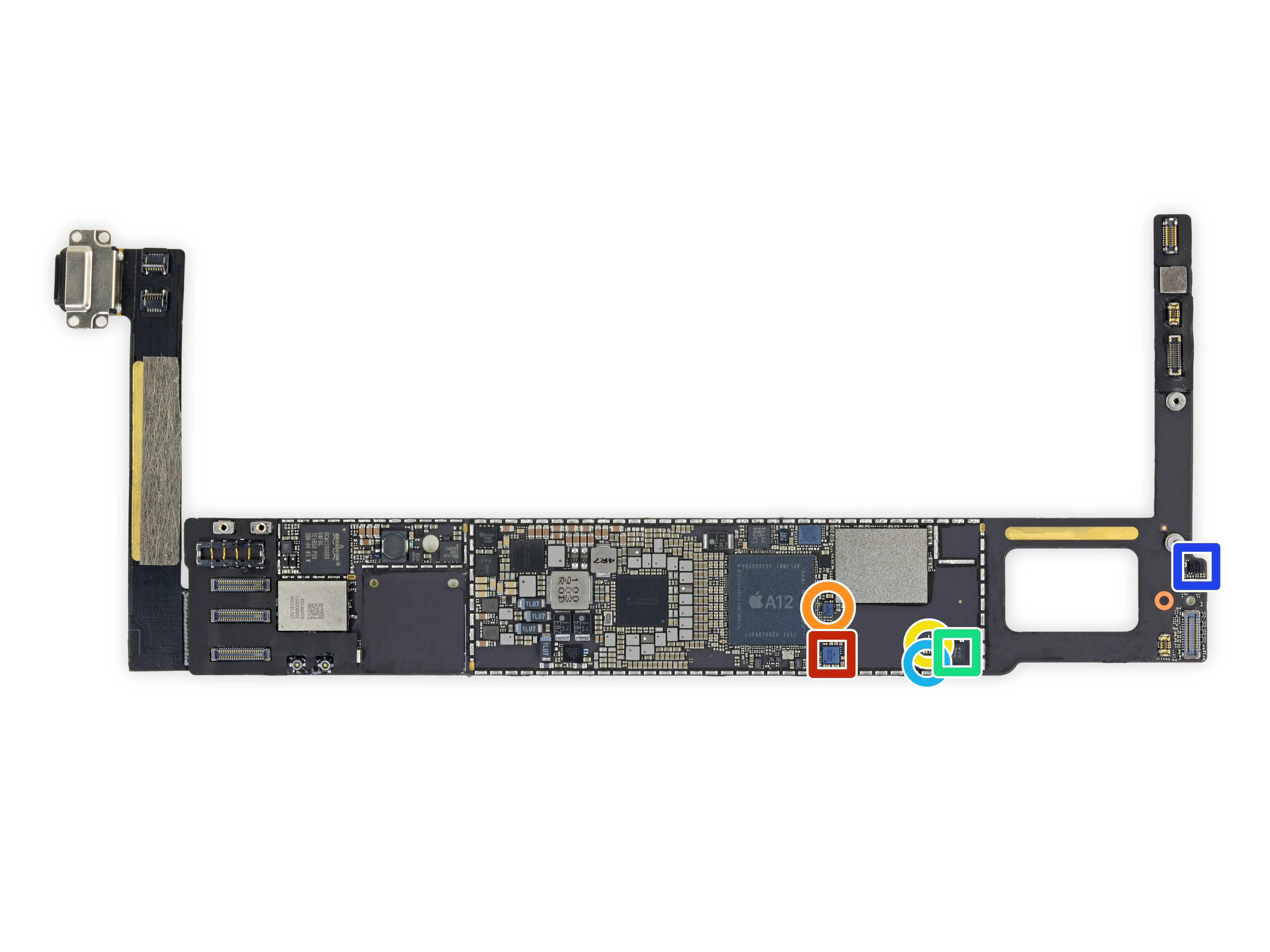

• Идентификация микросхем, продолжение:

• Аудиокодек Cirrus Logic CS42L83A

• Аудиоусилитель Cirrus Logic

• Cypress Semiconductor CYPD2104 Контроллер порта USB-C

• Акселерометр/гироскоп Bosch Sensortec

• Датчик давления Bosch Sensortec

• AKM Semiconductor AK0991xx цифровой компас

Шаг 10

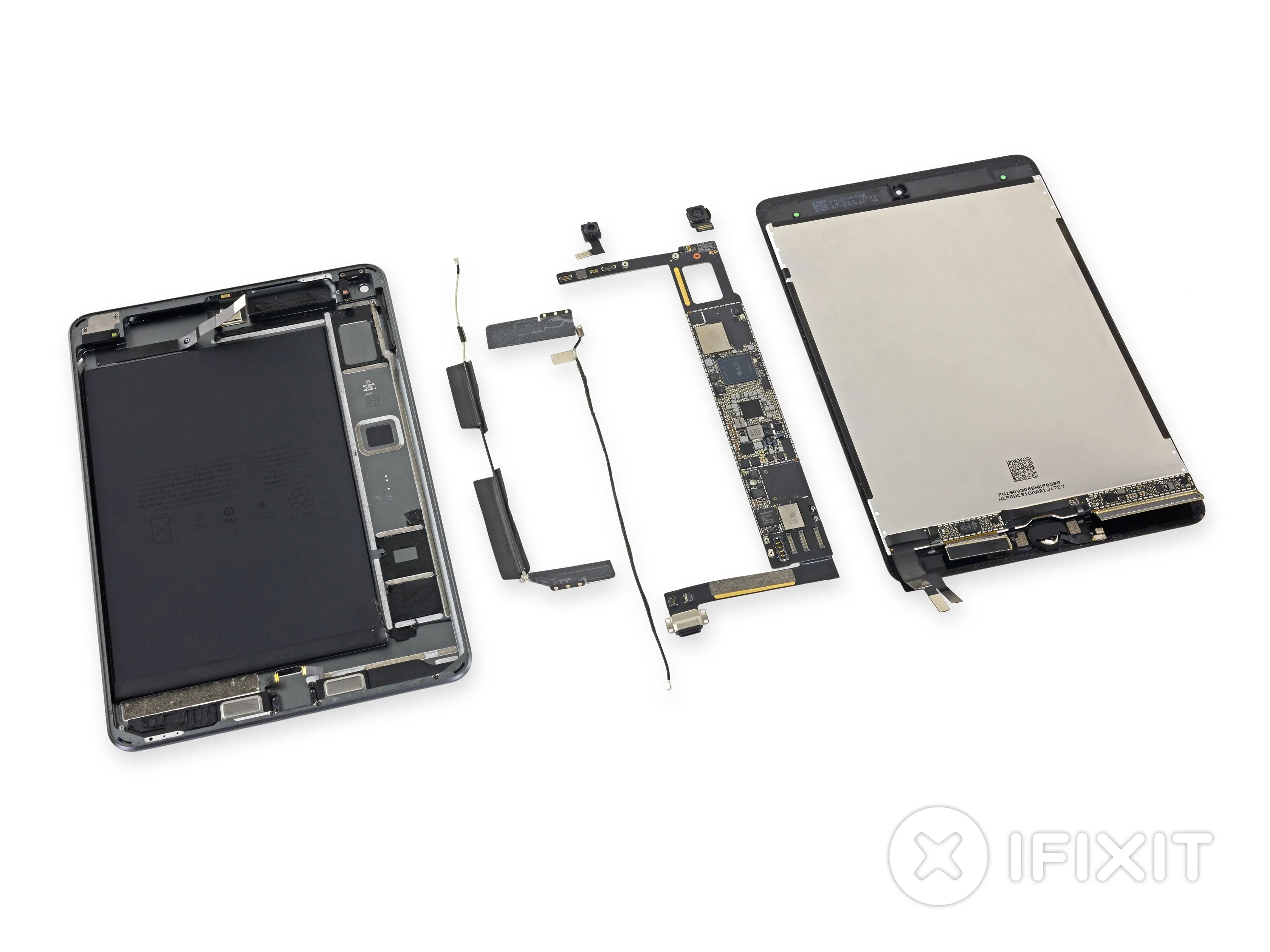

• Разложив iPad Mini на части, мы завершаем разборку! Что мы узнали?

• iPad Mini продолжает оставаться (в основном) собственной сущностью - не совсем уменьшенным iPadно и не миниатюрный iPad Air.

• После ряда из противоречивыхопыта в конечном итоге приведших к тому, что батарея этого Mini оказалась приклеенной, мы официально больше не испытываем оптимизма по поводу появления клейких защелок для батарей iPad.

• Тем не менее, пора поставить этому iPad оценку за ремонтопригодность!

Вывод

• Со всеми винтами справится один крестообразный ключ.
• Многие компоненты модульные и могут быть заменены независимо друг от друга, но порт Lightning припаян к логической плате.
• Замена аккумулятора возможна, но все равно излишне сложна.
• Клей удерживает многие детали и кабели на месте, что усложняет ремонт.
• Снять домашнюю кнопку очень сложно, а для замены дисплея потребуется сохранить функцию Touch ID.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - самый простой ремонт)
