Разборка iPad Mini Wi-Fi

Введение

Угощение! Совершая свой ежегодный обход 31 октября, мы наткнулись на кое-что интересное: новенький iPad Mini! Подкрепившись сахаром, мы с нетерпением принялись за первый маленький планшет Apple. Меньше, чем iPad, больше, чем iPod, и способен перепрыгивать высокие здания одним махом - мы слышали о Mini много интересного. Наконец пришло время вскрыть его и посмотреть своими глазами.

Этот iPad был доставлен немного раньше, чем мы, в Беркли. Мы хотели бы поблагодарить друга-Делаете.ру, всегда проницательного Джеффа Этвудаза то, что он помог нам получить его в свои руки. Джефф начал Stack Overflowна котором работает довольно интересное сообщество вопросов и ответов для программного обеспечения Apple.

Хотите следить за всеми новостями о Mini and mighty? Следите за нами в Twitter или ставьте лайк на StalkerBook.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка iPad Mini Wi-Fi

• Что вы получаете, когда запихиваете iPad в более компактную и легкую рамку?

• 7,9-дюймовый мультисенсорный дисплей с разрешением 1024 x 768 пикселей (163 ppi)

• Двухъядерный процессор A5

• 5-мегапиксельная камера на задней панели и 1,2-мегапиксельная камера на передней панели

• Bluetooth 4.0

• Разъем Lightning

• Емкость 16, 32 или 64 ГБ

Комментарии к шагу

И 512 МБ оперативной памяти?

Лучший способ определить, стоит ли iPad mini потраченных средств и усилий?

Шаг 2

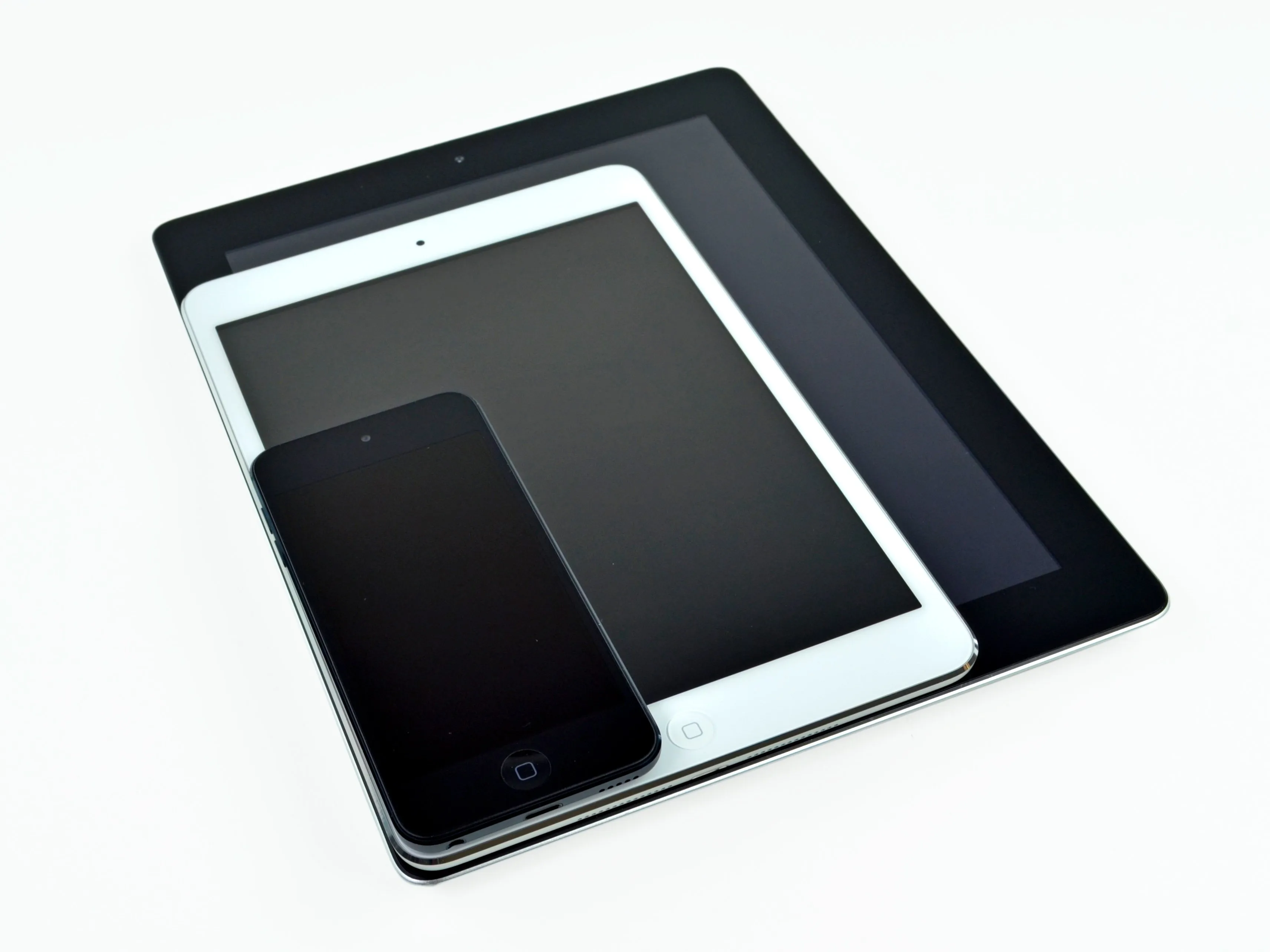

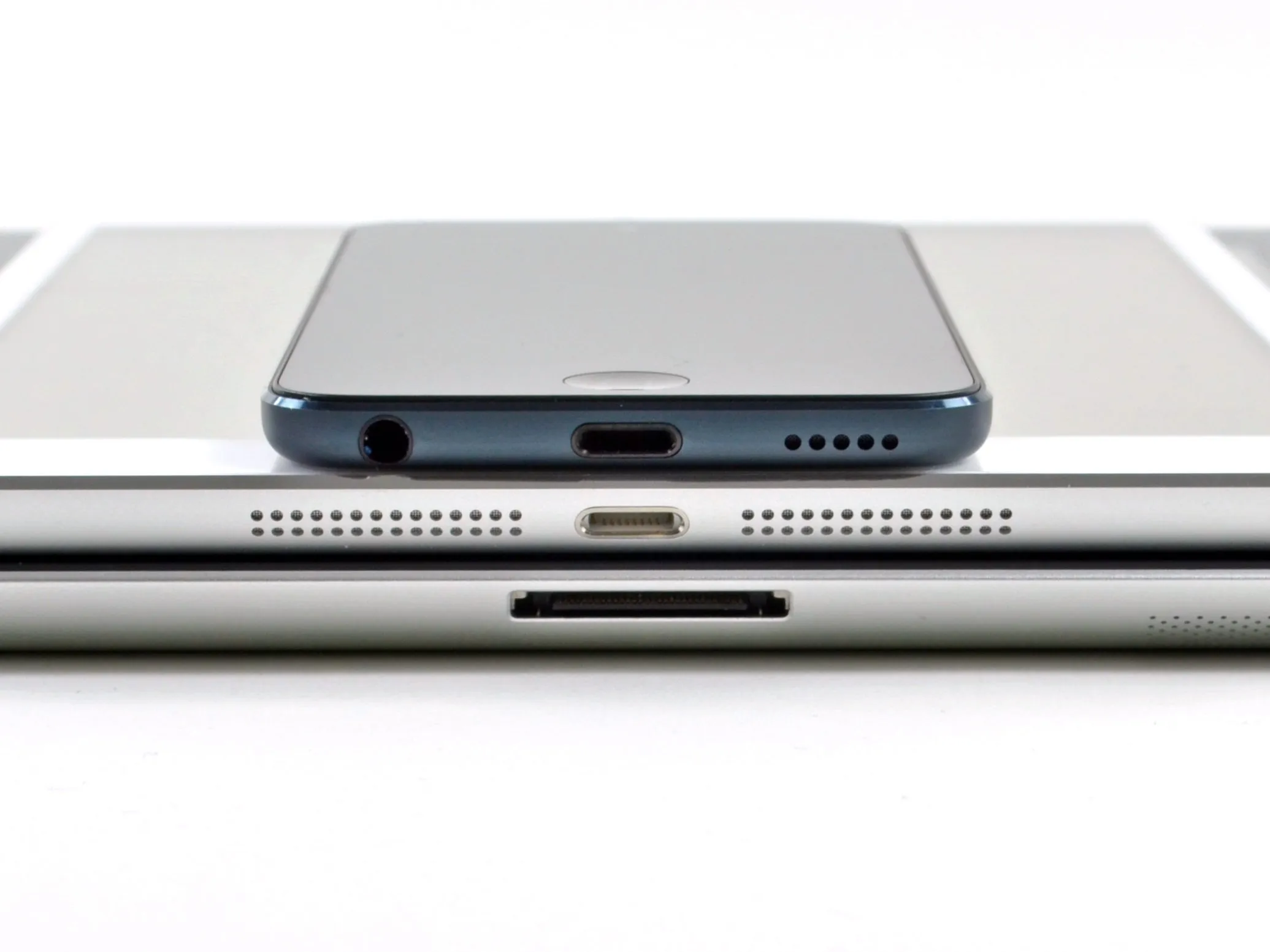

• Время сравнений! С появлением Mini компания Apple теперь предлагает іДевайсы на любой бюджет. Давайте посмотрим, как они соотносятся между собой.

• Снизу вверх:

• iPad (3-е поколение)

• iPad Mini

• Немного меньший iPad Mini-aka iPod Touch

• У iPad Mini не одна, а две решетки динамиков, чтобы выдавать мини-битлы. Не позволяйте двойная решетка iPhone 5 Мини - это первое портативное устройство iDevice, в котором установлены стереодинамики.

Шаг 3

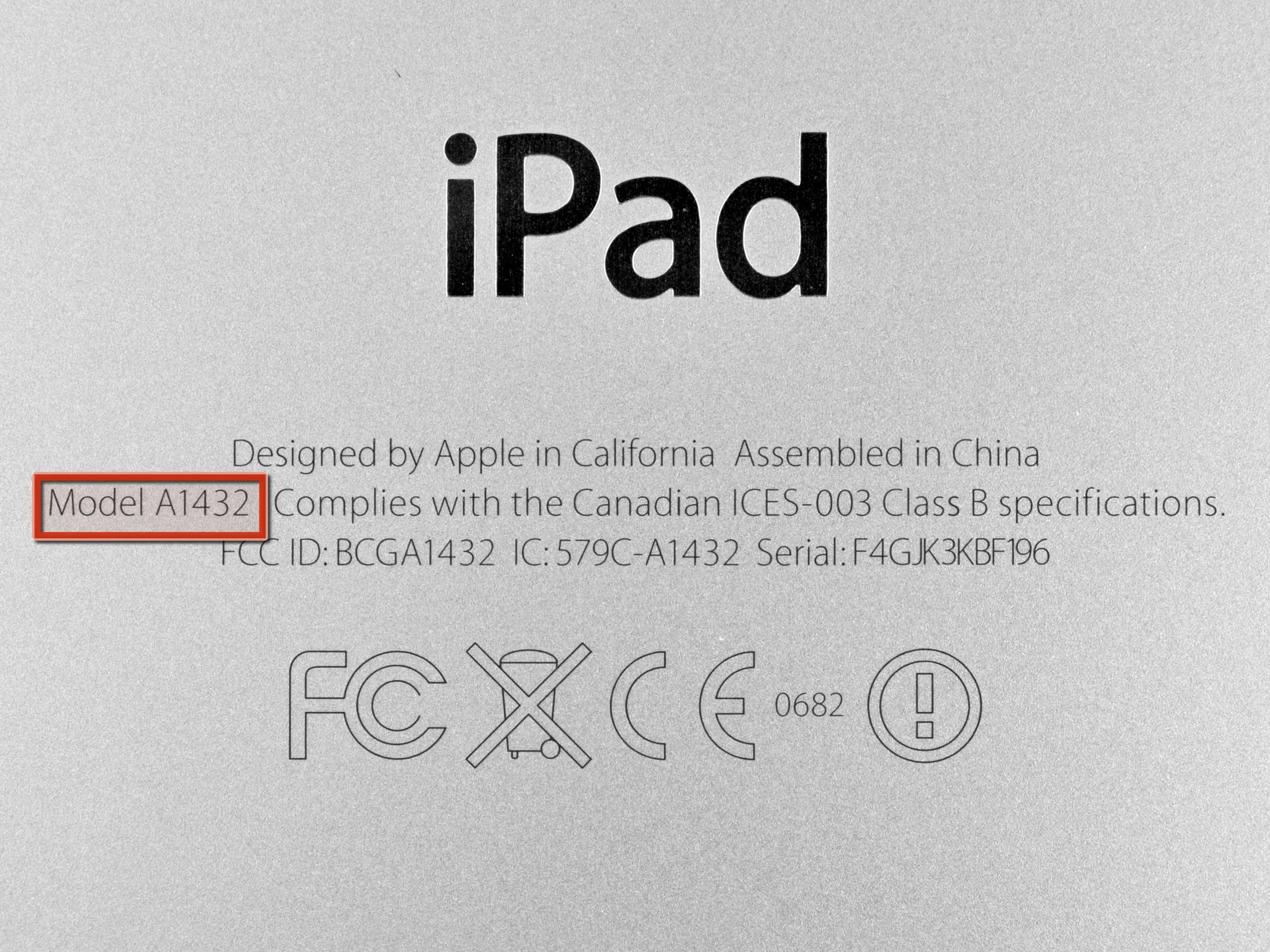

• Мало что приводит нас в восторг, когда мы обнаруживаем новый номер модели на устройстве Apple. Хотя новый номер модели всего на два больше, чем у последнего iPad, который мы разобрали.но мы буквально не могли быть более взволнованы.

• Номер модели: A1432. Интересный факт: год 1432 был високосным!

• Apple кернинг на серийном номере нашего iPad кажется немного сомнительным. Неужели им пришлось в последний момент втиснуть лишнюю цифру?

Шаг 4

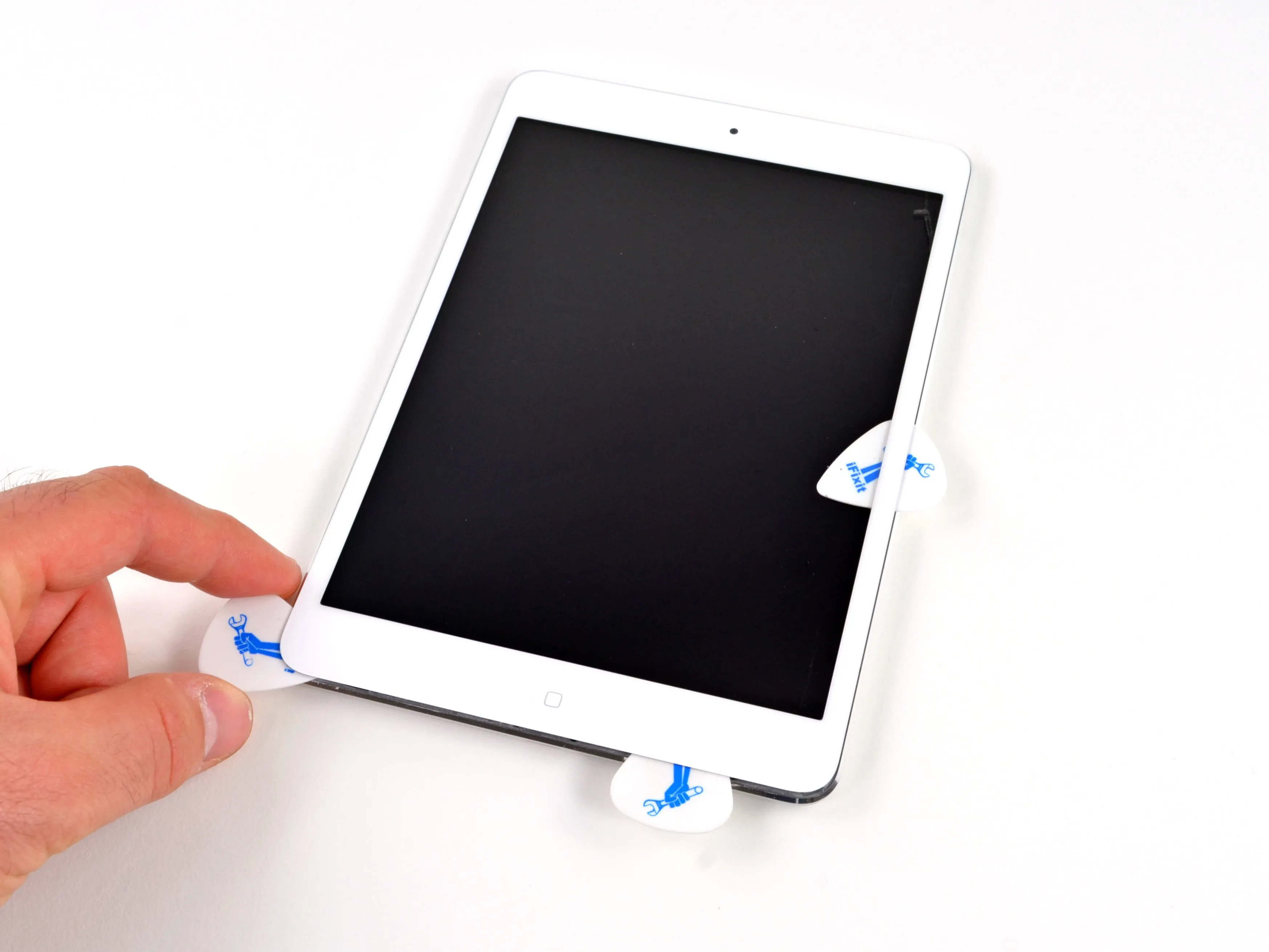

• Нет, это не костюм iPad для Хэллоуина; это iOpener!

• iOpener - это наш новый инструмент для вскрытия iPad, который размягчает надоедливый клей, позволяя вам проникнуть внутрь, не прибегая к нашим другой Инструмент для открытия iPad.

• Благодаря нашему верному iOpener, микроволновой печи и получасу времени, клей разогревается до идеальной температуры, и мы можем освободить стекло/дигитайзер под жутковатую мелодию наших гитарных медиаторов Делаете.ру.

• iPad Mini продолжает практику Apple, препятствующую ремонту, - iPad держат вместе с помощью большого количества клея. Это одна из областей, в которой дружественный к открытию Nexus 7 и Kindle Fire HD являются явными победителями.

Шаг 5

• Сенсорный экран по-прежнему работает, когда стекло отделено от ЖК-дисплея.

• Мы были приятно удивлены тем, что этот этап удаления стекла оказался проще, чем предыдущиепотребовалось меньше терпения и почти нулевой фактор страха.

• Сняв стекло, мы готовы добраться до внутренностей этого маленького iPad (или iPod размером с галлон, в зависимости от того, как на это посмотреть).

Шаг 6

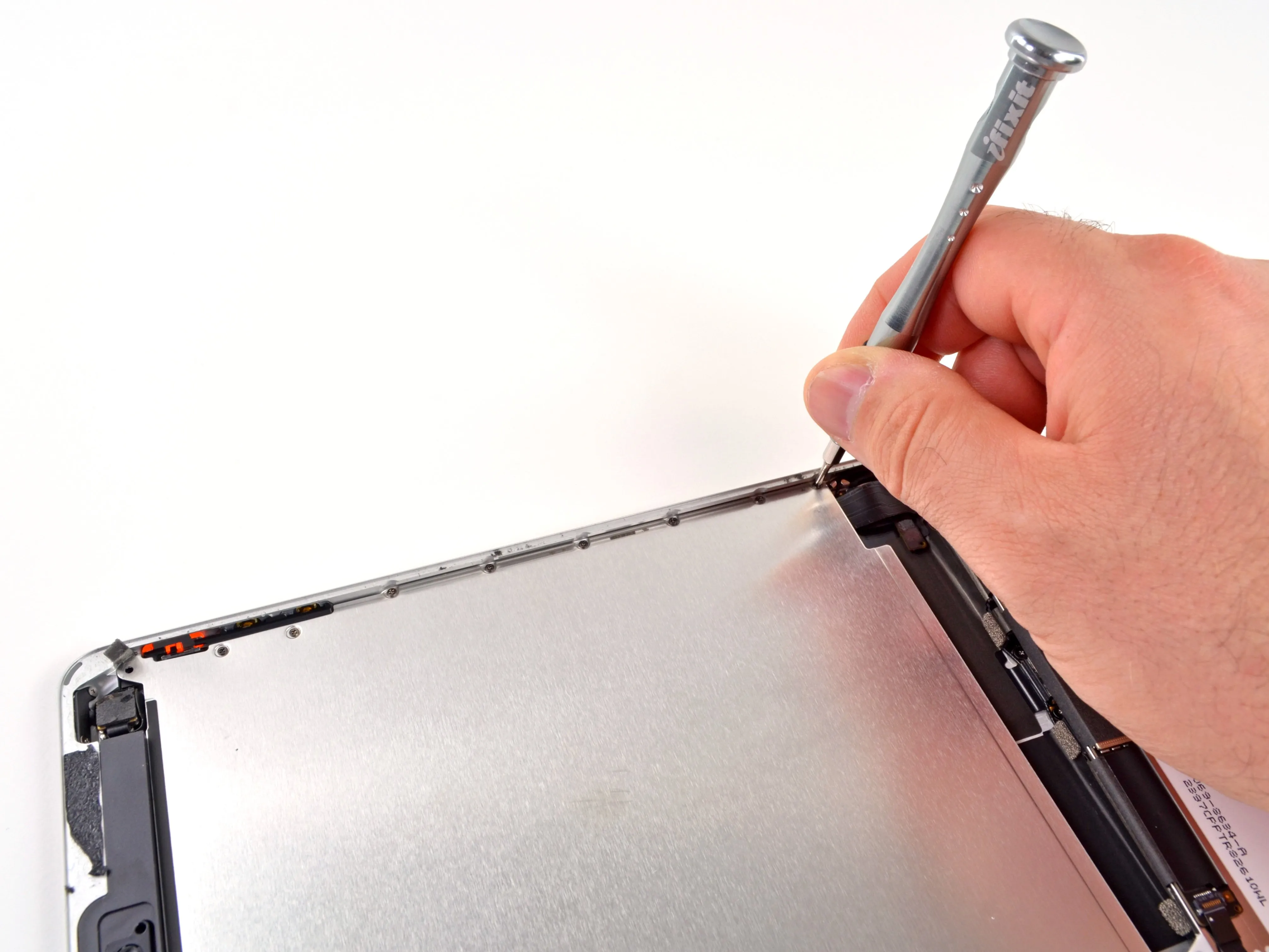

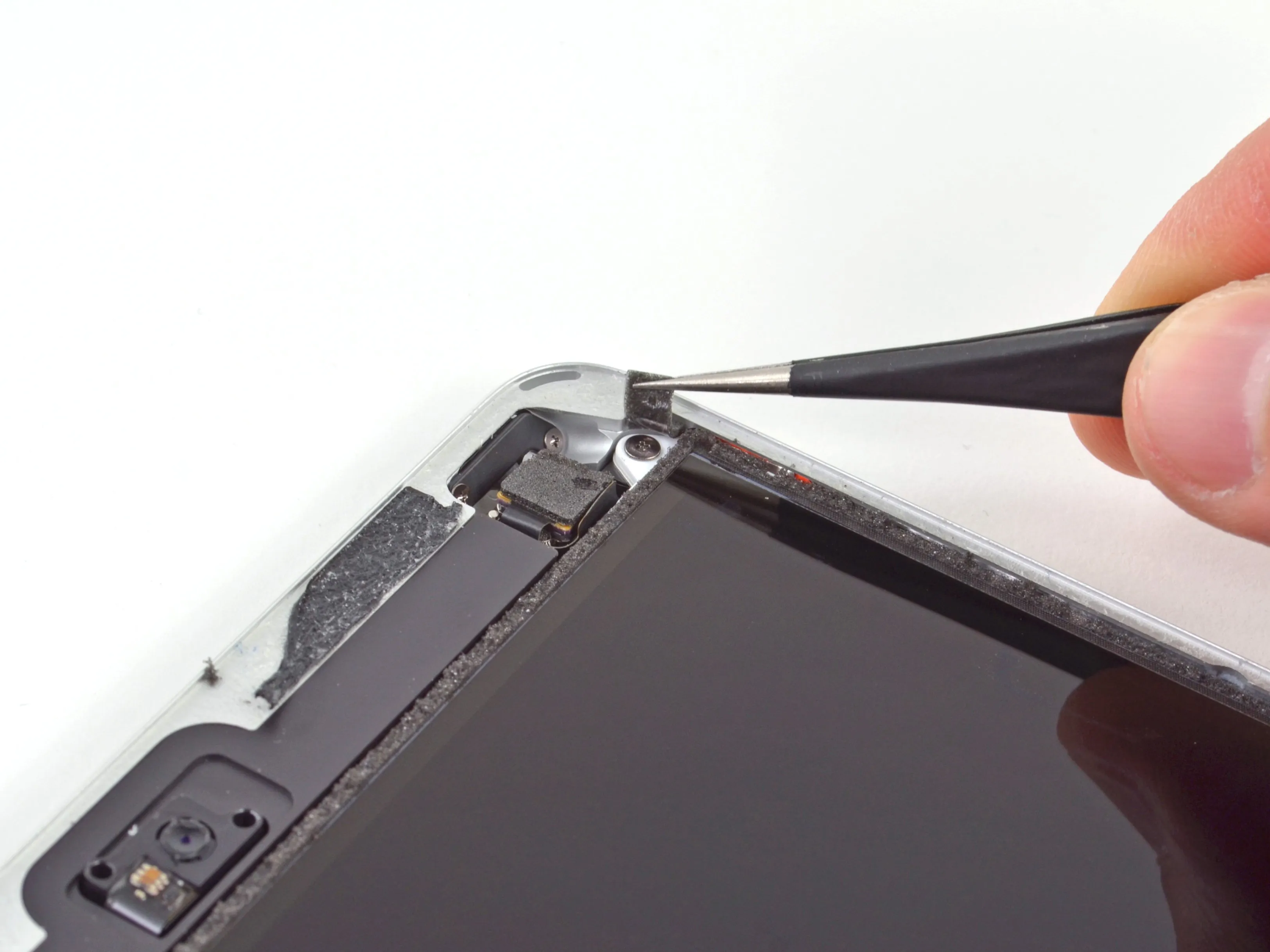

• Пока что кажется, что Apple готовит для нас больше трюков, чем угощений, поскольку дисплей крепится скрытым винтом.

• Открутив два скрытых и два открытых винта с помощью нашего набора 54 Bit Driver Kit, мы смогли поднять ЖК-дисплей.

• Потянув дисплей вверх, мы обнаруживаем большую металлическую пластину, закрепленную не менее чем 16 винтами.

• Мы обнаружили аналогичные пластины в iPod Touch 5-го поколенияи iPhone 5, так что, похоже, это новое дизайнерское решение iDevice.

Шаг 7

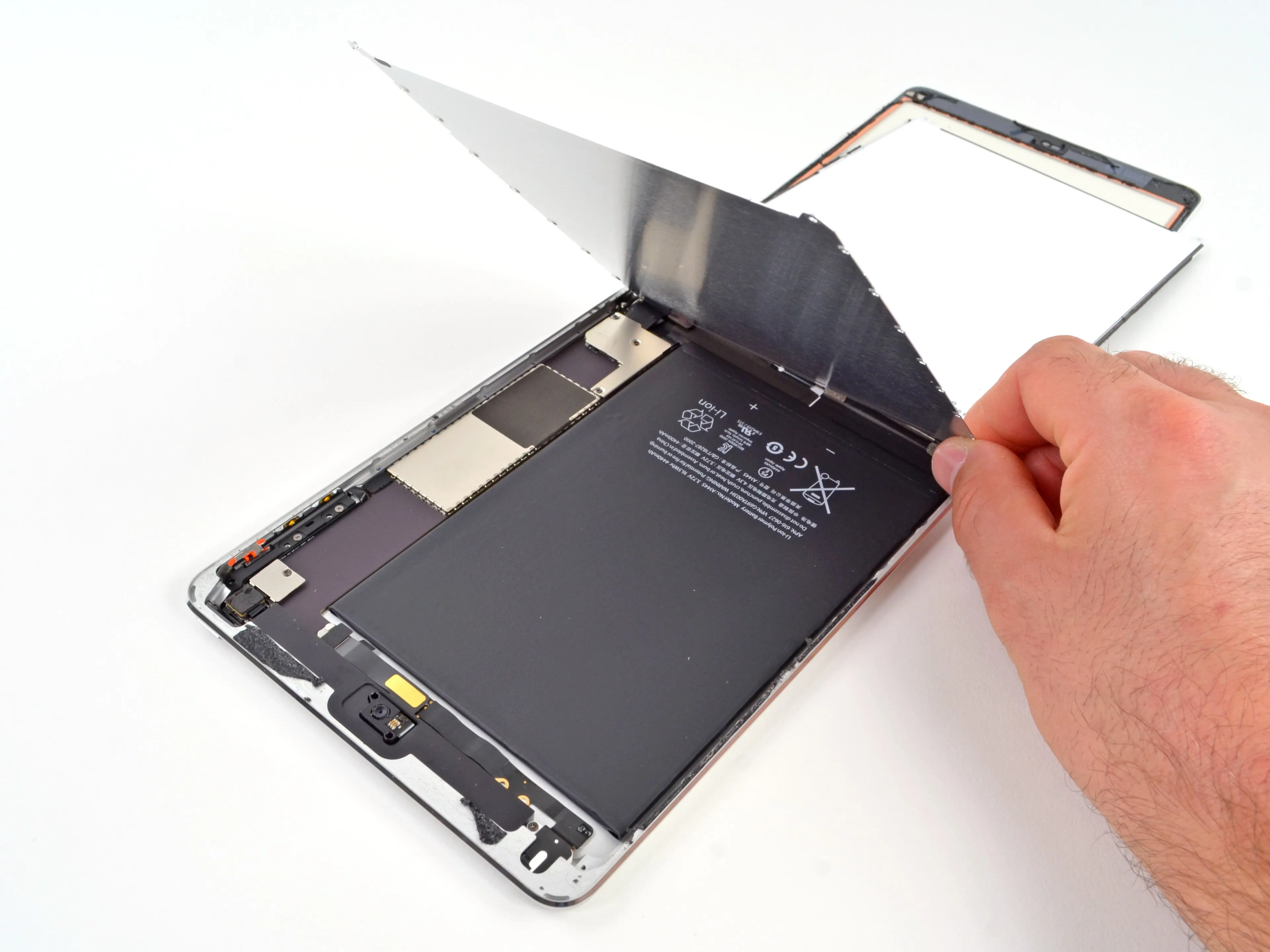

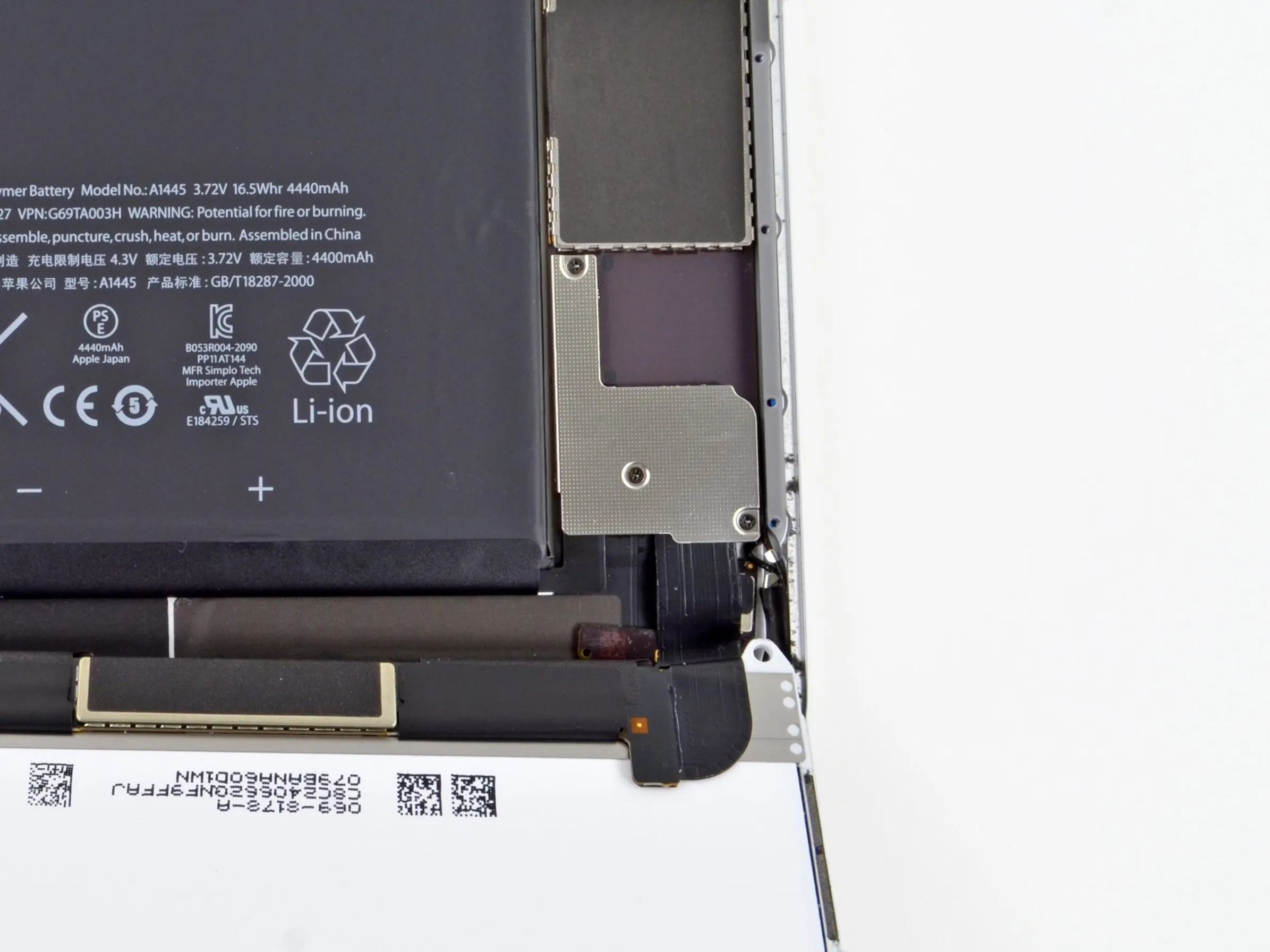

• Пришло время снять немного металла. Вместе с внутренней рамкой и крышками разъёмов здесь достаточно металла, чтобы выковырять как минимум две, а может и три скрепки.

• Вся эта возня с отсоединением напоминает нам недавний разбор iPod Touch. разборку iPod Touch. Но помните, что Mini и Touch - это, по сути, разные устройства.

Комментарии к шагу

Как вы думаете, будет ли устройство работать по-другому без металлической пластины? Из того, что я вижу (но это только беглое наблюдение после замены ЖК-дисплея и дигитайзера), кажется, что она не очень нужна, кроме как для повышения общей прочности устройства... но поскольку это моя первая замена на этом устройстве и я впервые вижу это в яблочном продукте, пожалуйста, дайте мне знать... Спасибо!

ipod touch и iphone 5 также имеют эти пластины. для структурных и экранирующих целей

Шаг 8

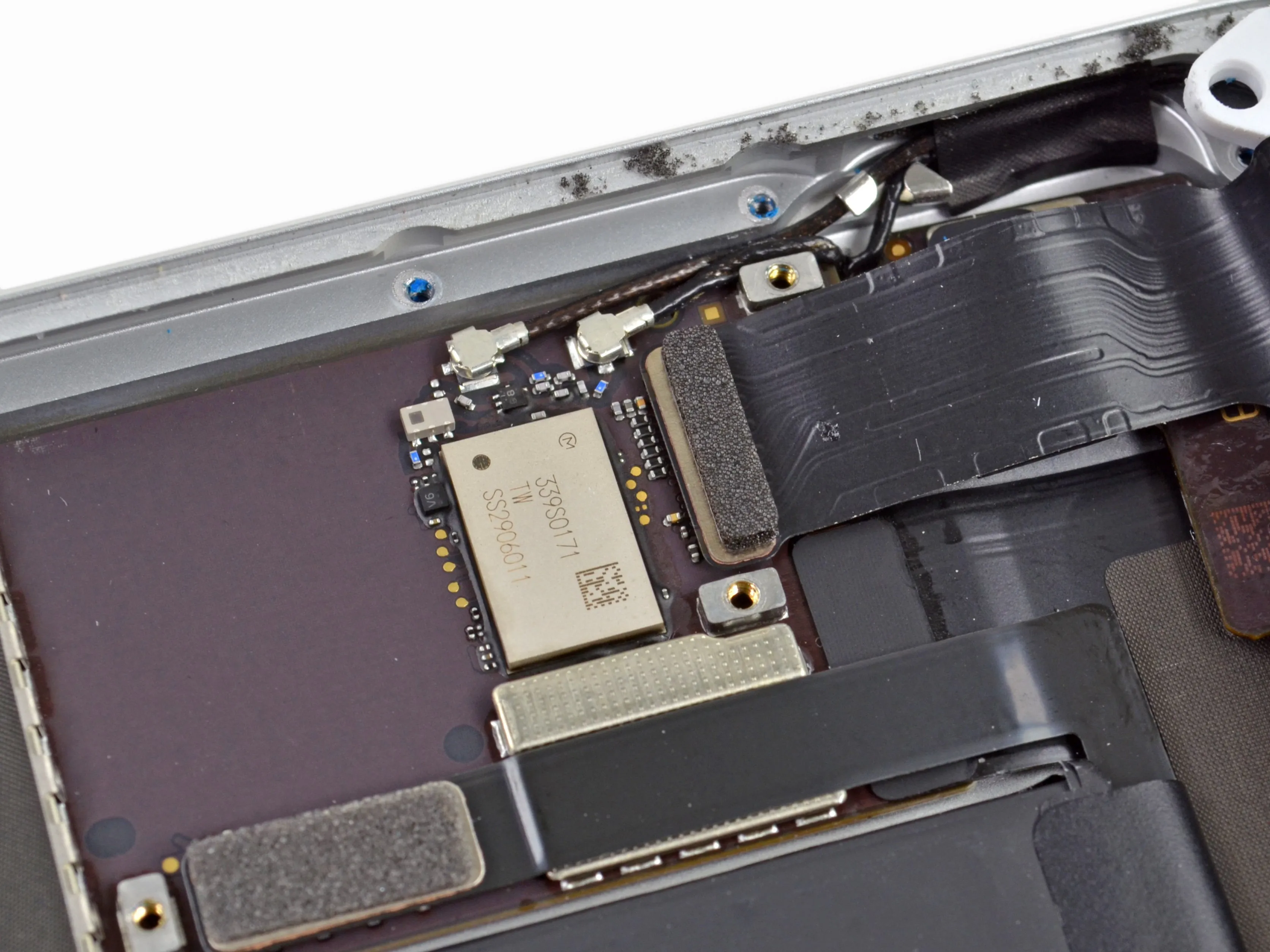

• Первый открытый микросхемный блок мы уже видели раньше, в iPhone 5.

• На самом деле, можно сказать, что у нас довольно близкие отношения с Модуль Wi-Fi Murata 339S0171.

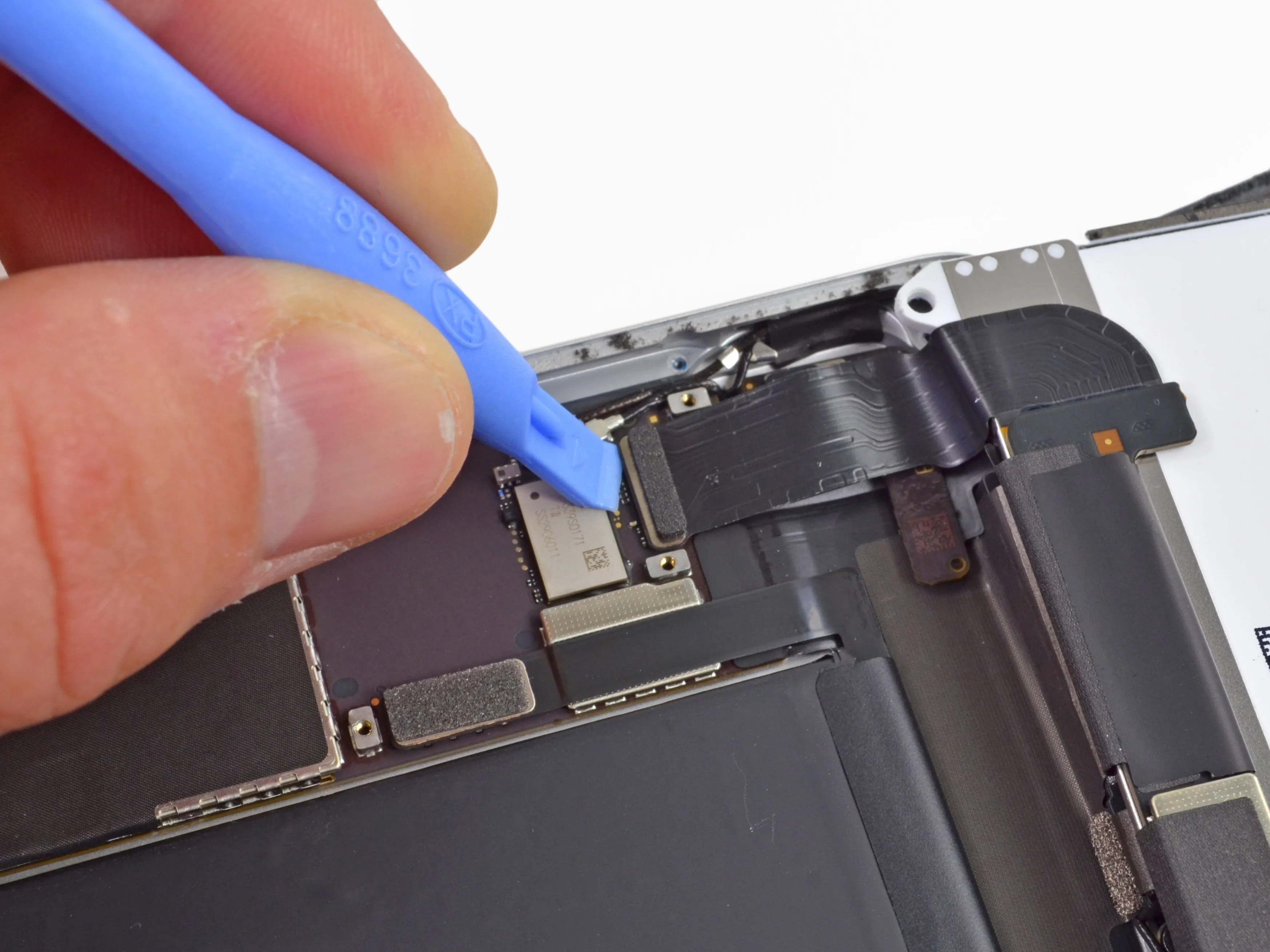

• Больше трюков, меньше удовольствия! С пластиковым инструментом для открывания в руках мы отсоединяем разъем дисплея, но что-то все еще удерживает ЖК-дисплей...

Шаг 9

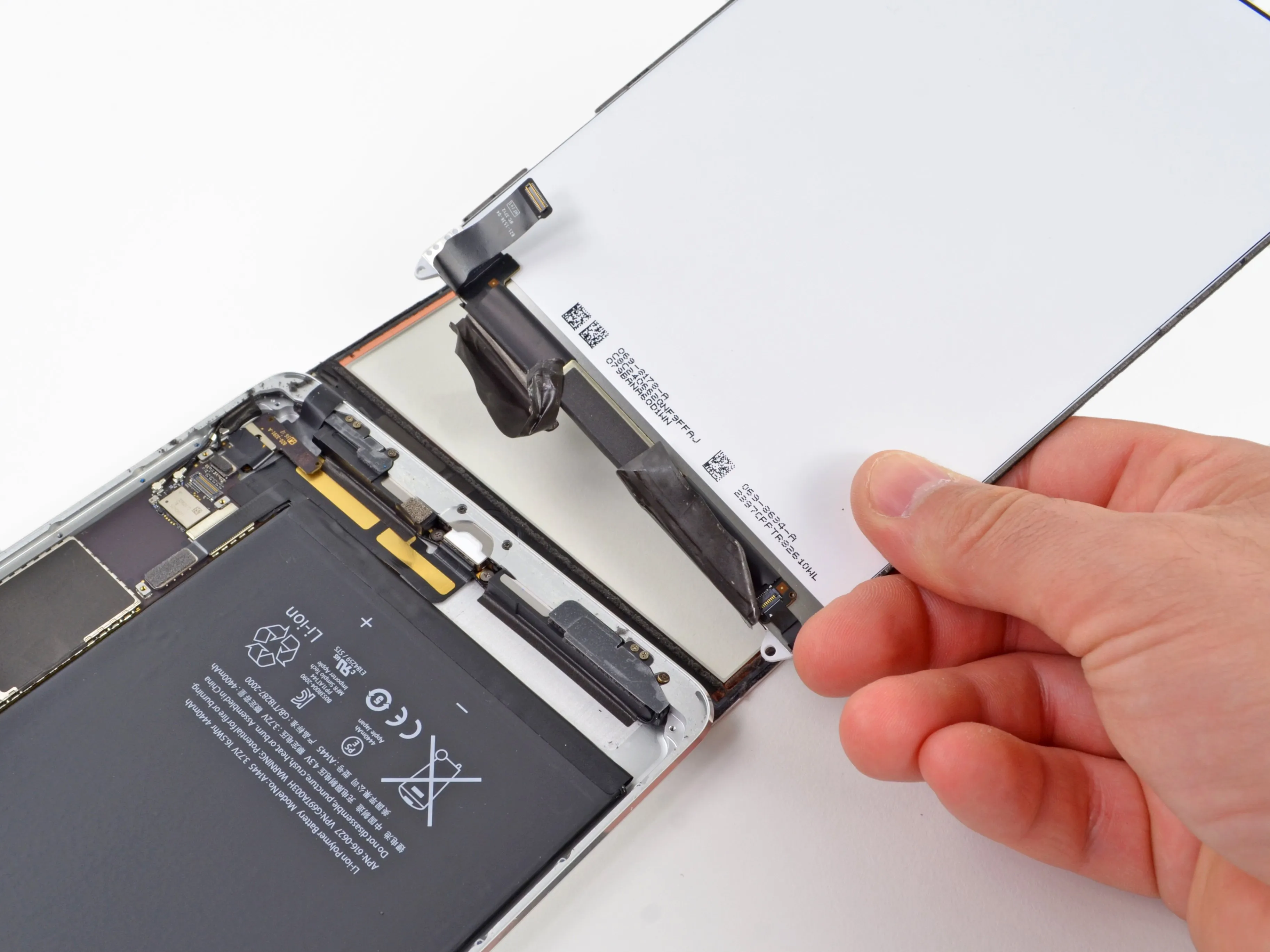

• ...и виновник найден. Изоляционная лента прикрепляет дисплей к задней панели и защищает кабель разъёма Lightning.

• Отклеив пленку, мы снимаем дисплей и можем переключить внимание на внутренности.

• Плохая новость: из-за расположения разъемов вам придется снять ЖК-дисплей, прежде чем снимать дигитайзер. Отличная новость: ЖК-дисплей и переднее стекло представляют собой два отдельных компонента. Это контрастирует со сборками из плавленого стекла и ЖК-дисплея в моделях Kindle Fire HD и Nexus 7. Спасибо за ремонтопригодность, Apple!

Шаг 10

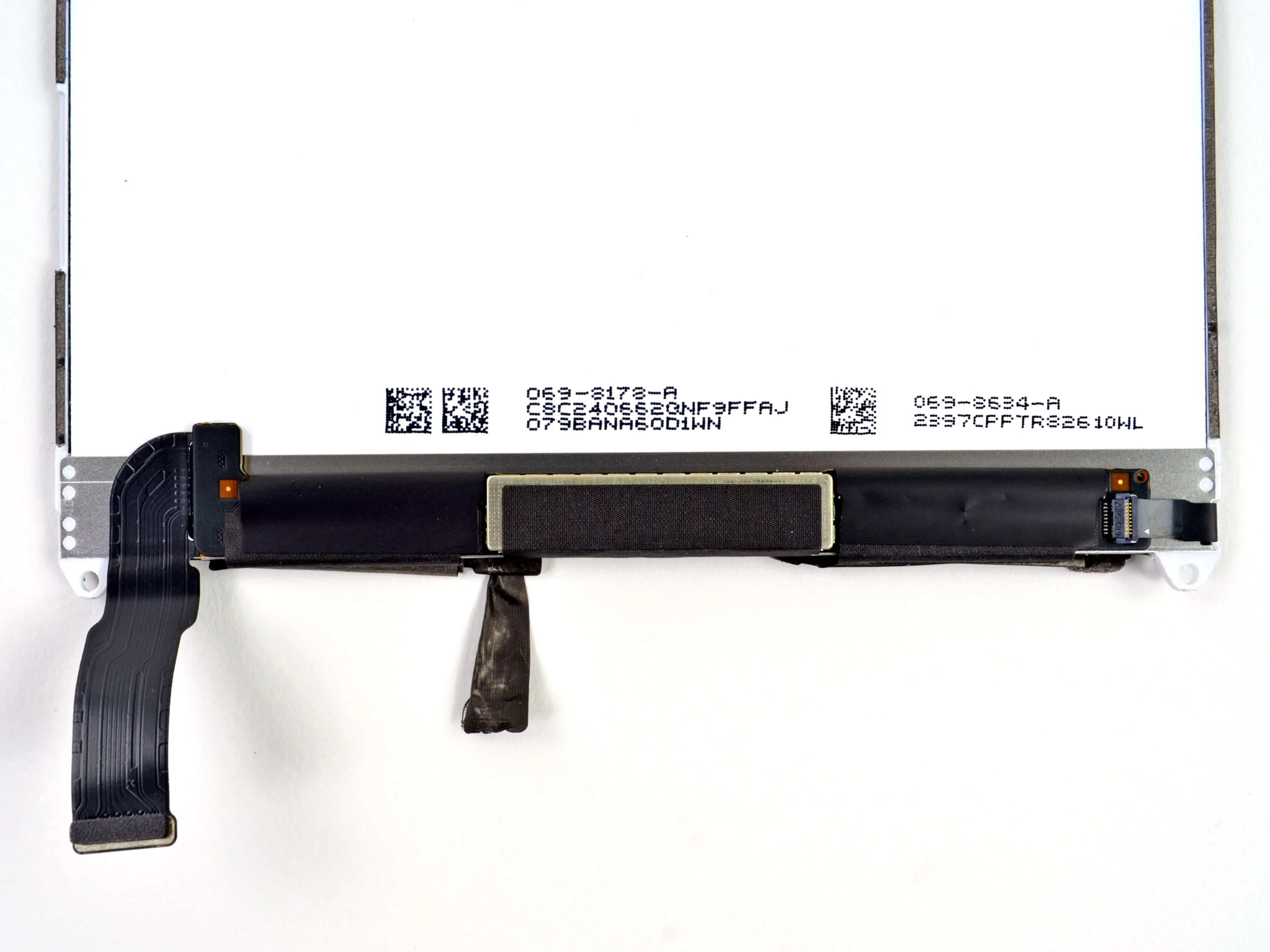

• Отклеив пленку и EMI-экран с дисплея, можно обнаружить микросхемы, управляющие устройством с разрешением 1024x768:

• Samsung W1235 S6TNMR1X01 Драйвер дисплея

• Silicon Mitus SM4031 DA1232 SMCP043, PMIC дисплея

• 416R 8227

• HDU 2YC 34

• Хотя маркировка на задней стороне ЖК-дисплея не даёт много информации, микросхема драйвера дисплея Samsung показывает, что Apple в очередной раз снова обратилась к Samsung для производства дисплеев.

• Сообщается, что Apple стремится отойти от Samsung в качестве основного поставщика, поэтому несколько удивительно видеть внутри ЖК-дисплей Samsung. Тем не менее, Apple часто полагается на нескольких поставщиков одного компонента, а значит, вполне вероятно, что в других iPad Minis скрываются другие производители ЖК-дисплеев.

Комментарии к шагу

Что не так с этой печатной платой? Дефекты, дефекты, дефекты... Я бы хотел увидеть ее изображение в более высоком разрешении, но, по-моему, она не выглядит проходной.

Если только комментарий про микроволновку не был сарказмом.

Шаг 11

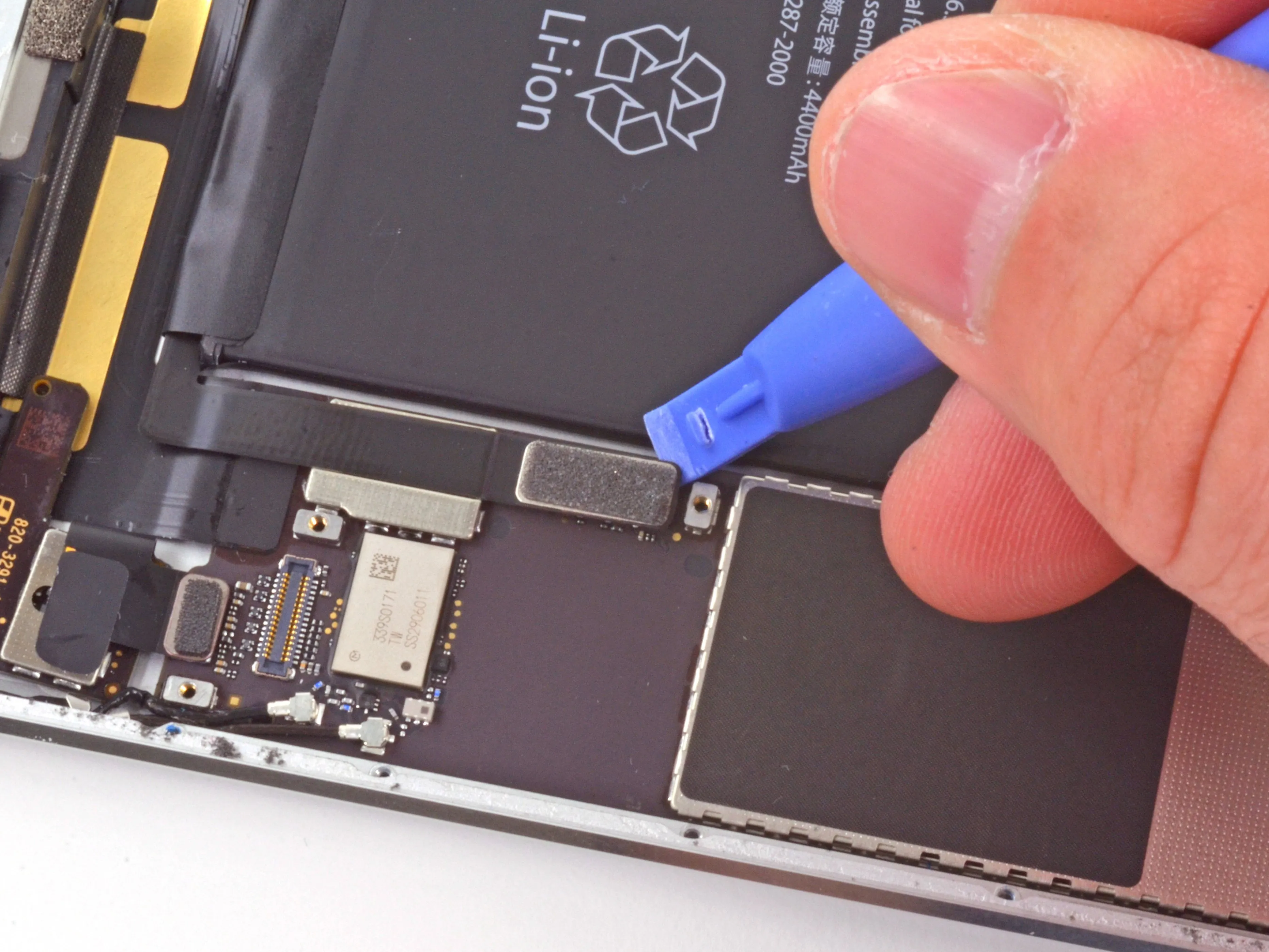

• К счастью, iPad Mini унаследовал батарею с разъёмом от своего старшего братаа не впаянную батарею, как в iPod Touch. iPod Touch.

• Пластиковая карта - отличный инструмент, чтобы поддеть батарею с задней панели, но прорваться через весь клей, крепящий её к задней панели, и не проколоть ячейки - очень сложная задача.

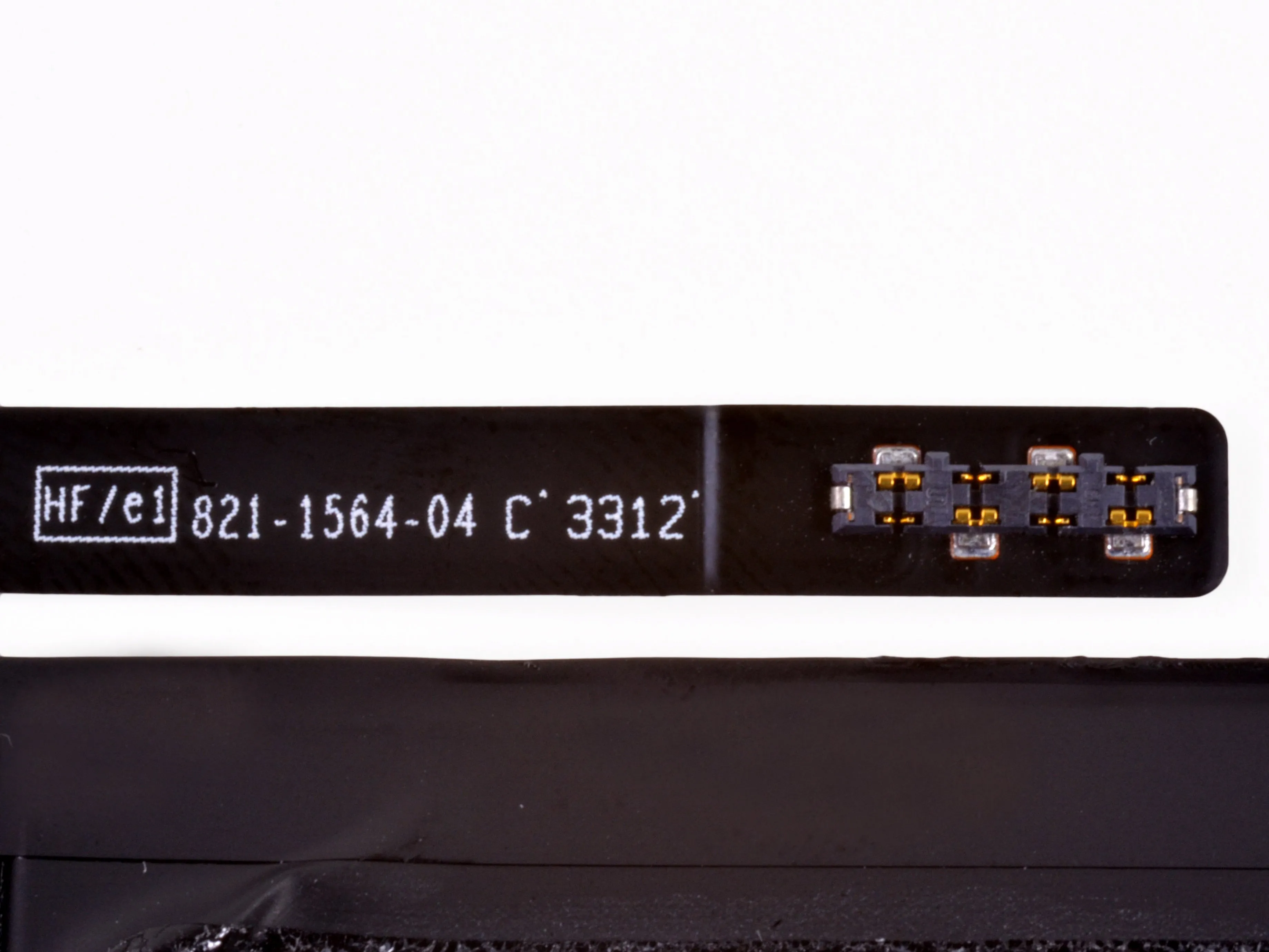

• Крупный план разъема батареи показывает номера 821-1564-04 C 3312.

Шаг 12

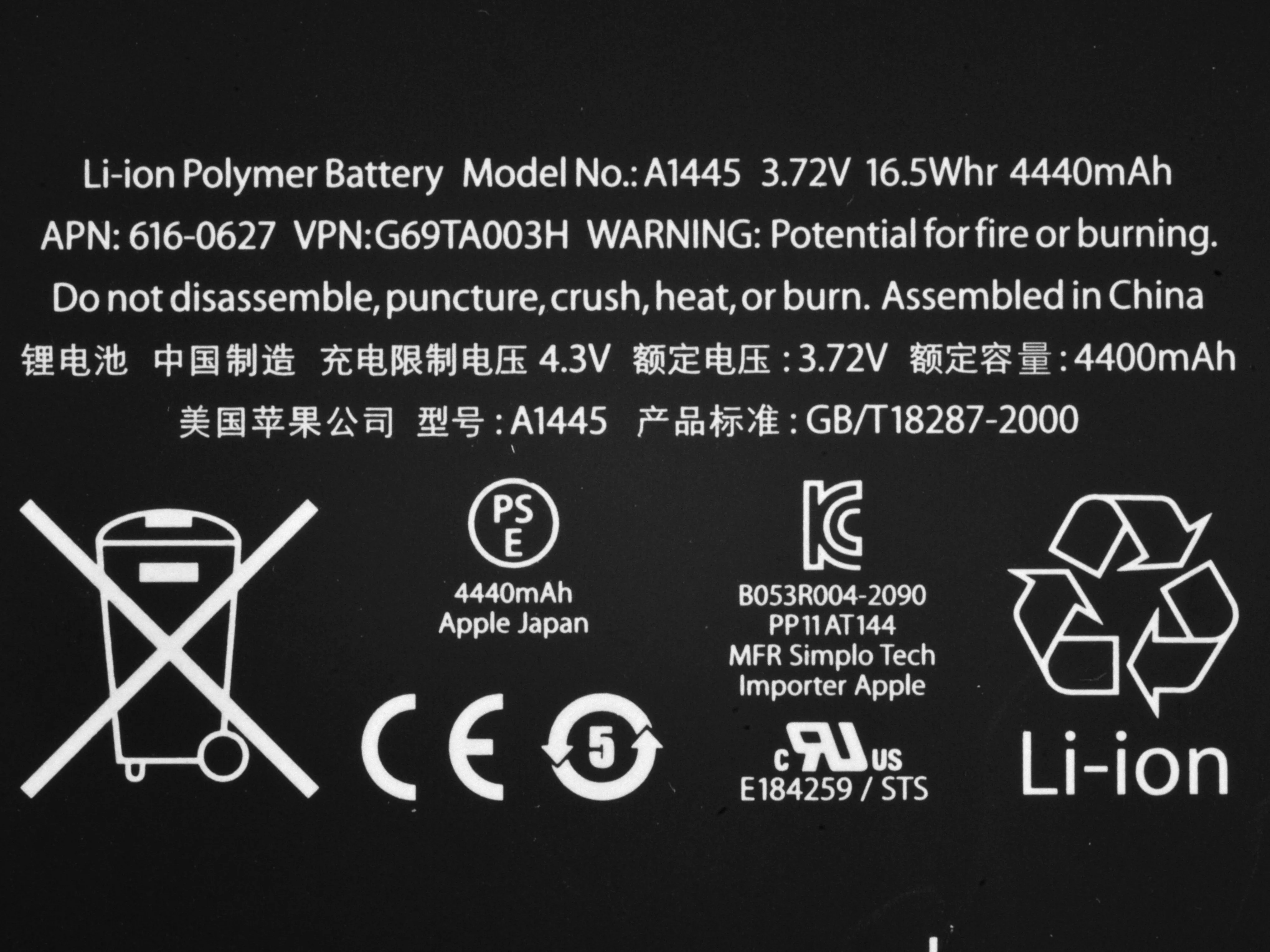

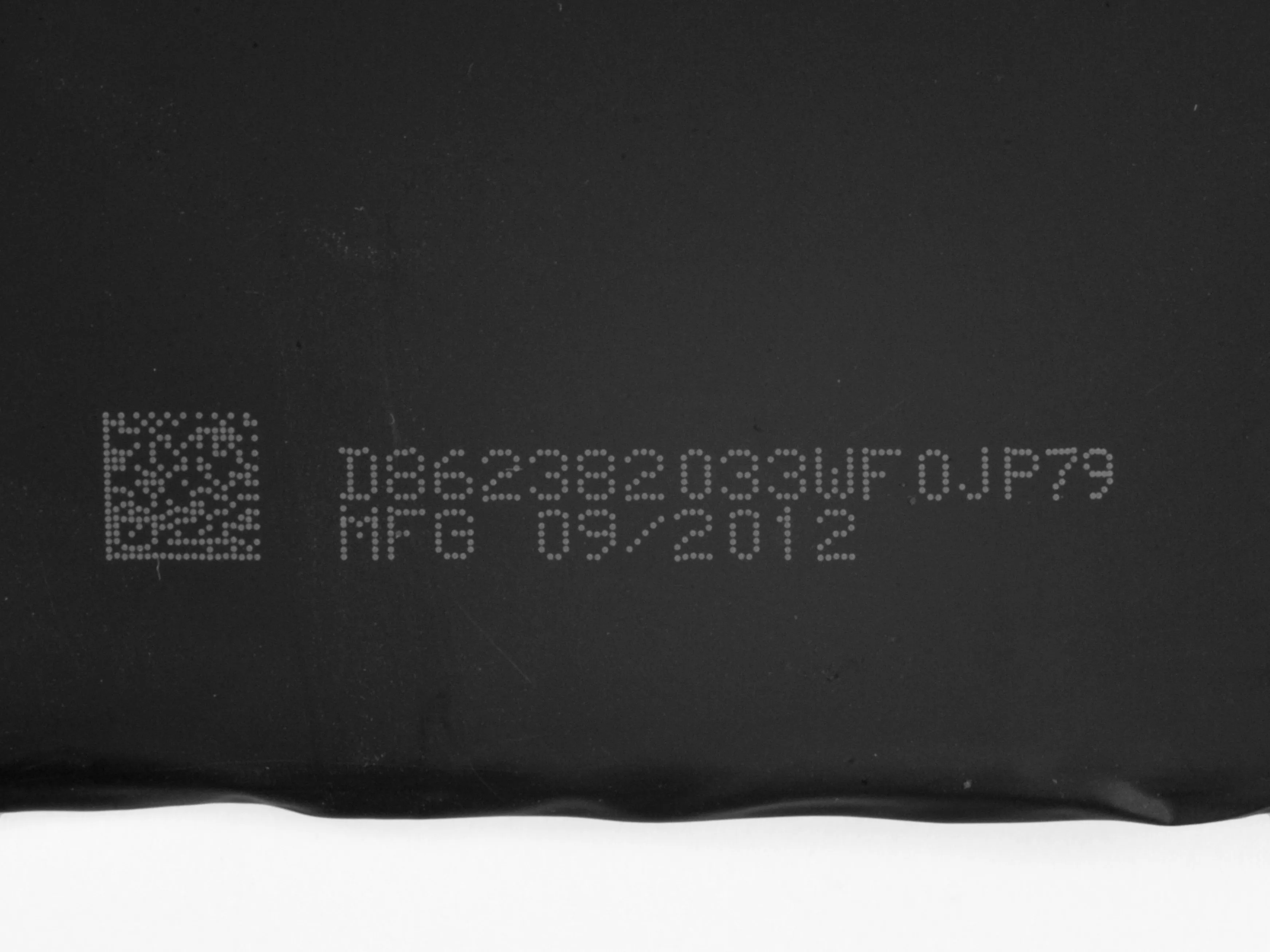

• Мы хорошо рассмотрели батарею и немного почесали голову.

• Это батарея 3,72 В, 16,5 Вт-ч, 4440 мАч.

• А может быть, это аккумулятор 3,78 В, 16,9 Вт-ч, 4400 мАч?

• А может быть, это батарея 3,72 В, 4400 мАч?

• А может быть, согласно техническим характеристикам Apple, это всего лишь 16,3 Втч.

• Какой бы ни была емкость, она явно миниатюрна по сравнению с массивной 43 Втч аккумулятором в iPad 3. Даже в почтенном iPad 2 стоит 25 Втччто на 50 % больше, чем у iPad Mini.

Комментарии к шагу

Похоже, что на английском языке батарея имеет большую емкость, чем на китайском: 4440 мАч на английском и 4400 мАч на китайском!

Спасибо, что указали на это! Мы обязательно добавим это в обзор.

Я думаю, может быть, на странице технических характеристик Apple используется только 1 знак после запятой (3,7 * 4,4 = 16,28), а реальные конкретные данные - 3,72 * 4,44 = 16,52.

А вот цифра емкости забавная - 4440 (английская) против 4400 (китайская) мАч.

Кто-нибудь еще заметил, что на аккумуляторе стоит 'A1445', а на мини - 'A1432'. Может ли это быть совпадением, что названия похожи? Может быть, mini 'A1445' появится раньше, чем ожидалось?

Шаг 13

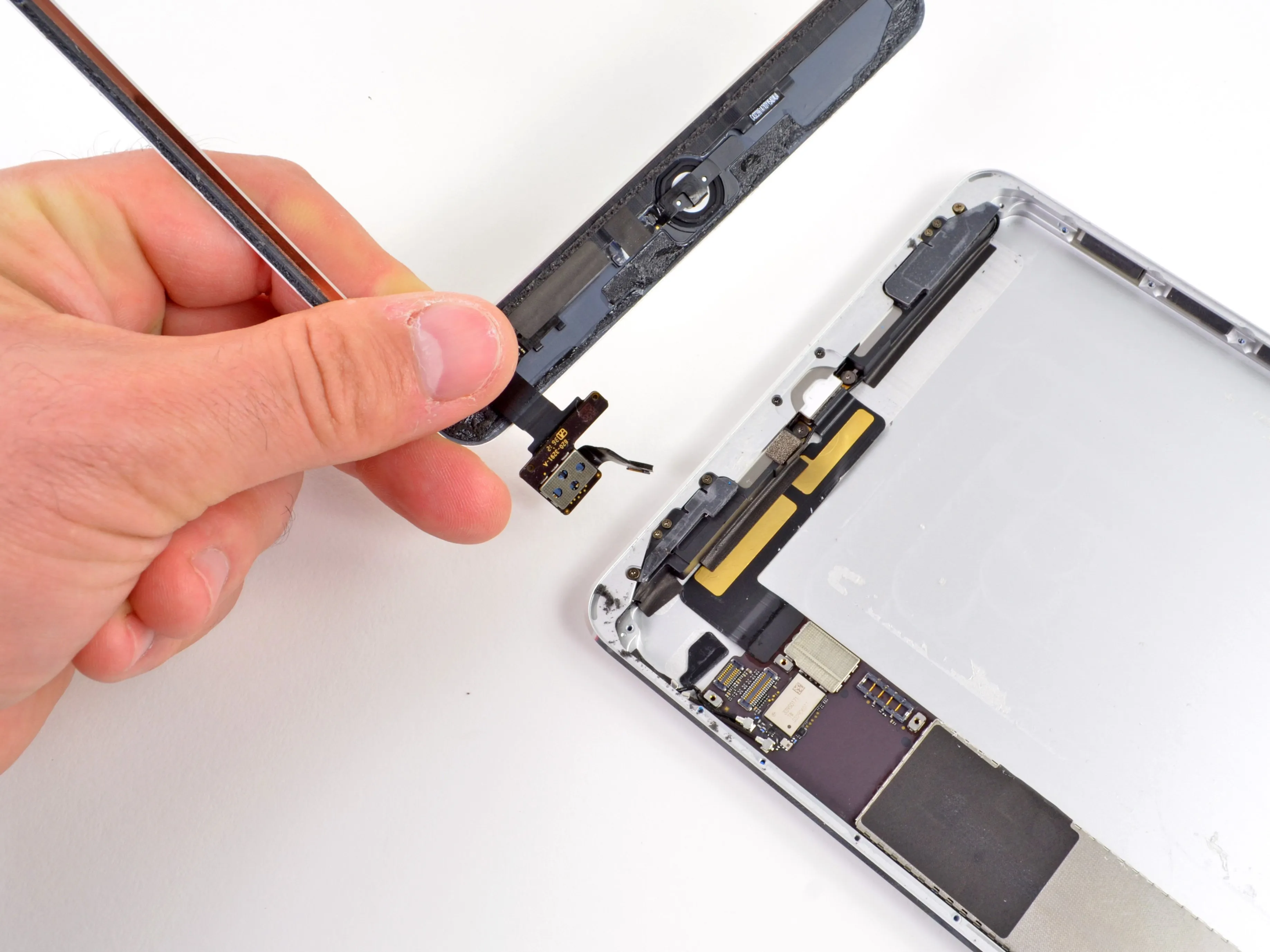

• Следующий элемент - дигитайзер.

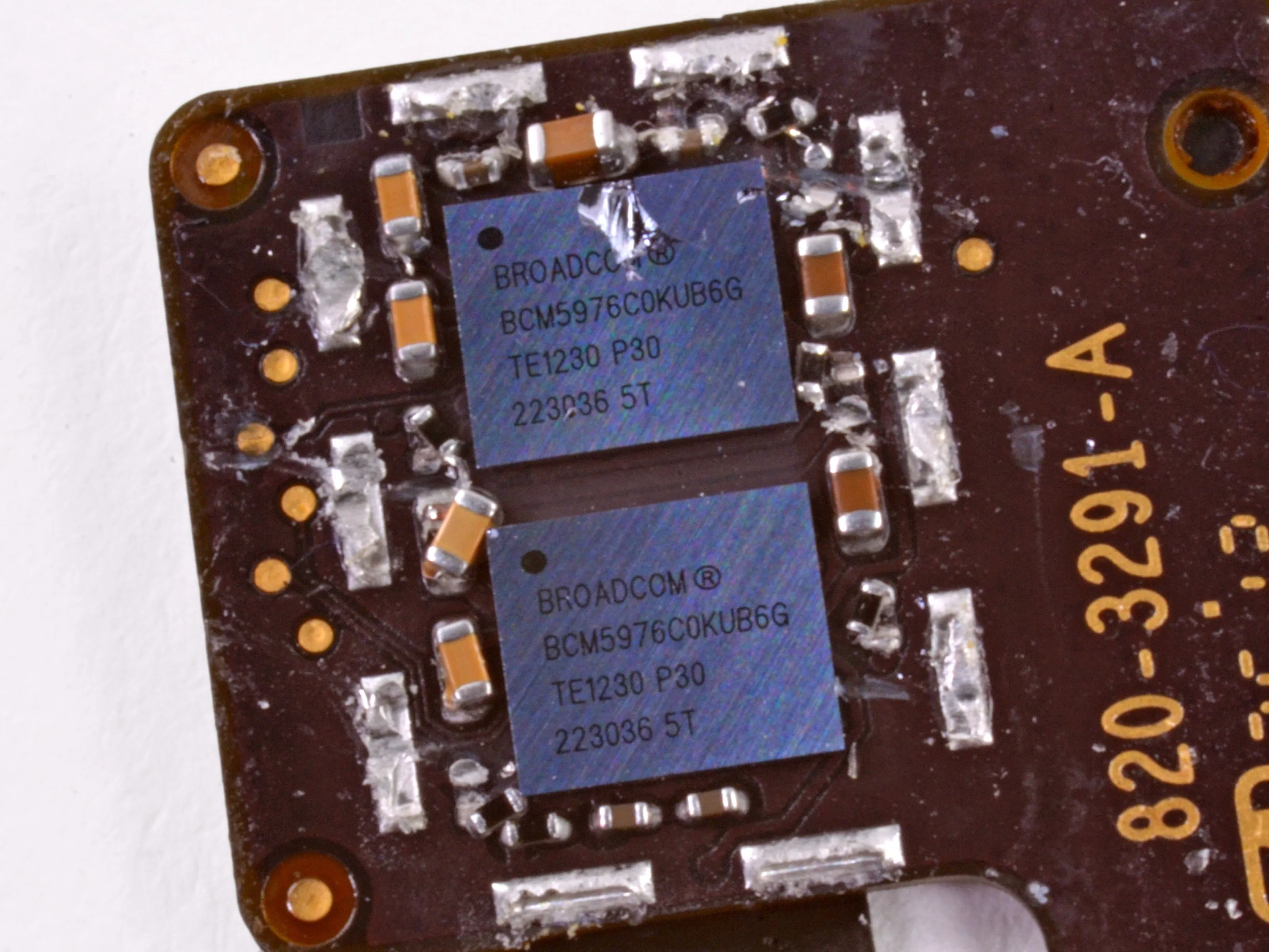

• На разъёме прячется пара микросхем сенсорного контроллера Broadcom с маркировкой BCM5976C0KUB6G.

• Этот чип кажется знакомым... о да, мы видели их в MacBook Air.

Комментарии к шагу

Это уродливая доска. Она была повреждена при разборке? В противном случае контроль качества MFG не слишком хорош.

Я думаю, что они становятся немного более нетерпеливыми в своих разборках.

Некоторые из этих резисторов выглядят поврежденными...

Для удаления радиочастотного экрана можно использовать обычные методы пайки. Однако похоже, что у них либо нет соответствующих инструментов, либо они просто не хотят тратить время на то, чтобы удалить его должным образом, чтобы его можно было восстановить. Хотя это можно сделать, но гораздо сложнее перепаять крошечные колпачки и резисторы, пока нет непоправимых повреждений платы. Должен добавить, что мне нравится сервис, который iFix предоставляет здесь, однако было бы неплохо, если бы они проявляли чуть больше профессионализма при разборке. Я видел другие разборки, где немного больше времени и техники привели бы к гораздо более чистому разбору. JMHO !!!

Вы, ребята, похоже, вкладываете много денег в устройства только для того, чтобы уничтожить их при разборке. Почему бы не потратить немного больше денег и не купить станцию для доработки?

ШАГ 13 - Мне нужна помощь

Мне нужно заменить дигитайзер, но у нового нет 'коннектора' на конце кабеля, поэтому я не могу подключить его к материнской плате.

Мне нужно купить новый или просто снять его со старого и приклеить к новому дигитайзеру?

Я снял его, но боюсь, что он не будет работать, потому что он не снялся полностью.

Надеюсь, кто-нибудь сможет дать мне ответ как можно скорее. Спасибо

Шаг 14

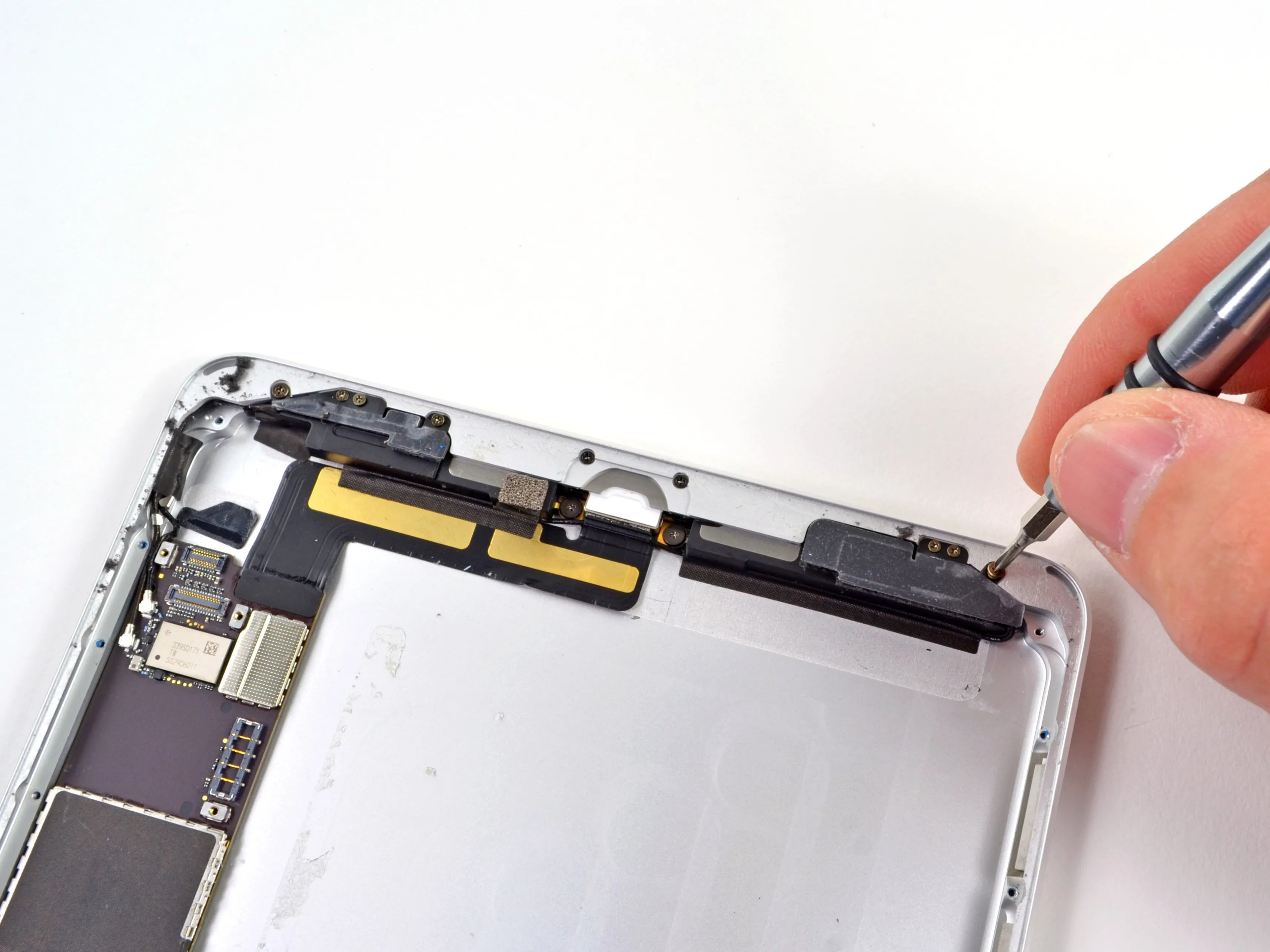

• На вершине каждого динамика расположена антенна, предположительно Wi-Fi и Bluetooth.

• Apple не шутила насчет 'мини': это одни из самых маленьких винтов, которые мы когда-либо видели!

• Для сравнения, винт справа - из нижней части iPhone 5а винт слева - от Mini.

Шаг 15

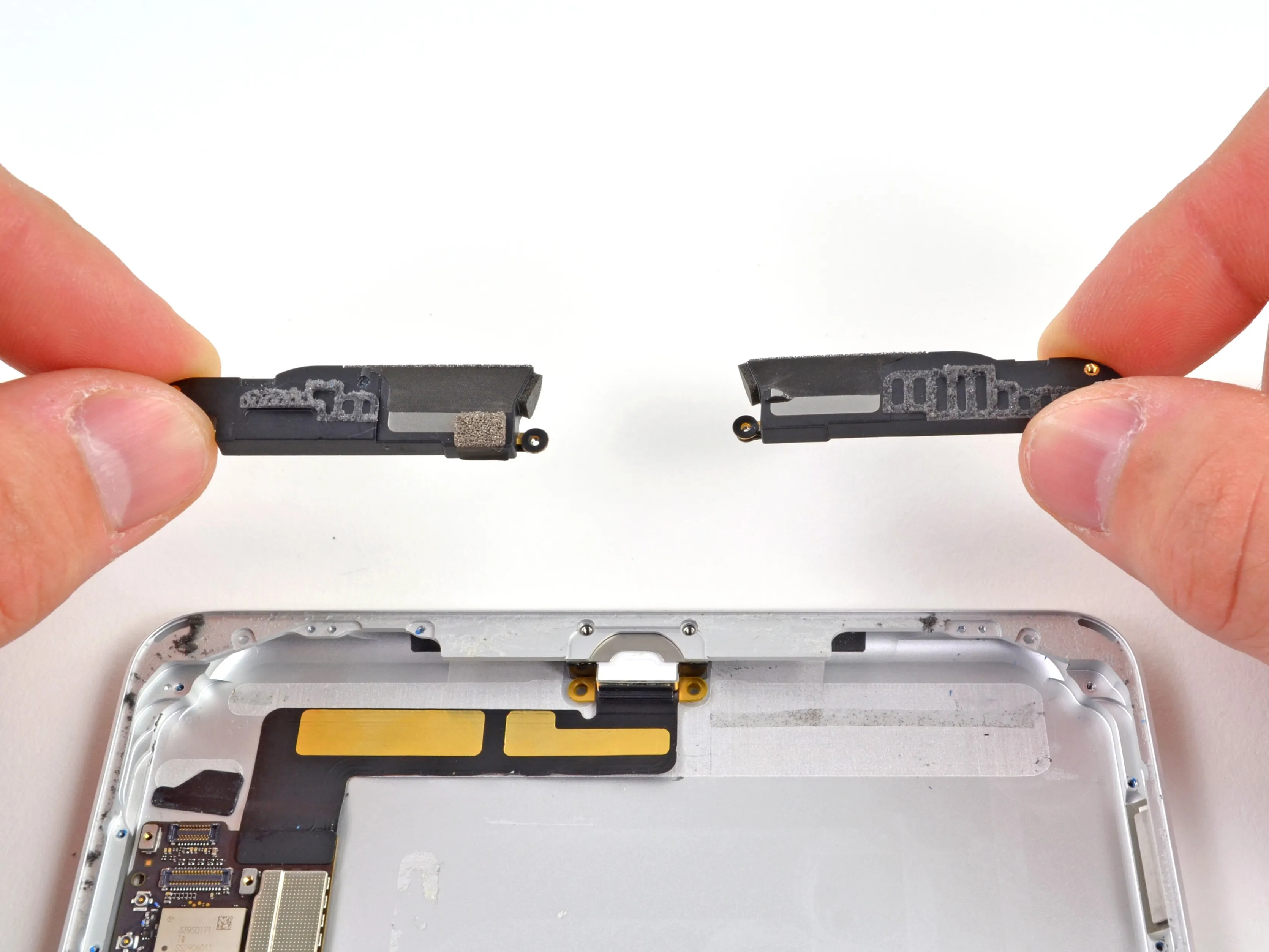

• Люди из Amazon сомневаются.Но мы можем подтвердить, что в Mini действительно есть стереодинамики. В этом отношении Mini превосходит все еще моноблочный Retina iPad.

• Уменьшение размера разъема (с 30-контактного на Lightning) оставило достаточно места, чтобы втиснуть в устройство второй динамик, обеспечив качество звука, которое никак не назовешь мини.

Шаг 16

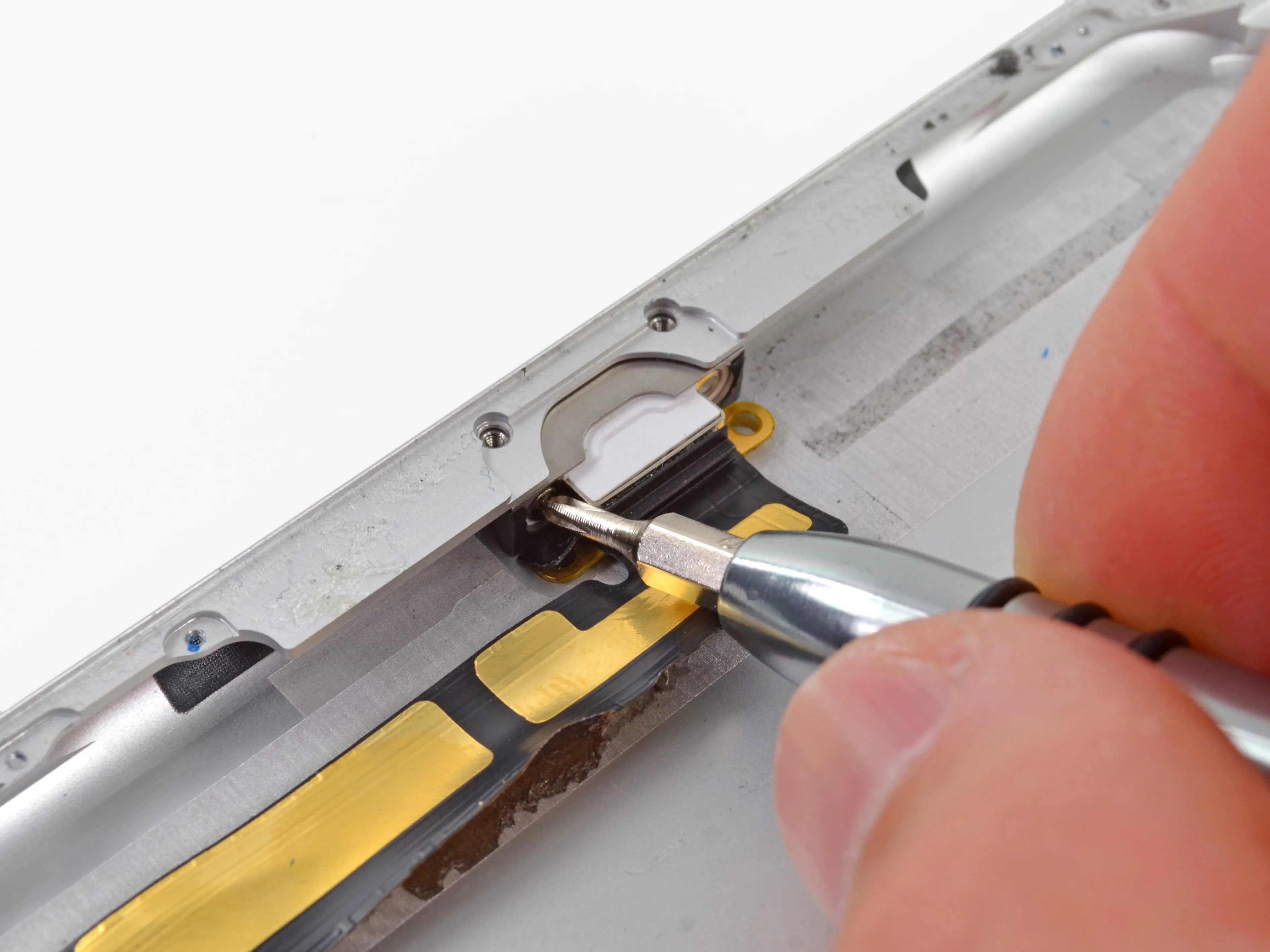

• Два скрытых винта крепят разъем Lightning к заднему корпусу.

• Им не исполнилось и двух месяцев, но порты Lightning распространяются как лесной пожар почти по всей линейке iOS. Однако iPad 2, iPhone 4/4S и iPod Shuffle по-прежнему остаются без портов Lightning... пока что.

• Как бы нам ни хотелось полностью удалить ленточный кабель порта Lightning, придется подождать, поскольку он, похоже, припаян к логической плате.

Шаг 17

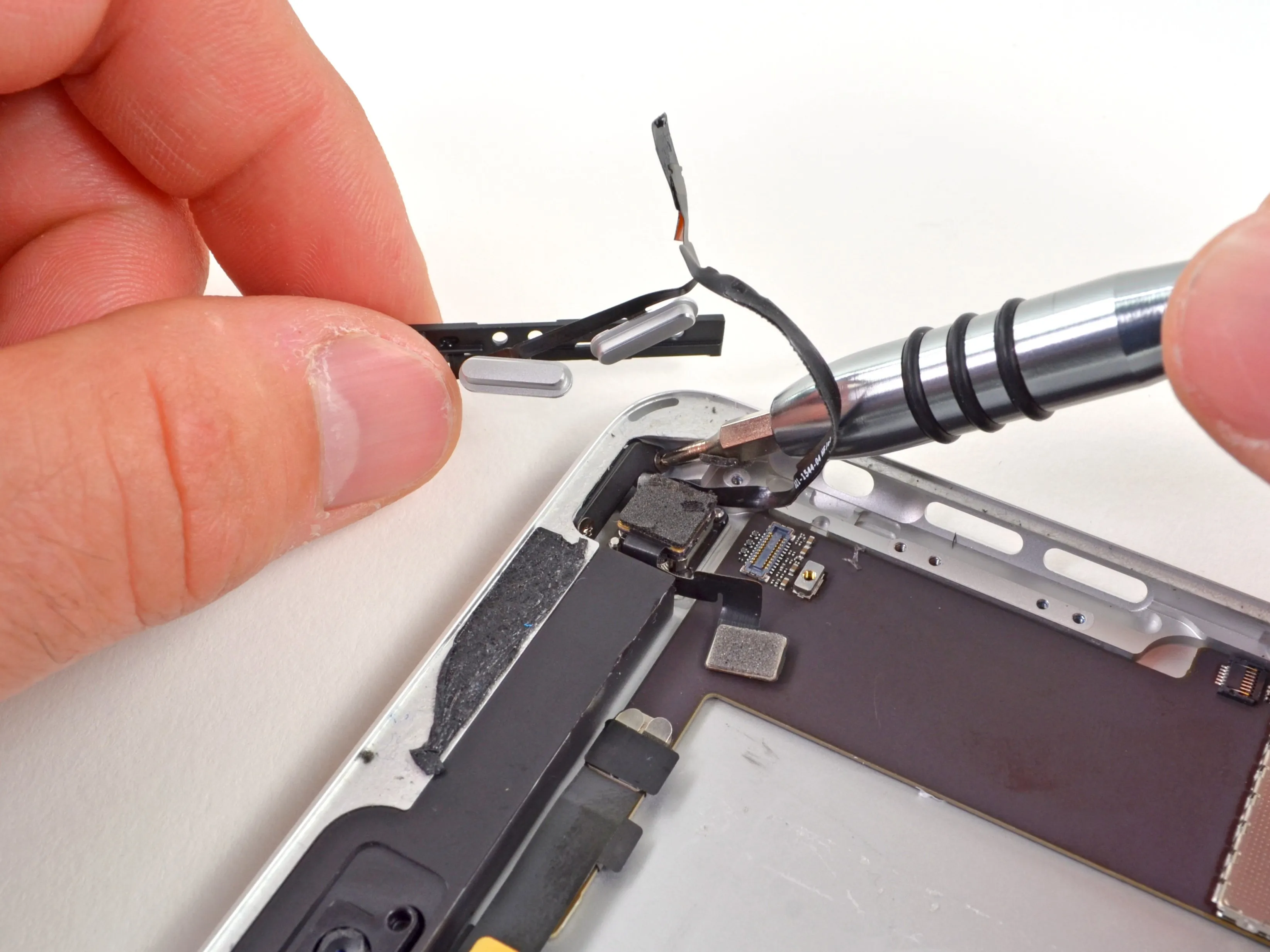

• Мы готовимся исследовать 'мозги' этого устройства, но не раньше, чем очистим остальные периферийные устройства.

• Несколько винтов крепят ленточный кабель кнопок питания/громкости к заднему корпусу.

Шаг 18

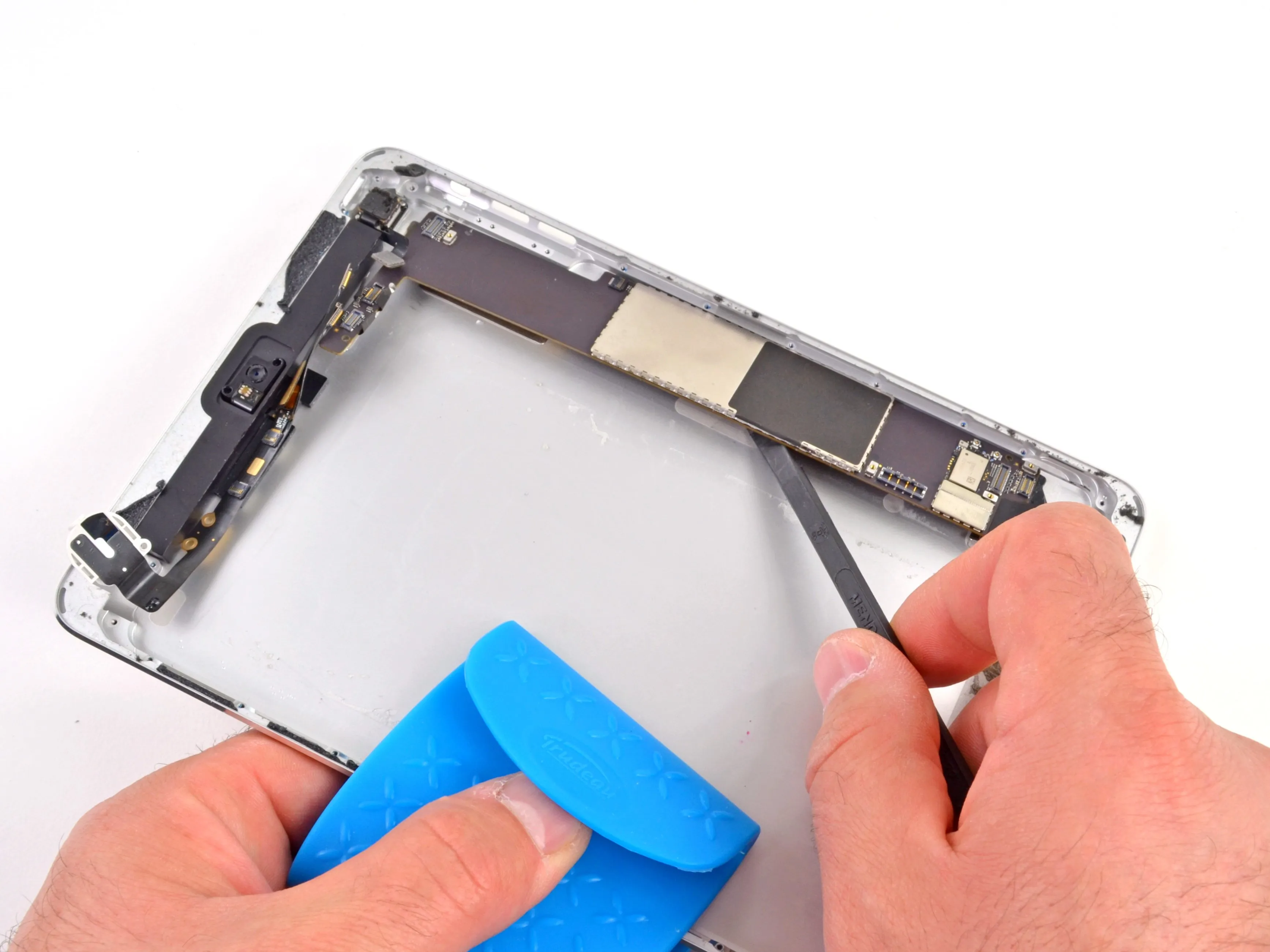

• Бесконечная битва с клеем продолжается, пока мы нагреваем заднюю часть корпуса в надежде ослабить клей, крепящий логическую плату к задней части корпуса.

• Если нагреть алюминиевую рамку, к ней будет слишком жарко прикасаться - к счастью, у нас под рукой есть силиконовая подставка для кастрюль, как раз для таких случаев.

• Как только клей ослаблен, мы вооружаемся лопаткой, чтобы выбить логическую плату из заднего корпуса.

Шаг 19

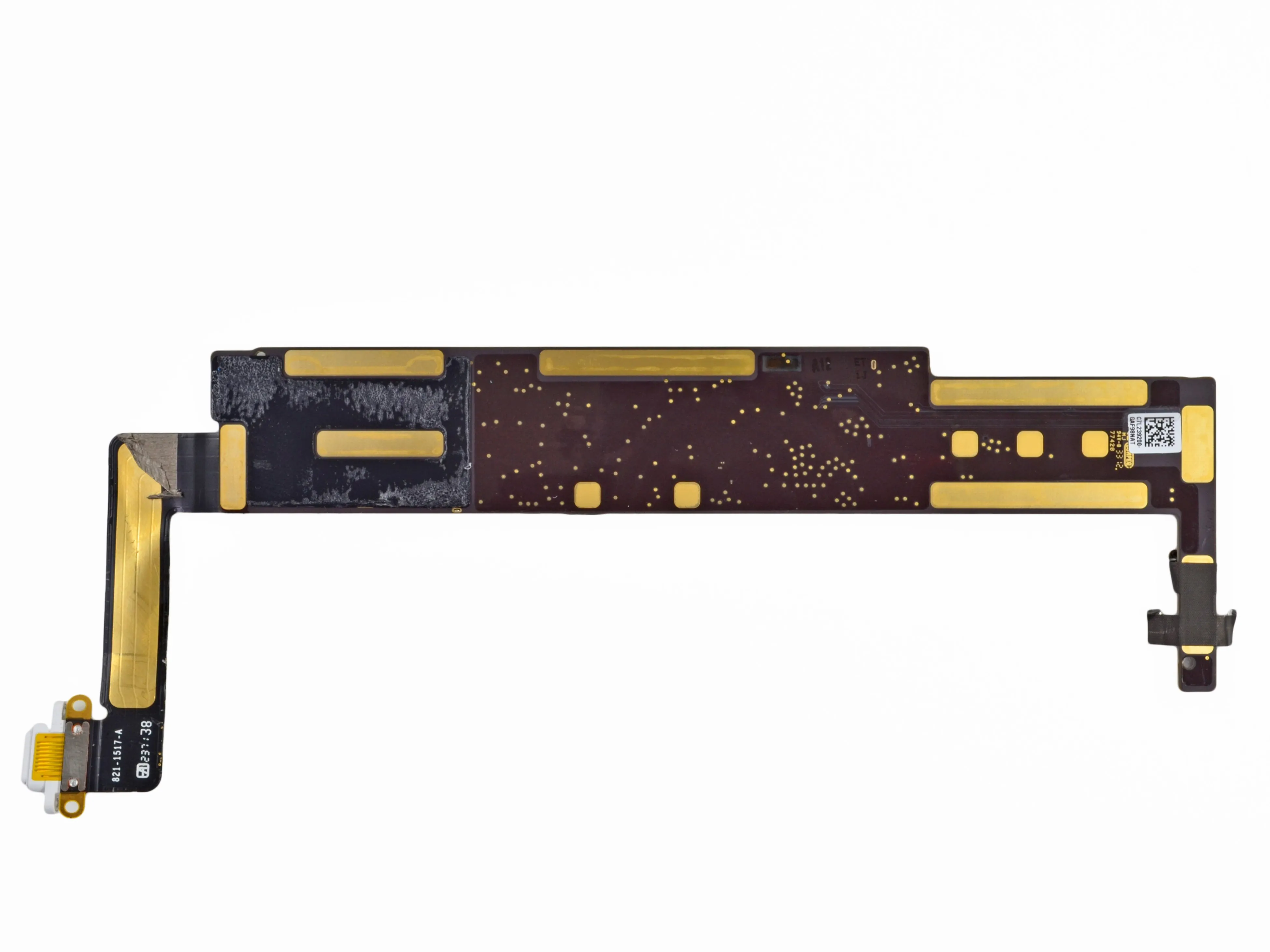

• Здесь не на что смотреть.

• В отличие от iPad 3 док-разъёмпорт Lightning Mini постоянно припаян к логической плате. Такое конструкторское решение сделает некоторые виды ремонта очень дорогими.

Шаг 20

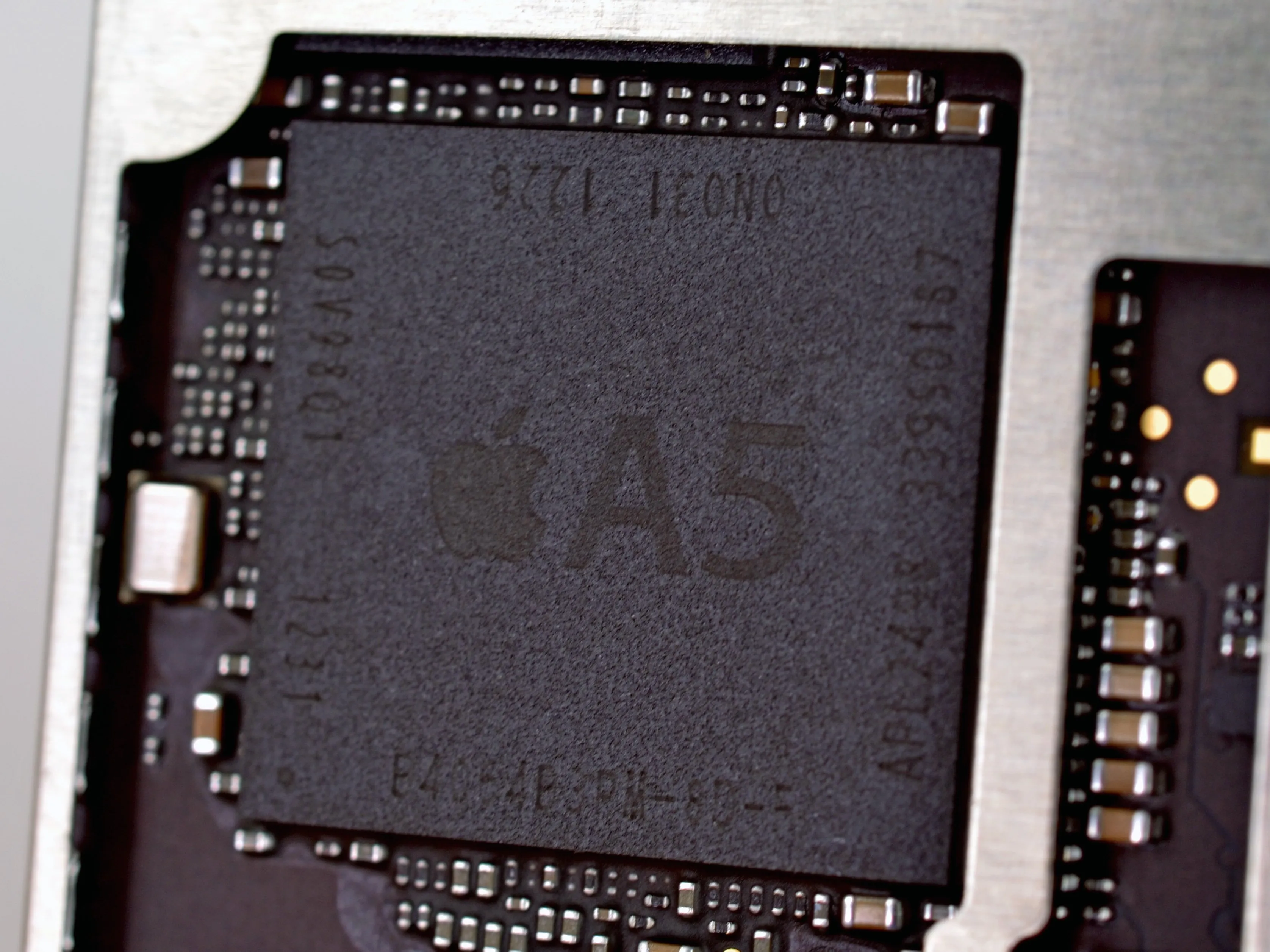

• Процессор A5 имеет 512 МБ оперативной памяти, как и процессор в последнем iPod Touch.

• Откуда мы знаем? Маркировка упаковки E4064P3PM-8D-5 указывает на то, что в A5 установлены две плашки оперативной памяти LP DDR2 объемом 2 Гб, сообщает Chipworks ..

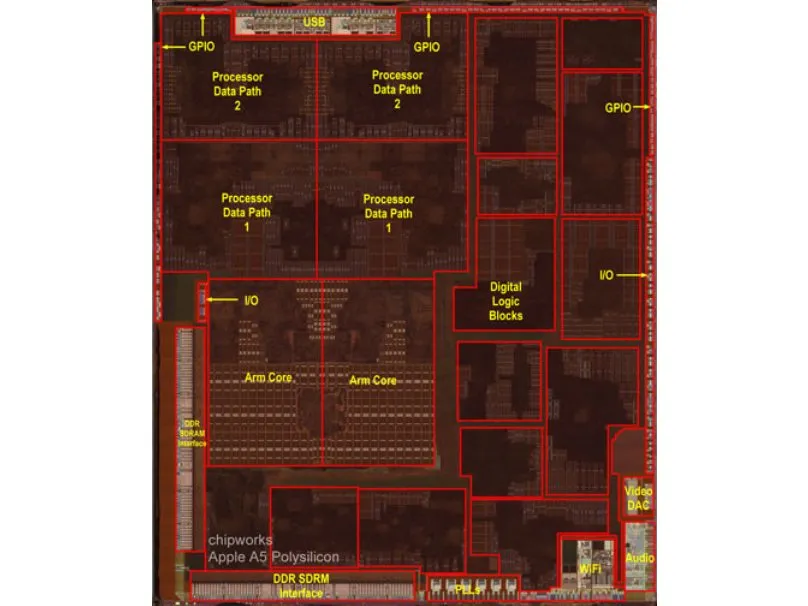

• Фотографии плашек от Chipworks показывают внутреннее устройство A5. Хотите увидеть плашку во всей ее красе? Посмотрите в высоком разрешении версию.

Шаг 21

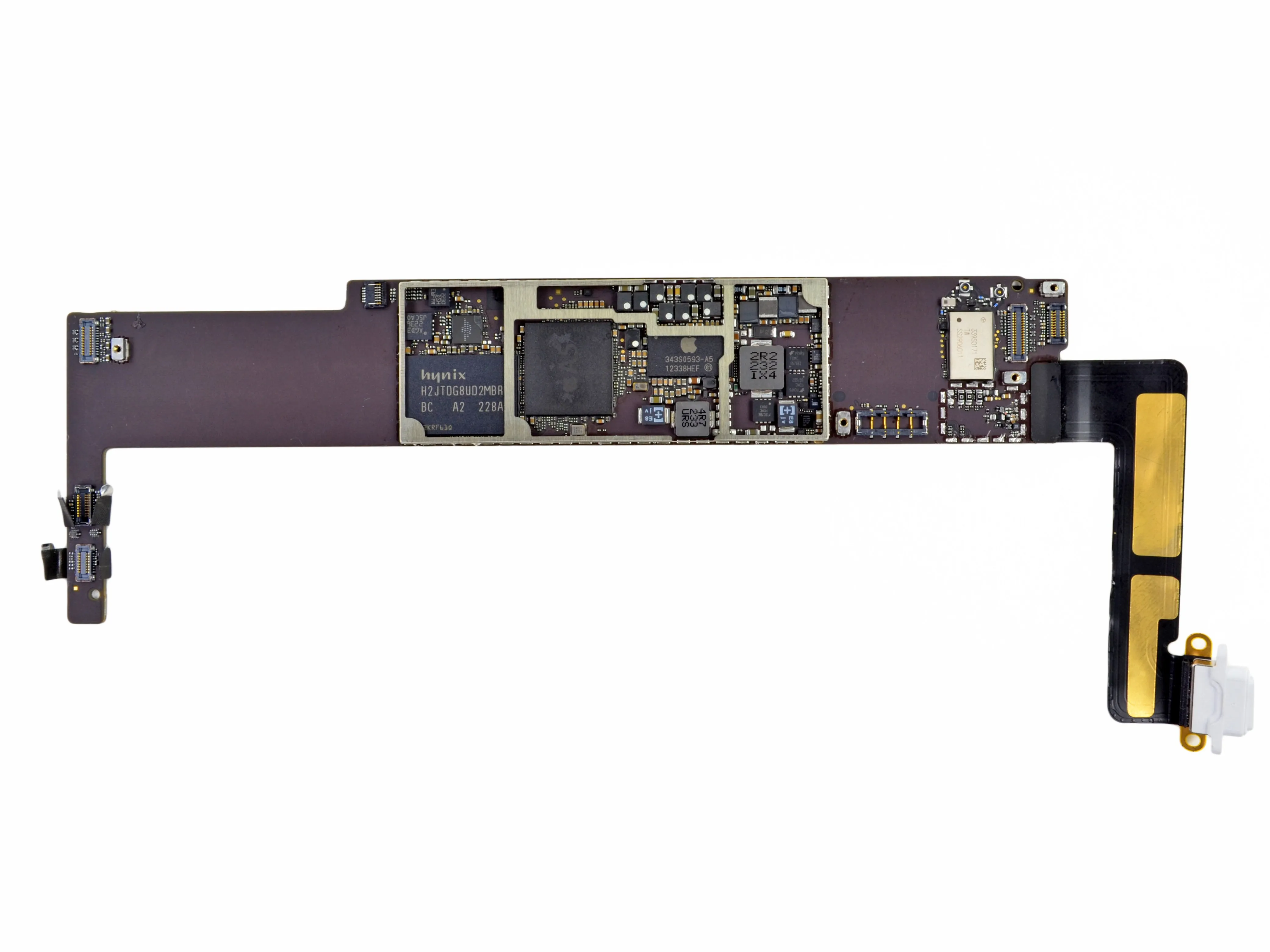

• На верхней стороне логической платы расположены все микросхемы:

• Hynix H2JTDG8UD2MBR 16 ГБ NAND Flash

• Apple 343S0593-A5

• Apple 338S1116 Аудиокодек Cirrus Logic

• Fairchild PCHPS FDMC 6676BZ

• Fairchild BC7BE F0MC 6683

• Apple 338S1077, он же усилитель класса D Cirrus Logic (спасибо Chipworks!)

• STMicroelectronics L3G4200D Трехосевой гироскоп и LIS331DLH Трехосевой акселерометр

Шаг 22

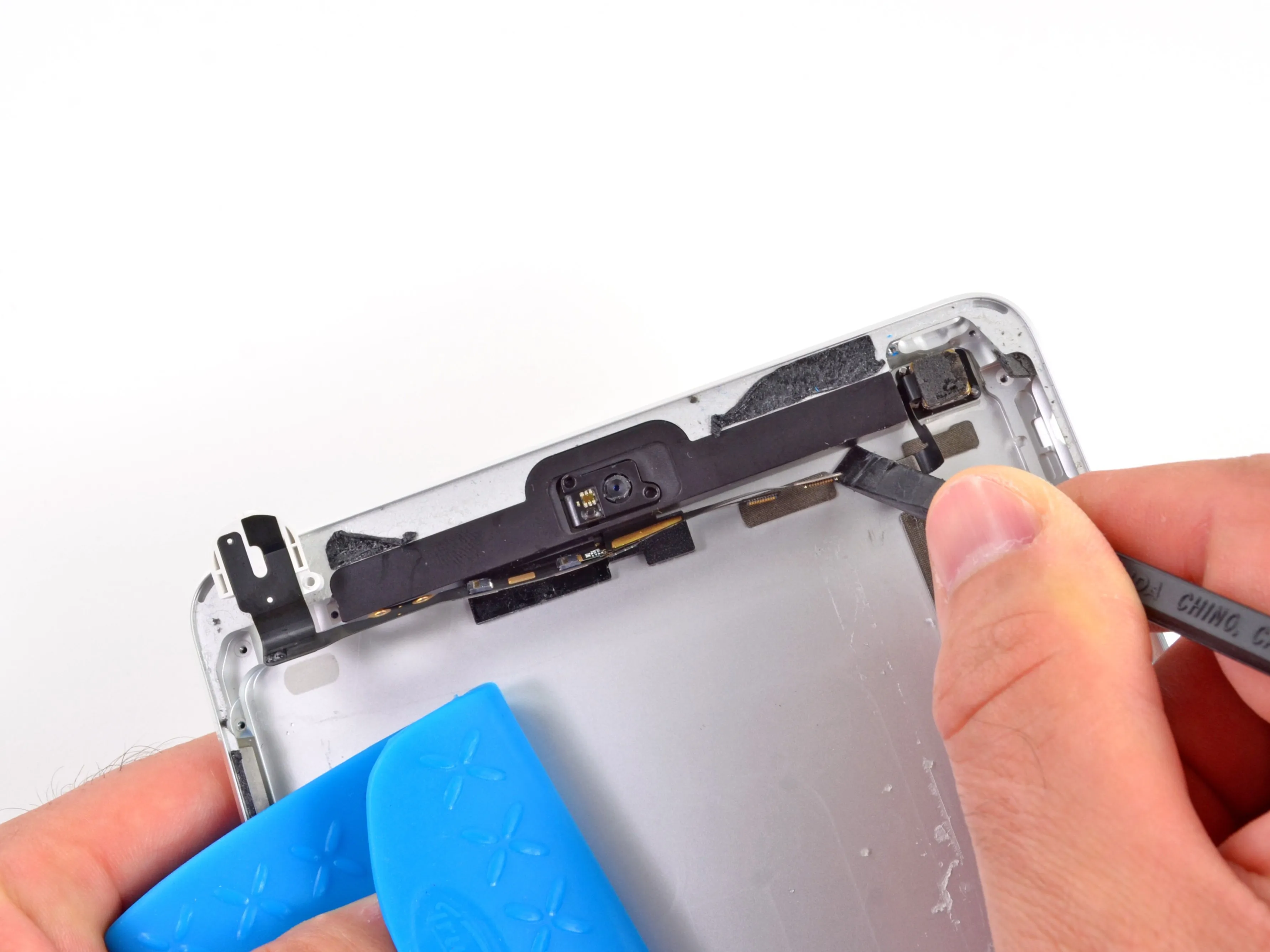

• Сильный клей продолжает тормозить наше продвижение, поэтому ещё один удар тепловой пушкой предписывается для того, чтобы выковырять разъём для наушников и фронтальную камеру из заднего корпуса.

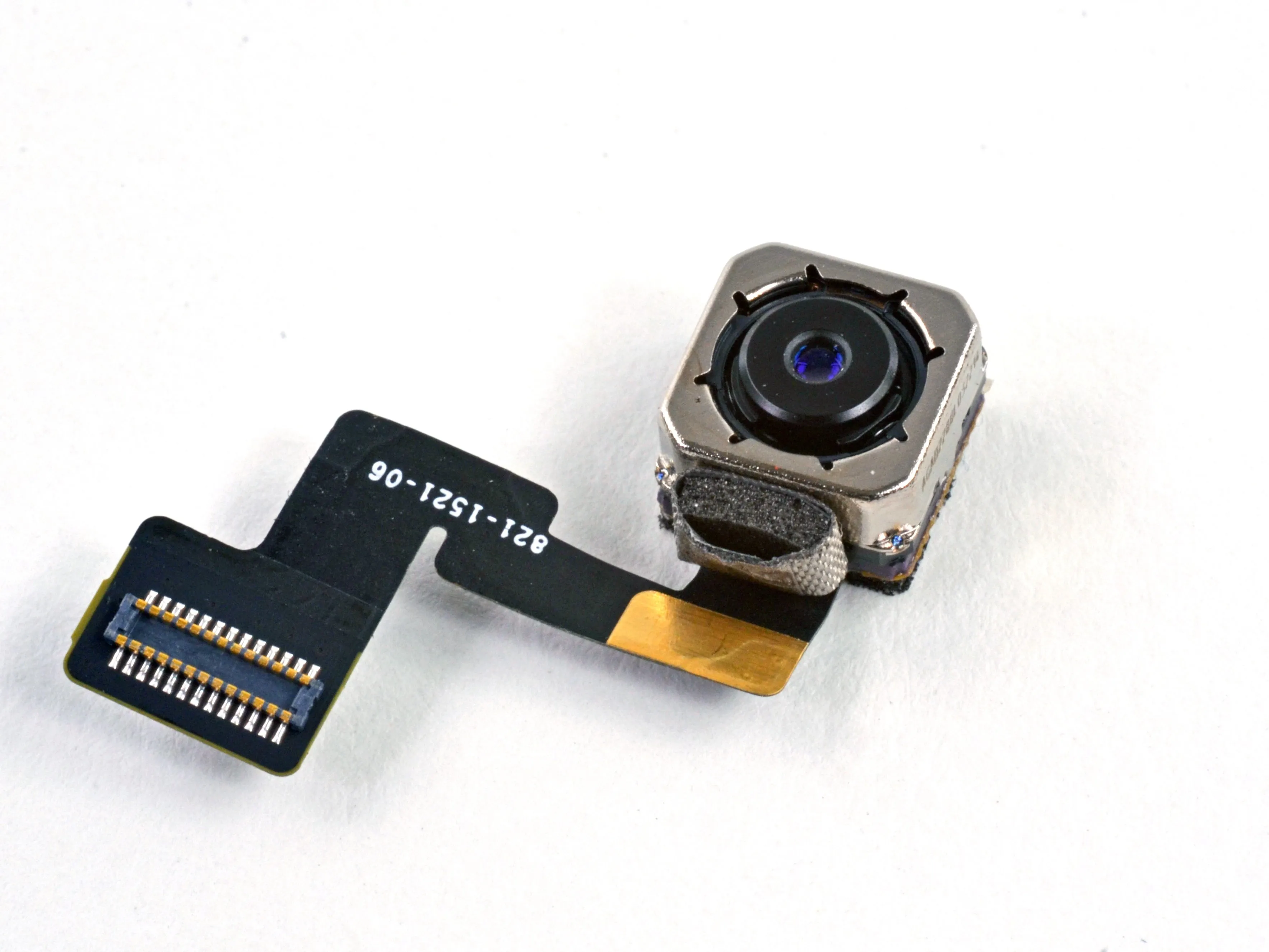

• В отделе камер у iPad Mini всё в порядке. В то время как большинство аппаратных характеристик близки к устаревшему iPad 2, его камеры соответствуют камерам, установленным в Retina iPad. Его фронтальная камера FaceTime HD делает 1,2 МП фотографии, а тыльная камера iSight обеспечивает разрешение 5 МП и HD-видео.

Шаг 23

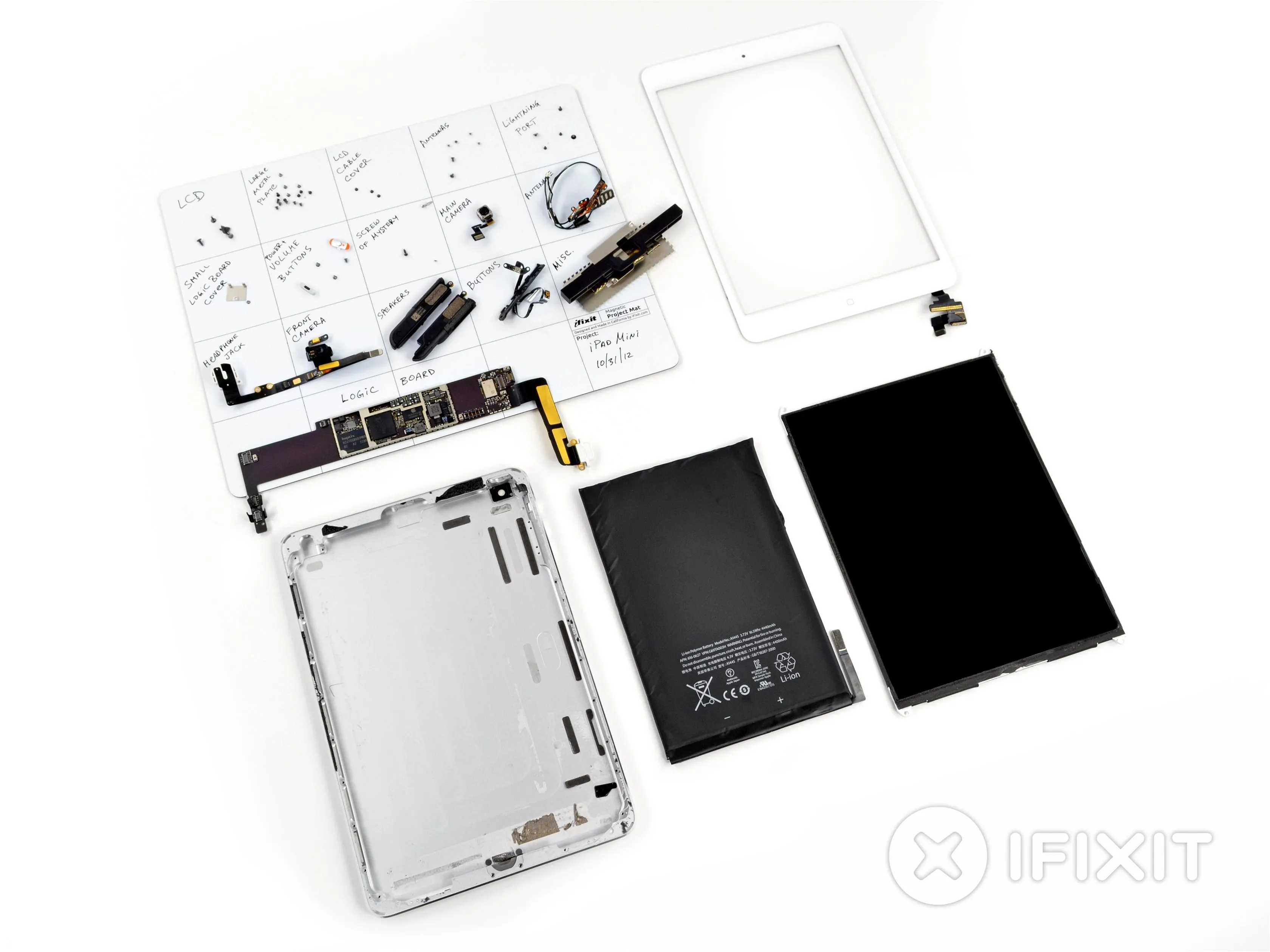

• Ремонтопригодность iPad Mini: 2 из 10 (10 - самый простой ремонт).

• ЖК-дисплей и стекло не сплавлены вместе и могут быть заменены независимо друг от друга.

• Аккумулятор не припаян к логической плате или другим компонентам.

• Крошечные винты можно легко перепутать, если не быть внимательным. Не чихайте слишком сильно, когда снимаете их.

• Большое количество клея удерживает многие компоненты на месте - переднее стекло, логическую плату, аккумулятор, фронтальную и заднюю камеры, ленточные кабели - что делает ремонт чрезвычайно сложным.

• Разъем Lightning припаян к логической плате, поэтому не стоит гнуть его контакты.

• Скрытые винты означают, что вам придется быть очень внимательным при попытке снять внутренние компоненты.

Комментарии к шагу

Интересно, что iPad mini получил такой же балл за ремонтопригодность, как и Fitbit Flex, который требует пилы, имеет встроенную батарею на плате и все его погодные условия были нарушены во время демонтажа.

Извините за это, но в вашем руководстве нужно больше фотографий ...... В любом случае, это было полезно.

Будучи в основном модульным, я ожидал, что он будет иметь по крайней мере 5/10
