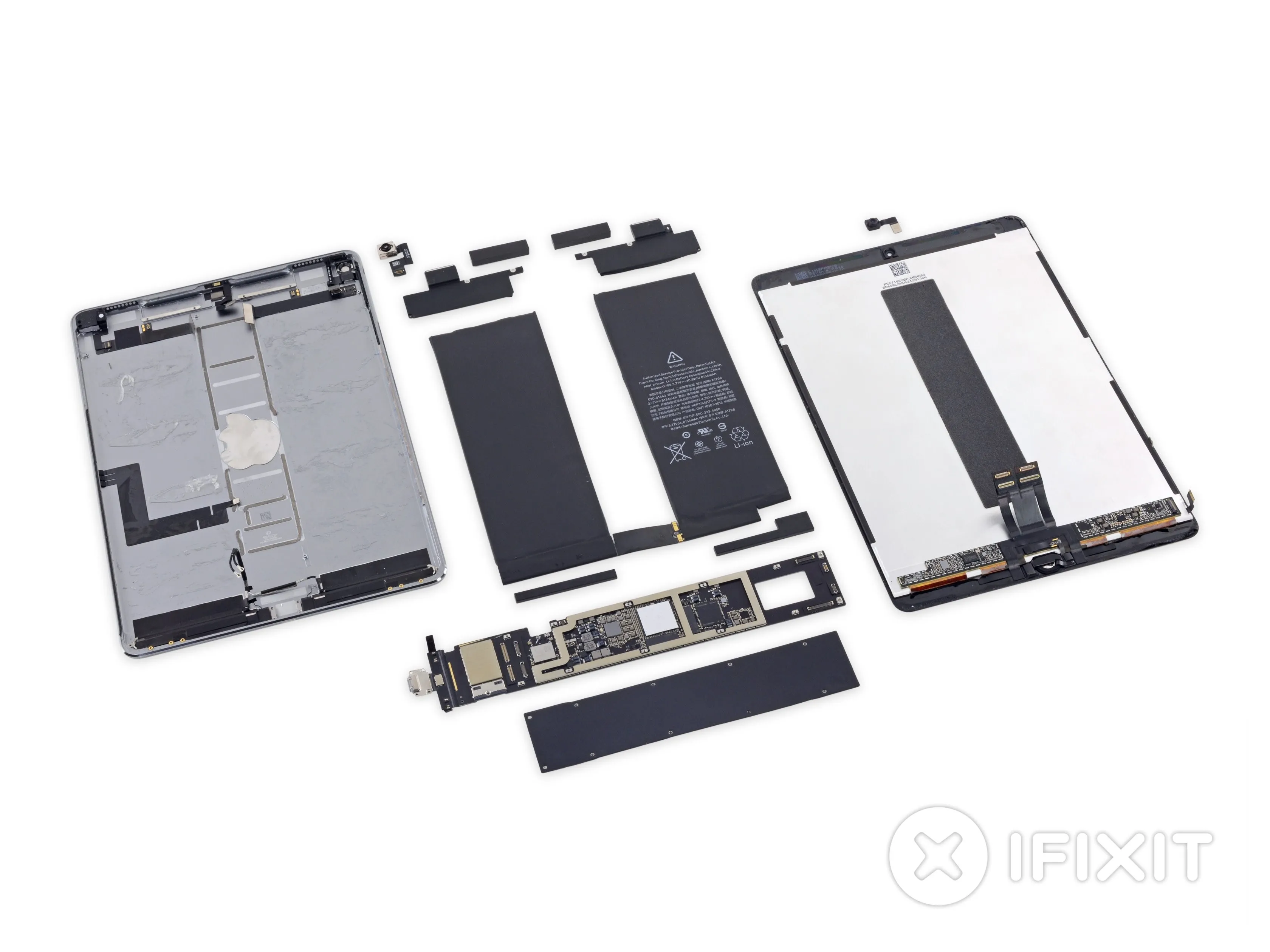

Разборка iPad Pro 10.5"

Введение

Компания Apple снова пытается завоевать доверие рабочей силы с помощью очередного iPad Pro (на этот раз с новым экраном диагональю 10,5 дюйма). Мы ожидаем, что Apple наберёт очки на доске благодаря нескольким кремниевым слэм-данкам, но что ещё выведет этот Pro в высшую лигу? Новый iPad - это нокаут в парке или просто нокаут? Есть только один способ узнать! Давайте разберем его на части!

Не хотите отставать? Мы движемся быстро, но мы любим своих товарищей по команде. Следите за нами на Facebook, Instagram или Twitter, чтобы узнавать последние новости о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad Pro 10.5'

• Теперь вы можете расслабиться.Этот iPad - профессионал. Шутки в сторону, но эта штука может похвастаться впечатляющими характеристиками:

• Полностью ламинированный 10,5-дюймовый дисплей со светодиодной подсветкой, оксидной TFT-матрицей 'True Tone' с разрешением 2224 × 1668 (264 ppi) и технологией ProMotion.

• 64-разрядный процессор Apple A10X 4-го поколения с сопроцессором движения M10

• Задняя камера 12 МП с OIS и возможностью записи видео в формате 4K при 30 к/с, а также камера 7 МП FaceTime с возможностью записи видео в формате 1080p

• Самобалансирующаяся аудиосистема с четырьмя динамиками

• Датчик Touch ID, 2 микрофона, датчик освещенности, акселерометр, барометр и 3-осевой гироскоп

• Двухдиапазонный MIMO Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.2

• 64, 256 или 512 ГБ встроенной памяти

Шаг 2

• Вместе с новыми техническими характеристиками и размером экрана Apple представила новый номер модели, дав нам новое представление о том.1701.

• Насколько больше - это больше? Прошлый iPad Pro 9,7' имел размеры 9,4' x 6,6', а новый Pro - 9,8' x 6,8'. (И при толщине 0,24 дюйма они оба одинаково тонкие).

• Короче говоря: не намного больше..

• При этом ободки были значительно уменьшены. Так что новый Pro не будет ощущаться в руках большим, но будет выглядеть больше там, где это важно.

• Среди других изменений: перемещение отверстия микрофона с задней камеры в зону камеры selfie.

Шаг 3

• Например,большинствоiPadВход в это устройство защищен прочным клеем, но благодаря более тонкому ободку, как никогда, легко случайно засунуть медиатор между дисплеем и ламинированным стеклом.

• К счастью, мы опытные разборщики, хорошо оснащённые необходимыми инструментами для этой работы.

• Тем не менее, лезть вслепую в новый iPad всегда страшно, ведь всегда есть опасность перерезать случайный кабель дисплея...

• ...кроме тех случаев, когда это не так! Apple разместила дисплейные кабели прямо по центру, вне опасности.

• Мы видели такое расположение в iPad только один рази, похоже, Apple наконец-то удалось объединить линейку Pro вокруг этого несколько более симметричного дизайна.

Шаг 4

• Прямо сейчас Apple заслуживает похвалы за использование крестообразных винтов в кронштейне дисплейного кабеля - в отличие от тех надоедливых винтов с тремя точками, которые мы обнаружили в iPhone 7 (Plus).

• Они также подключили кабель дисплея рядом с портом Lightning, а не по центручто делает ремонт немного менее неудобным.

• Но похоже, что нам придется удалить еще одну сильно приклеенную логическую плату. Скрестим пальцы за выступы для извлечения аккумулятора!

• Планируя атаку, мы включаем рентгеновское зрение (любезно предоставленное нашими друзьями из Creative Electron), чтобы заглянуть за все эти черные коробки.

Комментарии к шагу

Разъем аккумулятора следует отделить от его клеммы с помощью пластиковой карты или медиатора. Это нужно сделать в первую очередь, прежде чем отсоединять экран. Я ожидал этого от YouTube, но не от Делаете.ру!

Шаг 5

• Невооруженным глазом этот дисплей не выглядит не так уж сильно отличается от предыдущих поколений. И с разрешением 264 ppi это не первый iPad с Retina-дисплеем.

• Тем не менее, 120 Гц - это чудовищно высокая частота обновления для такого количества пикселей, и, вероятно, именно поэтому ему требуется четыре (!) соединительных кабеля. (Его гигантский старший брат обходился двумя).

• Более тонкий ободок и технология True Tone также отличают этот дисплей, но мы здесь ради внутренностей. Распаяв пару экранов, мы обнаружили:

• Intersil ISL24882B TFT-LCD Vref генератор/программируемый гамма-буфер (скорее всего)

• Контроллер синхронизации Parade Technologies DP825 (скорее всего, это обновлённая версия микросхем Parade, которые мы уже встречали в предыдущих моделях iPadPros)

• Управление питанием дисплея Texas Instruments TPS565158

• Texas Instruments TMP456 удаленный/локальный датчик температуры

Комментарии к шагу

Дисплей какого производителя? Не Samsung, не LG. Хороший вопрос.

Подойдет ли дисплей iPad Pro 10,5' для iPad Air 3?

Что является основным компонентом для работы технологии True Tone.

Шаг 6

• В нашей Wi-Fi версии 10,5-дюймового Pro компания Apple оставила несколько загадочных пластиковых блоков, в которых могут располагаться антенны LTE.

• Чтобы добавить загадочности, их не было в Wi-Fi 12,9-дюймового iPad Pro...

• Мы предполагаем, что она добавляет поддержку дисплею, а не является пустым пространством, как это было в предыдущих iPad.

• Пока мы не снимем большой экран, закрывающий логическую плату, смотреть особо не на что. Пора расстегнуть молнию и посмотреть, что мы найдем.

Комментарии к шагу

Что находится с другой стороны от фронтальной камеры? (Я предполагаю, что это верхняя часть - но что делают 'отверстия микрофона' рядом с аудиоразъемом на *верхней части*?) Я предполагаю, что пластиковый блок - это не просто поддержка дисплея, а балансировка веса.

Что представляют собой регулярно расположенные 'черные боссы' (инженерный смысл...) за распоркой? Они похожи на резиновые амортизаторы для экрана. Для того, чтобы уменьшить непроизвольное движение, если устройство будет метаться туда-сюда при охоте на летающих покемонов? (Любезно предоставлено ARKit)

И - ах ты! Это обычные винты **Phillips**, которые я вижу? Невероятно!

Помните, здесь четыре динамика - два сверху и два снизу ;) Вот для чего нужен ряд отверстий (вы можете увидеть их на шаге 8). Пластиковые блоки полые и практически ничего не весят, поэтому я склоняюсь к теории 'поддержки дисплея'.

У LTE-версии, которую я сейчас держу в руках, нет этих 'распорок', она фактически держит антенну WiFi/LTE внутри. iPad Pro 10.5 (a1709) (2007).

Я хотел бы получить некоторые отзывы/подтверждения моего заявления.

Итак, Apple наконец-то установила ЦАП в этот планшет? Я обычно использую свой КПК Astell & Kern для прослушивания музыки. У меня есть приложение Tidal, и я заметил, что мой iPad Pro 10' звучит так, как будто у него есть ЦАП на борту, но я подумал, что, возможно, это просто потому, что я наклоняю его или что-то еще. Рассматривал возможность приобретения усилителя для наушников iFi, так как он должен воспроизводить Master Quality Audio от Tidal. У меня есть домашняя установка, которая позволяет мне воспроизводить диски MQA, купленные в Японии, и некоторые из них действительно хороши, другие не так хороши, как Platinum SHM (24Bit/192kHz). Queen - хороший пример того, как диск MQA звучит не так хорошо, как версия Platinum SHM. Я не использую свой iPhone в качестве телефона. Возможно, сейчас я присматриваюсь к устройству iFi для потокового вещания Tidal.

Здравствуйте, где я могу найти электромагнитную крышку для материнской платы?

Спасибо

Шаг 7

• Углубляясь в неглубокое устройство, мы понимаем, что пока не заметили никаких внутренних кабелей.

• Мы находим 3,5 мм разъем для наушников и динамик прямо там, где и ожидали...

• ...но вместо того, чтобы проложить свои ленточные кабели над верхней частью резонансной камеры динамика, как в их 12,9-дюймовых аналогахApple проложила кабели довольно неудобно, под ними, то есть между динамиком и задней панелью.

• Приподняв полоску токопроводящей ленты, мы обнаружили винты! В прошлый раз Мы с грустью снимали колонки Pro, так что винты - это хороший знак.

• Но эти винты не спасли нас от борьбы с противным клеем, чтобы снять колонки.

Шаг 8

• Конечно, все соединительные кабели прячутся под этим отсеком для динамиков.

• По крайней мере, сам отсек динамика выходит наружу целым и невредимым, с прикрепленным динамиком -в отличие от 12,9-дюймового Proэто неразрушающий процесс. Динамик даже имеет маленькие пружинные контакты, так что он извлекается без проблем.

• А вот ленточные кабели, которые остались приклеенными к заднему корпусу, - нет.

Шаг 9

• Борьба с клеем для динамиков на противоположной стороне открывает нам доступ к камере на задней панели и датчику освещенности.

• Датчик освещенности прикрыт зеленым/белым/чистым фильтром, который может помочь в работе системы True Tone.

• В 10,5-дюймовом Pro используются те же грозные камеры, что и в iPhone 7.

• Задняя камера теперь снимает фотографии с разрешением до 12 МП и видео в формате 4K со скоростью 30 кадров в секунду с оптической стабилизацией изображения. Это больше, чем 8 МП для фото и 1080p для видео. которые были установлены в 12,9-дюймовом Pro 2015 года..

• Фронтальная камера selfie тоже не отстает: она позволяет делать фотографии с разрешением 7 МП и записывать видео в формате 1080p.

Шаг 10

• Мощность планшета зависит только от его процессора. Вот что стоит за этим процессором:

• Apple APL1071 Чип Apple A10X Fusion с 64-битной архитектурой и встроенным сопроцессором M10

• Micron MT53B256M64D2PX-062 1600 МГц 2 ГБ LPDDR4 (2 чипа для 4 ГБ оперативной памяти)

• Toshiba THGBX669D4LLDXG 64 ГБ флэш-памяти NAND

• Контроллер NFC NXP 67V04 (PN67V) (как в iPad 5, iPhone 7 и Apple Watch Series 2)

• Модуль беспроводной связи Murata/Apple 339S00249

• 2 x Broadcom BCM15900B0 контроллер сенсорного экрана

• Управление питанием Apple 343S00118-A0, 343S00120-A0 и 343S00121-A1

Комментарии к шагу

Здравствуйте,

Вы не знаете, где можно купить 343S00121-A1? Мой IPAD pro 2017 время от времени перезагружается.

Я думаю, что номер детали флэш-памяти - 'THGBX6G9D4LLDXG' (с G в середине вместо 6), а не '...X669D...'. 'G9' вписывается в артикул флеш-памяти Toshiba NAND как означающий '512 (=2⁹) Гбит =64 ГБ', тогда как '69' не указан ни в одной из найденных мной спецификаций по расшифровке артикулов (все символы для этих мест - это буква, за которой следует цифра, а не две цифры). Кроме того, если посмотреть на фотографию в полном разрешении (7042x5282), то символ выглядит немного ближе к 'G' в начале номера и меньше похож на '6' рядом с ним.

Шаг 11

• Идентификация микросхем, продолжение:

• Аудиокодек Cirrus Logic CS42L83A и вероятный CS48L10A0 цифровой процессор голосовых/аудио сигналов

• Драйвер светодиодов подсветки Texas Instruments LM5662A0

• Diodes Incorporated PI3USB102E Коммутатор USB 2.0 на 480 Мбит/с

• Аналоговые устройства ADAU7002 Стереофонический аудиоконвертер

• Акселерометр Invensense

• Датчик давления Bosch Sensortec

• NXP Semiconductor CBTL610A38, вероятно, мультиплексор порта дисплея

Шаг 12

• Обновление разборки - при ближайшем рассмотрении на логической плате обнаруживается кое-что интересное:

• Cypress CYPD2104 Контроллер порта USB Type-C

• Что здесь делает контроллер USB-C? У iPad нет порта USB-C.

• Но если соединить этот маленький чип с кабелем Lightning-to-USB-C и зарядным устройством Apple USB-C мощностью 29 Вт, вы получите бонусную функцию: USB Power Deliveryтак называемая быстрая зарядка.

• Быстрая зарядка, которая ранее была доступна только в 12,9-дюймовом iPad Pro, сокращает время зарядки аккумулятора вдвое. (Это особенно важно для 12,9-дюймовой модели, которой в противном случае требуется до пяти часов, чтобы набрать достаточно электронов для полной зарядки).

Комментарии к шагу

Не знаете, будет ли работать быстрая зарядка с зарядным устройством TouchBar MacBook Pro мощностью 87 Вт?

См. https://www.apple.com/shop/product/MK0X2...

Присутствуют ли эти контроллеры Type-C в меньших iPad Pro 9.7 (до этого времени), потому что я покупаю референсный iPad Pro 9.7.

Шаг 13

• Из-за клеящейся защелки, которой крепится батарея, мы посчитали оригинальный iPad Pro первым действительно пригодным для вторичной переработки iPad. Надеясь, что молния ударит дважды, мы с опаской отклеиваем клейкую ленту на краю батареи.

• Фольга! Опять пластиковые прокладки, и только противный липкий клей вместо красивых отклеивающихся липучек.

• Может, в следующий раз Apple? Вишенка на вершине?

• В этом Pro установлен аккумулятор 3,77 В, 8134 мАч, 30,8 Вт-ч - немного меньше, чем в 38,8 Вт-ч, установленном в 12.9', но улучшенный по сравнению с батареей 27,91 Втч в 9.7'.

Шаг 14

• И еще одно.

• В прошлый раз, когда мы разбирали одну из 'умных' клавиатур Apple, это прошло не очень хорошо. Но в этот раз все по-другому - у нас есть суперспособности. (Ладно, у нас есть друзья со сверхспособностями).

• Smart Connector - это темная полоска в верхней части подставки. Также черным выделены различные магниты, которые удерживают этого парня на месте.

• Надеюсь, что единственный переключатель на пробеле не доставит вам неудобств в использовании, но посмотрите на эти прекрасные узоры. Вздох.

Шаг 15

• Вот и все, друзья!

• Отдельное спасибо Creative Electron за то, что одолжили нам свои рентгеновские очки!

Вывод

• Хотя батарея не припаяна на место, она очень прочно приклеена - больше никаких тянущихся язычков, как в iPad Pro 12,9'.
• Порт Smart Connector практически невозможно заменить, но в нём нет движущихся частей, и он вряд ли выйдет из строя.
• ЖК-дисплей и стекло передней панели сплавлены вместе. Это несколько упрощает процедуру вскрытия.
• Слипшаяся передняя панель увеличивает стоимость ремонта экрана и риск повреждения ЖК-дисплея при открытии.
• Клейкие частицы удерживают все на месте, что усложняет ремонт.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - легче всего отремонтировать)
