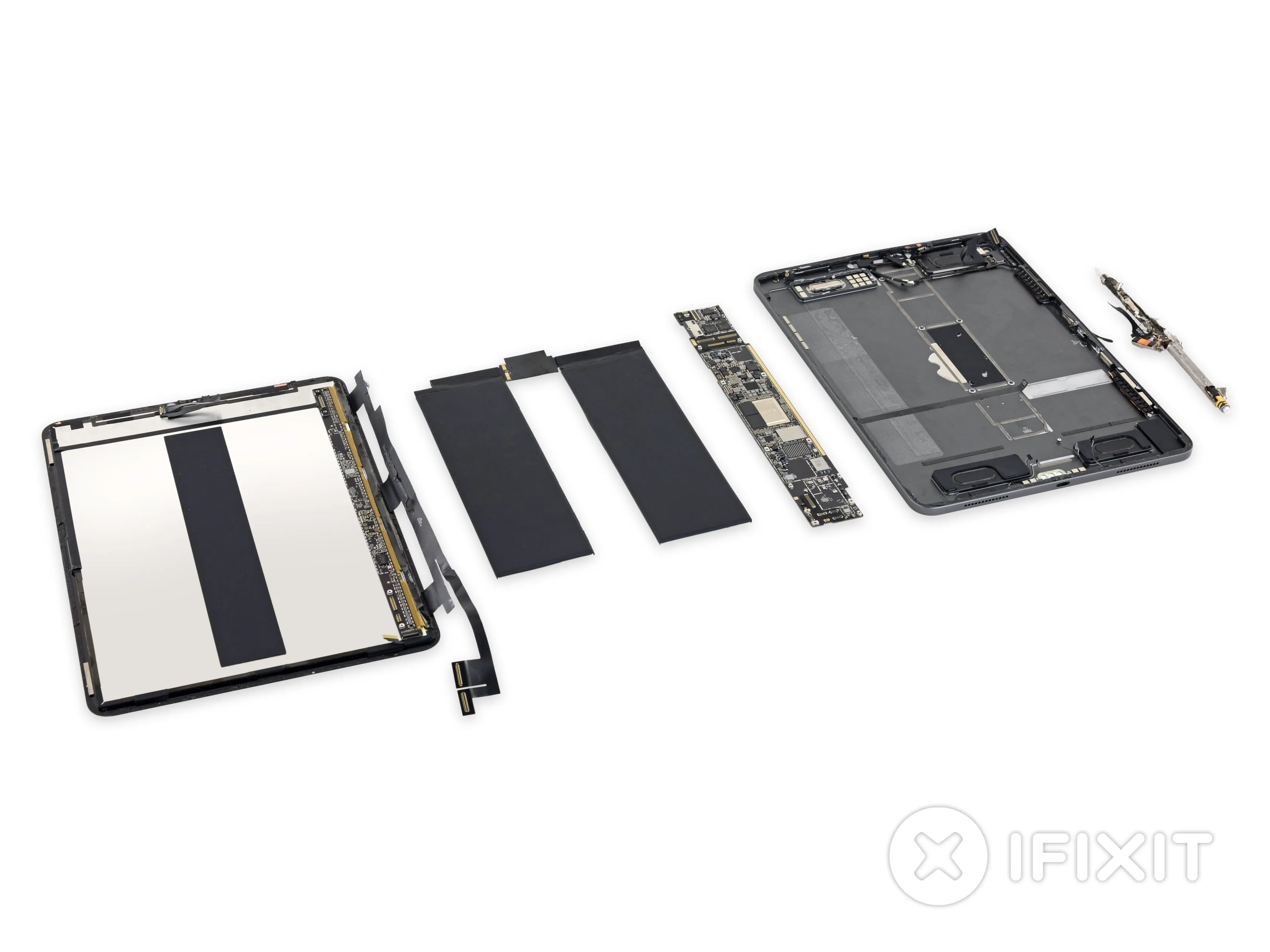

Разборка iPad Pro 11"
Введение
Новый iPad Pro 11' отличается более узкими рамками, изогнутыми углами ЖК-дисплея и передовым кремнием. Очевидно, это iPad, о создании которого Apple мечтала с самого начала, а мы мечтаем об устройстве, которое легко ремонтировать. Исполнит ли этот iPad обе мечты, или наша останется в трубе? Есть только один способ узнать - разборка!
Ловите наши твитыили заходите на наши страницы в Facebook и Instagram, чтобы быть в курсе последних новостей о разборе!
Что вам понадобится
Инструменты
iOpener | Источник - ifixit.com
Ручка для присоски | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Отвертка T3 Torx | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Ротационный инструмент | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка iPad Pro 11'
Давайте посмотрим, что отличает этот iPad Pro от его любительских аналогов:
Полностью ламинированный 11-дюймовый дисплей Oxide TFT Liquid Retina со светодиодной подсветкой и разрешением 2388 × 1668 (264 ppi), оснащенный технологией ProMotion
Окта-ядерный процессор Apple A12X Bionic с сопроцессором движения M12 и интегрированным 7-ядерным GPU
Задняя камера 12 МП с записью видео 4K при 60 к/с и камера 7 МП TrueDepth с видео 1080p
Самобалансирующаяся аудиосистема с четырьмя динамиками
Face ID, пять микрофонов, датчик освещенности, акселерометр, барометр и 3-осевой гироскоп
Двухдиапазонный MIMO Wi-Fi 802.11a/b/g/n/ac + Bluetooth 5.0
Встроенная память 64 ГБ, 256 ГБ, 512 ГБ или 1 ТБ
Шаг 2
С каждым годом Apple становится все ближе к осуществлению своей мечты - продавать чистую стеклянную плиту с логотипом на задней панели.
Хорошо, что у нас есть рентгеновские снимки с Creative Electronиначе это выглядело бы просто как черный прямоугольник.
Как обычно, самые темные области на рентгеновском снимке представляют собой плотные материалы, которые поглощают больше рентгеновского излучения - обычно это магниты, используемые в динамиках и накладных аксессуарах.
Здесь их значительно больше, чем обычно.
Шаг 3
Время визуального осмотра. Над недавно переставленным разъемом Smart Connector мы видим новый номер модели: A1980.
По сравнению с 10,5-дюймовым предшественникомон выглядит примерно так же, а потерянные 0,2 мм трудно заметить из-за квадратных краев.
Не то чтобы мы были против - на самом деле он напоминает нам некоторые из моделей iPad. более ремонтопригодныхконкурентов.
Может ли линейка планшетов Apple на этот раз стать более ремонтопригодной? В свете недавнегоразрывовмы держим пальцы скрещенными.
Последние заметки перед тем, как мы погрузимся в работу: отсутствие разъема для наушников ☹, порт USB-C (не Thunderbolt) вместо Lightning, а также длинный темный овал для зарядки нового Pencil.
Шаг 4
Нам очень понравилось, как мы разрезали весь клей, чтобы открыть наш первый iPad, и это никогда не надоедало.
Это заявление предоставлено вам Коалицией язвительных лудильщиков и Национальным днем противоположностей.
Полезно быть практиковаться в этомНо эти сверхтонкие ободки делают процесс еще более мучительным, чем обычно. Нагревайте, вырезайте, задерживайте дыхание и надейтесь, что ничего не сломается.
Оказалось, что корпус немного толще в области зарядки Pencil - мы начали лезть туда и быстро пожалели об этом.
С другой стороны, ленточные кабели дисплея находятся на безопасном расстоянии от ободков, но они также разнесены таким образом, что снимать дисплей очень неудобно.
Комментарии к шагу
На левой стороне дисплея есть несколько соболей, которые находятся довольно близко к краю. Остерегайтесь!
Комментарий Коди должен быть в руководстве. В итоге я прорезал кабель на левой стороне дисплея.
Шаг 5
Эти кабели еще не совсем безопасны, так как нам придется положить дисплей под странным углом и, надеюсь, ничего не повредить, пока мы их отсоединяем.
Мы используем наш драйвер Phillips, чтобы освободить оба кабельных разъема.
Теперь мы видим то, что пытались показать нам рентгеновские лучи! Одна вещь, которая сразу бросается в глаза, - это квартет динамиков iPad.
Четыре низкочастотных и четыре высокочастотных динамика, всего восемь динамиков, создают мощную сеть Netflix - ведь даже профессионалам иногда нужен перерыв.
Комментарии к шагу
Есть ли причина для пустого пространства в корпусе iPad? Чтобы предотвратить помехи или повреждения от беспроводного зарядного устройства?
Это место зарезервировано для дисплейного кабеля/ПКБ. Вы можете обратиться к фотографиям рентгеновского снимка и экрана в сборе.
Как называется гибкий кабель, который был отсоединен от логической платы после снятия защитной пластины в верхней части экрана? В гибком кабеле, похоже, есть микрофон и несколько датчиков. На ремонте, над которым я сейчас работаю, клиент порвал один из датчиков, и его нужно заменить, но я не могу найти замену.
Возможно, я уже разобрался, но сейчас нигде не могу найти замену. Я полагаю, что флекс содержит датчик рассеянного света, потолочный осветитель и точечный проектор.
Кто-нибудь знает, где можно приобрести эту деталь?
Привет, Брэндон,
Эту деталь сложно найти, потому что она изначально сопряжена с чипом безопасности T2 - вы не сможете восстановить работоспособность с помощью запасной части, если у вас нет доступа к специальному программному обеспечению Apple.
Возможно, на этот вопрос уже был дан ответ - может быть, я его пропустил. В верхней части дисплея находится гибкий сенсорный кабель - на каждом конце кабеля есть какой-то датчик, который помещается в выемку в верхней части корпуса iPad. В нем также есть другие компоненты, которые помещаются между камерами и точечным детектором. Имеет ли этот кабель какое-то отношение к Face ID?
Нужно ли отсоединять батарею перед отсоединением кабелей экрана?
Шаг 6
Вот новый дисплей Liquid Retina - увеличенный по сравнению с тем, когда мы когда мы впервые увидели егои с той же потрясающей частотой обновления 120 Гц, которую мы видели на в последнем iPad Pro..
К новому модному дисплею прилагается несколько чипов:
контроллер синхронизации Parade Technologies DP825 (тот же самый, который мы видели в iPad Pro 10.5')
Texas Instruments TPS65158 (возможно, вариация на тему TPS65168 LCD Bias IC)
Renesas (ранее Intersil) ISL24833A 18-Ch. TFT-LCD генератор опорного напряжения со встроенным EEPROM (вероятно)
Комментарии к шагу
Это причина, почему левая сторона ipad теплее, чем все устройство?
Я нигде не могу найти этот конкретный экран
Шаг 7
В предвкушении первого взгляда на чип A12X мы отклеиваем крышку логической платы.
Как всегда, плата закреплена клеем, и это еще больше усугубляется динамиками, которые перекрывают почти весь доступ.
Но мы нетерпеливы и вскоре побеждаем. Логическая плата триумфально выходит из каньона между элементами батареи.
За это мастерство Netflix приходится платить.
Шаг 8
После всего этого мы получаем в награду немного кремния:
Apple APL1083 A12X Bionic SoC
Флеш-накопитель Toshiba TSB3247M61710TWNA1 (всего 64 ГБ)
2x Micron MT53D256M64D4KA-046 XT:B SDRAM (всего 4 ГБ)
Контроллер NFC NXP 100VB27 (SN100V)
Модуль Wi-Fi / Bluetooth Apple / USI 339S00551
2x контроллер сенсорного экрана Broadcom BCM15900B0KWFBG
Контроллер питания USB-C Texas Instruments CD3215C00
Комментарии к шагу
Похоже, здесь зарезервировано место для второго чипа nand-накопителя. Интересно, будут ли в будущем возможны обновления хранилища?
Это место, скорее всего, будет заполнено, если вы купите iPad Pro большей емкости. Это вариант с наименьшей емкостью, поэтому здесь есть свободная площадка.
Интересно, можно ли обновить эту оперативную память?
Еще интереснее то, что DRAM, похоже, установлена на той же подложке, что и A12X (то есть не непосредственно на печатной плате, как в ранних iPad), а значит, немного ближе к PoP iPhone. Является ли подложка Si или чем-то другим с меньшей емкостью, чем PCB?
Это не PoP упаковка (Package-on-Package). Судя по фотографии A12X, он не должен быть PoP-пакетом (процессор находится рядом с двумя чипами памяти). Это технология упаковки InFo или CoWos от TSMC?
Да, эта подложка очень интересна. Нам нужны бенчмарки, сравнивающие пропускную способность оперативной памяти между этим и предыдущим поколениями iPad. Что дальше для Apple... HBM?
HBM может обеспечить более высокую пропускную способность. Но, судя по энергопотреблению, скорее всего, этого быть не может. LPDDR4x может обеспечить более низкое энергопотребление менориального решения для мобильных устройств, таких как iPad.
Так что для 6 ГБ оперативной памяти в версии 1 ТБ, вероятно, есть 1x4 ГБ и 1x2 ГБ DRAM чипов, или, возможно, Apple на самом деле положить 8 ГБ оперативной памяти, но только выставить 6 ГБ для пользовательских приложений?
Возможно, дополнительные 2 ГБ будут использоваться контроллером хранения, чтобы он мог управлять дополнительными 512 ГБ памяти?
Есть ли планы снести версию с 1 ТБ?
Есть идеи, что представляют собой 'золотые полоски' на передней нижней и задней панелях? Колодки заземления?
Интересно, какой минимальный вариант накопителя начнет оснащаться вторым чипом NAND (если предположить, что пустое пространство действительно будет закрыто вторым чипом NAND в других вариантах размера).
Я полагаю, что CD3215C00 от TI - это редрайвер USB-3.1.
https://forum.hddguru.com/viewtopic.php?...
Каковы размеры этой платы?
Кто-нибудь знает, какой чип Tristar используется в этой модели?
Шаг 9
Эти чипы не могут быть ограничены только одним шагом, поэтому вот еще несколько:
STMicroelectronics STB601A0 управление питанием (вероятно)
Apple 343S00252-A0 управление питанием (вероятно)
Apple 343S00257-A0 управление питанием (вероятно)
Apple 343S00248-A0 управление питанием (вероятно)
ИС зарядного устройства Texas Instruments 343S00235 (вероятно)
Diodes Incorporated PI3DPX1203 4-полосный линейный повторитель DisplayPort 1.3
NXP Semiconductor CBTL610 мультиплексор DisplayPort (вероятно)
Шаг 10
Идентификация микросхем основной печатной платы, продолжение:
Winbond W25Q80DV 8 Мб последовательная NOR флеш-память
ON Semiconductor FUSB301A Контроллер USB Type-C (Likely)
Аналоговые устройства ADAU7002 Стереофонический аудиоконвертер
Maxim Integrated MAX98357A Монофонический аудиоусилитель класса D мощностью 3,2 Вт
Texas Instruments TPD6S300A Защитное устройство порта USB Type-C
Texas Instruments TPS61230A Повышающий преобразователь на 6 А
Texas Instruments TPS61178 Синхронный повышающий преобразователь на 10 А
Шаг 11
Идентификация микросхем датчиков:
Акселерометр/гироскоп Bosch Sensortec
Датчик давления Bosch Sensortec BMP28x (вероятно)
Шаг 12
Время работы от аккумулятора! Мы не были поклонниками прошлогодних iPadв которых отсутствовали выдвижные вкладки для аккумуляторов.
В этом году выдвижные вкладки снова в моде - на этот раз это шесть U-образных полосок! Каждая полоска имеет два язычка, что дает ремонтникам второй шанс, если один из них сломается. Отлично!
Возможно, мы неправильно оценили этот iPad. Его было больно открывать, но эти клейкие полоски вытаскиваются гладкая, как масло-
Но на этом гладкость заканчивается. По всей левой стороне проходит огромный участок суперпупа. Вздох. Пришло время достать инструменты.
Мы потеряли дар речи. Зачем Apple это сделала? Мы можем только предположить, что клей там для 'усиления жёсткости".
Этот iPad питается от батареи ёмкостью 7812 мАч, работающей при напряжении 3,77 В, что составляет 29,45 Вт-ч - небольшое снижение по сравнению с 30,8 Вт-ч, установленными в 10,5-дюймового iPad Proи намного меньше, чем у последней модели Microsoft Surface Pro 45 Втч.
Комментарии к шагу
На айфонах должны появиться U-образные полоски
'Мы потеряли дар речи. Зачем Apple это сделала?'
В этих колонках много низких басов.
Вибрация компонентов нарушена.
Это определенно возможно. Однако мы были озадачены тем, почему Apple решила использовать клей-растяжку в сочетании с этим, и почему это только одна сторона батареи... левая сторона. Похожую полоску суперклея мы обнаружили в том же месте на новом iPad Pro 12,9' 2018 года.
Очень странно. Возможно ли, что ремонтники Apple используют раствор, растворяющий клей? Это облегчило бы им ремонт, но при этом батареи остались бы на месте.
'Мы потеряли дар речи. Зачем Apple это сделала?'
План: попытаться сделать это с помощью полосок. Позднее тестирование показало, что полоски держатся не так хорошо, как хотелось бы. Решение: добавить супергуп.
En la traduccion al castellano, en el parrafo que dice 'Nos hemos quedado sin palabras. ¿Por Apple aria esto?...' daña la vista el 'aria' sin h :-) Por favor corregirlo cuando podáis ;-)
¡Hola Ruben! Приглашаю вас помочь нам в переводе руководства на испанский. Вы сможете стать еще большим добровольцем и получить репутацию. У нас много добровольцев, но нам будет очень приятно, если найдется больше людей, которые найдут ошибки в описании или помогут в переводе многих руководств, которые есть на сайте. Салюдос, и спасибо за ваш хороший голос.
Шаг 13
Следующий дебют в iPad: Face ID.
Точнее, это то же самое базовое оборудование, которое мы видели со времен iPhone Xпроектор, камера selfie и ИК-камера, но в несколько измененном форм-факторе.
Пока мы здесь, мы выловим заднюю камеру, которая, по словам Apple, обладает той же производительностью, что и камера предыдущих iPad, но при этом перепроектирована для большей тонкости.
С потерей OIS и огромной камерой этот дизайн кажется компромиссным.
Комментарии к шагу
А где же лампа подсветки?
Это часть передней панели, см. шаг 6.
ИК-точечный проектор - это и есть заливающий светильник.
Нет, не является. Это два отдельных компонента, как и в iPhone.
ИК-прожектор расположен прямо между FaceTime- и ИК-камерой и, вероятно, является частью передней панели, а ИК-прожектор находится справа от FaceTime-камеры, как показано выше.
Зачем убирать OIS, если камера все равно будет выпирать? Я считал, что причина появления бугра в том, что OIS требует этого (хотя это не объясняет ситуацию с iPod/iPhone, у которых нет OIS). Не делает ли OIS камеру слишком большой с точки зрения размера матрицы?
Шаг 14
Давайте снимем эти динамики, хорошо?
Это легче сказать, чем сделать. Корпуса вырезаны прямо в алюминиевом корпусе и явно никогда не предназначались для извлечения. Чтобы выковырять их, требуется много сил и терпения.
Твитеры достаются без боя, а вот НЧ-динамики уже изрядно поджарились - надеюсь, они сделаны из безотказного алюминия!
Внутри камеры динамика спрятано еще больше магнитов! Если бы у нас было по никелю за каждый магнит, мы могли бы переплавить их все и сделать гигантский никель для новинок.
Комментарии к шагу
Есть идеи, почему так много магнитов? Похоже на 12 в корпусе с правой стороны, но только одна звуковая катушка с одной большой в середине. Для чего нужен массив 3x3 слева и массив 2x1 справа?
Для аксессуаров. Полагаю, это потому, что такая матрица позволяет почти идеально совместить карандаш с клавиатурой, думая о 'более плоском' магнитном поле вместо круглого большого.
Хорошо ли загерметизированы колонки?
Шаг 15
Следующей выйдет плата для зарядки Pencil с медными катушками для зарядки.
Хотя технически она уже вышла, без жертв не обошлось...
Крошечные конденсаторы и другие элементы платы разлетаются в знак протеста, когда мы снимаем экраны. Нам жаль? Нет, не жаль.
Что это такое прячется в углу? Это STMicroelectronics STM32L476JGY6 ARM Cortex MCU.
Texas Instruments TPS60151 Зарядный насос 5 В
ON Semiconductor FPF1204UCX Переключатель нагрузки
Комментарии к шагу
Эти летающие кусочки платы - китайские шпионские чипы, пытающиеся избежать идентификации. Теоретики заговора обсуждают...
Как вы думаете, можно ли 'удлинить' зарядную катушку снаружи, чтобы карандаш можно было заряжать, не вынимая из корпуса? Я очень плохо знаком с тем, как работает катушка зарядки, поэтому это может быть совершенно глупый вопрос. В самых простых терминах я думаю просто о куске, который помещается на внешней стороне корпуса ipad, где карандаш будет идти, и расширяет его около 5 мм в отверстие на большинстве случаев, которые в настоящее время доступны.
Технически это возможно, и можно даже встроить это в корпус. Вы можете поместить что-то из железа в определенную форму, которая будет соединять и расширять магнитное поле. Эффективность будет зависеть от того, насколько хорошо это реализовано. Но в этом нет необходимости, если материал корпуса тонкий.
Могу ли я использовать эту фотографию для своего блога?
Скорее всего! Пожалуйста, проверьте эту ссылку для получения более подробной информации.
Можно ли использовать эту деталь отдельно, без остального iPad? Я хочу, чтобы мой карандаш стоял на столе и заряжался, а не постоянно брал энергию из моей и без того хрупкой батареи. Я подумал, может быть, просто 'приобрести эту часть' & сделать внешний чехол для него.
У моего iPad Pro 2018 повреждена магнитная катушка для зарядки карандаша. Поэтому мой iPad не распознает ни один карандаш. Apple также не предлагает никаких услуг. Что я могу с этим сделать?
Вы когда-нибудь сможете починить его?
Где мы можем приобрести этот элемент. У меня есть поврежденная водой плата для этого. Карандаш не работает и не распознается.
Вы когда-нибудь находили запасную часть?
Что такое магнитный датчик для умной обложки?
Шаг 16
Последним появился порт USB-C, который, в отличие от предыдущих iPad, является полностью модульным.
Технически предыдущие iPad вообще не имели USB-C, но у них были порты Lightning для той же цели, и они были припаяны к логической плате.
Этот компонент подвержен большому износу, поэтому возможность заменить его независимо от основной платы - приятное преимущество при ремонте.
Возможно, это не будет победой для тех, кто сильно привязан к Lightning, но наше послание для таких людей таково: По крайней мере, USB-C обеспечивает более высокую пропускную способность в стандартизированном, не проприетарном форм-факторе.
В корпусе осталась только тонна магнитов.
Комментарии к шагу
Кто-нибудь знает, как выглядит распиновка 'умного разъема'?
'По крайней мере, USB-C обеспечивает более высокую пропускную способность в стандартизированном, не проприетарном форм-факторе'.
По крайней мере, Lightening может настроить себя на передачу аналогового звука при достаточном уровне мощности для наушников.
Насколько мне известно, спецификация Lightning никогда не позволяла передавать аналоговый сигнал - она полностью цифровая. Если бы он мог передавать аналоговый сигнал, вам бы не понадобился ЦАП, встроенный в наушники. В целом, наушники USB-C сейчас, безусловно, в некотором роде беспорядок.
'По крайней мере, Lightening может настроить себя на передачу аналогового звука при достаточном уровне мощности для наушников.'
Вы имеете в виду, что это невозможно? https://www.apple.com/shop/product/MU7E2...
У штекеров Lightning все контакты открыты, и пользователи неизбежно прикасаются к ним, накапливая кожные соли и масла, которые вместе с электрическим током со временем вызывают коррозию штекеров и внутренних контактов устройства. USB-C должен быть гораздо надежнее в долгосрочной перспективе, поскольку пользователи не могут случайно прикоснуться к контактам. Кабели Lightning также имеют чрезвычайно высокий процент отказов в месте крепления кабеля к разъему, где проводники и/или изоляторы ломаются.
USB-C также может выдерживать гораздо больший ток и гораздо более высокую скорость передачи данных, чем Lightning.
А USB-C позволяет подключать жесткие диски, Ethernet, мониторы, зеркальные фотоаппараты, приводы CD/BluRay - если кто-то их использует, ведь CD, похоже, практически мертв, а BluRay тоже на подходе?
Почти. Его заменят SD или маленькие SSD, за которыми, скорее всего, последуют голохроны.
Я рад, что они решили сделать порт типа C модульным, поскольку мне, как пользователю iPhone, привыкшему к надежности порта Lightning, некомфортно подключать устройства типа C.
По ощущениям защелкивание порта типа C очень похоже на USB micro-B, и, по моему опыту, они служат недолго (на второй год они начали расшатываться, а на пятый год большинство из них потеряли большую часть сопротивления, если не все. В отличие от этого, я ни разу не встречал iPhone с расшатанным портом Lightning.
Привет, я новичок в самостоятельном ремонте, но в основном мой порт зарядки или 'чип', который, как сказали местные ремонтники, может быть поврежден, может ли кто-нибудь сказать мне, что это за вторая часть над портом зарядки USB-C? Уф, большая благодарность и спасибо.
где находится микрофон
Шаг 17
Бонусный раунд: мы также взяли новый Apple Pencil.
По количеству видимых точек входа (читай: ноль) мы уже можем сказать, что это будет не очень красиво. (Опять.)
Давайте начнем с рентгена, пока все не пошло наперекосяк.
Шаг 18
Итак, технически здесь есть одна точка входа, но мы все знаем, что через этот кончик ничего не попадает внутрь.
Наконечник - это единственное, что совместимо с предыдущей моделью. Если вы купили новый iPad в этом году и хотите Pencil, приготовьтесь потратить еще немного денег.
Сняв наконечник, мы сразу же приступаем к работе с большим оружием. Достаньте ультразвуковое лезвие!
Когда пыль оседает, из белой пластиковой оболочки Apple появляется металлический стержень.
Оглядевшись вокруг, мы видим новую беспроводную зарядку, несколько магнитов, черные ножны и раненого инженера-разработчика. ☹
Только один инженер пострадал во время этого разбора.
Комментарии к шагу
Мы попробовали подключить старый Pencil к новому iPad с помощью разъема Lightning и USB-C, но iPad отказывается признавать старый Pencil.
Мы чтим жертву инженера.
Как его порезали? Я думал, что Делаете.ру в безопасности!
'Она' на самом деле =) На мне были защитные очки, но, к сожалению, на моих руках не было брони.
Есть ли техническая причина, по которой новый карандаш не может быть обратно совместим с iPad Pro первого поколения? Или, чтобы обеспечить возможность беспроводной зарядки на старых iPad, Apple могла бы сделать тонкий аксессуар со смарт-коннектором, который получал бы питание от смарт-коннектора, а затем имел бы необходимую зарядную катушку типа Qi для передачи на ApplePen2. Это было бы проблемой для iPad первого поколения без Pro, у которого нет смарт-коннектора - но он также мог бы иметь разъем Lightning в центре).
Похоже, что маркетинговая стратегия 'купите карандаш сейчас, а на новый iPad pro перейдете позже, когда у вас будет 2K для этого' может сработать. Хотя, если вы собираетесь выложить 2 тысячи за новый iPad, 0,12 тысячи за новый карандаш - это не так уж и много, я думаю.
Шаг 19
Большой черный ленточный кабель разворачивается вокруг корпуса Pencil, обнажая то, что выглядит как емкостная сетка!
Скорее всего, она используется для регистрации касаний, но эта сетка должна помочь Pencil узнать, где, а не только когда вы касаетесь. Может быть, на подходе более сложные жесты?
К сожалению, дальше все идет по нарастающей - многочисленные сварные стальные слои Pencil оказывают серьезное сопротивление, и нам удается обнаружить лишь несколько компонентов.
Аккумулятор (даже мы не хотим искушать эту маленькую взрывчатку)
Катушка беспроводной зарядки
Выравнивающие магниты
ИС беспроводной зарядки Broadcom BCM59358A0 (скорее всего)
Контроллер датчика грифеля Apple Pencil Analog Devices 343S00250 (вероятно)
Комментарии к шагу
Что за золотая деталь на конце пера? Моя собака отгрызла его. Но она все еще работает ;)
Если это то же самое, что и в 1st gen teardownто:
На логической плате установлен ARM-чип SoC от Nordic Semi с поддержкой Bluetooth 5 и NFC - см. эту статью в Macworld Norge (Норвегия).
Удивительно, что на микросхеме Apple IC (синего цвета) нет надписи 'P2' (P - 'pencil'). Как работает 'кран' - это постукивание кончиком пера по поверхности или нажатие пальцем на стержень самого карандаша? Сетка емкости выглядит так, будто она разделена на 'квадратные области' (похоже, 9x6). Может быть, это сделано для того, чтобы обеспечить возможность мультитач в разных местах? Что-то вроде разных кистей в графических приложениях в зависимости от того, где вы держите перо (скажем, указательным и большим пальцами - ближе к кончику для письма, посередине для чего-то вроде кисти, или на конце 'стирания' для чего-то вроде 'распыления краски' или кисти dodge/burn).
Или (в качестве шутки Apple или сторонних разработчиков) использовать гипотетическую способность к мультитачу, чтобы превратить Apple Pencil в казу/флейту? (Или рессиканскую флейту с копеечным свистком для фанатов 'Звездного пути'?). Но для этого понадобится отдельный наконечник или какое-то устройство для приема сигналов и передачи их на большее расстояние - или Apple Pencil использует Bluetooth 'нормального радиуса действия'?
Заинтересовала емкость аккумулятора этой штуки. Кажется, что он разряжается гораздо быстрее, чем предыдущее поколение, но и заряжается тоже гораздо быстрее. У меня была надежда, что, возможно, это конденсатор, а не литий, что увеличивает срок службы и оправдывает странные причуды с емкостью.
DNB Markets, DNB Bank ASA на самом деле более глубокий и брутальный дрын. В нем есть чип nRF52832 Bluetooth Low Energy от Nordic Semiconductor. Вот ссылка от IHS. https://twitter.com/LeeRatliff/status/10...
Шаг 20
Идентификация микросхем Apple Pencil, продолжение:
Bosch Sensortec BMA456 3-осевой акселерометр
Maxim Integrated MAX44284 усилитель с датчиком тока
Maxim Integrated MAX4971 контроллер защиты от перенапряжения
ON Semiconductor NCP161AFCS180T2G LDO-регулятор 450 мА
МЭМС-осциллятор SiTime
Шаг 21
Этот iPad Pro - не 'мо', мы разобрали его на составные части!
Трудно сказать, хорошо это или плохо для Apple. Здесь есть модульный порт USB-C и клей для аккумулятора, но он по-прежнему в основном склеен, а полоска жесткого обычного клея также фиксирует батарею.
Похоже, что Apple пытается измениться, но голос с другого плеча в этот раз был немного громче, чем ангел ремонтопригодности. Тем не менее, учитывая, что все продукты Apple конца 2018 года демонстрируют некоторые улучшения, мы надеемся, что ангел ремонтопригодности набирает силу.
Комментарии к шагу
Можете ли вы выделить места расположения магнитов? Может быть, отделить клавиатуру или чехол-фолиант? Интересно узнать, где находятся магнитные контакты. Это может помочь при разработке будущих чехлов.
Для магнитов лучше, чем рентгеновский снимок в Шаг 2.
Я бы очень хотел увидеть разборку нового чехла Smart Keyboard Folio!
Вывод
- Порт USB-C является модульным и может быть самостоятельно заменен.
- Отсутствие физической кнопки 'Домой' устраняет распространенную неисправность и может упростить ремонт.
- Батарея крепится как с помощью более простых в удалении растягивающихся защелок, так и с помощью обычного, не удаляемого клея.
- ЖК-дисплей и стекло передней панели сплавлены вместе - это упрощает процедуру вскрытия, но увеличивает стоимость ремонта.
- Клейкие частицы удерживают почти все на месте, что усложняет ремонт.
Оценка ремонтопригодности
Ремонтопригодность 3 из 10 (10 - легче всего отремонтировать)
Комментарии к статье
Просто вопрос о том, как работают эти двухэлементные батареи...
Если я заряжаю батарею на 50%, будут ли обе 'стороны' наполовину заполнены или одна будет полностью разряжена?
Два элемента соединены параллельно, поэтому они оба разряжаются с одинаковой скоростью.
Если в модели 1 ТБ 6 ГБ, это достигается за счет более емкой детали или есть место для третьего чипа ОЗУ?
Как я заметил, плунжер установлен на чипе, вряд ли там будет достаточно места для третьего.
Так что либо в версии 1 ТБ используются два чипа ОЗУ по 3 ГБ (не уверен, что такой размер существует), либо A12X в версии 1 ТБ предлагает дополнительные 2 ГБ внутри, либо флеш-контроллер содержит 2 ГБ ОЗУ, которые каким-то образом отображаются в ОС (сомневаюсь в этом). У меня версия 1 ТБ, и мне просто любопытно, как это реализовано.
Чип оперативной памяти LPDDR4 объемом 3 ГБ предлагался компанией Samsung и использовался в iPhone 8 Plus. Не уверен, что так будет и с iPad Pro, но 3 ГБ ОЗУ существовали.
Пакеты LPDDR4X по 24 Гб (3 Гб) - это определенно вещь, так что, скорее всего, их всего два.
Почему вы не упомянули объем оперативной памяти, используемый в этой модели?
Там сказано, что всего 4 ГБ.
Что касается этой картинки из шага 5: https://d3nevzfk7ii3be.cloudfront.net/ig...
Действительно ли на левой стороне корпуса так много неиспользуемого/пустого пространства или я что-то упускаю?
И не могли бы вы предоставить данные о емкости аккумулятора для Apple Pencil 2?
Если вы посмотрите на фотографию XRay и сборку экрана, вы увидите, что это пространство зарезервировано для кабелей дисплея.
Действительно, это место занимает логическая плата дисплейной панели. Однако в последнем разборе iPad Pro дополнительное место не понадобилось.
Так вот, в 10,5-дюймовой модели iPad Pro это пустое пространство расположено на нижней стороне корпуса.
Я предполагаю, что это корпус для акустической системы, помимо прочего, он помогает сделать звук более пробивным и менее звонким от 4 НЧ-динамиков.
https://en.wikipedia.org/wiki/Loudspeake...
Как они засунули все эти детали в карандаш?
Магия, эльфы и феи на фабрике FoxConn. У всех вышеперечисленных маленькие руки! ;-)
Представитель яблочного магазина в Майами, сказал мне, что, 1tb модель iPad Pro находится на одном уровне с этим вы открыли и все другие, о барана, так что это только 4gb.
Она сказала, что 6gb ram на 1tb iPad Pro - это только слухи.
Есть ли у кого-нибудь доказательства этого 6gb ram? Если бы я мог быть уверен в этом, я бы купил такой объем памяти.
В первую очередь, это происходит из Xcode, который подразумевает, что есть новое устройство iDevice с 6 ГБ ОЗУ, и очень вероятно, что это будет новый iPad Pro, так как ни один из этих iPhone не получил 6 ГБ ОЗУ.
GeekBench указывает, что существует 4 модели iPad Pro с 6 ГБ памяти: iPad8,2, iPad8,4, iPad8,6 и iPad8,8.
Все эти модели имеют 'x' в названии модели материнской платы, и эти названия каким-то образом связаны друг с другом, например: 'J317xAP' для iPad8,2; 'J318xAP' для iPad8,4; и т.д., а iPad8,8 получил 'J321xAP'.
В отличие от них, модели с 4 ГБ ОЗУ не имеют 'x' в названии материнской платы. Например, iPad8,7 получил 'J321AP', что указывает на схожесть модели с iPad8,8, но последняя является версией 'enhanced x'.
См. https://browser.geekbench.com/v4/cpu/sea...
Модель iPad pro 1TB имеет 6 ГБ оперативной памяти, но это только для того, чтобы помочь с дополнительным хранилищем, никакого прироста производительности, к сожалению, нет.
А что насчет дополнительных отверстий в новом iPad? Одно из них находится на лицевой стороне дисплея, прямо рядом с камерой FaceID. И еще одно - на левой стороне посередине. Сначала я подумал, что это отверстие для извлечения SIM-лотка... но: я использую модель с WiFi...
Микрофоны. В iPad есть несколько микрофонов, чтобы помочь с шумоподавлением и для функции Hey Siri.
Пожалуйста, удалите все магниты! Более 100... новый вес? Нет ничего лучше, чем легкий планшет.
Если сравнить 11-дюймовую модель с 10,5-дюймовой прошлогодней, то модель с Wi-Fi действительно легче.
Это также относится к модели 12.9 против 12.9.
Так что эти магниты не сделали планшет тяжелее. Если вы сравниваете 12,9-дюймовую модель этого года с 10,5-дюймовой моделью прошлого года, то, конечно, она тяжелее.
Экран моего iPad поджарился (это случается, когда вы оставляете его на крыше машины и едете по шоссе). Я рассматриваю возможность покупки нового экрана здесь, но у меня есть один вопрос. Экран, показанный на разборе, имеет разъемы сверху и снизу, но на экране, доступном для покупки, показан только нижний набор разъемов. Есть ли другой узел в верхней части дисплея для чего-то еще, возможно, микрофона или датчика освещенности, который мне нужно приобрести?
Привет, Дэвид,
Вы правы - это похоже на датчики освещенности и микрофоны. Попробуйте отсоединить их от оригинального дисплея, чтобы перенести на сменный экран. Возможно, вам понадобится немного тепла. Осторожно подденьте их неметаллическим инструментом.
