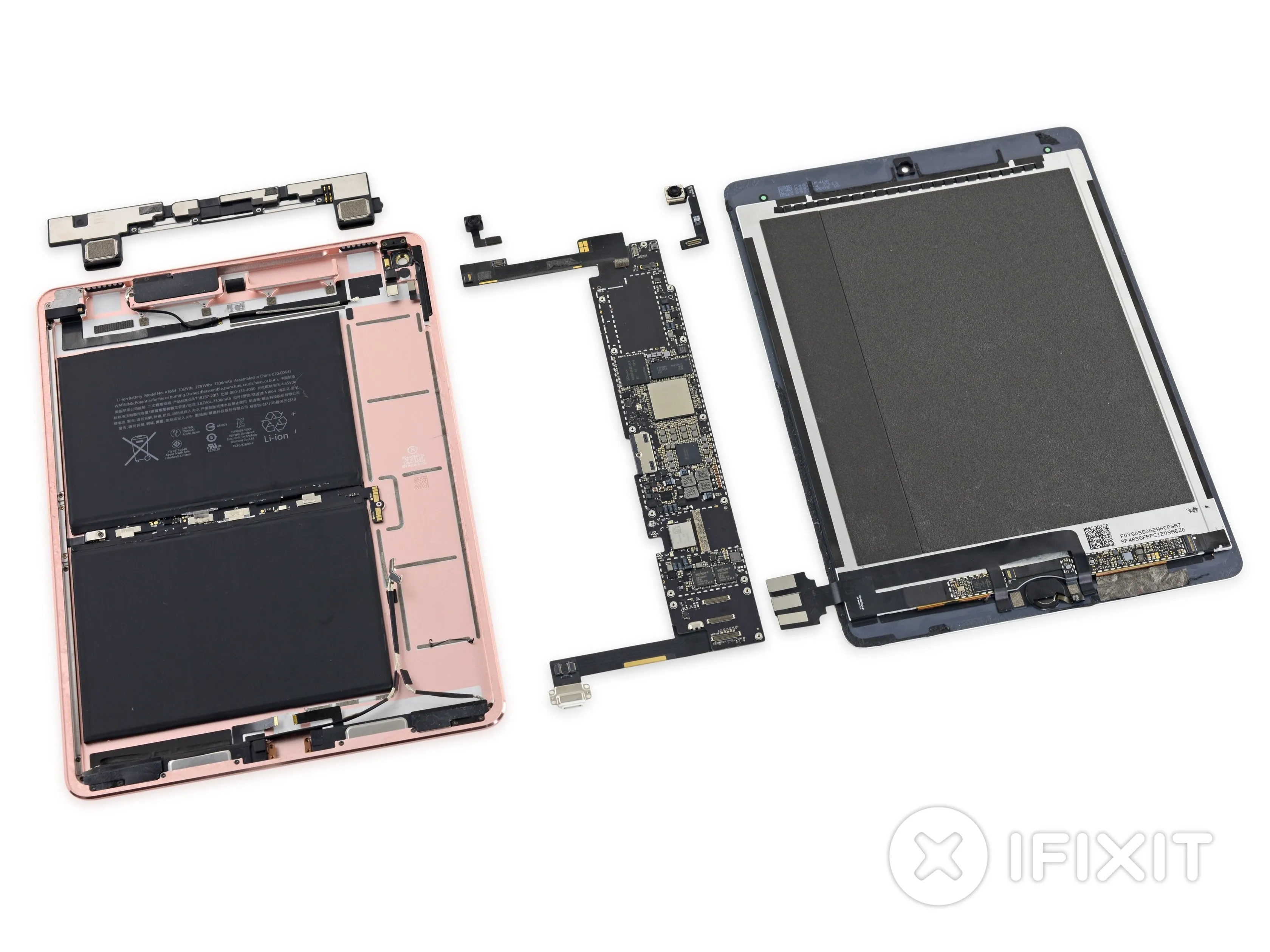

Разборка iPad Pro 9.7"

Введение

Вы наверняка ожидали увидеть более тонкий, легкий и быстрый iPad Air 3, но у Apple были другие идеи. Вместо того чтобы продолжить работу над выпущенным в октябре 2014 года iPad Air 2они вернулись к чертежной доске. На самом деле, скорее всего, они используют не чертежную доску, а iPad Pro - возможно, именно там они и почерпнули идею для этого устройства. Похоже, в нем собраны все функции первого iPad Proно в более компактном корпусе. Давайте посмотрим, как они это сделали - пришло время разобрать iPad Pro 9,7'.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPad Pro 9.7'

• Возможно, Apple и выпустила весь Air из линейки iPad, но на характеристиках 9,7-дюймового Pro они не экономили:

• Полностью ламинированный 9,7-дюймовый дисплей со светодиодной подсветкой, оксидной TFT-матрицей 'True Tone' с разрешением 2048 x 1536 (264 ppi).

• 64-битный процессор Apple A9X третьего поколения с сопроцессором движения M9

• 12-Мп задняя камера iSight с возможностью записи видео в формате 4K со скоростью 30 кадров в секунду и 5-Мп камера FaceTime с возможностью записи видео в формате 720p

• Самобалансирующаяся аудиосистема с четырьмя динамиками

• Сенсор Touch ID, 2 микрофона, 2 датчика освещенности, акселерометр, барометр и 3-осевой гироскоп

• Wi-Fi 802.11a/b/g/n/ac MIMO + Bluetooth 4.2

• 32, 128 или 256 ГБ встроенной памяти

Шаг 2

• Прежде чем погрузить наши руки в эту штуку, мы заглянули на наш любимый сайт, чтобы взглянуть на дисплей True Tone.

• Конечно же, какое новое элегантное мобильное предложение из Купертино может обойтись без пресловутого бугорка камеры?

• Этот 1,1-миллиметровый выступ был отсутствовала на в 12,9-дюймовой модели, но, вероятно, необходима в этой версии из-за немного более тонкого заднего корпуса и спецификации 12 МП, 4K задней камеры.

• И уже второй раз за неделю на заднем корпусе цвета розового золота можно увидеть новый номер модели: A1673, а также обычную маркировку.

• Неудивительно, что после того, как смартфон достигнет своего 5-го дня рожденияApple не хочет, чтобы вы выбросили свой iPad в ближайшую мусорную корзину - они предпочтут, чтобы вы вернуть его обратно.

Шаг 3

• Все семейство iPad здесь! Слева направо: Mini 3, Air 2 и iPad Pro 12,9'.

• Воистину, за всю историю существования iPad никогда не было более розово-золотого iPad, чем этот.

• Если говорить серьезно, то очень приятно видеть редизайн, в котором основное внимание уделяется функциям, а не бесконечному уменьшению толщины устройства, которое и так тоньше карандаша.

Шаг 4

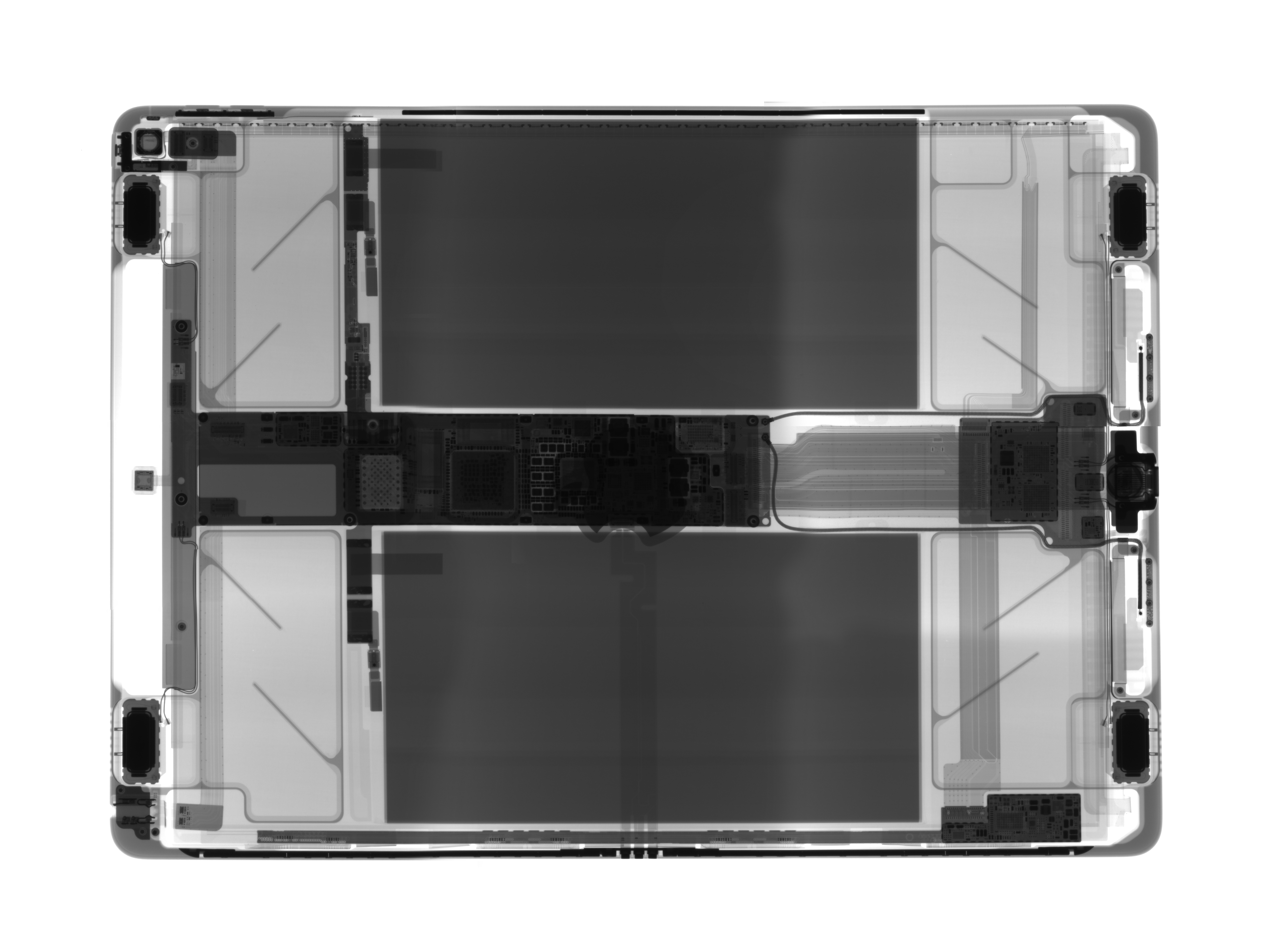

• Наши изобретательные друзья из Creative Electron прислали нам обзор внутренностей Pro 9.7 в стиле рентгеновского снимка.

• Мы сразу же отмечаем, что там, где у более крупного iPad Pro внутренний объем доминировали четыре огромных корпуса динамиков.то этот малыш использует более традиционную схему: аккумулятор занимает большую часть пространства, логическая плата находится сбоку, а динамики втиснуты по краям.

• Но что это за странная полоска печатной платы, проходящая через середину?

• Пришло время рассмотреть ее поближе. Давайте откроем его!

Шаг 5

• Пока мы разогреваем iOpeners, мы делаем ставки в офисном пуле: Где будут находиться кабели дисплея в этот раз?

• Пора выбирать потихоньку и надеяться, что мы ничего не зацепим.

• Возможно, когда-нибудь Apple приложит свои огромные инженерные силы к решению проблемы, как сделать планшет, который открывается для обслуживания без 30-минутного процесса нагревания, отжимания и отсасывания, который требуется сейчас. Но это не сегодня.

• Успешно вырезав переднюю панель из клеевого каркаса, мы впервые заглянули внутрь...

Комментарии к шагу

Сколько времени и сколько раз вы оставляли iOpener на нем до первой попытки подковырки?

Стоит отметить, что в нижней части экрана находятся две антенны Wi-Fi/bluetooth, которые могут быть повреждены при извлечении. Следует соблюдать осторожность при открытии нижней части устройства.

Шаг 6

• В обзоре говорится: Кабель дисплея в правом нижнем углу! Это новая конфигурация.

• Мы хотели бы кратко упомянуть, что инструкции по разборке очень важны для успешного ремонта. Мы считаем, что каждый пользователь имеет право знать, как безопасно работать со своим устройством.

• Дисплей, прикрытый поролоном, также содержит тонну микросхем!

• Parade Technologies DP815 (скорее всего, это итерация контроллера синхронизации DP695, используемого в 12,9-дюймовом Pro)

• NXP Semiconductors 8416A1 (NVT8416) защищенный микроконтроллер (для Touch ID)

• Управление питанием дисплея Renesas ISL98667A

Шаг 7

• Открутив несколько винтов, мы извлекаем большую пластину EMI-экрана, закрывающую логическую плату.

• Подобную защиту мы видели в более крупном iPad Proно в линейке iPad Air его не было.

• Наши пальцы так и чешутся от желания разломать микросхемы, но пока мы сдерживаемся и довольствуемся тем, что изолируем батарею. Один точно установленный медиатор отделяет контакты батареи от логической платы.

• Следующим отсоединяется еще один экран, закрывающий плату батареи, расположенный между двумя большими ячейками.

• Там есть некоторые действия, и, как ни странно, винт, который, похоже, удерживает разъем смарт-клавиатуры на плате батареи.

Шаг 8

• С экранами и пленкой разобрались, переходим к тяжелым элементам. Первое: верхние динамики!

• Они действительно крепко приклеены и прикручены, но это не проблема, с которой не справится инструмент для вскрытия пластика.

• Когда мы вытаскиваем динамики, чтобы рассмотреть их поближе, мы вознаграждаем себя за труды: они соединяются с логической платой с помощью пружинных контактов!

Комментарии к шагу

К правой верхней части динамика прикреплено нечто, похожее на датчик приближения, гибкий кабель которого также является кнопкой питания и вспышкой. Я случайно порвал его, когда доставал динамики, так как не знал. Кабель отделен от динамика, но часть кабеля датчика приближения лежит на верхней части динамика, приклеенная вниз. Снимите датчик с динамика, прежде чем снимать сам динамик.

Полезно знать. Спасибо Эдгар

Довольно разочарован этим руководством по многим причинам, но эта стала последней каплей. Я разбирал все устройства Apple много раз, но эта модель была единственной, которую я не разбирал. Обычно я не смотрю на комментарии пользователей, потому что либо эти руководства правильные, либо все объясняется само собой. Но в этом случае вы абсолютно промахнулись! Я также оторвал кабель датчика приближения, потому что ни в одном шаге или картинке вы даже не упомянули о нем! Там показано, что он находится на стороне динамика после его снятия, но вы не можете сказать, что датчик не прикреплен к нему, потому что это обратная сторона его!

И, судя по вашей фотографии... с большим увеличением, видно, что вы также порвали гибкий кабель, как well.... и даже с этой ошибкой, вы все еще не упомянули об этом или сделать красную предупреждающую надпись под фотографиями! Серьезно!?

Это просто расстраивает, потому что теперь мой клиент должен ждать дольше, чтобы получить свое устройство обратно.

Конец тирады...:-(

Шаг 9

• Выскакивает виновник неприглядного бугорка камеры.

• И да, эта ямочка проходит весь путь вниз, через корпус до сапфирового стекла крышки объектива.

• В последнее время в мобильной линейке Apple появилось несколько консолидированных аппаратных функций, и эта камера не стала исключением.

• Это та же 12-Мп камера с разрешением 4K, что и в модели 6sчто является существенным улучшением по сравнению с 8-Мп камерой 1080p, которую мы откопали в нашем последнем выпуске Pro разборке.

• Мы предполагаем, что это не приведет ни к чему ни к чему хорошему.

Шаг 10

• На пути к логической плате мы встречаем несколько странных новых плат для подключения антенн.

• Каждый разъем закреплен на месте с помощью клея, но при небольшом отжатии они освобождаются.

• Сами платы не имеют очевидного назначения; мы можем лишь предположить, что их плоские верхушки обеспечивают дополнительную поддержку дисплея.

• Теперь, когда вы будете опираться ладонями на стекло при рисовании с помощью Карандашвозможно, стоит немного усилить опору.

• В любом случае, пора взглянуть на эту логическую плату!

Шаг 11

• Чип-чип ура!

• Apple APL1021 64-битный процессор приложений A9X

• Память Samsung K3RG1G10BM-KGCH 2 Гб (16 Гб) LPDDR4 SDRAM

• SK Hynix H23QEG8VG1ACR-BC 32 Гб (256 Гб) флэш-памяти NAND

• 2 × контроллер сенсорного экрана Broadcom BCM15900B0 (как в iPad Pro 12,9')

• Модуль Wi-Fi Apple 339S00109

• NXP 66V10 (PN66V) контроллер NFC и микросхема зарядки 1610A3 (как в iPhone SE/6s/6s Plus) (CBTL1610A3, возможно, мультиплексор порта дисплея)

• InvenSense EMS-A 6-осевой гироскоп и акселерометр (также встречается в iPhone SE)

Шаг 12

• Но подождите, есть еще больше чипов!

• Maxim Integrated MAX98721BEWV усилитель форсированного класса

• M7H YP (скорее всего, Bosch Sensortec BMP280) (датчик давления BMP282)

• Apple 343S00051-A1 (вероятно, итерация 343S00052-A1, установленного в iPad Pro 12.9') управление питанием

• Управление питанием Apple 343S00089-A1

• STMicroelectronics STM32L052T8 32-разрядный микроконтроллер ARM Cortex-M0+

• Аудиокодек Cirrus Logic CS42L83A

• Аналоговые устройства ADAU7002 аудиоконвертер

Шаг 13

• К сожалению для таких ремонтопригодных людей, как мы, батарея не содержит ни одной из этих замечательных клейких защелок которые есть в более крупных iPad Pro (и во всех iPhone, начиная с 5s). Так что извлечение батареи - дело липкое.

• Может быть, в следующий раз Apple? Пожалуйста?

• На аккумуляторе указано напряжение 3,82 В, мощность 27,91 Вт-ч и емкость 7 306 мАч, что соответствует заявленным 10 часам автономной работы.

• Как и ожидалось, это немного меньше, чем 38,8 Вт-ч у более крупного iPad Pro-но на порядок лучше, чем у iPad Air 227,62 Вт-ч. Тем не менее, все три модели имеют примерно одинаковое расчетное время автономной работы.

• Мы уже собираемся оставить это дело, но пытаемся еще раз ткнуть пальцем в разъем Smart, надеясь, что извлечь его будет проще, чем в прошлый раз. в прошлый раз. Не повезло.

• Индикатор заряда батареи Texas Instruments SN27545

Шаг 14

• Оценка ремонтопригодности iPad Pro: 2 из 10 (10 - самый простой ремонт)

• Хотя батарея не припаяна на место, она очень прочно приклеена - больше никаких тянущихся язычков, как в более крупном iPad Pro 12,9'.

• Порт Smart Connector практически невозможно заменить - но в нём нет движущихся частей, и он вряд ли выйдет из строя.

• ЖК-дисплей и стекло передней панели сплавлены вместе. Это несколько упрощает процедуру вскрытия.

• Слипшаяся передняя панель увеличивает стоимость ремонта экрана и риск повреждения ЖК-дисплея при открытии.

• Клейкие частицы удерживают все на месте, что усложняет ремонт.
