Разборка iPad Wi-Fi

Введение

Ознакомьтесь с руководством по ремонту iPad Wi-Fi, чтобы получить полный набор руководств по ремонту!

Вчера мы получили возможность заглянуть внутрь iPad, когда нам удалось раскрыть тестовые фотографии FCC. Однако будьте внимательны: то, что вы видите там, относится к предсерийному устройству, в то время как фотографии, представленные здесь, сделаны с устройства, купленного в розницу.

Хотите быть в курсе последних событий в мире аппаратного обеспечения? Следите за сайтом @Делаете.ру!

В нашем руководстве по ремонту Apple iPad уже есть несколько руководств по ремонту iPad. Мы надеемся, что вы еще не разбили свой экран, но если это так, то лучше всего обратиться именно сюда.

Также посмотрите на YouTube видео слайд-шоу с разбором!

Обновление 4/5: Мы сотрудничали с компанией ChipWorks, чтобы препарировать кремний внутри iPad. Скоро будет больше фотографий.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка iPad Wi-Fi

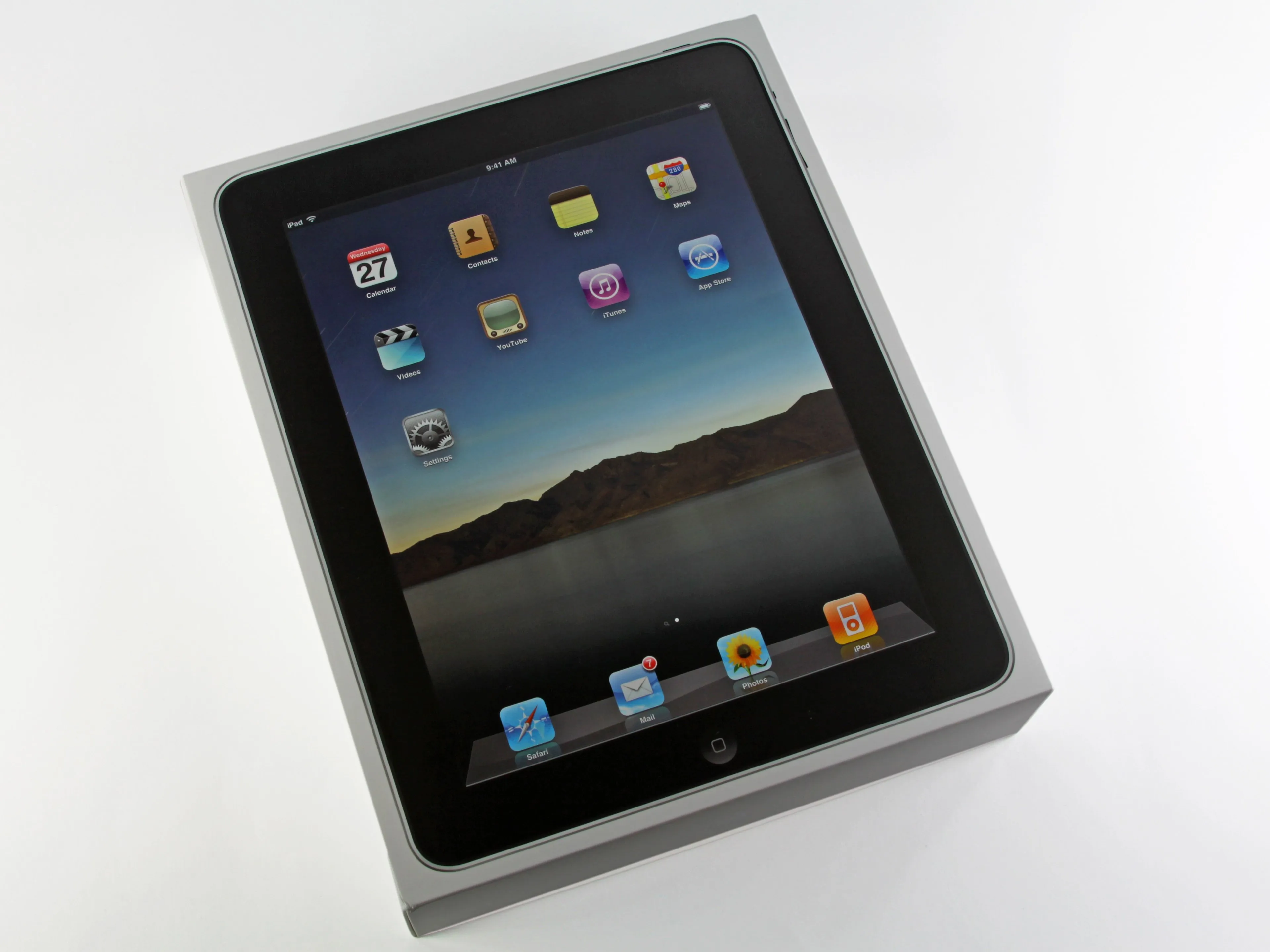

• Вот он! Мы получили в свои руки новейшую игрушку от Apple - iPad, и нам не терпится узнать, что же в нём находится. Поэтому мы не будем - давайте сделаем это!

Комментарии к шагу

Поздравляю!!!

Я люблю Делаете.ру!!! Всегда приятно следить за сайтом!!!

Итак, я предполагаю, что есть много свободного саппорта, чтобы сделать некоторые навороты в iPad, например, 'добавить' полный USB-разъем, а также разъем для карт памяти SD или MicroSD.

Так вот, есть ли кто-нибудь, кто мог бы порадовать нас 'How To'?

Было бы здорово!!!

С наилучшими пожеланиями

Пауло Маграни

Я попробовал iPad сегодня. Кажется, что прием сигнала Wi-fi на iPad намного слабее, чем на iPhone. У вас есть какие-нибудь объяснения? Значит ли это, что в iPad установлена некачественная антенна?

Apple подтверждает проблемы с Wi-Fi на iPad.

Сначала нужно проверить RF-тест на возможность Wi-Fi и обновить драйвер, затем пересмотреть конструкцию антенны.

Это iPhone, только больше?

В нем достаточно места, чтобы впихнуть жесткий диск iPod на 160 Гб!

Плюс SSD, и у вас будет достаточно места для тонны всего!

Очень интересно посмотреть на эту разборку.

Как открыть корпус, не оставив следов? Я попробовал с помощью очень-очень маленькой отвертки, и она оставила крошечный, но заметный след на серебристом корпусе.

Шаг 2

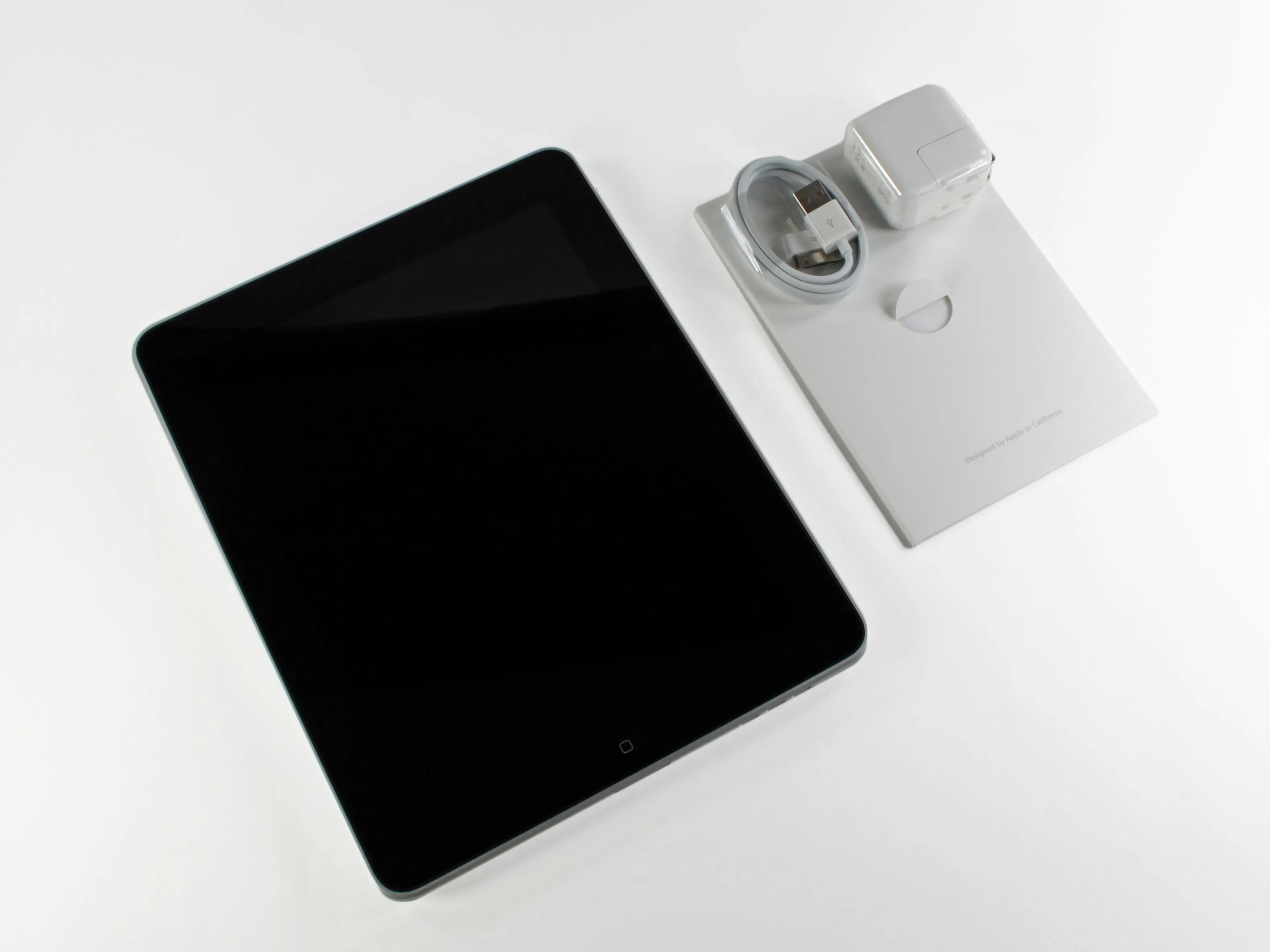

• Содержимое коробки:

• iPad

• Кабель USB с док-разъемом

• Адаптер питания USB мощностью 10 Вт

• Документация

Шаг 3

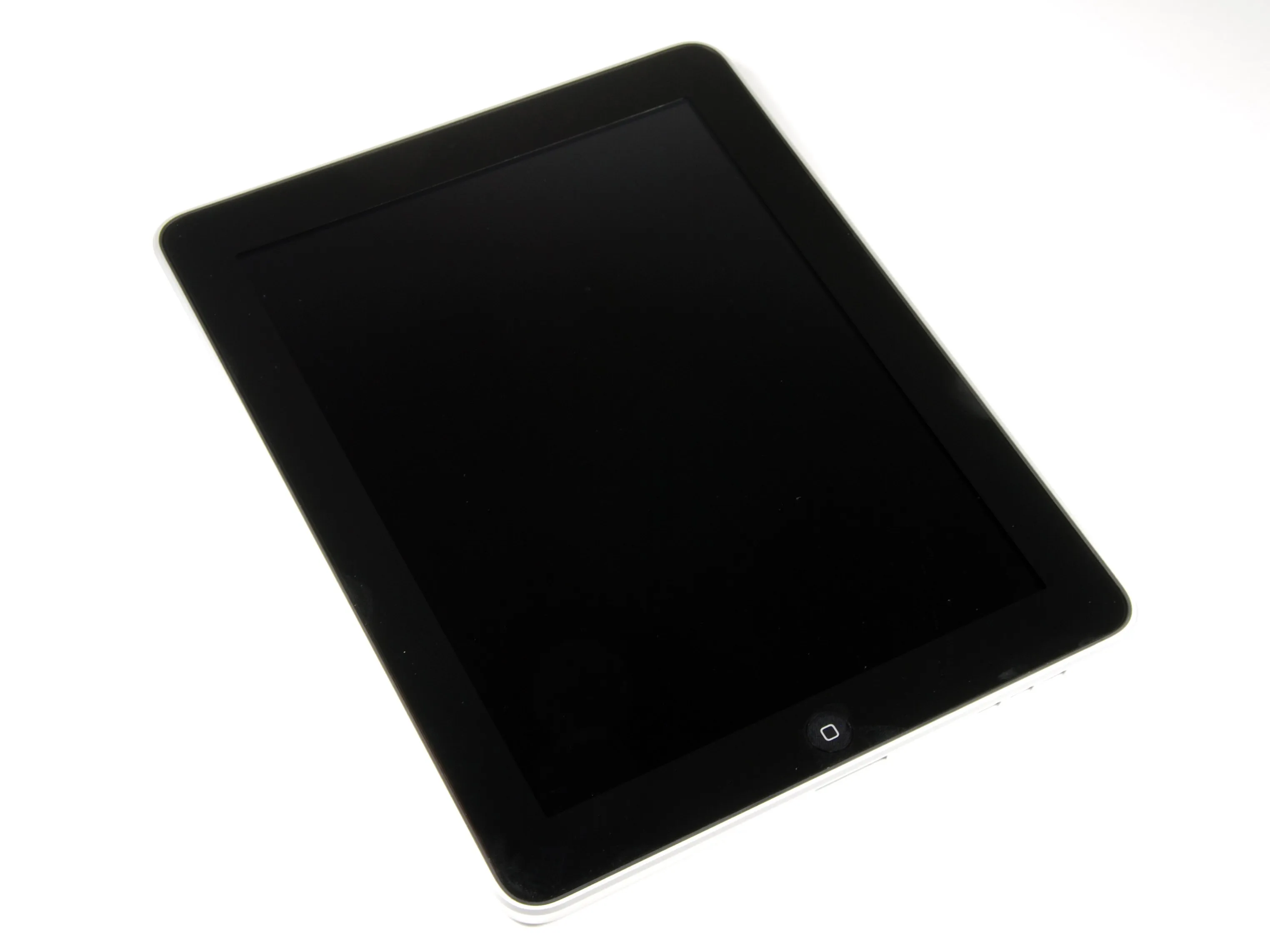

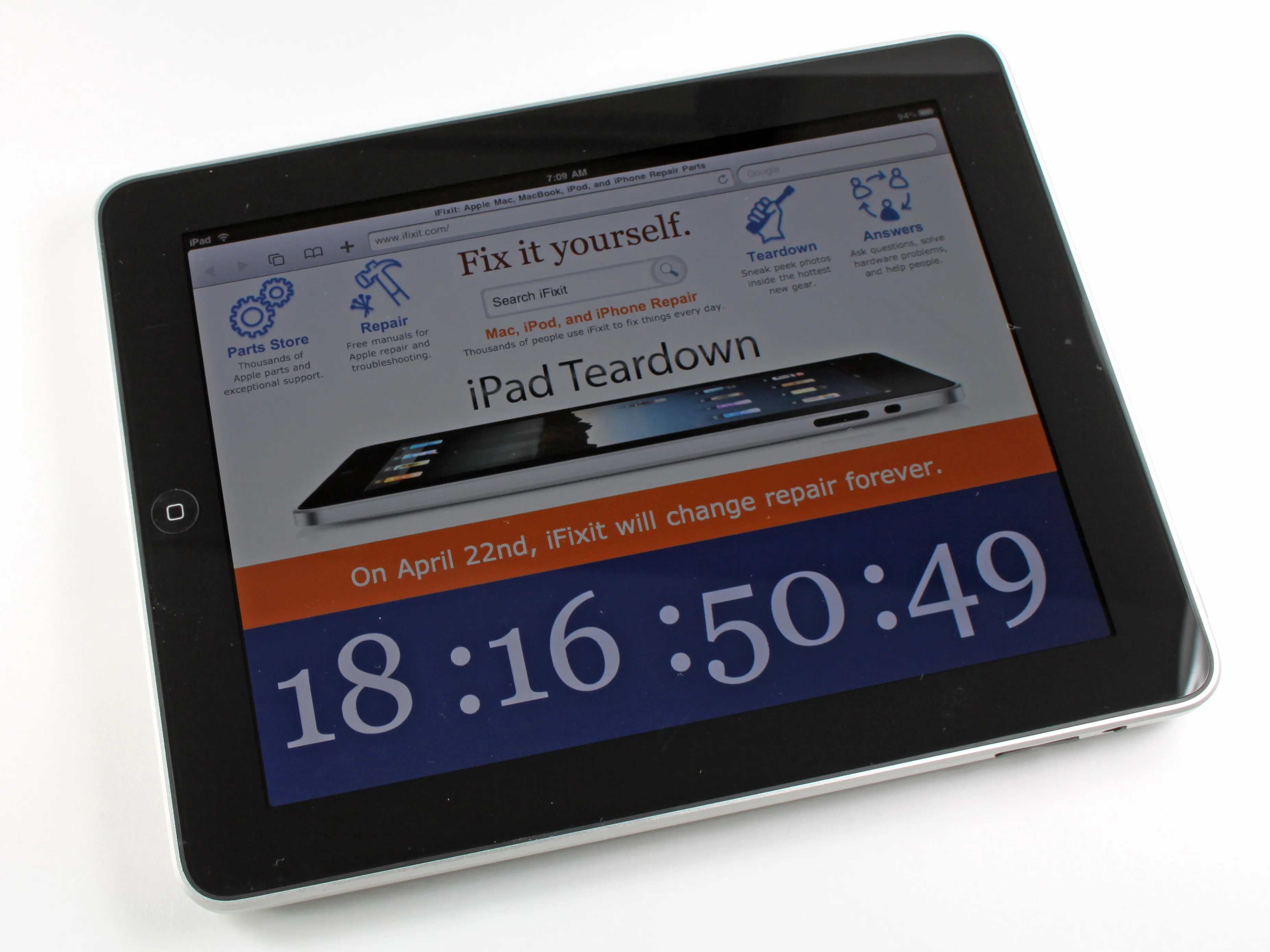

• Размеры iPad составляют 242,8 x 189,7 x 13,4 мм, а вес - 1,5 фунта.

• Значительно улучшенный 9,7-дюймовый глянцевый широкоформатный экран со светодиодной подсветкой и поддержкой Multi-touch идеально подходит для просмотра фильмов и чтения электронных книг.

• Номер модели iPad - A1219, что не так уж много значит. А вот 3G iPad - это A1337что довольно странно даже для Apple.

• Да, мы включили его - как же иначе? Но затем мы выключили его обратно и начали разбираться, как разобрать эту прекрасную машину на части.

Шаг 4

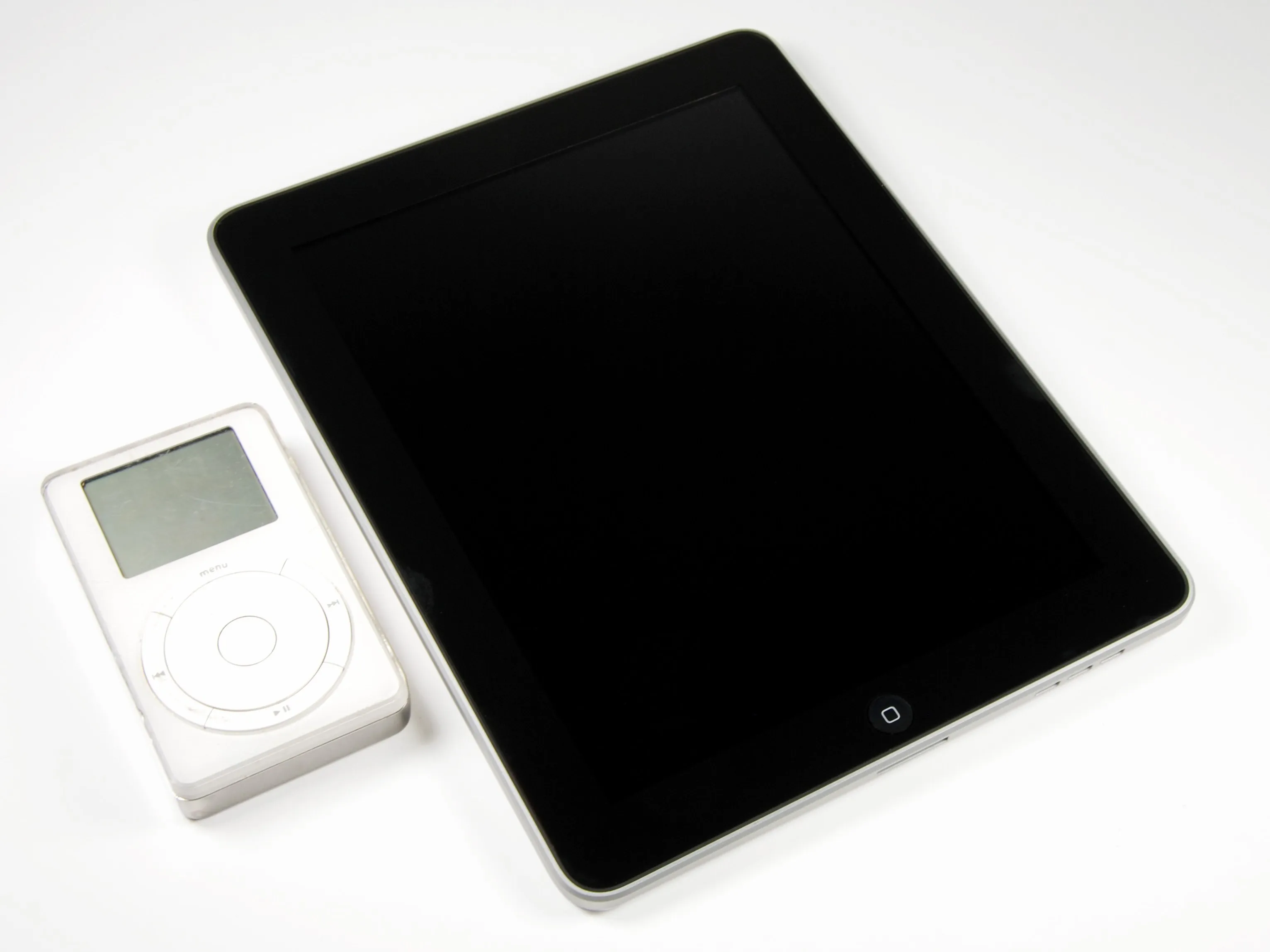

• iPad, встречайте iPod original.

• Больше похоже на: Летающая тарелка, встречайте лошадь и багги.

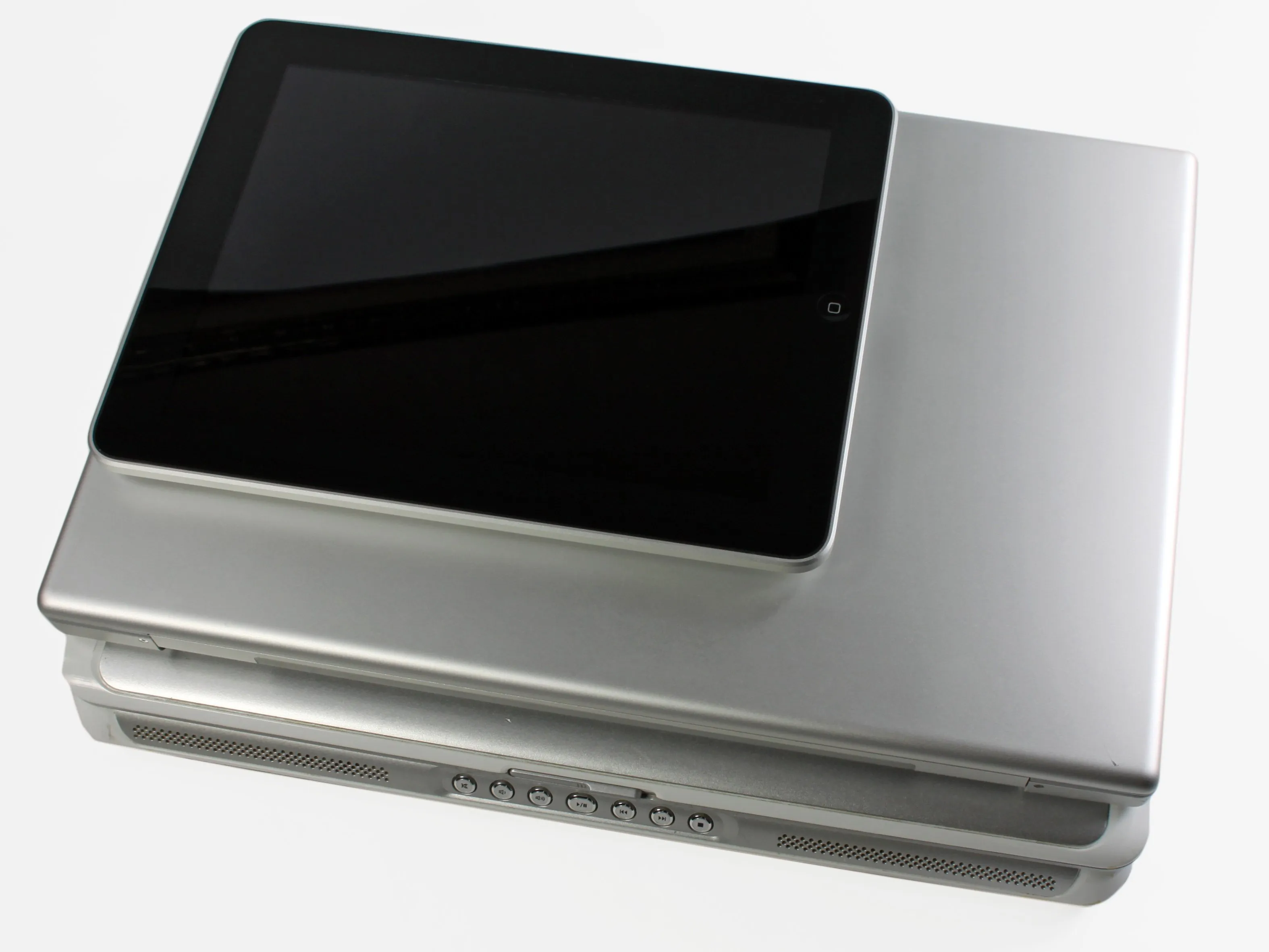

• iPad, уложенный на MacBook Pro, уложенный на ноутбук Dell.

Комментарии к шагу

Что делает dell так близко к драгоценному ipad?

Наверное, запускает Flash и снимает видео встроенной камерой, потому что, знаете ли, он может быть многозадачным.

Жаль, что здесь нет опции 'нравится' для комментариев. Я просто создам свой собственный. ^like^

Я понял, что 22 апреля вы, ребята, сделаете свое собственное iPad APP TEARDOWNS! Это будет просто супер, жду не дождусь!

Я тоже опубликую свой ^like^!

Ha!!!!

Возможность одновременного разрушения несколькими способами.

Шаг 5

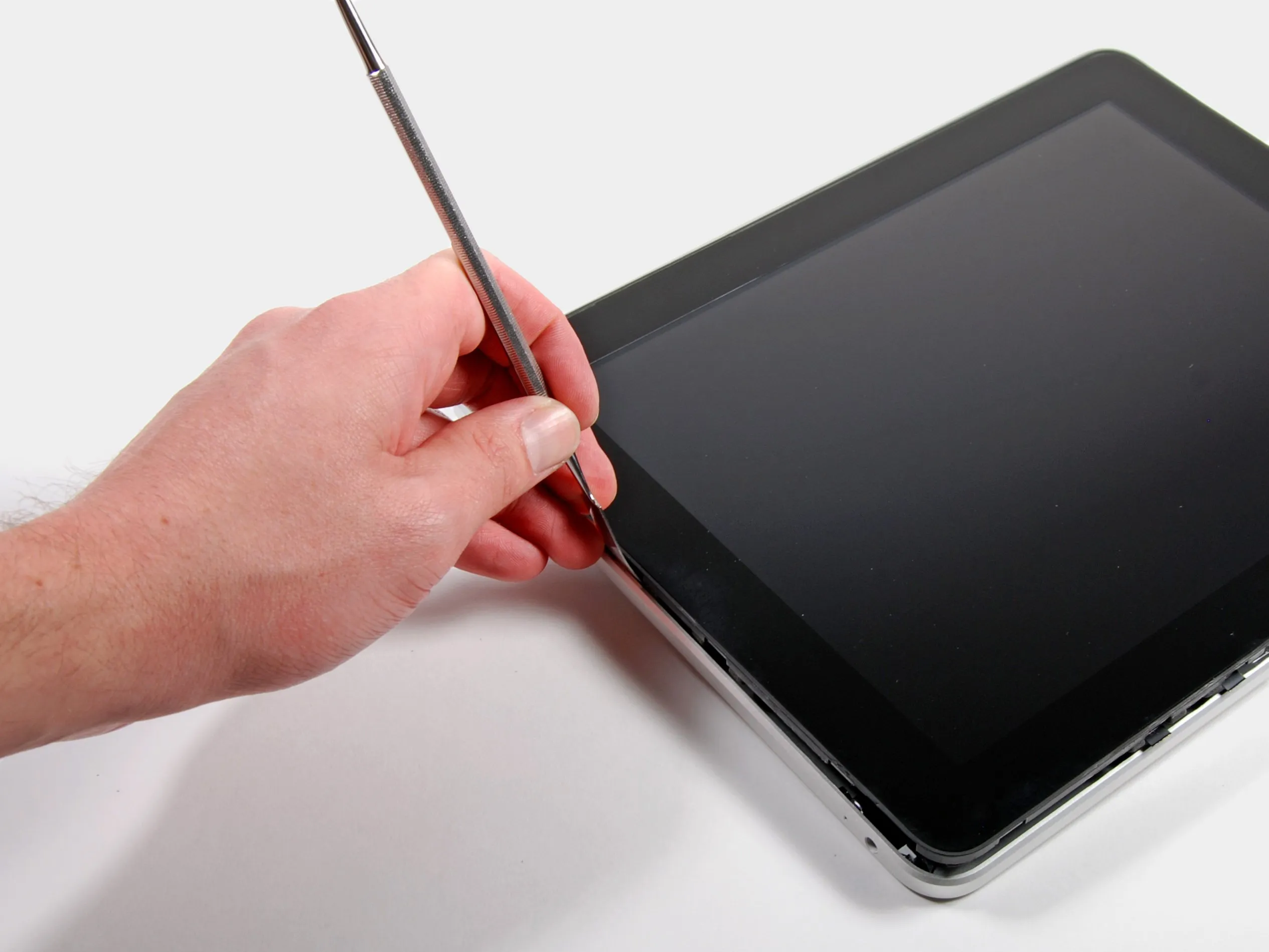

• Вставьте металлическую лопатку между дисплеем и задней крышкой, чтобы поддеть iPad.

• Какое экологичное устройство!

• Стекло дисплея без мышьяка

• Без BFR

• ЖК-дисплей без ртути

• без ПВХ

• Корпус из алюминия и стекла, пригодных для вторичной переработки

• Экологическая победа!

Комментарии к шагу

Легко ли снять переднюю панель?

Ооо!!! ее очень легко поддеть?

Кажется, нет. На самом деле на черной резиновой прокладке по краю экрана есть царапины.

Нет ничего экологического в устройстве, в котором используются материалы со всего мира, детали из США, Японии, Малайзии, собранные в Китае на угольной электростанции и переправленные через Тихий океан на корабле.

Отсутствие металлов естественного происхождения не является экологичным. Дружелюбно к человеку, но вряд ли экологично.

Алюминий - металл естественного происхождения. Взгляните на свою периодическую таблицу.

Алюминий добывают из бокситов, для производства которых требуется огромное количество электроэнергии. Гана, в ущерб своему населению, вынуждена выделять около 70 % своей гидроэлектроэнергии по дешевке алюминиевым заводам Valco.

Я не думаю, что это правильно. Во-первых, автор сообщения, возможно, имел в виду 'материалы природного происхождения', а не 'металлы'.

Во-вторых, я не думаю, что вы когда-нибудь найдете металлический (т.е. элементарный) алюминий в окружающей среде.

И в-третьих, номинированные злодеи - ПВХ, ртуть, мышьяк, BFR (что такое BFR? Они имеют в виду 'галоидоуглероды'?) - не являются 'металлами или даже материалами природного происхождения'. Ни один из них не встречается в природе в таком состоянии, а ПВХ точно не является природным, он полностью создан человеком.

О Дин. Алюминий легко окисляется в природе и не встречается в виде металлической руды. На самом деле, он не является металлом природного происхождения. Это всего лишь встречающийся в природе оксид.

Периодическая таблица ничего не может сказать по этому вопросу.

Спасибо всем за то, что так вежливо поправили мое невежество :)

Я думал 'это элемент', и это было так далеко, как мой мозг получил

ЖК-дисплей без ртути?

Я думал, что это дисплей со светодиодной подсветкой?

Это ЖК-дисплей, и это светодиодная подсветка, для света!

BFR означает 'бромированные антипирены', химические вещества, которыми покрывают электронные компоненты, чтобы защитить их от возгорания. Они очень токсичны и загрязняют целые свалки электронных отходов.

Для тех, кому может быть интересно это отступление в сторону ОТ, скажу, что вулканы выбрасывают около 0,3 миллиарда тонн CO2 в год. Это примерно 1% от человеческих выбросов CO2, которые составляют около 29 миллиардов тонн в год. Больше фактов здесь: https://www.skepticalscience.com/volcanoe...

CO2 - это только часть моей проблемы.

https://en.wikipedia.org/wiki/Global_warm...

В процессе производства используется большое количество воды. Поскольку большая часть процесса происходит в Китае, промышленная вода не фильтруется перед тем, как попасть в водоемы. Добыча руды для компонентов также оказывает влияние на окружающую среду.

https://en.wikipedia.org/wiki/Water_polut...

Все эти 'зеленые продукты' - маркетинг. Когда речь идет об окружающей среде, да, я в некотором роде нацист. Это делает мои счета за электричество небольшими.

А процесс обработки на ЧПУ потребляет даже больше воды и энергии, чем обычные методы изготовления корпусов. Да и условия труда там, в Шэньчжэне, на заводах Focxonn не самые лучшие.

Да, я быстро прошелся и оставил небольшой, но заметный след на серебряном корпусе. Я не хочу идти дальше, пока не смогу удалить его без следа.

Несмотря на то, что все остальные здесь ноют, никто не упоминает о том, что в верхней части экрана посередине, чуть менее чем в полудюйме, находится ленточный кабель, за которым нужно следить. Я не оборвал его, но был очень близок к этому, и, поскольку эта штука старая, я не уверен, что смогу найти ей замену.

Шаг 6

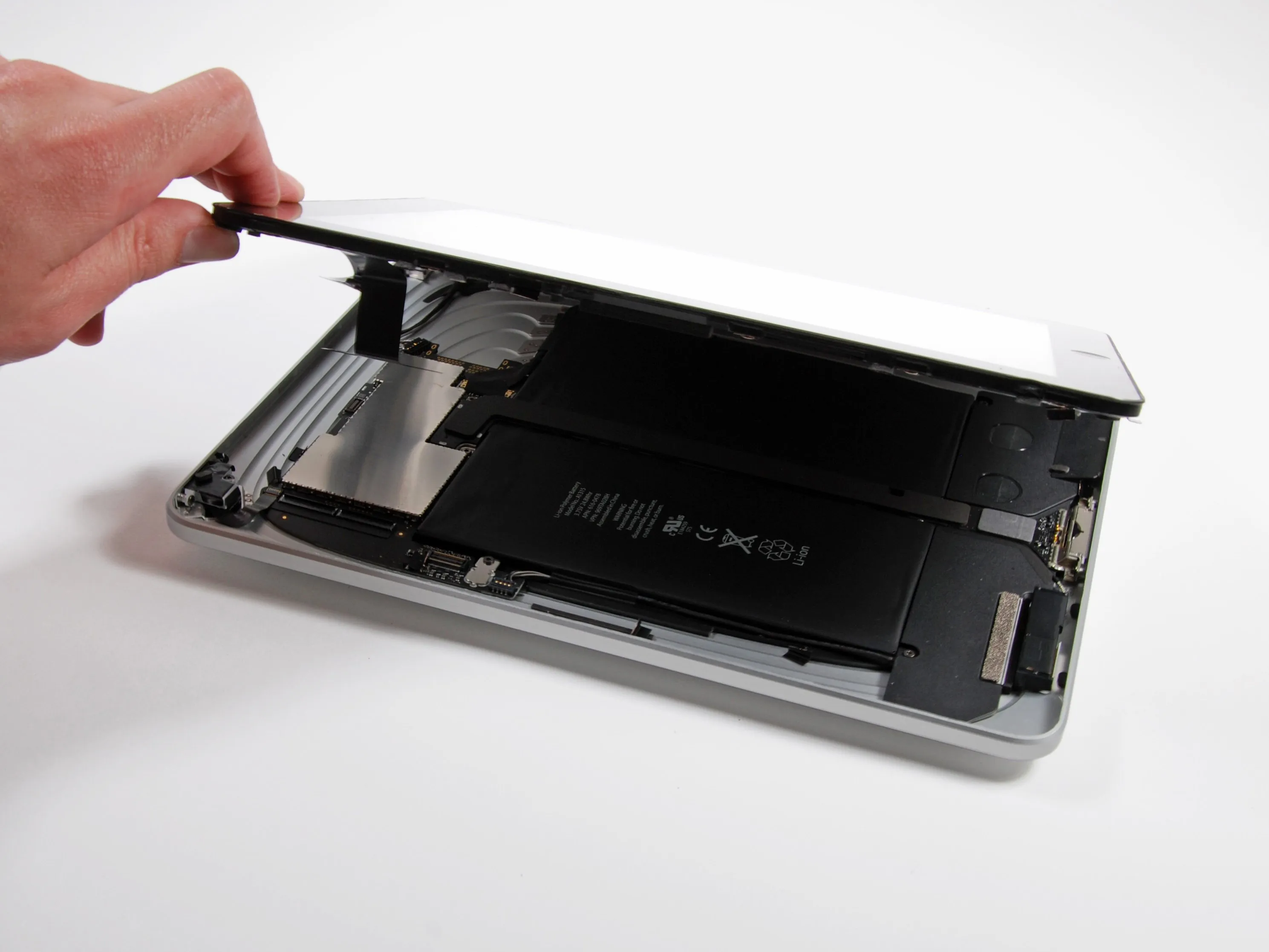

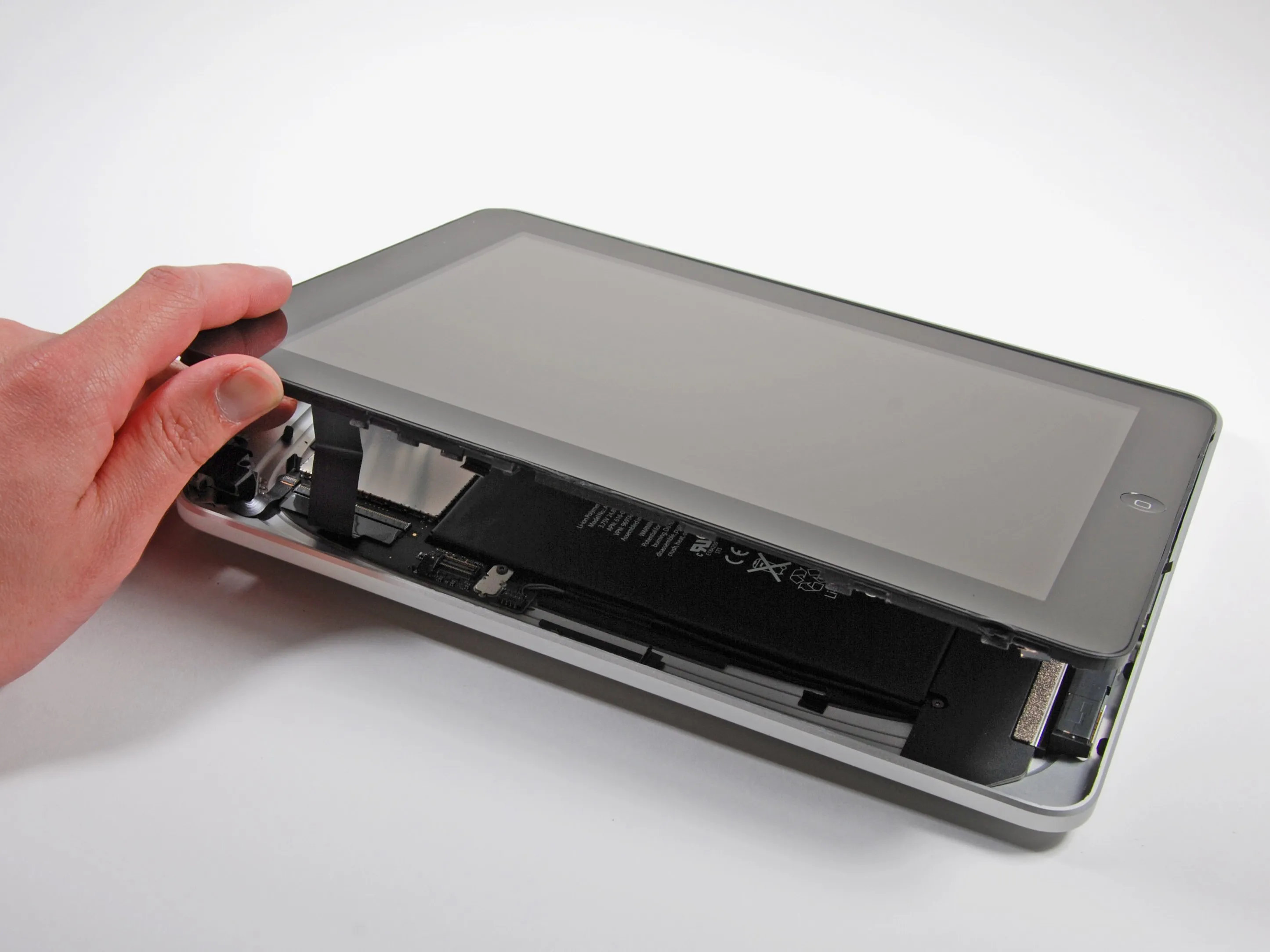

• Поднимите дисплей в сборе от заднего корпуса.

• Первый взгляд под капот показывает, что большую часть пространства в устройстве занимают два огромных литий-ионных полимерных аккумулятора.

Комментарии к шагу

Похоже на разборку iPod touch, только гораздо больше... Это примерно так, или клипсы как-то принципиально отличаются от тач?

Для чего нужен этот Y-образный разъем? Другой классный разъем, такой же, как у MacBook unibody, предназначен для дисплея, но что это за Y-образная лента? Что она делает?

Я сломал почти все свои зажимы, разбирая его. Продаются ли эти зажимы? Кажется, единственный способ разобрать его - это сломать клипсы, а затем заменить их, прежде чем собрать обратно.

Зачем вы вообще разбирали такой новый гаджет? Если он был неисправен, Apple должна покрыть его... но вскрытие его убивает эту гарантию.

Настраивая его :)

Кажется, что их достаточно легко заменить на несколько согнутых кусков пластика с проделанным в них отверстием. Возможно, подойдет пластик от DVD-футляра.

Да, я нашел металлический магазин, который сделает их точно для меня, $20 за штуку, или $4 за штуку, если я куплю 100. Так что я проверю Home Depot, чтобы посмотреть, что я смогу сделать.

Шаг 7

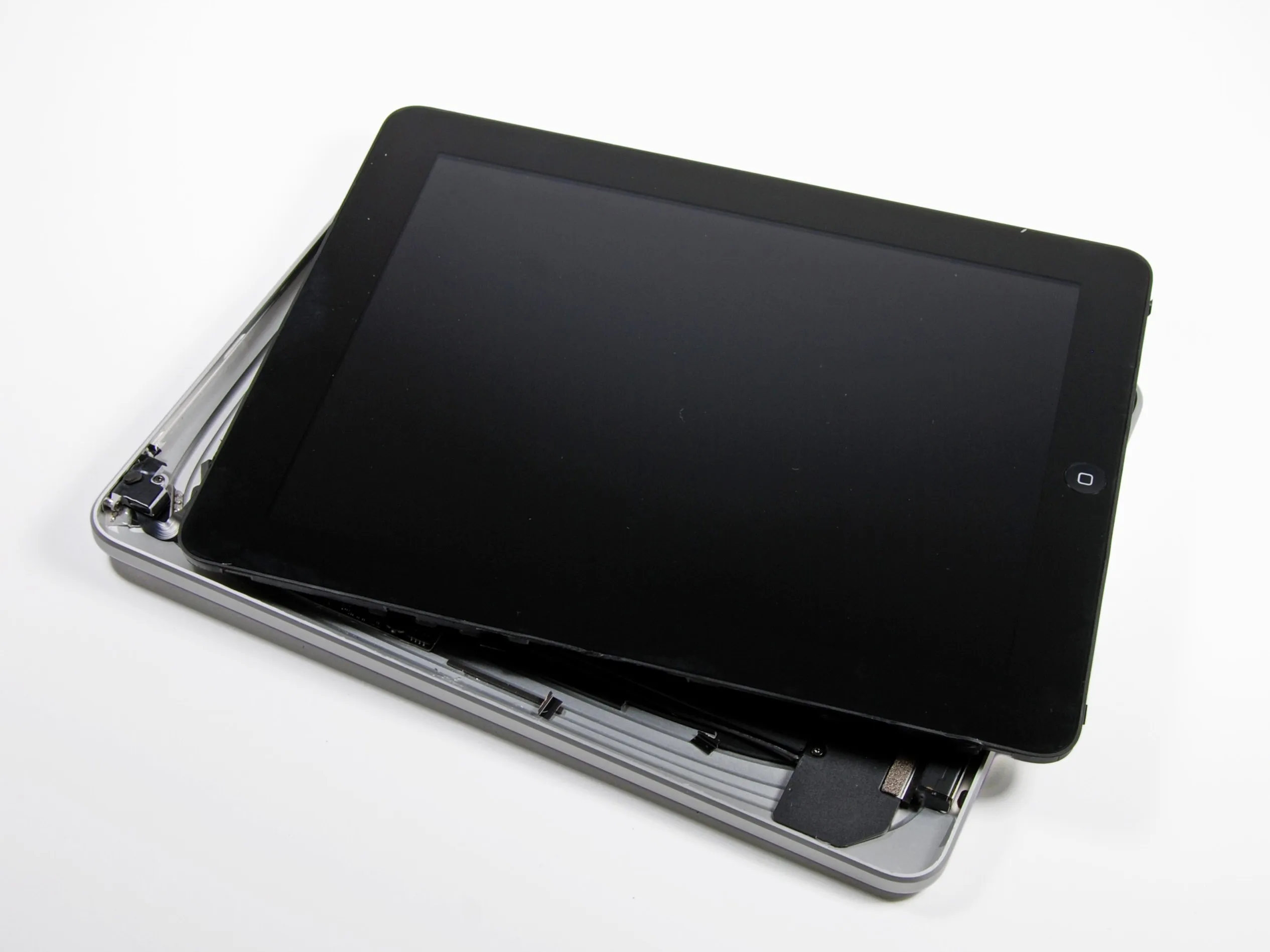

• Ааа, и он выключен. Вы не представляете, как мы рады, что для этого не понадобилась тепловая пушка.

• Напутственные слова: Вы можете сломать несколько язычков, снимая дисплей.

Комментарии к шагу

Эти выступы металлические?

Насколько легко они гнутся?

Итак, хитрость заключается в том, чтобы снять переднюю часть, не сломав язычки. Ждем решения. :D

PS Спасибо, что проделали этот процесс за нас. Похоже на саперов. ('Что это за шум?...*кабум*).

Почему бы просто не использовать большую присоску? На моем iPhone она работала идеально.

Недавно я заменил свой iPhone из-за дефекта камеры. Находясь в Apple Store в ожидании 'вердикта', я наблюдал, как гений осматривает каждое отверстие с помощью отоскопа. Полагаю, она искала следы повреждения водой. Удалось ли вам определить материалы или поверхности, которые они проверяют в iPhone, а теперь и в iPad?

В iPhone 3G и 3GS Apple была достаточно любезна, чтобы использовать видимые винты вместо защелок. Поскольку в iPad винты отсутствуют и он держится на вкладках, я думаю, что вряд ли вы сможете разобрать iPad с помощью одной присоски. Мы будем работать над тем, чтобы найти наименее инвазивный способ открыть iPad.

На iPad есть индикаторы повреждения жидкостью. Apple откажет в гарантийном обслуживании, если они активированы (они становятся розовыми после контакта с влагой). На iPad их, похоже, два: один в разъёме для наушников, другой - рядом с док-разъёмом.

> Батарея iPad намного больше, чем батарея iPhone 3G.

По 'размеру' или по 'емкости'? (Пожалуйста, не говорите просто 'больше').

Они сказали, что они занимают все пространство, так что да, они больше по размеру!

Шаг 8

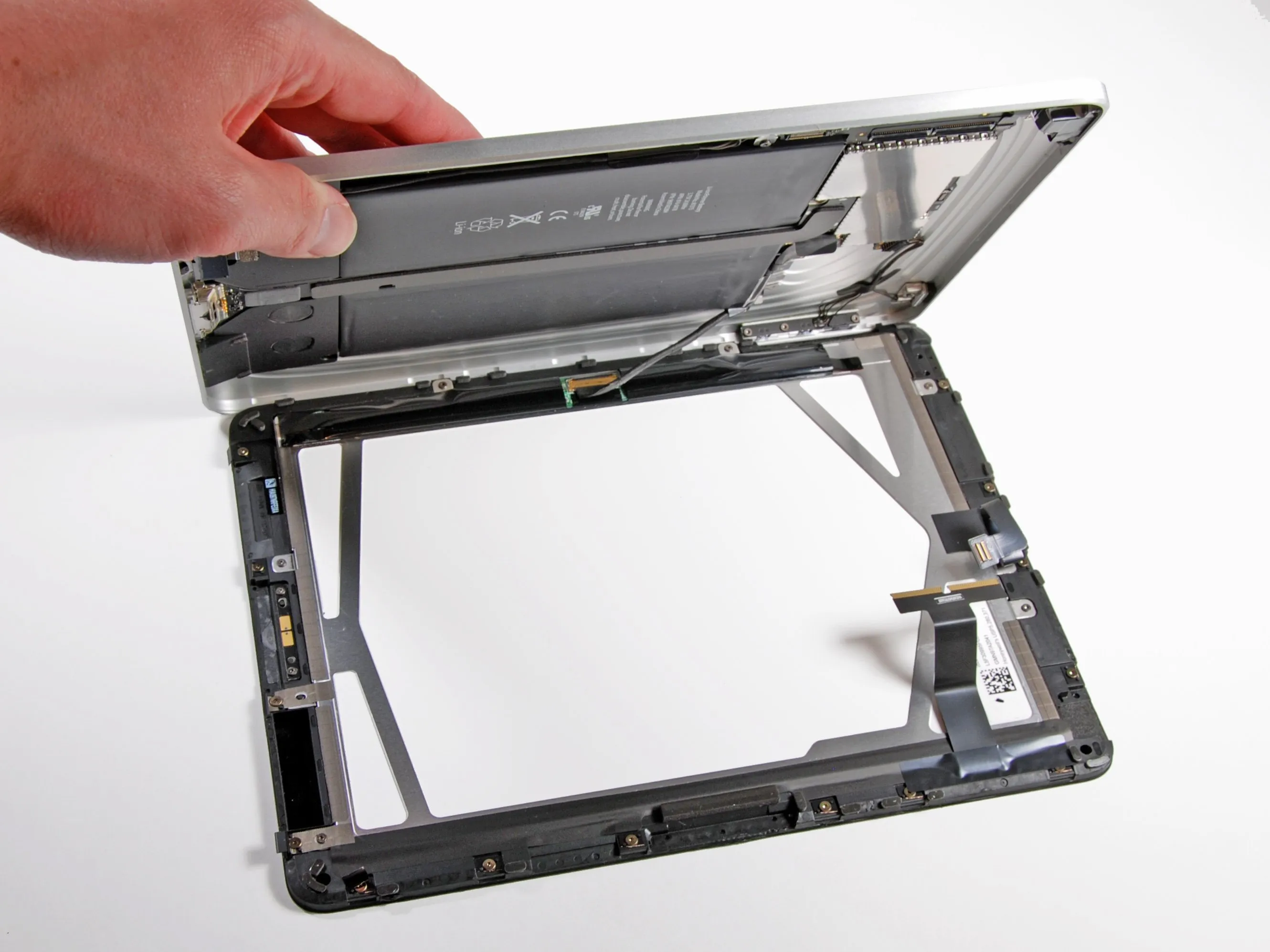

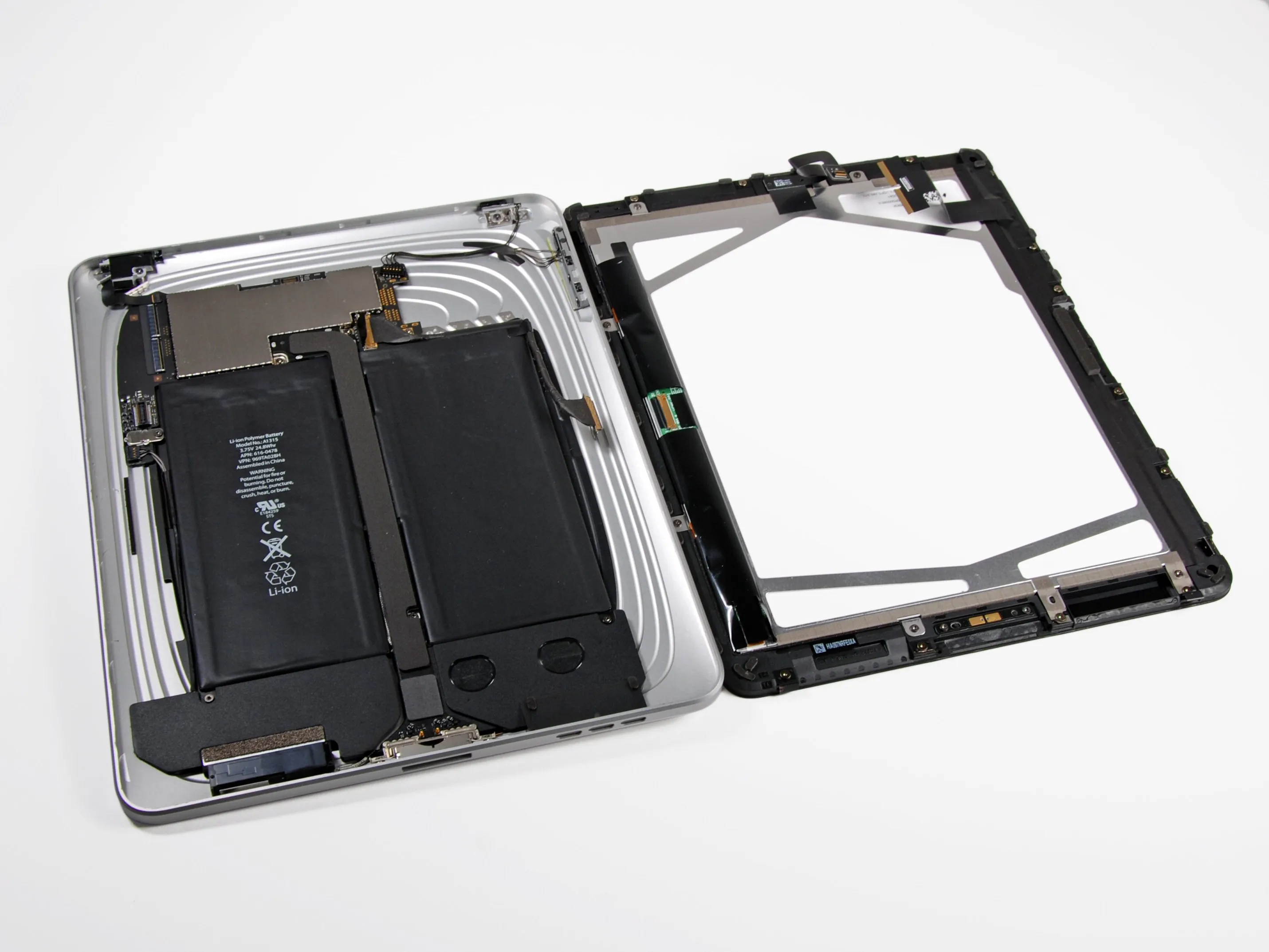

• Вау, какая великолепная симметрия.

• Дисплей в сборе и задняя часть корпуса весят по 350 г. Поговорим о распределении веса 50/50.

• Пустота в правом верхнем углу - это место, где будет находиться плата сотовой связи в iPad 3G.

Шаг 9

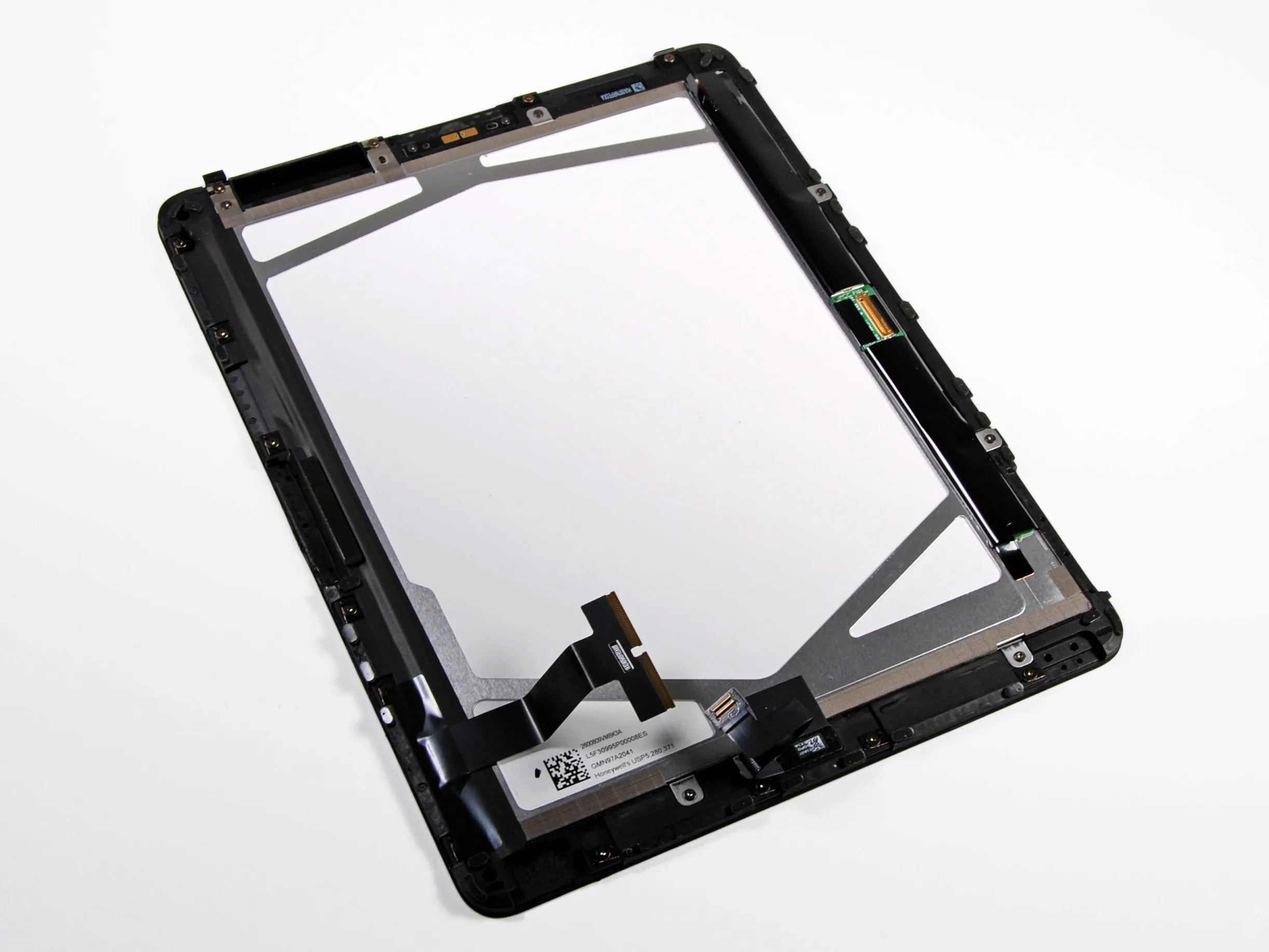

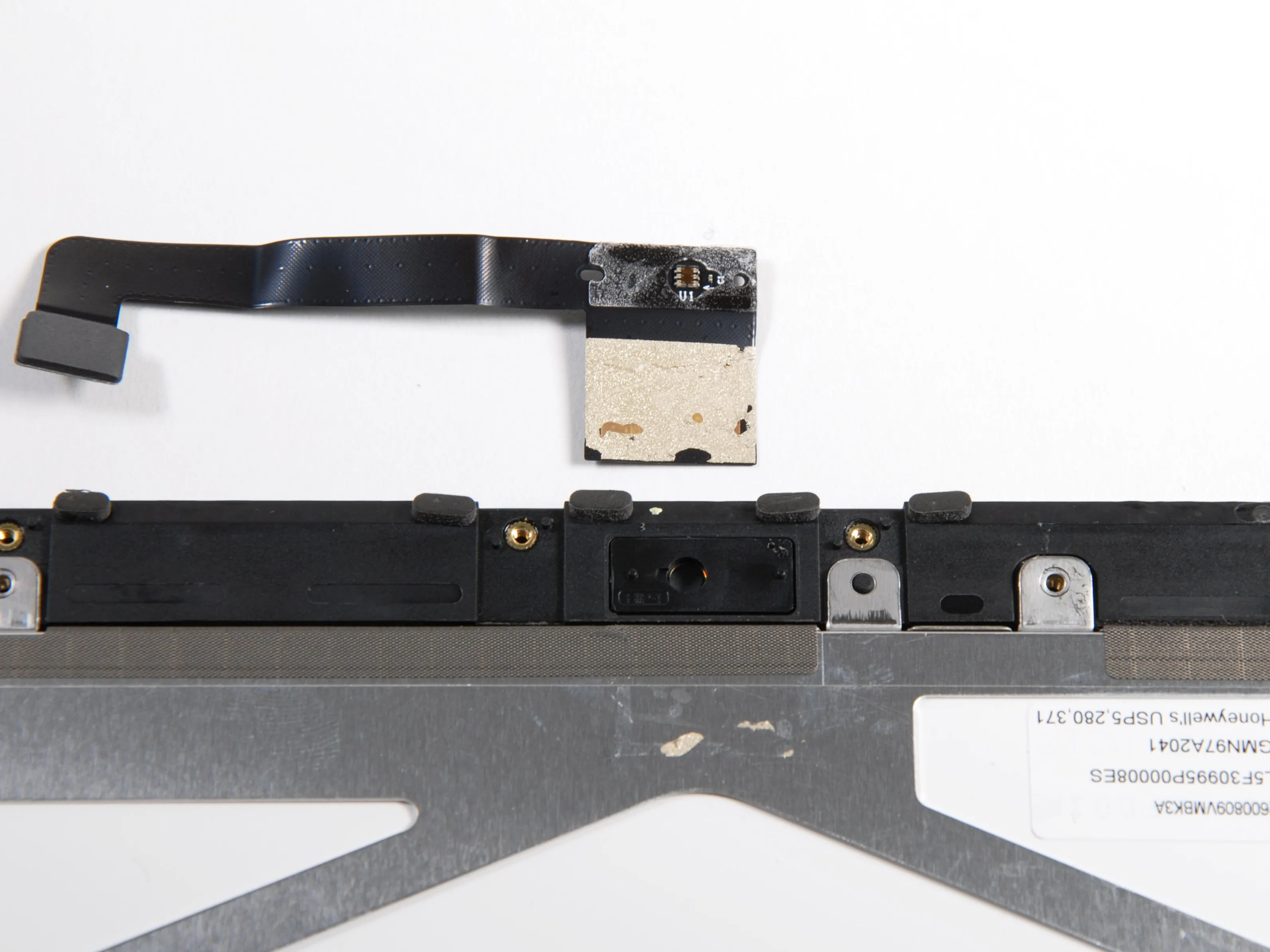

• На дисплее есть маркировка, ссылающаяся на патент Honeywell #5280371.

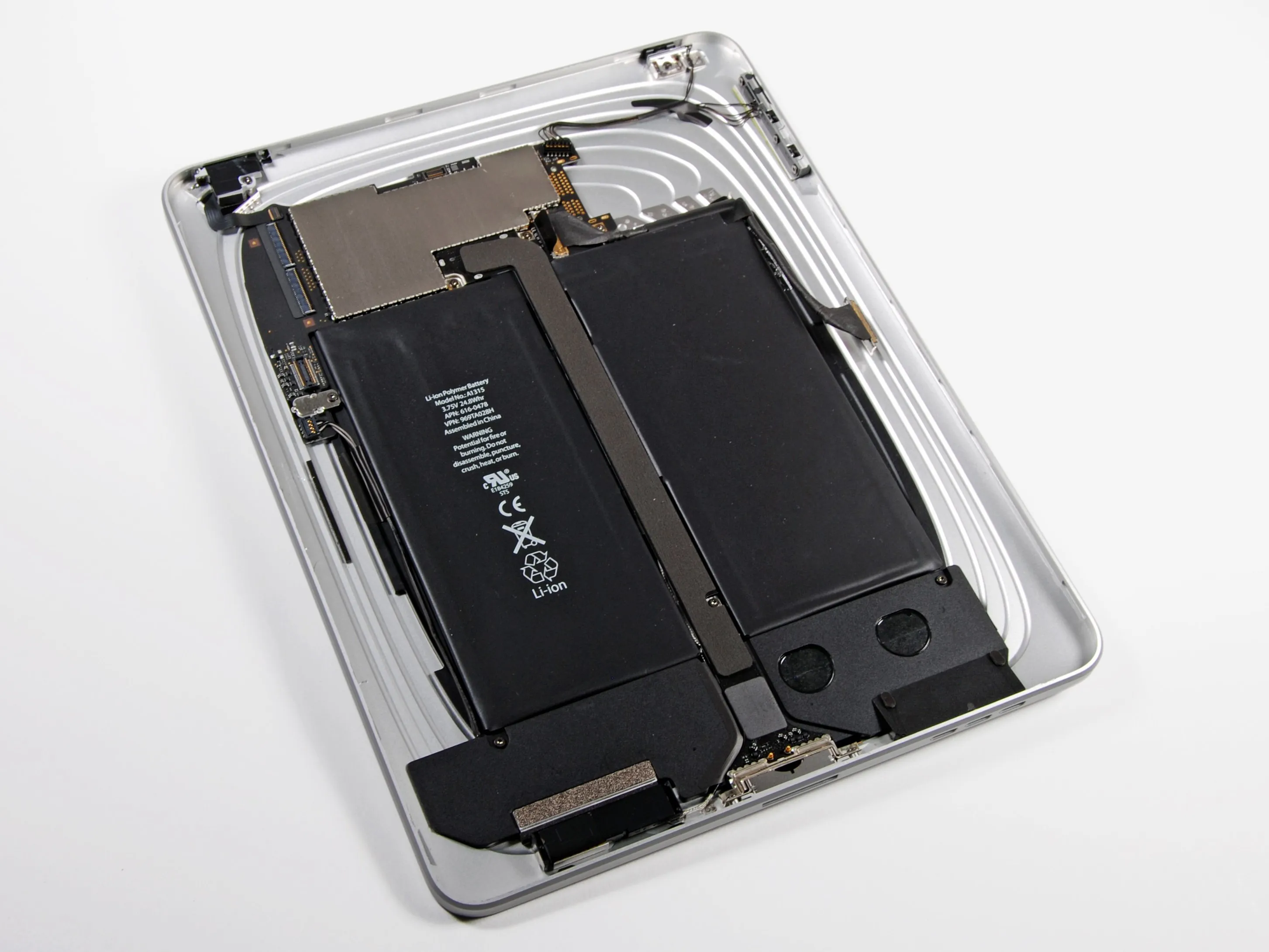

• Он выглядит довольно бесплодным, в основном потому, что все оборудование 3G отсутствует.

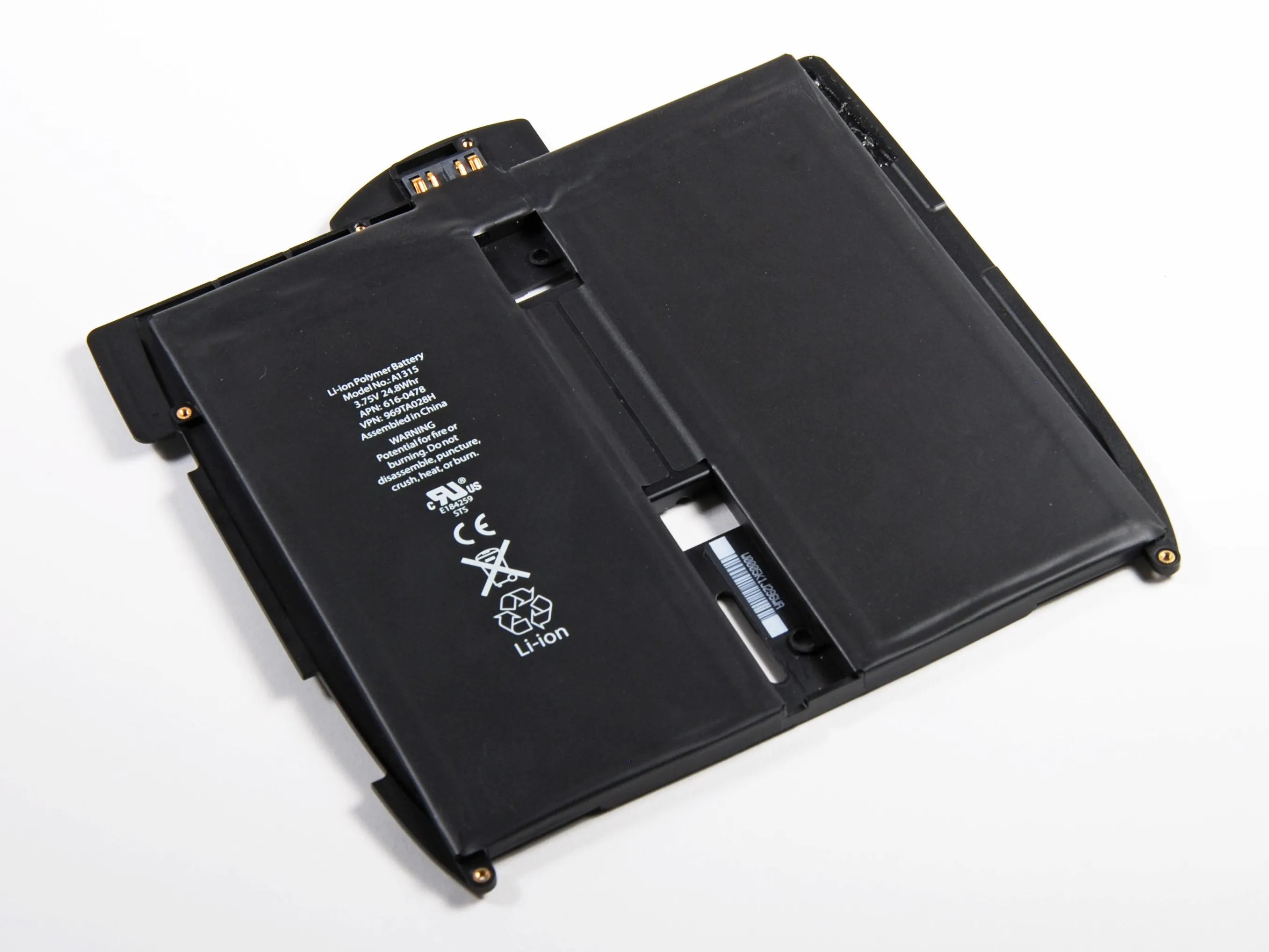

• Аккумулятор 3,75 В, 24,8 Вт-ч обеспечивает заявленные 10 часов работы. Для сравнения, у iPhone 3GS батарея 4,51 ватт-часа, а у MacBook Air - 40 ватт-часов.

• Блок питания USB пришлось усовершенствовать специально для iPad. Это 10-ваттный блок производства Foxlink Technology, Ltd., артикул #A1357 W010A051.

Комментарии к шагу

Датчик освещенности и его разъем для подключения к логической плате кажутся мне слишком большими. Я предполагаю, что в нем достаточно места для сигналов iSight.

Кто изготовил дисплей?

Поскольку у него есть собственный источник питания, будет ли он заряжаться при подключении к USB-порту на ПК (или Mac)?

Мы не знаем, кто изготовил дисплей для устройства, показанного в этом разборе. Если кто-то знает, мы будем рады подсказке. На другом iPad, который мы вскрыли, маркировка ЖК-дисплея была другой, и панель явно была произведена LG.

На дисплее написано Made in Taiwan by Wintek co.,ltd & Sintek co.,ltd.

www.wintek.com.tw

www.sintek.com.tw

Я только что прочитал, что панели поставляются от LG, Samsung или Epson, и только передняя панель с сенсорными датчиками поставляется от Wintek, но никаких упоминаний о Sintek.

LGD

Шаг 10

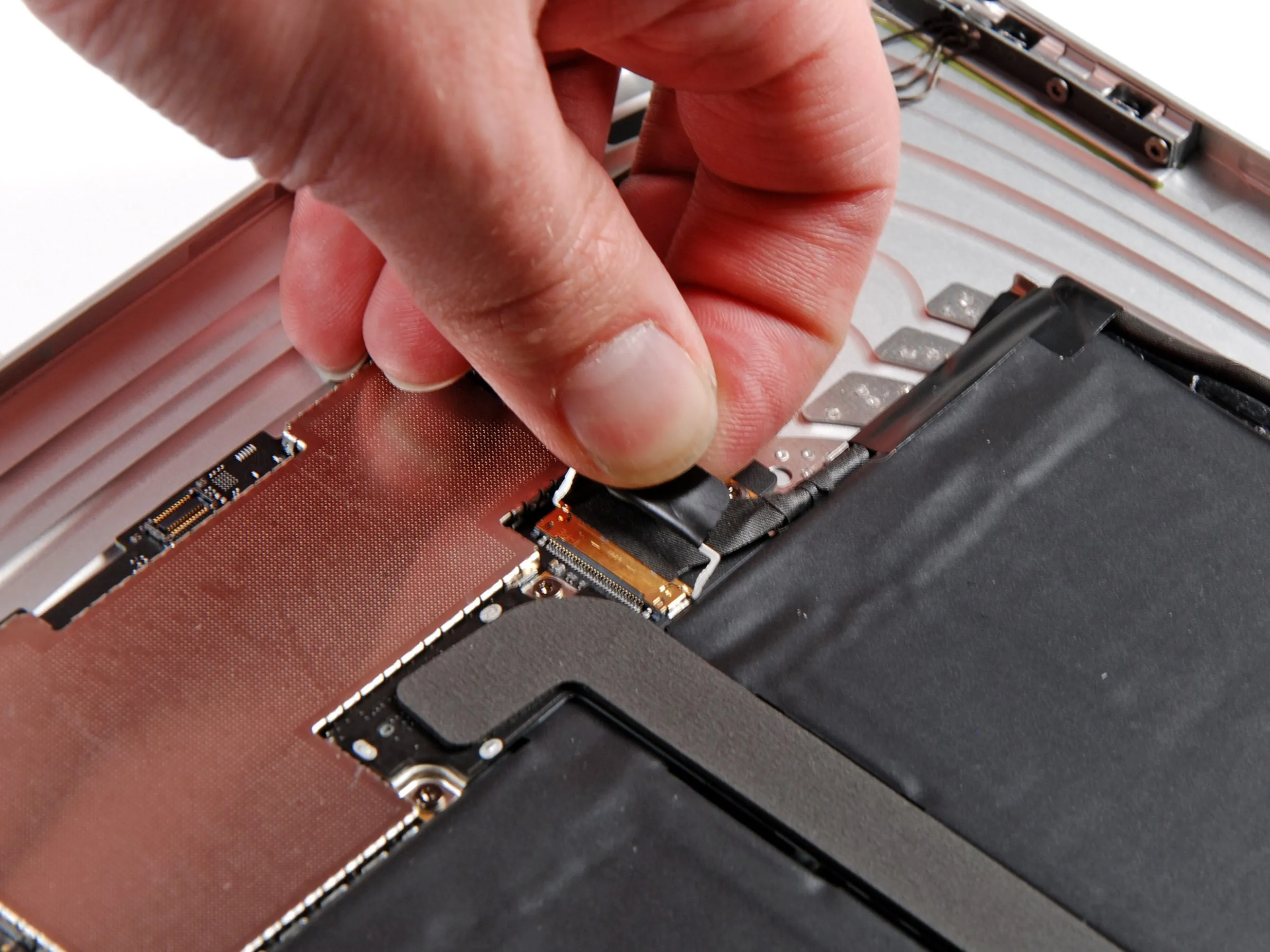

• Отключение кабеля передачи данных дисплея.

• Отсоединение этих разъемов состоит из двух шагов. Сначала нужно поддеть фиксирующую планку (на фото), после чего кабель можно вынуть из разъема.

• Разъем кабеля передачи данных дисплея используется во всех новых MacBook Unibody.

Шаг 11

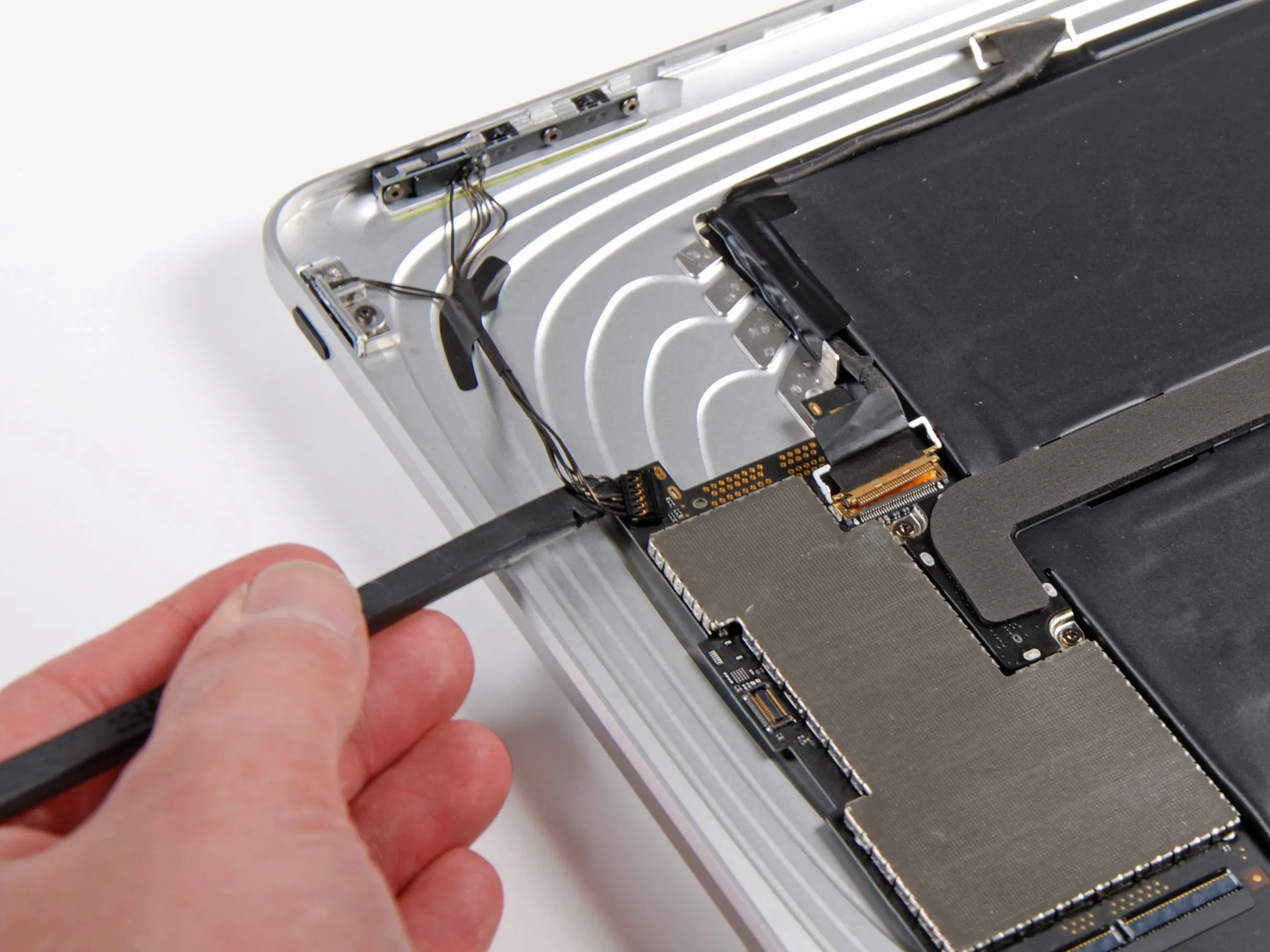

• Отсоедините разъемы кнопок регулировки громкости, питания и блокировки поворота экрана.

Шаг 12

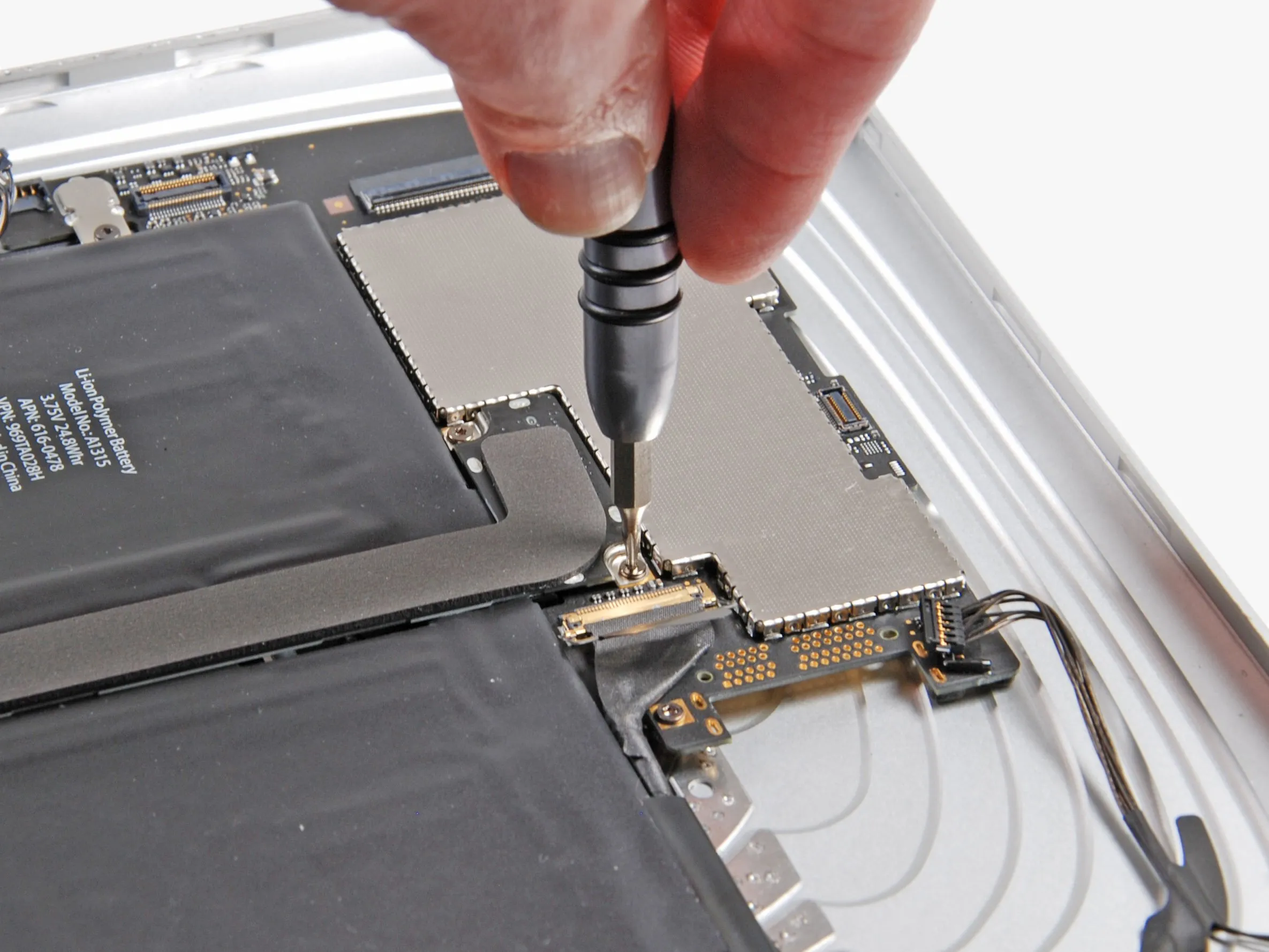

• Основная плата крепится к задней панели винтами T4 Torx.

• Мы никогда раньше не видели, чтобы Apple использовала винты с такой маленькой битой.

Комментарии к шагу

Ух ты, как мало для этих винтов. Техника становится больше, винты - меньше.

Делаете ли вы.ру на T3? Как насчет стекла?

Похоже, что винты iPad на самом деле могут быть T4. Я использовал биту T3, но другие сообщали об успешной работе с битой T4. К счастью, мы включаем биты T3 и T4 в набор из 54 деталей, который мы уже продаем. У нас пока нет стекла для iPad, но мы надеемся предложить его в ближайшем будущем. Похоже, что по крайней мере один человек уже нуждается в сменном стекле.

Шаг 13

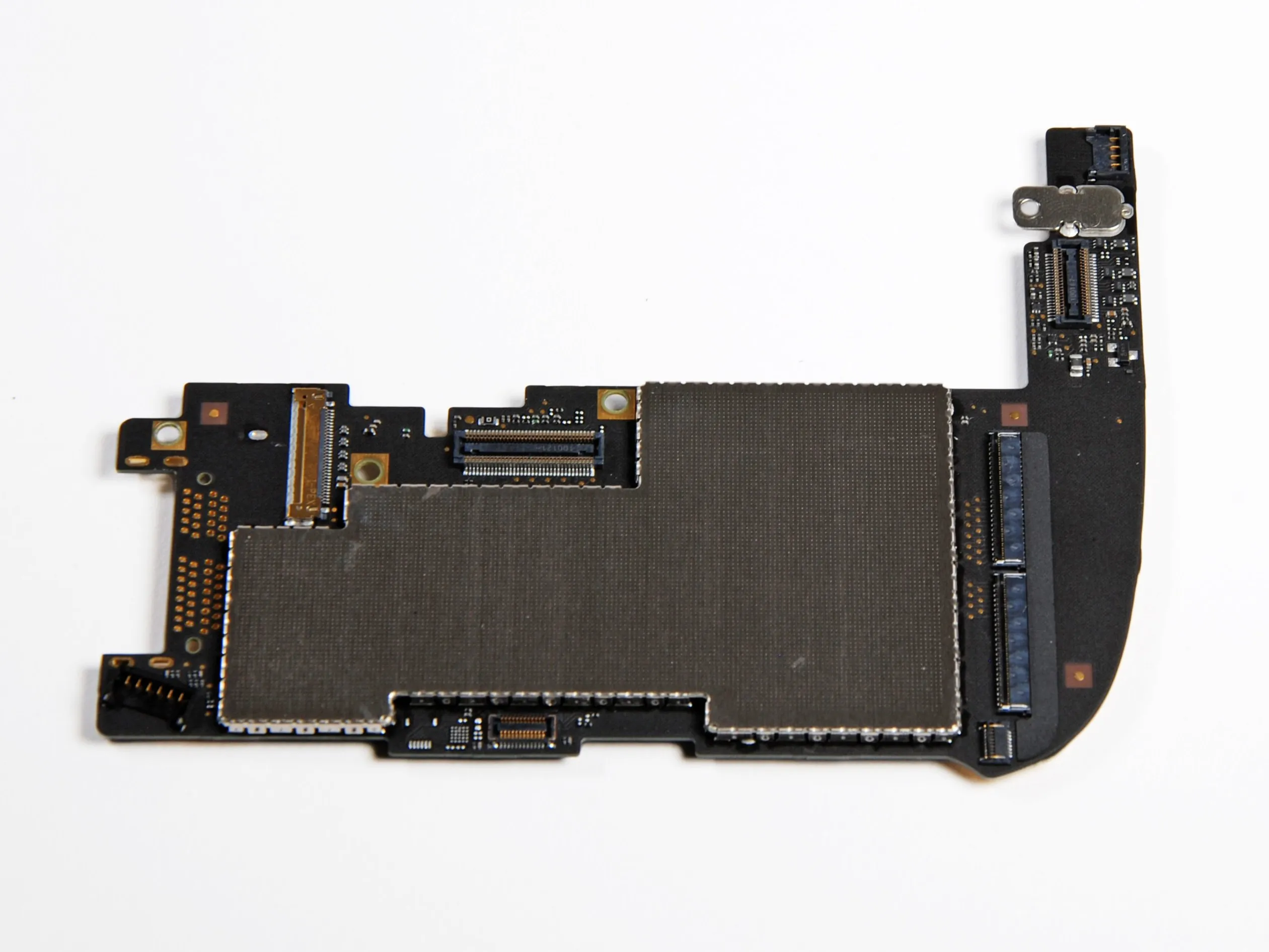

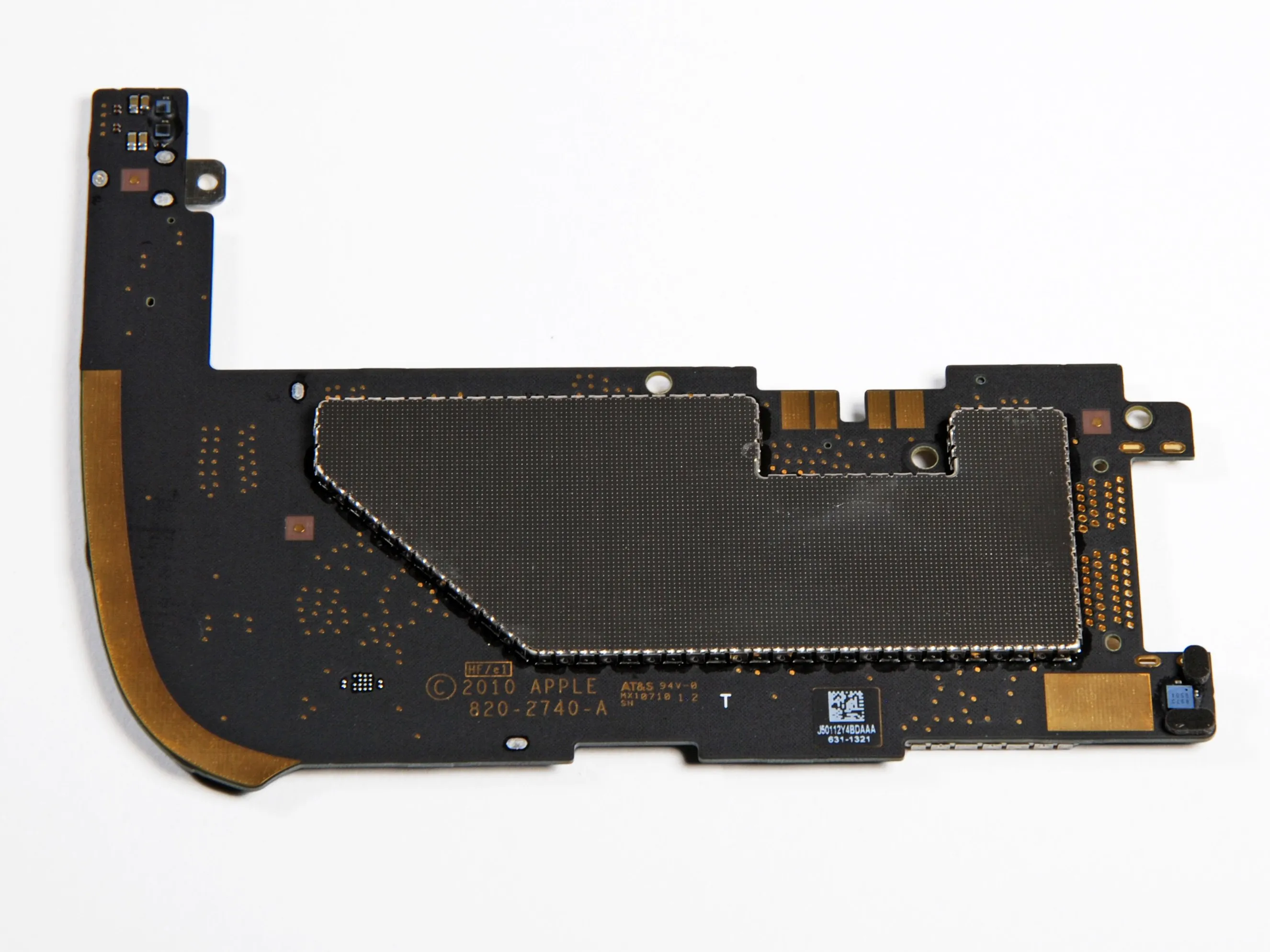

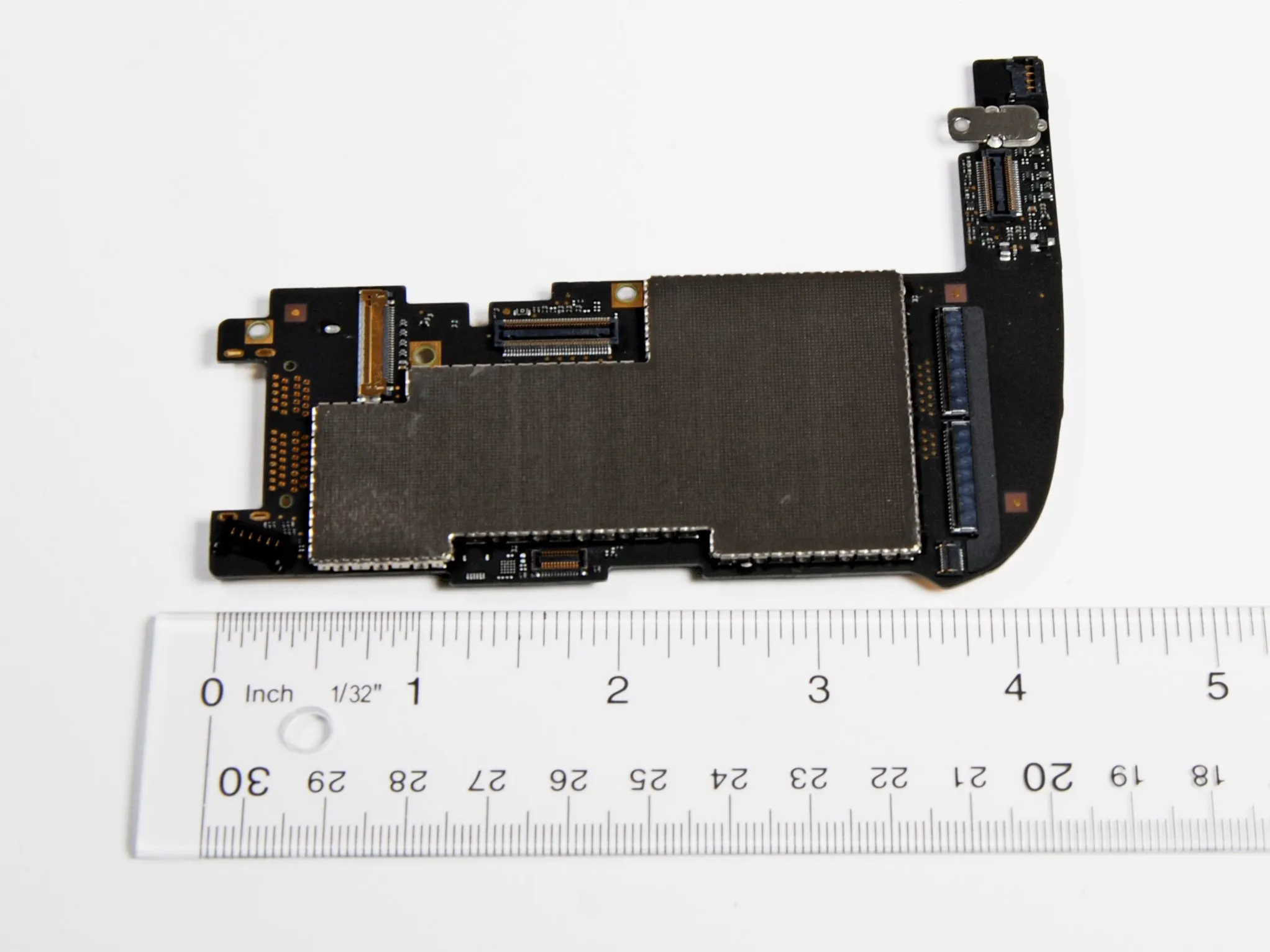

• Верхняя и нижняя части логической платы с экраном EMI.

• Похоже, что эта плата была произведена компанией AT&S. Раньше мы не видели, чтобы производители печатных плат Apple клеймили свои платы.

• Логическая плата имеет ширину около 4,5 дюйма, занимая около 60 % ширины iPad.

Комментарии к шагу

Компания AT&S была одним из поставщиков печатных плат для iPhone. Хотя они занимали небольшую долю среди поставщиков печатных плат, у них хорошее качество.

Есть ли возможность сравнить 'бок о бок' логическую плату iPad с iPhone/iPod? Пожалуйста, это был бы отличный обзор!!!

Еще один вопрос: Сможет ли A4 поместиться в iPhone Logic Board? Что мы можем ожидать от нового iPhone 4G????

Эта маркировка - знак UL производителя платы. Вы должны найти ее на всех платах Apple (на всех платах), хотя часто она может находиться под компонентом.

Шаг 14

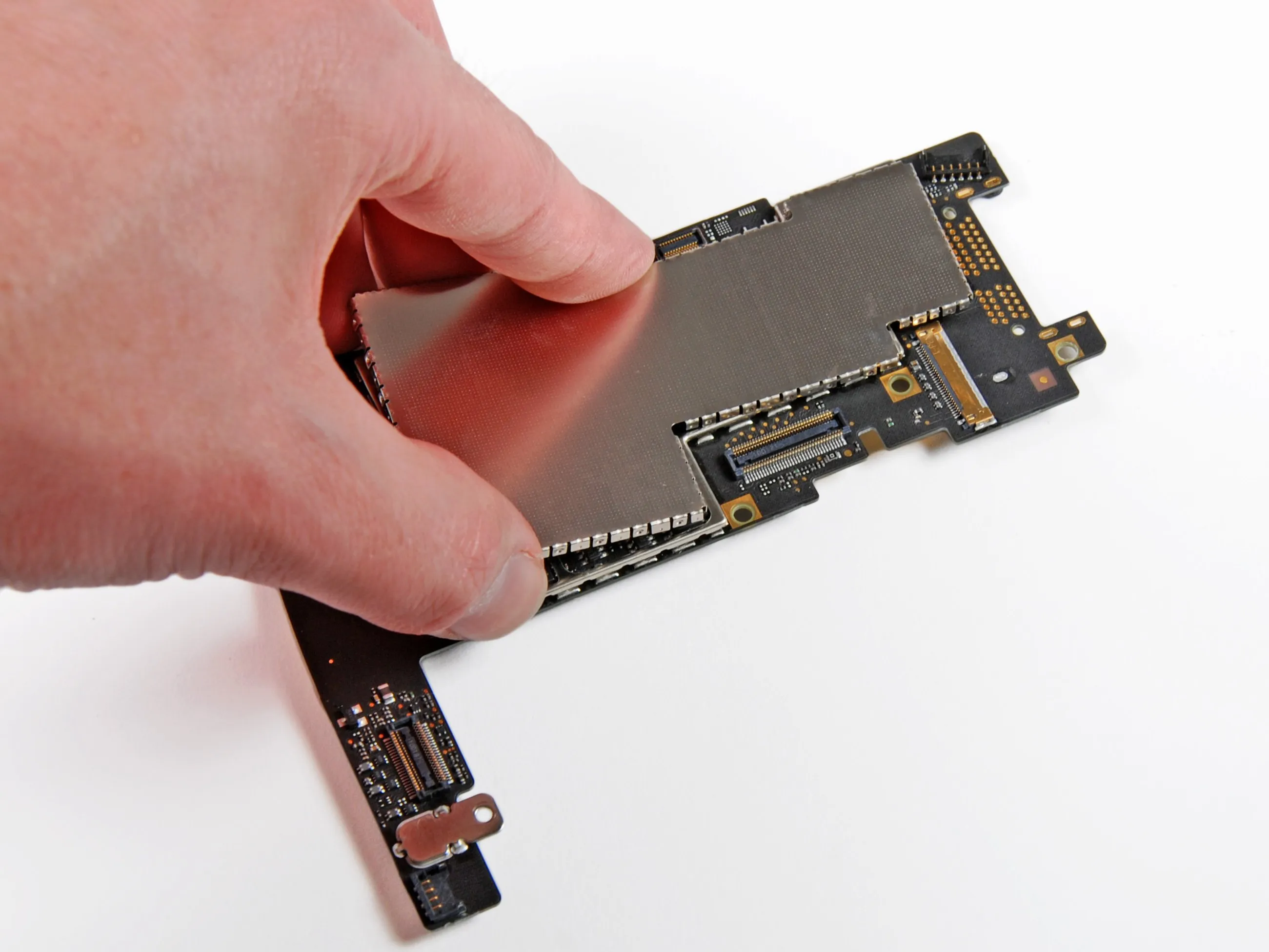

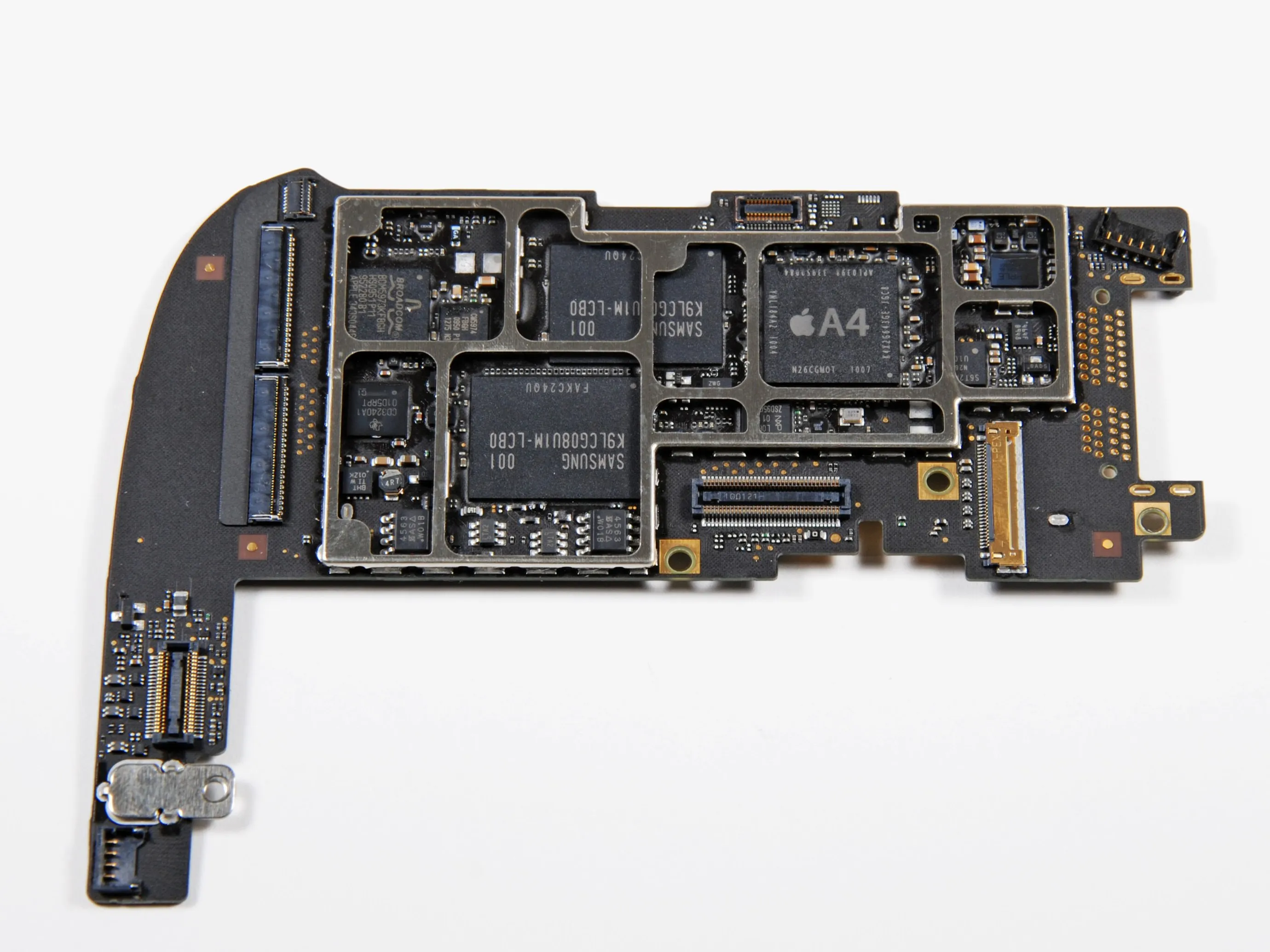

• Снимите EMI-экран с логической платы, и готово!

• Эта плата заметно отличается от предсерийной платы которую мы обнаружили.

• Маркировка на A4:

• N26CGM0T 1007 APL0398 33950084 YNL184A2 1004 K4X2G643GE

• Да, K4X2 - это номер детали DRAM от Samsung!

• Расшифровка номера показывает, что внутри находится 2 Гб памяти. Это означает ~128 МБ памяти на плашку, итого 256 МБ. (А не 512 МБ, как мы сообщали ранее).

• Это означает, что процессор A4, вероятно, произведен компанией Samsung.

• Память DRAM была отштампована в конце января, а процессорная матрица, вероятно, была изготовлена на третьей неделе февраля.

Комментарии к шагу

Apple A4 имеет классную маркировку, как на фотографии с рынка. У FCC A4 такого не было. К сожалению, она напечатана в неправильном направлении.

Использует ли Apple чипы Sandisk iNand для флэш-памяти?

Опечатка: APL0398 339S0084 (S, а не 5).

Это 64-гигабитная флэш-память MLC NAND.

Фактически вы можете переключаться между такими брендами, как Toshiba, Micron и т.д. (мы уже делали это с iPhone 2G и 3G в iPhoneTECH), и есть возможность перейти на более высокую плотность памяти, т.е. 128 Гбит, 256 Гбит и возможно 512 Гбит чипы, это означает, что вы можете перейти на 128 ГБ емкости, когда память станет доступной. Это было бы потрясающе!

K9 = память NAND

L = MLC DDP

CG = 64 Гбит

08 = 8x

U = 2.7V~3.6V

1 = Dual nCE & Dual R/nB

M = !st Gen.

A4, скорее всего, представляет собой многокристальный пакет, в котором процессор и DRAM установлены на одной подложке. (Высокоскоростная логика и память высокой плотности требуют процессов производства, которые не слишком оптимальны для одного и другого). Это объясняет наличие нескольких номеров деталей. Другие люди указали, что номер детали K4X2G643GE относится к детали объемом 2 Гб (256 Мб).

Хм, я также не могу найти объяснение маленькому разъему для ленточного кабеля, который находится рядом с большим разъемом с двойной лентой для сенсорного экрана.

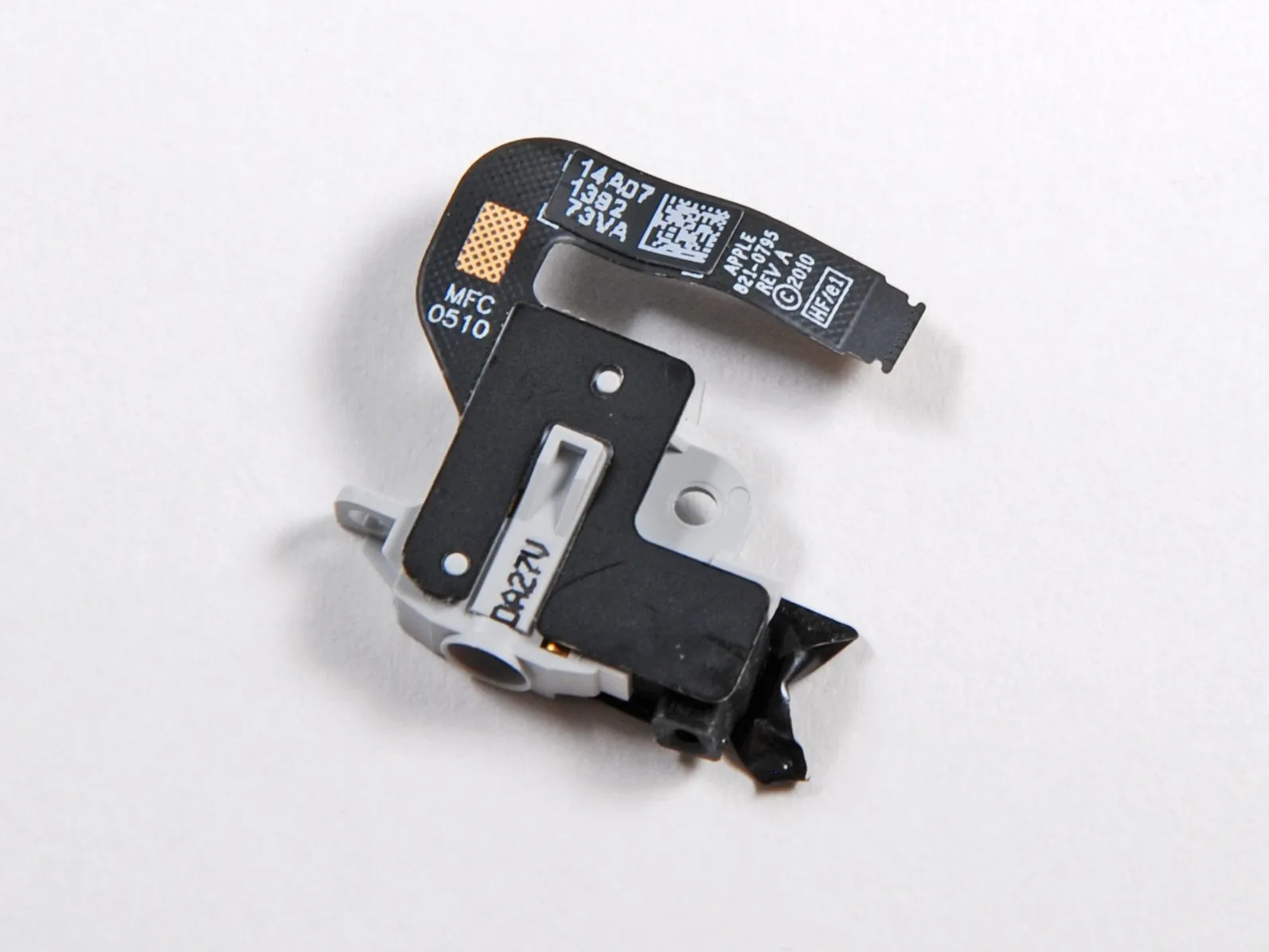

Это разъем для наушников, который можно увидеть здесь.

Вот это да! 2 гигабита - это 512 МБ? С каких пор в байте всего 4 бита? Это 256 МБ оперативной памяти, и это соответствует сообщениям разработчиков, которые отклонили свои приложения из-за сбоев в работе памяти, которые происходят при сопоставимом использовании оперативной памяти, как на iPhone 3GS.

Я писал об этом здесь: https://www.gaminghorror.net/steffenj/app...

Итак, мы имеем дело с двумя чипами, я понял. 2 гигабита на чип, умноженные на два, равны 512 МБ. Но почему разработчики видят только тот же объем свободной памяти, что и на iPhone 3GS? Зачем iPad держать около 256 МБ для себя?

Изначально мы так и думали, но оказалось, что здесь два чипа по 1 Гб, а всего 256 Мб. Это соответствует отчетам программного обеспечения. Простите, что заставили вас надеяться!

А, спасибо. Кажется, я видел это, когда изучал фотографии FCC, но в этот раз не обратил внимания.

Полагаю, учитывая отчеты программного обеспечения, не стоит надеяться, что номер детали 2Gb относится к каждому отдельному чипу DRAM внутри A4, а не к двум вместе взятым?

В любом случае, можете ли вы подтвердить мою интерпретацию номенклатуры Samsung, что '64' в K4X2G643GE означает 64-битную ширину шины памяти? Если это так, то это означает, что независимо от объёма оперативной памяти iPad имеет вдвое большую пропускную способность памяти, чем iPhone и другие смартфоны, которые, по данным Anandtech, имеют 32-битную шину памяти в обзоре Google Nexus One. Удвоенная пропускная способность памяти пойдет на пользу не только CPU, но и GPU, который делит системную память и пропускную способность.

Похоже, что A4 - это не революционный продукт, а обновленная версия процессора на базе A8, который используется в iPhone 3GS.

На фотографиях логической платы iPad в формате FCC RAW хорошо видно, что процессор, еще не обозначенный как A4, но выполненный в старом, айфоновском стиле, изготовлен на 49-й неделе 2009 года.

Кроме того, артикул Apple A4, APL0398, очень похож (обновлен?) на оригинальный процессор iPhone 3GS PN APL0298.

Меня смущал объем памяти, но фотографии на странице Chipworks прояснили этот вопрос.

Номер на внешней стороне, K4X2G643GE, означает 2 гигабита (256 МБ) общей памяти, шириной 64 бита. Номера на внутренней стороне, K4X1G323PE + K4X1G323PE, указывают на 1 гигабит (128 МБ) на каждой матрице, ширина 32 бита.

Это потрясающе. Можно ли сейчас купить 128-гигабитную MLC NAND флэш-память?

Шаг 15

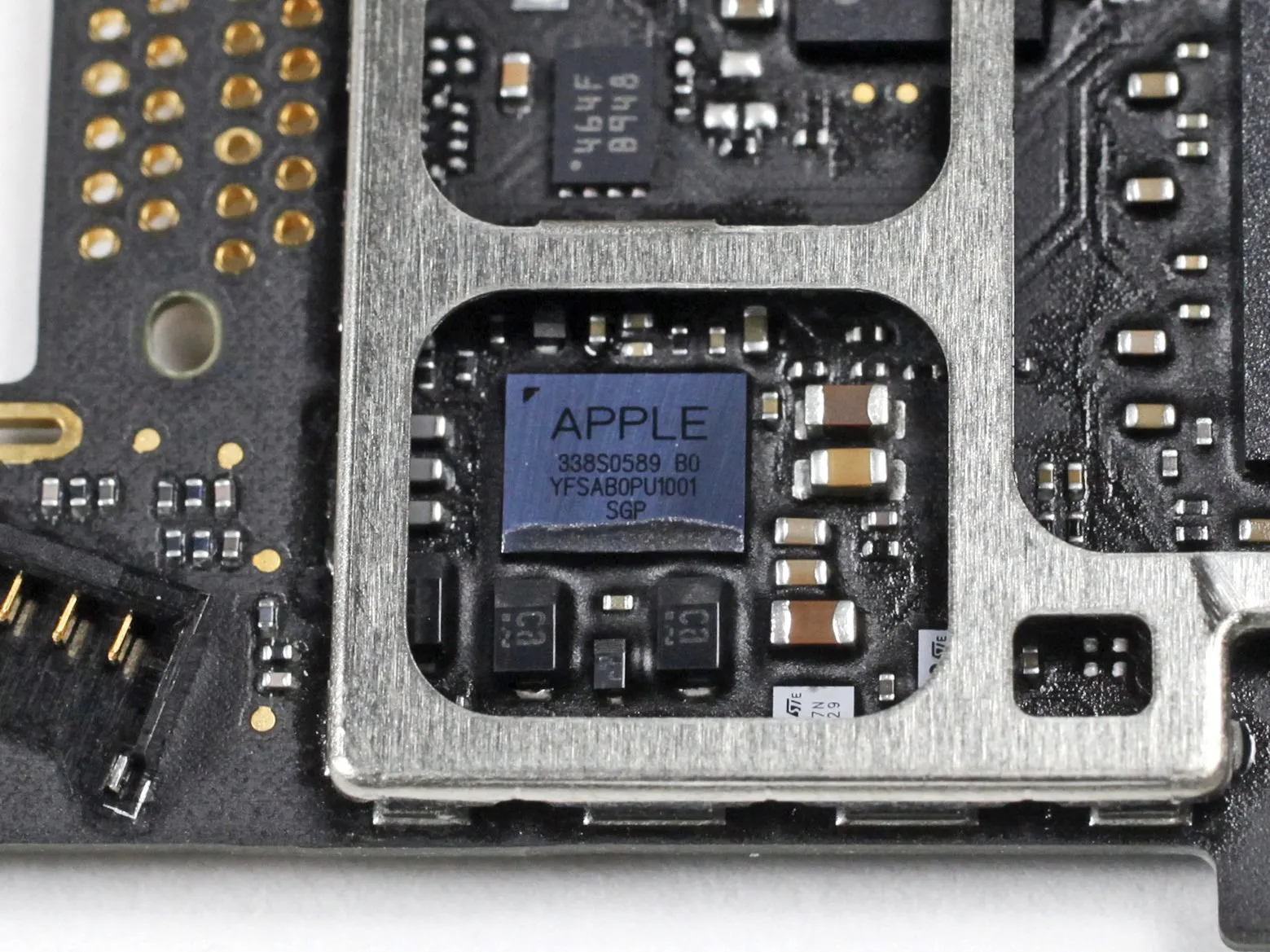

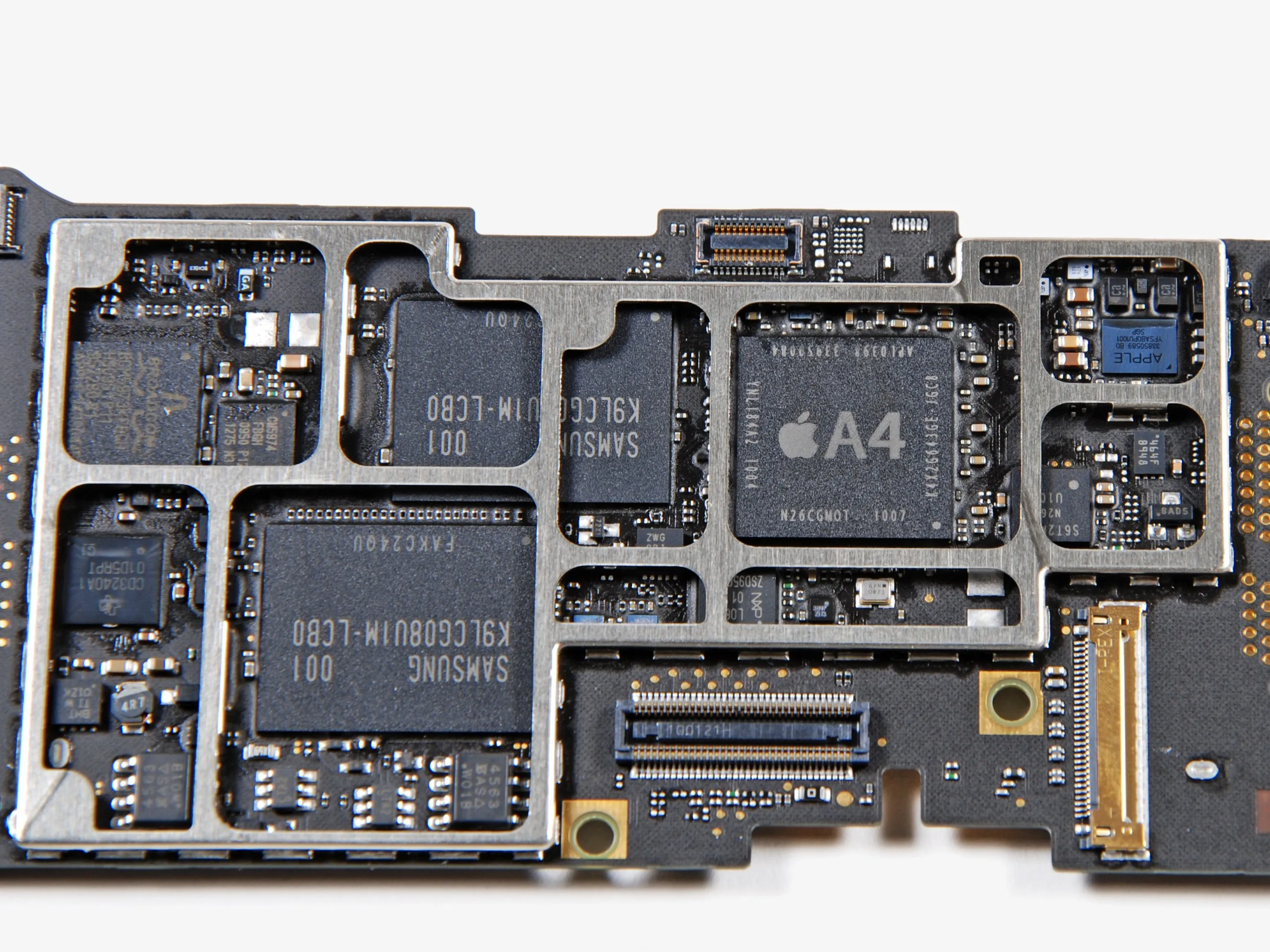

• Снимок логической платы за вычетом стального EMI-экрана.

• Производитель памяти сменился с Toshiba, указанной в FCC, на Samsung в этом устройстве.

• Samsung K9LCG08U1M 8 ГБ флэш-памяти NAND.

• Нам нравится, насколько проще интерпретировать номера чипов Samsung.

• Контроллер ввода/вывода Broadcom BCM5973.

• На Apple A4 он размечен гораздо красивее, чем на вчерашних фотографиях FCC.

• Контроллер сенсорного экрана Texas Instruments CD3240A1.

• NXP: L061 01 4 ZSD950

Комментарии к шагу

Разъем в левом нижнем углу, рядом с металлическим винтовым кронштейном, кажется, не учтен. Что туда подключается? Используется ли он для тестирования и первоначального ввода в эксплуатацию, интересно?

Кроме того, рядом с разъемом светочувствительного датчика в верхней части вы увидите пустые места для крошечной 25-контактной микросхемы BGA и 6-контактного разъема. Если бы я рискнул предположить их назначение, я бы сказал, что микросхема связана с камерой и, возможно, преобразует необработанный выход камеры в USB, а 6-контактный разъем выводит USB-вход для тестирования.

Кто-нибудь может измерить шаг площадки BGA? Если он составляет 0,50 мм, то он подойдет для SMSC USB3311 или другому семейству. 24-контактный разъем там будет поддерживать 12 сигналов для ULPI к камере.

Эй-эй-эй, у FCC есть камера! И у них есть чип BGA и разъем для него. Apple нас обманывает! Возможно, они хотели приберечь что-то для второй версии. Вот шаг 1 из фотографий FCC. А на шаге 18 хорошо видна камера.

Если бы мне пришлось гадать, я бы сказал, что деталь NXP - это CBTL06141EE display mux/demux. Странно, но это единственная деталь в серии, даташит которой помечен как конфиденциальный.

Я где-то читал, что чип Apple A4 содержит процессор, контроллер памяти и графику. (Я не уверен).

Если это так, то он будет выделять больше тепла. Но где же теплоотвод для него...? Значит, срок службы iPad будет меньше из-за отсутствия теплоотвода...?

Интересно, можно ли увеличить объем флэш-памяти (за счет большей площади), добавив в корпус слот micro-SD... :-)

Один мой друг заметил мне: 'Первое, о чем я подумал, когда увидел iPad, - это то, что он похож на хороший будильник.

Ну, я беру свои слова обратно. В НЕМ НЕТ ВСТРОЕННЫХ ЧАСОВ!

https://www.guardian.co.uk/technology/201...

Он не может проснуться от сна по внутреннему будильнику. Очевидно, он не может

запустить будильник в фоновом режиме!'

Я не мог в это поверить - что, нет постоянно работающего RTC? Чтобы сэкономить на деталях стоимостью менее доллара, они сделали большое дорогое вычислительное устройство, которое не знает времени и даты?

Но теперь я смотрю на эту главную плату более внимательно, хммм.... Я не вижу никакого кристалла 32768 Гц. Вы знаете такие - крошечный металлический цилиндр с двумя выводами, который есть в каждых часах, дешевых настольных часах и вычислительных устройствах, которые, как вы знаете, МОГУТ определять время.

Возможно, кристалл может находиться в маленьком прямоугольном керамическом корпусе, но я не вижу ни одного кандидата для этого.

Это совершенно... за гранью абсурда. Нелепость. О чем они только думали? Это действительно заставляет меня задуматься...

Учитывая, что Стив Джобс находится на пороге смерти и все такое, я думаю, может быть, он делает большой прощальный жест 'да пошли вы все'? А iPad (женское гигиеническое имя _намеренно_) - это поднятый палец?

Через полгода все iPad'ы сами себя забьют кирпичами, с постоянным, не удаляемым изображением козлиной морды. С подписью 'Пока, лохи! Спасибо за все деньги. С Джобсом', а затем намеренное внутреннее короткое замыкание заставит батарею взорваться.

К счастью, это опасение не может быть реальным. Ведь iPad не знает даты. Эээ... если только он не сидит в интернете, я полагаю.

Кто-нибудь знает, есть ли возможность обновления памяти? Например, с 16 до 32 или с 32 до 64 ГБ.

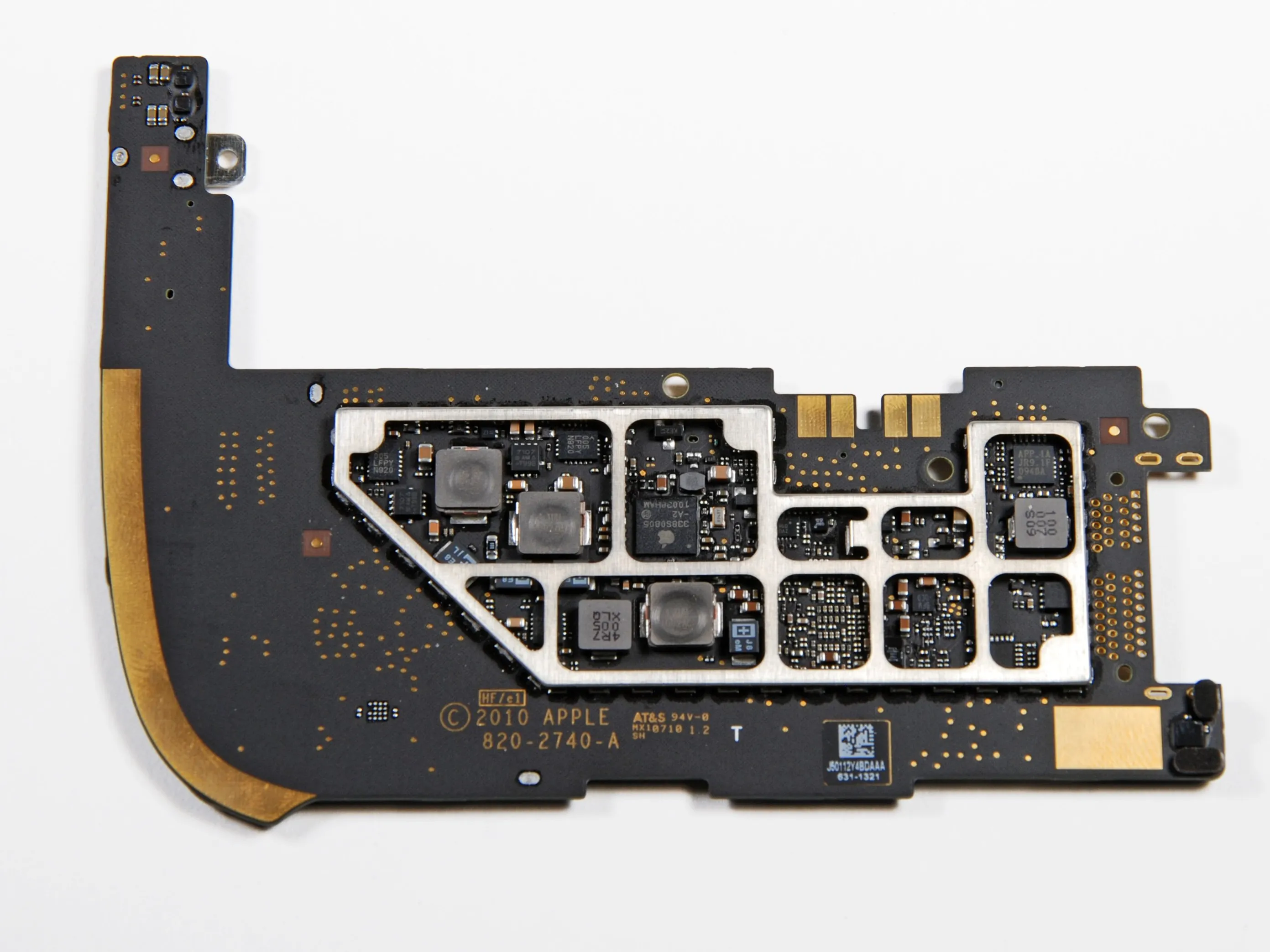

Шаг 16

• Обратный снимок логической платы.

• Золотая полоска на изогнутом крае, скорее всего, помогает заземлить плату относительно 'ступенек', вырезанных в алюминиевом заднем корпусе.

• Деталь Apple №820-2740-A.

• Фирменная микросхема Apple на этой стороне платы имеет маркировку 338S0805.

Комментарии к шагу

Похоже, что авторские права на эту плату принадлежат 2010 году. Также похоже, что производитель логической платы напечатал свой бренд. Даже на серийной плате.

Можете ли вы сделать снимок каждой кнопки в сборе внутри устройства? Похоже, что некоторые из них приклеены к алюминиевому корпусу, как в оригинальном iPhone. Так ли это?

Сколько у него оперативной памяти? Для меня это животрепещущий вопрос. Без файла подкачки машина с фиксированным объемом оперативной памяти будет часто падать, если у нее не будет места для дыхания. iPod touches 1-го поколения были недостаточно загружены и не могли работать со многими программами так же хорошо, как более поздние модели. С таким огромным экраном у вас должно быть достаточно оперативной памяти. 512 МБ - это то, что я прогнозирую, но Apple печально известна тем, что использует как можно меньше, чтобы сэкономить деньги.

У оригинального iPhone были кнопки, такие как сон/пробуждение, увеличение и уменьшение громкости, а также переключатель тишины/звонка - все они держались на алюминиевой задней панели с помощью винтов.

Задняя панель оригинального iPhone представляла собой штампованный алюминиевый корпус и приклеенную к нему литую металлическую рамку, а также прихваченный металлический кронштейн для винтов. Кнопки и другие детали ввинчивались в рамку, которая была приклеена к задней панели. Основная проблема заключалась в том, что все китайские производители запчастей, размещающие свои объявления на Ebay, продавали простой задний корпус без рамки и других деталей, необходимых для его использования. Кроме того, иногда рамка частично отклеивалась от задней панели, когда вы открывали телефон.

У iPad таких проблем возникнуть не должно, так как задняя панель представляет собой цельный кусок алюминия (хотя в ней есть несколько прихваченных сваркой винтовых креплений). Хотя я предвижу, что Делаете.ру и другие компании будут продавать множество сменных зажимов для экрана, которые держат устройство вместе.

Какой марки емкостный сенсорный экран?

Есть антенны буксировки один за логотипом яблока и другой слева вниз, является ли другой для блютуз? но почему работает это и wifi работает не через корпус?

И все же, они все еще заряжают как можно больше. (Извините, я ПК-парень, хотя и не презираю Apple - у меня есть iPod Touch. Я просто не согласен со всеми их методами ведения бизнеса).

Это коммутационное зарядное устройство для двух аккумуляторов, аналогичное LTC1760.

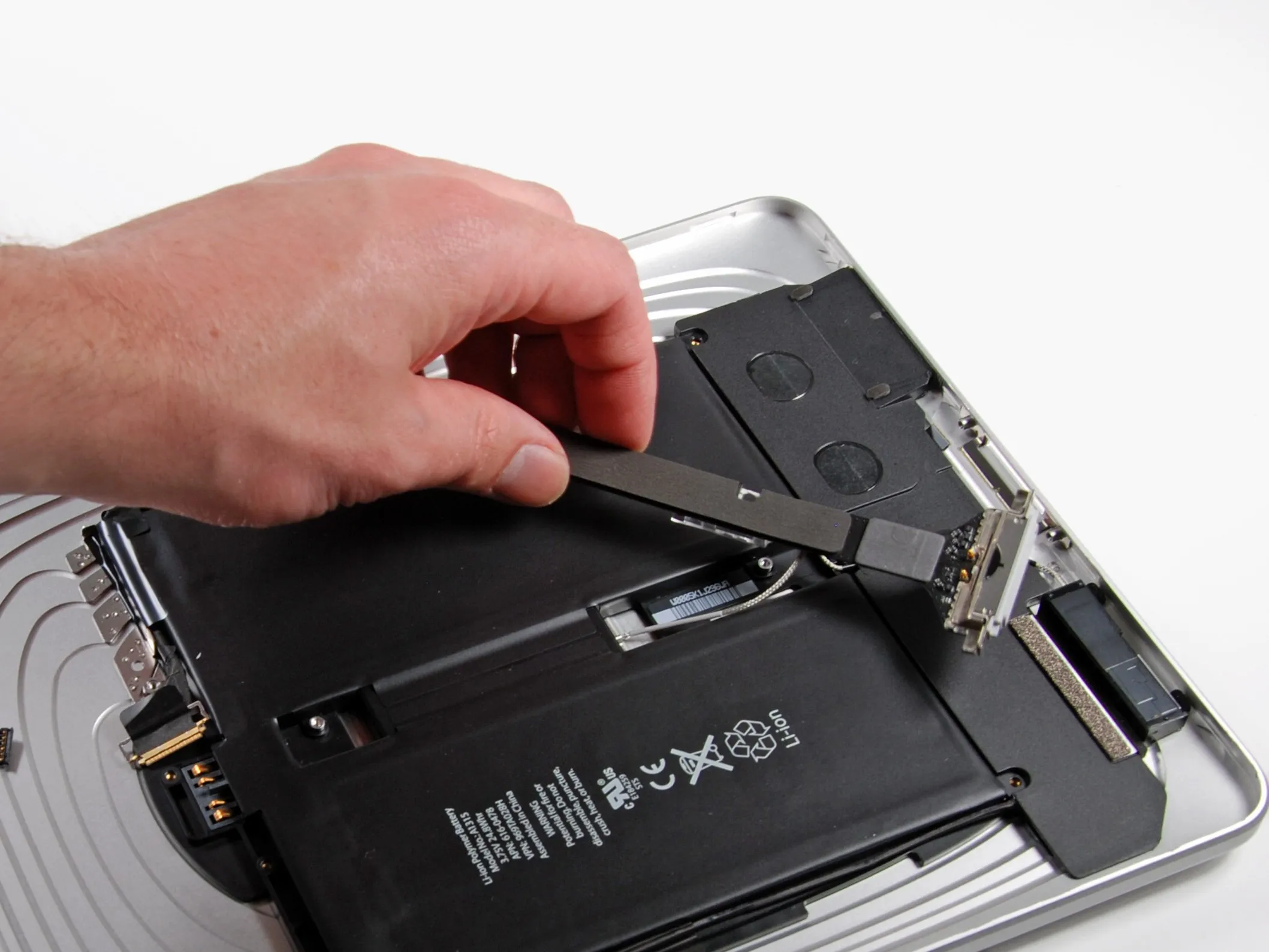

Шаг 17

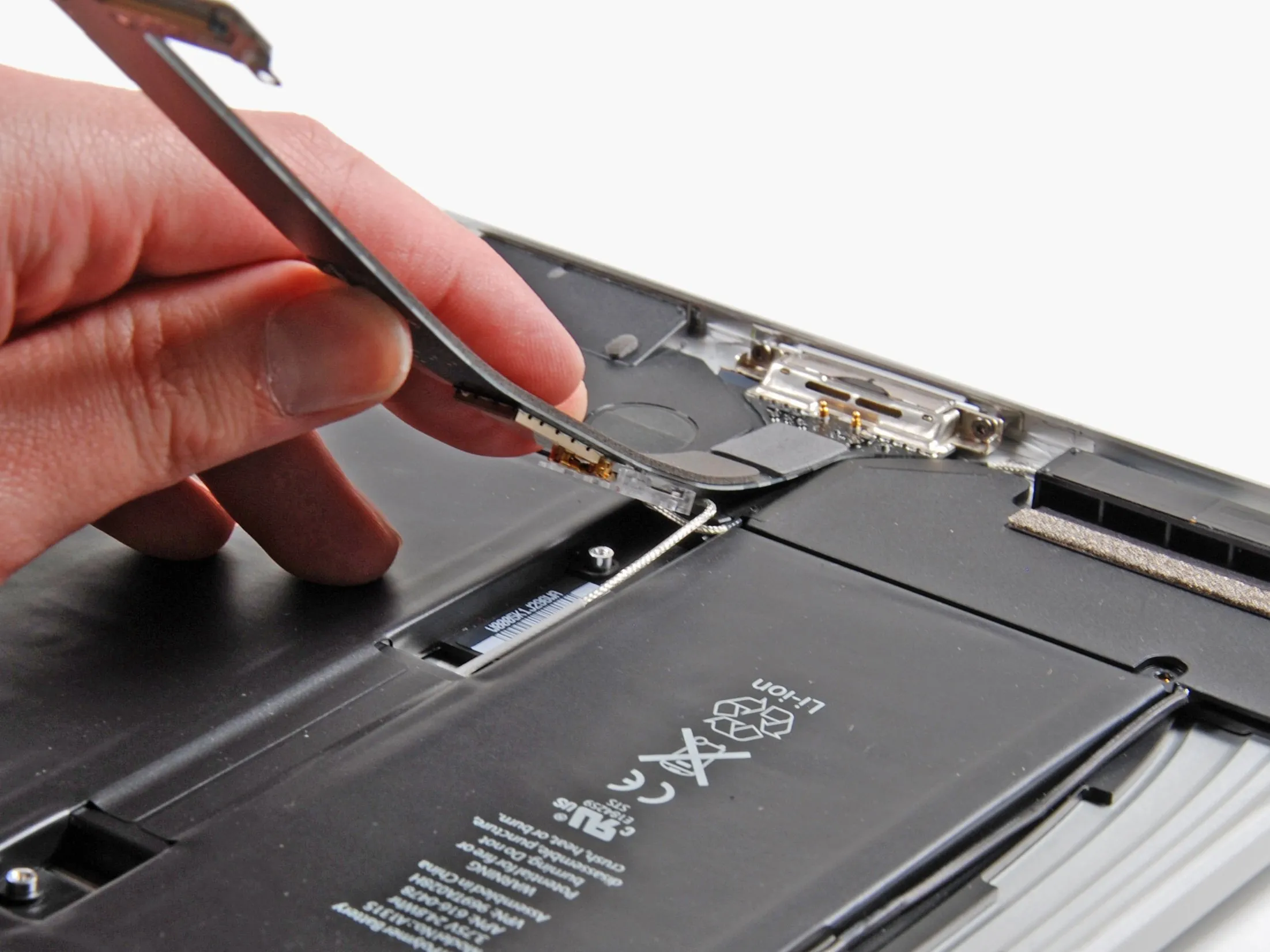

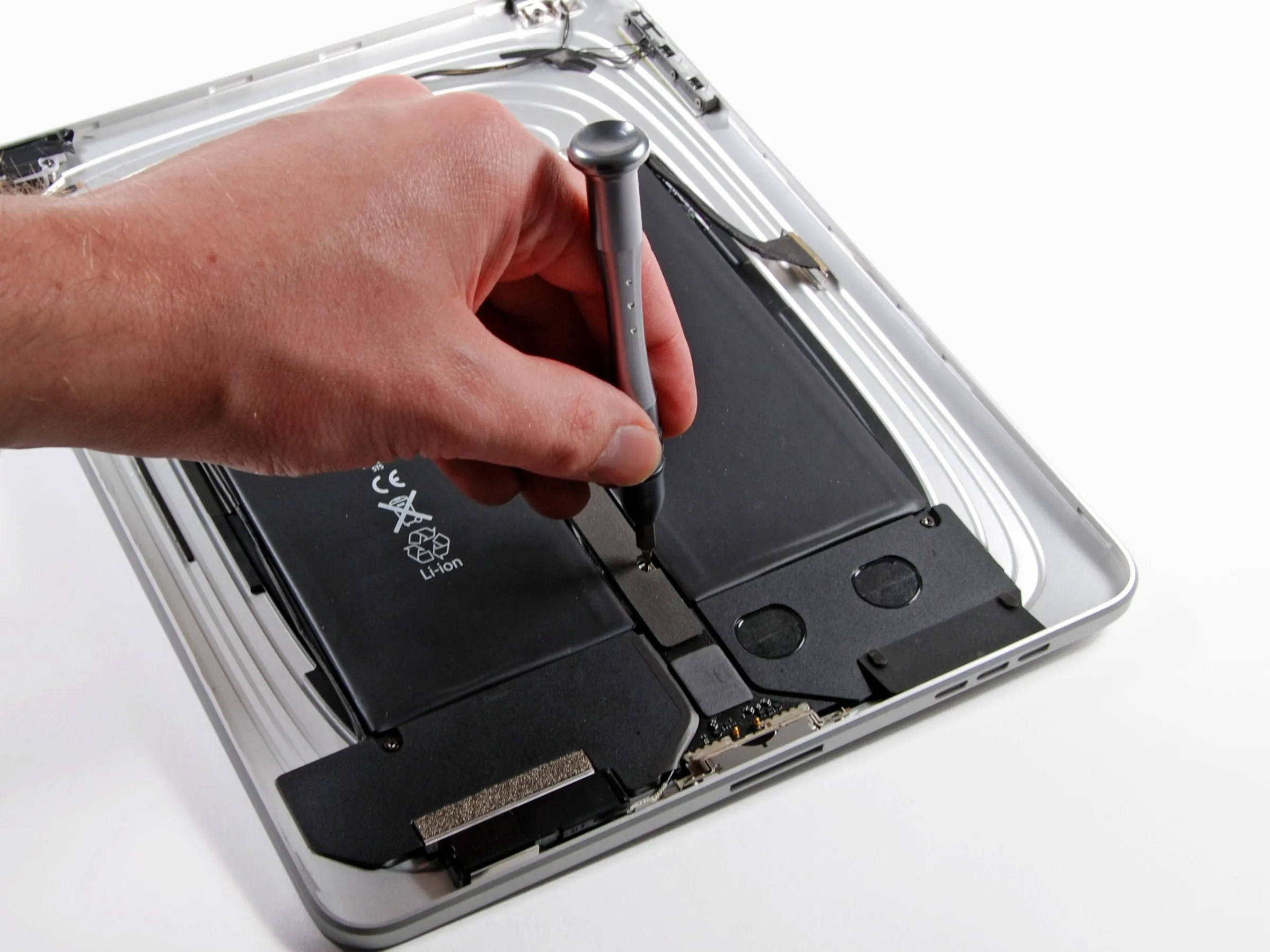

• Открутите единственный винт, крепящий кабель док-разъёма к задней части корпуса.

• Примечательно, что в этом радиочастотном/дальном кабеле нет ничего, связанного с GPS. Посмотрите Разборка iPad в FCC чтобы увидеть, где будет находиться GPS в устройстве 3G.

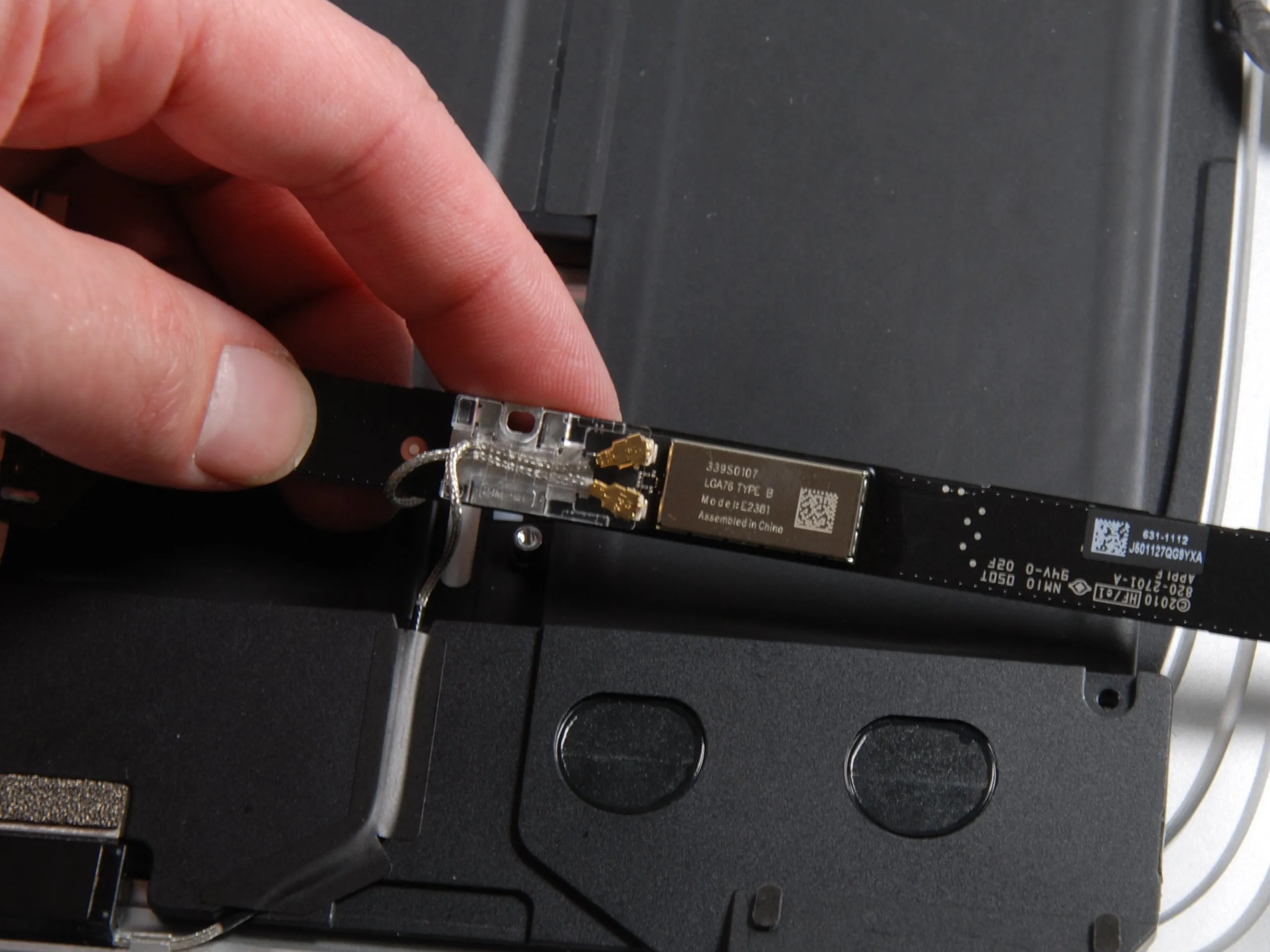

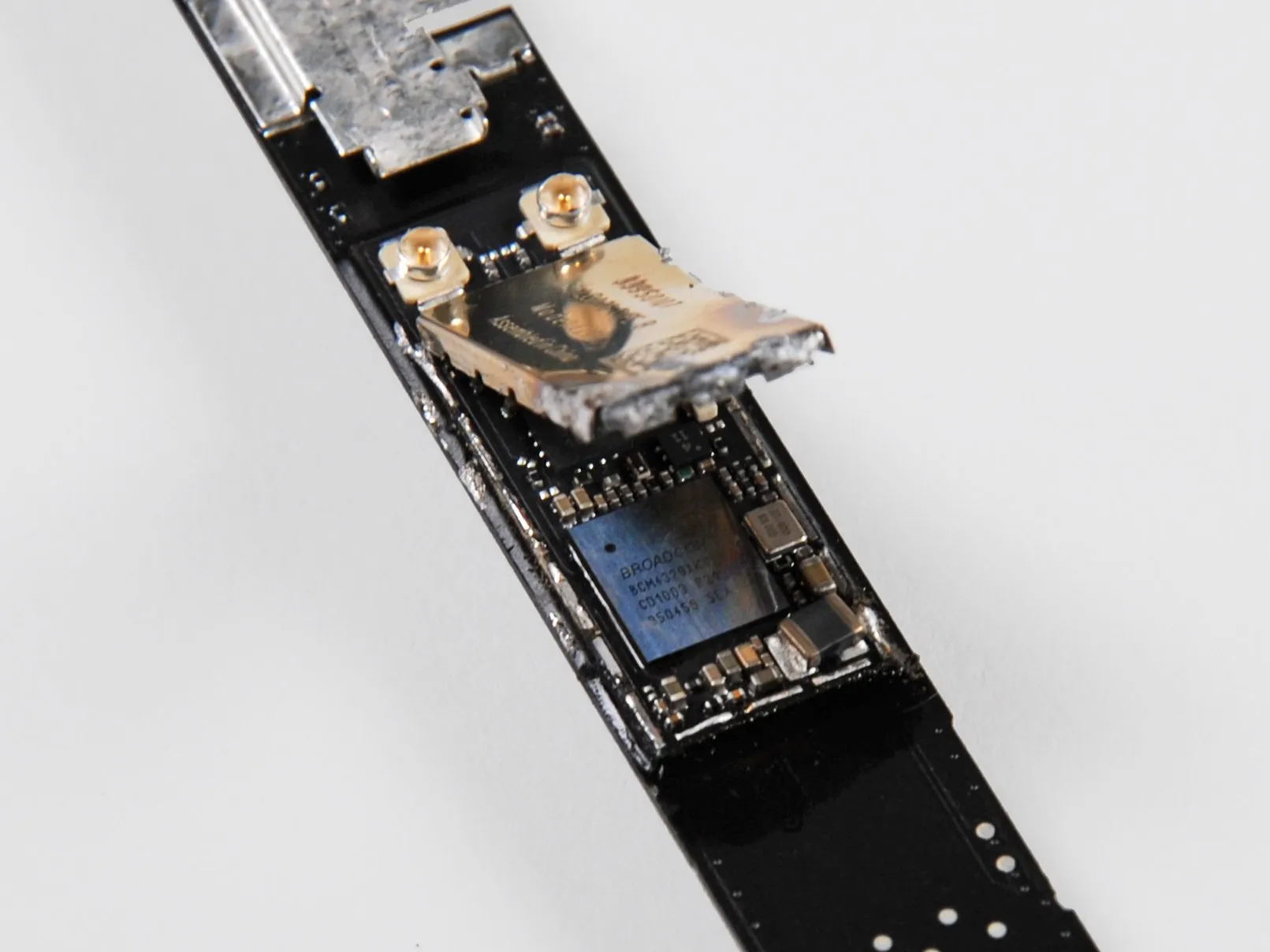

Шаг 18

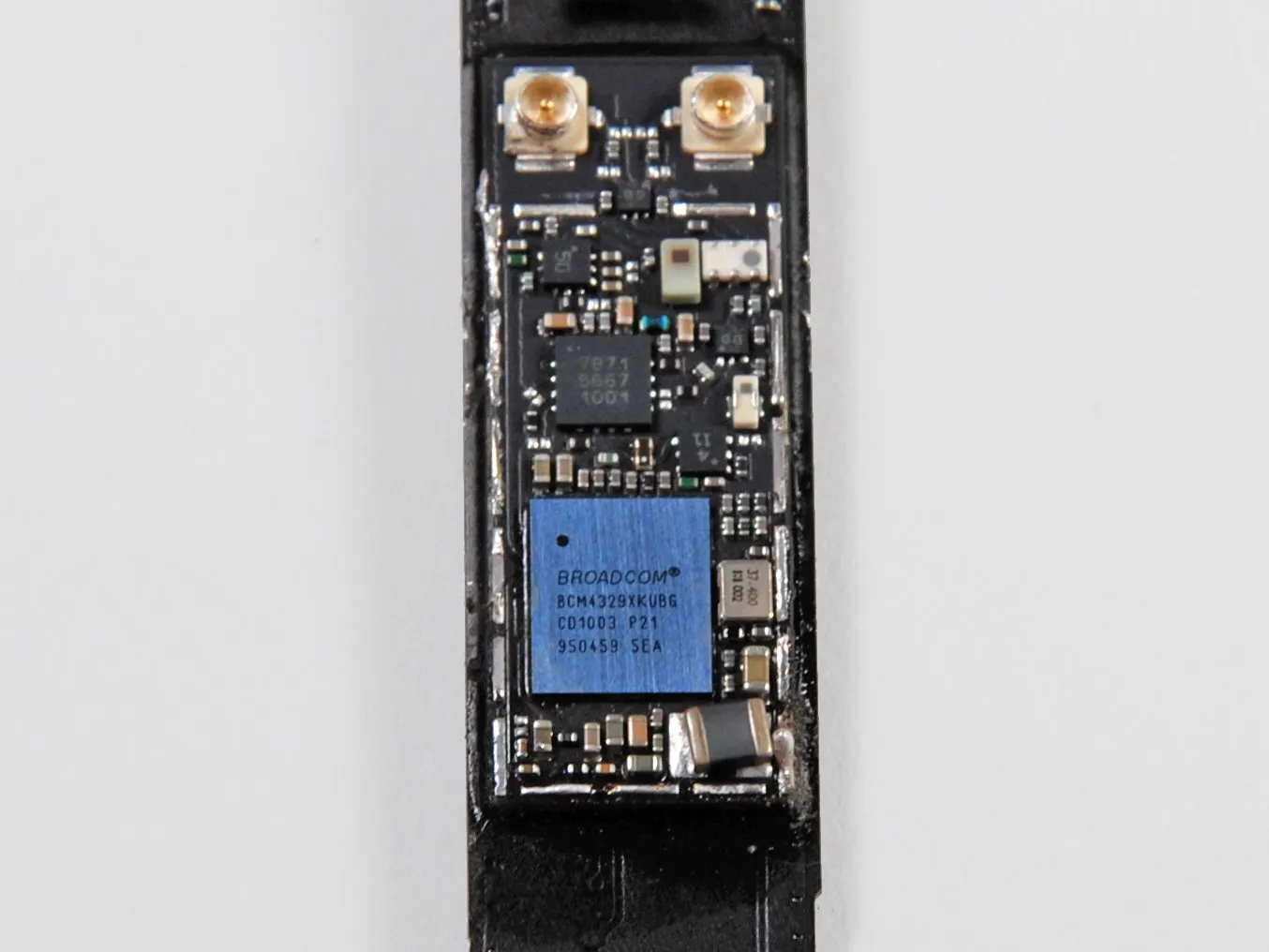

• Карта 802.11n WiFi/Bluetooth встроена в кабель док-разъема.

• Прячется под корпусом:

• Broadcom BCM4329XKUBG 802.11n WiFi + Bluetooth 2.1 + EDR и FM

• Не волнуйтесь, конденсатор в правом нижнем углу чипа Broadcom не был таким. Припой расплавился, и он сдвинулся, когда мы нагрели стальной корпус, чтобы извлечь его.

Комментарии к шагу

Хотелось бы, чтобы Apple включила прием FM-диапазона или хотя бы вещание на местное (автомобильное) радио. Кто-нибудь знает о взломе iPhone?

Этот 'конденсатор' выглядит так, будто это, скорее всего, монолитный ферритовый индуктор SMD.

Вы знаете, припой оловянно-свинцовый или какой-то ужасный припой с высокой температурой плавления?

Edit: Ah, ответ на этот вопрос очевиден из центральной фотографии. Чтобы отпаять металлический корпус, нужно было нагреть его паяльной лампой. Итак, припой ROHS. Который нельзя перепаять, не разрушив детали. Вздох...

Как будто висмуту на свалках лучше, чем свинцу.

Нет аппаратного обеспечения для поддержки передачи FM (только прием), и то, что чип Broadcom имеет FM-демодулятор, не означает, что у вас достаточно оборудования для поддержки приема FM. Вам потребуется значительный набор компонентов для настройки антенны, не говоря уже о самой антенне. Эти контакты не выведены на логическую плату, поэтому реализовать этот мод будет практически невозможно - даже если вы захотите открыть свой новый iPad и взяться за паяльник!

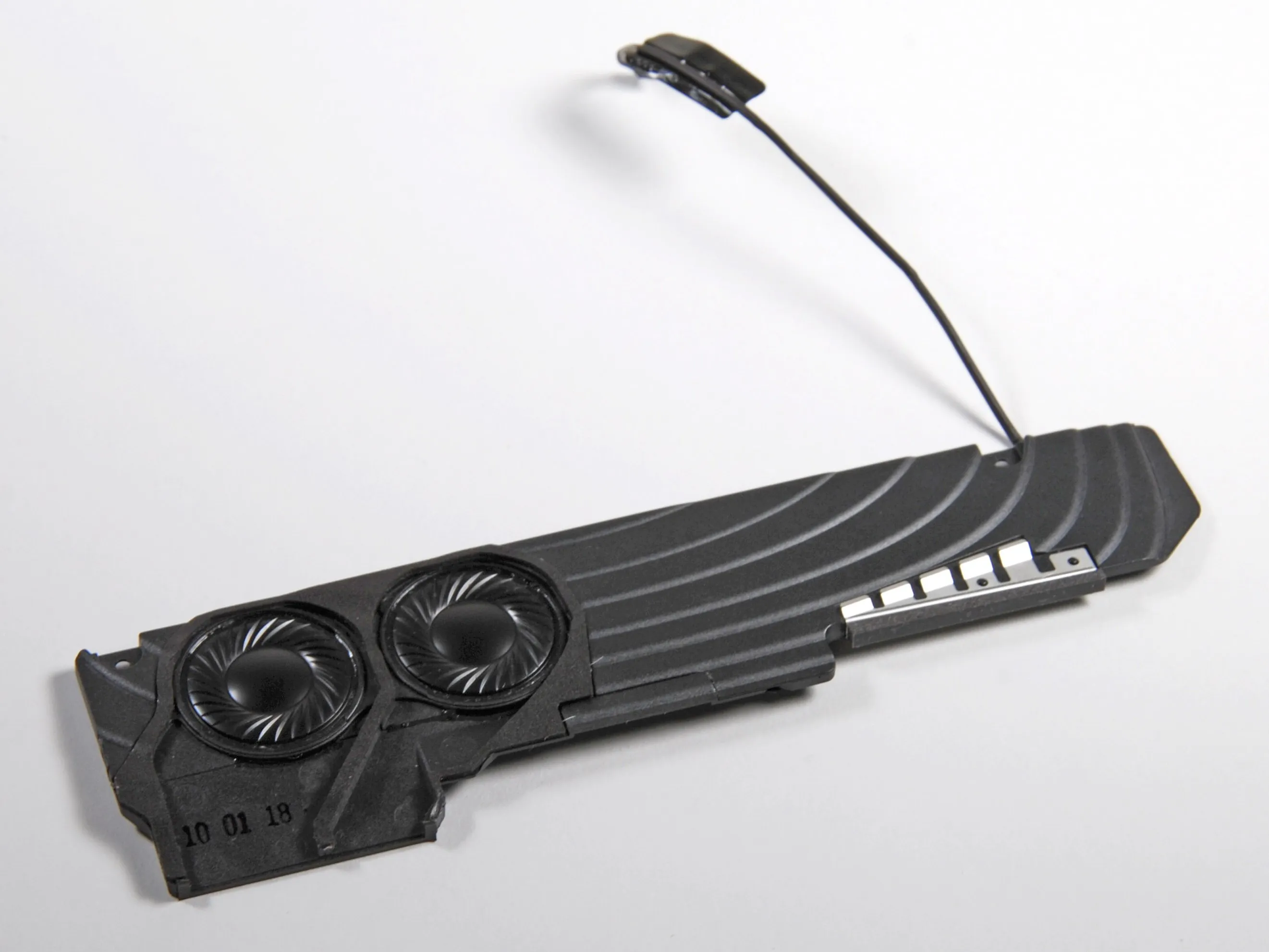

Шаг 19

• Динамик в сборе оказался больше, чем мы ожидали:

• Разъём на динамиках и других компонентах типичен для разъёмов ноутбуков MacBook Unibody. Перевод: iPad не так уж и тесно в пространстве.

• Двойные динамики обеспечивают монофонический звук. Два небольших герметичных канала направляют звук к трём аудиопортам, вырезанным на нижней грани iPad. Аудиовыход, разумеется, обеспечивает стереозвук.

Комментарии к шагу

Кто является производителем динамиков?

Вы утверждаете, что оба динамика монофонические. Тем не менее, в этом обзоре...

https://www.pcmag.com/article2/0,2817,236...

...автор утверждает, что колонки воспроизводят два канала:

'В маленькой решетке размещены левый и правый динамики. Значит ли это, что вы услышите четкое стереоразделение? Нет. Динамики расположены слишком близко друг к другу, чтобы человеческие уши могли услышать какое-либо разделение, но тот факт, что есть два канала, означает, что звук не теряется, как это часто бывает, когда стереофонические миксы воспроизводятся через монофонические динамики.'

Что вы на это ответите?

Мой вопрос заключается в том, чтобы узнать производителя колонок.

Я думаю, что Foster Electric Co., Ltd..

https://www.foster.co.jp/en_products/micr...

https://www.foster.co.jp/en_products/micr...

Это деталь этого производителя?

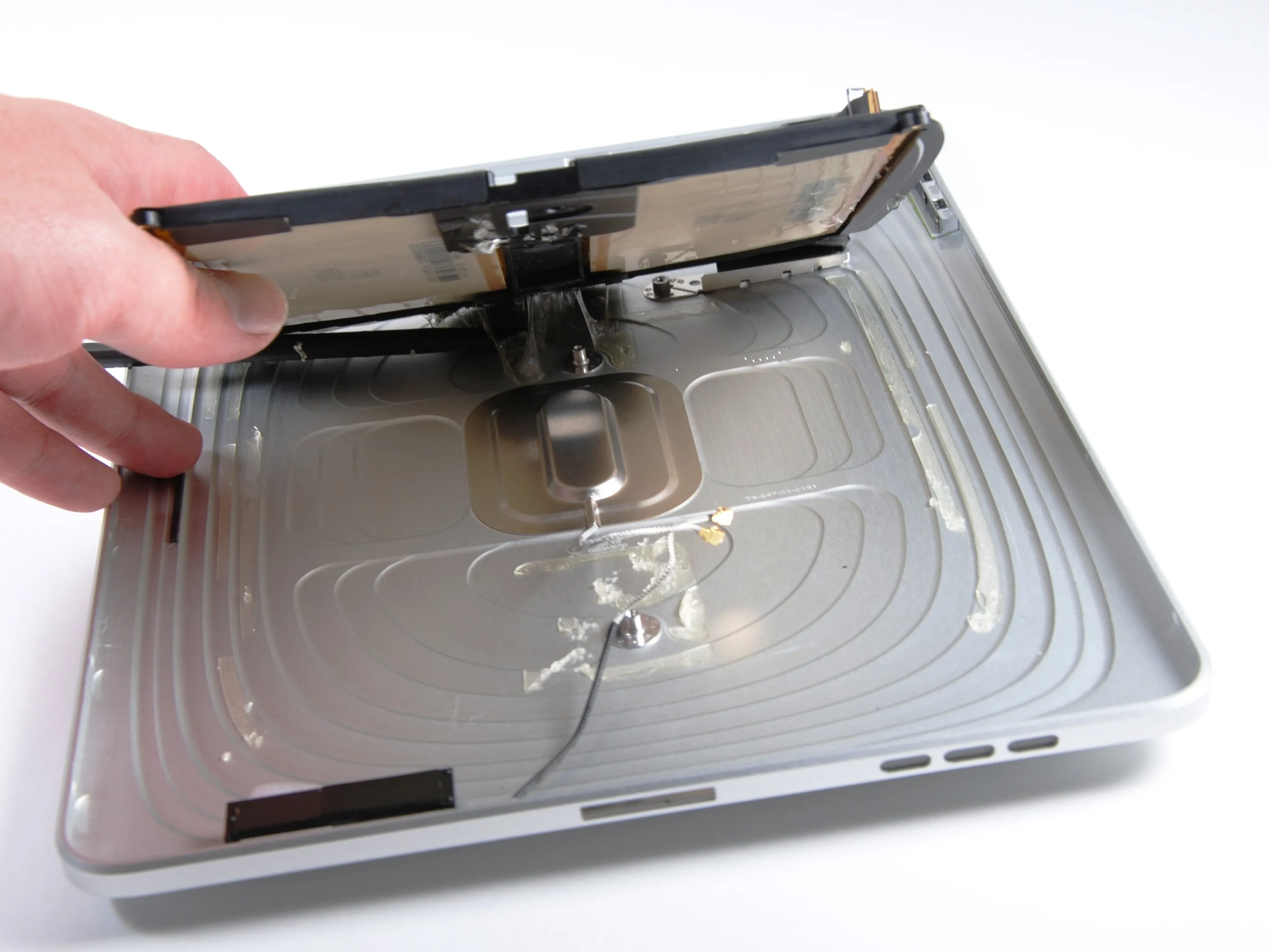

Шаг 20

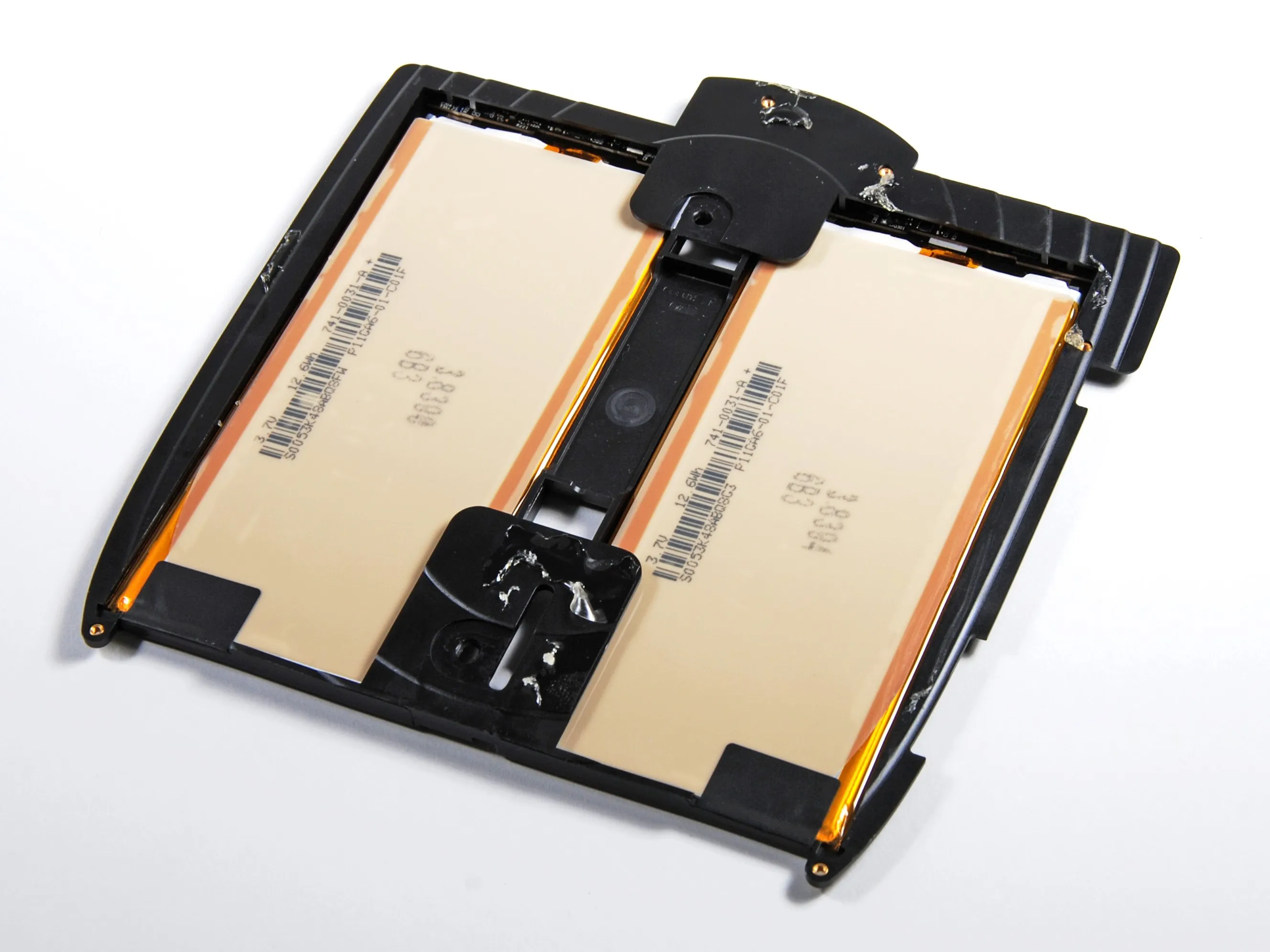

• Вот это батарея: вместе с корпусом она весит 148 г.

• Подтверждая наши вчерашние подозрения, батарея состоит из двух отдельных литий-полимерных элементов напряжением 3,75 В, соединенных параллельно для столь продолжительного времени автономной работы.

• Маркировка элементов батареи:

• P11GA6-01-C01F

• 741-00310A +

Комментарии к шагу

Как и в новых iMac, антенна Wi-Fi находится за логотипом Apple в нижней части корпуса.

'Подтверждая наши вчерашние подозрения, можно сказать, что в батарею встроены два отдельных литий-полимерных элемента напряжением 3,75 В, соединенных параллельно, что обеспечивает столь продолжительное время автономной работы'.

На самой батарее указано 'Li-ion'.

Как указано на черной крышке, это литий-ионный полимер аккумулятор.

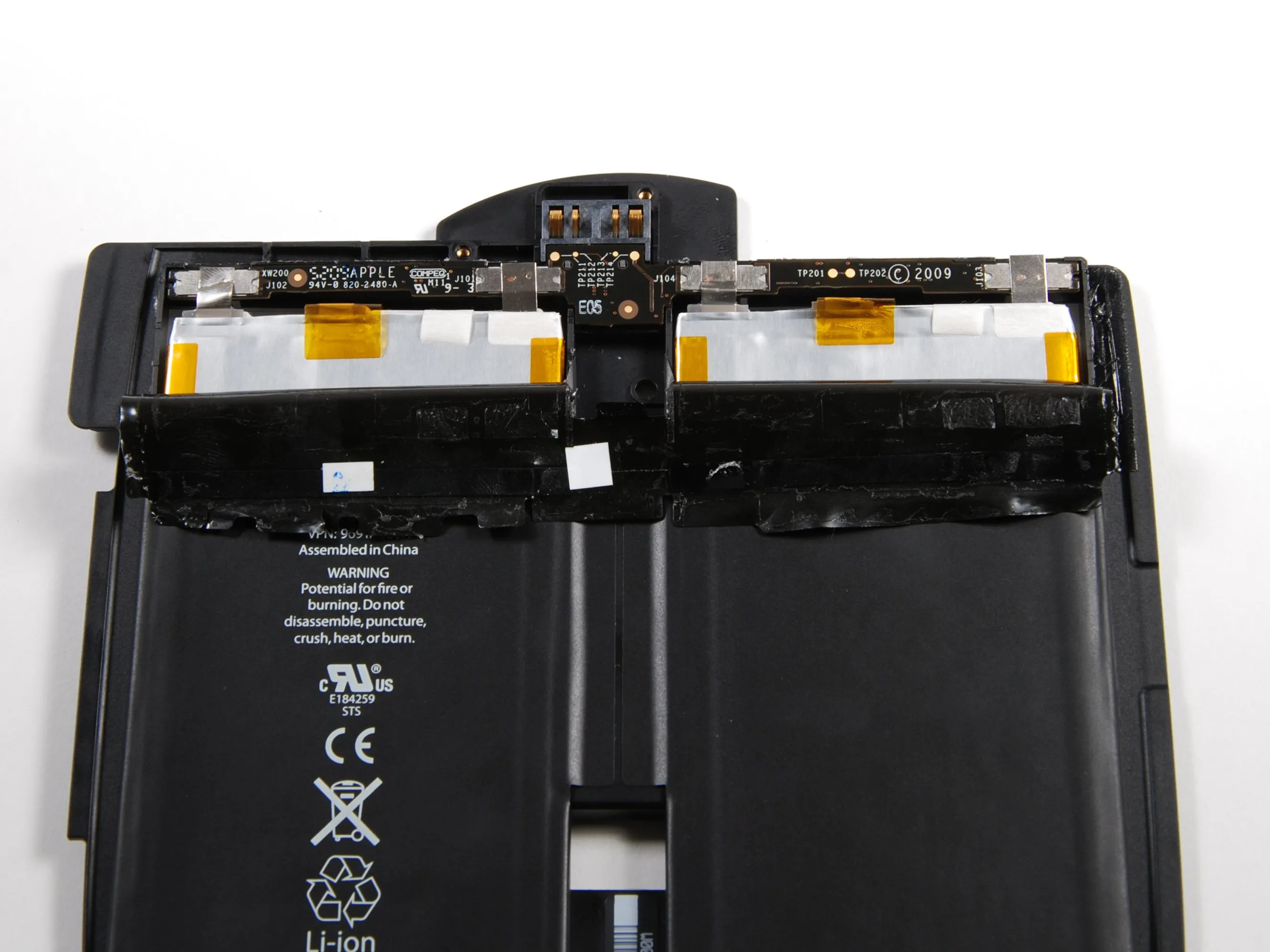

Шаг 21

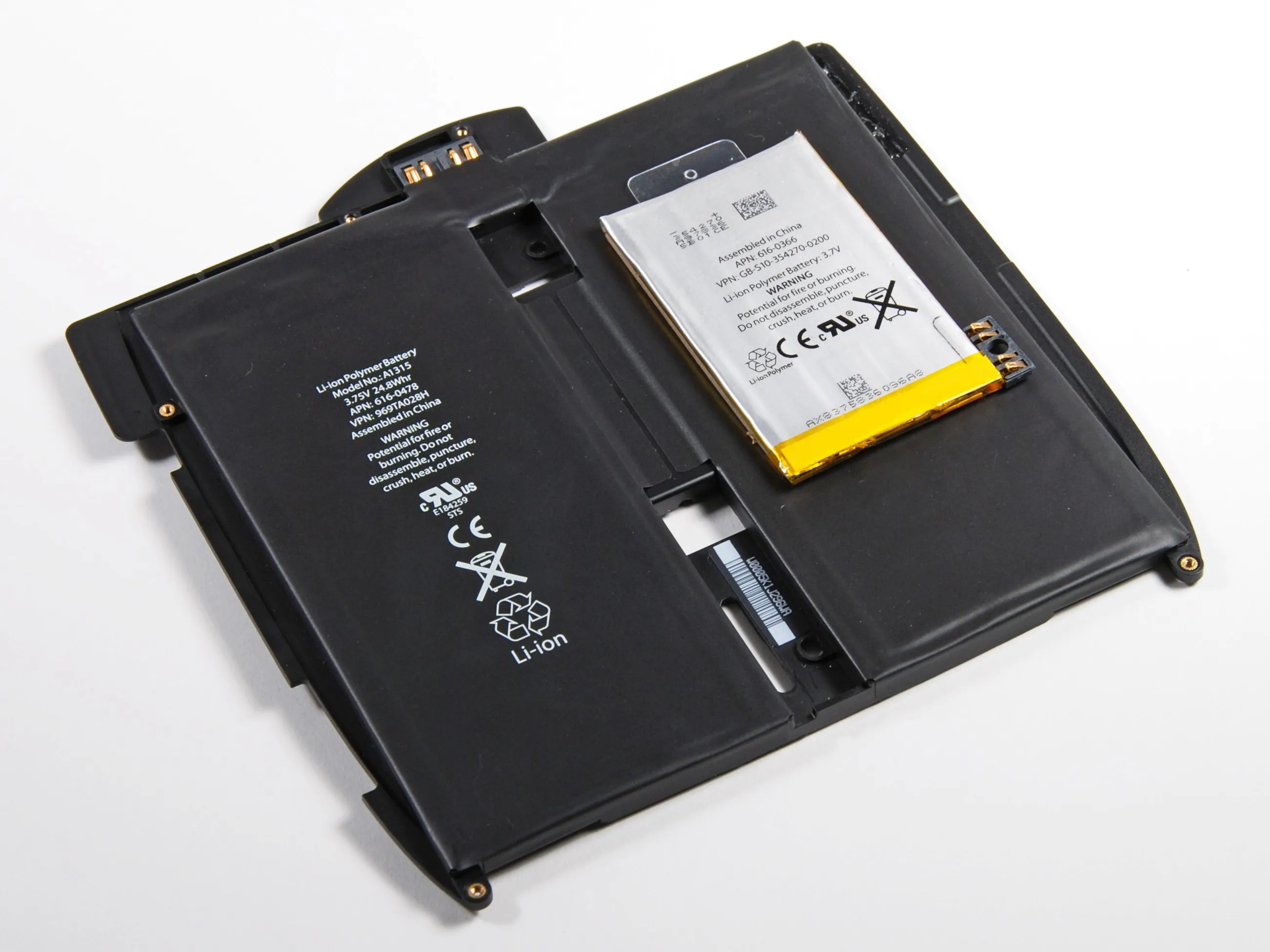

• Батарея iPad намного больше, чем батарея iPhone 3G. Батарея iPhone имеет примерно 1/5 часть ёмкости, которую обеспечивает батарея iPad.

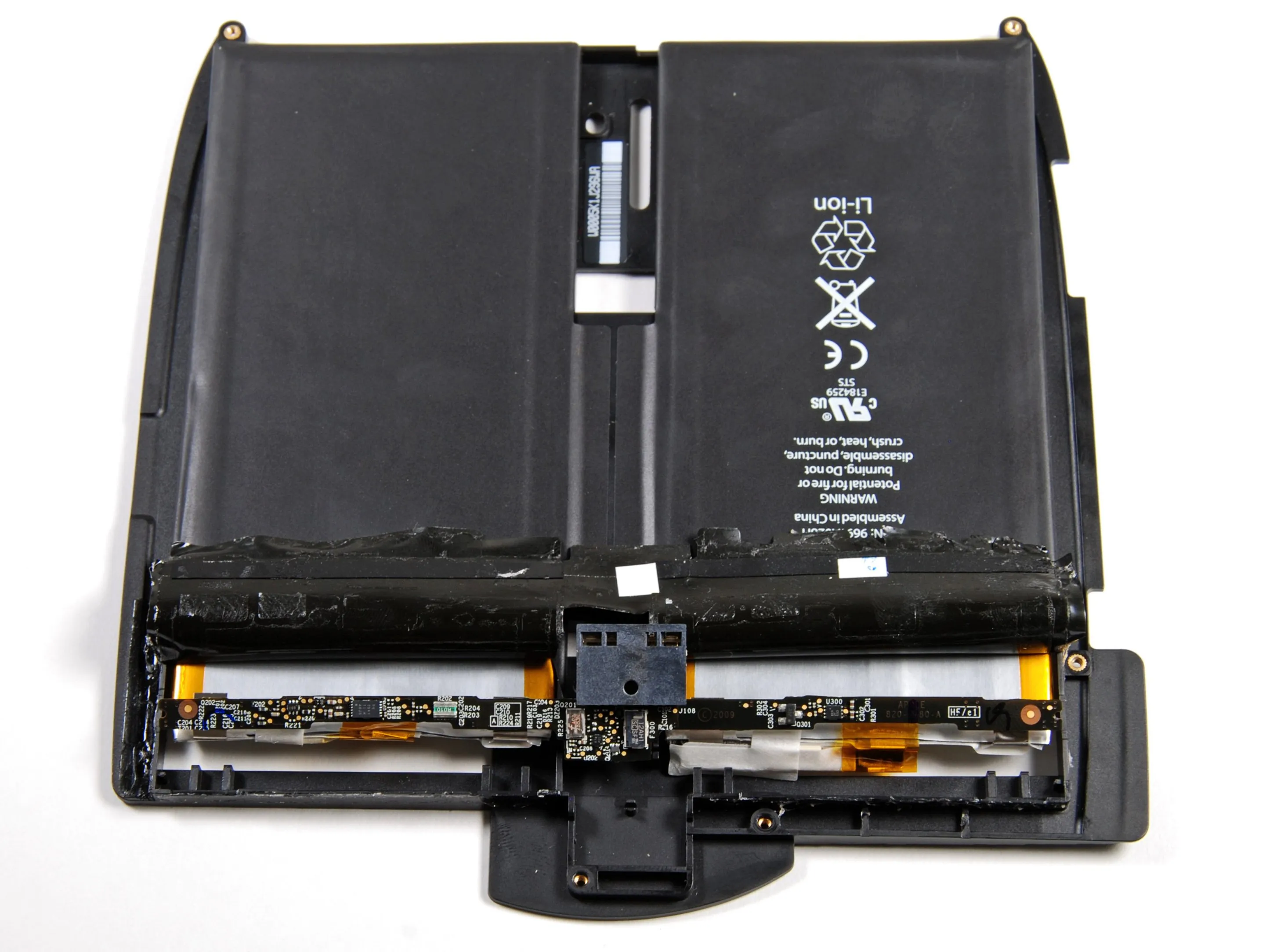

• На втором снимке показана крышка аккумулятора, откинутая назад, чтобы обнажить схему защиты и подключения каждой литий-полимерной батареи.

• На третьем снимке показана другая сторона платы аккумулятора, на которой выбита надпись Compeq.

Комментарии к шагу

Кто является производителем этих батарей?

Samsung? или ATL?

Я думаю, APN означает номер детали Apple.

Тогда VPN означает что?

Пожалуйста, дайте мне знать.

Производитель батарей - тайваньская компания Simplo co.ltd.

www.simplo.com.tw

Вы упомянули, что в ipad установлены 2 литий-полимерные батареи напряжением 3,7 вольт. По-другому они называются li-po.

Li-po, как я знаю, все еще довольно нестабильны, и если напряжение на ячейке падает слишком низко, это может привести к повреждению ячейки.

Я участвовал в гонках RC с li-po и видел, как они загорались.

Но, глядя на фотографии, я уверен, что на корпусе батареи напечатано li-Ion.

Может быть, на шаге 22 была допущена ошибка? Может, там должно быть написано Li-Ion?

Не поймите меня неправильно, это будет великий день, когда Li-Po станет более стабильным для электроники.

Использование Ipad может составлять не 10, а 20 часов.

Скотт

Теперь, когда я увидел полную картину на компьютере, а не на телефоне, меня поправили.

Интересно, как они собираются предотвратить падение напряжения в ячейках ниже 3 вольт, прежде чем они получат повреждения.

Если у вас есть один, я бы рекомендовал никогда не позволять ему умирать до конца. И держите его заряженным примерно наполовину, если собираетесь не использовать его какое-то время. Эти батареи замечательные, но температура сильно влияет на них.

Храните их при комнатной температуре. Я бы не стал оставлять их в машине в жаркий летний день или холодной зимой.

Согласно UL номеру 'E184259' на этикетке батарейного блока. Этот аккумуляторный блок произведен компанией SIMPLO TECHNOLOGY CO LTD.

Не беспокойтесь об этом. Схема управления чрезвычайно сложна и не позволит ему опуститься слишком низко или высоко. Кроме того, Li-Poly уже много лет используется во многих потребительских устройствах, включая MacBook (вы мне не поверите, но это правда).

Уважаемые господа,

Можете ли вы рассказать мне больше о схеме управления батареей? С датчиком и микросхемой защиты?

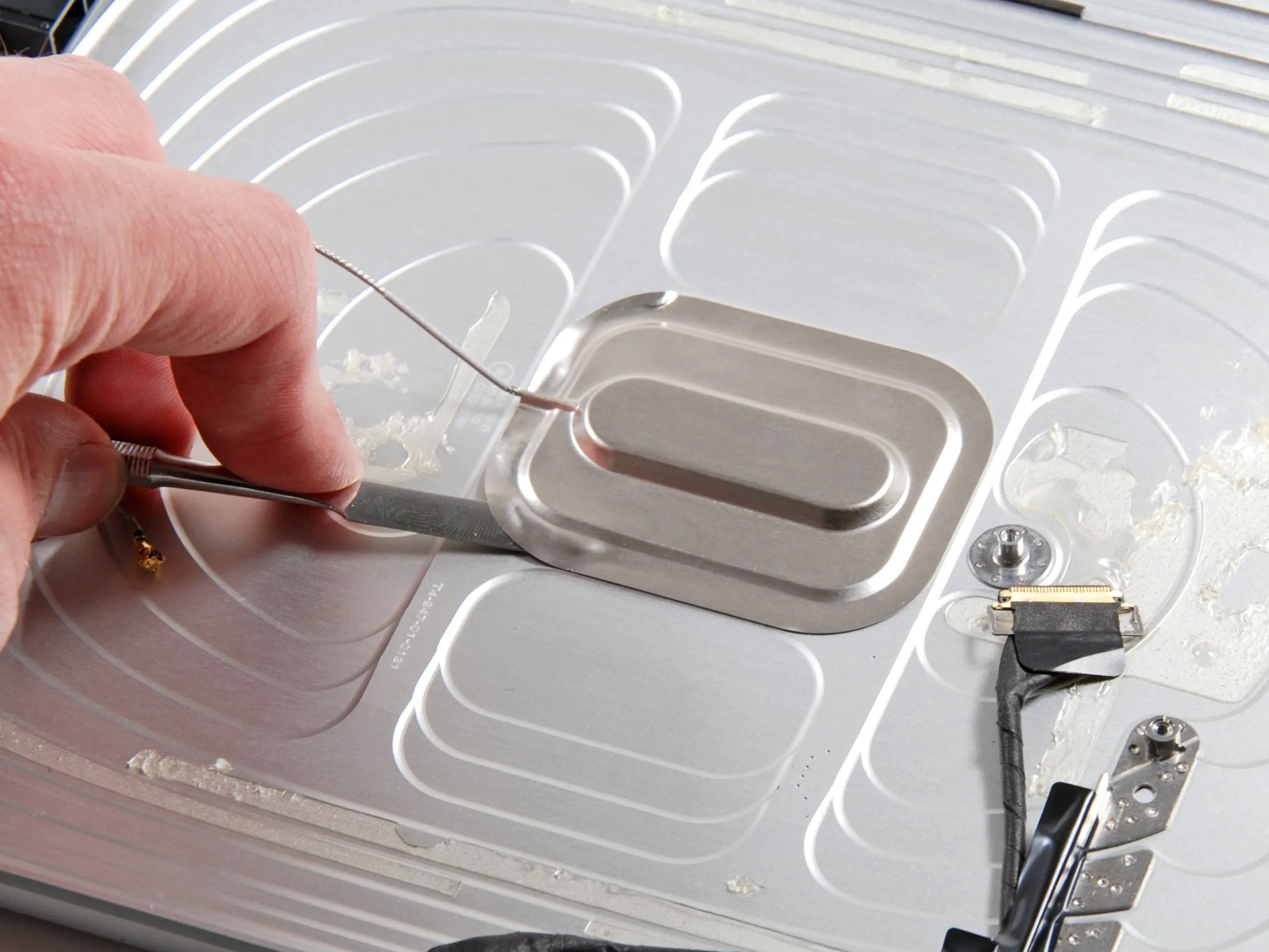

Шаг 22

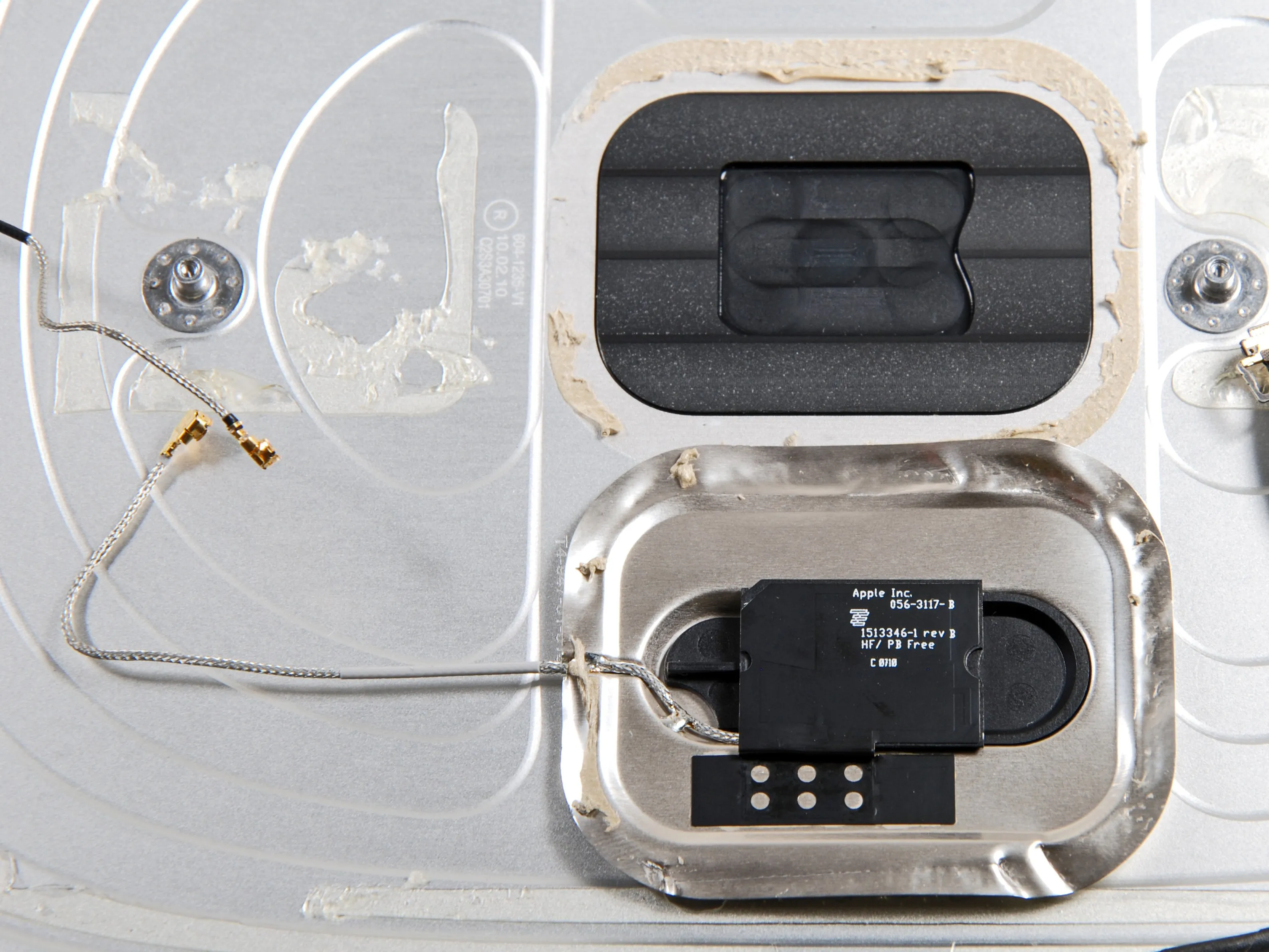

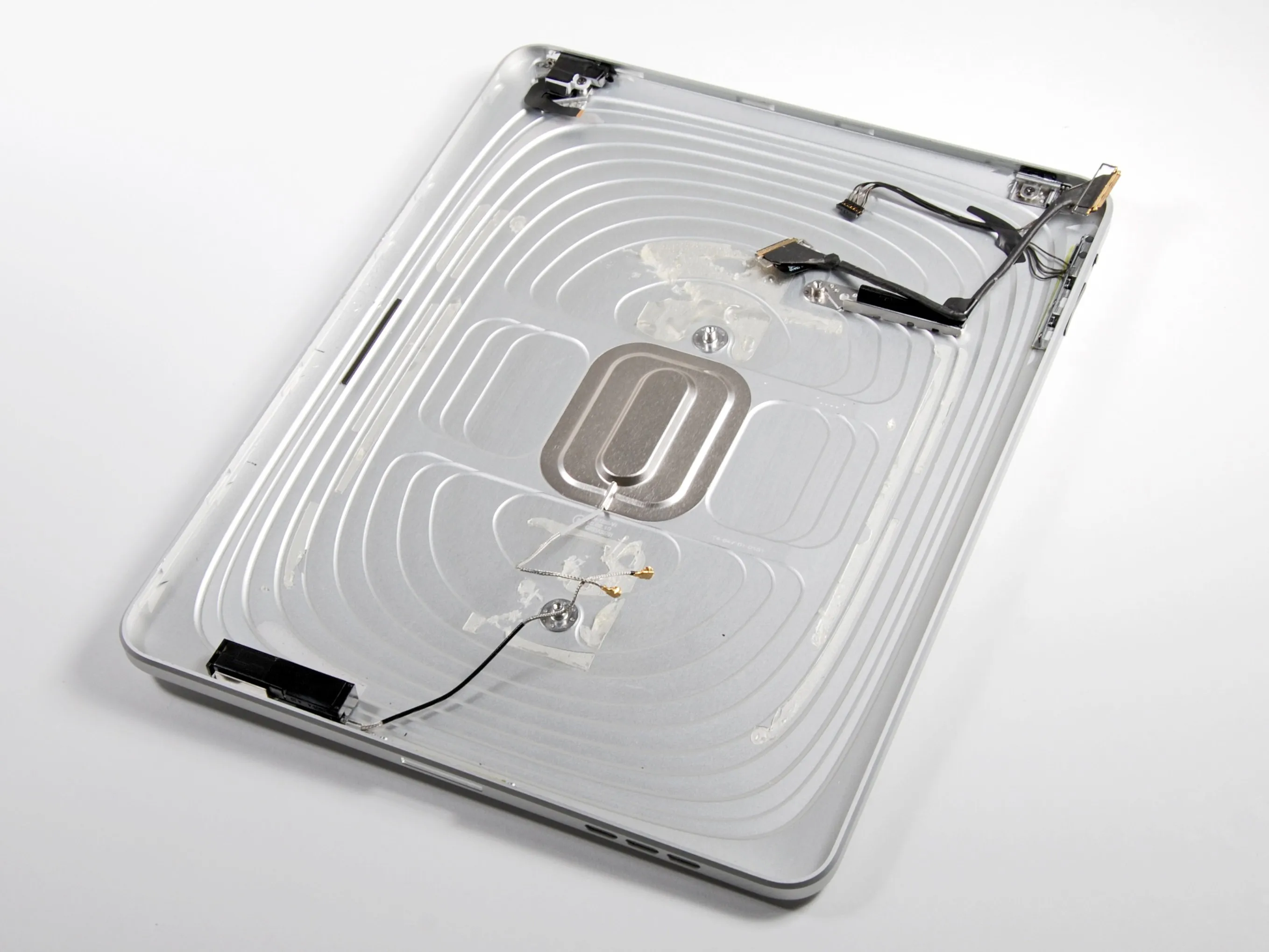

• Голый задний корпус. Антенна за логотипом яблока выглядит точно так же, как антенна на новом iMacs.

• Чтобы отделить антенну от заднего корпуса, необходимо немного поддеть ее металлической лопаткой.

• Допуски в отсеке антенны выглядят довольно жесткими. Посмотрите на карман, в который помещается антенна.

Комментарии к шагу

Сколько весит нижняя часть корпуса? Аккумулятор + стекло + ЖК-дисплей составляют 494 г. Значит, он должен весить около 150 г. Так ли это?

Извините, это должен быть шаг 22, вы можете его перенести?

Я только что взвесил алюминиевый задник сам по себе. Она весит 138 грамм, что составляет почти ровно 20% от общего веса iPad.

Есть идеи, для чего нужен гребешок на задней части корпуса? В смысле, выглядит красиво... Это связано с процессом обработки на ЧПУ, или чтобы легче было стабилизировать и фиксировать платы и т.д. в нем, или...?

Шаг 23

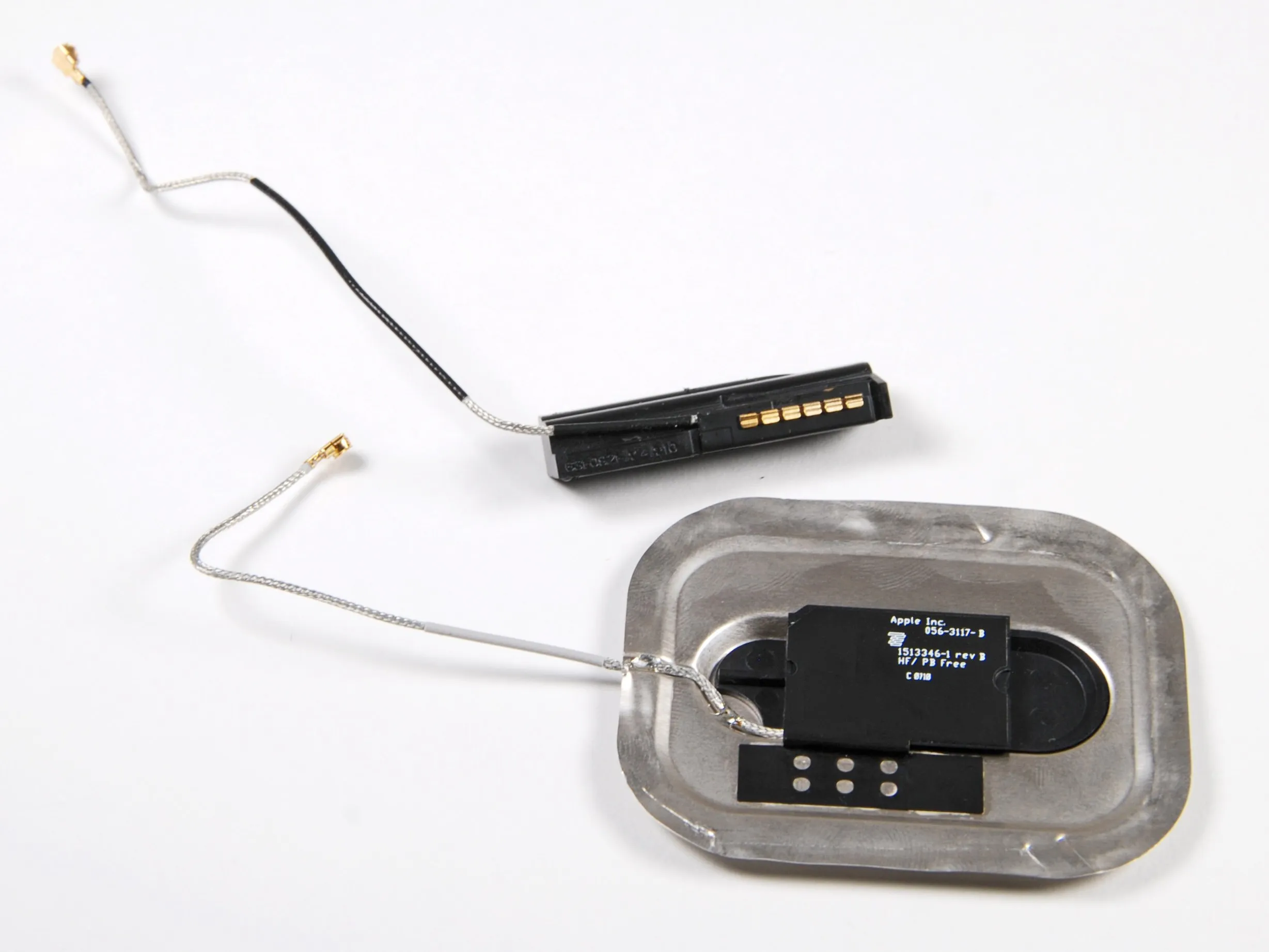

• Вот детальный снимок обеих антенн WiFi. С такими плотными антеннами приём сигнала должен быть достойным.

• Добавление 3G-возможностей в iPad с поддержкой только Wi-Fi будет не слишком целесообразным. Судя по фотографиям, опубликованным FCC, модели с 3G оснащены дополнительными антеннами, а также пластиковой полосой на задней панели для улучшения приема сигнала.

Комментарии к шагу

Я не видел никаких упоминаний о микрофоне, но предполагаю, что он является частью разъема для наушников (это маленькое отверстие непосредственно рядом с разъемом для наушников).

Да, микрофон находится рядом с разъемом для наушников, и сигнал проходит через тот же ленточный кабель, что и разъем для наушников.

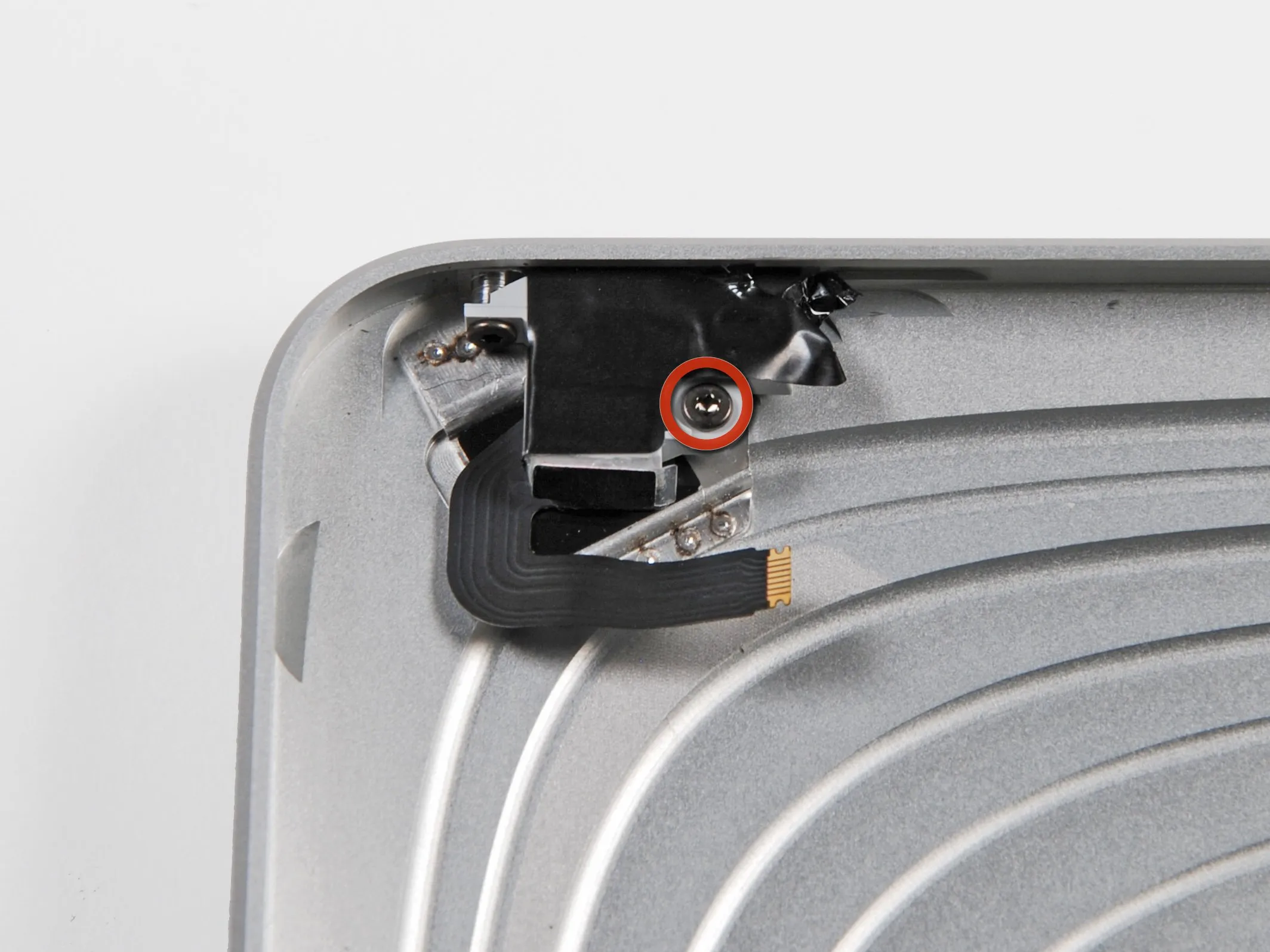

Шаг 24

• Открутите пару винтов и вытащите разъем для наушников из заднего корпуса.

• Как и в большинстве портативных устройств, разъем для наушников очень хорошо прикреплен к корпусу.

• Микрофон находится рядом с разъемом для наушников и подключается к нему через тот же кабель для передачи данных, что и разъем для наушников.

• Как и iPhone, iPad, похоже, оснащен датчиком жидкости в разъеме для наушников. Если вы намочите свой iPad, не ждите, что Apple починит его по гарантии.

Комментарии к шагу

Так есть ли у iPad только один из этих страшных LSI (индикаторов погружения в жидкость)? Или внутри есть еще один?

Если бы Apple больше заботилась о потребителях, они могли бы сделать свои продукты более водостойкими. Вместо этого создается впечатление, что некоторые из их продуктов (ноутбуки) созданы для того, чтобы их можно было повредить при попадании на них жидкости. Влагозащитный барьер под клавиатурой избавил бы от многих головных болей.

Браво, Миро, tako se to radi ;)

Ничто из сказанного вами не имеет никакого отношения к 'за/против потребителя'.

К вопросу; к сожалению, барьеры, которые, как вы описываете, не пропускают влагу, также пропускают тепло.

Кто-нибудь?

Один в гнезде для наушников и один рядом с разъемом док-станции, как мне сказали.

Я не видел упоминаний о LSI разъеме док-станции в описаниях разбора, поэтому и спросил.

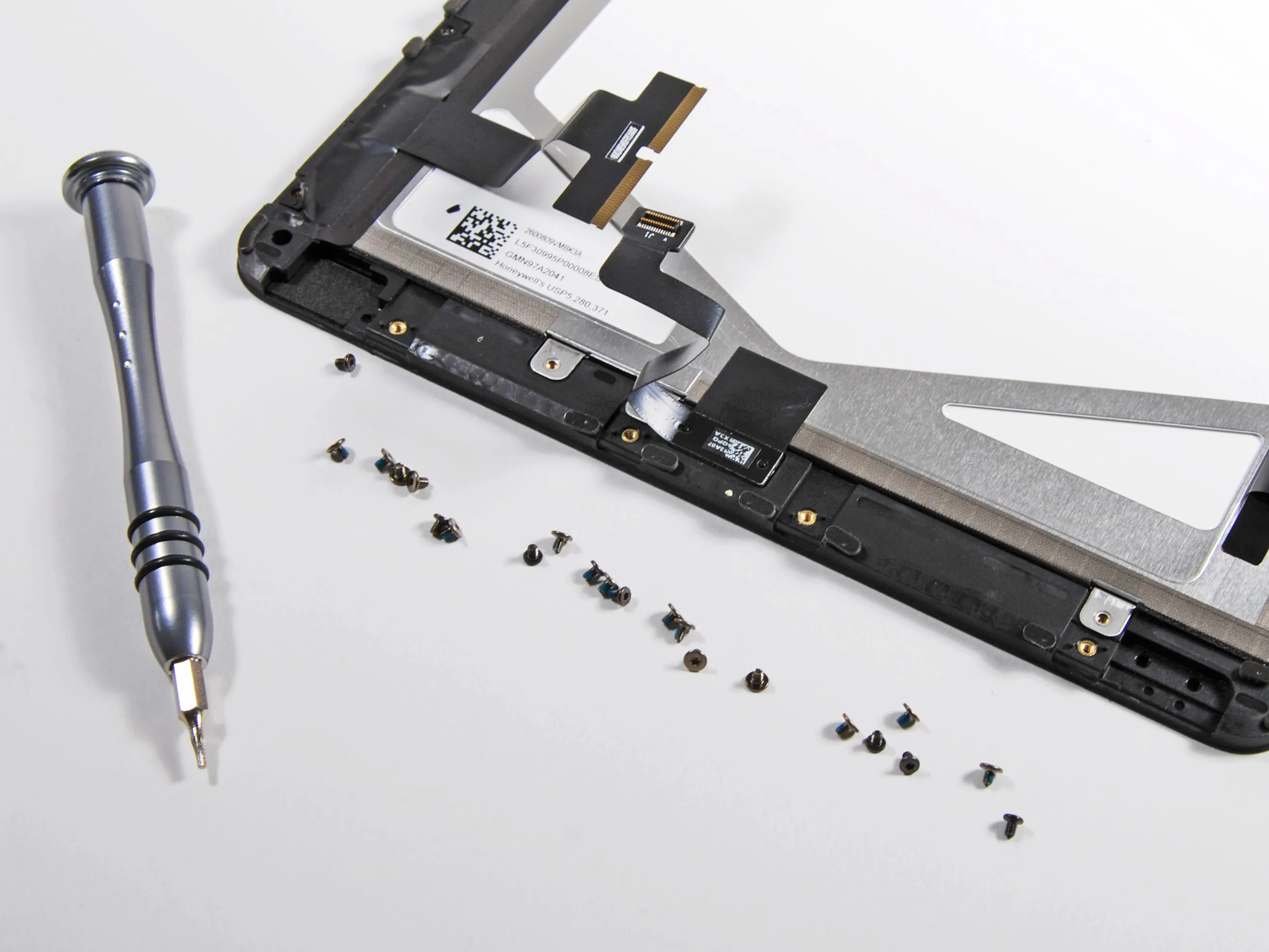

Шаг 25

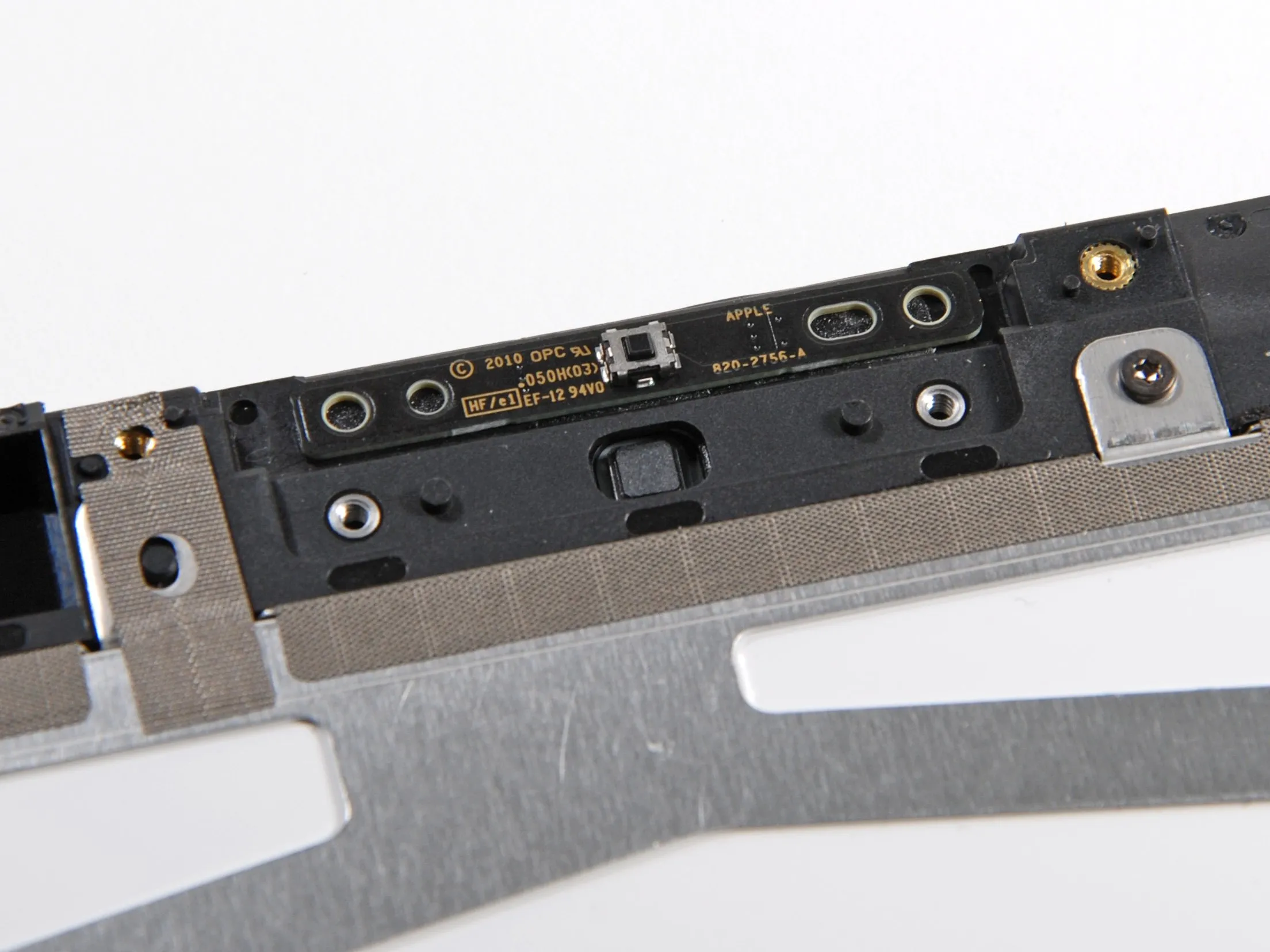

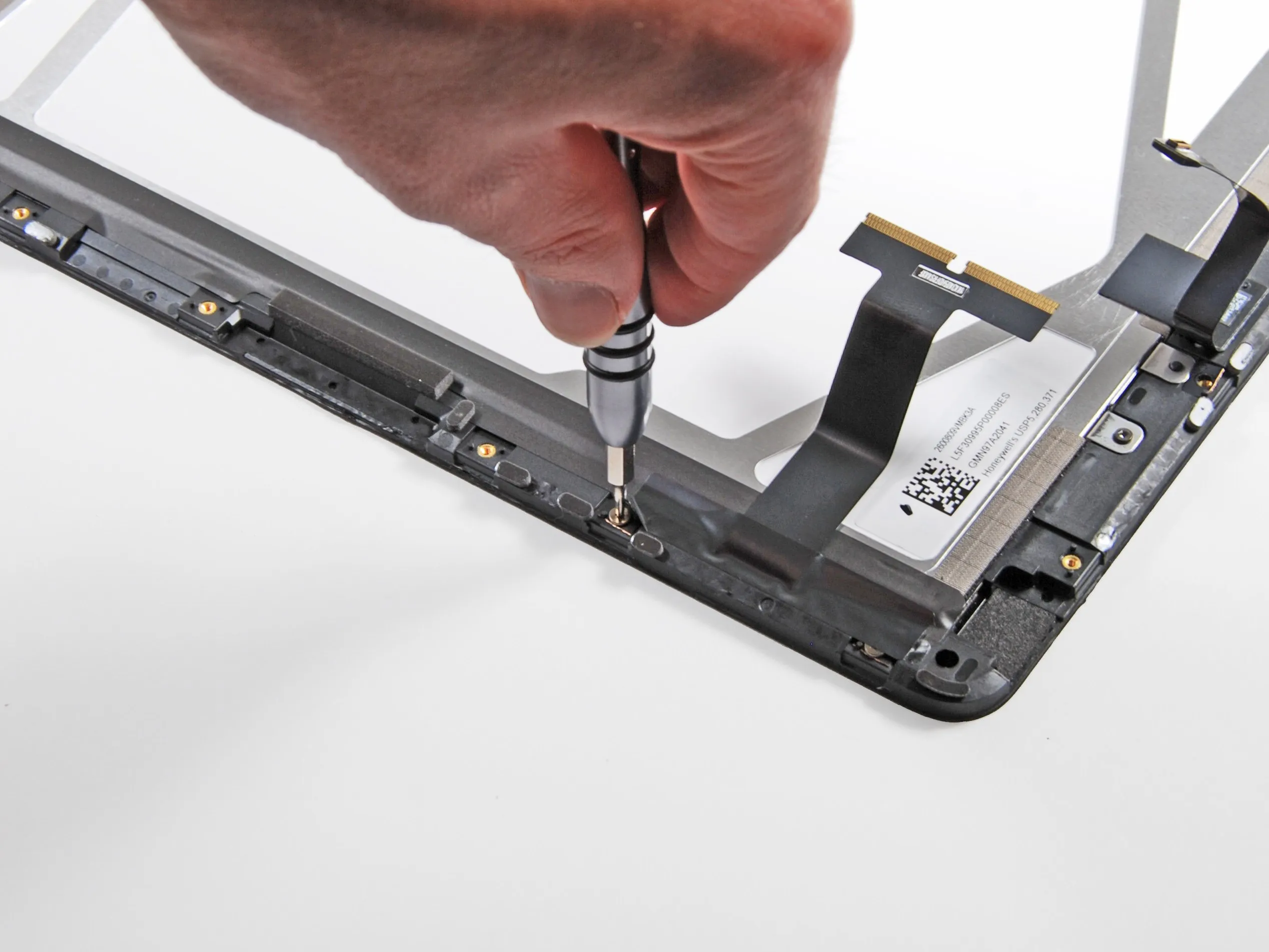

• Муравьи на параде? Нет, только винты T4 Torx, крепящие каждый выступ к дисплею в сборе.

• Каждая клипса, крепящая дисплей к задней панели, фиксируется своим винтом T4 Torx.

• К счастью, кнопка Home представляет собой цифровой переключатель с собственной печатной платой, что значительно упрощает замену.

Комментарии к шагу

Приятно видеть, что кнопку Home можно легко отремонтировать/заменить

Это место для камеры iSight?

Чуваки, этот звуковой хак может быть очень милым, IPAD BOOMBOXES ANYBODY?

ПОСТАВЛЕНО IP

Я в деле!

Спасибо большое, ребята. Но не могли бы вы просто сказать мне, сколько оперативной памяти у iPad. Будучи на взломанном iPhone 3G RAM является самым большим ограничением...

Как ясно сказано на странице 2, Шаг 15, их iPad имеет 256 МБ оперативной памяти.

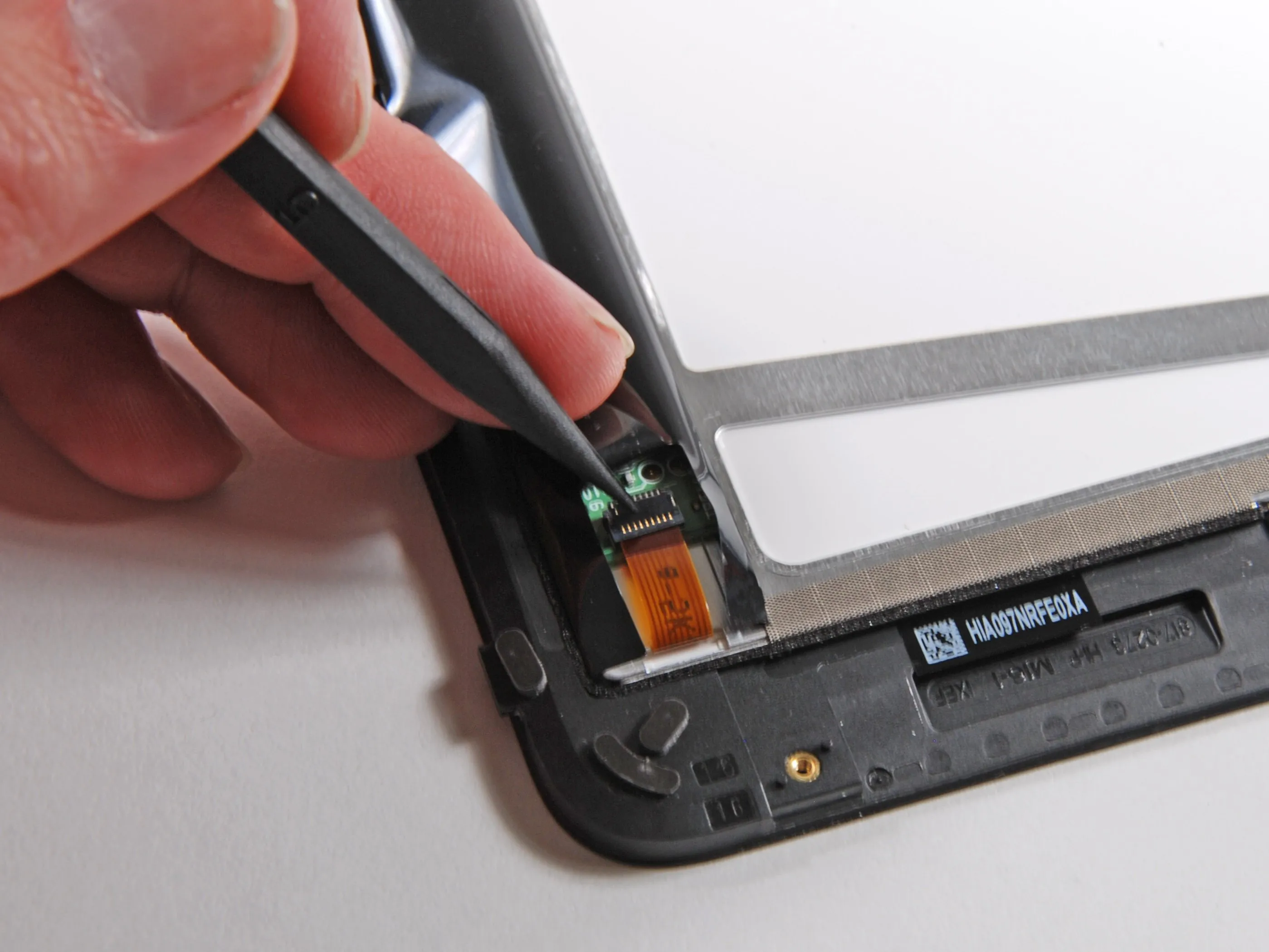

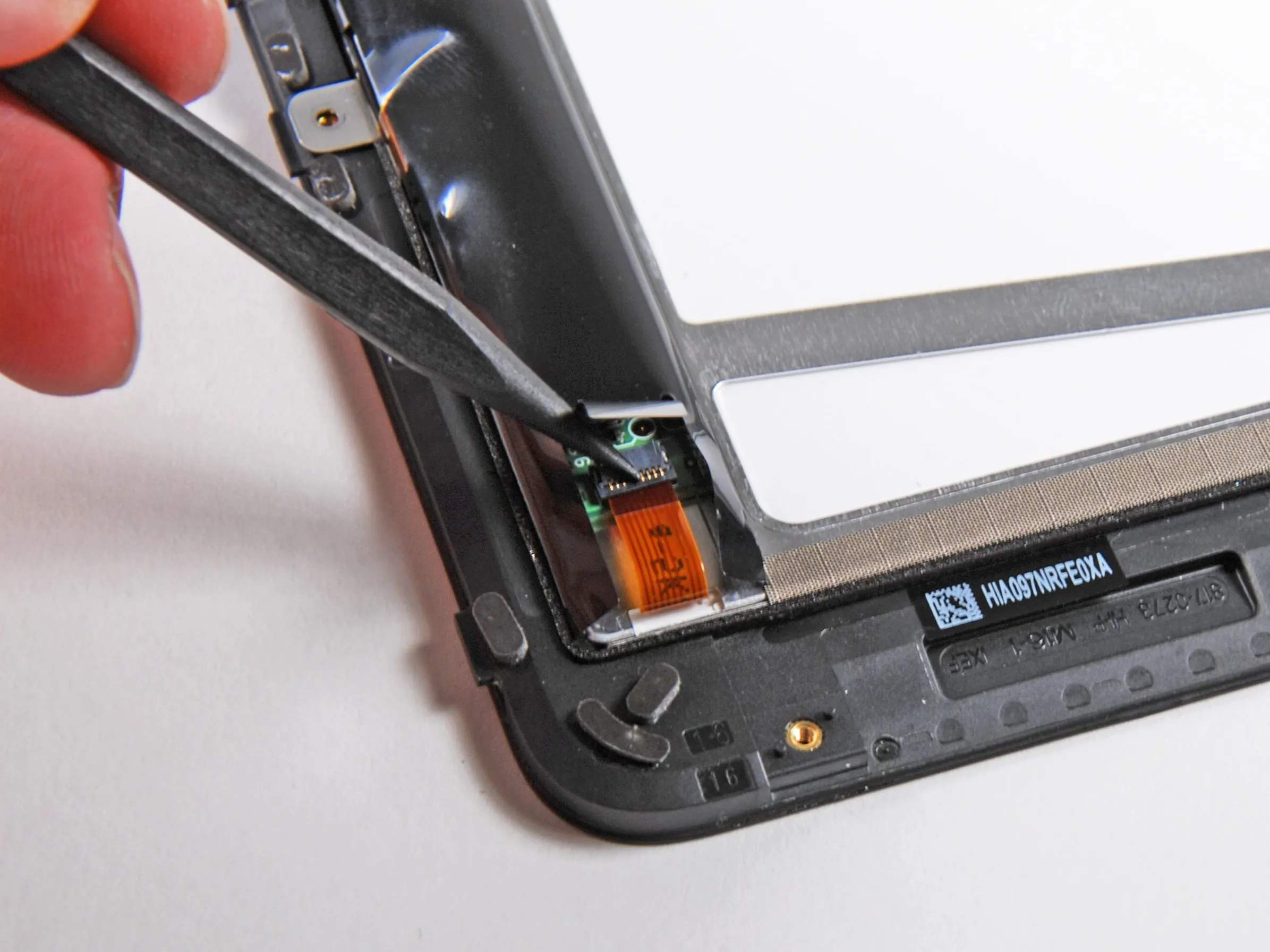

Шаг 26

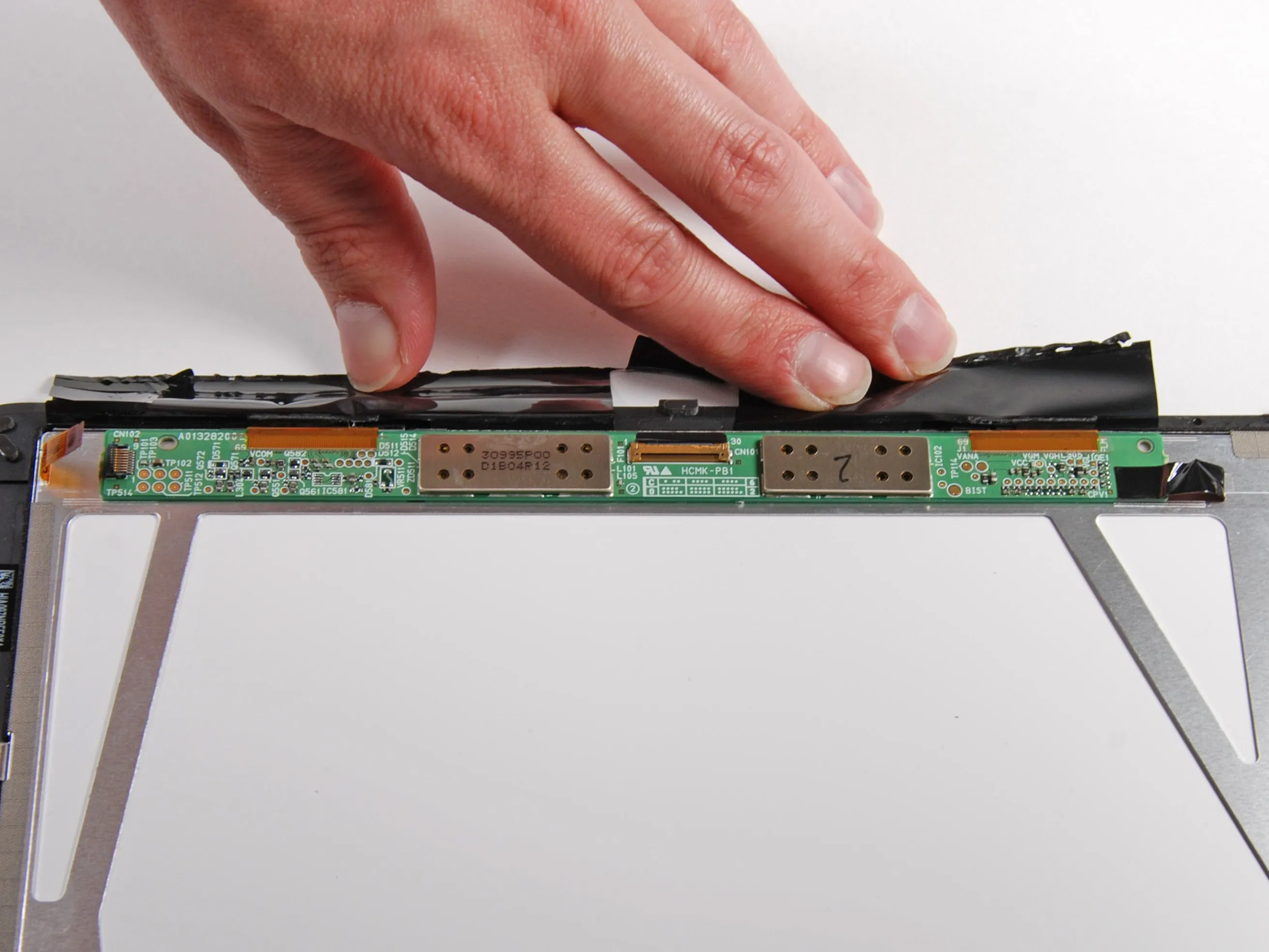

• Разборка дисплея в сборе.

• Тонкий ленточный кабель соединяет плату светодиодного драйвера со светодиодной подсветкой.

• Схема драйвера светодиодов и соединения между собственно ЖК-дисплеем и разъемом кабеля данных дисплея находятся на одной печатной плате.

Комментарии к шагу

Может быть, эта лента предотвратит попадание пыли... Я очень надеюсь, что так и будет.

Будет здорово, если будет видео разборки~.

Там должно быть слайд-шоу с фанковой музыкой, но они никогда не снимали видео. Было бы здорово увидеть его.

Эта лента используется для предотвращения электромагнитных помех.

Привет, команда Делаете.ру,

Можно ли открыть две металлические банки на плате драйвера светодиодов и посмотреть на чипы, используемые для управления светодиодами?

Спасибо!

Или, если кто-то еще открывал ее, не знает ли он случайно, что находится внутри этих двух металлических банок?

А также сколько светодиодов использовалось для подсветки панели?

Шаг 27

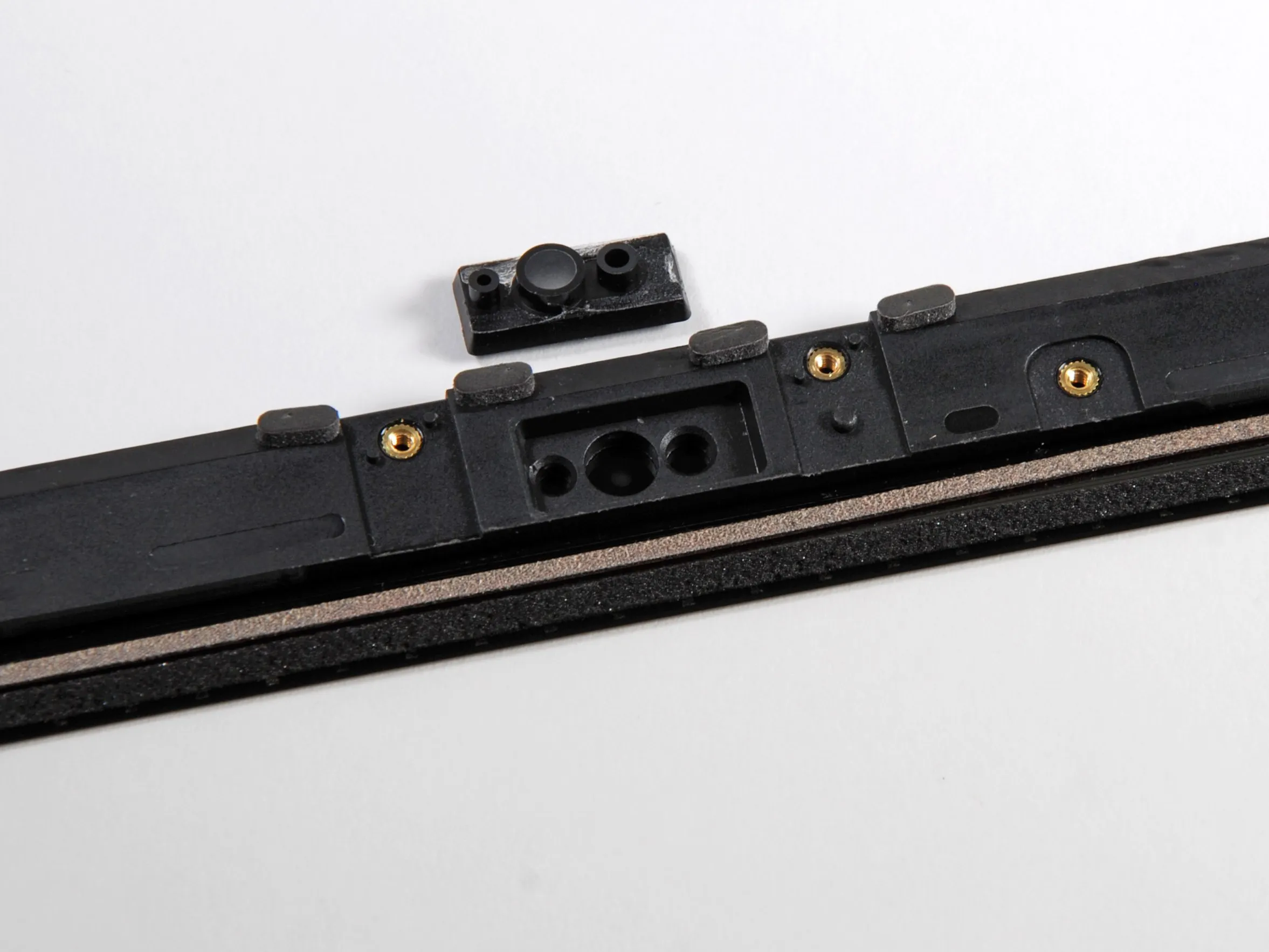

• Датчик освещенности находится в отсеке, который с удовольствием назвала бы своим домом камера.

• Мы подозреваем, что этот отсек всегда предназначался для датчика освещенности, а слухи о камере, которая могла бы здесь разместиться, были слишком усердными. Расположение отсека очень похоже на порты обзора камеры в MacBook Pro 13' Unibody.

Комментарии к шагу

Некоторые телефоны используют VGA-камеру в качестве датчика освещенности. Это тот же случай?

Нет, у VGA-камеры есть объектив в сборе и датчик другого вида. Датчик освещенности обычно представляет собой LDR, светозависимый резистор, сопротивление которого уменьшается тем сильнее, чем больше света на него падает. Или это что-то вроде примитивной солнечной батареи, которая преобразует свет в электрический ток, обнаруживаемый устройством.

Я знаю, как хорошо работают фоточувствительные элементы, но этот конкретный датчик имеет более двух (трех) выходов, как у фоторезисторов/диодов или элементов.

Я знаю, что резисторы и диоды нуждаются только в двух выводах. Это меня тоже немного смущало раньше. Но для 640 x 480 соотношение сторон сенсора не подходит. А для нормального CCD или чего-то подобного нужно слишком мало выводов. Даже очень низкоомный ИК-сенсор в wiimote подключается к 8 контактам. Возможно, это что-то вроде массива фотодиодов.

Резисторы и диоды имеют два вывода, но многие датчики освещенности имеют встроенный усилитель или аналого-цифровой преобразователь, чтобы облегчить интеграцию. Например, смотрите Toshiba TBS852. Даже если в устройстве нет усилителя, на небольших корпусах часто встречаются дополнительные выводы, единственная функция которых - механическая. Но, поскольку рядом с этим корпусом находится конденсатор, вероятно, в нем есть эта дополнительная схема.

'Порты обзора камеры на MacBook Pro 13' Unibody'.

Должен ли я взломать MacBook Pro 13' Unibody, чтобы получить функцию, которая, как я ожидаю, должна быть у iPad????

Хорошо. В какой-то момент я подумал, что, возможно, у него есть последовательная шина или что-то в этом роде, но он слишком мал. Думаю, Морчиба прав.

Да, я согласен.

Я слышал через друга, что датчик освещенности от компании в Техасе.... не сказал название. Кто-нибудь знает, верно ли это?

Возможно, он думает о Taos. Я уже работал с их датчиками цвета и освещенности, и фотографии действительно похожи на их продукцию. Но опять же, 6-контактный SOIC, заключенный в оптическую эпоксидную смолу, может принадлежать любой компании.

Возможно, TAOS - это хорошая ставка. Возможно, есть способ определить, их ли это продукт, если Делаете.ру сможет получить снимок датчика в высоком разрешении. Я зашел на сайт TAOS, и у них есть семейство цифровых датчиков освещенности, в которых используются двойные фотодиоды, открытые так, чтобы свет мог попасть на них.

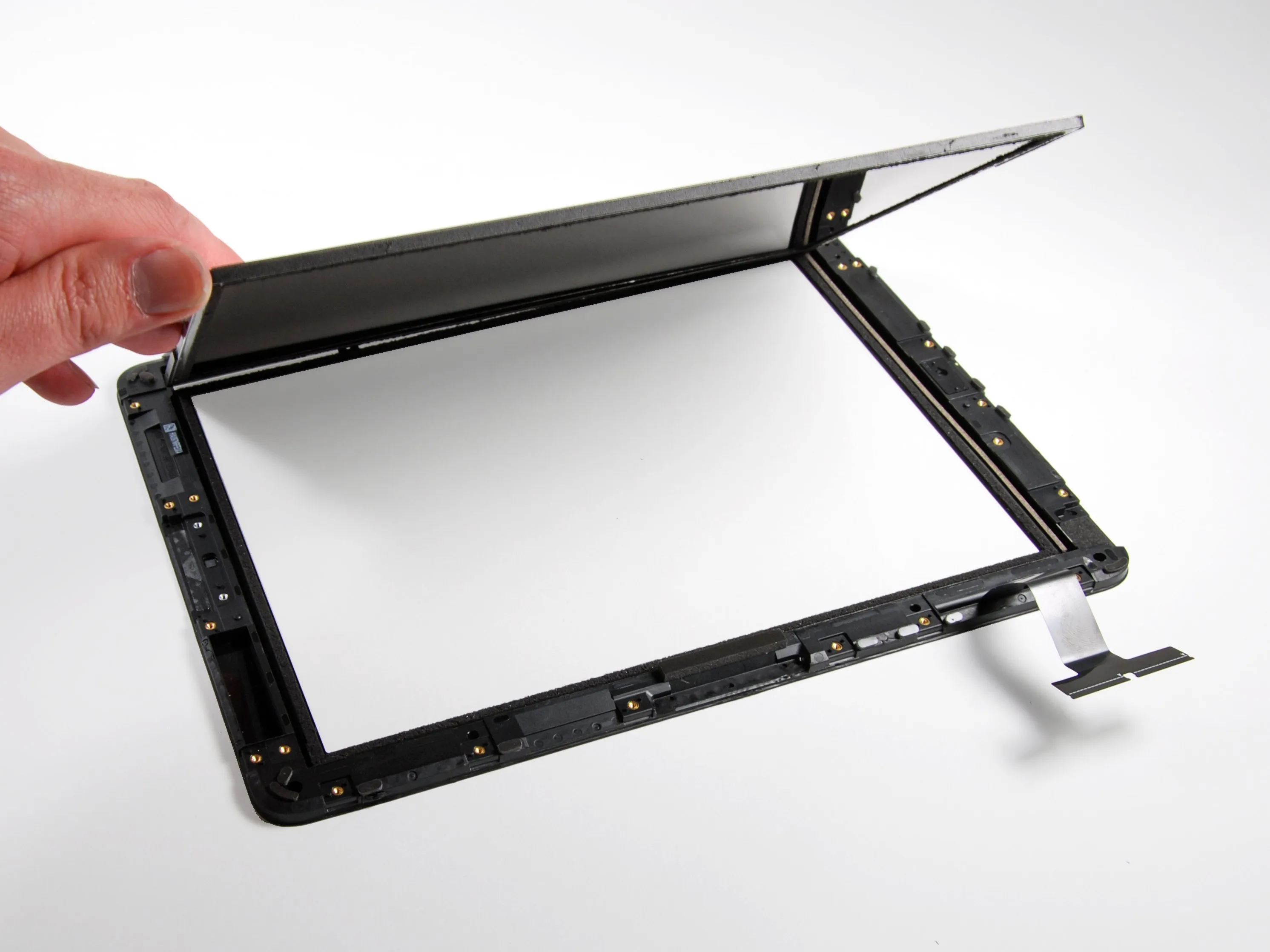

Шаг 28

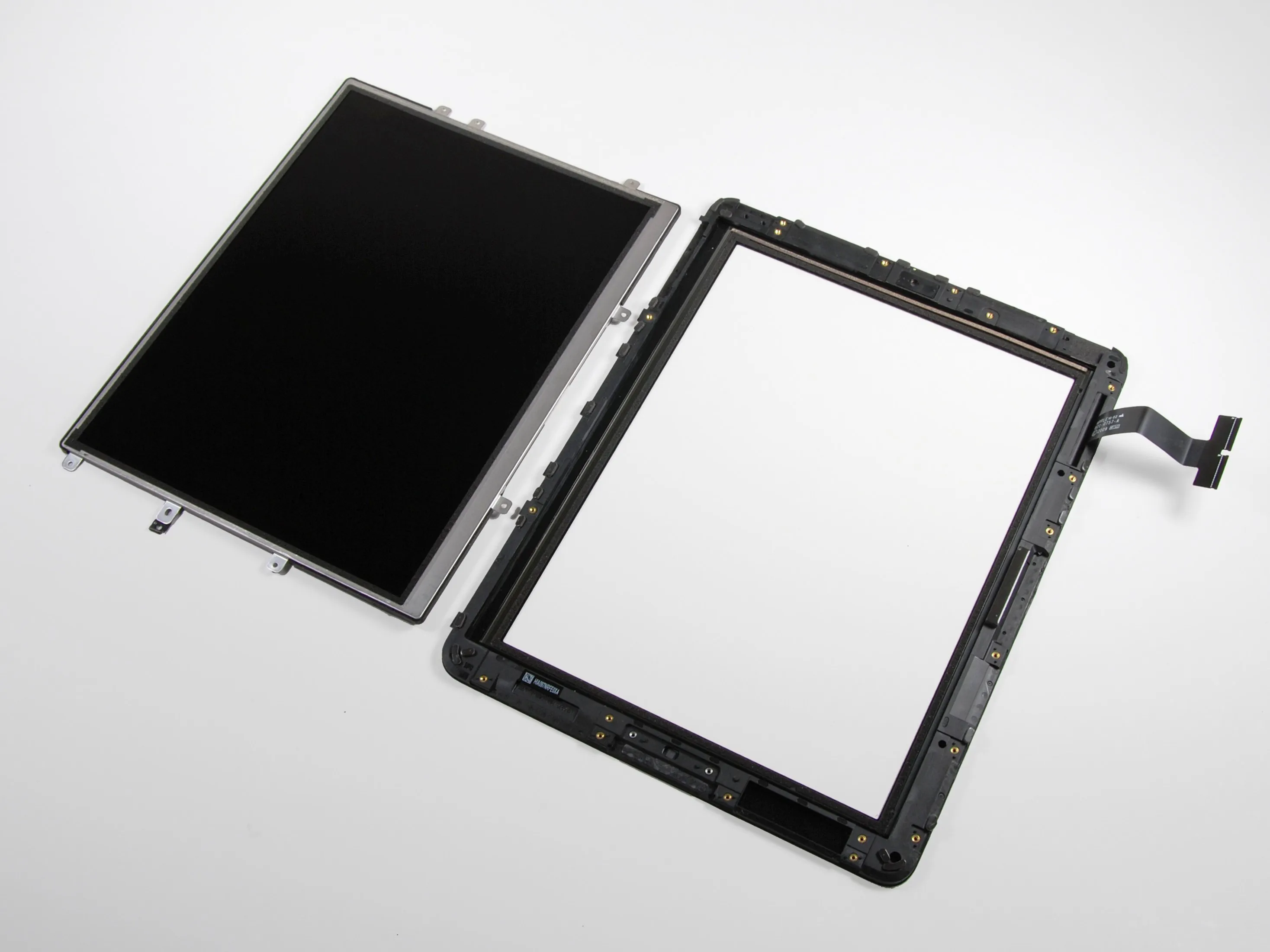

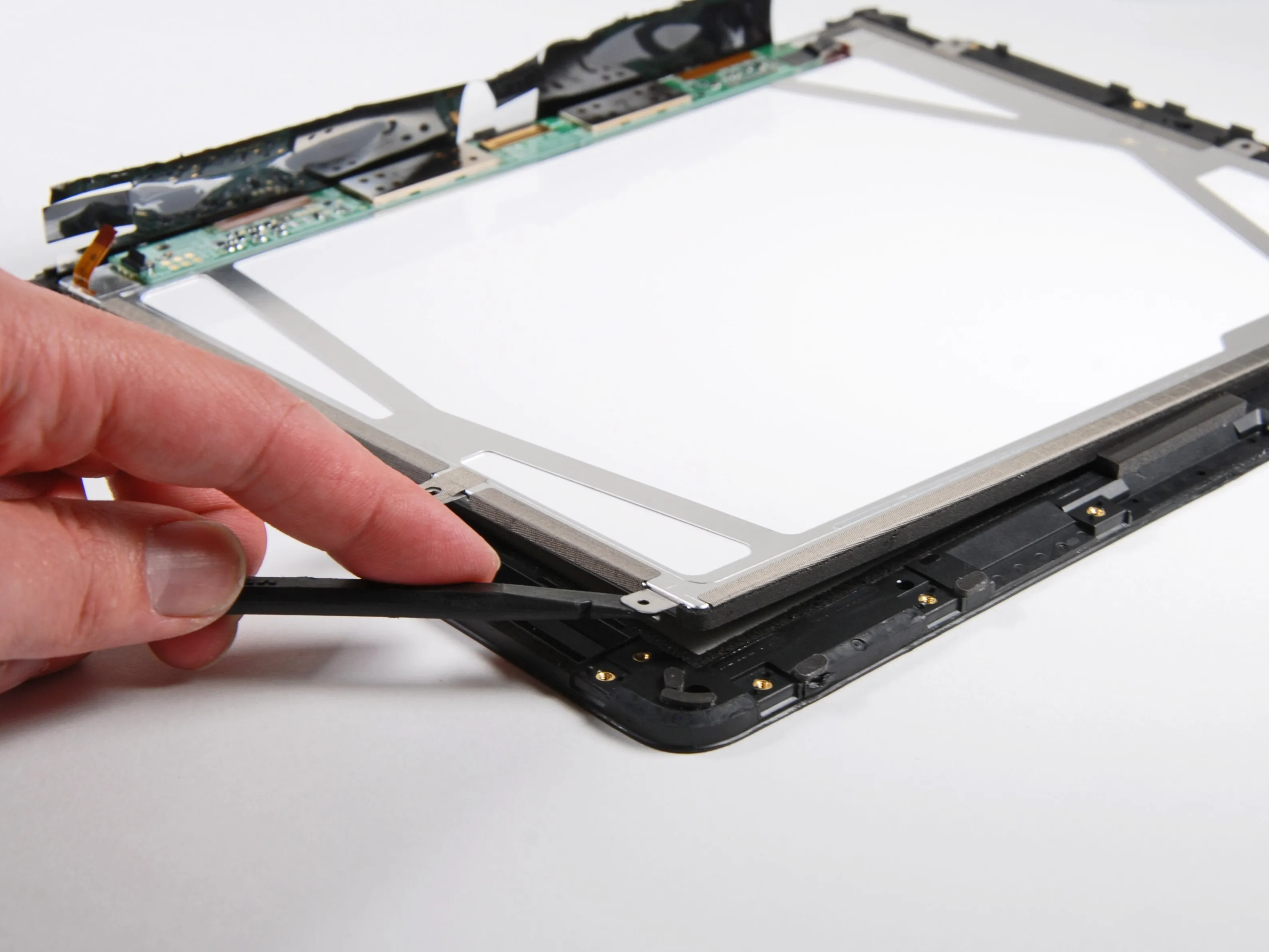

• Дисплей, похоже, приклеен по периметру, но его все же можно извлечь из пластиковой рамки.

• Вес дисплея в сборе составляет:

• 153 г для ЖК-дисплея

• 193 г для переднего стекла.

• Стекло кажется довольно толстым (~1,18 мм), что неудивительно, учитывая размеры iPad. Сравните это с 1,02 мм у iPhone.

• Для iPad потребуется более толстое стекло из-за увеличенного 'плеча рычага', возникающего при нажатии на центр экрана. Это можно сравнить с тем, как трудно согнуть однодюймовый отрезок линейки по сравнению со сгибанием всей двенадцатидюймовой линейки.

Шаг 29

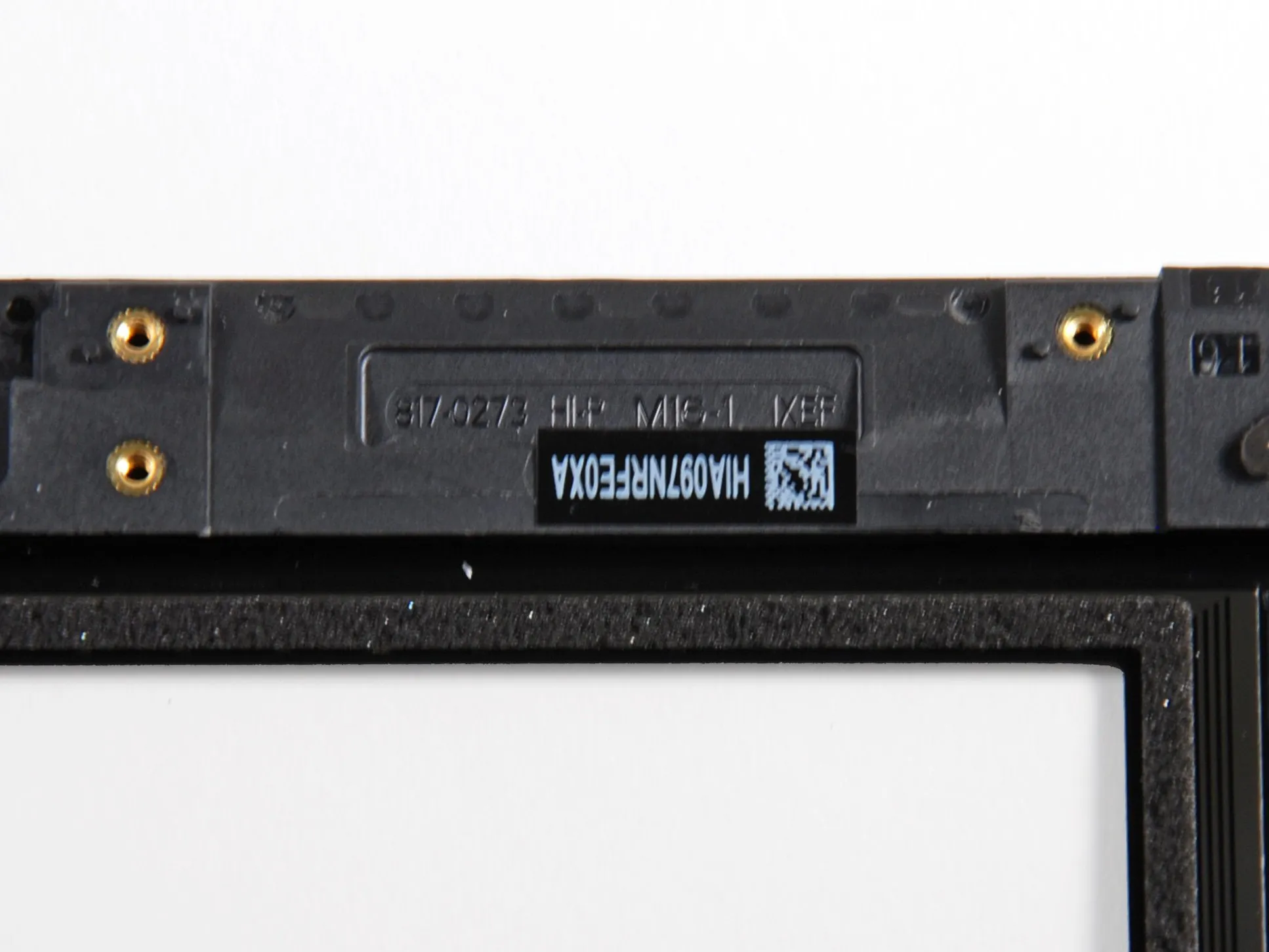

• Некоторые номера деталей переднего стекла/цифрового дисплея.

• Номер детали на рамке дисплея гласит:

• HIA097NRFE0XA

• На кабеле дигитайзера:

• 821-0757-A

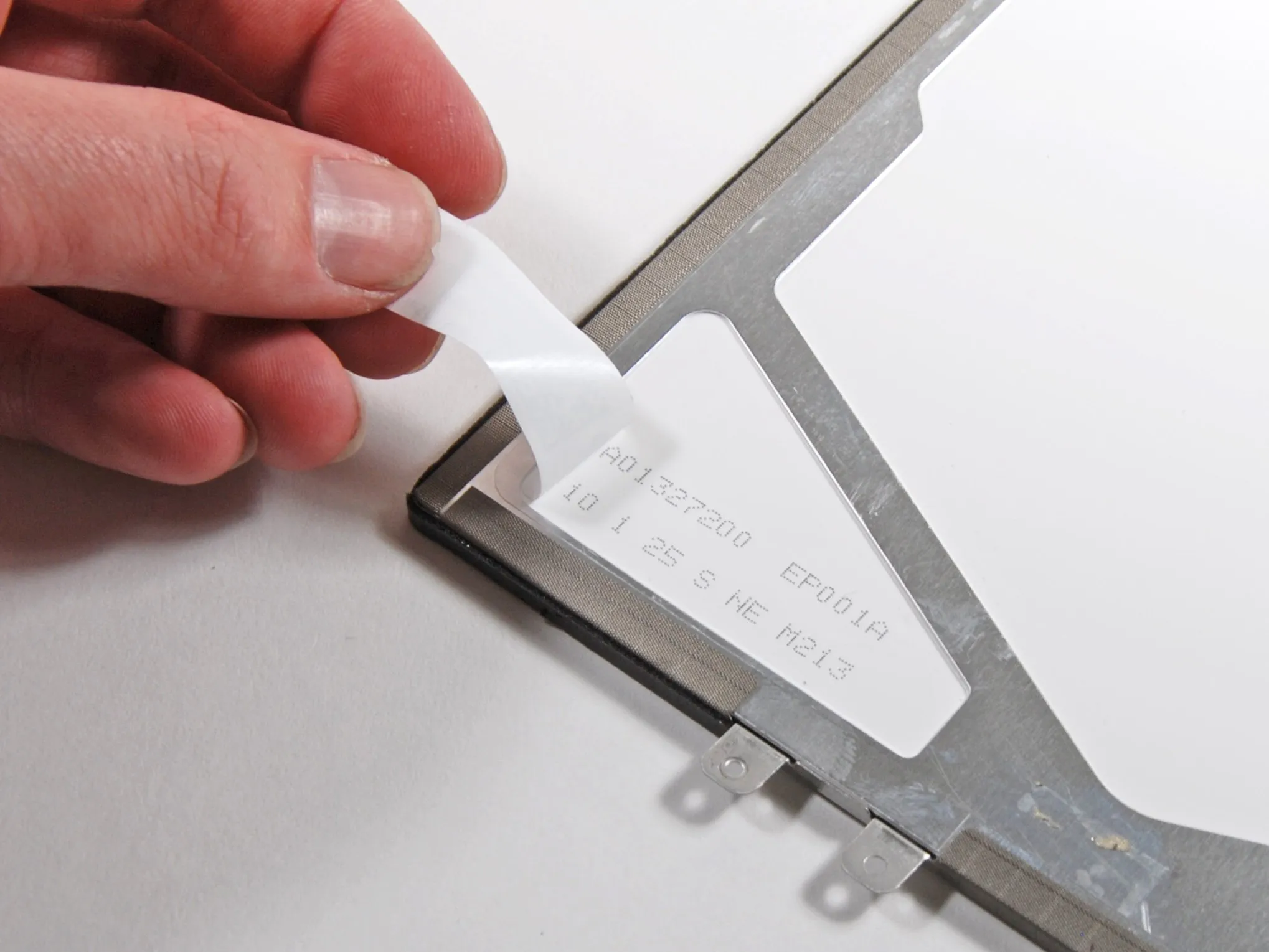

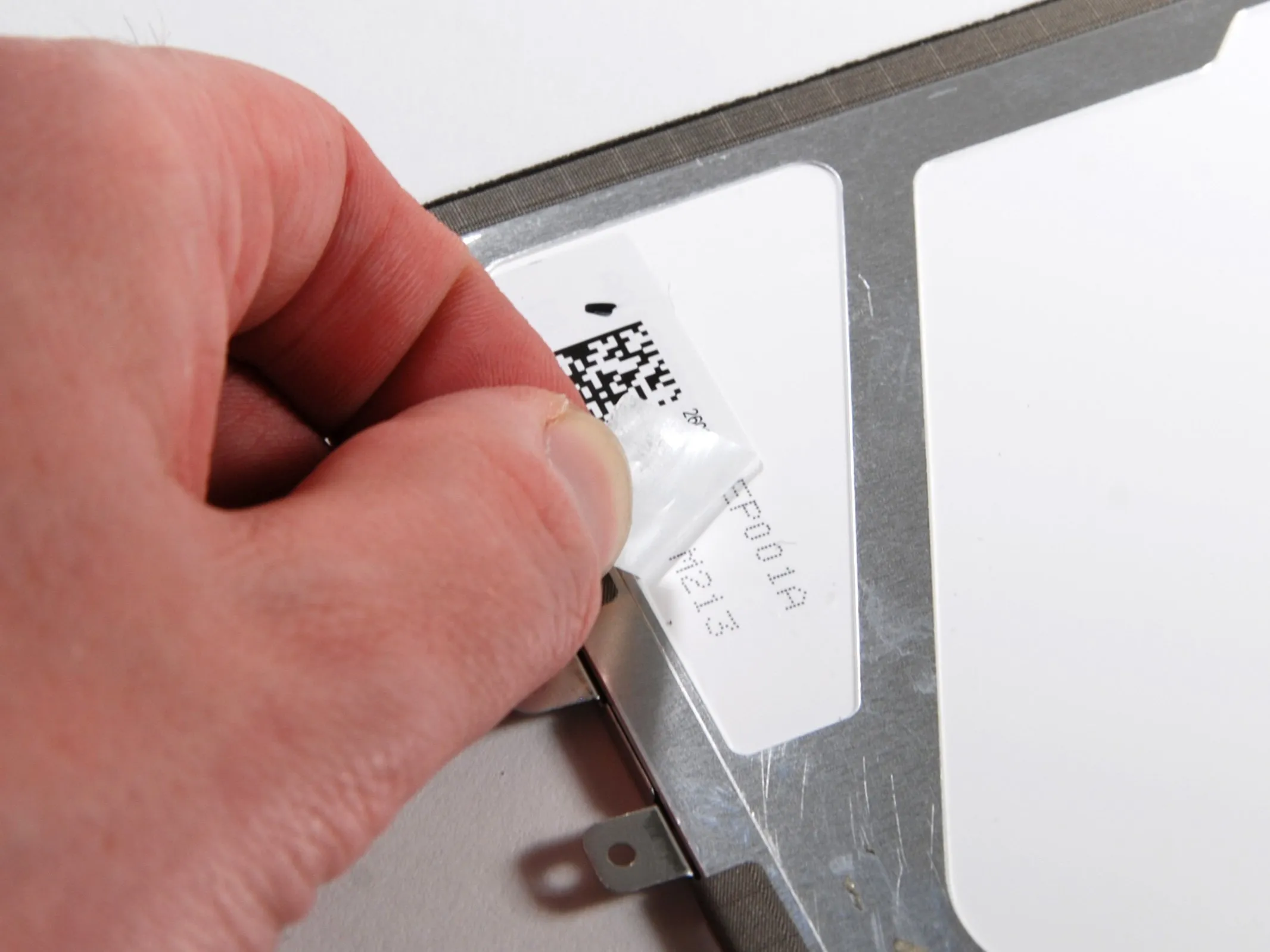

Шаг 30

• Отклейте наклейку, и в нижней части ЖК-дисплея можно увидеть номера деталей.

• Цифры гласят:

• A01327200 EP001A

• 10 1 25 S NE M213

• Мы не знаем, кто произвел этот конкретный ЖК-дисплей. А вы? Другой iPad, который мы открыли, содержал ЖК-панель, изготовленную компанией LG.

Комментарии к шагу

Я полагаю, что мультитач-панель изготовлена тайваньским производителем ЖК-дисплеев под названием Wintek.

Нет, Wintek не может производить LCD-TFT панели такого уровня.

Почему? Могут ли они изготовить ITO-стекло для сенсорного датчика?

18 месяцев назад я посетил завод Toshiba Matshushita Display, и за ужином и выпивкой обсуждалось, что они работают над новым большим дисплеем для I pod touch. Может быть, это он и есть?

Судя по типу модели 'EP001A', я задаюсь вопросом, не сделан ли он бывшей компанией EPSON, которая теперь продана SONY Mobile Display Co.

В то же время, патент на технологию IPS компании Hitachi не лицензируется другими компаниями, кроме ее дочерних компаний, CMO и LG, AFAIK.

Как я знаю, ЖК-панель собирается корпорацией Wintek.

можно ли использовать этот дисплей на raspberry pi zero, ведь у него есть hdmi выход

богатый

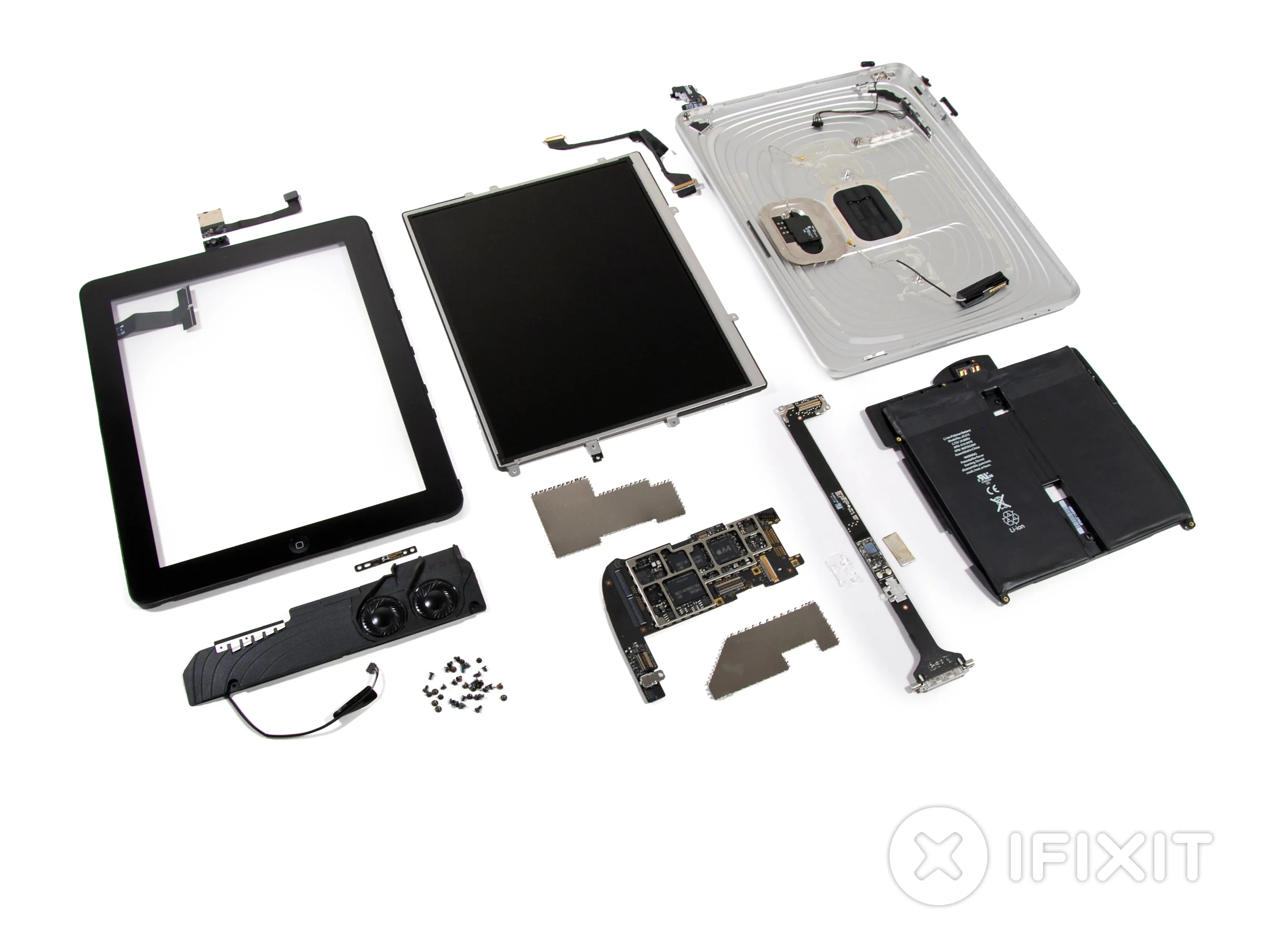

Шаг 31

• Как всегда, финальный снимок макета.

• Вот данные по весу: Алюминиевая задняя панель: 138 грамм, Аккумулятор: 148 грамм, ЖК-дисплей: 153 грамма, Стекло (и рамка): 193 грамма, Динамик: 17 грамм, Основная плата: 21 грамм, Все остальное: 27 грамм

• Итого: 697 грамм (это больше, чем 0,68 кг, указанные Apple, кто-нибудь еще взвешивал свой iPad в сборе?)

• Возможно, этот iPad уже разобран, но мы продолжим копать глубже в его фишки. Следите за @Делаете.ру за последними обновлениями!

Комментарии к шагу

Подождите, никаких движущихся частей? Не терпится узнать ахиллесову пяту этой штуки.

Движущимися частями являются различные кнопки и ползунковый переключатель без наклона. Ахиллесовой пятой будет небольшой объем оперативной памяти и ограниченное пространство для хранения данных. Во втором поколении, скорее всего, будет решен вопрос с последним (просто увеличив его) и, возможно, с первым.

Будет ли он по-прежнему работать? Надеюсь, что да!

ммм... figga zup ngg trrflmap ebb zugor nyp. Uzzy marp downeb xrk. Вуб фунцл?

Есть ли у вас данные по весу деталей на фото шага 31? В частности, сколько весит алюминиевая задняя часть, батареи и экран по сравнению с общим весом?

Я добавил веса к шагу. На моих весах общий вес iPad получился 697 граммов. Это определенно больше, чем 0,68 кг, указанные в спецификации Apple.

Мой весил 24,2 унции, что составляет 686 граммов. Может быть, разница в 10 г из-за разных производителей дисплеев.

Есть ли шанс, что вы сделали снимок обоев после снятия экрана? Пожалуйста, скажите мне, что вы это сделали.

Да, но если вы перейдете на https://www.apple.com/ipad/specs/ и перейти к сноске номер 1, то там написано: 'Фактический размер и вес зависят от конфигурации и производственного процесса'.

Ахиллесова пята для меня - это как кабели постоянного тока на первом алюминиевом iMac, или плохие конденсаторы в iMac G5, или верхние корпуса на пластиковых MacBook, или система жидкостного охлаждения на PowerMac G5s, или платы DC-in на MacBook Unibody, или разъемы для наушников на iPod Video 5-го поколения, или желтые ЖК-дисплеи на 27' iMac, и т.д. - это не недостаток функций.

Кажется, что в сотнях этих вещей всегда есть какая-то проблема, которую нужно устранить. Как ремонтник, именно здесь есть возможность. Я думаю, что это будет только разъем для наушников и стекло/ЖК-дисплей, но всегда можно надеяться... может быть, батареи раздуются, если напряжение в них упадет ниже 3 В?

Движущихся частей нет, но что издает щелкающий звук, когда вы будите ipad или укладываете его спать. Звучит, как будто паркуются головки, но это не может быть связано с твердотельными накопителями.

Динамик?

Конечно! Странно, что Apple выбрала такой звук, чтобы он совпадал с пробуждением/засыпанием.

Я этого не слышал, но 'щелкающий звук при засыпании/пробуждении' больше похож на плохую конструкцию аудиоусилителя DtoA & amp, так что звуки глюков при включении/выключении питания и инициализации программного обеспечения попадают на динамики.

Такую ошибку можно ожидать от MP3-плеера за 20 долларов, а не от Apple iWhatever.

Нет, я абсолютно уверен, что щелчок сделан специально. Он есть на каждом iDevice. Вы когда-нибудь пользовались одним из них? :)

Мой iPad весит 689 грамм

Это намеренная функция, которую Apple поместила в устройство, все устройства iPhone os делают это, это, чтобы дать пользователю знать, что устройство выключено или включено, людям нравится этот вид конфримации

Вывод

• Передняя панель удерживается на месте с помощью зажимов.
• ЖК-дисплей не приклеен к стеклу дисплея.
• Аккумулятор трудно извлекать и заменять.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Можно ли заменить A4 на более мощный процессор или добавить оперативной памяти?

Нет, это невозможно. Вы не можете обновить какие-либо детали в этом или последующих поколениях iPad, поскольку все платы полностью разработаны для каждого поколения и не совместимы. Кроме того, как и в большинстве ноутбуков, ограничения по размеру означают, что процессор не был предназначен для замены, что становится ясно, когда вы смотрите на шаг 15.

Можно ли заменить логическую плату?

Да, можно. Однако системная память будет совершенно другой. Замена логической платы iPad Wi-Fi
