Разборка iPhone 11

Введение

Впервые в истории компания Apple представила сразу три новых iPhone, что сделало этот день официально самым напряженным в нашей истории. Мы сосредоточили большую часть наших усилий на iPhone 11 Pro Max Teardownно, конечно, мы не могли удержаться от того, чтобы не заглянуть внутрь среднего, непрофессионального iPhone 11. Время для еще одного разбора!

Чтобы узнать больше о разборках, закулисных материалах и последних новостях ремонта, обязательно следите за нами в Instagram, Twitter или Facebook, подписывайтесь на нашу рассылку и/или заходите на наш YouTube-канал.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone 11

• Этот мятно-зеленый аппарат может быть средним братом в линейке iPhone этого года, но он не менее достоин того, чтобы побывать под отверткой.

• Как обычно, характеристики рассказывают часть истории, и, надеемся, разборка расскажет остальное. Вот что мы знаем на данный момент:

• SoC A13 Bionic с нейронным движком третьего поколения

• 6,1-дюймовый жидкокристаллический дисплей Liquid Retina LCD с разрешением 326 ppi (1792 x 828) и поддержкой True Tone и широкой цветовой гаммы P3.

• Не одна, а две 12-Мп тыловые камеры (широкоугольная и сверхширокоугольная), а также 12-Мп камера для селфи в паре с системой распознавания лиц TrueDepth Face ID

• 64 ГБ встроенной памяти (128 ГБ или 256 ГБ на выбор)

• LTE гигабитного класса, Wi-Fi 6, Bluetooth 5.0, NFC

• Степень защиты IP68

Шаг 2

• Возможно, в названии этого iPhone больше нет буквы 'X', но, к счастью, рентгеновские лучи по-прежнему проходят сквозь него, давая нам возможность увидеть, что нас ждет впереди.

• Большое спасибо Creative Electron за то, что всегда сопровождает нас в наших разборках, чтобы мы не заблудились.

• И это еще не все, на что годятся рентгеновские лучи - из них получаются отличные обои, просто так.

• Внутри мы видим прямоугольную батарею, длинную логическую плату с двумя слоями (обратите внимание на маленькие отверстия-виасы вокруг платы), а также отсутствие второй разъём для батареи и сопутствующая таинственная плата. В общем, это похоже на iPhone XR с добавлением некоторых технологий XS.

Шаг 3

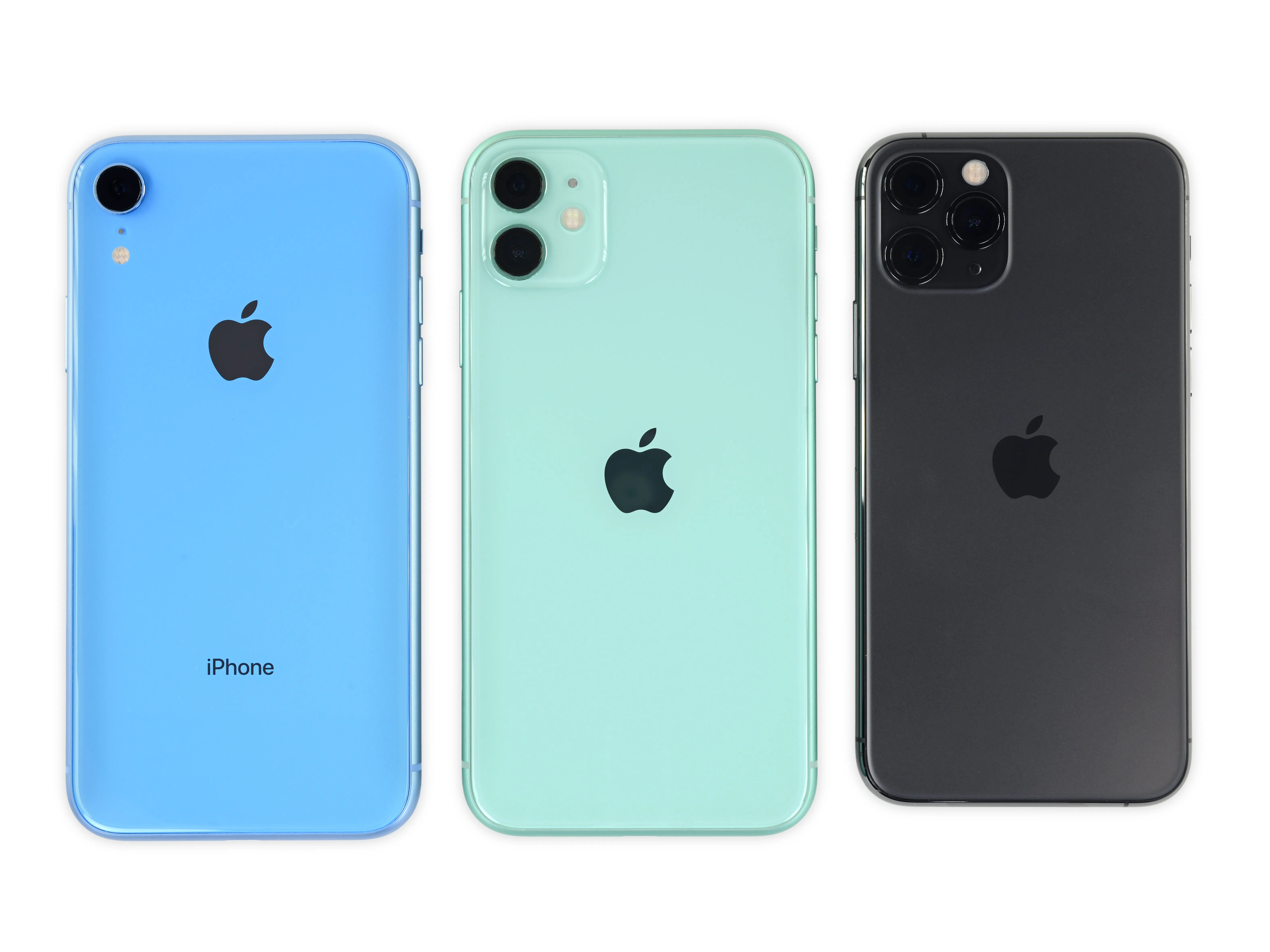

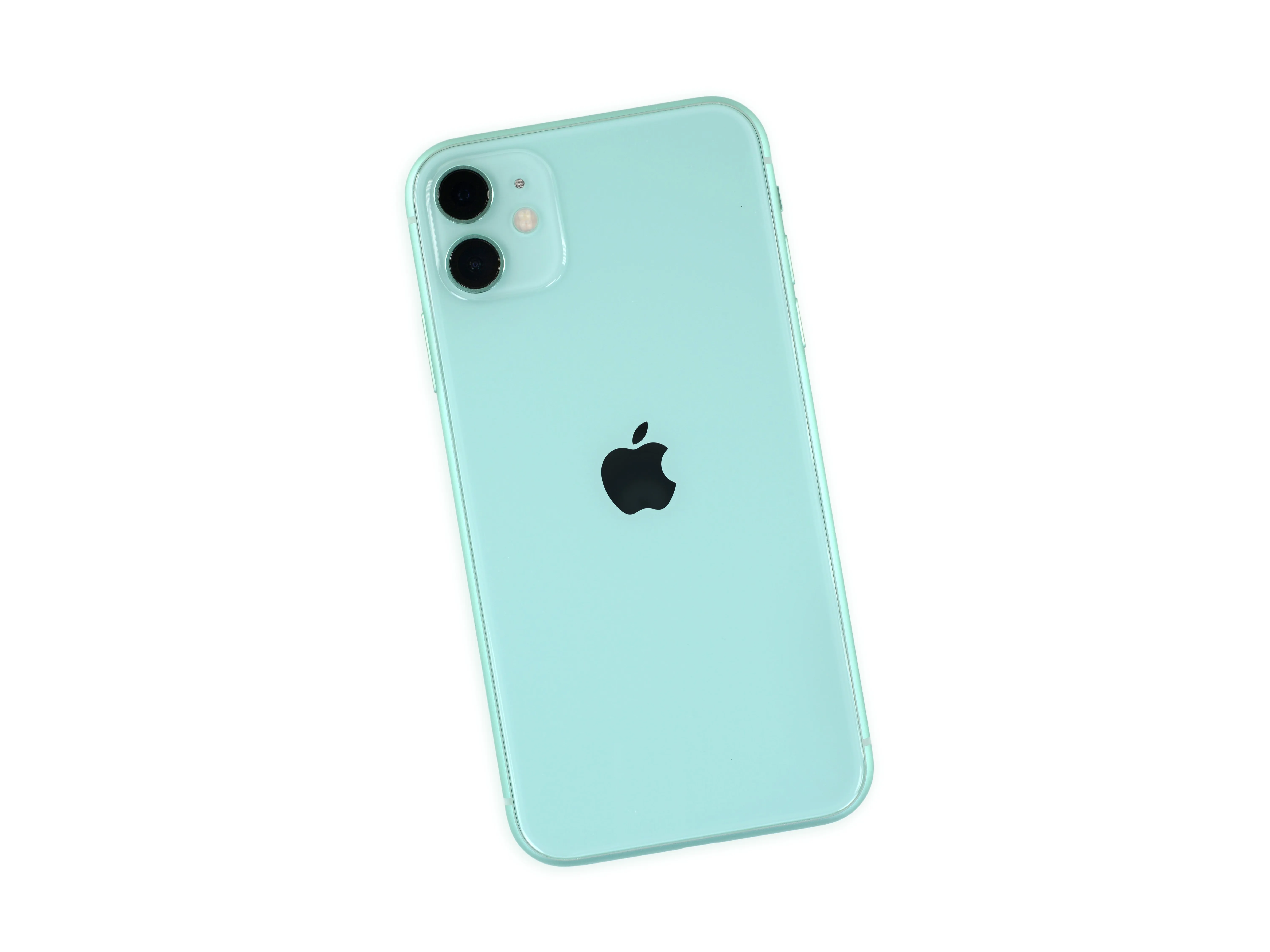

• Снаружи iPhone 11 избавился от маркировки 'iPhone', присутствующей на его предшественнике, iPhone XR, оставив лишь центрированный знак Apple.

• Когда-то считалось, что он указывает на легендарную функцию двусторонней зарядки, этот одинокий логотип Apple насмехается над всеми, кто осмелится поместить сюда свои разряженные AirPods в поисках зарядки.

• Между тем, модуль камеры XR, похоже, претерпел некоторый фотографический митоз. Новые двойные камеры 11-й модели расположены в виде рельефного бельчонка, который нечаянно вызвал золотую лихорадку мемов. Удивленная соваКто-нибудь?

Шаг 4

• Логика, определяющая, что делает смартфон 'профессиональным', все еще находится в воздухе, но одно можно сказать наверняка: в наши дни не нужно быть профессионалом, чтобы открыть iPhone.

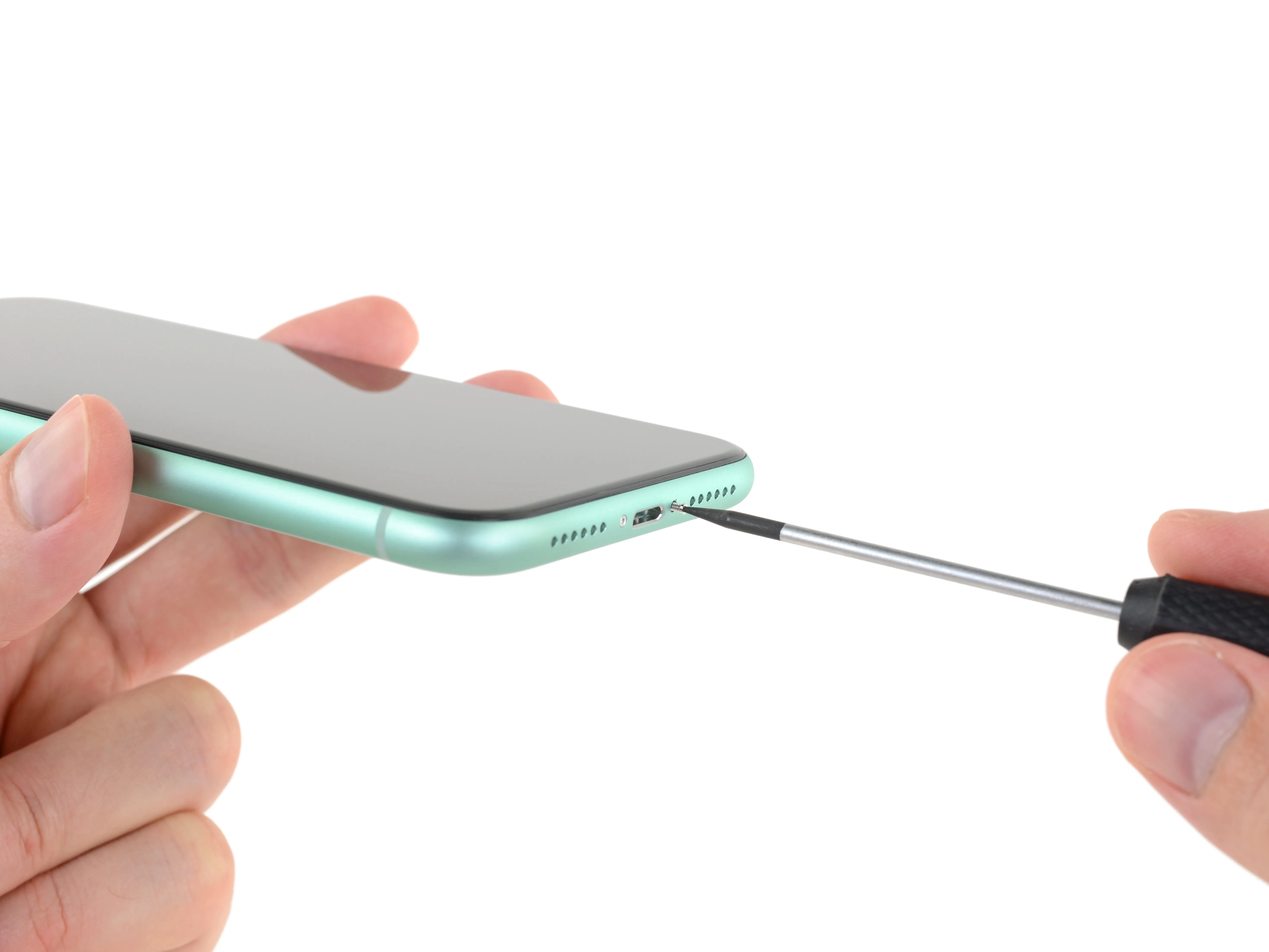

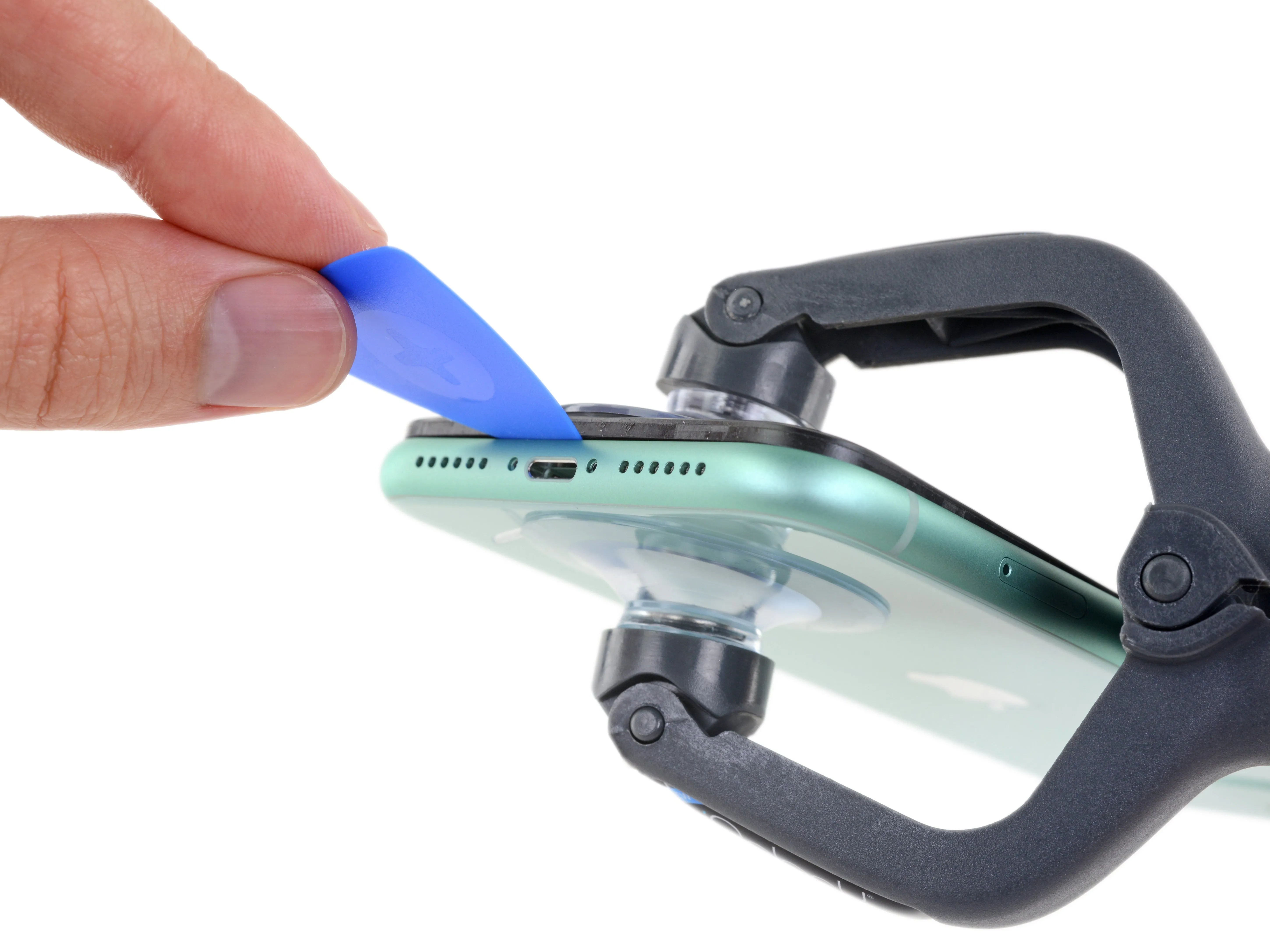

• С тех пор как iPhone 6Sпроцедура вскрытия экрана iPhone стала одинаковой: нагреть, разрезать и повторить. Только следите за блуждающими кабелями!

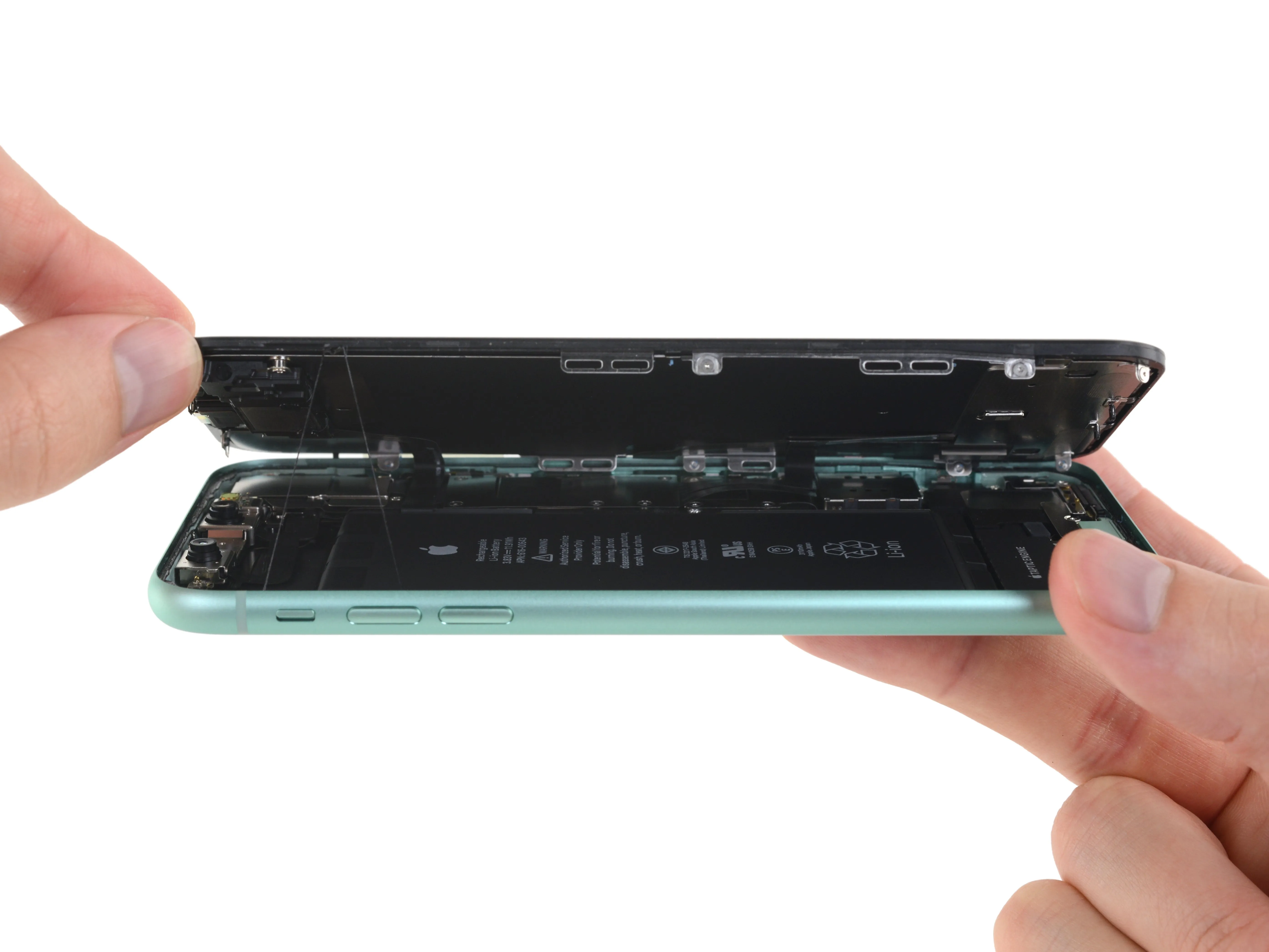

• Как и в новых телефонах ProКабели экрана выровнены по одной стороне, но не так плотно и надежно сгруппированы.

• И все это несмотря на улучшенную защиту от воды и пыли по стандарту IP68 по сравнению с iPhone XR с рейтингом IP67. Очень мило! (Хотя, если быть честными, мы любим другой телефон, который делает вещи ещё прощехотя и без водонепроницаемости).

Шаг 5

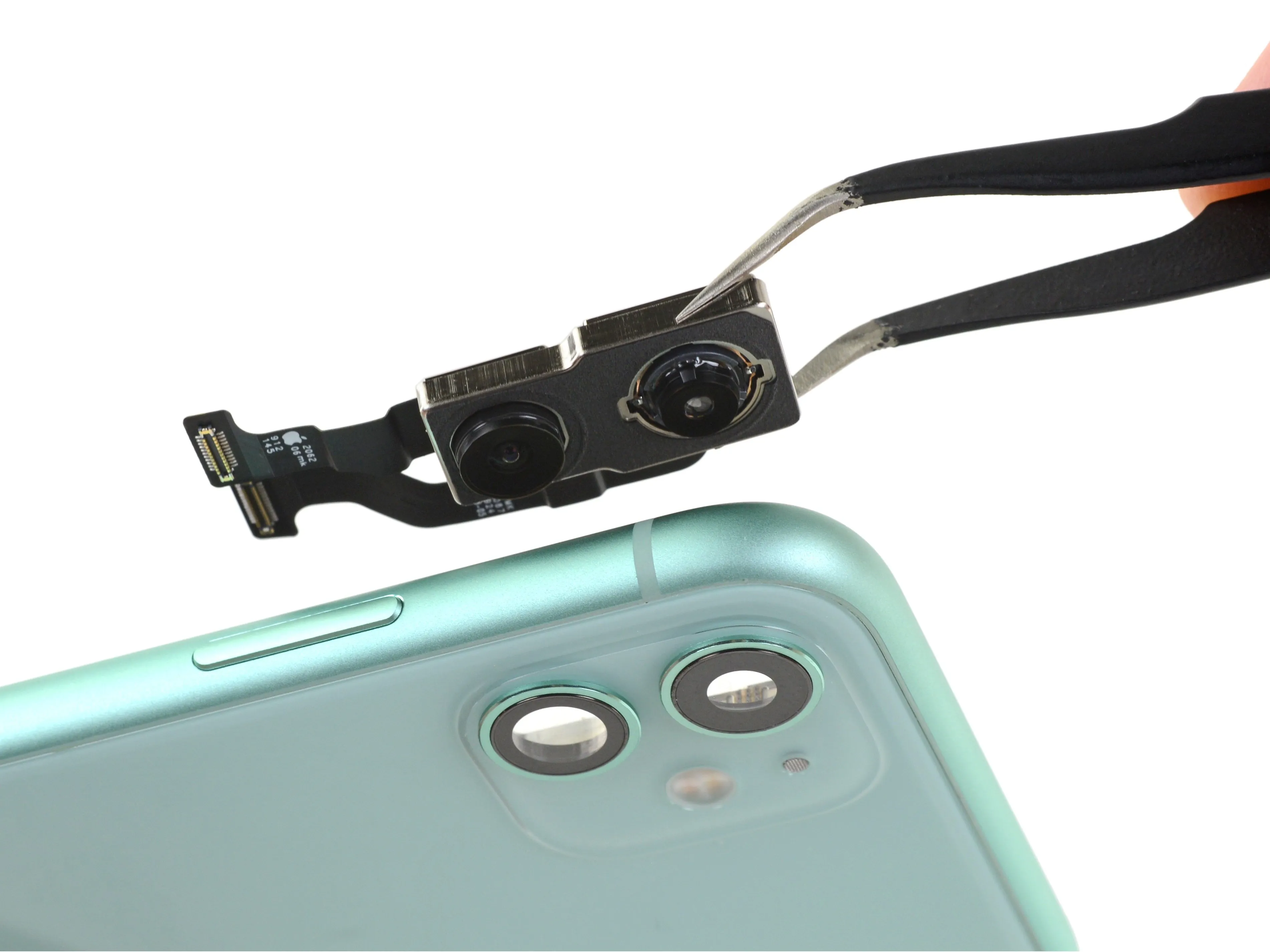

• Хотя этот телефон не настолько профессиональный, чтобы иметь телекамеру, он все же получил обновленные широкоугольные и ультраширокоугольные сенсоры и объективы, которыми оснащены обе модели Pro. Это означает более высокую скорость затвора, более широкий диапазон ISO и возможность ночного режима.

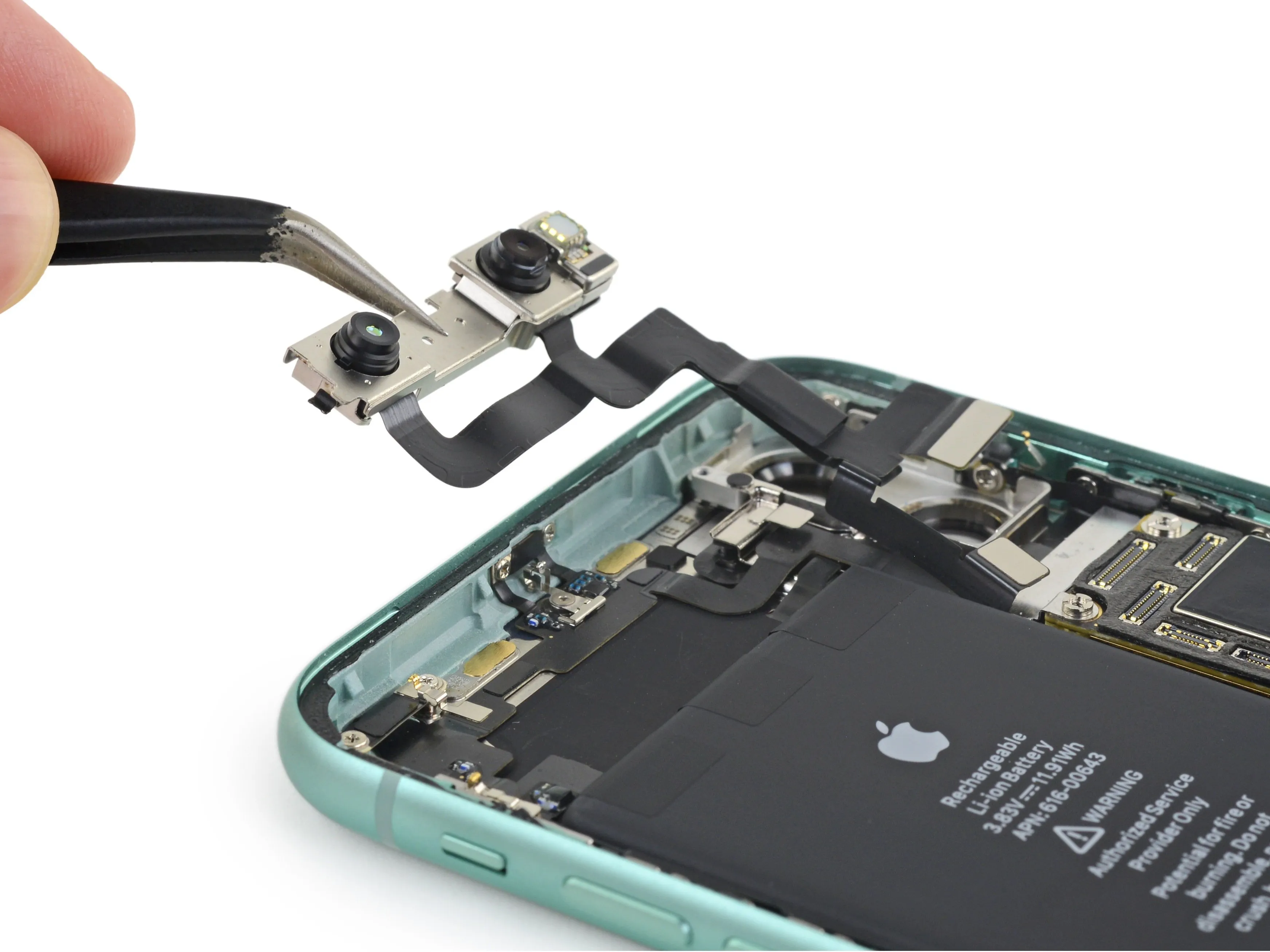

• На рентгеновских снимках видна обещанная оптическая стабилизация изображения в широкоугольном модуле (темные области на снимке - это электромагниты). Между тем гибкие кабели модуля TrueDepth были перенаправлены и больше не закреплены под батареей, что значительно ускоряет и облегчает доступ к ним при ремонте камеры.

Шаг 6

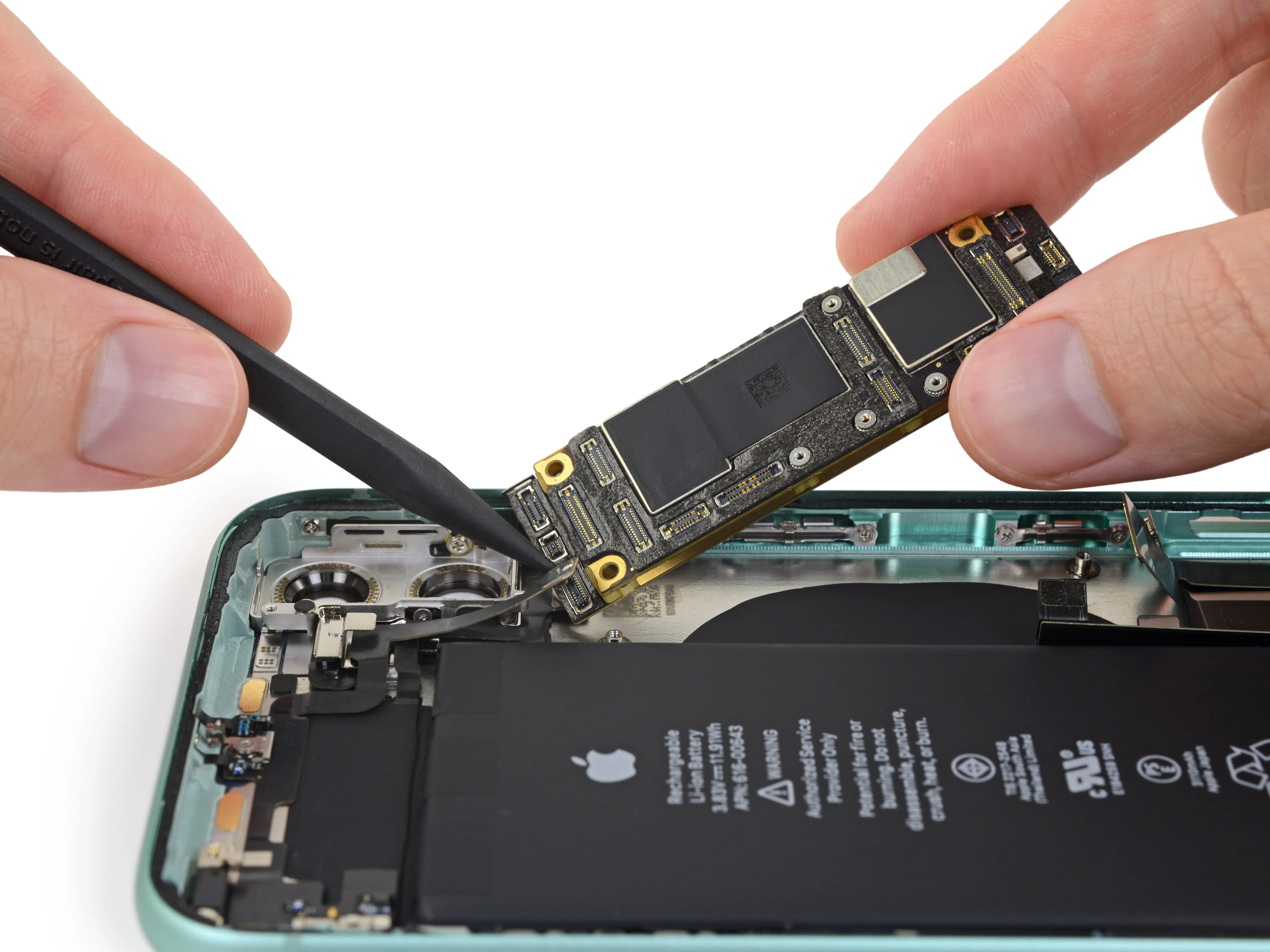

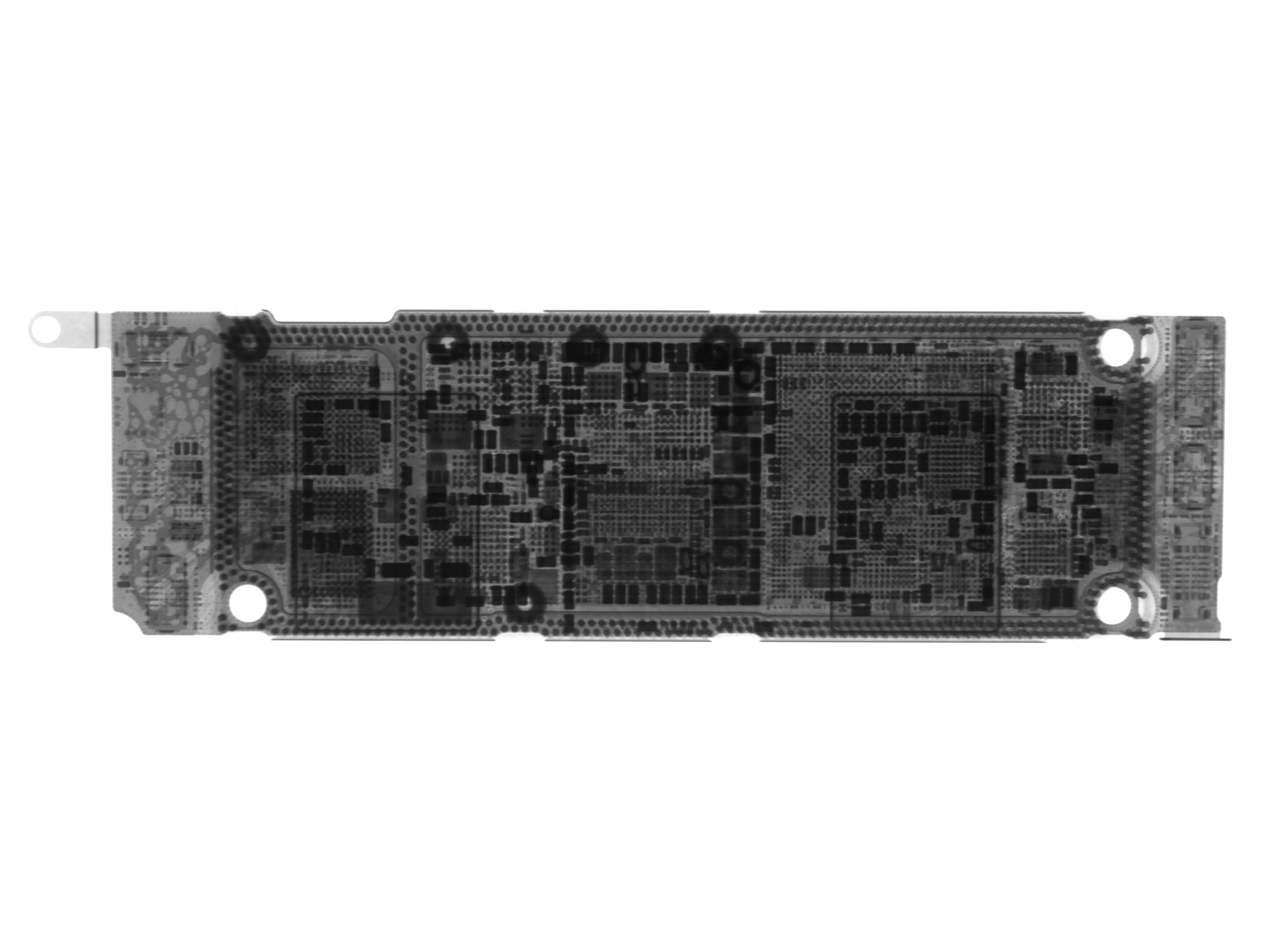

• Вместе с логической платой на свет появляется и полезный кремний:

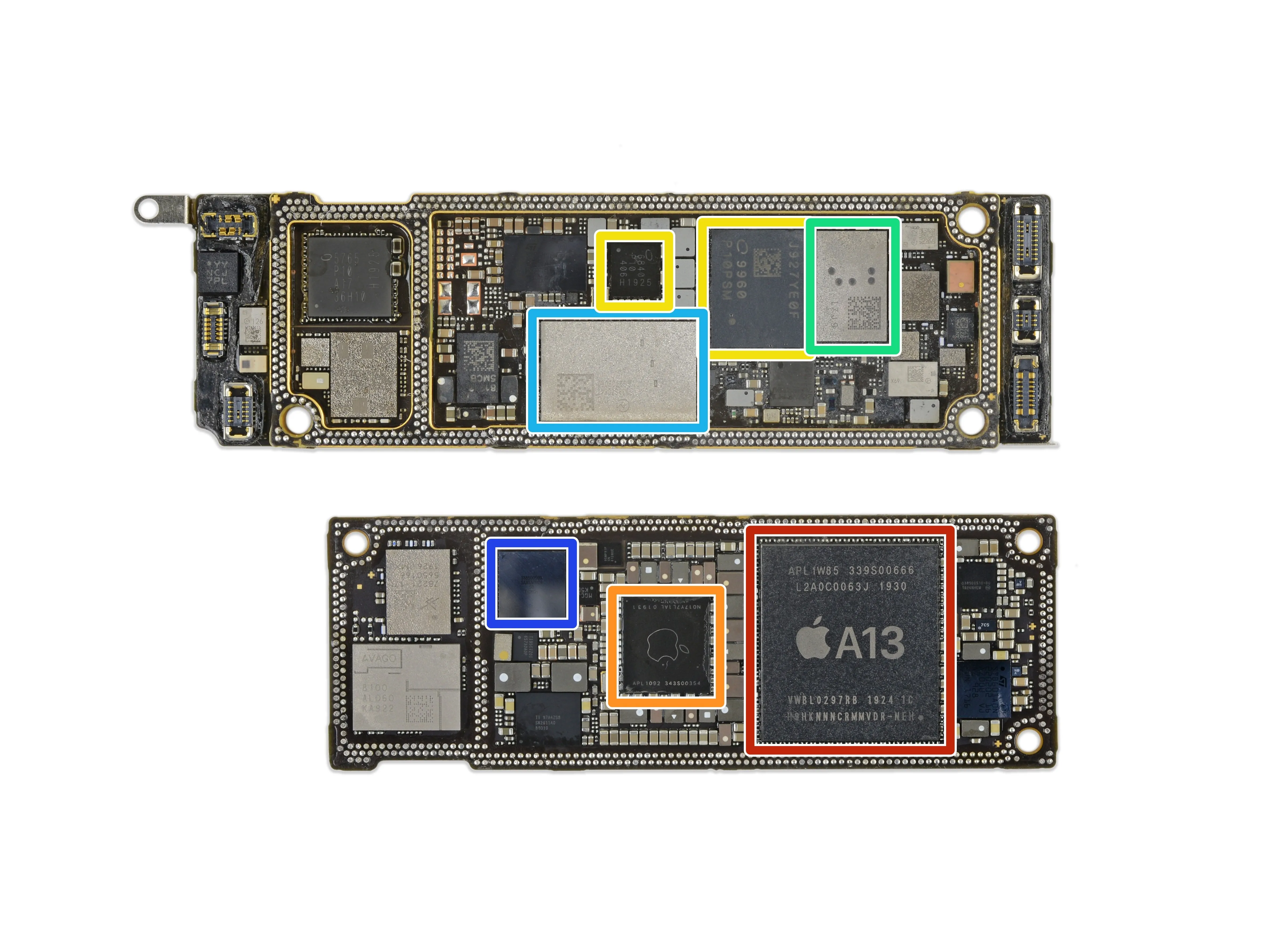

• APL1W85: система-на-кристалле Apple A13 Bionic, установленная поверх оперативной памяти SK hynix LPDDR4X. В документации SK hynix нет расшифровки номера модели, но, судя по всему, речь идет о 4 ГБ.

• Apple APL1092 343S00354 PMIC

• Модем Intel 9960 P10PSM и трансивер P10 406.

• Блестящий серебристый I7J9, который, как мы уже выяснили, является новым чипом Apple U1 для беспроводного позиционирования.

• Apple/Murata 339S00647 WiFi/Bluetooth SoC

• Аудиокодек Cirrus Logic 338S00509

• Если вы жаждете узнать больше чипов, ознакомьтесь с нашими полный список чипов из нашего разбора 11 Pro Max.

Шаг 7

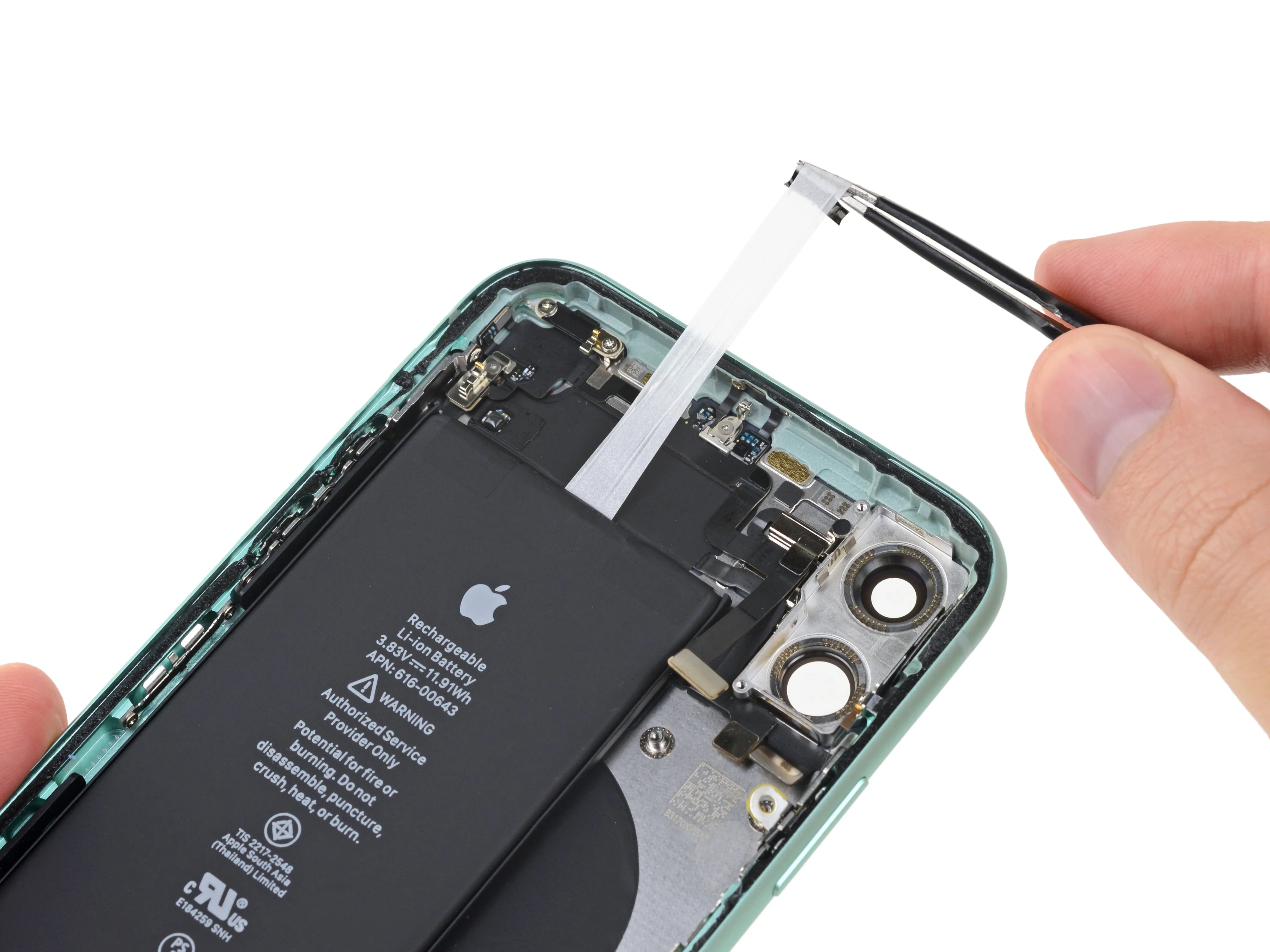

• Эта прямоугольная батарея держится на шести ГБ (полосках Gooey Battery), и, к сожалению, не имеет того упрощенного процесса удаления, который есть у телефонов Pro - чтобы удобно снять все эти клейкие полоски, вам придется снять динамик в дополнение к Taptic Engine.

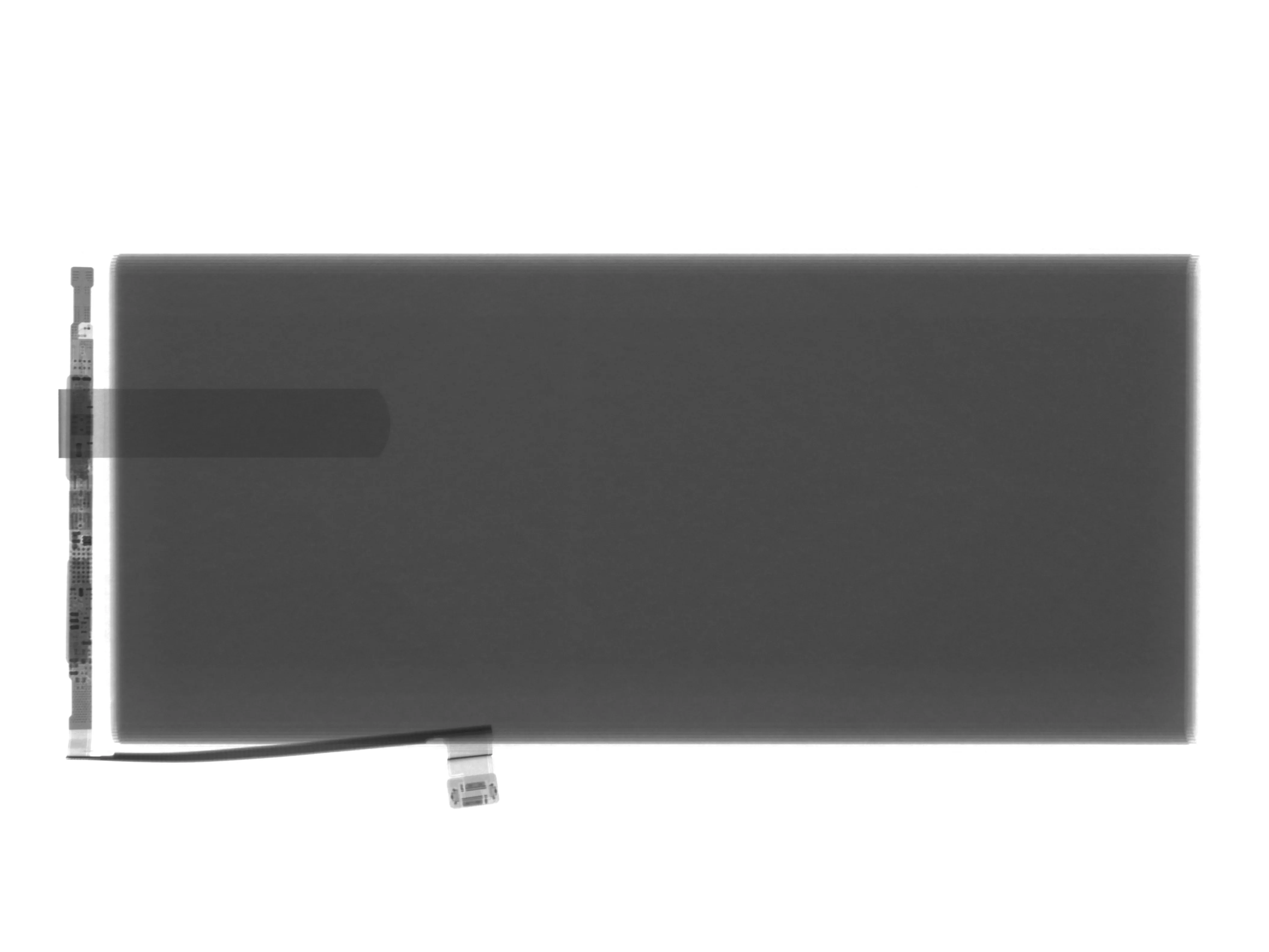

• Размеры аккумулятора этого года составляют 40,81 x 96,93 x 3,97 мм, а вес - 44,1 г.

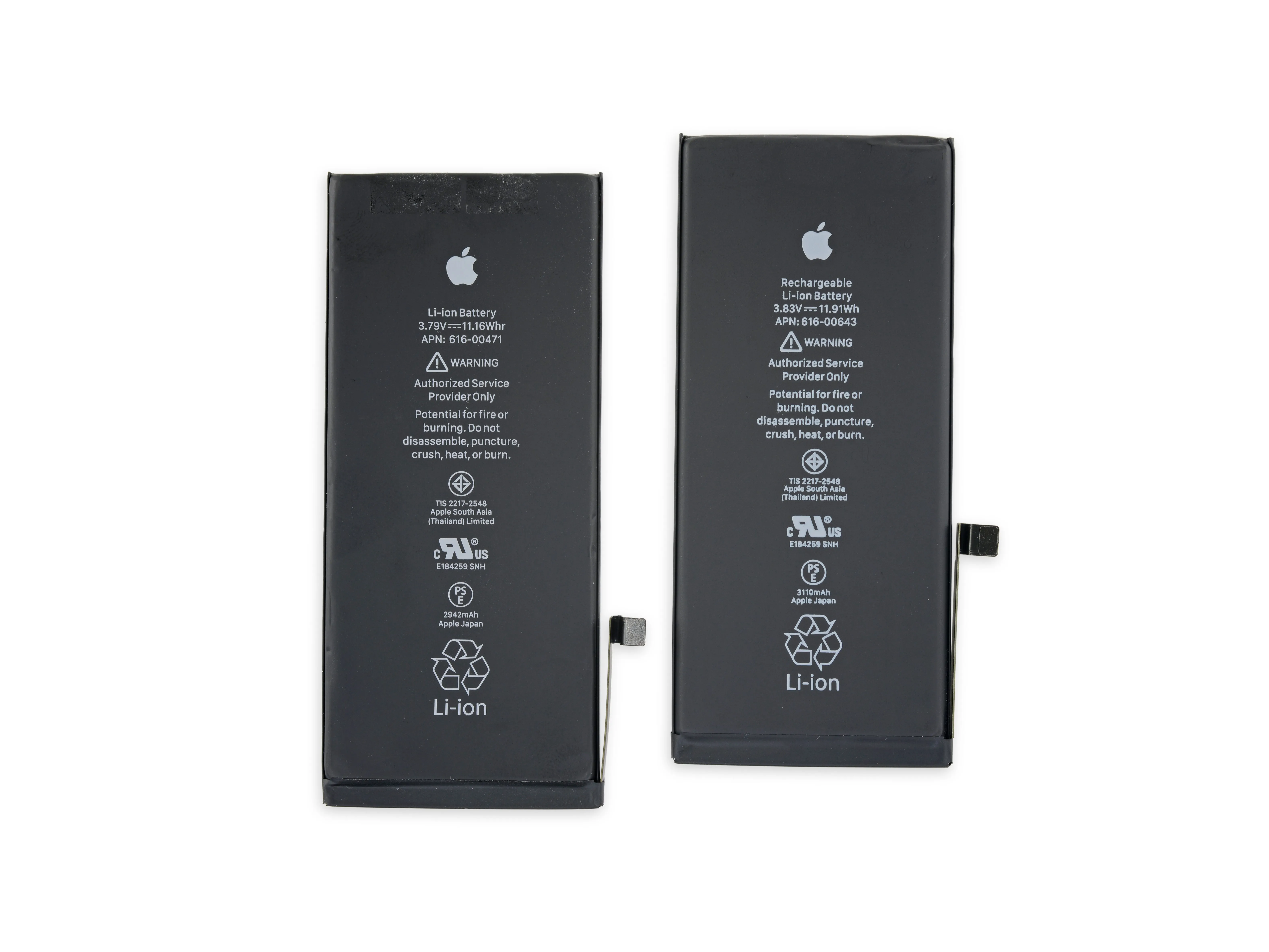

• По сравнению с батареей XRНесмотря на увеличенную емкость, 11-я модель немного меньше по размеру. 3110 мАч - это новая спецификация, которая увеличилась примерно на 7 %. Это не огромная разница, но она, вероятно, объясняет некоторые из предполагаемых дополнительных часов автономной работы iPhone 11.

• Если вы предпочитаете рассчитывать батарею в ватт-часах, как мы обычно делаем, то вы увидите скачок с 11,16 Вт-ч до 11,91 Вт-ч.

• На этой прямоугольной батарее всего один разъем, но она все равно включена в документ Apple 'Новое оборудование, улучшающее здоровье батареи' (new-hardware-that-improves-battery-health). документ. Может быть, это означает, что сдвоенные кабели в 11 Pro всё-таки предназначены для двусторонней зарядки, а в линейке 11 есть и другие аппаратные отличия, улучшающие здоровье?

Шаг 8

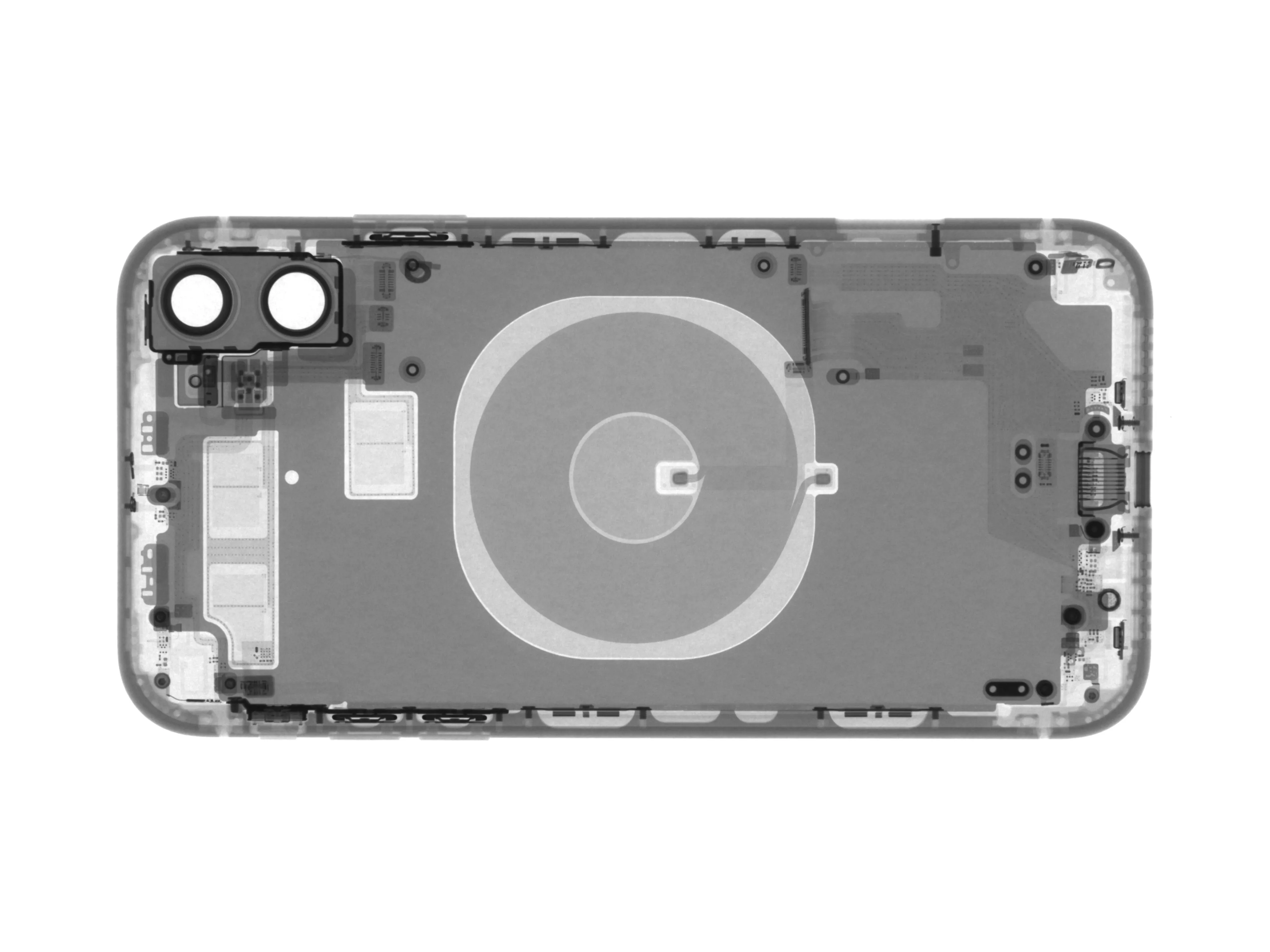

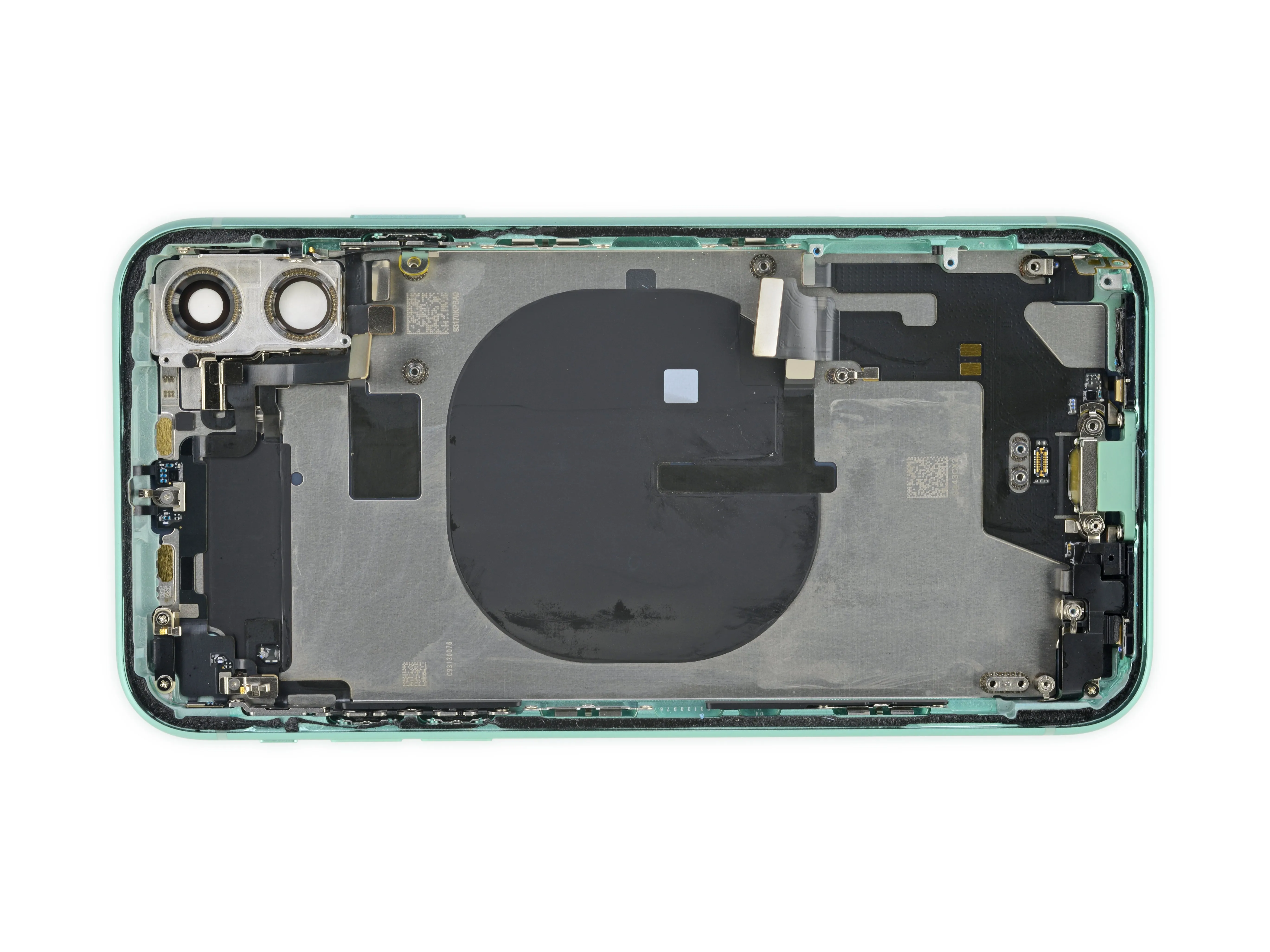

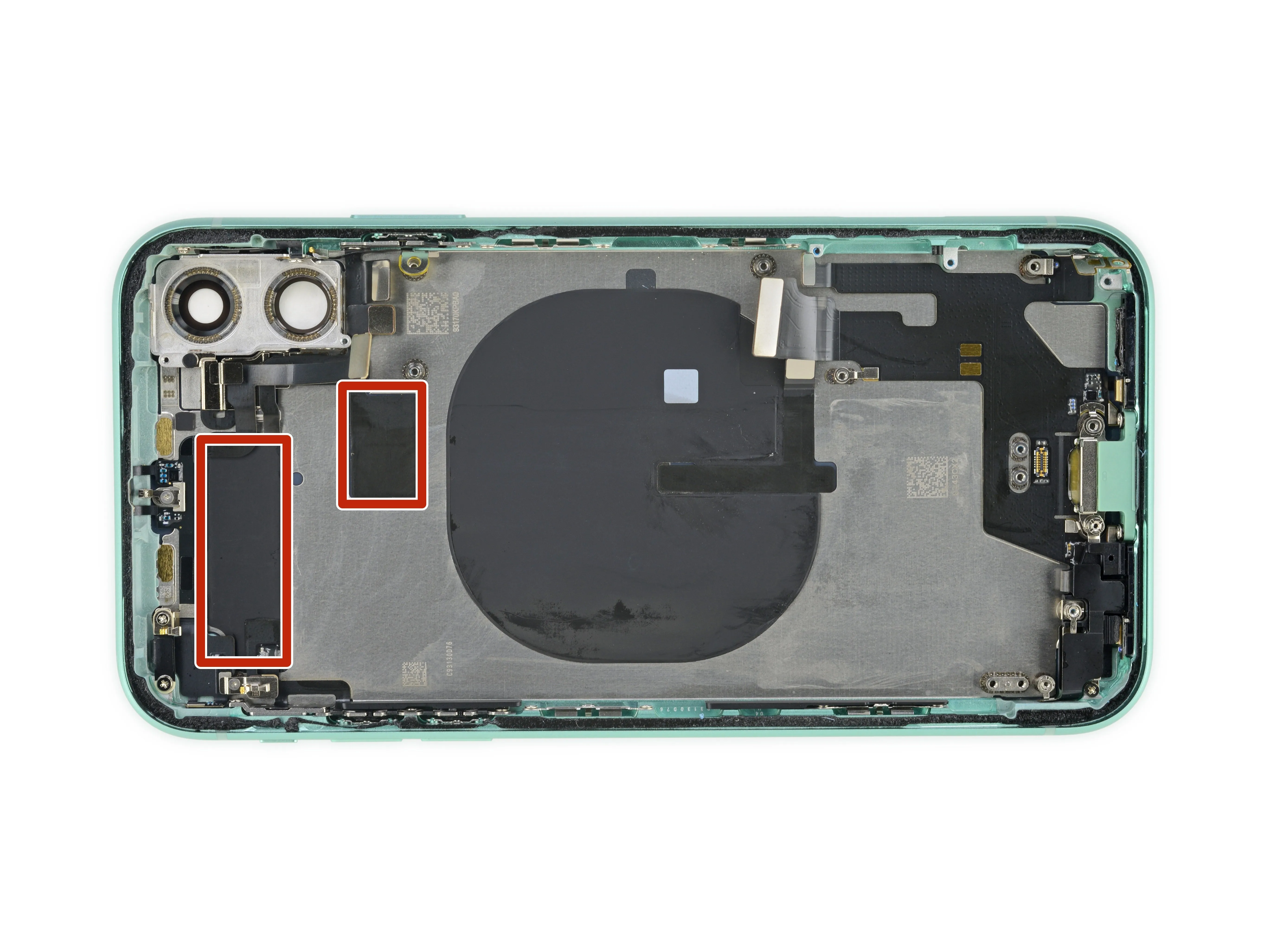

• Когда задний корпус почти выдолблен, мы получаем рентгеновский снимок, который оставляет у нас несколько вопросов. Несмотря на отсутствие второго разъема для аккумулятора, мы не можем не смотреть на эту зарядную катушку и не задаваться вопросом, что могло бы быть.

• Если бы двусторонняя зарядка была включена в окончательный дизайн, мы бы не обязательно ожидали увидеть радикально измененную катушку - но большая батарея и дополнительная терморегуляция почти наверняка потребовались бы, поскольку обратная беспроводная зарядка требует много энергии и неэффективна, выделяя много тепла.

• В случае с этим iPhone 11 мы не видим ни того, ни другого.

• Возможно, это связано с отсутствием второго разъема батареи, мы также видим отсутствие новой платы зарядки аккумулятора которую мы обнаружили в Pro Max.

• Наконец, как и в Pro и Pro Max, наш удобный рентген показывает то, что мы считаем антеннами UWB, аккуратно встроенными в задний корпус.

Шаг 9

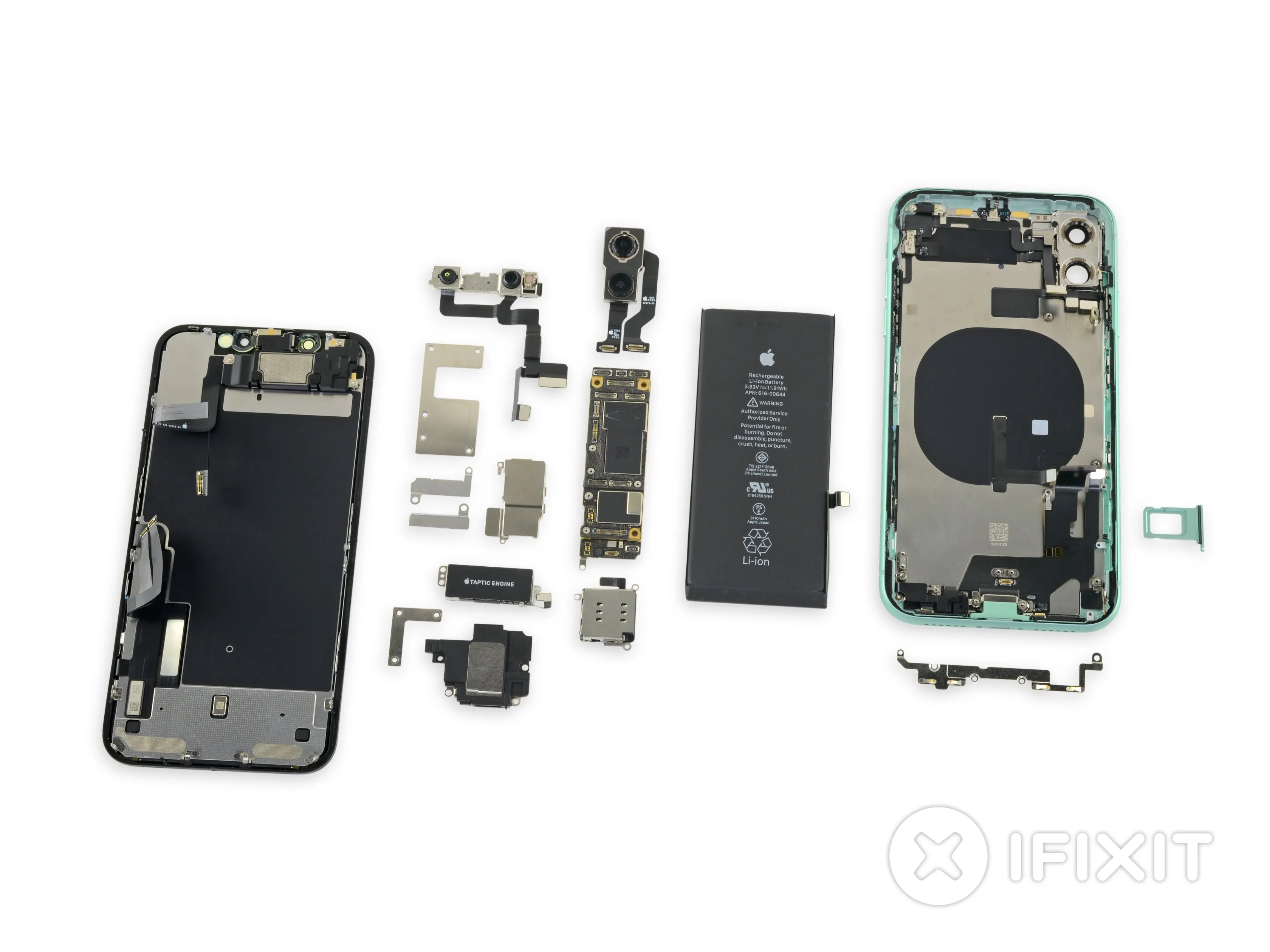

• Вот и все об айфонах этого года! Больше ничего до следующего года, пожалуйста. Если только...

• Подведем итог:

• Pro или нет, но все iPhone 2019 года поставляются с логическими платами, уложенными в стопку, для максимальной плотности и эффективности использования пространства.

• В отличие от своих братьев и сестер Pro, ванильный 11 получил очень скромное увеличение емкости аккумулятора на 7%.

• Как и его братья и сестры, 11-й обзавелся сверхширокоугольной камерой, некоторым UWB-оборудованием и большим жирным знаком вопроса о том, собиралась ли Apple вообще использовать в нем функцию обратной беспроводной зарядки.

• Что все это значит для ремонтопригодности? Продолжайте прокручивать, чтобы узнать.

Вывод

• Приоритетный дисплей делает замену этого критически важного компонента более простой, чем в других устройствах.
• Для замены дисплея не требуется слишком много аппаратных средств, чтобы сохранить Face ID.
• Мы предпочитаем винты и неадгезивные крепления, а не клей, но крошечные проприетарные винты все равно недружелюбны к ремонту.
• Высокий рейтинг IP означает, что ваш телефон лучше защищен, но эти меры также усложняют ремонт.
• Переднее и заднее стекло удваивает вероятность поломки, а заднее стекло можно полностью заменить только при полной замене корпуса.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
