Введение

Как гласит старая поговорка, непрофессионалы перегружены развлечениями, а профессионалы пытаются найти подвох. Компания Apple снова поразила ремонтную индустрию своей новой серией iPhone. Как новый дизайн отразится на нашей ремонтной работе?

Видеообзор

Шаг 1 Разборка iPhone 11 Pro

iPhone 11 Pro Teardown, разбор iPhone 11 Pro: шаг 1, изображение 1 из 1
Разборка iPhone 11 Pro, разборка iPhone 11 Pro: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Открутите два винта с зубчатым венцом на нижней грани телефона. Равномерно прогрейте края экрана с помощью пистолета горячего воздуха в течение 1 минуты, чтобы размягчить водонепроницаемые уплотнители.

  • Плотно прижмите присоску к экрану. Держите телефон одной рукой, а другой потяните за кольцо присоски.

  • Когда экран будет поднят, должен остаться небольшой зазор. Вставьте пластиковую выколотку в зазор, чтобы она застряла посередине. Вставьте новую выколотку в зазор и проведите по краям экрана, чтобы освободить его от заднего корпуса.

  • Совет: выколотка не должна проникать слишком глубоко внутрь, а экран следует поддевать с левой стороны. В противном случае гибкие кабели на экране могут быть повреждены.

Шаг 2 Батарея

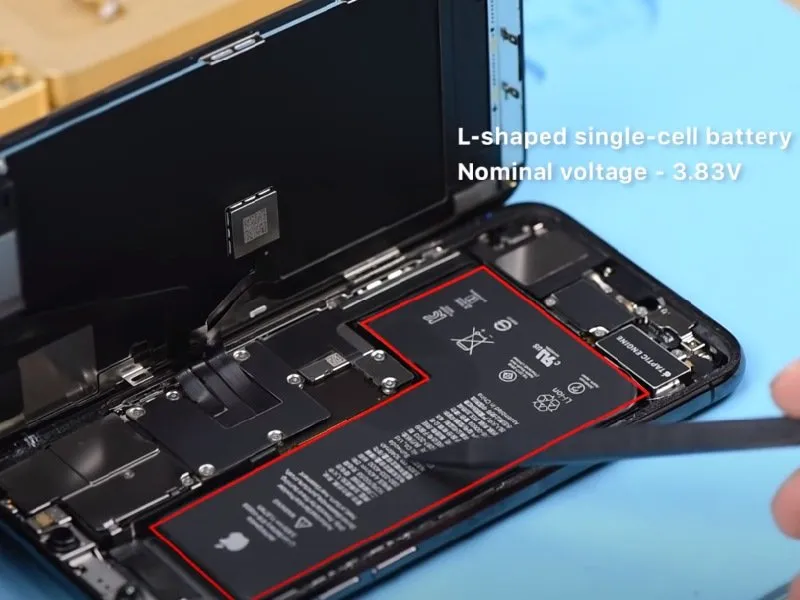

Разборка iPhone 11 Pro, аккумулятор: шаг 2, изображение 1 из 1
Разборка iPhone 11 Pro, аккумулятор: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • У iPhone 11 Pro батарея большей емкости, чем у iPhone X. Мы видим, что батарея немного толще.

  • На гибком кабеле порта зарядки появился новый модуль. Таким образом, тактильный генератор iPhone 11 Pro меньше, чем у iPhone X.

Шаг 3 Разборка iPhone 11 Pro

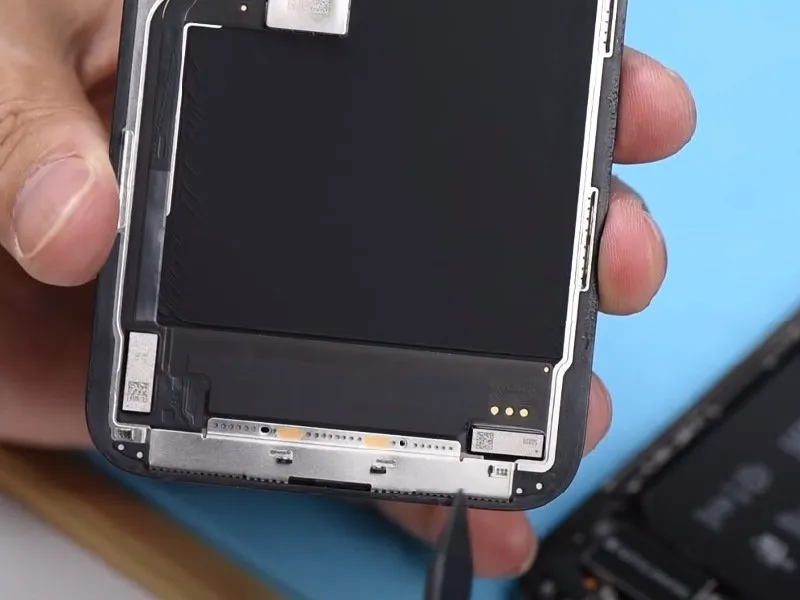

Разборка iPhone 11 Pro, разборка iPhone 11 Pro: шаг 3, изображение 1 из 1
Разборка iPhone 11 Pro, разборка iPhone 11 Pro: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Продолжайте снимать кронштейн разъема.

  • Отсоедините аккумулятор и снимите экран. Отсутствие слоя 3D touch в iPhone 11 Pro делает экран немного тоньше. Добавленная защита скобы в области склеивания экрана также повышает сложность ремонта экрана.

  • В отличие от серии iPhone X, гибкие кабели Face ID в iPhone 11 Pro больше не зажаты под батареей. Они расположены между батареей и материнской платой. Что значительно упрощает процесс извлечения.

Шаг 4 Детали Face ID

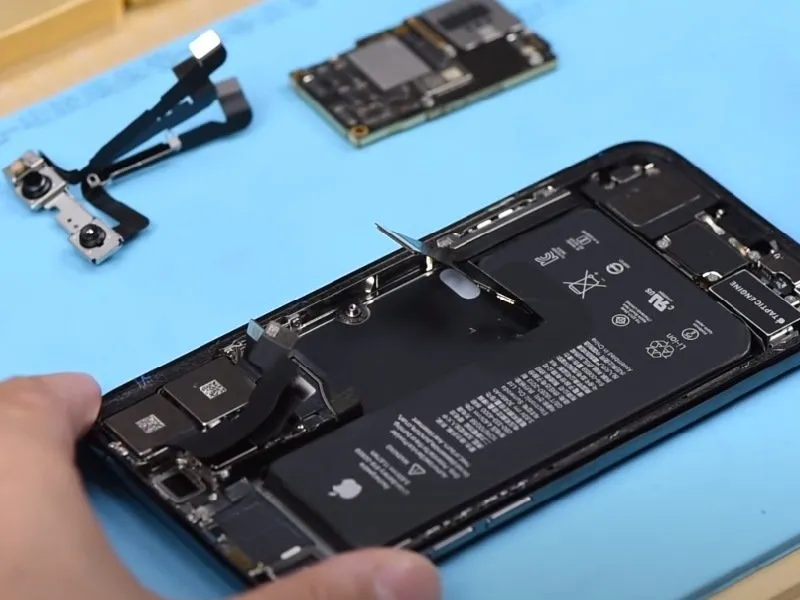

Разборка iPhone 11 Pro, детали Face ID: шаг 4, изображение 1 из 1
Разборка iPhone 11 Pro, детали Face ID: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Продолжайте отсоединять остальные гибкие кабели и вынимайте материнскую плату.

  • Извлеките детали Face ID. Детали Face ID в iPhone 11 Pro устроены так же, как и в iPhone X. Поэтому его все еще можно с трудом отремонтировать, если он неисправен.

Шаг 5. Новый модуль

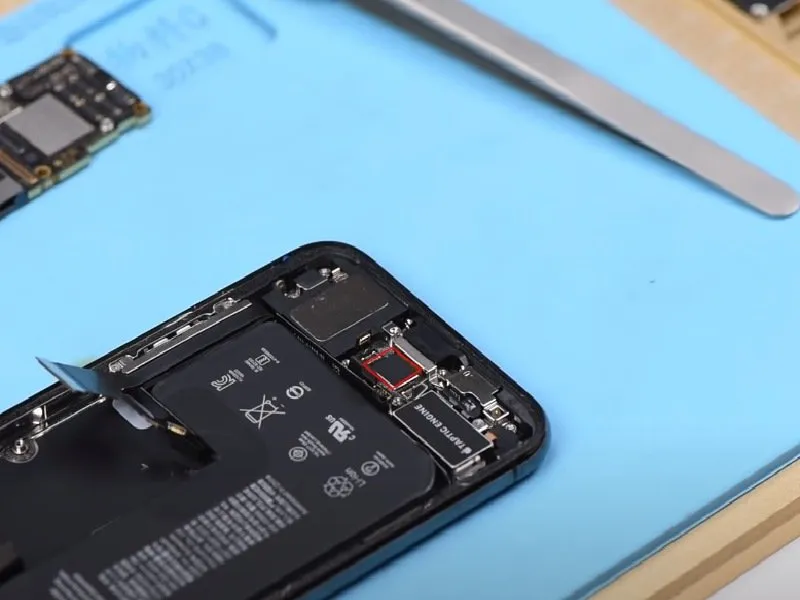

Разборка iPhone 11 Pro, новый модуль: шаг 5, изображение 1 из 2
Разборка iPhone 11 Pro, новый модуль: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка iPhone 11 Pro, новый модуль: шаг 5, изображение 2 из 2
Разборка iPhone 11 Pro, новый модуль: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Продолжайте снимать защитную крышку с нового модуля. Мы видим, что к модулю подключены четыре гибких кабеля.

  • Один из них - гибкий кабель тактильного генератора. Один - гибкий кабель аккумулятора. Один - гибкий кабель катушки беспроводной зарядки. И один - гибкий кабель динамика.

Шаг 6

  • Чтобы полностью разобраться с Face ID, посмотрите Face ID Teardown - Why Face ID Not Working After Repair.
