Разборка iPhone 12 и 12 Pro

Введение

Спасибо, что присоединились к нам, чтобы в прямом эфире разобрать iPhone 12 и 12 Pro! Если вы пропустили прямую трансляцию, не волнуйтесь - вы можете посмотреть запись выше. Или прокрутите страницу вниз, чтобы ознакомиться с письменным анализом, включая разборку новой шайбы питания MagSafe. А если это еще не утолило вашу жажду разбора iPhone 12, ознакомьтесь с нашими разборами iPhone 12 mini и iPhone 12 Pro Max!

Обязательно следите за каналом Делаете.ру YouTube-канал, нашим Instagram и Twitter, а также подписывайтесь на нашу рассылку чтобы первыми узнавать, когда новейшие потребительские технологии попадут на стол для разбора.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone 12 и 12 Pro

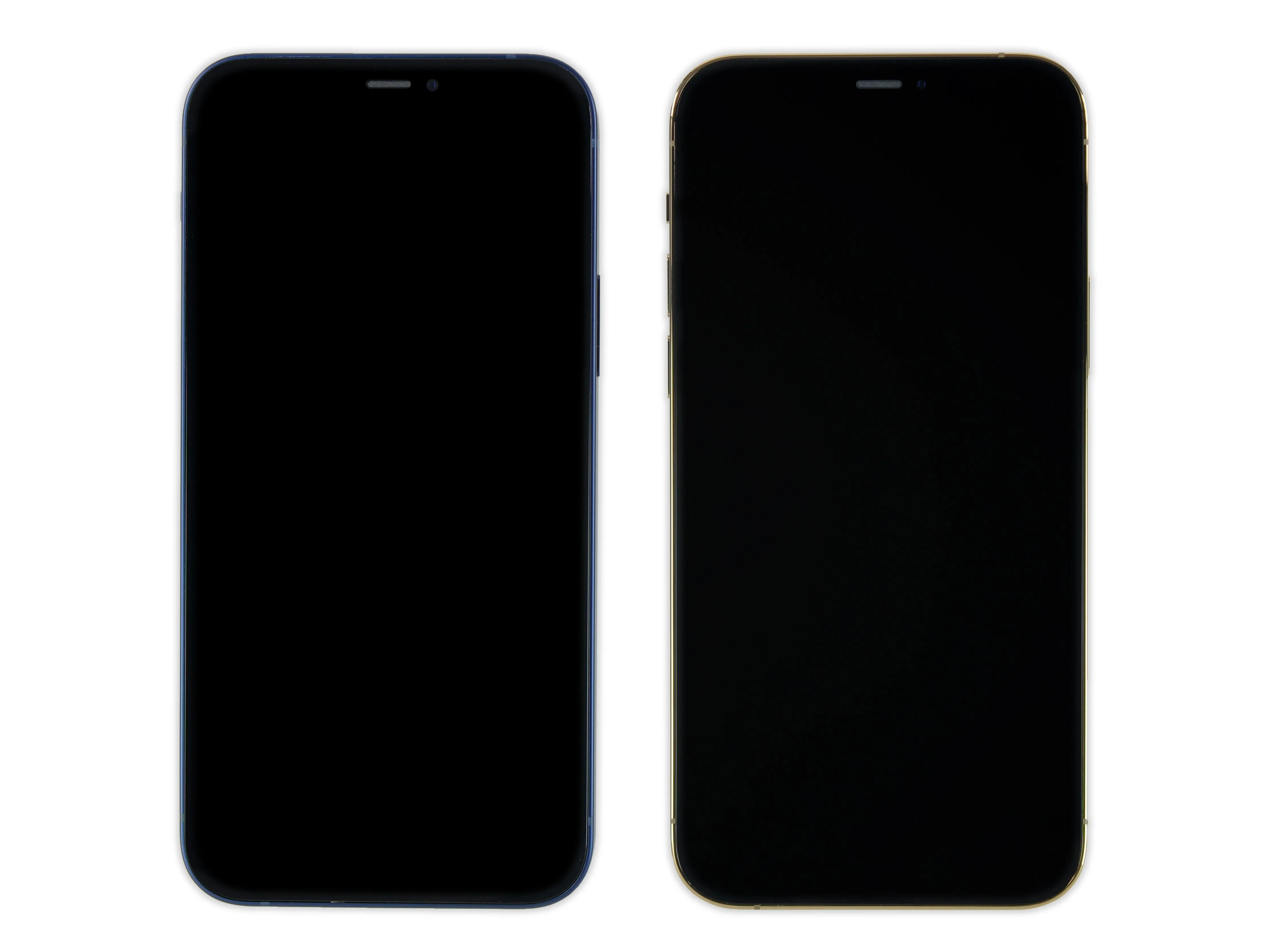

• Пока мы с затаенным дыханием ждем появления Mini и Max, можно хотя бы приступить к рассмотрению промежуточных моделей. Давайте посмотрим, что они собой представляют:

• A14 Bionic с нейронным движком четвертого поколения

• 6,1-дюймовый (2532 × 1170 пикселей) OLED-дисплей Super Retina XDR с поддержкой True Tone и HDR

• Система камер на 12 МП с ультраширокоугольной (ƒ/2,4) и широкоугольной (ƒ/1,6) камерами, а в модели Pro - с телефото (ƒ/2,0) камерой и сканером LiDAR.

• Встроенная память 64 ГБ (iPhone 12) и 128 ГБ (12 Pro)

• Связь 5G (суб-6 ГГц и mmWave), а также 4x4 MIMO LTE, 802.11ax Wi-Fi 6 и BT 5.0

• Беспроводная зарядка MagSafe мощностью 15 Вт

• Улучшенный рейтинг IP68, теперь он выдерживает максимальную глубину 6 метров в течение 30 минут в соответствии со стандартом IEC 60529.

Шаг 2

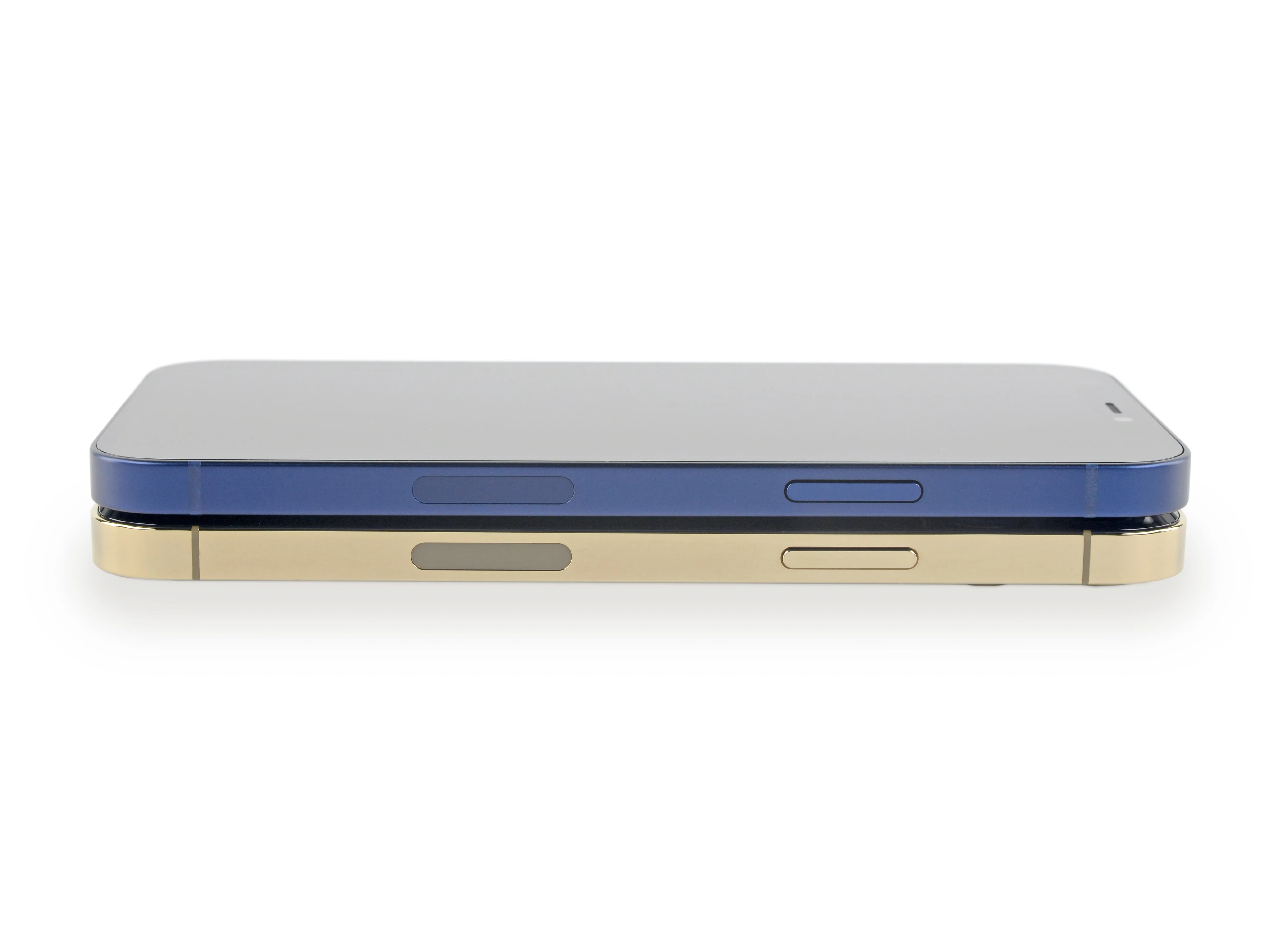

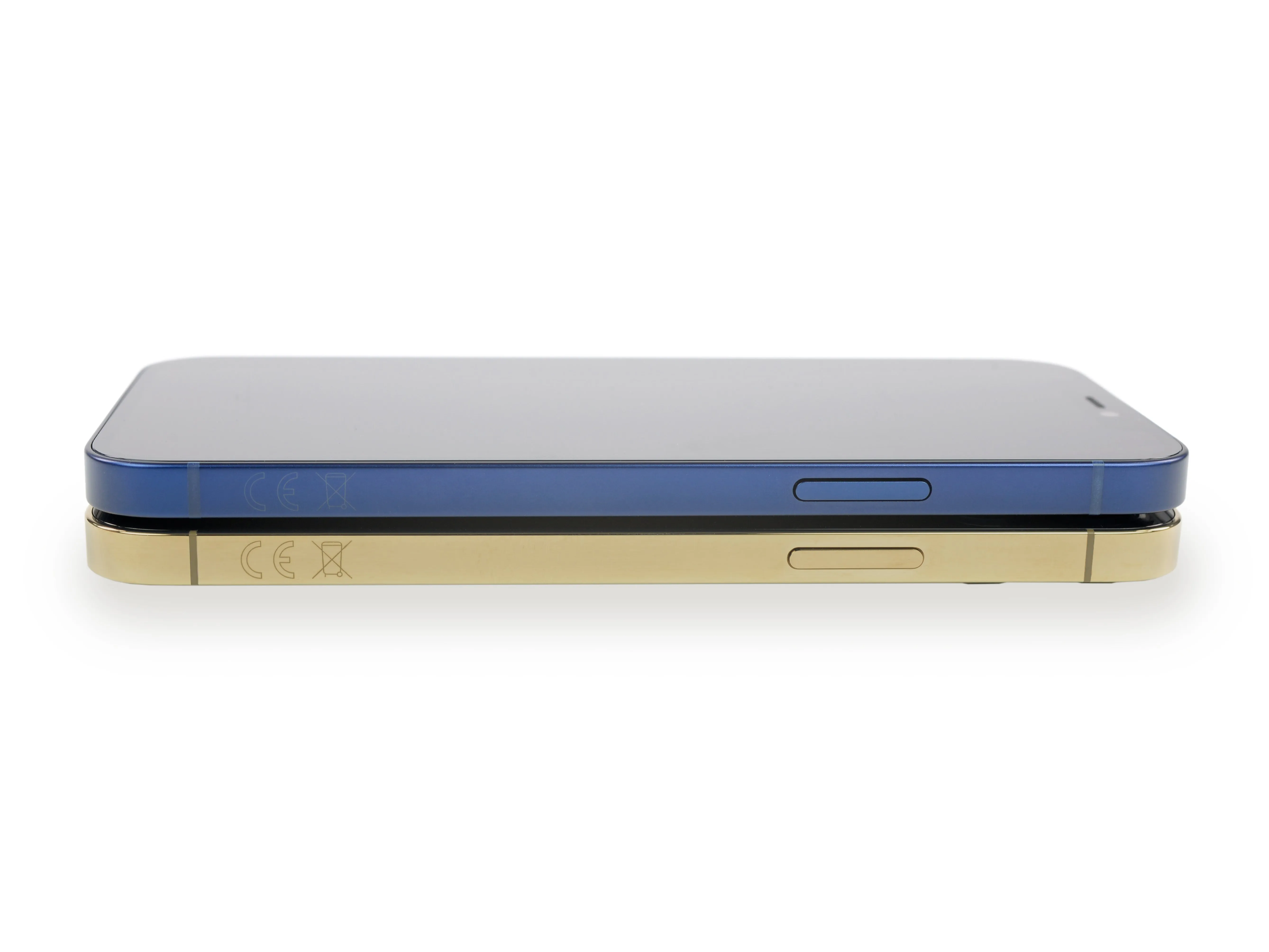

• Помните, когда iPhone 4 представил квадратные края в стиле Braun - скандальная утечка информации произошла из оставленный в баре блок разработчика.?

• Квадрат вернулся, детка! На этот раз с меньшим скандалом. Эти плоские грани встряхивают привычный дизайн, но также могут позволить увеличить площадь экрана, не делая телефон больше.

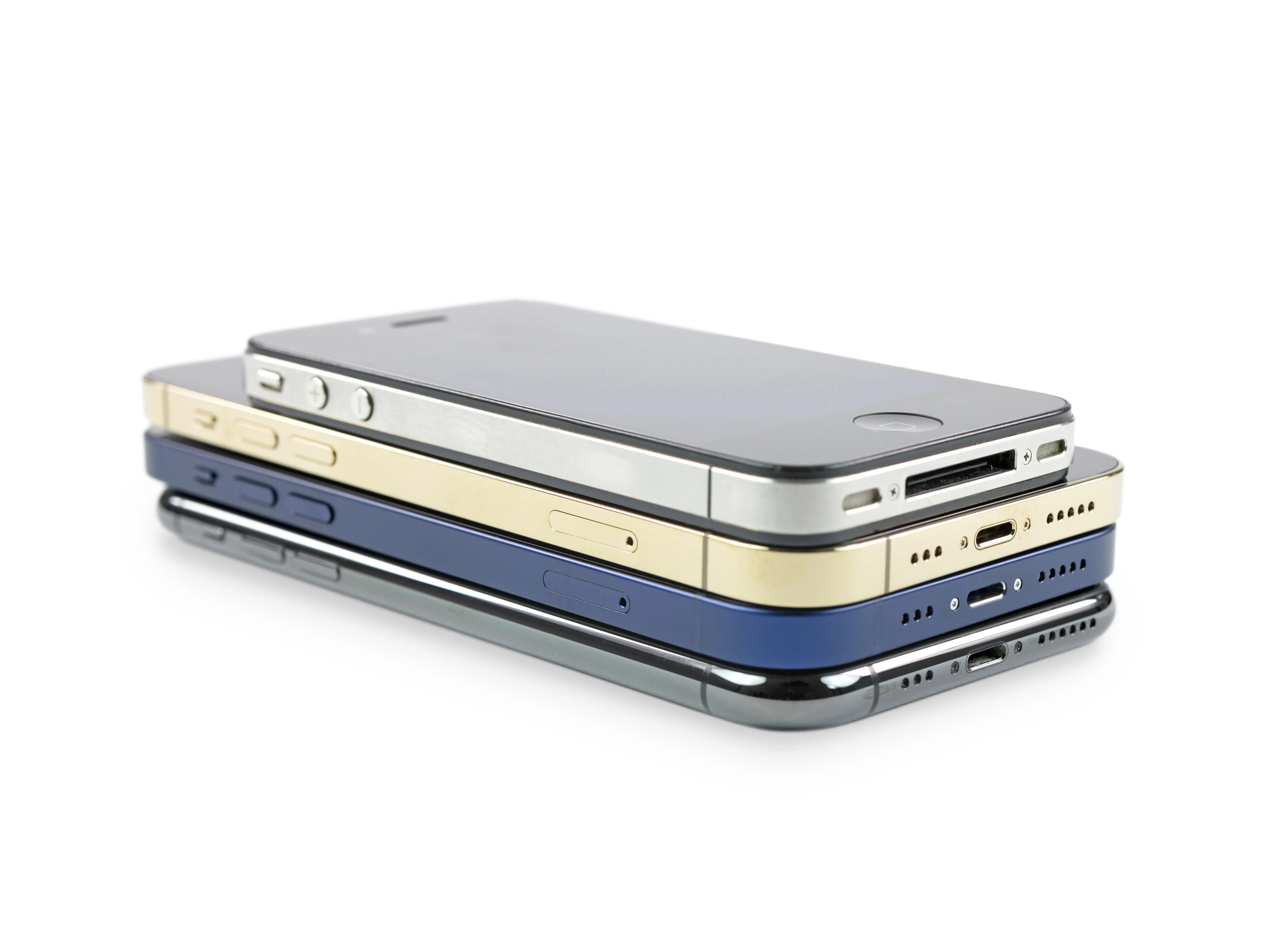

• Для того чтобы прогуляться по дорожке памяти, мы сложили в стопку iPhone 11 Pro, iPhone 12, 12 Pro и iPhone 4!

• Можете ли вы заметить различия? Американские модели имеют маленькое окошко для миллиметровых волн. Дизайнерам это, скорее всего, не нравится, но, возможно, не так сильно, как эти маркировки ЕС...

• Точно! Эти телефоны со сдвигом в хронологии - заслуга нашей команды из ЕС, которая быстро справилась с работой, пока в США спали (или прокручивали судьбу).

Шаг 3

• Хватит о прошлом - давайте откроем их!

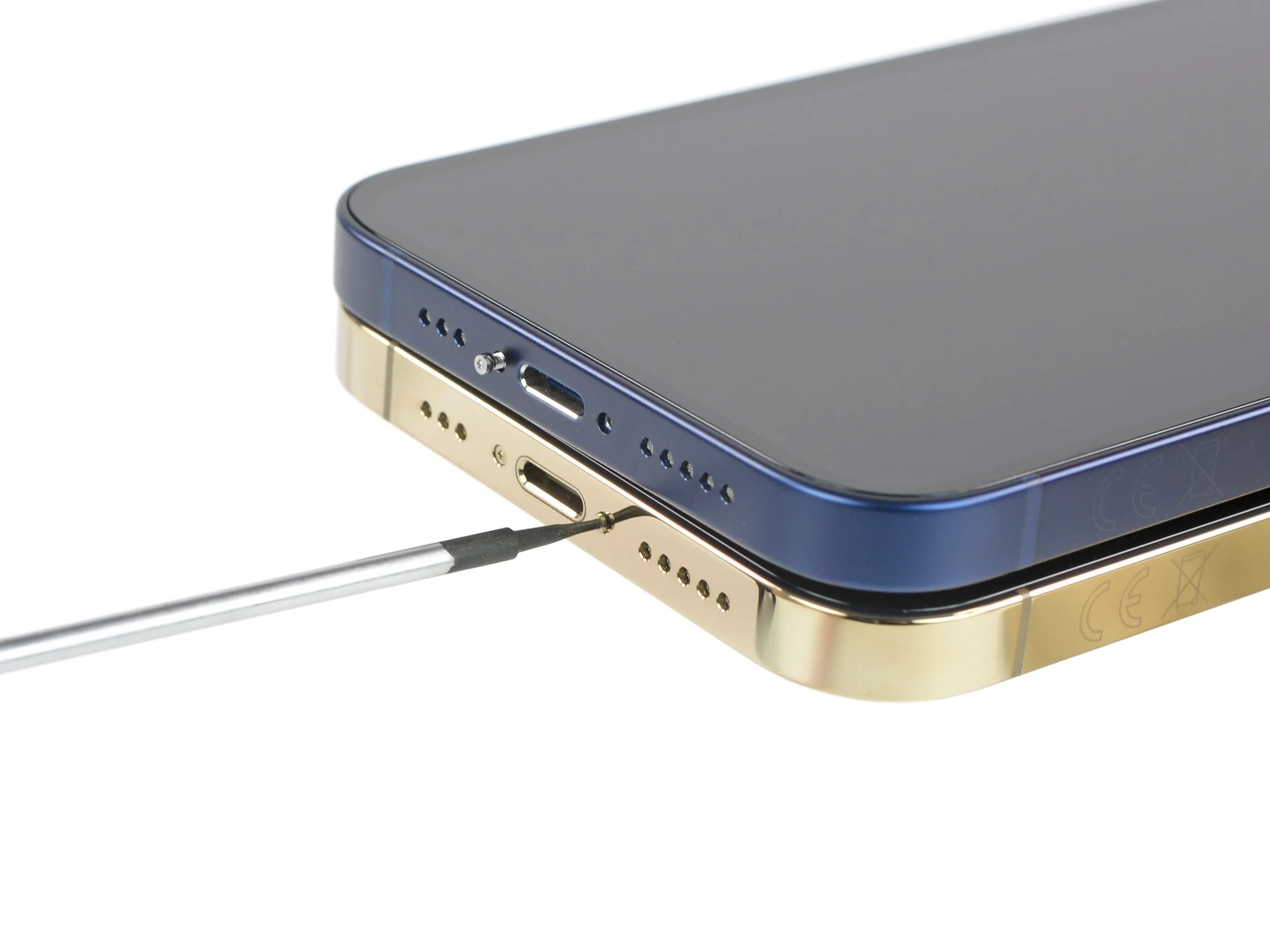

• Как обычно, первое препятствие - пара надоедливых винтов Pentalobe, но мы вооружены и готовы.

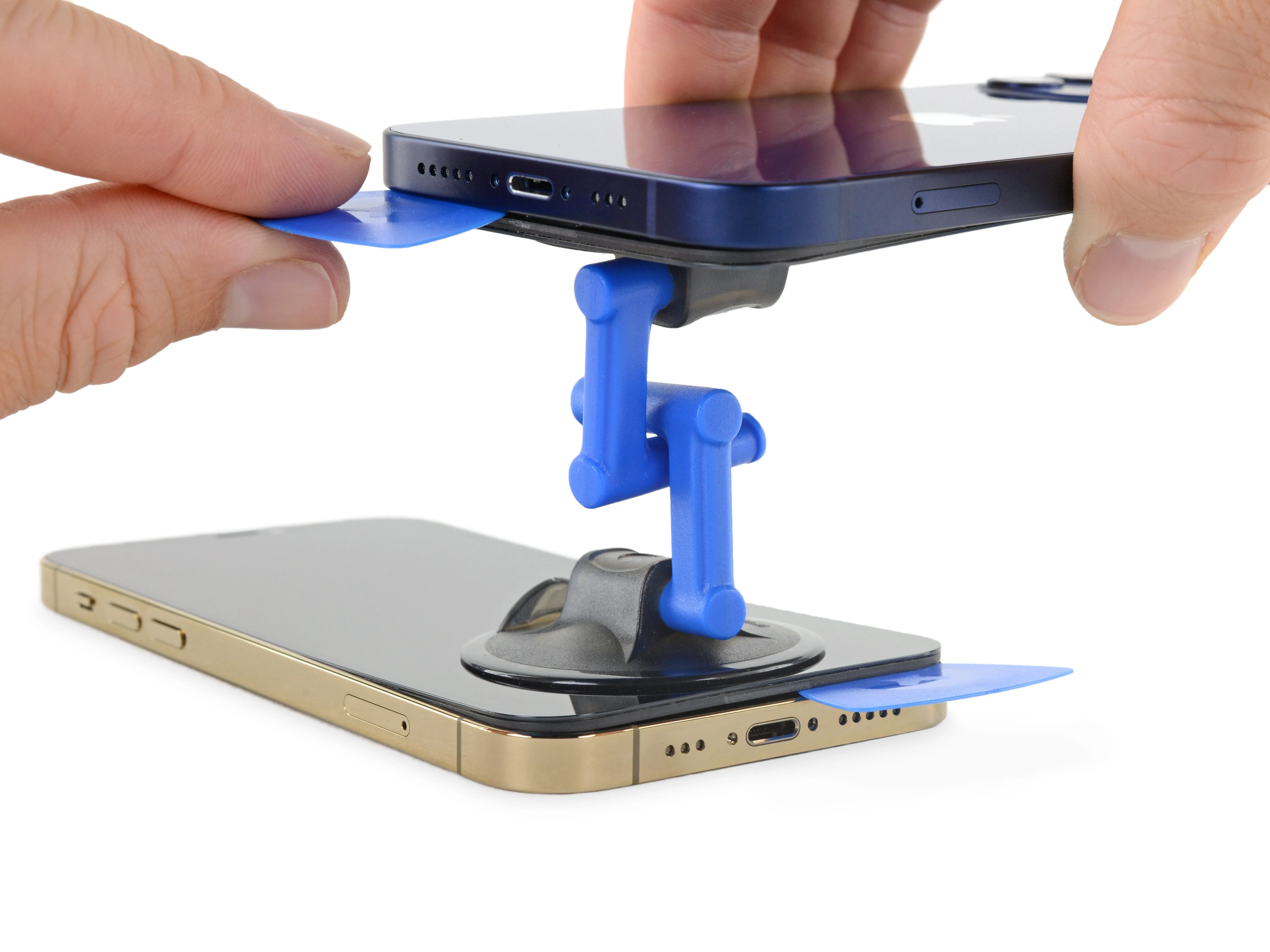

• Пара ручек-присосок и ковырялок для открывания помогут нам с относительной легкостью - мы уже играли в эту игру раньше.

• Тепло и терпение на нашей стороне - это не совсем новый опыт вскрытия, но разные инженеры по разборке сталкивались с разными трудностями при открытии. Может быть, клей был переработан для дополнительной защиты от погружения на два метра?

• Тем временем Apple заставляет авторизованные ремонтные центры впервые использовать тепло в процедуре вскрытия.. Так что подход Apple к вскрытию iPhone изменился, это несомненно.

Шаг 4

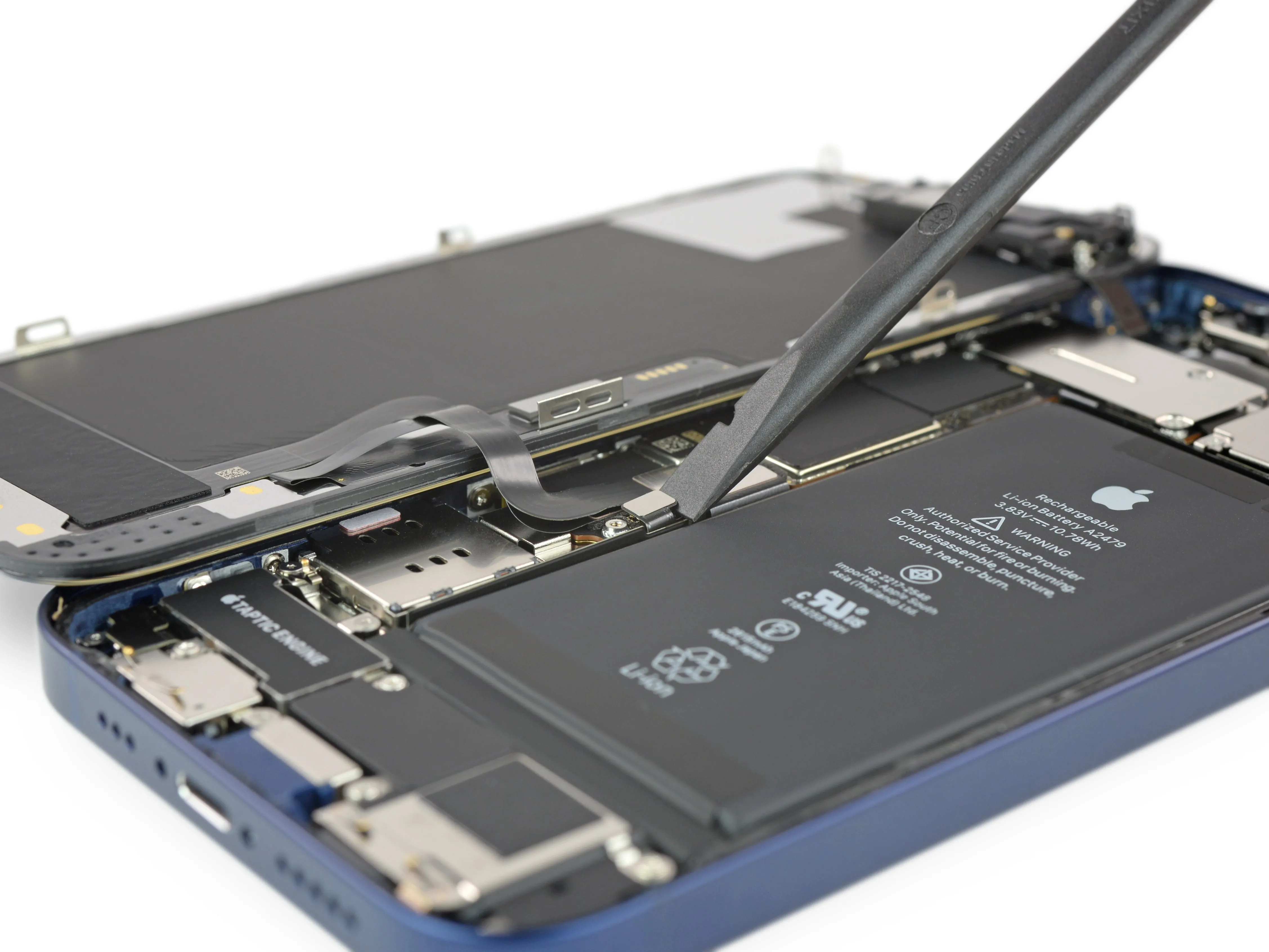

• Теперь дисплей открывается с правого края, что, возможно, облегчит ремонт для левшей. Дай пять!

• Айфоны открывались с противоположной стороны со времен модели 7. До этого модели 5 и 6 серии открывались снизу вверх. До этого айфоны открывались после почти полной разборки.

• Немного неудобно пытаться снять экран с разъемами, когда экран все еще прикреплен, но вы можете пошевелить экраном, чтобы освободить место для отвертки.

• К тому же мы получаем вот такую классную зеркальную фотографию.

Шаг 5

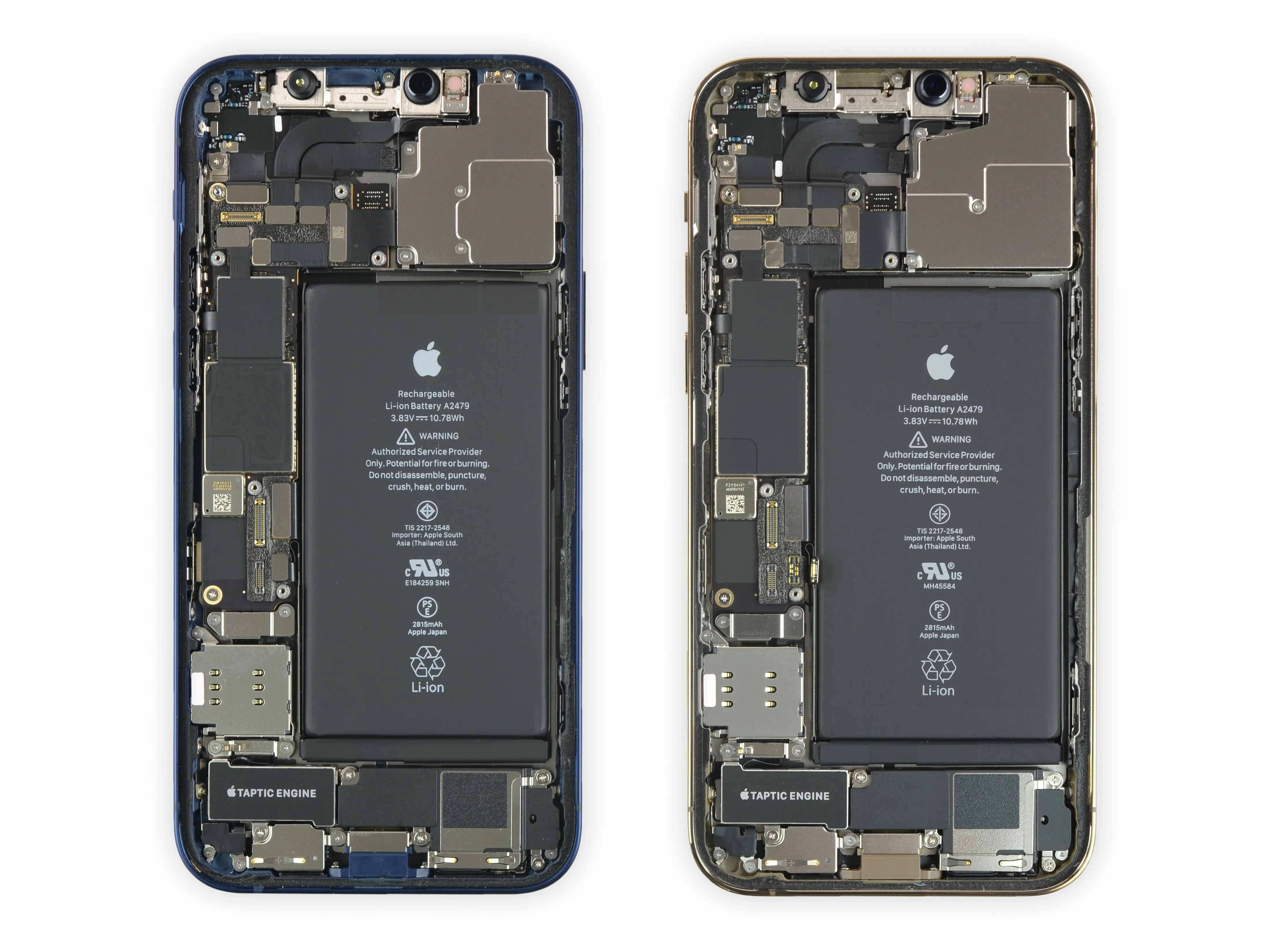

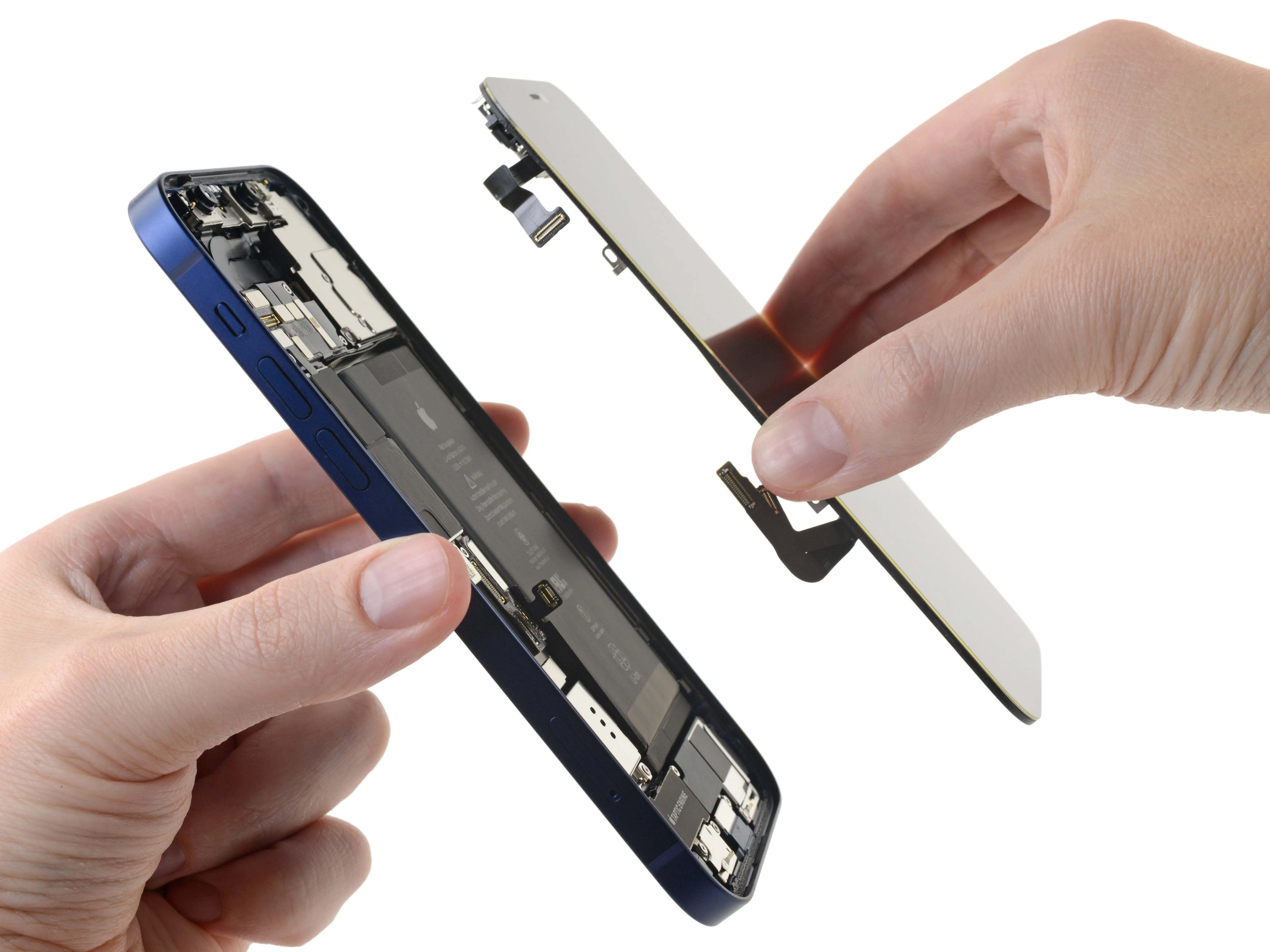

• Когда оба экрана сняты, мы играем в игру 'Найди отличия'. Модель 12 находится слева, а 12 Pro - справа.

• Если не считать экранов камер, то с высоты птичьего полета нет никаких существенных различий. Удивительно!

• Надо сказать, что 12 Pro пока выглядит не очень. Но давайте копнем немного глубже.

• С другой стороны, теперь у нас есть отличный материал для обоев. Следите за домашней страницей Делаете.ру, где мы разместим несколько первоклассных обоев для iPhone 12 и 12 Pro.

• Наши первые тесты показали, что оба дисплея работают взаимозаменяемо при замене между стандартными 12 и 12 Pro - даже несмотря на то, что максимальная яркость спецификаций незначительно отличаютсякак внимательные наблюдатели как отмечают внимательные наблюдатели. Но это еще не все; посмотрим, удастся ли нам выяснить подробности позже.

Комментарии к шагу

Таким образом, когда в будущем дисплеи подешевеют, вы сможете повысить яркость своего дисплея. Круто!

Разница в яркости, скорее всего, связана с тем, что Apple использует в iPhone 12 дисплей от Samsung и BOE. Панель BOE, вероятно, не может соответствовать тем же спецификациям срока службы, что и панель Samsung, поэтому Apple ограничивает яркость на обоих, чтобы избежать сценария, при котором некоторые iPhone 12 могут стать ярче, чем другие. Предполагается, что для 12 Pro они использовали 100% панели Samsung и воспользовались лучшими характеристиками, чтобы получить более высокую яркость.

А как же True Tone? Исчезли при замене?

Oui bien entendu! Но это еще не все.

Да ..... Но

Шаг 6

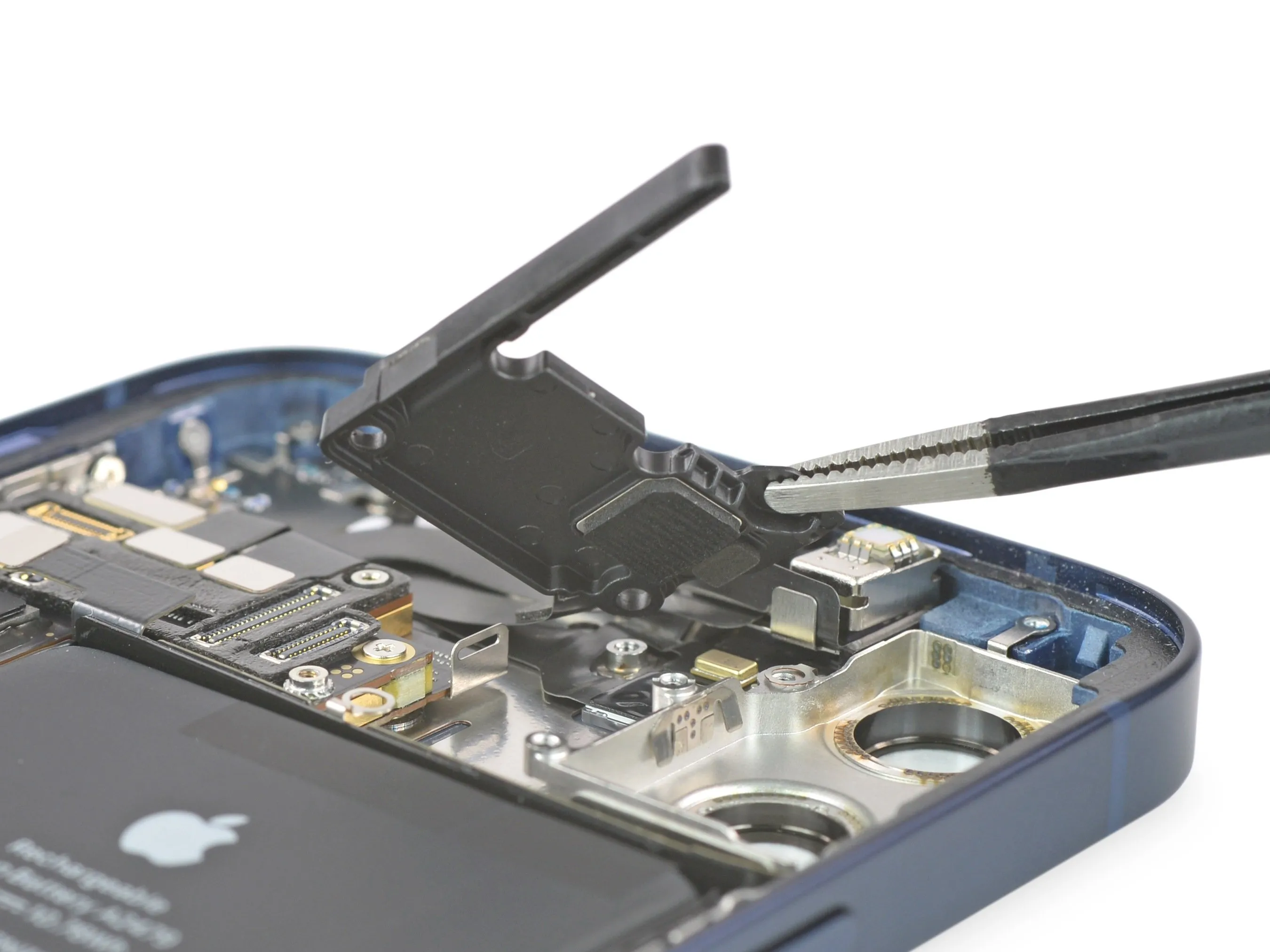

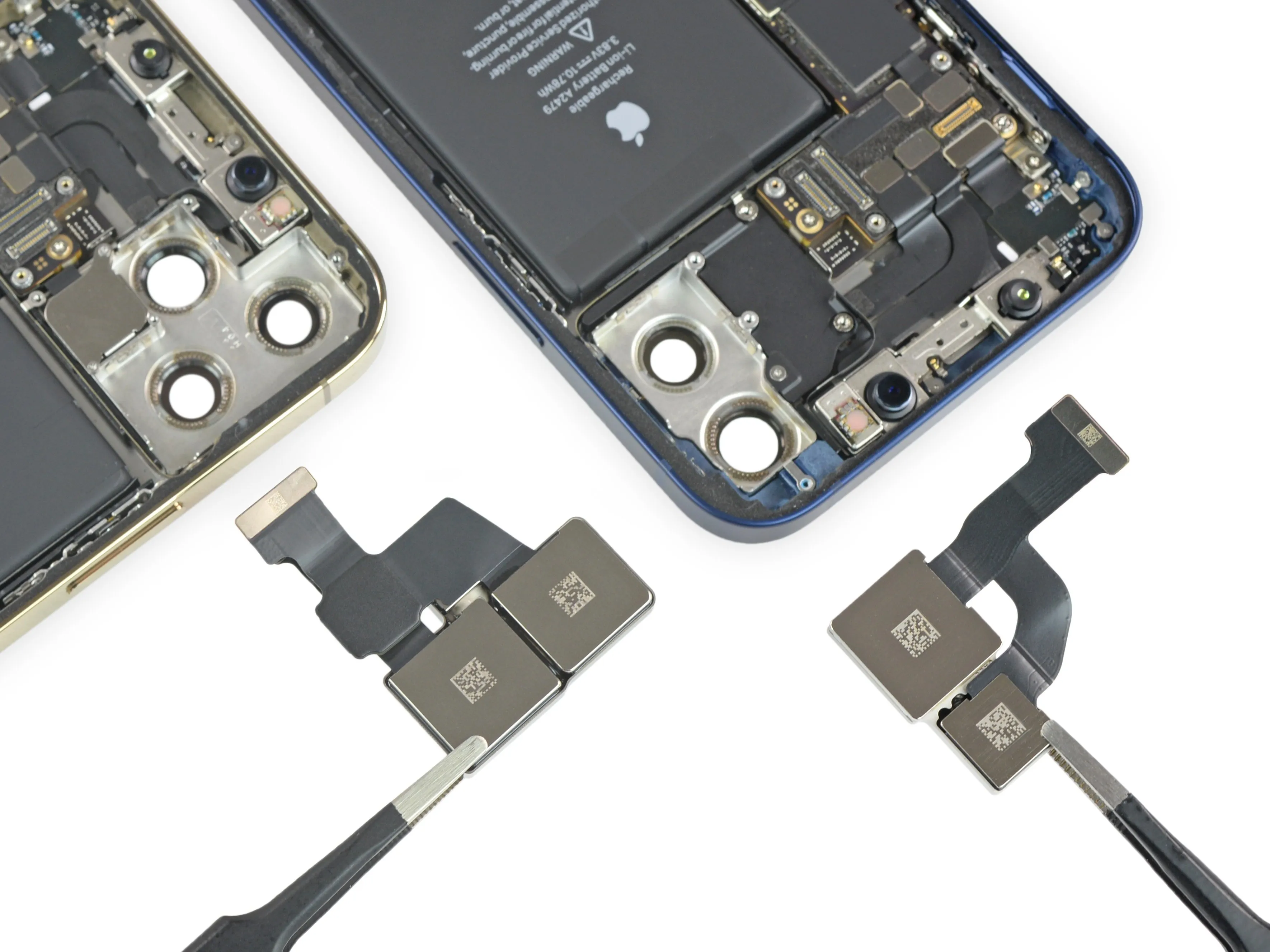

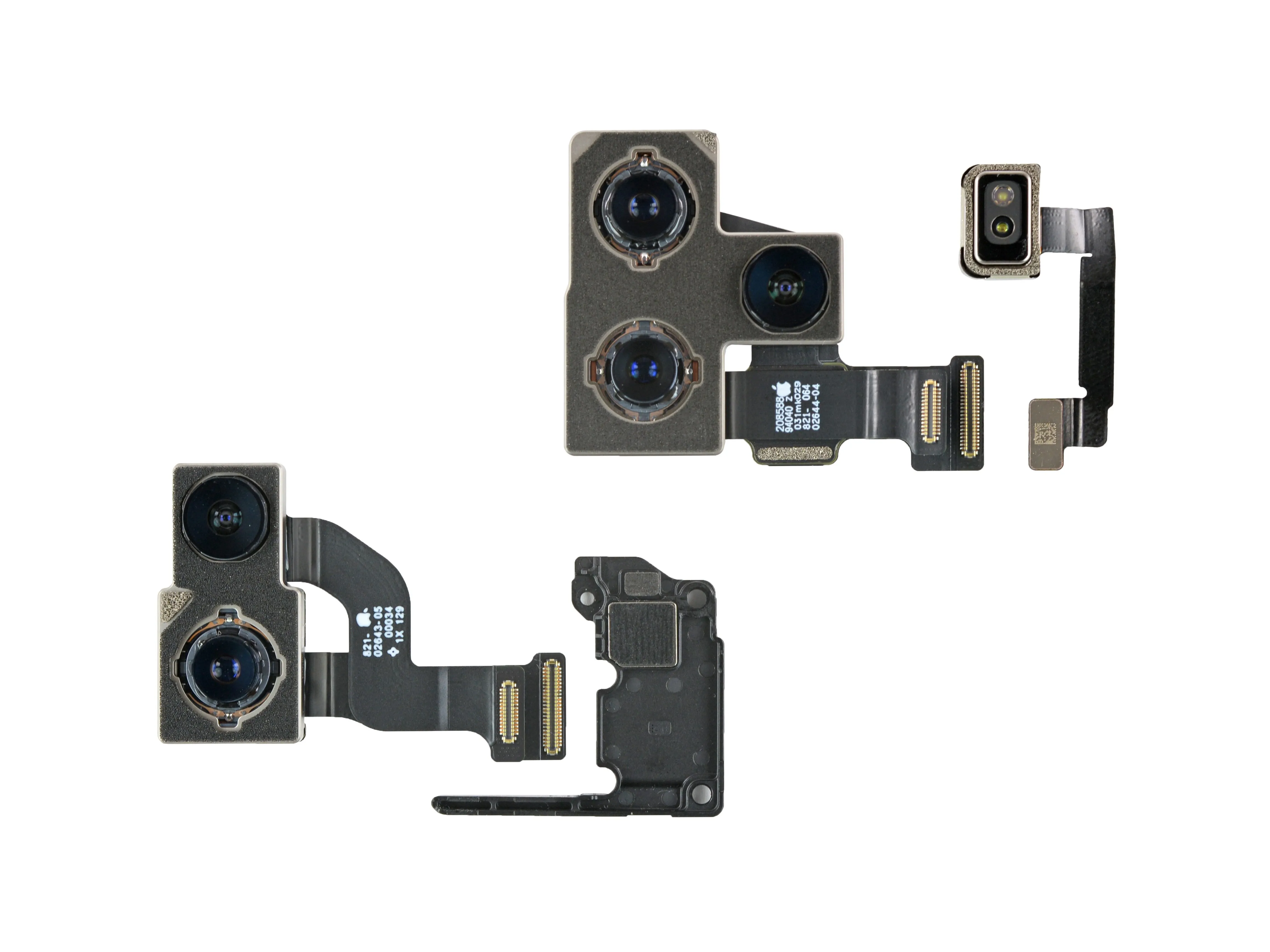

• А вот и мы! Снятие защитных экранов камеры показывает самое большое различие между этими двумя телефонами: дополнительный фотоаппарат на Pro.

• Но мы обращаем внимание на 12-ю камеру и... что это? Высокотехнологичный кусок пластика?

• Оказывается, эти телефоны настолько похожи, что там, где у Pro находится дополнительный модуль камеры + датчик LiDAR, у стандартного 12-го есть... пластиковая проставка.

• Оба телефона оснащены 12-Мп широкоугольной и сверхширокоугольной камерами с диафрагмами f/1,6 и f/2,4 соответственно, а Pro - еще и телеобъективом f/2,0.

• Камеры Pro также имеют несколько других преимуществ, таких как ProRAW, двойной OIS и преимущества съемки в условиях низкой освещенности, которые дает LiDAR.

Комментарии к шагу

Камеры взаимозаменяемы?

Можете ли вы сделать рентгеновский снимок модуля камеры, как в случае с iPhone X? Спасибо!

Есть ли какая-нибудь информация о датчике LiDAR? Например, производитель, модель и т.д.

Где находится второй громкий динамик или верхний передний динамик? Спасибо

Он находится на стороне экрана.

Шаг 7

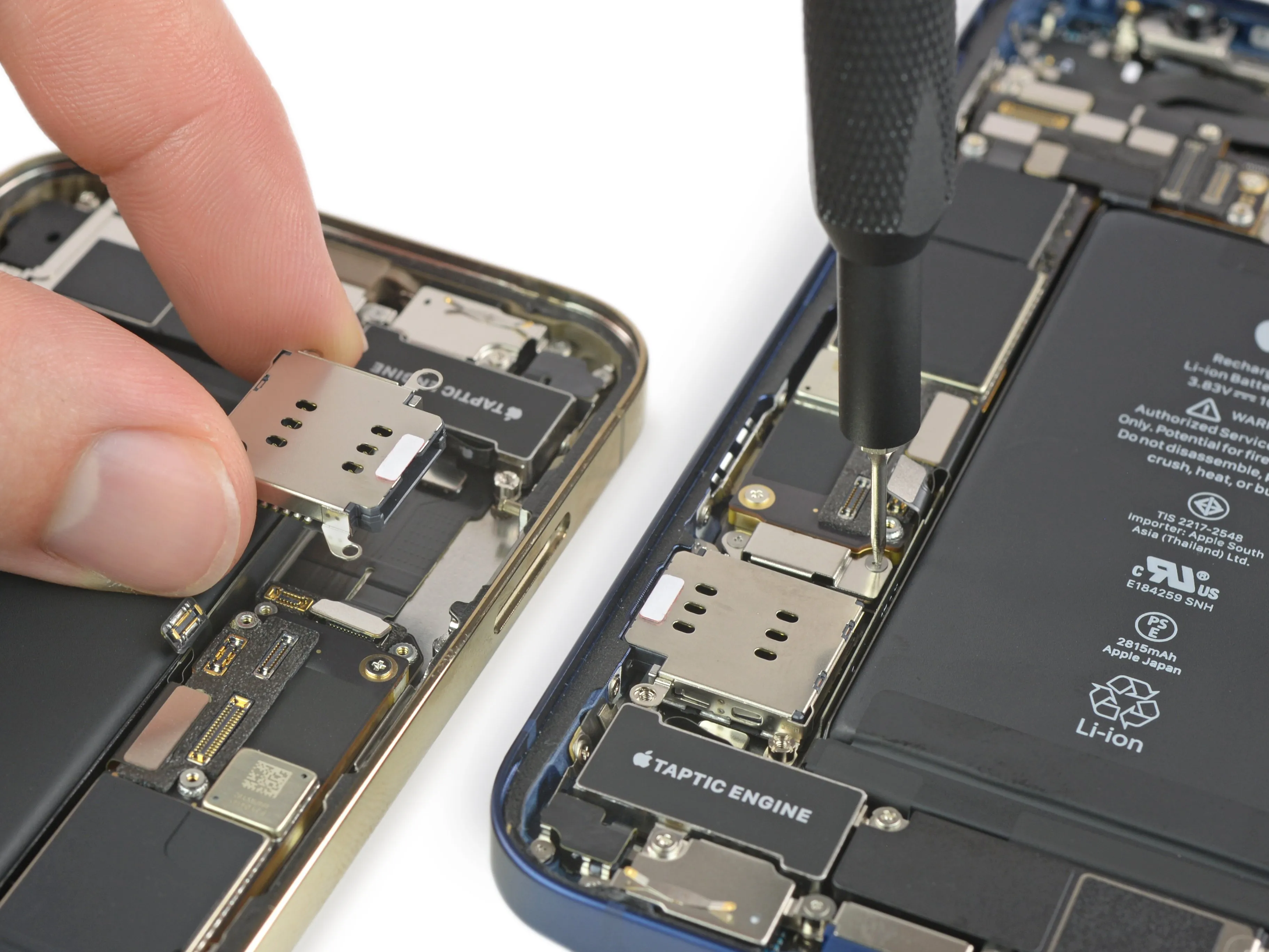

• Эти модульные устройства для чтения SIM-карт отлично подходят для ремонта, хотя и немного странно расположены - лоток SIM, логическая плата и аккумулятор перевернуты по сравнению с предыдущими моделями.

• Почему так произошло? Дымящийся пистолет - это логическая плата. Она сильно увеличилась в размерах со времен 11-й модели - вероятно, для размещения чипов 5G от Qualcomm - и больше не помещается в своем прежнем месте под камерами.

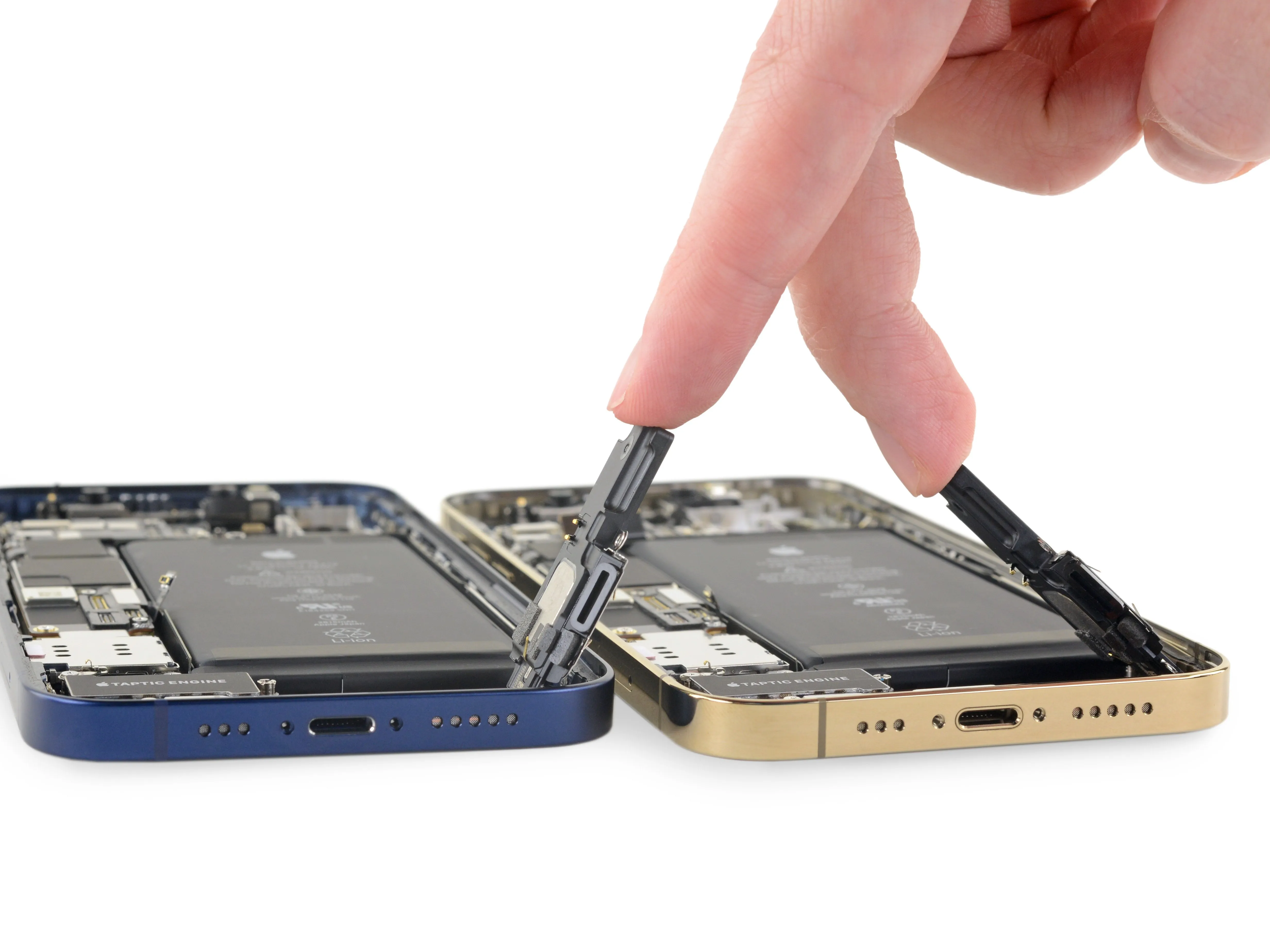

• Для разнообразия динамики в обеих моделях закреплены винтами Phillips, и их легко снять.

• Снимая динамики, мы замечаем кое-что другое: вместо липкого клея за решетками динамиков находятся ярко-оранжевые резиновые прокладки - примерно такие, какие мы привыкли видеть в телефонах Samsung.

• Это значительно упрощает процедуру снятия и замены динамиков по сравнению с прошлыми годами, когда приходилось переделывать липкий клей. Поскольку динамик необходимо снимать для замены батареи, это продуманный дизайн и выигрыш в плане ремонта.

Комментарии к шагу

Являются ли сим-ридеры взаимозаменяемыми между 12 и 12 pro?

Привет, Рейналди,

У них разная маркировка, но они взаимозаменяемы!

Использование резиновой прокладки для динамика лучше для водонепроницаемости?

Мне интересно, работают ли чипы QualComm лучше, чем модем Intel в моем 8Plus? Это единственная причина для обновления.

Значит, нет встроенной eSIM рядом с традиционной подключаемой SIM-картой?

Может ли европейская версия iphone 12 pro max принимать 2 физические SIM-карты с правильным 'держателем карты'... кажется, в Азии они это поддерживают.

Хотел спросить, являются ли сим-ридеры взаимозаменяемыми для китайской и некитайской версий? Думаю, можно ли превратить версию без двойной nano sim в одну!

Я только что купил модуль dual sim tray, и он работает как замена, чтобы превратить мой iPhone 12 в dual sim. Использование модуля dual sim отключает встроенную функцию esim.

Шаг 8

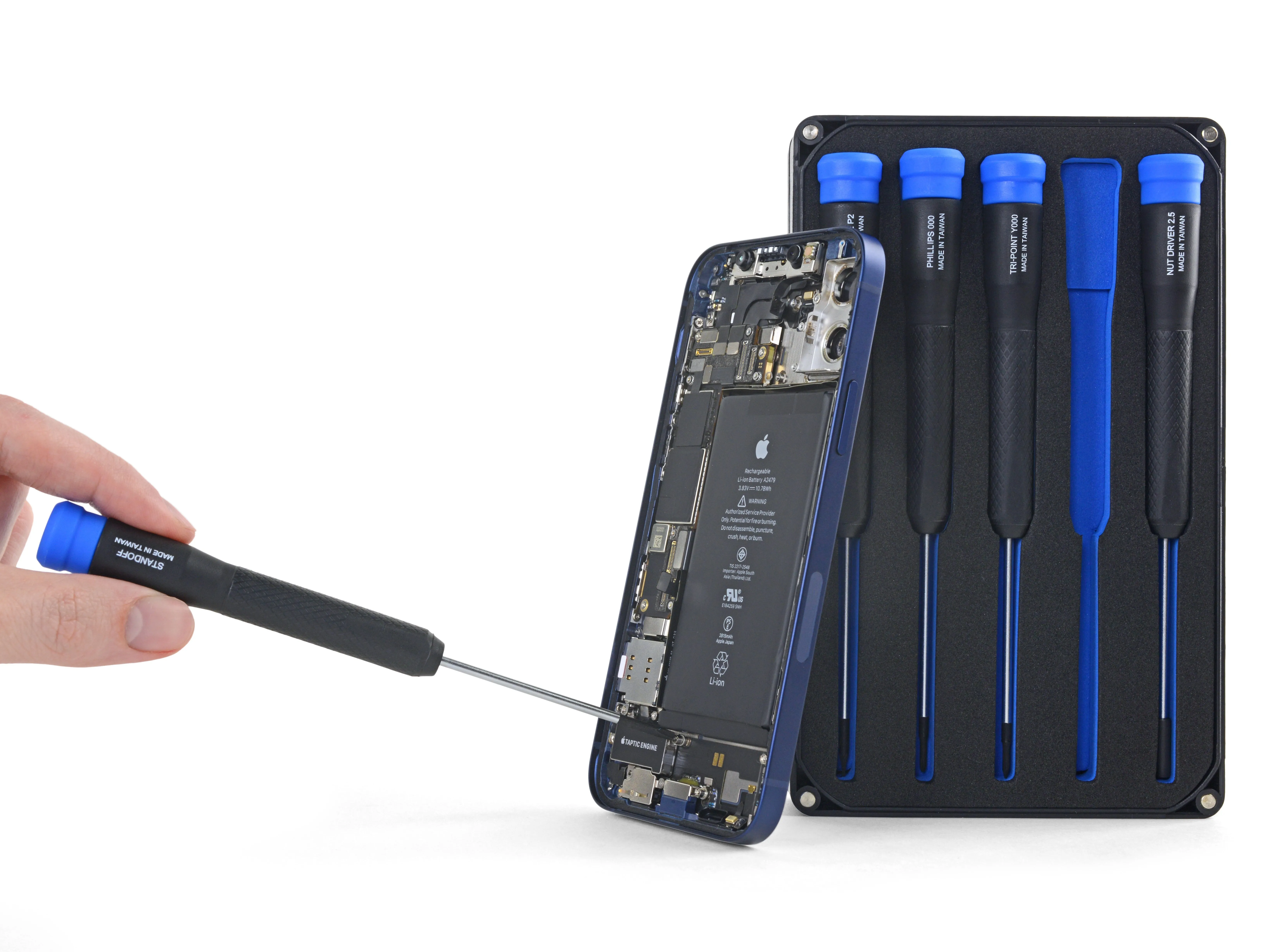

• В нижней части корпуса мы видим множество винтов-стоек. К счастью, в нашем наборе прецизионных отверток Marlin для iPhone есть отвертка именно для таких случаев.

• Осмелимся сказать, что здесь есть немного неиспользуемого пространства. Может быть, достаточно, чтобы вместить, скажем, штекер 3,5 мм? (Скорее всего, не так уж и много, но помечтать можно).

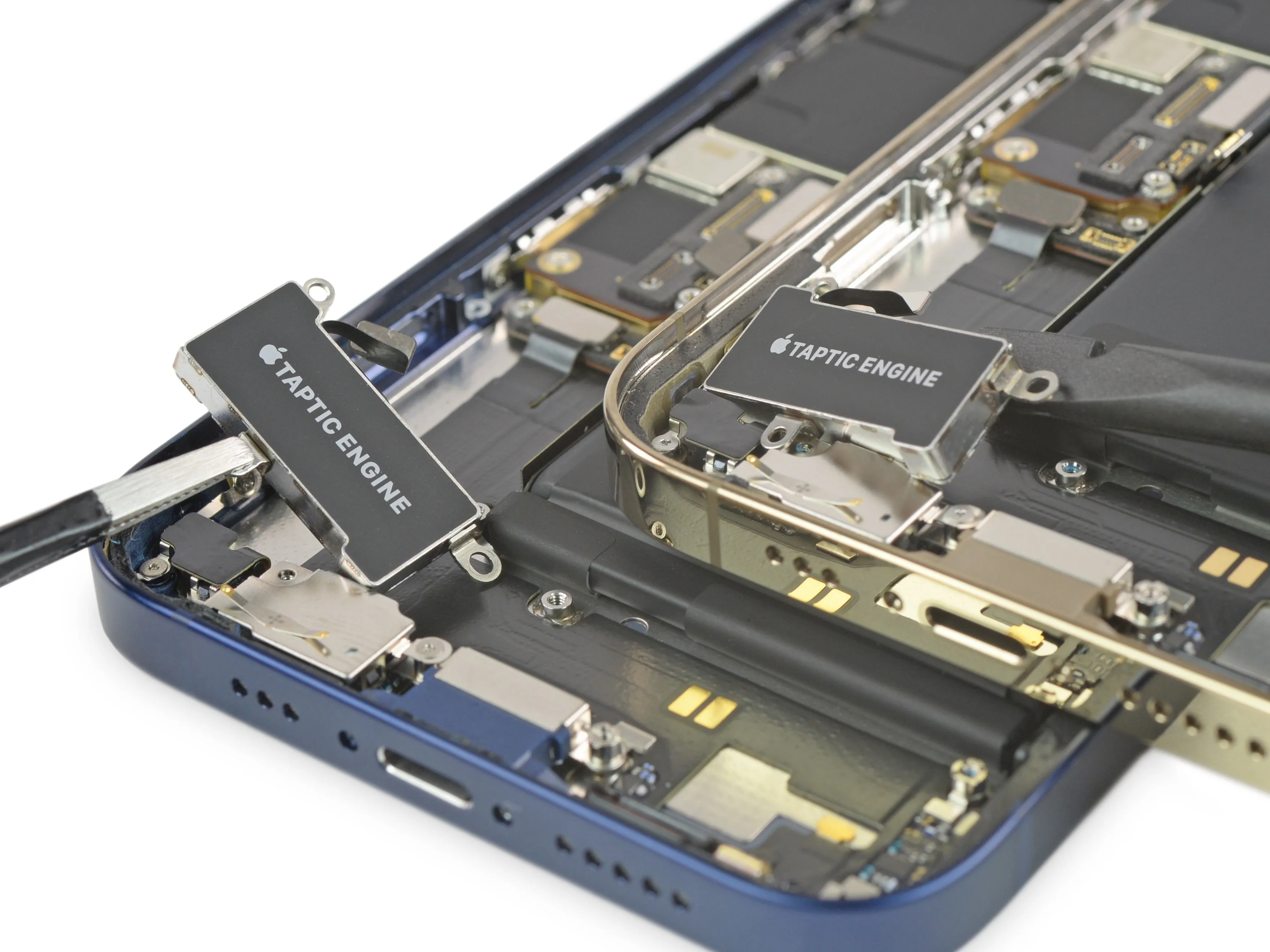

• Это точно такой же тактильный движок в 12 и 12 Pro - функционально взаимозаменяемый в наших тестах - и он чуть меньше того, что мы видели в ванильном iPhone 11, но и чуть толще.

• Если вам нужна конкретика, то мы ее получили: размеры Taptic Engine 12-й серии составляют 22,25 мм x 9,48 мм x 3,56 мм, в то время как прошлогодний вариант (мятно-зеленый iPhone 11, слева) имеет размеры 26,9 мм x 11,18 мм x 3,44 мм.

Комментарии к шагу

Похоже, что таптический механизм iphone 12 pro на самом деле больше, чем у 11 pro, но меньше, чем у стандартного 11? (Согласно этому: https://youtu.be/ZYyW6X3u6DI на 5:08?)

И они серийно выпускают его, как это было в предыдущих моделях?

Что представляет собой эта крошечная металлическая коробочка на материнской плате или каково ее назначение?

На ней есть серийные номера и QR-код, которые ни на что не ссылаются в интернете;

F3Y04774

TT9P55CAH

Пожалуйста, обратитесь к моему посту на macrumor:

https://forums.macrumors.com/threads/iph...

Шаг 9

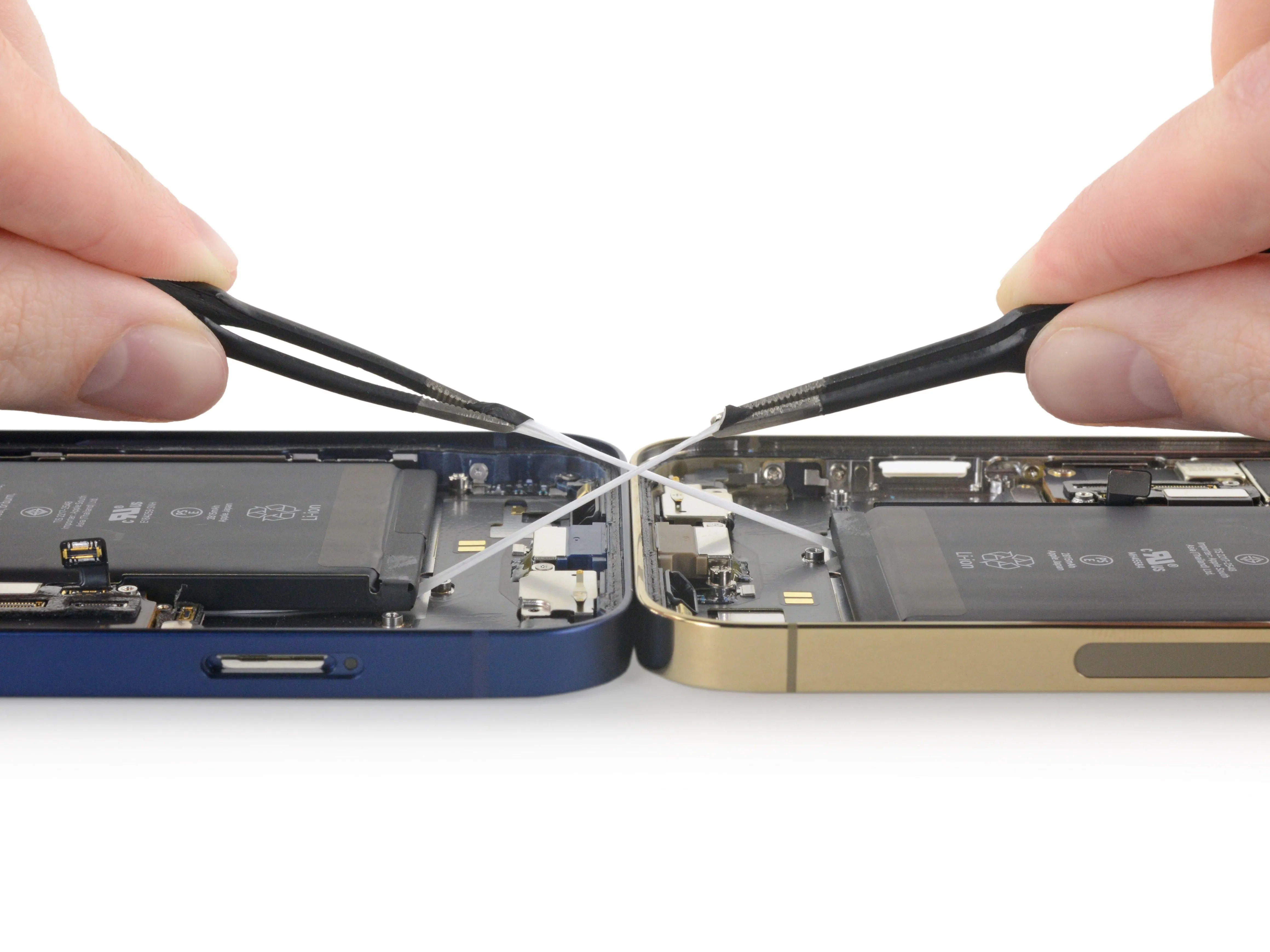

• Под батареей клей-растяжка находится именно там, где мы его ожидаем, как знакомая мелодия в дороге на работу. Модели 12 и 12 Pro имеют по четыре вкладки, и они работают, как и ожидалось.

• Однако кое-что можно было бы изменить: крошечный, хлипкий отсек 'стартера', который предоставляет Apple. Это что, вкладки для муравьев?

• Мы слышали, что в 12 и 12 Pro используется один и тот же аккумулятор. С учетом этого (надевает очки для осмотра) - да! Мы видим 10,78 Вт-ч для обеих батарей.

• Они также взаимозаменяемы в наших тестах на замену деталей.

• Это заметно меньше, чем у 11 и 11 Pro, у которых этот показатель составляет 11,91 Вт-ч и 11,67 Вт-ч соответственно. Но высокоэффективный новый чип A14, изготовленный по 5-нм техпроцессу, возможно, компенсирует эту разницу: согласно официальным спецификациям Apple, время автономной работы ничуть не страдает.

• Немного разочаровывает тот факт, что Apple отказалась от уникальной L-образного аккумулятора разработанной для последних моделей iPhone. Слухи указывали на то, что Apple использует более дешевые детали, чтобы компенсировать стоимость 5G, и это, похоже, подтверждает это.

Комментарии к шагу

Тот же вопрос, что я задал по поводу таптического двигателя. Они тоже серийно выпускаются? Когда вы меняете их местами, вы сразу же получаете сообщение о том, что телефон не может проверить подлинность батареи?

Привет, Роб,

Да, батареи имеют серийный номер! Мы поменяли официальные батареи между двумя iPhone и получили предупреждение 'Не подлинная батарея Apple' в меню.

Я написал это в общих комментариях, не увидев раздела комментариев для каждого шага, поэтому я повторно размещаю тот же комментарий здесь...

В своем разборе 11 Pro Max (и, возможно, в разборе меньшего Pro) вы указали толщину (4,6 мм), объем (23,8 кубических сантиметров) и вес (59,6 г) внутренней батареи. Мне было бы очень интересно увидеть эти три цифры для батареи 12 Pro и, когда вы будете разбирать 12 Pro Max, для этой батареи тоже. Спасибо.

'...Айфоны. Слухи указывали на то, что Apple использует более дешевые детали, чтобы компенсировать стоимость 5G, и это, похоже, подтверждает это.'

Или вы можете утверждать, что Apple использовала более дорогой, но более энергоэффективный 5-нм процессор, чтобы устранить необходимость в более крупной батарее и тем самым лишиться неприятной точки напряжения в более крупной L-образной батарее. Все зависит от того, что вы хотите увидеть.

И раз уж мы заговорили об этом, почему Делаете.ру до сих пор не продаете запасные части для своих собственных продуктов. Вы так хотите, чтобы все остальные продавали их, но не делаете этого.

Шаг 10

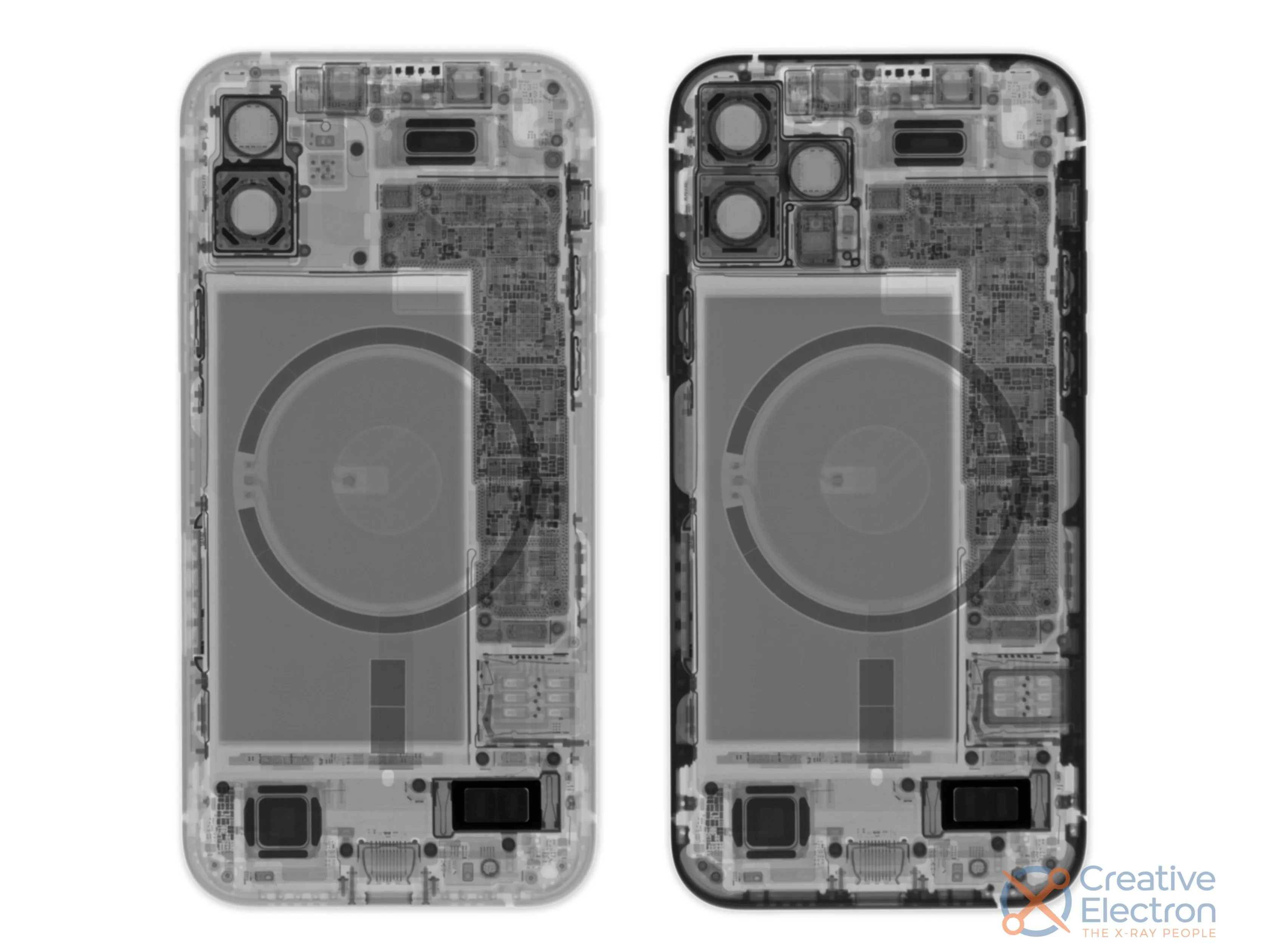

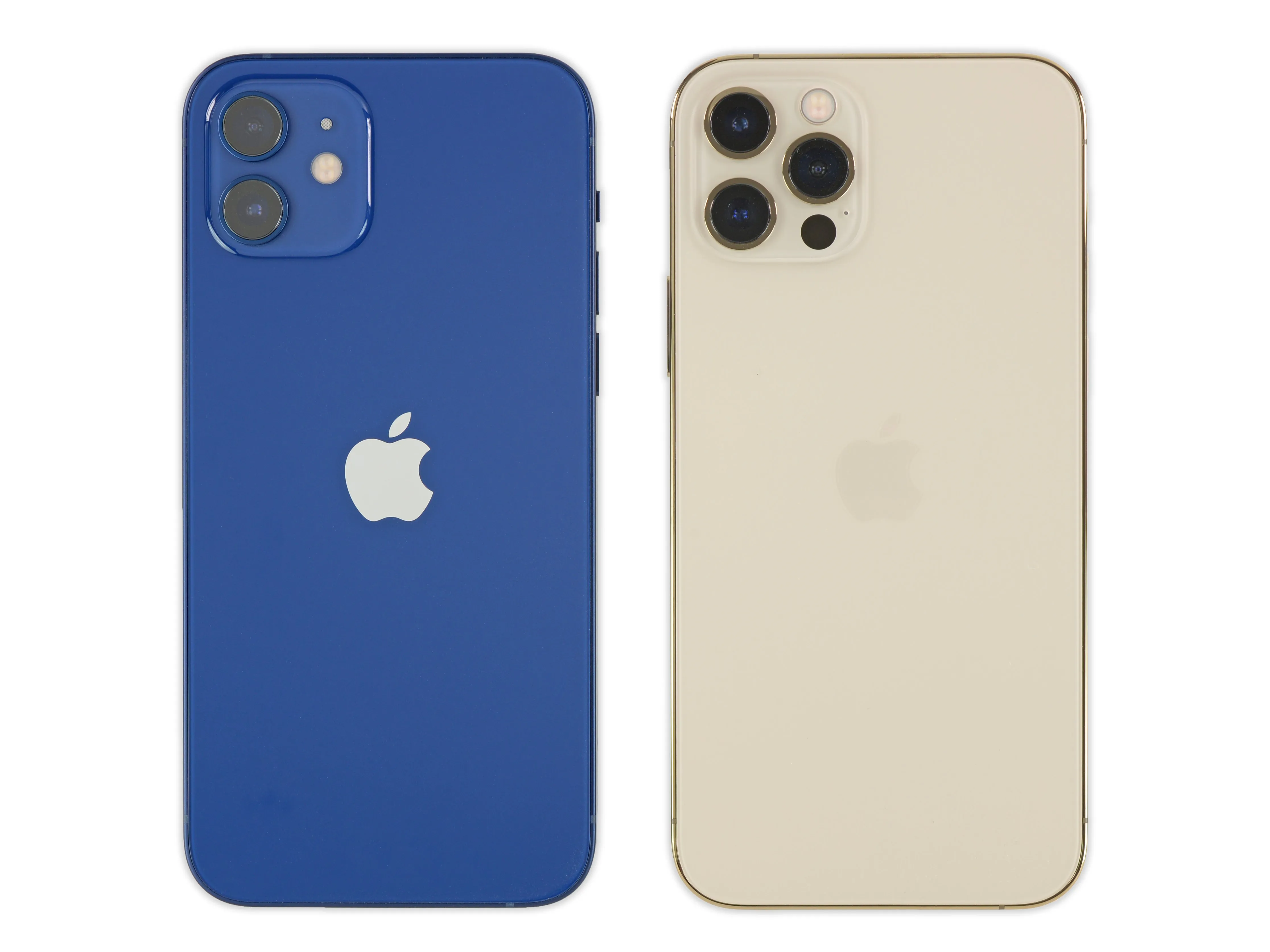

• Мы прерываем разборку, чтобы представить вам этот отличный рентгеновский антракт от наших приятелей из Creative Electron. Это взгляд на внутренности, прежде чем мы начнем!

• Очевидно, что здесь выделяется массив беспроводной зарядки MagSafe, и это здорово - наконец-то увидеть его нашими глазами. Магнитная бумага тоже работает.Но рентгеновские лучи намного лучше.

• И нет, мы не добавляли черную рамку на рентгеновский снимок iPhone 12 Pro справа. Это результат того, что рамка из нержавеющей стали по сравнению с алюминиевой рамкой iPhone 12 - сталь плотнее, а значит, более непрозрачна на рентгеновских снимках.

• На рентгеновских снимках не видно отпечатков пальцев, которые мы неизбежно оставляем на этих устройствах...

Шаг 11

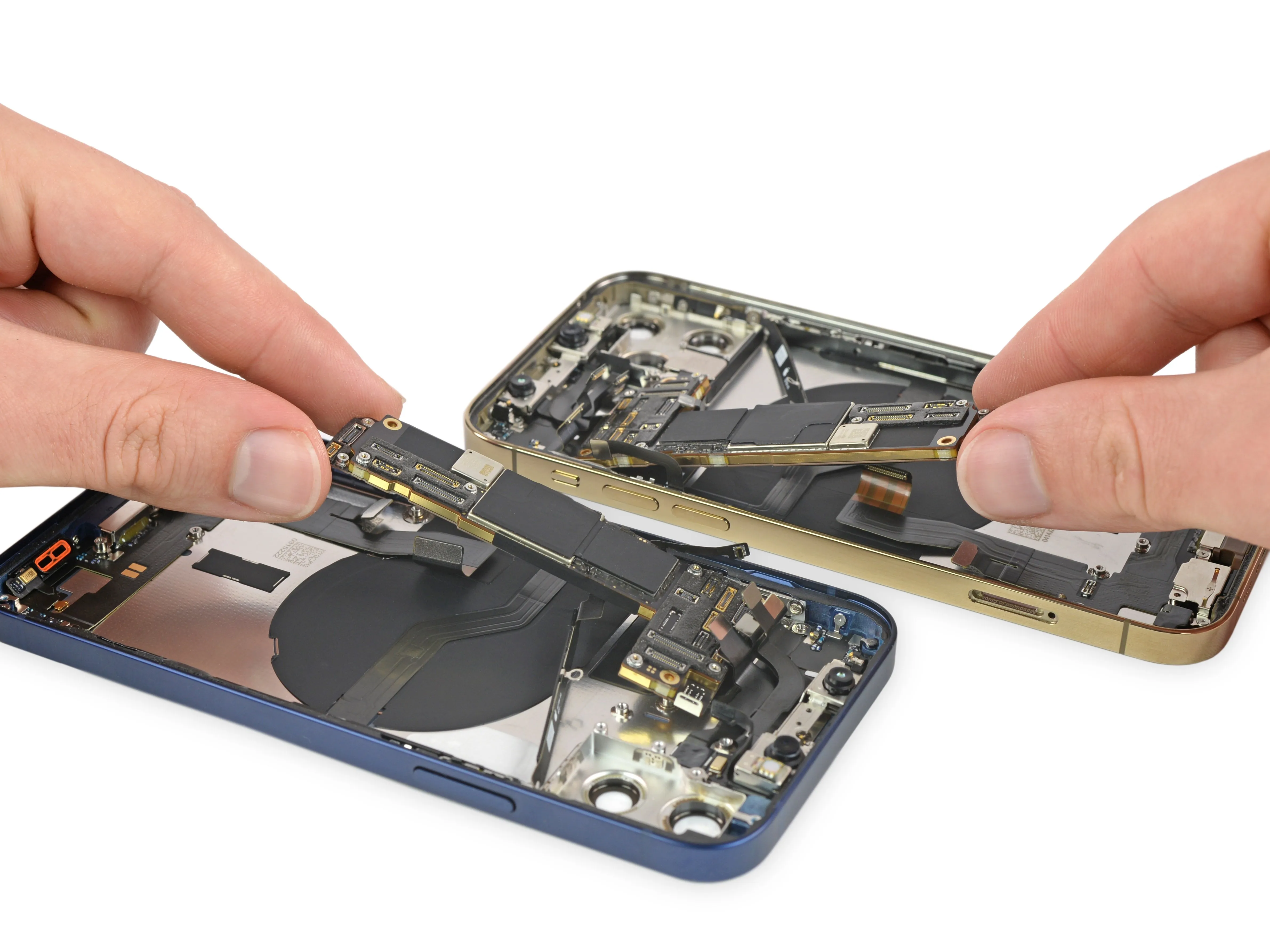

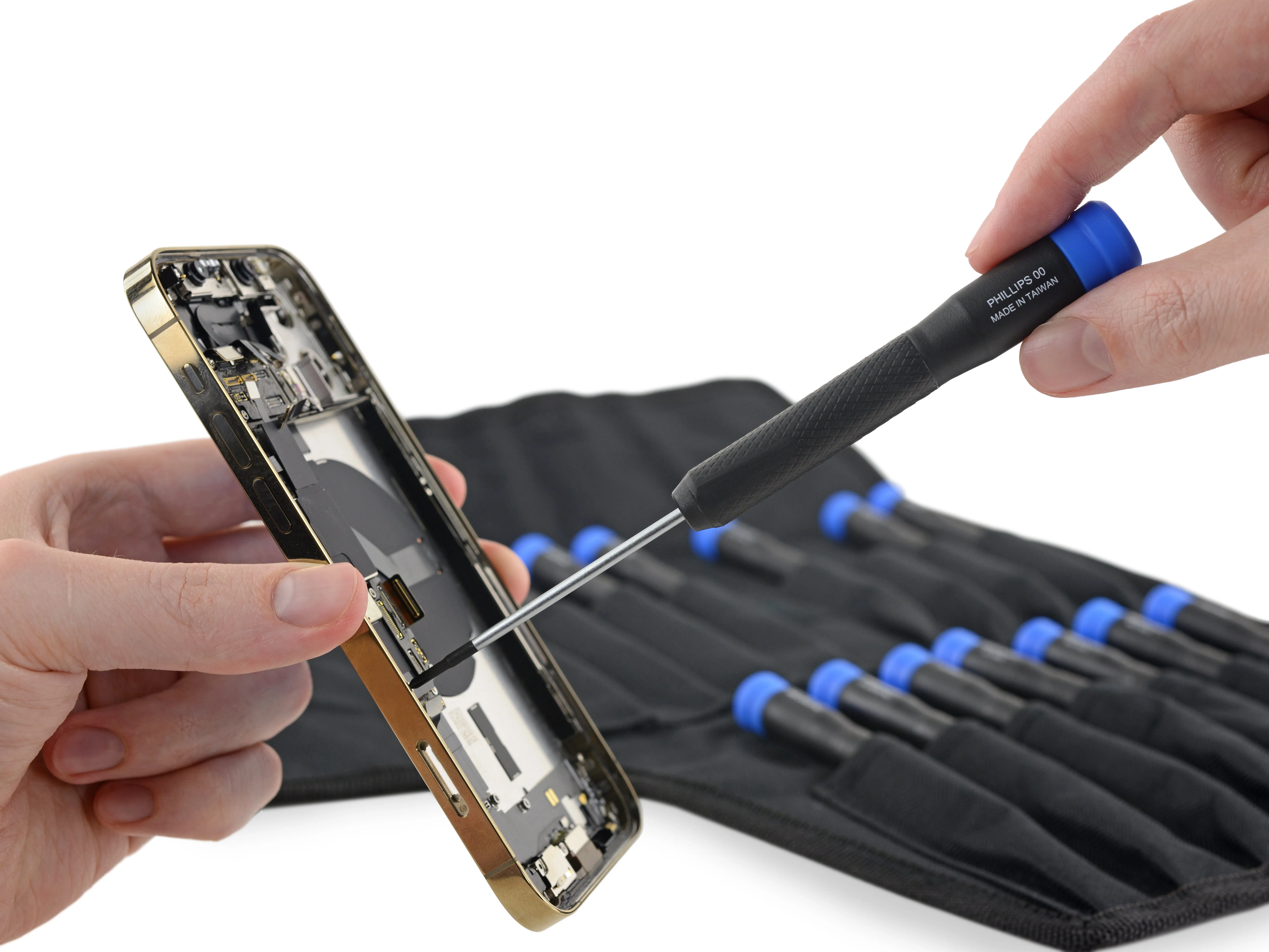

• После того, как батарея извлечена, мы переходим к мозгу устройства.

• Мы отсоединяем множество кабелей от логической платы, и, к счастью, она прикреплена всего тремя винтами на обоих устройствах. Наш драйвер Marlin наступает на последний штрих.

Комментарии к шагу

Логическая плата, похоже, подключена к гибкому кабелю, который проходит вдоль батареи. Нужно ли снимать обе части вместе?

Аналогичный вопрос. Кабель, который прикреплен к задней части логической платы и проходит вдоль боковой поверхности телефона и аккумулятора, постоянно прикреплен к логической плате или он просто приклеен?

Кабель припаян к задней части материнской платы, поэтому их нужно удалить вместе.

Шаг 12

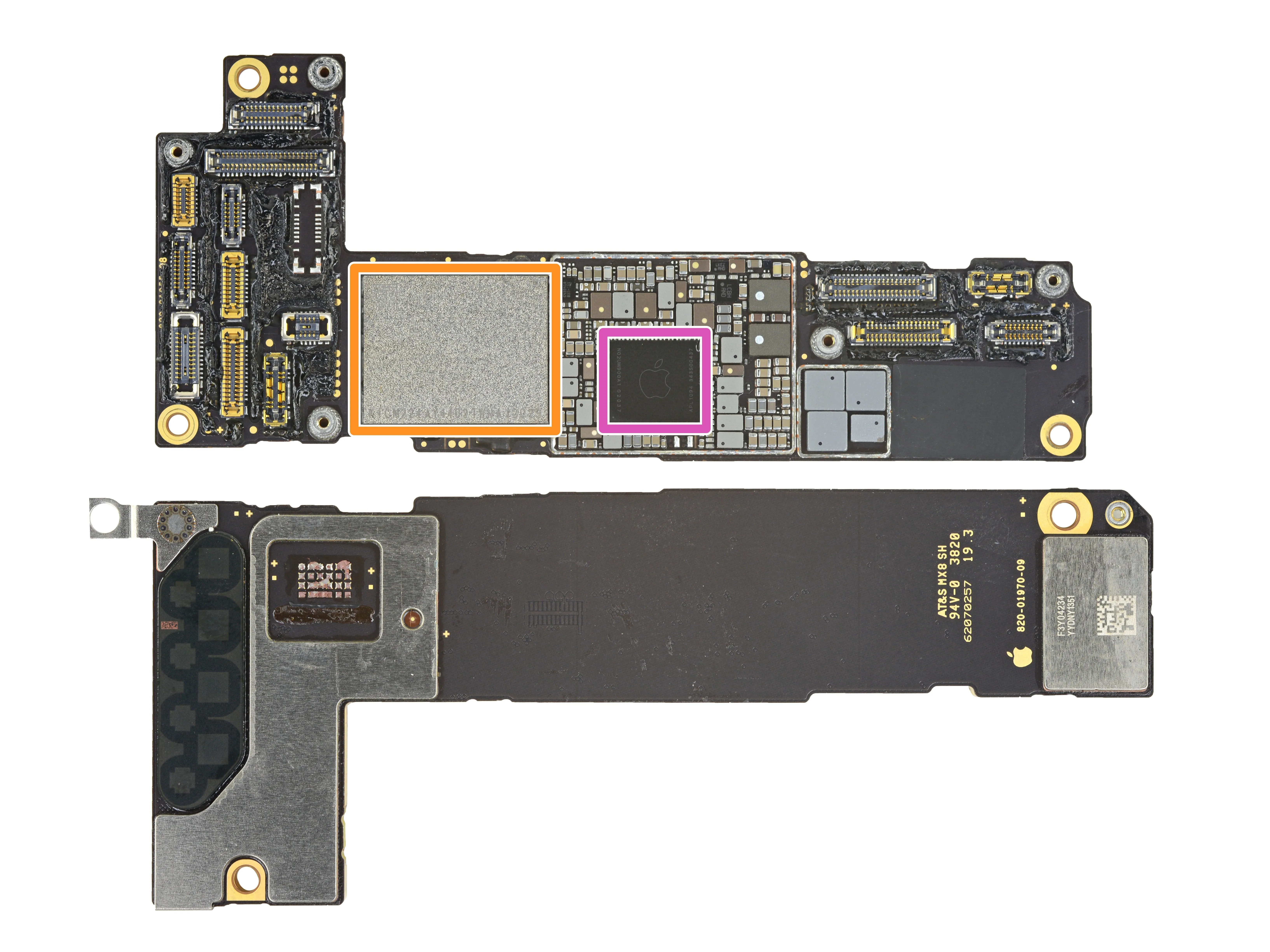

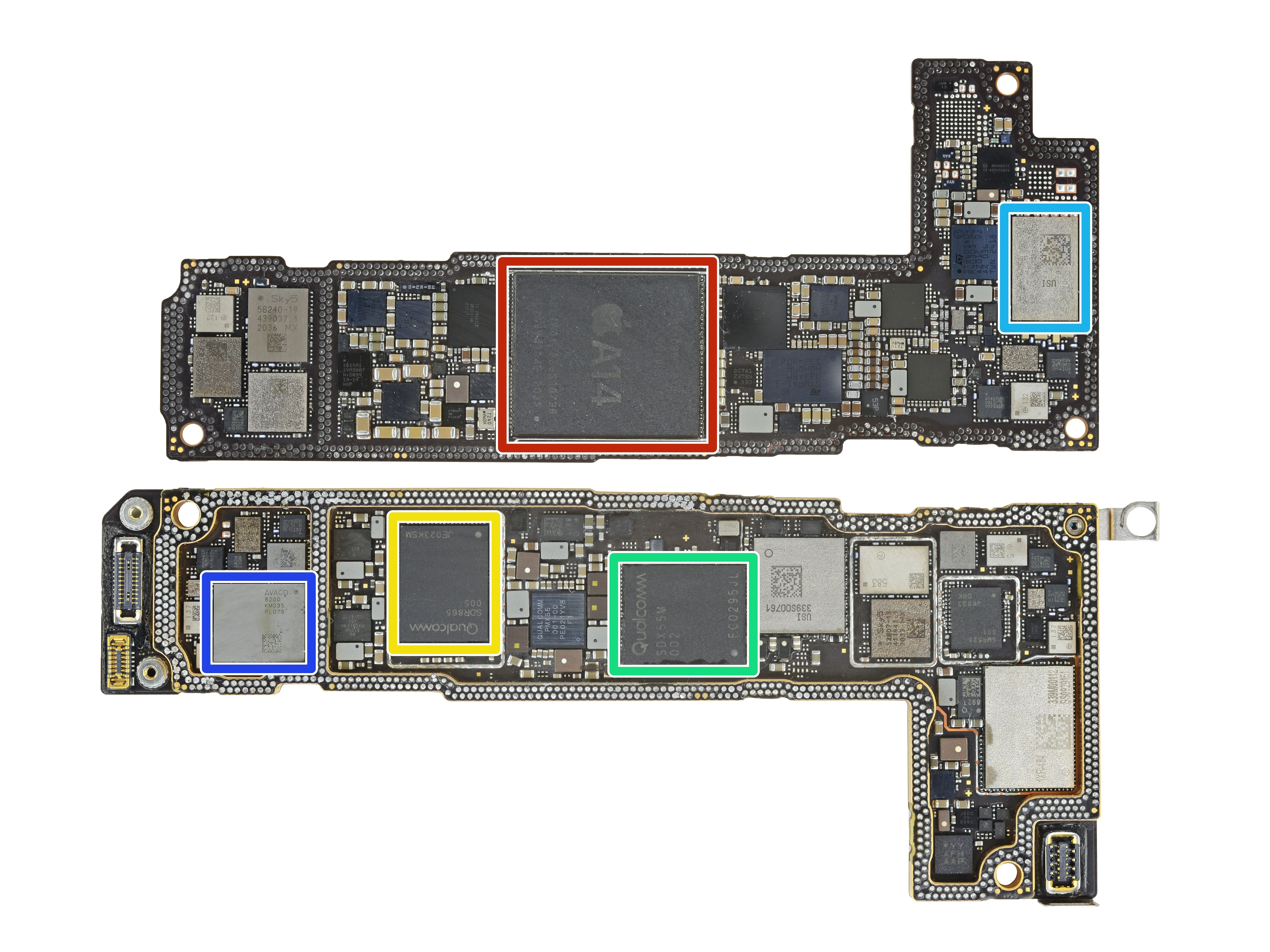

• Немного тепла (очень много тепла) и немного усилий - и вы получаете две платы по цене одной! Мы вскрыли одну из плат iPhone 12, чтобы взглянуть на весь этот 'сладкий' кремний, и если вам кажется, что трудно догадаться, какая именно, то вы не одиноки - логические платы 12 и 12 Pro практически идентичны, за исключением нескольких серийных номеров.

• Apple APL1W01 A14 Bionic SoC, расположенная под Micron D9XMR MT53D512M64D4UA-046 XT:F 4 ГБ LPDDR4 SDRAM (6 ГБ RAM на 12 Pro).

• KICM224AY4402TWNA12029, 64 ГБ флеш-память Kioxia NAND память.

• Qualcomm SDR865 Приемопередатчик для сетей 5G и LTE

• Qualcomm SDX55M Система 5G модем-РЧ и ИС промежуточной частоты SMR526

• Ультраширокополосный чип USI/Apple U1

• Усилитель высокой/средней мощности Avago AFEM-8200 со встроенным дуплексером

• ИС управления питанием Apple APL1094 343S00437

Комментарии к шагу

4 ГБ оперативной памяти на обоих? Разве Pro не должен был иметь 6 ГБ?

Что насчет оперативной памяти Pro?

Значит, 6 ГБ оперативной памяти не будет?

Я проверил объем оперативной памяти моего Pro с помощью antutu. Он показывает 6 Гб.

Похоже, Apple не успела вовремя подготовить свой 5G-модем и вынуждена была вернуться к Qualcomm. Готов поспорить, что в следующем году ситуация изменится.

до сих пор lpddr4??!

Я думаю, что A14 работает на LPDDR4X, а не на LPDDR4, как указано в этой статье. Ваш предыдущий разбор iPhone 11 Pro показывает A13 поверх LPDDR4X, а разбор iPhone XS показывает A12 поверх LPDDR4X. Маловероятно, что Apple вернулась к LPDDR4 для iPhone 12 Pro.

Чип Micron MT53D512M64D4UA лучше назвать LPDDR4X SDRAM. Согласно системе нумерации компонентов Micron DRAM, префикс MT53D расшифровывается как (MT = Micron Technology, 53 = LPDDR4, D = 1,1 В Vdd / 0,6 В Vddq), LPDDR4X идентична LPDDR4, за исключением того, что напряжение ввода/вывода (Vddq) снижено до 0,6 В с 1,1 В, что, похоже, и имеет место в данном чипе.

Есть много микросхем Skyworks Sky5 RF, которые вы не упомянули (по крайней мере, 5 микросхем!). Два чипа находятся рядом с чипом Avago. Еще два чипа находятся рядом с модемом Qualcomm. Еще один находится на материнской плате A14. Поскольку разрешение фотографии недостаточно высокое, я не могу определить другие RF-чипы на материнской плате A14. Думаю, у вас, ребята, больше шансов увидеть больше деталей.

Я все еще пытаюсь разобраться в них. Я пометил все, что мог, и жду одобрения Делаете.ру.

Я нашел 8 радиочастотных чипов Skyworks Sky5. Я пометил их все и отправил в Делаете.ру.

потрясающая 6-гигабайтная оперативная память

Никаких 'сэндвич'-материнских плат!?

Больше экономии!

На нижней половине этой платы в углу есть разъем, которого нет в британской версии телефона с поддержкой 5G, связано ли это с тем, что в американской версии только для подключения 5G? Также остается незаполненной область пайки ленточного разъема.

Есть ли хост-контроллер USB 3 для скоростей USB 3 через молнию, как в iPad? https://www.iphoneincanada.ca/news/ipad-...

Имеет ли логическая плата iPhone 12 графитовую охлаждающую подставку, представленную в 11 Pro?

Шаг 13

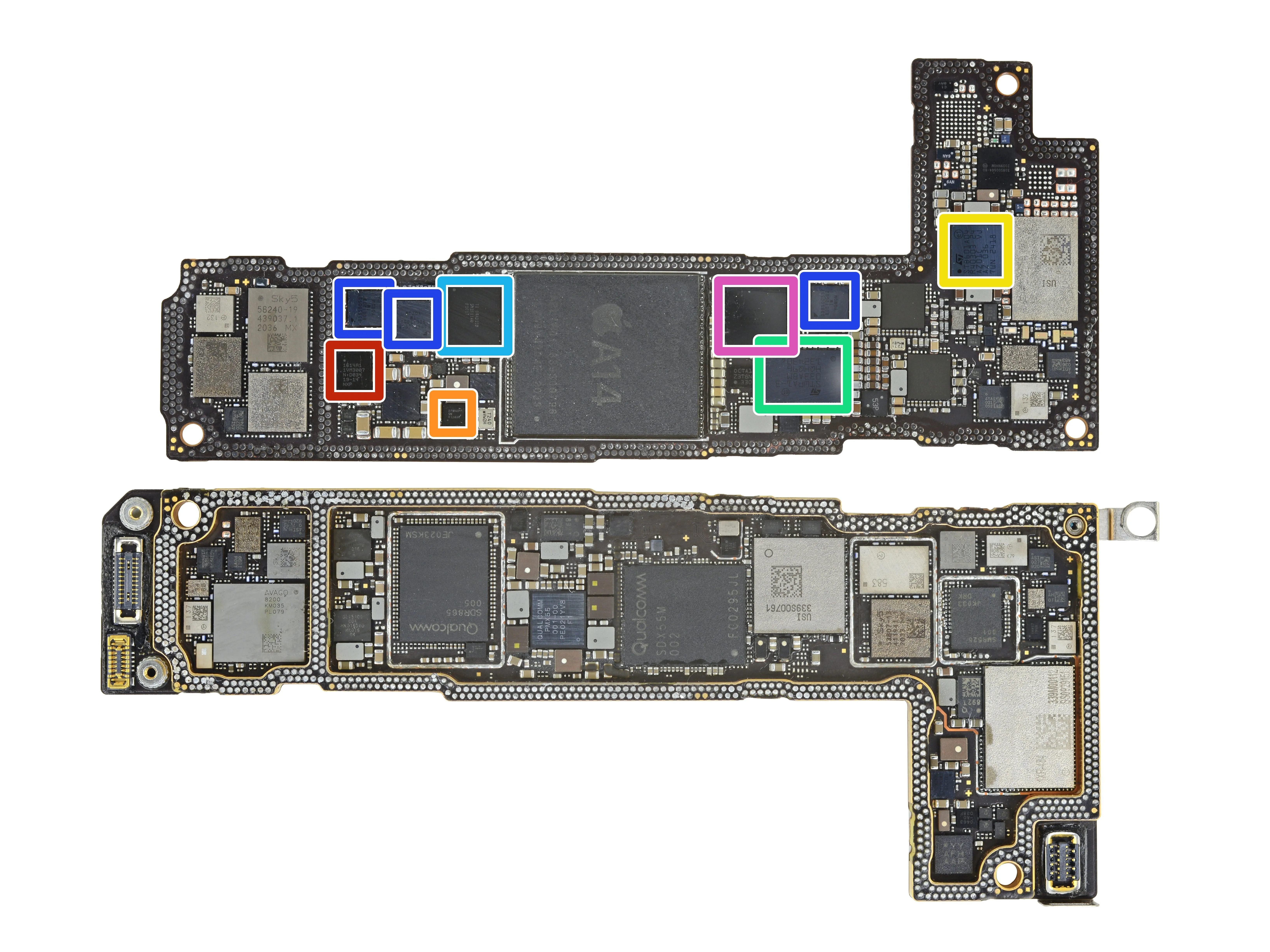

• Благодаря нашему замечательному сообществу, представляем вашему вниманию Идентификация микросхем, часть 2:

• Мультиплексор порта дисплея NXP Semiconductor CBTL1614A1

• Texas Instruments SN61280 управление питанием камеры

• STMicroelectronics STB601A04 управление питанием

• ИС беспроводной зарядки STMicroelectronics STWPA1-3033ABM

• ИС для зарядки аккумуляторов Texas Instruments SN2611A0

• Монофонический аудиоусилитель Apple/Cirrus Logic 338S00537

• Apple/Cirrus Logic 338S00565 ? аудиокодек

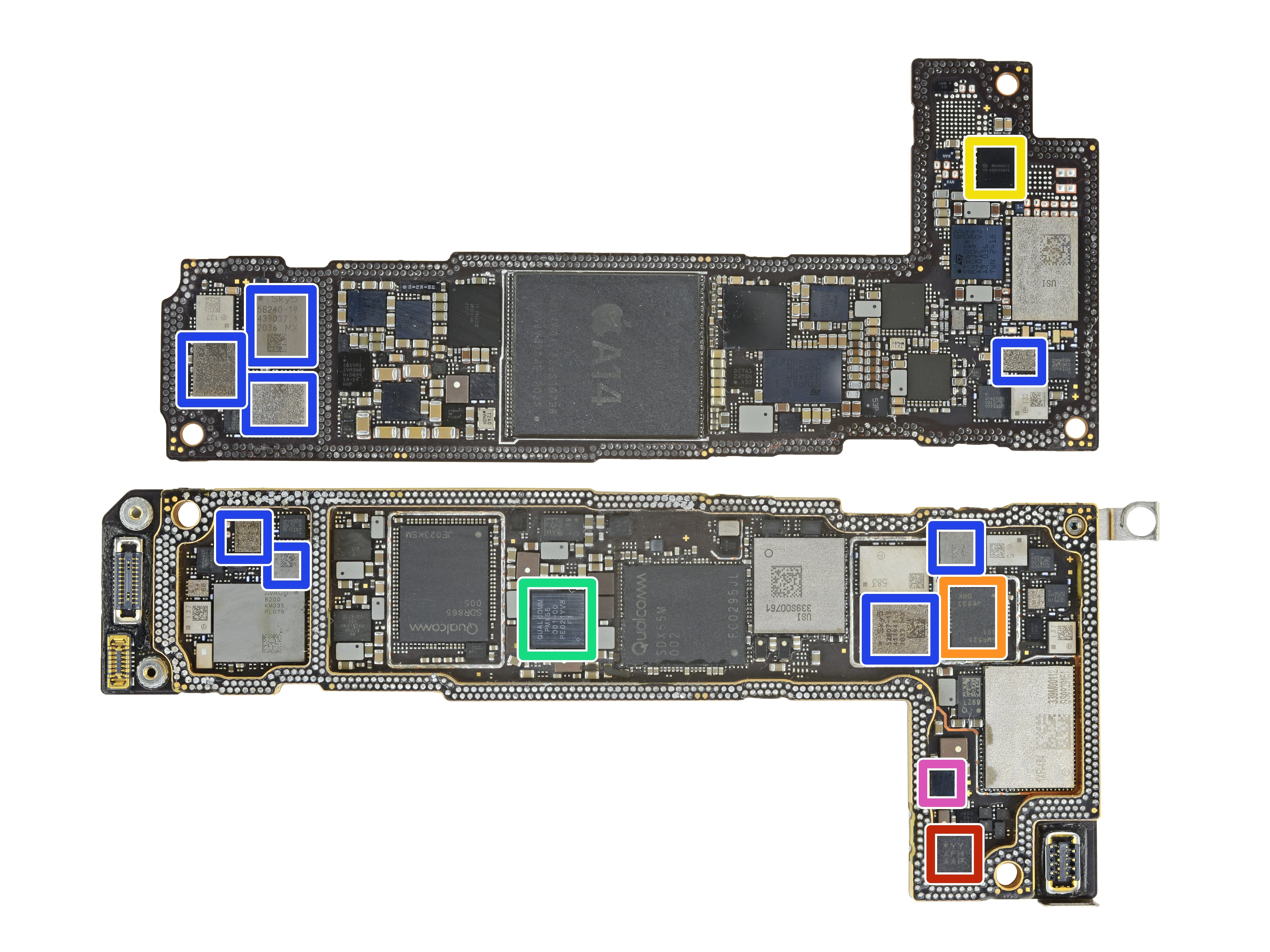

Шаг 14

• Идентификация микросхем

• Неизвестный акселерометр Bosch Sensortec

• Радиочастотный трансивер Qualcomm SMR526

• Управление питанием Apple 338S00564

• Управление питанием Qualcomm PMX55

• Skyworks Sky5 RF модуль

• Драйвер светодиодов Texas Instruments LM3637 (вероятно)

Комментарии к шагу

Спасибо, что поделились подробностями на уровне внутренних компонентов. Мне интересно, есть ли разница в радиочастотных компонентах, связанных с FEMs, PAs и трансивером, между американской версией iPhone 12 pro и остальными версиями?

Должен быть хотя бы один контроллер NFC. Почему он не идентифицирован?

Кроме SKY58240-19 и SKY53807-13, кто-нибудь может назвать другие номера деталей SKY5? Спасибо.

Сколько места Apple оставляет между платами? Компоненты прижаты друг к другу, или есть некоторый зазор?

Шаг 15

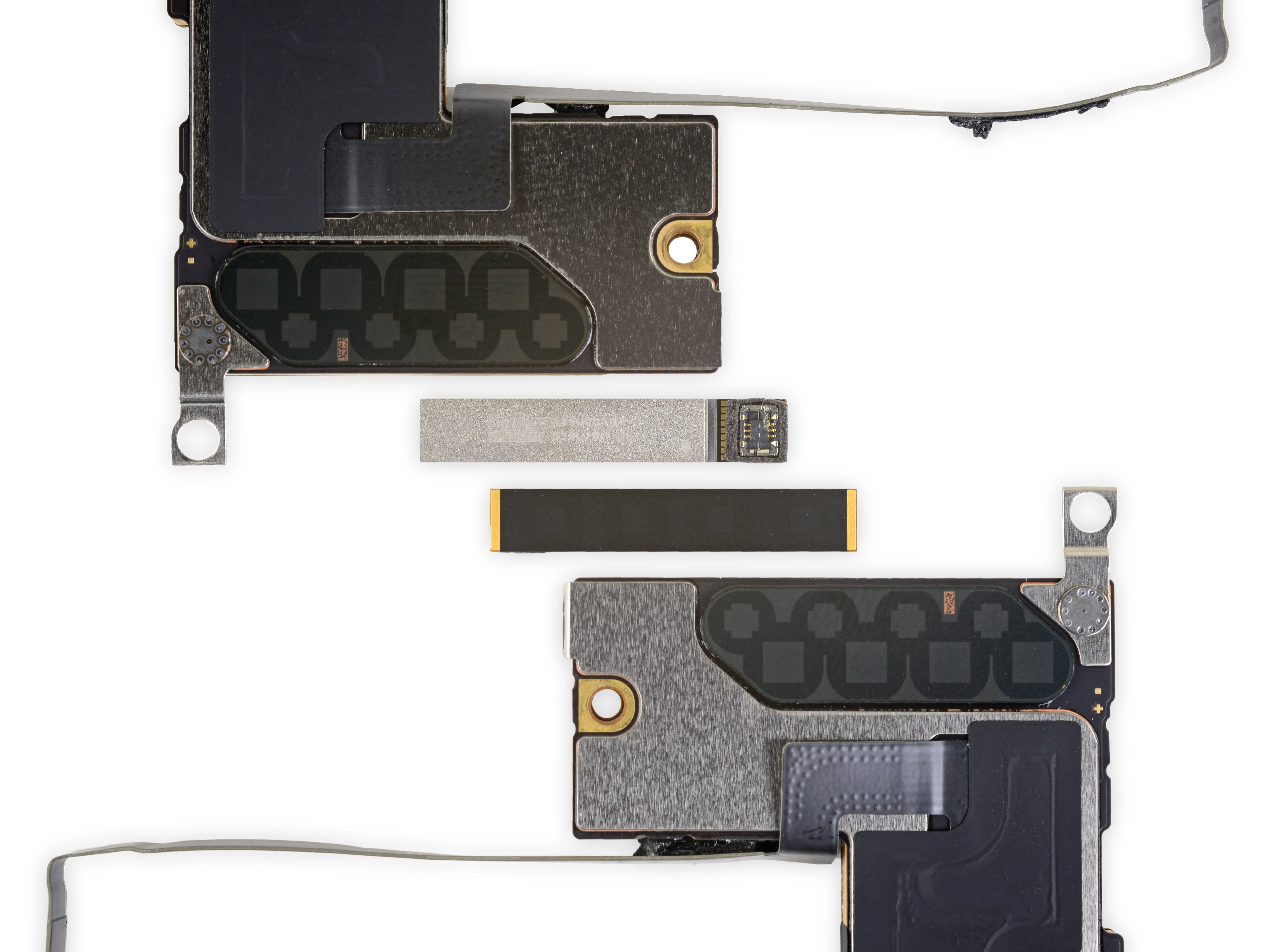

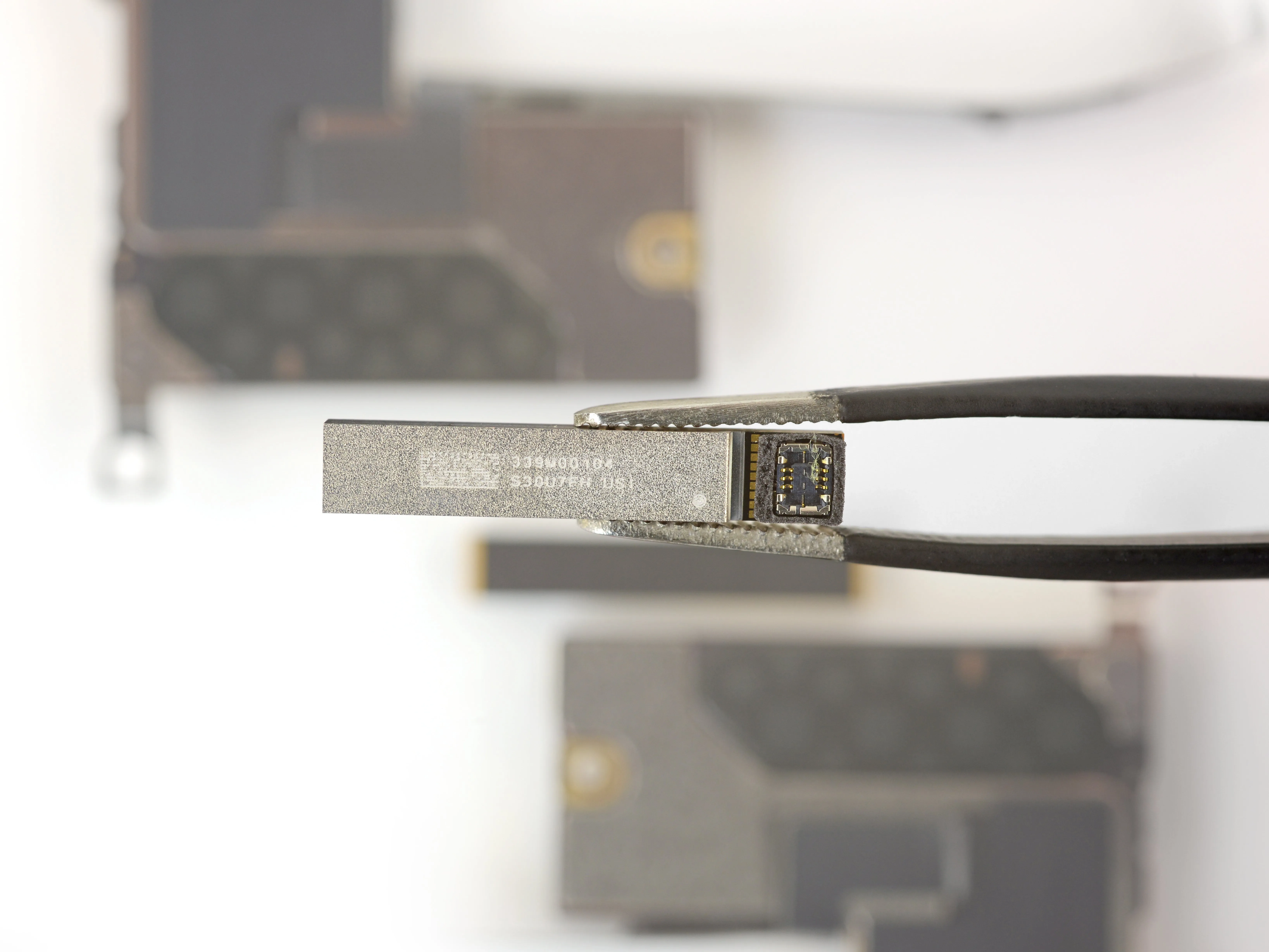

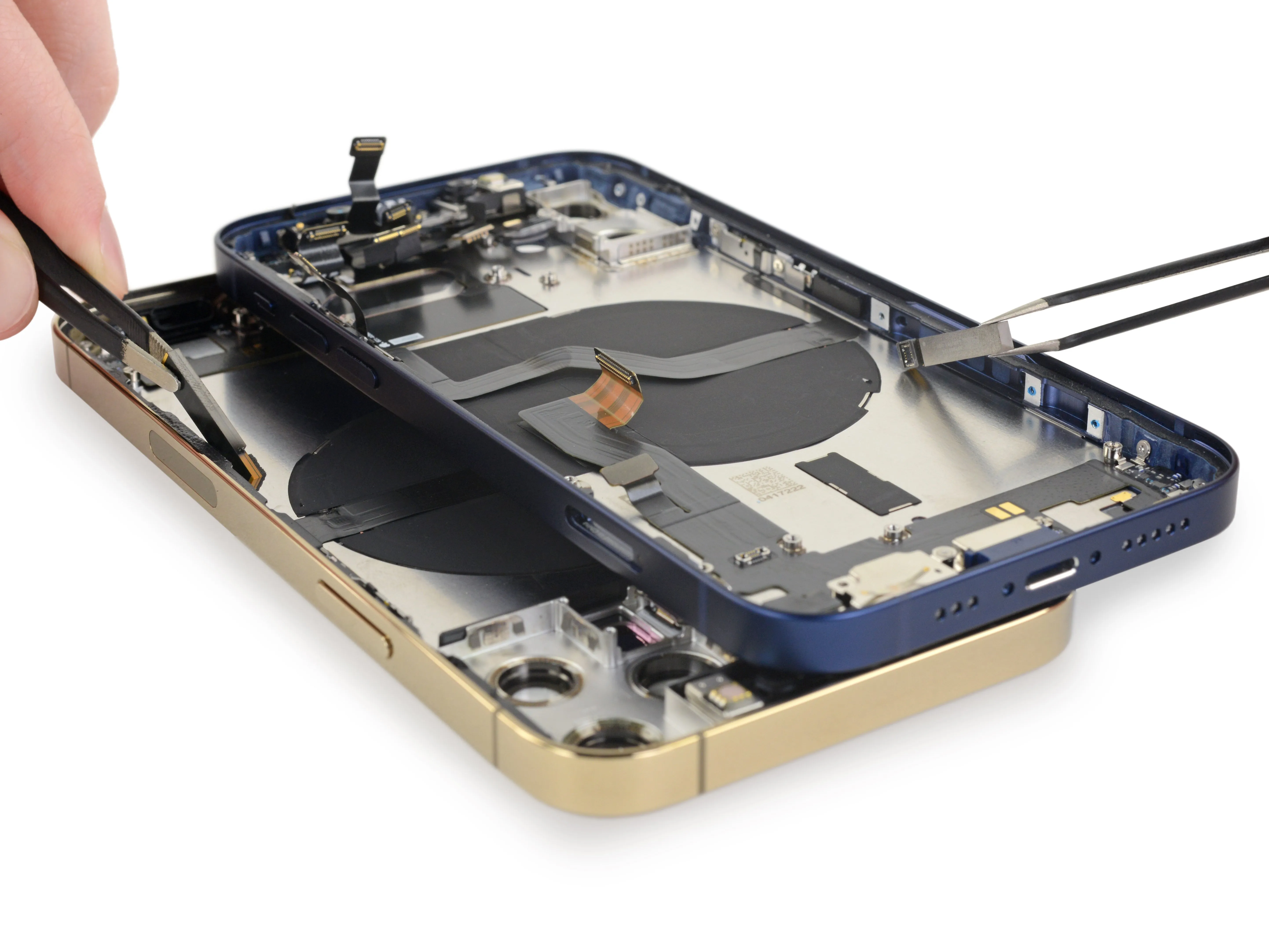

• Наши американские модели поставляются с несколькими этими замечательными модулями антенн 5G mmWave - один встроен в боковую часть рамки, а другой - на задней стороне логической платы.

• Мы думаем, что они имеют отношение к тому, о чем Apple потратила так много времени на разговоры во время своей презентации?

• Антенна, встроенная в рамку, - это продукт компании USI с маркировкой 339M00104 S30U7FH.

Комментарии к шагу

Я предполагаю, что наличие 2 ммВолновых антенн в указанных местах - это 2 возможных варианта использования, поскольку ммВолновые сигналы легко блокируются. Либо устройство находится в руке, и боковая антенна заблокирована, а задняя открыта, либо оно лежит на столе или еще где-нибудь, и задняя антенна заблокирована, а боковая открыта. Может быть?

Я планирую купить американскую версию для использования в ЕС (в частности, в Ирландии). Есть ли какие-нибудь недостатки в этом? Спасибо.

Я бы дважды проверил, что американский iPhone поддерживает диапазоны (в частности, mmWave), которые используются в ЕС. Я, кажется, помню что-то о mmWave диапазоны несовместимы, и честно говоря, кроме этого, нет никакого смысла получать американскую версию вместо.

Делюсь с вами информацией об mmWave антенне. В iPhone 12-й серии есть три ммВолновые антенны. Одна находится на правой стороне под клавишей питания с открытым окном антенны, вторая - на задней стороне, которая крепится к материнской плате, а последняя - на передней стороне, которая находится над приемником. Как вы можете видеть, одна неизвестная часть над приемником с четырьмя маленькими квадратиками и подключается к материнской плате. Это третий модуль антенны mmWave.

Спасибо, что поделились деталями на уровне внутренних компонентов. Мне интересно, есть ли разница в радиочастотных компонентах, связанных с FEM, PA и трансивером, между американской версией iPhone 12 pro и остальными версиями? Любой компонент, кроме антенны mmWave, которая отсутствует в модели 5g без mmWave, доступной в остальном мире?

Шаг 16

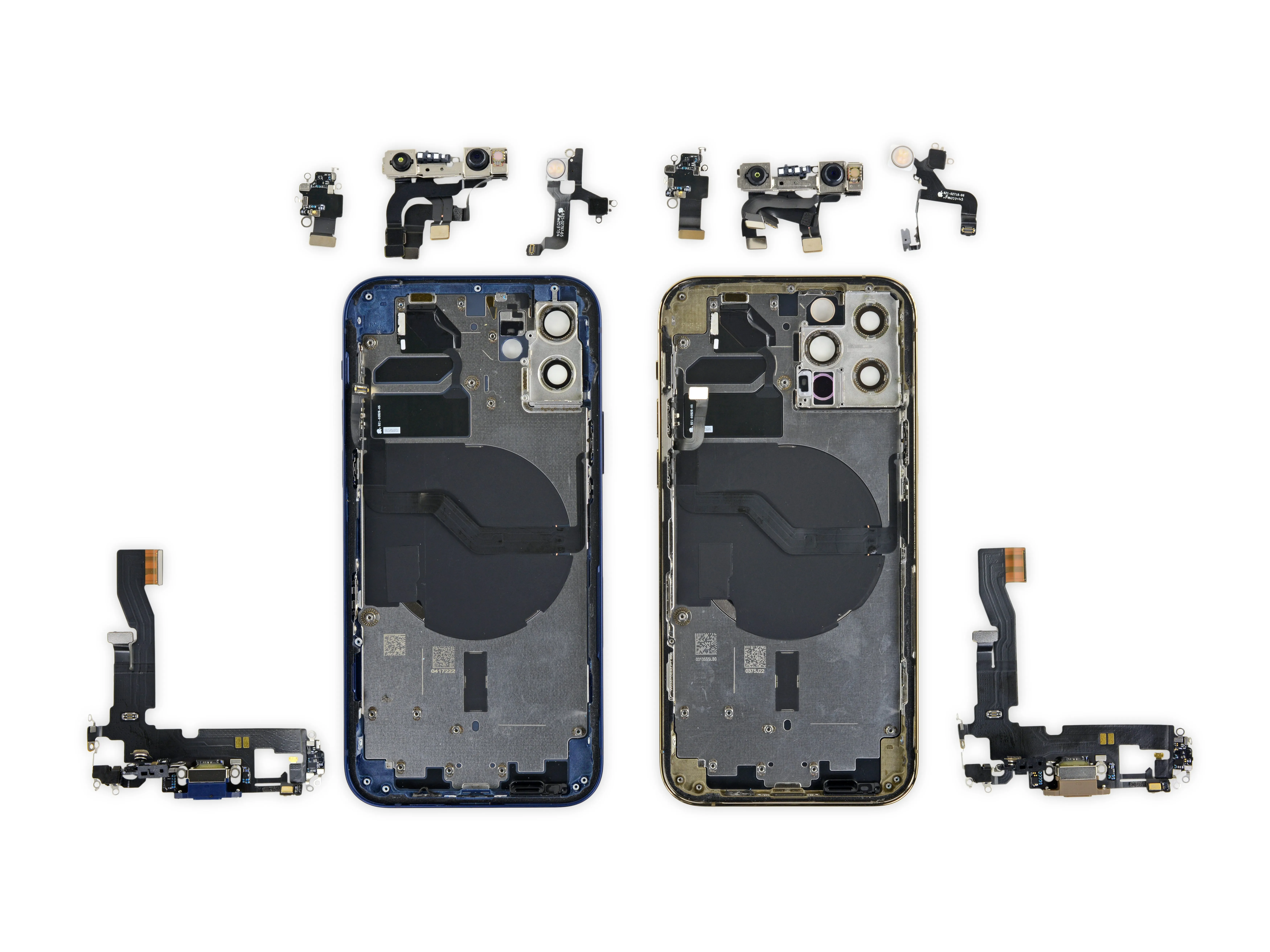

• Мы переходим к самое необходимое Разъёмы Lightning, Face ID, модули вспышки и многое другое - большинство из них выглядят идентично в разных моделях, за исключением некоторых незначительных отклонений ленточного кабеля.

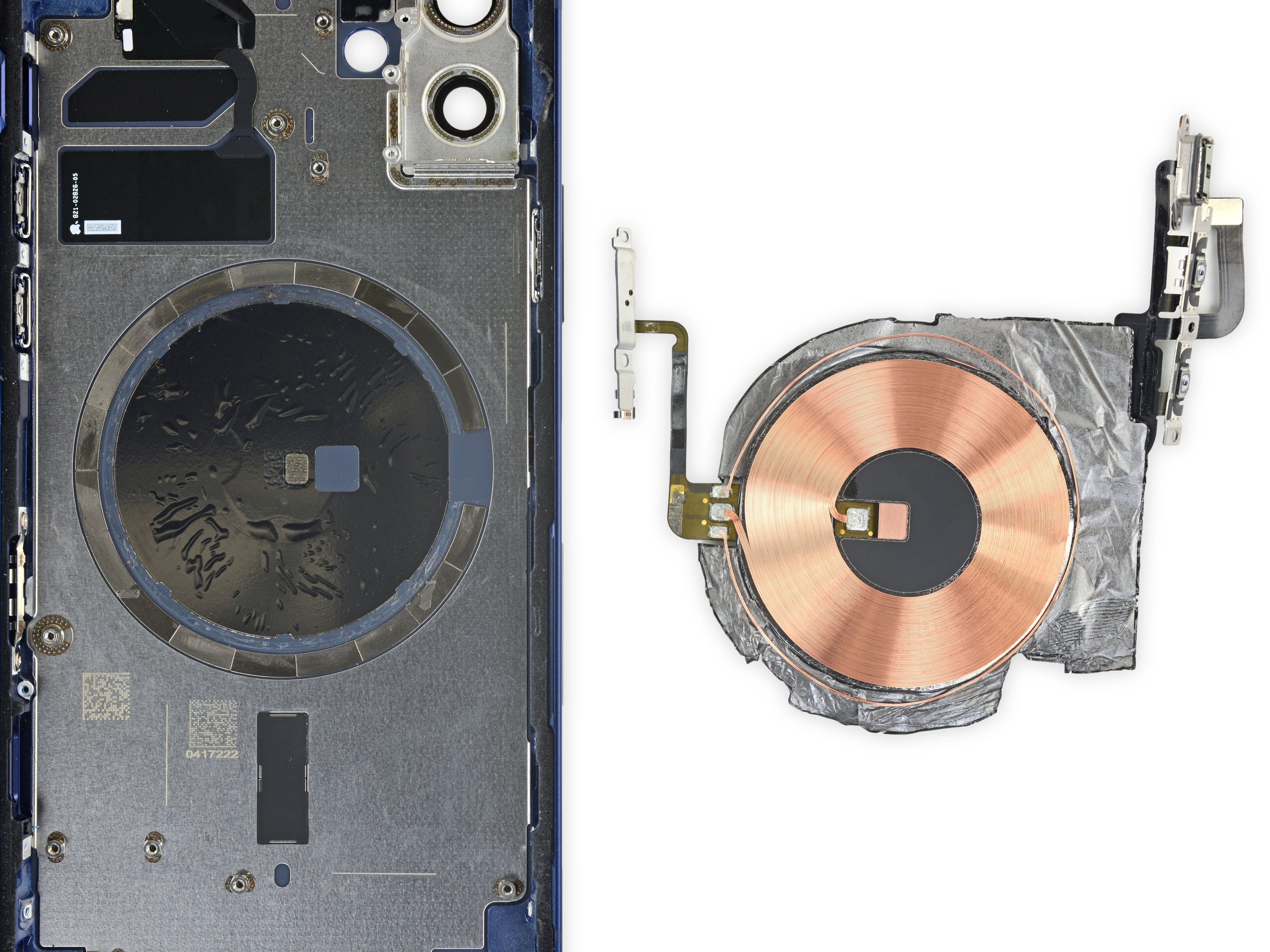

• Вы же не думали, что мы забыли о чудодейственных зарядных массивах MagSafe? В катушках нет ничего нового, но эти 18 магнитов - это точно.

• На сайте полярность магнитов похоже, расширяет возможности эффективного размещения телефона, обеспечивая при этом правильное выравнивание для эффективной зарядки.

Комментарии к шагу

Я думаю, что полярность магнитов, которые вы связали, не может быть правильной, иначе чехол должен быть противоположной полярности, но тогда MagSafe не будет работать на нем или iPhone... если я посмотрю на видео, я думаю, что полярность радиальная +-+ или инвертированная...

Итак, что я имел в виду, если посмотреть на боковой вид одного сегмента кольца, я думаю, что это в основном 3 магнита рядом друг с другом, это будет стек, способный соединить те же структуры выше:

+ - +

- + -

Может быть, также используются только первые 2 'виртуальных' магнита, которые становятся более похожими на вашу картинку, но я думаю, что вы должны, по крайней мере, указать полярность на виде сбоку, и если они имеют его также на виде сверху, вы должны нарисовать его в 2D...

Приведенная диаграмма полярности определенно неверна. Эти магниты нестандартные и имеют двойной набор полюсов для КАЖДОГО магнита (внешнее кольцо - север вверх, юг вниз, а внутреннее кольцо магнита - юг вверх и север вниз).

Посмотрите страницу 86 руководства по стилю аксессуаров. https://developer.apple.com/accessories/...

Привет, Дэвид,

Спасибо за потрясающий ресурс! Вы правы - наши полярности поменялись местами, когда речь идет о стандартных цветах магнита, и в нем отсутствует зона без намагниченности. Мы исправим это в ближайшее время.

Ему не хватает двухмерности магнитов...

*LightNing- не осветительный коннектор :)

Отличная идея, спасибо :)

Шаг 17

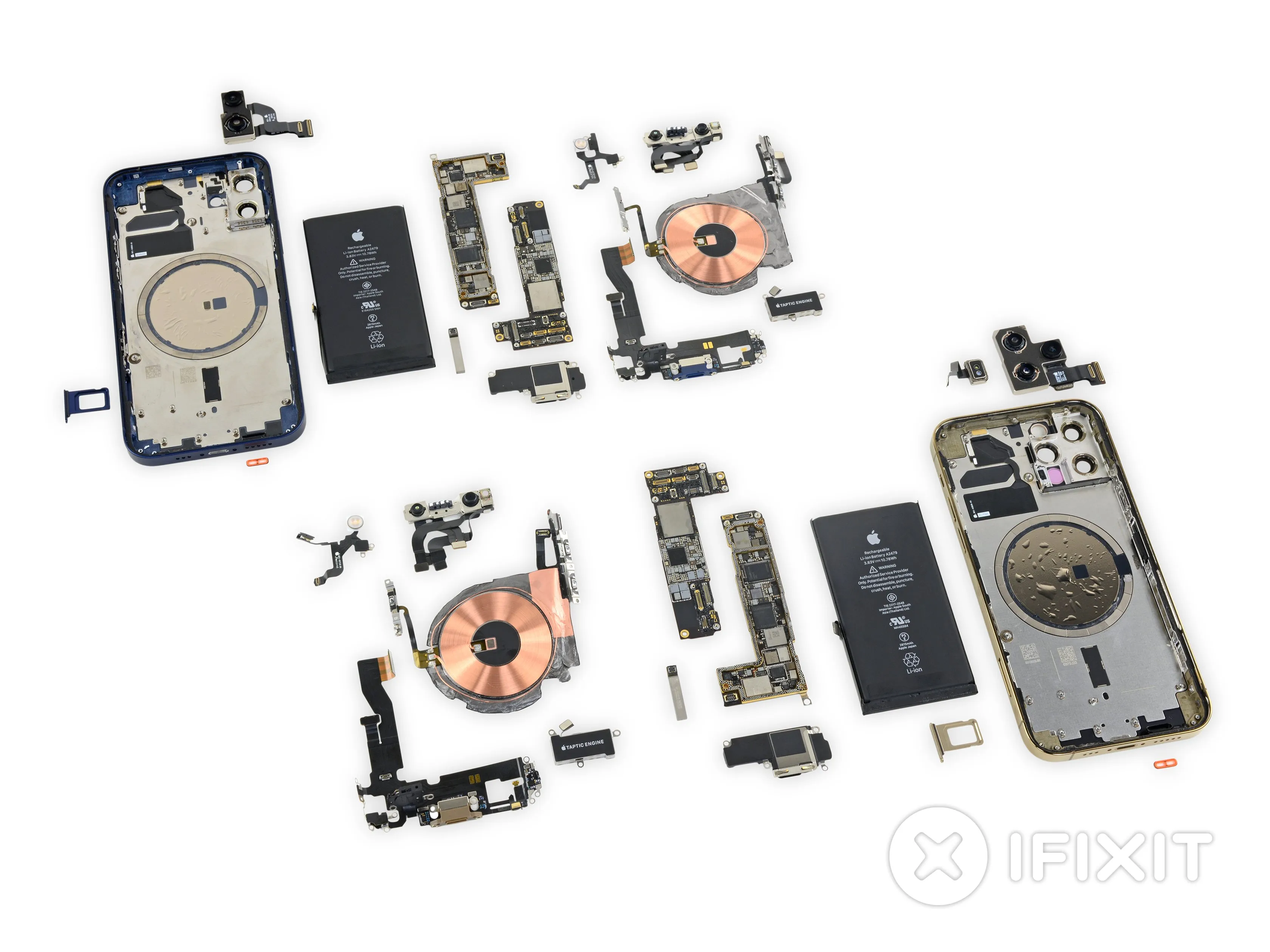

• mmWave прощай, 5Gs вокруг! Этот разбор завершен.

• Мир становится миром 5G, и Apple живет в нем. Похоже, они пошли на серьезные компромиссы, чтобы освободить место для новых блестящих компонентов 5G.

• Новая батарея выглядит громоздкой и относительно низкотехнологичной, а не элегантной L. Логическая плата увеличилась в размерах, отказавшись от достижений в миниатюризации последних лет. Taptic Engine кажется меньше, а динамики имеют новую форму - может быть, не уменьшенную, но другую.

• Странно видеть такие уступки этой зарождающейся технологии. Из всех возможных инноваций Apple эта кажется наименее изобретательной. Но! По крайней мере, Apple не отказалась от своих проверенных процедур ремонта экрана и батареи.

• Тем не менее, оценка ремонтопригодности iPhone 12 сопровождается огромной, уродливой звездочкой. Мы изложили некоторые тревожные выводы в следующей статье: Это конец ремонтопригодного iPhone?

• Однако прежде чем мы поставим оценку, нужно сделать еще кое-что.

Шаг 18

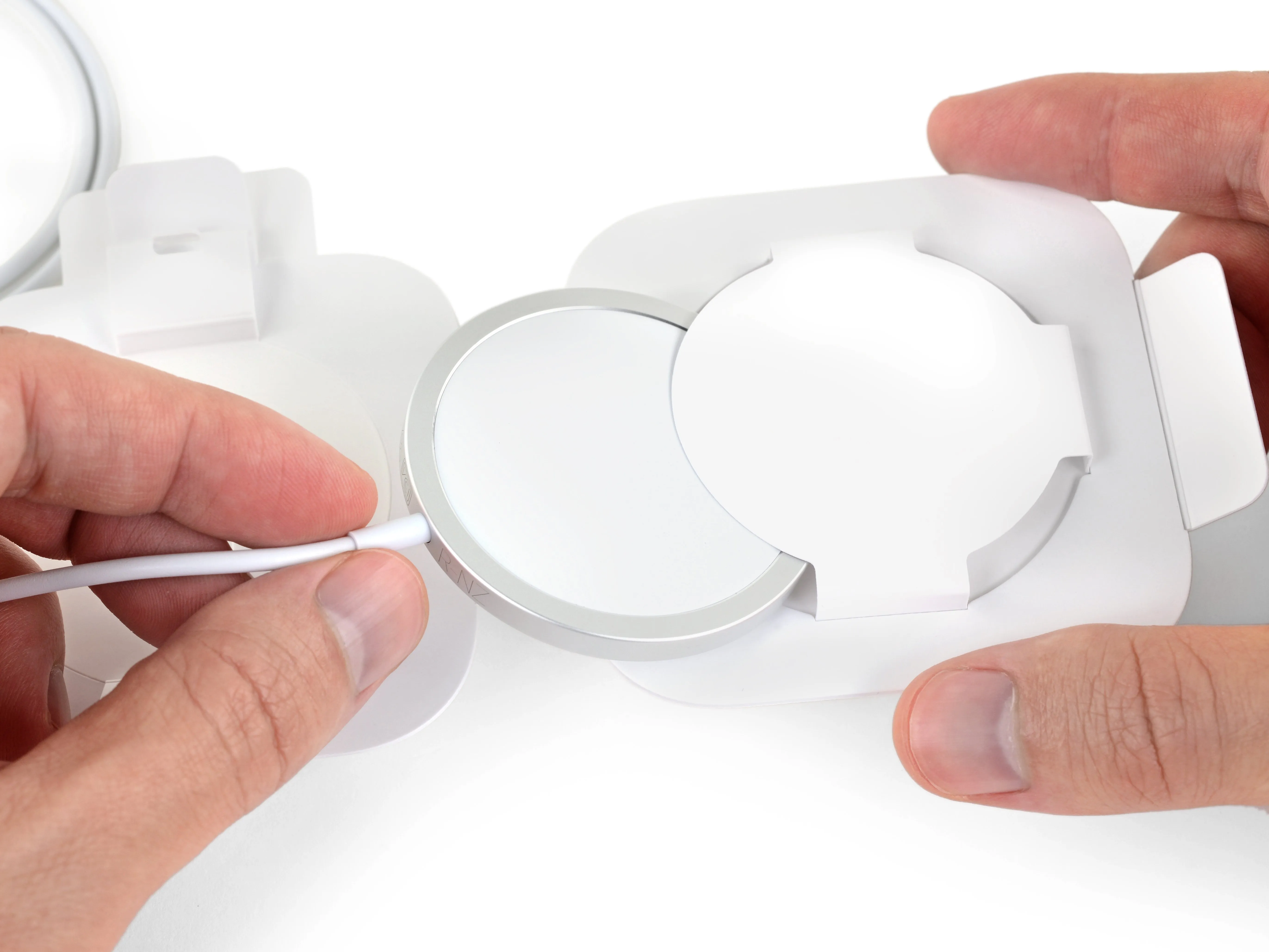

• Эй, смотрите! Мы нашли еще кое-что, что можно разобрать.

• Новое зарядное устройство MagSafe от Apple не входит в комплект поставки крошечного iPhone (за него нужно отдать больше денег), но мы обязательно заказали одно для... тестирования.

• Оно совместимо со всеми моделями iPhone (и другими устройствами), поддерживающими беспроводную зарядку по стандарту Qi. Но у нас на уме совсем другая судьба.

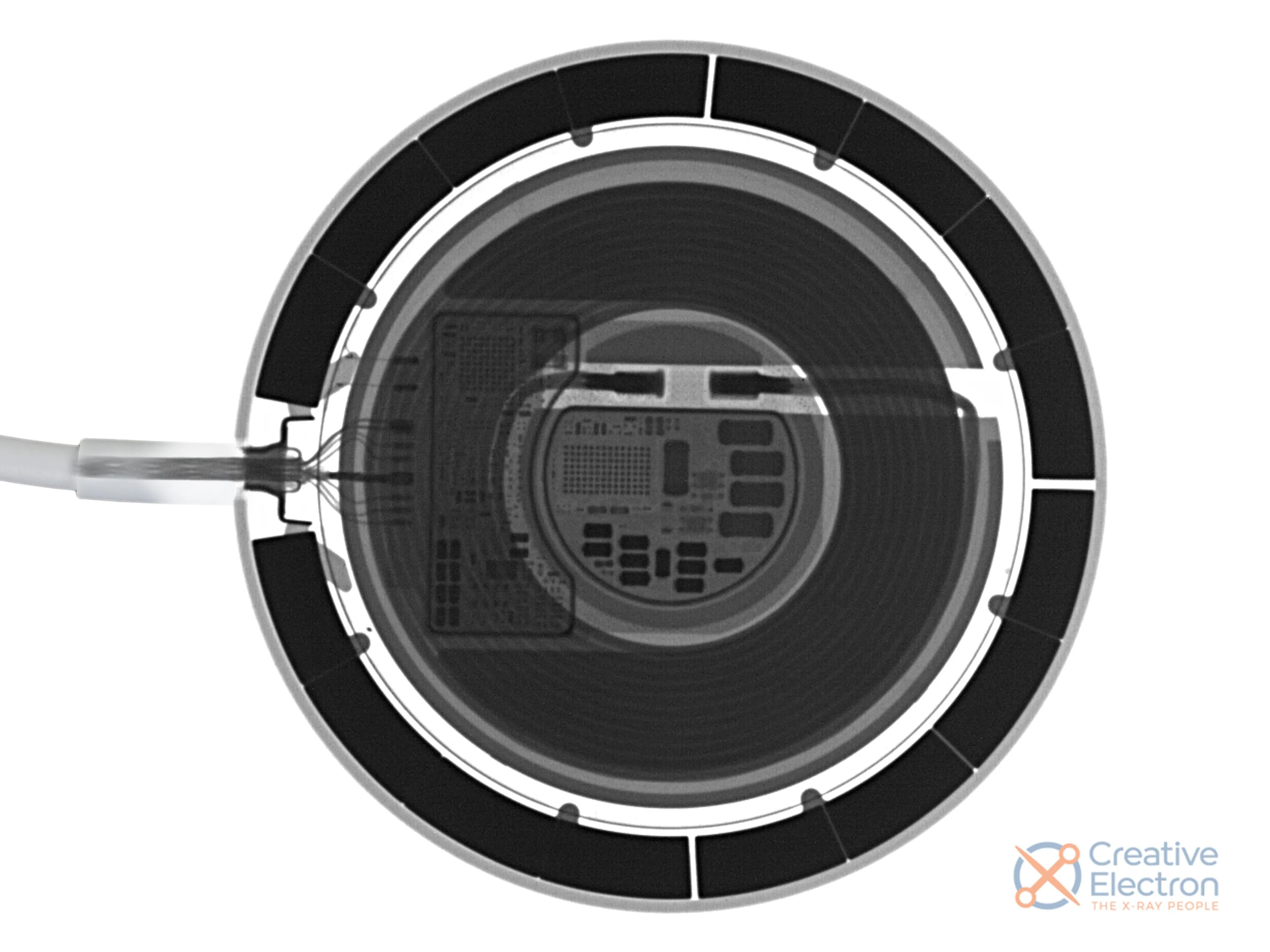

• Вот наш первый взгляд внутрь - рентгеновский снимок, предоставленный Creative Electron.

• Это позволяет провести забавное сравнение с другой шайбой для индуктивной зарядки, которую Apple выпускает для своих Apple Watch. Вы можете посмотреть подробный обзор этих внутренних компонентов здесь ..

• Одно из очевидных отличий - темное кольцо магнитов вокруг внешнего корпуса - точно, соответствующие магниты есть и в зарядной шайбе, и в новых iPhone. В зарядном устройстве Apple Watch используется только один магнит в центре.

Шаг 19

• Единственный шов, который можно найти, находится в месте соединения резины с металлом, что делает его очевидной точкой входа.

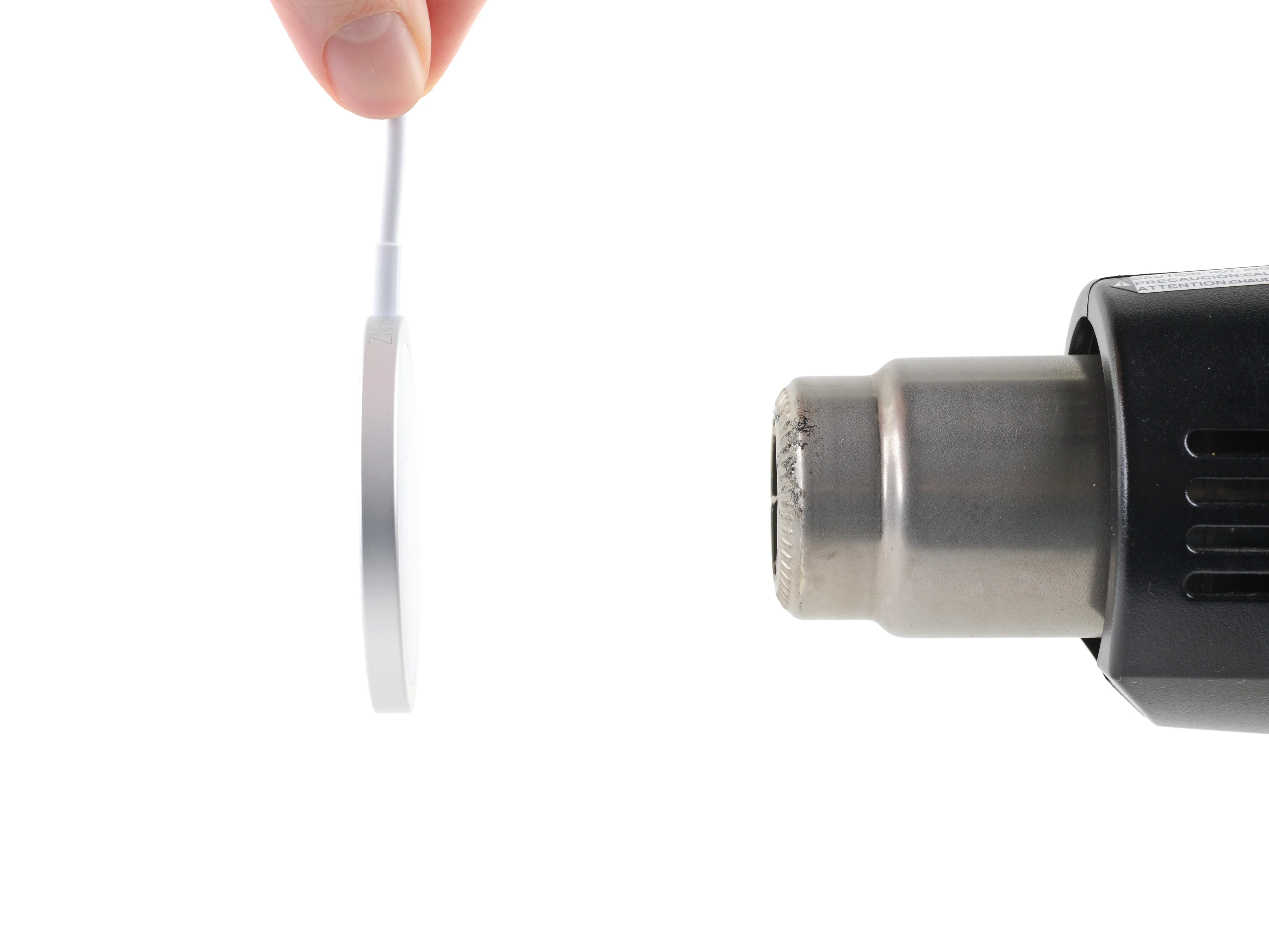

• Оптимистично настроенные, мы обдаем его теплом, чтобы размягчить клей, который, предположительно, держит эту штуку вместе. Затем мы прикрепляем две идеально подходящие присоски, по одной с каждой стороны, и начинаем перетягивать.

• Белый защитный материал на поверхности зарядки начинает слегка растягиваться, но фактический зазор не сдвигается с места. (Иногда мы слишком оптимистичны).

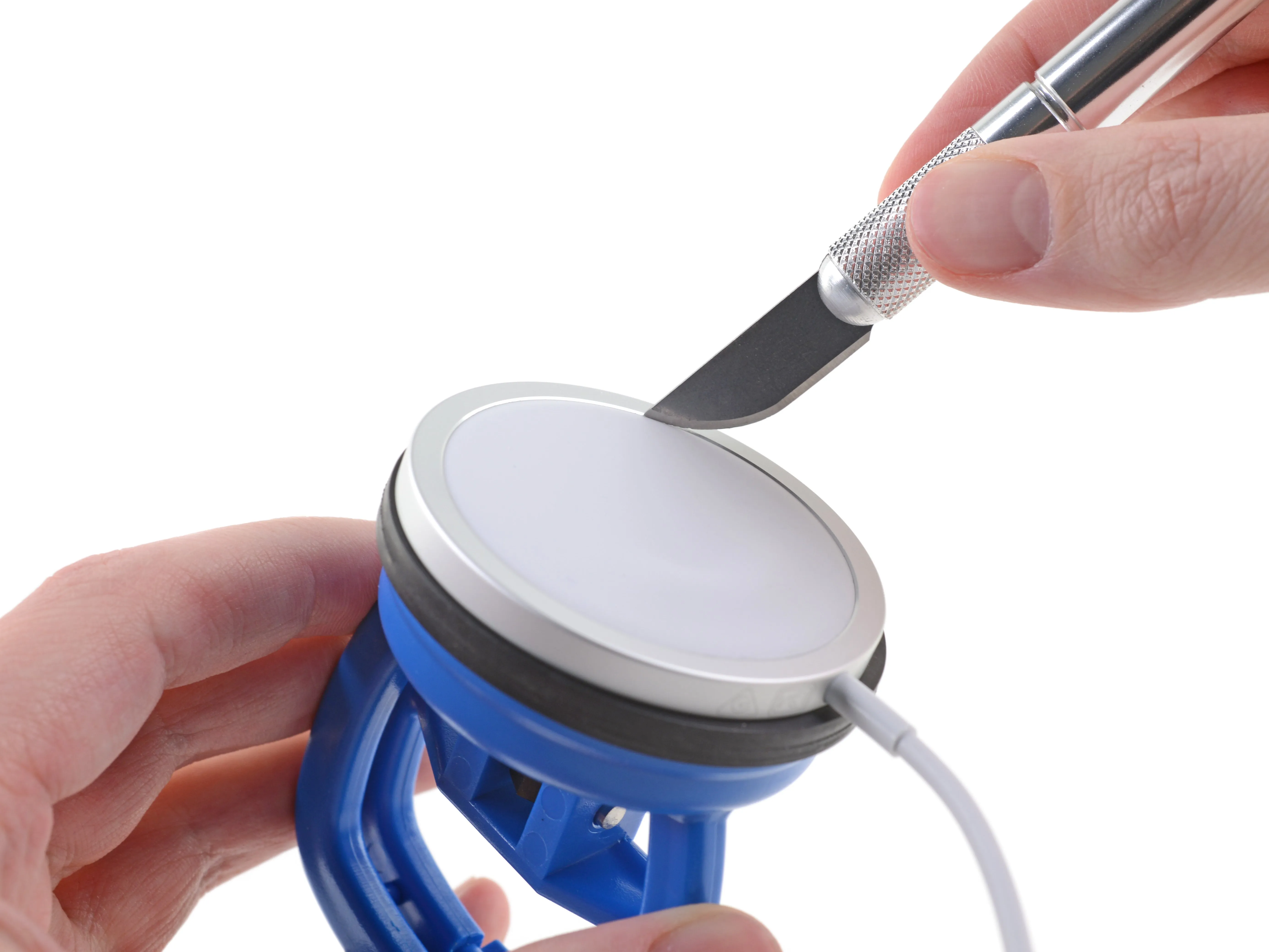

• Итак, под нож! Убедительно поддев бритвенный нож, мы проникаем за белую крышку, между пластиком и металлом под ней, и начинаем поддевать.

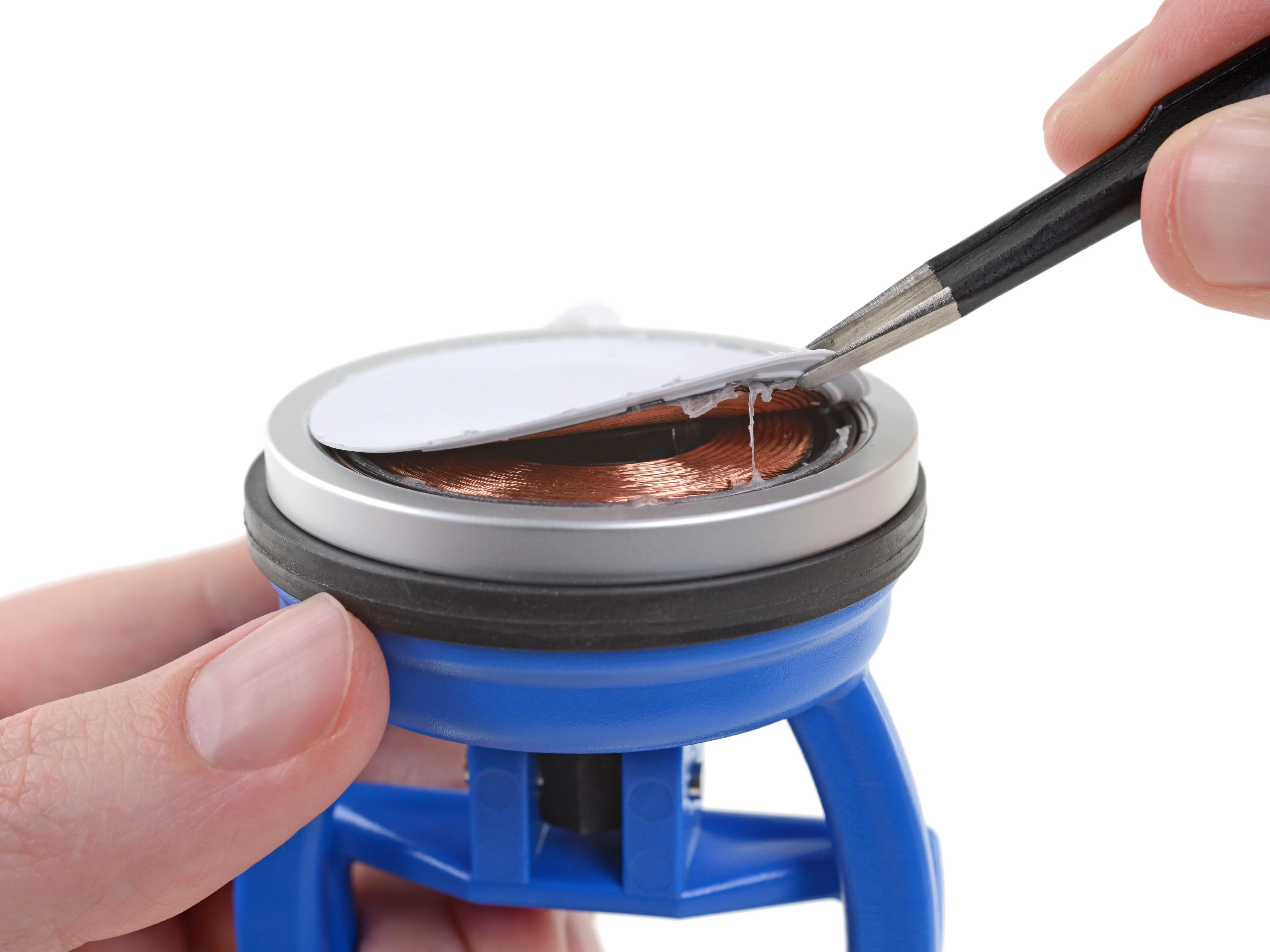

Шаг 20

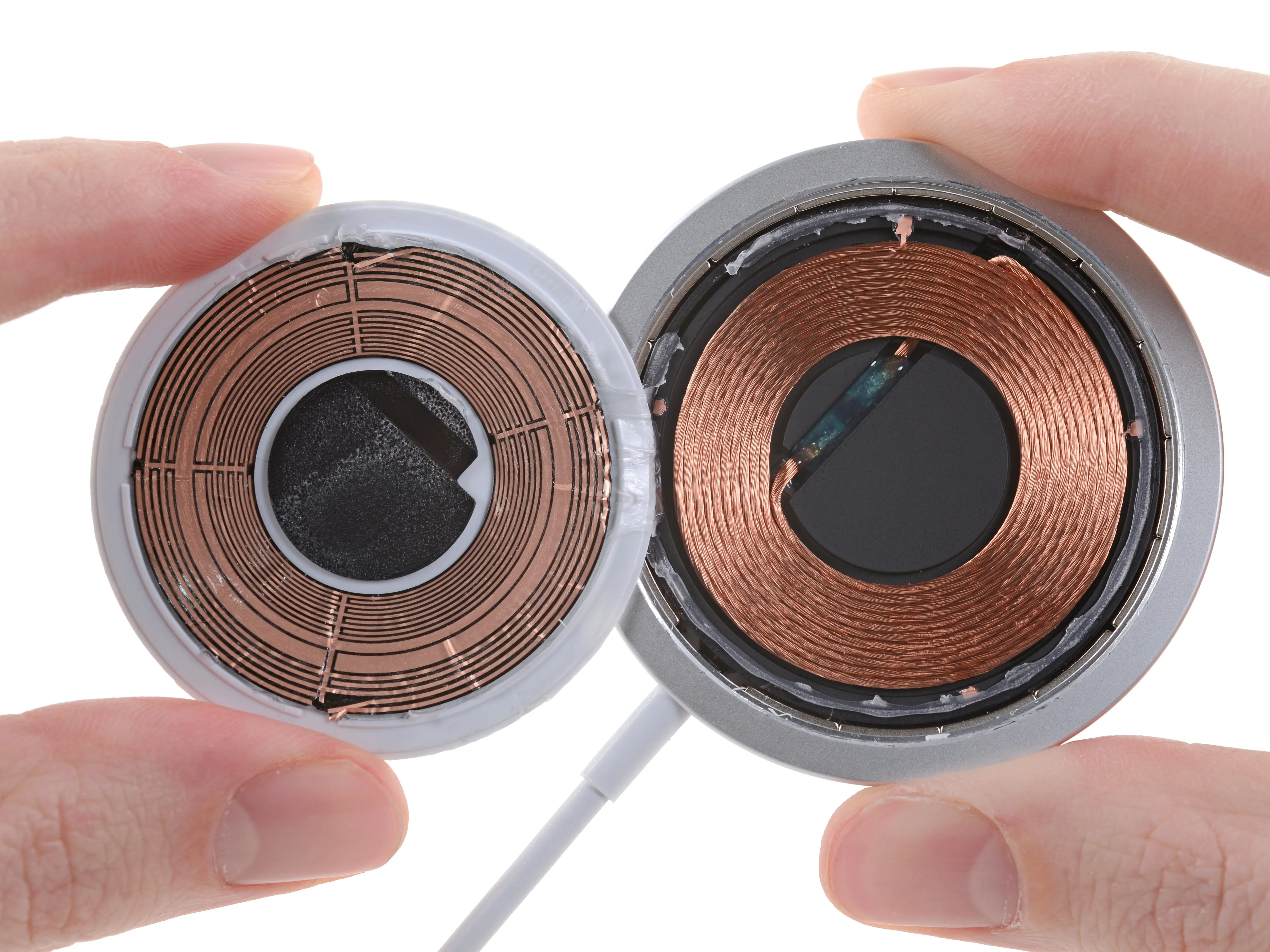

• Внутри... зарядные катушки!?!??! Кто бы мог подумать!!!

• На нижней стороне белой крышки находится вытравленная медная наклейка, следы которой соответствуют четырем выводам, расположенным вокруг внешней стороны зарядной катушки.

Шаг 21

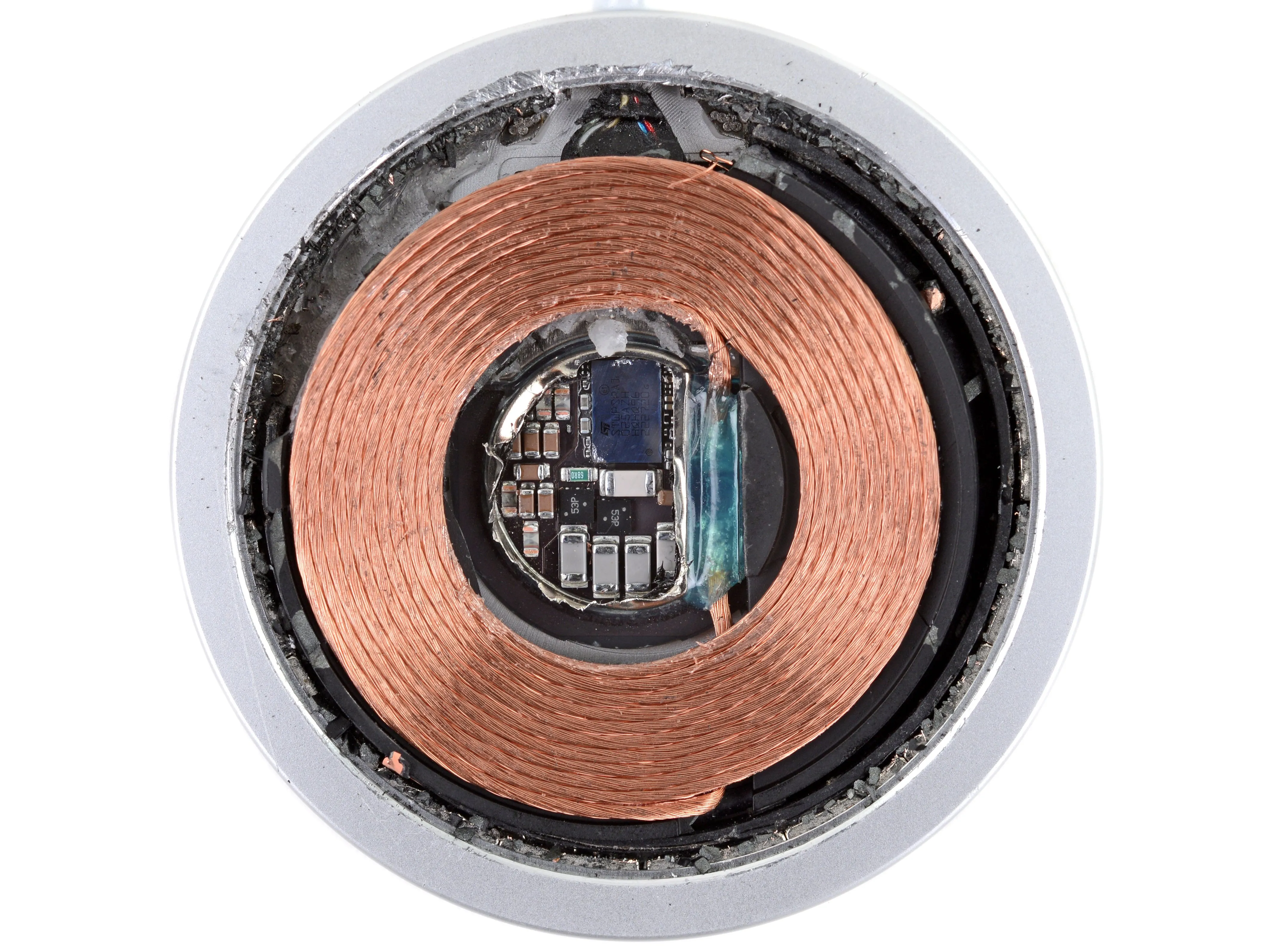

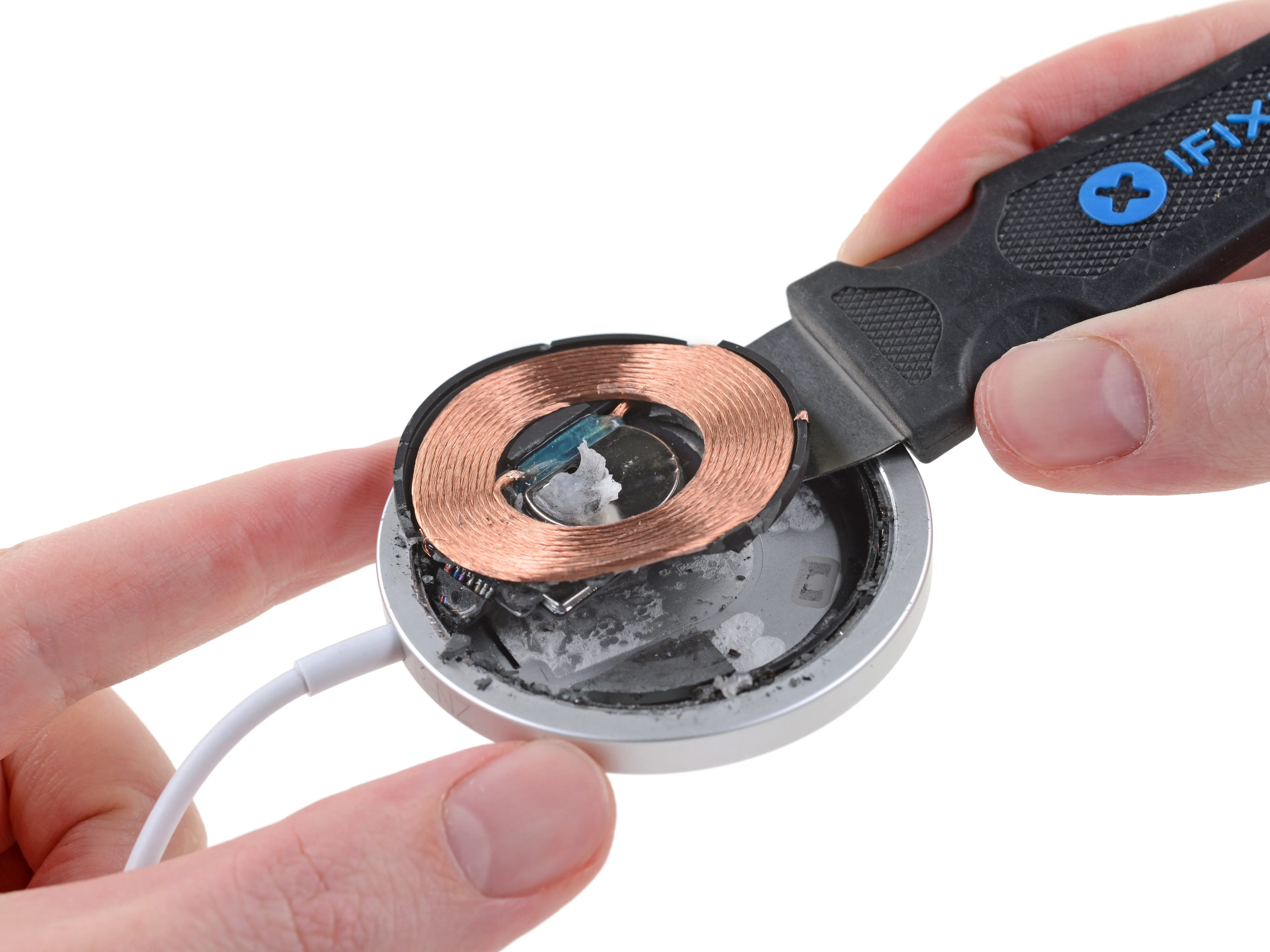

• Поддев катушки, вы обнаружите печатную плату - увы, она закрыта металлическим экраном.

• Поскольку на горизонте маячат новые iPhone, времени на микропайку сегодня нет. Мы сразу переходим к кусачкам для резки заподлицо. Результат не очень красивый, но это то, за чем мы пришли.

• На маленькой печатной плате находится микросхема с маркировкой STWPSPA1. Скорее всего, это близкий родственник микросхемы STMicroelectronics STWBC-EPих 15-ваттной микросхеме беспроводного зарядного устройства.

Шаг 22

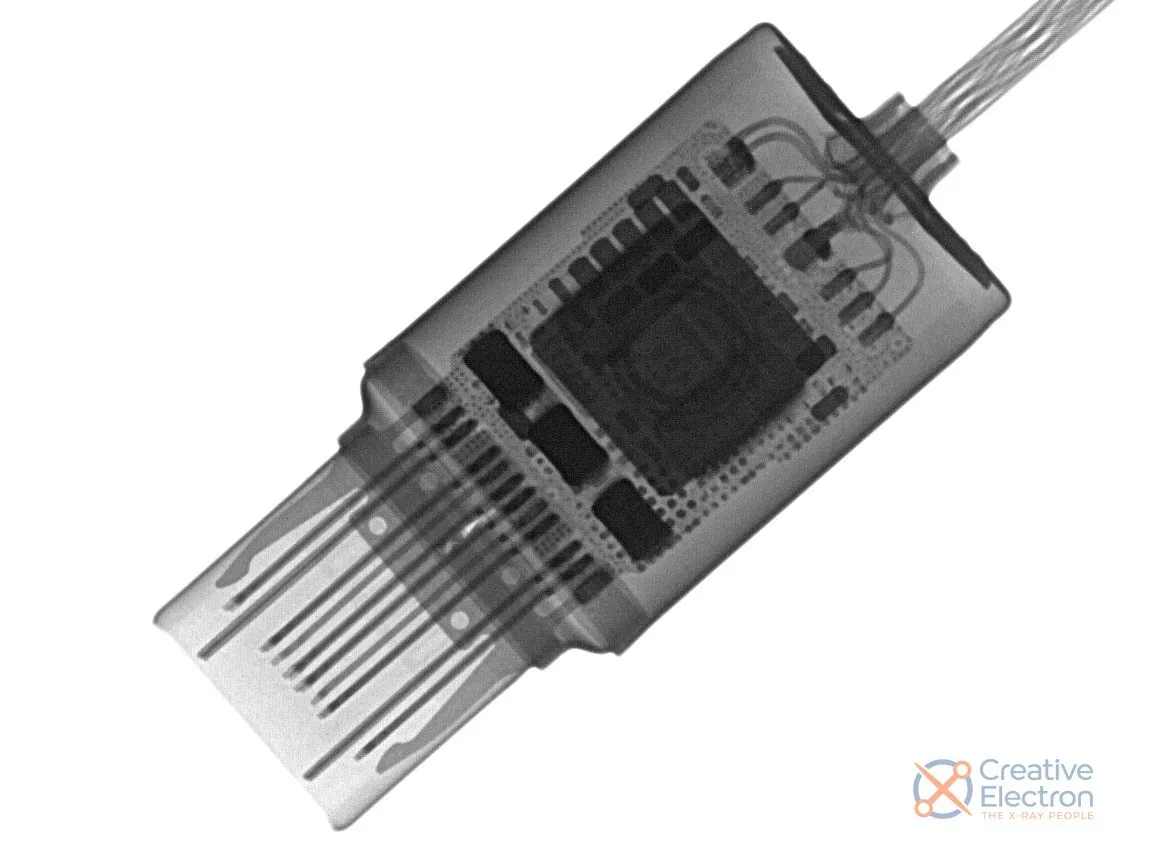

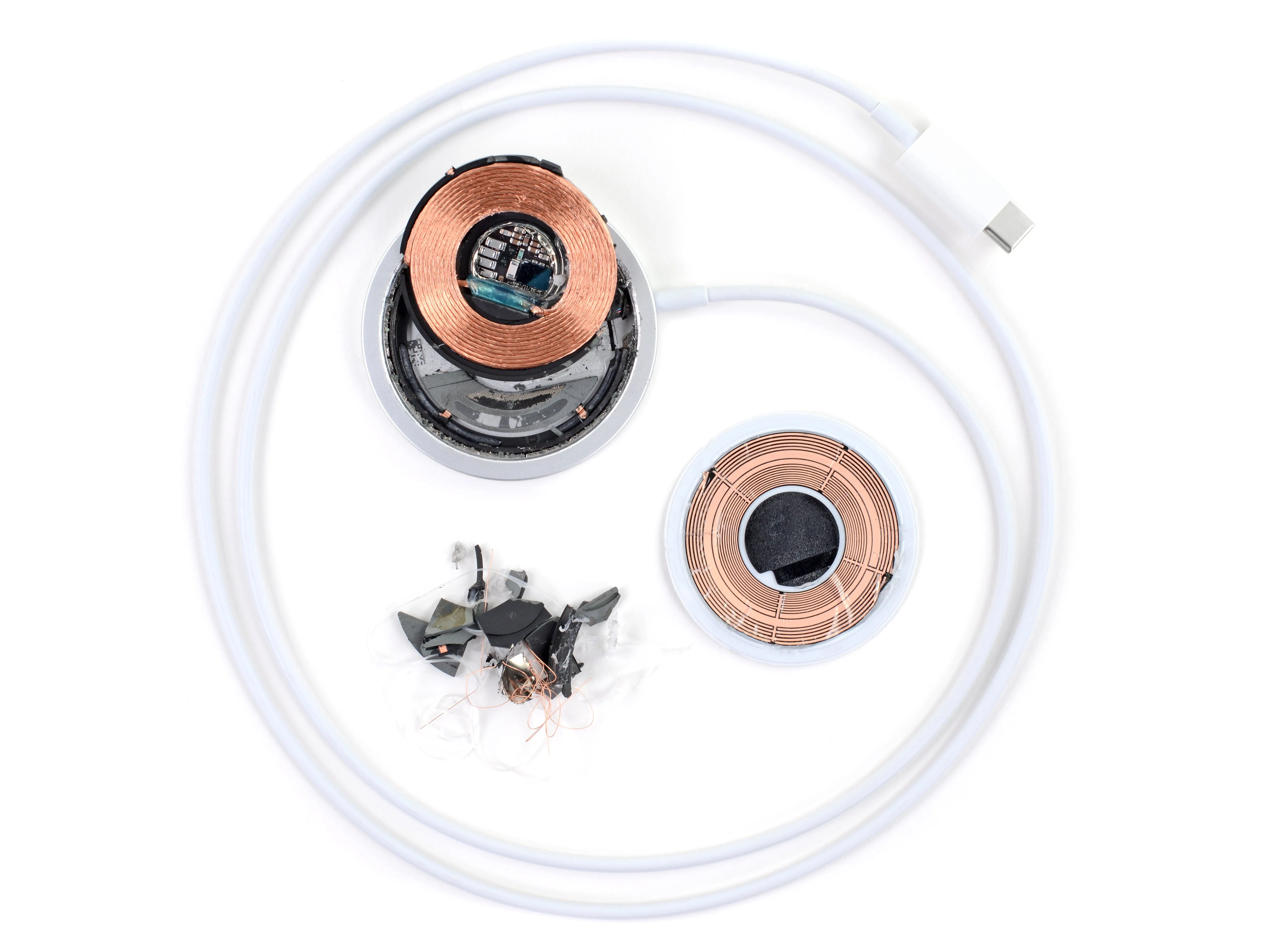

• Дальнейшая разборка может мало что дать, но для этого и нужен рентген. Вот крупный план разгрузки от натяжения в месте крепления кабеля, а также крупный план разъема USB-C.

• Если вы жаждете еще больше материалов об iPhone 12, ознакомьтесь с нашей последней статьей: Как работает LiDAR, и почему он есть в iPhone 12 Pro

• А когда вы закончите с этим, ознакомьтесь с нашим разбор iPhone 12 mini!

Вывод

• Замена дисплея и аккумулятора остается приоритетом в конструкции новых iPhone.
• Большинство других важных компонентов являются модульными и легкодоступными для замены.
• Широкое использование шурупов предпочтительнее клея, но вам придется хранить их в порядке и иметь при себе специальные драйверы (pentalobe, tri-point и standoff) в дополнение к стандартным Phillips.
• Усиленные меры по гидроизоляции усложняют некоторые виды ремонта, но делают менее вероятным устранение сложных повреждений от воды.
• Стекло спереди и сзади удваивает вероятность повреждения при падении, а если заднее стекло разобьется, вам придется снимать все компоненты и заменять весь корпус.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)

Комментарии к статье

Очень рад видеть, что Apple возвращает Magsafe хотя бы в некоторые свои продукты. Интересно, приведет ли это в конечном итоге к появлению полностью герметичных телефонов без физического разъема (и, следовательно, без износа разъема), но я думаю, что это усложнит восстановление данных.

Magsafe (или любой другой магнитный разъем) действительно удобен и довольно прочен. Интересно, почему Apple на некоторое время отказалась от этого стандарта.

Magsafe для макбуков - самый интеллектуальный зарядный разъем из когда-либо созданных, но по нелогичной причине они перестали его использовать, я согласен с вами, хорошо, что они возвращают эту идею. Что касается полностью закрытых устройств, можно сделать и использовать внешние разъемы pogo (или как они там называются, медные точки на некоторых устройствах/столах для крепления клавиатур)

Мы хотели бы узнать размеры магнитной решетки на телефоне. Каков внутренний диаметр? Какой внешний диаметр? Какова длина линии магнитов? На каком расстоянии от центра магнитного кольца начинается и заканчивается линия магнитов?

Что касается самого зарядного устройства.... Каков внутренний диаметр кольца? Какой внешний диаметр кольца?

Было бы здорово, если бы у вас была точная масштабная привязка в виде прямой фотографии массива магнитов в телефоне.

Спасибо за вашу работу!

Страница 91, эту информацию несложно найти.

https://developer.apple.com/accessories/...

Не могли бы вы прощупать кольцо магнита маленьким магнитом, чтобы увидеть, чередуется ли полярность?

Согласен! Также мы можем получить разборку зарядного устройства magsafe? Просто прощупывая мое зарядное устройство маленьким магнитом, кажется, что у него есть одно внешнее кольцо, которое имеет одну полярность, и внутреннее кольцо, которое имеет другую полярность.

Вы собираетесь разбирать только американские mmWave iPhone 12s, или международные, или оба? Я хочу узнать, отличается ли емкость аккумулятора.

Здравствуйте! Наша команда из ЕС разобрала комплект телефонов iPhone 12 и iPhone 12 Pro, в то время как мы разобрали пару, предназначенную только для США. Мы можем подтвердить, что все они используют аккумулятор емкостью 10,78 Вт-ч.

В зарядном устройстве Apple использует медную оплетку. Я считаю, что они единственные, кто делает это.

Это нормально. Это называется 'литцендрат', о нем можно прочитать в Википедии. Он уменьшает 'скин-эффект', из-за которого электрические потери выше на высоких частотах.

-Скрученный провод в катушке называется 'литцендрат', это не обычный скрученный провод, а пучок отдельно изолированных нитей, чтобы избежать 'скин-эффекта' на высоких частотах.

-Травленая медная наклейка выглядит так, будто это радиочастотная антенна для ближней связи. Итан Зуо отметил, что отказ от аппаратных разъемов затруднит восстановление данных, но я полагаю, что со временем мы узнаем, что этот новый стандарт magsafe предназначен не только для зарядки, но и для передачи данных с высокой пропускной способностью, которая может выполнять такие функции 'консоли', как восстановление данных. Так что, по сути, все так же хорошо, как и физическое соединение.

Привет, Дэвид,

Спасибо за интересную информацию о литцендрате! Что касается медной наклейки, я первоначально предположил, что это тоже какая-то радиочастотная антенна. Теперь я не так уверен - если вы внимательно посмотрите на эту фотографиюто увидите, что следы наклейки были закреплены четырьмя гибкими проводами. Эти провода проходят под похожего на очень хрупкий диск (может быть, черный?), где они крепятся к нижней стороне. Похоже, что они не прикреплены ни к каким активным компонентам. Интересно, это какой-то радиочастотный/магнитный резонанс, эффективность или система экранирования?

Медная наклейка почти наверняка предназначена для NFC. Кольцевая анимация, которая была показана на презентации, когда телефон подключен к зарядному устройству MagSafe, происходит через рукопожатие NFC. Так телефон узнает, что может попытаться зарядиться при более высокой мощности. NFC - это также способ, которым телефон показывает анимацию кольца для чехлов MagSafe (мой красный чехол создает интересную анимацию красного кольца, когда я надеваю его).

Я бы предположил, что iPhone 13/14 откажется от физического разъема и вместо этого будет использовать комбинацию NFC от MagSafe и версию чипа U1 (может быть, U2?) для высокоскоростной передачи данных на близком расстоянии без необходимости физического подключения. Однако я не думаю, что мы увидим такой тип высокоскоростной передачи данных на 12-й модели, поскольку Apple стремится выпустить аксессуары MagSafe.

Что представляет собой матовая область на правой стороне под кнопкой питания?

Окошко для 5G-антенны ммВолны. См. шаги 2 и 13, оно есть только у американских моделей.

Пробовали ли вы подключить модуль камеры от модели 12 к модели 12 pro, чтобы проверить, работает ли он? Скорее всего, единственная разница между двумя платами - это один или два резистора, которые станут очевидными, как только Китай выложит схемы.

Даже если он подключится, различия в прошивке, скорее всего, не позволят использовать дополнительное оборудование, а отверстие для LIDAR и дополнительной камеры, похоже, является частью корпуса.

Привет, Михай,

Мы сделали это! В разъёмах камер, не относящихся к Pro, отсутствуют некоторые контакты по сравнению с разъёмами камер Pro, но они подходят к разъёмам логической платы. Когда мы поменяли местами модули камер, обе камеры - обычная и широкоугольная - заработали, но были заблокированы в режиме 1x zoom, что не позволило активировать телекамеру.

Можете ли вы определить, кто является производителем OLED-панелей? В некоторых моделях iPhone 12 широко распространена проблема с OLED-панелями.

Я слышал от некоторых блогеров в Интернете, что это LG, кто сделал панель, потому что эти же проблемы (например, зеленые края) произошли с панелями LG раньше в различных продуктов производителя телефонов.

Hii, видимо, мой нижний микрофон сломался на совершенно новом, всего несколько недель iPhone 12, я пытался увидеть, где он находится на изображениях, так как в ремонтном центре мне сказали, что, скорее всего, нам придется запросить новое устройство, разве это не модульные? что должно быть изменено, если я хочу отремонтировать его как-то? Спасибо большое!

Здравствуйте, а iPhone 12 еще не на гарантии?

Я пытался найти ответ, но мои поиски не дали результатов.

Является ли микрофон для iPhone 12 прикреплен к логической плате и не может быть изменен без замены самой логической платы?

Очень признателен...

Мат

Если вы имеете в виду основной микрофон для телефонных звонков, то он находится на блоке порта зарядки (маленькая золотистая штучка). (В телефоне есть еще микрофоны для шумоподавления).

Можно ли просто удалить Magsafe? К сожалению, я зависим от кардиостимулятора.

Привет, Николя, если я правильно понял, дело скорее в магнитах, чем в самом Magsafe, не так ли? Тогда, вероятно, это не сработает, не разрушив внутренности iPhone. Извините за это.
