Разборка iPhone 12 mini

Введение
Мини приземлился! Время разбора iPhone 12 -сноваИ хотя телефон может быть маленьким, этот разбор - больше, чем когда-либо. Он настолько велик, что нам пришлось разделить его на две части! Мы даже рассказали обо всех чипах и других аппаратных различиях 5G между американской версией и теми, что продаются нашим друзьям в ЕС. (Да, мы разобрали оба варианта).
А тем временем мы продолжаем неделю разбора китов! Вооружайтесь гарпунами и посмотрите на наш разбор Xbox Series X, сравнение PlayStation 5/Xbox бок о бок, а также множество живых видео с разбором. А если и этого вам недостаточно, ознакомьтесь с полным Разбор iPhone 12 Pro Max.
Чувствуете себя подавленным всеми новыми технологиями? Вместо этого исправьте то, что важно! Мы составили список наших любимых подарков - от нашей мастерской до вашей, чтобы помочь вам и вашему любимому ремонтнику поддерживать дух ремонта. Хотите еще больше духа сообщества? Следите за нашим YouTube-каналInstagram или Twitter, чтобы узнать обо всех последних приключениях внутри мастерской, или подпишитесь на нашу рассылку рассылку и всегда быть в курсе событий.
Что вам понадобится
Инструменты
P2 Pentalobe Screwdriver iPhone | Источник - ifixit.com Сверхпрочные присоски (пара) | Источник - ifixit.com Отвертки iFixit (набор из 6) | Источник - ifixit.com Отвертка Tri-point Y000 | Источник - ifixit.com Отвертка Phillips #00 | Источник - ifixit.com Отвертка для iPhone | Источник - ifixit.com Пинцет | Источник - ifixit.com Spudger | Источник - ifixit.com Тепловая пушка | Источник - ifixit.com
Шаг 1 Разборка iPhone 12 mini

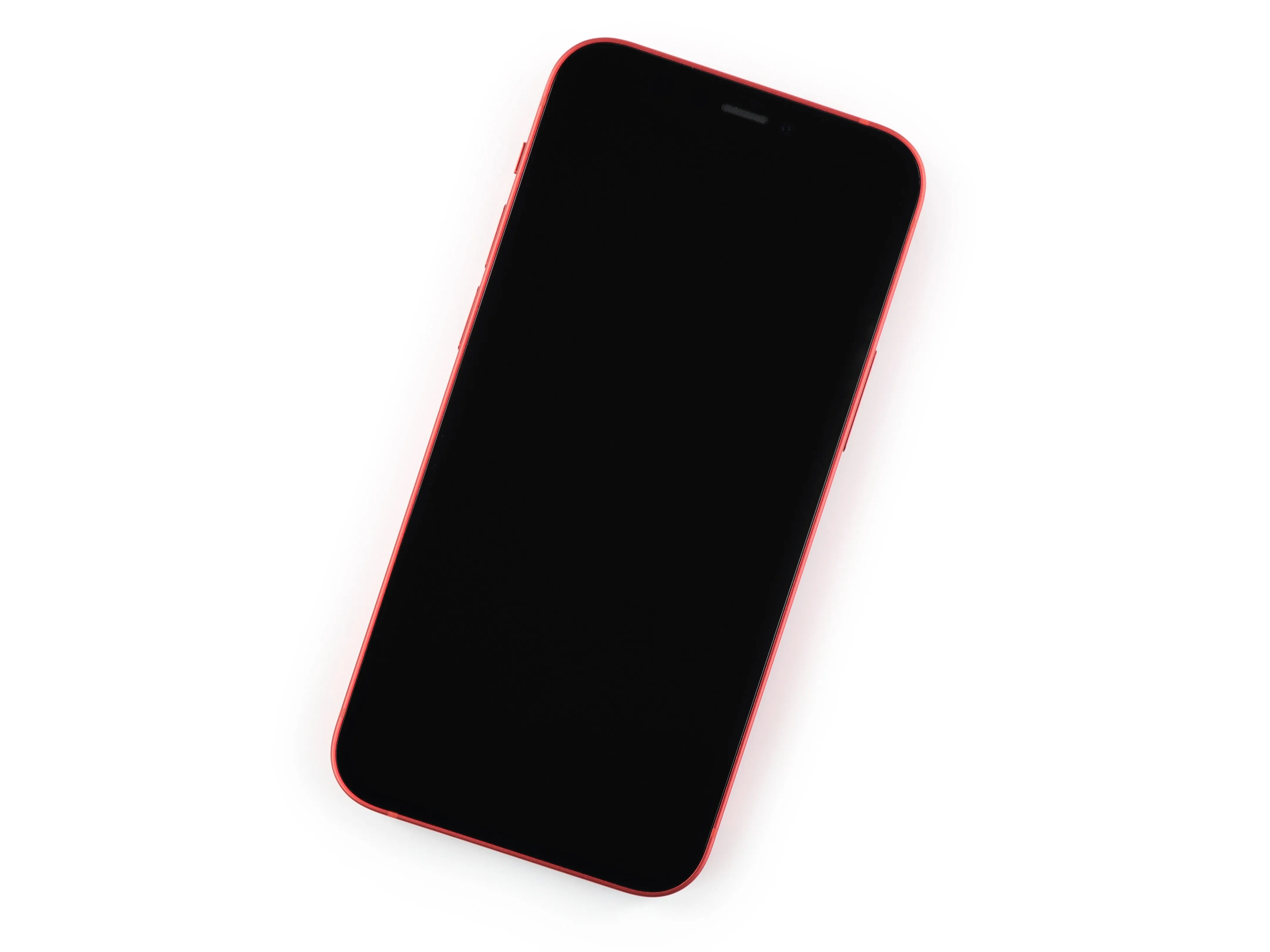

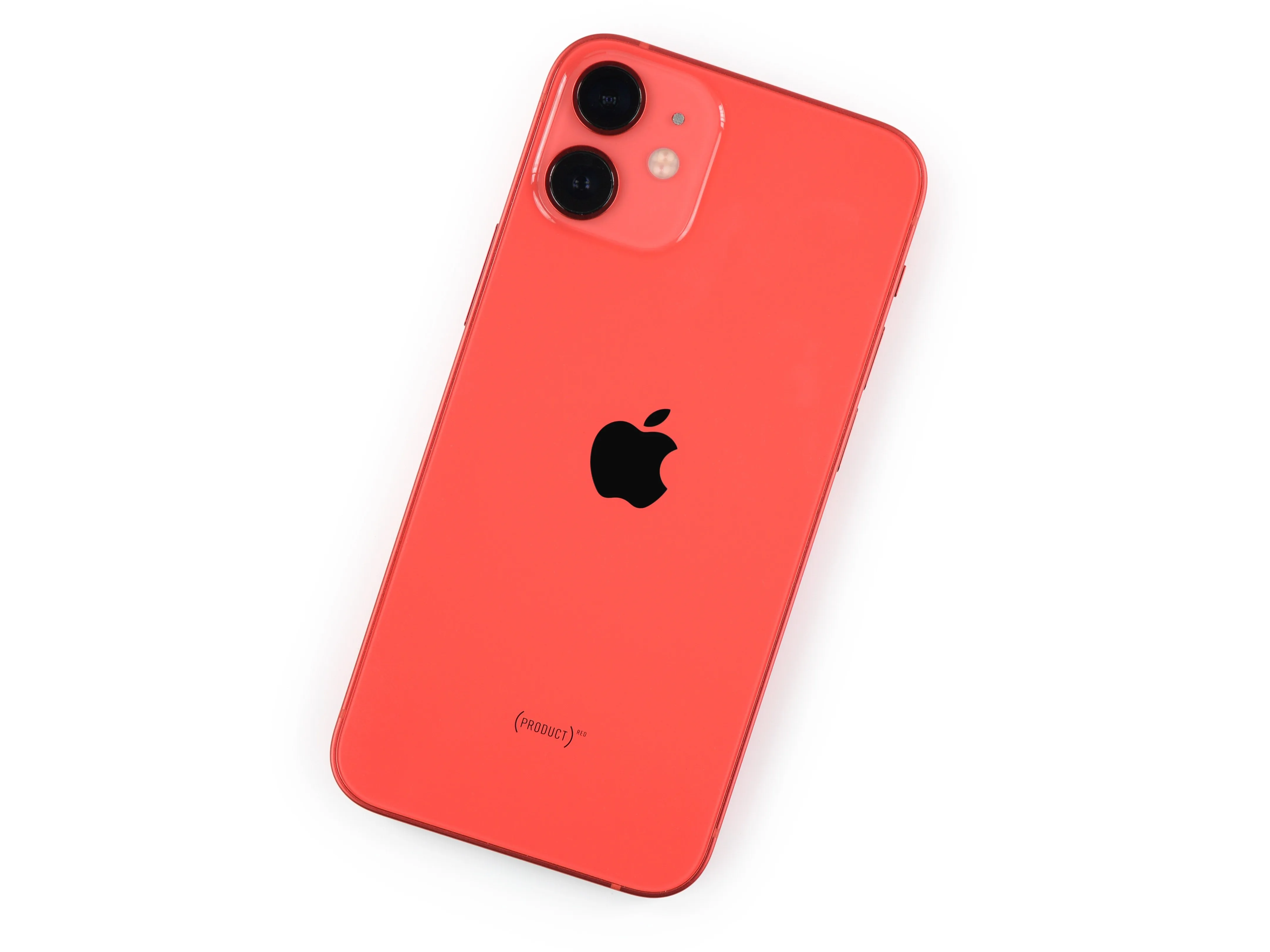

Иногда большие спецификации поставляются в маленьких упаковках, и это, безусловно, тот случай. Мы взяли обе модели - для США и ЕС, чтобы ничего не упустить:
A14 Bionic с нейронным движком четвертого поколения
OLED-дисплей Super Retina XDR с диагональю 5,4 дюйма (2340 × 1080 пикселей) с поддержкой True Tone и HDR
Двойная система камер на 12 МП с ультраширокоугольной (ƒ/2,4) и широкоугольной (ƒ/1,6) камерами
64, 128 или 256 ГБ памяти
Возможности подключения 5G (суб-6 ГГц и ммВолна), а также 4x4 MIMO LTE, Wi-Fi 6 802.11ax, Bluetooth 5.0 и сверхширокополосный диапазон (UWB)
Беспроводная зарядка MagSafe 12 Вт
Степень защиты IP68, водонепроницаемость на глубине до 6 метров в течение 30 минут
Шаг 2



Айфоны полностью на борту 'нормальный большой, и большой очень большой' поезд, несмотря на продолжающиеся призывы вернуться к маленьким телефонам прошлого.

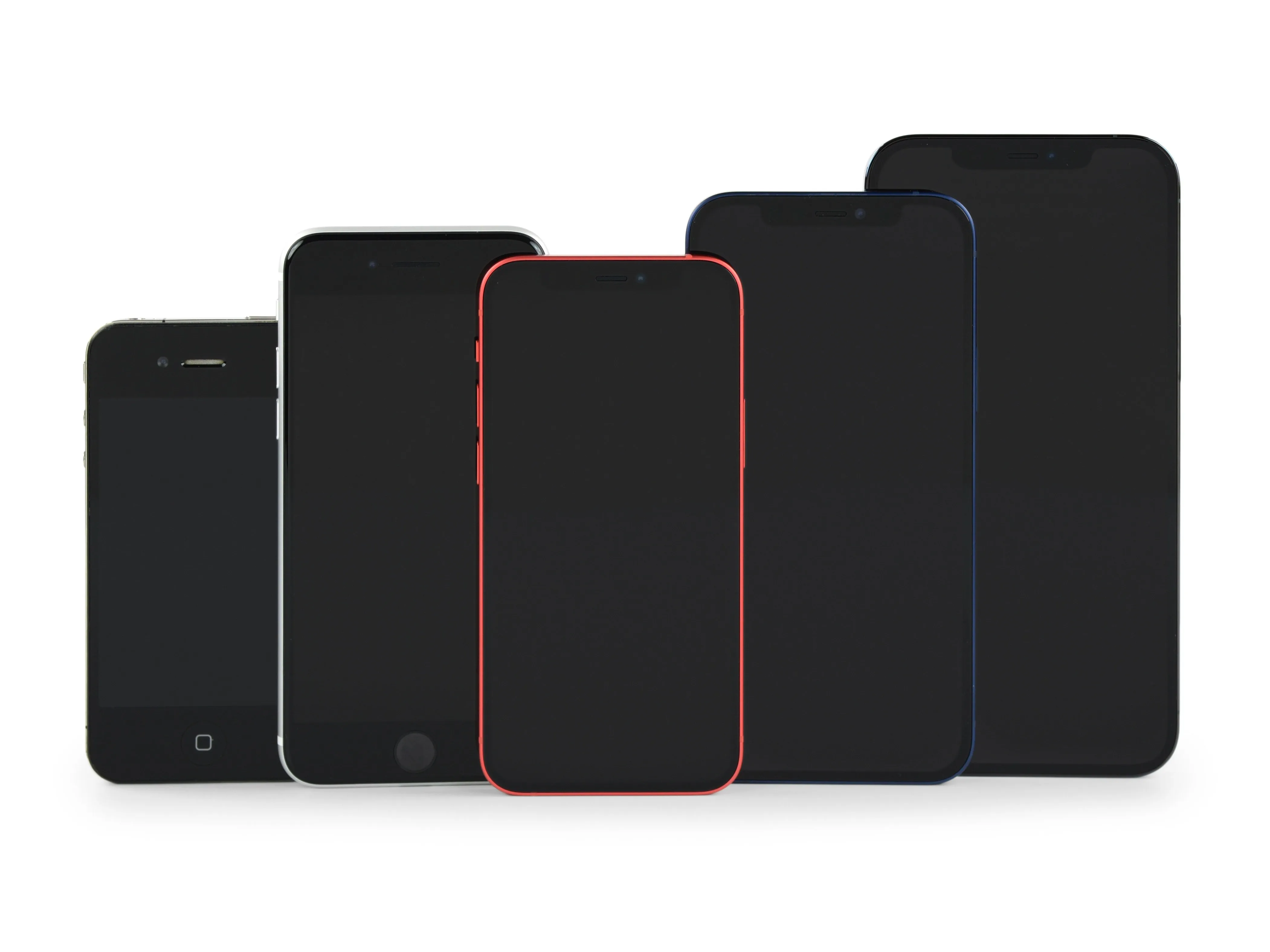

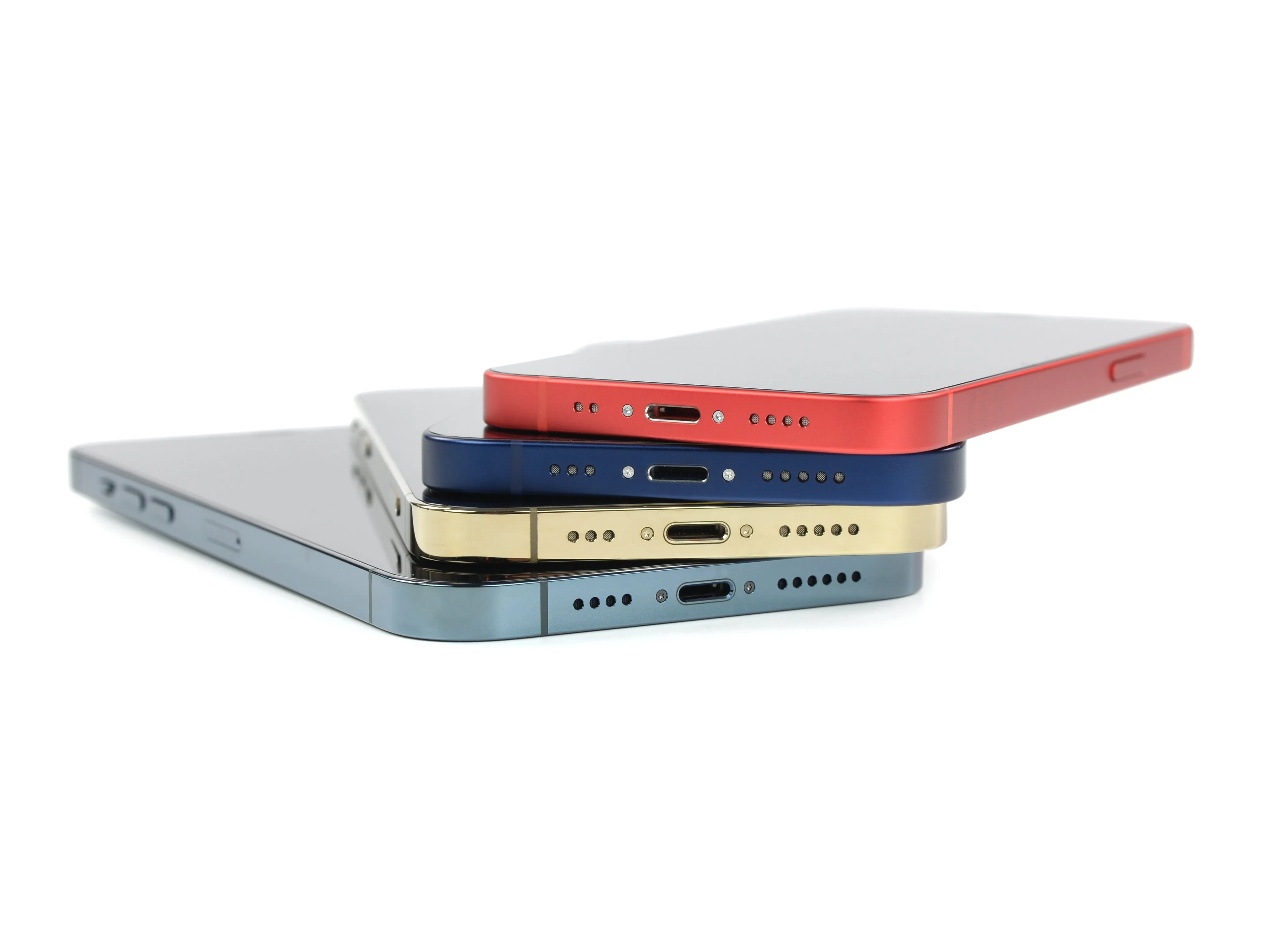

Так как мы разбираем телефоны независимо от их размера, вот вам подборка iPhone разных размеров. Слева направо: iPhone 4, SE 2020, 12 mini, 12, и 12 Pro Max.
К сожалению, возвращение к (немного) меньшим размерам не означает возвращения нашего друга разъема для наушников. RIP to an OG.

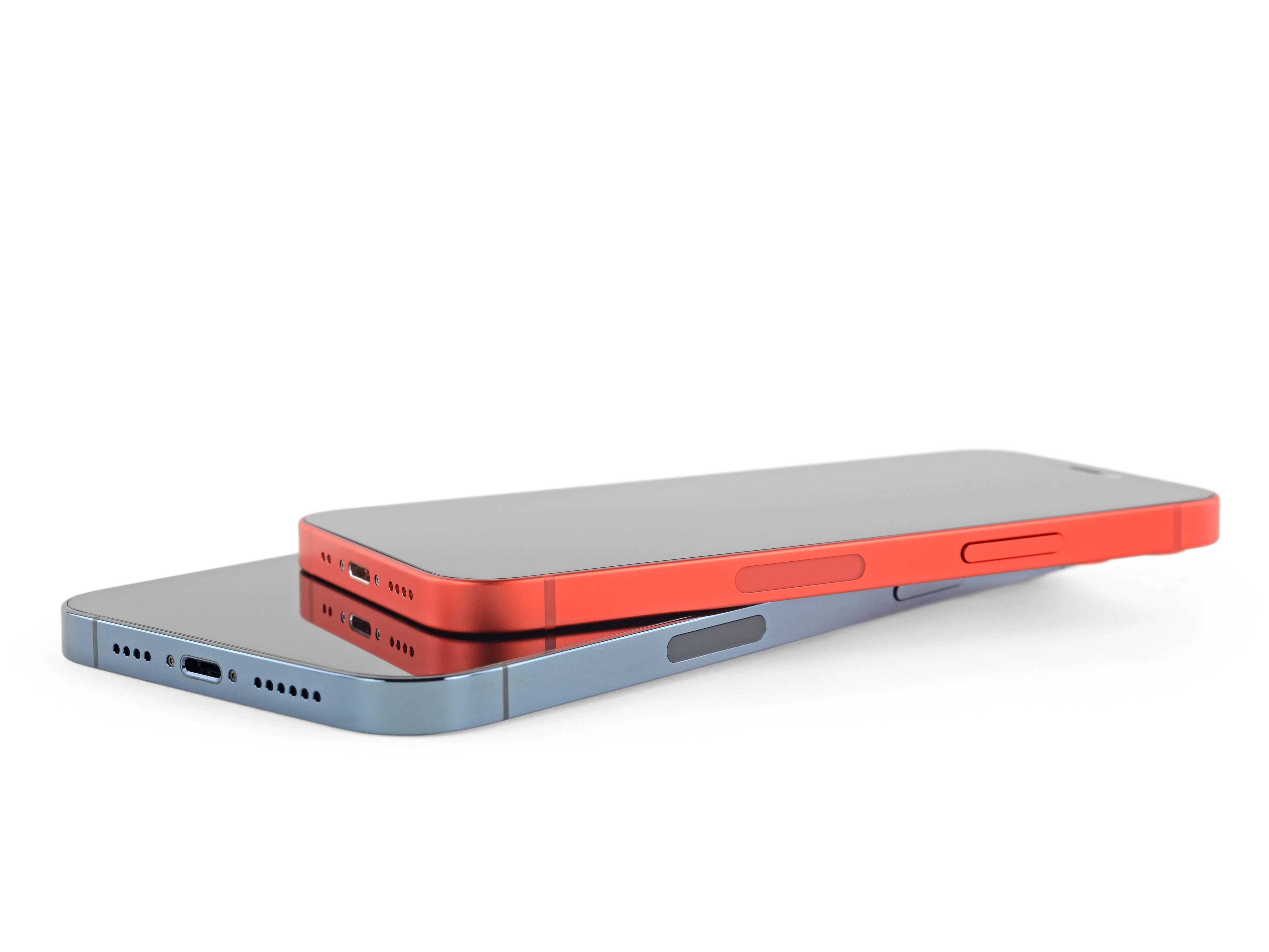

В iPhone 12 mini появилась интересная новая функция: увеличенная асимметрия решетки (предположительно, к огорчению Джони Айва). Похоже, что меньшему телефону нужно чуть больше места для антенны.
Как и в случае с другими iPhone 12Небольшое окошко mmWave на боковой стороне отличает американские модели, в то время как на моделях из ЕС присутствуют татуировки в виде племени регуляторов.
Шаг 3

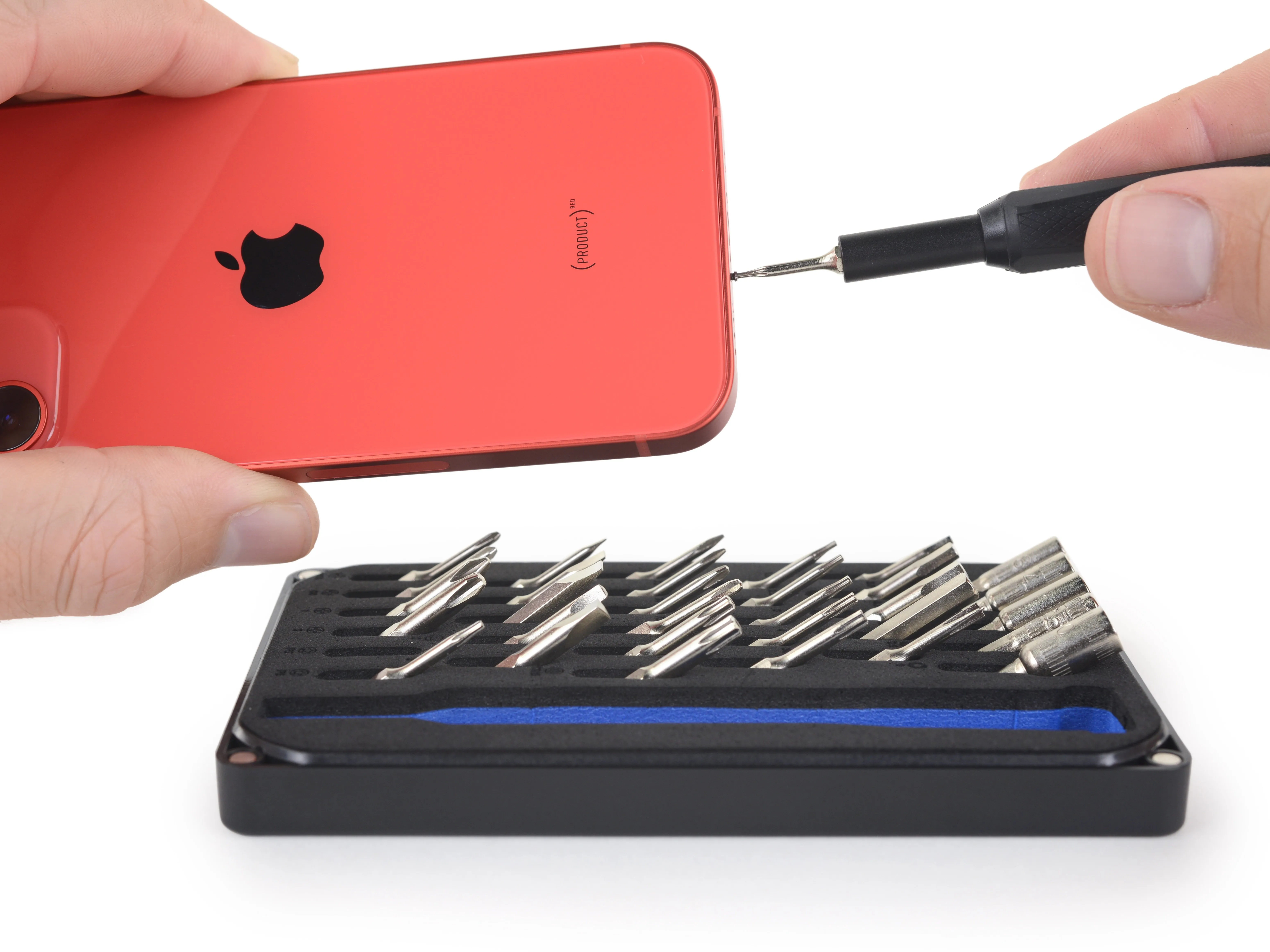

Дизайн iPhone может меняться с годами, но винты Pentalobe остаются неизменными. Хорошо, что в наших наборах инструментов есть все необходимые биты.
Погодите-ка... этот набор инструментов выглядит ужасно миниатюрным. Может быть, скоро в нашей мастерской появится симпатичный карманный набор инструментов?

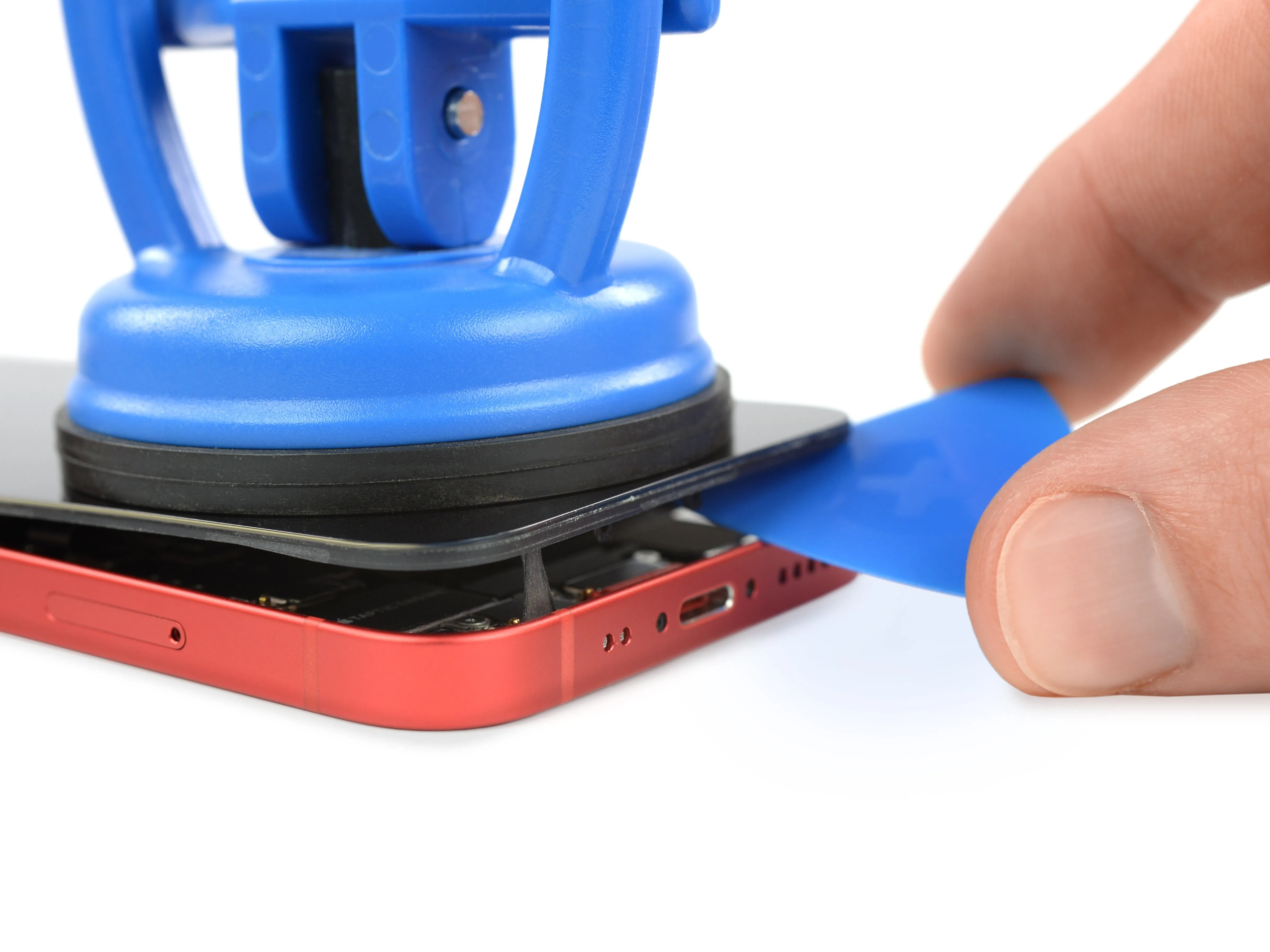

Дисплей iPhone 12 mini, как и его собратьев, держится на прочном клею. Он не сравнится с теплом и большими присосками.

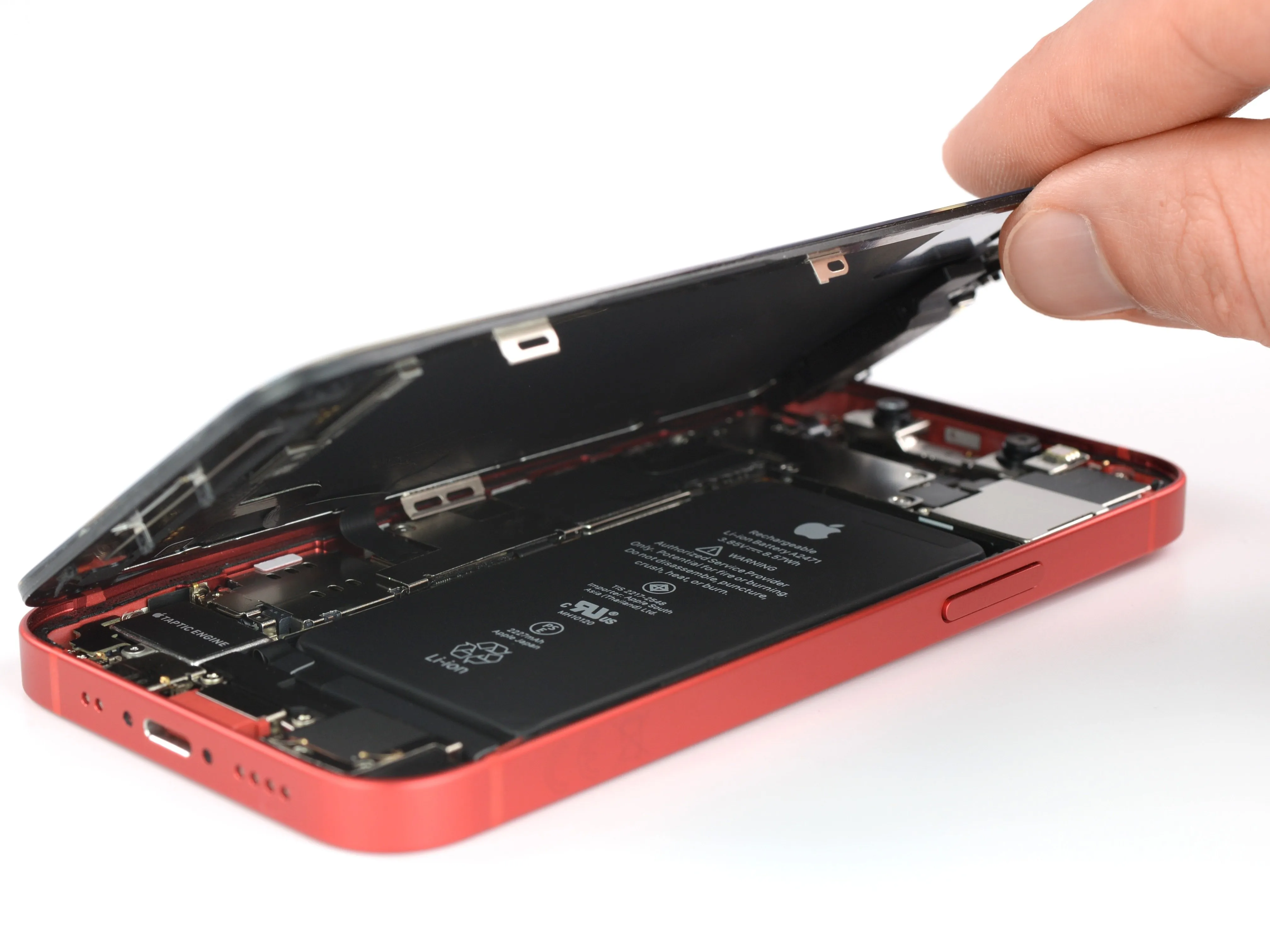

Когда винты Pentalobe отпадают, а клей срезается, дисплей открывается так же, как и в iPhone 12 и 12 Pro. iPhone 12 и 12 Pro.
Шаг 4

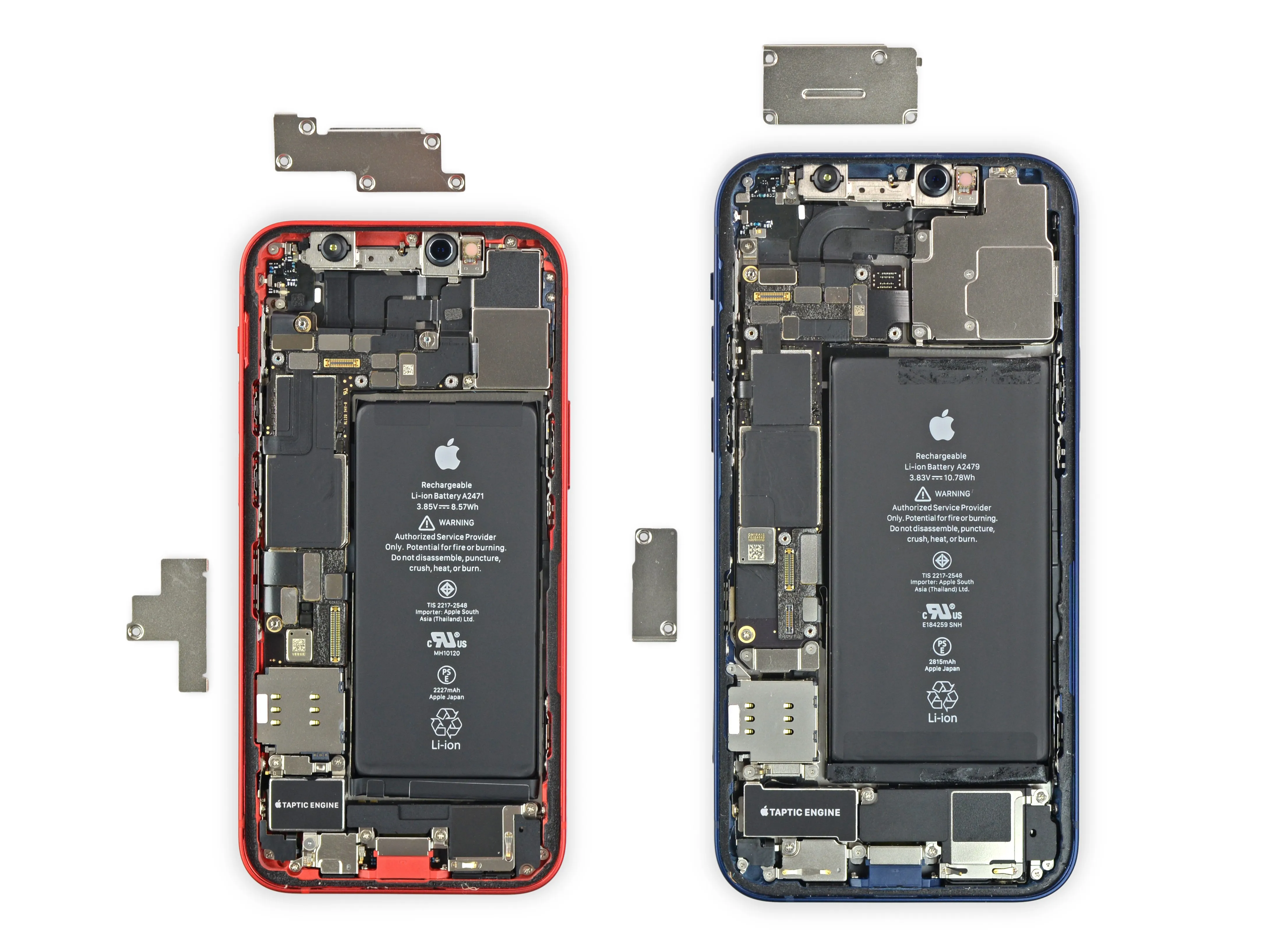

Итак, мы закончили с 'Операцией' - кто хочет поиграть в 'Я шпион'? По сравнению с обычными 12 мы видим:
Два кабеля дисплея вместо трех.
Миниатюрный аккумулятор, Taptic Engine и динамик.
Некоторые перенесенные кремниевые элементы дисплея

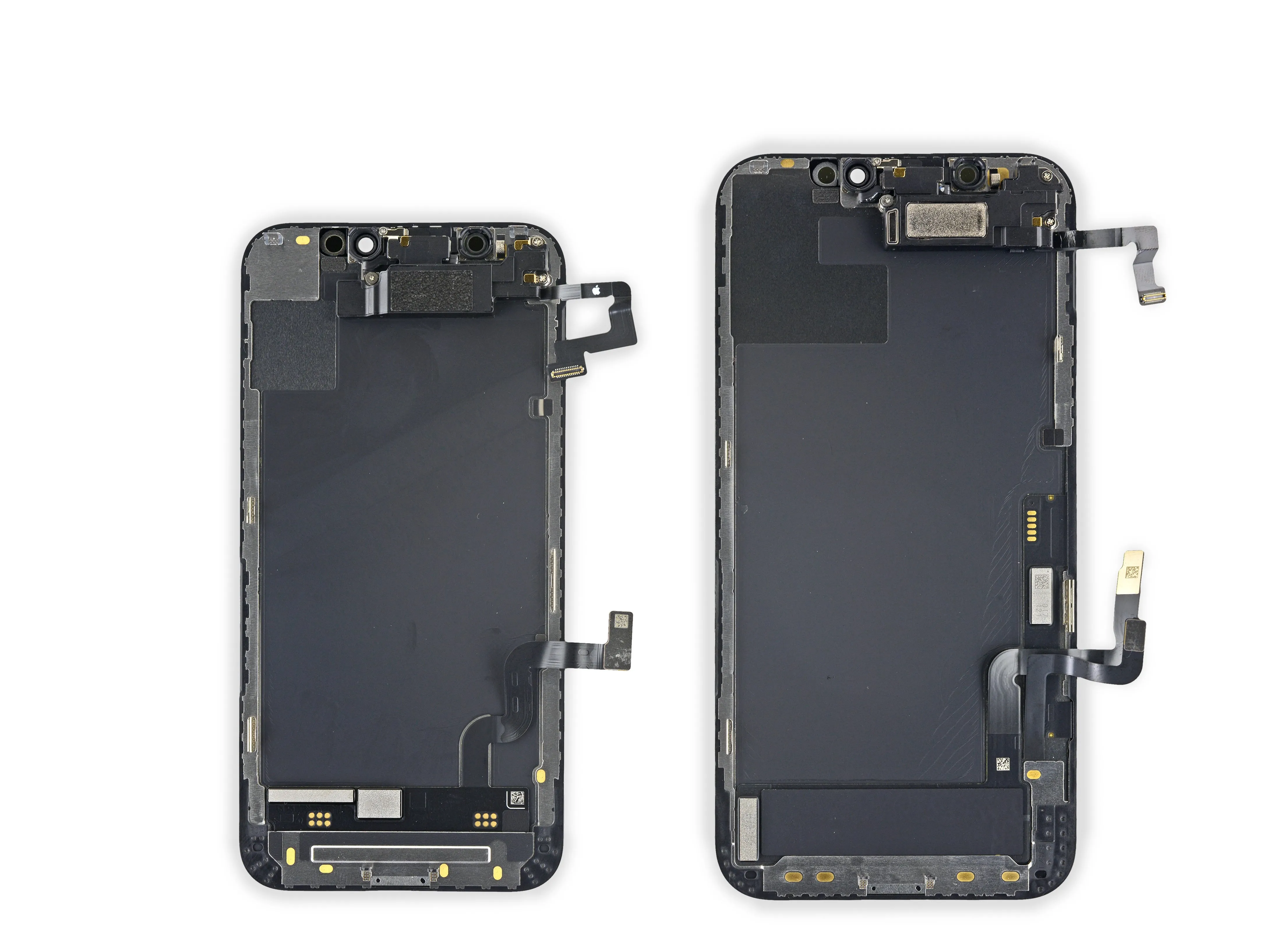

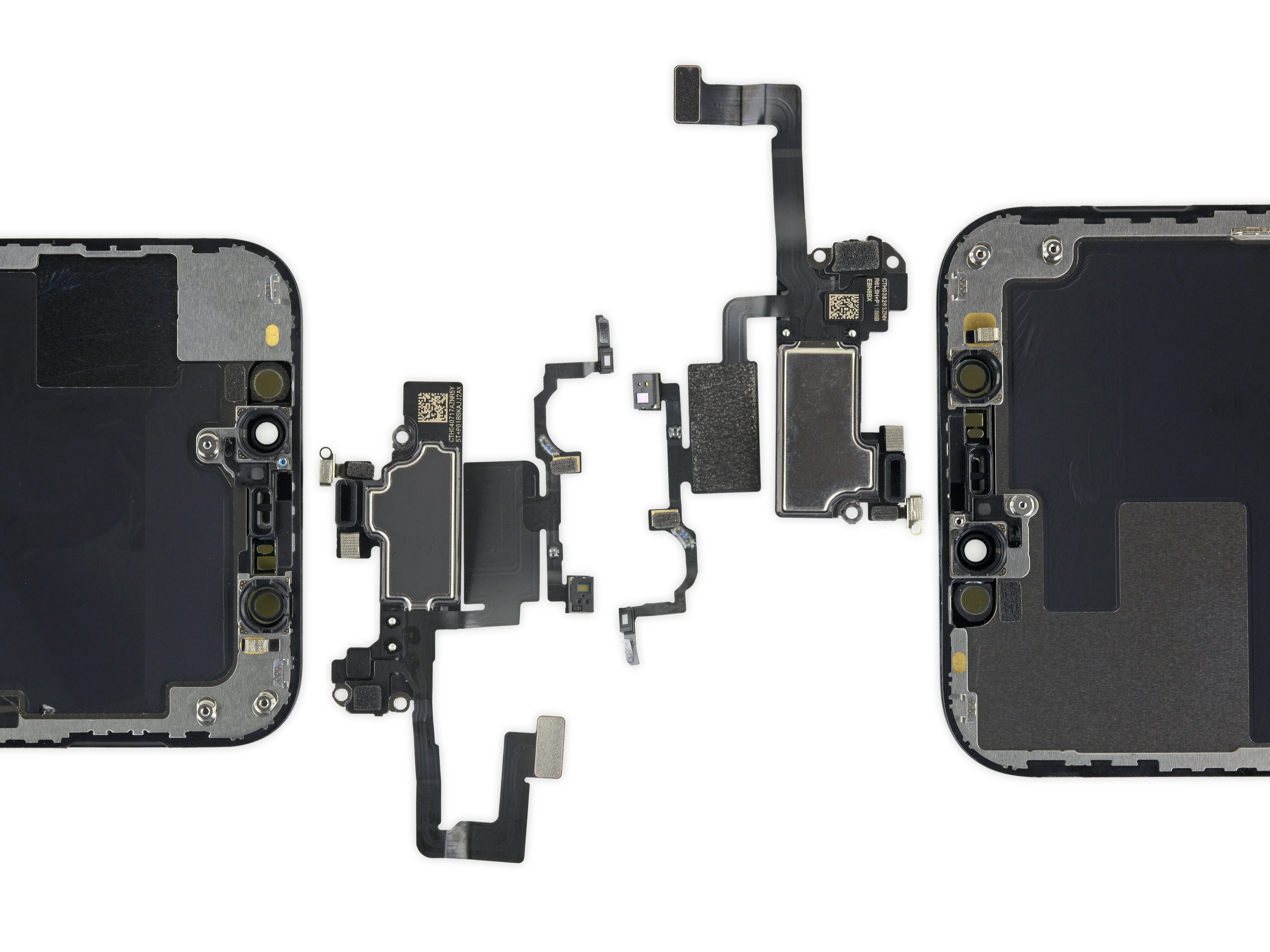

Верхний блок датчиков, содержащий динамик, Face ID и сенсоры, также подвергся переработке, чтобы соответствовать своему немного меньшему дому.
Этот маленький непрофессиональный iPhone значительно превосходит свой вес в отделе дисплеев. Он оснащен 5,4-дюймовым OLED-экраном с разрешением 2340 x 1080, покрытым стеклом Ceramic Shield от Apple.
Шаг 5

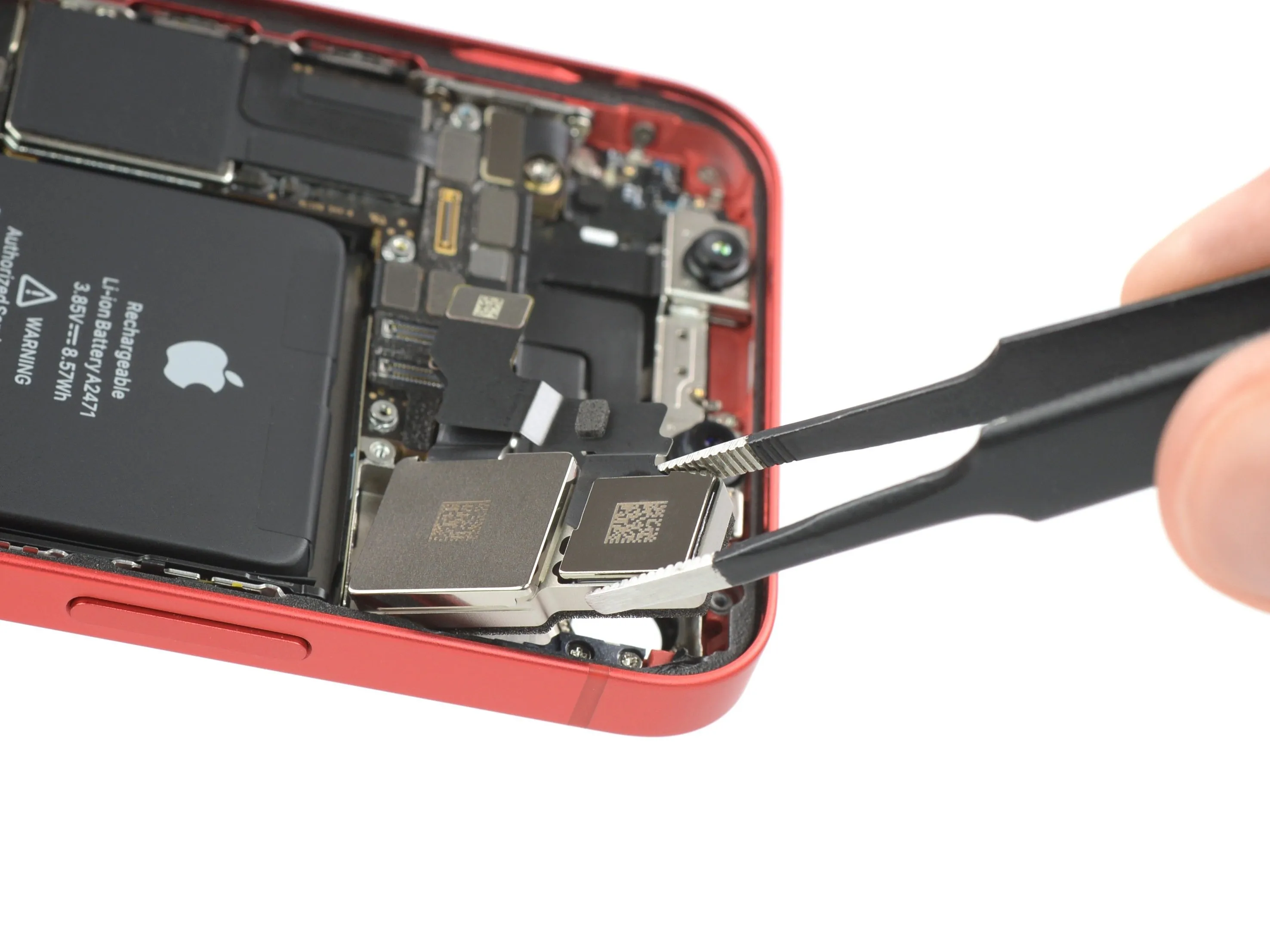

Это первый раз, когда мы видим 'больше' камер в 'меньшем' iPhone. Это впечатляет, особенно если в процессе не было срезано ни одного угла.
Нет пластиковые прокладки Это было логично в более крупном iPhone 12, но в mini пространство еще более ограничено. Здесь просто нет ни одного свободного квадрата.

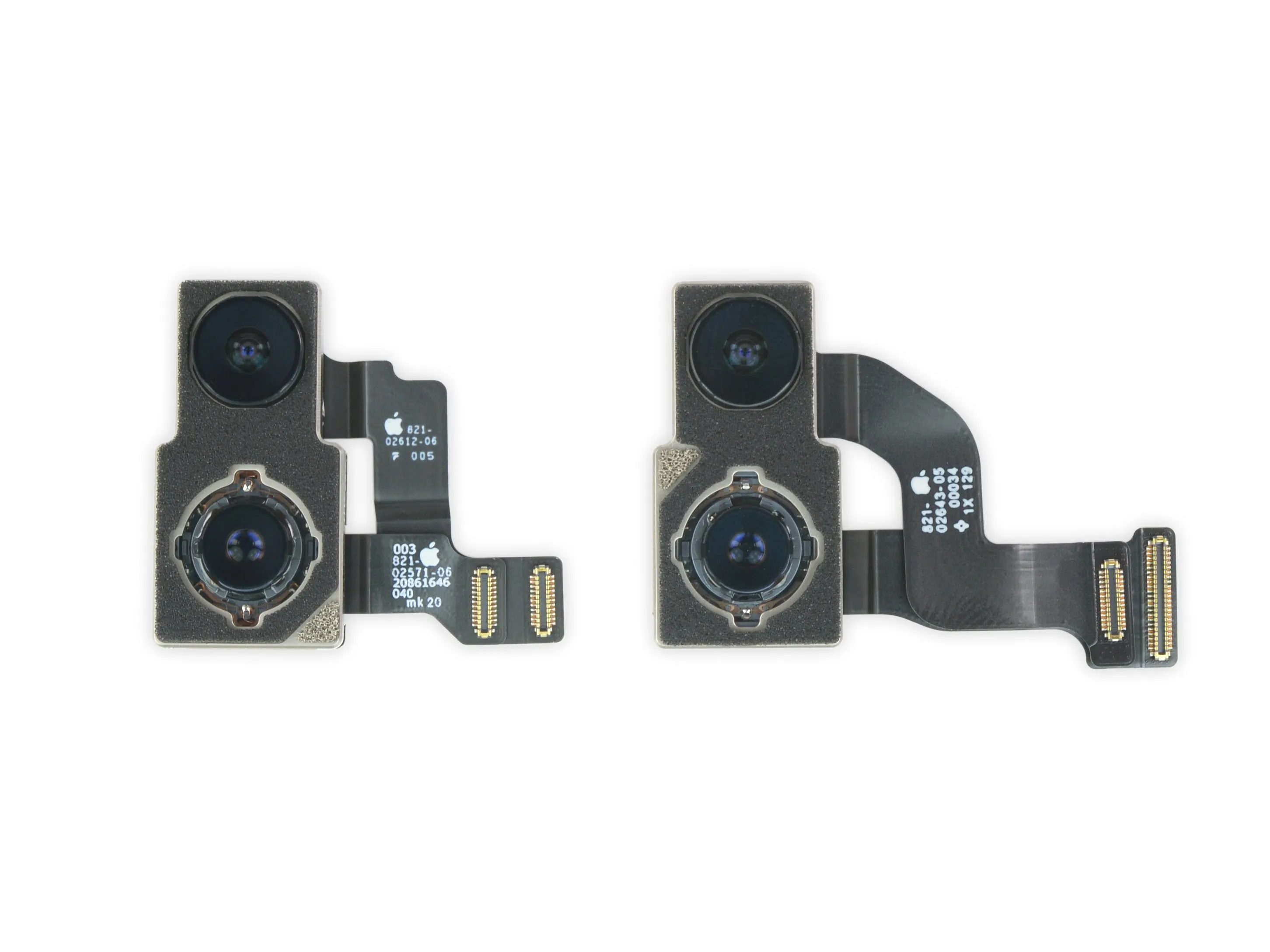

Мини-камера (слева) оснащена теми же широкоугольной ƒ/1,6 и сверхширокоугольной ƒ/2,4 камерами, что и в обычном iPhone 12. обычном iPhone 12 (справа). Широкоугольный модуль также оснащен оптической стабилизацией изображения (OIS) - и у нас есть рентгеновские снимки, чтобы доказать это!
Мы впечатлены дополнительной камерой в этом небольшом телефоне, но, возможно, это произошло за счет и без того мизерного времени автономной работы. Впрочем, на этого маленького парня трудно сердиться.
Одна из хороших новостей: замена камеры отлично работает в наших тестах. Пока что нет никаких признаков того, что mini разделяет проблемную ситуацию с ремонтом камеры обычного iPhone 12.
Комментарии к шагу
Привет, есть идеи, почему разъемы разные, если оба модуля одинаковые? Я имею в виду, кроме того, что нужно место внутри, чем жертвуют пользователи 12mini, используя меньший разъем.
Я полагаю, что разница заключается в технологии оптической стабилизации изображения, используемой в более крупном iPhone 12.
Шаг 6

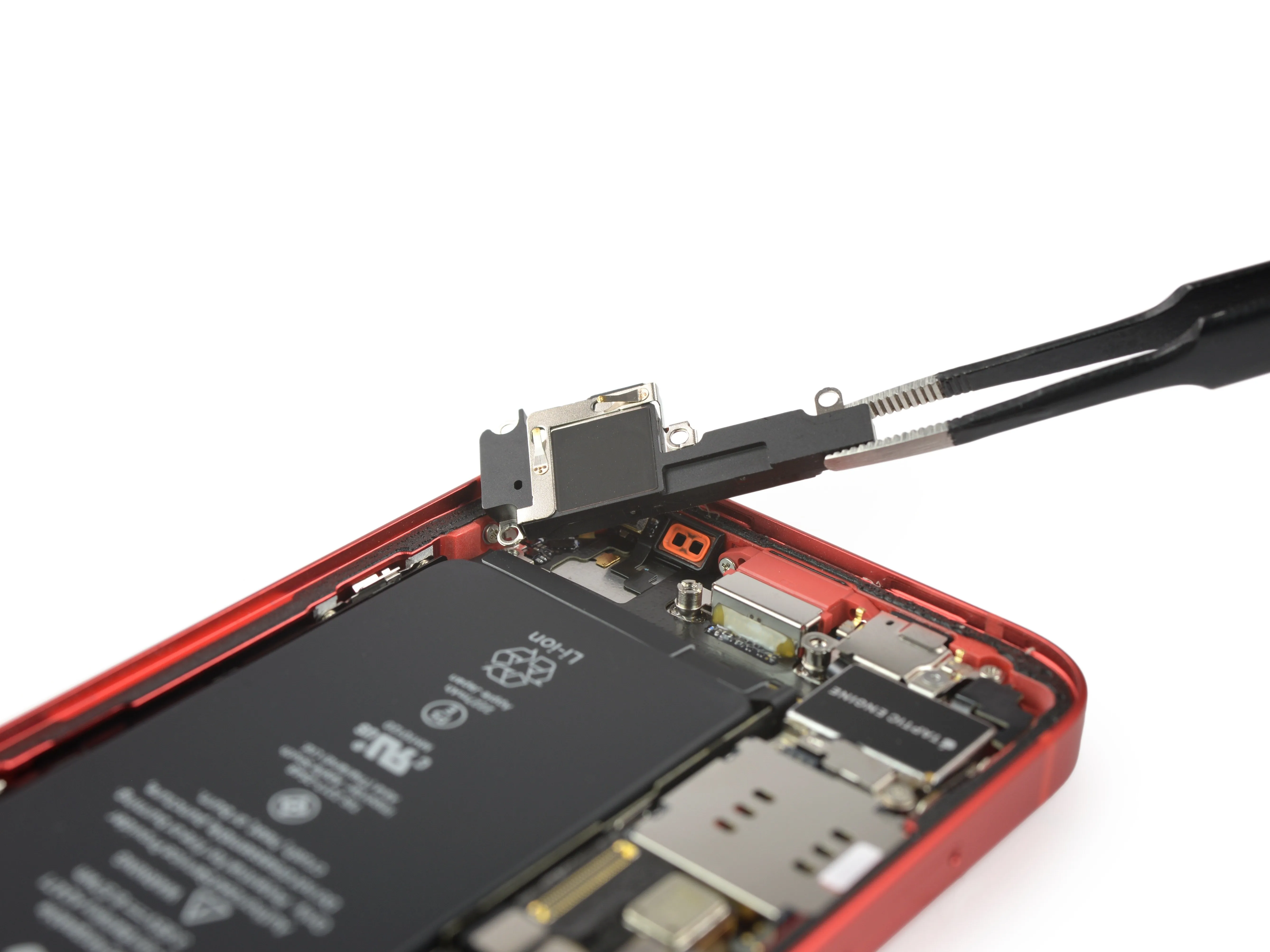

При снятии динамика обнаруживается стандартный для 12-й серии (и праздничную) оранжевую прокладку для защиты от проникновения.

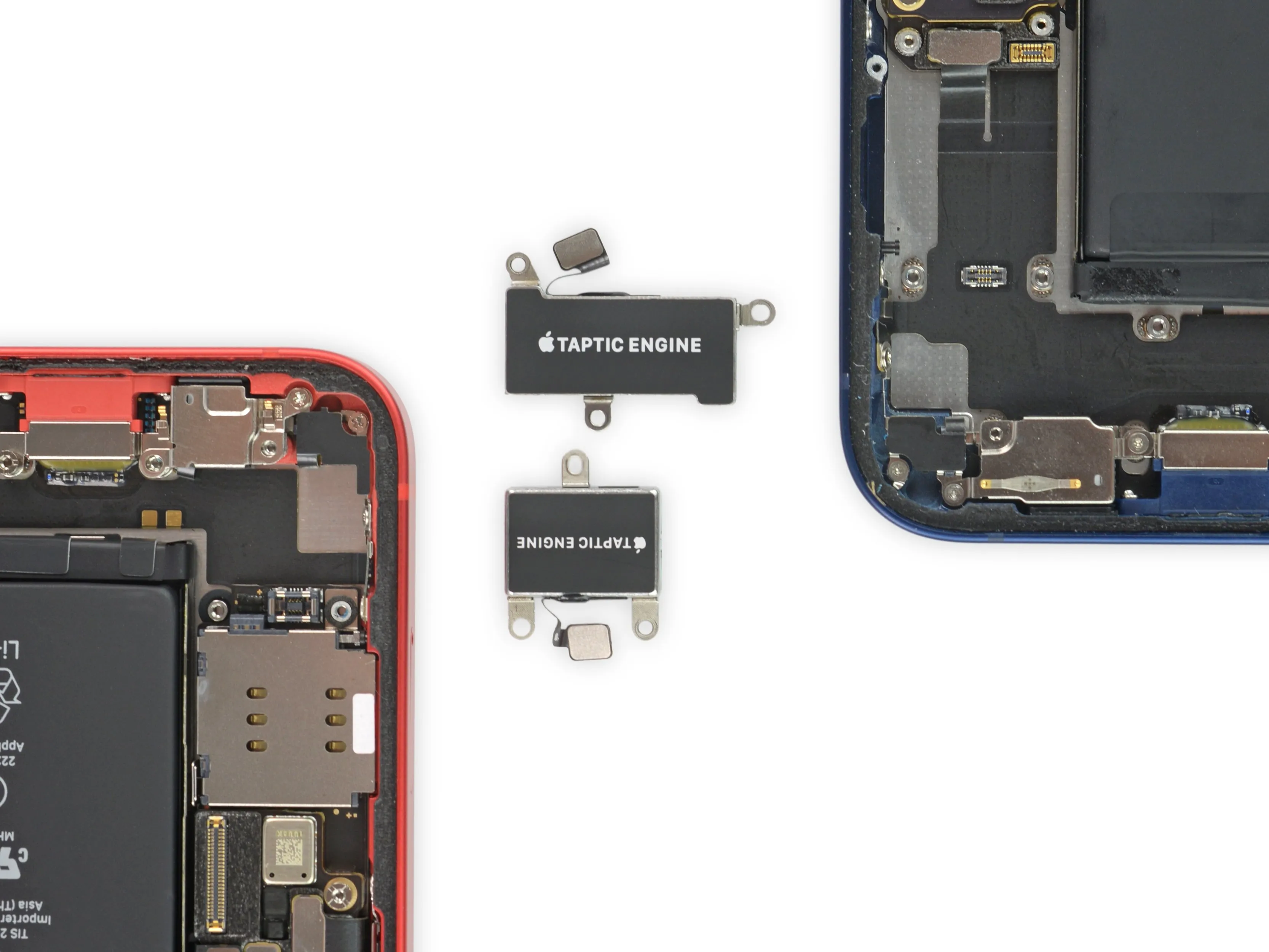

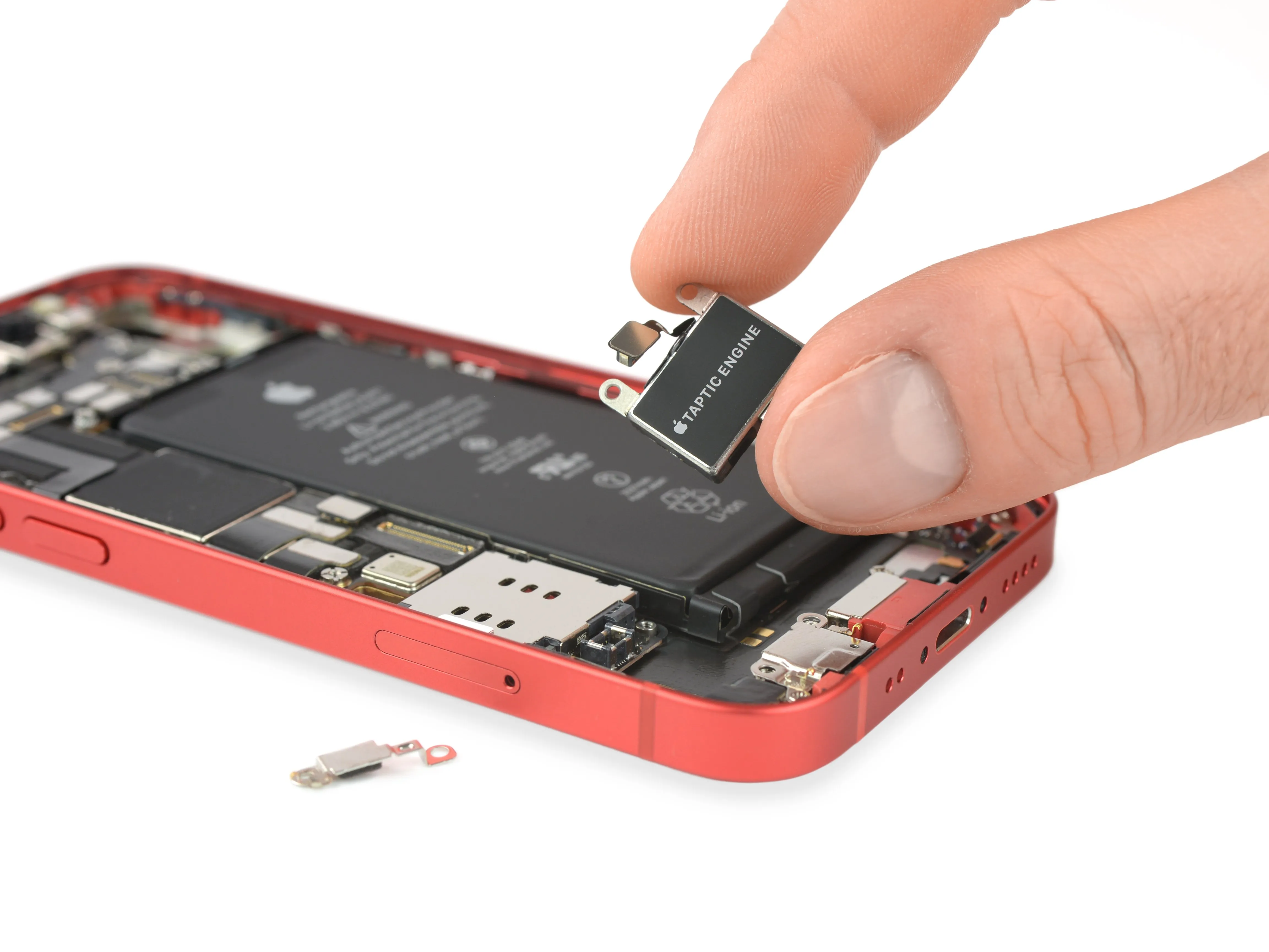

Учитывая уже уменьшившийся Taptic Engine, мы удивлены тем, что в этом миниатюрном устройстве он еще меньше.
Этот крошечный Taptic Engine имеет размеры 15,14 мм x 10,9 мм x 3,44 мм - на 25% меньше, чем мотор в 12 и 12 Pro.
Для использования этого 'лишнего' пространства используется более мощный кабель и разъем.
Мы предполагали что в 12 и 12 Pro может быть достаточно места для разъема для наушников, но мини не повезло. Taptic Engine и динамик разместились здесь гораздо плотнее.
Шаг 7

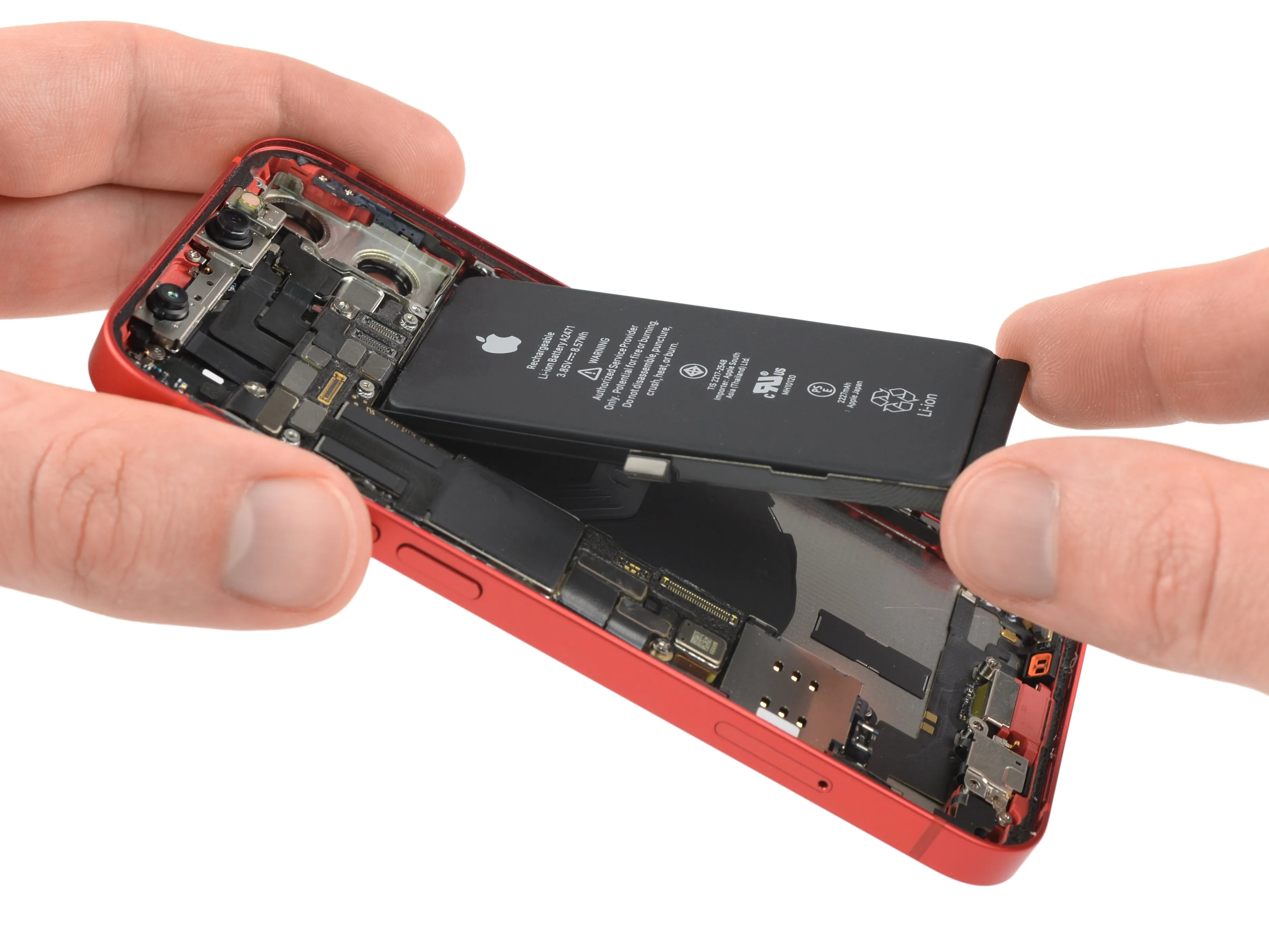

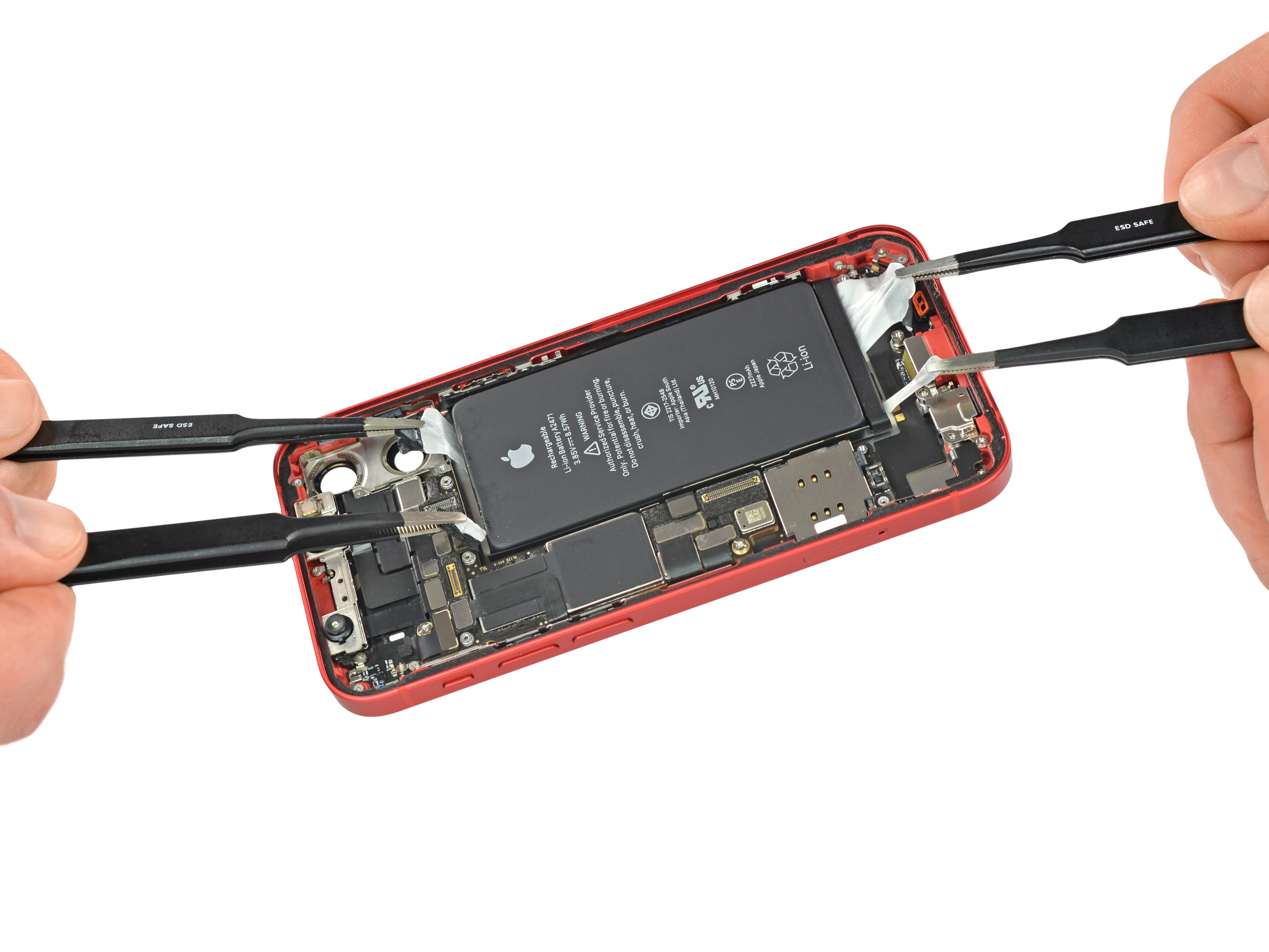

Возьмите пинцет и потяните! Эти стандартные растягивающиеся вкладки очень велики по сравнению с их миниатюрным домом, но у нас есть силы для этого мини.

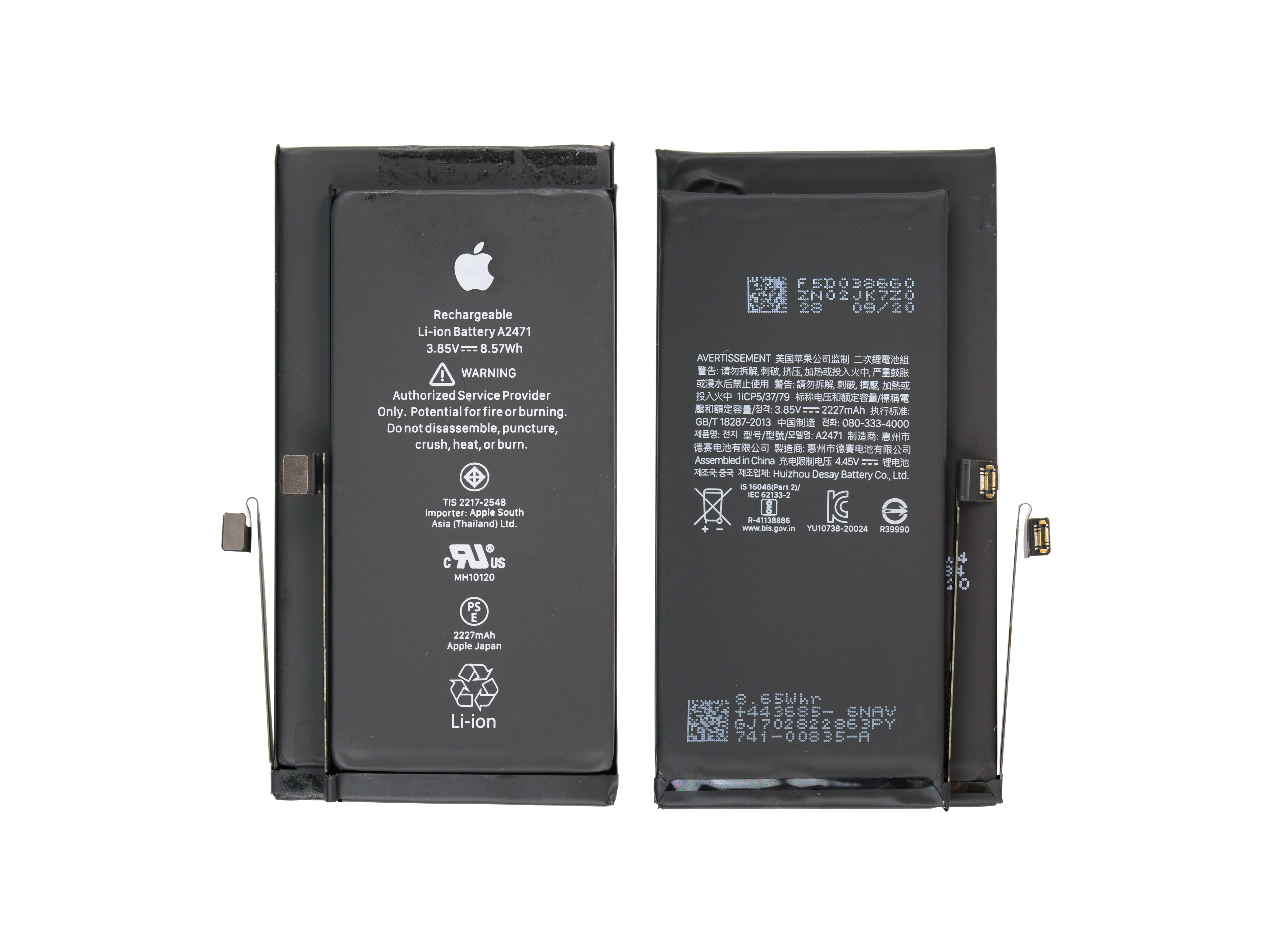

Этот мини-аккумулятор обладает удивительной емкостью 8,57 Втч. Это больше, чем у iPhone SE 20206,96 Втч, но по понятным причинам не дотягивает до 10,78 Втч у стандартного 12 на который он ставится.
В то время как три его более крупных собрата предлагают 15 Вт беспроводной зарядки, mini потребляет сок на чуть менее жаждущих 12 Вт.
Тем не менее, при подключении к сети все четыре телефона заряжают свои аккумуляторы с помощью быстрой зарядки мощностью 20 Вт. Беспроводная зарядка никогда не является идеальным выбором.
Хотя разъемы аккумулятора такие же, как у iPhone 12 Pro Max, батарея Pro Max немного слишком много для мини, чтобы с ним справиться.
Шаг 8

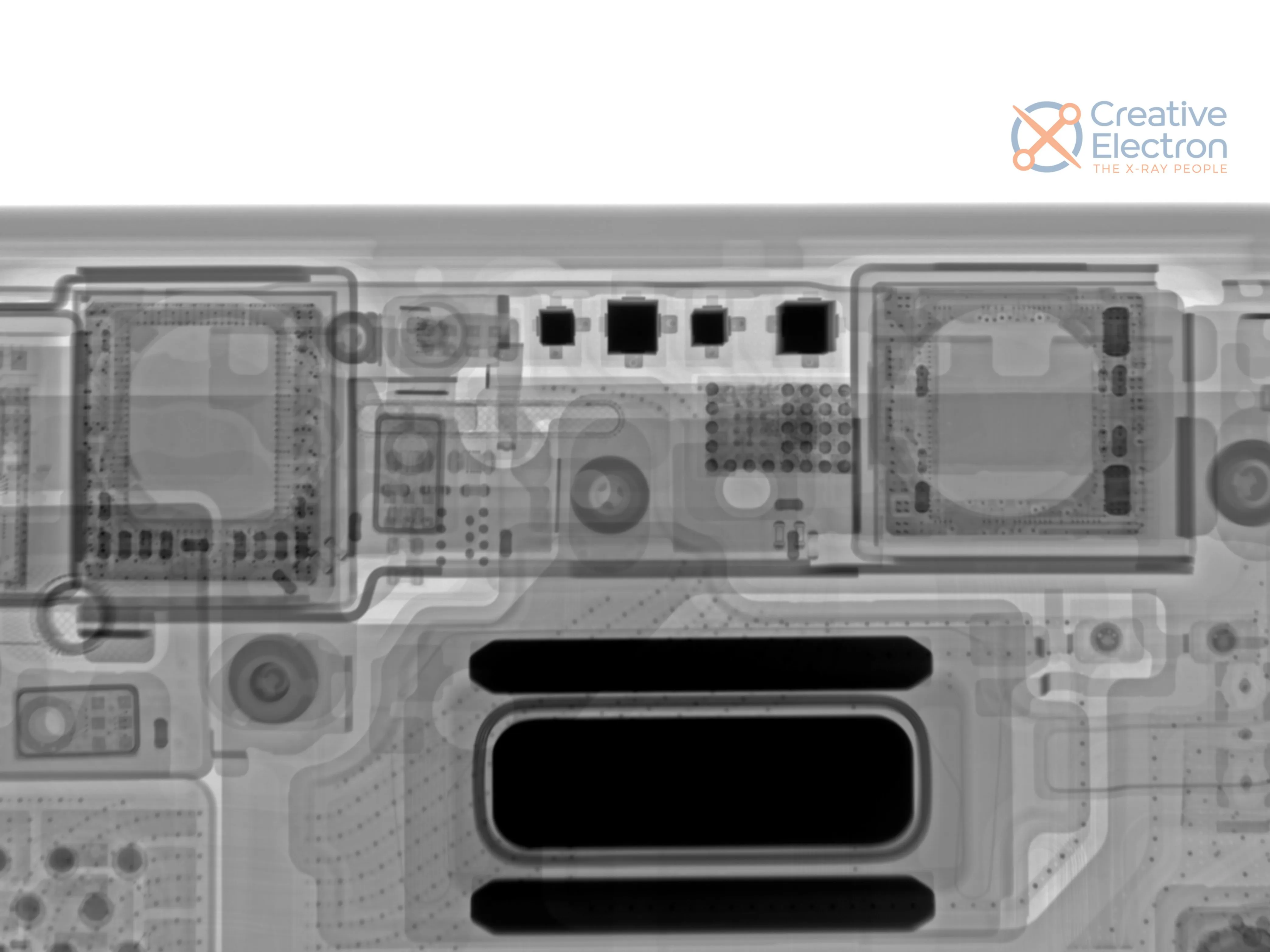

Мы вернулись после столь необходимого кошачьего сна! Но супергерои никогда не спят, и Creative Electron спасла день, сделав этот аккуратный рентгеновский снимок.

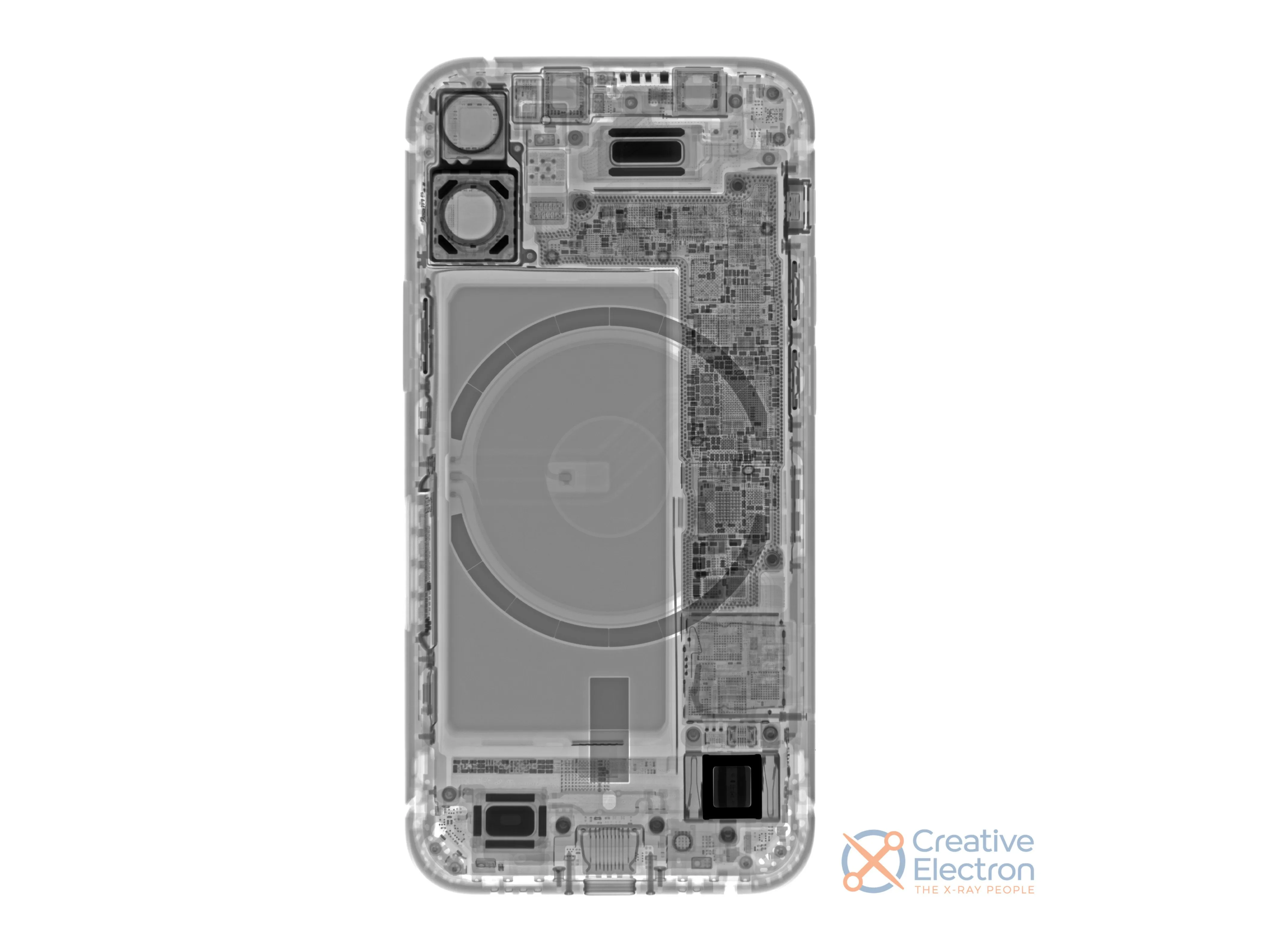

Что мы можем узнать? Как обычно, темные кусочки - это плотные, часто магнитные части телефона, а именно:
Магниты OIS на нижней камере, наушнике и динамиках, а также крошечный тактильный движок.
Возможно, наиболее интересным является то, что кольцо MagSafe было миниатюризировано... вроде как.
Стандартная окружность MagSafe не совсем вписывается в этот миниатюрный телефон, поэтому правый и левый края круга были обрезаны.
Но что это за плотные пятна на верхней панели датчиков? Пришло время исследовать.
Шаг 9

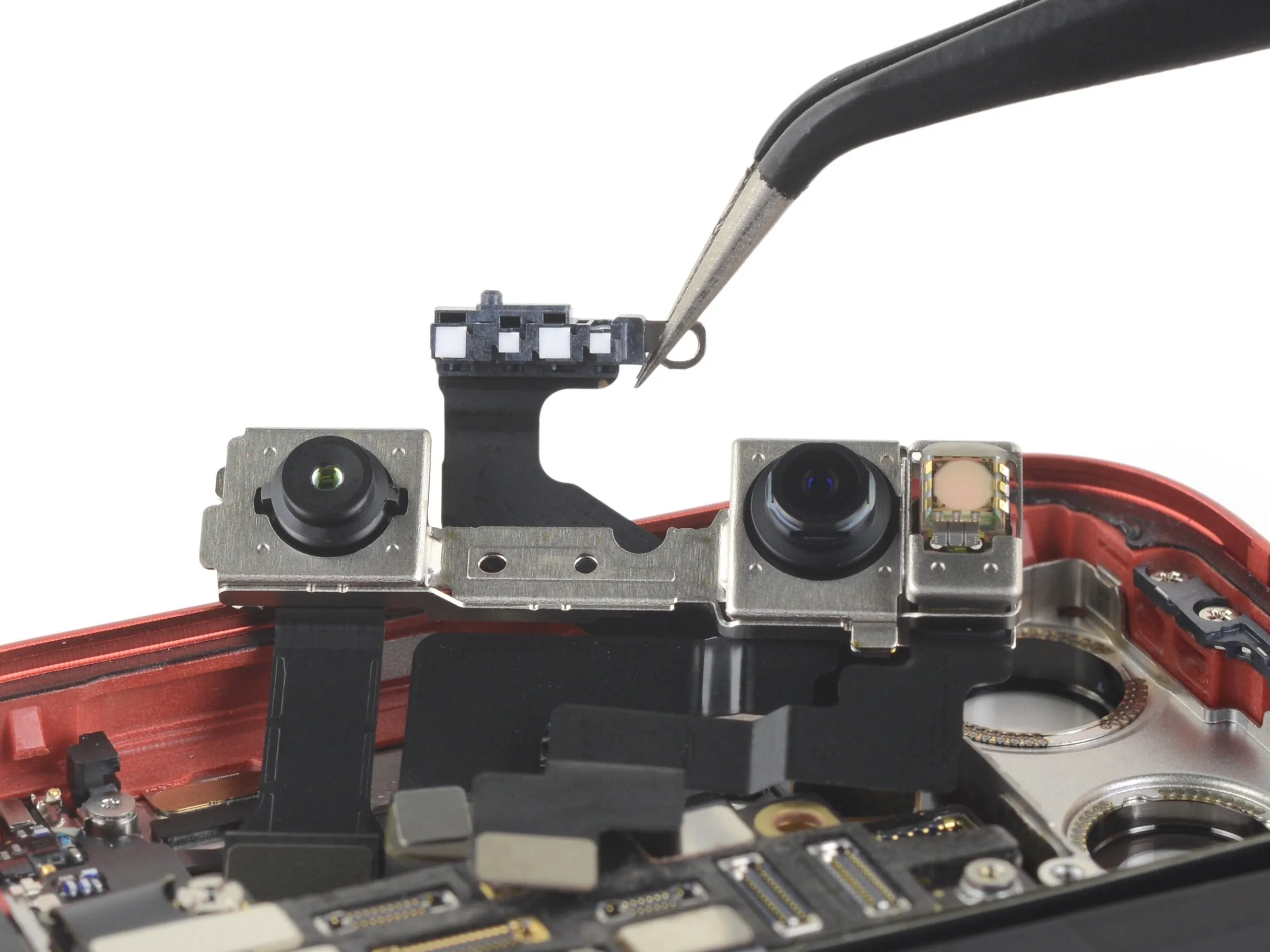

Лицевые камеры в США снова получили немного больше, чем в версия для ЕС не было.
Мы увидели эти загадочные квадратики во время разбора iPhone 12. Они живут в небольшом пространстве между модулями камеры Face ID, примерно там, где вы могли бы ожидать найти датчик освещенности в старых iPhone.
Их отсутствие в iPhone ЕС может свидетельствовать о том, что это третья мм-волновая антенна (хотя она не похожа ни на одну из знакомых нам мм-волновых антенн). Мы попробовали облучить ее рентгеновскими лучами, но она отказалась разговаривать.
Это заставляет задуматься, не заработал ли кто-то в Apple свою зарплату за год, миниатюризируя датчик освещенности еще больше, чтобы освободить это место. Куда он делся?

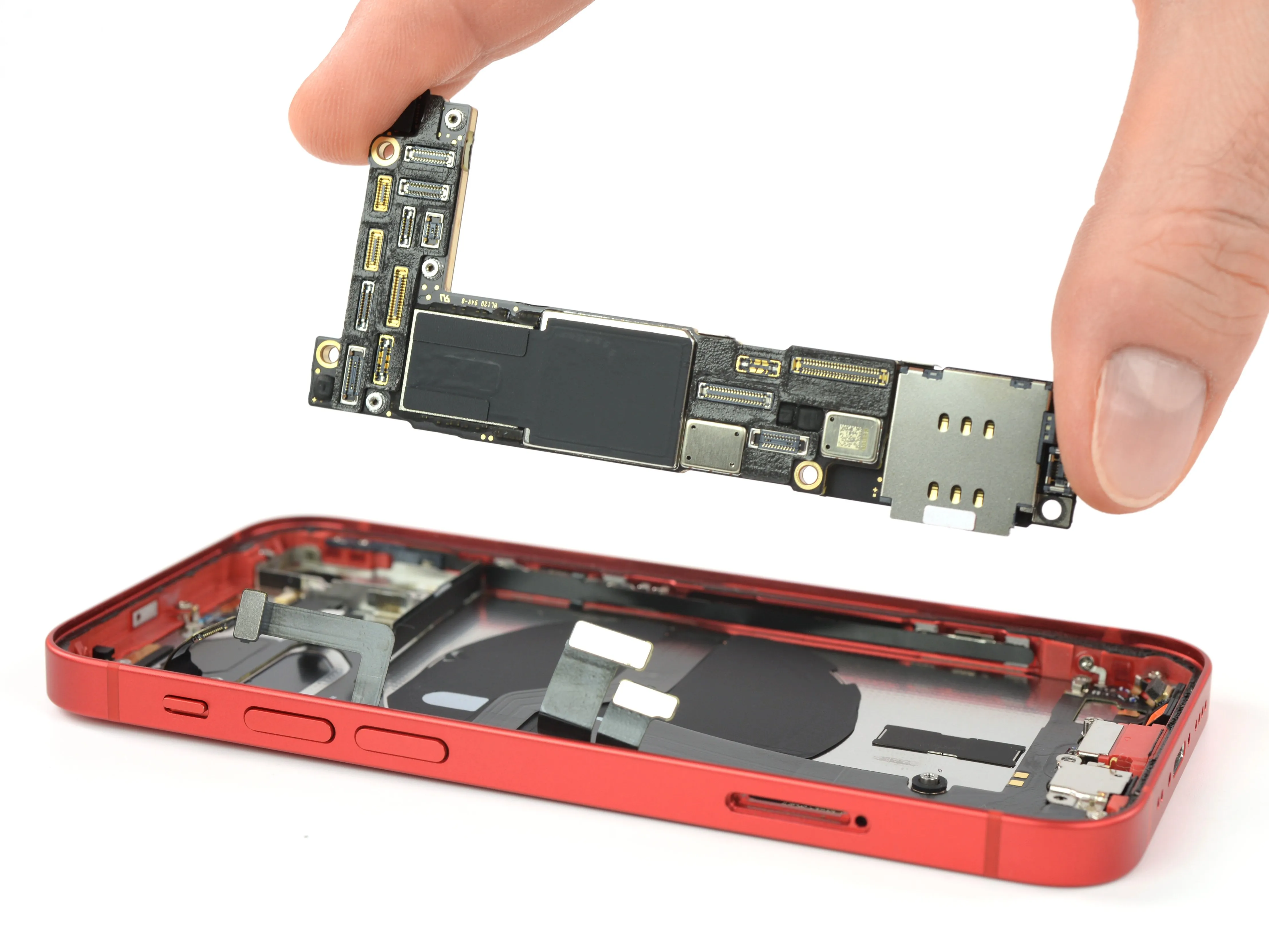

Логическая плата выходит из своего нового дома вдоль левого края, как и у ее 12-дюймовые собратьяосвободив место для мощных камер заднего вида справа.
На американской плате к нижней стороне припаян гибкий кабель антенны mmWave (который мы отпаяли вне сцены). Американские ремонтники, будьте осторожны - не пытайтесь выдернуть плату!
Шаг 10

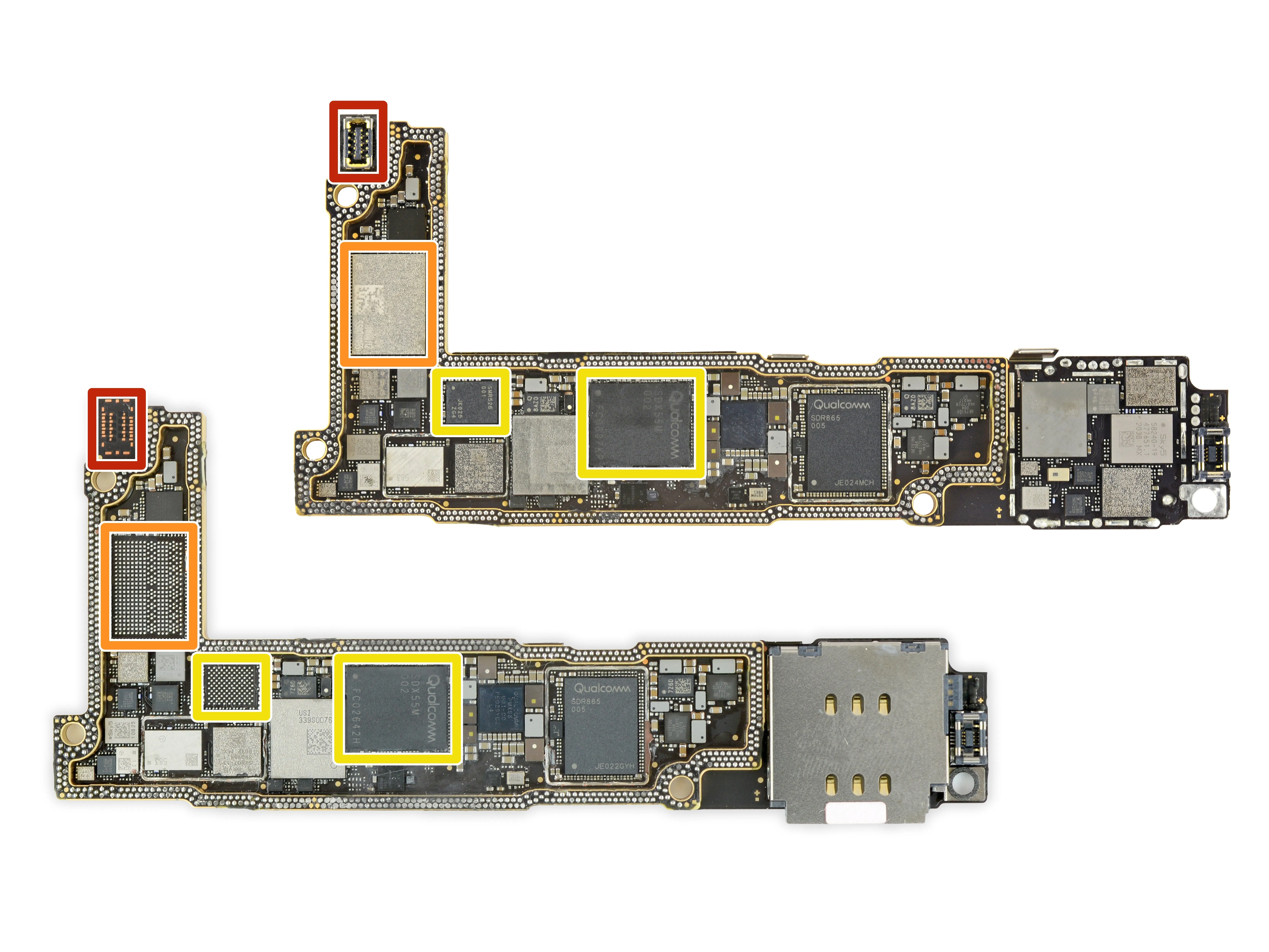

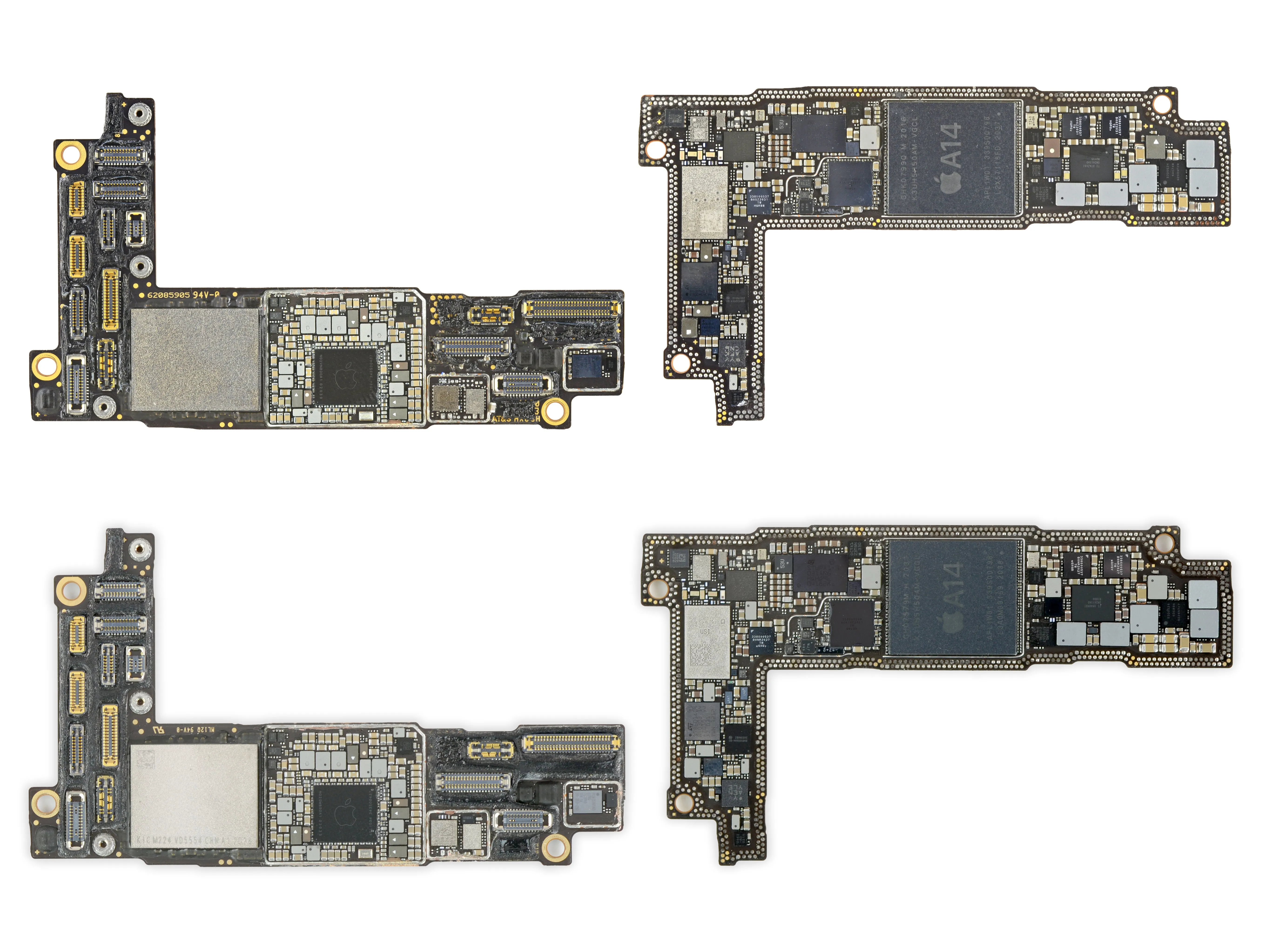

Давайте проверим эти логические платы сэндвичи. Для справки, на этих изображениях американская версия находится сверху, EU - снизу. (Не читайте об этом - просто так упали чипы).
Сначала о сходстве - верхние секции US и EU идентичны и имеют одинаковое расположение микросхем с обеих сторон.

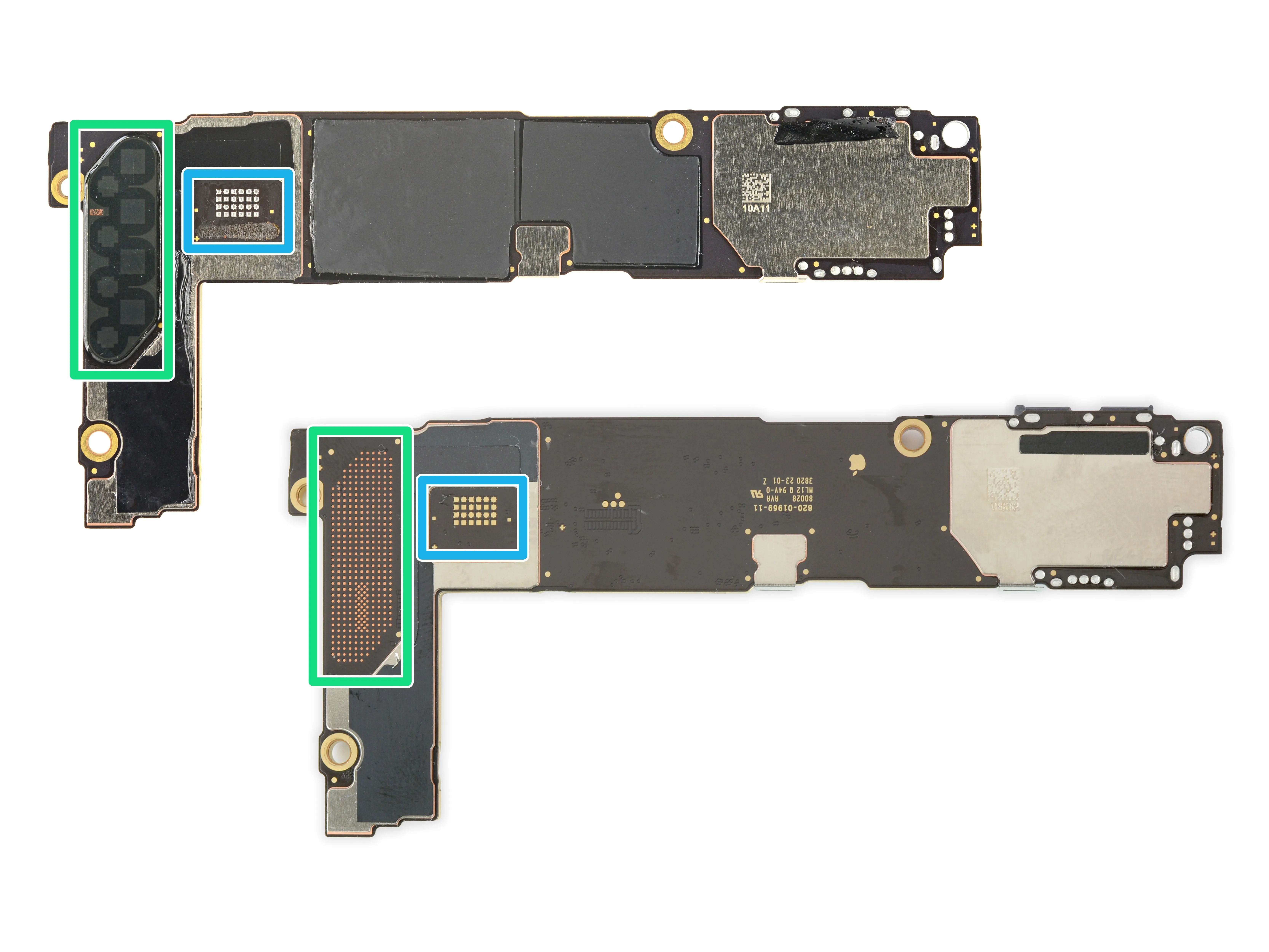

Нижние секции немного интереснее. (Примечание: SIM-ридеры одинаковые, но мы отсортировали их только от американской версии). Вот где американская плата начинает вмещать все эти mmWave-технологии:
Дополнительный разъем, который подключается к передней mmWave-антенне, упомянутой в предыдущем шаге.
Фронтальный модуль Murata 1XR-482 mmWave
ИС промежуточной частоты Qualcomm SMR526, работающая в связке с модемом Qualcomm SDX55M 5G
Еще одна антенна mmWave прямо на плате
К этому патчу припаян гибкий кабель, который подключается к боковой грани ммВолновой антенны
Шаг 11


Разобравшись в тонкостях сэндвичей США и ЕС, перейдем к рассмотрению (в основном знакомых) американских кремниевых слоев:

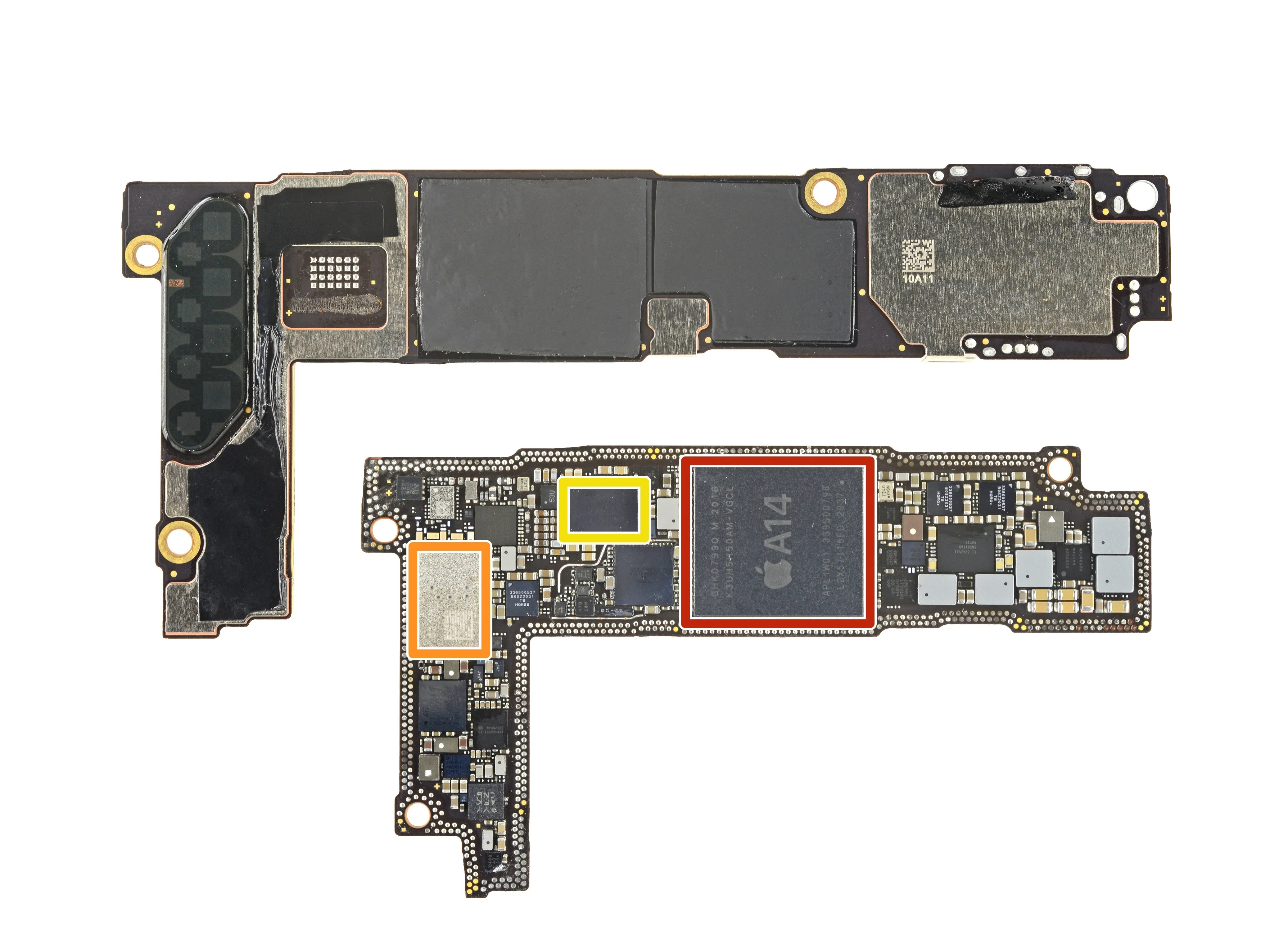

Apple APL1W01 A14 Bionic SoC с Micron MT53D512M64D4UA-046 XT:F 4 ГБ LPDDR4 SDRAM поверх него (такой же, как в iPhone 12/12 Pro)
1UEDСкорее всего, чип ультраширокополосной связи U1, аналогичный чипу USI в других iPhone.
ИС беспроводной зарядки STMicroelectronics STWPA1-3033ABM, возможно, что-то похожее на их STWBC-EP чип
KIC M224 BE0408 TWNA 12031, 64 ГБ флеш-память NAND от Kioxia память
Qualcomm SDR865 Приемопередатчик для сетей 5G и LTE
Qualcomm SDX55M 5G модем-РЧ система и ИС промежуточной частоты SMR526
ИС управления питанием Apple APL1094
Комментарии к шагу
Из любопытства, почему в 'Делаете.ру' всегда говорится, что матрица Apple SoC 'наслоена' на матрицу(ы) SDRAM? Разве SDRAM не всегда находится сверху в конфигурации PoP?
Скорее всего, это связано с отсутствием технических знаний о внутреннем устройстве. Процессорный чип имеет гораздо больше входов/выходов, и чтобы вывести их на материнскую плату, SoC должен находиться непосредственно над ней. Начиная с iPhone 3 Apple использует технологию PoP для размещения чипов DRAM поверх SoC.
Спасибо, что указали на это! Мы знали об этомно в какой-то момент красивая трафаретная печать пересилила нашу техническую интуицию. Я исправлю пулю.
'K3UH5H50AM' на маркировке чипа - это номер детали DRAM от Samsung Electronics а не Micron, как в модели 12 Pro.
Шаг 12

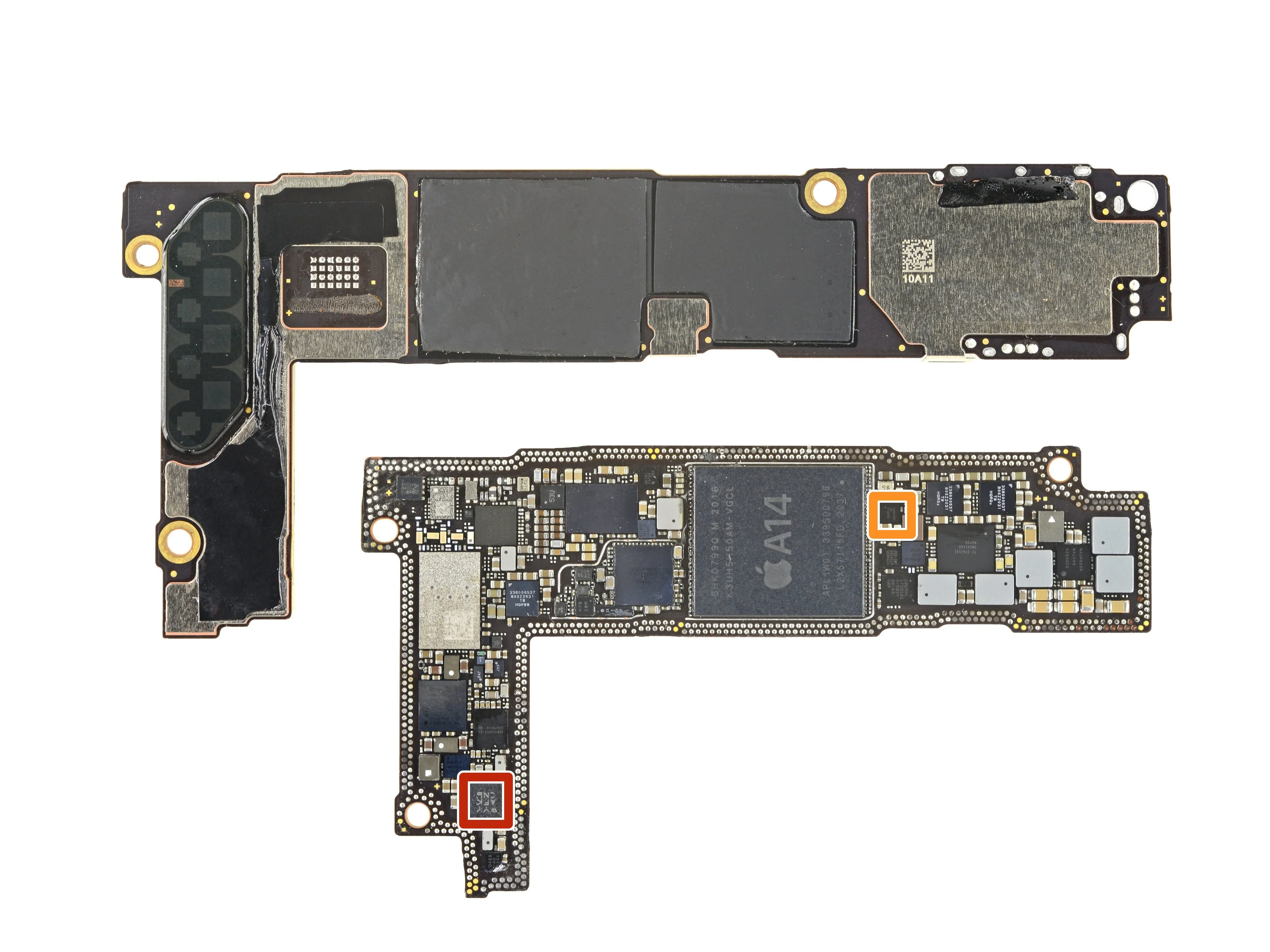

Идентификация ИС на печатной плате процессора продолжается:

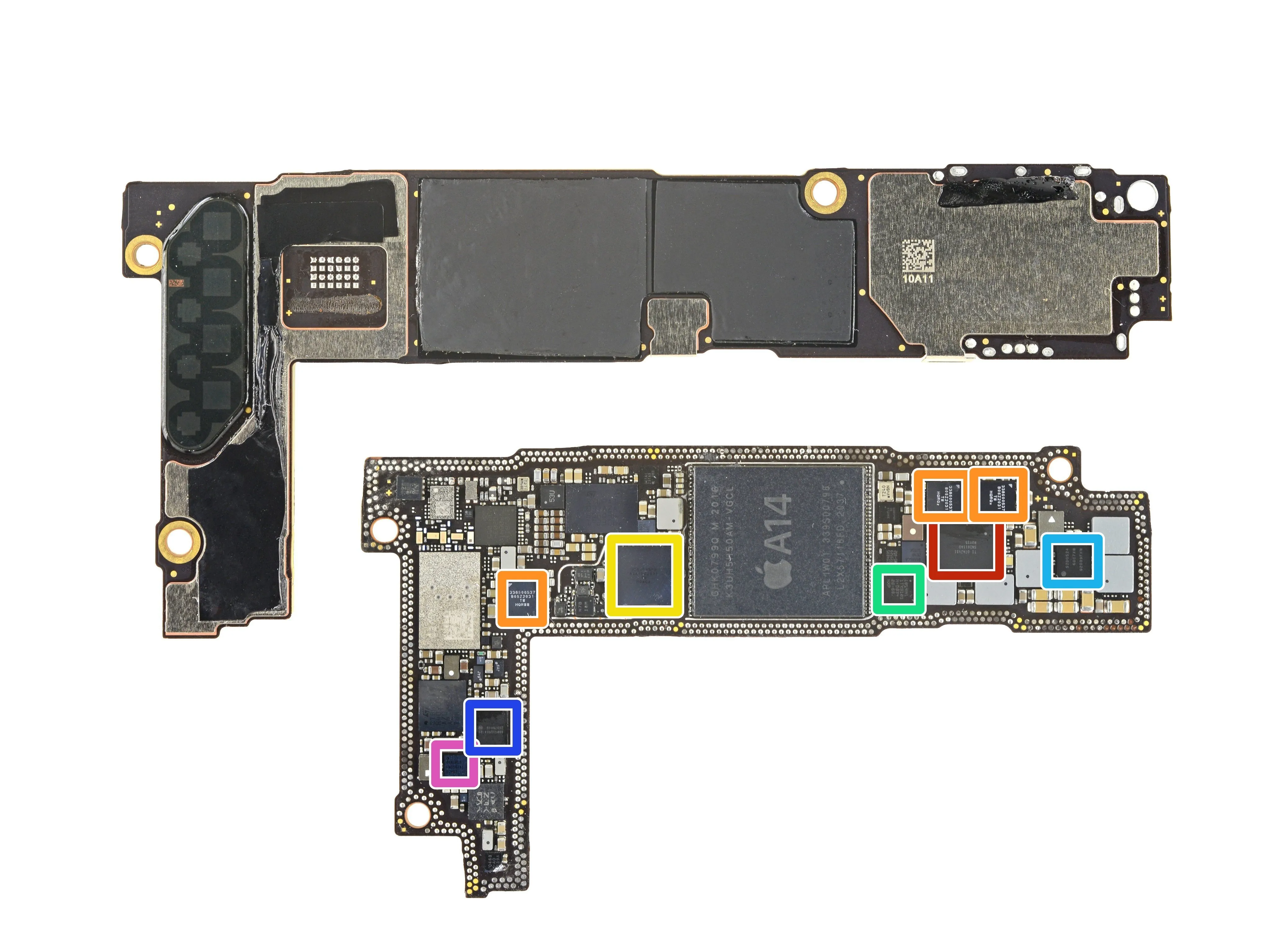

Зарядное устройство для литий-ионных аккумуляторов Texas Instruments SN2611A0
Монофонический аудиоусилитель Apple/Cirrus Logic 338S00537
Apple/Cirrus Logic Неизвестный аудиокодек
NXP Semiconductor CBTL1614A1 Мультиплексор порта дисплея
Samsung S2DOS24 Управление питанием дисплея
Apple 338S00564-B0 ? Управление питанием
Texas Instruments LM3562A1 Драйвер светодиодов
Шаг 13

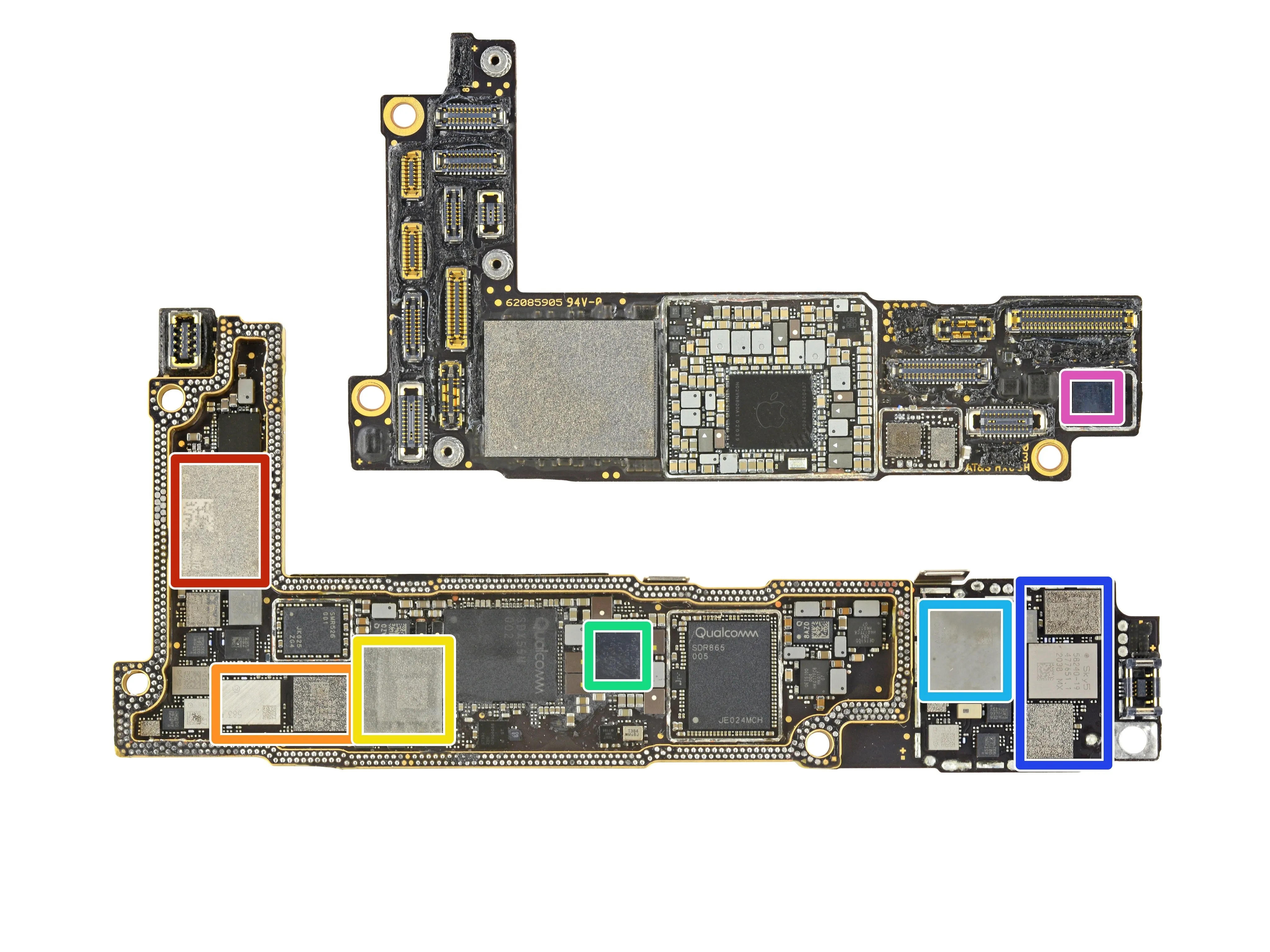

И еще немного американского кремния:
фронтальный модуль Murata 1XR-482 mmWave
Модули приема разнородных сигналов Murata 583 и Skyworks 53807
USI 339S00761 модуль WLAN / Bluetooth
ИС управления питанием Qualcomm PMX55
Усилитель мощности Avago 8200 в высоком/среднем диапазоне со встроенным дуплексером
Усилители мощности Skyworks 5824x
Broadcom BCM15960A0
Комментарии к шагу
BCM15960A0 вызывает некоторое недоумение - зачем Apple понадобился сопроцессор префиксного поиска/индексированной базы данных такого размера в iPhone? Обычно они используются для IP-маршрутизации на очень высоких (100 Гбит+) скоростях с использованием больших таблиц правил, как в маршрутизаторах коммерческого класса или коммутационном оборудовании.
Более того, почему он должен быть изолирован таким образом на плате - и не присутствовать ни в одной другой модели?
Согласен, я не думаю, что связанная спецификация имеет какое-либо отношение к тому, что находится в разборе. Удалено.
Шаг 14

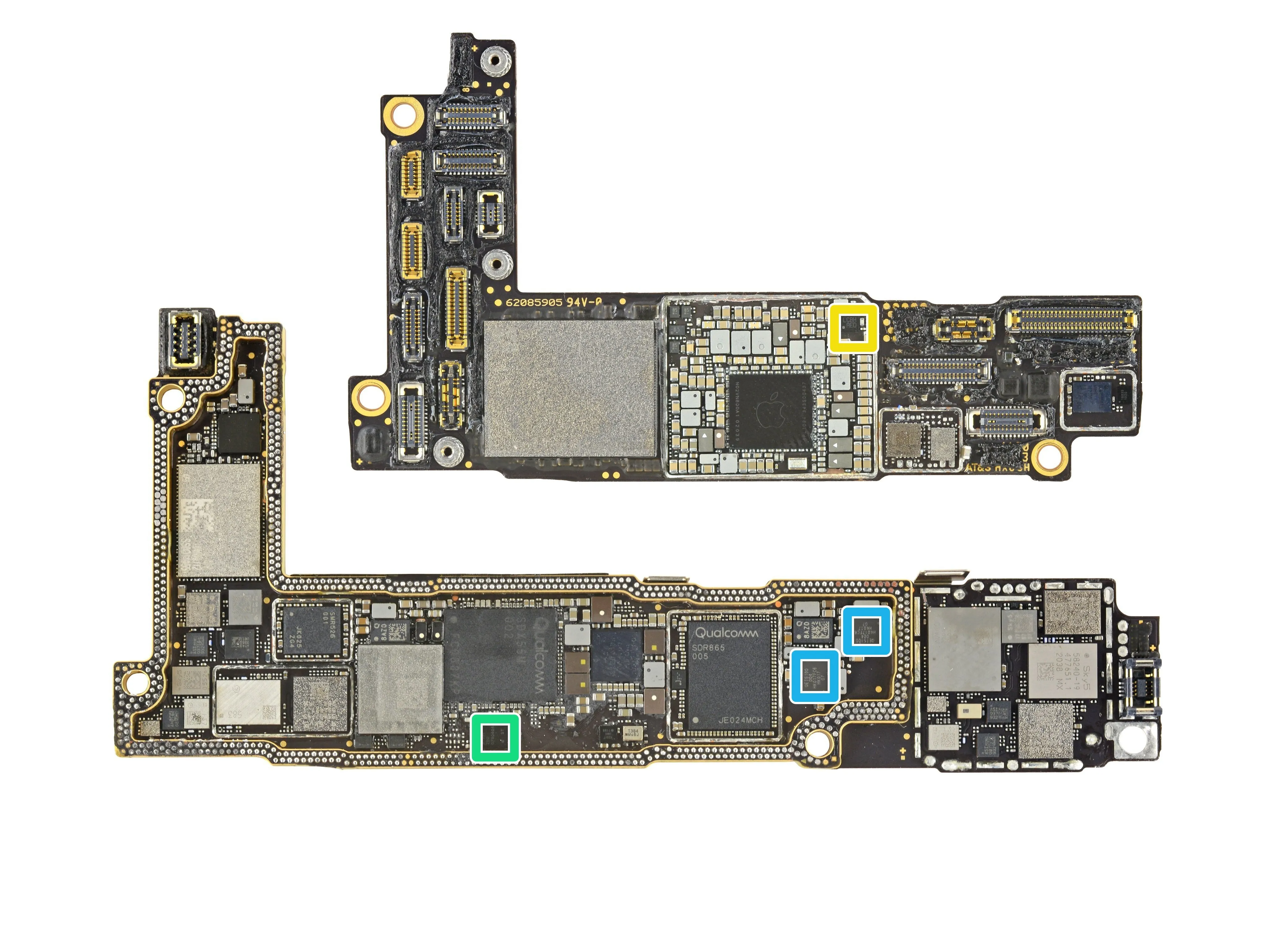

Идентификация микросхем, продолжение:
Неизвестный акселерометр Bosch Sensortec
Texas Instruments SN61280 DC-DC-преобразователь для литий-ионных аккумуляторов
Maxim Integrated MAX8510 120 мА LDO-регулятор
STMicroelectronics ST33JZ90 защищенный микроконтроллер
Qualcomm QET5100 трекер конвертов
Шаг 15



Как на следующий день после Дня благодарения, мы выбираем из остатков, которые лежат в корпусе.

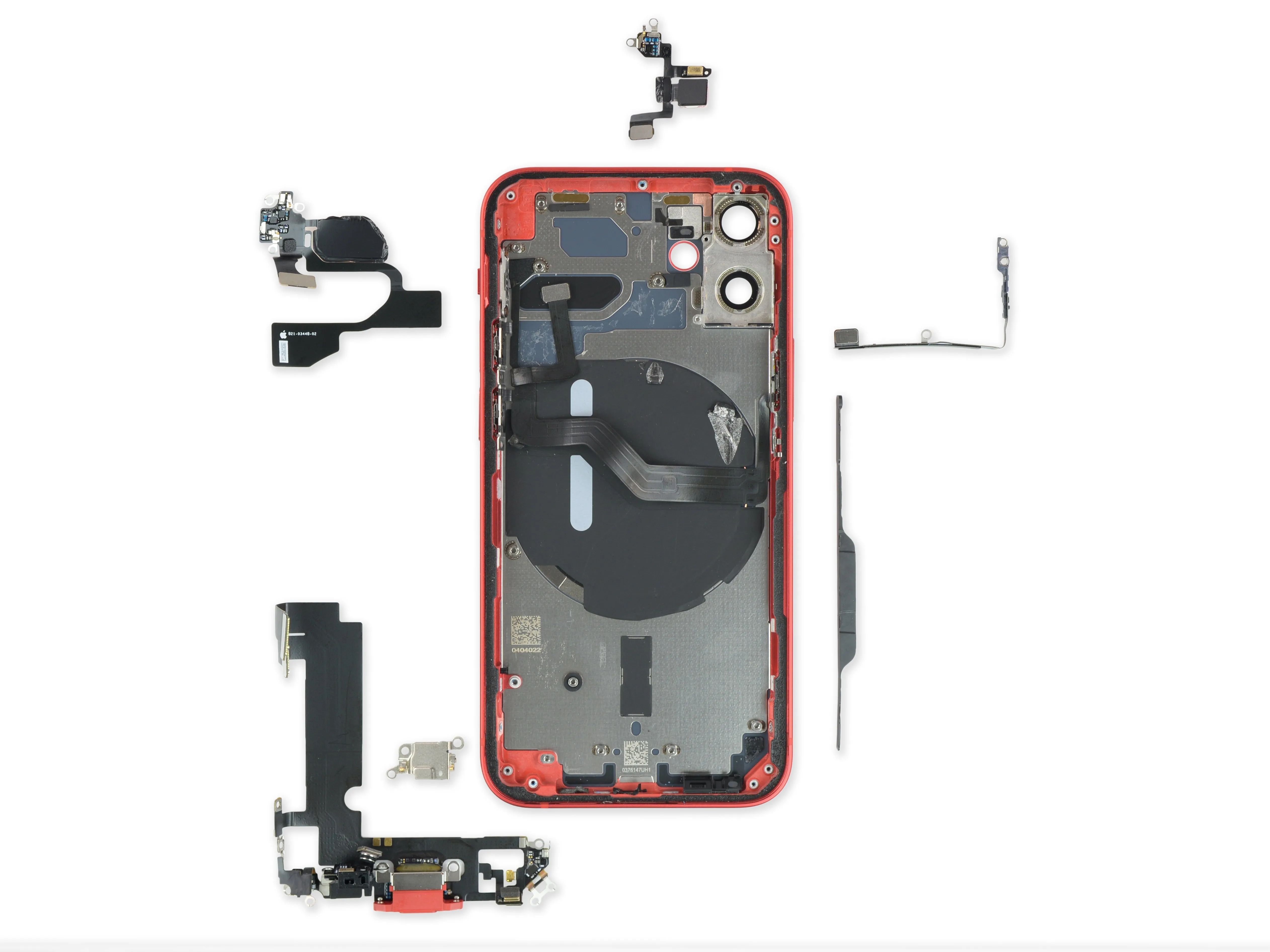

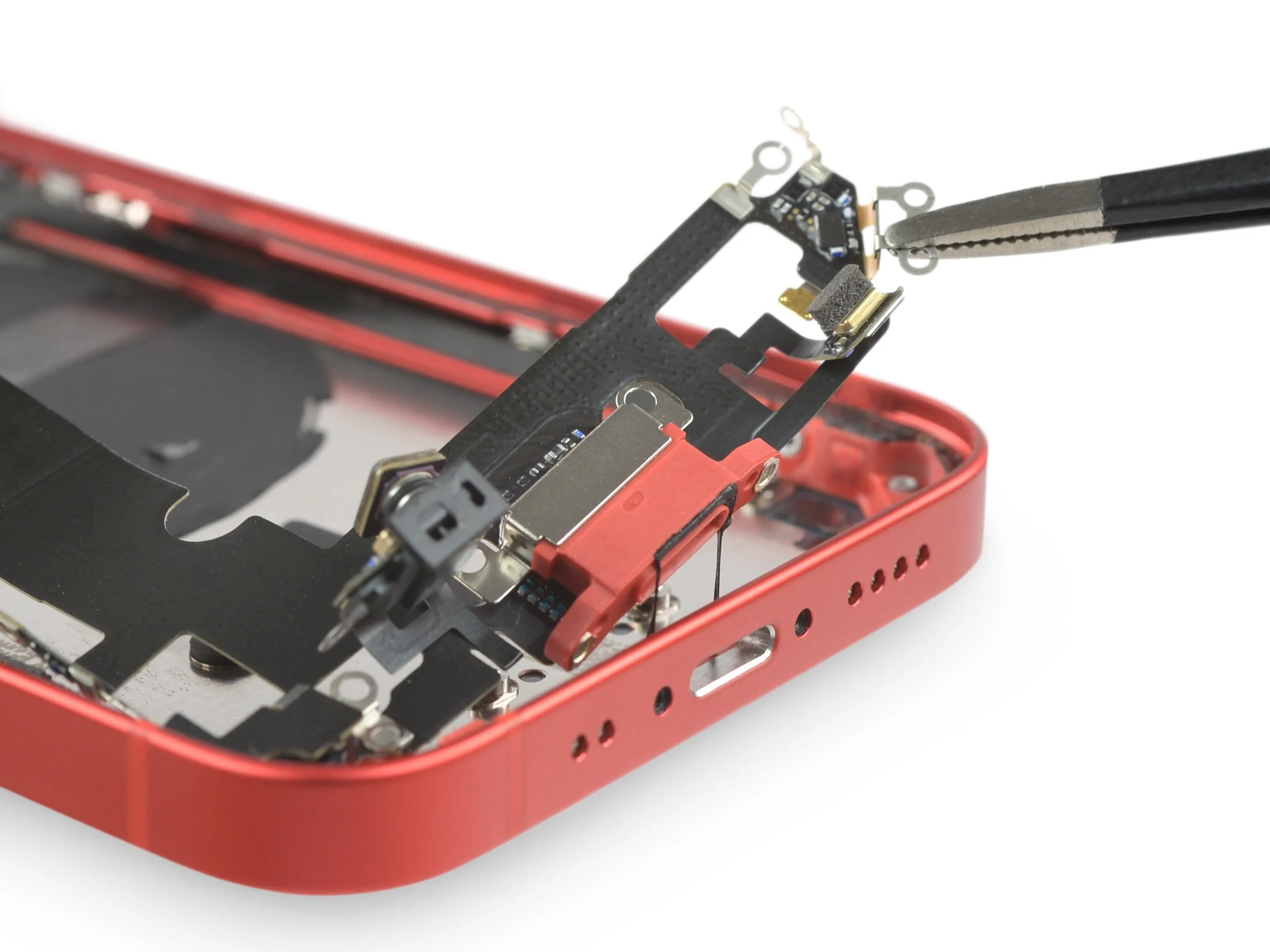

Мы вытаскиваем несколько ленточных кабелей, антенны, микрофоны, модуль вспышки и разъем Lightning.

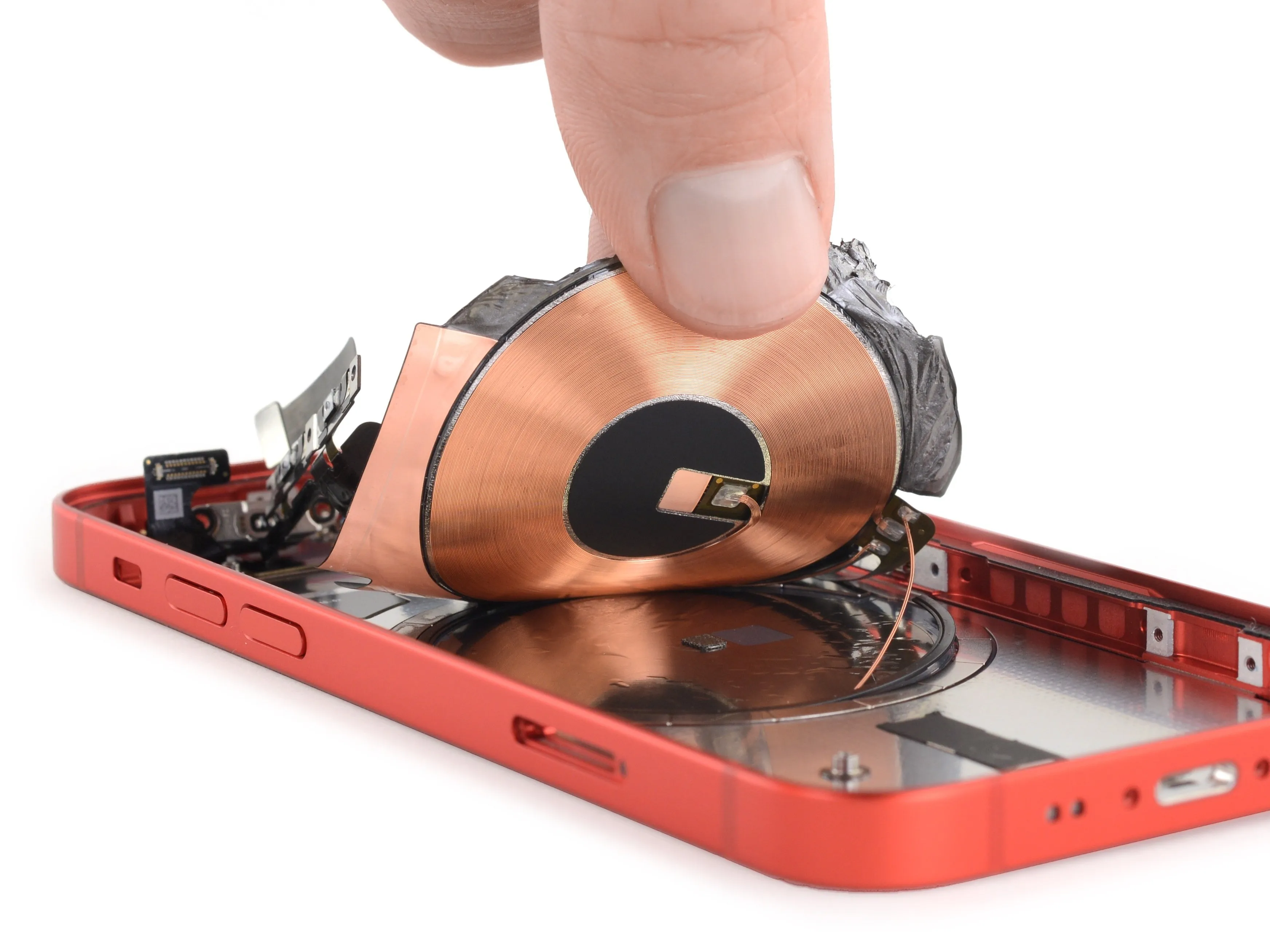

В подражание своим более крупным собратьям, последний компонент, который попадает к нам, - это катушка MagSafe и кнопка в сборе..
Неудивительно, что mini слишком миниатюрен для некоторых вертикальных беспроводных зарядных устройств, поскольку просто не хватает, чтобы катушки выстроились в ряд.
Шаг 16

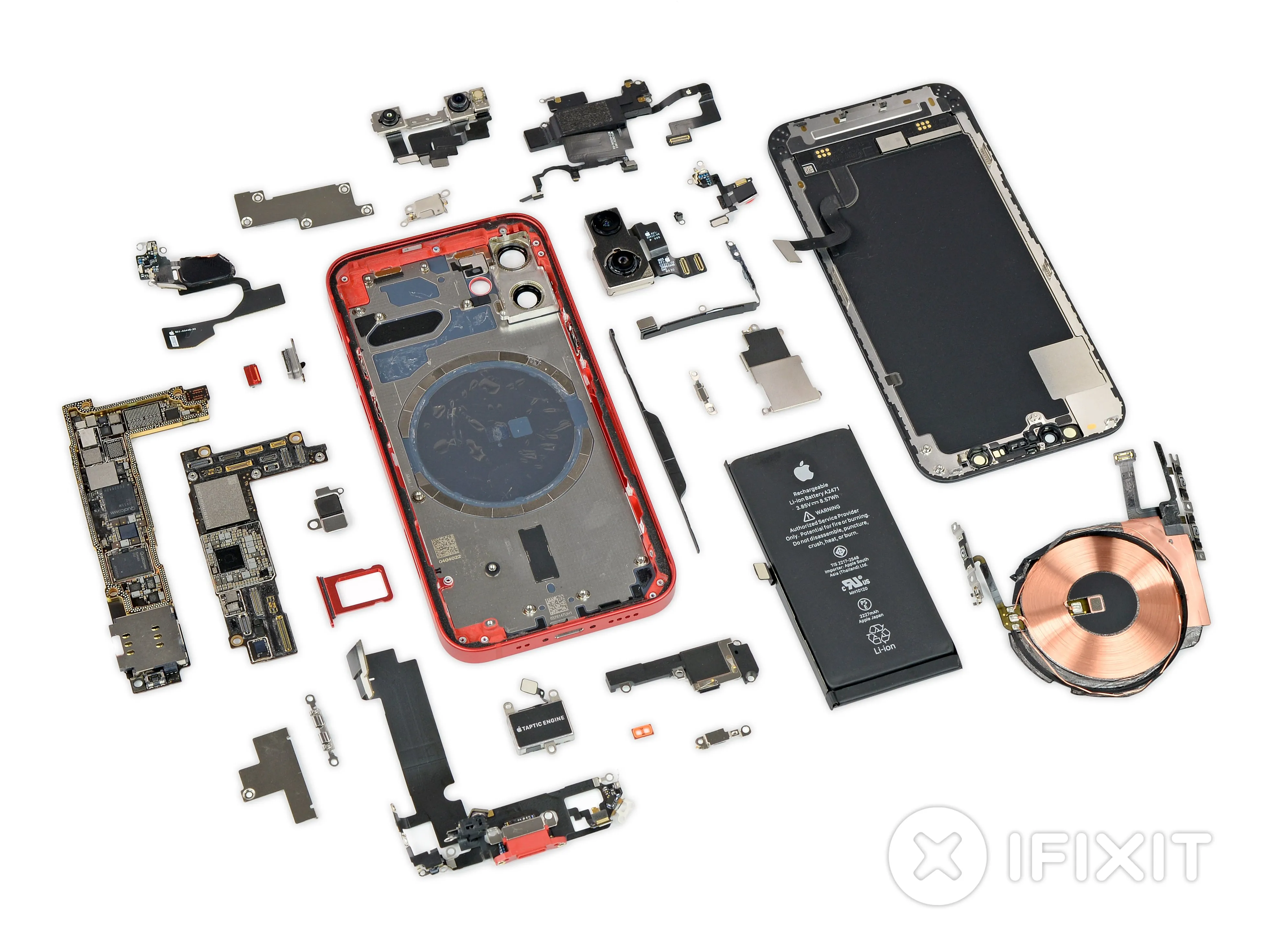

iPhone 12 mini - это маленький телефон с большими амбициями. Мы удивлены тем, насколько знакомыми выглядят внутренние компоненты по сравнению с другими iPhone этого года, учитывая разницу в размерах между ними.
Миниатюризация таких компонентов, как динамик и Taptic Engine, позволяет сэкономить место, но емкость аккумулятора все равно досадно уменьшается.
Что находится на противоположном конце спектра размеров iPhone? Следите за нашим разбором iPhone 12 Pro Max, который состоится в ближайшее время, или посмотрите прямую трансляцию для просмотра.
И последнее, но не менее важное: удалось ли mini набрать большое количество баллов по нашей шкале ремонтопригодности? Продолжайте прокручивать страницу, чтобы узнать это.
Вывод
- Два наиболее распространенных вида ремонта смартфонов - дисплей и аккумулятор - имеют здесь хорошие приоритеты.
- Большинство основных компонентов достаточно модульные и могут быть доступны/заменены самостоятельно.
- Специализированные винты усложняют ремонт, но остаются предпочтительными по сравнению с чрезмерным использованием клея.
- Меры по защите от воды усложняют многие виды ремонта, но защищают от (крайне сложного) повреждения водой.
- Стекло, покрывающее заднюю часть корпуса, хрупкое и непрактичное для замены - одно падение может привести к необходимости замены всего корпуса iPhone.
Оценка ремонтопригодности
Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
