Разборка iPhone 12 Pro Max

Введение

Мы разобрали мини iPhone и два средних iPhoneно самый большой мы оставили напоследок: iPhone 12 Pro Max. Если вы видели нашу прямой эфир на прошлой неделе, то вы получили представление о том, что он собой представляет, но мы хотели большего (и наши DM говорят нам, что вы тоже хотите)! Пришло время дать этому полноразмерному телефону полный разбор.

Чтобы испытать камеру iPhone 12 Pro Max на прочность, мы тайно сделали две фотографии в этой статье с помощью приложения Halide. приложение Halide camera. Сможете ли вы заметить их? Делайте ставки, а затем прокрутите страницу вниз до Шаг 14 чтобы узнать ответ.

P.S. Если вам понравилось то, что вы видите, вам стоит следить за каналом Делаете.ру YouTube-канал, Instagram и Twitter, потому что если вы любите разборки и подробные обзоры техники, то это лучшие места, чтобы поймать их все. В то же время подпишитесь на нашу рассылку чтобы быть в курсе других наших проделок. P.P.S. Не пропустите наш гид по подаркам к праздникам, в котором вы найдете самые свежие предложения Делаете.ру, и следите за тем, что рифмуется с пчелиными молниями, которые появятся в этот понедельник.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone 12 Pro Max

• И снова в пролом! Вот статистика этого последнего босса iPhone:

• A14 Bionic SoC с нейронным движком четвертого поколения

• 6,7-дюймовый (2778 x 1284 пикселей) OLED-дисплей Super Retina XDR с широким цветовым охватом P3 и True Tone

• Тройная система камер 12 МП с широкоугольной ƒ/1,6 (OIS), сверхширокоугольной ƒ/2,4 и телефото ƒ/2,2 (OIS) камерами, с модулем LiDAR

• 6 ГБ оперативной памяти и 128 ГБ памяти (доступны конфигурации с 256 и 512 ГБ)

• 5G (суб-6 ГГц и mmWave), а также 4x4 MIMO LTE, 802.11ax Wi-Fi 6, сверхширокополосный (UWB), NFC и Bluetooth 5.0

• Беспроводная зарядка MagSafe мощностью 15 Вт

• Степень защиты IP68, водонепроницаемость на максимальной глубине до 6 метров в течение 30 минут в соответствии со стандартом IEC 60529

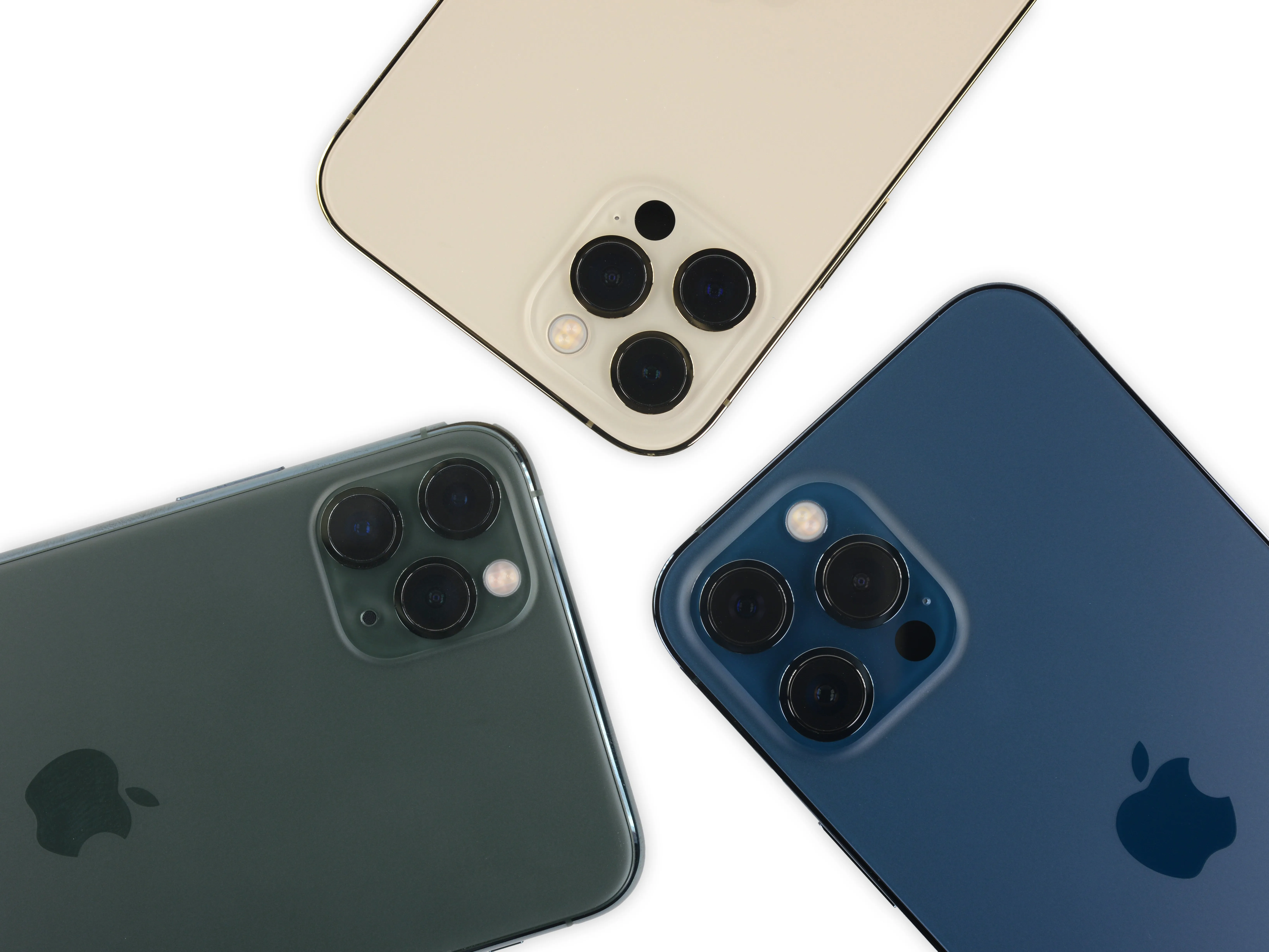

Шаг 2

• Если вы еще не слышали, квадрат - это новый круг... снова.

• Извините, но размер имеет значение - по крайней мере, когда речь идет о сенсорах камер. Для достижения предполагаемого 87-процентного улучшения работы в условиях низкой освещенности в 12 Pro Max используется самый большой сенсор в iPhone. Но прежде чем мы начнем ботать о камерах, давайте сравним айфоны с айфонами:

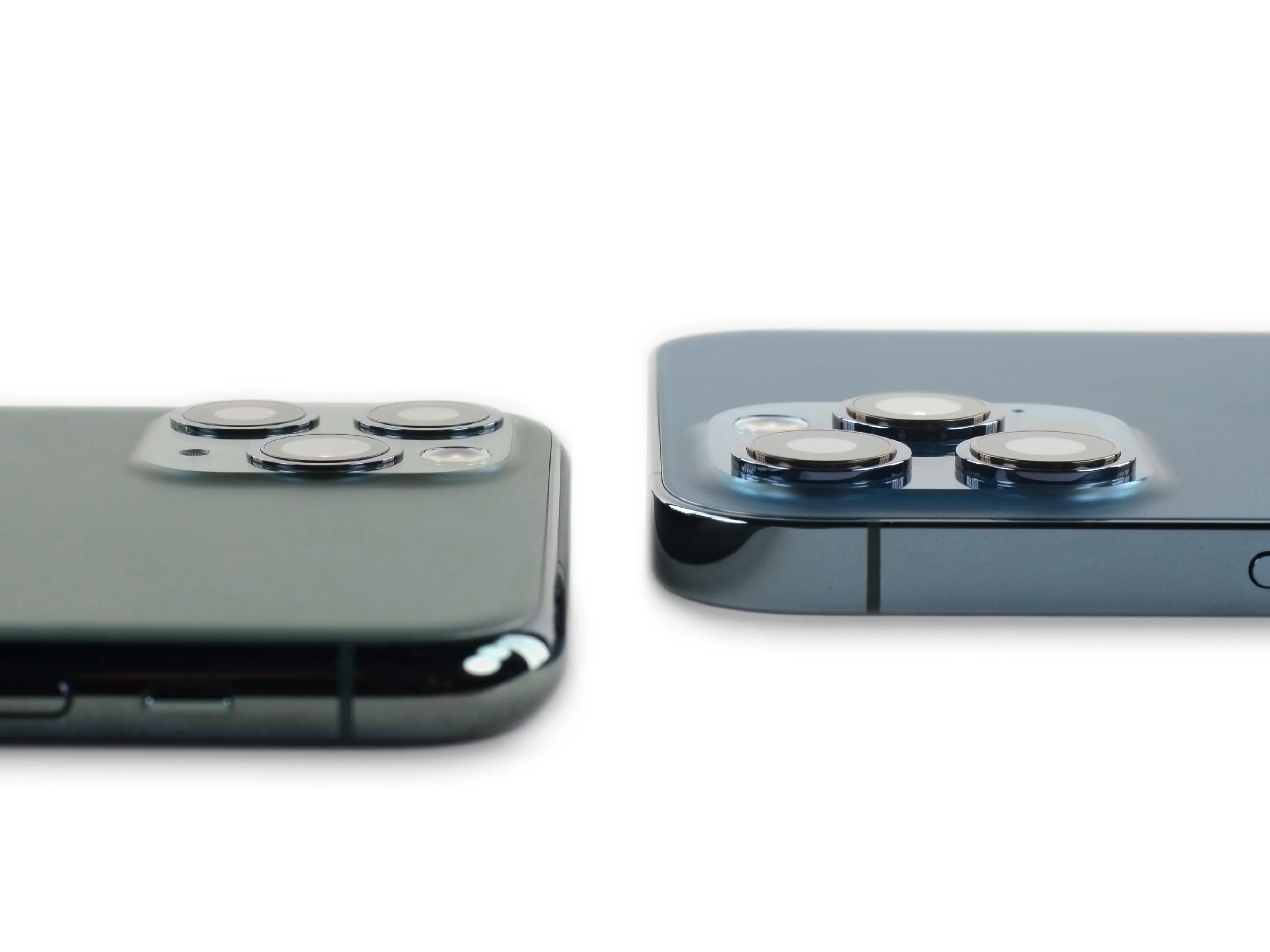

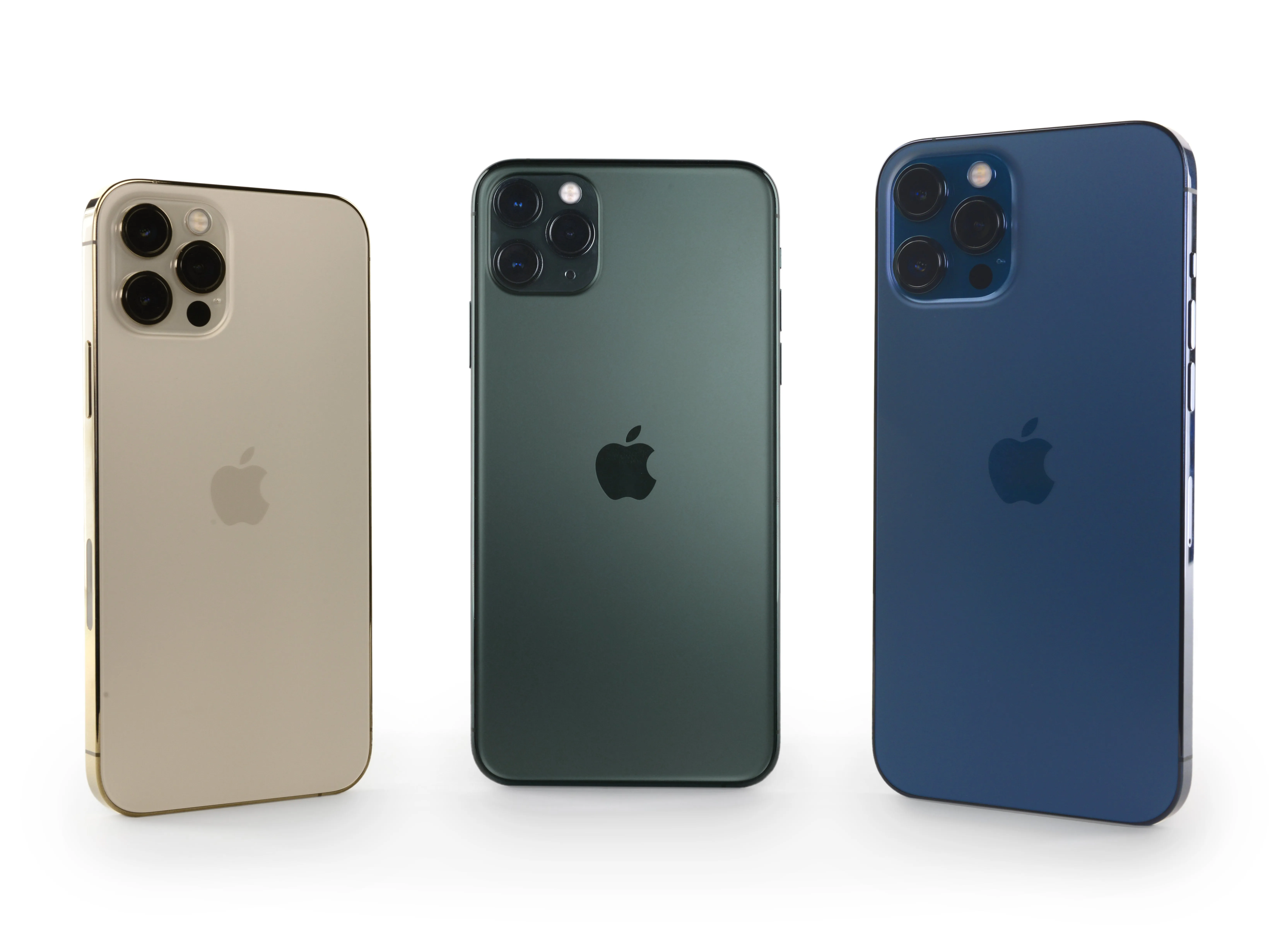

• Пробираясь к часам iPhone, мы видим зеленый iPhone 11 Pro Max, золотой iPhone 12 Pro и синий iPhone 12 Pro Max.

• Если вы любите большие вещи, то iPhone 12 Pro Max вам понравится. Все стало больше - даже бугорок камеры.

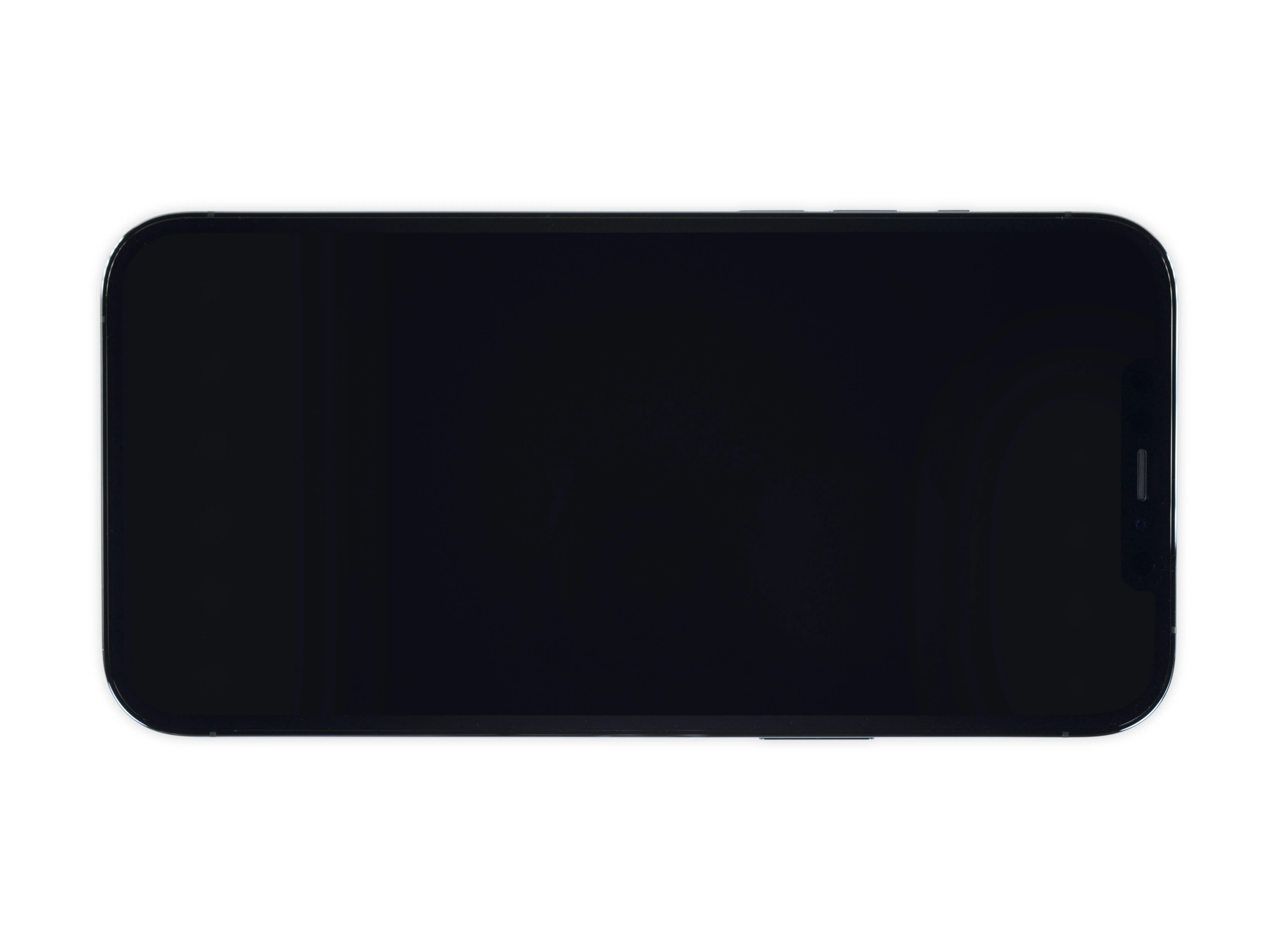

Шаг 3

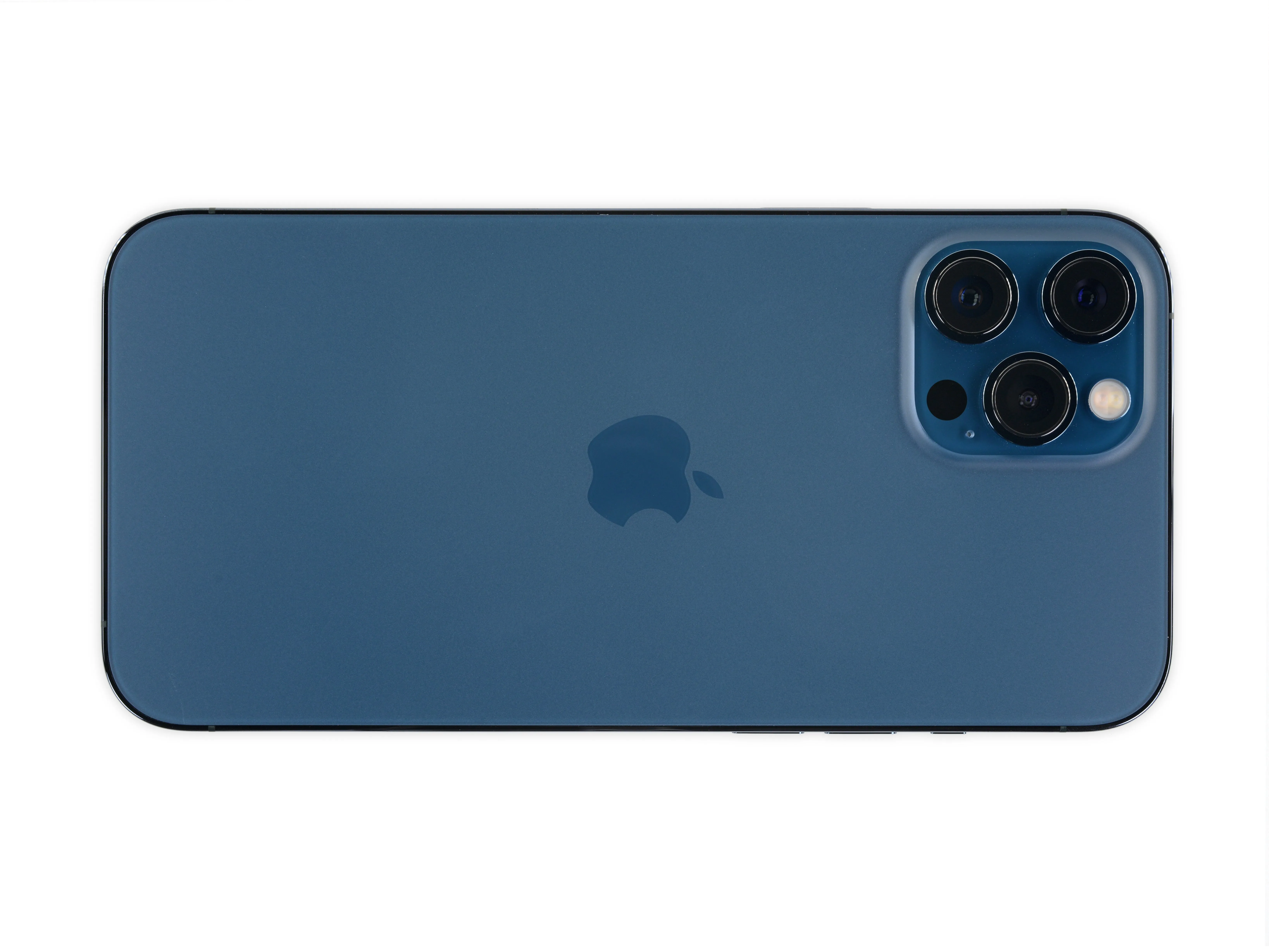

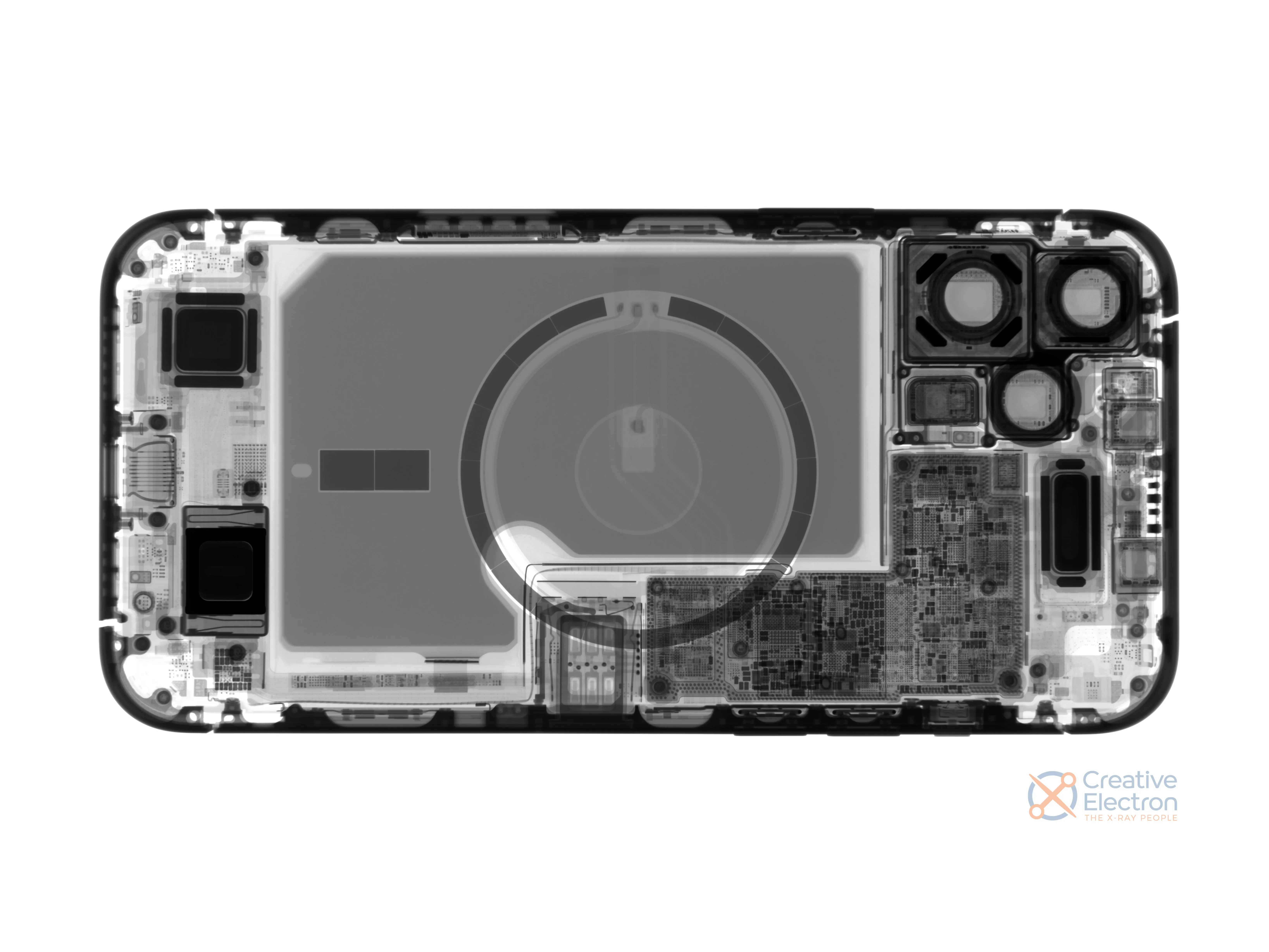

• Друзья не позволяют друзьям разбирать устройства без рентгеновского снимка. К счастью для нас, мы поддерживаем дружеские отношения с прекрасными ребятами из Creative Electron которые снабжают нас бесконечными рентгеновскими снимками.

• Основные элементы этого iPhone выглядят примерно так же, как и у остальных представителей семейства 12, но темная стальная рамка присуща только Pro. Кроме того, кольцо MagSafe, которое не помещалось даже в 12 mini выглядит очень маленьким в этом Max.

• Нам особенно интересно посмотреть на более широкую L-образную батарею, особенно потому, что мы были разочарованы скучный прямоугольник в Pro. Только Max держится на L, но, эй, другие iPhone? Вы все еще W в своем особом смысле.

Шаг 4

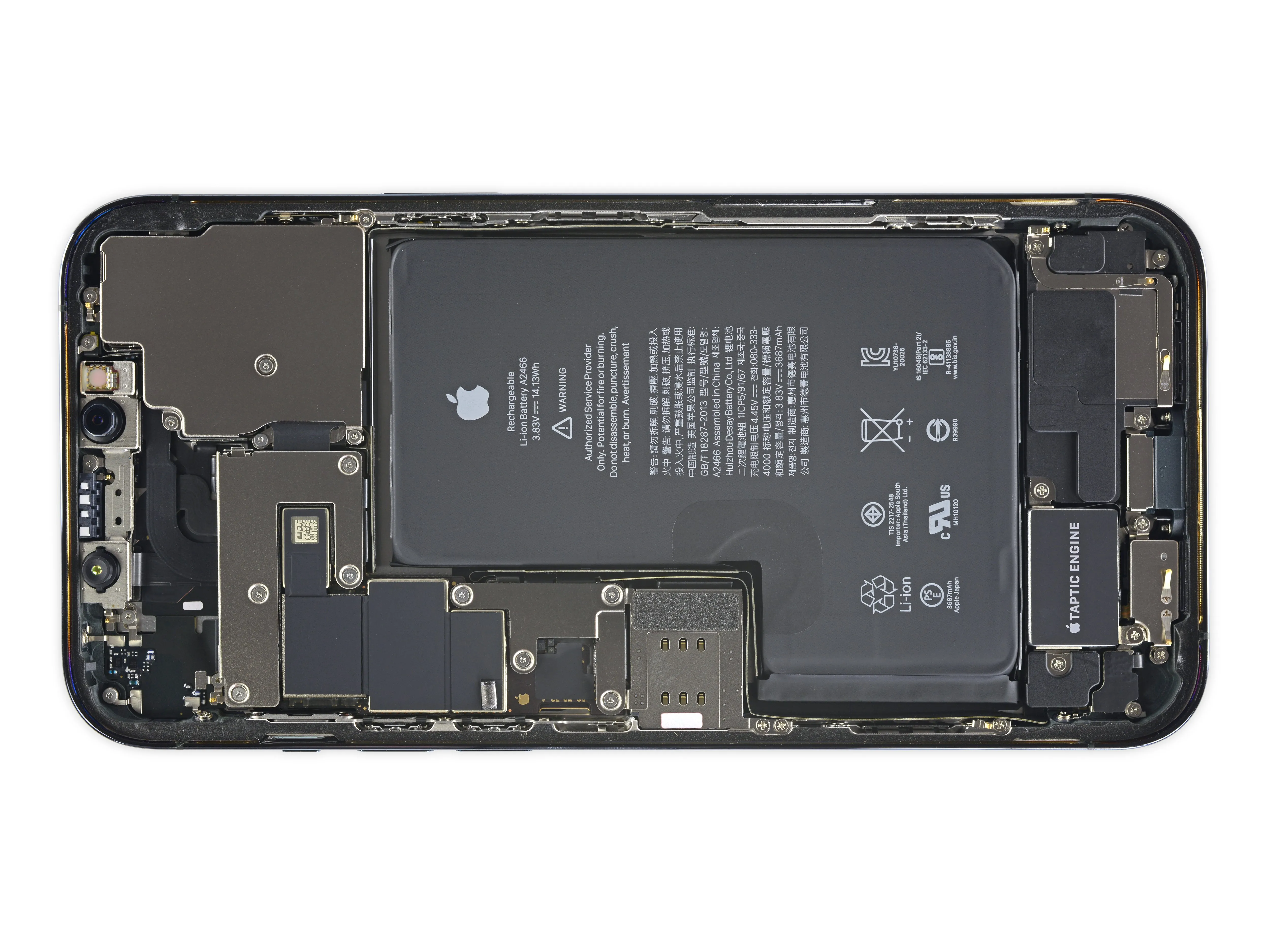

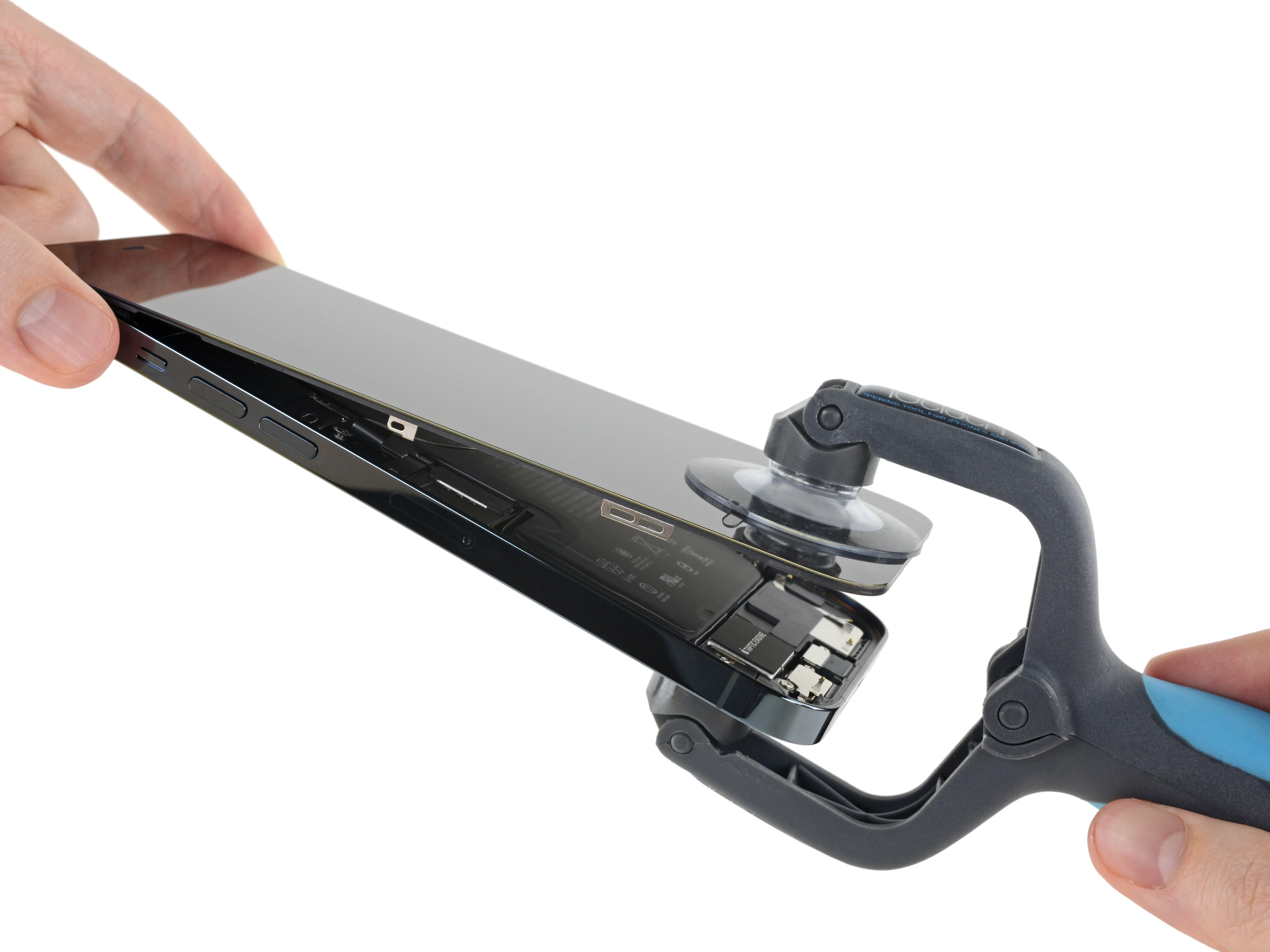

• Стандартный нагрев и приложение iSclack убеждают этот большой Pro Max снять защиту и поделиться некоторыми секретами.

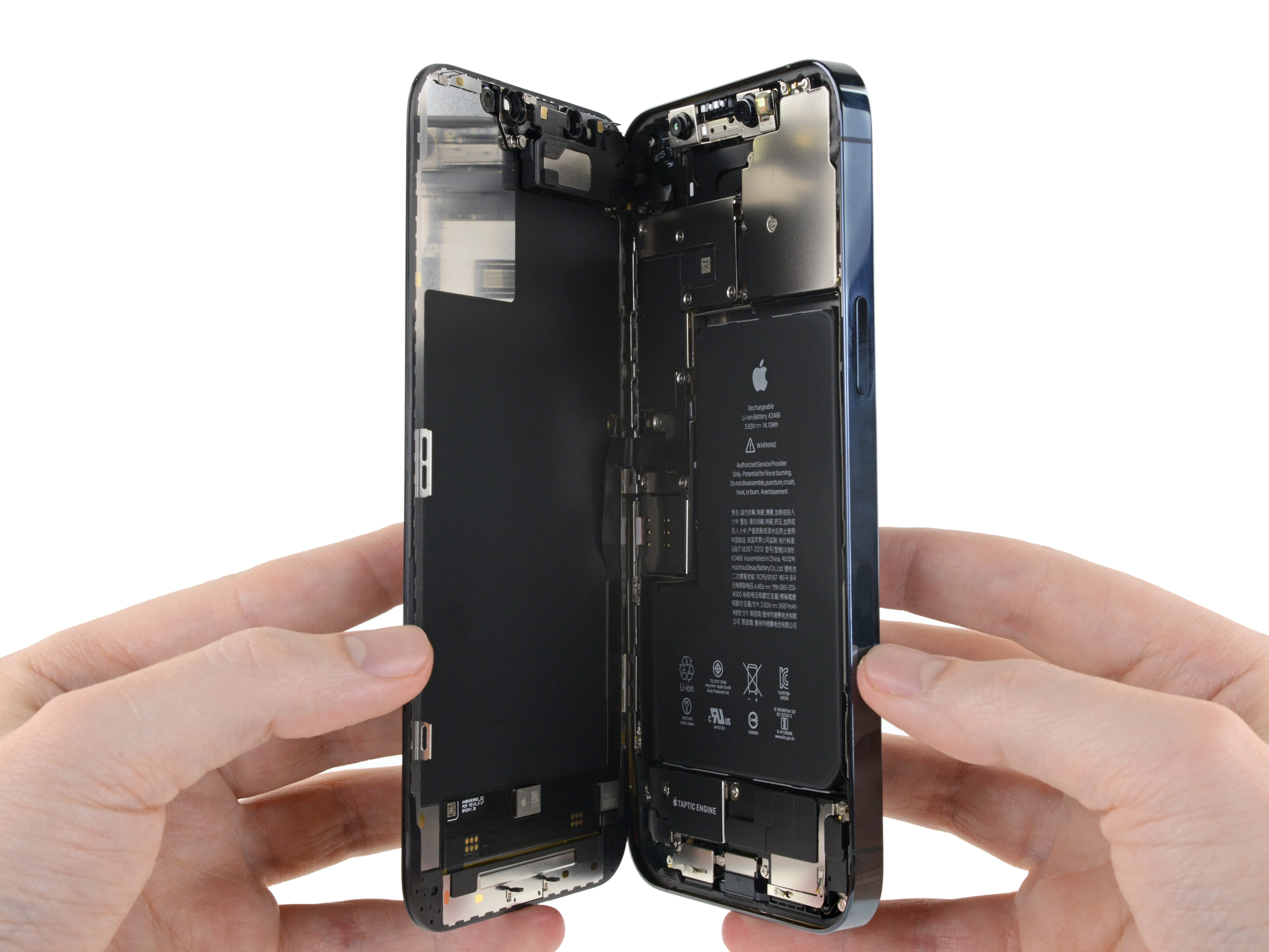

• Как и другие iPhone 12, Pro Max открывается как книга: слева и с хорошей историей внутри.

• Конечно, это не совсем как книга, но суть вы поняли. С небольшой помощью наших руководств каждый может починить свой iPhone.

• Но, Делаете.ру, что если мне не нужно чинить iPhone, а я просто хочу поглазеть на его великолепные внутренности? Мы позаботились об этом с помощью этих замечательных обоев Pro Max.

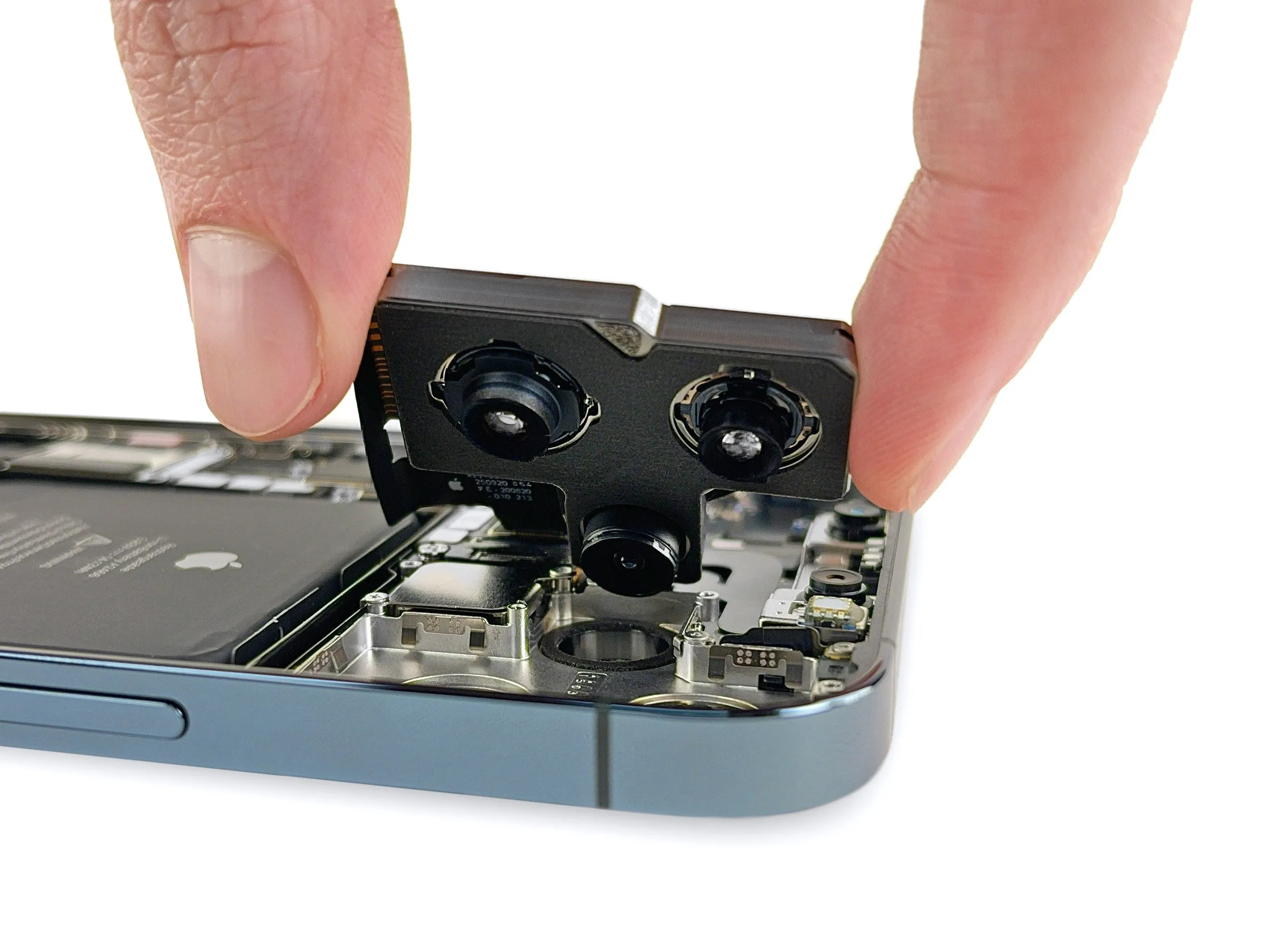

Шаг 5

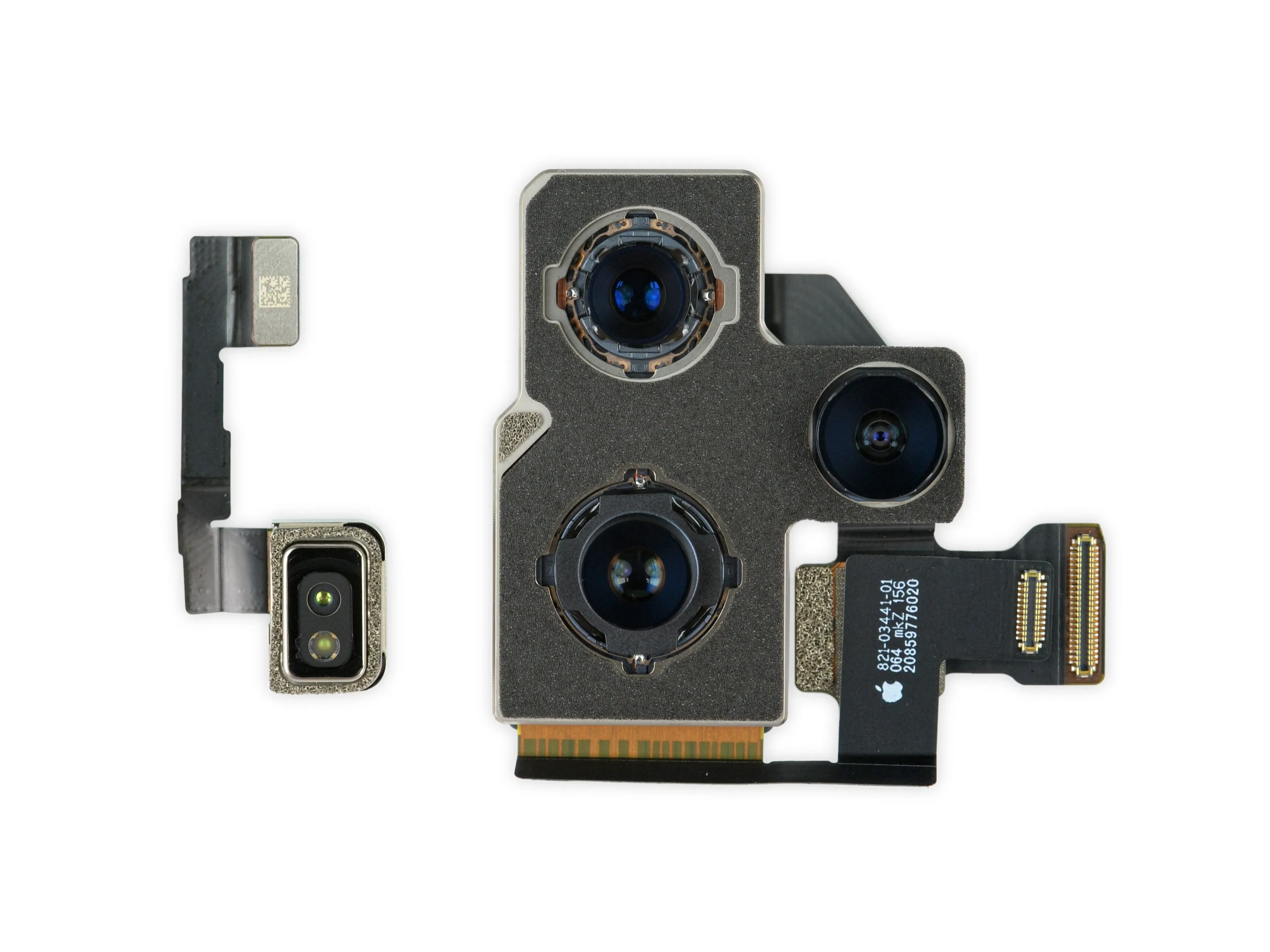

• Сегодня у нас нет времени на легкомыслие, нам нужно идти в другие места и делать другиеразборки и другие разборки. Мы переходим к главной особенности Pro Max: новым камерам.

• Стандартная широкоугольная камера (слева внизу в группе из трех) - источник всех разговоров о 12 Pro Max. По слухам, в ней установлен сенсор на 47 % больше, что позволяет ей собирать больше света и, соответственно, делать более качественные снимки.

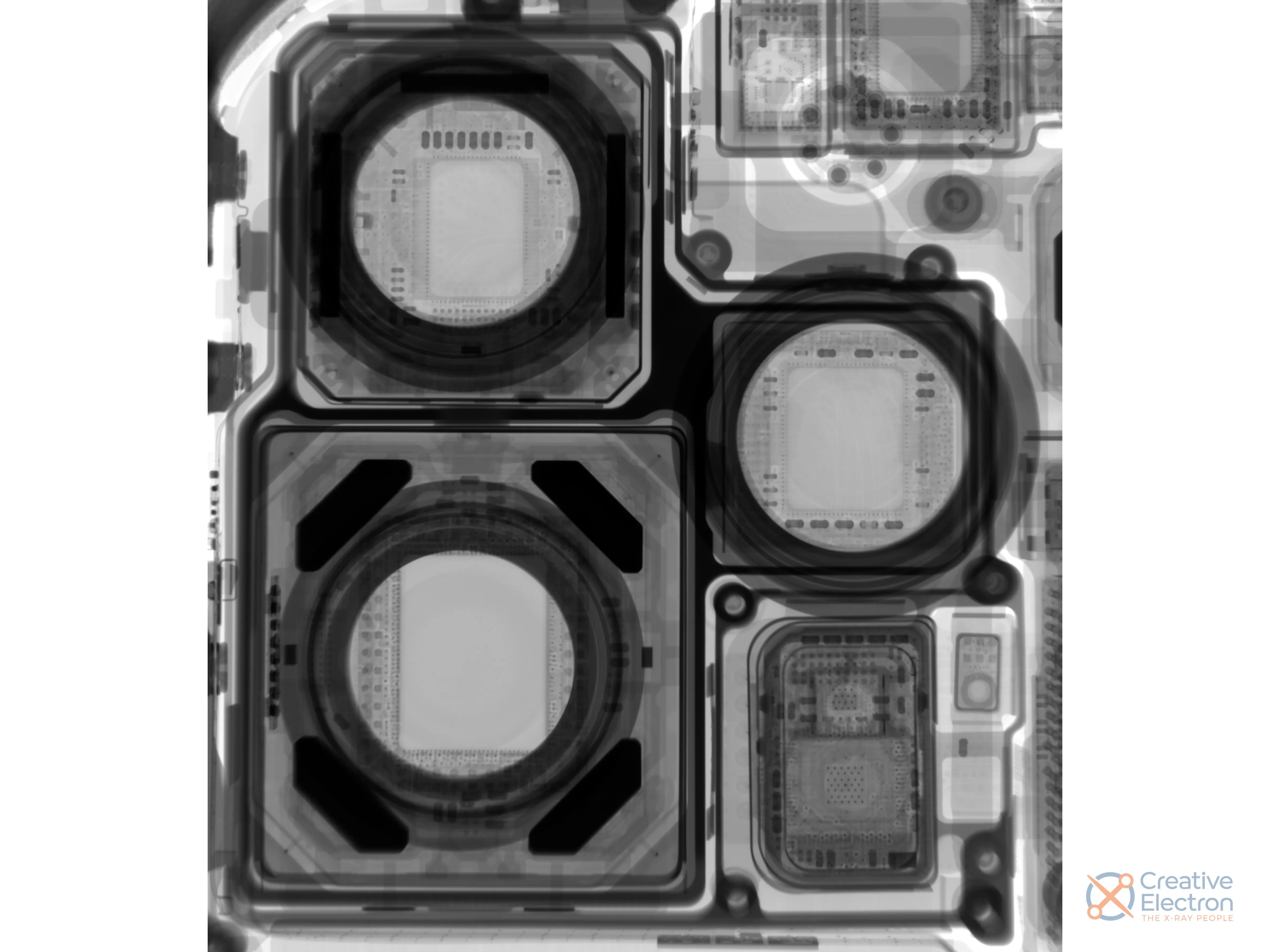

• С помощью рентгеновского зрения мы видим, что сенсор стандартной широкой камеры определенно больше. Мы также можем отчетливо видеть четыре магнита вокруг него - это признаки новой системы стабилизации изображения Apple с датчиком сдвига.

• Если вас больше интересуют возможности LIDAR, ознакомьтесь с этим видео-объяснение.

Шаг 6

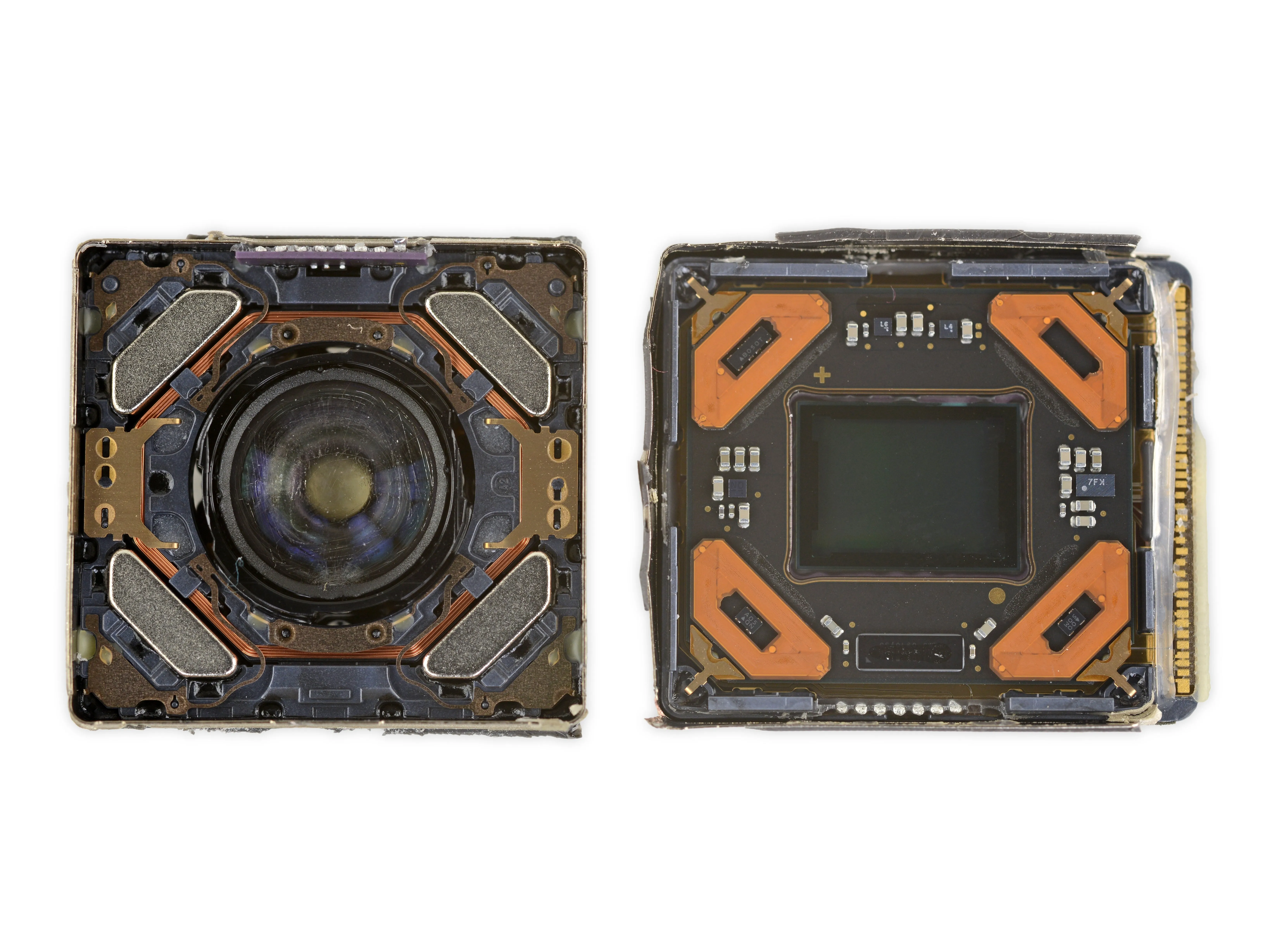

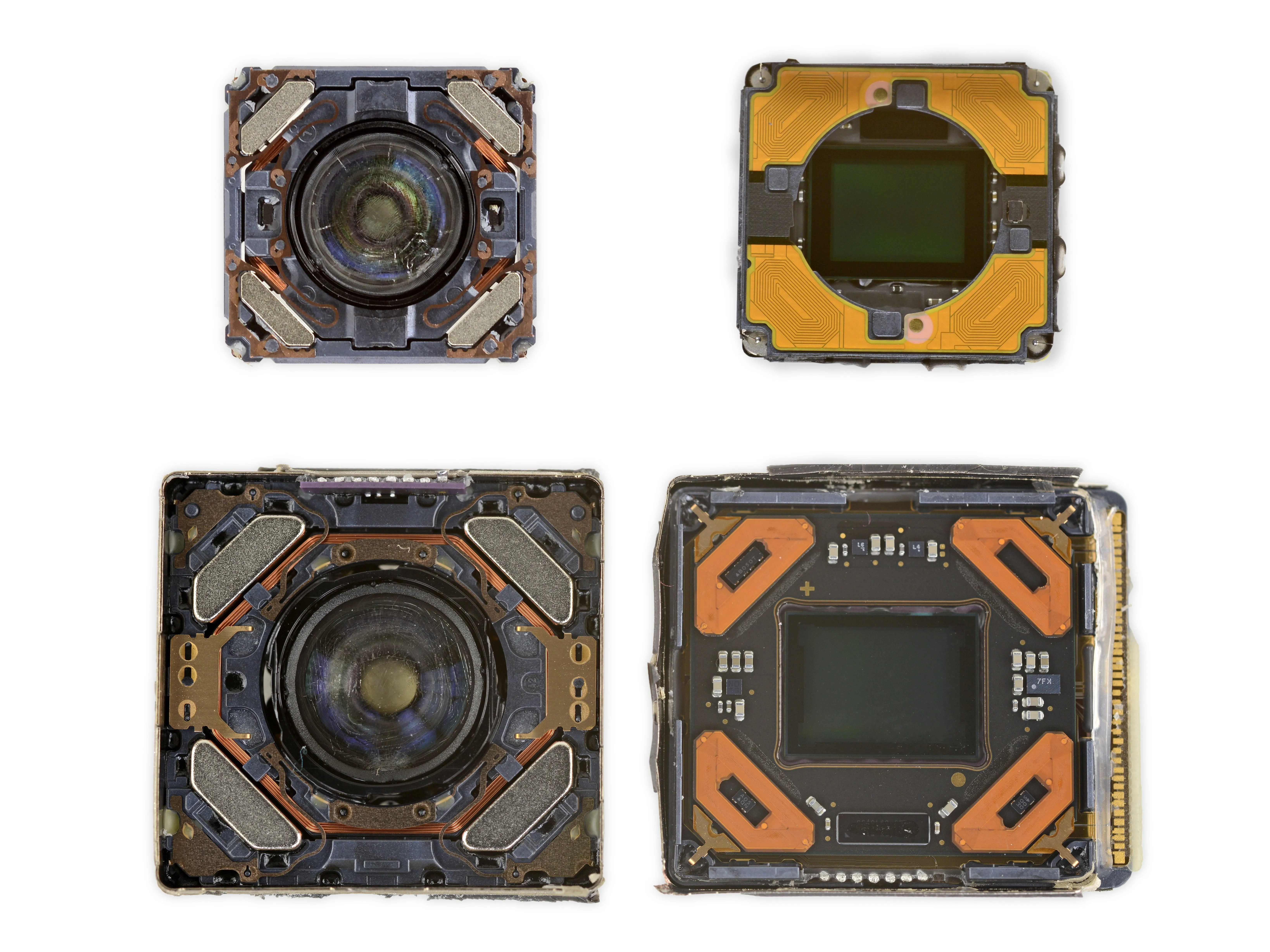

• В разобранном виде основной (широкоугольный) датчик iPhone 12 Pro Max... большой. Не то что телефон, в котором он живет.

• Иногда мы скептически относимся к тому, что функция 'Pro' появляется только в более крупной и дорогой модели. Но есть вероятность, что этот датчик не поместится в тесном уголке меньшего iPhone 12 Pro без компромиссов.

• Этот датчик превосходит по размерам датчик iPhone 12. Он на 47 % больше, но имеет то же разрешение 12 МП, поэтому каждый пиксель больше и захватывает больше света.

• У этого сенсора есть и другая фишка в рукаве: стабилизация изображения со сдвигом матрицы.

• Эта технология используется во многих современных цифровых зеркальных и беззеркальных камерах. Когда у вас дрожат руки, есть два основных способа стабилизировать изображение: вы можете переместить объектив или переместить сенсор.

• Большинство смартфонов, заявляющих о стабилизации изображения, используют оптическую стабилизацию изображения (OIS) на основе объектива, чтобы сгладить дрожание. В интернете было много споров о том, какая техника стабилизации лучше работает в профессиональных камерах.

• Поскольку Apple пошла на то, чтобы привнести сдвиг сенсора в iPhone, либо они считают, что так и должно быть, либо просто не смогли должным образом стабилизировать большую версию своего нового объектива f/1.6.

Шаг 7

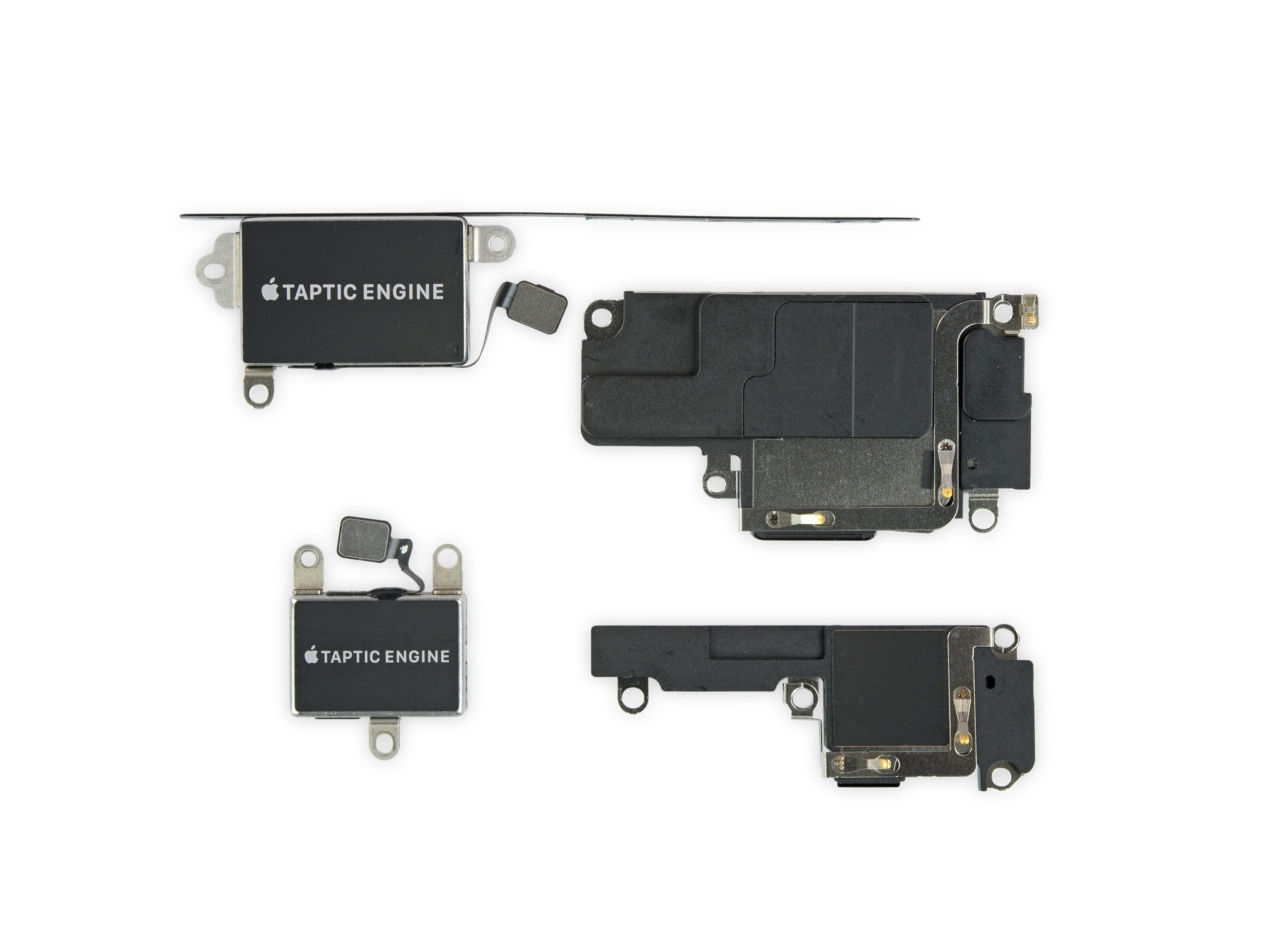

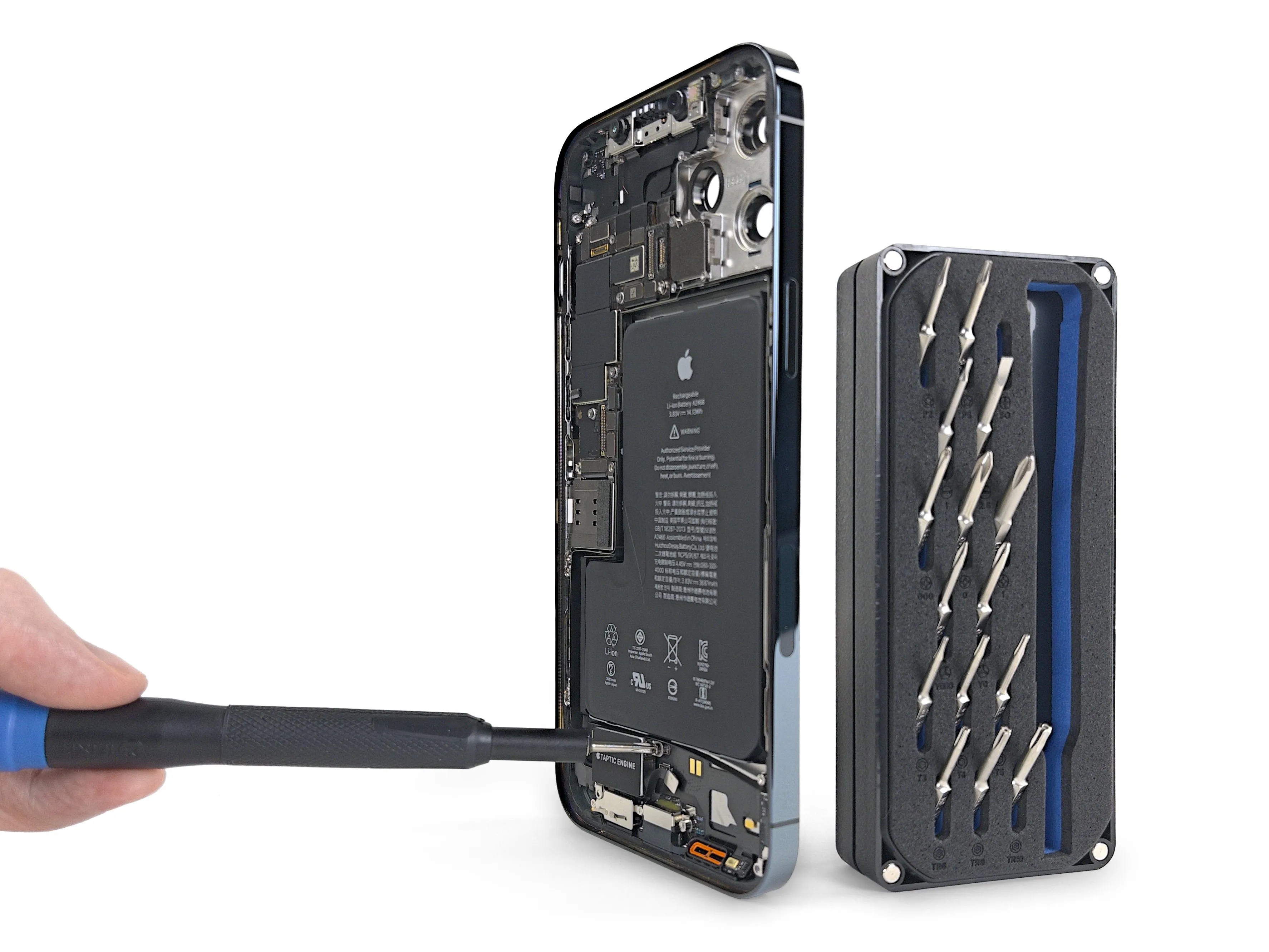

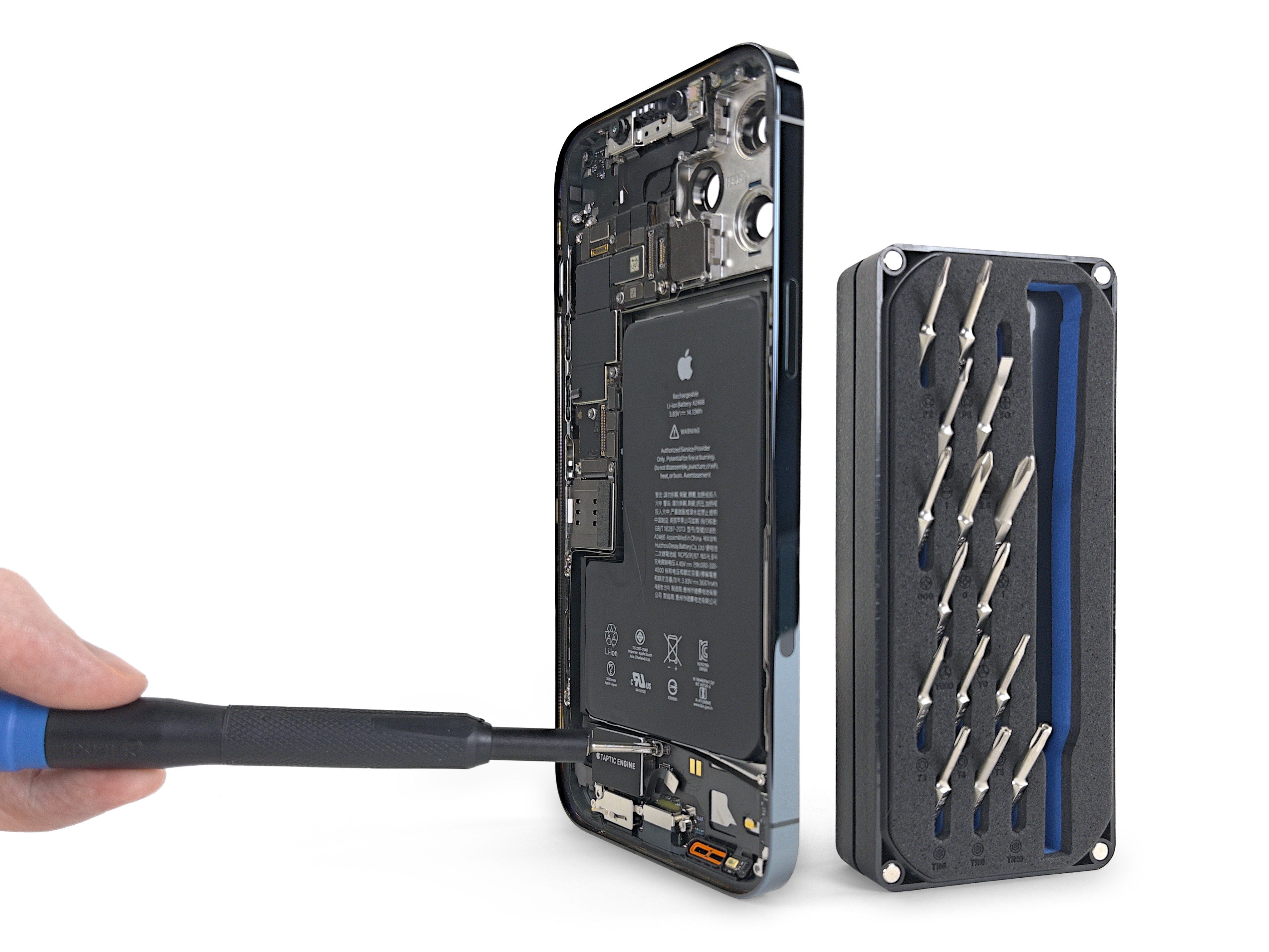

• Громкоговоритель и тактильный движок можно легко извлечь с помощью нашего карманного набора Minnow Driver Kit.

• Если вы обладаете острым глазом и хотите иметь свой собственный Minnow, участвуйте в нашем розыгрыше здесь и скажите нам, какие два шага в этом разборе содержат фотографию, сделанную на iPhone с помощью приложение Halide camera.

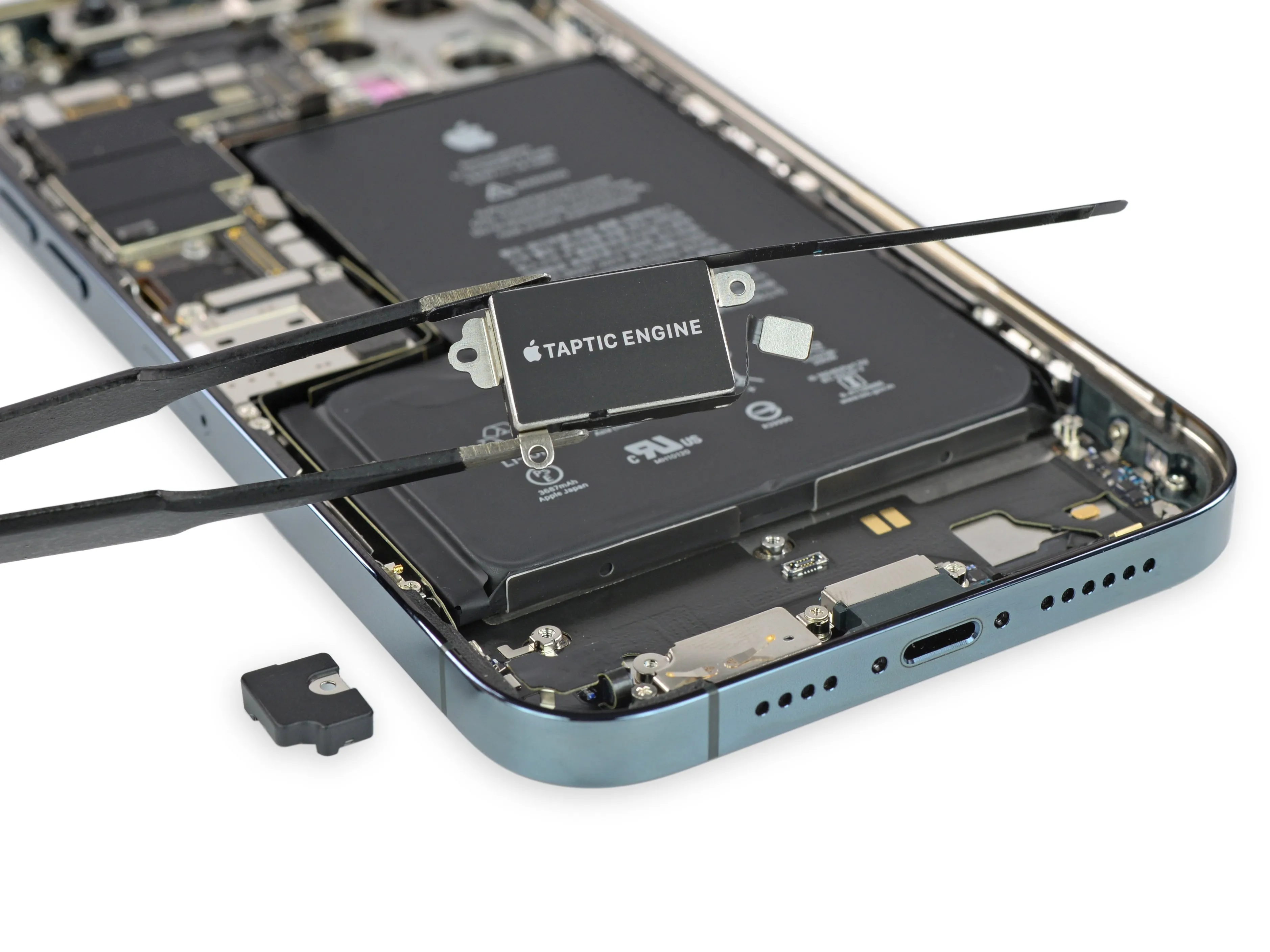

• У Max Taptic Engine есть маленькая черная пластиковая коляска. Для чего, спросите вы? Возможно, для поддержки дисплея, а может, это дополнительный бампер для аккумулятора. В любом случае, необычно обнаружить в iPhone что-то, что, казалось бы, просто заполняет 'неиспользуемое' пространство - но не беспрецедентно.

• Похоже, инженеры Apple достаточно довольны емкостью аккумулятора, чтобы дать Taptic Engine и динамику больше места для размаха. По сравнению с mini, эти части - максимальны.

Шаг 8

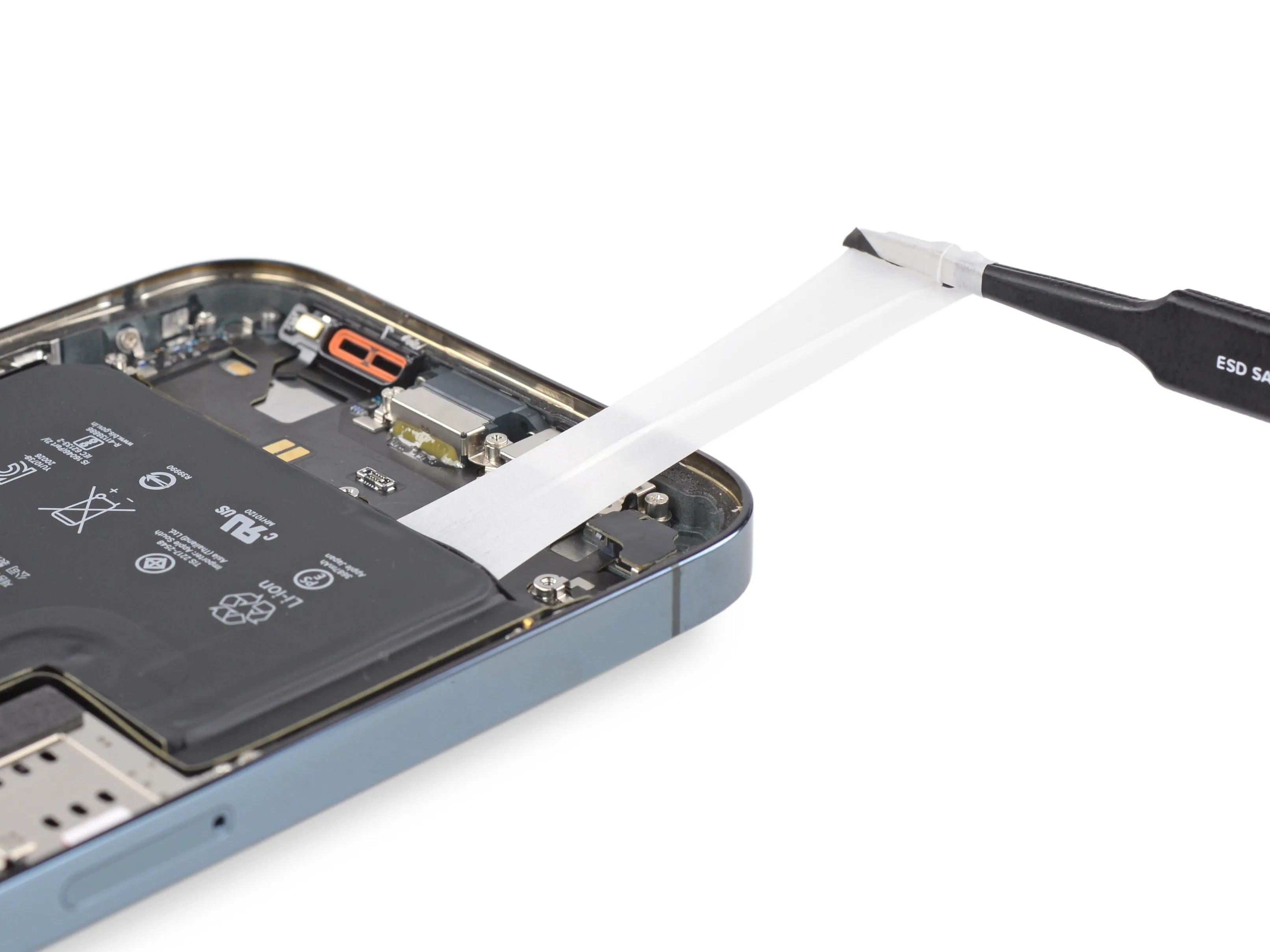

• После того, как нижние компоненты будут разобраны, мы получим идеальный угол атаки для тех растягивающихся клейких вкладок аккумулятора.

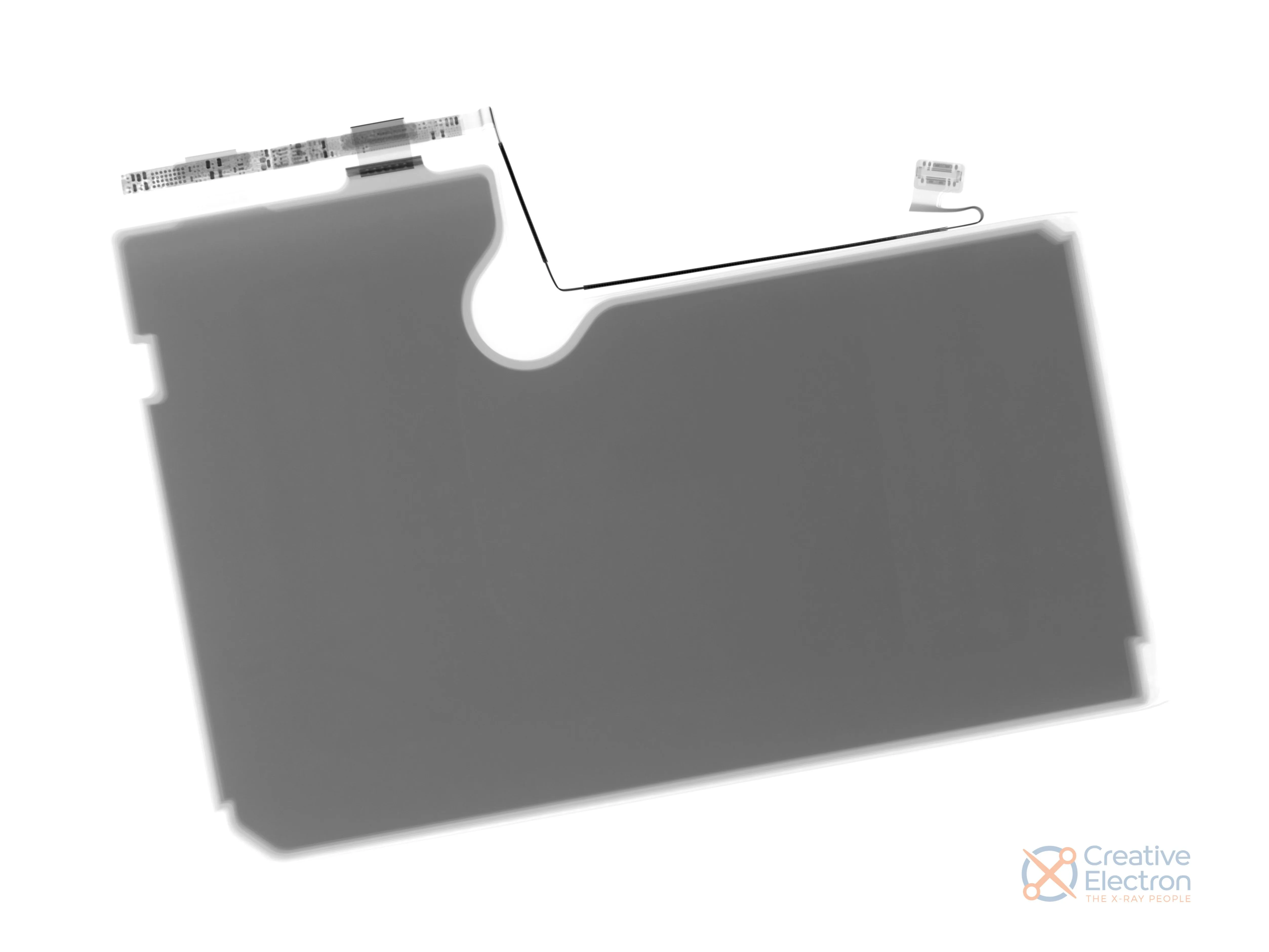

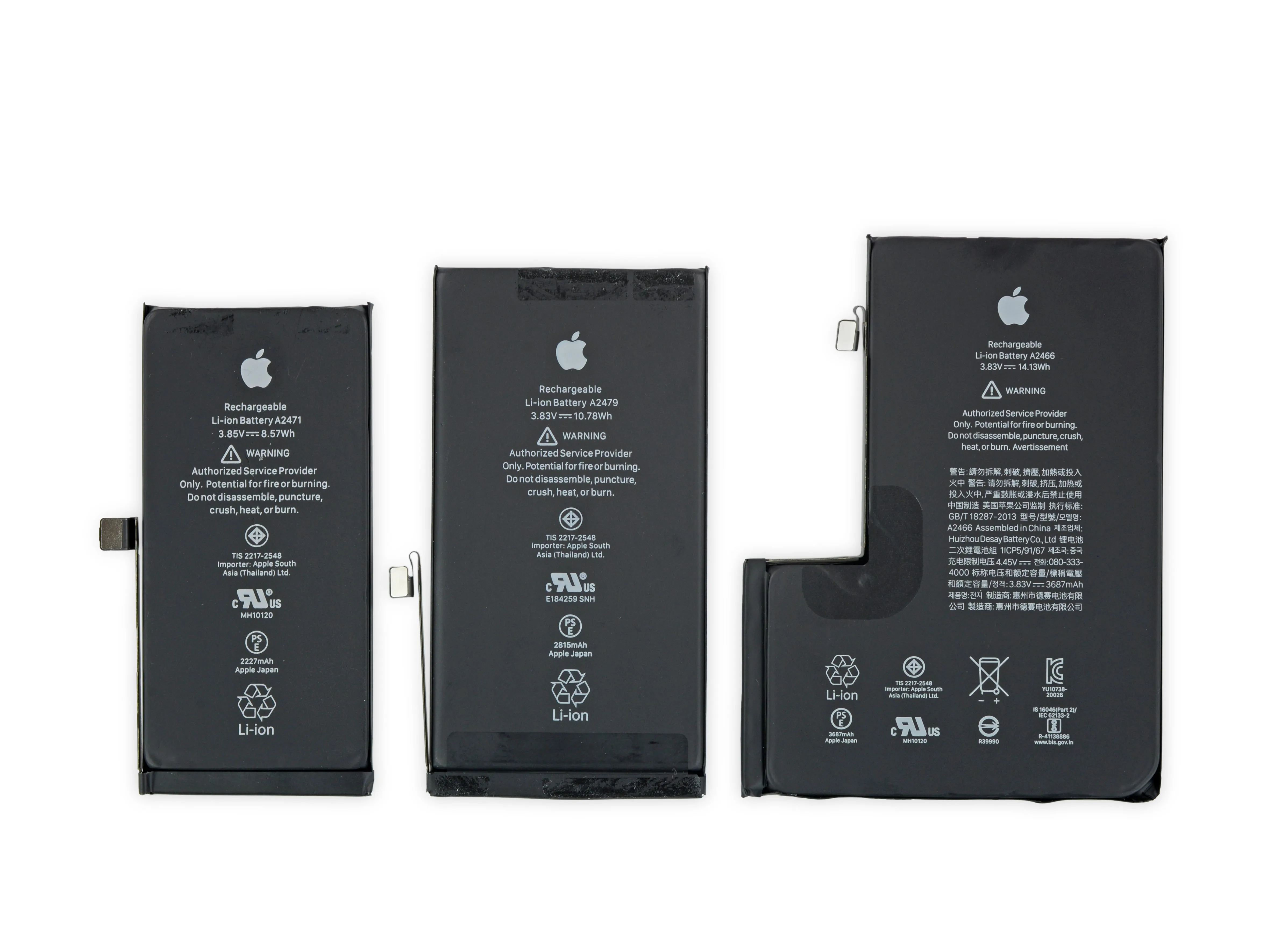

• Не позволяйте этому 'L' обманет вас - у Max самая лучшая батарея среди всех iPhone 12, и не только по мощности, но и по технологии. Рентгеновское зрение показывает, что аккумулятор Max не совсем полон до краёв, но очень близок к этому. высокотехнологичная форма позволяет ему увеличить емкость.

• Вес источника питания Max составляет 14,13 Втч, что на голову выше, чем у 8,57 Втч мини-аккумулятор и 10,78 Втч 12 и 12 Pro.

• Это небольшой шаг вниз по сравнению с 15,04 Вт-ч, установленными в iPhone 11 Pro MaxИ он определенно отстает от Galaxy Note 20 и 20 Ultra (16,69 Вт-ч и 17,46 Вт-ч соответственно).

Шаг 9

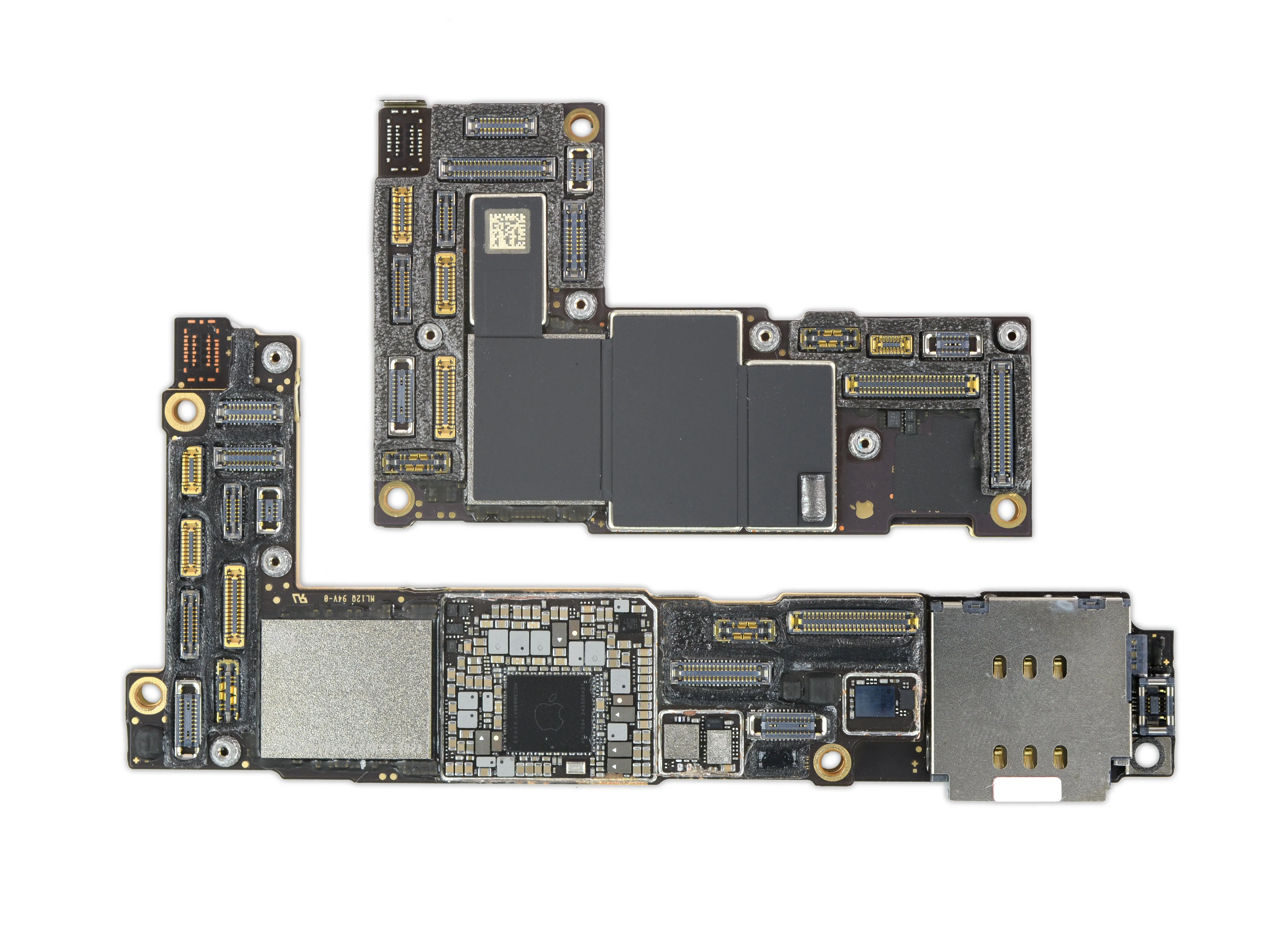

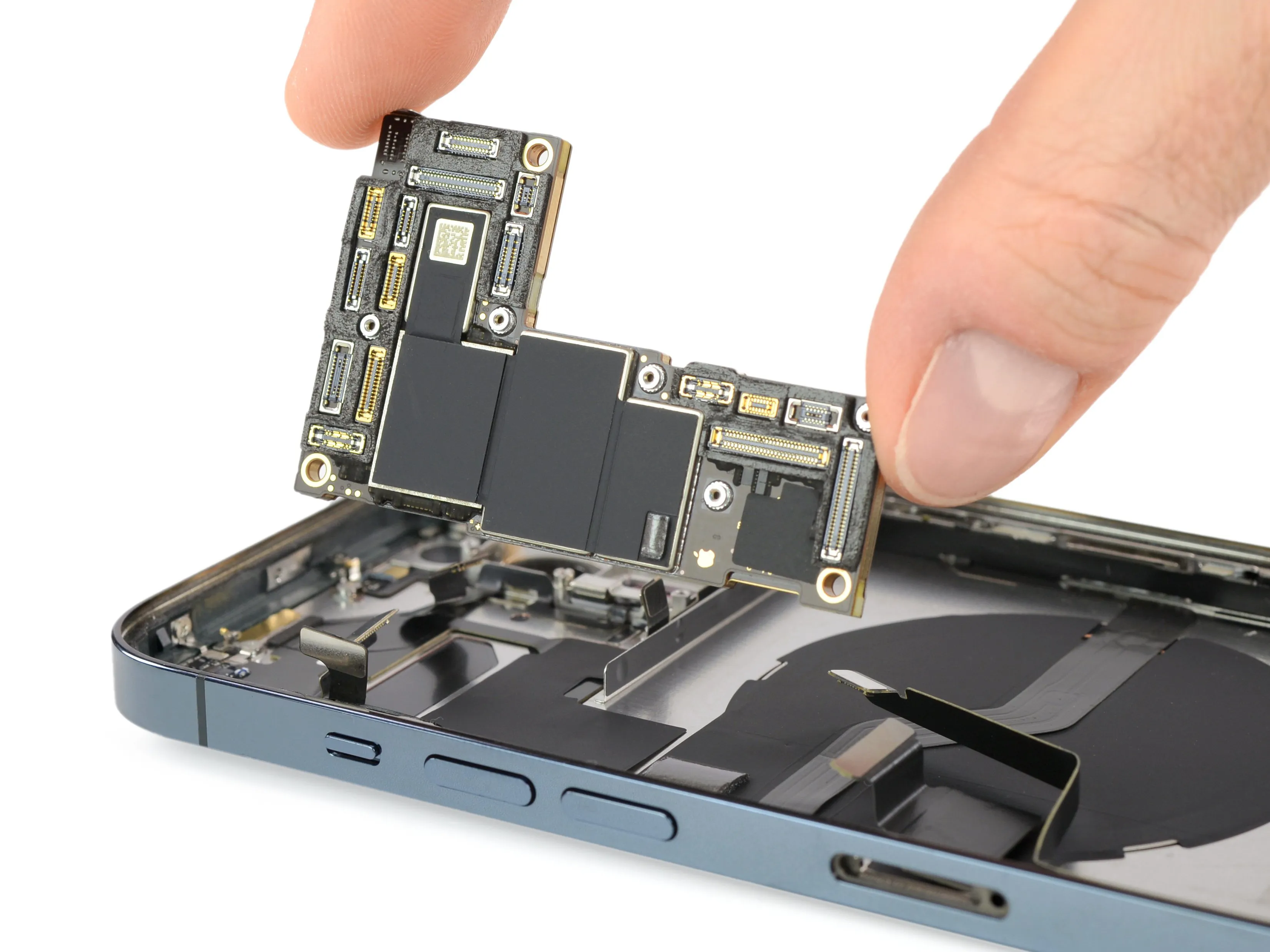

• Извлекая логическую плату Pro Max, мы склонны утверждать, что она может быть даже компактнее, чем та, что установлена в iPhone 12 mini (внизу) - но встроенный SIM-ридер mini также ставит его в невыгодное положение.

• В 12 Pro Max имеется отдельный модульный SIM-ридер. как в моделях 12 и 12 Pro-который, к тому же, более удобен для ремонта.

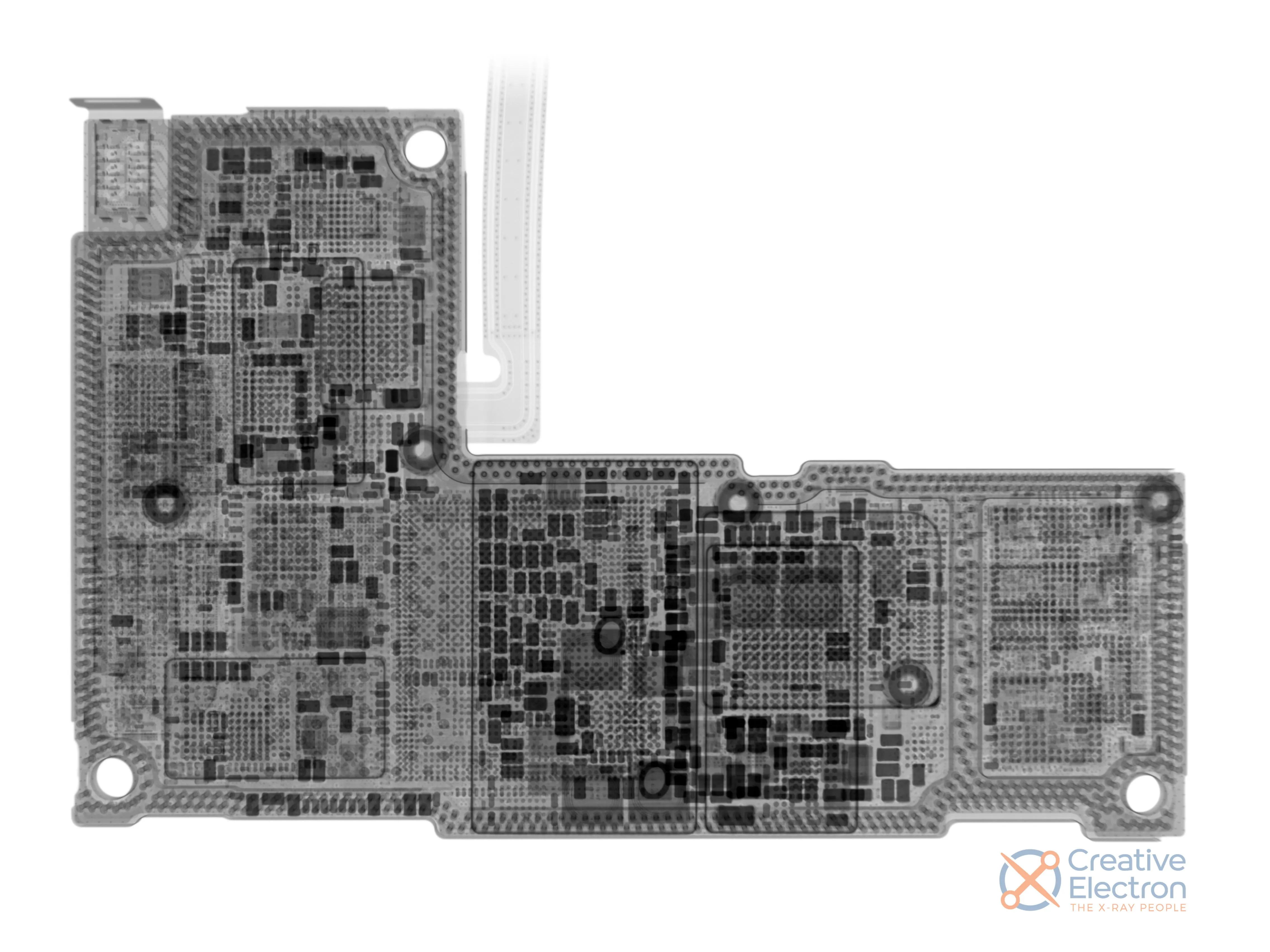

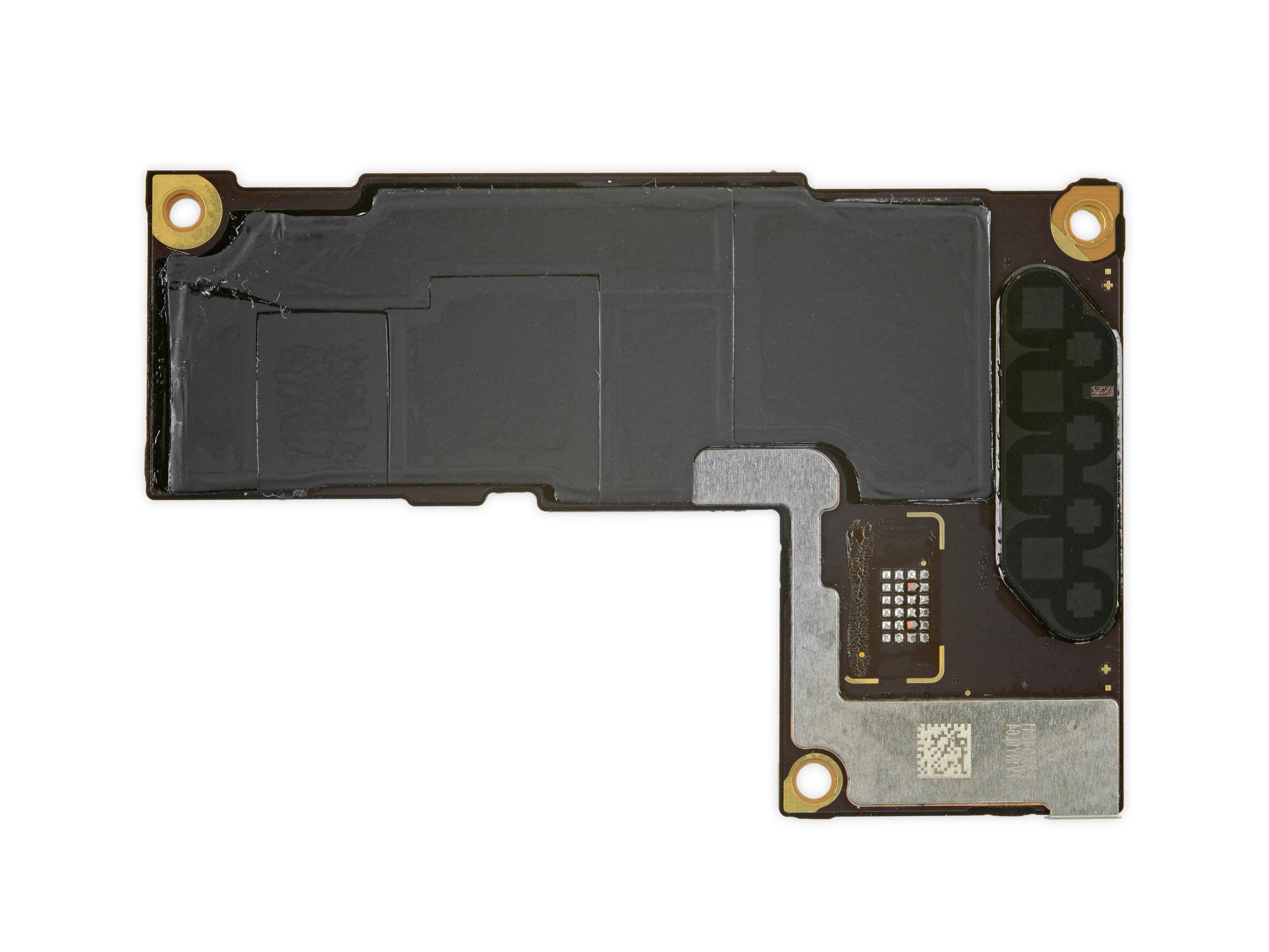

• Вот быстрый рентгеновский снимок платы перед тем, как мы ее вскроем. Нам придется снимать по одному слою за раз, но очень приятно видеть их все сразу. Это удивительно запутанный город кремния, в котором работают эти iPhone.

Шаг 10

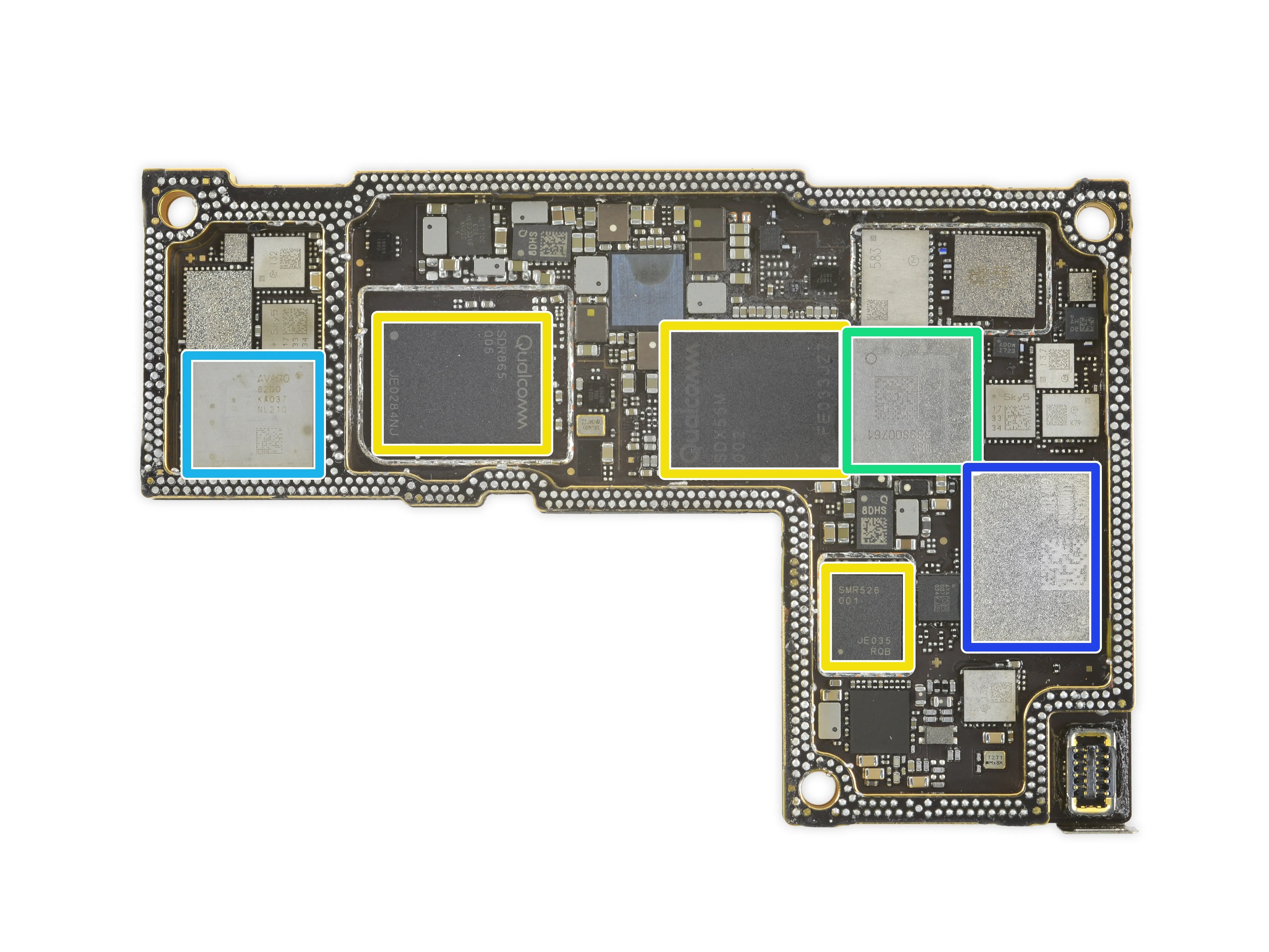

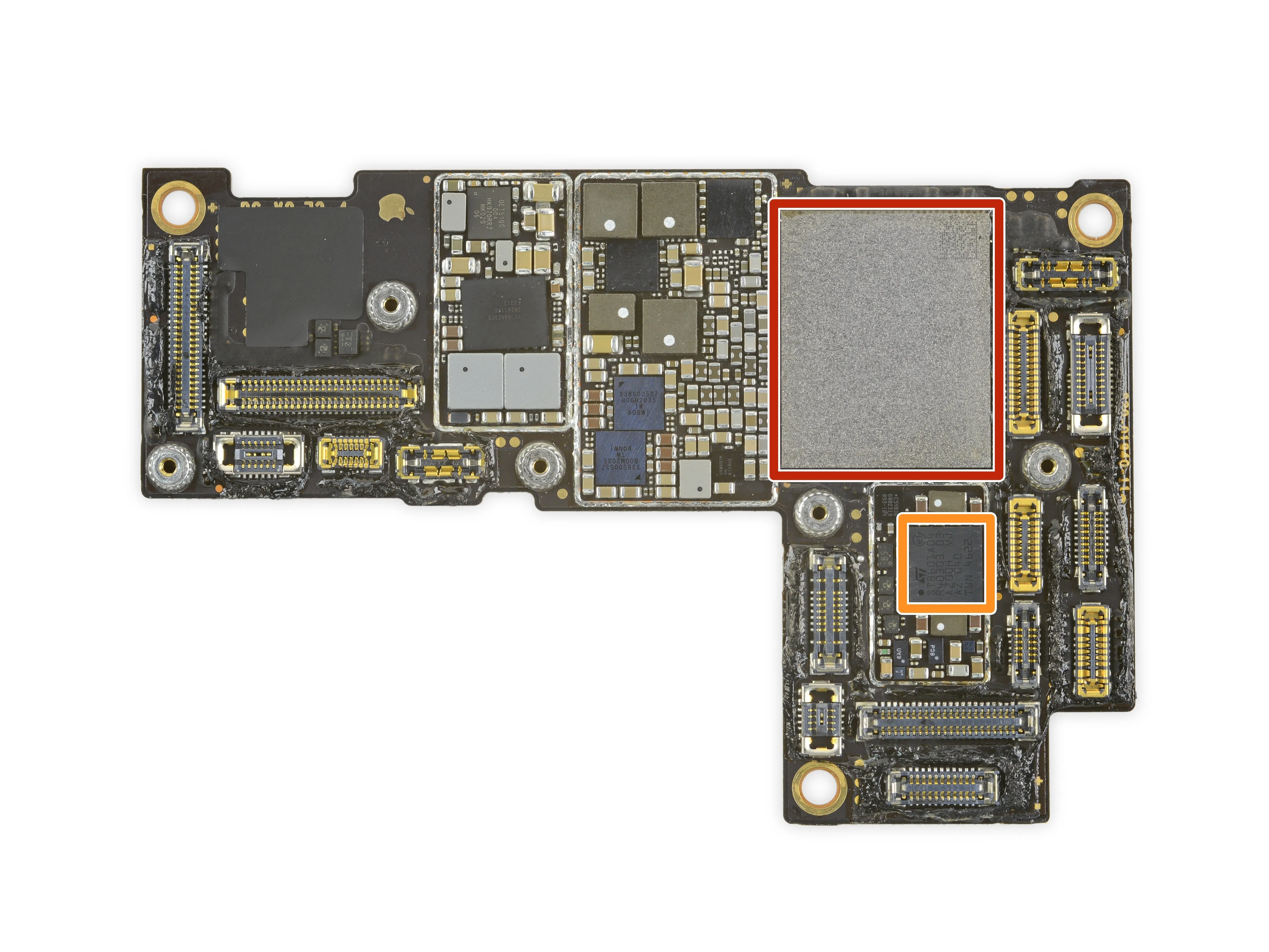

• 128 ГБ флеш-память Kioxia NAND память

• ИС управления питанием STMicroelectronics STB601A

• Qualcomm SDR865 Приемопередатчик для сетей 5G и LTE, SDX55M 5G модем-РЧ система и ИС промежуточной частоты SMR526

• Модуль USI 339S00761 WLAN / Bluetooth

• Усилитель мощности Avago 8200 в высоком/среднем диапазоне со встроенным дуплексером

• Фронтальный модуль Murata 1XR-482 mmWave

• Ищете этот милый, милый чип A14 с 6 ГБ многоуровневой памяти? Продолжайте читать, чтобы получить подробное представление об остальных частях платы.

Комментарии к шагу

Так где же процессор A14?

Я добавил его еще на одном шаге; как только его одобрят, вы сможете увидеть его, или вы можете нажать на 'непроверенную версию' в верхней части этого руководства, чтобы увидеть его сейчас. Я оставил место в шагах на случай, если смогу добавить в них что-то еще.

Кажется, здесь чего-то не хватает.....

Шаг 11

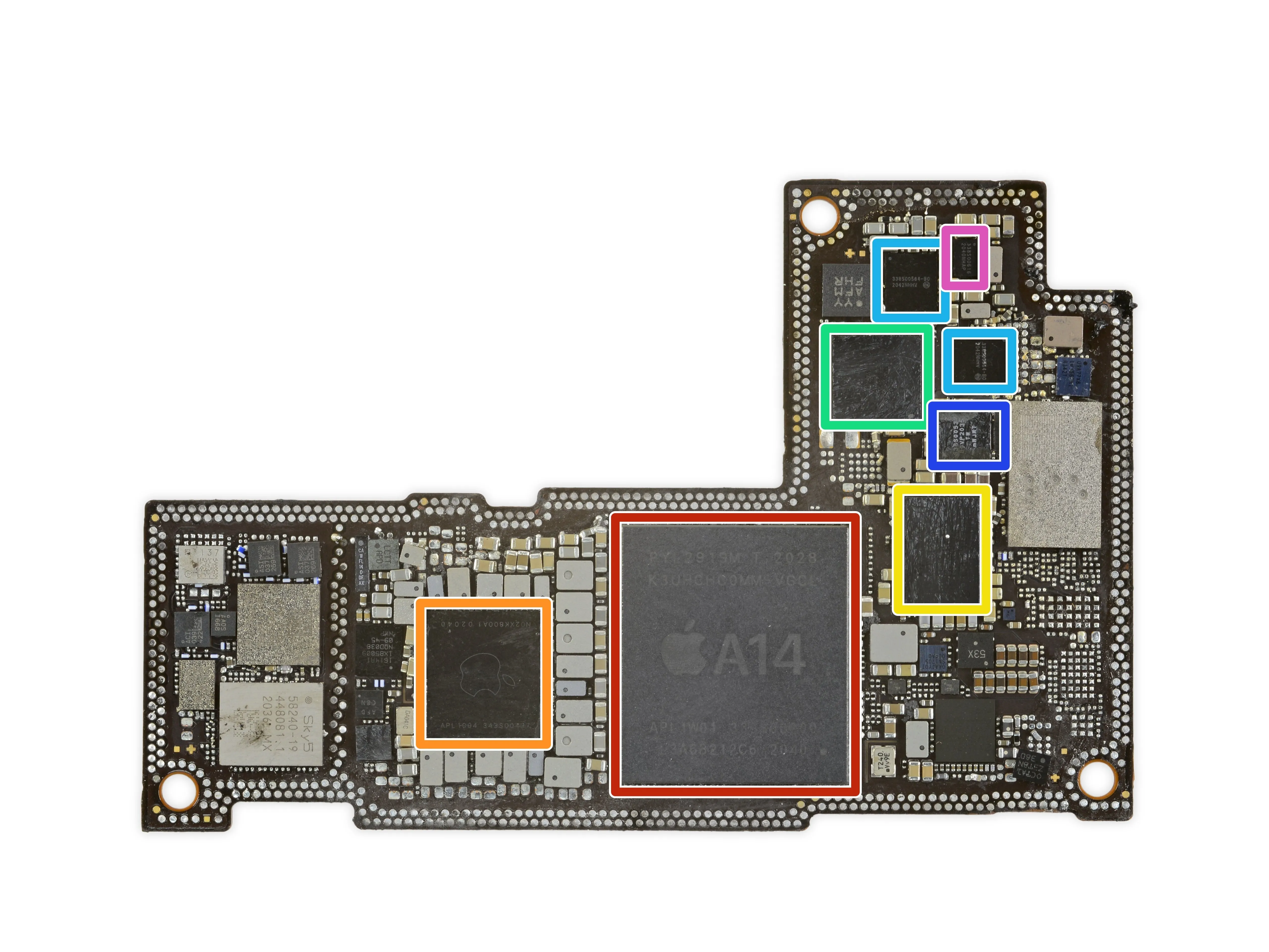

• Давайте сразу перейдем к этому A14 и некоторым чипам вокруг него.

• Apple A14 SoC, расположенная поверх 6 ГБ оперативной памяти Samsung K3UHCHC0MM-VGCL

• ИС управления питанием Apple 343S00437

• Возможно, беспроводной приёмник питания STMicroelectronics

• Возможно, аудиокодек Apple/Cirrus Logic

• ИС управления питанием Apple 338S00564-B0

• Монофонический аудиоусилитель Apple/Cirrus Logic 338S00537

• Apple 338S00616, вероятно, микросхема управления питанием дисплея

Шаг 12

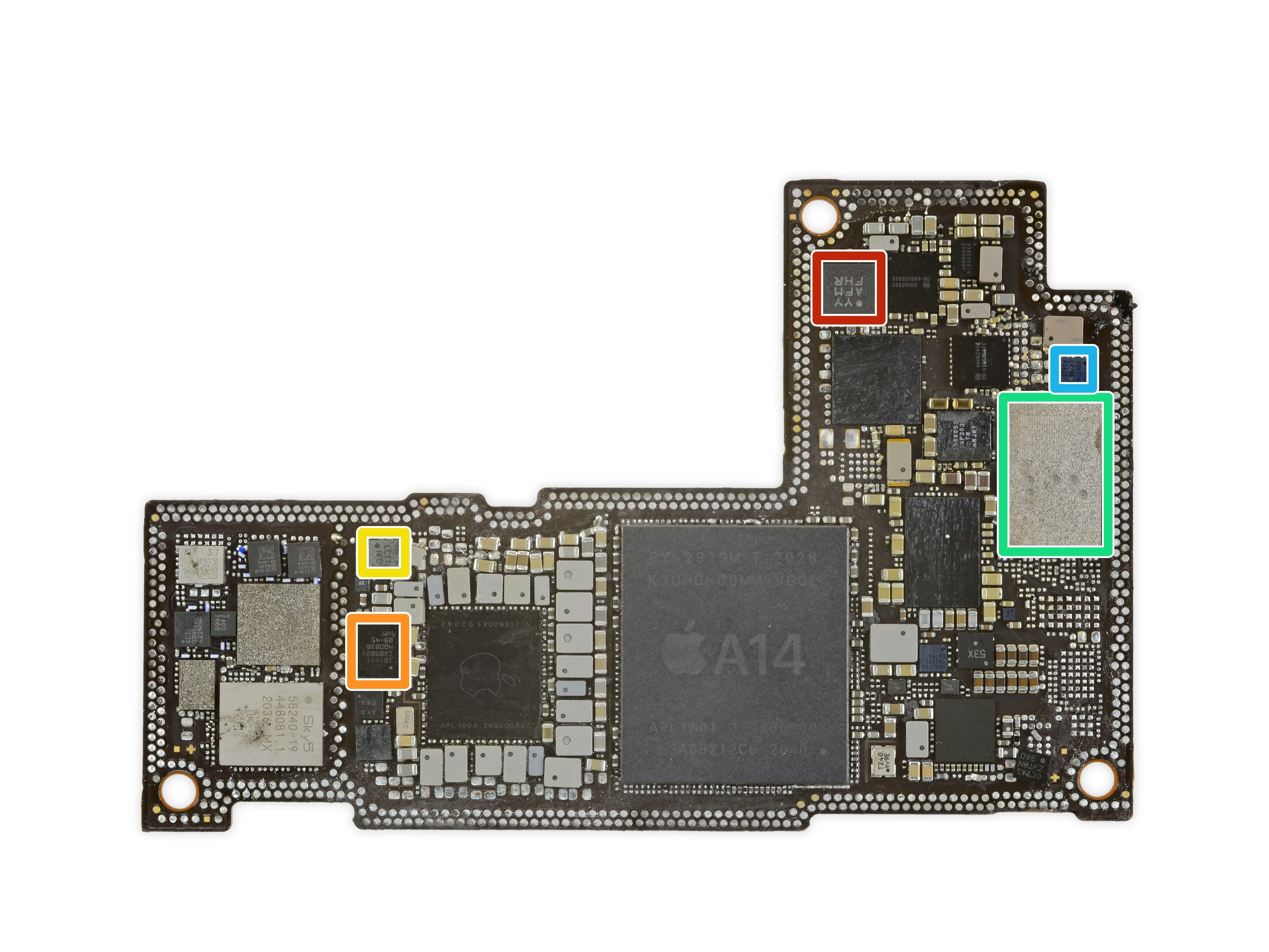

• И еще несколько сколов на той же стороне:

• Возможно, акселерометр Bosch Sensortec

• Мультиплексор порта дисплея NXP Semiconductor CBTL1614A1

• Возможно, LDO-регулятор Maxim Integrated MAX8559 300 мА

• Ультраширокополосный чип Apple/USI U1

• Texas Instruments LM3562A1, возможно, драйвер светодиодов

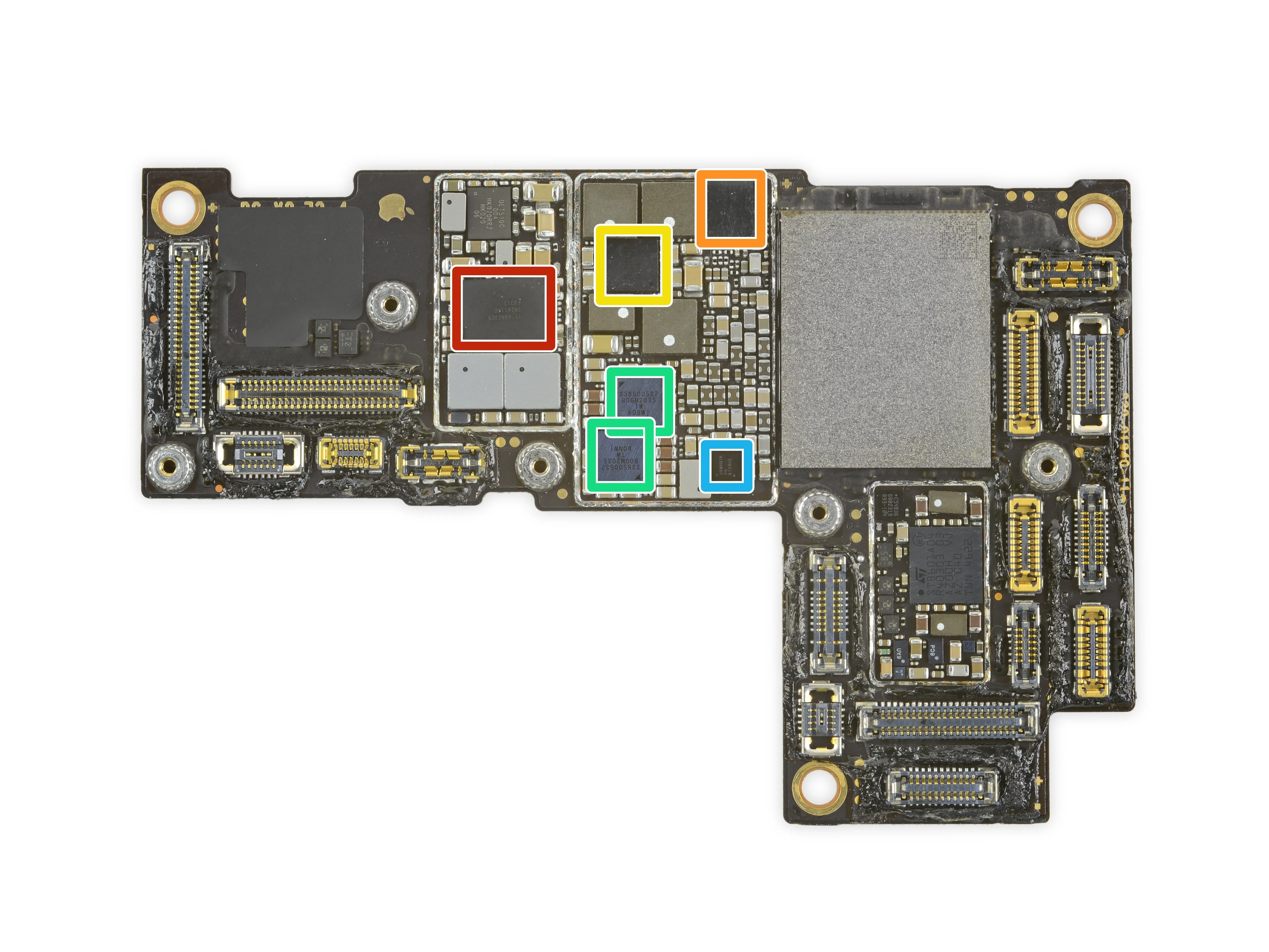

Шаг 13

• И наконец, давайте еще раз взглянем на накопительную часть платы:

• Зарядное устройство Texas Instruments SN2611A0

• Broadcom BCM15960A0, вероятно, Wi-Fi / Bluetooth SoC

• Управление питанием дисплея Texas Instruments TPS68836

• Аудиоусилитель Apple/Cirrus Logic 338S00537

• Texas Instruments SN61280 DC-DC преобразователь аккумулятора

Шаг 14

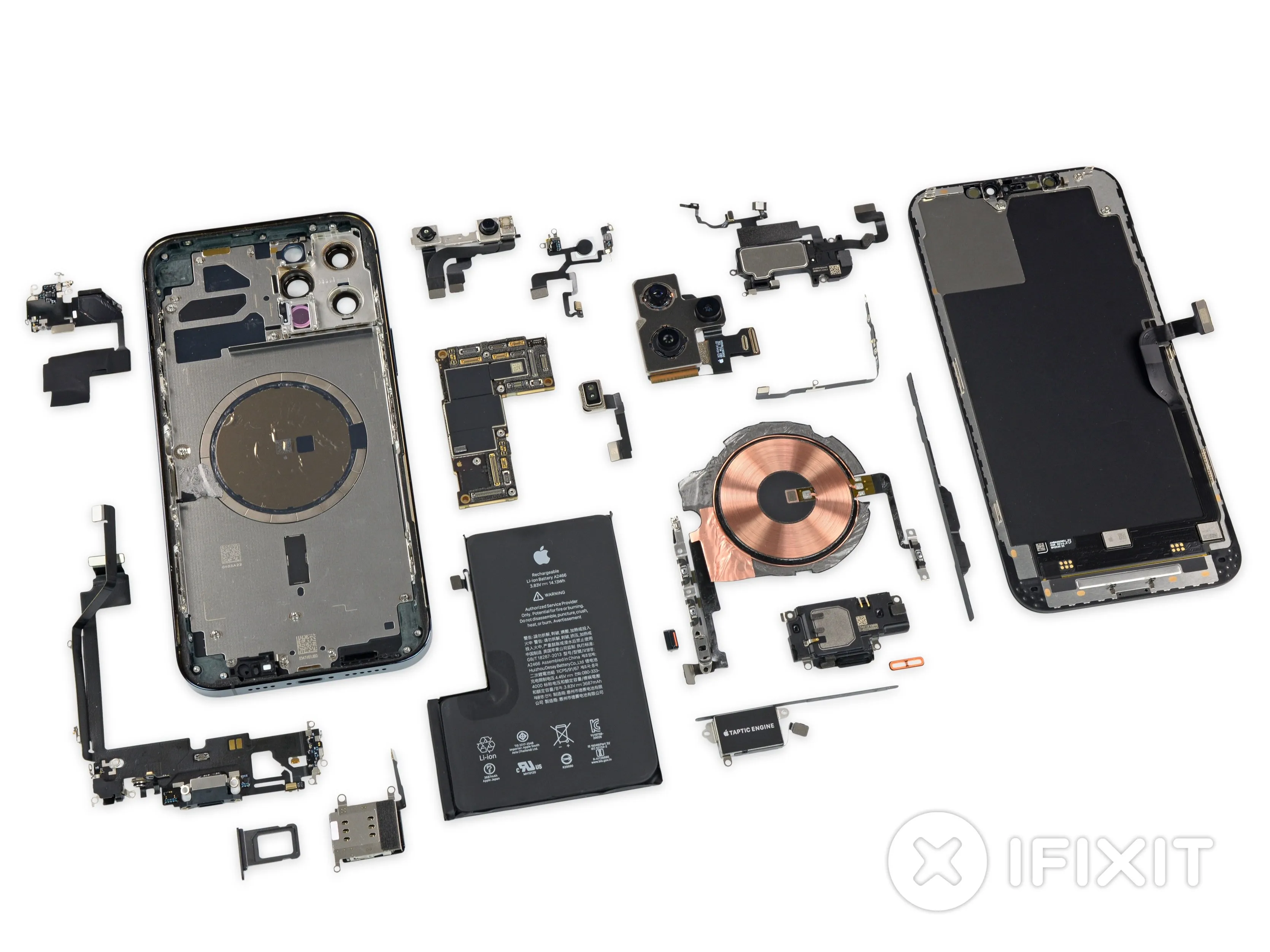

• Благодаря таким зрителям, как вы, мы сделали это! Четвёртый и последний iPhone этого сезона был разложен по кусочкам. Осталось сделать только одно? Загрузить несколько красивых обоев для разбора.

• Pro Max - это, пожалуй, лучшее достижение Apple в этом году, связанное с iPhone, в котором добавлены довольно требовательные технологии 5G без очевидных компромиссов с другими компонентами.

• Мы рады видеть, что этот iPhone сохранил свою высокотехнологичную L-образную батарею. Будем надеяться, что в следующем году они вернутся в линейку iPhone в полном объеме - большие батареи обычно требуют меньше замен в течение всего срока службы. (А еще они просто очень крутые).

• PS: Мы впечатлены возможностями новой камеры - если вы еще не догадались, два снимка, которые мы сделали на iPhone, находятся здесь. здесь и здесь. Поздравляем наших счастливчиков призерам которые угадали правильно!

• Кстати, наш iPhone 12 Pro Max, к счастью, не доставил нам никаких проблем в тестах на ремонт камеры - в отличие от стандартного iPhone 12. Будем надеяться, что эти ошибки были просто случайностью.

Комментарии к шагу

Hi.... Спасибо за разборку. Мне любопытно, что это за сотни/тысячи маленьких серебристых 'точек' в двойном слое, которые окружают внешний периметр логической платы?

Привет, Стив!

Эти точки - контактные площадки, которые электрически соединяют две платы вместе через стенку по периметру. По сути, это встроенные межплатные кабели. Некоторые из них выполняют функцию заземления, а другие передают данные/питание. Эта технология была впервые была замечена в iPhone X и позволяет производителям соединять несколько плат вместе.

Привет,

Спасибо за полный разбор. Как называется деталь, показанная на изображении в шаге 14 (первая в левом верхнем углу). Эта деталь приклеена к верхнему левому углу заднего корпуса телефона. Также подскажите, где можно купить эту деталь.

Вывод

• Экран и аккумулятор остаются приоритетными и достаточно доступными для замены.
• Большинство компонентов достаточно модульные и заменяемые.
• Некоторые необычные винты усложняют ремонт, но многоразовый крепеж предпочтительнее клея.
• Водонепроницаемость позволяет снизить частоту некоторых видов ремонта и усложняет другие.
• Стеклянная задняя панель делает падения еще более опасными и требует полной замены корпуса, если он разбивается.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)
