Разборка iPhone 13 Pro

Введение

Внешне iPhone 13 может выглядеть как небольшое обновление, но у нас есть ощущение, что под поверхностью скрывается нечто большее. Мы заглянули внутрь во время нашей 13 Proно давайте заглянем в iPhone 13 Pro немного глубже и посмотрим, какие секреты нам удастся раскрыть.

Чтобы первыми увидеть внутренности новейших гаджетов, следите за каналом Делаете.ру YouTube-канал, нашим Instagram и Twitter, а также подписывайтесь на нашу рассылку .!

Что вам понадобится

Инструменты

Тепловая пушка | Источник - ifixit.com
Ручка для присоски | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Moray Driver Kit | Источник - ifixit.com

Видео обзор

Шаг 1 Разборка iPhone 13 Pro

Разборка iPhone 13 Pro, разборка iPhone 13 Pro: шаг 1, изображение 1 из 1 — Разборка iPhone 13 Pro, iPhone 13 Pro Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

В то время как обычные модели и mini получили некоторые из новых крутых технологий этого поколения, iPhone 13 Pro получил все. Вот что входит в меню:
A15 Bionic SoC с новым 5-ядерным GPU, 6-ядерным CPU и 16-ядерным нейронным движком.
6,1-дюймовый (2532 × 1170 пикселей) OLED-дисплей Super Retina XDR с технологией ProMotion
Тройная система камер на 12 МП с ультраширокоугольной (ƒ/1,8), широкоугольной (ƒ/1,5) и 3-кратной телекамерой (ƒ/2,8), а также модуль LiDAR.
6 ГБ оперативной памяти и 128 ГБ хранилища (с возможностью конфигурации до 1 ТБ)
Суб-6 ГГц 5G (и mmWave в моделях для США), 4x4 MIMO LTE, 2x2 MIMO 802.11ax Wi-Fi 6, Bluetooth 5.0, Ultra Wideband и NFC
Беспроводная зарядка MagSafe 15 Вт
Степень водонепроницаемости IP68

Шаг 2

Разборка iPhone 13 Pro: шаг 2, изображение 3 из 3 | Источник - ifixit.com

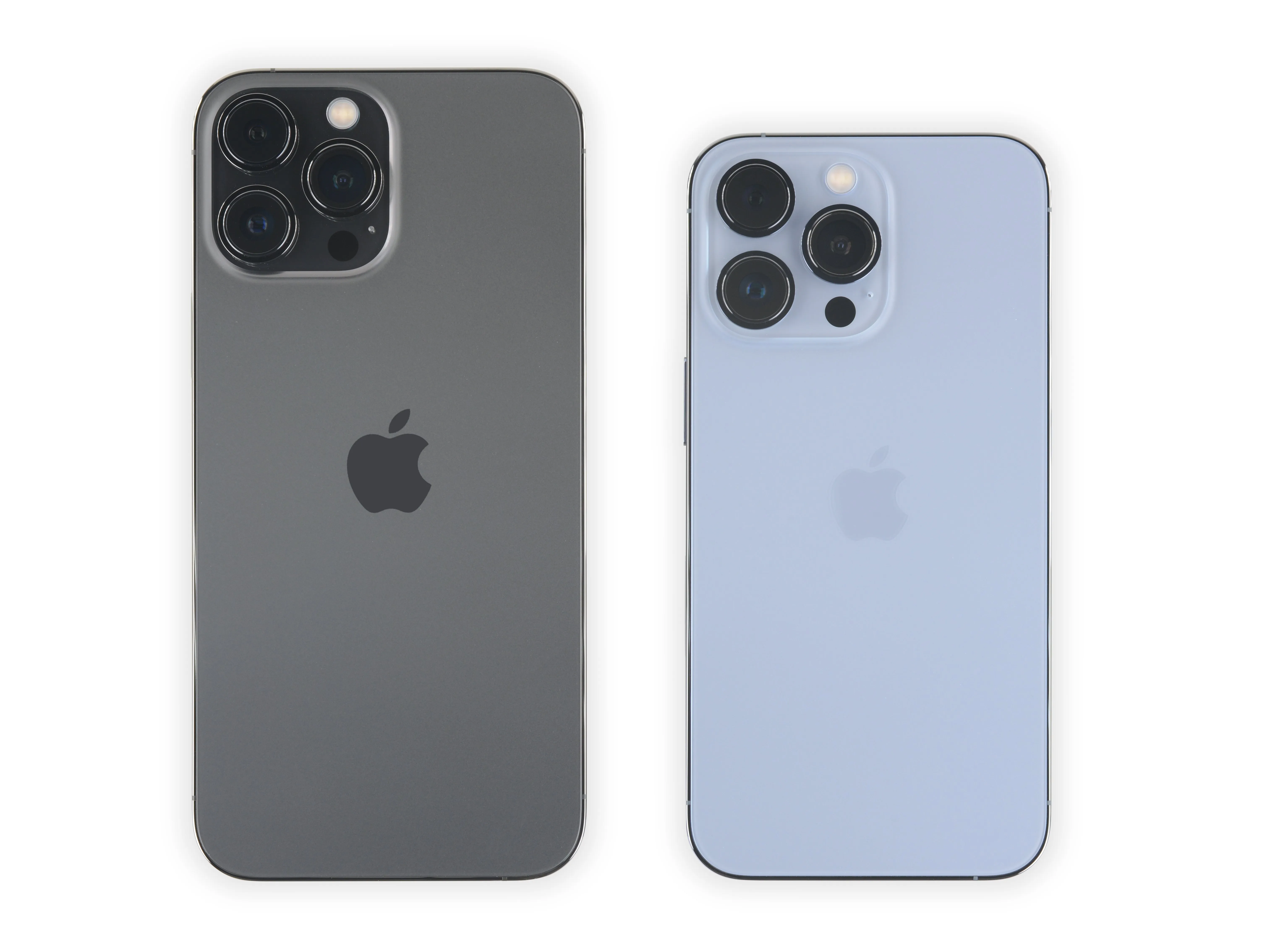

По сравнению с 13 Pro Max, этот маленький Pro как раз подходит для нашей разборки. Но важен не размер, а внутренности!
Не так уж и далеко зашло, если предположить, что будущие iPhone будут оснащены встроенной рентгеновской камерой в числе, скажем, 14. Пока же мы обращаемся к нашим добрым друзьям из Creative Electron.

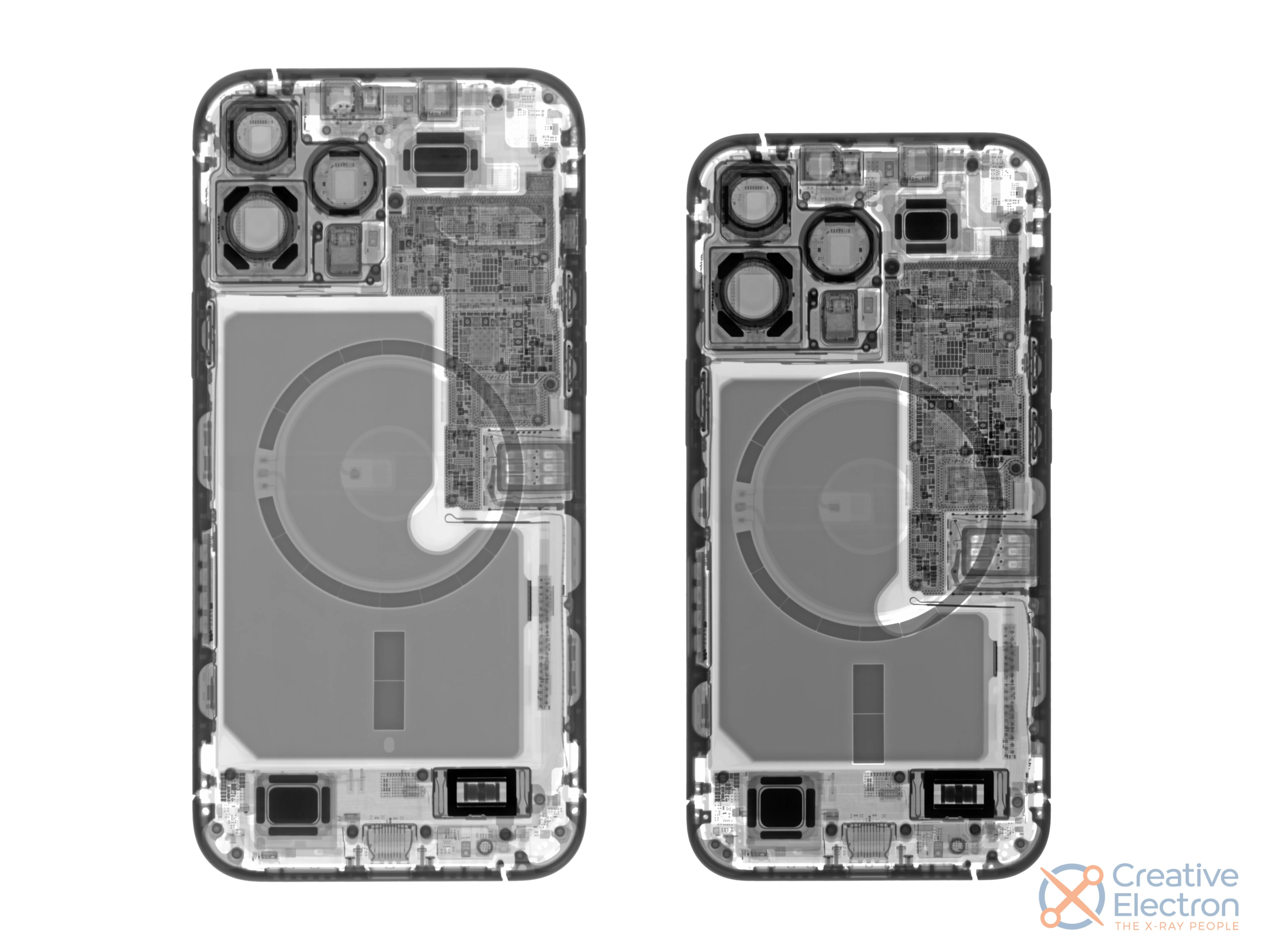

Вы видите двойную порцию L-образных аккумуляторов, претендующих на каждый миллиметр пространства, которое они могут занять. Впервые мы увидели их еще тогда, когда когда у айфонов были буквы для названий..
Мы также видим стабилизирующие магниты для датчиков изображения, крошечные логические платы и потенциально небольшие тактильные двигатели?

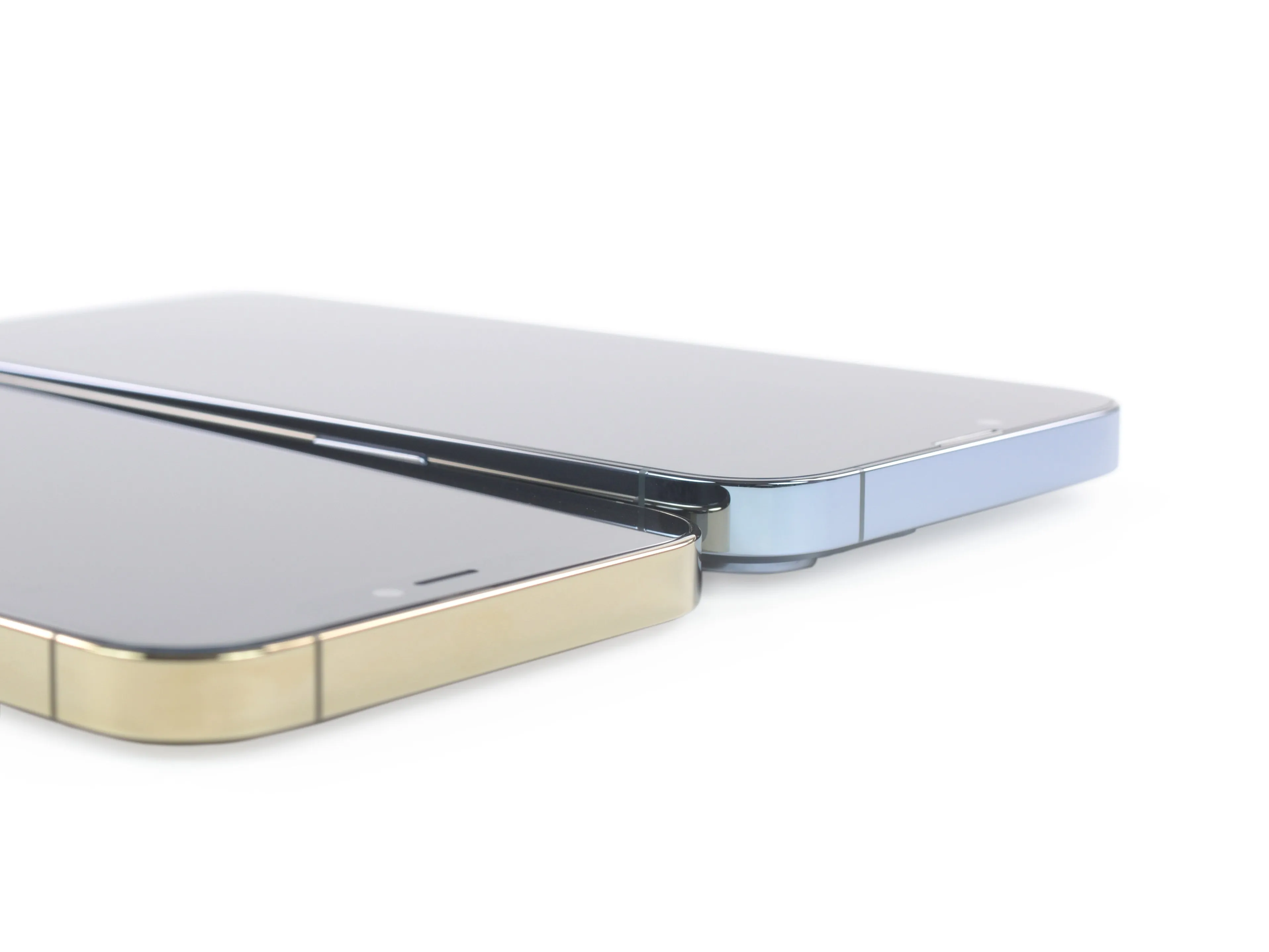

Снаружи этот счастливый номер 13 выглядит немного раздутым по сравнению с прошлогодней моделью. Бамп камеры увеличился настолько, что телефон не лежит ровно на плоской поверхности! Впрочем, не то чтобы 12-й тоже. Вздох.
Надеюсь, микрометры дополнительного фокусного расстояния помогут оправдать это. Каролинское приседание. Нам придется подождать и посмотреть!

Комментарии к шагу

Могу ли я получить несколько милых обоев для iPhone 13 Pro, как это было сделано в прошлом году для Max?

Но, Делаете.ру, что если мне не нужно чинить свой iPhone и я просто хочу поглазеть на его великолепные внутренности? Мы подготовили для вас эти замечательные обои для Pro Max.

Обои будут доступны на следующей неделе!

Шаг 3

Разборка iPhone 13 Pro: шаг 3, изображение 3 из 3 | Источник - ifixit.com

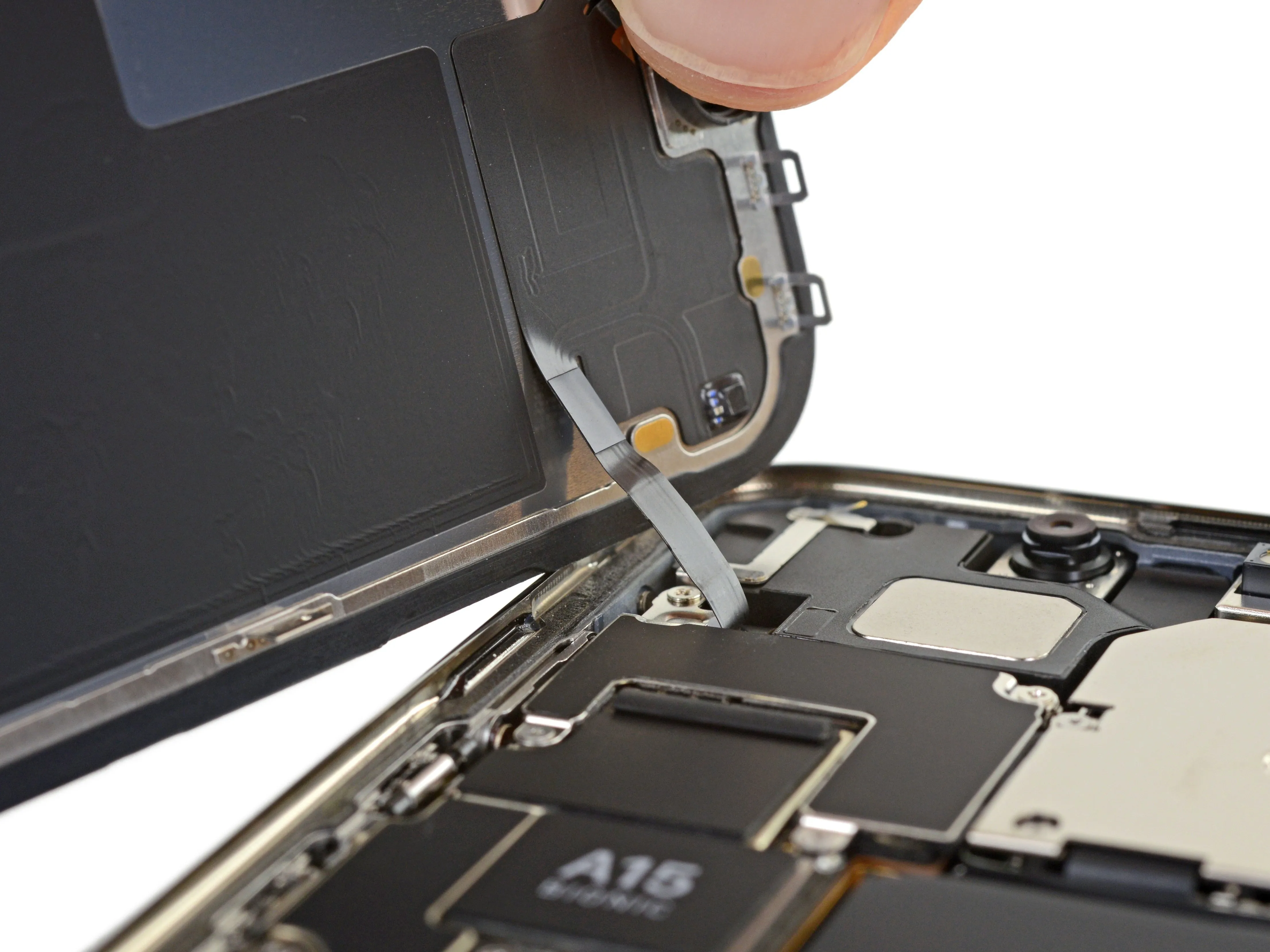

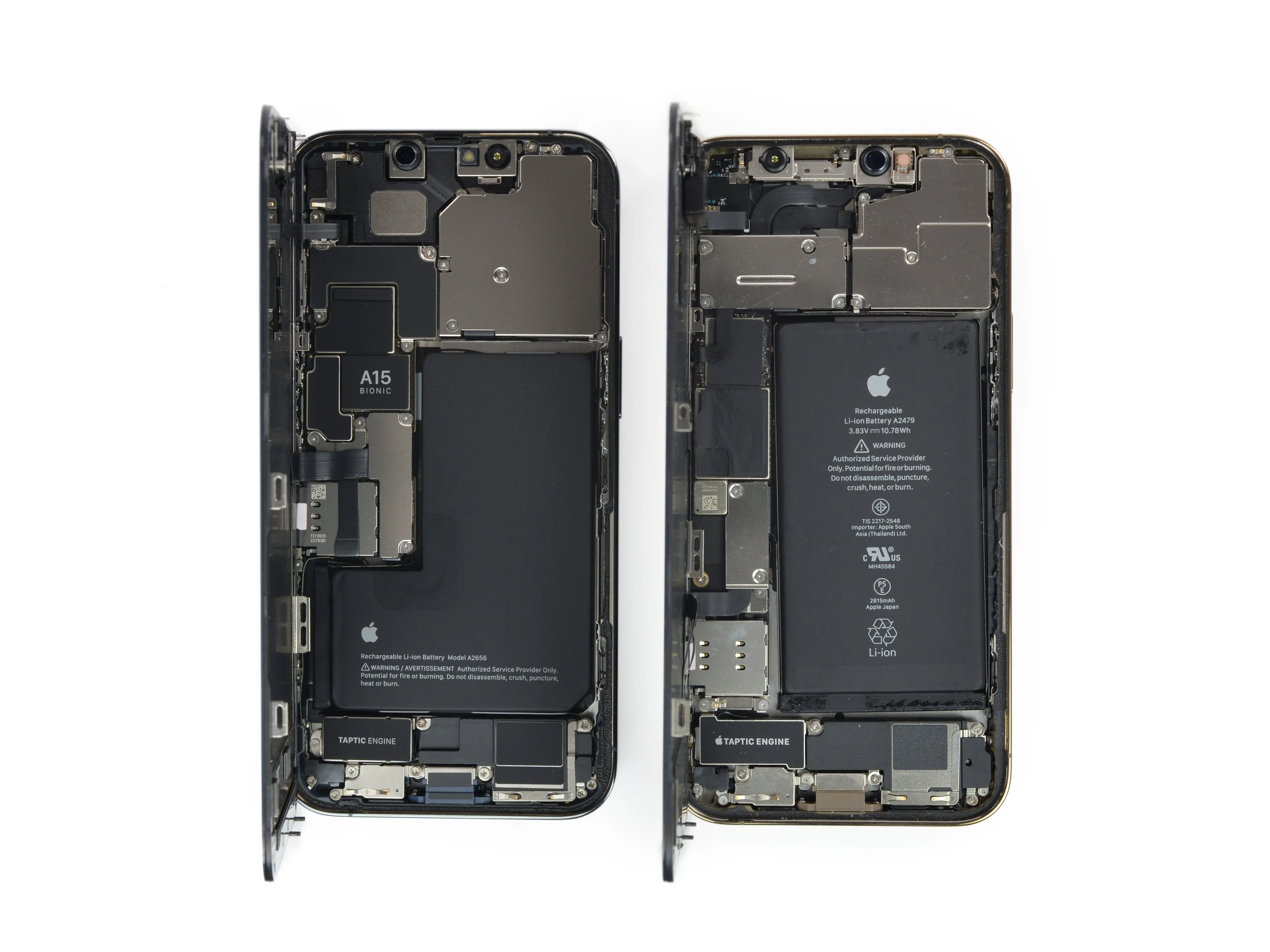

Хорошо, что мы неделями тренировались открывать и закрывать наш 12 Pro! К счастью, 13 Pro унаследовал одну из наших любимых процедур открытия смартфона. Сначала снимается дисплей, как будто открываешь книгу. Слегка липкую книгу.
Внутри мы сразу же обнаруживаем несколько сюрпризов и красивую маркировку! Такое ощущение, что они нас ждали.
Но мы же думали, что этот телефон нельзя открывать?
Для начала, кабели дигитайзера и дисплея, похоже, объединились. Верхний сенсорный кабель отходит в сторону в верхней части (он пугающе тонкий и слишком короткий).
Тактильный движок кажется меньше, чем у 12 Pro, но на самом деле он больше: его вес составляет 6,3 грамма и 869,4 мм³ против 4,8 грамма и 764,27 мм³ у 12 Pro.

Шаг 4

Давайте выявим различия между 13 Pro (на фото слева) и 12 Pro (справа)? Во-первых: больше нет динамика наушника, вмонтированного в дисплей! Проще заменить дисплей, но неудобно заменять наушники (об этом позже!).
И, во-вторых, отсутствие кабеля (мы не заметили, что он также отсутствует в 12 Pro Max кстати говоря!).
Благодаря экспертным знаниям наших новых друзей из Instrumentalмы думаем, что в iPhone 13 используются 'сенсорно-интегрированные OLED-панели', которые, как следует из названия, объединяют сенсорный и OLED слои дисплея, что позволяет снизить стоимость, стоимость материалов, толщину и количество кабелей, которые вы можете случайно порвать. Отлично!
Notch™ на 13 Pro на 20 % уже, чем на 12 Pro, благодаря тому, что потолочный осветитель и точечный проектор Face ID объединены в один модуль! (Об этом подробнее позже! Заметили закономерность?)

Комментарии к шагу

Возможно, точечный проектор и инфракрасная камера объединены в один модуль.

Кроме того, на задней панели дисплея находится лампа подсветки.

Вырез в 13-й серии на самом деле немного глубже, чем в предыдущих моделях! Это можно увидеть, если сравнить iPhone 13/13 Pro и, скажем, iPhone X, отображающий видео в формате 18:9: Вырез 13-й модели слегка врезается в боковую часть видео, а вырез X - нет.

Сравнение можно посмотреть здесь: https://twitter.com/ParkerOrtolani/statu...

Ну и дела...

Шаг 5

Разборка iPhone 13 Pro: шаг 5, изображение 3 из 3 — iPhone 13 Pro Teardown: шаг 5, изображение 3 из 3 | Источник - ifixit.com

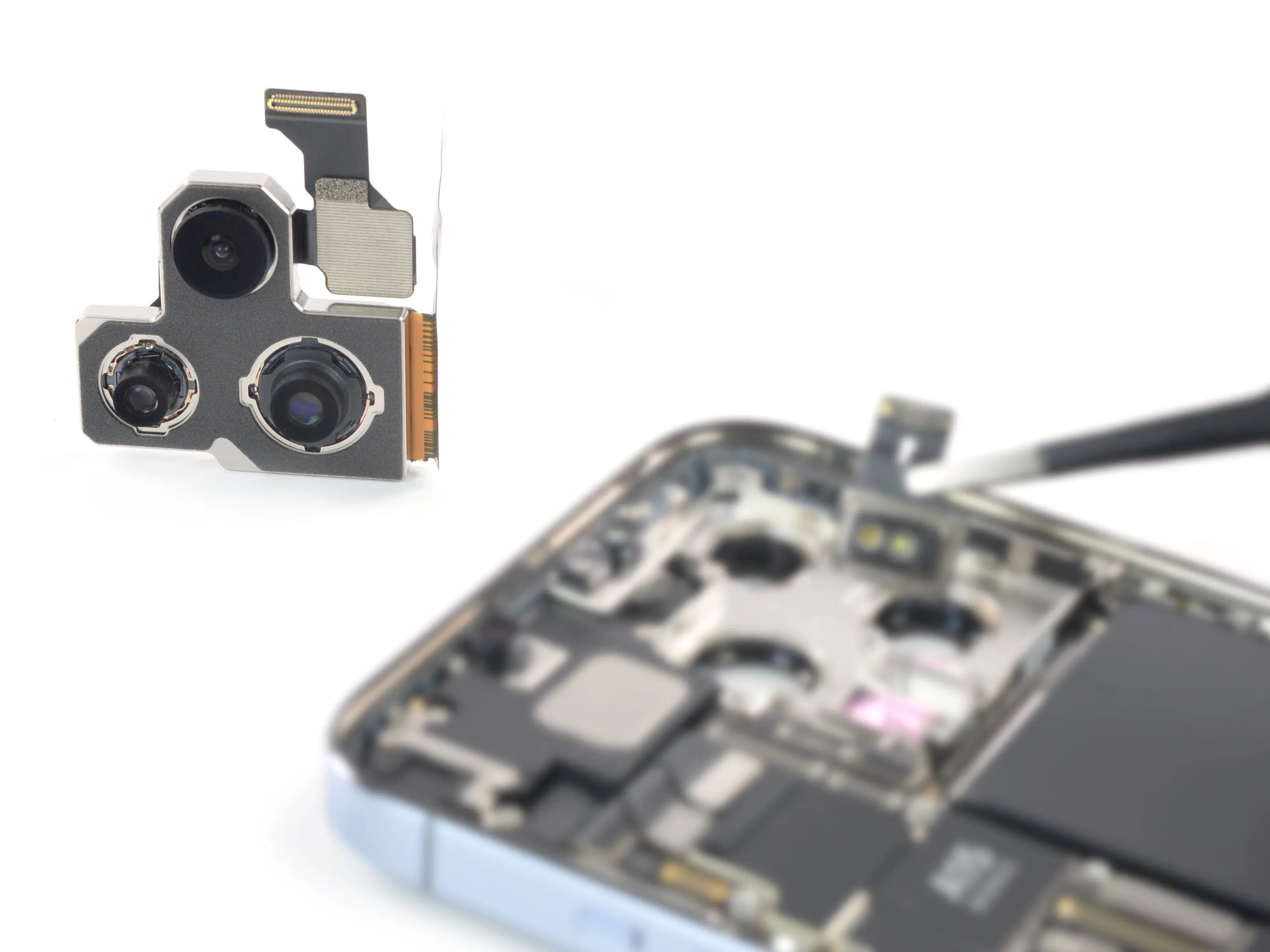

Смотрите, Apple, мы тоже умеем фокусироваться! В нашем кинематографическом мастерстве модуль LiDAR подозрительно смотрит на внушительную тройку камер.
В отличие от ванильного iPhone, в этом году расположение камер в Pro выглядит одинаково (и заметно массивнее, чем в 12 Pro). Как люди узнают, что вы обновились?! Может, лучше просто... не обновлять?
Для тех из нас, кто все еще держится за iPhone, iPad и Mac прошлых лет (вперед!), возможно, стоит купить несколько ремонтных наборов со скидкой - используйте код SKIP20, чтобы получить 20% скидки на наборы Apple Fix Kits. Обновите свой износившийся аккумулятор или замените треснувший экран, сэкономив при этом деньги и сохранив планету!
Неудивительно, что этот бугорок так и ходит ходуном. Эти объективы камер тянутся к звездам, чтобы собрать как можно больше света!

Комментарии к шагу

Является ли модуль лидара таким же, как в iphone 12 pro?

Смогли ли вы подтвердить, что модуль камеры на 13P и 13PM точно такой же, номер детали и все остальное?

Может ли кто-нибудь сказать мне, какие разъемы FPC используются в hirose? Было бы неплохо иметь список каждого компонента. Я видел, как китайские компании выпускают платы для подключения некоторых датчиков и батарей. Было бы неплохо иметь их список, поскольку иногда требуется их замена.

Шаг 6

Разборка iPhone 13 Pro: шаг 6, изображение 3 из 3 | Источник - ifixit.com

Мы вынимаем динамик и Taptic Engine, чтобы добраться до батареи, благодаря набору драйверов Moray!
Чистая, минималистичная печать имитирует чистую, минималистичную процедуру извлечения. Мы не можем не похвалить клей с растягивающимся слоем, хотя нам бы хотелось иметь более легкий доступ к язычкам...

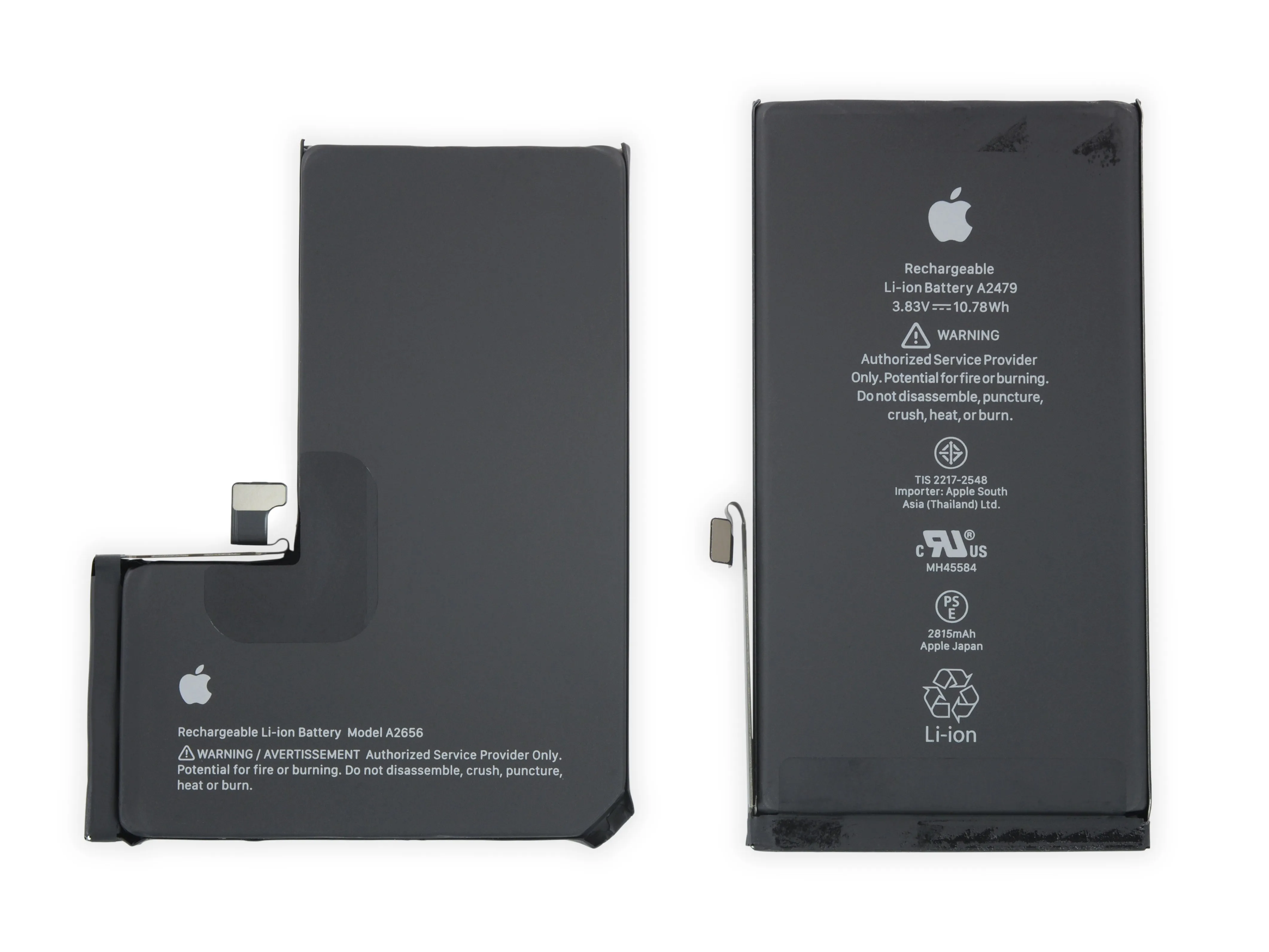

Ожидаемая емкость аккумулятора составляет 11,97 Вт-ч по сравнению с обелиском на 10,78 Вт-ч, установленным в iPhone 12 Pro (и не-Pro), но он проигрывает стандартному прямоугольному элементу на 12,54 Вт-ч.
Новые модные экраны Pro позволяют им экономить заряд батареи, что приводит к лучшему времени автономной работы.
Ни один из этих трех устройств не сравнится с 17,8-ваттным гигантом в Xiaomi Mi 11не говоря уже о Samsung...
Наконец-то мы можем выдохнуть: после некоторых слухов о том, что замена аккумуляторов в этом году будет невозможнаМы рады сообщить, что наши первые тесты по замене батареи прошли успешно!
Apple не отказалась от тактики запугивания, поэтому вы по-прежнему будете получать предупреждающее уведомление. Будьте смелее и продолжайте чинить!

Шаг 7

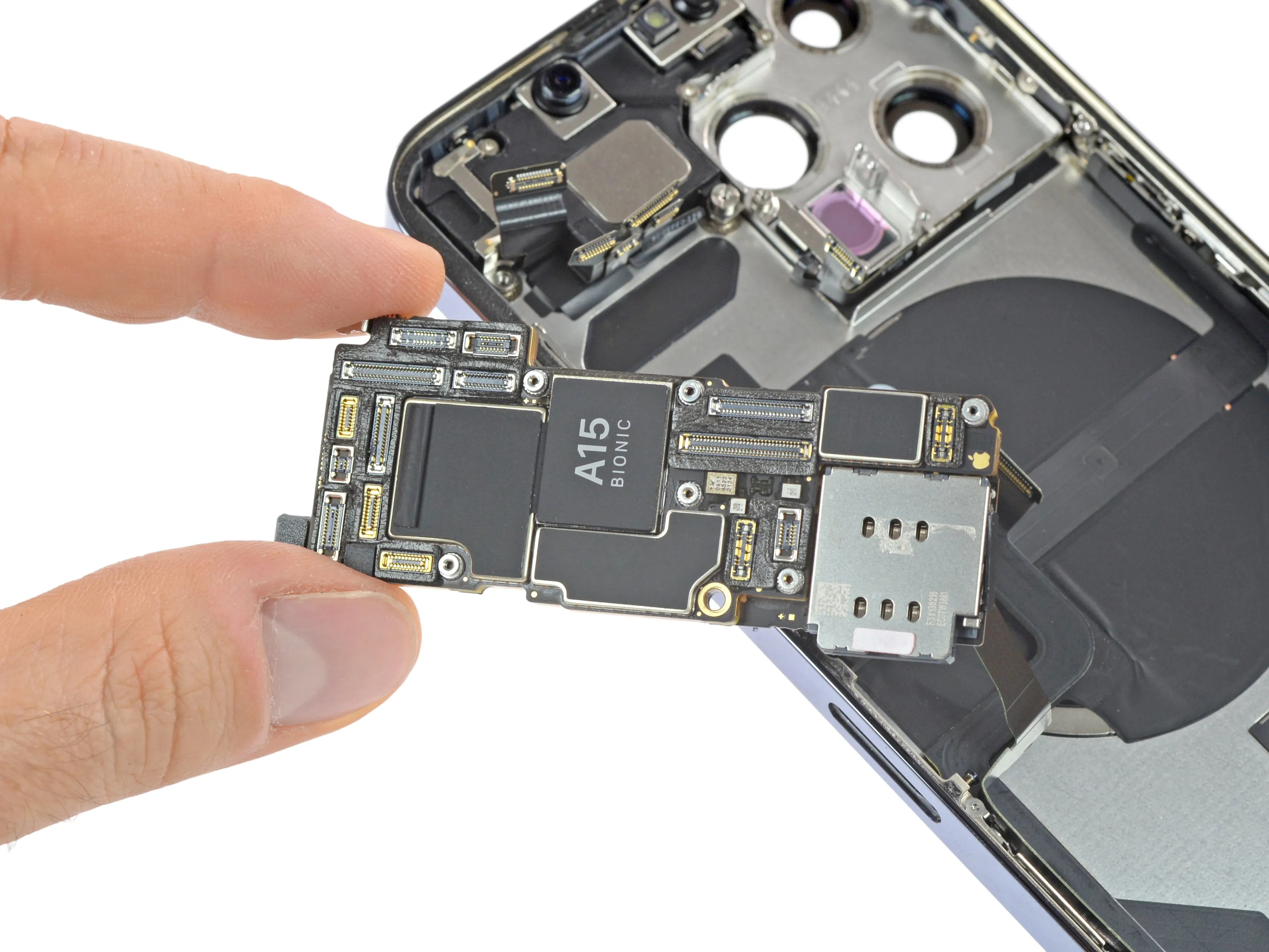

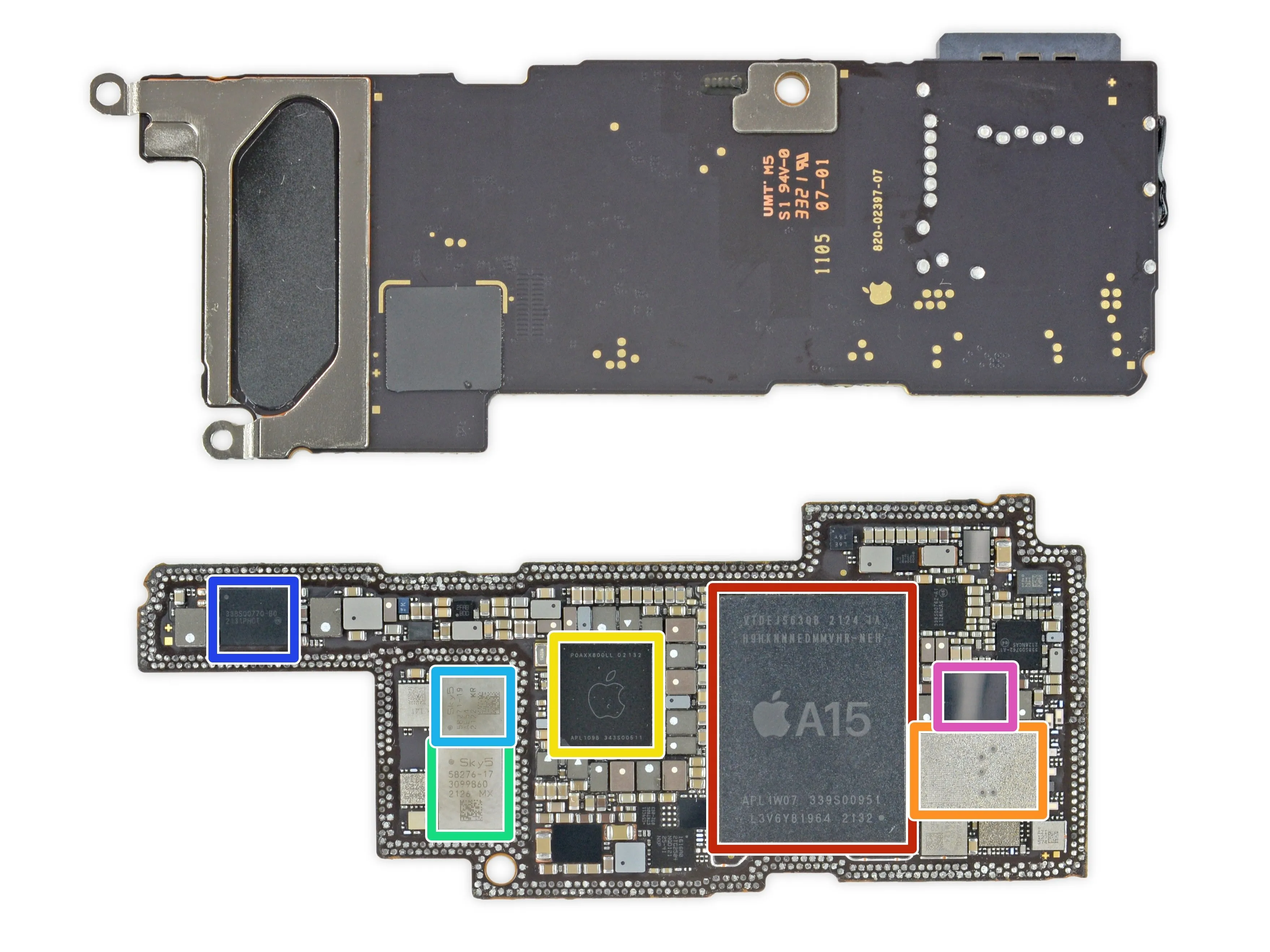

Многослойная логическая плата в этом году стала еще меньше, и, к сожалению, устройство чтения SIM-карт теперь запечено на плате (буууу!). В любом случае, давайте посмотрим, какие чипы лежат на поверхности:
Apple APL1W07 A15 Bionic SoC, покрытая, скорее всего, 6 ГБ памяти SK Hynix LPDDR4X SDRAM
Ультраширокополосный чип Apple/USI U1
ИС управления питанием Apple APL1098
Фронтальный модуль Skyworks SKY58276-17
Фронтальный модуль Skyworks SKY58271-19
ИС управления питанием Apple 338S00770-B0
ИС управления питанием STMicroelectronics STB601A05

Комментарии к шагу

Пока что LPDDR4X?!

На самом деле PMIC - это APL109B, а не APL1098. Это PMIC 14-дюймового macbook pro A2442.

Шаг 8

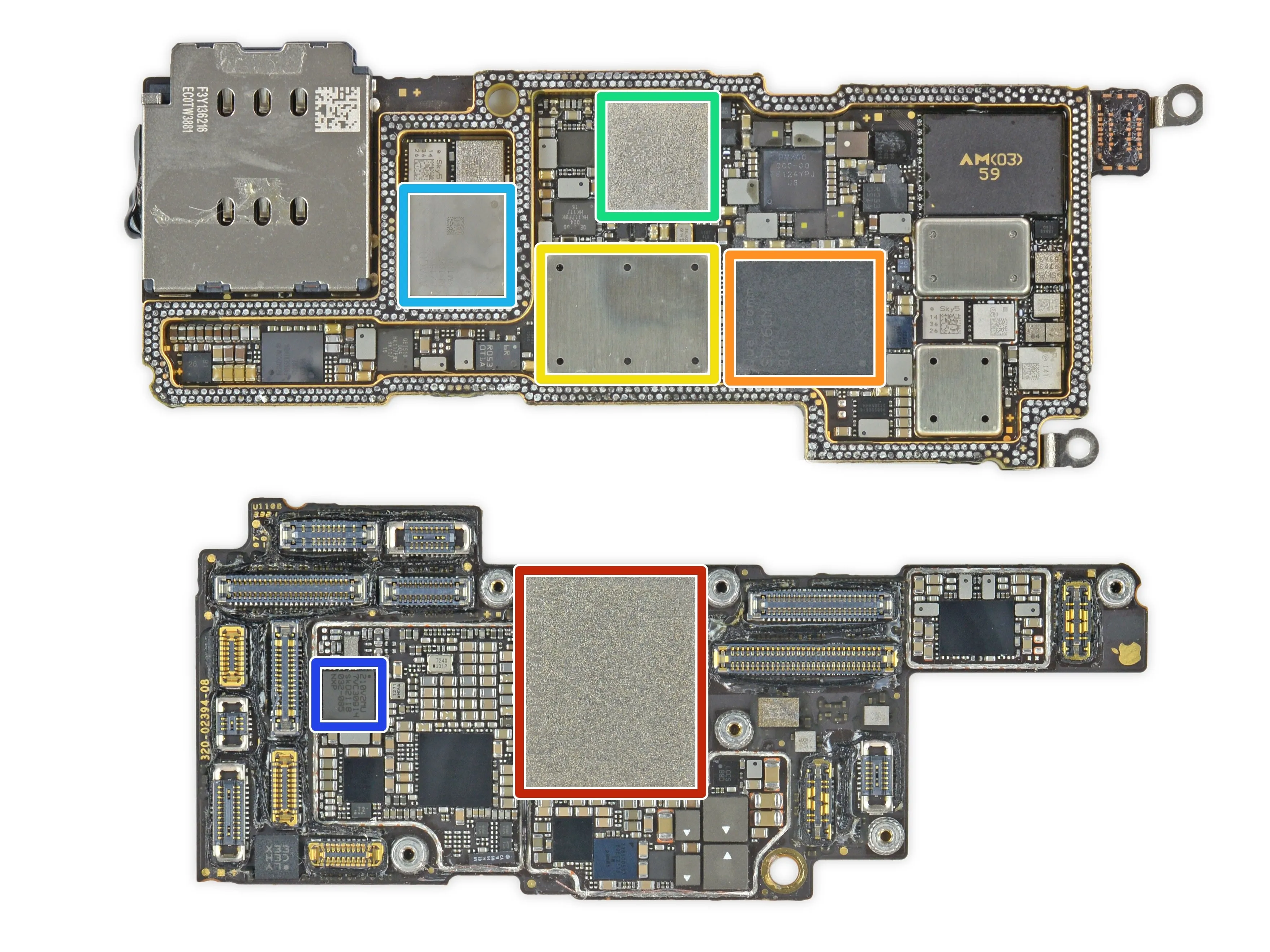

Это как раз тот случай, когда дуть горячим воздухом полезно. Вот что мы находим внутри этого кремниевого сэндвича:
128 ГБ флэш-память Kioxia NAND память
Qualcomm SDX60M 5G-модем
Скорее всего, 5G RF-трансивер Qualcomm SDR868
Модуль WiFi/Bluetooth USI 339S00761
Фронтальный модуль Broadcom AFEM-8215
NFC-контроллер NXP Semiconductor SN210V с защищенным элементом
Если это не удовлетворит ваш аппетит по части идентификации чипов, ознакомьтесь с нашим полный обзор идентификаторов микросхем iPhone 13 Pro чтобы утолить вашу жажду.

Шаг 9

Разборка iPhone 13 Pro: шаг 9, изображение 3 из 3 | Источник - ifixit.com

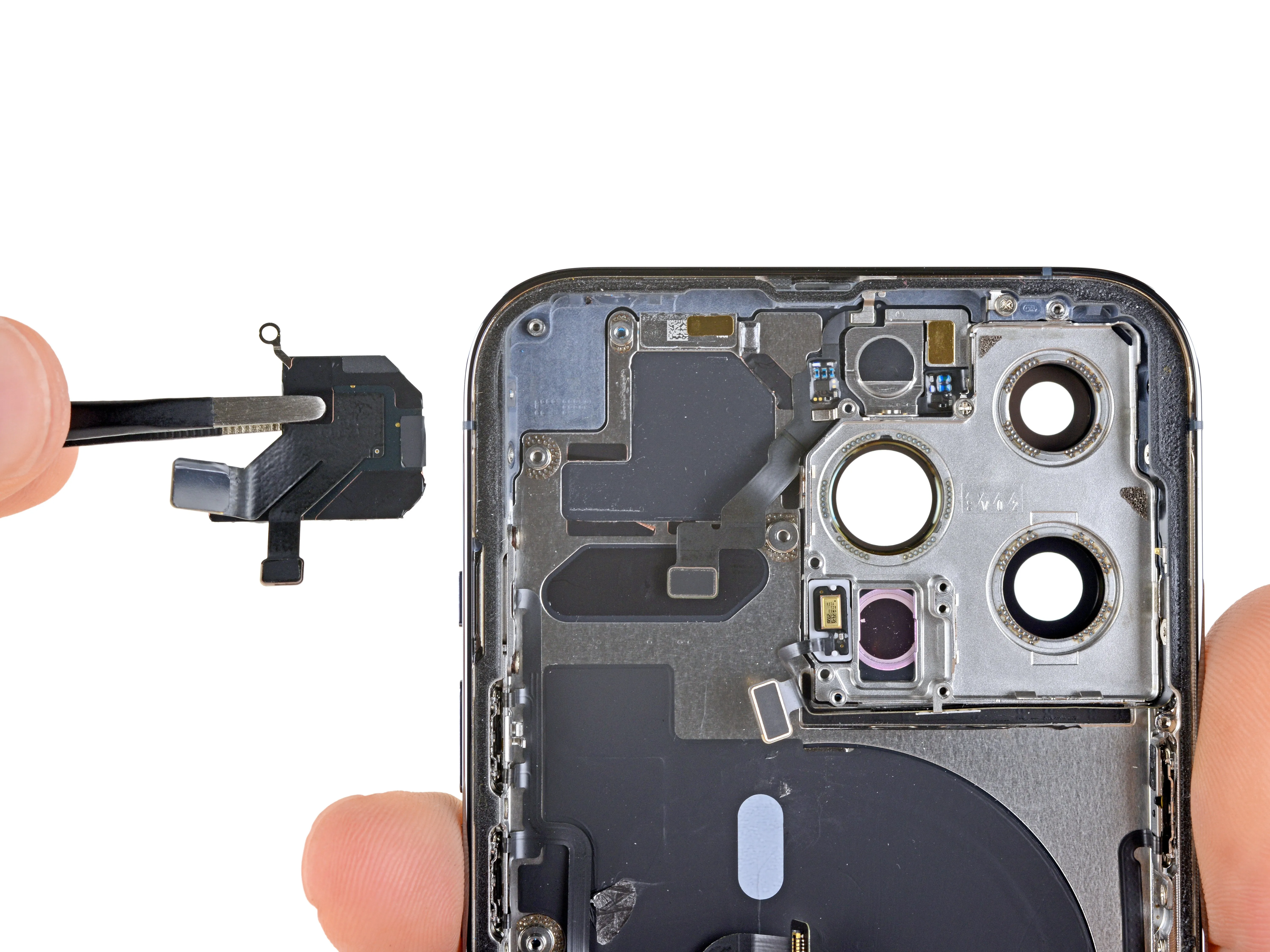

Сверху мы видим перемещенный динамик наушника, дополненный маленьким симпатичным носиком. Он находится между фронтальной камерой и Face ID и подключается к каналу, который направляет звук в верхнюю часть дисплея.
Хотя мы любим простые пружинные контакты, один из винтов крепления этого динамика застрял под логической платой, что означает, что вам придется снять плату, чтобы заменить динамик! Эти слои - настоящий ремонтный людоед...
С кабелями, проходящими под динамиком наушников (который, опять же, находится под логической платой), аппаратная часть фронтальной камеры - помощник нового, уменьшенного Notch™ - не совсем удобна для доступа. Но, наконец, мы добрались!
Вытащив все крупные детали, мы обнаружили нечто с собственным вырезом в металле корпуса. Мы предполагаем, что это антенна Ultra Wideband. Передай привет, Find My!

Комментарии к шагу

Кто-нибудь знает, какой производственный процесс использует Apple для создания 90-градусных отверстий и резьбы внутри iPhone? Те, что на ободках. Они видны на второй фотографии шага 9. Там находятся два винта, удерживающие кронштейн для блока ползункового переключателя, а также один винт на верхней рамке телефона (слева от модуля камеры, удерживаемого пинцетом).

Обычные режущие инструменты с ЧПУ не могут проникнуть внутрь под таким углом. Над ползунковым переключателем есть еще два винта, но они расположены под углом около 30 градусов, поэтому дрель и метчик с длинным держателем могут проникнуть внутрь и освободить рамку телефона. Но до отверстий ползункового переключателя таким образом добраться невозможно.

Единственный способ, который я могу придумать, - это процесс протопки с помощью EDM, но он невероятно дорог. Не то чтобы iPhone был дешевым, но ради пары винтиков, я не думаю, что кто-то сможет оправдать такие затраты!

Кто-нибудь знает, какой производственный процесс использует Apple для создания 90-градусных отверстий и резьбы внутри iPhone? Те, что на ободках. Они видны на второй фотографии шага 9. Там есть два винта, удерживающие кронштейн для блока ползункового переключателя, а также один винт на верхней рамке телефона (слева от модуля камеры, удерживаемого пинцетом).

Обычные режущие инструменты с ЧПУ не могут попасть внутрь под таким углом. Над ползунковым переключателем есть еще два винта, но они расположены под углом около 30 градусов, поэтому дрель и метчик с длинным резцедержателем могут проникнуть внутрь и очистить рамку телефона. Но до отверстий ползункового переключателя таким образом добраться невозможно.

Единственный способ, который я могу придумать, - это процесс протопки с помощью EDM, но он невероятно дорог. Не то чтобы iPhone был дешевым, но для пары винтов, я не думаю, что кто-то сможет оправдать затраты!

Кто-нибудь знает, какой производственный процесс использует Apple для создания 90-градусных отверстий и резьбы внутри iPhone? Те, что на ободках. Они видны на второй фотографии шага 9. Там есть два винта, удерживающие кронштейн для блока ползункового переключателя, а также один винт на верхней рамке телефона (слева от модуля камеры, удерживаемого пинцетом).

Кто-нибудь знает, какой производственный процесс использует Apple для создания 90-градусных отверстий и резьбы внутри iPhone? Те, что находятся на внутренней стороне ободков. Они видны на второй фотографии шага 9. Там находятся два винта, удерживающие серебристый металлический кронштейн для блока ползункового переключателя. Два других винта для кнопок регулировки громкости здесь не видны. Также есть один на верхней рамке, слева от модуля камеры, который удерживается пинцетом.

Обычные режущие инструменты с ЧПУ не могут проникнуть внутрь под таким углом. Над ползунковым переключателем есть еще два винта, но они расположены под углом около 30 градусов, поэтому дрель и метчик с длинным держателем могут проникнуть внутрь и освободить рамку телефона. Но до отверстий слайдерного переключателя таким образом добраться невозможно.

Единственный способ, который я могу придумать, - это процесс штамповки EDM, но он невероятно дорог. Не то чтобы iPhone был дешевым, но ради пары винтов вряд ли кто-то сможет оправдать затраты! Другой вариант - литье под давлением и использование резьбовых вставок.

Шаг 10

Разборка iPhone 13 Pro: шаг 10, изображение 3 из 3 | Источник - ifixit.com

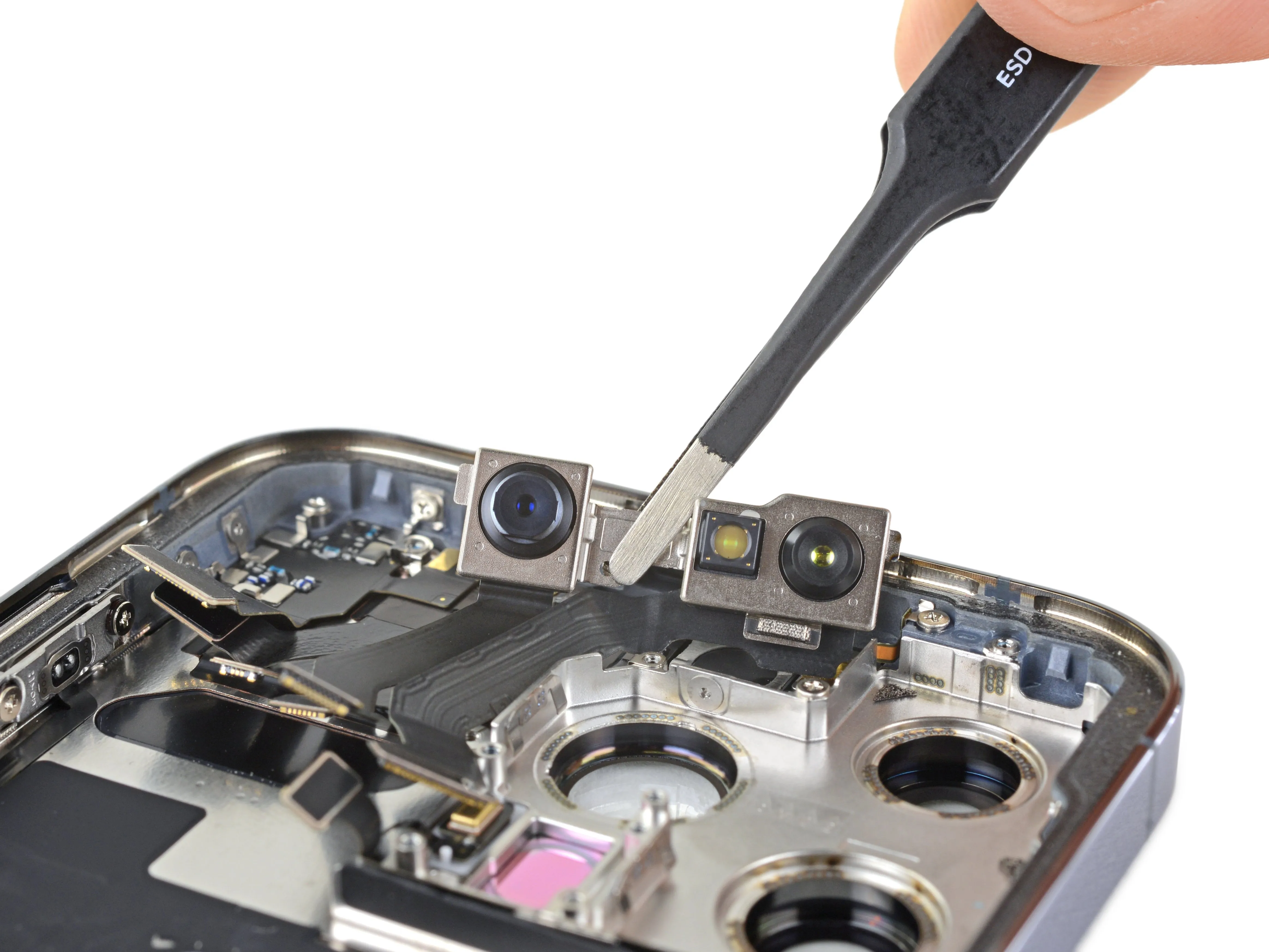

Что касается фронтальной камеры: в этом году точечный проектор переместился с края в центр модуля, но и он хранит небольшой секрет.

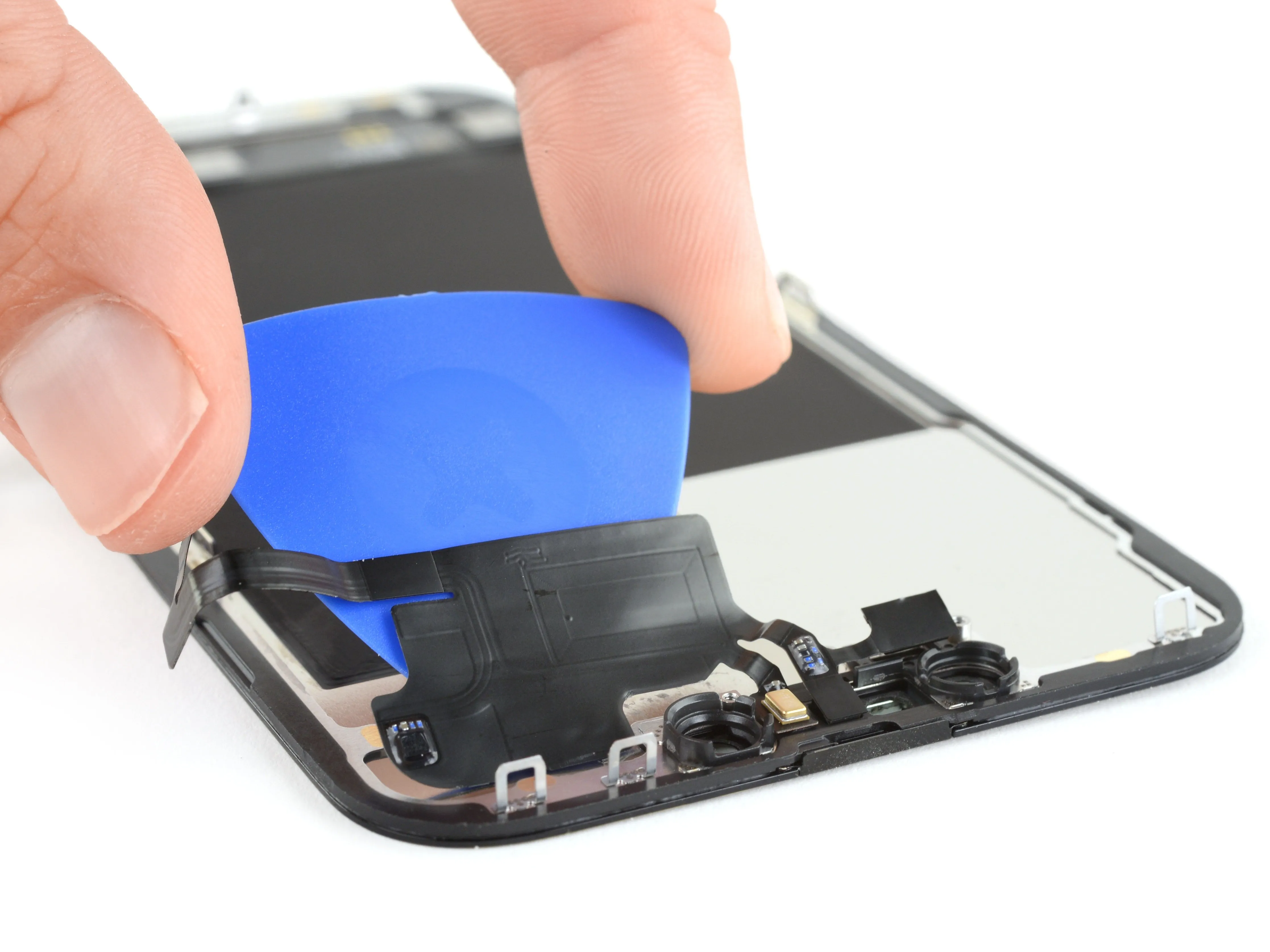

Заливной осветитель, ранее являвшийся частью дисплея и необходимым компонентом Face ID, был интегрирован в этот новый модуль двойного назначения.
Поскольку дисплей теперь не зависит от Face ID, вы можете подумать, что теперь замена дисплея и Face ID стала проще, чем когда-либо! Верно? Не думайте об этом.
Face ID работает, даже если мы отсоединили передний сенсорный блок. Однако любая замена дисплея выводит Face ID из строя.* Мы попробовали перенести датчики вместе со старым дисплеем и аппаратным обеспечением Face ID, но безрезультатно. Что-то на дисплее последовательно заблокировано с аппаратным обеспечением Face ID.
TL;DR: При замене экрана вне авторизованной ремонтной сети Apple теряется вся функциональность Face ID.
*Обновление, декабрь 2021 г.: В iOS 15.2 компания Apple взмахнула волшебной палочкой и устранила эту проблему. Теперь каждый может заменить экран iPhone 13 без потери Face ID.
Правда, вы по-прежнему будете получать не очень дружелюбное сообщение о важном дисплее, а новый дисплей будет отображаться в истории запчастей и обслуживания как неизвестная деталь.

Комментарии к шагу

Блокировка Face ID работает на всех айфонах с Face ID? Если я хочу купить подержанный iphone XSm, чтобы быть уверенным, что экран не был заменен.

Сейчас есть видео, в которых утверждается, что замена экрана может быть выполнена без потери Face ID.

Face ID воняет. Датчики отпечатков пальцев для победы Apple.

Face ID работает с замененным телефоном на любых айфонах. На 13 нужно обновить iOS перед заменой экрана, чтобы не потерять FaceID.

Не знаете, можно ли исправить проблему, если замена была произведена до декабря 2021 года?

Шаг 11

Предупреждение о фоточувствительности: Это видео содержит мигающие огни и может не подойти для фоточувствительных зрителей.
Хотите узнать, как мы проверили нашу догадку о насечках? Вот несколько интересных ИК-снимков наших тестов датчика Face ID!
В этом ролике вы увидите Тобиаса (друга из Instrumental) по отдельности освещает iPhone 12 Pro наводкой и точечным проектором, а затем пытается сделать то же самое на 13 Pro, только чтобы понять, что они оба исходят из одного и того же места.

Шаг 12

На этом сегодняшняя разборка закончилась. Но если мы что-то упустили, вы обязательно найдете это здесь: посмотрите на 360-градусный рентгеновский снимок.

Комментарии к шагу

Можете ли вы объяснить, что делают 6 линий на боковой стороне корпуса iphone? Это просто дизайн или они что-то делают?

Короткий ответ таков: Это линии антенны. Вы найдете много информации в интернете.

Шаг 13

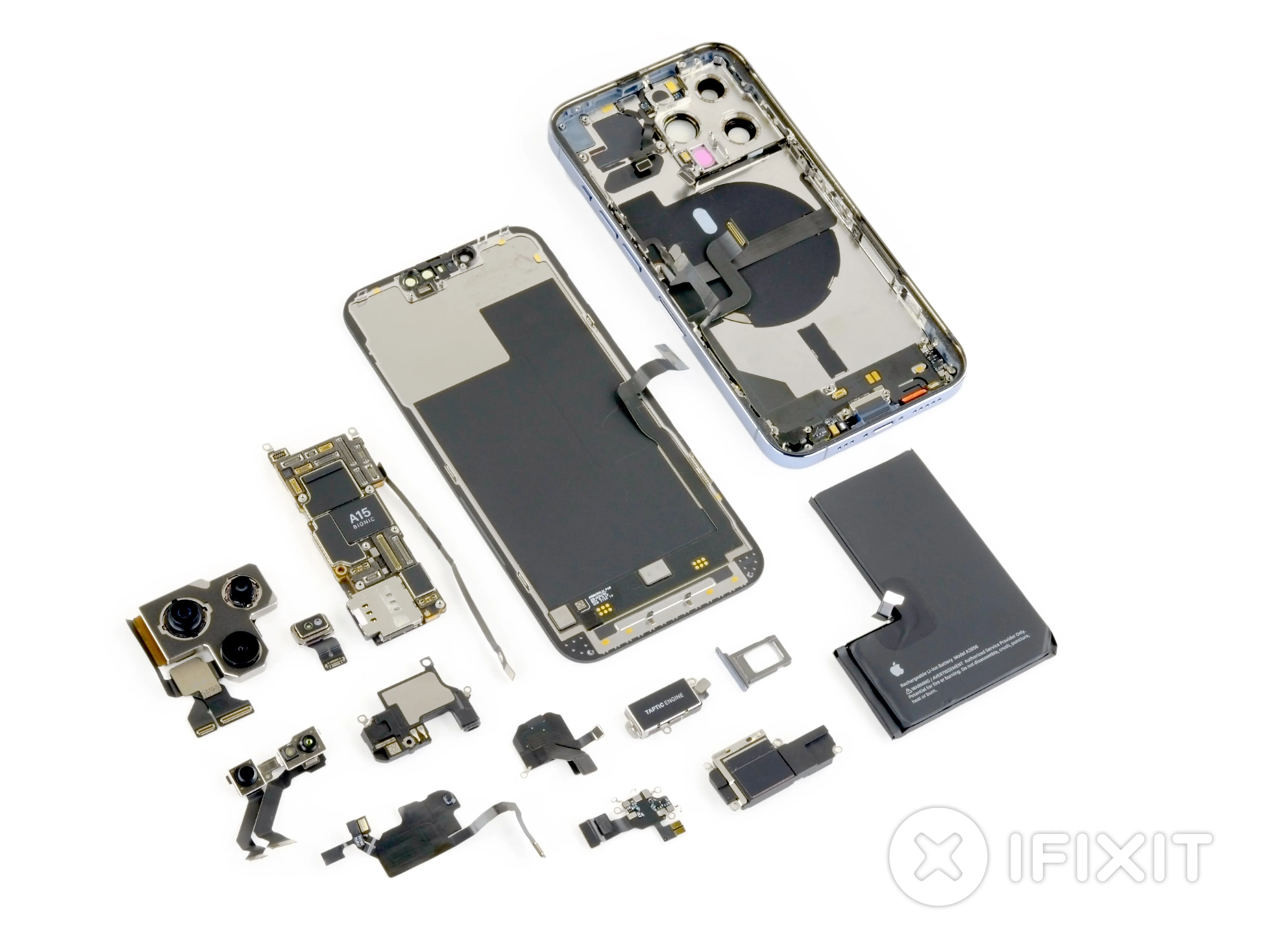

Как много нового в привычном телефоне! Пока что мы видим:
Новый модный дисплей, в котором реализовано не одно, а два обновления: технология высокой/переменной частоты обновления и комбинированный OLED+сенсорный слой.
Перенесенный верхний динамик, что еще больше снижает сложность замены дисплея и освобождает место для меньшего выреза.
Возвращение к знаменитой L-образной батарее в телефоне не Max-размера.
Довольно разрушительное обновление совместимости деталей, которое еще больше нарушает ваше право на ремонт.
Учитывая все это, как обстоят дела с этим Pro iPhone 13 по шкале, которая имеет наибольшее значение?

Комментарии к шагу

Хотелось бы, чтобы магниты, опасные для кардиостимуляторов, были помечены, может быть, красным цветом?

Да, мне нравятся все ваши поломки и инструменты.

Спасибо,

В этом I13Pro нет mmW AiP?

Просто вопрос, сколько телефонов/планшетов/камер, которые вы исследуете сегодня, используют PoP, Package on Package для процессоров и памяти. Мне нравится видеть боковой вид плат, чтобы рассмотреть эти устройства. Большое спасибо, Боб

Вывод

Замена дисплея и аккумулятора остается приоритетом в конструкции новых iPhone.
Большинство других компонентов являются модульными и легкодоступными для замены.
Множество типов шурупов усложняет ремонт - но, по крайней мере, они не клеевые.
Методы гидроизоляции усложняют ремонт, но делают менее вероятным (дорогостоящее) повреждение водой.
Опять же, двойное стекло означает двойное повреждение при падении, и, несмотря на улучшение прочности с годами, до сих пор не существует простого способа заменить заднее стекло.
Сопряжение программных компонентов неоправданно усложняет многие виды ремонта, подрывает доверие к стороннему ремонту и снижает функциональность устройства при ремонте без фирменных инструментов калибровки Apple.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)
