iPhone 13 Pro полный идентификатор микросхем
Введение
Мы не смогли вместить все до последней капли чипа ID в наш разборку iPhone 13 Pro. Так что если вы жаждете большего, вот более подробный обзор микросхем, расположенных на логической плате iPhone 13 Pro.
Шаг 1 Полный идентификатор микросхемы iPhone 13 Pro

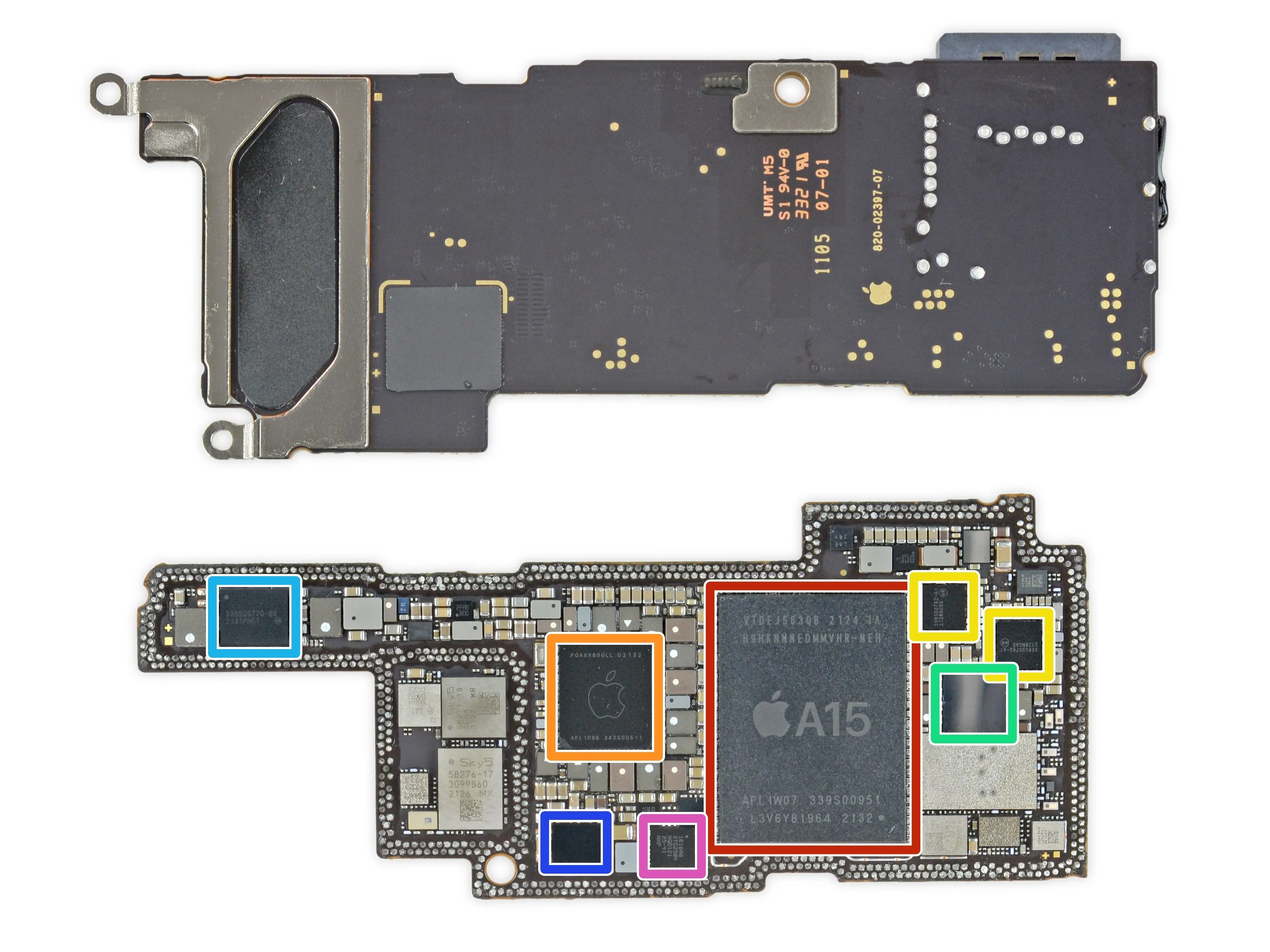

Логическая плата, сторона 1:
Apple APL1W07 A15 Bionic SoC с 6 ГБ памяти SK Hynix LPDDR4X SDRAM.
ИС управления питанием Apple APL1098
ИС управления питанием Apple 338S00762-A1
ИС управления питанием STMicroelectronics STB601A05
ИС управления питанием Apple 338S00770-B0
ИС управления питанием дисплея Texas Instruments TPS65657B0
Мультиплексор порта дисплея NXP Semiconductor CBTL1616A0
Комментарии к шагу
Светло-голубой прямоугольник - это то, что мы называем зарядной микросхемой. Это вариант ранних микросхем Tigris и более поздних Yangtze, которые часто повреждаются недобросовестными зарядными устройствами. Функция этой микросхемы заключается в создании основной шины питания из напряжения аккумулятора или зарядного устройства, а также в управлении зарядкой аккумулятора во время работы зарядного устройства. Из-за отсутствия открытых схем для iPhone 13-й серии, мы бы хотели предложить назвать этот чип 'Genesee', следуя конвенции о наименовании рек. Река Genesee находится в Рочестере, штат Нью-Йорк.
Фиолетовый чип - это новое поколение коммуникационного концентратора usb-порта. В более ранних моделях это знаменитый чип tristar, позже названный hydra в iPhone 8, а затем Kraken в iPhone 11.
Шаг 2

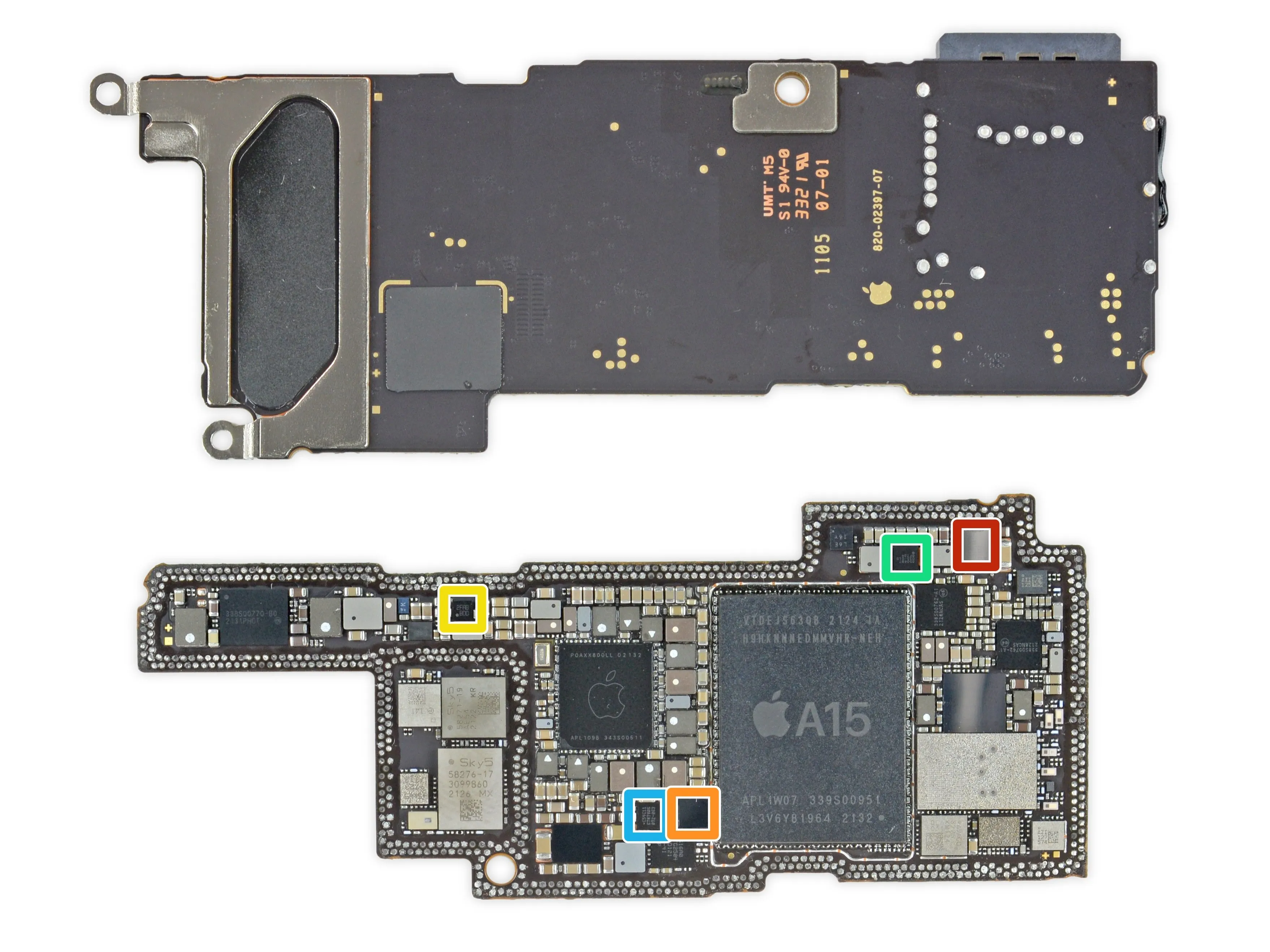

Логическая плата, сторона 1 (продолжение):
Драйвер массива VCSEL Texas Instruments CD3710A1
Двойной повторитель USB 2.0 Texas Instruments
DC-DC преобразователь ON Semiconductor
Возможно, ИС управления питанием NXP Semiconductor
Возможно, переключатель нагрузки NXP Semiconductor
Шаг 3

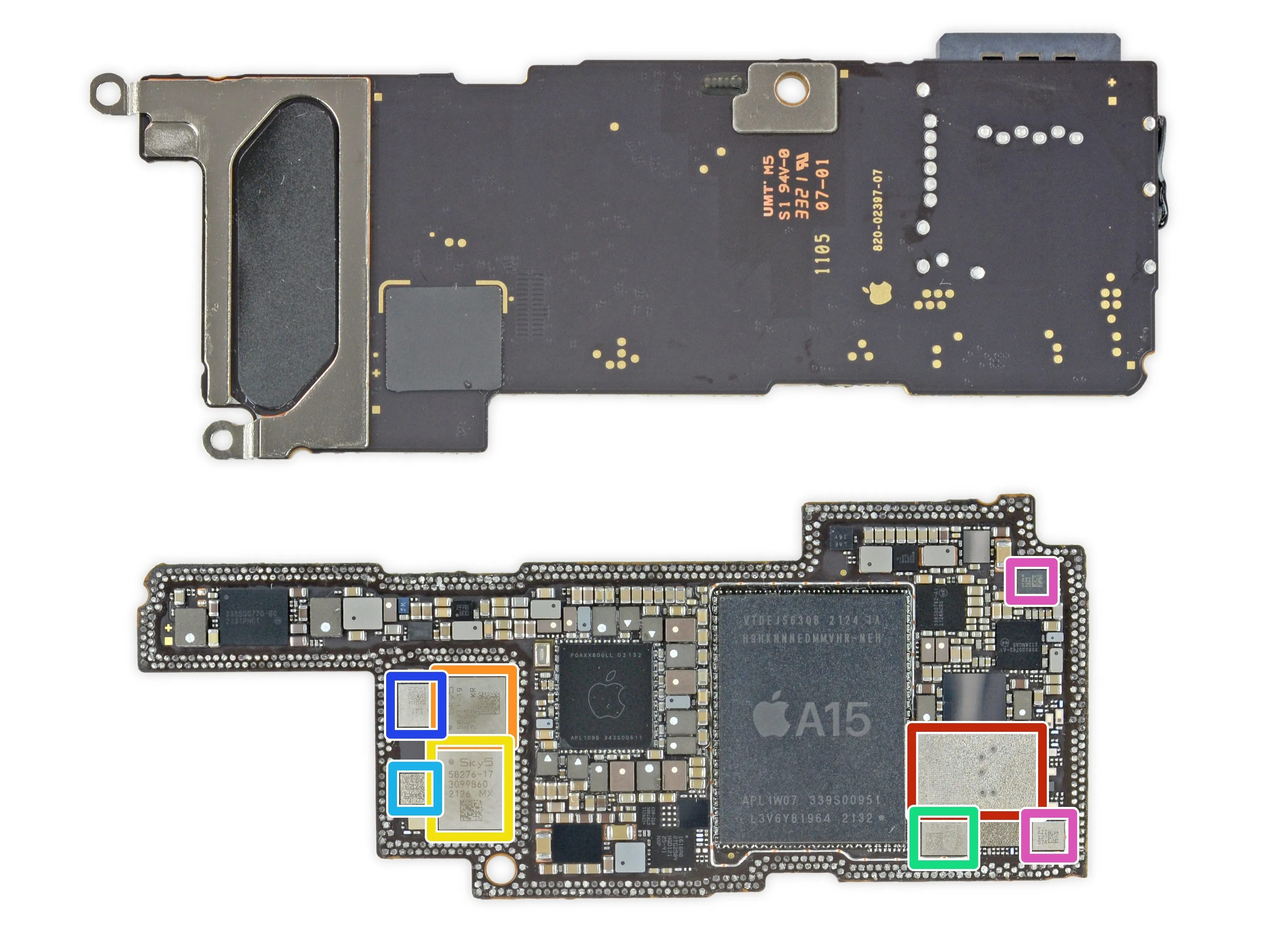

Логическая плата, сторона 1 (продолжение):
Ультраширокополосный чип Apple/USI U1
Фронтальный модуль Skyworks SKY58271-19
Фронтальный модуль Skyworks SKY58276-17
Вероятно, фронтальный модуль Broadcom AFEM-8225
Вероятно, модуль усилителя мощности Skyworks SKY59723
Вероятно, модуль радиочастотного коммутатора Murata 141
Скорее всего, фильтры Broadcom
Шаг 4

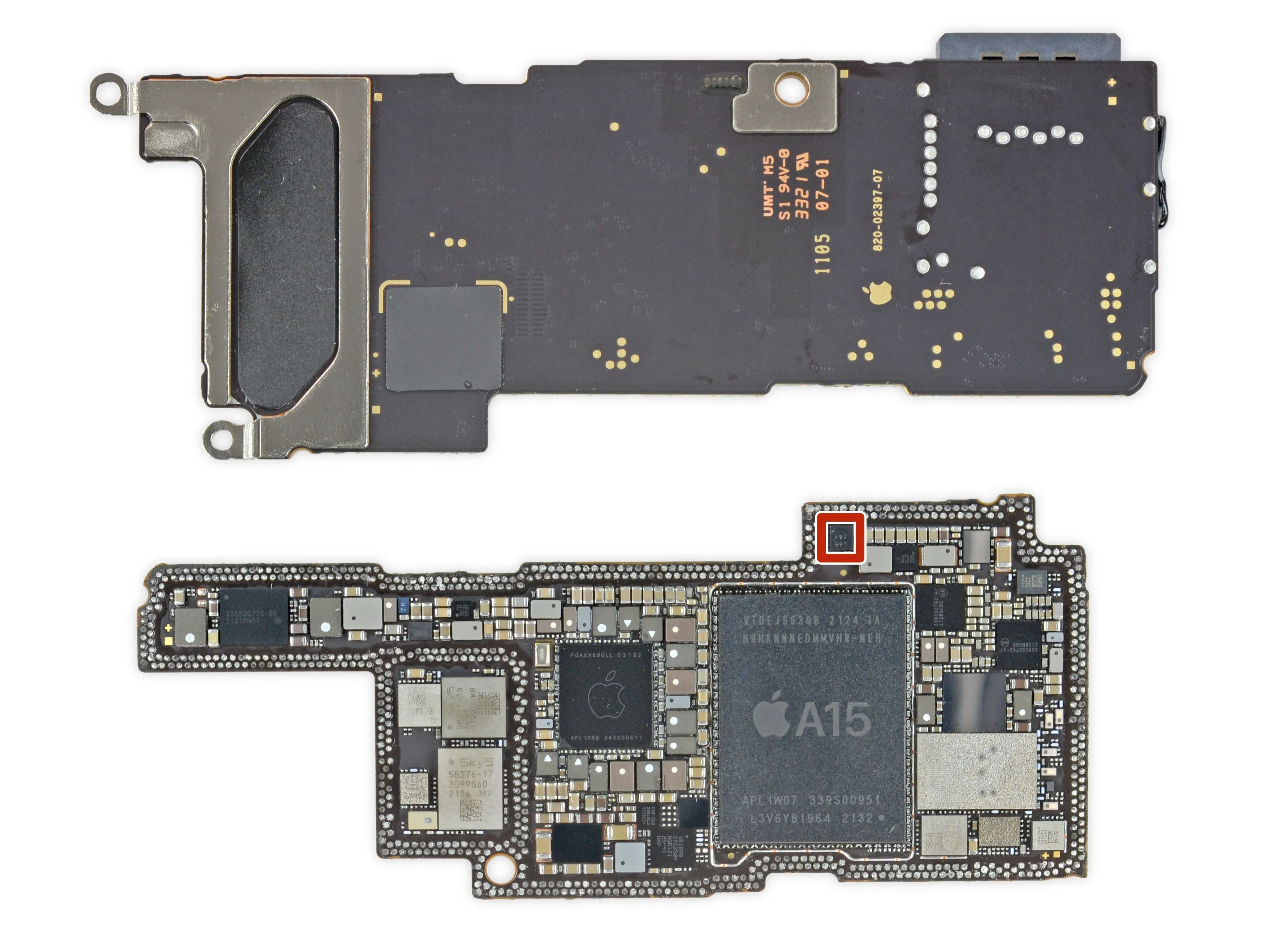

Логическая плата, сторона 1 (продолжение):
Электронный компас Alps HSCDTD00xA
Шаг 5

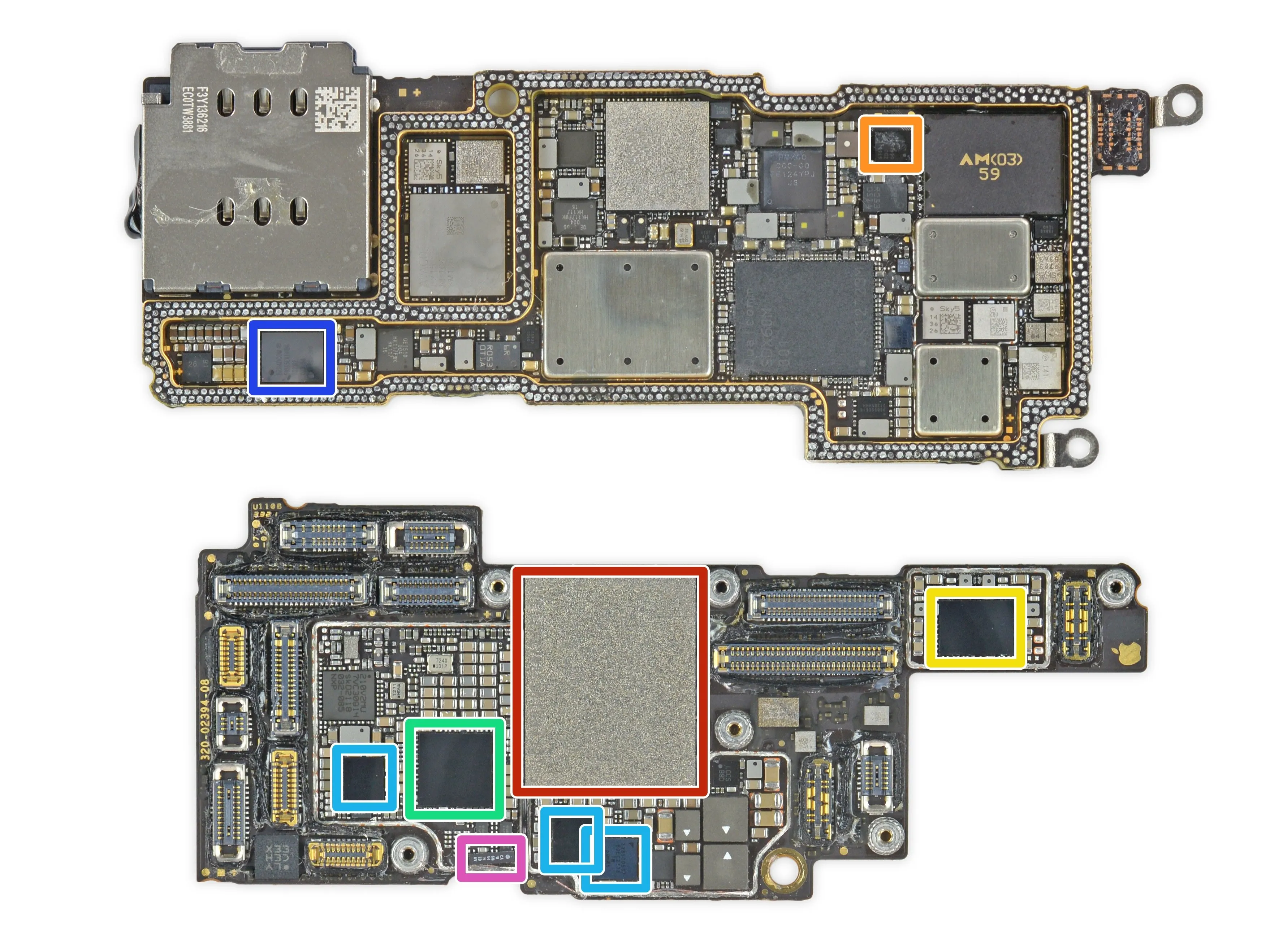

Логическая плата, стороны 2 и 3:
128 ГБ флеш-память NAND от Kioxia память
Защищенный микроконтроллер STMicroelectronics ST33Jxxx с eSIM
Возможно, аудиопроцессор Apple/Cirrus Logic 338S00817
Аудиокодек Apple/Cirrus Logic 338S00739
Аудиоусилитель Apple/Cirrus Logic 338S00537
Беспроводной приемник питания Broadcom BCM59365
Вероятно, тактильный драйвер Analog Devices
Шаг 6
Логическая плата, стороны 2 и 3 (продолжение):
ИС управления питанием Qualcomm PMX60
ИС управления питанием Apple 338S00616
Драйвер светодиодной вспышки Texas Instruments LM3567A1
DC-DC преобразователь ON Semiconductor
Вероятно, DC-DC преобразователь STMicroelectronics
Nexperia 74AVC1T45 3-позиционный преобразователь уровня напряжения/трансивер
1-битный двунаправленный транслятор уровня напряжения Nexperia LSF0101
Шаг 7

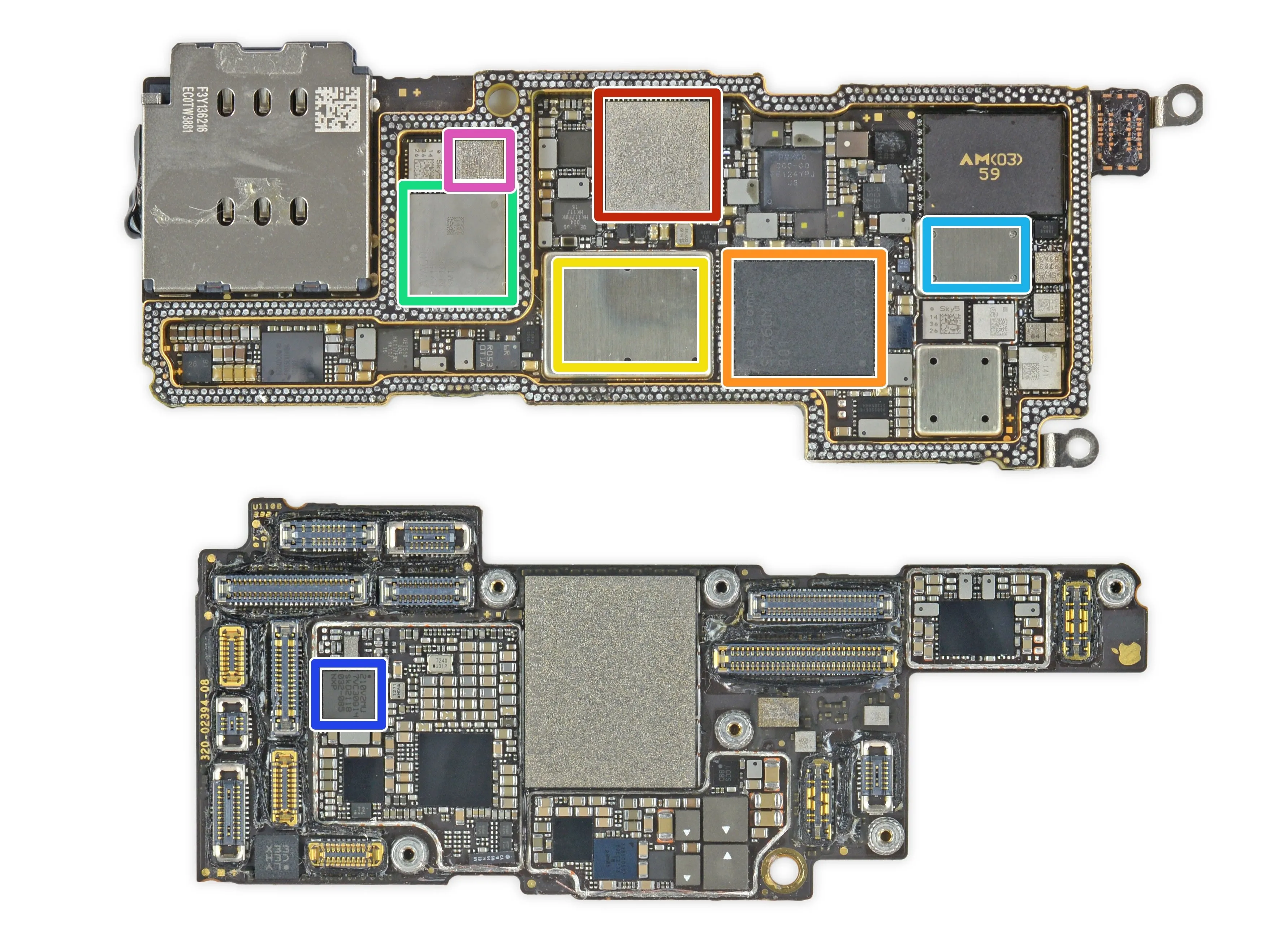

Логическая плата, стороны 2 и 3 (продолжение):
Модуль WiFi/Bluetooth USI 339S00761
Qualcomm SDX60M 5G-модем
Фронтальный модуль Broadcom AFEM-8215
Возможно фронтальный модуль Skyworks SKY53838-17
NFC-контроллер NXP Semiconductor SN210V с защищенным элементом
Вероятно, модуль усилителя мощности Skyworks SKY57217
Шаг 8

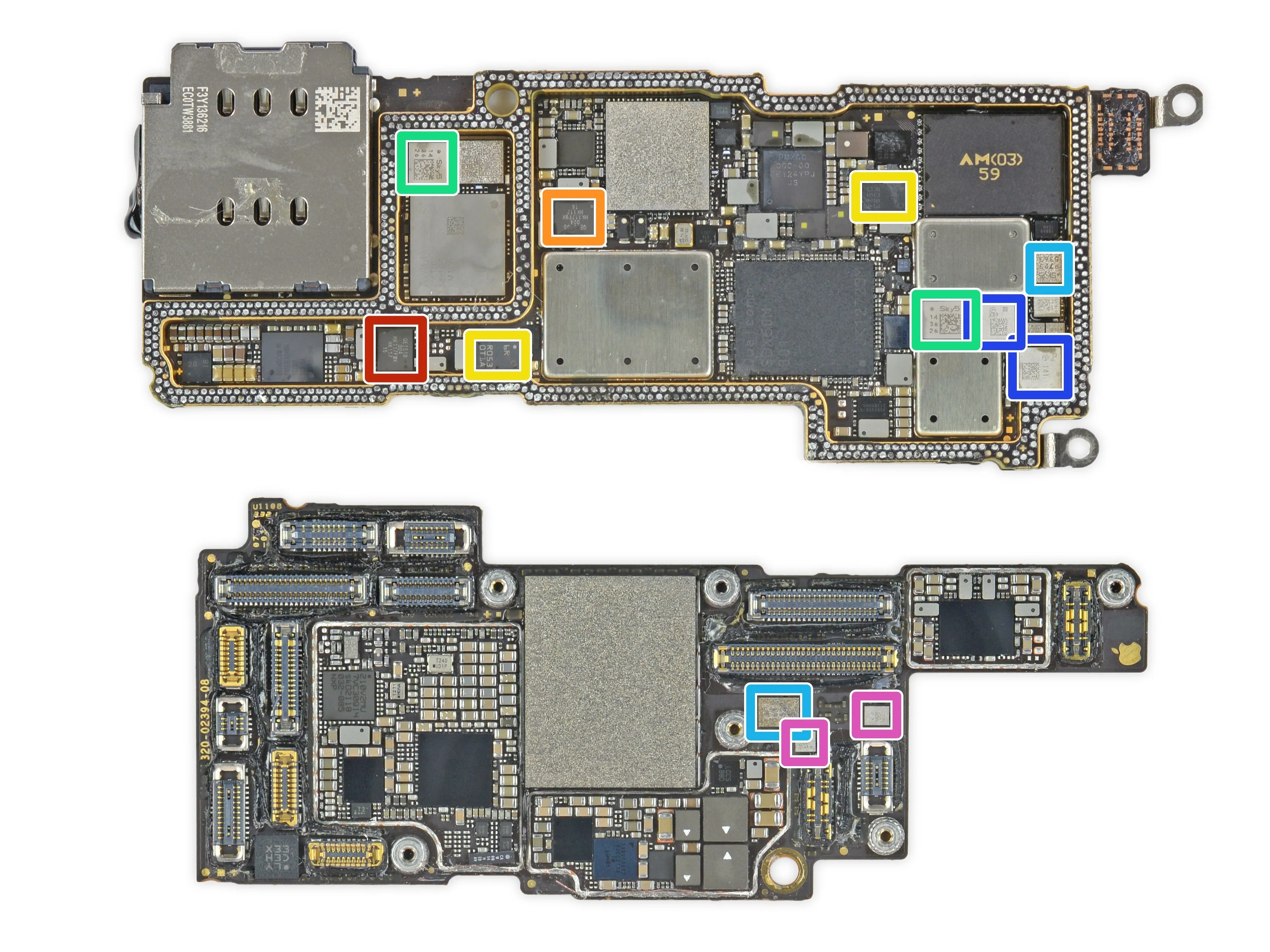

Логическая плата, стороны 2 и 3 (продолжение):
Устройство отслеживания конвертов Qualcomm QET510
Устройство отслеживания конвертов Qualcomm QET5100
Вероятно, трекер конвертов Qorvo
Вероятно, модуль радиочастотного переключателя Skyworks SKY514xx
Вероятно, радиочастотный коммутатор Skyworks
Вероятно, модуль антенного переключателя Murata
Переключатель настройки антенны
Шаг 9

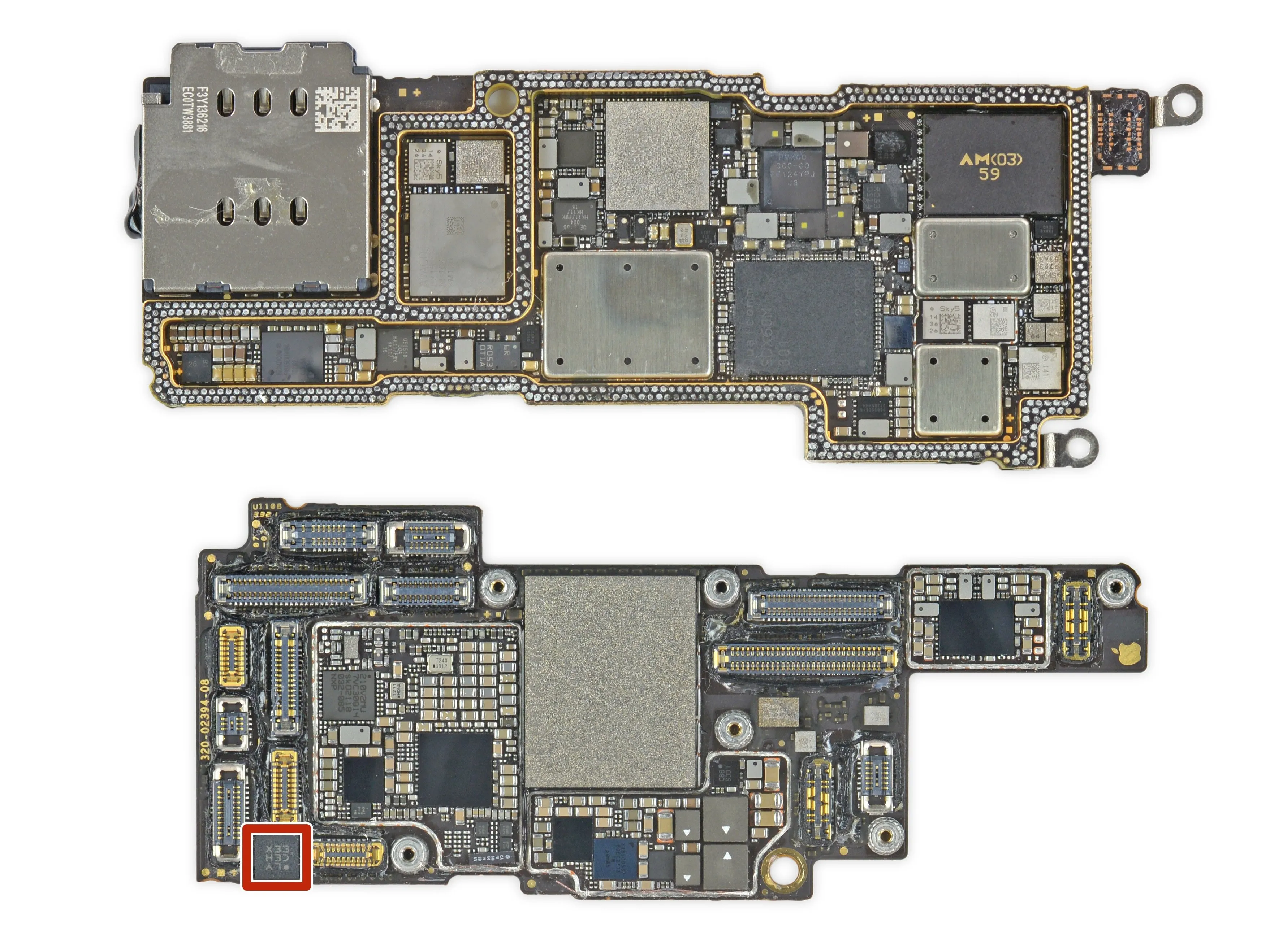

Логическая плата, стороны 2 и 3 (продолжение):
6-осевой акселерометр/гироскоп Bosch Sensortec
Комментарии к статье
Какой из них является микросхемой wifi/bt?
Обратитесь к шагу 7,
На основной плате нет микросхемы WiFi/BT. Вместо него Apple использует модуль WiFi/Bluetooth USI 339S00761.
