Введение

Если вам интересно узнать обо всех фишках нового iPhone 14 Pro Max, вы попали по адресу.

Эти снимки платы сделаны с помощью американского iPhone 14 Pro Max - модель под номером A2651. В этой модели отсутствует физический лоток для SIM-карт, но есть аппаратное обеспечение для поддержки диапазонов 5G mmWave, а также спутниковой связи.

Шаг 1 Самый верхний слой

• Идентификация микросхемы, часть 1:

• SanDisk SDMVGKLK2 128G 128 GB NAND флэш-память

• Управление питанием Apple/Dialog Semiconductor 338S00819-A1

• Вероятно, голосовой процессор Apple/Cirrus Logic 338S00843

• Apple/Cirrus Logic 338S00537 аудиоусилитель

• Вероятно, Apple/Dialog Semiconductor 338S0081C ? управление питанием

• Texas Instruments TPS61280H DC-DC преобразователь

• Возможно, STMicroelectronics EEPROM

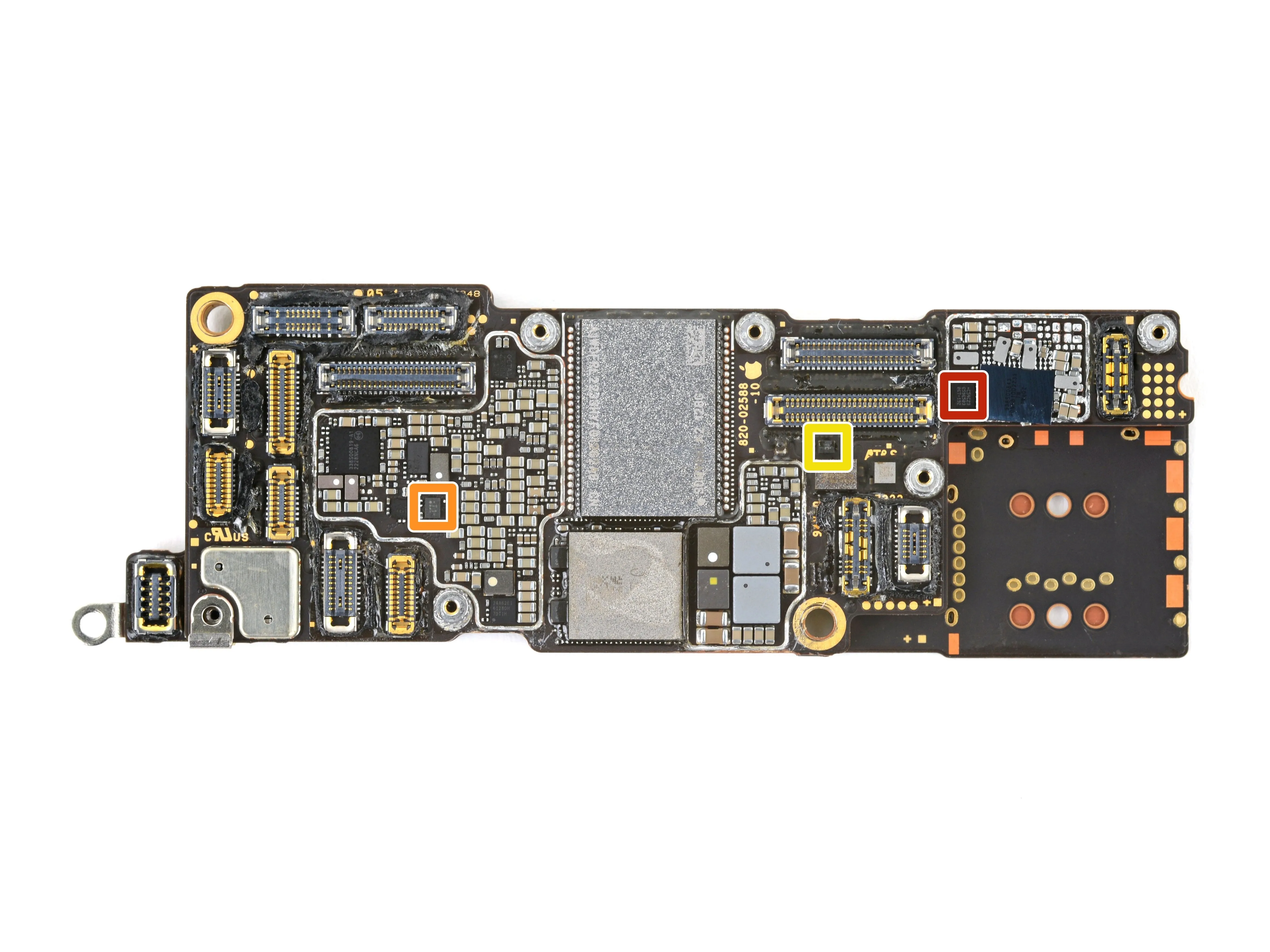

Шаг 2

• Идентификация микросхемы, часть 2:

• Возможно, переключатель нагрузки Infineon

• NXP Semiconductor NTB0101GS1 1-битный транслирующий приемопередатчик

• Texas Instruments LSF0101 1-битный двунаправленный транслятор уровня напряжения

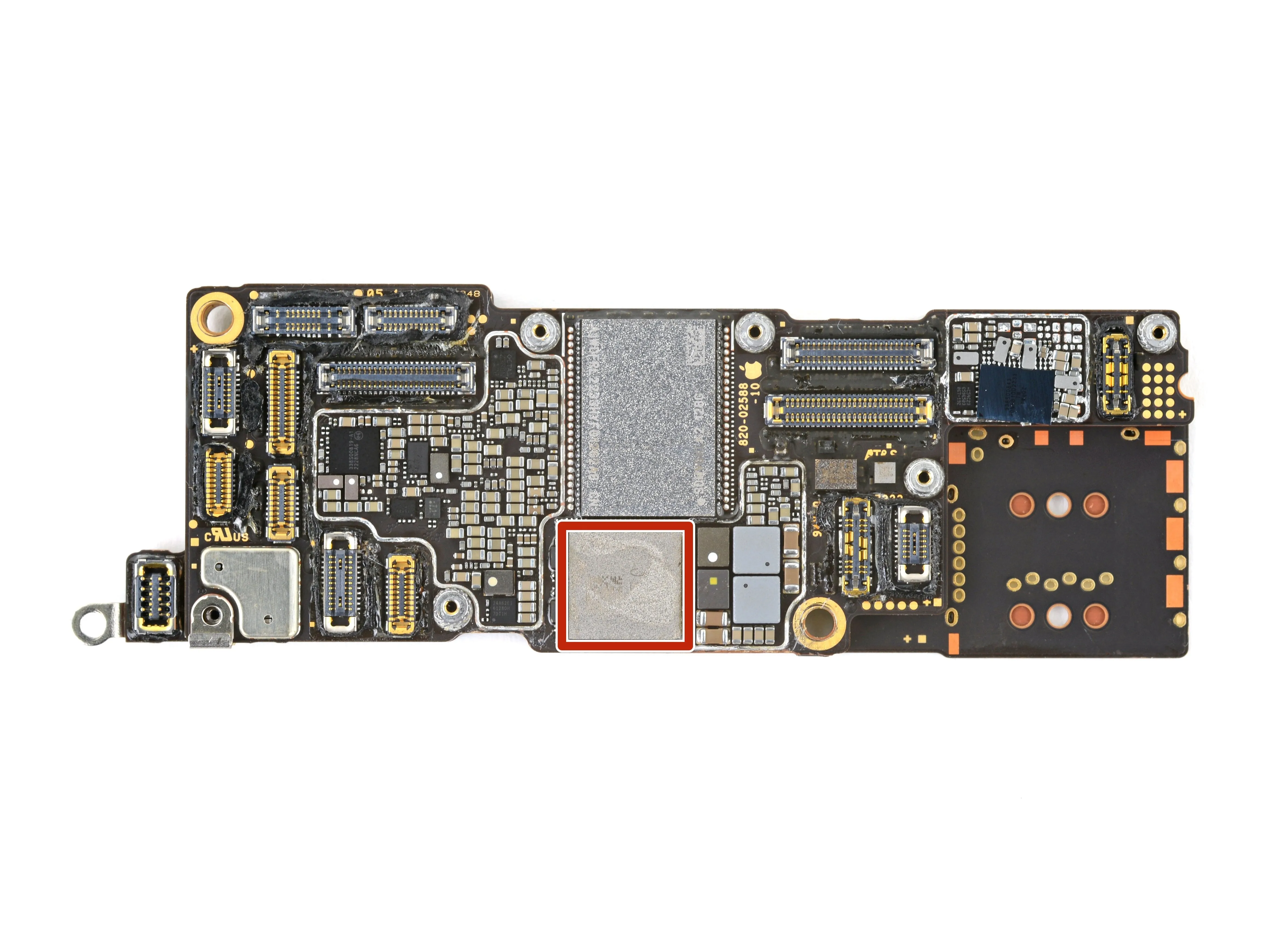

Шаг 3

• Идентификация микросхемы, часть 3:

• Модуль WiFi/Bluetooth (возможно)

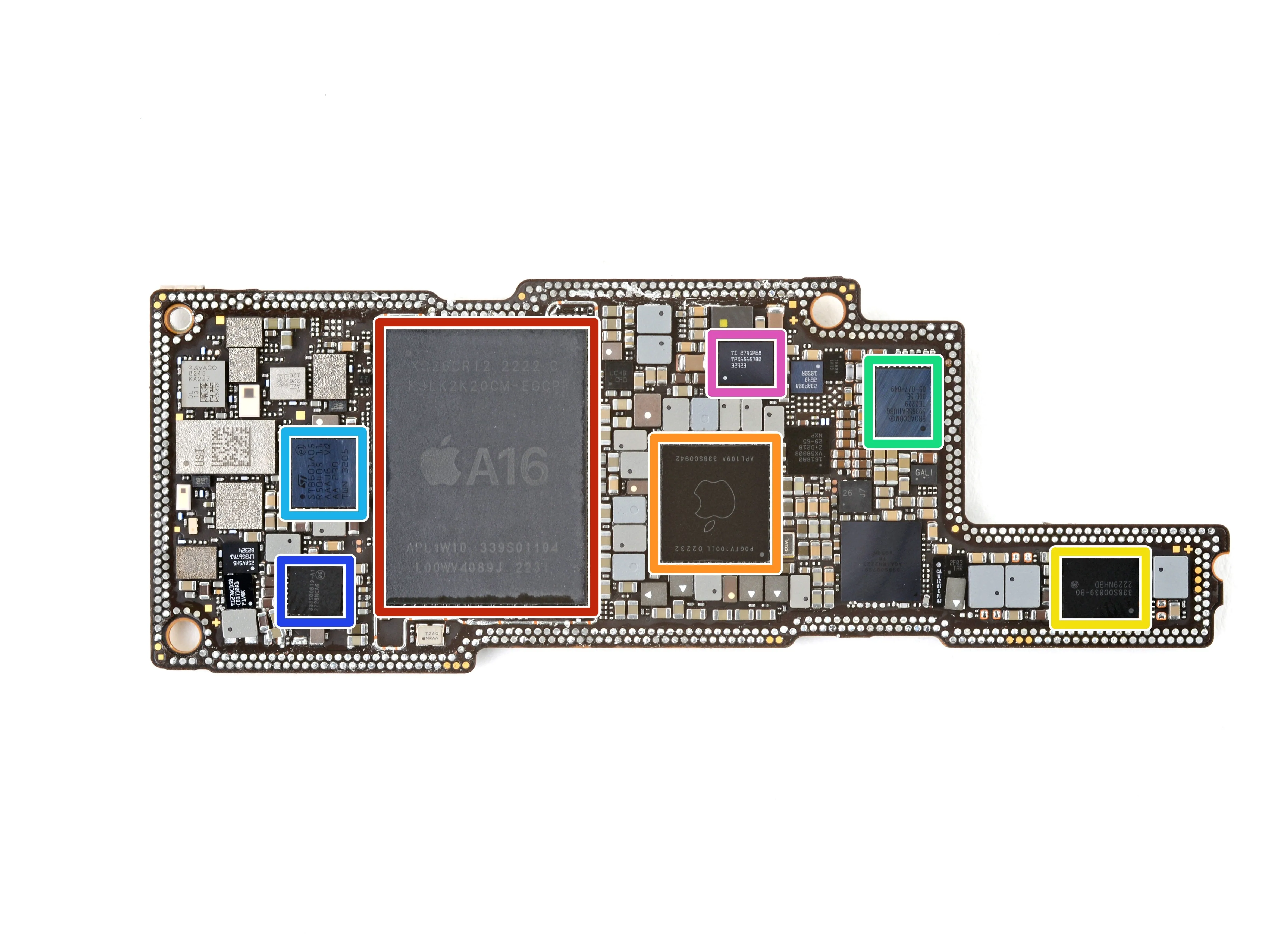

Шаг 4 Нижняя сторона самого верхнего слоя

• Идентификация микросхемы, часть 1:

• Apple APL1W10/339S01104 A16 64-битный шестиядерный процессор приложений с пятиядерным GPU, расположенный под, скорее всего, Samsung K3LK2K20CM-EGCP 6 ГБ памяти LPDDR5 SDRAM

• Управление питанием Apple APL109A/338S00942

• Управление питанием Apple/Dialog Semiconductor 338S00839-B0

• Беспроводной приемник питания Broadcom BCM59365EA1IUBG

• STMicroelectronics STB601A05 управление питанием

• Apple/Dialog Semiconductor 338S00819-A1 управление питанием

• Блок питания дисплея Texas Instruments TPS65657B0

Комментарии к шагу

BCM59365EA1IUBG Это лабораторный контроллер, а не беспроводной

Итак, что случилось в левом нижнем углу чипа управления питанием? Немного перестарались с нагревом, чтобы открыть корпус? Несколько компонентов смещены.

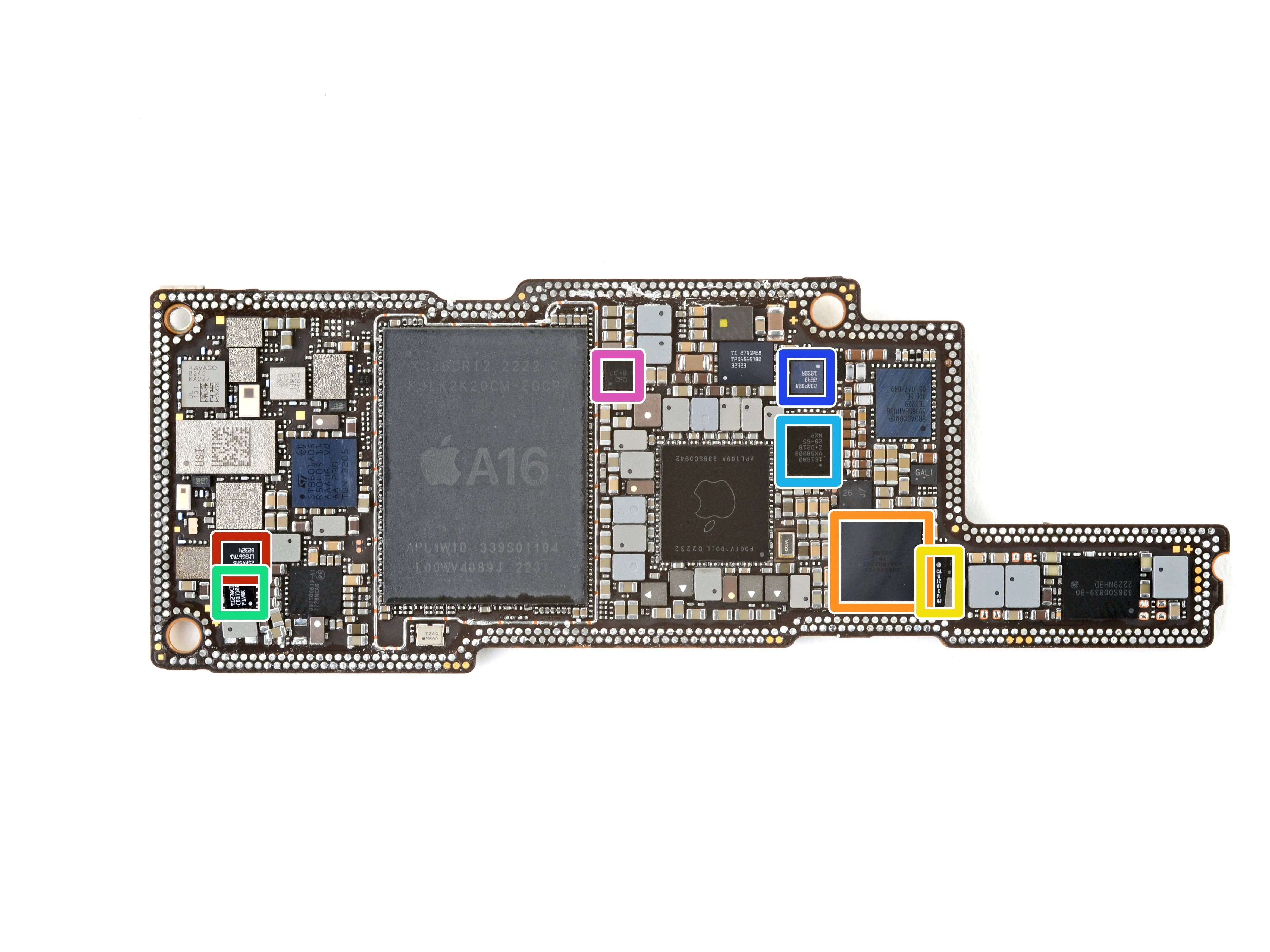

Шаг 5

• Идентификация микросхемы, часть 2:

• Драйвер светодиодной вспышки Texas Instruments LM3567A1

• Аудиокодек Apple/Cirrus Logic 338S00738

• Драйвер таптического двигателя от Analog Devices

• Драйвер массива VCSEL от Texas Instruments CD3710A1

• Мультиплексор DisplayPort NXP Semiconductor CBTL1618A0

• Двойной повторитель USB 2.0 от Texas Instruments

• DC-DC преобразователь onsemi

Шаг 6

• Идентификация микросхемы, часть 3:

• Вероятно, DC-DC преобразователь Onsemi

• Возможно, последовательная память EEPROM от STMicroelectronics

Шаг 7

• Идентификация микросхемы, часть 4:

• Вероятно, UWB-модуль USI

• Фронтальный модуль Broadcom AFEM-8245

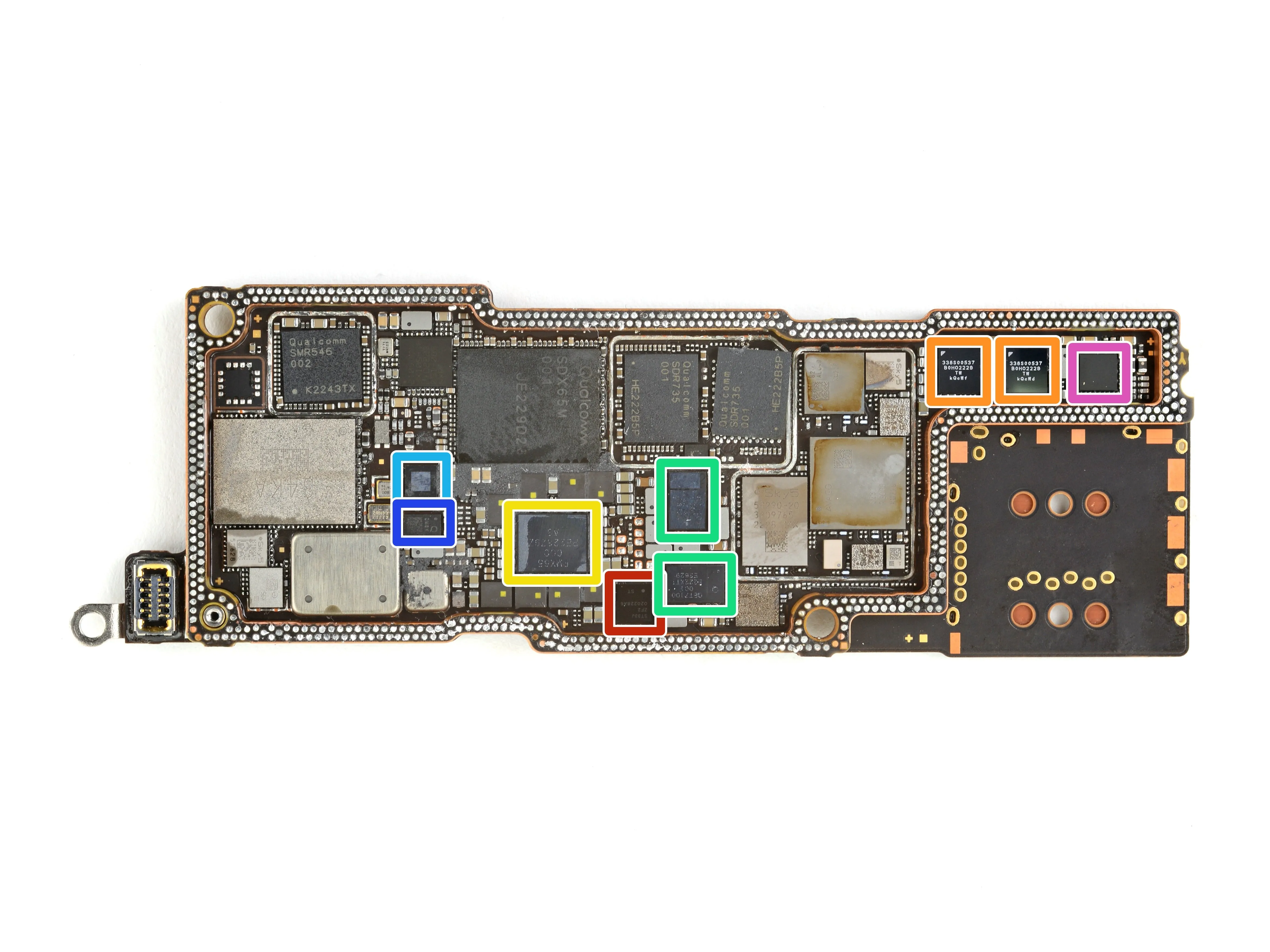

Шаг 8 Многослойный слой

• Идентификация чипа, часть 1:

• STMicroelectronics ST33J защищённый элемент

• Аудиоусилитель Apple/Cirrus Logic 338S00537

• Управление питанием Qualcomm PMX65

• Qualcomm QET7100 трекер огибающей

• Вероятно, тактовый генератор Qualcomm PMK65

• Вероятно, трекер огибающей Qorvo

• Возможно, управление питанием STMicroelectronics

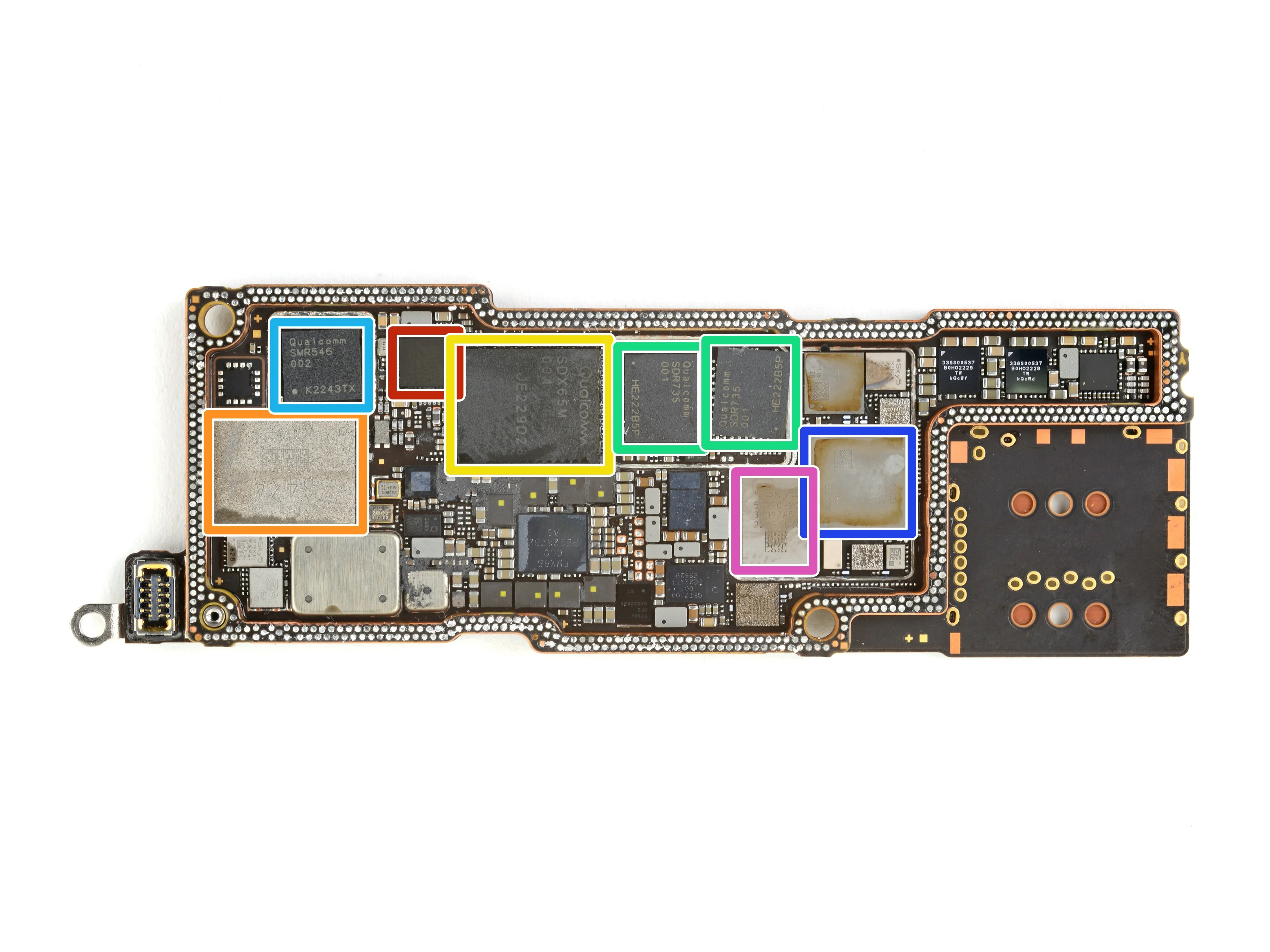

Шаг 9

• Идентификация микросхемы, часть 2:

• NFC-контроллер NXP Semiconductor SN210V с защищенным элементом

• Спутниковый модуль (возможно)

• Qualcomm SDX65M X65 5G модем

• Радиочастотный трансивер Qualcomm SDR735

• Радиочастотный трансивер Qualcomm SMR546

• Фронтальный модуль Broadcom AFEM-8231

• Фронтальный модуль Skyworks SKY58290-20

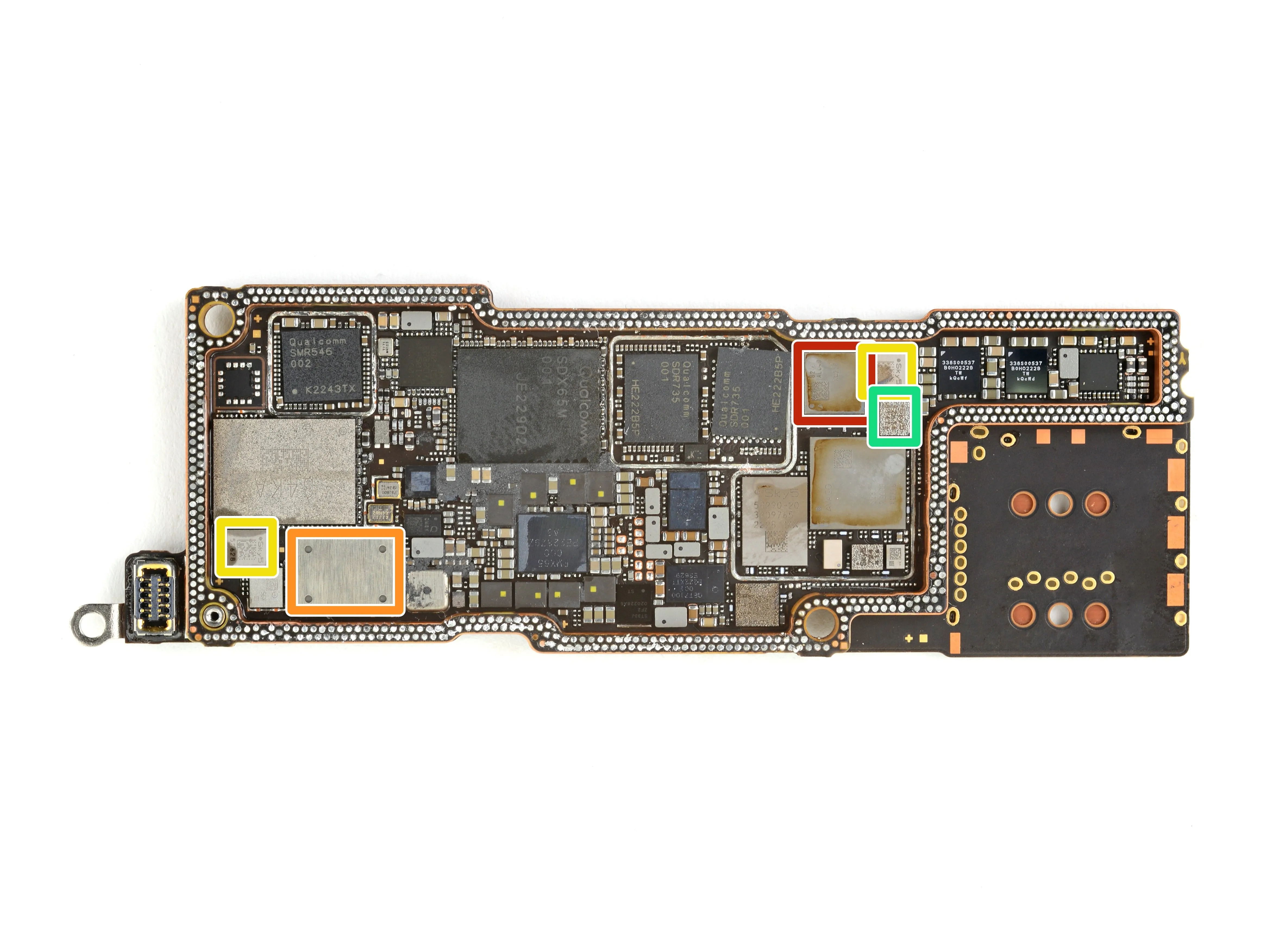

Шаг 10

• Идентификация микросхемы, часть 3:

• Фронтальный модуль Broadcom AFEM-8240

• Вероятно, фронтальный модуль Skyworks SKY58853-17

• Возможно, модуль антенного переключателя Skyworks SKY52628

• Возможно, модуль усилителя мощности Skyworks SKY5xx92-16

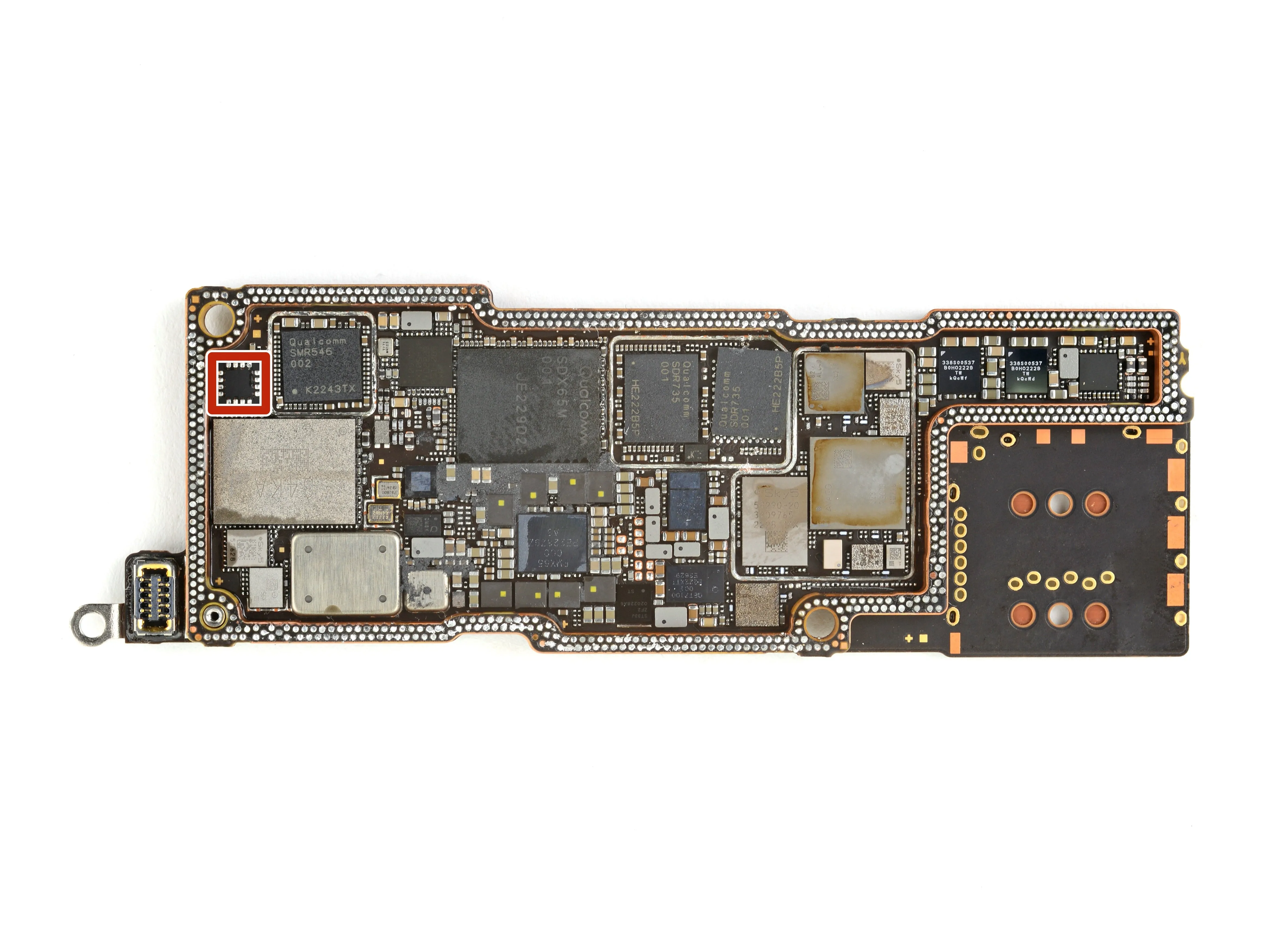

Шаг 11

• Идентификация микросхемы, часть 4 - датчики:

• 6-осевой акселерометр/гироскоп Bosch Sensortec

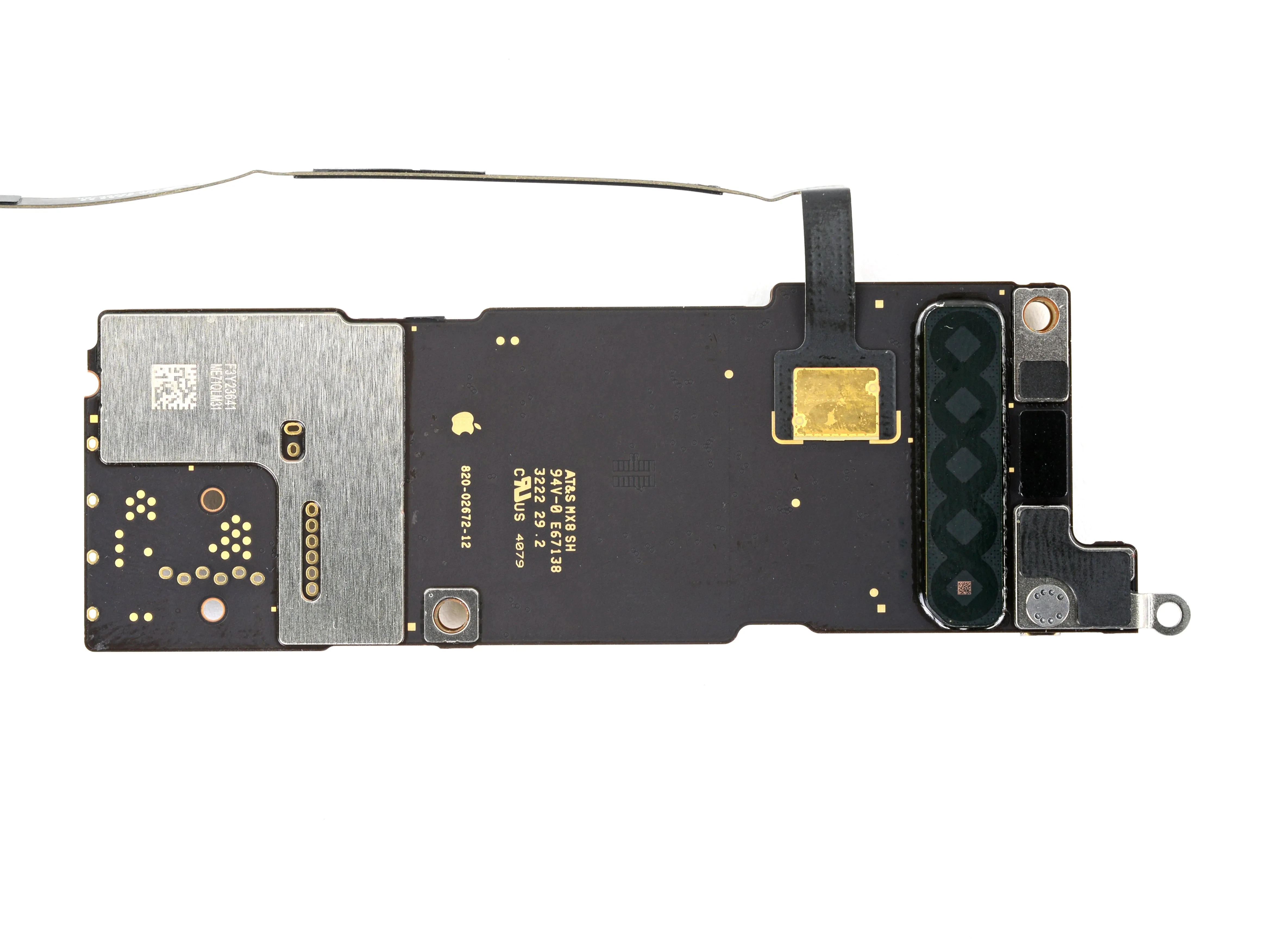

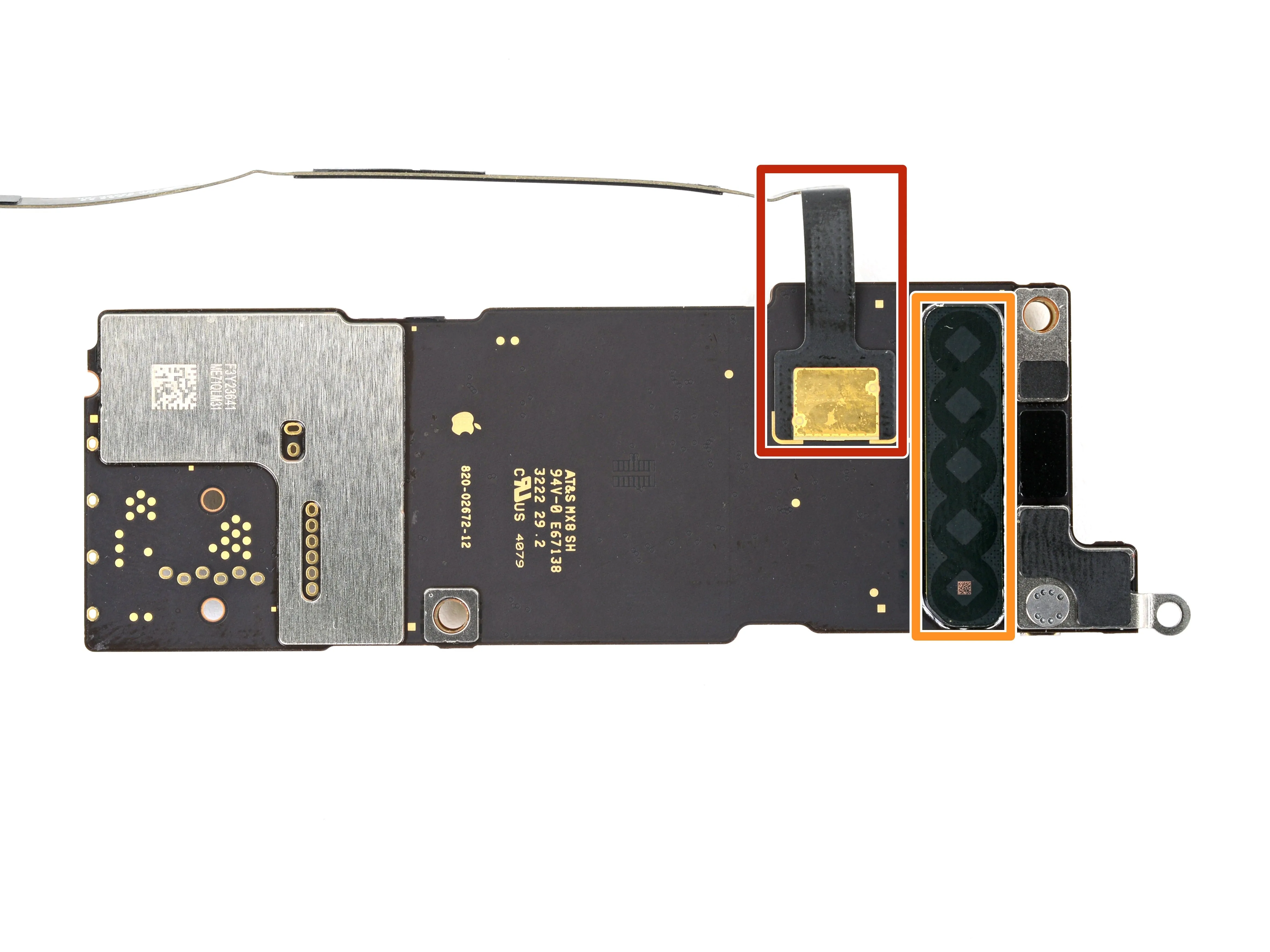

Шаг 12 Нижний слой

• Антенны:

• Разъем для возможного подключения спутниковой антенны

• Патч-антенна 5G mmWave
