Введение

Эти снимки платы сделаны с помощью американского iPhone 15 Pro Max. В этой модели отсутствует физический лоток для SIM-карт, но есть аппаратное обеспечение для поддержки диапазонов 5G mmWave, а также спутниковой связи.

Шаг 1 Сторона основной печатной платы 1

Идентификатор микросхемы iPhone 15 Pro Max, основная сторона печатной платы 1: шаг 1, изображение 1 из 2
Идентификатор микросхемы iPhone 15 Pro Max, основная сторона печатной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

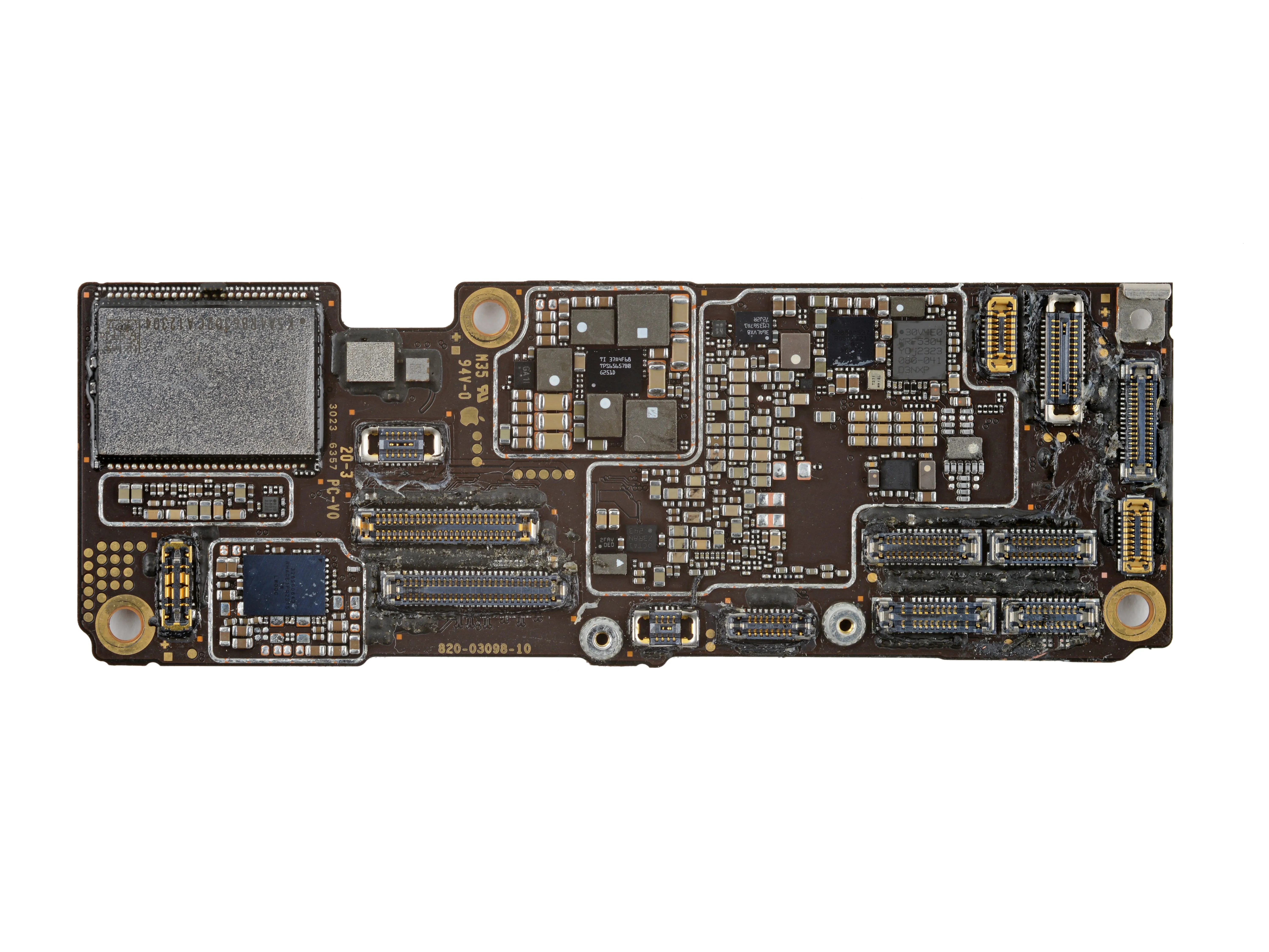

Идентификатор микросхемы iPhone 15 Pro Max, основная сторона печатной платы 1: шаг 1, изображение 2 из 2
Идентификатор микросхемы iPhone 15 Pro Max, основная сторона печатной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Likely Kioxia K5A4RB6302CA12304 256 ГБ флэш-памяти NAND

  • Аудиоусилитель Apple 338S00537

  • Контроллер флэш-памяти Texas Instruments LM3567A1

  • Блок питания дисплея Texas Instruments TPS65657B0

  • Apple 338S01026-B1 управление питанием

  • Возможно, Apple 338S00843 аудио DSP

Шаг 2 Сторона 1 основной печатной платы - подключение

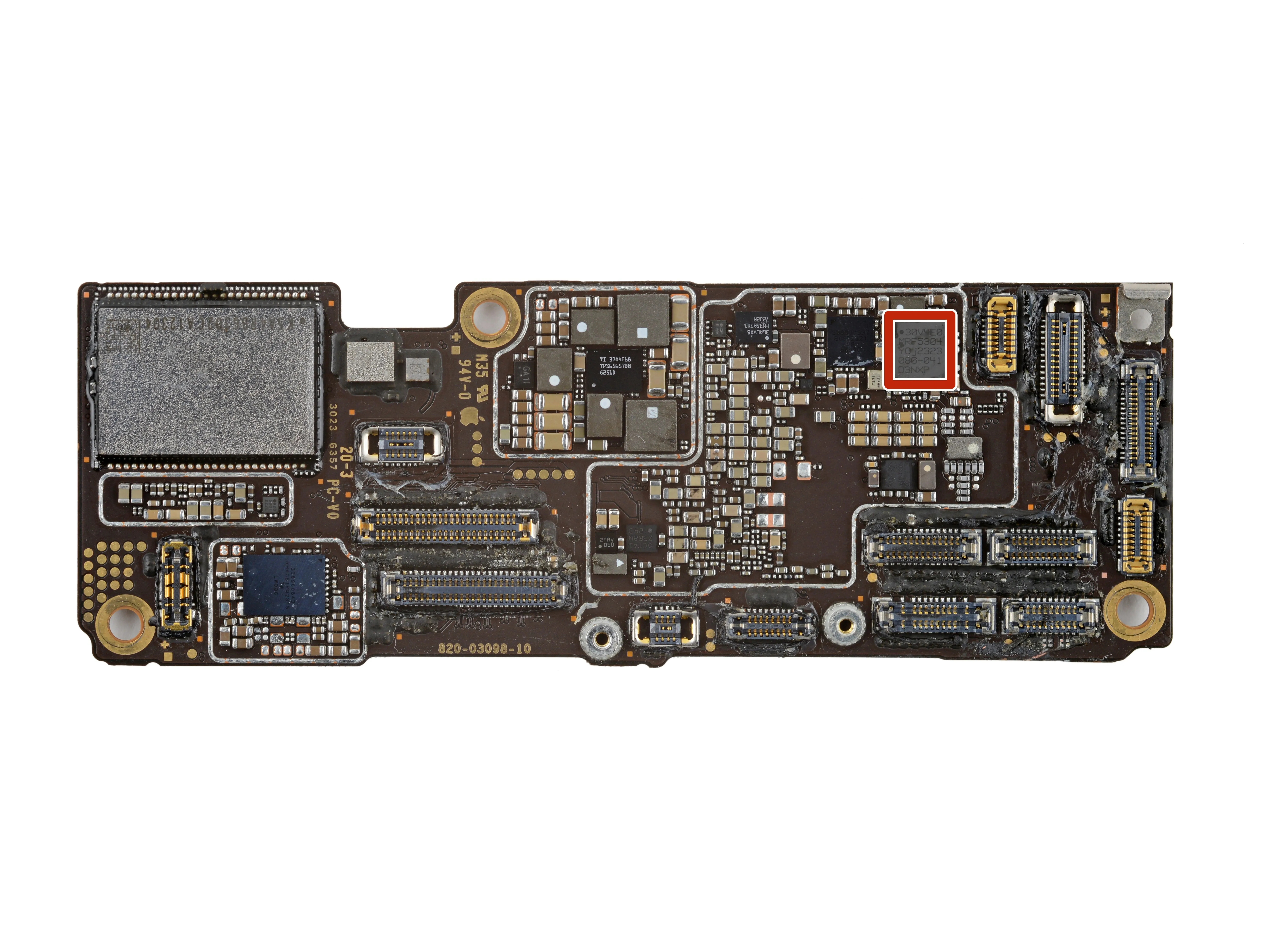

Идентификатор микросхемы iPhone 15 Pro Max, сторона 1 основной печатной платы - подключение: шаг 2, изображение 1 из 1
Идентификатор микросхемы iPhone 15 Pro Max, сторона 1 основной печатной платы - подключение: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Скорее всего, контроллер NFC от NXP Semiconductor

Шаг 3 Основная печатная плата со стороны 2

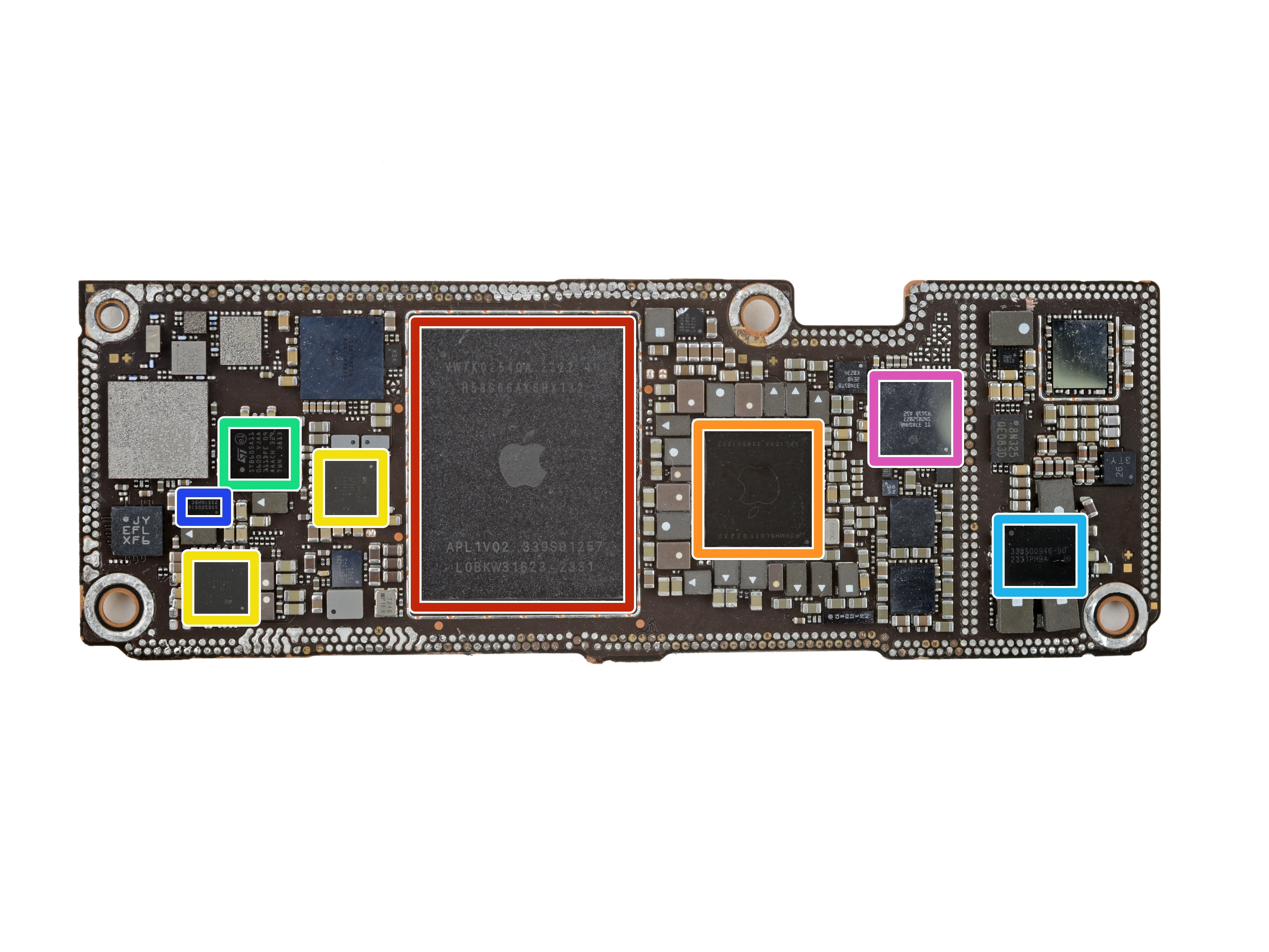

Идентификатор микросхемы iPhone 15 Pro Max, основная печатная плата со стороны 2: шаг 3, изображение 1 из 2
Идентификатор микросхемы iPhone 15 Pro Max, сторона 2 основной печатной платы: шаг 3, изображение 1 из 2 | Источник - ifixit.com

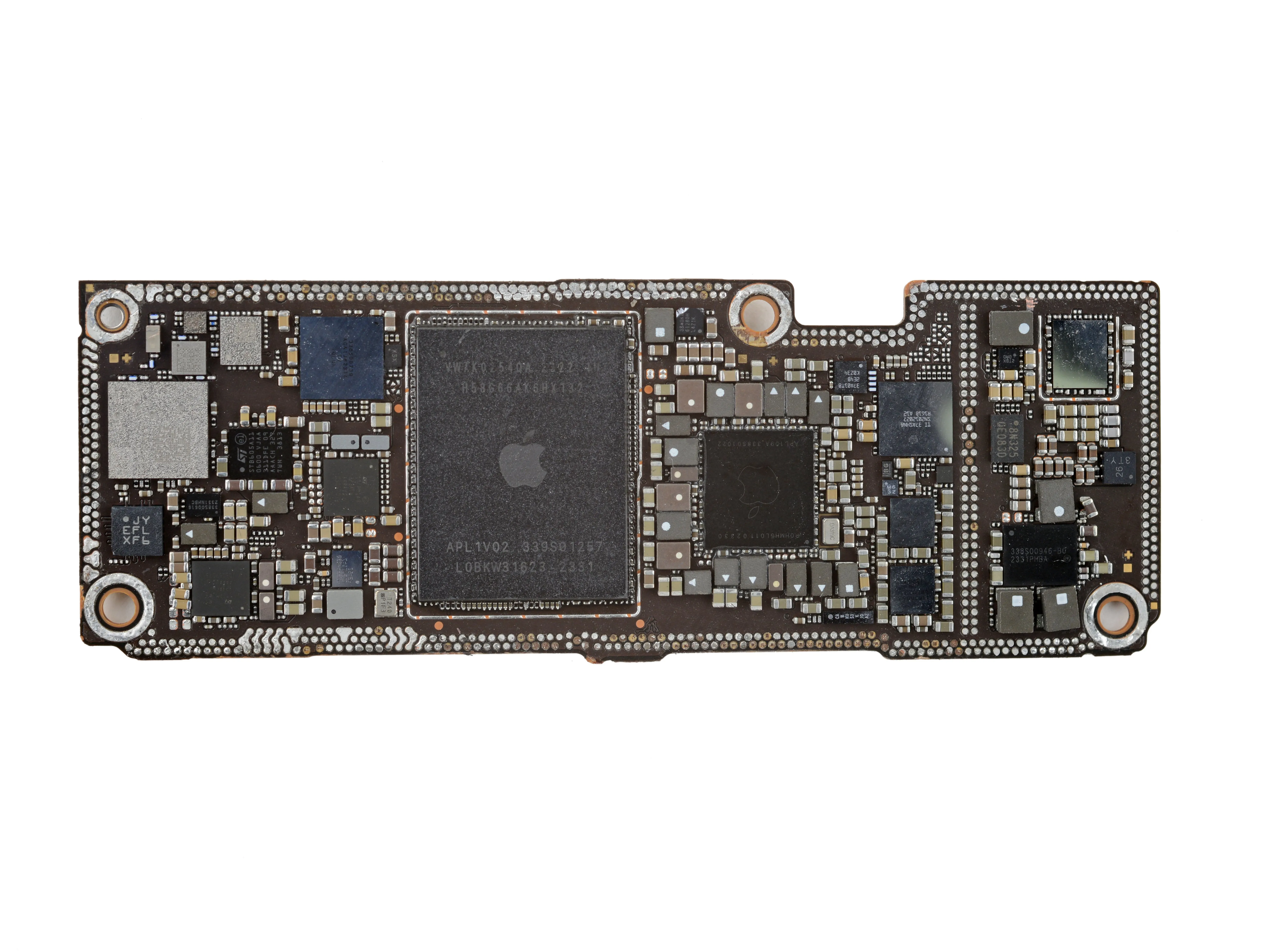

Идентификатор микросхемы iPhone 15 Pro Max, сторона 2 основной печатной платы: шаг 3, изображение 2 из 2
Идентификатор микросхемы iPhone 15 Pro Max, основная сторона печатной платы 2: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Шестиядерный процессор приложений Apple APL1V02/339S01257 A17 Pro с шестиядерным графическим процессором, под которым, вероятно, находится память SK hynix H58G66AK6HX132 8 ГБ LPDDR5 SDRAM

  • Управление питанием Apple APL109A/338S01022

  • Управление питанием STMicroelectronics STCPM1A3

  • Управление питанием STMicroelectronics STB605A11

  • Управление питанием Apple 338S00946-B0

  • Управление питанием Apple 338S00616

  • Зарядное устройство Likely Texas Instruments SN2012017

Шаг 4

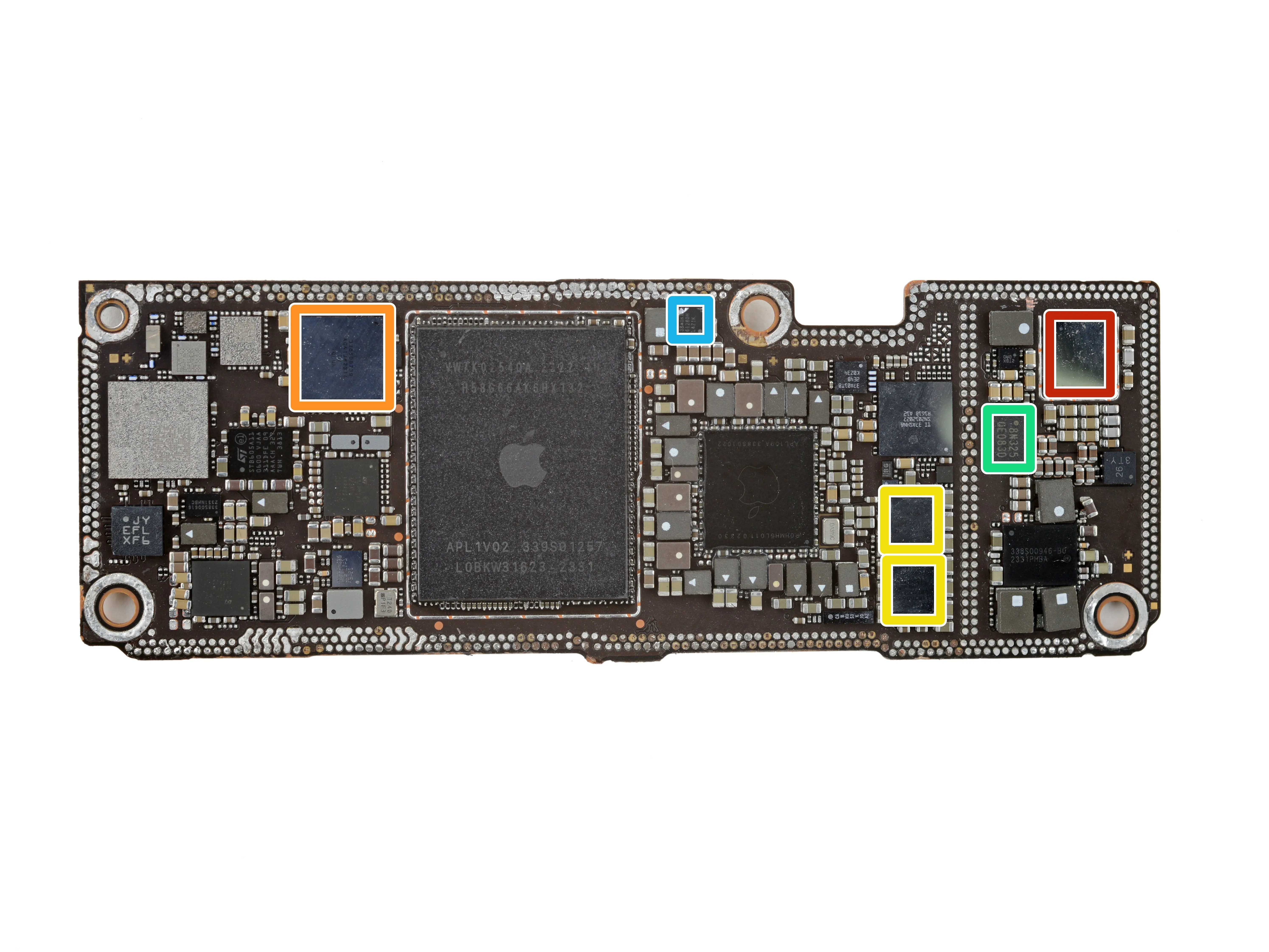

Идентификатор микросхемы iPhone 15 Pro Max: шаг 4, изображение 1 из 1
Идентификация микросхемы iPhone 15 Pro Max: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Беспроводной приемник питания Broadcom BCM59365EA1IUBG

  • Аудиокодек Apple 338S00739

  • Аудиоусилитель Apple 338S00537

  • Winbond W25Q80DVUXIE 1 МБ последовательной NOR флэш-памяти

  • Likely Texas Instruments TPS61280H фронтальный DC-DC преобразователь для аккумуляторов

Шаг 5 Сторона 2 основной печатной платы - подключение

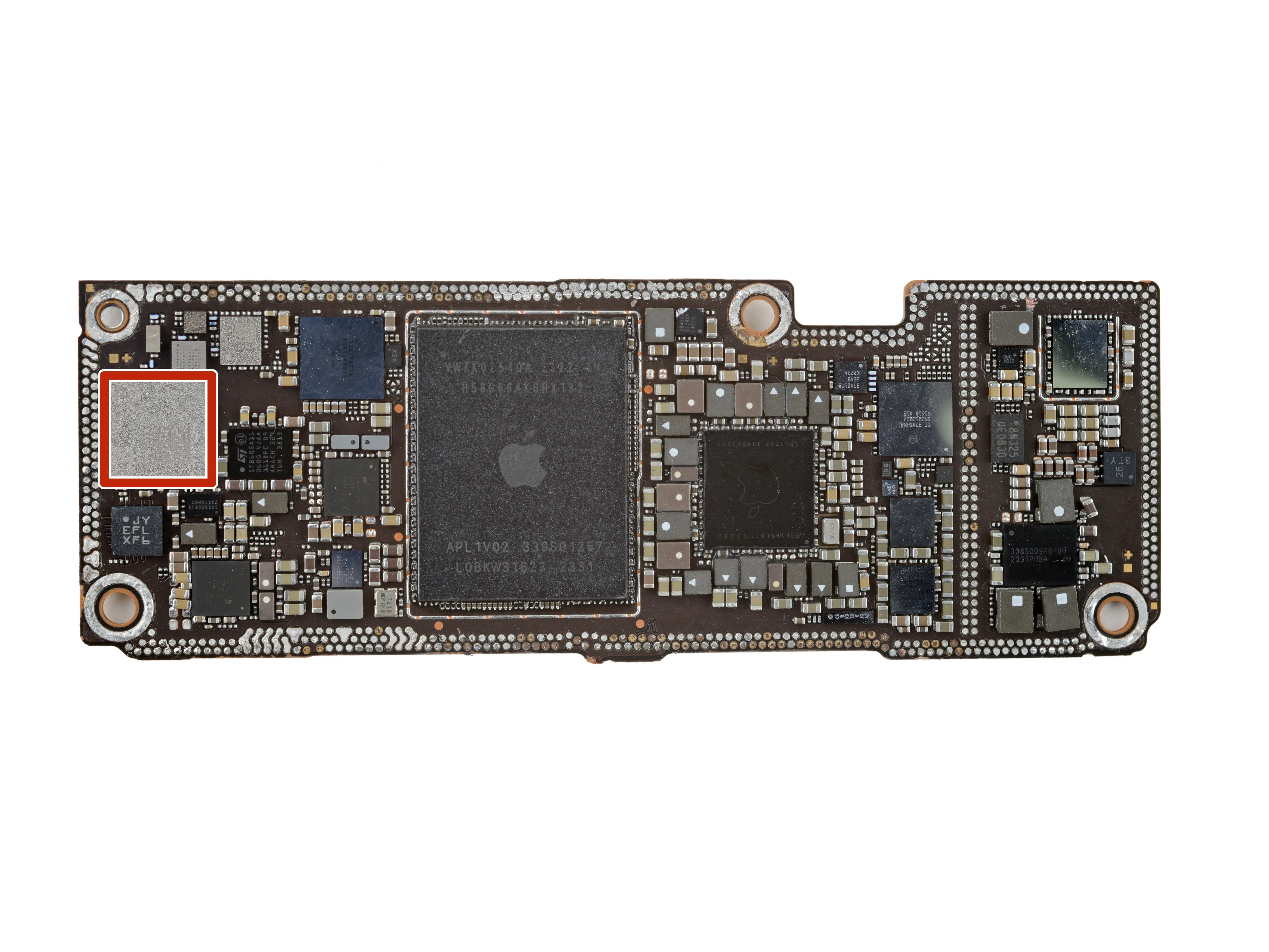

Идентификатор микросхемы iPhone 15 Pro Max, сторона 2 основной печатной платы - подключение: шаг 5, изображение 1 из 1
Идентификатор микросхемы iPhone 15 Pro Max, сторона 2 основной печатной платы - подключение: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Вероятно, Apple 339M00298 UWB модуль

Шаг 6 Основная сторона печатной платы 2 - датчики

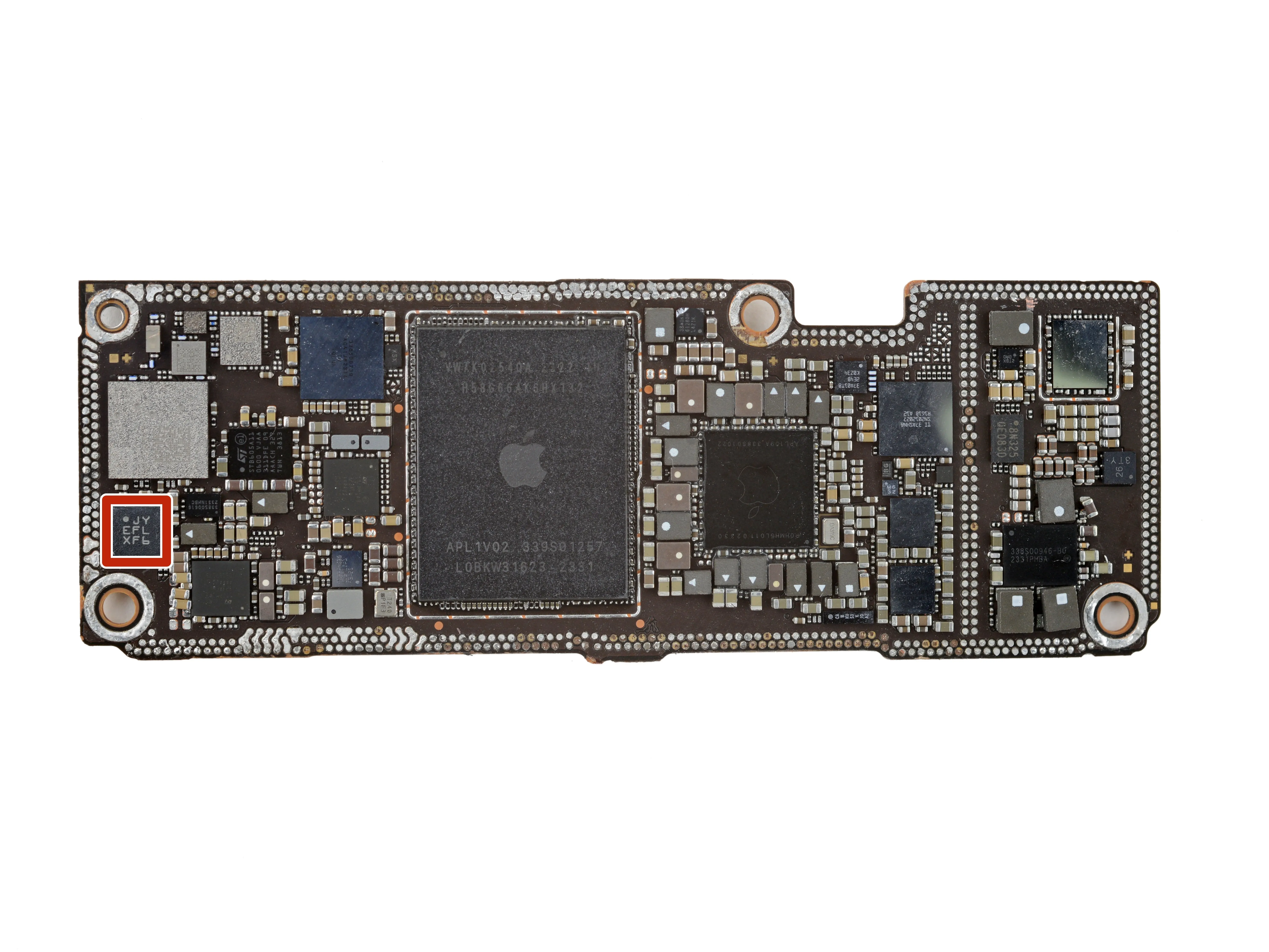

Идентификатор микросхемы iPhone 15 Pro Max, основная сторона печатной платы 2 - датчики: шаг 6, изображение 1 из 1
Идентификатор микросхемы iPhone 15 Pro Max, основная печатная плата со стороны 2 - датчики: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • 6-осевой МЭМС-акселерометр и гироскоп Bosch Sensortec

Шаг 7 Радиоплата сторона 1

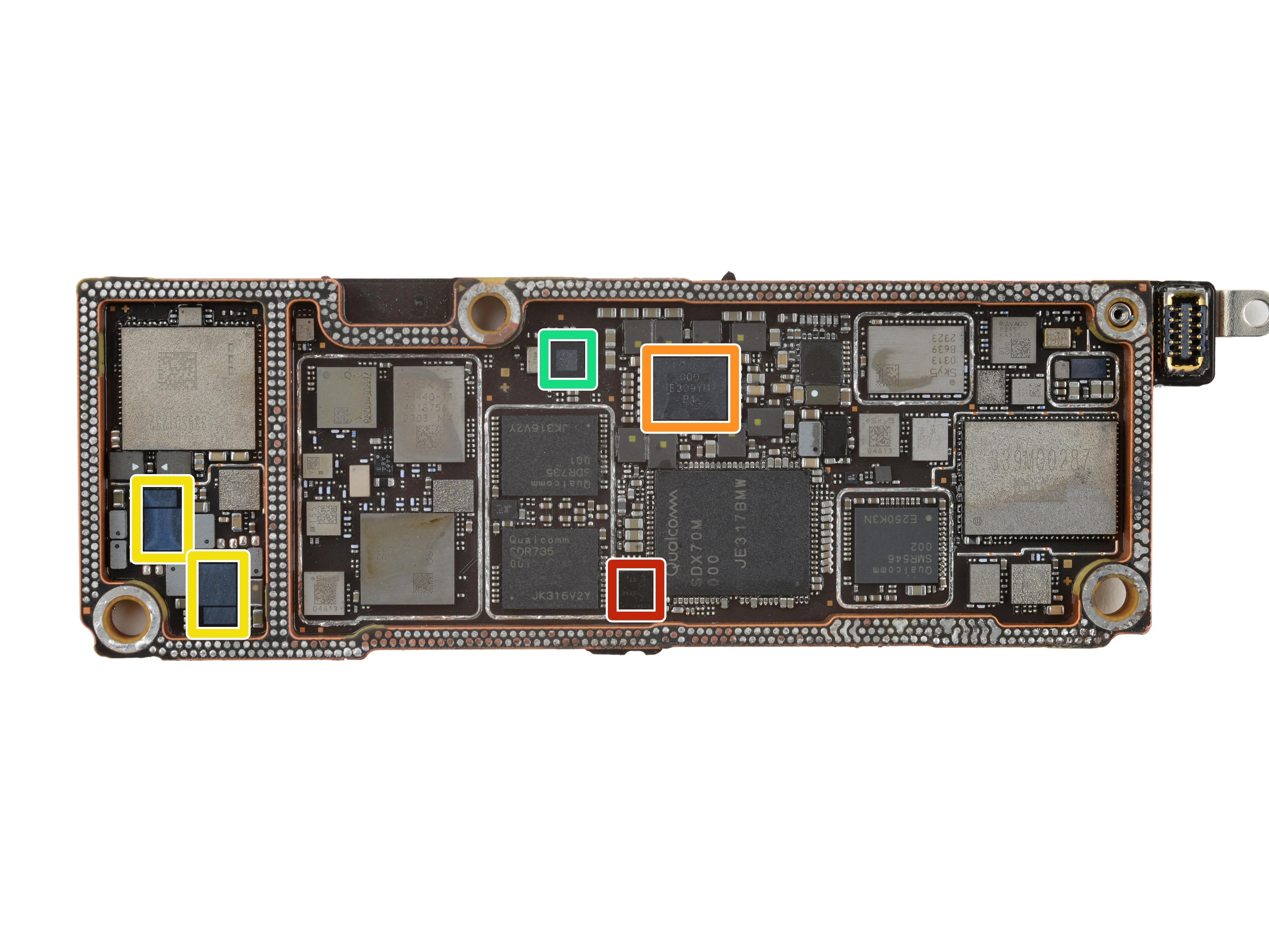

Идентификатор микросхемы iPhone 15 Pro Max, сторона 1 радиоплаты: шаг 7, изображение 1 из 2
Идентификатор микросхемы iPhone 15 Pro Max, сторона радиоплаты 1: шаг 7, изображение 1 из 2 | Источник - ifixit.com

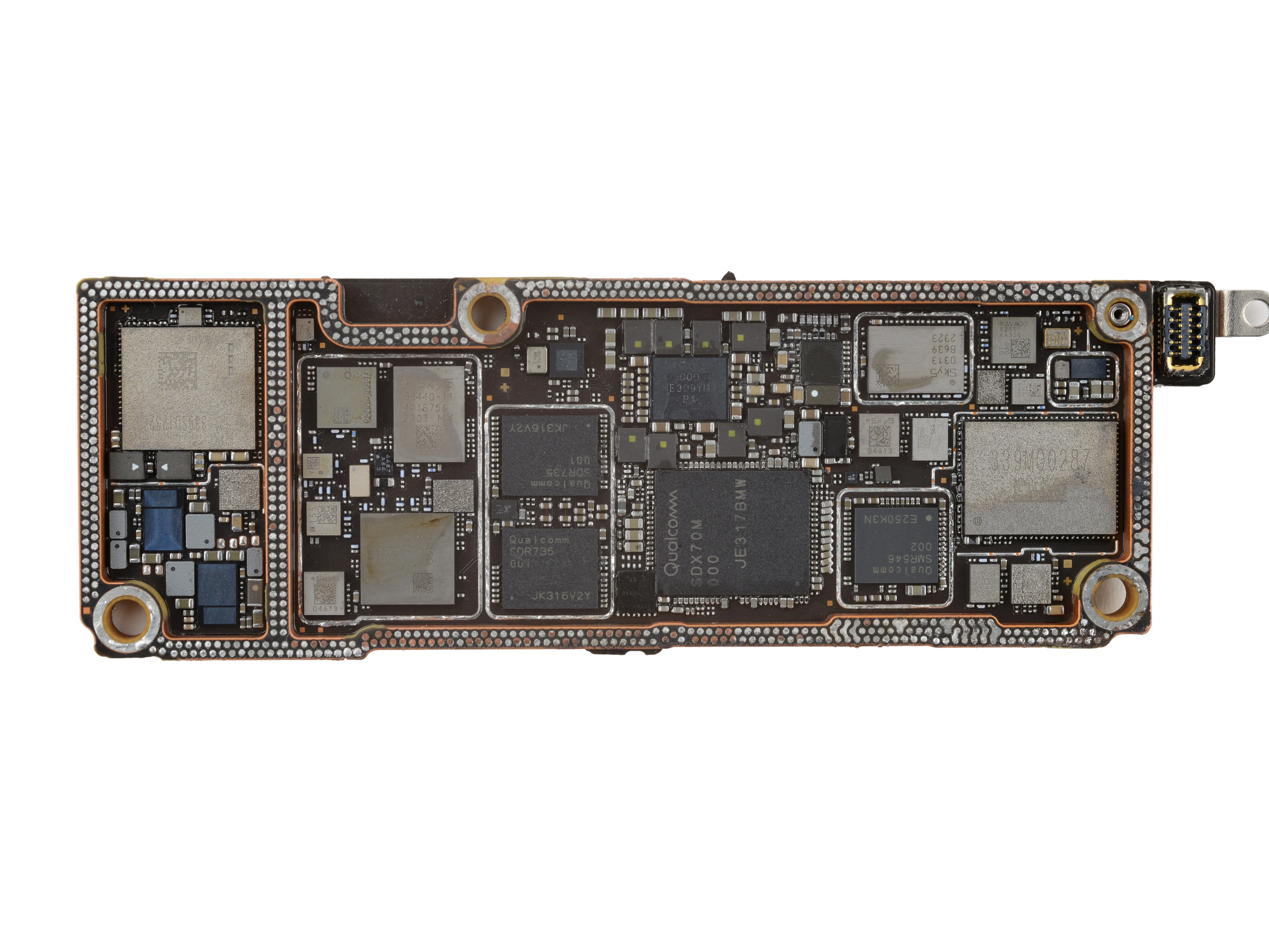

Идентификация микросхемы iPhone 15 Pro Max, сторона радиоплаты 1: шаг 7, изображение 2 из 2
Идентификация микросхемы iPhone 15 Pro Max, сторона радиоплаты 1: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • STMicroelectronics ST33J защищенный микроконтроллер

  • Управление питанием Qualcomm PMX65

  • Широкополосный трекер огибающей Qualcomm QET7100

  • Тактовый генератор Qualcomm

Комментарии к шагу

какой из них является чипом esim?

Судя по имеющейся у меня информации, чип ST33J является e-SIM.

Шаг 8 Сторона 1 радиоплаты - подключение

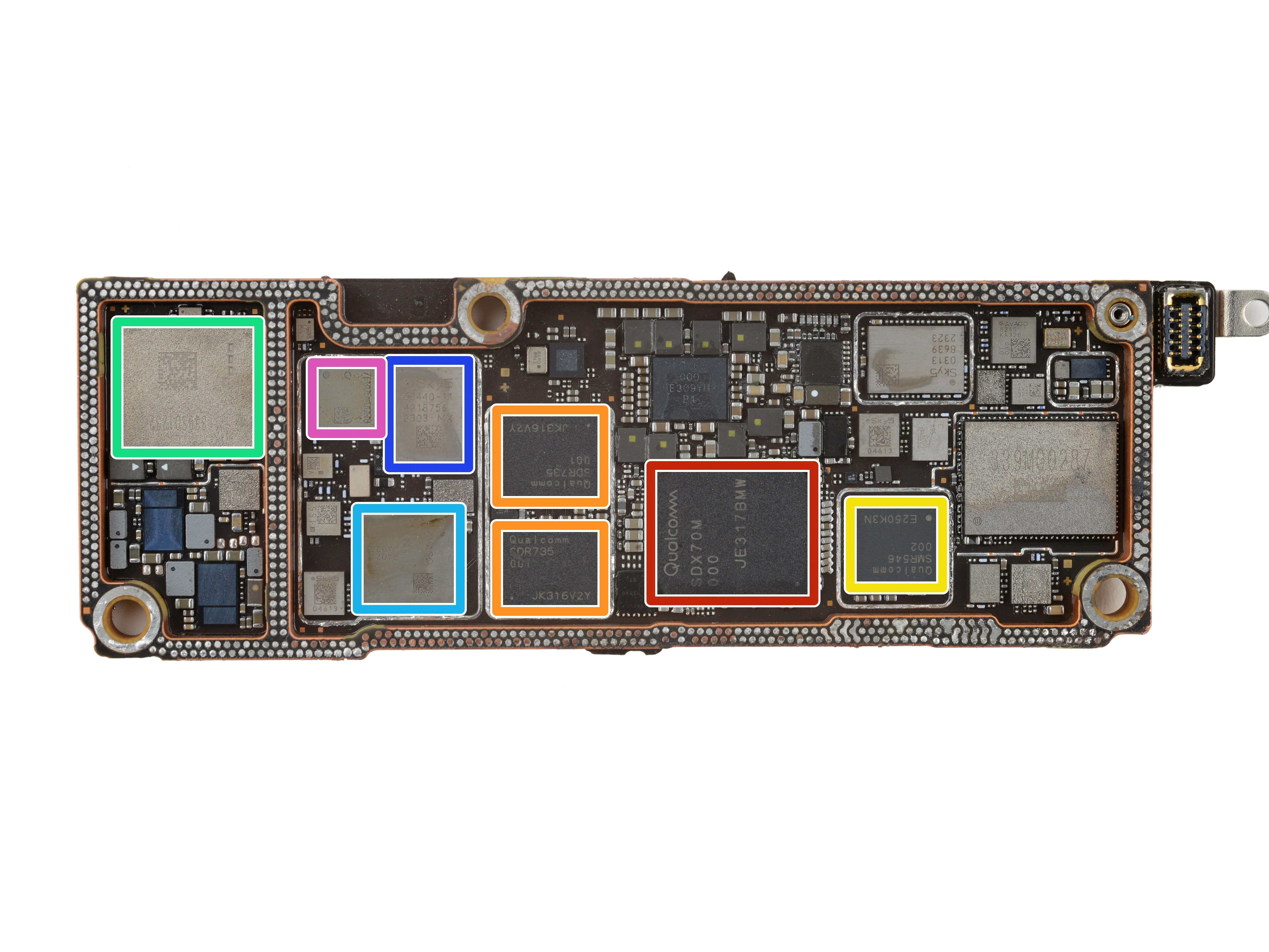

Идентификатор микросхемы iPhone 15 Pro Max, сторона 1 радиоплаты - подключение: шаг 8, изображение 1 из 1
Идентификатор микросхемы iPhone 15 Pro Max, сторона 1 радиоплаты - подключение: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Qualcomm SDX70M Модем Snapdragon X70

  • Радиочастотный трансивер Qualcomm SDR735

  • Радиочастотный приемопередатчик Qualcomm SMR546

  • Возможно, модуль WiFi и Bluetooth Apple 339S01232

  • Фронтальный модуль Broadcom AFEM-8234

  • Фронтальный модуль Skyworks SKY58440-11

  • Фронтальный модуль Qorvo QM76305

Шаг 9

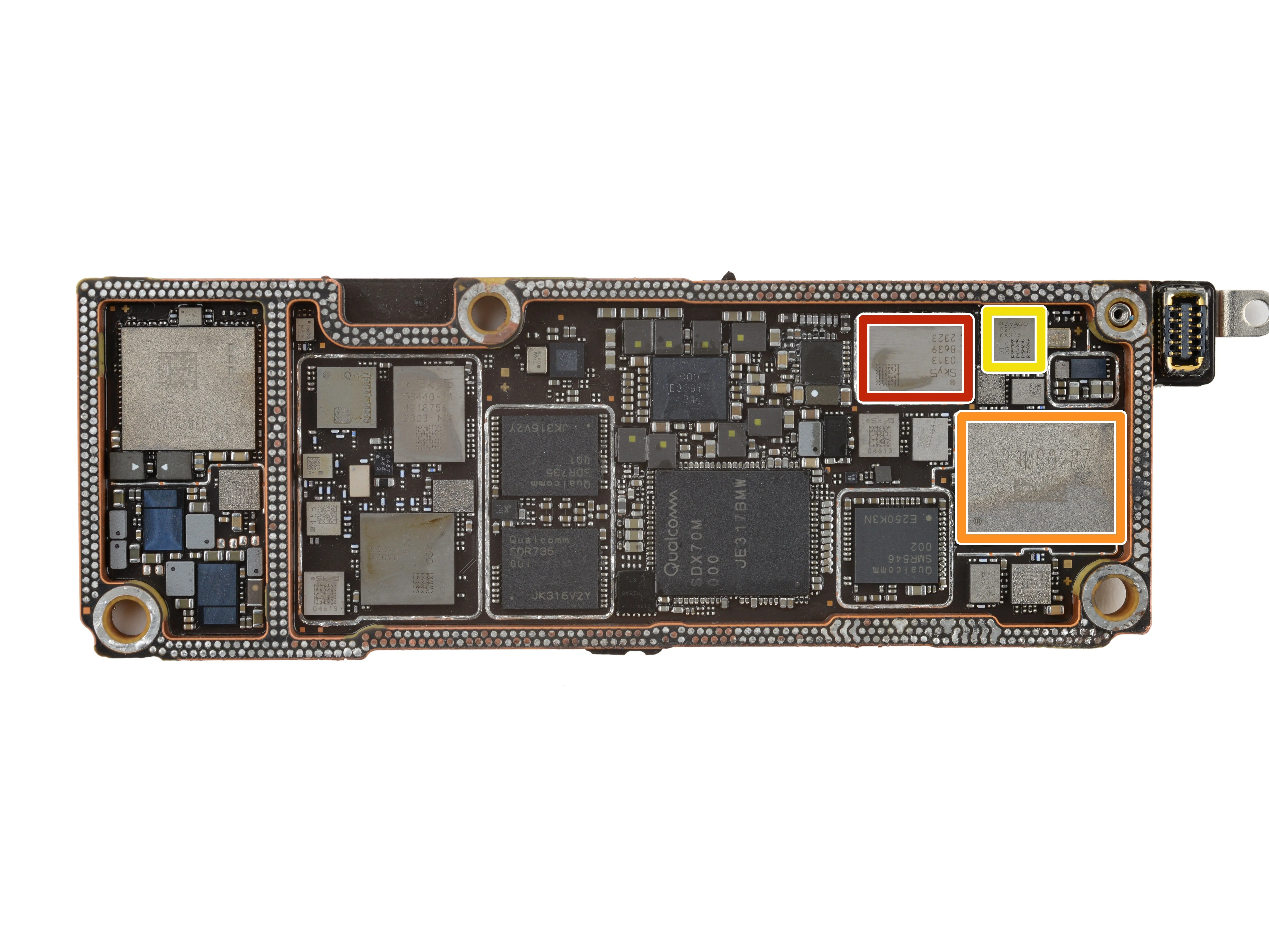

Идентификатор микросхемы iPhone 15 Pro Max: шаг 9, изображение 1 из 1
Идентификатор микросхемы iPhone 15 Pro Max: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Вероятно, фронтальный модуль Skyworks SKY50313

  • Возможно, фронтальный модуль Apple 339M00287

  • Фронтальный модуль Broadcom AFEM-8245
