Разборка iPhone 1-го поколения
Введение
Мы разобрали этот iPhone 29 июня 2007 года.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка iPhone 1-го поколения
Мы приобрели наш iPhone, и он уже на пути к нашей фотостудия Сейчас.
Мы купили два iPhone по 8 Гб.
Телефон прибыл!
Кто хочет сделать ставку на то, сколько времени нам понадобится, чтобы начать продавать запчасти для iPhone?
Шаг 2
Итак, вот краткий обзор основных деталей.
Размеры iPhone составляют 4,5x2,4x0,5 дюйма, а вес - 4,8 унции (0,3 фунта). Для сравнения: 18 iPhone весят столько же, сколько один MacBook Pro.
Дисплей имеет диагональ 3,5 дюйма, разрешение 480x320. Это 153 600 пикселей, или на 12 % больше, чем у 15-дюймового MacBook Pro.
Шаг 3
Если вы не поняли, мы задерживаемся, пока не выясним, как его открыть.
iPhone поддерживает четыре основных протокола беспроводной связи.
Список: Четырехдиапазонный GSM (850, 900, 1800, 1900 МГц), 802.11b/g WiFi, EDGE и Bluetooth 2.0 + EDR.
Шаг 4
Случайные факты:
В iPhone есть декодирование видео в формате H.264, скорее всего, аппаратное.
Также в нем есть двухмегапиксельная камера.
В марте прошлого года компания Micron рассказала setteB.IT в эксклюзивном интервью. эксклюзивном интервью что камера представляет собой модель MT9D112D00STC (кодовое название K15A или MI-SOC2020).
Шаг 5

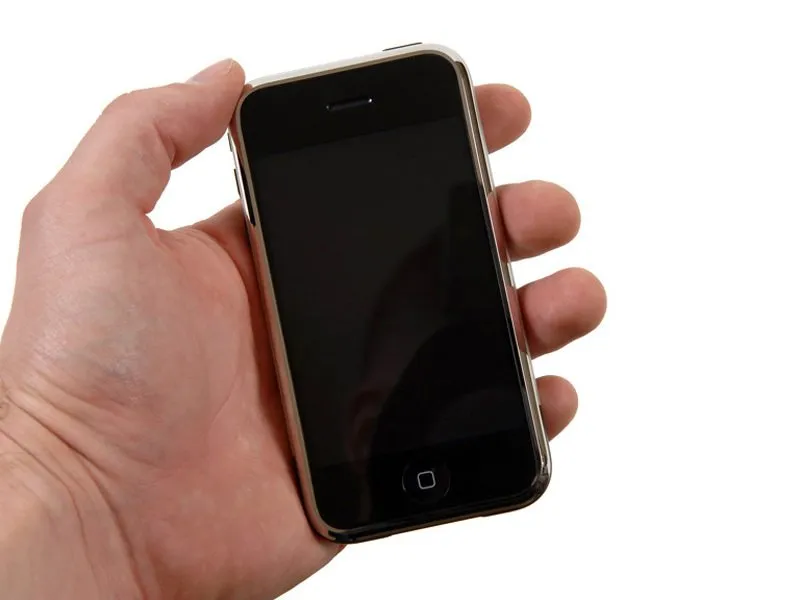

Передняя панель iPhone. Когда мы его получили, батарея была частично заряжена.
Большой сенсорный экран изготовлен немецкой компанией Balda. Надеемся, что этот экран будет более прочным и устойчивым к царапинам, чем те, что мы видели на iPod.
Шаг 6

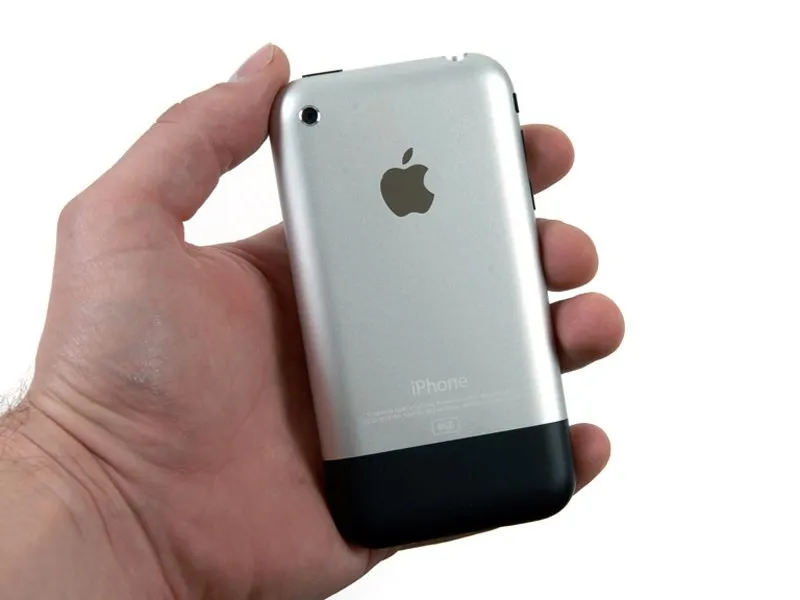

Задняя панель iPhone.
SIM-карта является съемной. Вставьте скрепку в отверстие сверху, и карта выйдет (возможно, вам придется приложить больше усилий, чем вы ожидаете).
Вы не сможете использовать SIM-карту другого оператора без предварительной разблокировки телефона. В настоящее время нет возможности использовать iPhone в сетях, не принадлежащих компании AT&T. Единственный способ использовать его на международном уровне - это роуминг с американским тарифным планом.
Шаг 7
Мы разобрали iPhone. Это было немного сложно.

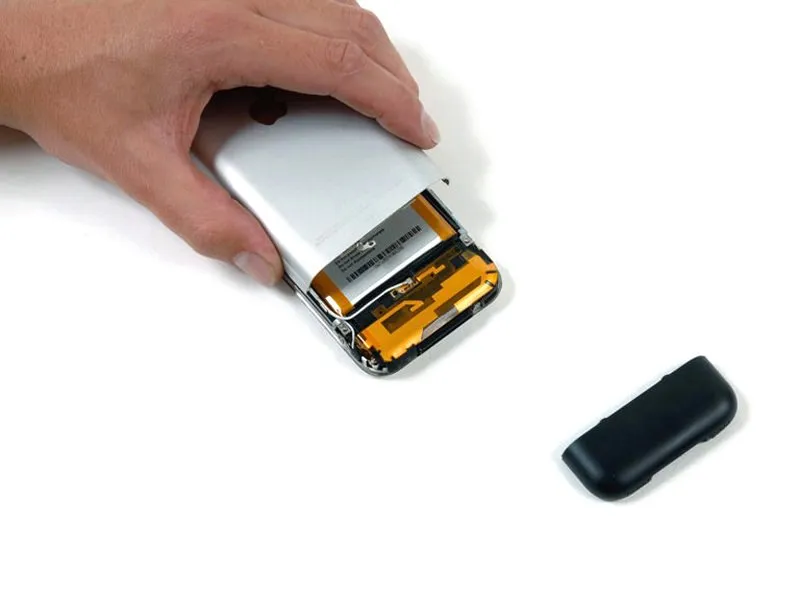

Сначала мы сняли черную пластину антенны.
На задней панели виден винт заземления, удерживающий антенный кабель и соединяющий передний и задний корпус.
Комментарии к шагу
Как вынуть черную пластину антенны? Какой инструмент я могу использовать?
Да, пожалуйста. Как вы разобрали iPhone? Сказать, что это было сложно, - ничего не сказать.
Посмотрите наши руководства по iPhone 1-го поколения, чтобы узнать, как разобрать iPhone. В руководстве по корпусу описано, как снять заднюю панель iPhone.
Шаг 8

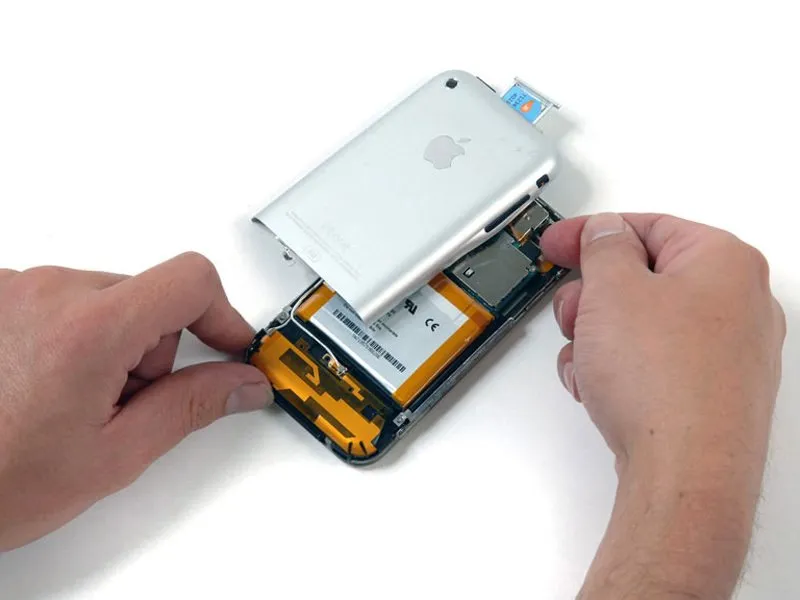

Отделяем переднюю и заднюю части корпуса.
Прежде чем полностью снять заднюю панель, необходимо отсоединить кабель разъема для наушников.
Разъем для наушников утоплен в корпус, поэтому большинство разъемов для наушников не подойдут без переходника (даже если они имеют правильный штекер 1/8').
Apple сделала это, чтобы уменьшить нагрузку на узкий металлический разъем, когда вы дергаете за наушники. При такой конструкции жесткая пластиковая оболочка кабеля поглощает большую часть удара.
В наушники встроен микрофон и кнопка, которую нужно нажать, чтобы ответить на телефонный звонок.
Комментарии к шагу
R.I.P.
Джек для наушников
Родился 29 июня 2007 года.
Умер 16 сентября 2016 года.
Аминь. Полагаю, это и есть то, что в наши дни считается 'мужеством'? :(
Шаг 9
Наконец-то! Момент, которого вы все ждали.

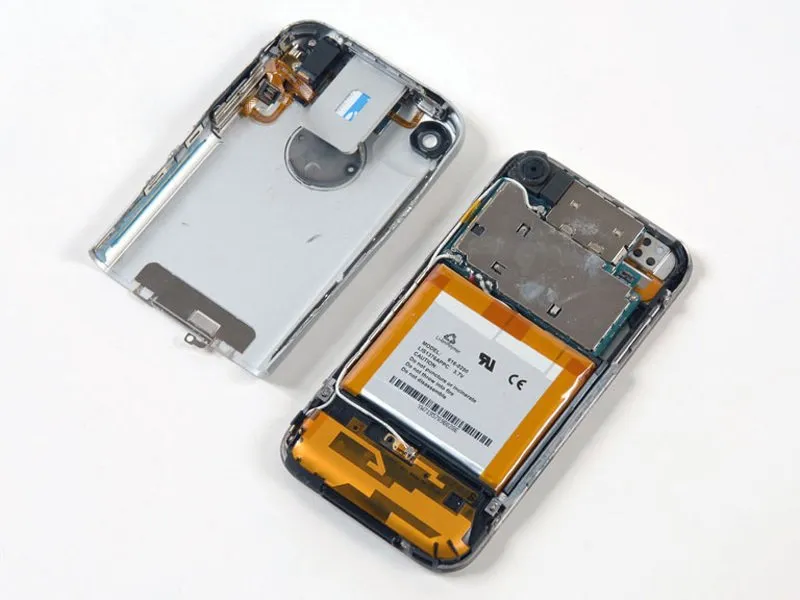

Батарея огромная и припаяна к логической плате.
На задней панели можно увидеть кронштейн для SIM-карты и разъем для наушников.
Шаг 10

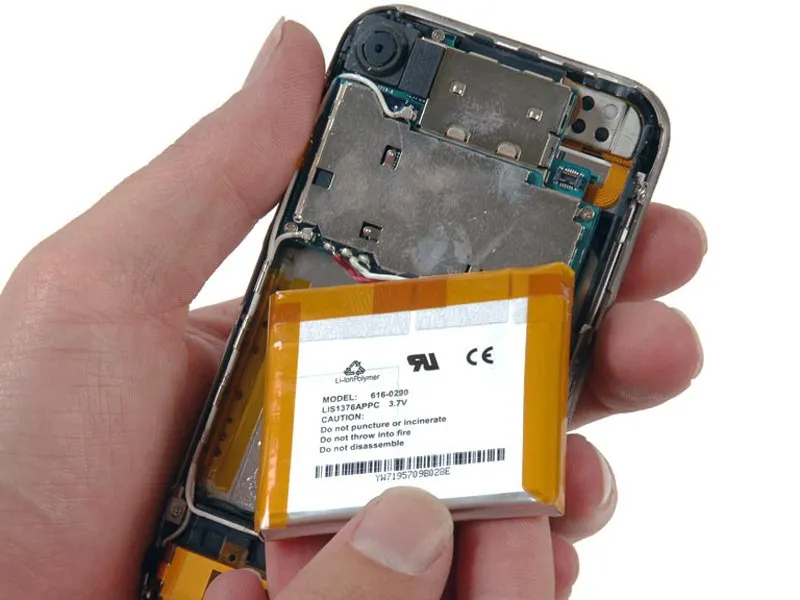

Это литий-ионный полимерный аккумулятор напряжением 3,7 вольта.
Вы можете видеть как минимум два антенных кабеля, подключенных к логической плате.
Шаг 11
Отсоединяем два антенных кабеля.
Под обоими антенными разъемами есть капелька клея, предположительно для надежности.
Надо полагать, что в этом телефоне Apple особенно тщательно следила за надежностью. Они определенно извлекли уроки из iPod.
Шаг 12
Открутите три винта Phillips #00, крепящие логическую плату к передней панели. Винты находятся:
Где находится отвертка.
Под черной камерой в правом верхнем углу.
Слева от проводов батареи, которые припаяны к логической плате.
Шаг 13
Снимаем камеру в верхней части телефона.
К сожалению, здесь нет никаких программных настроек - просто наведите курсор и щелкните мышью.
Шаг 14
Открутите десять винтов Phillips #00 по периметру iPhone.
Шаг 15
Аккумулятор имеет номер модели Apple 616-0290 L1S1376APPC.
Шаг 16

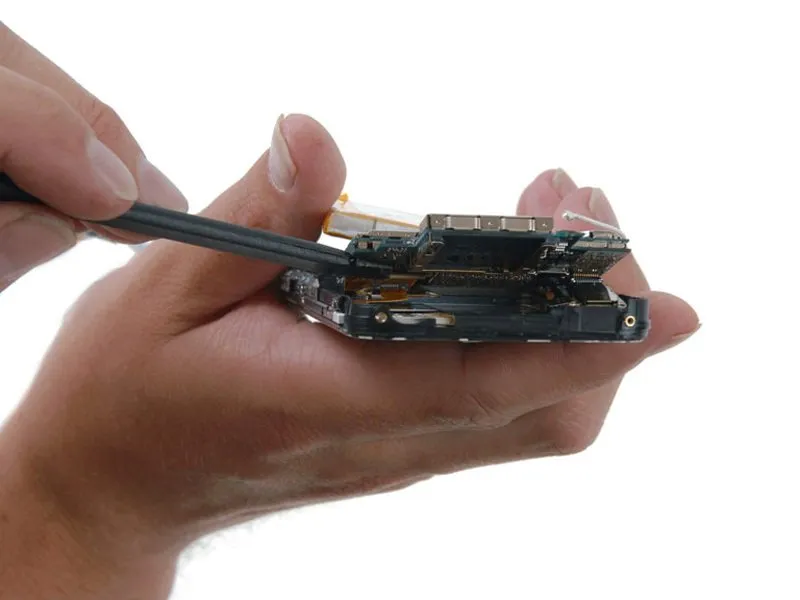

Поднимаем логическую плату. Под ней находятся три разъема. Это кабели динамика, сенсорного датчика и дисплея.
Отсоедините два разъема в левой части изображения.
Шаг 17
Отсоедините оставшийся разъем.
Шаг 18
Подденьте фиксирующую планку, чтобы освободить кабель док-разъема.
Шаг 19
Снимок логической платы крупным планом. Логическая плата состоит из двух слоев, поэтому разглядеть компоненты довольно сложно.
Мы не нашли способа разделить эти две секции, не повредив логическую плату, поэтому практически невозможно сказать, что там находится.
Шаг 20

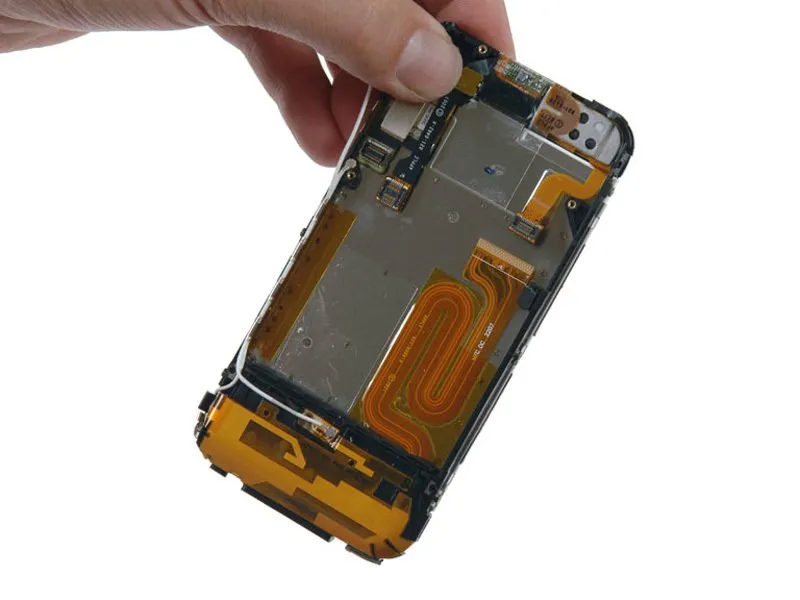

Вид на iPhone с извлеченными логической платой и аккумулятором.
Шаг 21
Отсоедините антенный кабель слева от разъема док-станции.
Шаг 22

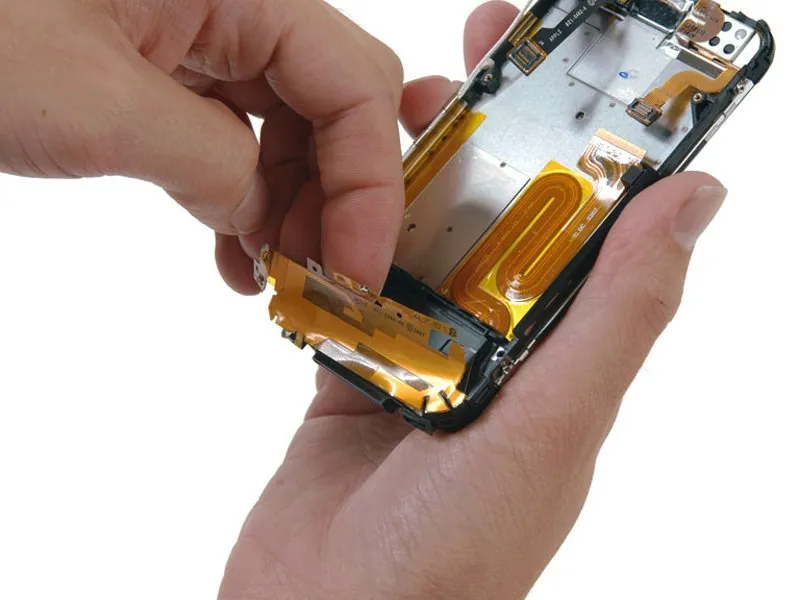

Отделите ленту антенны от большой черной пластиковой детали.
Теперь вы видите, почему у iPhone нижняя часть заднего корпуса черная. Антенна охватывает всю эту область.
Шаг 23
Извлеките полую черную пластиковую деталь, которой была закрыта антенна.
Внутри него есть пустое пространство - единственное открытое внутреннее пространство.
В правом верхнем углу находится микросхема, которая может быть процессором управления сенсорным экраном. Номера моделей: S6087P1, GN03325, 2076A00R и 1YFZASB3.
Шаг 24

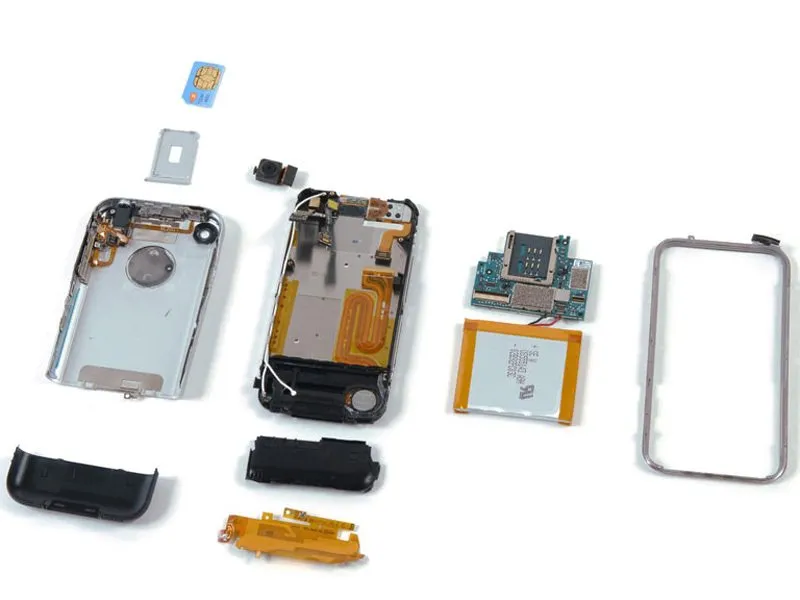

iPhone полностью разобран!
В отличие от многих iPod, в телефоне было около 16 винтов. У iPod Nano всего три винта.
Шаг 25
После дальнейшего изучения мы нашли способ открыть логическую плату, не разрушив ее полностью.
Микросхема Samsung находится под металлическим экраном на левой стороне платы слева. Наш чип имеет индекс K9MCGD8U5M. На модели с 4 ГБ памяти, которую разобрал Think Secret, было написано K9HBG08U1M, то есть чип на 4 ГБ.
памяти Samsung с процессор архитектуры ARM с частотой 620 МГц, ARM1176JZF. Это может быть Samsung S3C6400. Номера: 339S0030ARM, 8900B 0719, NOD4BZ02, K4X1G153PC-XGC3, ECC457Q3 716. Процессор, скорее всего, уложен на SDRAM, которая может представлять собой два 512-мегабитных чипа. В процессор может быть встроено аппаратное декодирование H.264 и MP3.
Чип над ARM - это аудиочип Wolfson. Номера деталей WM8758BG и 73AFMN5.
Микросхема под ARM - Linear Technology 4066. Зарядное устройство для литий-ионных аккумуляторов с питанием от USBкоторое Apple использует и в iPod.
Шаг 26
Чип внизу по центру, который на нашем изображении выглядит пустым, на самом деле имеет следующий текст: MARVELL, W8686B13, 702AUUP. Это 802.11b/g от Marvell. чип площадью 18,4 мм2.
Микросхема в правом верхнем углу - это усилитель мощности Skyworks GSM/Edge (SKY77340).
На серебристом чипе слева от чипа Skyworks написано CSR 41814 3A06U K715FB. Это CSR BlueCore4-ROM WLCSP одночиповая микросхема радио и базового диапазона для Bluetooth 2+EDR.
Чип, прикрытый белой наклейкой на фотографии, имеет номера деталей 338S0289 и 8G60710. EETimes утверждает, что это Infineon M1817A11.
Чип с синей точкой, по слухам, является чипом Intel Wireless Flash со стеком 32 Мб NOR + 16 Мб SRAM. Номера деталей 1030W0YTQ2, 5716A673 и Z717074A. EE Times добавляет артикул #PF38F1030W0YTQ2.
Чип в правом нижнем углу имеет номер 338S 0297 G0719. Некоторые утверждают, что это фирменный чип Apple, но его назначение пока неизвестно.
Микросхема в левом нижнем углу - это Infineon PMB8876 S-Gold 2 мультимедийный двигатель. Номера деталей: 337S3235, 60708 и EL629058S03.
Если у вас есть дополнительная информация о каких-либо микросхемах или внутренностях iPhone, напишите нам, и мы разместим ее анонимно.
Вывод
- Во всем корпусе используются стандартные винты Phillips.
- Скрытые защелки делают практически невозможным открыть заднюю крышку корпуса, не повредив ее.
- Паяный аккумулятор очень сложно заменить.
Оценка ремонтопригодности
Ремонтопригодность 2 из 10 (10 - самый простой ремонт)
