Разборка iPhone 3G

Введение

Мы разобрали этот iPhone 11 июля 2008 года.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка iPhone 3G

• Мы выполнили эту разборку сразу после презентации iPhone в 12:01 11 июля 2008 годапо новозеландскому времени. Это 5:01 утра 10 июля по тихоокеанскому времени для тех из нас, кто не является жителем островов.

• Сохраните эту страницу в закладках, чтобы следить за всеми событиями! Мы будем обновлять эту страницу в течение следующих нескольких дней по мере того, как будем узнавать больше о внутреннем устройстве.

• Если вы хотите взять у нас интервью, мы будем рады пообщаться с вами. Связаться с нашим пресс-секретарем можно по адресу kyle at Делаете.ру.

Комментарии к шагу

Отличная информация. Вы мне очень помогли. Спасибо, что поделились своим контентом.

Секундомер. Если у вас есть время, пожалуйста, поделитесь контентом о секундомер.

войны все остальные части

Шаг 2

• Окленд, мы идем!

Шаг 3

• Мы прибыли!

• Пять человек простояли в очереди всю ночь. Мы заняли место № 4.

• Холодно!

• Vodafone очень сговорчивы, и iPhone Джонни даже привел с собой велотренажер!

Шаг 4

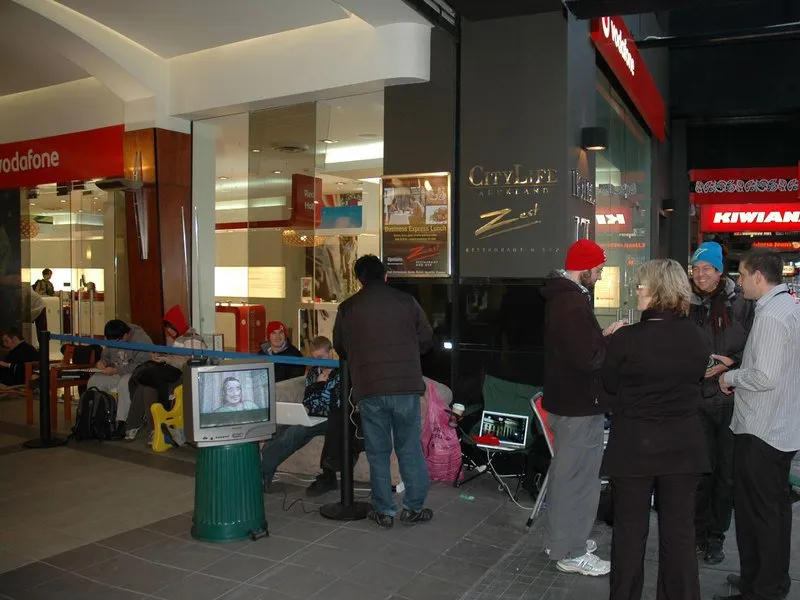

• Около 17:00 кто-то принес нам телевизор, чтобы мы могли посмотреть новости.

• В 17:00 очередь состояла из 15 человек, но она быстро разрослась и завернула за угол.

Шаг 5

• Вчера вечером мы раздавали футболки в магазине Vodafone, и они пользовались огромной популярностью. Если вы хотите получить такую футболку, вам придется поискать ее на eBay.

• Engadget - единственные другие американцы, которые прилетели, и они сделали фотороботы первых десяти человек в очереди.

Шаг 6

• Наши стильные рубашки в действии!

• Сейчас у нас середина зимы, и только что начался дождь. К счастью, над головой у нас есть тент.

Шаг 7

• Осталось всего 135 минут и около 90 человек в очереди.

• Логотип Vodafone едва виден из конца очереди.

• Красные бобы Vodafone пользуются большим успехом.

Шаг 8

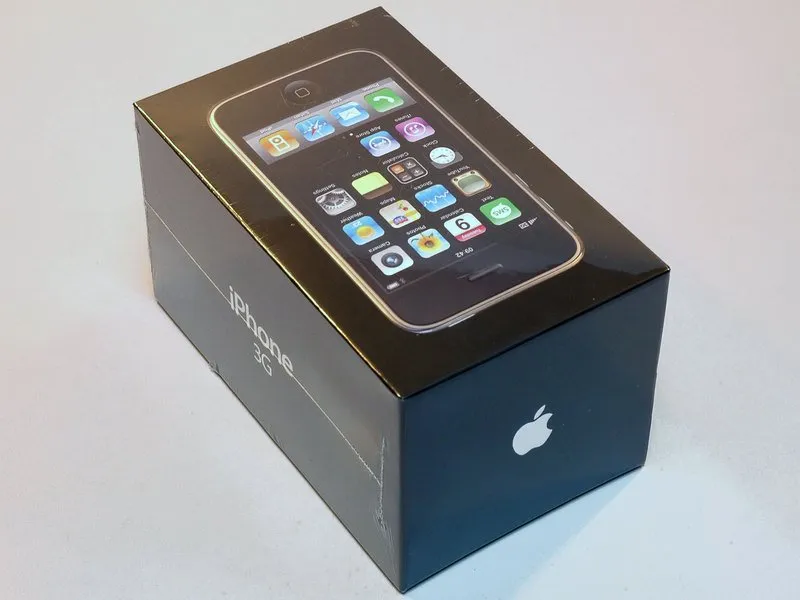

• Как видно из коробки, нам достался черный. По слухам, белые iPhone существуют, но встречаются так же редко, как кит-альбинос. Этот iPhone обошелся нам в $979 NZ без контракта (но с привязкой к Vodafone, разумеется). Не знаю, что мы будем делать с iPhone, заблокированным Vodafone, в Калифорнии, но мы что-нибудь придумаем. что-нибудь придумаем.

• Упаковка выглядит знакомой...

• Итак, вот характеристики, которые мы знаем наперед:

• iPhone 3G имеет размеры 4,5x2,4x0,48 дюйма (на 0,02 дюйма толще, чем оригинальный iPhone) и весит 4,7 унции (на 0,1 унции меньше). Для сравнения, это примерно вес двух ласточек без груза.

• Благодаря новой закругленной задней панели новый iPhone кажется меньше. Вычислить объем телефона математически будет непросто, а измерение его смещение а измерение смещения телефона простым способом, вероятно, не самая лучшая идея.

• Дисплей имеет диагональ 3,5 дюйма, разрешение 480x320 при плотности 163ppi. Также известен как идентичный iPhone (не то чтобы мы жаловались).

Шаг 9

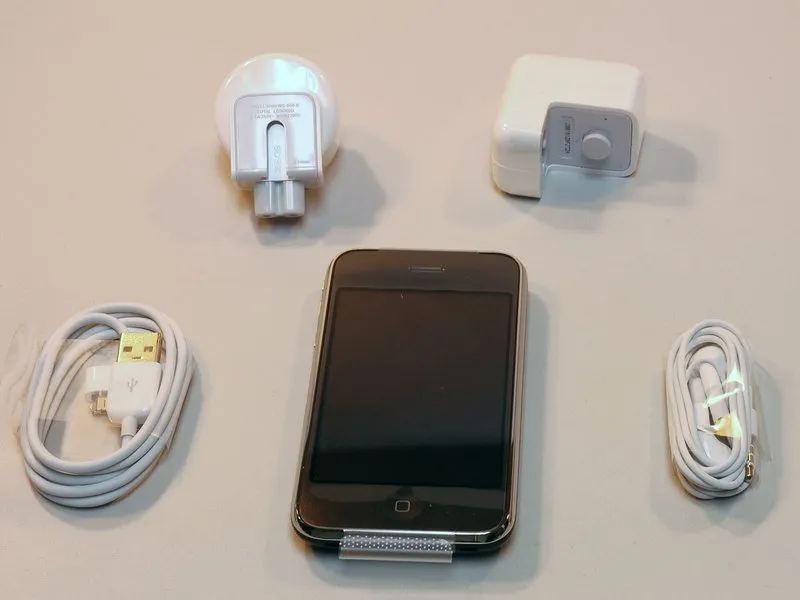

• Внутри коробки никаких сюрпризов:

• Док-кабель USB

• Стандартные наушники для iPhone

• USB-адаптер питания

• О, что это? Новозеландская вилка! Такого мы еще не получали в коробке!

Шаг 10

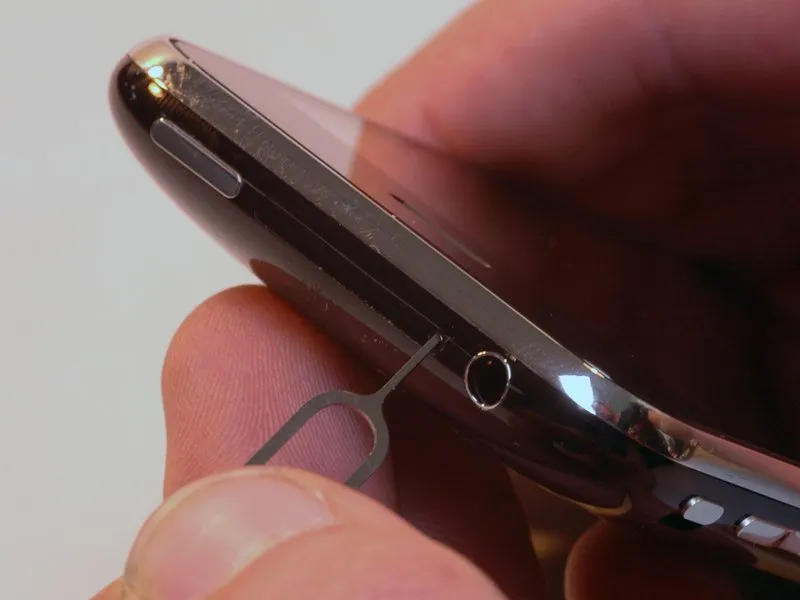

• Извлечение SIM-карты. К счастью для скрепок, iPhone 3G поставляется с инструментом для извлечения SIM-карты.

• Пожалуй, наименее разрекламированная новая особенность iPhone 3G - это скрытый разъем для наушников, позволяющий использовать наушники других производителей без переходника. Ура!

Шаг 11

• Для сравнения, вот ссылка на прошлогоднюю разборку iPhone.

• Наши прогнозы:

• Процессор Samsung с маркировкой Apple. [верно]

• Либо какой-то GPS-чип, либо вообще никакого. Если GPS-чипа нет, то он может быть встроен в процессор. [Оказалось, что это чип Infineon].

• На многих чипах есть только маркировка Apple. Иногда мы можем определить, что это за чип, но чаще всего приходится разбирать сам чип. [правильно, но это обман]

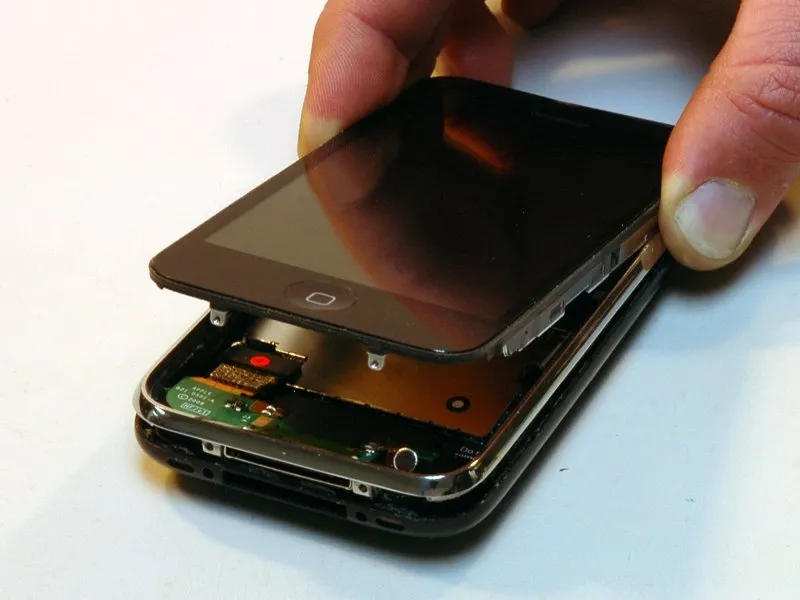

• Снимаем дисплей!

Шаг 12

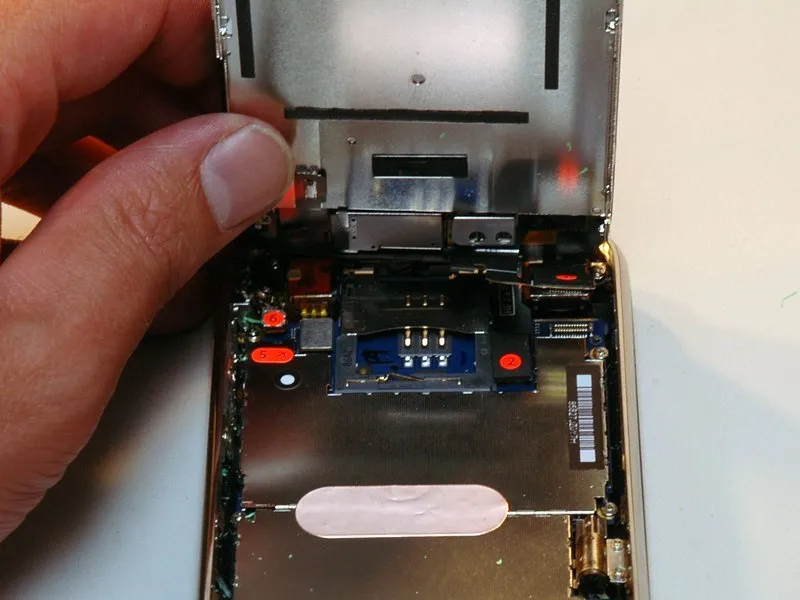

• Поворот дисплея вверх.

• Apple использовала оранжевые наклейки, чтобы пронумеровать разъемы на логической плате с 1 по 6.

• Камера расположена в правом верхнем углу телефона. К сожалению, она подключается к нижней части логической платы, поэтому для извлечения камеры вам, скорее всего, придется снять логическую плату с телефона. Мы не пробовали снимать камеру, но предполагаем, что, как и в оригинальном телефоне, ее можно снять для тех, кто хочет пронести свой iPhone 3G в безопасное место.

• Маленькая птичка сообщила мне, что TechOnline завтра, после выхода в свет в США, будут отпаивать чипы, которые мы не можем идентифицировать. Они замачивают чип в кислотной ванне, чтобы снять керамическое покрытие, а затем с помощью рентгеновских лучей и другого модного оборудования исследуют его.

Шаг 13

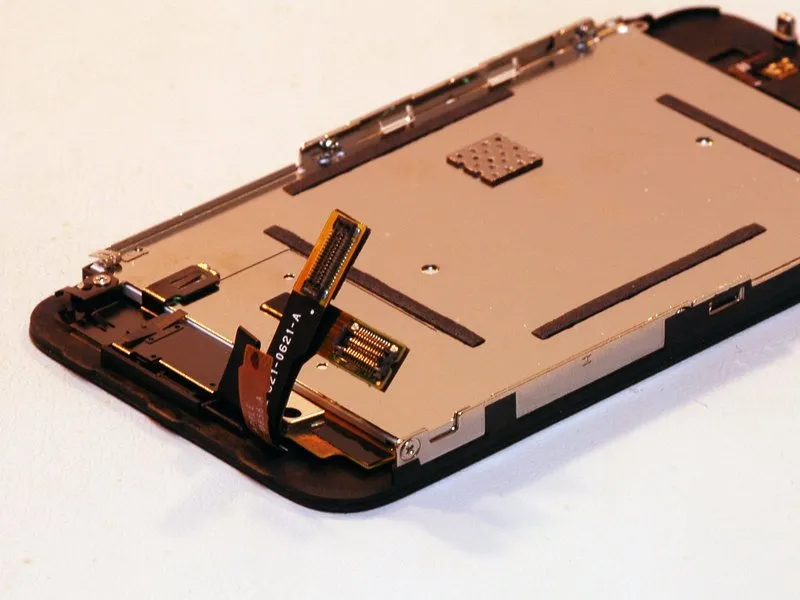

• Дисплей в сборе отделился от устройства.

• В значительной степени по сравнению с первым iPhone, ЖК-дисплей и стеклянное покрытие, похоже, являются отдельными компонентами - как и в iPod Touch. Раньше они были склеены вместе, что делало замену экранов очень дорогой. Стекло разбивается чаще, чем что-либо другое, так что это отличная новость для ремонта iPhone 3G!

Шаг 14

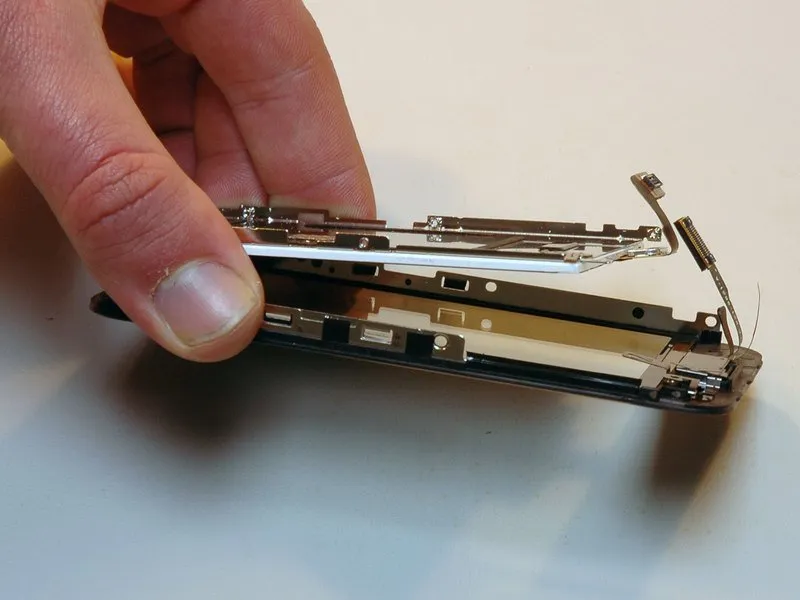

• Нам пришлось открутить 6 винтов Phillips #00, чтобы отделить стекло от ЖК-дисплея.

• Стекло (со встроенными сенсорными датчиками и микросхемами) находится под ним, а ЖК-дисплей снимается.

• В предыдущих iPhone дисплей был довольно монолитным. Ряд компонентов был соединен вместе через дисплейный узел. Теперь дисплей просто соединяется с основной платой. Надеемся, это облегчит получение запасных частей - у нас были проблемы с поставками качественных дисплеев для iPhone.

Шаг 15

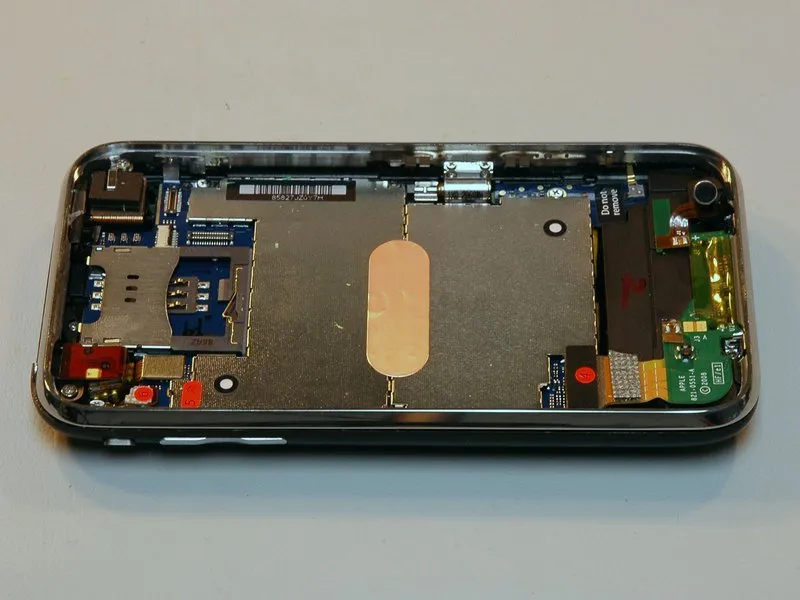

• Вот он, iPhone! Видите ли вы 3G-биты внутри?

• Две платы (логическая и коммуникационная) теперь представляют собой единое целое. Вместо того чтобы складывать их в стопку, как в прошлой модели, они расположили их по всей длине. Мы предполагаем, что это позволило им сделать батарею длиннее.

• Мы не привыкли фотографировать за пределами нашей студии, но благодаря нашим замечательным друзьям в НЗ эти снимки получились отличными.

• Спасибо Андрею Смирнову из Mac Solutions за помощь. Это компания по продаже и поддержке Macintosh, основанная в 1998 году и расположенная на Северном берегу Окленда. Сделайте нам одолжение и воспользуйтесь его услугами в следующий раз, когда будете в Окленде!

Шаг 16

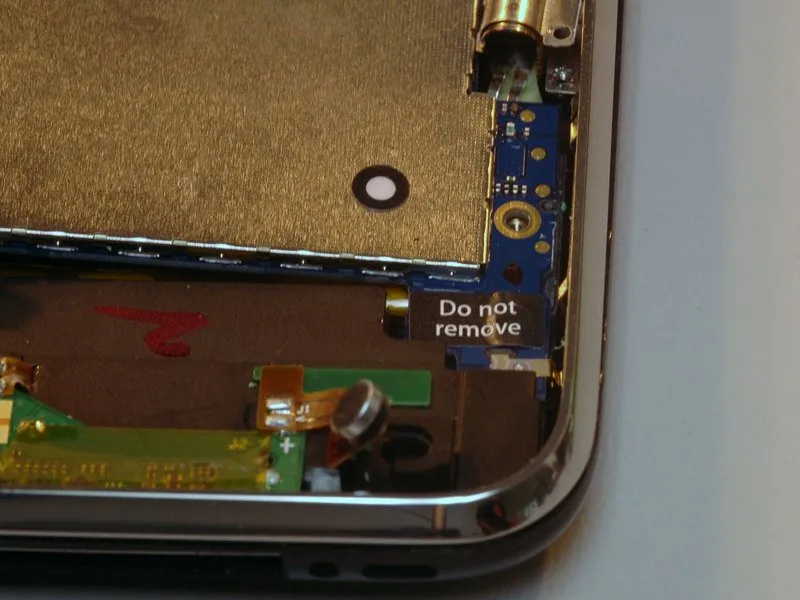

• Ух ты.

• Давайте попробуем снять это.

• И iPhone взрывается!

Комментарии к шагу

хахаха, это сделало мой день ^_^

Как починить микрофон, который находится в правом нижнем углу и торчит вверх.

Яблоко не хочет чинить мой, так что попробую сам.

Вы можете использовать наше руководство по снятию задней панели, чтобы узнать, как заменить микрофон. К сожалению, на данный момент у нас нет этой детали, поэтому вам придется искать ее в другом месте. :(

$@^# Я сломал камеру, ей всего 1 неделя ;( Батарея длится в течение 30 лет, я тоже сломал ее, ноооо

Шаг 17

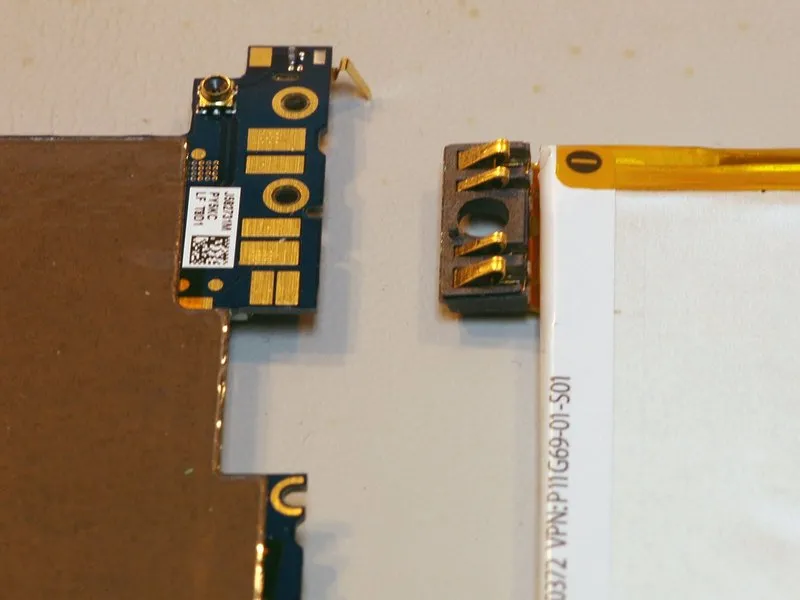

• Шутка. Смотрите, батарея не припаяна!

• Apple действительно прислушивается к нам! Или что-то в этом роде.

Шаг 18

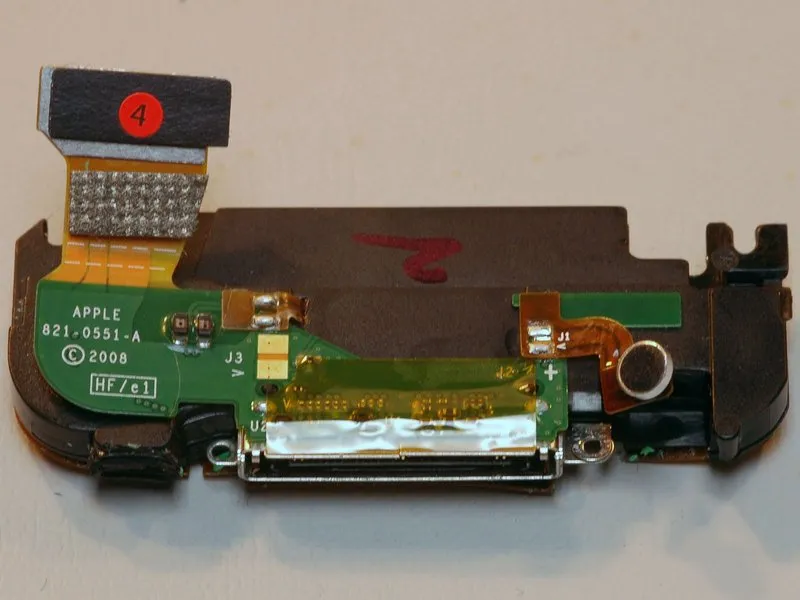

• Разъем для подключения док-станции и наушников.

• Основная антенна находится на другой стороне этой детали.

• Как только мы полностью разберем телефон, мы начнем публиковать номера микросхем. Мы будем рады помощи в определении чипов от всех вас, присылайте нам любую внутреннюю информацию на iphone3g@Делаете.ру. Мы сохраним анонимность.

Шаг 19

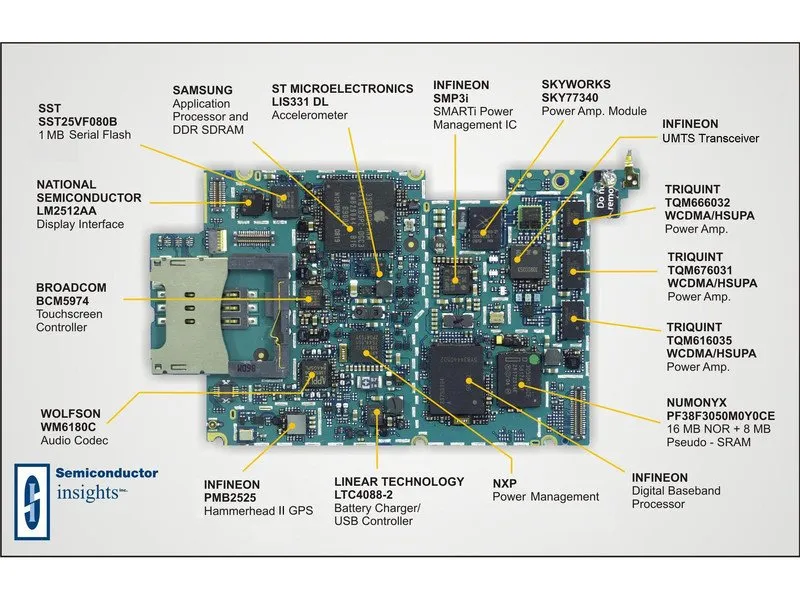

• Вот тут-то мы и взволнованы! Мы сделали все возможное, чтобы определить все, что находится на плате iPhone.

• Информация о полупроводниках и TechOnline выпустили почти авторитетный список всех основных микросхем iPhone. Они любезно предоставили нам свои изображения. Сейчас мы проверяем их результаты, но ожидаем, что их точность превзойдет нашу собственную.

• Итак, по нашим подсчетам, вот количество чипов по производителям (более важные чипы выделены жирным шрифтом):

• Broadcom 1, Infineon 4, Intel 1, Linear Technology 1, Marvell 1, National Semi 1, NXP 1, Samsung 1, Skyworks 1, SST 1, ST Micro 1, Toshiba 1, Triquint 3 (большая победа!), Wolfson 1.

• В нашем списке, несомненно, отсутствуют некоторые компоненты. Не пугайтесь, если в списке не окажется чипа, над которым вы трудились годами, пожалуйста! Мы будем рады обновить его, если вы сообщите нам об этом.

Шаг 20

• И Marvell одерживает победу над CSR BlueCore Bluetooth + WiFi. Это тот же чип, что и в iPod Touch и первом iPhone.

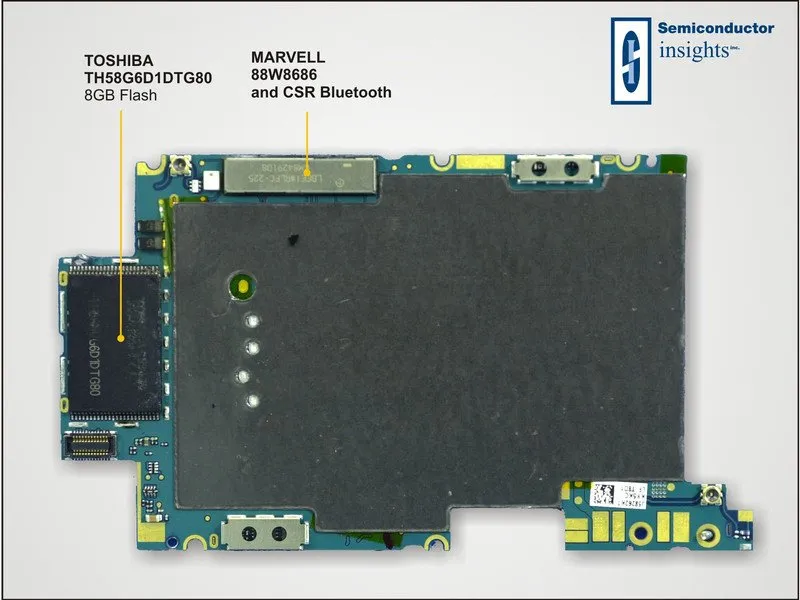

• Toshiba изготовила флэш-память в обеих логических платах iPhone, которые мы видели до сих пор. Посмотрим, сохранится ли эта тенденция.

Комментарии к шагу

Что это за маленький белый чип, помимо чипа wifi/blutooth? Можно ли его снять?

Является ли это гнездо в нижней части флэш-накопителя Toshiba способом прямого доступа к диску?

Шаг 21

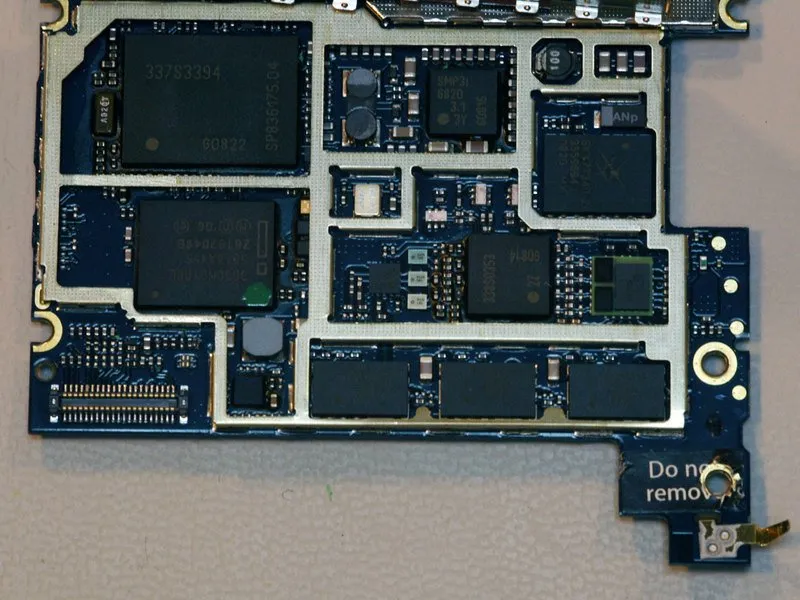

• Вспышка Intel NOR в левой средней части снимка: 3050M0Y0CE 5818A456.

• Самый большой чип в левом верхнем углу - Infineon 337S3394 WEDGE baseband с маркировкой SP836175 G0822.

• Маленькая микросхема справа от NOR: Infineon BGA736 (трехдиапазонный HSDPA LNA). Сразу под ней находится UMTS-трансивер Infineon с маркировкой 338S03532Z 60814.

• Справа вверху - усилитель мощности Skyworks SKY77340 (Power Amplifier Module Quad): Octopart datasheet

• Чип в верхней части посередине - SMP 3i 6820, Infineon SM-Power3i. От Infineon: деталь 'оптимизирована для поддержки модемов и карт данных на базе X-GOLD208 и X-GOLD 608, с возможностями от EDGE до 3G и HSDPA'.

• Чипы, которые нам нужно идентифицировать: 6475 с логотипом M (по слухам, это фильтр Murata IF SAW Filter).

Шаг 22

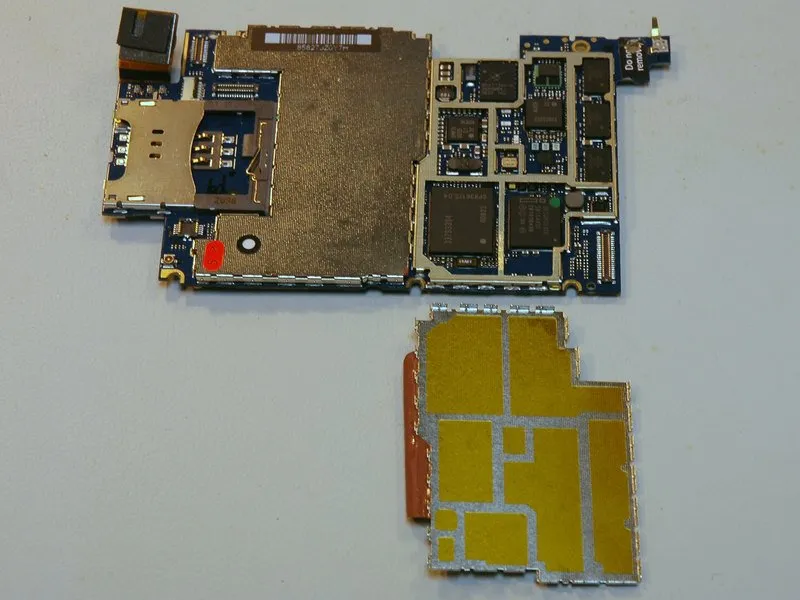

• Вся плата (экран EMI удален с правой стороны).

• Предыдущий снимок - это правая верхняя часть этой фотографии.

• Удаление EMI-экрана - дело непростое, поэтому мы не торопимся.

• Если вы хотите оставить публичный комментарий, воспользуйтесь форумы Gizmodo или ответьте через твиттер на Делаете.руи Summize поднимет его.

Шаг 23

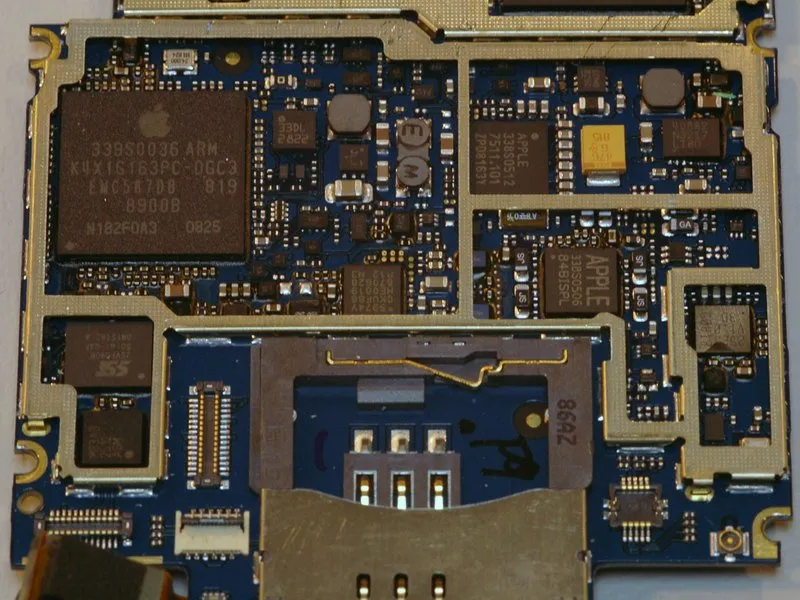

• Другая половина платы. Обратите внимание на ARM с логотипом Apple слева и держатель SIM-карты внизу по центру.

• Большая новость: маркеры DDR SRAM от Samsung снова на процессоре. Похоже, они снова выиграли на процессорном фронте (не то чтобы мы ожидали чего-то другого).

• Маркировка процессора: 339S0036 ARM EMC567DB 819 8900B N182F0A3 0825 7511.101 ZPD8163Y, 5974V CKUFBG HE0819 870628 P12 N3. Samsung DDR на чипе (K4X1G163PC-DGC3) немного отличается от той, что была в первом iPhone - K4X1G153PC.

• SST SST25VF040B Последовательная флэш-память SPI объемом 1 МБ слева от SIM-карты, а также дисплейный интерфейс National Semiconductor LM2512AA.

• APPLE 338S0506 - это Wolfson WM6180C (мы еще не видели, чтобы Wolfson так маскировала свои чипы). APPLE 338S0512 - это замаскированный чип управления питанием NXP.

• Чип GPS - это серый чип в правой средней части платы. Это Infineon PBM2525 Hammerhead II! Слухи о том, что он будет интегрирован в процессор, были опровергнуты.

• Круглая серая микросхема справа от процессора с логотипом Apple - это Акселерометр ST Micro LIS331 DL.

Шаг 24

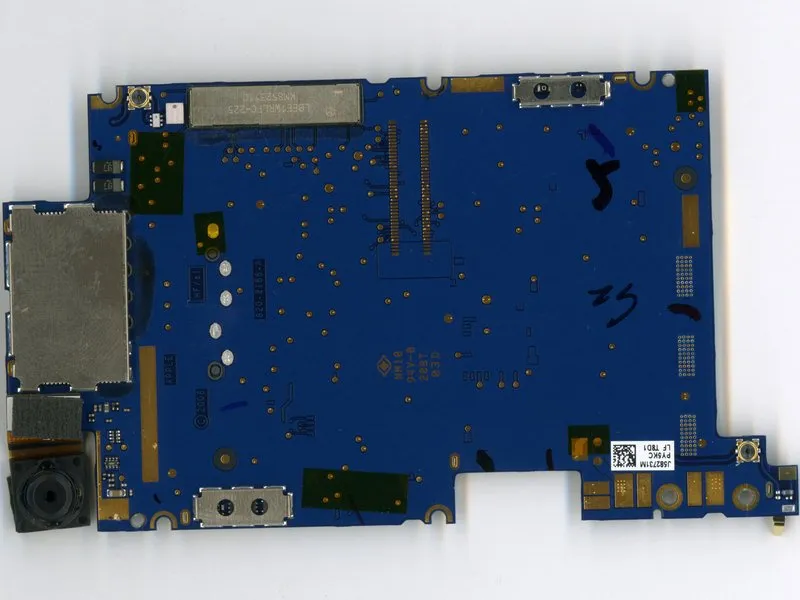

• Задняя часть логической платы после снятия металлической защиты.

Шаг 25

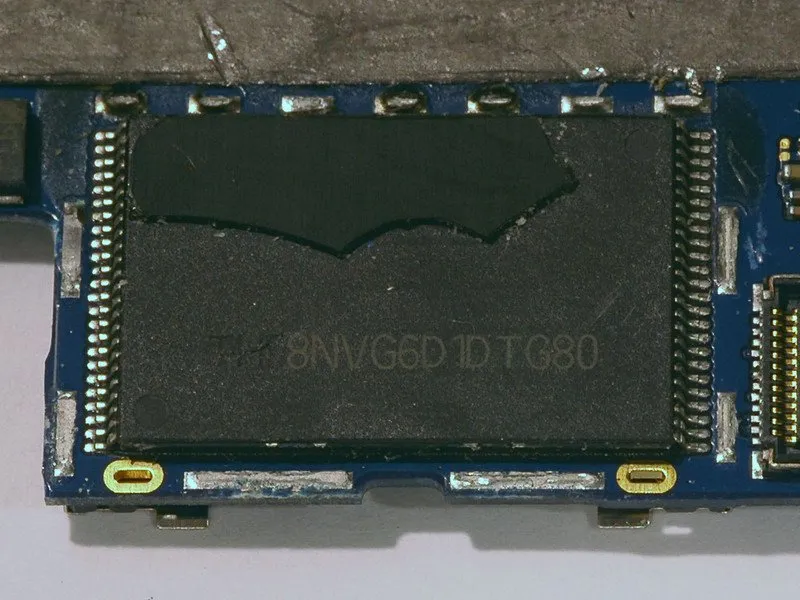

• Чип флэш-памяти NAND объемом 8 ГБ (Toshiba TH58NVG6D1DTG80), обнаруженный после снятия припаянной крышки. Этот чип также был закрыт пластиковым экраном, который мы частично сняли, чтобы увидеть маркировку под ним.

Комментарии к шагу

Есть ли способ заменить этот чип на 32 Гб?

Поскольку он припаян к логической плате, к сожалению, вам придется купить логическую плату на 32 Гб.

Не нужно просто отпаивать его и заменять чипом Tohiba на 32 Гб. https://www.semicon.toshiba.co.jp/info/lo... те же 48 контактов, самый дешевый я нашел здесь: https://components.arrow.com/part/detail/...

Шаг 26

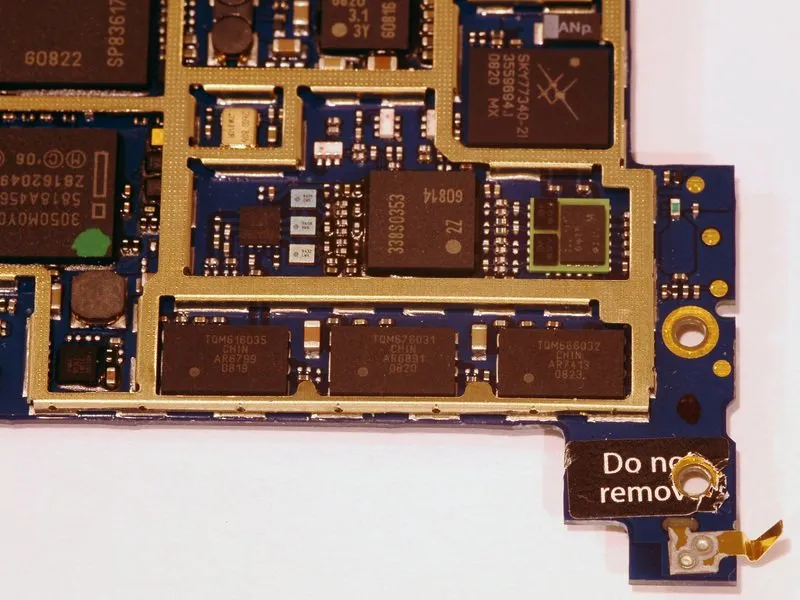

• Три микросхемы, расположенные внизу Тритиевые PA-дуплексеры TriQuint Tritium: TQM616035 TQM676031 TQM666032. Предположительно, каждый из них работает в своем частотном диапазоне: 'Каждый высокоинтегрированный модуль содержит входной фильтр Tx, линейный усилитель мощности, дуплексер и копплер'.

• Это большая победа для TriQuint! Их акции немного лучше с тех пор как мы это обнаружили.

Шаг 27

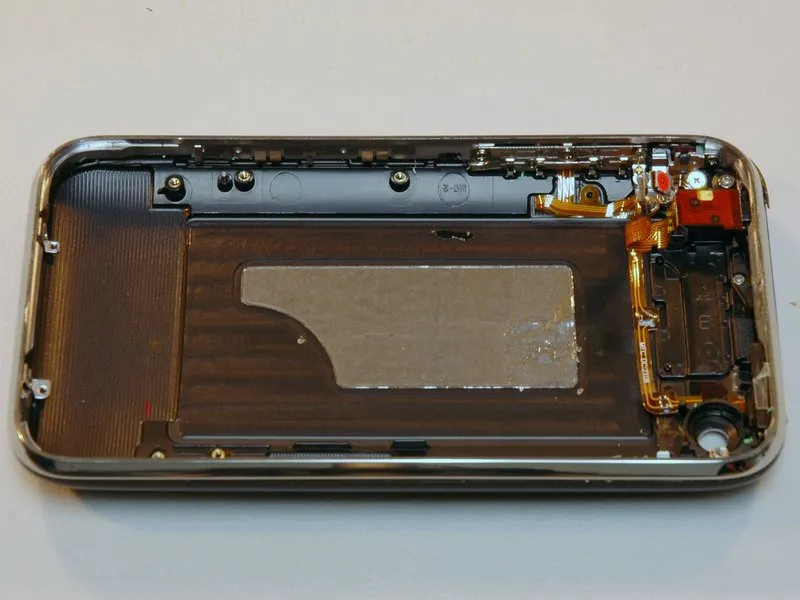

• Задняя панель осталась. Похоже, что просочившийся снимок был достаточно точным.

• В отличие от металлической задней панели оригинального iPhone, задняя панель, похоже, сделана из ABS-пластика. Покрытие на задней панели приятное на ощупь и очень светоотражающее, надеемся, что оно также долговечно.

• На задней панели нашего телефона, похоже, нет серийного номера. Мы не знаем, относится ли это только к нашему телефону или ко всем 3G iPhone.

Шаг 28

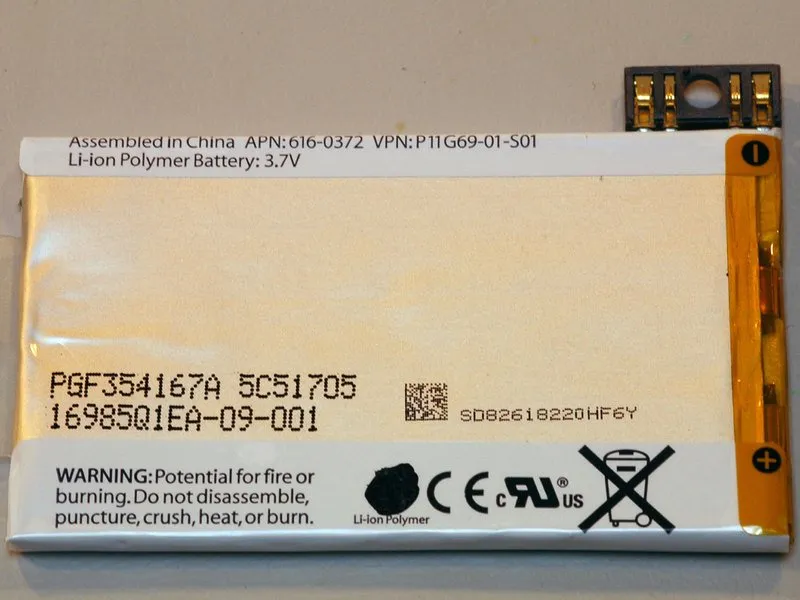

• Аккумулятор. Уберите паяльники, они вам не понадобятся! Деталь Apple #616-0372.

• Маркер утилизации на батарее зачернен острым карандашом. Подозрительно...

• Мы все ожидали, что батарея будет больше, и я не могу это подтвердить, но эта страница ссылается на номер детали на батарее и указывает емкость 1150 мАч, а не 1400 мАч, как в оригинале. Кто-нибудь может найти больше информации?

Шаг 29

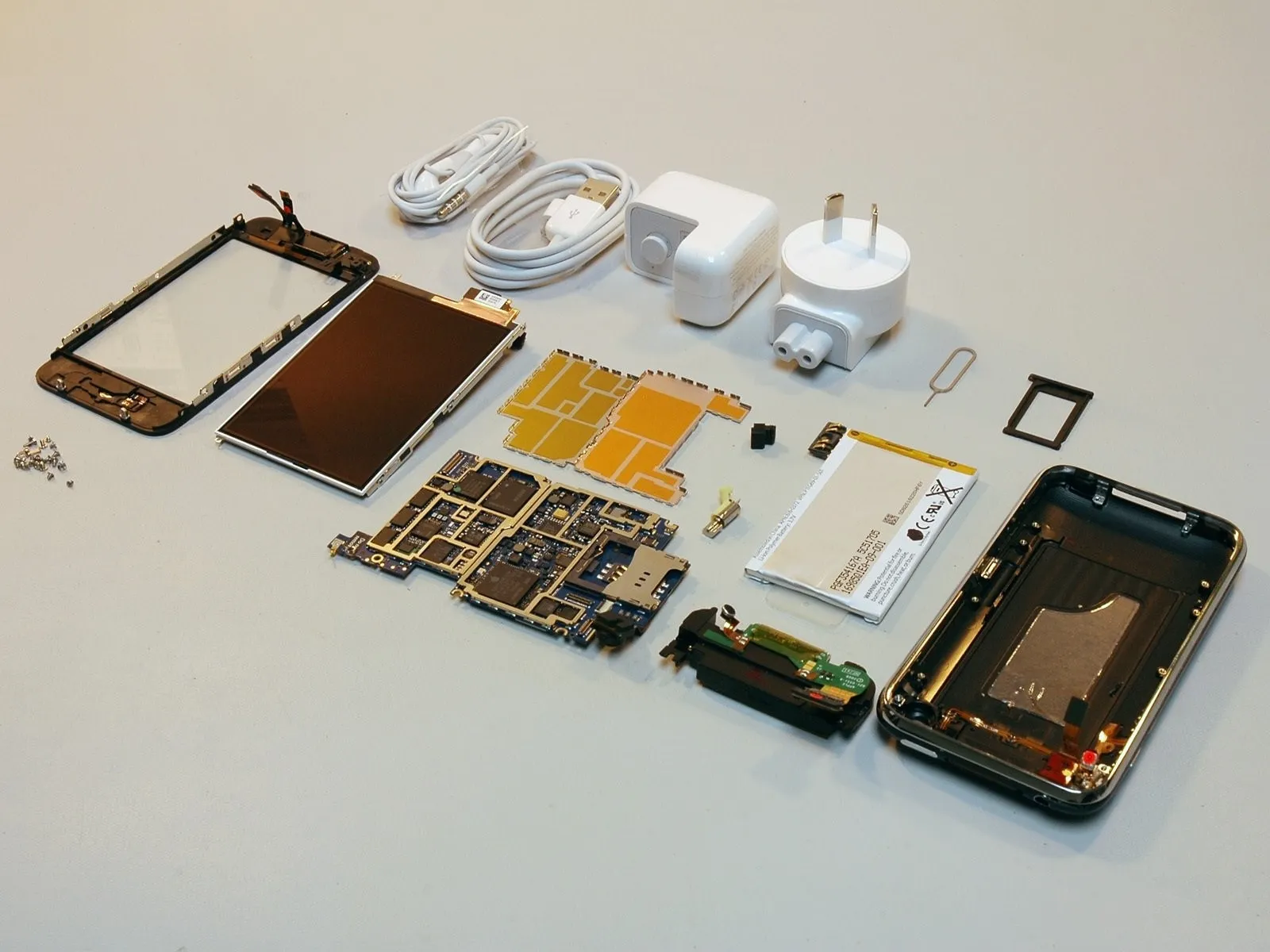

• Сверху слева направо: Стекло дисплея, ЖК-дисплей, основная плата и экран EMI, антенна и аккумулятор, задняя панель.

• Вот и все! Мы будем продолжать обновлять вышеупомянутые микросхемы, так что заглядывайте к нам. Мы будем выкладывать больше фотографий по мере необходимости, но сейчас мы собираемся немного поспать после двух ночей ожидания в очереди.

• Мы хотели бы поблагодарить некоторых любезных жителей Окленда за то, что они сделали это возможным:

• Гранта Вирту из брошюрыонлайн для объекта в центре Окленда.

• Олег Бухвалов из Weblab за его знания в области электроники и помощь в разборке.

• Андрею Смирнову из MacSolutions за координацию всех действий.

• В ближайшее время мы добавим подборку деталей iPhone 3G, а также подробное руководство по разборке.

Вывод

• ЖК-дисплей и переднее стекло не сплавлены и могут быть заменены по отдельности.
• Используются стандартные винты Phillips.
• Аккумулятор находится под логической платой, что затрудняет его замену.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
