Разборка iPhone 3GS
Введение
Чтобы получать все последние новости о том, как мы проводим разборку, следите за нами в twitter! У нас также есть несколько видеороликов, загруженных с помощью iPhone 3GS нашим другом Ричарда Лая. Большое спасибо нашим друзьям из MacWorld UK, которые позволили нам использовать их офис и оборудование для разбора.
Что вам понадобится
Инструменты
Тепловая пушка | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Ручка для отсоса | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка iPhone 3GS
iPhone у нас в руках!
Нам не пришлось путешествовать так далеко как в прошлом году. В этом году он находился всего в 5400 милях.
Из-за экономического спада мы лишились корпоративного самолета. Нашему генеральному директору пришлось довольствоваться итальянским бипланом. Через 47 часов он был в Лондоне.
[Apple утверждает, что iPhone 3GS 'в два раза быстрее'. Почему 3GS быстрее? Скоро мы это узнаем. Согласно слухамВ 3GS установлен процессор с частотой 600 МГц, что на 50 % быстрее, чем в iPhone 3G.
Шаг 2
Мы не будем утомлять вас долгим разбором, поскольку ничего нового здесь нет.

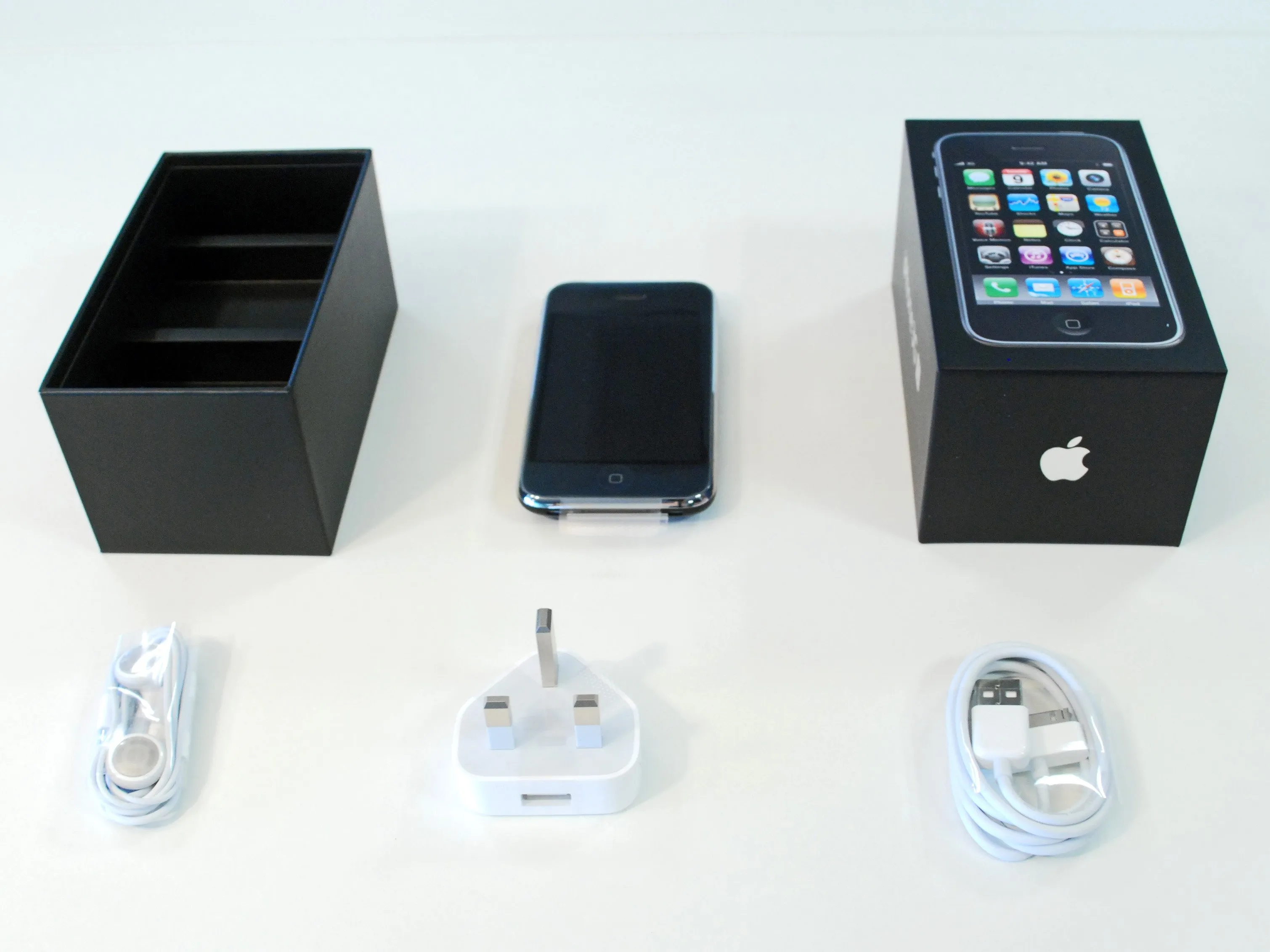

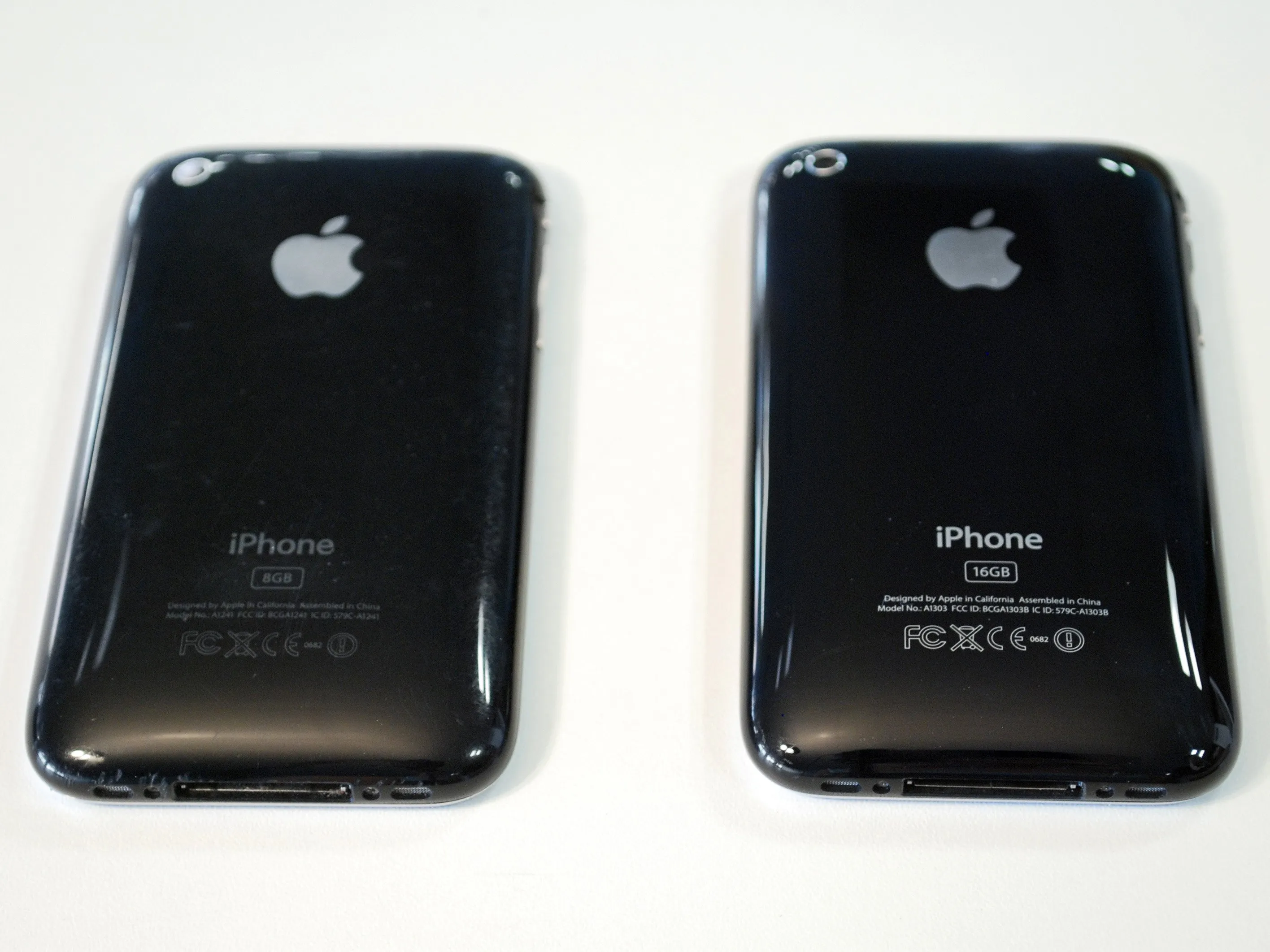

Какой из них 3GS? Они выглядят идентично.
Apple не так-то просто идентифицировать свой iPhone 3GS, ведь все они обозначаются просто 'iPhone'. Однако 3G - это модель A1241, а 3GS - модель A1303.
Комментарии к шагу
На самом деле, определить это довольно просто. У iPhone 3G S текст на задней панели читается гораздо легче, потому что он белый, а не серый.
Извините, что не так!!! Он тоже серый (серебристый)!!!
Где находится 'магнитометр' или 'компас'. Это только программное приложение? Программное обеспечение не может быть настолько точным!
Шаг 3
Оригинальный iPhone было очень сложно открыть, но мы ожидаем, что 3GS (как и 3G) будет вполне пригоден для обслуживания. На нижней части телефона все еще есть два видимых винта, что является хорошим знаком для легкого открытия.

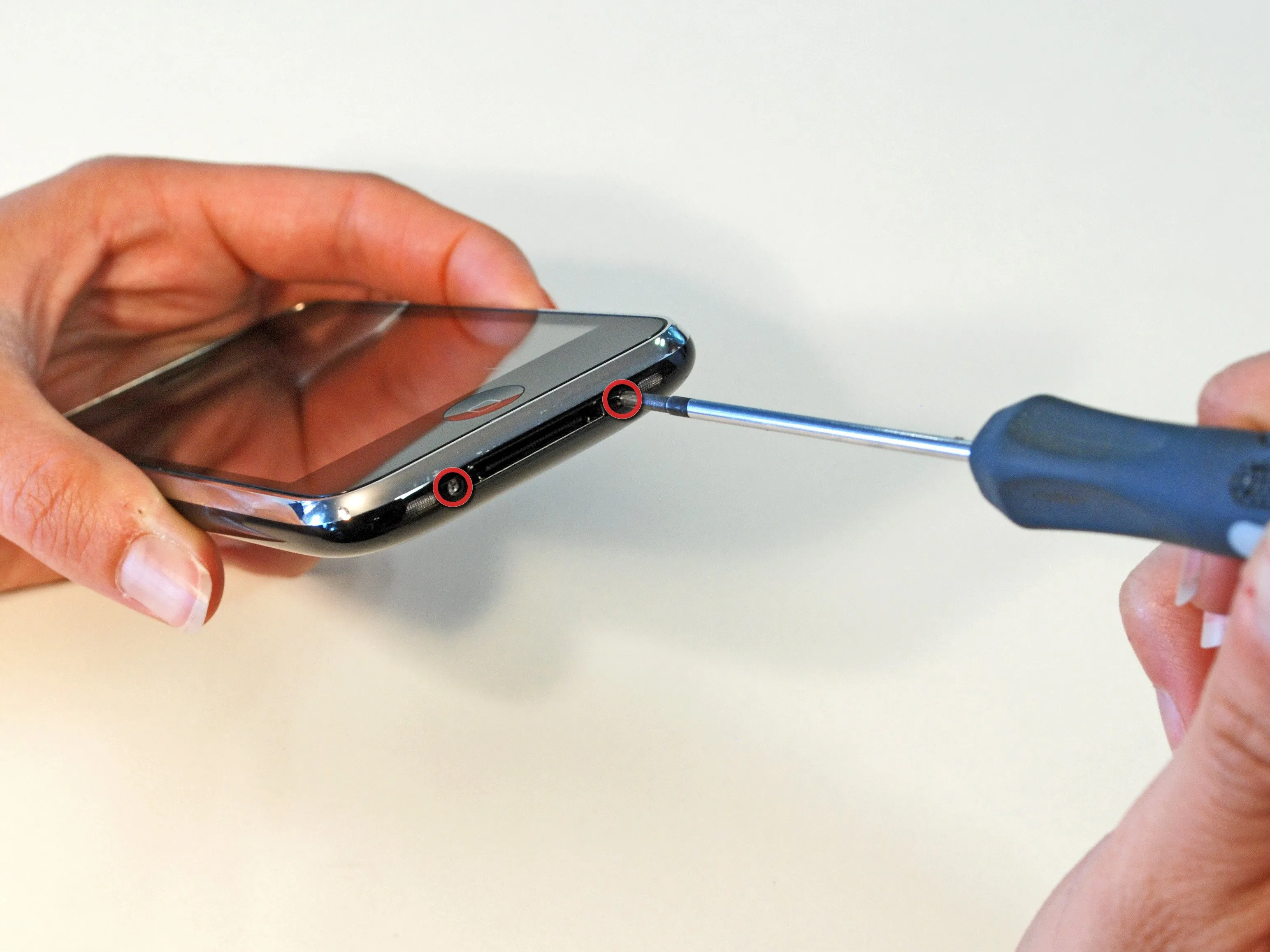

Выкрутите два нижних винта с помощью отвертки Phillips #00.
Шаг 4

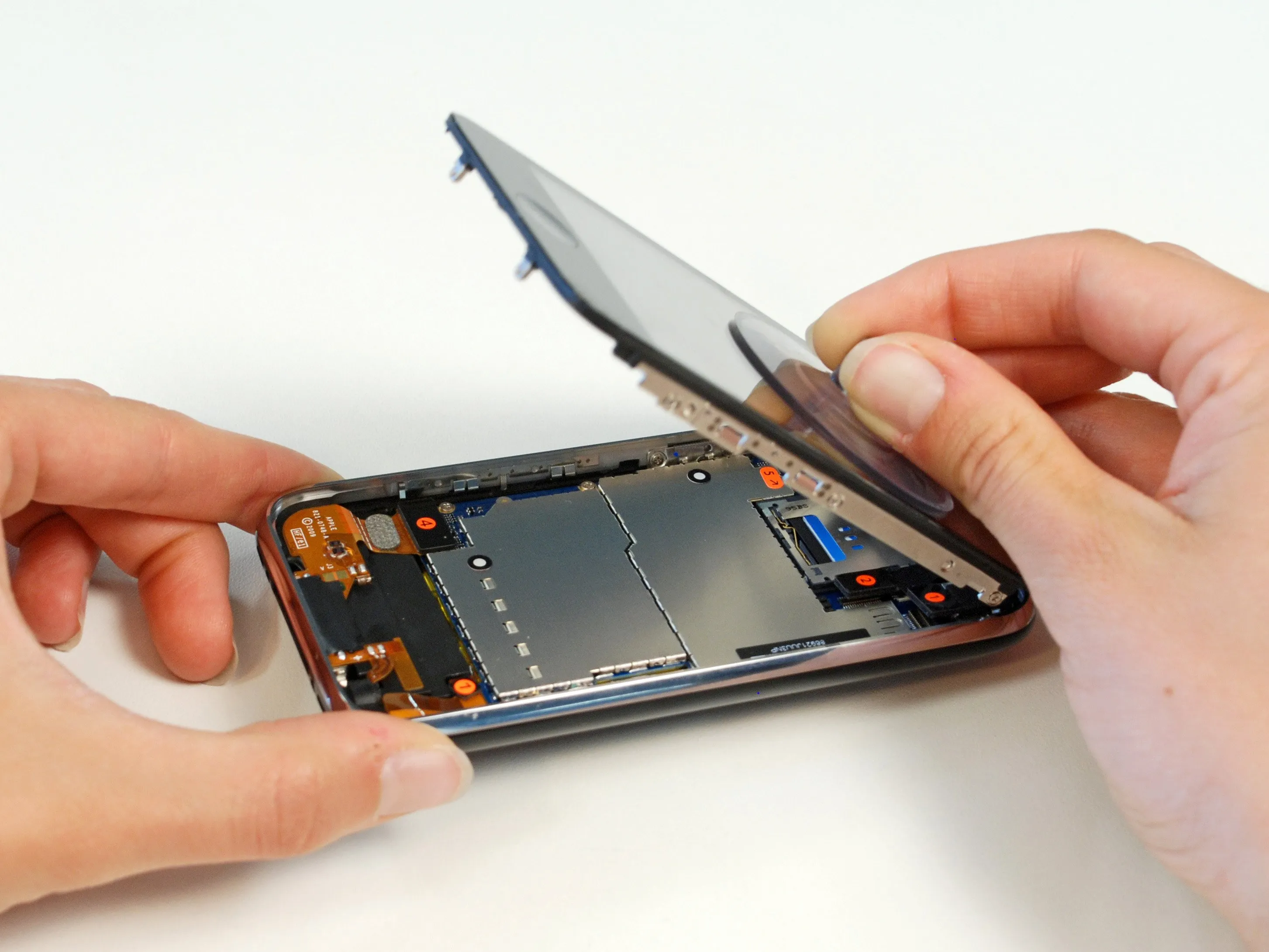

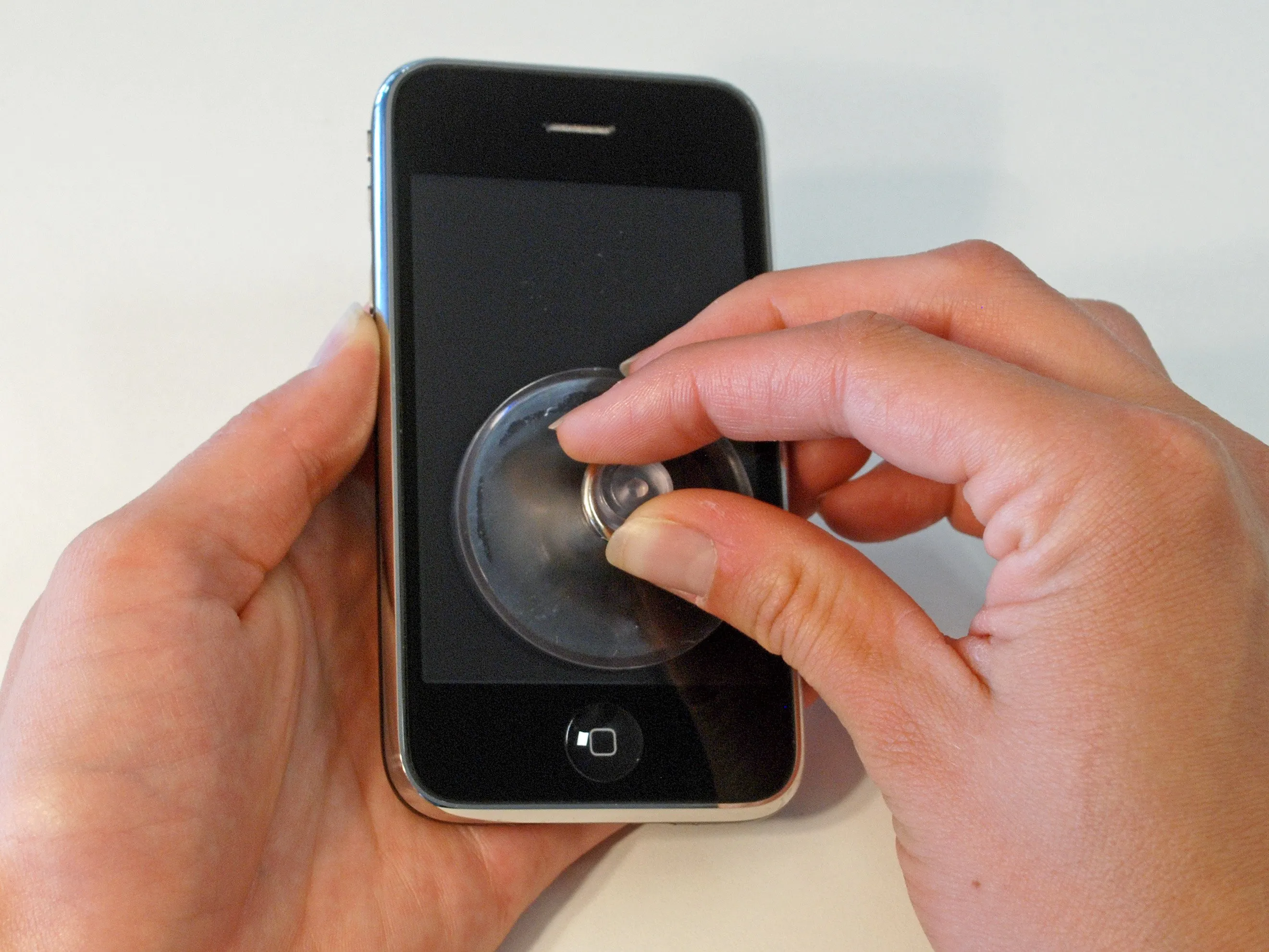

Маленькая присоска - ваш друг. A большая присоска также может стать забавной игрушкой.

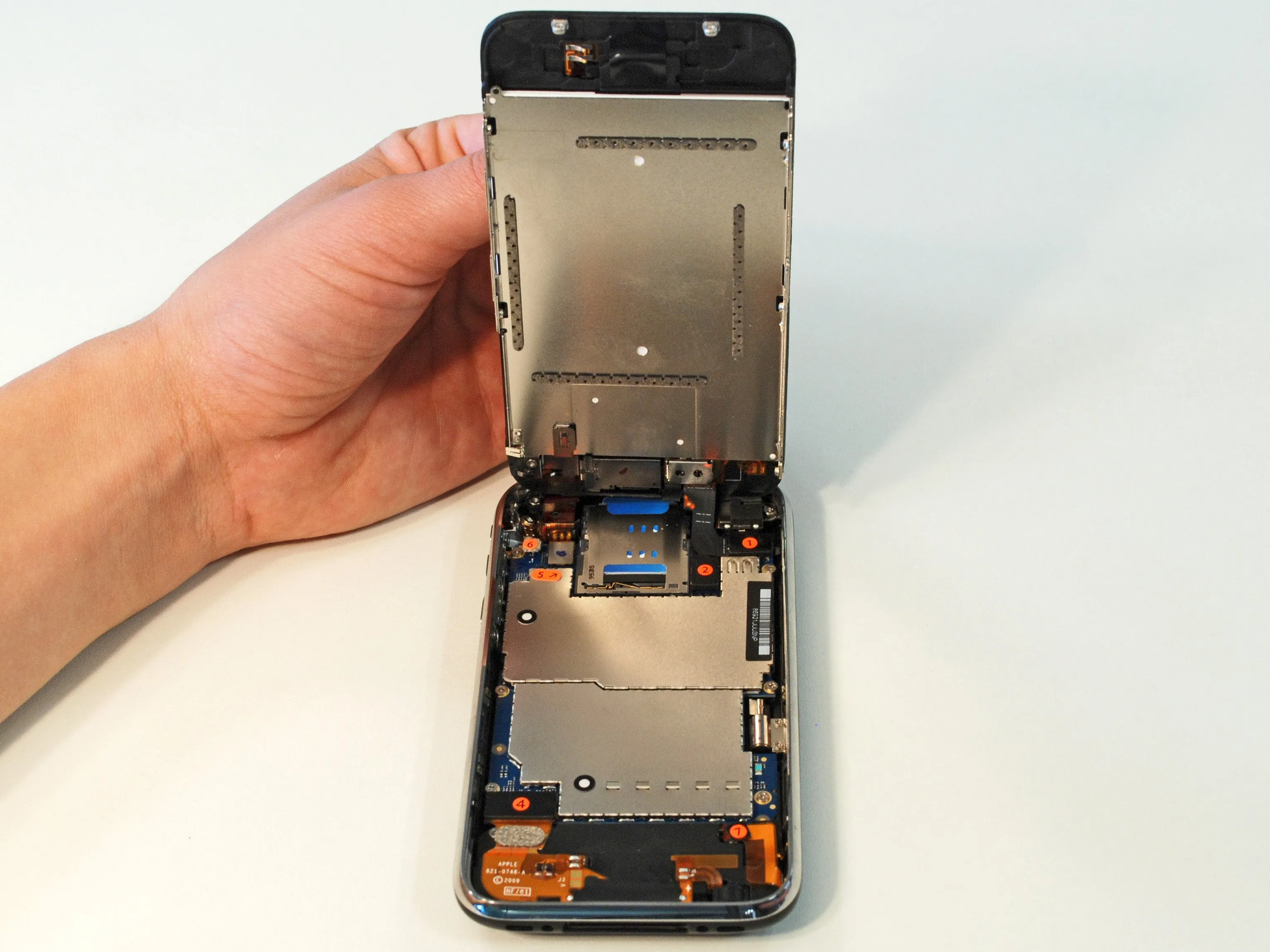

На 3GS имеется семь пронумерованных разъемов по сравнению с шестью на 3G. Разъем номер семь находится в правом нижнем углу, прямо над док-разъемом.
Шаг 5

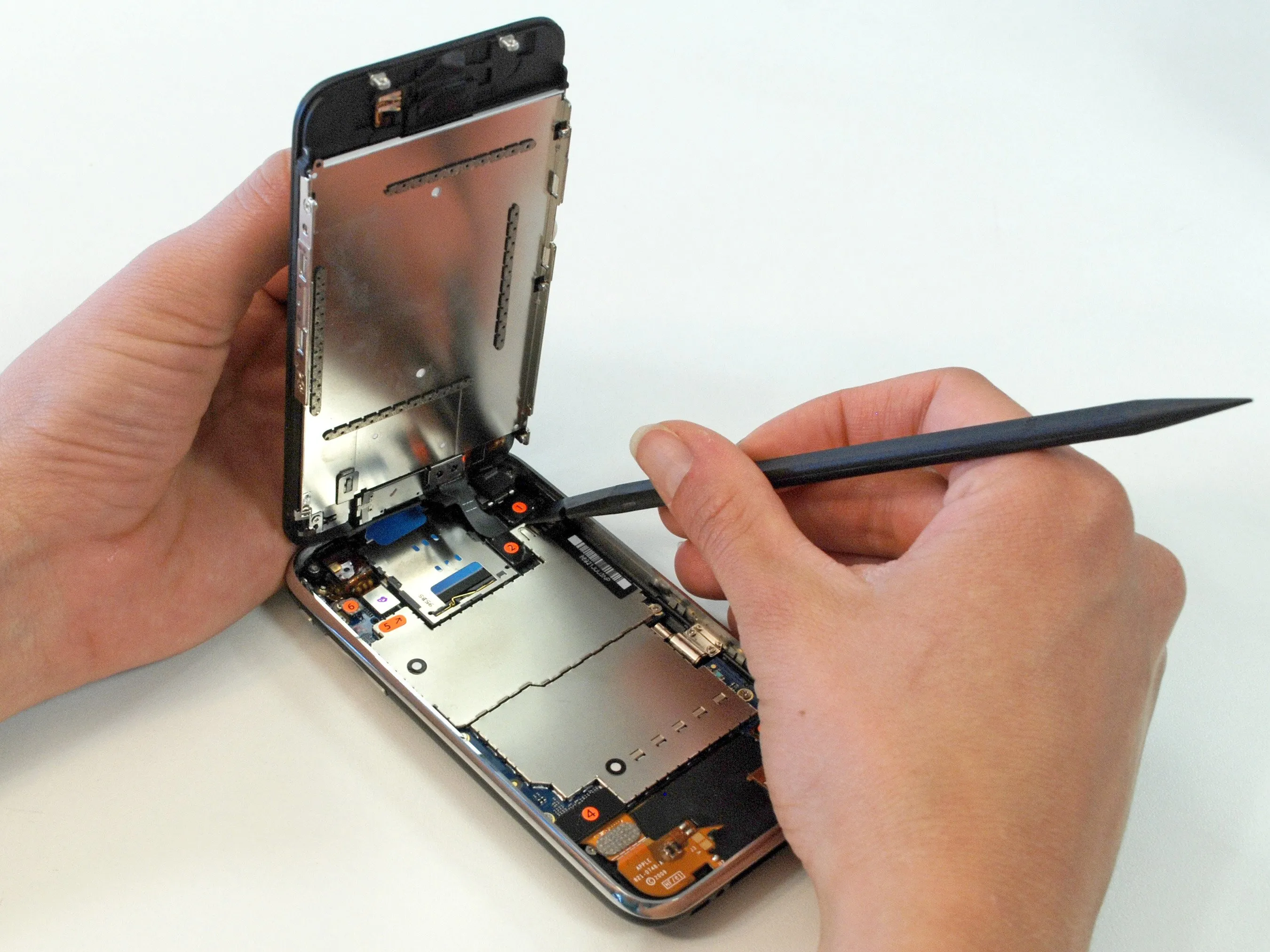

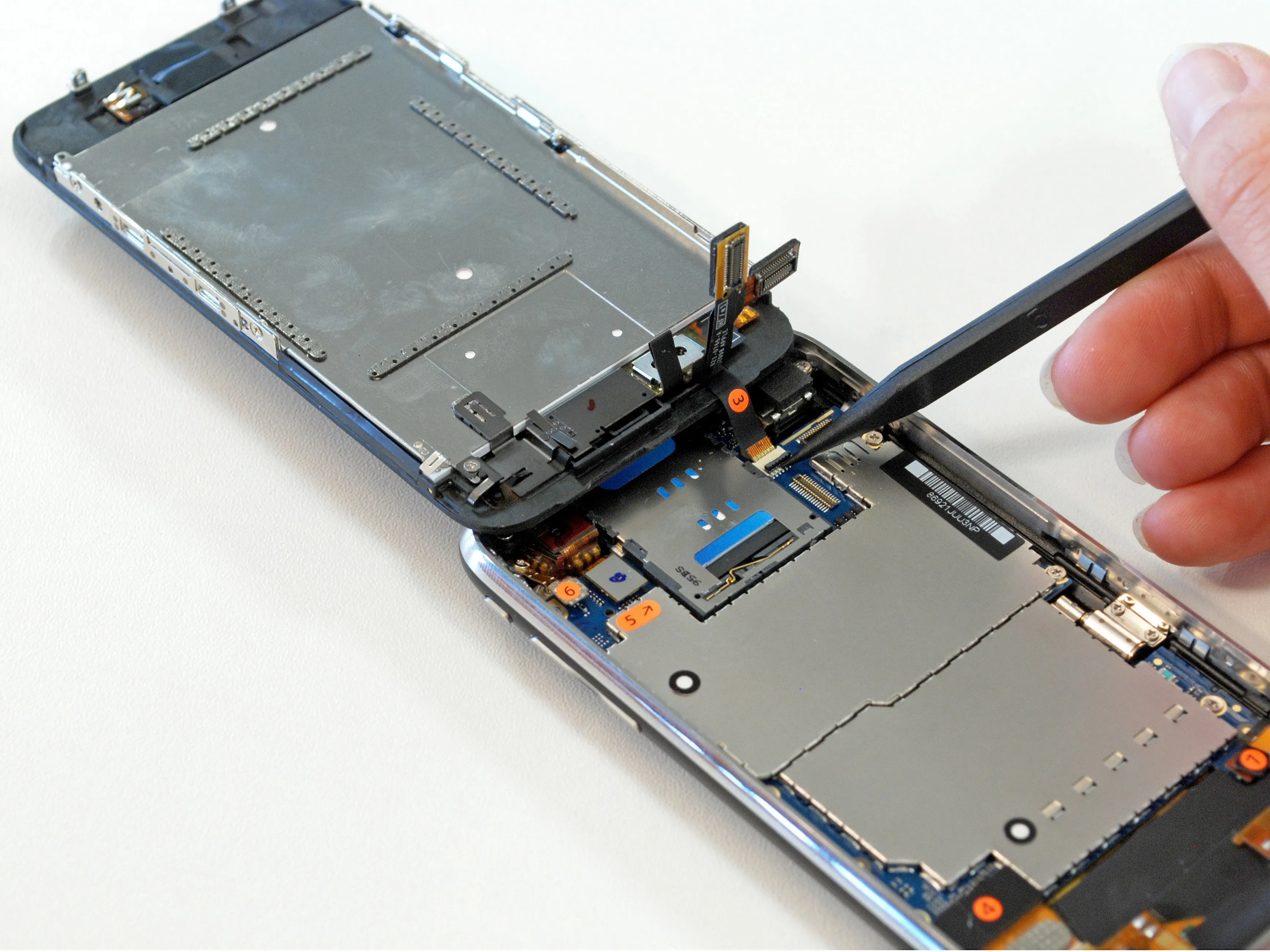

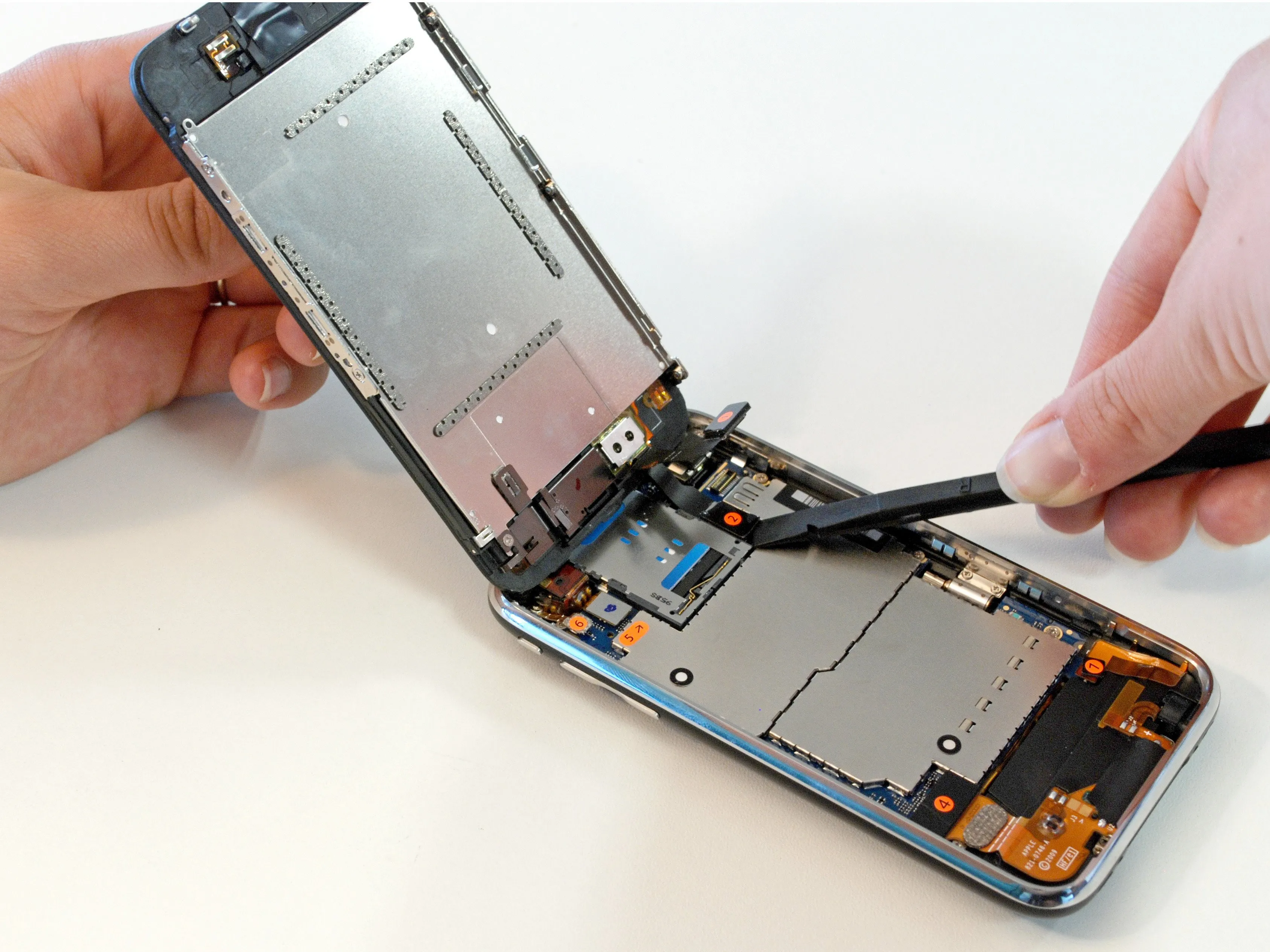

ЖК-дисплей и дигитайзер соединены с остальной частью логической платы тремя кабелями. Отсоединить их так же просто, как 1-2-3.
1: ЖК-панель
2: дигитайзер
3: Ушной динамик
Шаг 6
Мы с нетерпением ждем улучшенной 3-мегапиксельной камеры в 3GS. По словам нашего хорошего друга Ричарда Лая, 'качество камеры значительно улучшилось по сравнению с 3G, снимки с близкого расстояния были возможны примерно до 5 см, яркость хорошо регулируется при выборе зоны фокусировки'.
К счастью, как и в оригинальном, так и в 3G iPhone, камера является отдельным компонентом, поэтому при необходимости ее можно удалить в целях безопасности.
На каждом изображении слева - iPhone 3G, справа - iPhone 3GS.
Шаг 7

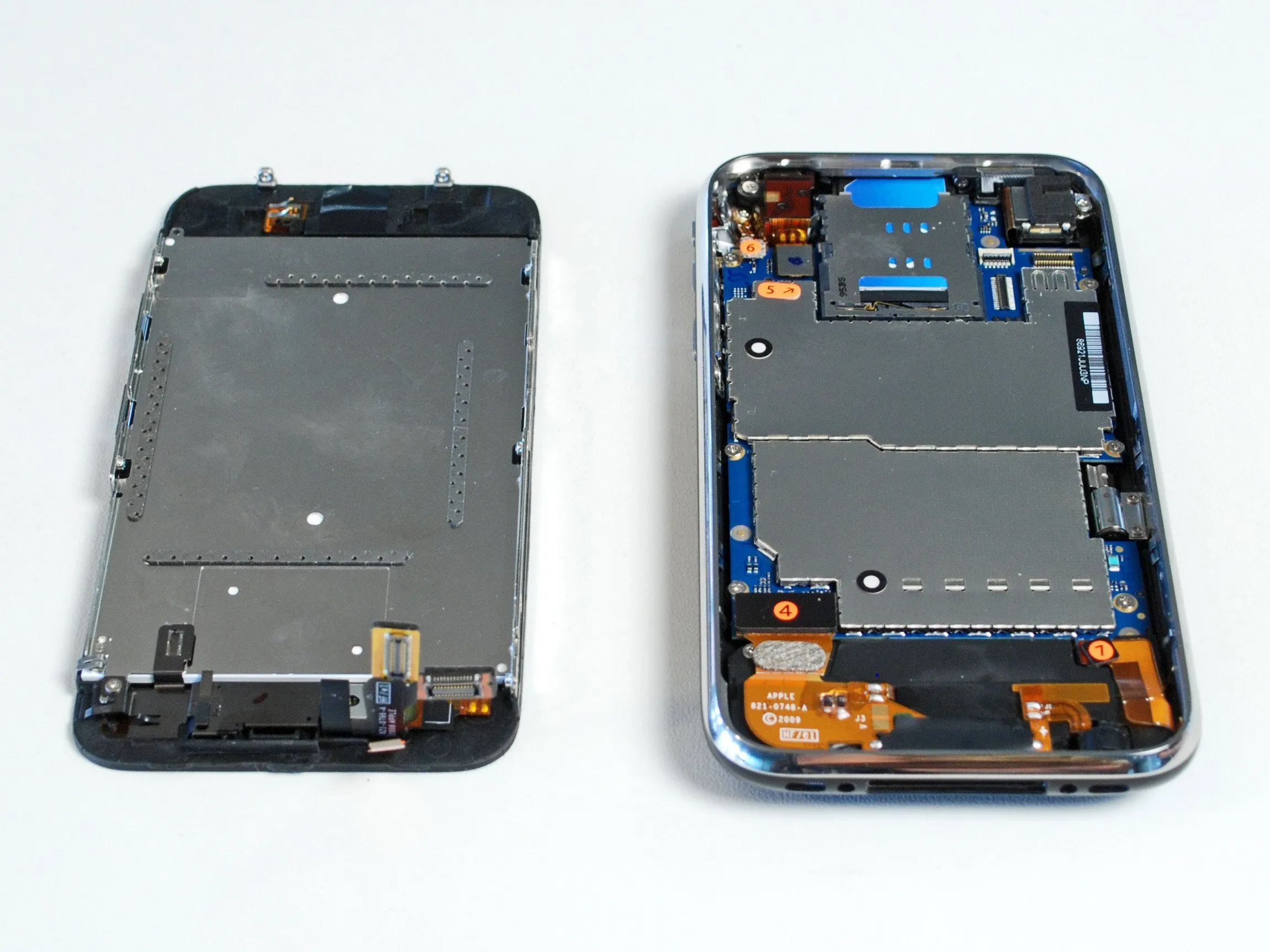

Вот две половинки.
Все микросхемы на логической плате скрыты под двумя большими электромагнитными экранами. Сейчас мы их снимем.
Шаг 8

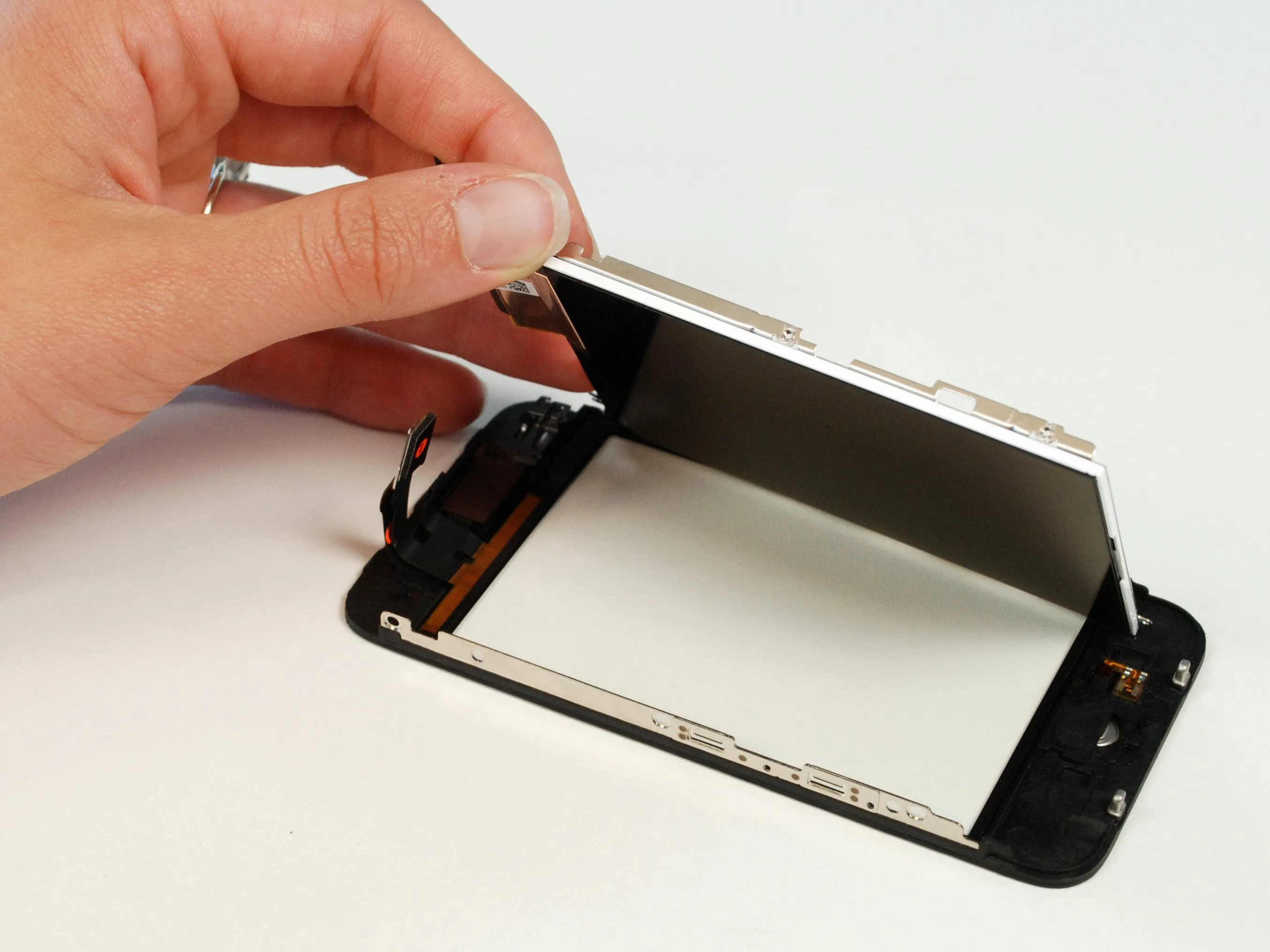

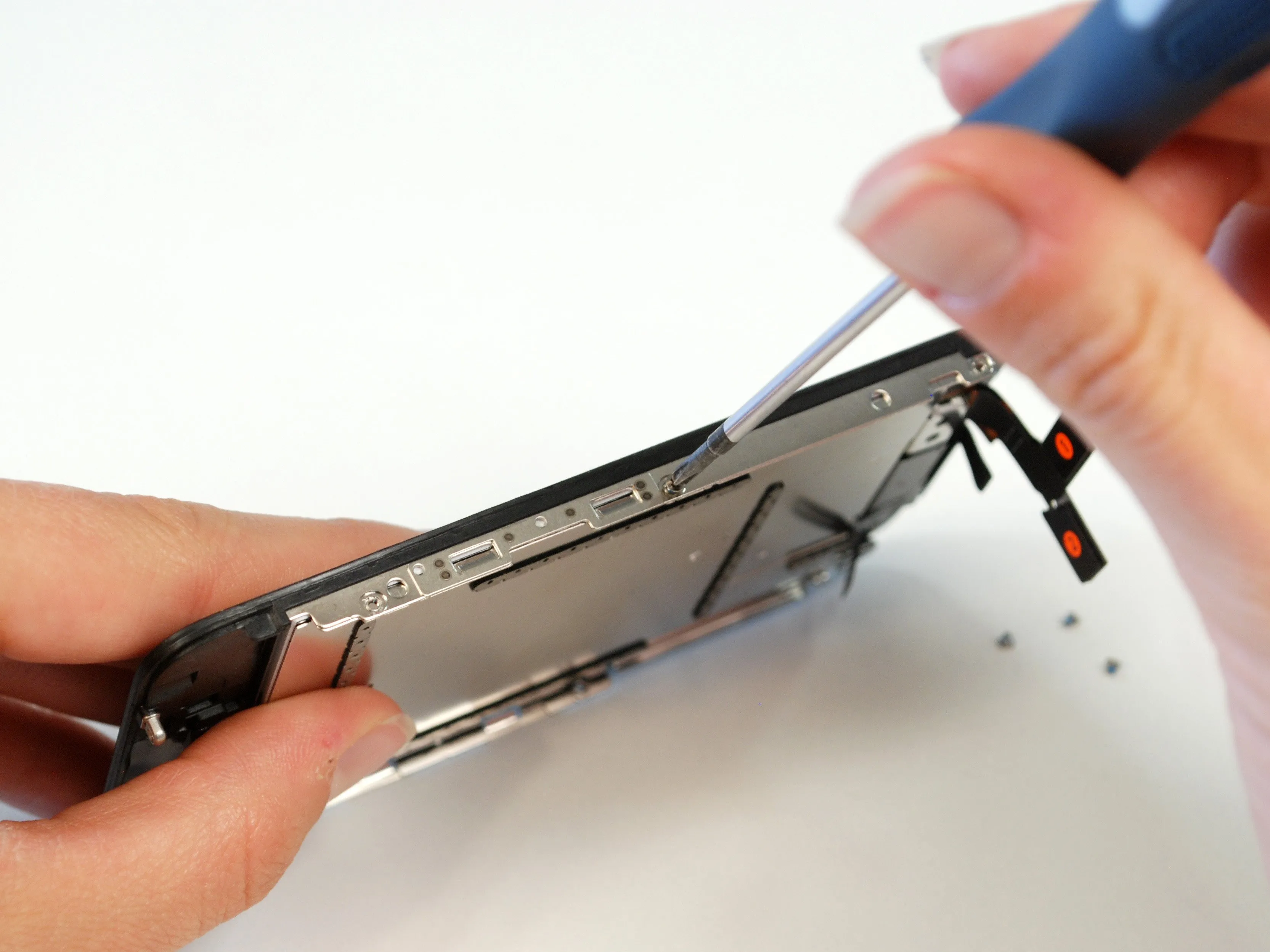

Как и в iPhone 3G, ЖК-дисплей довольно легко заменить. После откручивания 6 винтов ЖК-дисплей просто вынимается.

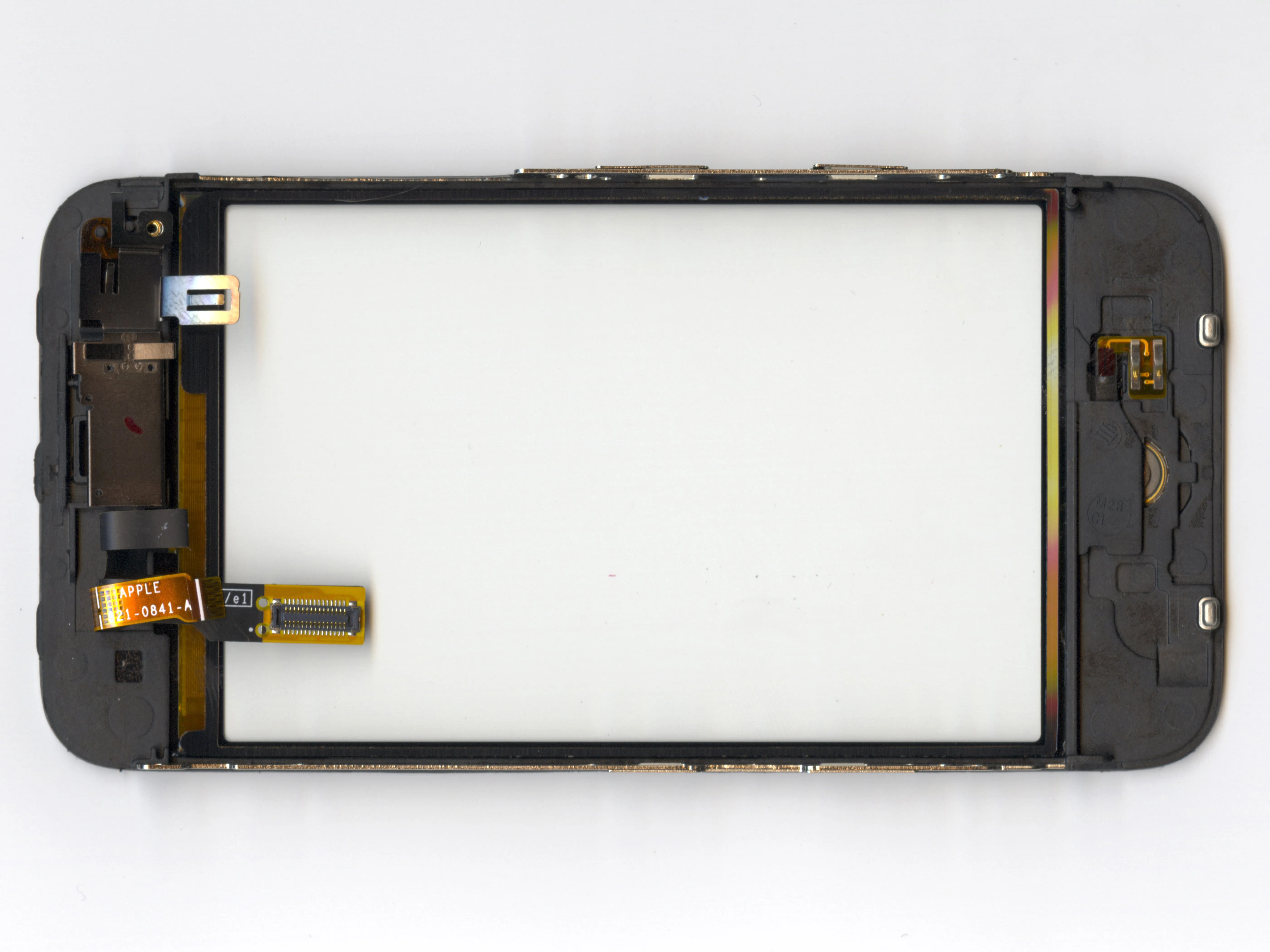

На iPhone 3G мы видим гораздо больше треснувших дигитайзеров, чем треснувших ЖК-дисплеев. Замена дигитайзера требует больше усилий и требует использования тепловой пушки или фена.
Шаг 9

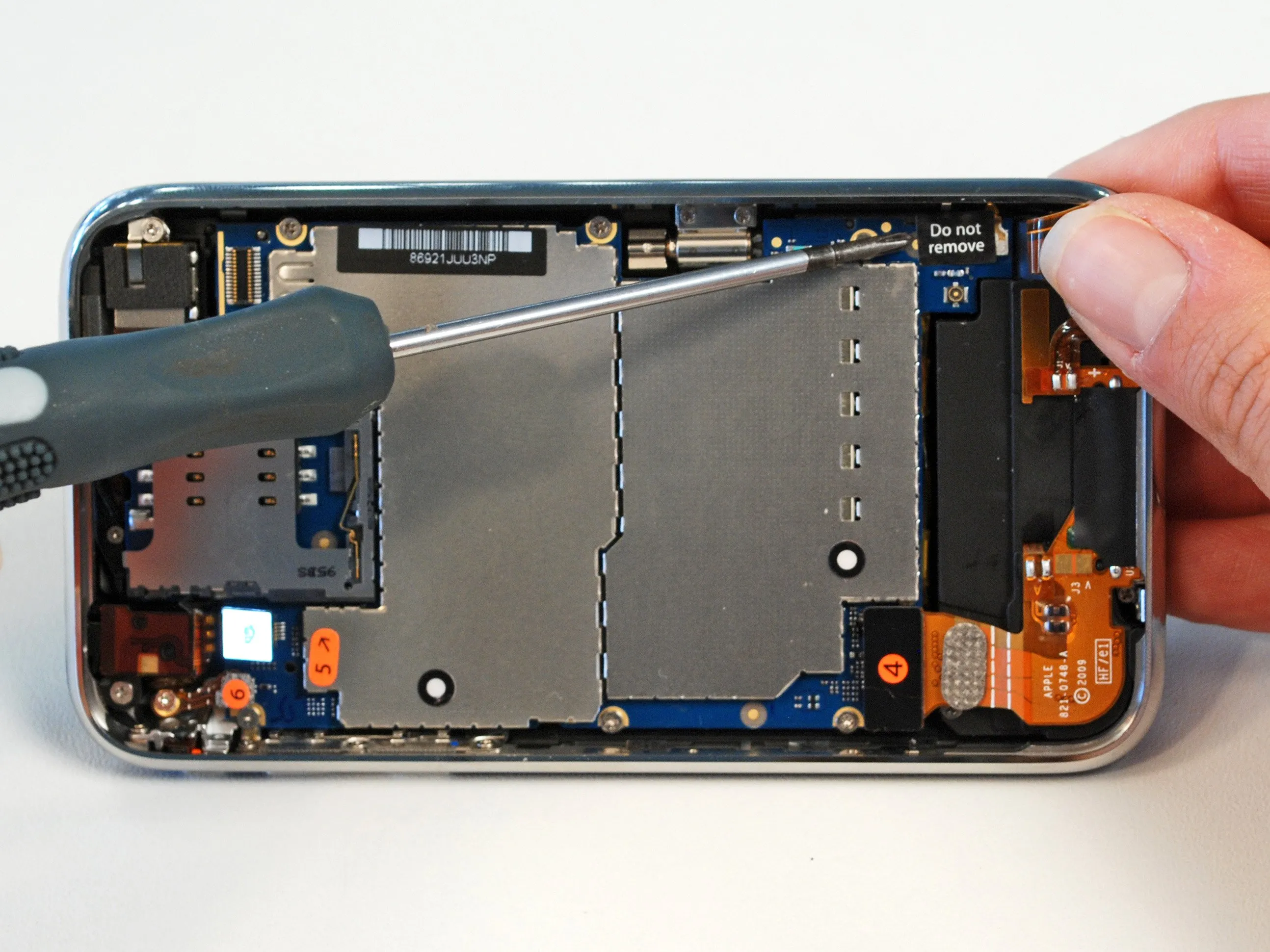

Вот легендарный наклейка 'Не удалять'. Она не помешала нам в прошлом году, и уж точно не помешает в этом.
Комментарии к шагу
Означает ли удаление этой наклейки, что Apple не будет работать с телефоном вообще, моя гарантия уже закончилась
Могу ли я добавить камеру нового стиля в мой телефон 3G?
Шансы на то, что новая камера будет работать в старом iPhone 3G без модификации другого оборудования, очень малы.
Где находится антенна на 3GS?
Мне нужно снять рамку
Кто-нибудь знает, для чего нужна эта маленькая металлическая заглушка в правом верхнем углу на фото шага 11? Она предназначена только для того, чтобы заправлять за рамку, чтобы держать материнскую плату вниз во время сборки, или у нее есть какая-то функция в электронном виде? Мой отвалился, я прикрепил его заново, добавив капельку припоя, и теперь мой компьютер не распознает телефон. Не уверен, что это что-то другое или нет.
Я думаю, что антенна находится в верхней левой части рядом с разъемом для наушников. Но я могу ошибаться
Шаг 10

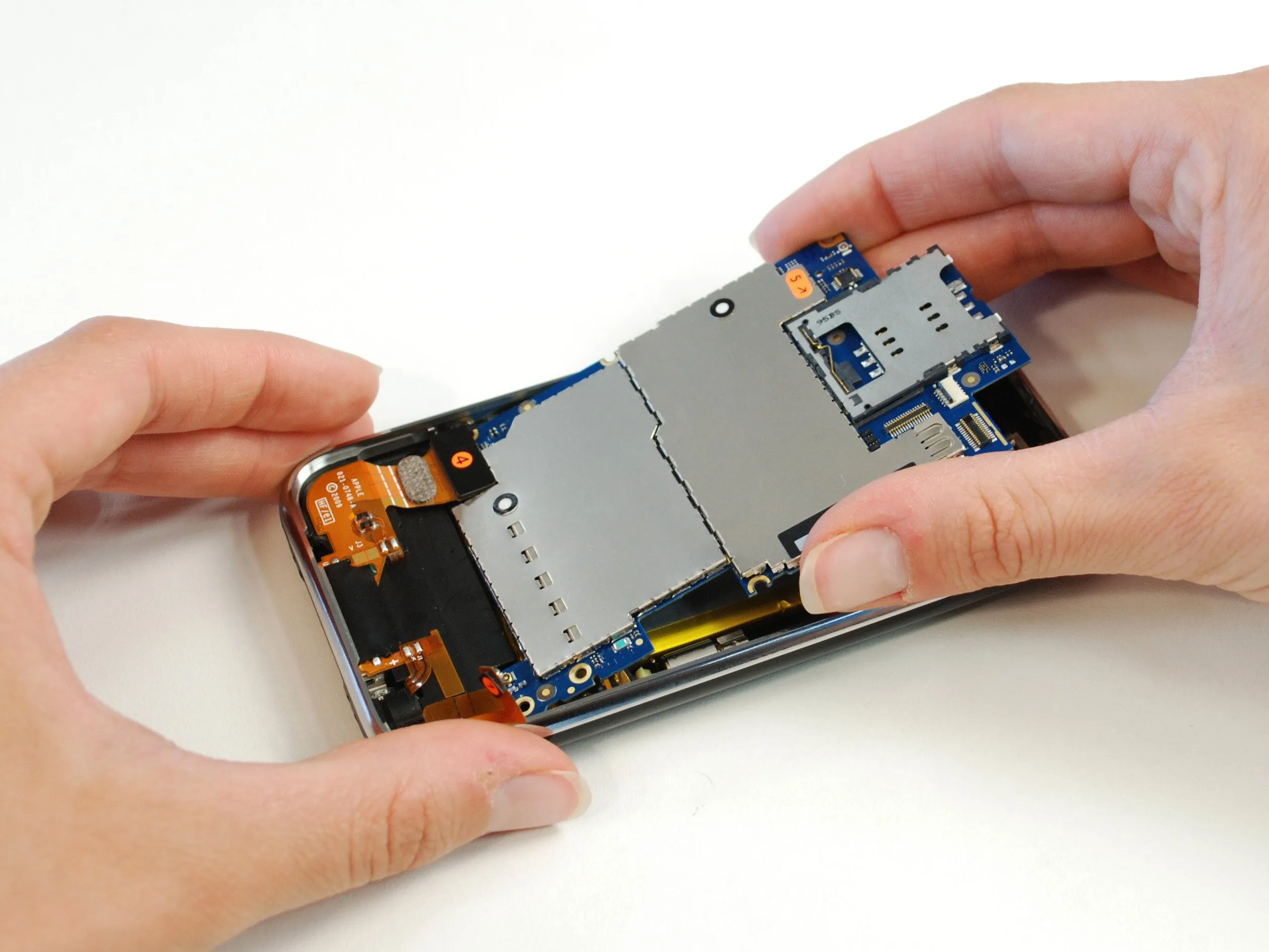

Извлечение логической платы. Как и в 3G, здесь имеется одна большая печатная плата со всеми компонентами.
Шаг 11

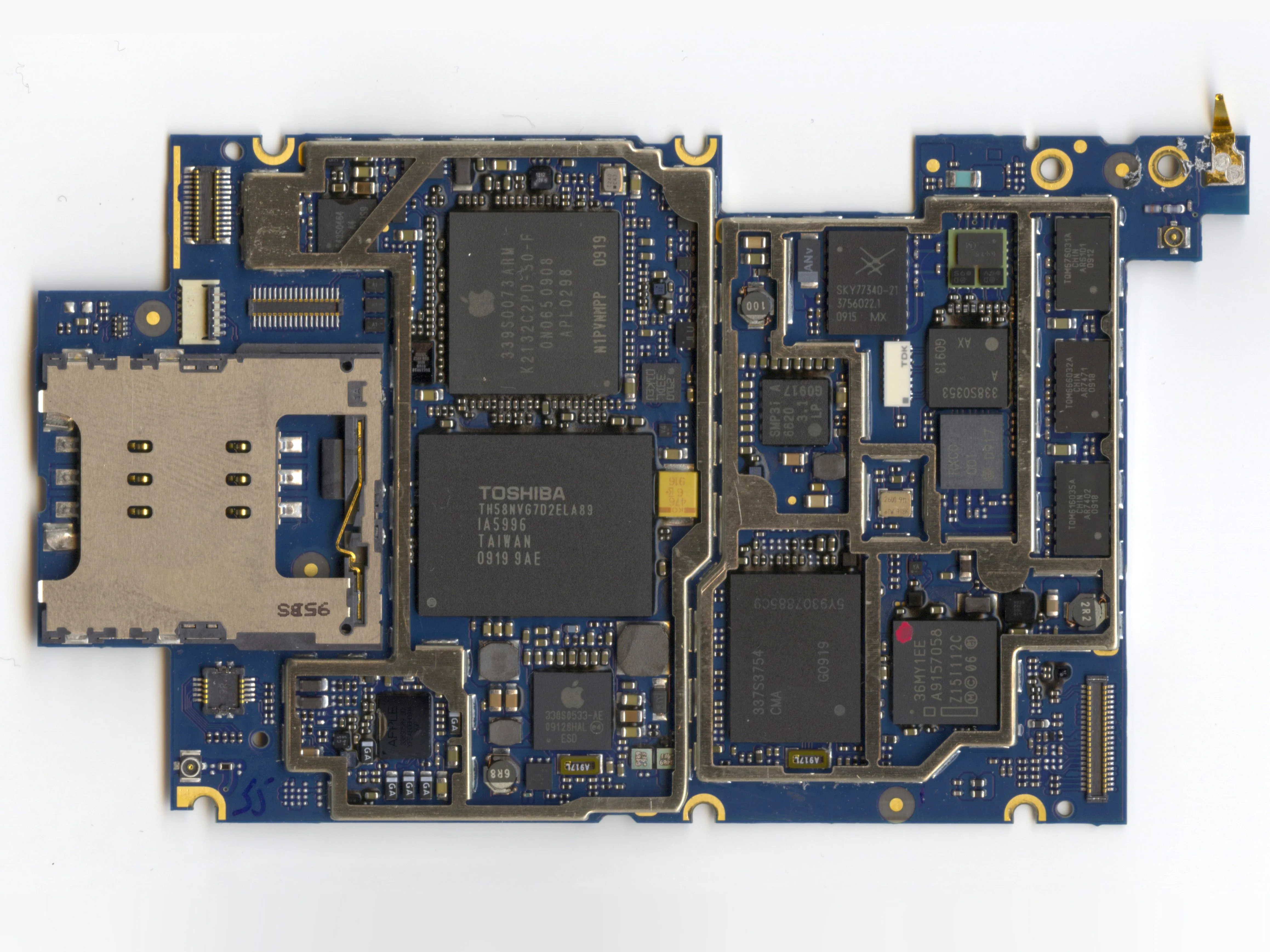

Главная логическая плата. Здесь собрано очень много всего.
Чип с логотипом Apple - это основной процессор Samsung ARM.
16 ГБ флеш-памяти Toshiba теперь находятся на передней части платы, чуть ниже Samsung ARM.

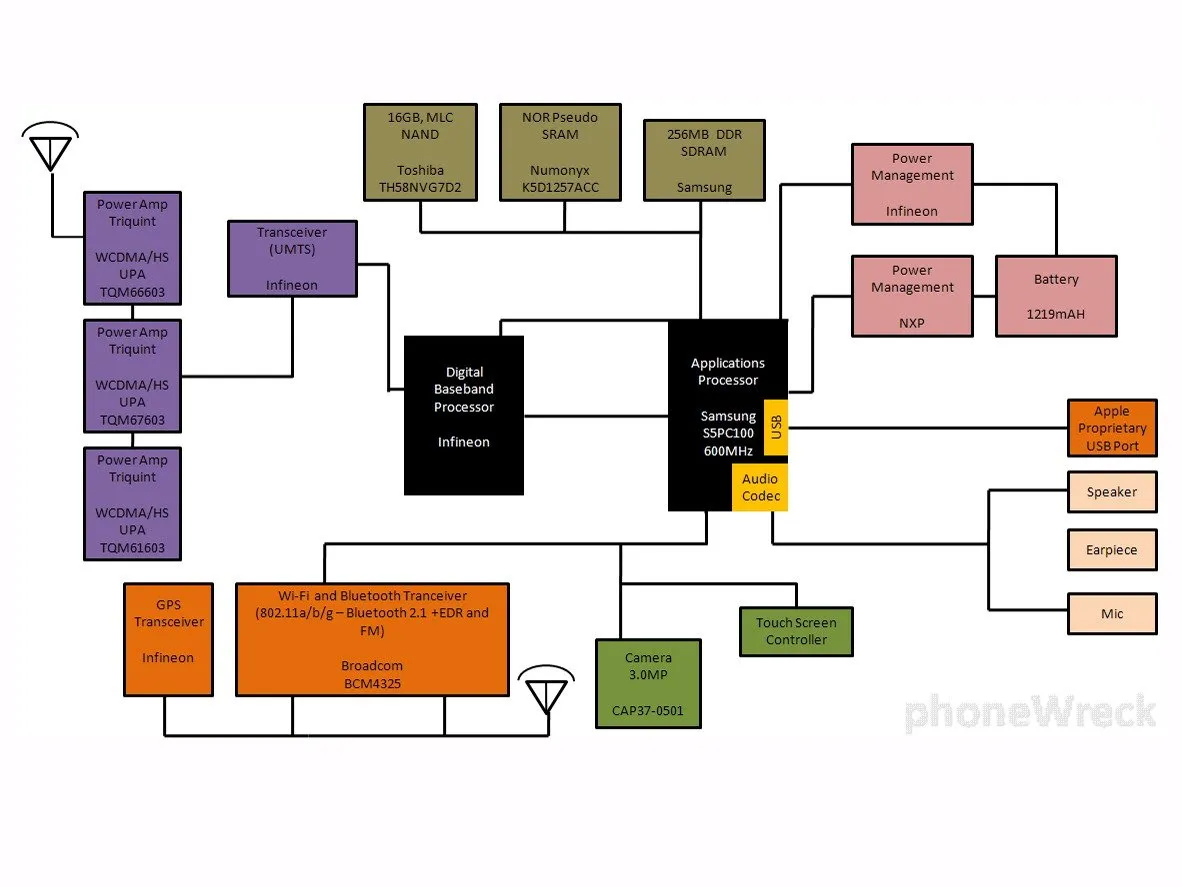

phoneWreck прислали нам отличную схему компонентов (второе изображение). Они провели тщательный анализ микросхем iPhone 3GS, так что загляните на их сайт!
Комментарии к шагу
Чип Nor указан как (Infineon-36MY1EE) по всему интернету, но я путаю с INTEL, у него есть знак i на нем, который INTEL имеет на нем, пожалуйста, кто-нибудь дать подробную информацию о нем. Это INFINEON или INTEL?
Микросхема NOR со знаком 'i' на ней - от Numonyx (компания Intel и ST Flash Division Spin-off).
Очень мило! Как вы думаете, каковы шансы установить плату 3Gs в 3G? ;) Или даже не стоит.
Спасибо за разборку. Есть ли на камере какие-нибудь отличительные знаки, которые могли бы пролить свет на ее происхождение и спецификации?
Кто поставщик контроллера сенсорного экрана?
Спасибо, друг
проблемы с прошивкой
блок-схема, предоставленная phonewreck, неполная и показывает только 3G чипы для RF и исключает компоненты GSM/EDGE. не тщательная работа. им нужно переделать ее.
Что насчет компаса? Он интегрирован в GPS или является отдельной микросхемой?
Шаг 12

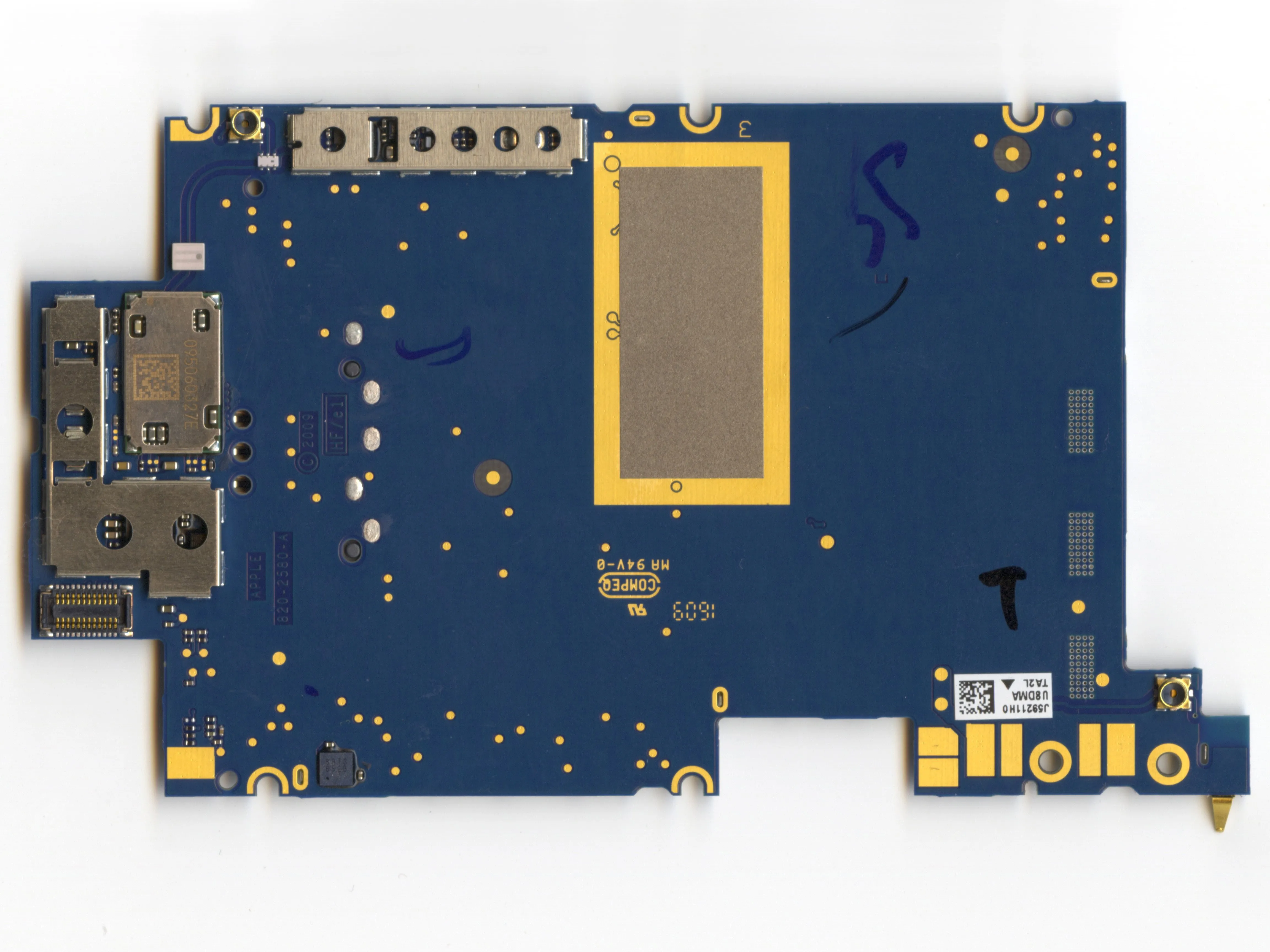

Другая сторона логической платы. В правом нижнем углу видны контактные площадки аккумулятора. Apple снова была достаточно любезна, чтобы не припаивать батарею к логической плате.
Комментарии к шагу
Можете ли вы опубликовать фотографию другой стороны логической платы в высоком разрешении, показывающую открытые шильды, где находятся детали Bluetooth? Я вижу две экранированные области слева и сверху печатной платы.
Крошечные экраны жизненно важны для включения iphone?
Шаг 13

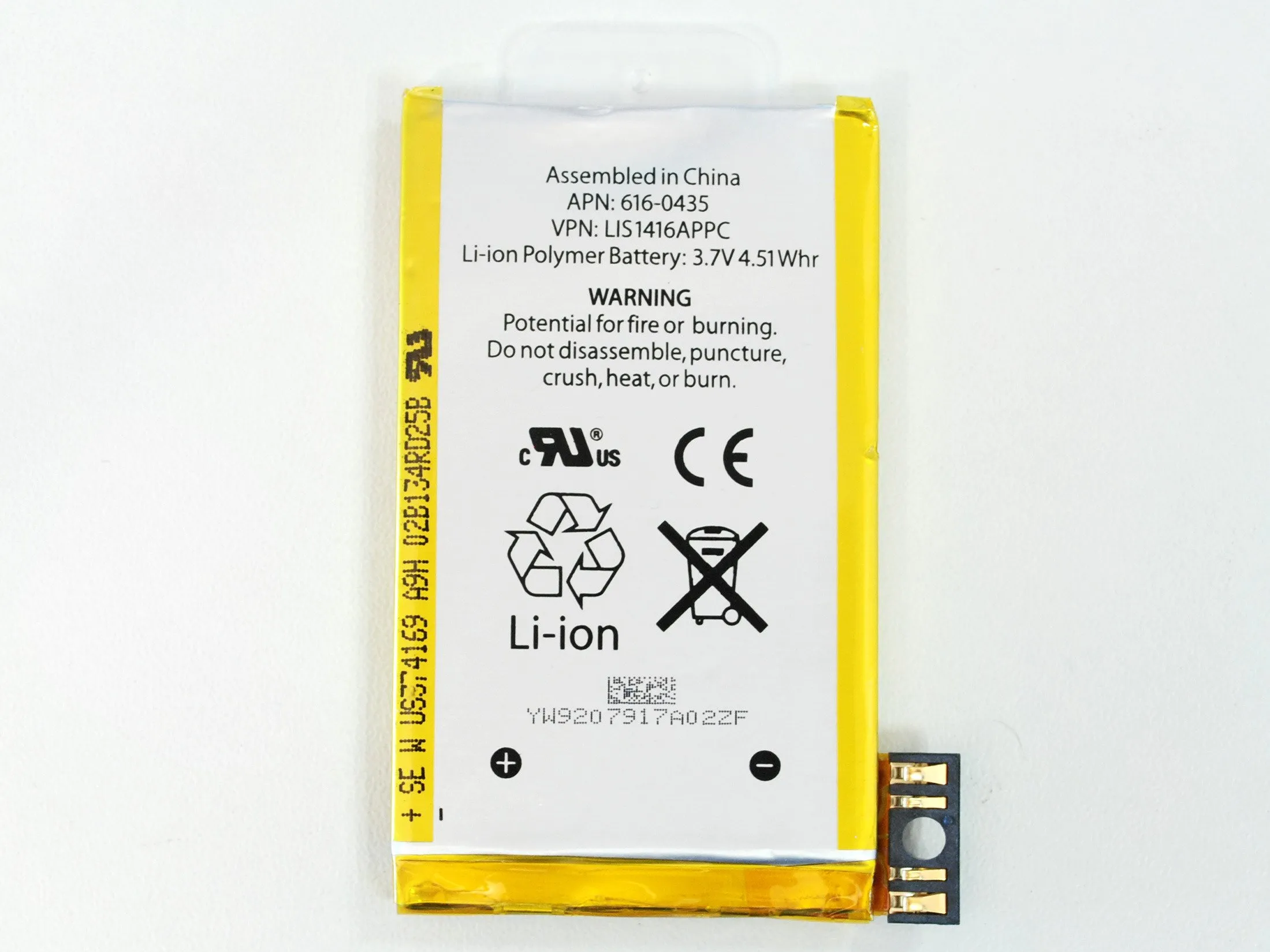

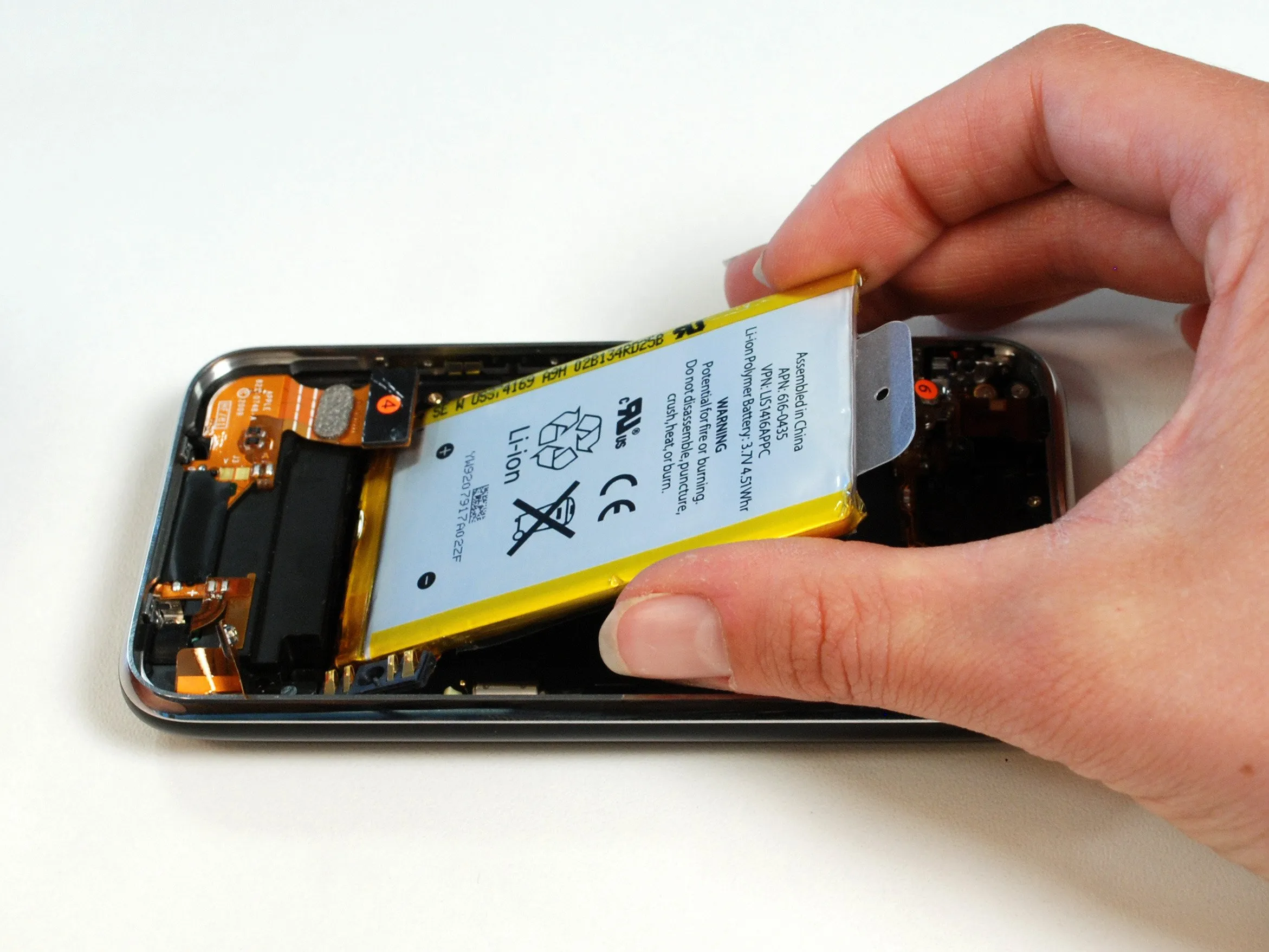

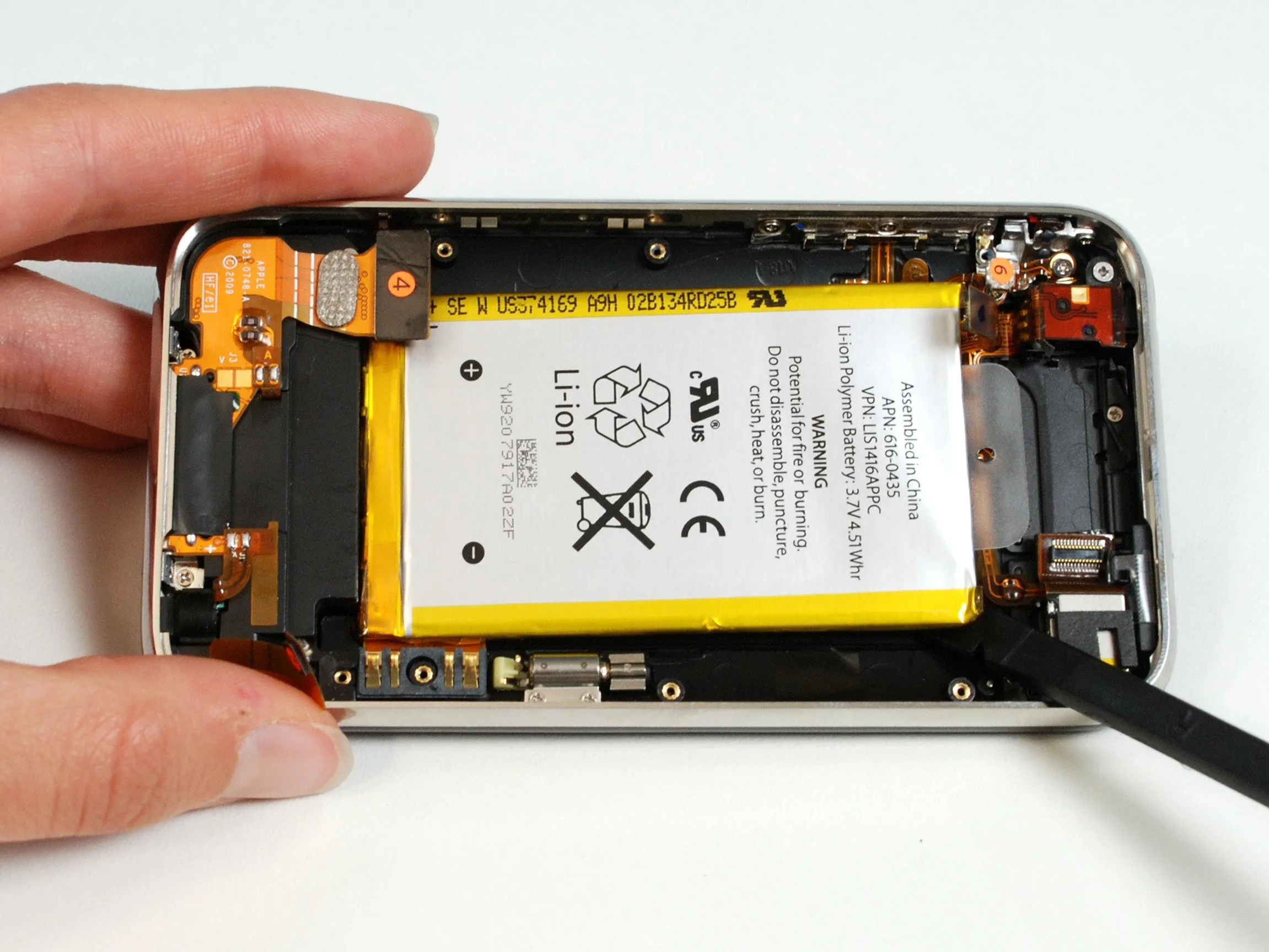

Apple обещает увеличить время автономной работы 3GS. Батарея указана как 3,7 В и 4,51 Втч. Это составляет 1219 мАч по сравнению с 1150 мАч у 3G. Это всего лишь 6-процентное увеличение.
Шаг 14

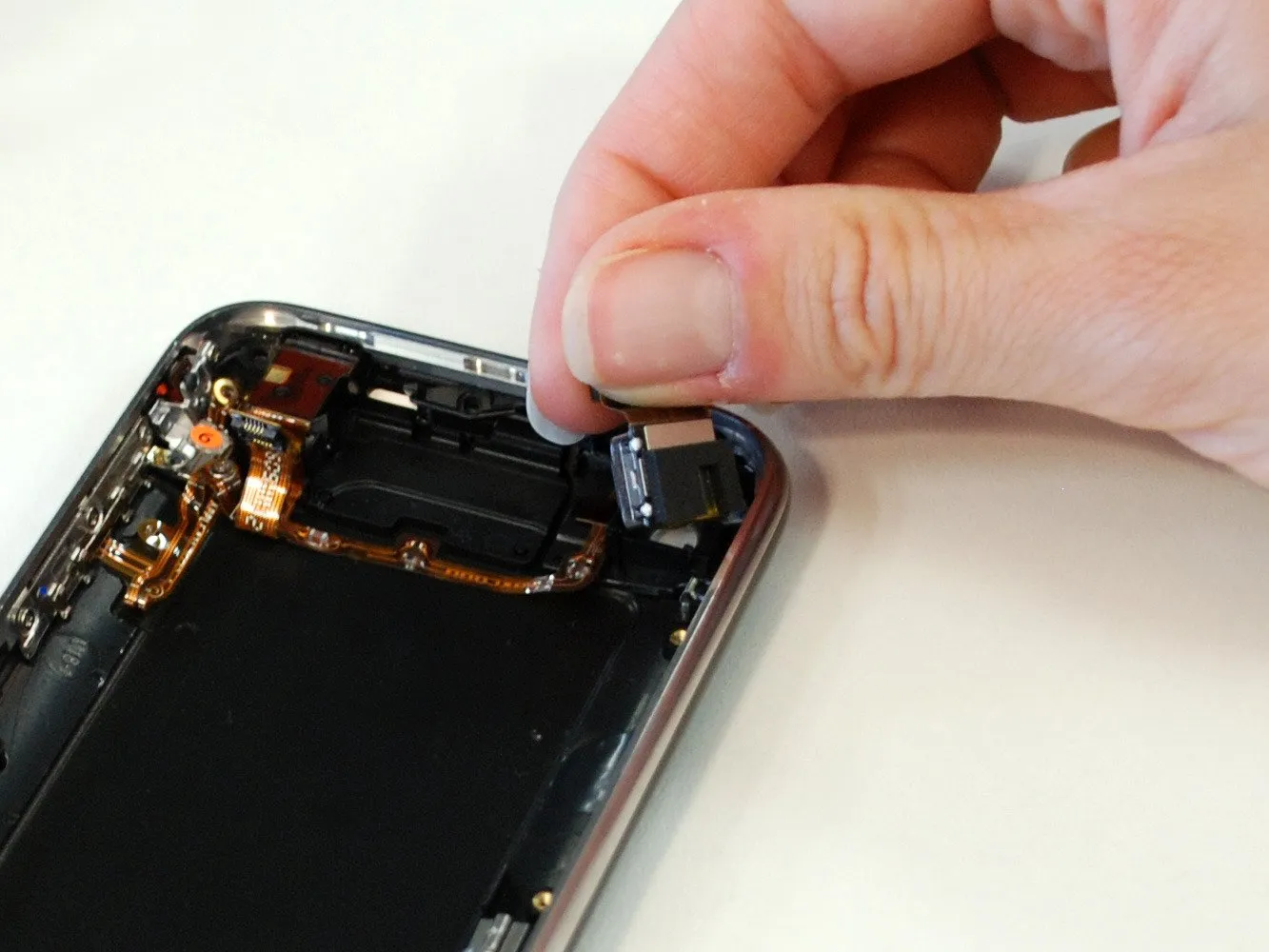

Запись видео - давно ожидаемая функция iPhone 3GS. 3GS записывает видео с разрешением 640x480 и частотой 30 кадров в секунду.
Качество видеозаписи кажется приемлемым, хотя и не исключительным. Вы можете посмотреть видео (снятое с помощью другого iPhone 3GS), на котором мы открытие телефона.
Комментарии к шагу
Вы знаете, кто изготовил датчик изображения? Пытаюсь выяснить, не TrueFocus ли это камера OmniVision, поскольку DSC не имеют даже плавной макрофокусировки, как у iPhone.
Отличная работа!
В фотоаппаратах DSC от Sony эта функция есть уже давно (по крайней мере, полгода?).
Я заметил новый кабель, идущий от нижнего корпуса антенны справа. Это один из тех маленьких круглых штекеров. Он идет в самый низ правой стороны главной платы. Есть идеи, для чего он нужен?
А, я пропустил это. Спасибо! Вы знаете модель?
И все же мне интересно, как эта функция поместилась в модуль высотой не более 0,4 дюйма. Конечно, есть и другие телефоны с такими же возможностями. 1/4' 3 мп - это уже довольно старая шляпа. EETimes утверждает, что это 3-мп модуль автофокуса OmniVision, но это может означать любое количество чипов, включая TrueFocus.
Просто, если слухи DigiTimes полностью правдивы (на что похоже 1/2), то Apple будет использовать 5мп TrueFocus от OmniVision, так как это единственный доступный модуль для форм-фактора 1/4' (действительно ли они будут использовать 1/3'? сможет ли он поместиться?), я задаюсь вопросом, почему бы им не использовать 3мп версию TrueFocus тоже.
PS Похоже, что на снимках iPhone нет криволинейных искажений. Мне просто кажется?
Мне нужно больше деталей о камере?
Это камера от OmniVision? Есть процессор изображения OV630?
спасибо
https://www.ovt.com/products/truefocus.ph...
Ну, EETimes говорит, что это OmniVision 3mp с автофокусом.
https://www.eetimes.com/news/semi/showArt...
Это не слишком помогает, учитывая широкий спектр возможностей, присущих системе с кодировкой волнового фронта, такой как линейка продуктов TrueFocus (1/4' 3 мп и 1/4' 5 мп) и широкий выбор 1/4' 3 мп, которые предлагает OmniVision. Я до сих пор не могу найти модуль класса камерофона, который фокусировался бы так, как это делает iPhone (плавно переходя в режим макросъемки и обратно), поэтому TrueFocus кажется наиболее логичным объяснением. Кроме того, это может быть плохой оценкой с моей стороны, но похоже, что iPhone 3gs не имеет криволинейных искажений, что снова подразумевает TrueFocus.
https://www.freepatentsonline.com/y2006/0...
PS Двухчиповое решение TrueFocus практически мертво. Похоже, что 5-мп TrueFocus может быть использован в каком-то неназванном будущем устройстве Apple и Storm 2. Кто знает?
Чувак, иди постриги ногти.
Мерзость...
Это же руки чувихи :)
Шаг 15

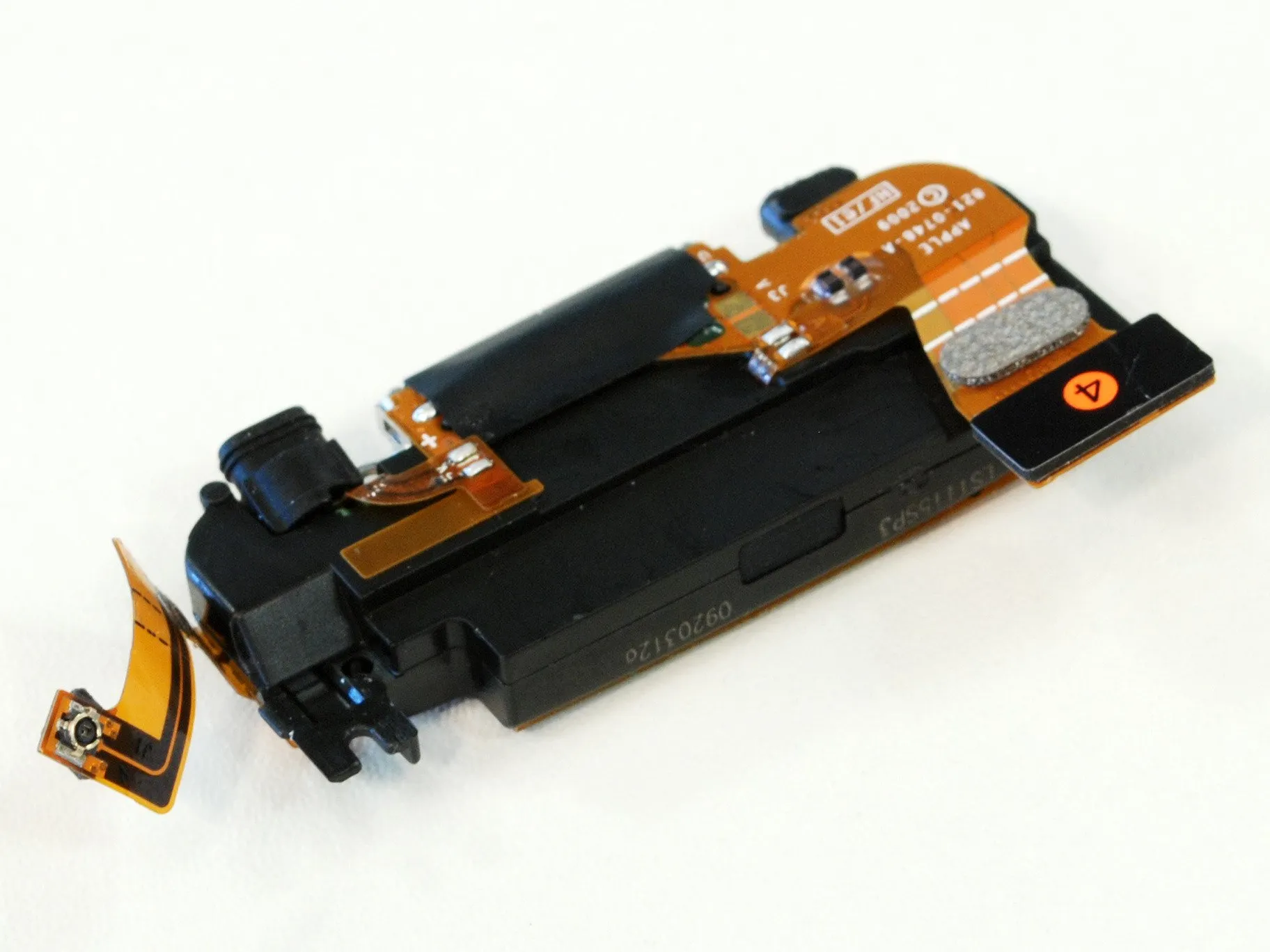

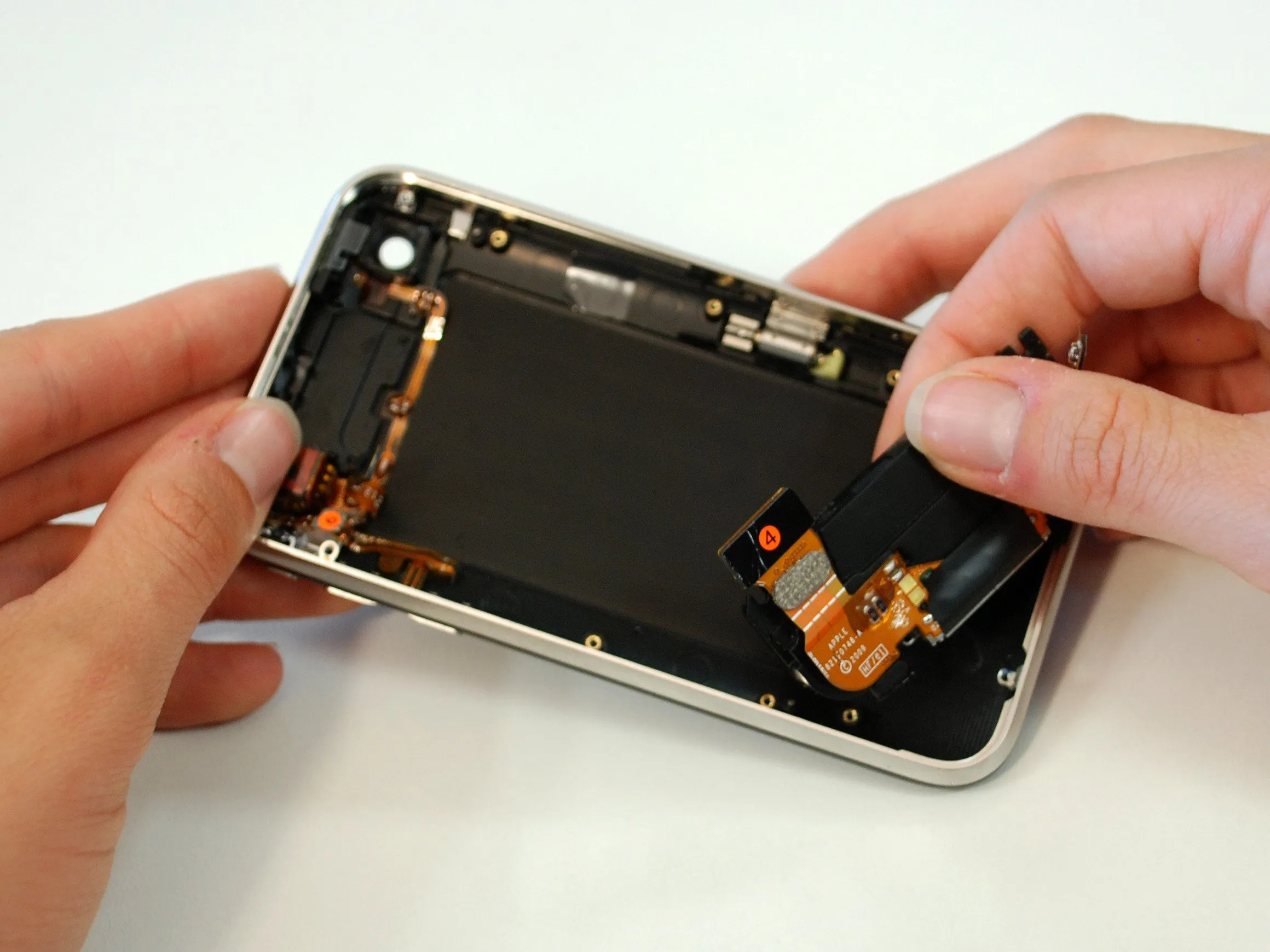

В 3GS есть функция голосового управления. Мы пока не знаем, почему эту функцию нельзя было добавить в предыдущие модели iPhone с помощью программного обеспечения. Возможно, для распознавания голоса требуется более качественный микрофон, чем в предыдущих моделях iPhone, или большая вычислительная мощность, а может быть, Apple просто хотела выделить 3GS.
По словам Ричарда Лая, 'голосовое управление на китайском (кантонском) языке работает, но ему потребовалось время, чтобы подобрать волшебные слова, так как руководство еще не выпущено (в Гонконге оно появится только в начале июля)'. Он также протестировал 'китайский (мандаринский) и китайский (тайваньский), хотя последний работал не так хорошо, поскольку [он] не очень хорошо передает акцент'.
Комментарии к шагу
Есть ли какие-нибудь признаки на печатных платах гипотетического DSP, который был предложен как необходимый для функции голосового управления?
Вы, ребята, просто супер. Спасибо!
Чип ARM основан на Cortex-A8, который включает мощный DSP под названием NEON как встроенную часть архитектуры чипа A8. Ему не нужен внешний DSP. A8 и NEON были анонсированы несколько лет назад, вы можете погуглить более подробную информацию.
NEON не является DSP. Более точно описывать NEON как набор SIMD-инструкций, реализованных в отдельной, но тесно связанной секции процессора.
Я читал на другом форуме, что голосовое управление - это довольно тяжелая процессорная задача, так что, возможно, им понадобилась 600-мегагерцовая часть, чтобы справиться с ней на должном уровне...
...но это только то, что я читал, я понятия не имею...
Что это за деталь? Похоже, что я отрезал соддер, и мне интересно, смогу ли я найти замену.
Шаг 16

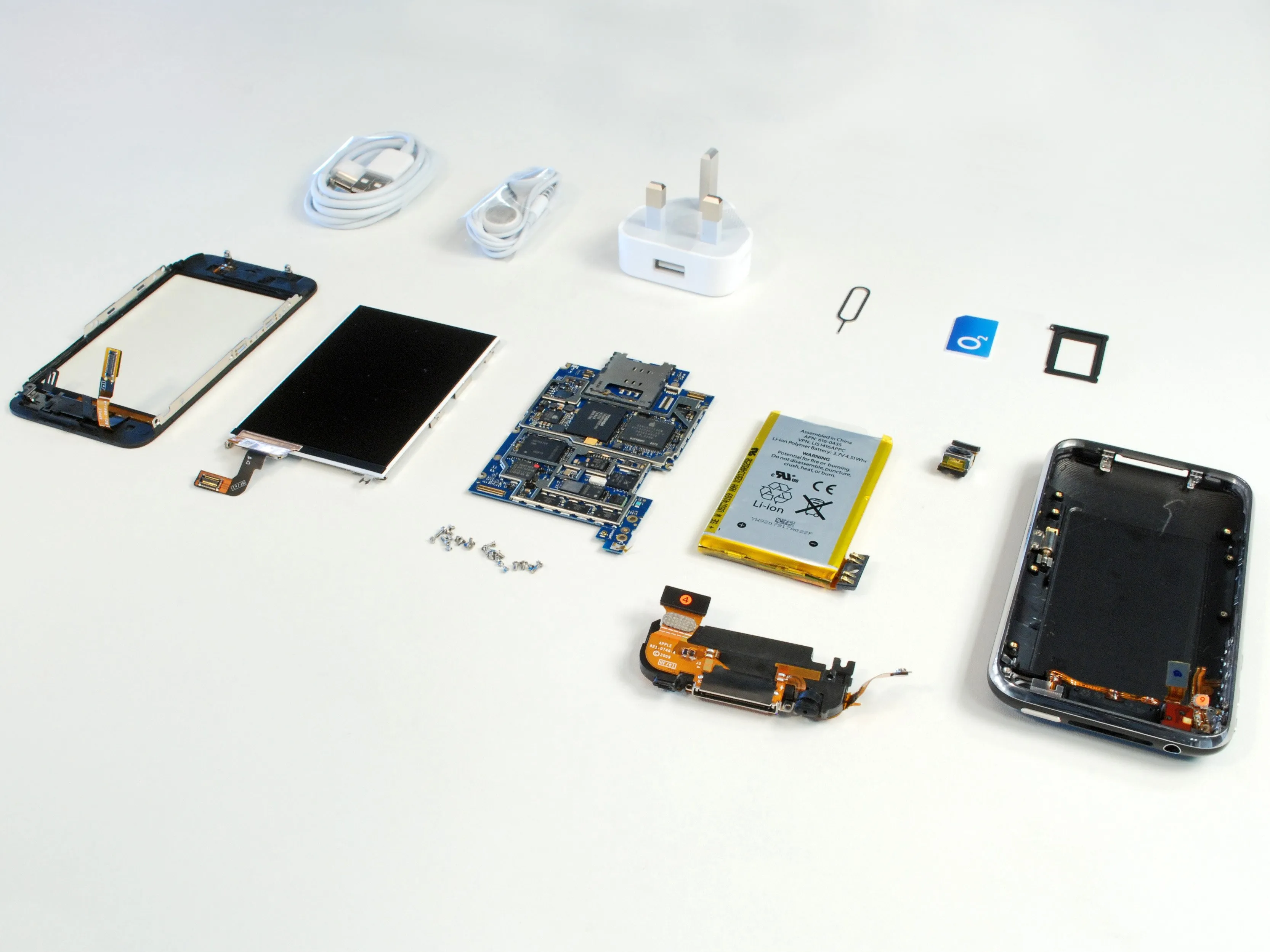

Вот все детали. Мы продолжим дальнейший анализ, так что следите за обновлениями или следите за @Делаете.ру в Twitter.
Комментарии к шагу
Спасибо за еще один отличный разбор :)
Насколько легко после уже сделанной вами разборки заменить задний черный пластиковый корпус, так как я все еще вижу много внутри этого
Спасибо
Заменить задний пластиковый корпус на данном этапе не должно быть слишком сложно. Вы можете посмотреть на замену заднего корпуса iPhone 3G, чтобы получить представление о том, что еще нужно сделать. Однако более серьезной проблемой является поиск заднего корпуса для замены вашего. Мы не продаем их, потому что не можем найти ни одного, который бы соответствовал нашим стандартам качества. Остерегайтесь продавцов, которые пытаются продать задние панели для 3G или 3GS 'без внутренних деталей' - такие панели являются пустой тратой денег, поскольку они не будут правильно сопрягаться с передней панелью.
Я хочу заменить хромированный ободок на моем iPhone 3G. Легко ли отсоединить старый ободок и прикрепить новый к настоящей панели, или он приклеен к рамке?
Я бы с удовольствием поместил аппаратик 3GS в алюминиевый корпус 1-го поколения :D
Есть ли способ заказать детали и собрать iPhone или получить сломанный телефон и заменить большинство деталей? Если да, то как бы вы получили программное обеспечение на нем? Будет ли он разблокирован?
Вывод
- ЖК-дисплей и переднее стекло не сплавлены и могут быть заменены по отдельности.
- Везде используются стандартные винты Phillips.
- Батарея спрятана под логической платой, что затрудняет ее замену.
Оценка ремонтопригодности
Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
