Разборка iPhone 4
Введение
Мы разобрали iPhone 4 до основных компонентов. Apple определенно потратила время на то, чтобы основательно переделать телефон, скрупулезно изменяя каждую мелочь. Мы рады представить вам плоды их труда!
Мы подтвердили, что процессор A4 в iPhone имеет 512 МБ оперативной памяти, в отличие от 256 МБ в iPad. Возможно, это решение было принято довольно поздно, так как ранние прототипы телефонов имели всего 256 МБ.
Не можете получить достаточно? Следите за сайтом @Делаете.ру в Twitter.
Вы также можете посмотреть на YouTube видео слайд-шоу с разбором!
Для получения более подробной технической информации о кремнии, находящемся внутри iPhone, обязательно ознакомьтесь с подробным анализом Chipworks подробный анализ компонентов iPhone 4.
Что вам понадобится
Инструменты
P2 Pentalobe Screwdriver iPhone | Источник - ifixit.com
Отвертка Phillips #000 | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com

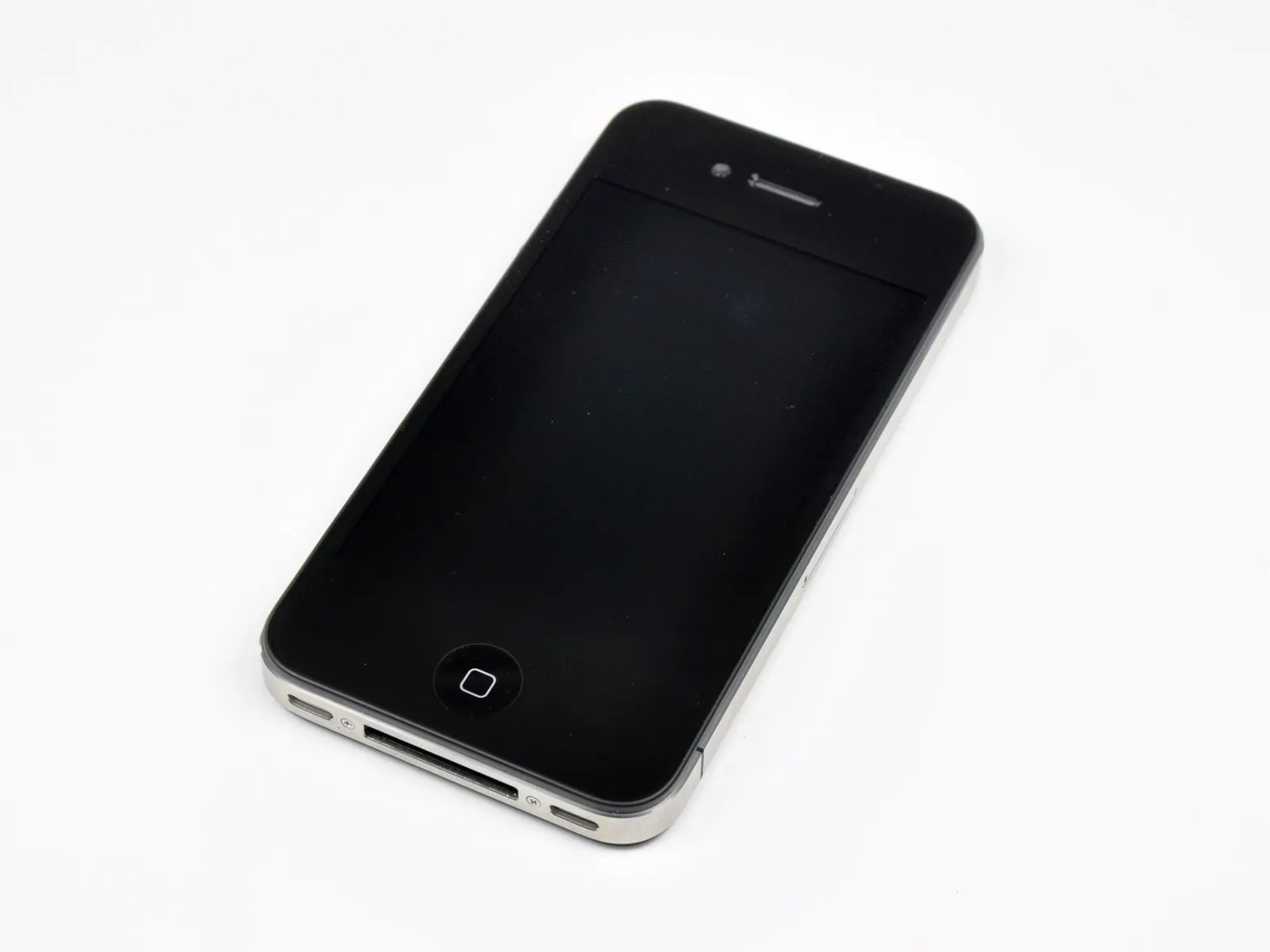

Шаг 1 Разборка iPhone 4
Самое желанное устройство в мире теперь в руках самых лучших мастеров!
Абсолютно новый iPhone 4 получил обновления по сравнению с 3GS, включая:
Переработанный корпус из стекла и нержавеющей стали, который уменьшил ширину на 3,5 мм и стал на 3 мм тоньше, чем 3GS.
Черная или белая расцветка на выбор
Дисплей Retina с плотностью пикселей в четыре раза выше, чем у 3GS
iOS 4 для многозадачности
Задняя камера 5 МП с разрешением 720p и фронтальная камера VGA
Комментарии к шагу
Я бы переставил каждую камеру так, чтобы она находилась чуть выше соответствующих отверстий камеры. Но это потрясающий разбор! Спасибо!
Хорошо!
Шаг 2

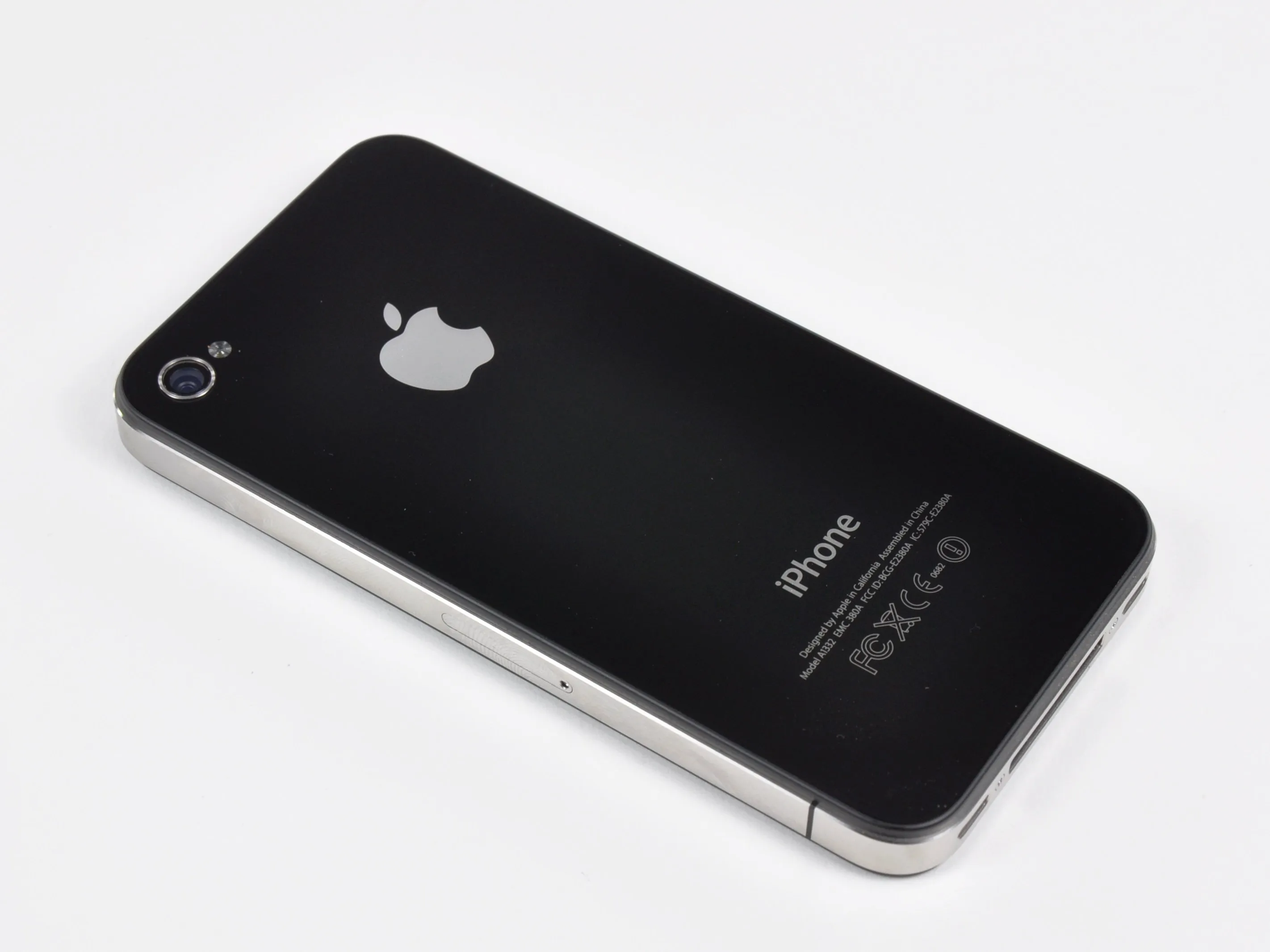

Дизайн iPhone 4 кардинально отличается от алюминиевого и пластика Времена, когда iPhone страдал от недостатка алюминия и пластика, прошли.
Прочные ободки из нержавеющей стали по периметру iPhone 4 выполняют роль структурных опор и антенн для усиления приема сигнала.
Только время покажет, поглощают ли они удары так же плохо, как iPhone 3GS.
Бессовестная заглушка:
Никогда не были на сайте Делаете.ру? Мы - руководство по ремонту всех вещей. Наша цель - показать каждому, как починить все свои вещи!
Мы также продаем полезные вещи, такие как запчасти для Mac, запчасти для iPad и инструменты.
Шаг 3
iPhone впервые: Интересно, что на внешнем корпусе iPhone 4 не выгравирован объем памяти.
Мы ожидали, что наш 32-гигабайтный iPhone 4 выполнит свое обещание и даст нам, ну, 32 ГБ. К сожалению, его фактическая емкость составляет 29,06 ГБ.
С учетом того, что в памяти хранится 301 МБ 'других' данных, у пользователя остается 28,77 ГБ свободного места.
Что касается ОС, то на iPhone 4 предустановлена недавно вышедшая iOS 4, сборка 8A293.
Модель iPhone 4 имеет номер A1332. Интересно, что этот номер ниже, чем у A1337 iPad 3G.
Комментарии к шагу
Да ладно, ребята, вы же знаете, что 32 ГБ в маркетинговых целях означает 32 миллиарда байт, а не 32 x 2^30, как в техническом определении.
Разве термин 'iOS' не означает 'iPhone OS'?
Раньше, когда были только айфоны, она называлась iPhone OS, теперь - iOS.
32 МБ - это 32*1000^3, а не 32*1024^3.
Когда Apple говорит 32 ГБ, это означает 32 000 000 000 000 ББ.
1 КБ на самом деле равен 1024 КБ, 1 МБ - 1 048 576 КБ (1024x1024), а 1 ГБ - 1 073 741 824 КБ.
Таким образом, 32 000 000 000 000B на самом деле равны 29,80GB.
Многие производители поступают так же.

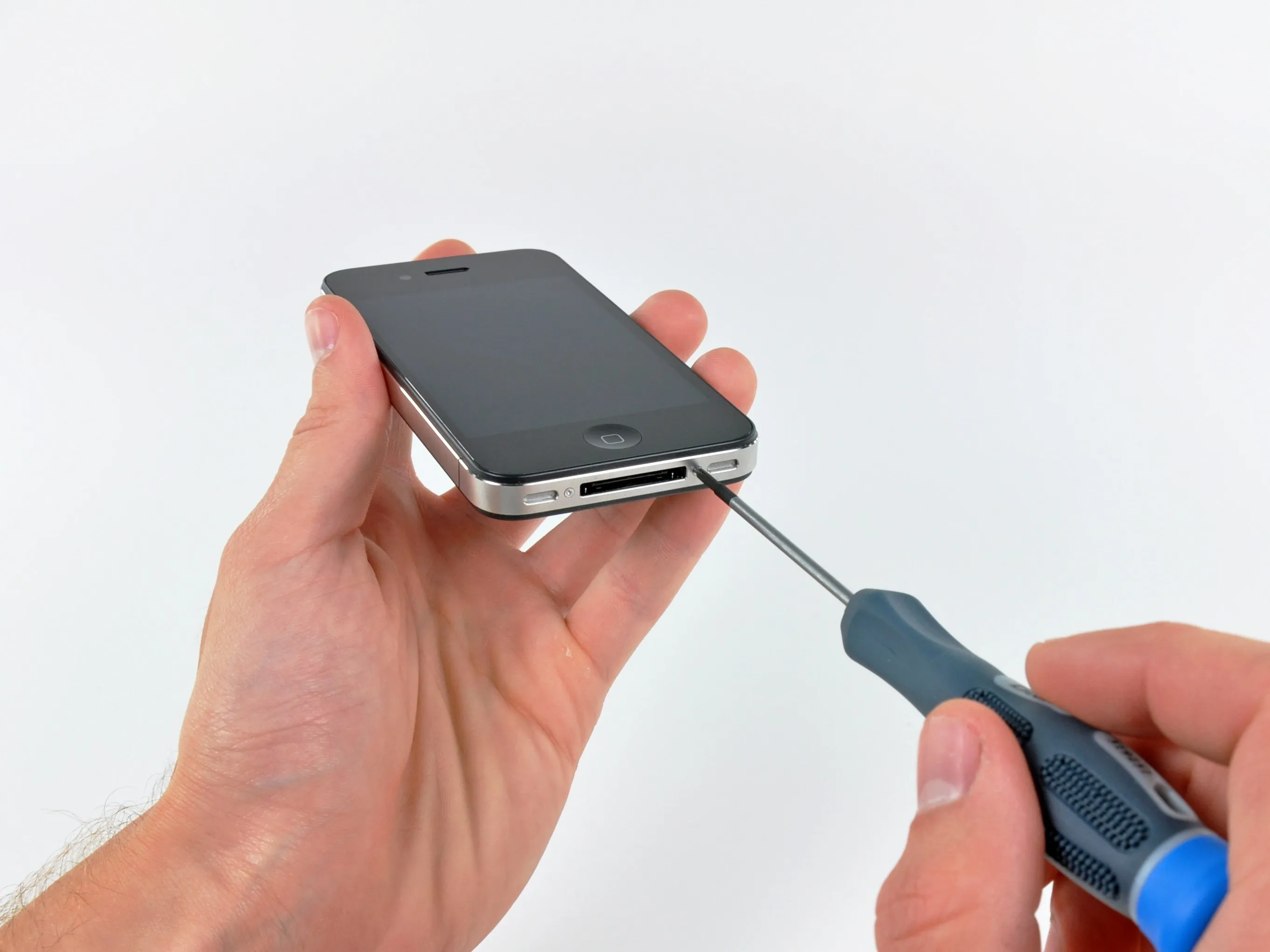

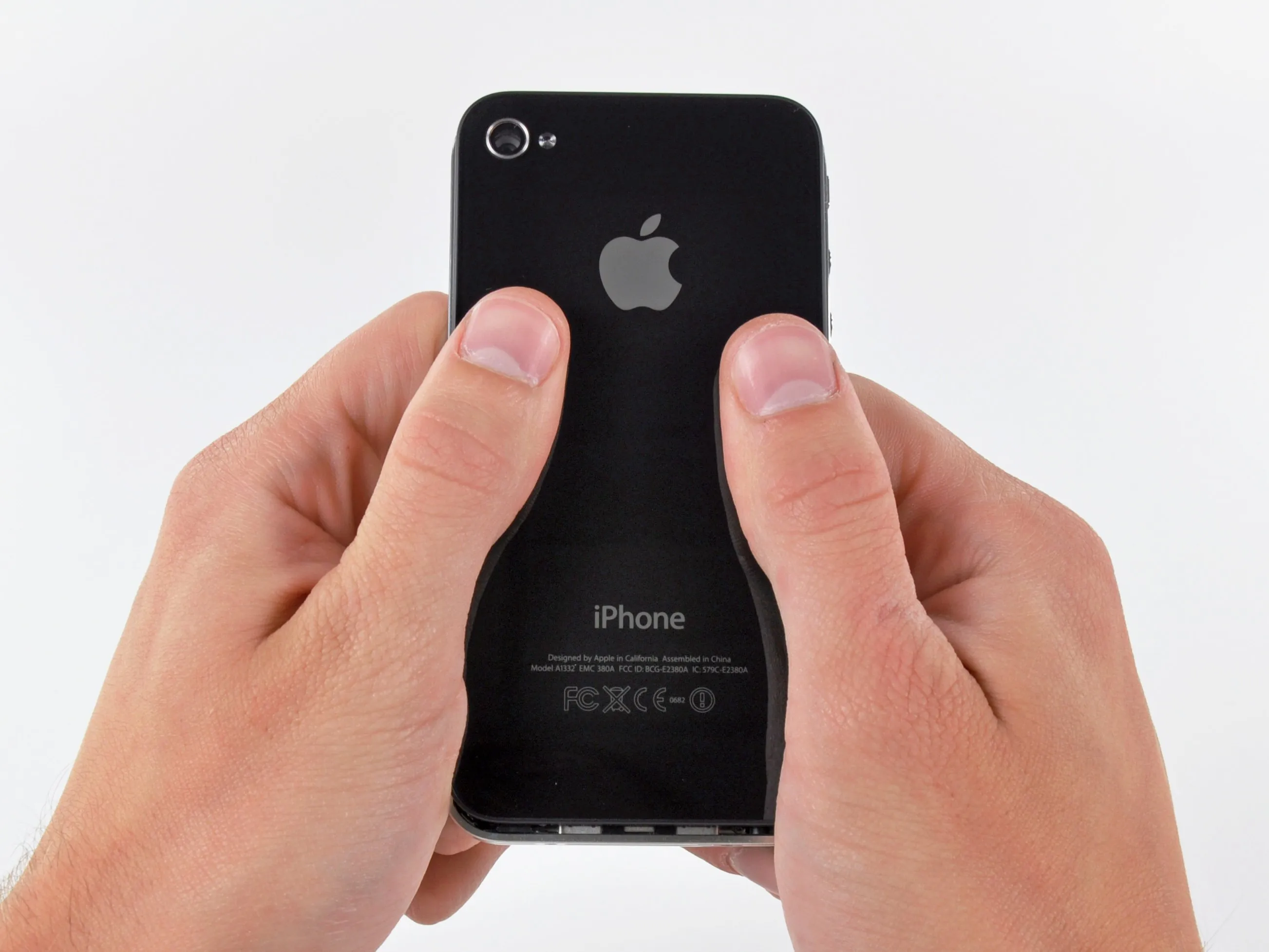

Шаг 4

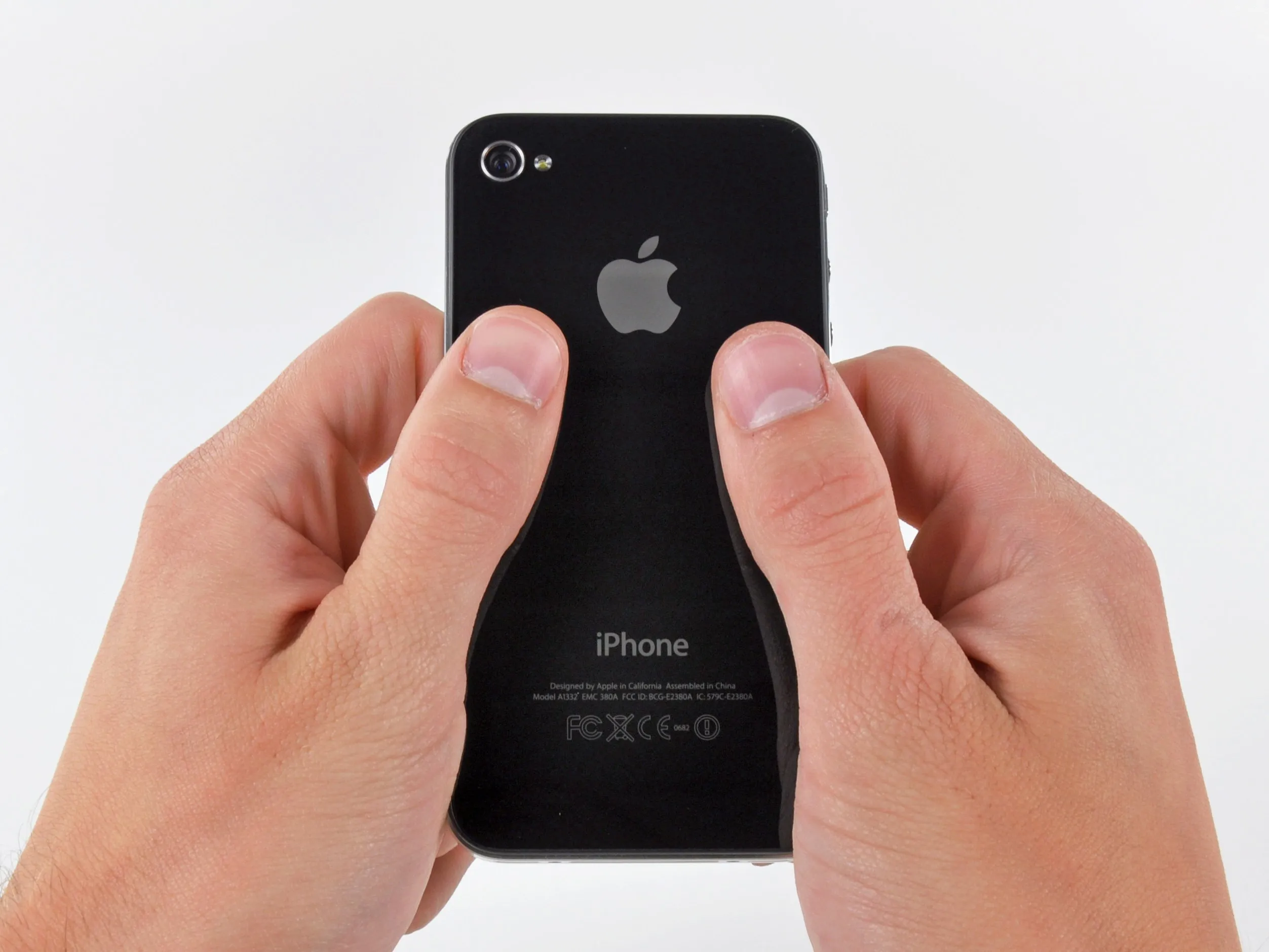

Как и в iPhone 3G и 3GS, в нижней части телефона есть два серебристых винта Phillips #000. Примечание: в новых телефонах iPhone 4 вместо них используются 5-гранные винты 'pentalobe', требующие использования специальной отвертки.
В отличие от моделей 3G и 3GS, при откручивании винтов снимается задний корпус, а не переднее стекло.
Такая конструкция позволяет легко заменить заднюю панель, но, к сожалению, означает, что замена передней панели iPhone 4, скорее всего, будет довольно сложной.
Комментарии к шагу
Это интересно... В собственной галерее Apple показаны крошечные винты torx. Может быть, у них все еще оставалось несколько 00 Philips? :)
Эмм, не совсем понимаю, почему P в URL написана с большой буквы. Она должна быть в нижнем регистре, иначе вы получите 404. Я бы отредактировал свою заметку, но не вижу, как это сделать... и я пропустил вторую 'л' в 'Филипс'... упс!
Да, я также помню торксы из галереи Apple... странно ;)
На фотографиях из галереи Apple на телефоне видны пятиконечные винты, похожие на Torx. Приятно, что в серийной модели они выбрали что-то более стандартное.
Винты pentalobe?
Я надеюсь, что экран будет более прочным при падении (в отличие от всех, кто говорит, что скосы предыдущих iPhone спасают экран при падении), иначе его будет еще больнее чинить.
Эй, тело! Ты как всегда великолепен!
Одна вещь, которая не имеет никакого отношения к тому, что вы делаете, но я не могу пройти мимо и не сделать замечание: Спасибо за уход за ногтями:) Ненавижу людей с грязными ногтями! Продолжайте в том же духе.
Мы гордимся качеством наших рук!
У той, что я купил в Японии, были какие-то странные пятиконечные винты вместо крестообразных. Это раздражает. Они не совсем Torx и не совсем Phillips.
С сентября iPhone 4 поставляется с 2 пятиконечными винтами Torx.
Звездообразный torx + отвертка инструмент инструменты для iphone 4
https://cgi.ebay.com/Star-shaped-torx-scr...
Шаг 5

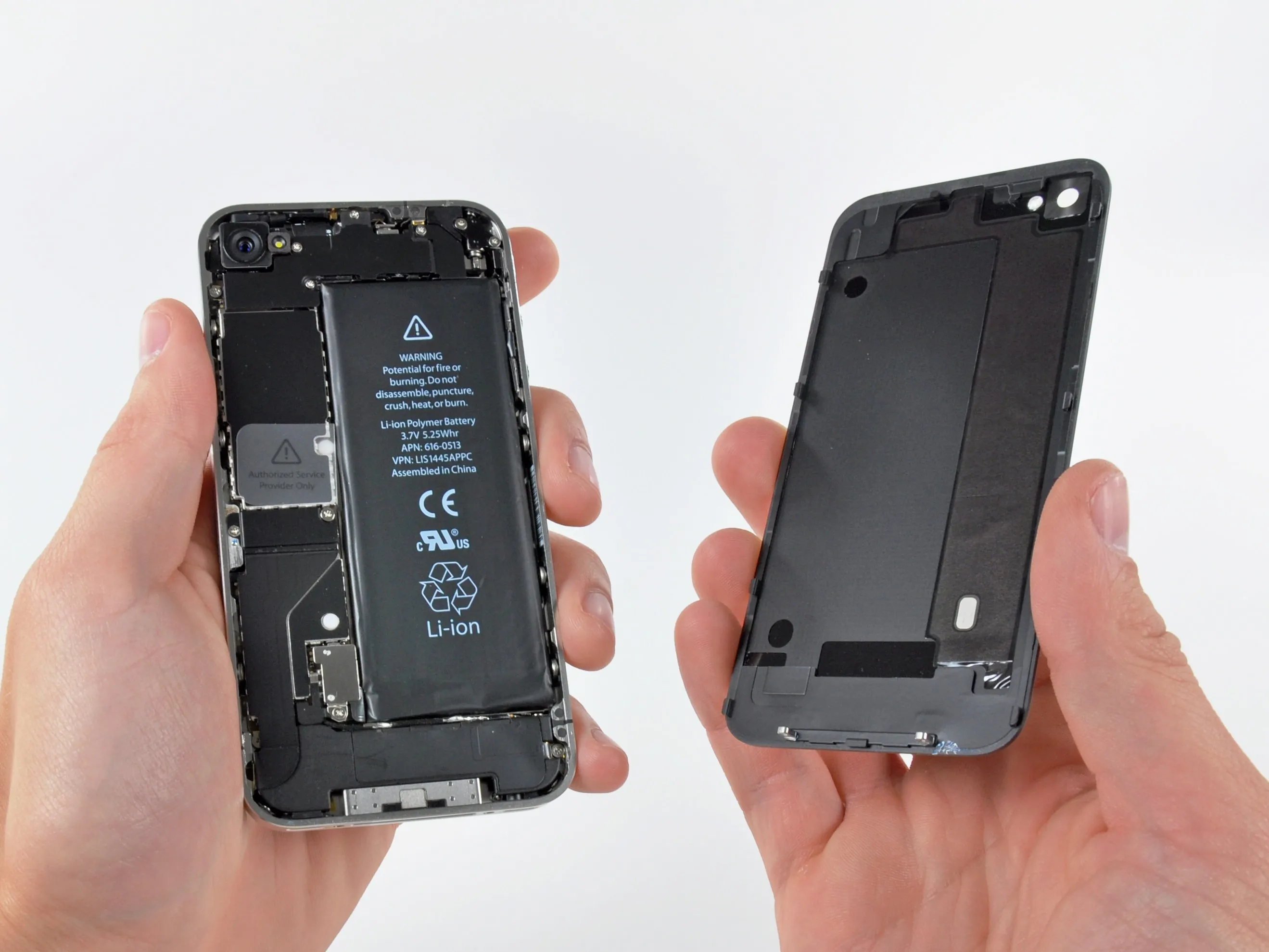

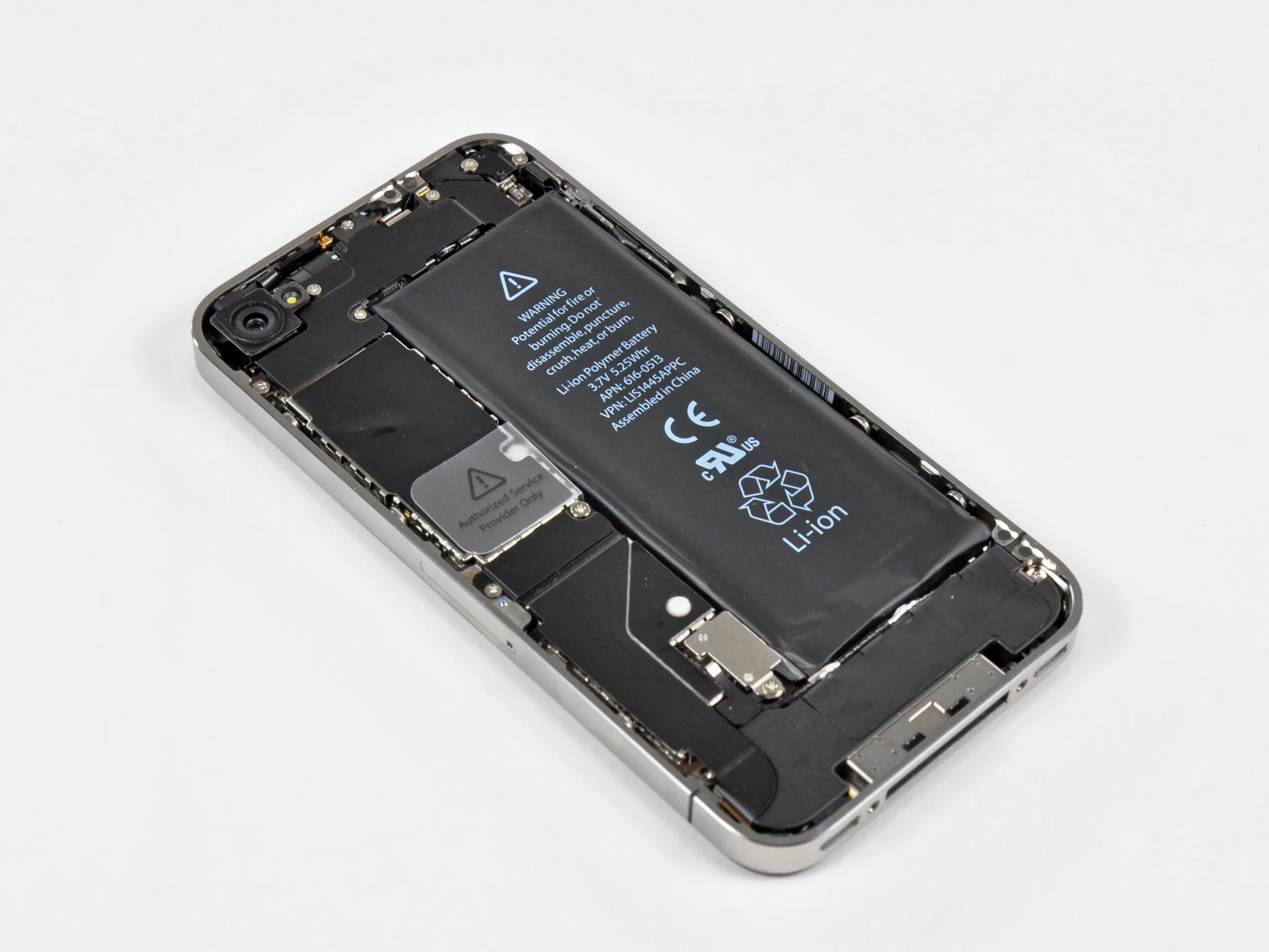

Сняв заднюю панель, мы получаем довольно хороший обзор внутренностей iPhone 4.
Святая батарея! Внутри этой штуки доминирует ее поставщик сока.
Совершенно очевидно, что пространство внутри iPhone 4 размером 115,2 x 58,6 x 9,3 мм очень ограничено.

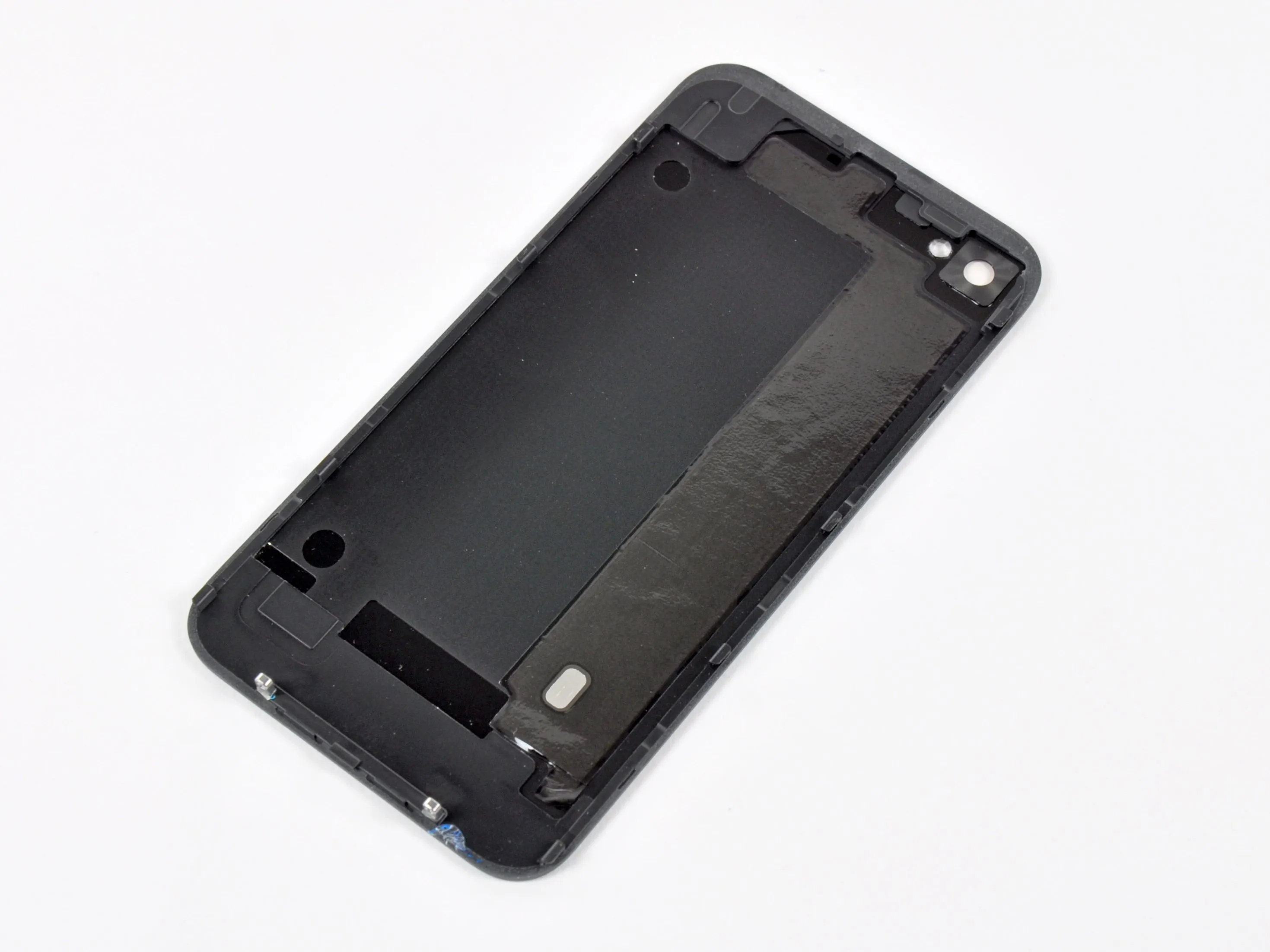

На внутренней стороне задней панели можно также увидеть контакт давления для того, что, похоже, является антенной.
Комментарии к шагу
Может ли это быть на самом деле? Просто немного удобства в обслуживании?
Интересно, что задняя панель и аккумулятор так легко снимаются. Я бы хотел, чтобы сторонние производители сделали заднюю панель для зарядки, как в Palm Pre, или сделали батарею меньшего размера, чтобы добавить туда немного места для интересных маленьких хаков. Например, пульт дистанционного управления автомобилем или RFID.
Для чего нужен контакт и покрытие на правой стороне задней панели (над логическим центром)?
Поскольку он имеет форму логической платы, похоже, что это может быть EMI-экран, но это может быть и антенна (мы не уверены на 100%, что это такое).
Если это экранирование, то проводящая точка соединена с землей (батареей или корпусом). Если это антенна, то она подключается к выводу индуктора.
Некоторые китайские задние панели полностью игнорируют эту деталь дизайна, и никто не жаловался на снижение функциональности. Однако если экран не установлен, FCC может предъявить претензии по поводу радиационного загрязнения.

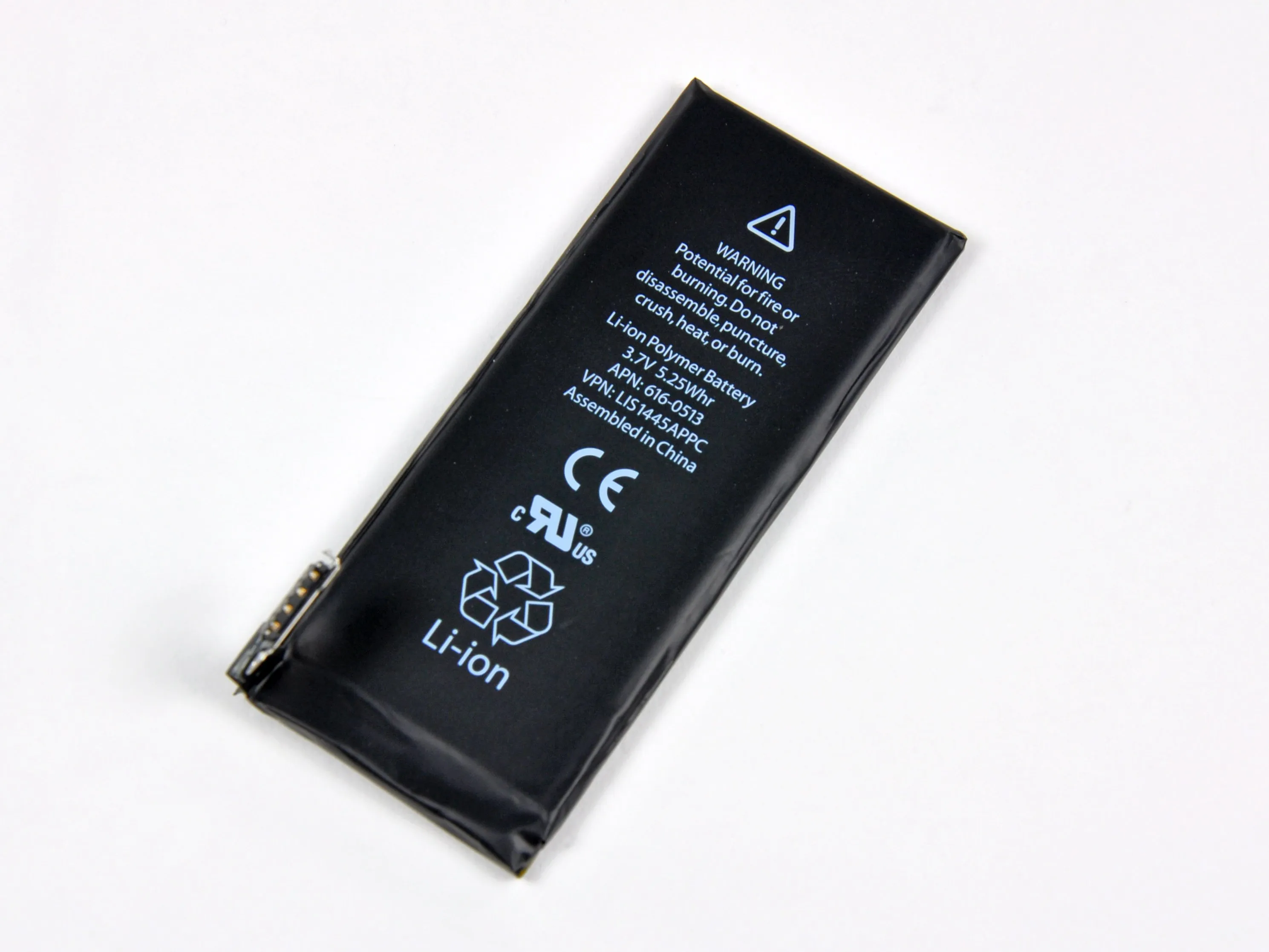

Шаг 6

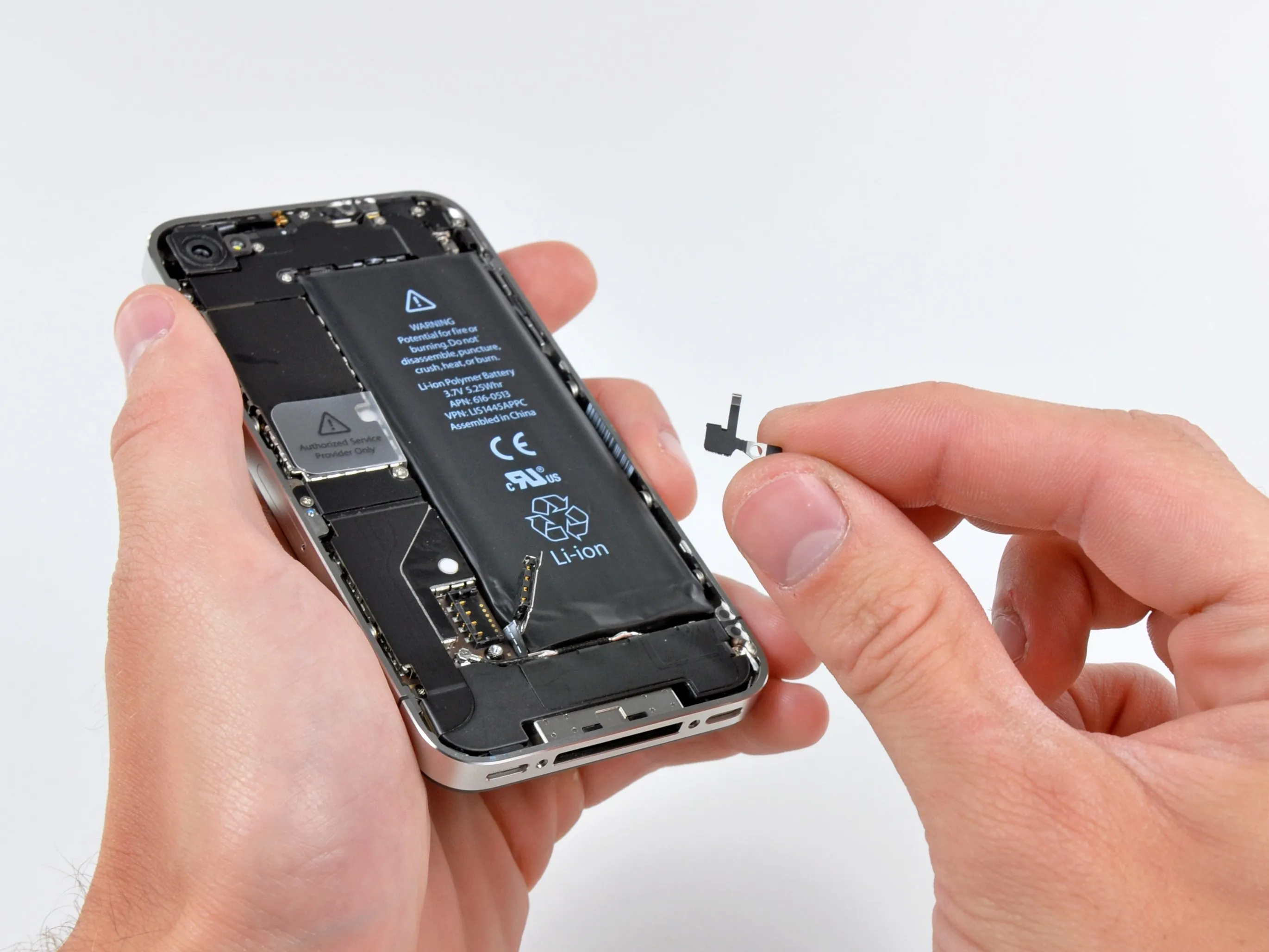

К счастью, батарею можно легко извлечь, как только будет снята задняя панель.
Литий-полимерный аккумулятор емкостью 3,7 В 1420 мАч обеспечивает до 7 часов работы в режиме разговора в 3G или до 14 часов в режиме 2G.
Разъем батареи отличается от разъема в 3G и 3GS. К счастью, батарея не припаяна к логической плате. Благодаря этому замена батареи в iPhone 4 не составит труда.
На пластиковом язычке для извлечения батареи написано 'Только для авторизованного поставщика услуг'.
Комментарии к шагу
на первой фотографии шага 6. Справа от него есть деталь: откуда она взялась? Где его место?
Спасибо за ответ
Это прижимной контакт, который касается задней панели, и его правильное положение можно увидеть на третьей картинке этого шага.
Батарея приклеена, и ее нужно отклеить, что часто приводит к ее деформации. Если вы не проткнули корпус, то можно сплющить его и вставить обратно в систему. Если вы проткнули корпус, вам следует приобрести новую батарею, иначе вы рискуете перегреться и, возможно, взорваться.
Как вам удалось так чисто извлечь батарею?
Батарея закреплена с помощью сильного клея. простое потягивание за выступ может привести к отрыву выступа. возможно, вам придется поддеть его.

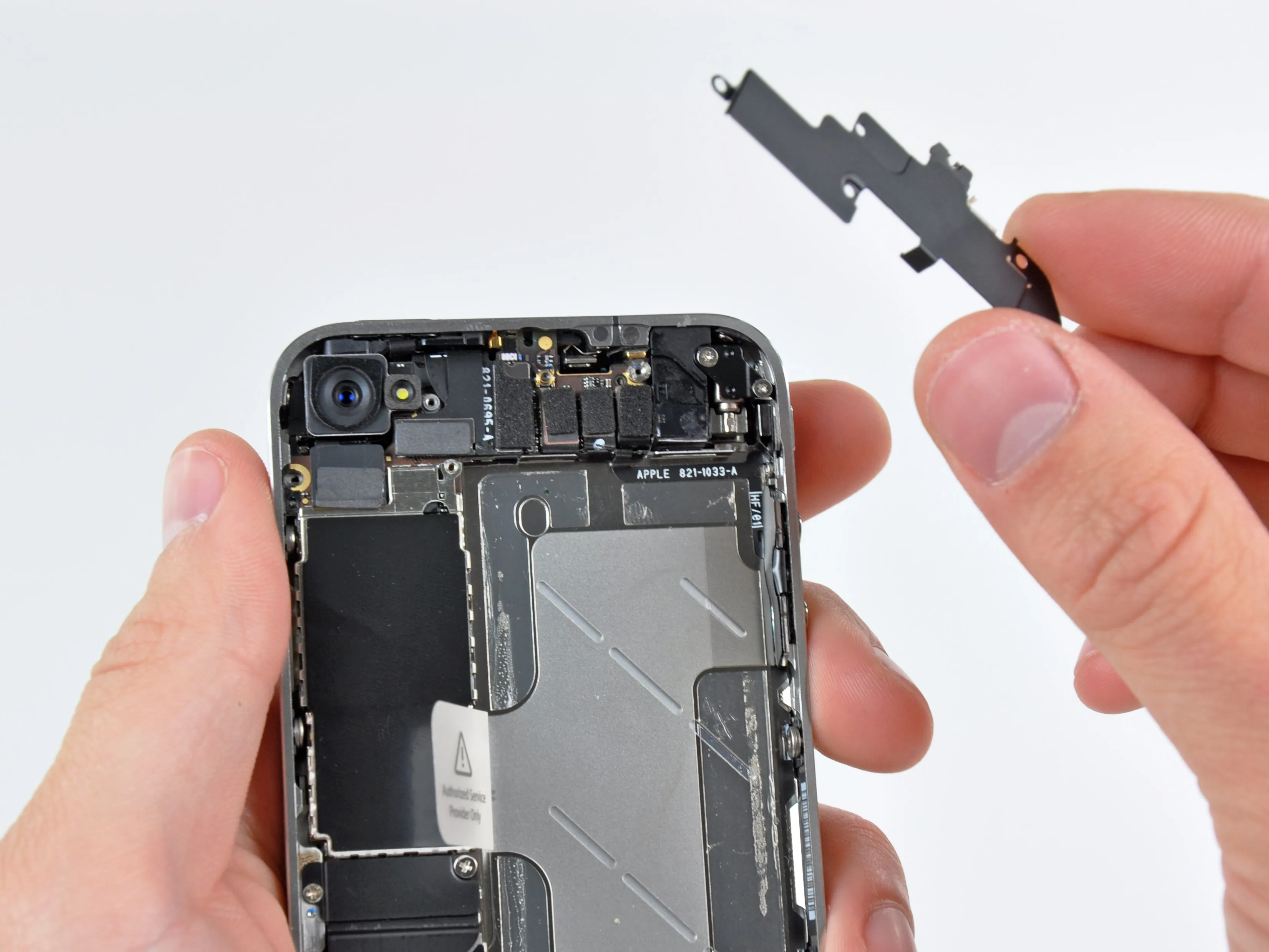

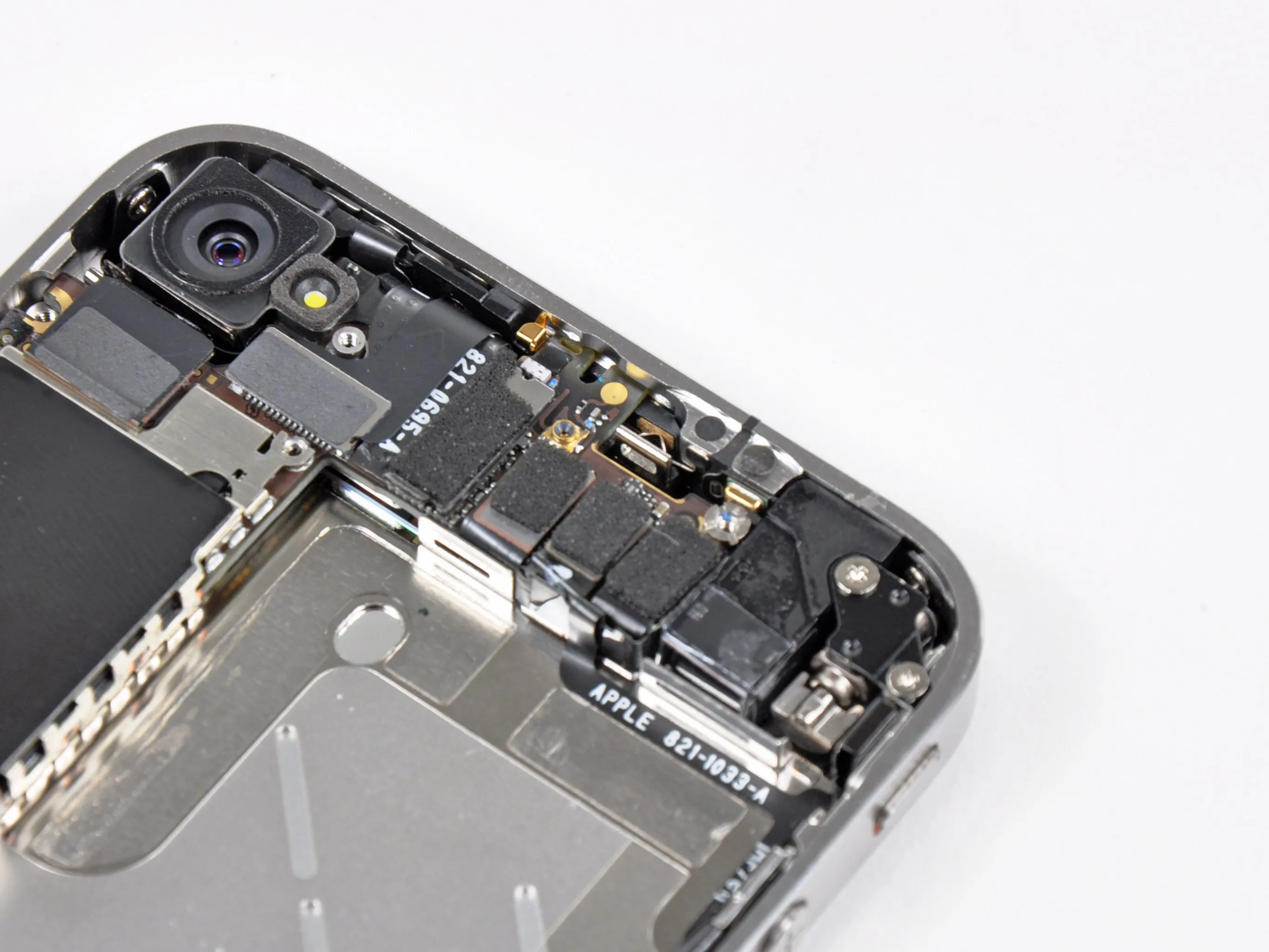

Шаг 7

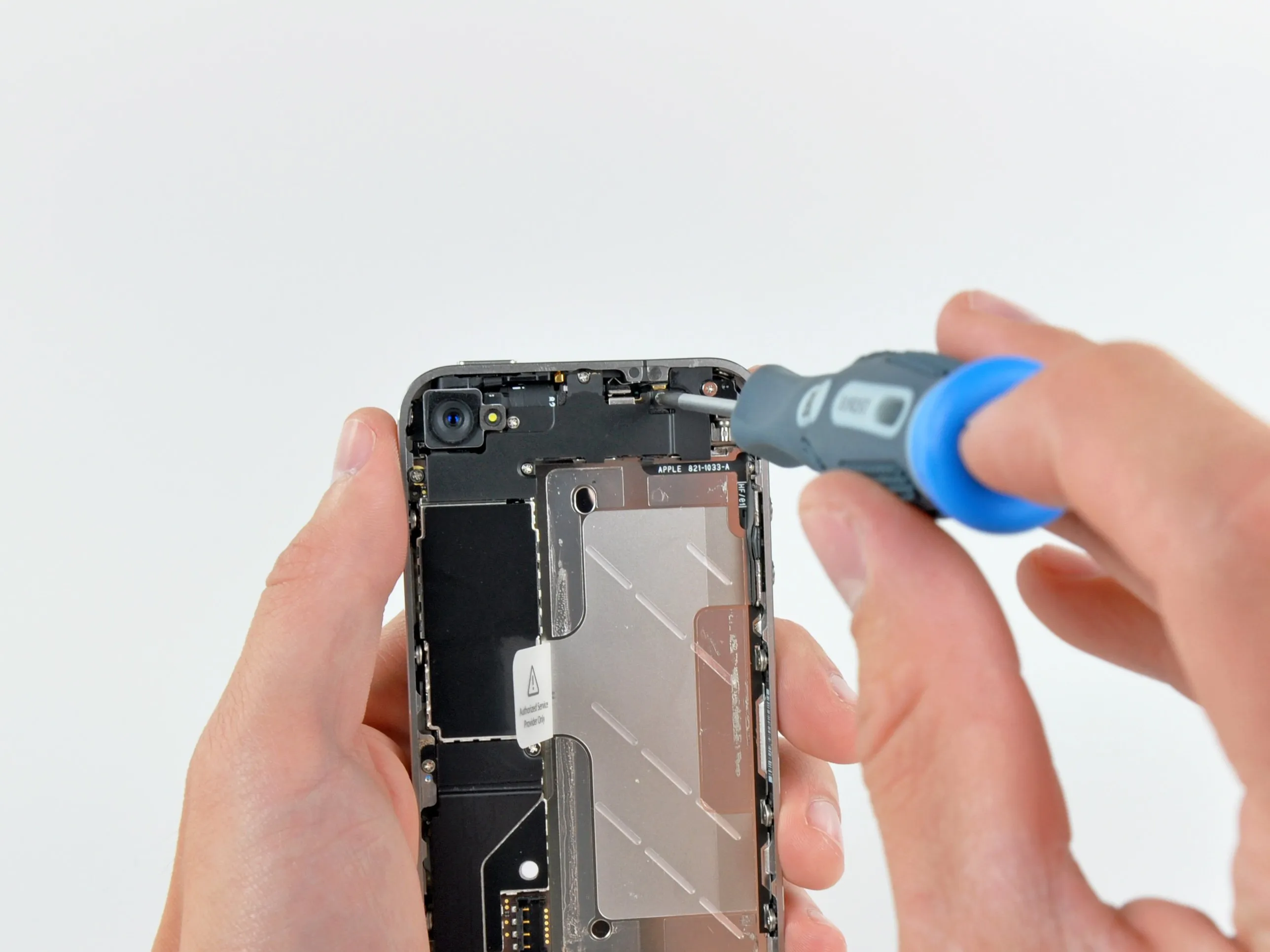

Никакой экран EMI не встанет между нами и внутренностями этого iPhone 4!
После откручивания пяти винтов экран EMI снимается, открывая доступ к множеству важных разъёмов.
При дальнейшем осмотре выясняется, что экран EMI на самом деле служит антенной Wi-Fi. Длинный винт сверху и по центру служит основанием для антенны.
Комментарии к шагу
Извините, что разрушаю волшебство, но этот 'экран EMI' на самом деле является антенной Wi-Fi. Антенна телефона находится в корпусе динамика, снятом на шаге 12. Стальная рамка действует как плоскость заземления, а не как излучающая антенна.
Если это антенна, неудивительно, что у них проблемы!!! (Это не так).

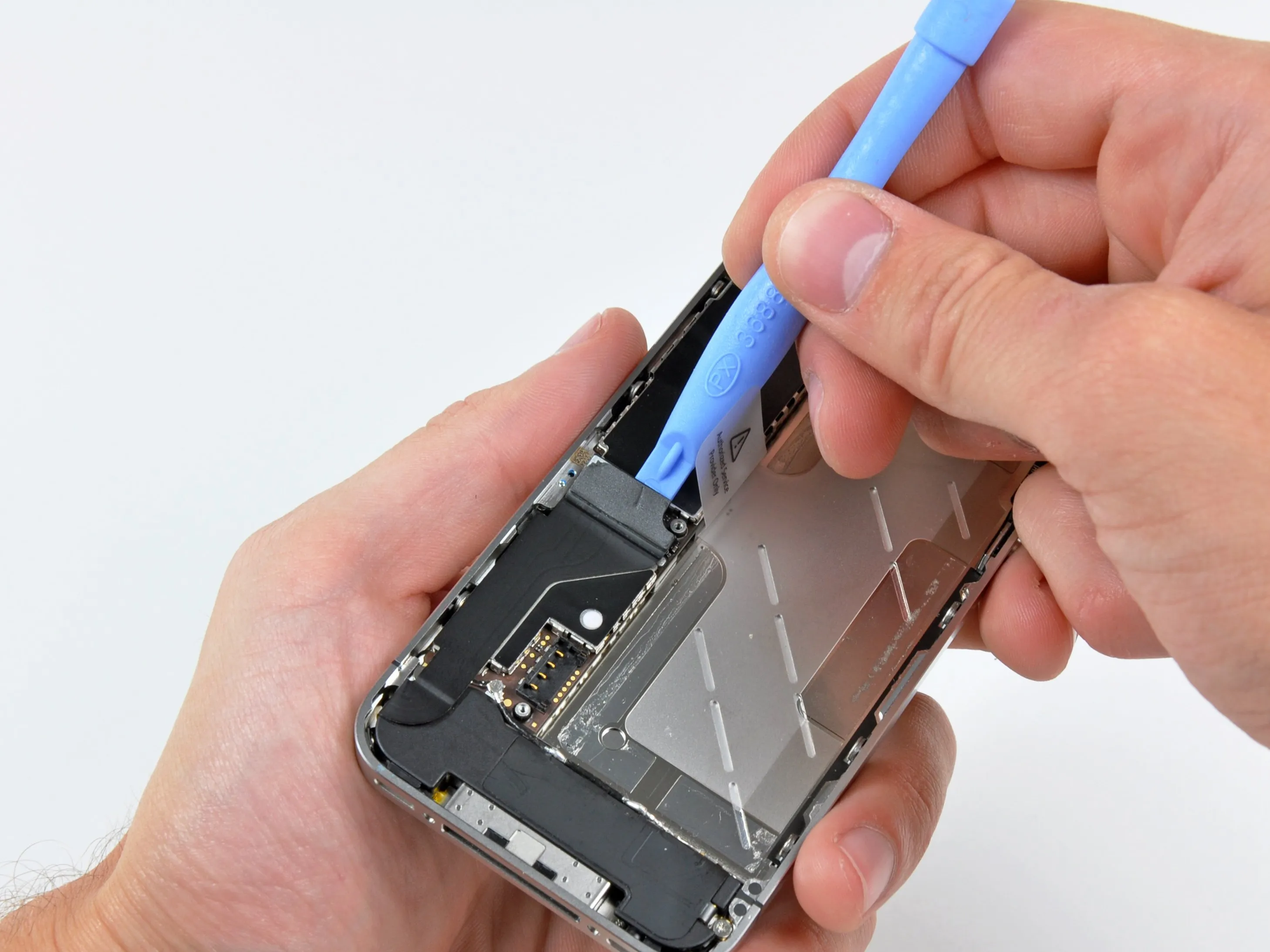

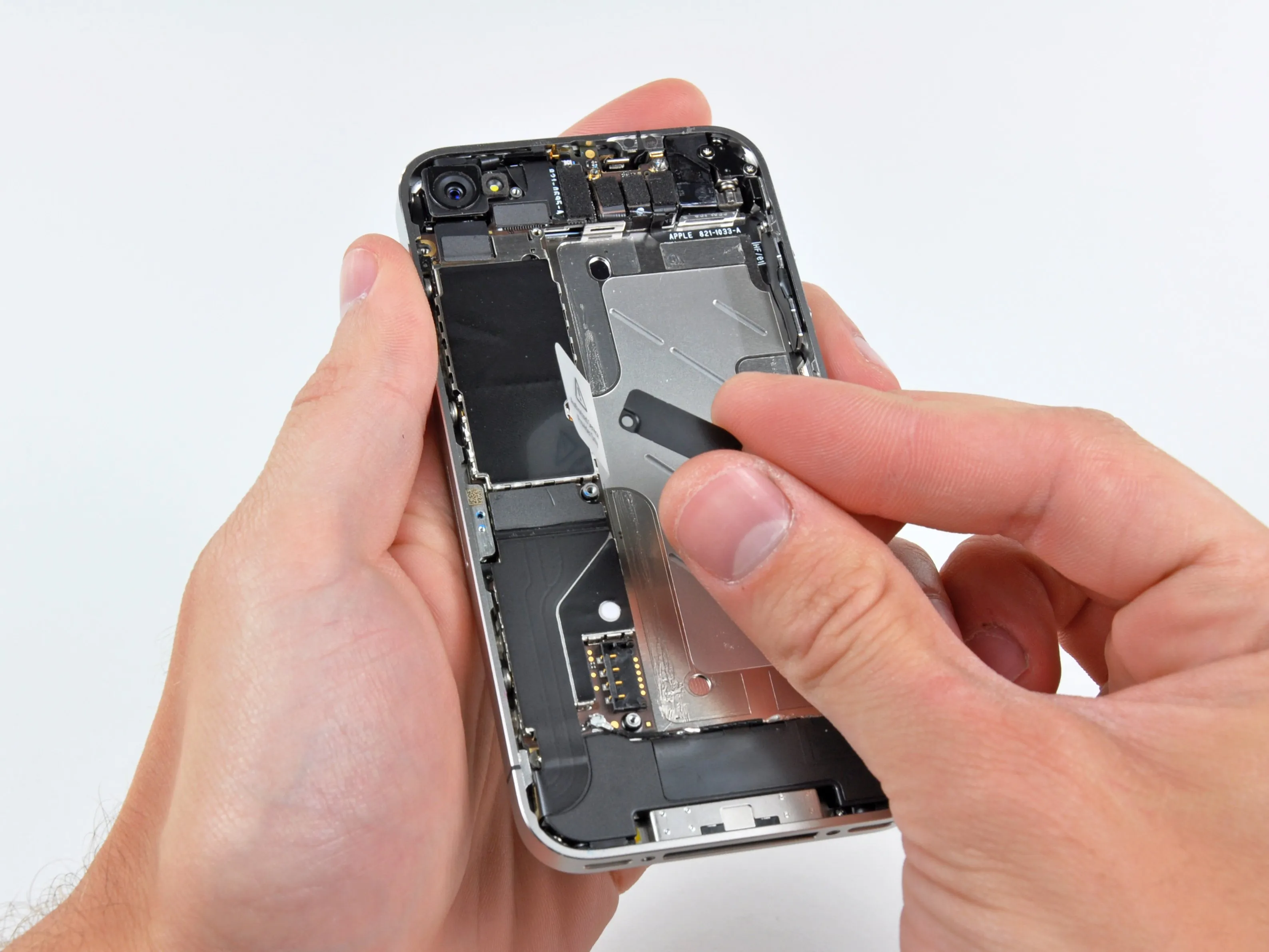

Шаг 8

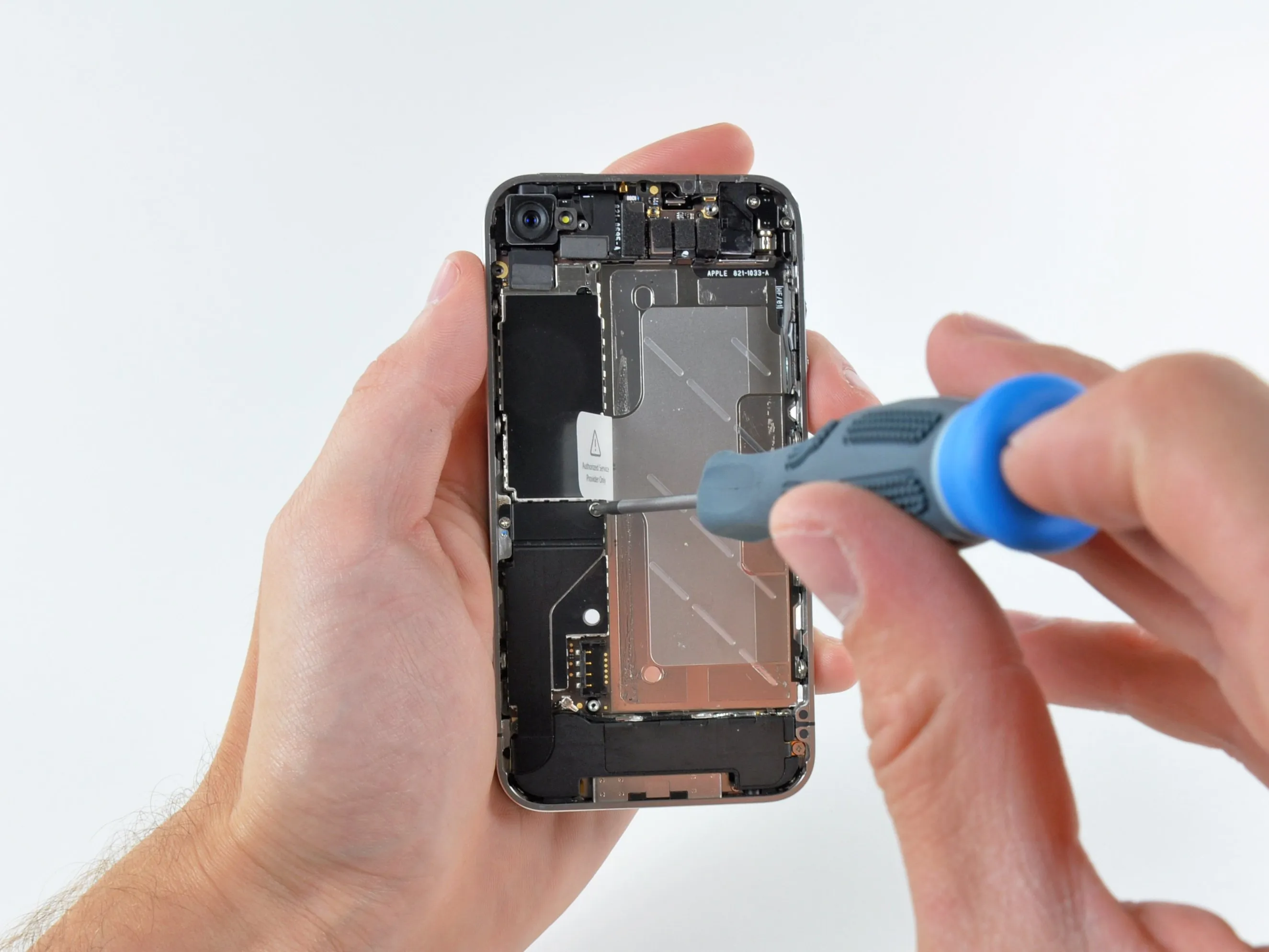

Логическая плата сильно утоплена в проводах и электромагнитных экранах.
Пока мы не слишком заняты, давайте поговорим об оперативной памяти. В отличие от iPhone 3GS и iPad, которые оснащены 256 МБ, iPhone 4 имеет 512 МБ!
Увеличение объема оперативной памяти позволяет увеличить количество кэшированных данных, что обеспечивает более плавную и быструю работу пользователя.
Комментарии к шагу
Теперь, когда подтвердилось, что iPhone 4 с 32 ГБ оперативной памяти имеет 512 МБ,
будет ли iPhone 4 с 16 ГБ иметь такой же объем оперативной памяти?
или меньше?
Конечно, столько же
Есть ли приложение, которое может сказать, сколько памяти у телефона?
Неважно, я разобрался. Приложение называется Checkup.
Маленький винт слева, большой справа (разъем снизу)

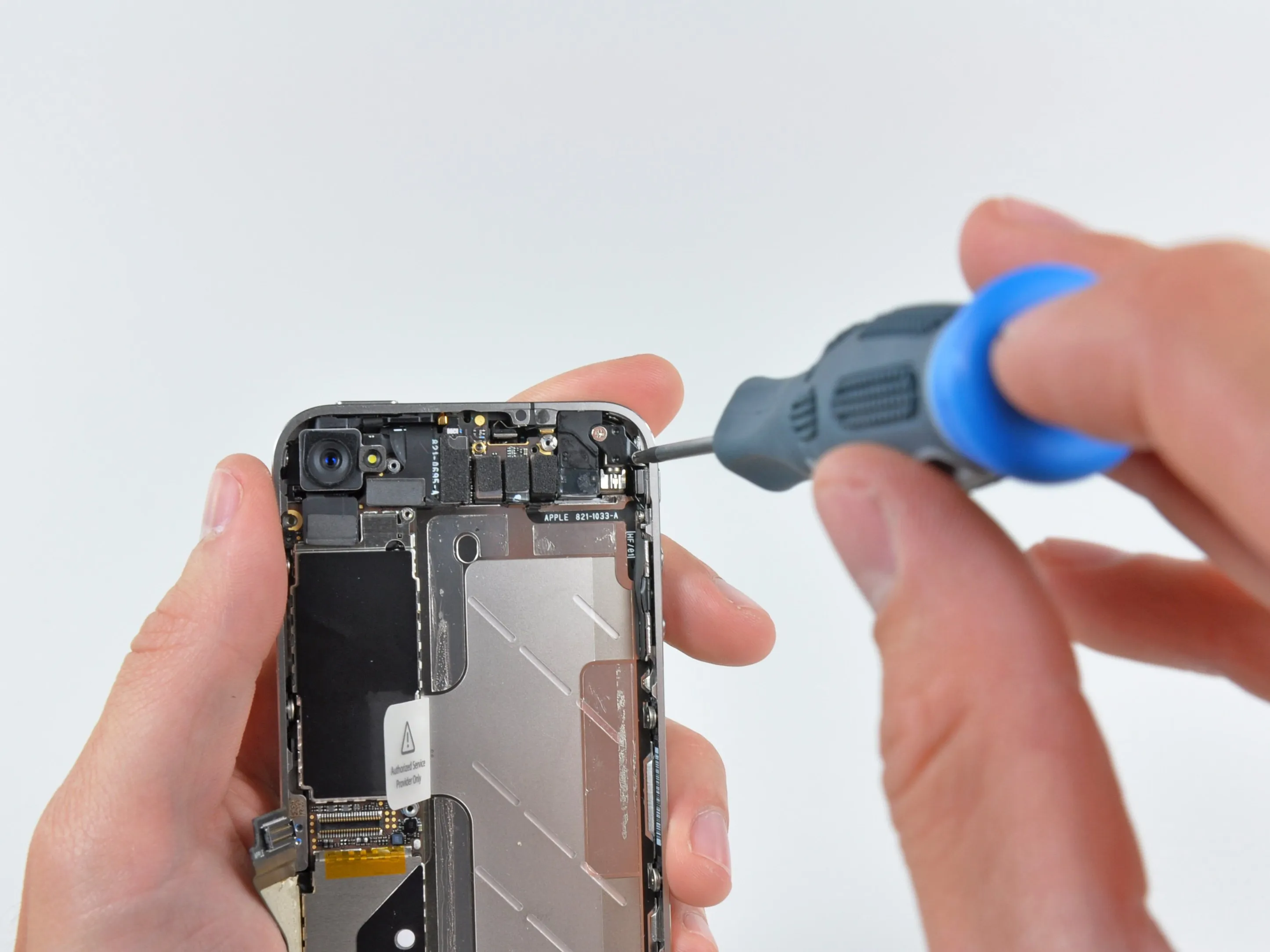

Шаг 9

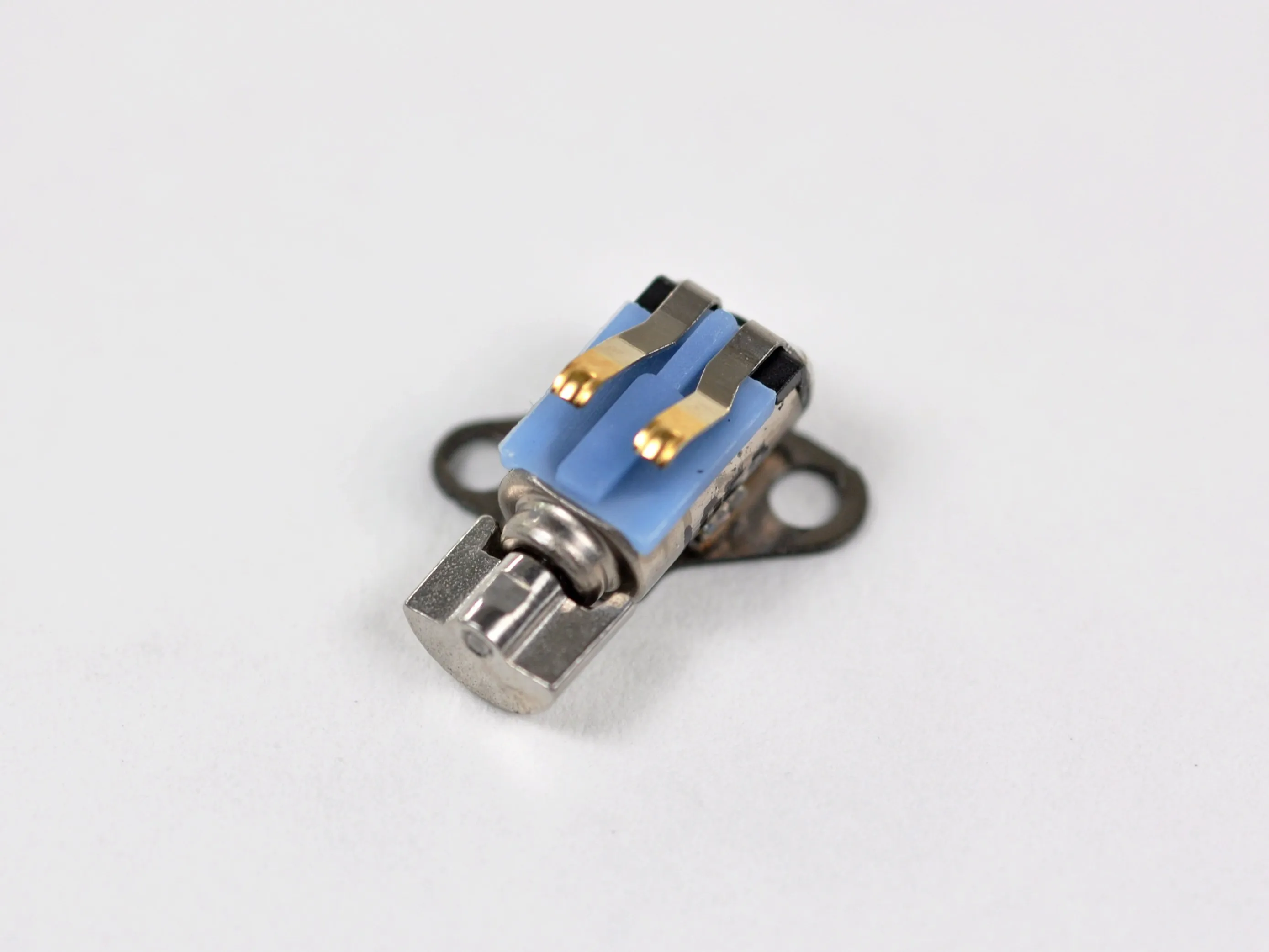

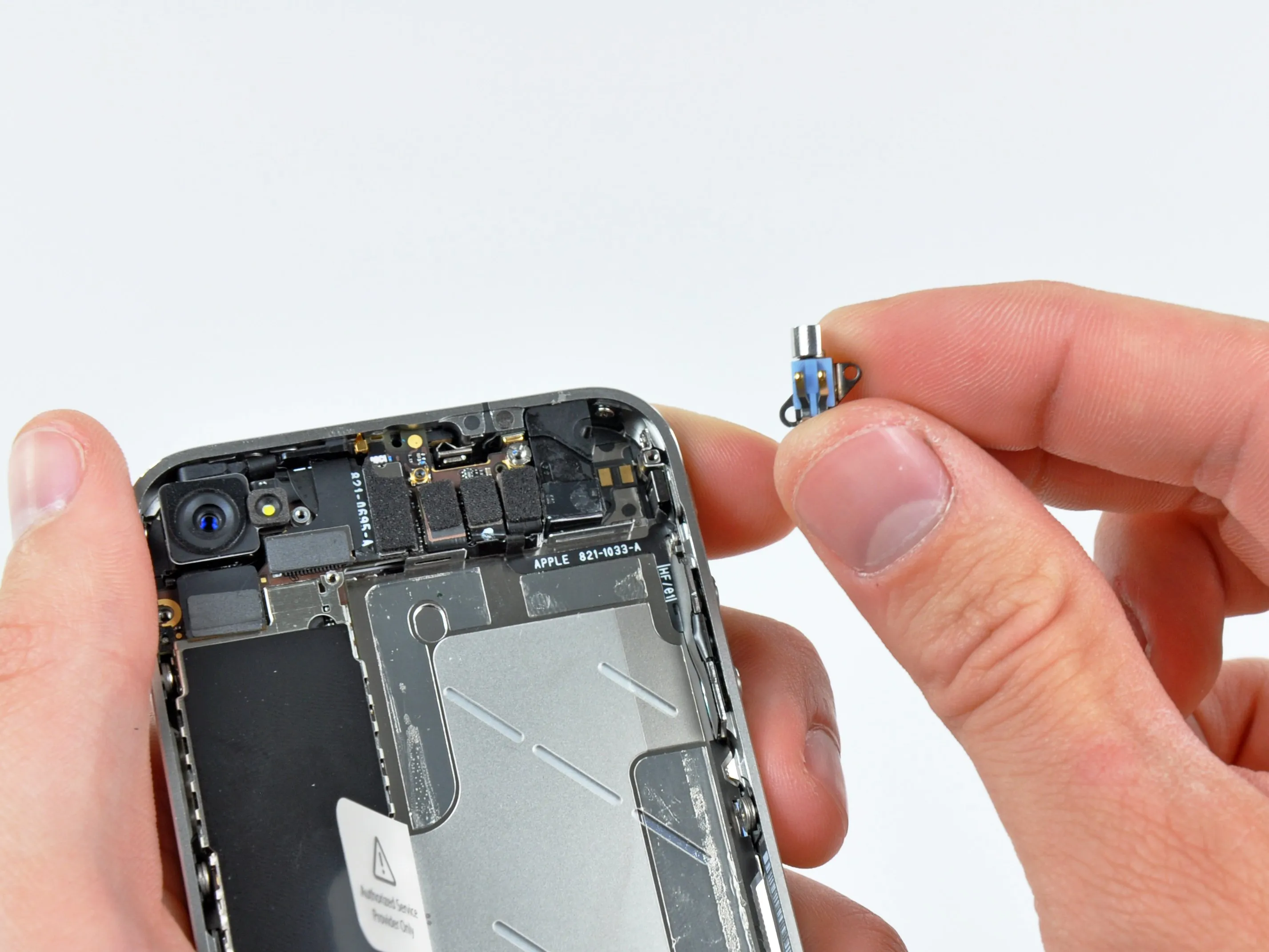

В углу прячется вибромотор iPhone 4, который... ну... вибрирует.
Комментарии к шагу
Это не акселерометр, это мотор и груз для вибрации, акселерометры - это микрочипы и не имеют движущихся частей
Это не гироскоп, а вибратор.
Это похоже на вибратор, а не на гироскоп.
Этот вибратор изготовлен по технологии MIM (Metal Injection Molding).
Говорят, что металлический каркас iPhone также изготовлен по этой технологии, поэтому его прочность в 5 раз выше, чем у обычной стали.
Длинный винт с левой стороны, короткий винт с правой стороны
Мне приходится разбирать свой Iphone, потому что эта маленькая штучка не работает, пока я не ударю телефон о ладонь. Может быть, не все точки соединения соприкасаются... Спасибо за это!
Ремонтирую iPhone 4, но у меня нет этого винта, как показано на фото. На самом деле, внутренности выглядят иначе. Кроме того, у телефона, который я ремонтирую, нет SIM-карты сбоку. Я что-то упустил? Я дважды проверил. Это iPhone 4...
У вас iPhone 4 с поддержкой CDMA, в котором нет SIM-карты. Используйте этот разбор вместо этого: iPhone 4 Verizon Teardown

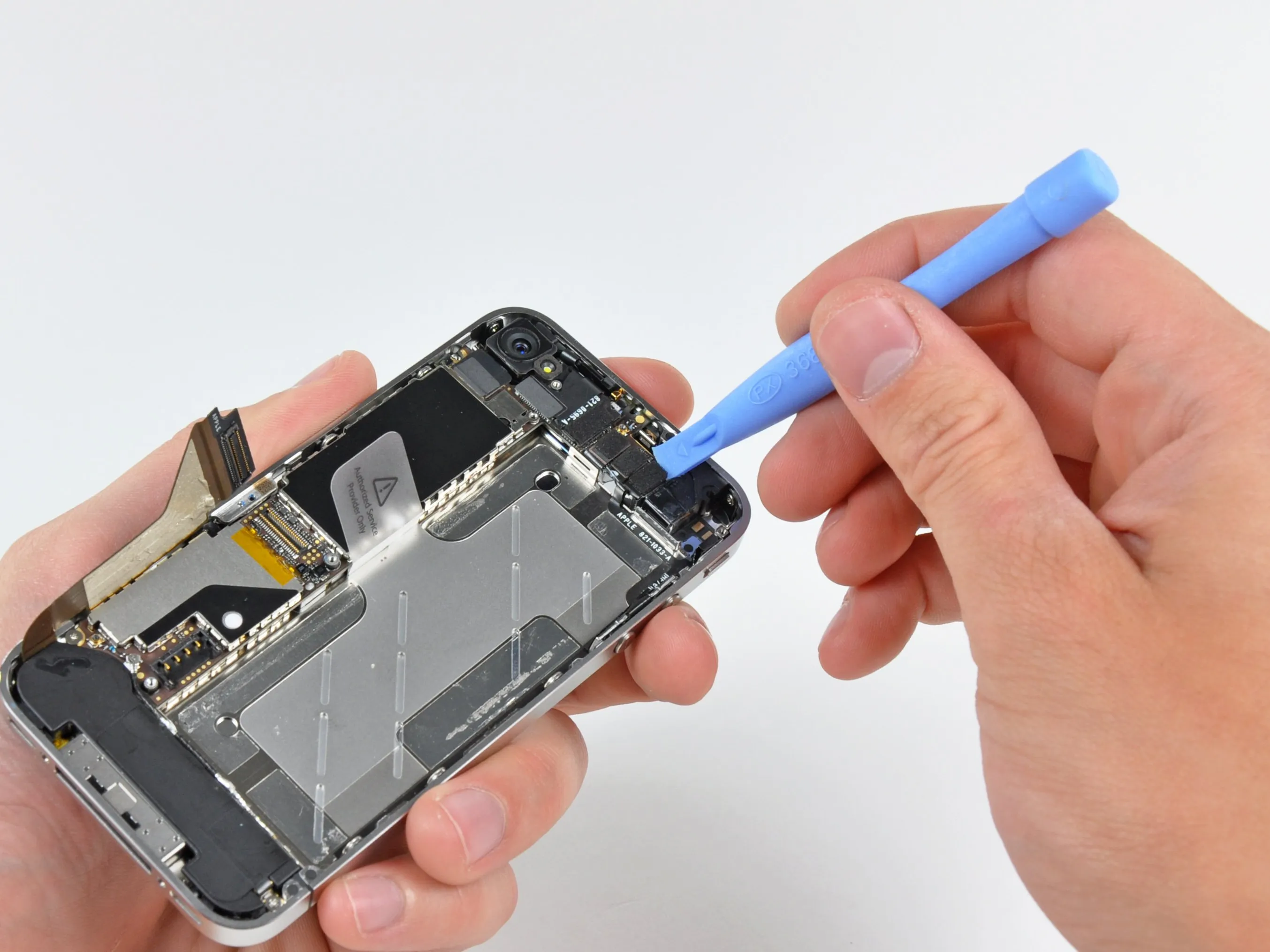

Шаг 10
Отсоединяем один из многочисленных разъемов на логической плате.
Во время нашего недолгого использования мы заметили, что телефон значительно сильнее нагревается с правой стороны. Это вполне логично, поскольку логическая плата расположена полностью на правой стороне телефона.

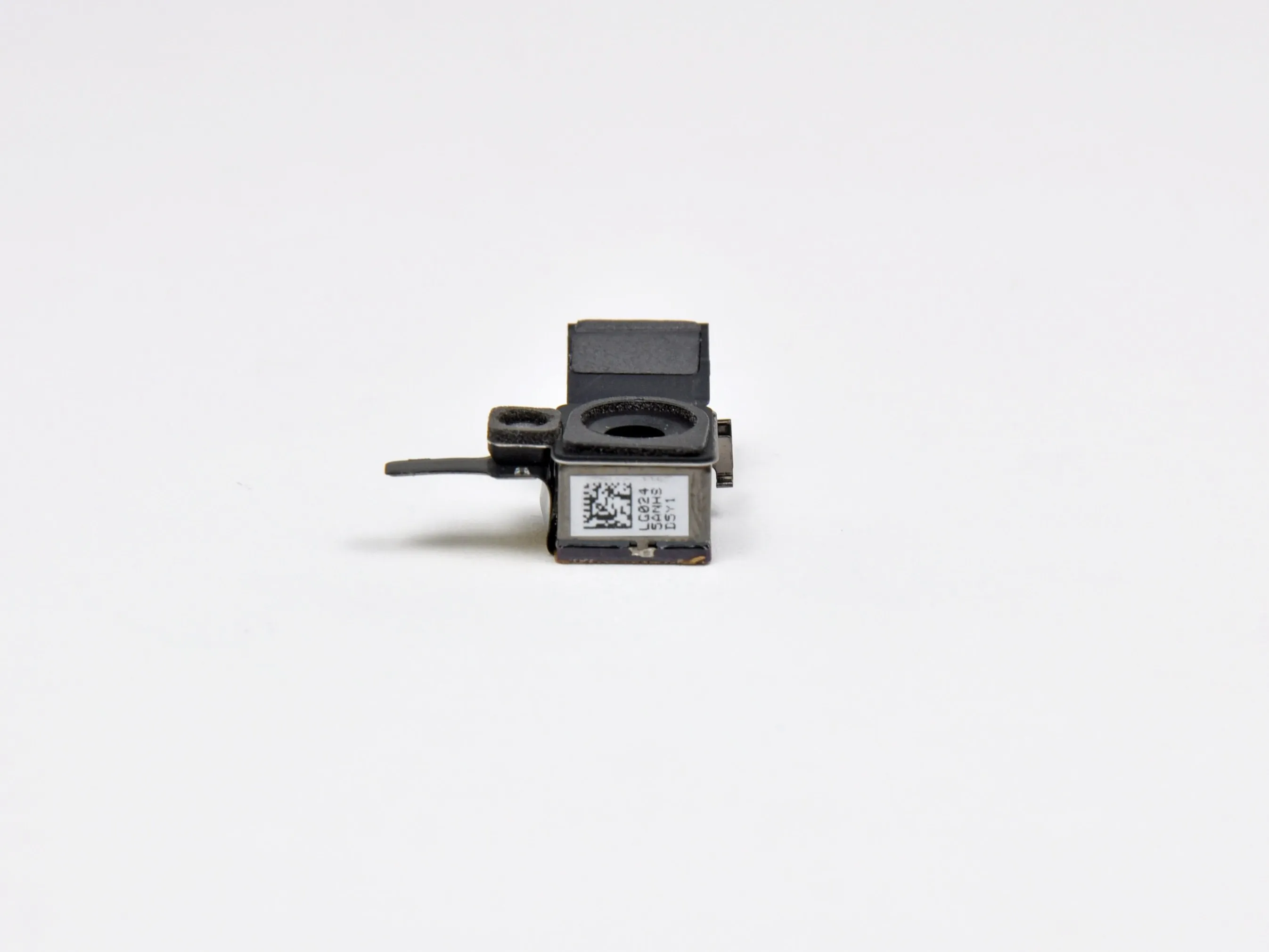

Шаг 11
Оцените красоту iPhone 4: тыльная камера на 5 МП с поддержкой видео 720p при 30 FPS, функцией фокусировки по касанию и светодиодной вспышкой.
Это огромное усовершенствование по сравнению с 3,2-Мп камерой, установленной в iPhone 3GS.
Комментарии к шагу
Похоже, что это не светодиод Philips Lumileds Luxeon, как утверждали слухи. Он все еще желтый, а в этой статье говорится, что он не должен быть желтым: https://www.ledsmagazine.com/news/5/10/38.
Это действительно очень плохо.
Разве 720p не означает 1280x720@60FPS?
Apple, похоже, так не считает.
'Запись видео, HD (720p) до 30 кадров в секунду со звуком'.
Сможет ли камера iPhone 4 заменить камеру iPhone 3Gs? Например, будет ли она такого же размера и т.д...
На самом деле в iPhone 3GS была 3-мегапиксельная камера. Об этом говорится на сайте Apple:
Я говорю, что Apple должна прекратить попытки сделать Ipod таким тонким и поставить 5MP или более высокую камеру внутри Ipod touch 5g и поместить в него динамик с лучшим звучанием Я также говорю, что они должны сделать экран 4,5-дюймовым дисплеем

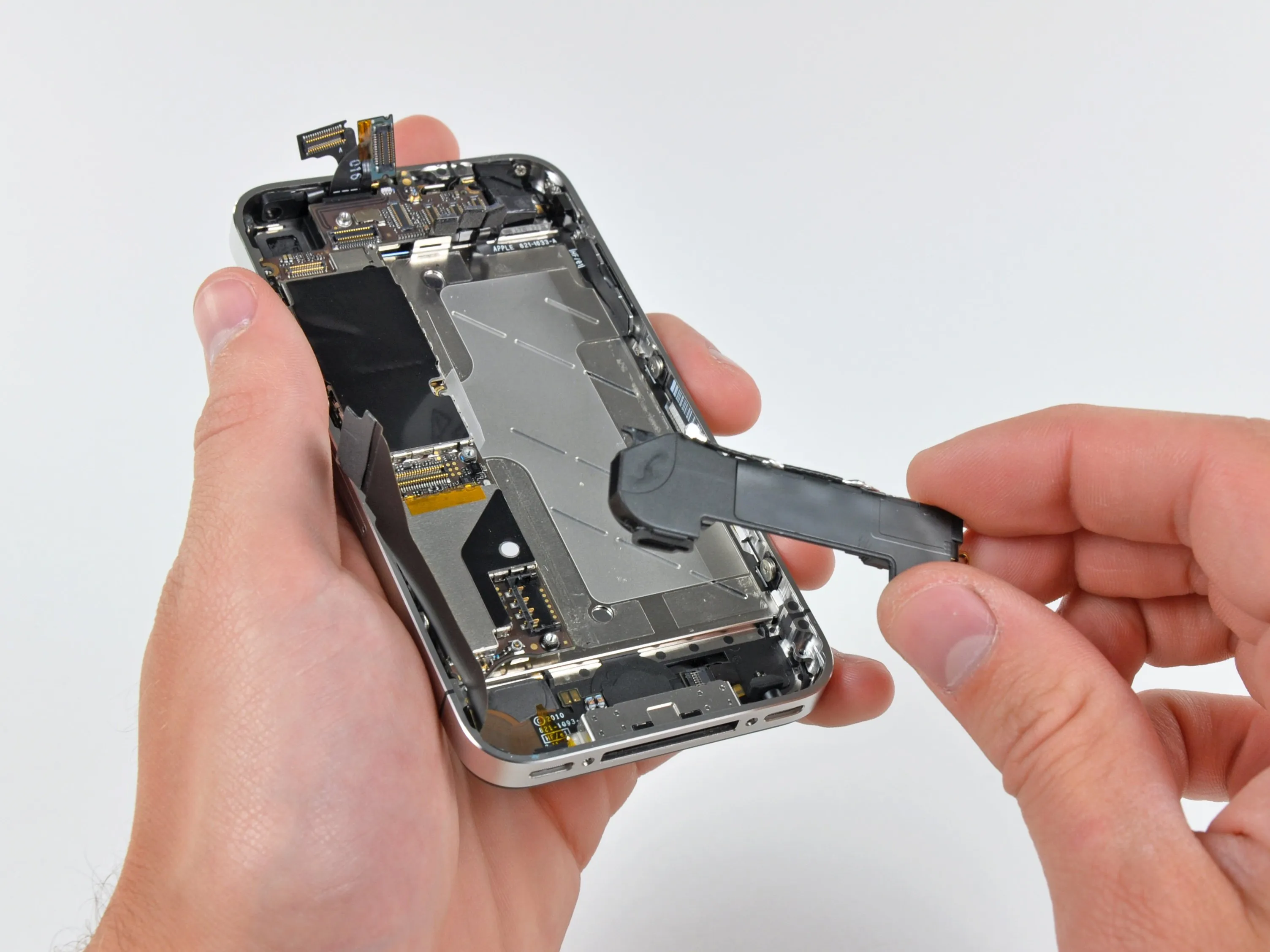

Шаг 12
Извлеките нижний корпус антенны/динамика из нижней части телефона.
Улучшенная аудиокамера помогает прояснить звуки, исходящие из iPhone, включая звонки через громкую связь, а также музыку, воспроизводимую через динамик внутри корпуса.
Пока что Apple не усложнила разборку iPhone 4: никаких пятиконечных бит Torx или хрупких зажимов не видно.

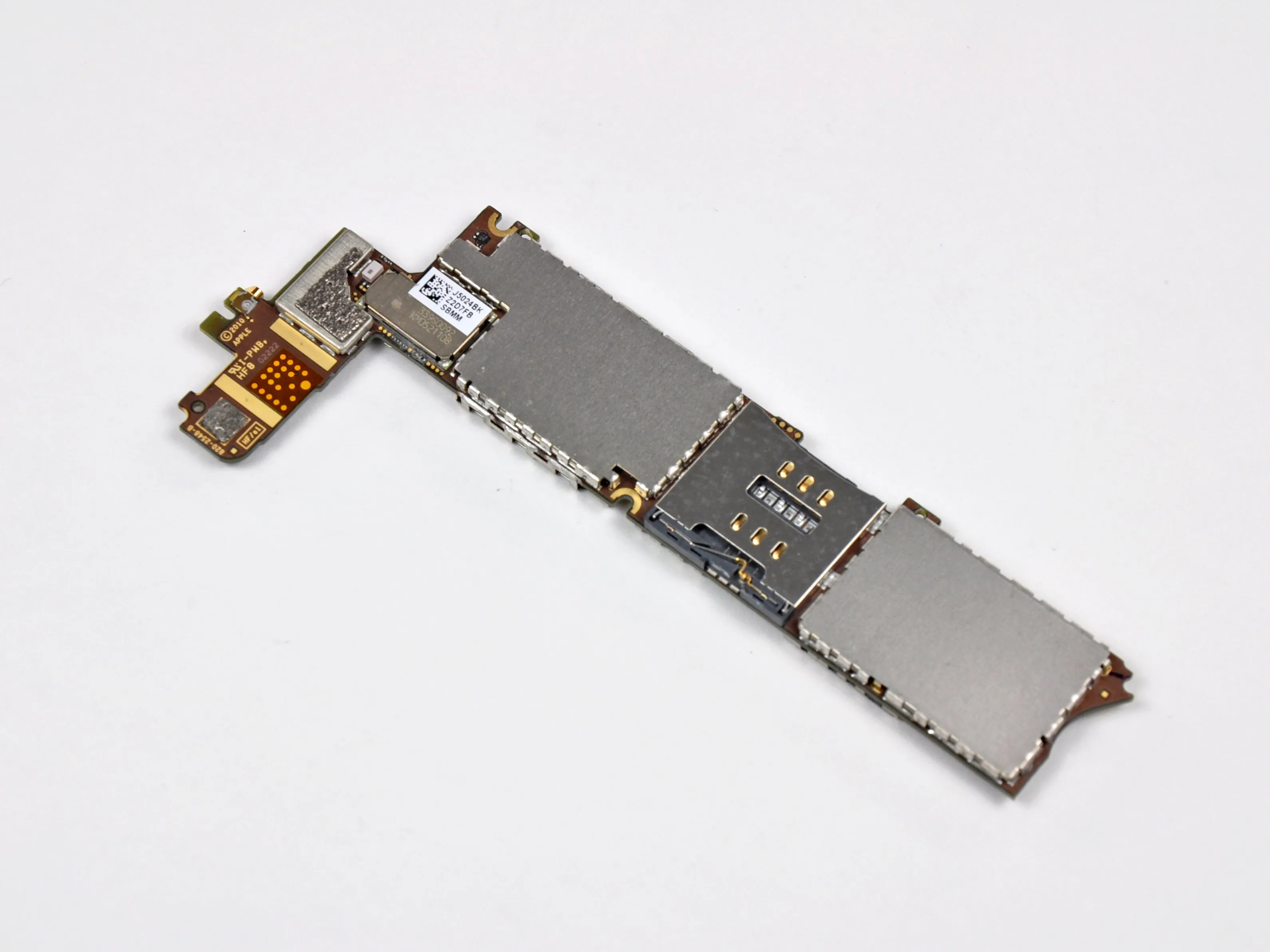

Шаг 13

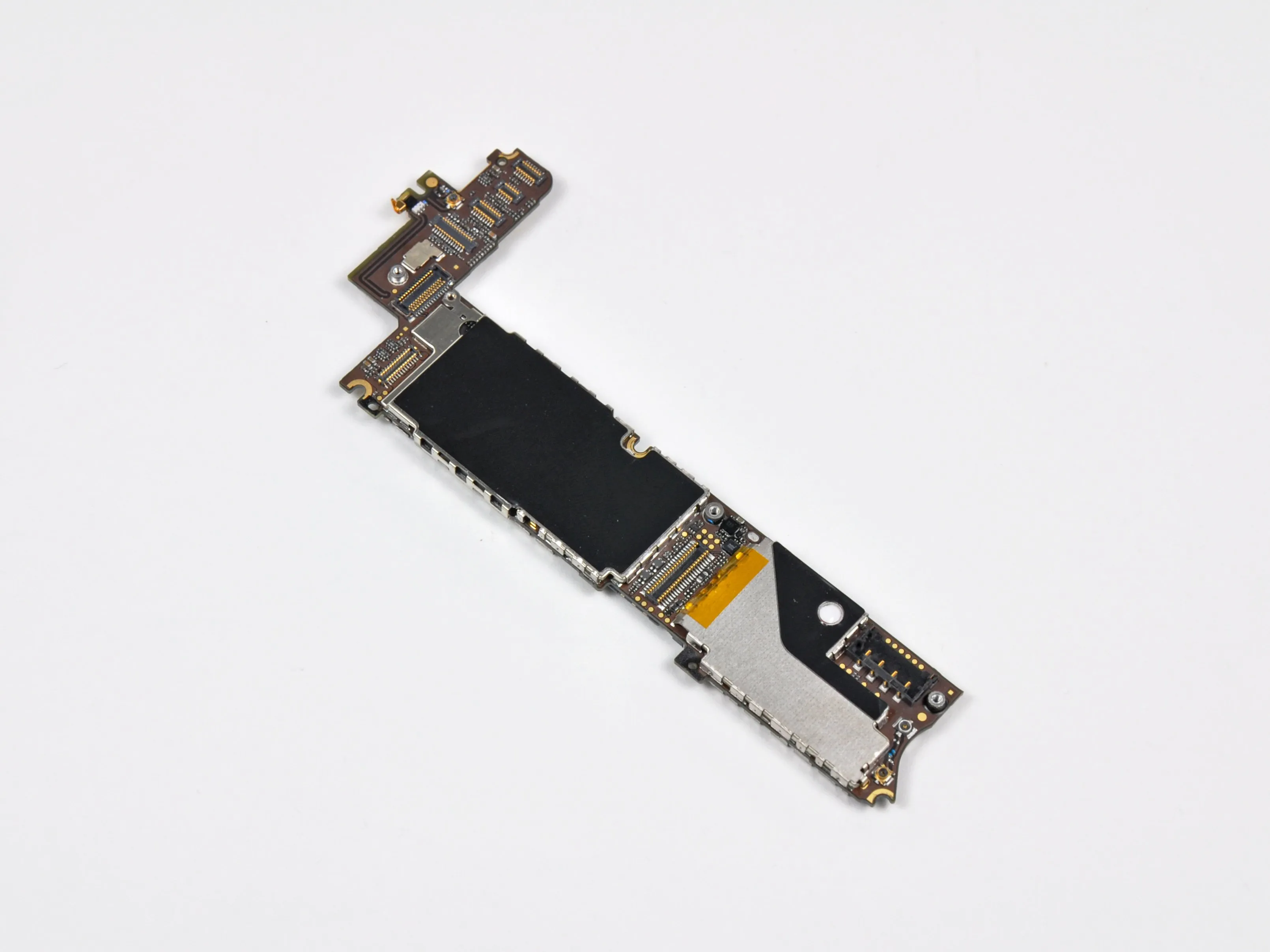

Извлечение логической платы.
Необычная форма и небольшой размер логической платы показывают, насколько дорого стоит недвижимость внутри этого мощного телефона.
Комментарии к шагу
Вы забыли упомянуть 1 винт, который находится под белой вкладкой, который необходимо удалить перед снятием логической платы
Перед извлечением логической платы снимите лоток для сим-карт. Кроме того, если вы следуете этому руководству, два винта удерживают материнскую плату, один из которых является винтом-стойкой, а другой - обычным винтом в середине логической платы.
Здравствуйте, где я могу найти логическую плату для iphone 4 gsm
я люблю чинить айфоны.
не дает никаких инструкций по удалению логической платы
Привет! Это разборка, предназначенная для развлекательных целей, и не должна использоваться в качестве руководства! Проверьте страницу устройства iPhone 4, чтобы найти полный набор руководств, включая пошаговое руководство по замене логической платы.

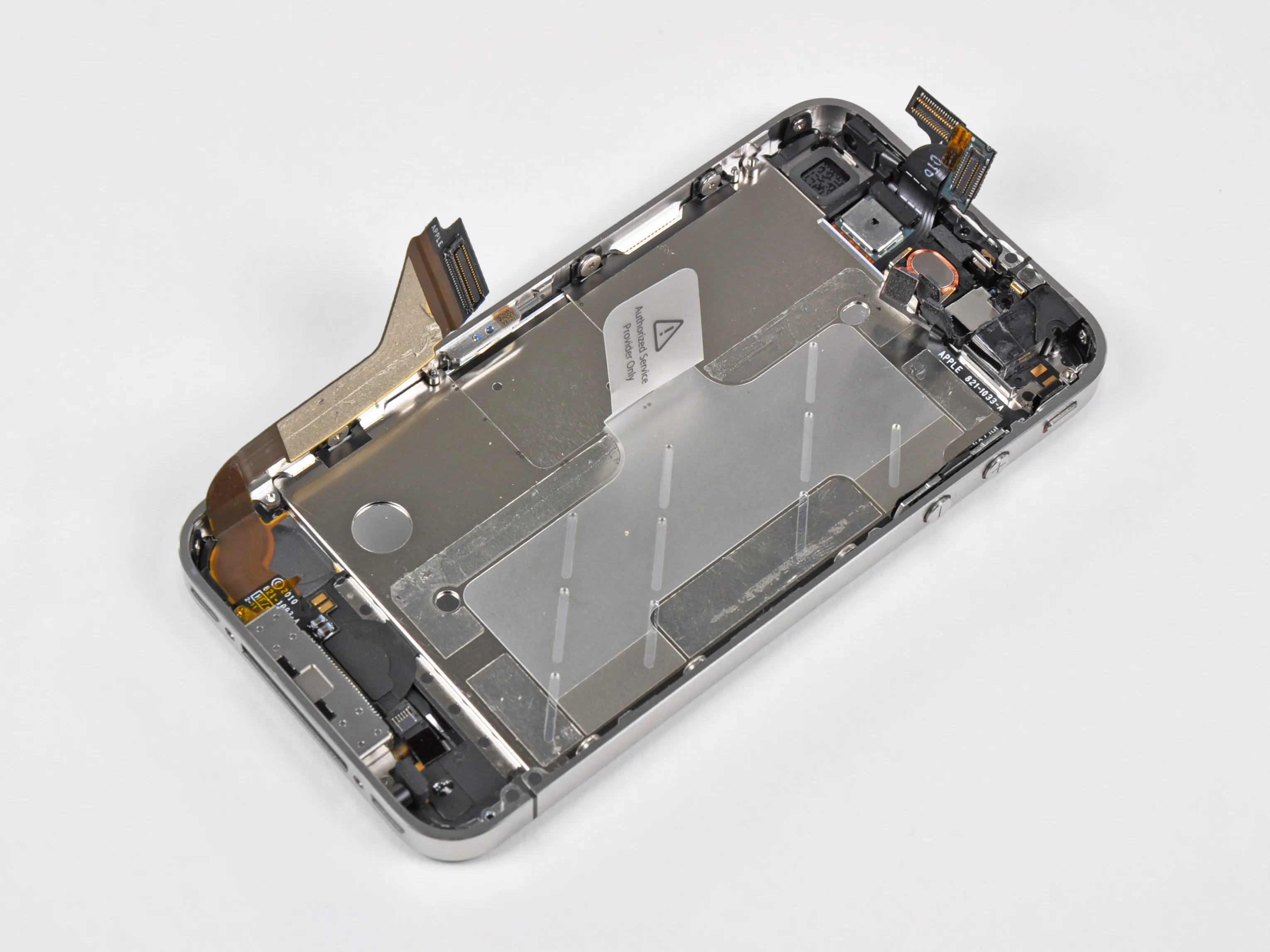

Шаг 14
Apple интегрировала UMTSGSM, GPS, Wi-Fi и Bluetooth антенны во внутреннюю рамку из нержавеющей стали.
Двойное назначение внутренней рамки/антенны из нержавеющей стали решает, возможно, два самых больших недостатка предыдущих версий iPhone: постоянные обрывы звонков и отсутствие приема.
Apple сделала еще один шаг вперед и настроила телефон на использование того диапазона сети, который менее перегружен или имеет наименьшие помехи для наилучшего качества сигнала, независимо от фактического уровня сигнала. Судя по первым сообщениям, эта функция, хотя и имеет много ошибок на ранних стадиях, значительно повысит надежность работы телефона в хрупкой сети AT&T.
Комментарии к шагу
В сотовых сетях 3GPP решение о переходе с одной частоты на другую принимает сама сеть. Терминал может только сказать: 'Я хотел бы перейти на эту частоту или соседнюю ячейку'. Кроме того, маловероятно, что телефон измеряет перегруженность сети. Опять же, это параметр, который должна отслеживать сеть и перемещать терминалы (что также называется хэндовером) из соты в соту и с частоты на частоту.
В действительности производители сетевого оборудования AT&T, вероятно, улучшили свою работу с перегрузками.
Как известно каждому высокочастотному инженеру, прикосновение к открытой антенне приводит к ее значительной детонации. Я был удивлен, прочитав об открытой конструкции антенны, а затем и о первых проблемах с приемом, связанных с этой конструкцией.
да. НЕ! Провал

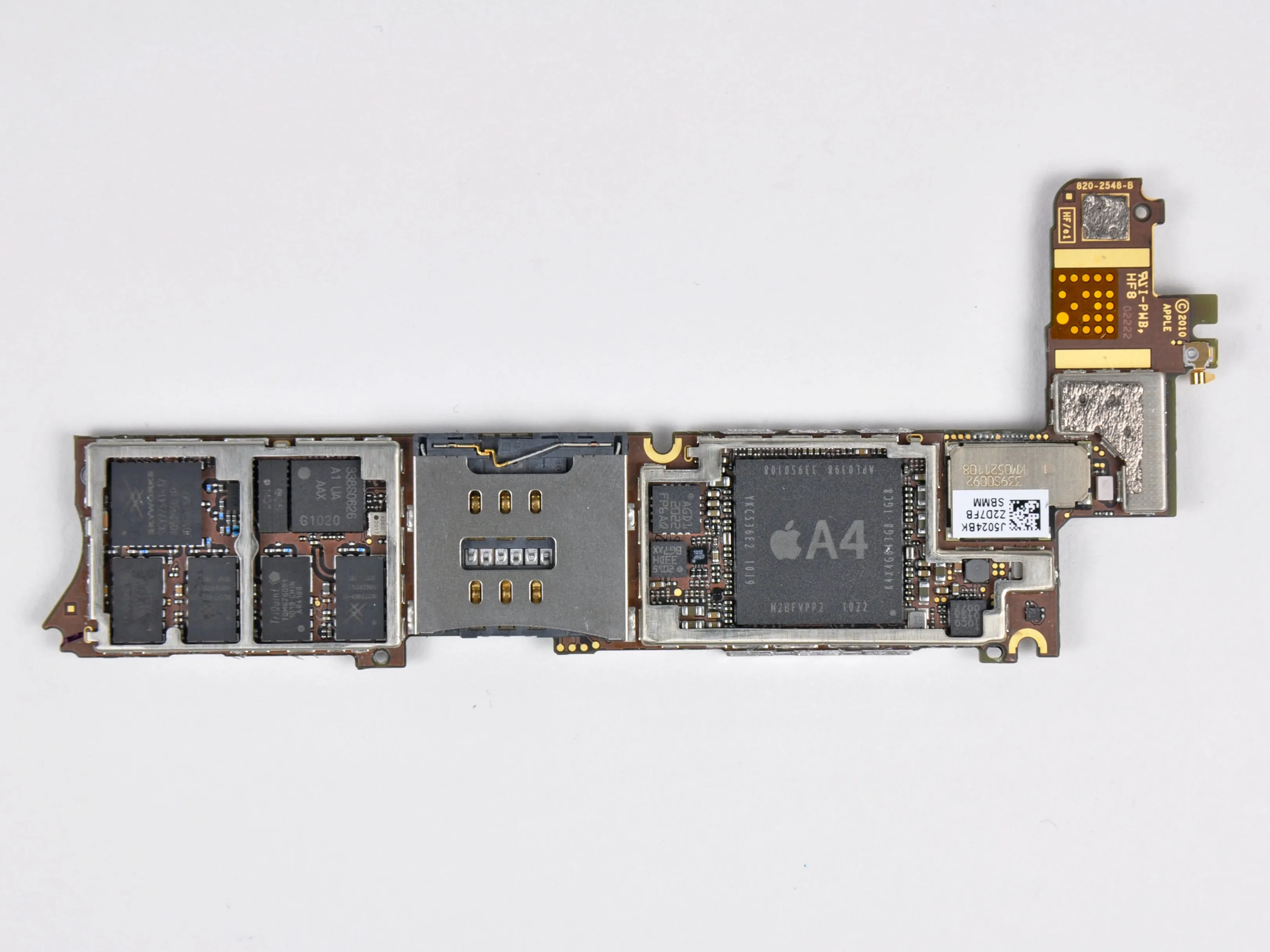

Шаг 15
Сняв электромагнитные экраны, мы можем взглянуть на то, что заставляет этого зверя реветь.
В глубине телефона скрывается процессор A4произведенный компанией Samsung, является центральным устройством, обеспечивающим iPhone 4 столь необходимой вычислительной мощностью.
Заменив процессор Samsung S5PC100 ARM A8 600 МГц, использовавшийся в 3GS, новый iPhone использует ядро ARM Cortex A8, как и его старший брат, iPad. iPad. Ядро A4 в iPad работает на частоте 1 ГГц.
Новый смартфон Samsung Wave S8500 использует то же ядро Cortex A8.!
Чуть левее корпуса A4 находится AGD1 - новый трехосевой гироскоп, который, как мы полагаем, разработан и производится компанией ST Micro для Apple. Маркировка упаковки этого устройства не похожа на имеющуюся в настоящее время коммерческую деталь, L3G4200D. Коммерческая версия этого гироскопа еще не выпущена - Apple получила право первой на него.
Комментарии к шагу
Это новая версия процессора Apple A4, с PN 339S0108 (оригинальный A4 был 339S0084) и 512 Мб Mobile DRAM от Samsung (2xK4X4G643GB).
L3G4200D, похоже, действительно доступен: https://www.st.com/stonline/products/fami...
Какова роль этого предмета? - https://prntscr.com/fnrxqj
Шаг 16

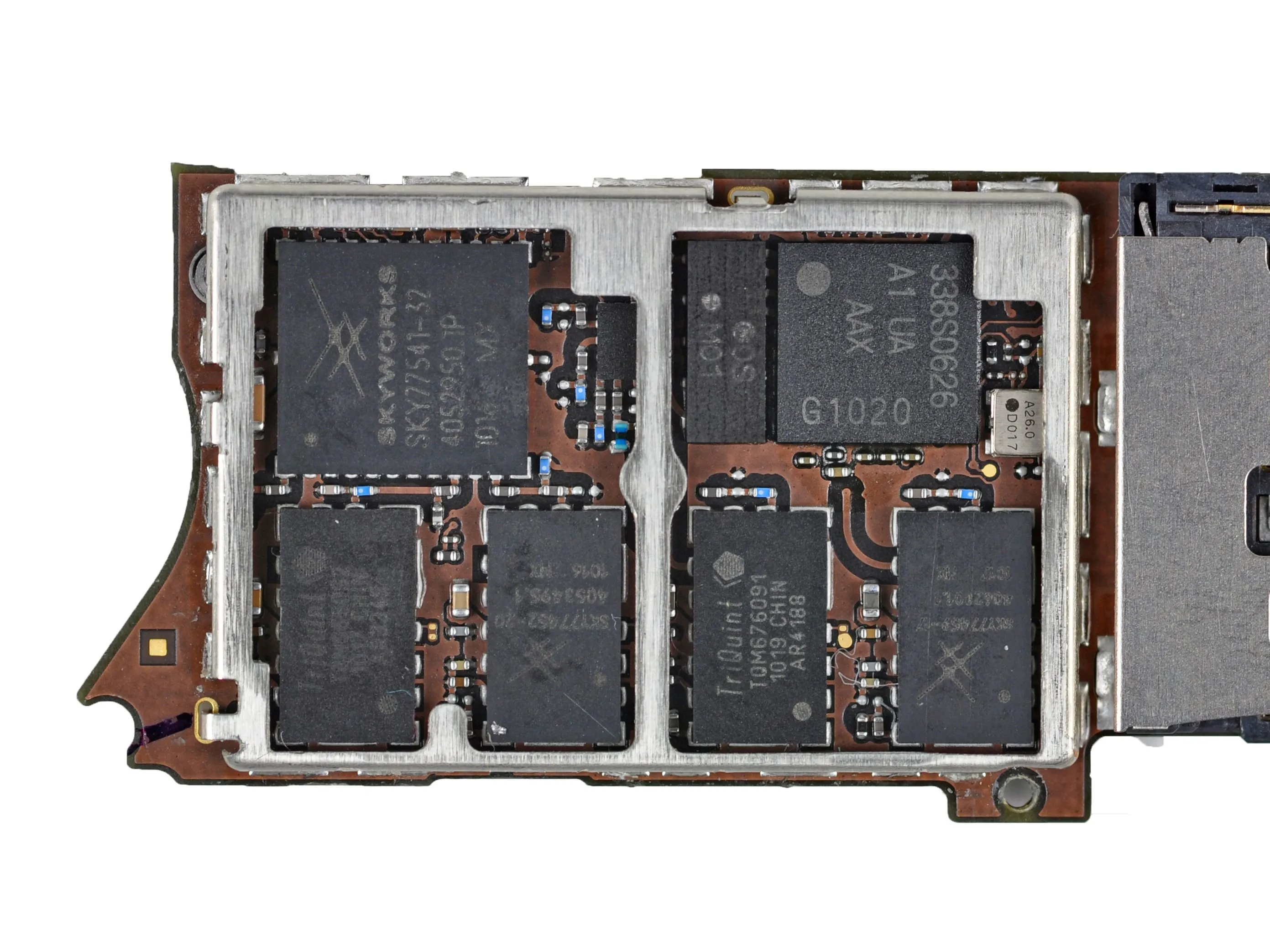

На верхней части логической платы:
Skyworks SKY77542 Tx-Rx iPAC™ FEM для двухдиапазонного GSM/GPRS: диапазоны 880-915 МГц и 1710-1785 МГц.
Модуль передней панели Skyworks SKY77541 GSM/GRPS
3-осевой акселерометр STMicro STM33DH
TriQuint TQM676091
338S0626
Комментарии к шагу
Так что же происходит с CDMA-чипами Triquint?
Простите, но что именно чипы CDMA PA делают внутри iPhone?
После проведения некоторых исследований выяснилось, что информация, указанная в шаге 16, взята непосредственно из разбора Sprint EVO 4G с сайта ChipWorksпо какой-то причине. Это не тот же список, что и на сайте Делаете.ру разбор Sprint EVO 4G.
Кроме того, чип Triquint, показанный на изображении, не соответствует номеру, указанному в соответствующем текстовом столбце. Они отмечают, что это текущая работа, так что мы должны дать им некоторую свободу действий, но публиковать ошибочную информацию - это уже перебор, даже если это всего лишь условное обозначение.
Это было бы просто божественно. Но это определенно ошибка.
Информация о CDMA была неверно скопирована из другого отчета. Мои извинения; она была удалена.
У вас есть детали CDMA, перечисленные в шаге 16. Раньше было в 17, теперь в 16. Я вижу...
Шаг 16
Модуль CDMA PA-дуплексера Triquint TQM613029.
Модуль передней панели Avago FEM7758
Triquint TQM13029 CDMA PA
Atmel M88PA MCU с eFlash
Процессор HDMI Silicon Image P1U0941
Samsung KBY00U00VM NAND Flash
Это точно НЕПРАВИЛЬНО?
Судя по фотографиям, да, похоже, что этот список неверен. Один из чипов TriQuint точно похож на TQM676091, которого, похоже, не существует, но TQM676021 существует и является чипом HSUPA.
Эта информация была ошибочно скопирована из другого отчета. Приношу свои извинения; она была удалена.
Другая фотография? Где логотип A4?
Неважно, только освещение.....FAIL
338S0626, похоже, является чипом базовой полосы сотовой связи Infineon.
Я вижу 452, а не 542 на чипе skyworks. Есть еще один чип skyworks, номер которого я не могу разобрать. Ребята, вы можете прояснить ситуацию?
Пожалуйста? Это неверная информация.
Шаг 17

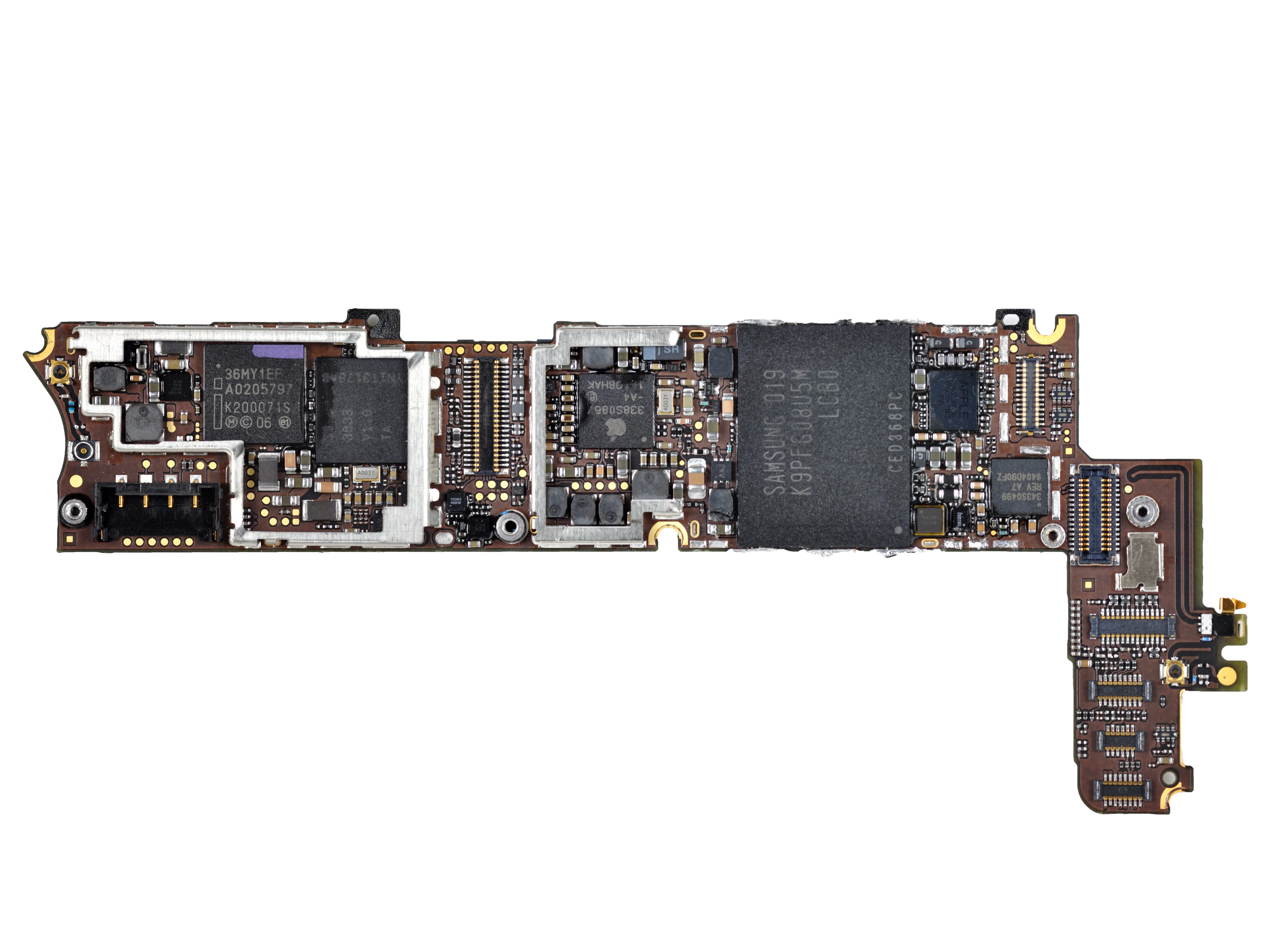

На задней панели:
Флеш-память Samsung K9PFG08
Аудиокодек Cirrus Logic 338S0589 (фирменный Apple). Это та же деталь, что и в iPad.
AKM8975 - новейший магнитный датчик, который обещает улучшить производительность по сравнению с предыдущим поколением.
Контроллер сенсорного экрана Texas Instruments 343S0499
36MY1EE NOR и мобильная DDR
Комментарии к шагу
Re: AKM8975. PN на самом деле AK8975/B - 3-осевой электронный компас, Si-монолитный 3-осевой геомагнитный датчик LSI
А что насчет части 338S0867?
ИС управления питанием?
Шаг 18
Wi-Fi, Bluetooth и GPS предоставлены компанией Broadcom и расположены под экранами EMI на лицевой стороне платы.

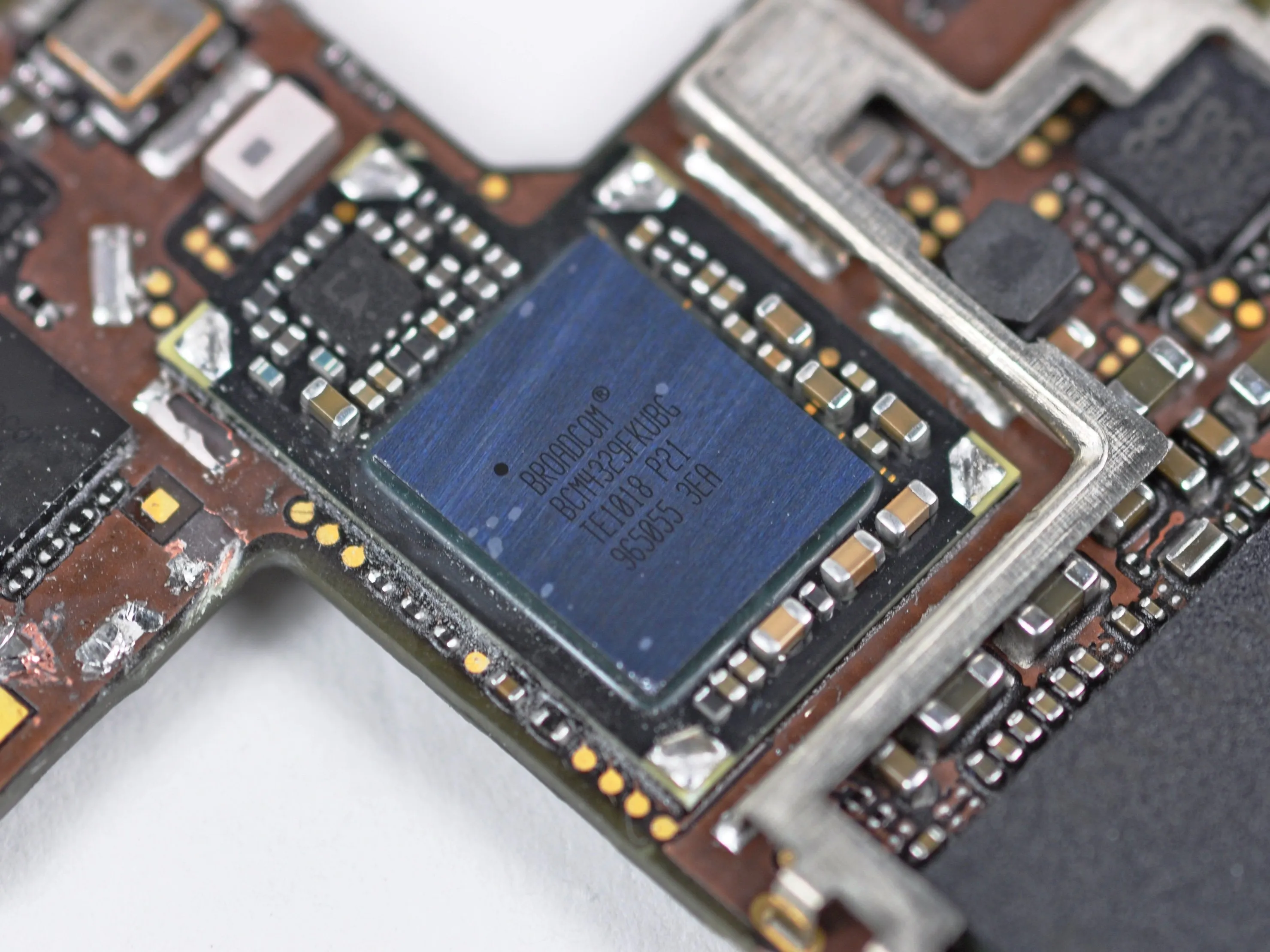

Broadcom BCM4329FKUBG 802.11n с Bluetooth 2.1 + EDR и FM-приемником.

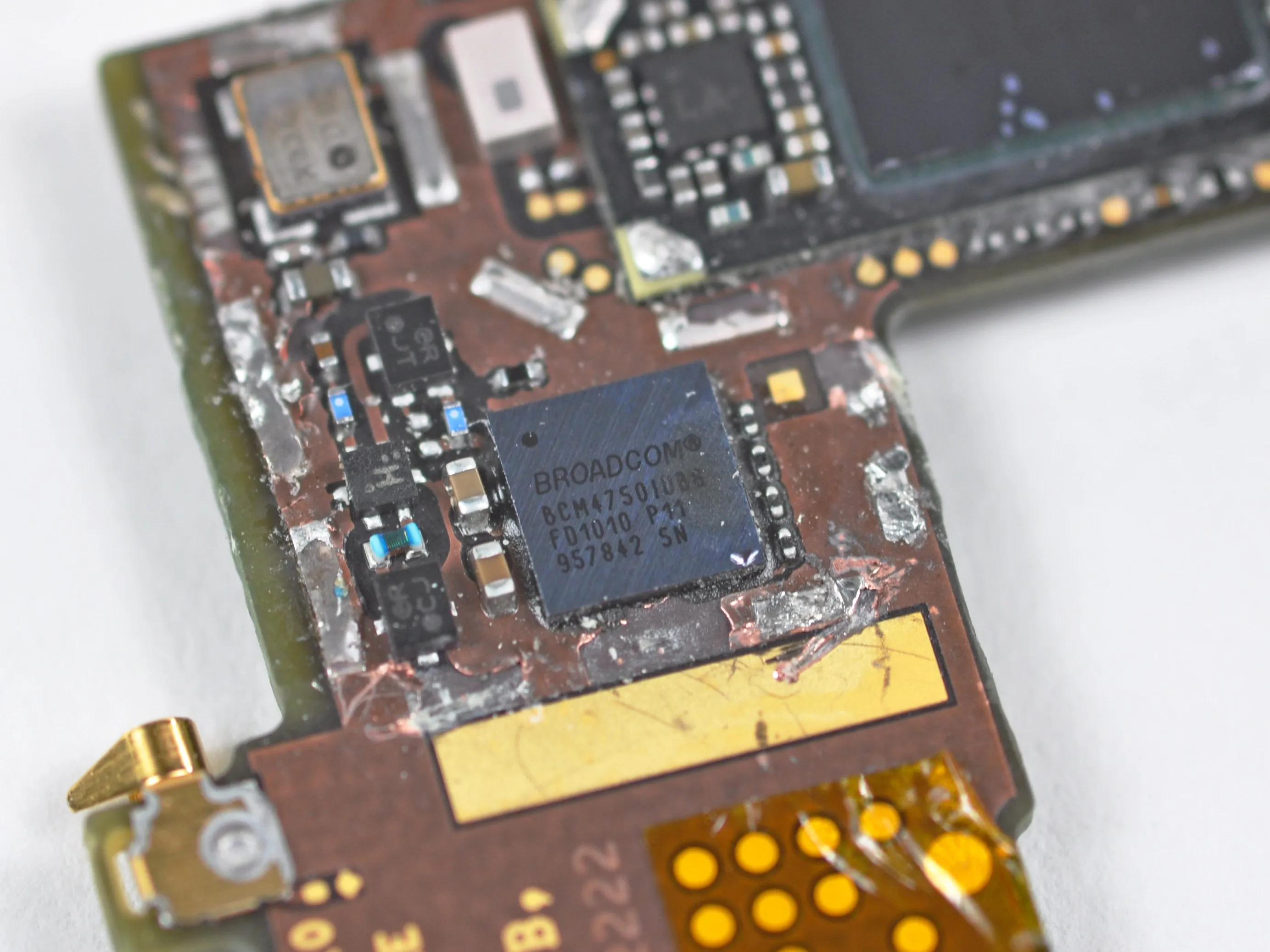

Одночиповый GPS-приемник Broadcom BCM4750IUB8.
Комментарии к шагу
На сайте Broadcom говорится, что 'Broadcom BCM4329FKUBG' - это FM TX и RX, а не только RX.
Если посмотреть на сайт Broadcom об этой части, то окажется, что это утилитарный чип, который они выпустили для замены старых частей (вероятно, тех, что были в предыдущих iPhone и т.д.) Чип поддерживает 2,4 и 5 ГГц для полного wifi a/b/g/n и включает передачу и прием FM. Стив Джобс сказал на презентации, что iPhone 4 поддерживает Wi-Fi n только на частоте 2,4 ГГц, так что FM-передача не будет единственной вещью, доступной на чипе, который не используется.
Однако главной особенностью, на которую, вероятно, обращала внимание Apple, было увеличенное время автономной работы и уменьшенный 65-нм техпроцесс. Похоже, что чип отвечает инженерным требованиям Apple, и если не использовать некоторые функции, то можно снизить потребление энергии.
Я не думаю, что мы увидим FM Tx от этого нового устройства, как я не думаю, что мы увидим 5ghz wifi n (или wifi a). Если бы у них было готовое приложение для этой технологии, Стив бы показал его, но поскольку они его не показали, я не думаю, что оно будет активировано позже. Однако если они найдут 'убедительную' причину для активации, мы должны увидеть ее в следующем году, и аппаратное обеспечение *может* ее поддерживать.
С уважением,
Александр
Это означает, что, возможно, мы увидим FM-радио даже только в режиме RX? Хотелось бы, чтобы это можно было сделать с помощью обновления программного обеспечения, и тогда телефон был бы для меня полноценным.
Спасибо за ответ. Ответили на многие мои вопросы.
С уважением,
Димитрис
Почему вы, ребята, так старательно удаляете экраны ЭМИ?
Экраны EMI были припаяны к логической плате. Их очень трудно снять, не создав беспорядка.
Можно ли удалить чип GPS и сохранить работоспособность телефона?
Шаг 19

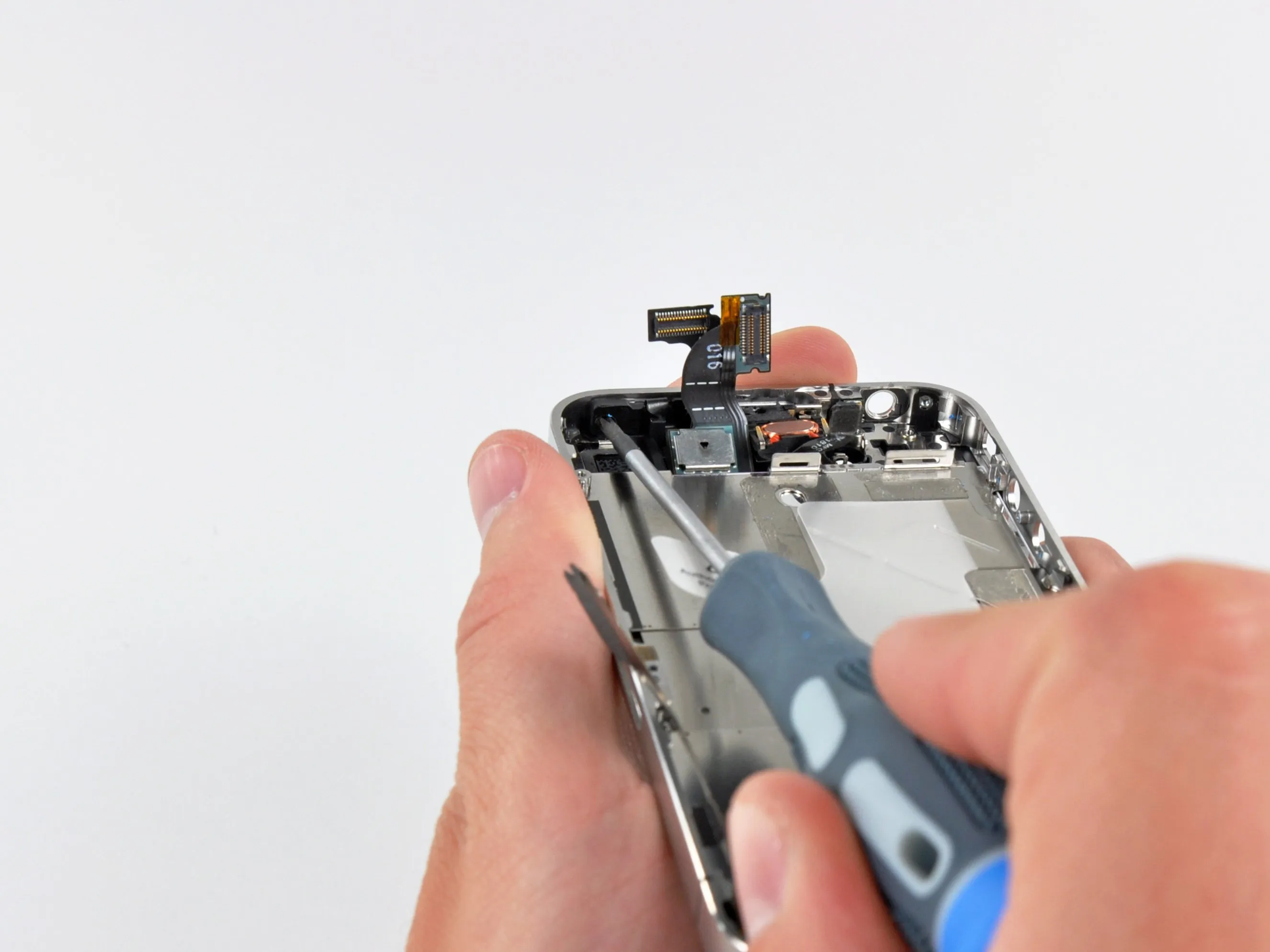

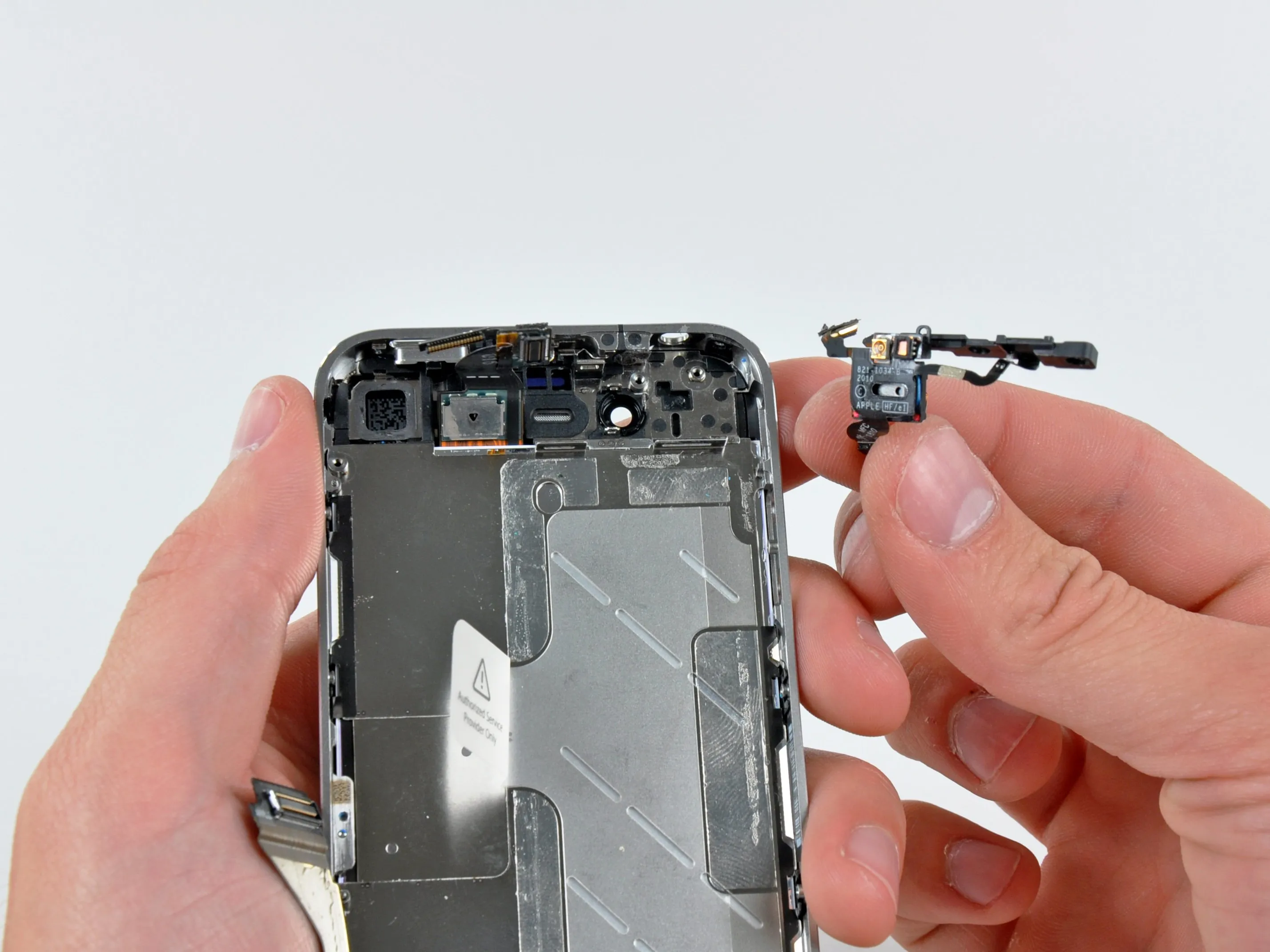

Далее находится второй микрофон, который используется для отсечения окружающего шума и улучшения качества звука при разговоре по телефону.
Также вы можете увидеть датчик освещенности и датчик приближения, которые расположены прямо над наушником.
Шаг 20

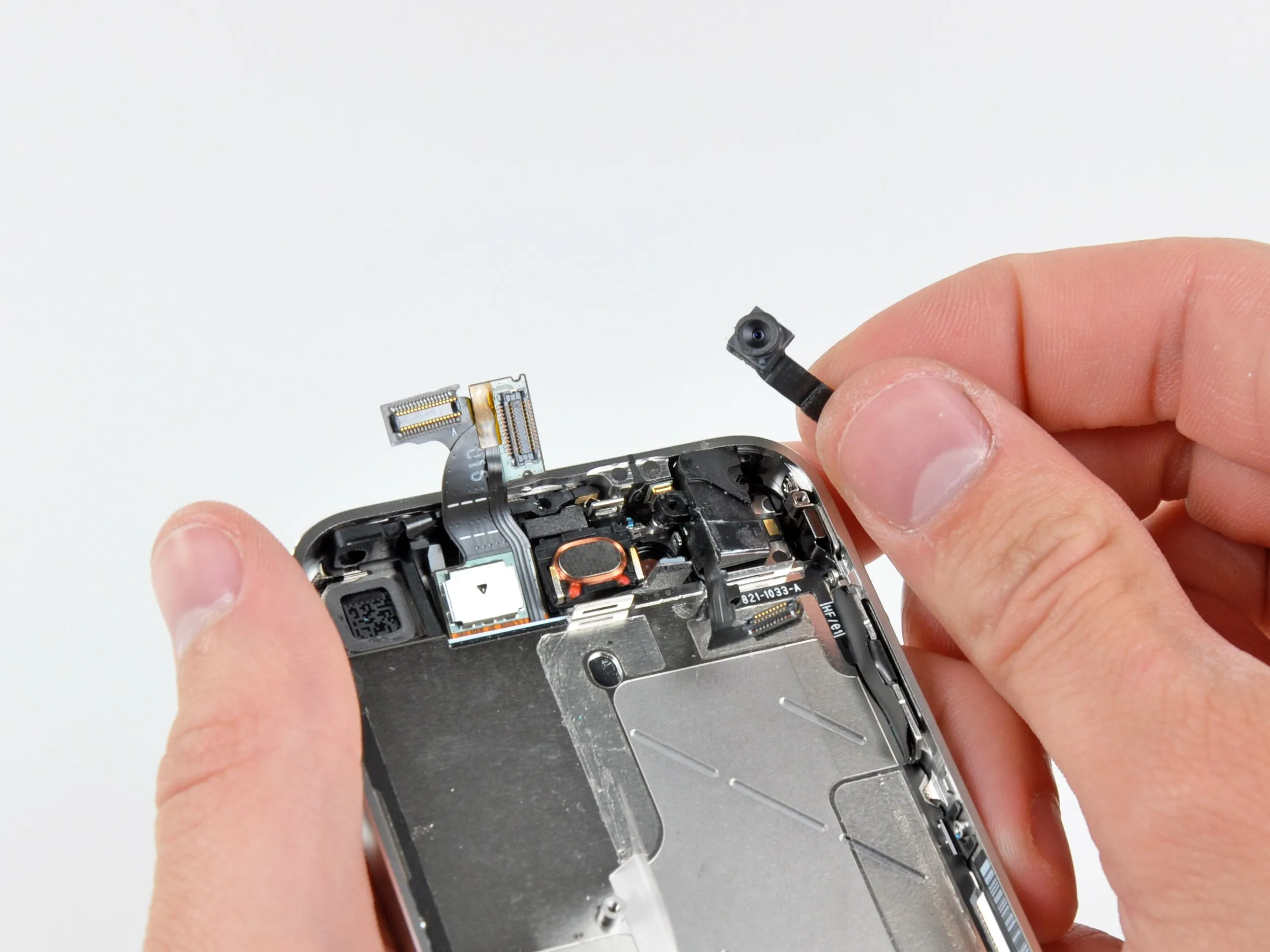

Фронтальная VGA-камера.
В то время как 5-мегапиксельная камера на задней панели iPhone 4 идеально подходит для записи видео, меньшая камера на передней панели оптимизирует использование FaceTime от Apple для мобильных видеозвонков.
Комментарии к шагу
Овальная медная штука в центре похожа на низкочастотную антенну индукторного типа. У нее два пружинных вывода, которые соприкасаются с задней стороной печатной платы. Может ли это использоваться для связи ближнего поля/RFID?
О, подождите, не может быть... это выглядит как настоящий динамик :-) ложная тревога!
Шаг 21

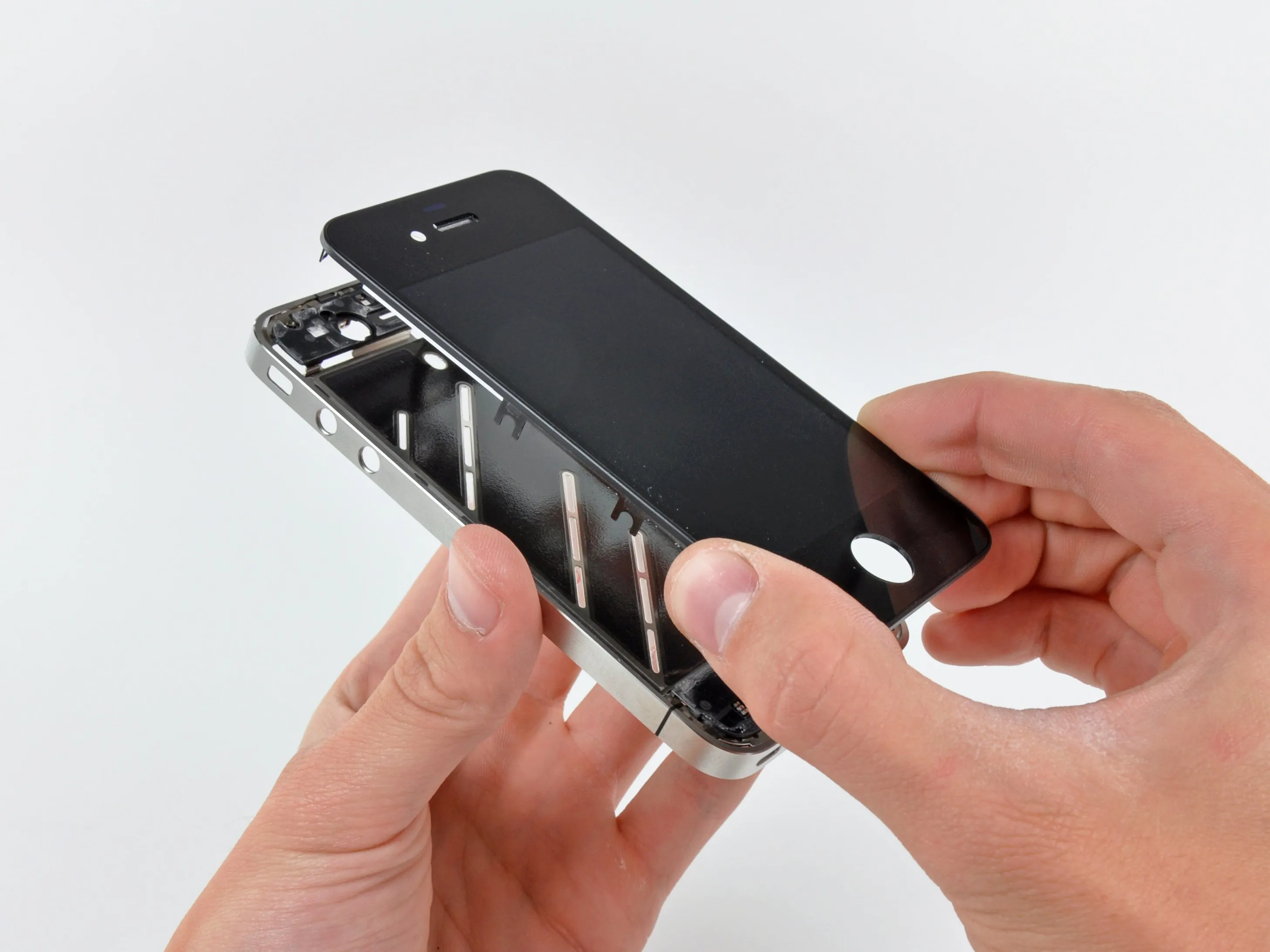

Передняя панель снимается без особых проблем.
Оставшийся после этого корпус из нержавеющей стали - просто чудо инженерной мысли.
Шаг 22

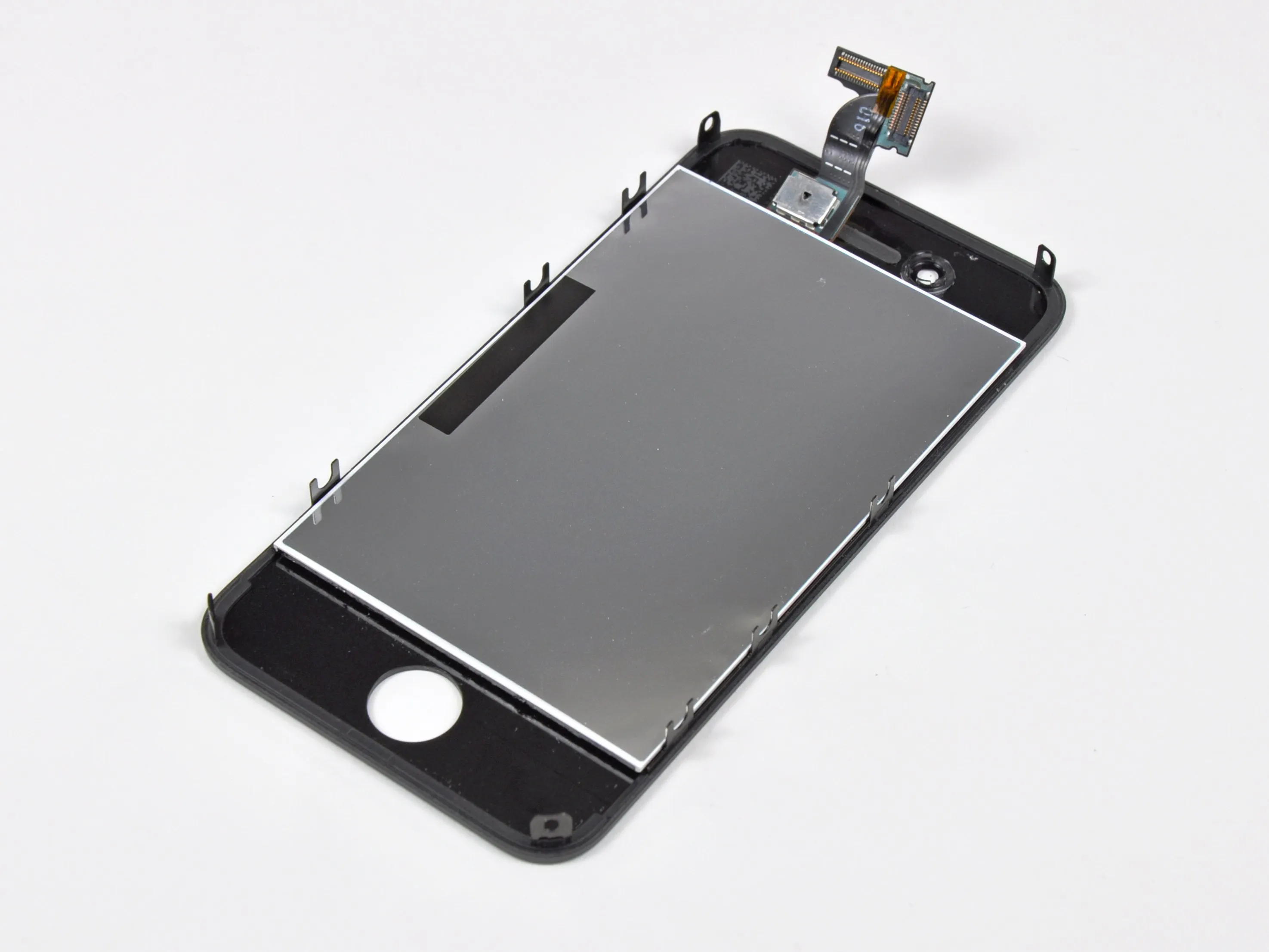

Сообщается, что передняя стеклянная панель iPhone изготовлена из Corning Gorilla Glass - химически упрочненного щелочно-алюмосиликатного тонколистового стекла, которое, как утверждается, в 20 раз жестче и в 30 раз тверже пластика.
Стекло Gorilla Glass имеет множество преимуществ в качестве передней панели iPhone 4, включая высокую износостойкость и повышенную прочность благодаря ионообменному химическому процессу упрочнения.

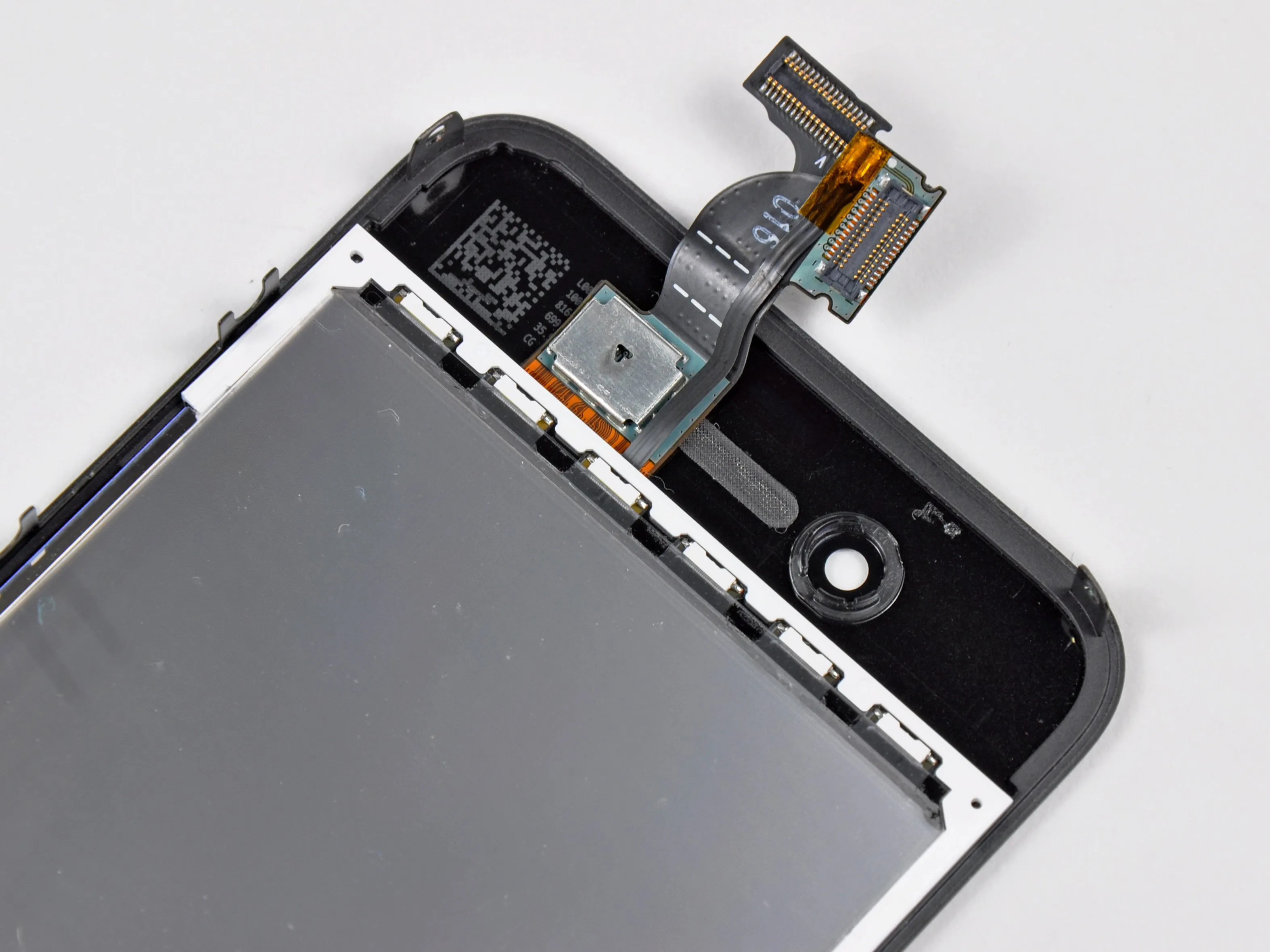

Светодиодная подсветка для ЖК-дисплея.
К сожалению, ЖК-панель очень надежно приклеена к стеклу и дигитайзеру, а толщина всей сборки составляет 3,05 мм. Похоже, что если вы разобьете стекло, вам придется заменить стекло, дигитайзер и ЖК-дисплей iPhone 4 как единый узел.
Комментарии к шагу
Я не знаю, почему мой комментарий исчез, в любом случае, вы можете сказать что-нибудь об этом стекле, это то же самое, что использовалось на 3g(s) или лучше?
Переднее стекло - Gorilla, а что насчет заднего? Я не могу представить, что оно может отличаться, но я не видел, чтобы это упоминалось.
Неужели нельзя отделить дигитайзер от ЖК-дисплея и подсветку от стекла?
Откуда вы знаете, что это Gorilla Glass, если Corning не публикует информацию о том, какие устройства оснащены их стеклом? Кроме того, в информации о продукте для iPhone 4 указано, что это алюмосиликатное стекло, но не сказано, что оно щелочно-алюмосиликатное. Как известно, существует множество применений алюмосиликатного стекла, кроме щелочного, в том числе бор-алюмосиликатное стекло.
Клееный дисплей/дигитайзер предотвратит попадание пыли под стекло - проблема, которая мучает средние модели iPhone (у оригинального iPhone был клееный дисплей и никакой пыли!).
Я надеюсь, что ЖК-дисплей, приклеенный к стеклу, предотвратит попадание пыли на дисплей. Все, что я знаю, это то, что мой оригинальный дисплей iPhone все еще красив и свободен от пыли, но в моем 3GS пыль попала между стеклом и ЖК-дисплеем в течение недели.
Хм. Я пришел сюда, чтобы попытаться выяснить, что такое таинственное дополнительное окно, которое появляется на фотографиях белого iPhone 4, над гнездом для наушников 'приемника'. Я думаю, что это датчик освещенности, и я предположил, что он также был там на черной модели, но просто не видно из-за черного окружения.
https://www.engadget.com/2010/06/23/apple...
Я думаю, что могу увидеть его на своем телефоне, используя светодиодный фонарик, чтобы обеспечить много света, но я не уверен, и, кажется, его нет сзади на этих фотографиях.
Есть идеи?
Кажется, я читал, что это своего рода контактный датчик, который обнаруживает, когда телефон подносится к голове (чтобы отключить дисплей и предотвратить ложные нажатия на сенсорный экран).
Шаг 23

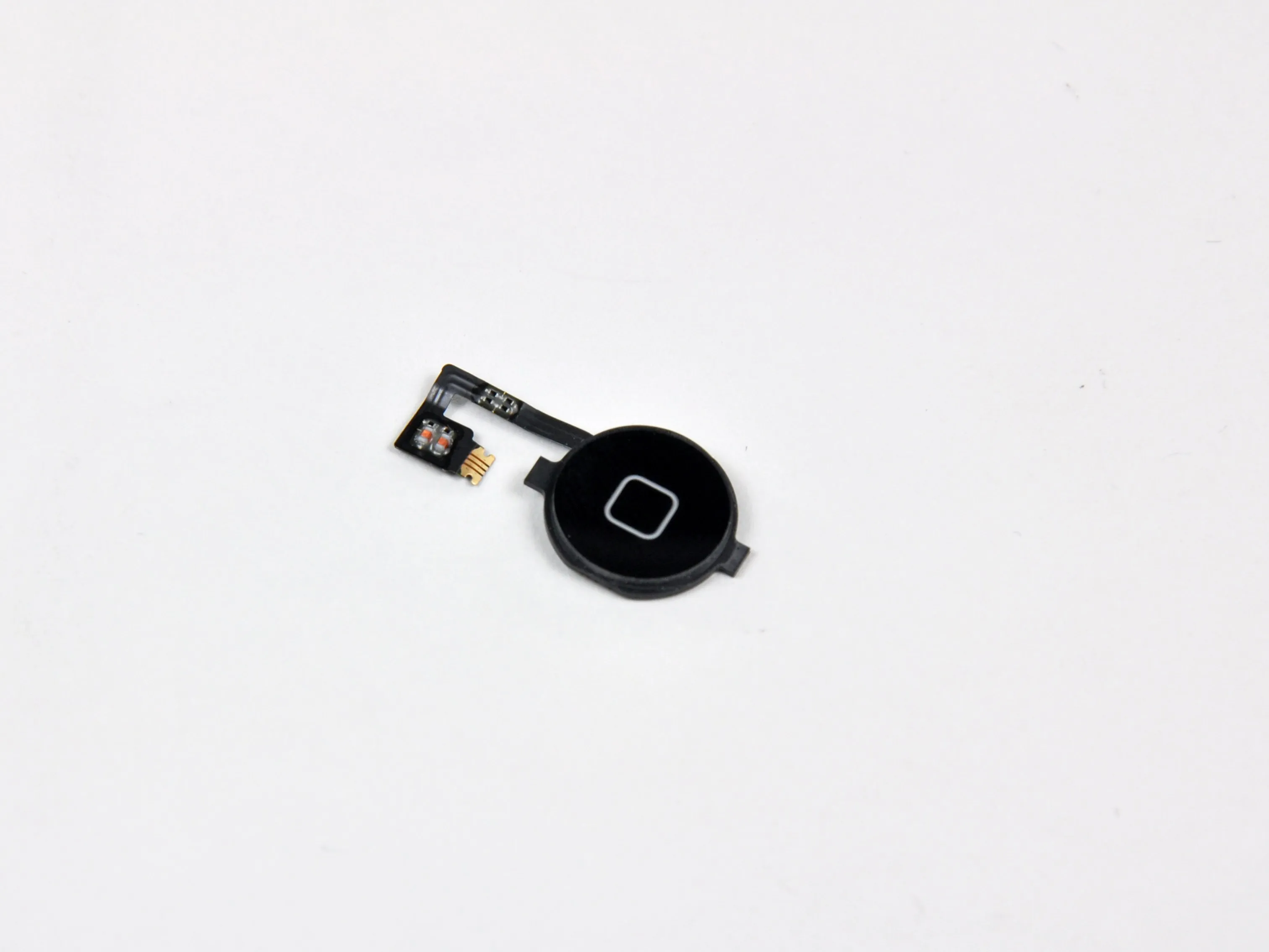

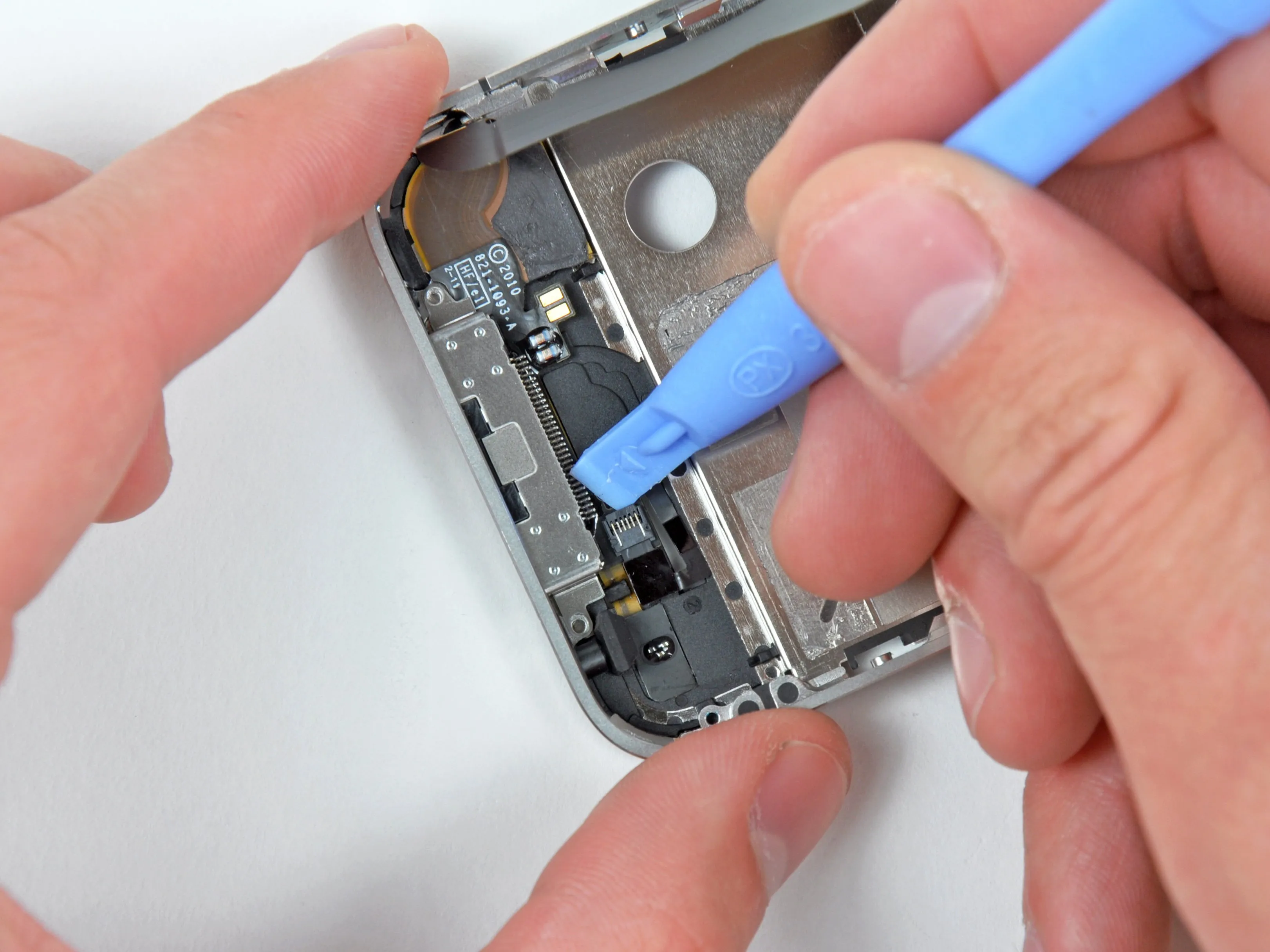

Удивительно, но электронный переключатель кнопки 'Домой' прикреплен непосредственно к самой кнопке 'Домой'.
Комментарии к шагу
'Удивительно, но электронный переключатель кнопки 'Домой' прикреплен непосредственно к самой кнопке 'Домой'.
Это позволит легко заменить кнопку 'Домой' в случае поломки, а не менять что-то на логической плате.
Будем надеяться, что кнопка home не износится из-за чрезмерного использования быстрого переключения приложений.
Реакция на ворс, блокирующий старый переключатель?
Почему кнопка Home имеет 4-контактный разъем? Это всего лишь один переключатель.
И что это за smd части 6 резисторов? И два диода? Можете ли вы сделать Shematic этих частей и значения smd частей thx
Шаг 24

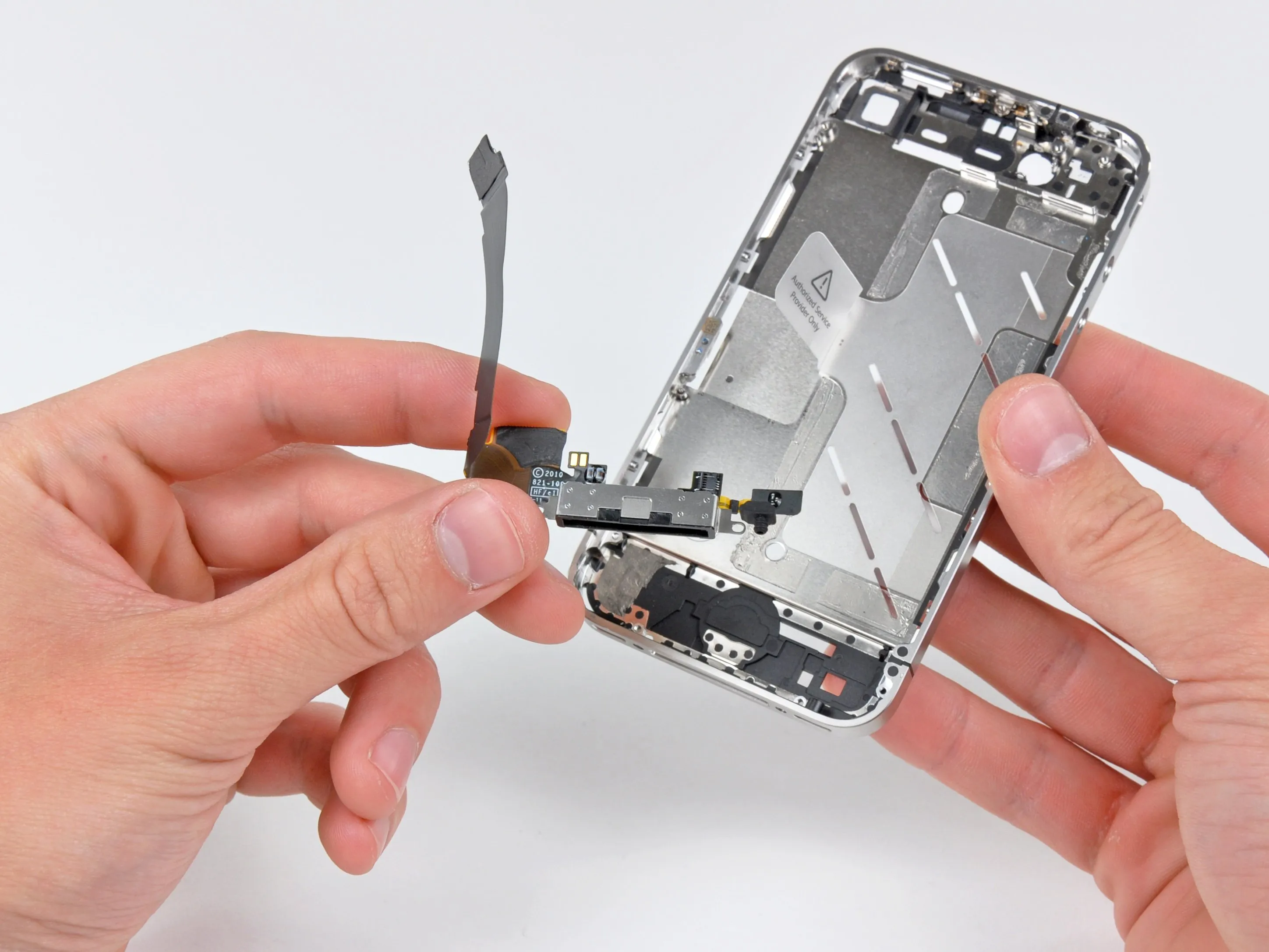

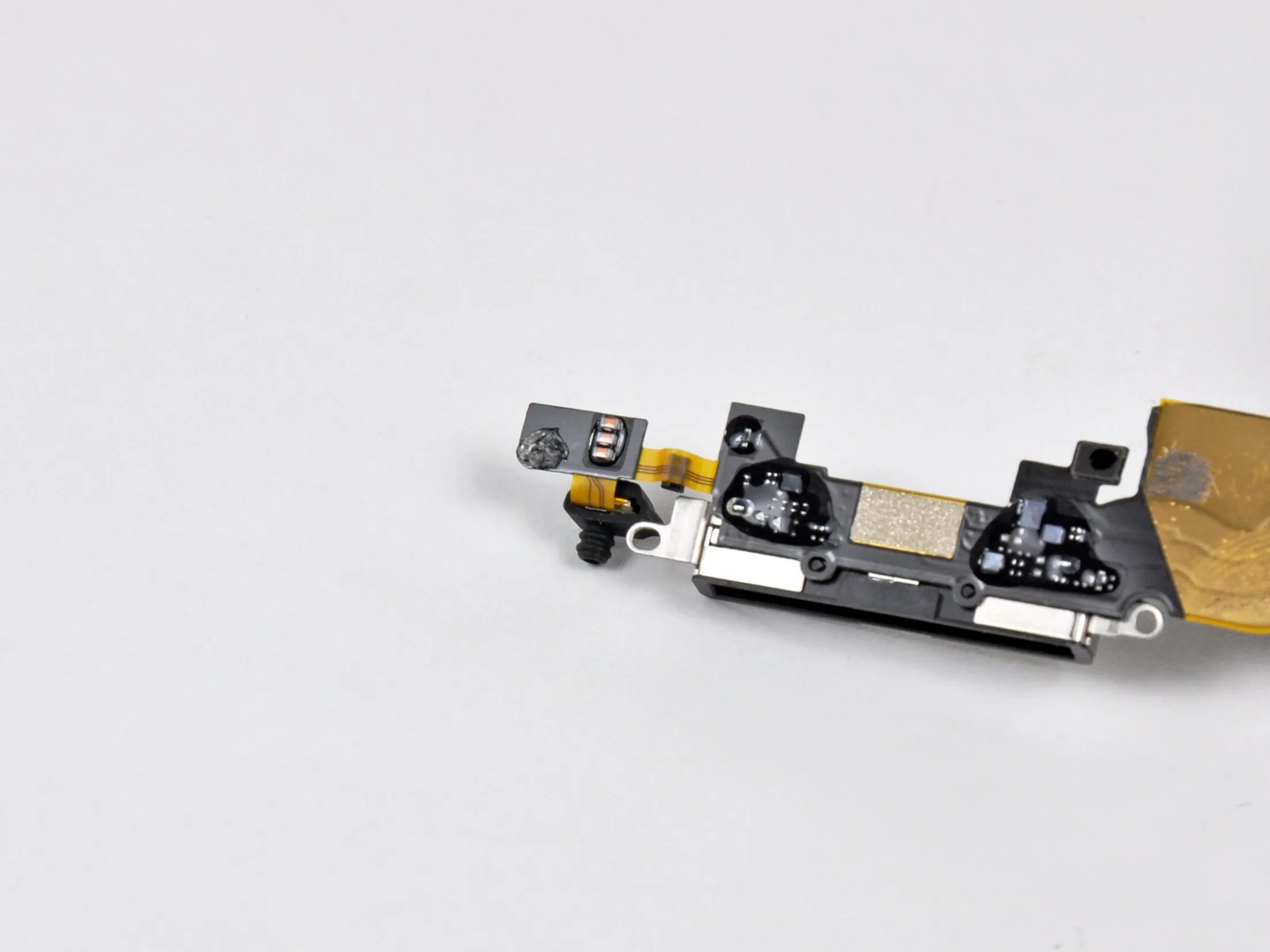

30-контактный док-коннектор находится там, где мы обычно ожидаем его увидеть: в нижней части iPhone.
Основной микрофон также находится в нижней части телефона.
Шаг 25

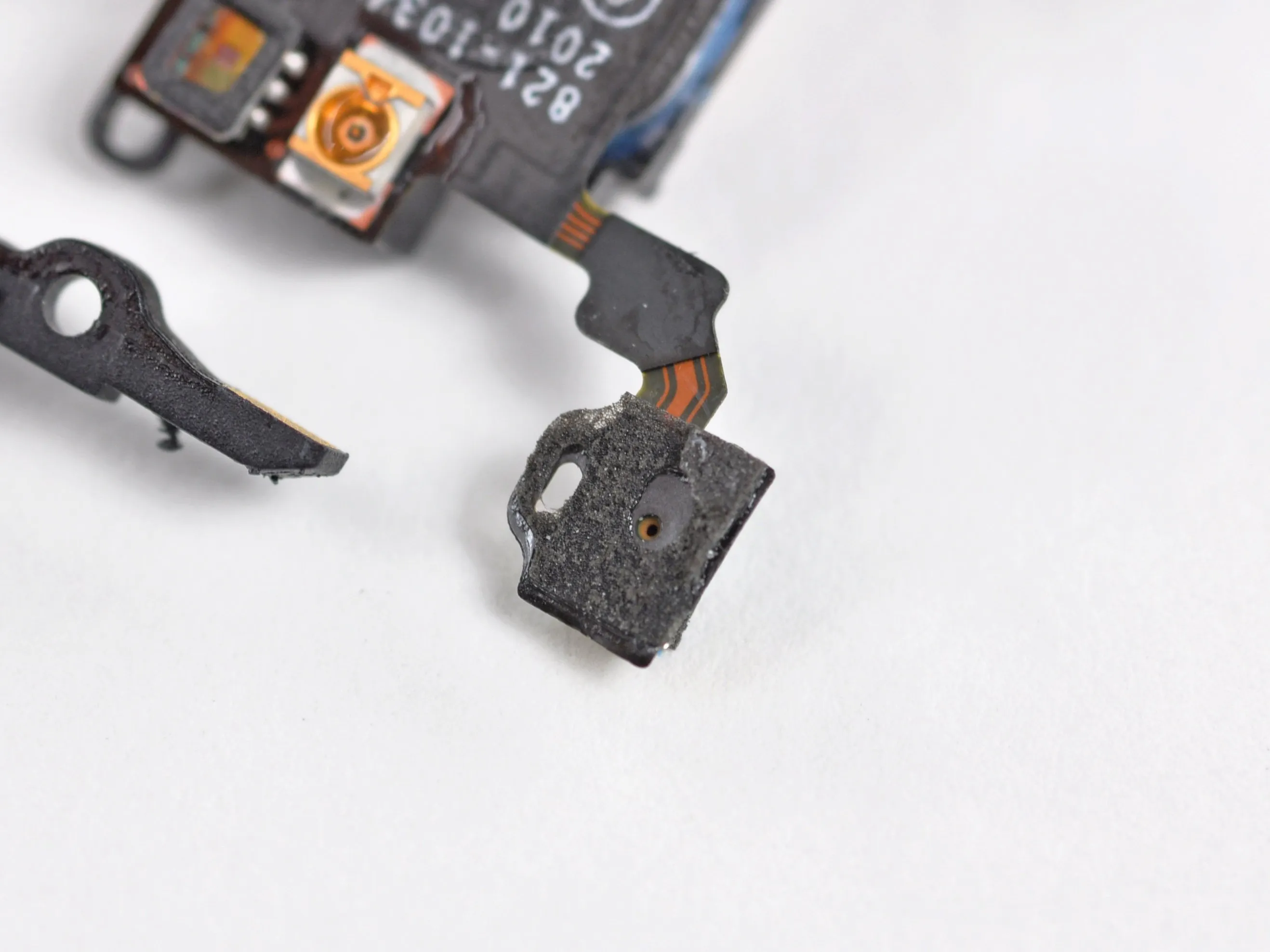

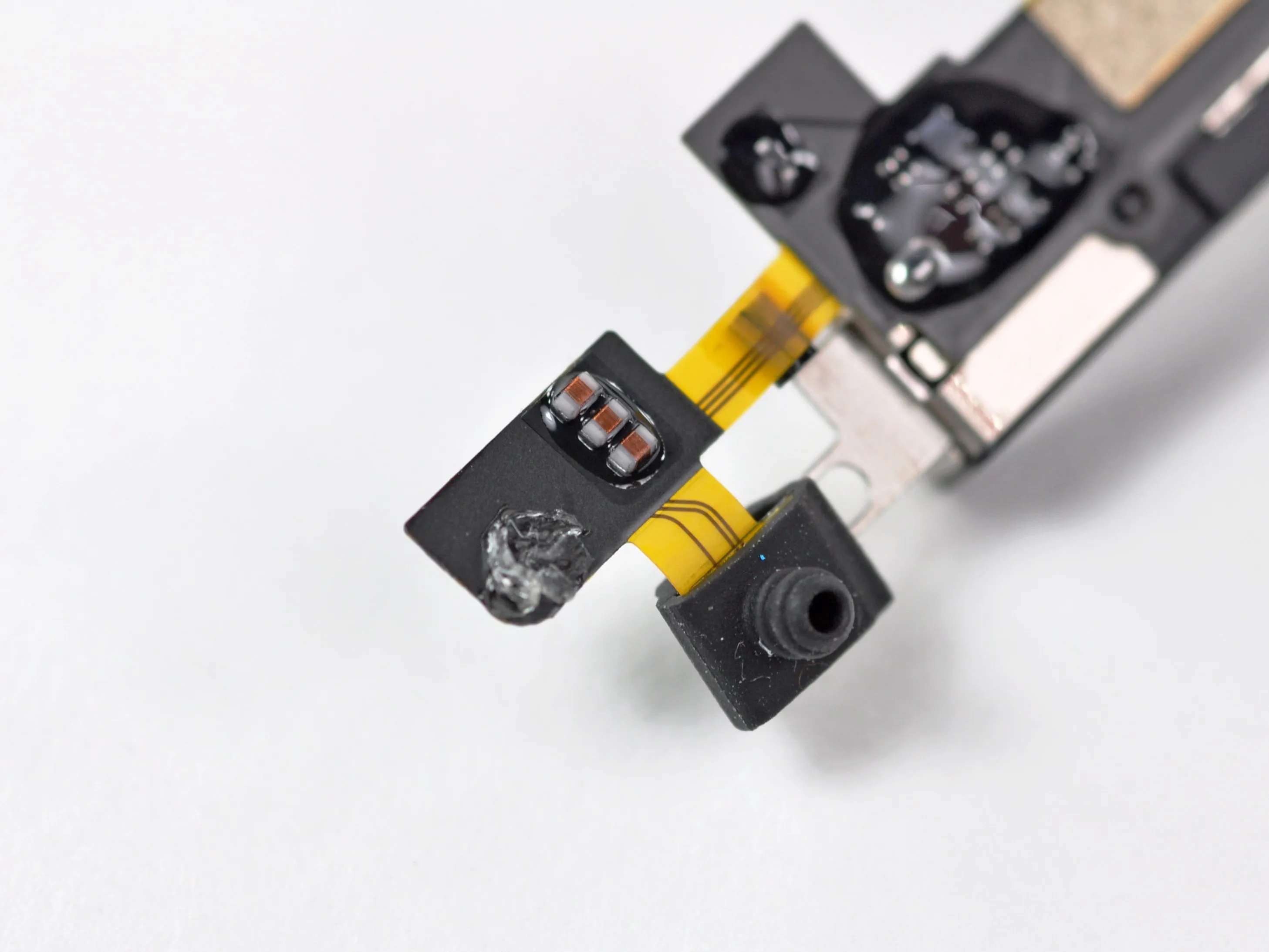

Apple идет по стопам Nexus One, используя двойные микрофоны для улучшения качества звука и подавления фоновых шумов.
Интересно, что два микрофона расположены на двух дальних концах телефона. Микрофон в верхней части iPhone, скорее всего, используется для улавливания фонового шума, который анализируется внутренней схемой и используется для подавления любого шума, подаваемого в основной микрофон, кроме голоса пользователя.
Вы также можете увидеть датчик освещенности, который регулирует яркость iPhone при изменении условий освещения.
Датчик приближения расположен прямо рядом с датчиком освещенности. Он отключает дисплей, когда вы подносите телефон к уху, тем самым предотвращая любое сенсорное взаимодействие, пока он прижат к уху.
Шаг 26

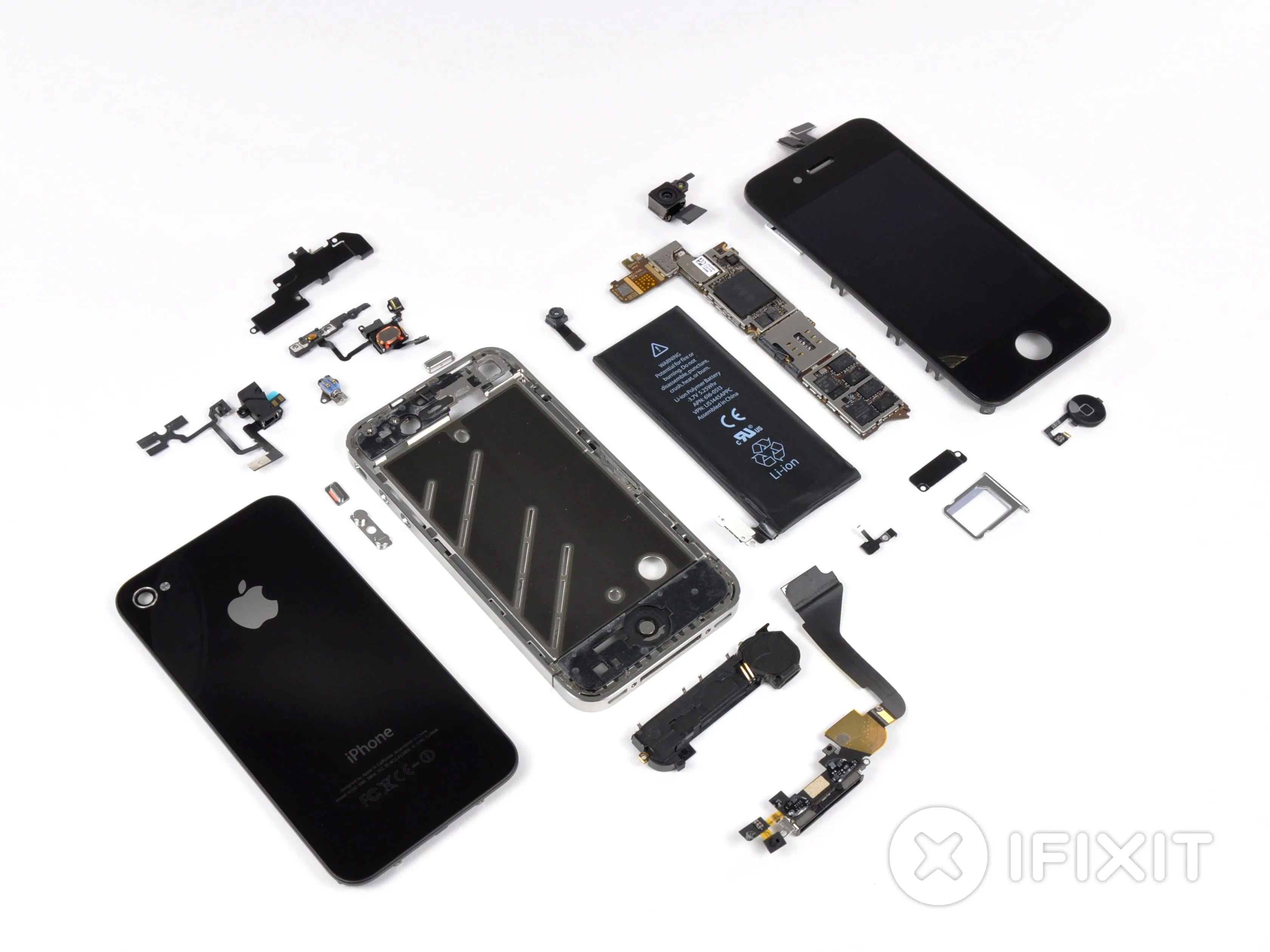

Как всегда, мы предоставляем каждому устройству достойный финальный снимок, которого оно так сильно заслуживает.
Мы благодарим вас за то, что вы присоединились к нам сегодня во время этой грандиозной работы.
Мы также создали набор руководств по ремонту iPhone 4 для всех основных компонентов устройства. Они обязательно помогут вам починить iPhone 4, если с ним что-то случится!
Шаг 27
Оценка ремонтопригодности iPhone 4: 6 из 10 (10 - самый простой ремонт)
iPhone 4 крепится в основном с помощью большого количества винтов, без защелок и с ограниченным количеством клея.
Задняя панель и аккумулятор легко снимаются и заменяются (при условии, что у вас есть подходящий набор и/или правильная отвертка).
Apple использует винты Pentalobe для крепления задней панели и защиты от посторонних.
ЖК-дисплей и стекло сплавлены вместе, что делает ремонт треснувшей передней панели более дорогостоящим.
Во время разборки пальцы могут задеть радиочастотные заземляющие контакты iPhone 4, поэтому мы рекомендуем вам надевать перчатки при выполнении любых ремонтных работ.
Комментарии к шагу
Это руководство бесполезно
В нем нет столько деталей, что в итоге вы почти наверняка получите сломанный телефон. Продолжайте искать лучшее руководство.
Это просто разборка, не предназначенная для использования в качестве руководства по ремонту. Загляните на страницу устройства, где вы найдете 20 пошаговых руководств.
Комментарии к статье
Что произойдет, если вы сорвете винт. Как его вытащить?
Я бы предложил высверлить его, но нужно быть очень осторожным.
Полагаю, для этого вам понадобится точная дрель и сверло?
У меня та же проблема - один из винтов просто не выходит.
Чрезвычайно плохое руководство по разборке. Если бы не тот факт, что я уже разбирал такой телефон, я бы его убил. Не указаны размеры винтов, не объяснено, куда нужно прикладывать усилие.............. ДЕЙСТВИТЕЛЬНО ПЛОХО!!!!!!!!!
Мы рады слышать, что вы обращаетесь к нашему сайту за советом. Однако мы хотели бы убедиться, что флаг Teardown Flag в верхней части всех обзоров объясняет: 'Обзоры дают возможность заглянуть внутрь устройства и не должны использоваться как инструкции по разборке'. Мы настоятельно рекомендуем пользователям не следить за разборами, поскольку они предназначены для информации и развлечения. К счастью, у нас есть этот чрезвычайно полный список руководств (в отличие от разборки).
В этом руководстве отсутствуют основные шаги. Используйте его, если вы хотите полностью избавиться от своего iPhone и купить новый. Худшее руководство в fixit я нашел на сегодняшний день
Митчелл Это потому, что это разборка, а не руководство. Здесь есть 21 руководство по замене.
Хороший разбор, но кто-то должен объяснить, как откручивать винты и собирать iPhone 4 обратно! Лично я с трудом и большими затратами времени вставляю винты обратно в экран телефона и чехол вокруг iPhone beezle. Я покупаю коврик ifix, потому что не могу справиться с головной болью по поводу винтов.
Это просто разборка, не предназначенная для использования в качестве руководства по ремонту. Проверьте страницу устройства для 20 пошаговых руководств.
Вы разбираете вещи, чтобы увидеть компоненты и научить других тому, что внутри iphone, или просто так?
Почти уверен, что это для того, чтобы научить людей чинить их. Не думайте, что это просто ради $@$** и хихиканья.
Я разобрал свой iphone 4 и не могу понять, куда делась эта маленькая латунная деталь, у нее есть угол с отверстием для завинчивания, а с другой стороны - 2 маленьких штырька, торчащих вверх. Я думал, что она идет рядом с задней частью объектива камеры телефона внутри.
Привет Колин, к сожалению, это разборка, предназначенная для развлекательных целей, это не руководство по ремонту. Какую деталь вы пытались заменить? Возможно, мы сможем помочь вам найти соответствующую часть правильного руководства, чтобы найти этот пружинный контакт. В противном случае попробуйте самостоятельно найти этот компонент в наших руководствах по ремонту. Желаем удачи!
