Разборка iPhone 4 Verizon

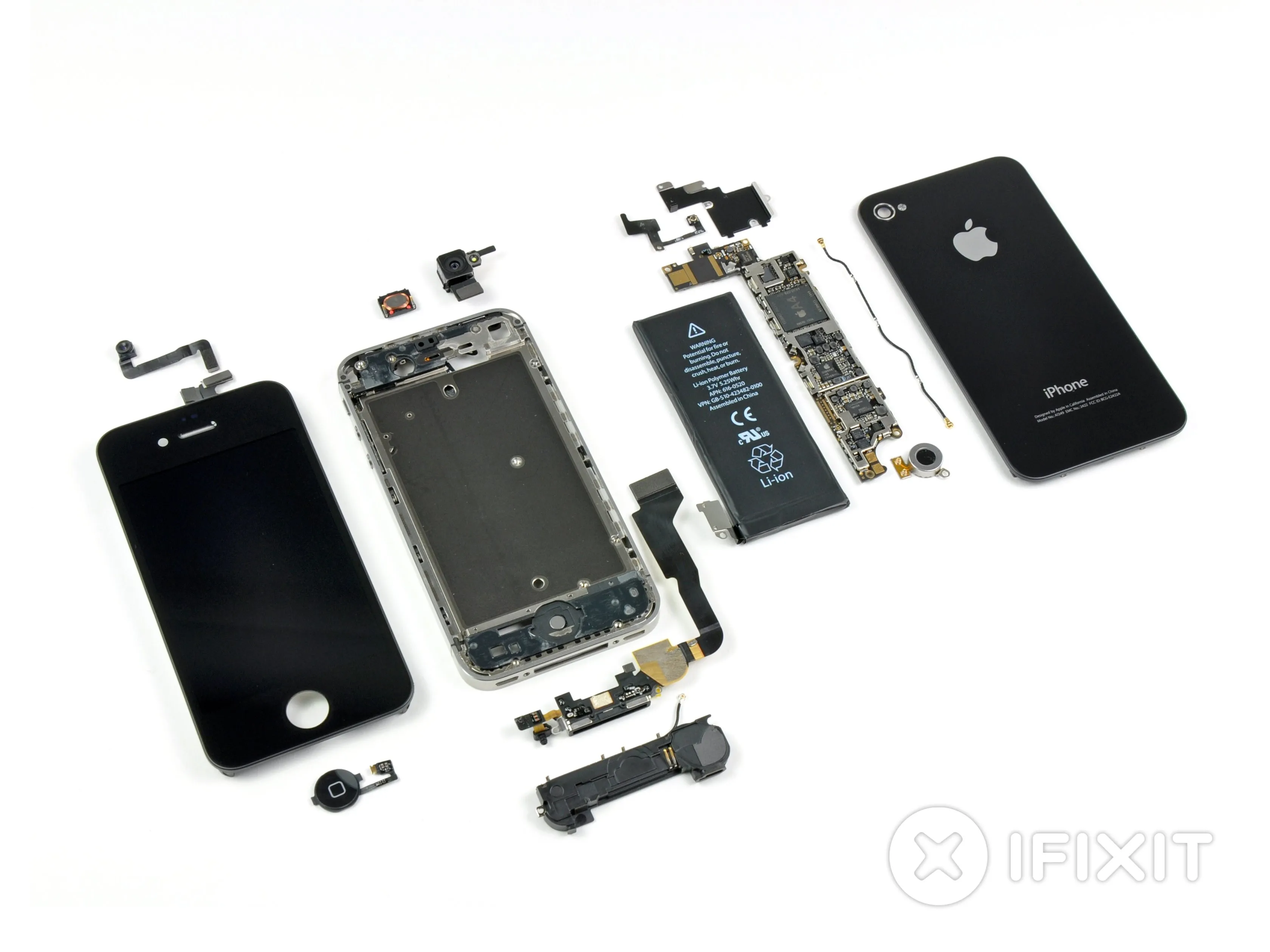

Введение

Мы получили в свои руки новый iPhone 4 Verizon утром 7 февраля 2011 года. Сравните этот телефон с нашим оригинальным разбором iPhone 4 GSM.

Если вы довольны своим текущим покрытием, то, конечно, держитесь за него! Продолжайте работать, если вы уронили его или у вас разрядилась батарея, используя наше руководство по ремонту iPhone 4 и запчасти.

Не забудьте также ознакомиться с Verizon iPhone 4 Teardown видео на YouTube!

Что вам понадобится

Инструменты

•

•

•

•

•

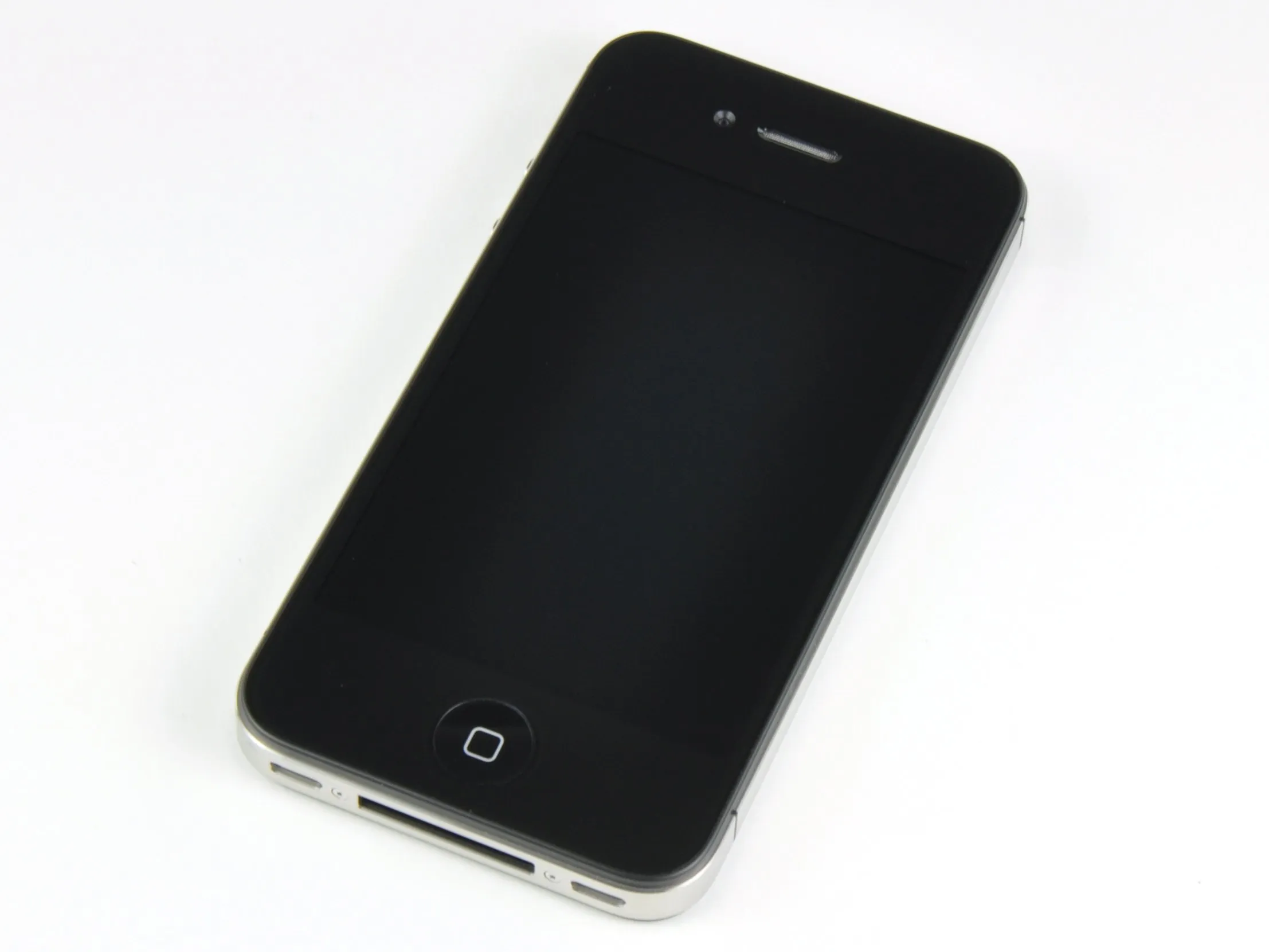

Шаг 1 Разборка iPhone 4 Verizon

• iPhone 4 наконец-то появился в сети Verizon!

• Мы не пробовали звонить, но мы мы слышали что этот телефон действительно совершает и поддерживает 'полноценные звонки'.

• На задней панели Apple убрала визуальное предупреждение не выбрасывать iPhone 4 в мусорное ведро.

• Эти логотипы, как правило, относятся к странам, не входящим в состав США. Например, логотип 'корзина для мусора' предназначен для Европейская директива WEEE. Поскольку модель CDMA не продается в странах, где требуются эти символы, они не появляются.

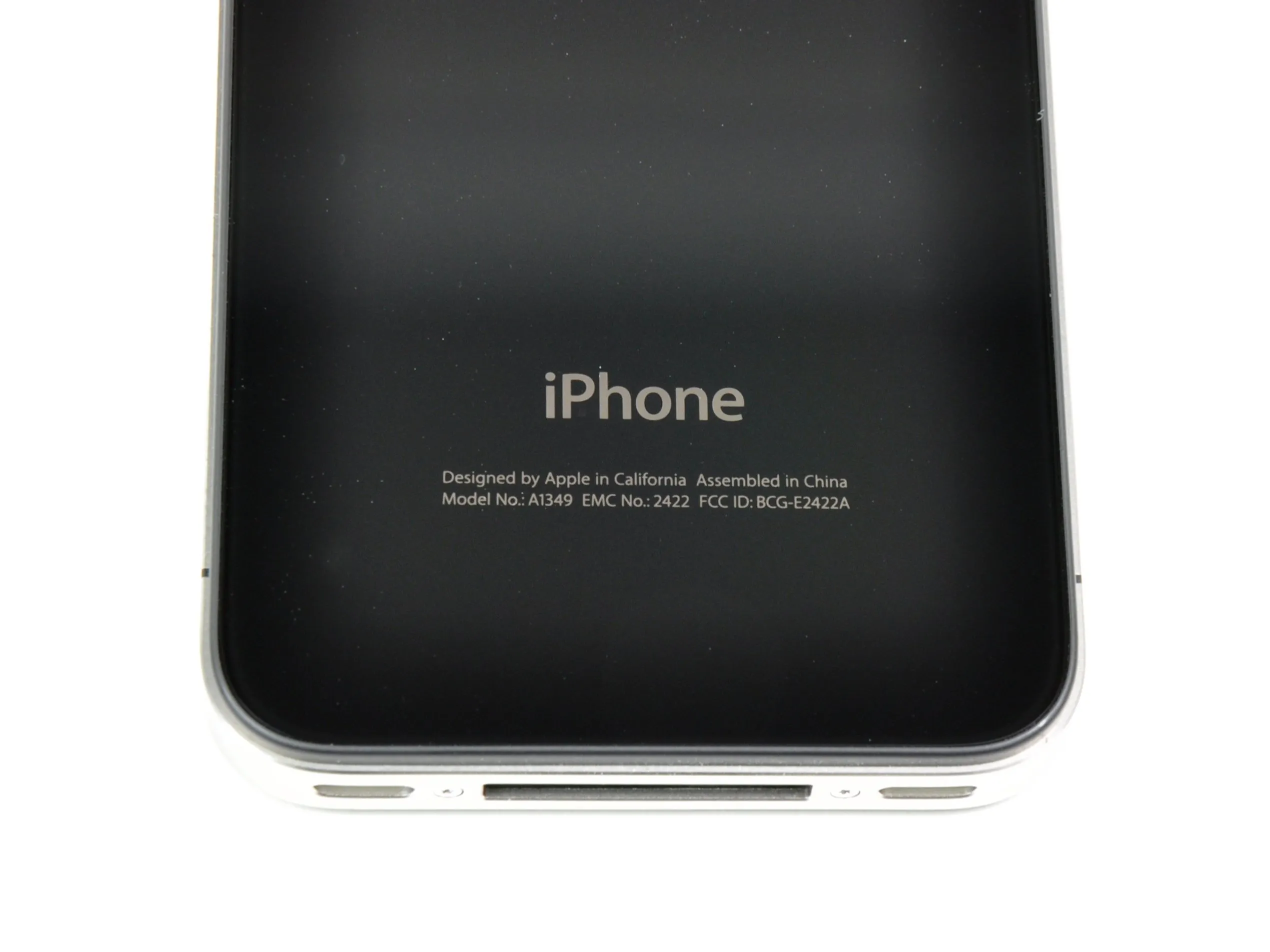

• Apple обновила номер модели (с A1322 до A1349), но внешне мало что указывает на то, что мы имеем дело с Verizon iPhone. Неужели это первый телефон Verizon без надписи 'Verizon'?

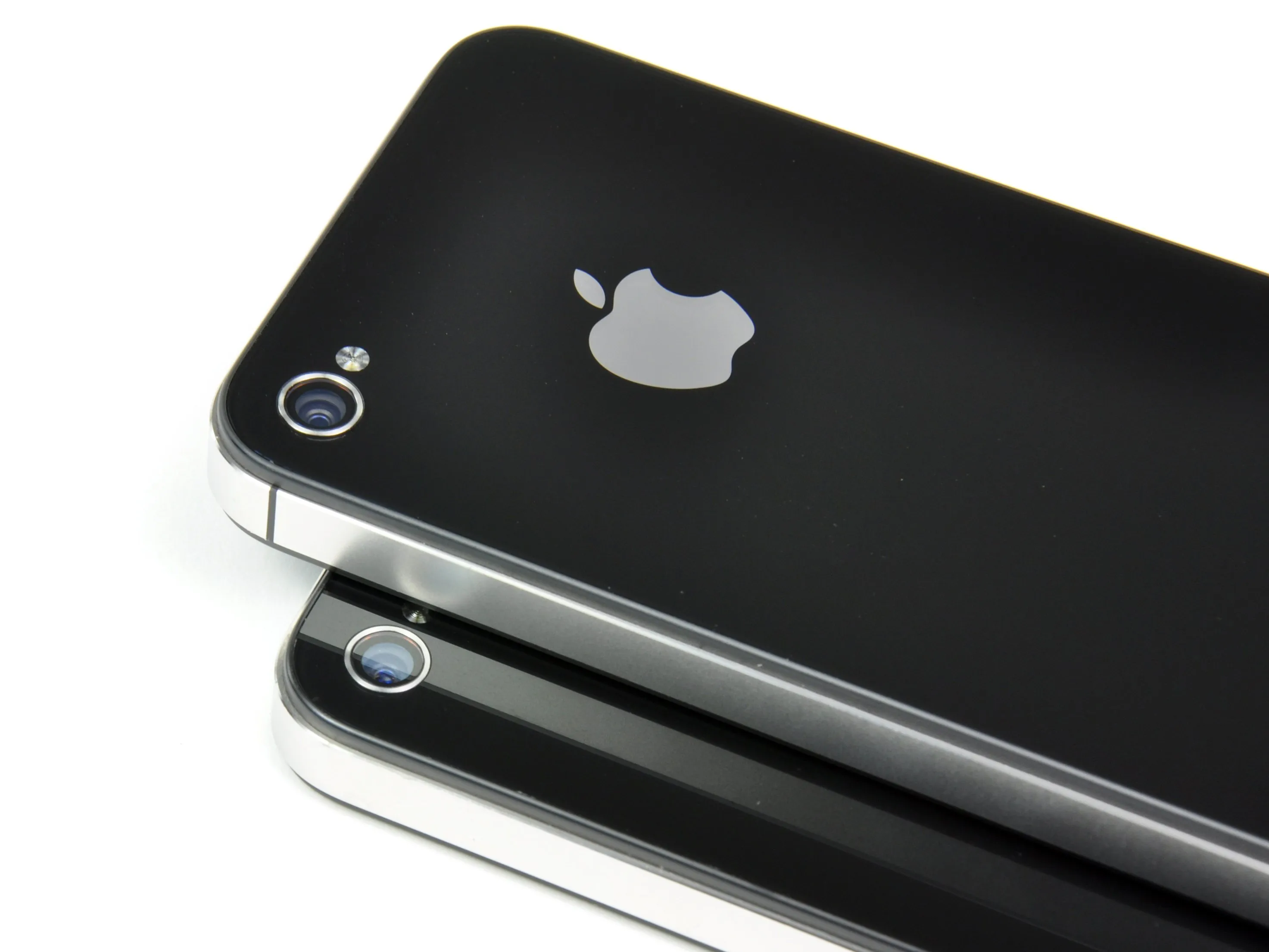

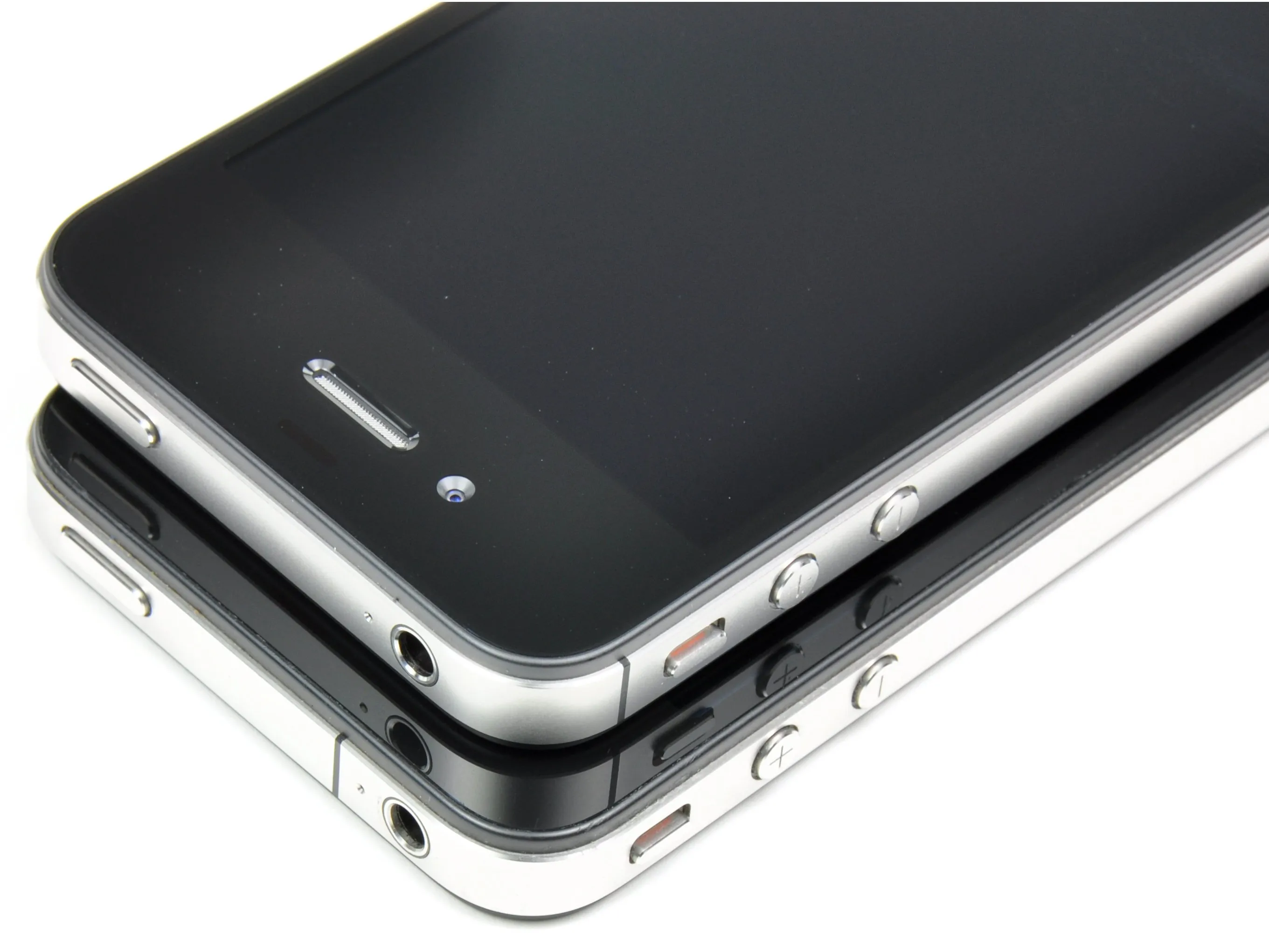

Шаг 2

• Есть несколько внешних отличий, отражающих различную конструкцию антенны нового CDMA iPhone.

• CDMA, или Code-Division Multiple Access, на самом деле является просто метод доступа к каналу стандарт. Когда большинство людей (включая нас) говорят CDMA, они обычно имеют в виду CDMA2000это семейство стандартов связи 3G, которые работают на основе механизма использования эфира CDMA. Запутались? Если вы не инженер-радиотехник, это различие, вероятно, не имеет для вас значения.

• В США Sprint и Verizon используют CDMA. T-Mobile и AT&T используют GSM.

• Во всем мире GSM (что расшифровывается как Global System for Mobile Communication) гораздо популярнее. Но CDMA по-прежнему используется в 40 странах, в основном в Азии. China Telecom - следующий по величине оператор CDMA, имеющий более 90 миллионов абонентов.

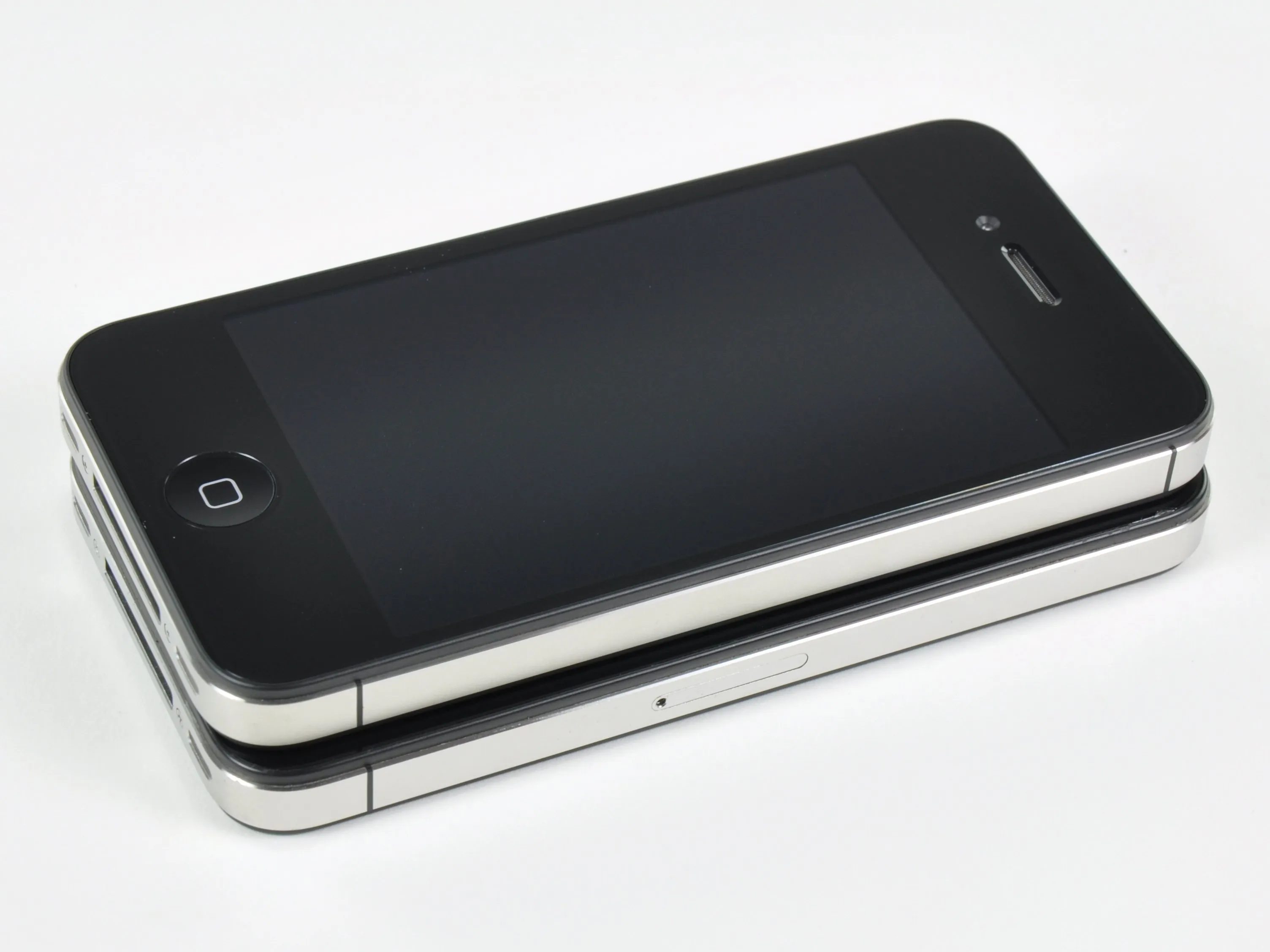

Шаг 3

• Слот для SIM-карты исчез. По словам Apple, SIM-карта и лоток SIM были единственными частями AT&T iPhone 4, которые можно было обслуживать. Теперь Apple заявляет, что 'iPhone не содержит деталей, пригодных для обслуживания'. Мы считаем, что вы имеете право самостоятельно ремонтировать свое оборудование, и мы сразу же подготовим руководство по ремонту.

• Мы считаем, что дополнительный разрыв в корпусе антенны на правой стороне телефона - результат перехода с GSM на CDMA. Рабочая частота антенны напрямую зависит от ее размера и геометрии, поэтому при переходе на новый стандарт потребовался капитальный ремонт антенны.

• AT&T GSM iPhone имеет три антенны разной формы, которые позволяют телефону работать в сетях UMTS/HSDPA/HSUPA (850, 900, 1900, 2100 МГц) и GSM/EDGE (850, 900, 1800, 1900 МГц).

• CDMA iPhone, имеющий четыре сегмента антенны (две 'U' образные сверху и снизу и две прямые по краям), должен работать только на частотах 800 и 1900 МГц для CDMA EV-DO Rev. A.

• Оба телефона используют частоты 2400 МГц для Bluetooth, 2,4 ГГц для WiFi и 1,575 ГГц для A-GPS.

• Только время покажет, поможет ли эта новая конструкция антенны бороться с проблемами приема, которые, по сообщениям AT&T, испытывает GSM iPhone 4. Однако нет причин ожидать, что это произойдет, поскольку, как сообщается, эта проблема не возникает с GSM iPhone в других сетях GSM по всему миру.

Комментарии к шагу

AFAIK радио 802.11n на iPhone 4 не поддерживает частотный диапазон 5 ГГц.

Как же найти номер SIM-карты в модели A1349?

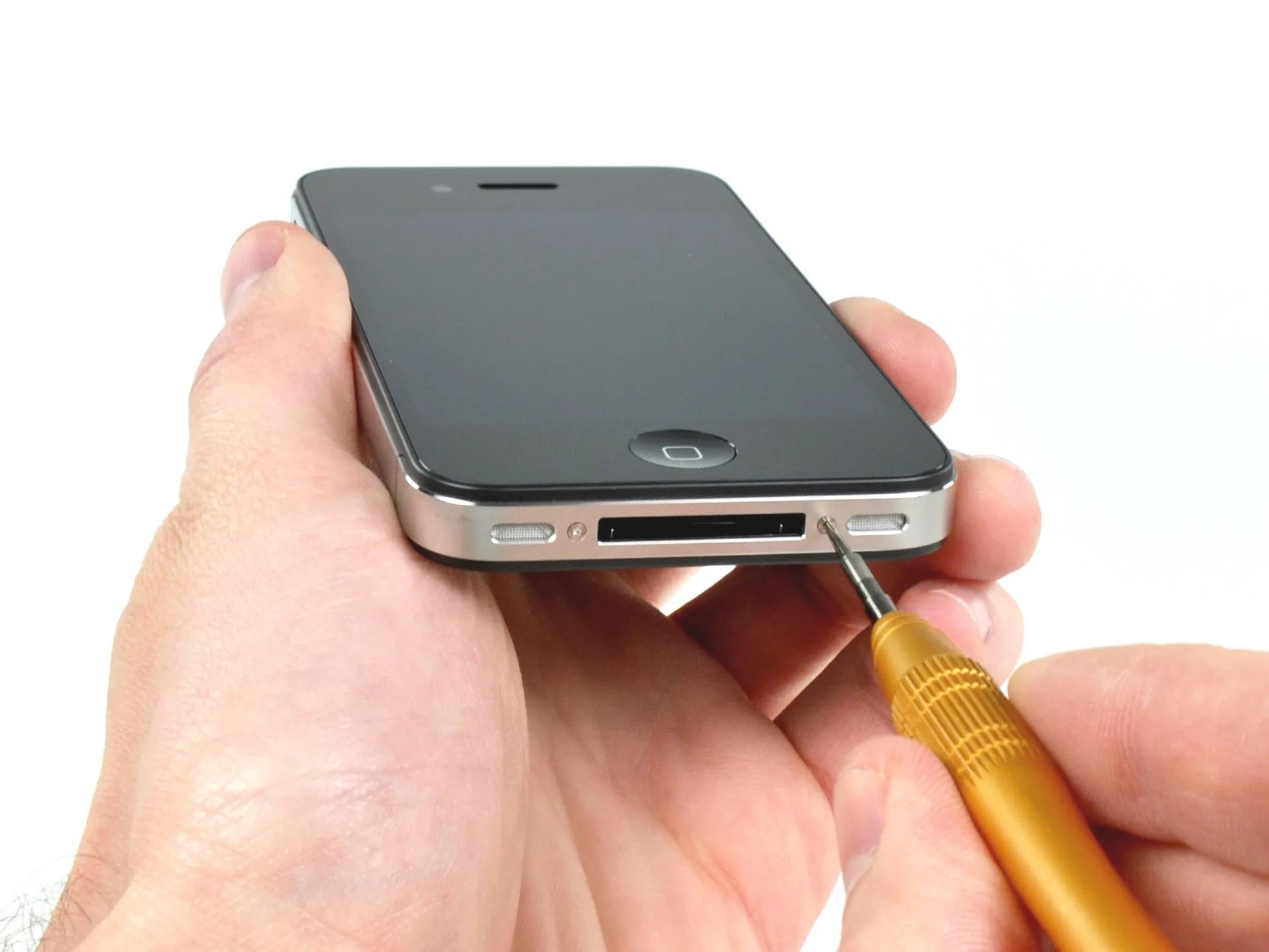

Шаг 4

• Как и ожидалось, iPhone поставляется с крошечными винтами Pentalobe.

• У нас есть несколько вариантов, как обойтись без этих винтов. Мы предлагаем набор Liberation Kit для замены этих винтов на стандартные винты Phillips или высококачественную отвертку Pentalobe (на фото).

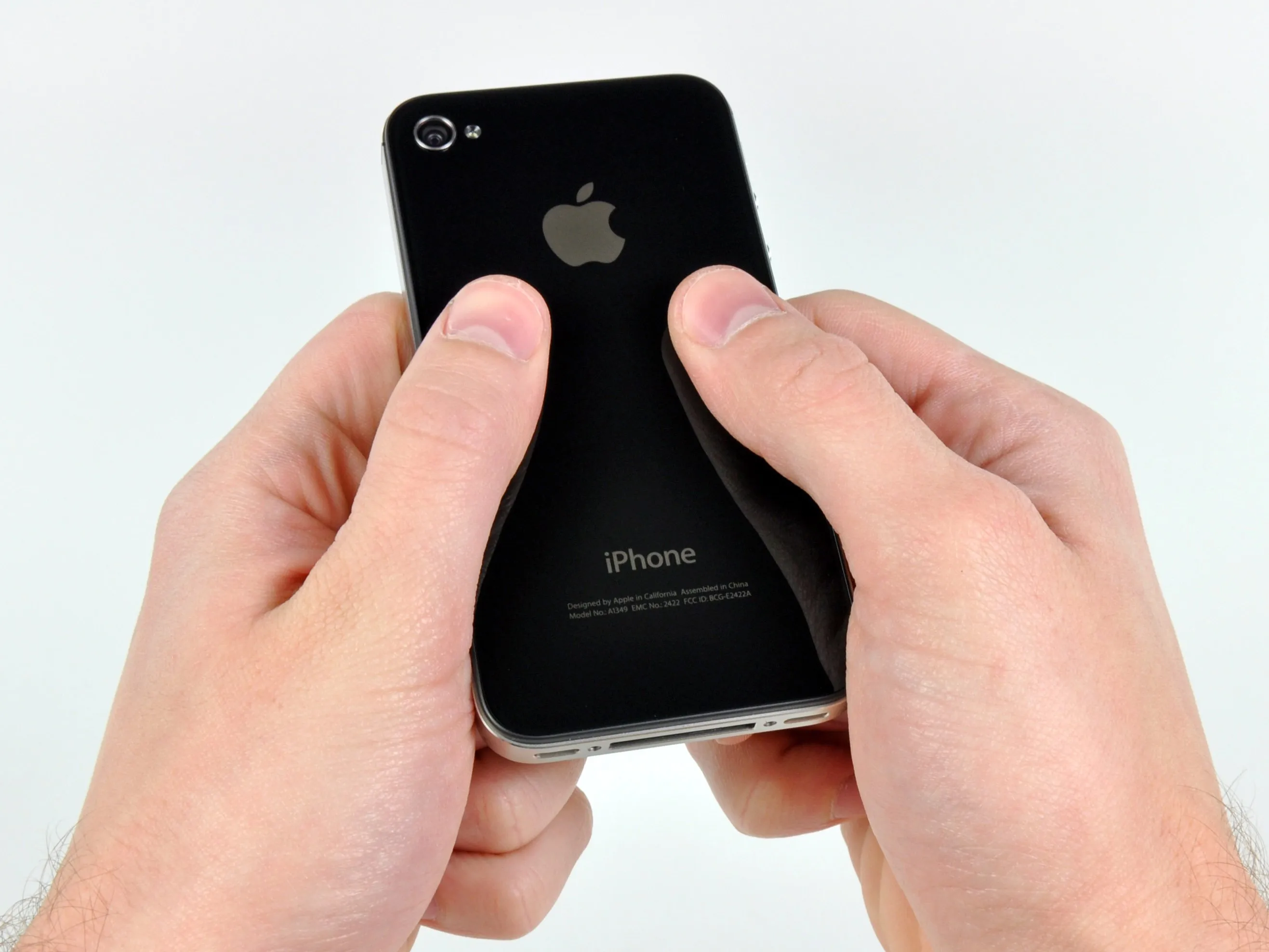

Шаг 5

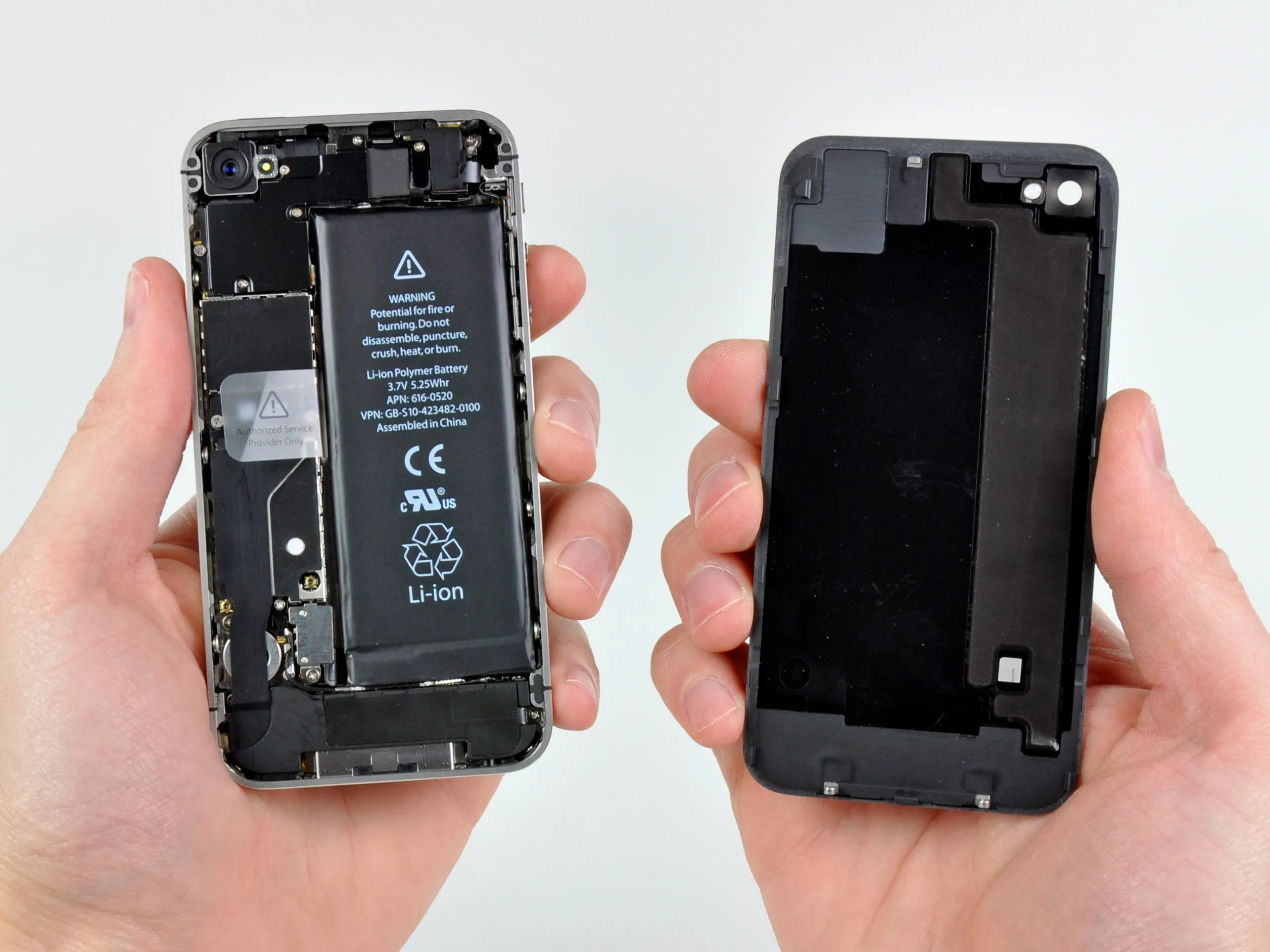

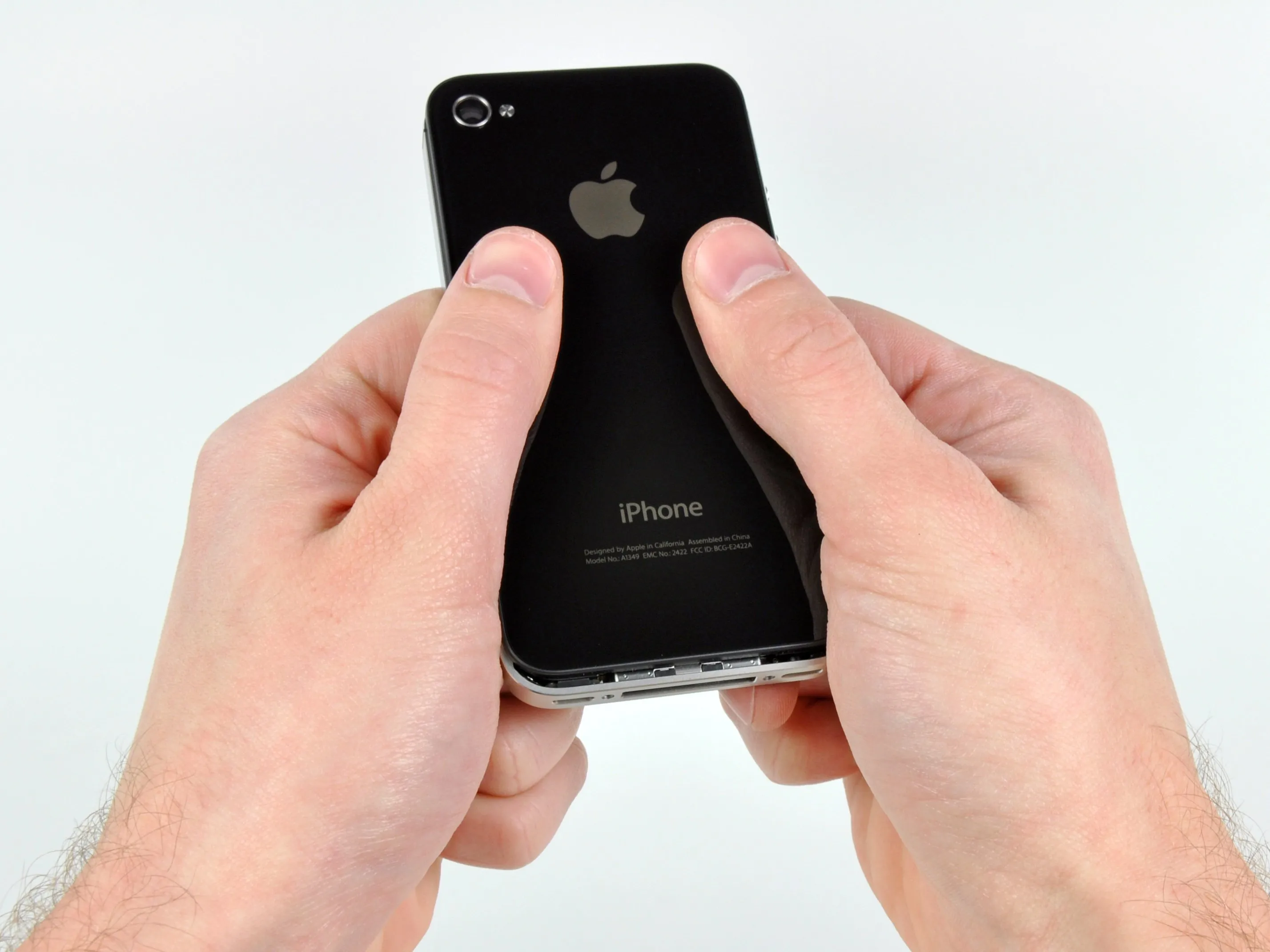

• После того как винты выкручены, задняя крышка легко снимается.

• К сожалению, пока никаких сюрпризов... если честно, мы ожидали увидеть волшебное облако пыли пикси...

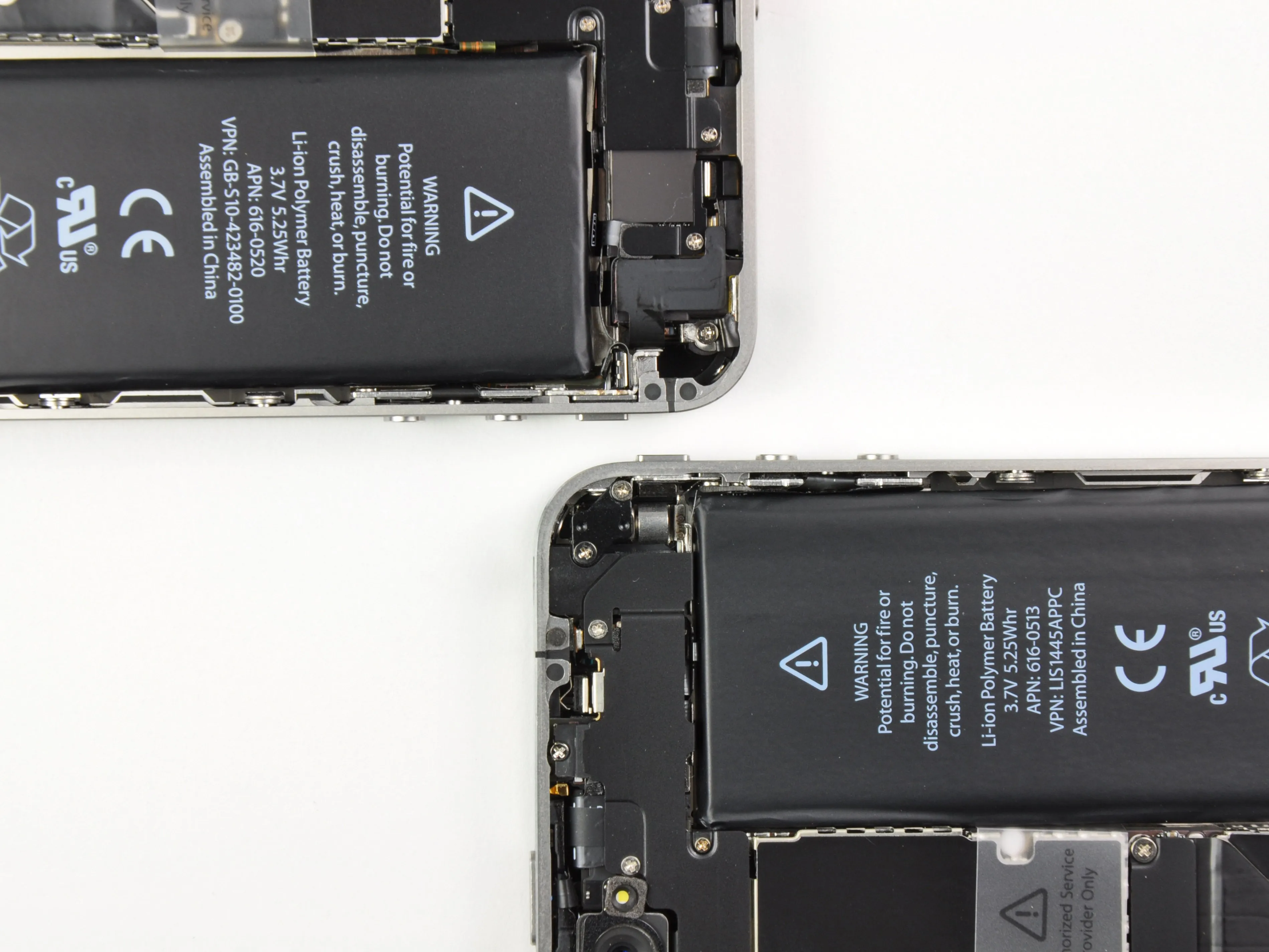

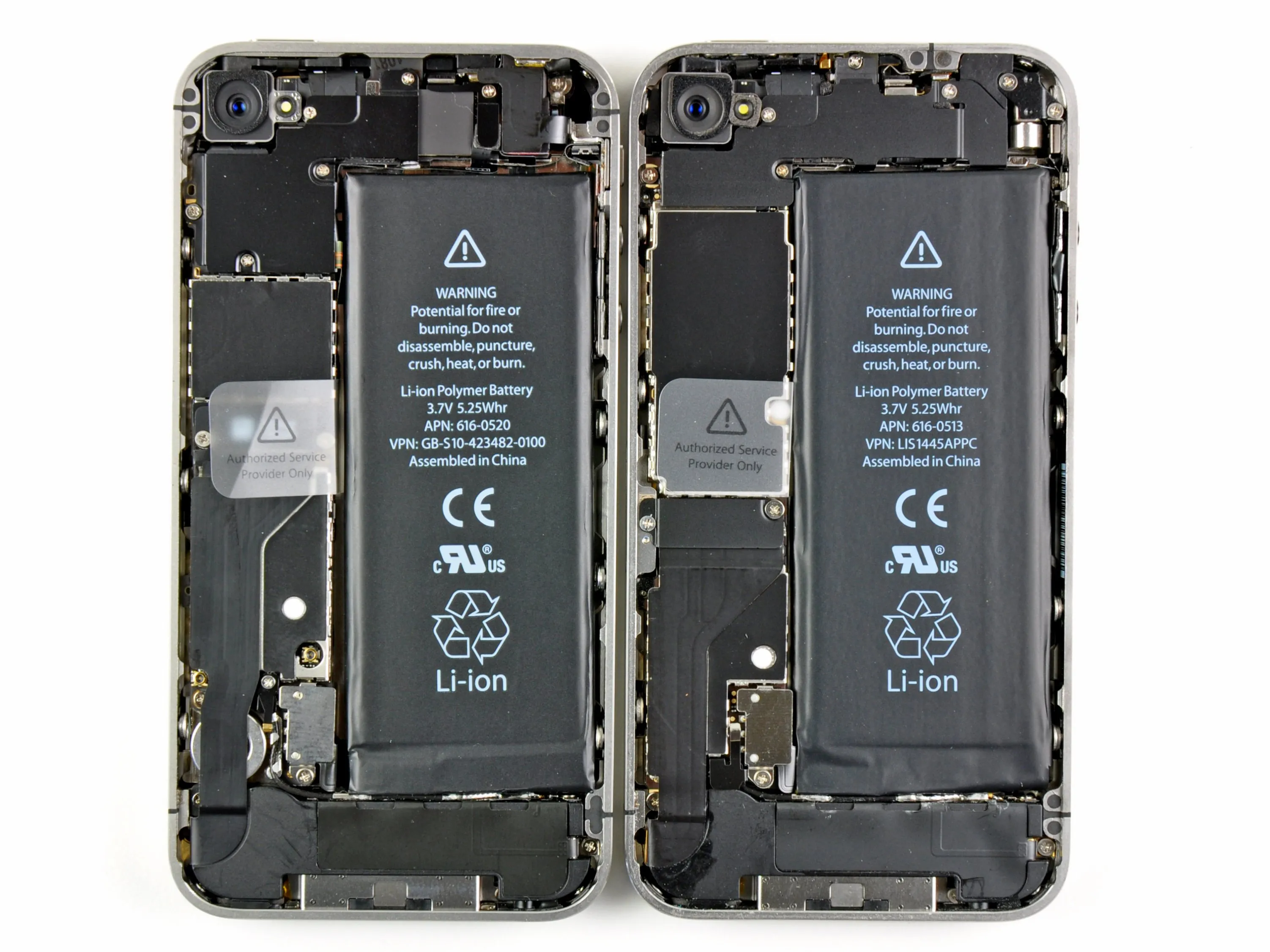

Шаг 6

• На первый взгляд, здесь ничего не изменилось. Но факт остается фактом: они не идентичны. Если вы не поняли, iPhone Verizon находится слева.

• Apple убрала вибромотор с противовесом в углу телефона и перешла на другой дизайн вибромотора, который теперь расположен рядом с разъемом аккумулятора.

• На второй фотографии вы также можете увидеть измененное расположение выреза для антенны.

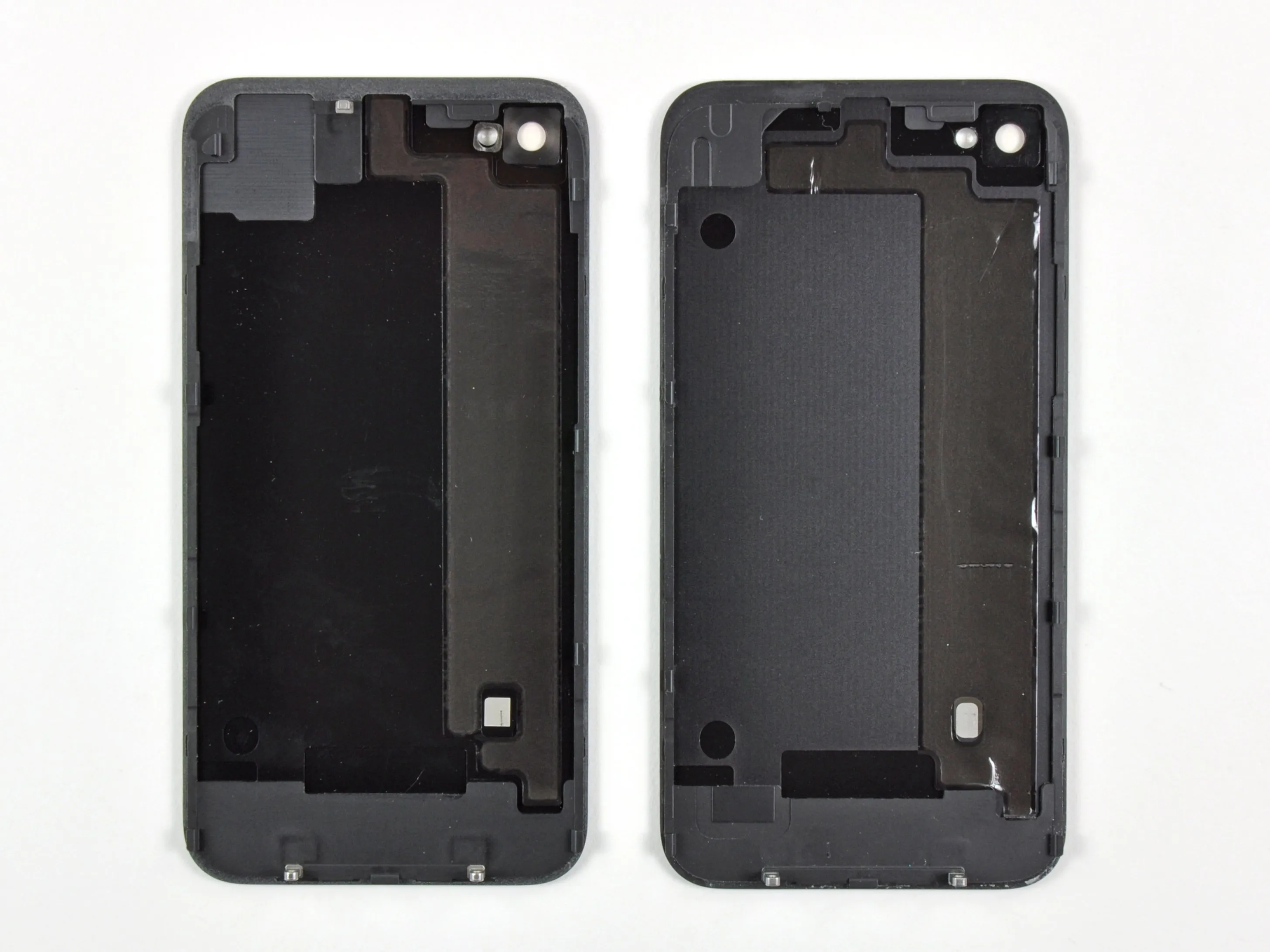

Шаг 7

• Задние крышки очень похожи, но не взаимозаменяемы.

• Любопытно, какой телефон стоит взять с собой в эпическое кругосветное путешествие?

• В Википедии перечислены всего 58 операторов CDMA примерно в 40 странах, и почти 300 операторов GSM/UTMS..

• Если у вас есть место только для одного телефона, остановитесь на версии GSM. Но если вы отчаянно нуждаетесь в более надежном покрытии в США, Verizon предоставит вам бесплатный временный телефон, совместимый со страной, на срок до трех недель.

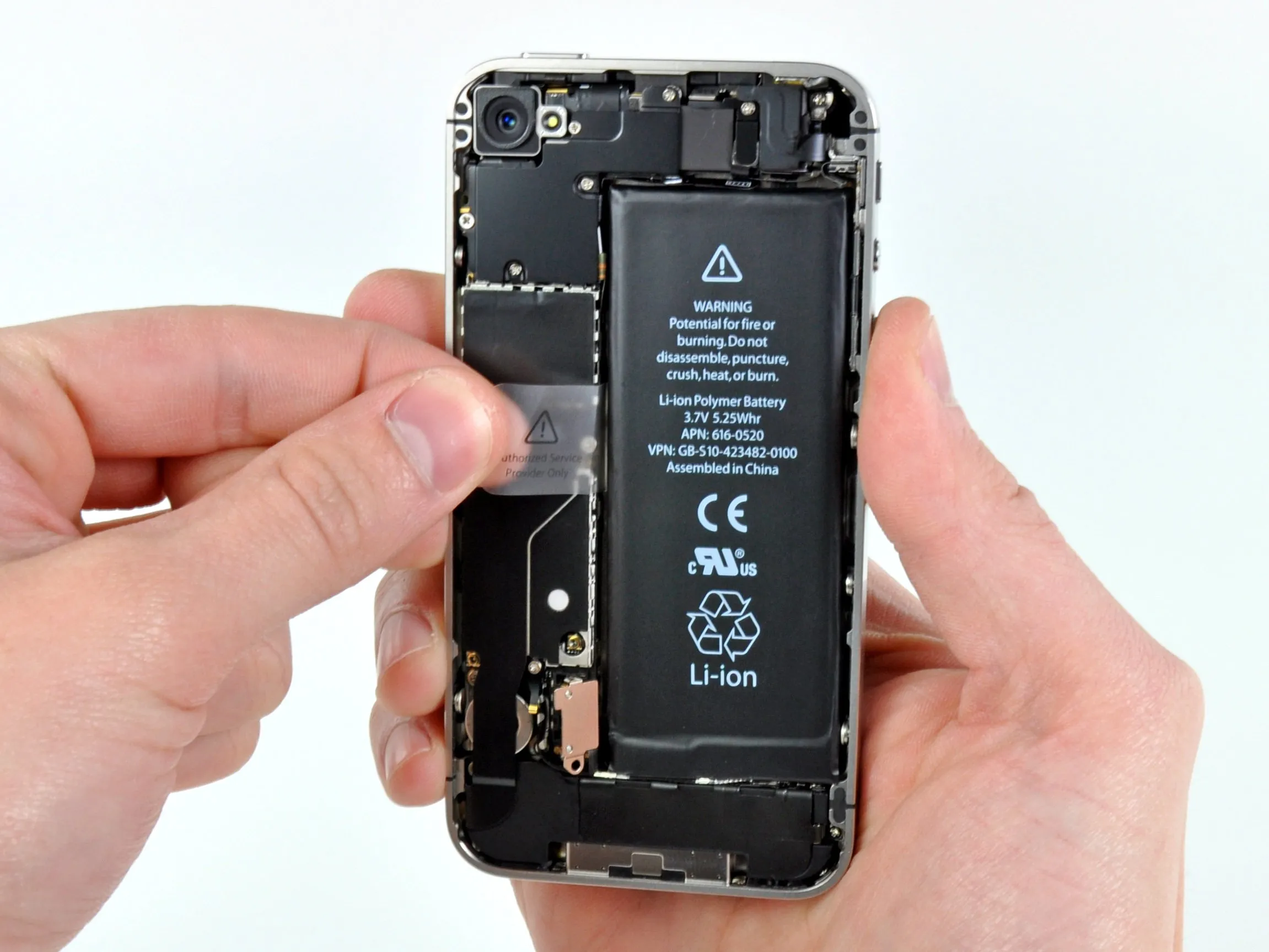

Шаг 8

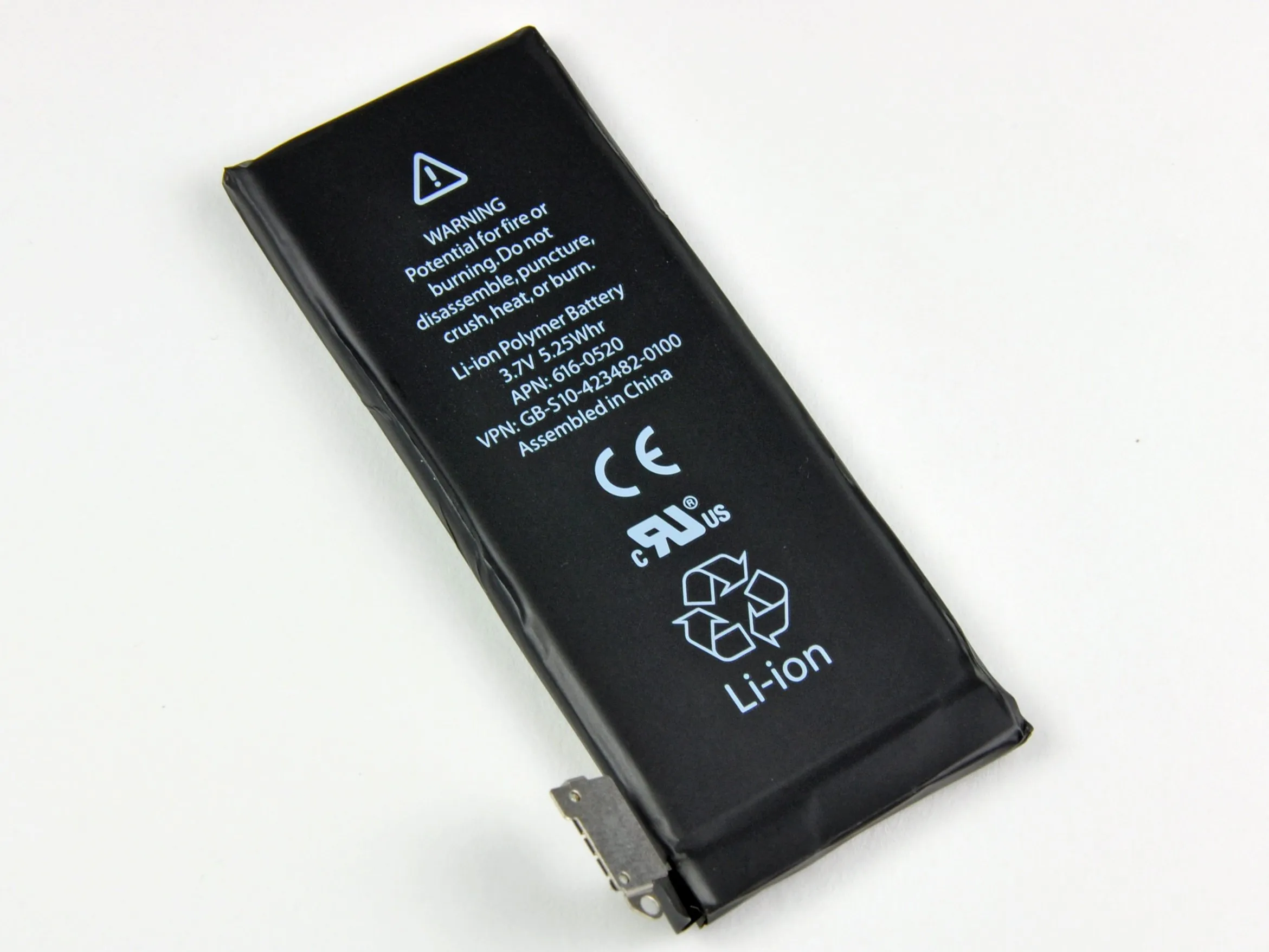

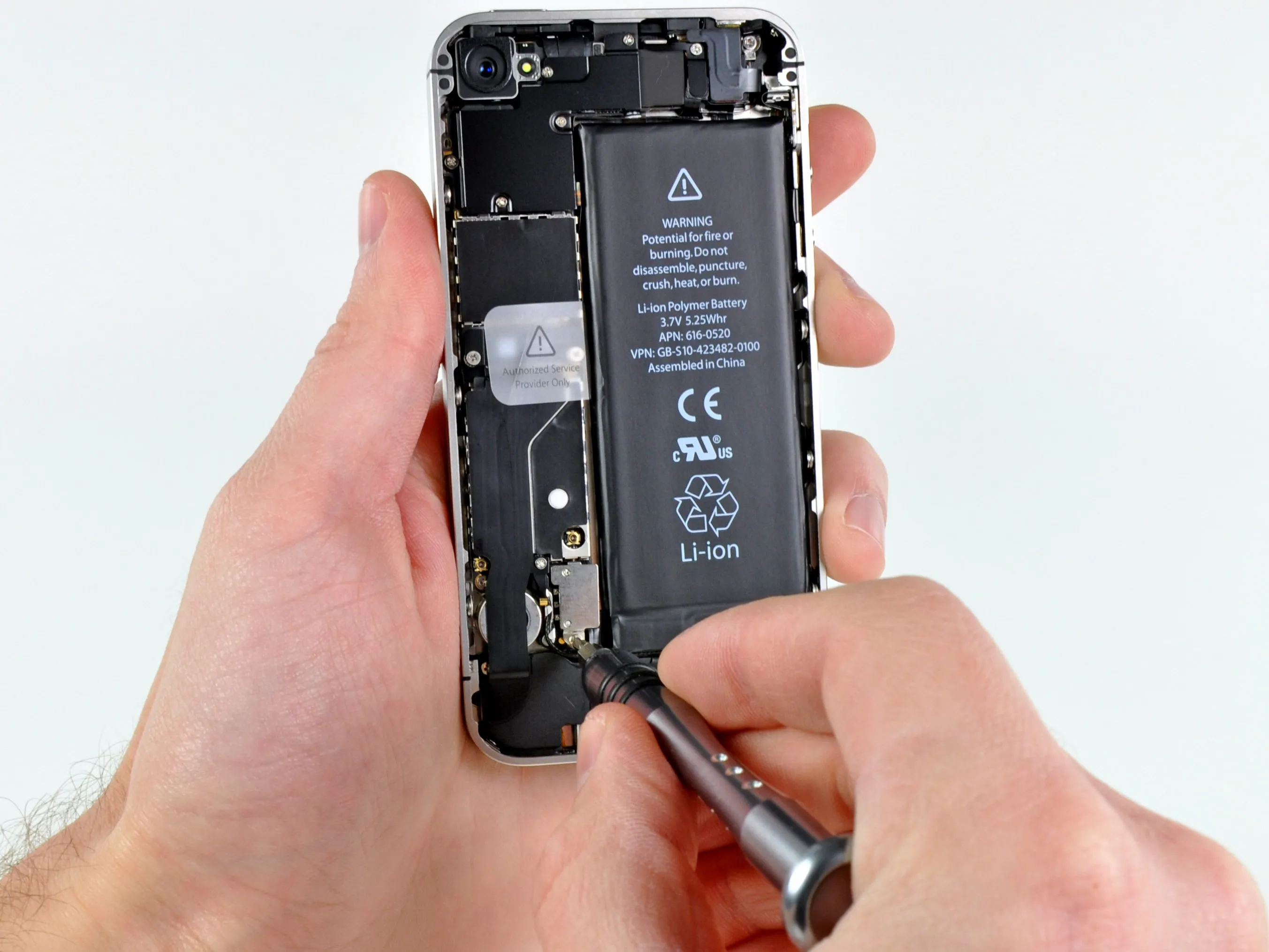

• Как только вы окажетесь внутри, батарею очень легко заменить. Батарея имеет ту же емкость 5,25 Вт-ч, но новый номер модели (616-0520).

• Новая батарея также весит меньше: она уменьшилась с 26,9 до 25,6 грамма.

Шаг 9

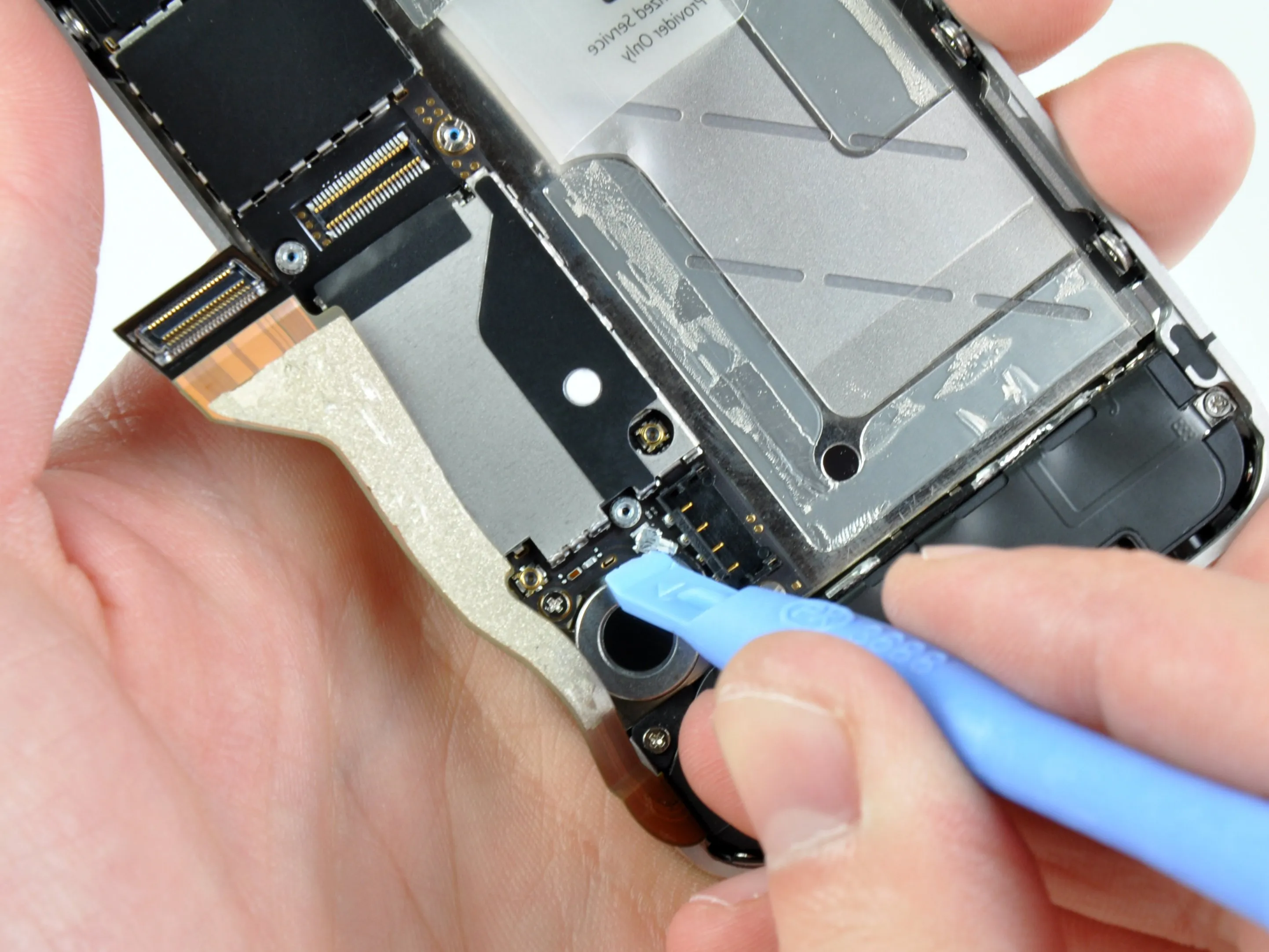

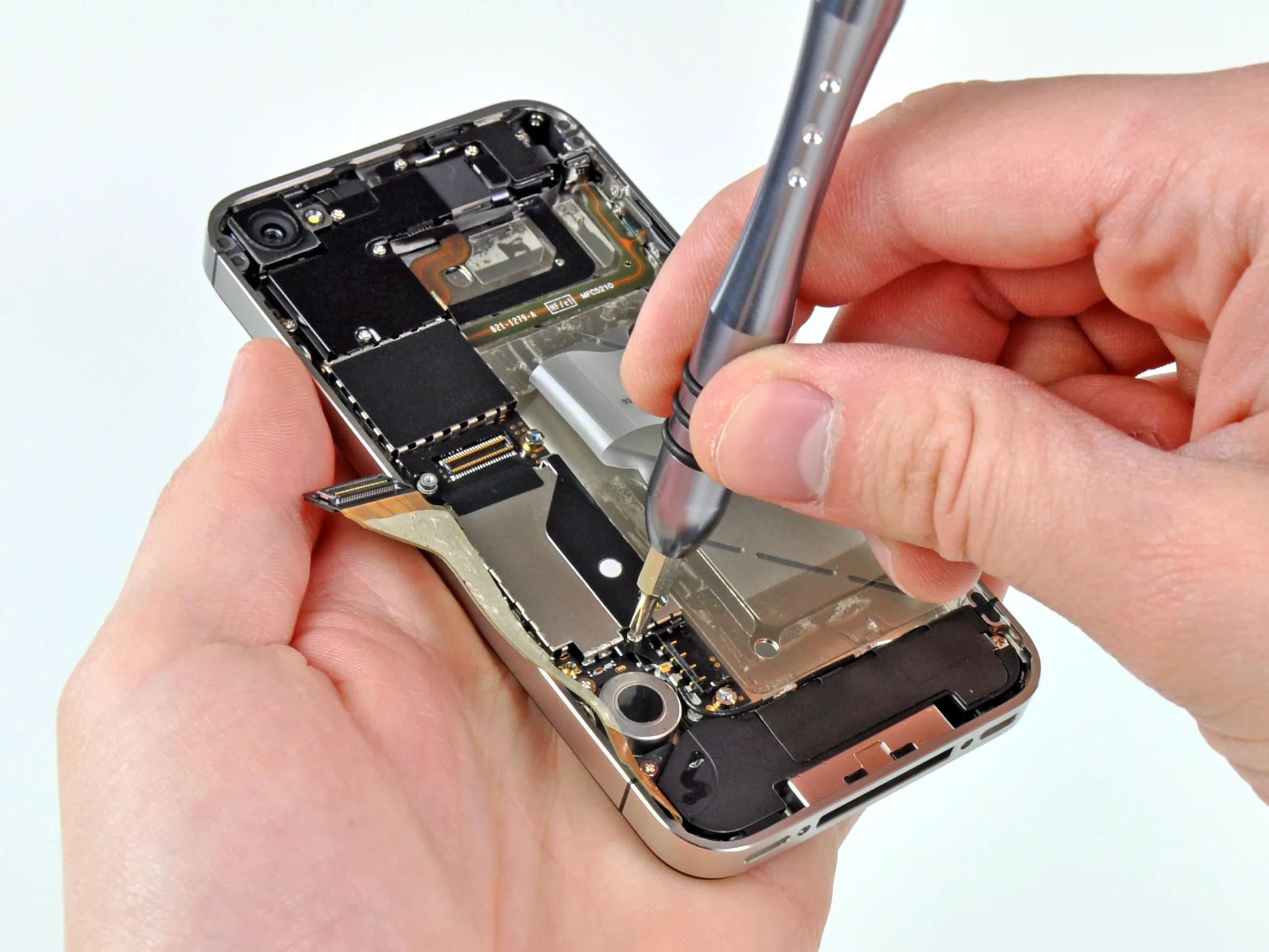

• Отсоединение антенны Wi-Fi.

• Чтобы получить достаточно места для отсоединения антенны Wi-Fi на этом телефоне, сначала нужно снять палец заземления. Apple переместила этот палец из-под разъема аккумулятора, что значительно упрощает его замену.

• Антенна Wi-Fi и чип - это, пожалуй, единственные радиочастотные компоненты телефона, которые не подверглись обновлению. На плате используется Broadcom BCM4329 - тот же чип, что и в GSM iPhone 4. Антенна практически идентична той, что установлена в GSM iPhone 4.

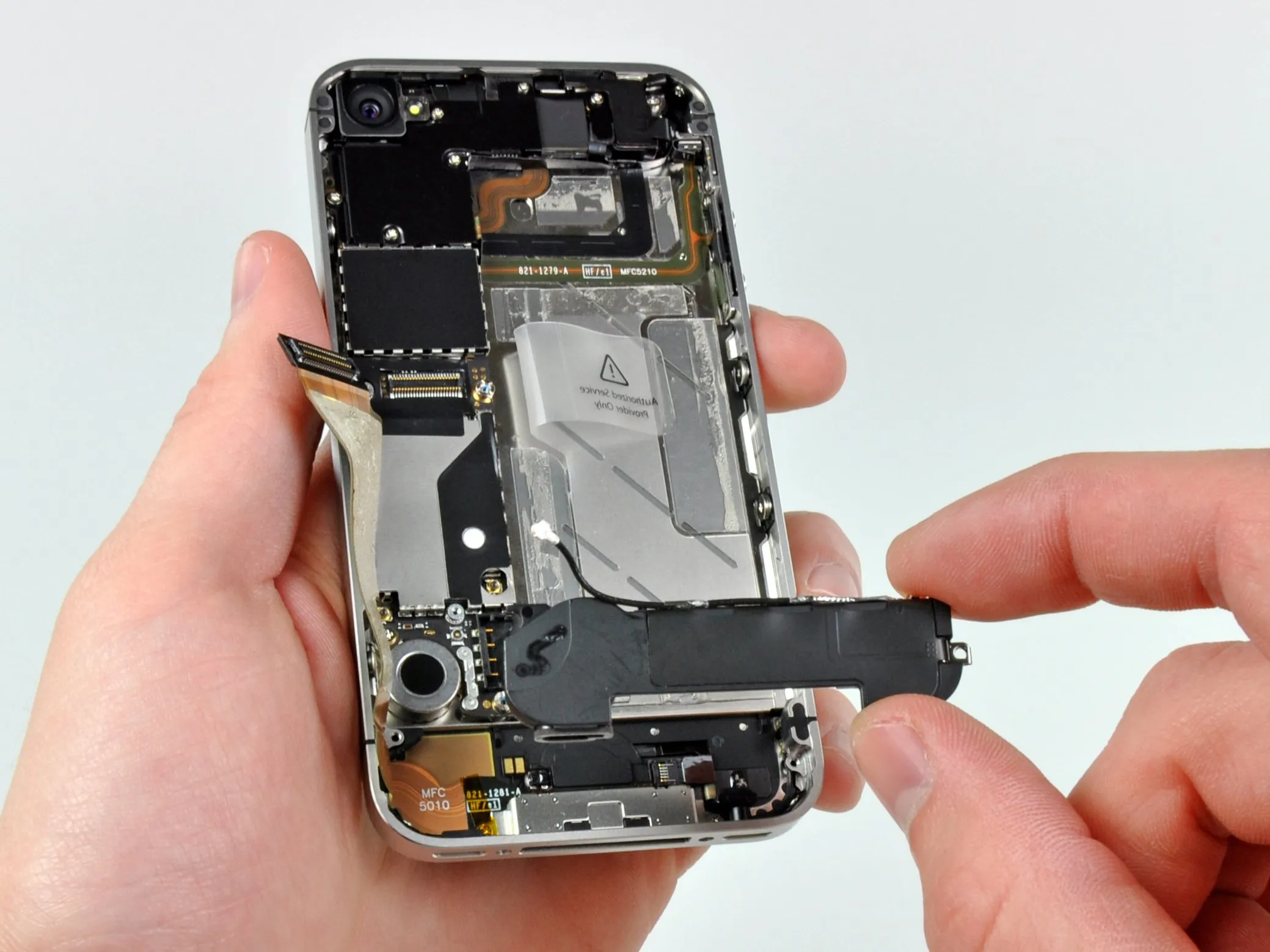

• Отсек динамика и антенна сотовой связи извлекаются достаточно легко.

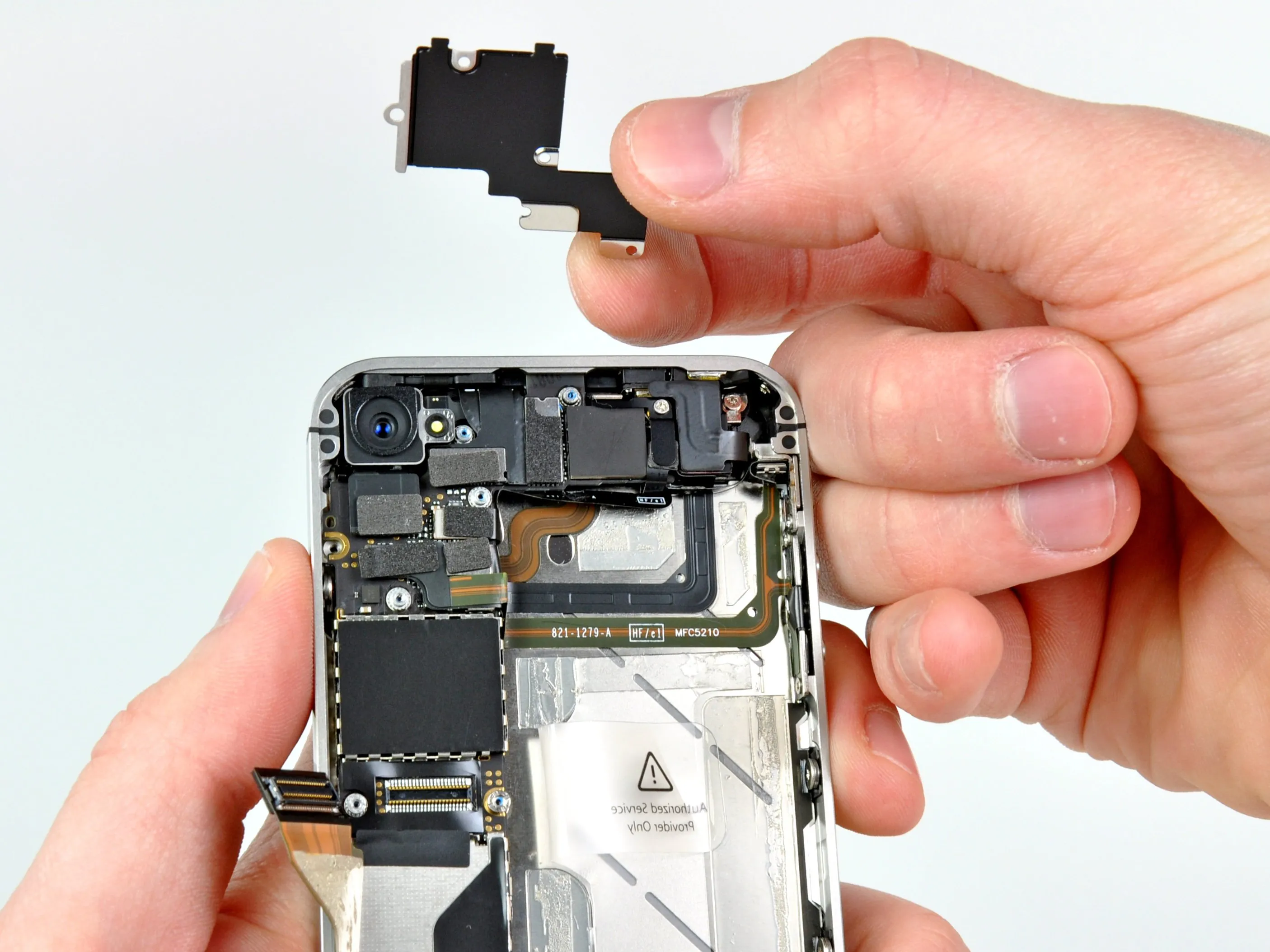

Шаг 10

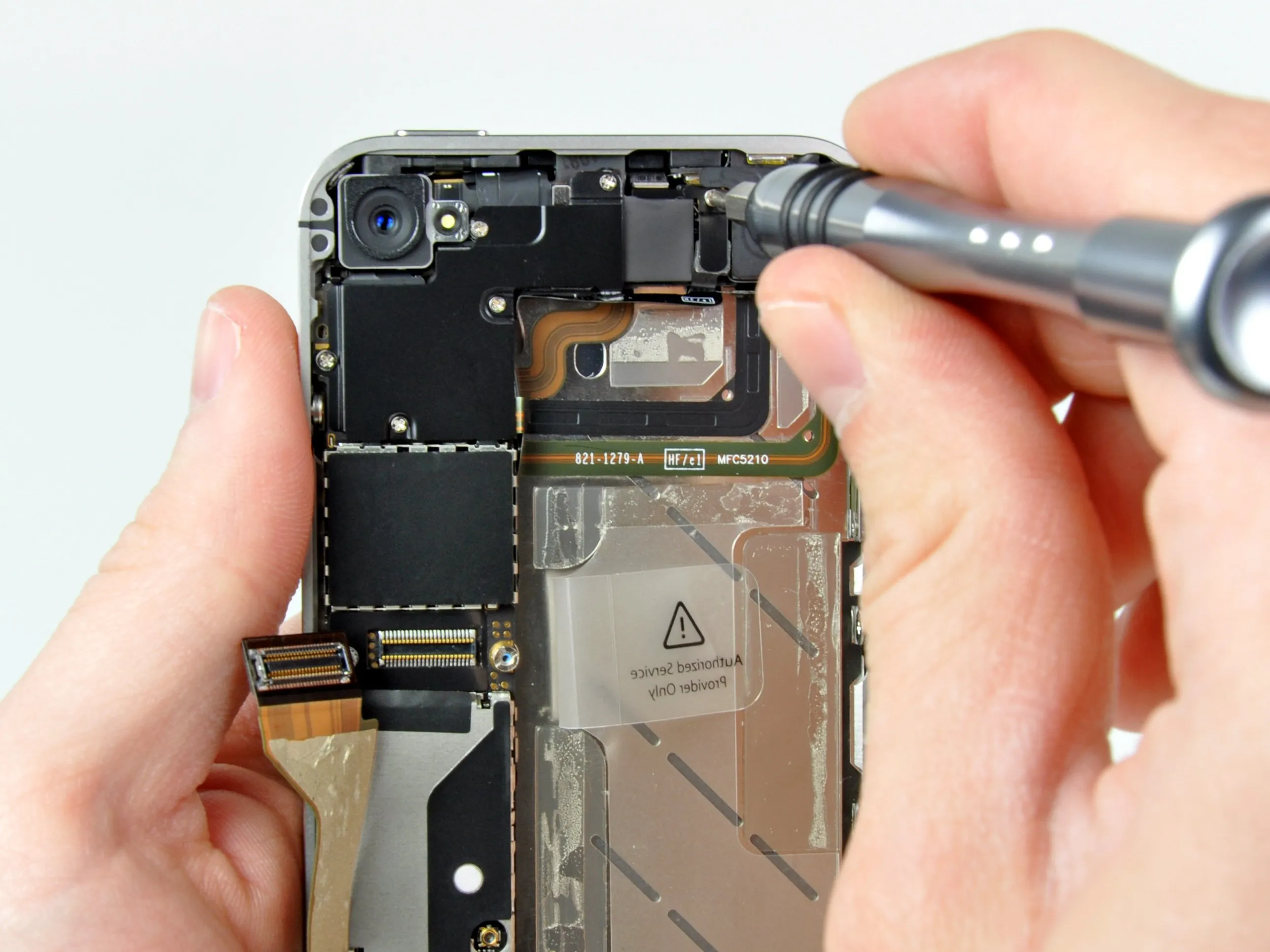

• После снятия металлического щитка становится видно море разъемов.

• К счастью, ни один из них не является сложным для отсоединения, поэтому разборка не представляет особой сложности. Если воспользоваться руководством по ремонту, чтобы не перепутать винты и детали, ремонт этого телефона не составит особого труда.

Шаг 11

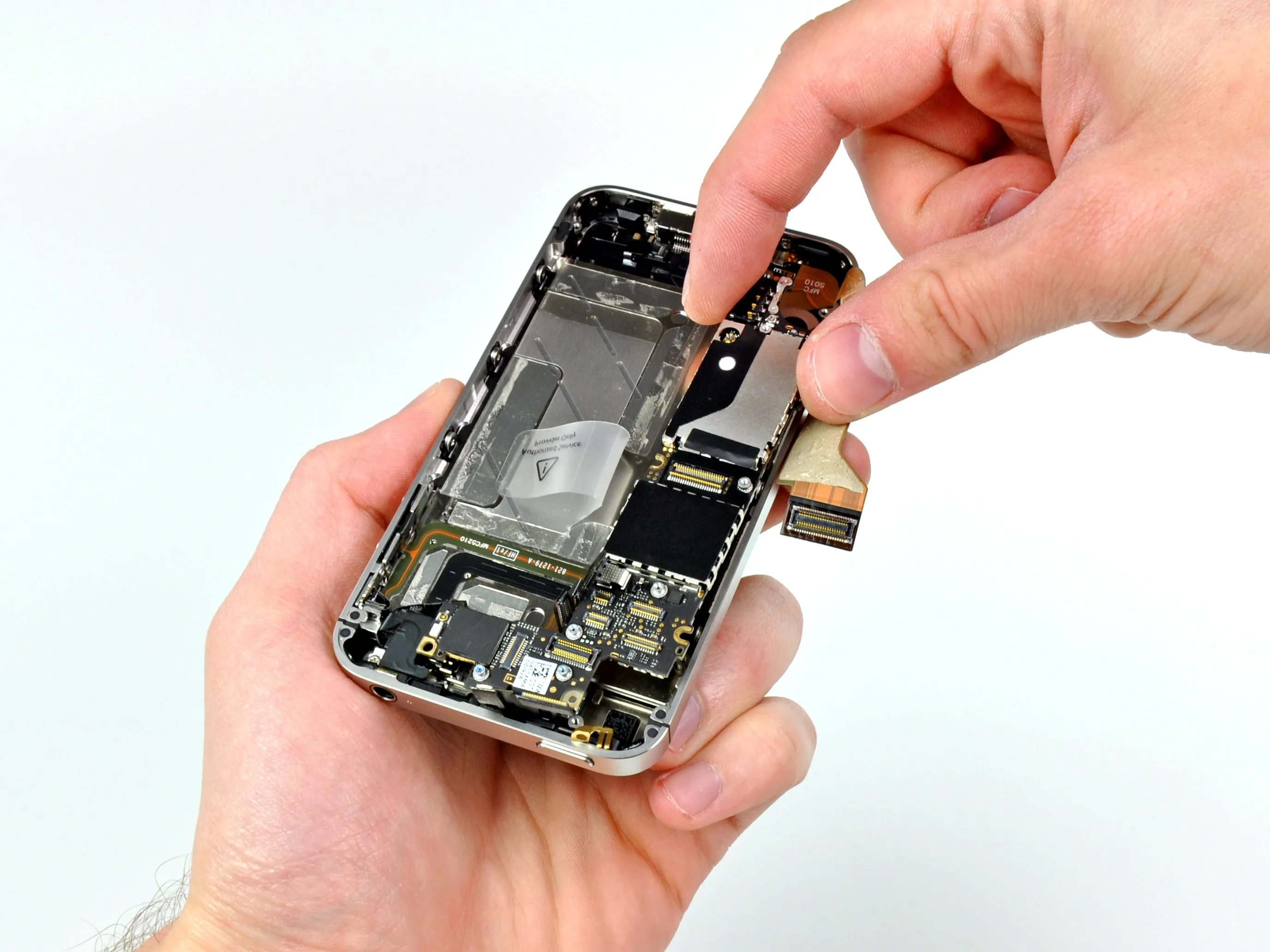

• Логическая плата наконец-то может быть извлечена из iPhone.

Шаг 12

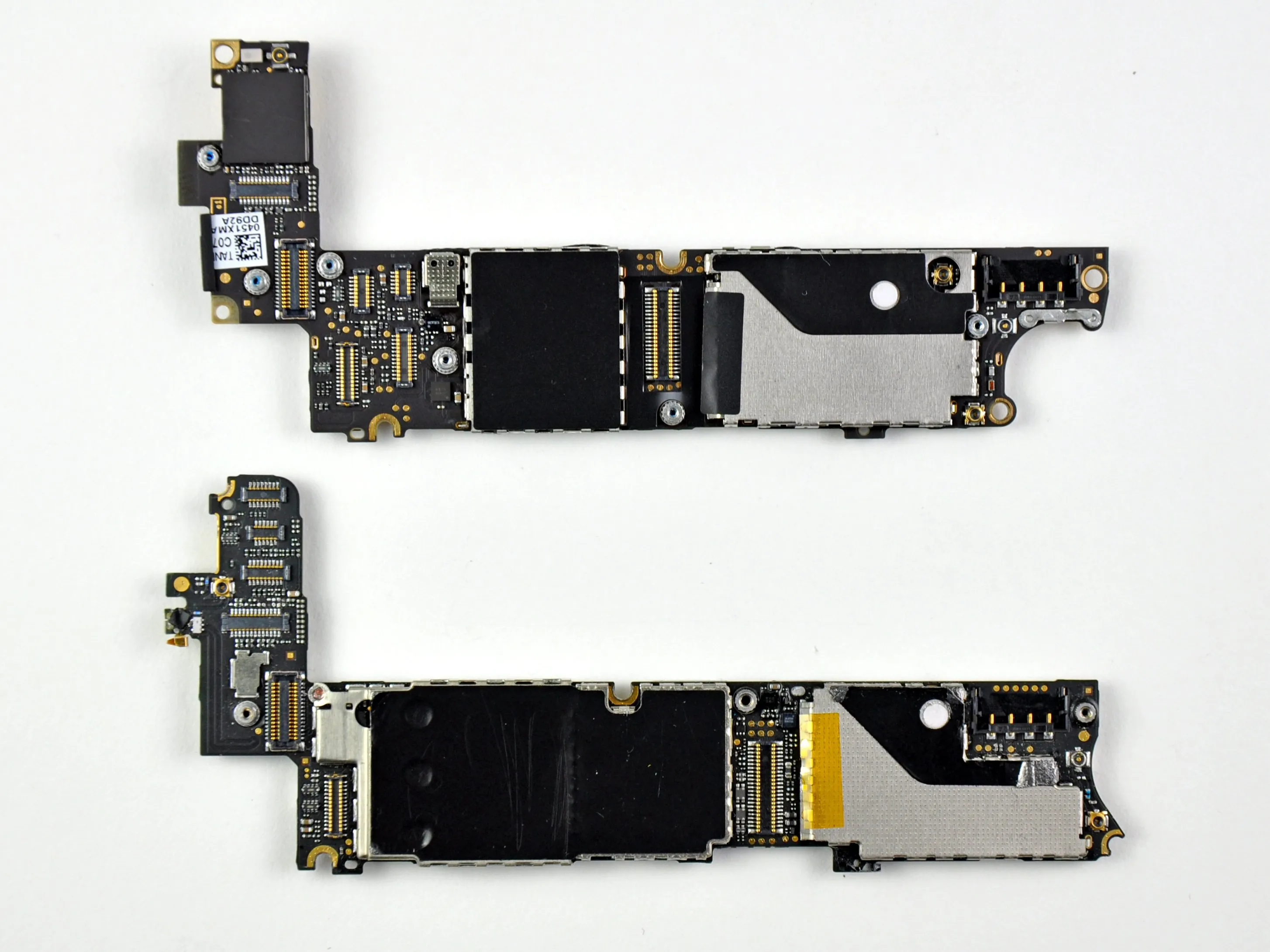

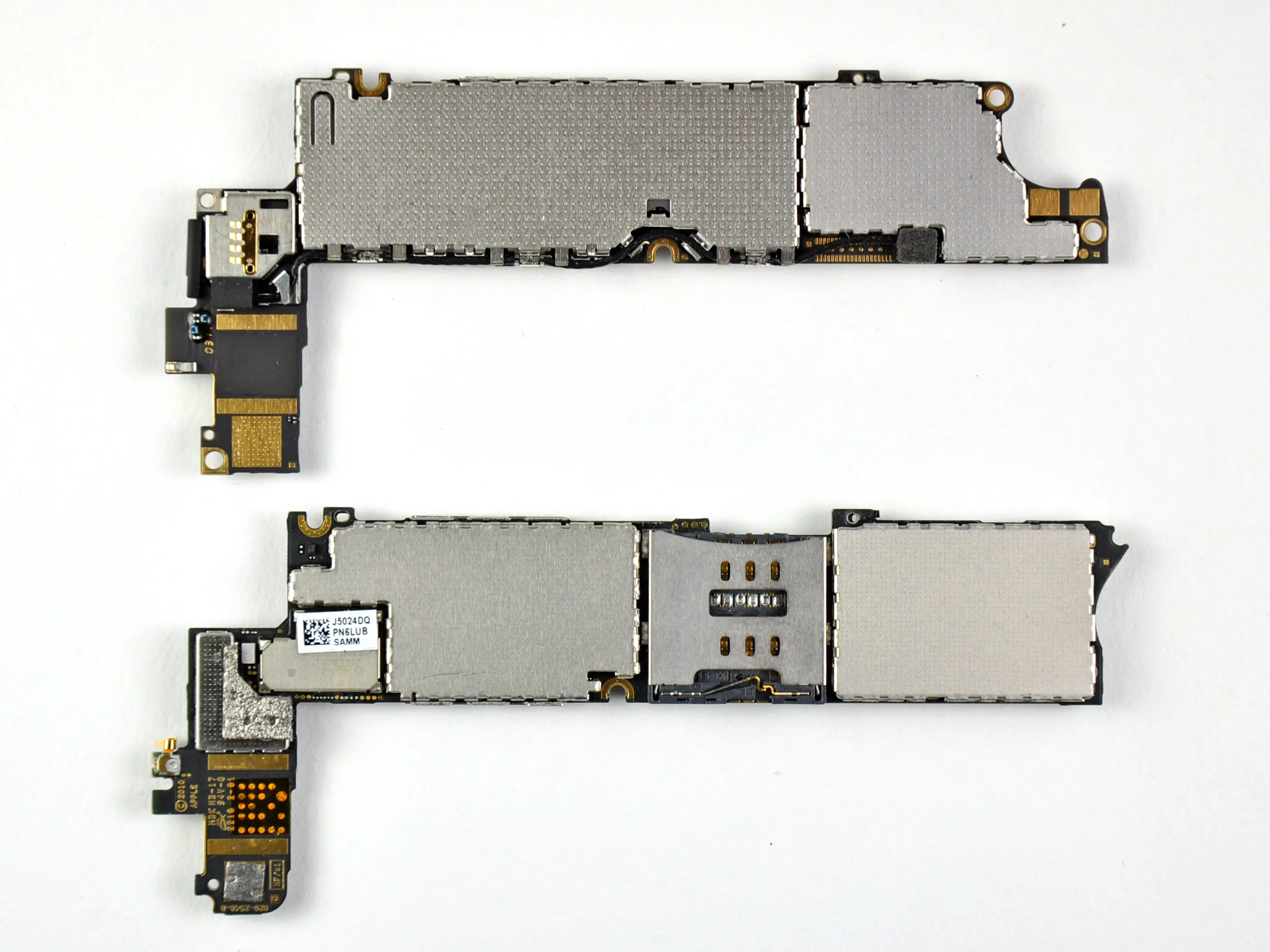

• Логическая плата iPhone 4 Verizon сверху.

• Несмотря на тот же форм-фактор, это определенно не та же самая плата. Очевидно, что слот для SIM-карт отсутствует. Это освободило много места для чего-то.

• Скоро мы снимем защитные экраны от электромагнитных помех...

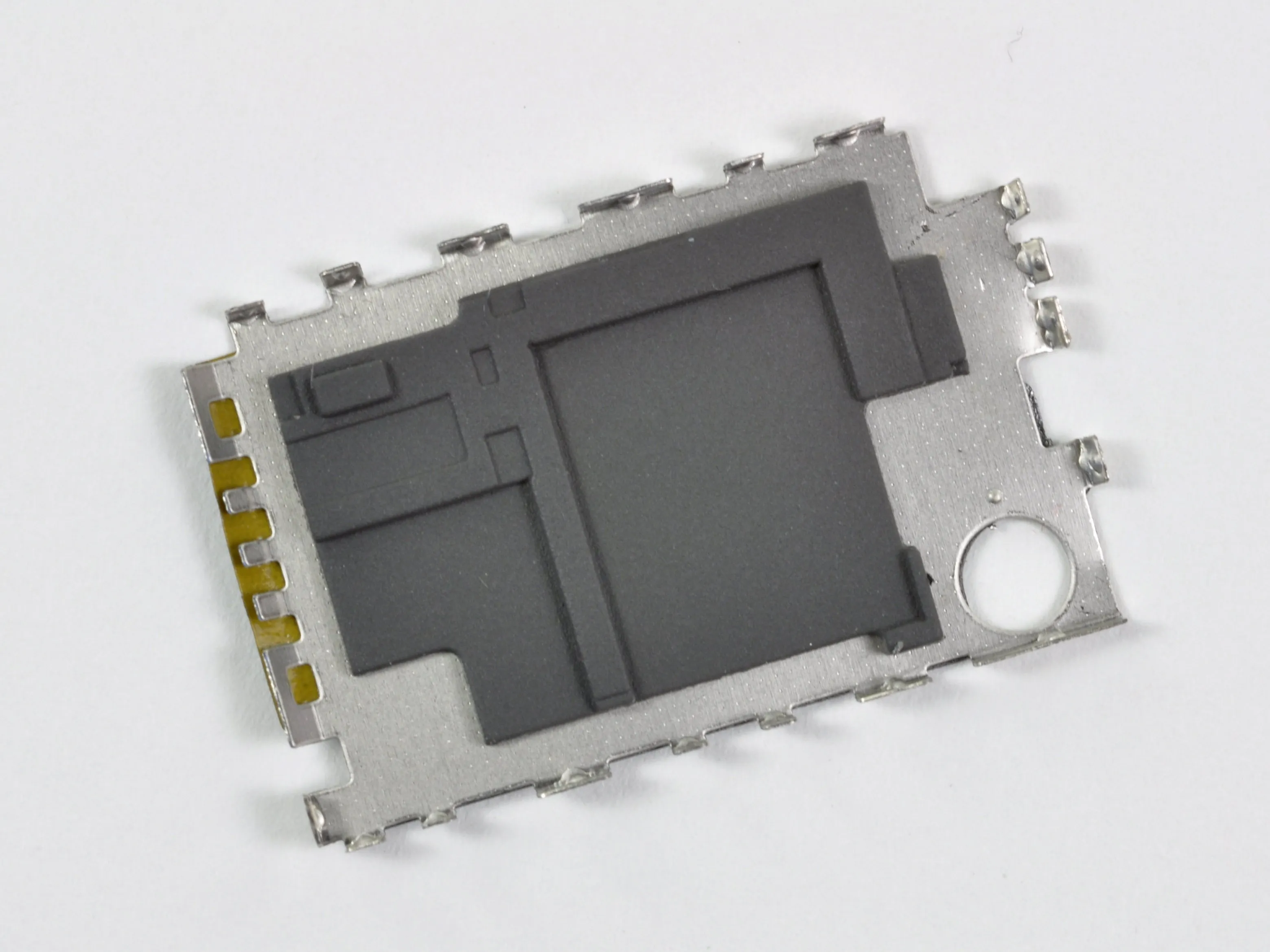

• Apple использовала специальные резиновые бамперы между чипами и экранами EMI, предположительно, чтобы подавить любые помехи между аналоговыми и цифровыми схемами.

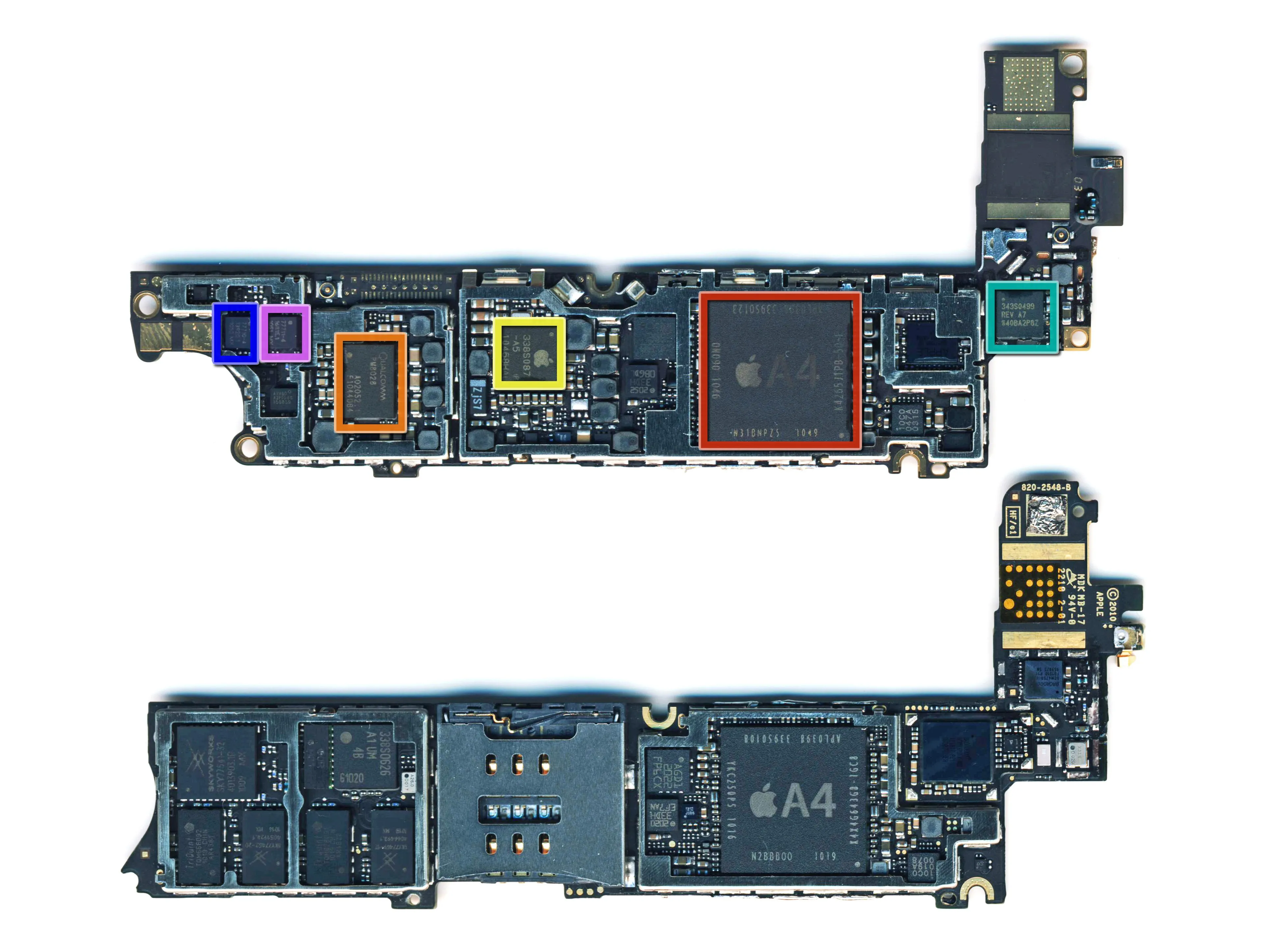

Шаг 13

• Благодаря нашим друзьям из UBM Techinsights за предоставленные идентификаторы микросхем.

• На лицевой стороне логической платы Verizon (сверху) находятся:

• Процессор Apple A4

• Qualcomm PM8028 Power Management

• ИС управления питанием Dialog D1815A (торговая марка Apple 338S087)

• 343S0499 - Контроллер сенсорного экрана Texas Instruments - Apple/TI, артикул #343S0499/#F761586G (обновленный вариант предыдущего # F761586C для iPhone 3GS)

• SKY77711-4 - модуль усилителя мощности Skyworks для CDMA/PCS

• SKY77710-4 - модуль усилителя мощности Skyworks для двухрежимной связи CDMA/AMPS

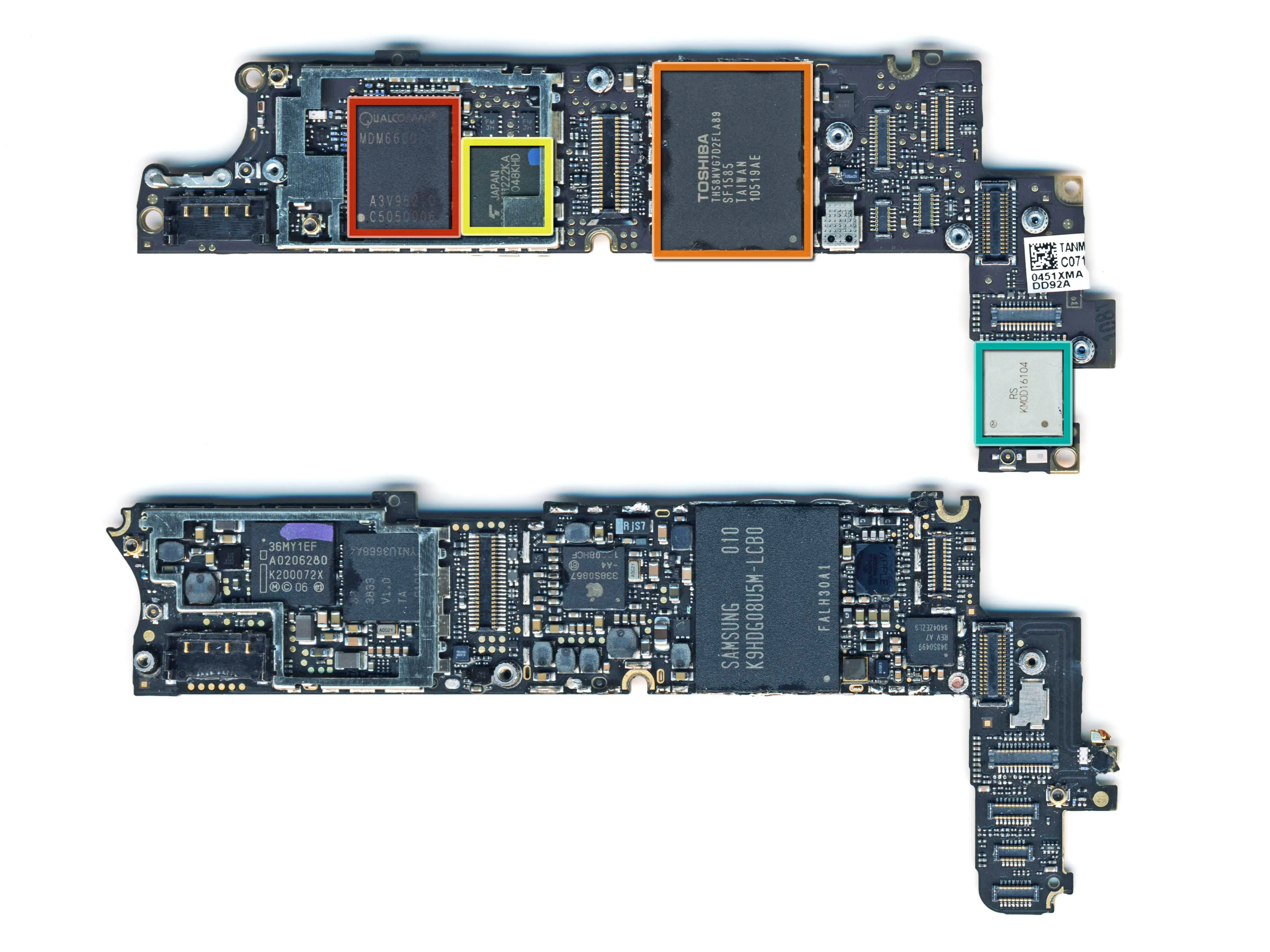

Шаг 14

• На обратной стороне логической платы Verizon (сверху) находятся:

• Qualcomm MDM6600

• Toshiba TH58NVG7D2FLA89 16 ГБ NAND Flash

• Toshiba Y890A111222KA

• RS KMOD16104 - Логотип на этой упаковке, похоже, принадлежит компании компании Murata. Мы подозреваем, что здесь находится Broadcom BCM4329, который, как сообщается, обеспечивает связь Wi-Fi/Bluetooth.

• Достоверности этому утверждению добавляет тот факт, что в июне прошлого года мы обнаружили этот чип в GSM iPhone 4 и что Murata и Broadcom имеют радиочастотные партнёрства в прошлом.

Шаг 15

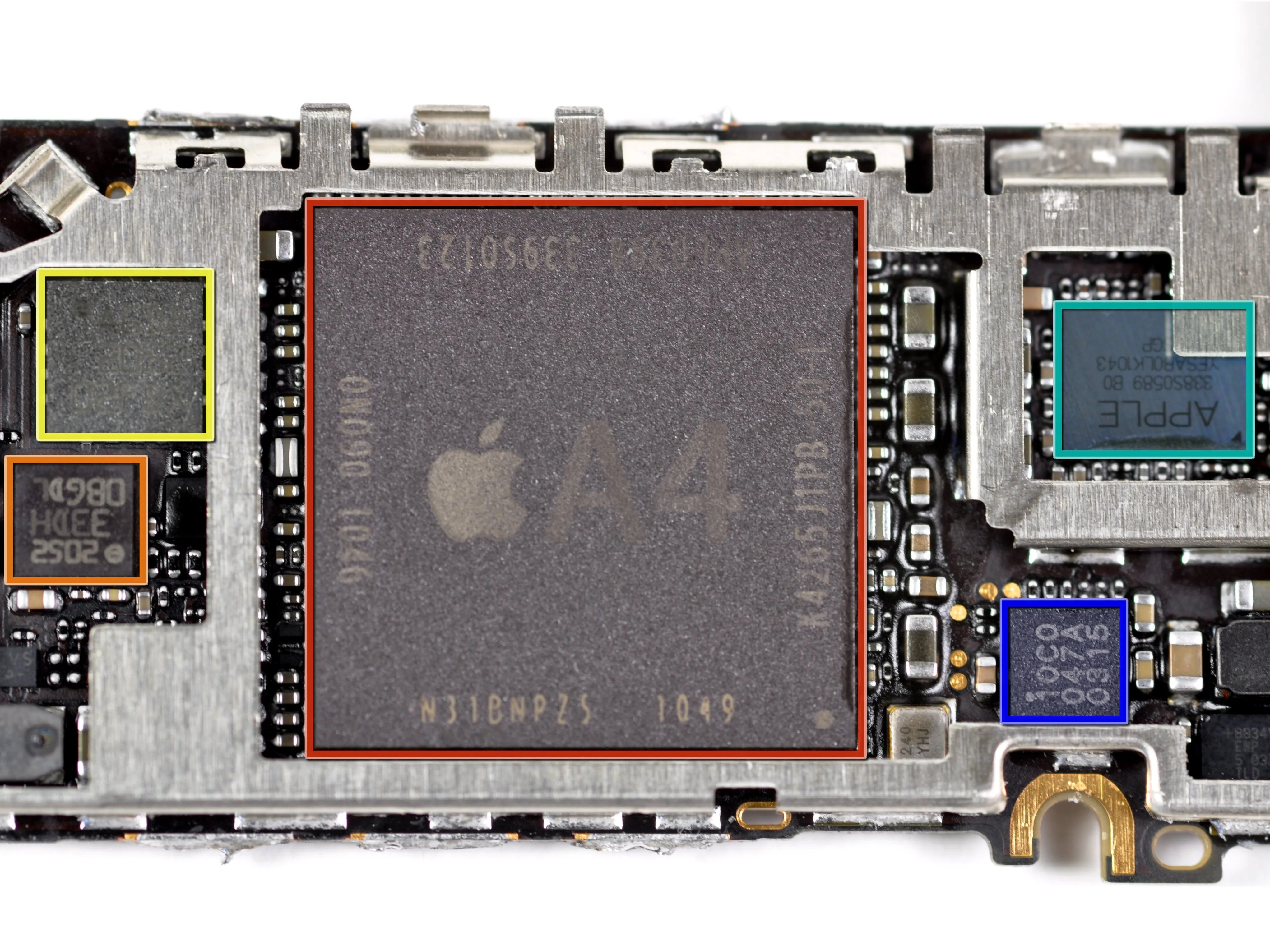

• Вот мозги iPhone.

• Маркировка A4 гласит N31BNPZ5 APL0398 339S0123, спереди и по центру.

• ST Micro's 2052 33DH 0BGDL (трехосевой акселерометр)

• ST Micro's AGD8 (3D-гироскоп L3G4200D)

• 10C0 047A 0315

• Аудиокодек Cirrus Logic 338S0589 CLI1495B0 (фирменная разработка Apple)

Комментарии к шагу

Очевидно, новая версия A4 от Apple:

- другой номер детали Apple PoP 339S0123 (оригинальный iPhone 4: 339S0108)

- Различная память DRAM Samsung включает в себя K4265J1PB-50-F (оригинальный iPhone 4: K4X4G643GB)

- один и тот же процессор SoC, обозначенный как APL0398.

Ребята... Я думаю, вы пропустите BCM4329 на одном из модулей в качестве чипа WIFI bigtime...... читатели не очень хорошо информированы.

Я перепаял процессор A4 из iPhone 4 CDMA в iPhone 4 GSM после восстановления он работает как надо.

Шаг 16

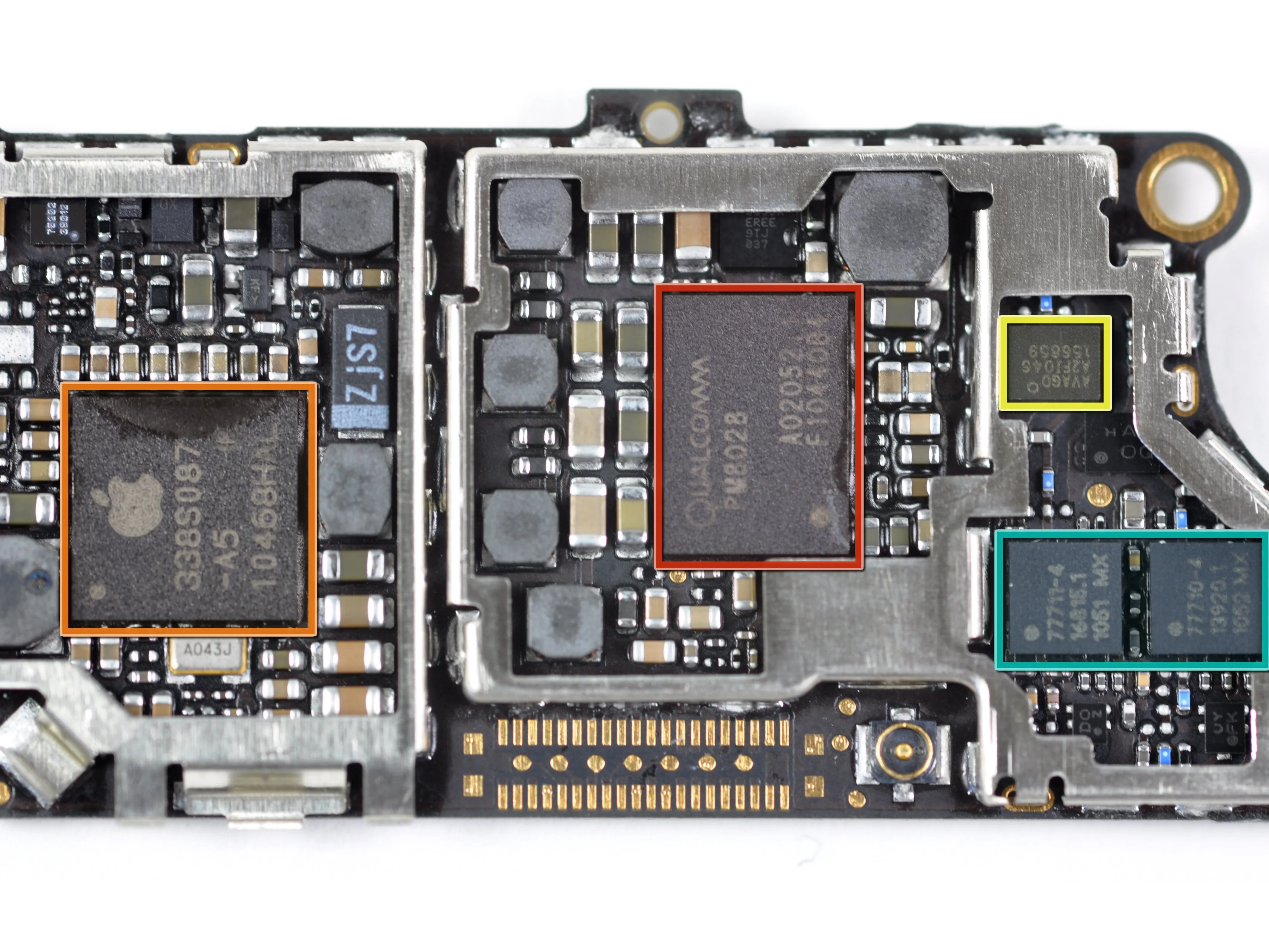

• Как Apple TVу края логической платы есть интересный набор неиспользуемых площадок для пайки. Вероятно, они используются для тестирования во время разработки.

• Чип Qualcomm PM8028 работает в паре с Qualcomm MDM6600 для обеспечения беспроводного подключения к телефону.

• ИС управления питанием Dialog D1815A находится в фирменной упаковке Apple с маркировкой 338S0876.

• Avago A2FIO46

• Усилители мощности Skyworks SKY77711 и SKY77710

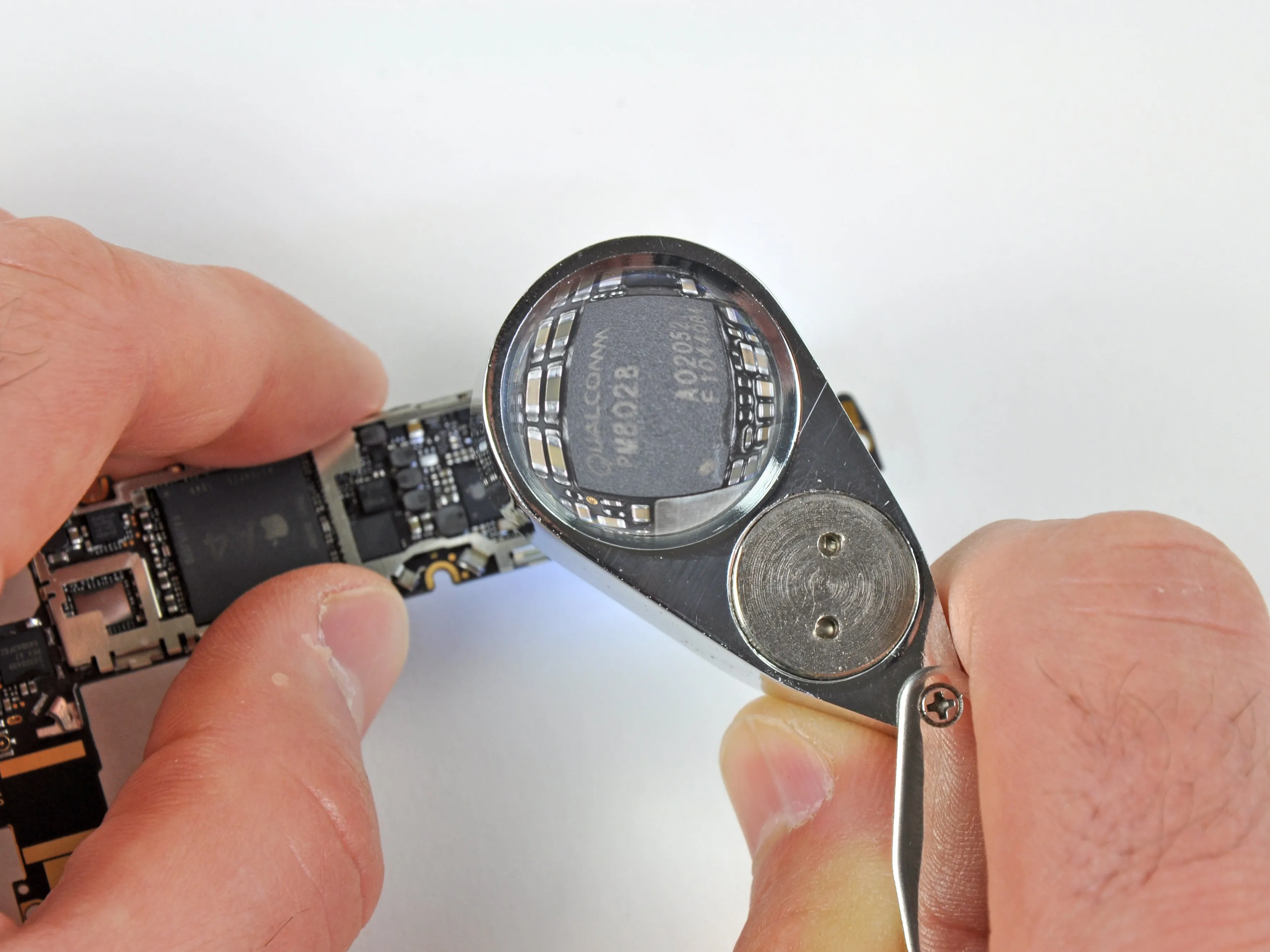

• На этих фотографиях видно, насколько малы все эти микросхемы. Мы бы потерялись без помощи хорошего объектива фотоаппарата и увеличительной лупы.

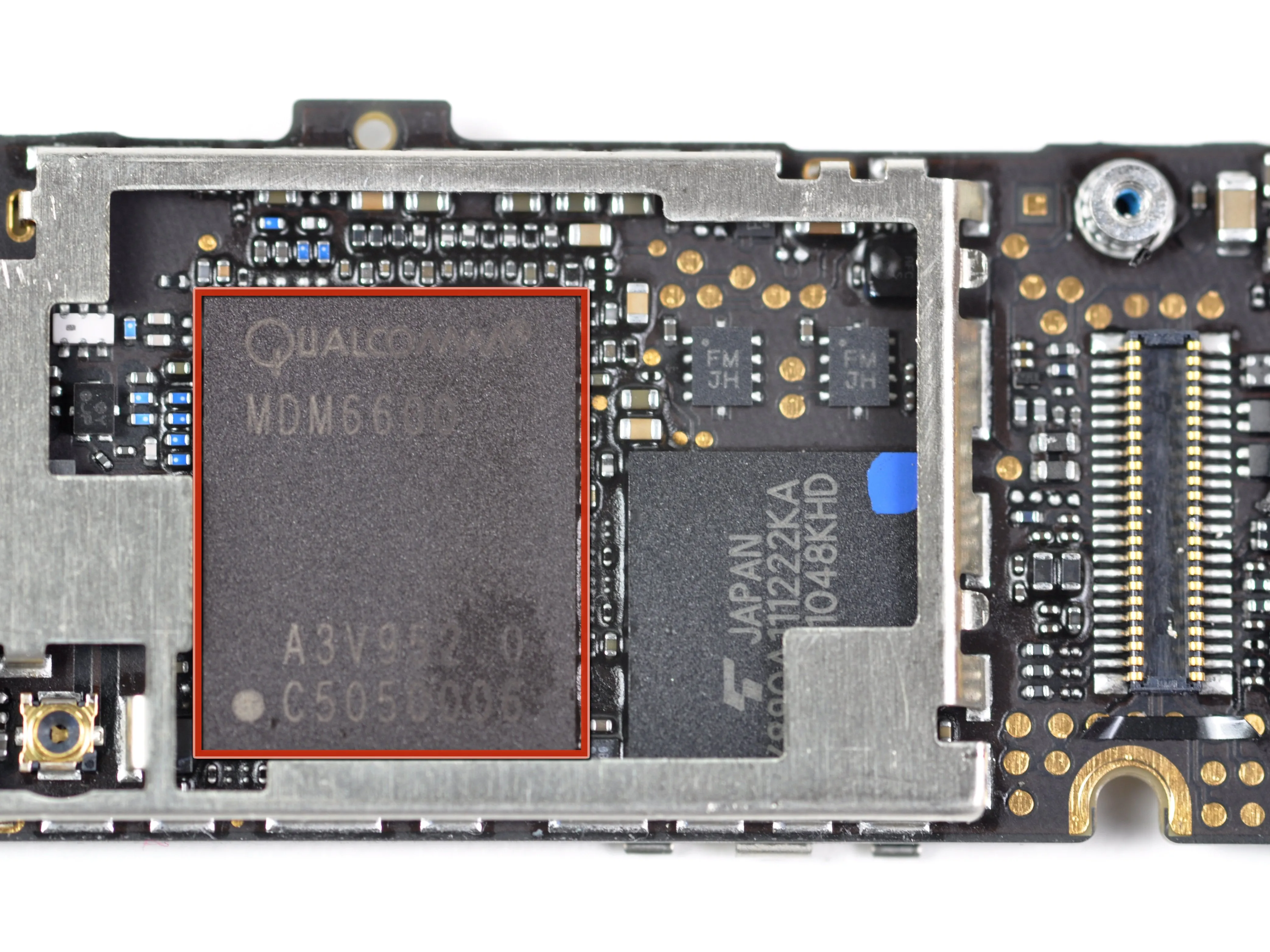

Шаг 17

• Чип Qualcomm MDM6600 поддерживает скорость передачи данных HSPA+ до 14,4 Мбит/с и CDMA2000® 1xEV-DO Rev. A/Rev. B.

• Более подробную информацию о чипе можно найти в техническом описании.

• Это тот же чипсет, что и в Droid Pro мировой телефон. Он поддерживает как GSM, так и CDMA - а это значит, что Apple могла бы поддерживать GSM!

• Почему они этого не сделали? Возможно, потому, что было проще разработать антенны для телефона, поддерживающего только CDMA - этот телефон поддерживает два диапазона частот сотовой связи, в то время как Apple поддерживает пять диапазонов в версии GSM.

• Конечно, без слота для SIM-карты он никак не может быть настоящим 'мировым телефоном'.

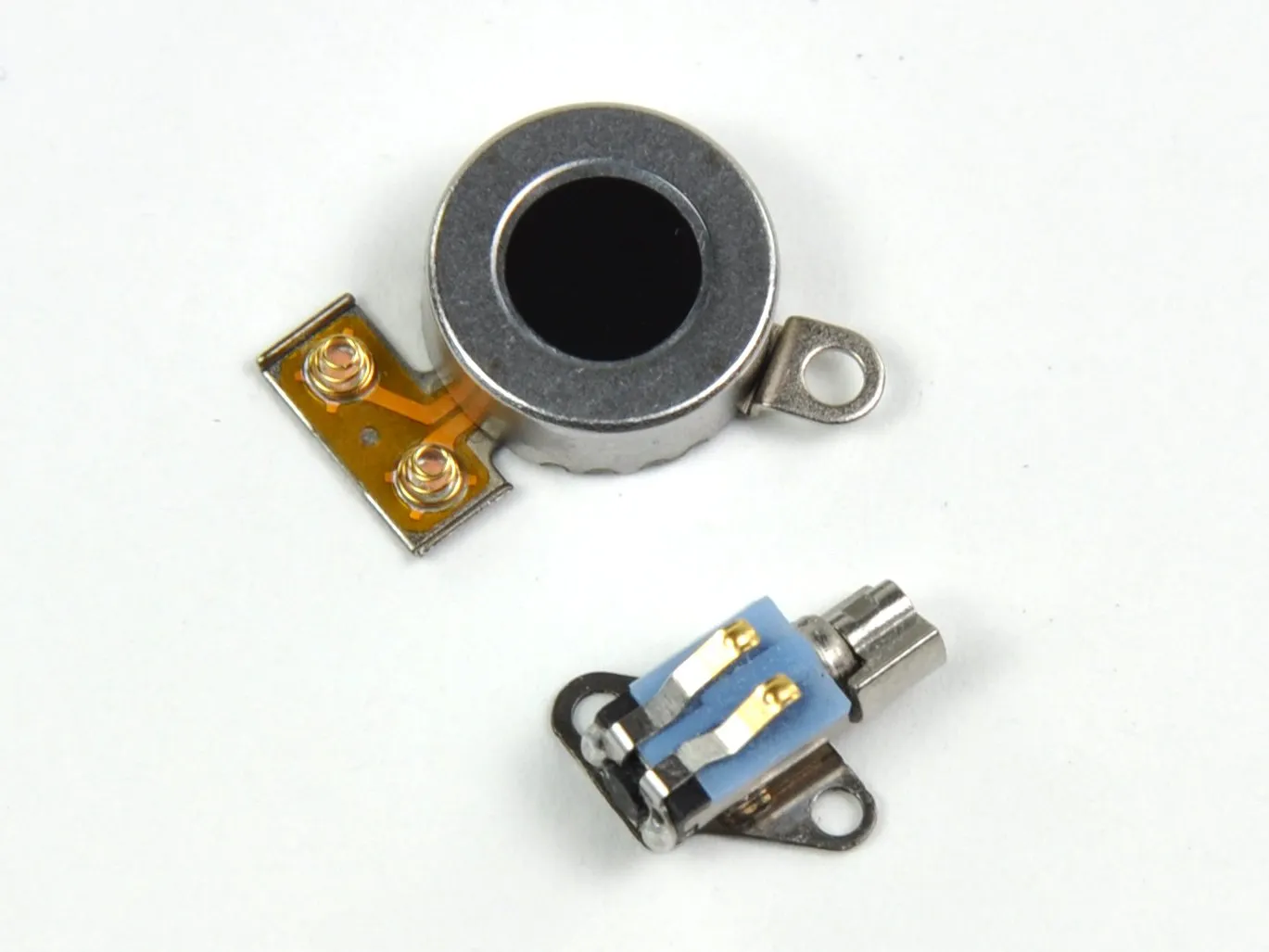

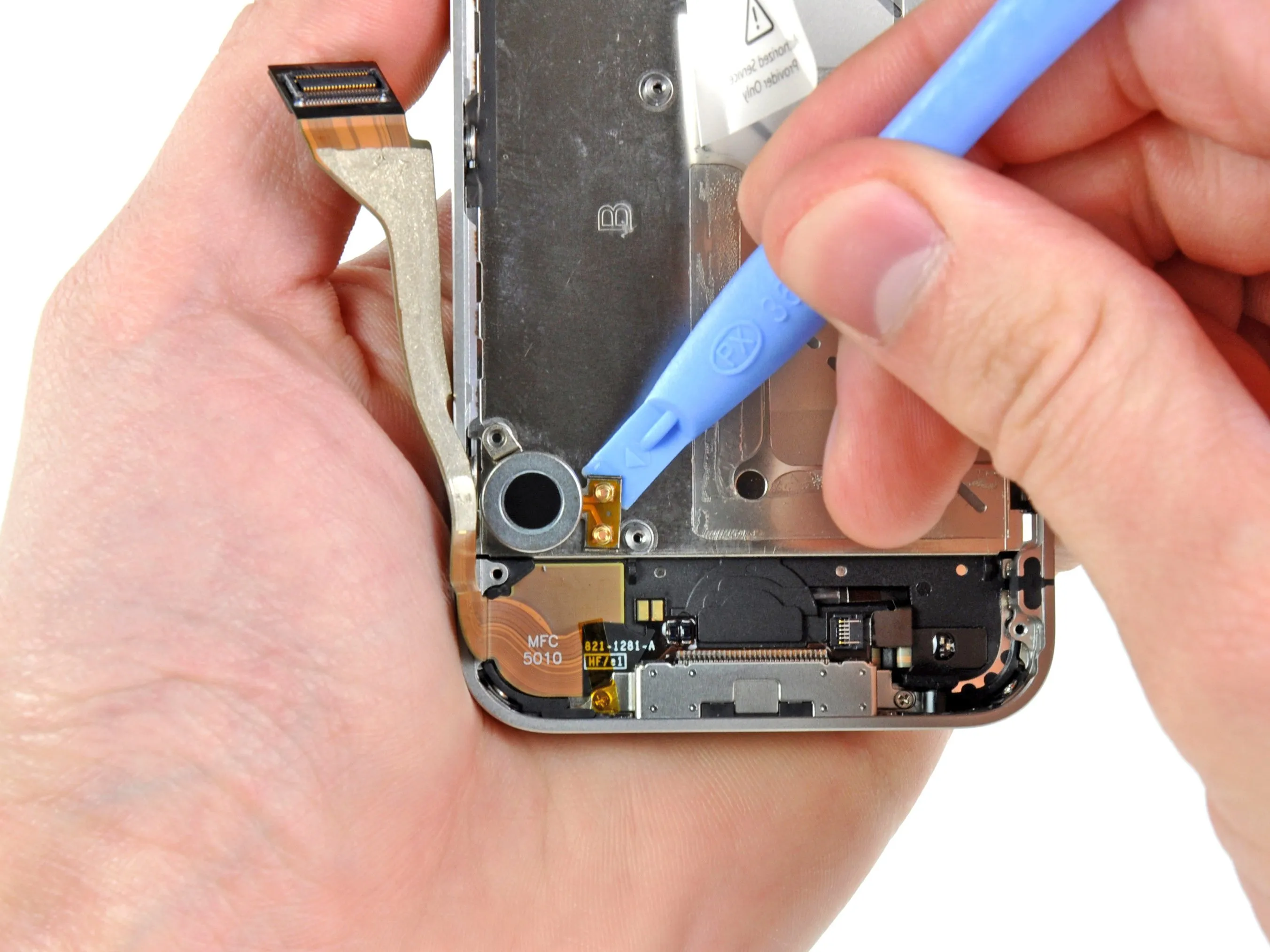

Шаг 18

• Святая галантерея, Бэтмен! Вибратор iPhone 4 был полностью переделан.

• Вместо вращающегося электродвигателя с противовесом в Verizon iPhone, похоже, используется линейный колебательный вибратор для оповещения о звонках/сообщениях. Основываясь на патентной информации об этой технологии, мы думаем, что это может быть деталь от Samsung.

• Наши тесты показали, что новый вибратор тише, мягче на ощупь и издает лучший звук, когда лежит на столе.

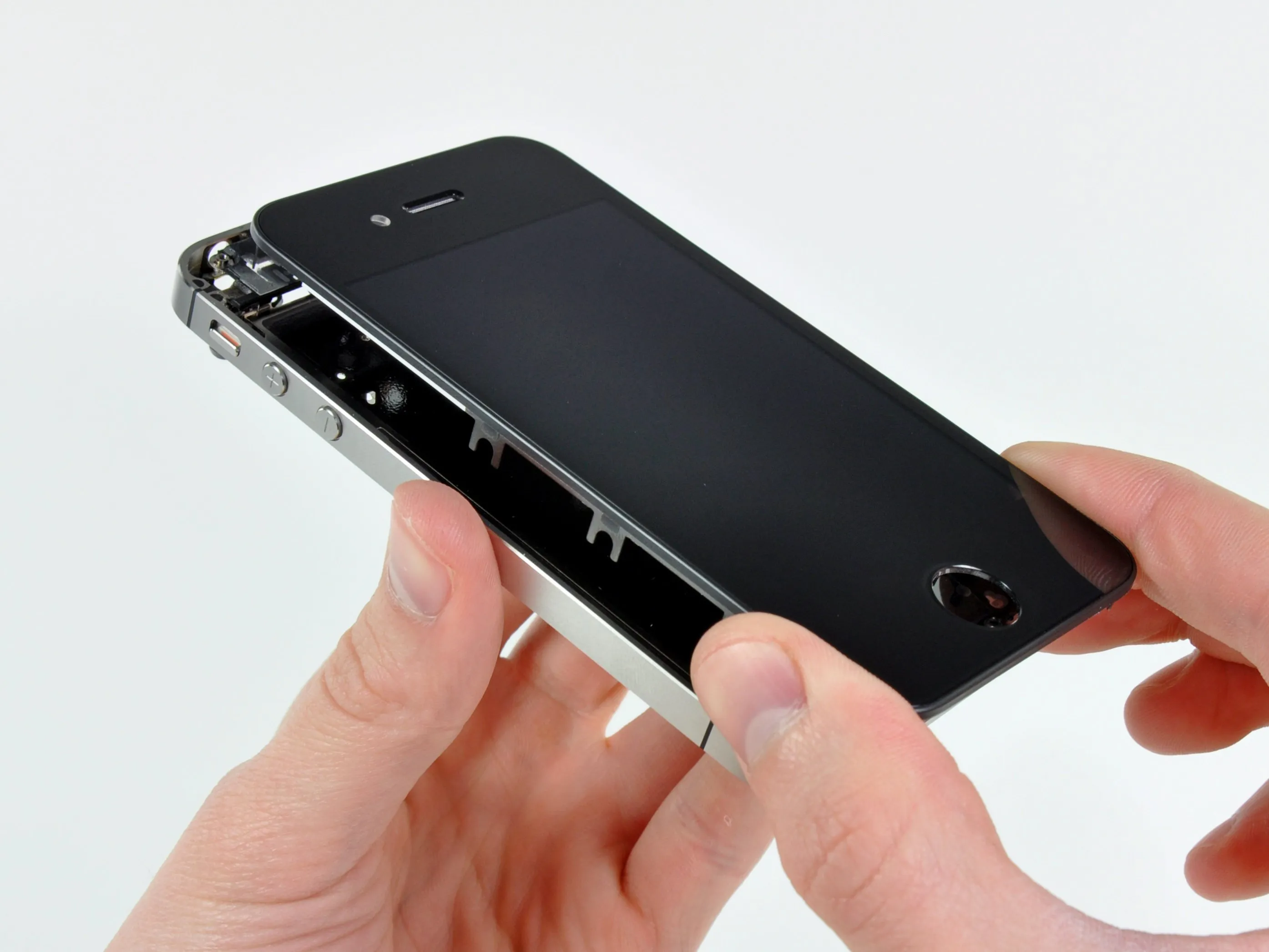

Шаг 19

• На первый взгляд, дисплей в сборе идентичен дисплею GSM iPhone 4.

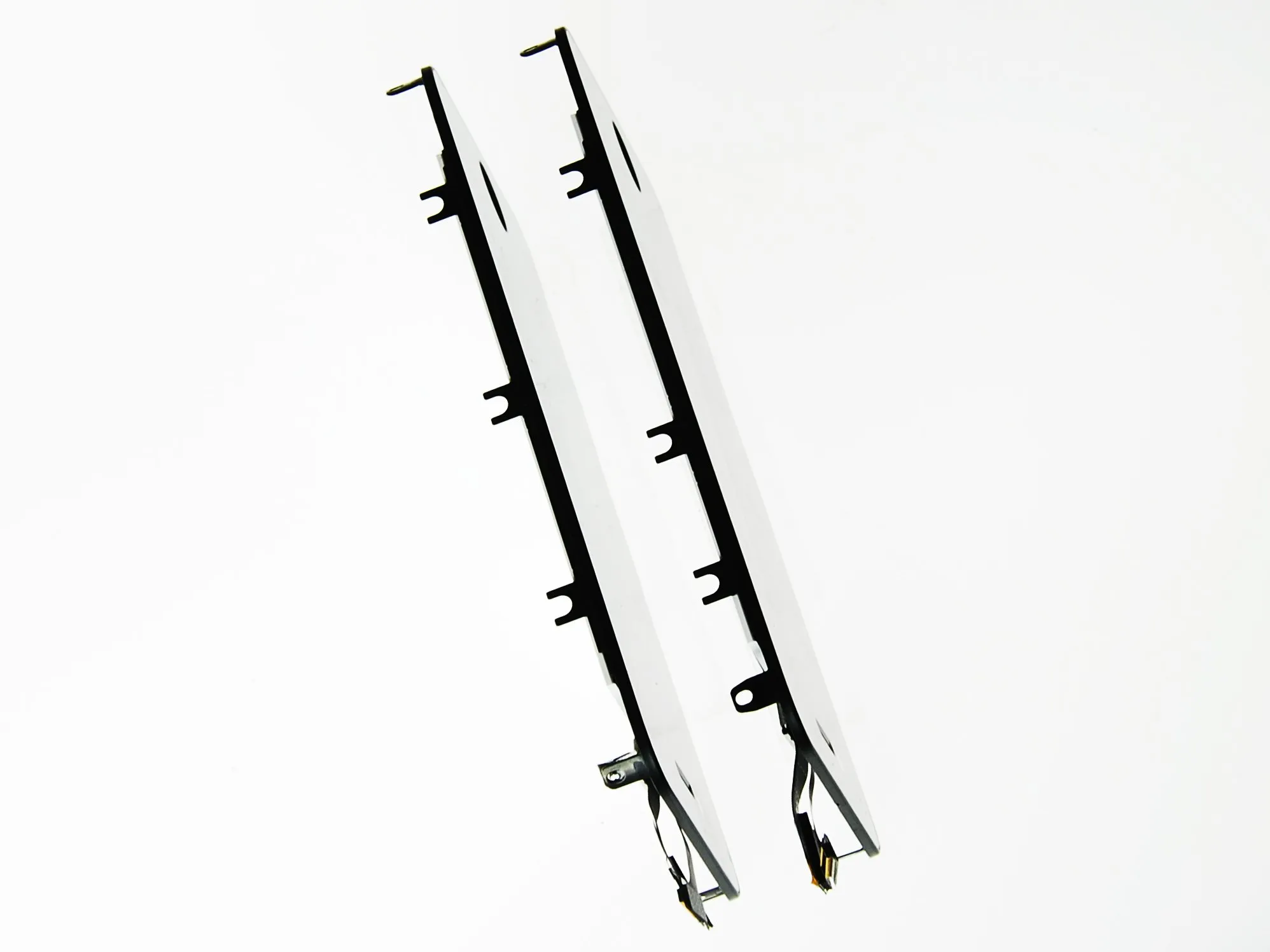

• UPDATE: После дальнейшего расследования выяснилось, что крепежные выступы на двух дисплеях находятся в совершенно разных местах. Это означает, что они точно не являются взаимозаменяемыми. Дисплей Verizon находится слева на второй фотографии.

• В ближайшее время мы опубликуем запасные части и подробное руководство по ремонту.

Комментарии к шагу

А вот это - вопрос на 100 000 долларов. Установите один из имеющихся передних блоков AT&T iPhone 4 на этот плохиш и посмотрите, запустится ли он!

Вы, ребята (rab777hp и Джонатан), шутите, да? Это невозможно сделать в текущей конфигурации, как h/w, так и s/w. У VZW iPhone вообще нет фронтальных частей для UMTS, и вы не можете просто подключить к нему фронтальную часть ATT iPhone, потому что интерфейсы и архитектура, используемые этими двумя телефонами, несовместимы. Кроме того, в версии VZW iPhone отсутствует программное обеспечение (стек протоколов и прошивка) для UMTS. И снова, вы не можете просто позаимствовать прошивку от ATT iPhone и попытаться засунуть ее в версию VZW. Эти два телефона просто несовместимы. Самое большее, что можно сказать о выборе этого чипа, это то, что Apple позиционирует себя для использования этого чипа в качестве реконфигурируемого модема (на момент производства) для поддержки CDMA и UMTS, когда выйдет iPhone5.

Меня зовут Кайл, мне удалось снять вибратор с нижней части и вырезать монтажные вкладки для логической платы, которые мешали ей встать на место. После того как я установил плату, я немного поработал с лентой, чтобы поместить их на плату gsm, подключил антенну wifi от gsm и вставил аккумулятор, и он сразу заработал. Единственный минус в том, что SIM-карту нужно вставлять, когда вы вставляете плату, если вы не хотите вырезать слот в боковой части, и из-за воды и всего остального я решил отказаться от этого. Просто модифицируйте лоток, вставьте солнечную карту в слот и соберите телефон, и все будет в порядке. Да, и вам придется вырезать вкладку из заднего стекла, если вы хотите использовать ваше att.

Шаг 20

• Оценка ремонтопригодности Verizon iPhone 4: 6 из 10 (10 - самый простой в ремонте)

• iPhone 4 держится в основном с помощью большого количества винтов, без защелок и с ограниченным количеством клея.

• Заднюю панель и аккумулятор легко снять и заменить (при условии, что у вас есть подходящая отвёртка).

• Apple использует винты Pentalobe, чтобы закрепить заднюю панель и не допустить проникновения посторонних.

• ЖК-дисплей и стекло сплавлены вместе, что делает ремонт треснувшей передней панели более дорогостоящим.

• Во время разборки ваши пальцы могут повредить контактные точки радиочастотного заземления iPhone 4, поэтому мы рекомендуем вам надевать перчатки при выполнении любых ремонтных работ.
