Разборка iPhone 4S
Введение
Делаете.ру: 'Сири, можно мы тебя разберем на части, чтобы все видели?'
iPhone 4S (Siri): '42'
Делаете.ру: 'Я не спрашивал о смысле жизни, Siri...'
iPhone 4S (Siri): '42 - это количество секунд, которые у вас остались до того момента, как я запущу последовательность самоуничтожения...'
Делаете.ру: 'Сообщение получено'.
Очевидно, Siri не слишком довольна нашей просьбой, но когда еще машина вставала на пути исключительной команды мастеров Делаете.ру? Присоединяйтесь к нам, и мы погрузимся в недра нового iPhone 4S.
Большое спасибо австралийской компании MacFixit за щедрое использование их офиса в Мельбурне. Они продают обновления и аксессуары для Mac и iPhone, а также наши наборы инструментов Делаете.ру.
Хотите быть в курсе последних разборов? Следите за нами в Twitter!
Также посмотрите видеообзор нового iPhone 4S!
Что вам нужно
Инструменты
P2 Pentalobe Screwdriver iPhone | Источник - ifixit.com
Отвертка Phillips #000 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка iPhone 4S
Вы просили, мы сделали! Новый iPhone 4S выходит на самую большую сцену из всех, и Делаете.ру здесь, чтобы разобрать его.
Технические характеристики:
Система-на-кристалле A5 от Apple: двухъядерный процессор с частотой 1 ГГц.
Задняя камера 8 МП (съемка видео 1080p) + фронтальная камера VGA
802.11 b/g/n + Bluetooth 4.0 (о-ля-ля!)
IPS TFT LCD Retina дисплей со светодиодной подсветкой и разрешением 960 x 640 пикселей
Поддержка четырехдиапазонной GSM/GPRS/EDGE + двухдиапазонной CDMA/EV-DO Rev (мировой телефон)
Шаг 2

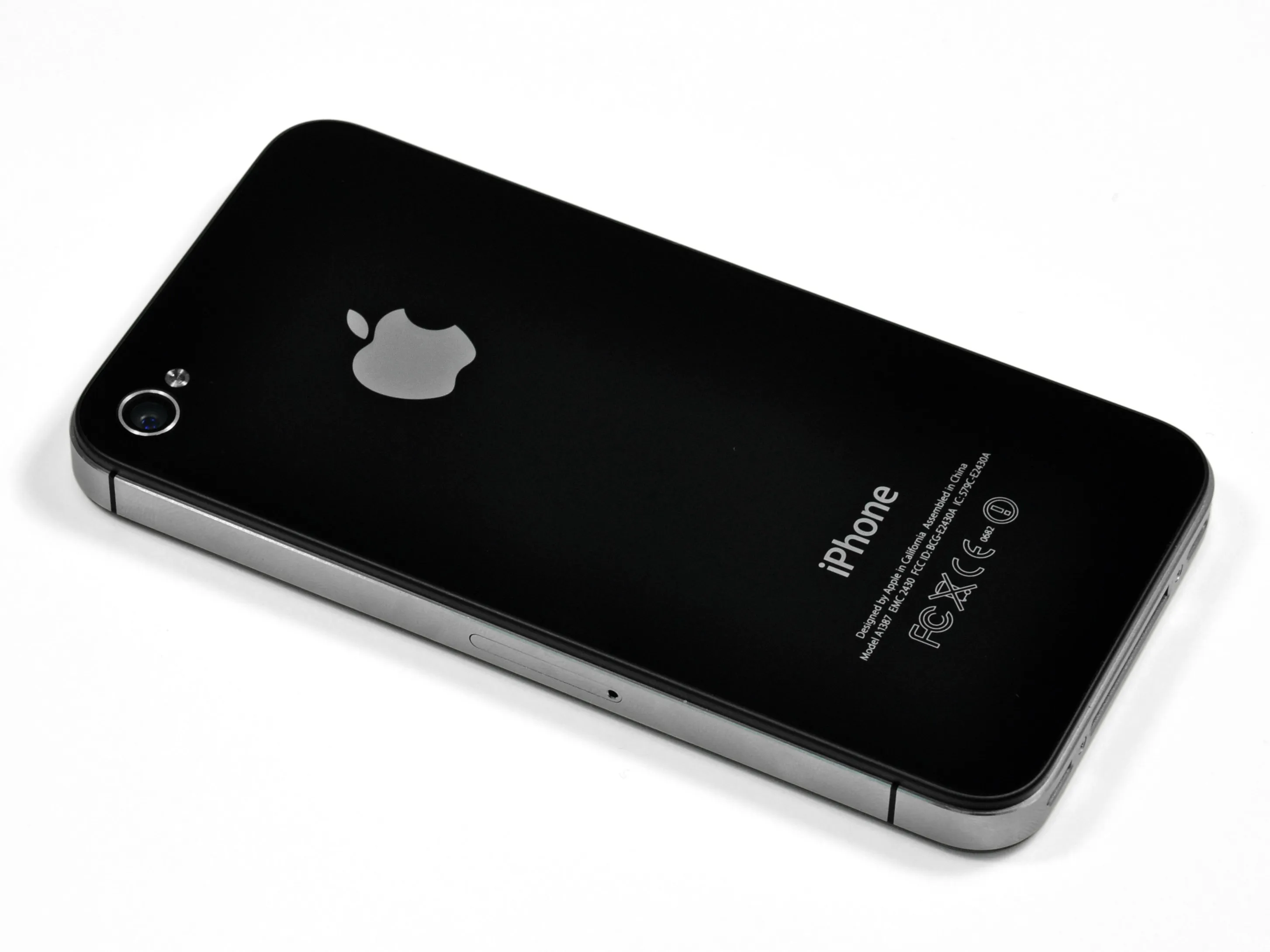

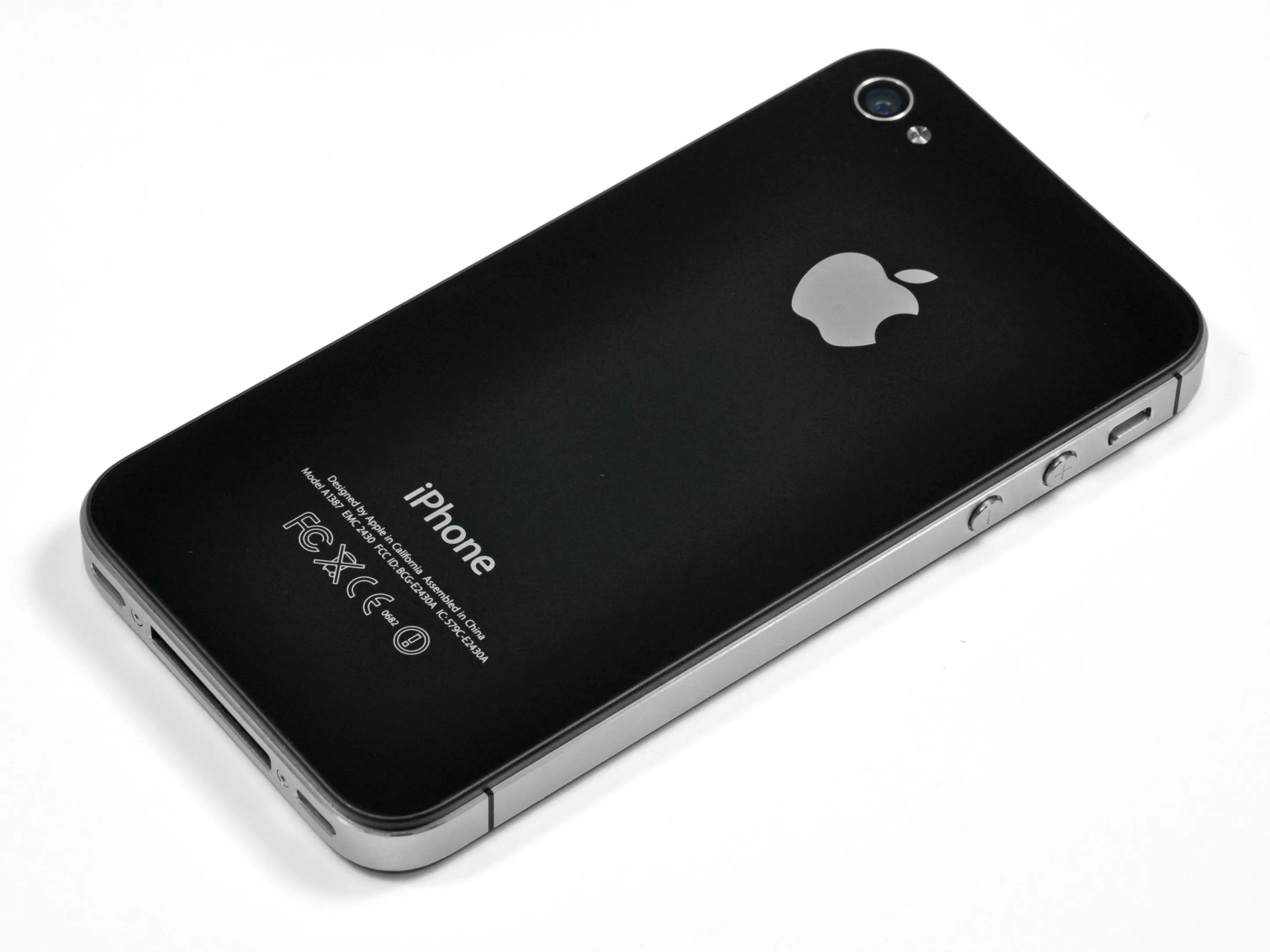

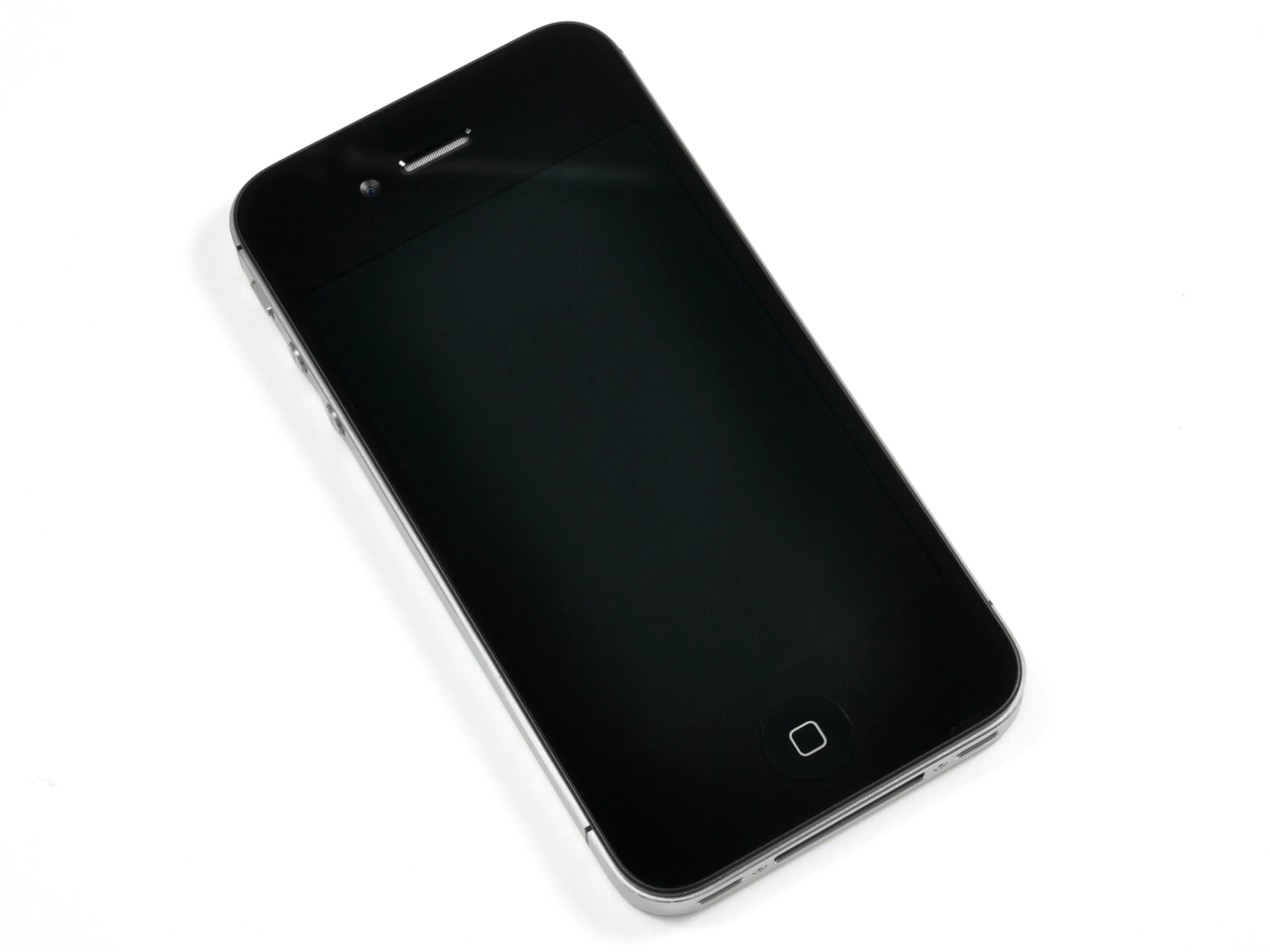

Наконец-то долгожданный iPhone 4S у нас в руках, и он выглядит просто великолепно!
Придерживаясь прошлогоднего прямоугольного дизайна, 4S выглядит очень похожим на iPhone 4 и имеет такие же ободки из нержавеющей стали по периметру.
Предположительно, Apple исправила проблему с антенной, которая возникла сразу после выхода iPhone 4. Значит ли это, что мы не получим бесплатный чехол в этом году? Облом!
Слот для SIM-карты вернулся! Поскольку iPhone 4S является мировым телефоном, он будет поддерживать сети GSM и CDMA. Независимо от оператора, вы можете быть уверены, что слот micro-SIM будет готов принять ваши карты GSM micro-SIM, а также любые CDMA 'роуминговые SIM'.
Комментарии к шагу
Новый миф гласит, что кнопки регулировки громкости и отключения звука на iPhone 4S находятся в несколько ином положении, а значит, текущие чехлы для iPhone 4 не фиксируются, плюс якобы фиксированная антенна 4S не может быть использована на iPhone 4. Подтвержден ли этот миф, правдоподобен или опровергнут?
Они такие же, как Verizon iPhone 4, но немного отличаются от AT&T iPhone 4.
Да, я могу подтвердить, что они отличаются от att GSM iphone 4. Таким образом, бамперы НЕ подходят. Чехол частично перекрывает вибровыключатель, а кнопки громкости на чехле не попадают по центру кнопок iphone. Просверлив отверстие для выключателя, чтобы оно было немного больше, я решил проблему. Кнопки громкости работают достаточно хорошо.
А слот для SIM-карты снова исчез.
Шаг 3
О, смотрите! 4S получил печать одобрения FCC. Браво, Apple. Но пока никаких золотых звезд от нас...

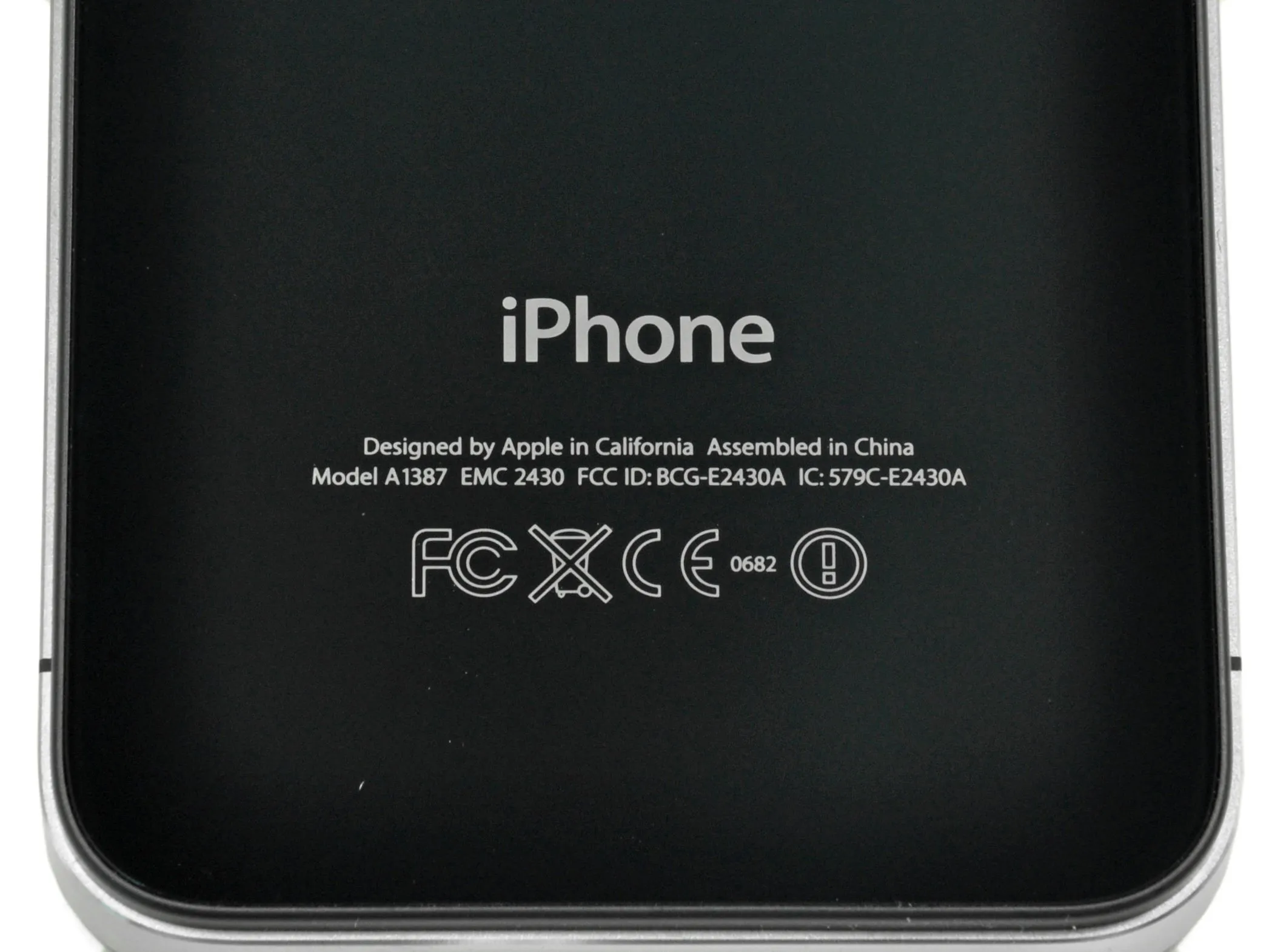

Номер модели iPhone 4S - A1387.
Обратите внимание на щели для наружных антенн по периметру iPhone 4S - Siri! У тебя есть чем заняться!
Шаг 4

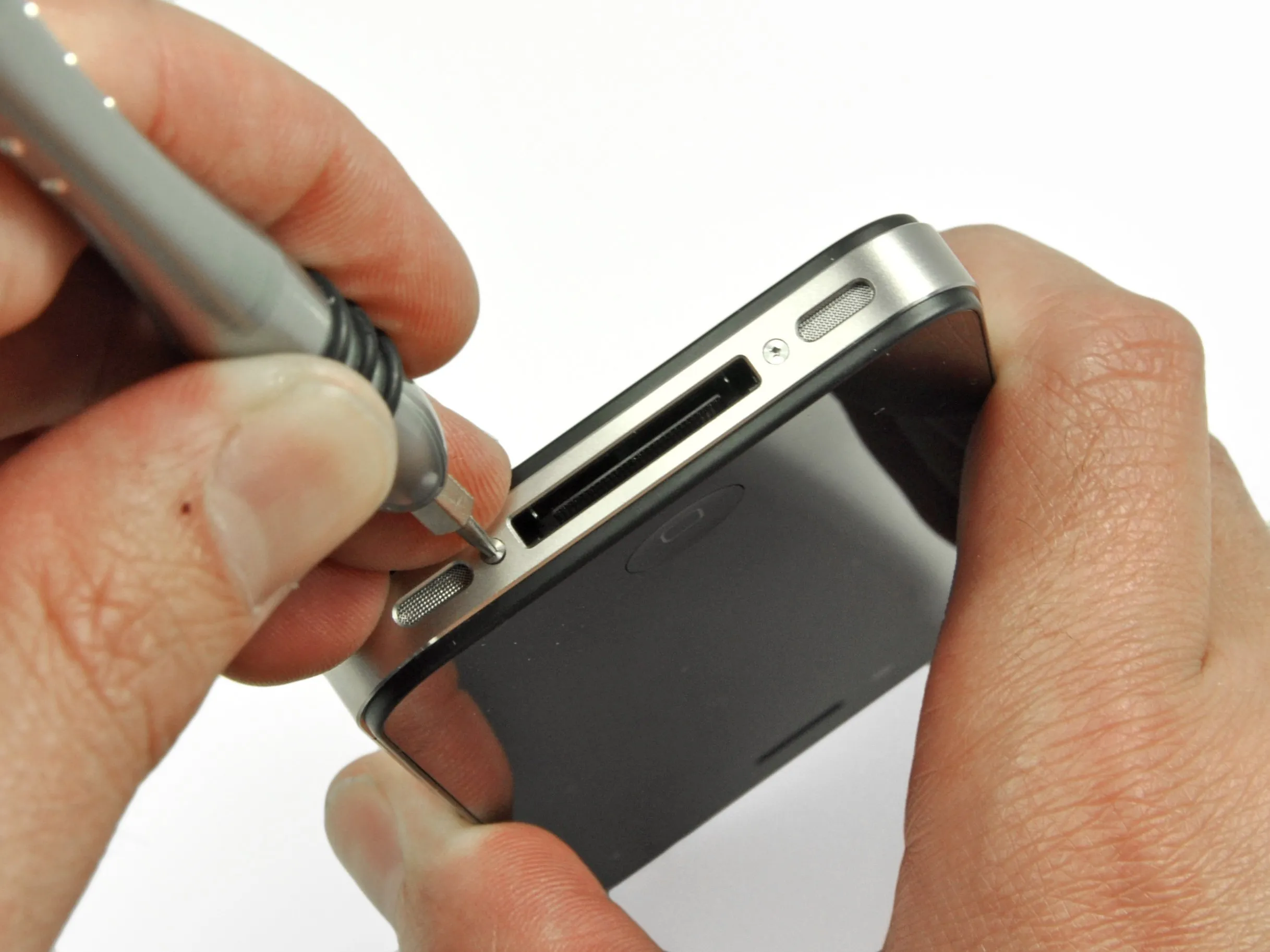

Винты Pentalobe, снова? Мы надеялись, что в этом году нас ждет что-то новое, но, похоже, наши знакомые не далеко ушли от своего дома в нижней части iPhone 4S.
Пара быстрых поворотов нашей пятиконечной отвертки Pentalobe - и они на месте! И угадайте, что: наш совершенно новый профессиональный инструмент был выпущен только сегодня. Она выполнена в отличном сине-черном цвете и гарантированно является лучшей отверткой Pentalobe на рынке. Эй, мы же не делали этого раньше. не делали этого раньше.
Прости, Сири. Несмотря на твою угрозу самоуничтожения, мы не остановимся. Давайте посмотрим, что вы скрываете.
Комментарии к шагу
Где можно достать очень симпатичную ручку, с помощью которой вы открываете заднюю крышку телефона?
К 'Алюминиевой ручке для драйверов' прилагается 'Набор 54-битных драйверов', на который я сейчас никак не могу нажать. Это Делаете.ру инструмент :)
Шаг 5

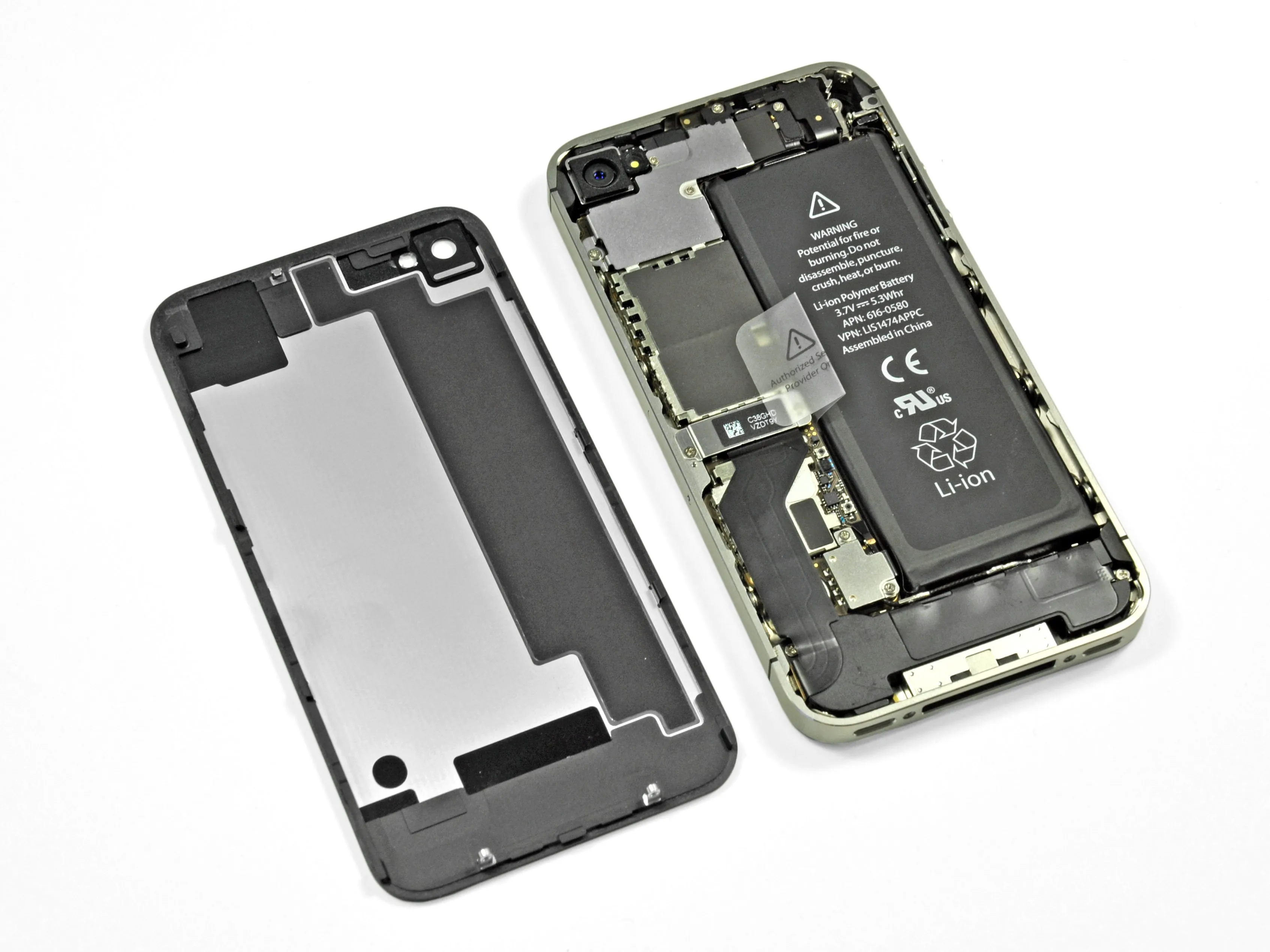

Мы продолжаем идти по уже знакомому пути, снимая заднюю крышку, как мы это делали с iPhone 4, и открывая аккумулятор вместе с кучей мягких экранов EMI.
'Я должен умолять вас не идти дальше, Делаете.ру. У вас нет соответствующего разрешения', - твердо заявляет Siri.
К сожалению, на этом мы вынуждены остановиться, поскольку на бирке написано 'Только для авторизованных поставщиков услуг'.
Сик! Эта глупая метка не останавливала нас и раньше, и сегодня не будет иначе.
Комментарии к шагу
s/Sike!/Psych!/
Вы имеете в виду Psych?
Psych, Psyche, Sike? Сложно определить правильное написание сленгового слова. Мы выбрали 'sike' просто потому, что оно выглядит круто, а Urban Dictionary назвал его словом дня 24 ноября 2007 года. :)
Городской словарь? Помимо того, что любой может написать там что угодно, большинство статей сходятся на том, что 'sike' - это неправильное написание 'psych'. А 'psyche' произносится как 'sikee', и это совсем другое понятие.
Большое спасибо.
Шаг 6

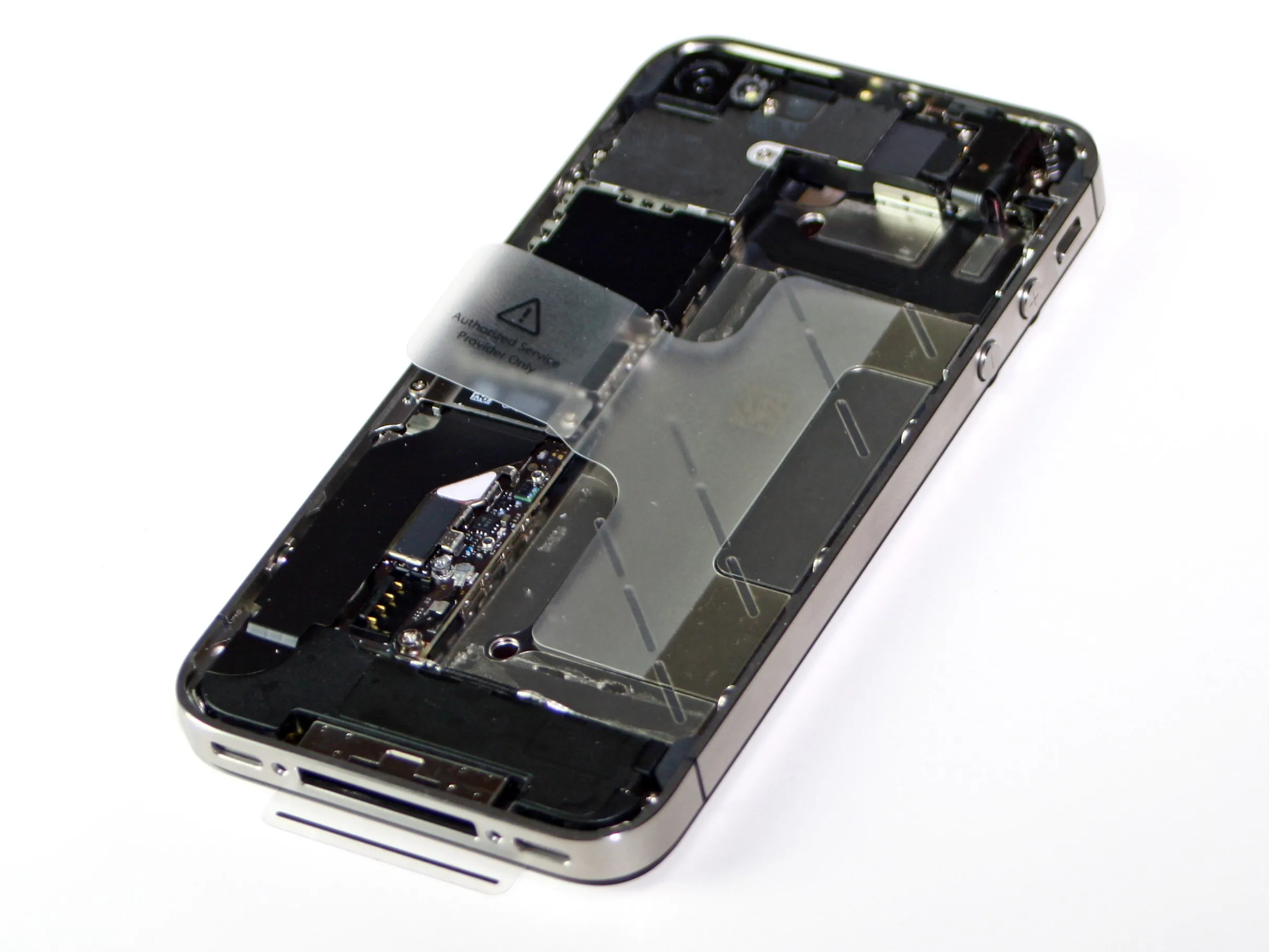

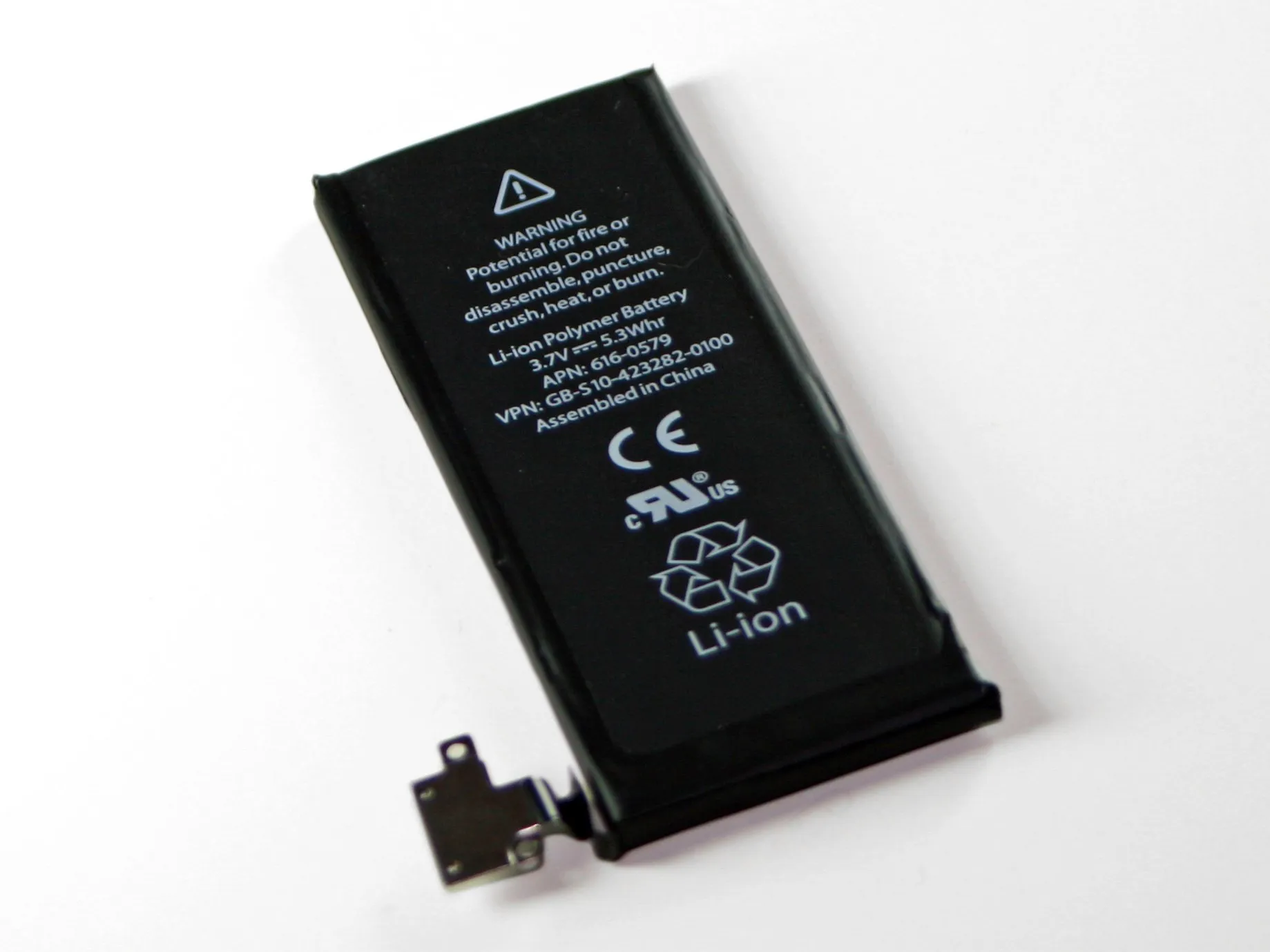

Наконец-то мы получили первый хороший взгляд на высоко оцененную батарею 4S.
Посмотрите внимательно... ближе... вот она: дополнительные 0,05 Вт-ч в батарее по сравнению с iPhone 4!
Вы, наверное, хотите знать, можно ли использовать эту батарею в iPhone 4. К сожалению, похоже, что разъемы имеют разную форму, поэтому мы должны сказать, что это маловероятно.
iPhone 4S может похвастаться временем непрерывной работы в режиме разговора 8 часов в сети 3G, до 14 часов в сети 2G (GSM) и до 200 часов в режиме ожидания.
Если сравнивать эти показатели с iPhone 4, то iPhone 4S предлагает дополнительный час работы в режиме разговора в сети 3G, столько же в сети 2G и на 100 часов меньше в режиме ожидания.
Учитывая обновление аппаратного обеспечения, которым оснащен 4S, энергопотребление кажется довольно эффективным.
Шаг 7

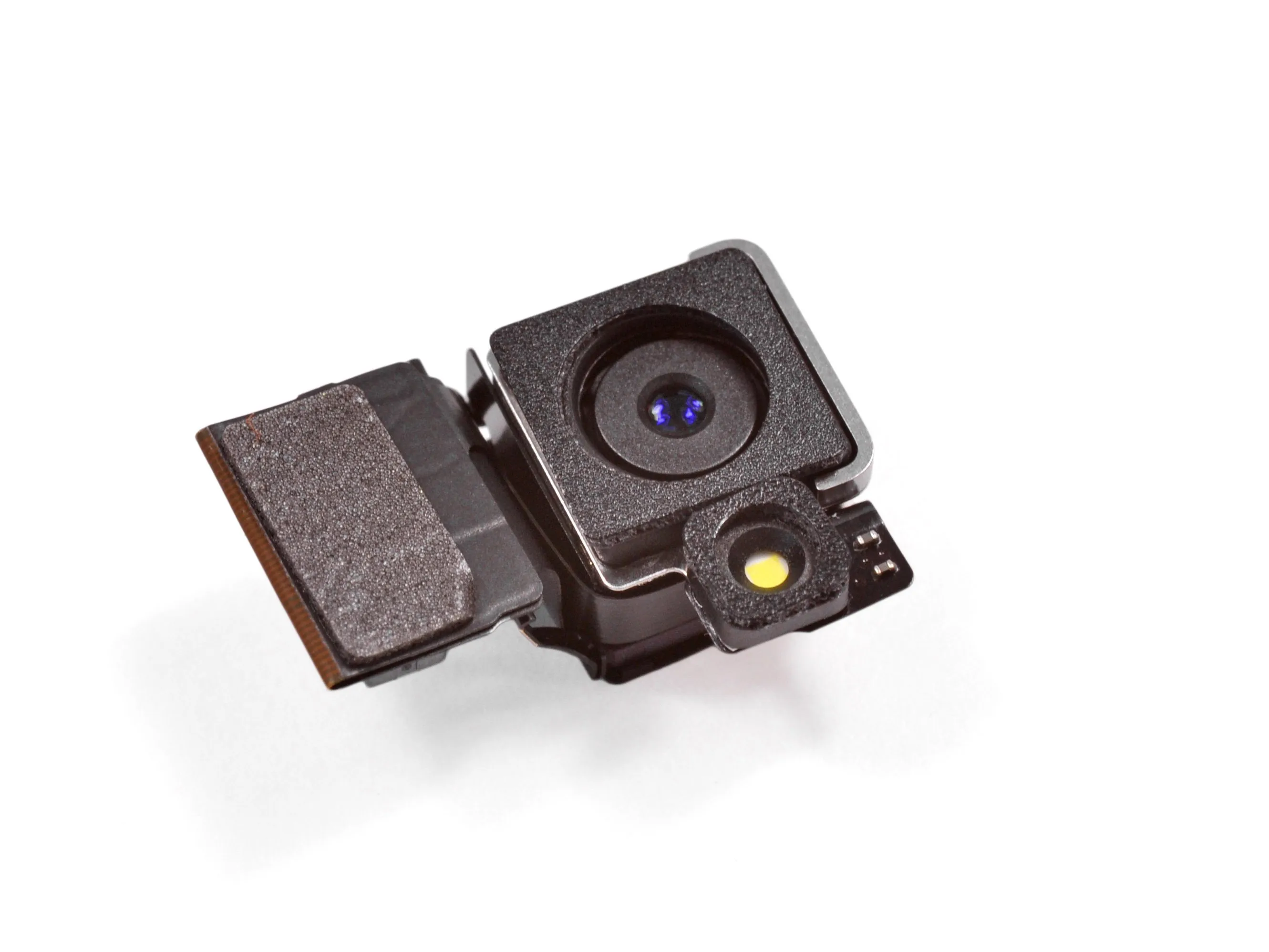

Быстрым движением палочки отсоединяем камеру, расположенную на задней панели.
В iPhone 4S появилась новая 8-мегапиксельная камера.
Мы узнали от Chipworks, что камера сделана Sony!
8 Мп - это здорово, но, как мы все знаем, дело не только в инструментах, но и в том, как их использовать. iPhone 4S знает, как использовать каждый из этих пикселей.
Apple может похвастаться тем, что благодаря 'подсветке задней панели нового поколения' на 73 % больше света, что улучшает работу в условиях низкой освещенности. Хотите быстрые снимки? Эта камера работает на 33 % быстрее и может делать несколько снимков менее чем за секунду.
Снимки не для вас? А как насчет HD-видео с разрешением 1080p и частотой 30 кадров в секунду?
Комментарии к шагу
Задняя камера - это сенсор Omnivision или Sony? Похоже, что OVTI.
Многие люди спрашивают, будет ли он подключаться к Iphone 4, и будет ли аппаратное обеспечение Iphone 4 поддерживать съемку 8 мп?
Не совместимо.
Можно ли установить камеру от iPhone 4s в iPhone 4?
Шаг 8

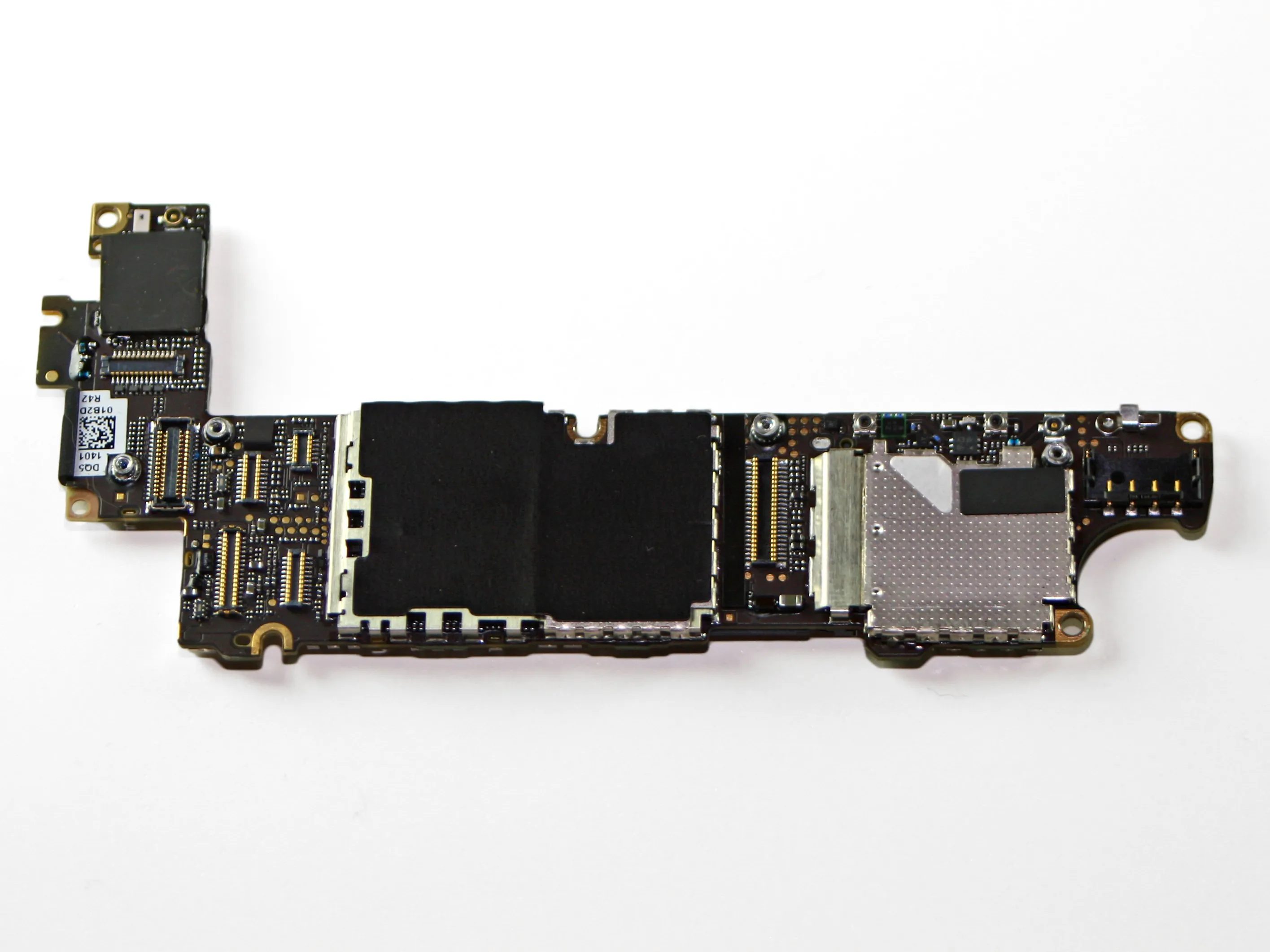

С помощью нашего инструмента для вскрытия iPhone мы вынимаем логическую плату.
Логическая плата iPhone 4S имеет близкое сходство со своим штатовский аналог CDMA. Как только эти экраны EMI, хотя, мы будем иметь лучшее представление о том, где сходство останавливается.
До тех пор, что еще мы можем сделать с L-образным блоком?
'Пожалуйста, прекратите все разрушительные действия', - отвечает Siri, услышав наши намерения. Очевидно, она все еще может разговаривать, когда у нее вынута батарея. Может быть, она работает на пыли пикси?
Заметили белую треугольную наклейку на правом EMI-экране? Мы тоже заметили... Это наш страшный враг - индикатор жидкости.
Шаг 9

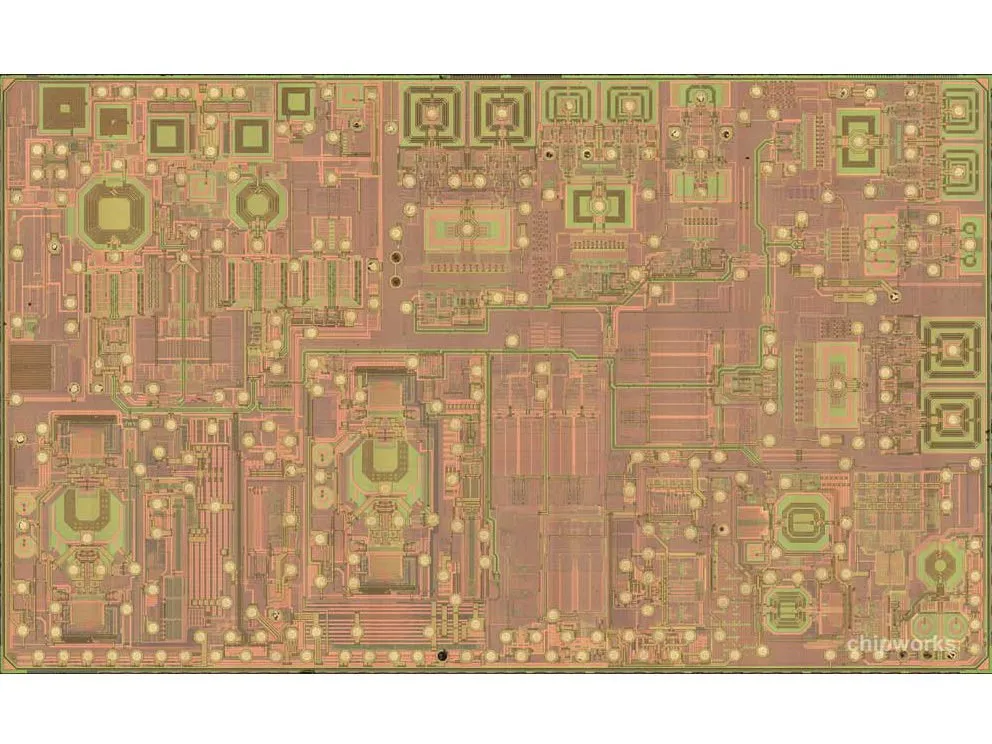

Нам пришлось применить зубы, но в конце концов нам удалось оторвать экраны EMI. Теперь логическая плата обнажила свою душу:
Двухъядерный процессор Apple A5 (подробнее об этом позже)
Многодиапазонный/режимный радиочастотный трансивер Qualcomm RTR8605. Компания Chipworks предоставила нам фото матрицы.
Модуль Skyworks 77464-20 Load-Insensitive Power Amplifier (LIPA®), разработанный для приложений WCDMA
Усилитель мощности Avago ACPM-7181
TriQuint TQM9M9030 фильтр на поверхностных акустических волнах (SAW)
TriQuint TQM666052 Модуль PA-дуплексера
Комментарии к шагу
Кто-нибудь знает, что это за звуковой чип?
Вы уверены, что оба чипа TriQuint - это усилители мощности / некоторые говорят, что один - это просто фильтр?
Есть ли какие-либо изменения в чипе GPS в iPhone 4S по сравнению с iPhone 4? Я заметил, что в обзоре iPad 2 вы обозначили GPS-чип как 'монолитный'. Это монолитный чип по сравнению с GPS с поддержкой?
Шаг 10

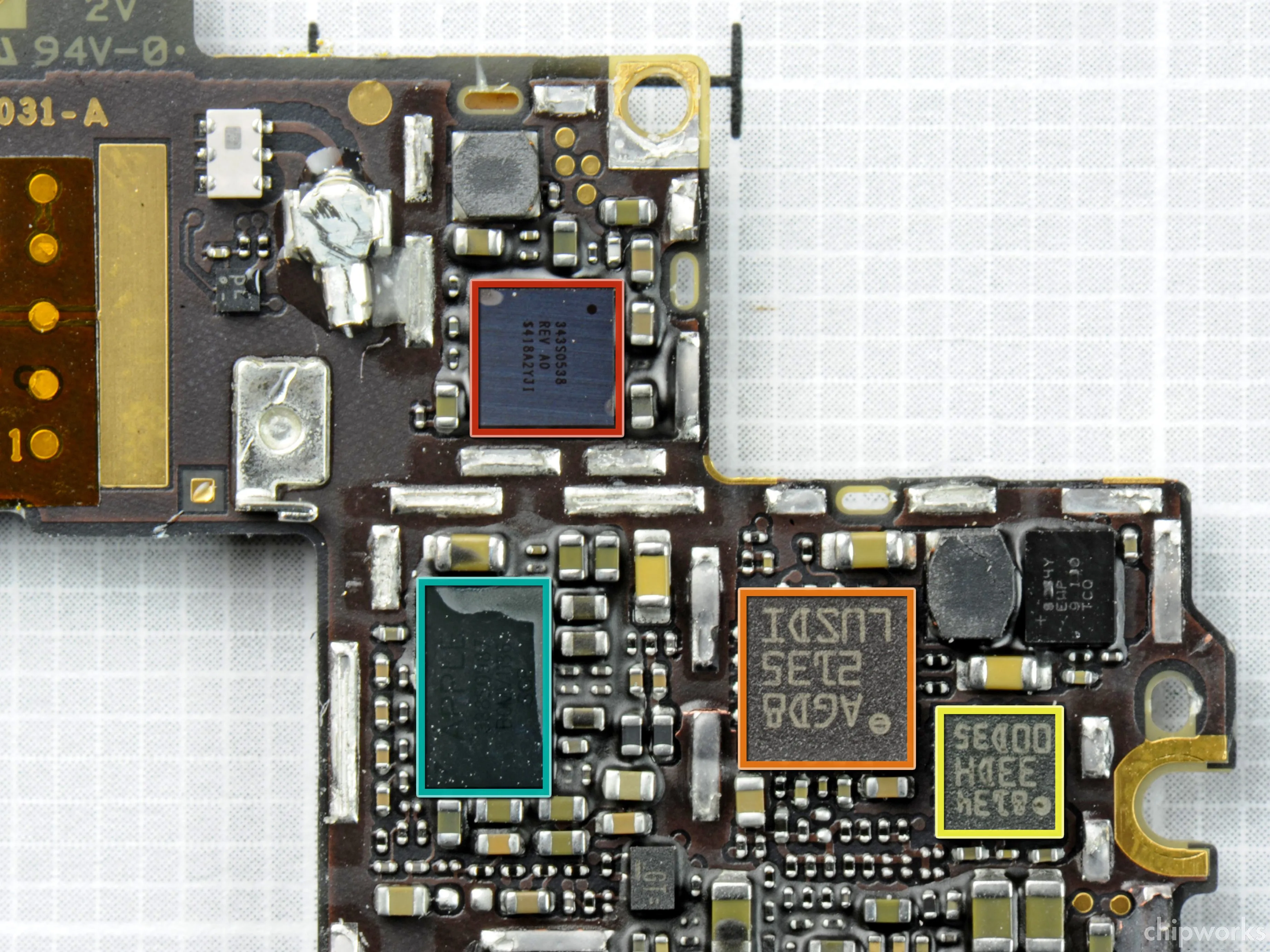

Другие интересные микросхемы на логической плате включают:
контроллер сенсорного экрана TI 343S0538
гироскоп STMicro AGD8 2135 LUSDI
Трехосевой акселерометр STMicro 8134 33DH 00D35
Apple 338S0987 B0FL1129 SGP, который, по мнению Chipworks, является микросхемой аудиокодека Cirrus Logic.
Шаг 11

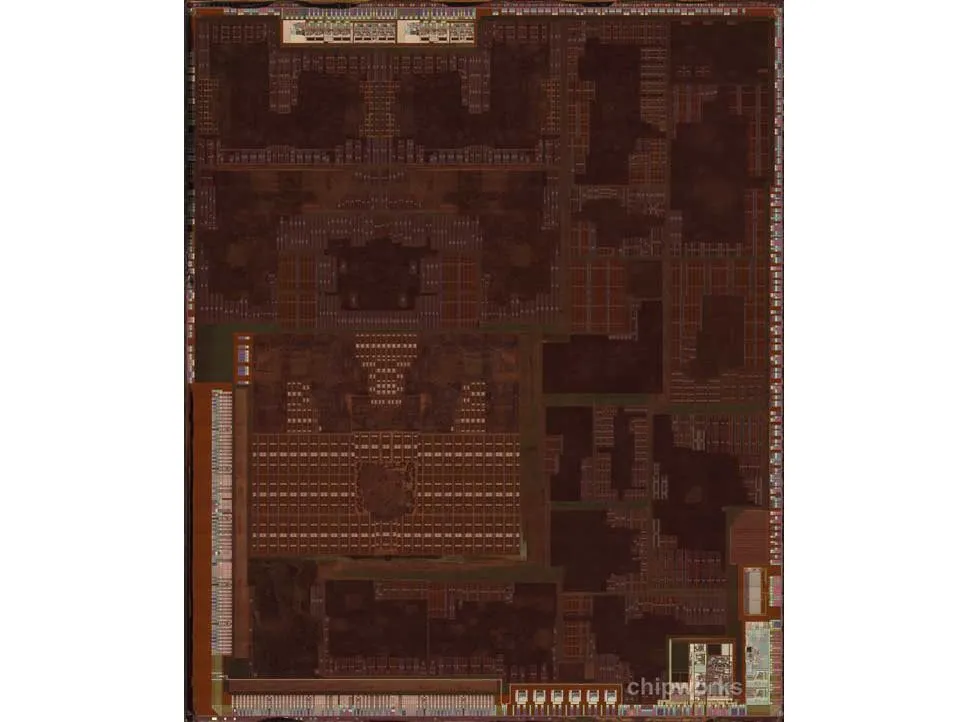

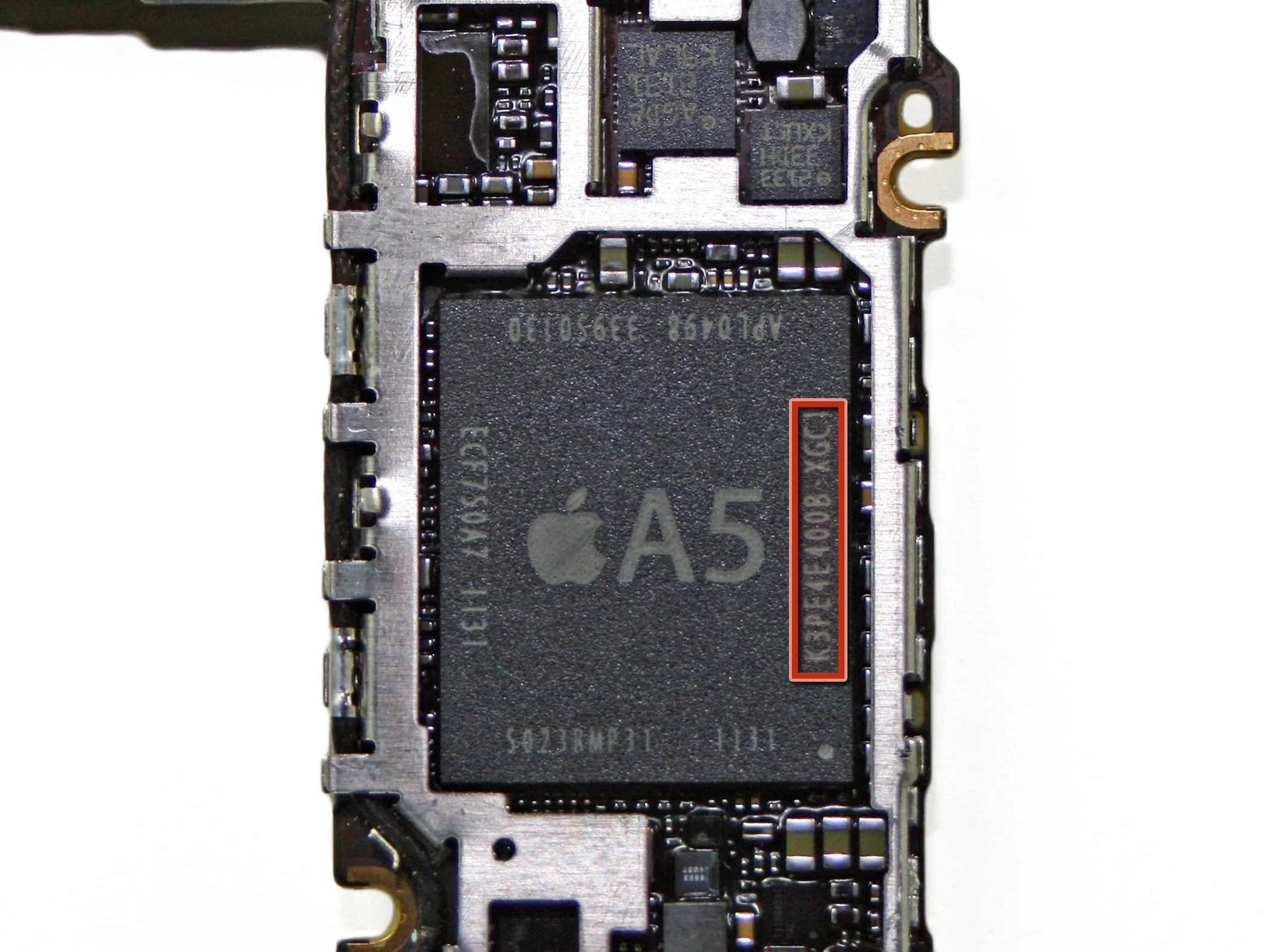

Как насчет крупного плана этого чипа Apple A5? Двухъядерный процессор с частотой 1 ГГц и 512 МБ оперативной памяти DDR2... Ух ты!
Откуда мы знаем, что это 512 МБ? Посмотрите на маркировку, а именно E4E4, обозначающую две плашки LPDDR2 по 2 Гб - итого 4 Гб или 512 Мб. Спасибо, Anandtech!
О, привет, что это? Согласно данным Chipworks, наш немецкий iPhone (отмечен красным) оснащен оперативной памятью DDR2 от Samsung, а австралийский iPhone 4S (желтый) содержит оперативную память DDR2 от Elpida!
Если у Siri есть адрес, то это он. Хотя интеграцию с iCloud можно использовать с любым устройством на iOS 5, Siri работает только с iPhone 4S, оснащенным двухъядерным процессором.
Выходи, Siri. Мы не хотим тебя обидеть. Мы просто хотим поговорить.
Компания Chipworks была достаточно любезна, чтобы предоставить нам фотографию процессора A5.
Комментарии к шагу
Тактовая частота A5 в iPhone 4S составляет 800 МГц.
Даже если Apple ограничила производительность чипа, A5 все равно остается процессором с частотой 1 ГГц.
Начиная с iPad 2 известно, что:
- Apple PN 339S0130 означает, что матрицы DDR2 произведены компанией Samsung
- Apple PN 339S0137 означает, что плашки DDR2 произведены компанией Elpida.
Apple PN указан на упаковке A5
Шаг 12
Давайте посмотрим, что находится с другой стороны. Сири, перевернись... Спасибо.

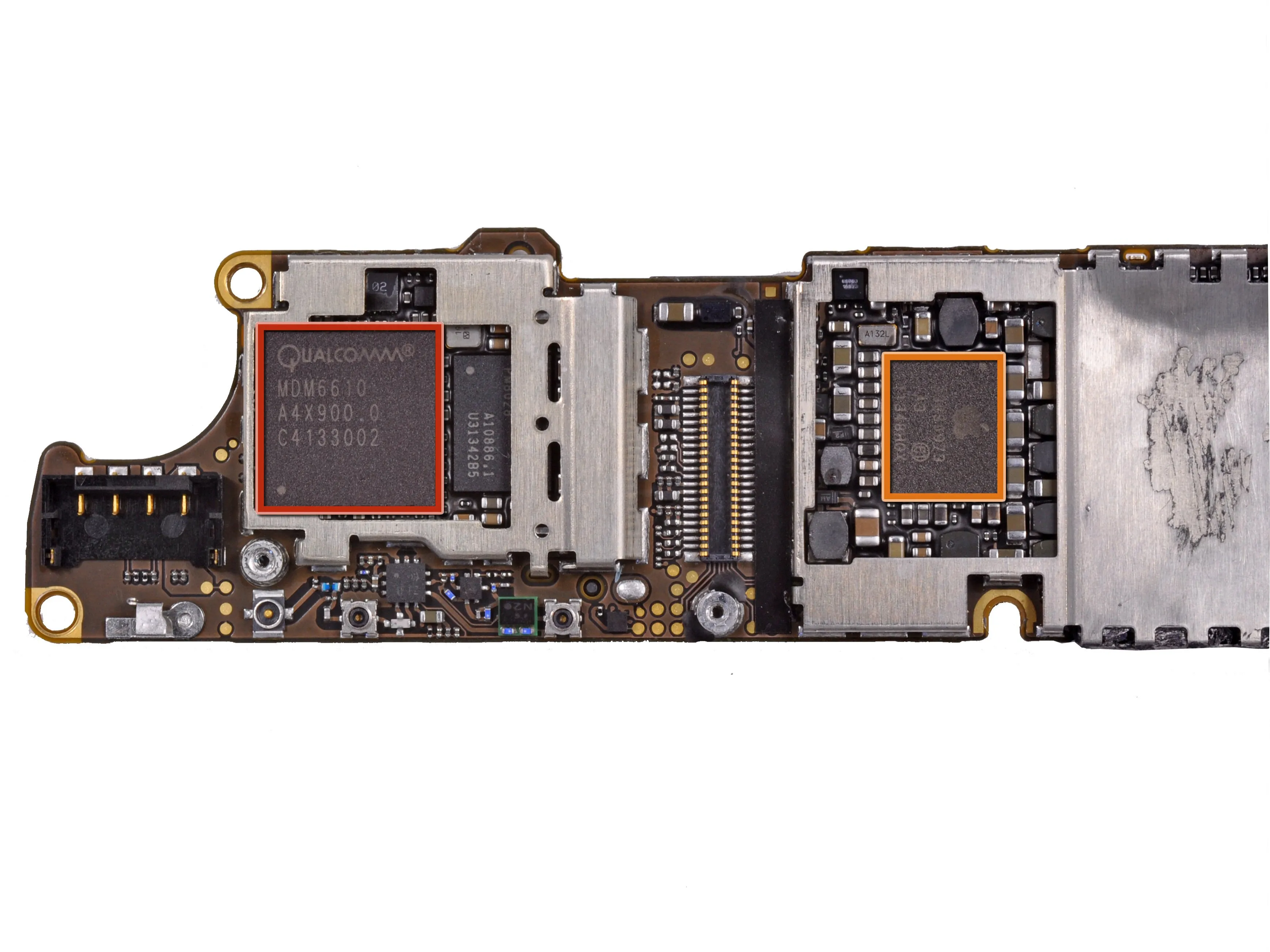

Qualcomm MDM6610 чипсет (обновление по сравнению с MDM6600 в iPhone 4)
Apple 338S0973, который, по данным Chipworks, является микросхемой управления питанием.

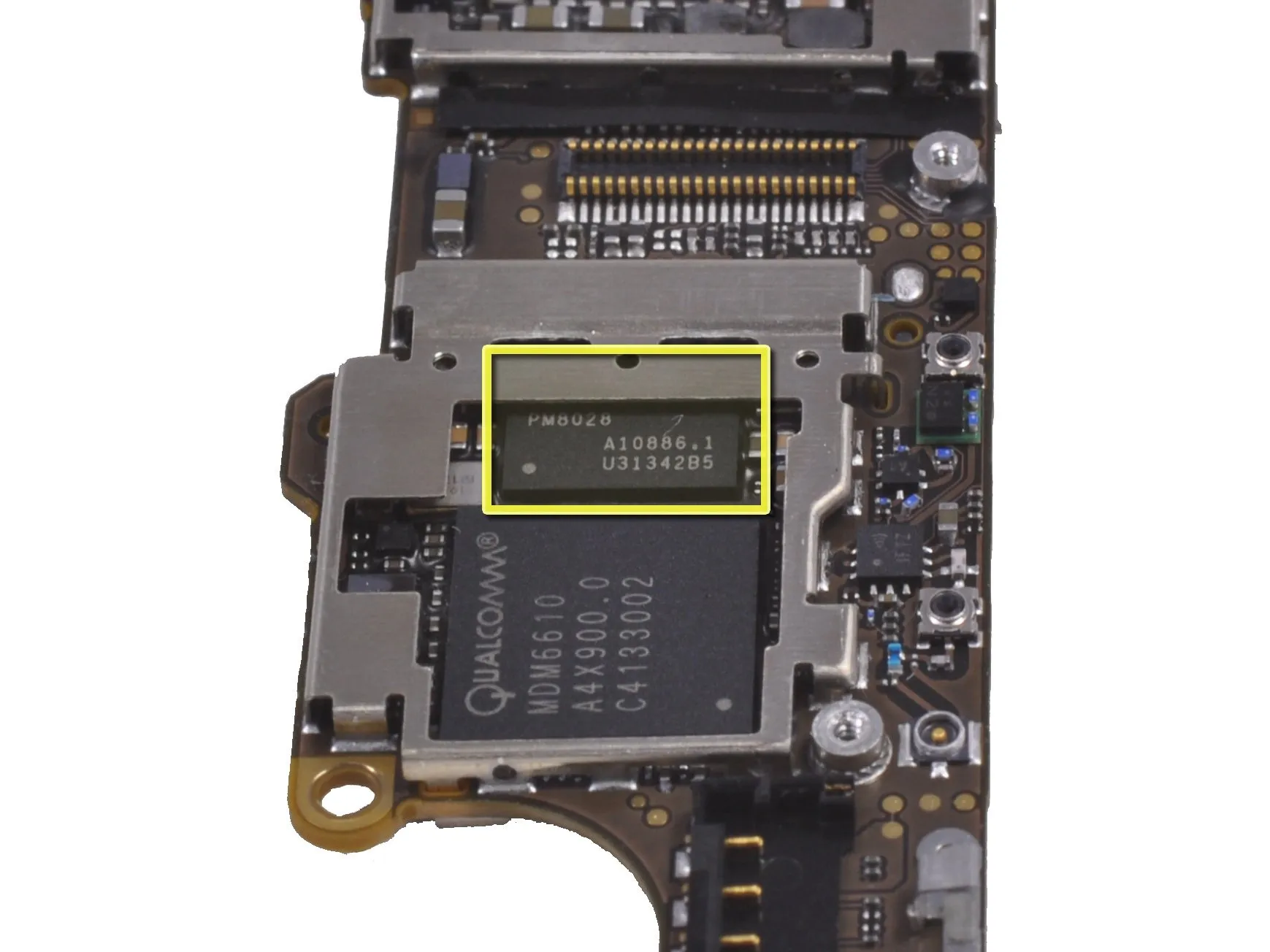

Если прочитать покрытый чип под углом, то можно увидеть надпись 'PM8028', которая является микросхемой управления питанием Qualcomm ИС управления питанием.
Шаг 13

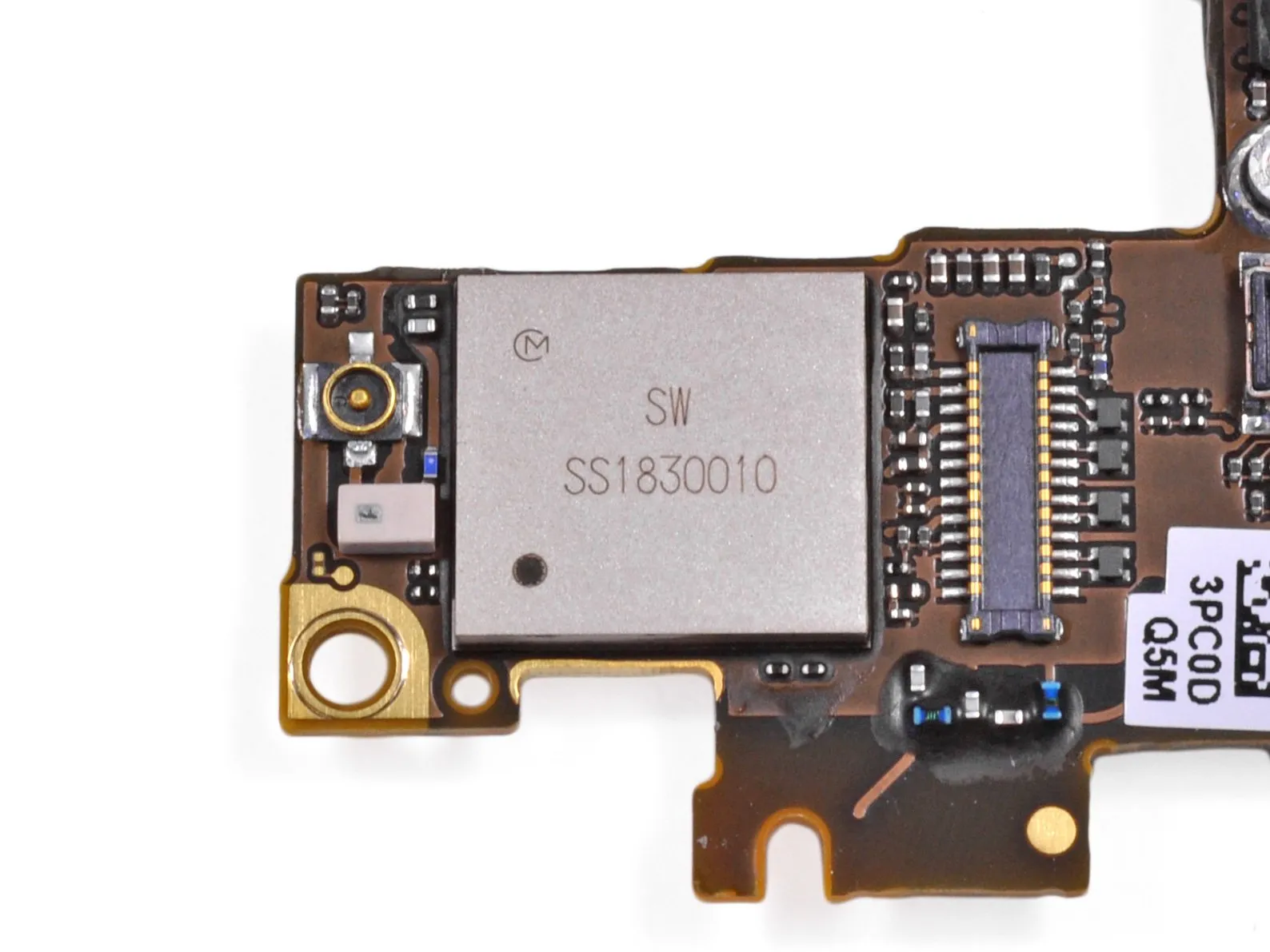

Murata SW SS1830010.
Мы подозреваем, что здесь находится чип Broadcom, который, как сообщается, обеспечивает связь Wi-Fi/Bluetooth, как и в прошлых разборах.
Еще один EMI-экран снимается, и мы находим еще одну вкусняшку:

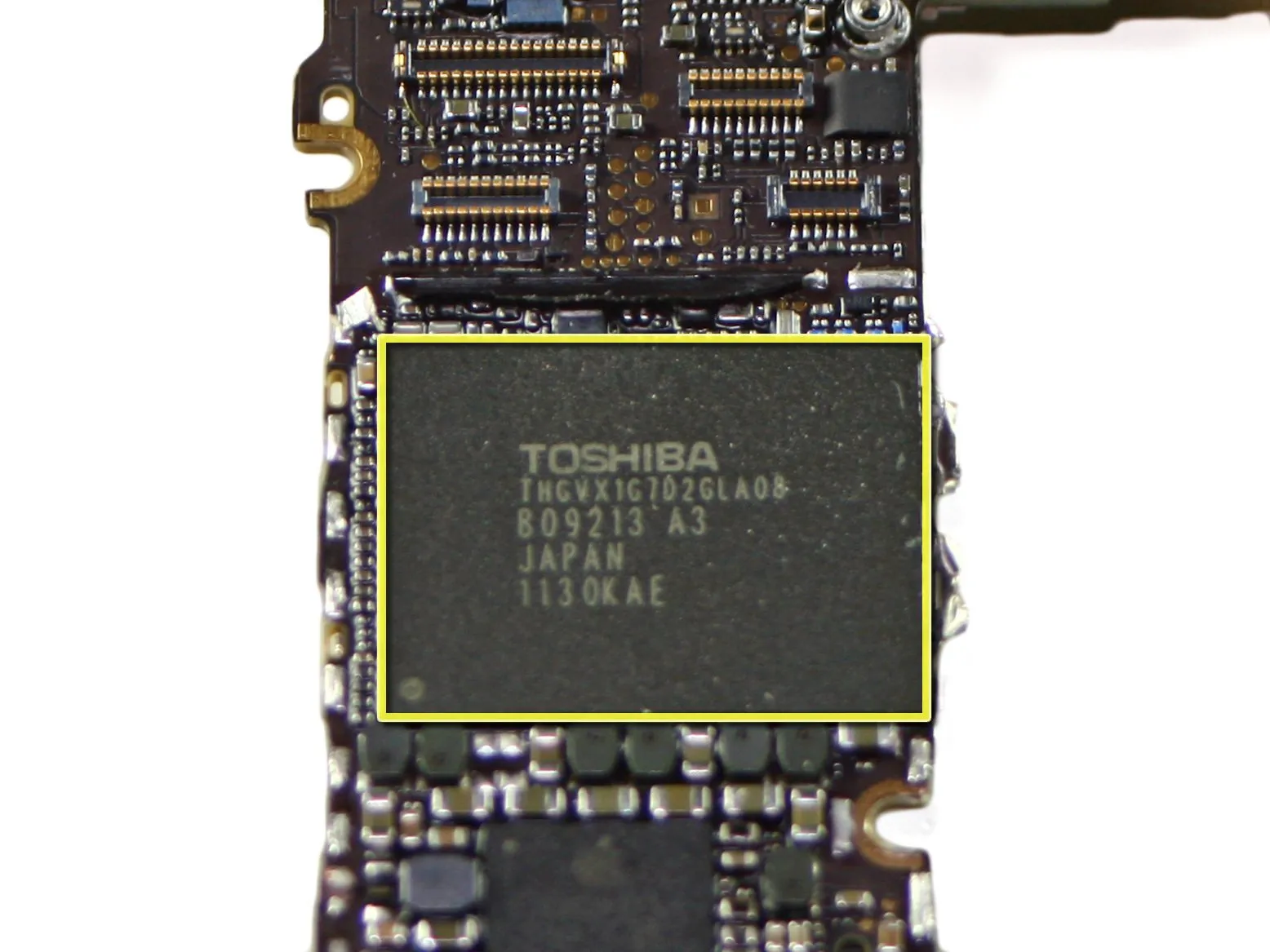

16 ГБ 24 нм MLC NAND флеш-памяти Toshiba THGVX1G7D2GLA08.
Шаг 14

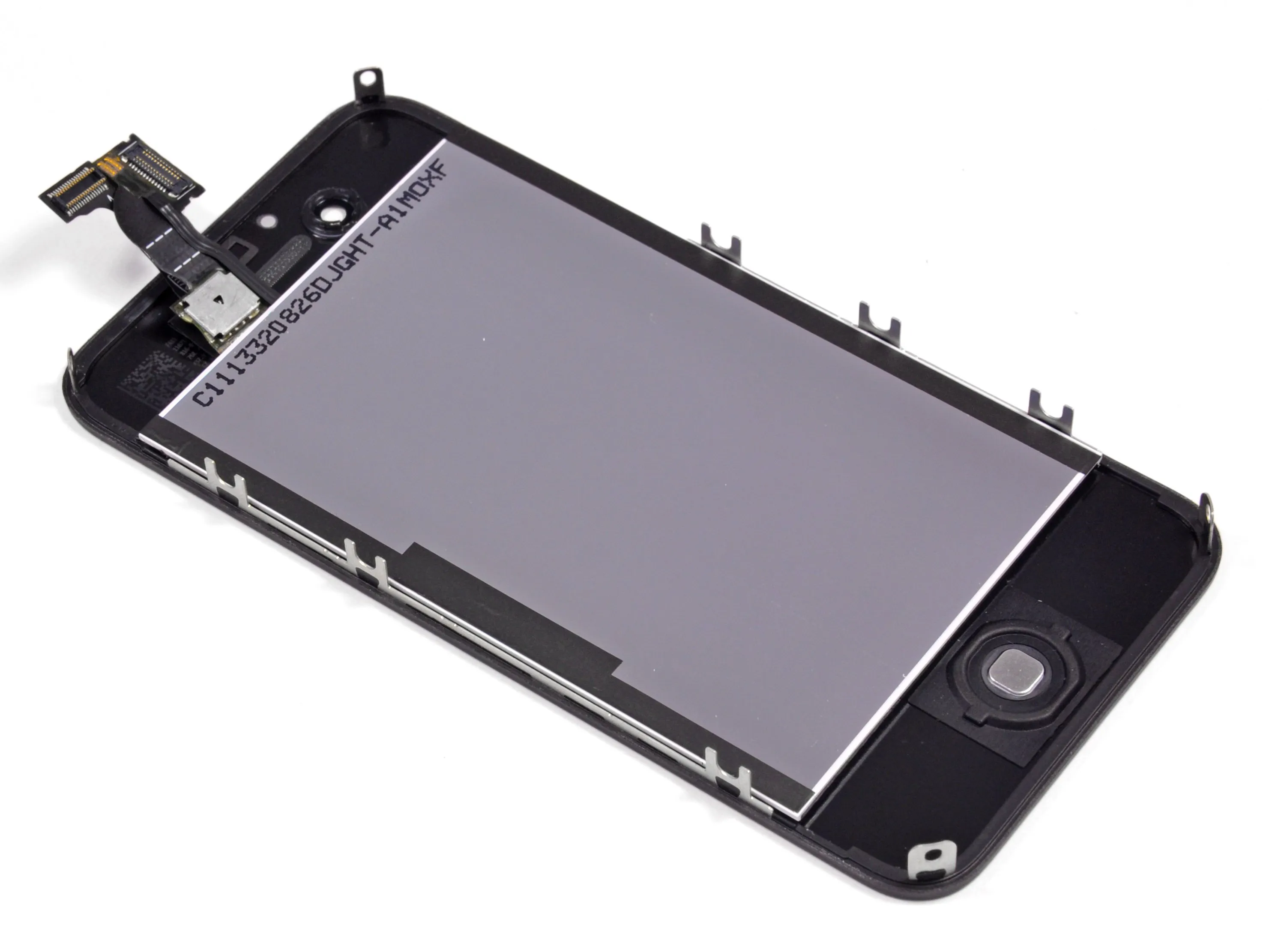

Мы видим тот же самый дисплей Retina с разрешением 960 x 640 пикселей, который дебютировал в iPhone 4 в прошлом году.
Аппаратное обеспечение может быть и не новым, но дисплей iPhone по-прежнему впечатляет. Графическая производительность также, вероятно, будет улучшена благодаря процессору A5.
Мы отметили, что в iPhone 4 от Verizon и AT&T дисплей имеет разное расположение крепежных выступов. В то время как большая часть 4S напоминает CDMA iPhone 4, дисплей в сборе, на первый взгляд, очень похож на тот, что находится в GSM-версии. К сожалению, это не одно и то же.

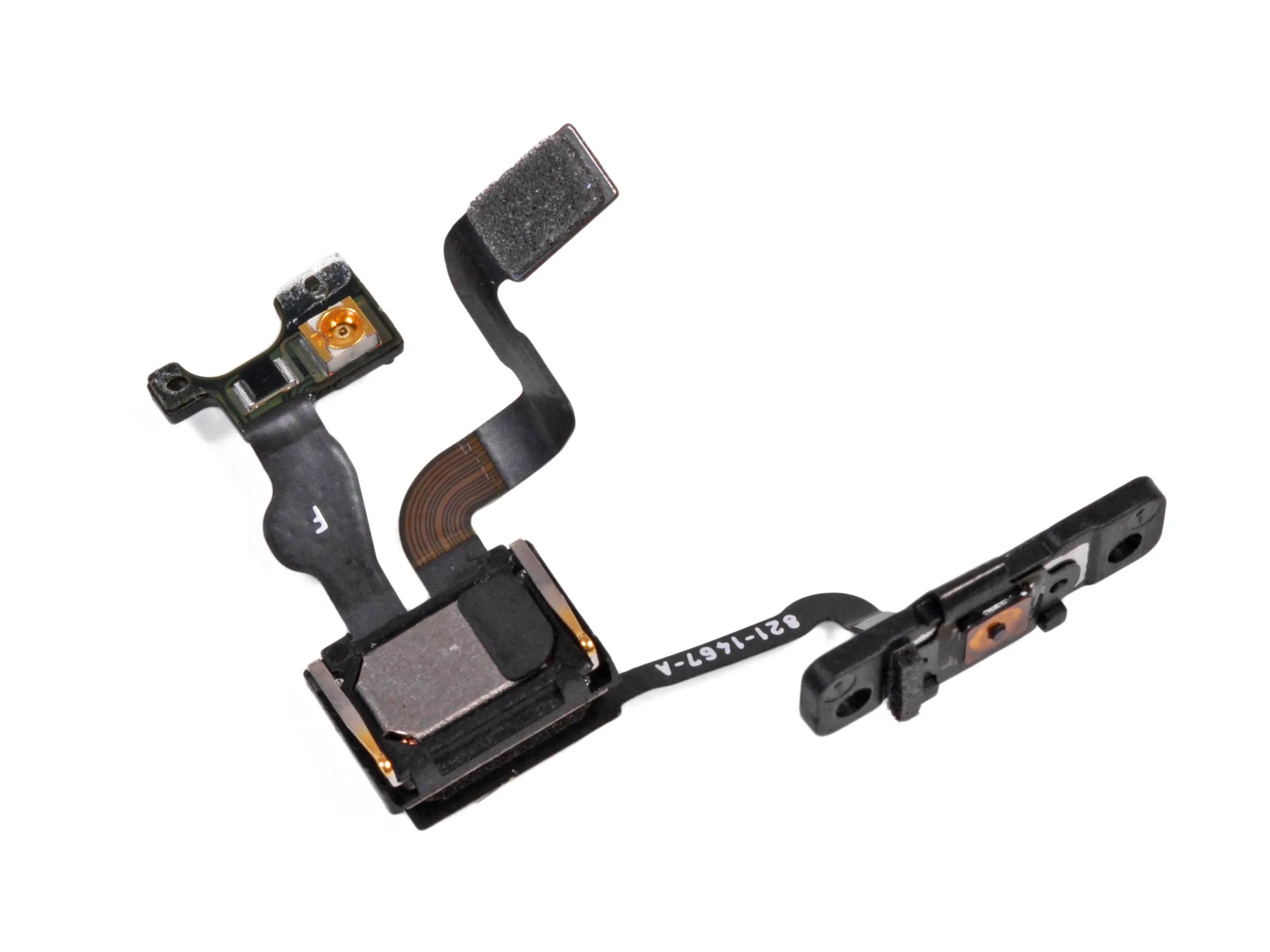

То, что кажется датчиком внешней освещенности и инфракрасным светодиодом для датчика приближения, выходит из блока дисплея.
Комментарии к шагу
Светодиод состояния?
Можете ли вы увидеть, какая компания производит датчик освещенности?
Шаг 15

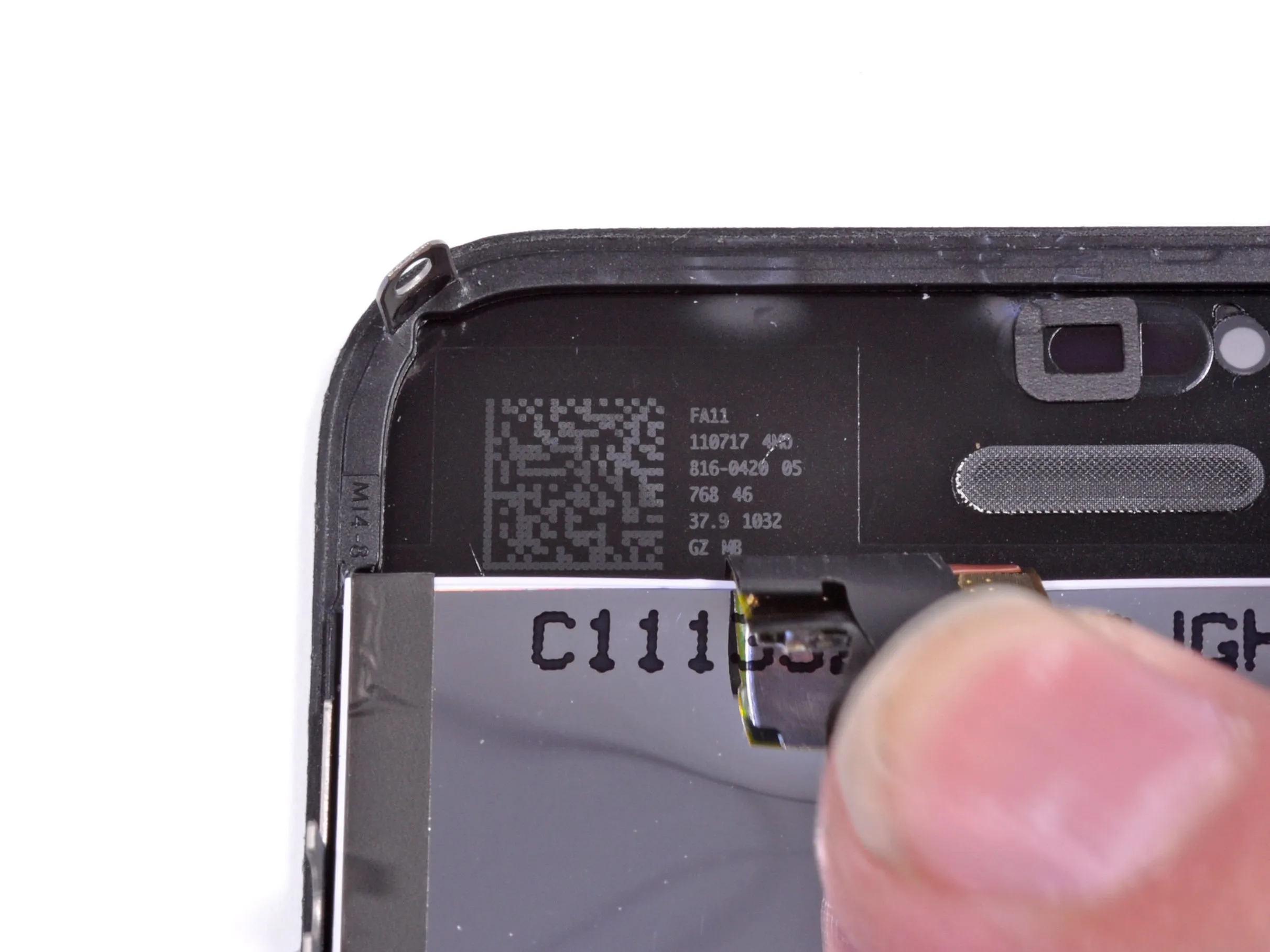

Криптографическая маркировка под кабелем дисплея гласит FA11 110717 4M0 816-0420 05 768 46 37.9 1032 GZ MB, или более известная как 'Атака на рассвете с севера'.
Проклятье! Мы спровоцировали разъемы гибкого ленточного кабеля! Отойдите! Похоже, они охраняют маркировку C1113320826DJGHT-A1MOXF... возможно, это код для разблокировки хранилища пикси-пыли?
Шаг 16

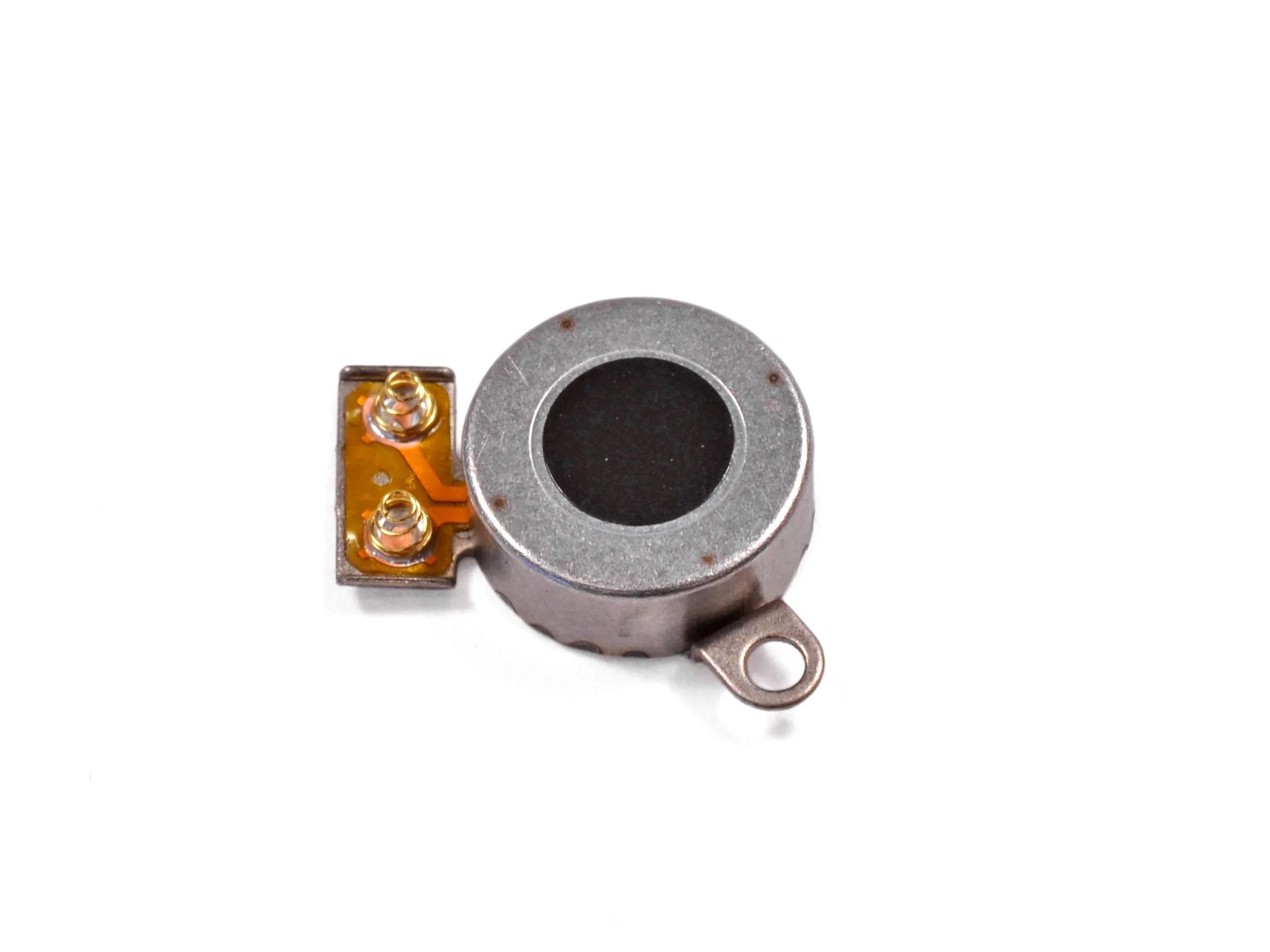

Выходит вибромотор. Похоже, что Apple решила использовать линейный колебательный вибратор который мы нашли в iPhone 4 от Verizon, в отличие от вращающегося электромотора с противовесом в версии AT&T.
Этот вибромотор тише, мягче и в целом менее раздражающий, чем его предшественник с противовесом.
Шаг 17

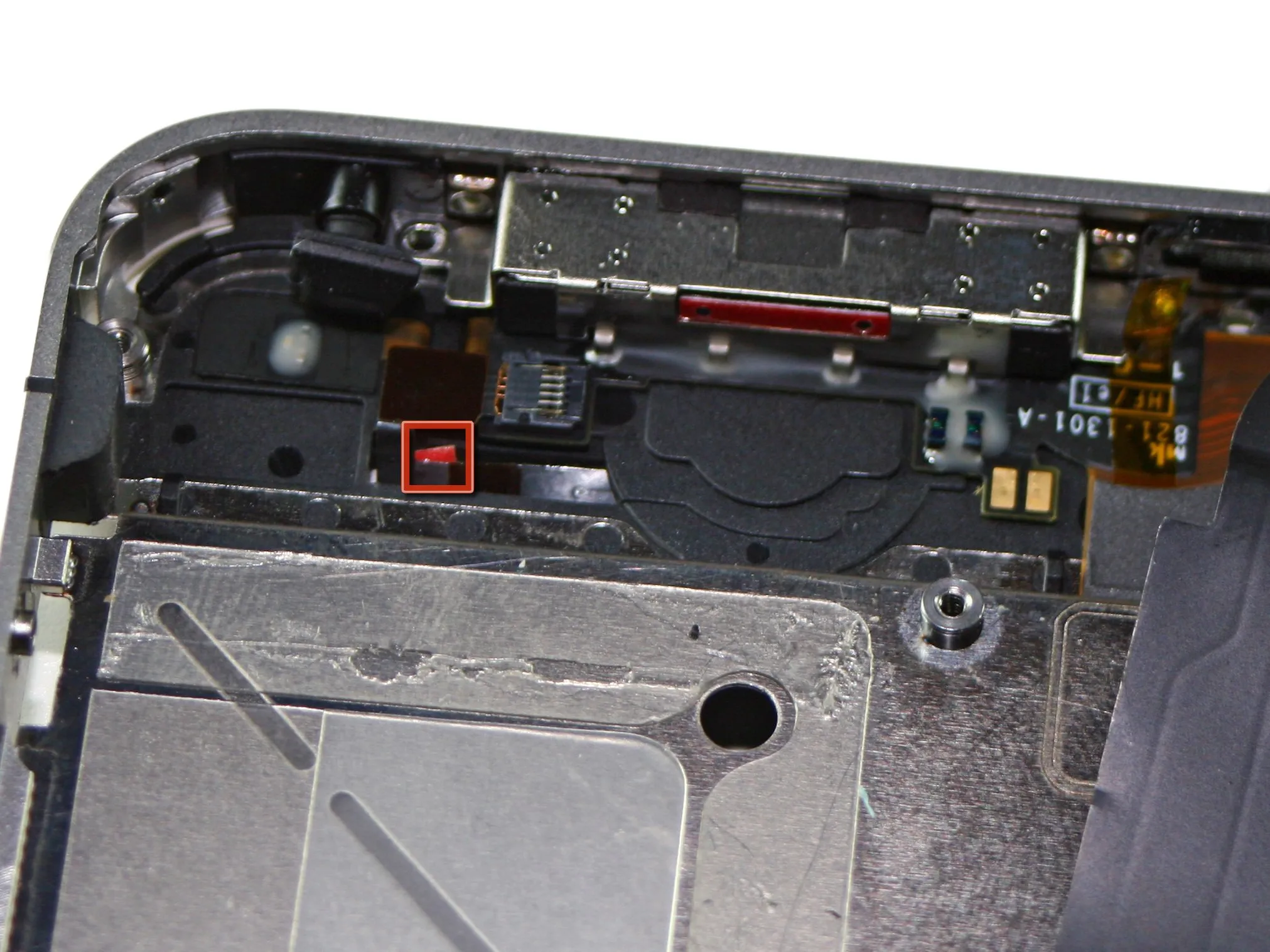

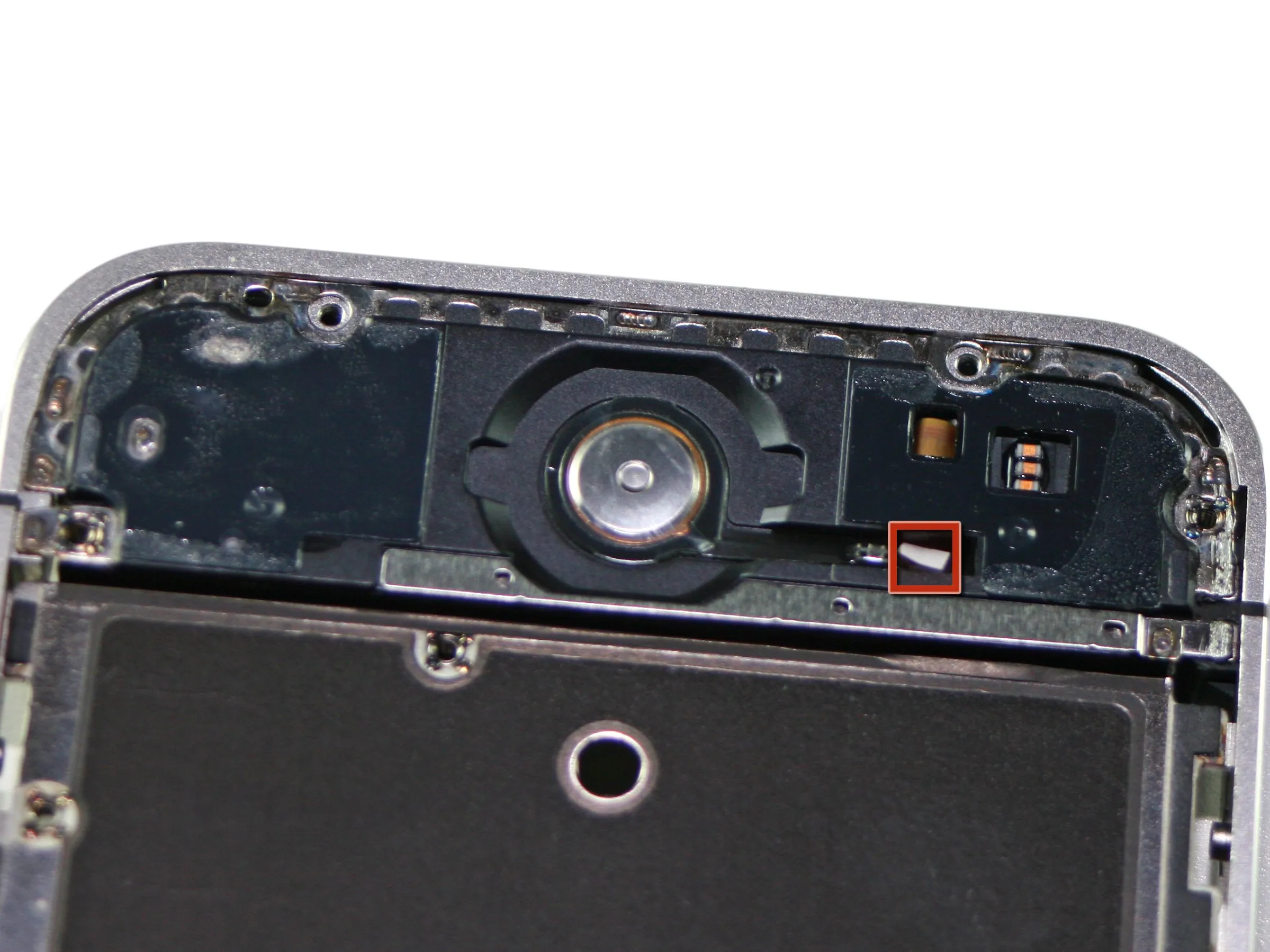

Взгляд на нижнюю часть кнопки 'Домой'.
Легенда гласит, что если нажать на кнопку 'Домой' с этой стороны, то ваш iPhone отправится на Луну (мы воздержались от проверки этой теории).
Еще раз обратите внимание на белые и красные индикаторные полоски.
Шаг 18

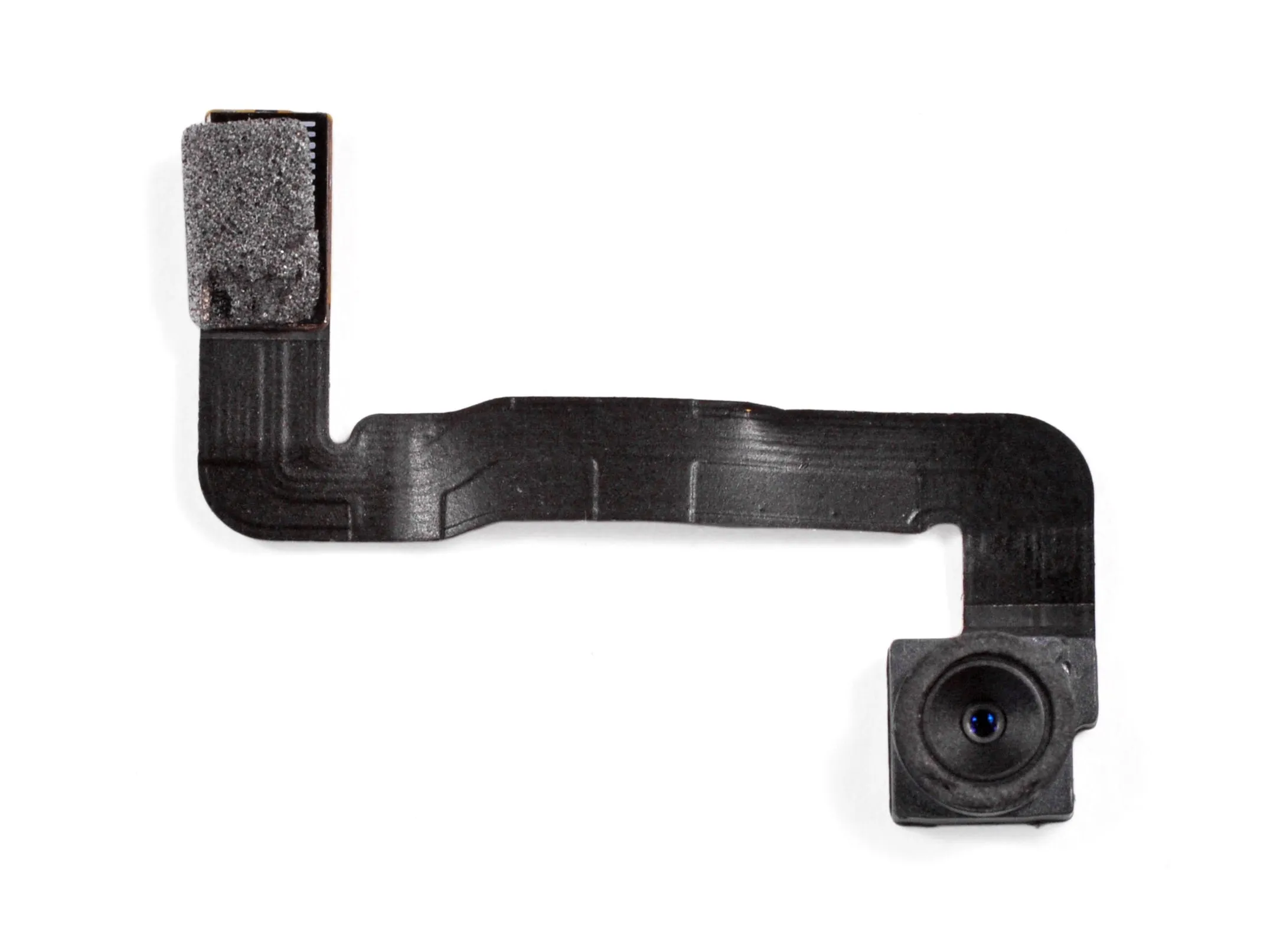

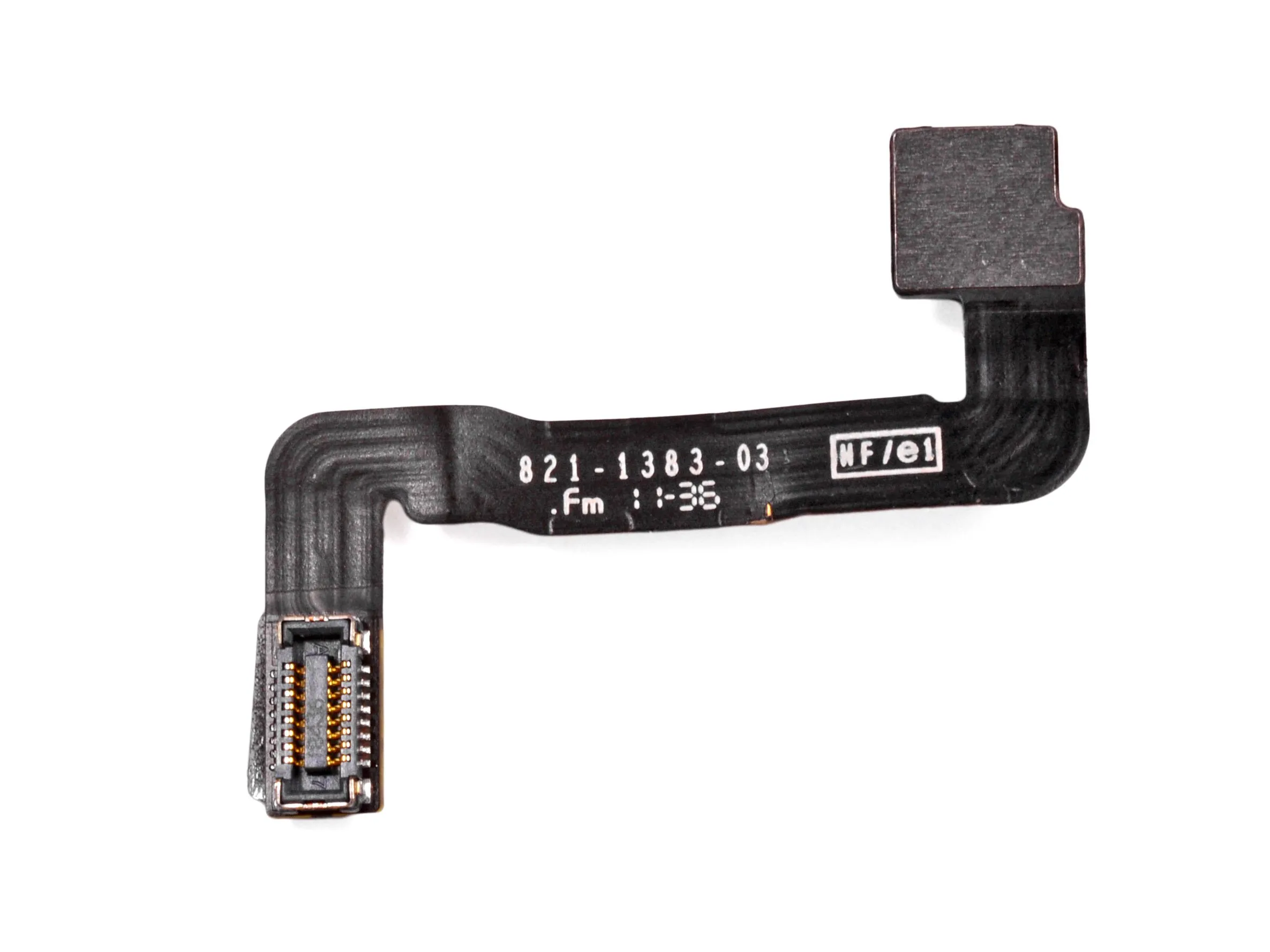

Сири, пожалуйста, перестань так на нас смотреть. Вы же знали, что мы должны посмотреть, что там внутри; мы же любопытны, понимаете?
Чтобы заставить Siri перестать пялиться, мы прибегли к помощи нашего пластикового шпателя, чтобы снять вторую камеру.
Фронтальная VGA-камера пригодна ровно для двух вещей:
Общения через FaceTime
съемки автопортретов а-ля Google+
Комментарии к шагу
Можно ли как-нибудь поменять фронтальную камеру на более качественную? Я ненавижу эту камеру. Это мусор.
И самое главное: зеркало
Шаг 19

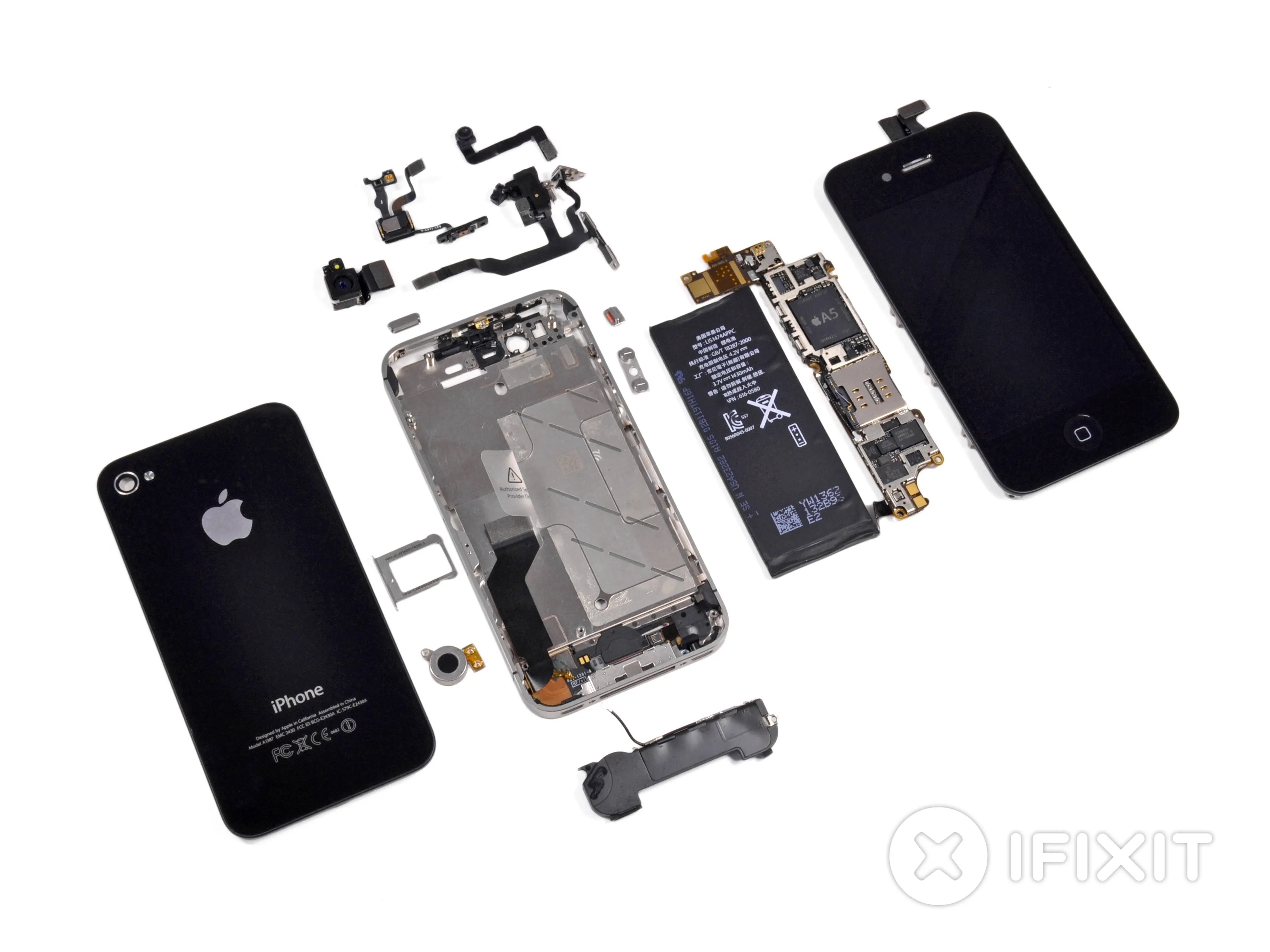

Мы подошли к концу нашего путешествия. Мы рады сообщить, что ни один из следов Cyberdyne Systems не было найдено ни одного следа компонентов Cyberdyne Systems... похоже, на данный момент наш судный день не настал.

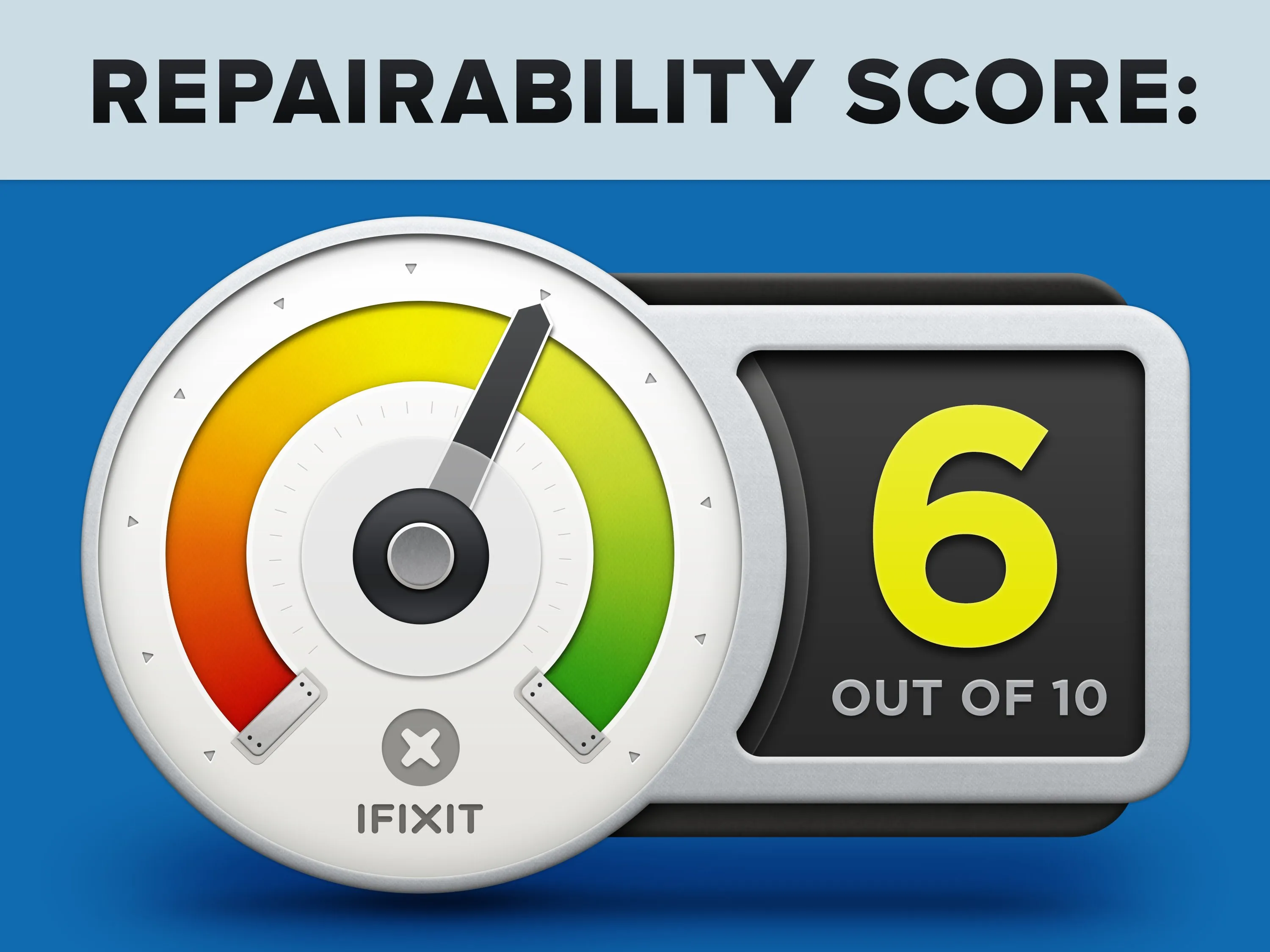

Оценка ремонтопригодности iPhone 4S: 6 из 10 (10 - самый простой в ремонте). По сравнению с iPhone 4 в плане ремонтопригодности мало что изменилось.
iPhone 4S по-прежнему держится в основном с помощью винтов и ограниченного количества клея.
Задняя панель и аккумулятор легко снимаются и заменяются (при условии, что у вас есть подходящая отвертка).
Apple снова использует винты Pentalobe, чтобы закрепить заднюю панель и не допустить проникновения людей.
ЖК-дисплей и стекло - перешедшее с предыдущего поколения - сплавлены вместе, что делает ремонт треснувшего стекла более дорогостоящим.
Множество мелких компонентов припаяно к одному ленточному кабелю, что увеличивает стоимость ремонта только одного компонента.
Комментарии к шагу
Является ли заднее стекло более прочным (возможно, стекло Gorilla) по сравнению с предыдущим поколением?
Купил 4s всего 3 дня назад, а сегодня вечером он упал на землю, и к моему удивлению экран стал белым. Я люблю этот телефон. Не знаю, что теперь делать. Кто-нибудь может посоветовать?
Где находится внутренняя память?
Комментарии к статье
Это правда? Мы точно знаем, что A5 разогнан до 800? (Да, я знаю о результатах geekbench, но я не был уверен, была ли это тестовая модель или конечный продукт).
Если это чип с частотой 1000 ГГц, можно ли будет (без джейлбрейка) увеличить частоту до родной?
Скорее всего, с помощью джейлбрейка можно будет увеличить тактовую частоту. Но это будет происходить за счет уменьшения времени автономной работы. Кроме того, как только вы увидите скорость работы этого телефона, вы, скорее всего, не увидите необходимости в увеличении тактовой частоты.
Действительно ли в нем 512 МБ оперативной памяти?
Да, это было подтверждено, и, опять же, 1 ГБ оперативной памяти привел бы к гораздо меньшему времени автономной работы. Один из сотрудников Microsoft недавно написал в своем блоге о том, что увеличение объема оперативной памяти на их телефонах привело бы к значительному сокращению времени автономной работы, поскольку оперативная память должна быть активна даже тогда, когда она не используется.
Apple очень ловко справляется с задачей поддержания времени автономной работы, обеспечивая при этом чрезвычайно приятный пользовательский опыт и приемлемую скорость работы (на самом деле скорость в этом устройстве значительно выше, чем в iPhone 4). Помните, что речь идет об общем впечатлении пользователя, а не об отдельных характеристиках.
В итоге Apple выбрала Sony для камеры, или она по-прежнему принадлежит Omnivision?
Фронтальная камера сделана Omnivision, но основная камера сделана Sony.
Здравствуйте, у меня есть 2 части моего iphone 4s, которые я не знаю, где они должны быть. Части можно посмотреть на сайте https://eyecatchdesign.be/iphone4s.jpg. Может ли кто-нибудь помочь мне и дать мне указания, где они принадлежат. Спасибо
# 1 - зажим крышки батарейного отсека, (находится под разъемом батареи на верхнем винте. # 2 - зажим для фронтальной камеры, (удерживает камеру selfie на месте).
