Разборка iPhone 5c

Введение

Торнадо новых устройств Apple унесло нас за радугу, и мы попали в мир техноцвета. Теперь мы 'видим' свет, но что мы будем 'видеть' внутри? Только инструменты, время и упорство покажут это.

Мы знаем, что вам, как и нам, не терпится узнать, что именно означает 'с'. На сайте Делаете.ру мы любим отвечать на сложные жизненные вопросы: 'Почему он называется 'с'? Почему Apple не может назвать устройства так, чтобы они имели смысл? Какими будут внутренности? Чтолиса что говорит лиса?' Вы спрашивали, мы ответили. Так что присоединяйтесь к нам, чтобы почувствовать красочный вкус радуги Apple, когда мы будем разбирать iPhone 5c.

Раскрасьте свой интернет, следуя за нами в Instagram, Twitter и Facebook.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone 5c

• Сегодня важный день. Мы только что закончили разборку iPhone 5sи теперь пришло время перейти к iPhone 5c.

• Это уже вторая разборка в сегодняшнем 'слезоточивом месяце', и хотя это устройство может быть синим, моральный дух команды Teardown Team высок как никогда! Ничто не может опустить нас в такую прекрасную ночь - если бы только то же самое можно было сказать о эти ребята.

• Мы уже говорили об этом раньше, но нам очень хочется, чтобы вы, наша обожаемая публика, знали, как мы благодарны нашим хорошим друзьям из MacFixit Australia за то, что они позволили нам использовать их офис в Мельбурне для второго разбора. Не забывайте, что они продают апгрейды/аксессуары для Mac и iPhone.

Комментарии к шагу

У меня IPhone 5c розового цвета, и я только что заметил, что экраны отваливаются.

Привет, Blandhy, возможно, ваш аккумулятор раздулся и отталкивает экран от рамки. Этот телефон довольно легко открыть, поэтому я предлагаю взглянуть на руководство по аккумулятору, чтобы поднять дисплей и посмотреть, не выглядит ли батарея более вздутой, чем на фотографиях в руководстве. Удачи!

Шаг 2

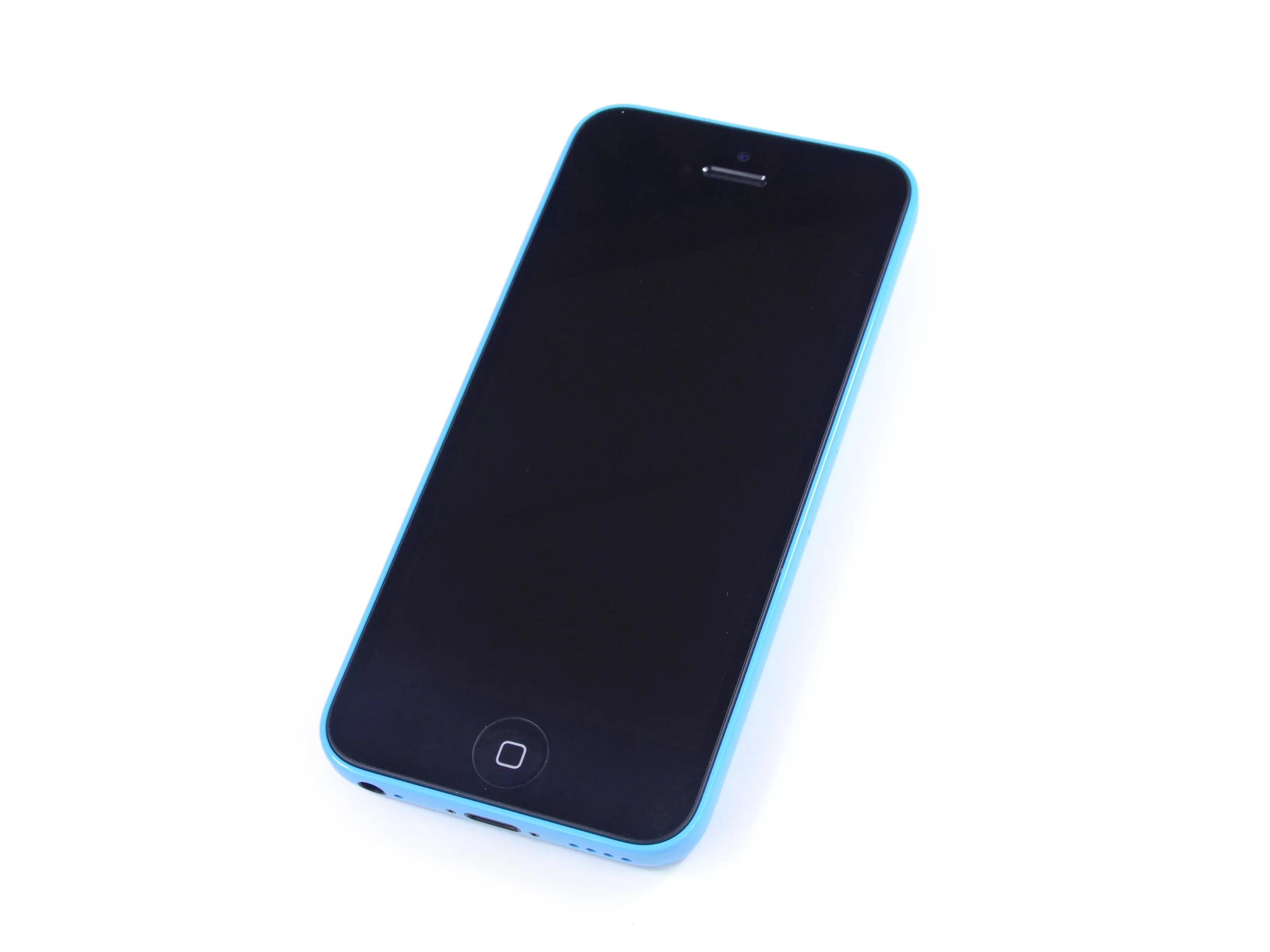

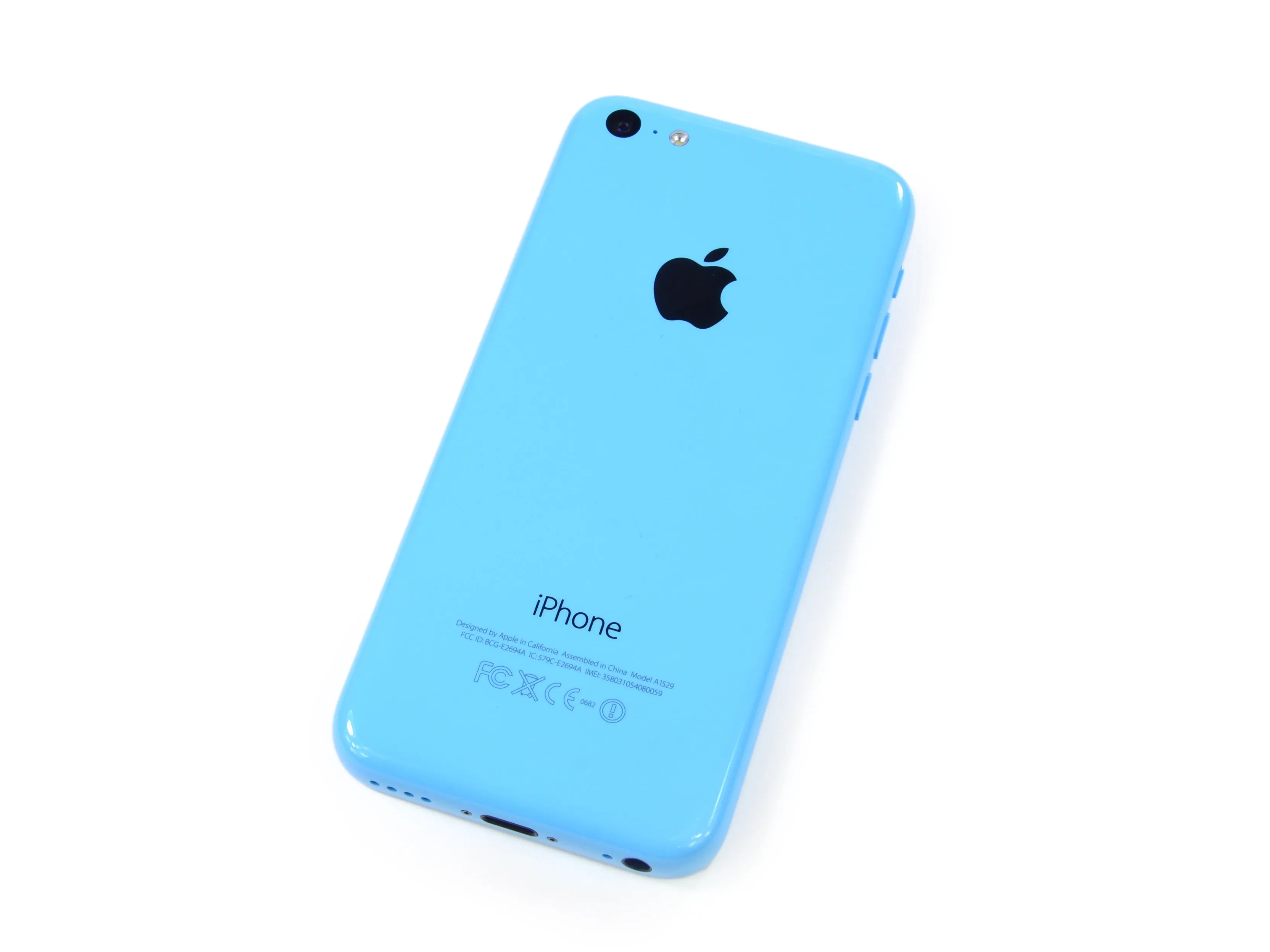

• Имея на выбор несколько цветов (белый, голубой, розовый, зеленый и желтый), мы остановились на следующем синий.

• Чем iPhone 5c отличается от iPhone 5s? Мы решили выяснить это. Для начала, задняя панель состоит из пластика - похоже, наша работа здесь закончена...

• Технические характеристики включают:

• Система Apple A6 на чипе (SoC)

• 4-дюймовый дисплей Retina с разрешением 326 ppi

• 8-мегапиксельная камера iSight

• 4G LTE

• 16 или 32 ГБ памяти

Комментарии к шагу

'Чем iPhone 5c отличается от iPhone 5s?'

Владельцы iPhone 5 на самом деле больше заинтересованы в различиях между 5c & прекращена 5.

Из того, что я могу видеть, только красочные корпуса - это то, что отличается от 5 и 5C

Шаг 3

• Так что же на самом деле означает буква 'c'? Мы уже определили основное различие в 'цвете', но пока не готовы закрыть книгу на этой тайне!

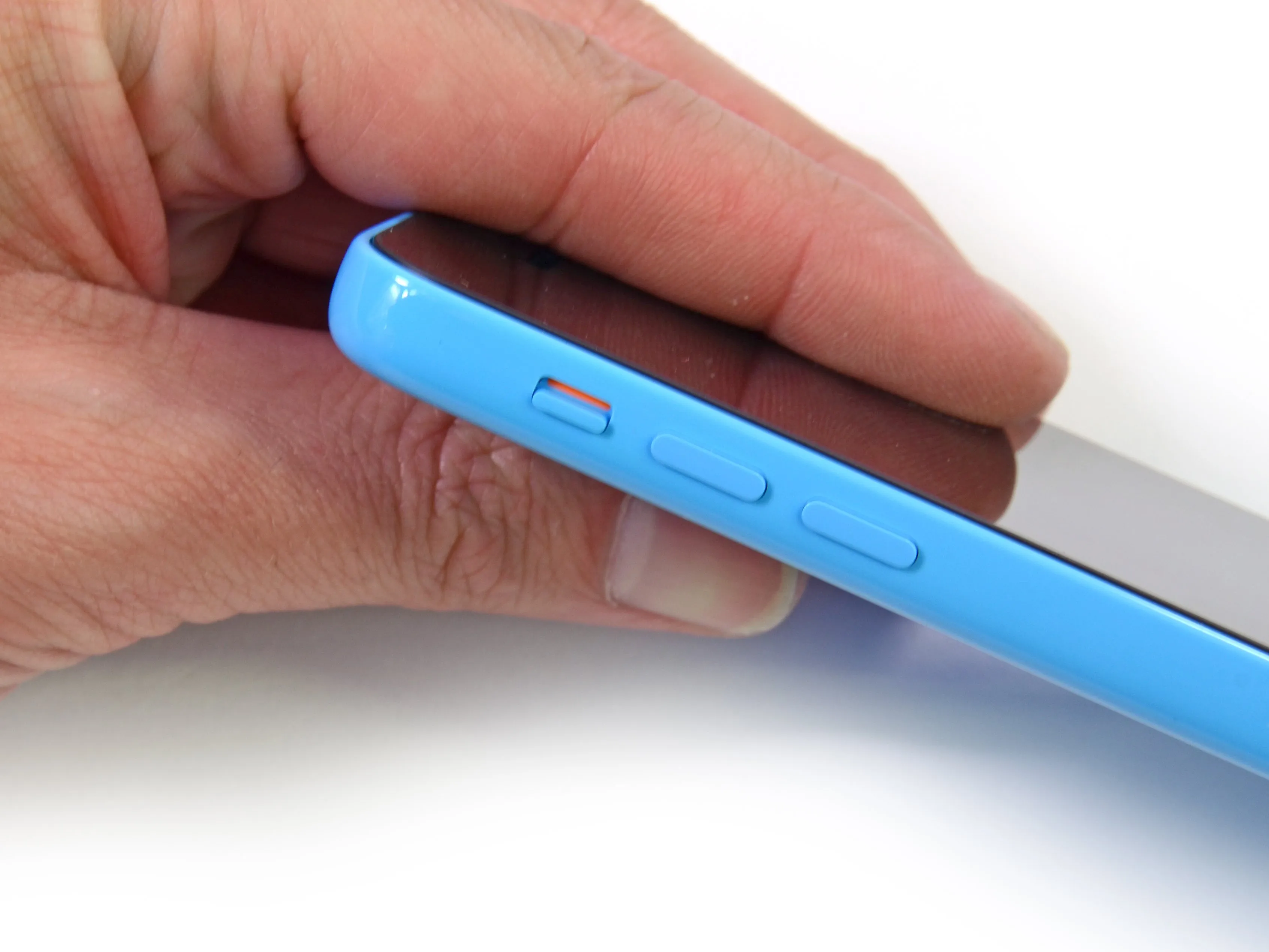

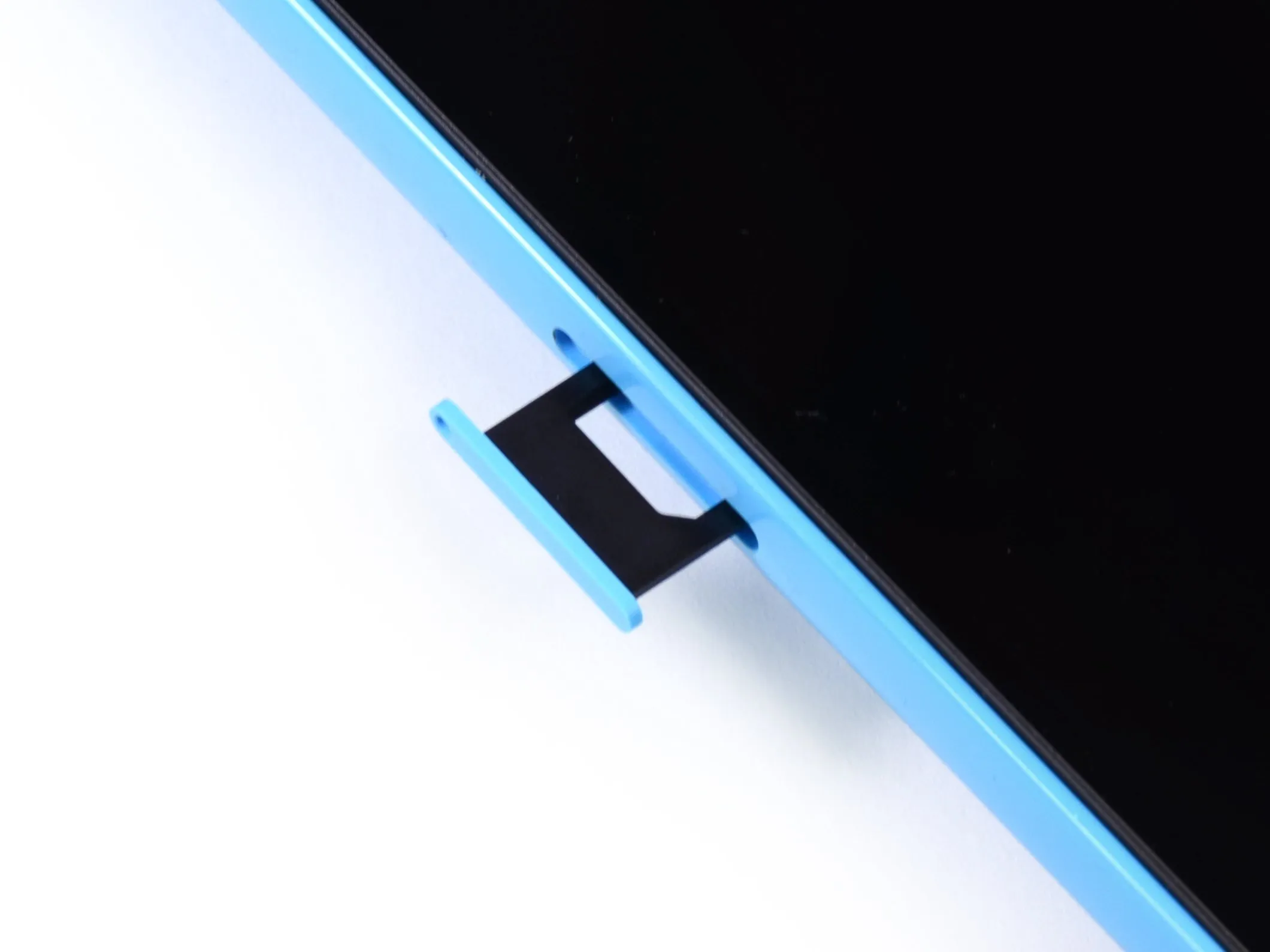

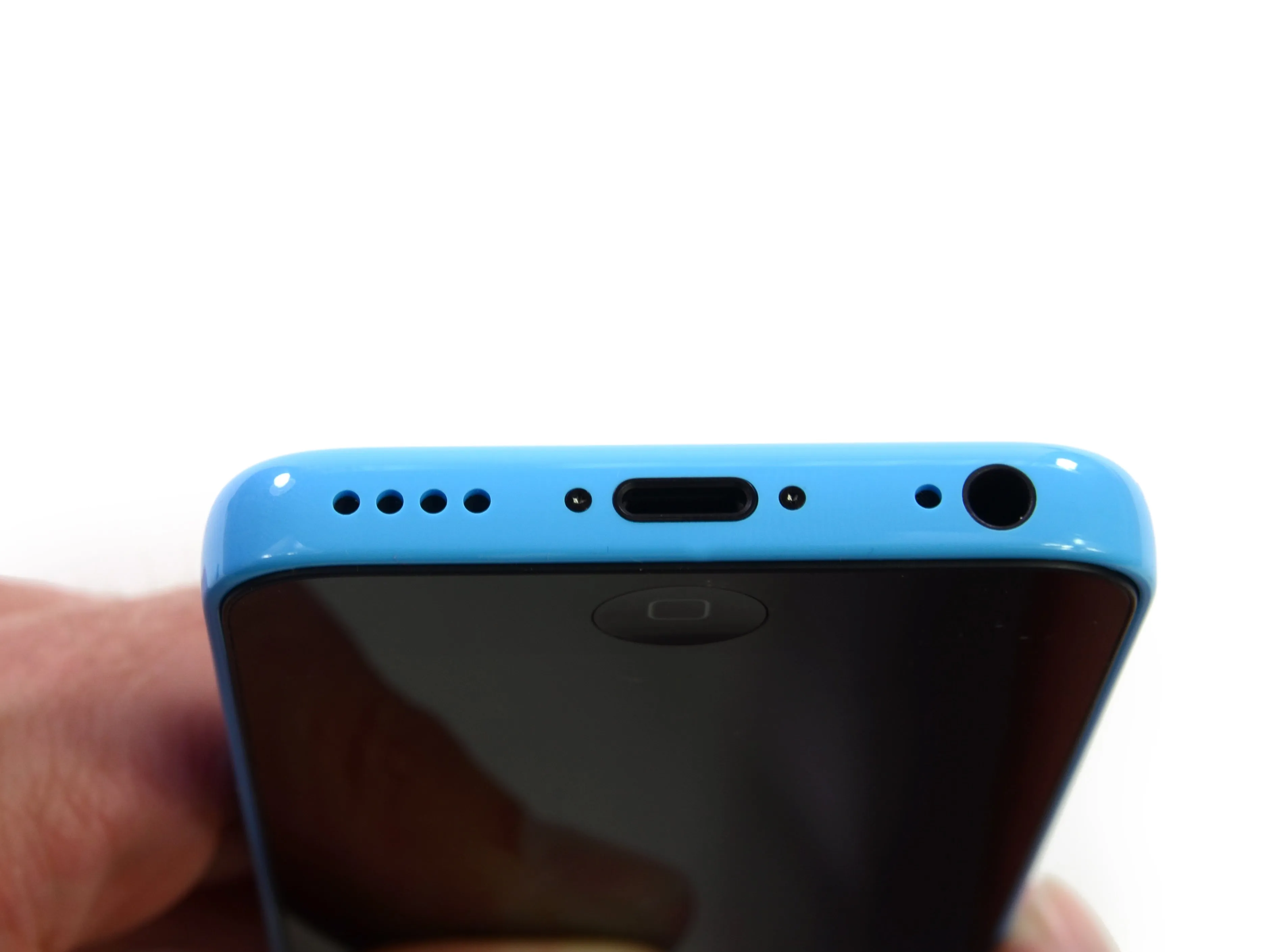

• Как и было обещано, все порты, кнопки и слайдеры поменяли металл на пластик.

• 'Дешевле', случайно?

• Мало того, что эти детали сделаны из пластика, они еще и выглядят гораздо более... 'детскими'.

• Кнопки регулировки громкости стали значительно крупнее, а решетка микрофона с 10 отверстиями и решетка динамика с 16 отверстиями были заменены на решетки с 1 и 4 отверстиями соответственно.

Комментарии к шагу

Зачем использовать слово 'детский'? iPhone 5 был первым iPhone без пластикового корпуса, не так ли? А iPhone 4 считался детским? А все пластиковые телефоны на базе Android - детские? Забудьте о последнем комментарии, потому что все знают ответ.

Я знаю, для чего нужна буква 'с'! И этого мне вполне достаточно.

Оригинальная модель iPhone имела алюминиевый корпус. Модели 3 и 3gs были пластиковыми. В 4-й модели корпус был выполнен из стекла и алюминия. В 5-м, как мне кажется, больше стали, чем алюминия. Проблема, которую я увидел в 5-й модели, - отсутствие уплотнителей, как в 3-й модели, что означает образование окисления по краям (коррозия).

Шаг 4

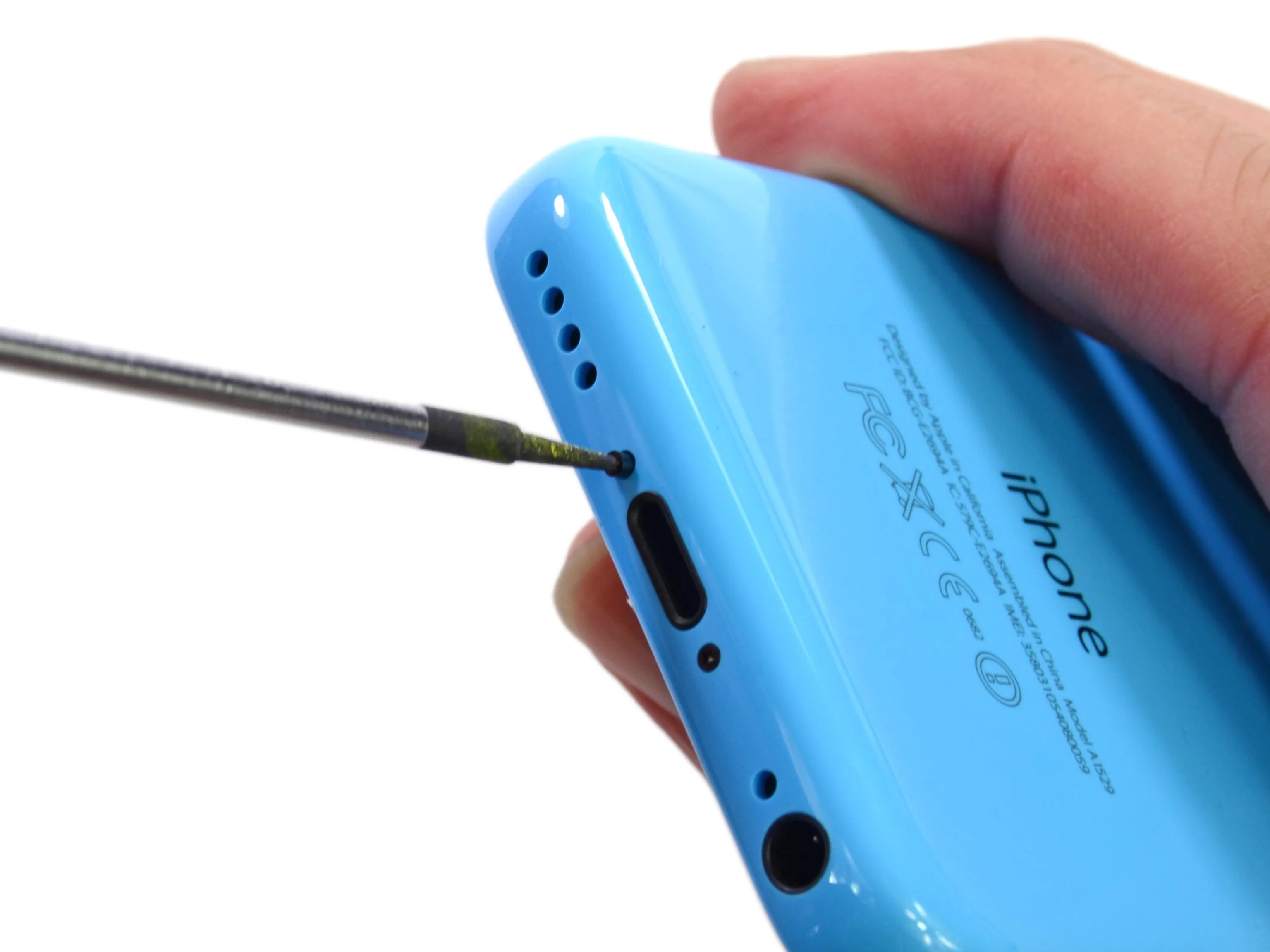

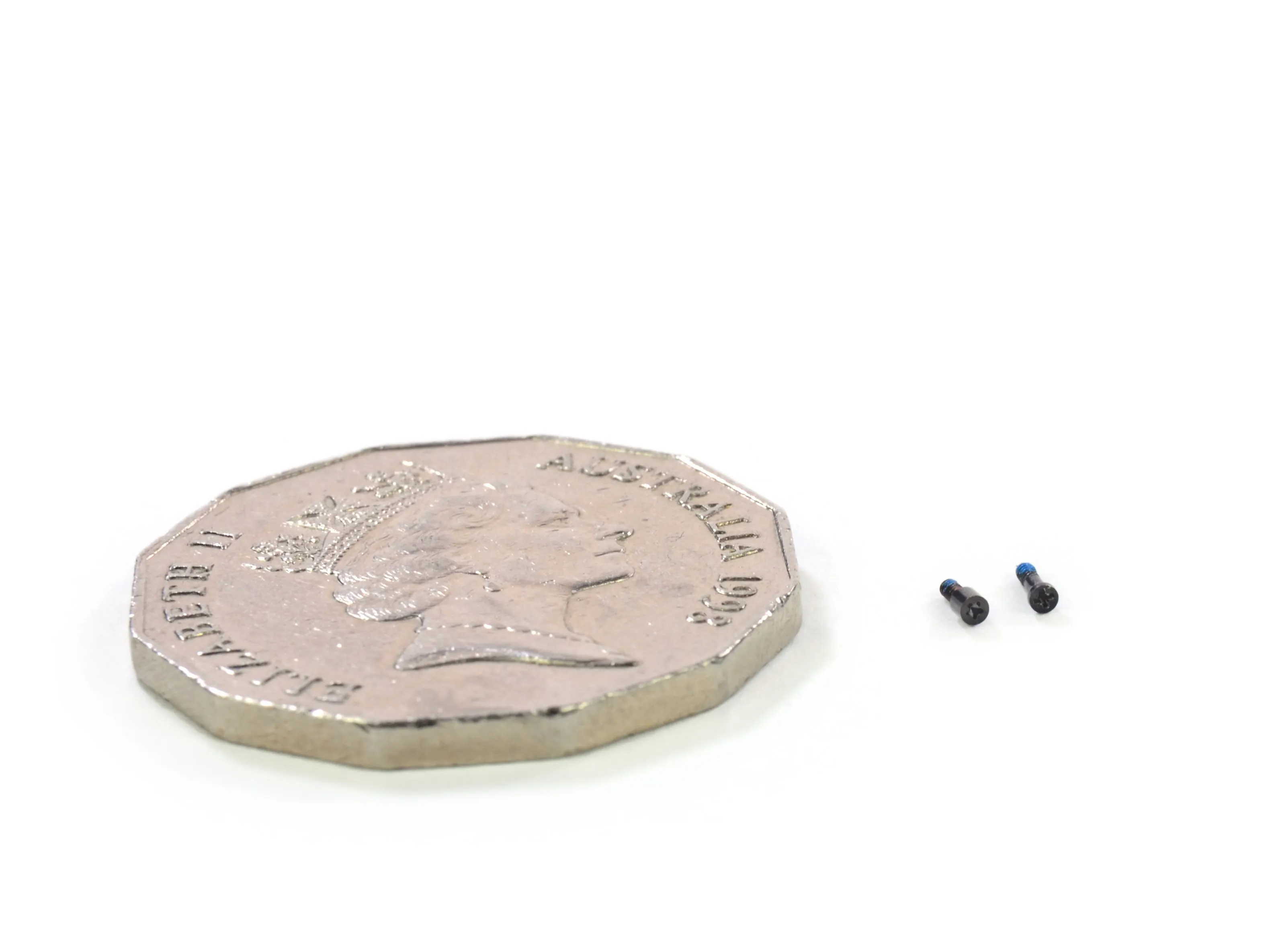

• Эти суперкрошечные винты Pentalobe немного отличаются от тех, что мы нашли в iPhone 5 и 5s.

• Вот как винты Pentalobe соотносятся по размеру с австралийской монетой неопределенного достоинства.

• ¡ʍouʞ oʇ ǝʌol plnoʍ ǝʍ 'sı uoıʇɐuıɯouǝp ǝɥʇ ʇɐɥʍ ʍouʞ ɹǝpun-uʍop spuǝıɹɟ ɹno ɟo ʎuɐ ɟı pu∀

• EDIT: для янки это 50-центовая монета диаметром примерно в дюйм.

Комментарии к шагу

50-центовая монета - это номинал.

Вся 'прочная оболочка' на самом деле неправда, после проверки некоторых Test drop видео вы можете действительно увидеть его гораздо хуже, чем алюминий в iPhone 5S https://www.amongtech.com/first-iphone-5s...

17-летний фандроид проводит тесты.

Небольшое замечание: монета в 50 центов в Австралии намного больше, чем монета в 50 пенсов в Великобритании. Поэтому фотография может ввести в заблуждение, если у вас не было опыта обращения с австралийской валютой. (В их банкнотах есть прозрачные пластиковые детали! :O )

Шаг 5

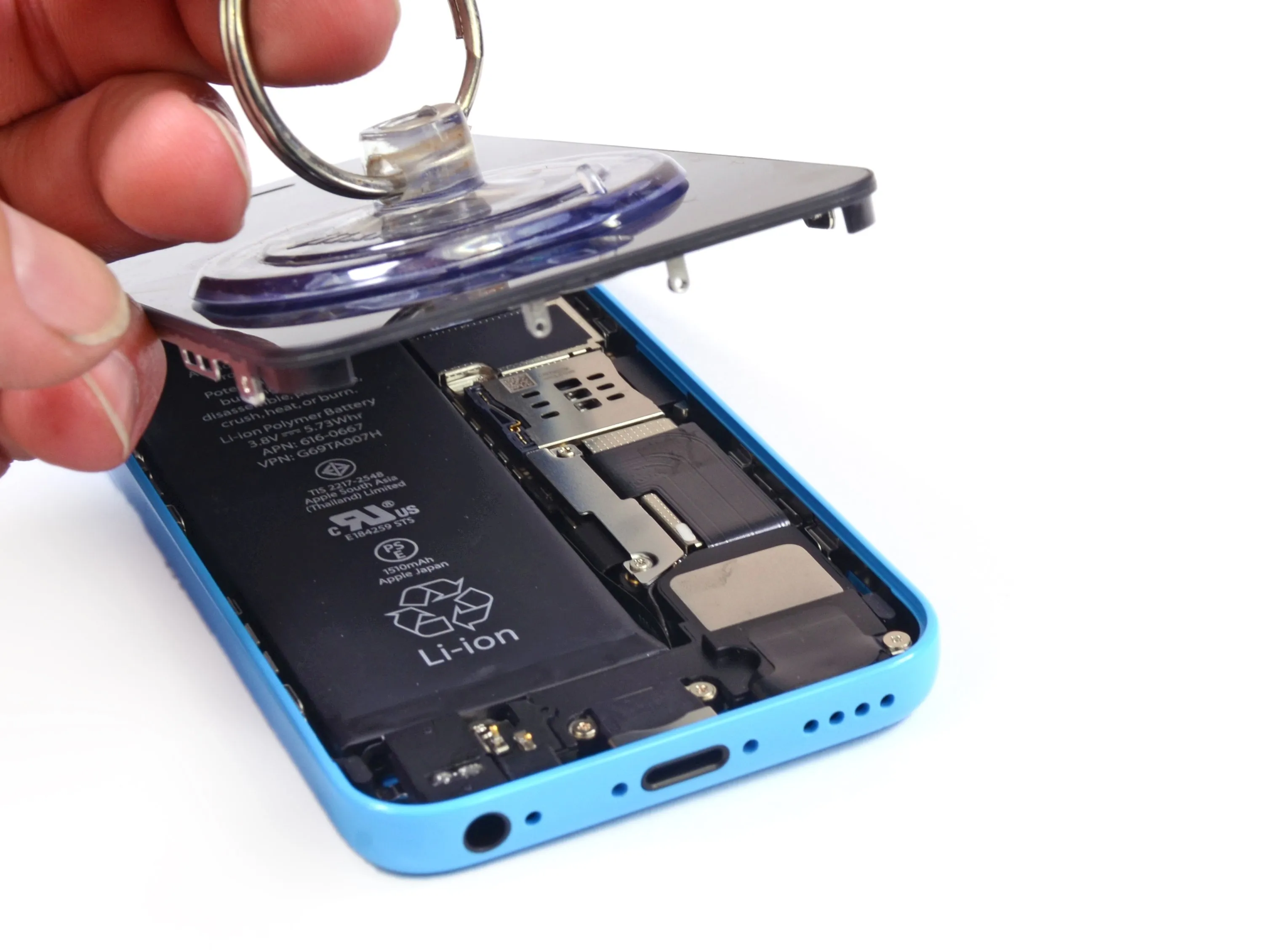

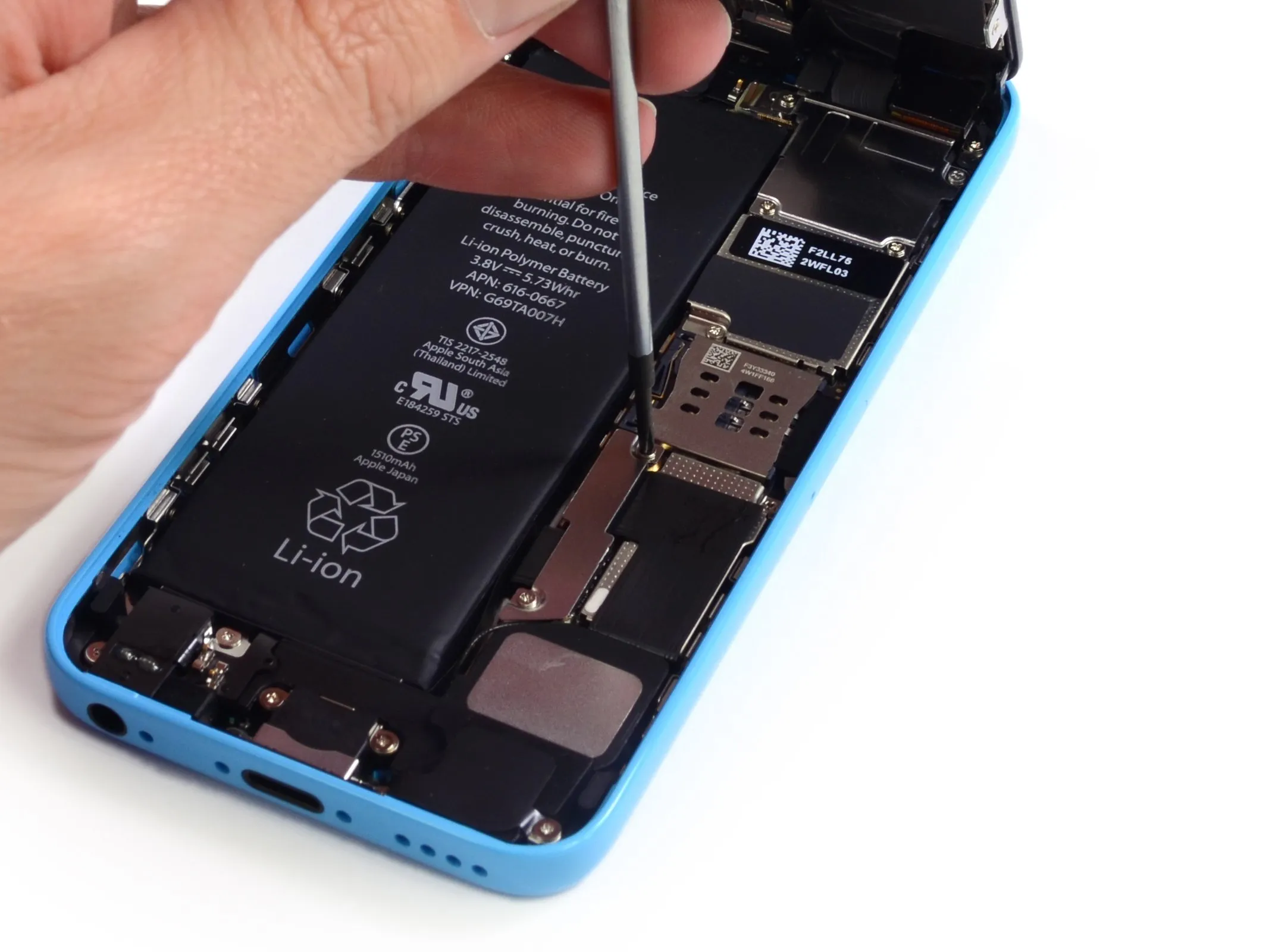

• Передняя панель в сборе снимается с помощью небольшой присоски. Несмотря на пластиковую подложку, дисплей в 5c сидит так же плотно, как в 5s и 5.

• Мы начинаем сомневаться, что буква 'c' означает 'подражатель'.

• Хотя может показаться, что мы проводим болезненную стоматологическую процедуру над смурфиком, уверяем вас, что открутить винты 5c так же быстро и безболезненно, как новокаин.

Шаг 6

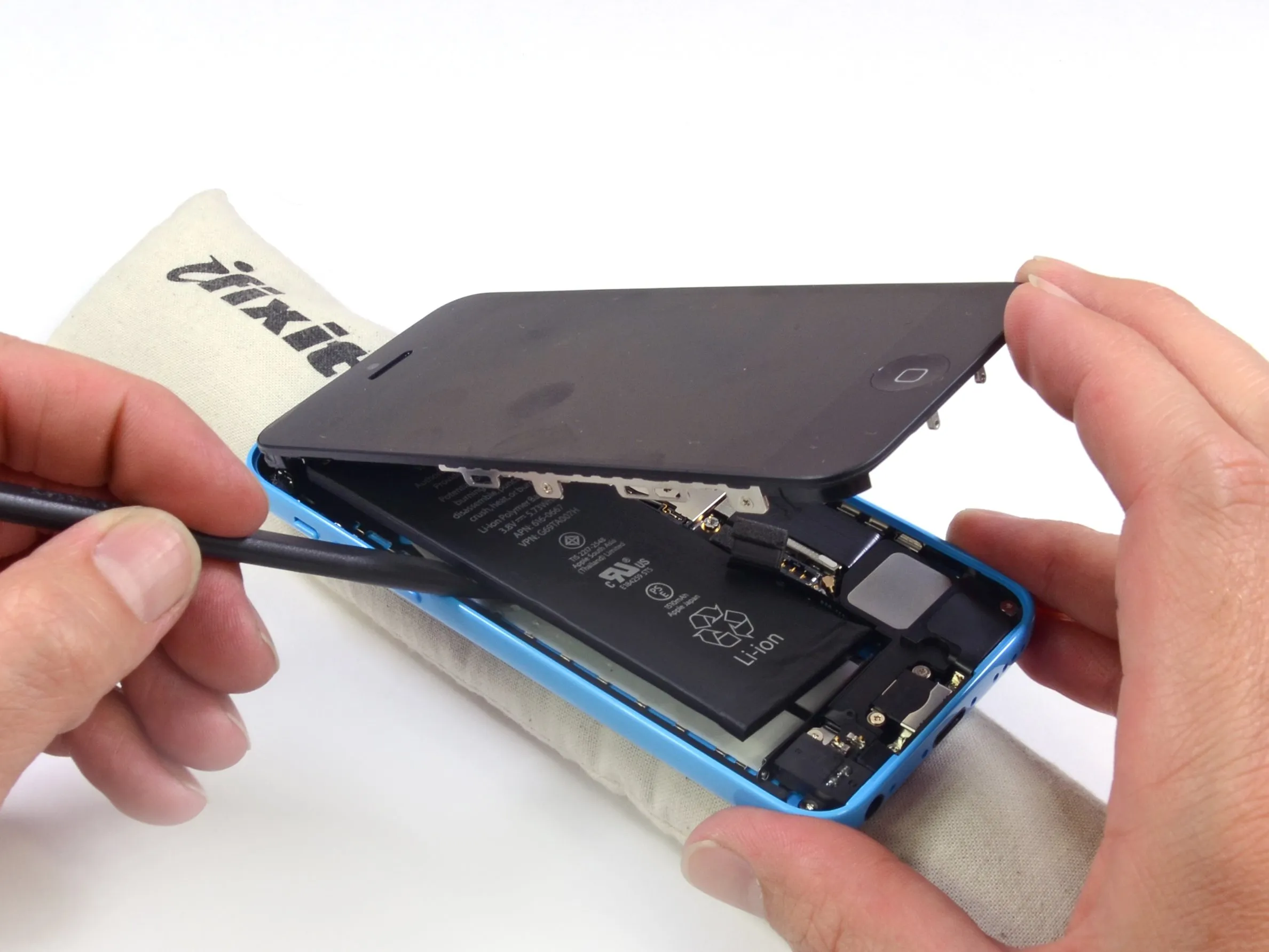

• Для извлечения аккумулятора потребуется помощь нашего iOpener, что является отходом от простой замены аккумуляторов прошлых лет.

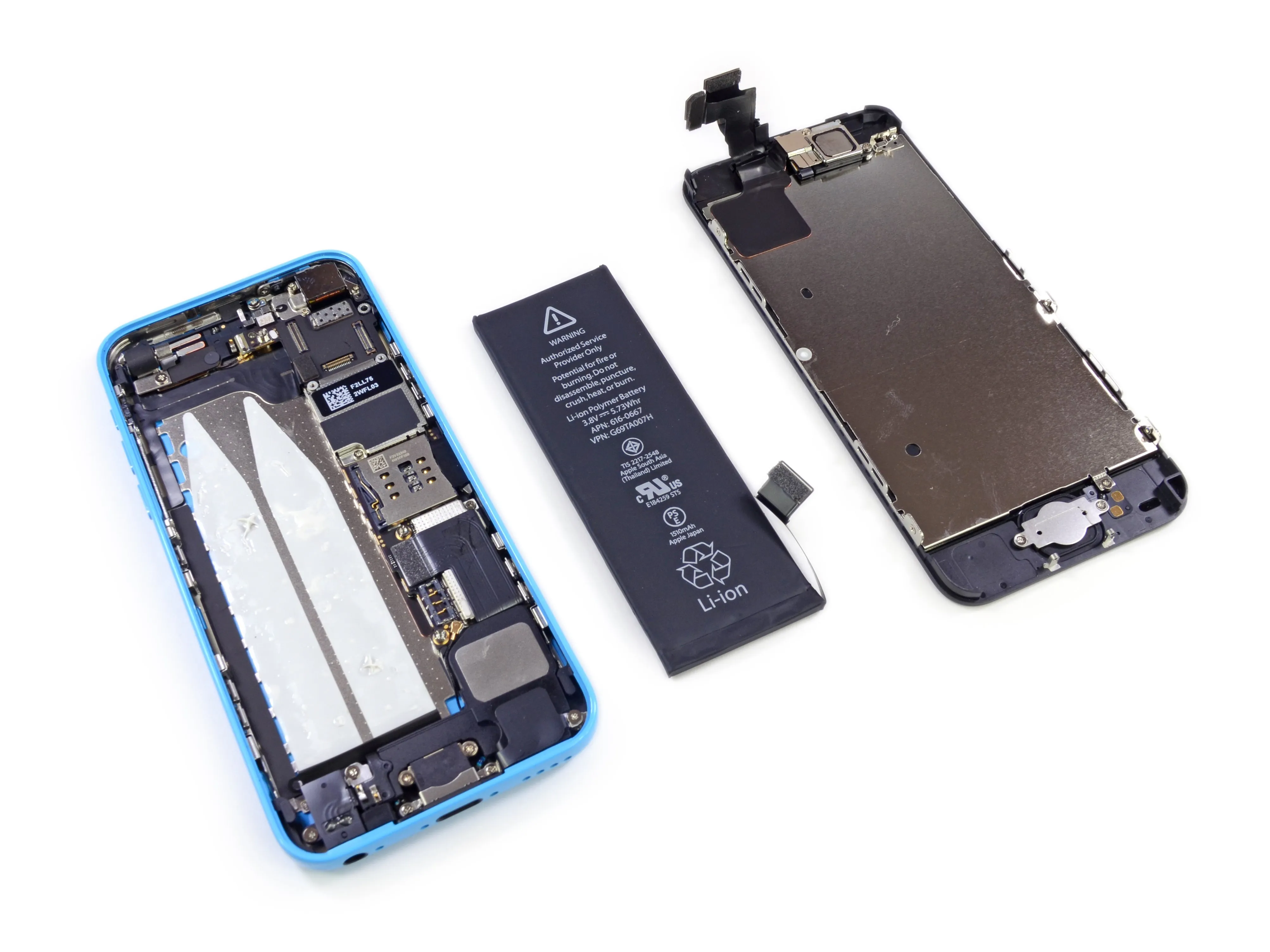

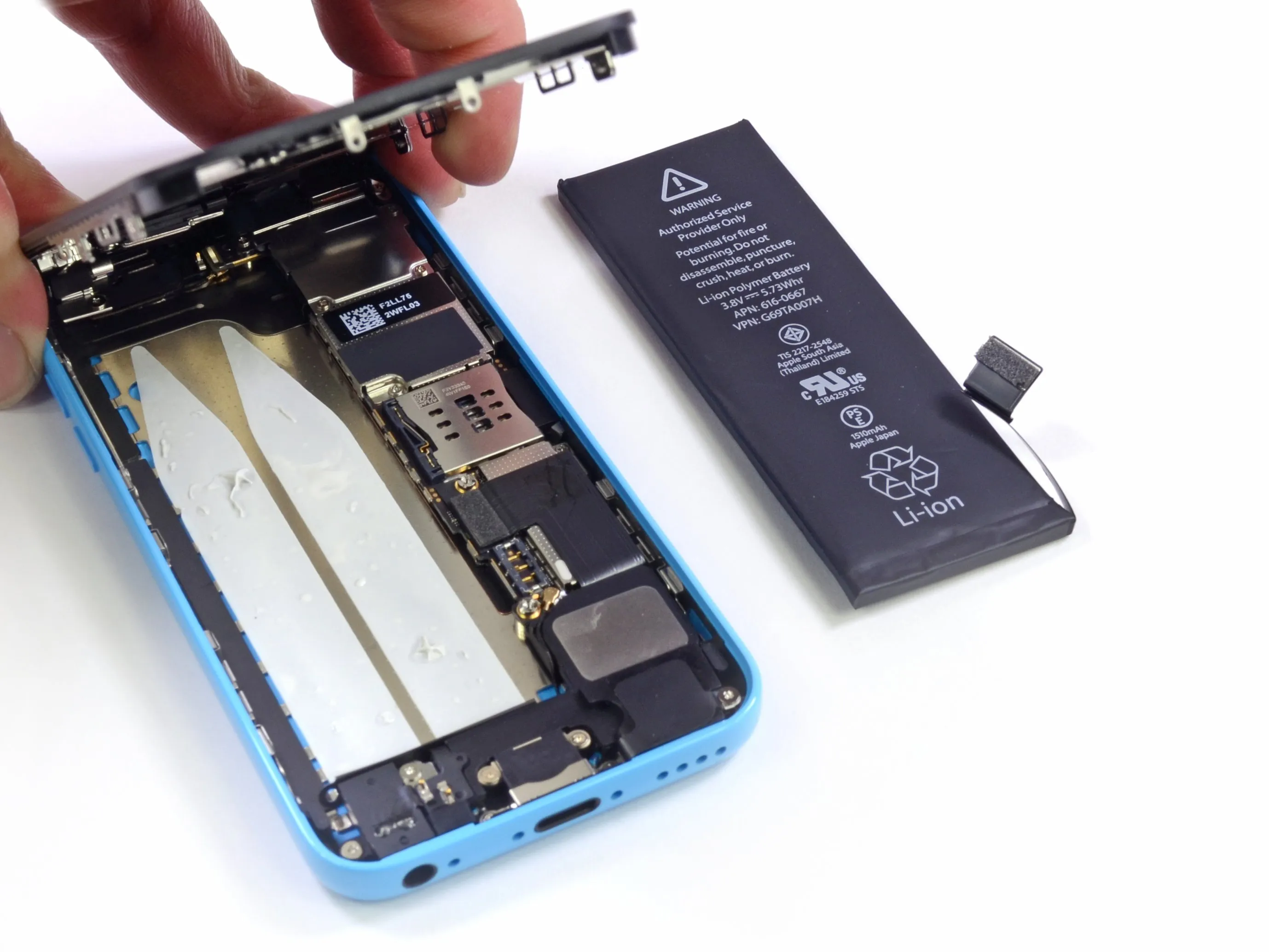

• После нескольких минут нагрева и усердного отжима мы оставляем наш iPhone 5c черно-синим в груде осколков.

• Жаль, что мы не знали заранее об этих новых модных полосках растягивающегося клея, иначе нам было бы гораздо проще.

Шаг 7

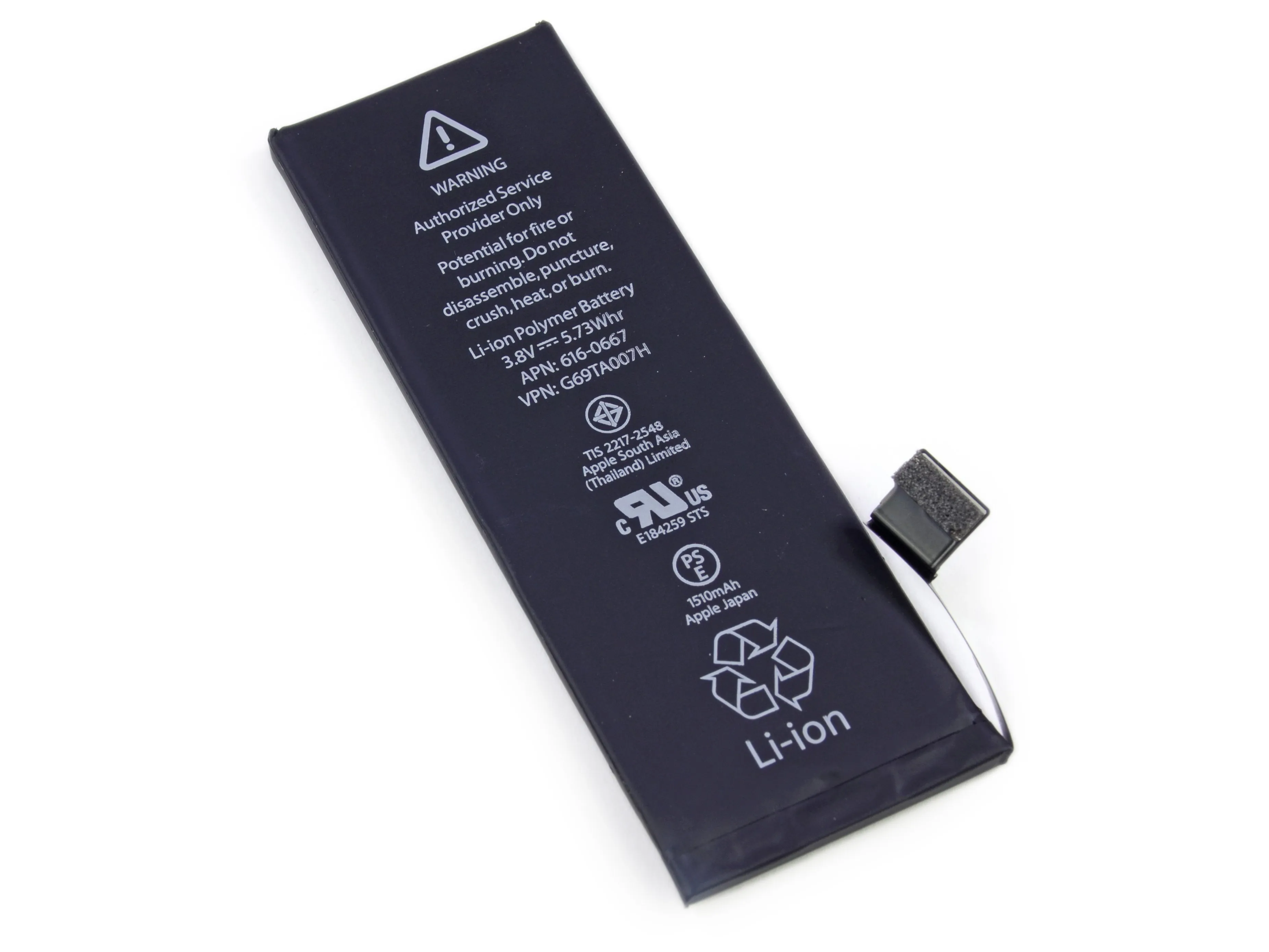

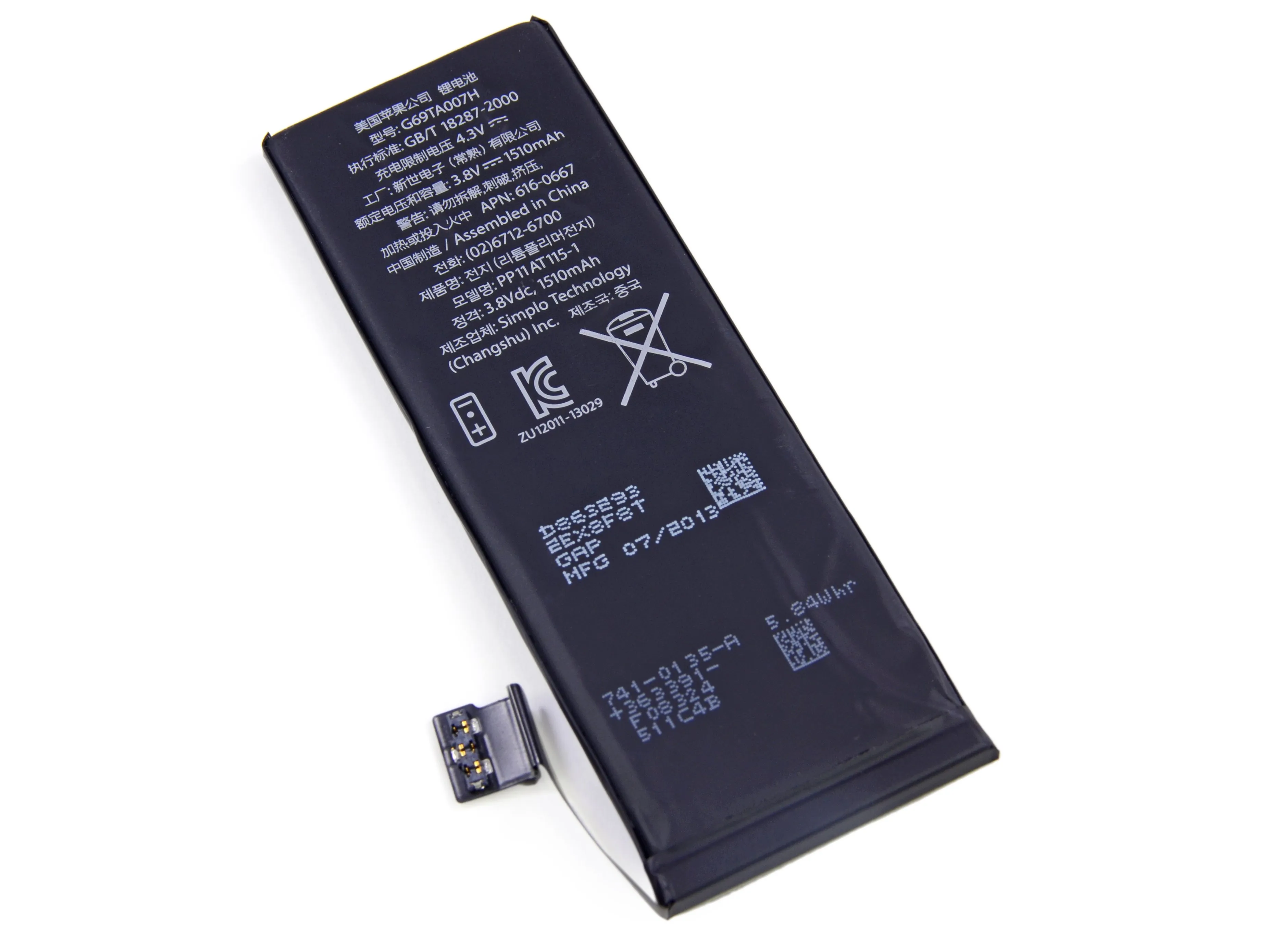

• Контрольная точка достигнута - аккумулятор выпущен!

• Хотя 5c - это, по сути, перепакованный iPhone 5 (в цветном пластике, если это еще не стало очевидным), батарея была немного усилена: она составляет 3,8 В-5,73 Втч-1510 мАч по сравнению с 3,8 В-5,45 Втч-1440 мАч у iPhone 5.

• Надеемся, это позволит решить некоторые проблемы со временем автономной работы, возникшие после обновления iOS 7.

• Более емкий аккумулятор... Хммм, может ли буква 'с' означать 'емкость' аккумулятора? Это теория; скорее всего, она ошибочна.

Шаг 8

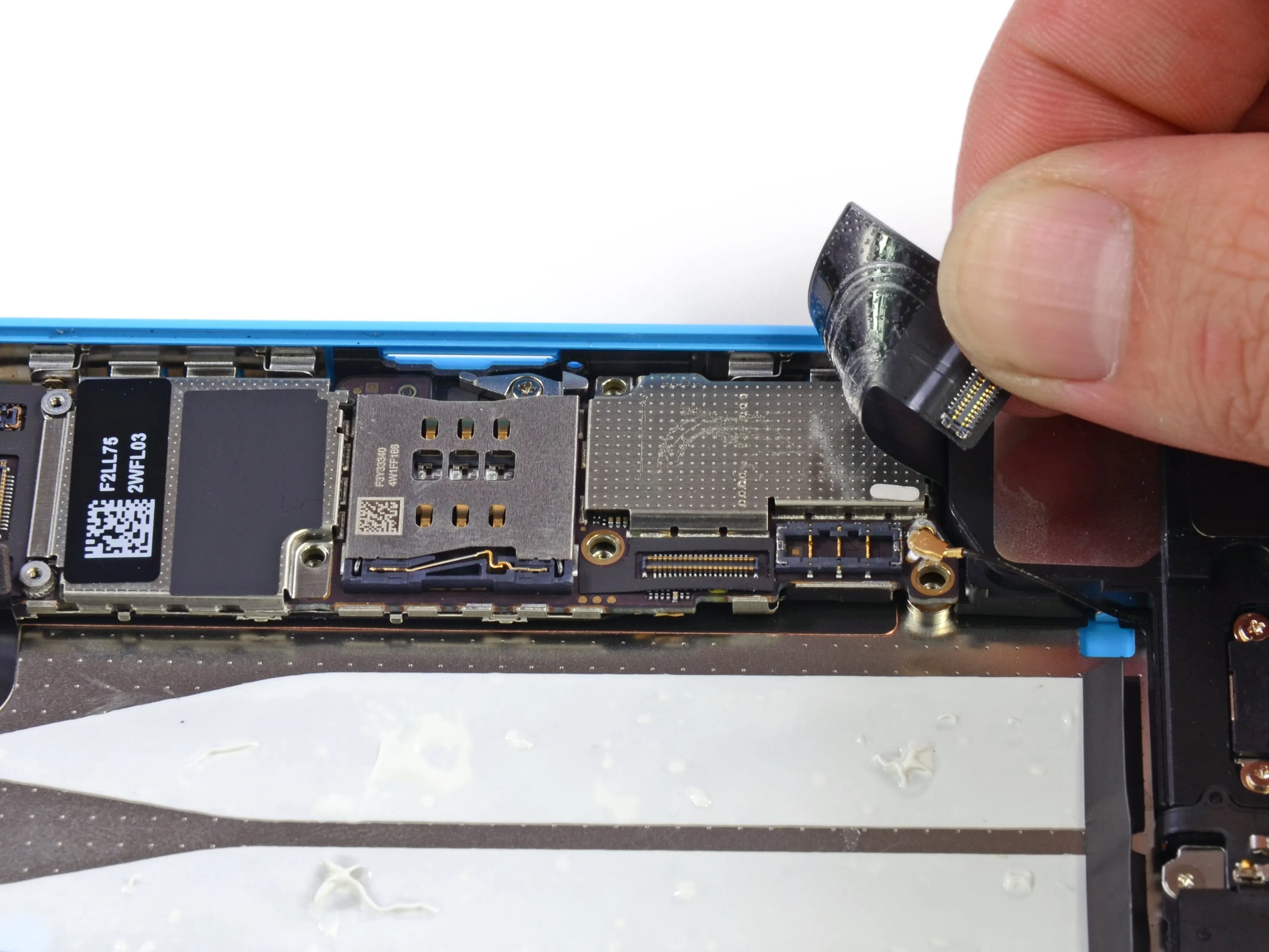

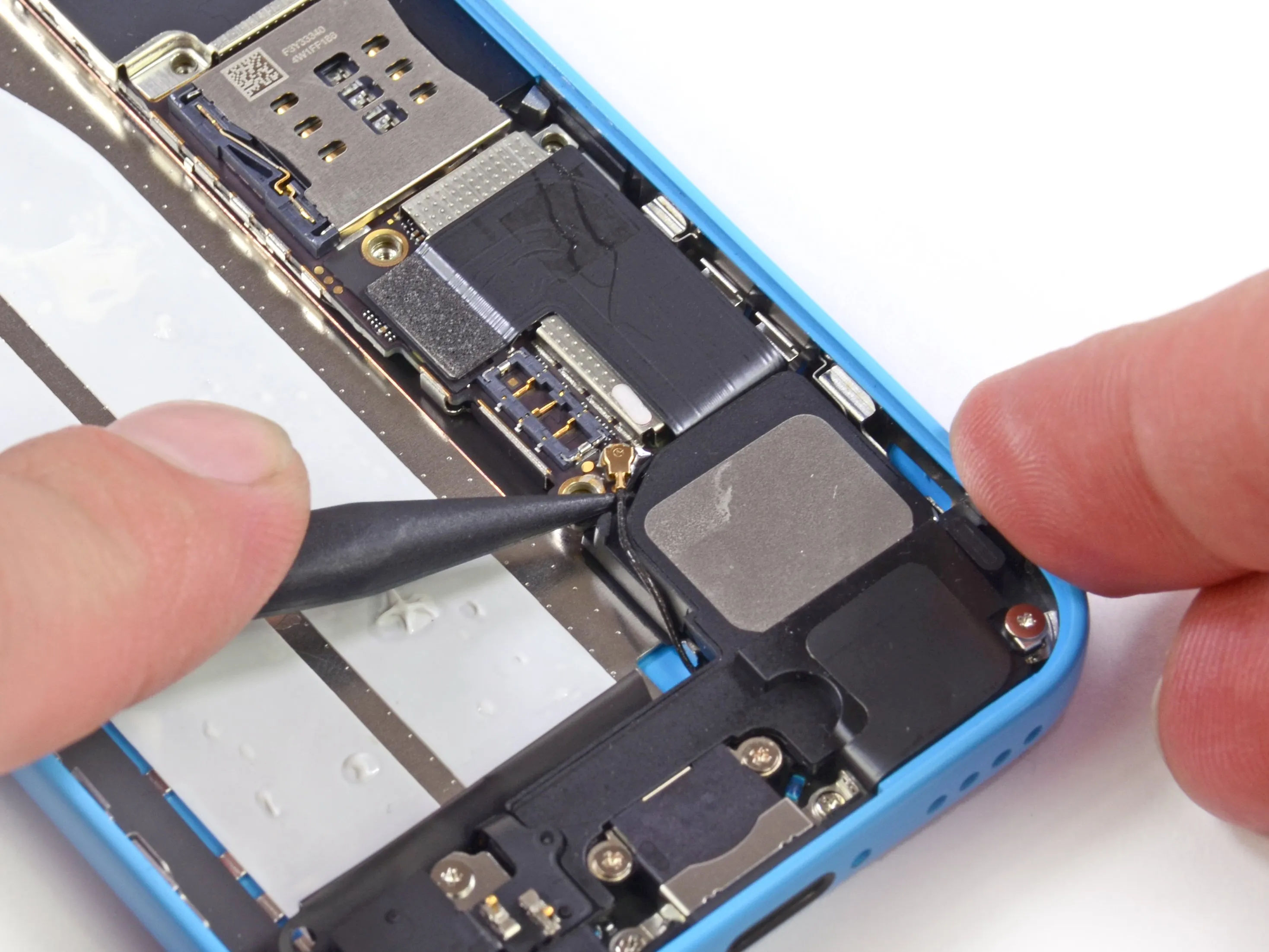

• Когда мы отсоединяем антенные разъемы с помощью нашего верного пассатижа, мы замечаем то, чего не было ни в одном из последних iPhone: приклеенные разъемы.

• На случай, если наши многолетние тирады о разборке были слишком тонкими, мы повторим: мы категорически не любим клей.

• По шкале от 1 до селфи с iPadсильно приклеивающиеся устройства стоят в одном ряду с проприетарными винтами и людьми, которые не ценят пошлые каламбуры.

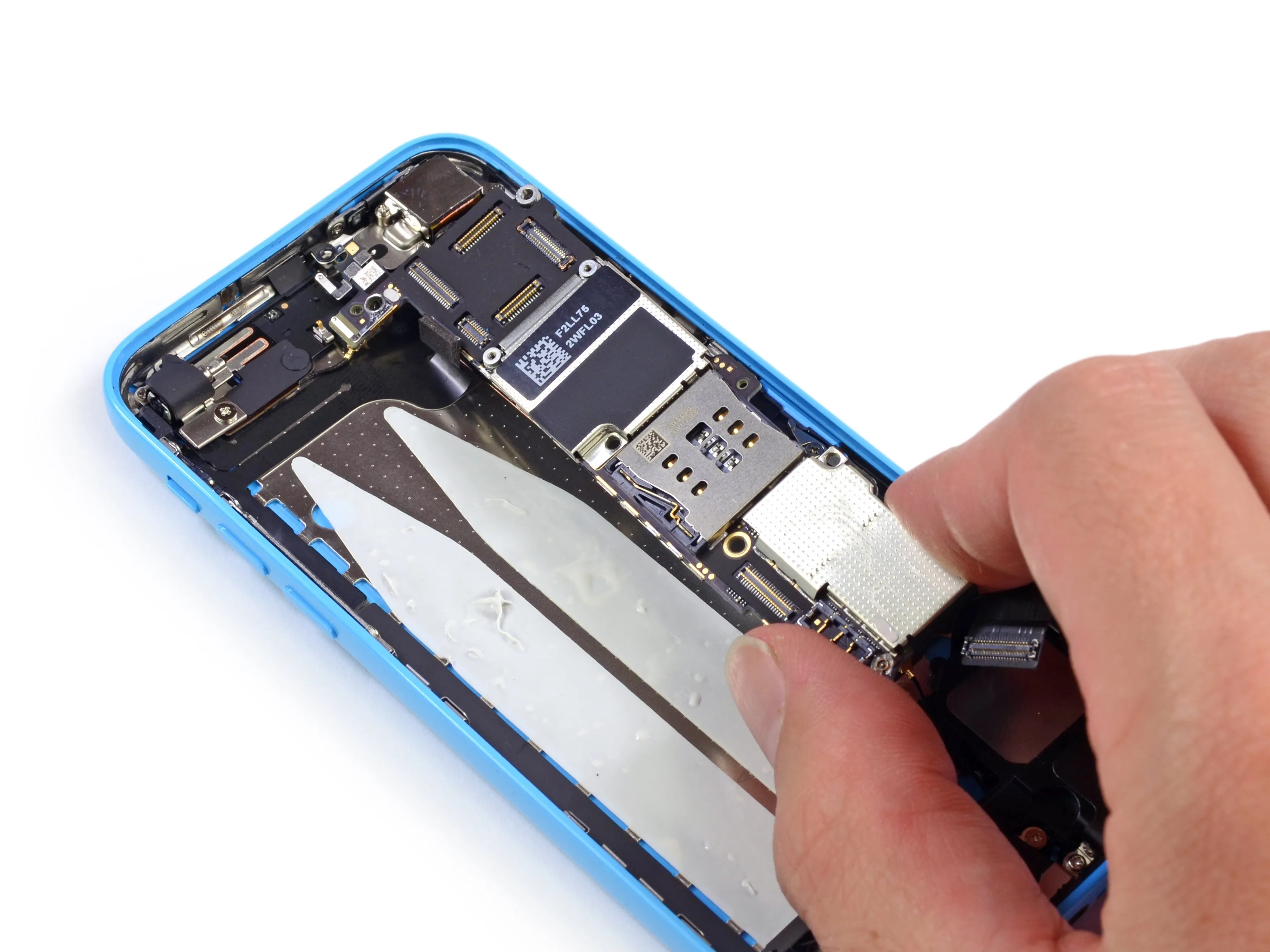

• Раздражающий клей в сторону, мы приступаем к извлечению логической платы из нашего маленького синего друга iFriend.

Комментарии к шагу

Похоже, 4S не считается последним iPhone, хотя он все еще продается.

Я бы предпочел, чтобы внутренности моего телефона были закреплены так, чтобы они не рассыпались при обычном использовании. Думаю, именно поэтому Apple использует клей. Они не хотят, чтобы люди приходили с телефонами с крошечными разъемами, которые рассыпались, в то время как небольшое количество клея могло бы удержать их на месте навсегда. Я знаю, что Делаете.ру подчеркивает ремонтопригодность, но я бы предпочел иметь устройство, которое не требует ремонта каждые пять минут.

Разъем рядом с разъемом аккумулятора в моем случае не прикреплен к плате, он соединен только прижимом и клеем?

Шаг 9

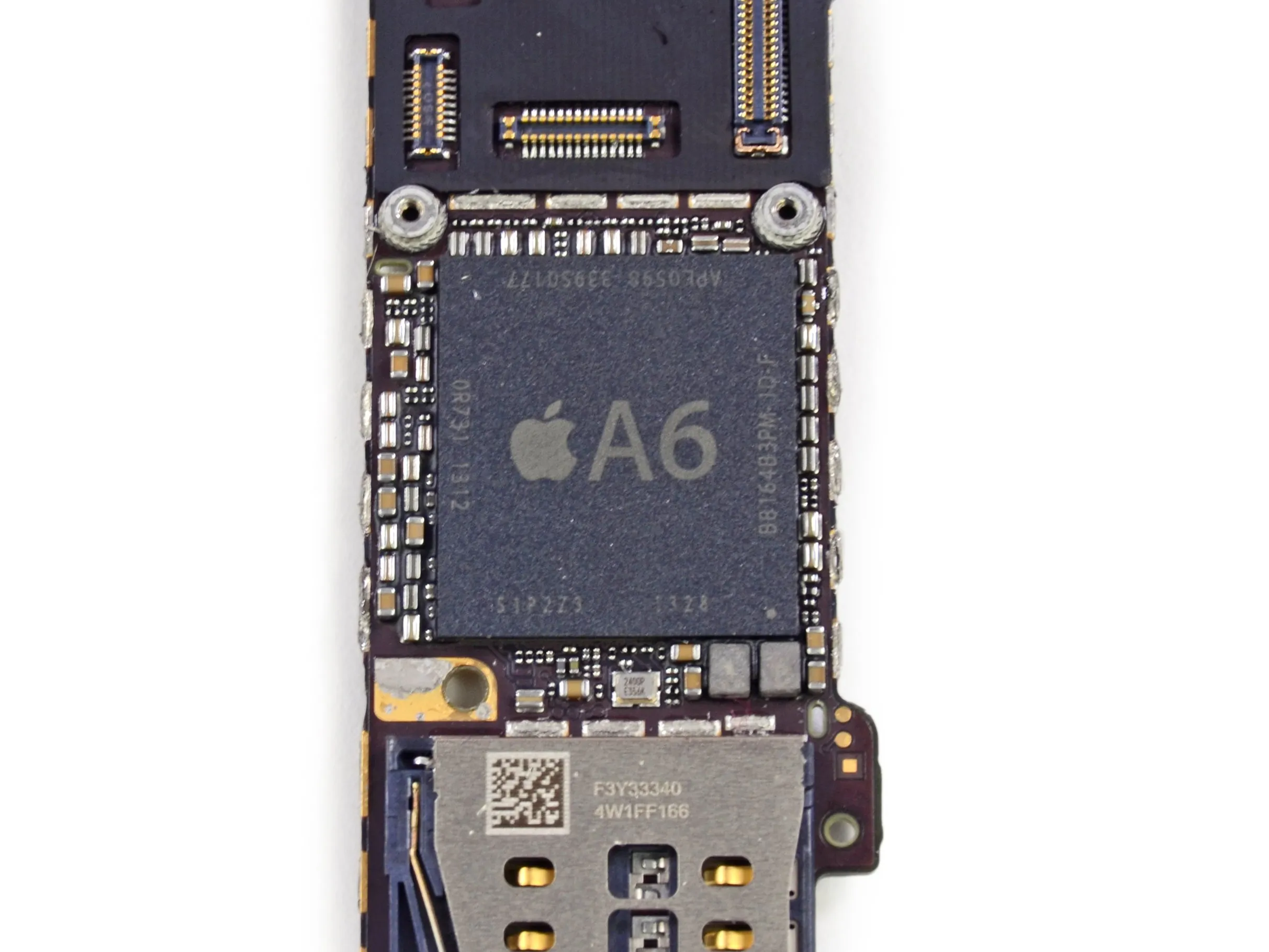

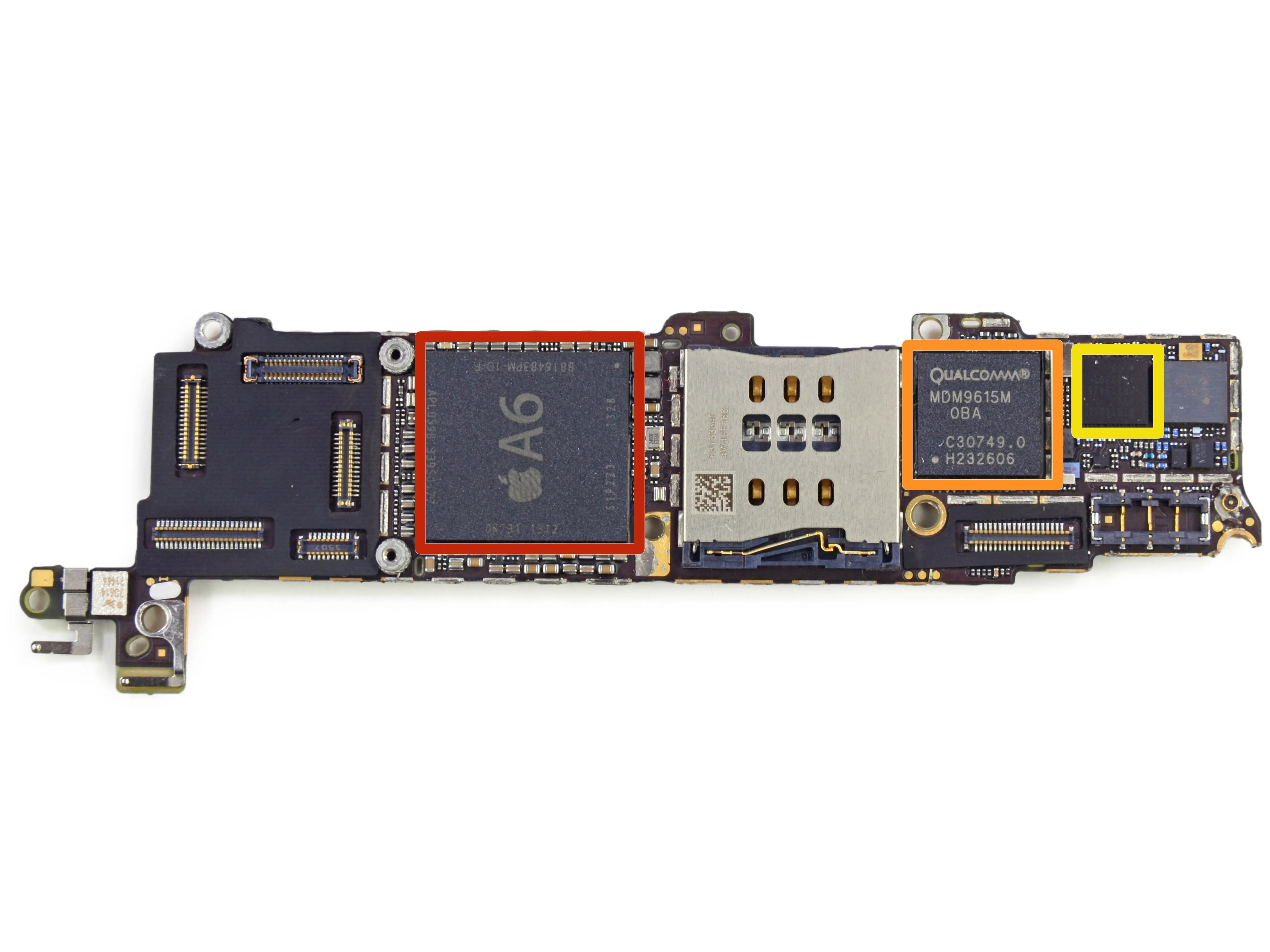

• Лицевая сторона логической платы:

• Процессор приложений Apple A6 APL0598

• Qualcomm MDM9615M LTE-модем

• Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS-трансивер.

• Несмотря на то, что он не такой яркий, как его более новый аналог, мы должны признать определенную симпатию к A6.

• В iPhone 5c установлена оперативная память Elpida B8164B3PM-1D-F 8 Гб (1 Гб) DDR2 под управлением системы-на-чипе A6.

Комментарии к шагу

Опять же, как и в случае с 5s... мне очень любопытно узнать о чипсете(ах) LTE & cell... 4 разных чипсета, похоже, будут общими для 5c & 5s https://www.apple.com/iphone/LTE/ ...Мне хотелось бы знать, как Apple справляется с этой проблемой... Является ли секция ячеек модульной/взаимозаменяемой или просто разные чипы впаяны в те же слоты на логической плате?

Им приходится иметь дело с гораздо большим количеством iPhone, чем раньше: 5c=2 размера памяти (в прошлом только 1 на iPhone среднего уровня), 5 цветов, 4 варианта LTE... 5s=3 размера памяти, 3 цвета, 4 варианта LTE. В то время как не-LTE 4S имеет один чипсет, 1 глобальную модель, 2 цвета (1 размер памяти).

То есть они используют сублогическую плату, которая взаимозаменяема для 5c или 5s? Чем это отличается от iPhone 5 (iPhone 5 не мог поддерживать LTE на развивающихся рынках, таких как Китай, поэтому он был снят с производства, им нужно было иметь 2 LTE iPhone для этих новых рынков, так что это одна из основных причин для 5c и убить 5, также = самое большое изменение от 5>5c).

Что же изменилось в 5c & 5s? Как крепится плата логики?

Для iphone 5 они используют одну и ту же печатную плату с разными чипами, для iPhone 5c/5s они используют две разные печатные платы для американской и мировой версий, которые очень сильно отличаются.

Просто разные чипы впаяны в одно и то же место на плате. Схема одинаковая для каждого чипа, что позволяет Apple использовать одну и ту же плату с разными чипами.

Шаг 10

• Задняя часть логической платы:

• Toshiba THGBX2G7B2JLA01 128 Гб (16 Гб) флеш-памяти NAND

• Apple 338S1164

• Apple 338S1116 Аудиокодек Cirrus

• ИС управления питанием Qualcomm PM8018 RF

• Broadcom BCM5976 контроллер сенсорного экрана

• Модуль Wi-Fi Murata 339S0209 (на базе Broadcom BCM4334).

Шаг 11

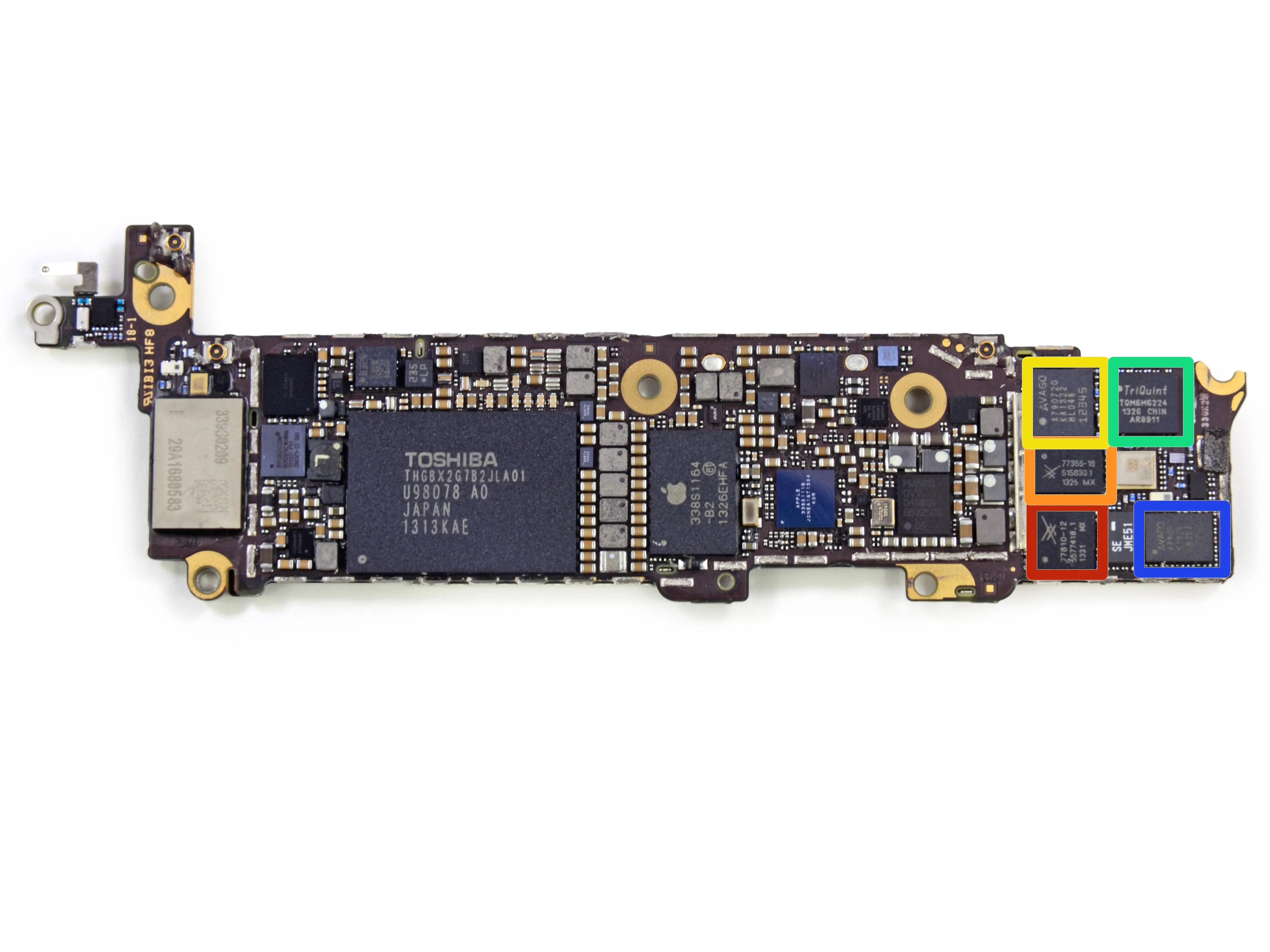

• Обратная сторона логической платы:

• Skyworks 77810-12

• Skyworks 773550-10

• Avago A790720

• TriQuint TQM6M6224

• Avago A7900

Шаг 12

• Поскольку у нас на столе лежат оба новых iPhone, мы проведем небольшую сравнительную экскурсию:

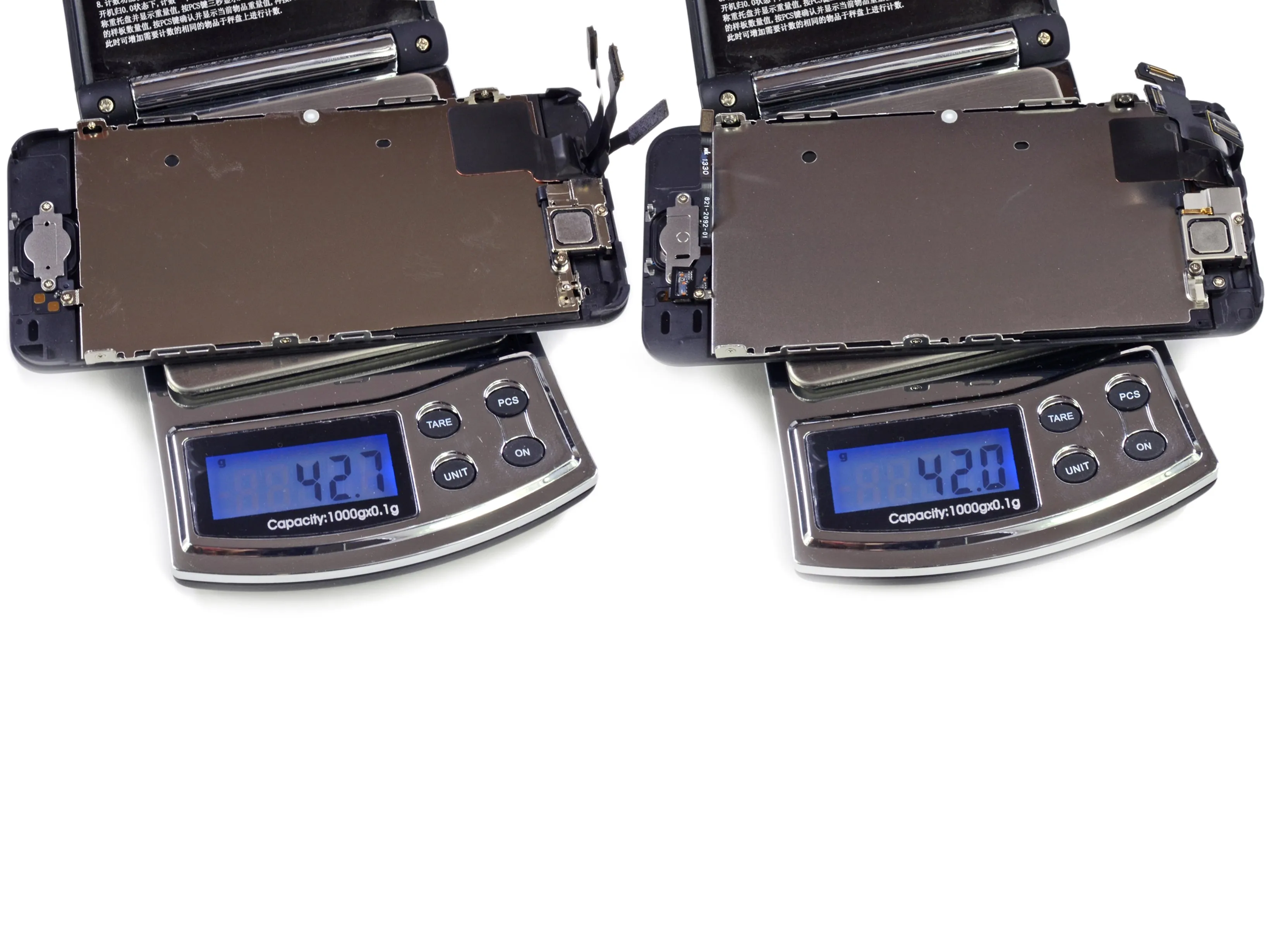

• Интересно, что у 5s (справа) дисплей немного легче, несмотря на добавление датчика отпечатков пальцев и роскошной сапфировой кнопки 'Домой'.

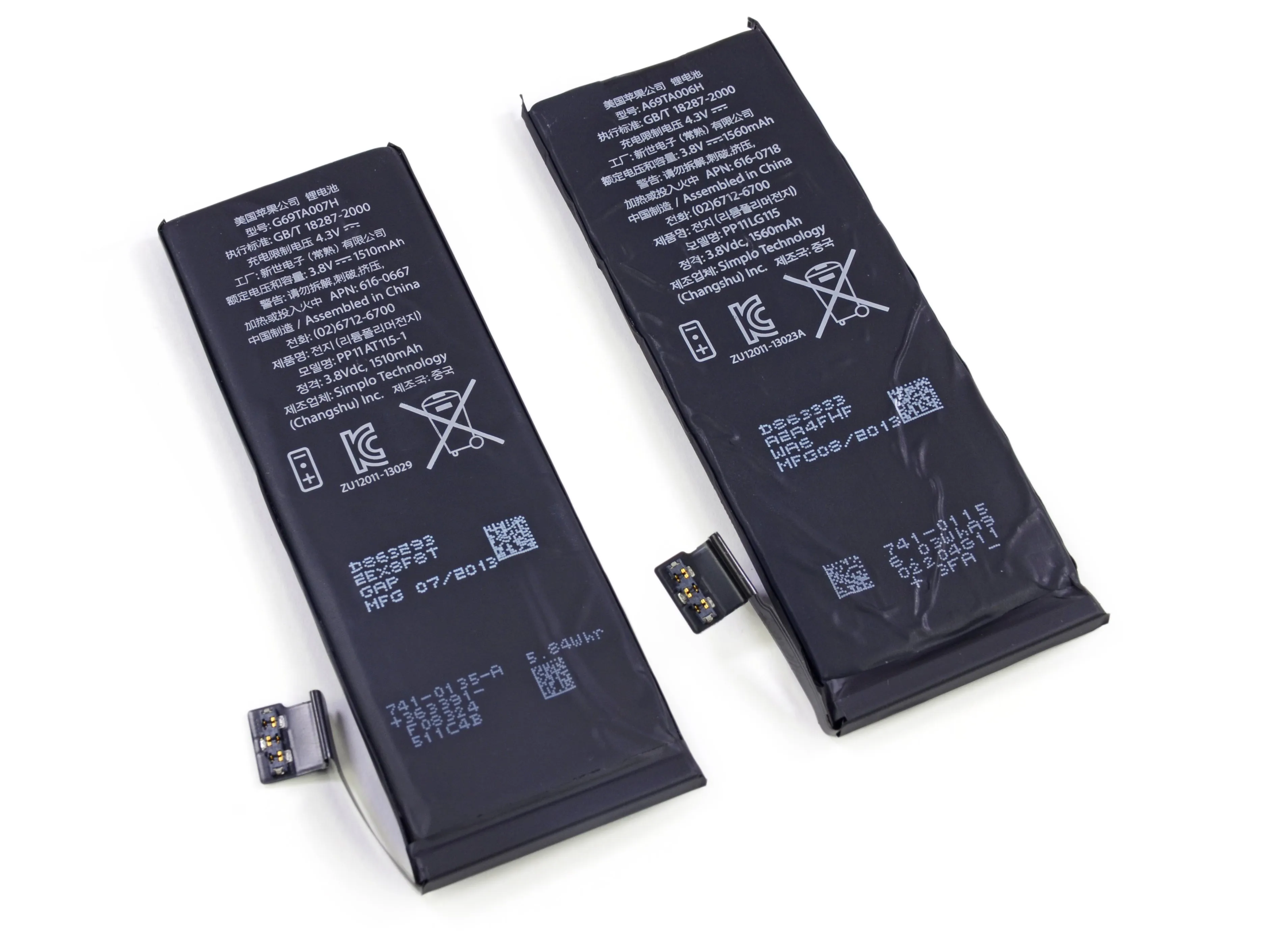

• Аккумулятор 5c емкостью 1510 мАч лишь на волосок тоньше, чем у 1560 мАч батарея 5s.

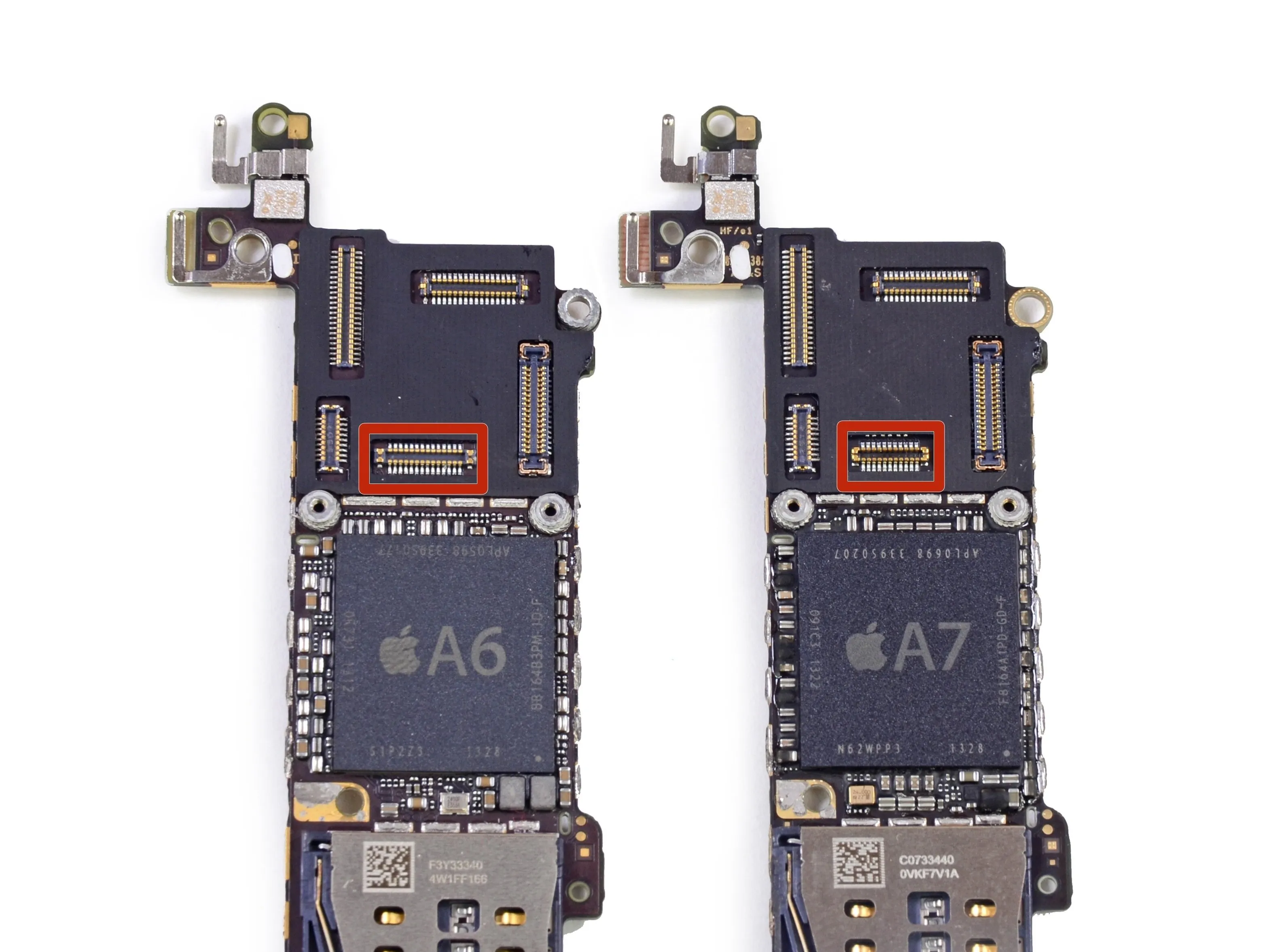

• Мы задавались вопросом, есть ли вероятность кросс-совместимости дисплеев между 5c и 5s.

• Увы, разъемы FaceTime и динамика имеют разный размер, что сводит на нет все надежды на этот план.

• Нам очень жаль рушить все надежды и мечты, но тем временем, погуглив, мы нашли ответ на вопрос вопрос, который преследует нас уже несколько недель.

Комментарии к шагу

Итак, вы упомянули, что экраны 5s и 5c несовместимы, но мой вопрос заключается в том, могу ли я поставить экран iPhone 5 (т. е. белый) на 5c?

Сборки ЖК-дисплеев и дигитайзеров iPhone 5C и 5S должны быть одинаковыми. У них могут быть разные prox flex (камера, prox, динамик), но они оба совместимы.

Нет. Вам понадобится экран iPhone 5S в сборе. Соединения находятся в другом месте и отличаются, поэтому вы не можете использовать экран iPhone 5 на iPhone 5S/C.

Можете ли вы установить экран 5s/сенсор TouchID на корпус 5c? И, возможно, заставить 5c работать с TouchID?

Это то, что я действительно хотел бы.

Шаг 13

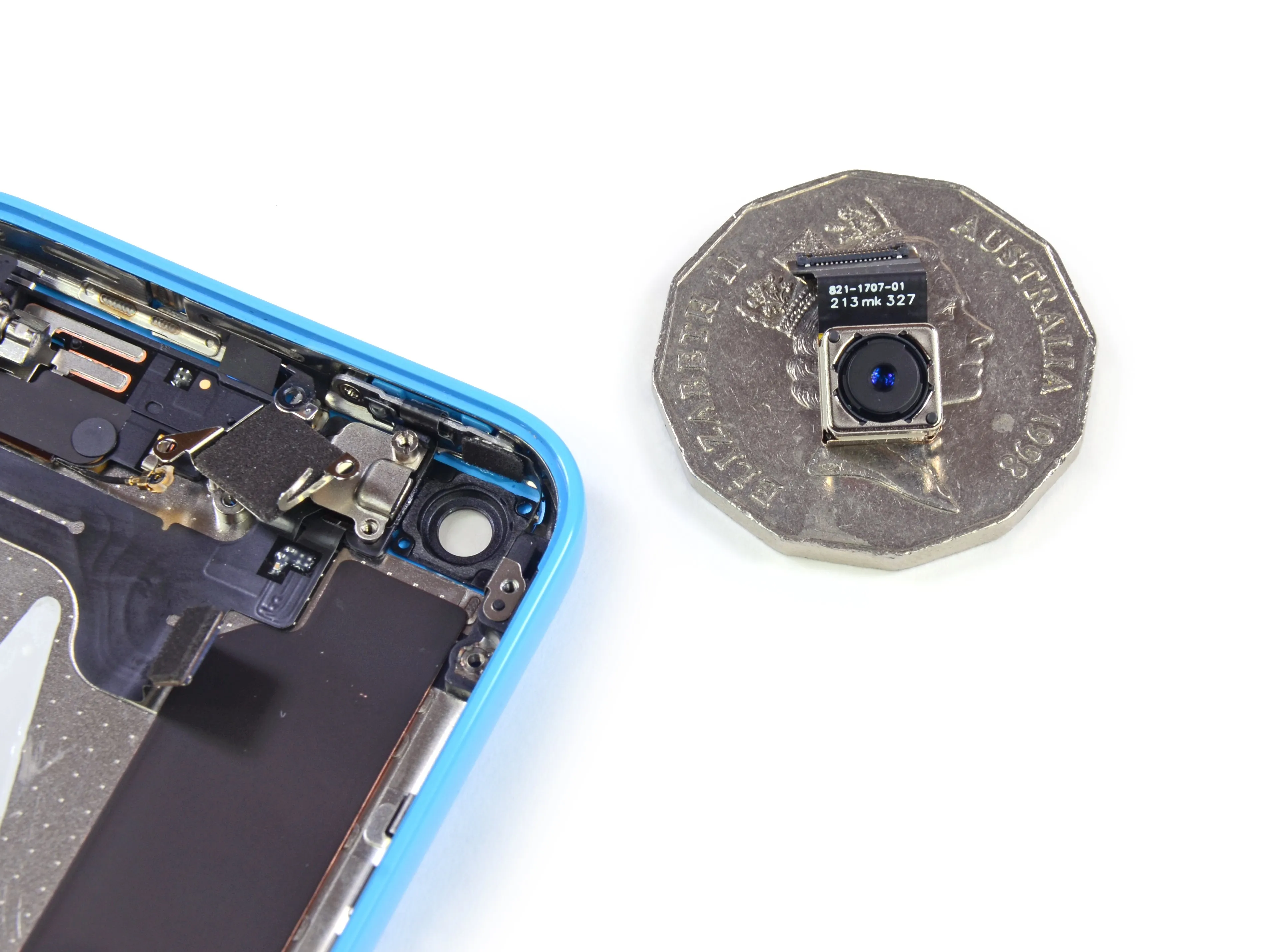

• Переверните вас! Хвост или задняя камера?

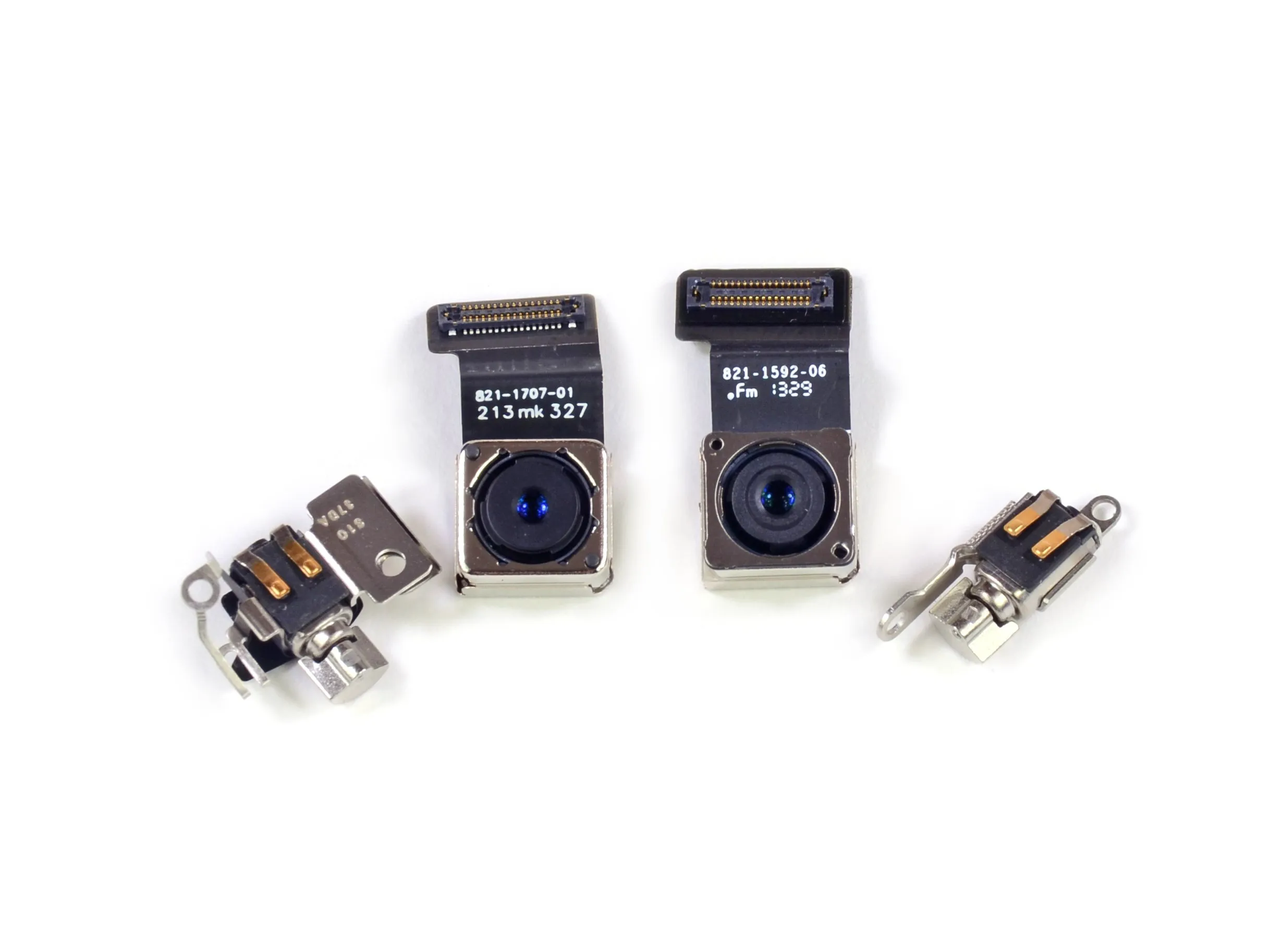

• Сравнивая камеры на iPhone 5c (слева) и 5s (справа), мы видим мало различий между ними. Единственное различие между 8-Мп камерами на задней панели - это диафрагма. В 5c диафрагма составляет f/2,4 по сравнению с f/2,2 в 5s.

• Кроме того, узел вибромотора в 5c немного больше, чем в 5s, несмотря на схожий дизайн компонентов.

Шаг 14

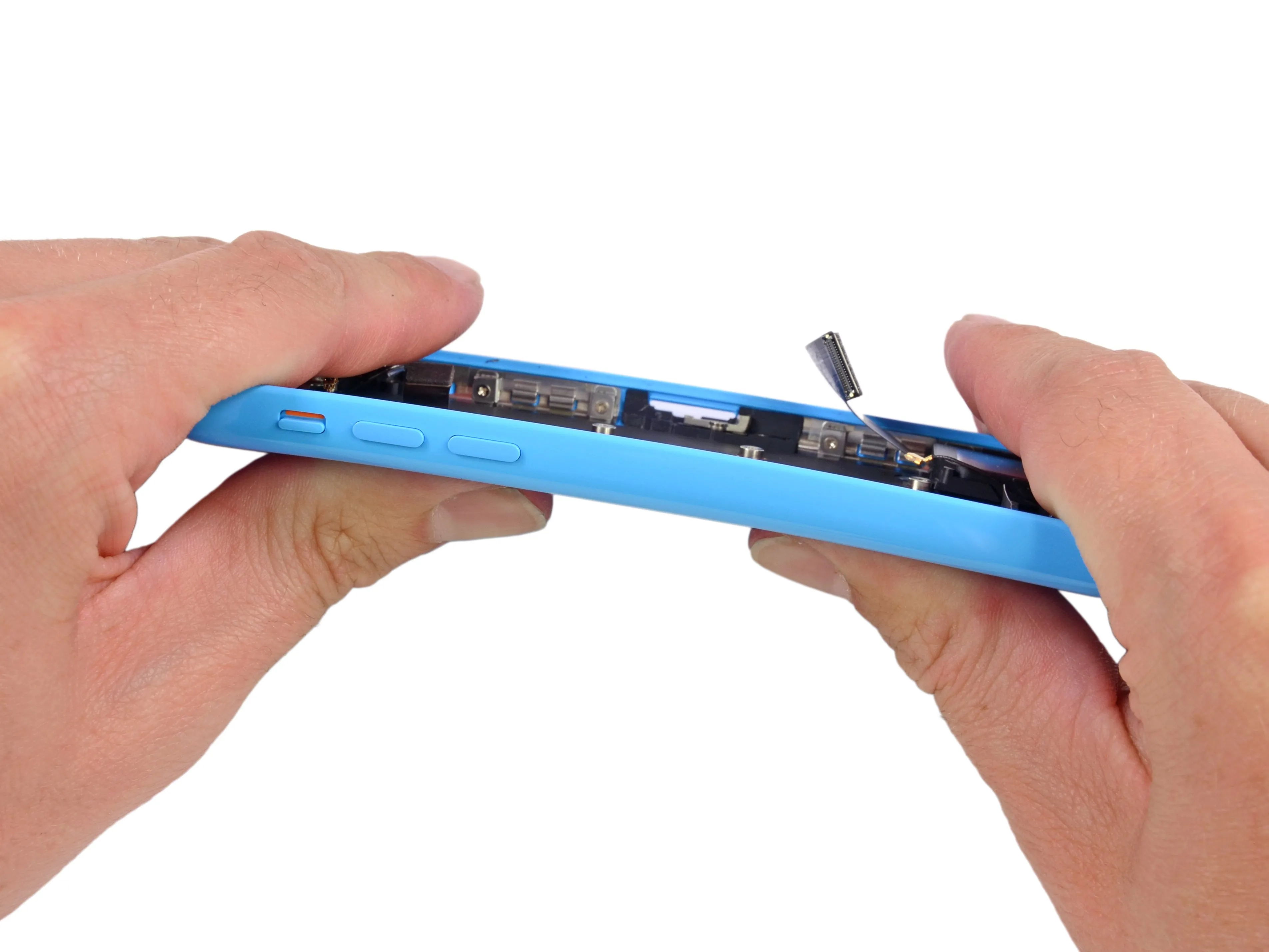

• Вы увидели внутренности, но остался новый вопрос... Погнется ли он?

• Может, мы и не обладаем суперсилой, но мы все равно подвергли этот корпус испытанию на прочность. Результаты: этот лакированный пластик такой же прочный и синий, как Капитан Планета.

• Приятно осознавать, что, хотя задняя панель сделана из пластика, предположительно, для снижения стоимости, Apple не пошла на компромисс с качеством сборки.

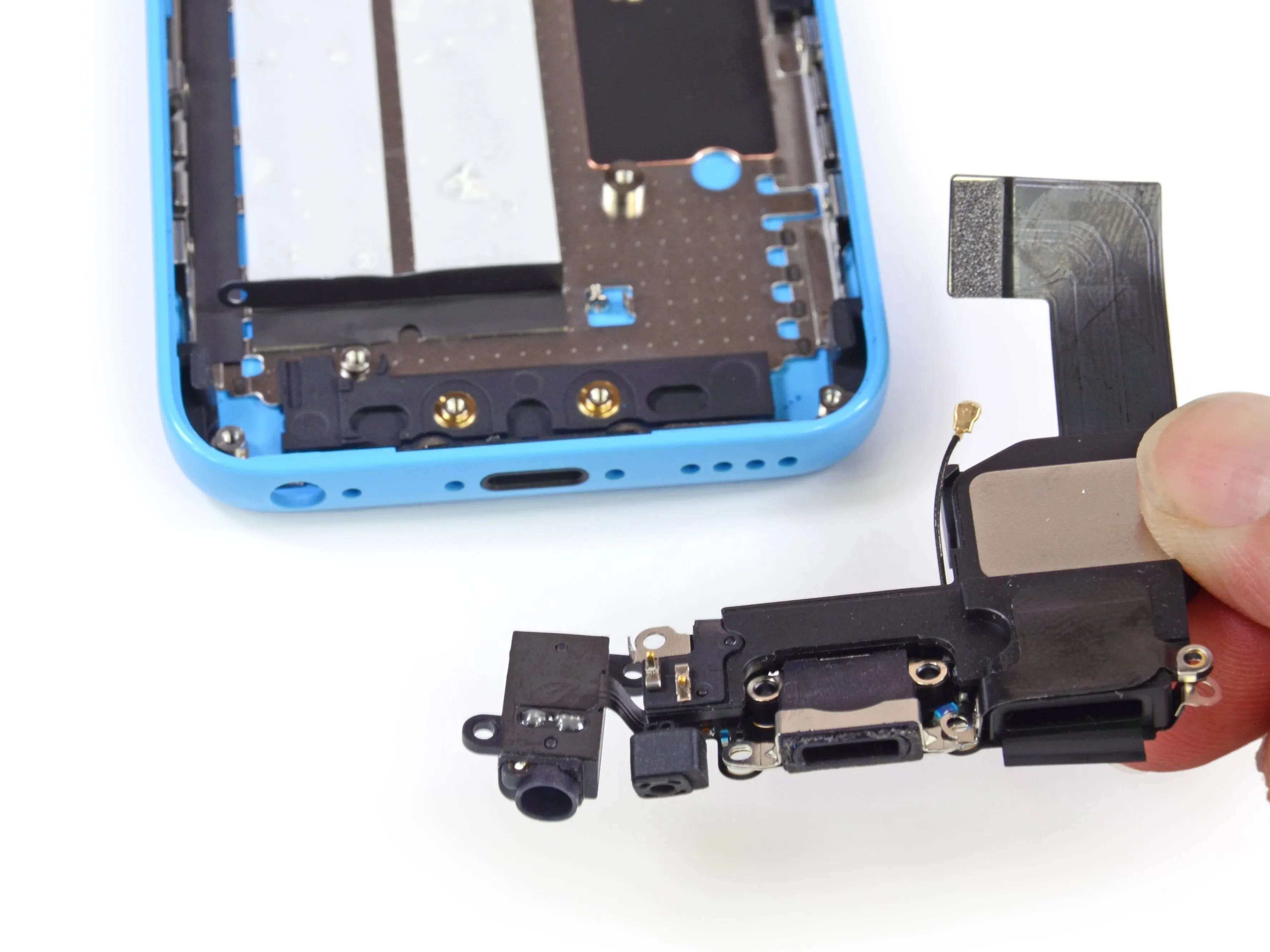

• Далее мы вынимаем все еще бьющиеся порты 5c.

• Подобно внутренним органам, эти порты соединены между собой, поэтому нет простого способа добраться только до одного из них.

• Продолжая эту аналогию, наш идеальный человек, как и наше идеальное устройство, должен быть модульным как это (работаем безопасно, обещаем).

Комментарии к шагу

Интересно, сделан ли корпус из пластика, потому что его легче изготовить, чем алюминиевый. Видео, демонстрирующее литье под давлением, детализацию и сверление на ЧПУ (алюминий может выдержать гораздо меньший прижим, чем пластик, поскольку он не плавится при низкой температуре), а также 'склеивание' роботами и размещение (вероятно, штампованных) стальных рамок антенн должно быть дешевле и быстрее, чем фрезеровка алюминиевого блока и его отделка. Этот процесс может быть осуществлен в любой стране. Хотелось бы увидеть, как добавляются отдельные компоненты. Было бы просто фантастикой, если бы Apple смогла сконструировать робота и детали, которые можно было бы полностью собрать на машине, а не использовать крошечные руки для размещения крошечных компонентов и вставки еще более крошечных винтов.

Итак, учитывая, что на логической плате дисплея имеются разные соединения, будет ли физически возможно заменить внутренности 5s на 5c?

В конце этого обзора они сравнили дизайн заднего корпуса 5c и 5s, и, похоже, они взаимозаменяемы, поскольку отверстия для винтов на заднем корпусе 5c и 5s имеют одинаковый формат. Я могу читать неправильно, но в обзоре говорится, что в нем будет проведено сравнение задних корпусов 5c и 5s, и единственное упомянутое различие - это пластик и металл.

Шаг 15

• Все, что у нас осталось, - это серьезный случай блюза.

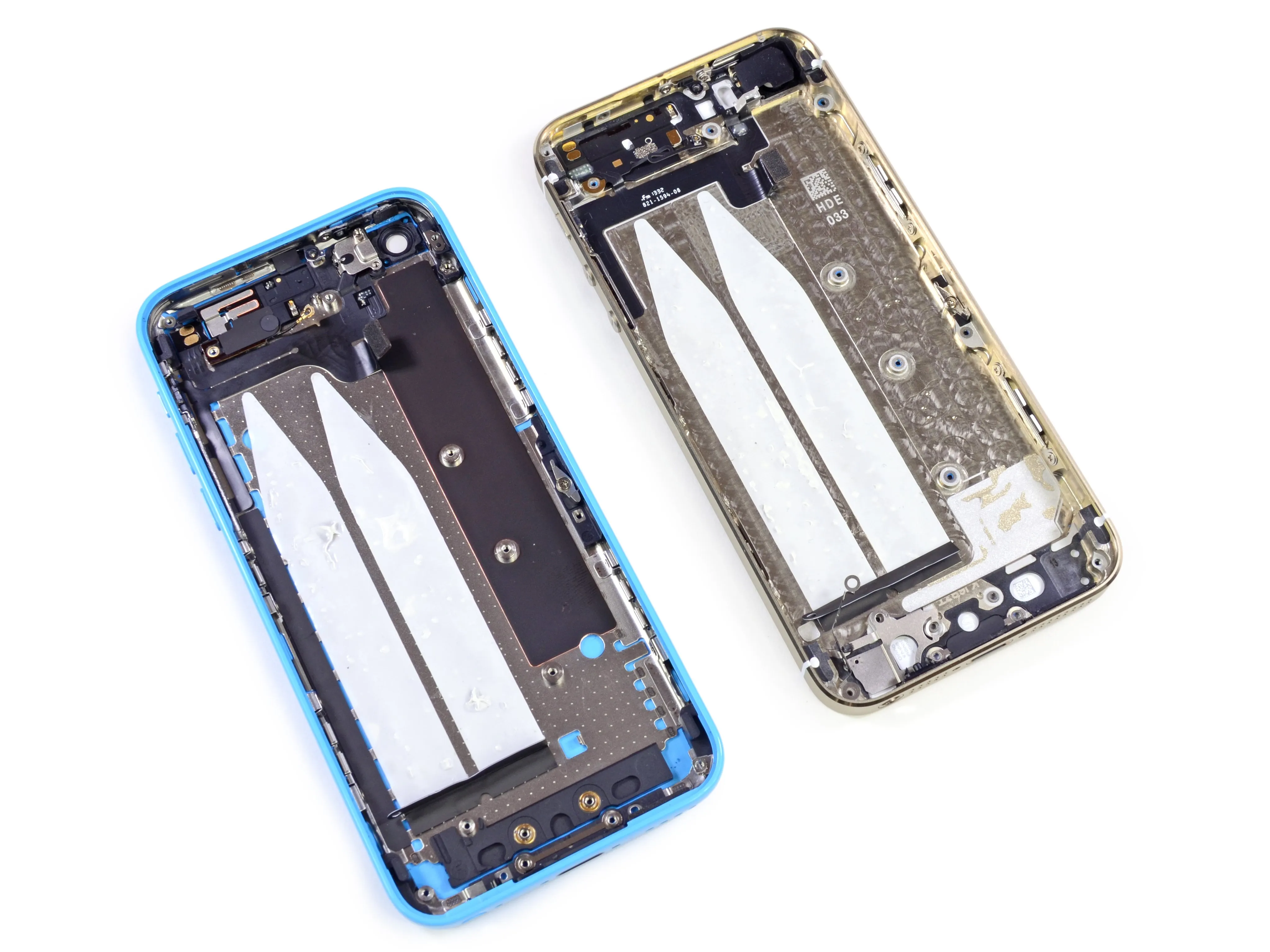

• Стоя рядом со своим братом и сестрой, iPhone 5s, красочный корпус 5c выглядит очень похожим по структуре.

• Самым заметным отличием является (что неудивительно) материал.

• Менее заметное отличие - вес: Для того чтобы сравняться по прочности и долговечности с меньшей массой алюминия, требуется большая масса пластика. Задний корпус 5c намного тяжелее: 43,8 г против 25,9 г у 5s.

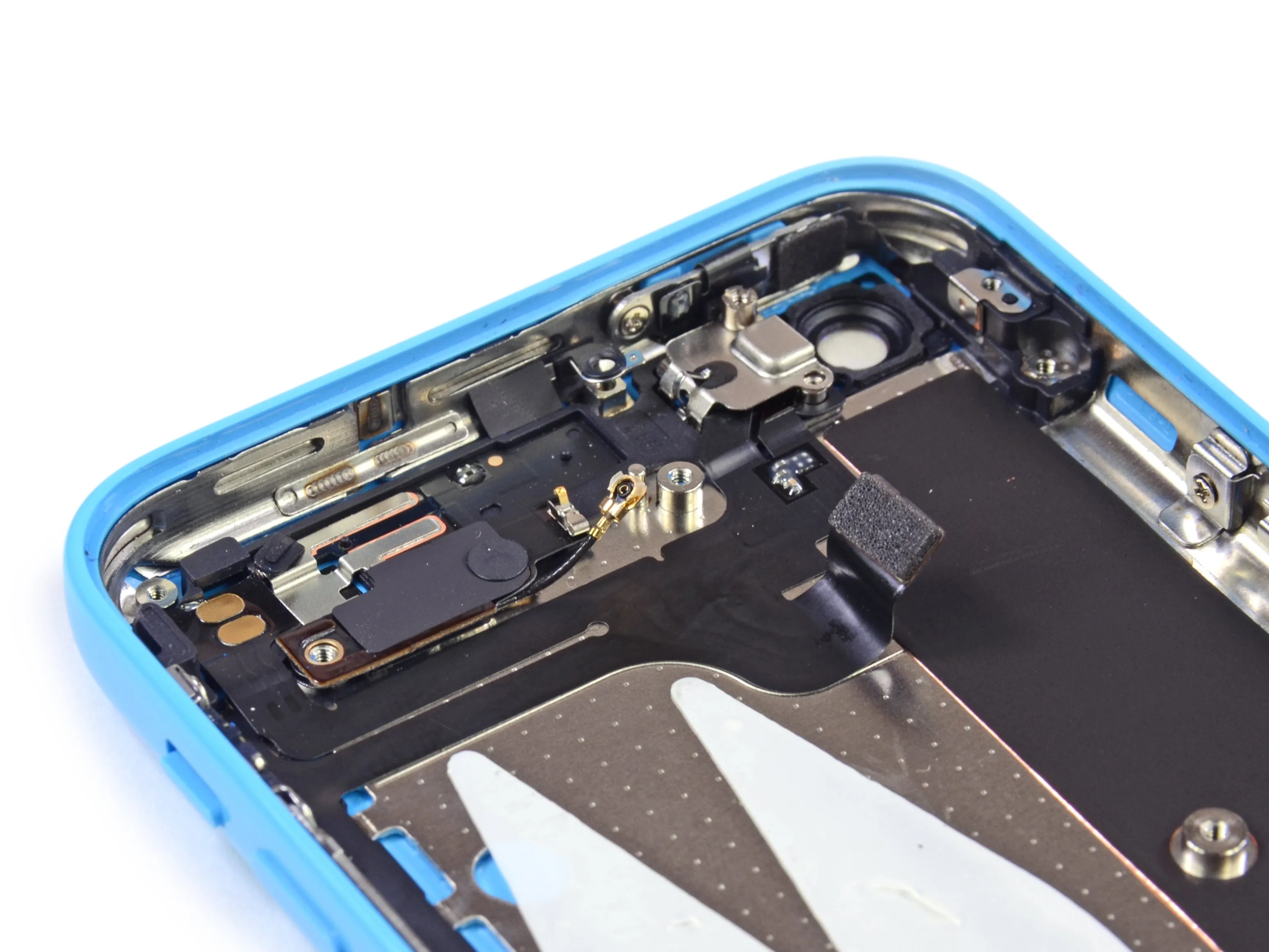

• Внутри поликарбонатной основы находится стальная рамка, которая служит антенной и структурной опорой.

• По мере приближения к концу разбора мы думаем, что разгадали тайну именования iPhone: и вот она.

Шаг 16

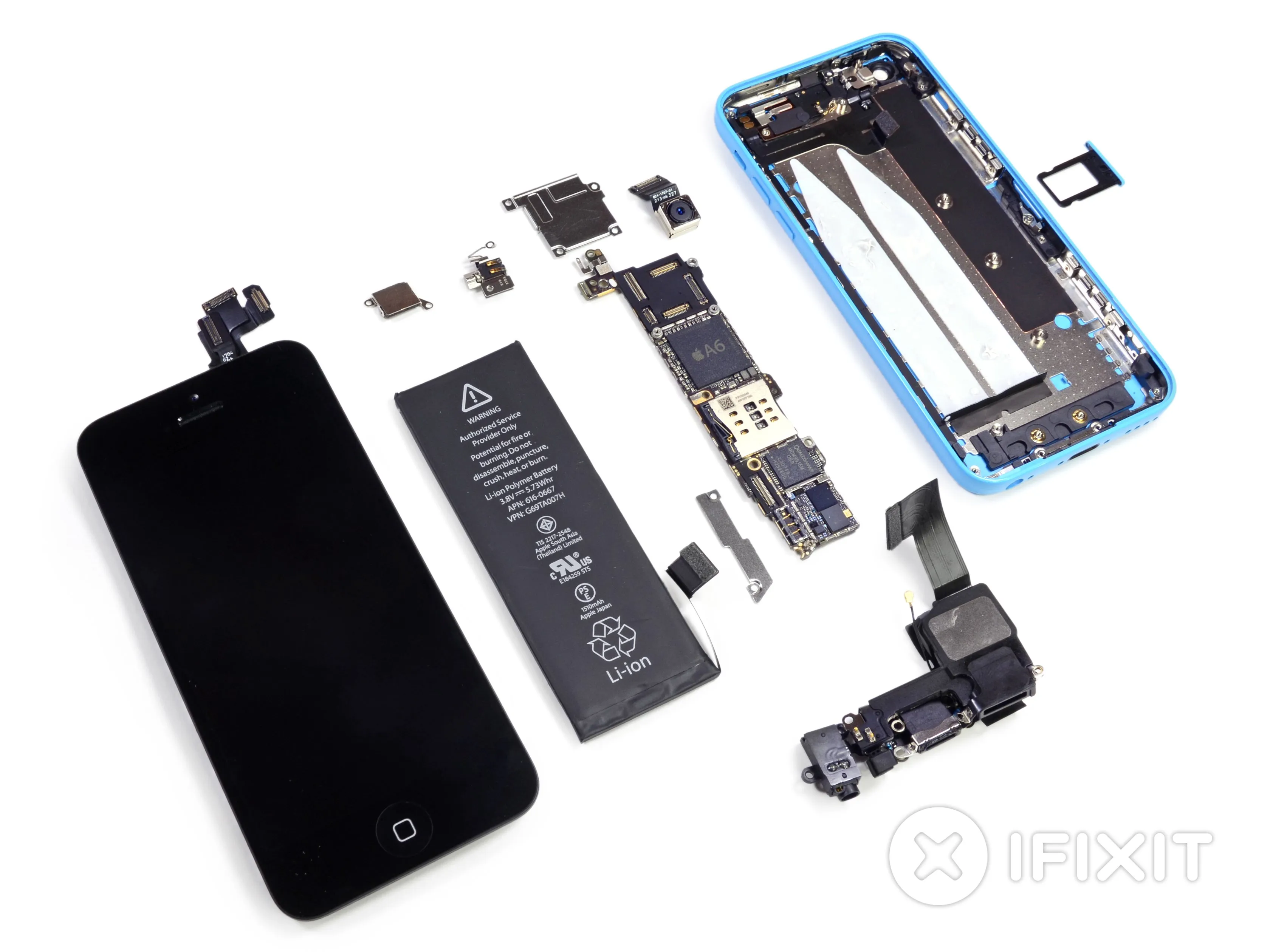

• Ремонтопригодность iPhone 5c: 6 из 10 (10 - самый простой ремонт)

• Как и в iPhone 5, первым из телефона вынимается дисплей, что упрощает замену экрана.

• Доступ к аккумулятору по-прежнему довольно прост, хотя технически он не является 'заменяемым пользователем'.

• Клей на разъемах антенн мешает разборке.

• Аккумулятор лишился удобного для 5-й модели вытягивающегося язычка и обзавелся более эластичным клеем - теперь для его извлечения требуется нагрев и отжимание.

• На внешней стороне iPhone 5c по-прежнему используются винты Pentalobe, что затрудняет его вскрытие.

• Переднее стекло, дигитайзер и ЖК-дисплей являются одним компонентом, что увеличивает стоимость ремонта.
