Разборка iPhone 5s
Вступление
Раз... Три... Г... Три... Г снова... С!.. Четыре... Четыре снова!.. И еще С!.. Пять!.. С!.. Пять?!... С!
К счастью, Apple занимается технологиями, а не образованием. Мы можем только представить себе, насколько запутанными были бы азбуки и 123 у дошкольников, если бы их преподавали в Купертино.
Присоединяйтесь к нам, пока мы разбираем последнюю модель iPhone, а когда вы закончите, сделайте то, что сделали мы, изагляните внутрь iPhone 5c!
В противном случае заглядывайте к нам в Instagram за забавными фотографиями, в Twitter за причудливыми высказываниями, в Facebook, если хотите подружиться.
Что вам понадобится
Инструменты
Набор Mako Driver Kit - 64 точные биты | Источник - ifixit.com
Ручка с присоской | Источник - ifixit.com
iOpener | Источник - ifixit.com
Spudger | Источник - ifixit.com
Видео обзор

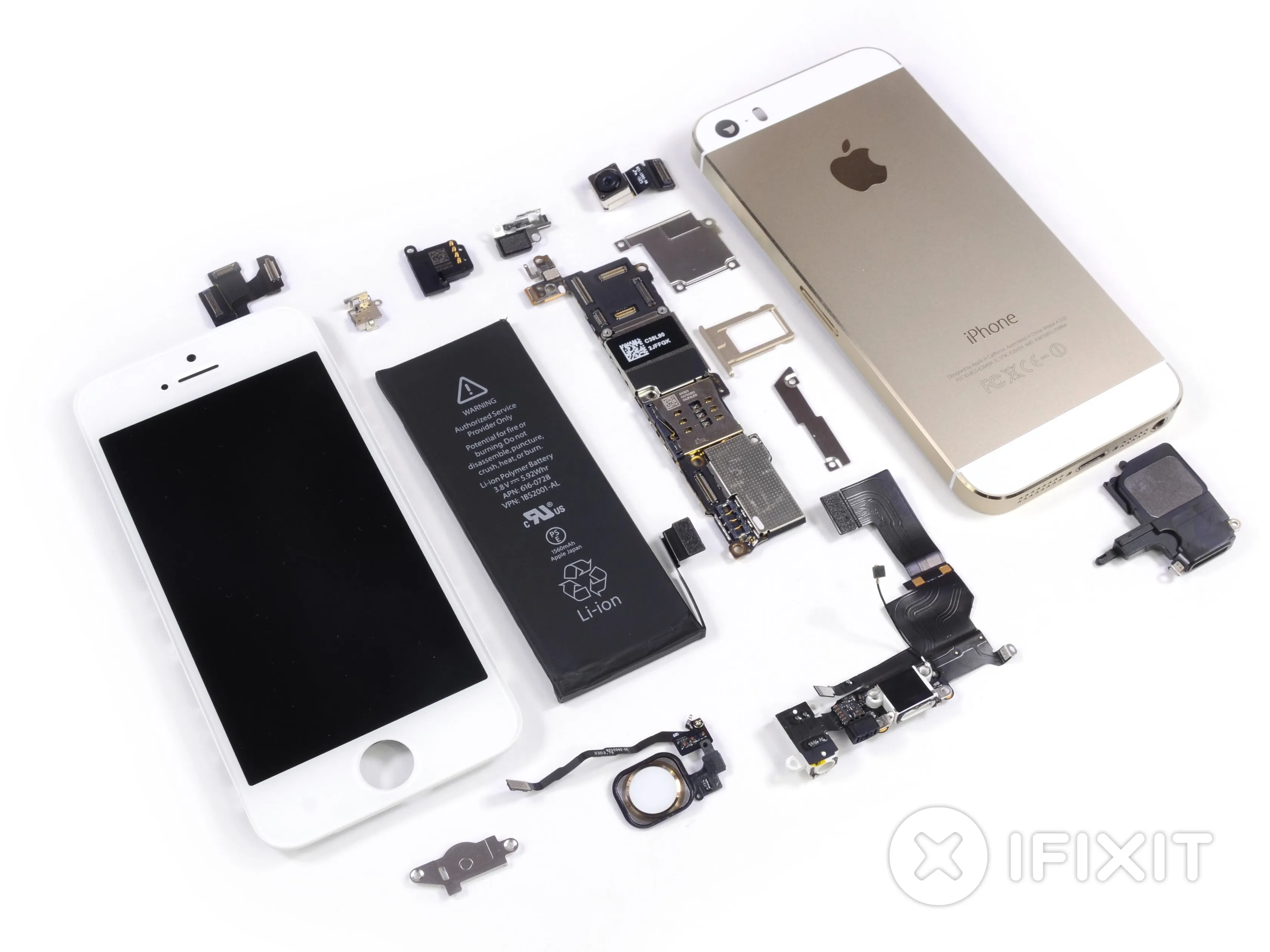

Шаг 1 Разборка iPhone 5s
Выход iPhone означает путешествие в будущее - команда Делаете.ру teardown отправилась на 17 часов вперед во времени, чтобы получить iPhone 5s раньше.
Мы хотим выразить огромную благодарность нашим хорошим друзьям из MacFixit Australia за то, что они позволили нам воспользоваться их офисом в Мельбурне для проведения разборки. Они занимаются продажей обновлений/аксессуаров для Mac и iPhone, а также поставляют наши наборы инструментов Делаете.ру.
Чтобы охватить все наши базы, мы подтвердили с помощью наших лучших лингвистов, что перевернутый 5s - это все еще 5s.

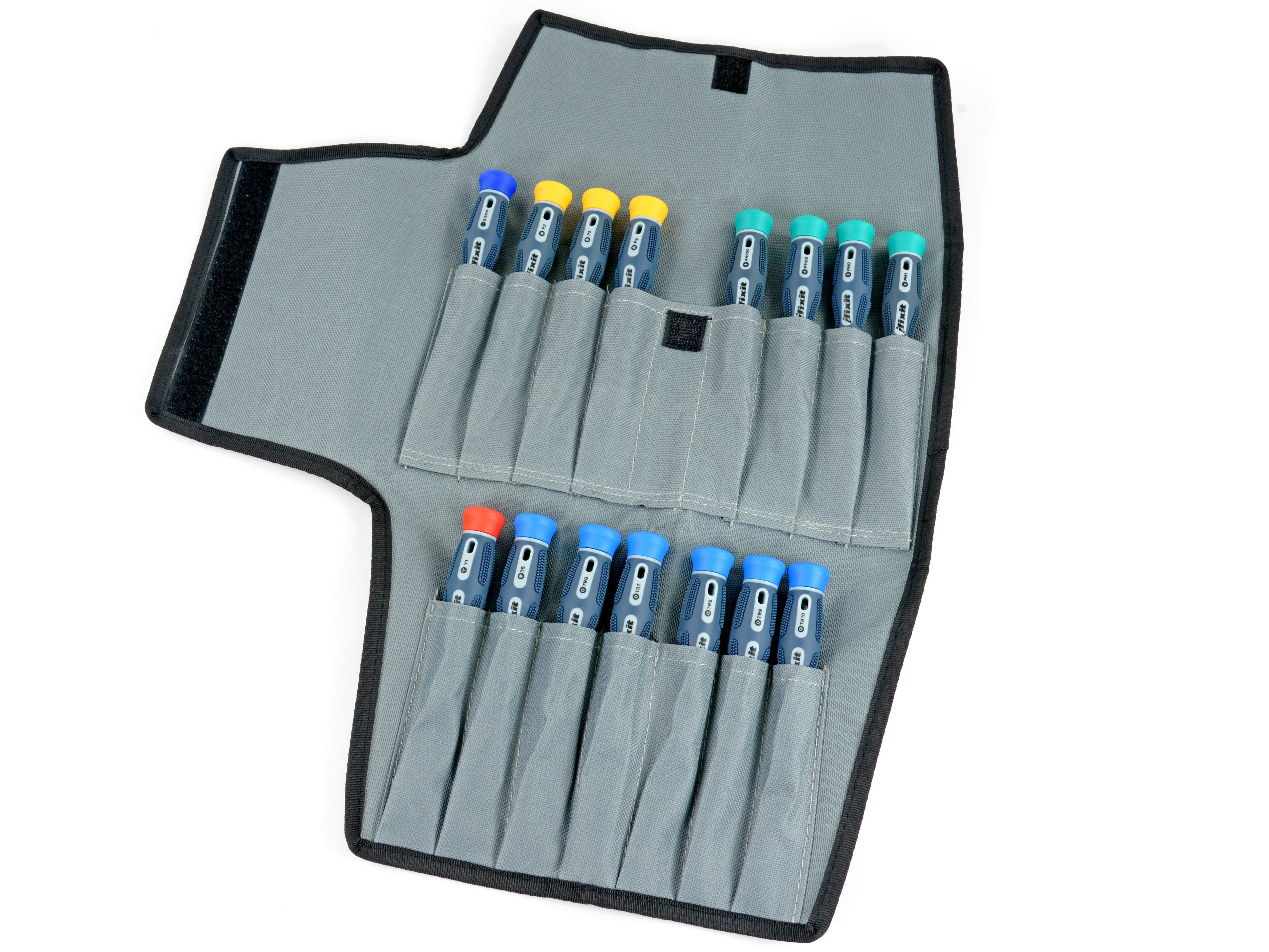

Кстати, о наборах инструментов: в этом разборе мы будем использовать совершенно новый набор отверток Pro Tech от Делаете.ру.

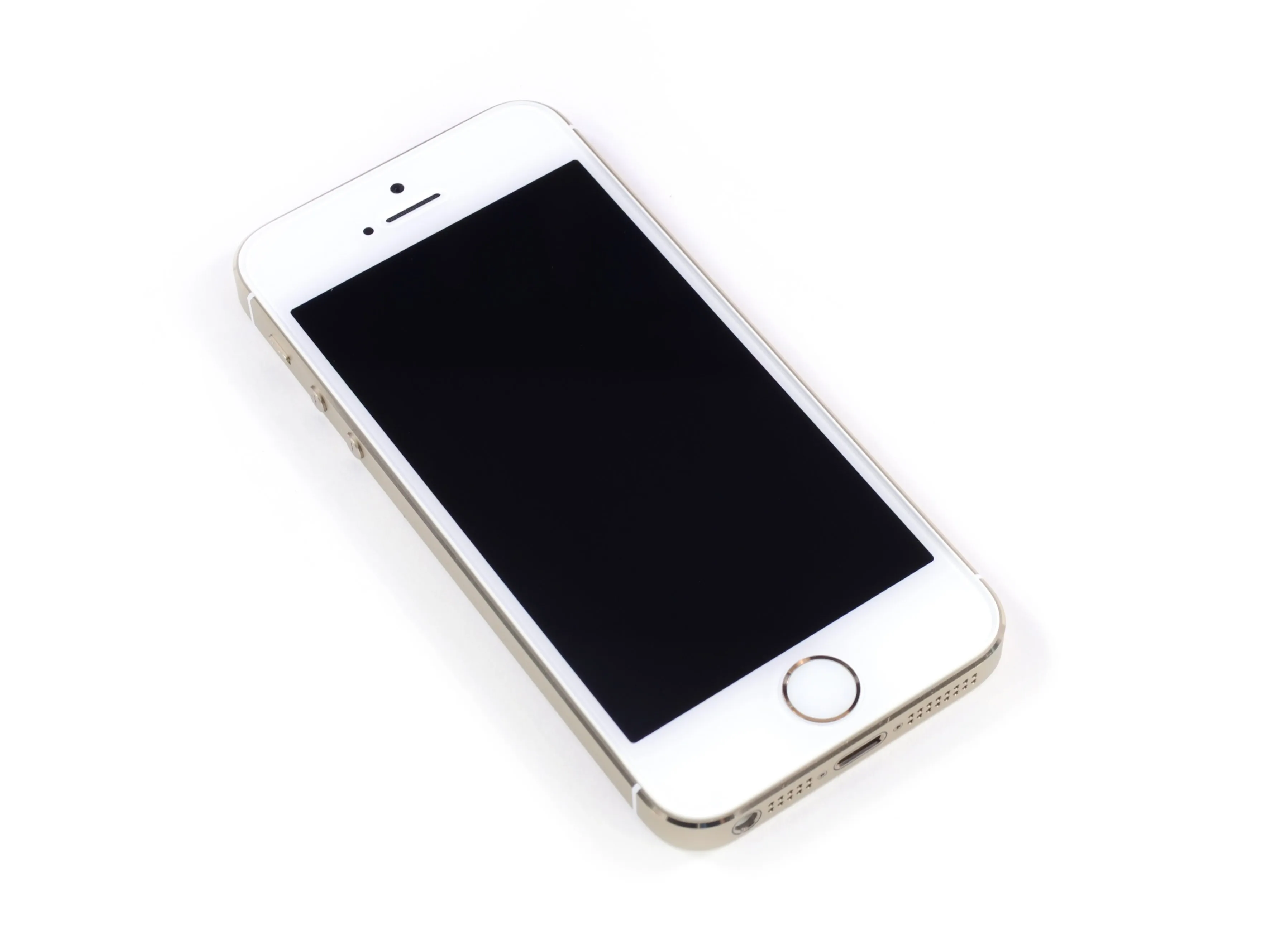

Шаг 2

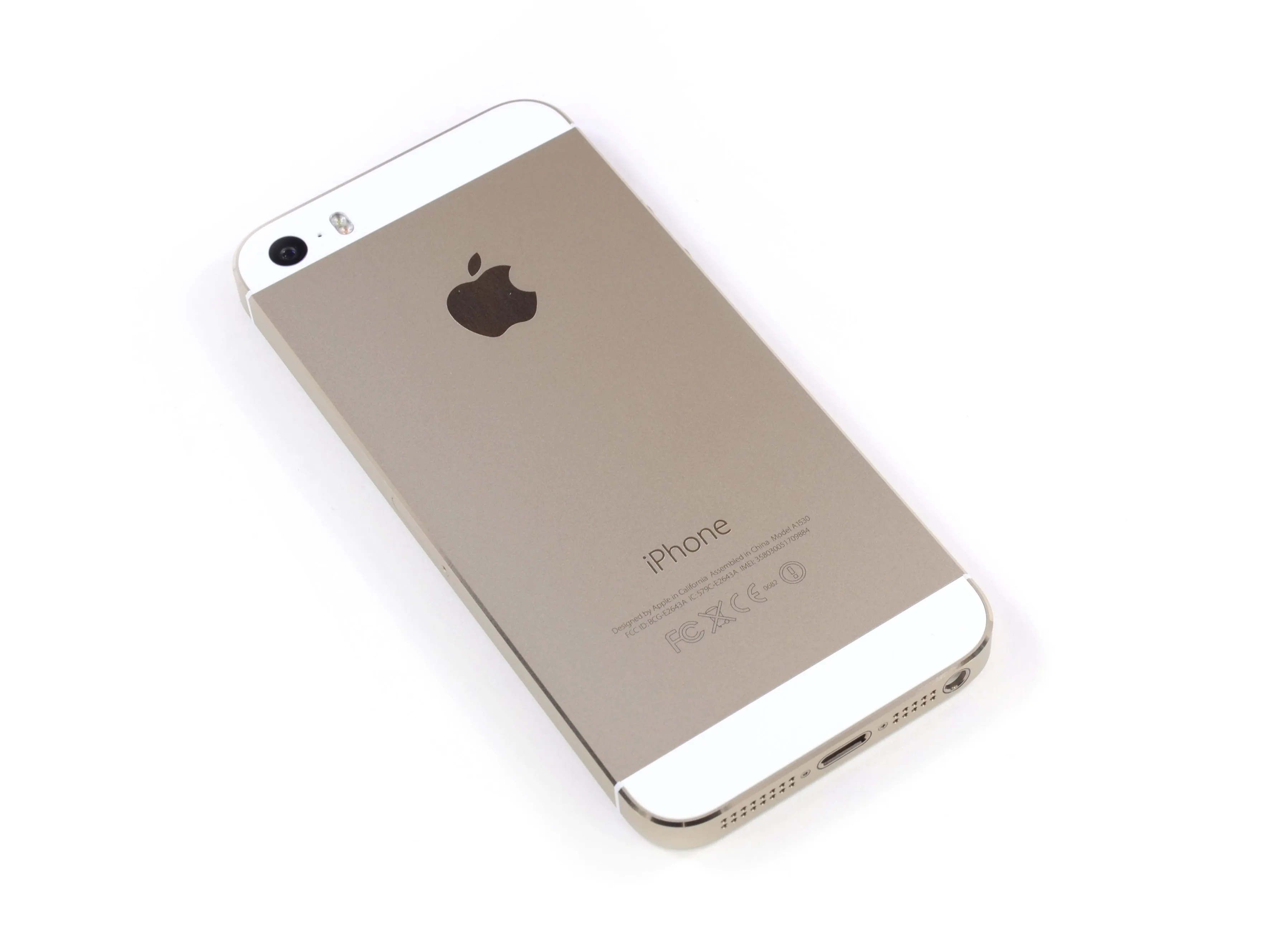

Пока мы готовимся погрузиться в восхитительные внутренности 5s, давайте проверим некоторые его технические характеристики:
Процессор Apple A7 с 64-битной архитектурой
Сопроцессор движения M7
16, 32 или 64 ГБ памяти
4-дюймовый дисплей retina с разрешением 326 ppi
8-Мп камера iSight (с более крупными 1,5 мкм пикселями) и 1,2-Мп камера FaceTime.
Датчик идентификации отпечатков пальцев встроен в домашнюю кнопку
Доступен в трех цветовых вариантах: серый космос, серебристый и гуоооооолд (или, как мы их называем, не совсем космический цвет, медаль за второе место и побрякушка!).
Комментарии к шагу
Являются ли оба образца вариантами A1530?
1200万FaceTime前置摄像头？R Не уверен？

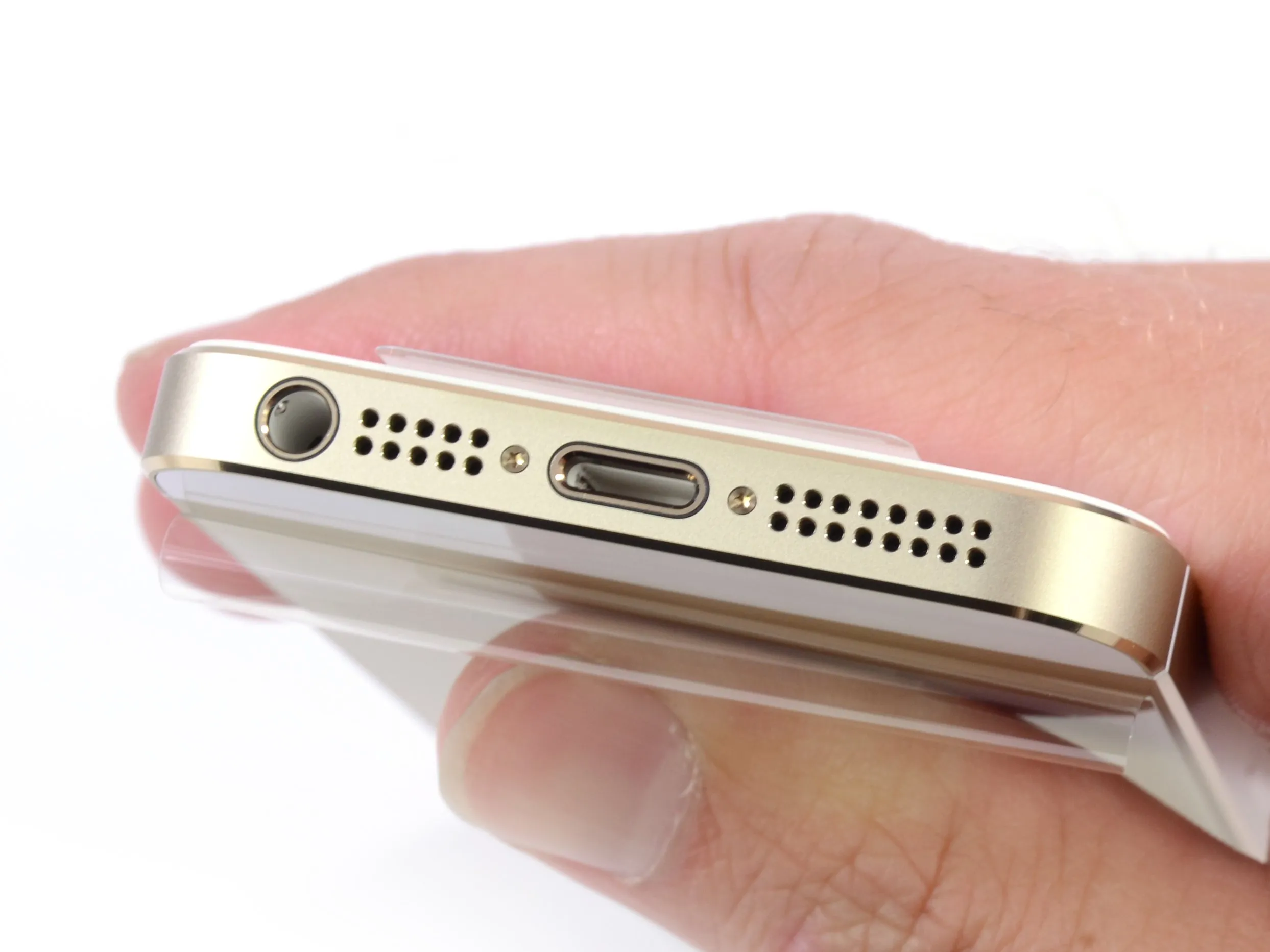

Шаг 3

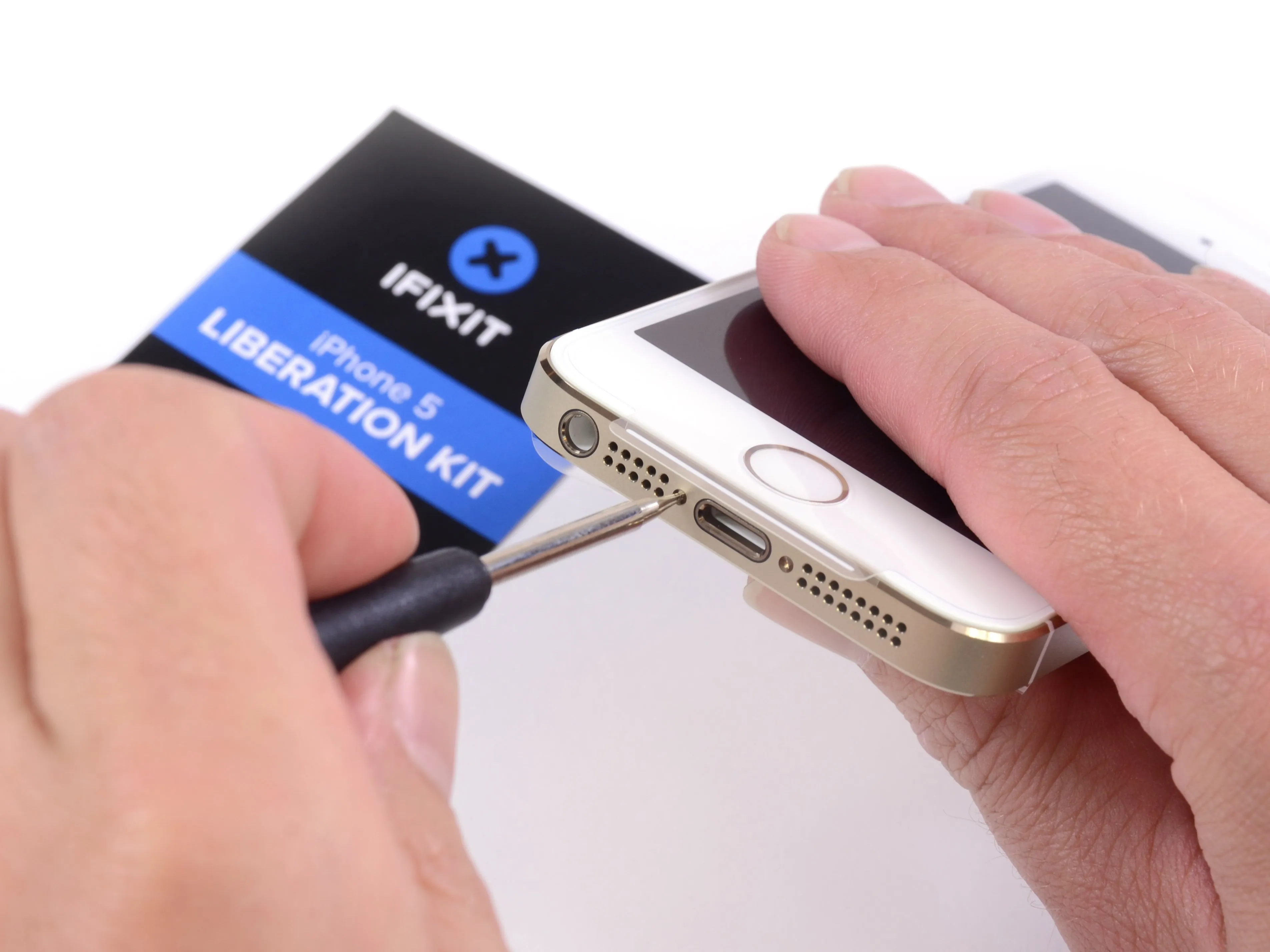

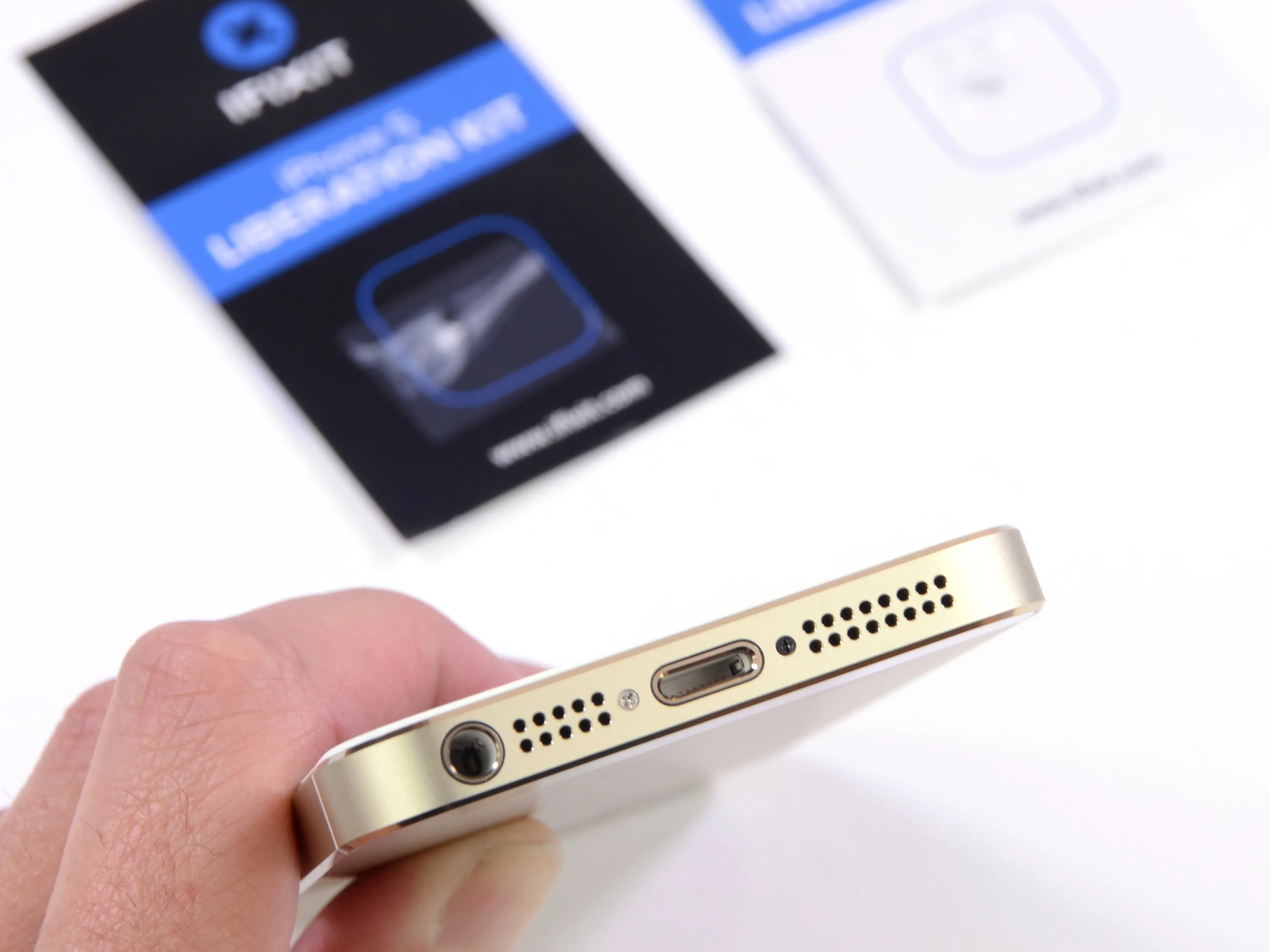

Apple продолжает вечную тенденцию блокировки пользователей с помощью винтов с зубчатой головкой. К счастью, мы пришли подготовленными. Мы достали наш верный набор для освобождения iPhone 5, и, к нашему приятному удивлению, он сработал!
К сожалению, мы не очень хорошо разбираемся в цветовых решениях, так как у нас есть только серебристые и черные винты Phillips.
В настоящее время мы усиленно уговариваем наших дизайнеров создать сменные винты из 14-каратного золота. Они будут стоить 50 долларов за штуку и сломаются при первой же попытке открутить их, так что они идеально подойдут для iPhone. Следите за новостями.
Когда наш iPhone 5s достаточно освобожден, это напоминает нам о другом разборке iPhone в горошек который мы увидим в ближайшем будущем...
Шаг 4

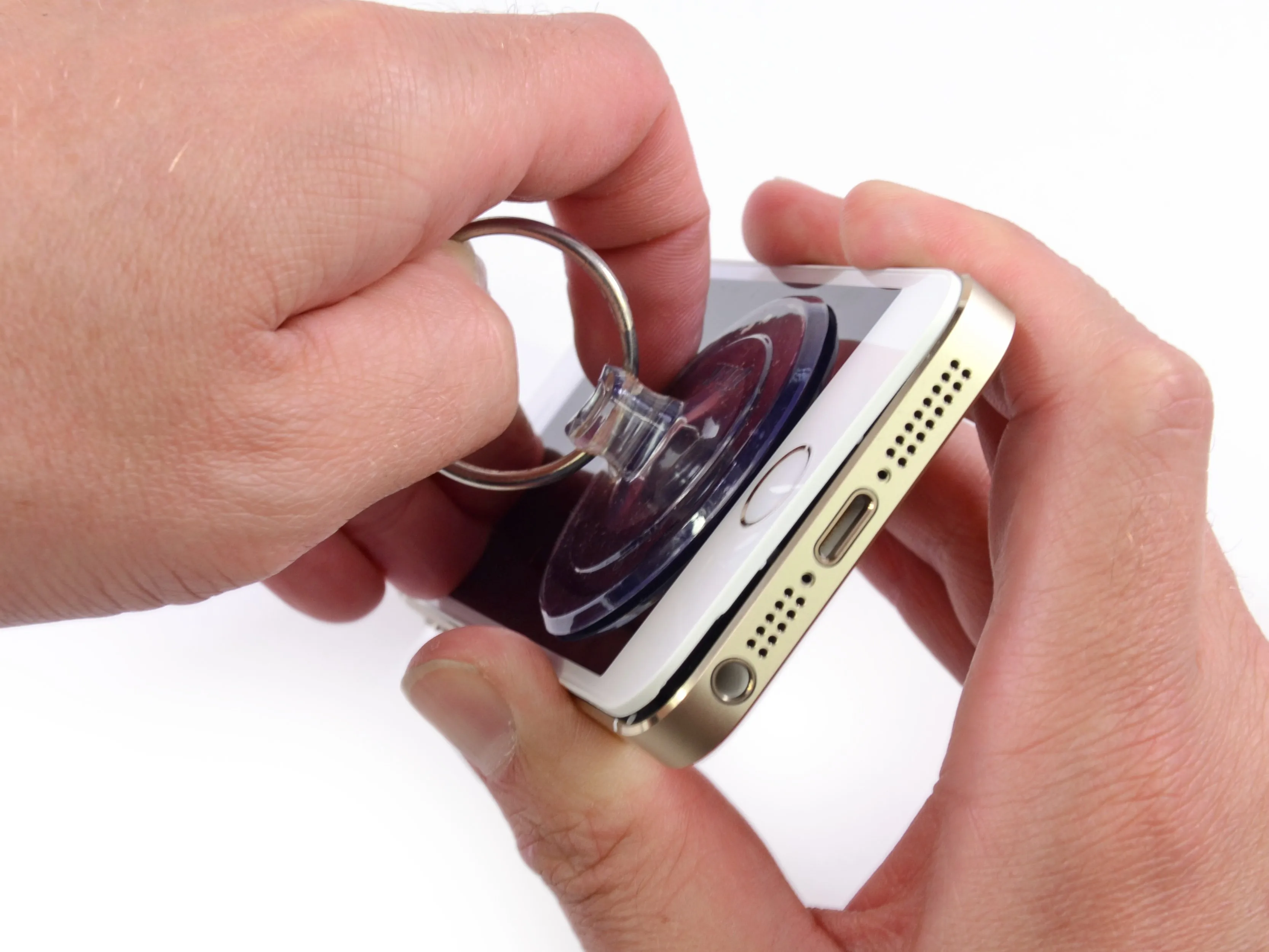

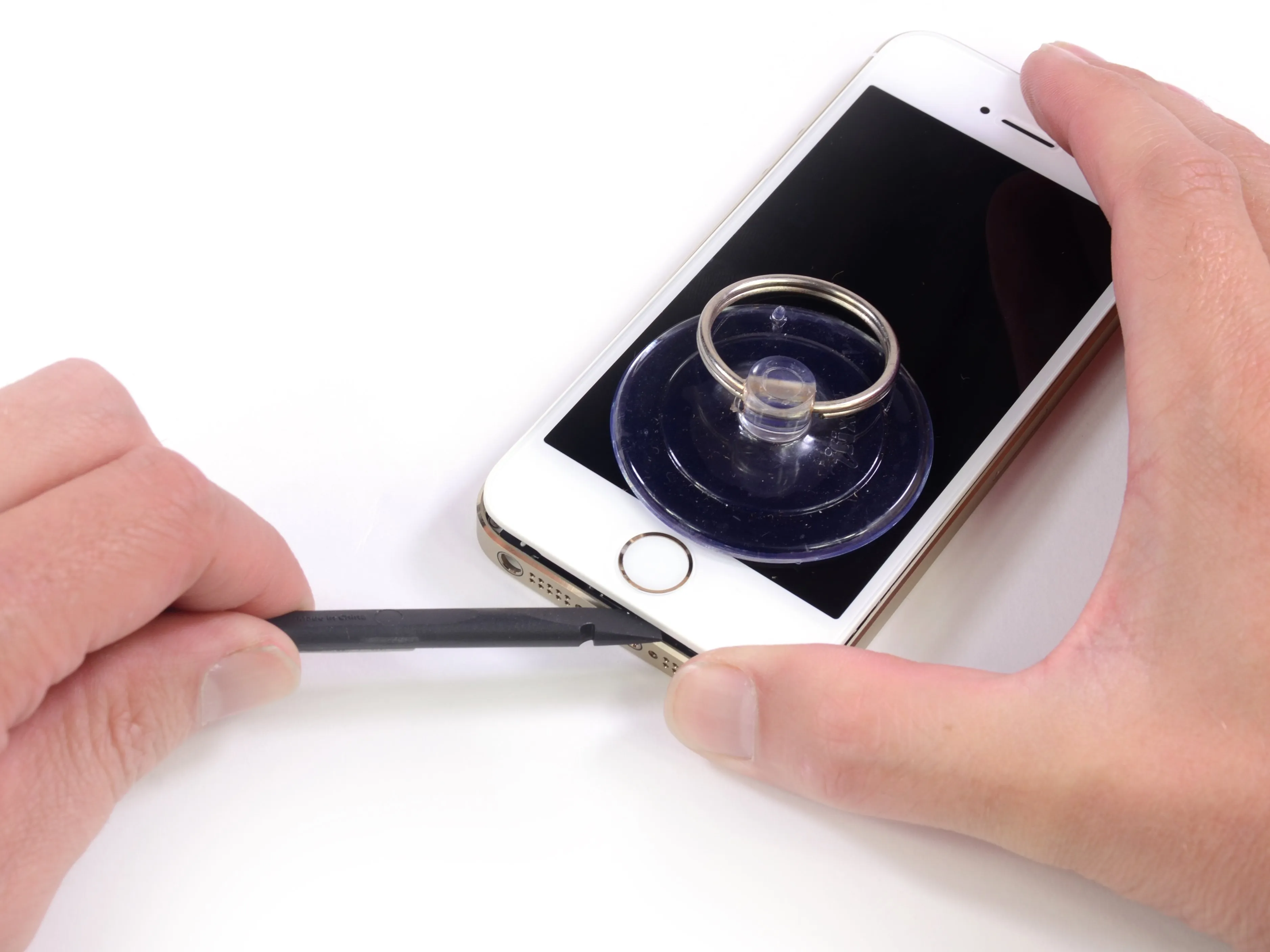

Мы закончили возиться, пора вскрывать этот малыш! Как и в прошлом годумы прибегаем к помощи присоски, чтобы освободить дисплей от заднего корпуса.
В отличие от прошлого года, на всякий случай мы используем несколько аккуратных поддеваний...
Шаг 5

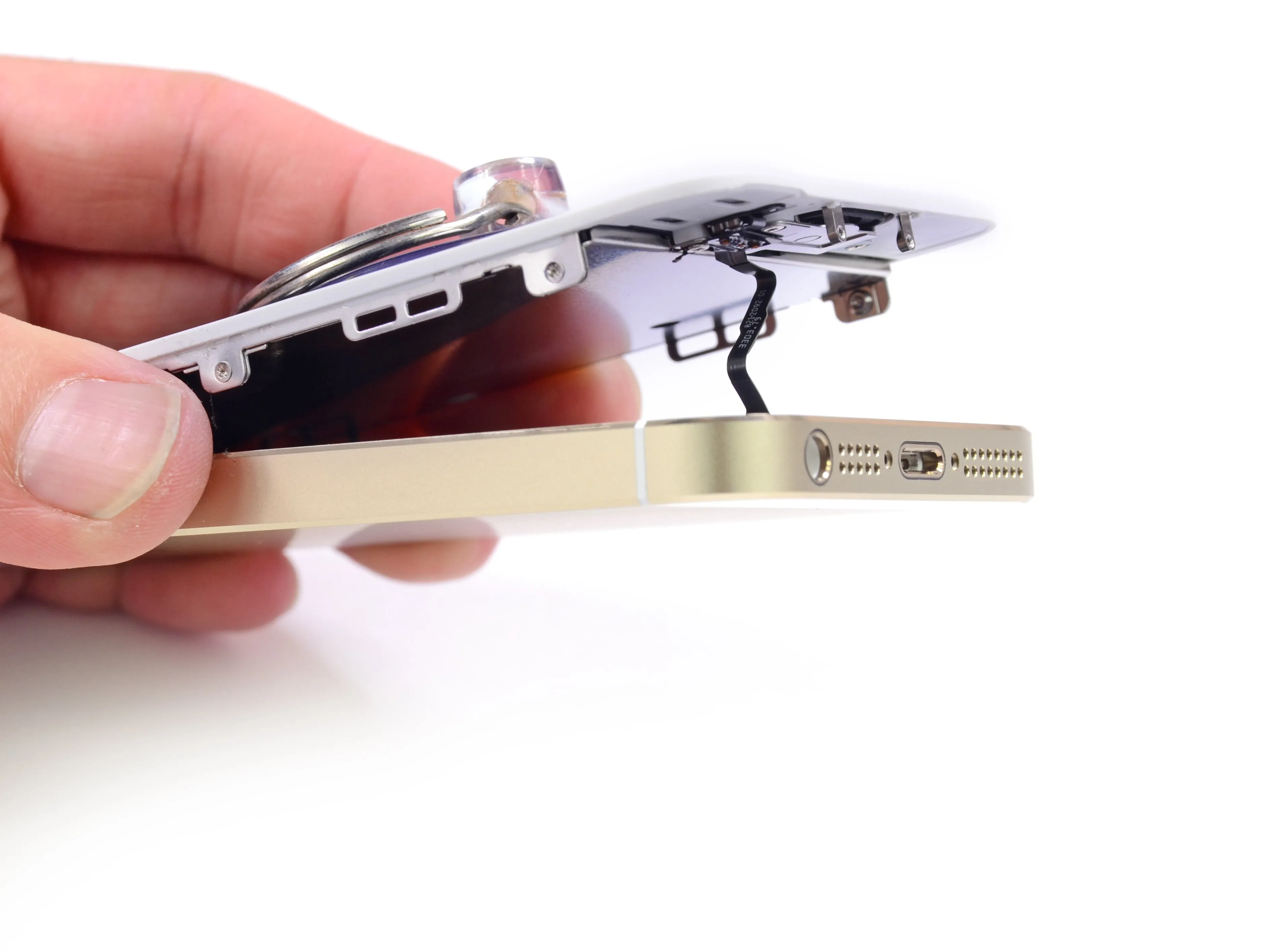

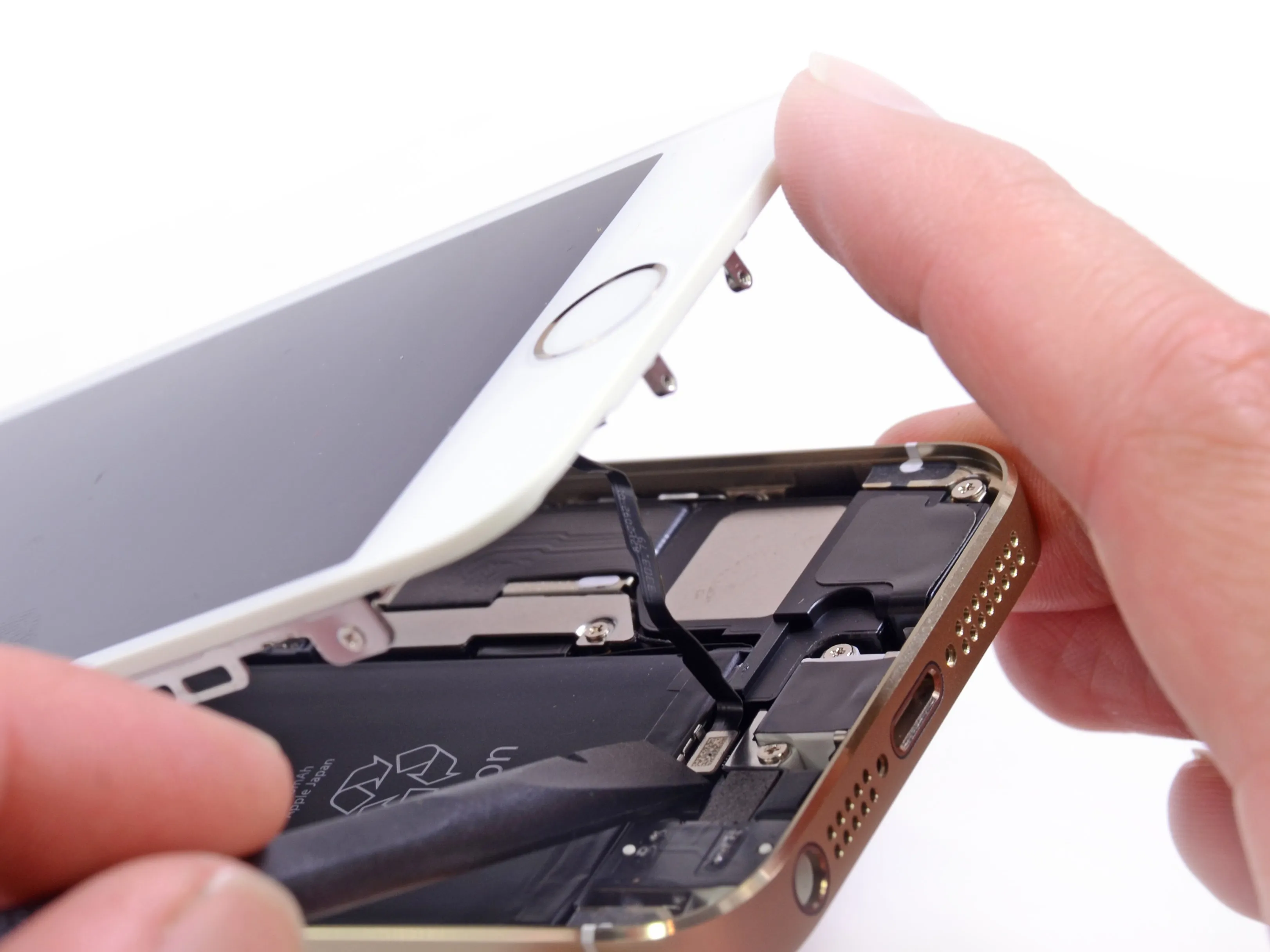

Наша осторожность принесла свои плоды. В нижней части телефона кабель соединяет датчик Touch ID в домашней кнопке с портом Lightning в сборе.
Это добавляет небольшой элемент опасности при разборке, так как слишком сильное нажатие на присоску может привести к случайному повреждению кабеля.
Мы пережили эту первую ловушку и быстро отсоединили разъем кабеля Touch ID с помощью пассатижей.

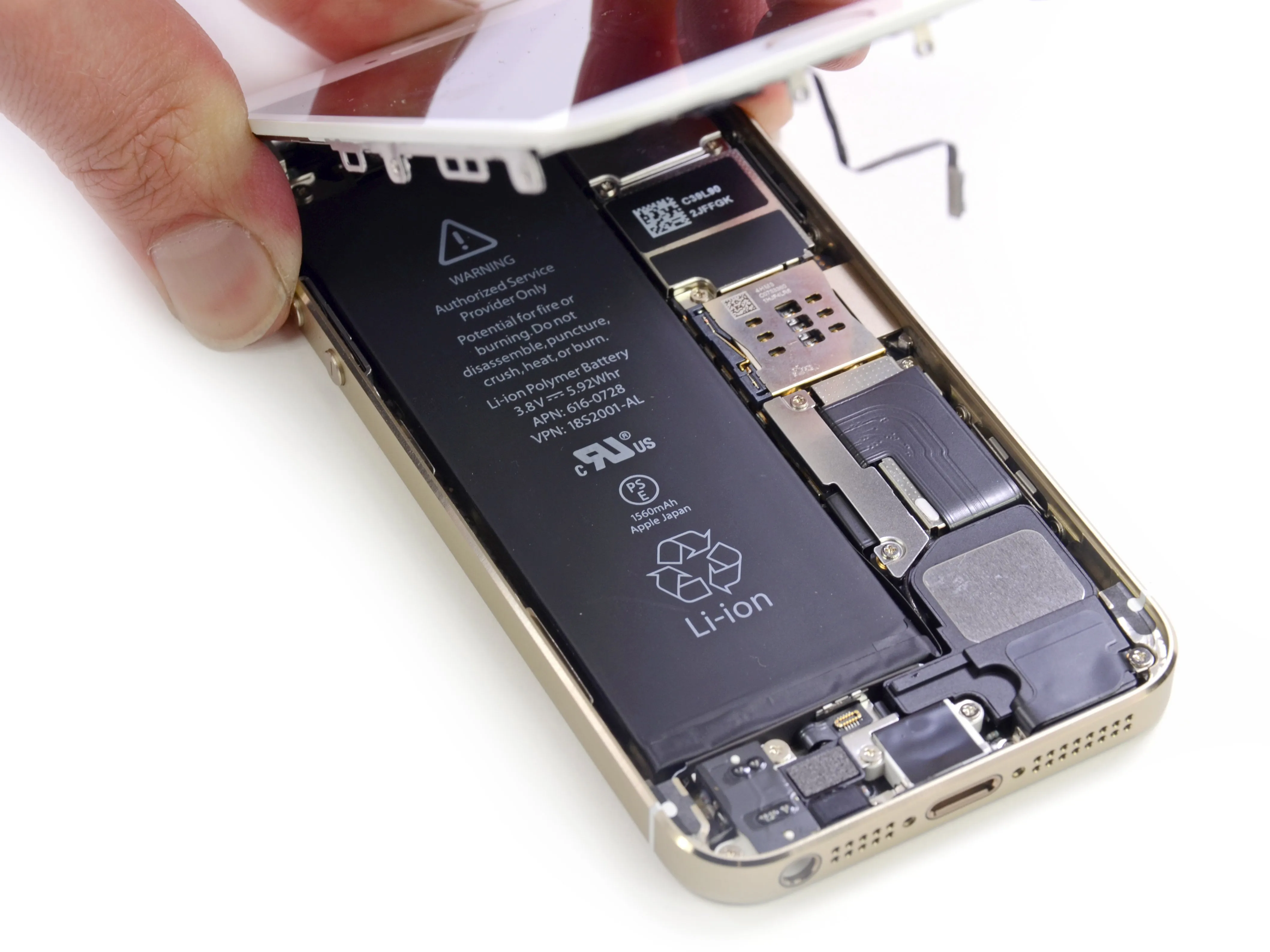

Увы, это наш первый взгляд на внутреннее устройство 5s. Сравнивая его с iPhone 5мы видим очень мало отличий, главное из которых - отсутствие кнопки извлечения аккумулятора.

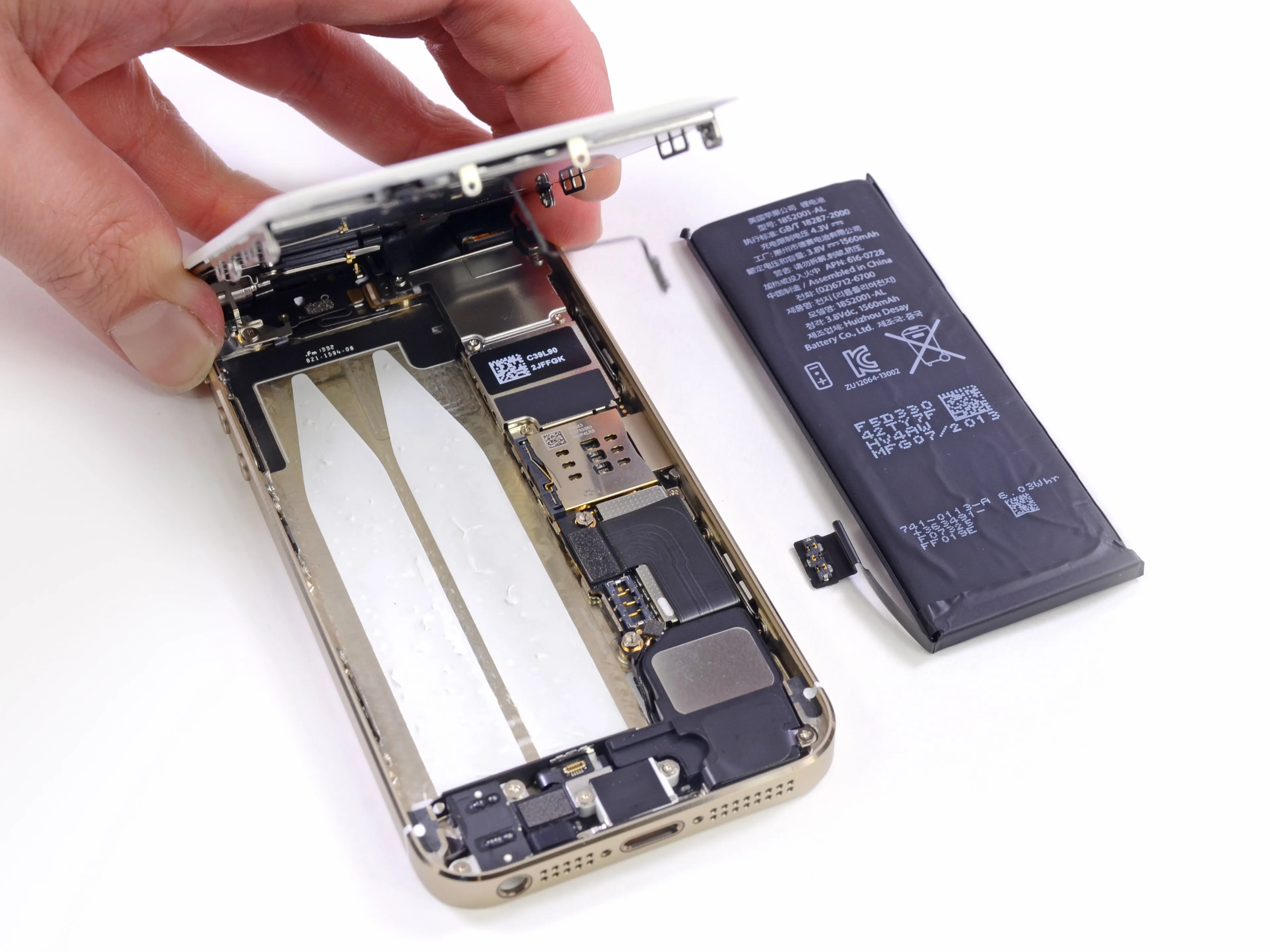

Шаг 6

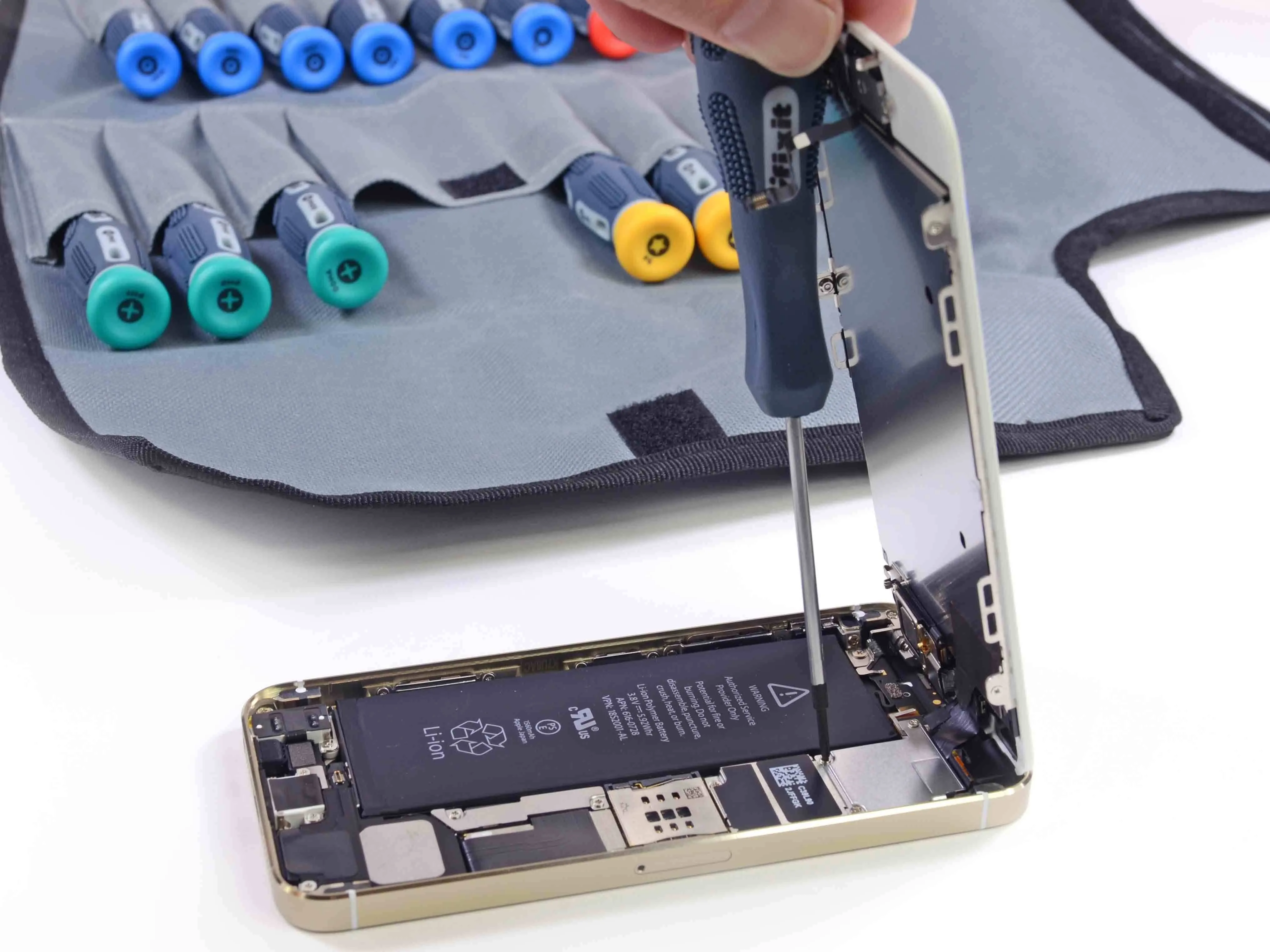

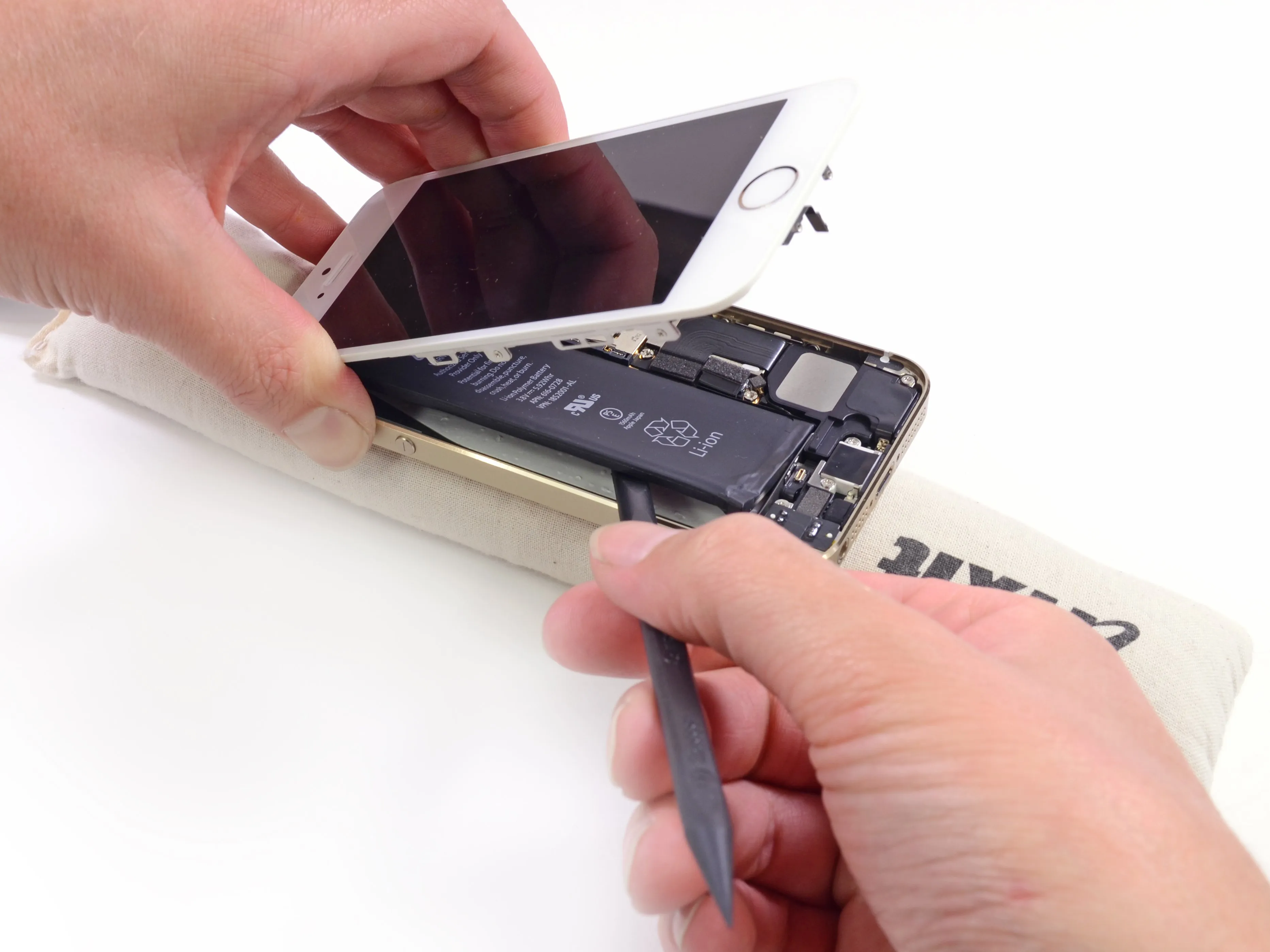

Вооружившись нашим любимым набором отверток, мы снимаем несколько металлических крышек разъемов и приступаем к эпической битве за извлечение батареи.
Отсутствующая накладка на батарею, хотя и кажется безобидной, указывает на более серьезную проблему при ремонте батареи: клей.
Возможно, буква 's' в слове 5s означает 'застрял', как 'эта батарея приклеена большим количеством клея' или 'надеюсь, вы не хотели менять свою батарею - вы застрянете с этой'.
Хотя нам бы очень хотелось, чтобы извлечение батареи происходило без использования инструментов, как это было в другихтелефонахно мы довольствуемся термическим извлечением батареи с помощью iOpener.
Святой клей! Похоже, Apple отказалась от минимального количества клея в iPhone 5 в пользу этих двух огромных белых полос клея, удерживающих батарею 5s(tuck) на месте.
Обновление: Многие люди сообщили нам о том, что клейкие полоски можно отклеить. Мы приобрели больше iPhone для руководства по ремонту и скорректируем оценку ремонта (если потребуется), как только изучим этот вопрос!
Комментарии к шагу
Батарейная лента - это лента командного типа.
Видимо, батарея снята совершенно неправильно. ленту нужно оттянуть сбоку, и она снимется без проблем. смотрите: https://static.cnbetacdn.com/newsimg/2013... и https://static.cnbetacdn.com/newsimg/2013...
Первая фотография для этого шага нуждается в обновлении. На ней показано, как откручиваются винты с крышки в верхней части телефона, но на последующих фотографиях эта крышка остается на месте. Другая крышка, рядом с логотипом утилизации батареи, напротив, была снята, чтобы обнажить разъем батареи.
ДА, пожалуйста, измените эту фотографию! Я оторвал кабель, подключенный к батарее, потому что снял крышку, показанную на этом фото, а не крышку для батареи (как указано на моем Shamino).
Отслаивается? Я не видел никаких вкладок на своем iPhone 5s. И я случайно проткнул батарею и отравился литием.
Привет, balkicityfossils! Это разборка и не стоит использовать ее как руководство по ремонту! Ознакомьтесь с нашим руководством по замене аккумулятора iPhone 5s, чтобы узнать, как удалить полоски аккумулятора!
Шаг 7

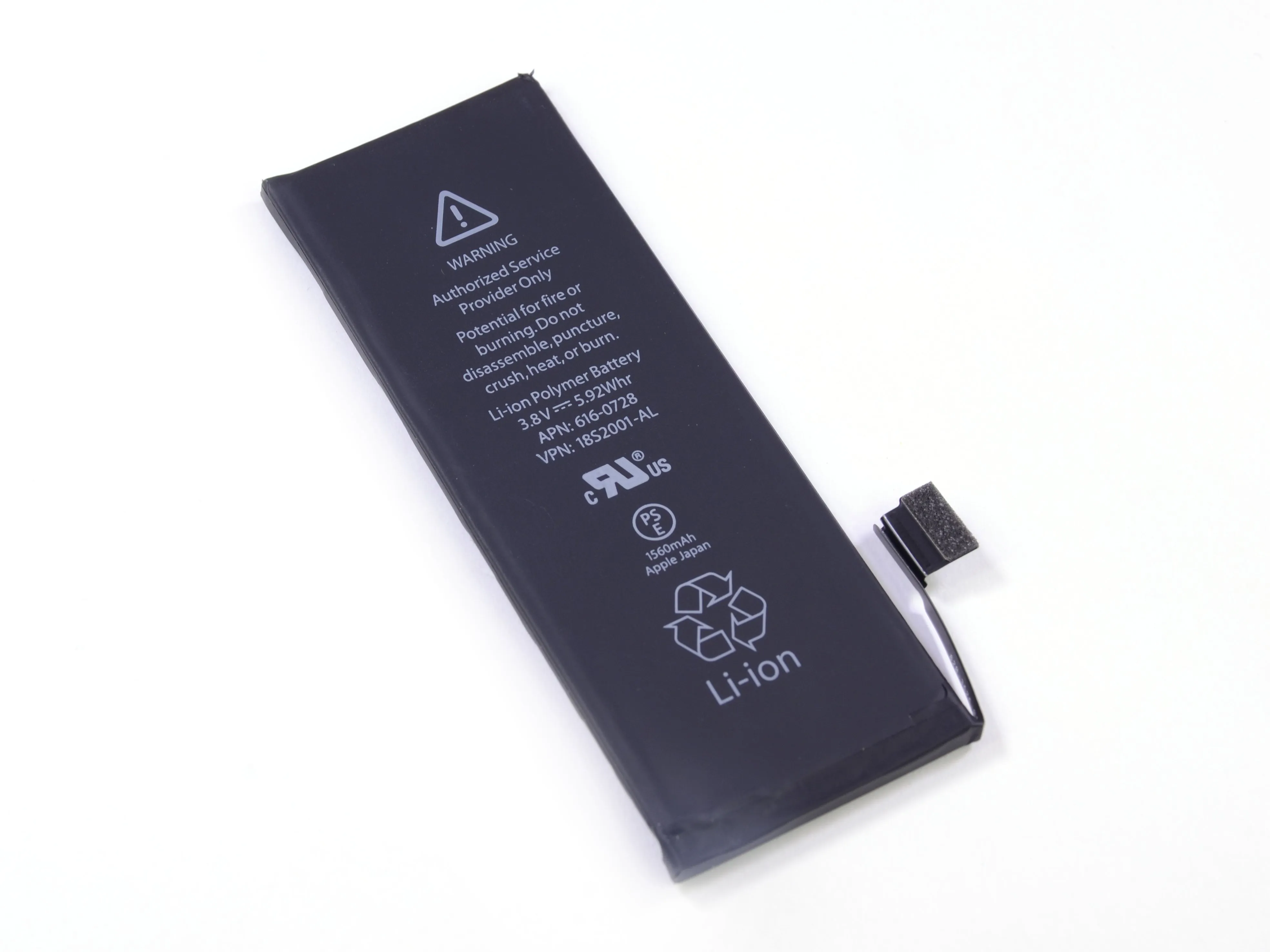

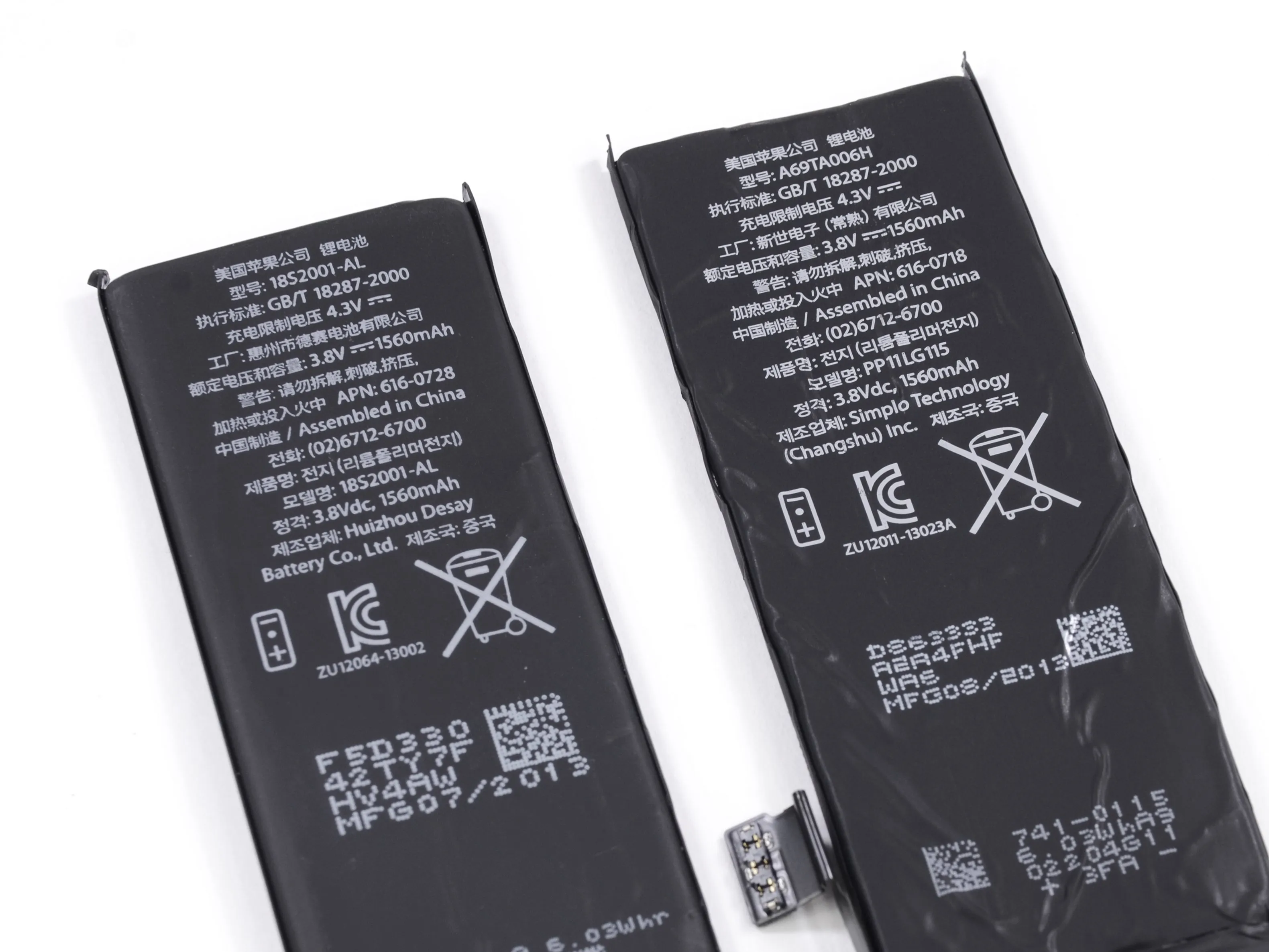

Заявленное время работы 5s в режиме разговора по 3G составляет 10 часов, но есть слухи, что iOS 7 не делает вам никаких одолжений.

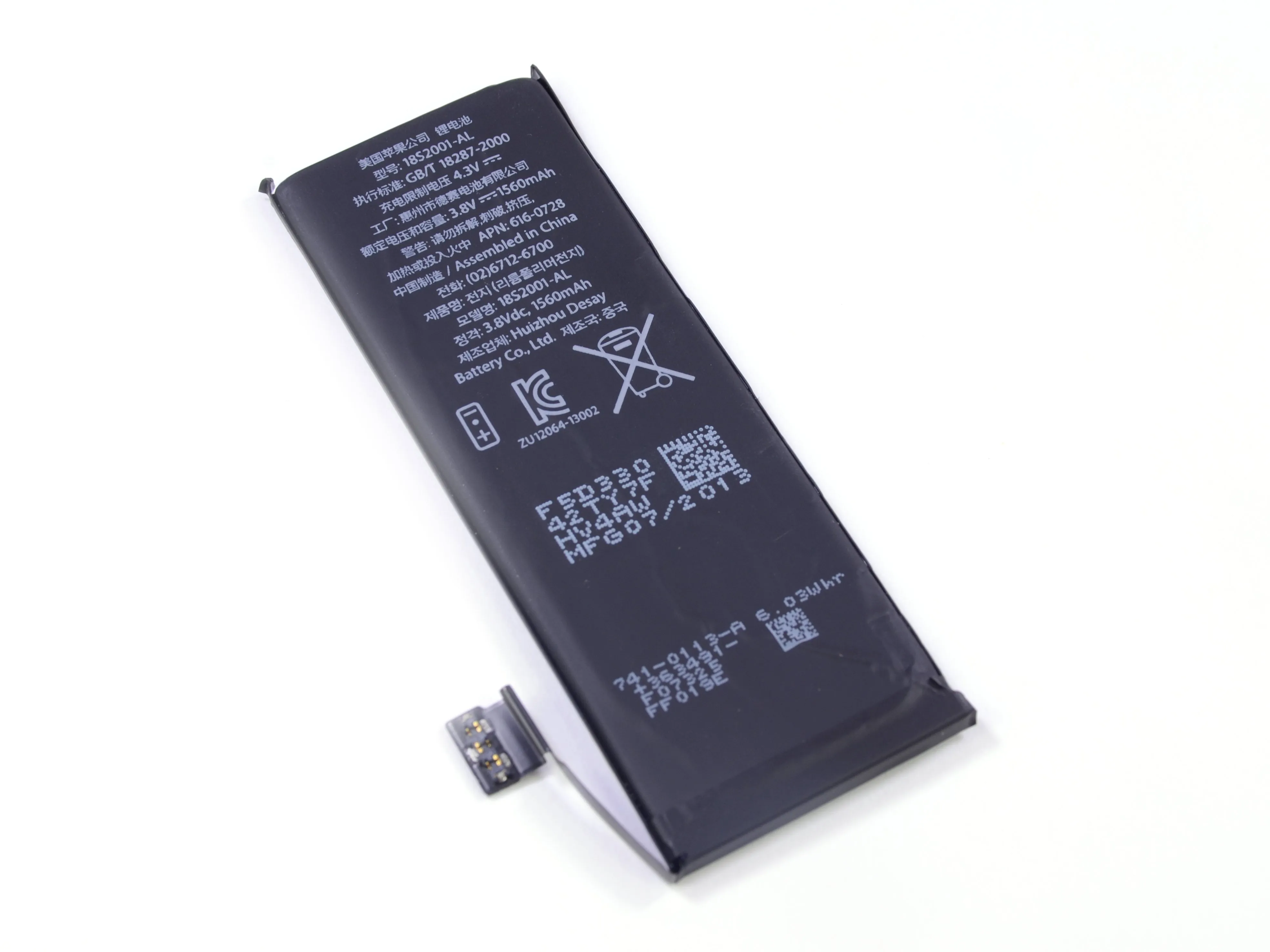

Золотое устройство от Desay Battery Co., Ltd из Хуэйчжоу, Китай, оснащено аккумулятором 3,8 В - 5,92 Втч - 1560 мАч. Сравнительно:
iPhone 5: 3,8 В - 1440 мАч - 5,45 Втч. Время работы в режиме разговора: До 8 часов в режиме 3G. Время работы в режиме ожидания: До 225 часов.
Samsung Galaxy S4: 3,8 В - 2600 мАч - 9,88 Вт-ч. Время работы в режиме разговора: до 7 часов. Время работы в режиме ожидания: До 300 часов.
Motorola Moto X: 3,8 В - 2200 мАч - 8,4 Вт-ч. 24 часа 'смешанного использования'.
Похоже, что разные устройства используют батареи разных производителей; наш 'космически-серый' запасной вариант (справа) поставляется нам компанией Simplo Technology Inc.
Комментарии к шагу
Не могли бы вы сравнить вес батарей? Было бы интересно узнать, каков был бы общий вес iPhone, если бы они выбрали, например, 2600 мАч, таким образом почти удвоив время автономной работы. Думаю, большинству пользователей понравится такое изменение, и это будет огромным преимуществом по сравнению с Android, так как им пришлось бы иметь аккумуляторы емкостью около 4000 мАч, чтобы получить такую же выносливость в реальной жизни.
Здравствуйте! Совместим ли аккумулятор iPhone 5S с iPhone 5? Было бы здорово заменить аккумулятор в iPhone 5.
Здравствуйте, аккумулятор 5s НЕ совместим с 5.
Разъемы разные:
5s: https://d3nevzfk7ii3be.cloudfront.net/igi...
5: https://d3nevzfk7ii3be.cloudfront.net/igi...
Ваши шутки не смешны и не полезны. Вы не указываете, какие биты использовать. В общем, ваше руководство - мусор.
Шаг 8

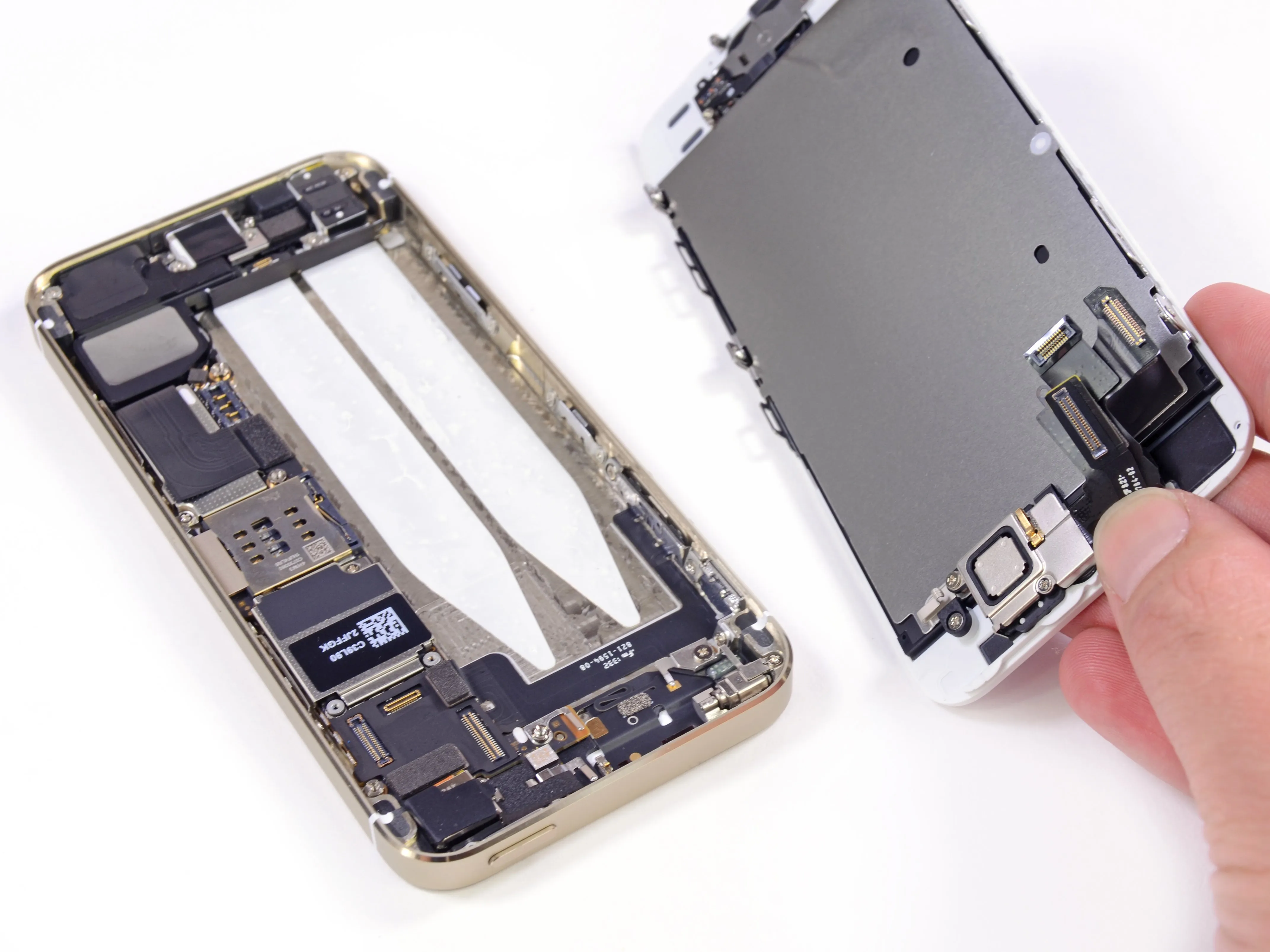

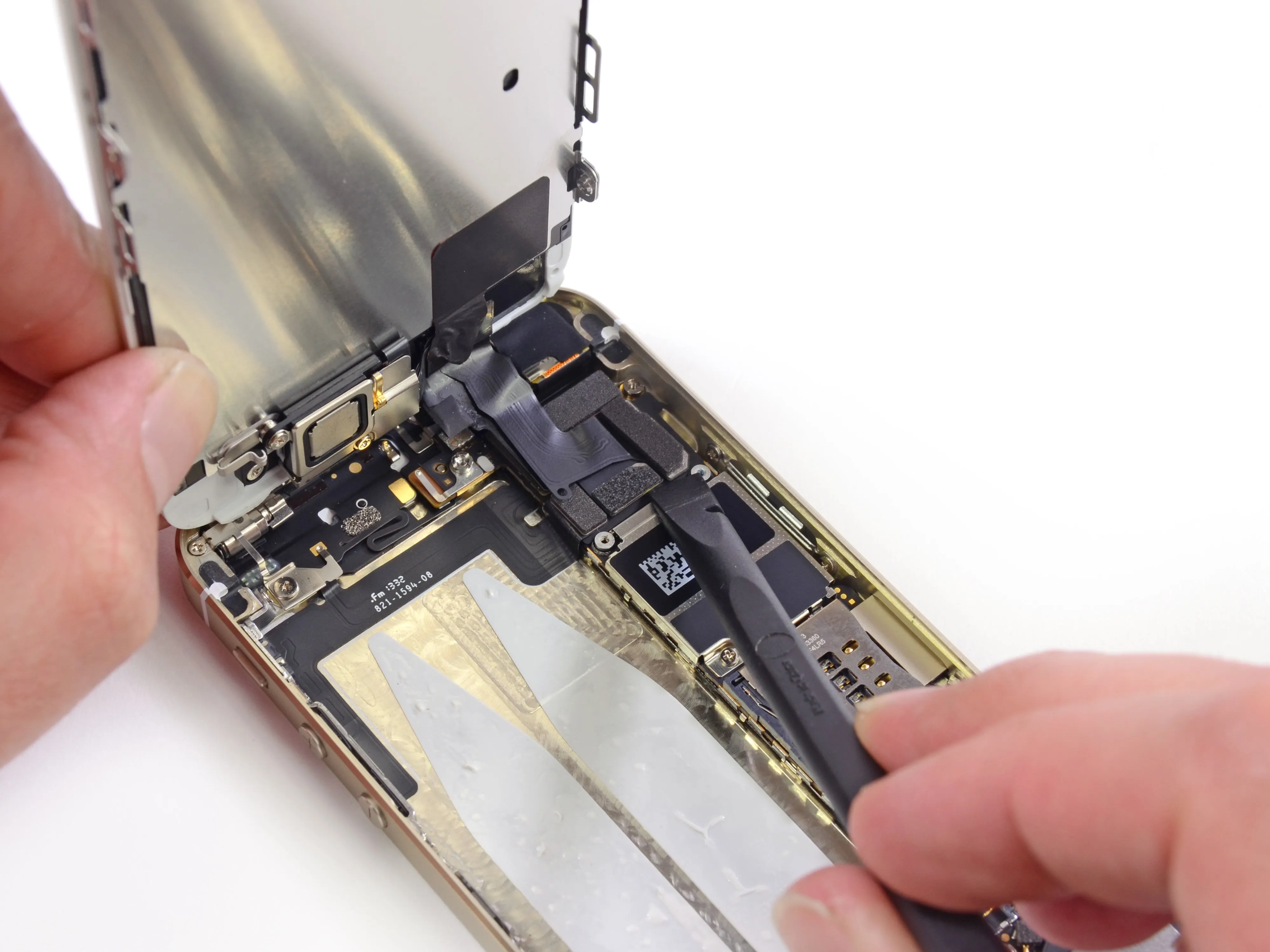

После безопасного извлечения аккумулятора мы переходим к следующему шагу нашей разборки: извлечению (без изменений) 326 ppi дисплея Retina.
Несколько щелчков палочкой, чтобы отсоединить камеру FaceTime, дигитайзер и кабели ЖК-дисплея, и дисплей свободен.
Ищете технические характеристики дисплея? Что ж, смотрите дальше! На самом деле, просто посмотрите назад... на iPhone 5. Несмотря на тенденцию, характерную почти для всех других смартфонов, дисплей iPhone 5s не больше, не лучше и не хуже, чем у 5.
Комментарии к шагу
А как насчет фактической длины ленты, размеров разъемов, кронштейнов для пластин? Могу ли я взять экран 5 и перенести кнопку Home, а затем установить его в 5S?
- Техник по ремонту
Я всегда удаляю ВЕСЬ клей, который находится в поле зрения, чтобы впоследствии было легче разобрать деталь, если она сломается.
Шаг 9

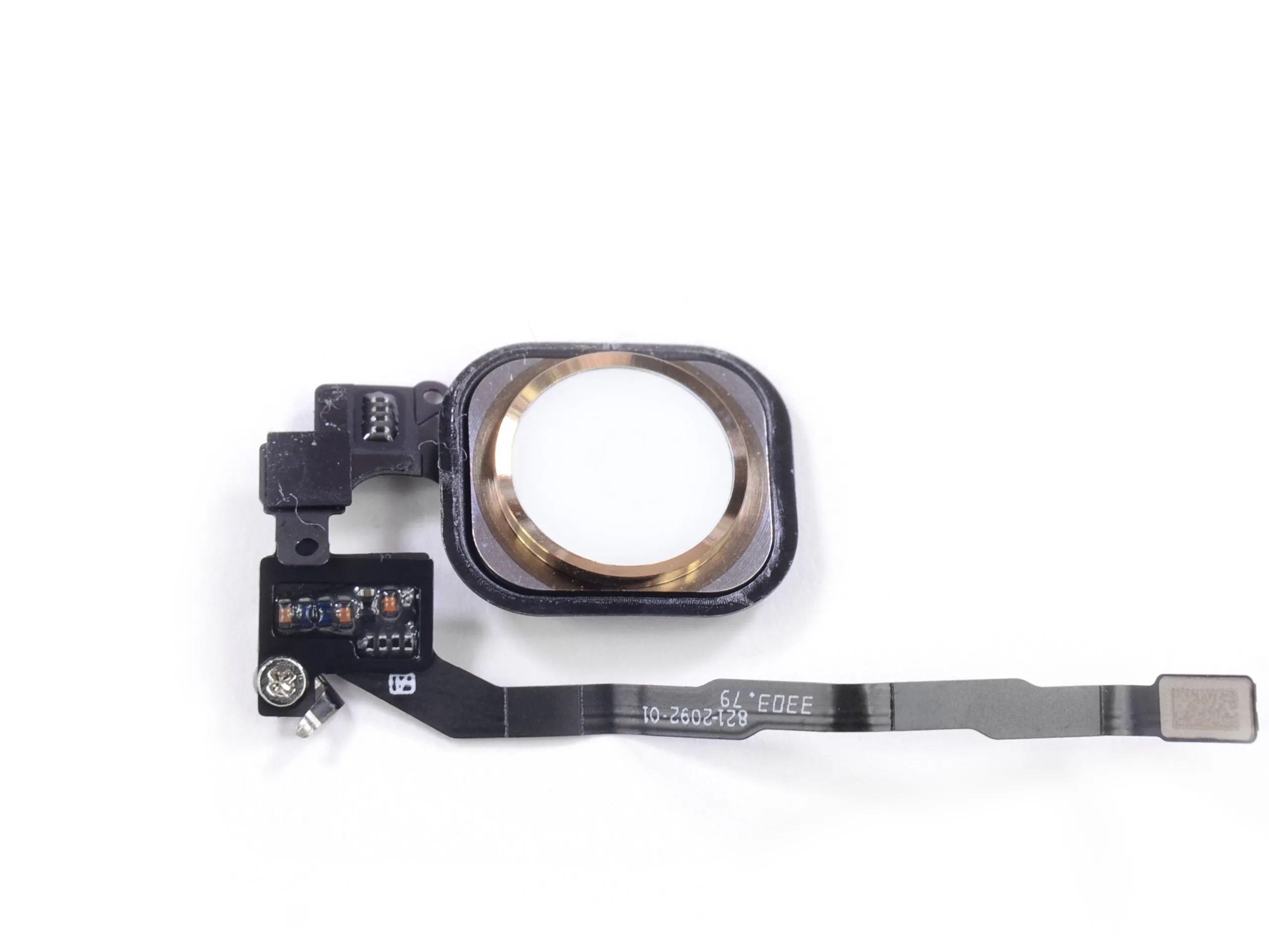

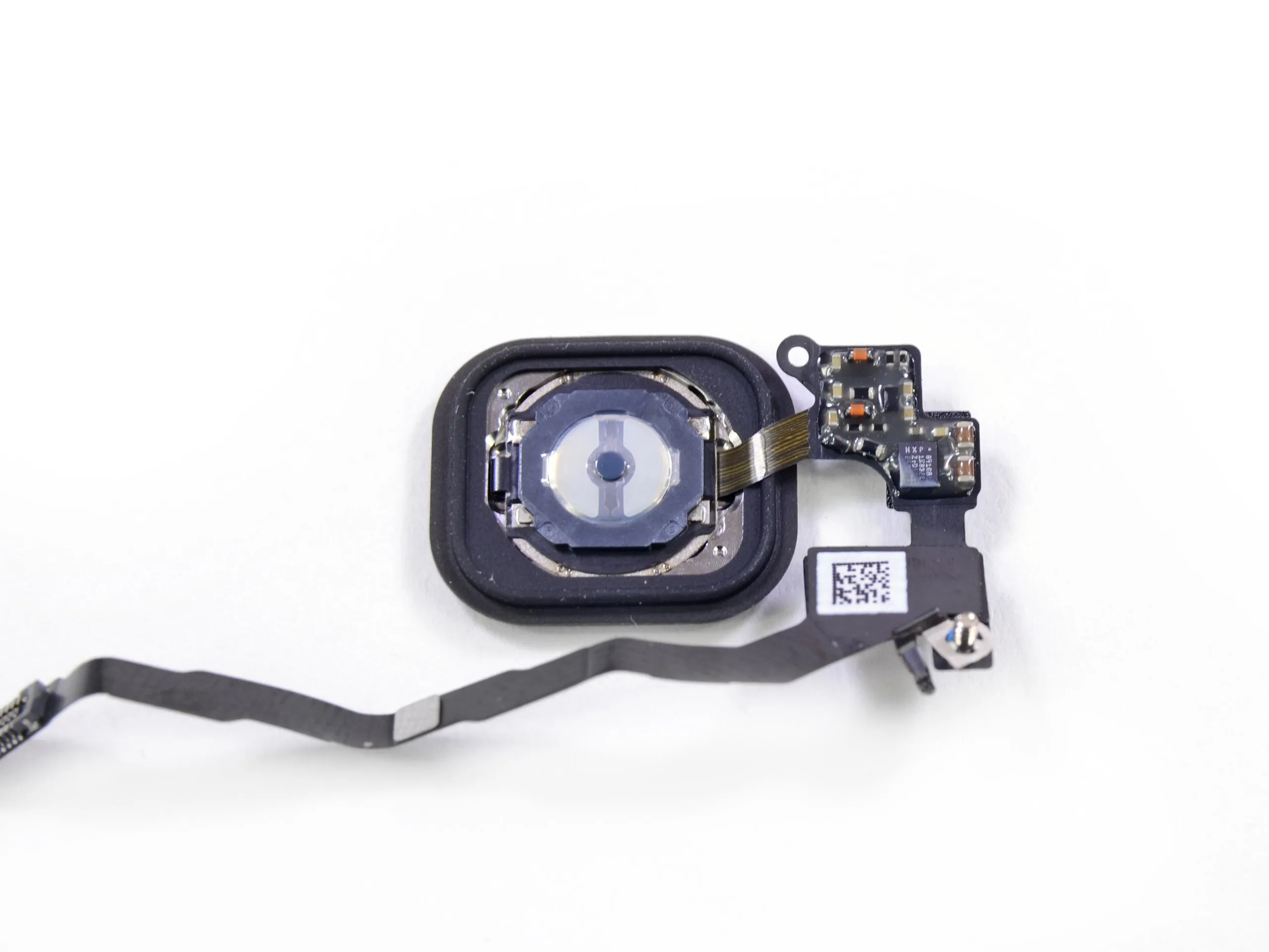

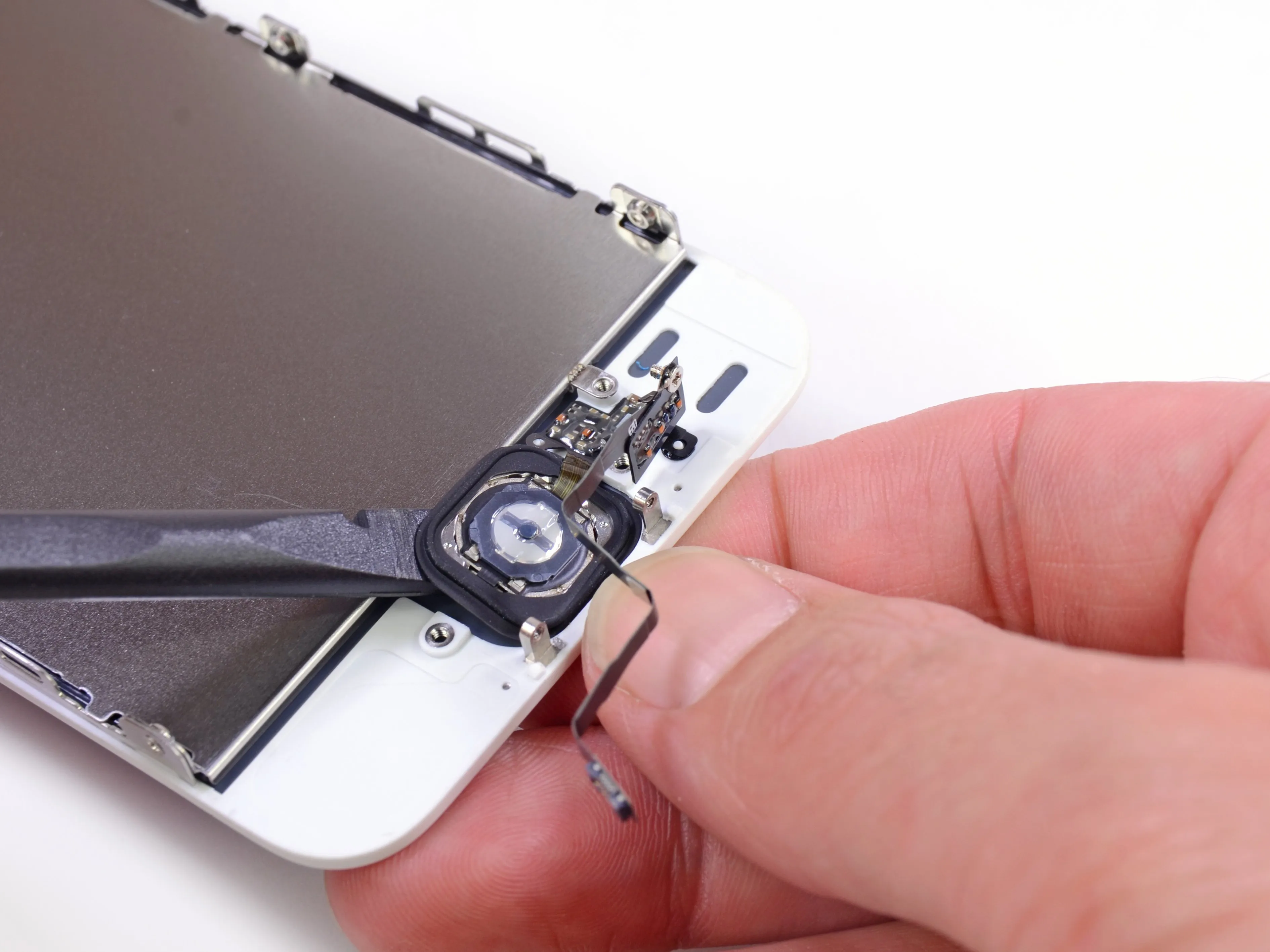

Мы быстро извлекаем домашнюю кнопку и Touch ID, новый сканер отпечатков пальцев Apple. Пора почистить от пыли отпечатки!
A CMOS Чип Touch ID - это, по сути, набор очень маленьких конденсаторов, которые создают 'изображение' гребней на вашем пальце.
Технология сенсора, разработанная компанией AuthenTec и купленная Apple год назад.Как сообщается, отпечатки пальцев хранятся локально, так что, отдав свой iPhone, вы не сможете проделать весь путь обратно в Купертино.
Мы беспокоимся о том, насколько хорошо сапфировое стекло, покрывающее датчик, сможет защитить его от деградации с течением времени как и большинство CMOS-датчиков отпечатков пальцев. В противном случае он может превратиться в бомбу замедленного действия, как и тот суперклееный аккумулятор.
Комментарии к шагу
Я купил часы Swiss Army в 2001 году в Швейцарии во время отпуска. У них был титановый ремешок и сапфировое стекло. Они ни разу не поцарапались, и я носил их ежедневно на работу (не кабинетную) в течение нескольких лет. Если сапфировое стекло, которое использует Apple, хоть немного похоже на то, что было на моих часах, оно прослужит долгое время без царапин. Конечно, кто-то поцарапает его бриллиантом, и в этом обвинят Apple.
Приятно слышать! Вам должны понравиться часы, которые могут жить вместе с вами. Сапфир нас волнует меньше, чем деградация сенсора от использования. Поскольку это емкостной сенсор, каждый раз, когда вы прикасаетесь к нему, электроны с вашего пальца передаются на чип. В пальце гораздо больше электронов, чем на сенсоре, что приводит к износу сенсора со временем. Сапфир должен действовать как изолятор, но он не может предотвратить весь износ. Только время покажет, как долго прослужат эти датчики...
Извините, но в вашем описании работы емкостных датчиков многое не так. Это сложно, но, скорее всего, заряд на вашем пальце изменяет емкостную связь двух электродов в перекрестной конфигурации. Электроны не передаются от пальца к датчику.
Насколько я понимаю, люди беспокоятся о том, что покрытие Touch ID (сапфир) может поцарапаться до такой степени, что между пальцем и сенсором будет слишком много помех. Палец никогда не касается сенсора, как на других устройствах, но он касается кристалла. Я не верю, что кристалл поцарапается, а поскольку я регулярно чищу экран (как и часы), я не оставлю отпечатки пальцев, чтобы кто-то мог их 'украсть'. Пока кто-нибудь не проведет тест на 10000 прикосновений к кнопке 'Домой', мы не узнаем, насколько хорошо держится сенсор. Поскольку для этого нужен живой большой палец/пальцы, я не буду добровольно тестировать его. Тест также должен проводиться с протиркой между использованиями, а также без протирки между использованиями, чтобы увидеть, сколько времени потребуется для кристалла, чтобы стать настолько грязным, что он станет непригодным для использования. Готов поспорить, что грязные пальцы и никогда не чистящий кристалл сделают Touch ID непригодным для использования еще до того, как сенсор выйдет из строя или кристалл поцарапается.
Вы собираетесь отделить стекло от сенсора, чтобы мы могли увидеть, что там находится?
Просто любопытно, видели ли вы, кто производит гироскоп-акселерометр.
Гироскоп изготовлен компанией STMicroelectronics, которая находится рядом с компанией Hynix, производящей DRAM.
Я хотел бы спросить, имеет ли кнопка Home тот же размер, что и в iPhone 5... Если я куплю протектор экрана, который подходит для iPhone 5, подойдет ли он для 5S?
Мы уверены, что это емкостной CMOS-сенсор? Это отличается от утверждений в других местах, что они якобы используют датчик RF-стиля.
Что за чип установлен на датчике? Предполагается, что это AMS, и если да, то у меня есть ощущение, что он считывает и NFC.....
Зачем нужно снимать домашнюю кнопку, если заменяется только камера или вспышка? Также нет необходимости снимать батарею или материнскую плату. Слишком много лишних шагов!

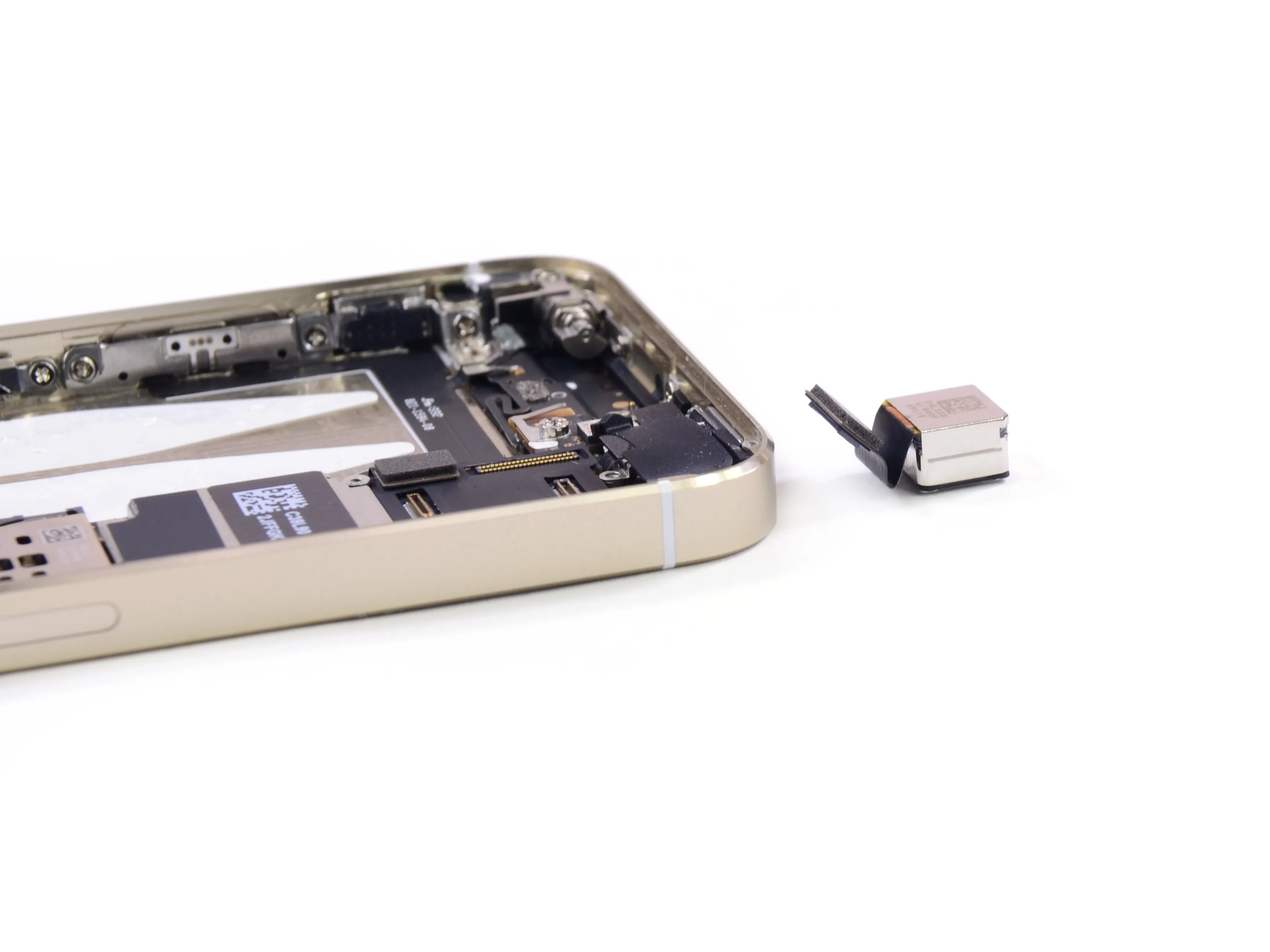

Шаг 10

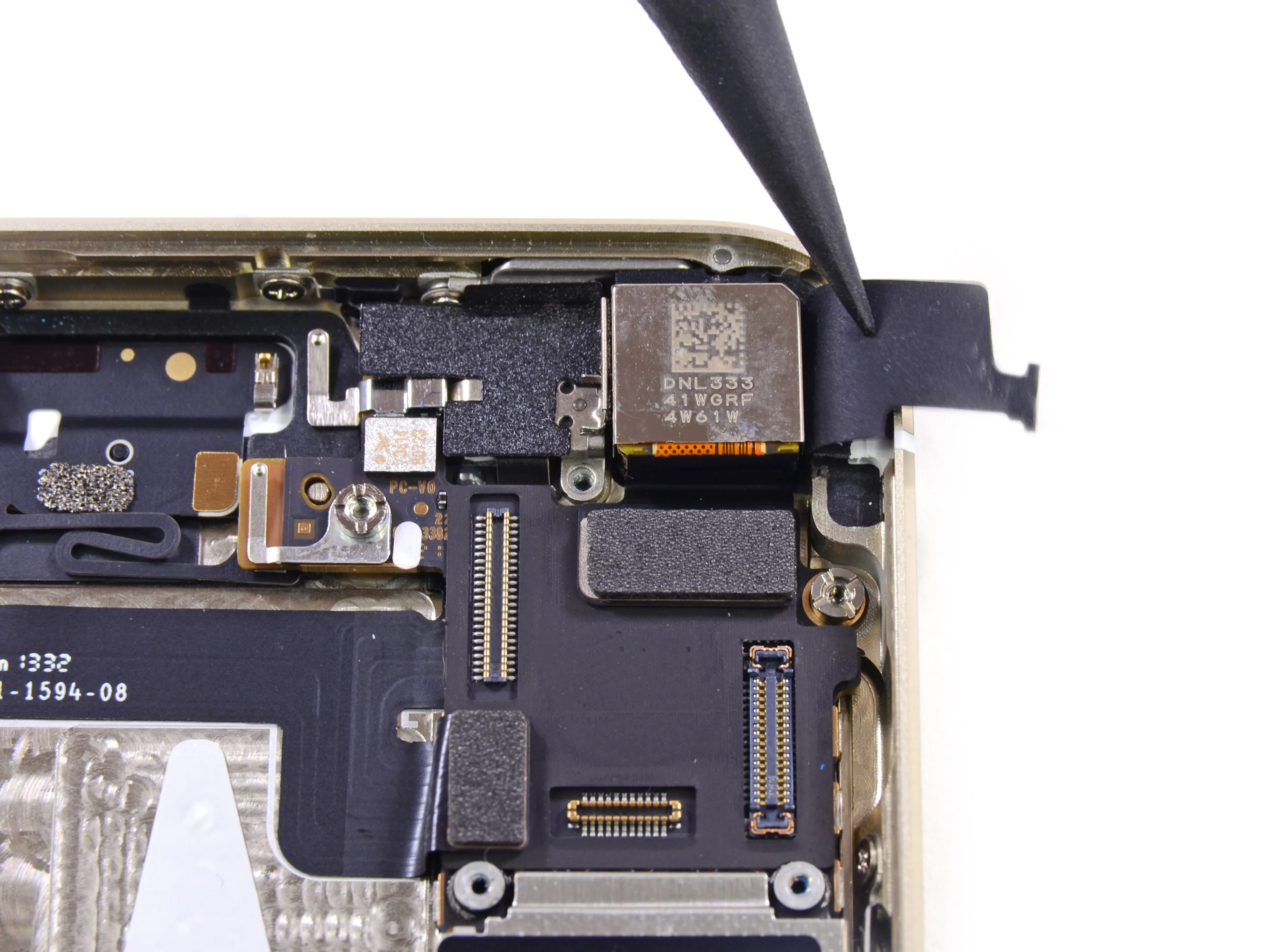

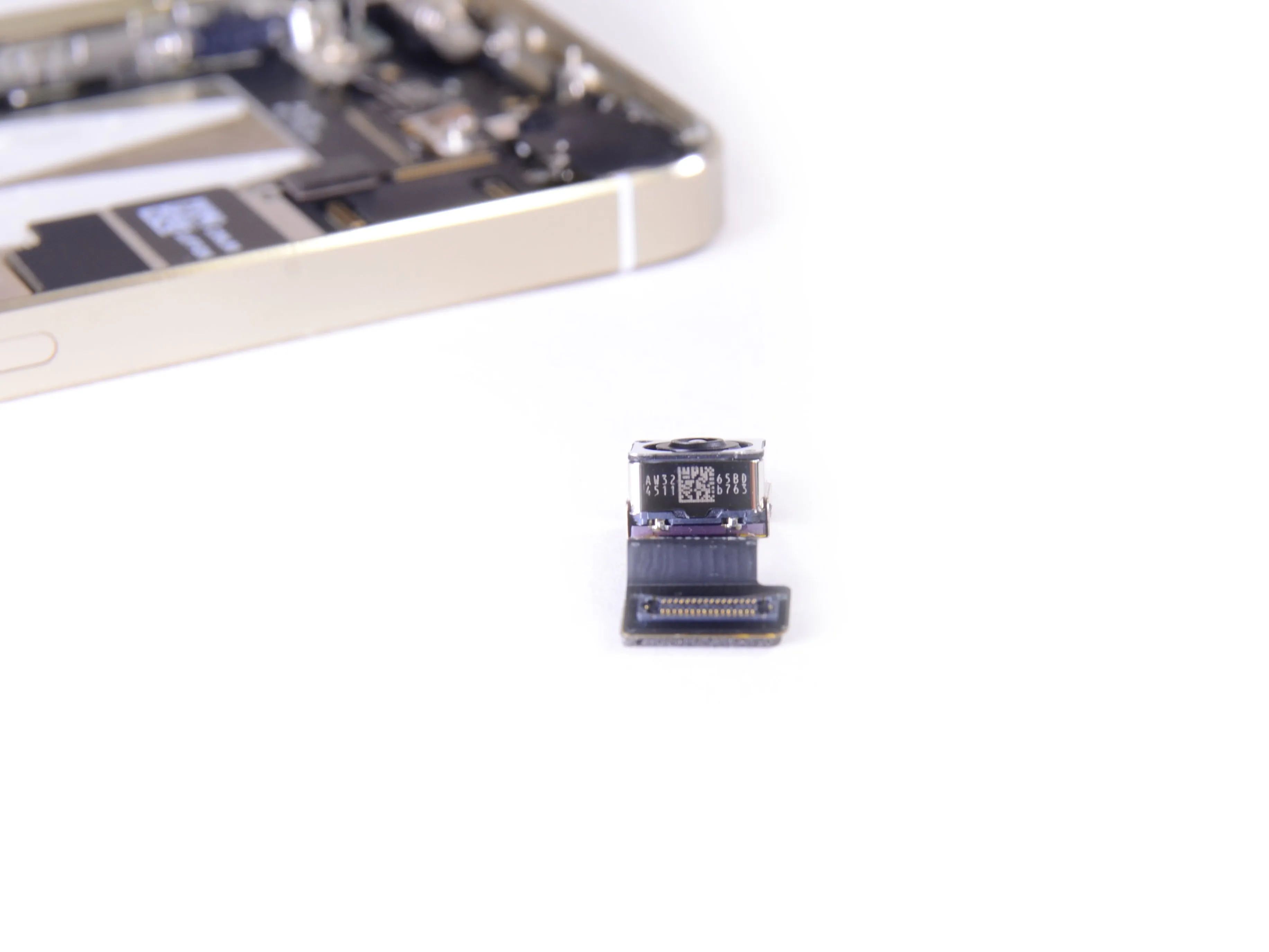

Мы открываем камеру iSight.
Задняя часть камеры iSight имеет маркировку DNL333 41WGRF 4W61W.
По словам нашего хорошего друга Джима Моррисона, вице-президента группы технологического анализа в компании Chipworks, 'маркировка DNL соответствует маркировке модулей камеры Sony IMX145, которые мы видели в iPhone 4s и iPhone 5'. Маркировка на боковой стороне модуля отличается, но наши отраслевые инсайдеры говорят нам, что это снова Sony'.
Поскольку Apple заявила, что шаг пикселя в этой камере составляет 1,5 мкм, этот сенсор должен быть не IMX145, а более новым вариантом.
На нижней части камеры имеется маркировка AW32 65BD 4511 b763.
Шаг 11

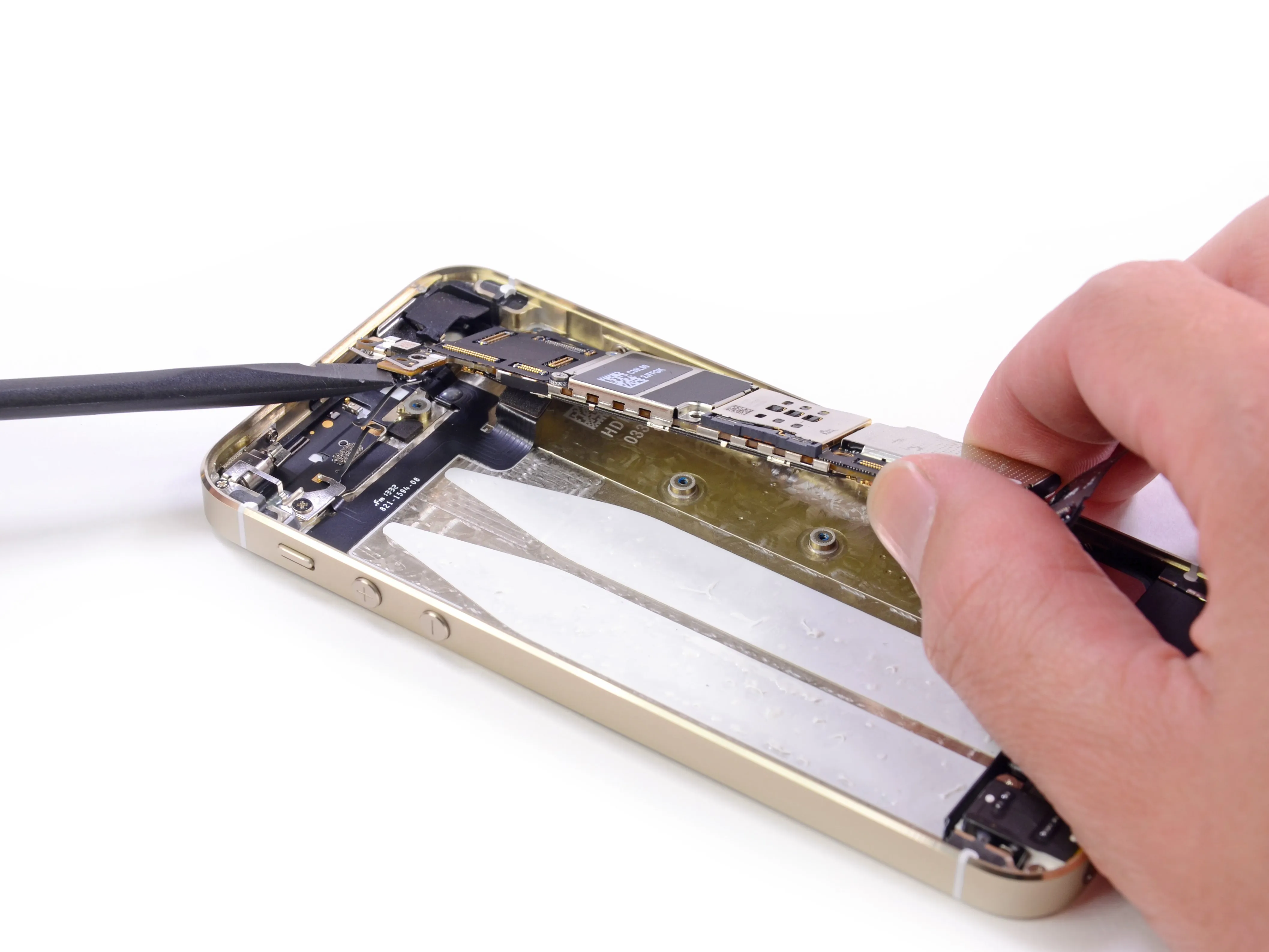

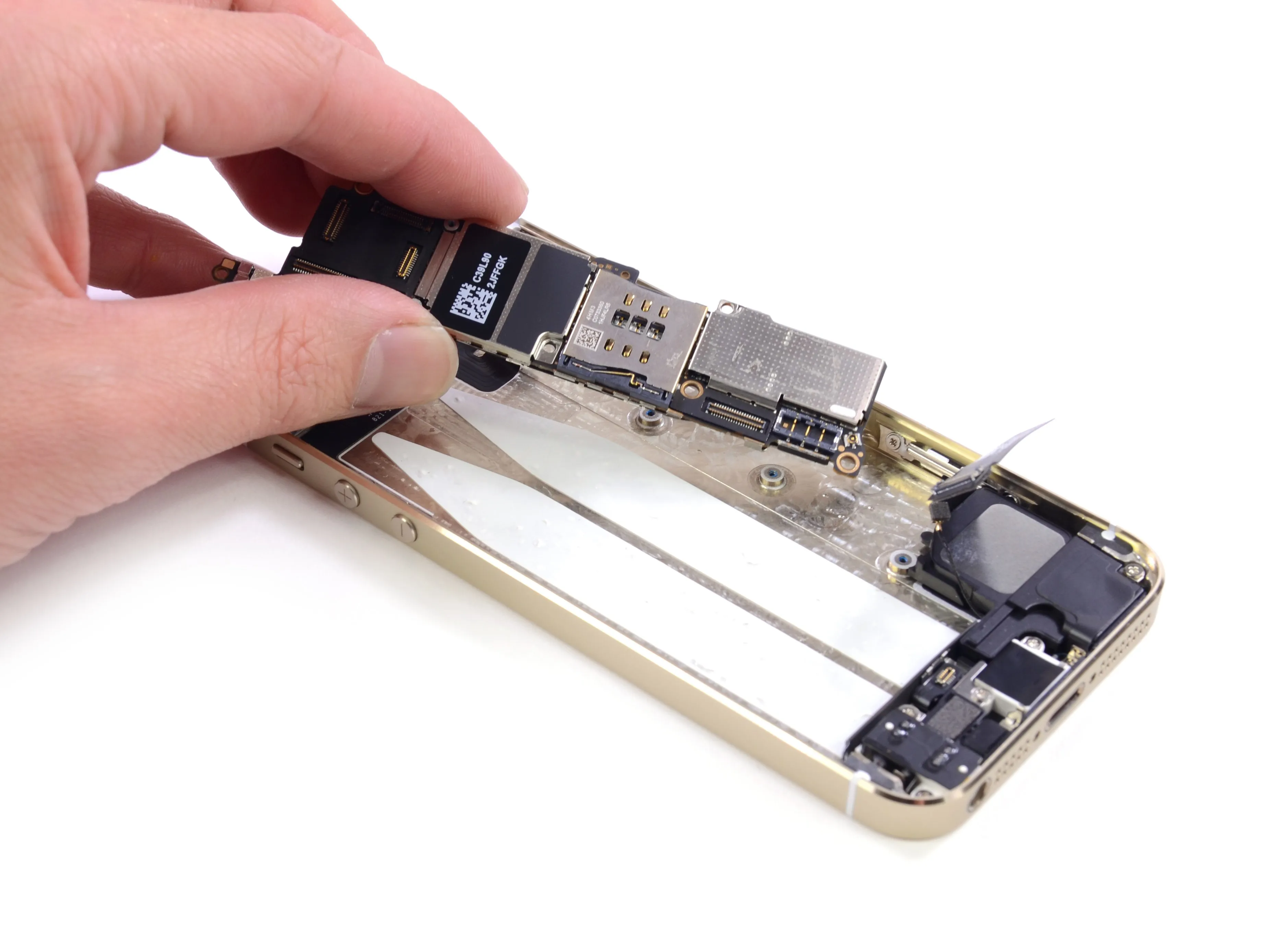

Для тех из нас, кто считает шаги и сравнивает с прошлым годом, неудивительно, что мы прямо на уровне.
Являясь отличным примером итеративного дизайна Apple, 5s демонстрирует некоторую рационализацию и оптимизацию внутренней конструкции.
Исчезли эти глупые кабели для подключения антенн, и теперь у вас меньше поводов для поломки или случайного отсоединения.
Если бы только они решили перенести антенный разъем с нижней части логической платы на верхнюю...
Комментарии к шагу
Здравствуйте, на вашем фото шаг 12 есть небольшой кабель слева, не могли бы вы сказать мне, где я могу купить один из них, так как мой сломался на конце
У меня та же проблема :/
Шаг 12

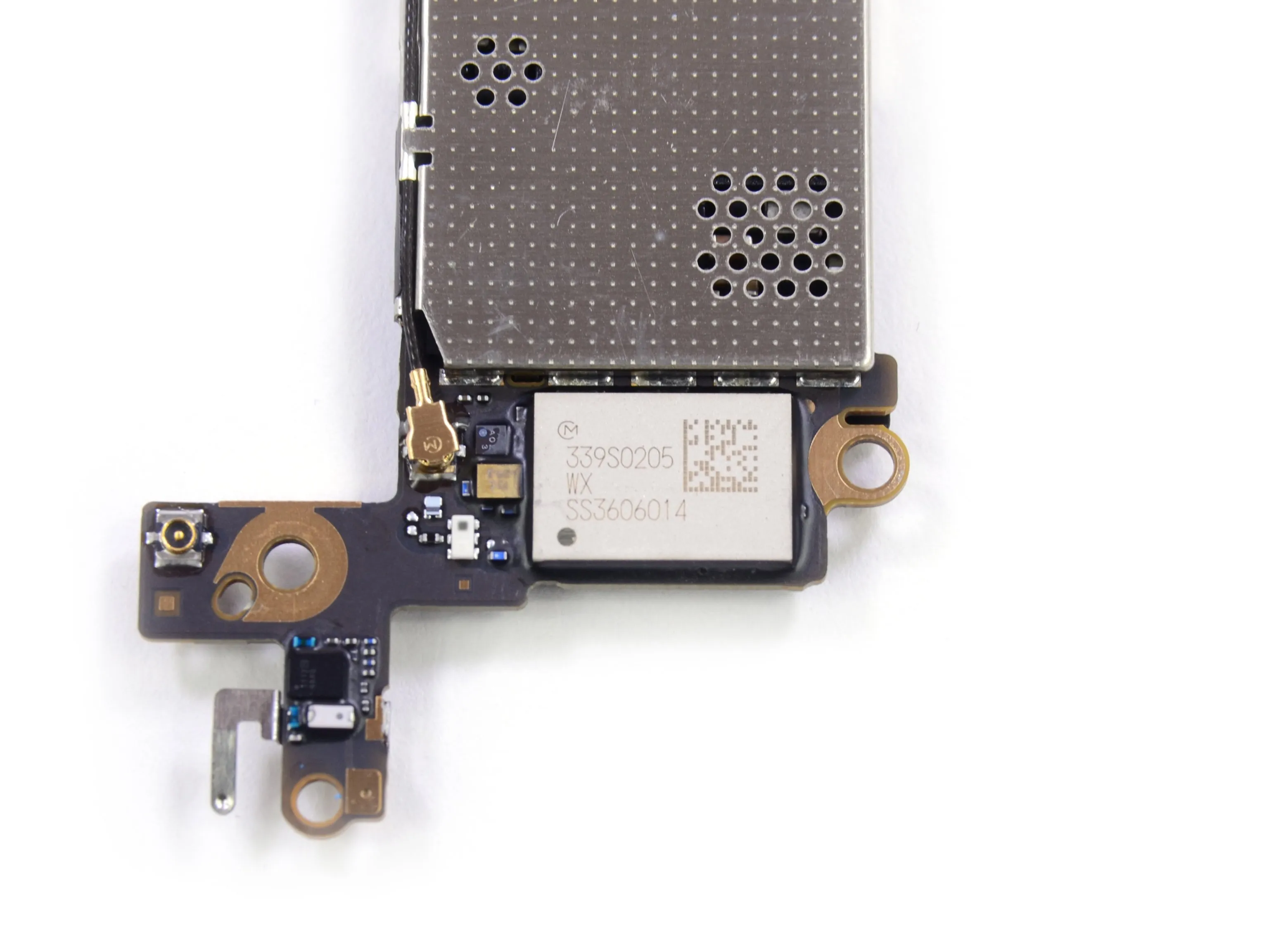

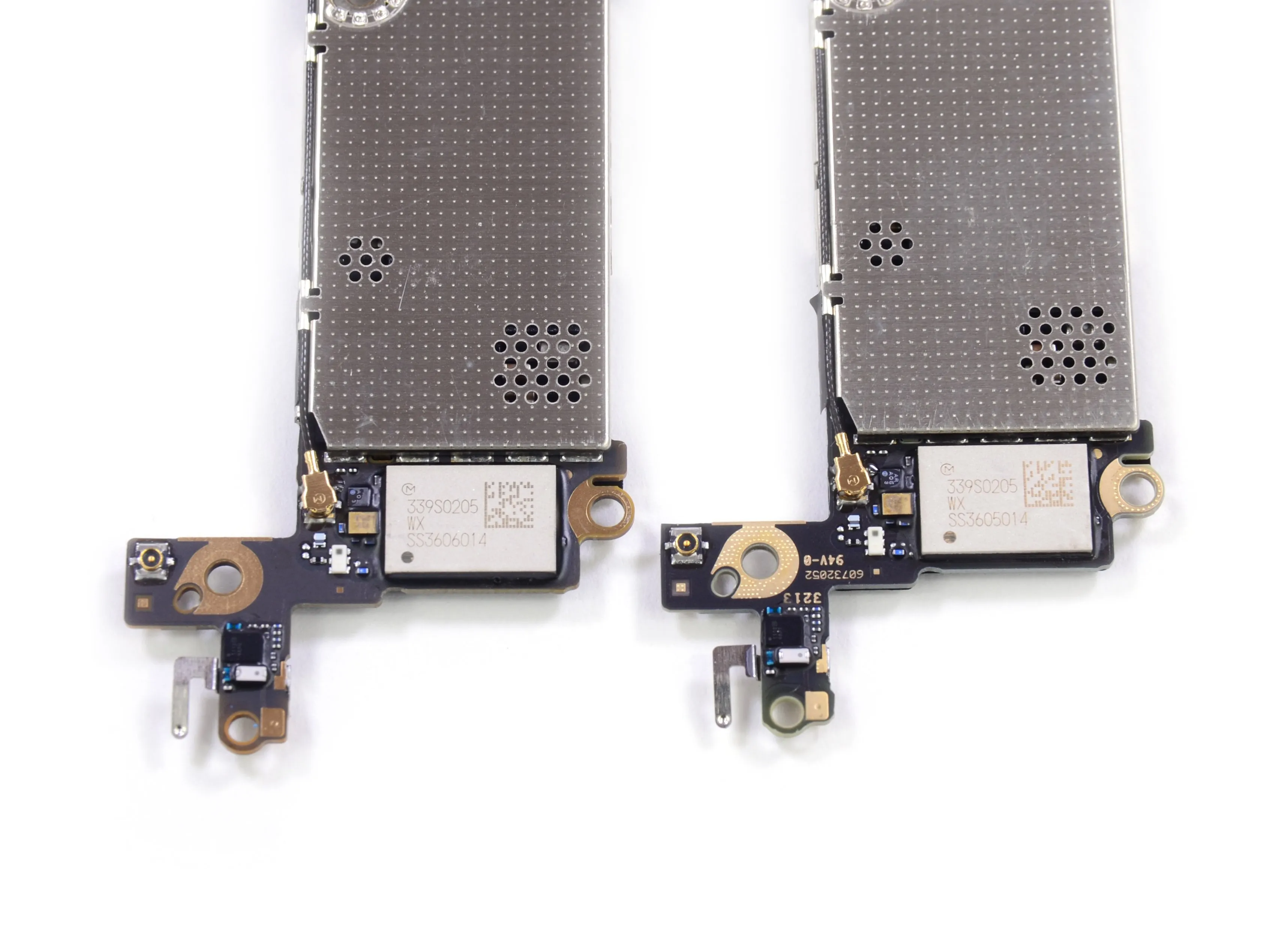

Похоже, мы нашли модуль Wi-Fi Murata 339S0205 (основанный на Broadcom BCM4334, согласно Chipworks).
Снова сравниваем наши модели на 16 и 64 ГБ:
Похоже, что микросхема Murata одинакова для обоих iPhone 5s.
Конструкция обеих логических плат может быть идентичной, но небольшие различия в маркировке (например, 94V-0 на крайней правой, а на крайней левой ее нет) могут указывать на то, что Apple производит логические платы для 5s в нескольких местах.
Шаг 13

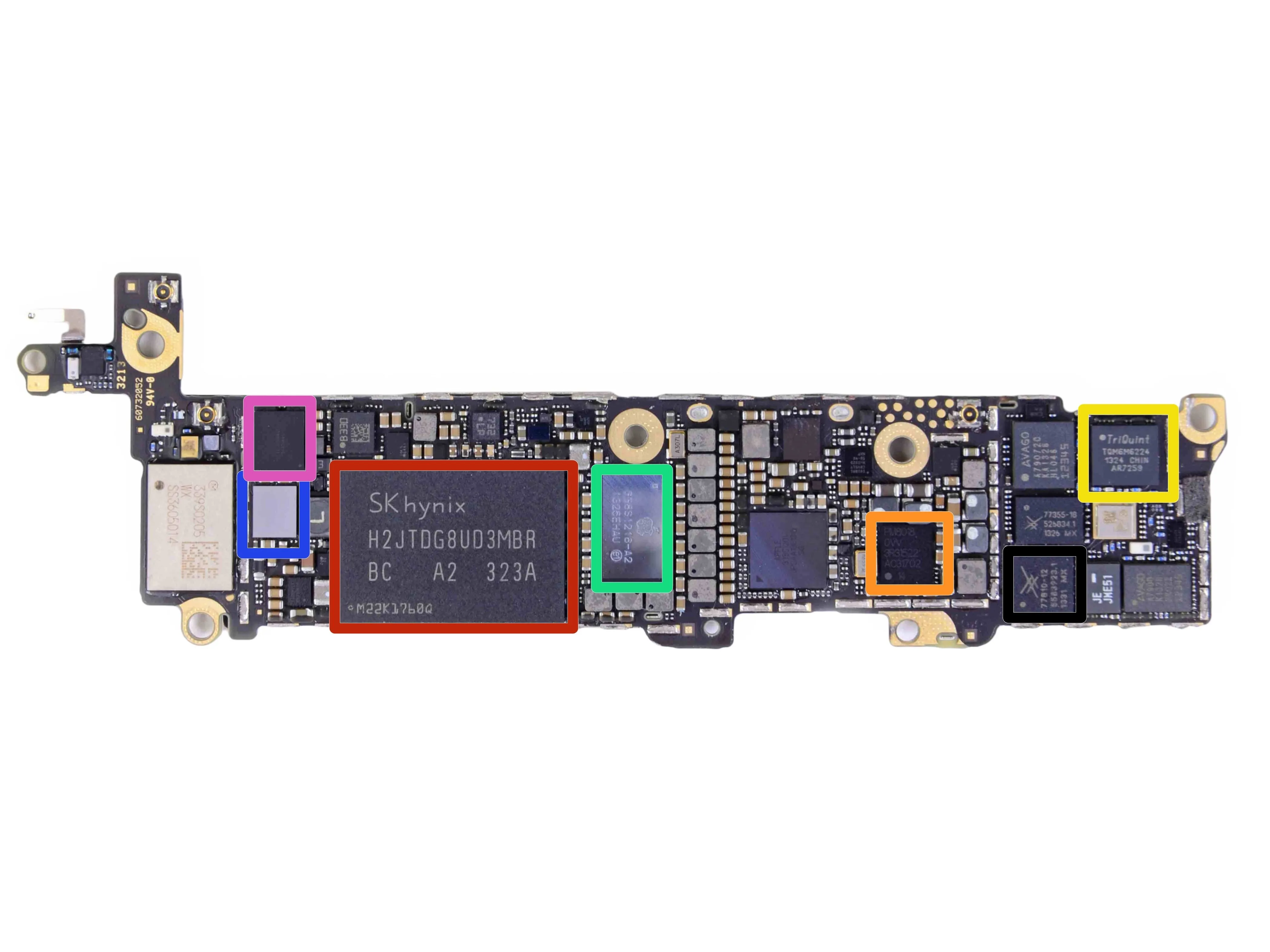

Открытые сэс - ЭМИ! Смотрите, сокровища ИС опознаны:
SK Hynix H2JTDG8UD3MBR 128 Гб (16 Гб) NAND Flash
Qualcomm PM8018 ИС управления питанием в радиочастотном диапазоне
TriQuint TQM6M6224
Apple 338S1216
Broadcom BCM5976 контроллер сенсорного экрана
Texas Instruments 343S0645 интерфейс сенсорного экрана
Skyworks 77810
Комментарии к шагу
Как насчет чипа m7? Что в нем?
Как вы вытащили ЭМ?
Поддерживаю!
Где можно купить сенсорный интерфейс Texas Instruments 343S0645 ? пожалуйста, спасибо
Шаг 14
Больше микросхем!
Skyworks 77355
Avago A790720
Avago A7900
Apple 338S120L
Супер-потрясающая благодарность Chipworks за помощь в расшифровке и определении этих восхитительных устройств!
Комментарии к шагу
Не знаете, какой ЦАП они используют? Это тот же чип Cirrus logic, что и в iPhone 5? Мне интересно, улучшили ли они выход для наушников, ведь iPhone 5 стал на ступень ниже по качеству звука по сравнению с 4S.
Интересно, может ли Apple 338S120L быть M7? Он примерно правильного размера и пропорций, если предположить, что иллюстрации и сравнение A7 и M7 в видеоролике с анонсом соответствуют масштабу. В качестве альтернативы, я полагаю, это может быть замена Apple 338S1117 (аудиокодек Cirus Logic) из iPhone 5, если предположить, что Apple 338S1216 - это замена Apple 338S1131 (управление питанием Dialog) из iPhone 5.
Я также заметил, что микросхема гироскопа (STMicroelectronics L3G4200D), которая была в iPhone 5, похоже, исчезла.
Если посмотреть на 5c, то Apple 338S1164 находится на том же месте, что и 338S120L, и на том же месте, что и Apple 338S1117 (аудиокодек Cirus Logic) в iPhone 5. Однако 120L намного больше, чем 1164, так что, возможно, 120L имеет функциональность M7 вместе с функцией аудиокодека?
Похоже, что гироскоп все еще от STMicroelectronics, рядом с чипом SKhynix.
Вы предполагаете или знаете наверняка?
На ключевой презентации было намекнуто, что M7 является частью A7.
Стоит упомянуть, что во время видео, которое Apple сняла о 5S, я заметил нечто странное, когда они показывали чип A7. Наложенная анимация чипа показывала дополнительный, меньший контур внутри A7. Мне это показалось странным, но я понял, что это может быть M7, который он должен изображать. Взгляните: https://i.imgur.com/XmgzaLz.jpg
Кто-нибудь знает, почему конфигурация RF-чипов отличается на Chipworks?
Chipworks признает разрыв Делаете.ру, но их RF отличаются и находятся в разных местах:
https://www.chipworks.com/en/technical-co...
Шаг 15

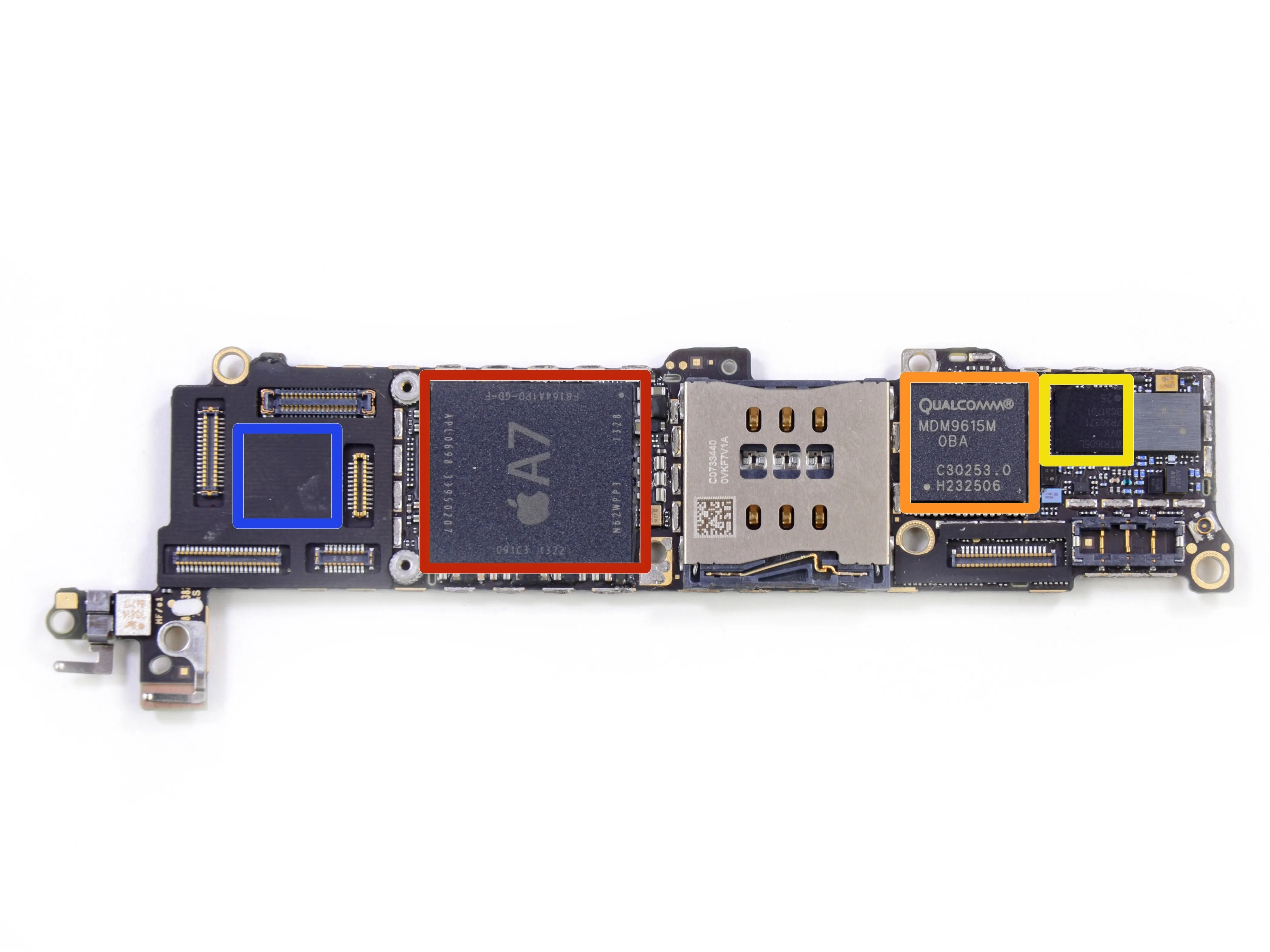

Переходим к обратной стороне логической платы:
Apple A7 APL0698 SoC (судя по этому сообщение MacRumorsмаркировка F8164A1PD указывает на то, что оперативная память, скорее всего, составляет 1 ГБ)
Qualcomm MDM9615M LTE-модем
Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS-трансивер.
По мере того как мы ищем долгожданный сопроцессор M7, мы начинаем задаваться вопросом, является ли он на самом деле отдельной микросхемой или это дополнительная функциональность, встроенная в A7.
Возможно, 'М' означает 'волшебный', M7 невидим, а Apple использует пикси-пыль, чтобы удержать устройство вместе. А может быть, 'М' означает 'маркетинг'...
Обновление: M7 найден!.
Наш A7 был изготовлен в июле.
Комментарии к шагу
Мне очень интересно, как устроен чип в камере. Похоже, Apple использует одни и те же чипсеты в 5c и 5s (https://www.apple.com/iphone/LTE/). Мне интересно, сделала ли Apple более рациональную модульную организацию, чтобы упростить процесс сборки... взаимозаменяемость обоих устройств. Я имею в виду, что у них есть гораздо больше комбинаций iPhone, чтобы сделать: 5c поставляется в 2 объемах памяти, 5 цветах, 5s поставляется в 3 объемах памяти, 3 цветах. Добавьте к этому 4 набора микросхем. По сравнению с не-LTE iPhone 4S, у которого один чипсет, одна глобальная модель в одном объеме памяти, 2 цвета.
Итак, является ли часть, содержащая чипы Qualcomm для LTE & другие сотовые приемы одним модульным блоком, или это просто то, что они припаяли различные чипы на логической плате? Мой вопрос заключается в том, нашла ли Apple способ сделать эту часть взаимозаменяемой между 5c и 5s?
...
...
Это одна из основных причин прекращения выпуска iPhone 5, так как он не поддерживал достаточное количество операторов LTE (например, Китай), чтобы Apple могла иметь две модели LTE iPhone для развивающихся рынков. Так что эта часть телефона будет наиболее изменена по сравнению с iPhone 5 (по крайней мере, в модели 5c).
Может быть, вы могли бы прокомментировать это после разбора 5c?
Можете ли вы увидеть, есть ли какие-либо микросхемы под черной крышкой, окружающей разъемы слева? Просочившаяся голая плата показала расположение микросхем под этой крышкой. Спасибо!
Судя по картинке на сайте Chipworks, микросхема M7 находится под черной крышкой в середине разъемов.
Есть идеи, какая микросхема расположена прямо на трансивере?
Модуль антенного переключателя от Murata, а также чип, который Даг Фридман из RBC Capital слишком слеп, чтобы видеть, или, возможно, не хочет видеть, чтобы понизить рейтинг PSMI и купить по дешевке!
Уважаемые все,
Есть ли кто-нибудь, кто знает значения компонентов, расположенных рядом с разъемом батареи? Между разъемом батареи и металлическим экраном RF-части находятся 4 пассивных компонента? Заранее спасибо...
Шаг 16

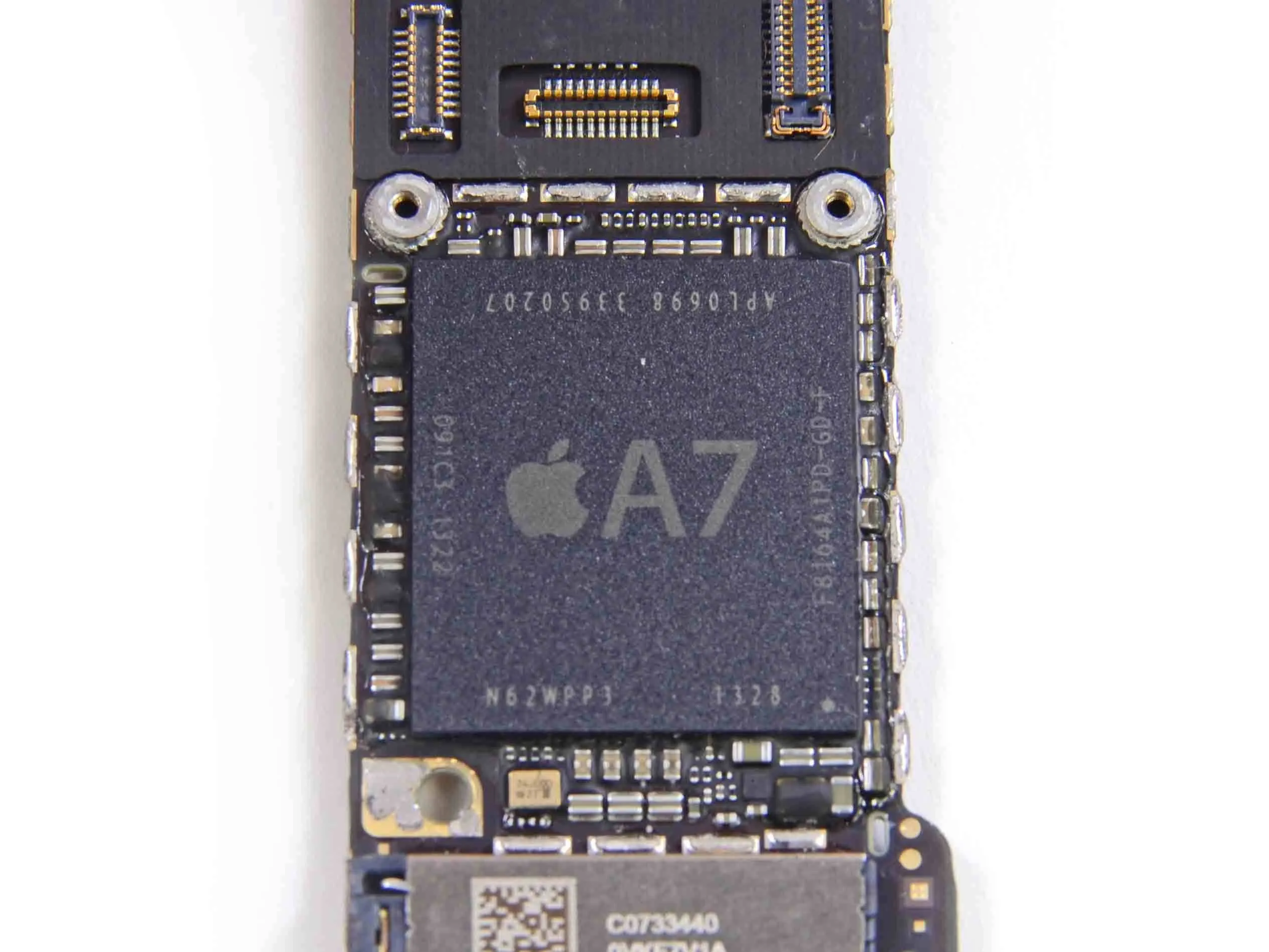

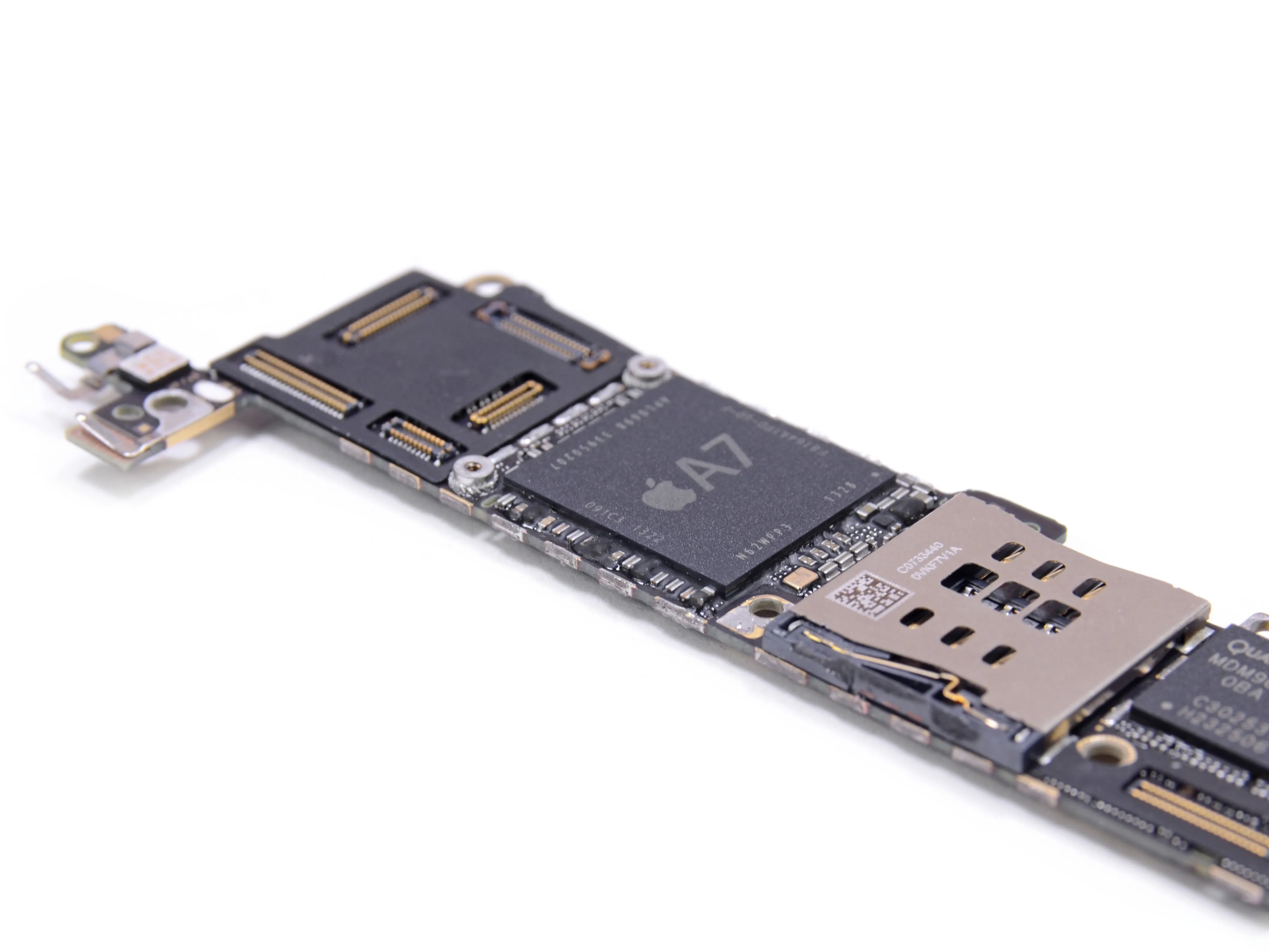

Пришло время исследовать нового ребенка в квартале, и он летает как A7. Наряду с датчиком отпечатков пальцев, A7 - это главный стимул для покупателей выбрать 5s вместо 5c.
Процессор A7 рекламируется как вдвое более производительный, чем процессор A6 в 5 (и 5c).
Переход на A7 знаменует собой первое использование 64-битного процессора в смартфоне. Основываясь на обзора AnandTechкажется, что основной прирост производительности A7 обусловлен не преимуществами 64-битной архитектуры, а переходом с устаревшего набора инструкций ARMv7 на новый ARMv8.
Современный набор инструкций ARMv8 был разработан для 64-битной архитектуры. Он позволяет отказаться от устаревшей поддержки последних 20 лет, что повышает эффективность, улучшая производительность без ущерба для времени автономной работы.
Придется подождать, пока мы проникнем внутрь чипа, чтобы узнать, кто его изготовил.
Комментарии к шагу
Есть идеи, кто произвел чип A7? Samsung? TSMC? Intel?
Маркировка упаковки указывает на фабрику Samsung...
Где находится чип M7?
На данный момент совершенно ясно, что M7 является частью SoC.
Samsung, или так утверждает ChipWorks:
https://www.chipworks.com/en/technical-co...
Если вы не читали обновление Chipwork, M7 на самом деле обозначен как NXP LPC18A1, который расположен над A7 в середине всех разъемов.

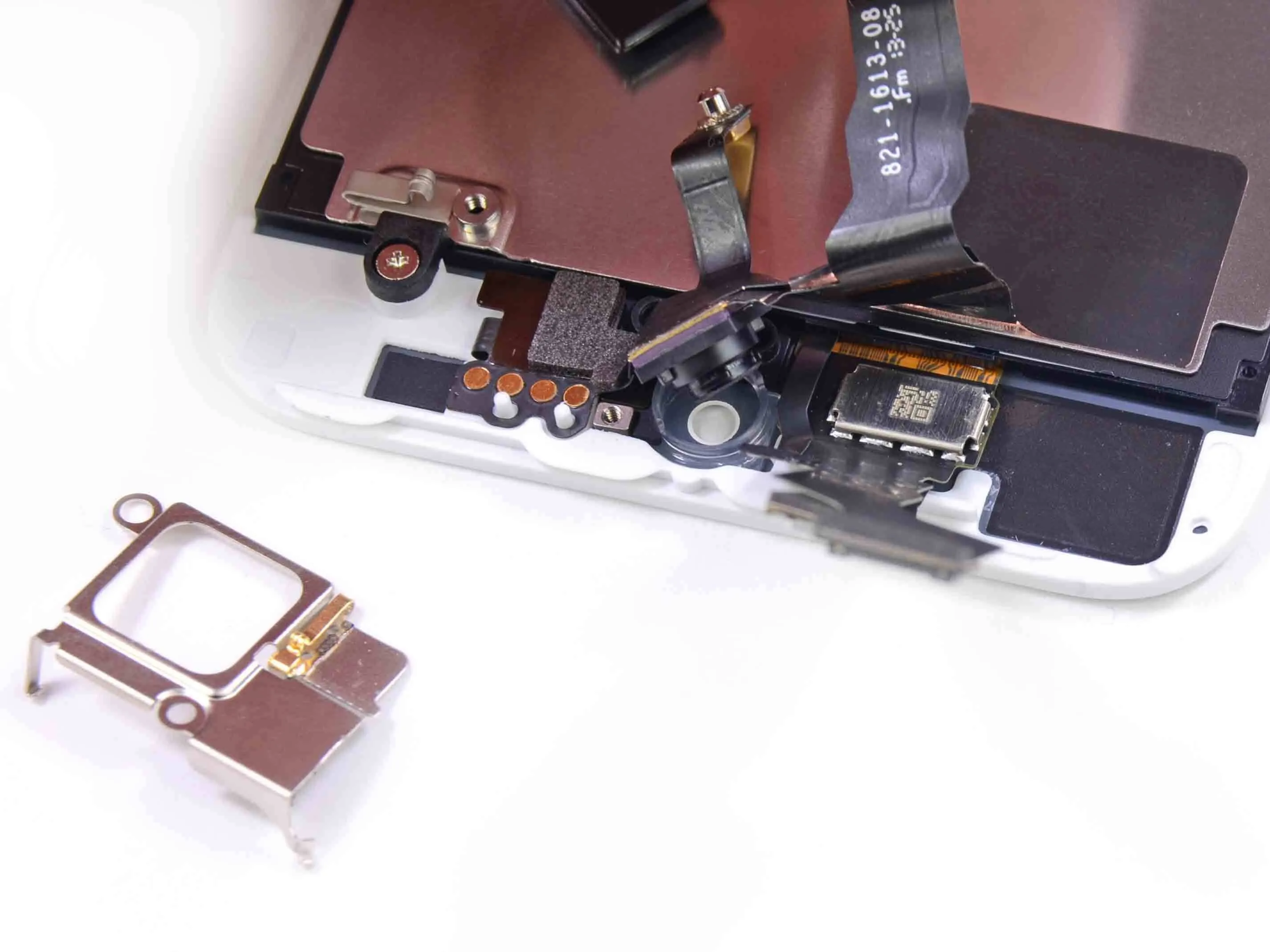

Шаг 17

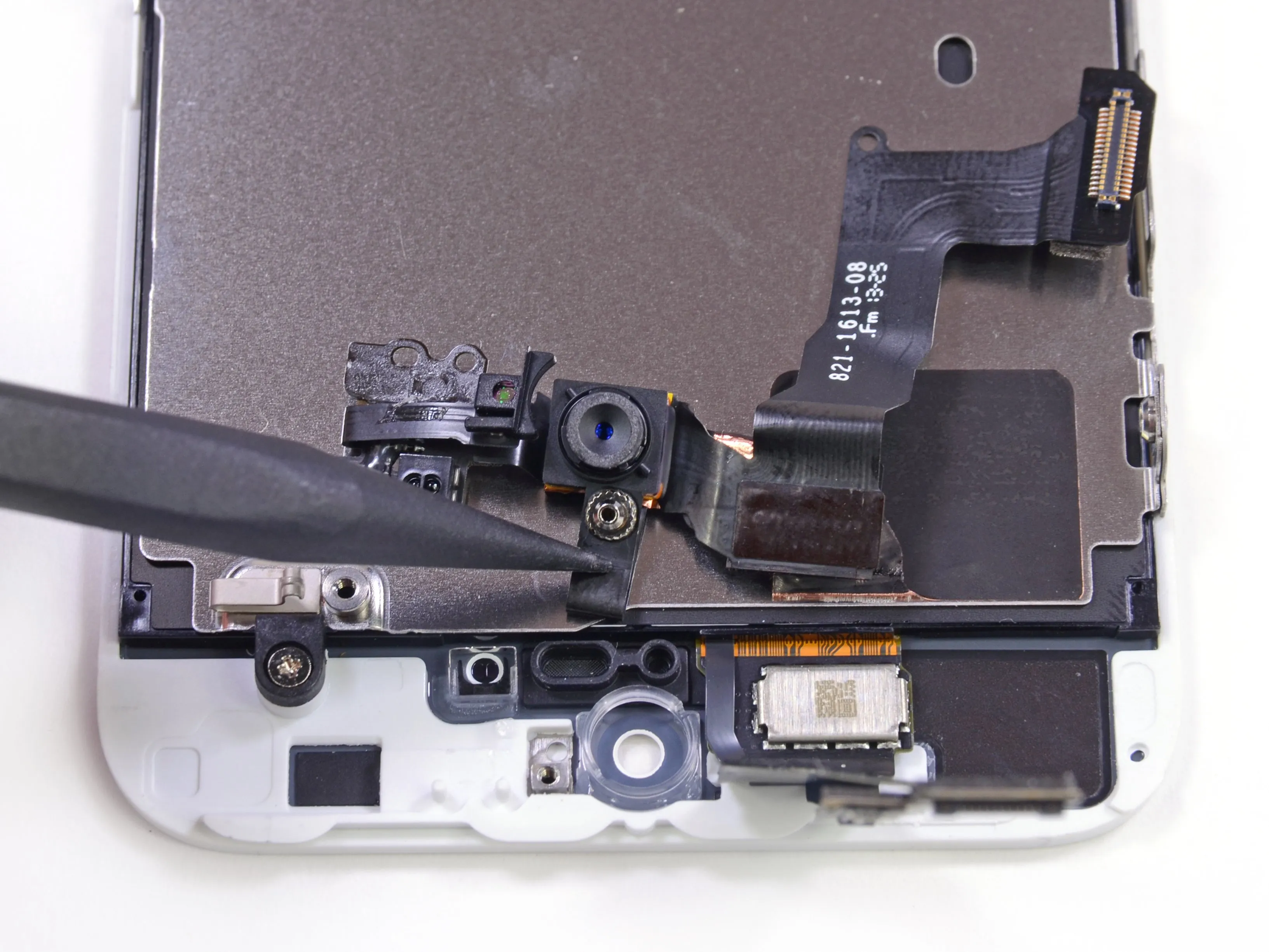

Время для крупного плана, камера selfie!
Несколько винтов удерживают 1,2-Мп камеру FaceTime на месте.
Хотя обновленный размер пикселя в камере iSight может привлечь много внимания, DIY-папарацци - это то, что нужно для блестящих iPhone.
Комментарии к шагу
Не могли бы вы подробнее рассказать о соединении наклейки теплового экрана с фронтальной камерой? Следуя инструкциям другого сайта по замене экрана, мне сказали снять наклейку, вместо того чтобы просто оставить ее прикрепленной к тепловому экрану. В процессе наклейка оторвалась от модуля камеры. Я заказал новую наклейку, но не могу определить, где именно нужно прикрепить ее к камере. Помогите?
Я также хотел бы знать, являются ли наклейки для iPhone 5s и 5c взаимозаменяемыми?
Шаг 18

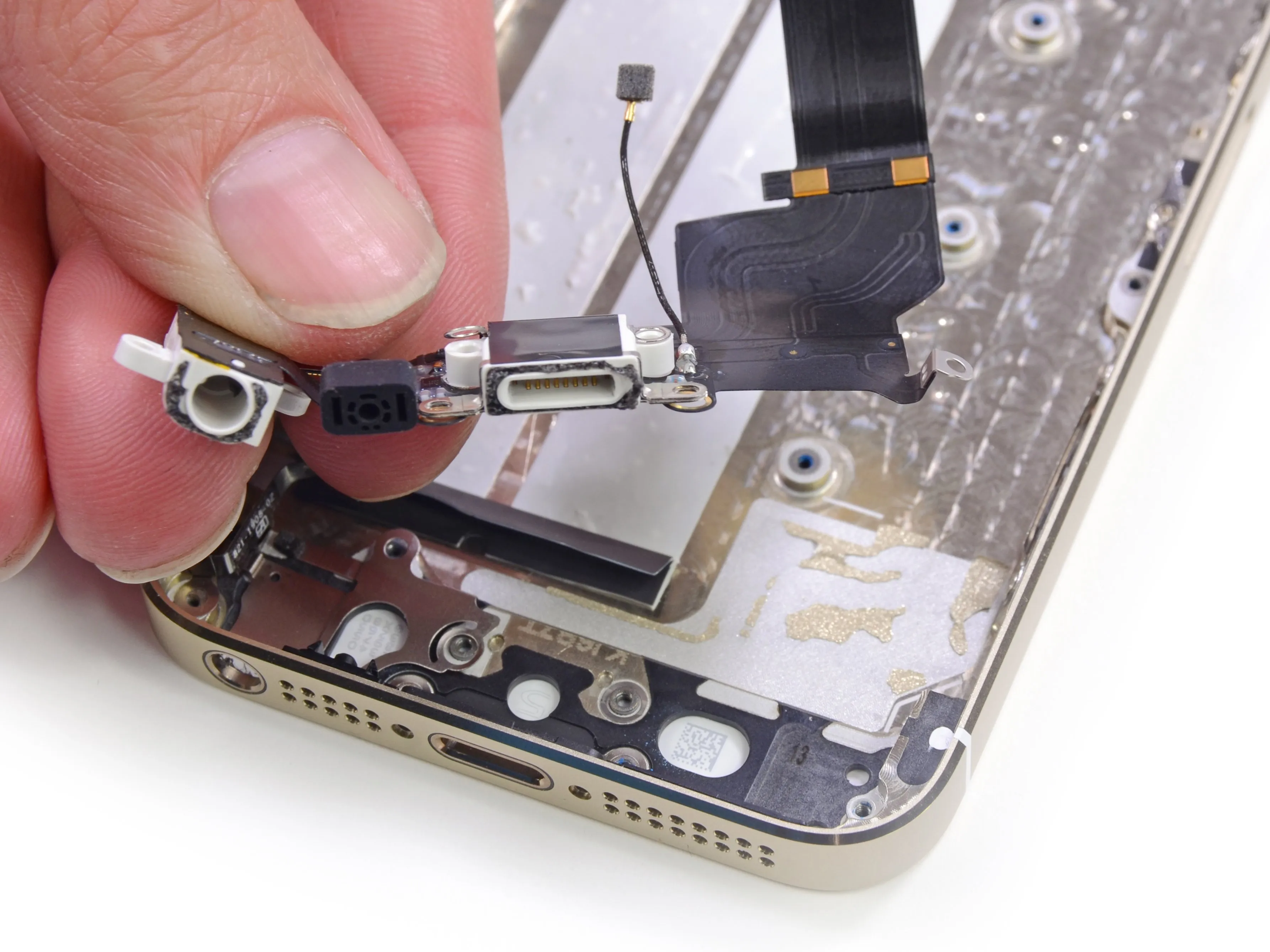

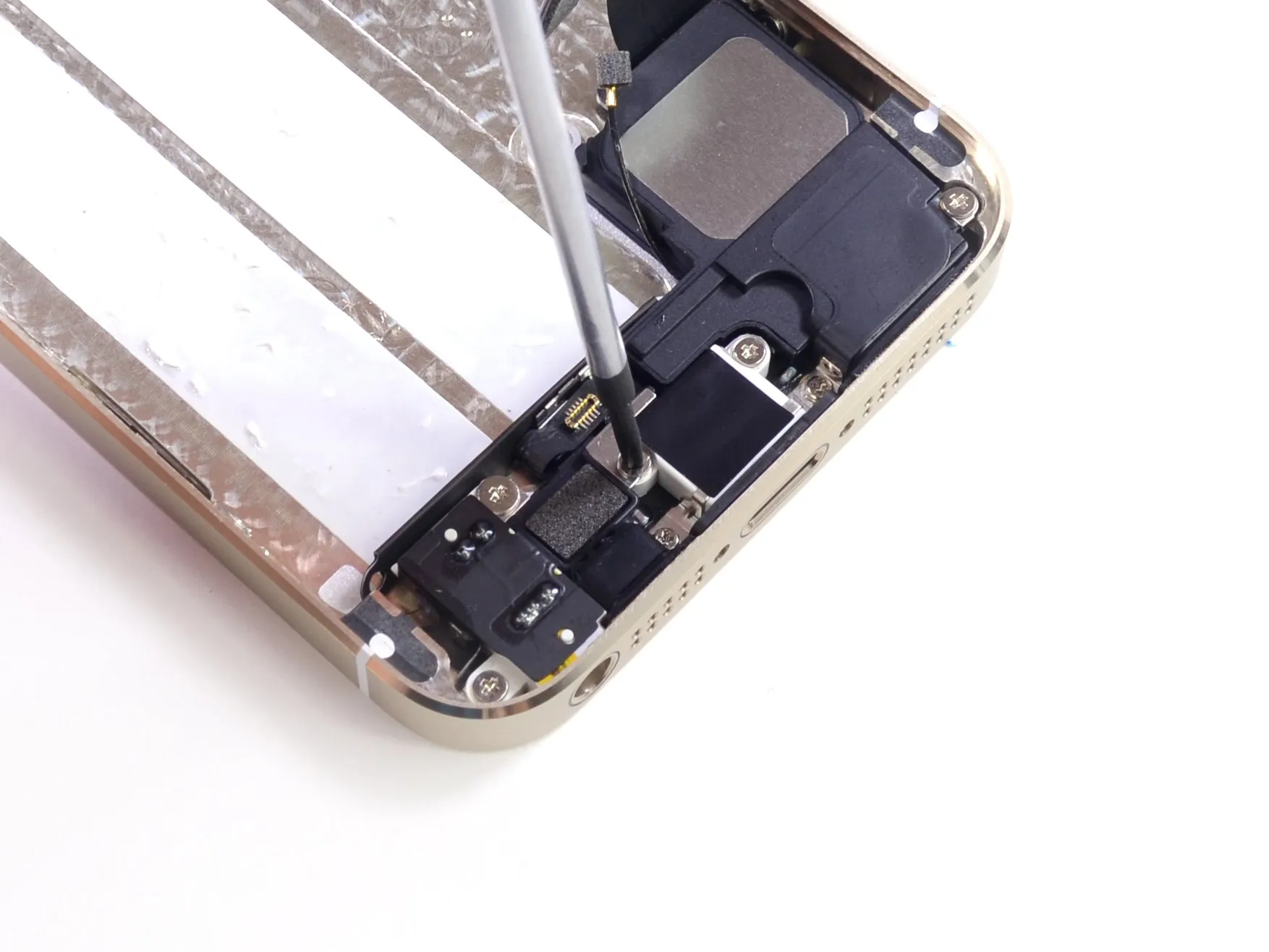

Нижние периферийные устройства на 5s выглядят так же, как и на 5, хотя динамик в этой версии извлекается немного легче.

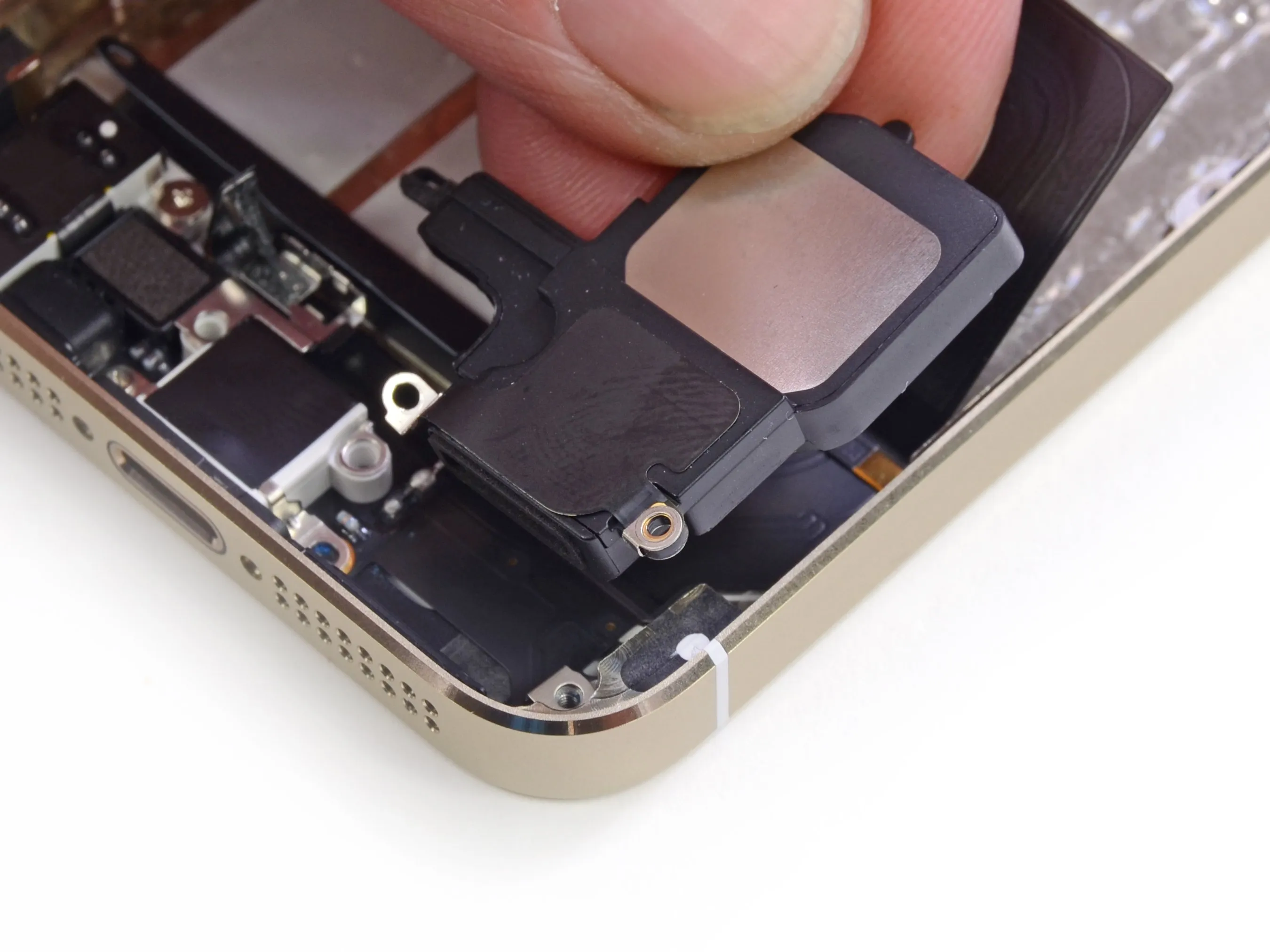

Вынув динамик, можно легко извлечь разъем для наушников/микрофона/разъем Lightning.
Как и в предыдущих поколениях, вам придется заменить сразу несколько компонентов, поскольку конструкция не является модульной.
Шаг 19

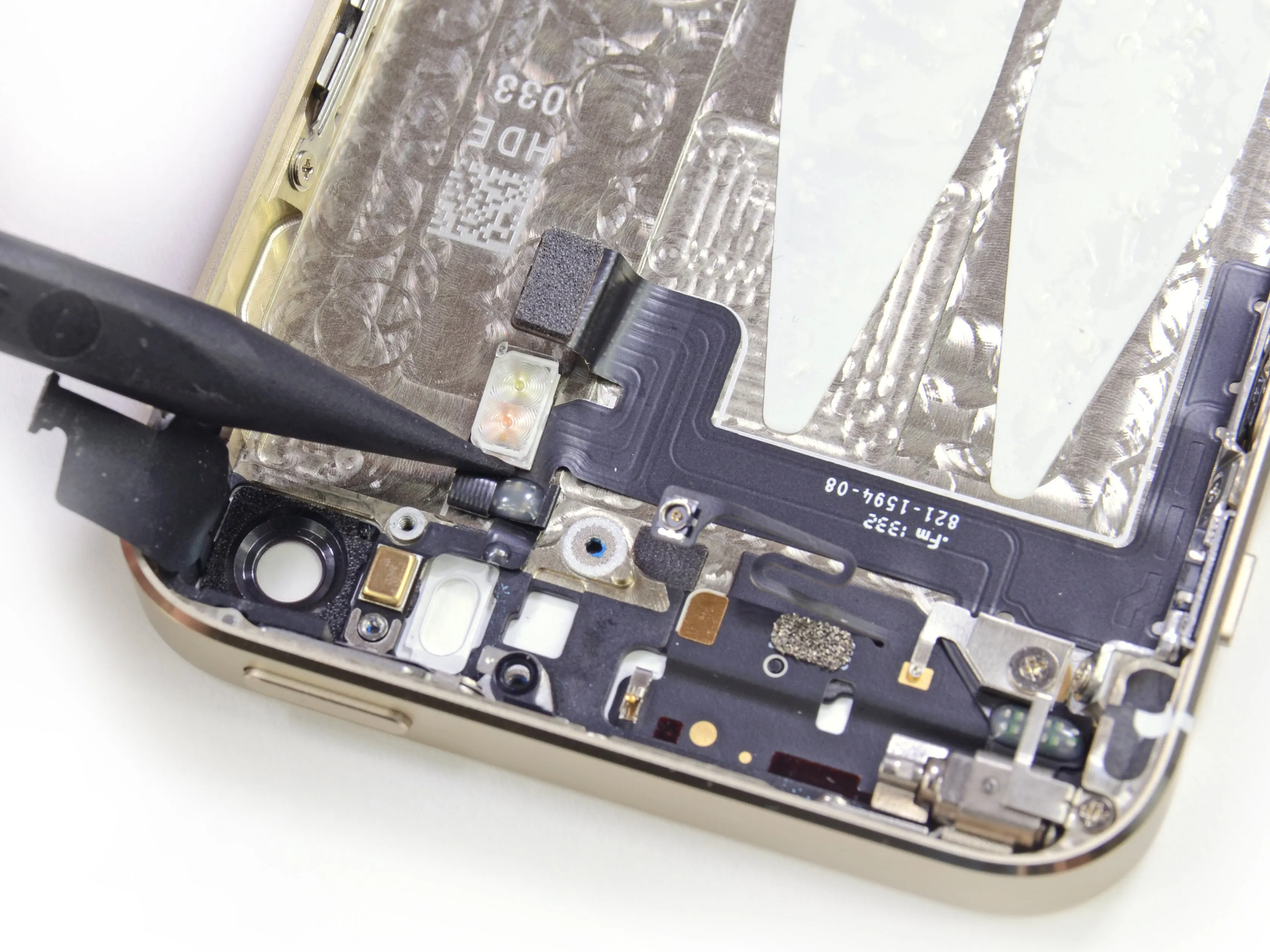

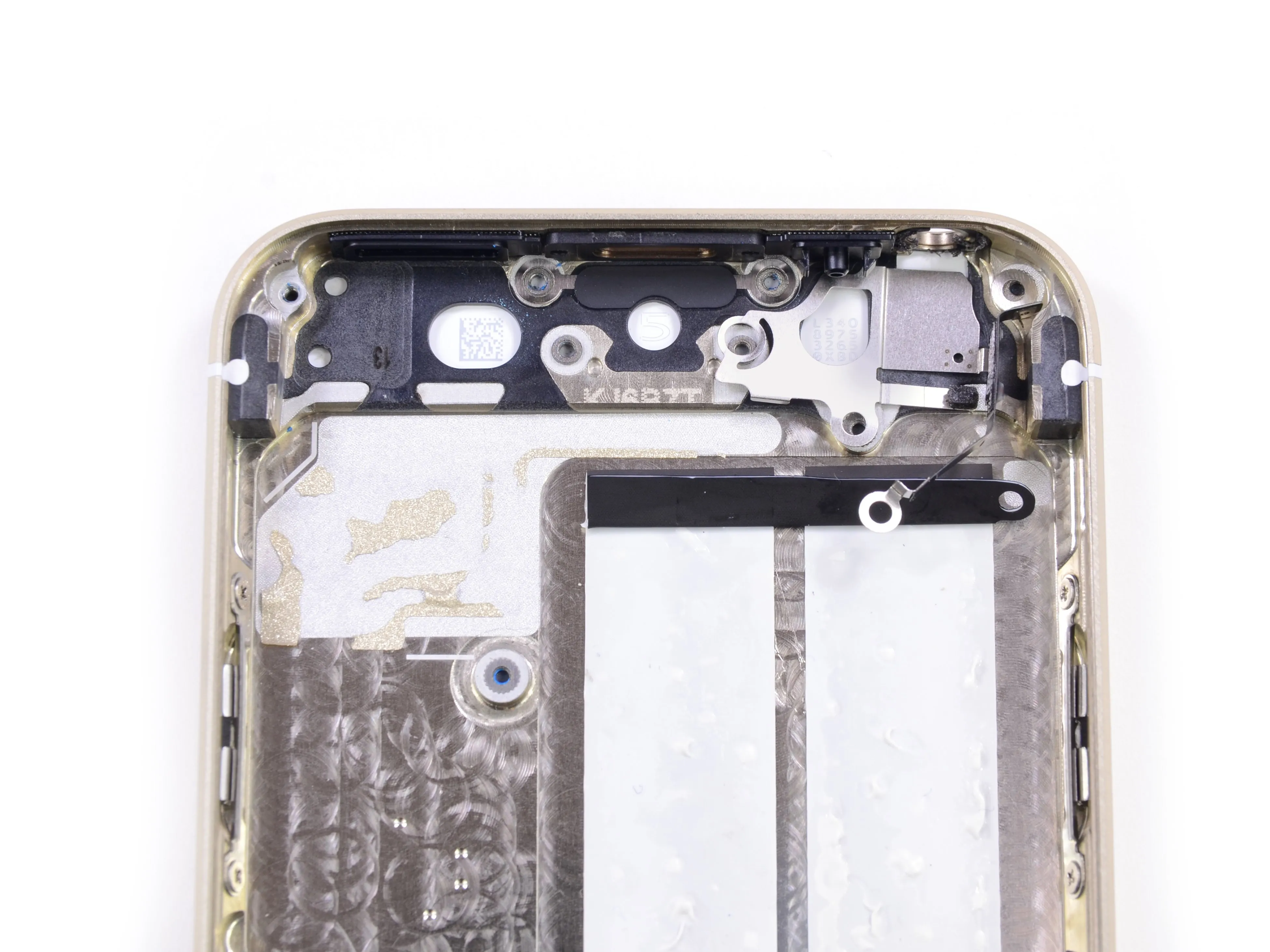

Мы находим еще одно аппаратное обновление: новую двойную вспышку.
Белые и янтарные светодиоды расположены рядом с камерой, чтобы сбалансировать призрачные тона ночных фотографий, вызванные вспышкой.
Комментарии к шагу
Здравствуйте, если бы вы могли снять крышку объектива светодиодной вспышки, чтобы обнажить внутренний компонент светодиодной вспышки, это было бы идеально.
Вибрирующий мотор. Вернулись ли они к мотору 4S, или они использовали тот же самый дрянной мотор в 5.
Не знаете, можно ли использовать стекло/диск iphone 5 в сборе с iphone 5s или наоборот?
Я бы тоже хотел это знать, подскажите, пожалуйста.
Я убедился, что сборка экрана 5S отличается от 5, новое расположение разъемов, @#$ вы crapple.
Могу ли я заменить только стекло на iPhone 5s? Смогу ли я просто использовать те, которые продаются для iPhone 5. Мой брат треснул экран на своем новом 5s. Однако это только стекло, а не дигитайзер.
Шаг 20
Ремонтопригодность iPhone 5s: 6 из 10 (10 - самый простой ремонт)
Как и в iPhone 5, первым из телефона вынимается дисплей, что упрощает замену экрана.
Доступ к аккумулятору по-прежнему довольно прост, хотя технически он не является 'заменяемым пользователем'.
Кабель датчика отпечатков пальцев может быть легко вырван из гнезда, если пользователь не будет осторожен при открытии телефона.
В iPhone 5s по-прежнему используются винты Pentalobe на внешней стороне, что затрудняет вскрытие 5s.
Переднее стекло, дигитайзер и ЖК-дисплей являются одним компонентом, что увеличивает стоимость ремонта.
Комментарии к шагу
Один балл ниже - совершенно несправедливо. Apple выбрала командные ленты для легкого удаления, а вы сняли один балл только потому, что не знали, как ими пользоваться. Это устройство должно получить не менее 8 баллов, очень модульная конструкция и простой ремонт. Единственное разочарование - это сливающийся дисплей.
Я также создал это изображение, чтобы было понятно, о какой части я говорю:
https://drive.google.com/file/d/0B59II8O...
Я нашел его! ;)
В любом случае, спасибо
Комментарии к статье
Доброе утро или спокойной ночи всем........ Есть какие-нибудь намеки на производителя гироскопа-акселерометра для 5S?
Да, кто-нибудь знает?
Они забыли отклеить черную наклейку между разъемами, уверен, что он находится под ней.
Еще одно замечательное руководство, спасибо. Подойдет ли задняя камера от 5S к 5 и будет ли она работать?
Нет, разъемы разные.
Привет из Италии. Вибромоторчик такой же 'шумный', как в iPhone 5? Я могу показаться сумасшедшим, но я не поменял свой iPhone 4S на 5, потому что я ЛЮБЛЮ тихую вибрацию моего iPhone 4S и ненавижу шумную вибрацию iPhone 5, которая такая же громкая, как у iPhone 4...
S означает 'бесшумный', так что вы действительно должны были ожидать, что он будет громче.
Да, это тот же вибратор с противовесом, что и в 5. Думаю, Apple перестала использовать тот, что был в 4s, потому что его пришлось поставлять в Samsung.
Делаете.ру, что за дело с этим снисходительным тоном?
'Дайте Apple палец' 'М для маркетинга'
Меньше язвительности, больше деталей, пожалуйста.
Подробностей о чем?
Перестаньте жаловаться на Apple. Если бы не они, ваш сайт не был бы в бизнесе. Люди приходят на ваш сайт, чтобы посмотреть материал о своих устройствах.
Перестаньте быть !@#$%^&. Спасибо.
Вы забыли о samsung, и это не руководство по ремонту, это разборка.
Подскажите, сколько оперативной памяти в 5s, 512 или 1Гб?
На процессоре стоит H6PPOP-1GB-DDR.
Есть ли какая-нибудь подробная разборка всех различных антенн? Где они расположены? Какой тип антенн и т.д.?
В iphone 5 все осталось по-прежнему. Нижний коаксиальный разъем идет к основной антенне, которая находится на разъеме Lightning, динамике и нижней металлической полосе корпуса. Контактная площадка на самом верху логической платы идет к антенне diversity/GPS, которая находится на верхней металлической полосе корпуса. Коаксиальный разъем рядом с камерой идет к антенне Wi-Fi/ Bluetooth, которая приклеена к стеклянной вставке верхнего корпуса.
На самом деле, чтобы снять клей с аккумулятора 5s и 5c, нужно поддеть скрытую крышку в нижней части аккумулятора, разрезать крышку посередине и начать вытягивать полоску снизу, работая вокруг нижнего угла по мере вытягивания. На самом деле снять батарею, включая клей, очень легко; единственная проблема заключается в том, что вам придется либо купить новые клейкие полоски, либо придумать свой собственный клей для крепления :) Надеюсь, Делаете.ру прочтет это и опубликует, чтобы помочь людям не бороться.
Зачем вообще нужно менять клей? Аккумулятору все равно некуда двигаться внутри телефона. Похоже, батарея приклеена только для того, чтобы предотвратить самостоятельную замену.
Вам нужно заменить клей, потому что небольшое движение вокруг батареи может сделать, с течением времени трение может испортить объем гибкий кабель под батареей.
Лол, использование винта pentalobe делает его 'сложным' для ремонта? С каких это пор ремонт становится 'сложным', если у вас нет нужных инструментов? Я понимаю, к чему вы клоните, и это неприятно, что приходится покупать нужный инструмент, но, пожалуйста, объясните, чем это отличается от любой другой работы, для выполнения которой у вас нет подходящих инструментов?
Вы совершенно правы - все работы где-то между трудными и невозможными, если у вас нет нужных инструментов. Большая разница возникает, когда производитель начинает изобретать новые фирменные инструменты - это определенно усложняет ремонт. Мы не хотим, чтобы вам приходилось покупать фирменные инструменты (у нас на сайте Делаете.ру или где-либо еще) для ремонта. (Чтобы вы знали: У Делаете.ру есть только отвертки Pentalobe, потому что мы перепрофилировали винт и начали производить свои собственные отвертки).
Подумайте сами - а что, если бы в телефоне вместо них были крестовые винты? Почти у каждого человека уже есть крестовая отвертка. Даже если у вас ее нет, велика вероятность, что у вашего соседа или друга есть такая, которую вы могли бы одолжить. Когда производитель изобретает новую, запатентованную биту для винтов, а затем не выпускает подходящий инструмент, это делает ремонт излишне сложным (и дорогим!), и Делаете.ру против этого.
Я пытался разобрать свой, но остановился, когда вынимал retina plus, я отсоединил все 3, но вернул их обратно на & прикрутил пластину обратно, затем подключил кнопку меню отпечатка пальца, собрал все обратно & теперь мой экран испорчен, почему это так?
Возможно, вы неправильно вставили винты в дисплей. Если вы вставите винт из другого отверстия в нижнее левое отверстие. Вы испортите экран, и вам придется покупать новую логическую плату. Также вы можете снять все разъемы и вставить их обратно и посмотреть, поможет ли это. В противном случае это довольно дорого.
Вы, безусловно, самый худший сайт-руководство 'TAKE APART' в Интернете. Серьезно. Т-Ч-Е В-О-Р-С-Е. Вместо того, чтобы сфокусироваться на точных шагах и фотографиях того, что вы разбираете, информация кажется написанной 12-летней девочкой, например, инфантильные ненужные замечания 'Святой клей!' или раздражающее описание шага, например, 'Мы пережили эту первую ловушку и быстро отсоединили разъем кабеля Touch ID с помощью лопатки', забыв упомянуть и оставив важную информацию, которая на самом деле является тем, что хочет знать читатель: КАК отсоединить кабель? С какого конца? Есть ли винт, который нужно открутить? Об этом даже не упоминается. И картинки ничем не помогают.
Боже, вы ужасны. Отстой, потому что ваш дерьмовый сайт засоряет первые три страницы поиска в google для руководства по разбору, так что вы просто остаетесь на пути ХОРОШИХ сайтов по разбору, которые могут РЕАЛЬНО помочь нам, пользователям.
Надеюсь, вы разоритесь.
Привет, Джоуи. Думаю, вы упустили суть. Делаете.ру 'Разборки' - это 'первый взгляд' на устройство, созданный в день выхода устройства. Они представляют собой краткий обзор основных моментов устройства, сдобренный юмором.
Если вы ищете полный набор бесплатных, тщательных и подробных руководств по разборке и обслуживанию, просто посмотрите 23 руководства на странице устройства iPhone 5: iPhone 5. Надеюсь, это поможет!
Эй, вы должны добавить предупреждение о шаге 5 на шаге 4. большим КРАСНЫМ шрифтом.
Это первый взгляд на устройство, предназначенный для демонстрации компонентов. Это не руководство по ремонту. Пожалуйста, обратитесь к руководству по ремонту для получения пошаговых инструкций.
