Разборка iPhone 5S с помощью рентгена

Введение

На прошлой неделе стартовали продажи iPhone 6, а его уже нет в наличии! В преддверии разбора iPhone 6 мы приступили к разбору с помощью рентгена Apple iPhone 5S.

Прежде чем начать, давайте посмотрим на характеристики 5S.

Процессор Apple A7 с 64-битной архитектурой.
Сопроцессор движения M7.
16, 32 или 64 ГБ памяти.
4-дюймовый дисплей retina с разрешением 326 ppi.
8-Мп камера iSight (с более крупными 1,5-мкм пикселями) и 1,2-Мп камера FaceTime.
Датчик идентификации отпечатков пальцев встроен в домашнюю кнопку.
Доступен в трех цветовых вариантах: космический серый, серебристый и золотой.

iPhone 5S, который мы подвергли рентгеновскому обследованию, - это белое устройство с 16 ГБ памяти. Рентгеновский контроль проводился без снятия каких-либо частей телефона - мы даже не выключали его!

Внешне все выглядит хорошо, теперь давайте заглянем внутрь.

Шаг 1 Разборка iPhone 5S с помощью рентгена

Разборка iPhone 5S с помощью рентгена, Разборка iPhone 5S с помощью рентгена: шаг 1, изображение 1 из 1 — Разборка iPhone 5S с помощью рентгена, iPhone 5S с помощью рентгена: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Мы собираемся заглянуть внутрь iPhone 5s с помощью системы рентгеновского контроля высокого разрешения - TruView 200. Эта система оснащена впечатляющим источником с микрофокусом 130 кВ и большим рентгеновским датчиком 3 x 4 дюйма, способным обеспечить разрешение 1 мкм.
Более подробную информацию об используемой нами системе можно найти на сайте TruView Number Series.

Шаг 2

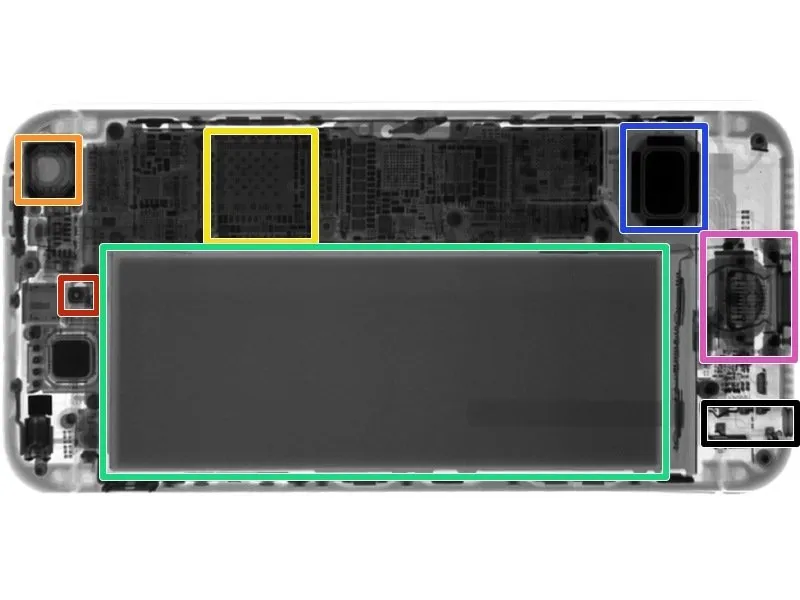

Пришло время начать рентгеновский контроль!
1,2-Мп камера FaceTime.
Камера iSight 8 МП (с более крупными пикселями 1,5 мкм).
Желтый: Процессор Apple A7 с 64-битной архитектурой.
В iPhone 5S установлен аккумулятор 3,8 В - 5,92 Втч - 1560 мАч. Не слишком большое улучшение по сравнению с iPhone 5 3,8 В - 1440 мАч - 5,45 Втч. Время работы в режиме разговора: До 8 часов в режиме 3G. Время работы в режиме ожидания: До 225 часов.
Динамик
Разъем Lightning и интерфейс Touch ID
3,5-мм аудиоразъем

Шаг 3

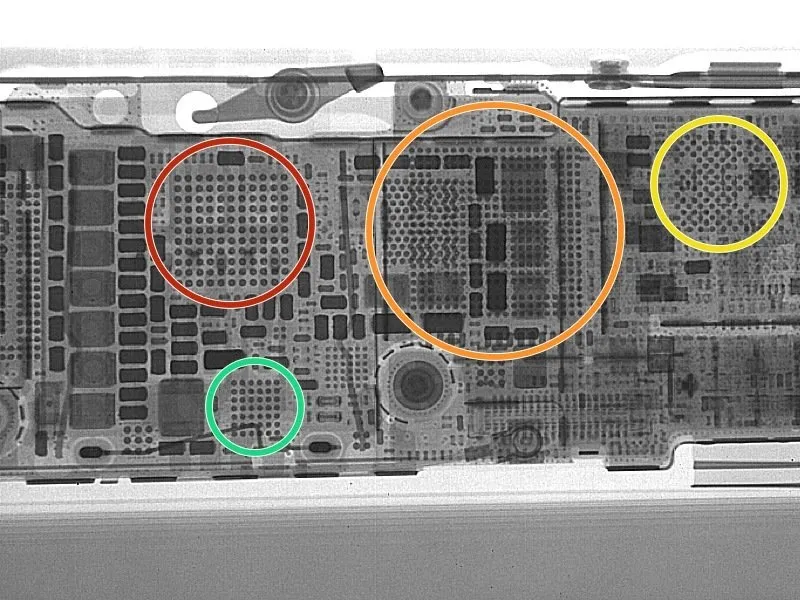

Вот часть силового агрегата в iPhone 5S:
Apple 338S120L.
ИС управления питанием Qualcomm PM8018 RF и модем Qualcomm MDM9615M LTE
Трансивер Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS.
Avago A790720

Шаг 4

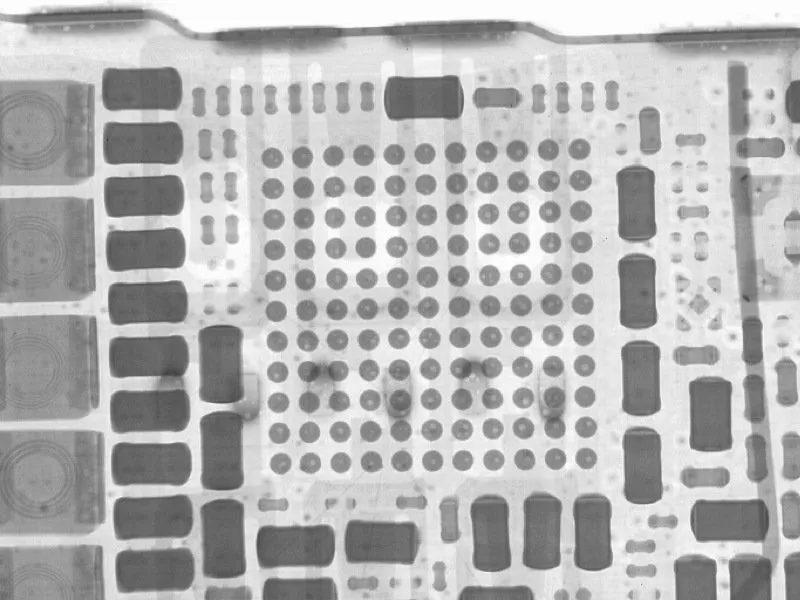

Мы знаем, что пустоты в массивах шариковых решеток (BGA) могут стать проблемой для надежности любого электронного продукта. При рентгеновском обследовании iPhone 5S мы заметили, что в чипсете Apple 338S120L было большое количество пустот. Поэтому естественным следующим шагом было использование инспектора BGA, входящего в состав TruView 200, для измерения пустот.

Шаг 5

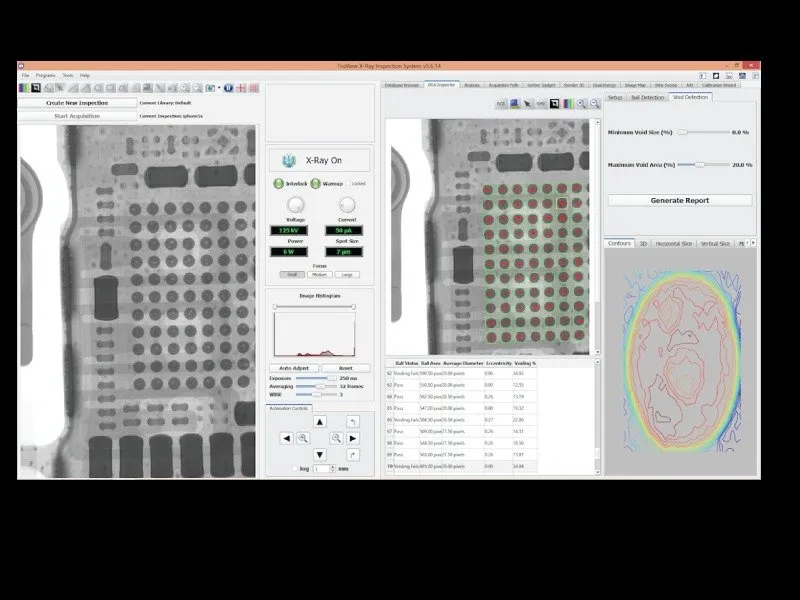

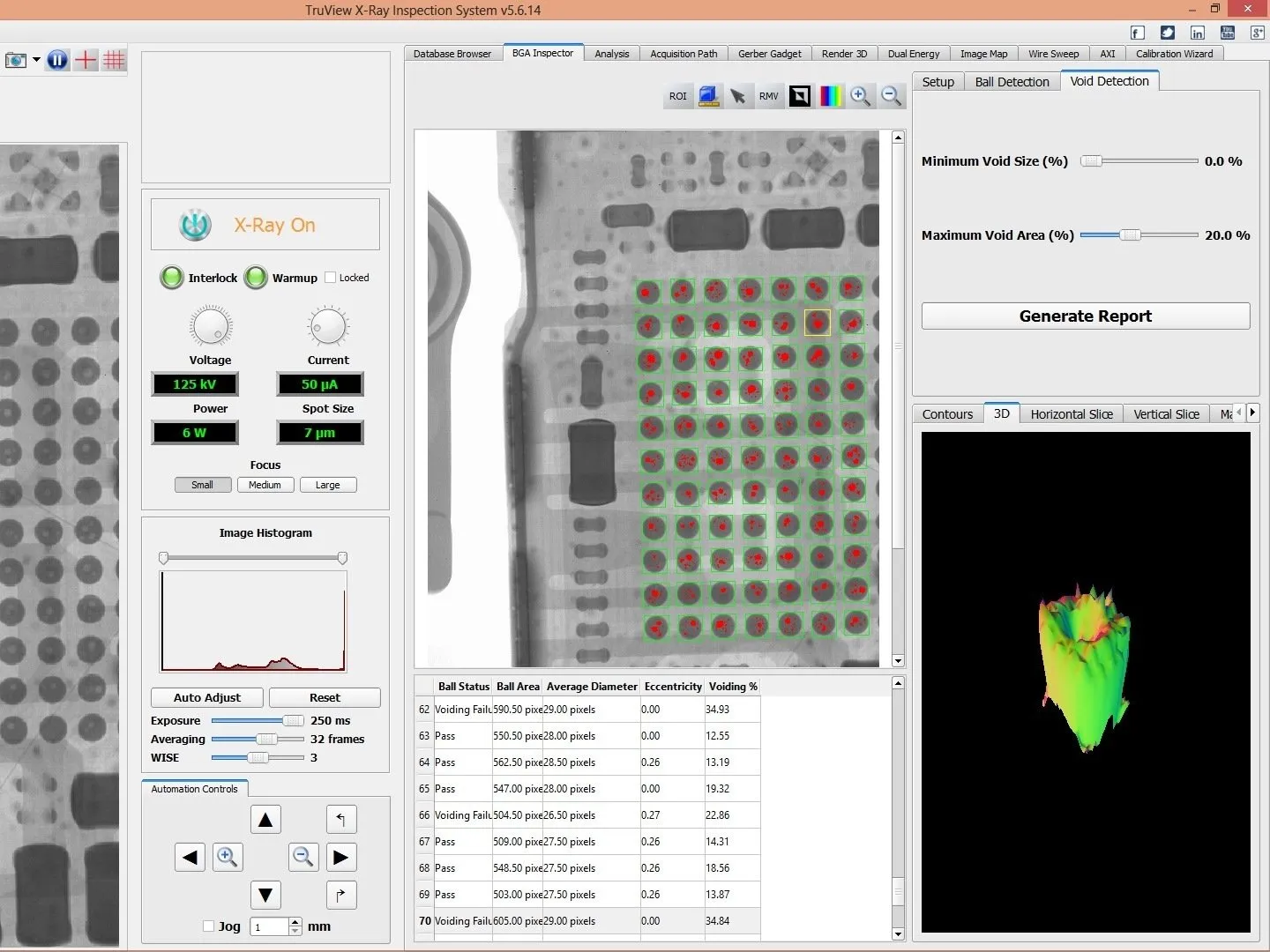

Быстрый анализ пустот BGA в Apple 338S120L показывает, что их количество достигает 35 %. Это не означает, что это проблема, но, безусловно, менеджер по качеству должен проверить и подтвердить. Кроме того, ни один из других компонентов поверхностного монтажа в iPhone 5S не имеет такого уровня пустот.
Инспектор BGA позволяет нам визуализировать пустоты в 3D-представлении x-y и плотность как высоту объема.

Шаг 6

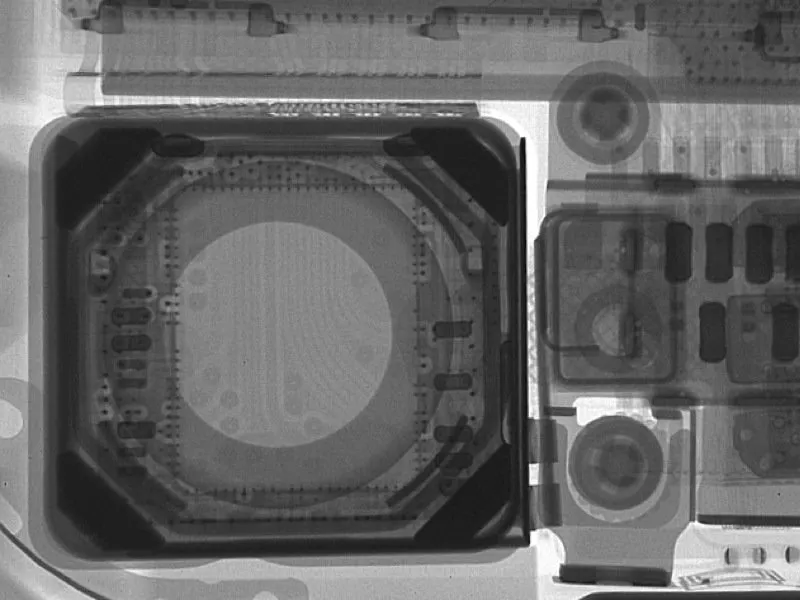

Ближе... Камера iSight в iPhone 5s имеет 8 мегапикселей, автофокус и автоматический HDR для фотографий, среди прочих функций.
По размерам она не сильно отличается от камеры на iPhone 5.

Шаг 7

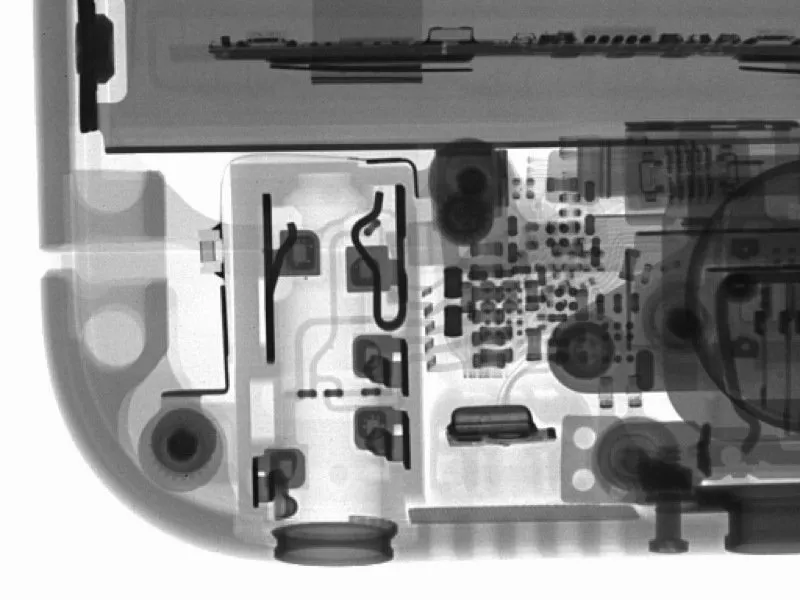

На этом угловом снимке iPhone 5S виден стандартный 3,5-мм аудиоразъем. Также можно увидеть угол интерфейса Touch ID и вспомогательную механику.

Шаг 8

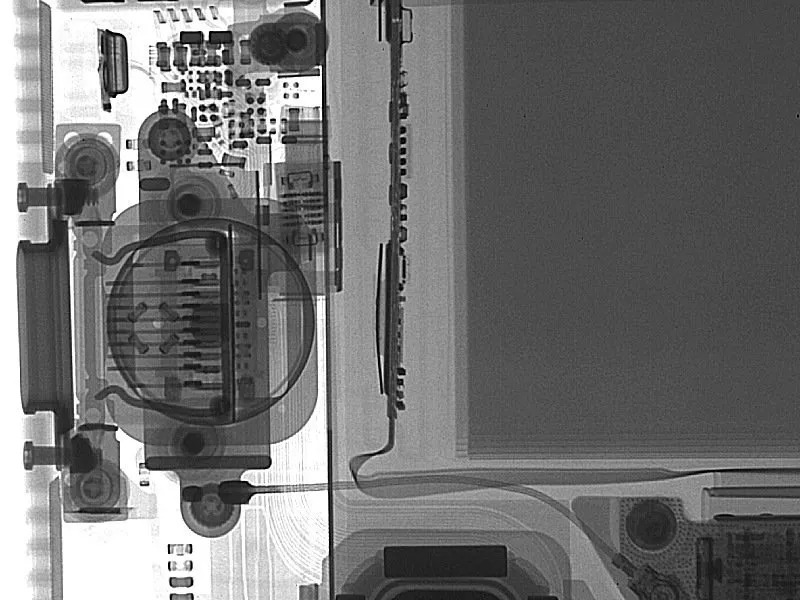

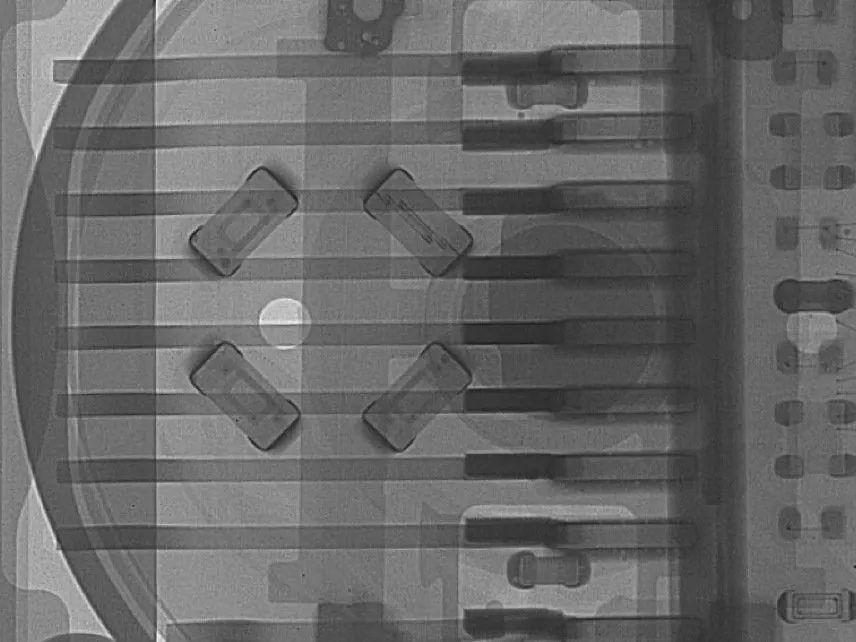

Вот детальное изображение датчика Touch ID. Обратите внимание, что он расположен поверх разъема Lightning, поэтому на рентгеновском снимке они наложены друг на друга.

Шаг 9

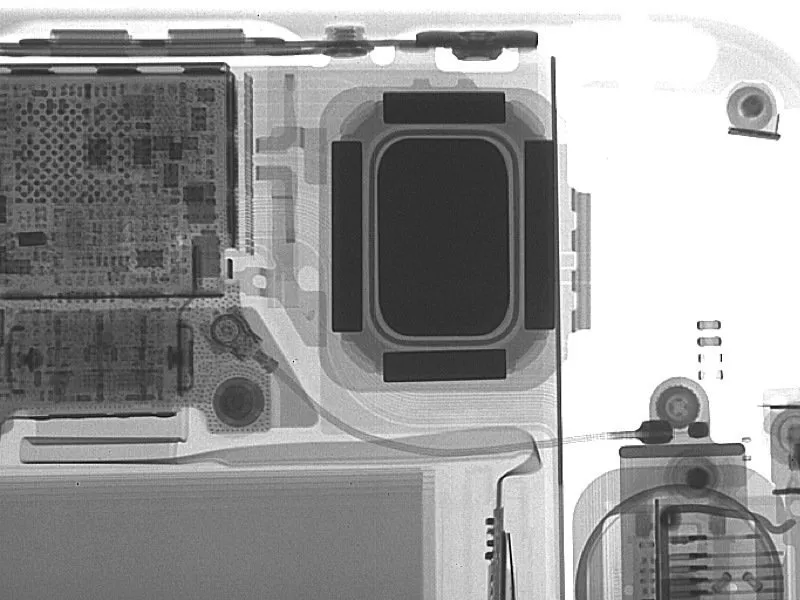

Этот угол iPhone 5S не изменился со времен iPhone 5/4S. Большой высокопроизводительный динамик расположен на том же месте, а соединения антенн очень похожи на предыдущие модели.
