Разборка iPhone 6
Введение
Вдвое больше iPhone, в два раза больше разрывов! С iPhone 6 Plus выложен для осмотра, мы переходим к рассмотрению более компактного iPhone 6 - хотя при диагонали 4,7 дюйма он все равно остается гигантом среди айфонов. Что же было настолько большим, что Apple не смогла уместить его в привычный форм-фактор? Давайте вытряхнем его на стол для разбора и узнаем!
Приготовьтесь к дальнейшему разбору!
Что вам понадобится
Инструменты
iSclack | Источник - ifixit.com

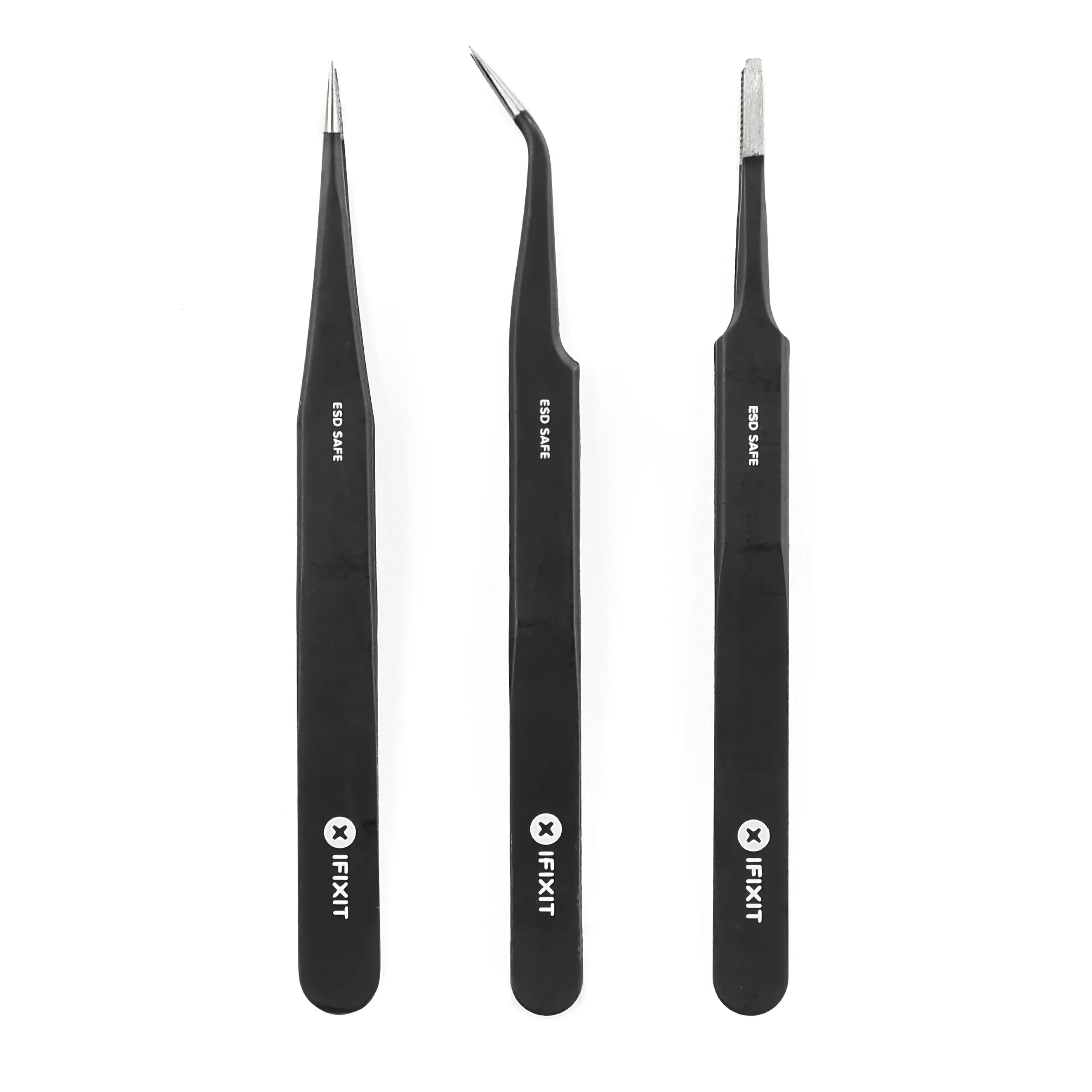

Набор точных пинцетов | Источник - ifixit.com
Spudger | Источник - ifixit.com
Набор драйверов Mako - 64 прецизионные биты | Источник - ifixit.com
Видео обзор
Шаг 1 Разборка iPhone 6
Настало время iPhone 6! Давайте проверим некоторые технические характеристики:
Процессор Apple A8 с 64-битной архитектурой
Сопроцессор движения M8 второго поколения
16, 64 или 128 ГБ встроенной памяти
4,7-дюймовый дисплей Retina HD с разрешением 1334x750 пикселей (326 ppi)
8 МП камера iSight (с 1,5 мкм пикселями и автофокусом с фазовой детекцией) и 1,2 МП камера FaceTime
Датчик отпечатков пальцев с домашней кнопкой Touch ID, барометр, 3-осевой гироскоп, акселерометр, датчик освещенности
Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0 + NFC + 20-диапазонный LTE
Шаг 2
Мы стояли в довольно длинных очередях, чтобы получить в свои руки новый изогнутый iPhone 6, и мы не можем быть более взволнованы, чтобы разобраться в нем!
Мы хотим выразить огромную благодарность нашим хорошим друзьям из MacFixit Australia за то, что они позволили нам использовать их офис в Мельбурне для разбора. Они продают обновления/аксессуары для Mac и iPhone, а также наши наборы инструментов Делаете.ру. Спасибо MacFixit Australia!
Шаг 3

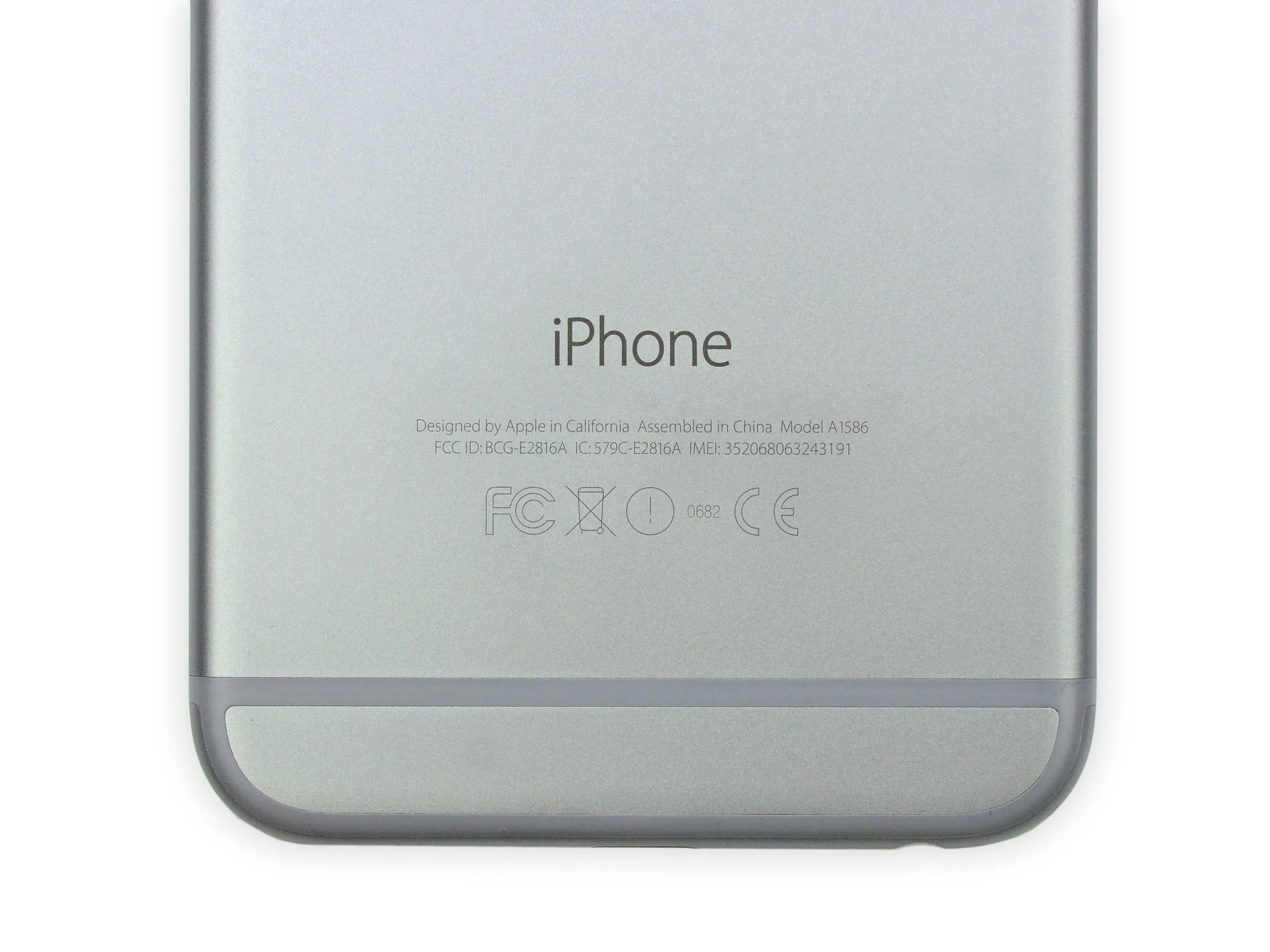

Apple решила обозначить этот конкретный iPhone 6 как модель A1586.

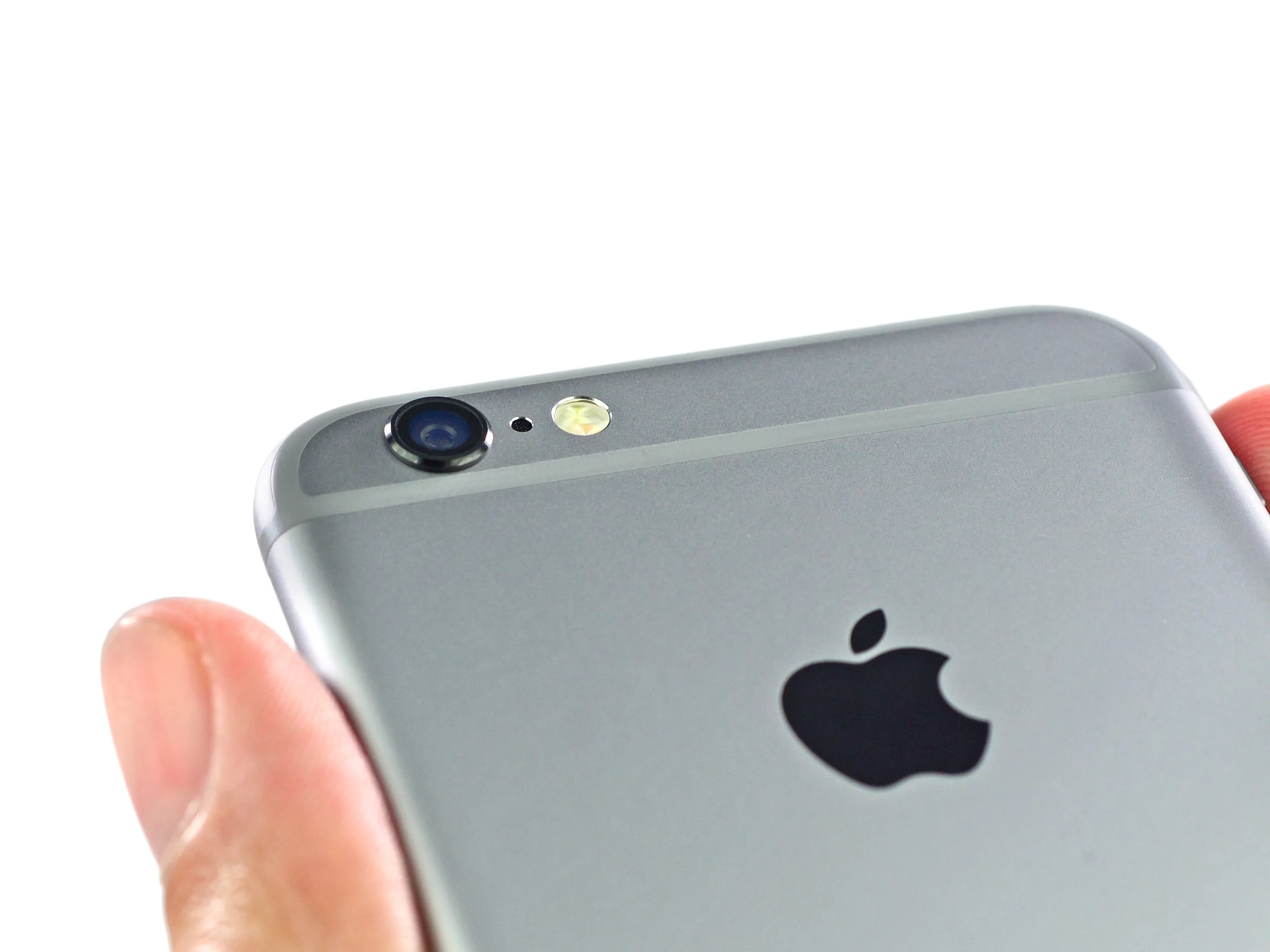

Бугорок камеры, как его называют в народе, хорошо заметен в верхней части iPhone 6. Apple выбрала улучшенную оптику в обмен на блок объектива, который немного толще, чем остальная часть телефона.
Насколько велик этот бугорок, спросите вы? Наши штангенциркули говорят, что около 0,6 мм.
На этот раз вы победили, оптика.
Шаг 4

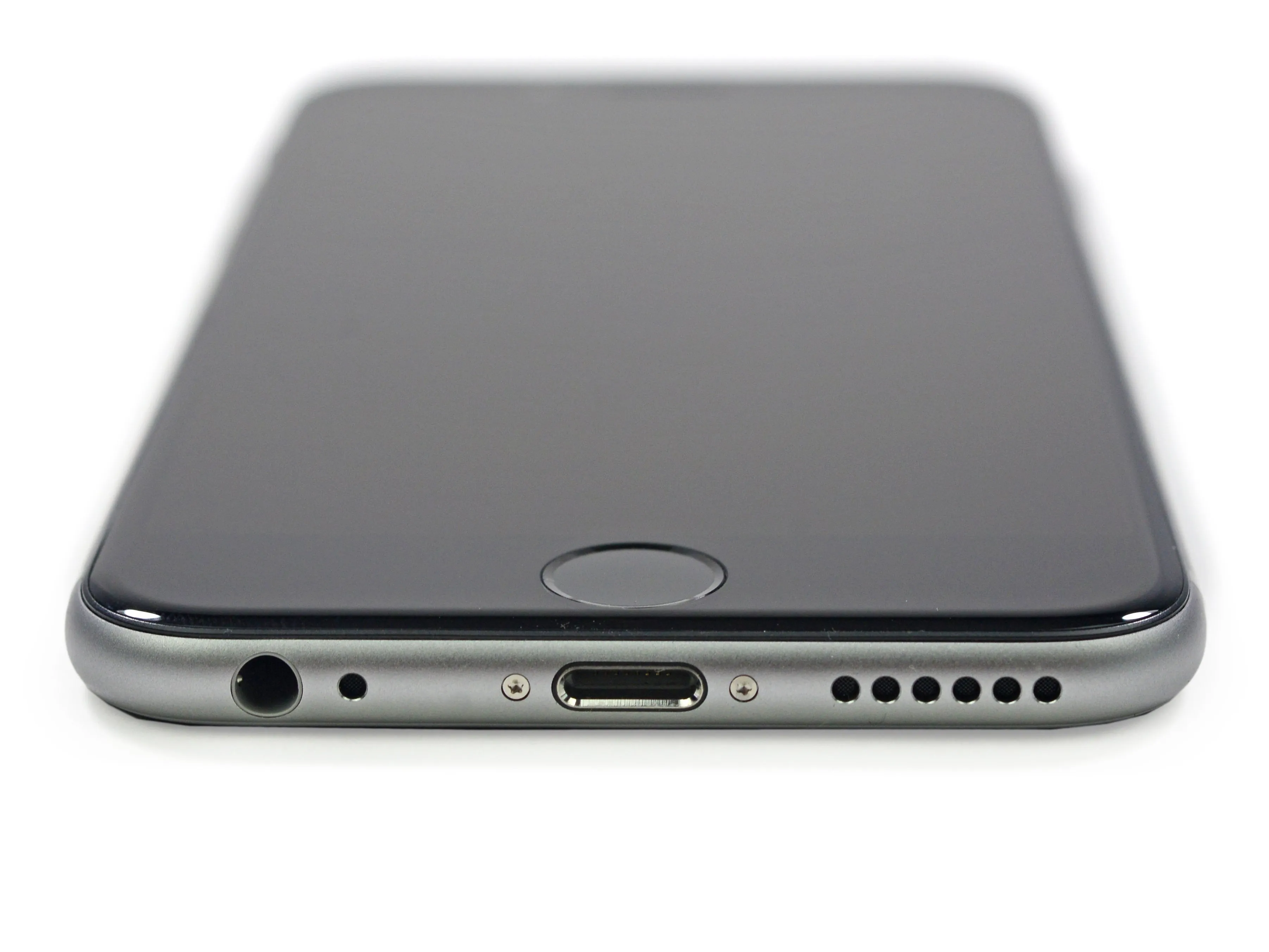

Дизайн iPhone 6 с закругленными углами очень напоминает iPhone первого поколенияно без разъема Lightning и винтов Pentalobe.

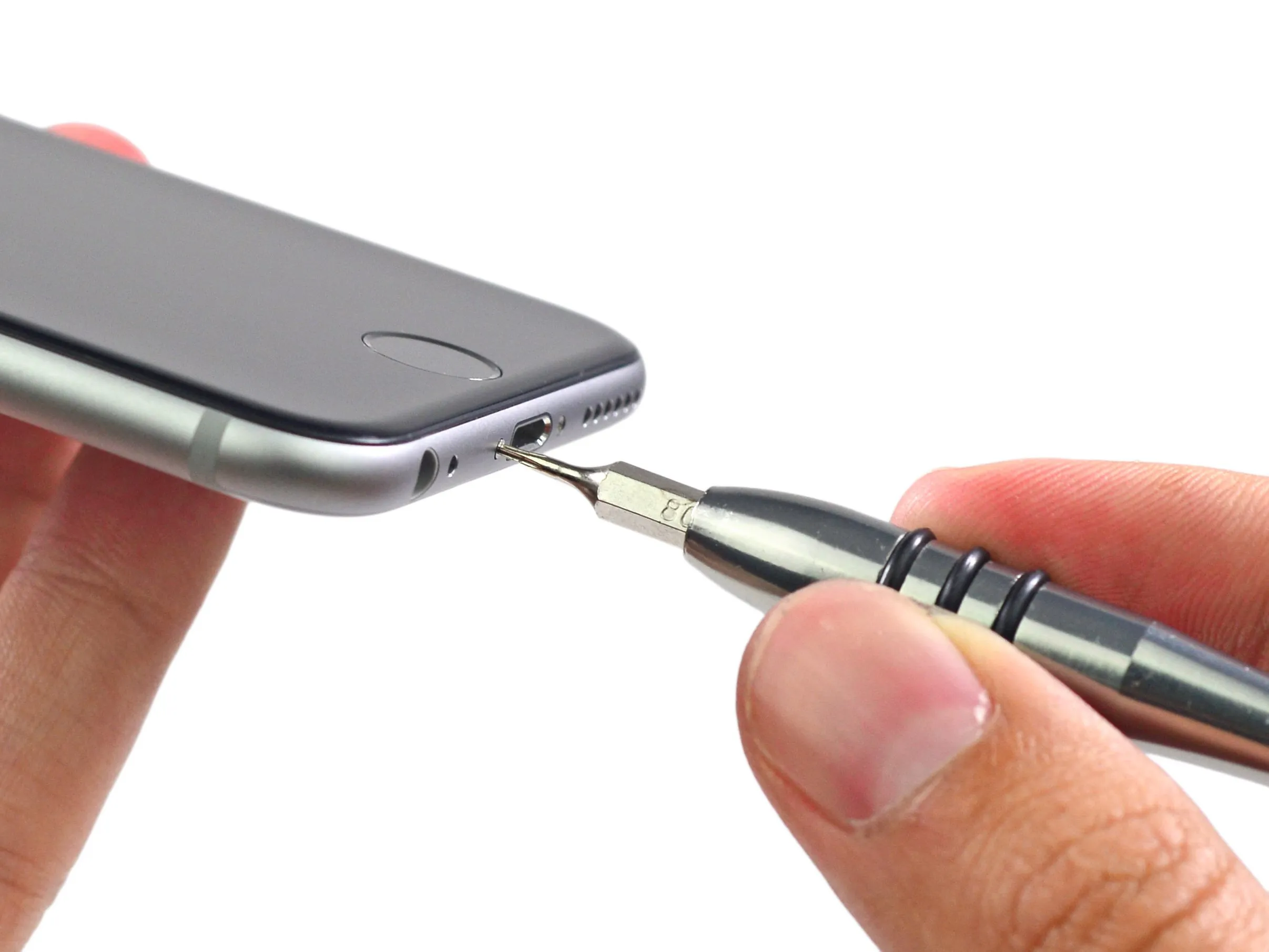

С помощью нашего 64-разрядного набора драйверов мы приступаем к удалению винтов Pentalobe из iPhone 6.
Хорошо известно, что мы ненавидим проприетарные винты, но мы рады, что этот iPhone не потребует нагревания, чтобы его вскрыть.
Шаг 5

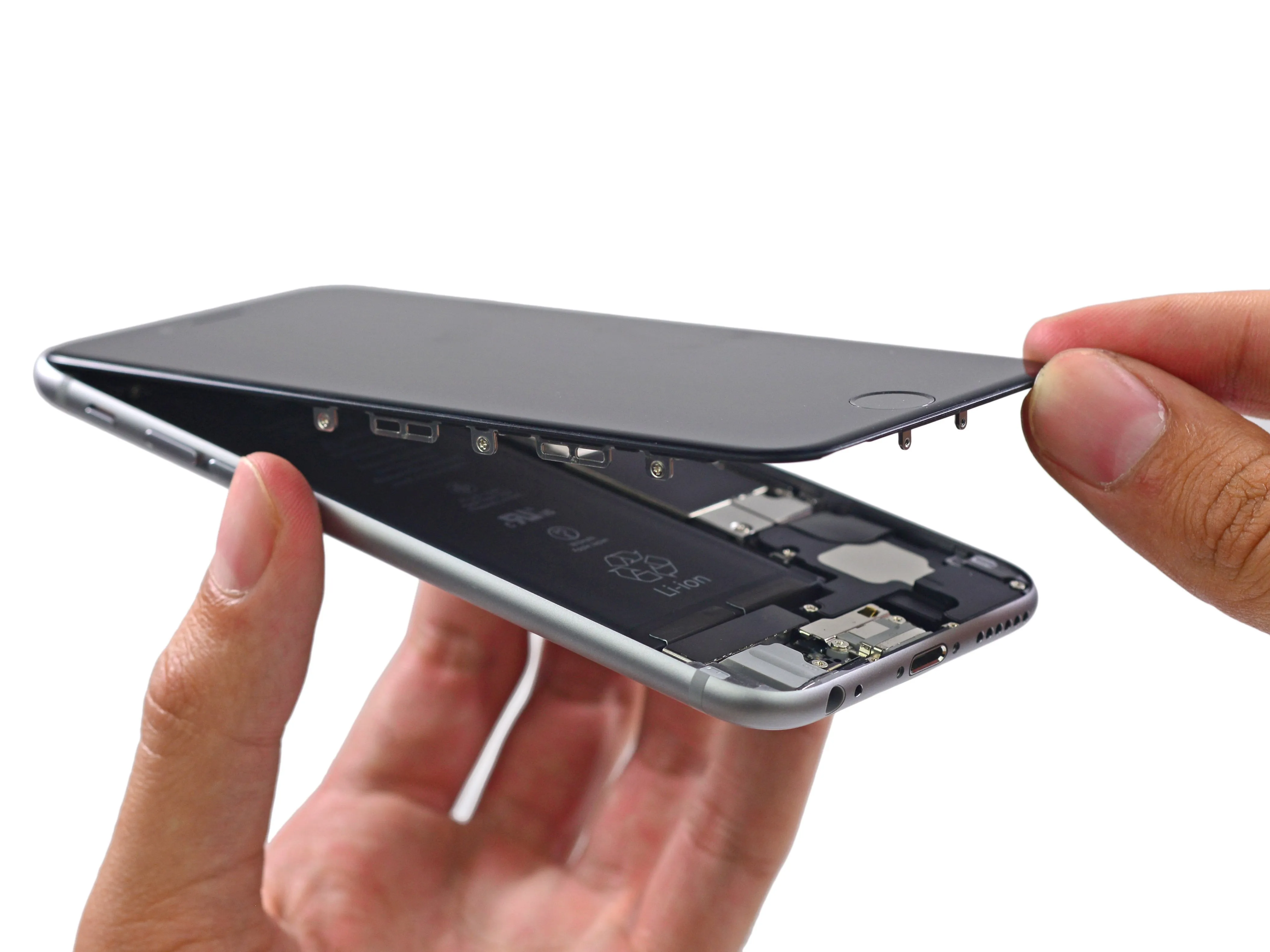

Да здравствует iSclack. Вскрывать телефоны таким способом - это так приятно!
Мы доверяем iSclack настолько, что можем помахать в воздухе своим новым блестящим iPhone, но если вы решите попробовать сделать это дома, то для безопасности лучше использовать две руки.
Открыв переднюю панель, мы заглянем внутрь iPhone 6.
Шаг 6

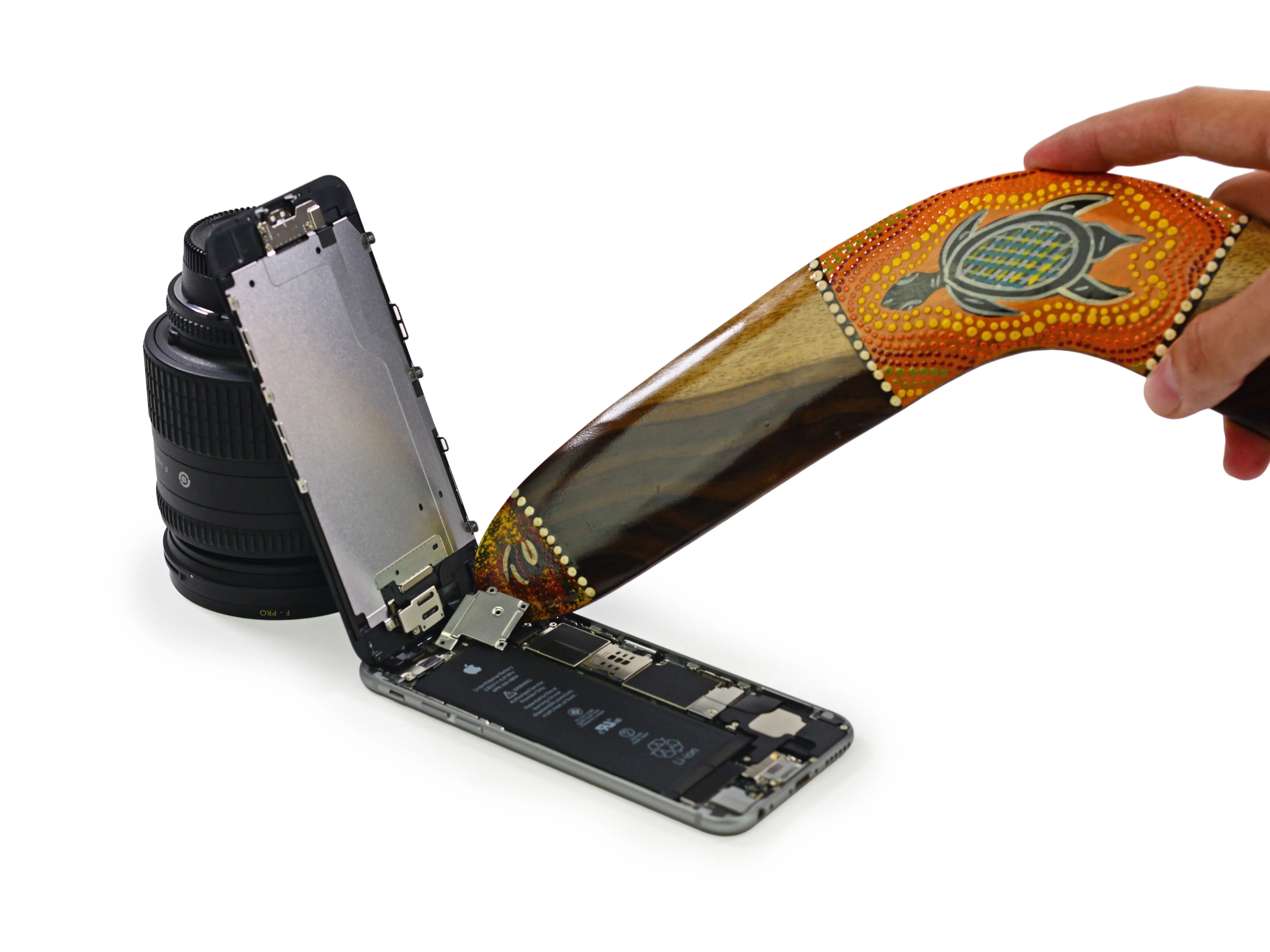

На этом шаге возможно неправильное использование бумеранга, выполняемое либо профессионалами, либо под наблюдением профессионалов. Соответственно, Делаете.ру настаивает на том, чтобы никто не пытался воссоздать или повторить любой ремонт, связанный с бумерангом, выполненный во время этой разборки.
Вот как надо делать бумеранг, верно? Мы поговорили с несколькими австралийцами, и все они пришли к одному и тому же выводу. Вот как бумеранг.
Комментарии к шагу
Что именно должен делать бумеранг, или это шутка?
Чувак! Ничего не шутка. Поскольку Apple использует специальные отвертки для своих специальных винтов, они используют бумеранг, чтобы полностью отсоединить переднюю панель от основного блока. Говорю вам, это было очень сложно. Но Делаете.ру это удалось! _/_
Что за 'отстойная' шутка! И такие зануды!
ХАХАХАХАХАХАХАХАХАХА
Если посмотреть на 'аэродинамический профиль' этого бумеранга, то он либо а) левша, либо б) кусок хлама. Учитывая тупой угол крыльев, я бы сказал, что единственное его полезное назначение - открывать айфоны.
'Я купил себе новый бумеранг, но у меня не было места на заднем дворе, чтобы его использовать'.
Привет
У моего iPhone 6, сублимированного, пропал сигнал сотовой связи. Я уже два раза менял разъем в сборе с разъемом Lighthening. Но сигнала по-прежнему нет.
Кто-нибудь может помочь мне, я не вижу, что это может быть?
Mon iPhone 6 a subitement perdu le signal réseau. Я сменил комплектный штекер с разъемом ligthtening, два раза, но безрезультатно.
Quelqu'un pourrait-il m'aider, je ne vois pas d'où peut venir le problème, une autre piste?
Мерси, спасибо.
Хорошо посмеялся над этим.
Удалите следующие пять винтов с головкой Филлипса, которые крепят кронштейн шлейфа блока передней панели:
Три винта длиной 1,2 мм, (обозначены красным)
Один винт длиной 1,5 мм, (обозначен оранжевым)
Один винт длиной 2,9 мм, (обозначен желтым)
Ты не упомянул, что мне нужен бумеранг, чтобы разрушить мой телефон. Тем не менее, у меня есть бумеранг, это считается?
Шаг 7

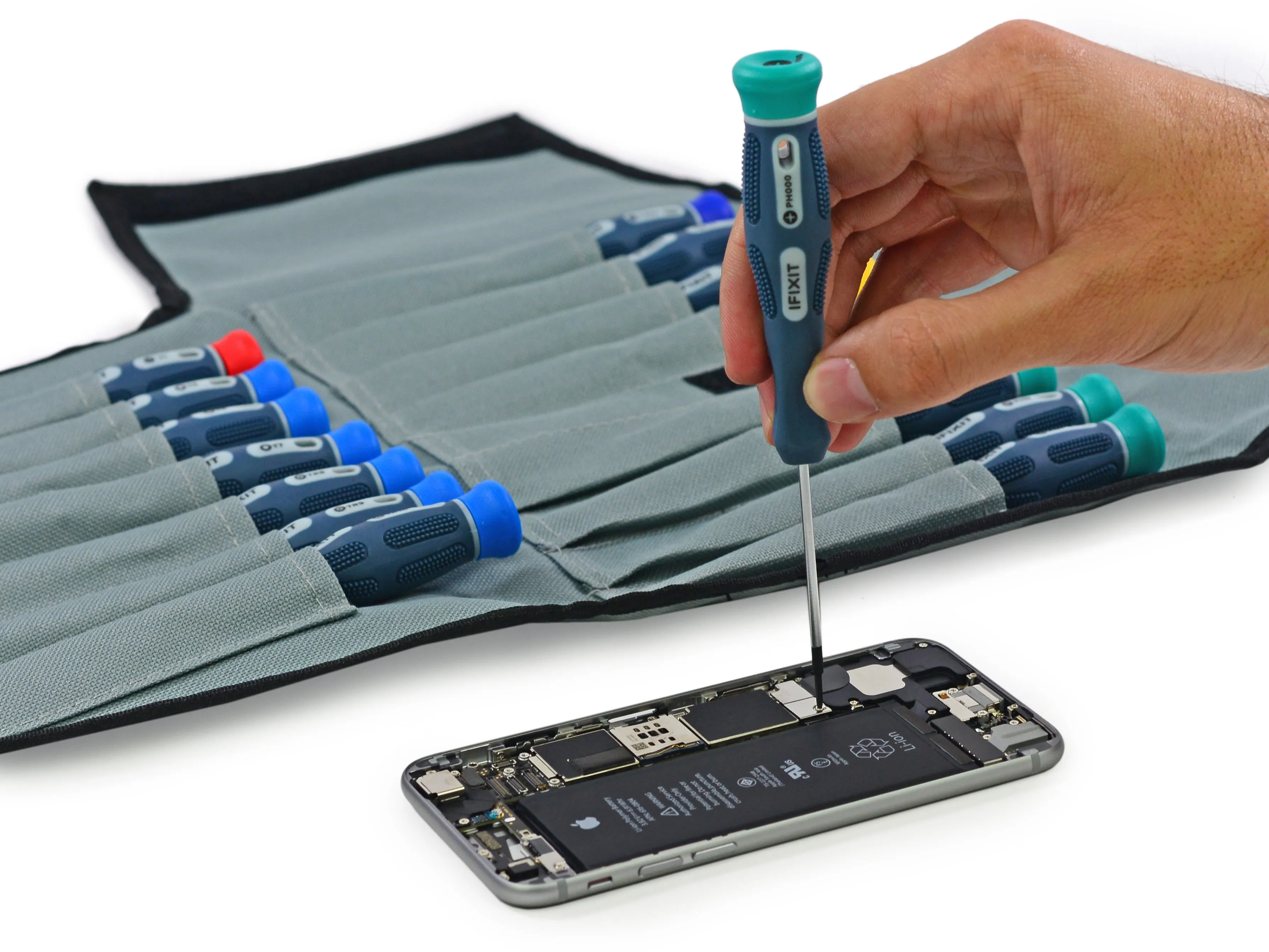

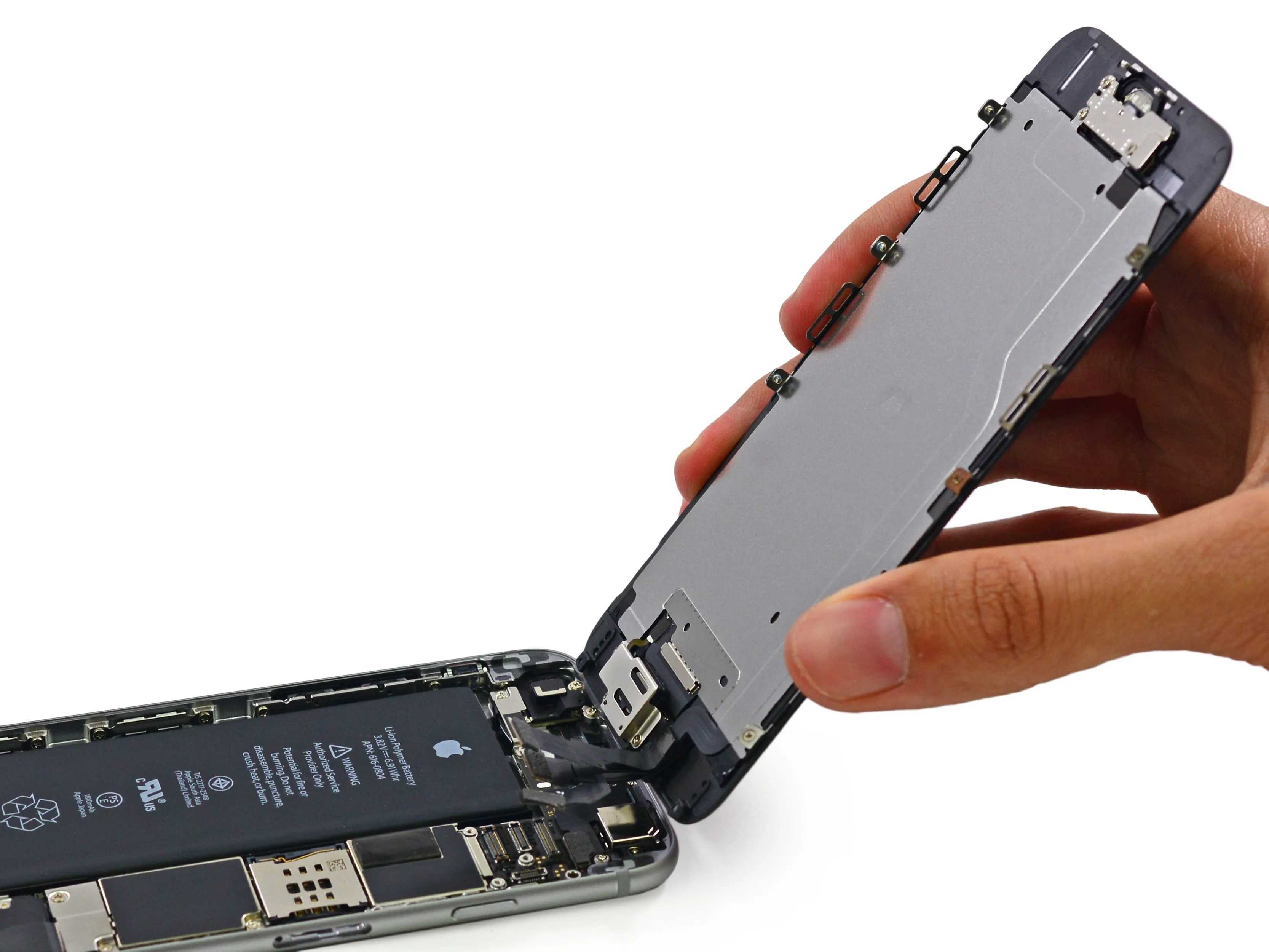

Если снаружи этого телефона нет крестовых винтов, то внутри они точно есть. К счастью, наш набор отверток Pro Tech может справиться с любым типом винтов, которые выдает этот телефон.
С отверткой в руках мы возьмемся за винты металлической скобы, которая крепит переднюю панель на месте.
Комментарии к шагу
Обязательный product placement eyeroll
Я понимаю, что вы пытаетесь продать товар, и это нормально, но было бы неплохо объяснить, как открыть телефон без специального инструмента за $25. Раньше я считал Делаете.ру авторитетом в области ремонта, но теперь мне приходится обращаться в другие места, чтобы узнать, как ремонтировать вещи без этих специфических инструментов.
Вы искали здесь руководства? Это была разборка, а не руководство, если вам нужны инструкции, ищите их здесь. Не хочу показаться грубым.
Шаг 8

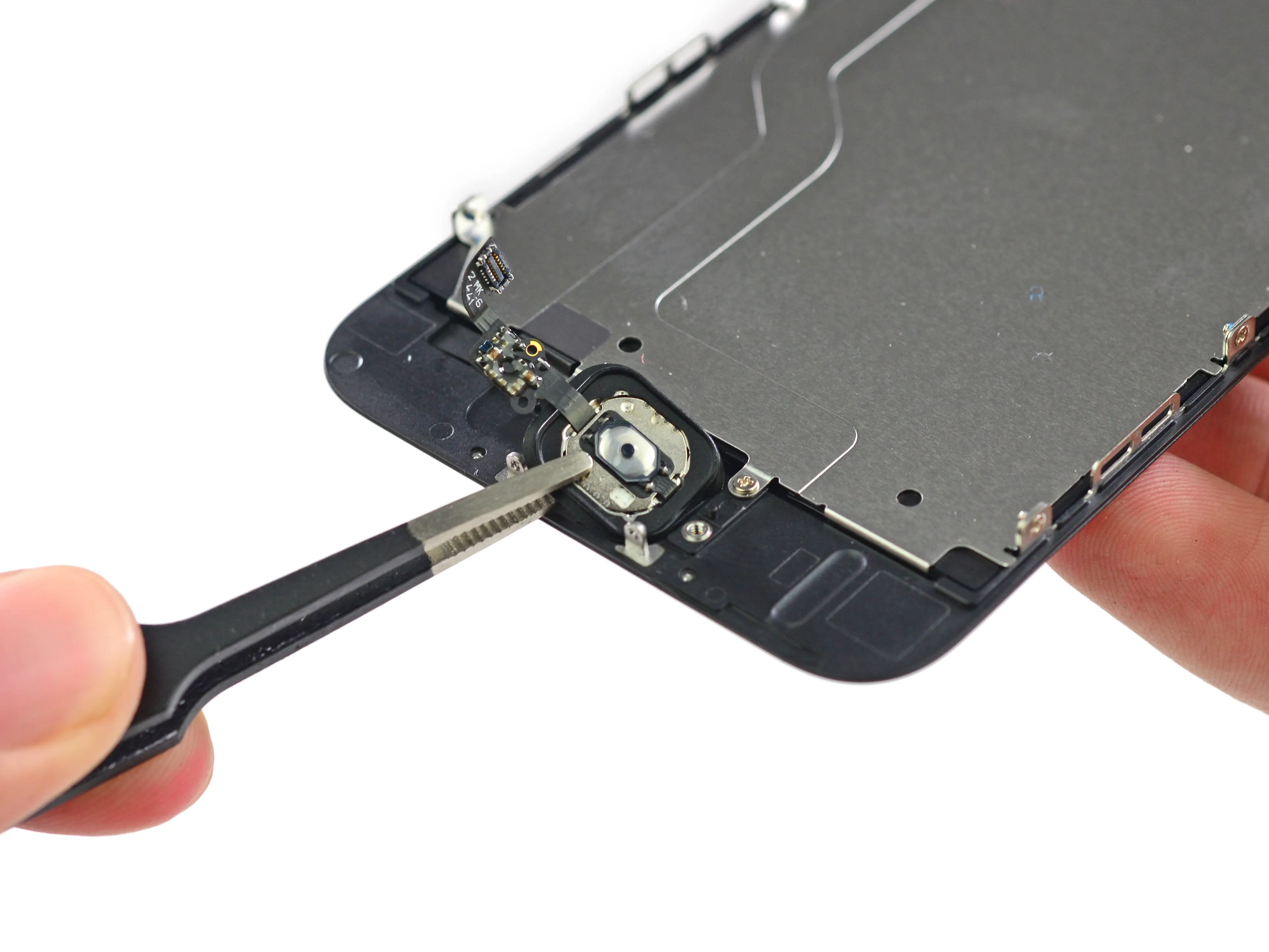

Мы легко отделили кнопку Home от передней панели, хотя, как всегда, окружающую резиновую прокладку легко порвать, если у вас нет твердых рук хирурга-технолога.
Шаг 9

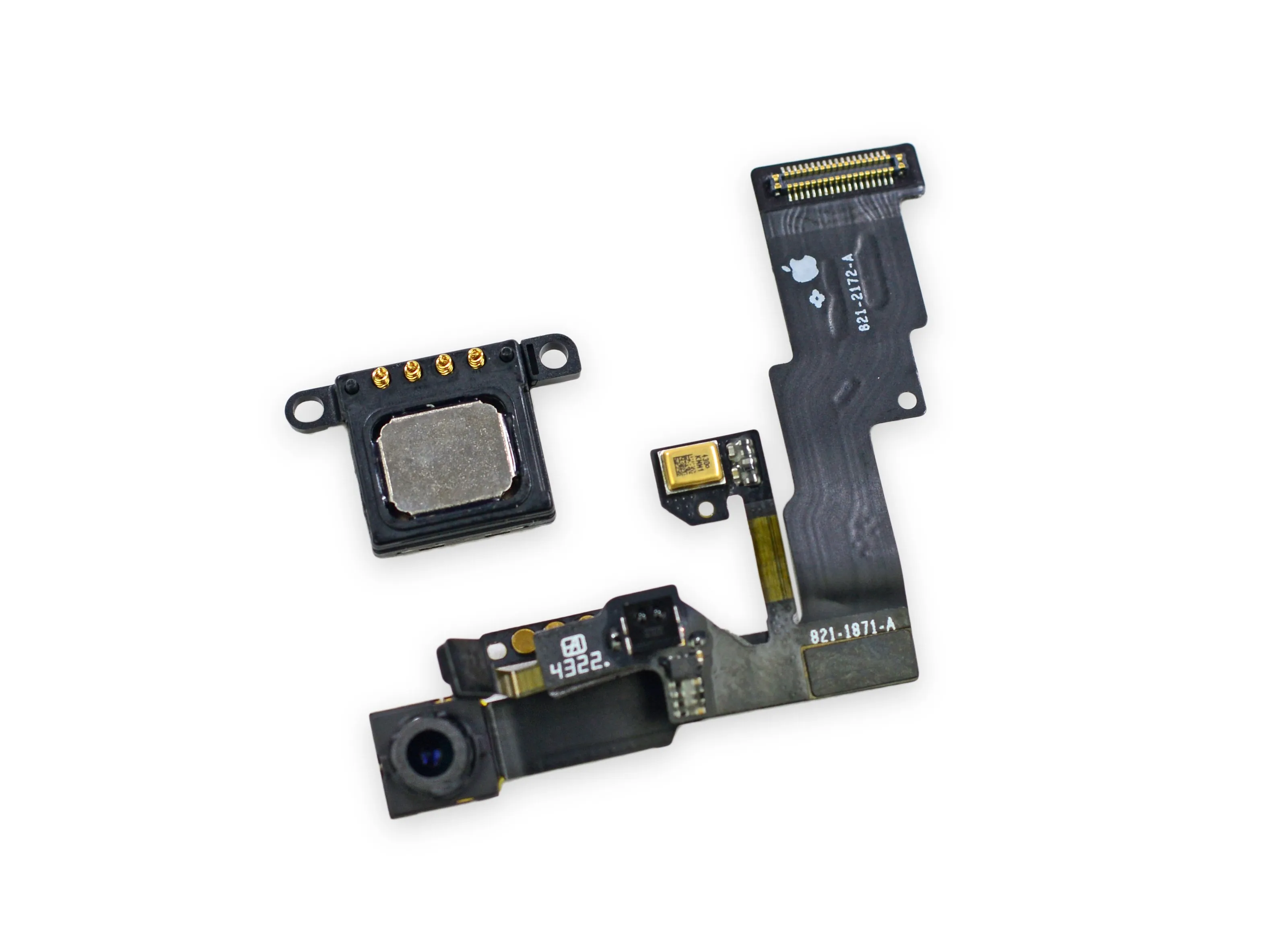

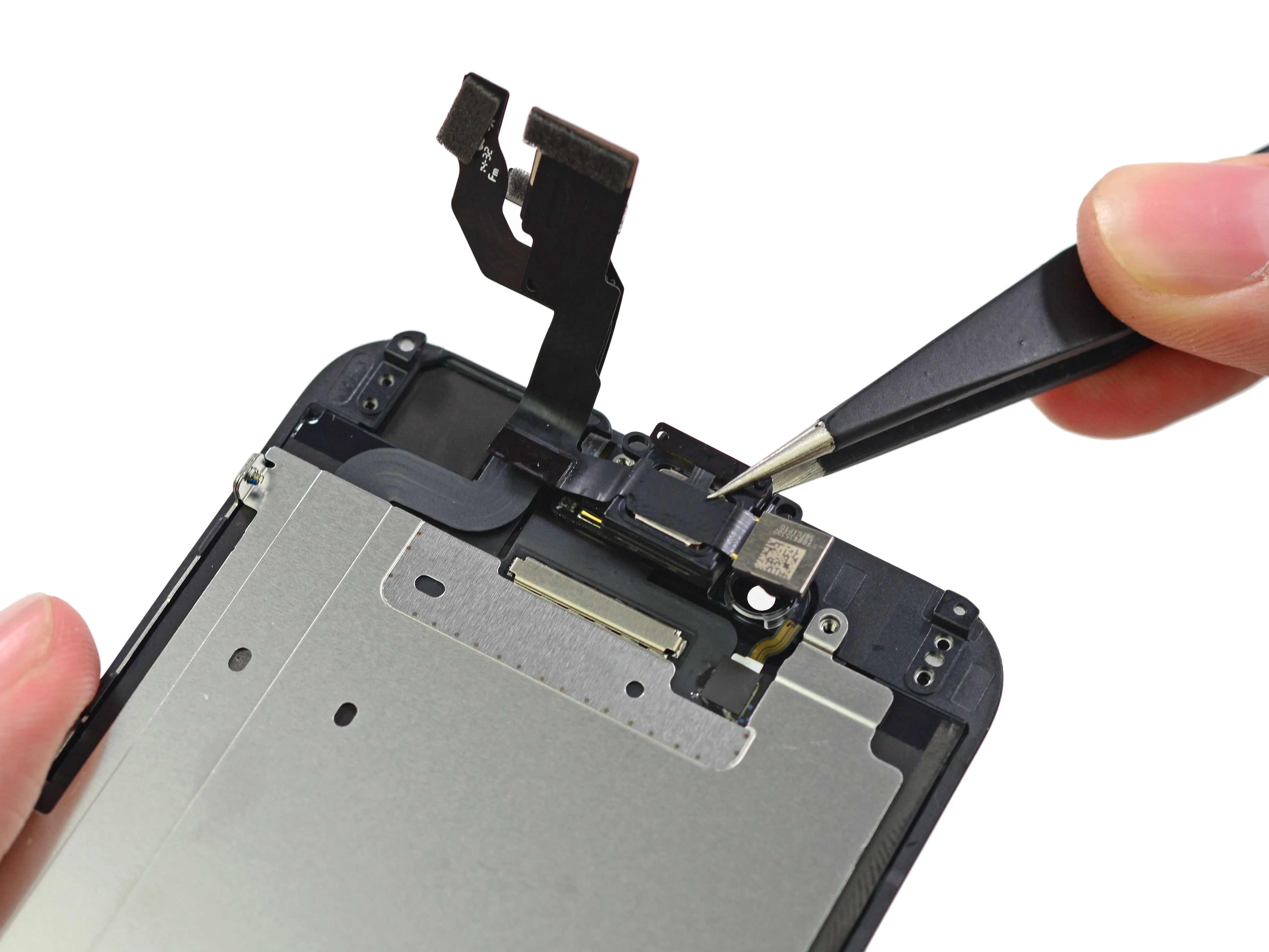

Как и в iPhone 6 Plus, фронтальная камера и динамик наушников находятся на передней панели.
Вытаскиваем их и выстраиваем в ряд для осмотра.
Комментарии к шагу
Не знаете, почему объектив моей камеры FaceTime постоянно смещается влево? Я уже один раз заменил свой iPhone 6.
https://discussions.apple.com/thread/657...
+1 за это. Странный эффект полумесяца очень выделяется на черном iPhone 6
Шаг 10

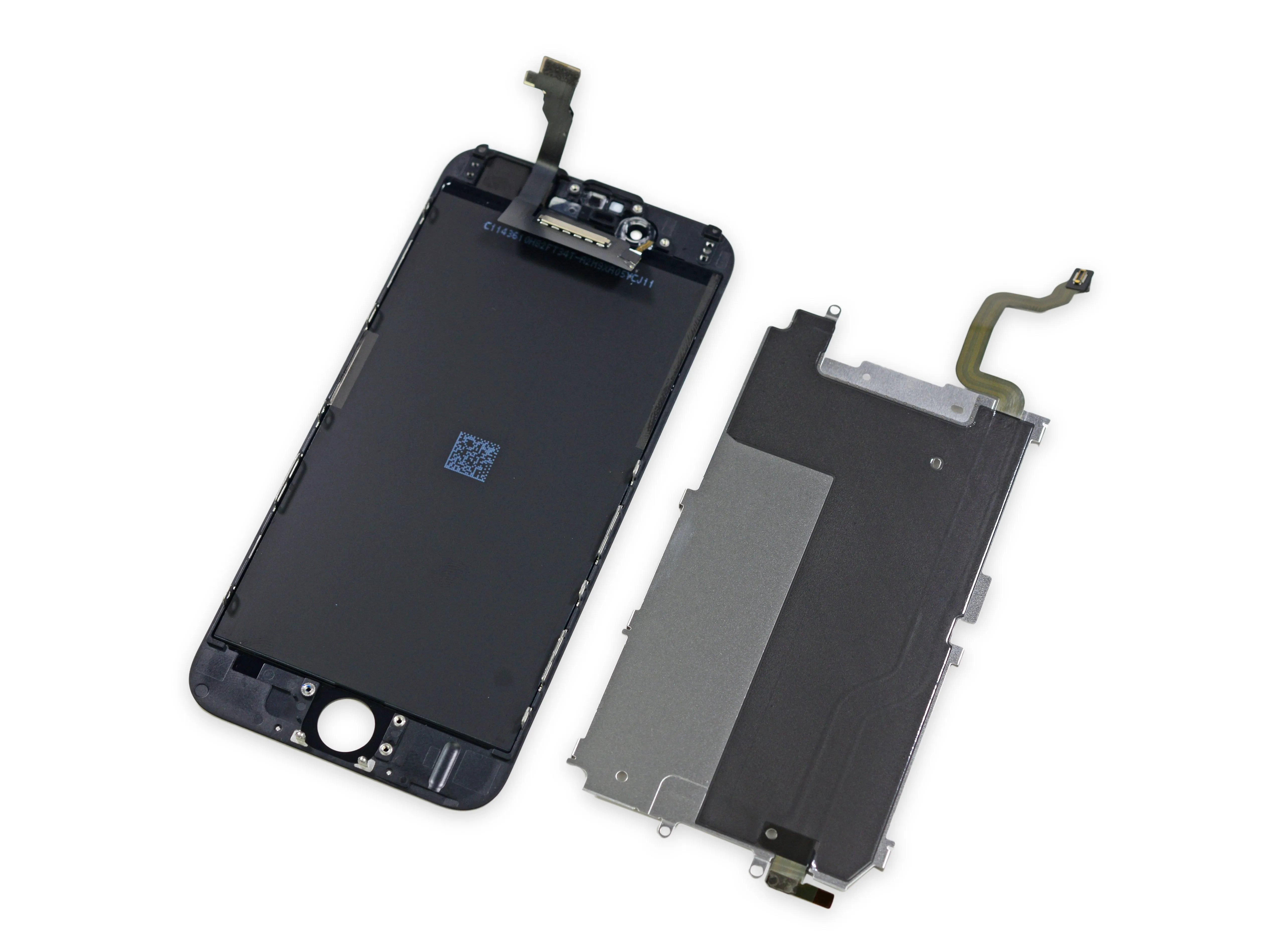

Пока что общая конструкция этого 'маленького' iPhone 6 полностью повторяет его старшего брата, 6 Plus.
Металлическая пластина и передняя панель, которую она закрывает, - отличный тому пример. Сайт дизайн повторяет дизайн iPhone 6 Plusчто в данном случае является несомненным улучшением.
Шаг 11

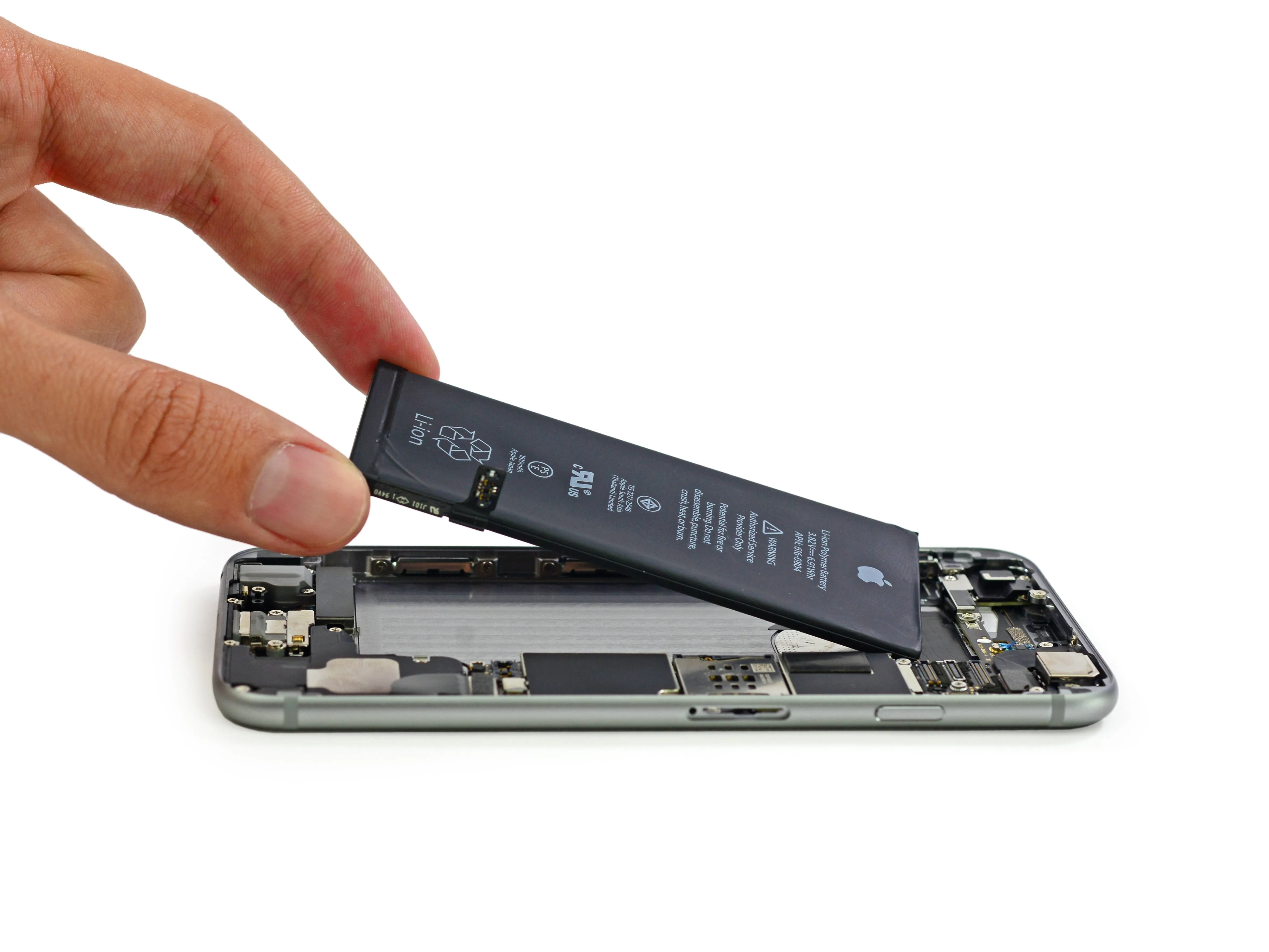

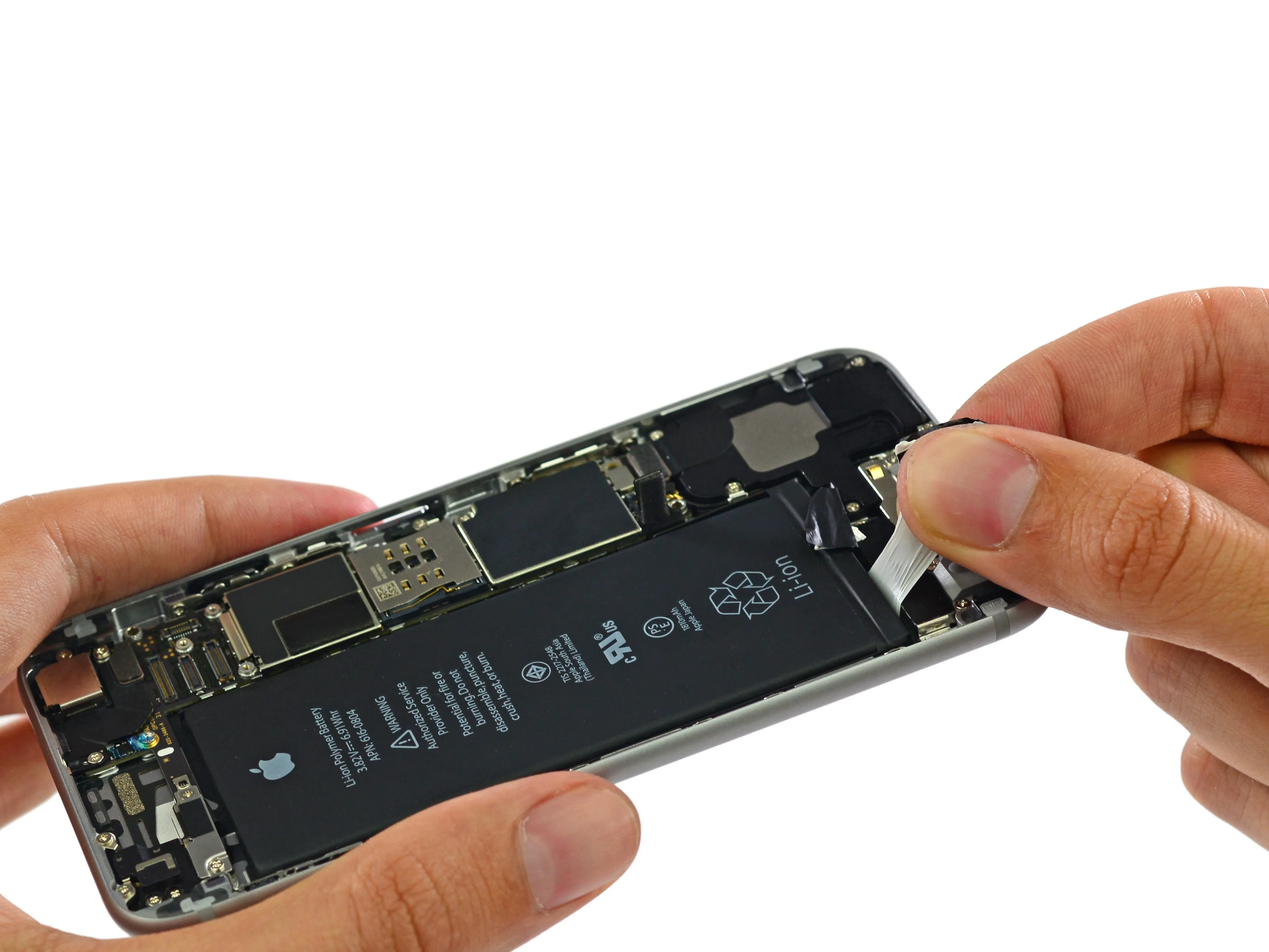

Нам нравятся эти вкладки для извлечения аккумулятора. Если их правильно потянуть, они избавят вас от необходимости вытаскивать батарею с помощью выколотки (и потенциальной опасности).
Этот клей похож на клей 3M Command, и когда вы правильно потянете за вкладку, она срежет всю полоску.
Шаг 12

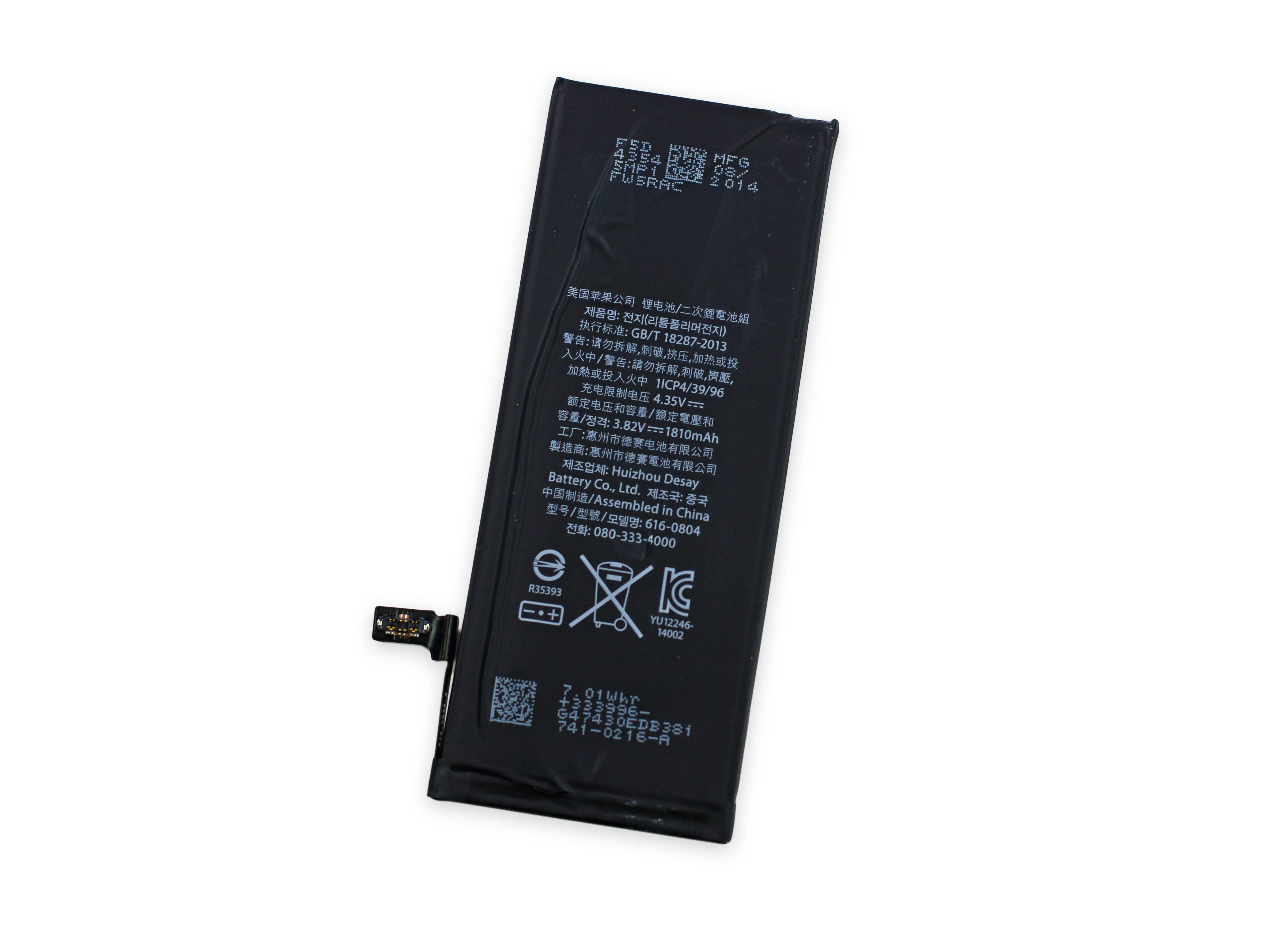

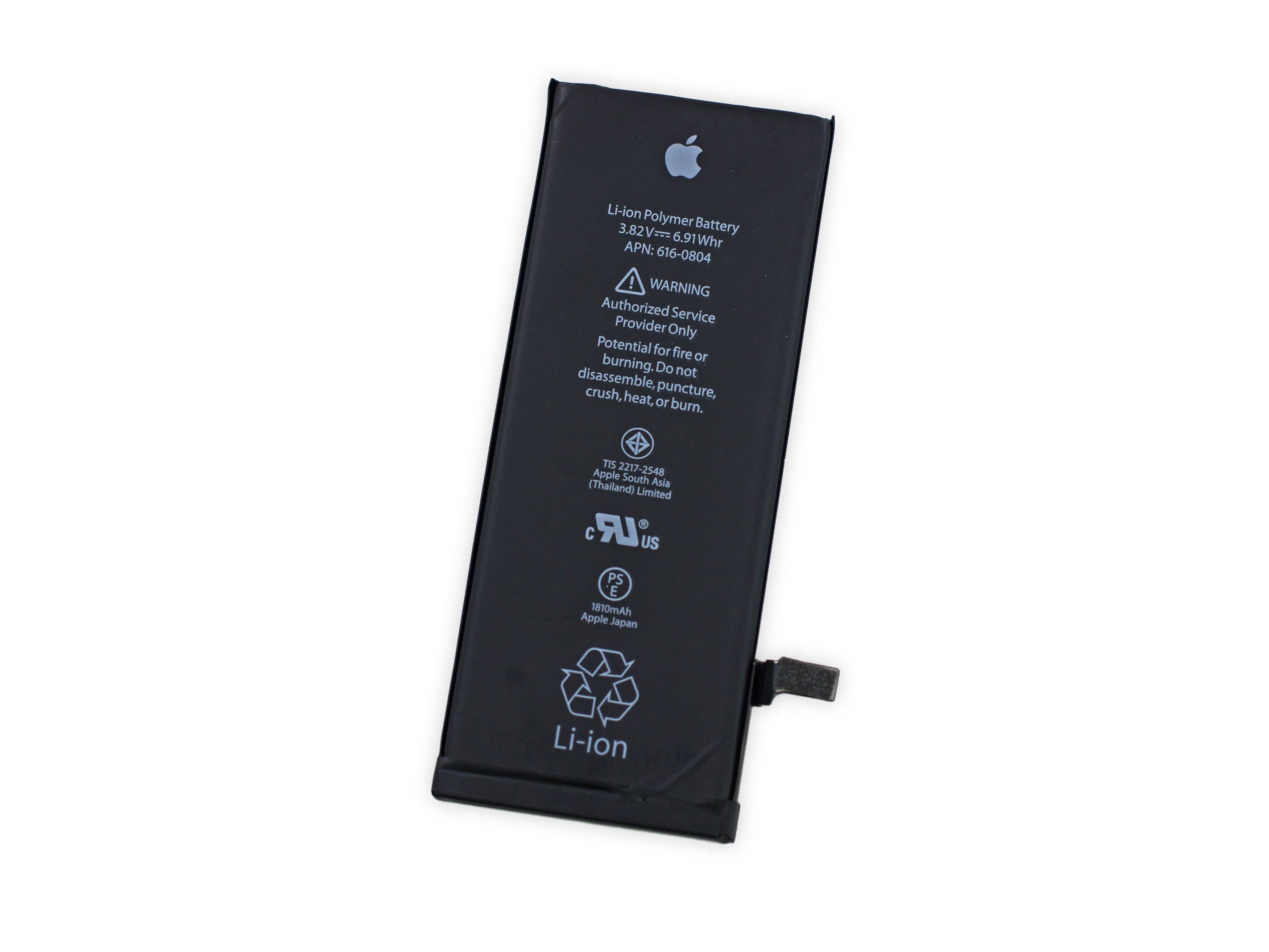

В iPhone 6 установлен литий-ионный полимерный аккумулятор емкостью 1810 мАч, 3,82 В, с показателем энергии 6,91 Втч. Если его перевернуть, то рейтинг повышается до 7,01 Вт-ч! Возможно, инженеры смогли выжать из батареи еще 0,1 Вт-ч после подтверждения текста на лицевой стороне.
Apple утверждает, что этот 28-граммовый (3,75' x 1,5' x 0,13') блок питания позволит вам разговаривать до 14 часов в режиме 3G и обеспечит 250 часов работы в режиме ожидания.
Это немного меньше, чем батарея iPhone 6 Plus емкостью 11,1 Вт-ч, 2915 мА-ч, но все равно заметно больше, чем 1560 мА-ч в iPhone 5s.
Похоже, у этой батареи кризис идентичности. На лицевой стороне - маркировка Apple South Asia (Thailand) Limited и Apple Japan. На задней стороне указано, что он произведен в Хуэйчжоу, Китай.
Комментарии к шагу
Как 28-граммовый вес соотносится с предыдущими версиями? И с плотностью iP6 Plus?
64,6 мА на грамм - это лучше, чем у конкурирующих аккумуляторов от LG и Samsung?
Вероятно, 6,91 Втч - это расчетная емкость, а 7,01 Втч - измеренная.
Я не вижу кризиса идентичности для этой батареи, текст Таиланда и Японии находится рядом с обязательными нормативными знаками для батарей в этих странах (обведенный ромбовидный логотип и обведенный логотип PSE). Между ними находится знак признанного UL компонента (перевернутый знак UR США). Предположительно, для Apple не составит труда подать заявку на их получение через местные филиалы.
Шаг 13

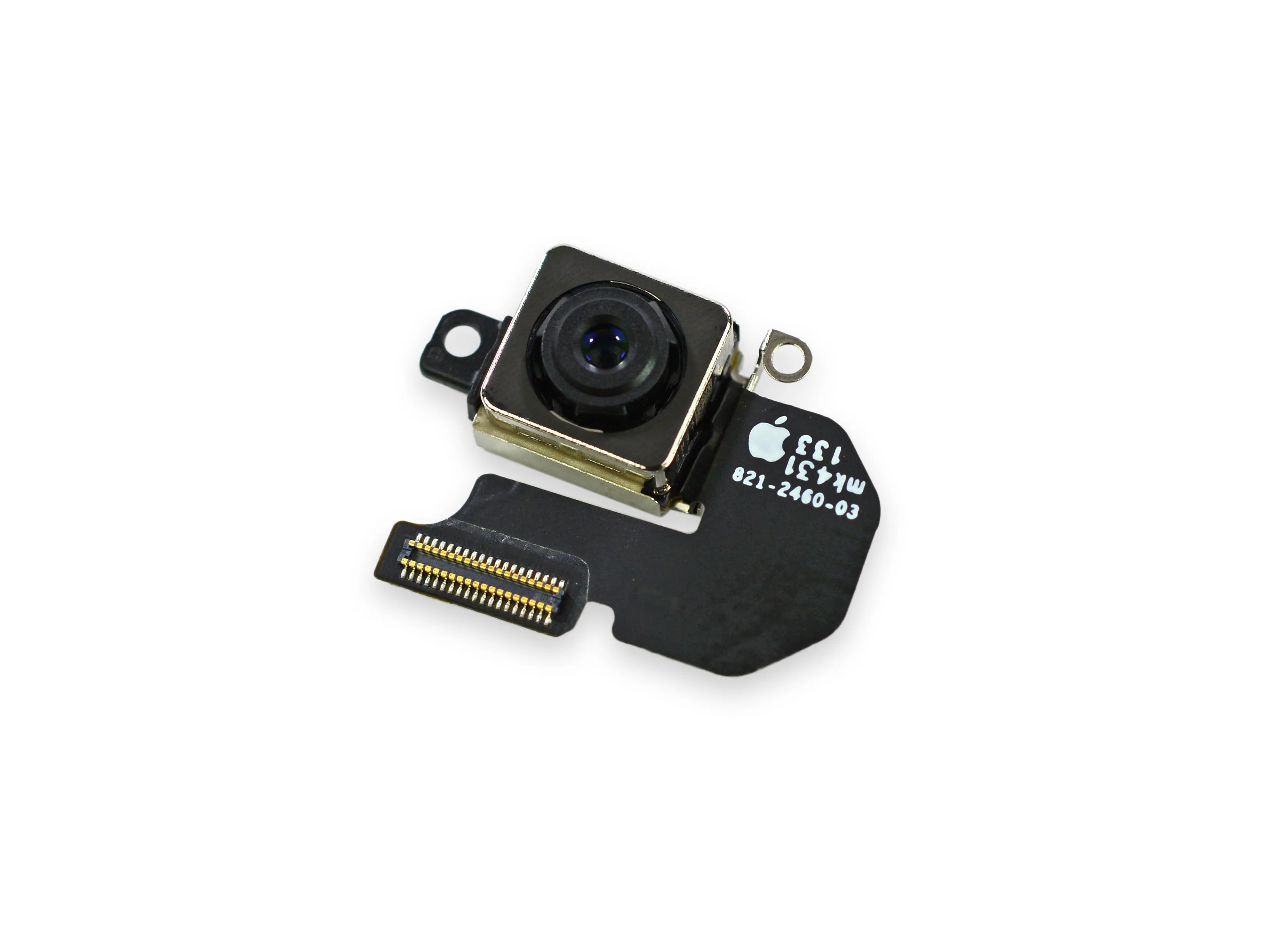

Хорошие новости! Задняя камера легко снимается с помощью пинцета.
Хотя у нее нет оптической стабилизации изображения, как у камеры в iPhone 6 Plusэта камера имеет практически все остальные характеристики: 8 мегапикселей, диафрагма f/2.2, вспышка True Tone и автофокус с фазовой детекцией.
Он также оснащен электронной стабилизацией изображения, которая призвана имитировать эффект OIS (оптической стабилизации изображения) с помощью методов обработки изображений.
Комментарии к шагу
Надеюсь, вы достанете штангенциркуль и измерите толщину задней камеры между 6 & 6 Plus.
+1 за это -----
Это также первое, о чем я подумал. Как было бы здорово, если бы вы могли установить модуль камеры от 6+ в 6?
Так можно ли поменять камеру на камеру 6 Plus?!? Выглядит примерно так же.
Шаг 14

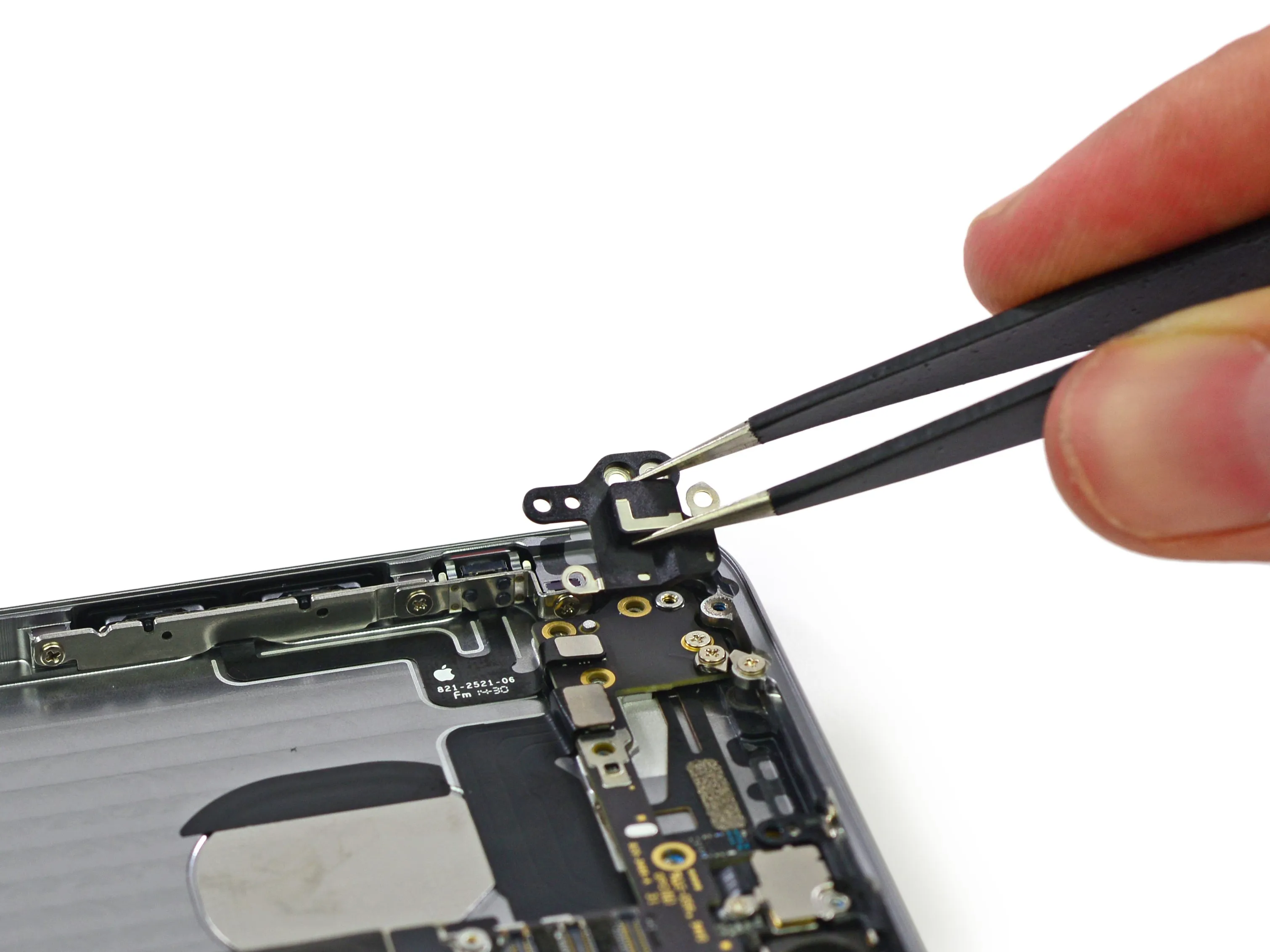

Мы вычищаем антенны быстрее, чем вы можете удалить каламбурные детали из жужжащей настольной игры..
Освоив операцию, мы быстро двигаемся дальше.
Следующая - логическая плата. Хотя она элегантно одета в свои EMI-экраны, мы хотим увидеть, что скрывается под этой вуалью.
Комментарии к шагу
Меня интересует дизайн антенн, как они уместили wifi/bluetooth, GPS, разнообразие и NFC в верхней части?
Мне тоже интересно, как устроены антенны. Особенно то, как они крепятся к телефону с помощью пластиковых разъемов... Являются ли эти верхняя и нижняя части съемными? Можно ли поменять их местами в разных телефонах, чтобы придумать другую цветовую схему, помимо всего прочего?
В разборе 6+ (шаг 27) вы показываете, что у него есть резиновые прокладки вокруг кнопок. В 6-ке они тоже есть?
Где-то в процессе разборки, примерно на этом этапе, вылезла эта маленькая деталь, но я не знаю, откуда. Кто-нибудь знает, что это такое? На ней написано '00095-A' с маленьким квадратиком в конце строки символов. Заранее большое спасибо!
(показывает обе стороны)
[IMG]https://i61.tinypic.com/30augbc.jpg[/IMG]
[IMG]https://i58.tinypic.com/2lld838.jpg[/IMG]
[IMG]https://i60.tinypic.com/21k9kld.jpg[/IMG]
Это похоже на соединительный кабель, расположенный чуть ниже и правее модуля задней камеры. Вы можете увидеть его в этом шаге. Разборка не предназначена для использования в качестве инструкции; для достижения лучших результатов воспользуйтесь одним из многочисленных руководств для iPhone 6.
Кто-нибудь знает, где можно купить Skyworks 77803-20 Mid Band LTE PAD? Мне нужно починить телефон.
Шаг 15

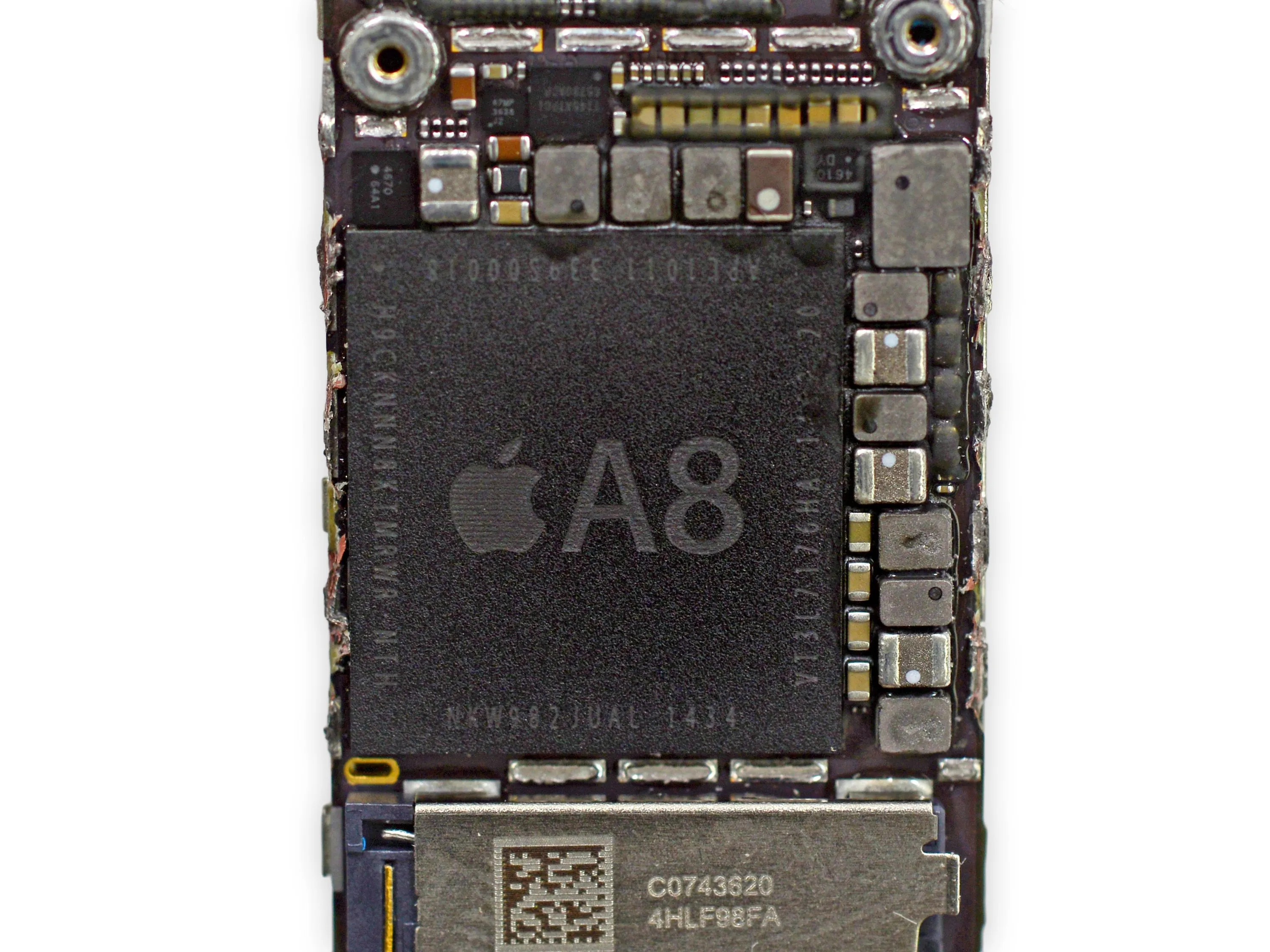

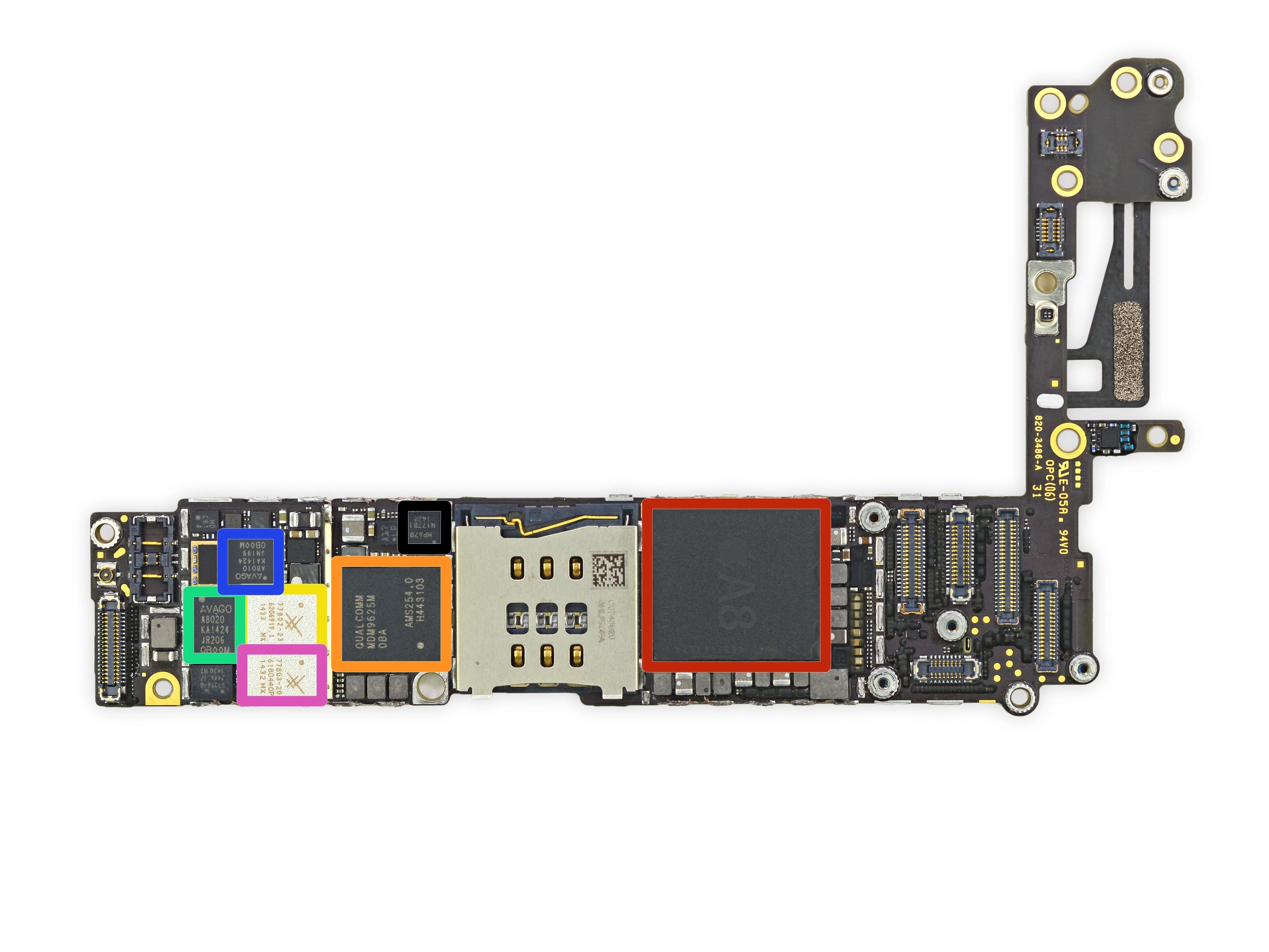

Лицевая сторона логической платы:
Apple A8 APL1011 SoC + SK Hynix RAM, обозначенная маркировкой H9CKNNN8KTMRWR-NTH (мы предполагаем, что это 1 ГБ LPDDR3 RAM, такая же, как в iPhone 6 Plus).
Qualcomm MDM9625M LTE-модем
Skyworks 77802-23 Low Band LTE PAD
Avago A8020 High Band PAD
Avago A8010 Ultra High Band PA + FBARs
Skyworks 77803-20 Mid Band LTE PAD
InvenSense MP67B 6-осевой гироскоп и акселерометр Combo
Комментарии к шагу
Кто-нибудь знает, почему Skyworks не указывает ни один из этих чипов на своем сайте? (Мне интересно посмотреть, действительно ли они поддерживают LTE Band 12, хотя официально он еще не указан как поддерживаемый).
Если мы посмотрим на реальную плату iPhone 6 или 6 Plus, то увидим, что рядом с гироскопом есть акселерометр, он разделен, как в iPhone 5S, возможно, такое сочетание используется на плате прототипа или какой-то китайской ревизии, но в глобальной версии используются раздельные иконки гироскопа и акселерометра.
Сколько стоит логическая плата?
и как я могу получить?
Что такое электронный компас?
Можете ли вы удалить EMI-шледы и продолжать работать с iPhone после ремонта? Похоже, что одно из соединений на логической плате было сломано при удалении экранов.
Шаг 16
Еще больше микросхем на передней стороне логической платы:
Qualcomm QFE1100 ИС отслеживания конвертов
Микроустройства RF RF5159 Модуль переключения антенн
Skyworks 77356-8 Mid Band PAD
Шаг 17

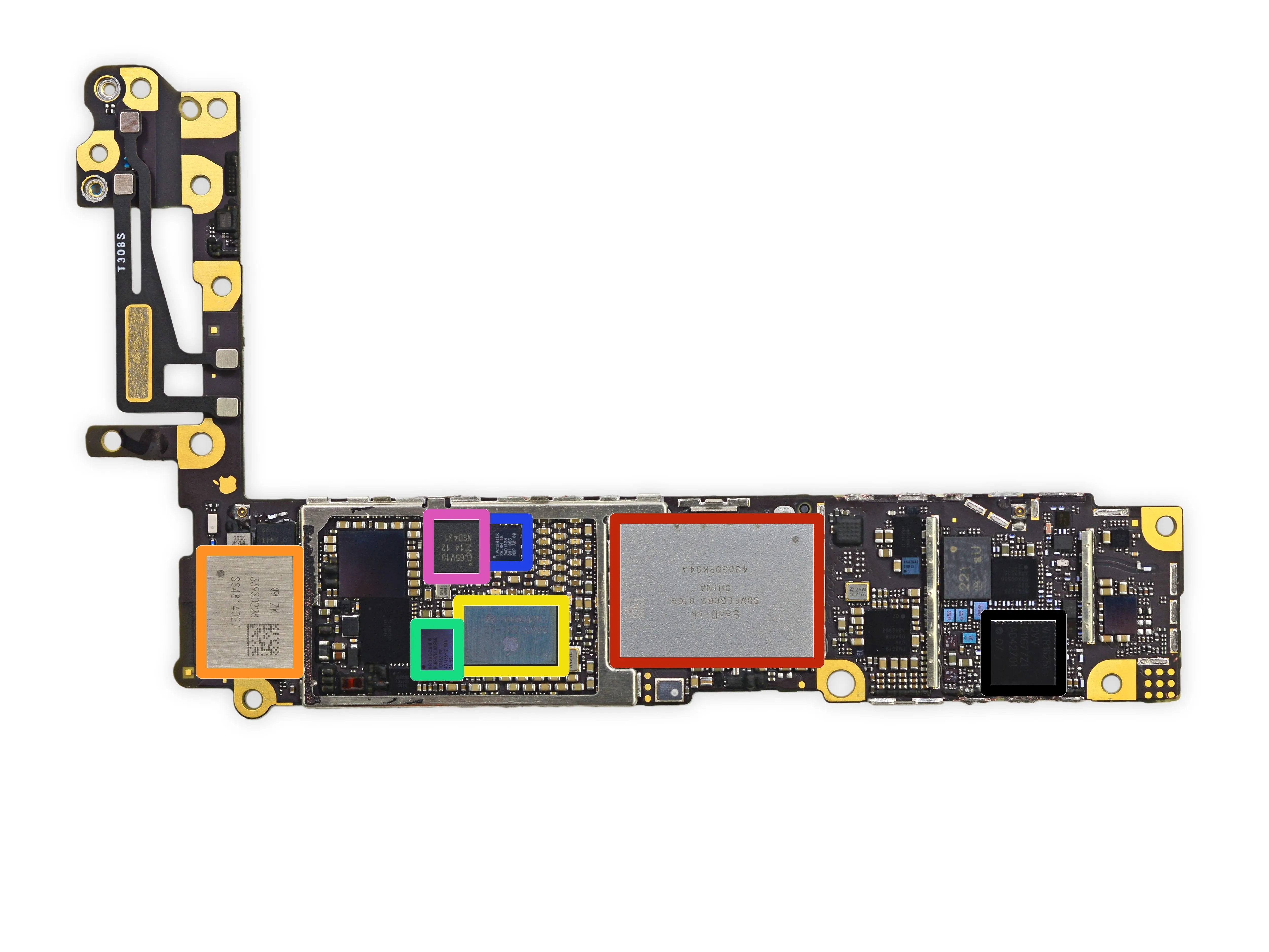

Обратная сторона логической платы:
SanDisk SDMFLBCB2 128 Гб (16 Гб) NAND Flash
Модуль Wi-Fi Murata 339S0228
ИС управления питанием Apple/Dialog 338S1251-AZ
Broadcom BCM5976 Контроллер сенсорного экрана
NXP LPC18B1UK Микроконтроллер ARM Cortex-M3 (также известный как сопроцессор движения M8)
Модуль NXP 65V10 NFC + Secure Element (вероятно, содержит NXP PN544 NFC-контроллер внутри)
Qualcomm WTR1625L Радиочастотный трансивер
Комментарии к шагу
Под флеш-памятью SanDisk NAND находится барометр. Похоже на BMP от Bosch Sensortec.
Где находится серый контур, я не вижу.
Шаг 18
Еще больше микросхем ждет нас на задней стороне логической платы:
Чип-компаньон Qualcomm WFR1620, работающий только на прием. Qualcomm заявляет на сайте что WFR1620 'необходим для реализации агрегации несущих с WTR1625L'.
ИС управления питанием Qualcomm PM8019
Сенсорный передатчик Texas Instruments 343S0694
AMS AS3923 ИС NFC Booster, разработанная для 'повышения производительности существующих контроллеров NFC для сложных сред, таких как мобильные и носимые устройства', а также обеспечивает 'менее жесткие требования к конструкции антенн'.
Мы считаем, что этот чип является фронтендом NFC для повышения производительности в шумных средах с использованием 'активной одноранговой скорости передачи данных [до] 212 кб/с'.
Cirrus Logic 338S1201 Аудиокодек
Большое и сердечное спасибо нашим приятелям из Chipworks за помощь в идентификации всех этих технологий. Без них мы бы точно не справились!
Шаг 19

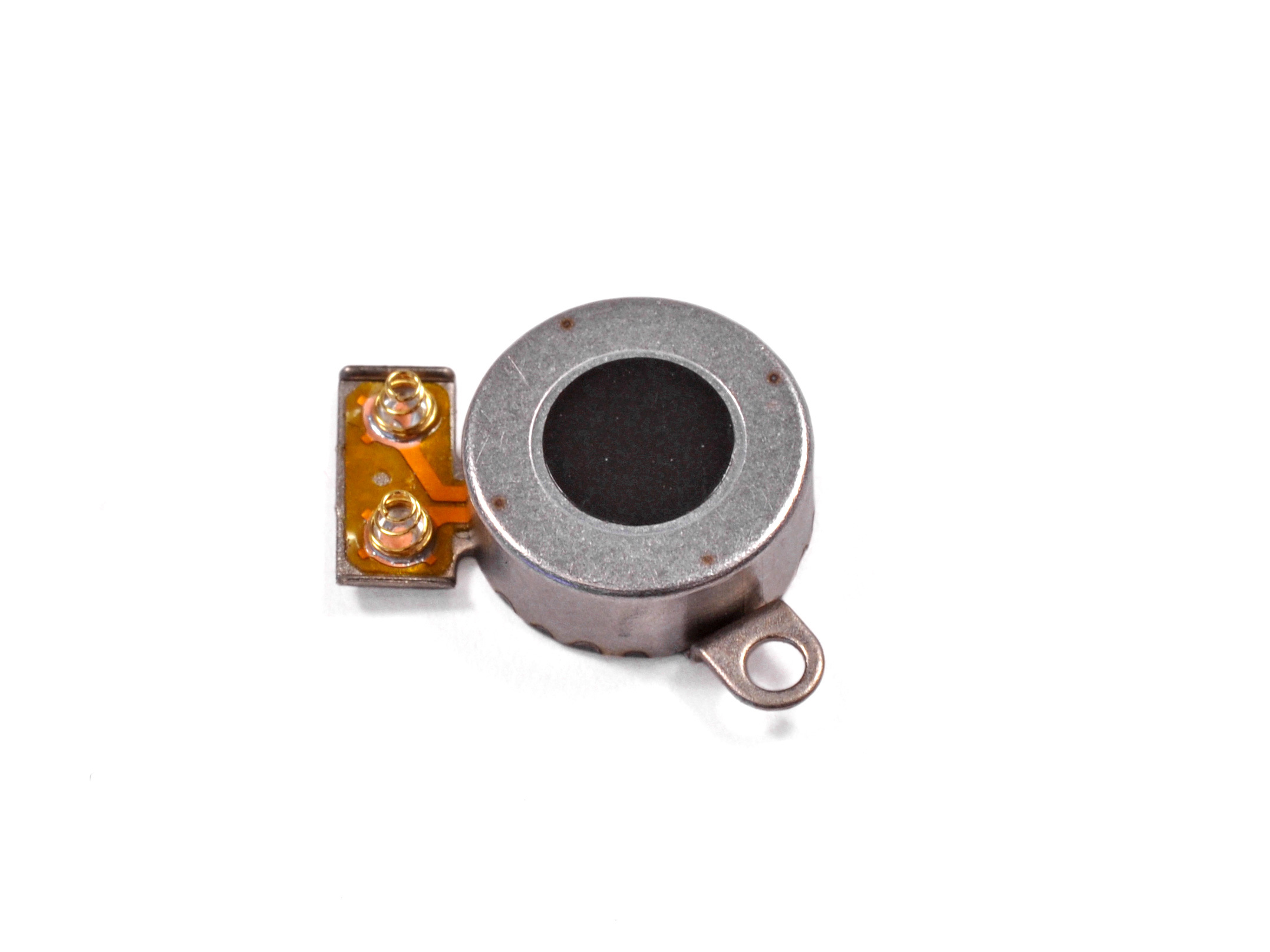

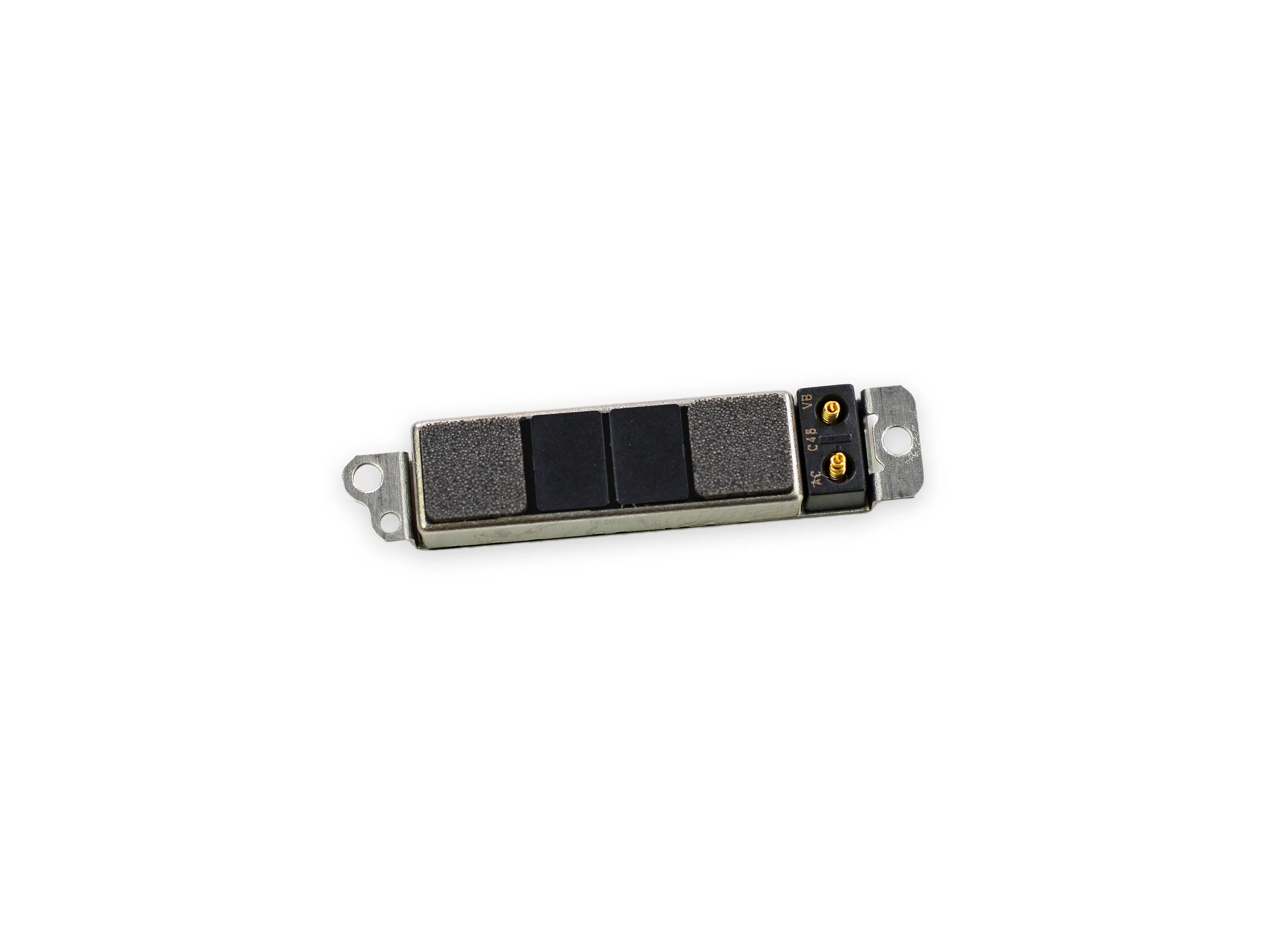

Извлечение вибратора в сборе. Он новый и... улучшенный?
Механизмы вибратора - это один из тех вариантов, как кока-кола или пепси, где никогда нет однозначного ответа. Apple постоянно меняет дизайн этой детали:
iPhone 4 (противовес)
iPhone 4S (линейное колебание)
iPhone 5/5s (противовес)
Судя по внешнему виду, мы предполагаем, что Apple выбрала линейный колебательный дизайн в этом варианте iPhone.
Шаг 20

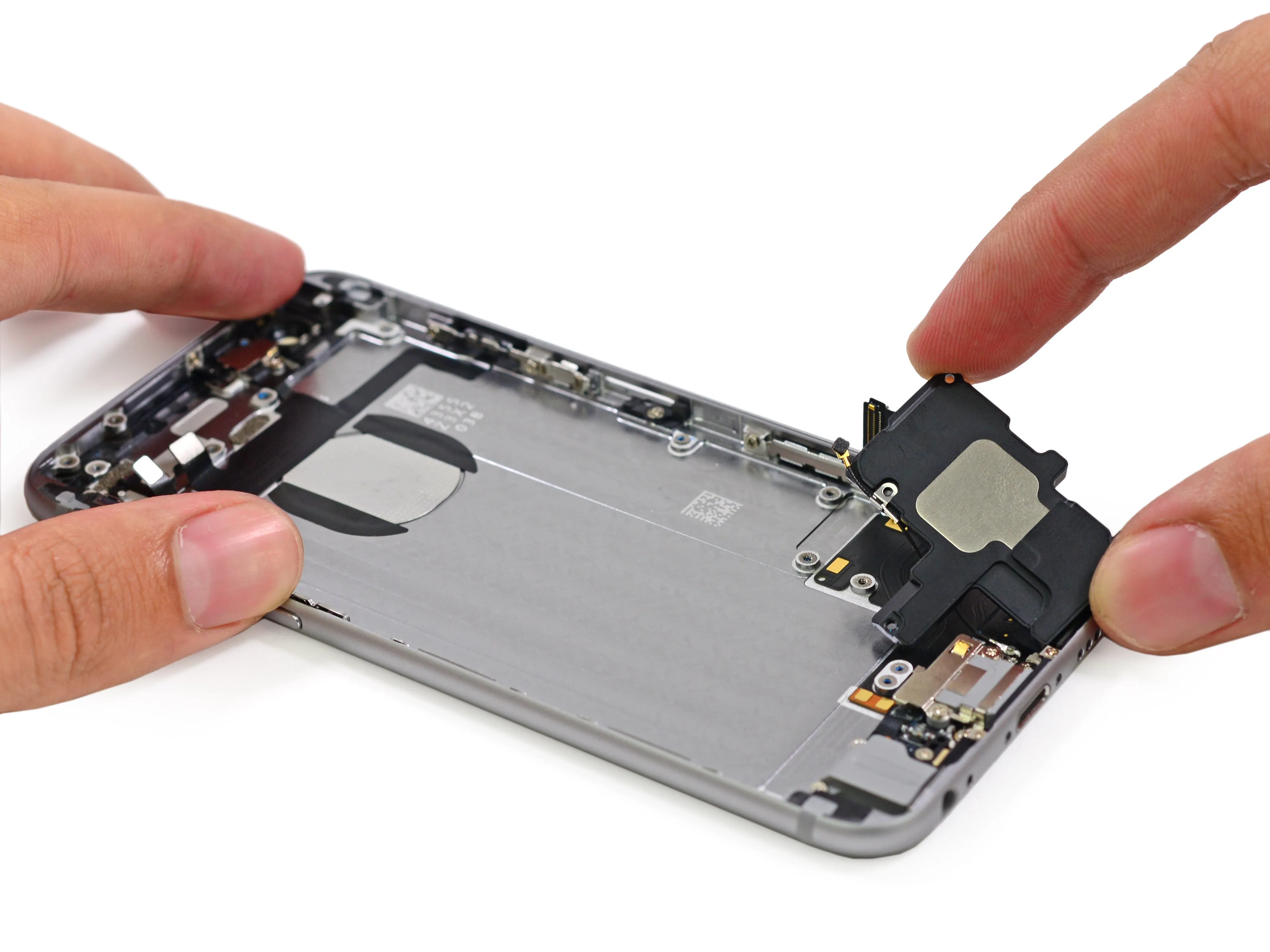

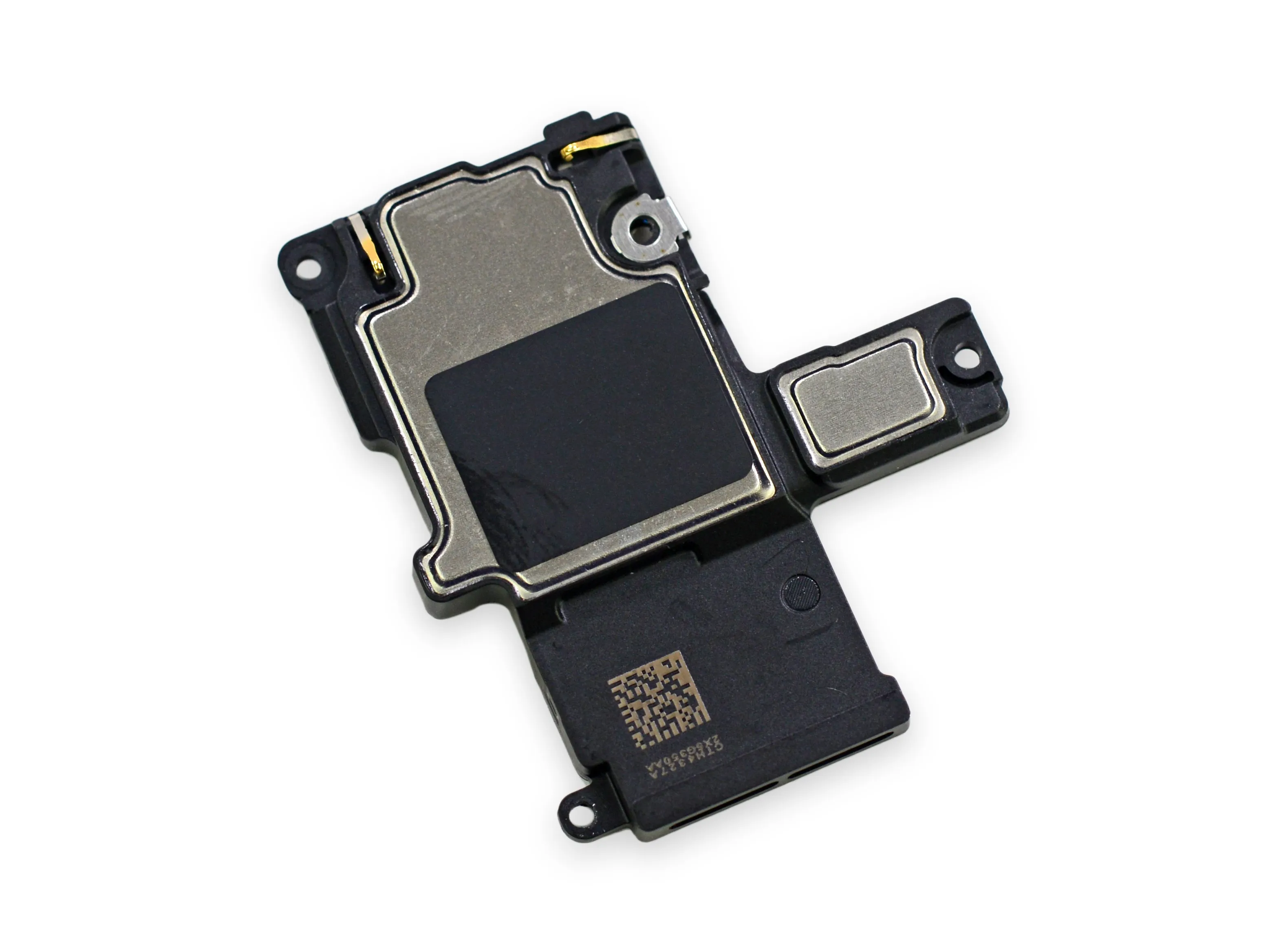

В этом году модель получила новый дизайн динамика.
Поскольку маркировка скудна, мы ожидаем, что это всего лишь незначительное обновление по сравнению с Динамик iPhone 5s.
Комментарии к шагу
Они используют многодрайверный динамик, пытаясь улучшить звук, возможно.
Кто поставщик микрофонов и динамиков? Все еще Knowles или они изменили его? Спасибо.
Кто-нибудь знает, является ли Knowles по-прежнему поставщиком динамиков? Буду очень признателен. Thx
Улучшает ли использование более тонкого динамика пространство?
Шаг 21

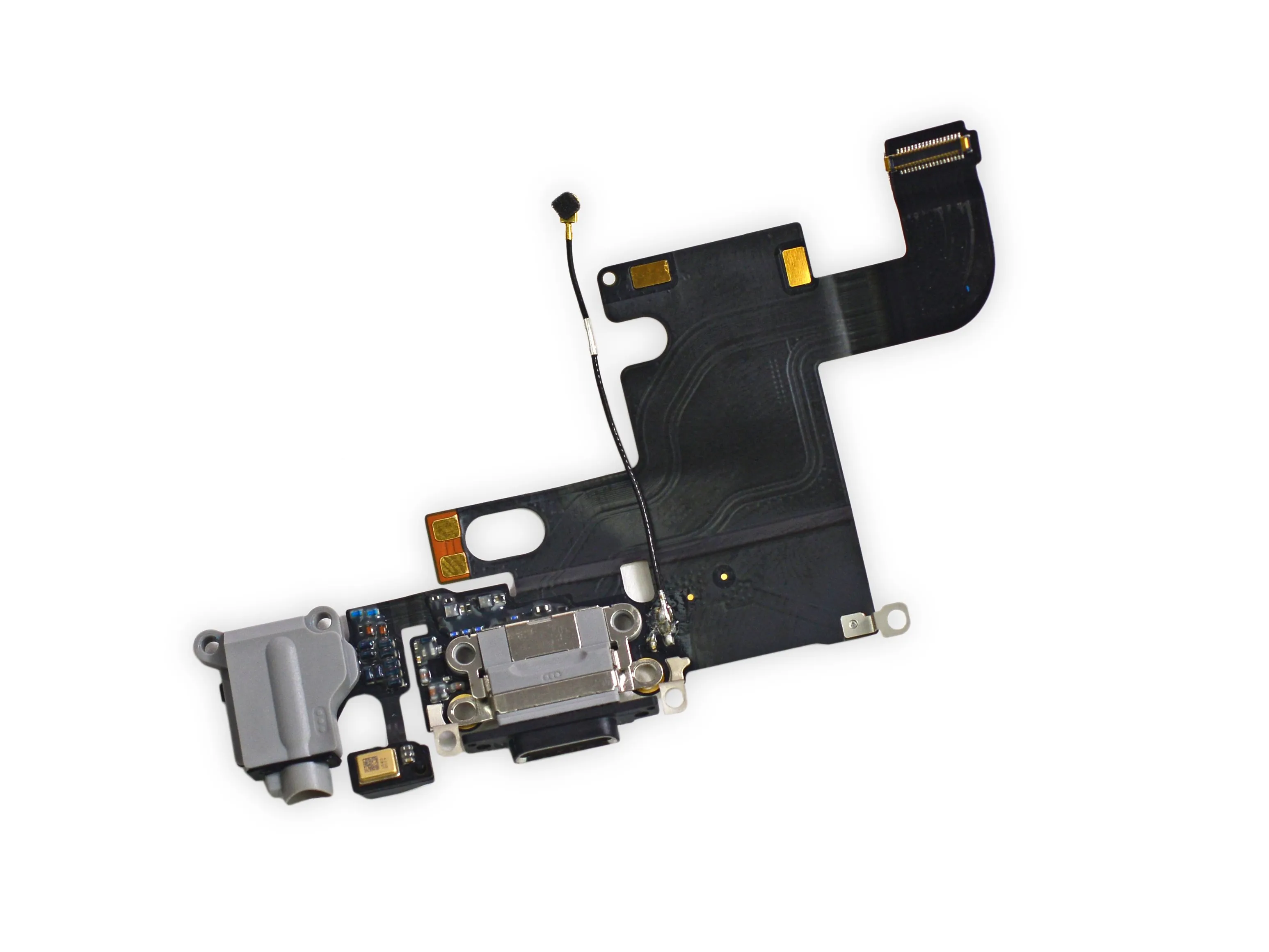

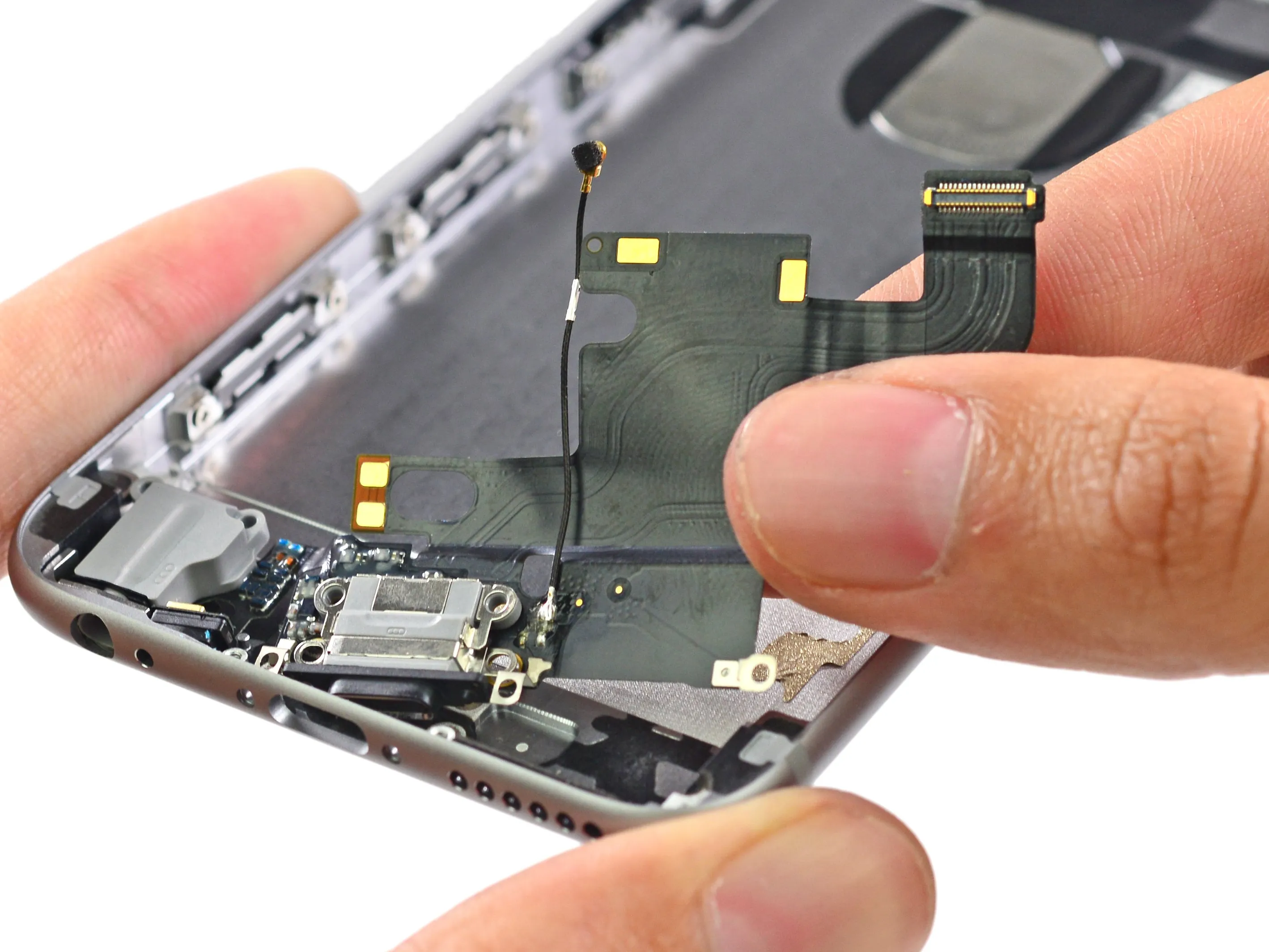

Теперь мы говорим вам о разъеме для наушников и разъеме Lightning. Два разъема превратились в один, расположенный на одном кабеле.
Это новое единство означает, что вы не сможете заменить один из них без другого, что является плохой новостью, если у вас есть неисправные порты.
Комментарии к шагу
Они были вместе со времен iPhone 5, так в чем же смысл?
Кто-нибудь может объяснить функцию маленького провода с золотым соединительным элементом на части порта молнии?
Я бы предположил, что это заземление - но заземление на что? К корпусу?
Похоже, это антенный коаксиальный кабель с миниатюрным коаксиальным разъемом на конце. На фотографии кажется, что он 'заткнут' маленьким проводящим кусочком пены, не понимаю, зачем это нужно, разве что для предотвращения попадания грязи внутрь?
На самом деле ничего не затыкается - пена лежит на задней/верхней части разъема. Почти каждый кабельный разъем в телефоне имеет пенопластовую прокладку сверху, чтобы заполнить воздушный зазор между разъемом и тем, что находится над ним. Это помогает предотвратить его расшатывание и равномерно распределить усилие по поверхности разъема.
Шаг 22

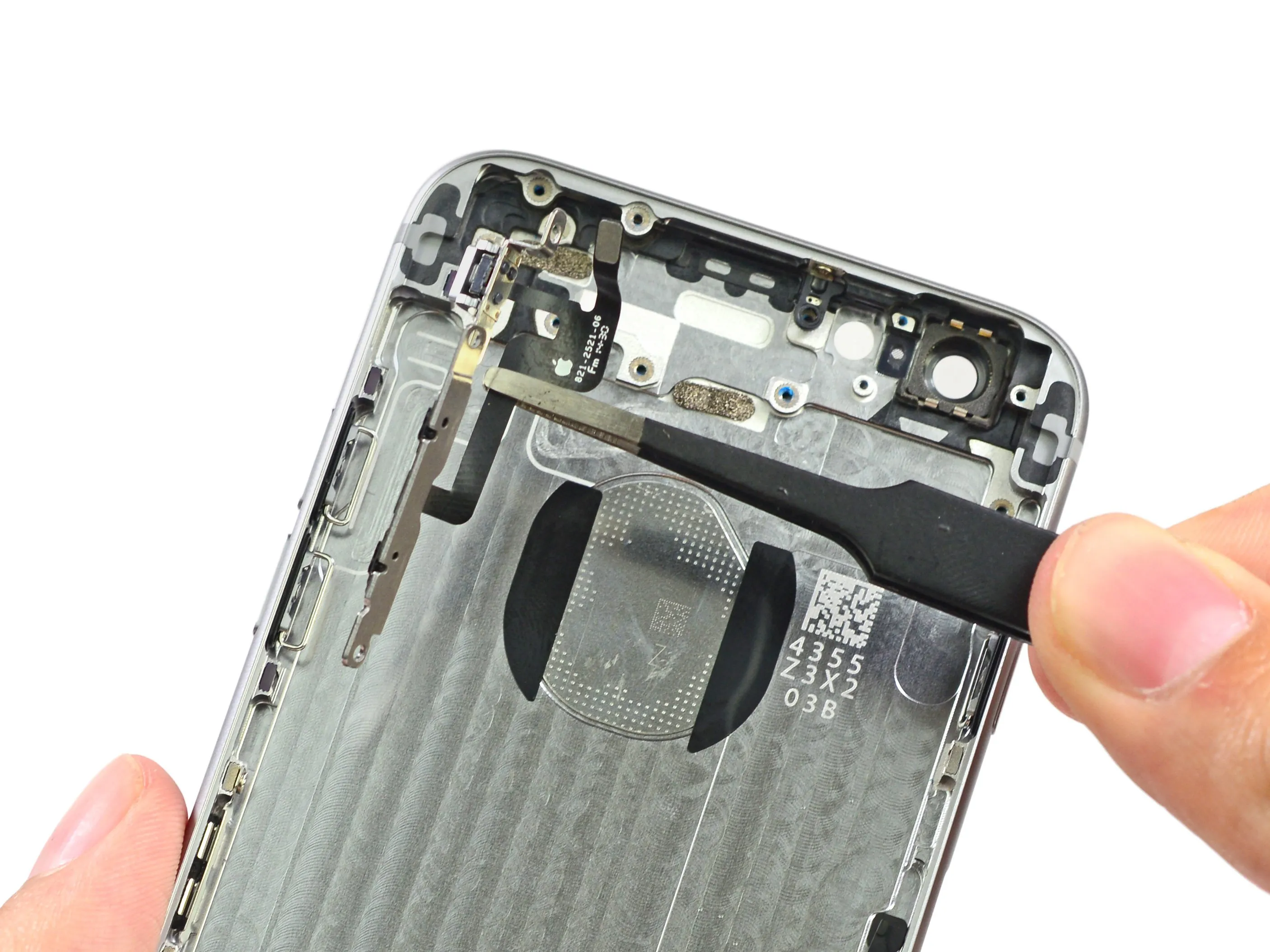

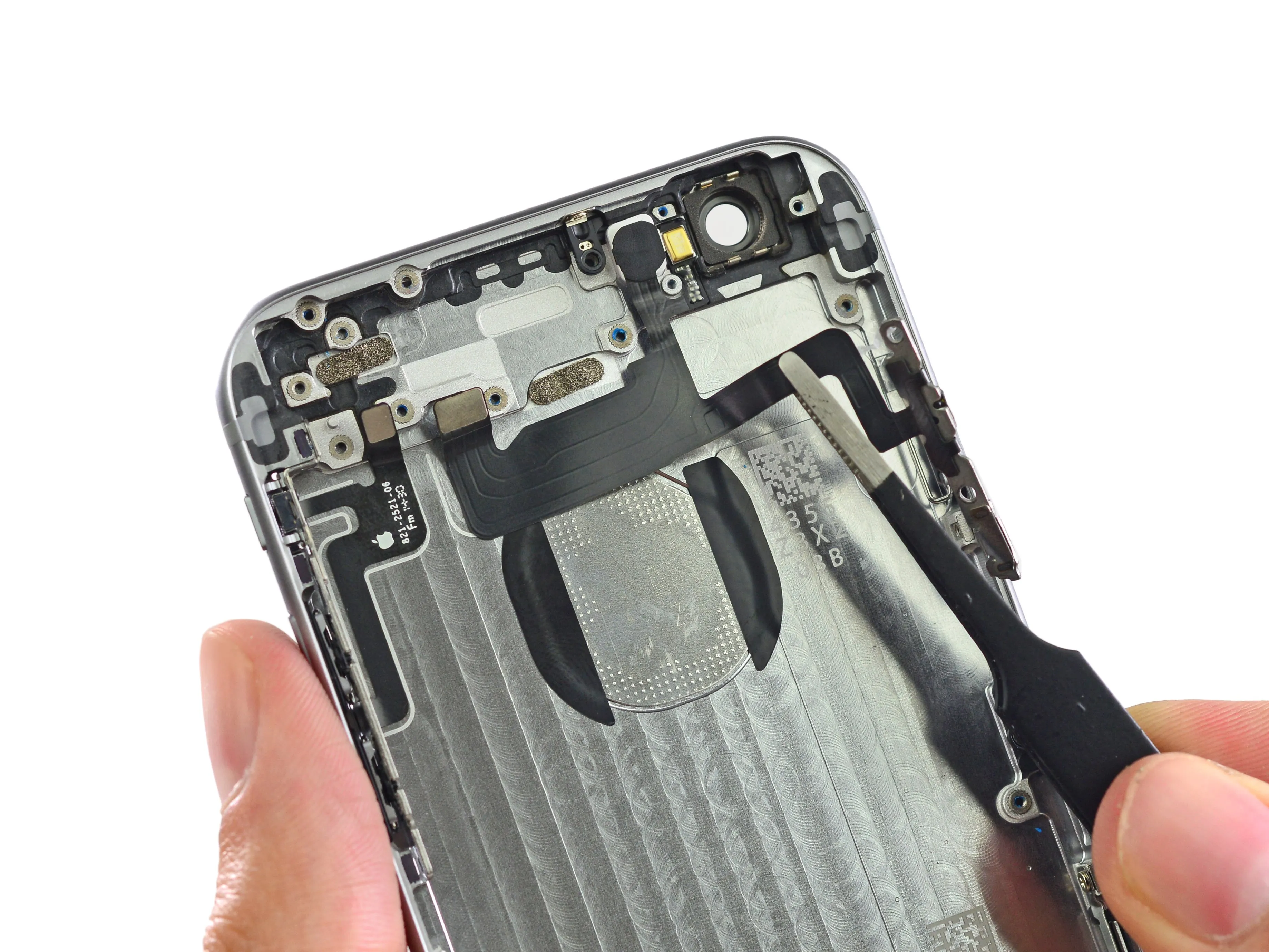

Пинцеты упрощают нам жизнь. С их помощью мы можем с легкостью отсоединить хрупкие кабельные узлы, например, кнопки включения и громкости.
Вот так просто кнопки вынимаются из корпуса iPhone.
Эти узлы выглядят очень похоже на те, что мы нашли в iPhone 6 Plus.
Шаг 23

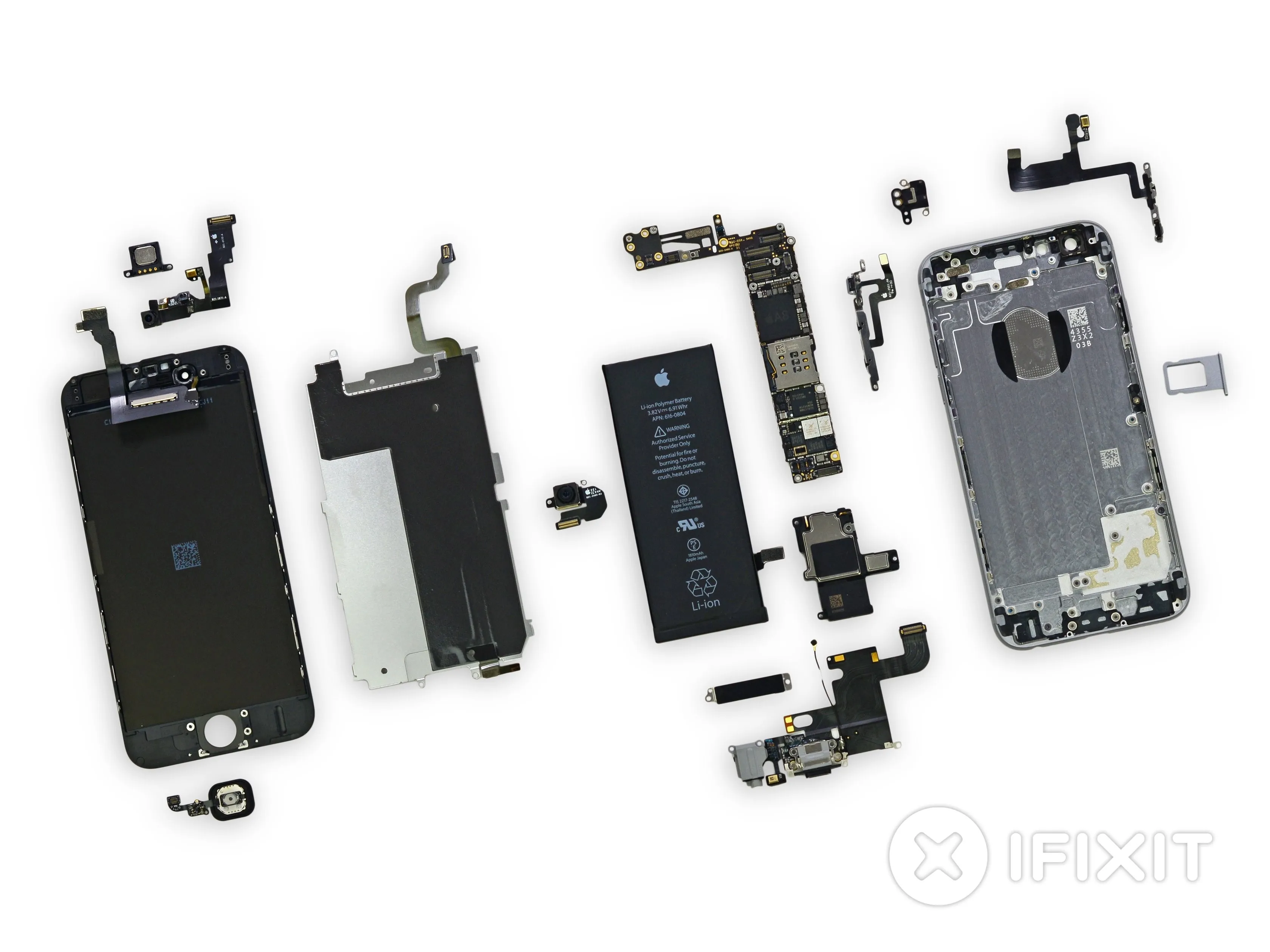

Вот и все, друзья. iPhone 6 заслужил достойные семь баллов из десяти. И вот почему:
Продолжая тенденцию серии iPhone 5, дисплей сначала вынимается из телефона, что упрощает ремонт экрана.
Доступ к аккумулятору очень прост. Для его извлечения требуется фирменная отвертка pentalobe и знание техники удаления клея, но это несложно.
Кабель датчика отпечатков пальцев был перенаправлен, что устраняет существенную проблему с ремонтом iPhone 5s и делает телефон гораздо более безопасным для вскрытия. (В модели 5s кабель легко порвался, если пользователь не был осторожен при открытии телефона).
В iPhone 6 по-прежнему используются фирменные винты Pentalobe на внешней стороне, для извлечения которых требуется специальная отвертка.
Apple не делится информацией о ремонте iPhone 6 с независимыми ремонтными мастерскими или потребителями.
Комментарии к шагу
Подождите, а где же катушки NFC?
NFC не нужны 'катушки', если только это не устройство с низким энергопотреблением. iPhone не является устройством с низким энергопотреблением.
Для работы NFC, безусловно, нужны 'катушки' или петлевая антенна. Это связано с модуляцией нагрузки, определенной в спецификации ISO14443. Я подозреваю, что антенна, скорее всего, T308S flex, показанная в шаге 17, или, возможно, интегрированная в корпус с помощью винтовых контактов. Это можно легко проверить, омируя контакты антенны AS3922 и заголовки T308S flex.
re: 4355 Z3X2 - название корпуса.
4355 - вес 4,55 унции
Z3X2 - немного интереснее, Z3X - это инструмент для разблокировки телефонов SAMSUNG, и это первый телефон, в котором нет чипов SAMSUNG, т.е. Apple разблокирован от Sammy!
Снимаются ли пластиковые полосы? Проходят ли антенны под ними наружу?
Антенны на самом деле представляют собой металлические боковые полосы, а пластиковые полосы служат лишь для разделения антенн и основного корпуса.
Где находится барометр?
Посмотрите, здесь находится датчик давления.
https://www.techinsights.com/teardown.com...
Я думаю, вы также должны отдать должное невоспетым героям - производителям винтов! Швейцарская компания SFS Group получает от Apple более 10 % своего общего дохода и поставляет около 80 деталей в каждый iPhone 5/5S! Было ли в 6-й модели больше или меньше винтов?
Кто-нибудь может сказать мне, где именно находится антенна NFC? Крошечная по размеру?
В моем видео есть только статика. Я думаю, что микрофон на задней панели плохой. Кажется, он находится рядом со вспышкой. Как можно заменить этот микрофон?
Я слышу металлический звук, когда трясу свой iphone 6, как будто винт больше не закручивается. рекомендации? нужно ли все откручивать?
Комментарии к статье
Какой чип находится внутри модуля WiFi/BT компании Murata?
Ву,
Я проверил спецификации MURATA, кажется, у них Broadcom. Возможно, Apple использовала их в качестве третьей стороны для экономически эффективной поддержки клиентов. Это чипсет WLAN и Bluetooth.
https://wireless.murata.com/eng/products/...
Спасибо
Бхарат
Можно ли вставить внутренности iPhone 6 в 6 plus? Или наоборот?
Мне это удалось, так что да. И наоборот.
mB
Хорошая разборка... но было бы неплохо знать, куда идет каждый винт... я разобрал iphone 6, чтобы поменять рамку, и теперь все мои винты повсюду... надеялся найти, куда они идут здесь, и бум, нет, шуточная разборка... хорошо
У нас есть полный набор руководств для вас прямо здесь, включая расположение винтов. Разборки предназначены для того, чтобы просто посмотреть на аппаратную часть и общую ремонтопригодность, и не должны использоваться в качестве руководства. Для отслеживания винтов я настоятельно рекомендую магнитный коврик для проектов - это один из лучших инструментов, которым я владею, и я бы предпочел никогда не открывать iPhone без него.
эй, ребята,
какой компонент содержит светодиодный индикатор для вспышки на задней камере?
Кнопка питания flex имеет flas на нем
Пожалуйста, подскажите, как заменить задний микрофон возле камеры, потому что я записываю видео без звука! tnx
У нас есть руководство для этого! Микрофон рядом с камерой заднего вида является частью кабельного узла кнопки питания iPhone 6, который вы можете приобрести здесь. Руководство по его замене можно найти здесь. Удачи!
хуй пизда залупа пенис хер
а так спасибо большое за этот гаид
Вот она - русская культура во всей своей красе. Вот без тупости и убогости ну ни как обойтись нельзя было. Молодец, гордись собой...
А можно ли в заблокированный айфон 6+ поставить микросхему от айфона 6 рабочий разблокированный? Ну или хотябы основную начинку. Конечно, есть вопрос, как это будет выглядеть на экране разрешение ведь разное. или может по от 6 не сможет использовать тачскрин прошивку и тд. и тп. Кто пробовал? подскажите.
Поставить можно, но работать не будет)
Бесполезный гид, он пропустил шаг, на котором мне нужна была помощь.
Привет, iffbas! Это разборка, а не руководство по ремонту, для получения полного набора пошаговых инструкций обратитесь к нашему руководству по iPhone 6!
Серьезно... меньше шуток и больше деталей. Какого размера были винты Phillips? Кажется, что некоторые были 000, а некоторые - 00. Некоторые были длиннее других. Было бы неплохо знать, куда они вставляются.
Как сказано в баннере вверху, это не руководство, но если вам нужны инструкции, то они у нас есть. Размеры крестообразных отверток не стандартизированы и варьируются в зависимости от производителя инструментов, поэтому вам придется тщательно проверить и использовать ту, которая подходит лучше всего. Делаете.ру драйверы, я обычно предпочитаю PH00 для винтов iPhone, но PH000 подходит практически для всех.
