Разборка iPhone 6 Plus
Введение
На протяжении многих лет мы наблюдали за развитием и ростом iPhone. Сначала это был просто iPhone. Вскоре он научился работать с 3G, обзавелся буквой S (она терялась и приобреталась каждый год) и даже научился считывать отпечатки пальцев. Годы упорного труда и преданности своему делу превратили iPhone в то, чем он является сегодня, - в iPhone 6 Plus. Присоединяйтесь к нам в прямом эфире, пока мы исследуем этот гаргантюанский iPhone 6 Plus.
А вы искали разборку iPhone 6 нормального размера? У нас есть и это..
Следите за нами на Facebook, Instagram или Twitter, чтобы узнать все последние новости о разборе.
Что вам понадобится
Инструменты
iSclack | Источник - ifixit.com
Набор точных пинцетов | Источник - ifixit.com
Джимми | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Набор драйверов Mako - 64 прецизионные биты | Источник - ifixit.com
Видео обзор

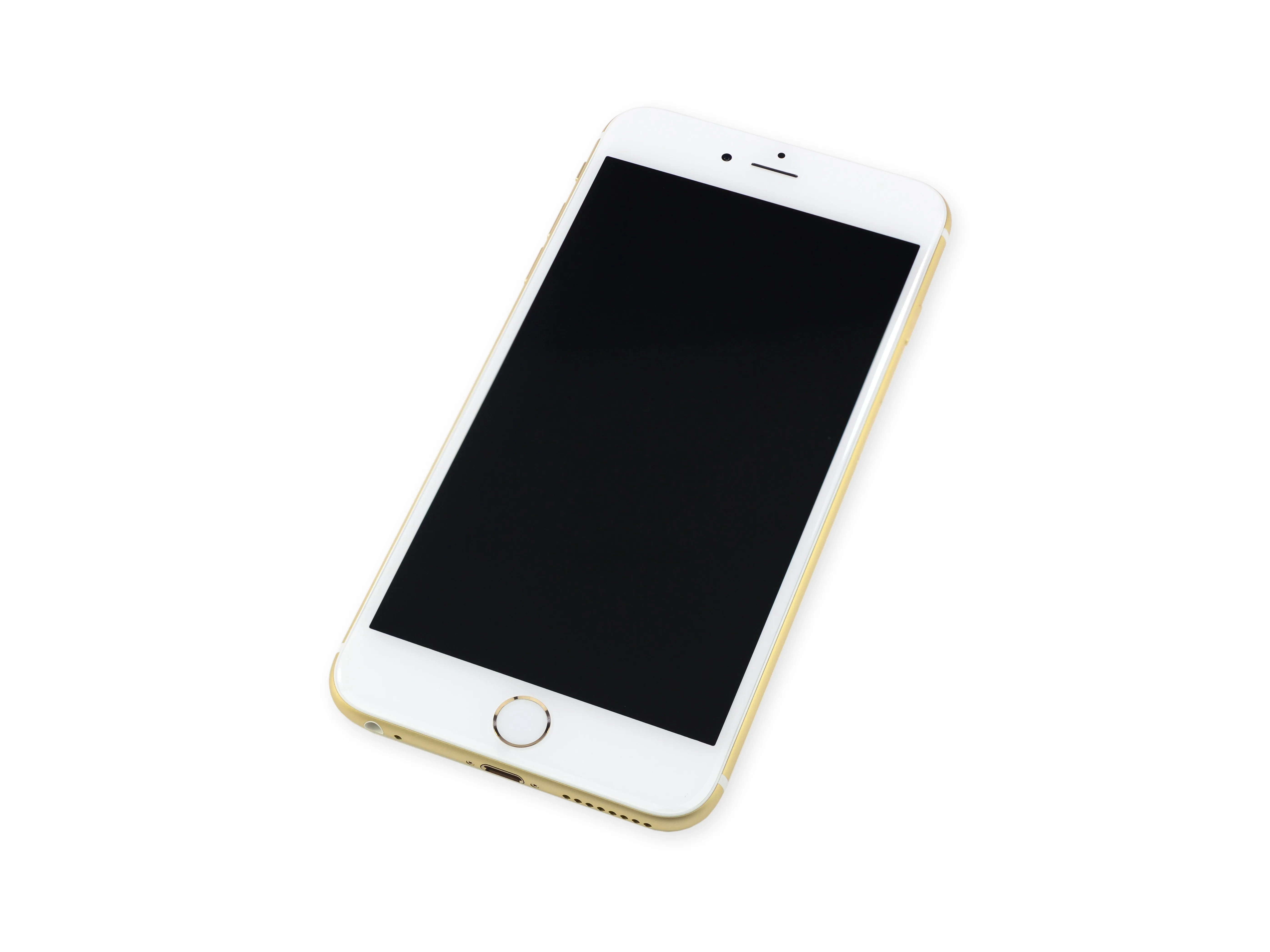

Шаг 1 Разборка iPhone 6 Plus
Дамы и господа, время близится. Сегодня мы в числе избранных стоим в тени колосса - iPhone 6 Plus. Но что делает этот огромный телефон особенным? Мы рады, что вы спросили:
Процессор Apple A8 с 64-битной архитектурой
Сопроцессор движения M8 второго поколения
Встроенная память объемом 16, 64 или 128 ГБ
5,5-дюймовый дисплей Retina HD с разрешением 1920x1080 пикселей (401 ppi)
8 МП камера iSight (с 1,5 мкм пикселями, автофокусом с фазовой детекцией и оптической стабилизацией изображения) и 1,2 МП камера FaceTime
Датчик отпечатков пальцев с домашней кнопкой Touch ID, барометр, 3-осевой гироскоп, акселерометр, датчик освещенности
Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0 + NFC + 20-диапазонный LTE
Шаг 2
Срочные новости из Страны под землей:
Вчера около 13:00 по австралийскому времени в очереди стояло уже 50 человек.
К 7 утра в очереди было около тысячи человек.
Наша команда по разбору была №53 в очереди, а в Apple Store в наличии было только 40 моделей iPhone 6 Plus.
Но ничего страшного - мы получили iPhone 6 Plus благодаря замечательному австралийскому фанату Делаете.ру по имени Рики. Спасибо, Рики!
Оказалось, что Рики не связан с этим Рики.
После нашего небольшого приключения в Apple Store мы отправились обратно в австралийский MacFixit, где проходит разборка. Мы хотим выразить огромную благодарность нашим хорошим друзьям из MacFixit за то, что позволили нам воспользоваться их офисом. Они продают обновления/аксессуары для Mac и iPhone, а также наши наборы инструментов Делаете.ру. Спасибо, MacFixit Australia!
Шаг 3
Скоро в ближайшем супермаркете появится колонка iPhone 6 Plus Pop-Tarts с Bluetooth/NFC.
Длина iPhone 6 Plus составляет 158,1 мм, ширина - 77,8 мм, а толщина - 7,1 мм. Буквально больше, чем пирожное Pop-Tart.
При толщине 7,1 мм это самый толстый из новых моделей iPhone, но толщина - это единственное измерение, по которому он уступает прошлогодний iPhone 5sкоторый имел толщину 7,6 мм.
Шаг 4

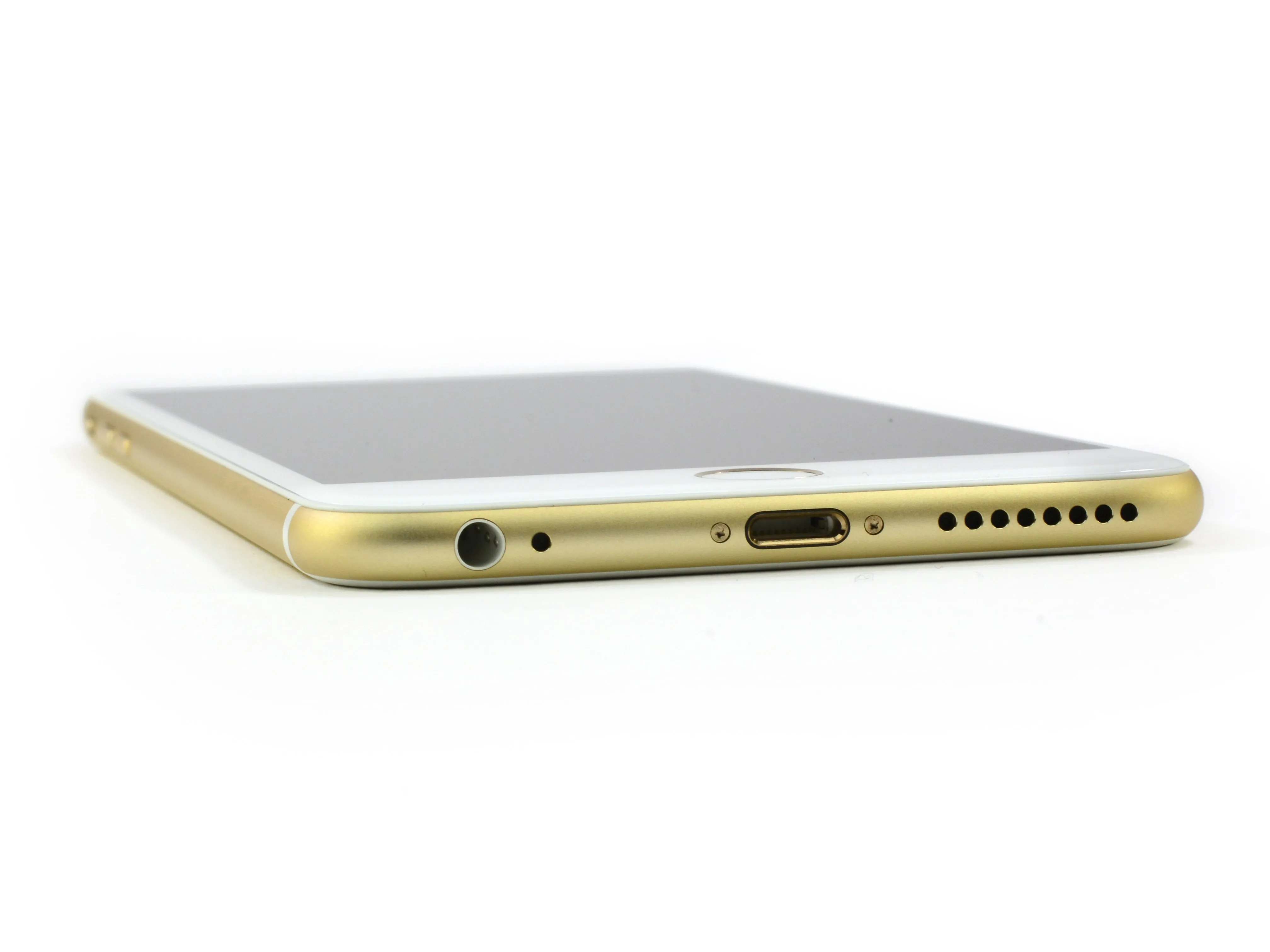

Как и iPhone 5s, iPhone 6 Plus доступен в трех различных цветах: Серебристый, Золотой и Космический серый. Конечно, мы выбрали золотой.

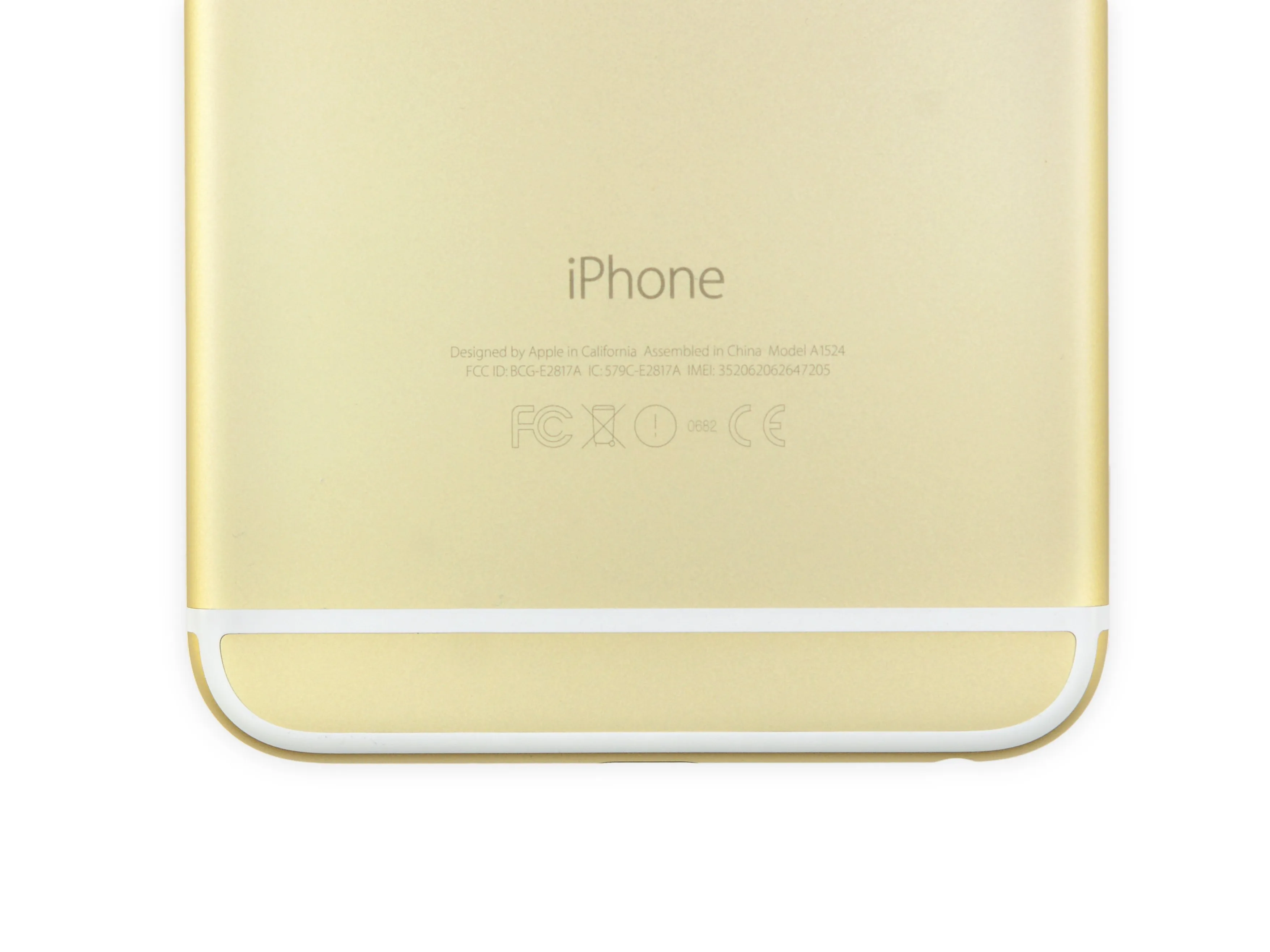

iPhone 6 Plus идентифицируется по номеру модели: A1524.

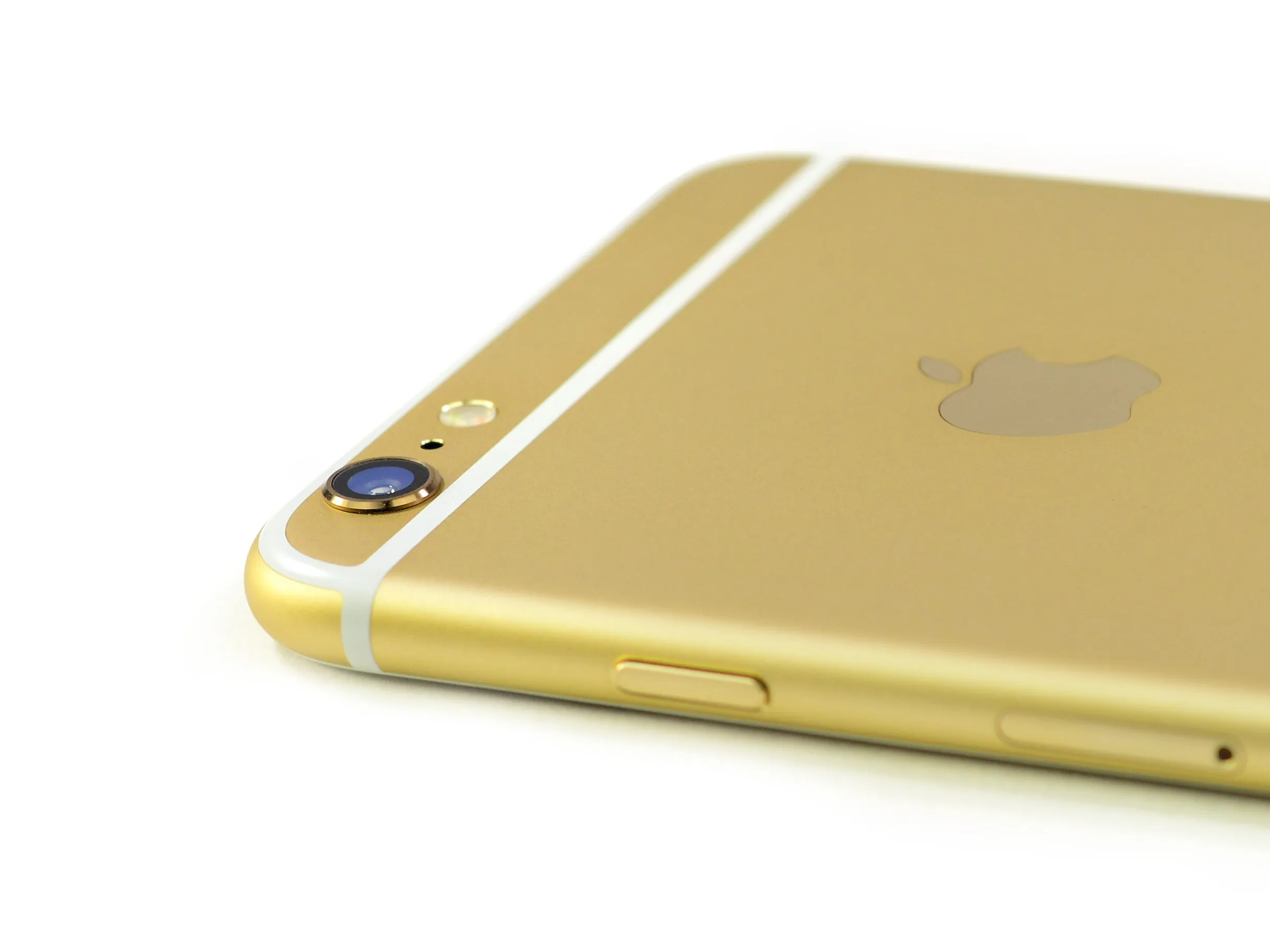

К огорчению некоторых обозревателей, обе модели iPhone 6 имеют заметный 'бугорок' камеры. Похоже, что Apple не смогла уменьшить толщину сенсора камеры, чтобы он был вровень с остальными элементами корпуса. Крышка объектива может быть сделана из сапфирового стекла, но мы все равно обеспокоены тем, как этот выбор дизайна может повлиять на долговечность.
Как и в случае с HTC One M8iPhone 6 Plus имеет две пластиковые полоски-антенны на внешнем корпусе. Эти полоски помогают принимать беспроводные сигналы, которые в противном случае были бы заблокированы цельнометаллическим внешним корпусом.
Комментарии к шагу
Я почти уверен, что крышка объектива больше не сделана из сапфира. Вы можете подтвердить это?
В технической спецификации Apple четко указано, что это сапфир.
Шаг 5
Похоже, Apple не хочет переходить с винтов Pentalobe на обычные крестовые винты. К счастью, мы взяли с собой набор отверток Pro Tech, чтобы выкрутить эти надоедливые винты Pentalobe.
Хотя проприетарные винты нам не нравятся, мы рады, что нам не придется сразу переходить к нагреву.
Шаг 6

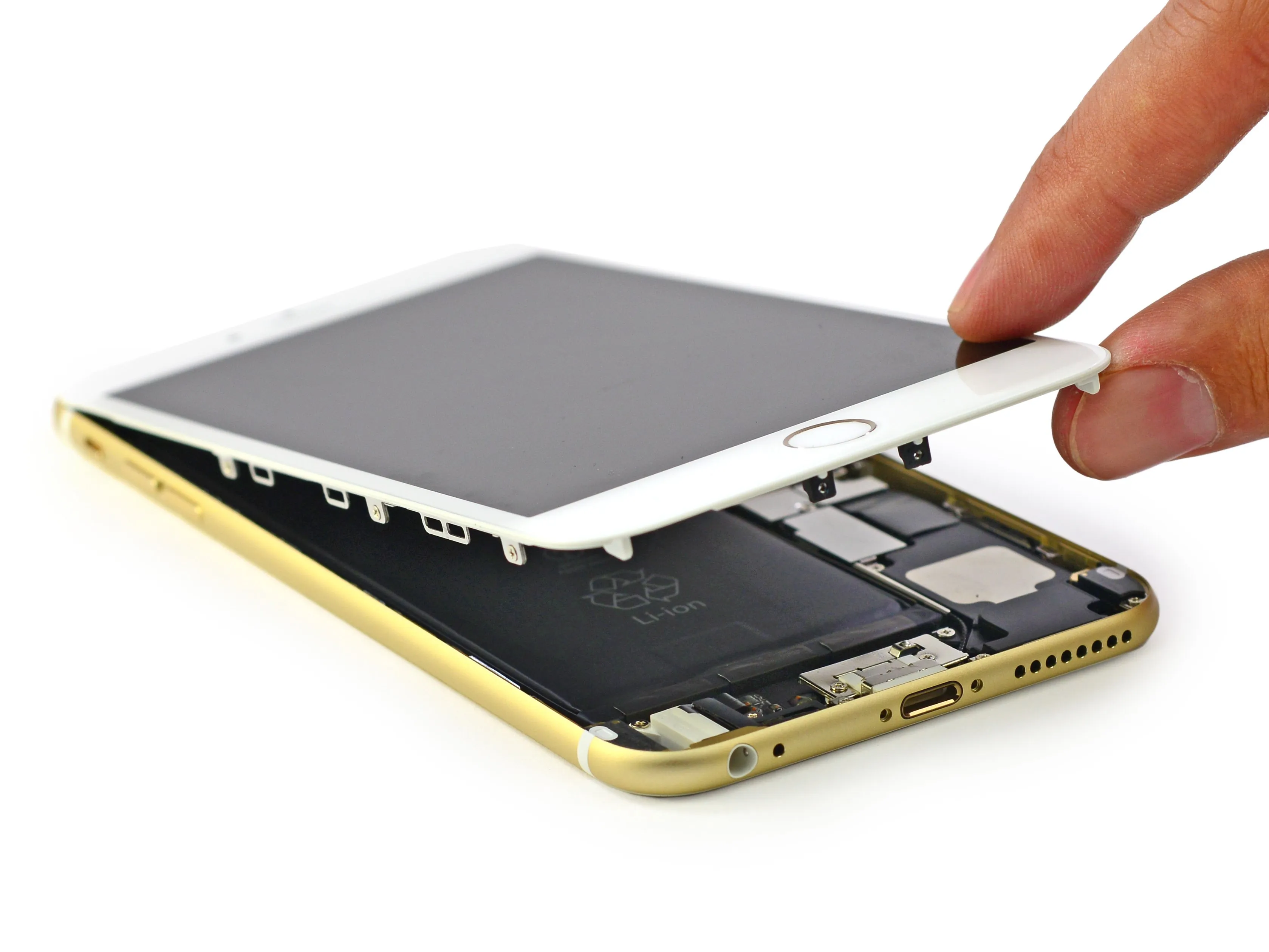

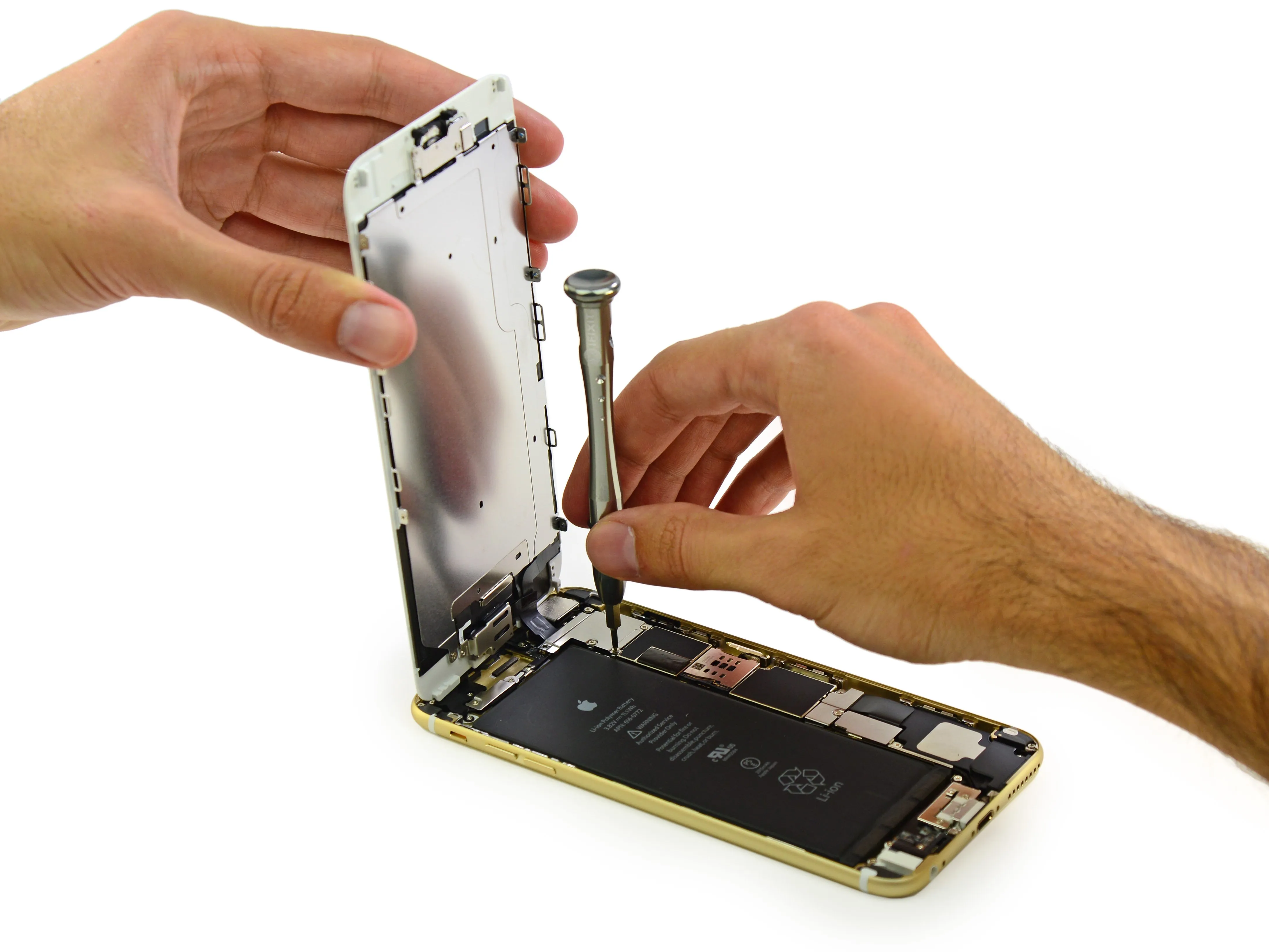

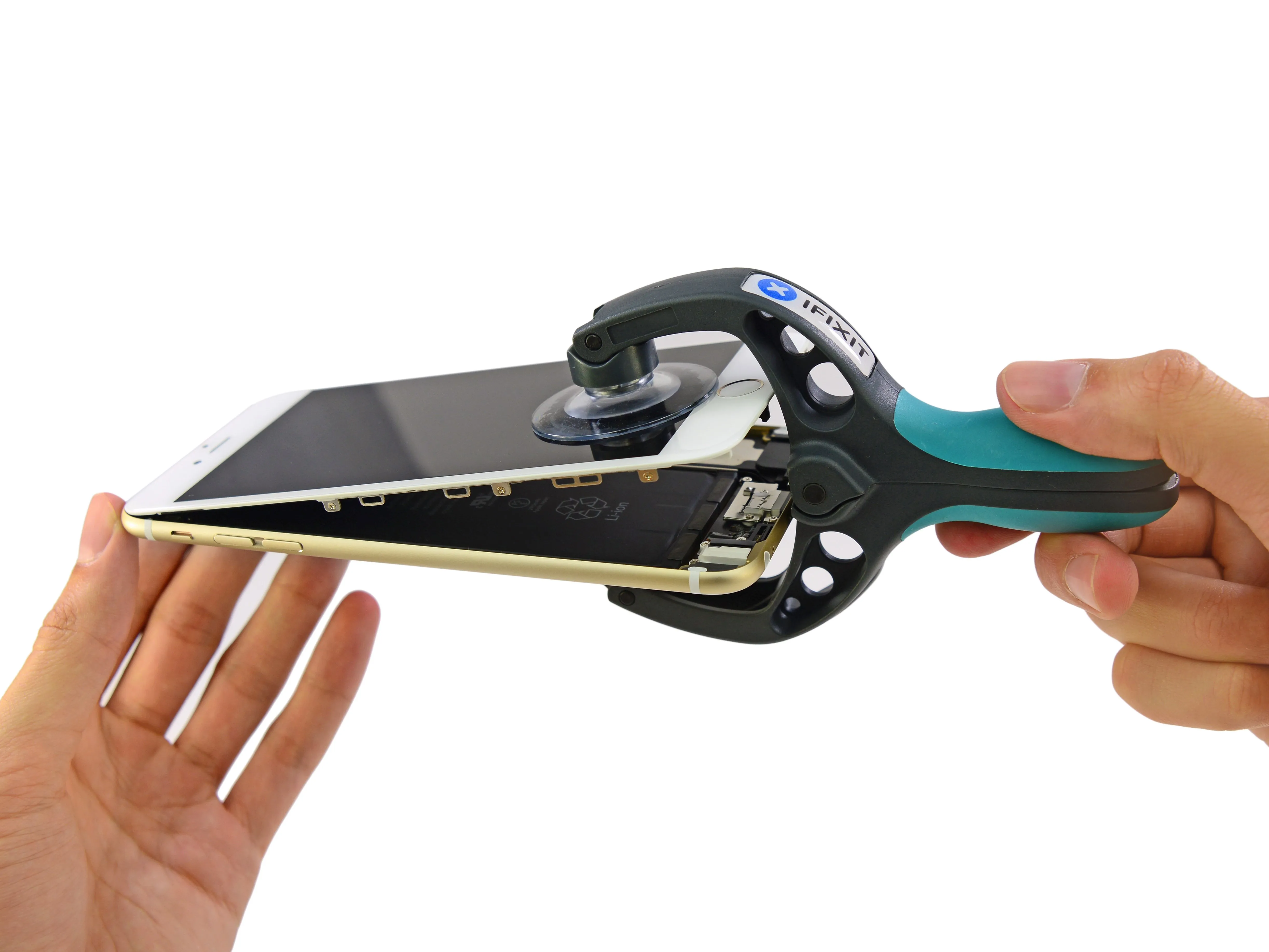

Настало время iSclack! С помощью этого удобного инструмента можно легко отсоединить дисплей от задней панели.
Действуем осторожно, помня о сюрприз в прошлый раз.
Не обнаружив никаких заметных мин-ловушек, мы открываем наш маленький сундучок с золотыми сокровищами.
Перенаправление кабеля датчика Touch ID напоминает более чистый дизайн (и более безопасную процедуру открытия) iPhone 5 - iPhone с самым высоким баллом ремонтопригодности на сегодняшний день.
Как и в прошлых моделях iPhone, кабели для сборки дисплея надёжно закреплены на логической плате металлическим кронштейном.
Шаг 7
Сняв дисплей, мы впервые видим внутренности iPhone 6 Plus.
Внутреннее устройство iPhone 6 Plus похоже на 5s, но мы сразу же обращаем внимание на огромный размер аккумулятора. Основываясь только на ее объеме, мы подозреваем, что iPhone 6 Plus не будет слабаком, когда дело доходит до времени автономной работы.
Шаг 8

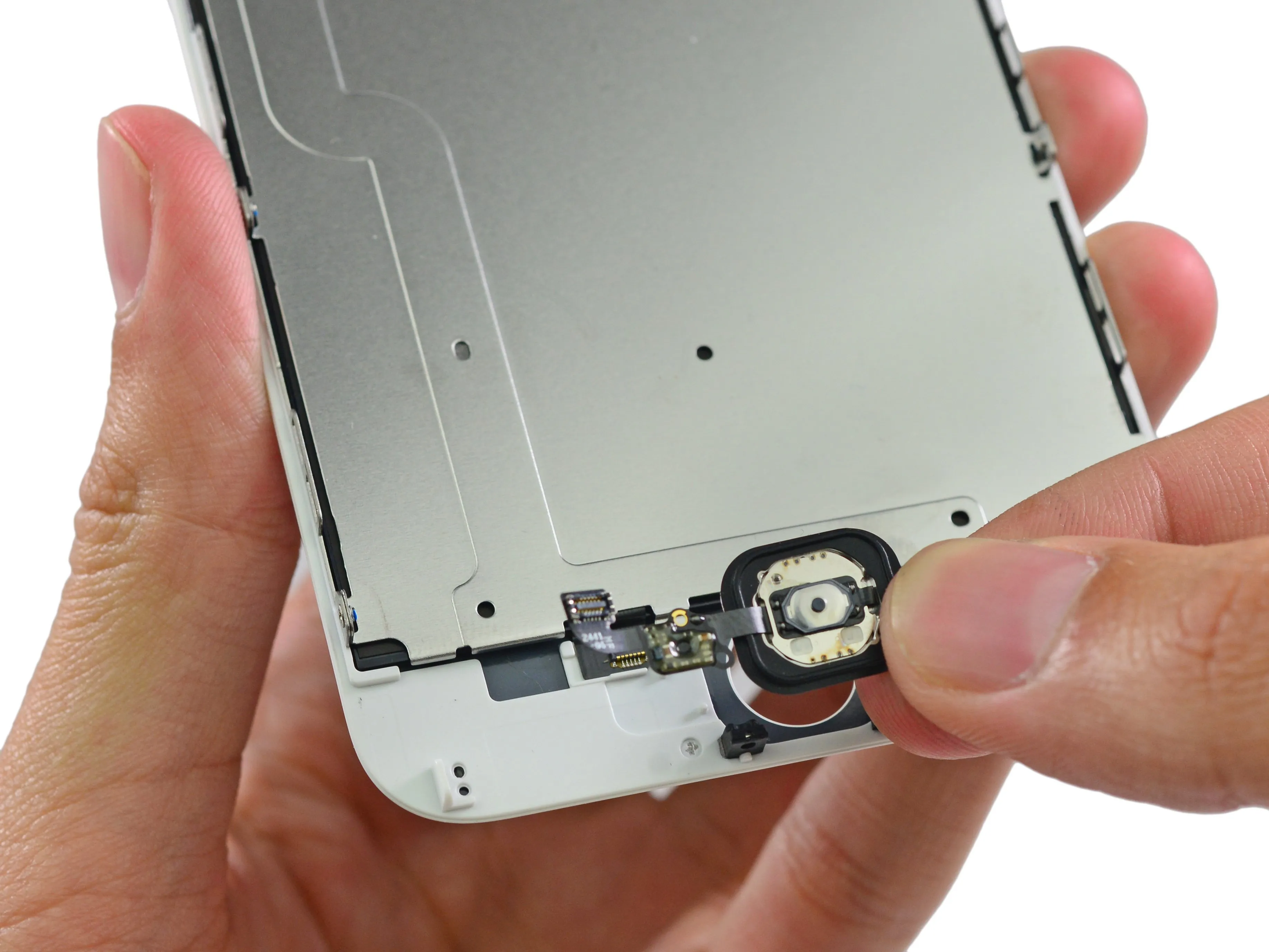

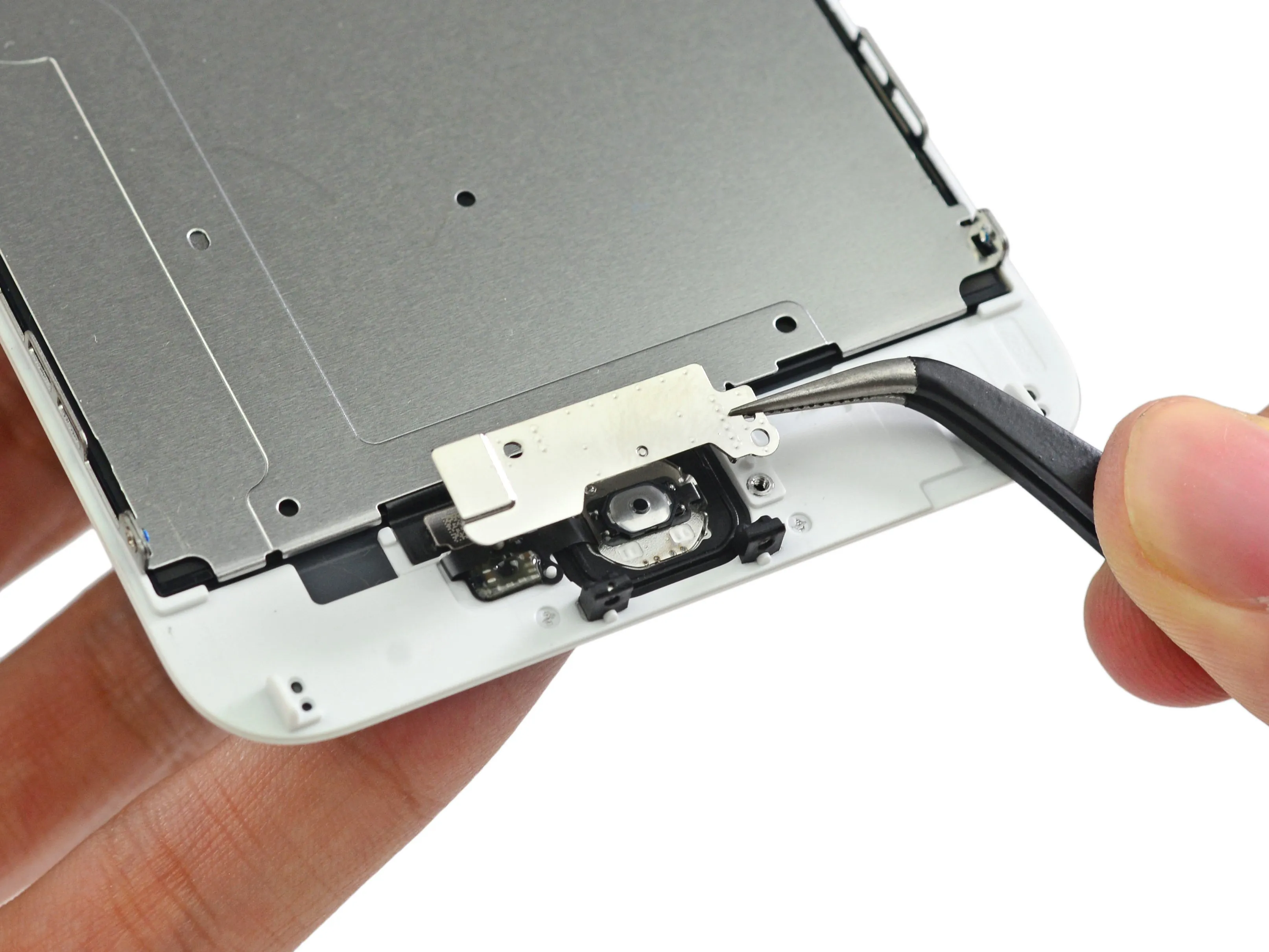

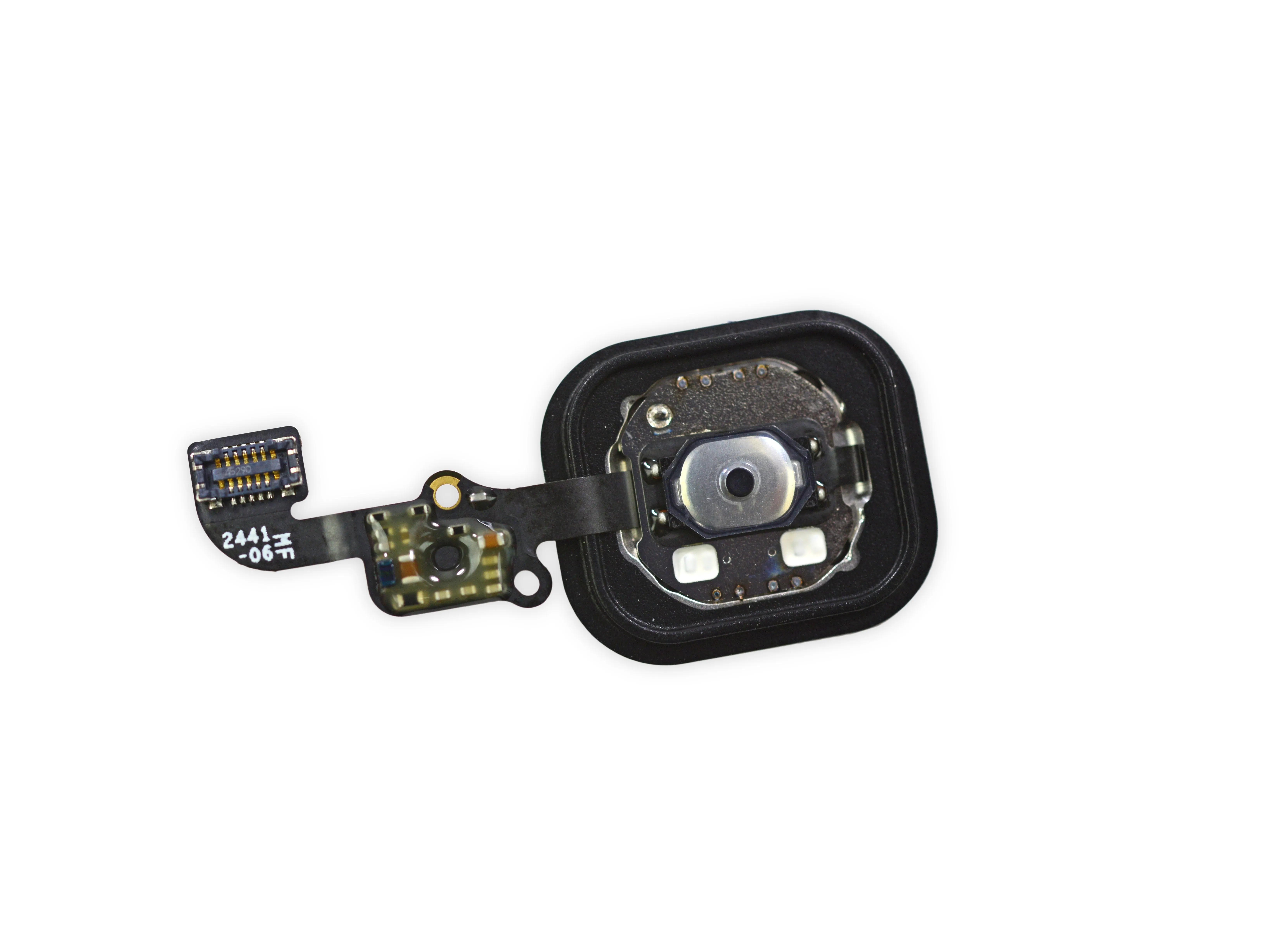

Кнопка Home в сборе закреплена металлическим кронштейном. Сняв кронштейн, мы можем просто отсоединить кнопку Home от передней панели.
Эта конструкция соответствует прошлогодней модульной кнопке Home, но в случае ремонта до нее придется добираться долго.
Шаг 9

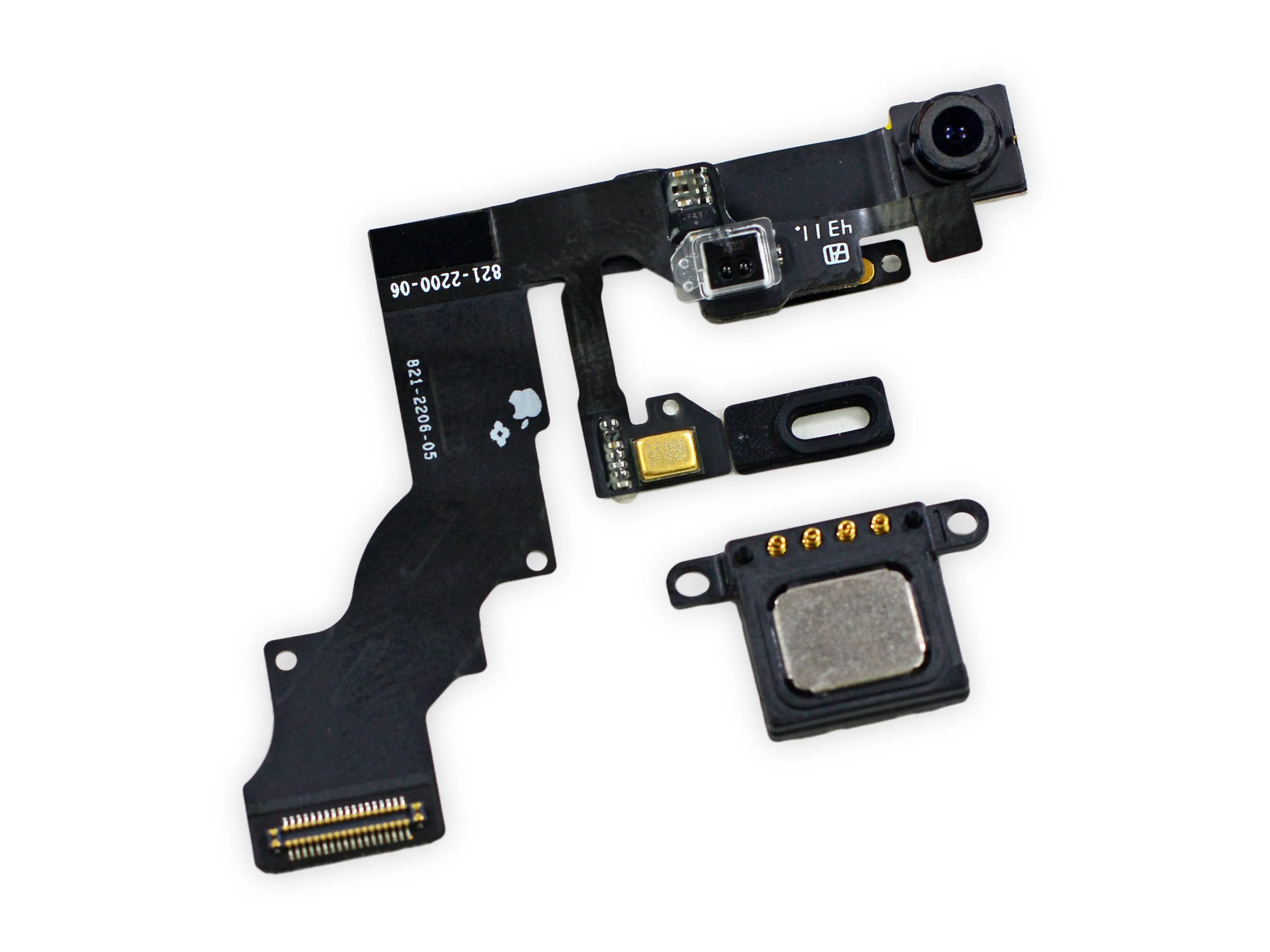

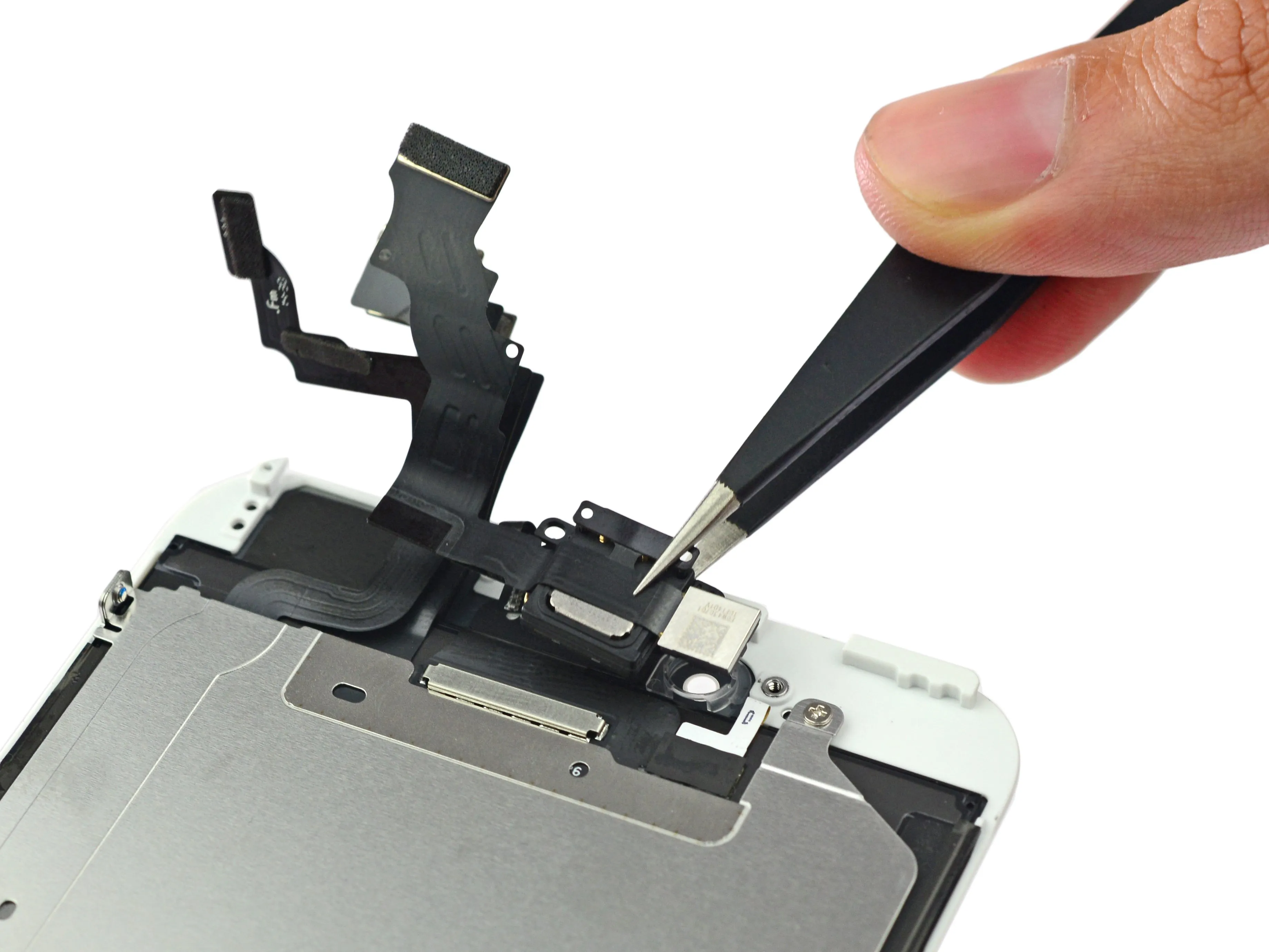

Фронтальная камера является частью более крупного блока кабелей, который включает в себя динамик наушника, микрофон и датчик освещенности. Оба расположены на передней панели.
Комментарии к шагу
Я немного запутался... Разве на экране не должно быть больше разрывов? Кажется, под задней панелью ЖК-дисплея должен быть спрятан какой-то ленточный кабель?
Можно ли снять фронтальную камеру, не нарушив работу динамика наушников?
У моего iphone 6 plus экран покрыт паутиной, однако все работает на 100%. Я купил на ebay запасной 'стеклянный передний экран' и попытался заменить его вчера. Похоже, что передний стеклянный экран приклеен к задней панели. Можете ли вы подтвердить это? Я могу предоставить изображение экрана, который я купил на ebay, если это поможет. Спасибо
Шаг 10

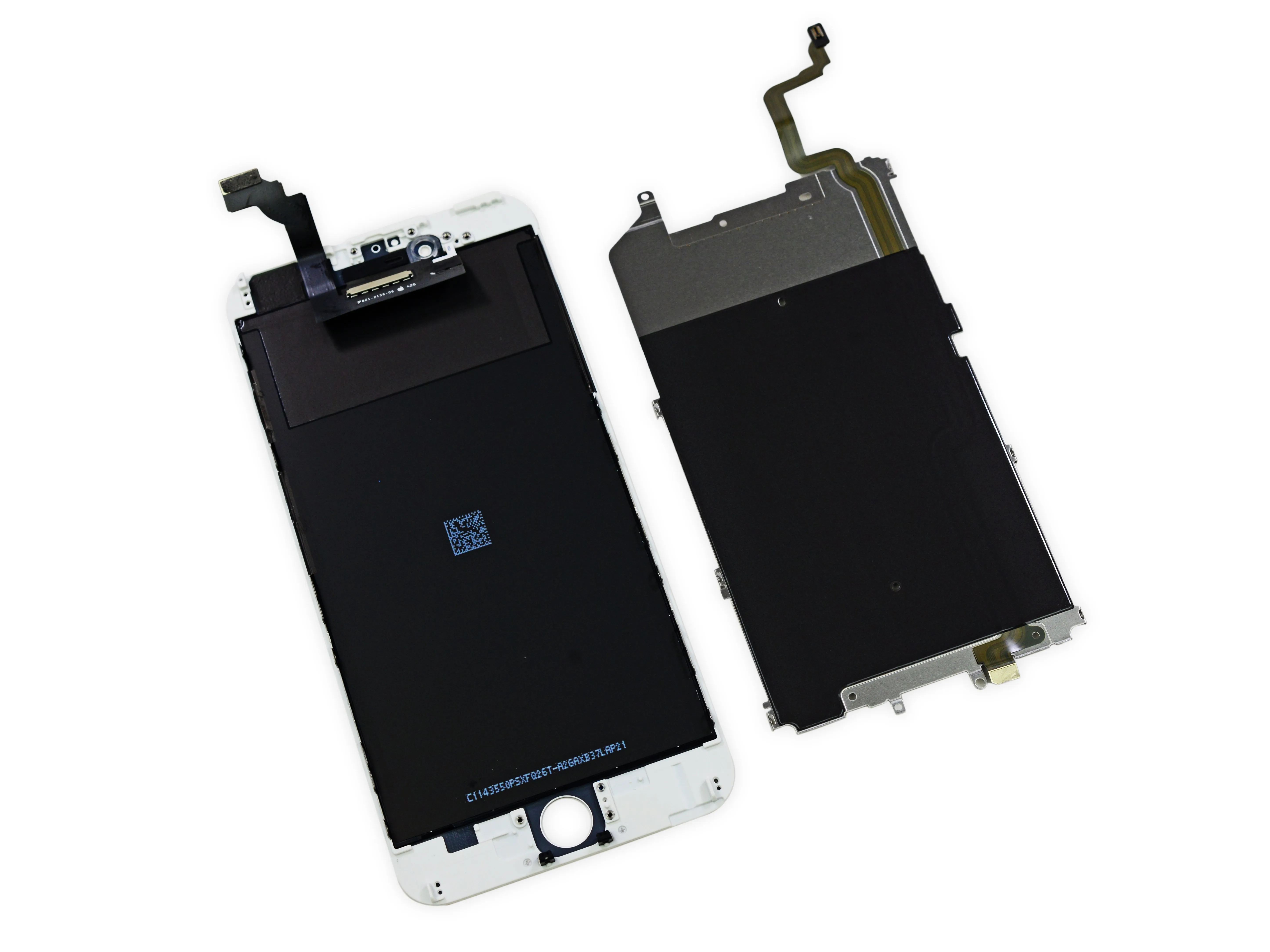

Далее мы решили снять металлическую пластину с передней панели в сборе.
В качестве большого выигрыша для ремонтопригодности Apple полностью изменила способ соединения кнопки 'Домой' с основной платой. Больше нет неудобный короткий и хрупкий кабель со времён iPhone 5s. Вместо этого Apple постаралась провести кабель кнопки 'Домой' до противоположного конца телефона. Мы очень рады этому улучшению!
Мы не можем придумать причину удлинять кабель таким образом, разве что для улучшения ремонтопригодности. Спасибо, Apple.
Комментарии к шагу
Скорее всего, Apple в первую очередь ориентируется на простоту сборки, а не на простоту ремонта.
Именно так. Короткий кабель, который нужно прикрепить, как в iPhone 5S, означает отнимающий время этап сборки, который выполняется в стесненных условиях.
Сделать кабель длинным может стоить на 10 центов больше затрат на материалы, но если это сэкономит рабочему 20 секунд времени, это увеличит производительность труда этого рабочего и, таким образом, компенсирует дополнительные затраты.

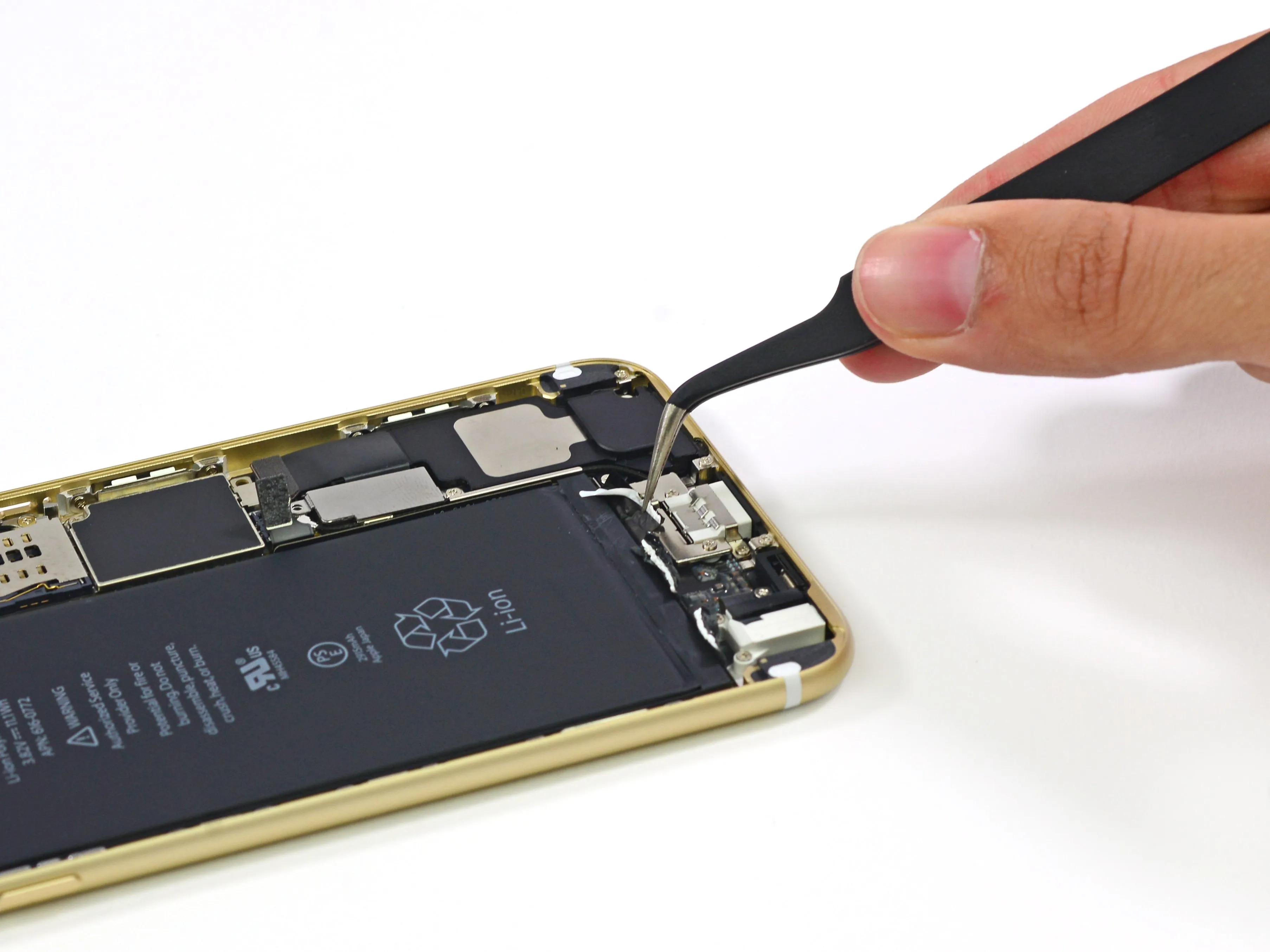

Шаг 11

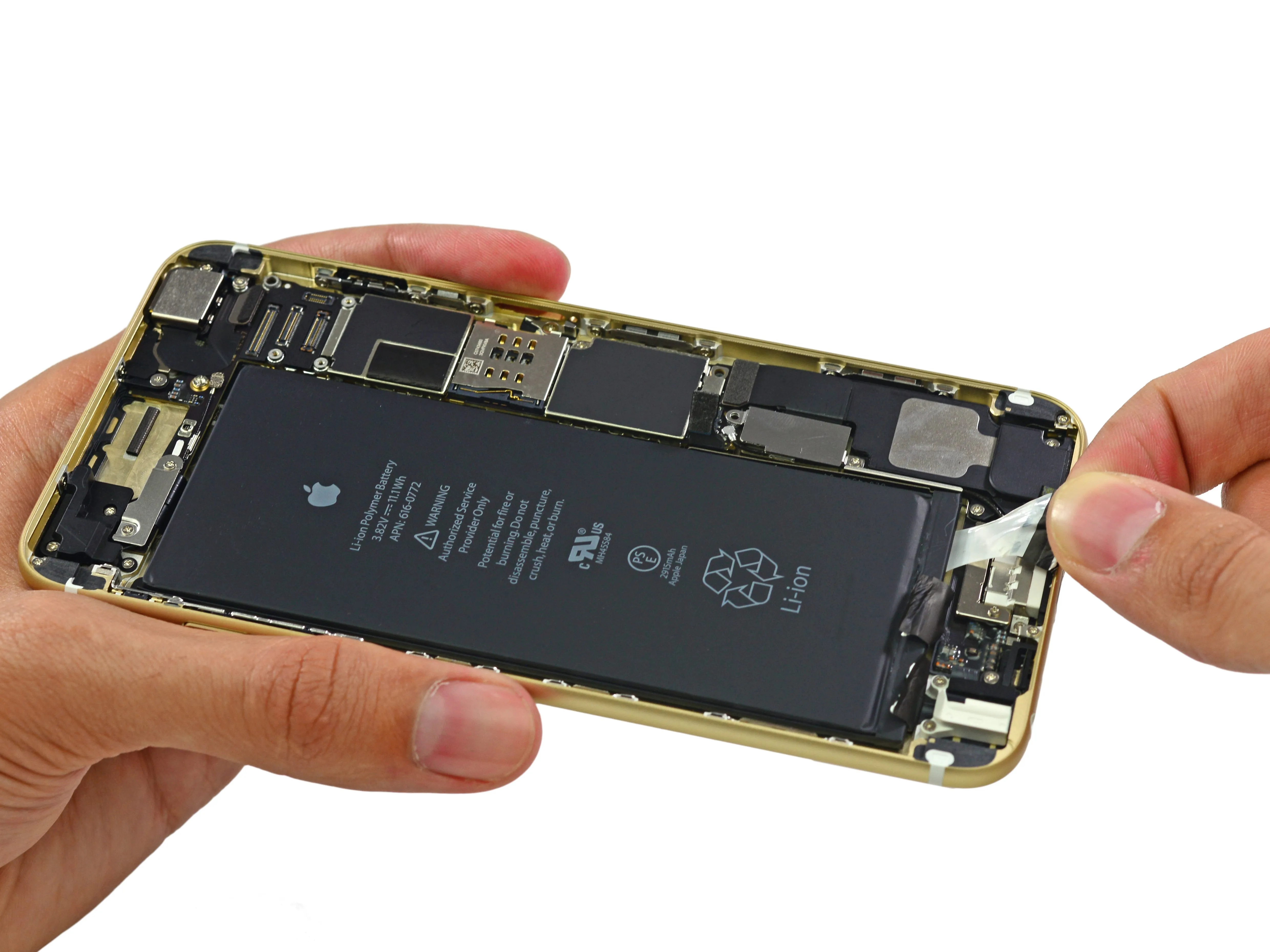

Следующим логичным шагом будет извлечение аккумулятора из iPhone 6 Plus.
Разъем батареи закрыт металлической скобой, которую мы извлекаем с помощью металлического пинцета.
Рядом с нижней частью батареи мы обнаружим несколько липких защелок.
Вот что мы знаем о липких вкладках для аккумулятора iPhone: потяните правильно - и это будет очень просто; потяните неправильно - и это будет конец света.
Этот клей похож на клей 3M Command, и когда вы тянете за вкладку правильно, она отрезает всю полоску.

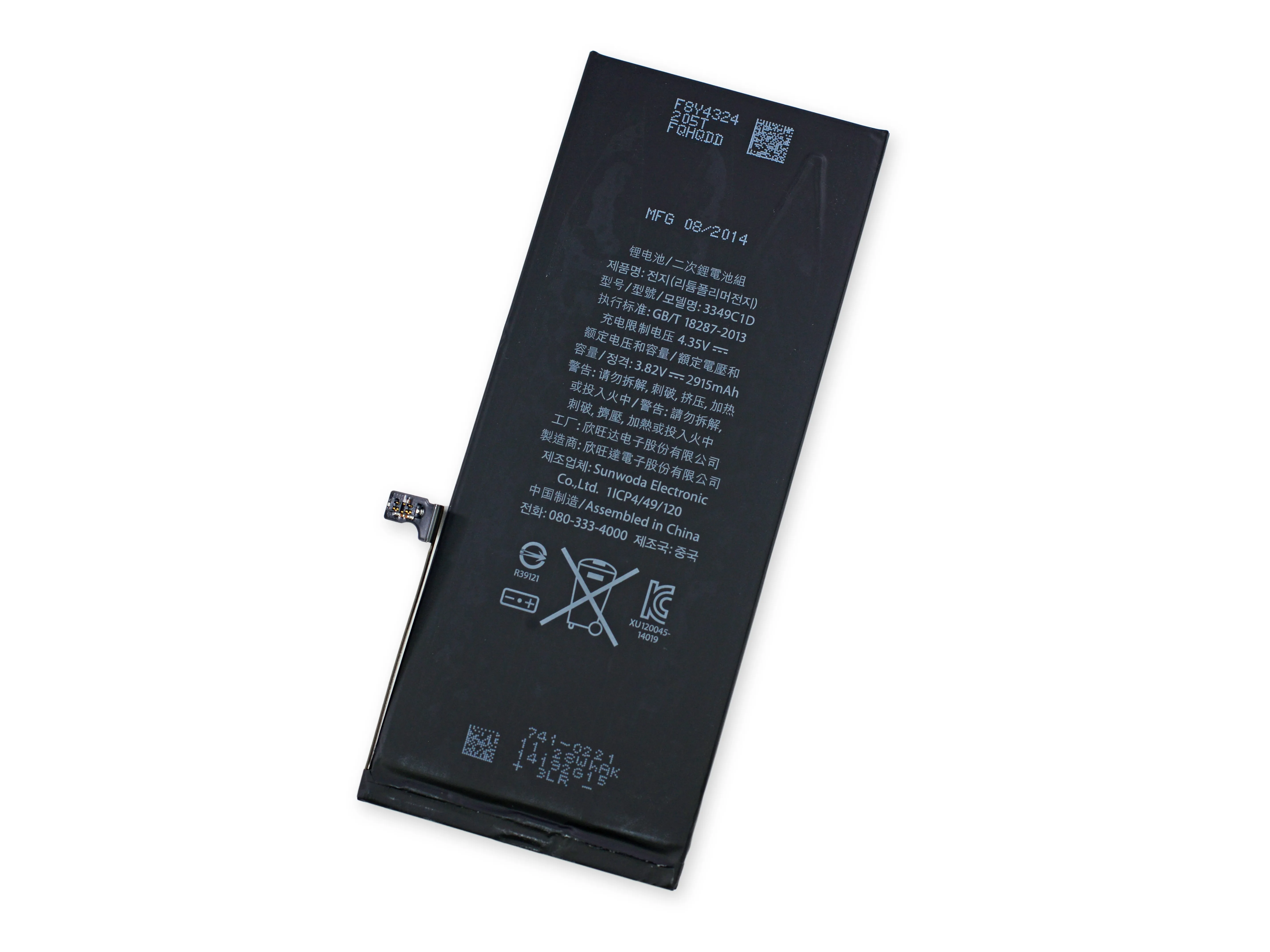

Шаг 12

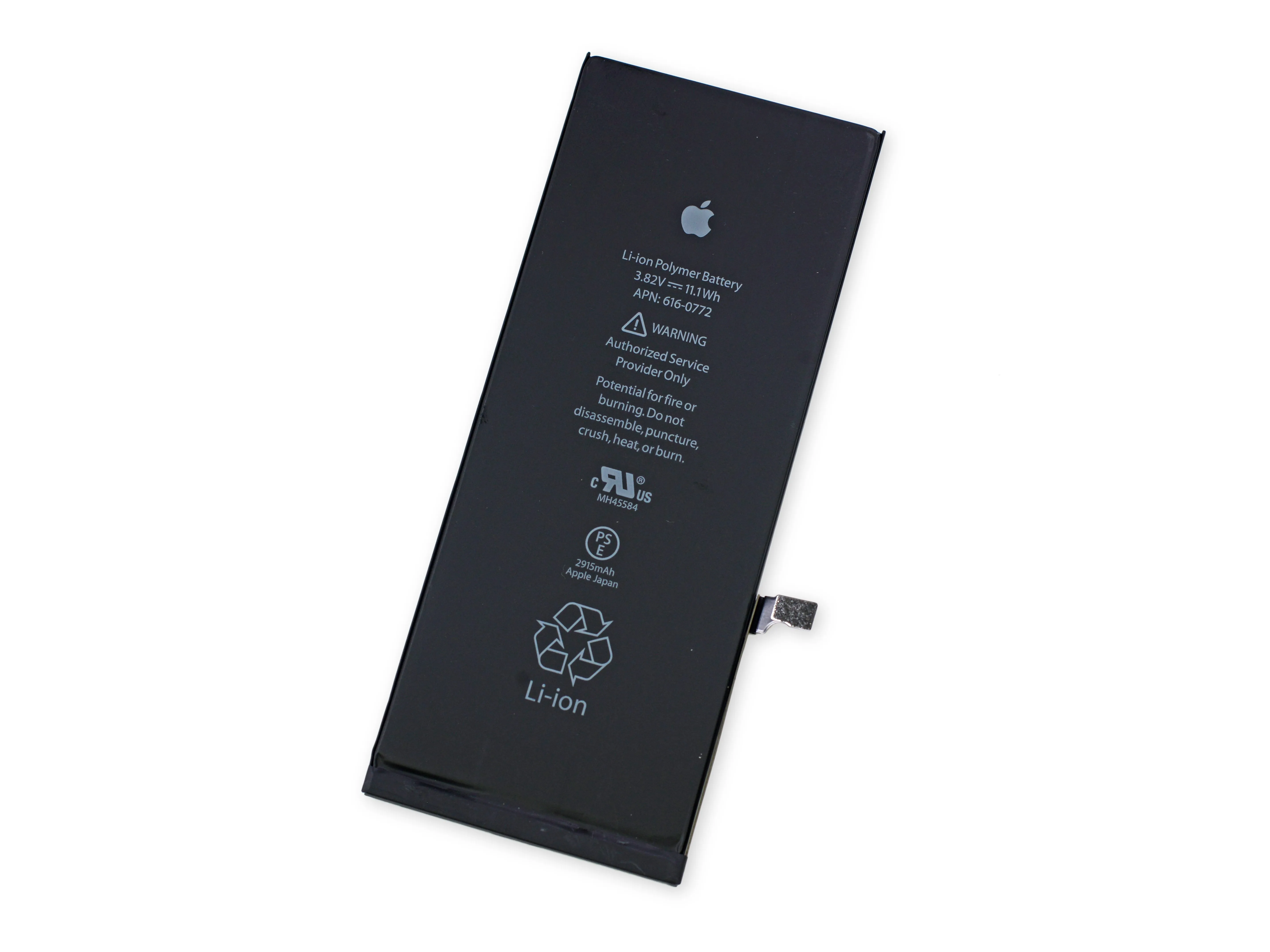

После произнесения волшебных слов 43-граммовая батарея размером 4,7' x 1,9' x 0,13' мистическим образом отделяется от задней панели корпуса.
В соответствии со слухами, батарея рассчитана на напряжение 3,82 В и 11,1 Вт-ч энергии, что в общей сложности составляет 2915 мА-ч - почти вдвое больше, чем 1560 мА-ч в iPhone 5s, и немного больше, чем 2800 мА-ч в Galaxy S5.
Между увеличенным аккумулятором и улучшением энергоэффективности, Apple заявляет о времени работы до 24 часов в режиме разговора по 3G и 384 часах в режиме ожидания.
Аккумулятор в Plus больше, чем в стандартном iPhone 6 - 6,91 Втч, 1810 мАч - что объясняет более длительное время работынесмотря на гораздо больший экран.
Комментарии к шагу
Сколько весит батарея? Плотность мА на грамм выше, чем у предыдущих поколений?
Поправьте меня, если я ошибаюсь - при напряжении 3,82 В и мощности 11,1 Вт-ч, разве батарея не больше похожа на 2905 мАч?
Может ли кто-нибудь сказать мне, какой минимальный ток А или мА будет необходим для зарядки телефонов? Любопытно, будут ли работать имеющиеся у меня банки питания сторонних производителей.
Шаг 13

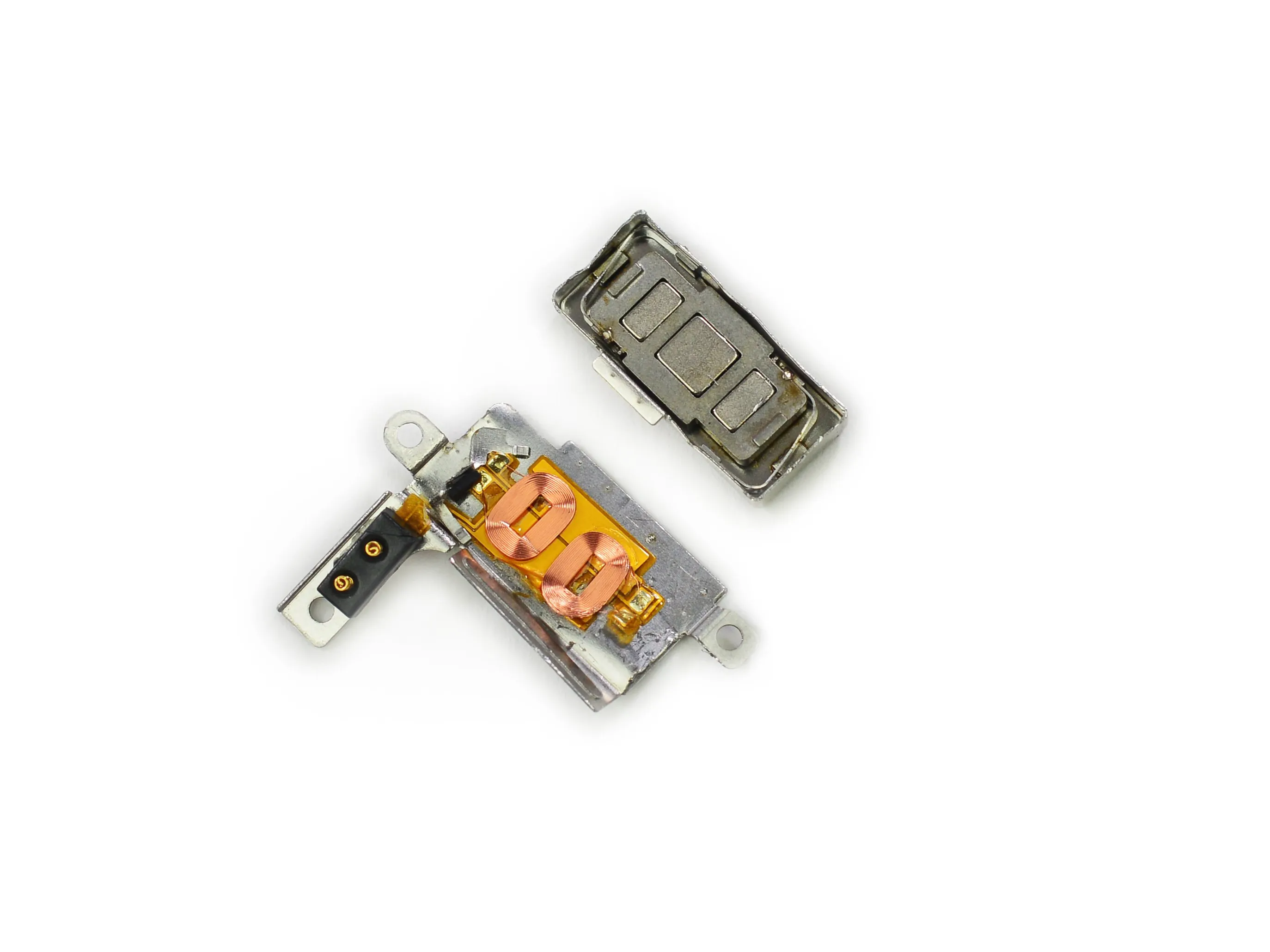

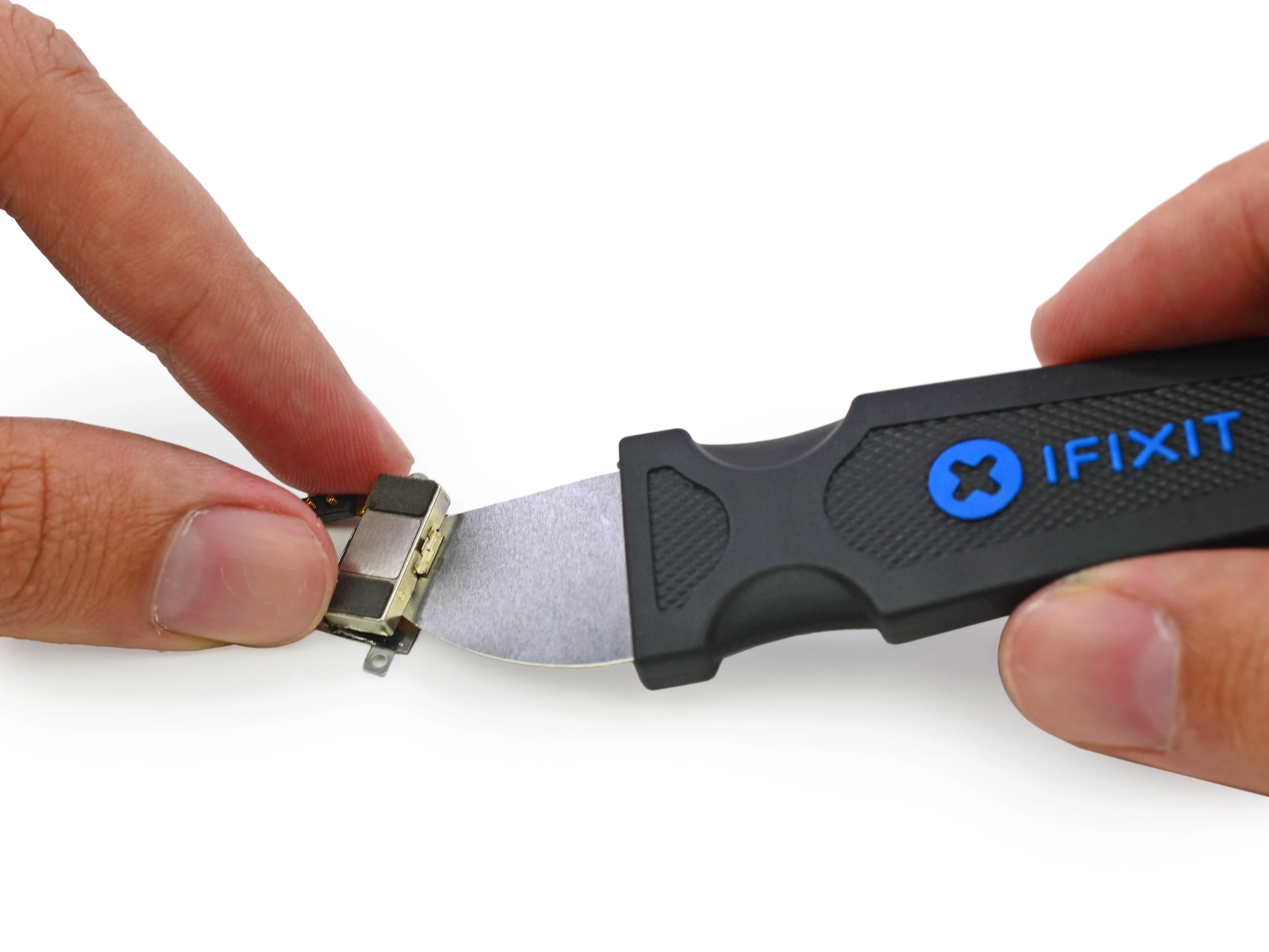

Это новинка! У нас есть кое-что новое! Вибратор расположен справа от аккумулятора, под логической платой.
Вы помните Джимми? Конечно, помните. Все помнят Джимми. С помощью Джимми мы открываем блок вибратора.
Спасибо, Джимми! Внутри мы находим тонкий набор медных катушек. Они создают переменные магнитные поля, которые сотрясают постоянный магнит, передвигающийся на паре пружин.
Комментарии к шагу
Какие бывают виды вибраторов? Внешне отличается от обычного. Каковы размеры вибратора?
Я думаю, что это новая разработка Apple, и мы увидим что-то похожее в яблочных часах (таптический двигатель).
Вибратор не похож на обычный мотор/противовес. Он похож на линейный мотор-пилу, использующий сами магниты в качестве движущихся масс.
Этот новый вибратор раздражающе громкий. Называть его 'бесшумным' режимом - это уже перебор.
Шаг 14

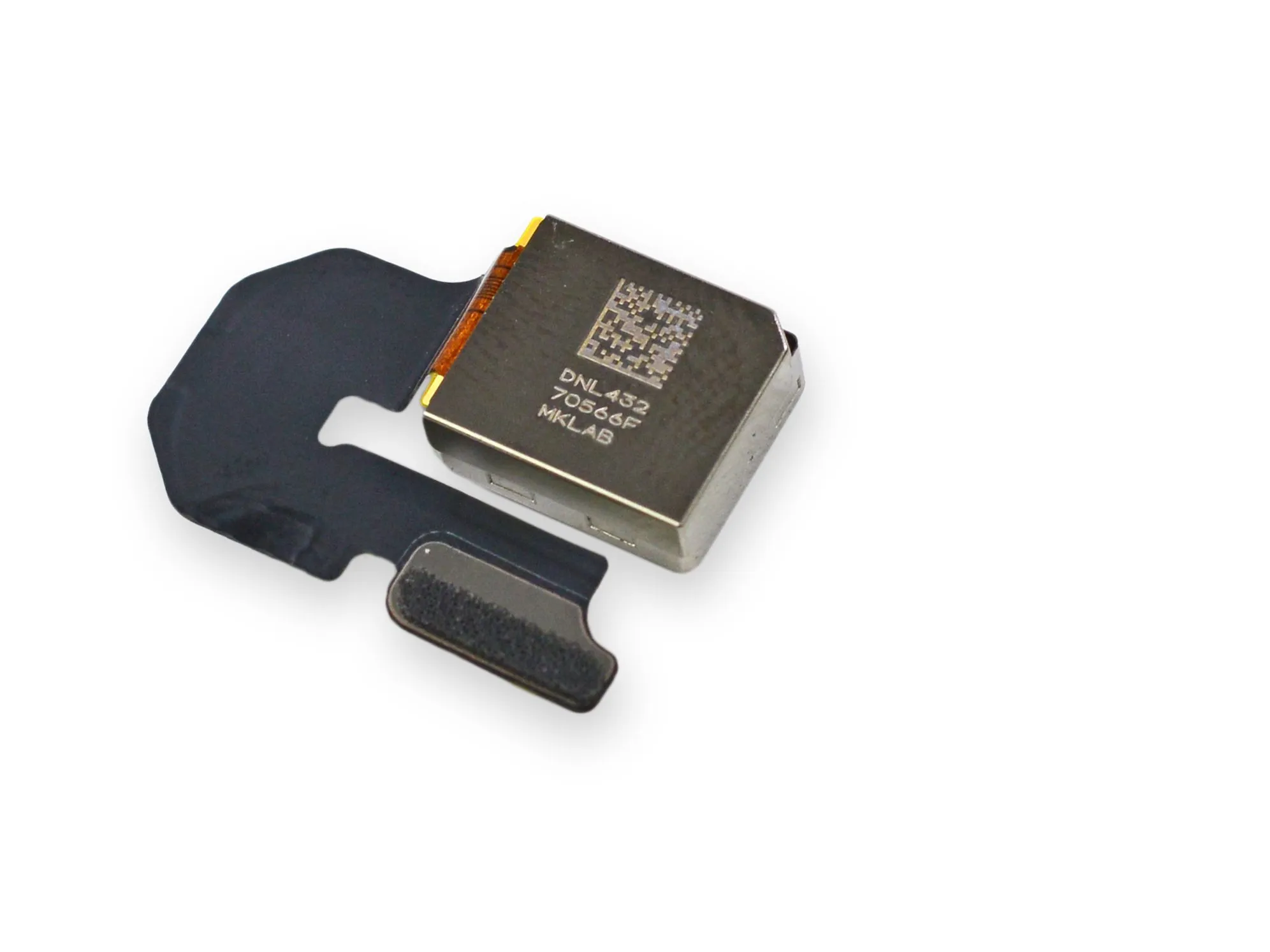

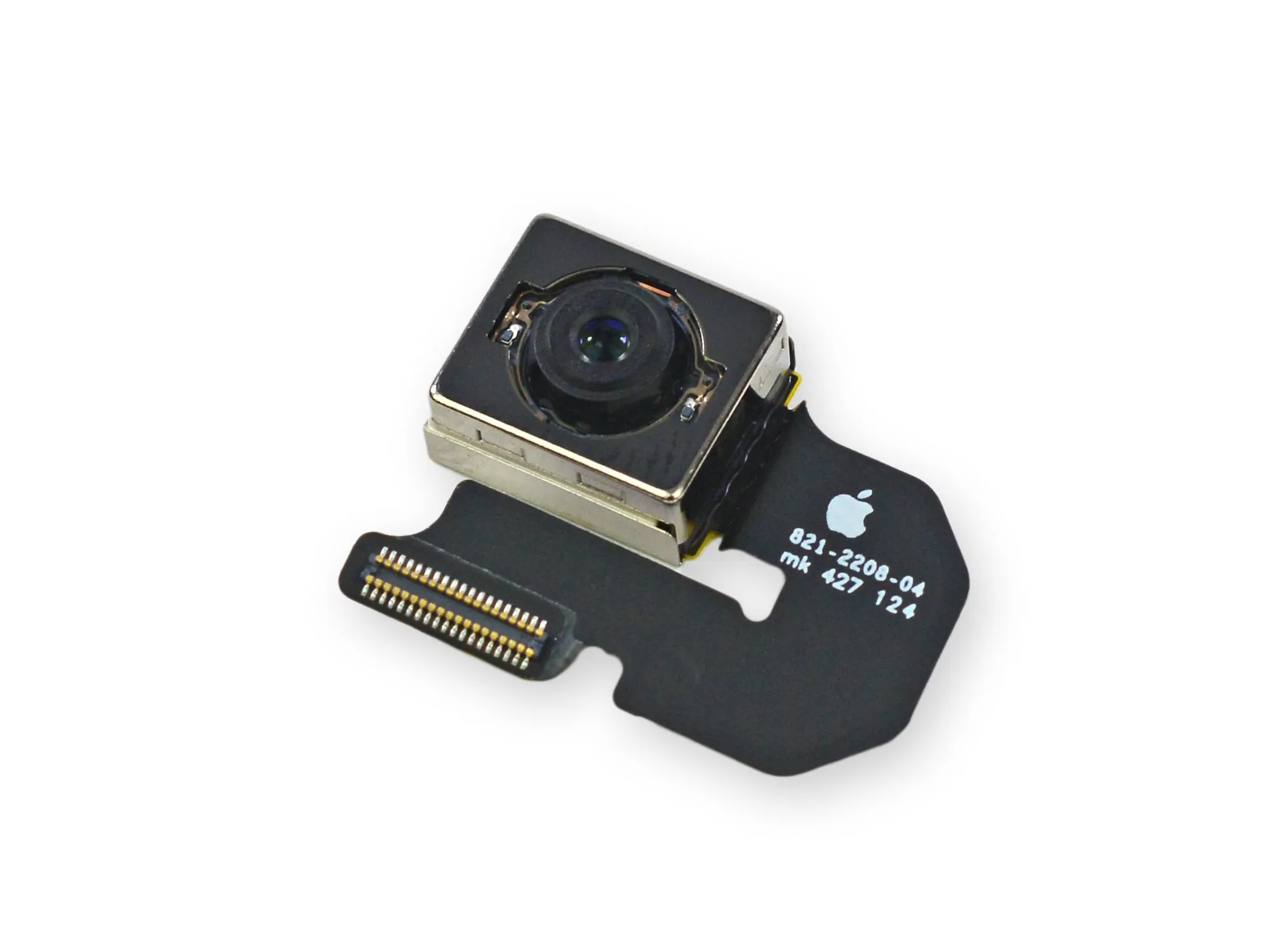

Задняя камера легко снимается с помощью пинцета.
На задней панели камеры iSight есть надпись DNL432 70566F MKLAB.
Как и iPhone 5s, 6 Plus оснащен 8-Мп камерой (с 1,5 мкм пикселями) с диафрагмой ƒ/2,2 на задней панели. В 6 Plus появились два новых дополнения: оптическая стабилизация изображения и 'Focus Pixel' с фазовой детекцией автофокуса.
Автофокус с фазовой детекцией существует уже некоторое время в зеркальных фотоаппаратах, но относительно недавно появился в смартфонах. Тем не менее, iPhone 6 и 6 Plus не являются первыми, кто оснащен этой функцией - Samsung Galaxy S5 получил ее впервые.
Комментарии к шагу
Invensense OIS в задней камере?
Не похоже.
Invensense в задней камере???????
INVN в камере?
сенсор sony или нет? Какой?
Можно ли поставить 8Мп камеру iPhone 6 plus в iPhone 6?
Шаг 17:
------------
Постоянные показания гироскопа и сопроцессора движения M8 дают iPhone 6 Plus подробные данные о движениях ваших трясущихся рук, что позволяет компенсировать их за счет быстрого перемещения блока объектива. Результат: более четкие и ясные фотографии даже в условиях недостаточной освещенности.
--------------
Меня по-прежнему озадачивает тот факт, что в обеих моделях установлены чипы M8 и MP67B. Так почему же вы говорите, что OIS есть только в модели 6+?
Есть ли небольшой ремешок у камеры заднего вида, который необходим для функциональности? Если да, то какой номер детали или идентификатор? Спасибо.
Шаг 15
Такие покачивания. Много покачиваний.
Шаг 16

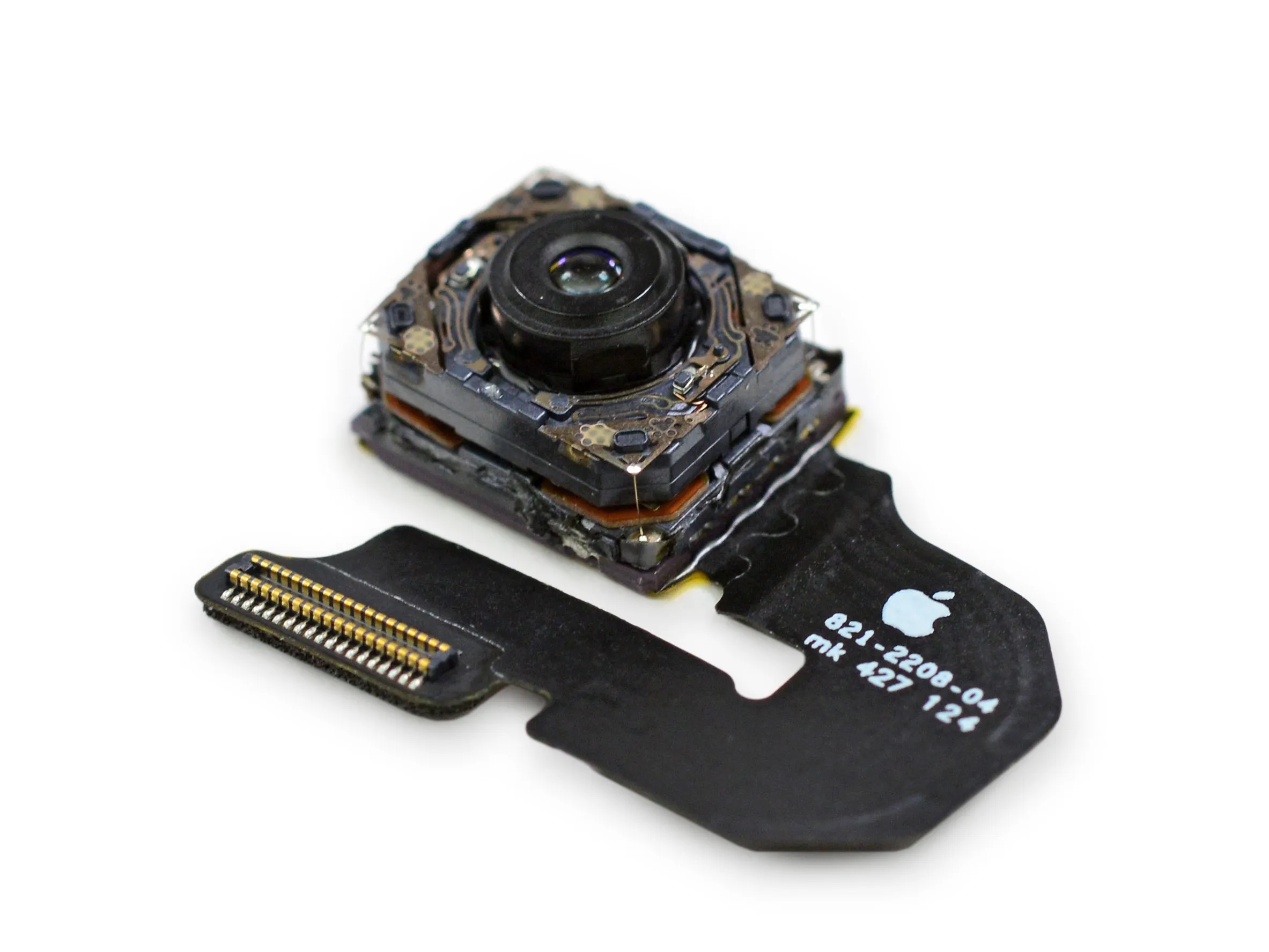

Apple любит делать акцент на своих камерах, называя iPhone самой популярной камерой в мире в своих презентациях. Так что же скрывается за объективом? Давайте заглянем...

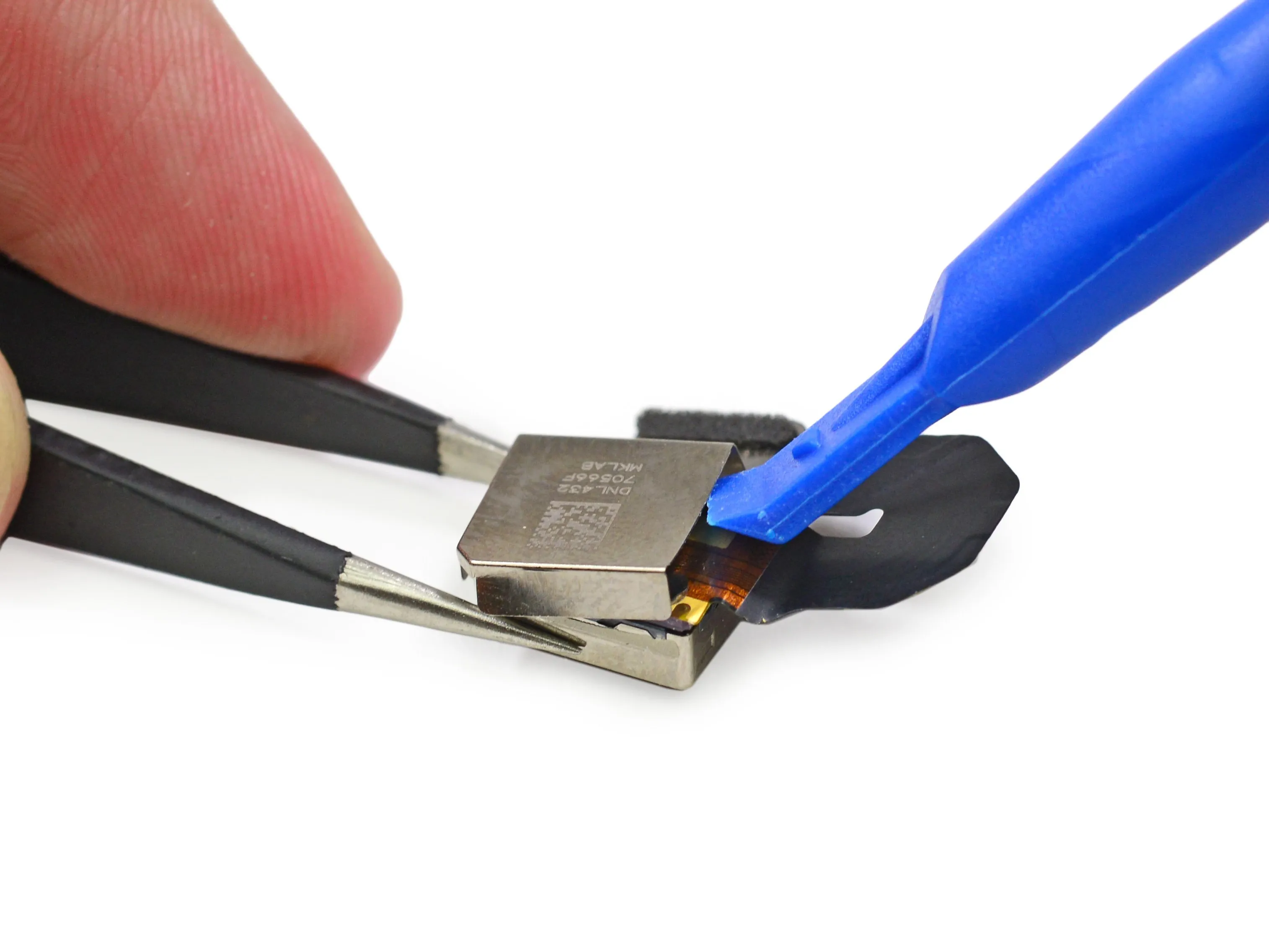

Используя пластиковый инструмент для открывания и несколько уверенных пальцев, мы снимаем корпус камеры.
Хотя на первый взгляд ничего особенного здесь нет, обновления камеры iPhone 6 Plus (наряду с увеличенным объемом памяти) вызвали интерес у любителей и инди-кинематографистов. Остается надеяться, что эта камера готова к съемке...

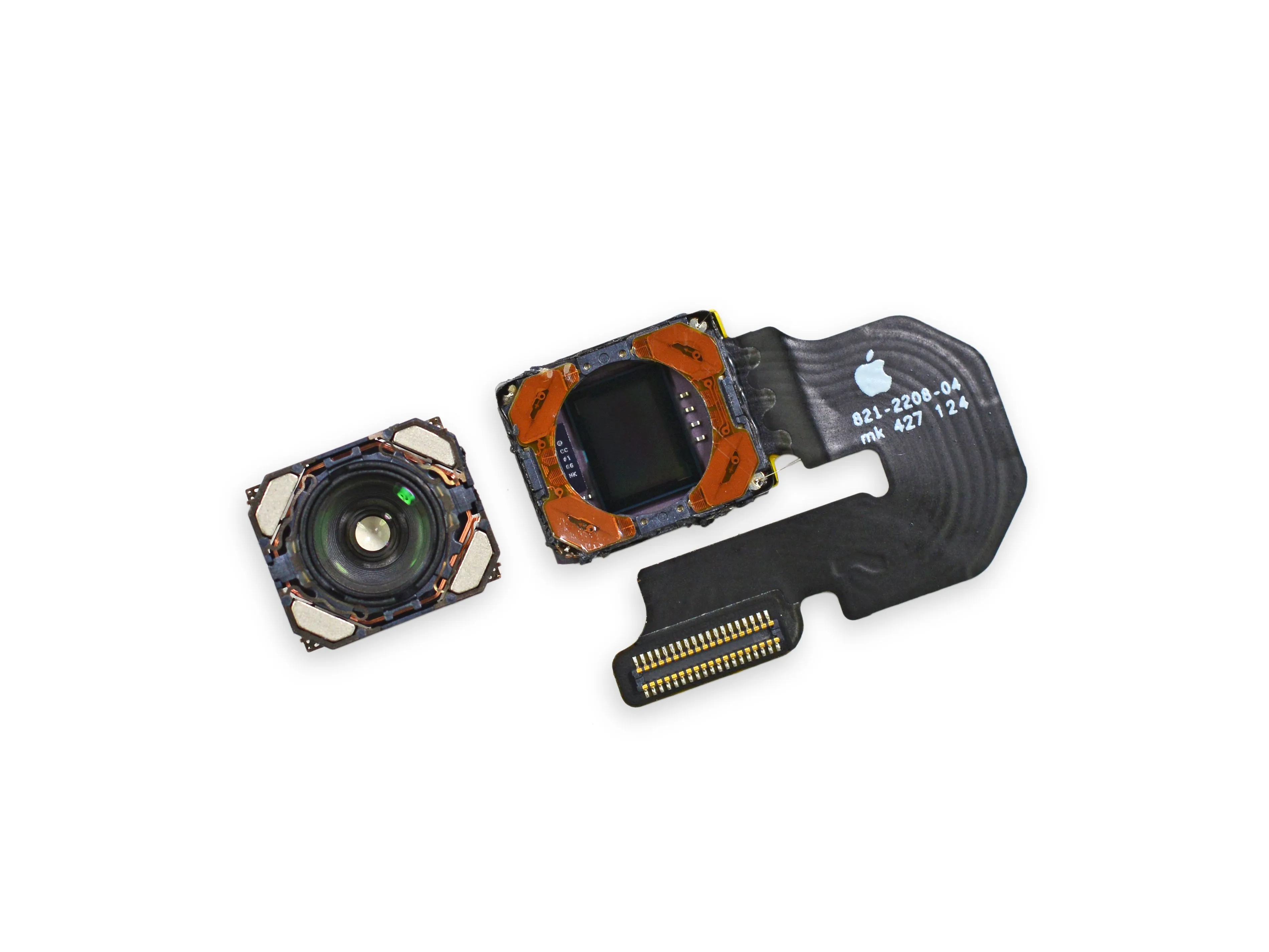

Шаг 17

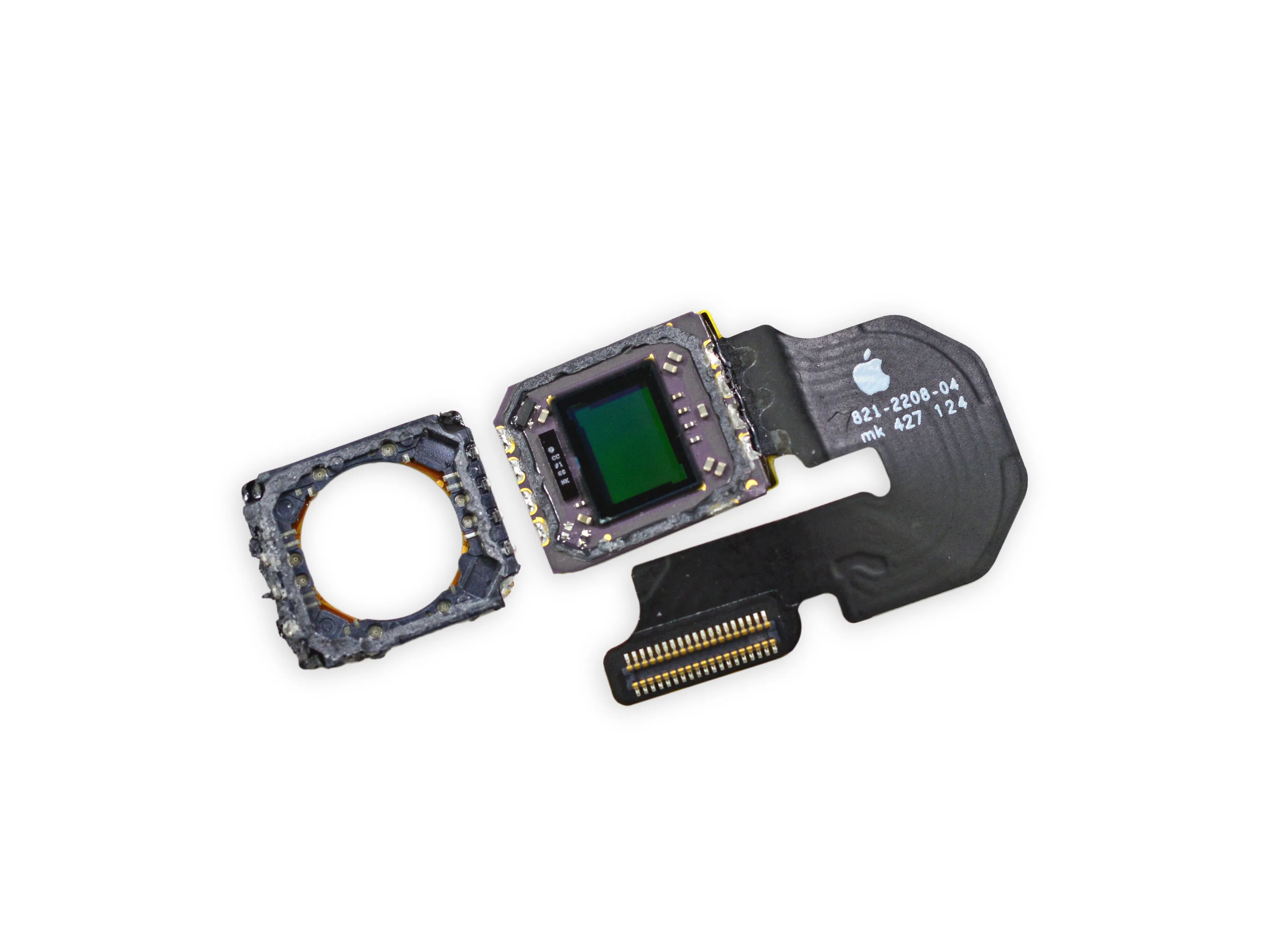

Более глубокий взгляд на внутреннюю часть камеры заднего вида показывает то, что мы ожидали: небольшой объектив.
Под объективом находится сенсор камеры.
Ключевой особенностью, отличающей эту камеру от стандартной камеры iPhone 6, является оптическая стабилизация изображения - технология, которую мы уже видели раньше. видели раньше. Элемент объектива слева помещен в крошечную металлическую клетку, которую толкают вперед и назад электромагнитные катушки окружающие датчик справа.
Постоянные показания гироскопа и сопроцессора движения M8 дают iPhone 6 Plus подробные данные о движениях ваших трясущихся рук, что позволяет компенсировать их быстрым перемещением блока объектива. Результат: более резкие и четкие фотографии даже в условиях недостаточной освещенности.

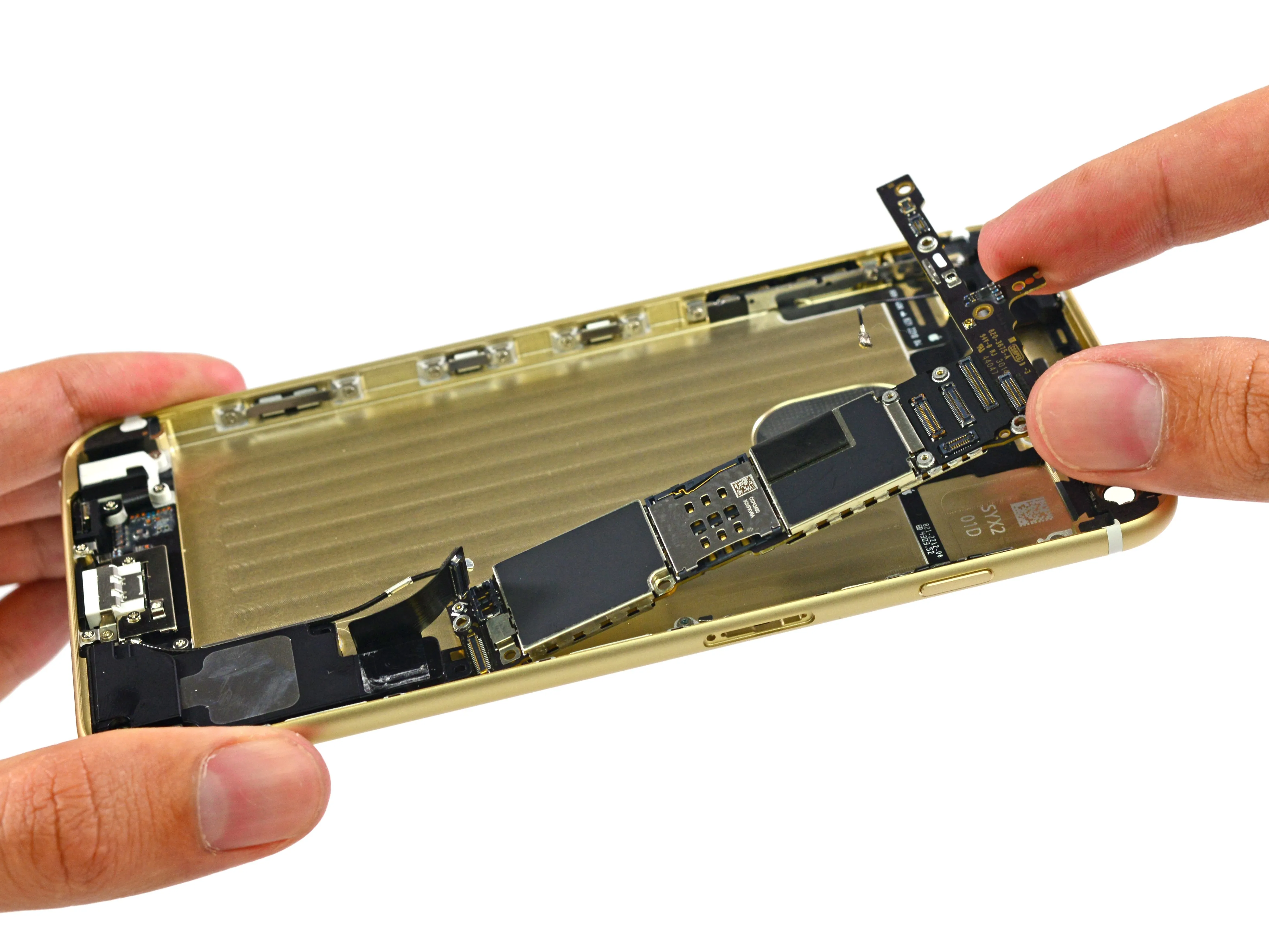

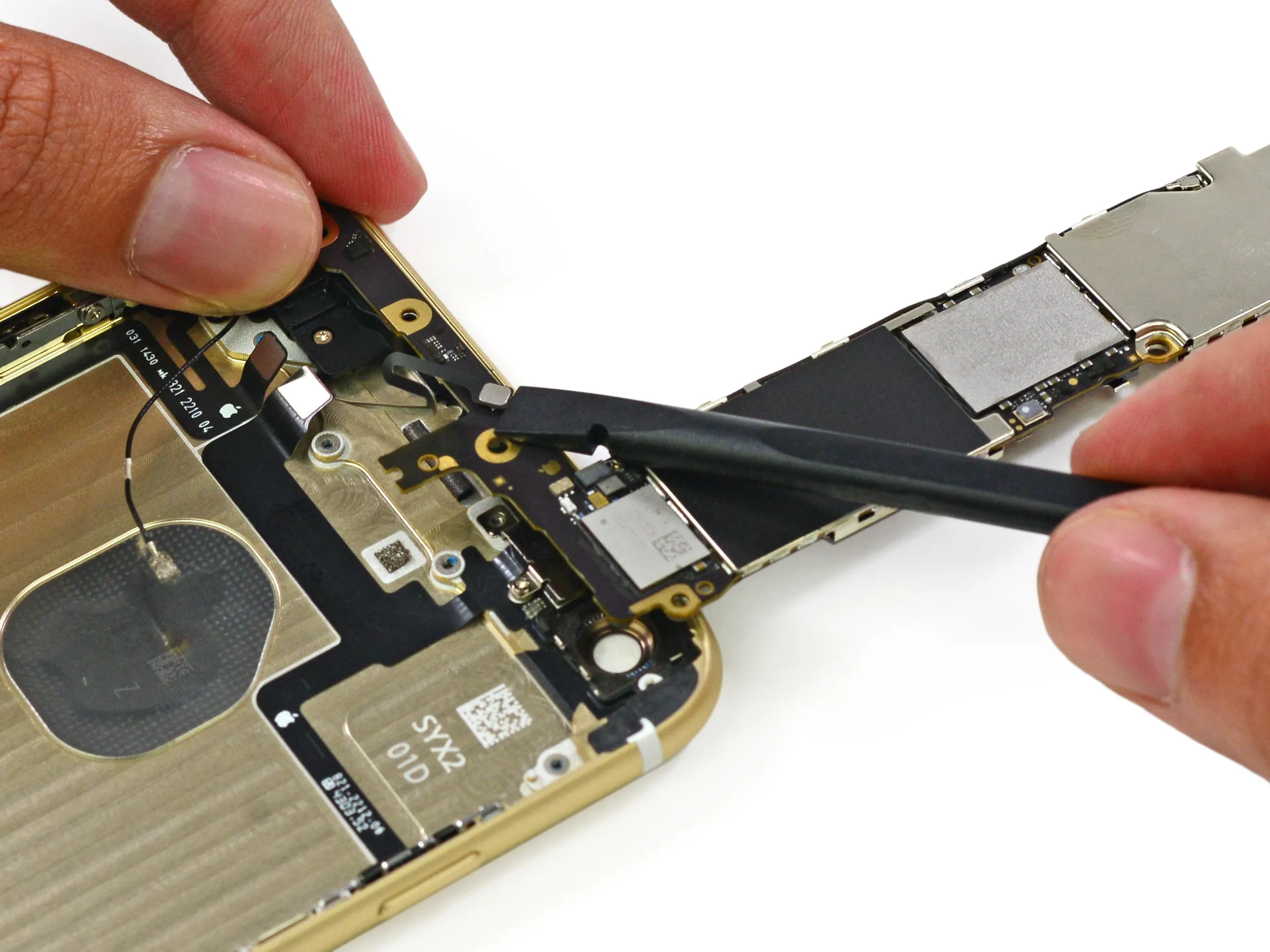

Шаг 18

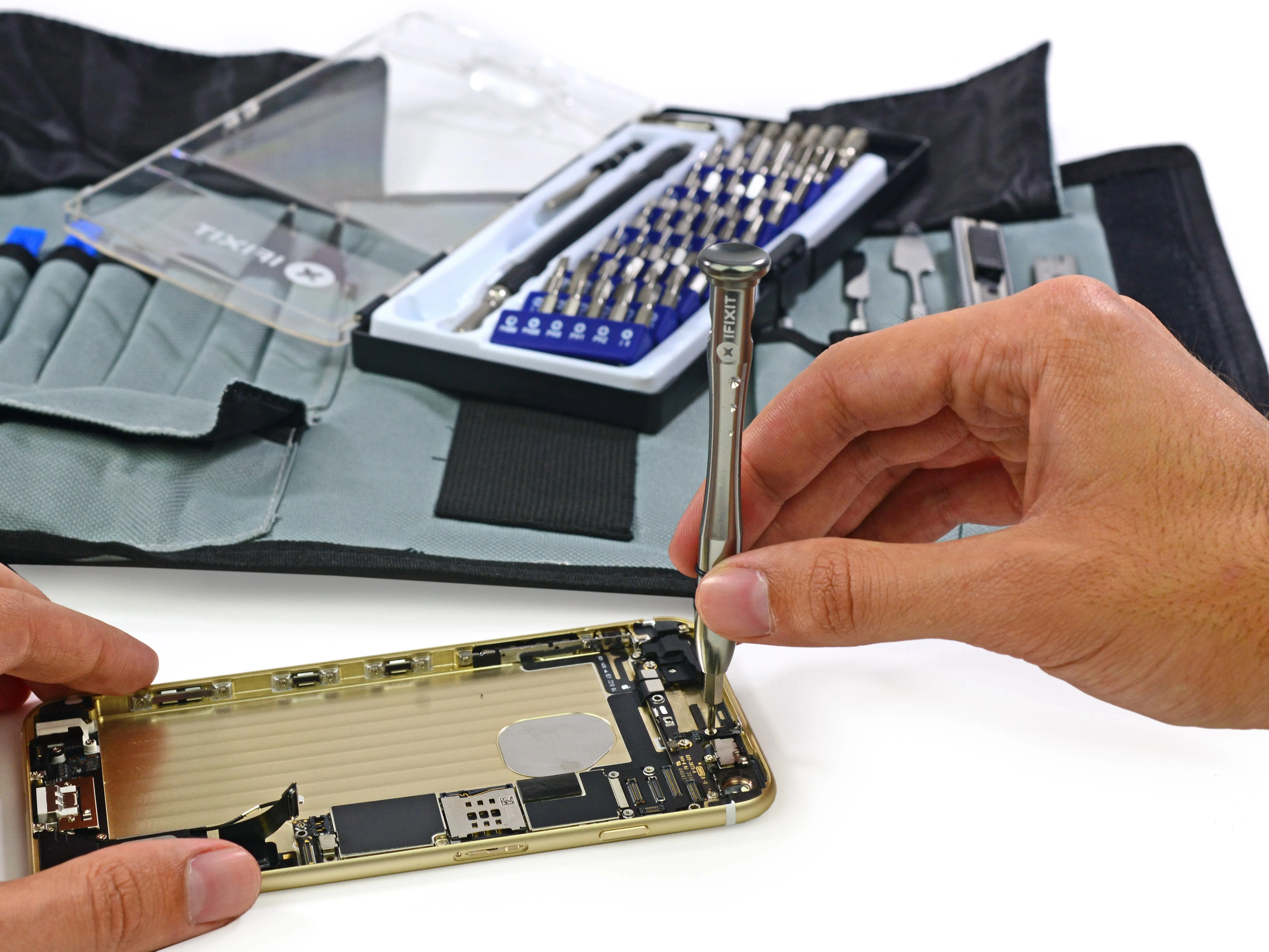

Пришло время снять логическую плату, крепко прикрученную несколькими винтами к задней панели корпуса.
Но прежде чем мы закончим, нам нужно отсоединить антенный разъем с задней стороны логической платы.
Шаг 19

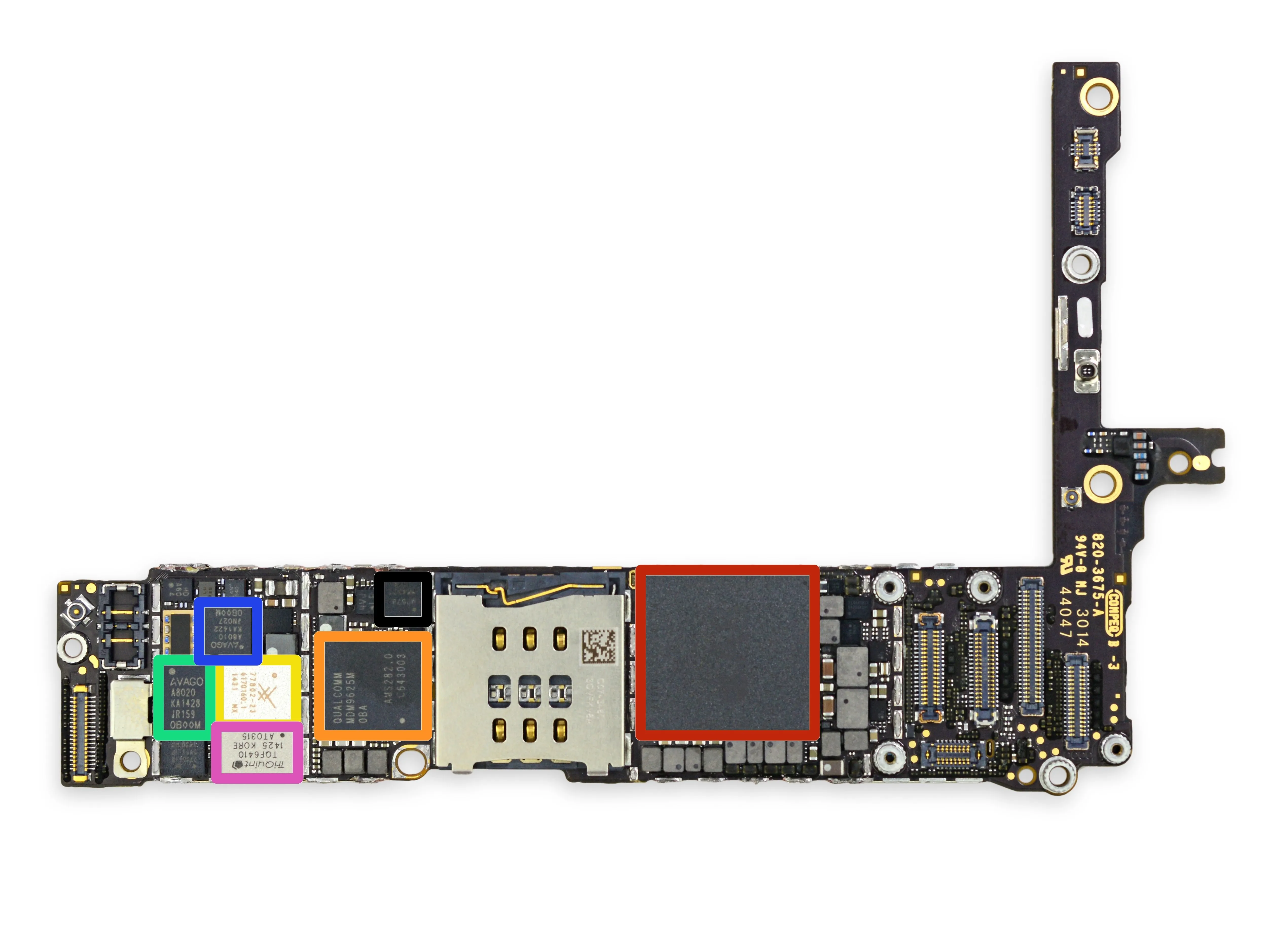

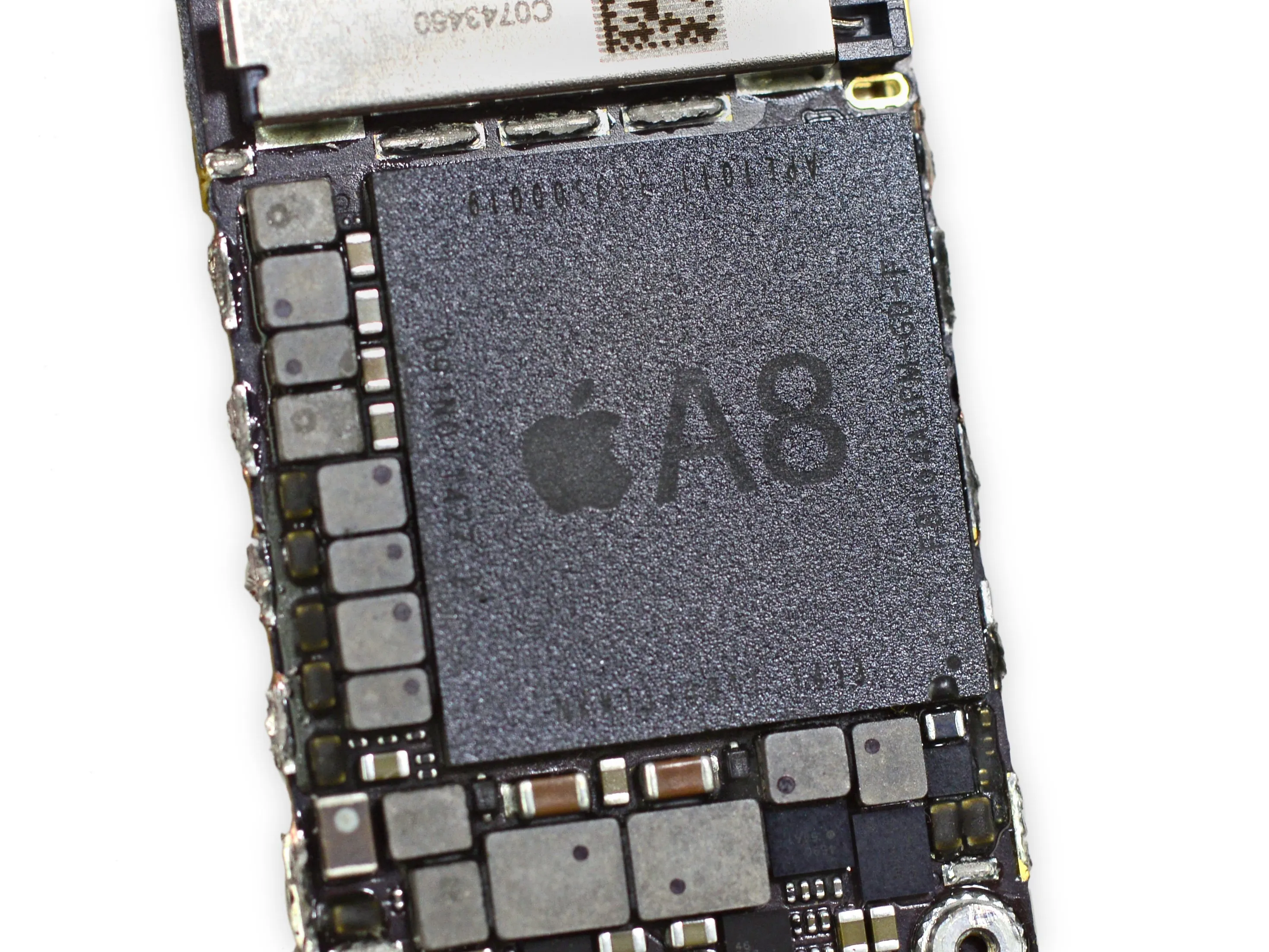

Давайте определим некоторые микросхемы на передней стороне логической платы:
Apple A8 APL1011 SoC + оперативная память Elpida 1 ГБ LPDDR3 (обозначается маркировкой EDF8164A3PM-GD-F)
Qualcomm MDM9625M LTE-модем
Skyworks 77802-23 Низкочастотный LTE PAD
Avago ACPM-8020 Высокочастотный PAD
Avago ACPM-8010 Сверхвысокочастотный PA + FBARs
TriQuint TQF6410 Модуль усилителя мощности для 3G EDGE
InvenSense MP67B Комбинированный 6-осевой гироскоп и акселерометр
Комментарии к шагу
Можете ли вы определить, был ли A8 произведен Samsung или TSMC?
A8 определенно был произведен TSMC в ТАЙВАНЕ!
Кто выиграл гироскоп/акселерометр????
Invensense!
Похоже, что рядом с IMU находится еще один акселерометр... Может быть, у них проблемы с Invensense?
Можете ли вы открыть камеру заднего вида и посмотреть, есть ли в ней Invensense?
Люблю тебя, гироскоп Invensense :))= :)
Есть ли маленькая микросхема Qualcomm рядом с деталями Avago и Skyworks с номером QFE 11xx?
Вы правы, Крис! Это Qualcomm QFE1100.
Где находится барометр? Он от Bosch?
Да, датчик bosch отсутствует в разборе: https://forums.macrumors.com/showthread.p...
Шаг 20
Еще больше микросхем на передней панели логической платы:
Qualcomm QFE1100 ИС отслеживания конвертов
Микроустройства RF RF5159 Модуль переключения антенн
Skyworks SKY77356-8 Среднечастотный PAD
Bosch Sensortec BMA280 3-осевой акселерометр
Шаг 21

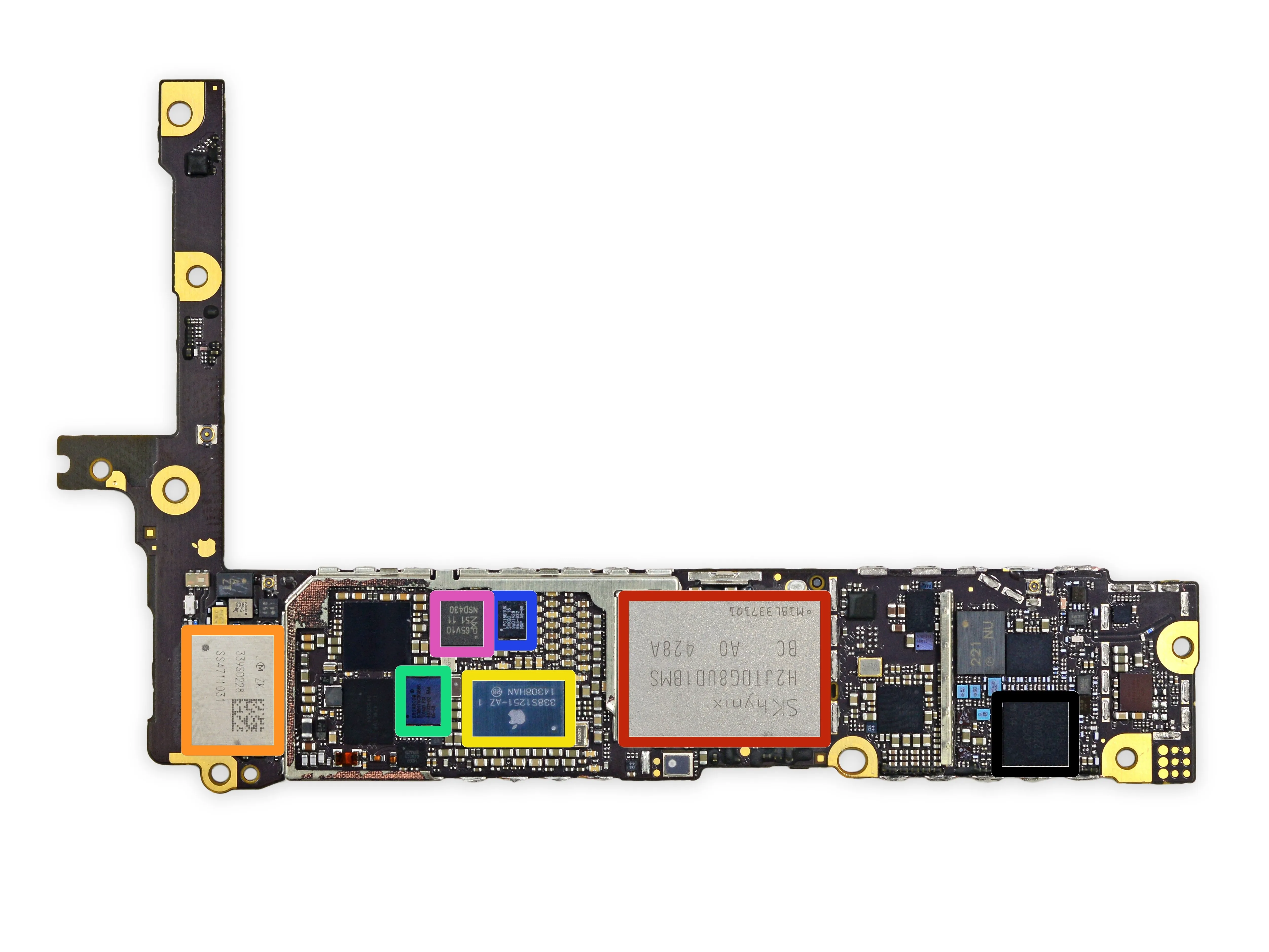

Задняя часть логической платы.
SK Hynix H2JTDG8UD1BMS 128 Гб (16 Гб) NAND Flash
Murata 339S0228 Модуль Wi-Fi
Apple/диалог 338S1251-AZ ИС управления питанием
Broadcom BCM5976 Контроллер сенсорного экрана
NXP LPC18B1UK Микроконтроллер ARM Cortex-M3 (также известный как сопроцессор движения M8)
NXP 65V10 Модуль NFC + Secure Element (вероятно, содержит NXP PN544 NFC-контроллер внутри)
Qualcomm WTR1625L Радиочастотный трансивер
Комментарии к шагу
NFC не подключен к аккумулятору, верно? Его нельзя использовать для беспроводной зарядки?
Именно так.
Святое дерьмо, вы, ребята, начинаете занудствовать... где, черт возьми, мой карманный протектор %#*@ IT ALL!!!
Большой бизнес. Например, Invensense в айфонах впервые в истории. Если они будут и в 6-ке, то это 200+ миллионов проданных чипов в течение следующего года. Доходы/денежный поток растут. Покупайте акции (надеюсь, вы уже владеете ими или, по крайней мере, купили несколько коллов)! Эта разборка представляет собой миллиарды долларов..... вопрос в том, кто их зарабатывает. Дело не в айфонах и карманных протекторах, а в том, чтобы делать пачки и пачки денег. Однажды вы поймете это.
Есть ли шанс, что вы сможете снять крышку модуля Wi-Fi Murata 339S0228, чтобы посмотреть, что внутри?
Можете ли вы подтвердить, что M8 part no. LPC18B1UK нет в руководстве NXP; LPC185x есть.
Хорошо, похоже, что M8 - это LPC18B1UK, как указано на сайте.....https://en.wikipedia.org/wiki/Apple_M7
Есть ли вид на антенну NFC?
Есть ли исправление ошибки с тактильными кнопками?
Вариант: В модели на 128 ГБ вместо SK Hynix используется фирменная NAND от Toshiba (теперь Kioxia).
Шаг 22

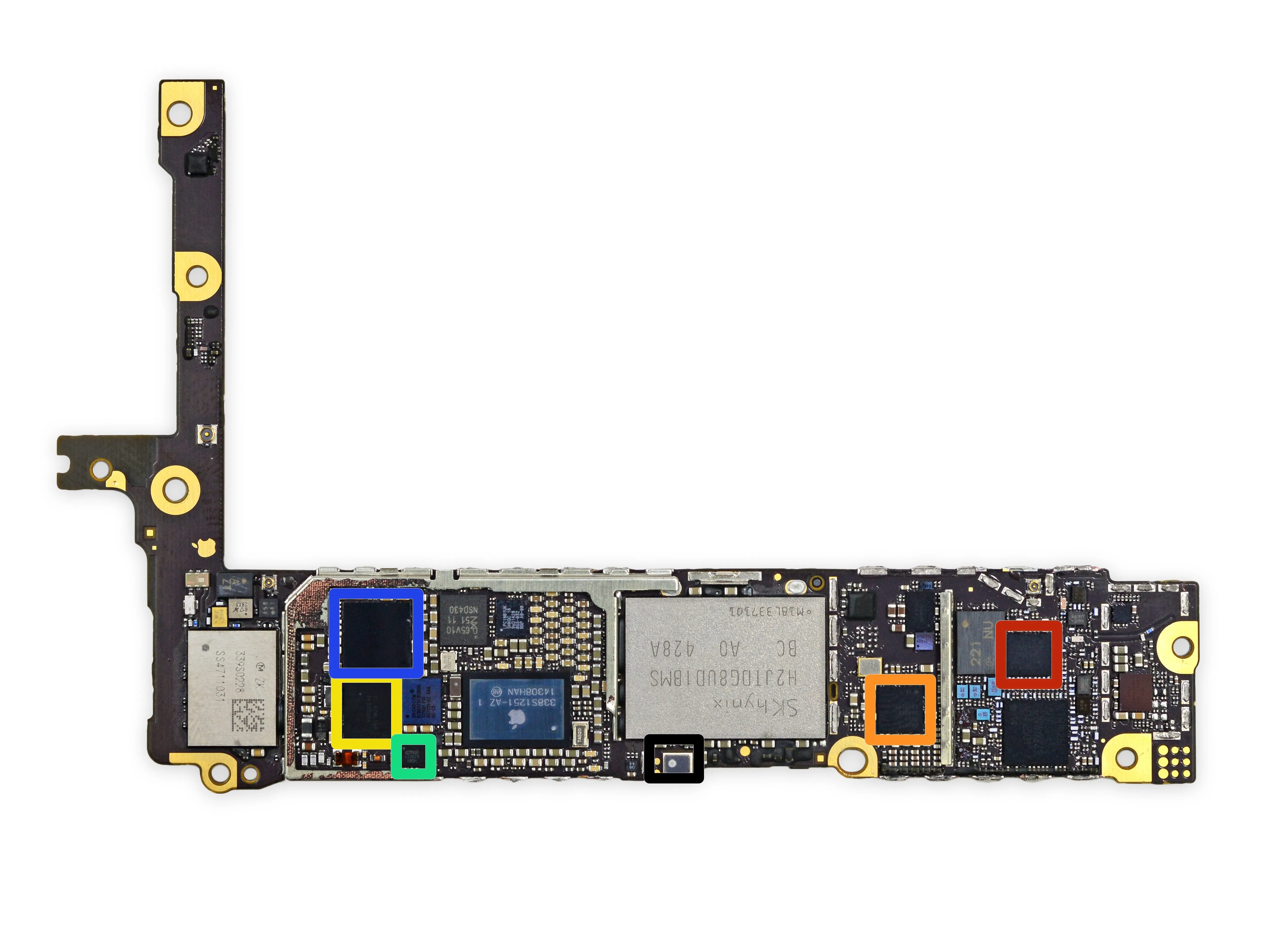

Еще больше микросхем на задней стороне логической платы:
Qualcomm WFR1620 чип-компаньон для приема сигнала. Qualcomm заявляет на сайте что WFR1620 'необходим для реализации агрегации несущих с WTR1625L'.
Qualcomm PM8019 ИС управления питанием
Texas Instruments 343S0694 Сенсорный передатчик
AMS AS3923 ИС NFC Booster
Cirrus Logic 338S1201 Аудиокодек
Bosch Sensortec BMP280
Большое и сердечное спасибо нашим приятелям из Chipworks за помощь в идентификации всех этих технологий. Без них мы бы точно не справились!
Комментарии к шагу
Что такое 'сенсорный передатчик'?
- Сенсорный передатчик Texas Instruments 343S0694
Я не могу поверить, что они используют два контроллера для сенсорного экрана!!!?
в шаге 21: Контроллер сенсорного экрана Broadcom BCM5976
Кто-нибудь знает, сколько стоит чип AMS (ориентировочно)?
Ребята из NFCworld нашли чип AMS: https://www.ams.com/eng/Products/NFC-HF-R...
Похоже, вы не можете найти его, гуглив для этого.
Судя по блок-схеме, AS3923 подключается к антенне, а не к контроллеру NFC.
В описании говорится, что чип заменяет драйверы контроллера.
Они также упоминают о поддержке peer to peer и других режимов, так что мы можем надеяться на нечто большее, чем просто оплата ;) Не терпится получить его...
Под флеш-памятью SanDisk NAND находится барометр. Похоже на BMP от Bosch Sensortec
Да, датчик bosch отсутствует в разборе: https://forums.macrumors.com/showthread.p...
Используют ли другие производители телефонов усилитель NFC или это уникально для IP6?
Шаг 23

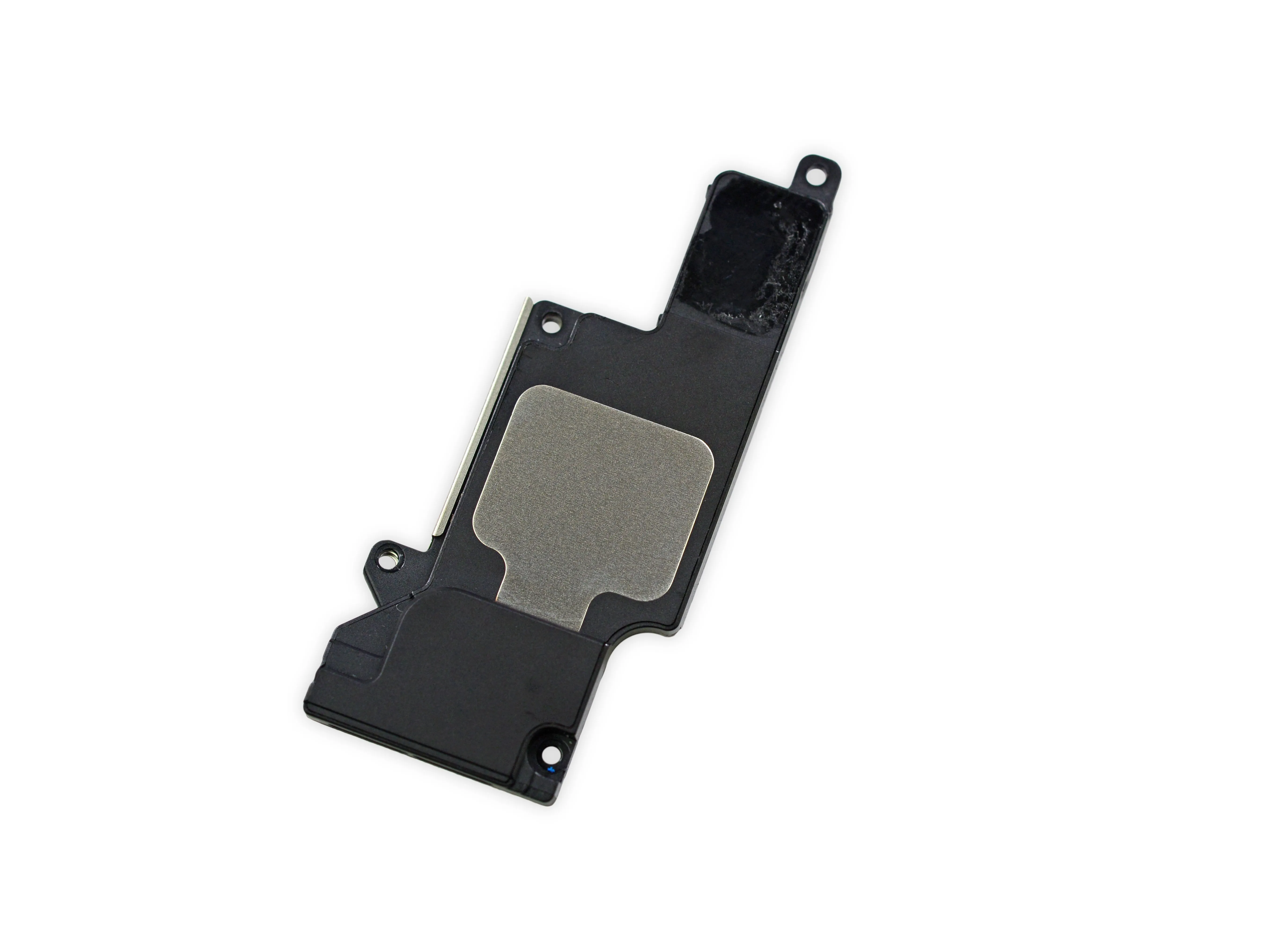

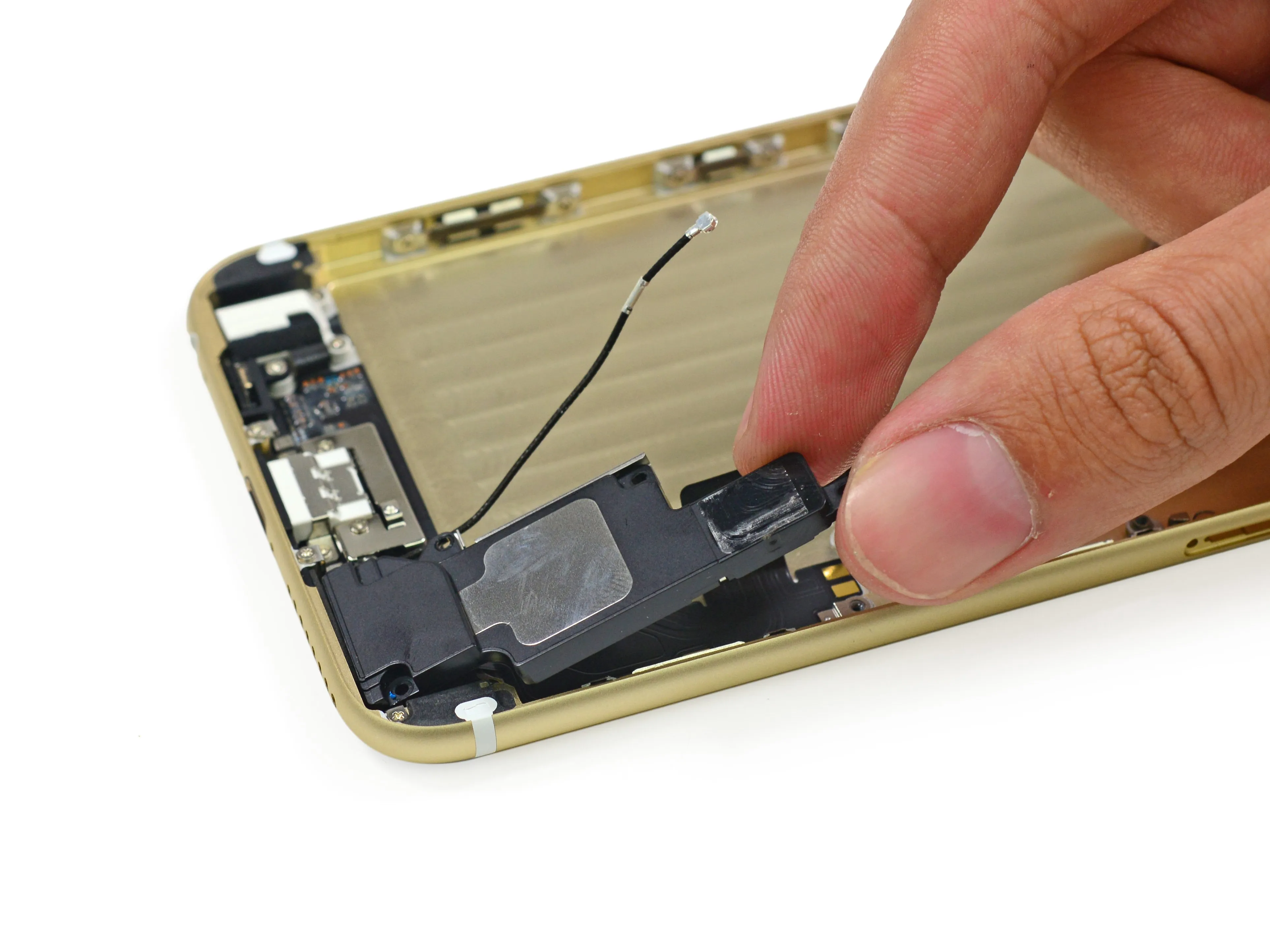

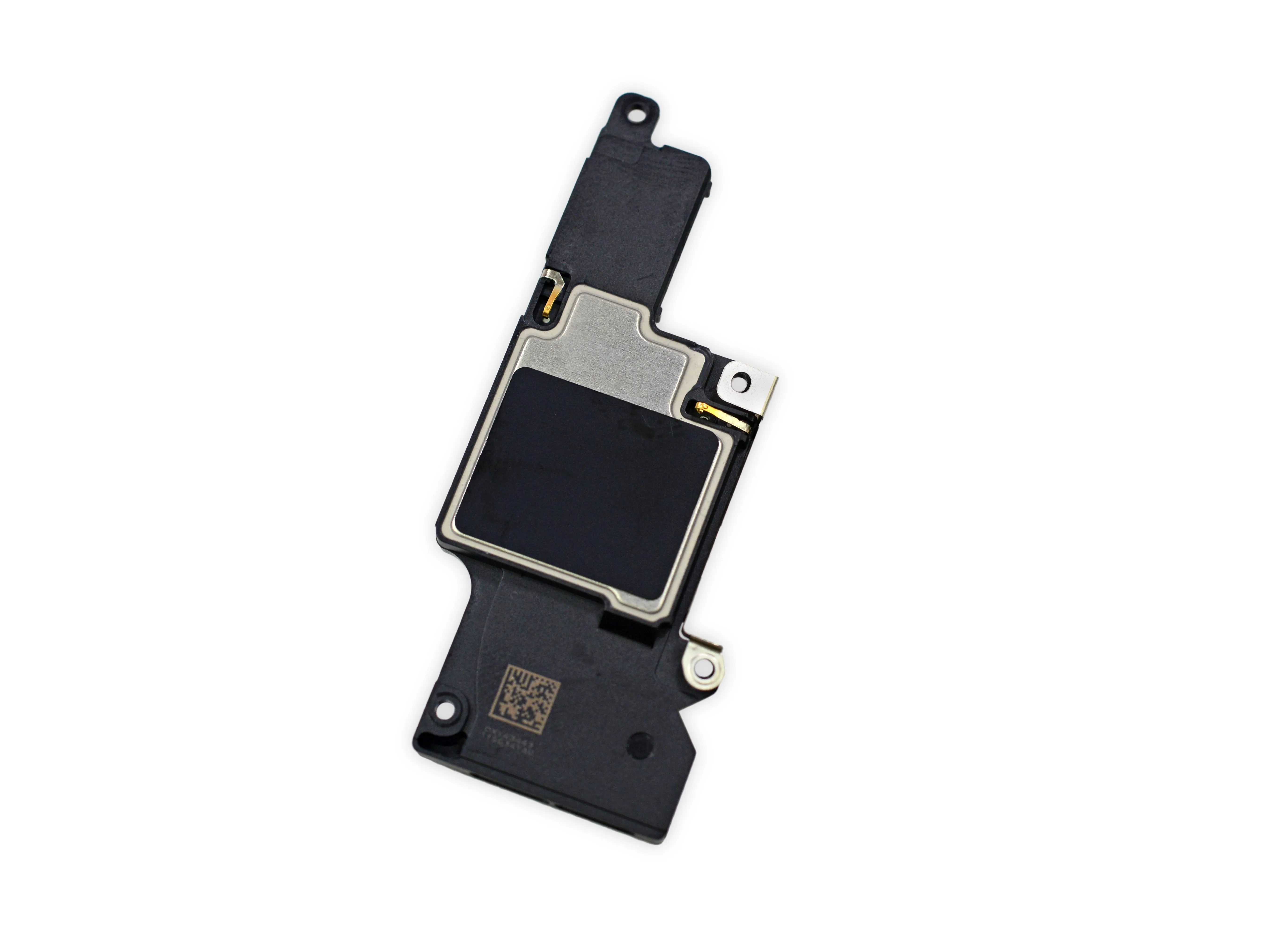

Одиночный динамик iPhone 6 Plus выходит наружу следующим.
Модульность конструкции динамика заслуживает одобрения, даже если его маркировка непонятна. Происхождение этого динамика пока остается под покровом тайны.
Комментарии к шагу
В левом нижнем углу передней части колонки (второе изображение, не могу определить, спереди или сзади, предполагаю, что спереди) можно увидеть то, что похоже на QR-код и серийный номер, но они достаточно сильно расфокусированы, чтобы их невозможно было разобрать.
Штрих-код читается как DXY43443115G34YAU не думаю, что вы сможете что-то расшифровать по нему.
Шаг 24

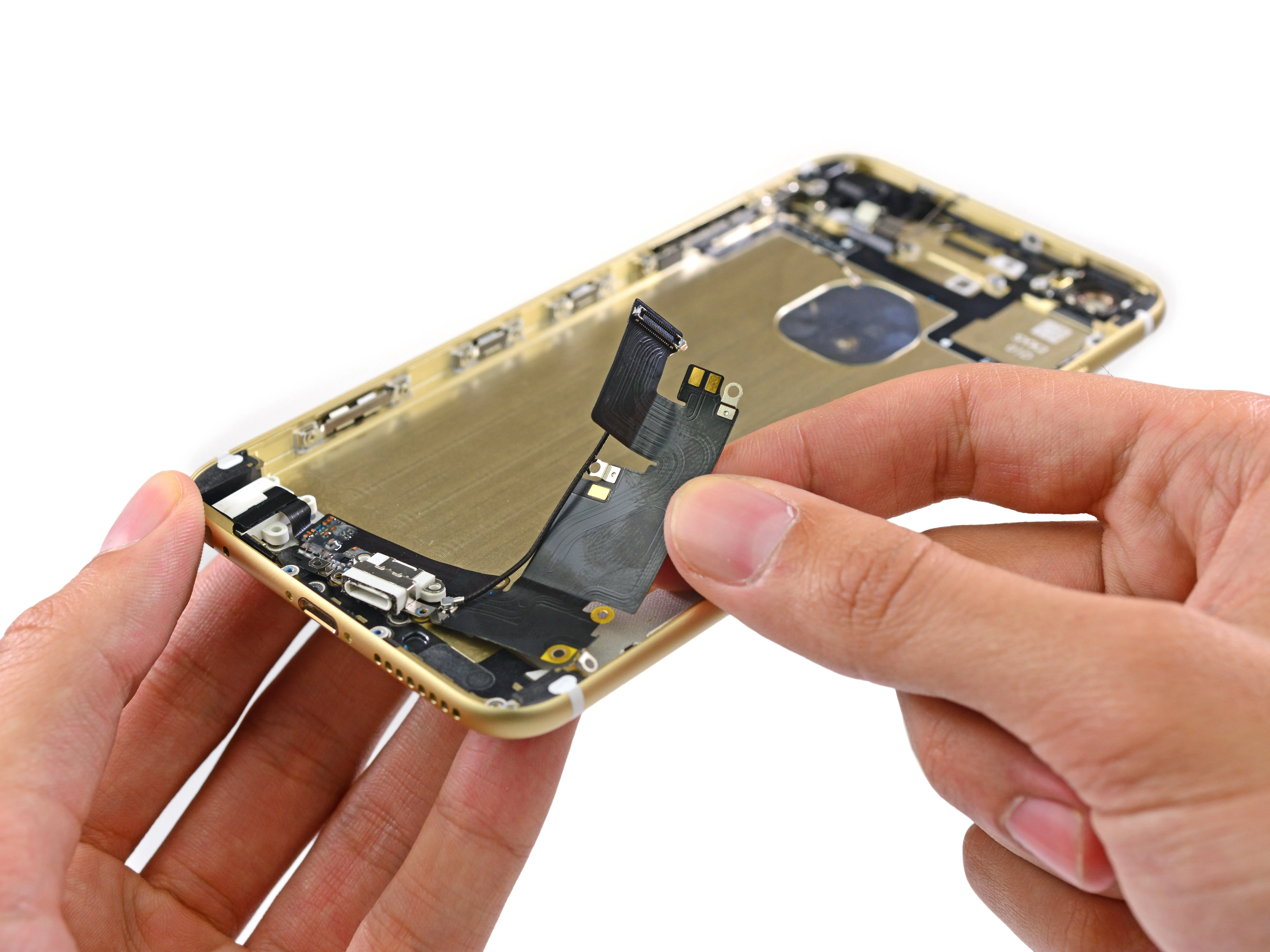

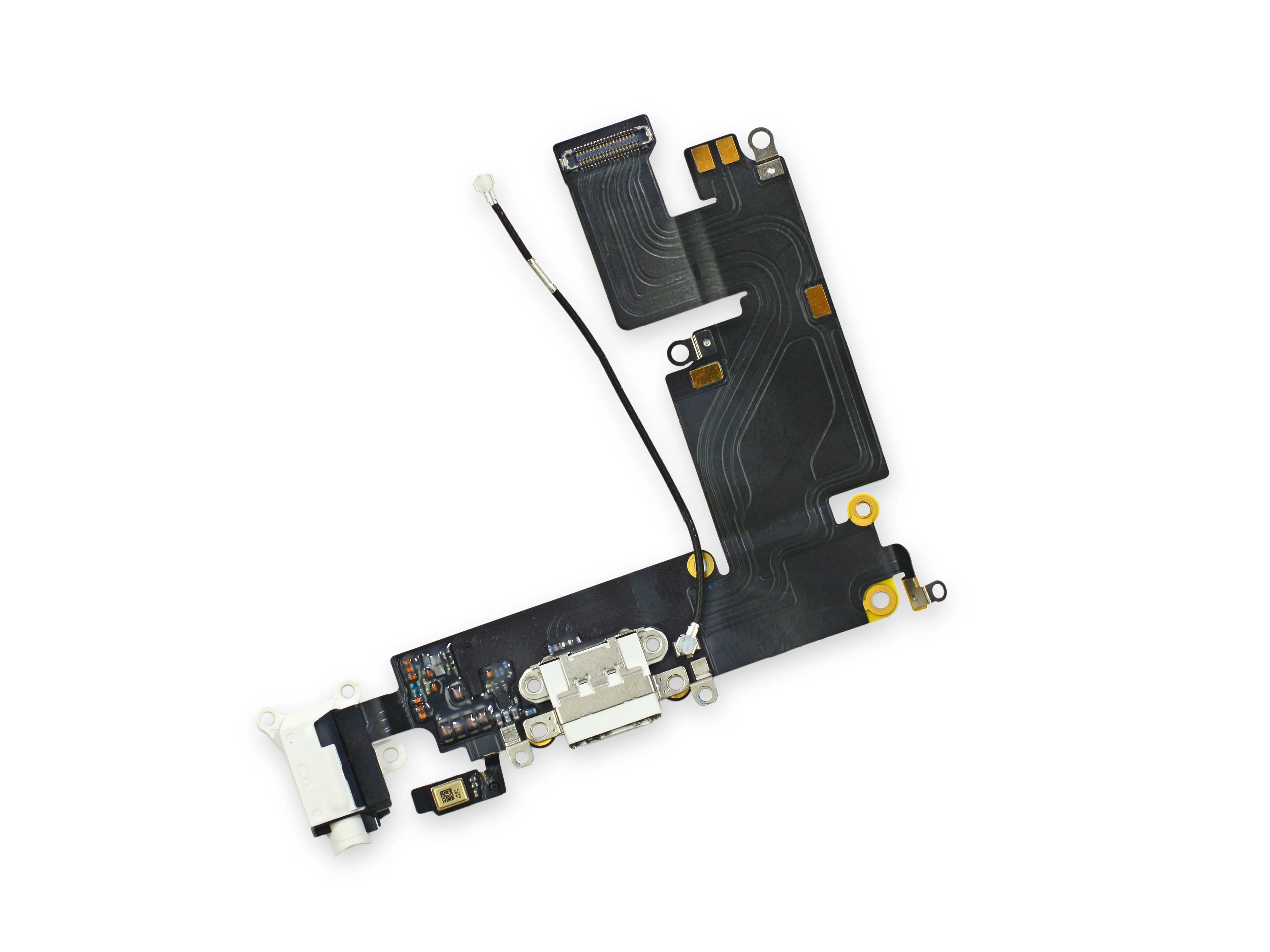

Разъем Lightning состоит из разъема для наушников, разъема Lightning и нескольких антенных разъемов.
Подобные кабельные комплекты хороши с точки зрения экономии места, но не очень хороши, когда ваш разъем для наушников решает, что ему не нравится, когда за него дергают каждый день.
Комментарии к шагу
Является ли 6 plus полностью свободным от Samsung?
На первый взгляд, да! Проведя инвентаризацию всех компонентов, я тоже это заметил.
У кого есть микрофоны? У некоторых пользователей с этим проблемы. Всего должно быть 3 микрофона. Кто-нибудь знает, кто их поставляет и можно ли их заменить на что-то другое? Спасибо
Интересует то же самое, что и Laimo. Спасибо!
У вас есть фотографии другой стороны кабеля питания?

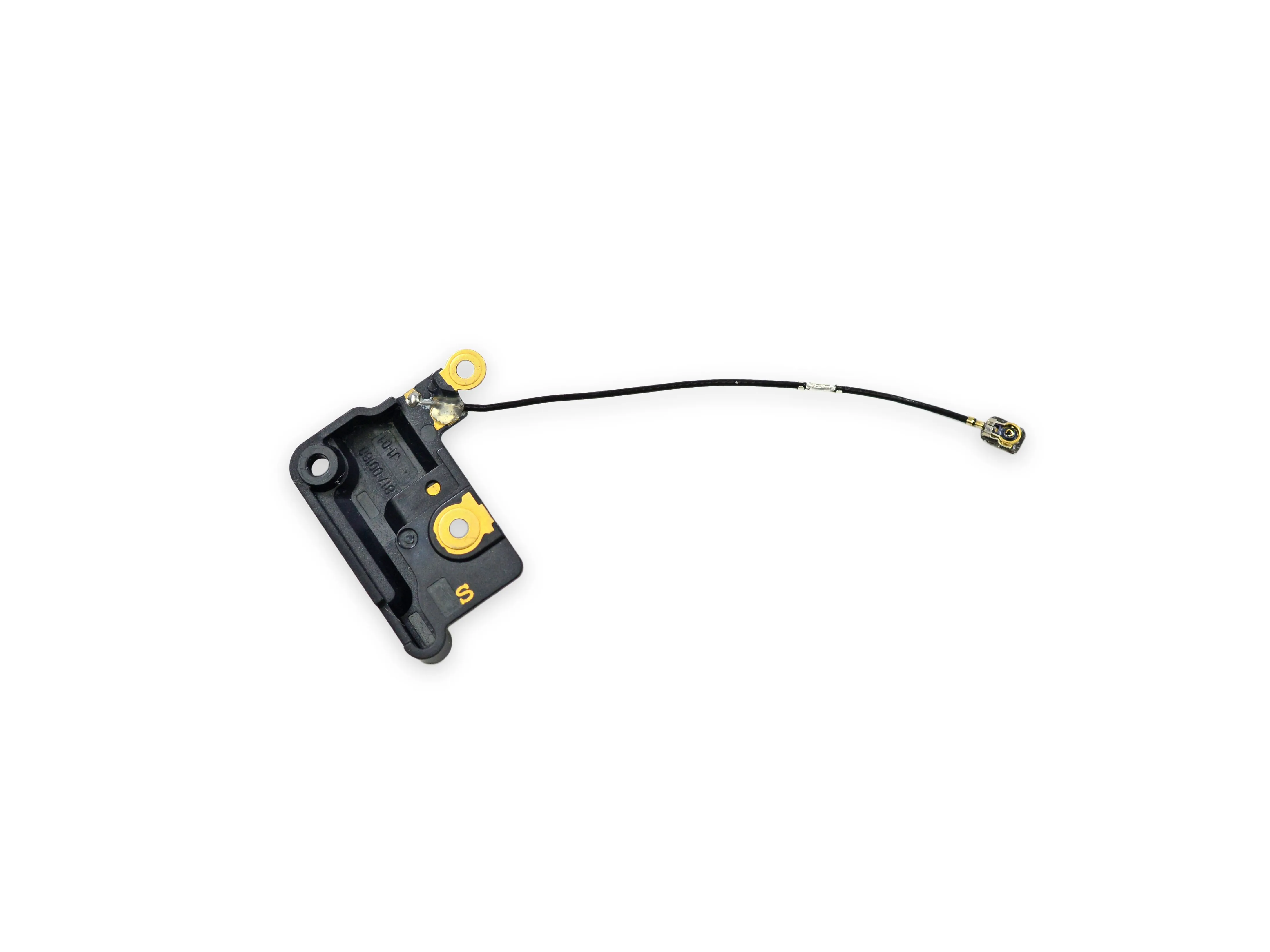

Шаг 25

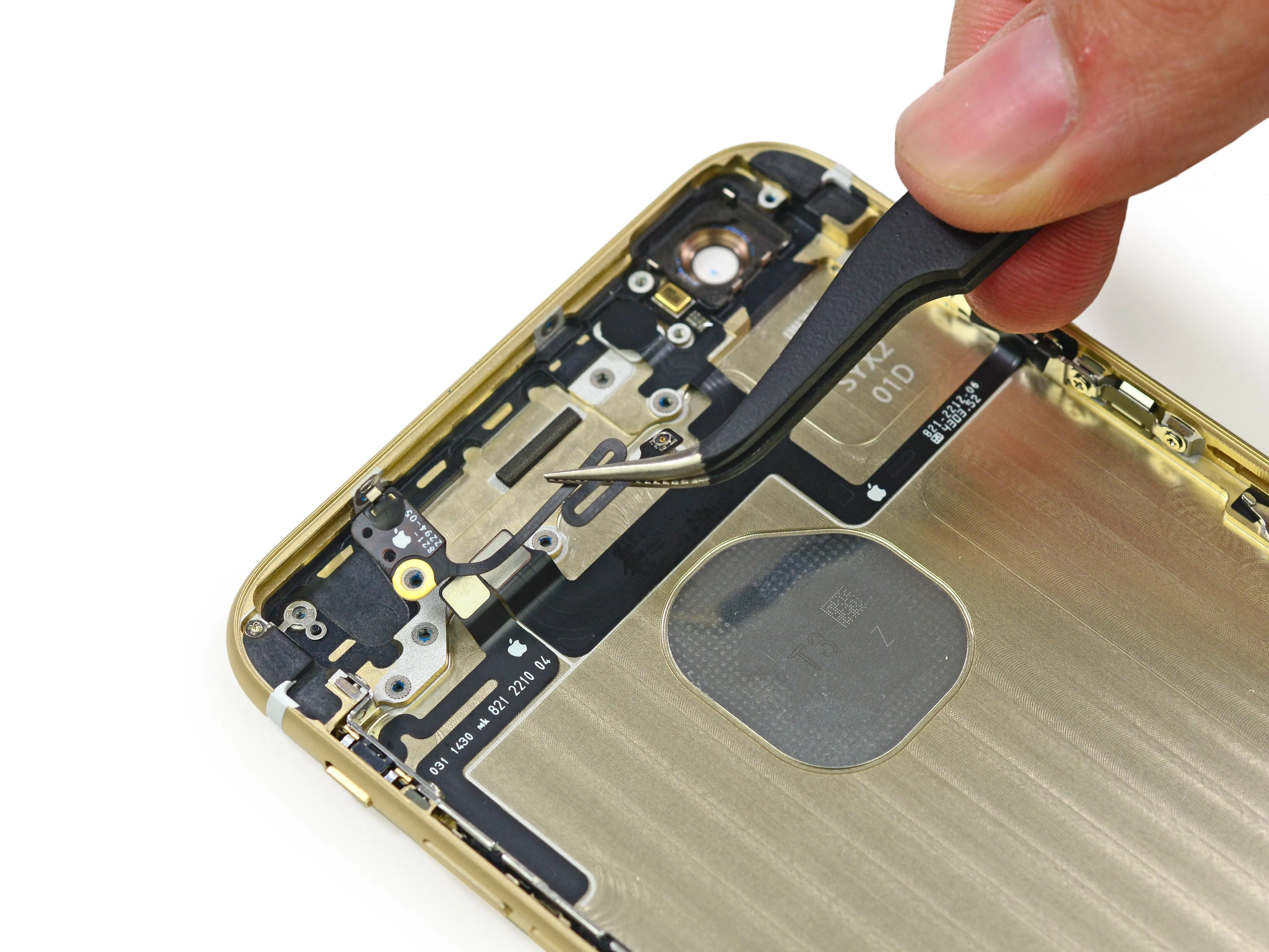

Переходим к верхней части задней панели корпуса, где находится множество антенн. Однако эти антенны оказываются не по зубам нашему надежному пинцету.
Комментарии к шагу
Здравствуйте. Что это за кабель (821-2294-05)?
Какова функция этого кабеля или антенны.
Шаг 26

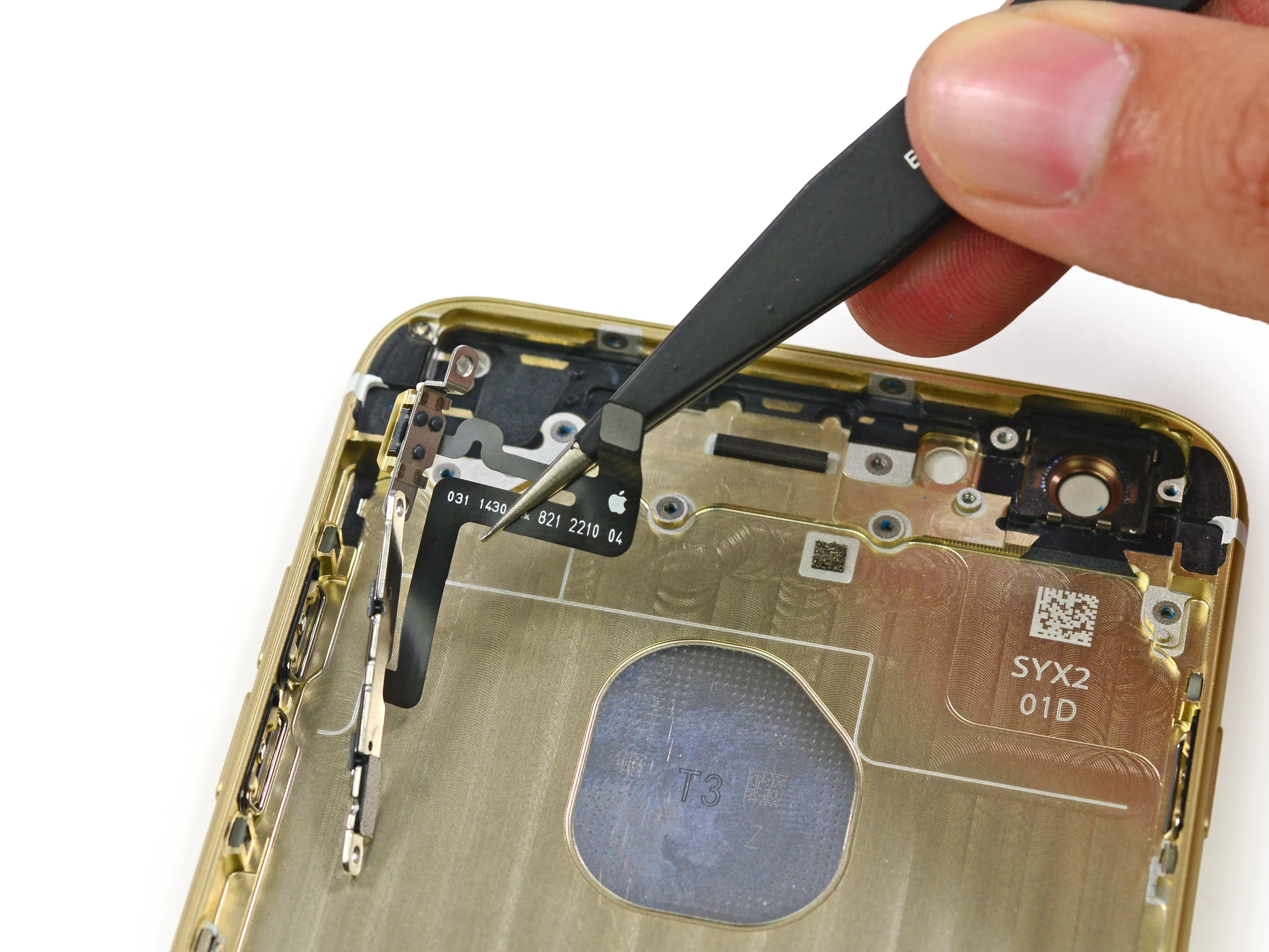

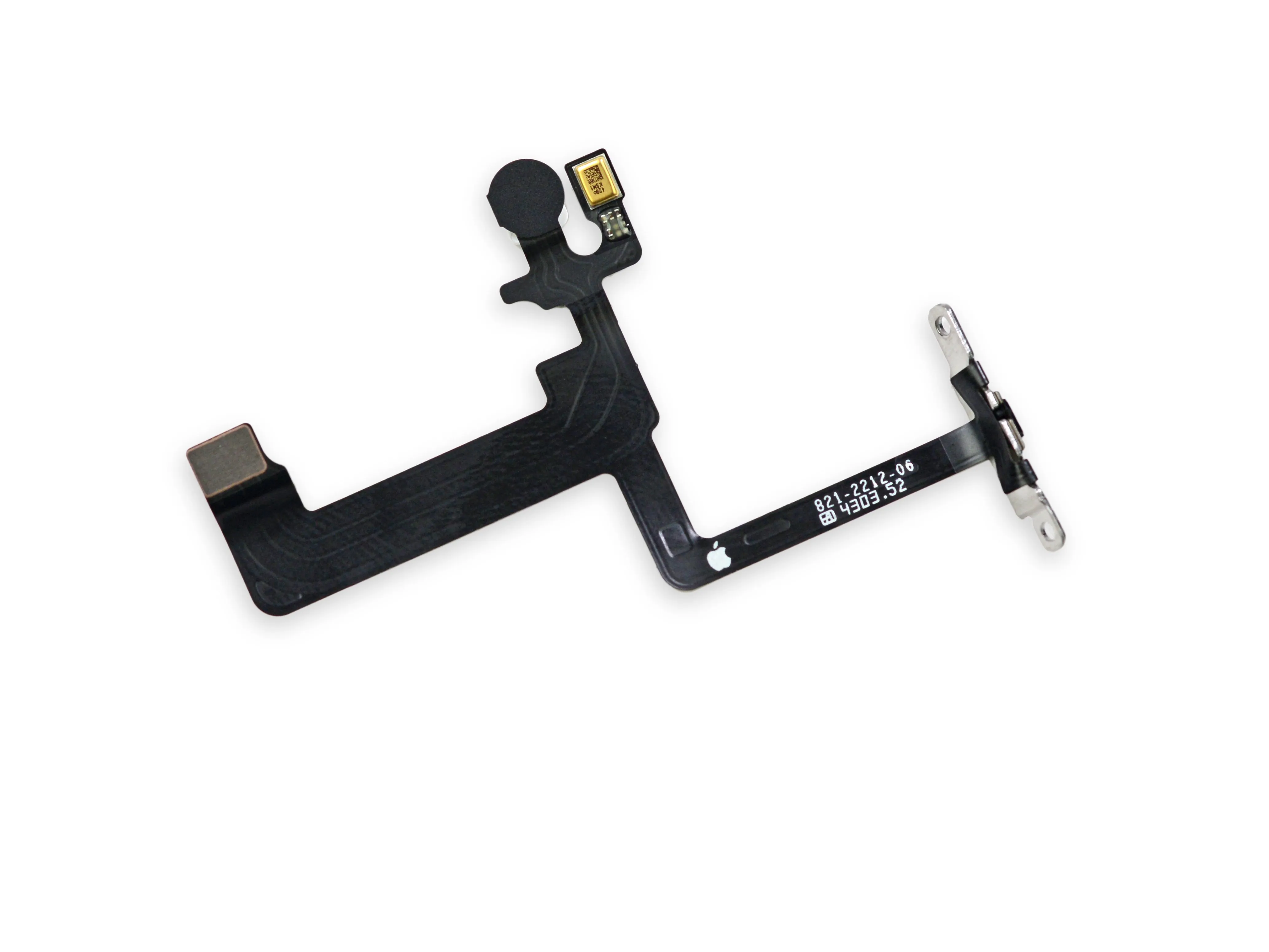

Ближе к концу разборки мы сталкиваемся с ленточным кабелем кнопки питания и ленточным кабелем кнопки громкости.
Оба узла состоят из крошечных компонентов, нанизанных на тонкие, хрупкие кабели, как гирлянды.
Комментарии к шагу
re: SYX2 - понятно? Название корпуса, разработанного командой промышленных дизайнеров, - SYX 2, т. е. длина корпуса составляет 6,2 дюйма.
Я действительно не понимаю до сих пор...
Ух ты, мне потребовалось неловко много времени, чтобы понять, что такое syx (шесть) 2 (два).

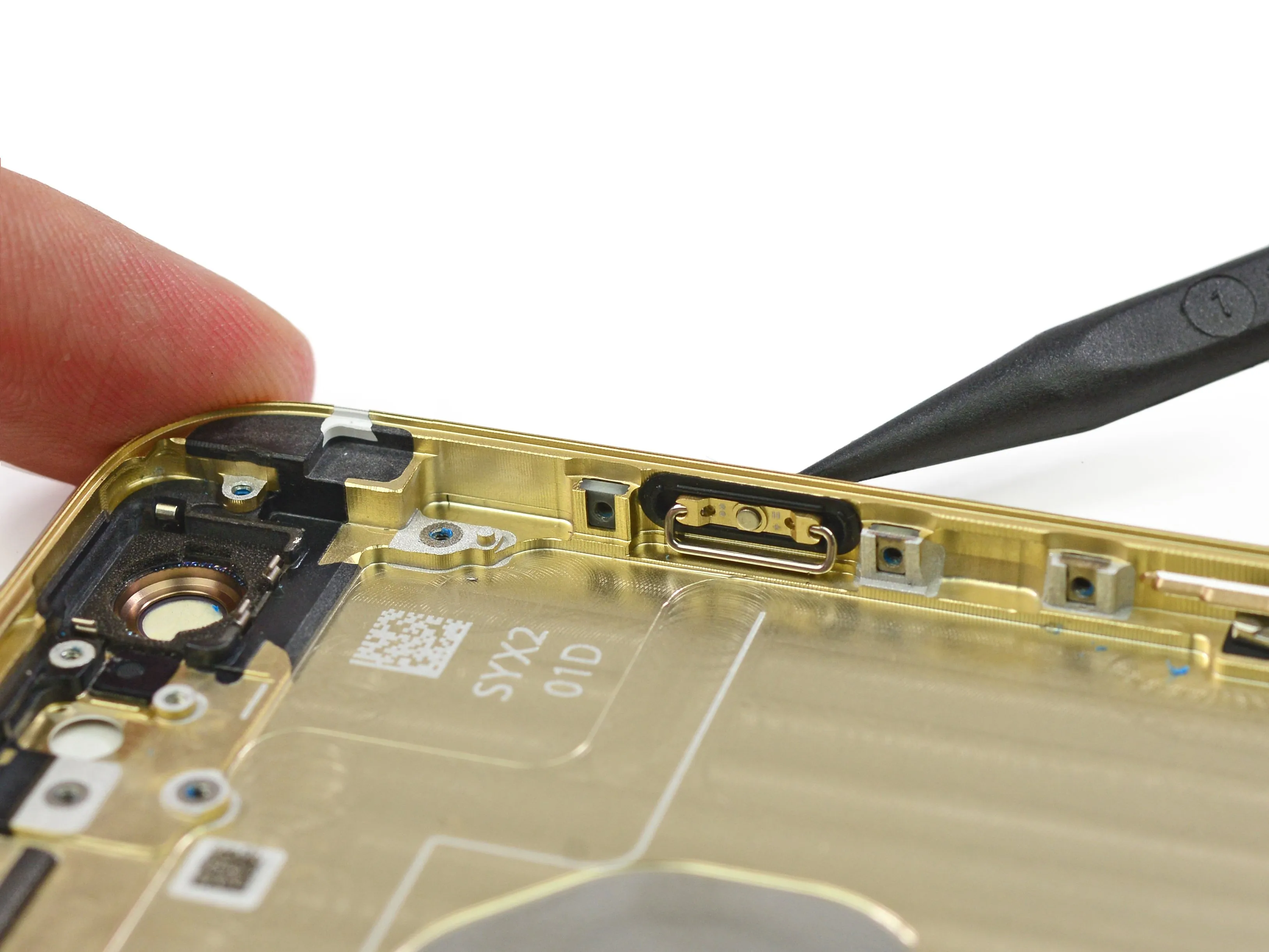

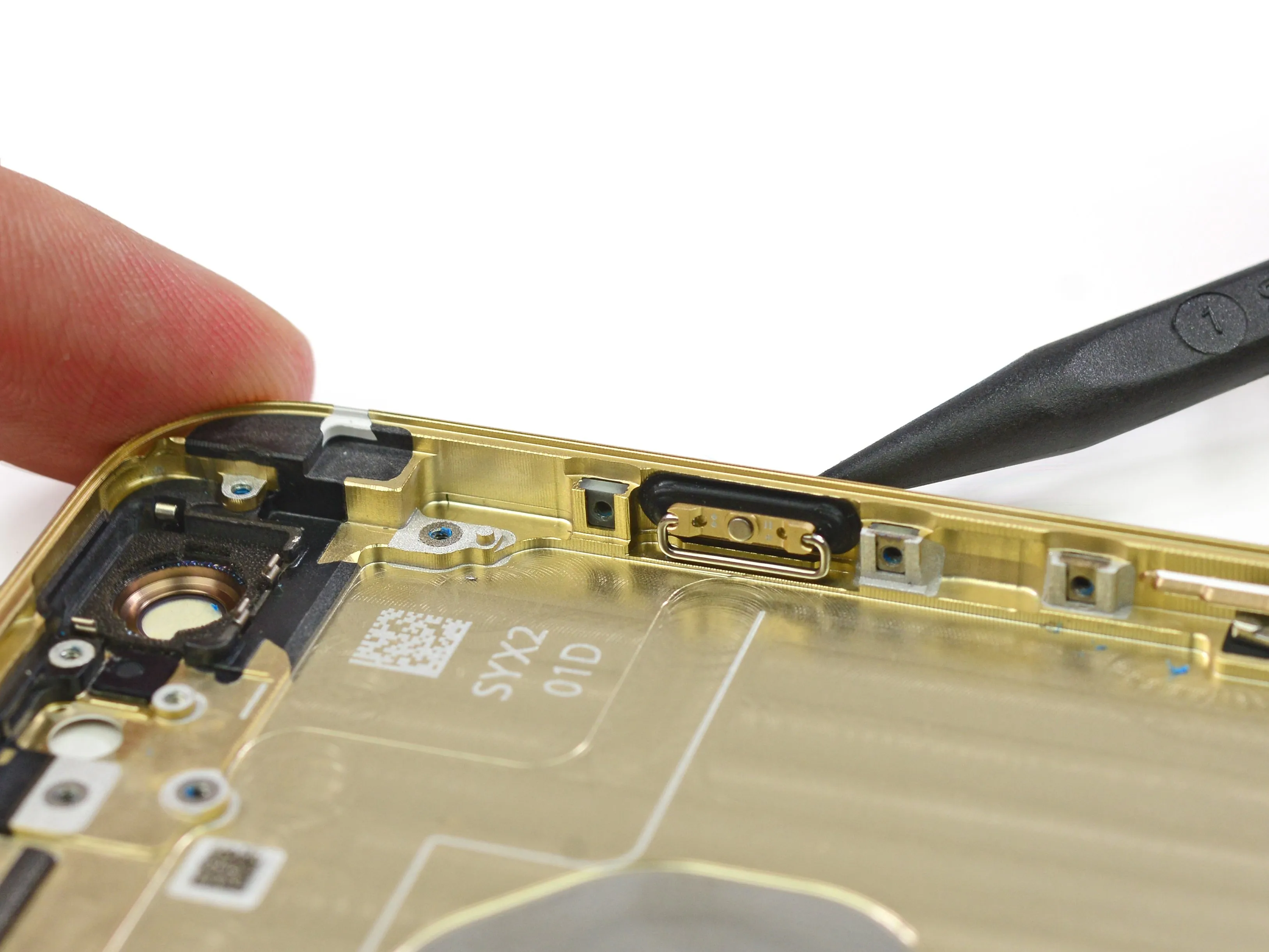

Шаг 27
Мы любители нажимать на кнопки, поэтому особый интерес у нас вызвала новая резиновая прокладка вокруг кнопки питания.
Аналогичные прокладки окружают кнопки регулировки громкости. В целом, похоже, это свидетельствует о повышении водо- и пылезащищенности, а значит, и долговечности.
Комментарии к шагу
Эти уродливые пластиковые полоски / вставки / прорези для антенн - их можно заменить? Есть ли шанс, что кто-то предложит им замену, которая будет лучше соответствовать металлическим цветам?
Обладает ли iPhone 6 официальной водонепроницаемостью в какой-либо степени?
Шаг 28

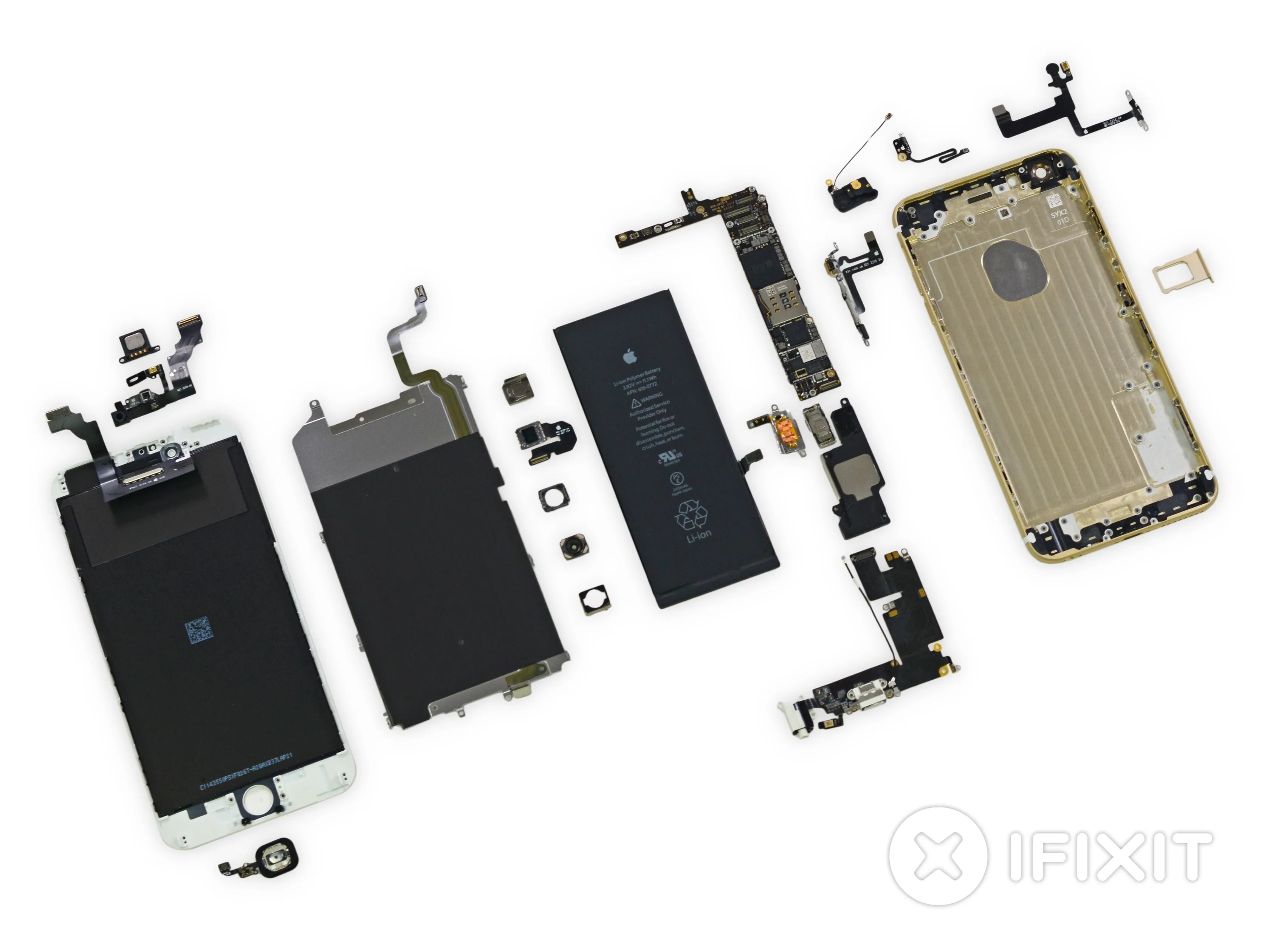

Мы убили гиганта. iPhone 6 Plus заработал достойные семь баллов из десяти, улучшившись по сравнению с iPhone 5s. И вот почему:
Продолжая тенденцию серии iPhone 5, дисплей извлекается из телефона первым, что упрощает ремонт экрана.
Доступ к аккумулятору очень прост. Для его извлечения требуется фирменная отвертка pentalobe и знание техники удаления клея, но это несложно.
Кабель датчика отпечатков пальцев был перенаправлен, что устраняет значительную проблему с ремонтом iPhone 5s и делает телефон гораздо более безопасным для вскрытия. (В модели 5s кабель легко порвать, если пользователь не будет осторожен при открытии телефона).
В iPhone 6 Plus по-прежнему используются фирменные винты Pentalobe на внешней стороне, для извлечения которых требуется специальная отвертка.
Apple не делится информацией о ремонте iPhone 6 Plus с независимыми ремонтными мастерскими или потребителями.
Комментарии к шагу
5s? Почти уверен, что это был 6 plus? =)
Упс... исправлено! :)
Ладно, использование винтов pentalobe раздражает, но вы, ребята, продаете драйвер за 8 долларов. Учитывая, насколько гладко прошла разборка, не кажется справедливым ставить красную точку (и, возможно, снижать оценку с 8 до 7) за требование детали за 8 долларов при ремонте устройства за 800 долларов.
Хотя аккумулятор.....
Но сможете ли вы собрать его обратно?
Комментарии к статье
Сколько оперативной памяти? 1 Гб? 2 Гб?
Если у него 1 ГБ оперативной памяти, то он будет окирпичен, как iPhone 3G, iPhone 4 с характеристиками 3GS и 4x пикселями не может работать с iOS7, как iPhone 4S не может работать с iOS8, как iPad 1 с 256 МБ оперативной памяти, как iPad 3 с 4x пикселями на iPad 2. iPhone 5 будет работать под iOS11 с 1 ГБ, а iPhone 6 Plus будет отставать с меньшим количеством доступной памяти.
проблема iphone 4/4s не в памяти, а в процессоре, в отличие от android, ios приостанавливает все приложения и задачи, которые работают в фоновом режиме, иначе приложения на android все равно работают в фоновом режиме, поэтому android нужно больше вычислительной мощности и памяти, чтобы держать всю систему.
количество оперативной памяти в 6+???
Память процессора составляет 1 ГБ
Пользователи Android должны быть такими: Пожалуйста, пусть это будет 1 гиг памяти ... Пользователи Apple как: О нет, надеюсь, он не поцарапает его.
Жаль, что пользователи Android не были достаточно умны, чтобы понять, что телефон, основанный на [рипованной] Java-машине, будет нуждаться в абсурдном количестве памяти. Именно поэтому телефоны Android так плохо работают, когда пользователь запускает несколько приложений.
Вы, ребята, использовали 54-битный набор инструментов для ремонта 64-битного телефона? Этого недостаточно! Вам нужен апгрейд! :-D
ДА! Вам нужно не менее 128 бит.
iPhone 6 4,7-дюймовая модель тоже будет разобрана? Или пока только Plus? Несмотря на то, что внутренности на плате те же самые, это уже другой дизайн.
Сначала мы разберем 6 Plus. Не волнуйтесь, iPhone 6 не останется без внимания :)
Оперативная память составляет 1 Гб, согласно артикулу. F8164A3PM-GD-F (8 означает 8Gb=1GB)
16 означает 16Gb=2GB
'8' означает 8Gb=1GB (для 2GB SDRAM, номер детали будет 'A')
'64' означает 64-битную ширину данных (для 32-битной SDRAM номер детали будет '32').
Технический паспорт Elpida SDRAM можно найти здесь: https://www.micron.com/-/media/documents/...
F8164A3PM найдено 0 результатов. Следовало бы сказать EDF8164A3PM. Спасибо за ссылку!
Где вы видите это в этой статье?
Он находится на чипе A8. Шаг 15, изображение 2.
А, досадно. Это мой первый айфон, а мой последний андроид, который я купил чуть больше двух лет назад, имел в два раза больше оперативной памяти, чем этот. Ну что ж, поехали.
Номер детали SDRAM (F8164A3PM-GD-F) можно найти справа от Apple A8 SOC.
Согласно даташиту, F - это семейство продуктов (Mobile LPDDR3 SDRAM); A - интерфейс питания (1,8 В и 1,2 В); 3 - ревизия; PM - код упаковки.
Эта SDRAM должна быть специализированным продуктом с индивидуальной упаковкой (SDRAM в Apple A7 SOC имеет номер F8164A1PD, в то время как стандартный номер детали - F8164A1MA).
Бенсон, вы попали на MacRumors, поздравляем. https://www.macrumors.com/2014/09/18/ipho...
Разборка завершена? Кто выиграл гироскоп/акселерометр? Invensense?
InvenSense действительно поставляет гироскоп/акселерометр.
А как насчет компаса и разрекламированного барометра?
Посмотрите на расположение датчика давления:
https://www.eetimes.com/author.asp?sectio...
Где находится антенна NFC? Насколько она мала, чтобы поместить ее в iphone?
Она занимает всю верхнюю рамку, выглядит довольно сложно.
Шаг 19: 6-осевой гироскоп и акселерометр InvenSense MP67B Combo
Я бы сказал, MP576, судя по масштабу фотографии.
Я поражаюсь, как люди не понимают, что такое использование оперативной памяти в современной ОС. Android все еще страдает от устаревших методов, поэтому ему нужно больше оперативной памяти. iOS и WP не нуждаются в большем количестве оперативной памяти. Больше оперативной памяти не принесет никакой пользы.
Скажите это мне в следующий раз, когда ваши вкладки в сафари перезагрузятся после того, как вы загрузите 3 одновременно.
Будьте благоразумны, Скотт. Если бы он был достаточно умным, чтобы понять это, он бы не купил Android в первую очередь.
Android может делать больше одновременно, это не устаревший метод, это гибкость. iOS и WP проще, что подходит их пользовательской базе.
Он прав. Java требует абсурдного количества оперативной памяти, поскольку это интерпретируемый язык, а это значит, что вашему телефону приходится перекомпилировать приложение каждые несколько секунд! Но iPhone работает на C++, который очень бережно относится к оперативной памяти, и, по правде говоря, всем приложениям для iPhone требуется не более 312 мб оперативной памяти, в то время как Android использует ее полностью.
Мой A7 может работать с более чем 20 вкладками одновременно и никогда не лагает - Apple в выигрыше :)
Так поддерживает ли он USB 3.0?
Расширение USB 3, USB Type-C, попытается довести USB 3 до уровня разъема Lightning.
Можно ли вставить внутренности от iPhone 6 в 6 plus?
Кто-нибудь ответил на ваш вопрос? Мне было крайне любопытно узнать об этом, потому что у меня есть оба телефона. Я искал везде, но официального ответа не нашел.
Нет, вы не можете. Компоненты могут быть похожими, но они не совместимы.
