Разборка дисплея iPhone 6s

Введение

Сегодня мы отправимся туда, куда не ступала нога ни одного iPhone. После обновления до новомодного дисплея 3D Touch мы просто не могли оторвать руки от этой передней панели, поэтому мы идем дальше.

На этот раз мы разбираем дисплей Retina HD слой за слоем, чтобы дать вам представление о том, что делает аппарат этого года таким уникальным. В этом разборе не будет оценки ремонтопригодности - процесс разборки и сборки слитого дисплея смартфона лучше доверить профессионалам и их очень специализированным (и потрясающим) инструментам.

Следите за всеми нашими техническими начинаниями на Facebook, Instagramи Twitter.

Что вам понадобится

Инструменты

•

•

  Посмотреть

•

Шаг 1 Разборка дисплея iPhone 6s

• Свежевыпущенный iPhone 6s привнес в привычный корпус несколько новых функций. Следуя этой тенденции, экран получил несколько неотъемлемых изменений и функций:

• 3D Touch, поддерживаемый емкостным сенсорным слоем.

• Податливое стеклянное покрытие, изготовленное методом двойного ионного обмена

• 4,7-дюймовый дисплей Retina HD с разрешением 1334 × 750 пикселей (326 ppi)

• Встроенный сенсорный дигитайзер

Шаг 2

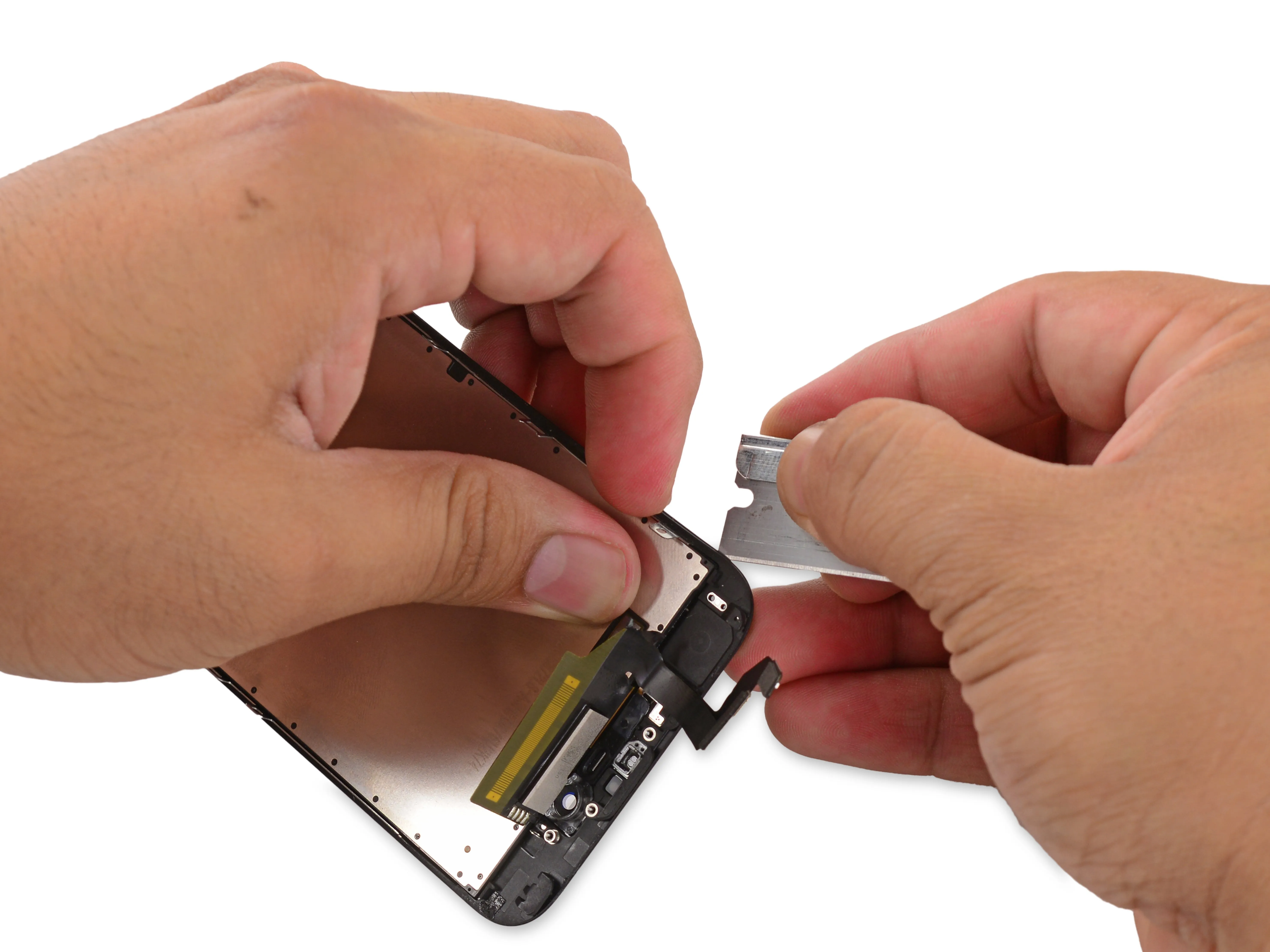

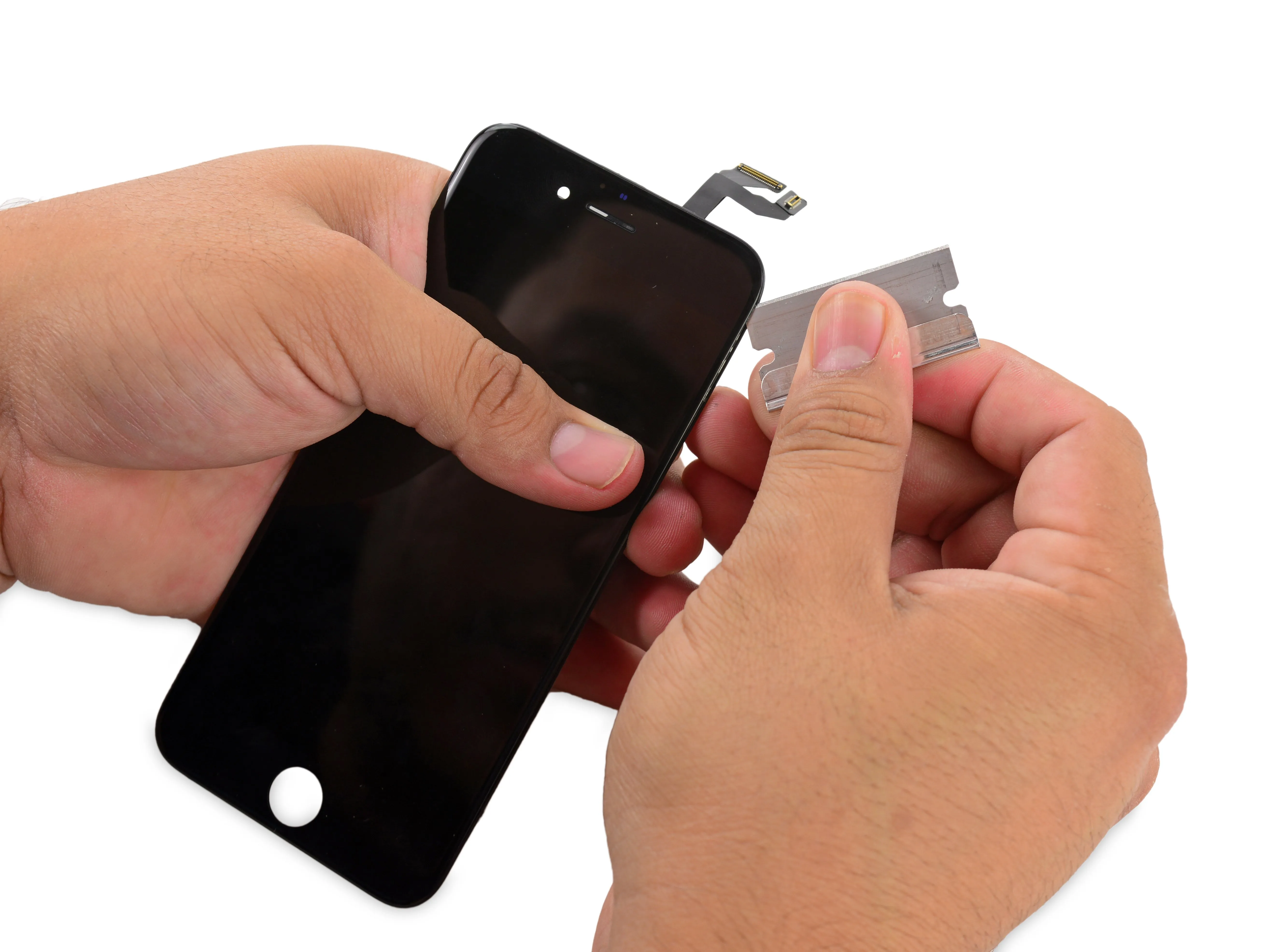

• Падает первым: Пластиковая монтажная рамка с зажимами, которые крепят дисплей к корпусу iPhone. (Попробуйте произнести это пять раз быстро.)

• Обычно ремонтники просто отрезают тонкие кусочки с обеих сторон рамки и удаляют их, оставляя верхнюю и нижнюю части приклеенными к стеклу.

• Сегодня мы решили пойти по живописному пути и снять пластиковую монтажную рамку одним целым куском, разрезав ее по периметру.

Шаг 3

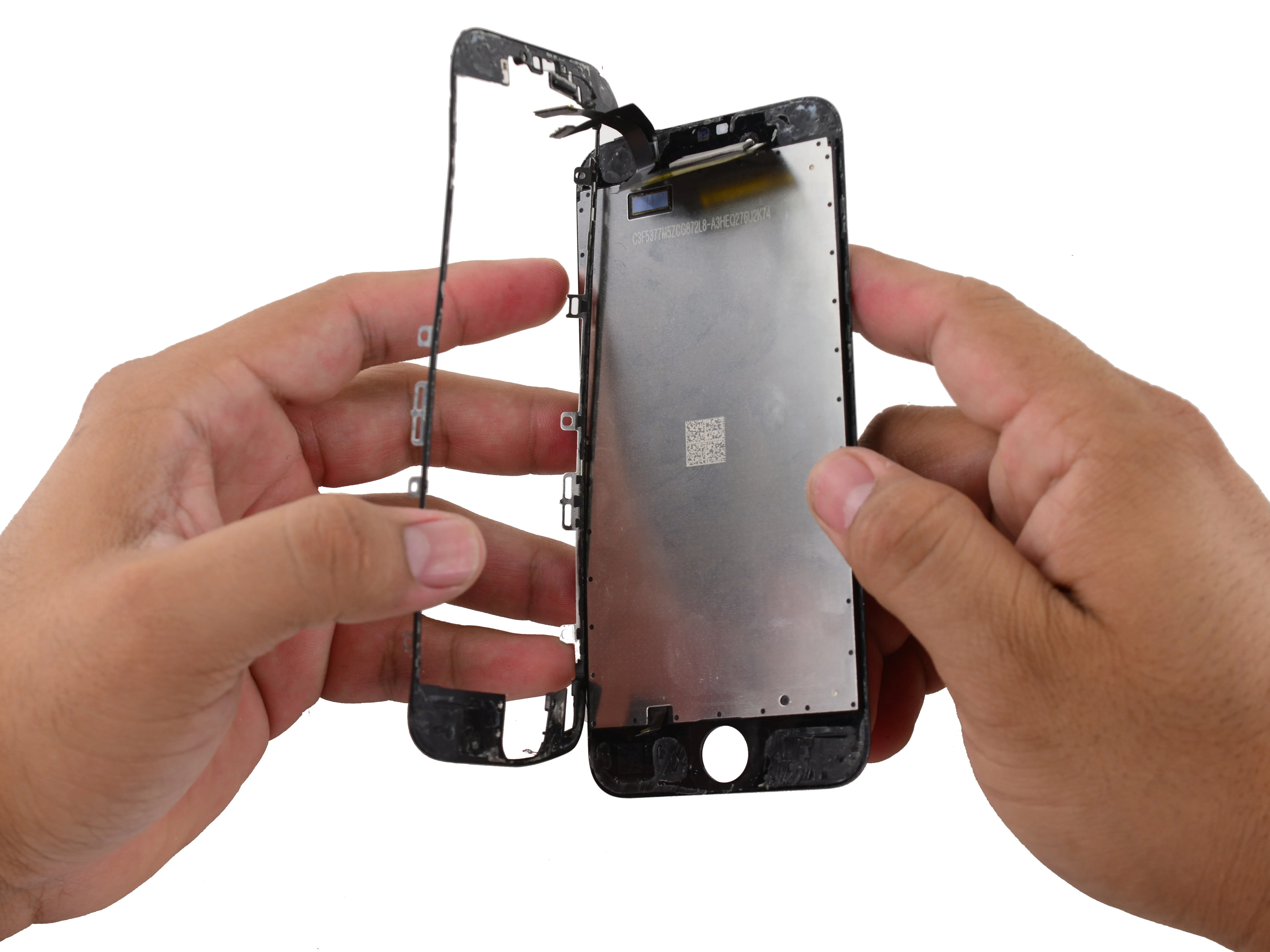

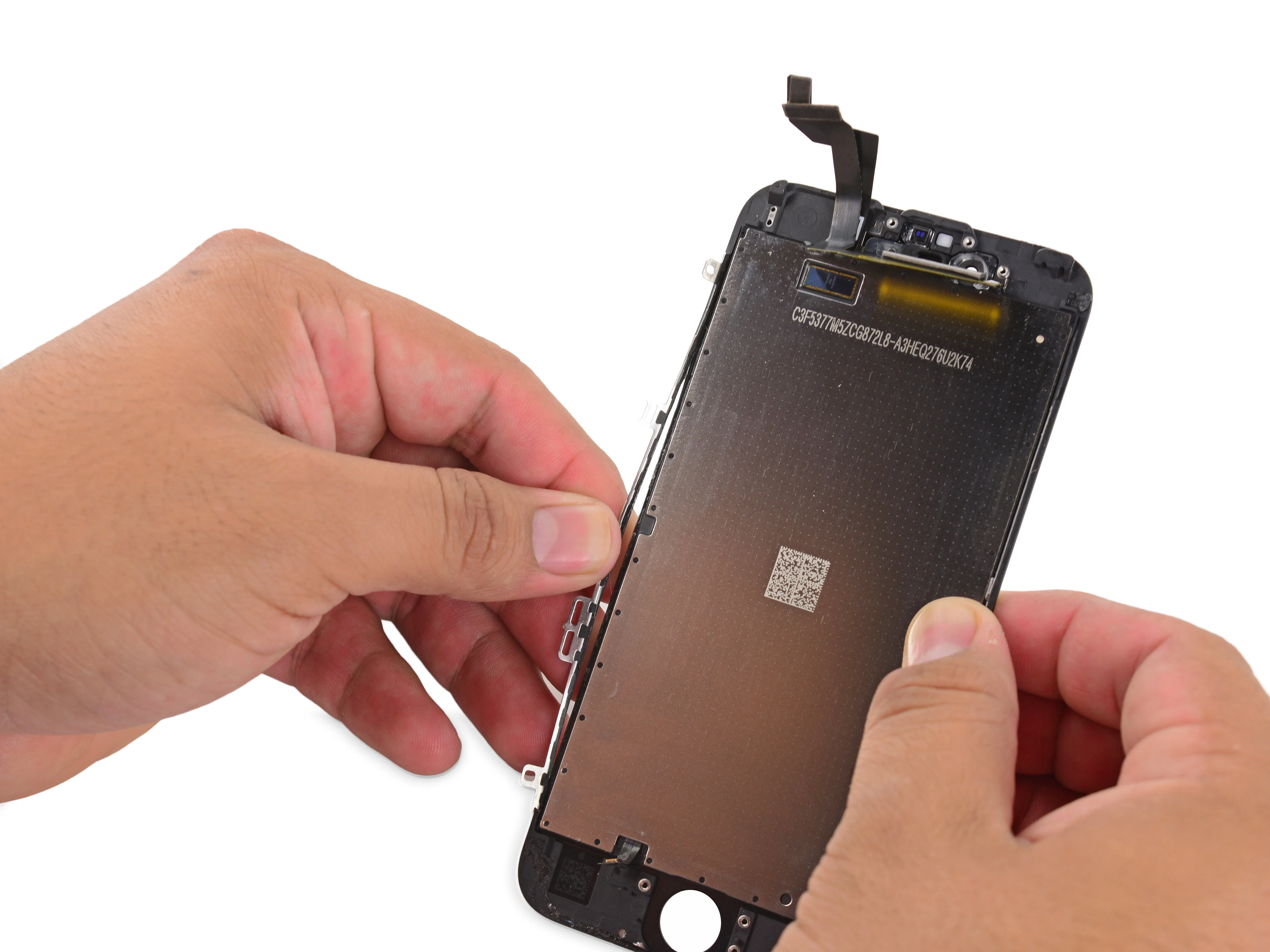

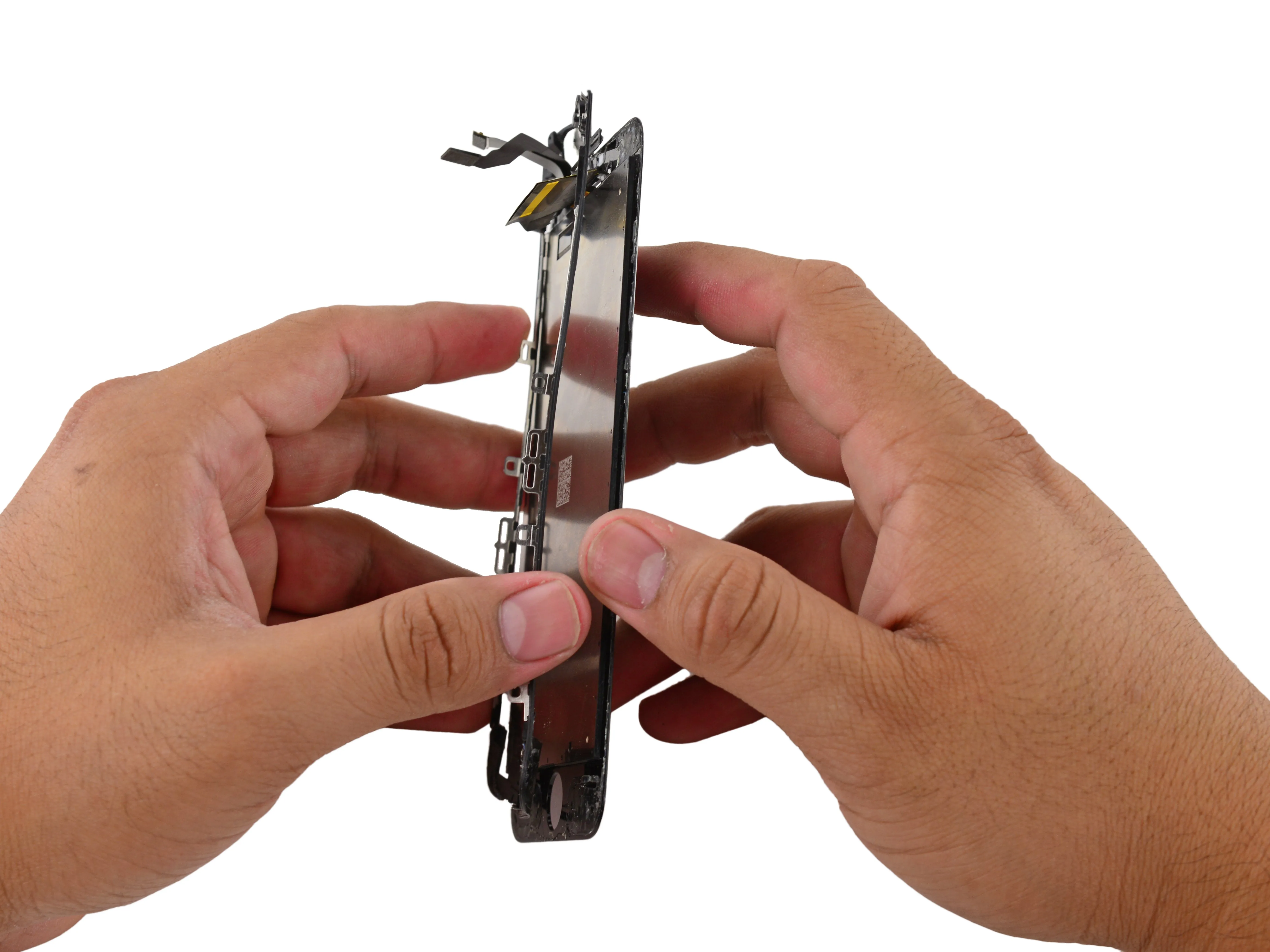

• После небольшой резки, нагрева и большого количества терпения нам удается снять монтажную рамку с передней панели.

• В прежних моделях iPhone эти зажимы были единственным средством крепления дисплея к корпусу телефона.

• Однако в недавнем Разборка iPhone 6sмы обнаружили новую клейкую прокладку, которая помогает закрепить дисплей на корпусе. Эта прокладка также улучшает водонепроницаемость в новом iPhone.

Шаг 4

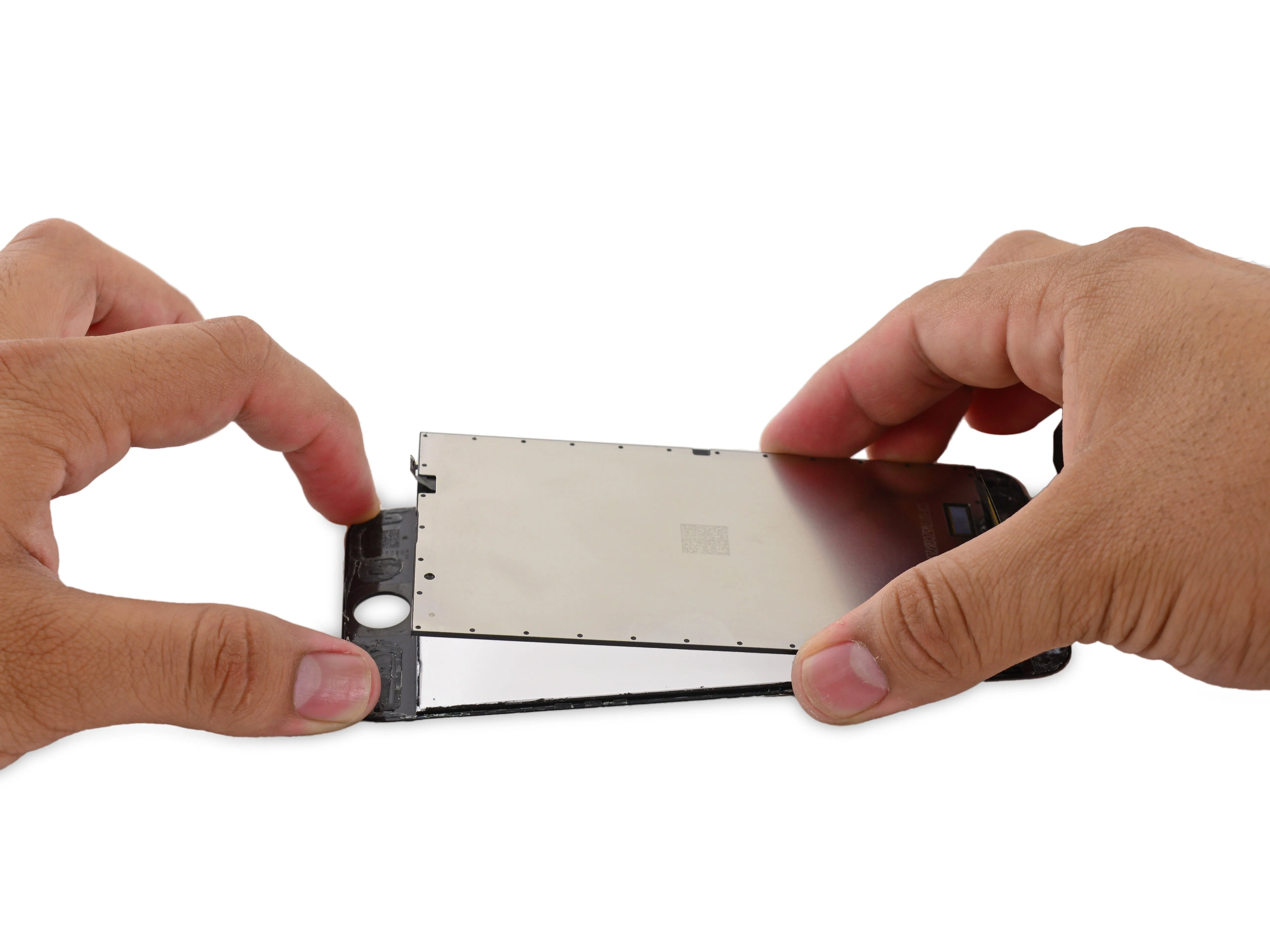

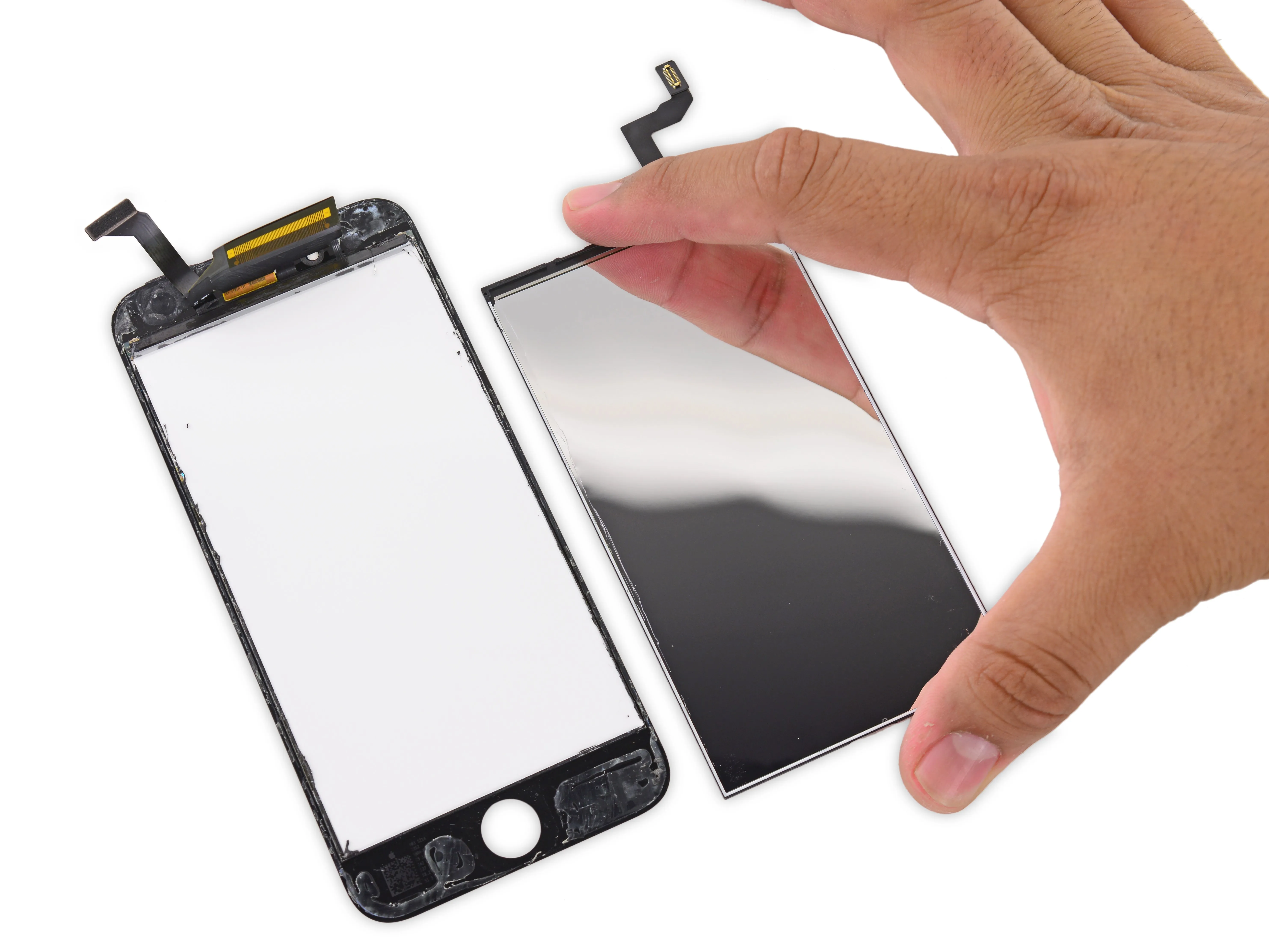

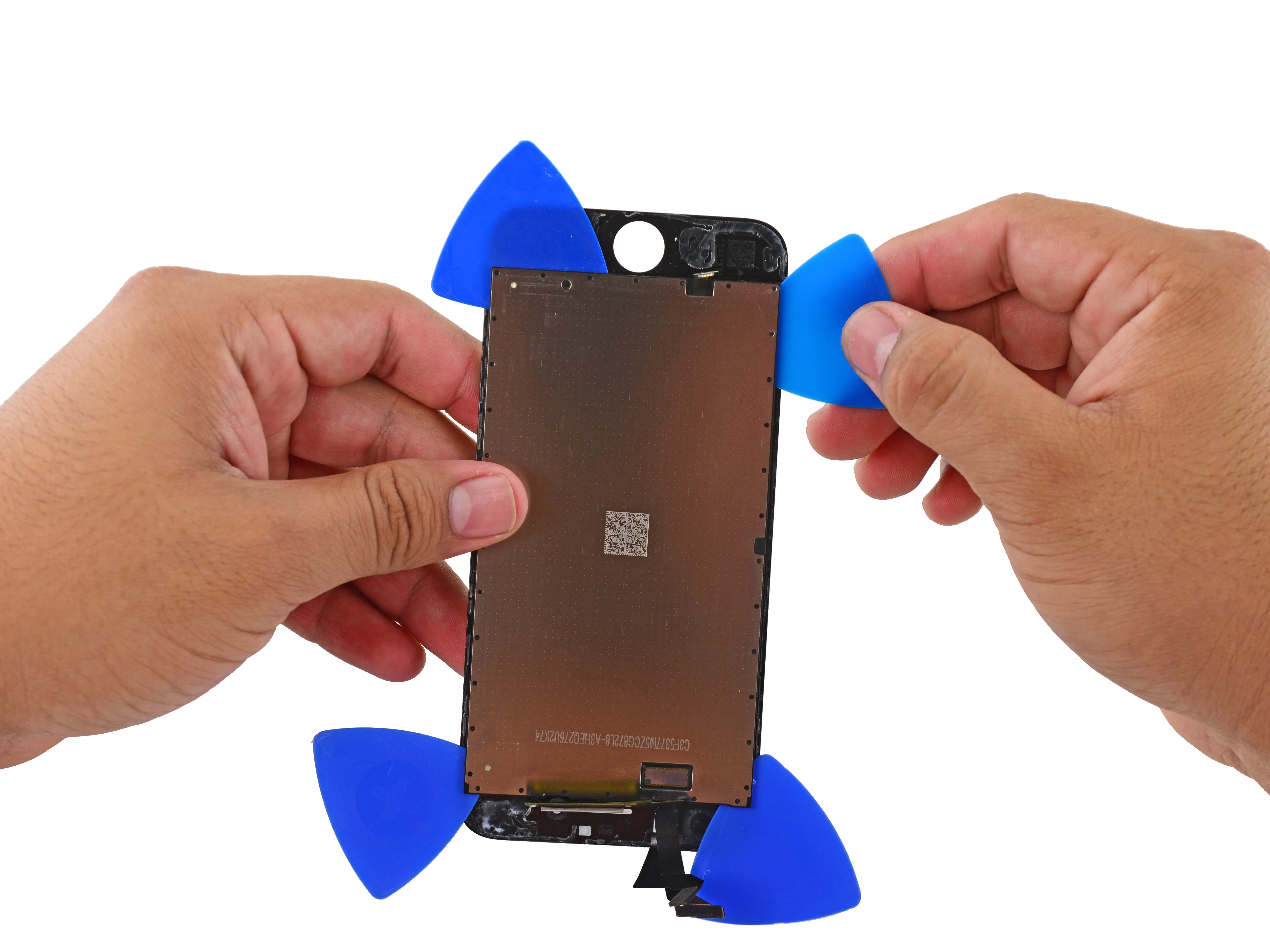

• Когда все самое простое позади, мы продолжаем работу, отделяя подсветку и этот слой с металлической подложкой.

• Этот майларовый лист сразу же привлек наше внимание. В старых моделях iPhone этот лист был одним из слоев подсветки, а теперь он покрывает новый загадочный компонент.

• Дисплей на самом деле настолько тонкий, что вы можете видеть сквозь него - майлар сохраняет все, что скрыто под ним, в тайне во время обычного использования.

Шаг 5

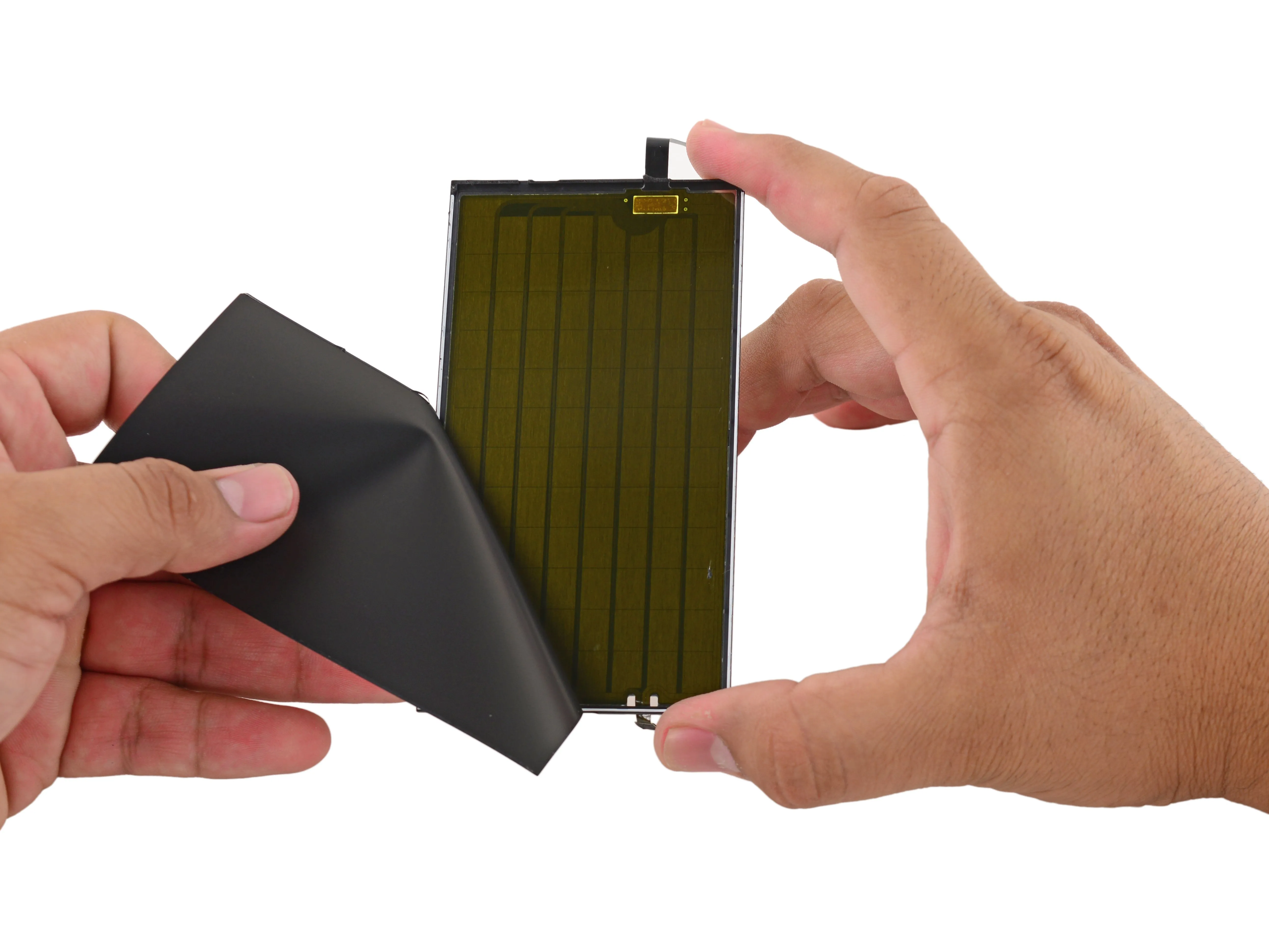

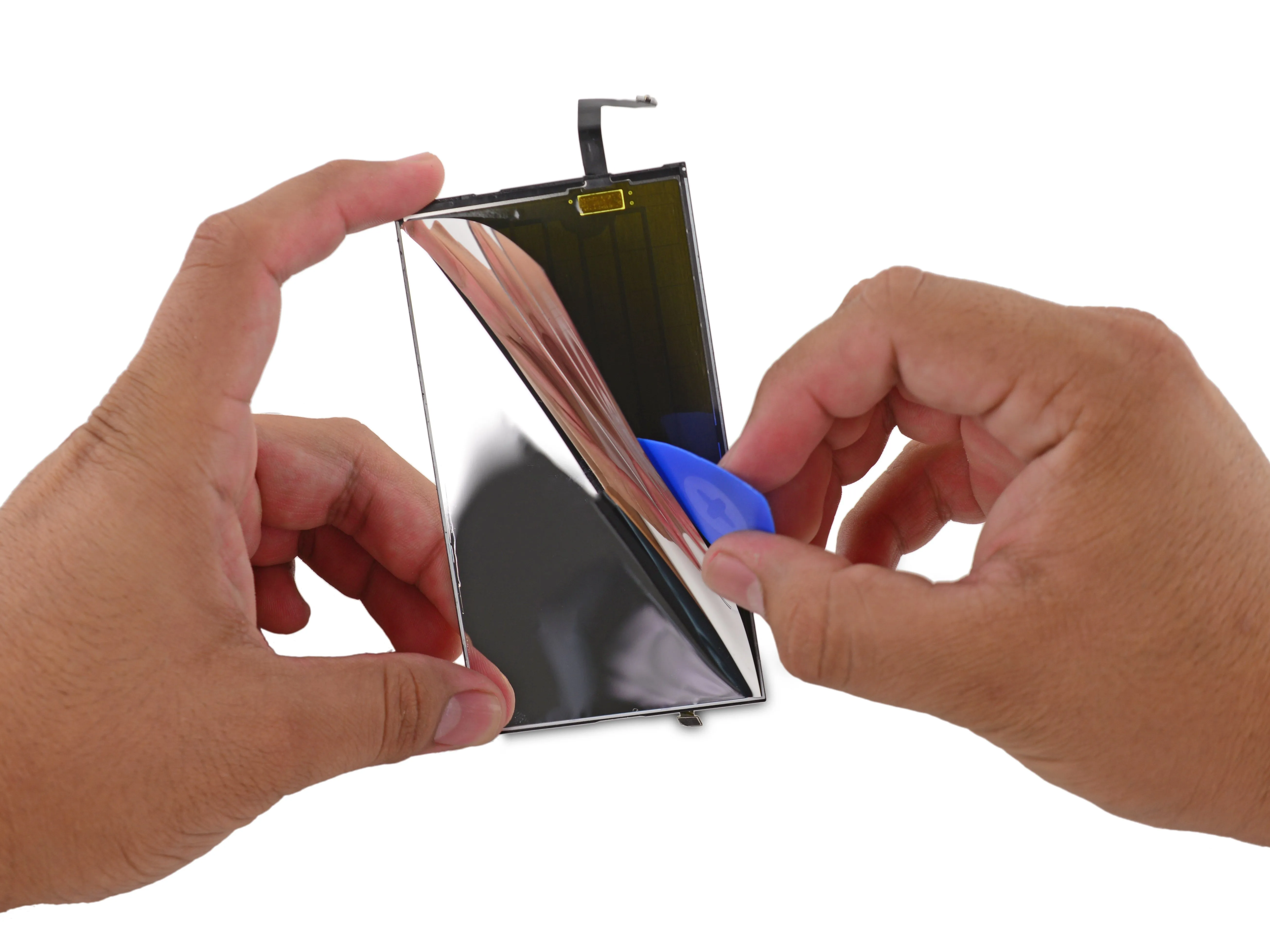

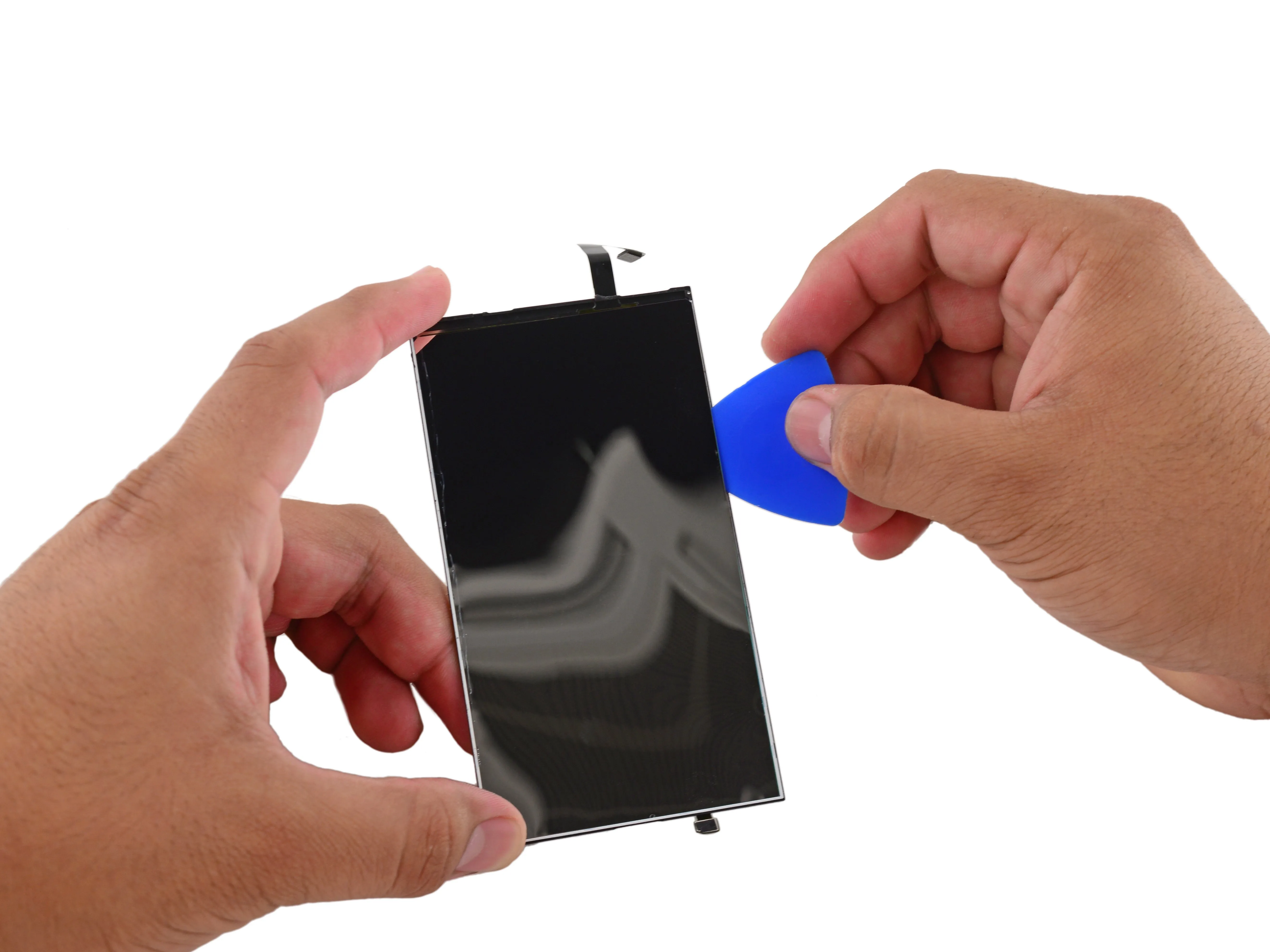

• Мы заглядываем под отражающую пленку и, к нашему удивлению, обнаруживаем новый, второй слой датчиков - скорее всего, емкостных датчиков, поддерживающих 3D Touch.

• Почему именно это открытие нас удивило? Ранее Apple заявляла, что 3D Touch функционирует с помощью датчиков, встроенных в подсветкуно, похоже, это совершенно отдельный компонент.

• Отметим ремонтопригодность - кабель домашней кнопки был заменен следами вдоль боковой панели датчика 3D Touch. Нужно подождать и посмотреть, к лучшему это или к худшему.

Шаг 6

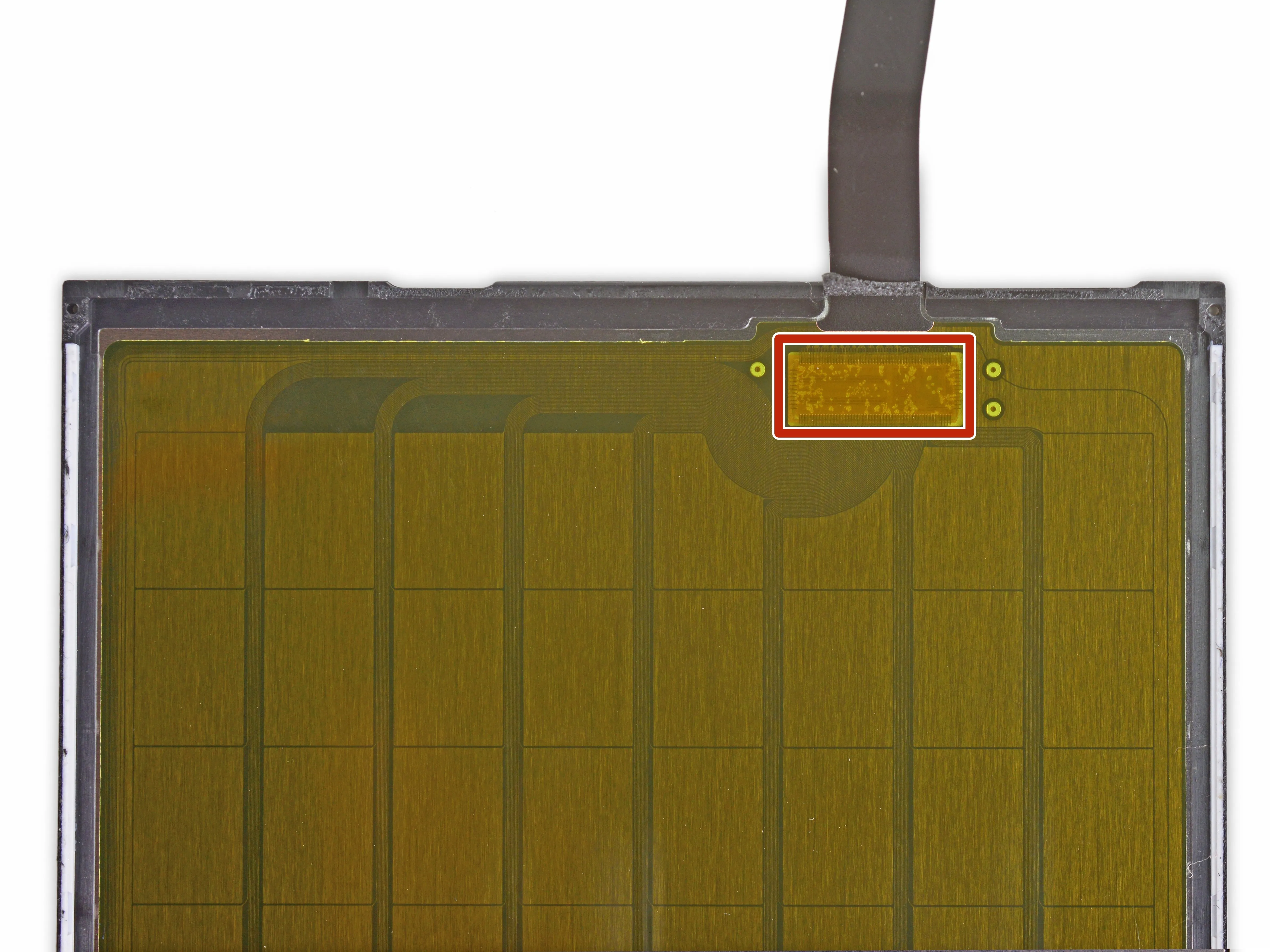

• Вернемся к упомянутым нами емкостным датчикам. Под этой забавной пленкой, безусловно, находится сетка... чего-то.

• Каждый из золотых прямоугольников на задней панели - это одна пластина параллельного пластинчатого конденсатора.

• От каждой пластины идет крошечный след (темные участки на самом деле представляют собой дорожки из множества следов) к управляющему чипу. Что...

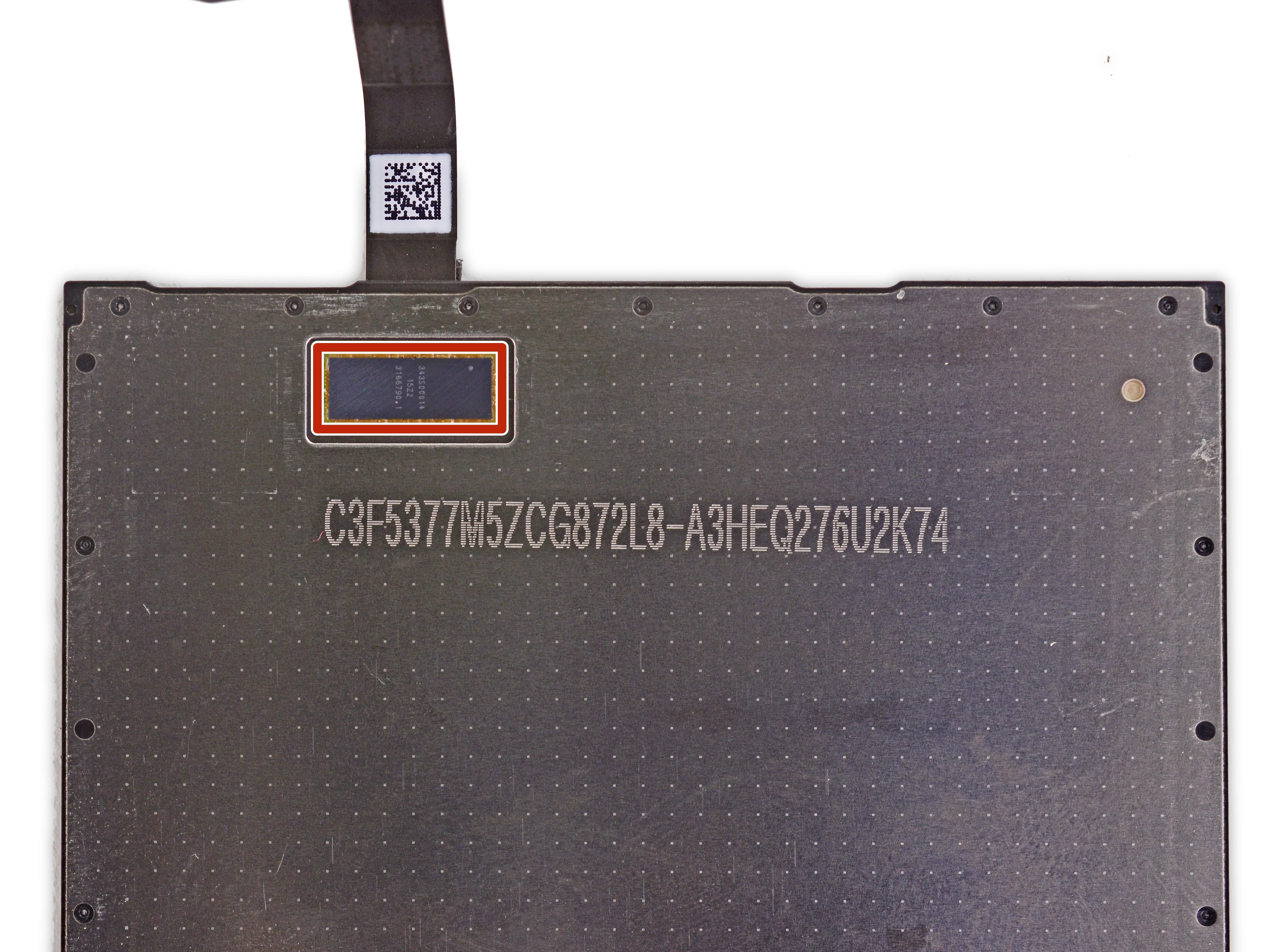

• ...мы находим на обратной стороне панели, вероятно. Эта микросхема, разработанная Apple, отвечает за управление конденсаторами - поддерживает их заряд и измеряет изменения тока в каждом из них.

Шаг 7

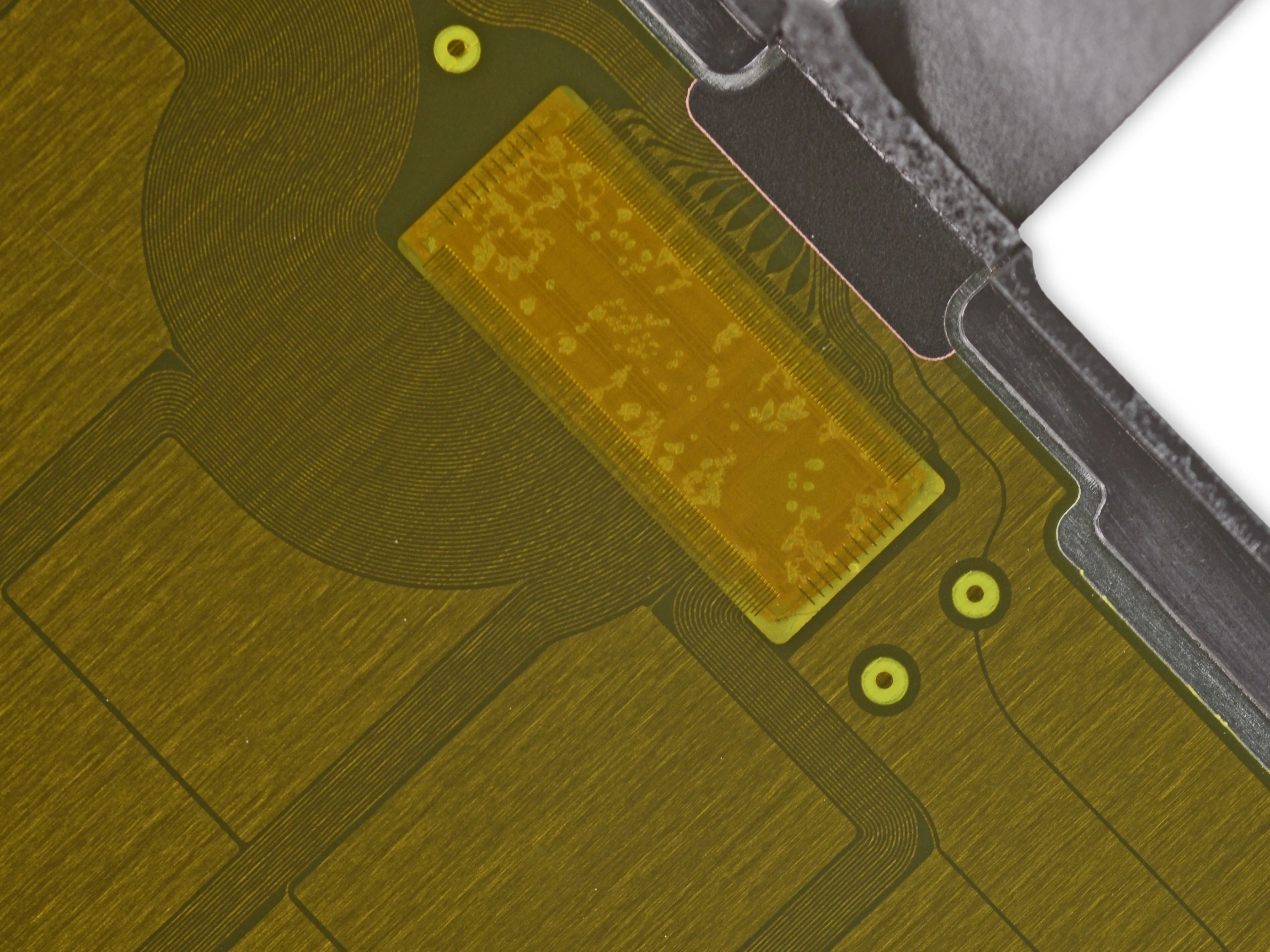

• Apple тесно сотрудничала с компанией Corning, производителем стекла Gorilla Glass, чтобы разработать податливое стекло для стеклянной крышки нового iPhone.

• При надавливании на стекло оно слегка прогибается в месте контакта, сокращая расстояние между пальцем и соответствующей пластиной конденсатора в массиве под дисплеем. Это регистрирует 'толчок', а не 'прикосновение'.

• В конденсаторе с параллельными пластинами емкость обратно пропорциональна расстоянию - меньшее расстояние означает большую емкость для заряда на пластине, поэтому микросхема будет измерять приток тока к плате датчика.

• Хотя пластины похожи на те, что используются в сенсорных экранах, они слишком велики, чтобы точно определить нажатие пальцем. К счастью, это и не нужно.

• Настоящий дигитайзер все еще присутствует для точного отслеживания, а эти пластины должны лишь определять изгиб стекла, но не место, где он происходит.

Шаг 8

• После того как задняя половина дисплея была снята, мы приступили к снятию дисплея с переднего стекла.

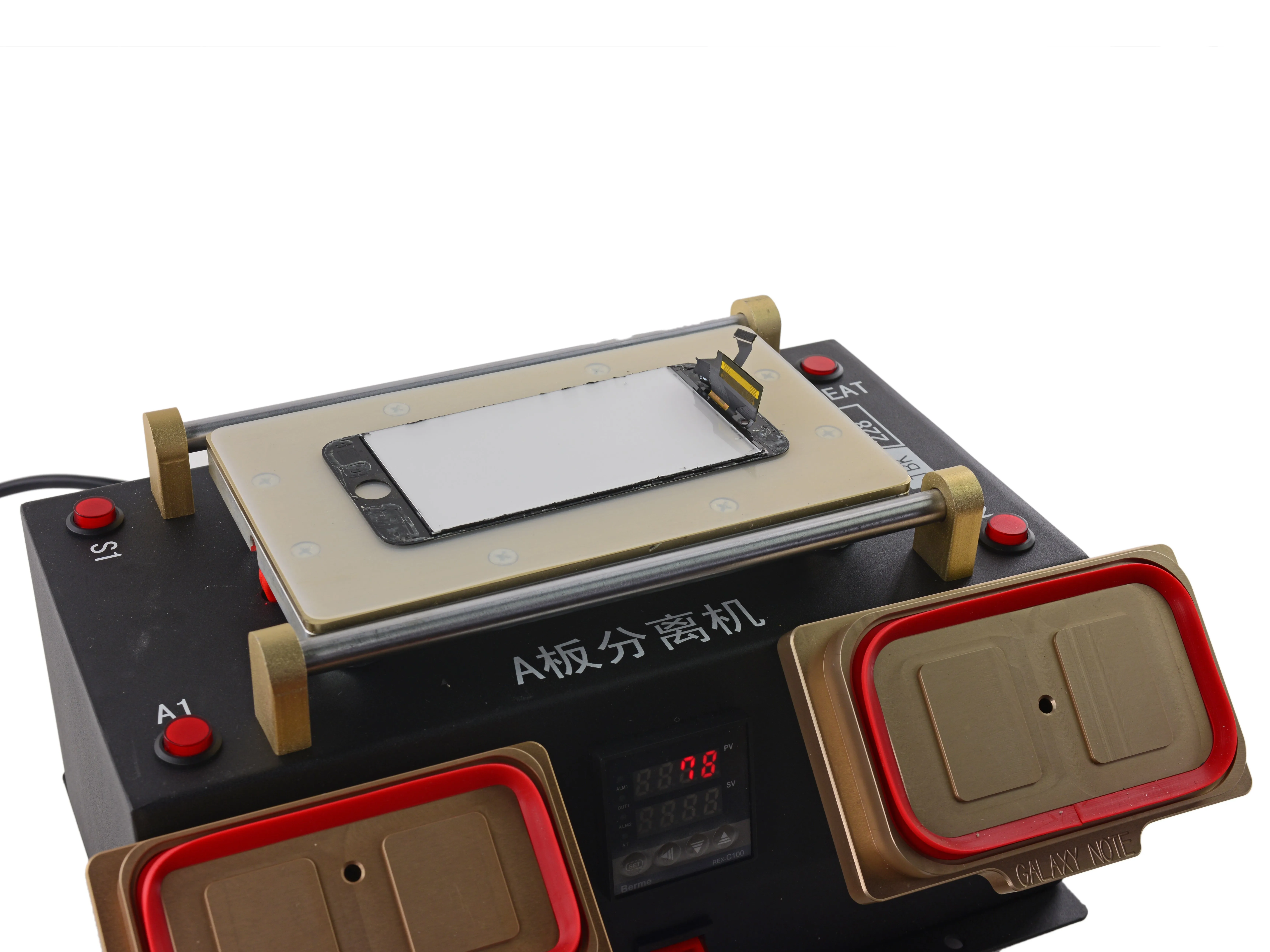

• Этот аппарат использует вакуум для закрепления стекла iPhone на нагретой поверхности. Этот процесс помогает ослабить оптически прозрачный клей (OCA), которым стекло крепится к дисплею.

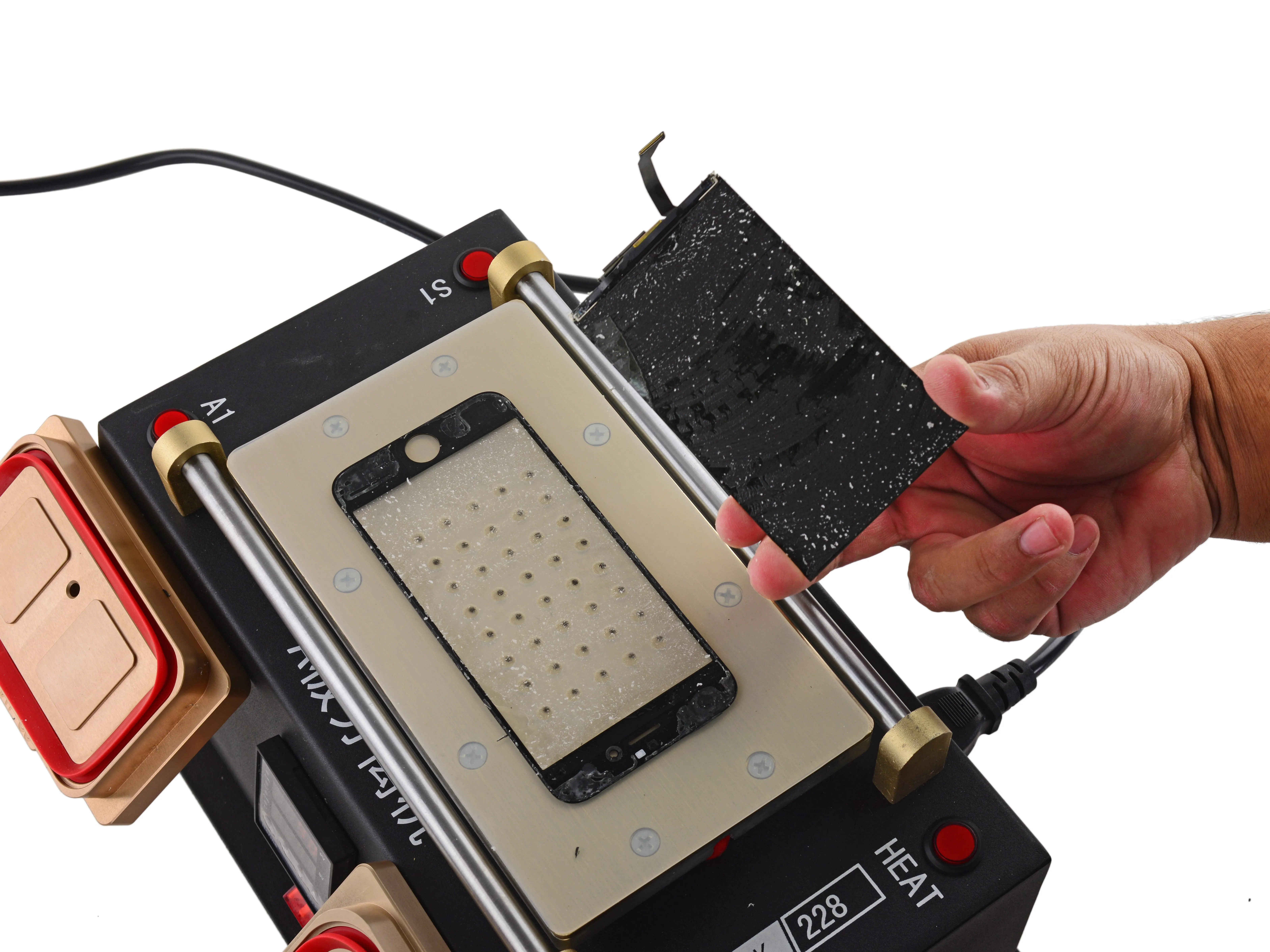

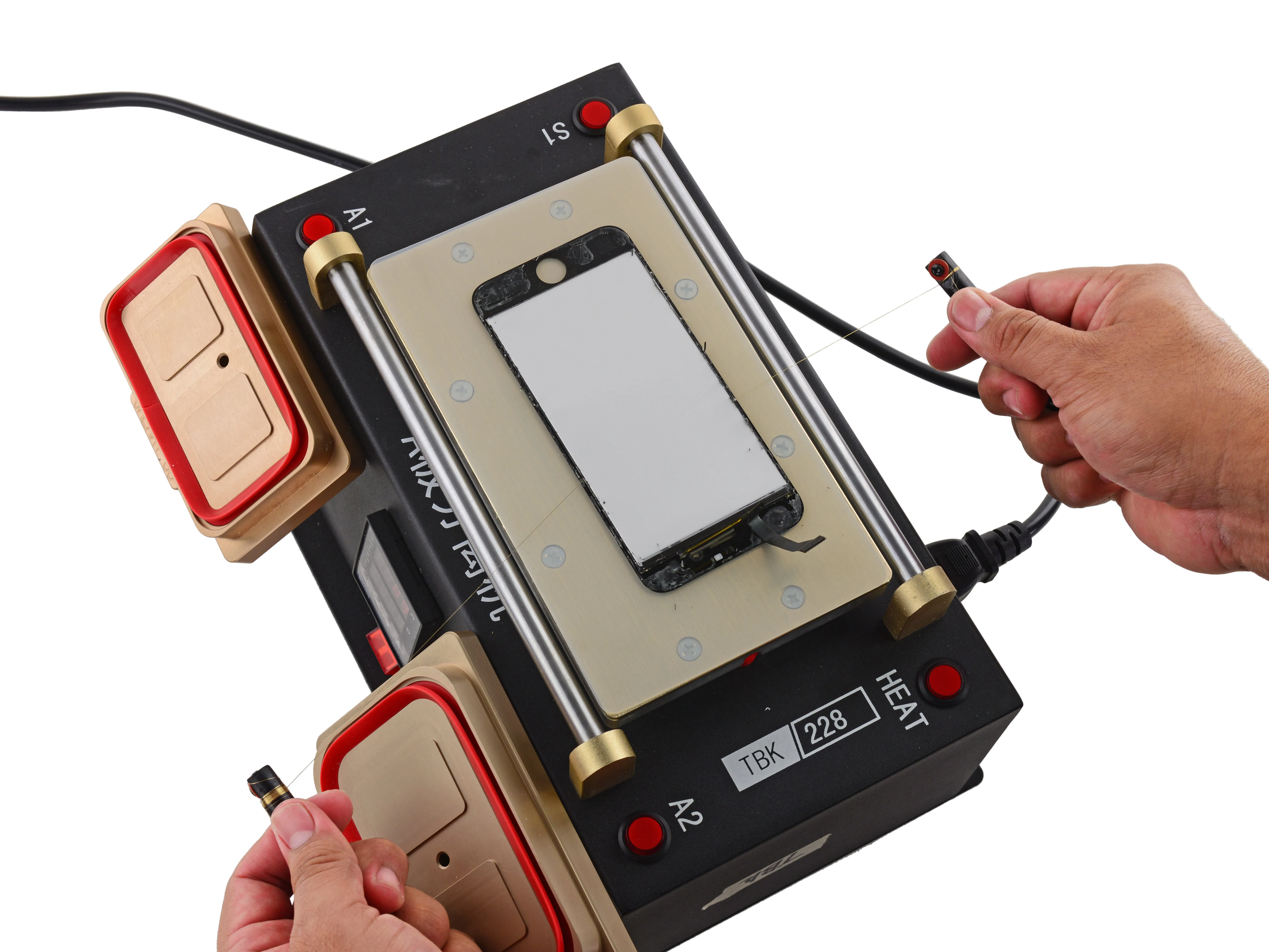

• После того как OCA лишился своей липкой силы, молибденовая проволока диаметром 0,08 мм полностью отделяет ЖК-дисплей от стеклянной панели.

Шаг 9

• После снятия стекла у нас остался довольно грязный на вид ЖК-дисплей - удаление стекла очень сильно повредило поляризационную пленку.

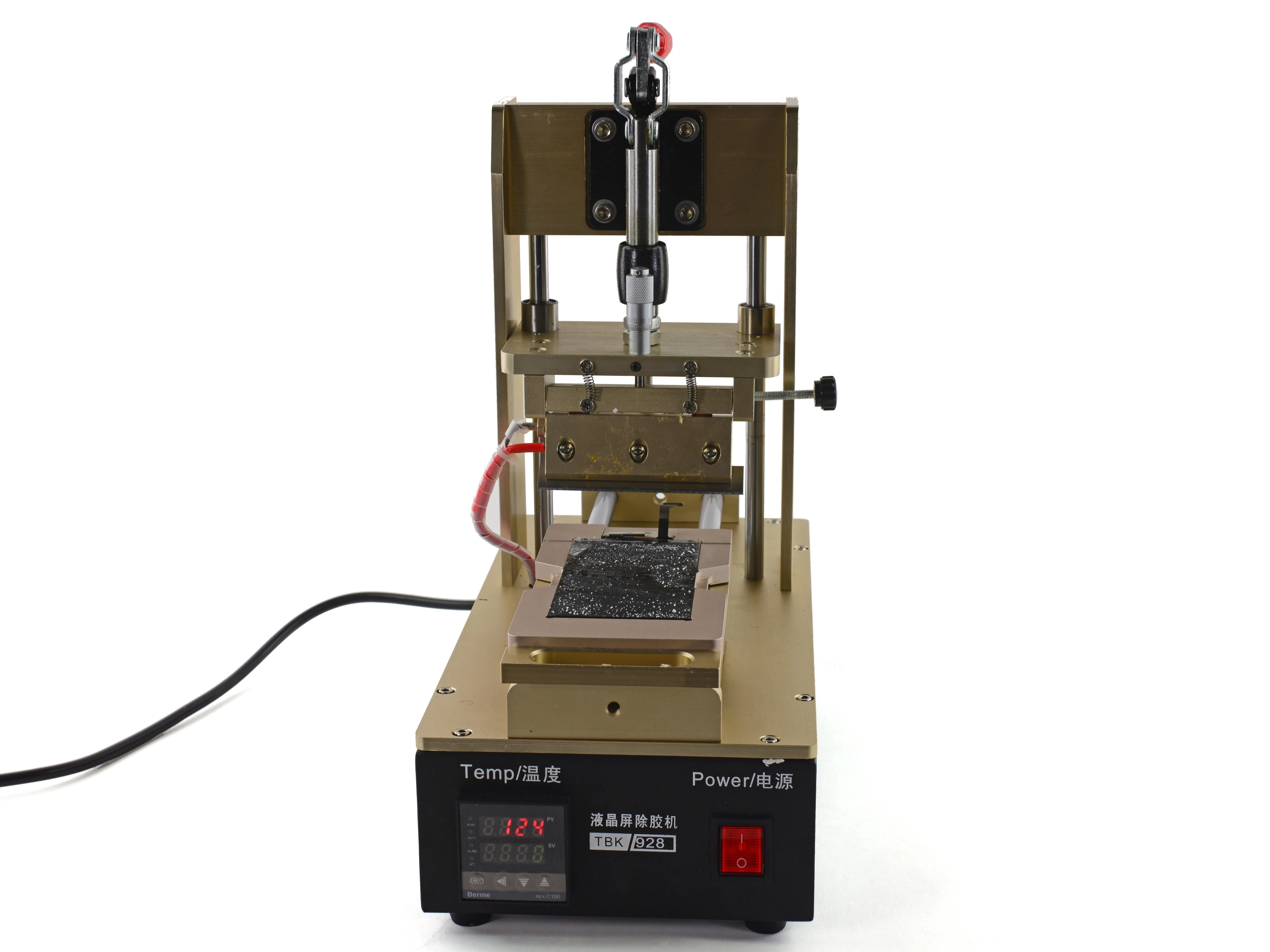

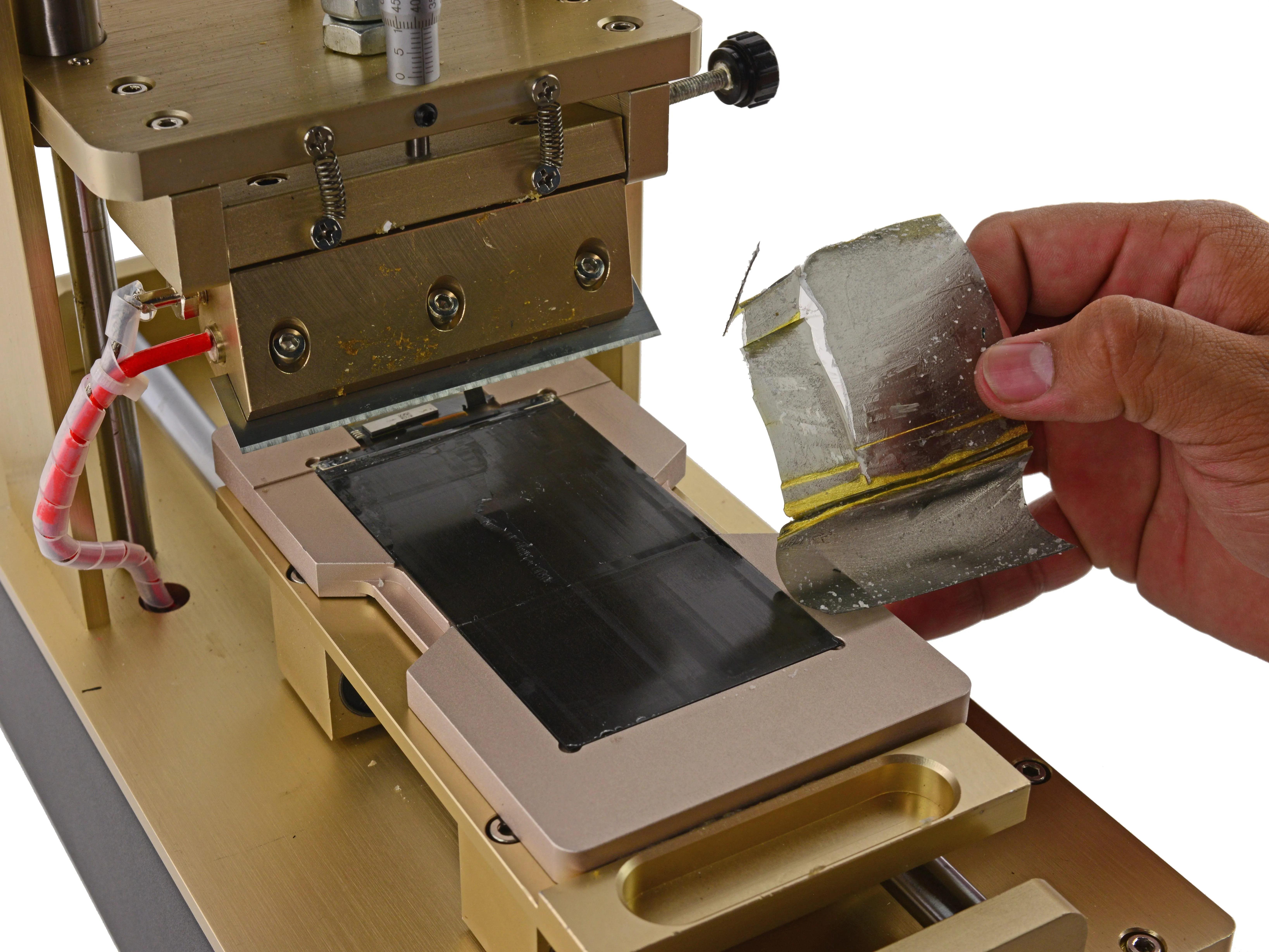

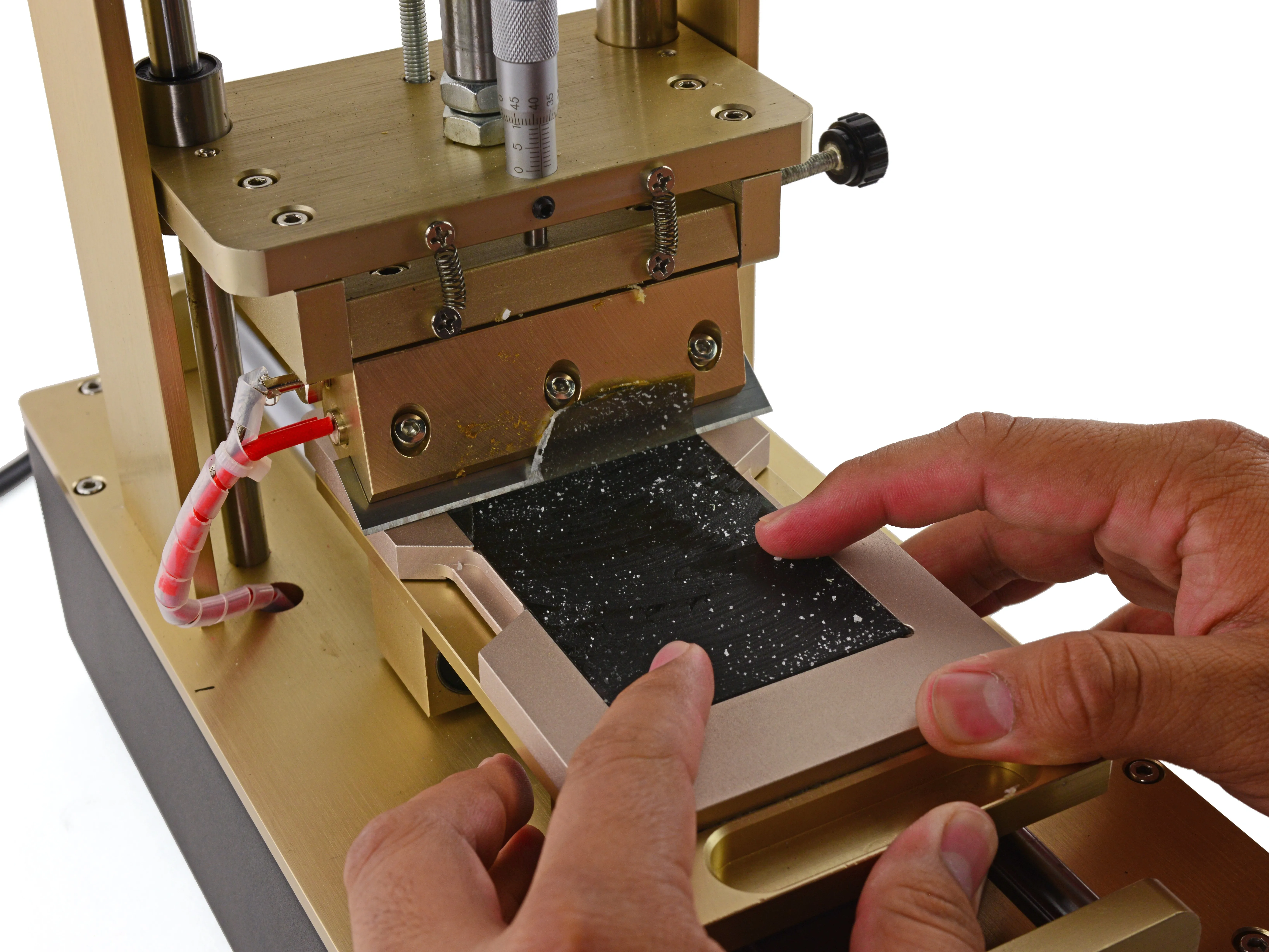

• К счастью для нас, ребята из STS Parts принесли свою гильотину (также известную как машина для удаления поляризатора), которая соскребает ее, как жвачку с ботинка.

• При удалении пленка разрушается, но ее легко заменить.

Шаг 10

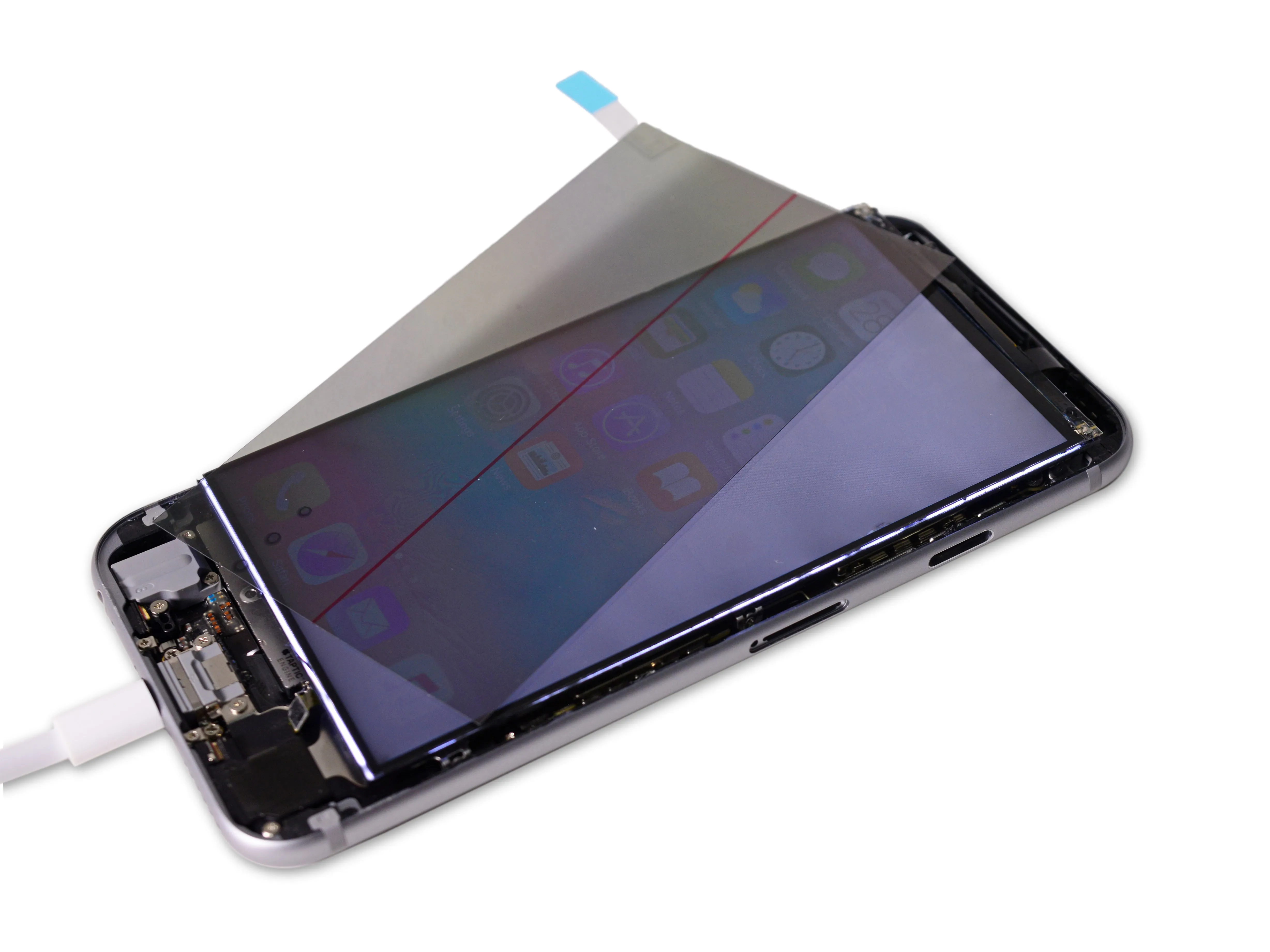

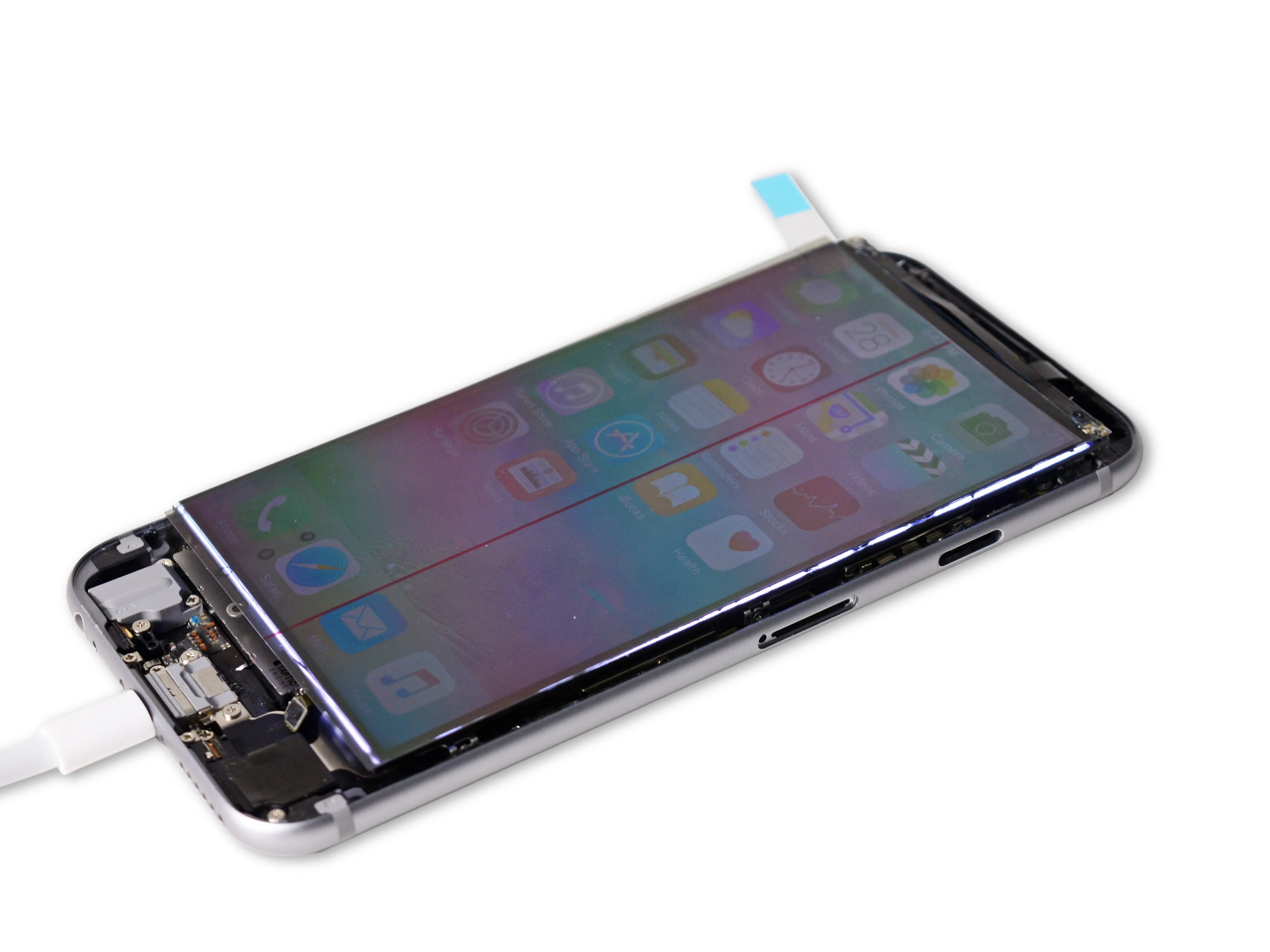

• Вы когда-нибудь задумывались, что делает поляризационная пленка? Присоединяйтесь к нам на Science with Делаете.ру, и мы прольем свет на внутреннюю работу ЖК-дисплеев и на то, зачем им нужна поляризационная пленка:

• Сначала подсветка пропускает свет через тонкий слой жидких кристаллов. Проходя через него, свет отражается под разными углами благодаря ориентации кристаллов.

• Угол отражения определяет цвет света, который мы видим. Чтобы изменить угол (и, соответственно, цвет), аппаратура дисплея должна подать напряжение на жидкие кристаллы, чтобы изменить их ориентацию.

• Чтобы получить широкий спектр цветов, каждый пиксель разбивается на три субпикселя: красный, зеленый и синий.

• Для регулировки интенсивности каждого субпикселя используются отдельные напряжения, которые в совокупности могут создавать миллионы различных цветов.

Шаг 11

• Ну хорошо, скажете вы, все эти пиксели и напряжения - это очень круто, но где же поляризационная пленка?

• Поляризационная пленка - это то, что объединяет все вместе. Она действует как фильтр, который пропускает только правильное сочетание цветов, чтобы сделать все красивые фотографии на вашем телефоне. Спасибо, поляризационная пленка!

Шаг 12

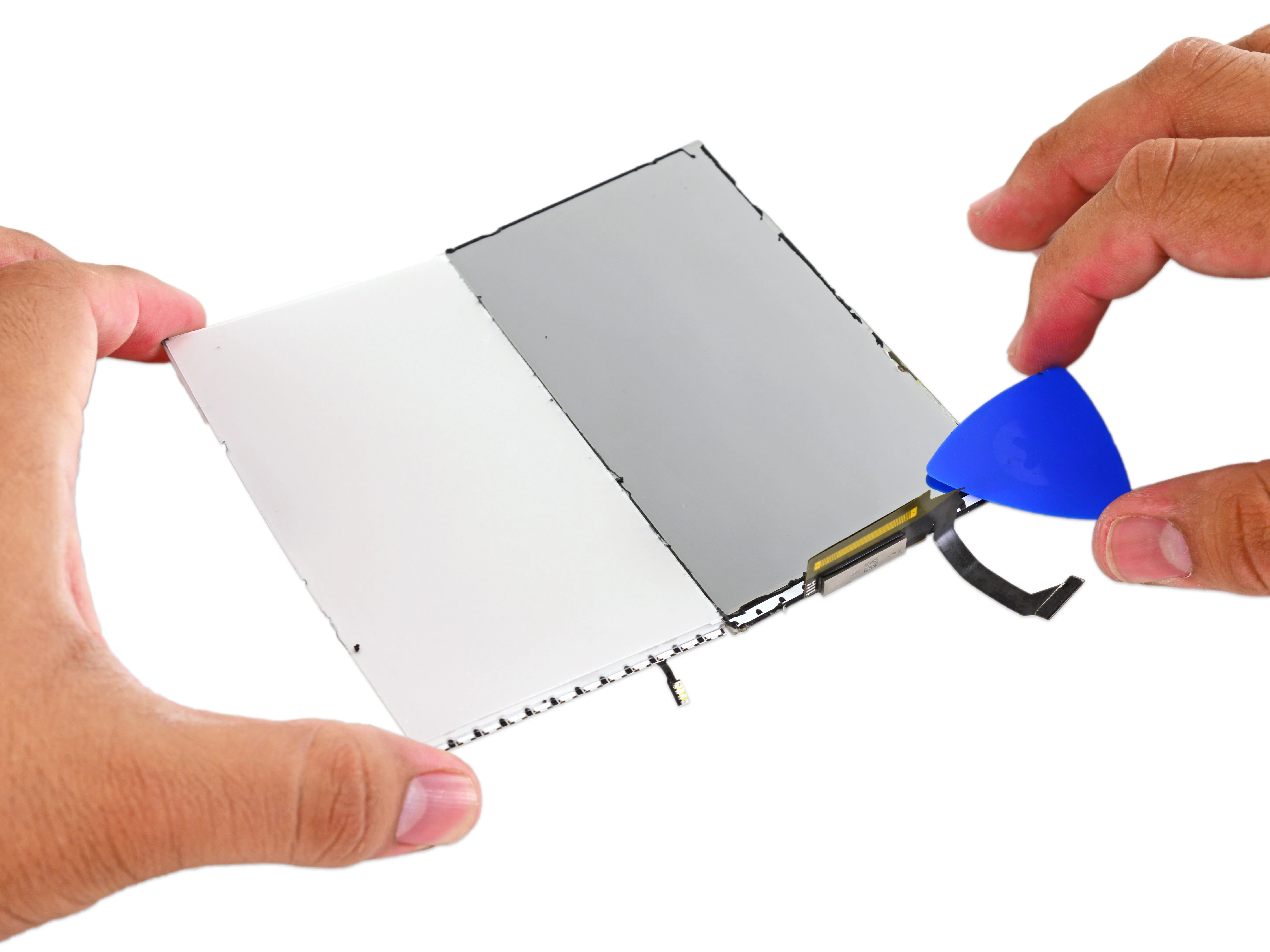

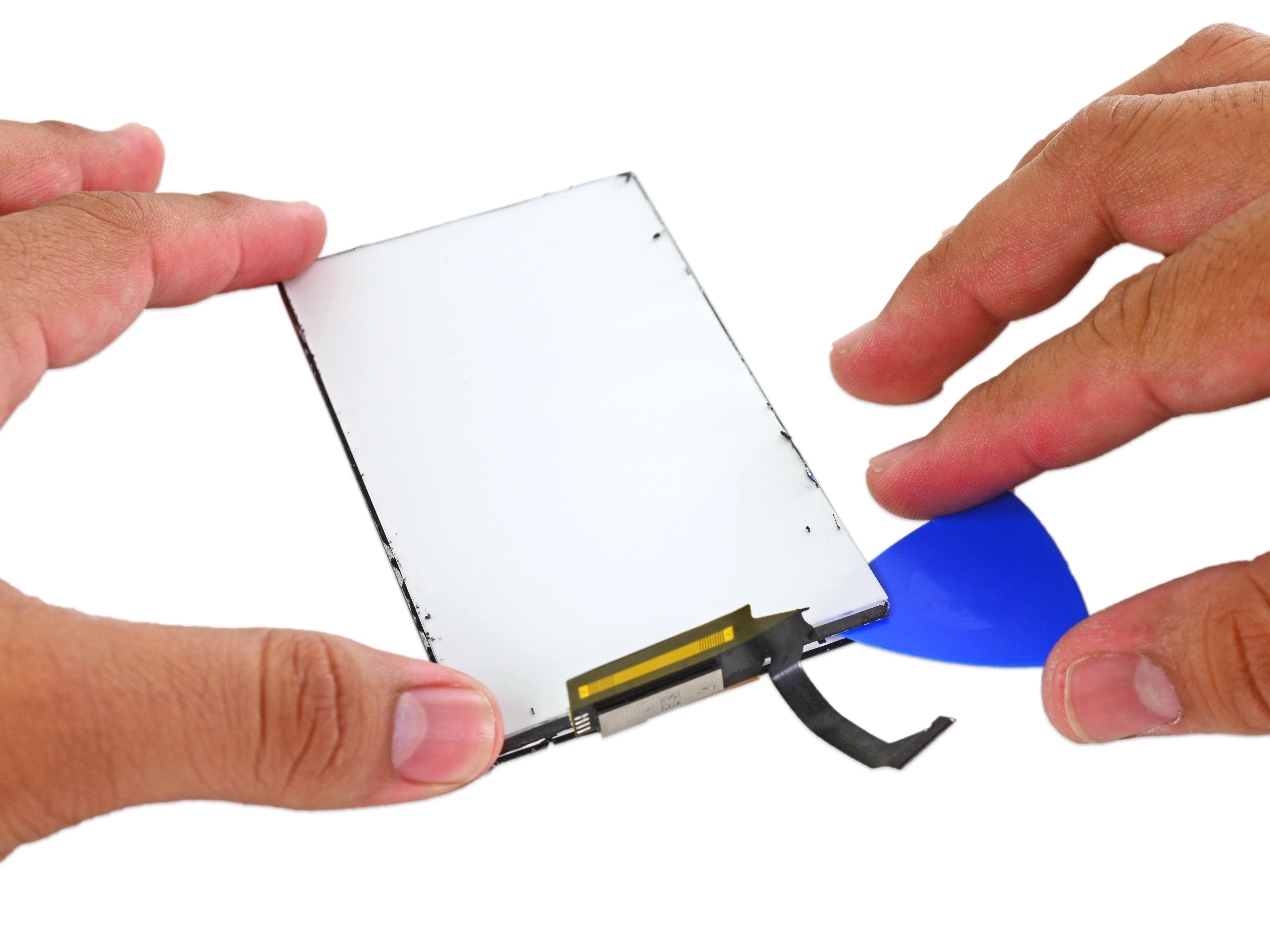

• Последним с дисплея снимается светодиодная подсветка с подсветкой по краям- распространенный тип подсветки в смартфонах.

• Подсветка с краевой подсветкой, как следует из названия, имеет светодиоды только с одного края. Свет от этих диодов равномерно распределяется по экрану с помощью рассеивателем-многослойной полупрозрачной пластиковой пленкой.

• Как уже упоминалось ранее, отражающий майларовый слой ранее был одним из слоев подсветки.

• В этой версии iPhone майларовый слой теперь служит двум целям: новой - скрыть от глаз датчики 3D Touch, и традиционной - отражать рассеянный свет наружу, а не тратить его на внутренние компоненты iPhone.

Шаг 13

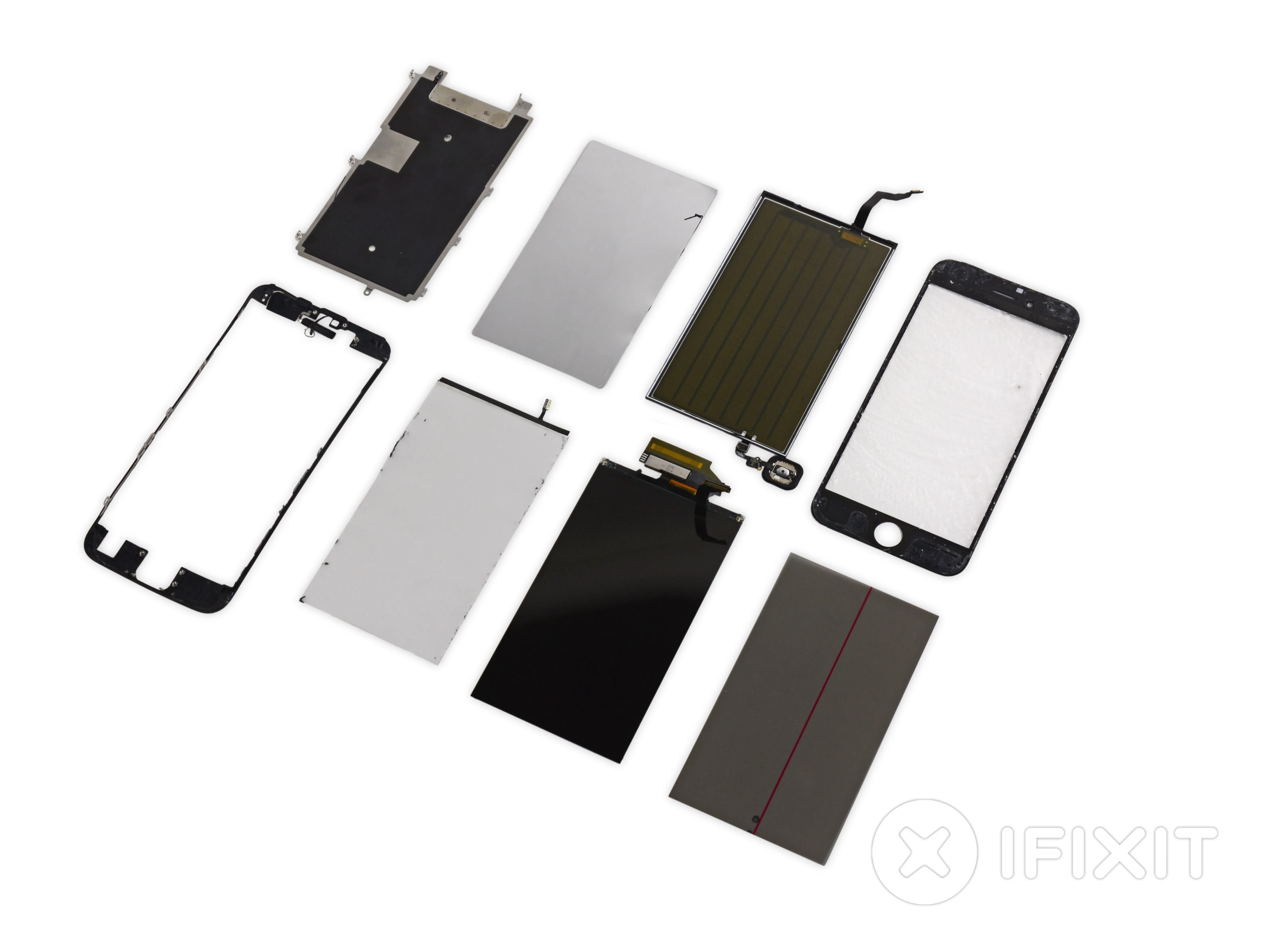

• Все восемь (уцелевших) слоев дисплея iPhone 6s разложены для вашего удовольствия.

• На фото нет: соскобленный, вонючий лист OCA.

• Эта разборка была довольно сложным мероприятием - мы определенно не рекомендуем вам пытаться сделать это дома, не имея необходимых инструментов и опыта.

• Кстати, об инструментах и опыте: огромный респект Израилю из STS Parts за предоставленное оборудование и опыт, благодаря которым эта разборка стала возможной!
