Разборка iPhone 6s Plus

Введение

Пришло время разобрать самый большой iPhone в истории - на долю больше, чем прошлогодняя модель, iPhone 6s Plus, вдвойне набитый новыми технологиями. Для тех из вас, кто присоединился к нам с iPhone 6sс разбора iPhone 6s, добро пожаловать обратно! На сайте Делаете.ру мы привыкли не оставлять без внимания ни одного винтика, поэтому с первым разобранным телефоном мы сосредоточили свое внимание на его Plus-аналоге.

Не можете насытиться разговорами о разборке? Мы тоже! Следите за нами в Facebook, Instagram или Twitter, чтобы узнавать последние новости из мира ремонта.

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

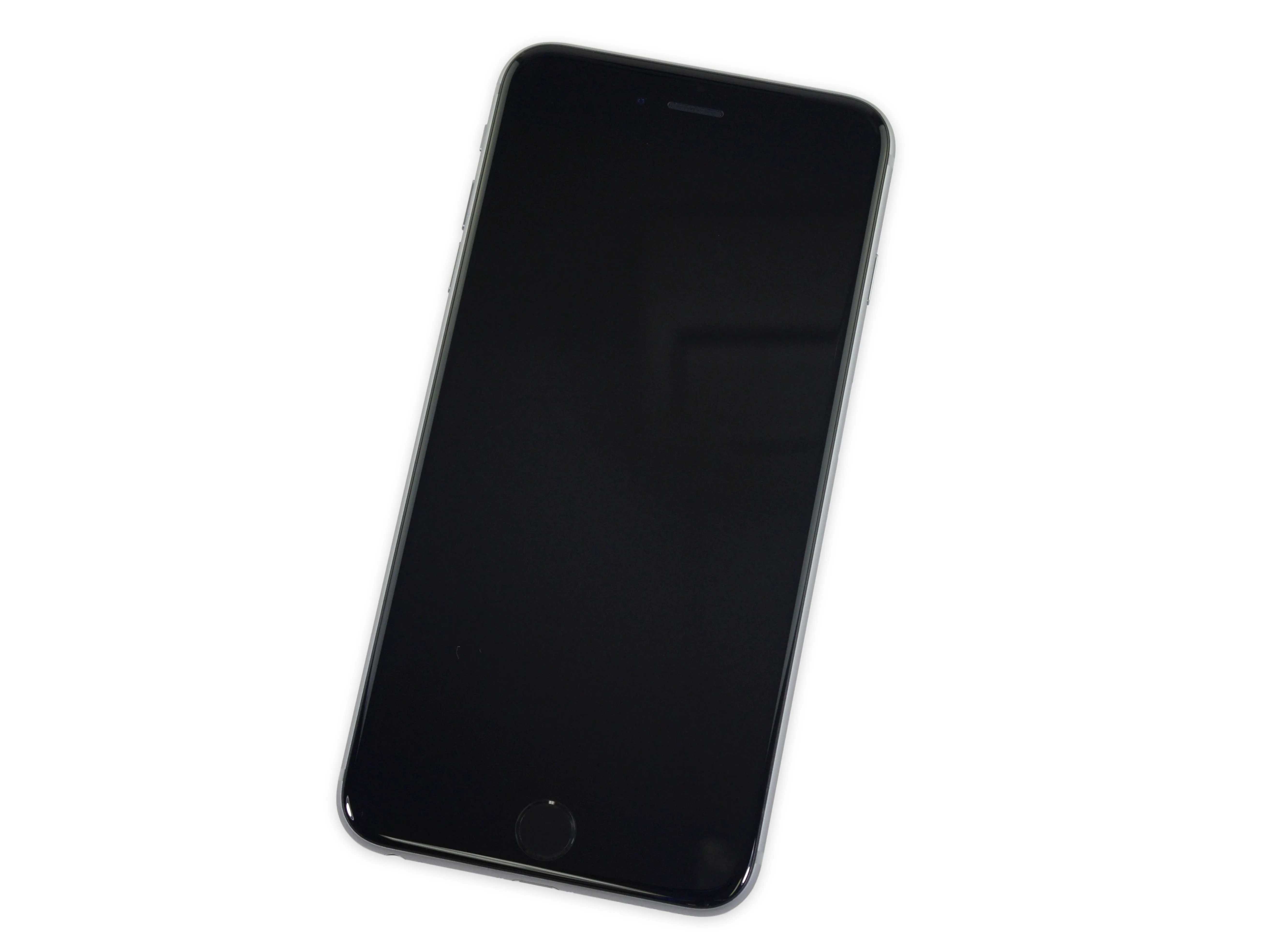

Шаг 1 Разборка iPhone 6s Plus

• Прежде чем мы отправим этого плохиша под нож, мы должны спросить: 'Эй, Siri, что у него под капотом?':

• Процессор Apple A9 со встроенным сопроцессором движения M9

• 16, 64 или 128 ГБ памяти

• 5,5-дюймовый дисплей Retina HD с разрешением 1920 × 1080 пикселей (401 ppi) и поддержкой 3D Touch

• 12-Мп камера iSight с поддержкой записи видео в формате 4K и разрешением 1,22 мкм, а также 5-Мп камера FaceTime HD

• Алюминиевый корпус серии 7000 и стекло Ion-X Glass

• Wi-Fi 802.11a/b/g/n/ac с MIMO + Bluetooth 4.2 + NFC + 23-диапазонный LTE

• Тактильный движок

Шаг 2

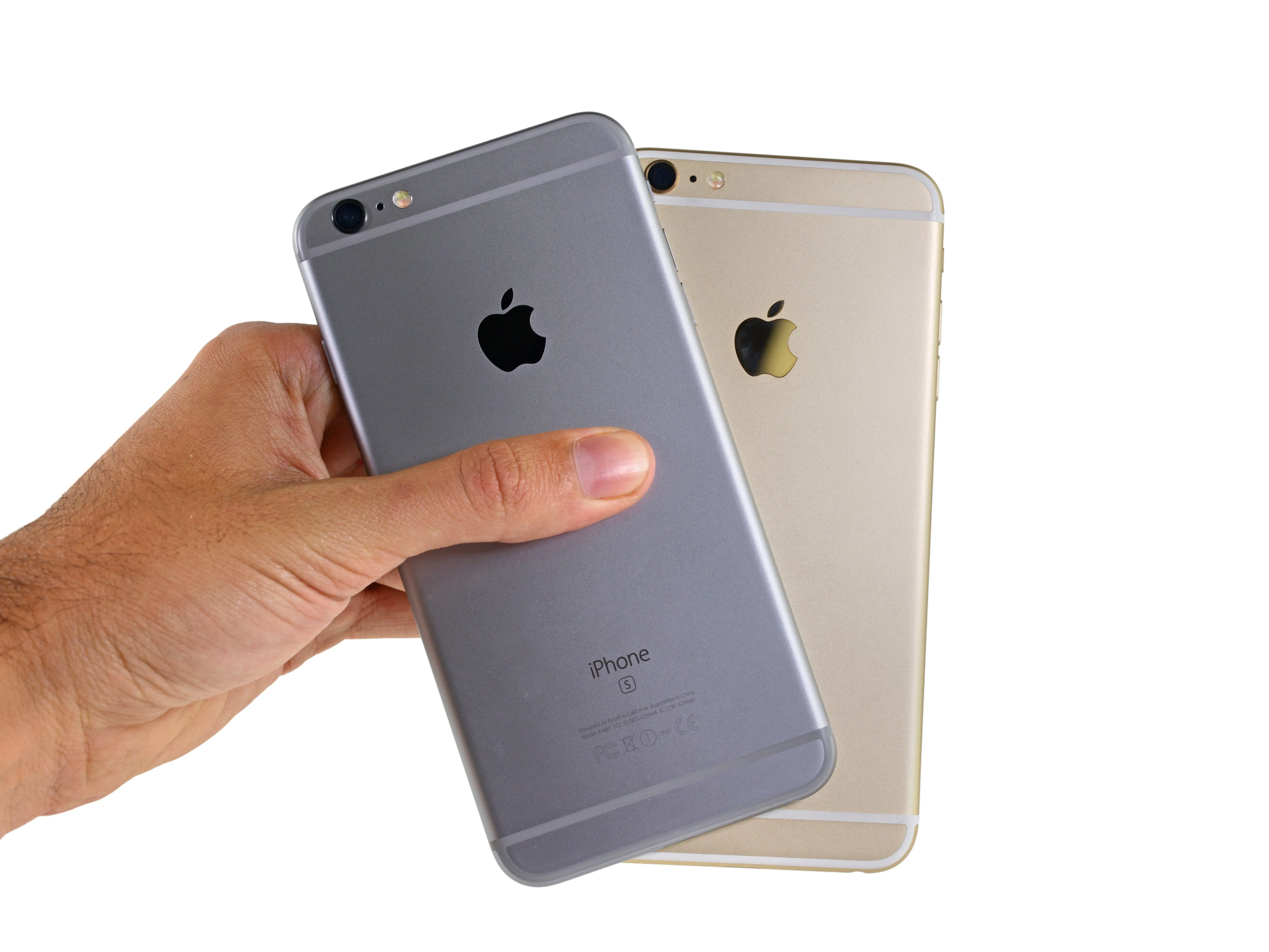

• 6s Plus останавливается, чтобы посмотреть на него вблизи, и дает нам возможность лучше разглядеть этот изготовленный на заказ алюминиевый сплав серии 7000 и демонстрирует новый номер модели: A1687

• Ранний анализ этого нового сплава составляет около 91,17% алюминия, 0,08% железа, 7,64% цинка и 0,106% вольфрама.

• Более высокое содержание цинка должно обеспечить значительное увеличение прочности на разрыв (и стоимости производства) по сравнению с алюминиевого сплава 6063 в iPhone 6.

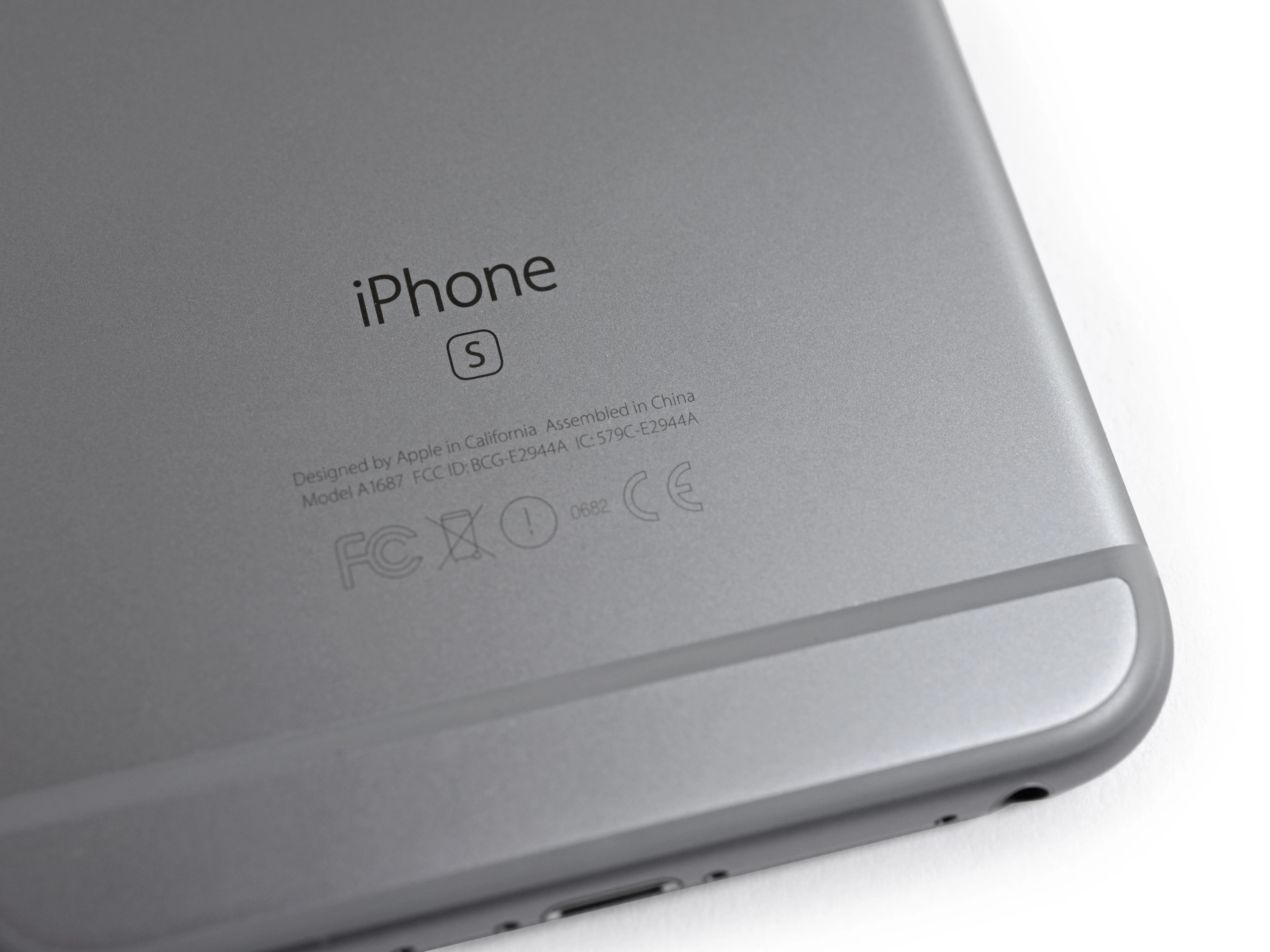

• Этот маленький ''S'' выглядит неуместно на большом внешнем корпусе нового iPhone - но как еще показать друзьям, что вы покупаете новый телефон каждый год?

• На самом деле, новый шаг Apple по стимулированию раннего обновления - это удар по окружающей среде. Как бы Apple ни утверждала, что их устройства пригодны для вторичной переработки, сокращение срока службы продукта означает увеличение выбросы углекислого газа и больше электронных отходов.

Комментарии к шагу

Я бы рискнул сказать, что большинство 'старых' iPhone передаются по наследству или продаются б/у. У меня были КАЖДЫЙ iPhone с 2007 года (да, в какой-то момент каждая модель... ремонт/торговля и т.д...), и я продал или сдал все до единого... Я могу представить, что есть еще много брендов, которые отправляются в корзину для мусора, когда они почти не имеют перепродажной ценности после окончания года...

Что это за хипповское дерьмо? Каждый производитель телефонов также выпускает новый телефон каждый год. Отсюда с этой предвзятой анти-яблочной BS.

Apple выходит из их пути с запланированным устаревания с каждым из своих продуктов, это не только телефоны. Нет никаких причин, почему ваш Mac book pro за $4,500 не должен иметь обновляемый процессор, оперативную память, хранилище, графический процессор, сменные батареи и т.д. Apple лидирует, когда дело доходит до обдирания вас и матери-природы. PS, я не обнимающий деревья хиппи-крит... Я руководствуюсь чистой логикой и здравым смыслом. Да, почти каждый производитель всего на свете в наши дни стремится к плановому безразличию. Apple просто лучшая в этом. (Слышали о 'поле искажения реальности Стива Джобса'? Так вот, теперь это просто поле искажения реальности Apple, поскольку его собственное высокомерие и глупость вывели его из обращения. Он был ужасным, простите за такое неуважение к человечеству, человеком, чрезвычайно богатым, но морально никчемным ничтожеством. Ваш аргумент несостоятелен, сэр.

Шаг 3

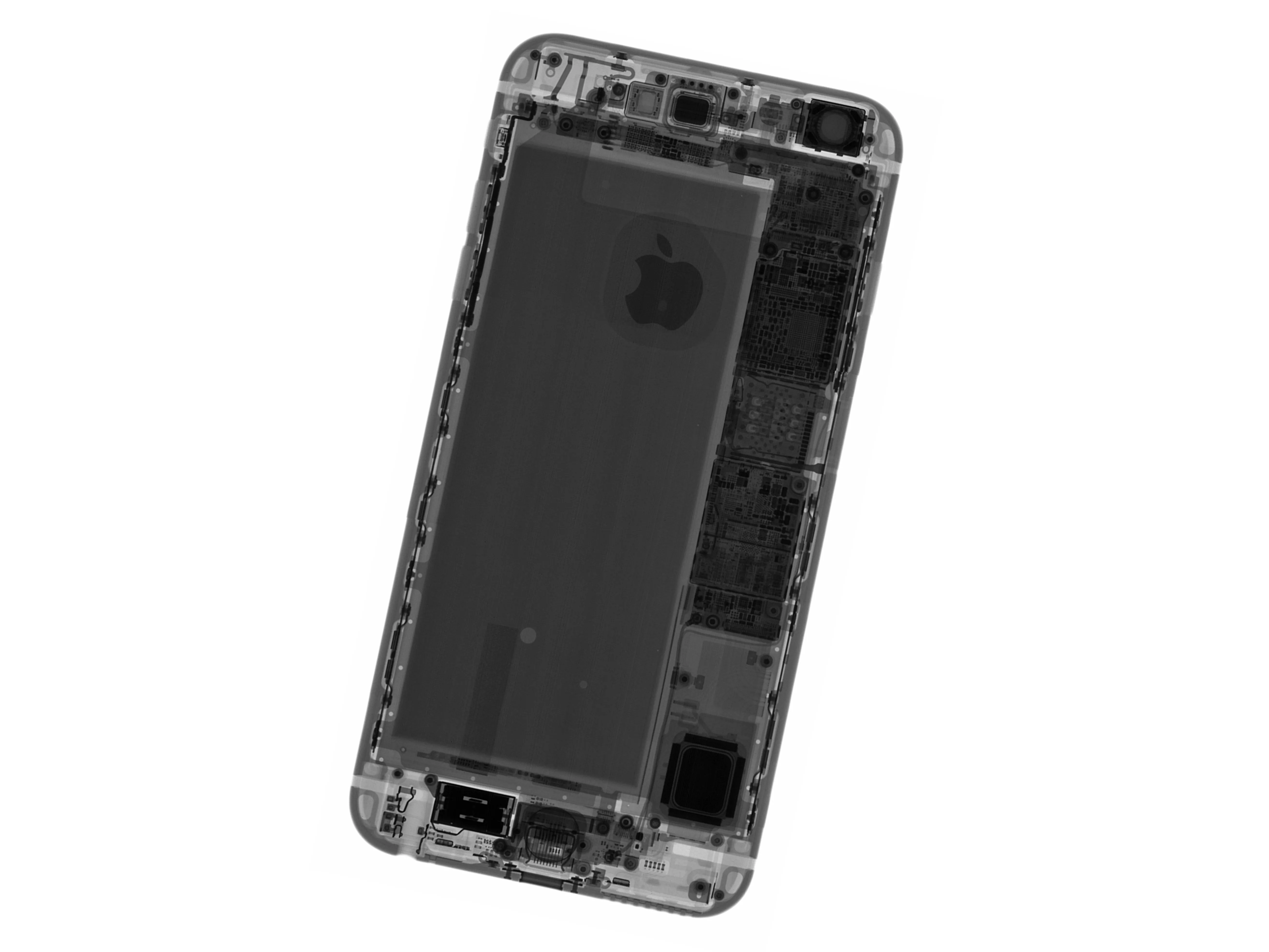

• Пришло время подглядывать! Как обычно, мы взорвем этот iPhone с помощью силы прозрачности: наши друзья из Creative Electron привезли свои рентгеновские технологии на землю под землей.

• iPhone, лучше бежать, лучше укрыться.

• Наши инженеры отправились в перевёрнутую страну Австралию, чтобы представить вам этот живой разбор, но мы не смогли бы этого сделать, если бы не гостеприимство Macfixit и Circuitwise ..

• А теперь - момент, которого вы так долго ждали: давайте начнем разборку!

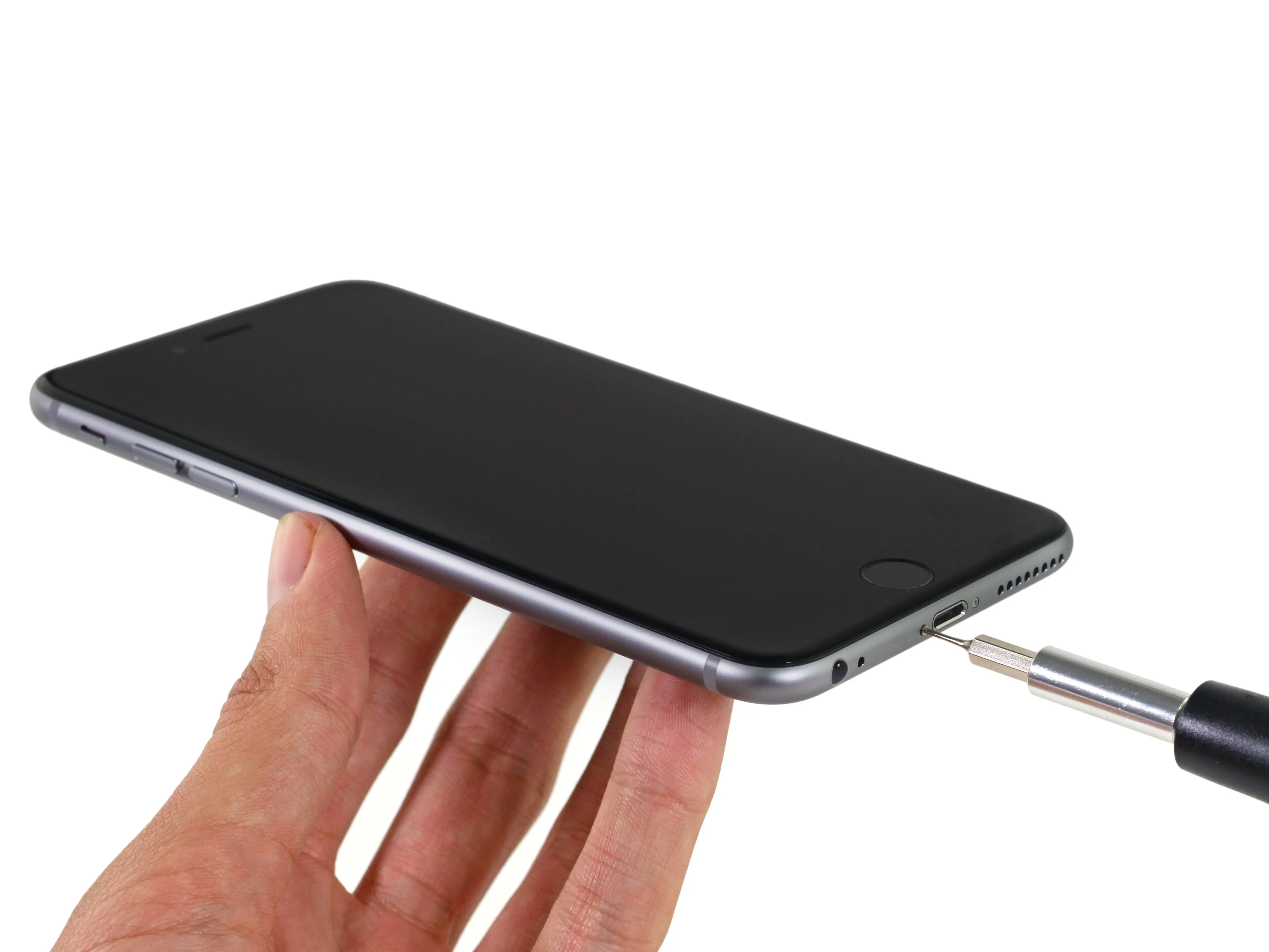

Шаг 4

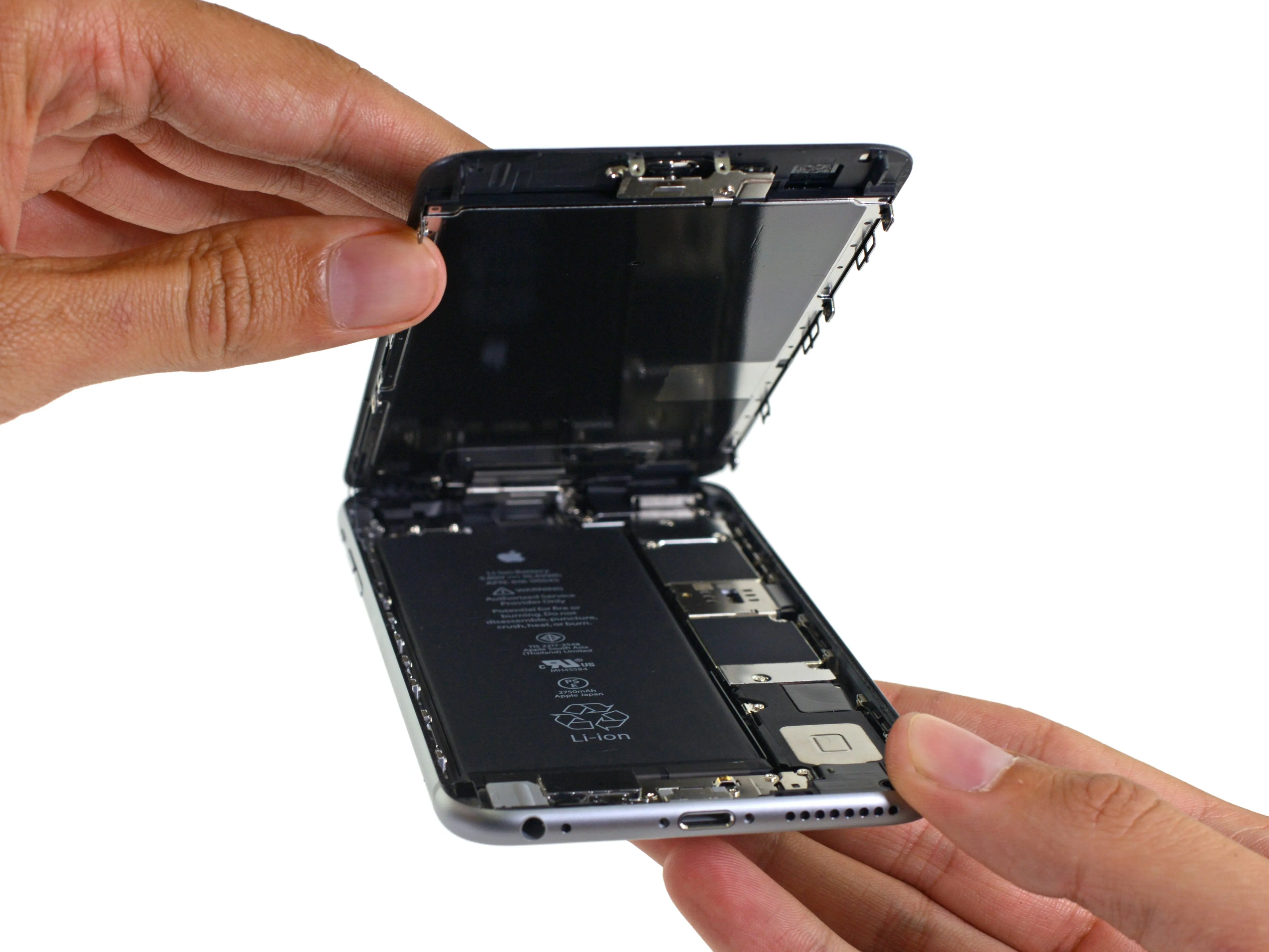

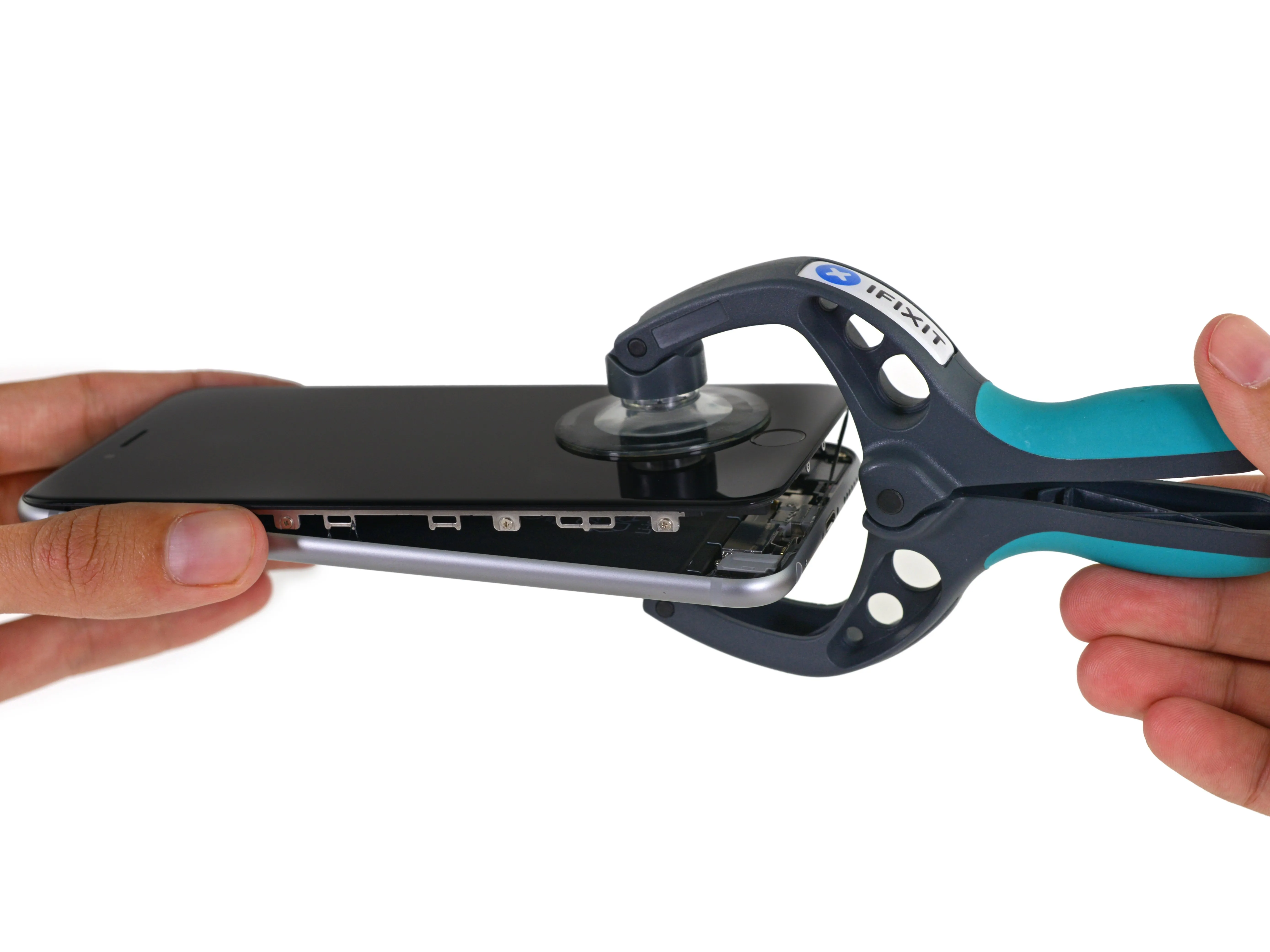

• Только что разобрав 6s, мы точно знаем, с чего начать разборку Plus.

• Наш инженер по разборке вскрывает телефон за две секунды - по одной секунде на каждый винт, вся осторожность брошена на ветер. (Шутка, на самом деле он очень осторожен и не торопится. Это единственный 6s Plus, который у нас есть).

• Как и его меньший братВ 6s Plus по периметру дисплея имеется клейкая полоска. К счастью для нас, у нее нет шансов против iSclack.

• Винты Pentalobe извлечены, а клей для дисплея побежден, мы на месте!

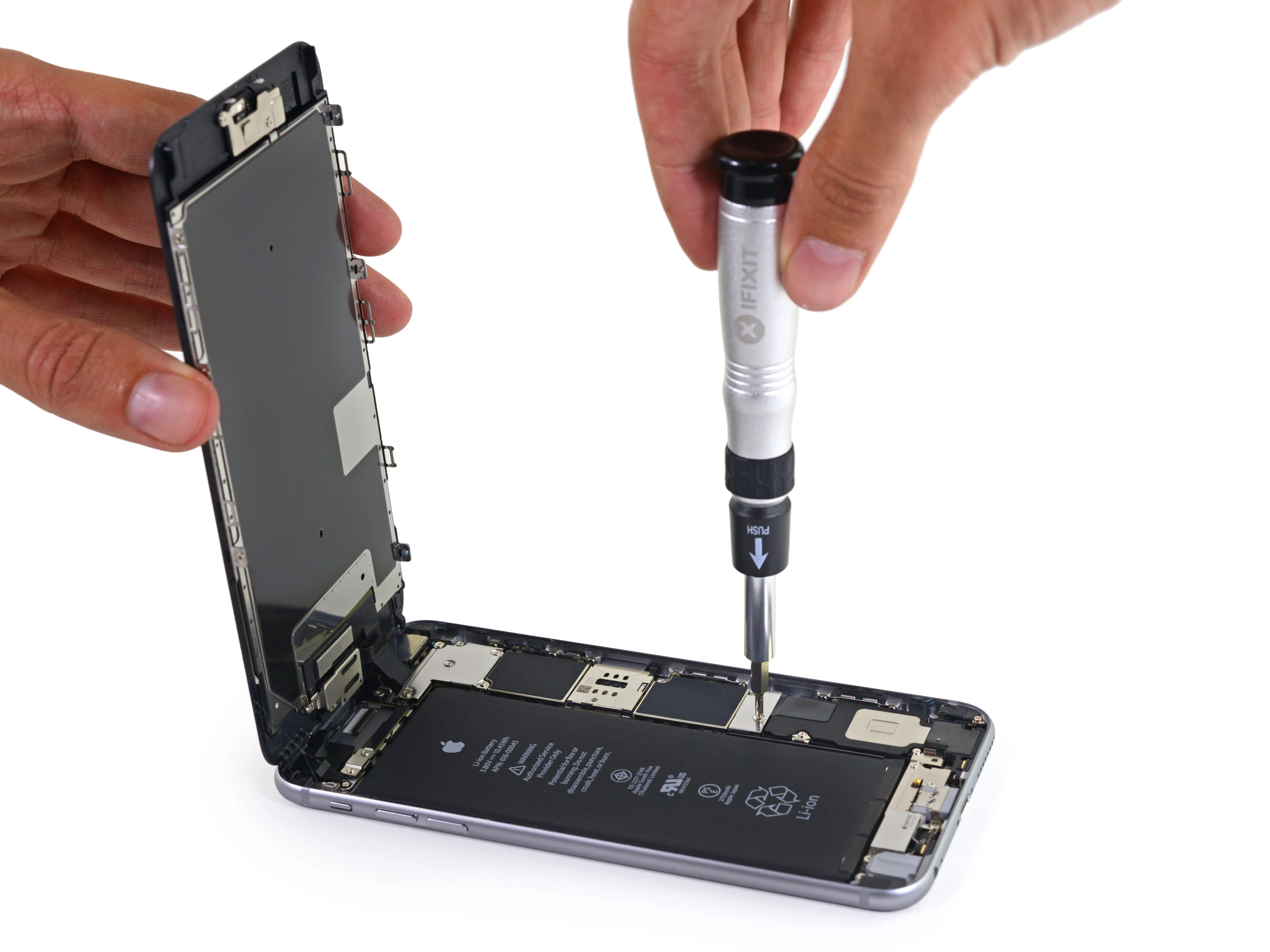

Шаг 5

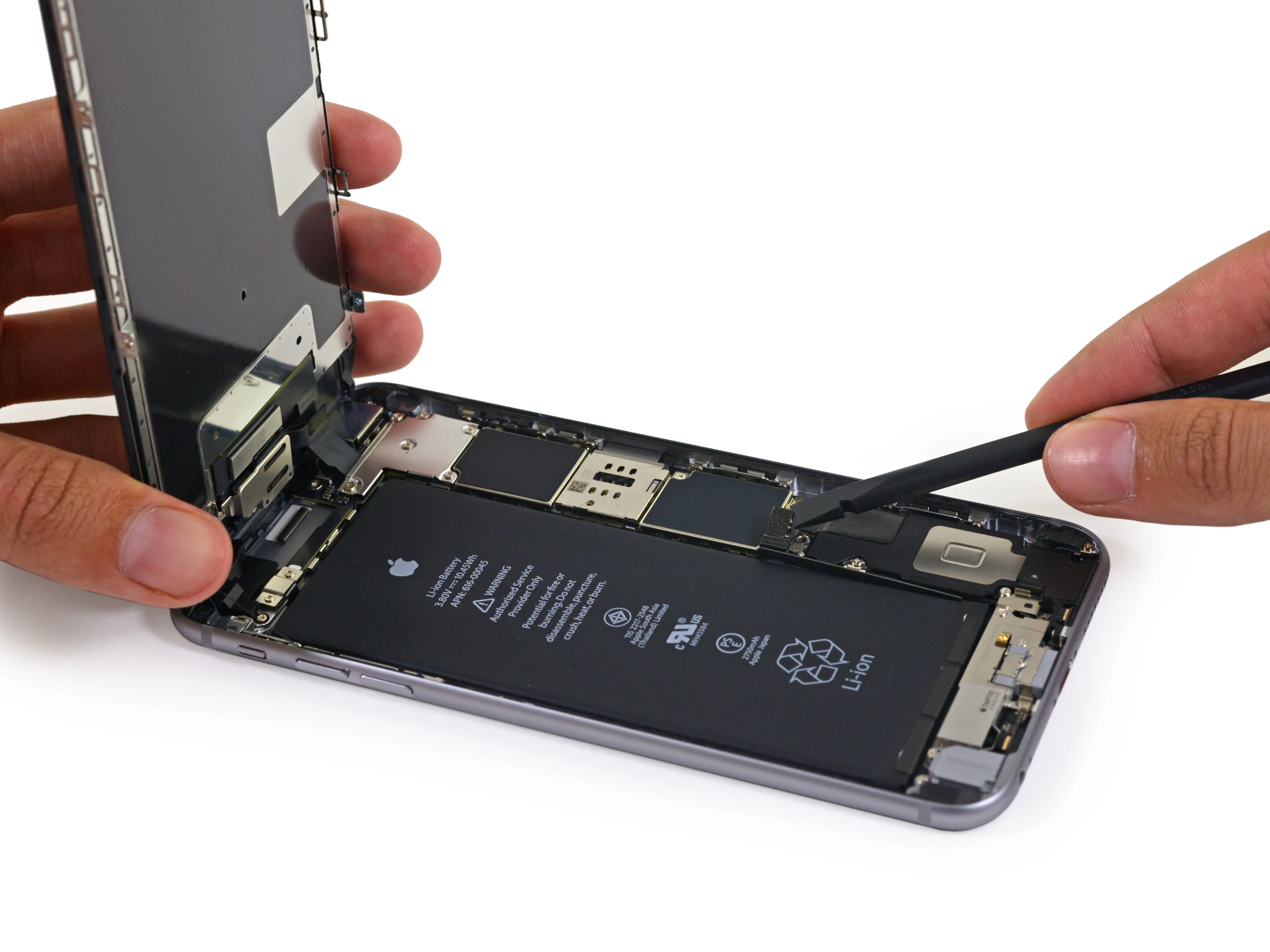

• Разъем аккумулятора - первоочередная задача на нашем пути к славе разборки.

• Как и в случае с 6sмы с радостью обнаружили, что все внутренние винты в 6s Plus - крестовые. Меньше винтов Pentalobe тем больше радости.

Комментарии к шагу

Хорошо, я разобрал его, но там есть винты разной длины! Какой из них в каком отверстии? Почему вы не описали это? :(

Это не руководство. Если вам нужна инструкция, то она находится здесь.

Профессиональный мастер по ремонту телефонов сказал мне, что после отсоединения батареи нужно нажать кнопку питания на 3 секунды, чтобы разрядить все конденсаторы устройства

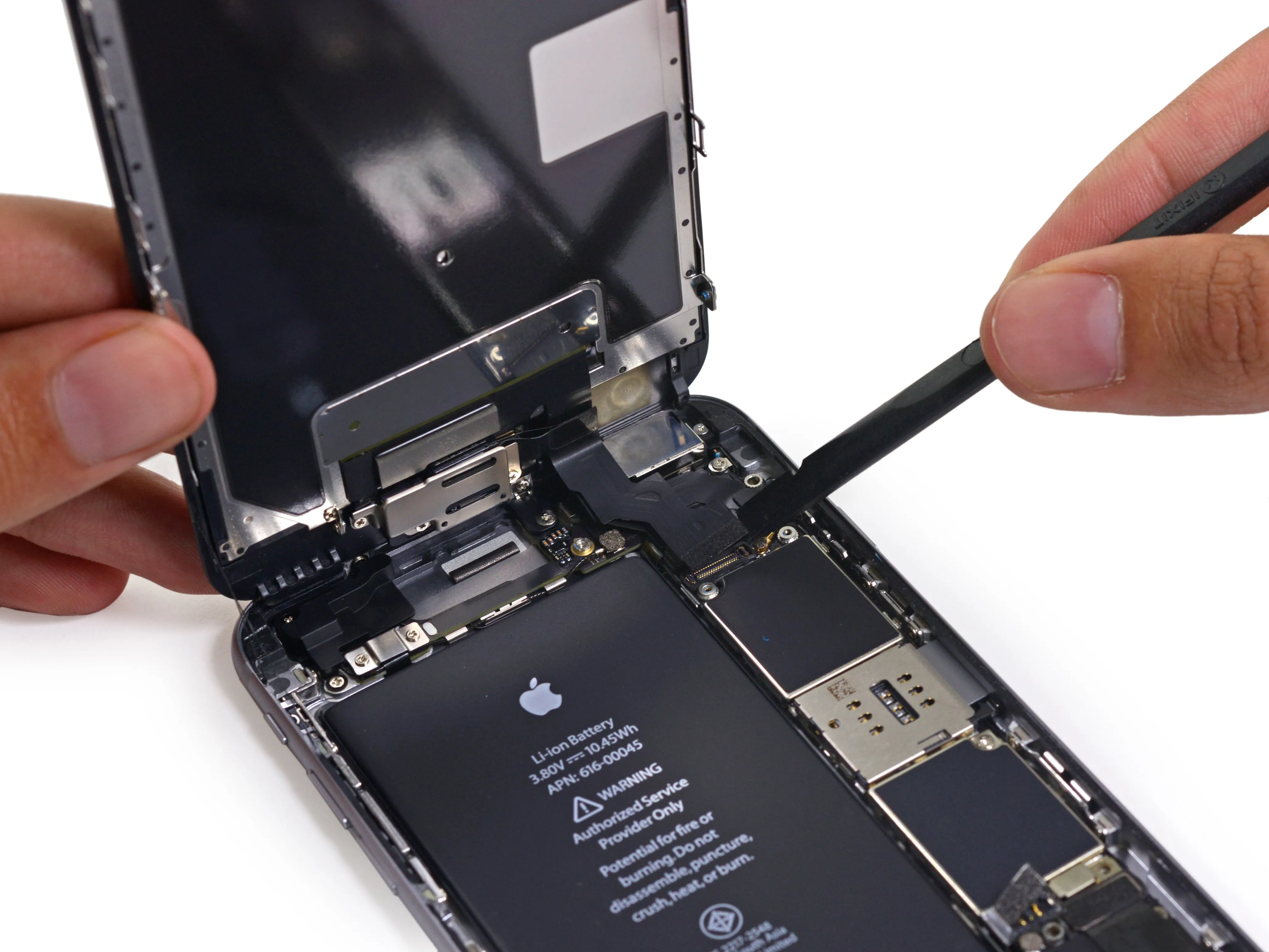

Шаг 6

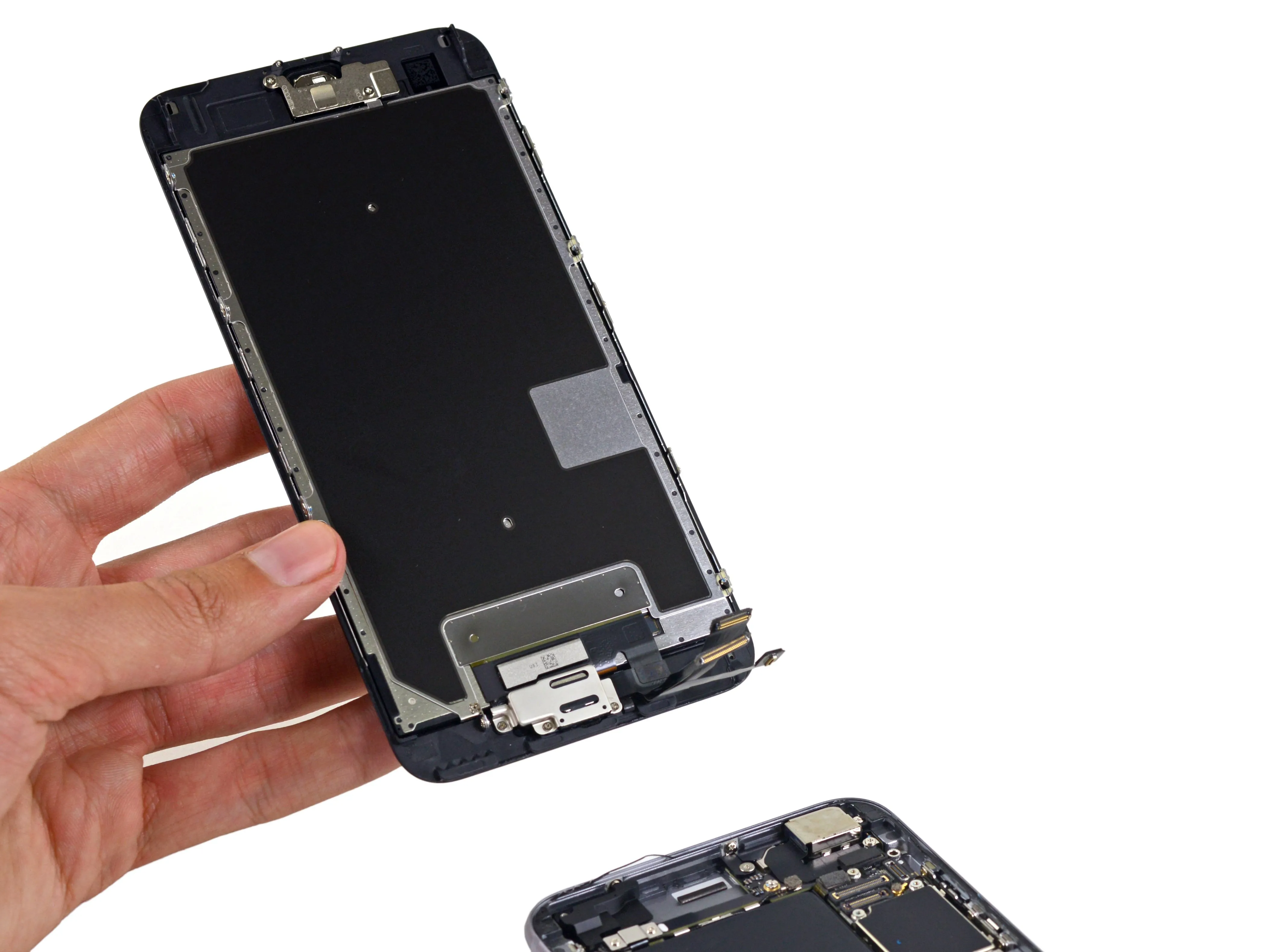

• С тремя щелкает быстро отсоединяем и снимаем дисплей.

• Прежде чем двигаться дальше, мы бросаем его на весы. Мы замечаем, что вес дисплея в 6s Plus составляет 80 г, в то время как в прошлогоднем 6 Plus он весил всего 60 г.

• Это поразительное увеличение веса на 33 % связано с новой технологией Apple 3D Touch. Это очень тяжелый материал.

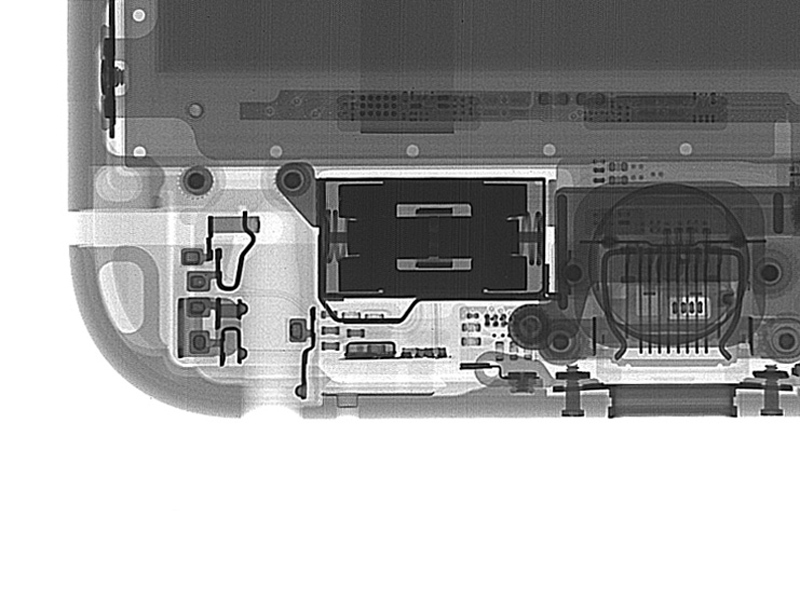

• Быстрый рентгеновский снимок выявил наличие нового кремния, прикрепленного к дисплею -точно так же, как и в 6s.

Шаг 7

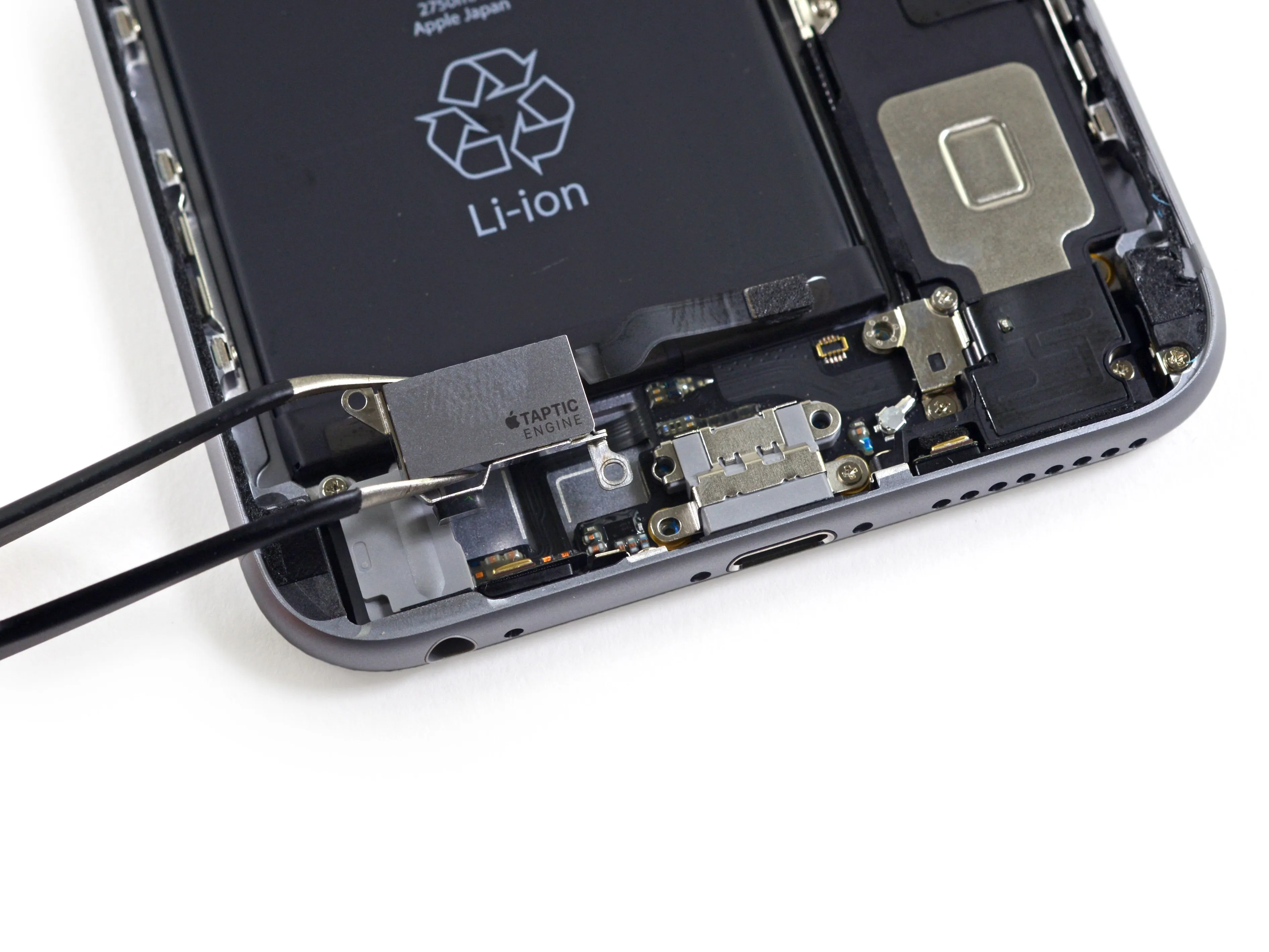

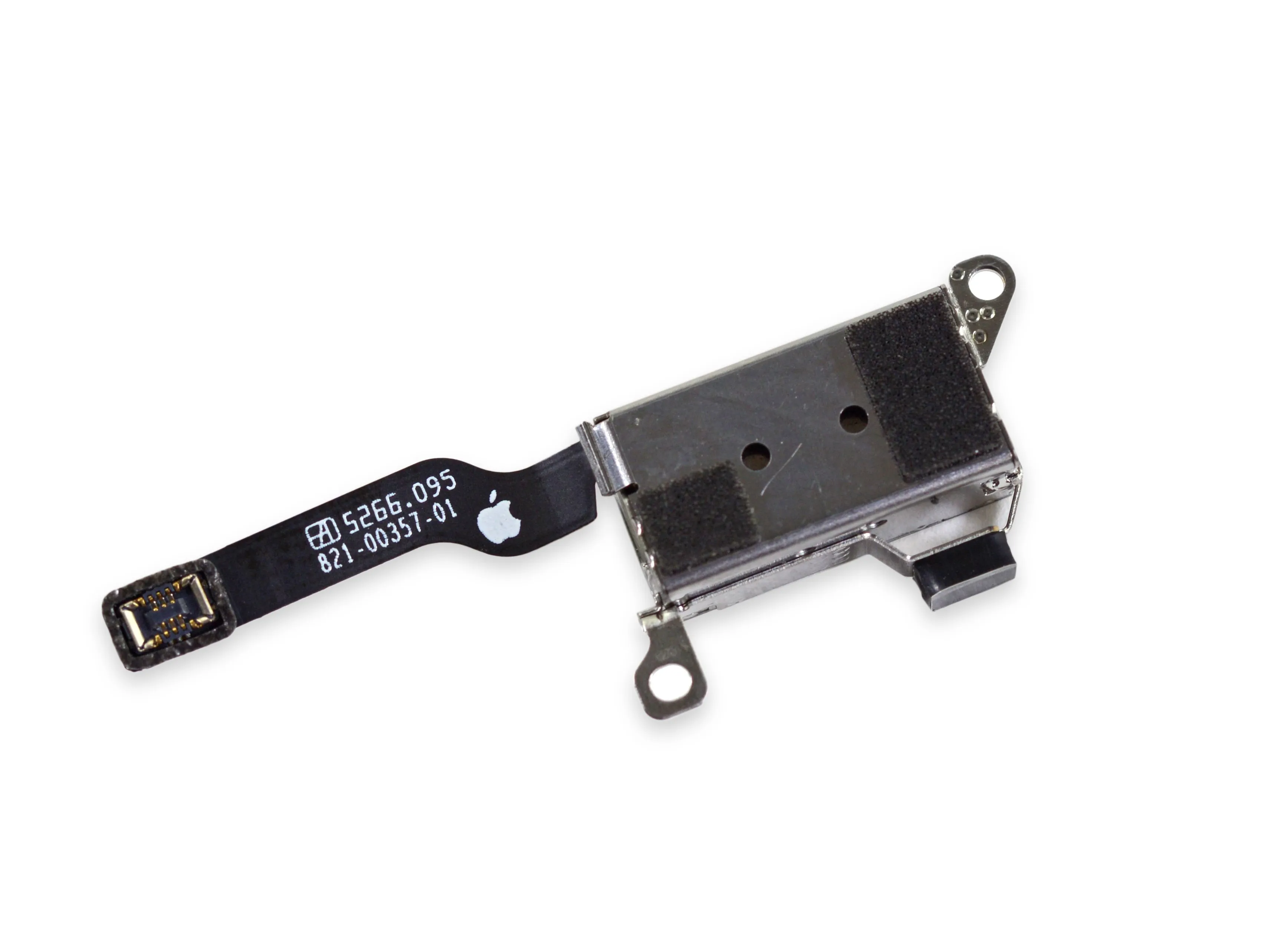

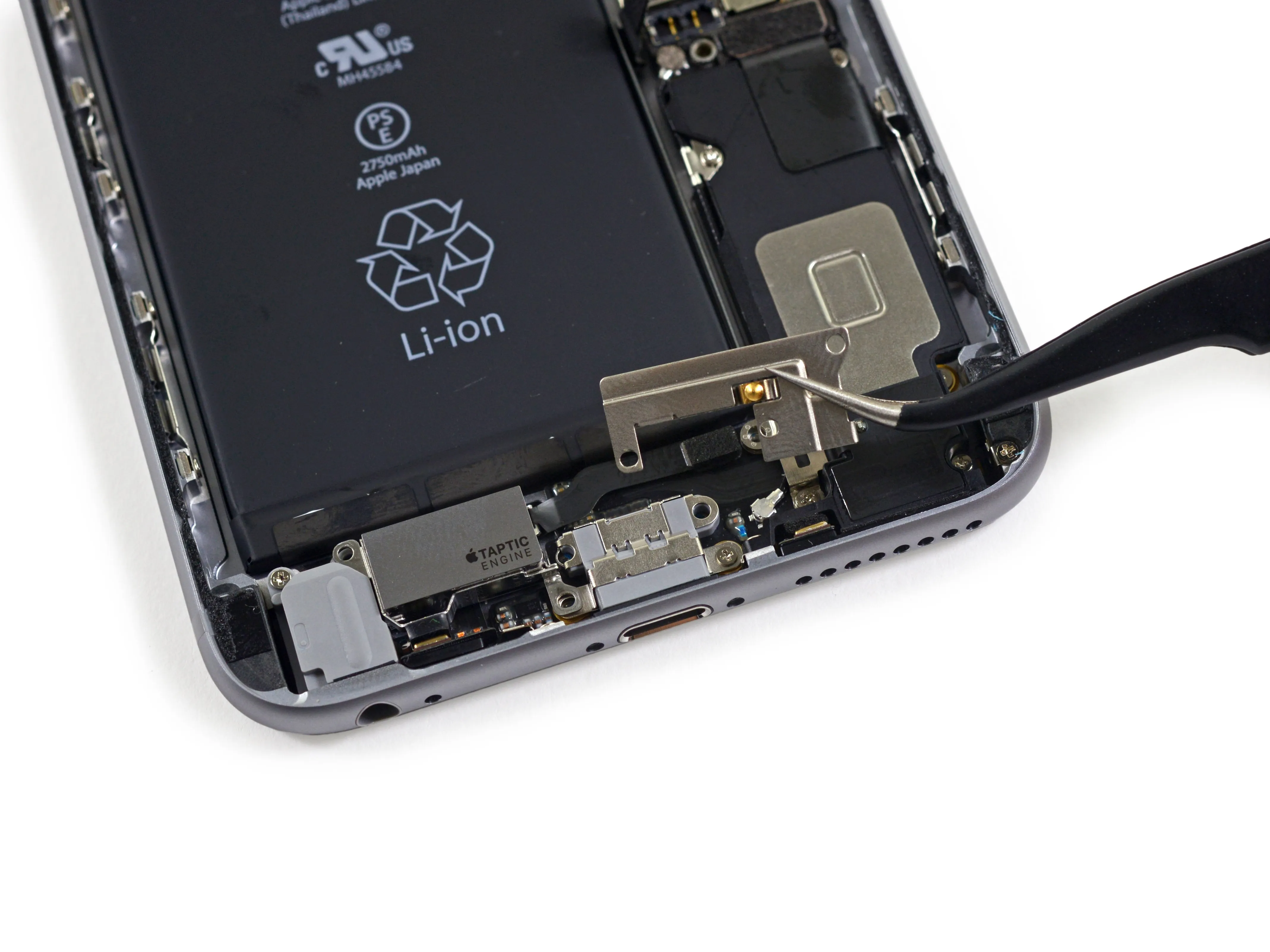

• Новый кронштейн крепит (маленький!) тактильный генератор и его новый кабель.

• Размеры Taptic Engine в 6s Plus составляют 15 x 8 x 4,9 мм по сравнению с 35 x 6 x 3,2 мм в 6s.

• Мы предполагаем, что причина кроется в значительно меньших размерах: Apple не хотела слишком сильно уменьшать и без того уменьшенную батарею.

• Без сомнения...он плотно прилегает ко всему собранному..

• Taptic Engine также имеет маленький резиновый бампер для защиты от микрофона.

Шаг 8

• Мы поставили Taptic Engine на место, чтобы он выполнил свое фирменное движение.

• Мало кто знал, что за ним наблюдали.

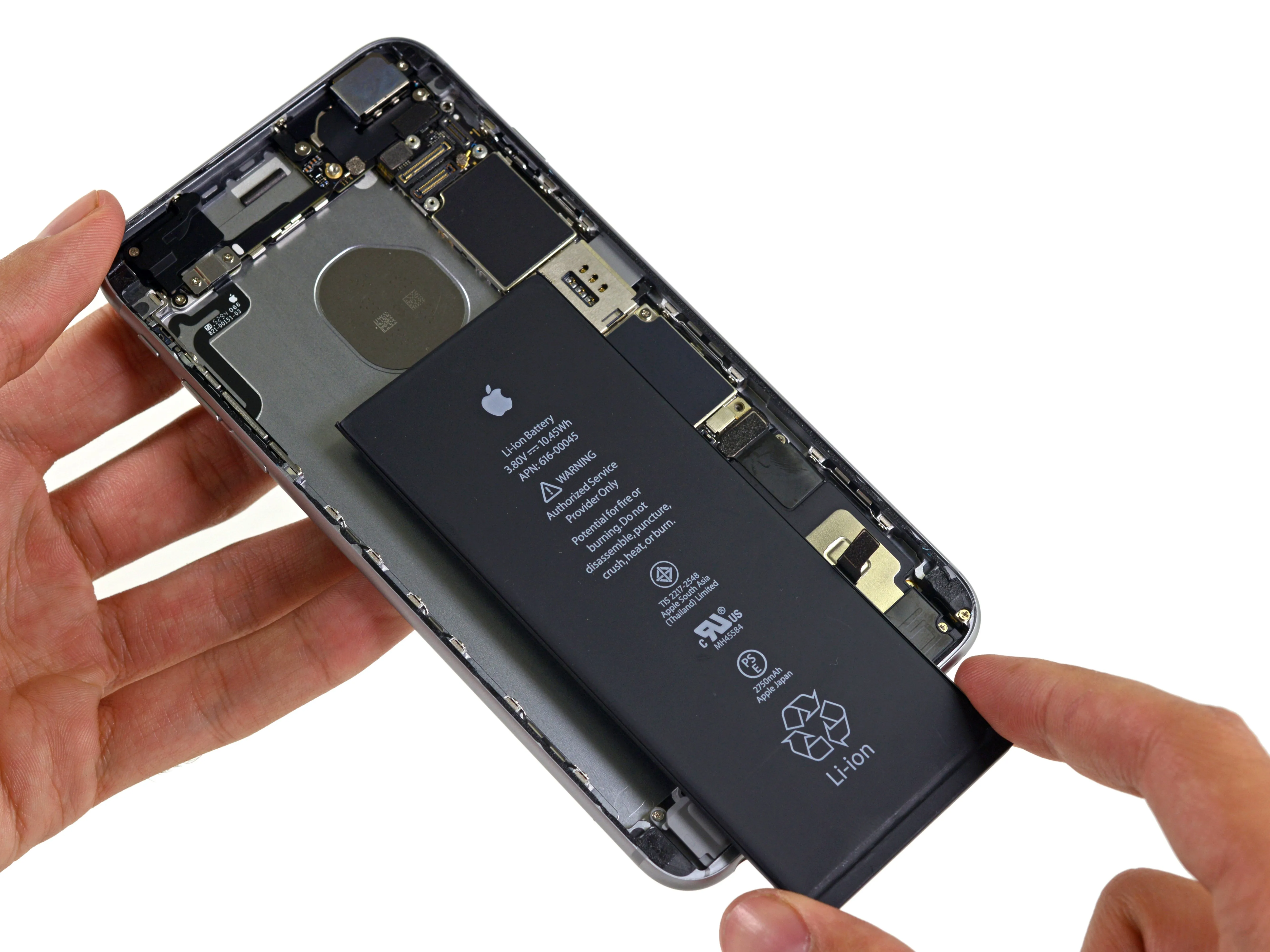

Шаг 9

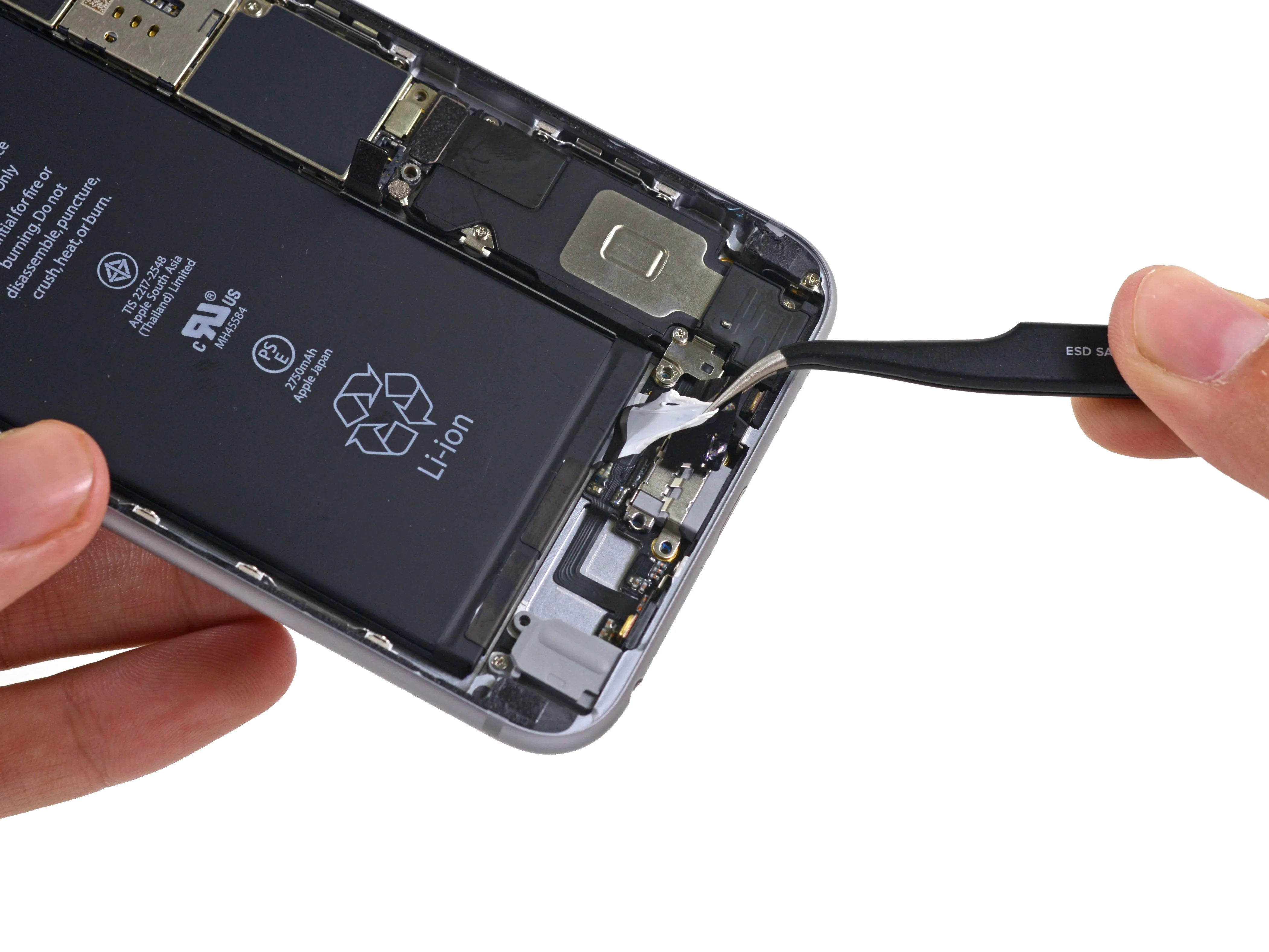

• Переходя к аккумулятору, мы встречаем знакомых - клейкие защелки.

• Никогда не переставайте быть крутыми, клейкие защелки. Никогда.

• Как и в предыдущих моделях 6 Plus, извлечь батарею так же просто, как потянуть за три язычка. Если, конечно, вы потянете их правильно.

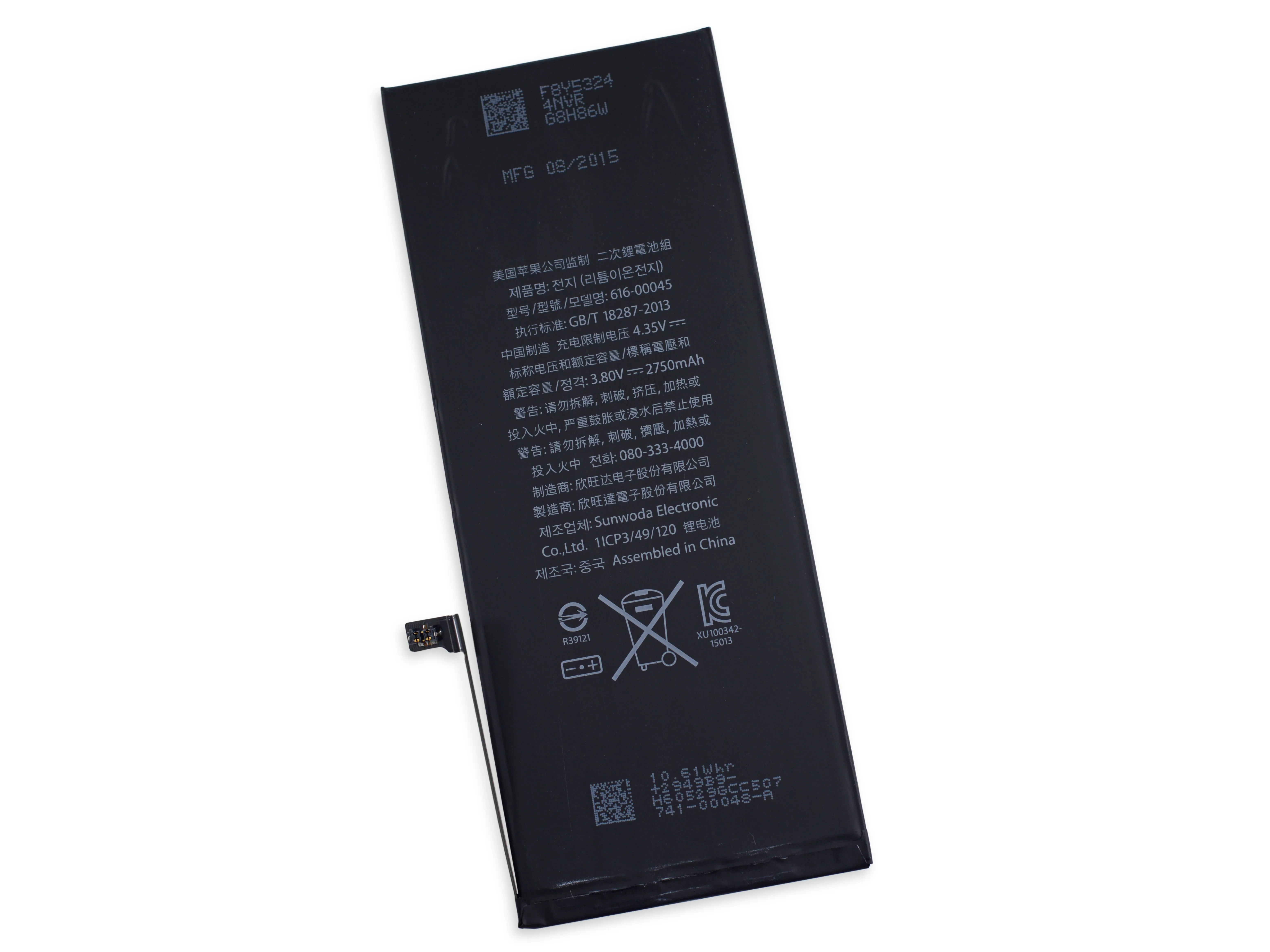

• Емкость аккумулятора составляет 2750 мАч (10,45 Втч), что на 165 мАч меньше, чем у прошлогоднего 6 Plus.

• Несмотря на снижение емкости, Apple утверждает, что время автономной работы будет сопоставимо с 6 Plus - 14 часов в режиме разговора по 3G, около 10 часов работы в Интернете или до 10 дней в режиме ожидания.

Шаг 10

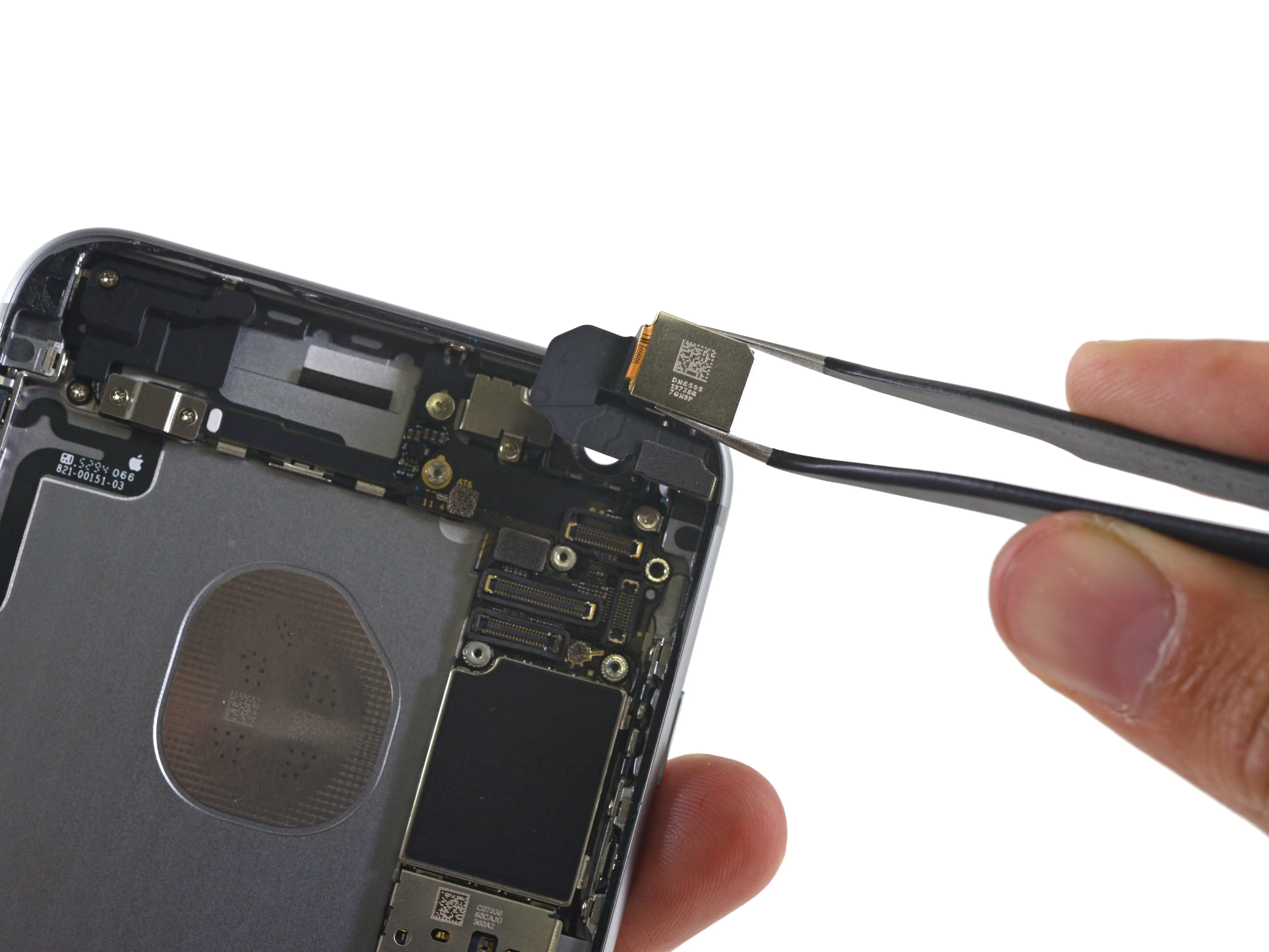

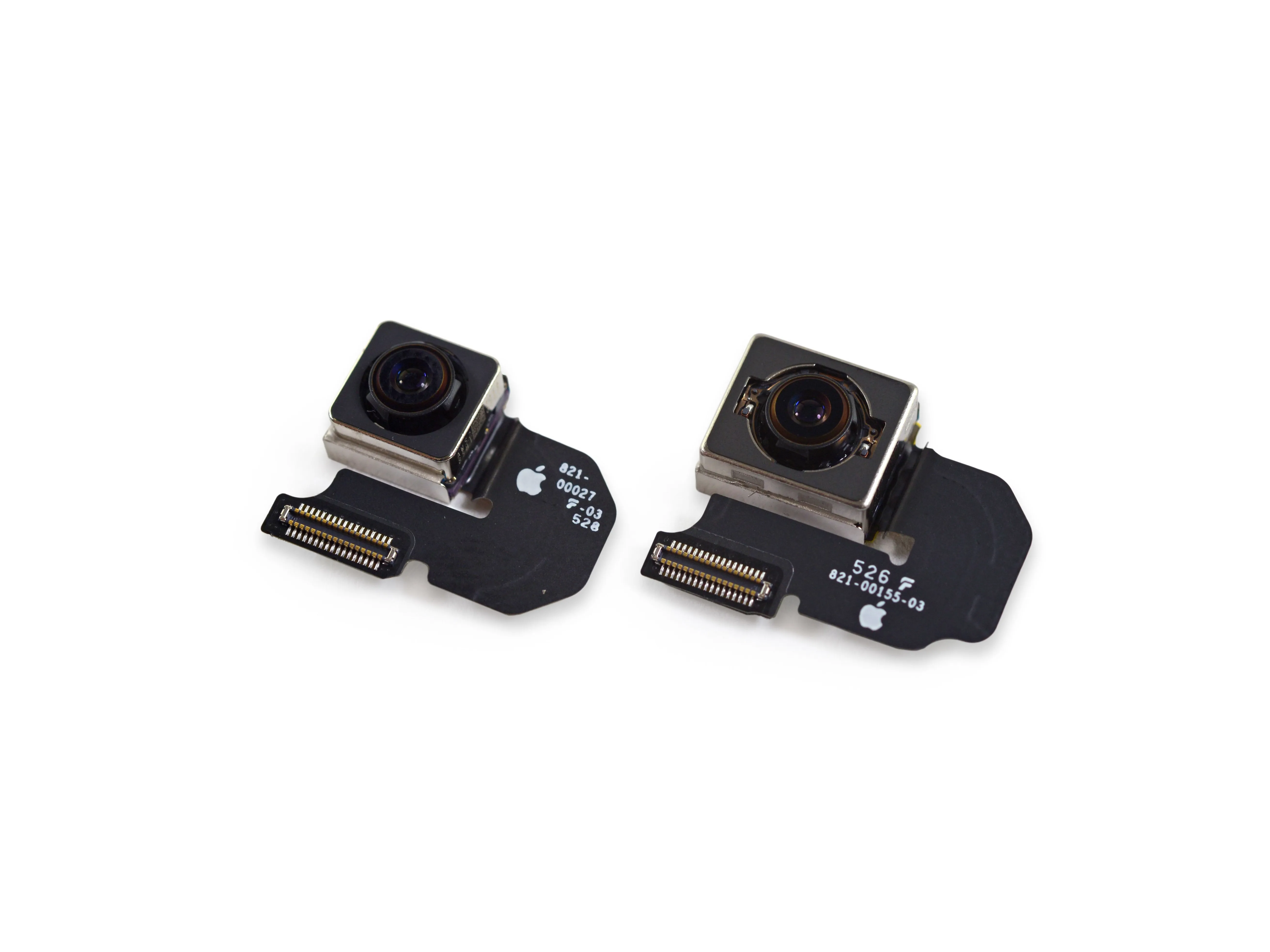

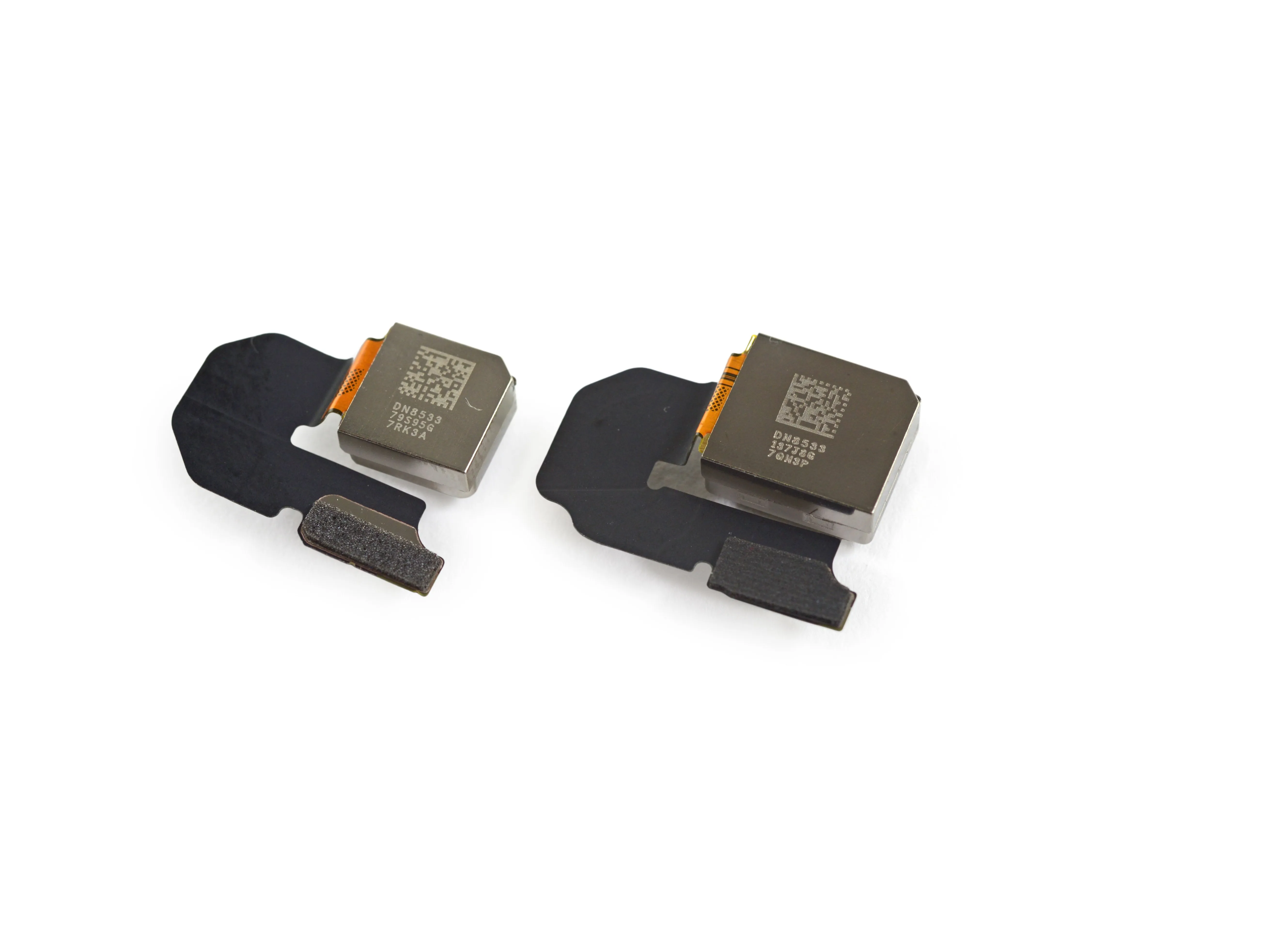

• Во второй раз за сегодня мы извлекаем 12-Мп камеру iSight из ее полости, чтобы рассмотреть ее поближе.

• На первый взгляд камера iSight в 6s Plus довольно похожа на ту, что установлена в 6s. Однако, когда эти две камеры располагаются рядом, становится очевидным, что камера iPhone 6s Plus оснащена дополнительной системой оптической стабилизации изображения.

Шаг 11

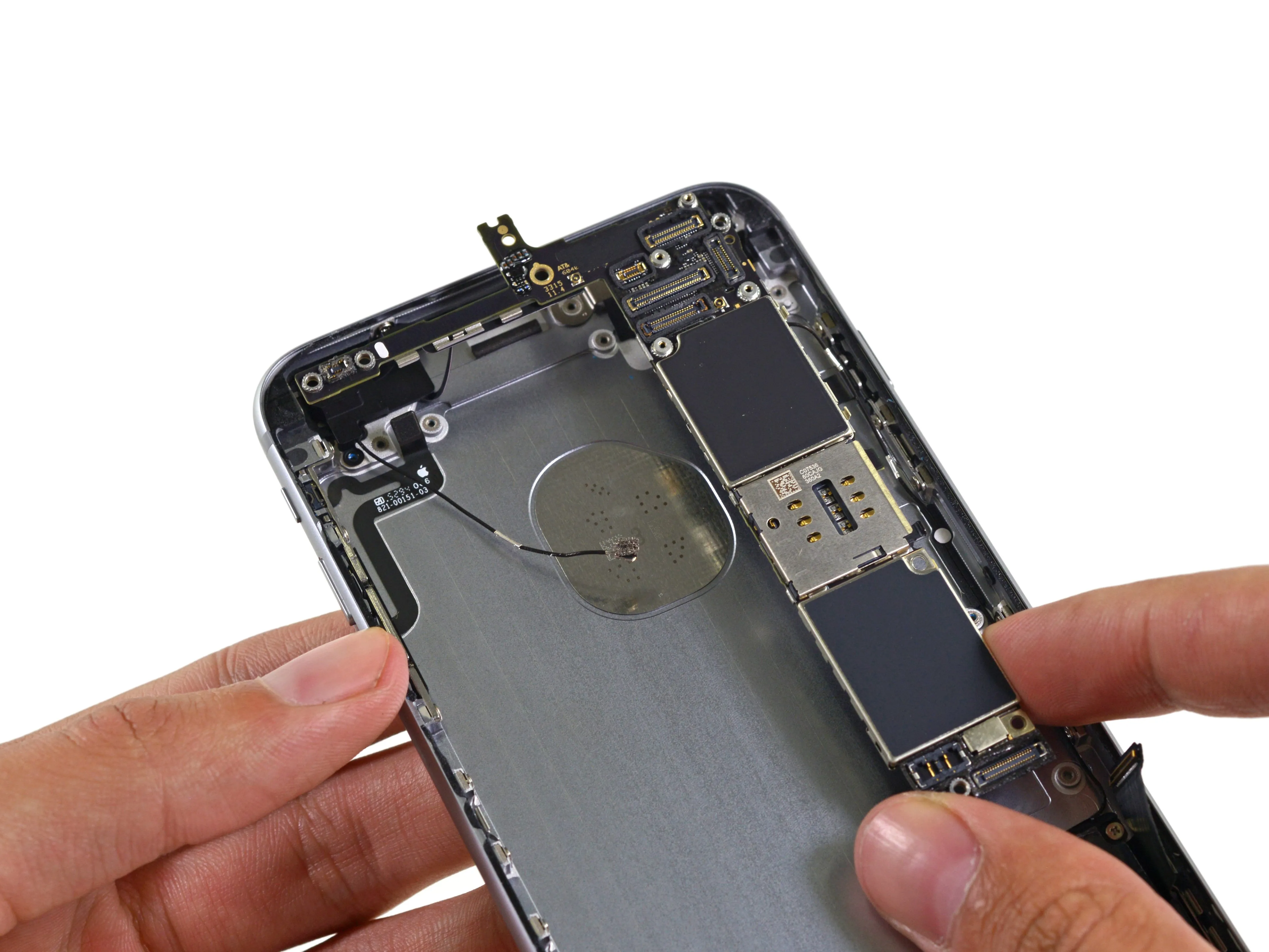

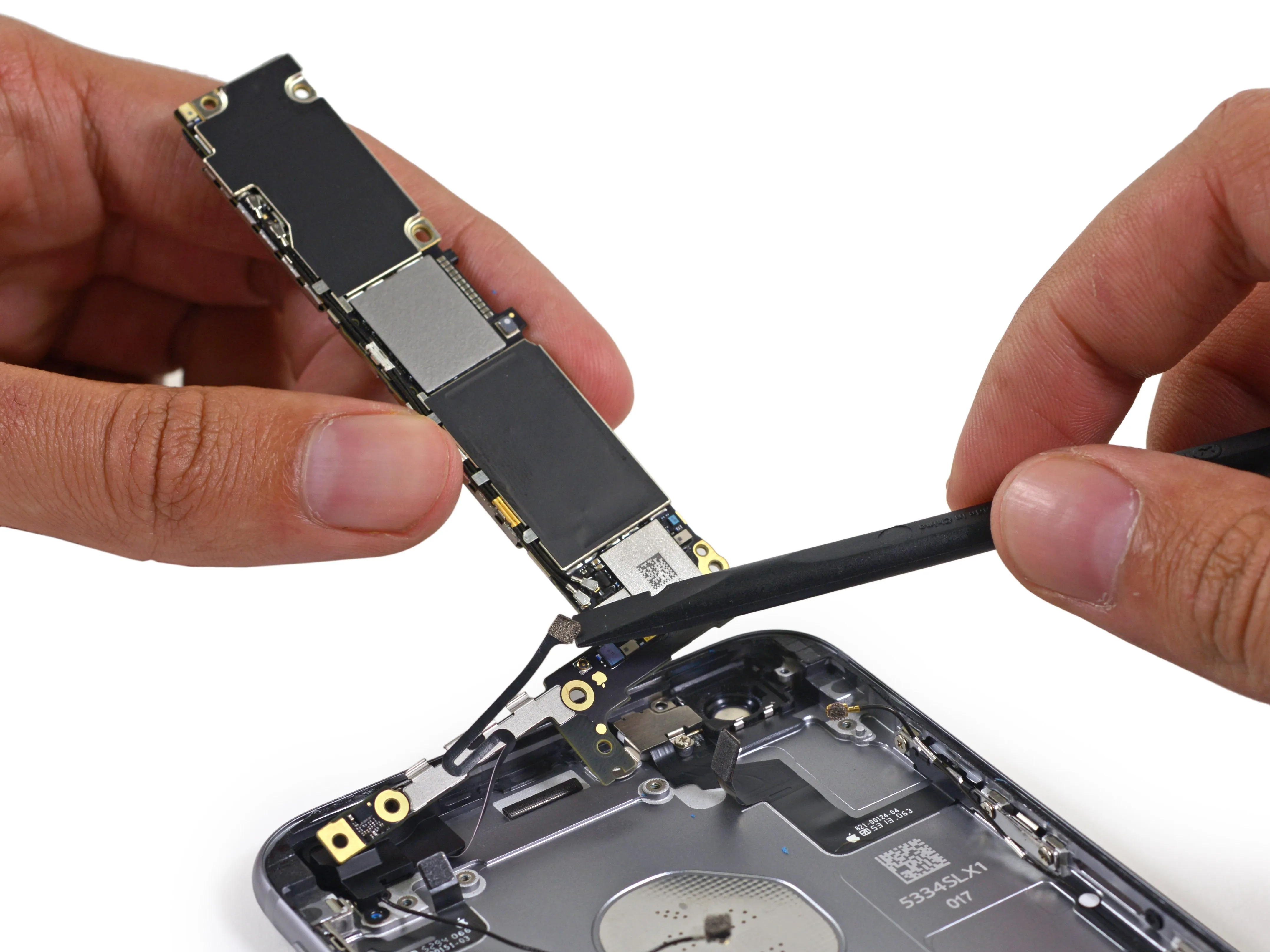

• Следующий этап игры заключается в извлечении логической платы.

• С ловкостью игрока в блэкджек мы отправляем в полет кабели и переворачиваем платы.

• Чтобы вытащить эту логическую плату, вам придется задействовать свою внутреннюю карточную акулу. Для извлечения последнего разъема нужно перевернуть логическую плату - это не большая проблема, но немного раздражает.

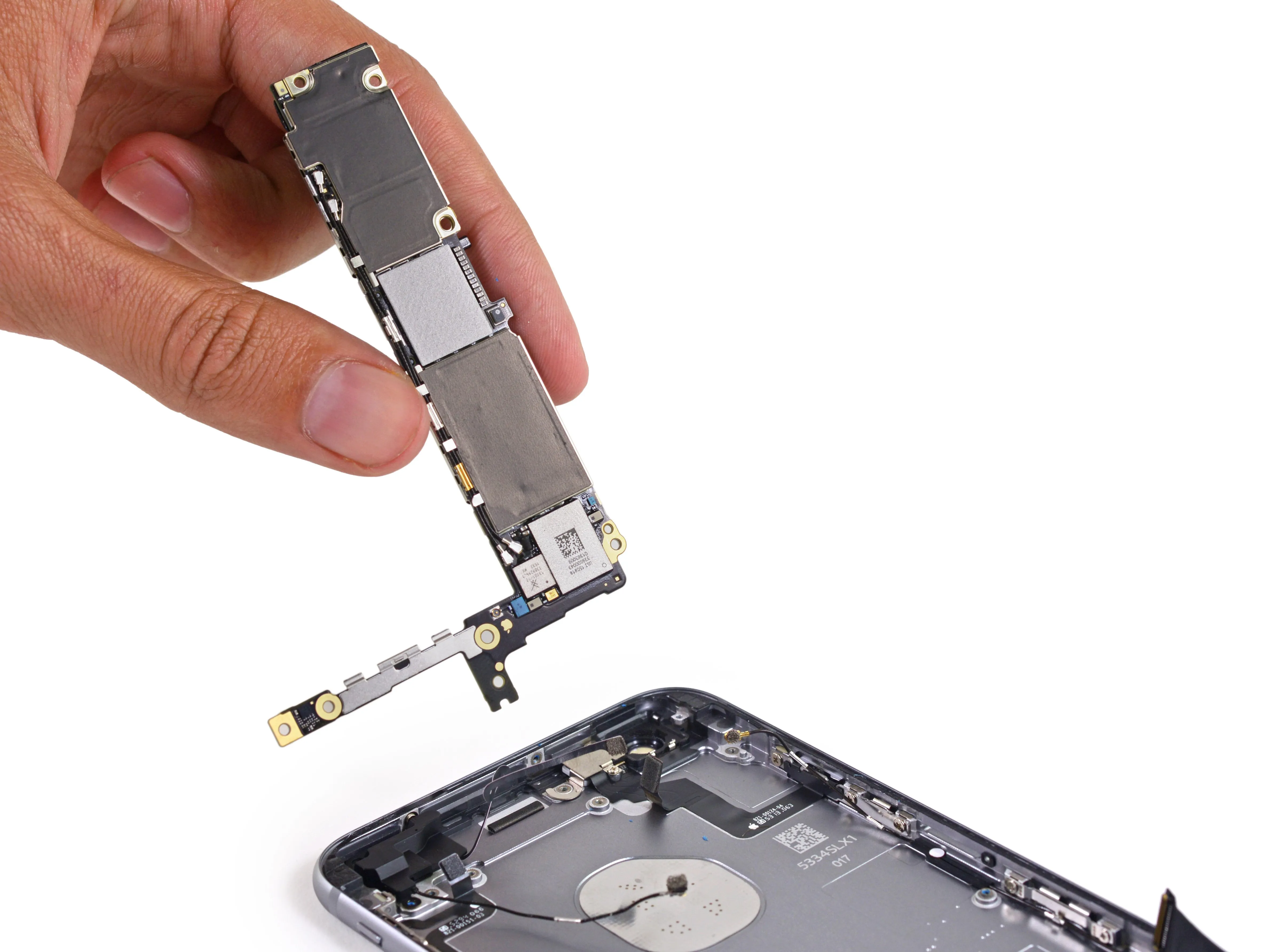

• Мы вынимаем логическую плату из корпуса, чтобы рассмотреть ее поближе. Мы любим, когда на нашем столе (для разборки) много фишек...

Шаг 12

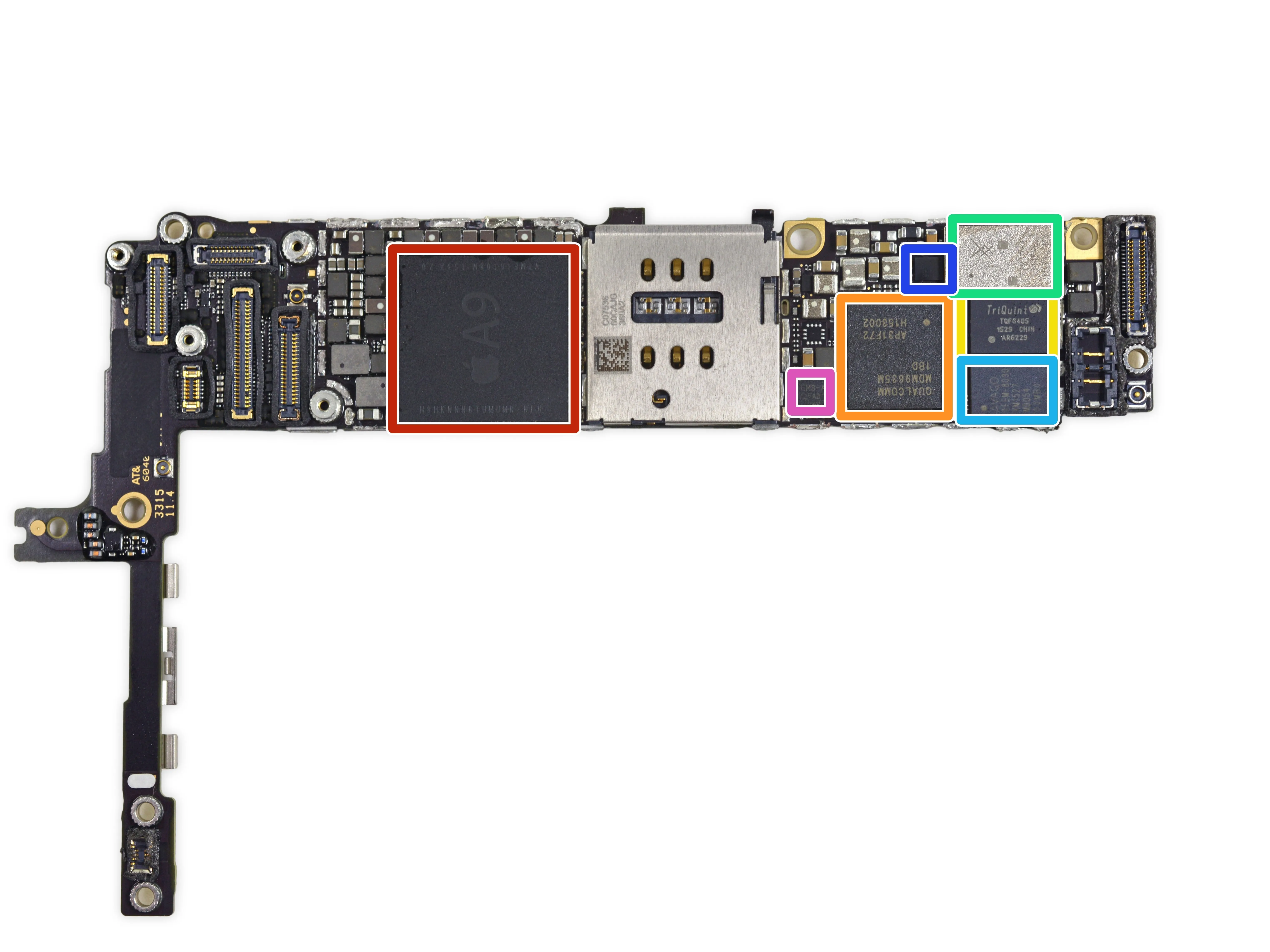

• Свежая, горячая рыба и чипсы, прямо с барбекю! (Рыба в комплект не входит).

• Apple A9 APL1022 SoC + оперативная память SK Hynix LPDDR4, обозначенная маркировкой H9HKNNNBTUMUMR-NLH (мы предполагаем, что это 2 ГБ оперативной памяти LPDDR4, такой же, как в iPhone 6s)

• Qualcomm MDM9635M LTE Cat. 6 модем (по сравнению с MDM9625M установленный в iPhone 6)

• TriQuint TQF6405 Модуль усилителя мощности

• Skyworks SKY77812 Модуль усилителя мощности

• Avago AFEM-8030 Модуль усилителя мощности

• Qualcomm QFE1100 ИС отслеживания обводок

• Вероятно, 6-осевой гироскоп и акселерометр InvenSense

Комментарии к шагу

Фотография неправильная, Apple A9 не находится на этой стороне печатной платы...

Итак, iPhone 6S использует Apple A9 APL0898 SoC, в то время как iPhone 6S+ использует Apple A9 APL1022 SoC - означает ли это, что эти два разных продукта с разными серийными номерами?

Номера APL связаны с конкретными процессорными матрицами в SoC Apple Ax. Эти номера APL выгравированы на процессорных плашках.

Номер детали Apple SoC (SKU) имеет вид 3xxSxxxx. Разные процессорные матрицы в одном семействе процессоров Apple Ax имеют разные SKU Apple SoC.

Например:

- APL0598 - это номер процессора (части) в Apple A6 SoC 339S0177 (в iPhone 5/5c).

- APL0698 - это номер процессора (части) в Apple A7 SoC 339S0207 (в iPhone 6s).

---- APL5698 - это номер процессора (части) в Apple A7 SoC 343S0665 (в iPad Air)

- APL1011 - номер процессора (части) в Apple A8 SoC 339S00018 (в iPhone 6/6 Plus).

Таким образом, из не совсем понятной фотографии A9 SoC в разборе iPhone 6S:

- APL0898 - это номер процессора (части) в Apple A9 SoC 339S00114 (в iPhone 6S).

Если APL1022 обозначен на SKU Apple A9 SoC здесь (отсутствие изображения SoC в высоком разрешении не позволяет мне увидеть его), это должно означать, что в iPhone 6S Plus используется другая процессорная матрица, а также другой SKU A9 SoC по сравнению с A9 SoC в iPhone 6S.

Я думаю, что вам не хватает еще одного чипа Avago. У вас указано AFEM-8030, но на другом сайте, www.teardowns.com с разбором того же Global LTE SKU, указано два чипа Avago:

1. AFEM8030 2. SFI530.

Они ошибаются?

https://www.techinsights.com/teardown.com...

Шаг 13

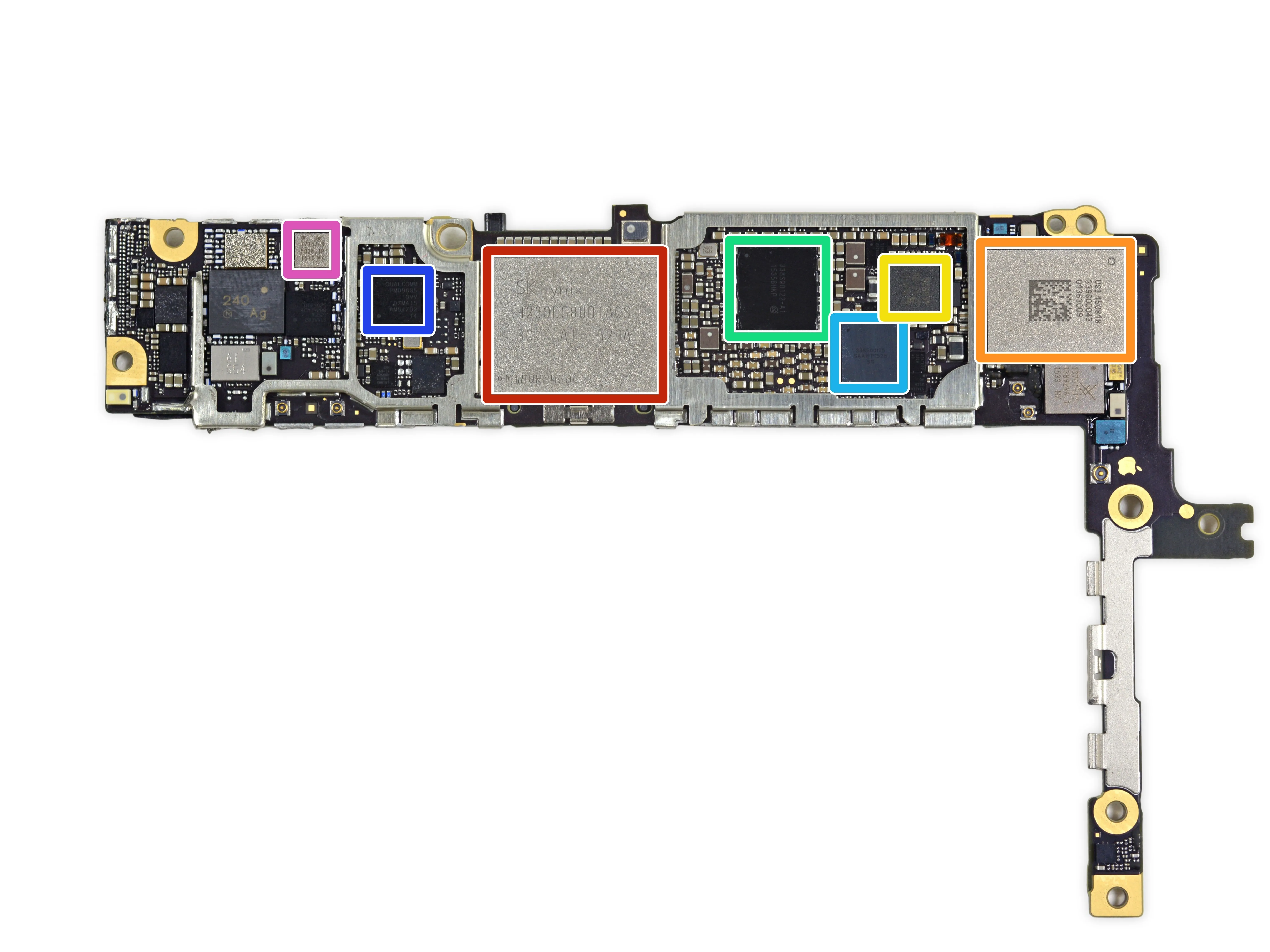

• А вот сторона чипов Apple на задней стороне логической платы:

• SK Hynix H23QDG8UD1ACS 16 ГБ флэш-памяти NAND

• Universal Scientific Industrial 339S00043 Модуль Wi-Fi

• NXP 66V10 Контроллер NFC (по сравнению с 65V10 в iPhone 6)

• Apple/Dialog 338S00122 ИС управления питанием

• ИМС аудио Apple/Cirrus Logic 338S00105

• ИС управления питанием Qualcomm PMD9635

• Skyworks SKY77357 Модуль усилителя мощности (вероятно, итерация SKY77354)

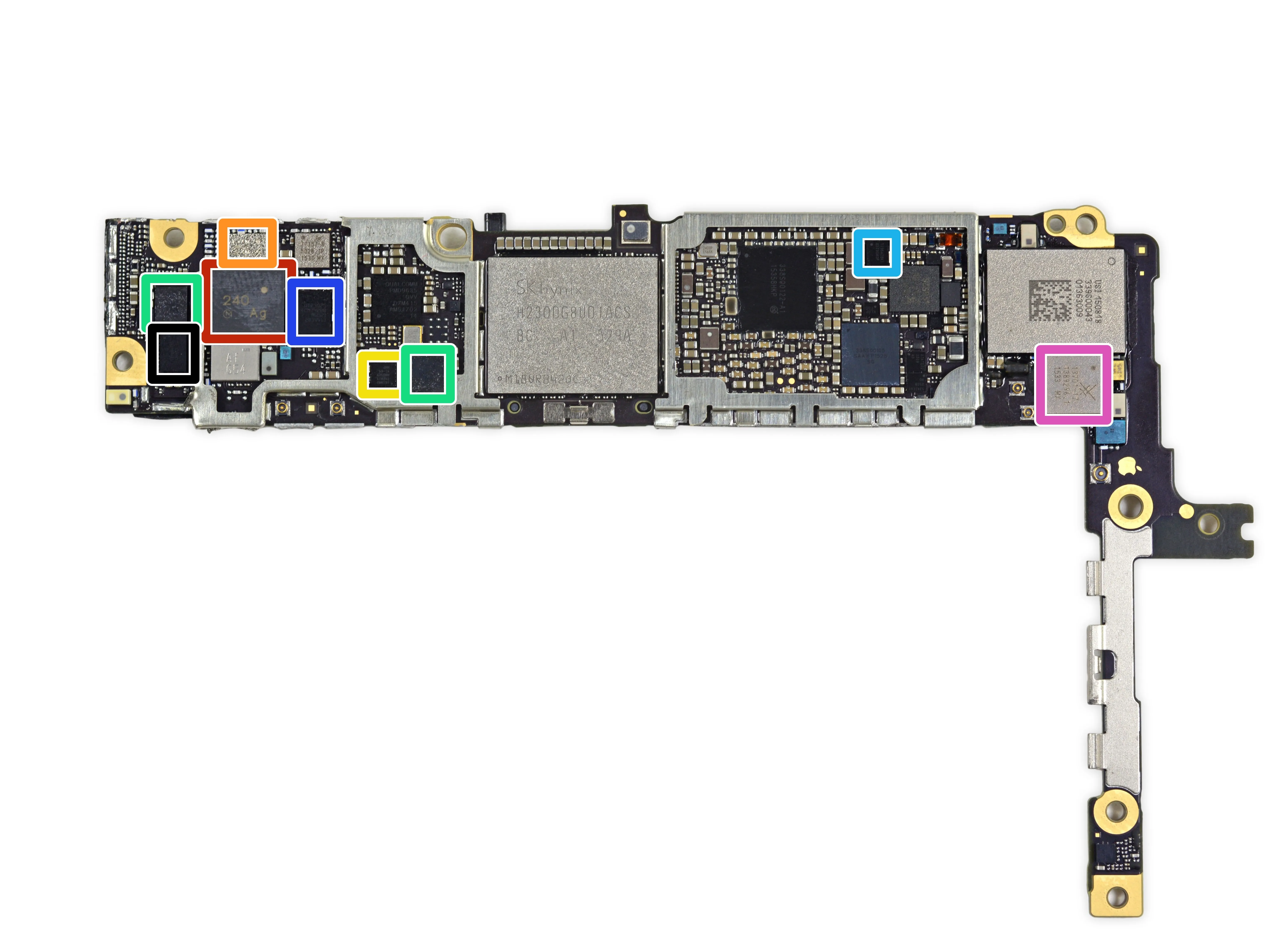

Шаг 14

• Фронтальный модуль Murata 240

• Микроустройства RF RF5150 Антенный переключатель

• NXP 1610A3 (вероятно, итерация модели 1610A1 используемого в iPhone 5s и 5c)

• Apple/Cirrus Logic 338S1285 Аудио ИС (вероятно, итерация 338S1202 аудиокодека, установленного в iPhone 5s)

• Texas Instruments TPS65730A0P ИС управления питанием

• Qualcomm WTR3925 Радиочастотный трансивер

• Skyworks SKY13701 Модуль LNA-фильтра для приема сигналов сотовой связи и GPS

• Texas Instruments TI 57A5KXI

Шаг 15

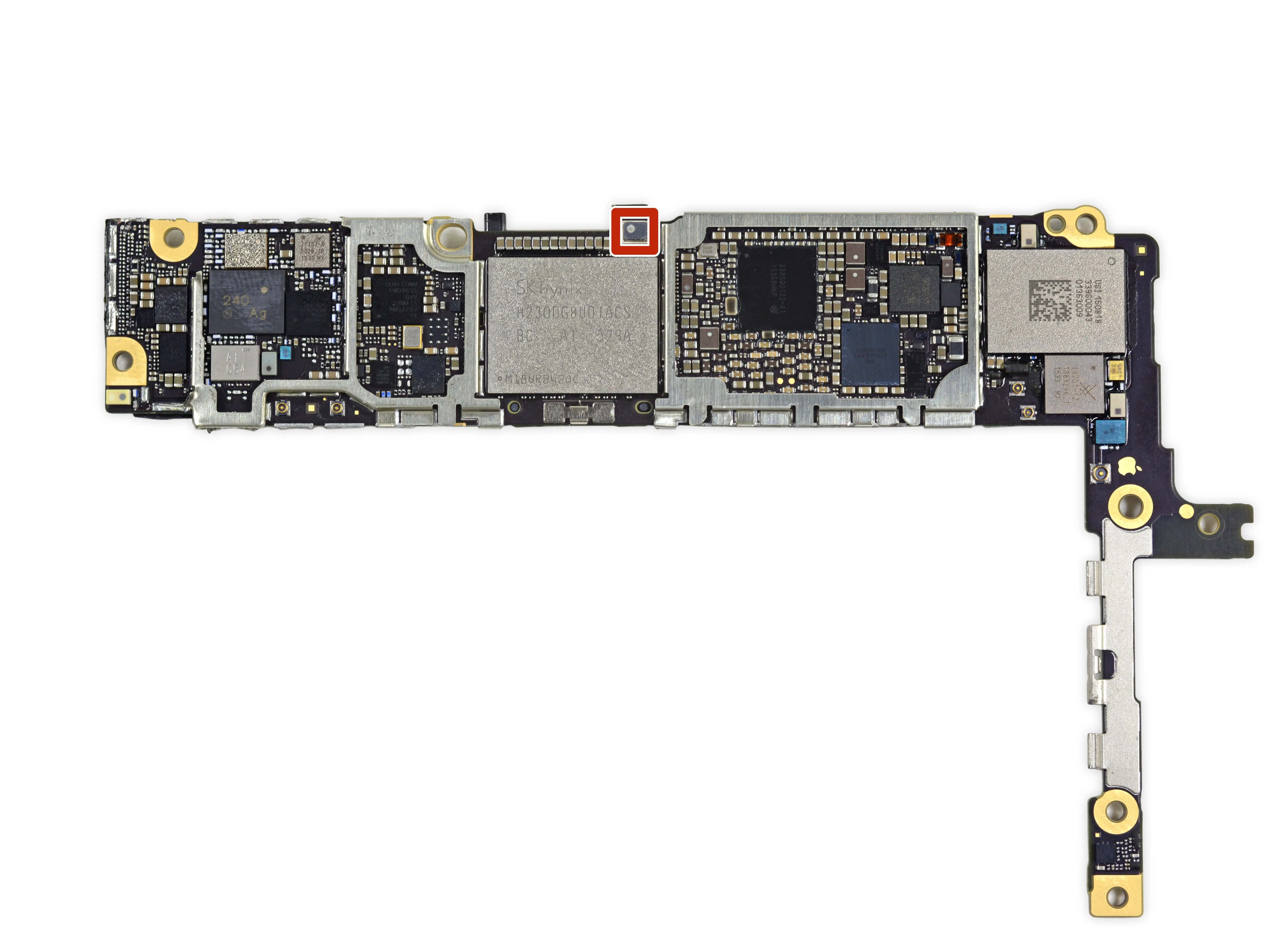

• Возможно, датчик барометрического давления Bosch Sensortec (BMP280)

Шаг 16

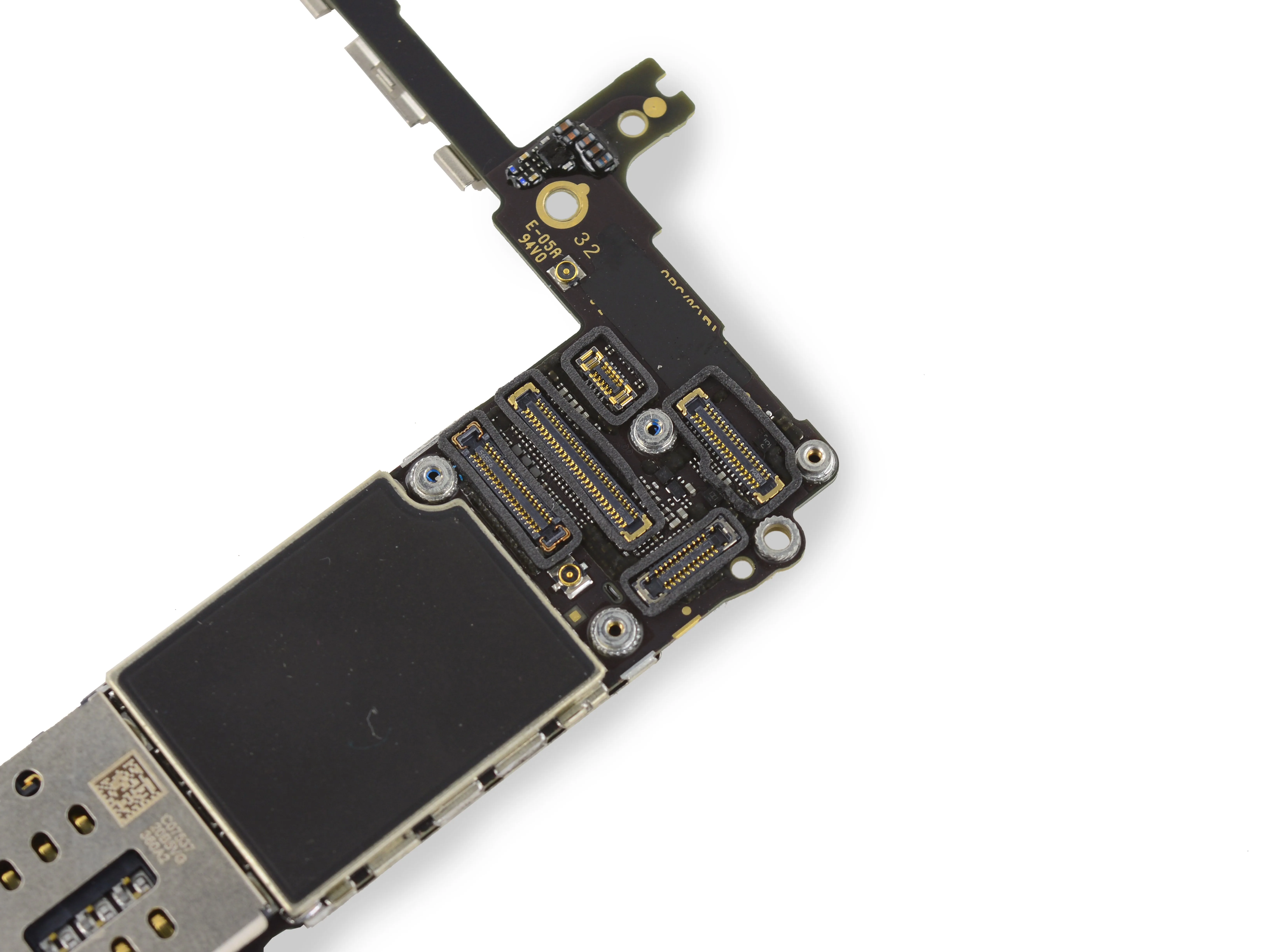

• Обновление! Так же, как мы обнаружили в iPhone 6sразъемы логической платы защищены крошечными силиконовыми уплотнениями.

• Похоже, что это водонепроницаемые силиконовые уплотнения, которые Apple запатентовала еще в марте.

• Самая распространенная причина поломки телефона, упавшего в воду? Разъемы логической платы. Совпадение? Думаю, нет.

• Недавние тесты доказали, что водонепроницаемость новых iPhone 6s и 6s Plus значительно улучшена. Но почему же Apple ничего не упомянула о водонепроницаемости своего нового продукта?

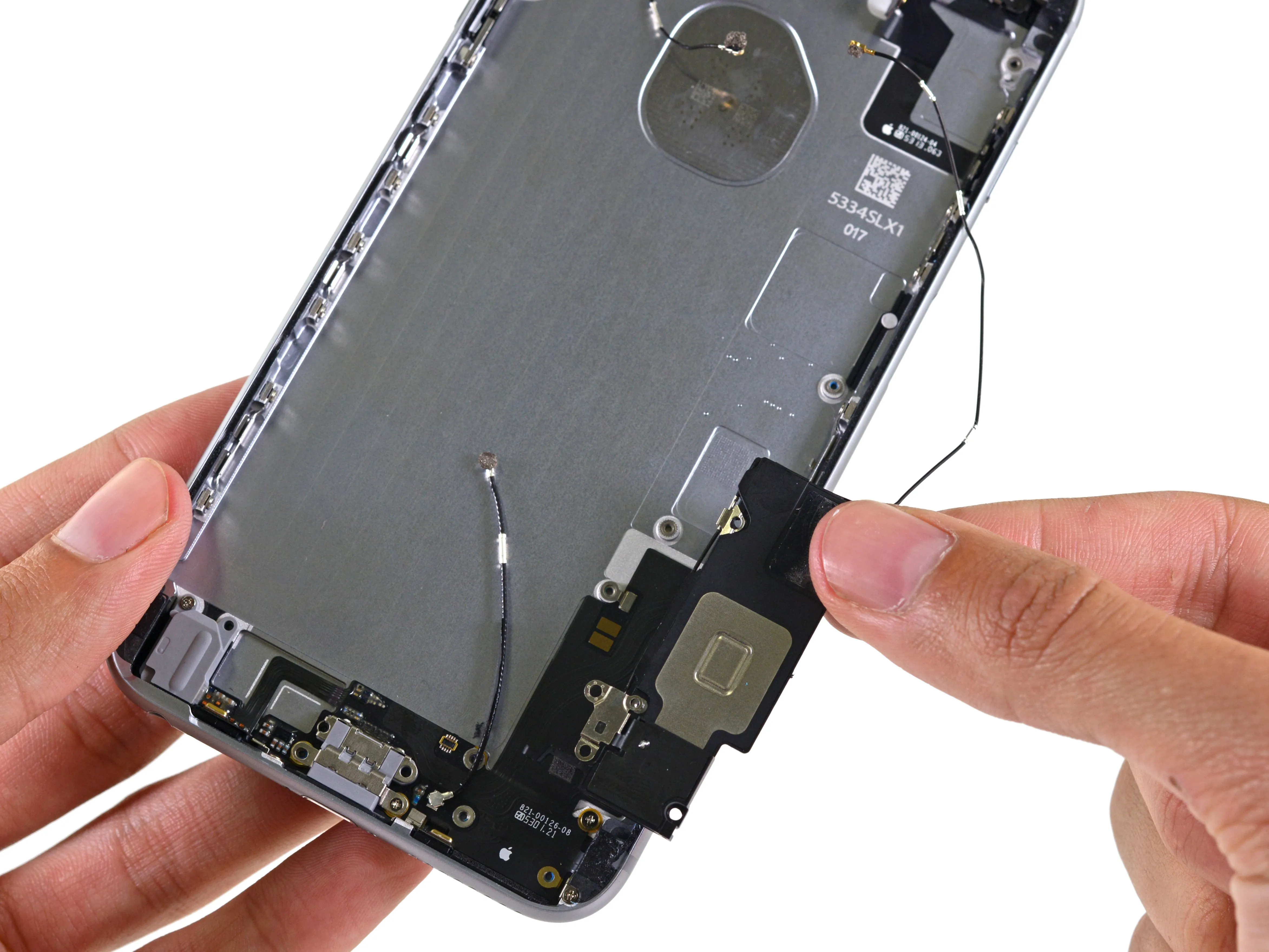

Шаг 17

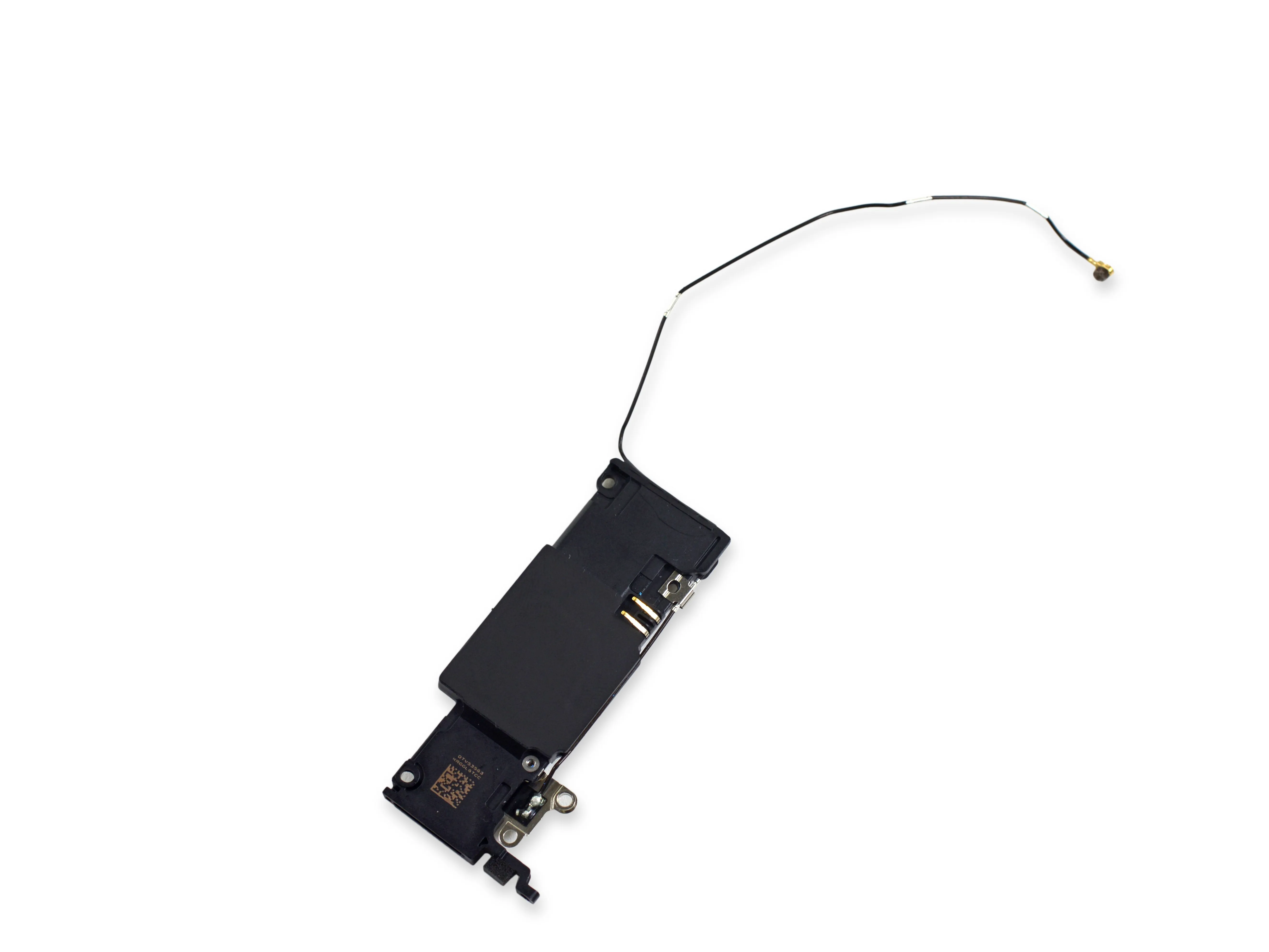

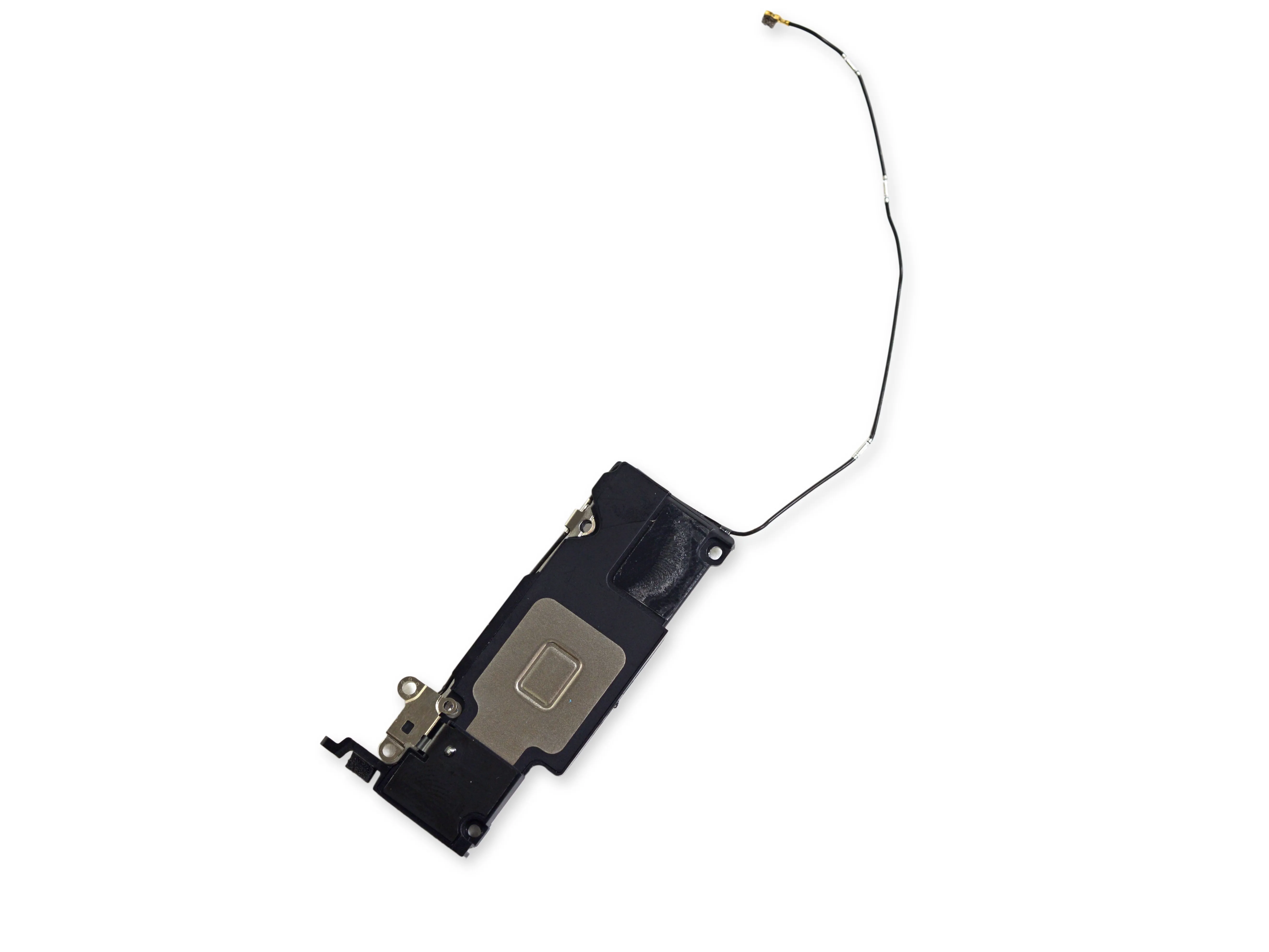

• Достигнув самых глубин 6s Plus, мы натыкаемся на динамик и его маленькую антенну.

• Как и в 6s, динамик очень похож на тот, что был в оригинальном 6 Plus. оригинальный 6 PlusНемного изменен форм-фактор, но в остальном, похоже, ничего не изменилось.

Шаг 18

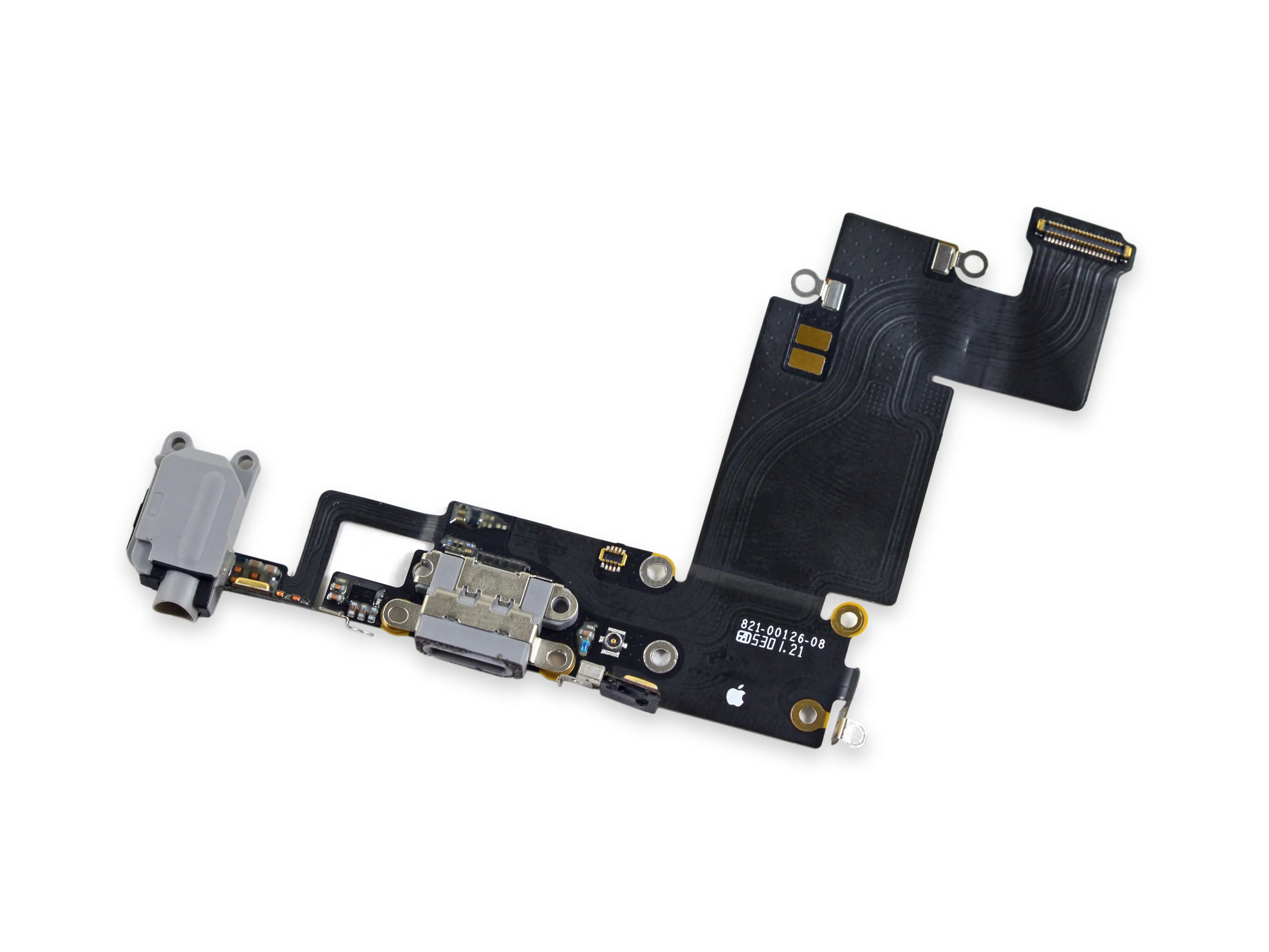

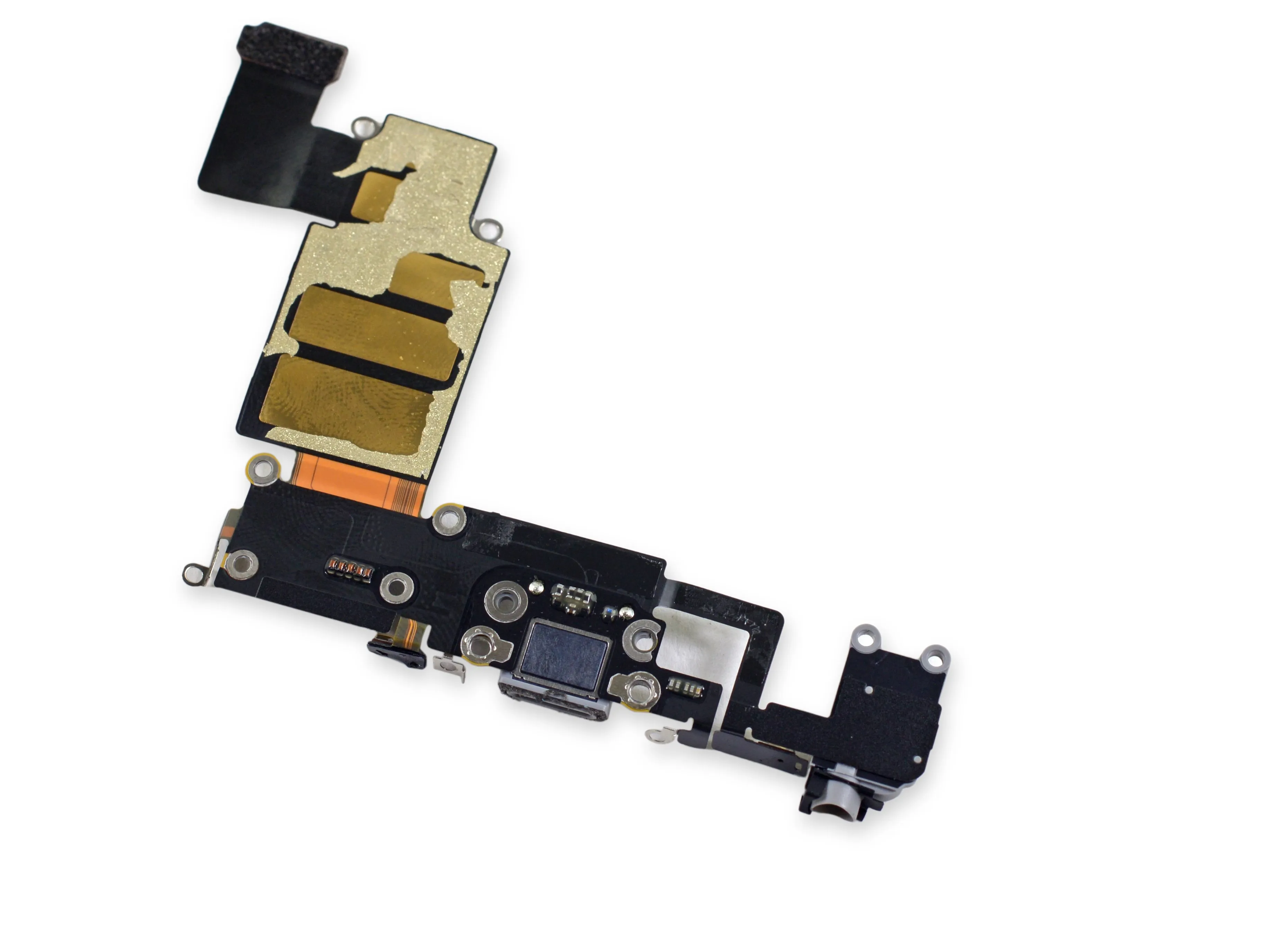

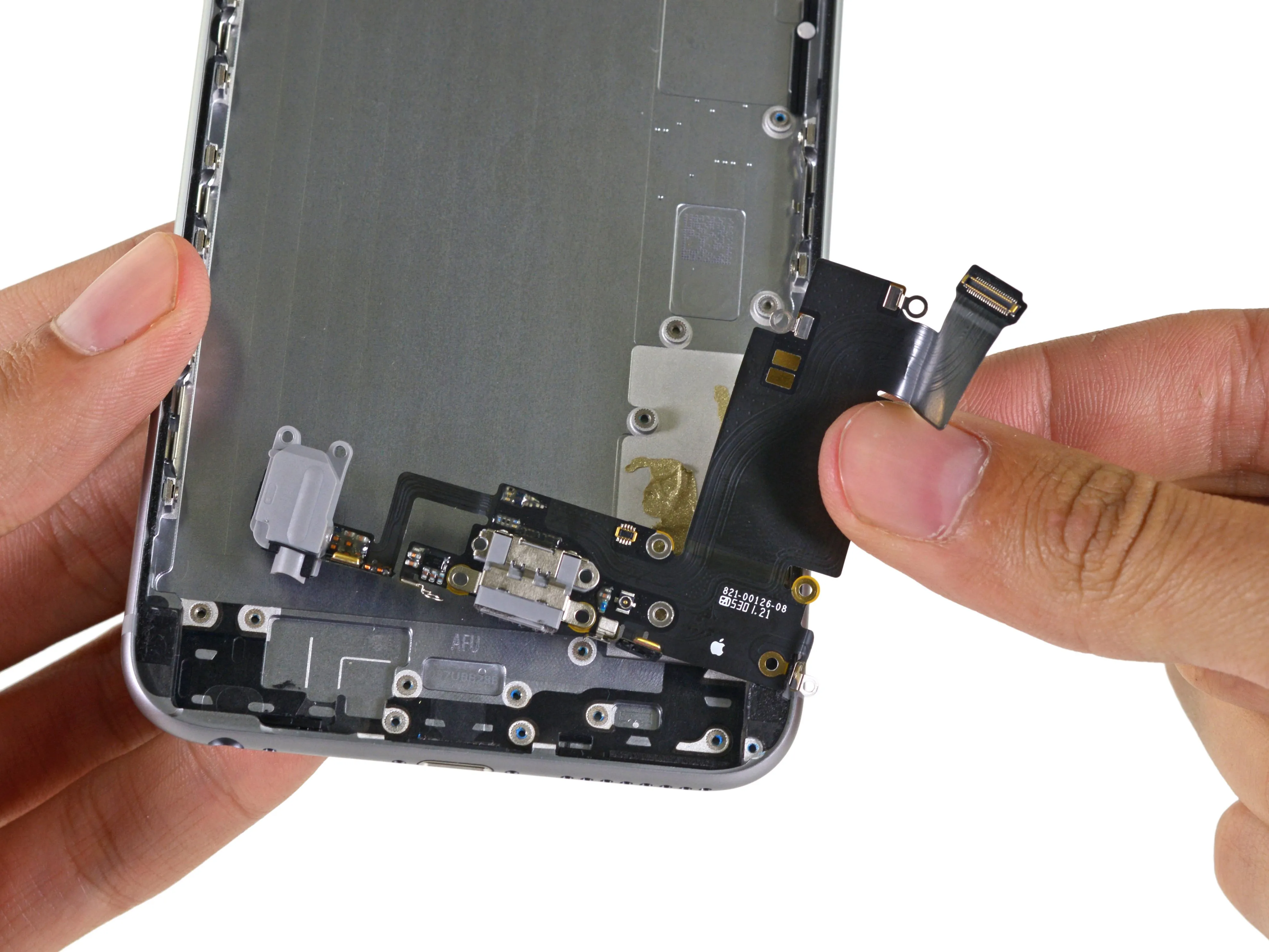

• Увы, последний кусочек головоломки - узел разъема Lightning.

• На этот раз узел разъема Lightning представляет собой все то, что мы уже видели дои даже больше, с добавлением второго микрофона.

• Такая сборка удобна для экономии места, но у нее есть неприятный побочный эффект - ремонт одного поврежденного порта Lightning или разъема для наушников требует замены всей сборки.

Шаг 19

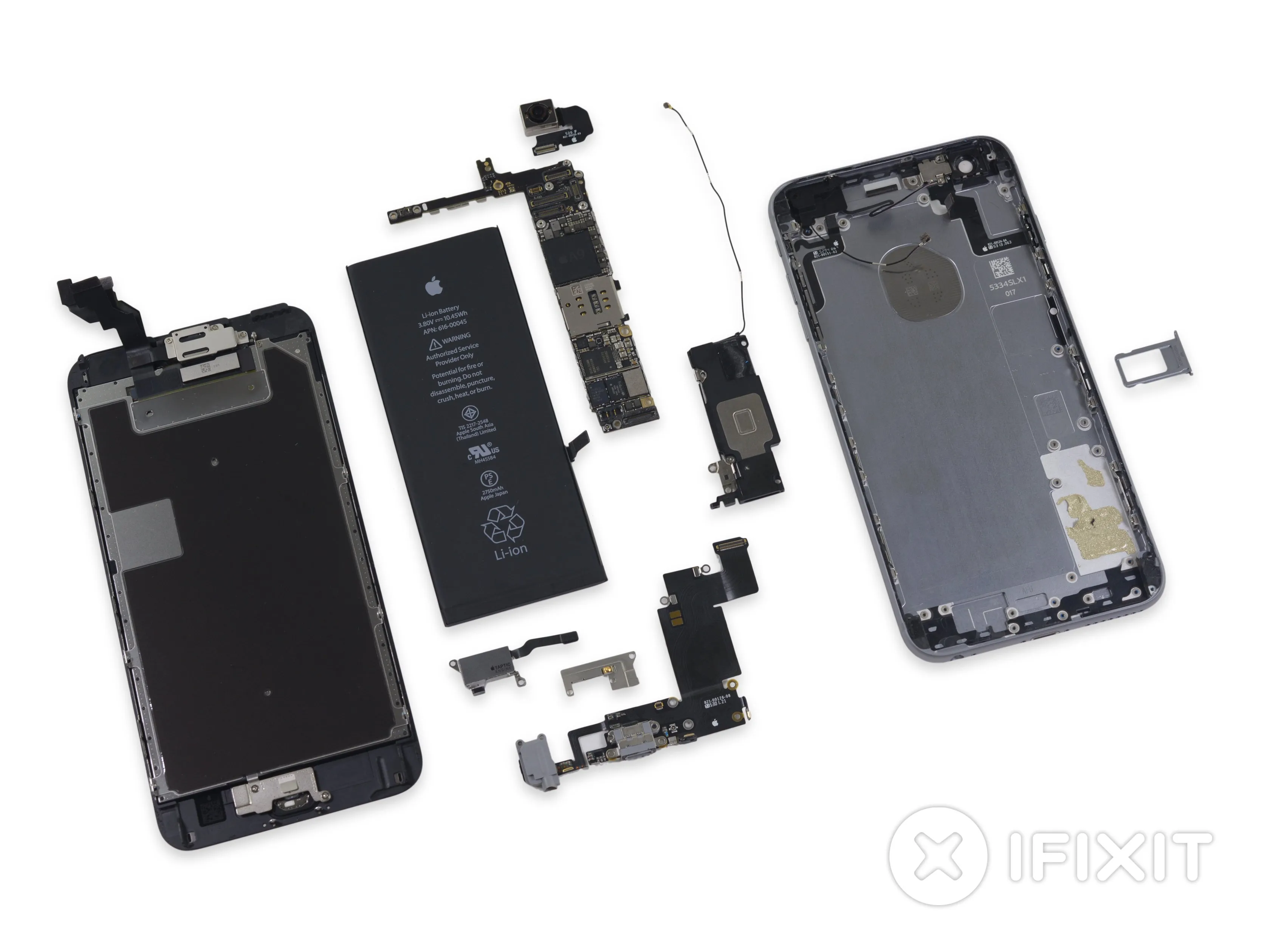

• iPhone 6s Plus получил 7 баллов из 10 по шкале ремонтопригодности:

• Дисплей по-прежнему является первым вынимаемым компонентом, что упрощает ремонт экрана.

• Доступ к аккумулятору прост. Для его извлечения требуется фирменная отвертка Pentalobe и знание техники удаления клея, но это несложно.

• Кабель Touch ID по-прежнему спрятан в стороне от дороги, но он соединен с логической платой, что усложняет ремонт.

• В iPhone 6s Plus по-прежнему используются фирменные винты Pentalobe на внешней стороне, для снятия которых требуется специальная отвертка.
