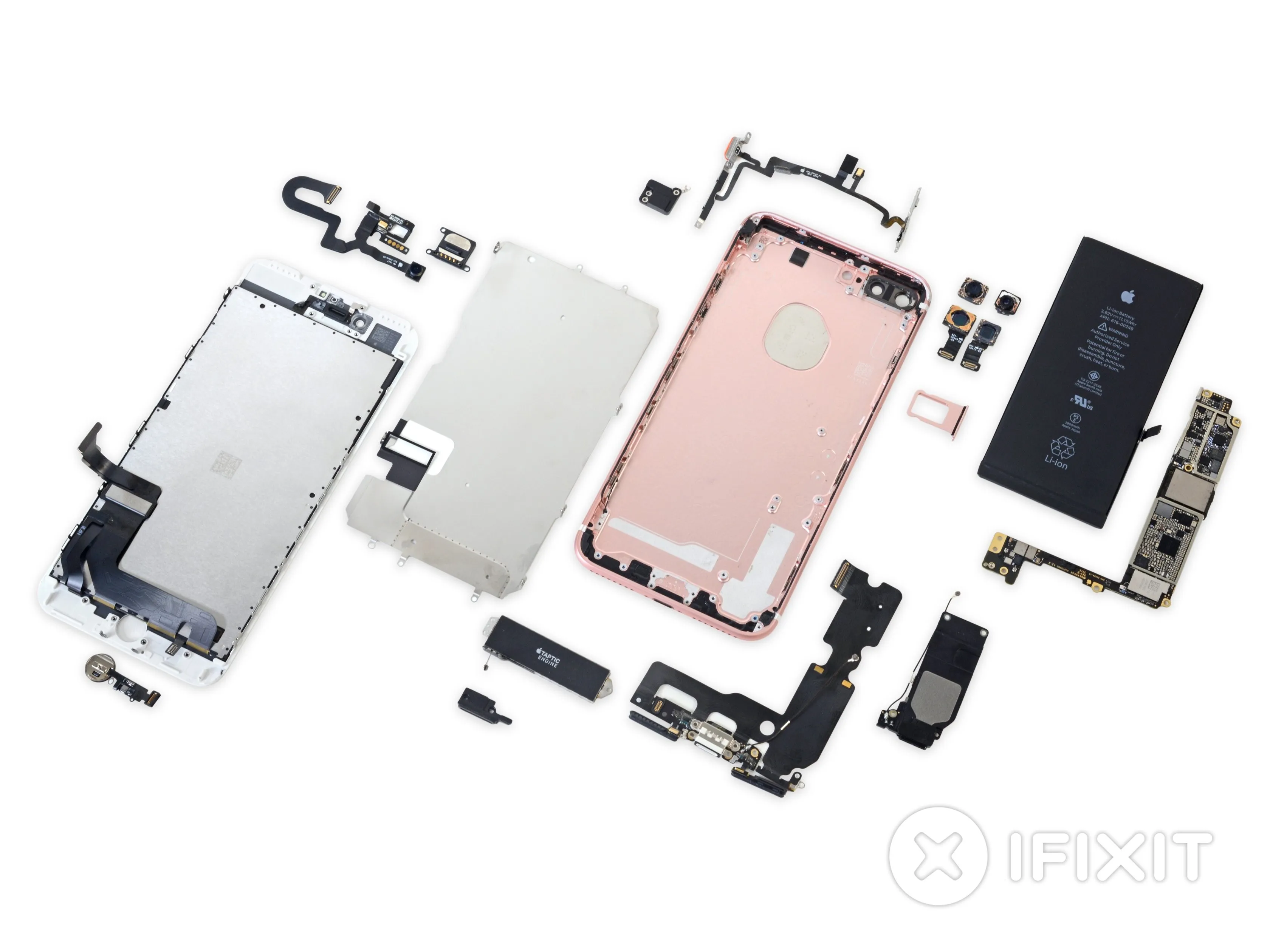

Разборка iPhone 7 Plus

Введение

С момента анонса Apple мы с нетерпением ждали возможности изучить их новейшие технологии. Сегодня мы начинаем нашу тройку разборов с устройства, которое может похвастаться как самой большой площадью поверхности, так и самым большим количеством камер: iPhone 7 Plus.

Хотите еще больше разборов? Ознакомьтесь с нашим Разборка Apple Watch Series 2 чтобы впервые взглянуть на передовую носимых технологий.

Наше трио разборщиков только начинает. Следите за последними новостями из мира ремонта на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone 7 Plus

• Нам предстоит узнать много нового о том, что скрывается внутри 'лучшего, самого совершенного iPhone в истории', но для начала давайте проанализируем то, что мы уже знаем:

• Процессор Apple A10 Fusion со встроенным сопроцессором движения M10

• Объем встроенной памяти 32, 128 и 256 ГБ (модель реактивного черного цвета не предлагается в версии 32 ГБ)

• 5,5-дюймовый мультитач IPS Retina HD дисплей с разрешением 1920 × 1080 пикселей (401 ppi)

• Двойные 12-Мп широкоугольная и телефото камеры с апертурами f/1,8 и f/2,8 (соответственно), 2x оптическим и 10x цифровым зумом

• 7-Мп камера FaceTime HD с апертурой f/2.2 и возможностью записи HD в формате 1080p

• Твердотельная кнопка Home с Touch ID, управляемая новым движком Taptic Engine

• Wi-Fi 802.11a/b/g/n/ac + MIMO Bluetooth 4.2 + NFC

Комментарии к шагу

Какой это телефон

iPhone 7 plus значительно отличается от iPhone 6 и iPhone 6S. Отсутствие линий антенн, особенно в черном варианте, отсутствие разъема для наушников, двойные линзы и двойной динамик делают его отличительным. Лично мне он очень нравится, и я скоро куплю iPhone 7 plus jet black 256 Гбайт. Единственное, что мне не нравится, - это то, что я не смогу хранить свои приложения для iOS на жестком диске, как я это делаю со своим старым взломанным iphone 6 plus. Так что 256 Гбайт более чем необходимы.

@Agnostos Gnostos

'Единственное, что мне не нравится, это то, что я не смогу хранить свои приложения для iOS на жестком диске...'

Вы можете сделать это с помощью iTunes без джейлбрейка. Вы всегда могли.

Я хочу сделать свой iphone дома, но откуда я должен взять детали?

Вы можете мне помочь?

пожалуйста

ответьте мне

Шаг 2

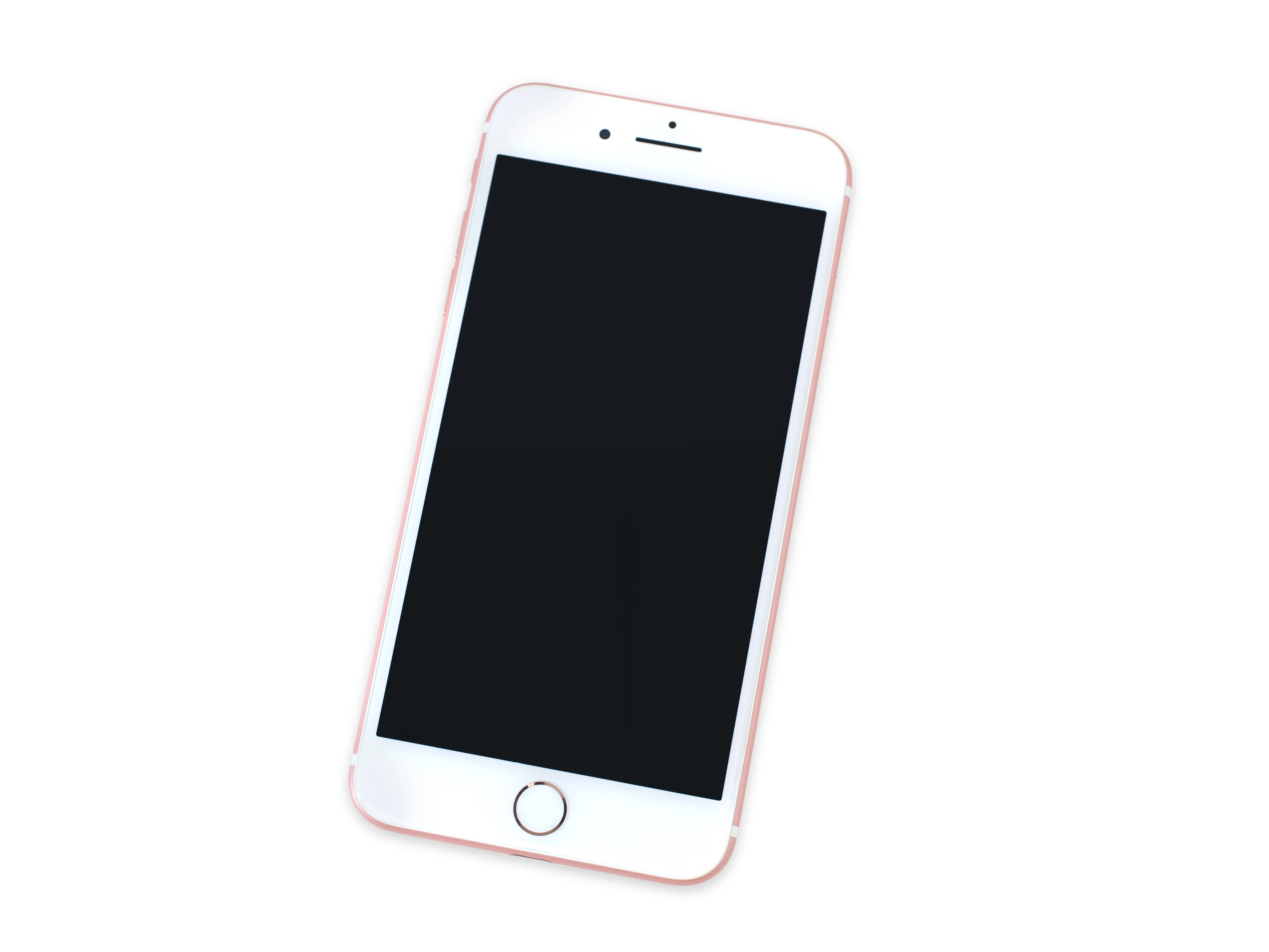

• Размеры iPhone 7 Plus идентичны размерам его предшественника: 158,2 мм × 77,9 мм × 7,3 мм, и при этом он немного легче - 6,63 унции (против 6s Plus - 6,77 унции). Надеемся, Apple не удалила ничего важного.

• На 7 Plus также нанесен новый номер модели: A1785.

• Для тех, кто больше склоняется к темной стороне, Apple предлагает матовый черный и черный с царапинами варианты iPhone 7 Plus, в дополнение к уже доступным серебристому, золотому и розовому золоту.

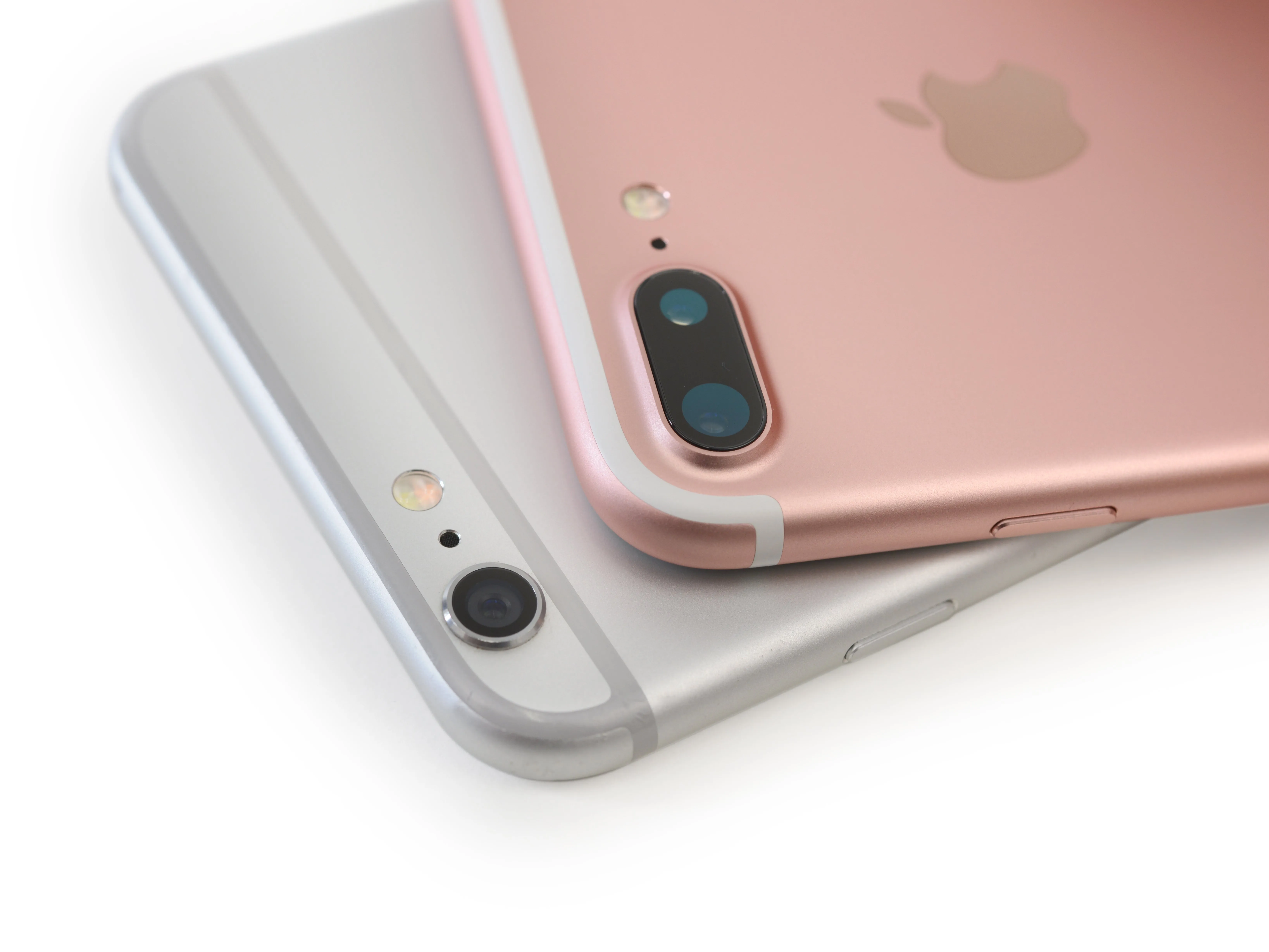

• Модель 7 Plus также избавлена от некоторых из этих неприглядные линии антенн в пользу более тонкого внешнего вида.

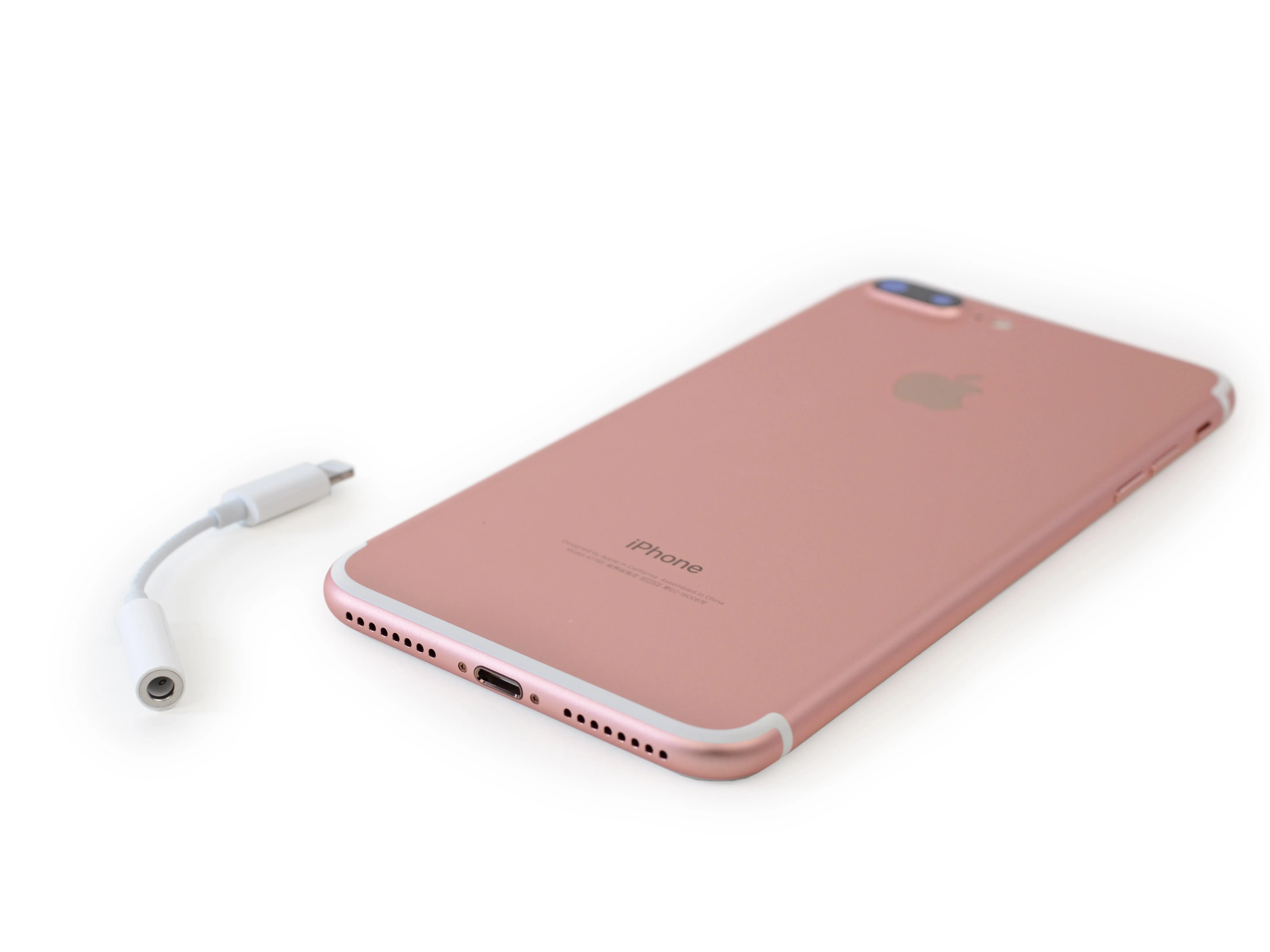

• Пожалуй, самым заметным отличием является переходник с разъема Lightning на 3,5 мм для наушников входящий в комплект поставки. Это потребует некоторого мужество чтобы отказаться от разъема для наушников. Прости, малыш-адаптер. Дело не в вас, а в нас.

Комментарии к шагу

Цитирую: '6,63 унции (против 6s Plus с 6,77 мм)'.

Я знаю, что вы имели в виду '6,77 унций'!

Вы делали разборку детского адаптера? Есть ли в нем ЦАП? Если да, то какой?

ЦАП находится в iPhone. Как и в динамиках.

Нет, это не я, это 'детский адаптер' Dongles были вещью прошлого, и ненавидел их так же сильно, как они будут ненавидеть сейчас.

Размеры iPhone 7 Plus идентичны размерам его предшественника: 158,2 мм × 77,9 мм × 7,3 мм, и при этом он немного легче - 6,63 унции (против 6s Plus - 6,77 унции). Надеемся, Apple не удалила ничего важного..... Они удалили разъем для наушников и сборку.

У меня нет мужества. У меня также нет Apple Music, потому что у меня нет причин доверять Apple свой контент.

Унция... что такое унция... Вы измеряете в мм, значит, и в граммах тоже... 99% мира измеряют в метрах...

Да. Вы правы!

Как насчет аксессуаров с питанием 3,5 мм, таких как квадрат? Собирается ли Square раскошелиться на интерфейс Lightning?

Я не верю, что черный цвет так подвержен царапинам. Я вообще бережно отношусь к своим телефонам и защищаю их чехлами и стеклянными мембранами. Так что это не такая уж и проблема. Отсутствие разъема для наушников - не проблема. Готов поспорить, что очень скоро все производители будут выпускать наушники с разъемом для подсветки. Те, у кого очень дорогие обычные наушники, найдут переходник для наушников раздражающим, но это не большая проблема. В конце концов, когда вы покупаете телефон за 800 долларов, вы можете потратить 100 долларов на приличные наушники. Apple, как всегда, удаляет детали из своих iPhone. Люди забывают, что разъем для наушников в первом поколении iphone был маленьким и находился глубоко внутри. Он не позволял подключать много наушников.

Улучшают ли новые антенные линии в iPhone 7 plus прием сигнала в районах с плохим покрытием

'У меня нет смелости. У меня также нет Apple Music, потому что у меня нет причин доверять Apple свой контент'.

Apple Music - это потоковый сервис по подписке. Вы не владеете контентом. Поэтому вам не нужно им доверять.

Я храню свой собственный контент в iTunes match. Я доверяю им. Но все это в безопасности на моем Mac, и резервные копии тоже.

Как насчет аксессуаров с питанием от 3,5 мм, таких как Square? Собирается ли Square раскошелиться на интерфейс Lightning?'

Square работает от разъема для наушников. Если они используют его в соответствии со спецификацией, то он должен работать с адаптером.

Не знаю, как насчет A1785,

но на странице спецификаций Apple iPHone они указывают две модели 7+ под номерами A1661 и A1784.

Одна из них поддерживает CDMA, другая - нет.

Шаг 3

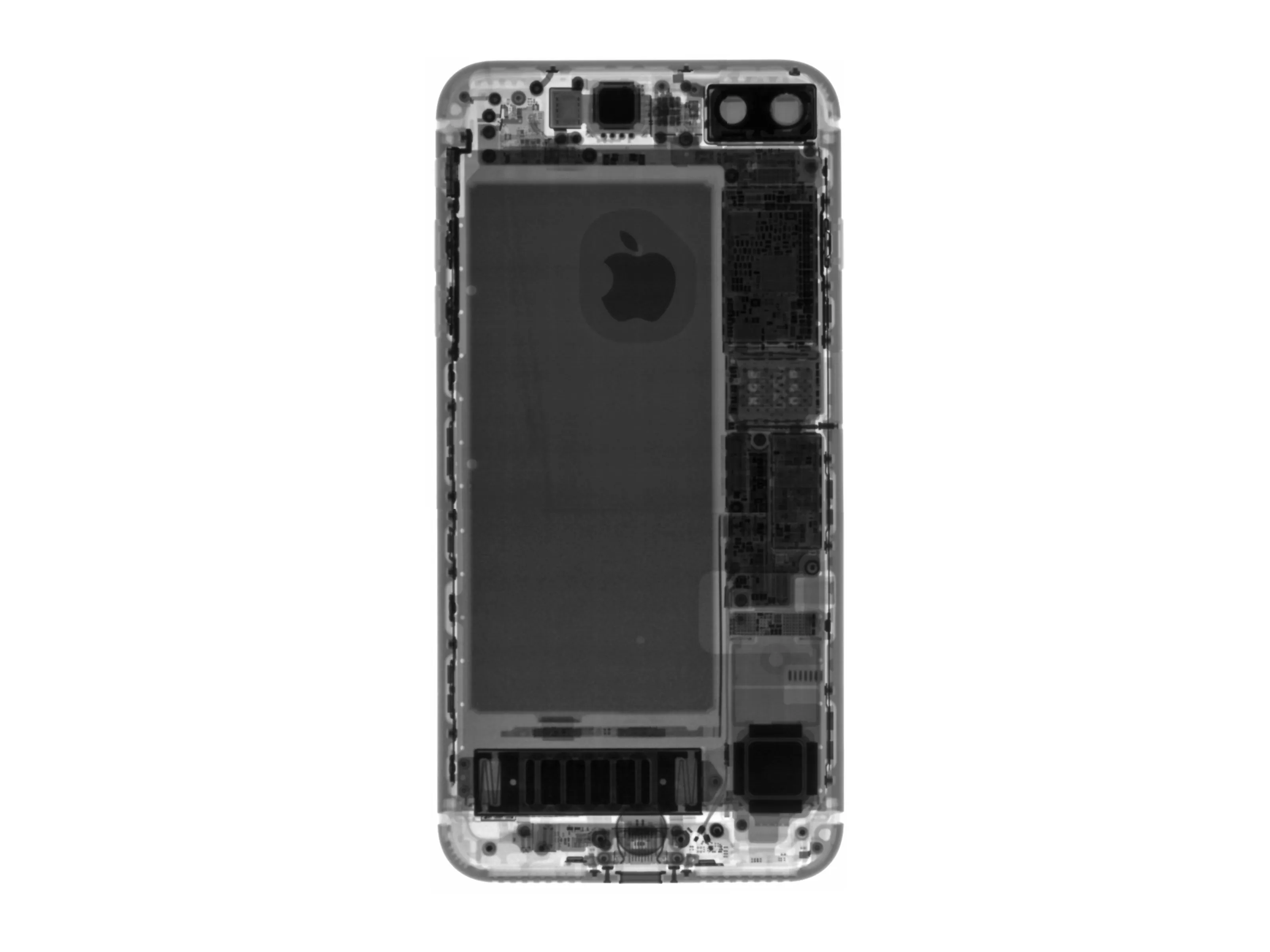

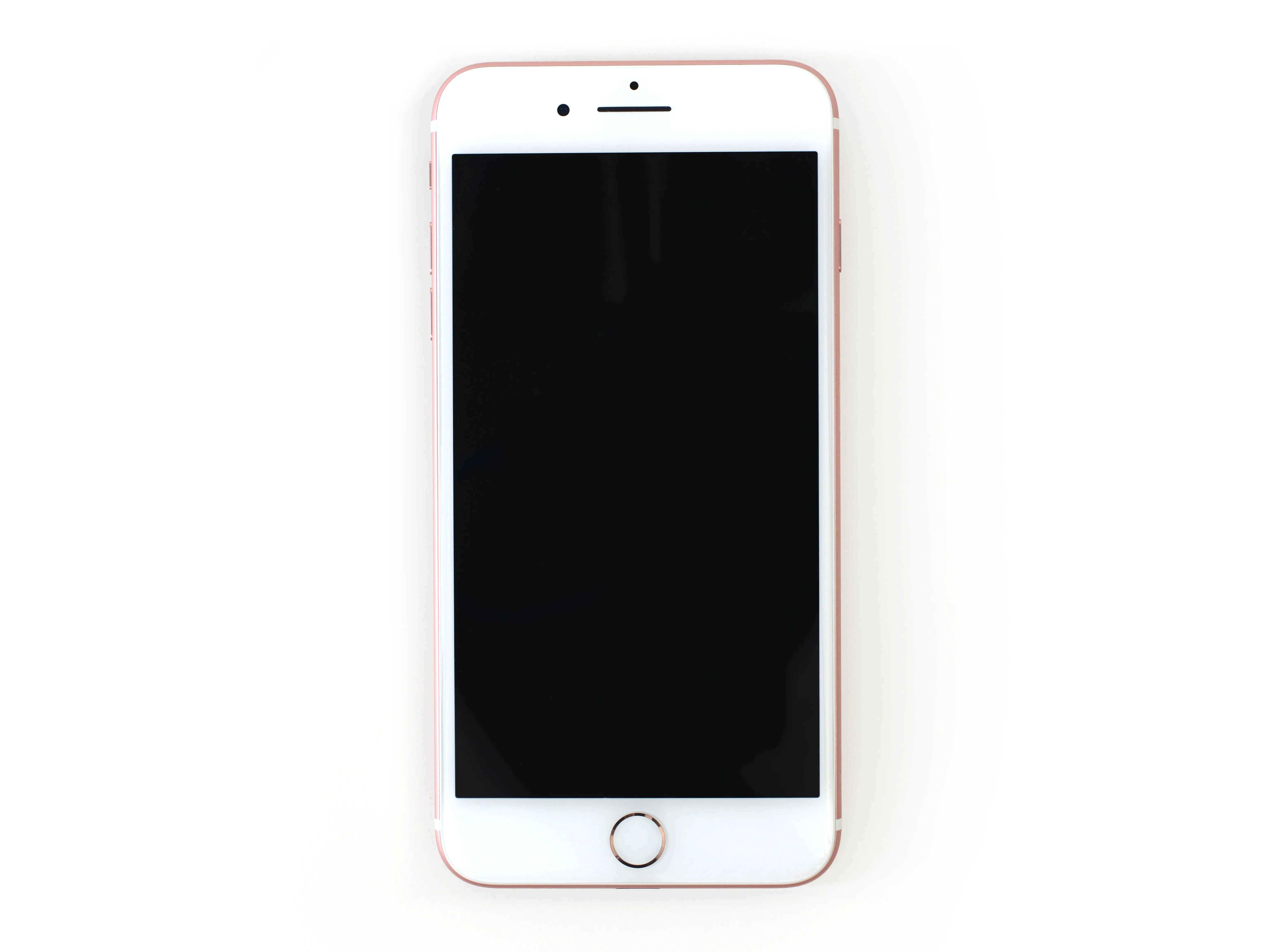

• Прежде чем мы начнем разбираться с этим трехглазым монстром, мы побалуем себя небольшим обзором благодаря нашим друзьям из Creative Electron.

• Оставайтесь с нами, чтобы узнать больше о внутренностях нового iPhone благодаря нашим рентгеновским экспертам!

• Какие преимущества дает суперспособность рентгеновского зрения?

• Для начала, мы видим, что разъем для наушников выкинули, чтобы освободить место для Taptic Engine.

• При ближайшем рассмотрении обнаруживается новая, вторая нижняя решетка динамика, которая ведет... в никуда? Интересно.

• Также мы можем увидеть новый третий глаз в матрице камеры iPhone 7 Plus. Какую мудрость и прозорливость он хранит? Давайте узнаем!

Комментарии к шагу

Пожалуйста, сделайте рентгеновский снимок переходника с Lightning на 3,5-мм разъем, чтобы мы могли увидеть, встроены ли в кабель ЦАП и AMP. Иначе вам придется вскрывать его, а это будет некрасиво.

Поддерживаю!

Что мы можем ожидать от адаптера за 9 долларов? https://www.apple.com/shop/product/MMX62A...

Интересно, можно ли использовать переходник с Lightning на мини-джек на одном из старых iPhone, чтобы избежать необходимости замены мини-джека, когда он выходит из строя.

На странице магазина адаптера указано, что он совместим со всеми устройствами iOS с портом Lightning. Похоже, это должно сработать.

Адаптер будет работать со всеми устройствами под управлением iOS 10+.

Вы также можете использовать Lightning-наушники с любым устройством под управлением iOS 10+.

Поскольку iOS 10+ поддерживает только разъем Lightning, они будут работать и обратно совместимы со всеми устройствами, способными работать под управлением этой ОС.

Рентгеновские снимки, которые Делаете.ру публично демонстрирует, просто фантастические. Не думаю, что Apple будет рада такому глубокому вмешательству в ее аппаратное обеспечение. Однако я уверен, что все крупные производители телефонов используют аналогичную технику проверки.

Похоже, что адаптер Mini to Lightning имеет собственный ЦАП! Вот разборка: переходник для наушников iPhone 7 может похвастаться удивительными внутренностями

Шаг 4

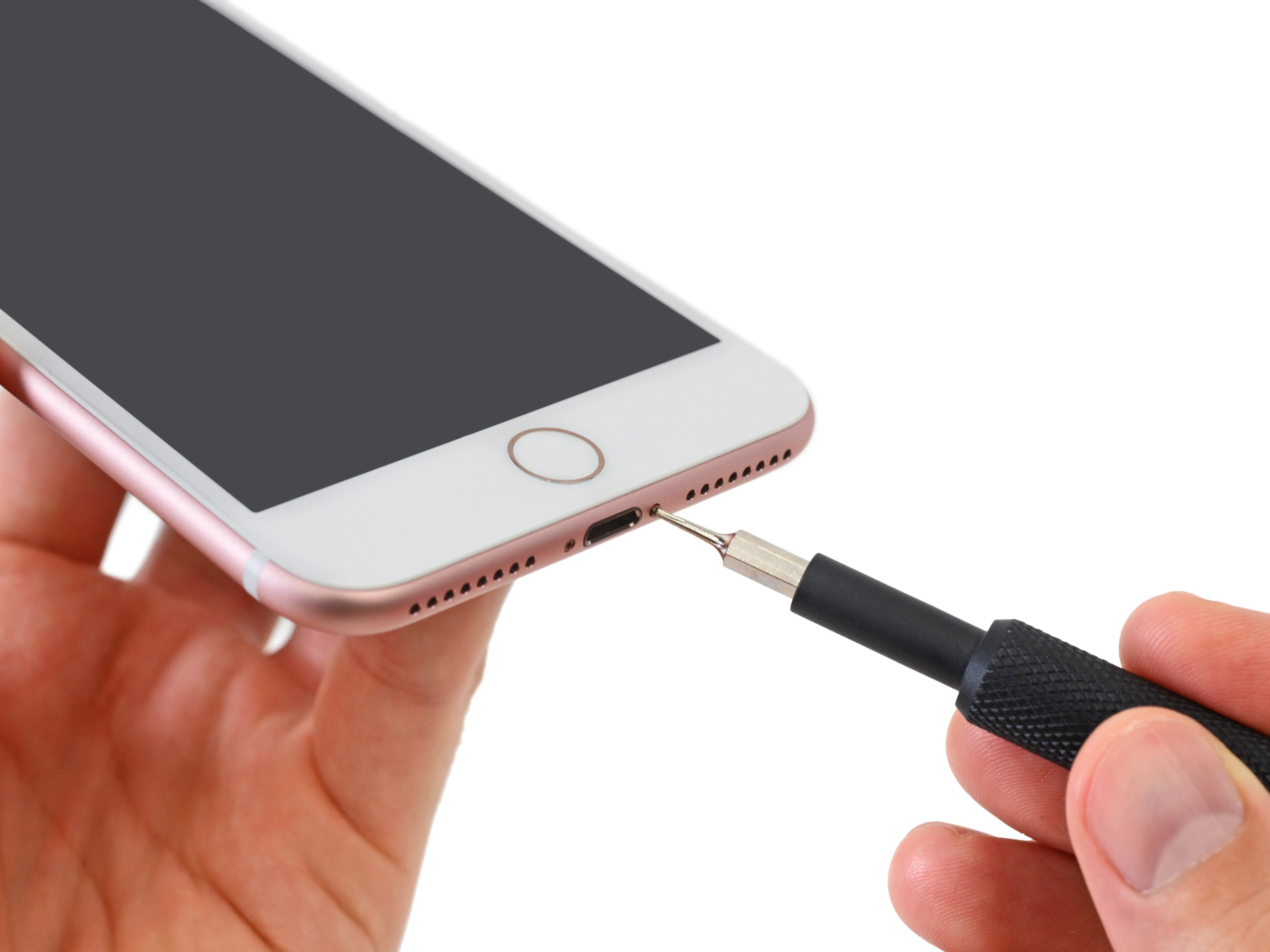

• Apple, возможно, избавилась от разъема для наушников, но явно остается верна Pentalobe. Два уже знакомых винта защищают каждую сторону разъема Lightning.

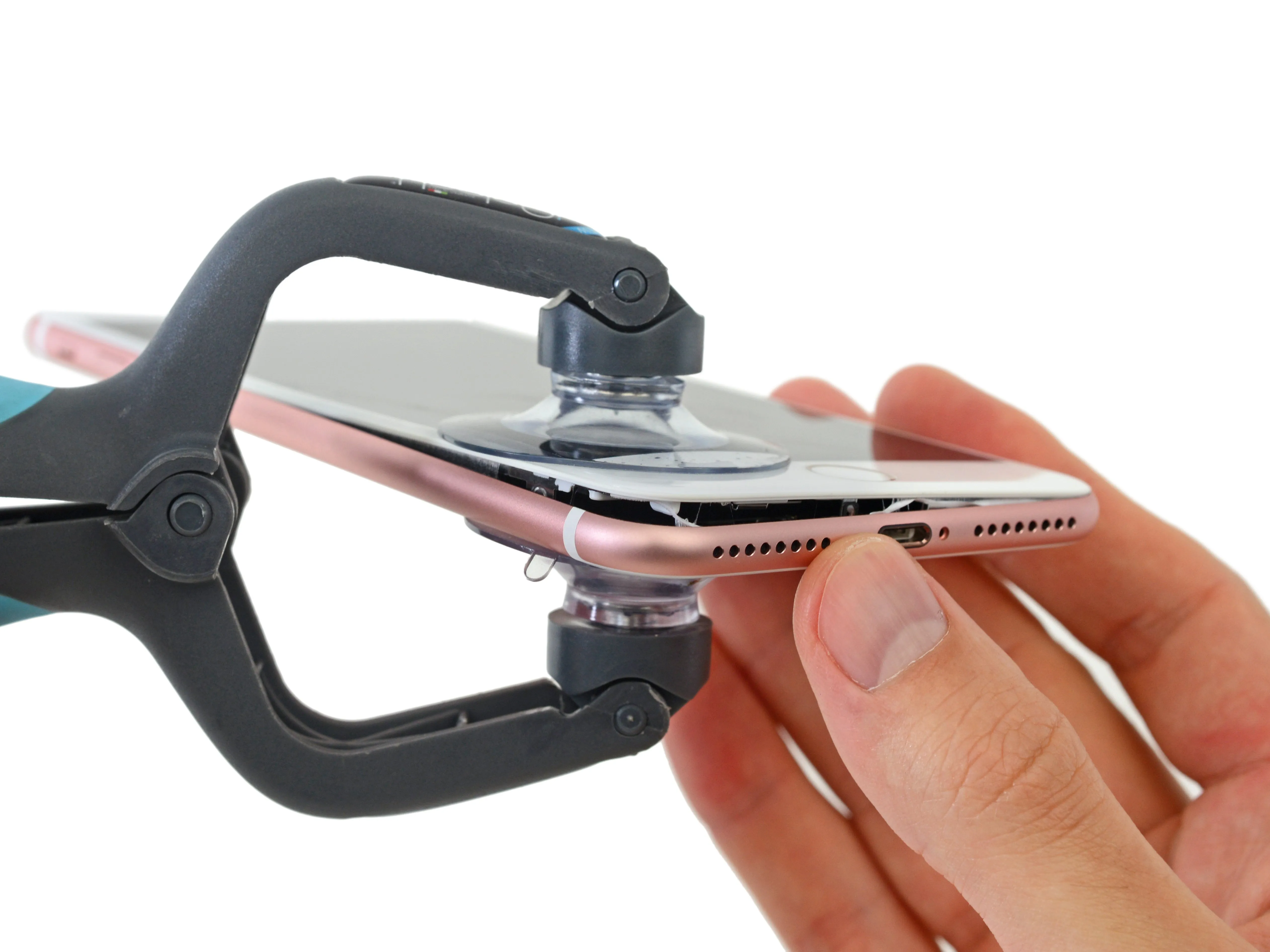

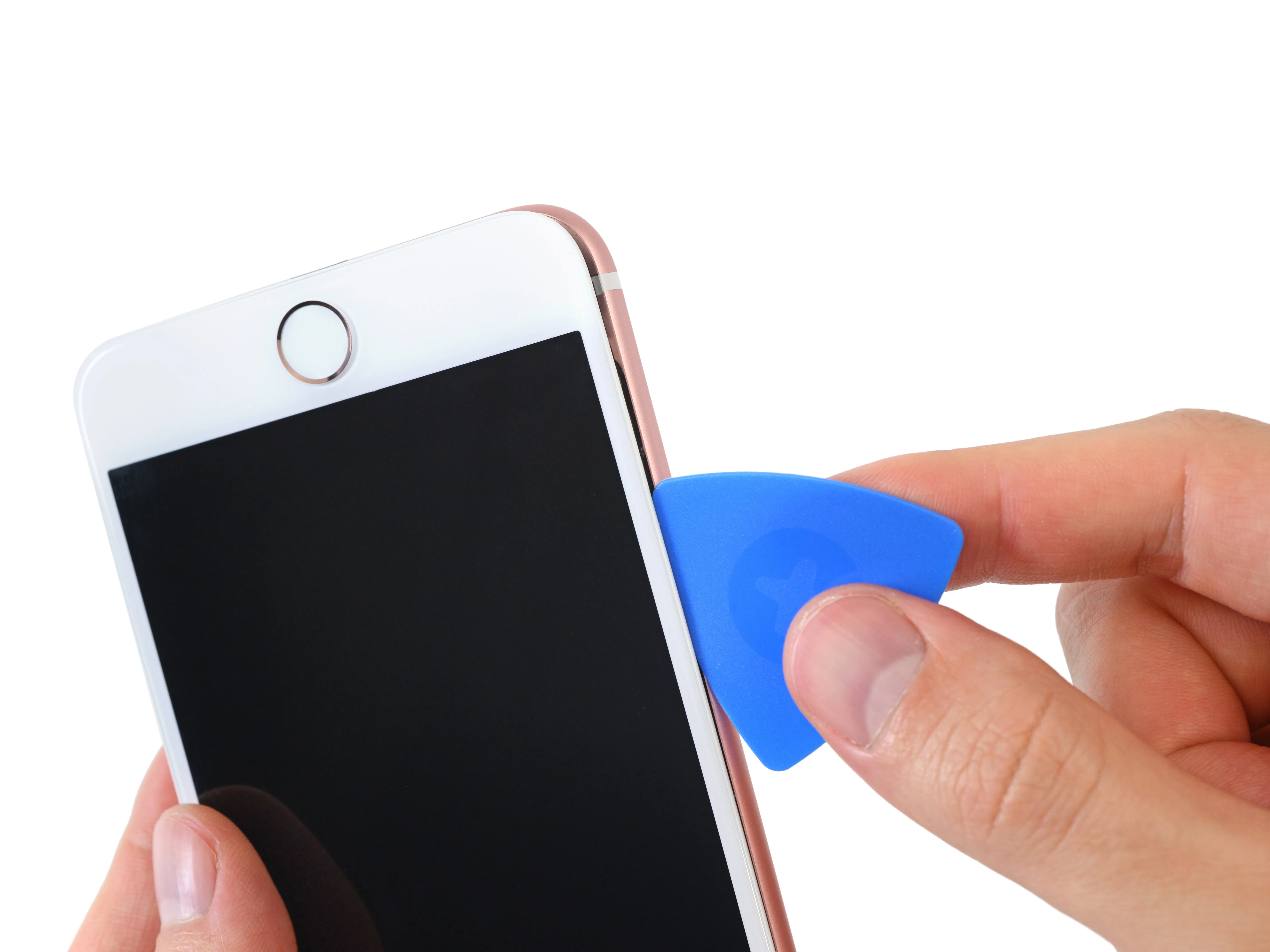

• Желая заглянуть за розово-золотистую внешность, мы с некоторой силой нажимаем iSclack и протискиваемся сквозь сильную клейкую полоску.

• Клейкая полоска, закрывающая 7 Plus, значительно прочнее, чем полоска, которую мы обнаружили в его предшественника. Может быть, это первый признак водонепроницаемости?

Комментарии к шагу

Имеет ли смысл отметить, как лучше всего установить iSclack на iPhone, чтобы не порвать кабельное соединение, показанное в шаге 5 ниже? Или как лучше поднять крышку.

Apple вполне могла бы обойтись без винтов на iPhone, как это сделано с iPad и iPod touch. Это говорит о том, что Apple хочет, чтобы их телефоны могли обслуживать опытные иностранцы. Но не легко открывался обычными пользователями. Клейкая полоска - хорошая идея. Мне бы не понравился iPhone с шатающимся аккумулятором внутри.

Он не водонепроницаемый, он водостойкий. Похоже, но не то же самое.

Может ли кто-нибудь подтвердить, что винты pentalobe идентичны (диаметр и длина вала) винтам 6 plus?

Как винты pentalobe защищены от воды? Есть ли резиновая прокладка?

Шаг 5

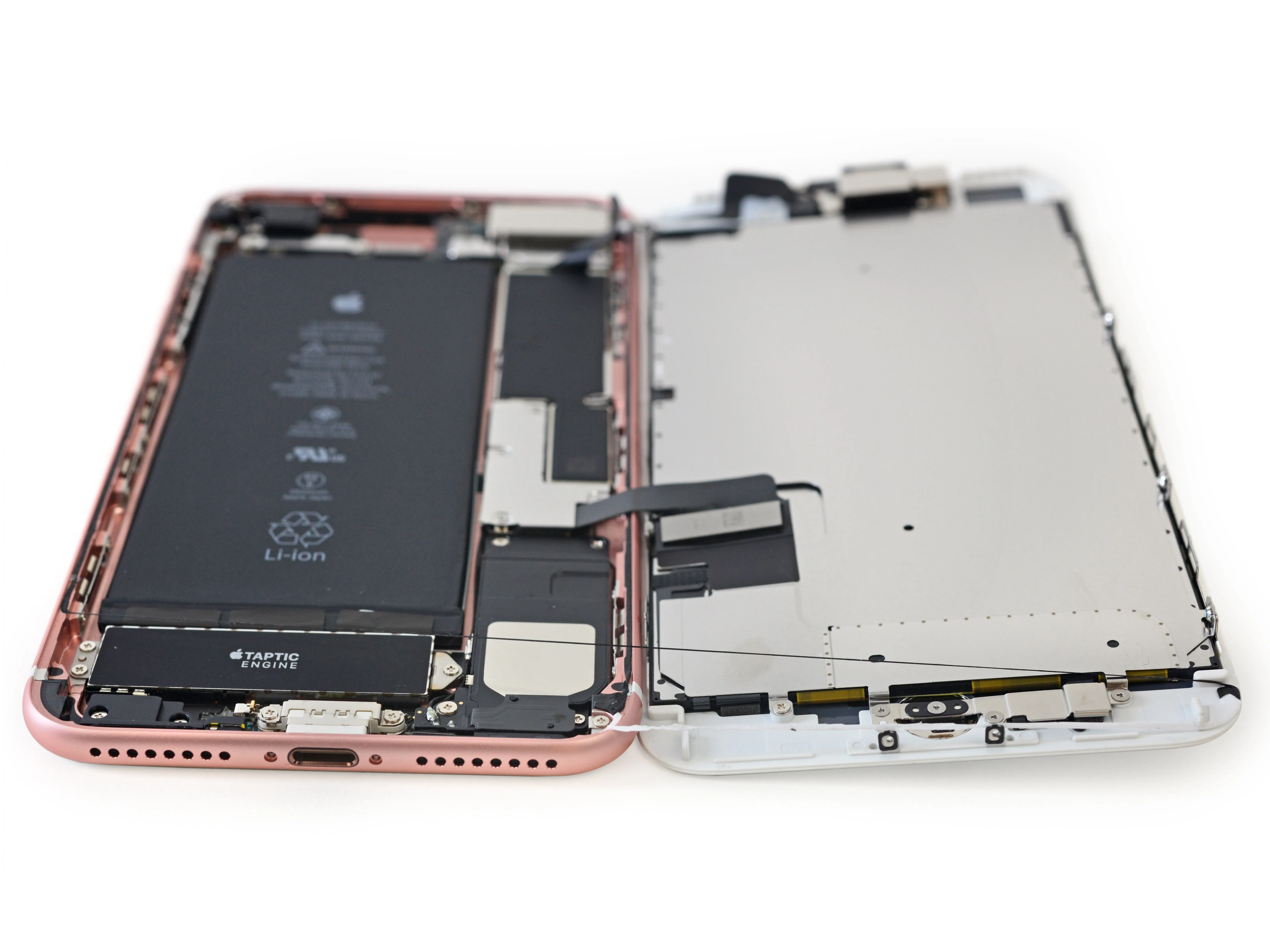

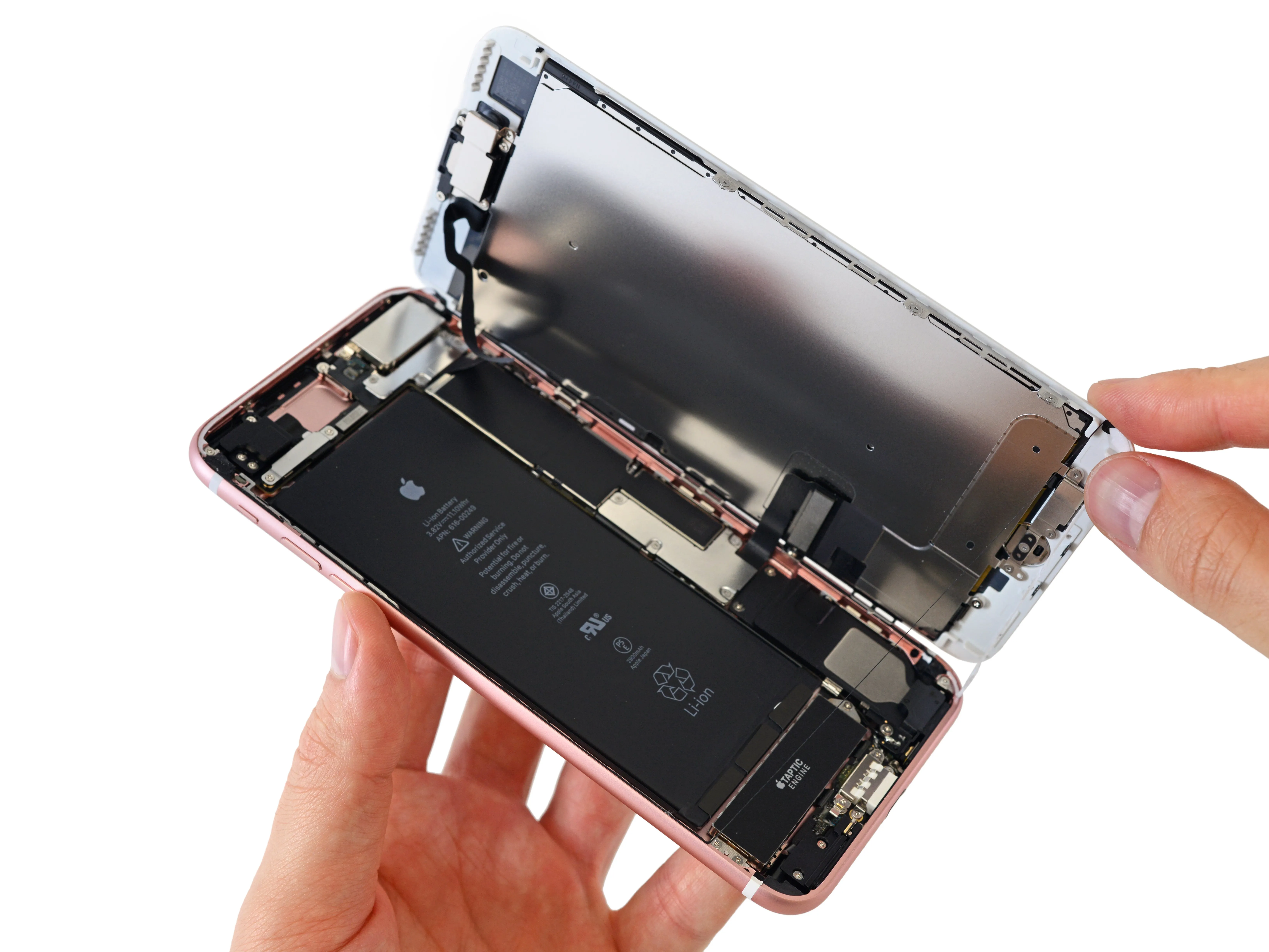

• Что это за безумие? 7 Plus причудливым образом открывается вбок, несмотря на привычные зажимы в верхней части телефона, которые помогают выровнять дисплей, как в предыдущих моделях.

• Нам повезло, и мы не порвали кабели дисплея вдоль правой средней части. К счастью, верхний кабель имеет некоторую слабину.

• Подобные тонкие изменения в дизайне - вот где пригодятся руководства по ремонту.

• Открыв 7 Plus, вы обнаружите множество черно-белых липких клеев, идущих по периметру телефона.

• Мы считаем, что эта липкость в виде пингвина - часть усилий Apple по повышению водонепроницаемости. Но, возможно, инженеры Apple просто очень любят клей.

Комментарии к шагу

Интересно, на трех кнопках нет кнопки, но кажется, что она есть? А металлический кусочек сбоку передает таптик? ... Вы можете рассказать об этом подробнее?

Это датчик TouchID.

Белый материал прокладки менее или более липкий, чем черный? Похоже, что он толще, чем черный (имеет большую вязкость)?

Вы, ребята, ведете себя так, как будто APPLE уже не сказала, что новый iPhone имеет водонепроницаемость. Что они сделали, и есть много видео, показывающих, что это работает

Мне нравится ваш стиль письма! ... 'Но опять же, инженеры Apple могут просто очень любить клей'. А потом фанбои-дебилы добавляют комментарии! Фальшивые гении никогда не научатся!

Клей - это силиконовый феррит с клеем для эффективного отклонения сигнала сотовой связи.

iSclack более чем необходим. Этот кабель может быть легко сломан. Это одна из причин, по которой я люблю Делаете.ру. По моему опыту, все iPhone, начиная с iphone 4, были немного водонепроницаемы. У меня не было проблем ни с легким дождем, ни с мокрыми руками, ни с очень потным лицом. Теперь с новым iPhone я буду спокойно использовать его на пляже. Однако водонепроницаемость - вопрос субъективный. iphone 7 менее водонепроницаем, чем вторые часы Apple.

Что больше всего нравится инженерам Apple, так это винты. Они принимают все размеры винтов, вероятно, они должны привыкнуть к различным 2 различных боссов. Лол...

'Опять же, инженеры Apple могут просто очень любить клей'.

Я уверен, что очень скоро вы будете любить продавать нам сменные водонепроницаемые липкие прокладки.

Да, где мы можем получить 'подлинные пломбы Apple'?

Таким длинным и запутанным, каким стал прокс, должен был быть крупный план.

Шаг 6

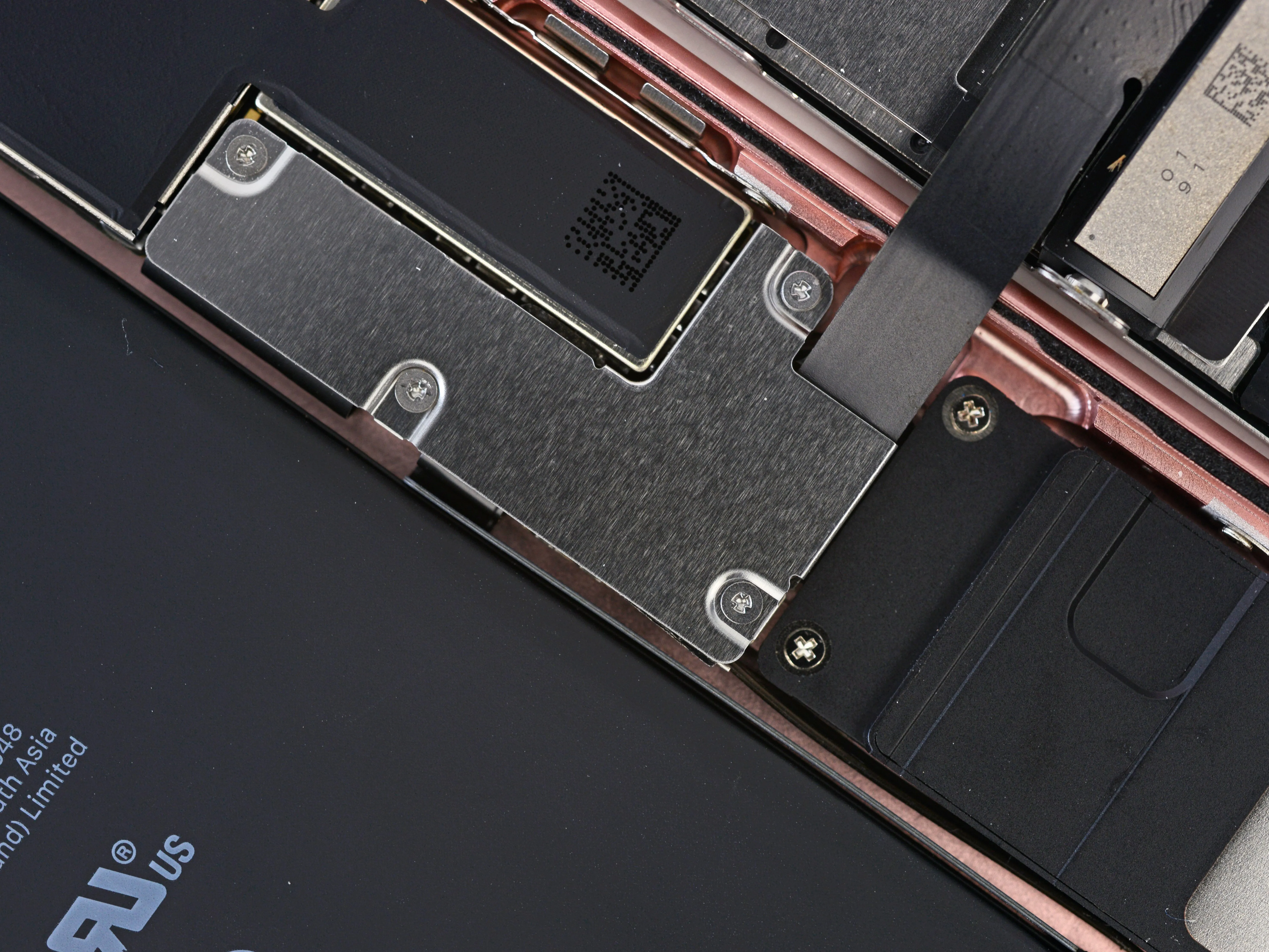

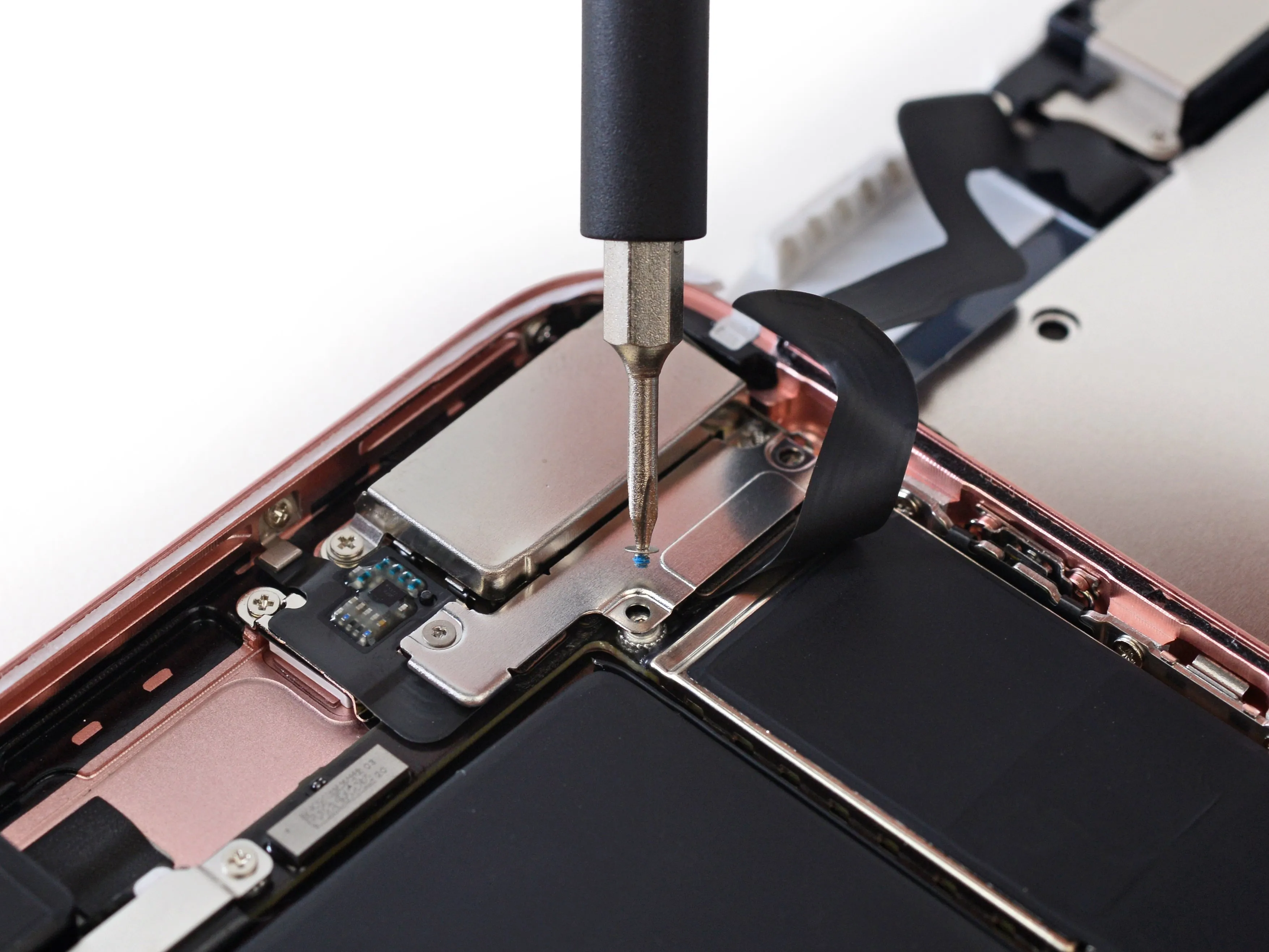

• Внутри мы находим армию отважных трехконечных винтов, охраняющих кронштейн для кабеля, который закрывает разъем аккумулятора и два кабеля дисплея.

• Год назад мы пошли на хитрость и добавили винт для часов Apple в наш 64-битный набор инструментов. Как же хорошо, что мы это сделали.

• Второй взвод трехконечных винтов крепит кронштейн для длинного и пружинистого кабеля дисплея верхнего компонента.

• Винты с тремя точками - редкость. Хотя можно привести аргумент, что винты с тремя остриями имеют меньшую вероятность сорваться, мы полагаем, что если бы это был выбор механического преимущества, мы бы видели их во всех устройствах iDevices. Совершенно очевидно, что они здесь просто мешают двум самым распространенным видам ремонта: замене аккумулятора и экрана.

• Мы отправляем свою собственную отвертку и заставляем кронштейн сдаться, чтобы мы могли продолжить нашу миссию в сердце iPhone 7 Plus.

Комментарии к шагу

Там есть место для аудиоразъема!

Аудиоразъем и водонепроницаемость кажутся мне в некотором роде взаимопротиворечивыми. Я, например, очень рад, что 3,5-мм разъем остался в истории.

Другой вариант объяснения причин использования трехгранных винтов - Apple знает, что это самые распространенные винты, которые нужно откручивать, и решила использовать что-то менее вероятное, чтобы их 'гении' могли работать с ними.

Винт Phillips - это ужасная конструкция винтового привода. Согласно McFeeley's, он был изобретен и разрекламирован, потому что при увеличении крутящего момента винт выкручивается. Я скептически отношусь к такой мотивации, но винты Phillips выкручиваются или срываются с места с пугающей частотой, особенно в винтах небольших размеров. Я бы хотел никогда не видеть и не использовать винты Phillips.

Если вы хотите упрекнуть Apple в том, что она выбирает непонятные драйверы, прекрасно. Но вы также должны упрекать их и всех остальных, когда они используют ужасные винты Phillips.

Тогда почему бы не использовать Torx?

Причина, по которой используются винты с тремя лепестками, заключается в том, что торцевая головка Torx на таком маленьком винте не сработает. Трехлопастной винт похож на профиль Torx и имеет те же преимущества, но с двумя меньшими лопастями. Кроме того, трехлопастной профиль используется потому, что его можно установить на винт с более тонкой головкой, где другие типы приводов не подойдут. Для самых тонких головок винтов (0,3 мм и ниже) требуются трехлопастные.

Неужели люди действительно думают, что гнусные инженеры Apple намеренно пытаются удержать пользователей от ремонта? Им на это наплевать. Кроме того, если кто-то зашел так далеко, винт с необычной головкой его не остановит.

Брайан прав. Они трехконечные, потому что их чаще всего приходится удалять, и поэтому вы не хотите их срывать. Почему все винты не трехгранные, я не знаю.

Но какой размер трехгранного винта? Как у apple watch y0.6?

Я никогда не мог понять, почему Apple беспокоится о таком количестве различных типов винтов. В эпоху ebay и Делаете.ру каждый винт можно спокойно открыть. Может быть, еще один метод, чтобы отговорить пользователей, которые не знают Делаете.ру, чтобы возиться с внутренним оборудованием

Давайте добавлять больше винтов в каждый новый релиз....

Будьте осторожны в этой части, я порвал один из кабелей в середине. На самом деле их два, и тот, который я сломал, был для кнопки 'Домой'...

Есть ли способ удалить сорванные винты

Шаг 7

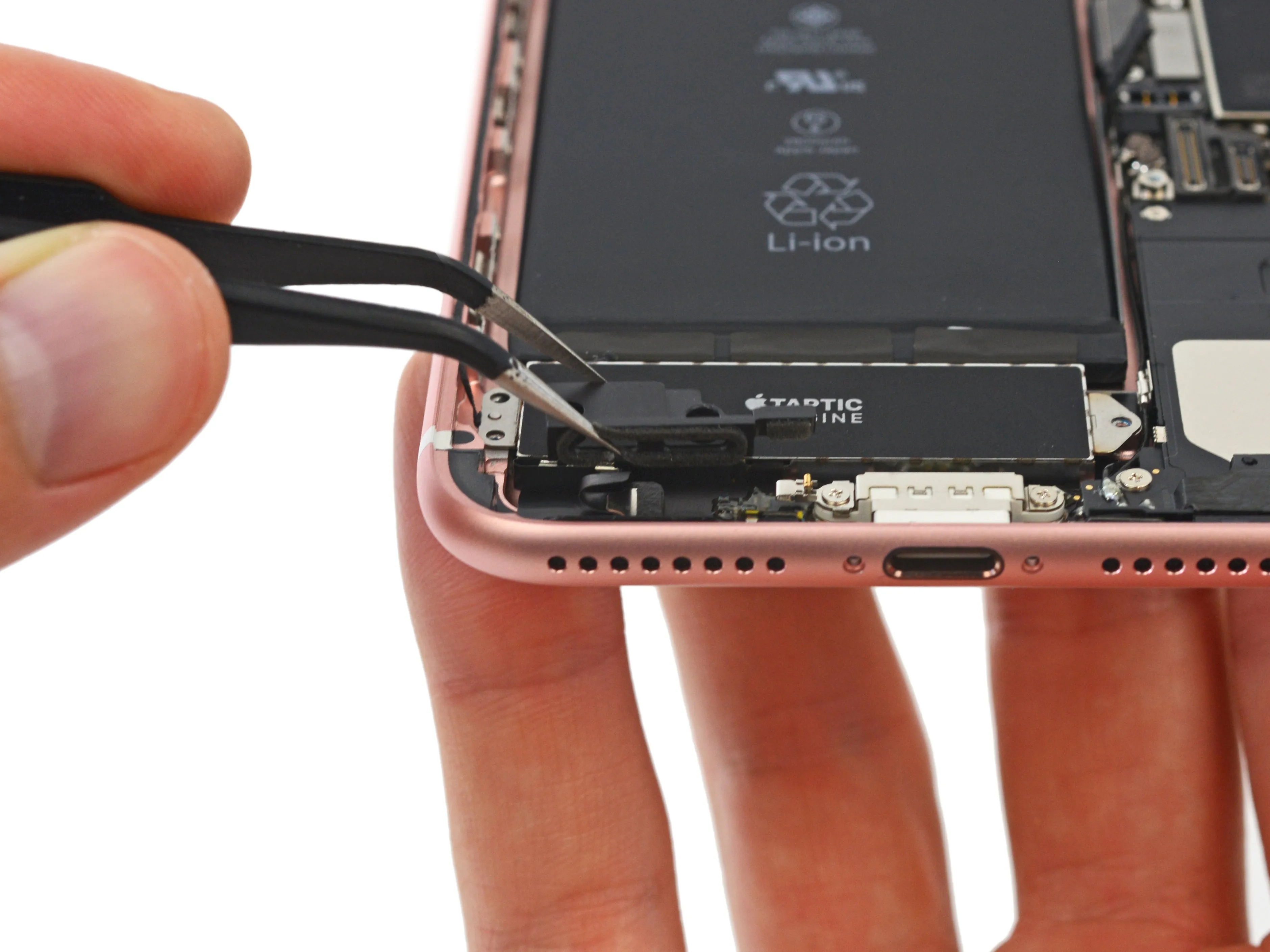

• На месте разъема для наушников находится компонент, который, похоже, направляет звук извне телефона в микрофон... или из Taptic Engine наружу.

• Здесь нет никакой навороченной электроники, просто хорошо продуманная акустика и литой пластик.

• Обновление: По словам Apple, этот пластиковый компонент является барометрическим вентилятором. Благодаря дополнительной защите от проникновения, обеспечиваемой водонепроницаемым уплотнением, iPhone использует эту перегородку для выравнивания внутреннего и атмосферного давлений, чтобы иметь точный альтиметр.

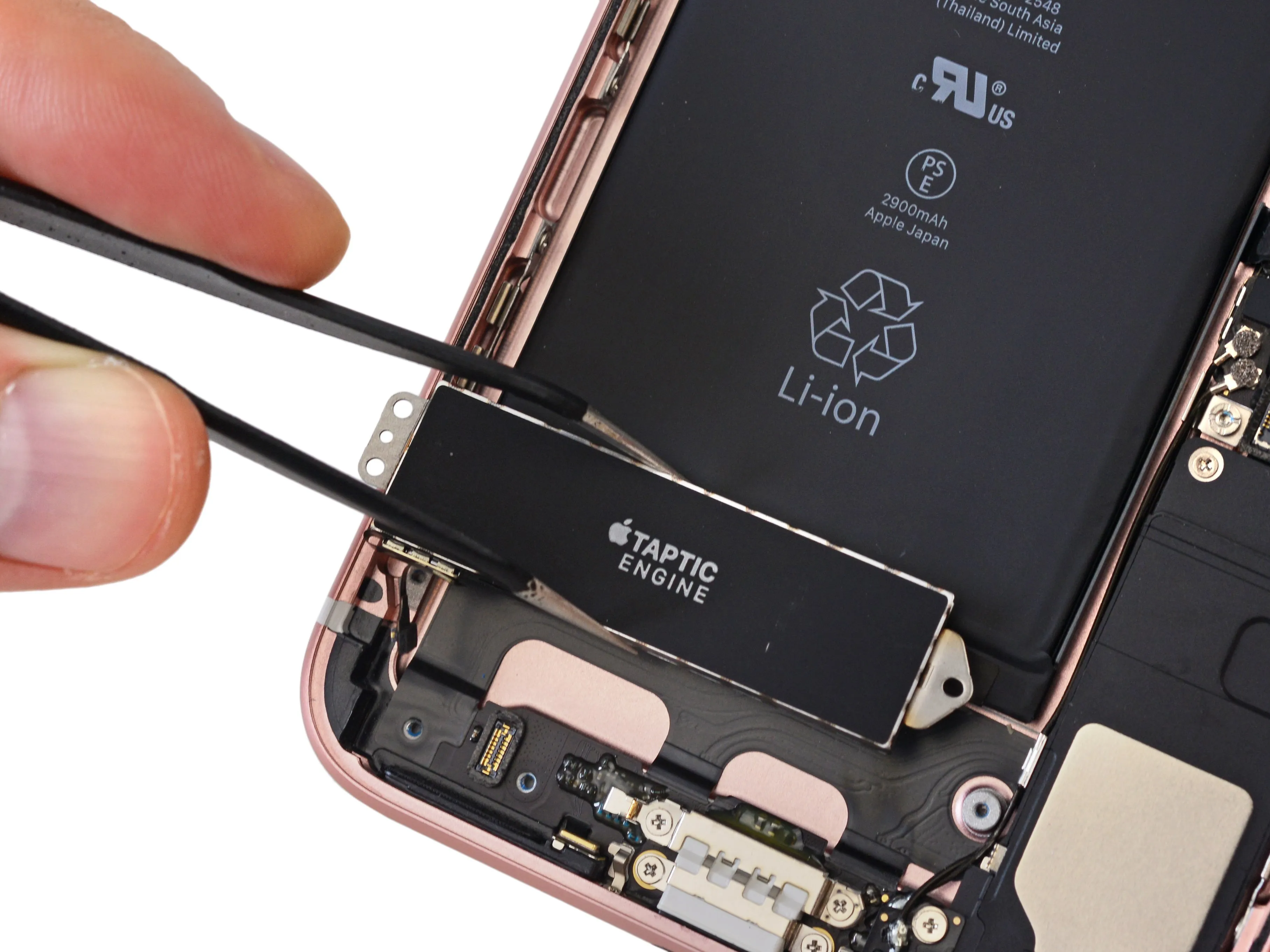

• Механические кнопки уходят в прошлое, когда у вас есть Taptic Engine! Этот изящный двигатель использует тактильная обратная связь чтобы имитировать нажатие кнопки, не имея настоящей кнопки.

• Любой, кто знаком с тачпадом в Retina MacBook 2015 года уже сталкивался с тактильными ощущениями от работы движка Taptic Engine.

Комментарии к шагу

порт для поддельного динамика????

Если он похож на наш (Chipworks), то на одном из его концов находится микрофон, так что это может быть своего рода камера для передачи звука.

Тачпад есть и в последних моделях ноутбуков MacBook Pro.

Apple не тратит место зря. Левый порт предназначен для микрофона. Это не фальшивый порт для динамика. А этот компонент, похожий на динамик, является звуковой камерой - как наши наружные уши.

Согласен, скорее всего, он используется для уменьшения шума ветра (низких частот), который может улавливать микрофон.

Кажется, что яблоко здесь занимает много места. В этом 'тактильном' движке, кажется, много воздуха (в середине, где он не нужен). Интересно, могли бы они сделать его чуть менее широким и включить аудиоразъем?

При проектировании Taptic engine нужно думать о двух вещах: массе и броске. Вам нужно достаточно массы, чтобы кинетически компенсировать массу устройства, в котором он находится, а также количество энергии, чтобы отбросить эту массу так, чтобы вы ее почувствовали.

Похоже, что Apple использовала немного больший блок (сравнивая изображения). Было бы неплохо, если бы кто-нибудь смог взвесить массу и измерить размер отверстия между тактильными двигателями iPhone 7 и 7 Plus и вибраторами iPhone 6.

Очень похоже на 'порт динамика' для Taptic Engine, чтобы кнопка Home не только ощущалась, но и звучала как щелчок.

То, что вы описали как звуковую камеру, похоже, на самом деле имеет отношение не к микрофону, а к Taptic Engine.

Taptic также можно использовать в качестве сабвуфера, благодаря его низкой резонансной частоте около 190 Гц.

Есть ли контакты с обеих сторон порта Lightning.

Я не понимаю. Мы не разбираем ни один продукт, кроме продукции Apple. Мы не разбираем Samsung, Teslas, автомобили GM или любые другие компьютерные гаджеты. Неужели люди настолько увлечены только продукцией Apple? Прекратите. Наслаждайтесь технологиями. Есть много продуктов, которые можно разнести в пух и прах. В противном случае, это iPhone 7, а не iPhone 1, дайте ему передохнуть. Я хочу знать больше о скрытых функциях, встроенных в программное обеспечение.

Первый день на Делаете.ру? Это снесло много других вещей тоже.

Что? https://www.Делаете.ру/Teardown

Делаете.ру не нужно разбирать новые устройства Samsung. Они вполне способны сделать это сами...

Разбирать продукты Samsung слишком опасно. Они взрываются.

Тактильная кнопка Home является продолжением 3D Touch. Если на 6S тактильная обратная связь сигнализировала об одном 'выплывающем' меню, то на кнопке Home обратная связь происходит при нажатии и срабатывании клавиш. :)

У меня была проблема с центральной кнопкой iPhone 4. Теперь с тачпадом центральная кнопка iPhone 7 стала более надежной. Однако таптический движок слишком большой. Я думаю, что он занимает много места в аккумуляторе. Помимо проблемы надежности, классическая кнопка должна быть лучше. Мне не нравится таптический механизм новых MacBook.

Почему вы говорите, что таптический двигатель слишком большой? Вы считаете, что они сделали его больше, чем нужно, чтобы он функционировал так, как им хотелось?

Может ли Taptic Engine выступать в качестве пассивного излучателя низких частот при воспроизведении аудио?

Кто-нибудь, скажите мне список размеров отверток, необходимых для того, чтобы разобрать iphone 7.

Шаг 8

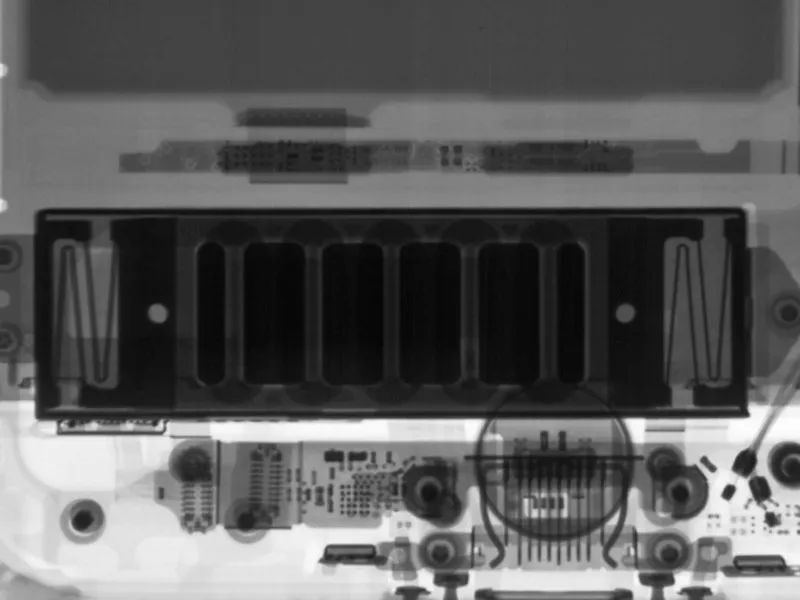

• Что вы делаете, когда все начинает трястись? Вы снимаете рентгеном все, что движется. Именно так мы и поступили с Taptic Engine.

• 'Тактильный двигатель' звучит как что-то, что можно найти на межгалактическом военном корабле. На самом деле мы просто работаем с крошечным линейным приводом и несколькими зигзагообразными пружинами, которые сотрясают утяжеленный сердечник.

• По правде говоря, это самый большой механический механизм, который мы видели в смартфоне.

• Taptic Engine преобразует давление на новую твердотельную кнопку 'Домой' в тонко контролируемые вибрации.

• Все мы любим ощущение нажатия на кнопку. Точные колебания Taptic Engine предназначены для обеспечения многих типов тактильной обратной связи, включая ощущение нажатия механической кнопки.

• Почему бы не использовать обычную кнопку с тактильным дополнением, как в iPhone 6s? Меньше кнопок - меньше мест для проникновения воды.

Комментарии к шагу

Так это голосовая катушка+магнитный привод? Или пьезопривод?

(Я предполагаю, что это вуалевая катушка, судя по рентгеновскому снимку).

А-А-А! Движущиеся части!

Центральная кнопка могла бы быть интегрирована в экран. Однако теперь это другой компонент под экраном, который не двигается. Надеюсь, в будущем Apple будет выпускать экраны с виртуальной центральной кнопкой.

В случае джейлбрейка центральная кнопка не должна работать, как это было в предыдущих способах джейлбрейка iPhone.

Так это и есть то устройство, которое заменило аудиоразъем?

Эта 'кнопка' - это круто, но убирать аудиоразъем - нет. Похоже, Apple нужно найти золотую середину. Меньшее таптическое устройство и место для аудиоразъема. Не совсем понятно, почему это не было учтено в модели 'Плюс'.

Какое рентгеновское оборудование вы используете? Продаете ли вы это устройство?

Как новый владелец iPhone 7 plus, я считаю, что линейный генератор - это неоднозначная вещь - плюсы достаточно хорошо известны, поэтому я просто отмечу один большой минус - когда телефон выключен и оставлен на столе, его почти не слышно. Я уже пропустил несколько звонков и будильников :( - (это чехол, который закрывает бугорок камеры, поэтому он лежит на столе ровно)

Шаг 9

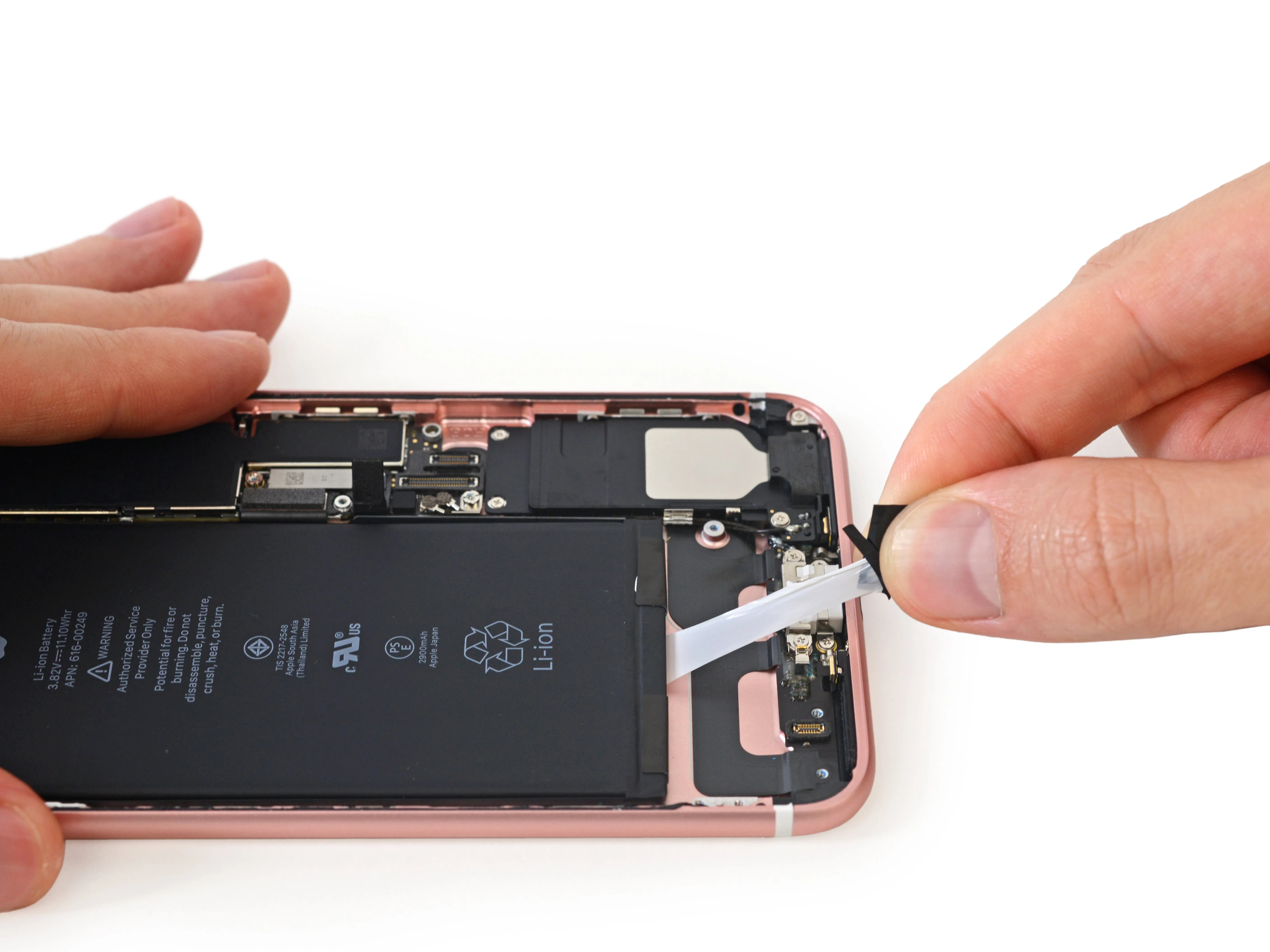

• Мы рады, что Apple придерживается традиции в том числе выступы для приклеивания батареи.

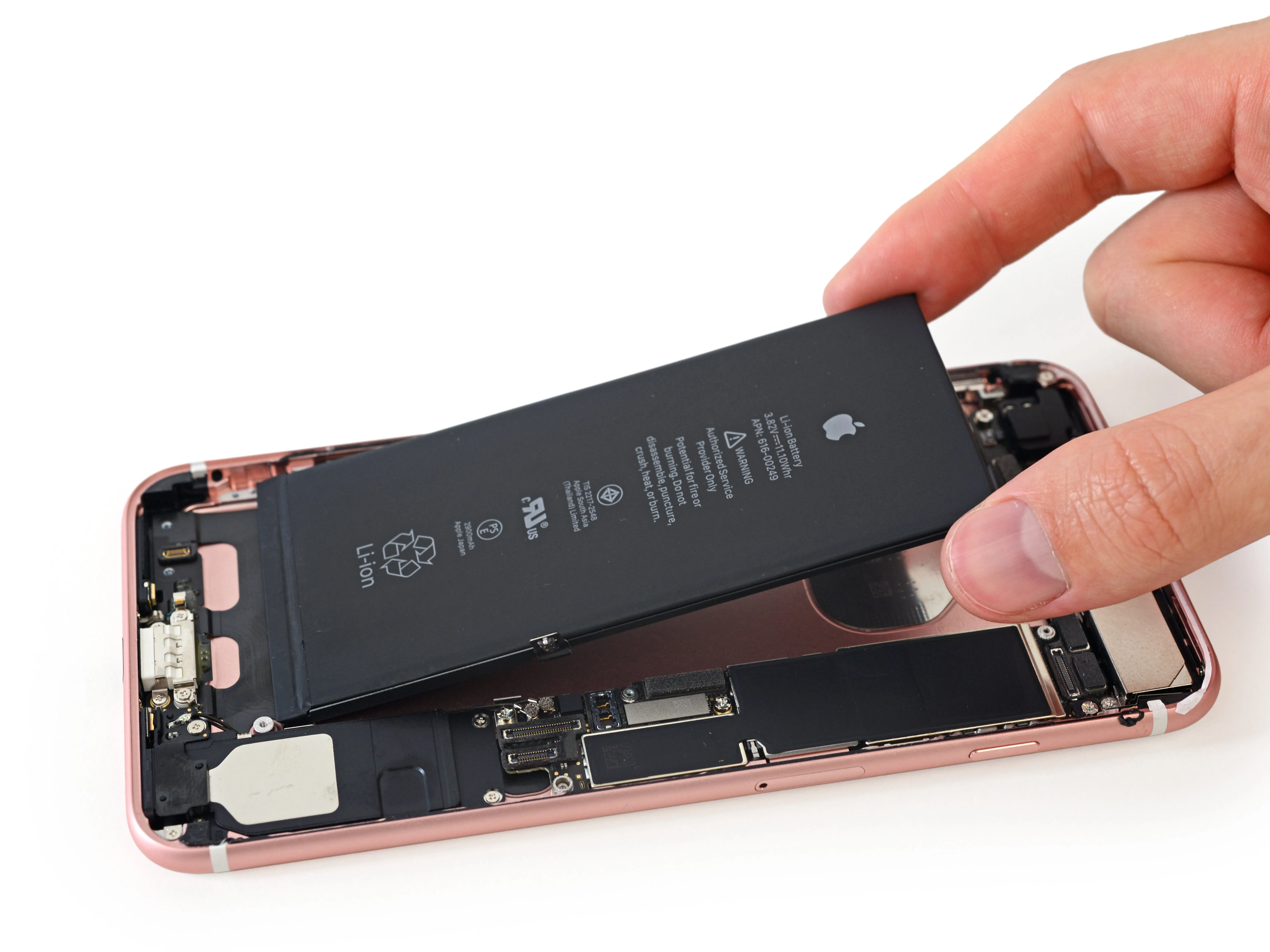

• Пришло время заняться йогой для аккумулятора. Мы растягиваем каждый из трех клейких язычков, чтобы освободить аккумулятор и снять напряжение, связанное с трудным извлечением батареи.

Комментарии к шагу

Пожалуй, это самая сложная часть ремонта iPhone. В случае раннего торможения клея аккумулятора для его извлечения необходимо использовать инструменты. Инструменты, которые могут проткнуть батарею и вызвать возгорание. Я рекомендую использовать полностью разряженный iPhone в случае замены батареи.

И как это сделать? Дать ему нормально разрядиться? Кажется, это займет много времени.

Если потереть датчик тактильной отдачи в нужном месте, он будет постоянно вибрировать и быстро разрядит батарею.

Спустя 4 года, когда я впервые разбираю iPhone, я спрашиваю, какие инструменты облегчат извлечение батареи в случае, если клей нарушен?

Шаг 10

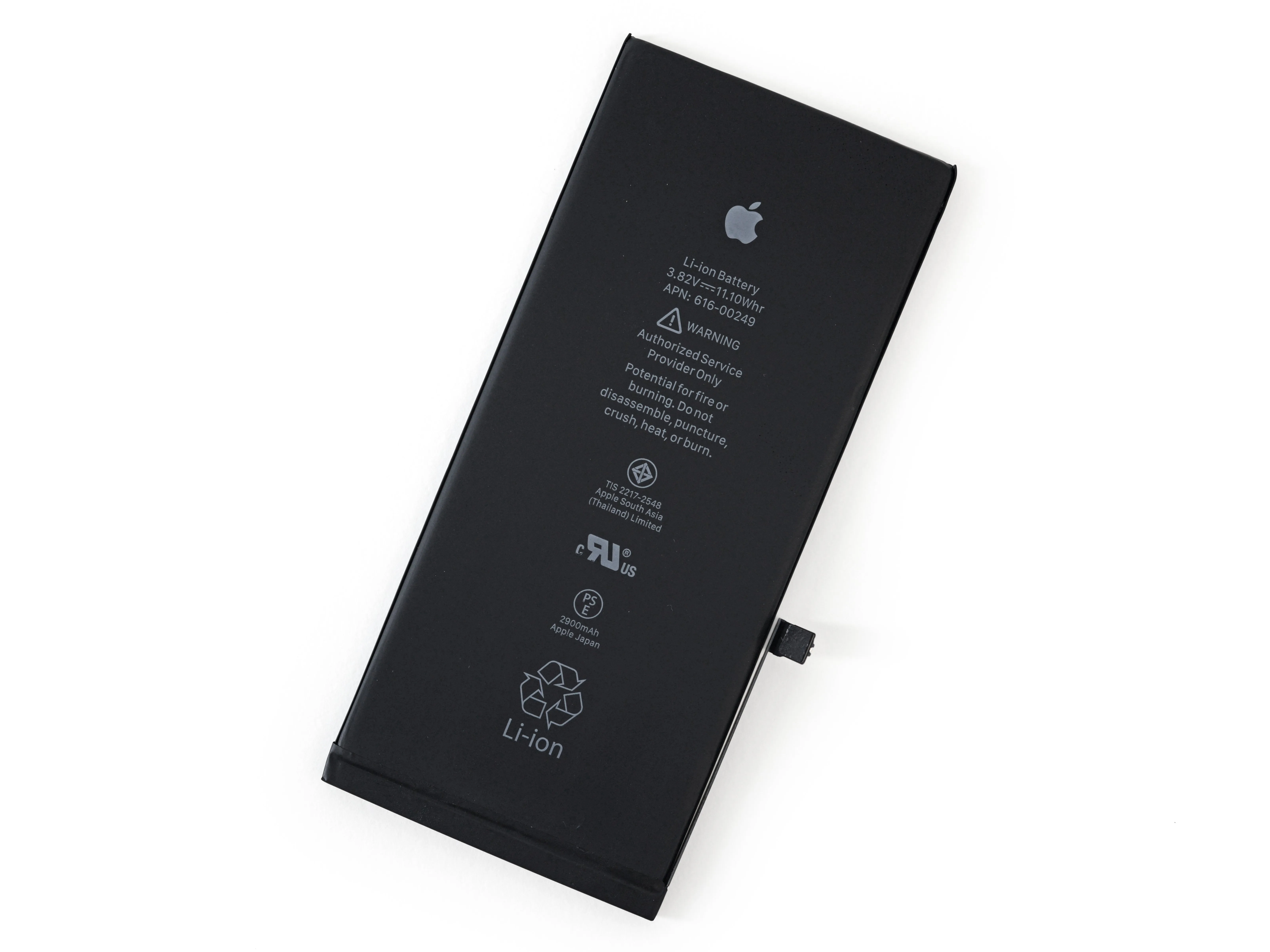

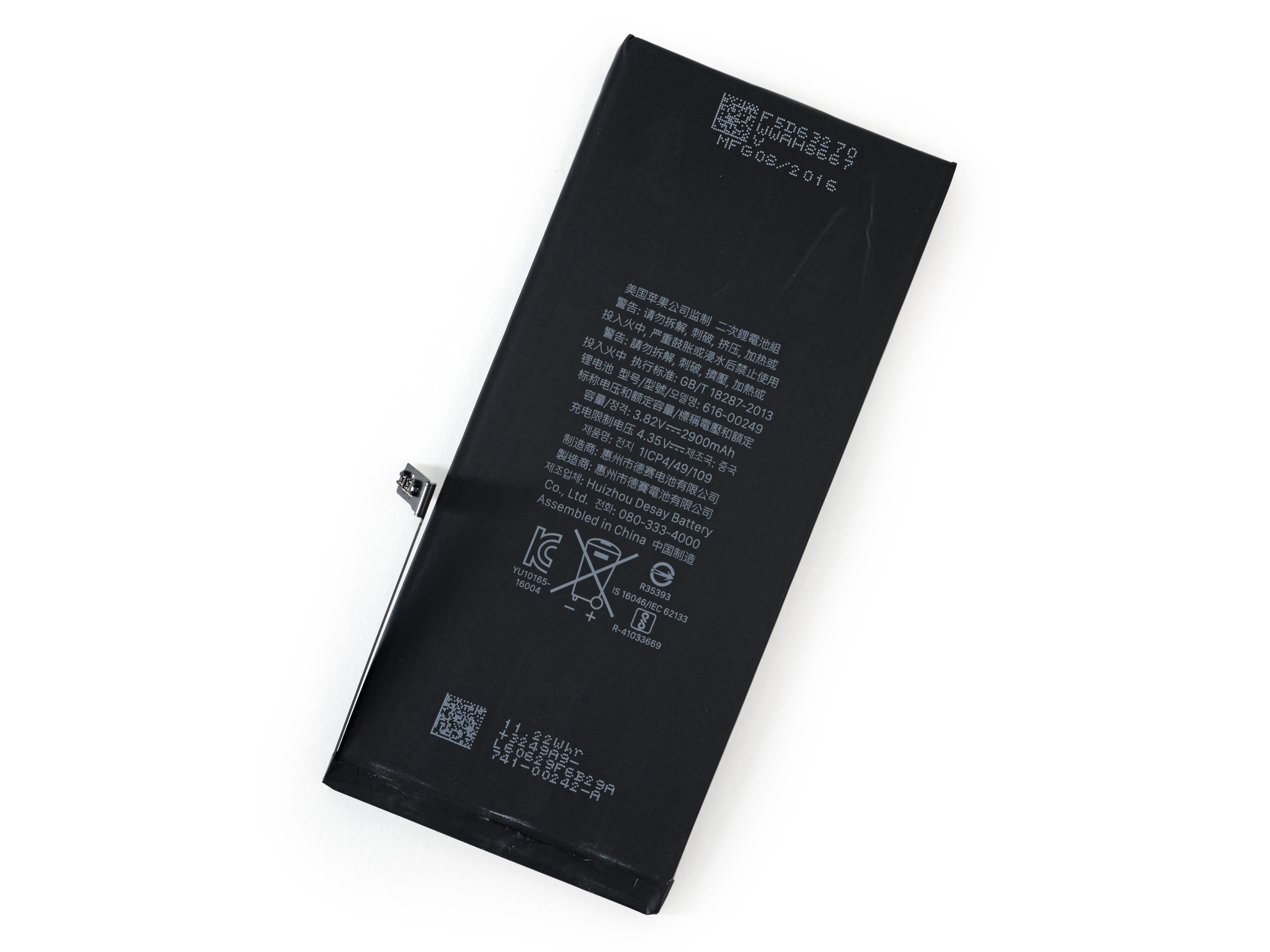

• А вот и сама большая плохая батарея!

• Батарея рассчитана на напряжение 3,82 В и емкость 2900 мАч, что составляет 11,1 Втч, что немного больше, чем 10,45 Втч (3,8 В, 2750 мАч) в модели 6s Plusи наравне с 11,1 Втч, 2915 мАч, установленными в 6 Plus.

• Apple утверждает, что время автономной работы будет на час дольше, чем у 6s Plus, то есть 21 час в режиме разговора по 3G, около 15 часов работы в Интернете по Wi-Fi или до 16 дней в режиме ожидания.

Комментарии к шагу

Новая эффективность iPhone 7 plus позволяет использовать более компактную батарею и меньший вес.

Я не понимаю, как '1,11 Втч' может считаться шагом вниз по сравнению с '1,11 Втч'! Это идентичные цифры. Проблема со сравнением значений мАч в том, что они бессмысленны без знания напряжения. И (зная, что W = VA) ...

3.82V * 2.900Ah = 11.078Wh (iPhone 7 plus)

3.80V * 2.915Ah = 11.077Wh (iPhone 6 plus)

Это означает, что они абсолютно одинаковы, за исключением наименьшей значащей цифры (которая в пользу 7)!

[комментарий отправлен повторно, чтобы исправить опечатку!]

Интересно, рассматривает ли Apple возможность использования технологии быстрой зарядки от Qualcomm? Мой Iphone6 заряжается со скоростью едва более 1 А при использовании адаптера и кабеля Apple (немного ниже, если использовать обычный кабель), в то время как QC 3.0, как известно, заряжает со скоростью 2 А или выше. Что дает?

Насколько я знаю, у Apple есть традиция хороших батарей, за исключением первого поколения iPod nano, которое не было большой проблемой. Я годами надеялся, что какой-нибудь производитель выпустит сменную батарею для iPhone с большей емкостью. Однако Apple доказала, что использует лучшие аккумуляторы на рынке. И после Samsung Galaxy Note 7 Apple имеет преимущество по этому показателю.

При каком напряжении можно заряжать iPhone 7 plus? Я вижу, что многие портативные зарядные устройства утверждают, что они позволяют повысить напряжение для iPhone. Что именно мне нужно, чтобы судить, какое портативное зарядное устройство лучше всего подходит для iPhone 7 plus?

Смогу ли я использовать аккумулятор iphone 7 plus или iphone 6 plus в моем iphone 6splus?

Так iPhone 6 плюс был 2915 mah батареи и 6s плюс был 2750 mah батареи и теперь iPhone 7 плюс имеют 2900 маг батареи они быть мошенничество людей

Шаг 11

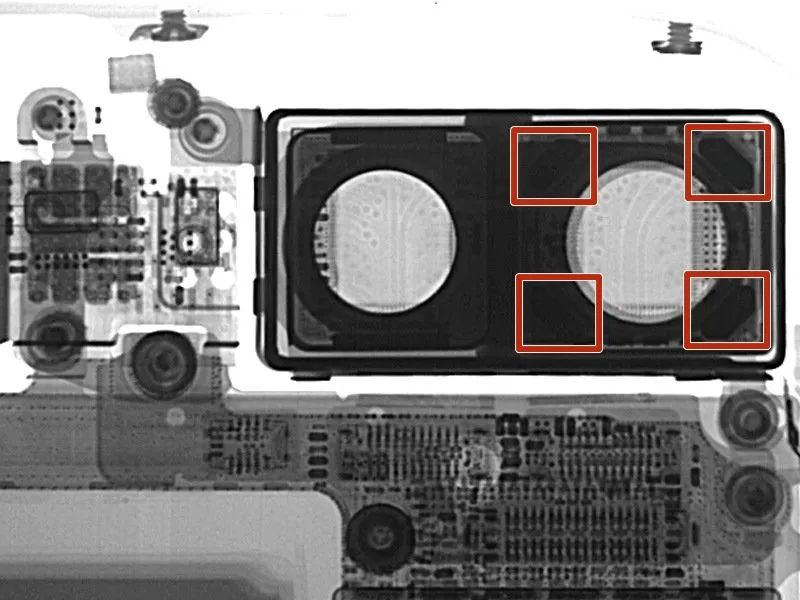

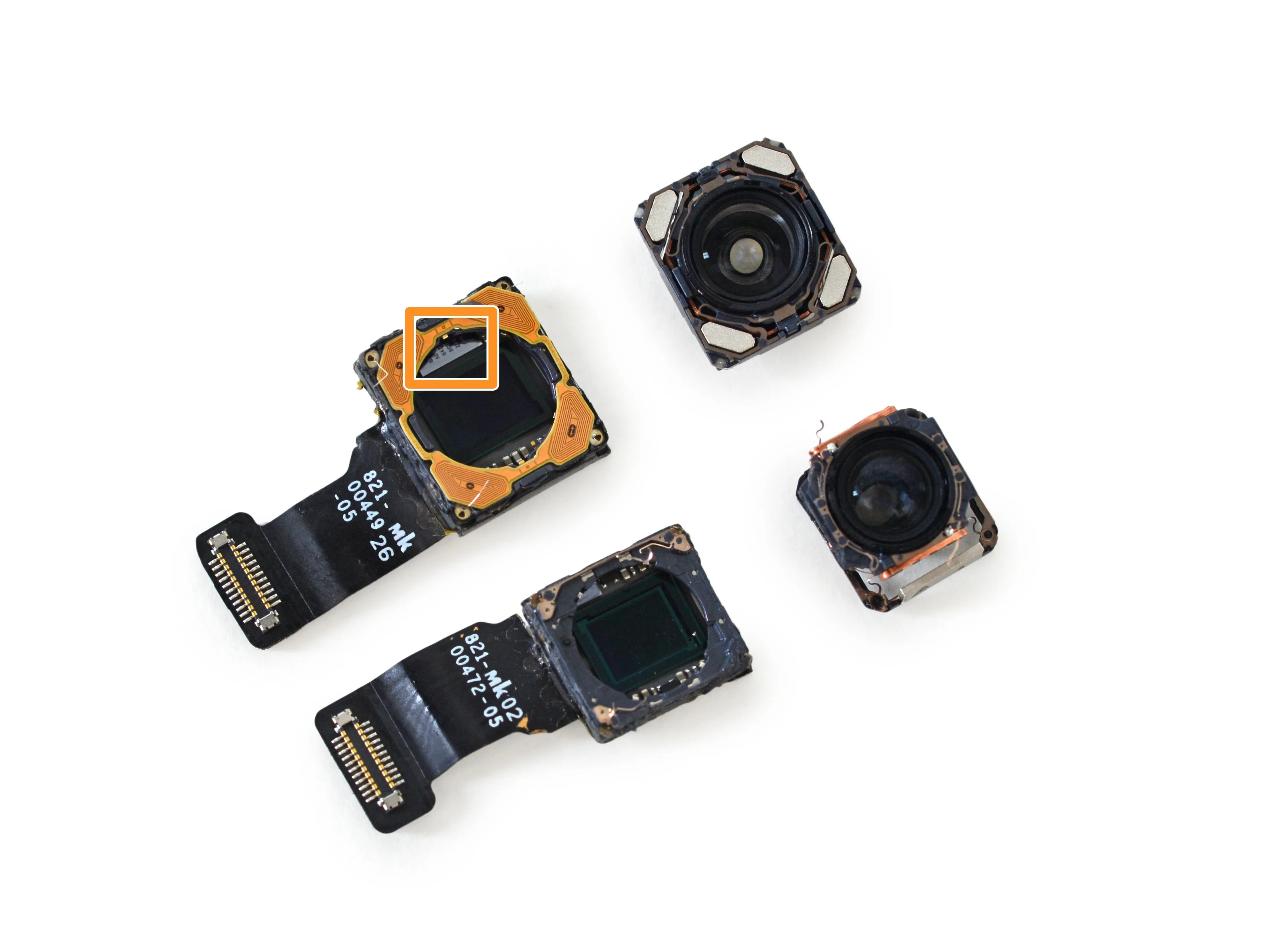

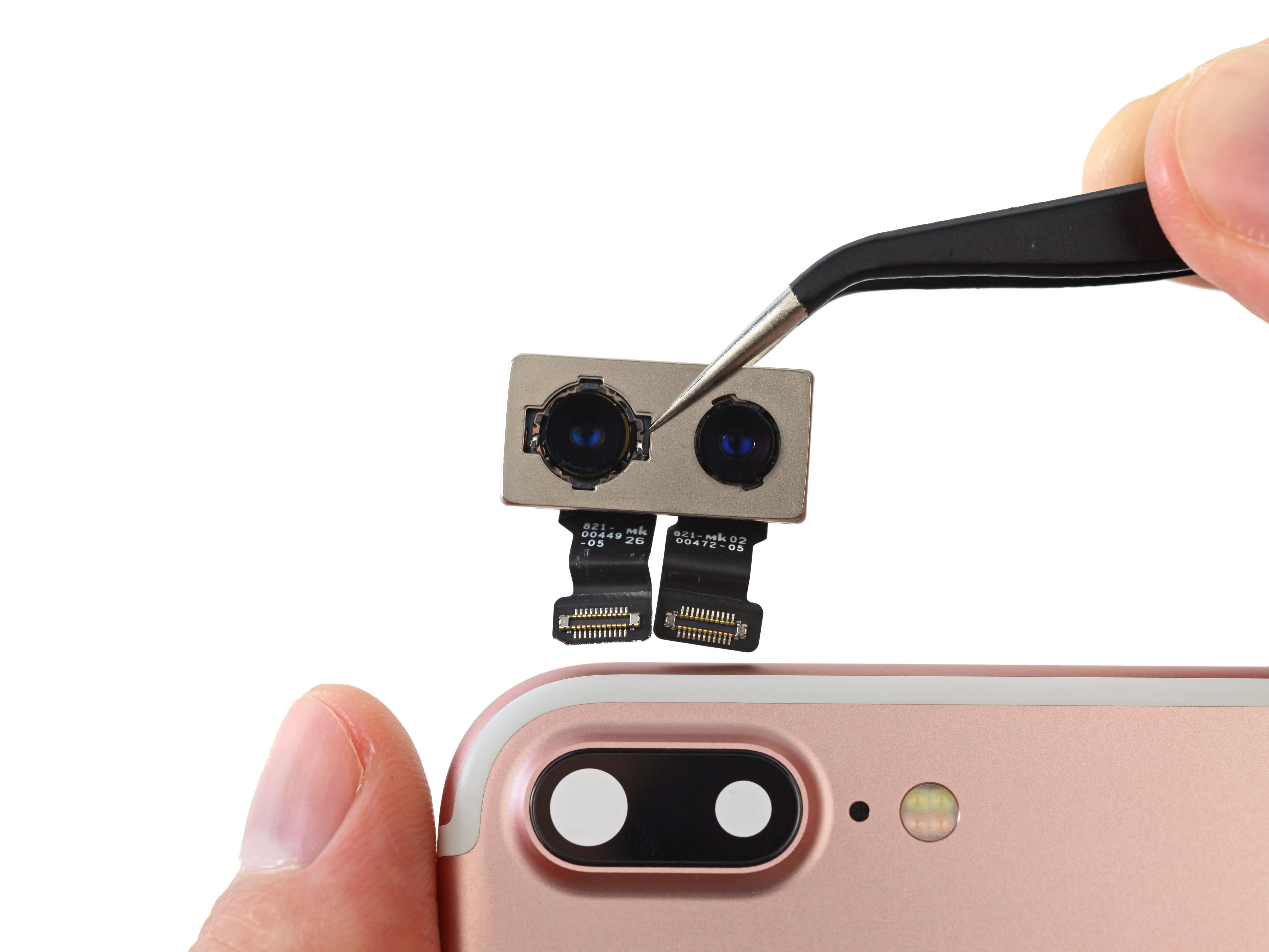

• Apple заставила нас увидеть двойное зрение, когда мы вытащили массив камеры с двумя отдельными датчиками, двумя объективами и двумя маленькими разъемами.

• Две 12-Мп камеры - одна широкоугольная с оптической стабилизацией изображения (OIS), как в iPhone 7, вторая - телеобъектив - позволяют использовать оптический зум.

• Обе камеры также оснащены новым датчиком изображения, который, как утверждает Apple, на 60% быстрее и на 30% энергоэффективнее, чем в предыдущих моделях iPhone.

• Обновленные камеры почти оправдывают большую внешнюю камеру - теперь она встроена в корпус в рамках еще одной предполагаемой тактики защиты от воды и пыли.

• Используя рентгеновское зрение, мы начинаем соревноваться с массивом камер. Не моргая, мы видим четыре металлические накладки вокруг одной камеры. Мы предполагаем, что это магниты, которые обеспечивают работу OIS.

• Драйвер OIS от Analog Devices AD5842

Комментарии к шагу

Два комплекта OIS?

Телеобъектив оснащен OIS?

Не уверен насчет этого.

Да, действительно есть

Есть ли шанс, что кто-нибудь сможет измерить штангенциркулем оба объектива в сборе и определить их фактическую высоту?

Я надеюсь, что это так, но большинство слухов говорят, что нет.

Это действительно не похоже на правду. Посмотрите на звуковые катушки. У меньшего 56-миллиметрового блока есть только те, которые выстроены в линию, чтобы двигать линзы вперед-назад для фокусировки. У 28-миллиметрового есть магниты и катушки, которые позволяют ему двигаться из стороны в сторону и вверх-вниз для стабилизации.

Я согласен с вами. Я не думаю, что у телеобъектива есть OIS.

Если посмотреть на две камеры в сборе, то кажется, что 56-мм камера НЕ имеет OIS. Это согласуется с тем, что до сих пор писали авторы обзоров.

Кроме того, эти датчики имеют диагональ 6 мм? (1/3-дюймовые сенсоры).

Я думаю, что первый - 1/2,6'. Данные EXIF указывают на то, что телесенсор - 1/3,2'...

Не похоже, что на 56MM есть OIS.

https://imgur.com/a/6lrPW

Я полагаю, что магниты, которые вы указываете на оптическом корпусе 28 мм, взаимодействуют с электромагнитами на лицевой стороне блока датчиков. Оранжевая пластина со следами проводов на всех четырех углах. Я согласен с вашей оценкой, что 56-мм объектив - это просто фокусировочная звуковая катушка и не стабилизирован.

'Второй телеобъектив - с возможностью оптического увеличения' Правда? Разве это не только для фокуса?

Одна камера - 28 мм F1.8 с OIS и сенсором, другая - 56 мм F2.8 с обычным объективом без OIS и собственным сенсором, читай, не телефото, который оптически удваивает (2x) увеличение двух используемых камер. Я не уверен, как это решается в диапазоне 1-2X, но за пределами 2x - это 'цифровой зум', который по сути является обрезкой родного файла самого длинного объектива. В iPhone 7+ нет настоящего 'телеобъектива', это просто маркетинговый ход. Однако сочетание 28-мм и 56-мм объективов - это не слабое дополнение к и без того отличной платформе камеры iPhone. Я планирую использовать его много раз и сделать с его помощью множество отличных снимков, когда не буду использовать профессиональное оборудование для своей профессии'.

какой тип сенсора? IMX????

Я знаю, что это термин Apple, но неширокоугольная камера ни по какому определению не является 'телеобъективом'. На самом деле это 'стандартный' объектив, примерно эквивалентный 55-миллиметровому объективу на 35-миллиметровой камере.

Технически он является телефото, как и все телефонные объективы - телефото означает, что объектив короче своего эффективного фокусного расстояния, тогда как на зеркалках широкоугольные объективы должны быть обратно телефото, чтобы очистить зеркало. Это телеобъектив с нормальным фокусным расстоянием, как объективы типа 'блинчик', которыми оснащены некоторые цифровые камеры.

У телеобъектива фокусное расстояние больше, чем длина пути объектива. Apple использует этот термин правильно.

где находится датчик гироскопа? и акселерометр? спасибо

Хотелось бы узнать, что представляет собой модуль камеры и каков размер пикселя. В анонсе они заявили о 'более крупных пикселях', но так и не сказали, насколько крупных.

Не могли бы вы рассказать нам, что представляет собой датчик изображения? Я надеюсь на IMX260 или IMX377, вероятно, два лучших чипа для смартфонов на рынке сегодня; если номинальный размер основного чипа - '1/2.6' при 12 МП, то ближайшим аналогом в линейке Exmor, о котором я знаю, будет 260, если только это не что-то совершенно новое, это ближайшее соответствие спецификациям (при ~1/2.5 и 12 МП), а Sony производит только несколько чипов 1/2.6, ни одного около 12 МП, а также 260 - это датчик, используемый в двухкамерном V10. Я не вижу очевидных кандидатов на второй сенсор; единственные сенсоры 1/3,2 у Sony - это 8 МП. И я не вижу здесь обсуждения фронтального сенсора, хотя, возможно, я его просто упускаю.

Кто является производителем этих датчиков?

Какова разница между двумя камерами?

Здравствуйте, ребята,

Вы выяснили, кто является производителем сенсоров?

Смартфоны, даже iPhone, страдают от шума при съемке в условиях низкой освещенности. В них используются очень маленькие датчики изображения, которые не могут быстро собрать достаточно света. Поэтому программное обеспечение усиливает ISO в цифровом виде, создавая шум и ухудшая цвета.

Я бы предпочел камеру с большим датчиком изображения и лучшей стабилизацией изображения, а не две камеры. Обычные пользователи больше впечатлены двумя камерами и не знают о преимуществах больших датчиков изображения.

Я думаю, Sony должна быть производителем, OIS не доступен для телеобъектива.

Комментарии под этой статьей указывают на то, что телеобъектив действительно имеет OIS. Но комментарии над моим постом говорят об обратном. Каков же окончательный вывод? Есть ли в iP7+ OIS на всех объективах/камерах?

Можно ли заменить стекло камеры?

Есть ли способ отключить аппаратный OIS, сделав это в аппарате? Некоторые люди со стабилизирующими имбалами считают, что аппаратный OIS доставляет неудобства, вызывая дрожание при съемке видео. Apple не предоставила возможности полностью отключить аппаратный OIS.

Есть ли шанс заменить стекло камеры? Оно встроено в корпус, но, похоже, его можно снять и заменить.

Как устранить неполадки в системе камер, если работает только камера 2x? Замена камеры не повлияла на ситуацию - все то же самое. Какие-нибудь предложения?

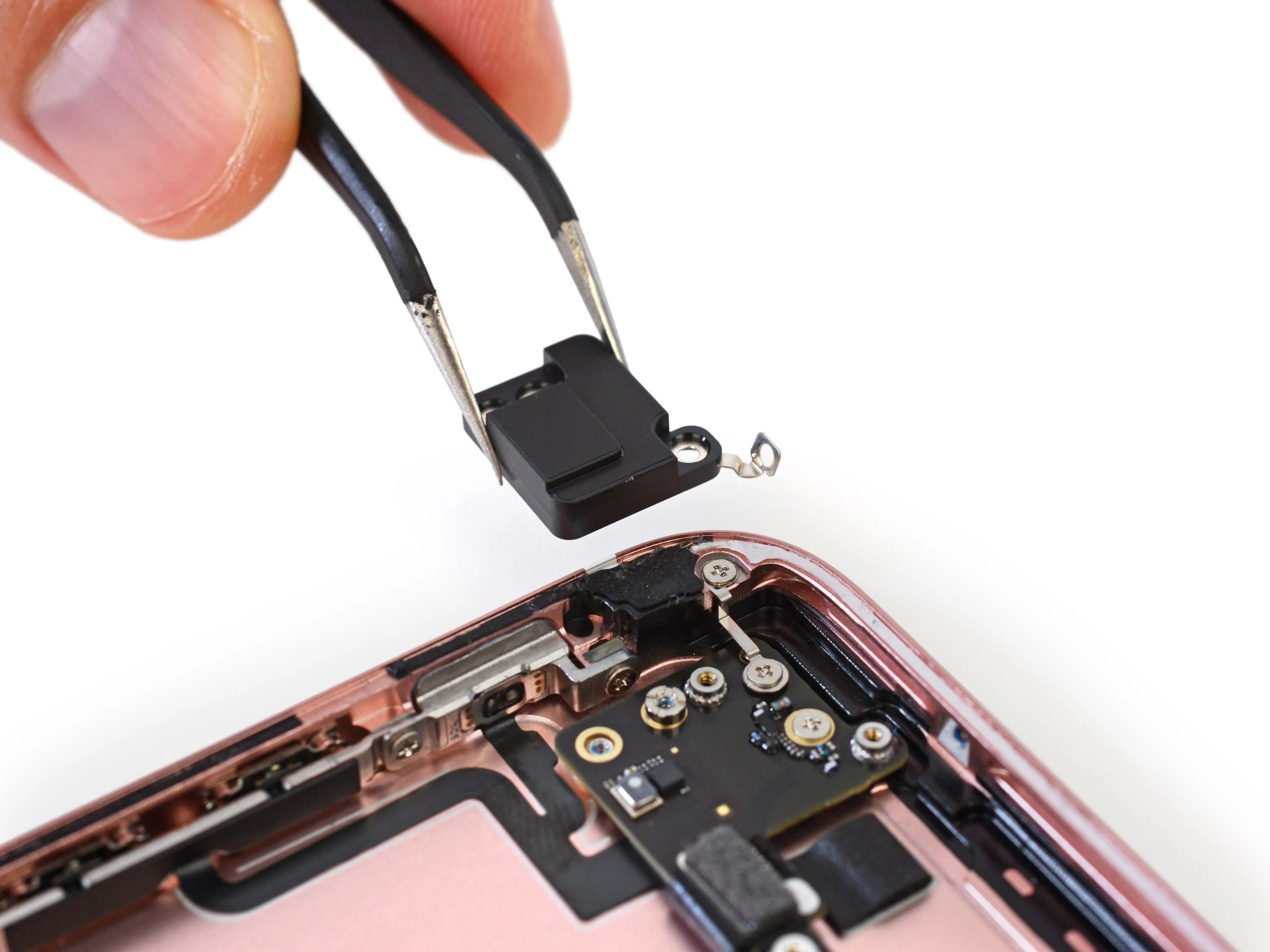

Шаг 12

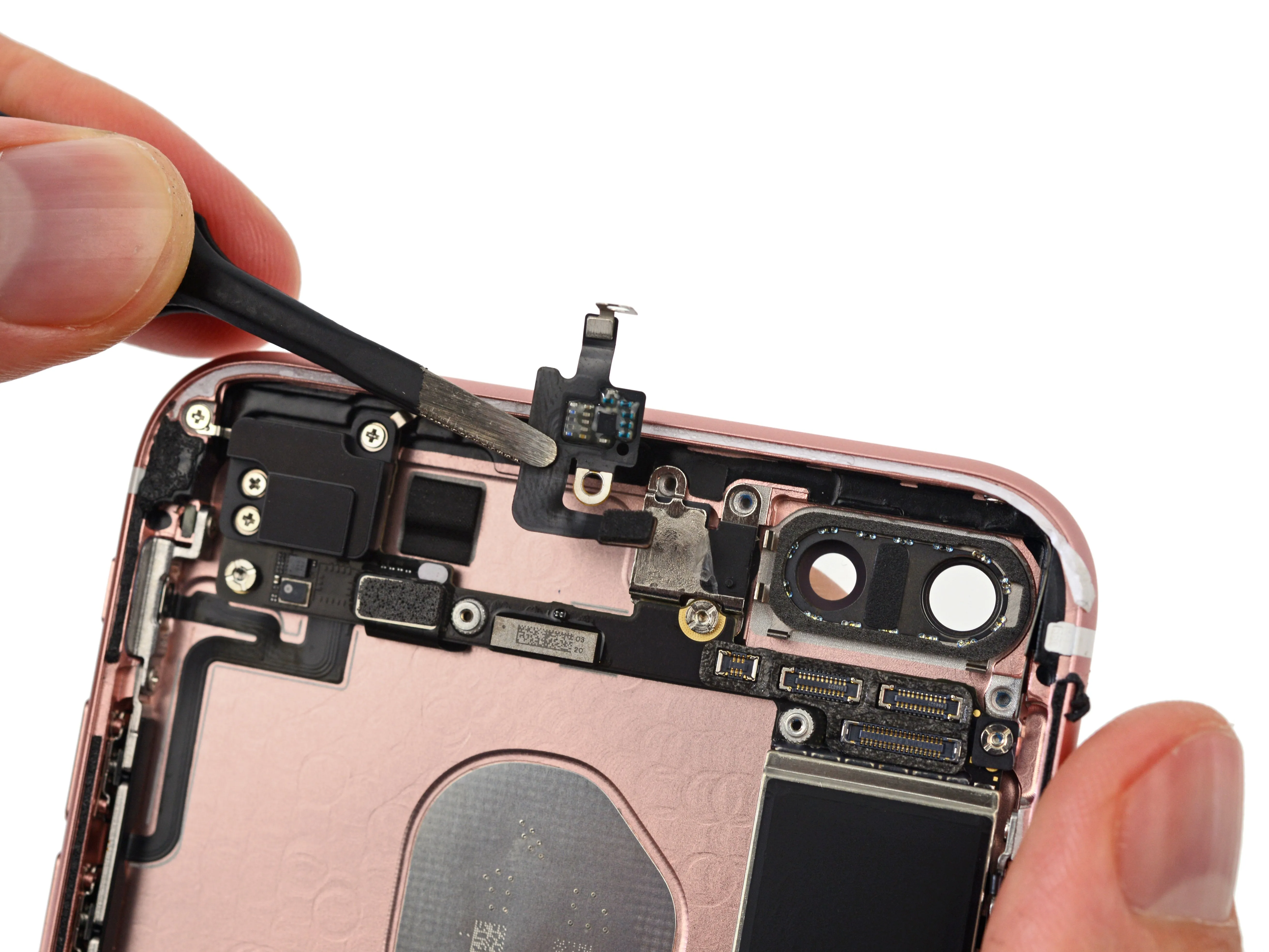

• Прежде чем мы сможем извлечь логическую плату из задней части корпуса, нам придется снять часть антенного блока, в том числе гибкий кабель антенны, который служит связующим звеном между антенными трактами.

• Отсоединив гибкий кабель антенны, мы сосредоточим свое внимание на левой верхней антенне Wi-Fi.

Комментарии к шагу

Похоже, что обе антенны Накладки на выключатели. Второе изображение - экранирующий кожух над вторым. Антенна находится в верхнем корпусе.

В отличие от серии iPhone 6, у которой было две антенны в верхнем корпусе, в этой серии одна антенна и для сотовой связи, и для WiFi. Возможно, они также имеют так аттенюатор логики здесь, а также.

Что это за следы от инструмента в розовом цвете? Я думал, что задняя панель должна быть такой же красивой, как и передняя?

Надеюсь, что новый iPhone 7 с меньшими видимыми антеннами будет иметь такую же чувствительность, как и предыдущие модели.

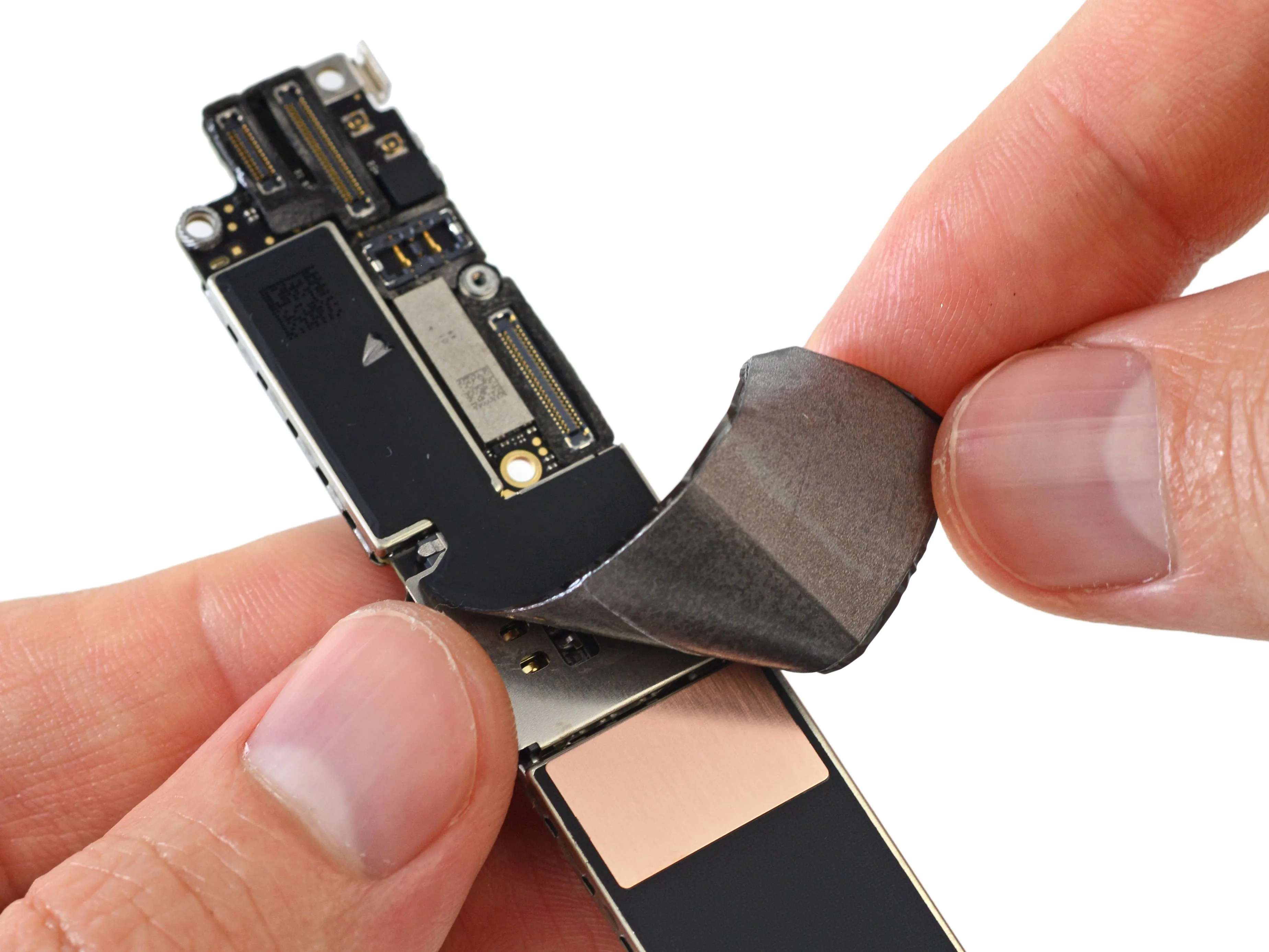

Шаг 13

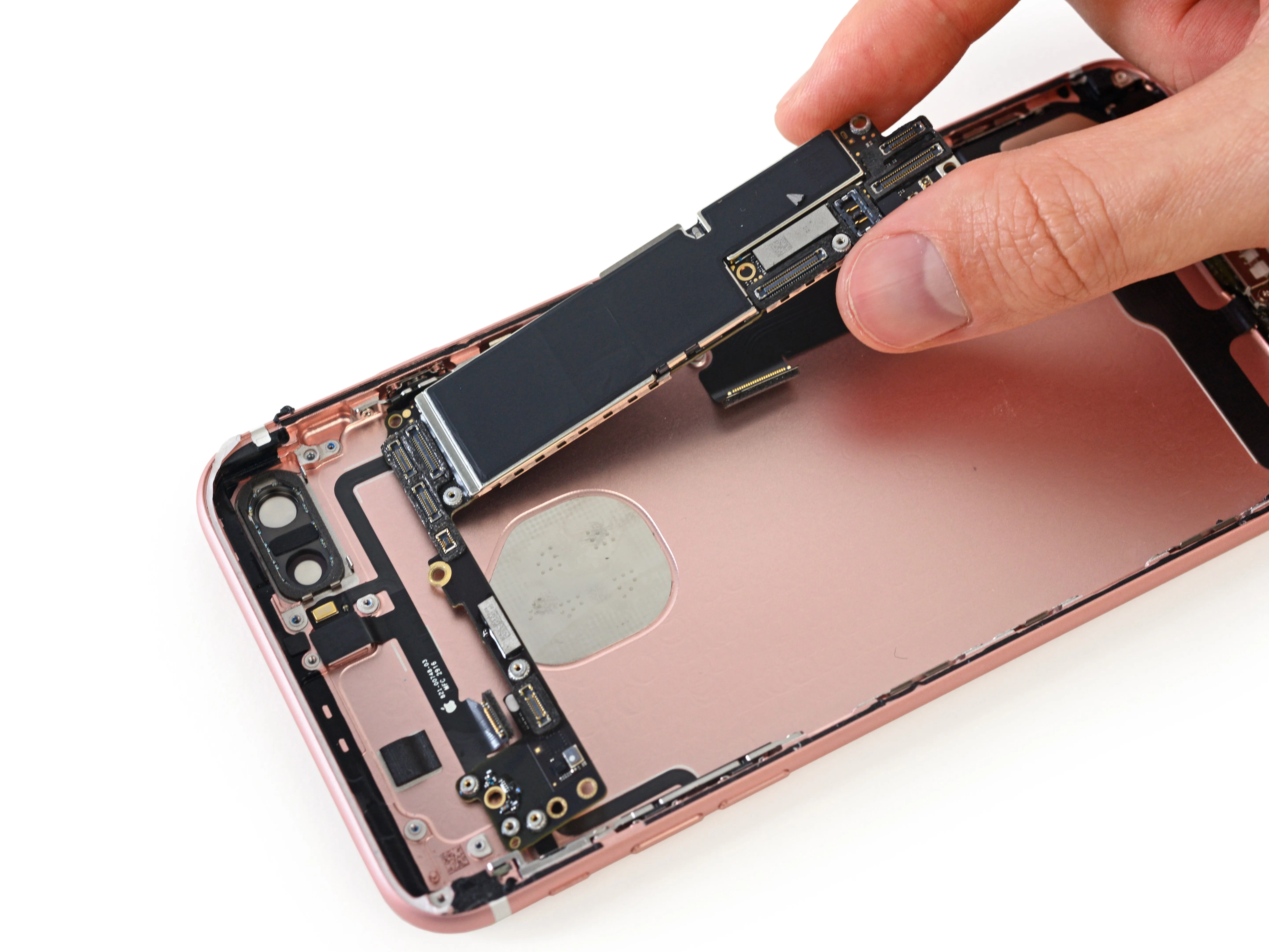

• Вытащить логическую плату из 7 Plus гораздо проще, чем из его предшественника. Нет необходимости переворачивать плату, чтобы удалить последние соединения.

• Это может показаться маленькой победой, но мы все равно воодушевлены - даже небольшие изменения в конструкции могут иметь значение для ремонтопригодности.

• Отклеив наклейки EMI, мы видим, что, возможно, это дополнительная система управления теплом.

• Может быть, это A10?

Комментарии к шагу

Что наклейки EMI разрушаются при отклеивании? Можно ли их использовать повторно с той же эффективностью? Можно ли заменить их на более качественные и безопасные?

Похоже, вы проигнорировали комментарий выше. Но действительно ли наклейки EMI можно заменить? Если да, то где мы можем ее получить?

Спасибо

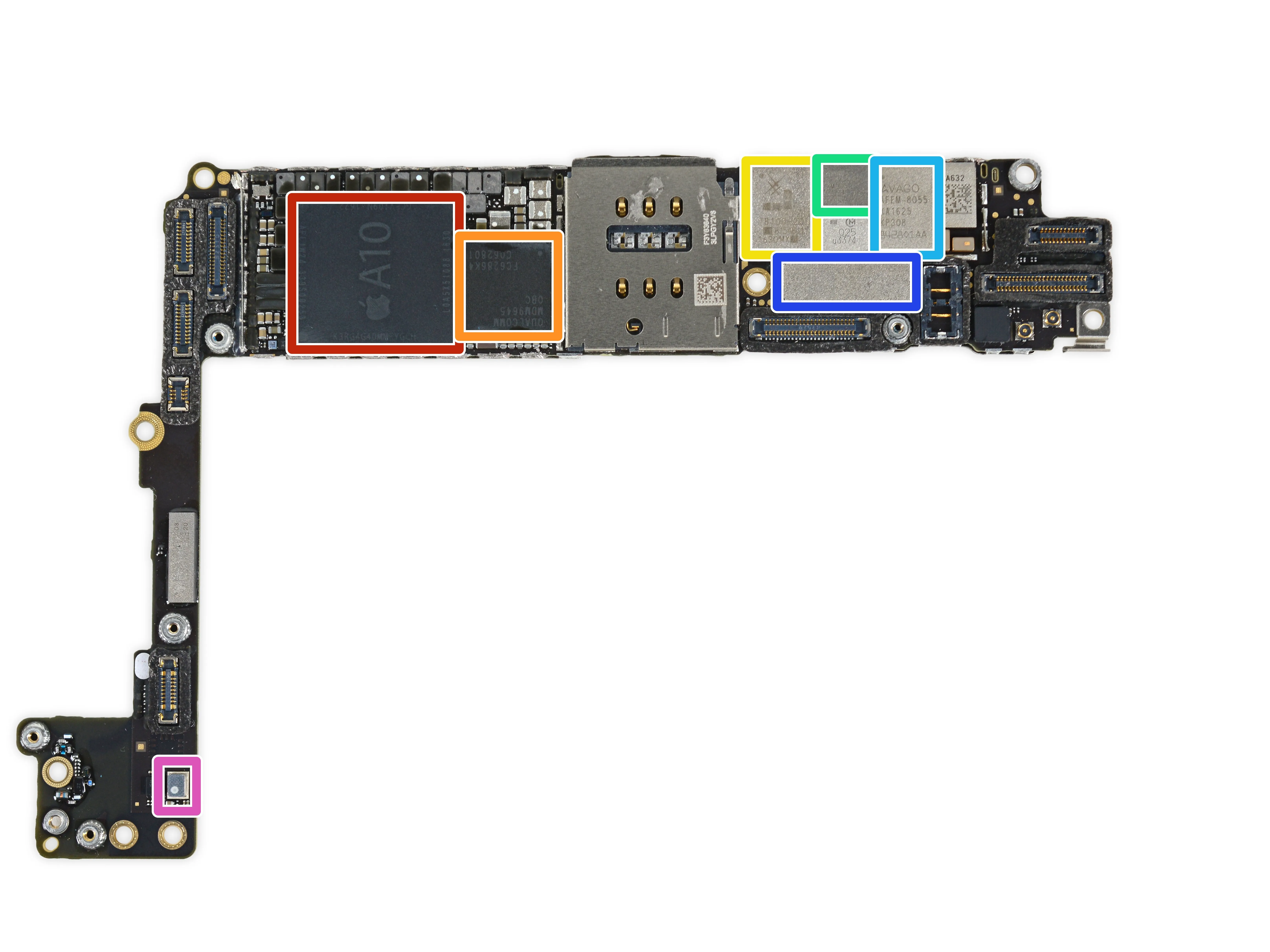

Шаг 14

• Экраны сняты! Логическая плата чиста и готова к осмотру. Давайте посмотрим, что представляет собой этот щенок!

• Apple A10 Fusion APL1W24 SoC + Samsung 3 ГБ оперативной памяти LPDDR4 (о чем свидетельствует маркировка K3RG4G40MM-YGCH)

• Qualcomm MDM9645M LTE Cat. 12 модем

• Модуль усилителя мощности Skyworks SKY78100-20

• Модуль усилителя мощности Avago AFEM-8065

• Модуль усилителя мощности Avago AFEM-8055

• Universal Scientific Industrial O1 X4 (вероятно, M2800 'Trinity' SIP)

• Bosch Sensortec BMP280 Датчик барометрического давления

Комментарии к шагу

Как определить, достаточно ли антенн для поддержки 4x4 MIMO?

Синий чип больше, чем маленький, поэтому они не могут быть одинаковыми.

Синий - это модуль усилителя мощности Avago AFEM-8055.

Будьте здоровы,

Синий должен быть 8055, судя по картинке?

Что за деталь находится справа от синего чипа Avago?

Модем Qualcomm Snapdragon X12 LTE действительно поддерживает 4x4 MIMO, 256-QAM нисходящий канал, 64-QAM восходящий канал.

Источник: https://www.qualcomm.com/products/snapdr...

Он поддерживает 4X4 MIMO, но физические антенны должны быть установлены производителем, и в этом случае Apple должна быть уверена, что в комплект поставки входит антенна. Предположительно, она поддерживается через обновление программного обеспечения, так что, похоже, это также может зависеть от Apple.

Чип под зеленым выглядит как чип Murata. На ней имеется маркировка 'M' с кружком.

Итак, Apple рекламирует максимальную пропускную способность нисходящего канала 450 Мбит/с (cat 9 или 10), но чипсет Qualcomm (по крайней мере, нет информации об используемом базовом диапазоне LTE от intel) способен на Cat 12, то есть на пропускную способность до 600 Мбит/с? Может быть, Apple рекламирует 450 Мбит/с, потому что только чипсет Qualcomm поддерживает эту скорость? Может быть, он заблокирован прошивкой для работы с Cat 9 или 10?

Похоже, что здесь спрятан еще один чип. Левая сторона чипа A10, между конденсаторами - попробуйте сделать рентген или удалить материал

Вы имеете в виду катушку индуктивности?

3 Гбайт оперативной памяти в iPhone, когда 4 Гбайт оперативной памяти в новых macbook считаются достаточными для Apple. Этот телефон - настоящий зверь. Одного гигабайта в iPhone 6 plus недостаточно для многозадачности с новыми обновлениями приложений. Это действительно огромный шаг вперед. Разрыв между iPad и iPhone сокращается.

Чипы Avago на самом деле являются чипами Broadcom. Компания Avago объявила о своем намерении приобрести Broadcom в мае 2015 года. Приобретение было завершено в феврале 2016 года. Avago решила существовать под именем Broadcom, так как оно было более известным, чем относительно новое Avago (которое ранее было частью Agilent, которая сама была выделена из Hewlett-Packard).

Это не 'MDM9645M'. Это MDM9645.

52RD.com показывает чип Invensense 773C на той же плате. https://img.mp.itc.cn/upload/20160919/734...

Здесь также есть ссылка на переведенную статью. https://www.microsofttranslator.com/bv.as...

Вот еще одна... https://translate.google.com/translate?h...

Очень удивительно, что Делаете.ру пропустил такой идентифицируемый чип. Особенно после того, как у него было столько времени на исправление. Может быть, что-то нечисто с политикой, в которой они 'сносят'?

Не могу сказать с уверенностью. Просто мне кажется странным, что ни один американский разбор не выявил этот чип, а несколько других международных - выявили.

Что находится внутри 'Universal Scientific Industrial O1 X4'? На основной плате есть две похожие детали.

很有用的拆解！对于初学者有很大的帮助，谢谢！

Я хочу знать, что это за средняя микросхема (зеленая/желтая/синяя/).

под иконкой модуля усилителя мощности Avago AFEM-8065

что это за ик ... я хочу заменить этот ик ... потому что я купил iphone 7 plus с проблемой 3g 4g ... и кто-то удалил этот ик из м.платы ... plzzz помогите мне найти этот ик ... спасибо

Есть 2 антенных разъема в нижней части передней логической платы. Может ли кто-нибудь определить, для чего эти два разъема? Один подключается к сигнальному кабелю от громкоговорителей, а другой - к тонкопленочному разъему Lightning. Почему у громкоговорителя есть сигнальный/антенный кабель?

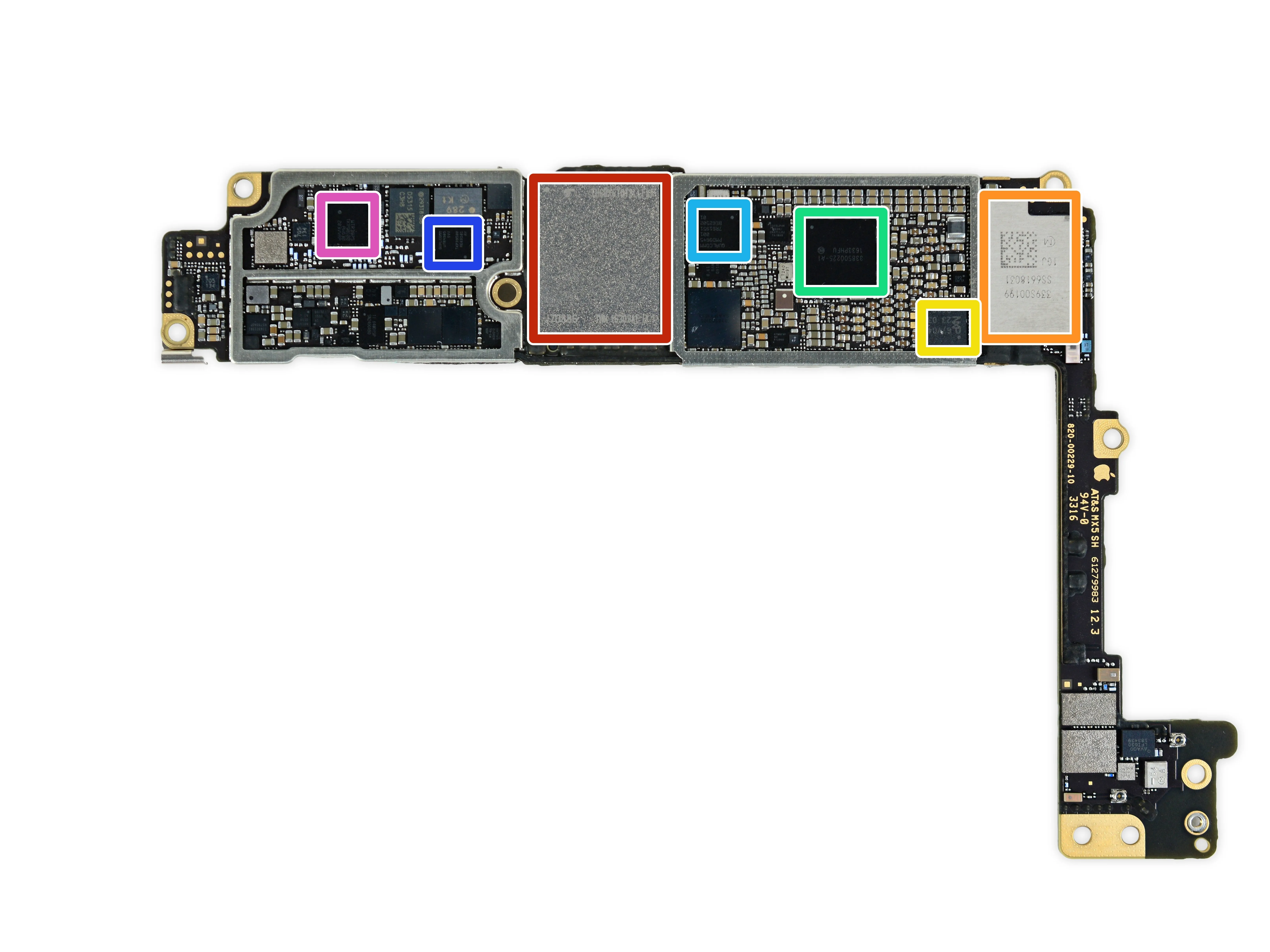

Шаг 15

• Сзади: еще одно поле микросхем!

• Toshiba THGBX6T0T8LLFXF 128 ГБ NAND Flash

• Модуль Wi-Fi/Bluetooth Murata 339S00199

• NXP PN67V Контроллер NFC

• Dialog 338S00225 ИС управления питанием

• ИС управления питанием Qualcomm PMD9645

• Qualcomm WTR4905 Многомодовый приемопередатчик LTE

• Qualcomm WTR3925 Радиочастотный трансивер

Комментарии к шагу

Какой SKU iphone7+ вы сносите? Поддерживает ли он CDMA?

Модуль Wi-Fi снова изготовлен компанией Murata. И, похоже, она поставляет еще один чип поверх синего?

BTW где находится датчик движения, т.е. акселерометр и гироскоп?

Самир Вора - Есть только один. iPhone работает в стандарте CDMA+GSM с момента выхода 'мирового телефона' iPhone 4S.

Неправда - 7 теперь имеет 4 номера деталей: 2 для CDMA (7 & 7+) и 2 для GSM (7 & 7+) . IIRC - модели только для GSM оснащены модемами Intel, но не поддерживают CDMA.

Снова TLC! Это 3D NAND?

Как обстоят дела с антенной Bluetooth по сравнению с антенной на 6S Plus? Работа Bluetooth особенно важна для меня, так как я инвестировал в беспроводные наушники со слабым RX. 6S Plus работает отлично, но всегда есть место для улучшения.

Кто-нибудь заметил отсутствие трекера конвертов в Qualcomm-версии iPhone 7?

Конечно, там нет места для аналогового FM-радиоприемника. Я умру, а айфоны так и останутся снобами традиционного бесплатного аналогового радио. Операторы мобильной связи любят, когда люди платят за прослушивание радио во время поездок на работу. Apple даже не выпускает адаптер для радио. Одна из немногих тем, в которых телефоны на базе андроид лучше.

Модель - A1785, согласно первому сообщению. Это означает, что это японская модель. Если то, что я слышал, верно, это означает, что чипы в этой модели отличаются от тех, что используются во всем мире. Это связано с чипом FeliCa, который, по словам Apple, будет доступен в 'айфонах, продаваемых в Японии'. Хотелось бы узнать, что представляет собой разборка неяпонского iphone 7 в плане чипов NFC. Мне интересно, будет ли разница между 'Мы рекламируем FeliCa только в Японии (но аппаратное обеспечение там есть)' и 'Мы включаем аппаратное обеспечение для FeliCa только в японские SKU, A1779 (iphone 7) или A1785 (iPhone 7 Plus)'. Как человеку, который путешествует в Японию (и имеет карты Suica/FeliCa), это было бы полезно знать.

Шаг 16

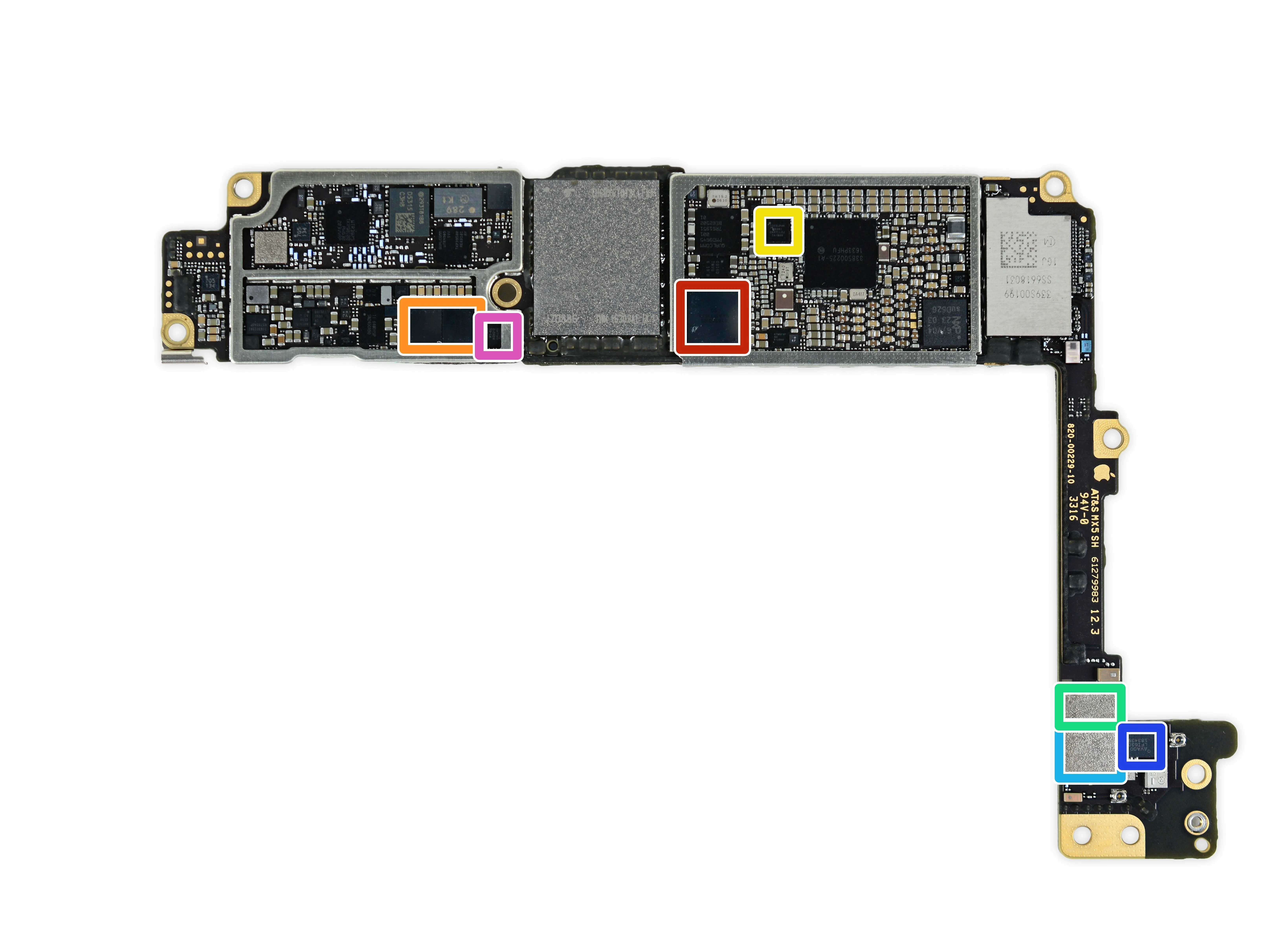

• Но подождите, на задней панели есть еще больше микросхем!

• Аудиокодек Apple/Cirrus Logic 338S00105

• Аудиоусилитель Cirrus Logic 338S00220 (x2)

• Lattice Semiconductor iCE5LP4K iCE FPGA

• Skyworks SKY13702-20 Модуль разнесенного приема

• Skyworks SKY13703-21 Модуль разнесенного приема

• Avago LFI630 183439

• NXP Semiconductor CBTL1610A3 Мультиплексор порта дисплея (вероятно)

Комментарии к шагу

это должен быть lattice iCE5LP4K . для чего он нужен ? есть ли у него преимущества ?

Спасибо за информацию об аудио кодеке и усилителе!!!

Как обычно Apple, за исключением панели iPhone, закупает все у третьих поставщиков.

Шаг 17

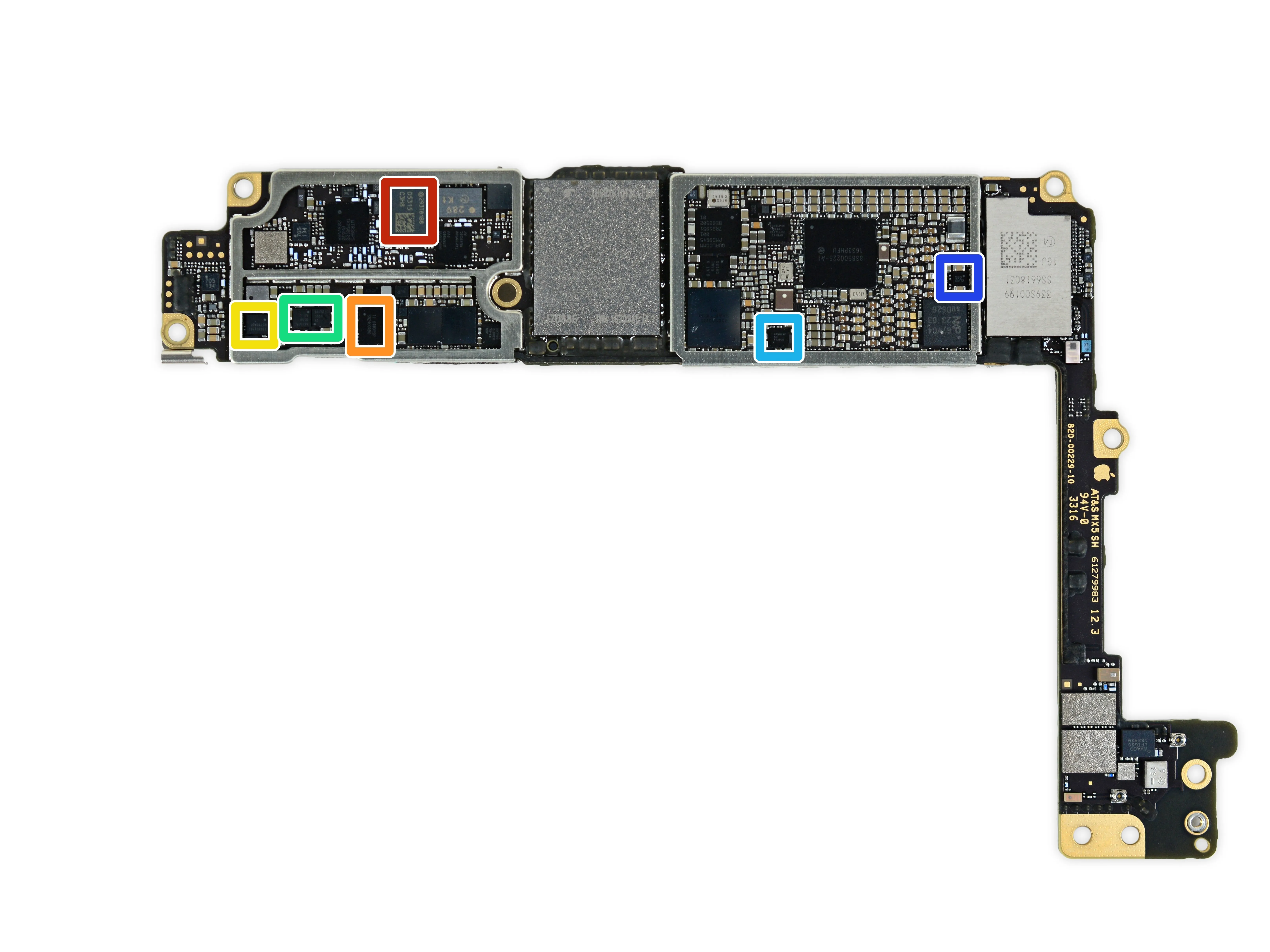

• Несколько последних микросхем на задней стороне логической платы:

• TDK EPCOS D5315 Модуль переключения антенн (вероятно)

• ИС зарядного устройства Texas Instruments SN2400AB0 (вероятно)

• ИС управления питанием Texas Instruments TPS65730A0P

• Драйверы подсветки Texas Instruments LM3539

• Texas Instruments SN61280 Управление питанием

• ON Semiconductor DC-DC Converter (вероятно)

• И как всегда, спасибо нашим кремниевым экспертам из Chipworks за помощь в определении ключевых микросхем! Зайдите на на их страницу разбора для подробного анализа аппаратного обеспечения управления iPhone 7.

Шаг 18

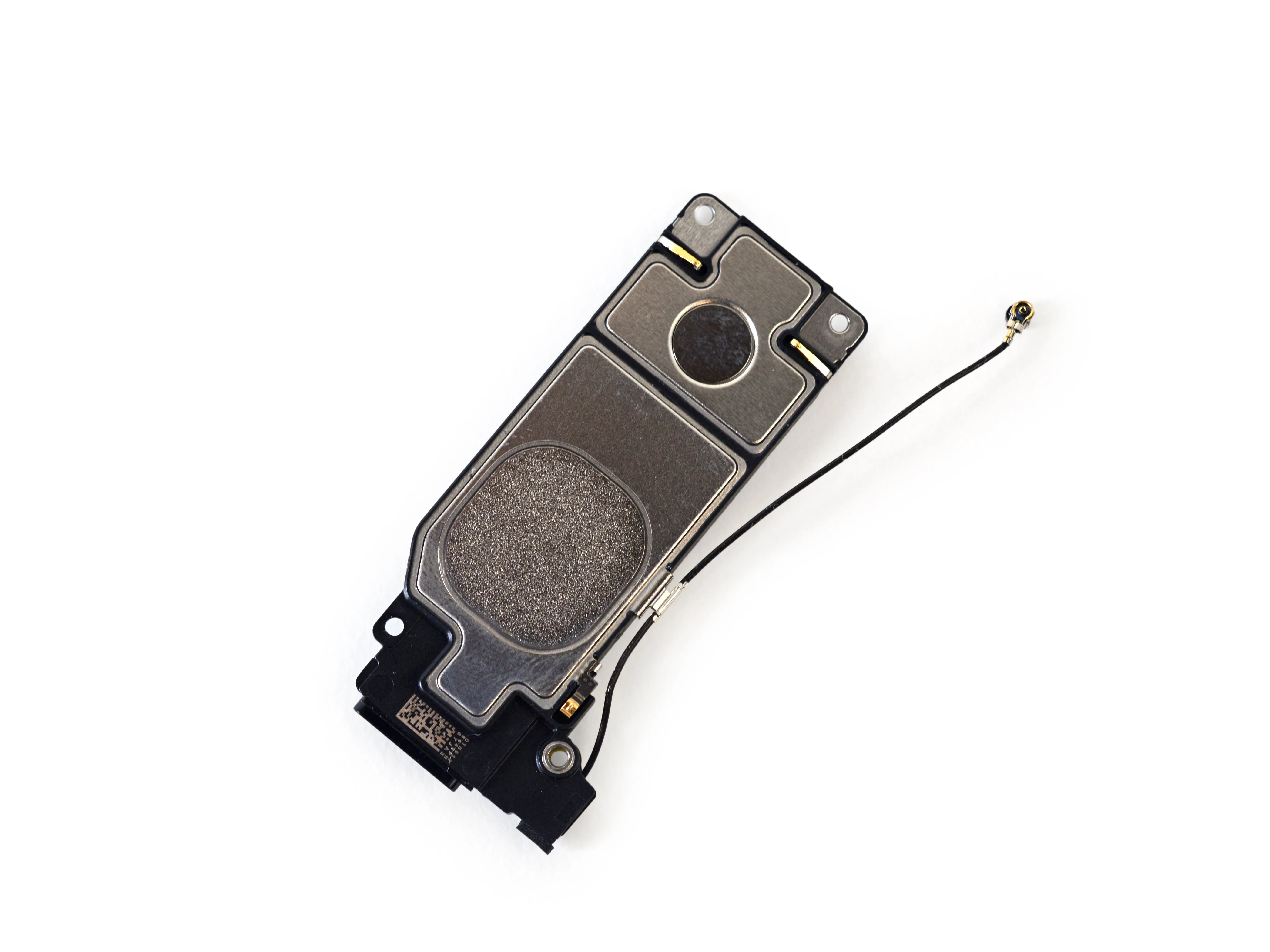

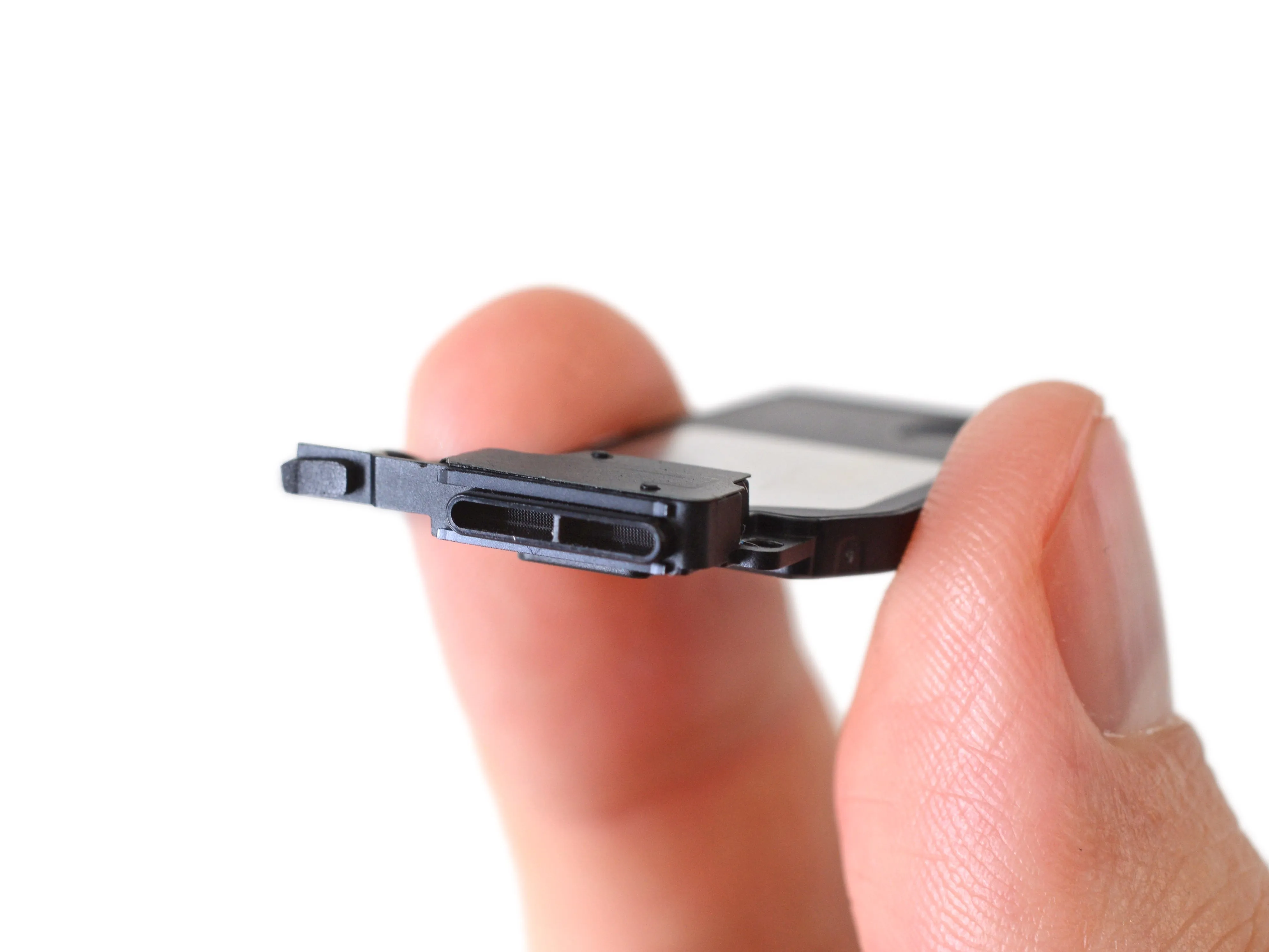

• Вытащив динамик из телефона, мы обнаруживаем несколько приятных пружинных контактов и сетку с защитой от проникновения!

• Схожесть дизайна с динамиками в 6 Plus и 6S Plusдинамик в 7 Plus также имеет знакомый отросток антенны.

Шаг 19

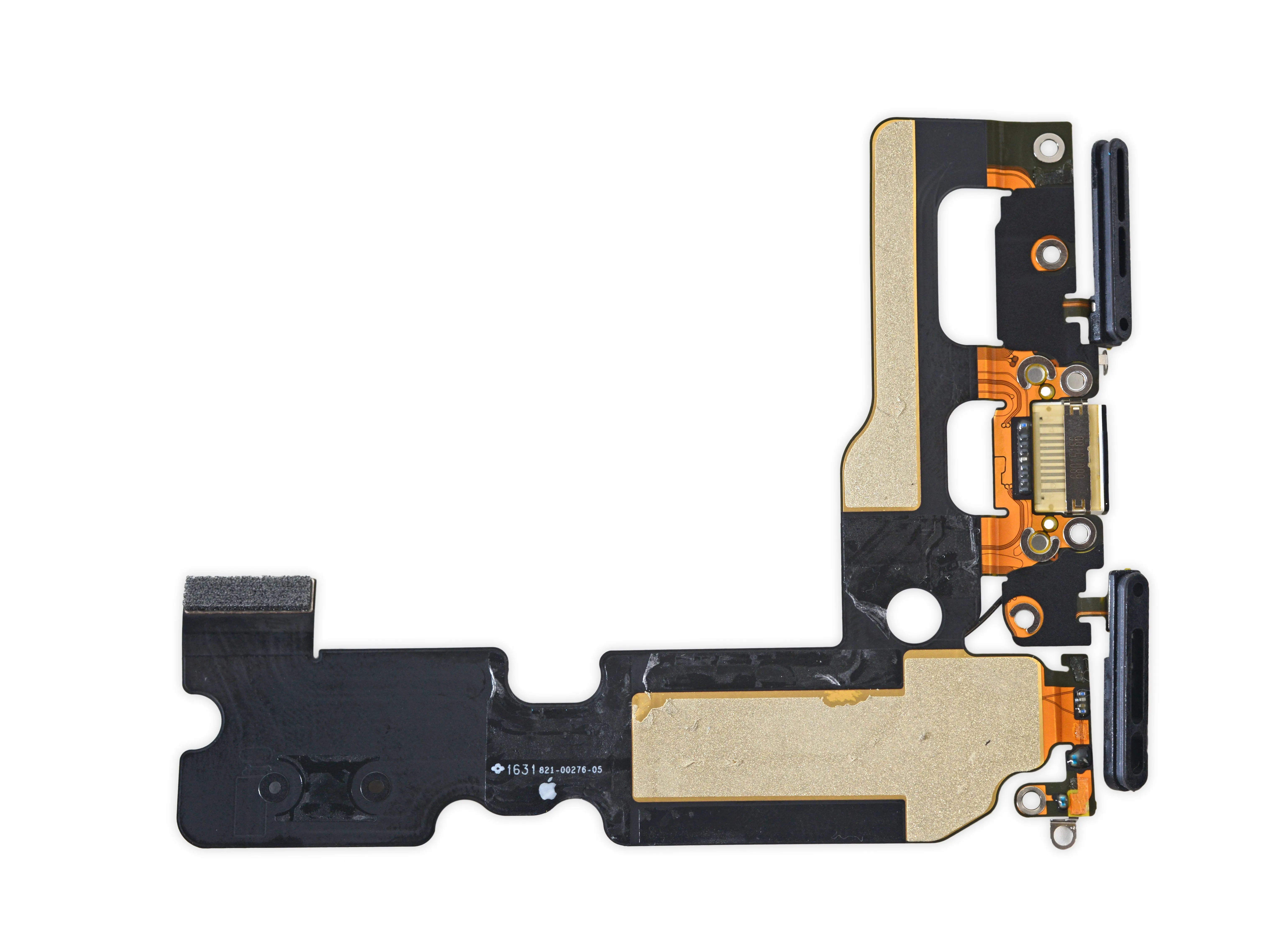

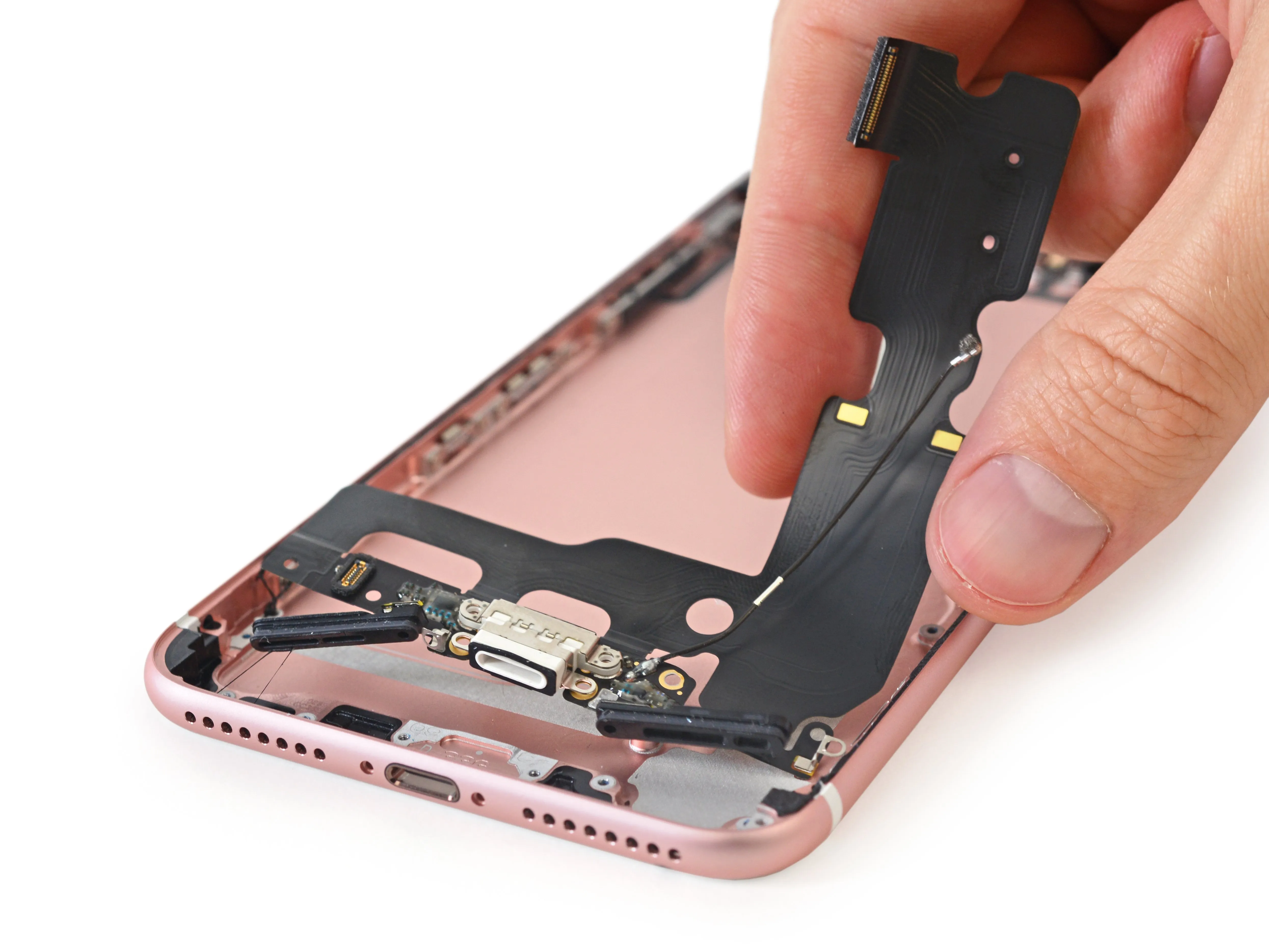

• Крошечные ленточные кабели соединяют разъем Lightning с микрофонами, которые прочно прикреплены к решеткам динамиков.

• Как и предполагалось, решетки динамиков имеют защиту от проникновения, чтобы сохранить внутренности сухими и невредимыми.

• Если вы еще не заметили, то разъем Lightning просто огромный! Как и в предыдущих поколениях, он умеренно приклеен и легко извлекается из заднего корпуса.

• Этот кабельный узел также оснащен самой надежной прокладкой, которую мы видели на разъеме Lightning. Хотя на сайте в прошлогодних моделях для защиты от воды и пыли использовался вспененный клей для защиты от воды и пыли, то в этой модели используется полноценная резиновая прокладка, способная удержать 50-метровый столб воды.

Комментарии к шагу

Я думаю, что водонепроницаемость 50 метров - это особенность apple watch 2, а не iphone 7.

QUOTE: 'способные сдерживать 50-метровый столб воды'

Правда?! Я думал, что модели iPhone 7 имеют класс защиты IP67 - это значит, что они должны выдерживать попадание воды с высоты 1 м в течение 30 минут.

Кажется, я нашел бародатчик, он находится под левым нижним микрофоном и имеет тот же порт.

Сама прокладка, возможно, способна удержать 50-метровый столб воды.

Кажется, шаги 18 и 19 поменялись местами.

Упс! Исправлено, спасибо!

Шаг 20

• Водонепроницаемость преподносится как новая функция iPhone 7 Plus, но что на самом деле делает его водонепроницаемым? Доказательства этому можно найти повсюду:

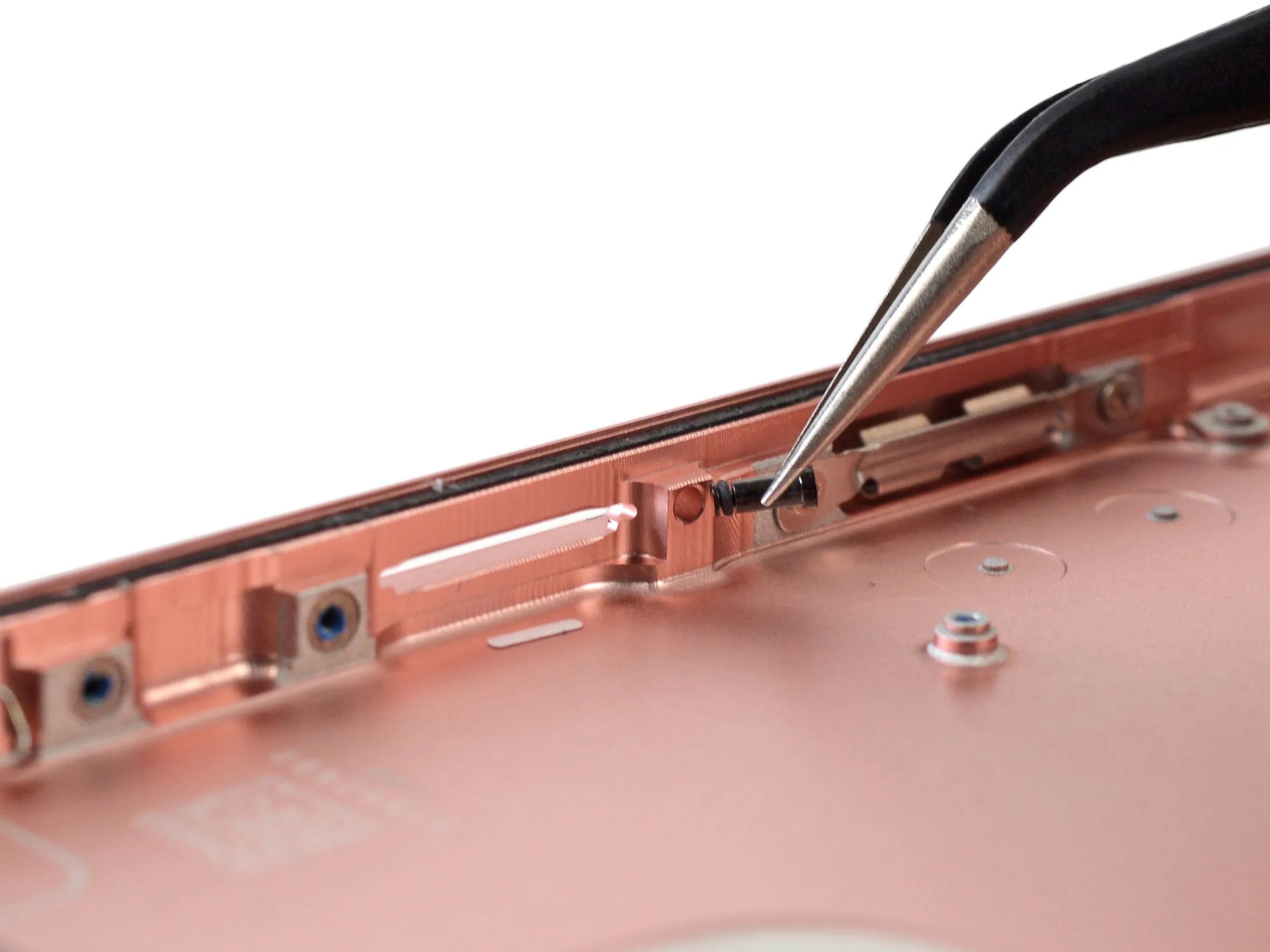

• Рисунки 1 и 2: пластиковая заглушка для извлечения SIM-карты с резиновой прокладкой.

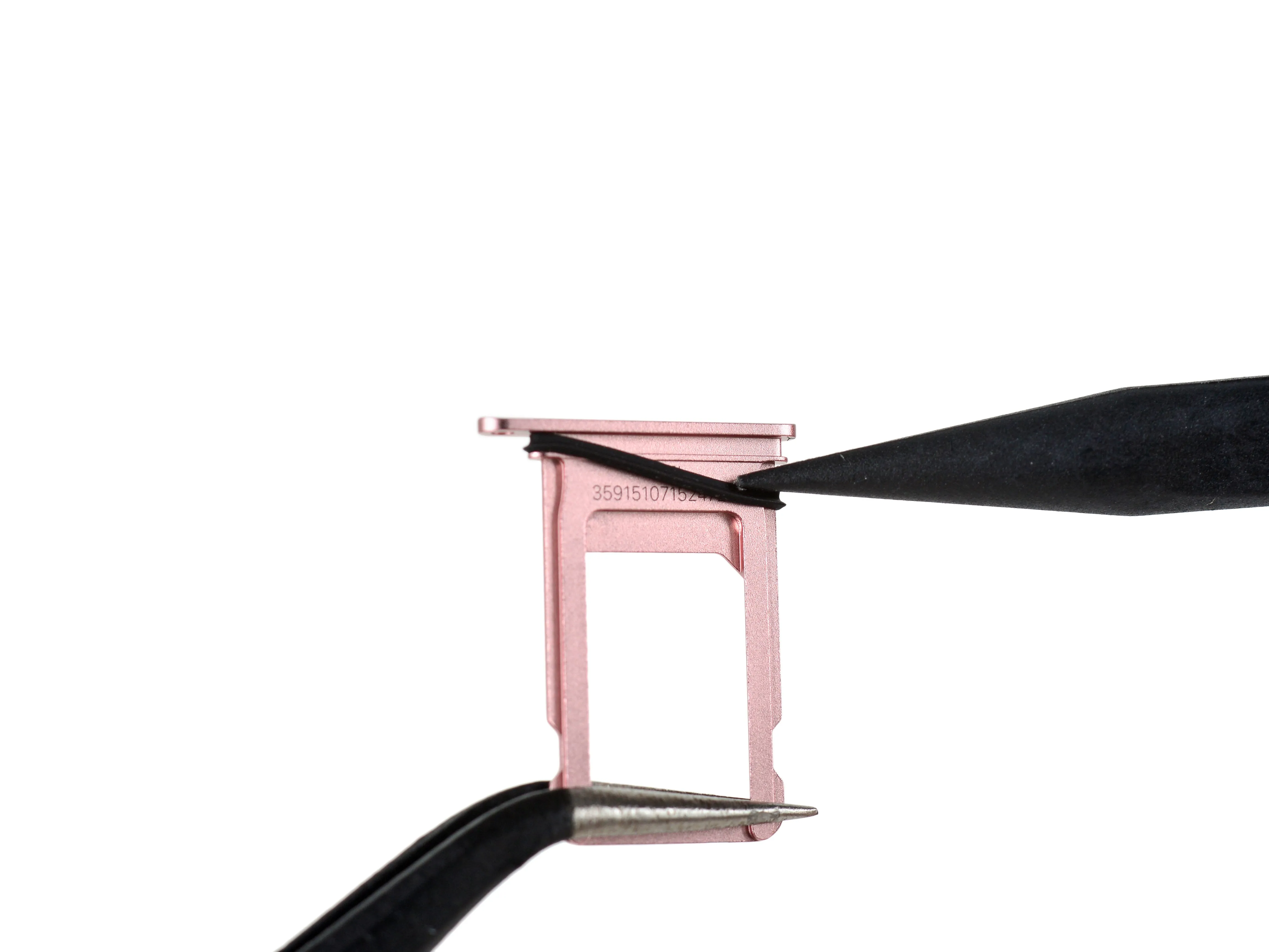

• Рисунок 3: резиновая прокладка на лотке для SIM-карт.

• Резиновые прокладки и заглушки - не новая технология, но они эффективно защищают телефон от попадания жидкости и пыли. Но за это приходится платить - при замене компонента вам нужно будет убедиться, что прокладка установлена на место и создает хорошую герметичность, а это, как правило, дополнительный и сложный шаг.

Шаг 21

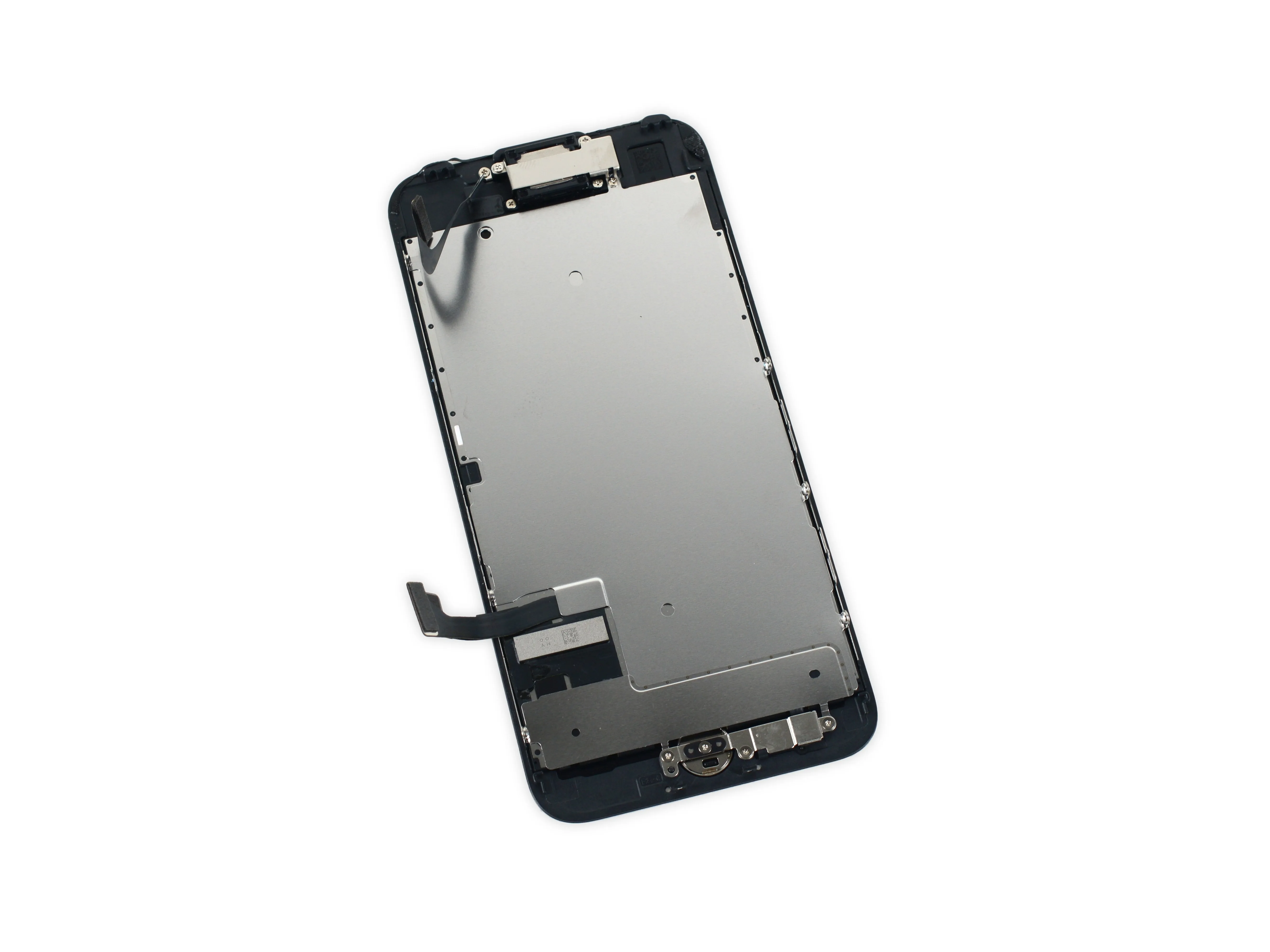

• Остановившись на раскопках задней панели, мы уделим время осмотру дисплея в сборе и его соответствующих частей.

• С лицевой стороны он выглядит идентично дисплеям с разрешением 1920 на 1080 пикселей, которые мы видели в iPhone 6 и 6s, но есть и заметные изменения: Он поддерживает более широкий цветовой охват P3, чем его старшие братья и сестры, и на 25 % ярче.

• Мы также заметили индикатор повреждения водой, который висит на левом краю EMI-экрана дисплея. Этот гаджет может быть водонепроницаемым, но, похоже, Apple не будет на крючке, когда вы возьмете телефон поплавать.

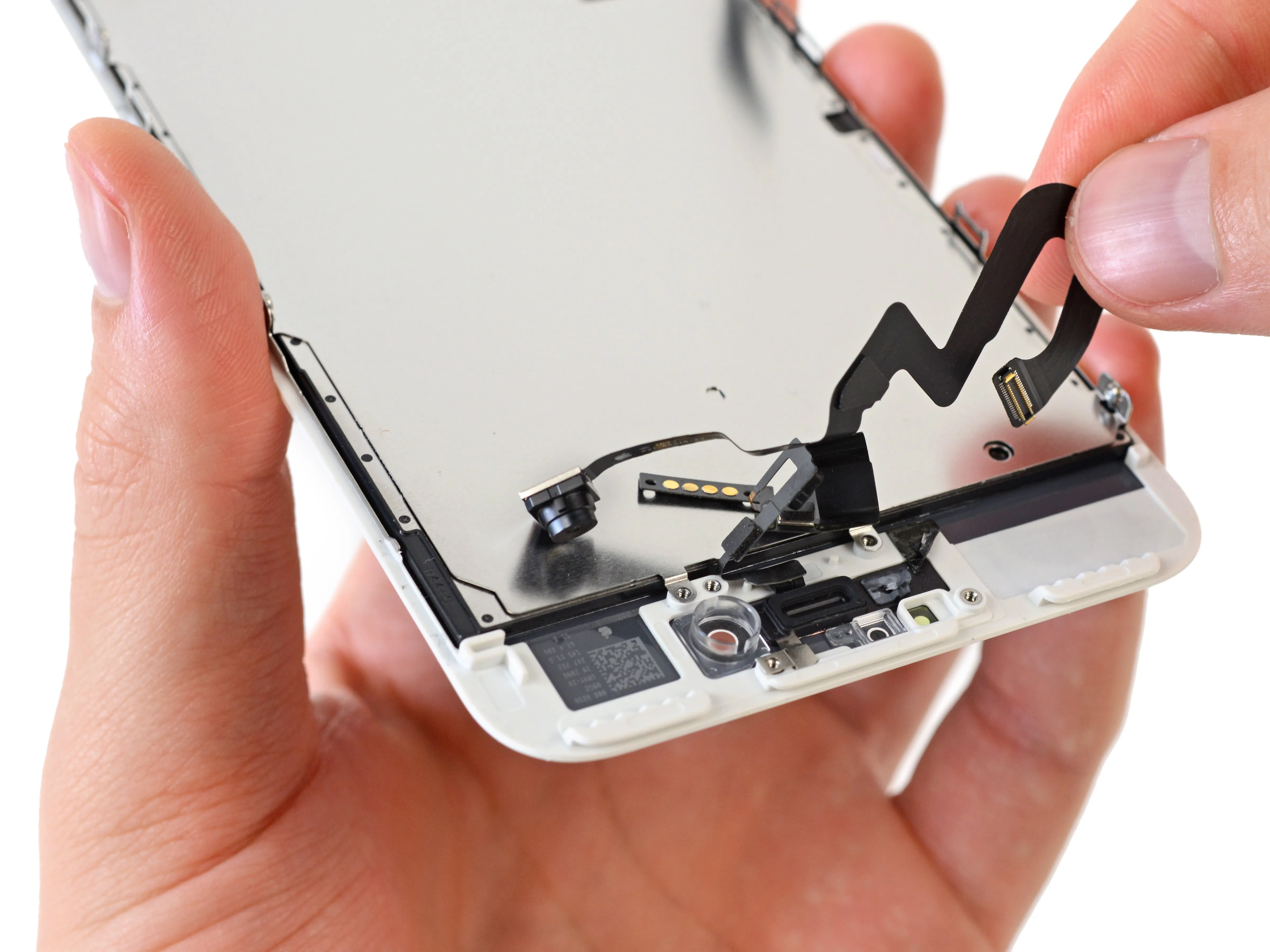

Шаг 22

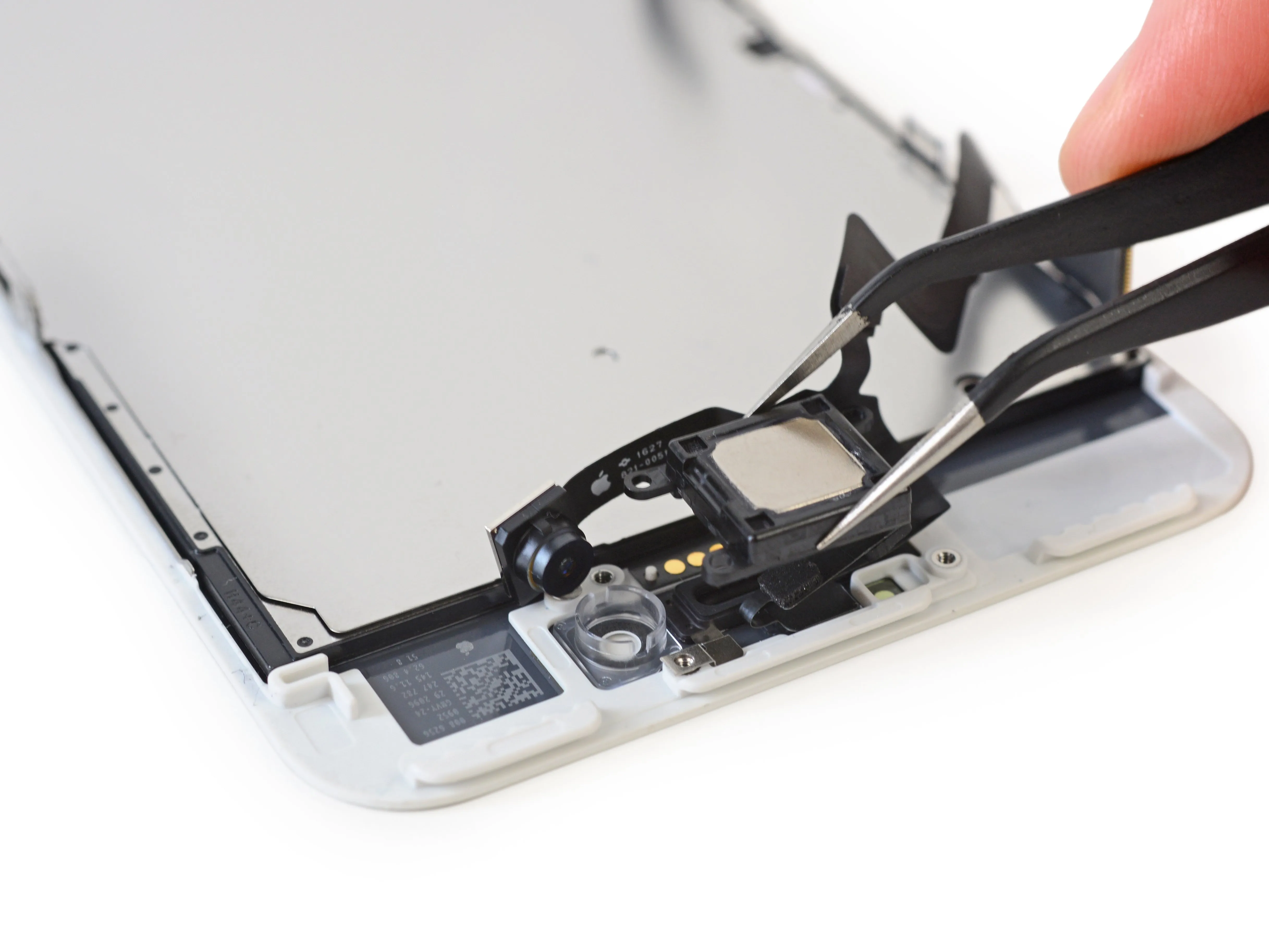

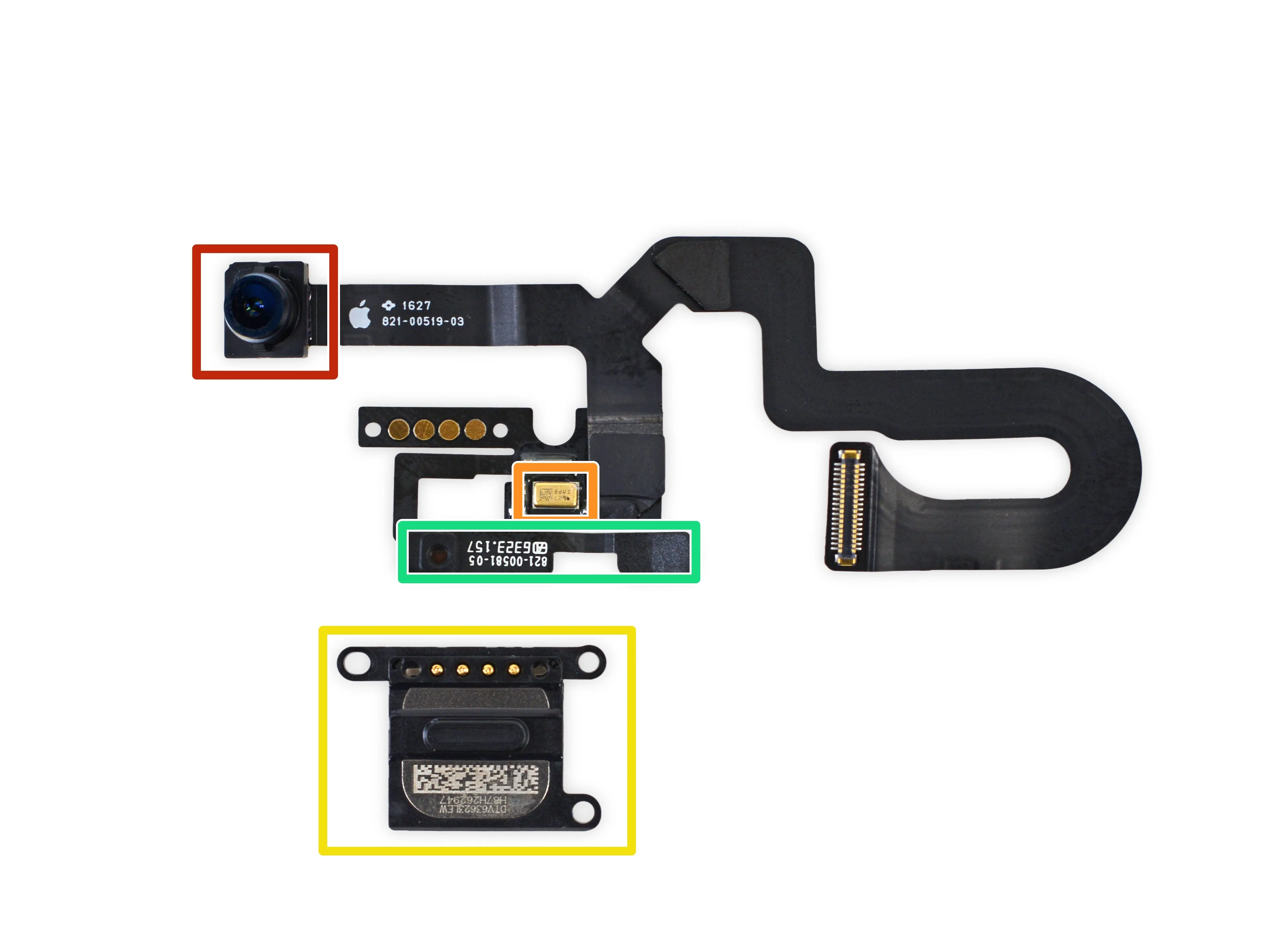

• После того как мы освободим несколько стандартных винтов Phillips, динамик наушников практически выпадет из-под фронтальной камеры.

• Этот новый динамик наушников выполняет двойную функцию - впервые он также служит в качестве громкоговорителя, обеспечивая iPhone стереозвуком для тех случаев, когда вам нужно зажечь, а наушники подключить некуда.

• Немного больше хлопот доставляет кабельный узел фронтальной камеры. Обычно, когда нам подают что-то настолько запутанное, это сопровождается фрикадельками.

• Итак, количество верхних компонентов:

• Фронтальная камера

• MEMS-микрофон

• Стереофонический динамик

• Датчик приближения и датчик освещенности

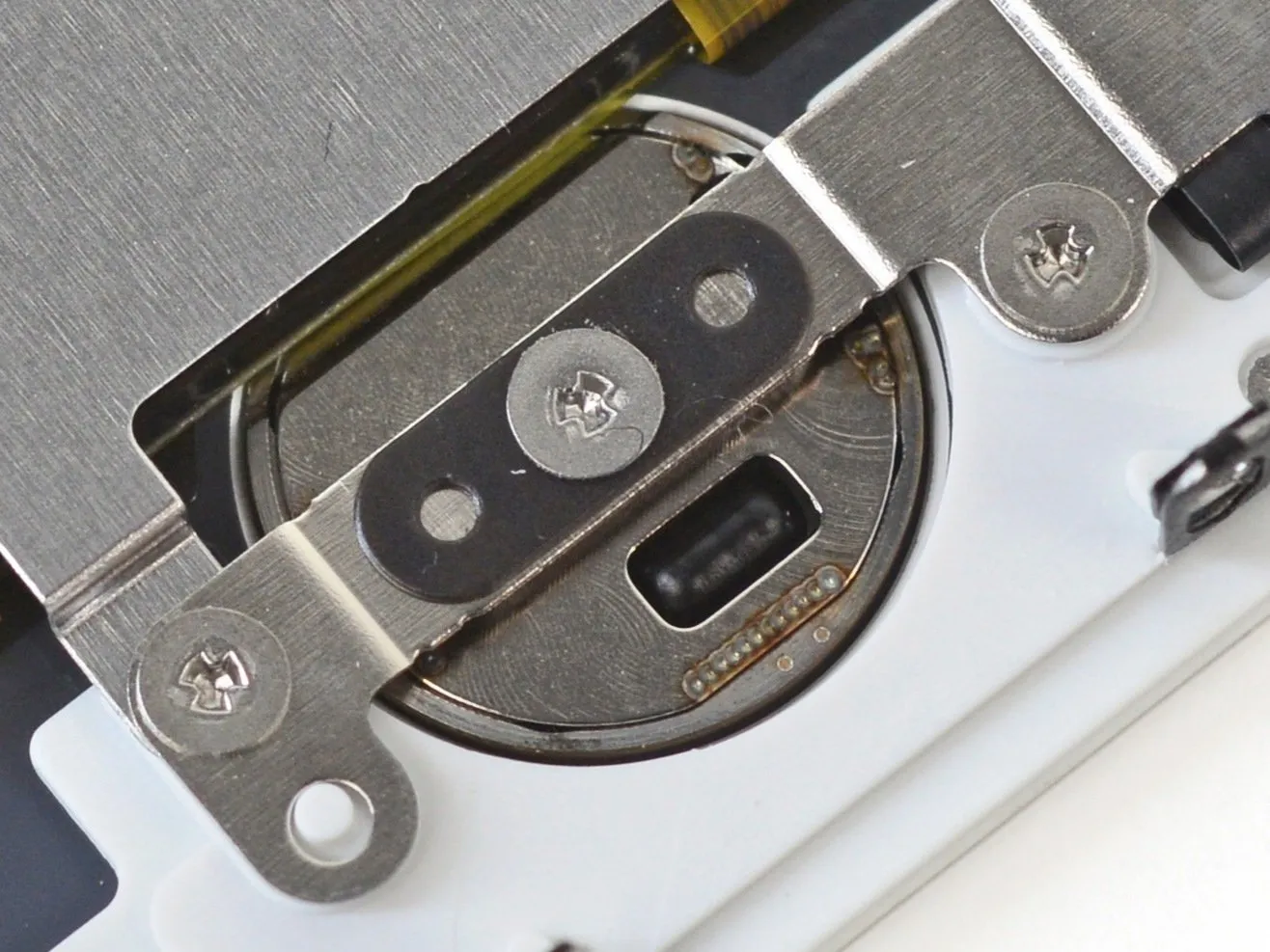

Шаг 23

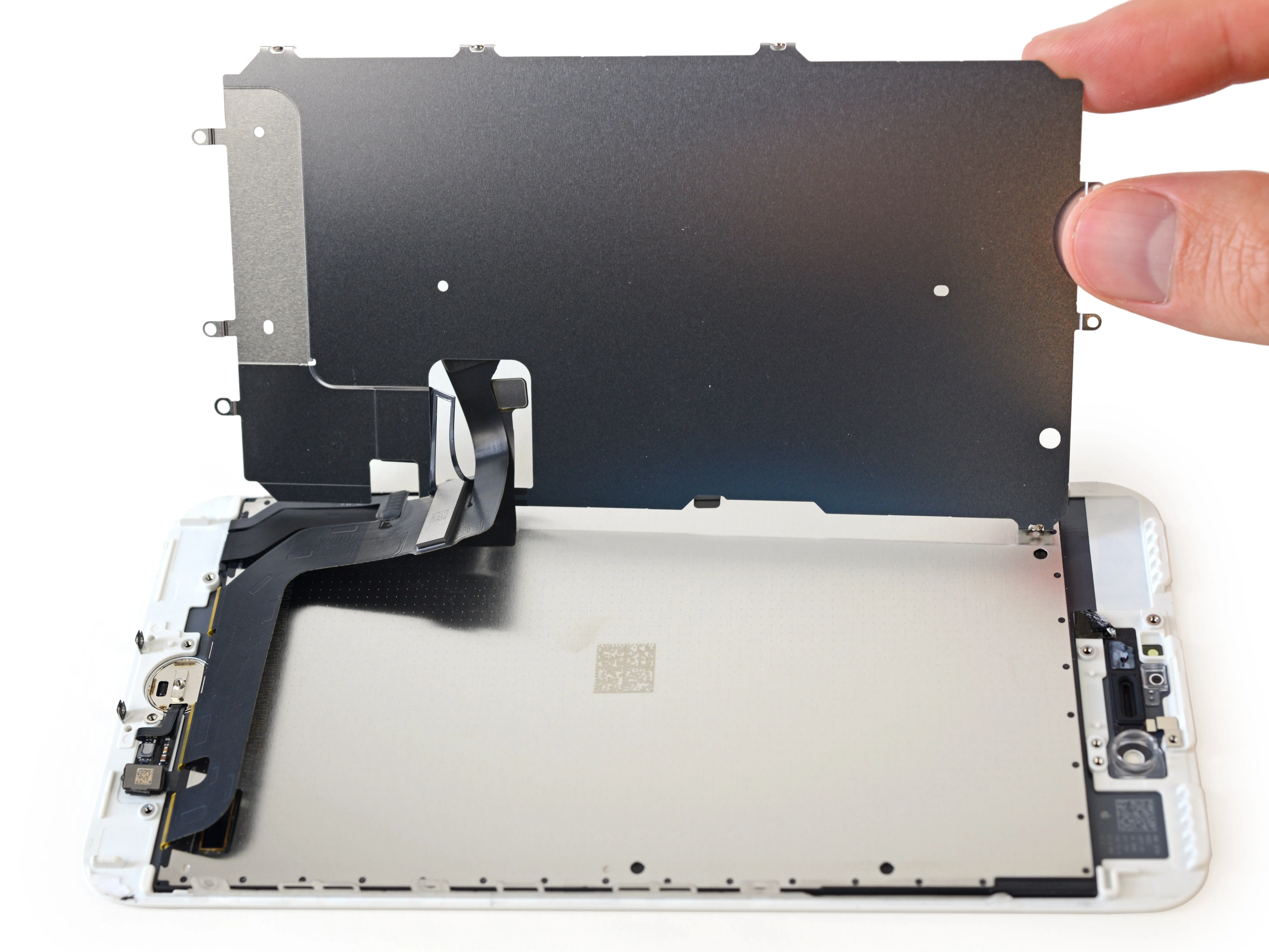

• Еще больше трехгранных винтов крепят кнопку 'Домой' и защитную пластину ЖК-дисплея.

• Но, к счастью, на защитной пластине ЖК-дисплея нет клея, а кабели хорошо проложены.

• Смотреть здесь особо не на что, поэтому мы быстро снимаем защитную пластину и направляемся к дому, то есть к кнопке 'Домой'.

Комментарии к шагу

Есть ли возможность поменять местами плоскую кнопку-удлинитель home, как на iphone 6s

为什么中国的iPhone7 LCD屏盖板上有粘合剂？把屏幕排线和盖板粘在了一起

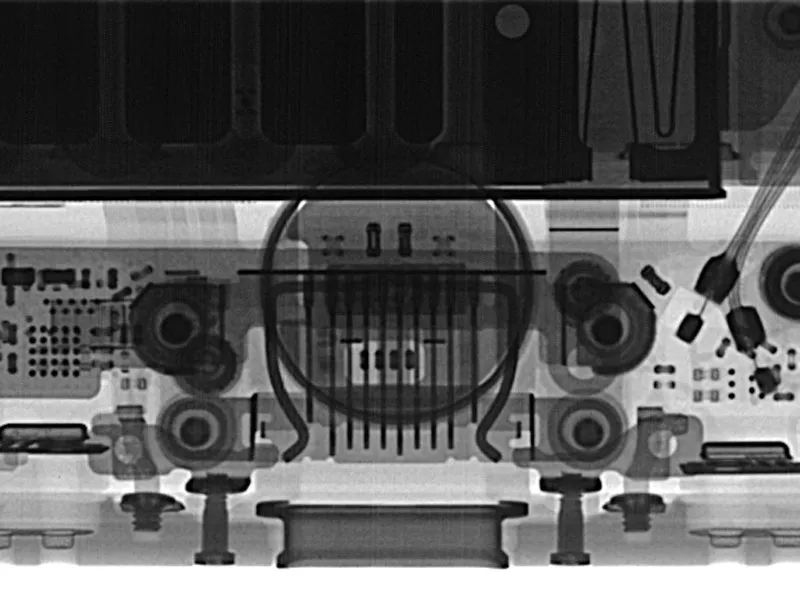

Шаг 24

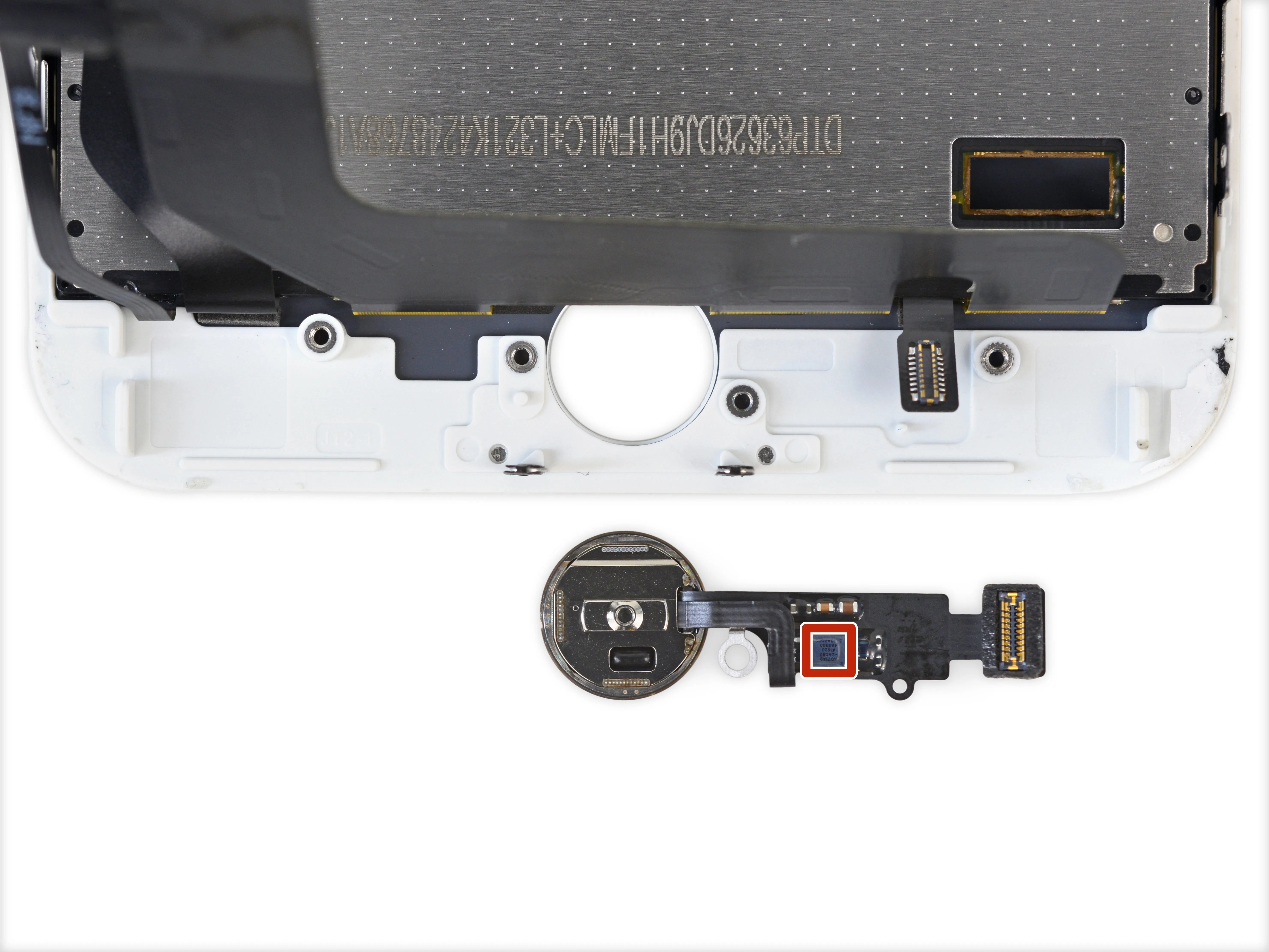

• Последней покидает дисплейную сборку кнопка 'Домой'.

• На самом деле она больше похожа на сенсорный датчик Home. Никаких кнопок на ней нет.

• Аналоговые устройства AD7149 Контроллер емкостного сенсора

• Для тех, кто ждет с затаенным дыханием, сообщаем, что новая твердотельная кнопка 'Домой' является съемной. Это будет непростая процедура, с крошечными трехточечными контактами и легким клеем на кабеле, но зато больше не нужно заменять хрупкую прокладку. В целом, это шаг в правильном направлении.

• Сменная домашняя кнопка - отличная новость для потребителей. Механическая кнопка 'Домой' была одним из самых проблемных мест в прошлых моделях iPhone. Хотя наши данные показывают, что надежность кнопки 'Домой' в моделях 6 и 6s выше, чем в моделях 5 и 5s, к нам все равно обратилось около 100 000 человек с просьбой отремонтировать кнопку 'Домой' в iPhone 6.

• Кроме того, переход на немеханическую кнопку должен повысить общую надежность и снизить необходимость замены. Не говоря уже о том, что она отлично выглядит под рентгеном.

Комментарии к шагу

Каким образом домашняя кнопка защищена от воды? Кажется, что она просто лежит на стекле, но это не так...

Кнопка 'Домой' работает как винт, клиновидные стороны которого давят на экран сверху. Винт фактически притягивает кнопку внутрь, чтобы она плотно прилегала.

Если она не 'двигается' для нормальной работы, почему кнопка home съемная? Мне не терпится почувствовать их в действии.

В домашней кнопке по-прежнему реализована схема Touch ID, поэтому она должна быть съемной, чтобы ее можно было заменить.

Если я помню, не все могут заменить кнопку home на предыдущих iPhone, потому что на кабеле был чип, содержащий некоторые данные, привязанные к конкретной материнской плате (Apple ссылалась на то, что это функция безопасности). Только перепрограммирование в Apple может 'сопрячь' новую домашнюю кнопку с телефоном. Интересно, похоже ли это? Но без движущихся частей, что, конечно, намного надежнее.

Да, кнопка Home должна быть сопряжена, поэтому после замены экрана и новой кнопки Home. Она не работает. И это $399 для Apple, чтобы исправить это без Apple care

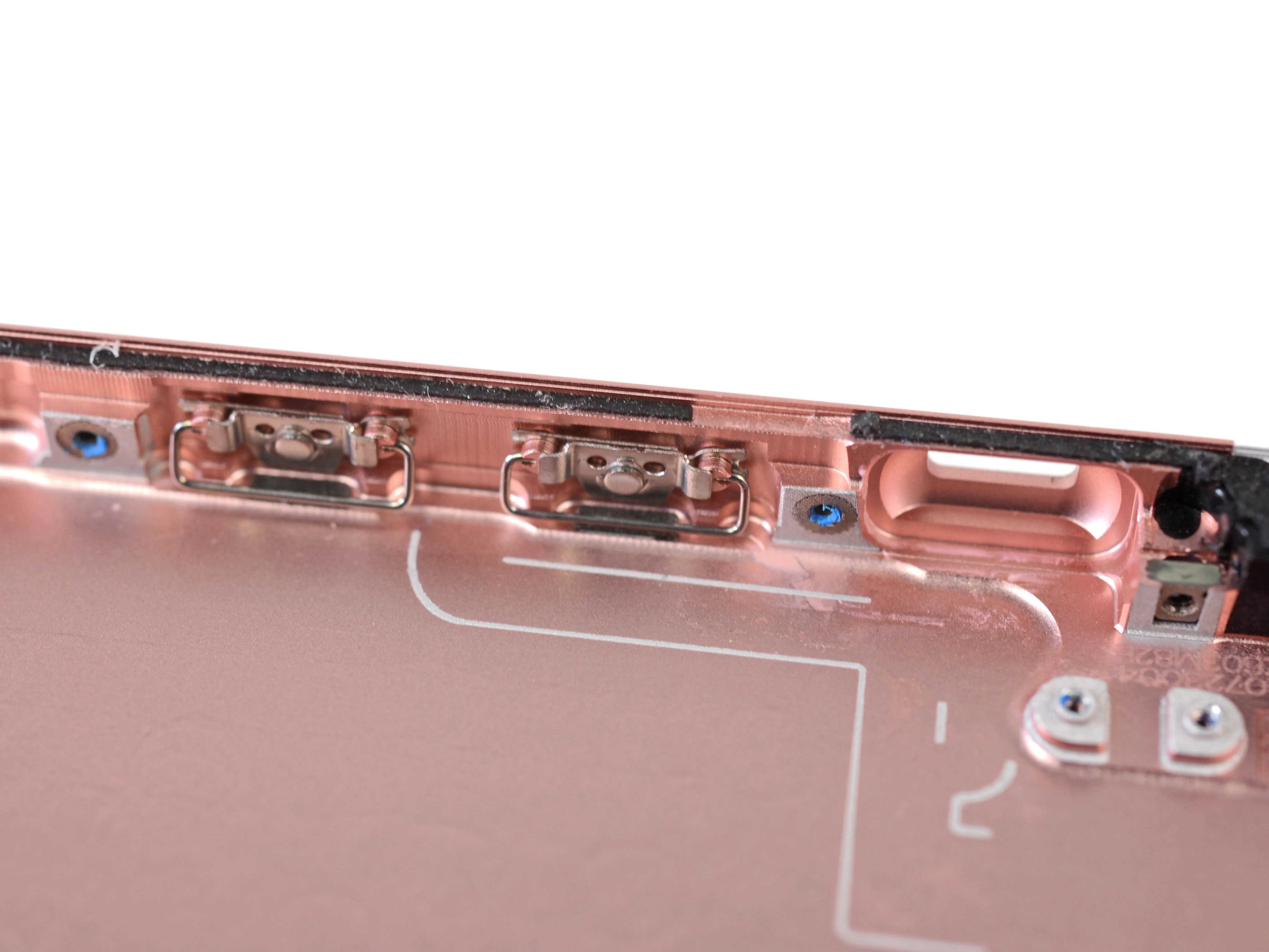

Шаг 25

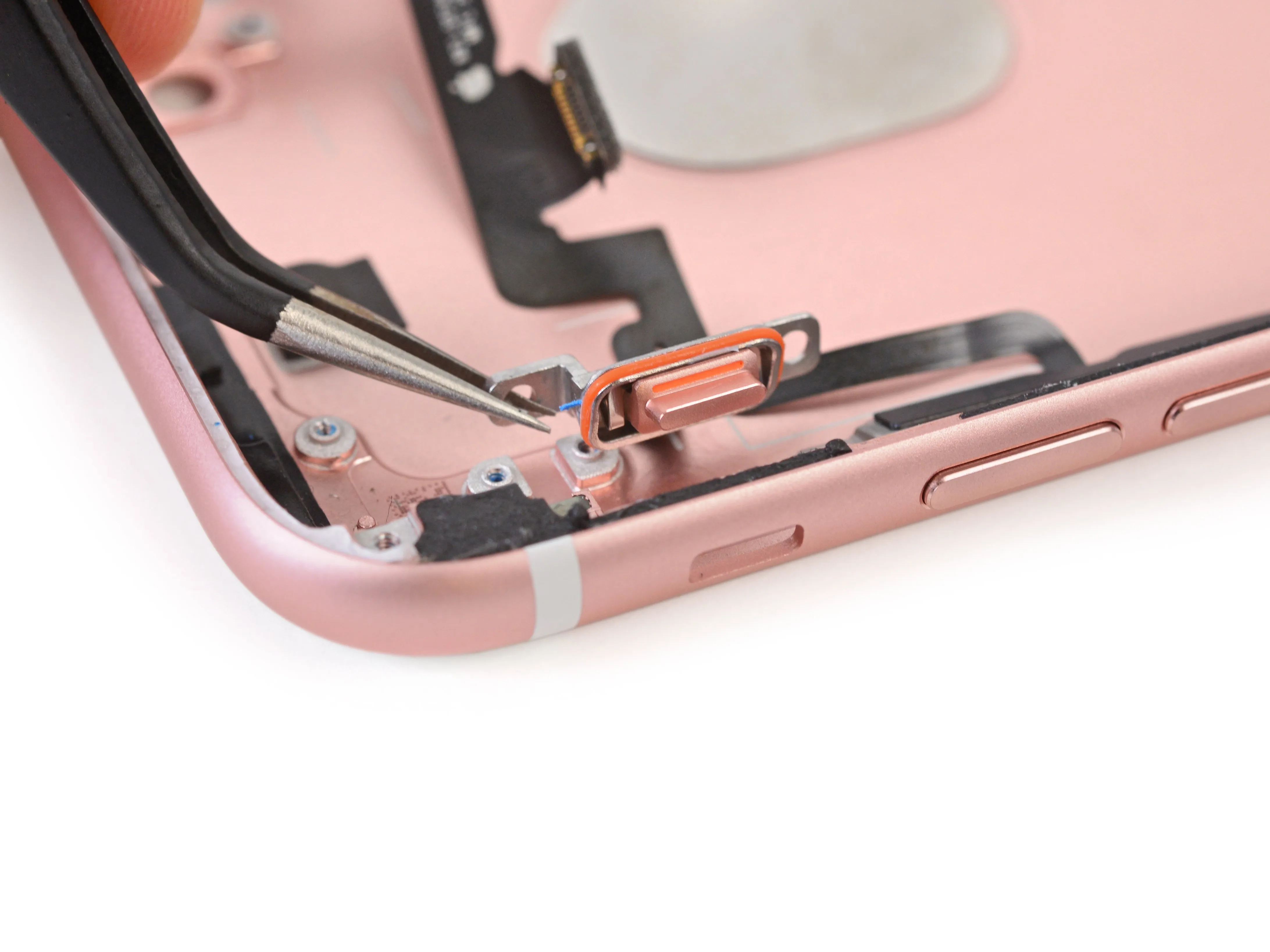

• Нам удается вытащить переключатель 'кольцо/тишина' вместе с прокладкой и остальной кабель кнопки.

• Однако кнопки громкости и питания плотно прилегают к корпусу и не поддаются обычному извлечению.

• Дизайн напоминает прошлые модели. Патентные заявки Apple на водонепроницаемые кнопкии требует некоторых ловкой техники разборки.

Шаг 26

• Грандиозный финал! Разобрав iPhone 7 Plus на кусочки, мы выстраиваем наши призы для осмотра.

• Но это ненадолго - скоро мы увидим еще один передовой гаджет из Купертино. Следите за новостями!

• Отдельное спасибо нашим друзьям из Nikkei за то, что предоставили нам свой офис в Токио, чтобы мы могли делать то, что умеем лучше всего!

Вывод

• Доступ к аккумулятору достаточно прост. Для ее извлечения требуются специальные отвертки и знание техники удаления клея, но это несложно.
• Твердотельная кнопка 'Домой' устраняет распространенную причину отказа.
• Улучшенная защита от воды и пыли значительно снижает потребность в ремонте, связанном с повреждением окружающей среды и случайными разливами (но также делает некоторые виды ремонта более сложными).
• Дисплей по-прежнему вынимается первым, что упрощает ремонт экрана, но процедура усложнилась благодаря улучшенным мерам защиты от воды.
• С добавлением трехконечных винтов для ремонта многих iPhone 7 Plus потребуется до четырех различных типов драйверов.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - самый простой ремонт)

Комментарии к статье

%#*@ Я с таким нетерпением ждал этого! Я как Делаете.ру не выложил первый набор разборов, и вот, пожалуйста.

Я тоже! Люблю их работу.

Кто-нибудь уже пробовал снять кнопку 'домой'? Беспокоюсь о возможности переноса touch id на сменные экраны.......

Я думаю, что кнопку home все еще можно перенести на запасной экран, судя по винтам прямо под ее пластиной, она должна иметь небольшой разъем для подключения к самому ЖК-дисплею.

Это то, на что я надеюсь, основываясь на видео, которое вышло в среду, но тогда они не удалили ее. У меня ремонтная мастерская, я сижу на краю своего места ;)

То же самое здесь lol

Кто-то в Китае опередил Делаете.ру и сделал полный разбор. Кнопка Home может быть перенесена.

Том - У вас есть ссылка?

https://mobile.163.com/photoview/52KG0011...

Замена кнопки Home. У меня сложилось впечатление, что новая 'кнопка' должна быть откалибрована, чтобы распознать все предыдущие отпечатки пальцев. Я не уверен, что это так и есть. (?)

Если вы сохраните оригинальную кнопку home и поменяете ее местами с новым экраном перед тем, как закрыть его, она все равно будет сопряжена с материнской платой. Иногда Touch ID не работает, но это бывает редко.

Вы собираетесь разбирать модель A1784, чтобы проверить, действительно ли в ней установлен модем Intel?

Здесь все дело в модеме. Для меня важно: если Qualcamm, то какая модель, X12? Сколько антенн, 4x4?

Вот, пожалуйста

https://www.chipworks.com/about-chipworks...

Да, это модем Qualcomm LTE Cat 12, который способен обеспечить скорость передачи данных 650 Мбит/с. Но глупые люди из Apple ограничили его до 450 Мбит/с, чтобы сравняться с уступающим модемом Intel в некоторых моделях. Модем Intel Cat 10 способен обеспечить максимальную скорость 450 Мбит/с.

Мне было бы интересно узнать, содержит ли iPhone 7, не продаваемый в Японии, 'бесконтактную технологию FeliCa Type-F NFC'.

https://www.apple.com/newsroom/2016/09/ap...

Поддерживаю! С нетерпением жду ответа от вас, ребята.

Тот же чип NXP 67V04 установлен и в модели AT&T.

https://www.chipworks.com/about-chipworks...

В чем разница между этим iPhone и тем, который продают в США?

Похоже, что кнопка Home привинчена. Экран ЖК-дисплея, похоже, придется снимать, так как кабель дисплея теперь находится слева посередине, а не сверху.

Я увеличиваю масштаб, пытаясь найти кабель, пока что я не могу найти тот, который отходит от кнопки. Я знаю, что ребята из Делаете.ру должны потратить свое время и сделать полный разбор (и загрузить и напечатать информацию), я просто хотел бы, чтобы они пропустили немного вперед ;) - Мы все знаем, что логическая плата выйдет наружу ;)

Примерно такое же расположение ЖК-дисплея/дигитайзера в iPad Air, расположенного в нижней правой части, с добавлением еще одного отвода для фронтальной камеры в iPhone 7.

Кабель может быть проложен под задней панелью ЖК-дисплея, и это то, на что я надеюсь, Apple будет безумием, если кнопка Home будет встроена в ЖК-дисплей, может быть, в следующем году, но не в этом году lol

Да, он действительно имеет сходство с iPad Mini 4 (как ни странно, на этой неделе я видел два таких планшета из четырех). Надеюсь, мы все узнаем об этом очень скоро. Мы все знаем, что фруктовая компания хотела бы убить все мелкие ремонтные мастерские и заставить людей идти в их магазины, но опять же, я нахожусь в довольно большом городе, где нет магазинов в течение 2,5 часов в любом направлении...

Будет ли у этого iPhone USB 3.0, как у iPad Pro?! Хаха.

Нет, порт Lightning на iPhone 7 не имеет штырьков с обеих сторон, как у iPad Pro 12.9'. https://twitter.com/ingulsrud/status/776...

Гибкий кабель, похоже, отходит справа от кнопки Home, и, похоже, есть удлинительный кабель, который подключается к нему рядом с крайним правым винтом. Вы можете увидеть небольшой пузырь в кабеле между ЖК-экраном и экраном кнопки Home(?).

Вы правы, именно об этом я и говорил минуту назад.

Также мне кажется, что кнопку home/touch ID будет легче перенести, чем предыдущую модель без клея, похоже, что это просто пластина, прикрученная к кнопке.

Кроме того, если вы внимательно посмотрите на фотографию, на правой стороне кнопки 'домой' есть изгиб (на 6 /6S серии он слева), поэтому я уверен, что кнопку 'домой' / идентификатор касания можно перенести, основываясь на фотографии крупным планом с увеличением правой стороны кнопки 'домой'.

Я согласен с вами!

Хорошо, я вижу, о чем вы говорите. Справа также есть небольшой бугорок, который, вероятно, является точкой подключения. Если посмотреть на винт в центре кнопки, возможно, он выходит спереди, как трекпад на macbook. Этот экран должен быть очень веселым, я готов поспорить, что ЖК-флекс приклеен.

Да, это звучит правильно, за исключением того, что винт просто сидит для удержания кнопки на месте, а не для регулировки тактильной отдачи, поскольку она не механическая.

'Два отдельных датчика, два объектива и два набора оптических стабилизаторов изображения'. Значит, OIS на обоих объективах/сенсорах?

Да, действительно! Вы правильно поняли приятеля! Несмотря на заявления людей о том, что телеобъектив не имеет OiS, из этого разбора кристально ясно, что он действительно имеет его.

Судя по Apple, это только один механический OIS, а второй управляется программно, так что это просто один OIS, насколько я могу судить.

Нет, я так не думаю. Электромагнитные катушки 56-миллиметрового устройства перемещают объектив вперед-назад только для фокусировки. На 28-миллиметровом объективе хорошо видны катушки и магниты, которые позволяют ему двигаться из стороны в сторону.

Вы правы, я вообще не заметил катушек.

Я могу подтвердить, что сенсорный идентификатор / кнопка дома привинчена к пластине с 3 винтами, чтобы вытащить его, а сама кнопка привинчена к середине экрана с одним, ура, ребята, он будет переносимым :)

Отлично! Теперь я могу спать спокойно, зная, что у меня есть работа на следующий год :)

У нас у всех есть бизнес еще на год, Эд :) -- Не могу дождаться, когда увижу фотографии, и, особенно, когда разберу сам (я нахожусь на востоке США, так что мне еще 8-9 часов ждать Fedex).

Хаха вы %#*@ правы, еще один год в ремонтном бизнесе lol

Не похоже, что многие из нас получают много Samsung бизнеса больше... Большинство моих клиентов падают в обморок или бросают трубку, когда я говорю им, сколько стоит починить экран S7 Edge... Рассматриваю метод замораживания, но не хочу тратить штуку баксов на maybe.....

Пожалуйста, также разберите кабель 3,5 мм на lightning, чтобы определить, какой тип ЦАП в нем используется.

Да, пожалуйста, сделайте это кто-нибудь!

И наушники ~~ DD

Мы уверены, что здесь используется ЦАП, а порт Lightning не просто способен выводить аналоговый сигнал?

Действительно, я тоже умираю от желания узнать, какова ситуация с ЦАПом!

Один из этих адаптеров находится у меня с четверга - если бы я знал, что это займет столько времени, я бы просто разобрал свой и опубликовал результаты в собственном блоге! Появление третьего усилителя - серьезный признак того, что Apple изменила свои спецификации MFi и теперь разрешает аналоговый выход с Lightning. Это огромная сделка.

Да, я тоже очень хотел узнать эту информацию. Чоп-чоп Делаете.ру (буквально)!

Отличная разборка!

Как насчет гироскопа?

STM или Invensense?

Я предполагаю, что прямоугольный чип, помимо тех фронтальных модулей в шаге 14 - это гироскоп/акселерометр. Он имеет такую странную форму, потому что Apple хочет получить в одном модуле и низкоэнергетический 3-осевой, и точный 6-осевой. Если моя теория верна, то маркер на этом чипе намекает на STM.

Это последний чип INVN.

Эй, тот, кто знает, почему вы так уверены? В 6-ке было два отдельных гироскопа, 3-осевой Bosch и 6-осевой Invensense: https://www.chipworks.com/about-chipworks... Это новая деталь (комбо из 3 и 6 осей)?

Это 6-осевой Invensense, и да, я очень уверен в этом по причинам, не связанным с этой статьей.

Отклик акселерометра в 7 и 7 plus отличается, поэтому интересно, используется ли в 7 все еще Bosch acce, как в iphone 6.

Похоже, что это чип Invensense. Вы можете увидеть его на китайской версии... https://www.microsofttranslator.com/bv.as...

Поскольку другая ссылка теперь мертва, вот еще одна! https://translate.google.com/translate?h...

Хотелось бы увидеть, что происходит внутри 3,5-мм адаптера.

+1! И в наушниках тоже есть чипы. Взломайте его! ~ DD

Какой номер модели у этого телефона?

Номер модели: A1785.

Apple A10 Fusion APL1W24 SoC - изготовлен TSMC или Samsung?

Давайте разберем A1784.

100% сделано в TSMC. Это старая новость.

%#*@! Это прекрасно!

Вы сделали им комплимент.

Как Apple получает стерео из одного динамика? Или на фотографии динамика в шаге 19 показана перегородка посередине, которая 'разделяет' два маленьких динамика? Если да, то как можно назвать это 'стерео', если два динамика расположены так близко друг к другу? И почему на схемах на сайте Apple изображены линии, указывающие на две решетки в нижней части телефона, с легендой, описывающей их как 'Стереодинамики', в то время как разборка Делаете.ру показывает, что левая решетка на самом деле не имеет динамика за ней, вопреки диаграмме Apple? И почему некоторые схемы Apple указывают на предполагаемый второй динамик в верхней части телефона, хотя разборка Делаете.ру не обнаружила там такого динамика?

Динамик трубки - то есть динамик, который вы подносите к уху, когда звоните по телефону, - это и есть 'второй динамик', который сейчас используется для стереозвука.

Спасибо. Мне потребовалось время, чтобы понять это.

Таким образом, похоже, что второй динамик - это более мощная версия ушного динамика в верхней части телефона, показанного над дисплеем в шаге 5. Если это так, то, поскольку этот динамик обращен вперед, а динамик внизу обращен вниз/вбок, это, возможно, не даст нормального стереоизображения, но у него есть преимущество - звук передается в двух плоскостях, а не в одной, так что независимо от того, обращены ли вы к передней части телефона или к его нижней части, один динамик все равно будет направлен на вас, что должно обеспечить лучшую четкость, чем если бы ни один из динамиков не был направлен на вас. Конечно, если телефон лежит на столе и вы обращены к одной из двух сторон или к верхнему торцу телефона, динамик не будет направлен на вас, но передний динамик будет излучать звук вверх и наружу, а звук, отражающийся от стола, будет отражаться вверх от нижнего динамика, так что звук будет хорошо рассеиваться и будет иметь некоторое стереоразделение.

Вопрос без ответа: в какой модели, если таковая имеется, используется модем Intel.

Существует ли конкретное аппаратное обеспечение NFC-F ( Felica ) или это все программное обеспечение?

A17

https://www.chipworks.com/about-chipworks...

Любые мысли о 'BENDGATE' - поскольку этот телефон легче, чем прошлогодняя модель, будет ли он гнущимся, как оригинальный 6-plus? Или довольно жестким, как 6S-plus? Какой тип алюминия они использовали в этом году?

Он очень жесткий.

Вы пропустили третий аудиоусилитель. Прямо над буквой 'A' в слове 'A10' на процессоре находится микросхема с тремя черными шариками на ней. Это усилитель для адаптера Lightning Port для наушников.

Да, этот третий усилитель - значительное открытие, предполагающее серьезные изменения в спецификациях Apple MFi. В таком случае это огромный разворот позиции, который приведет к наплыву дешевых аналоговых аудиопродуктов, ранее невозможных, не говоря уже о значительной путанице в том, что именно означает продукт, оснащенный 'Lightning'. Мой адаптер не работал на моем SE, пока я не обновился до iOS 10. Этого не должно было потребоваться, поскольку Apple уже опубликовала спецификации аудиосигнала Lightning - если только они не изменили что-то существенное. Так что внезапно это уже не недорогой цифровой адаптер с ЦАПом и усилителем, а очень дорогое устройство для смены разъема порта.

Стереодинамики функционируют таким образом, что если вы смотрите видео на телефоне или наклоняете телефон вбок, то левый и правый динамики будут работать на создание стереозвука. Большинство людей используют iPhone для просмотра видео, так что это, безусловно, будет заметно для них.

Хотелось бы увидеть обзор этого устройства. Я не могу представить, как они собираются заставить два разных динамика звучать одинаково, тем более когда один обращен к слушателю, а другой направлен в сторону.

Если история покажет, что во всех продуктах Apple есть гироскопы InvenSense, то мы увидим интегрированную единую 6-осевую систему от InvenSense. Apple Watch должны использовать одну 6-осевую ось для всего, чтобы снизить энергопотребление.

Единственный вопрос - использовала ли Apple навигационное ПО InveSense GPS?

Очевидно, что Apple сократила время работы GPS и использует 6 осей для снижения энергопотребления на 80 % в автономном режиме. Именно на этом специализируется программное обеспечение InveSense, и оно должно быть в часах iWatch.

Сделает ли Apple собственные алгоритмы восстановления мертвых зон или воспользуется ПО InveSense?

Я нашел статью на китайском сайте, где показан чип Invensense. https://www.microsofttranslator.com/bv.as...

Также вот фотография его расположения: https://img.mp.itc.cn/upload/20160919/734...

Вопрос: кнопка питания имеет резину вокруг или что-то для водонепроницаемости, как и лоток для симки?

В кнопках действительно есть прокладки, вы можете увидеть их в разборка iPhone 7!

a cosa servono i 2 cavi coassiali ? quello dello speacker e quello de gruppo lightning?

Перевод: Для чего нужны 2 коаксиальных кабеля? Для динамика и для группы молнии?

Можете ли вы опубликовать, как починить батарею iPhone 7+

Привет! Руководство по замене батареи iPhone 7 Plus можно найти здесь! Счастливого ремонта!

Мой iPhone продолжает выключаться без остановки

Лучше всего создать вопрос здесь Ответы
