Разборка iPhone 8 Plus

Введение

Говорят, что все хорошее приходит втроем. Похоже, Apple действительно приняла эту пословицу близко к сердцу, выпустив в этом сезоне сразу три новых телефона.

Мы уже показывали вам, что находится внутри iPhone 8-Но что насчет 8 Plus? Достаточно ли беспроводной зарядки, завернутой в красивое розовое стекло, чтобы выделить iPhone 8 Plus в линейке? Или две большие стеклянные панели - это просто искушение судьбы? Мы здесь, в Circuitwise в штаб-квартире в Сиднее, Австралия, чтобы выяснить это. Присоединяйтесь к нам, пока мы разбираем iPhone 8 Plus.

У нас есть еще три хорошие вещи для вас... Facebook, Twitter и Instagram чтобы вы всегда были в курсе всех событий, связанных с ремонтом!

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone 8 Plus

• В 8 Plus добавлен бонусный экран и некоторые бонусные функции. Давайте посмотрим:

• Процессор Apple A11 Bionic со встроенным сопроцессором движения M11

• 64 или 256 ГБ встроенной памяти

• 5,5-дюймовый мультитач IPS Retina HD дисплей с разрешением 1920 × 1080 пикселей (401 ppi)

• Двойные 12-Мп широкоугольная и телефото камеры с апертурами ƒ/1,8 и ƒ/2,8 (соответственно), оптическим и 10-кратным цифровым зумом

• 7-Мп камера FaceTime HD с диафрагмой ƒ/2,2 и возможностью записи в формате HD 1080p

• Поддержка быстрой зарядки и беспроводной зарядки Qi

• Wi-Fi 802.11a/b/g/n/ac + MIMO Bluetooth 5.0 + NFC

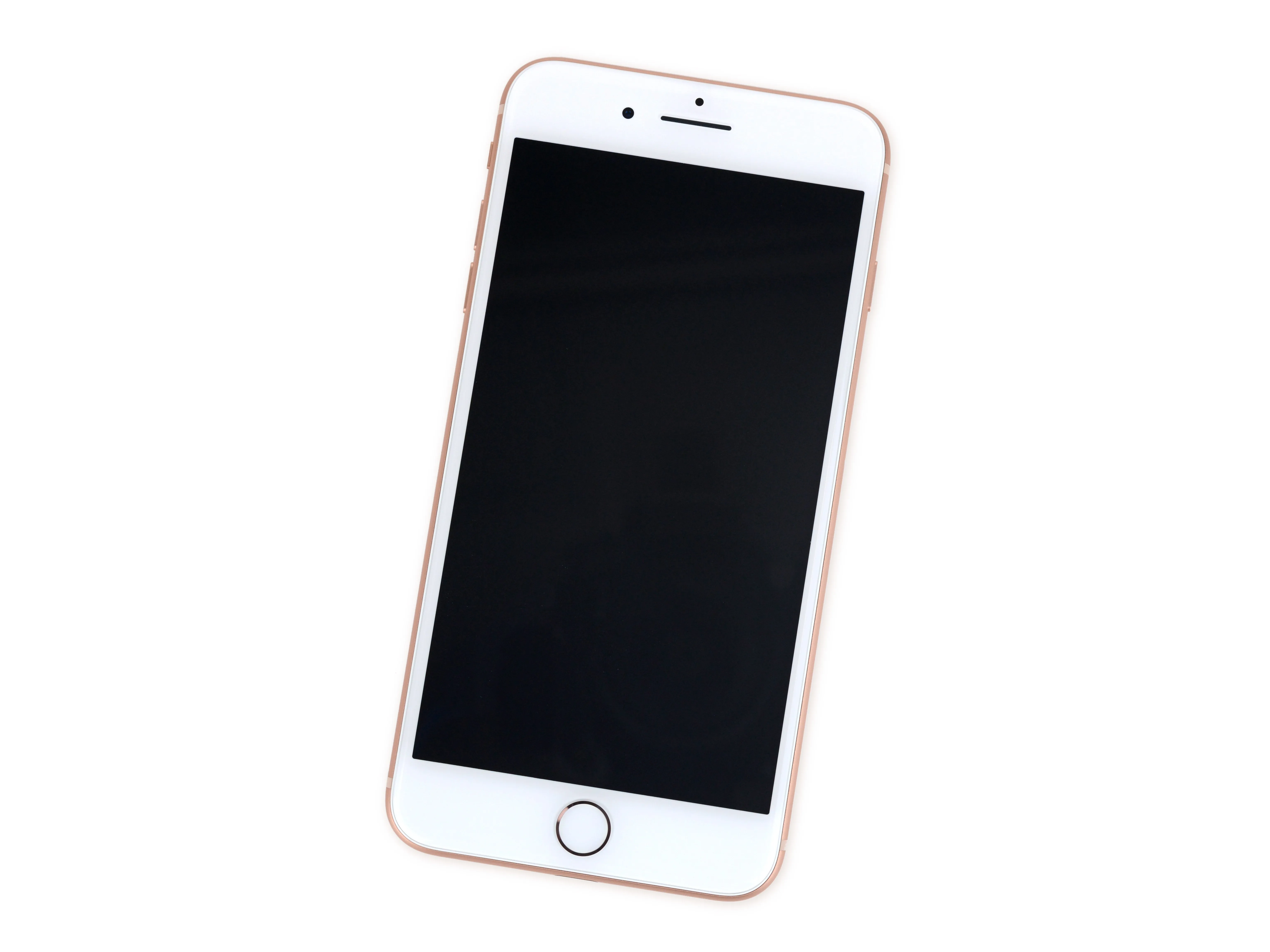

Шаг 2

• Спереди перед нами... iPhone. За исключением нового цвета, 8 Plus выглядит примерно так же, как и 6 Plus с 2014 года.

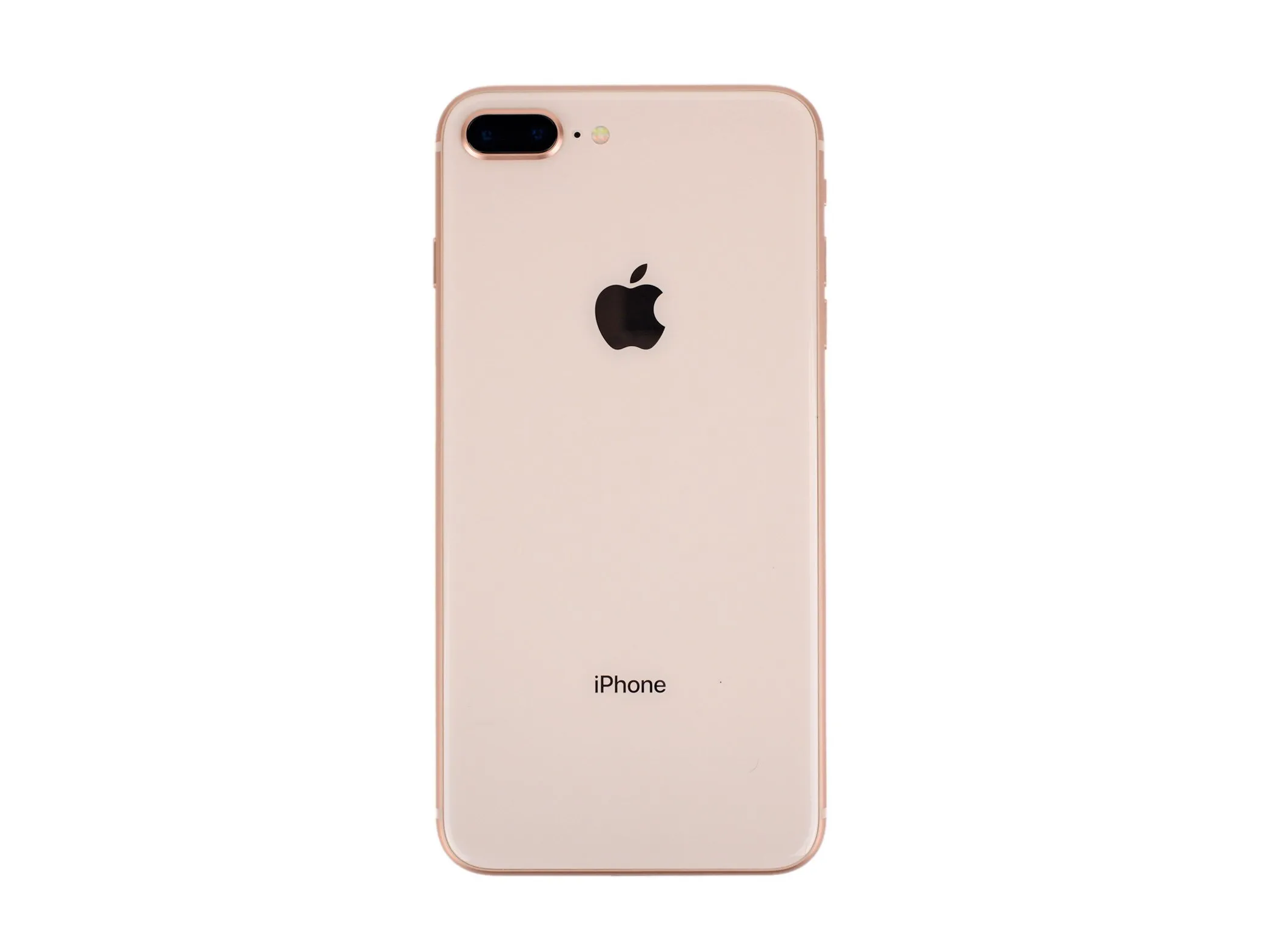

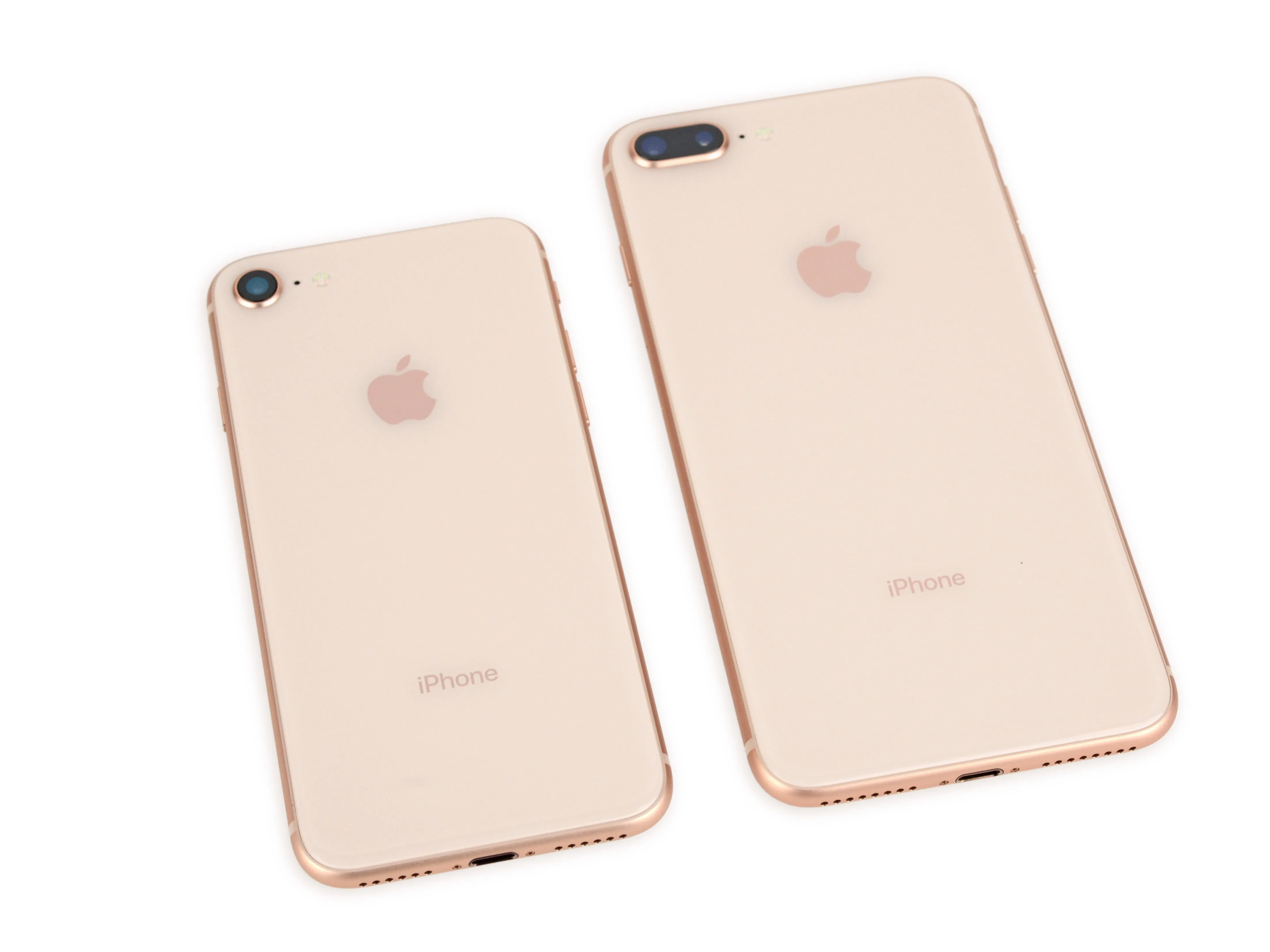

• Переверните его, и одна новая особенность действительно засияет. Глянцевая стеклянная задняя панель служит двум целям: беспроводная зарядка и увеличенная в два раза возможность раскола - такого iPhone не видел со времен 4s.

• Конечно, флагманские телефоны Samsung приняли дизайн стеклянного сэндвича, начиная с модели S6и он имеет схожие компромиссы.

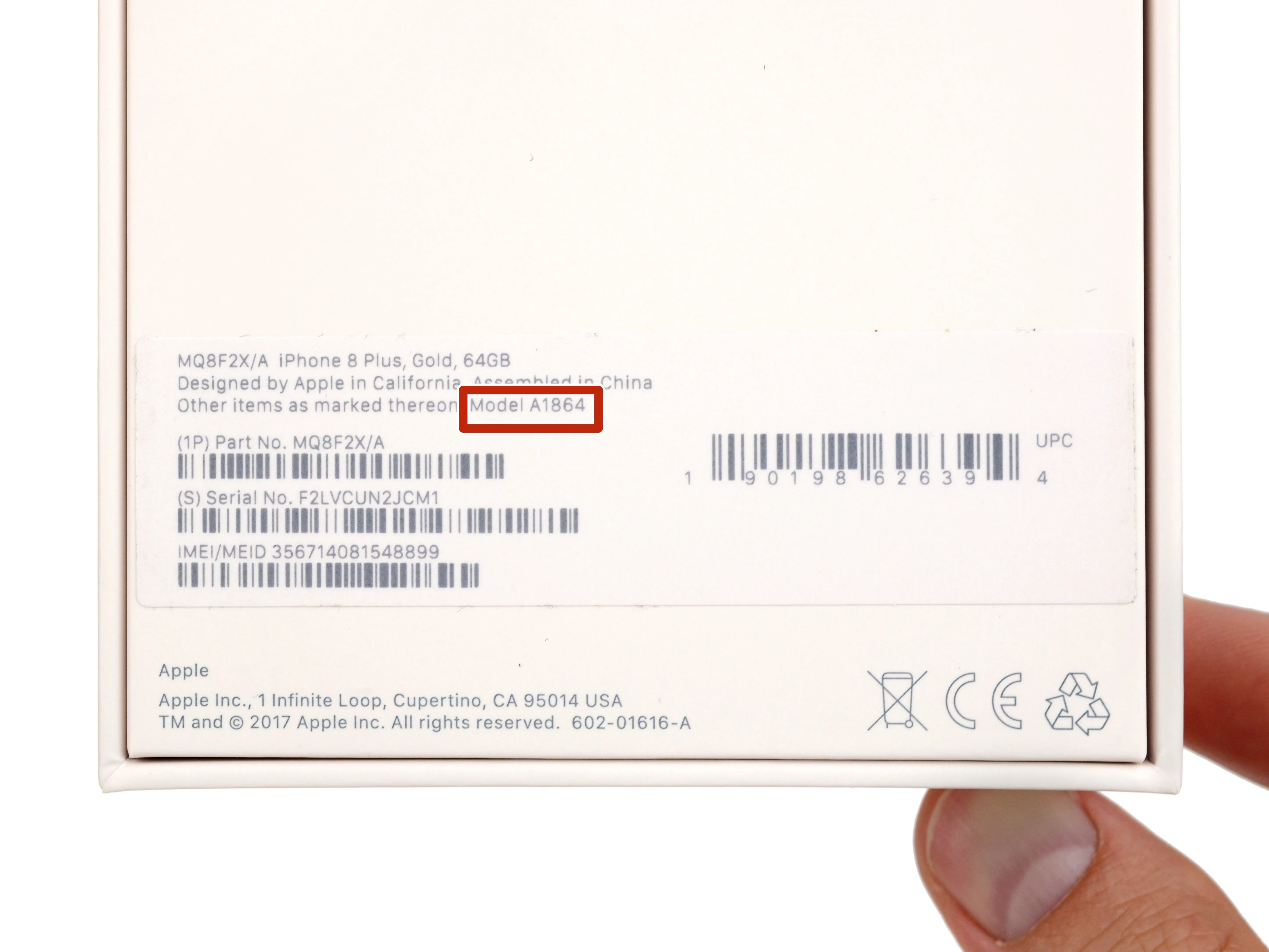

• В великой победе для всех главных дизайнеров Apple, номер модели был стерт с задней панели. Порывшись в коробке, мы видим, что наш 8 Plus - это A1864 (iPhone 8 плюс один).

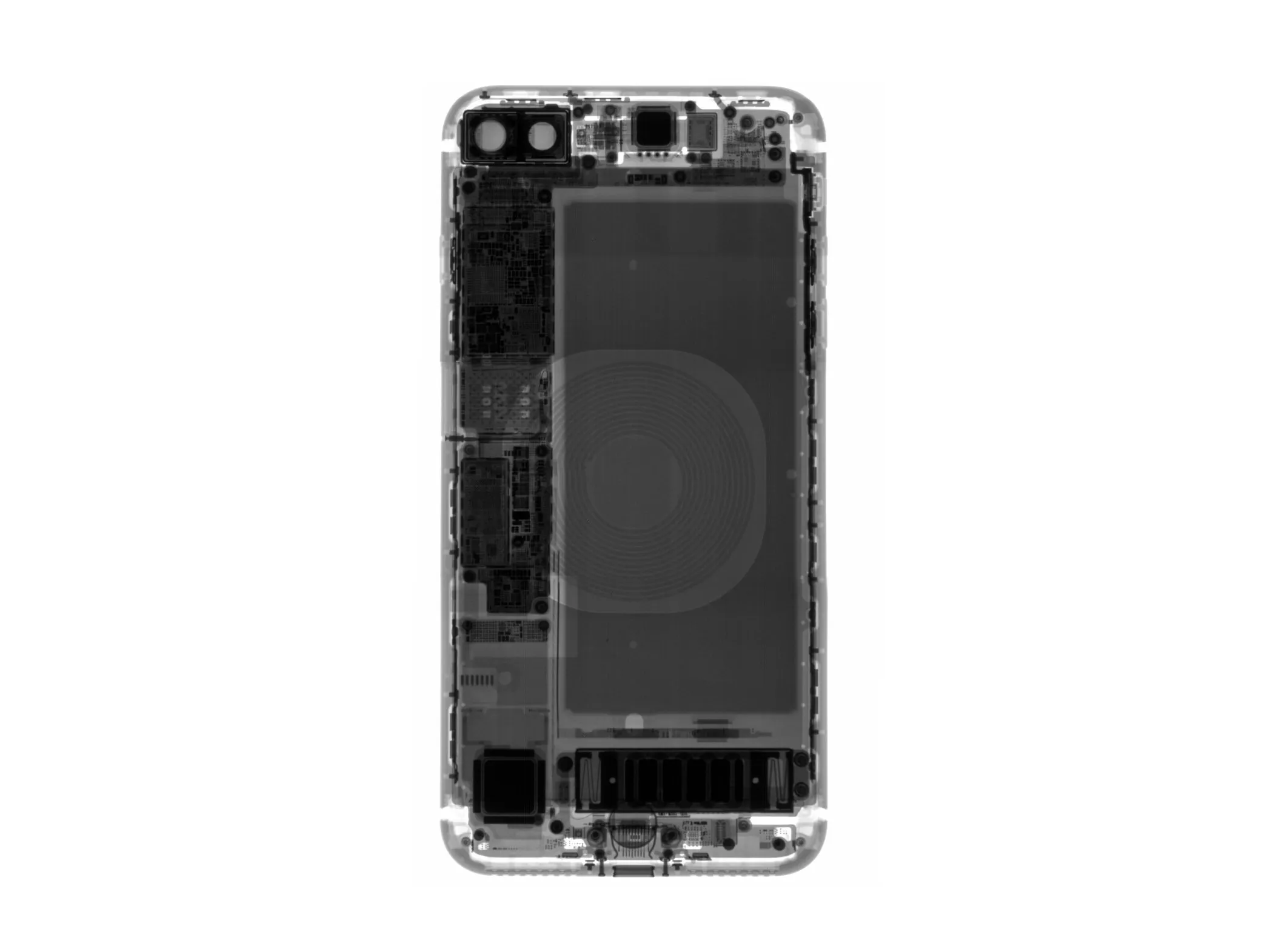

Шаг 3

• Мы не можем дождаться, когда сможем заглянуть внутрь... и нам не придется, благодаря Creative Electron и их рентгеновской технологии.

• Прокатив 8 Plus в рентгеновском аппарате, мы видим головокружительную спираль - зарядную катушку на задней панели телефона. Подробнее об этом позже...

• Как и в iPhone 8нет никаких признаков логотипа Apple, который был заметен на предыдущих моделях, таких как iPhone 7 Plus.

• Это не все яблоки и апельсины по сравнению с предыдущим поколением - мы считаем, что это то же самое. Taptic Engine прошлых лет.

Шаг 4

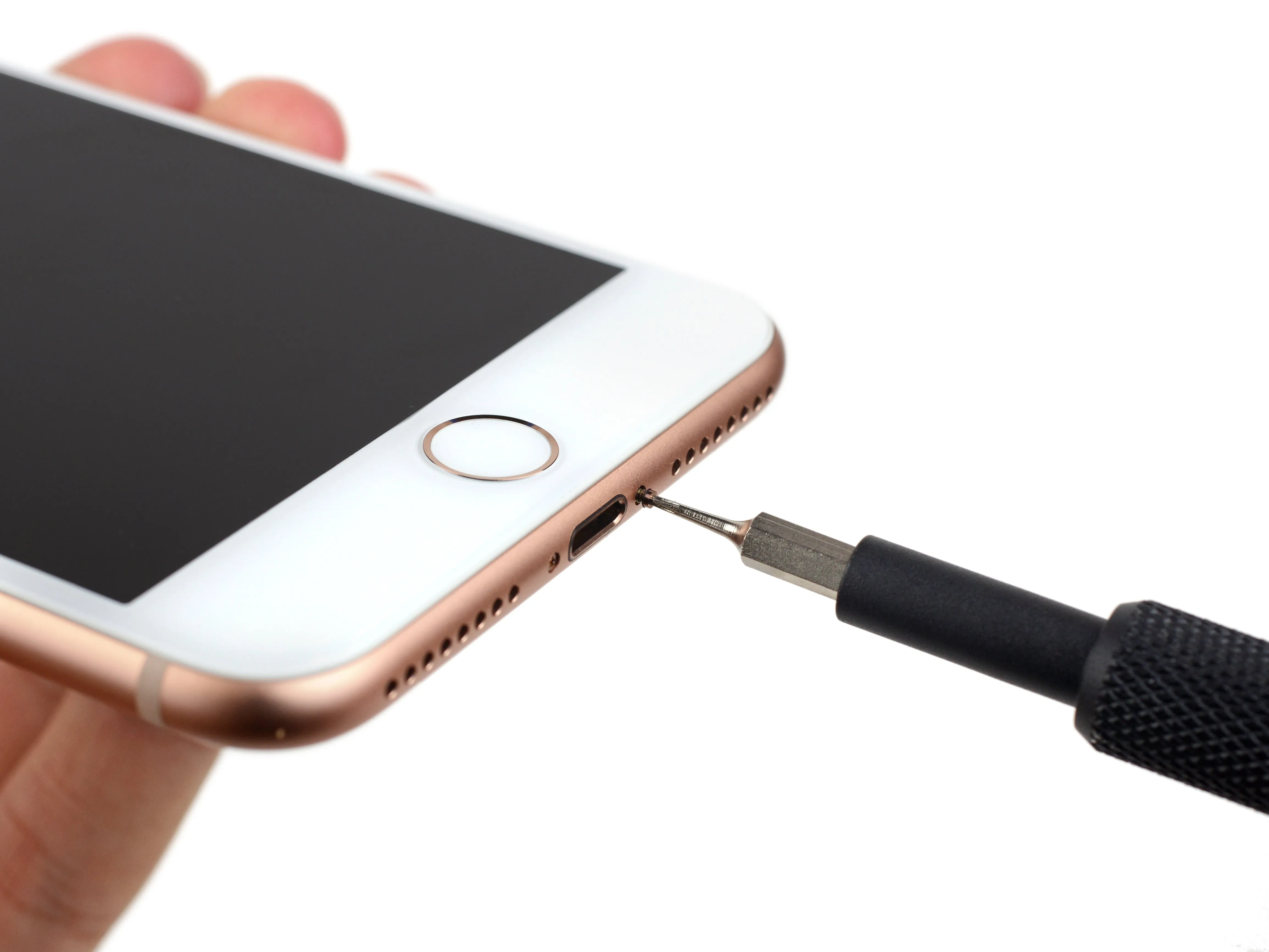

• Держа в руках съемник с пенталобом, мы находим нашего знакомого заклятого врага - и на нем какая-то прокладкаПолагаем, для защиты от проникновения.

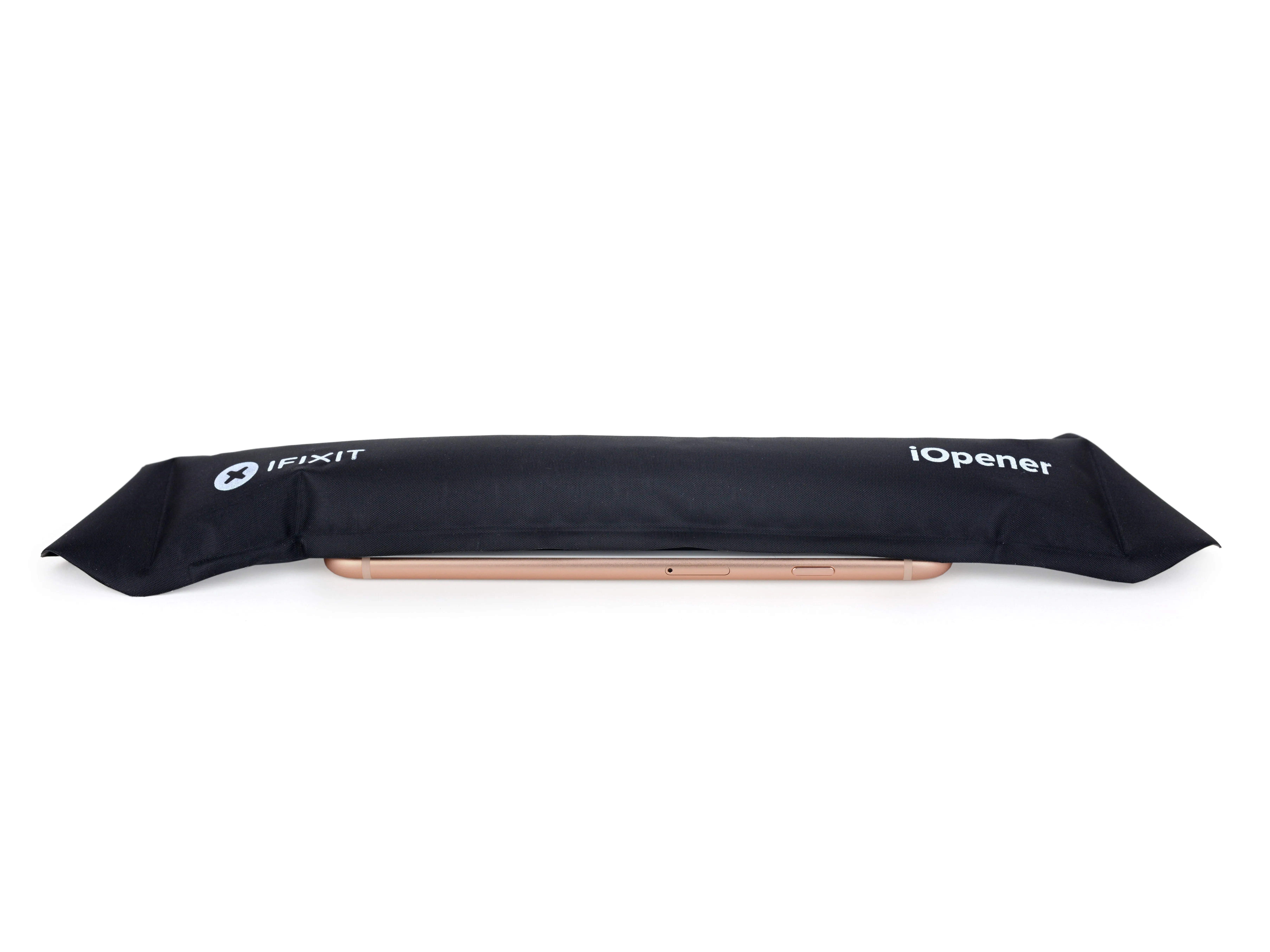

• Этот новый iPhone немного нервничает перед своим большим дебютом, поэтому мы вызвали нашего iOpener, чтобы приложить немного тепла и помочь ему расслабить... его клей.

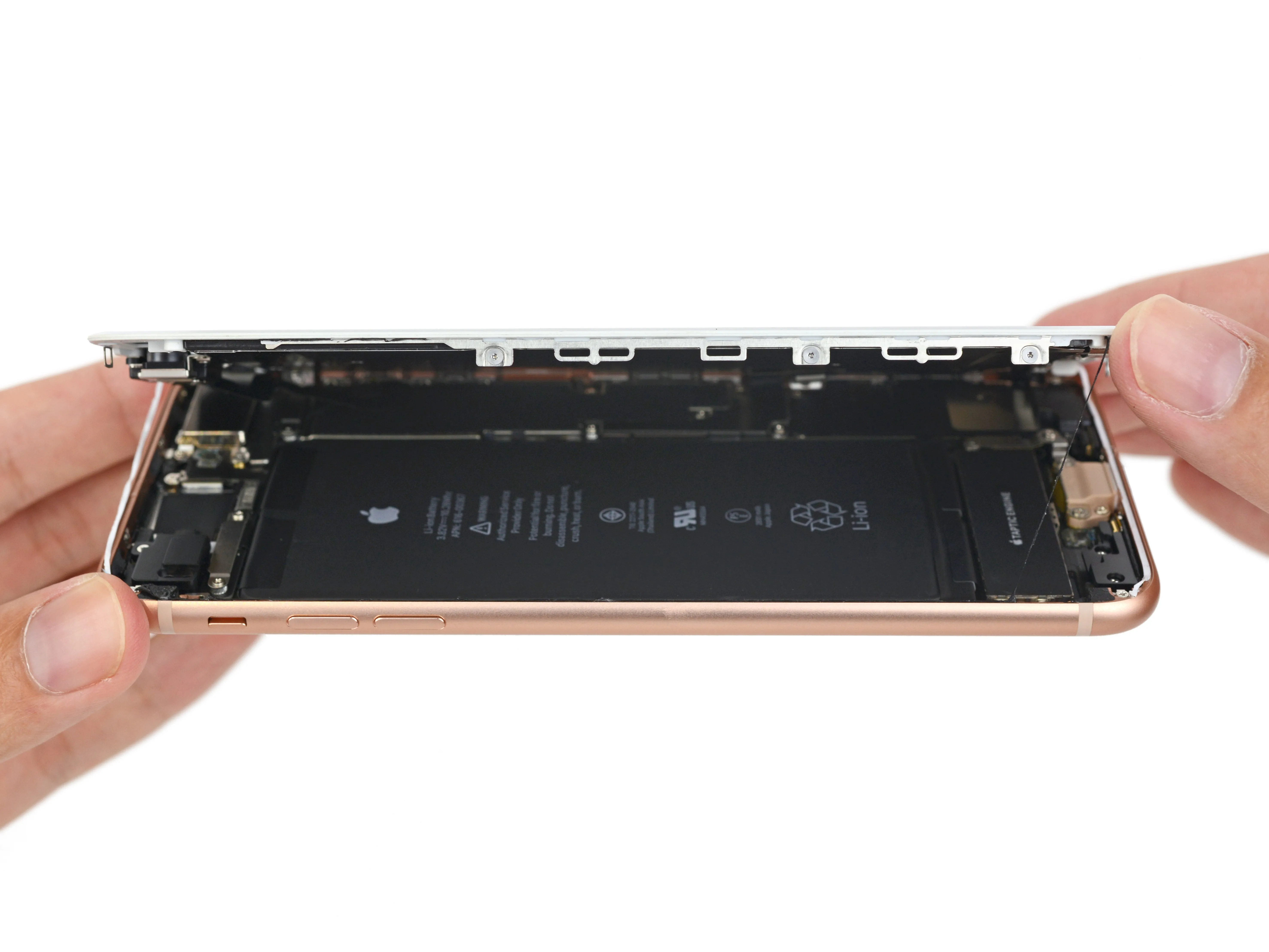

• Немного усилий, и мы заставили этот iPhone открыться. Теперь, если он только выложит свои внутренности...

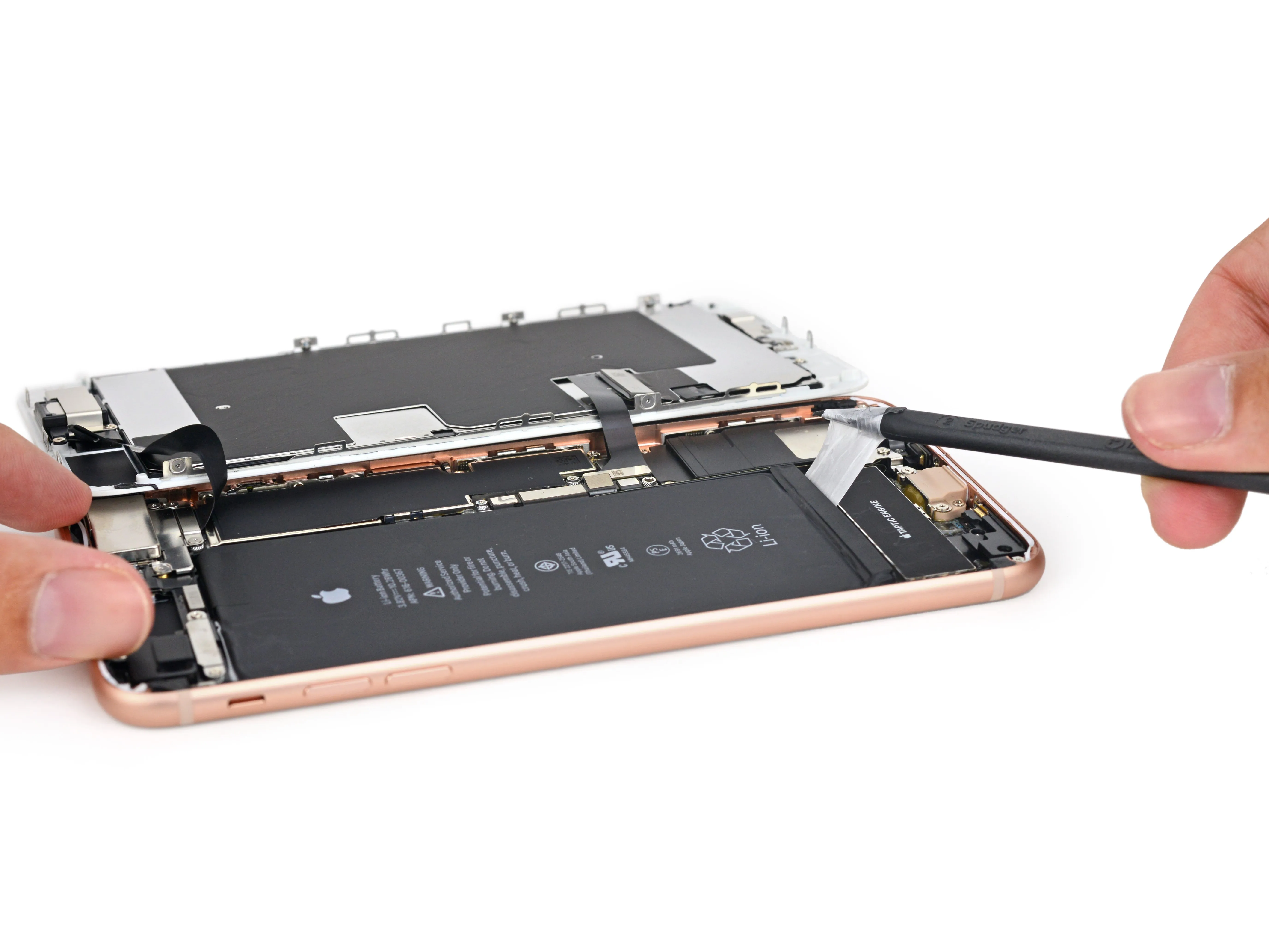

Шаг 5

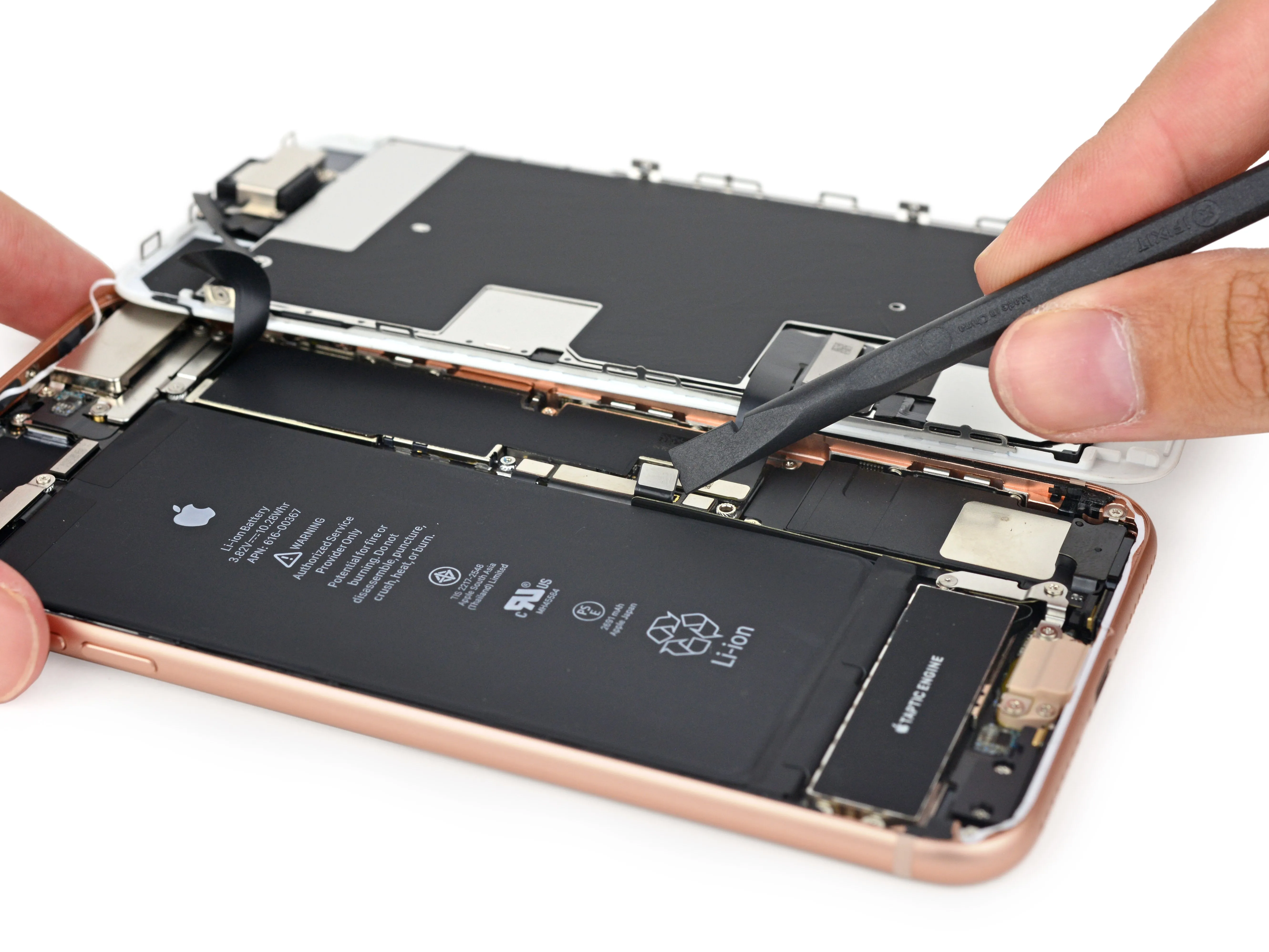

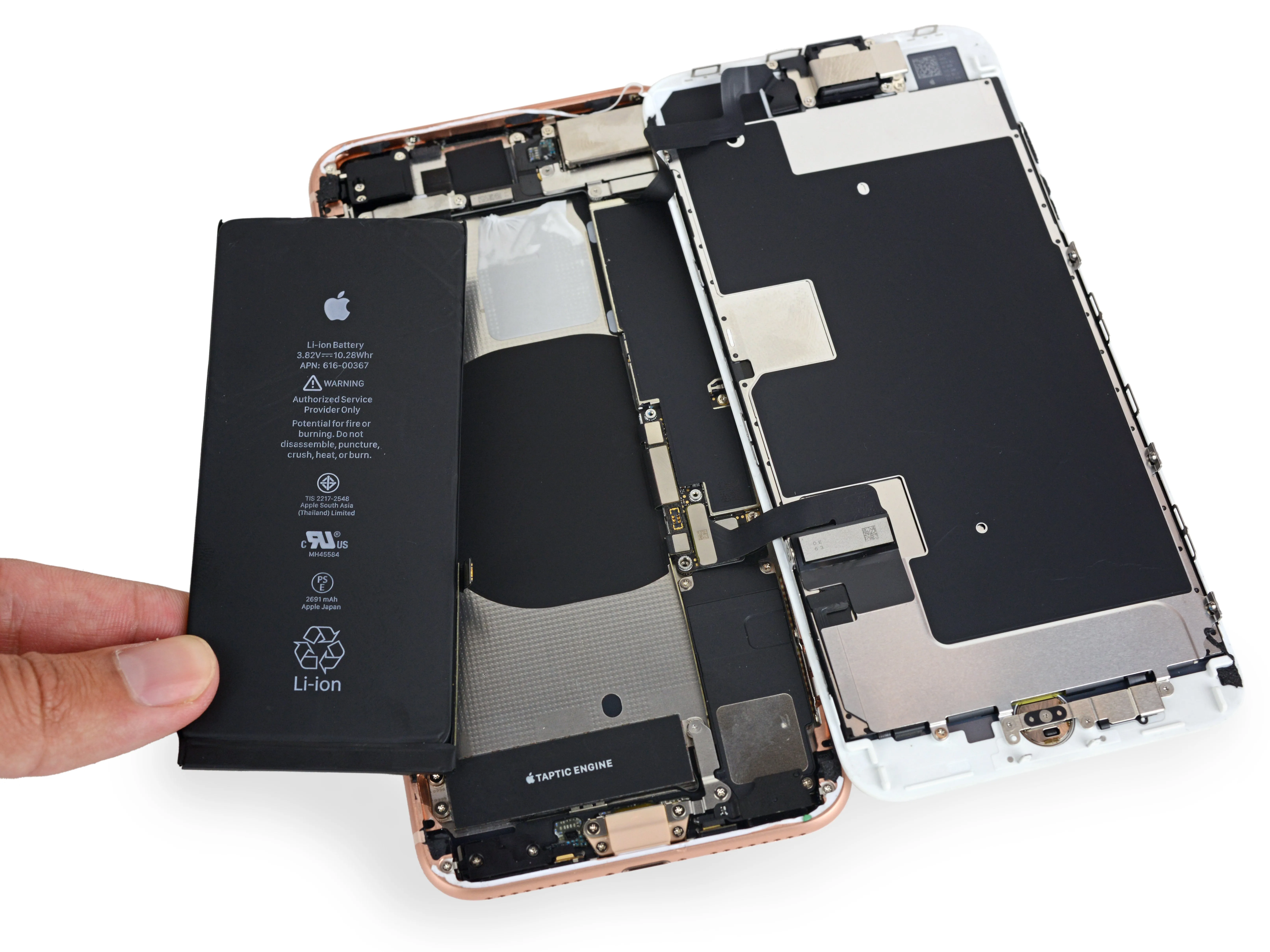

• Разъем аккумулятора не поддается нашему надежному инструменту. Так же, как мы видели в iPhone 8Apple отказалась от хитрых трехгранных точек, которые мы привыкли видеть на этом кронштейне, и заменила их винтами Phillips #000.

• Также, как и в iPhone 8, мы видим четыре вкладки для аккумулятора, тогда как в предыдущих моделях их было всего две.

• Если присмотреться к аккумулятору повнимательнее, то мы обнаружим элемент 3,82 В, 2691 мАч, обеспечивающий 10,28 Вт-ч энергии.

• 8 Plus обладает меньшей емкостью, чем его предшественник - iPhone 7 Plus обладал элементом 3,82 В, 2900 мАч, обеспечивающим 11,1 Вт-ч.

• Кроме того, он легче, чем Galaxy Note8который обладает мощностью 12,71 Вт-ч (3300 мА-ч при 3,85 В).

• Чтобы вы не беспокоились о том, что характеристики аккумулятора сильно пострадали, Apple обещает, что время автономной работы останется на уровне прошлогодней модели.

Комментарии к шагу

Вам нужно показать заднюю сторону батареи, название поставщика находится на задней стороне.

Еще одна неуместная ссылка на SS. Как насчет Huawei? Они больше, чем медленно умирающий SS. Вам, ребята, платят за размещение?

Шаг 6

• Всего несколько поворотов наших драйверов Phillips и tri-point, и дисплей свободен... чтобы отправиться на стенд. Чтобы получить полную информацию о дисплее, ознакомьтесь с нашим Разбор iPhone 8.

• Наша команда тестирования деталей сообщает, что 8 и 8 Plus используют точно такую же часть домашней кнопки, что должно сделать эту конкретную запчасть немного легче найти.

• Мы успешно отклеили 3 из 4 клейких язычков при извлечении аккумулятора, оставив один упрямо на месте. Похоже, Apple решила перейти на четыре вкладки вместо двух, чтобы избежать проблем с новой катушкой беспроводной зарядки.

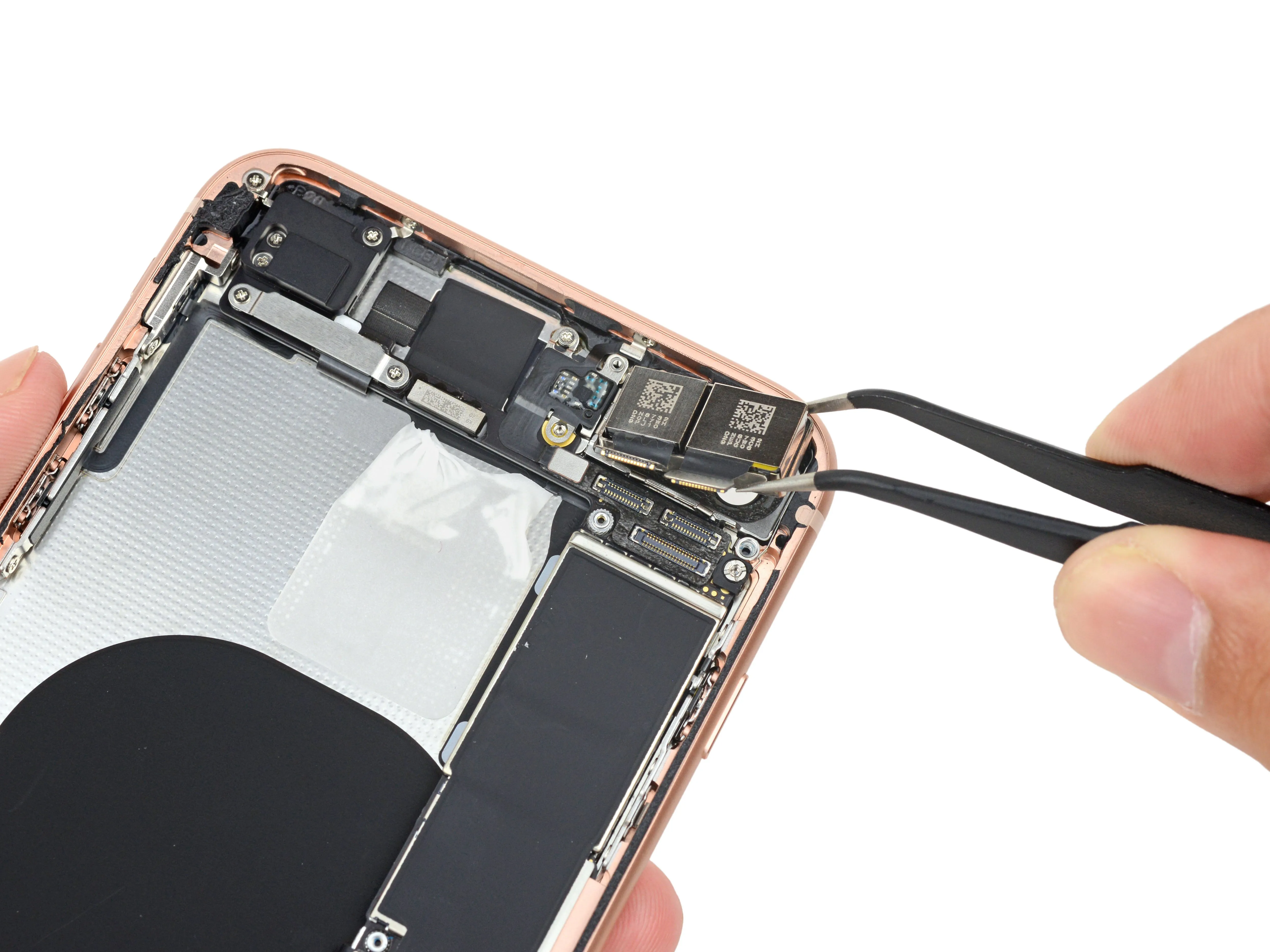

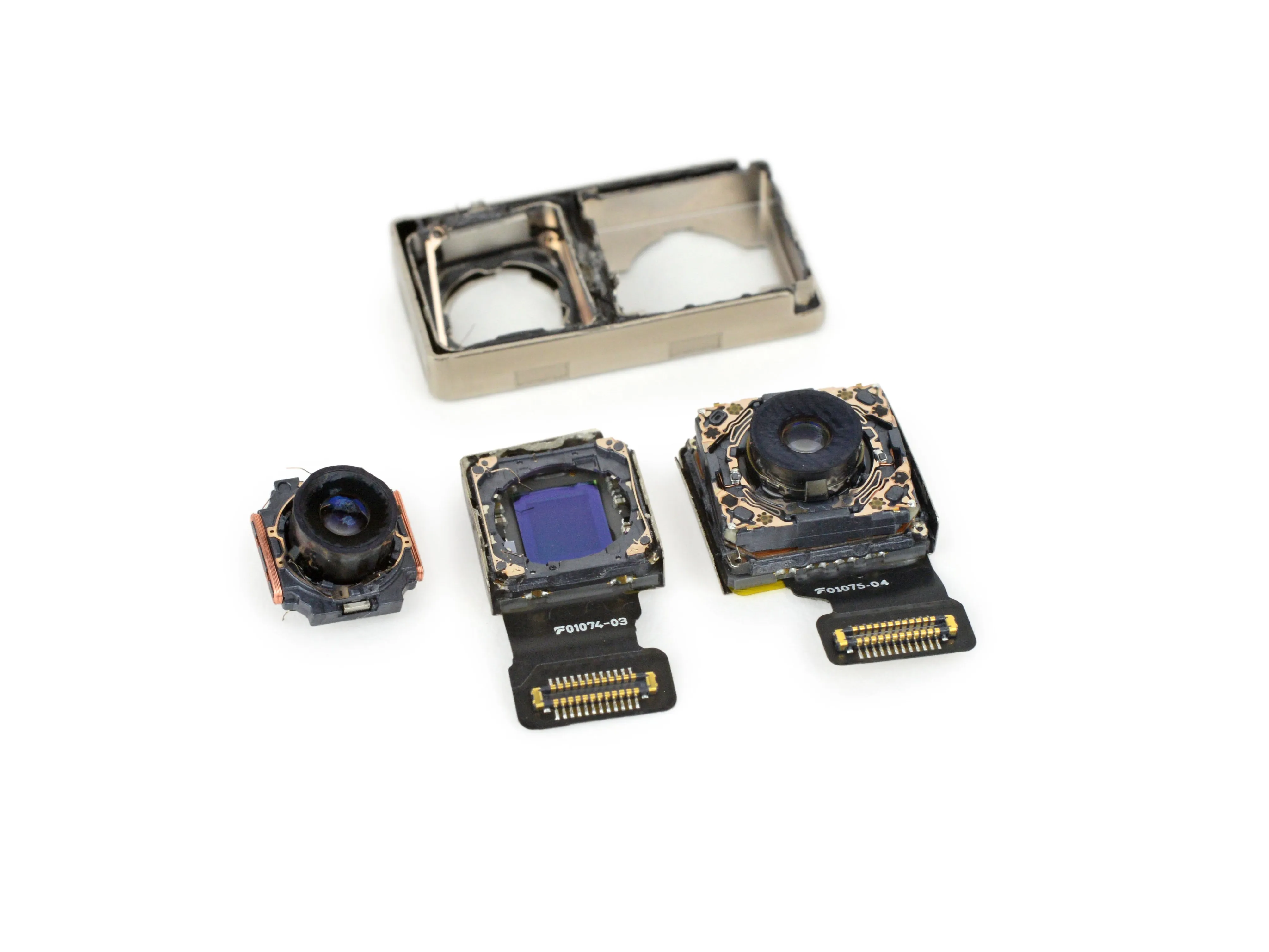

• Ускоряясь, мы вытаскиваем откалиброванный на заводе блок двойной камеры.

• Эти 12-Мп камеры надежно закреплены вместе, что позволяет программному обеспечению, используемому для портретного режима, объединять изображения с обоих объективов.

Шаг 7

• Мы переходим на новый уровень конкурса фотоаппаратов - с рентгеновскими лучами!

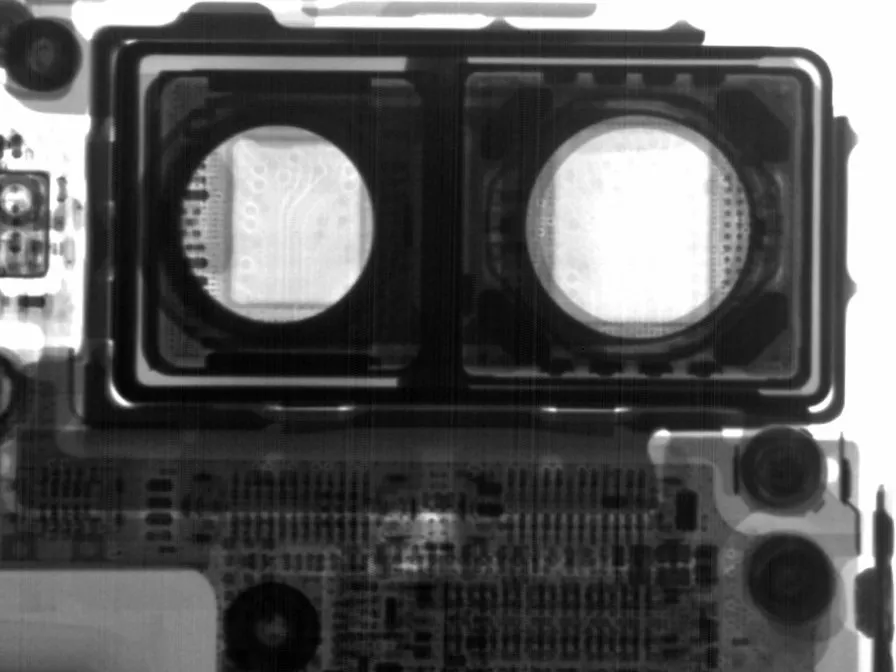

• Настроив экспозицию нашего оптического прицела, мы увидим несколько различных деталей.

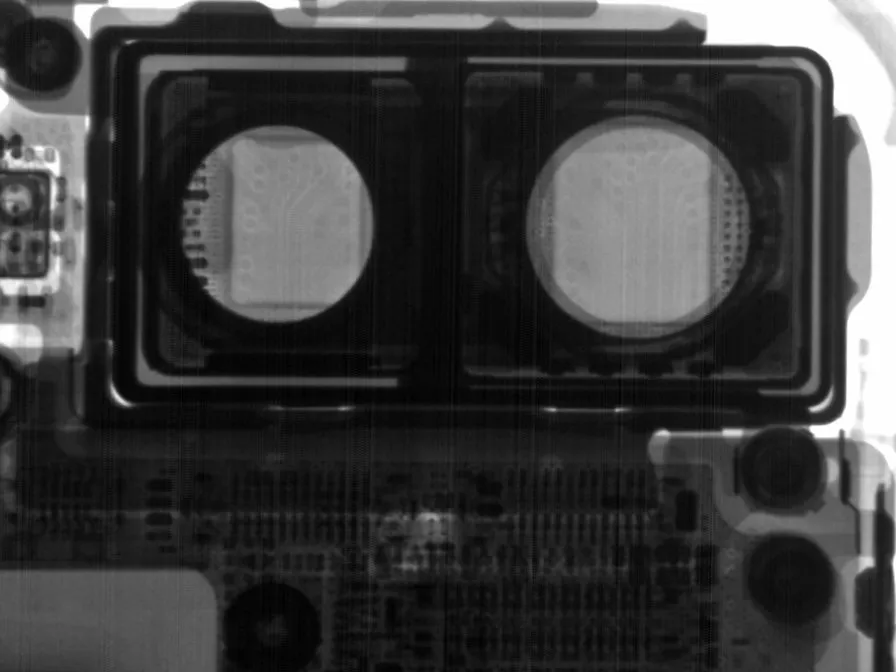

• На первом снимке видны следы ленточного кабеля под датчиками изображения камеры.

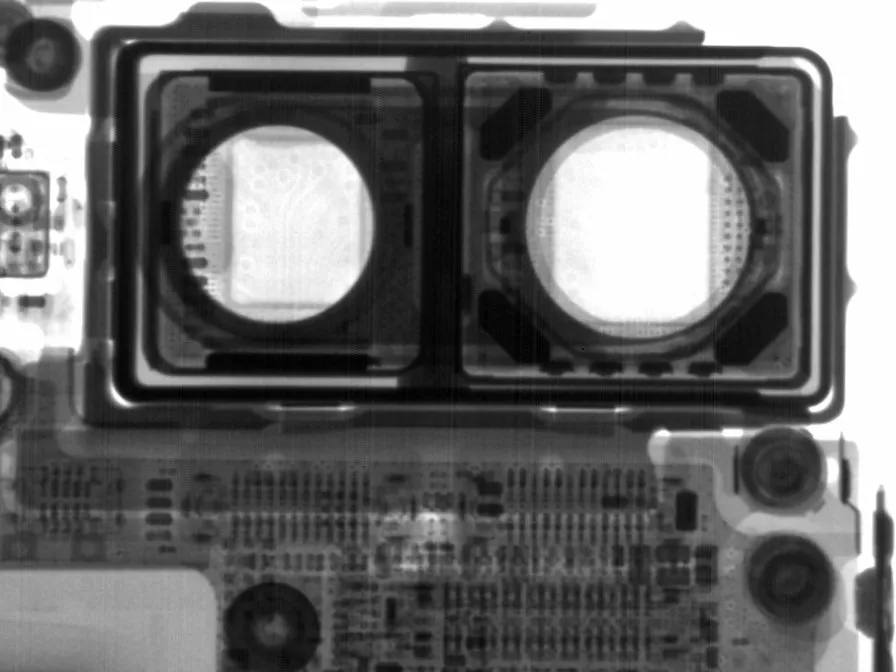

• На последнем снимке видны магниты, используемые для OIS только на одной из двойных камер.

• Отсутствующие магниты и горизонтальная ориентация - еще одно напоминание о том, что это не iPhone X...

Шаг 8

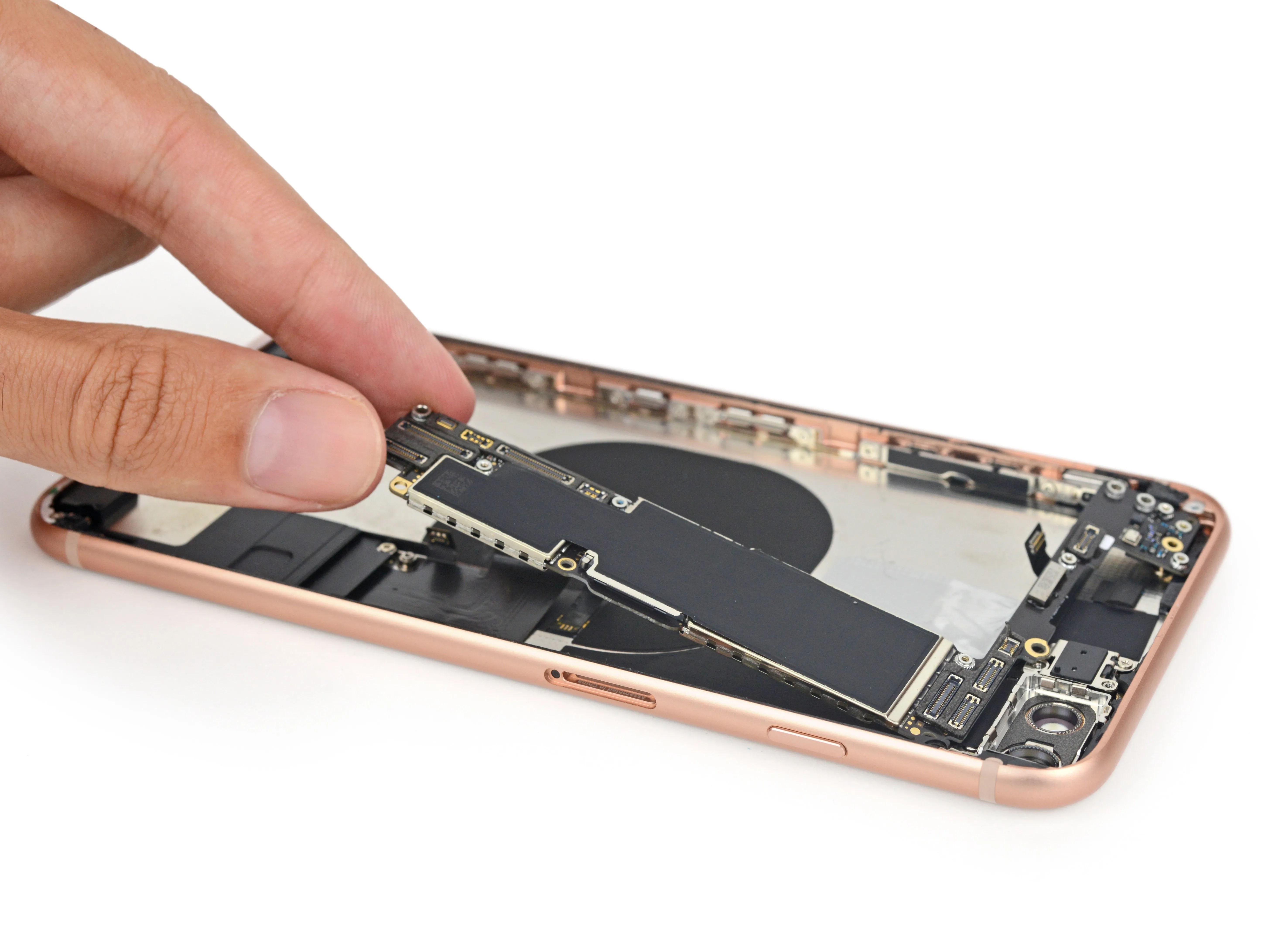

• Следующим будет кремний! Логическая плата, мы идем за тобой.

• Когда мы подходим к логической плате на новом среднем блоке, мы испытываем нервное предвкушение ...

• ... Но мы с радостью обнаружили, что логическая плата закреплена с помощью тех же винтов-стоек и винтов Phillips, что и в других iPhone.

• Мы быстро снимаем и удаляем наклейки с логической платы для нанесения IC-изоляции на торт.

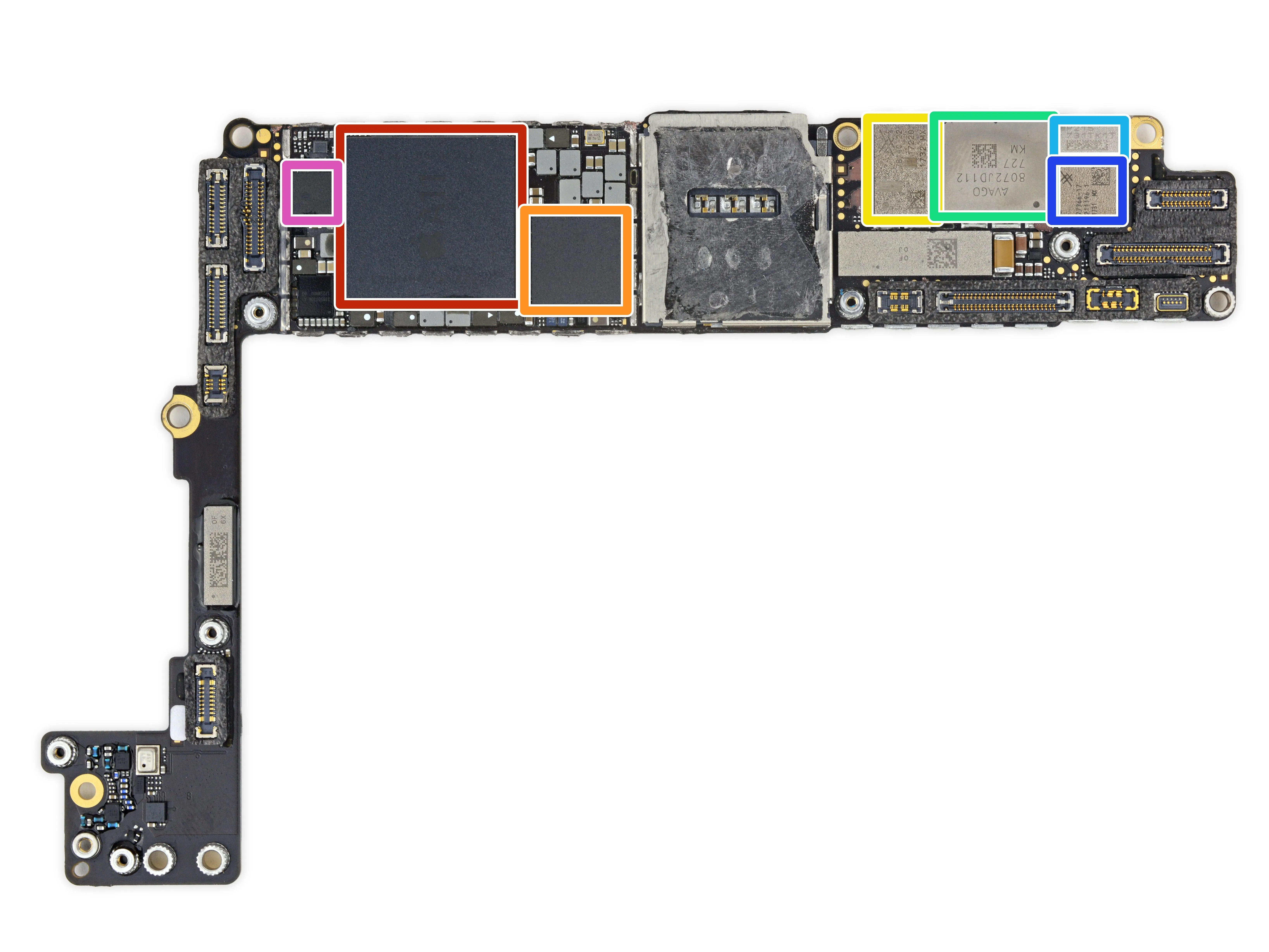

Шаг 9

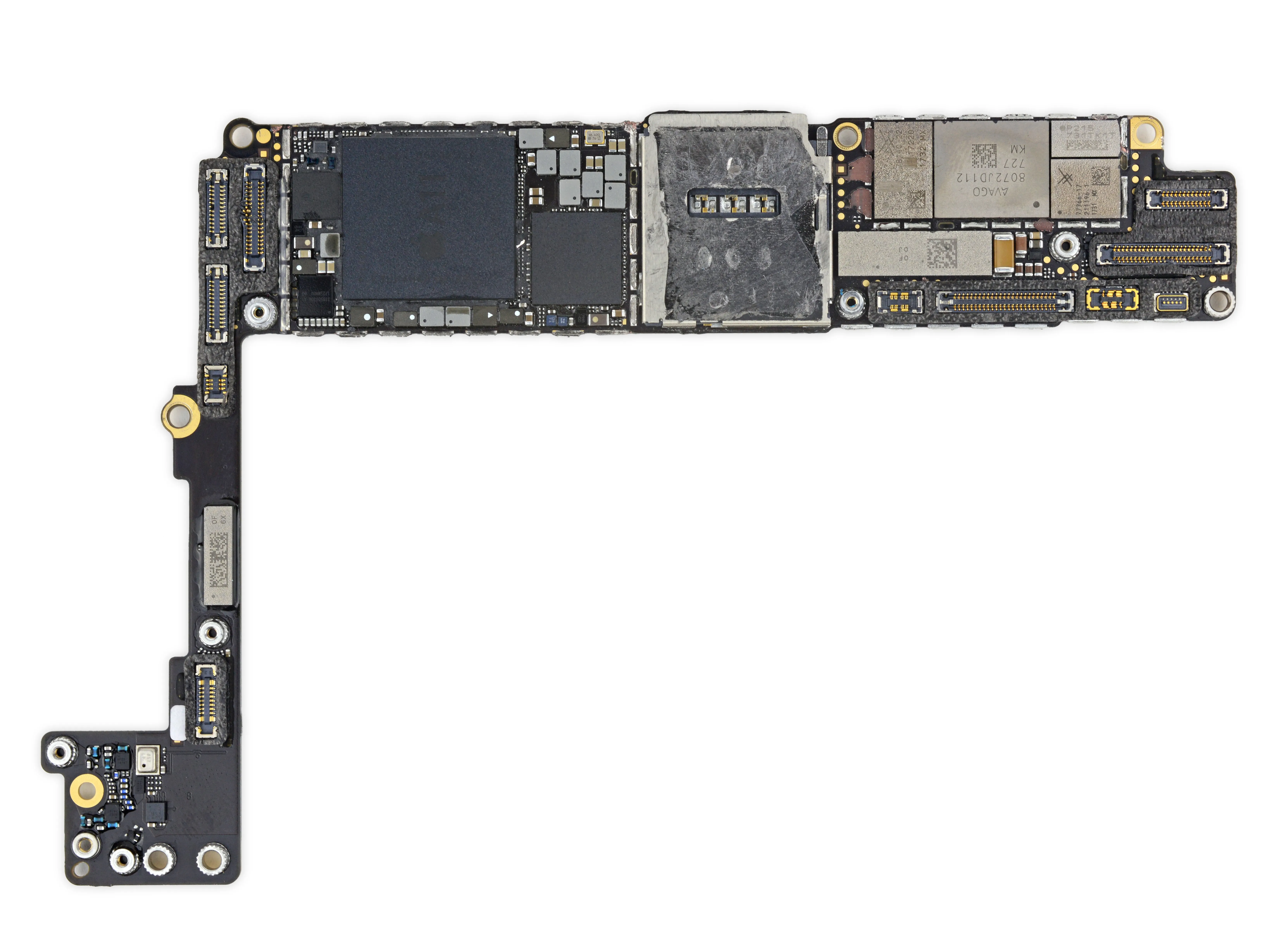

• Давайте посмотрим, что у iPhone 8 Plus под капотом:

• Apple 339S00439 Процессор A11 Bionic SoC с 3 ГБ оперативной памяти LPDDR4 от Samsung

• Qualcomm MDM9655 Модем Snapdragon X16 LTE

• Skyworks SkyOne SKY78140

• Avago 8072JD112

• P215 730N71T - вероятно, микросхема отслеживания огибающей

• Skyworks SKY77366-17 четырехдиапазонный модуль усилителя мощности GSM

• NXP Semiconductor 80V18 (PN80V) защищенный модуль NFC

Комментарии к шагу

Это Apple '339S00439' или Apple 339S00436'? Похоже на 339S00436. Можете показать фото процессора A11?

Почему в 8plus только QualcommMDM9655Snapdragon X16 LTE модем, а у X есть 2 чипа Qualcomm WTR5975 гигабитный приемопередатчик LTE; Qualcomm MDM9655 Snapdragon X16 LTE

Потому что X должен быть лучше.

Кроме того, у 8 Plus есть один WTR5975 внутри, согласно Шагу 10.

Моя ошибка. один WTR5975 в X, один MDM9655 и одна PMIC PMD9655, а также одна Intel XMM7480 в модели 1901.

Шаг 10

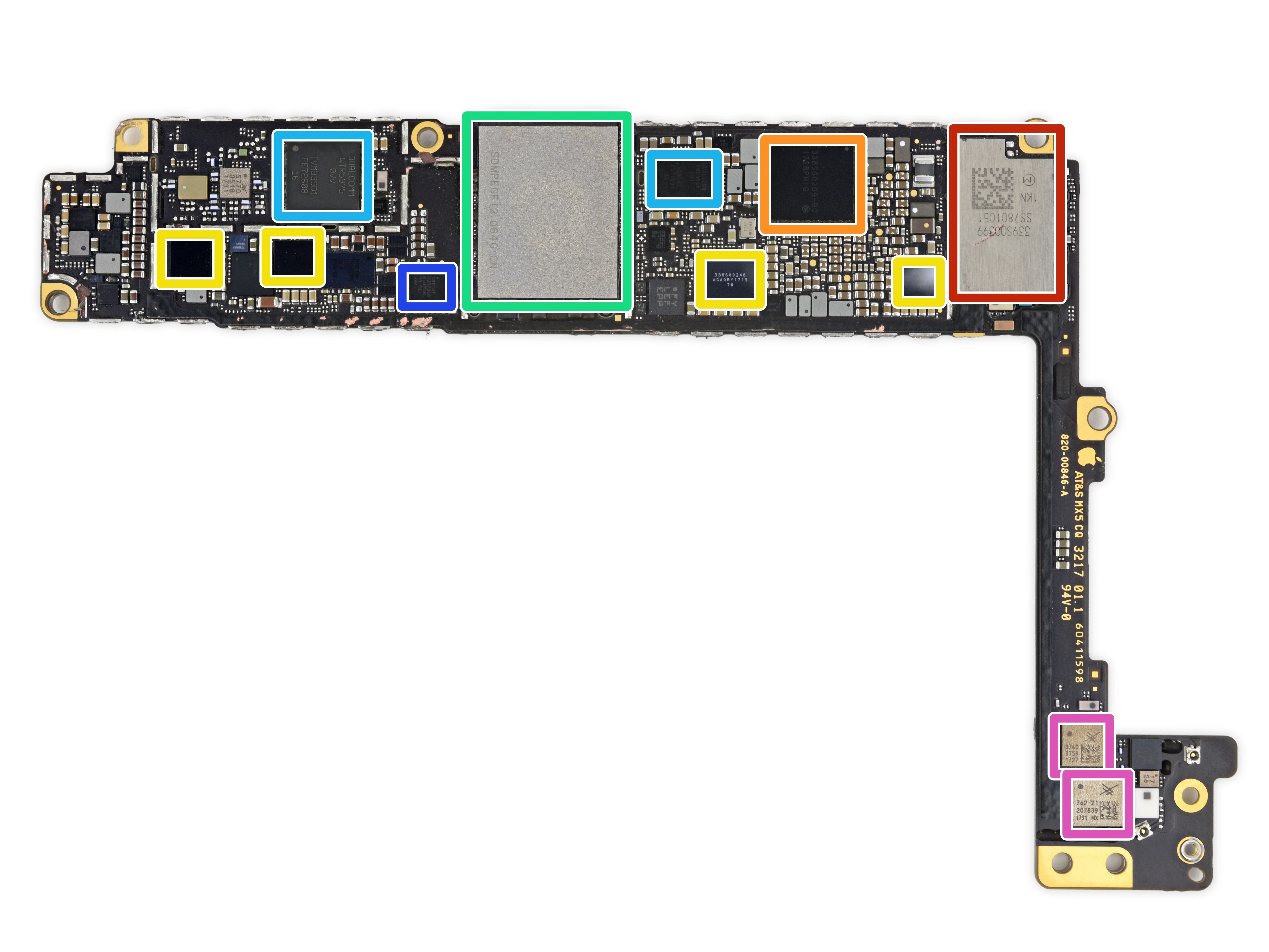

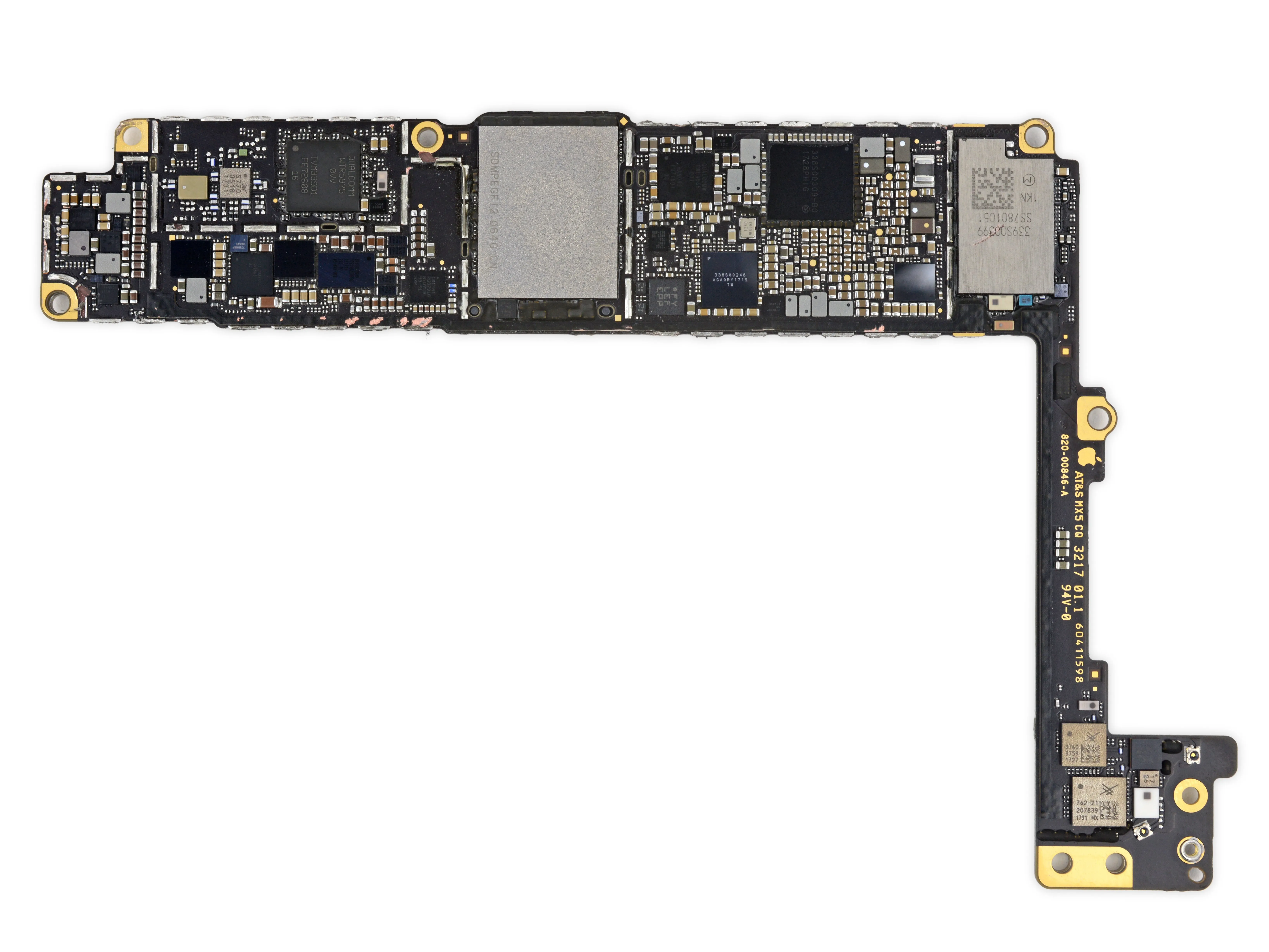

• А на обратной стороне мы находим:

• Модуль WiFi/Bluetooth Murata 339S00399

• Apple 338S00309 управление питанием

• Аудиокодек Cirrus Logic 338S00248 и усилитель звука 338S00286

• SanDisk SDMPEGF12 064G 64 ГБ флэш-памяти NAND

• Qualcomm WTR5975 Гигабитный радиочастотный трансивер LTE и PMD9655 PMIC

• NXP CBTL1612A1 - вероятно, итерация микросхемы 1610 tristar.

• Skyworks 3760 3759 1727 RF-коммутатор и SKY762-21 207839 1731 RF-коммутатор

Комментарии к шагу

'Apple/USI 170804 339S00397 WiFi/Bluetooth/FM радио модуль', на этой картинке на самом деле модуль Murata.

Как узнать, где находится микросхема Bass Band?

Вы можете обратиться к шагу 9. Существует один Qualcomm MDM9655. Это чип baseband в iPhone. Есть и другая модель, внутри которой находится чип baseband от intel. См. https://techinsights.com/about-techinsigh...

Имеет ли модуль Apple WiFi/BT решение? Или это решение от Broadcom?

Какова функция микросхемы Trostar

Какова функция Trostar

Шаг 11

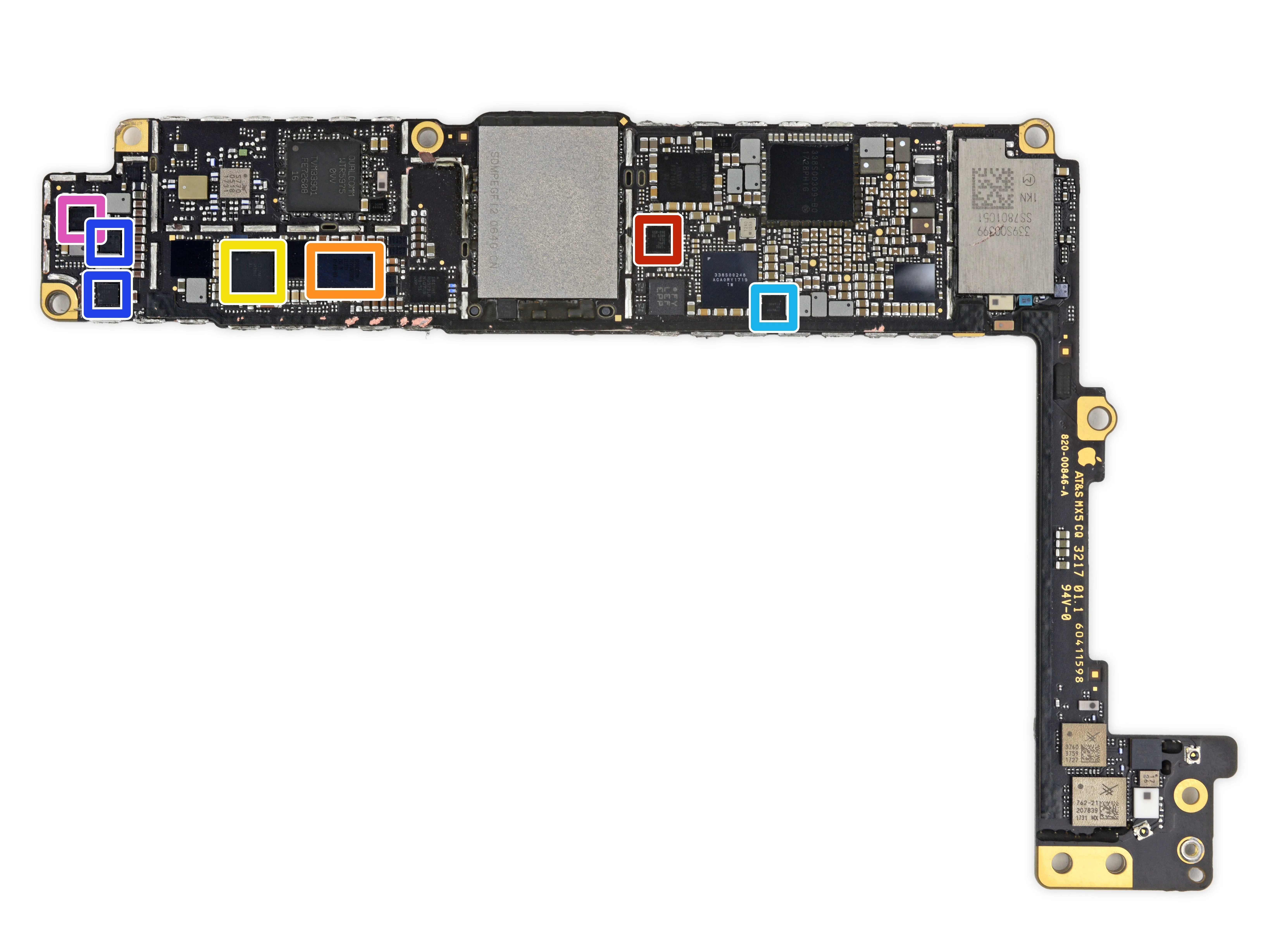

• Идентификация микросхем, часть 2:

• Cypress Semiconductor CYPD2104C Контроллер порта USB Type-C

• Контроллер беспроводной зарядки Broadcom BCM59355

• Зарядное устройство для литий-ионных аккумуляторов Texas Instruments SN2501

• Управление питанием Apple/Dialog Semiconductor 338S00306

• Повышающий преобразователь Texas Instruments SN61280E

• Драйвер светодиодов Texas Instruments LM3539

• Texas Instruments TPS65730 управление питанием дисплея (вероятно)

Шаг 12

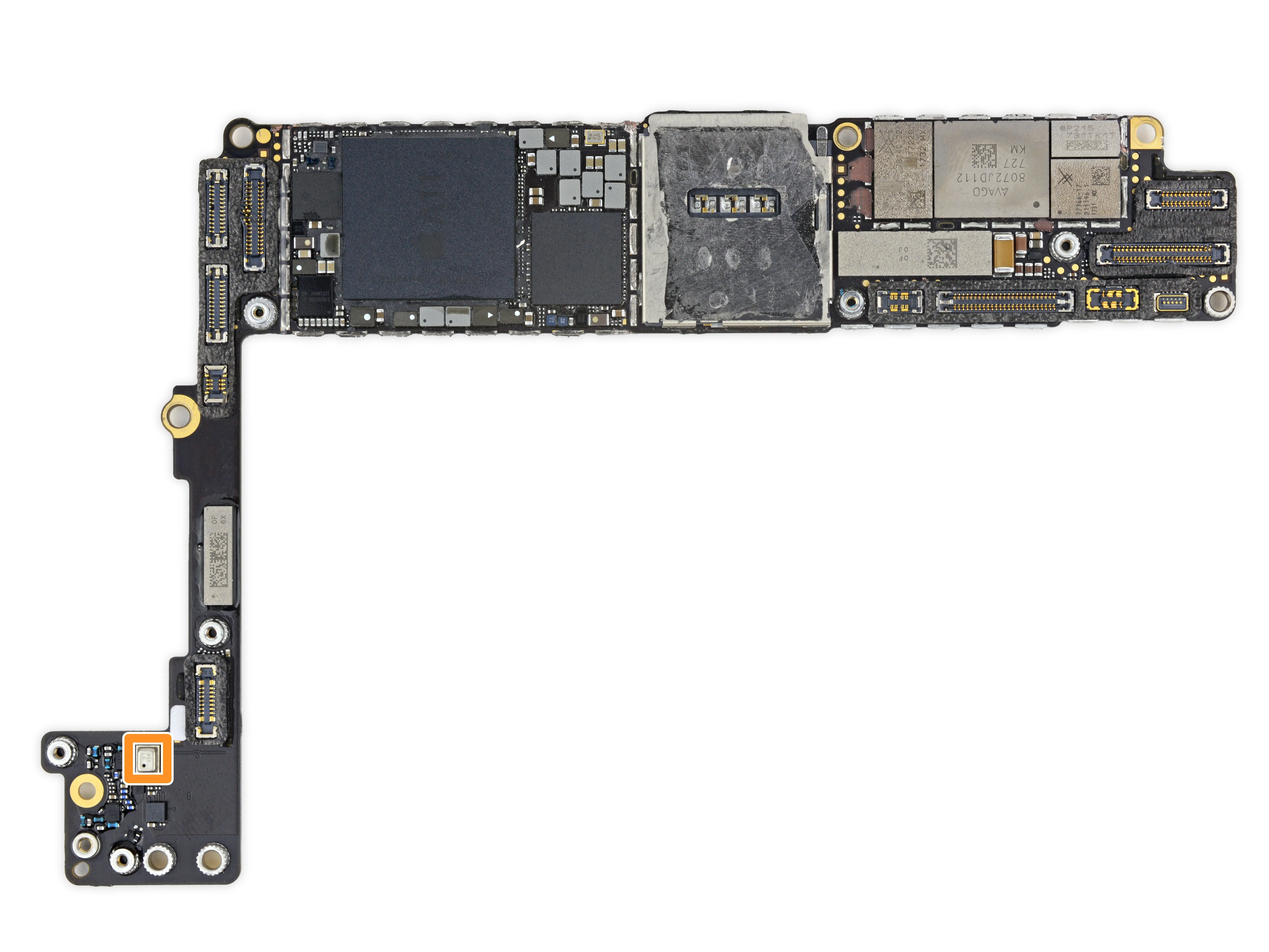

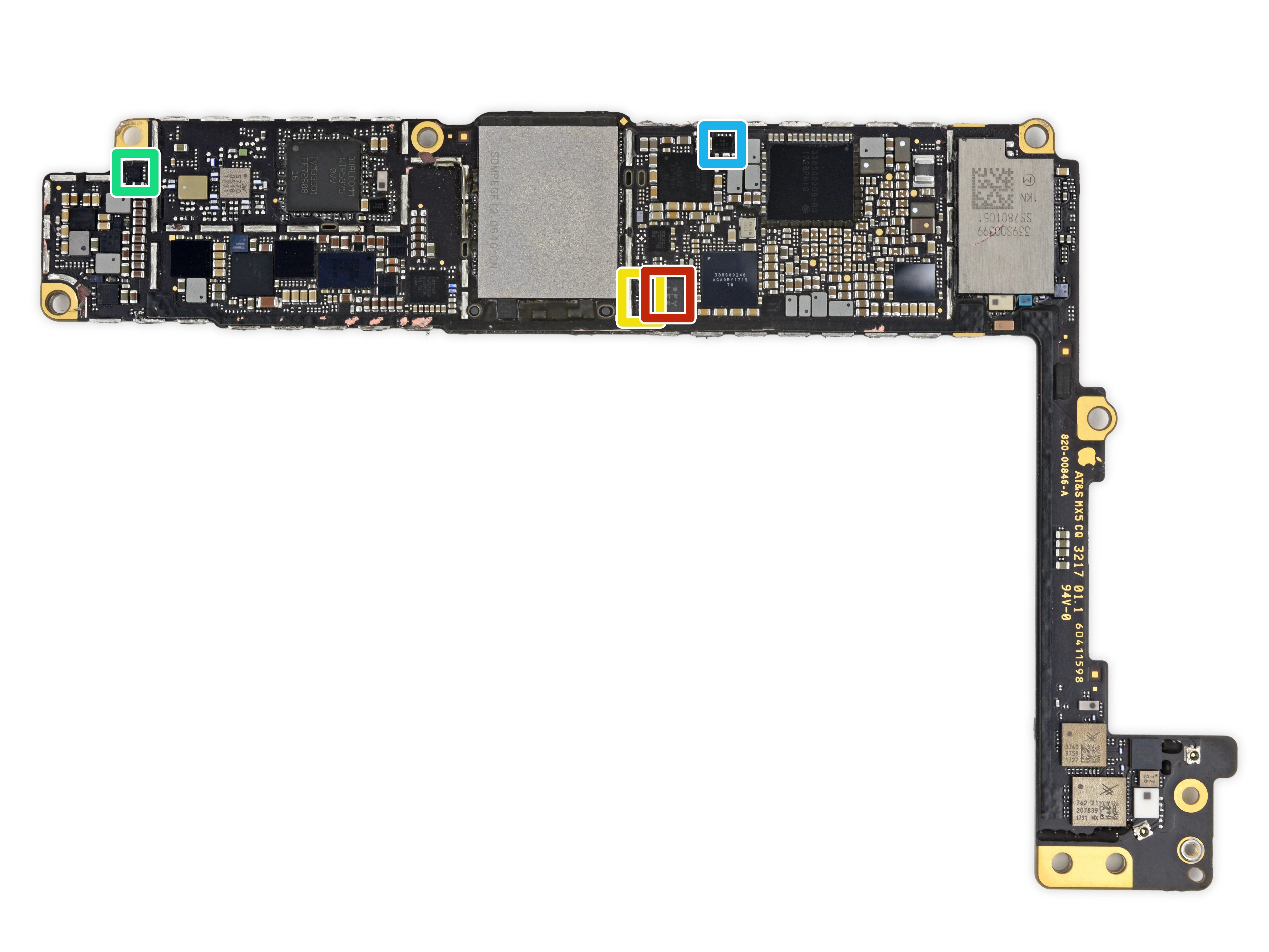

• Идентификация микросхем, часть 3:

• Акселерометр/гироскоп Bosch Sensortec

• Bosch Sensortec BMPxxx ? датчик давления

• Nexperia (ранее NXP Semiconductor) 74LVC1G3157-Q100 2-ч. аналоговый мультиплексор/демультиплексор

• Texas Instruments DRV8833 H-мостовой драйвер двигателя (вероятно)

• МЭМС-генератор SiTime SiTxxxx

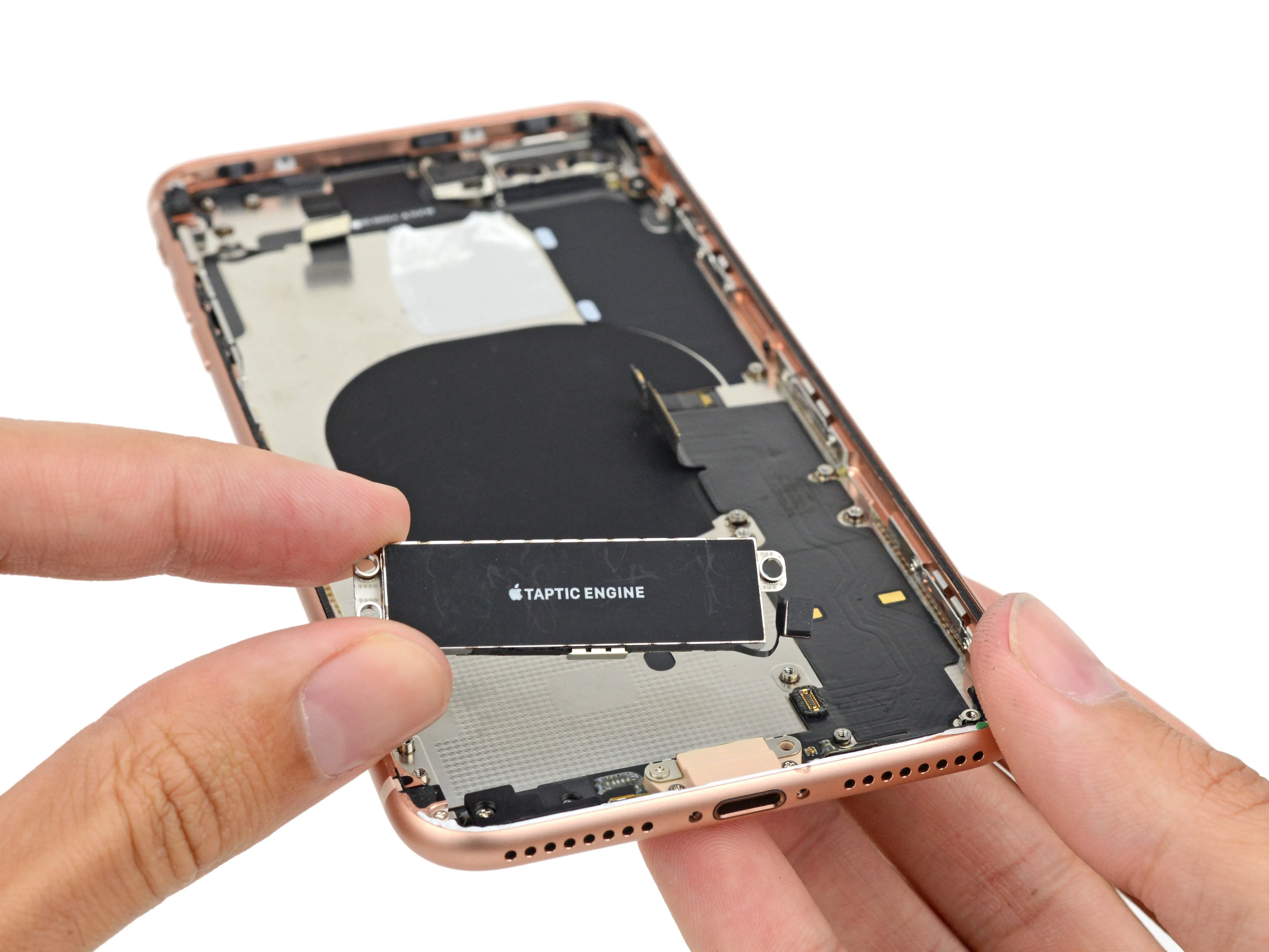

Шаг 13

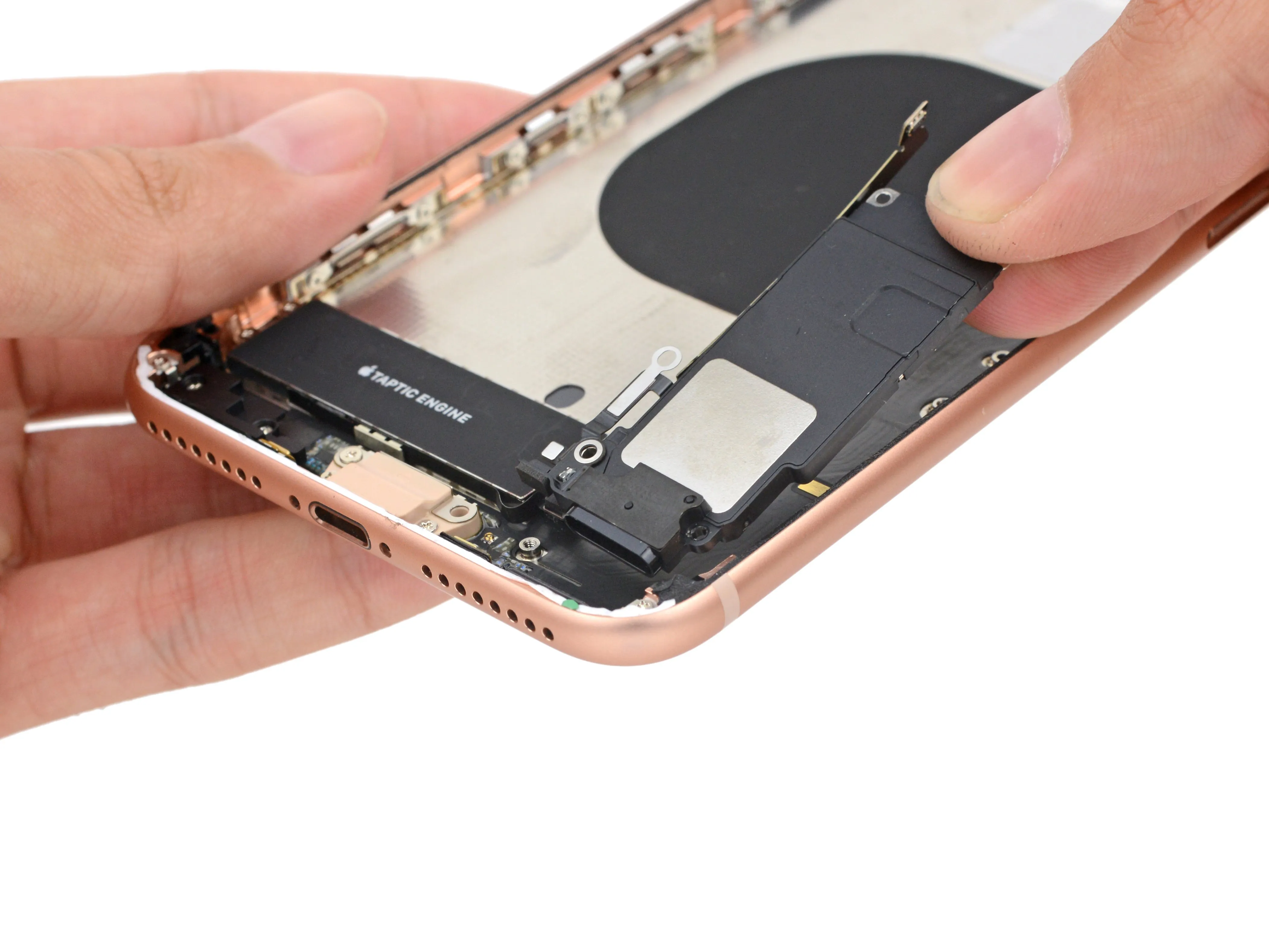

• Вынув логическую плату, мы можем извлечь некоторые периферийные компоненты. Мы испытываем сенсорную перегрузку, когда вытаскиваем динамик, касаемся Taptic Engine и дуем через барометрическое отверстие.

• Помните ли вы времена, когда можно было заменить динамик, не снимая предварительно логическую плату? Делаете.ру помнит.

• А как насчет того, когда можно было снять Taptic Engine, не снимая динамик? Да, мы тоже это помним.

• Хотя мы рады, что многие компоненты остались модульными, новая компоновка и расположение выглядят как почти невозможная игра в палочки-выручалочки.

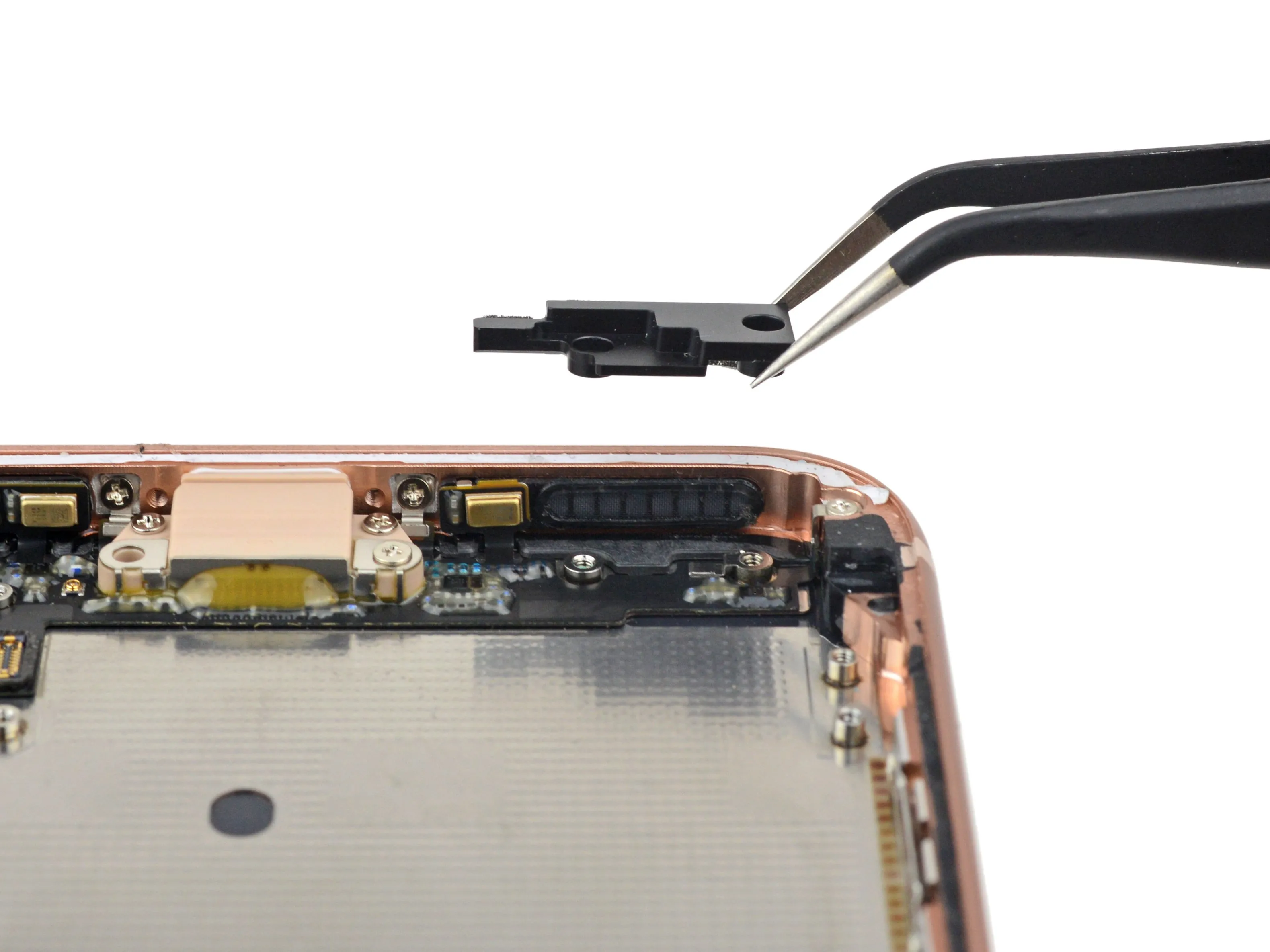

• Что это за маленький кусочек пластика? Ах да, мы уже отвечали на этот вопрос в прошлом году когда мы впервые познакомились с этим стилем барометрического вентилятора.

• Еще немного возвращения к прошлому, и нам придется взять DeLorean домой.

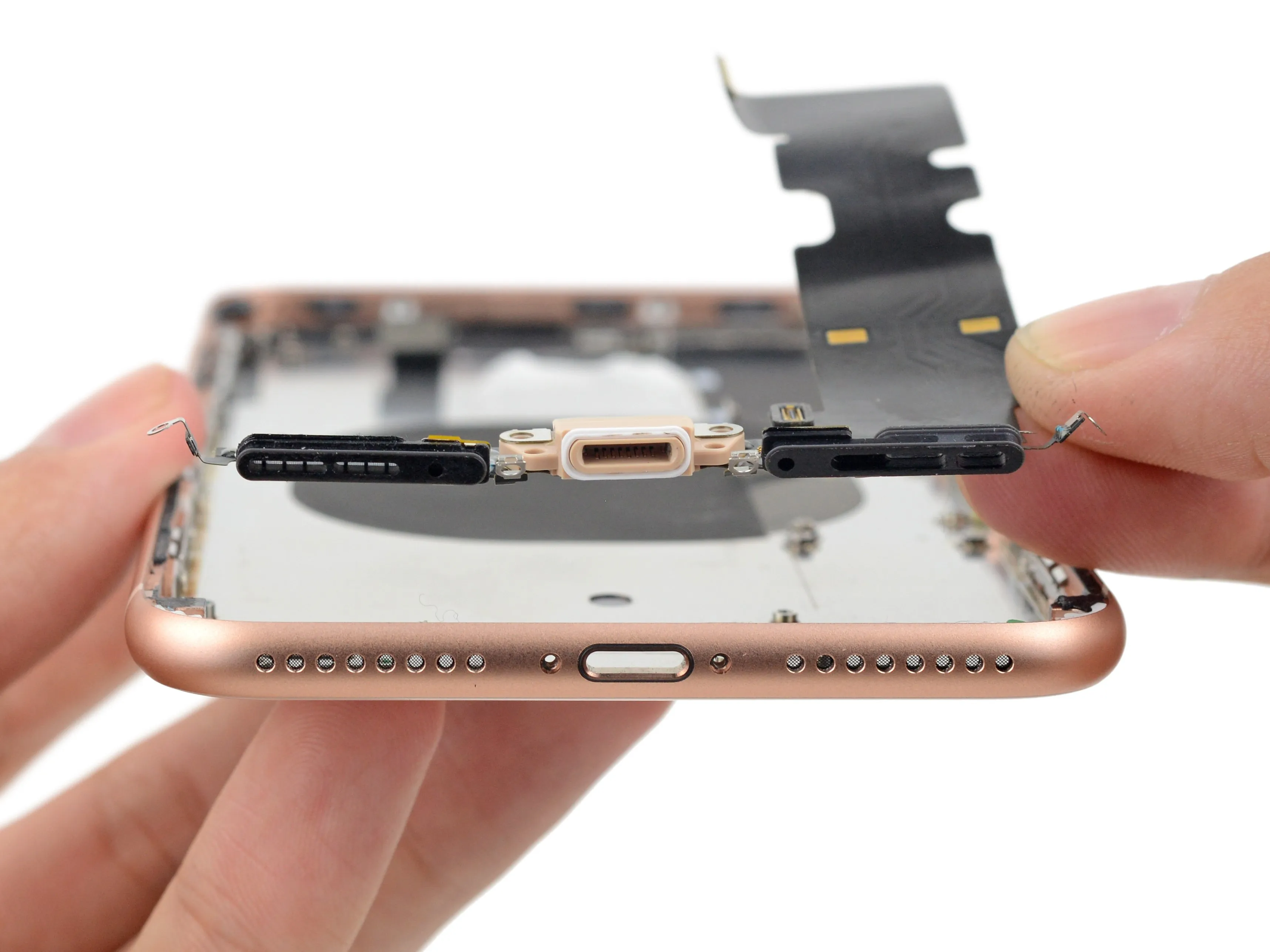

Шаг 14

• Мы отсоединяем кабель порта Lightning и внимательно изучаем это заметное обновление.

• Наши подозрения здесь такие же, как и в iPhone 8Новый дизайн может быть предназначен для быстрого отвода тепла для быстрой зарядки, но, по крайней мере, кажется, что он соответствует по цвету корпусу телефона и фирменному стеклу Apple.

• Акцент был сделан не только на цвете стекла, достигнутом с помощью семислойного процесса окрашивания, но и на самом материале, усиленном 'внутренней, сваренной лазером, стальной и медной структурой'. Что это такое на самом деле и что это значит для производительности, жесткости и будущего Apple нацеленной на металлическое стекло еще предстоит узнать. Пока же мы знаем, что Apple любит цвета Pantone.

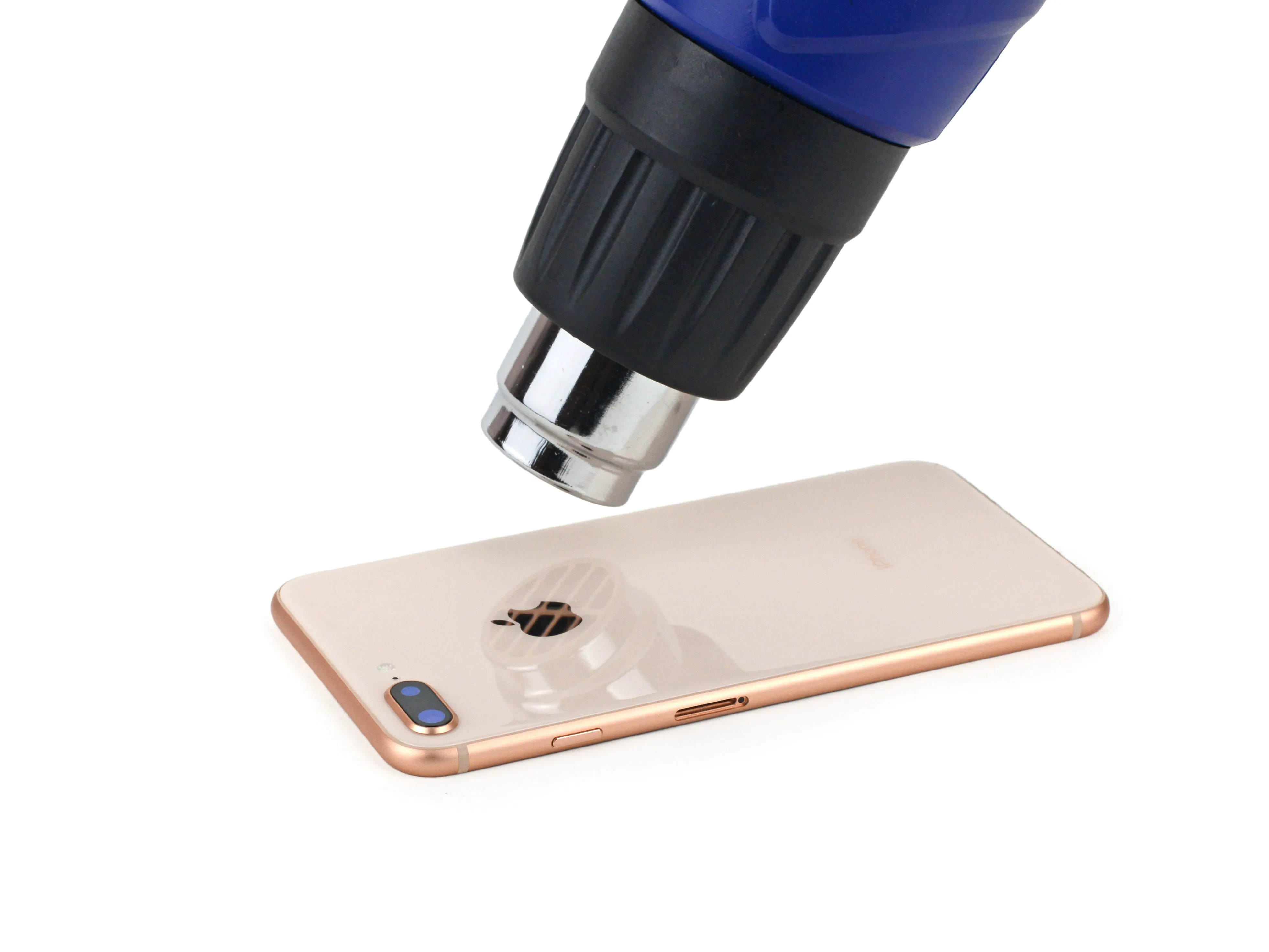

Шаг 15

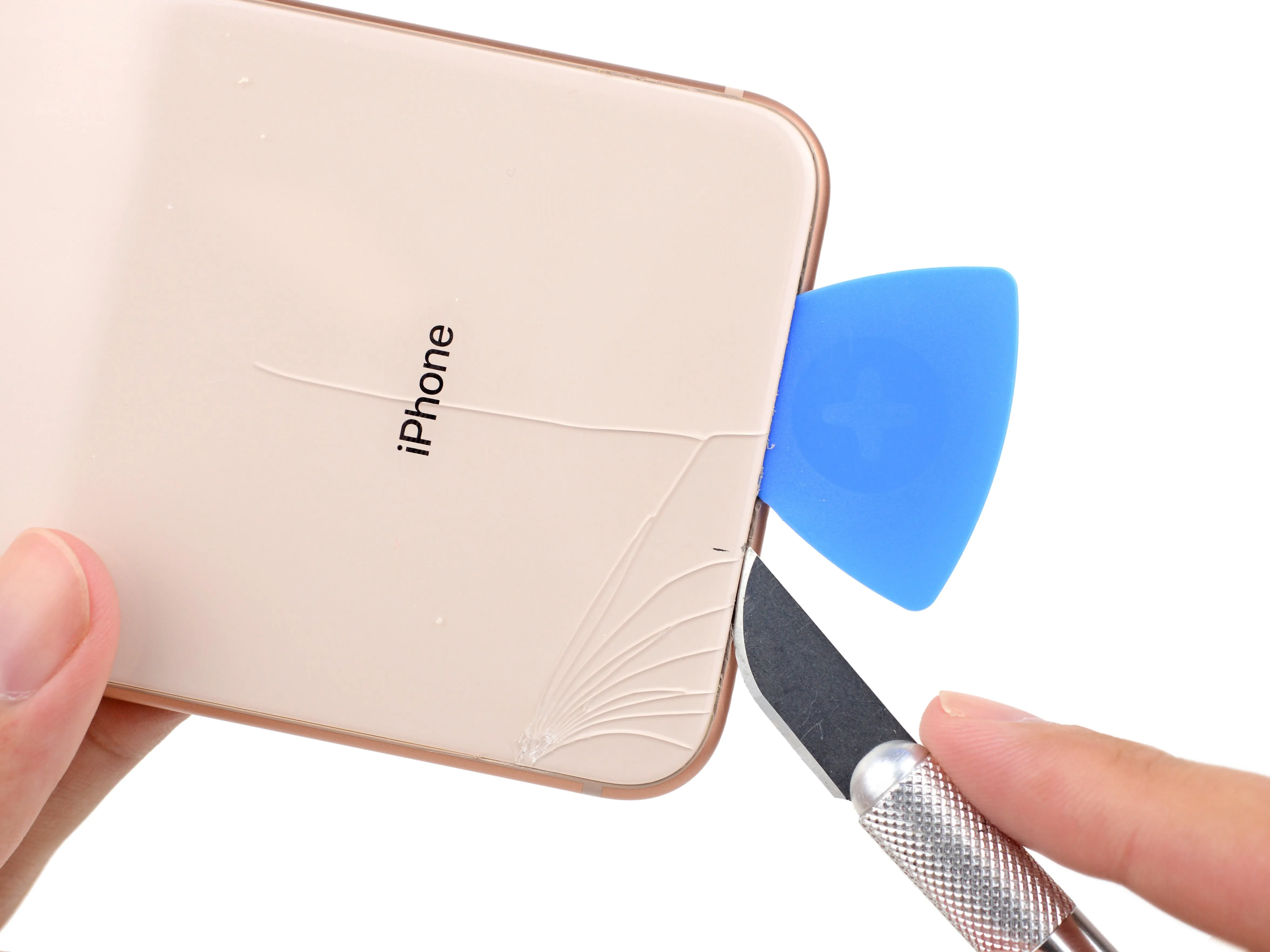

• После кропотливого извлечения заднюю панель с iPhone 8, мы решаем сильно нагреть его, на случай, если это и есть тот самый секретный соус.

• Спойлер: это не так. Похоже, что выбранный Apple клей невосприимчив к нагреву. Если что, оно немного смягчает металлическую рамку, но, похоже, не сильно влияет на клей.

• В этот раз мы специально сломали панель, чтобы испытать более реалистичную ситуацию с извлечением сломанной панели. Вердикт: не роняйте этот телефон. Извлечь сломанную панель гораздо сложнее, чем целую.

• Возможно, в следующий раз мы будем использовать еще больше тепла.

Шаг 16

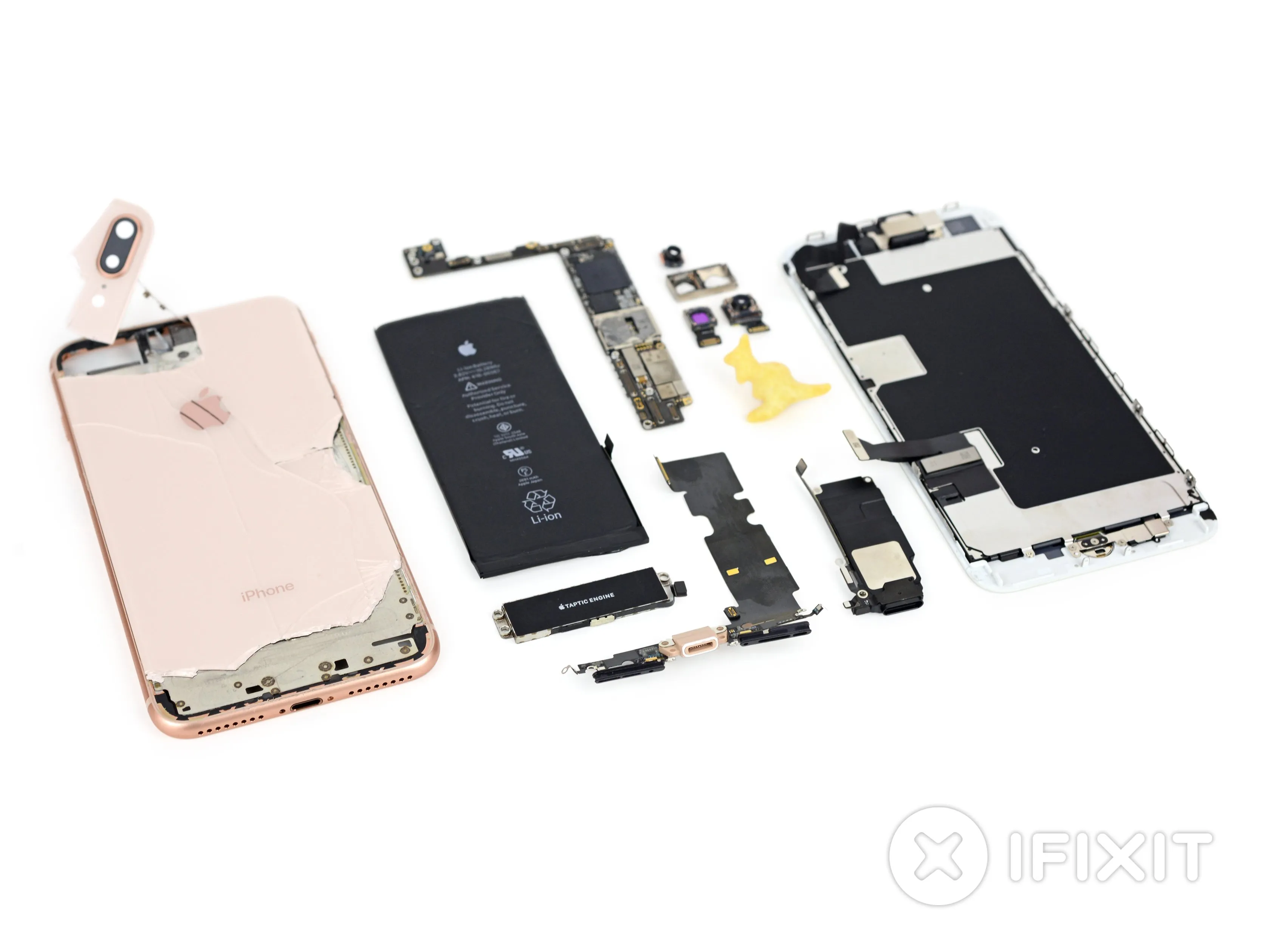

• Еще один сложный разбор за плечами, мы смотрим на плоды наших трудов и благодарим...

• Еще раз спасибо Circuitwise за то, что позволили нам остановиться у вас.

• И спасибо Creative Electron за информацию об их крутом рентгеновском аппарате.

Вывод

• Доступ к дисплею и аккумулятору прост - при наличии соответствующих знаний и инструментов.
• Беспроводная зарядка снижает нагрузку на универсальный порт Lightning, который часто выходит из строя.
• Уплотнения от воды и пыли усложняют ремонт, но делают менее вероятной необходимость устранения сложных повреждений от жидкости.
• В разъеме аккумулятора по-прежнему используются обычные крепежные элементы Phillips/JIS, но для многих ремонтных работ вам понадобится до четырех разных драйверов.
• Несмотря на заявленную прочность, заднее стекло можно разбить и практически невозможно заменить, если оно треснуло.
• Нижние компоненты iPhone, которые раньше легко снимались, теперь зажаты под сложной комбинацией кронштейнов и аккуратно сложенных гибких кабелей.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)

Комментарии к статье

Должен ли я верить, что Apple действительно использует более эффективную оперативную память LPDDR4x в модели Plus, а не менее эффективную LPDDR4 в стандартной 4,7-дюймовой модели? Или это опечатка?

Должно быть LPDDR4x.

Вы же сами разбирали этот разъем на шаге 9?

Да! При обычном ремонте этого не происходит, но чтобы показать чипы, сначала нужно снять припаянные EMI-колпачки. Вы можете кропотливо отпаять их, но для такой разборки мы обычно просто обрезаем их, используя более быстрые средства.

Отпаять экран от электромагнитных помех очень просто, даже проще, чем отрывать, если у вас есть станция горячего воздуха (не обязательно хорошая).

Я не вижу ничего страшного, если вам придется заменить весь задний корпус из-за разбитого стекла. Вмятины и царапины на существующих корпусах не исправить.

Полностью разбирать устройство, чтобы заменить док-флекс, конечно, неприятно, но это всего лишь несколько дополнительных минут работы.

Полагаю, разница в том, что вмятины и царапины не скалываются и не оставляют после себя осколки стекла. Я думаю, что это довольно серьезная проблема, когда для замены задней рамки/стекла приходится, по сути, разбирать весь телефон.

Я бы с удовольствием поработал с вами :3

Тогда обращайтесь! [|]Карьера в Делаете.ру

Интересно, насколько ужасным будет iPhone X с точки зрения ремонтопригодности...

Хороший вопрос, я тоже задавался этим вопросом.

Откуда берется дополнительный вес по сравнению с iPhone 7 Plus? Только ли из-за стеклянной задней панели?

Я бы тоже хотел это знать, особенно учитывая, что батарея меньше. Помимо стекла и катушки беспроводной зарядки, общие размеры 8 Plus немного больше, чем у 7 Plus, но разница в 14 граммов все равно удивляет.

Помните Galaxy S6 Edge Plus со стеклянным корпусом? Он почему-то весил 153 грамма, несмотря на стеклянную заднюю панель, беспроводную зарядку и 5,7-дюймовый экран (конечно, его размеры были немного меньше).

Где находится антенна(ы)?

Обычно их не видно, и они спрятаны за стеклянной панелью в виде плоских металлических элементов.

Порт Lighting Port по-прежнему USB 2?

Делаете.ру в последнее время не обращают внимания на детали, в других продуктах Apple тоже есть упущения. Это очень важно знать, какой порт 2.0 или 3.0, а они не проверили!

Так что я искал как сумасшедший и не знаю, является ли эта проблема новой с момента выхода телефонов, но моя замена заднего стекла - что я купил на этом сайте - не подходит к корпусу камеры на задней панели. Я слышал смешанные вещи, как 1 корпус может быть заменен и 2, что корпус не является. Может быть, я что-то упускаю? Буду признателен за помощь
