Разборка iPhone SE 2020

Введение

Второе издание? Маленькое издание? Stimulus Edition? Мы не уверены, что означает 'SE' на этот раз, но это был бы не разбор iPhone без небольшой загадки. И этот iPhone SE 2020 года выпуска, безусловно, представляет собой смартфон стоимостью 400 долларов - восхитительно олдскульный снаружи и, как утверждается, довольно современный внутри. К счастью, наши деньги уже потрачены, так что вы можете пройти мимо бесплатно. Давайте разберем... новейший... iPhone от Apple.

Хотите больше бесплатных вещей? Посмотрите наши обои с разбором iPhone SE.

Вам нужно еще больше разборов в жизни? Конечно, нужно! Следите за нами в Instagram, Twitter и Facebook, чтобы получать разрывы и новости технологий раньше всех своих друзей. Чтобы получать новости о Делаете.ру, подпишитесь на нашу рассылку.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone SE 2020

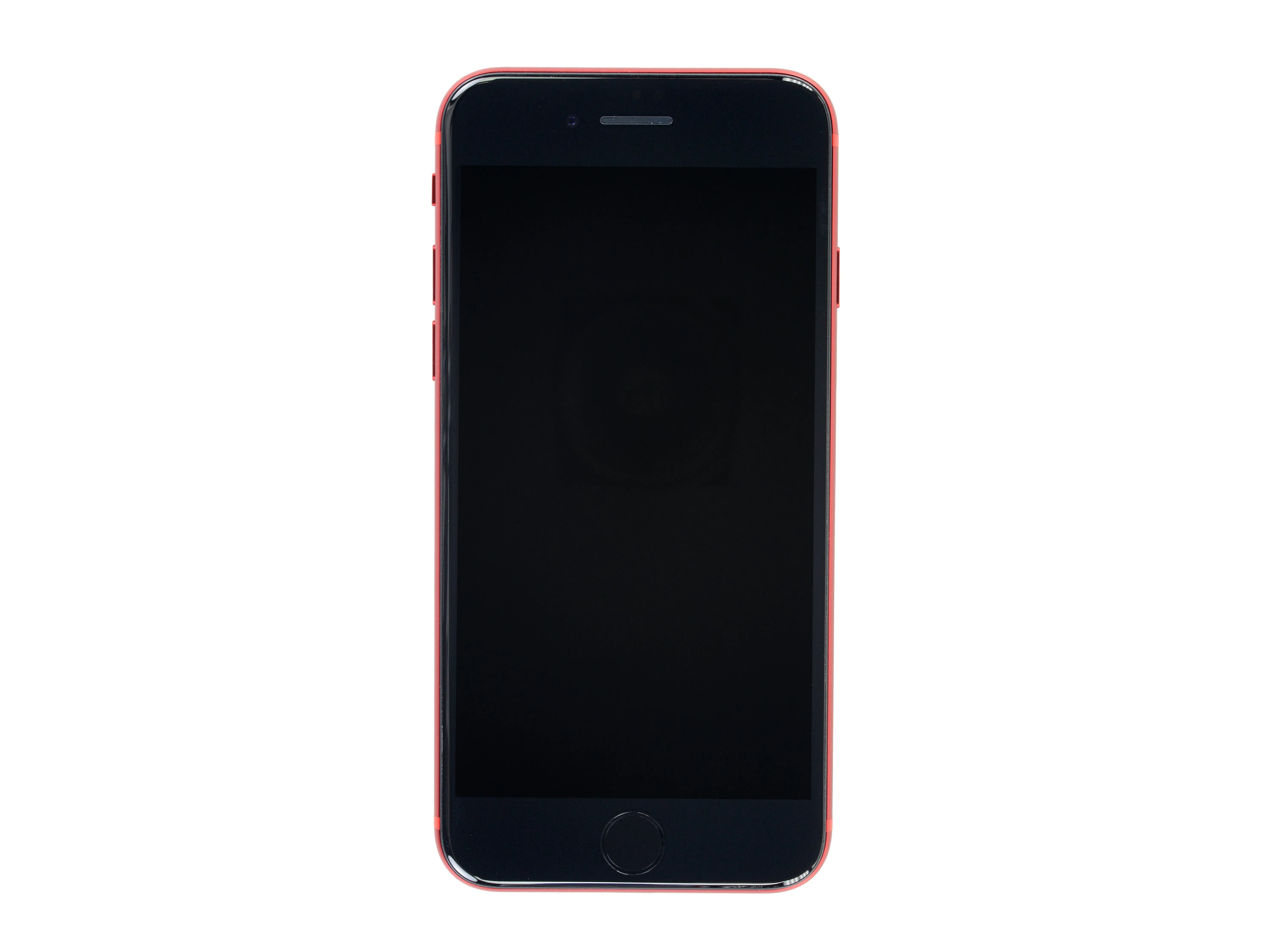

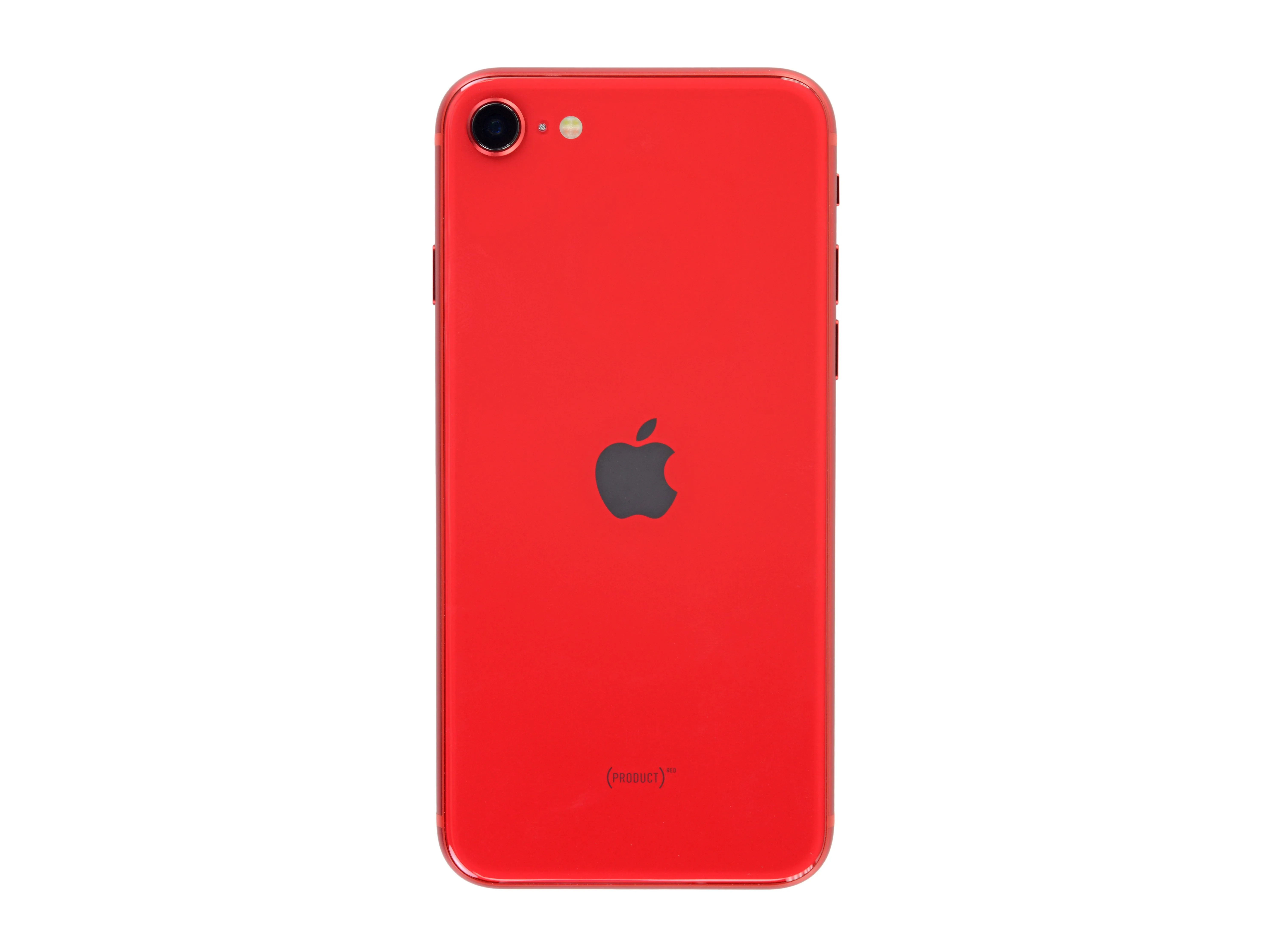

• Приквел популярного бюджетного iPhone SE наконец-то появился. Его называют 'телефоном на свалке', и мы надеемся, что это правда! Характеристики, безусловно, с этим согласны:

• A13 Bionic SoC с нейронным движком третьего поколения - прямо из iPhone 11/Pro/Max

• 4,7-дюймовый дисплей Retina HD с разрешением 1334 × 750 (326 ppi), True Tone и поддержкой широкой цветовой гаммы (P3) - как в iPhone 8. iPhone 8

• 12-Мп широкоугольная задняя камера с разрешением ƒ/1,8 и 7-Мп фронтальная камера с разрешением ƒ/2,2 - по слухам, позаимствованная либо у iPhone 8, либо у iPhone XR. XR

• LTE гигабитного класса с 2x2 MIMO и Wi-Fi 802.11ax 6 с 2x2 MIMO + Bluetooth 5.0 + NFC - как в iPhone 11. iPhone 11

• Кнопка Home с датчиком Touch ID второго поколения - снова возвращение из iPhone 8

• Степень защиты от пыли и воды IP67 - не характерно для какого-то конкретного iPhone, но неожиданно приятное включение в эту ценовую категорию.

Шаг 2

• Размер не имеет значения.

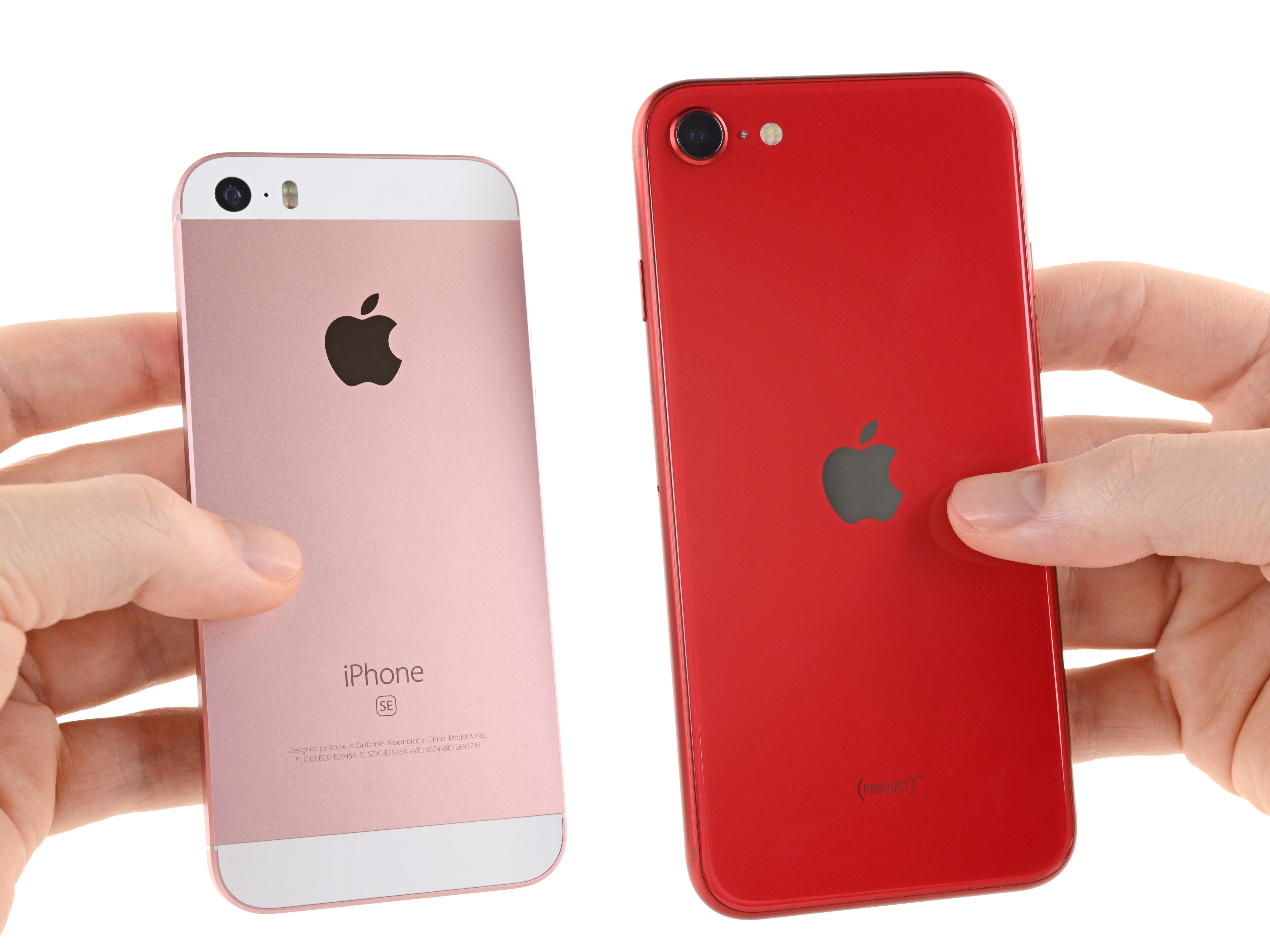

• Поэтому давайте устроим соревнование по измерению размеров iPhone. Во-первых, это SE 2016 против SE 2020 в матче, которого никто не ожидал.

• Новый SE побеждает в конкурсе измерений, но 2016 SE побеждает в конкурсе на разъем для наушников с милей.

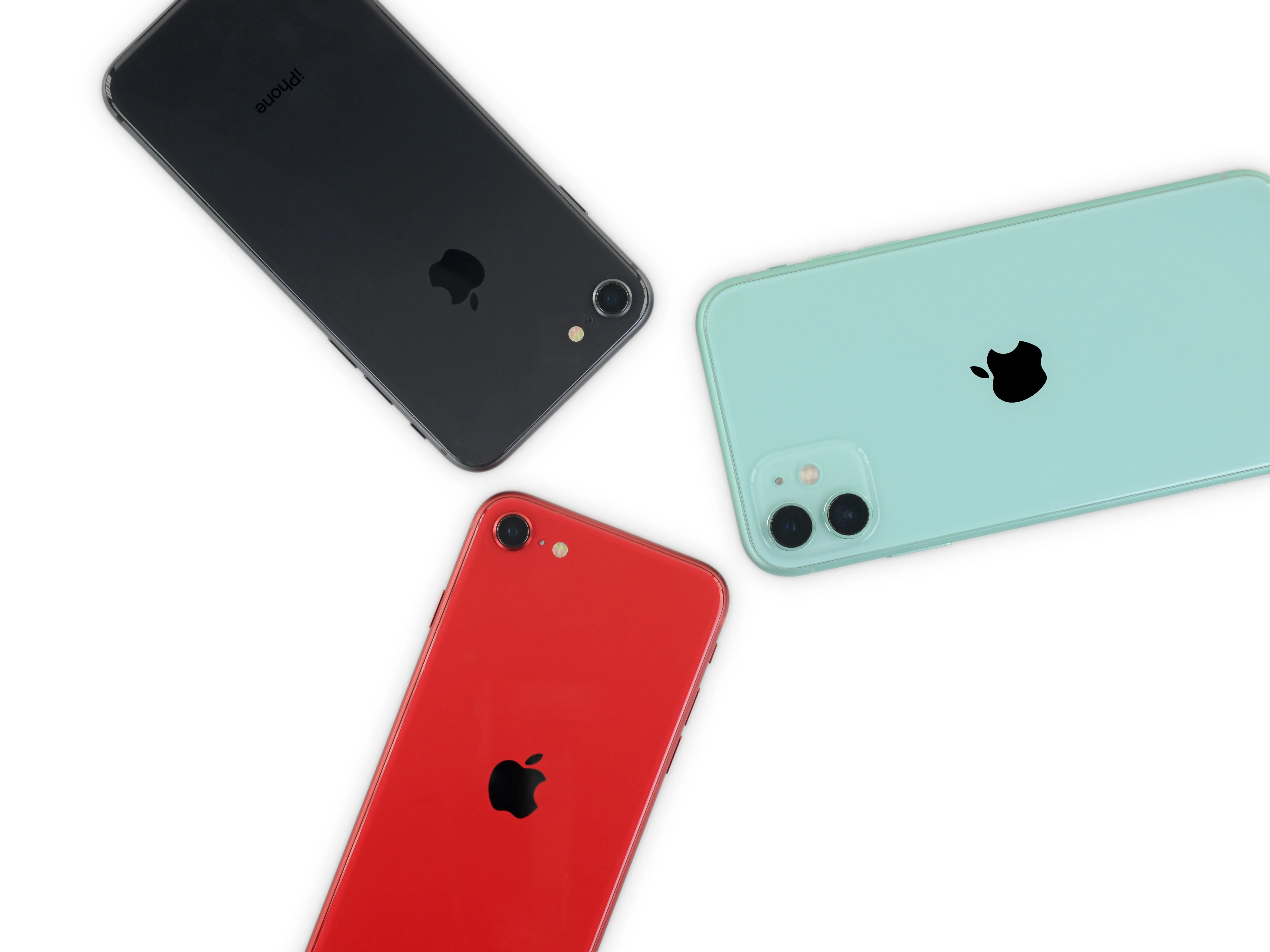

• Этот телефон называют iPhone 8 (черный) с внутренностями iPhone 11 (зеленый). Посмотрим.

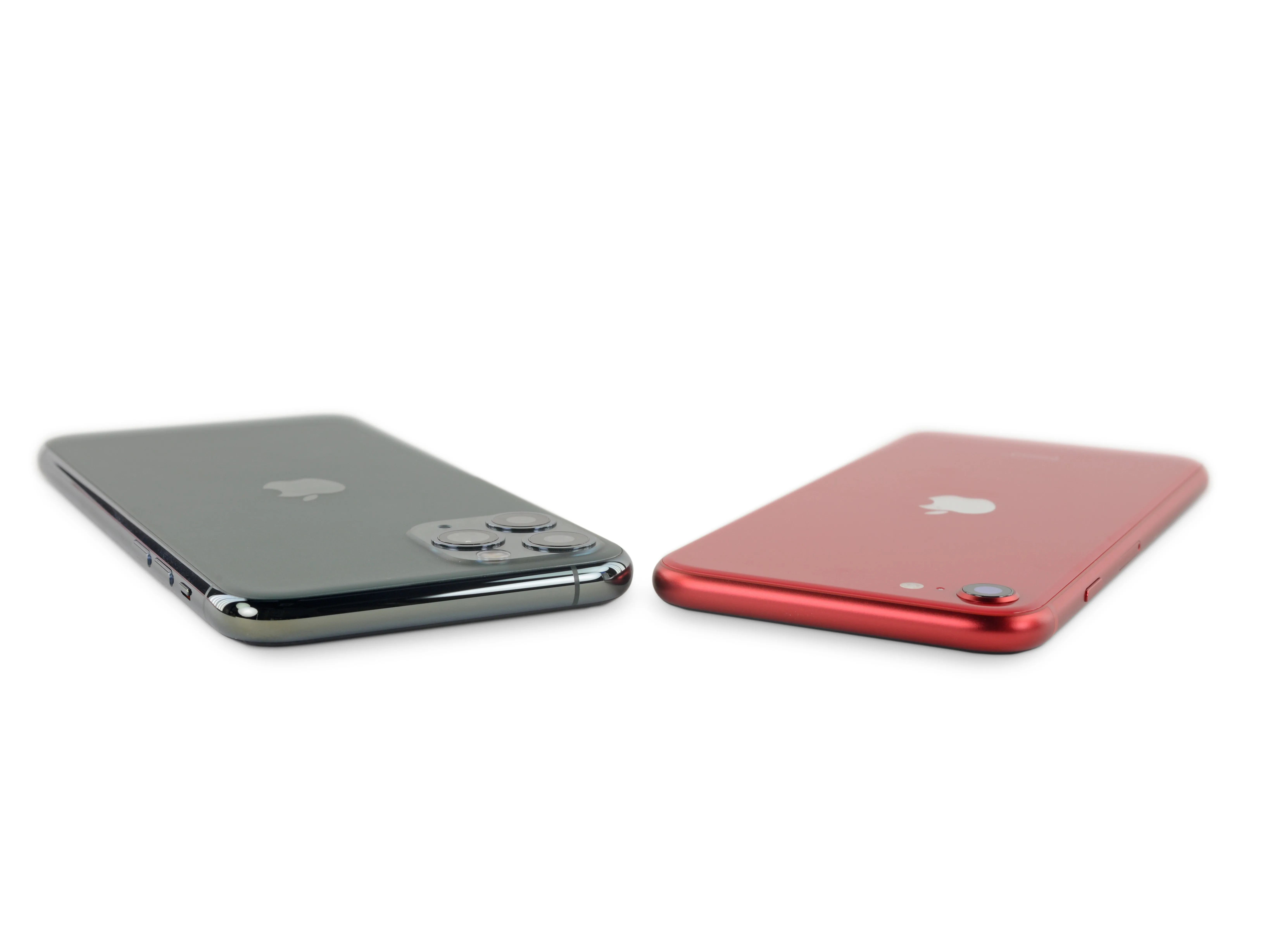

• Новый SE лишь немного меньше, чем 11 Pro, но что действительно заметно, так это разница в весе - SE на 21 % легче 11 Pro.

Шаг 3

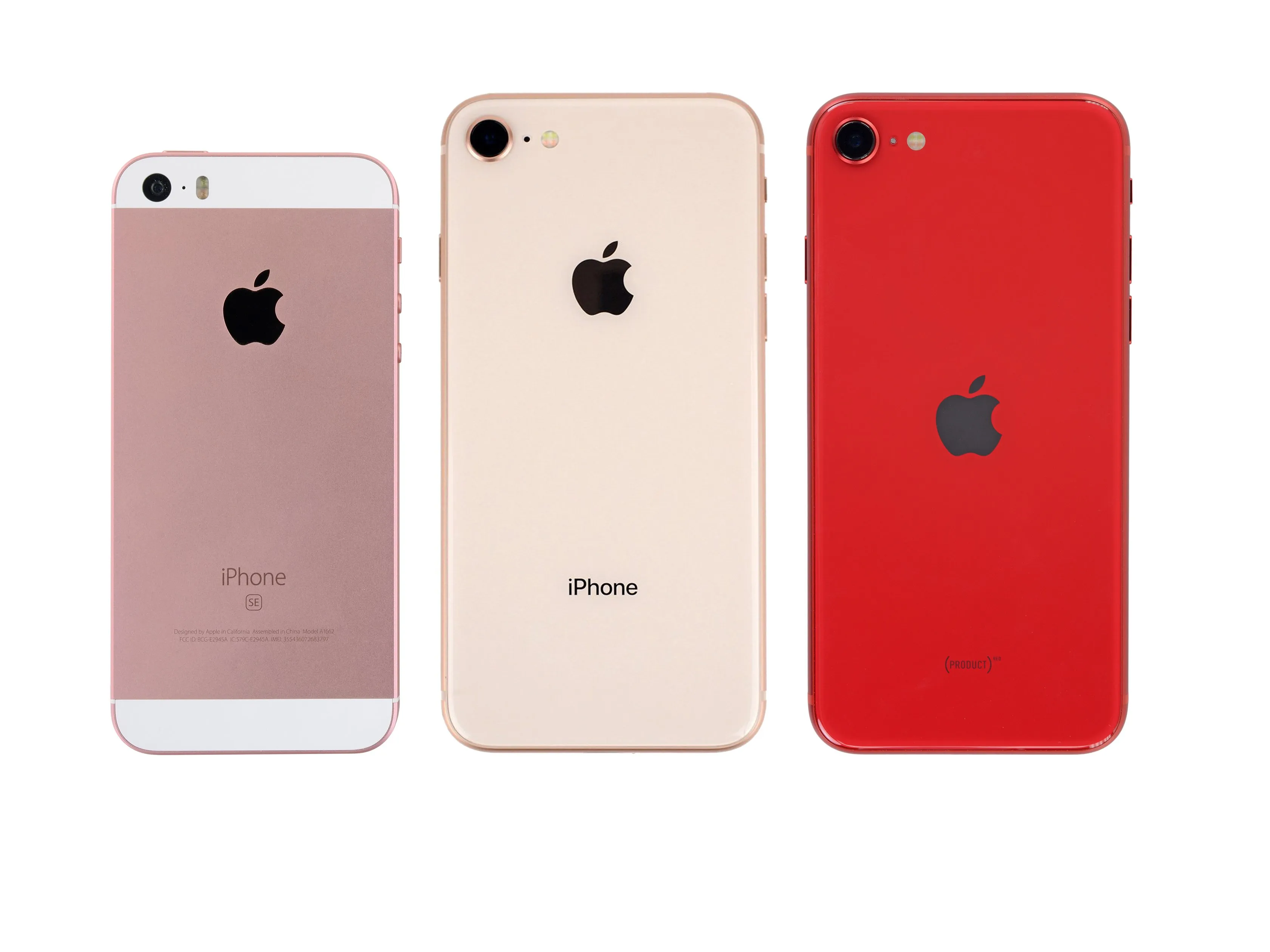

• Перед разборкой вы всегда можете рассчитывать на то, что мы покажем вам, как это делается. (К счастью, в этот раз мы обойдемся без этого).

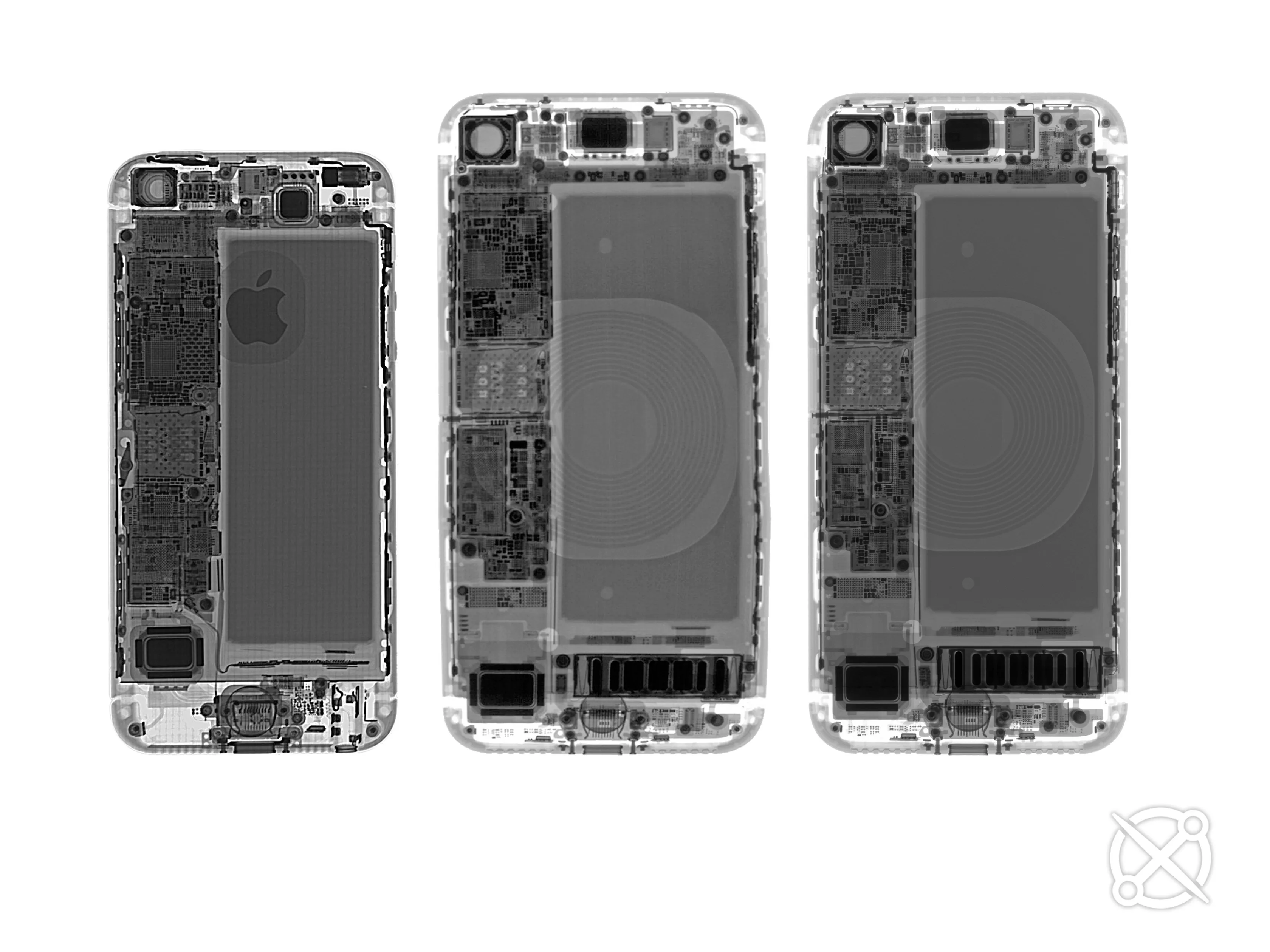

• Сейчас мы отнесем его на стол для разборки, но сначала мы отправим SE на рентгеновский контроль - благодаря нашим умным друзьям из Creative Electron. Creative Electron-вместе с его предшественниками, оригинальным SE (слева) и iPhone 8 (в центре).

• Если вы можете заметить какие-либо серьезные внутренние отличия от iPhone 8, значит, ваши глаза острее наших. Кроме очень тонкой переделки антенн и перемещения нескольких микросхем по логической плате, мы пока не можем сказать, чем занималась Apple.

• Мы ожидали увидеть здесь изменения в расположении антенн для работы новых функций гигабитного LTE (MIMO) и/или Wi-Fi 6. На iPhone XSновые изломы в рамке были очень заметны по сравнению с X. В SE и 8 такого не было.

Комментарии к шагу

Антенна находится в другом месте? Там, где логотип? Причина, по которой я спрашиваю, заключается в том, что я только что получил новый телефон SE, но на новом чехле SE не видно логотипа, так как он просто совпадает с расположением 8, поэтому я беспокоюсь, что антенна блокируется новым чехлом.

Привет, Майк!

Если только ваш корпус не металлический, вам не стоит беспокоиться! В центре задней крышки нет антенн - там находится катушка беспроводной зарядки.

Так где же расположены антенны?

Шаг 4

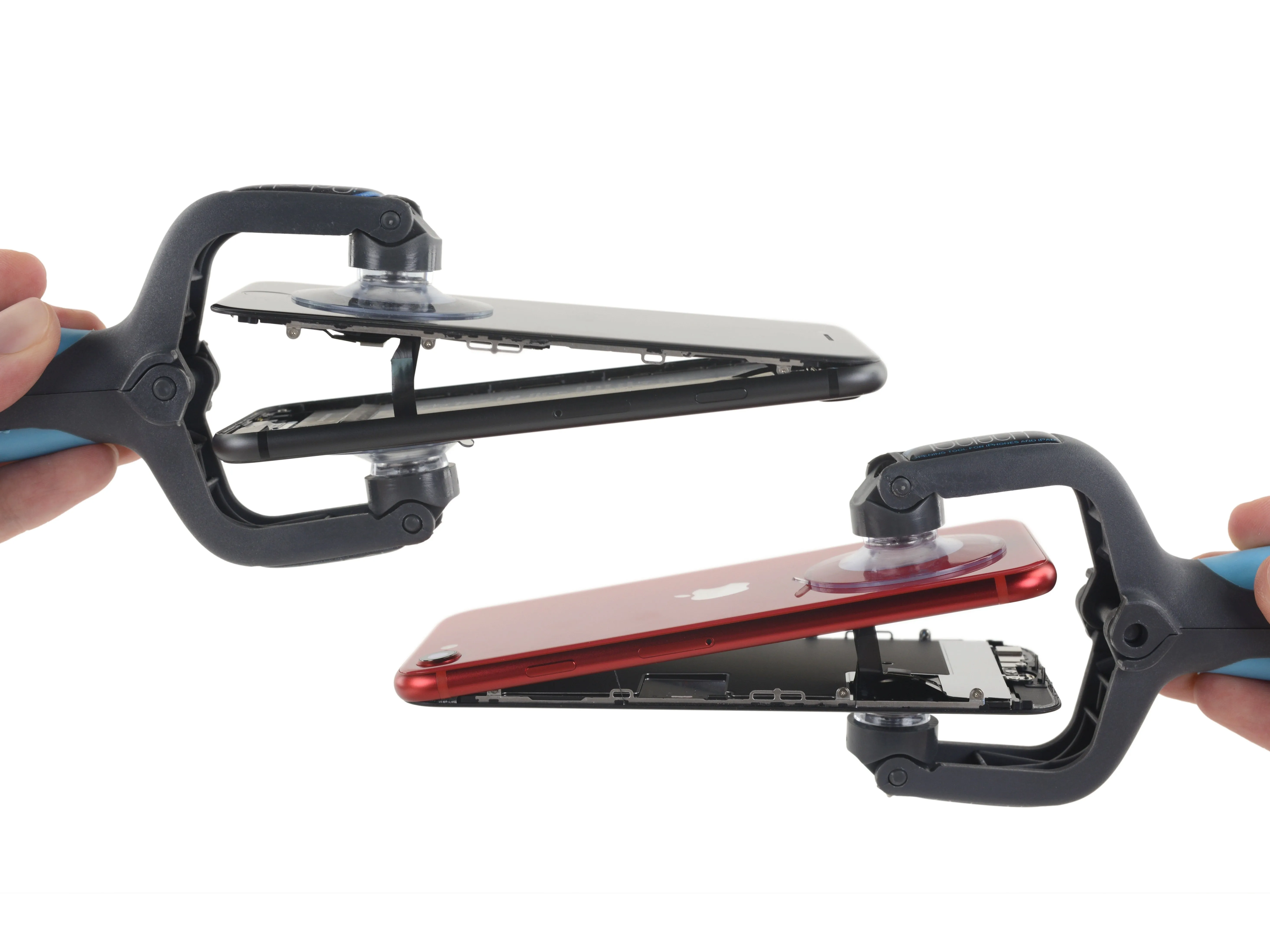

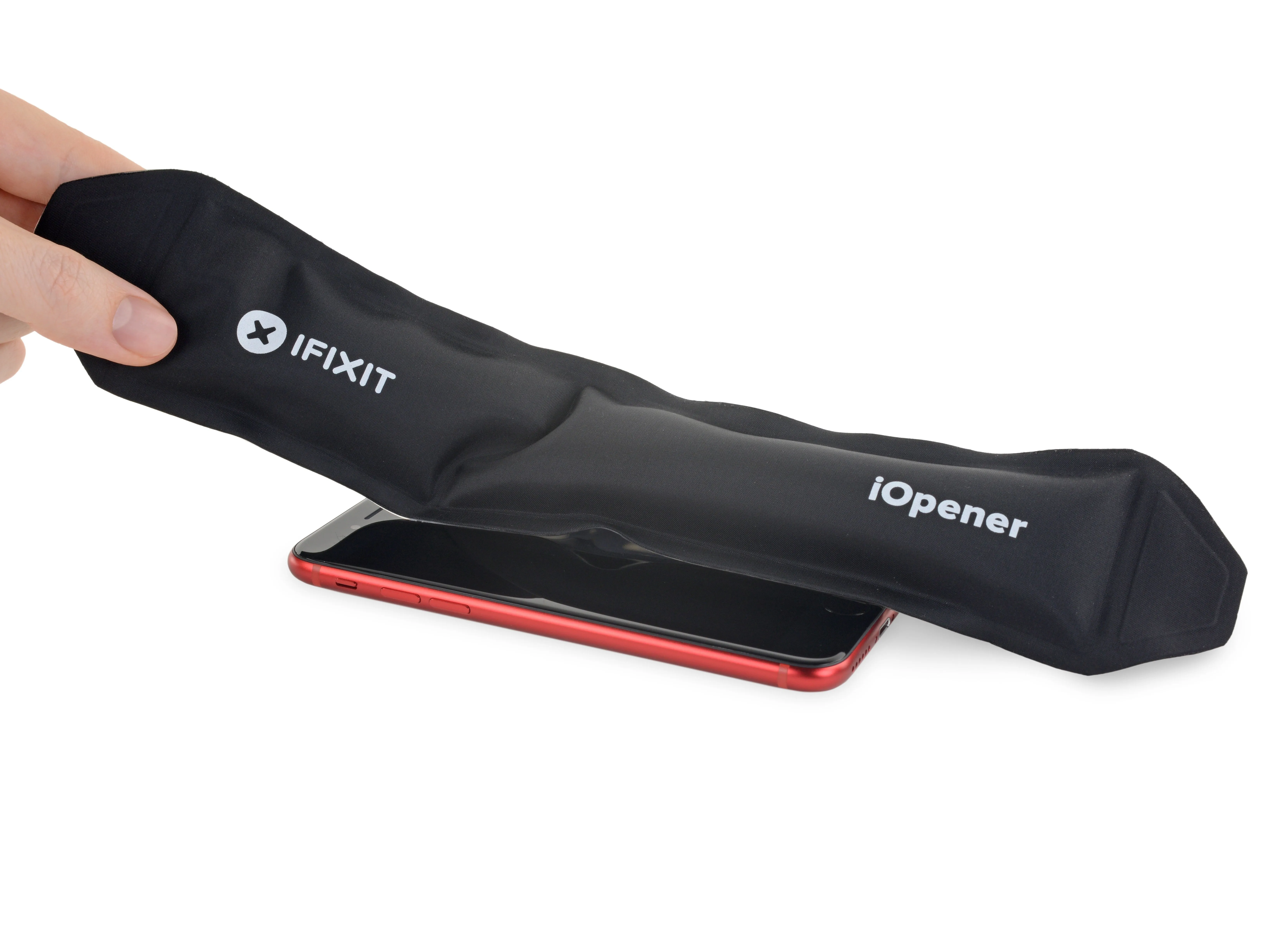

• Новый iPhone, та же процедура вскрытия. Пенталобы? Нет. Нагрев? Применяется. iSclack? Клацанье.

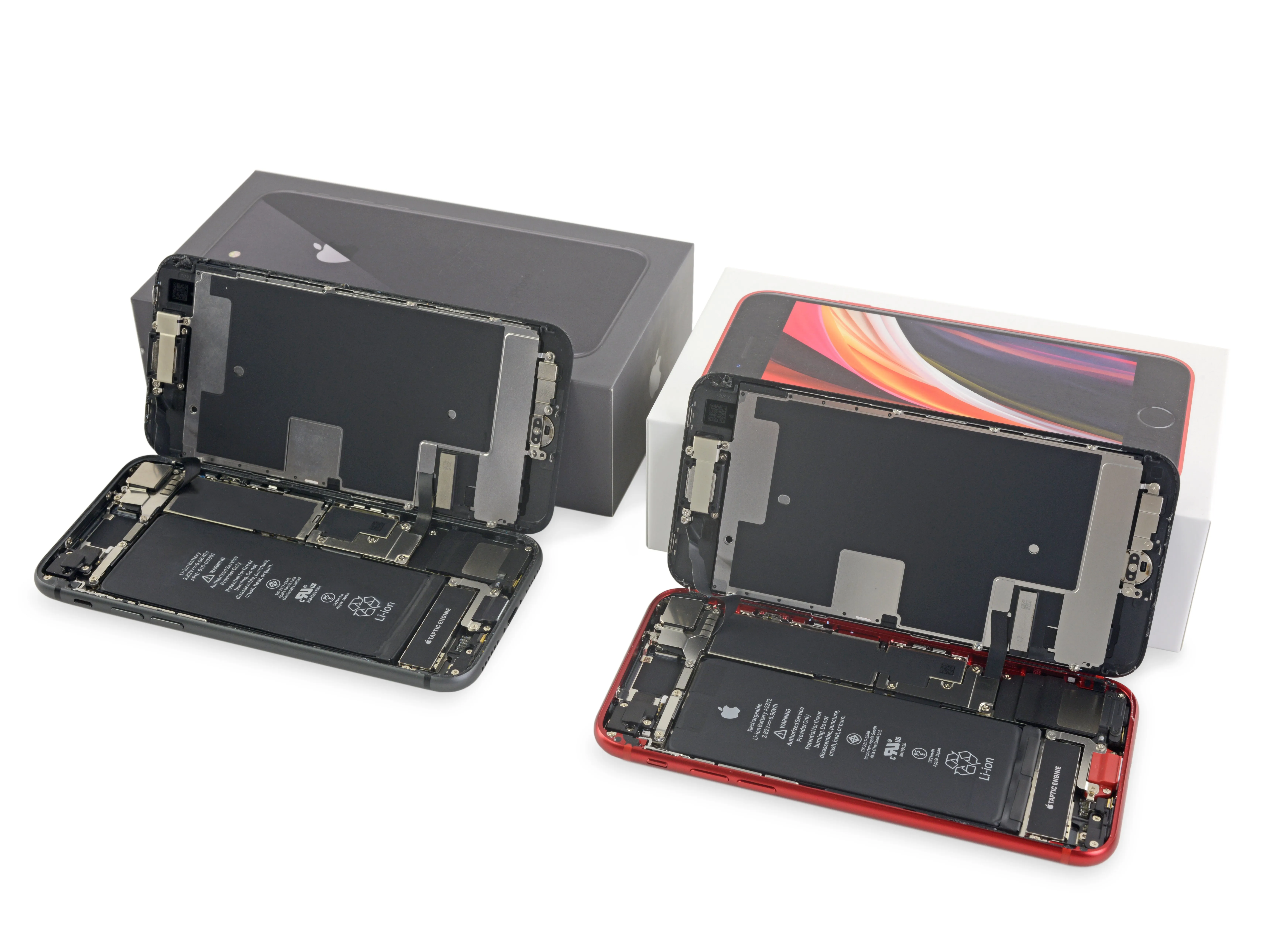

• Открывать только один iPhone - это уже перебор, так почему бы не попробовать два? Мы продолжим сравнение iPhone 8 и посмотрим, насколько похожи эти телефоны.

• Если сходство окажется более чем поверхностным, вы даже сможете отремонтировать iPhone SE, используя детали iPhone 8, - или наоборот. В открытом виде оба телефона выглядят как двойники.

• Задним числом совместимые или кросс-совместимые детали могут стать настоящим благом для стороннего ремонта теперь, когда ремонт OEM-производителей не так уверен, как раньше.

Шаг 5

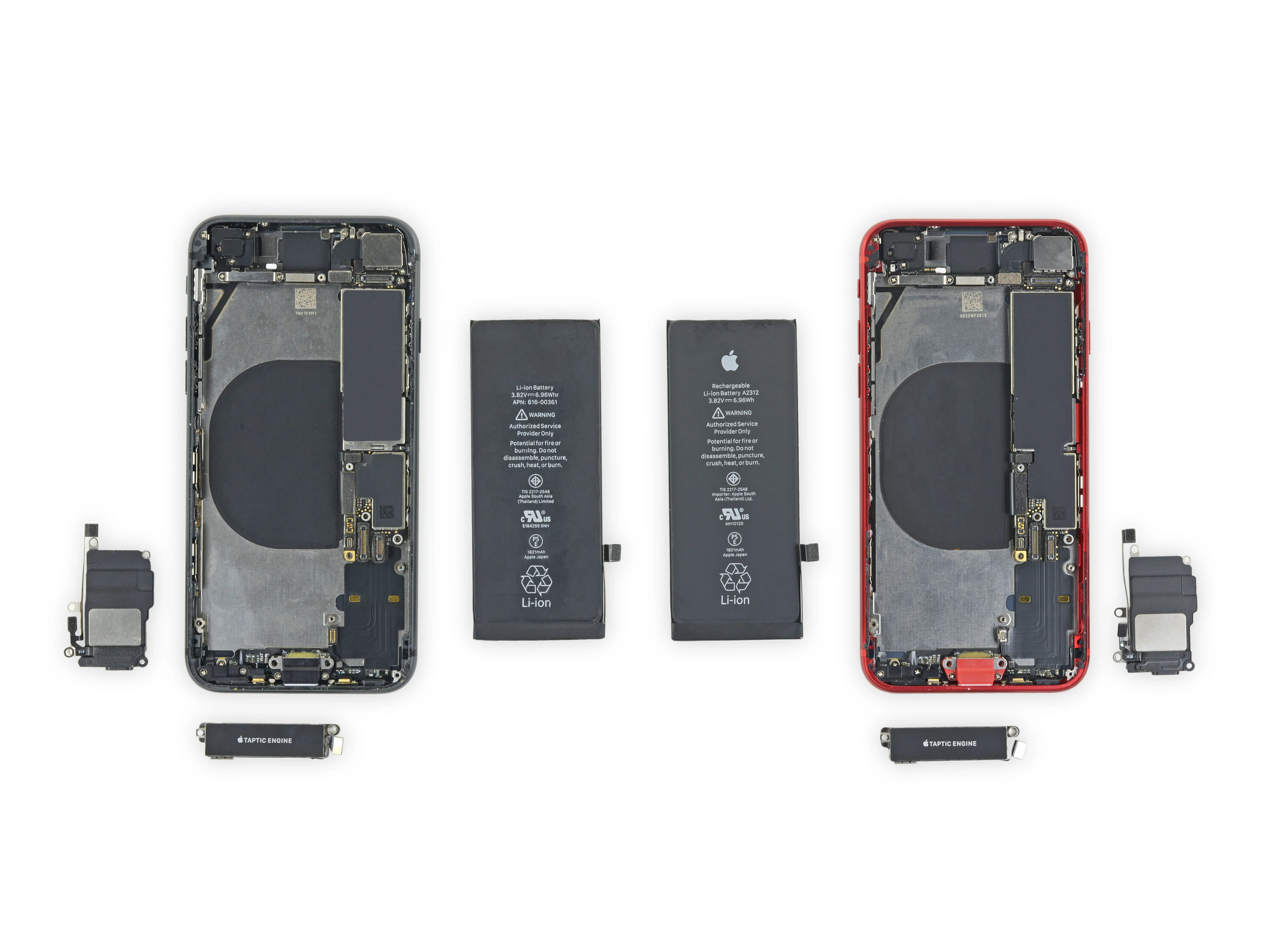

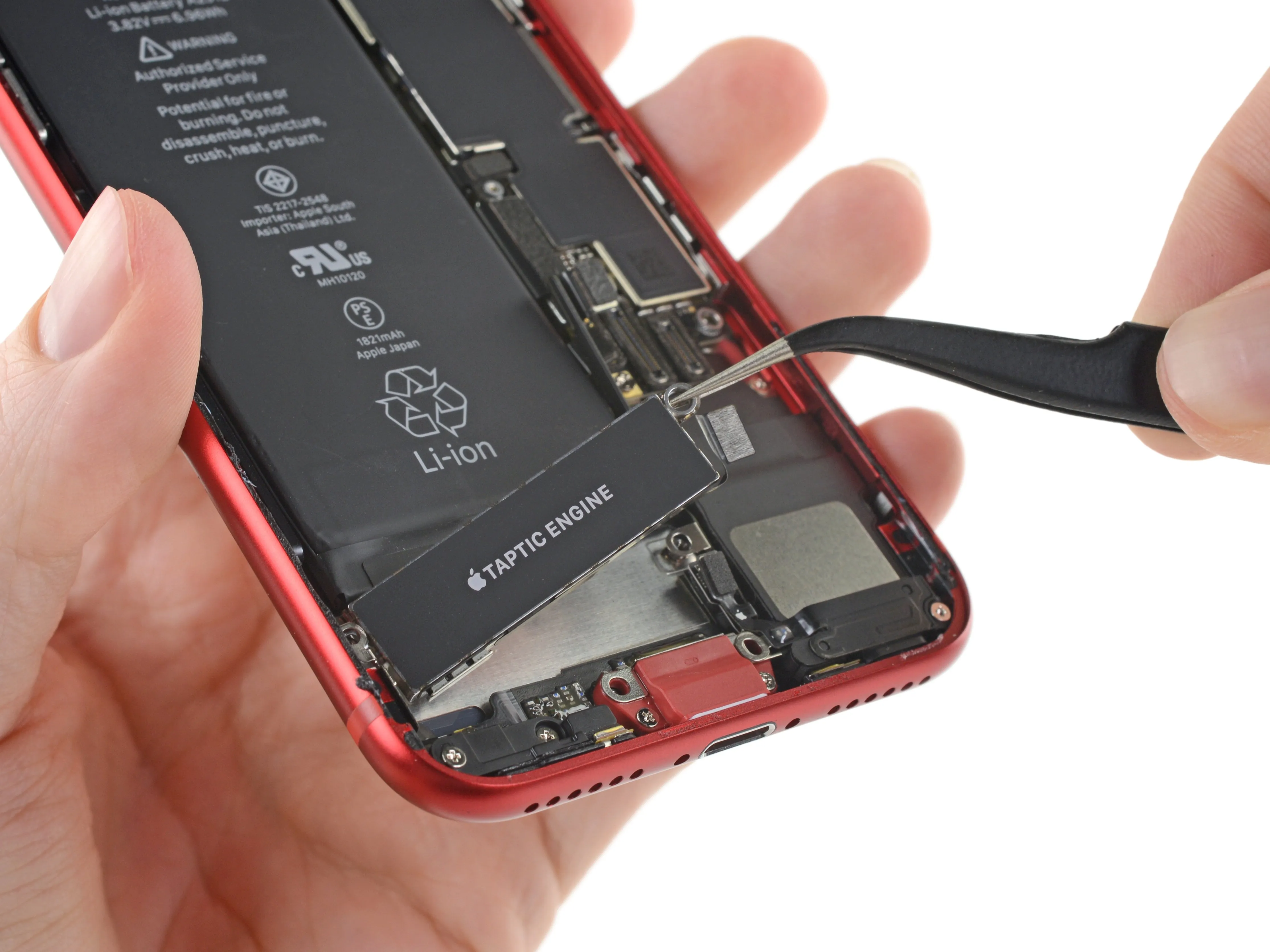

• Наше тестирование показало, что тактильный движок и основной динамик взаимозаменяемы между 8 и SE!

• Это означает, что нужно искать меньше деталей и дешевле заменять их, что выгодно всем.

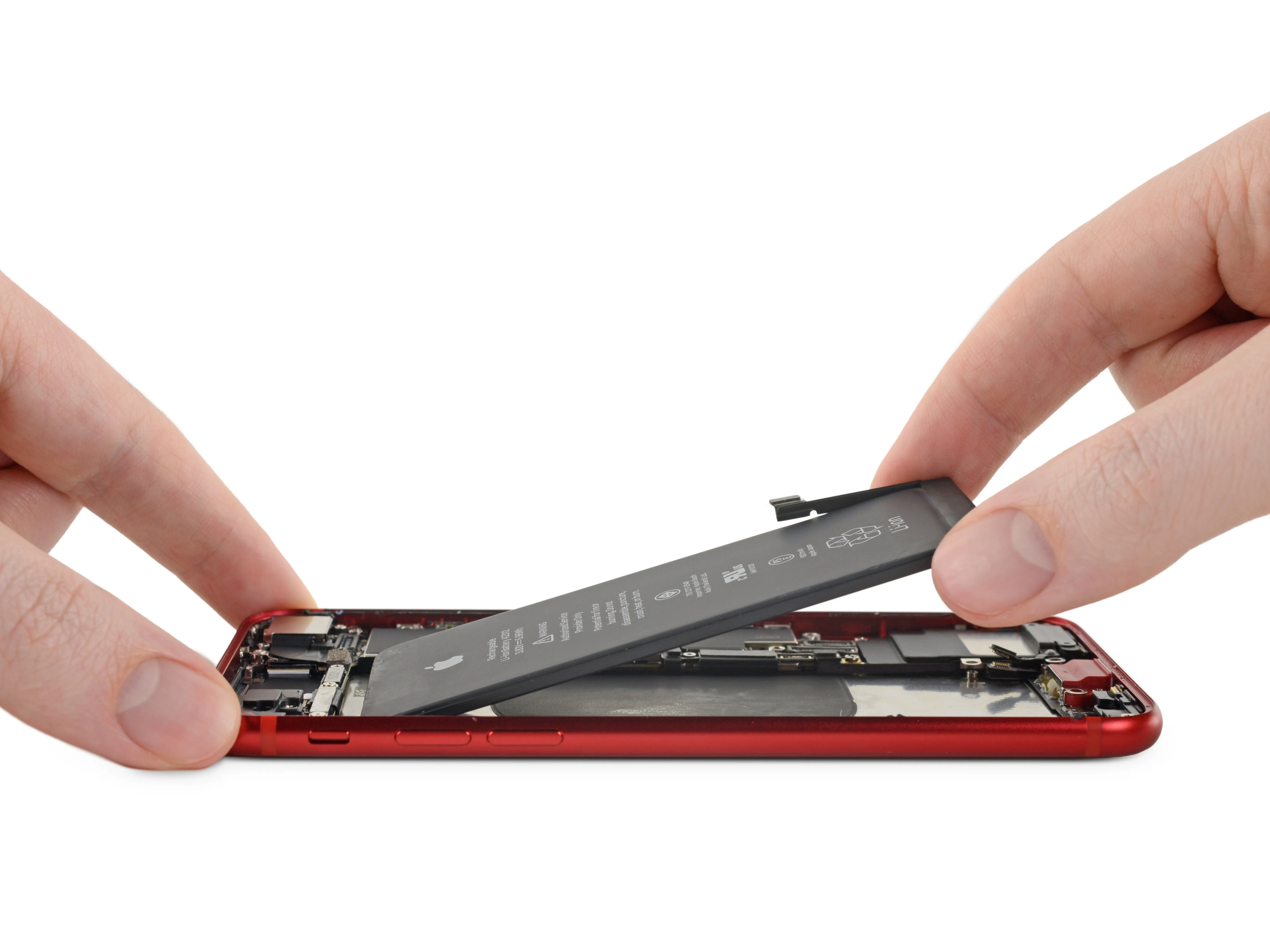

• Что касается аккумулятора, то его емкость такая же, как и в iPhone 8и составляет 6,96 Вт-ч. Это немного больше, чем у оригинального SE 6,21 Вт-чи гораздо ниже, чем у iPhone 11 (гораздо более крупного) - 11,91 Вт-ч.

• Когда Apple отказалась от 3D Touch в серии iPhone 11 Pro, они сделали дисплеи немного тоньше а аккумуляторы немного толще. В новом SE также отсутствует 3D Touch, но аккумуляторы точно такого же размера. Чем пришлось пожертвовать?

• Ответ: Вероятно, чтобы сэкономить деньги и попасть в ту сладкую ценовую точку $399.

• Альтернативный ответ: Apple хочет, чтобы мы забыли, что 3D Touch вообще существовал. Мы помним.

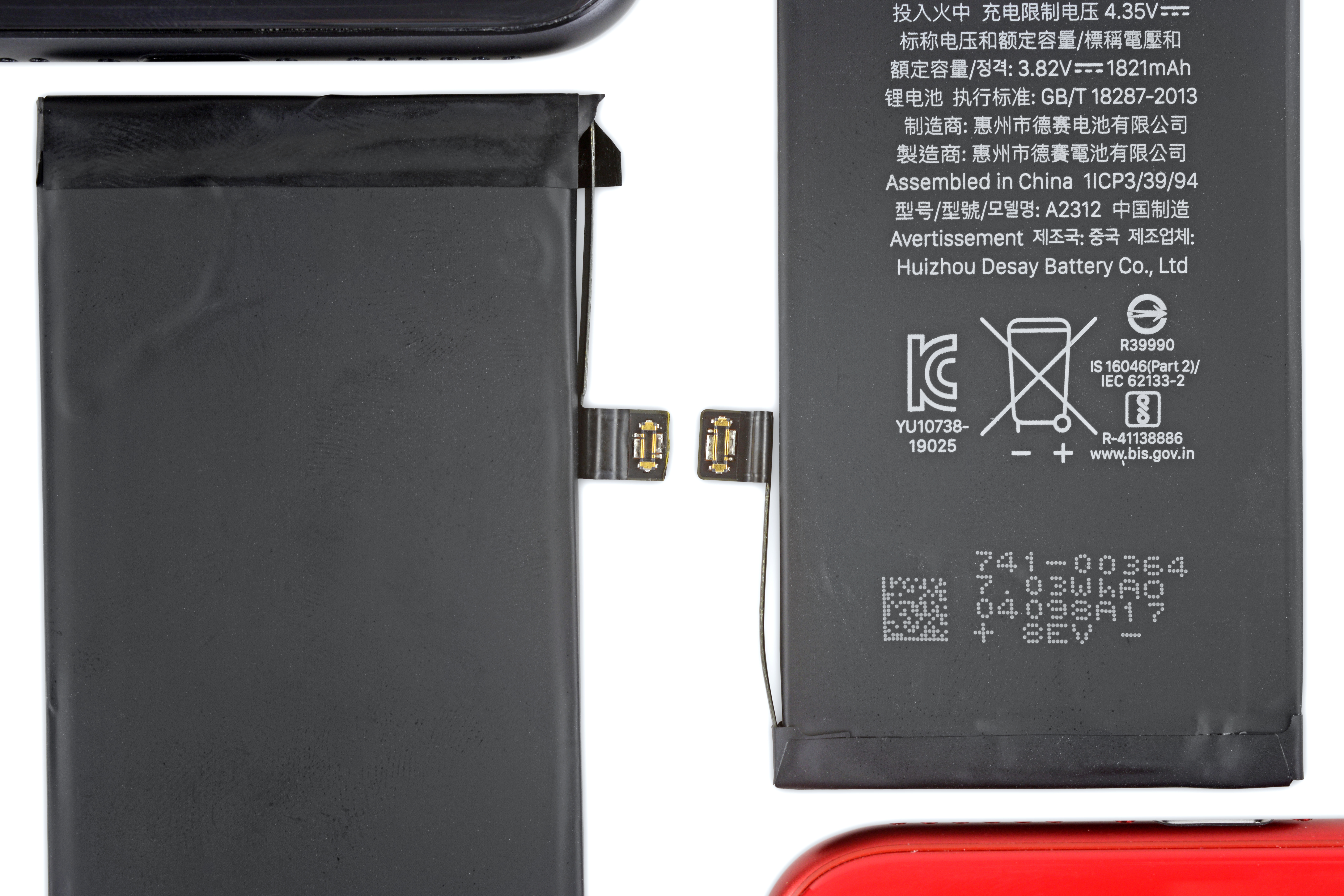

• К сожалению, хотя аккумуляторы совпадают по размеру и емкости, разъем изменился-Это означает, что батареи нельзя менять местами между моделями, в отличие от других компонентов, показанных здесь.

Комментарии к шагу

Проблема несоответствия разъемов, скорее всего, будет исправлена производителями запчастей в ближайшие месяцы/годы. Исправление должно быть довольно простым, если все остальное не изменится.

Итак... батарея меньшей мощности на новом, более быстром процессоре. Что это значит для общего времени работы?

Можете ли вы протестировать и опубликовать результаты? BTW, отличная работа.

iOS 13 больше не использует 3D Touch, даже на старых телефонах, которые все еще имеют аппаратное обеспечение. Зачем включать его в телефон, который работает только под управлением iOS 13?

Как заменить батарею?

Шаг 6

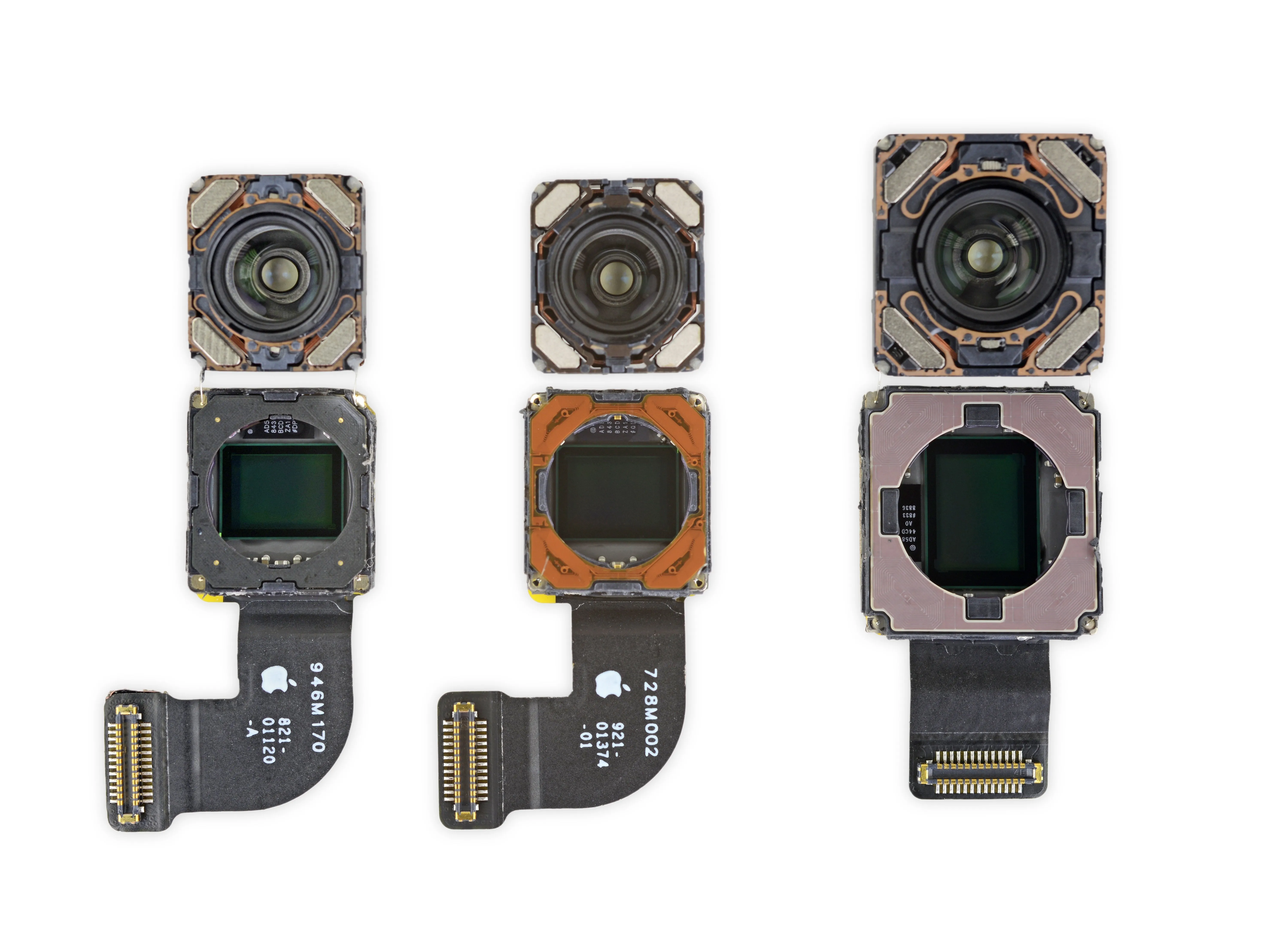

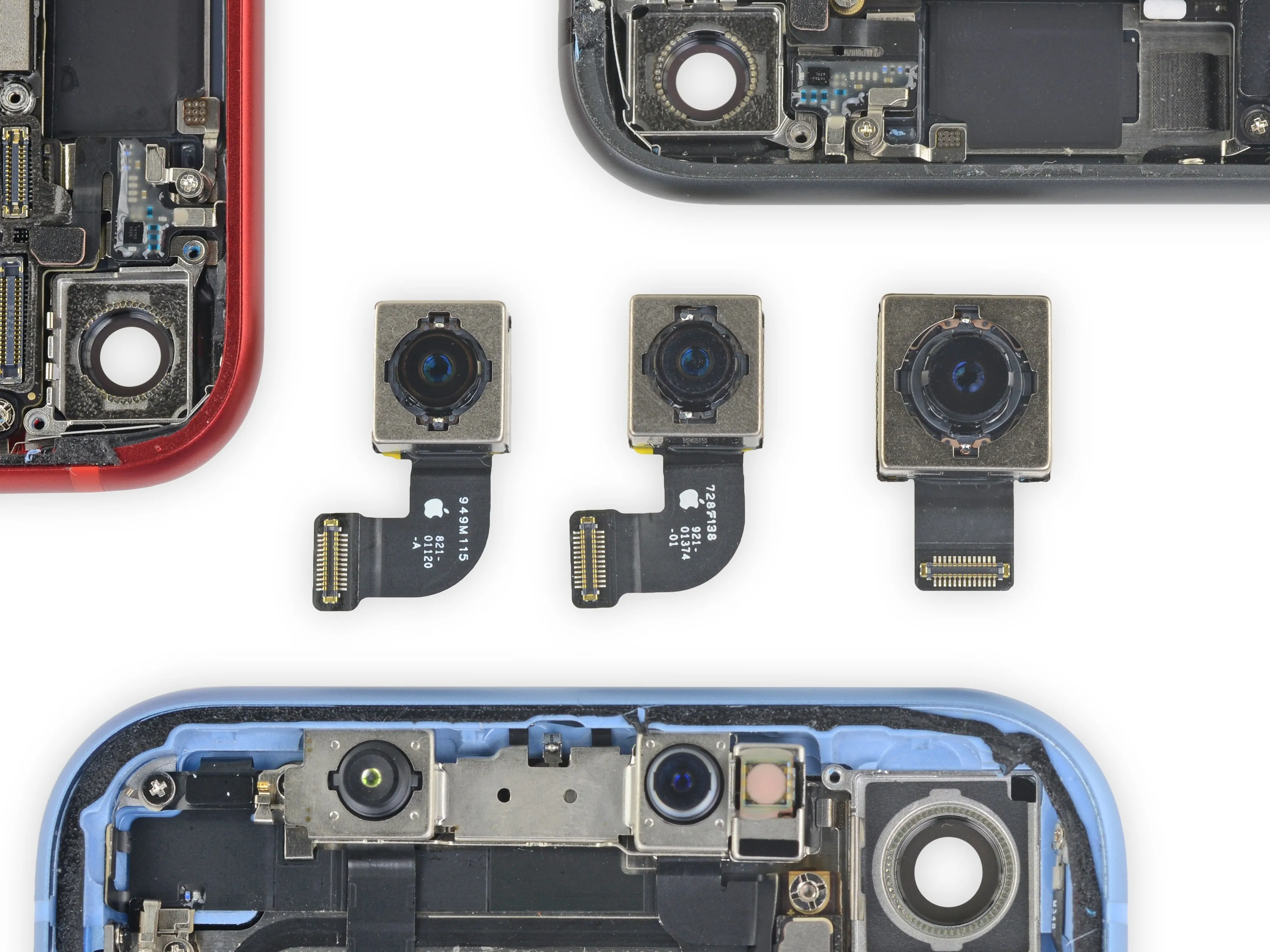

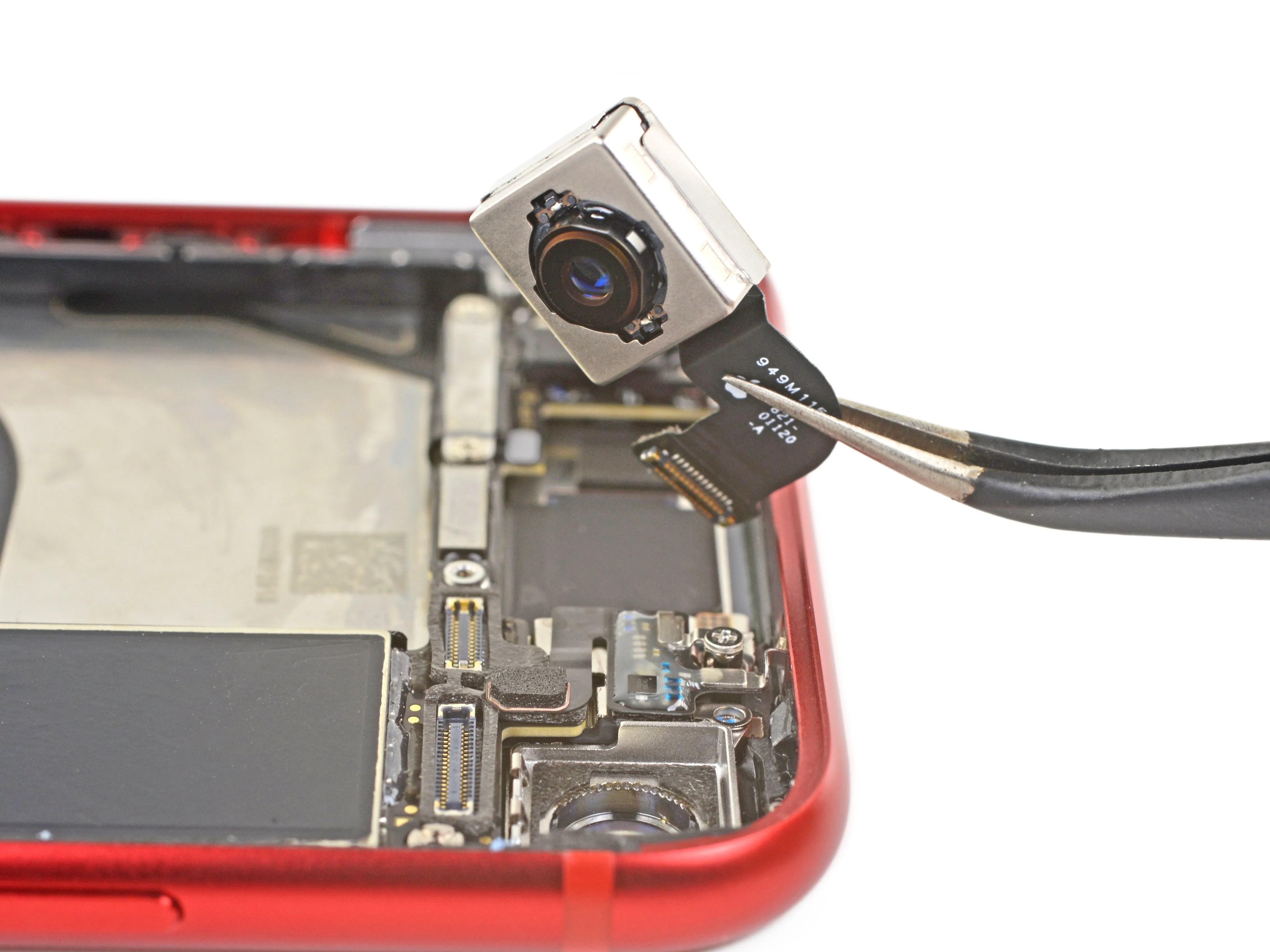

• Выпадает основная камера. Откуда она взялась? Половина слухов говорит о iPhone 8, половина - о XR, а третья половина - о чем-то еще. Это слишком много половинок, так что давайте разберемся со старой доброй линейкой.

• Слева: iPhone SE. Средний: iPhone 8. Справа: iPhone XR.

• Одно можно сказать точно: датчик изображения в SE физически меньше, чем в XR. Скорее всего, это датчик iPhone 8, получивший преимущества обработки изображений A13.

• О том, какие новые трюки использует A13 для создания фотографий в режиме 'Портрет' на iPhone SE, вы узнаете из Последняя запись в блоге Halide.

• Послесловие: Наши тесты показали, что камера iPhone 8 отлично работает в SE, и наоборот.

Комментарии к шагу

Было бы интересно увидеть сравнение фотографий, сделанных SE с помощью камеры 8-го и камеры из комплекта поставки.

Спецификации действительно нужно сравнивать как яблоки с яблоками (каламбур не удался). Если есть какие-либо преимущества в iPhone SE по сравнению с iPhone 8, или наоборот, это дает DIYers причина для обновления спецификаций в устройстве, чтобы держать его работает с новейшими технологиями. Даже если практического прироста характеристик нет, это может стоить того, чтобы сделать это только ради эффективности, которую Apple разработала в аппаратной части iPhone SE.

Шаг 7

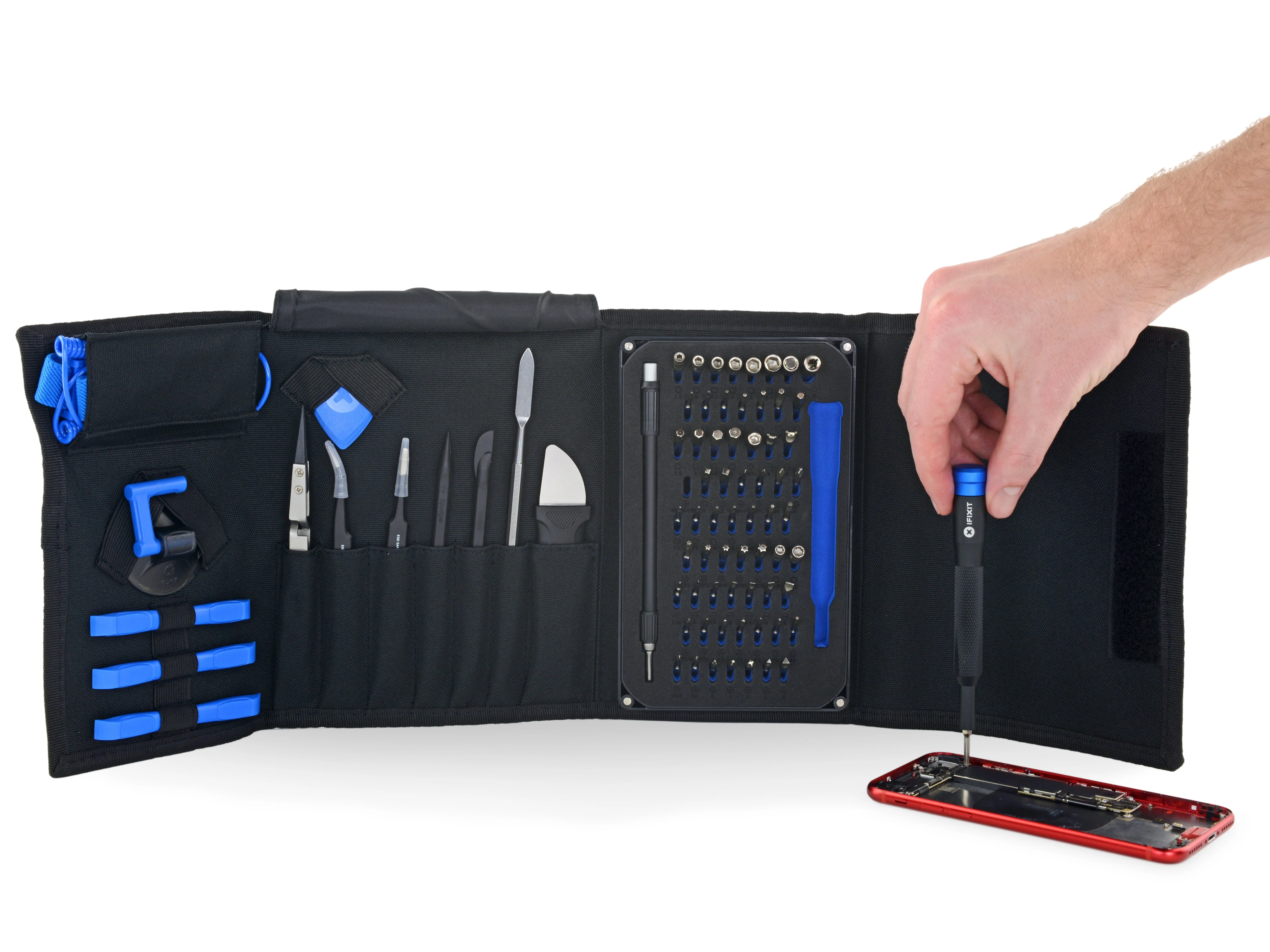

• Если бы вам пришлось чинить телефон в одиночку и вы могли бы взять с собой только одну вещь, что бы это было?

• Если вы ответили: 'Профессиональный набор инструментов', то вы заслуживаете похвалы, конечно же, с расстояния шести футов.

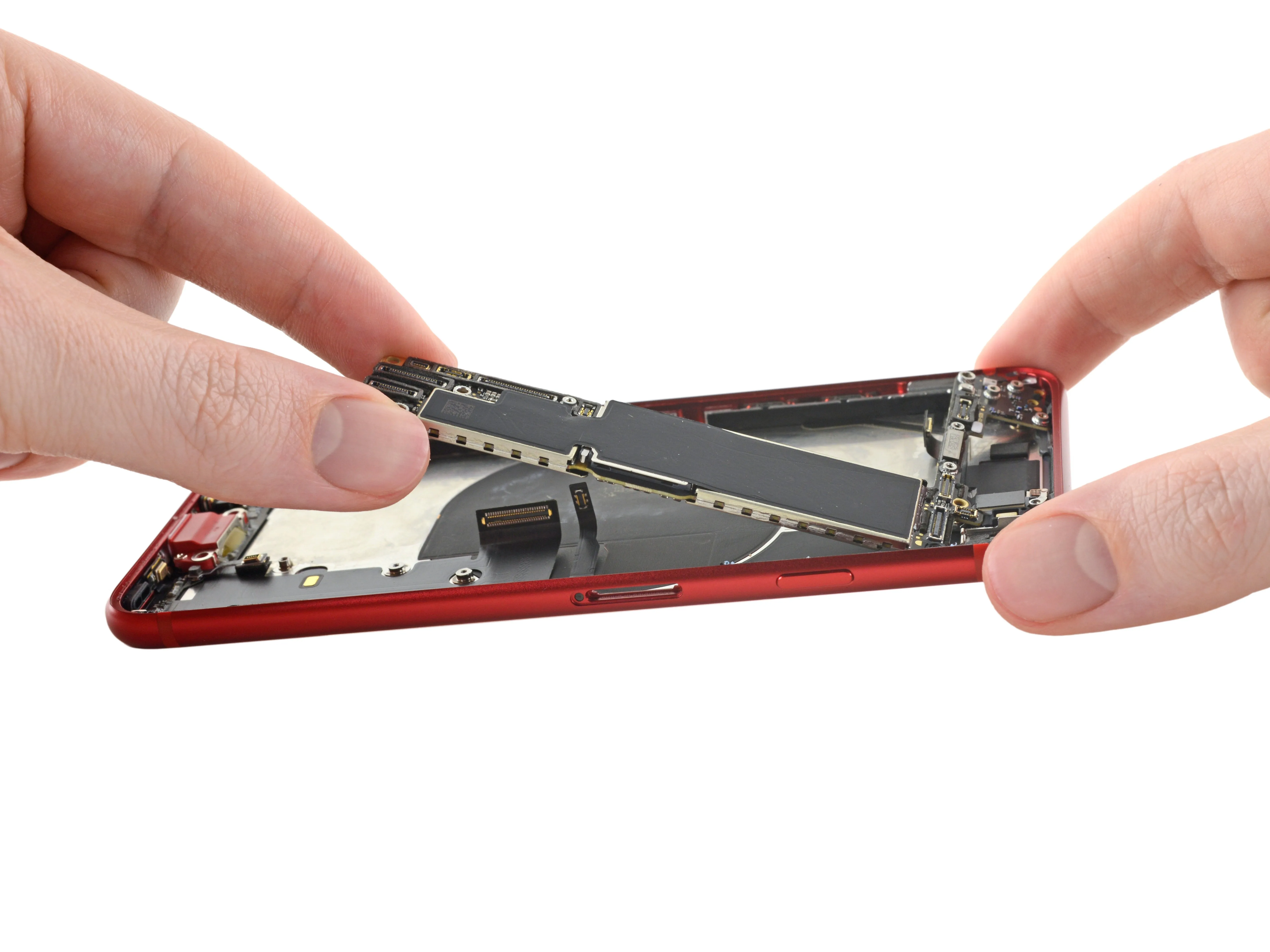

• Иногда, разбирая iPhone, мы получаем небольшую доску. Как эта!

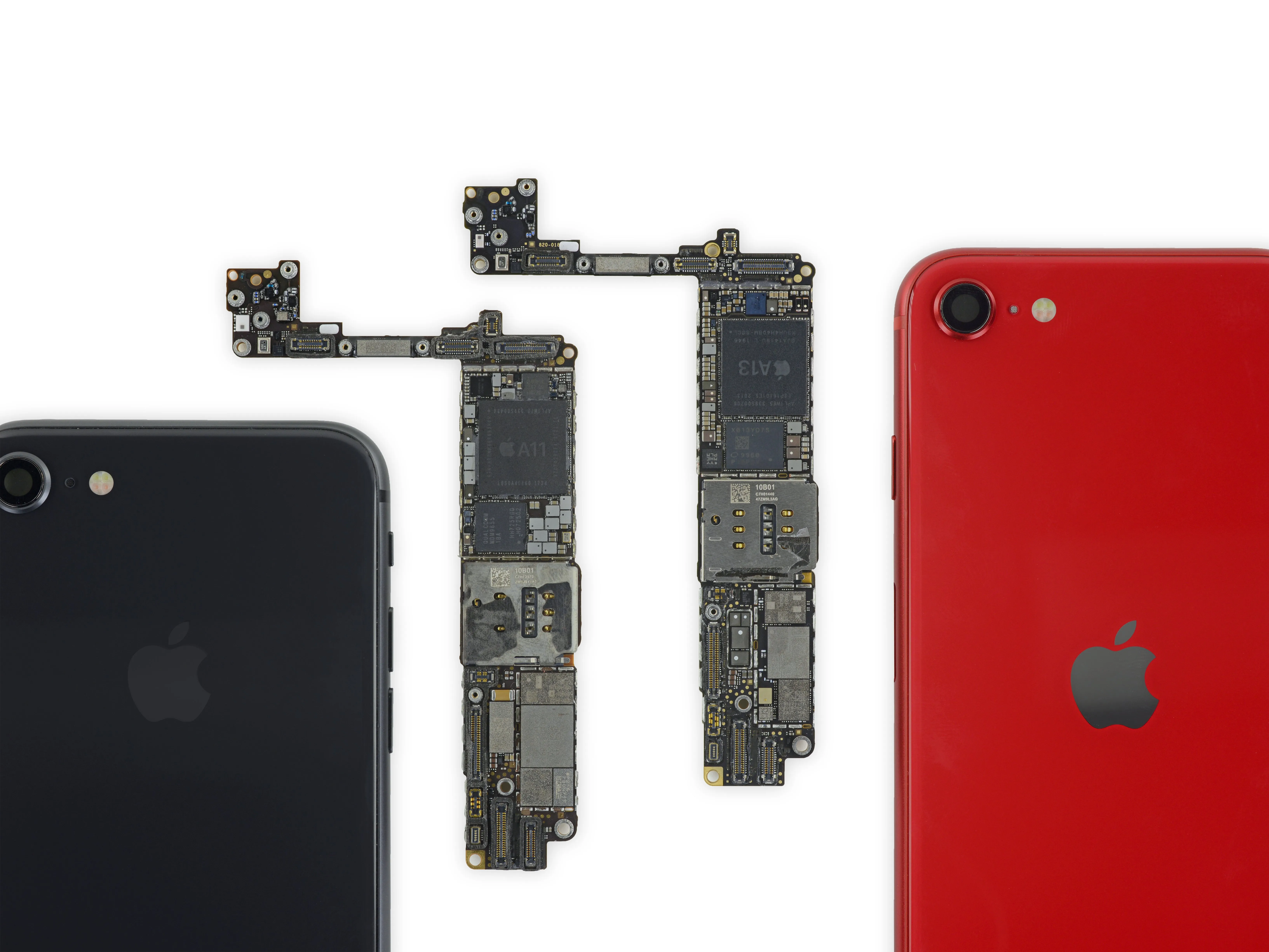

• Подумайте об этом - две платы. Та, на которой стоит быстрый чип A13, принадлежит SE, хотя похоже, что кто-то случайно поставил ее вверх ногами... Давайте посмотрим, что еще можно обнаружить на этой плате.

Шаг 8

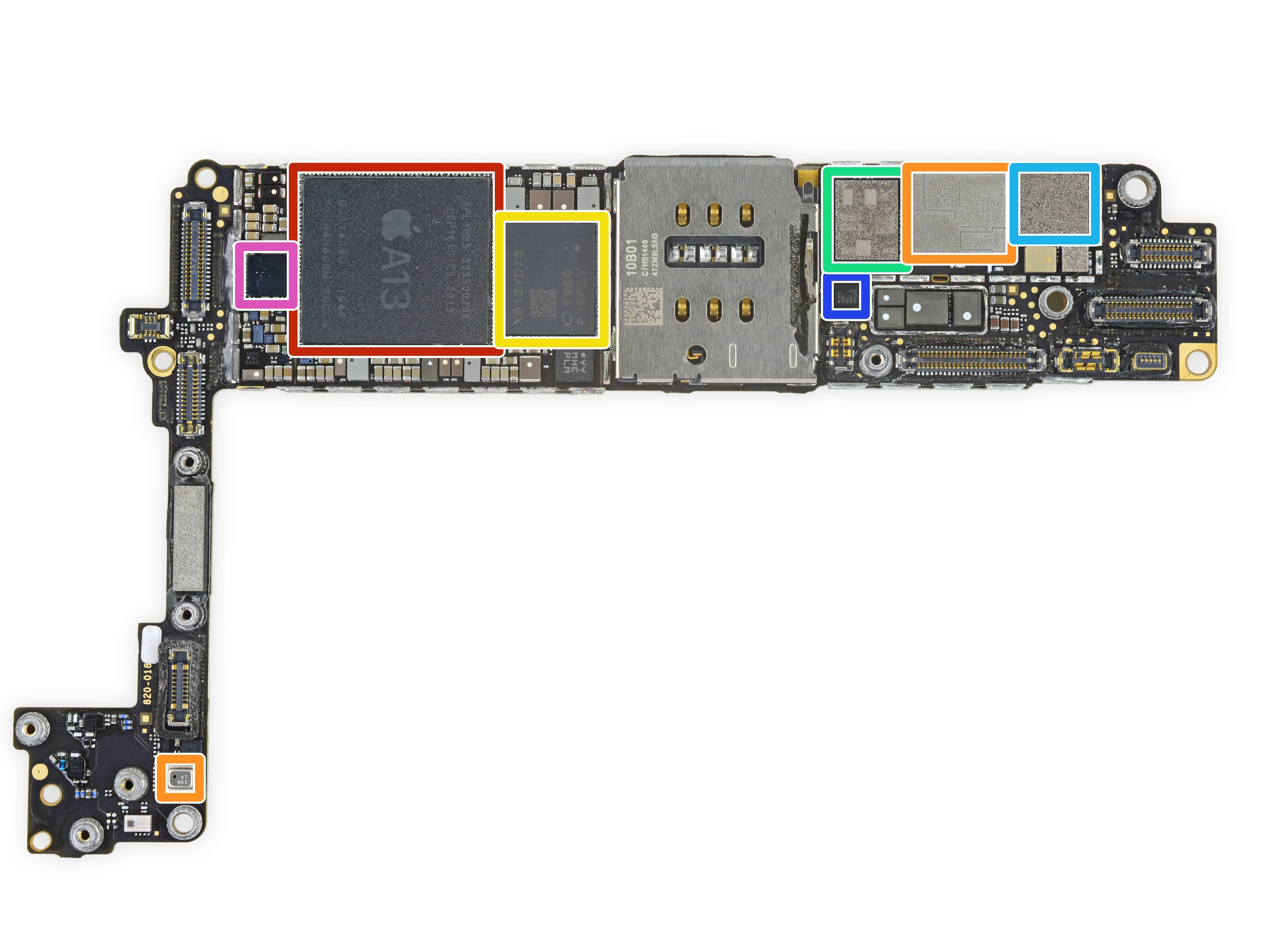

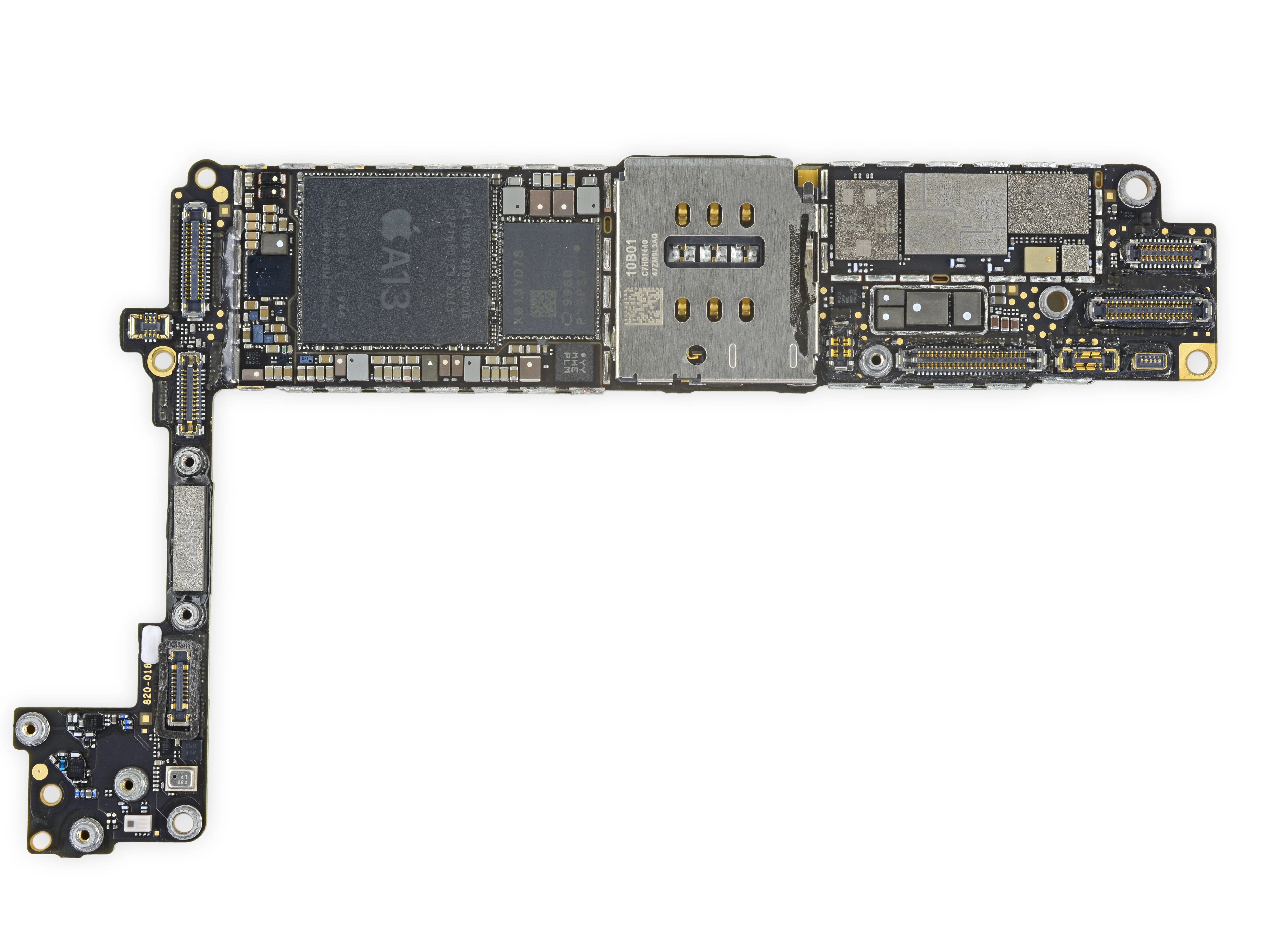

• Время для небольшого исследования кремния:

• Apple APL1W85 A13 Bionic SoC, установленная поверх Samsung K3UH4H40BM-SGCL (предположительно 3 ГБ LPDDR4X).

• Avago 8100 средне/высокочастотный PAMiD

• Модем Intel PMB9960 P10PSV

• Модуль усилителя мощности Skyworks 78223-17

• Skyworks 78221-17 низкочастотный PAMiD

• Cypress CPD2104B ИС доставки питания по USB

• Аудиоусилитель Apple/Cirrus Logic 338S00295/CS35L26

Шаг 9

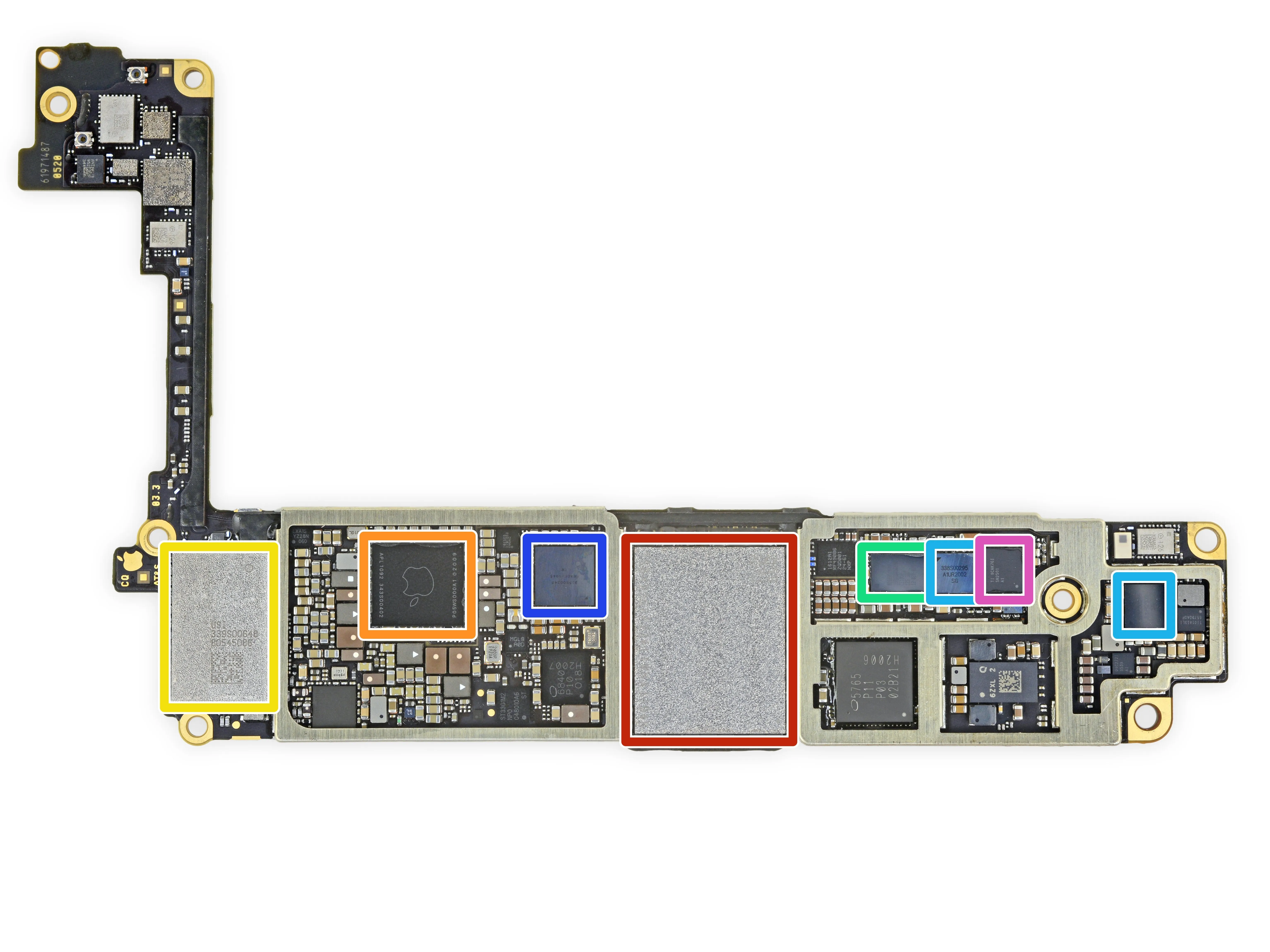

• И второстепенные элементы:

• Флеш-накопитель Toshiba TSB4226LF23417WNA11948 объемом 64 ГБ.

• ИС управления питанием Apple APL1092

• USI 339S00648 WiFi/Bluetooth SoC

• Сенсорный контроллер Broadcom 59358A81UB56

• Аудиоусилитель Apple/Cirrus Logic 338S00295/CS35L26

• Аудиокодек Apple/Cirrus Logic 338S00248/CS42L75

• Контроллер заряда USB Texas Instruments SN2501

Шаг 10

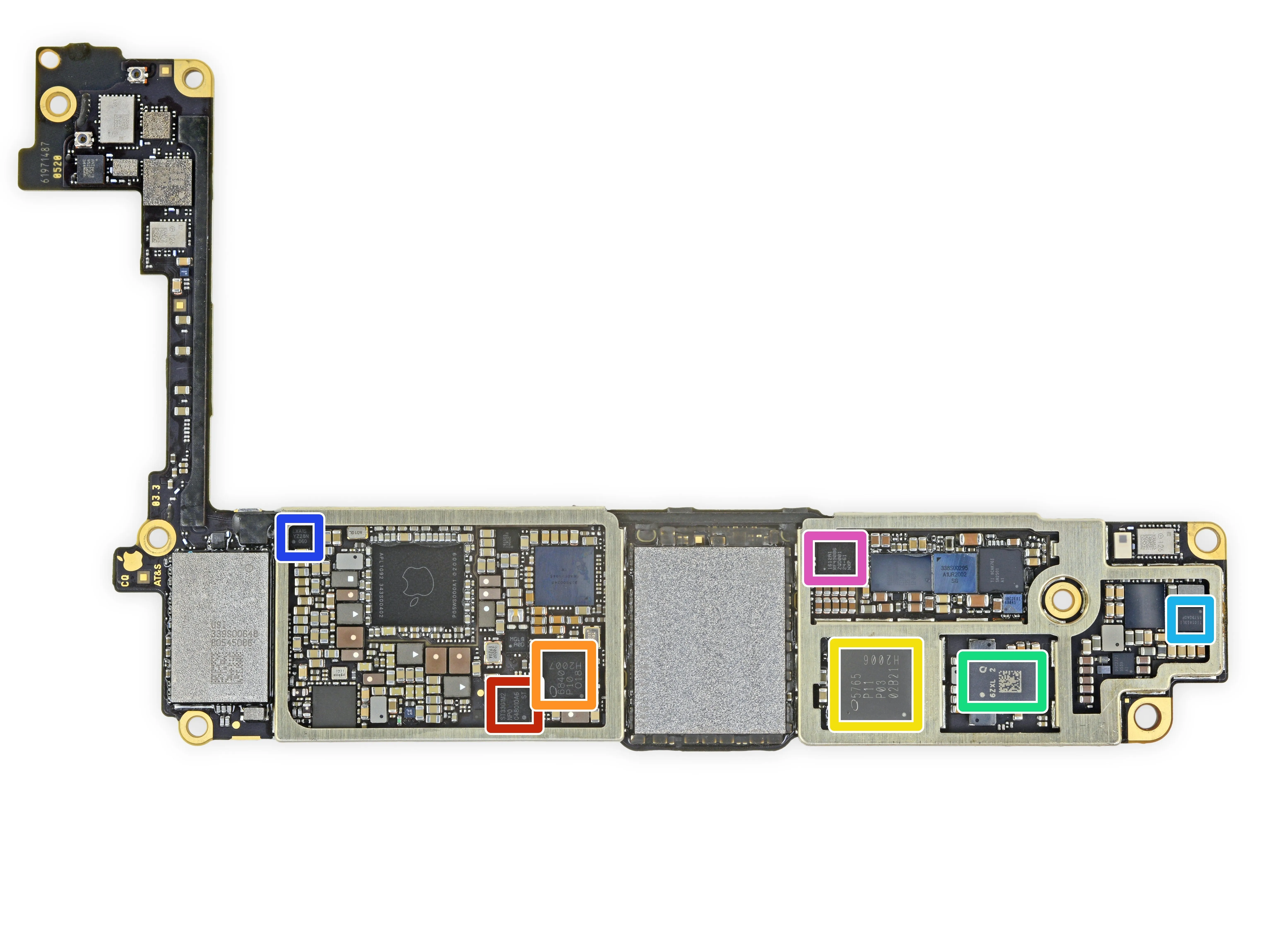

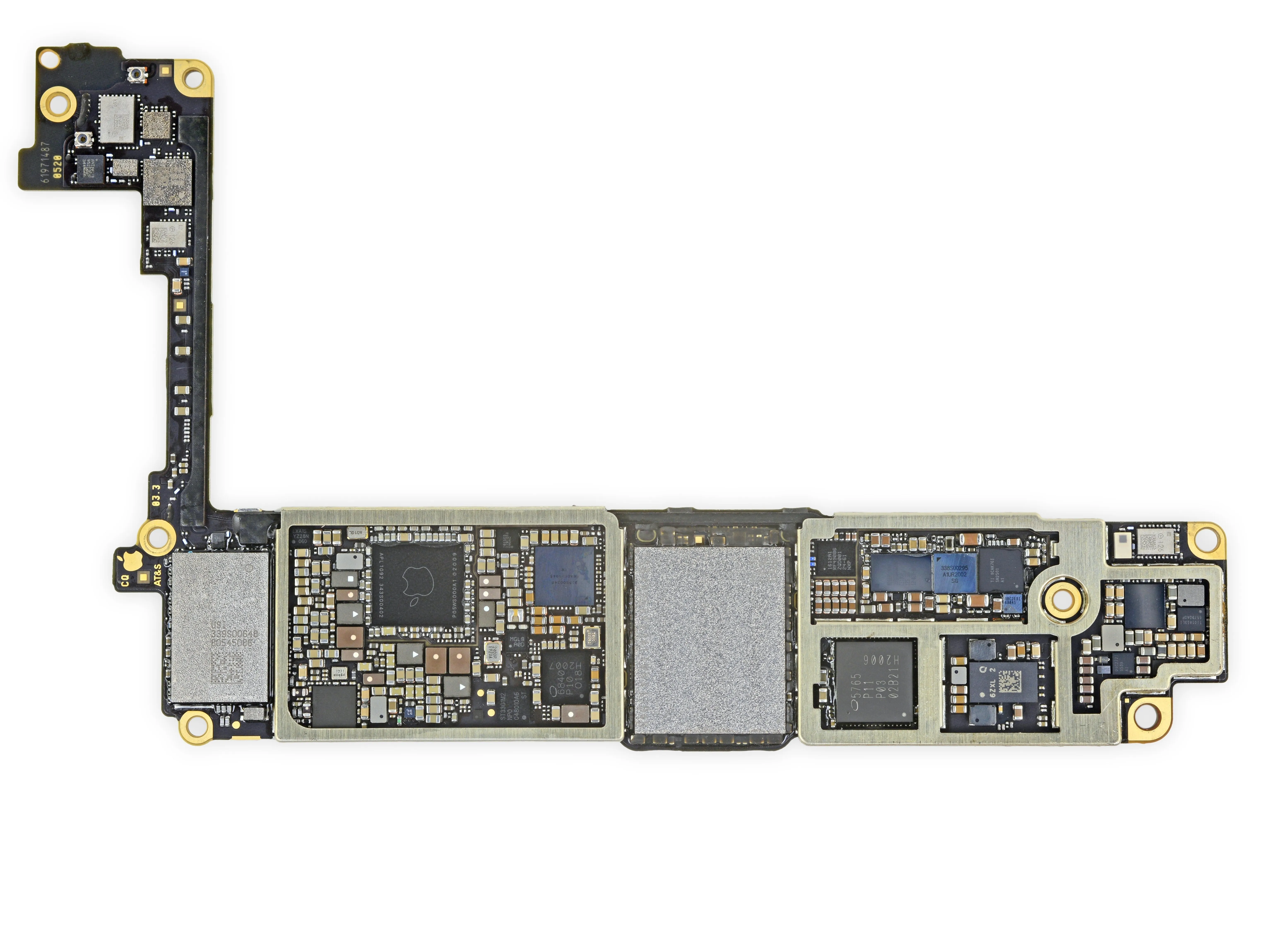

• И даже больше:

• STMicroelectronics ST33G1M2 32-разрядный ARM Secure MCU

• Intel PMB6840 Управление питанием

• Радиочастотный трансивер Intel PMB5765

• Qorvo F706ZXL Устройство отслеживания конвертов

• Texas Instruments TPS65730 Управление питанием дисплея

• Power Integrations LXA01S

• NXP Semiconductor NXP1612A1 (предположительно драйвер дисплея)

Шаг 11

• Вернемся к дисплею без 3D Touch - мы ожидали найти небольшую, но ощутимую разницу в толщине, но отсюда это не выглядит так. Дисплей iPhone 8 (слева) выглядит практически идентично дисплею SE (справа). Неужели они втайне одинаковые?

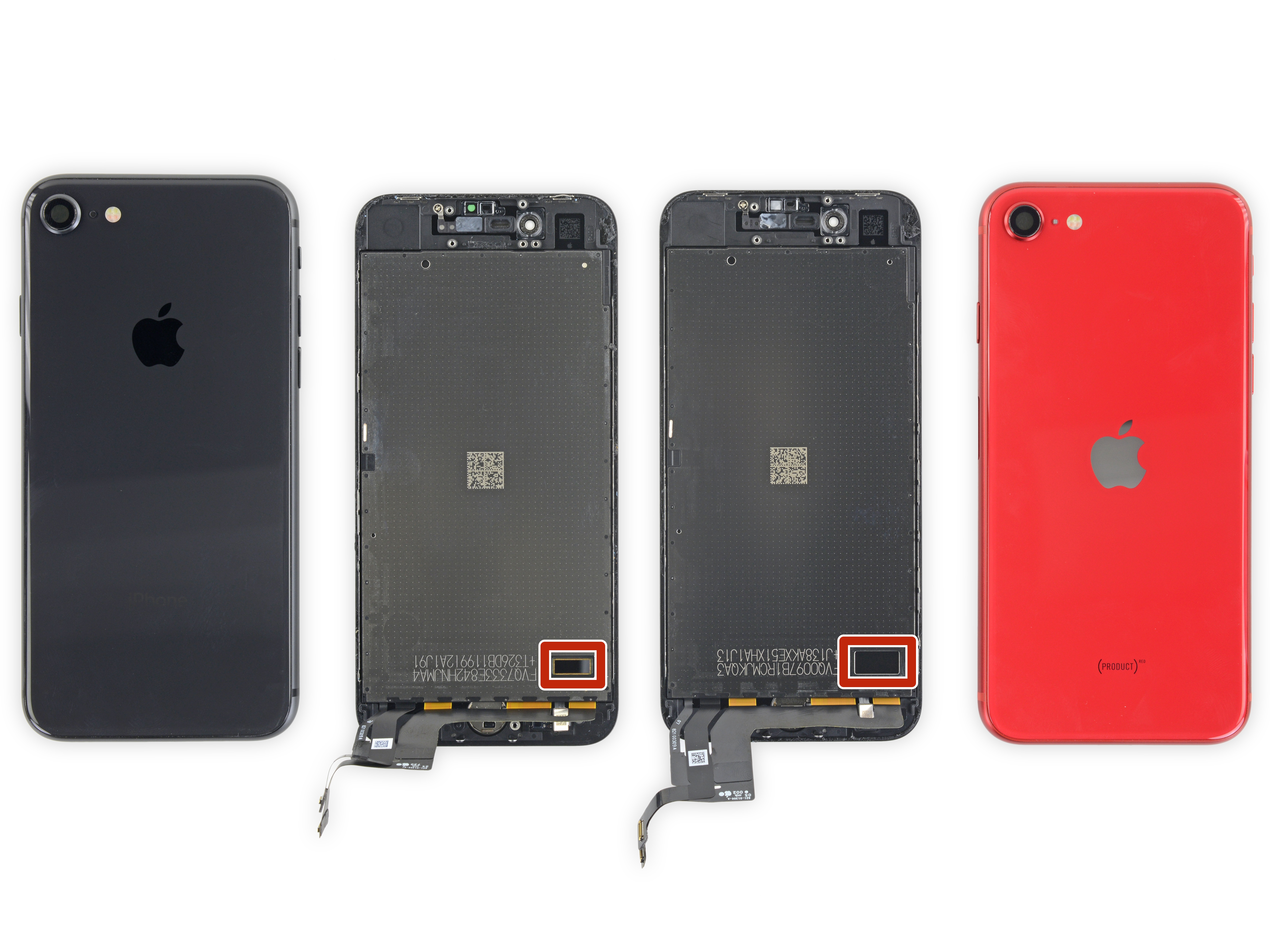

• Не так быстро! В экранах 3D Touch на задней панели обычно находится микросхема, которая управляет параллельными пластинчатыми конденсаторами (как показано в нашем разборка 6S). Дисплей iPhone SE (справа на на этой фотографии) нет этой микросхемы, просто пустое окно, где она должна быть.

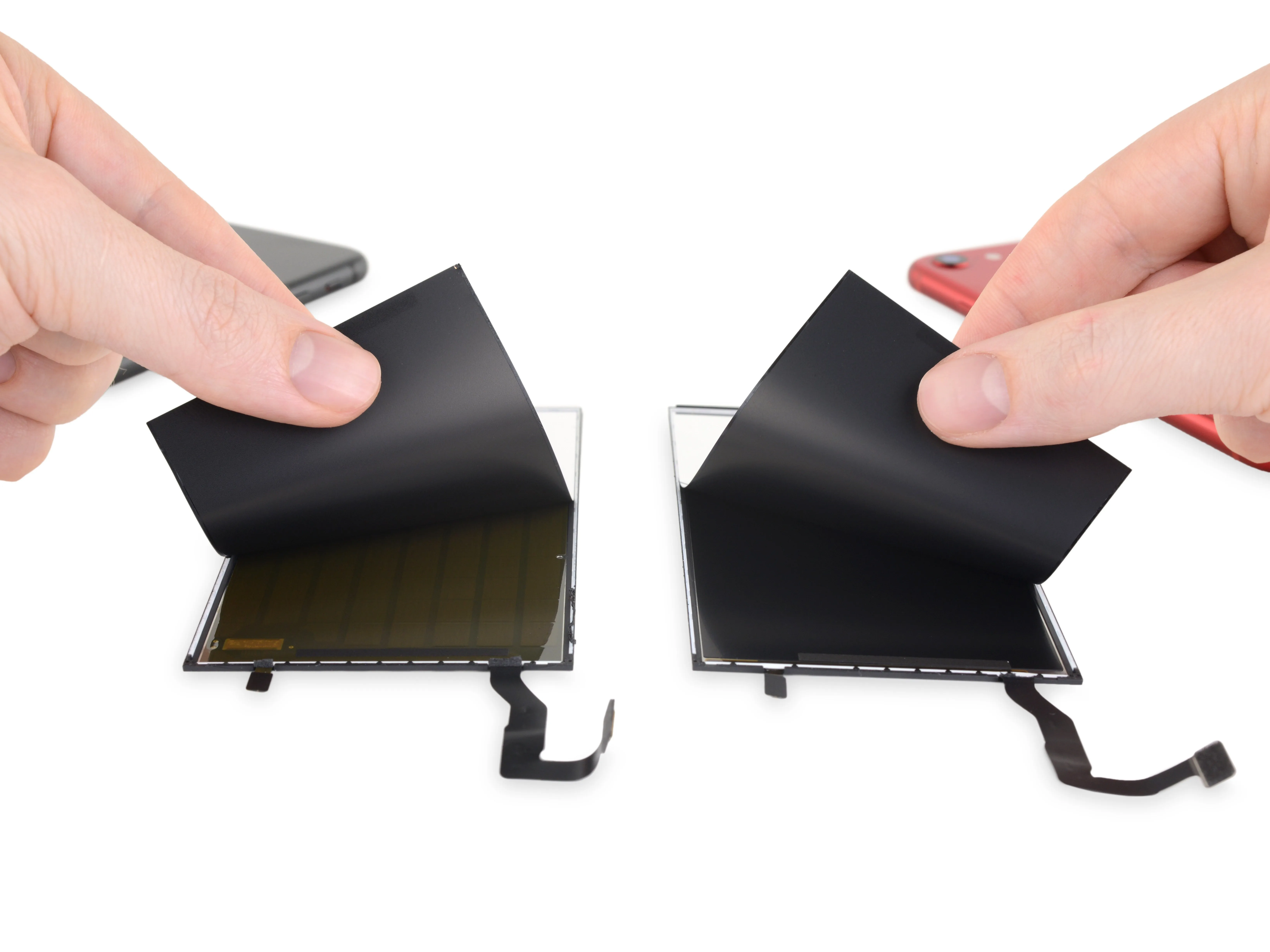

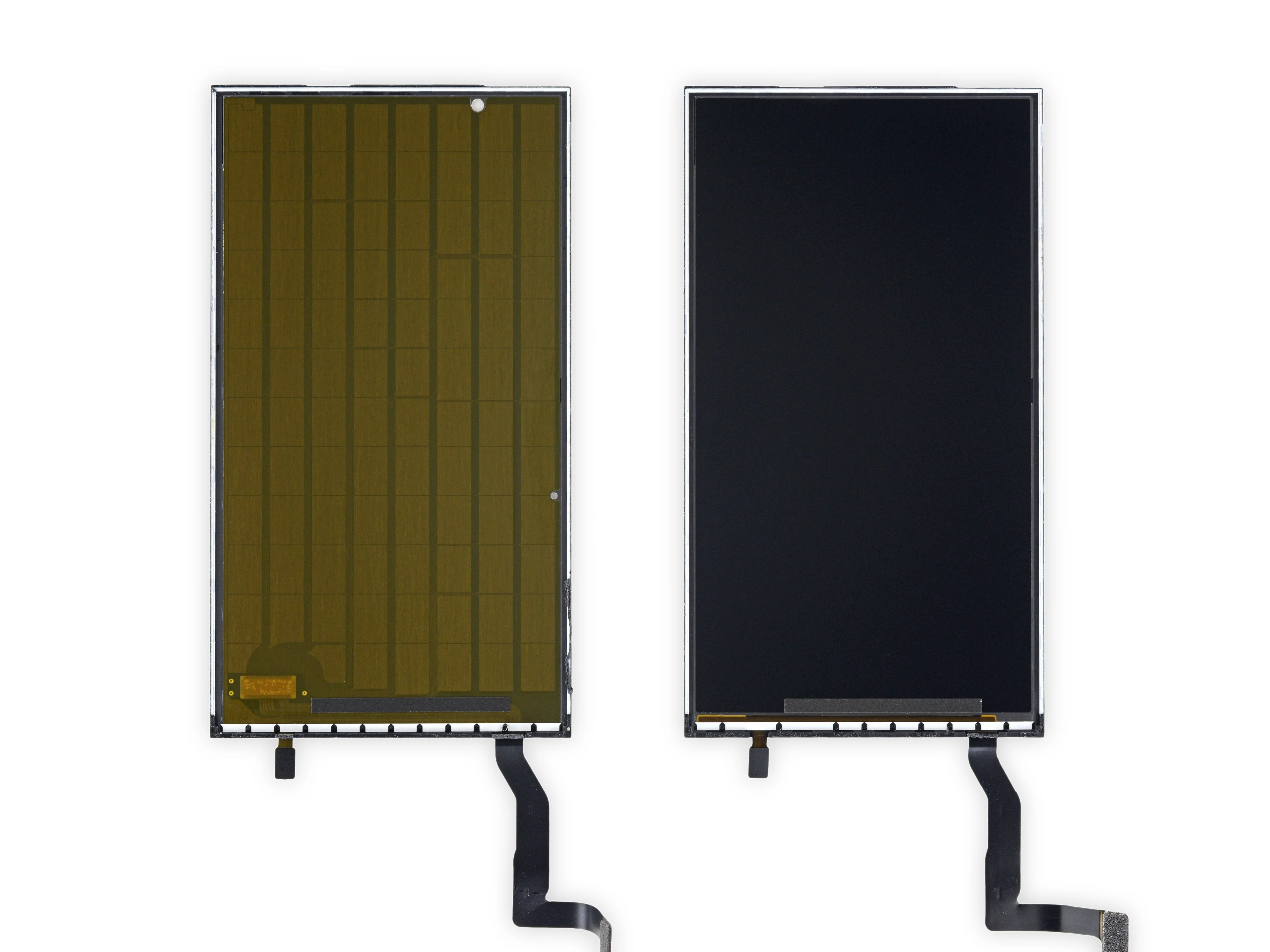

• А слой конденсаторов? Мы начинаем отклеивать части дисплея, пытаясь подтвердить...

• Подтверждаем. Никакого 3D Touch.

• С другой стороны, оба дисплея функционально взаимозаменяемы, что удивительно, учитывая разницу в аппаратном обеспечении: дисплей 8 работает на SE, и наоборот.

• Но прежде чем у вас появятся идеи добавить 3D Touch в ваш новый iPhone SE, мы попробовали, и это не сработало.

Комментарии к шагу

И снова отсылка к достоинствам 'апгрейда' ради эффективности. Если в iPhone SE установлен лучший процессор, а детали переработаны к 2020 году, но работают так же, как и в iPhone 8, то вполне логично, что использование старых компонентов в более новом устройстве приведет к некоторому снижению интенсивности обработки данных и, соответственно, к увеличению времени автономной работы.

Поскольку вычислительная мощность на единицу потребляемой энергии увеличивается практически с каждым поколением, я думаю, что более вероятно увидеть более длительное время автономной работы на SE при выполнении тех же задач под управлением той же iOS.

Немного удивлен, что дисплеи взаимозаменяемы, но не слишком. От безысходности мы однажды поставили дисплей iPhone 7 на iPhone 8 (возможно, это была модель plus, не помню), и он действительно работал просто отлично, за исключением того, что кронштейны, крепящие сборку к корпусу телефона, были разными.

Я так хотел 3D Touch, и мне было интересно, будет ли он работать или нет, и это единственный источник, который я нашел, спасибо Делаете.ру! :(

Но если поставить экран iphone 8 на SE, будет ли работать тактильный контакт?

Шаг 12

• Еще один взгляд изнутри на новый SE.

Шаг 13

• Было здорово вернуться в старые добрые времена 2017 года. Фактор ностальгии здесь зашкаливает!

• Более полный список деталей, совместимых с iPhone 8, вы можете найти в нашем блоге, посвященном тестированию деталей.

• Мы очень рады, что Apple собрала этот телефон из деталей от предыдущих моделей. Запасные части найти проще, а повторное использование существующих производственных линий позволяет сократить количество отходов.

• Apple не обязательно было оснащать SE новейшим чипом A13 Bionic, но она это сделала, гарантируя, что этот телефон прослужит еще много лет.

• Прежде чем мы подведем итоги, мы хотели бы объявить победителя нашего розыгрыша iPhone SE 2020. Барабанная дробь... поздравляем Эллиота Кинси!

• Мы обязательно отправим вам тот дополнительный iPhone, который мы заказали, а не тот, который мы разбили... Наверное.

Вывод

• Два наиболее часто заменяемых компонента - дисплей и аккумулятор - по-прежнему легкодоступны при наличии соответствующих знаний и инструментов.
• Большинство компонентов являются модульными и заменяются независимо друг от друга, в том числе многие из них кросс-совместимы с iPhone 8.
• Герметизация по стандарту IP67 усложняет ремонт, но делает менее вероятной необходимость устранения сложных повреждений от жидкости.
• Хотя в целом конструкция довольно удобна для ремонта, для многих ремонтных работ вам потребуется до четырех различных типов драйверов.
• Хрупкая стеклянная задняя панель непрактична для замены.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
