Разборка iPhone X

Введение

Десять лет назад компания Apple представила самый первый iPhone и изменила мир. Сегодня мы разбираем 18-ю итерацию Apple - iPhone X. С его закругленными краями и дисплеем от края до края, мы уверены, что это тот самый iPhone, который Стив представлял себе все эти годы назад - но теперь, когда его мечта осуществилась, будет ли он таким же влиятельным, как первый? Время покажет, а пока мы сделаем все возможное, чтобы помочь вам определиться. Присоединяйтесь к нам, когда мы откроем жемчужину Apple, чтобы увидеть, что заставляет ее сиять.

Огромная благодарность Circuitwise за организацию нашей разборки, Creative Electron за рентгеновские снимки и TechInsights за идентификацию микросхем.

То, что мы находимся в Сиднее, - это случайность, потому что у нас теперь есть австралийский магазин. По мере того, как мы будем узнавать больше, мы будем писать на Facebook, Instagram и Twitter. У нас также есть рассылка, если вы любитель электронной почты.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор iPhone X

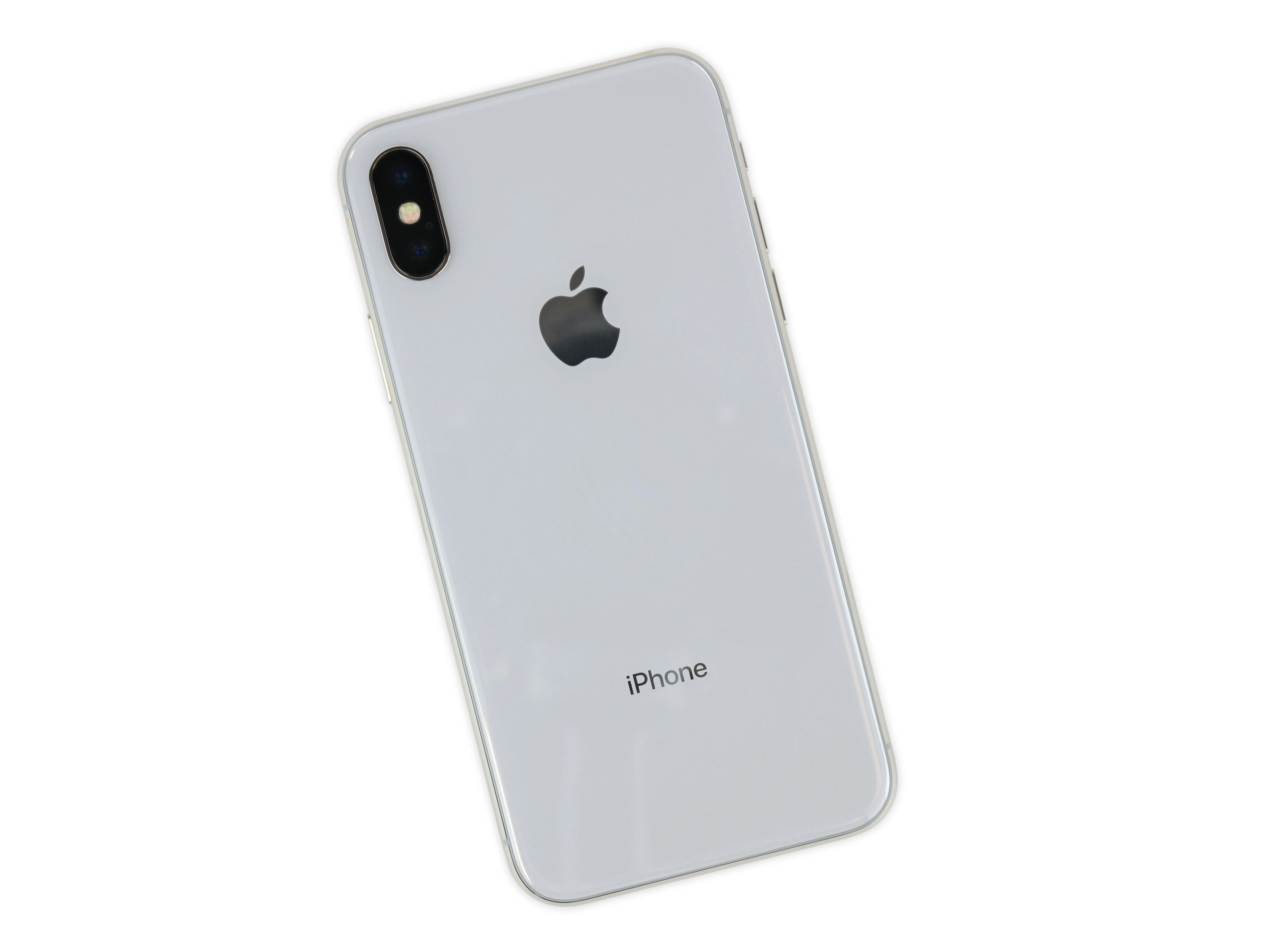

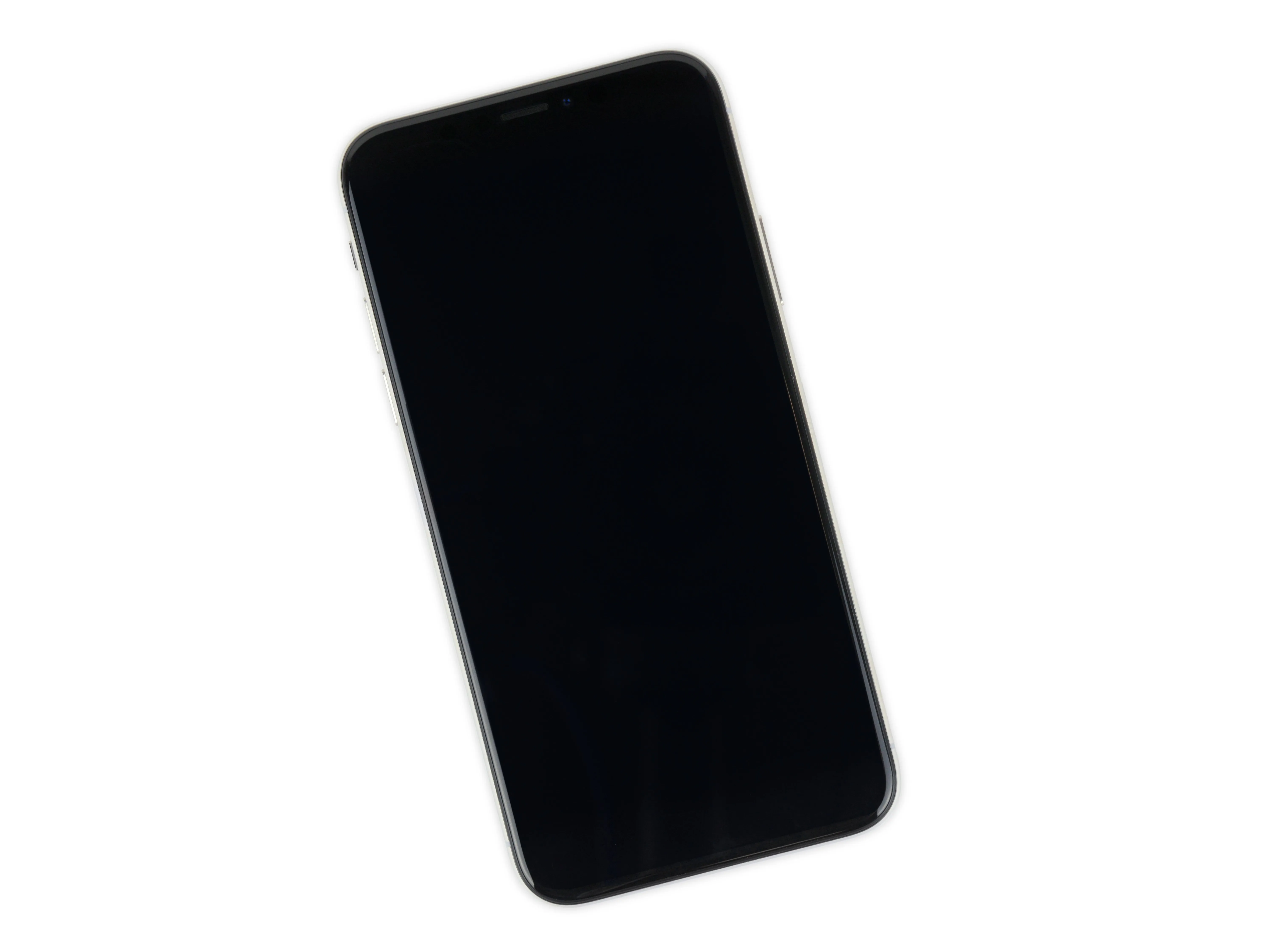

• iPhone X уже здесь! Вот что находится внутри этого стеклянного сэндвича:

• чип A11 'Bionic' с нейронным движком и встроенным сопроцессором движения M11.

• 5,8-дюймовый 'всеэкранный' OLED-дисплей Super Retina HD с мультитач-разрешением 2436 × 1125 пикселей (458 ppi)

• Двойные 12-Мп камеры (широкоугольная и телефото) с диафрагмами ƒ/1,8 и ƒ/2,4 и OIS

• 7 МП камера TrueDepth с апертурой ƒ/2,2, записью HD-видео 1080p и Face ID

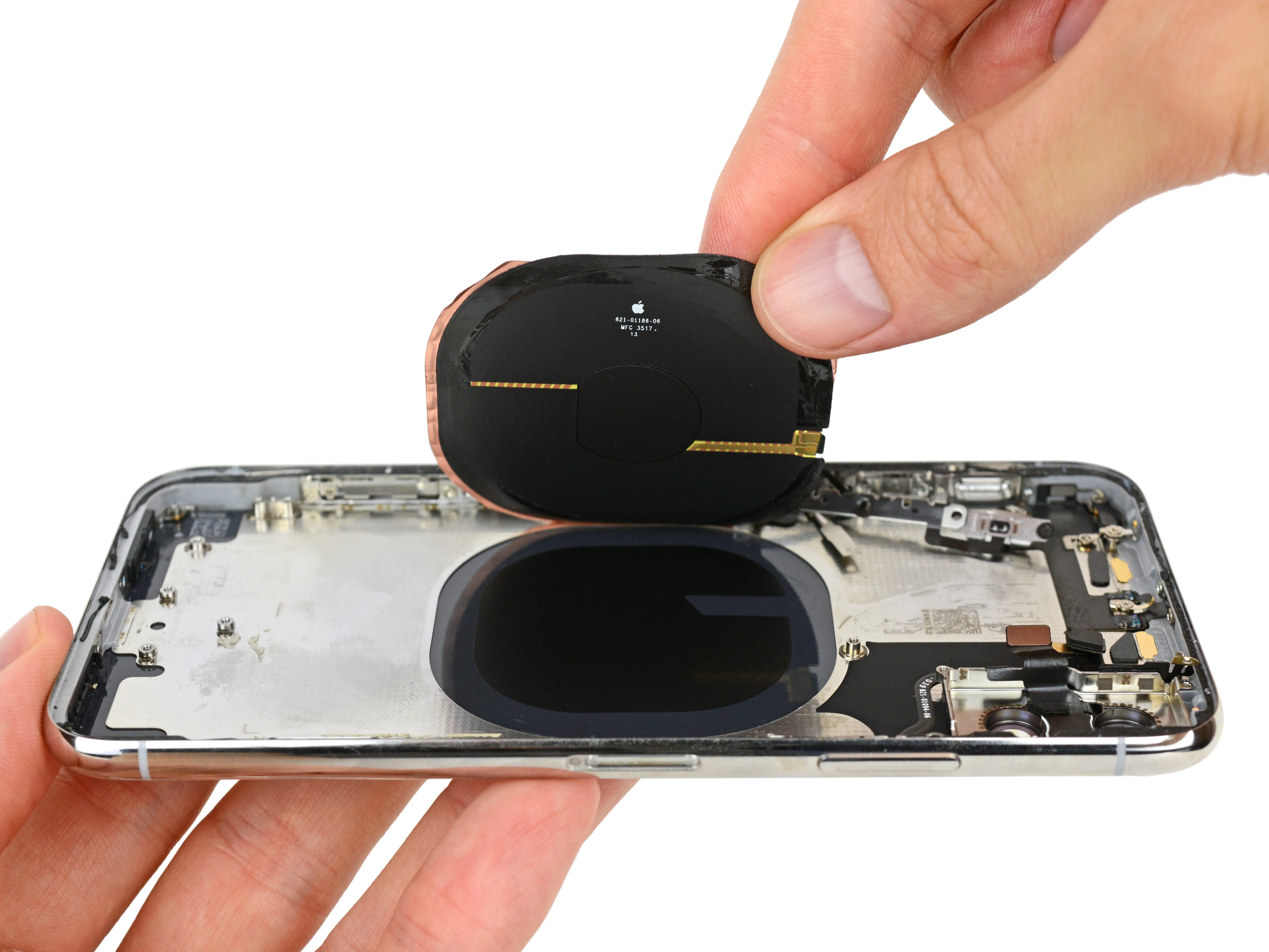

• Поддержка быстрой зарядки и беспроводной зарядки Qi

• Наш глобальный аппарат A1865 имеет широкую поддержку сотовых диапазонов, а также Wi-Fi 802.11a/b/g/n/ac w/MIMO + Bluetooth 5.0 + NFC.

Комментарии к шагу

Какой номер модели iPhone X вы изучаете?

Я думаю, мы можем с уверенностью предположить, что это глобальная модель A1901. По данным EveryMac.com, обе другие модели зависят от страны: A1865 для Китая и A1902 для Японии.

Модель A1865 также предназначена для американских операторов Verizon и Sprint.

Дисплей в камере или дисплей в камере?

1901 не является глобальным. Это версия только для GSM с некачественными чипами Intel. Qualcomm 1865 - это глобальная/разблокированная версия.

Где я могу найти X без ЖК-дисплея, дигитайзера и экрана?

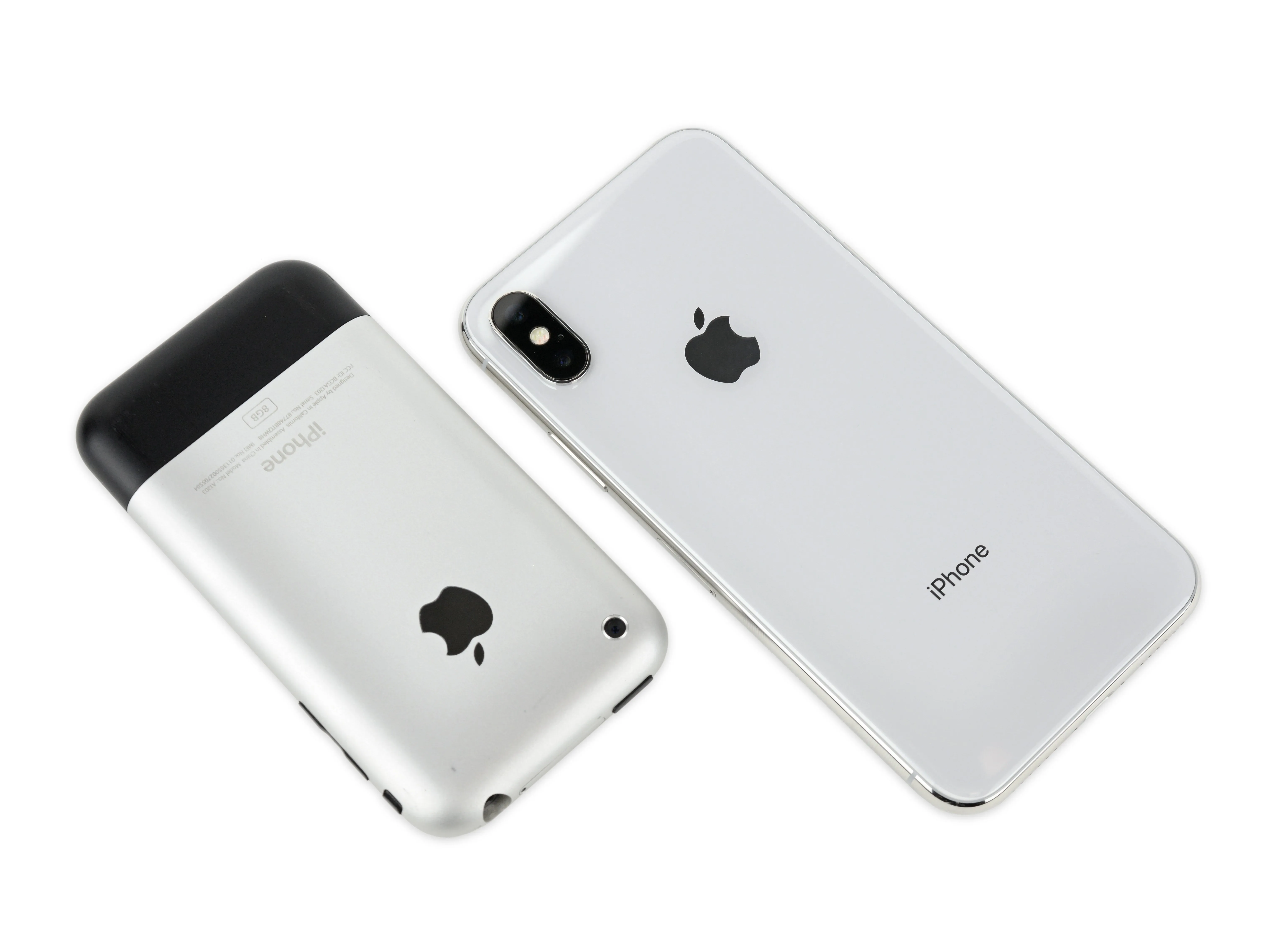

Шаг 2

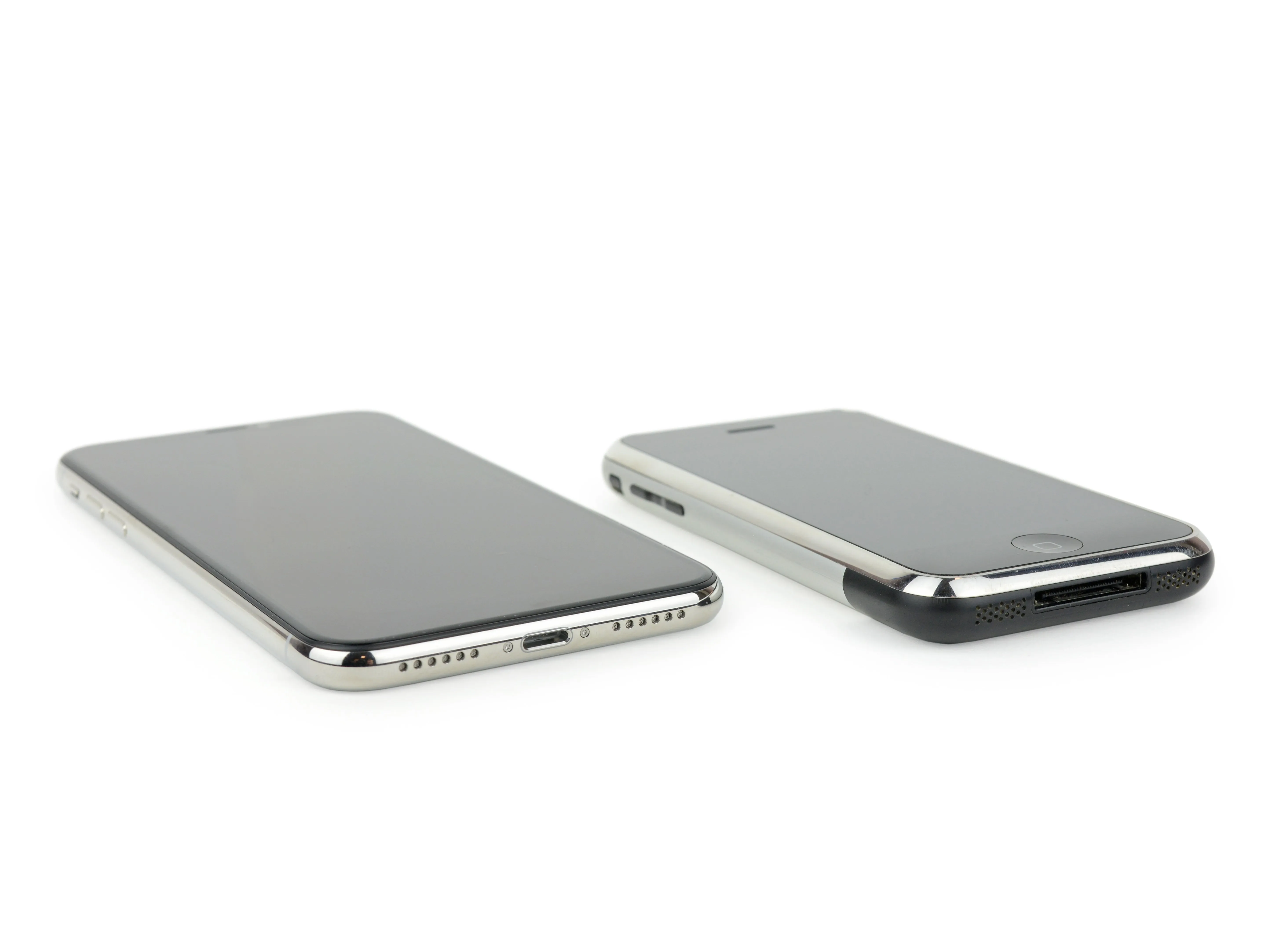

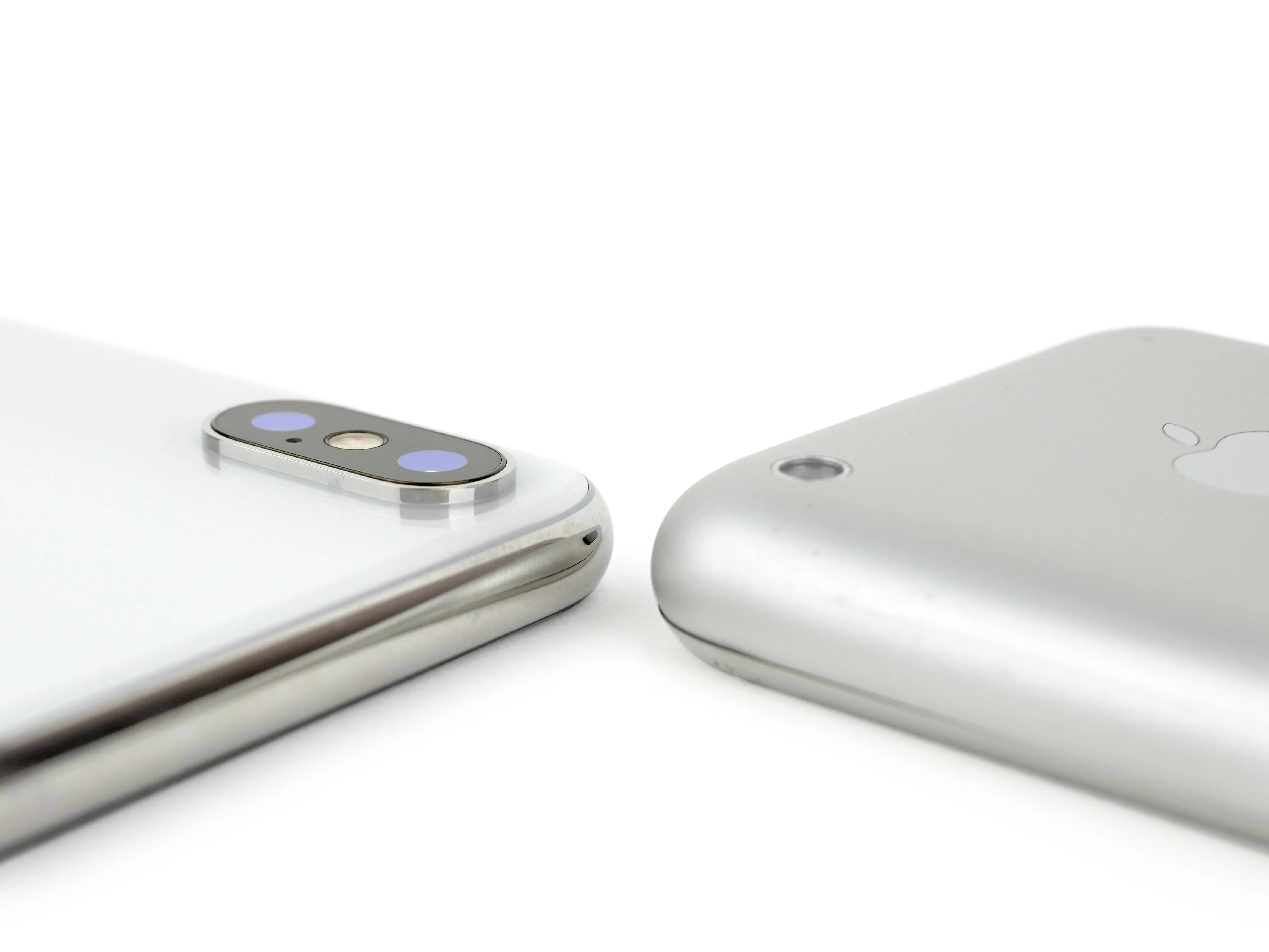

• За десять лет iPhone прошел долгий путь - настолько долгий, что дизайн немного изменился, и этот iPhone выглядит более похожим на оригинал, чем тот, который мы видели в течение долгого времени.

• За исключением, конечно, бугорка камеры, и блестящего ободка из нержавеющей стали, и стеклянной задней панели, и разъема Lightning...

• Как и в случае с iPhone 8 ранее в этом году, Apple избавилась от неприглядной (и экологически ответственной) маркировки с задней панели iPhone X.

• Джони, наконец-то, сделал гладкая задняя панель без особенностей о которой он всегда мечтал. Остается надеяться, что эти телефоны все же попадут в пункты приема вторсырья и не будут будут выброшены на помойку..

Комментарии к шагу

Здесь, в Ирландии (и, я думаю, во всем ЕС), у нас все еще есть надпись 'Designed by Apple in California Assembled in China', знак CE и графический знак 'no dumping' bin.

Тот, кто думает, что маркировка на задней панели iPhone повлияет на то, будет ли он отправлен на переработку (а не на стоимость trade-in, доступность пункта переработки или экологическую сознательность самого покупателя), вероятно, слишком далеко засунул себе в нос палку.

Откуда у вас этот мятно-свежий iPhone первого поколения? Это часть коллекции Делаете.ру?

Мне нравится язвительность в этих разборах (см. '10-лучье', ниже), но 'надеюсь, переработчики поймут намек' было просто глупо.

Я очень рад, что они убрали информацию о нормативных требованиях на задней стороне. Она там просто не нужна. Вы же знаете, что не должны выбрасывать электронные устройства.

Шаг 3

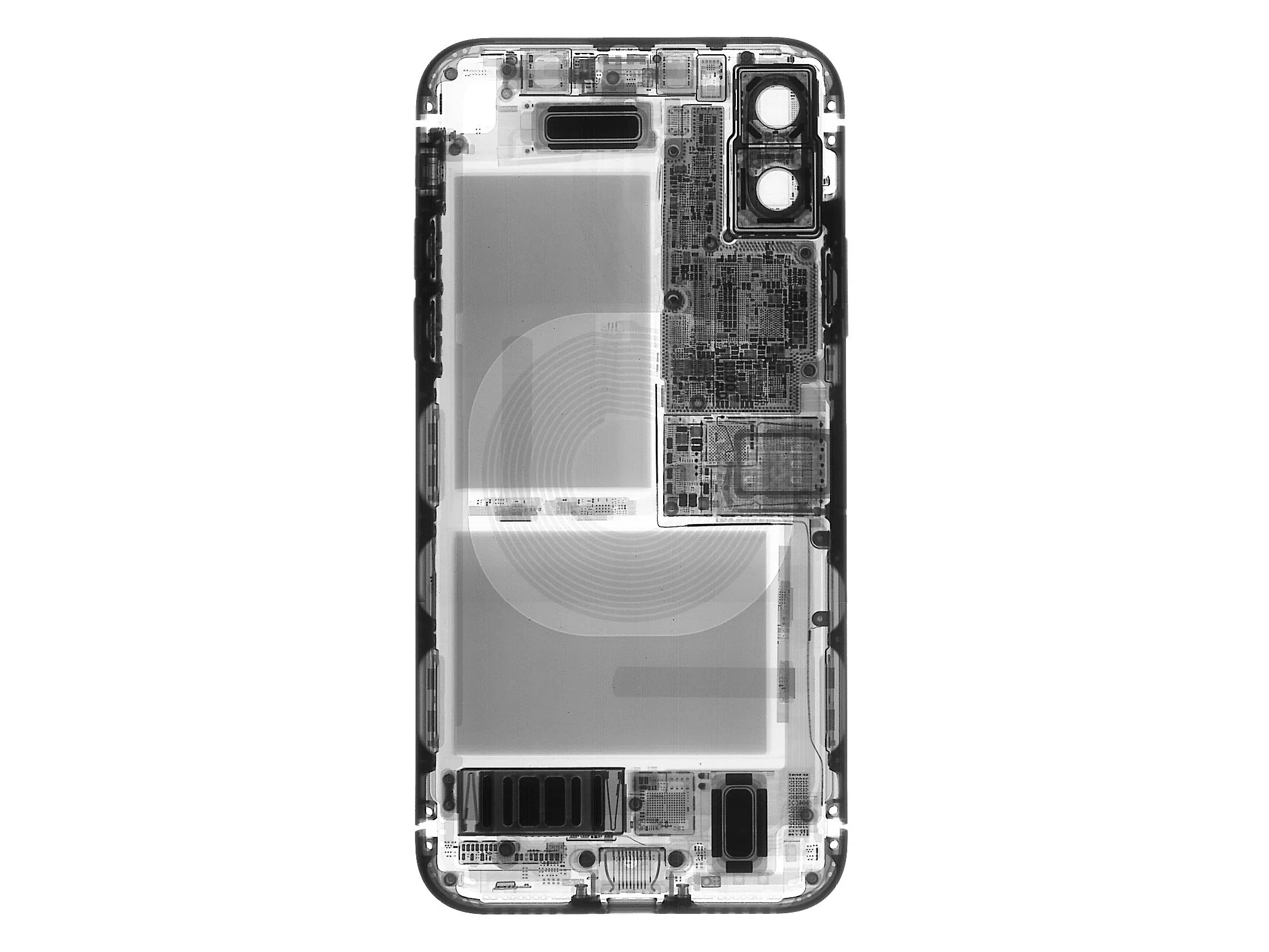

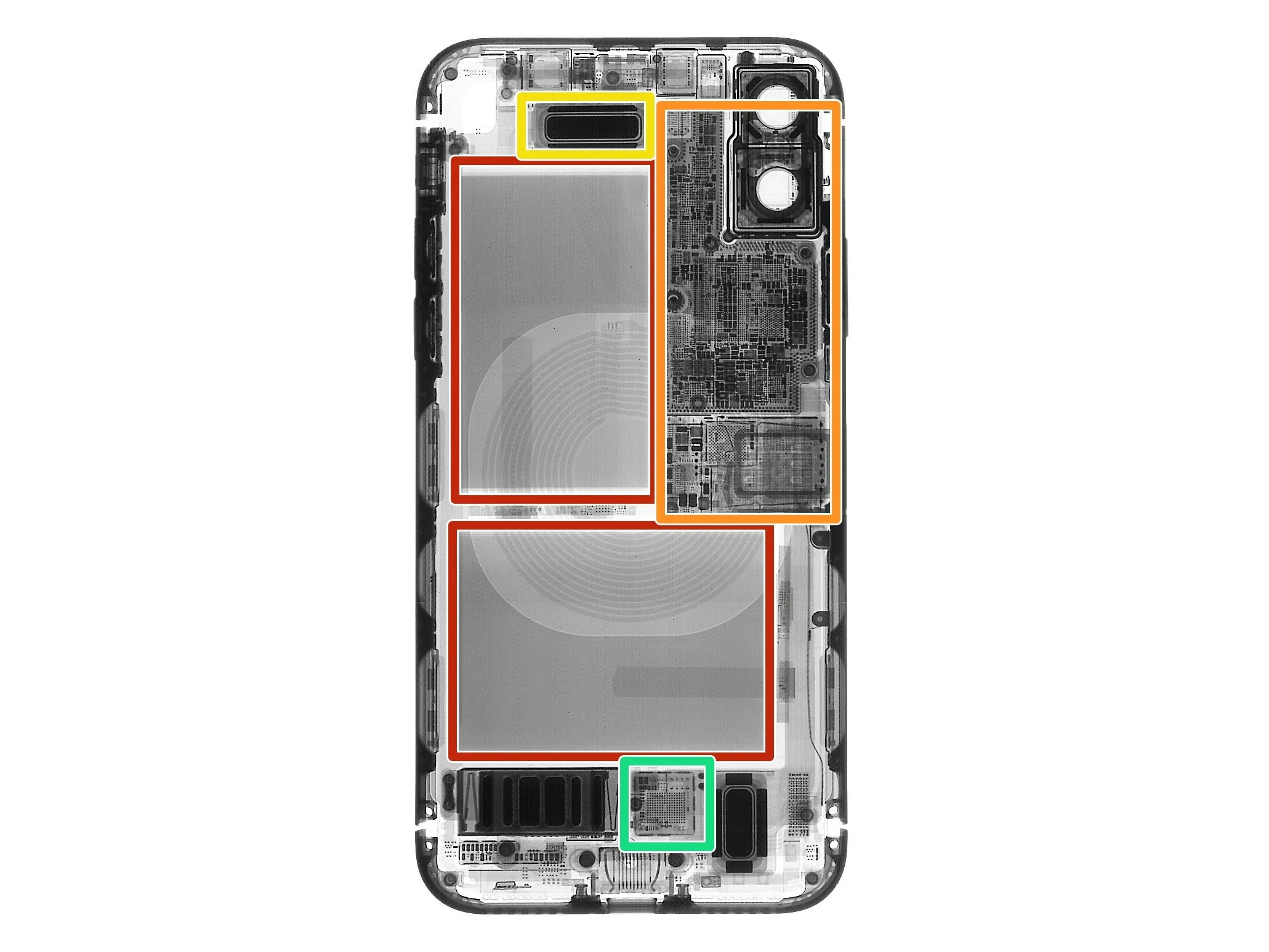

• Прежде чем мы вслепую погрузимся в процесс, давайте проведем рентгеновскую разведку с помощью наших друзей из Creative Electron.

• Вот что мы нашли:

• Не один, а два ячейки аккумулятора. Это впервые в iPhone!

• Суперкрошечный отпечаток логической платы. Судя по наложенным точкам пайки, похоже, что здесь два сложенных слоя.

• Чтобы освободить место для дополнительных датчиков на передней панели, динамик наушников был немного смещен вниз.

• Между Taptic Engine и нижним динамиком находится загадочный чип - нам интересно посмотреть, что там находится!

Шаг 4

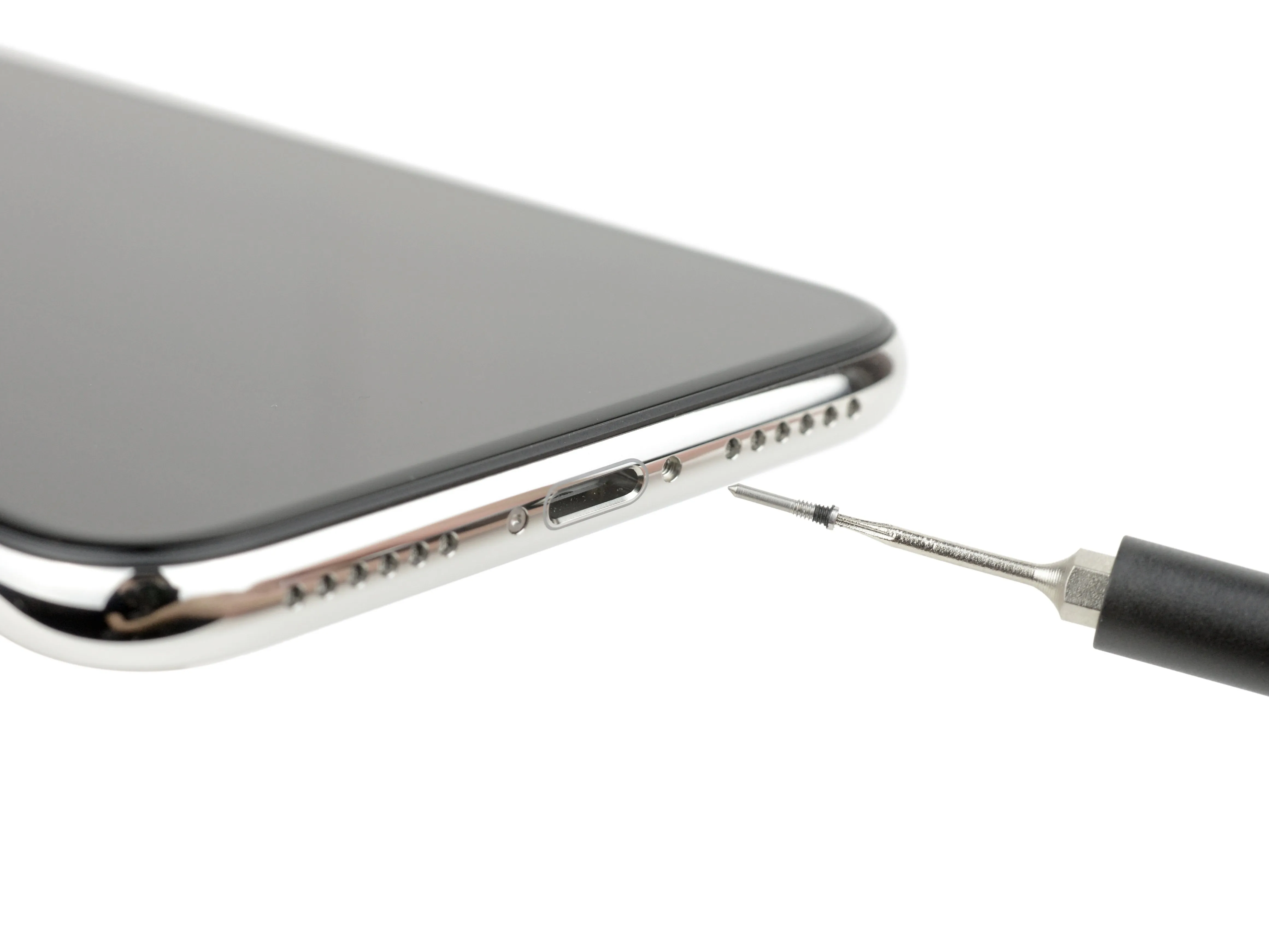

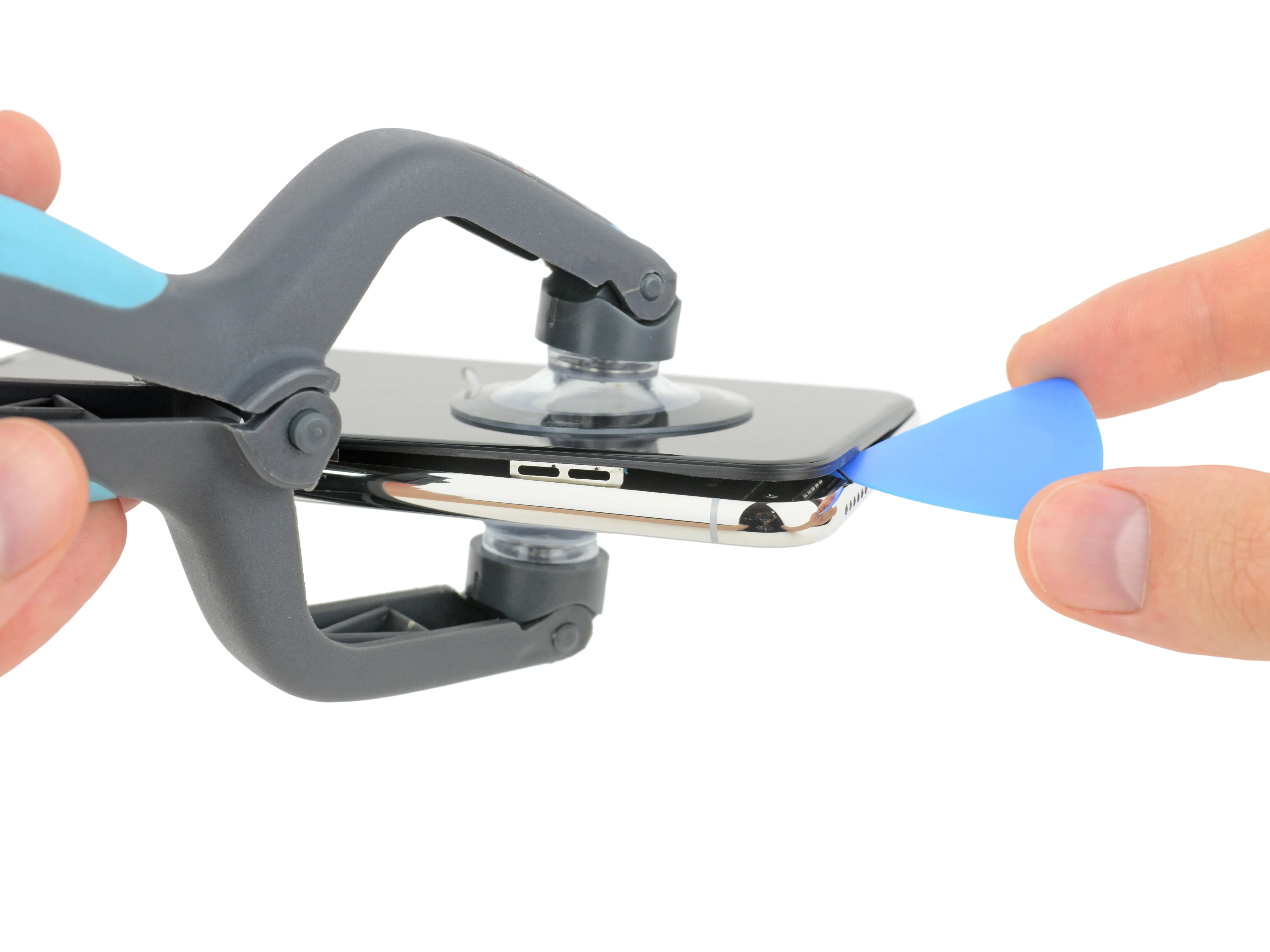

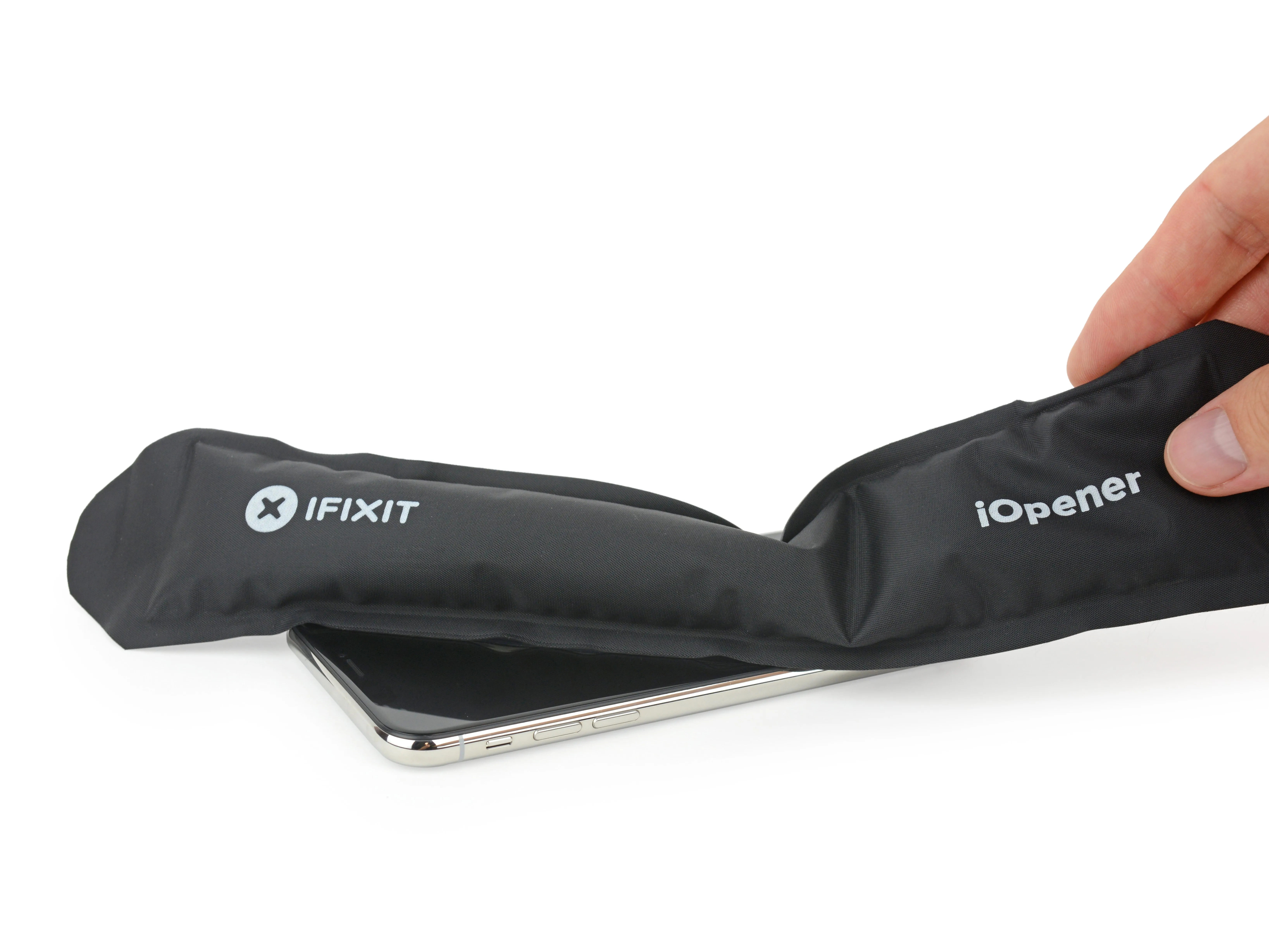

• Этот пенталоб выглядит странно незаконченным. Если честно, нижние винты больше похожи на штифты.

• Этот винт перемещает резьбовую часть с дисплея на стальную рамку, а нерезьбовую часть превращает в причудливо длинный штифт.

• По нашим предположениям, это позволяет дисплею стать немного гибче, а также переместить кронштейн крепления к внутренней части телефона, освободив, кстати, место для усовершенствованного разъема Lightning.

• К счастью, похоже, что больше ничего менять не пришлось, поскольку наша типичная трифекта из iOpener, iSclack и Делаете.ру Opening Picks работает, как и раньше.

• Это означает отсутствие значительных изменений в сопротивлении, а OLED хорошо поддерживается рамкой, в отличие от некоторые дисплеиизвестных нам.

Комментарии к шагу

Штырек также оказывает давление на переднюю панель, что, вероятно, помогает влагозащите.

Экран моего iPhone X иногда издает крошечный звук, когда я нажимаю на него, как будто он немного подстраивается. Это нормально, поскольку он гибкий в своей сборке, или нет?

В зависимости от того, насколько сильно вы нажимаете. Устройство когда-нибудь открывали? Если да, то это может быть связано с тем, что оригинальная клейкая прокладка не была установлена на место из-за снятия экрана.

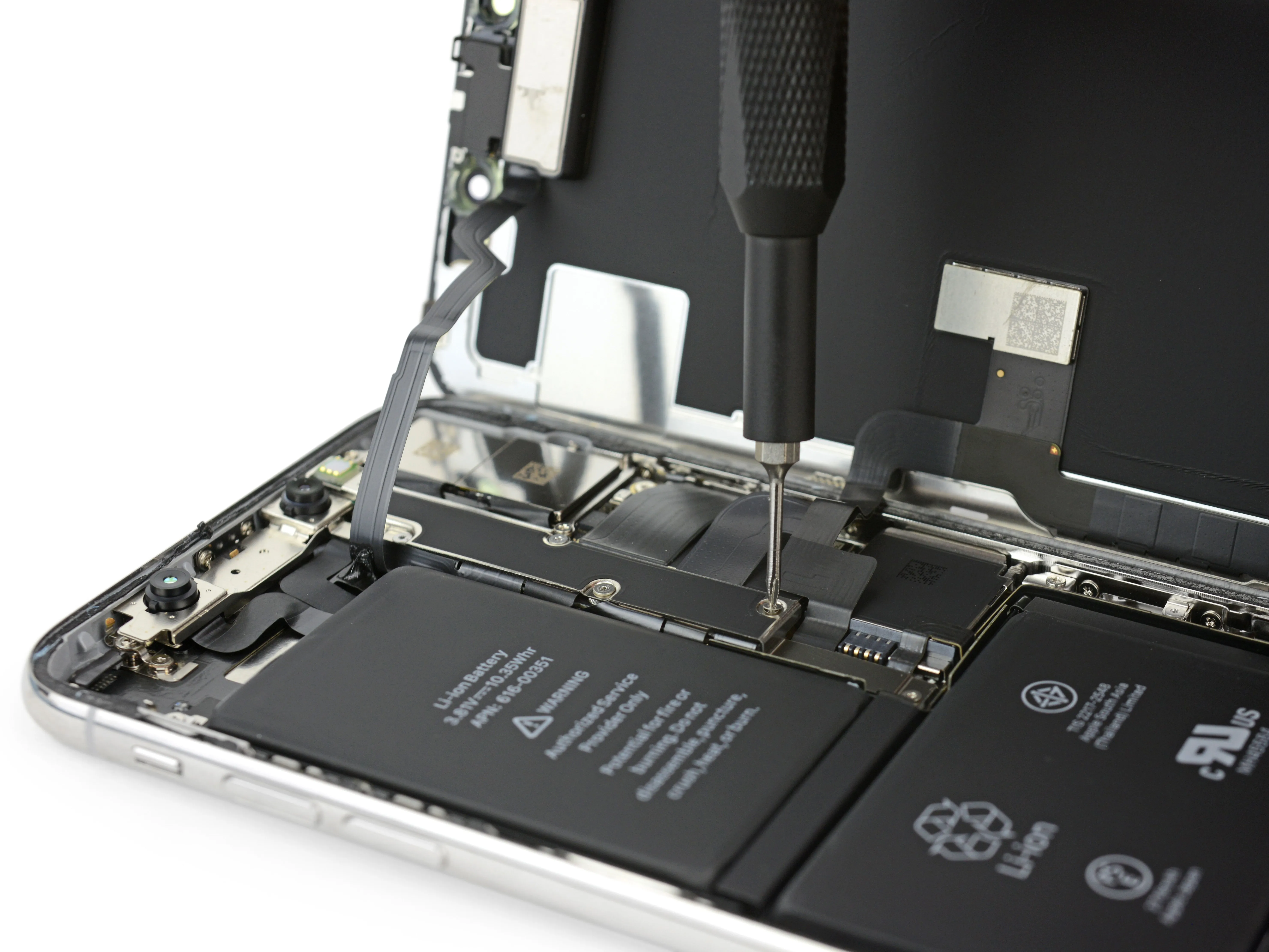

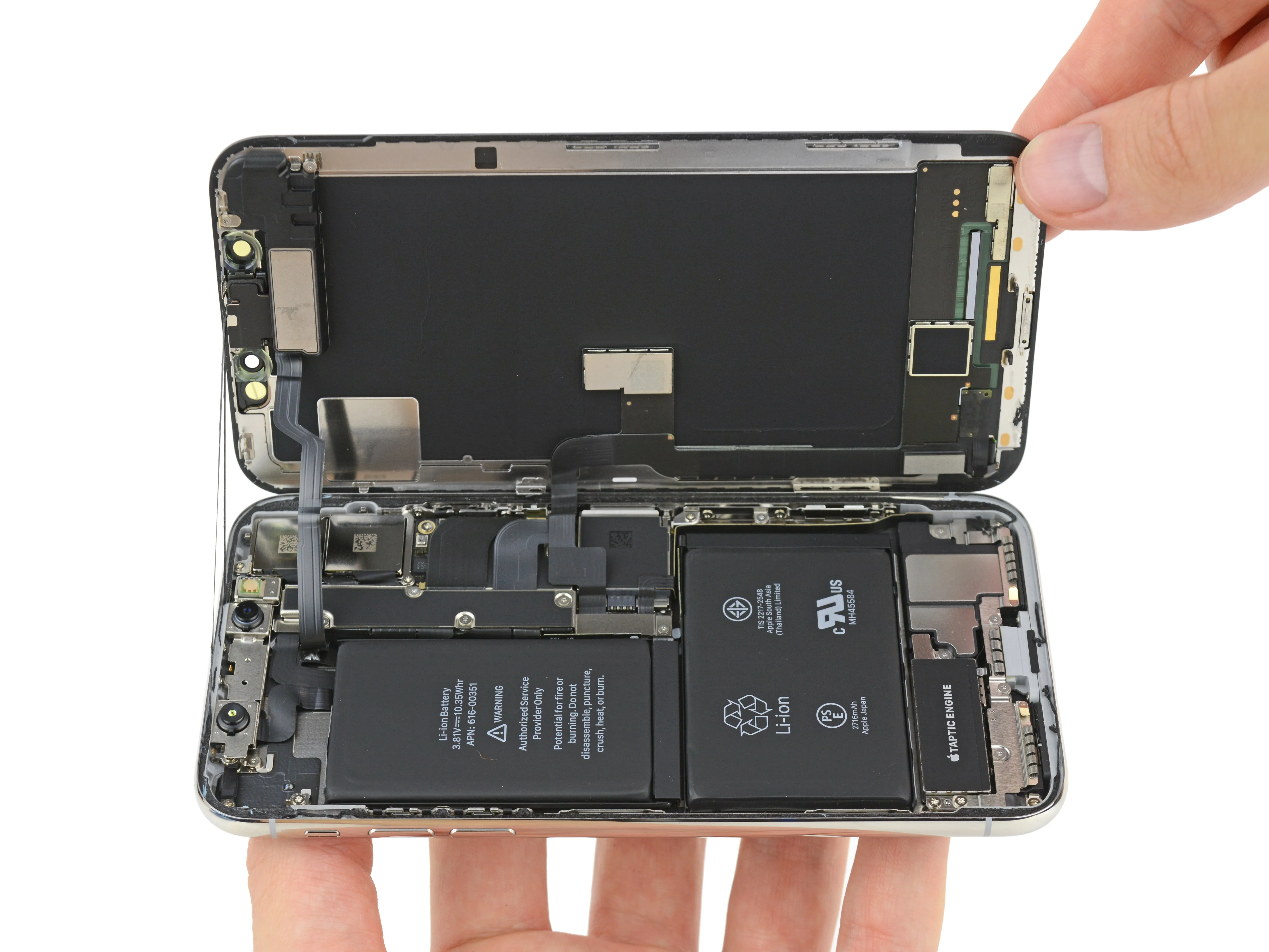

Шаг 5

• Похоже, что открывающиеся вбок iPhone останутся надолго. Apple удивила нас этой маленькой хитростью на 7 Plusно теперь это уже стандарт.

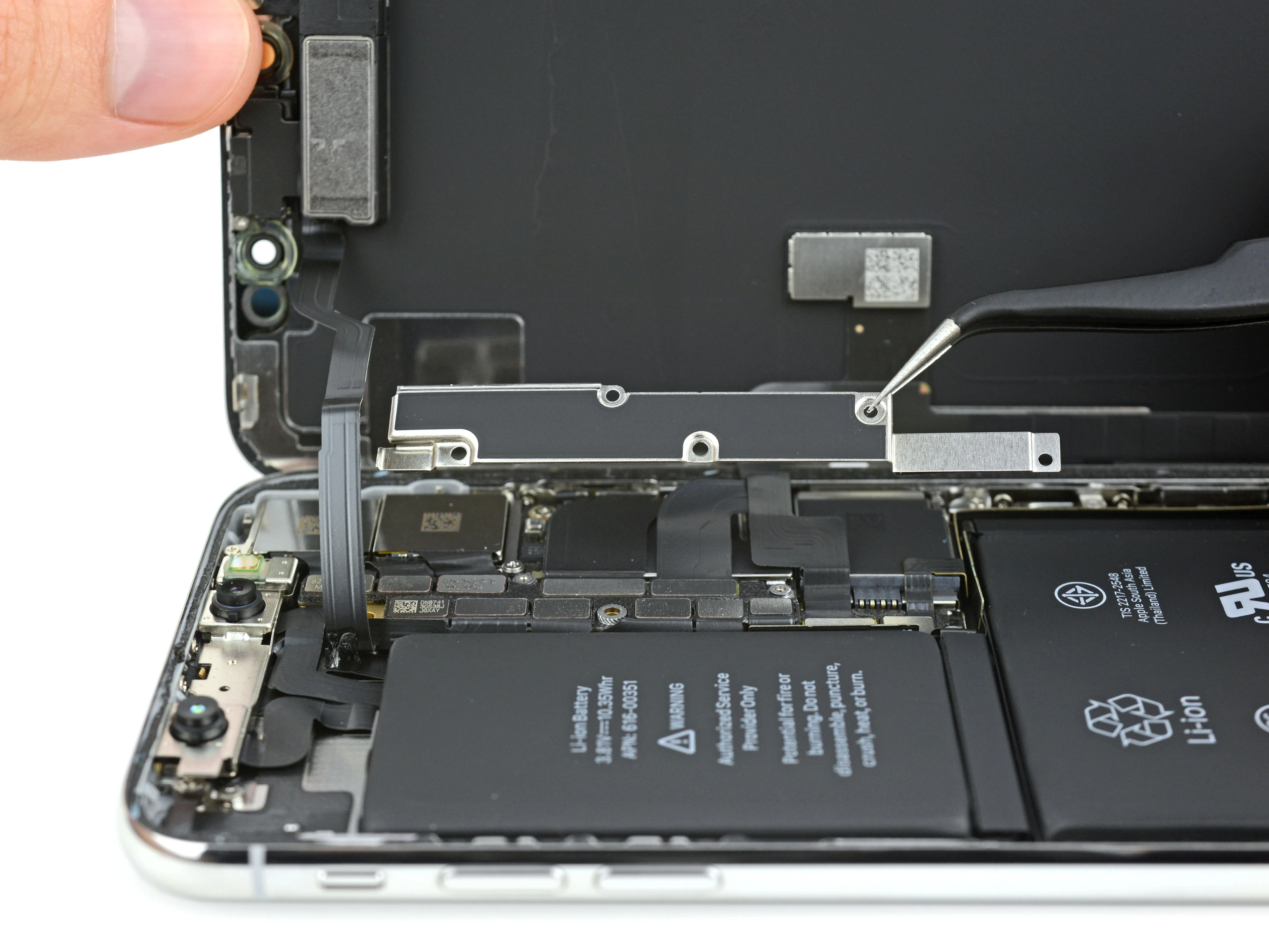

• Этот единственный кронштейн охватывает все разъемы логической платы - такой плотности разъемов мы еще не видели.

• И в очередной размы снова сталкиваемся с трехконечными винтами, стоящими на страже любого ремонта, как только вы пройдете мимо винтов pentalobe, защищающих дверцу.

• Что-то подсказывает нам, что Apple не хочет, чтобы мы (или вы) возились здесь.

Комментарии к шагу

У iPhone 7 также есть боковое отверстие, которое удивило тех, кто проводил разборку.

Как уже говорилось выше.

Исправлено, я думаю.

В моем кронштейне всего 4 винта - второй сверху (с правой стороны телефона) отсутствует - я купил телефон непосредственно у Apple в день запуска. Очень удивлен! У кого-нибудь еще были недостающие детали?

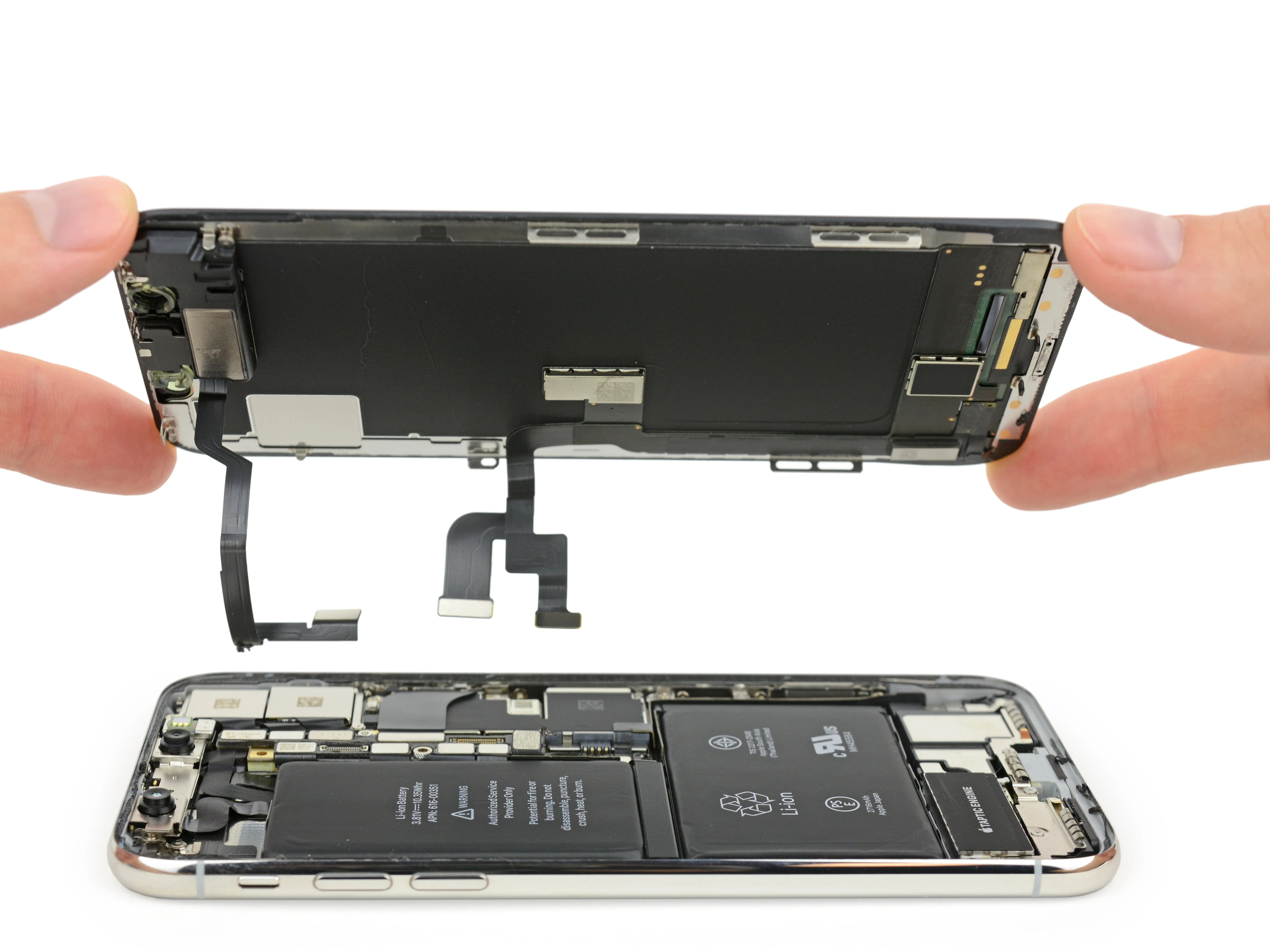

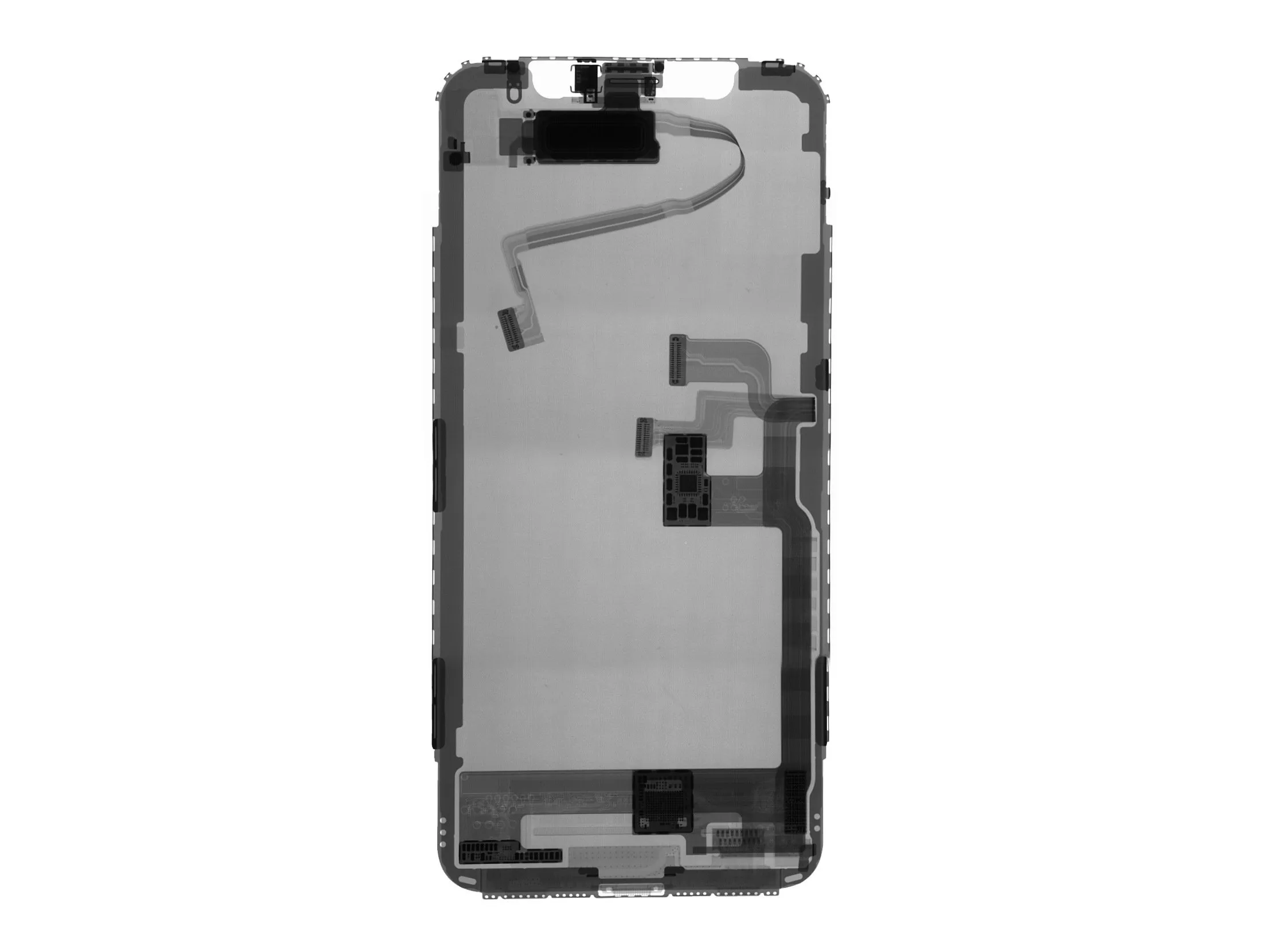

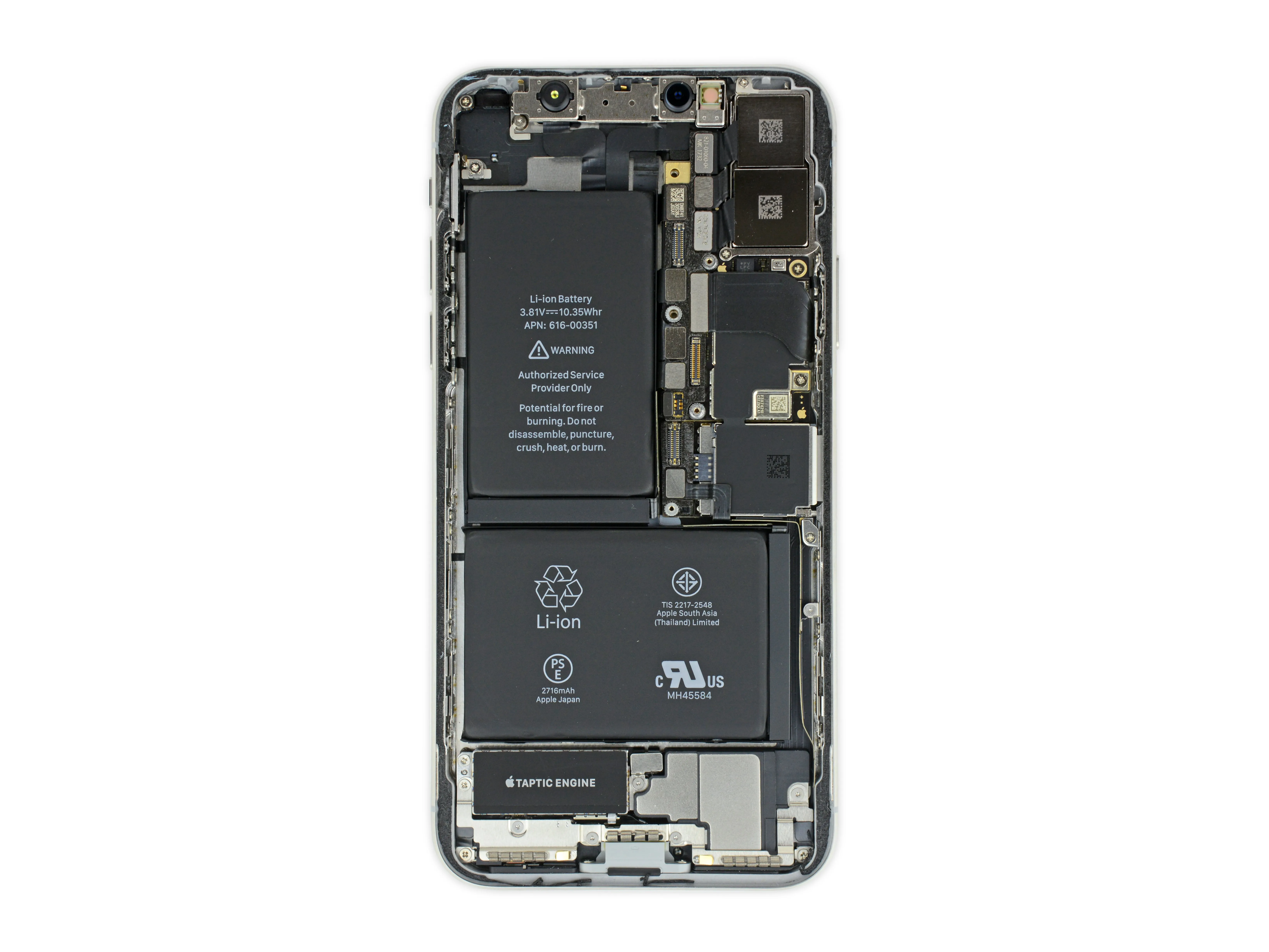

Шаг 6

• Освободив массивный разъем от логической платы, мы наконец-то можем взглянуть на аппаратную часть последнего флагмана компании Cupertino.

• Мы рассмотрим аппаратную часть дисплея позже, а пока удовлетворимся рентгеновским снимком - оказалось, что загадочный чип прикреплен к дисплею!

• Для разнообразия дисплей снимается и оставляет за собой фронтальную камеру.

• Этот снимок корпуса подтверждает компоновку, которую мы наблюдали на рентгеновском снимке: большую часть площади занимает новый двухъячеечный аккумулятор, а плата логики значительно уменьшилась.

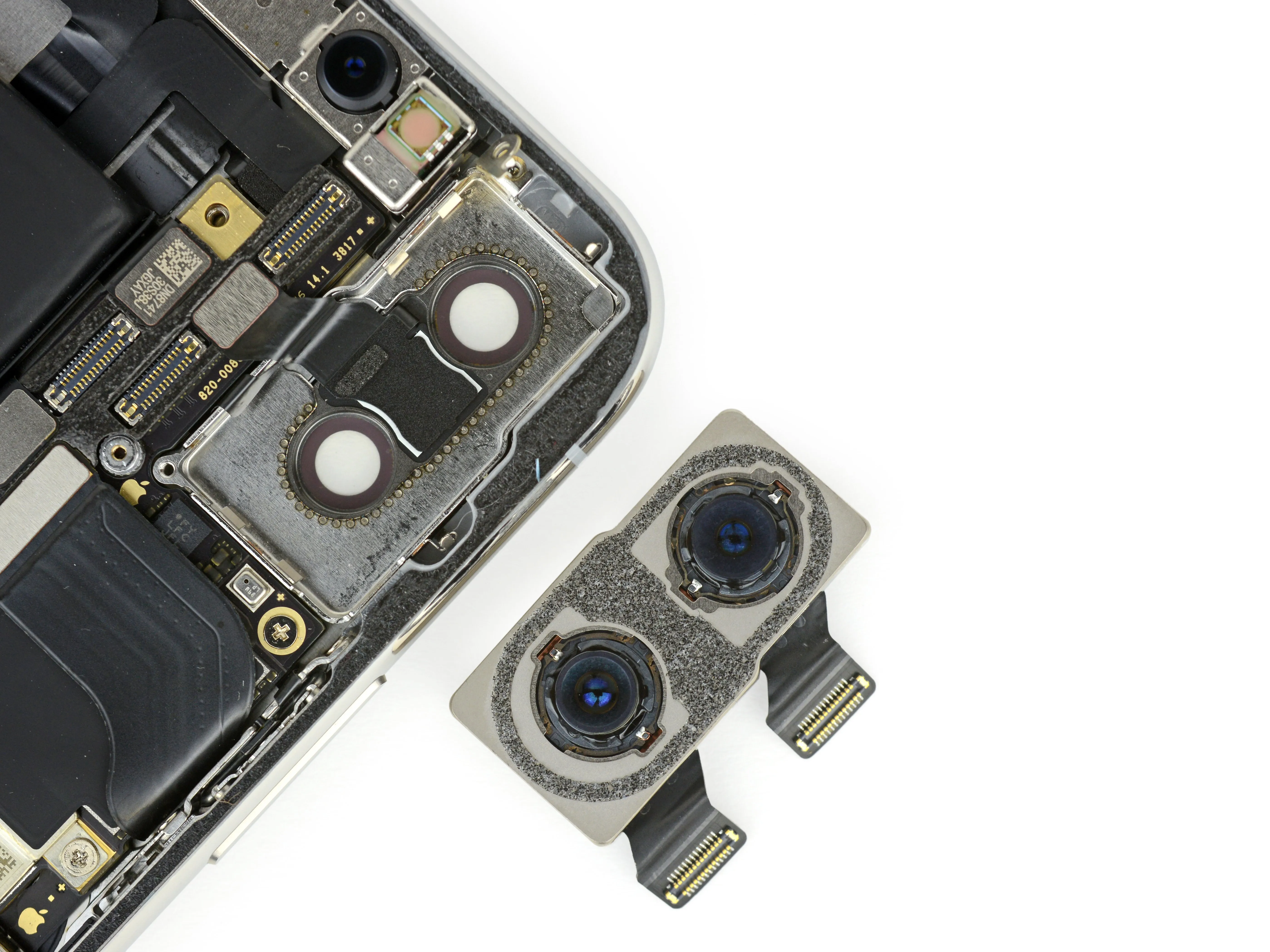

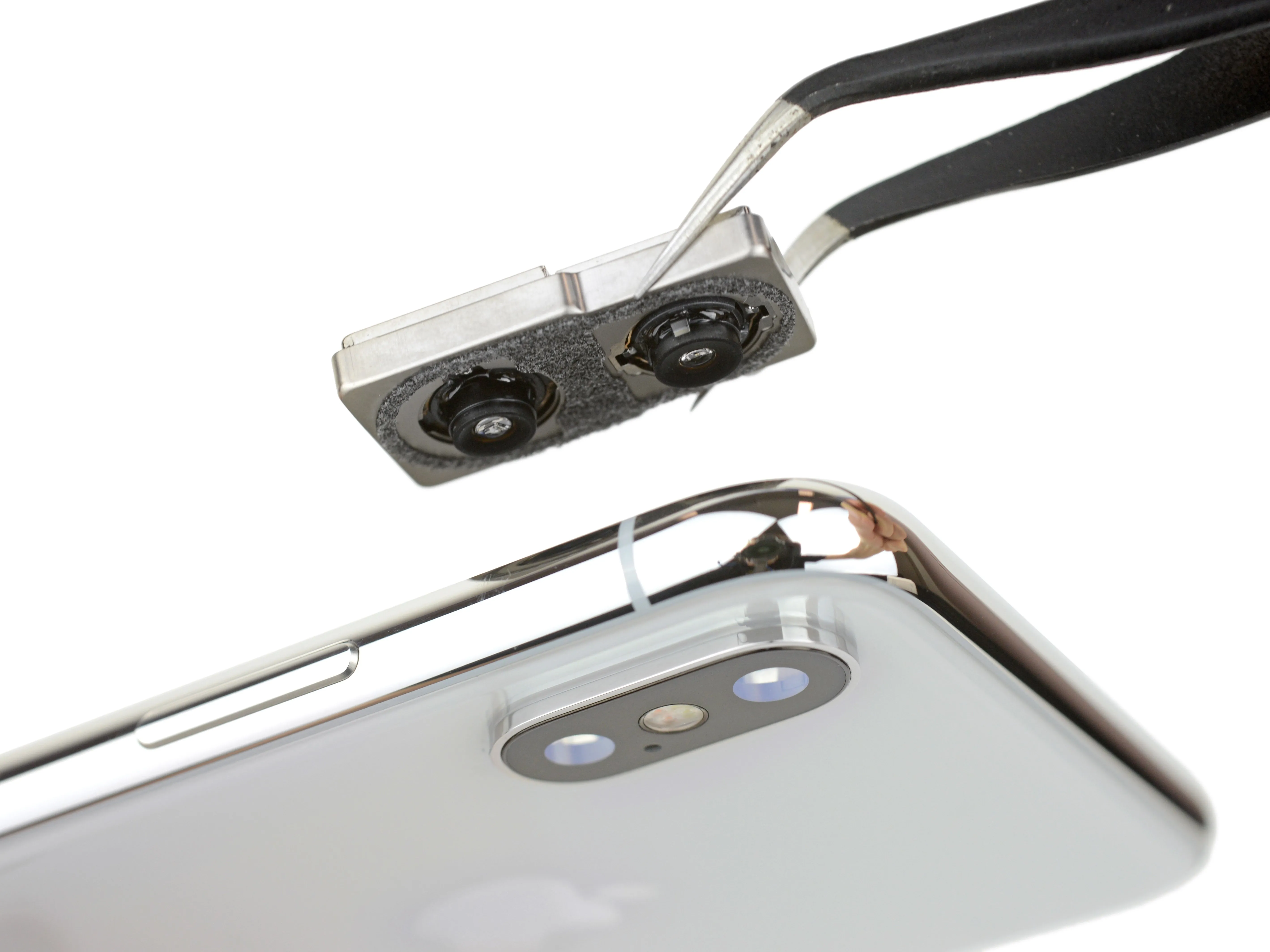

Шаг 7

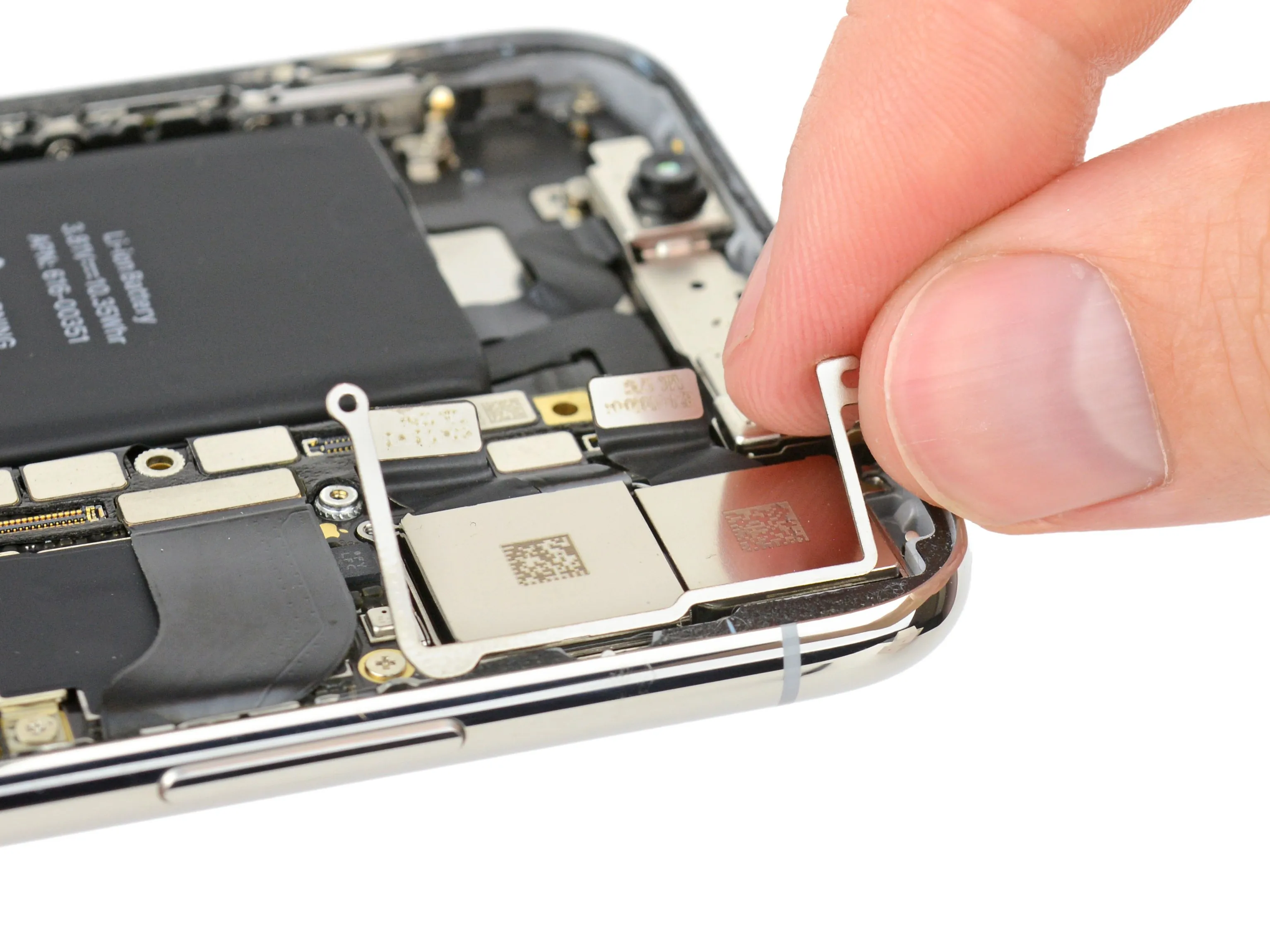

• Двойная задняя камера имеет мощный кронштейн, который, похоже, может обеспечить защиту хрупких компонентов от изгибов.

• Камеры дополнительно закреплены на заднем корпусе с помощью вспененного клея, чтобы они не соскакивали с места. Этим камерам действительно нужно оставаться на месте, чтобы режим 'Портрет' и другие подобные функции работали как по маслу.

• Вокруг стекла крышки корпуса камеры видны крошечные точечные сварные швы, которые, вероятно, удерживают стенки камеры на корпусе.

Комментарии к шагу

Я бы очень хотел, чтобы не было горба для камеры, который бы надежно держался.

Может быть, этот мощный кронштейн сделан из жидкого металла (см. https://en.wikipedia.org/wiki/Liquidmeta...)? То есть, является ли он удивительно жестким? Apple имеет эксклюзивную лицензию на использование жидкого металла в потребительской электронике, но, похоже, не использует его широко.

Вполне вероятно, что кронштейн служит для позиционирования и равномерного давления камеры на заднее стекло.

Шаг 8

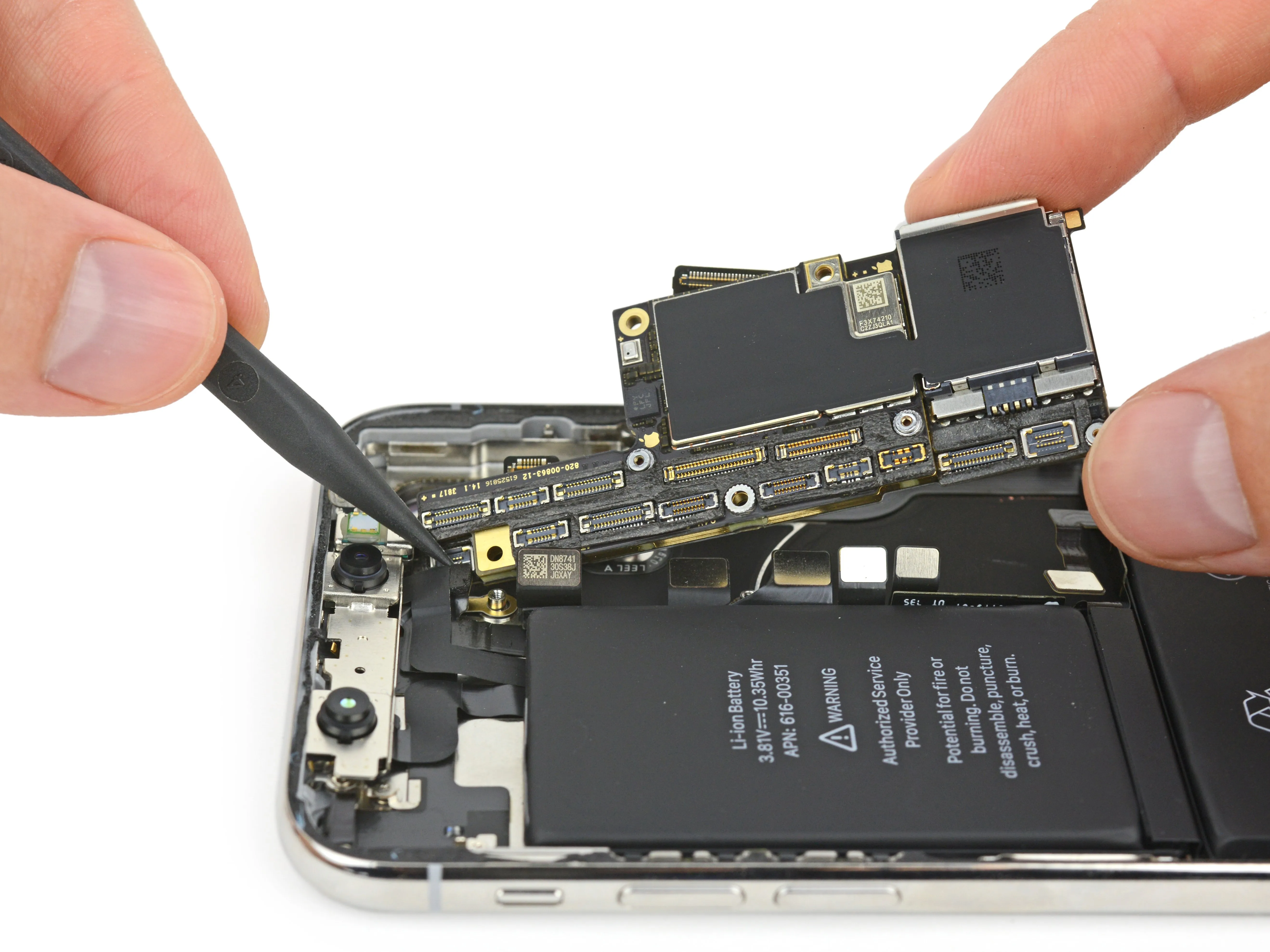

• Наконец-то мы освободили эту самую плотную из логических плат, чтобы рассмотреть ее поближе.

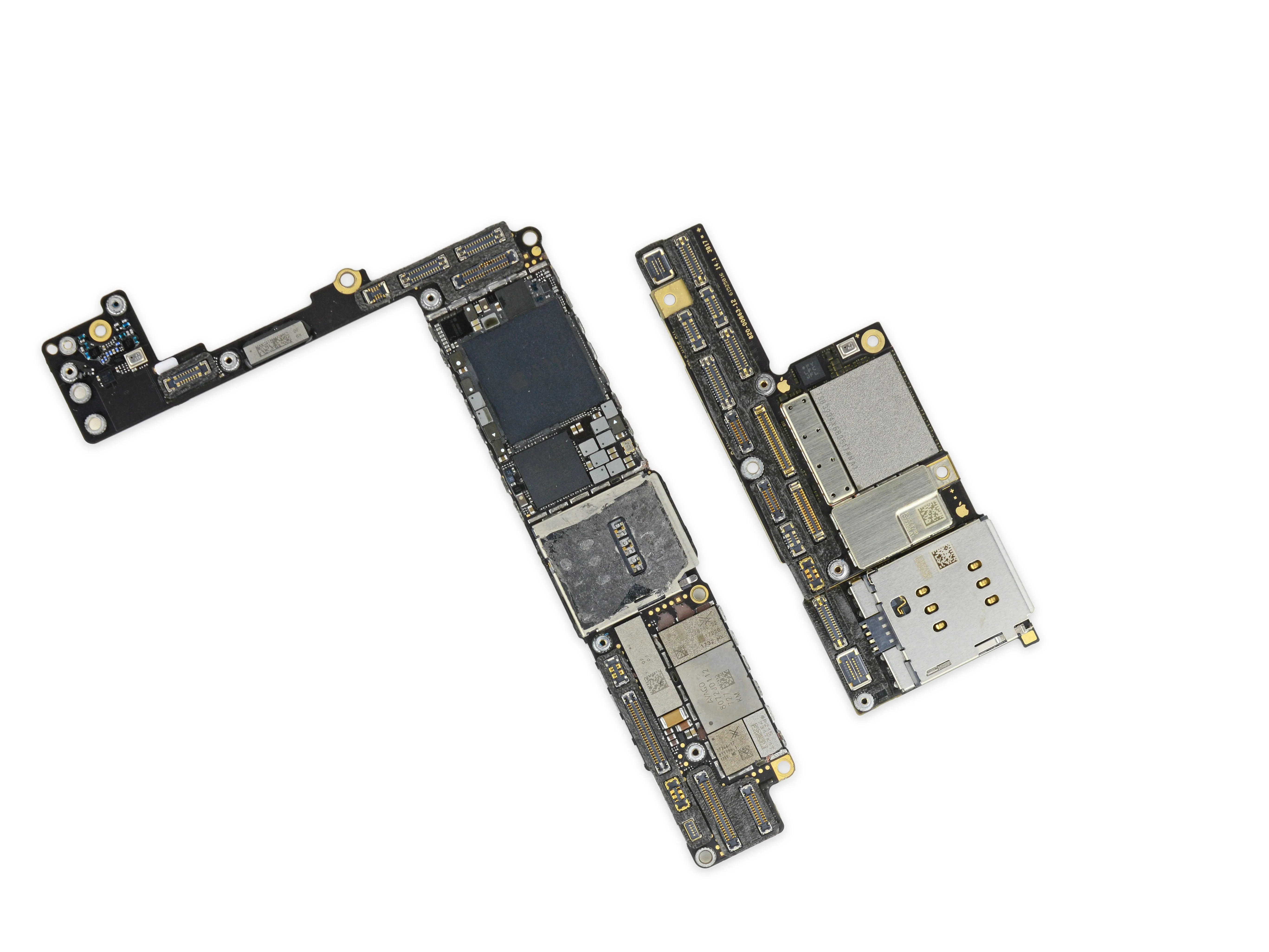

• Эта миниатюрная логическая плата занимает невероятно много места. Плотность расположения разъемов и компонентов беспрецедентна. Унция за унцией, даже Apple Watch занимает больше места.

• На компактной плате iPhone X удалось разместить больше техники и при этом сделать ее меньше, чем в iPhone 8 Plus. плата iPhone 8 Plus слева от него выглядит громоздкой и обширной.

• Если сравнивать площадь двух плат, то материнская плата iPhone X составляет около 70 % от размера платы iPhone 8 Plus - это гораздо больше места для батареи.

Комментарии к шагу

Только представьте, каким маленьким он мог бы стать, если бы удалось избавиться от лотка для sim-карт.

Это произойдет в ближайшее время, будущие iPhone, скорее всего, будут оснащены сим-картами, как apple watch s3.

Если это произойдет, как пользователи будут переходить на другие сети и устанавливать SIM-карты в свои телефоны, когда поедут за границу, чтобы избежать непомерной платы за роуминг?

Если бы они использовали это для своего следующего макбука...

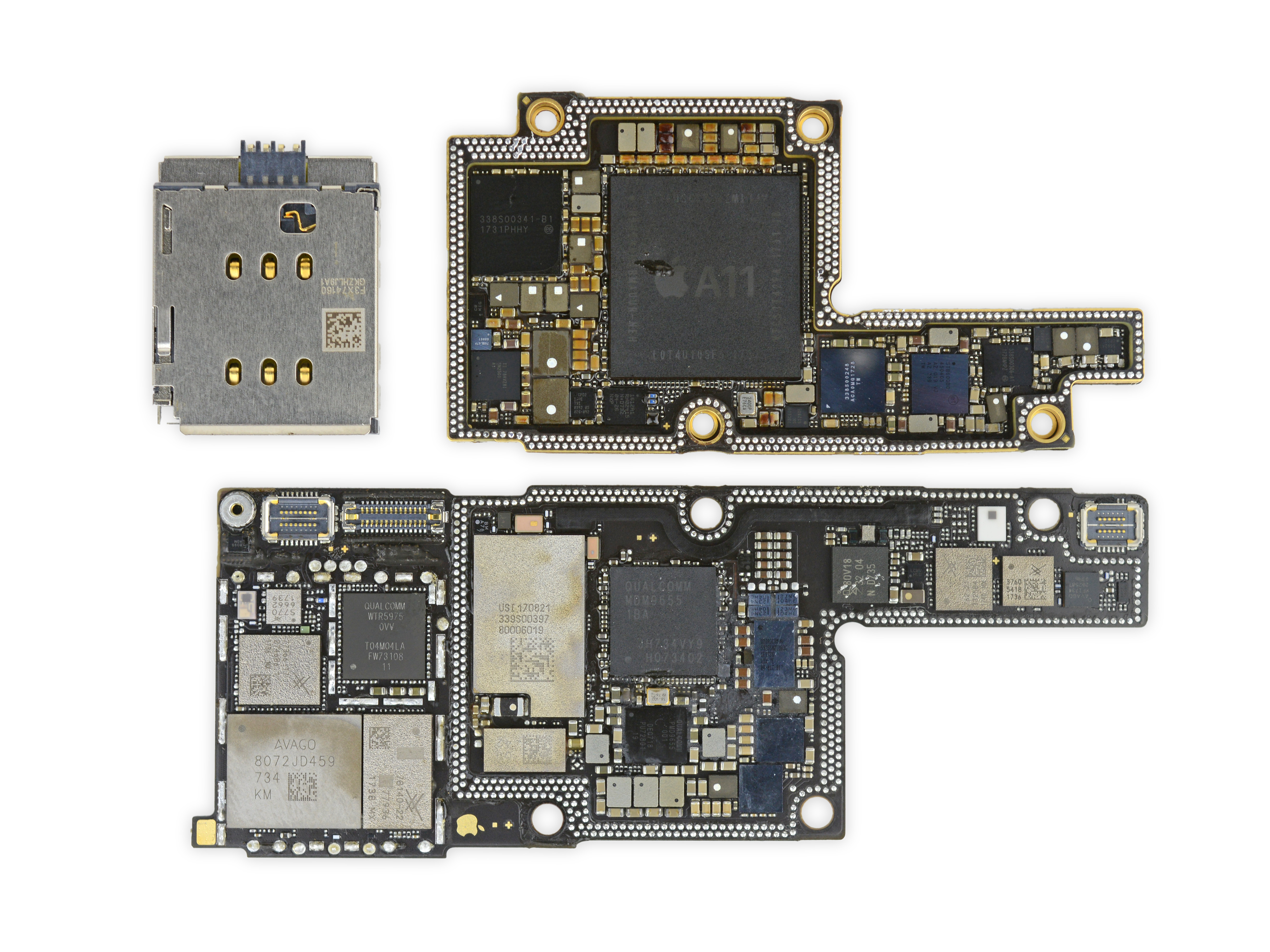

Шаг 9

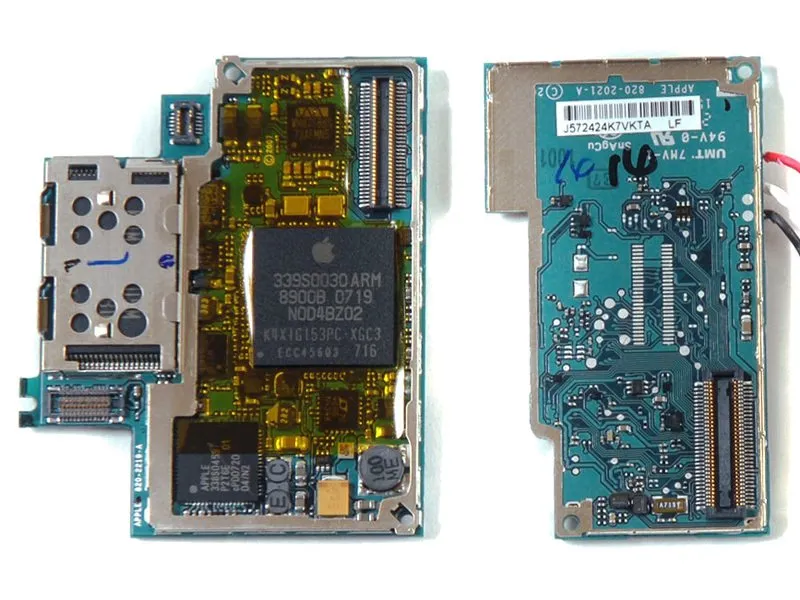

• Как Apple уместила еще больше техники на 70% площади? Конечно же, сложив плату пополам.

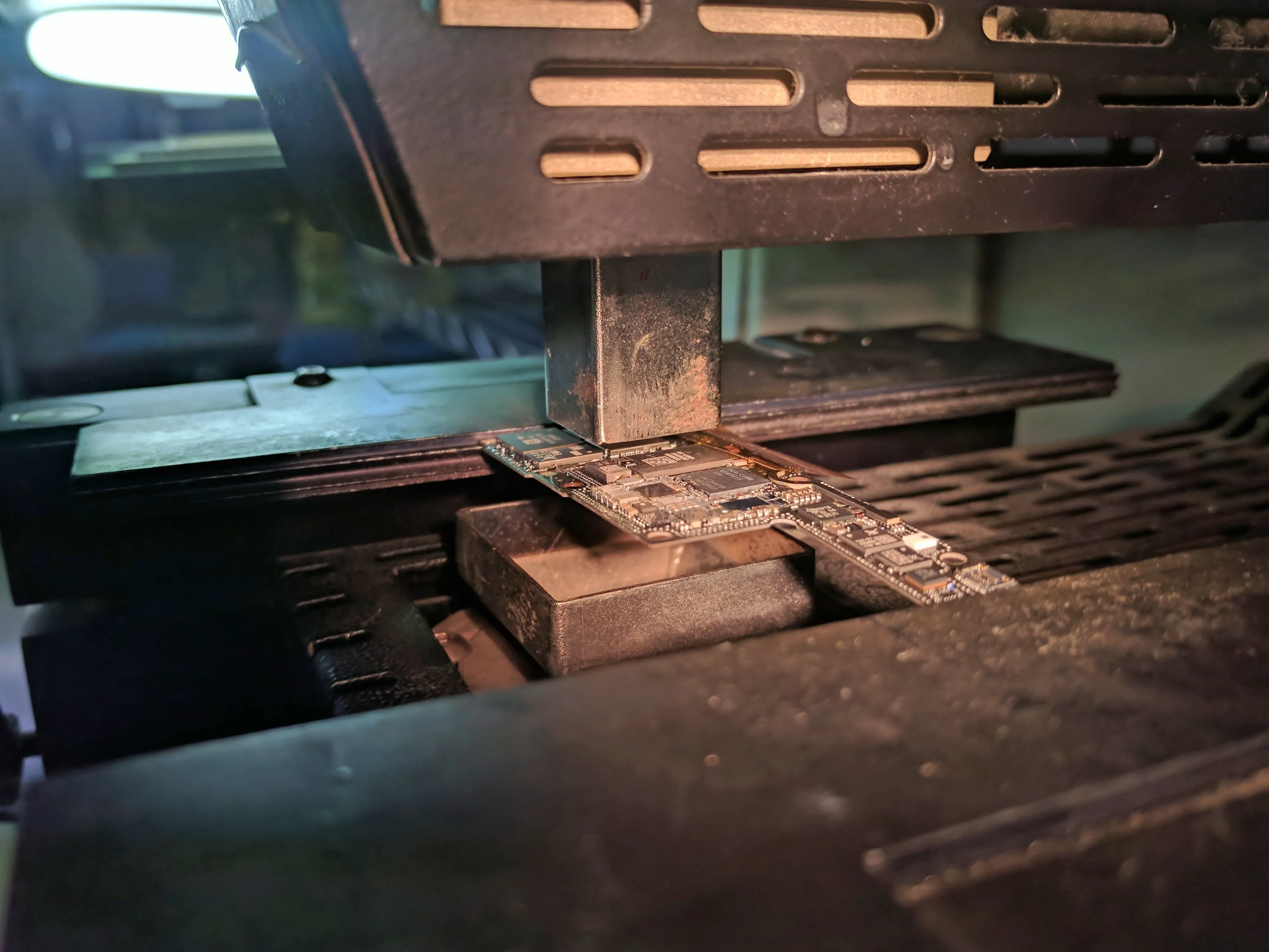

• Две половинки спаиваются вместе, поэтому мы обратились за помощью к нашим хозяевам Circuitwise и их станция для обработки BGA горячим воздухом, чтобы разделить слои.

• Разделив части, мы подсчитали площадь всех отдельных слоев и сложили ее, чтобы получить 135 % площади логической платы iPhone 8 Plus. Так держать, Apple.

• Логическая плата iPhone X - это первая плата с двойным слоем, которую мы видели в iPhone со времен самого первого iPhone (третье фото).

• Недостатком такой продуманной конструкции является то, что многие ремонты на уровне платы будут намного сложнее.

Комментарии к шагу

Я уверен, что самый внешний ряд виа продлевает экранирование вокруг сэндвича. И все же это очень много линий, проходящих между половинками! Я не вижу, чтобы кто-то пытался открыть & починить этот модуль.

Вы упускаете суть. Они соединяют плату физически, но связи через эти отверстия нет. Вы можете видеть, что на другой стороне платы есть все разъемы для подключения. (На обеих платах). Третья плата действует как супержесткий элемент, чтобы предотвратить перегрев, вызывающий изгиб платы. Отличный дизайн!!!

Извините, Рамиро, внешний ряд - это экранирование (заземление) 2-го & 3-й ряд - это линии связи между платами (интерпозиционная плата).

Вы ошибаетесь, Рамиро. Они создали третью разделительную печатную плату, которая расположена по периметру. И вместо того, чтобы соединять два слоя гибким кабелем, данные передаются по десяткам сквозных отверстий. виа. Почему люди говорят о том, чего не знают... это сводит меня с ума!

Вы правы!

Занимает ли сложенный дизайн больше вертикального пространства, чем старый дизайн логической платы, и если да, то как Apple учла это увеличенное вертикальное пространство?

Было ли вертикальное пространство открытым изначально или что-то в конструкции позволяет увеличить вертикальное пространство (например, OLED-панель тоньше)?

Спасибо!

Да, я думаю, что OLED-панель значительно тоньше. X и 8 имеют практически одинаковую толщину, так что я думаю, что да, это исключительно из-за OLED!

Итак, Ричард, вы утверждаете, что посеребренные бугорки вокруг двух плат - это отверстия? С шагом в 300 мкм?

Во вчерашней статье MacRumors говорилось об интерпозере между двумя основными платами, но я его не вижу. MacRumors ошибся, или я что-то упустил?

Внешний периметр 'серебряных бугорков', они же шарики припоя, скорее всего, все соединены с землей. Остальное должно быть сигналами. Кабелей не хватает, чтобы обеспечить необходимое количество сигналов между двумя платами.

Интерпозер все еще прикреплен к половине в верхней части фотографии. Граница шариков припоя находится выше, чем остальная часть печатной платы. Это необходимо из-за ночного расположения компонентов на каждой печатной плате.

Поистине невероятный дизайн. Передача данных без кабелей, крепление двух плат друг к другу без аппаратных средств и создание EMI-экрана без лишнего металла.

Это кусок плоского гибкого кабеля, соединенного с двумя частями нижней платы? Он проходит прямо под средним отверстием для винта.

Это лента от камеры, которая торчит вверх.

Дэн, я так не думаю. Она полностью запечатана внутри сэндвича.

Это просто лист кэптонового изолятора внутри сэндвича. Я думал, вы говорите о другом изображении.

Думаю, пора найти еще немного моей старой доброй анизотропной ленты 9703 3M для склеивания ЖК-дисплеев. Это может быть билетом для обслуживания этой материнской платы. У меня еще есть немного ленты на складе, так что мой магазин будет обслуживать эту материнскую плату, когда запчасти станут доступны.

Всем хороших выходных.

Ян

Как Apple удалось отвести тепло от своего процессора? Я до сих пор не могу понять, как это работает...

Хороший вопрос! Учитывая тот факт, что чип A11 находится в середине и не имеет никакого управления теплом в отличие от других SoC!

В чипе используется самая маленькая технология Node! TSMC использует 10 нмFinFET техпроцесс. Должно быть, именно так Apple удается не беспокоиться о нагреве.

Вы все ошибаетесь :-) посмотрите на плату RF, там нет ни одной сигнальной трассы, проложенной от армады паяльных площадок, так что я бы сказал, что они чисто механические & GND /tekhead

Вы же понимаете, что печатная плата состоит из слоев.

На поверхности не должно быть никаких видимых следов, кроме того, что там есть! Она настолько плотная, что линии должны быть похоронены внутри слоев. Одна из функций via - передавать сигналы вверх и вниз по слоям, и очевидно, что Apple использует это в данном случае с помощью платы interposer.

Взаимодействие между RF и основным процессором очень необходимо. Других межплатных соединений между этими двумя платами нет. Периметральные виа должны быть коммуникационной шиной.

Кто-нибудь знает, сколько слоев имеет каждая половина печатной платы?

Кто-нибудь знает, кто производит логическую плату?

Я слышал слухи, но мне нужно подтверждение.

thx

Кто-нибудь может сказать, припаяны ли эти виасы изначально Sn,Bi низкоплавким бессвинцовым припоем или другим сплавом?

Шаг 10

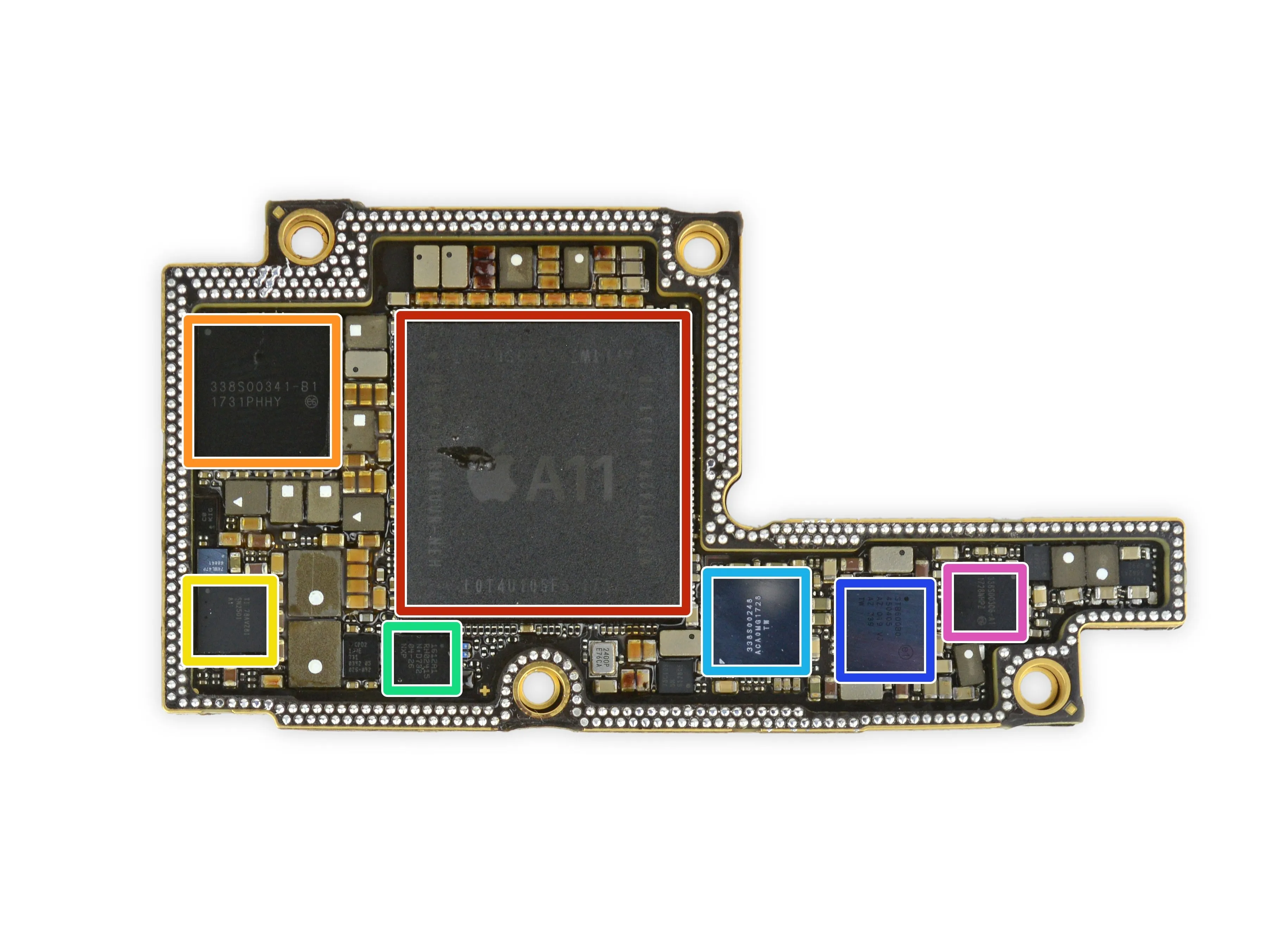

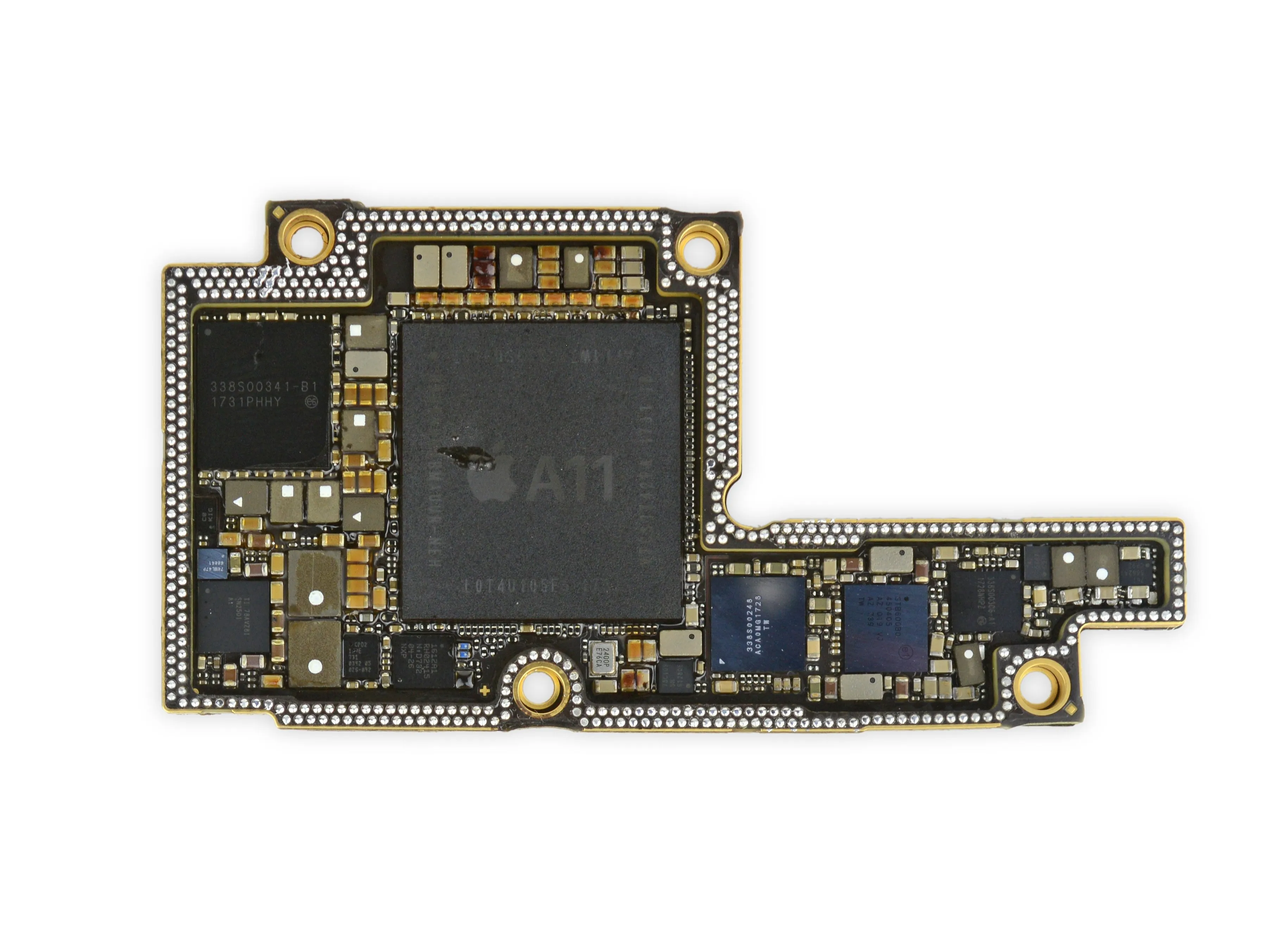

• На первой половине:

• Apple APL1W72 Процессор A11 Bionic SoC, накрытый 3 ГБ оперативной памяти LPDDR4X производства SK hynix H9HKNNNDBMAUUR

• ИС управления питанием Apple 338S00341-B1

• Зарядное устройство Texas Instruments SN2501

• NXP Semiconductor CBTL1612A1 - вероятно, итерация микросхемы 1610 tristar.

• Аудиокодек Apple 338S00248

• Управление питанием STMicroelectronics STB600B0

• ИС управления питанием Apple 338S00306

Комментарии к шагу

Что это за 'белые наклейки' разной формы на плате? Они предназначены для проверки повреждений от воды? Связаны ли каким-либо образом наклейки одинаковой формы между собой? Функция?

Некоторые из этих компонентов имеют полярность. Белая или черная точка или треугольник обозначают положительный или анодный конец колпачка или диода.

Я думаю, что это индукторы, и белая точка указывает правильное направление, в котором они должны идти на плате.

Какой артикул процессорного модуля A11 Apple, расположенного в том же ряду упаковки, что и матрица SoC с обозначением APL1W72? Каталожный номер процессорного модуля A11 Apple имеет формат 339S004xx. Фотографии A11 недостаточно контрастны и трудночитаемы.

Никакой помощи по номеру детали процессорного модуля A11 Apple в этом проанализированном iPhone?

339S00437 - это номер, который вы ищете. Вы можете найти его на фотографии, показанной в шаге 13.

APL1W72 может быть номером продукта для Apple A11.

Согласно известной информации, 339S00433, 339S00434, 339S00436, 339S00437 и 339S00439 - это номера деталей для Apple A11.

Мне кажется, или все конденсаторы поверхностного монтажа неправильно расположены на крайнем правом конце? Один из них едва соприкасается с площадкой. Как будто кто-то поддел его большим пальцем.

Думаю, это происходит, когда вы отпаиваете его горячим воздухом. При этом нагревается вся плата.

Какой из этих чипов является тепловым монитором? У меня есть поврежденный IPhone X, который говорит, что тепловой монитор мертв.

Я бы удивился, если бы для термоконтроля был отдельный чип. Скорее всего, эта функция заложена в одной из других микросхем, возможно, в одном из устройств управления питанием.

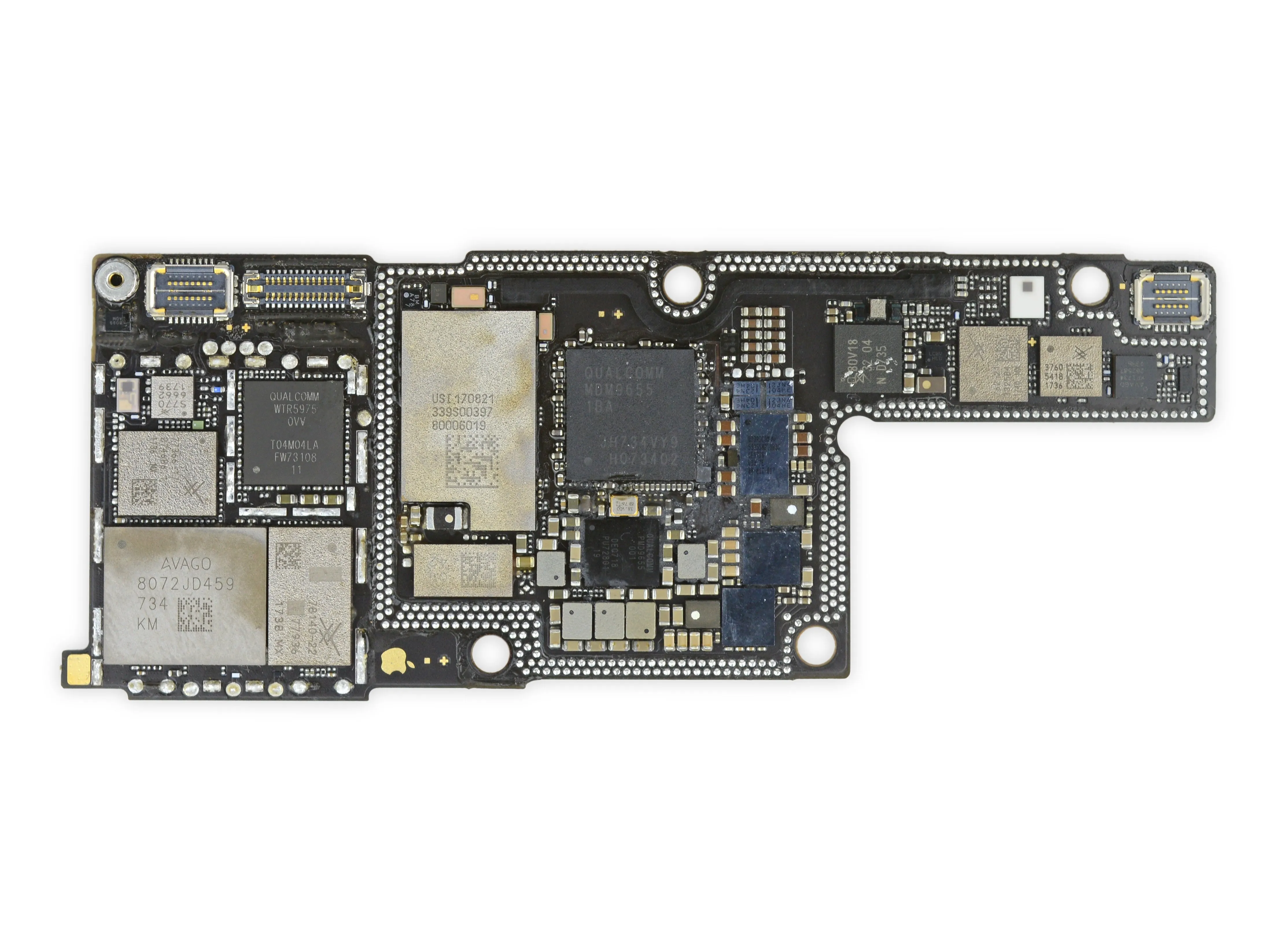

Шаг 11

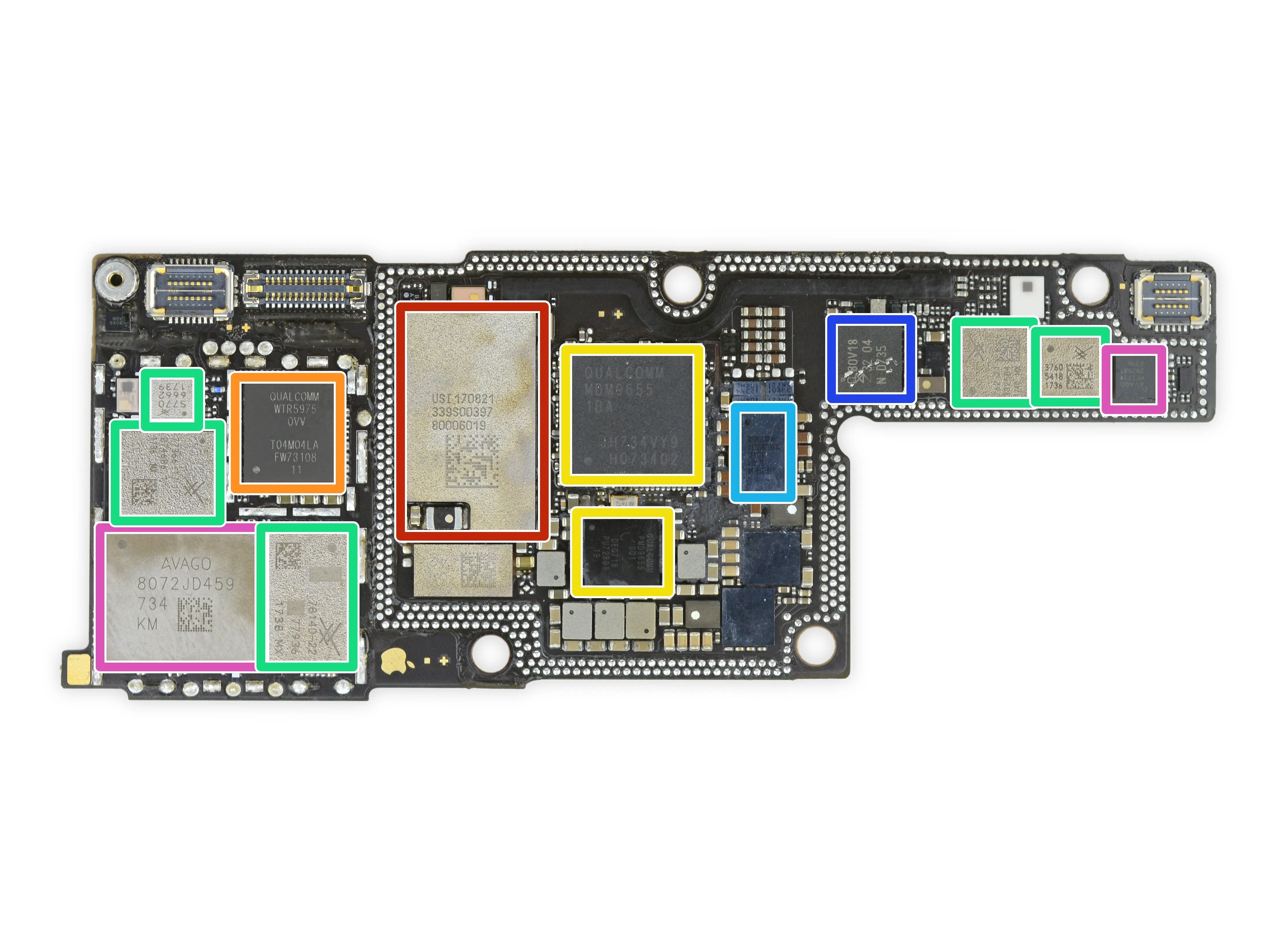

• Модуль WiFi/Bluetooth Apple/Murata USI 170821 339S00397

• Qualcomm WTR5975 гигабитный приемопередатчик LTE.

• Qualcomm MDM9655 Модем Snapdragon X16 LTE и микросхема PMD9655 PMIC. Но Apple использует двойное финансирование модема, и TechInsights обнаружила Intel XMM7480 (PMB9948) в модели A1901. Несмотря на то, что модем способен на это, Apple не поддерживает гигабитные скорости с помощью детали Qualcomm.

• Усилитель мощности Skyworks SKY78140-22, усилитель мощности SKY77366-17, S770 6662, 3760 5418 1736

• Контроллер беспроводной зарядки Broadcom BCM59355

• NXP 80V18 Модуль контроллера NFC PN80V

• Broadcom AFEM-8072, модуль усилителя мощности MMMB

Комментарии к шагу

Возможно, в iPhone X v2 не будет чипов от Qualcomm. Аминь

Вик Лау, Qualcomm делает хорошие чипы по хорошим ценам, поэтому нет никаких причин, по которым Apple не должна их использовать.

Нет, есть. Они судятся друг с другом.

https://arstechnica.com/gadgets/2017/10/...

Если Apple отойдет от Qualcomm, мы определенно можем ожидать более высокого ценника на следующую итерацию iPhone

BCM59355 - это чип беспроводного питания, а не сенсорный контроллер.

Да, ммм, отличный дизайн Apple, но ему нужно больше усилителей мощности.

Почему вы так говорите ;- }

Судебный процесс не помешал Qualcomm получить достаточное количество заказов.

Напротив, более высокая цена для покупателей iPhoneX кажется единственным результатом.

Дело не только в чипах, но и в лицензионных платежах. Вот еще немного: Apple может полностью отказаться от услуг Qualcomm в качестве поставщика модемов для будущих моделей iPhone.

Не забывайте, что Apple, скорее всего, заключила контракт с Qualcomm еще год назад, до судебного иска. Вот почему они вынуждены продавать Apple детали, иначе это может стать очень уродливым юридически!

Почему у X два чипа? Qualcomm WTR5975 гигабитный приемопередатчик LTE; Qualcomm MDM9655 Snapdragon X16 LTE, в то время как у 8plus есть только QualcommMDM9655Snapdragon X16 LTE модем? Кто-нибудь знает, почему?

Оба этих чипа присутствуют и в Iphone 8 plus. Они просто находятся в разных местах. Проверьте шаг 10 в разборе Iphone 8 plus.

На самом деле оба чипа необходимы. MDM9655 - это базовый модем, а WTR5975 - это радиочастотный приемопередатчик.

Моя логическая плата имеет некоторые повреждения схемы. Я думал о покупке другой логической платы (скажем, iCloud заблокирован) и передать все, если эти чипы. Будет ли это работать? Кто-нибудь делал это?

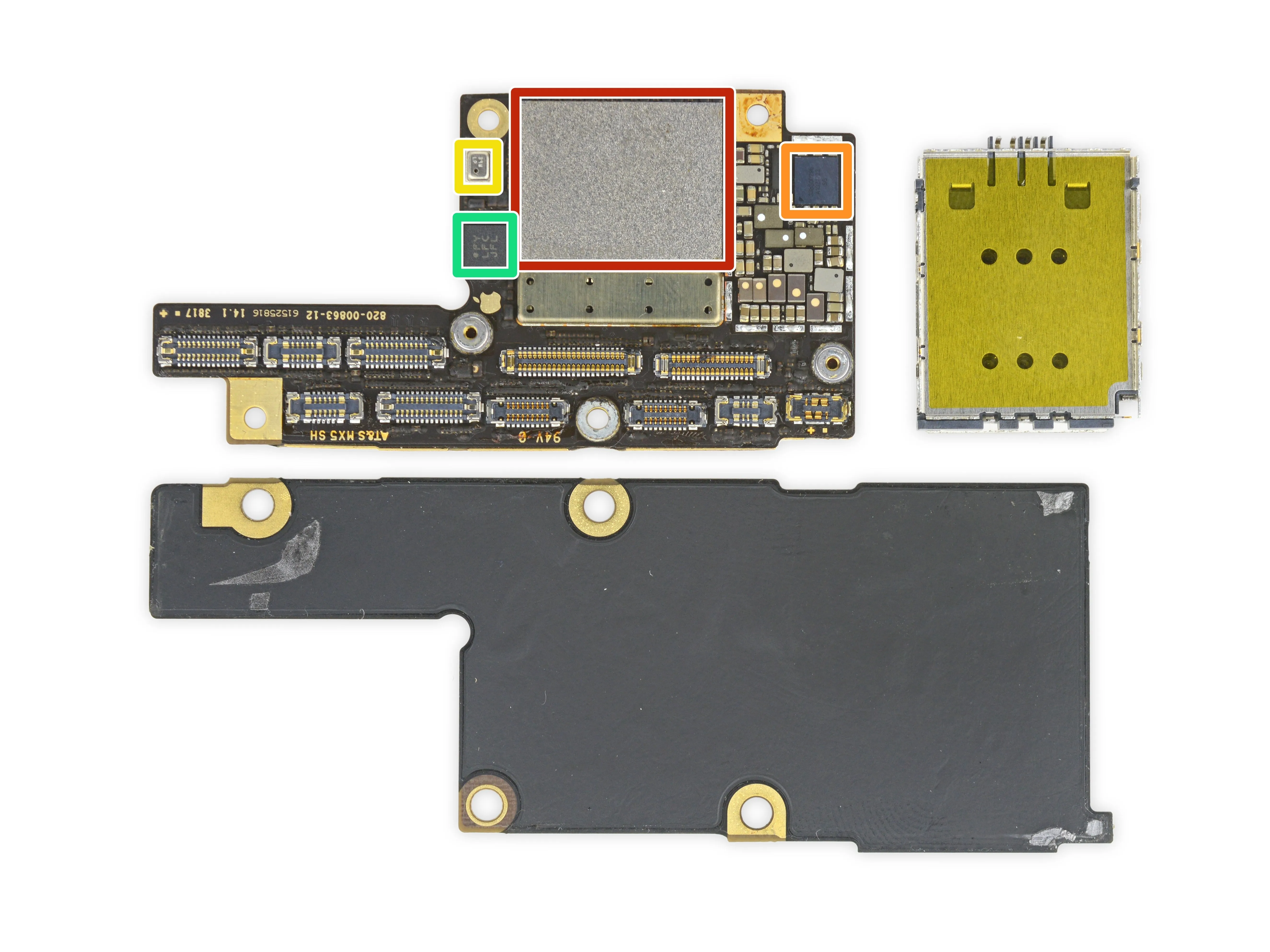

Шаг 12

• И на внешней стороне сэндвича из логических плат:

• 64 Гбайт флеш-памяти Toshiba TSB3234X68354TWNA1

• Аудиоусилитель Apple/Cirrus Logic 338S00296

• Датчик давления Bosch Sensortec BMP282

• Гироскоп/акселерометр Bosch Sensortec

Комментарии к шагу

Является ли позолоченная деталь считывателем sim-карт?

Каптоновая лента на нижней стороне для изоляции, да

Похоже на заднюю сторону считывателя

https://d3nevzfk7ii3be.cloudfront.net/ig...

Кто-нибудь может сказать, что это за накопитель - TLC или MLC?

А что сказать о тех двух конденсаторах, которые немного отошли от своих точек пайки, почти касаясь конденсатора рядом с ним? Их должны были провалить при контроле качества или хотя бы визуальном осмотре, нет?

Или .... Может быть, это тепло от того, что вы, ребята, разделяете платы, заставило компоненты немного покачиваться и смещаться от их правильного расположения?

Второе. ;) Мы делаем это в первый раз, часто в не самых лучших условиях, в большой спешке. Люди, более опытные и терпеливые, чем я, могут разделить платы и спаять их обратно безупречно.

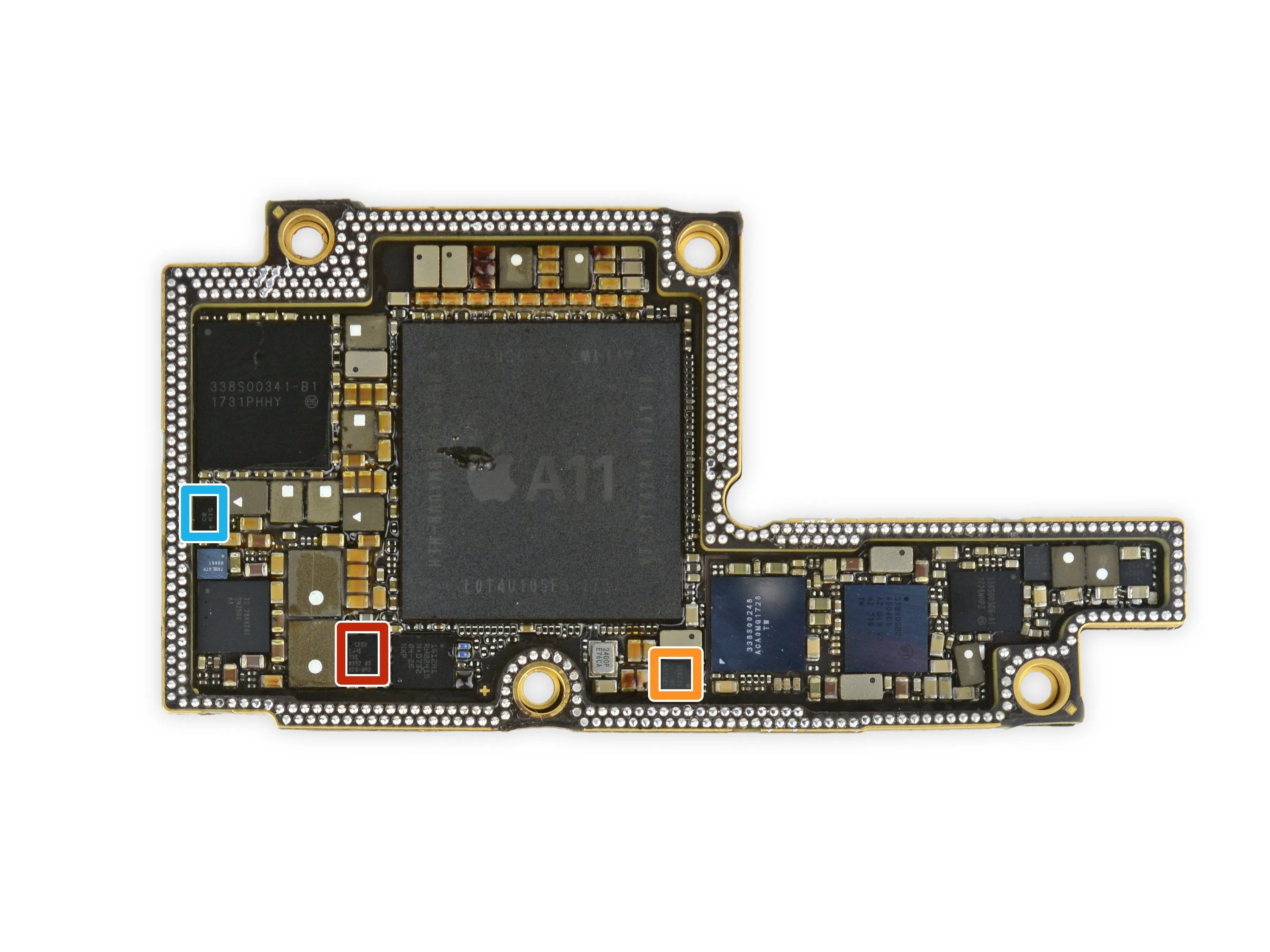

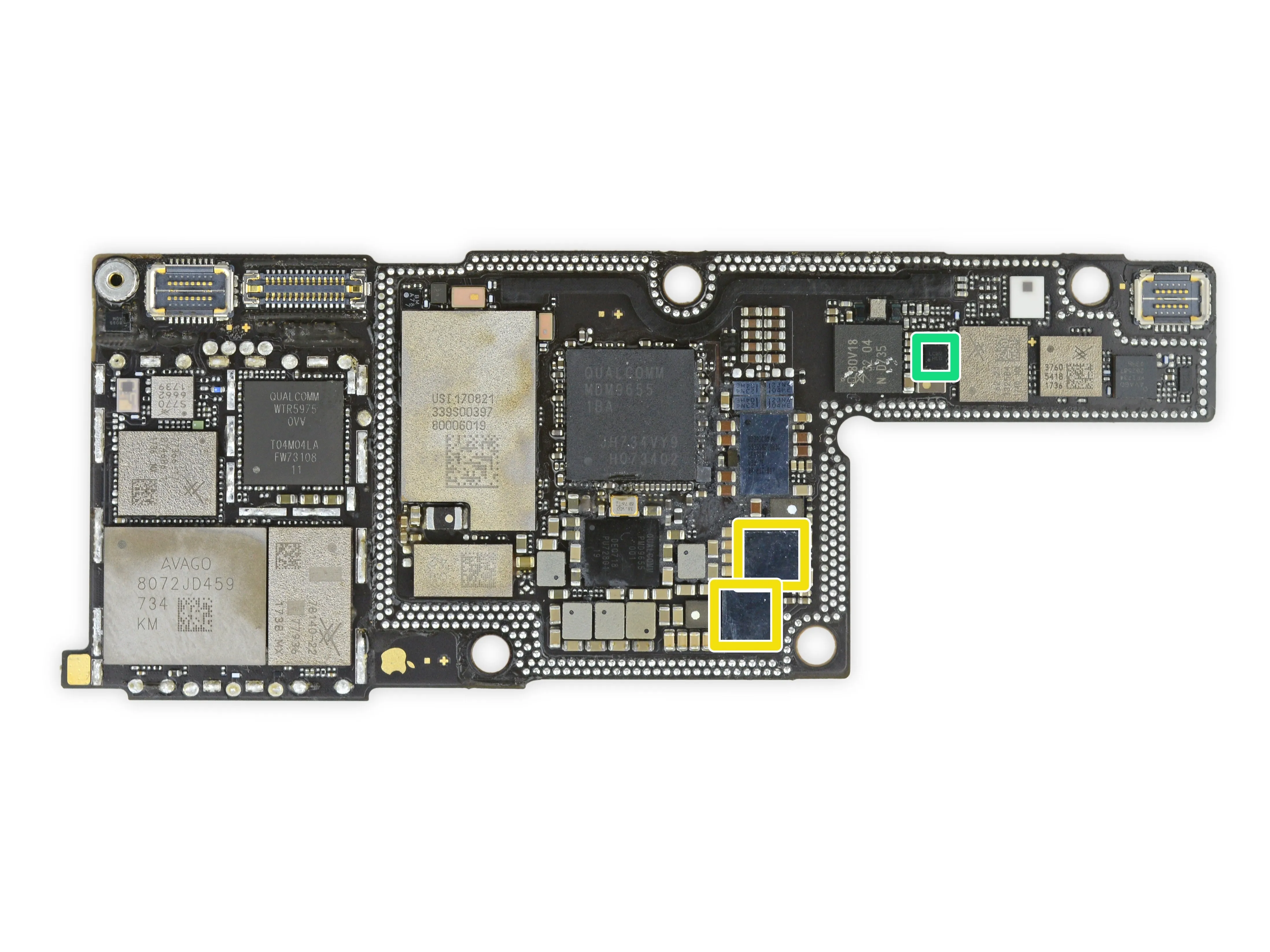

Шаг 13

• Идентификация микросхем, продолжение:

• Cypress Semiconductor CYPD2104 Контроллер порта USB Type-C

• Преобразователь DC-DC для литий-ионных аккумуляторов Texas Instruments SN61280E

• Аудиоусилитель Apple/Cirrus Logic 338S00296

• ON Semiconductor DC-DC преобразователь

• МЭМС-осциллятор SiTime

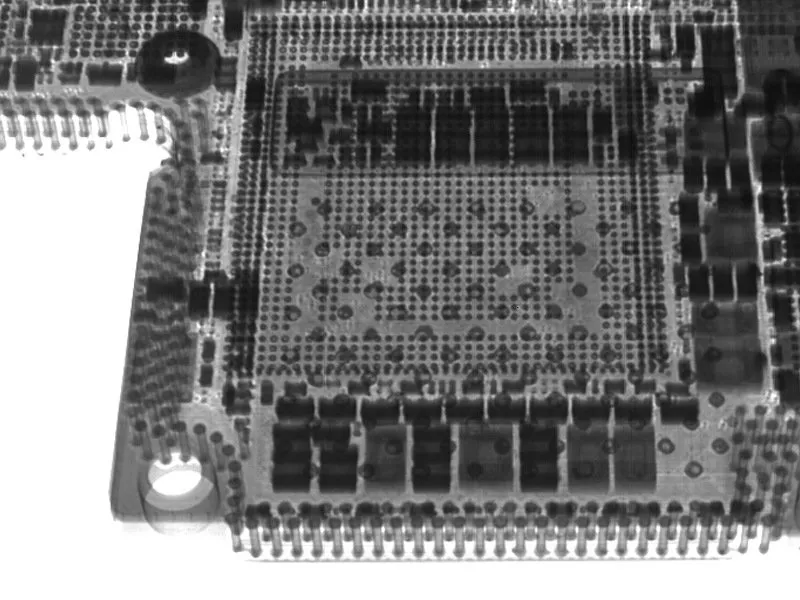

Шаг 14

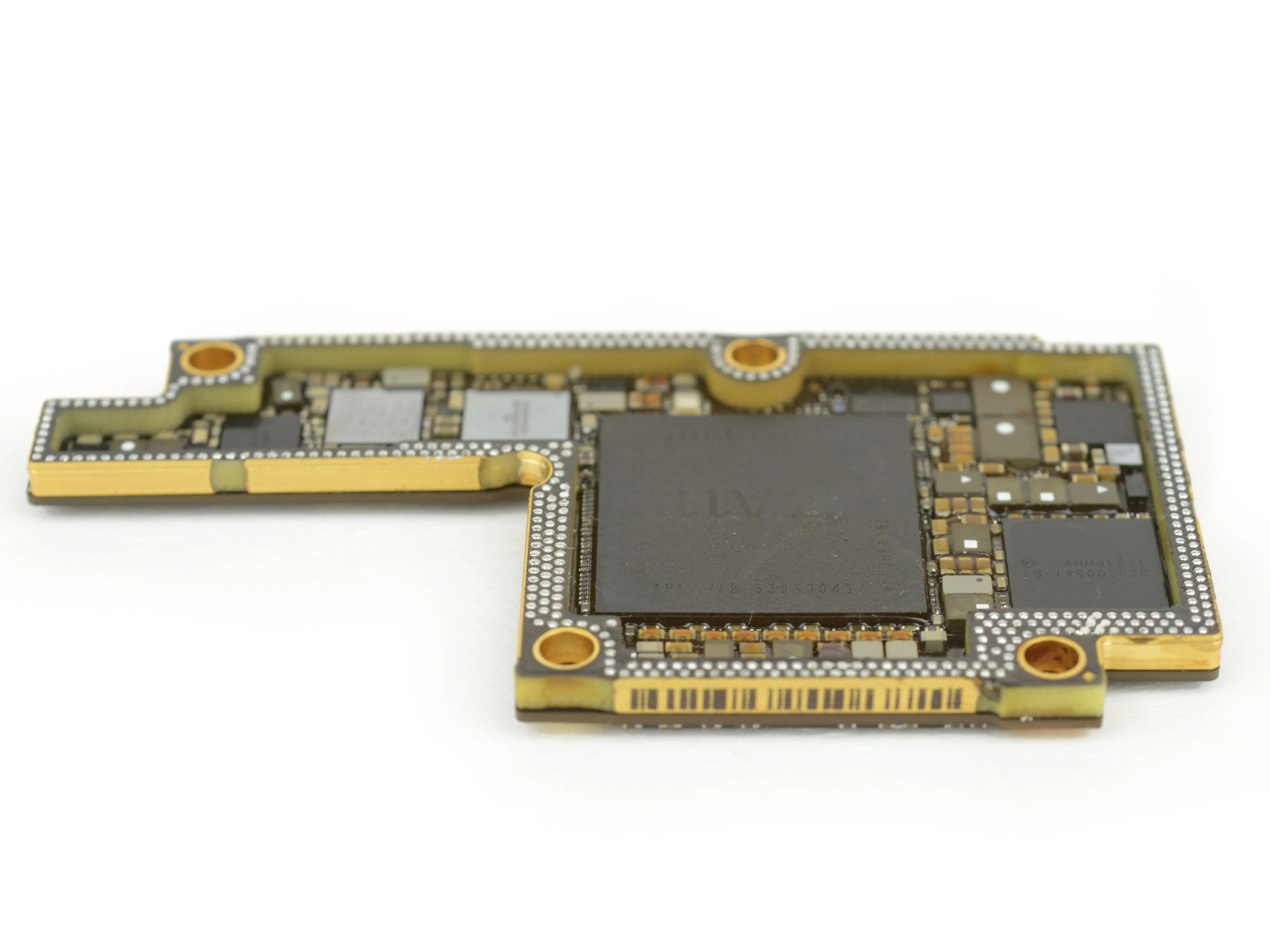

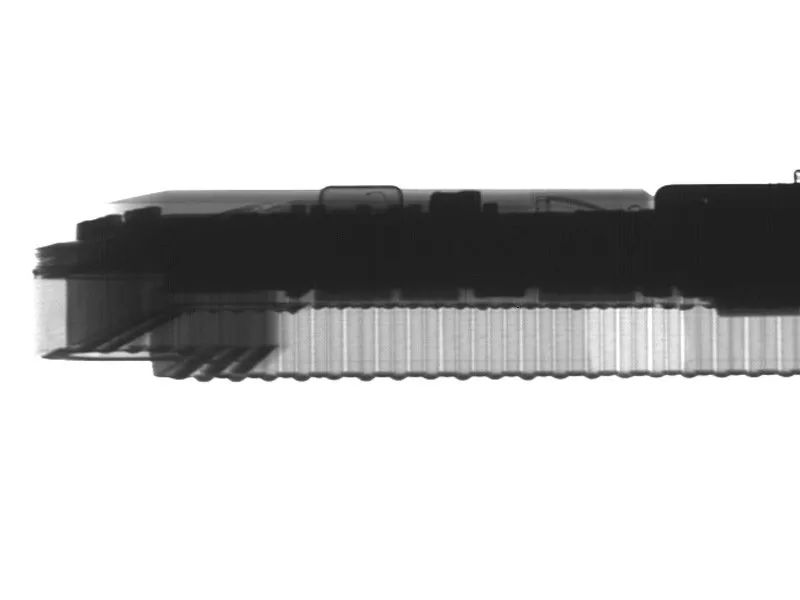

• Итак, Apple сделала сэндвич из печатных плат, но как он работает?

• Они создали третью разделительную печатную плату, которая располагается по периметру. И вместо того чтобы соединять два слоя гибким кабелем, данные передаются по десяткам сквозных отверстий. ..

• Здесь SoC A11 располагается в центре основной платы. О трехмерной структуре платы можно судить по рентгеновским снимкам. Цилиндры по краям - это отверстия, заполненные припоем, соединяющим две платы.

Комментарии к шагу

По сравнению с гибкими кабелями, виалы могут быть более надежным механизмом связи между платами, но как они поведут себя при падении телефона!

VIA полностью заполнены припоем или они полые?

Дэн, большинство сквозных отверстий - полые.

-> Делаете.ру,

Посмотрите еще раз, в них нет никаких трасс, поэтому я не думаю, что через них проходят какие-либо данные. Это просто земля.

Любая соответствующая высокоскоростная шина не будет работать, если ее проложить таким образом.

Главная плата - это 'компьютер', куда приходят все штекеры для подключения к экрану и периферийным устройствам.

rf-плата является чисто сетевой, поэтому очень мало проводов должно быть подключено между основным ARM и этой платой.

Альберт, просмотрите комментарии в шаге 9, там нет других средств для связи двух половинок друг с другом, кроме как прокладки, и да, некоторые из них экранированы (земля).

Лель. Да. Это просто сшивка виа для экранирования.

Каков диаметр VIA?

Возможно, виасы связаны с безопасностью. PCI требует защиты от несанкционированного считывания ключей шифрования прямо из оперативной памяти.

Думаю, вы правы! Но я не уверен, что в каком чипе будет реализована функция защиты.

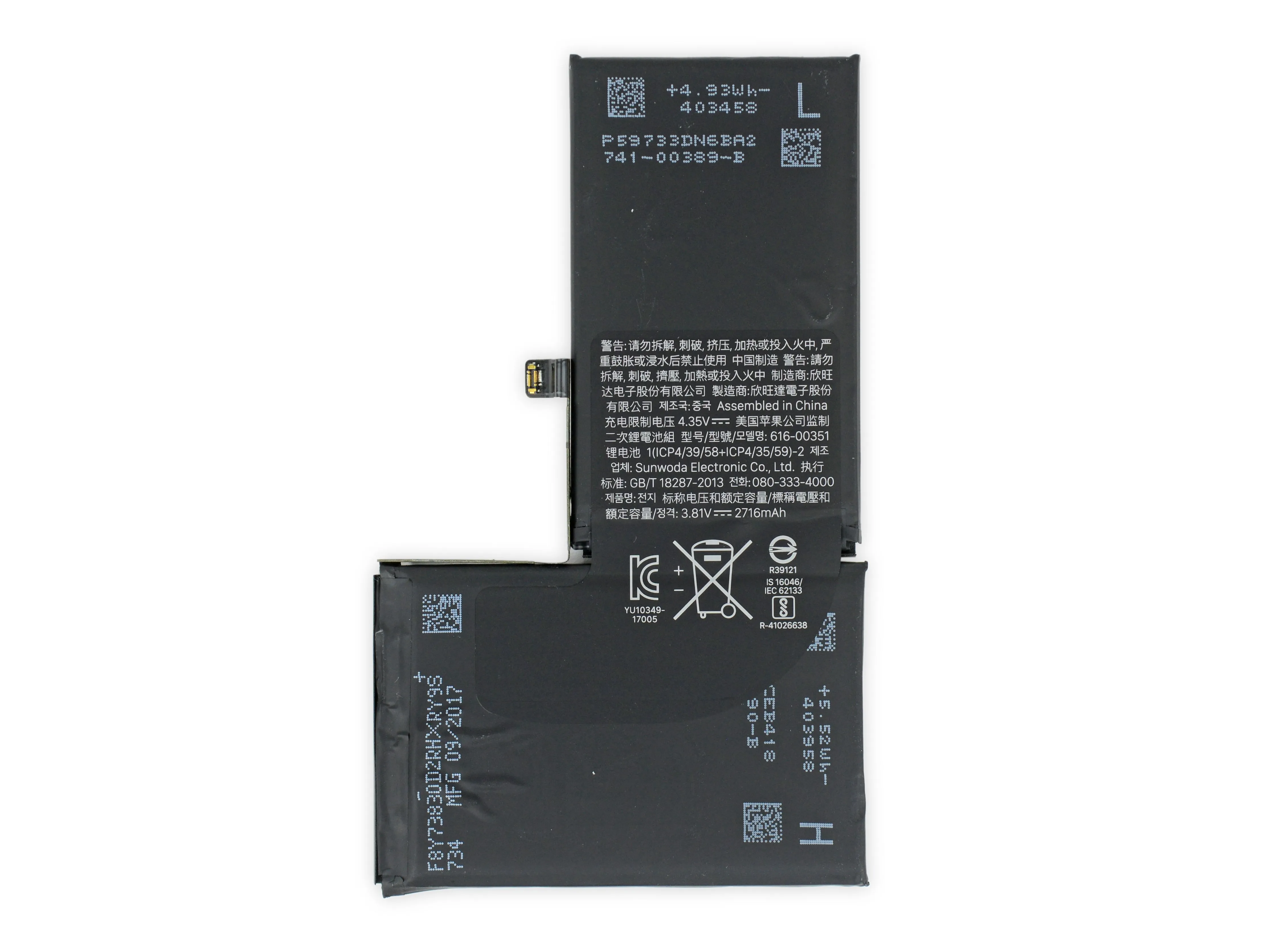

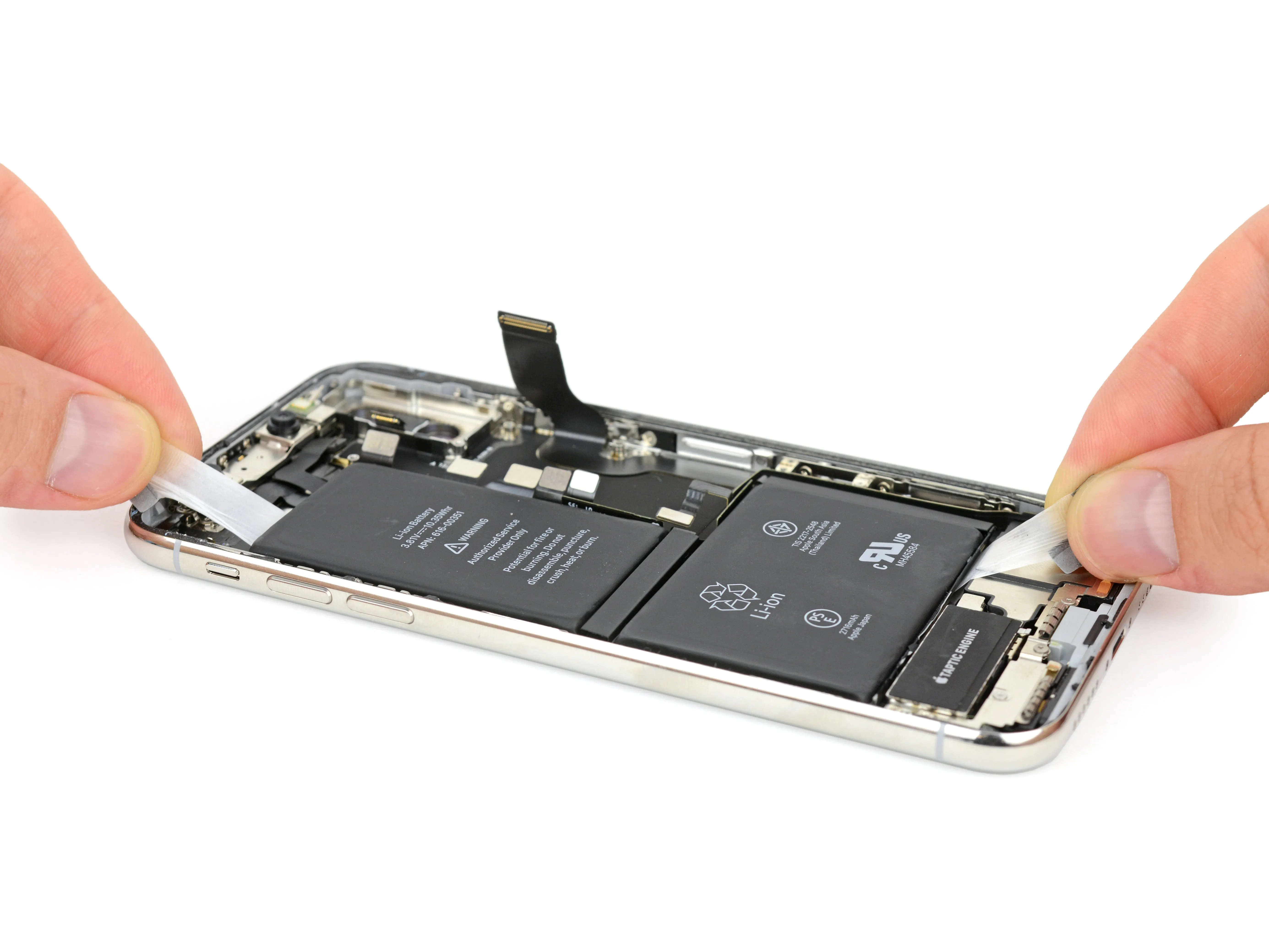

Шаг 15

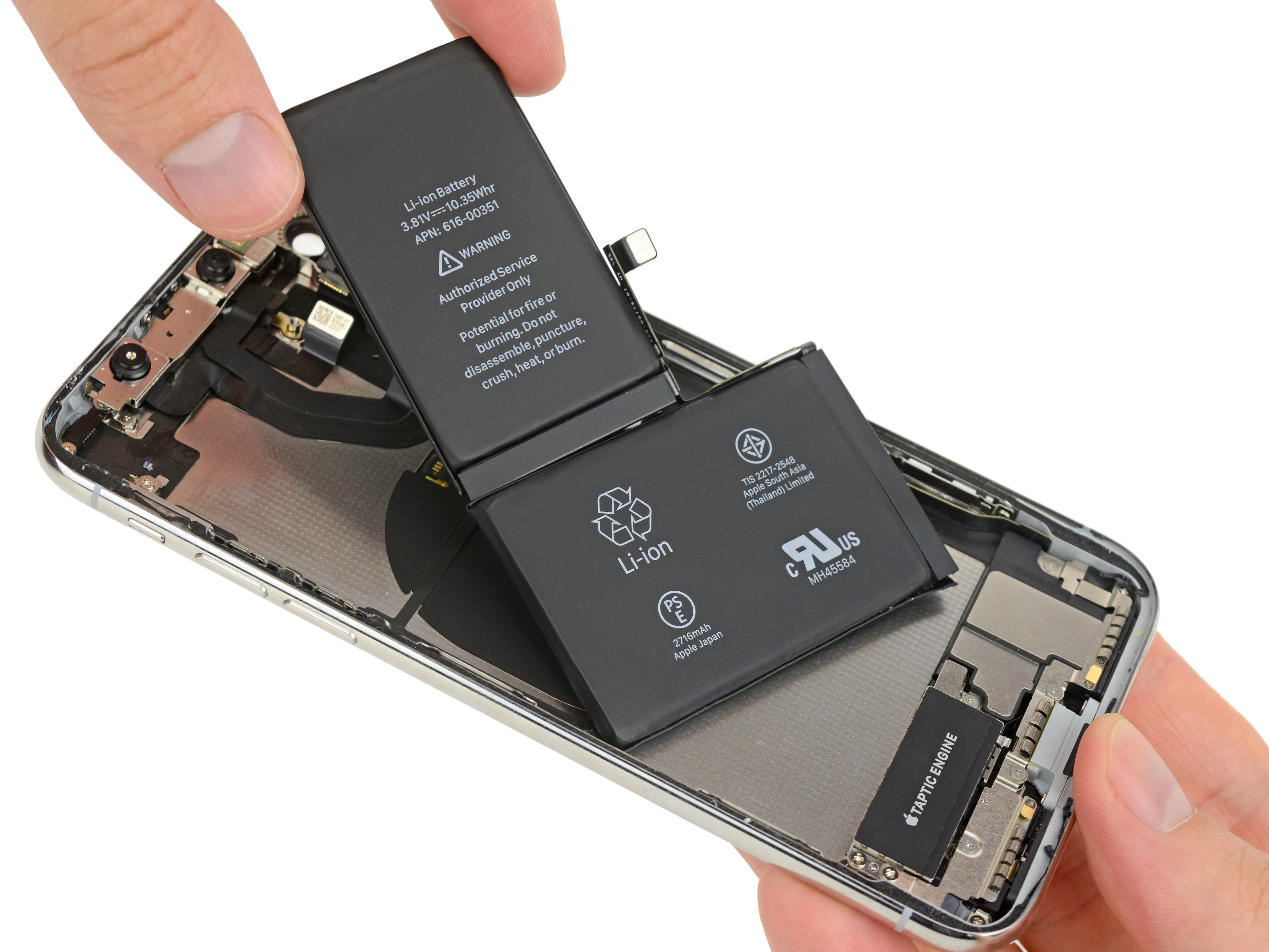

• Новый двухэлементный аккумулятор имеет четыре выемки, похожие на те, что были в серии 8. 8-я серияно в совершенно новой ориентации.

• Накладки приклеены к боковым сторонам ячеек, а не сложены сверху, что делает процедуру немного сложнее, чем обычно.

• Этот телефон оснащен батареей емкостью 10,35 Вт-ч (2716 мА-ч при напряжении 3,81 В), которая опережает батарею емкостью 10,28 Вт-ч, установленную в 8 Plus. аккумулятор 8 Plus-но все еще отстает от Galaxy Note8 с его 12,71 Втч.

• Двухъячеечная конструкция - это скорее мера по использованию пространства, чем по изменению емкости. Две ячейки позволяют более творчески подходить к форме и размещению, чтобы наилучшим образом использовать пространство, оставшееся после уменьшения размеров логической платы.

Комментарии к шагу

Возможно, я уже не в том возрасте, но какой тип Li-Ion поддерживает зарядку до 4,35? (Я имею в виду... есть тип, который воспламеняется, но...?)

Это просто более стабильная батарея, которая может выдерживать более высокое напряжение без повреждений. Даже мой Cubot Note S имеет батарею с максимальным напряжением 4,35 В (4,150 мАч).

Итак, я использую этот телефон для всех фотографий бытовой техники, которые мы делаем в компании по ремонту бытовой техники Jackson. У меня такой вопрос: является ли сам аккумулятор водонепроницаемым? Или телефон является водонепроницаемым (защищая компоненты внутри), когда он полностью собран?

Устройство является водонепроницаемым. Батареи действительно нельзя сделать водонепроницаемыми, так как они имеют открытые контакты, которые при замыкании могут быть опасны в зависимости от того, насколько проводящей была жидкость (например, соленая вода).

Некоторые из лучших вариантов использования перечеркиваются необходимостью иметь 2 разъема для батарей.

Шаг 16

• Помните функцию Face ID? В необычном случае мы действительно проверили ее до того, как разобрали телефон. Оказалось, что наша видеокамера с ИК-подсветкой недостаточно быстра, чтобы уловить точечный рисунок, но подсветку мы видим отлично!

• Немного истории: когда-то давно компания Microsoft выпустила замечательный пространственный датчик под названием Kinect. Инфракрасная матрица, на которой он работает, была создана израильской технологической компанией PrimeSense.

• Apple купила PrimeSense за 360 миллионов долларов в 2013 году и, несомненно, вложила еще сотни миллионов, чтобы вывести ее на рынок.

• Тем временем Microsoft осталась в стороне и была вынуждена в спешном порядке разрабатывать новую сенсорную систему для Kinect 2. Возможно, теперь, когда в iPhone появился датчик глубины, люди будут прикреплять его к дронамтоже!

Комментарии к шагу

Видео - приятное дополнение.

Кайл хорошо смотрится в лабораторном халате!

Можете ли вы, ребята, сотрудничать с кем-то, у кого есть достаточно быстрая ИК-камера, чтобы снять это? Было бы очень интересно.

Я узнал того доктора с прошлой недели - лучший 'поверни голову и покашляй' за долгое время.

Он ведь врач, верно?

Я бы не хотел, чтобы телефон мигал у меня перед лицом каждый раз, когда он разблокируется.

Это инфракрасное излучение. Человеческие глаза его не видят, поэтому разблокировка с помощью Face ID - это, по сути, просто взгляд на него, и с точки зрения пользователя он разблокируется волшебным образом. Никаких видимых вспышек!

Джоди, вспышки невидимы для человеческого глаза. На видео можно услышать, как парень с телефоном спрашивает, может ли оператор увидеть вспышки, потому что для их просмотра нужна специальная камера. Это все равно что смотреть в конец телевизионного пульта и нажимать на кнопки.

Не для меня. Я легко вижу инфракрасное излучение.

Esa luz que nosotros no vemos, sera dañina de tanto uso ? Porque desbloqueamos el telefono muchisimas veces al dia.

Тот свет, который мы не видим, будет вреден от такого количества использования? Потому что мы разблокируем телефон много раз в день.

Вот хороший видеоролик о том, как проектор FaceID освещает лицо человека: https://youtu.be/OvVKnC6gGtg Перейдите на 5:50, чтобы увидеть это.

Так почему MS не купила ++PrimeSense? ++

Разработав систему линз для датчика Structure компании Occipital (который также является производным Prime Sense). Излучатель структурированного света, который на самом деле является лазером, вибрирует, создавая узор, который покрывает ваше лицо. Я уверен, что источник структурированного света не способен сделать ничего, кроме сканирования вашего лица, а инфракрасная камера с системой линз, вероятно, настроена на 300-500 мм, в отличие от Kinect(1), ASUS XTION или ранних версий PrimeSense, которые имеют гораздо больший радиус действия. Если кого-то интересует не только сканирование лиц, загляните на сайт Occipital: https://structure.io/ .

Интересно, кто изготавливает узел датчика - это, должно быть, очень сложная конструкция; привязка обработки и интерфейса к VCSEL, которые генерируют свет, питающий активность.

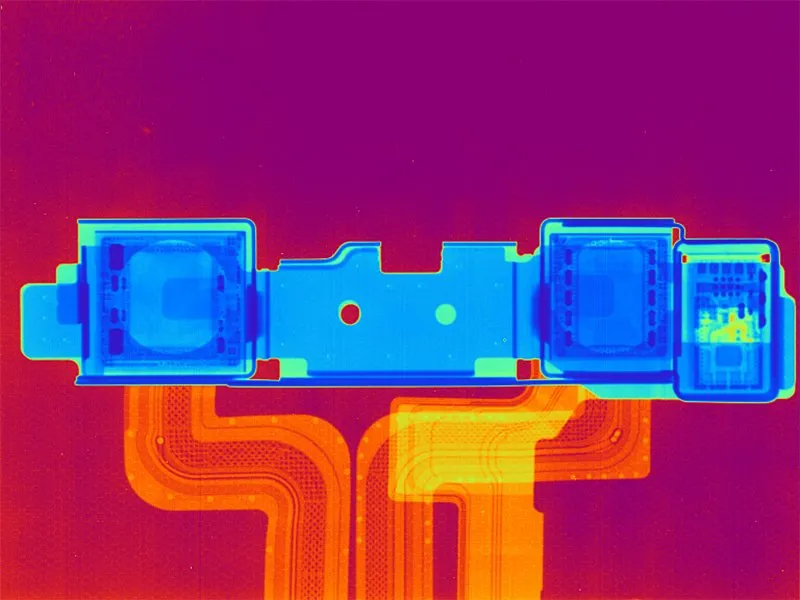

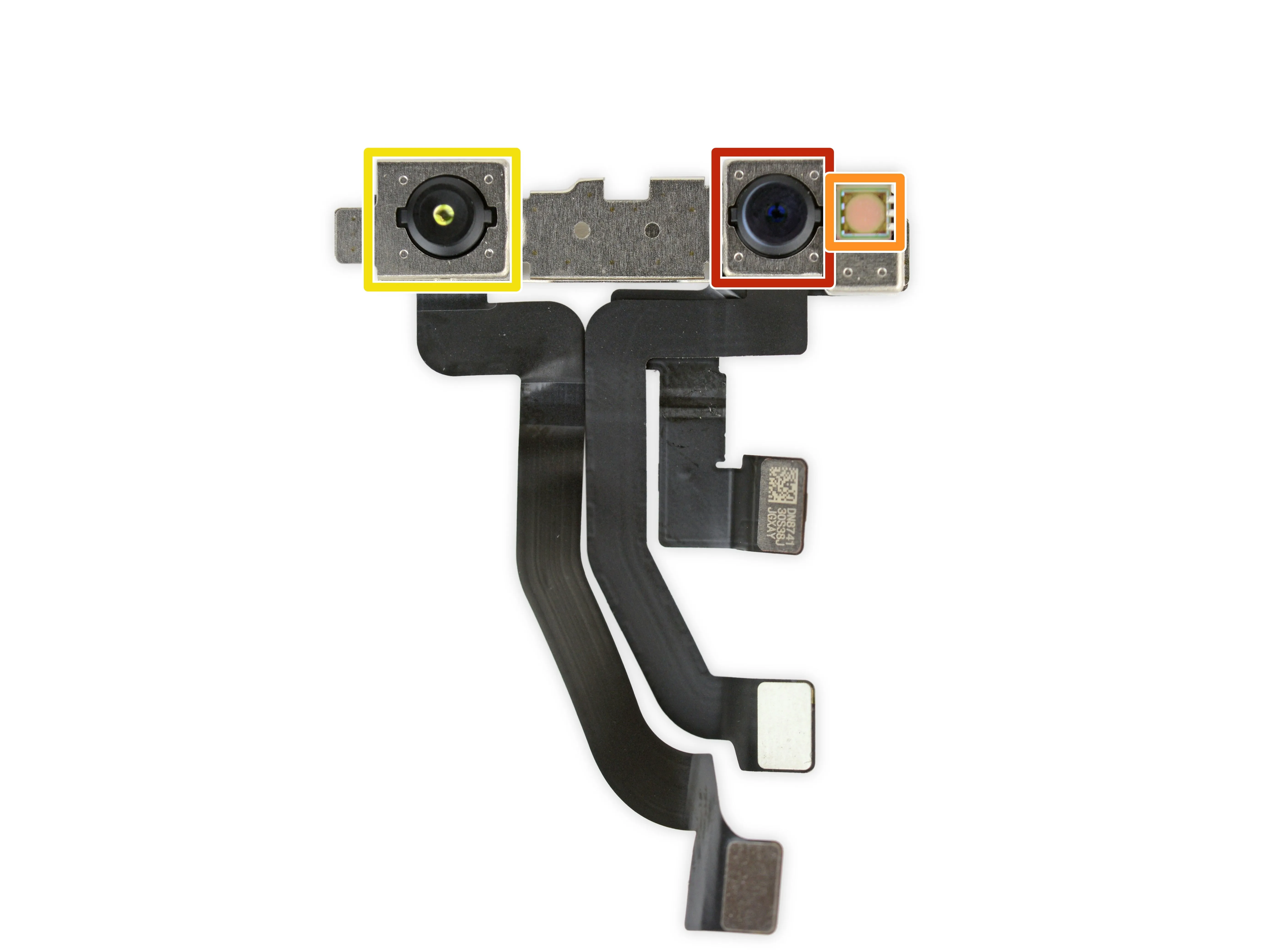

Шаг 17

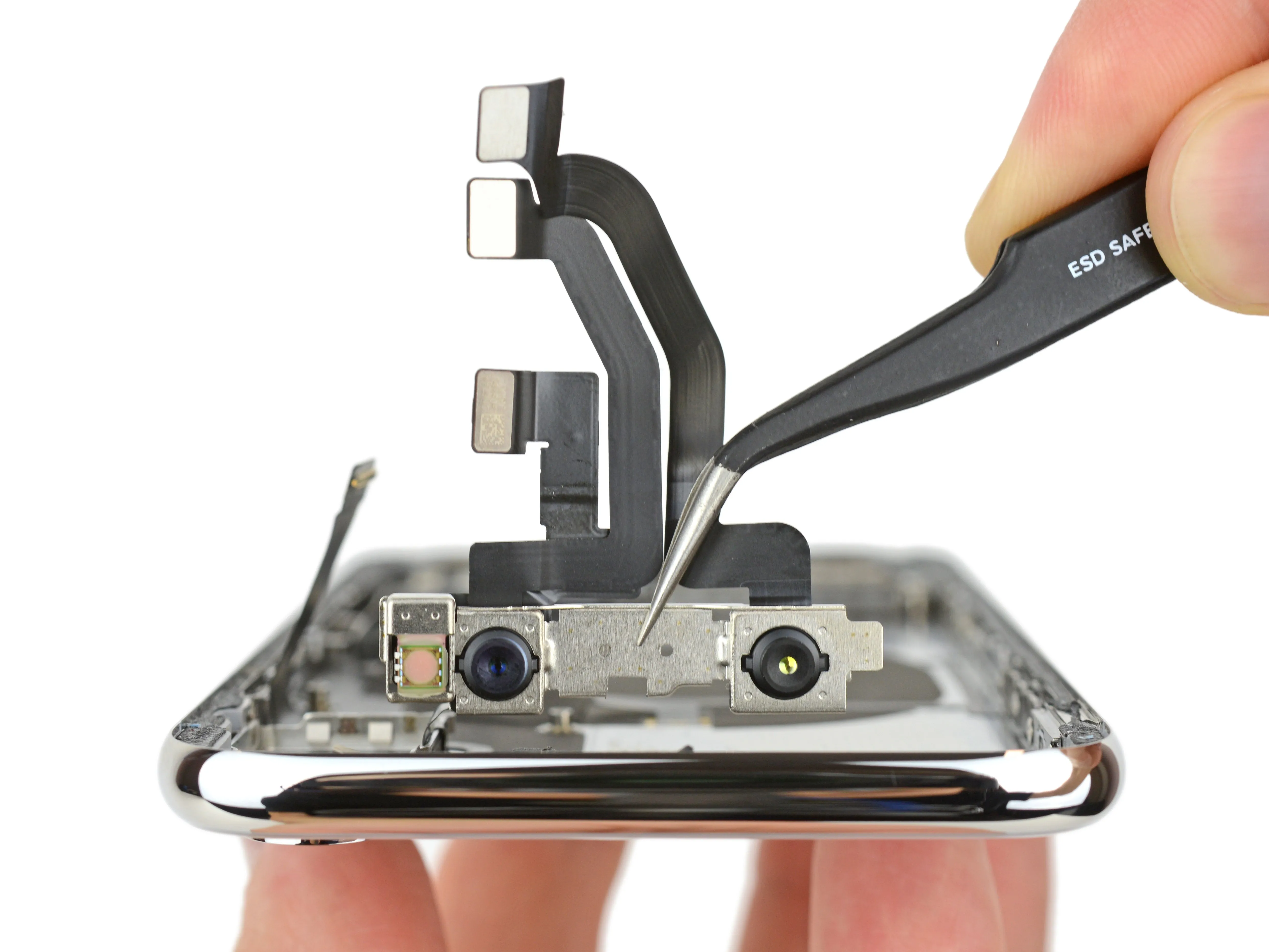

• Мы обращаем внимание на верхнюю часть телефона, чтобы найти долгожданную систему камер TrueDepth! Эта система объединяет команду датчиков, чтобы обеспечить распознавание лиц в X.

• Первый шаг в этой системе: встроенный в дисплей заливной осветитель облучает ваше лицо инфракрасным светом (ИК).

• Затем фронтальная камера, отмеченная красным, подтверждает наличие лица.

• Затем ИК-проектор точек (крайний справа) проецирует сетку точек на ваше лицо, чтобы создавая трехмерную карту..

• И наконец, ИК-камера слева считывает эту карту и отправляет данные на телефон.

• Под капотом X работает очень быстрое программное обеспечение, чтобы собрать все эти части вместе и определить, кто вы - вы или ваш злой близнец.

Комментарии к шагу

Перейдите к рентгеновскому снимку Step6, чтобы увидеть, что прожектор находится прямо под системой камер TrueDepth. Просмотрите примечание там.

Уверен, что камера с ИК-подсветкой воспринимает ИК-прожектор, а не стандартную камеру...

Используются три источника инфракрасного света: Маленький луч-карандаш для определения того, лежит ли телефон лицом вниз или рядом с лицом (приближение), который использует камеру в качестве датчика (расположенную чуть левее прорези динамика спереди). Затем справа от камеры находится заливающий светильник, который позволяет камере 'видеть', находитесь ли вы там (чтобы определить наличие лица). Третий - точечный проектор (справа от прорези динамика) для идентификации. Для всех трех функций используется одна и та же камера, никаких специальных ИК-камер здесь нет.

Известно ли что-нибудь о размерах этих трех компонентов?

Могу ли я купить эту систему TrueDepth?

Кто-нибудь выяснил, можно ли заменить эту деталь? Я надеюсь, что с ней не поступают так же, как с TouchID, который заблокирован на логической плате?

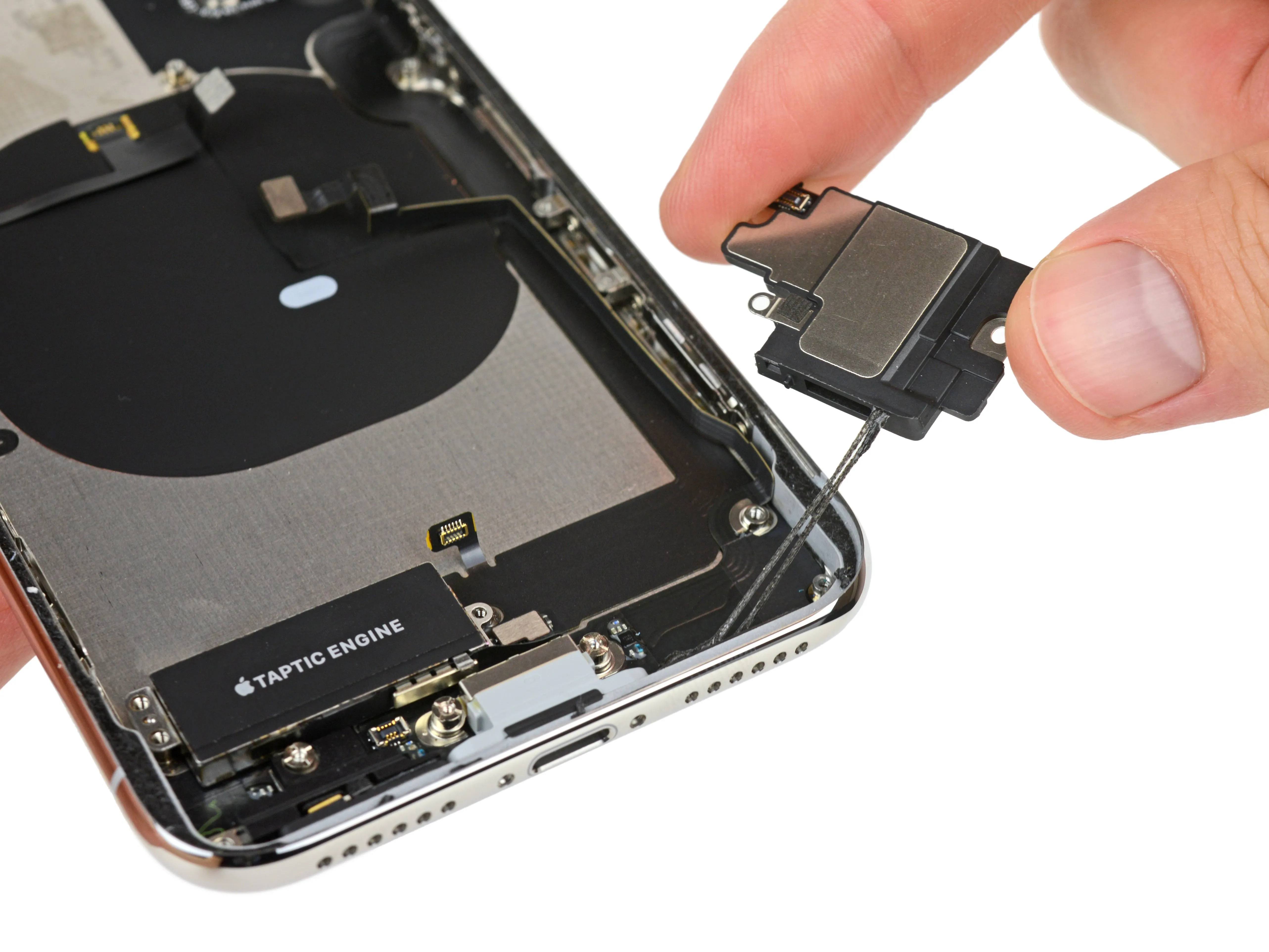

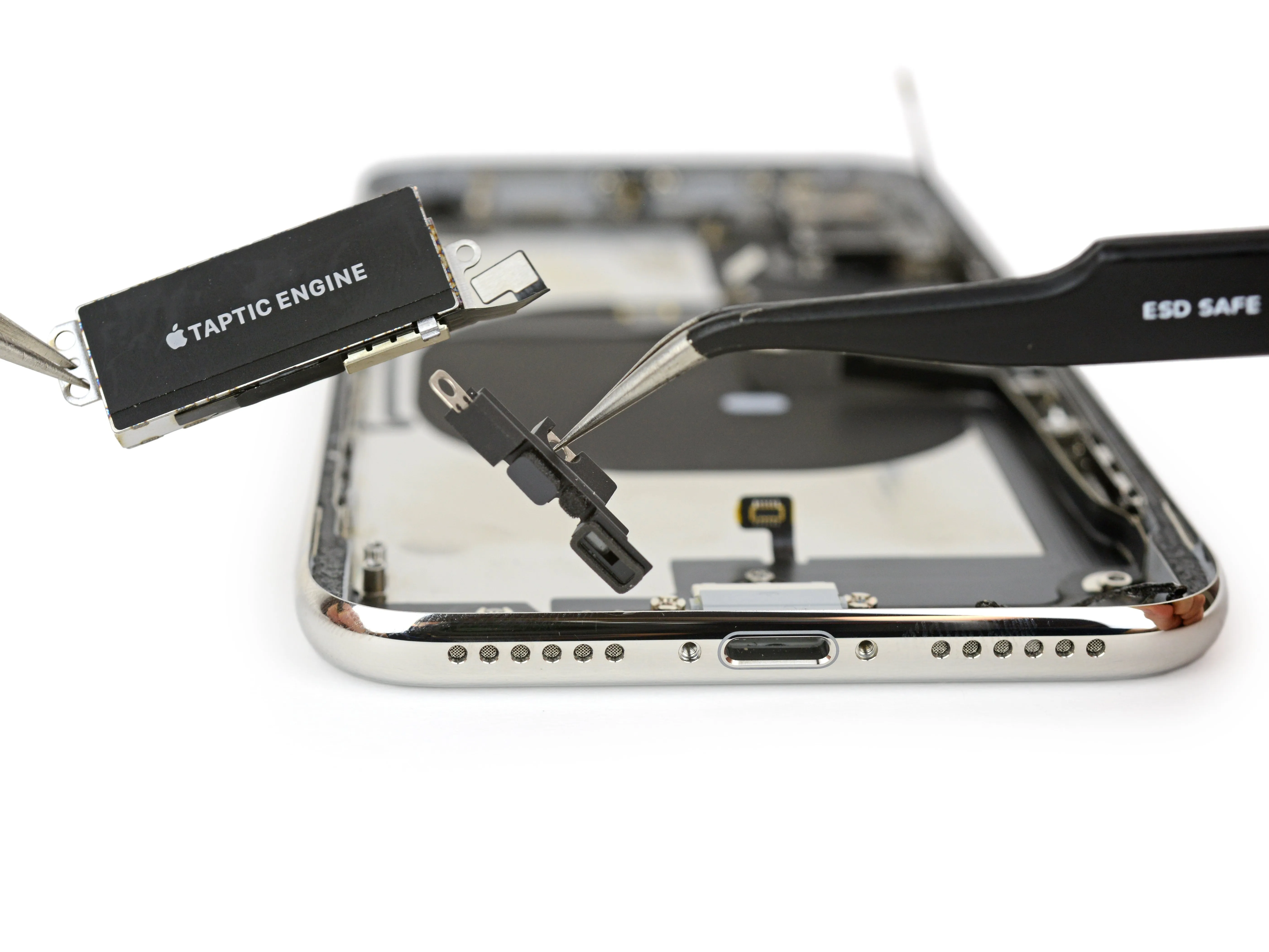

Шаг 18

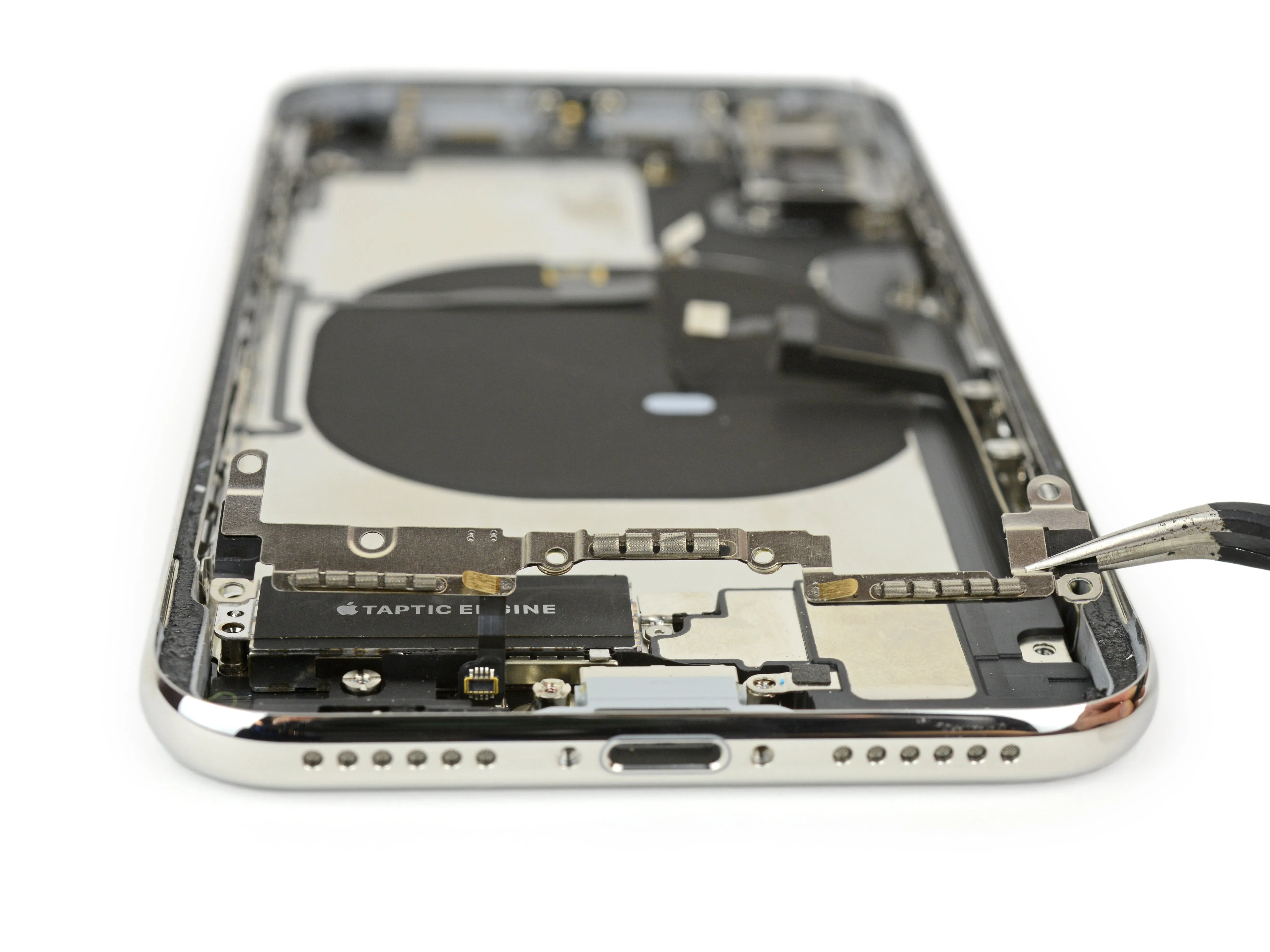

• Конец близок, и мы приступаем к разборке оставшихся компонентов в задней части корпуса.

• Первый маленький кронштейн покрыт пружинными разъемами и пальцами для заземления EMI, а сзади к нему прикреплен ленточный кабель.

• Далее - нижний корпус динамика, с водонепроницаемым клеем вокруг порта.

• И наконец, Taptic Engine и знаменитый барометрический вентиль освобождены. Taptic Engine от Apple по-прежнему представляет собой вибромотор с линейным осциллятором.

Комментарии к шагу

Внизу два динамика?

Нет, только один нижний динамик. Второй динамик крепится к верхней части дисплея.

Как крепится вибромотор - клеем или винтами?

О: Прикручивается ;)

Интересно, какой эффект будет, если закрыть крайние левые отверстия для барометрических датчиков, скажем, с помощью Smart Battery Case.... для XS?

Продаете ли вы замену маленького кронштейна, который покрыт пружинными разъемами и заземляющими пальцами EMI, а сзади к нему прикреплен ленточный кабель? Когда я снимал экран, чтобы подготовиться к замене, я увидел, что он немного поврежден. Я не хочу покупать новый экран и обнаружить, что он не работает из-за повреждения этой части.

По какой-то странной причине Делаете.ру не продает пластину EMI Grounding Finger и не продает гибкий кабель Wi-Fi, который крепится к нижней части этой пластины. Мне пришлось обратиться в Amazon, чтобы найти замену для обоих. Думаю, им также следует подчеркнуть, насколько хрупкими являются эти заземляющие пальцы, они похожи на папиросную бумагу и могут быть легко повреждены при прикосновении, поэтому будьте предельно осторожны при снятии и повторной установке пластины и гибкого кабеля.

У вас есть ссылки? Я не могу их найти.

Сразу под таптическим механизмом находятся два винта. Ни отвертка PH000, ни PH00 не работают. Кто-нибудь знает, какая это отвертка?

Хороший и информативный пост очень полезен спасибо за него, MS OFFICE 2019 MAC с пожизненной лицензией 70% Off.

Кто-нибудь знает назначение этого кронштейна, 'покрытого пружинными разъемами и заземляющими пальцами EMI'? Каковы возможные побочные эффекты в случае его повреждения?

Шаг 19

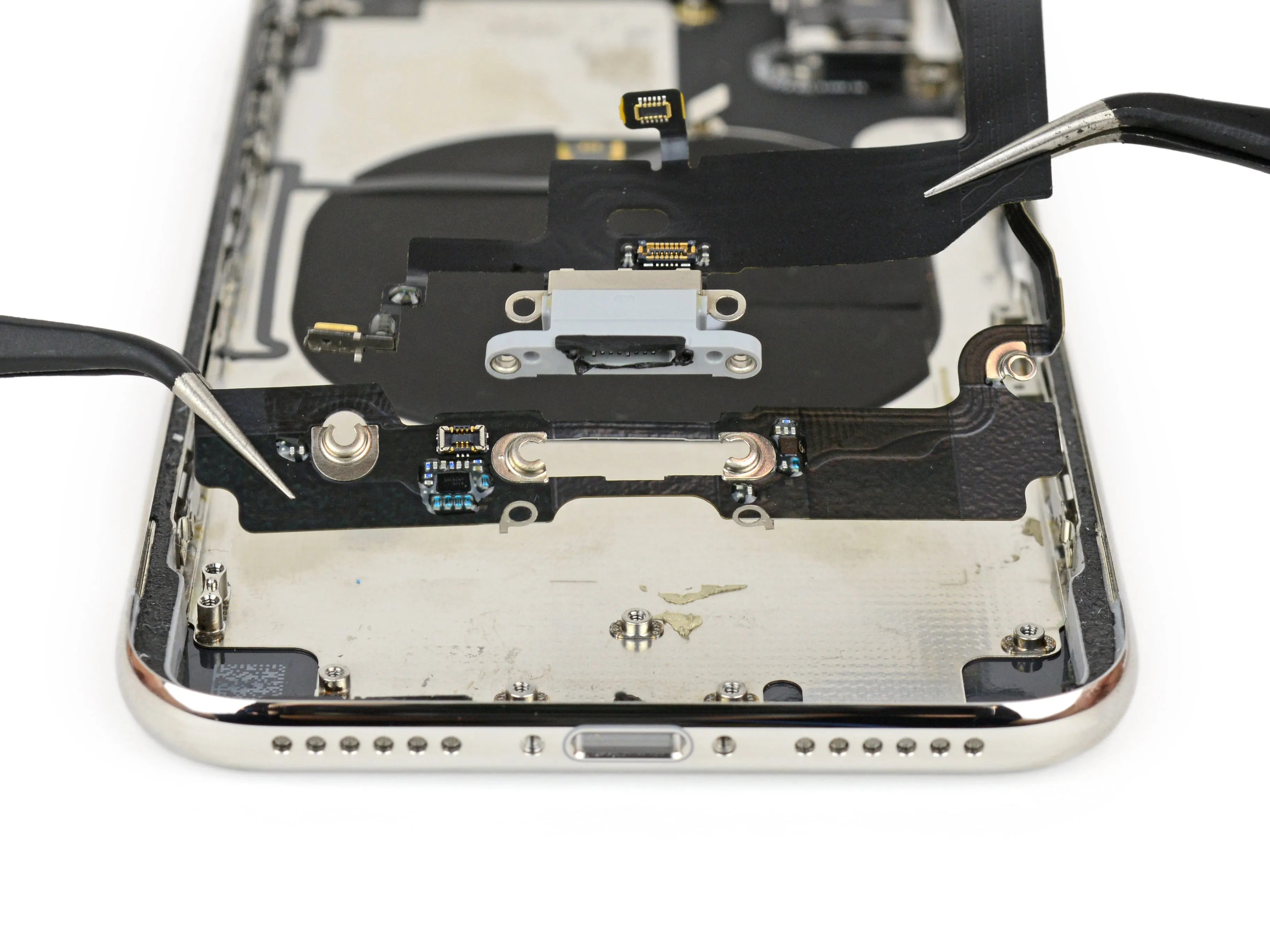

• Как всегда, наш инженер по разборке демонстрирует технику извлечения разъема Lightning с помощью двух пинцетов.

• Хорошие новости для тех, кто страдает от неровностей зарядного кабеля: разъем Lightning выглядит дополнительно усиленным, с более широким кронштейном, который ввинчивается в боковую стенку рамки.

• В нем также предусмотрены сквозные отверстия для внешних винтов pentalobe, через которые можно вкрутить ключ в дисплей, как мы видели ранее.

Комментарии к шагу

Является ли разъем Lightning двусторонним? Штырьки с обеих сторон, как в iPad Air 2 (IIRC) и более крупном iPad Pro?

Не думаю, что это имеет значение. Разъем Lightning у Apple двухсторонний, поэтому, даже если бы у них были контактные точки с обеих сторон, они, вероятно, все равно соединили бы их вместе.

Разъем Lightning является двусторонним, однако контакты НЕ ОБЯЗАТЕЛЬНО физически связаны вместе в разъеме; следовательно, он действительно поддерживает 16 контактов, а не 8. Так что это имеет значение. Двусторонний порт гипотетически может поддерживать Thunderbolt или 2 канала USB3. И мы уже видели, необъяснимым образом, двусторонний порт от Apple в iPad Pro. Полностью двусторонний разъем/порт Lightning может быть функционально таким же, как USB Type-C, за вычетом устаревших линий USB 2.0. (Разъем Type-C ВСЕГДА поддерживает устаревшую пару USB 2.0; у Apple не было бы необходимости в этой унаследованной комбинации, если бы Thunderbolt был их перспективной целью).

Скотт,

Apple уже определила разъем https://en.wikipedia.org/wiki/Lightning_... Я сомневаюсь, что они собираются испортить его, сделав его направленно поляризованным на данный момент.

Здесь есть две отдельные части. Одна - это разъем Lightning, а гибкий кабель под ним - гибкий кабель громкоговорителя.

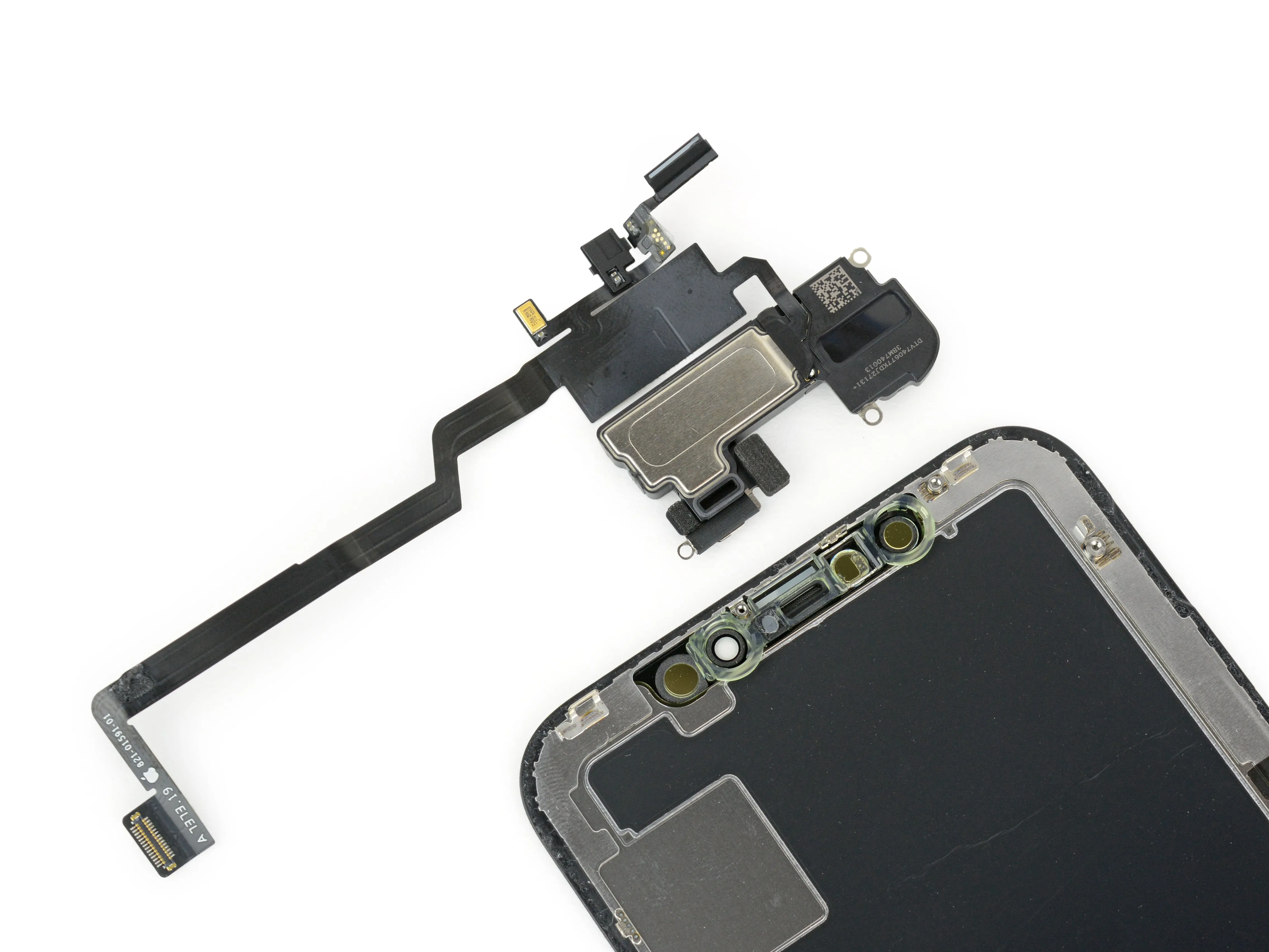

Шаг 20

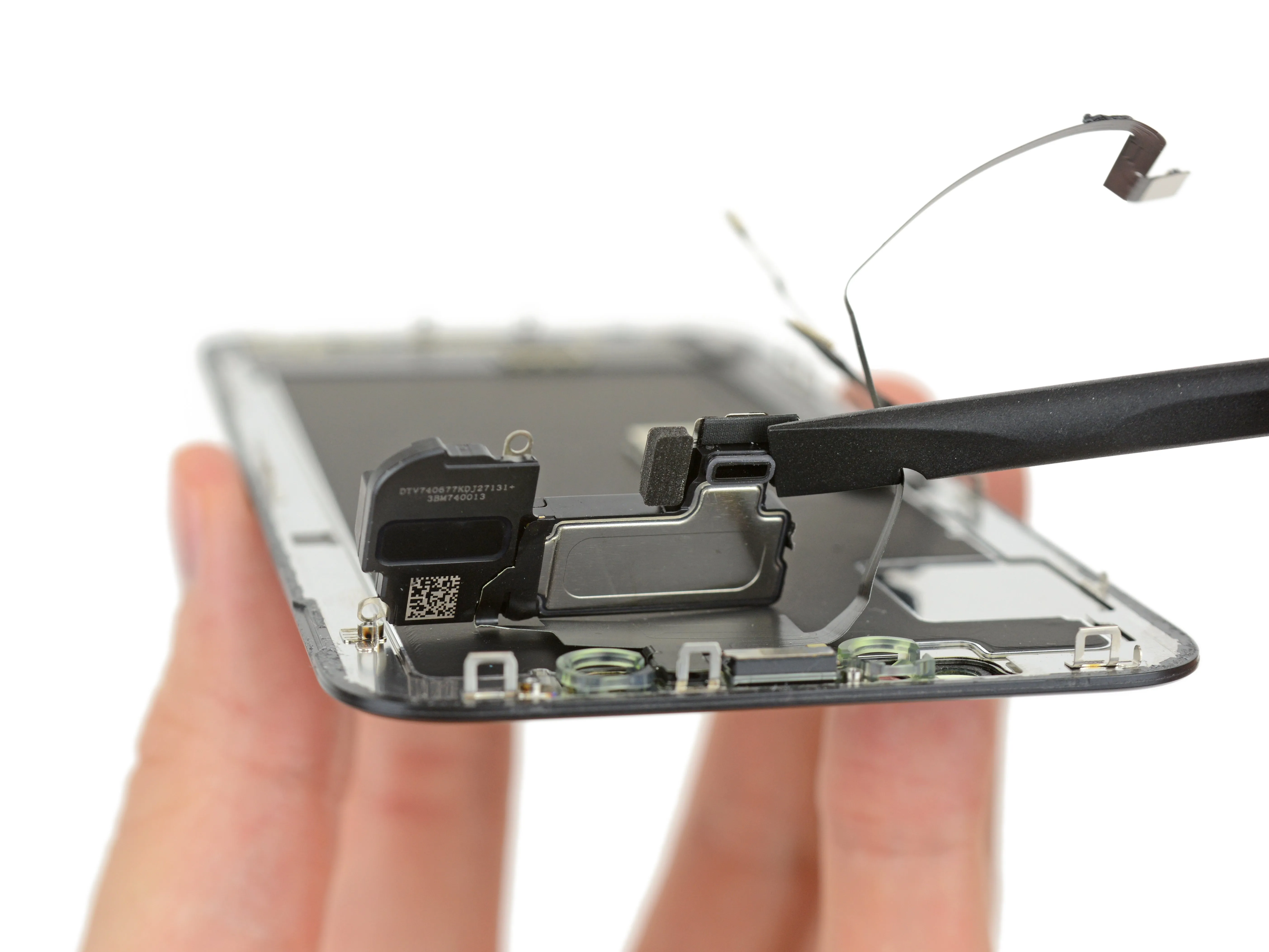

• Разобрав основные узлы, мы возвращаемся к дисплею. Первое, что бросается в глаза, - это динамик наушника, недавно обновленный, с крутым каналом для вывода звука за пределы дисплея.

• Осторожное извлечение компонентов верхнего дисплея позволяет получить самую сложную коллекцию компонентов верхнего дисплея, которую мы когда-либо видели. Здесь расположены динамик, микрофон, датчик освещенности, лампа подсветки и датчик приближения.

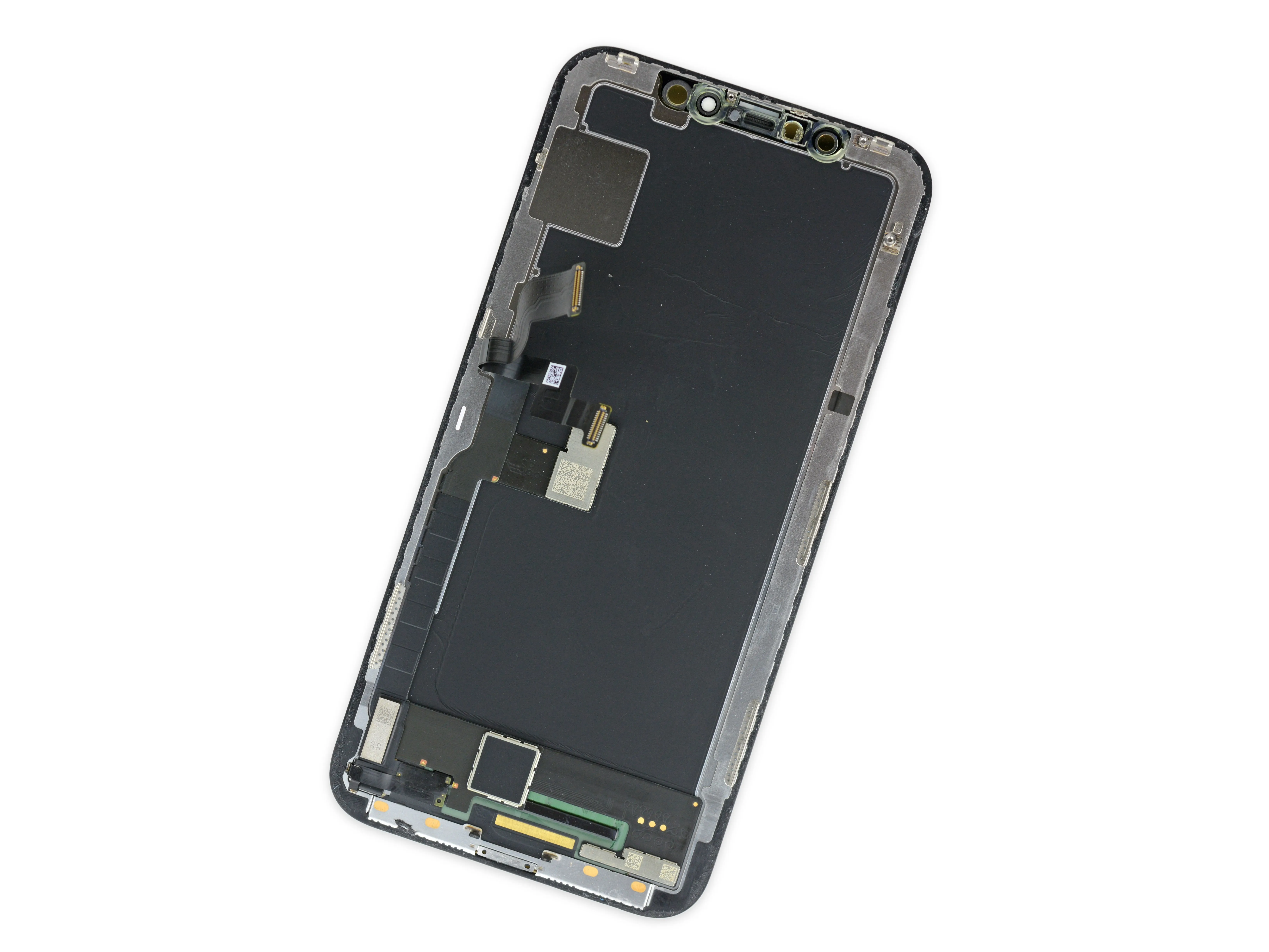

• После удаления всех модульных элементов мы остаемся с голым дисплеем.

Комментарии к шагу

Так что же это был за загадочный чип, впервые показанный на рентгеновских снимках?

У TechInsights есть хорошая фотография. Это BCM1595.

А каковы модели/производители датчиков освещенности, заливающего света и датчика приближения?

Что за чип слева от Broadcom? Длинный и тонкий с металлической крышкой.

Что это за длинный тонкий чип рядом с чипом Broadcom?

Где я могу найти замену верхнему дисплею? Случайно немного порвал ленту проводов...

Шаг 21

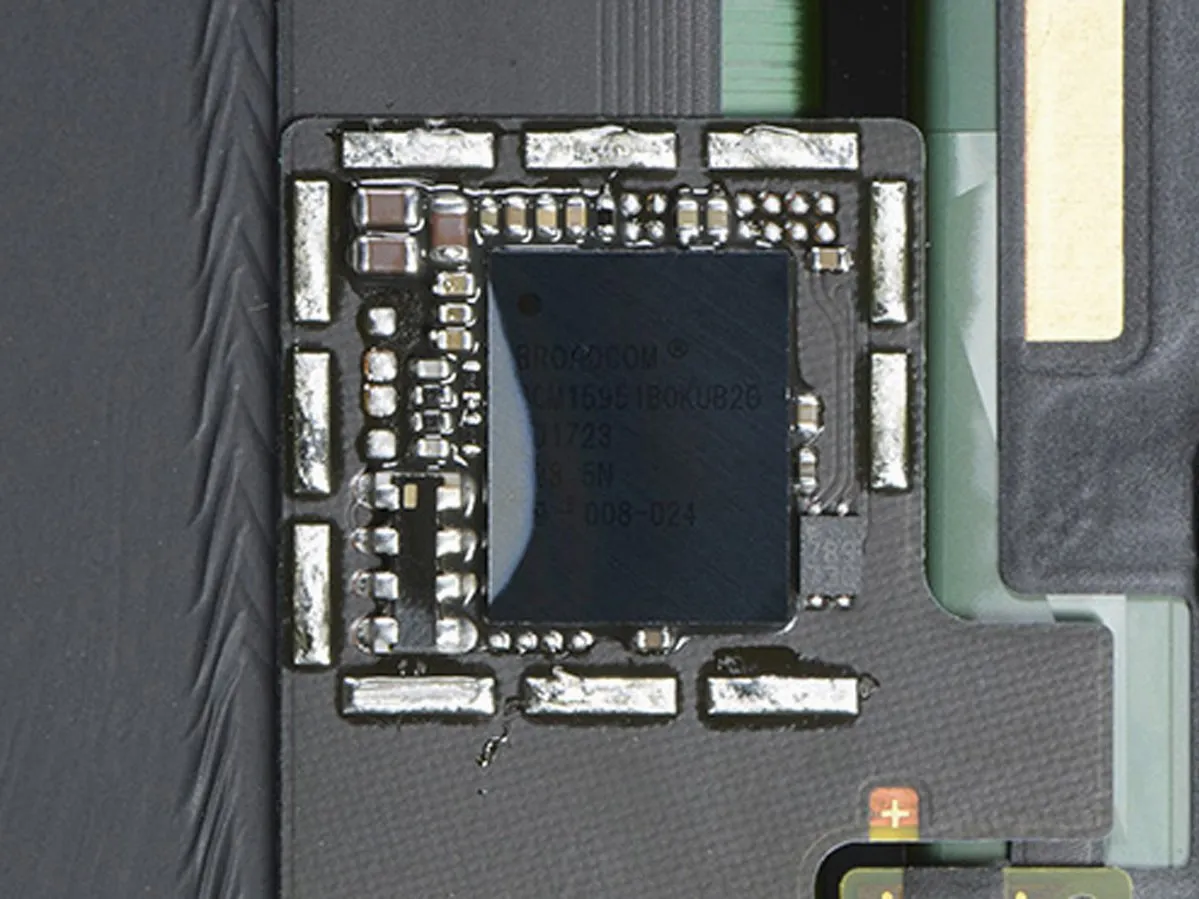

• Пора взглянуть на этот загадочный чип! С небольшой помощью наших друзей из TechInsights мы заглянули под щитки на задней панели дисплея и обнаружили:

• Контроллер сенсорного экрана Broadcom с маркировкой BCM15951B0KUB2G.

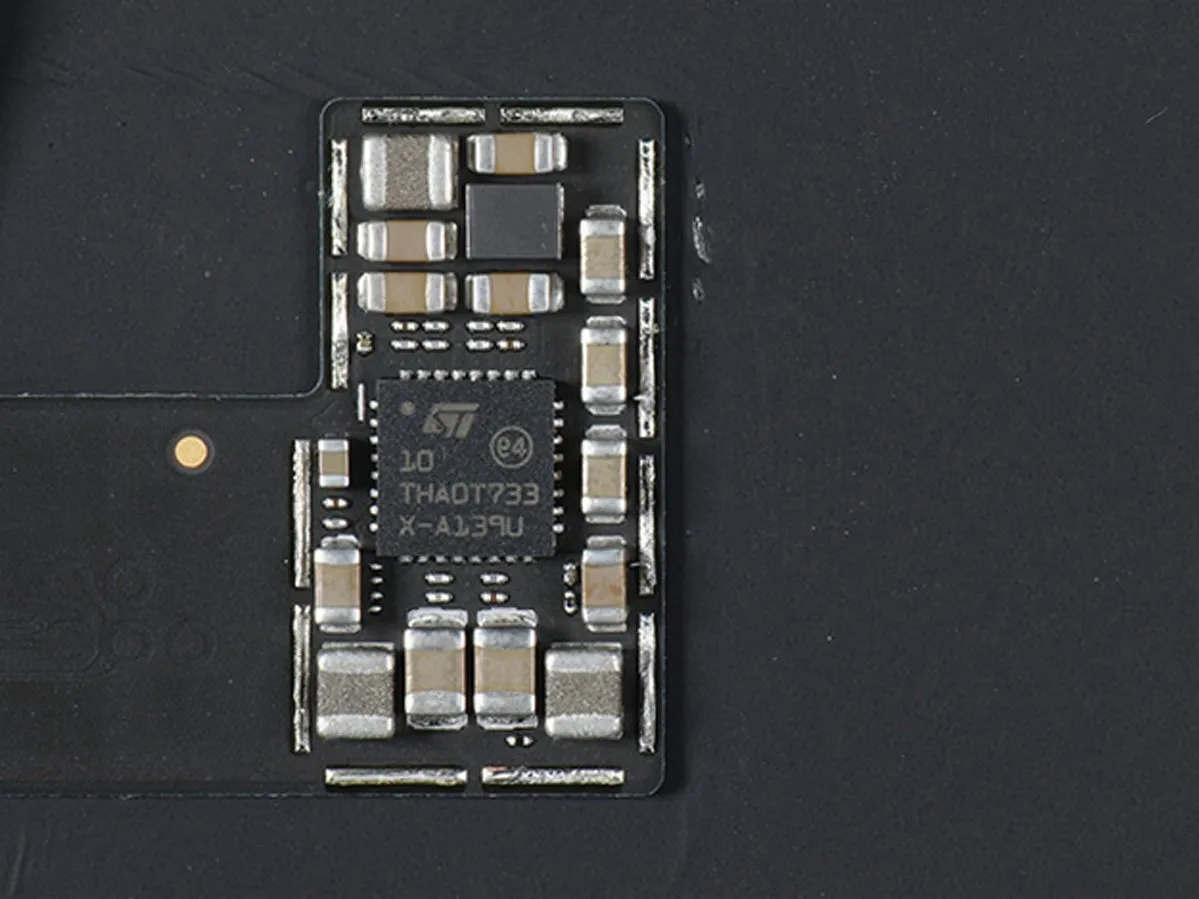

• А также новое устройство STMicro, которое мы раньше не видели: OLED PMIC с маркировкой 10 THADT733 X-139U.

Шаг 22

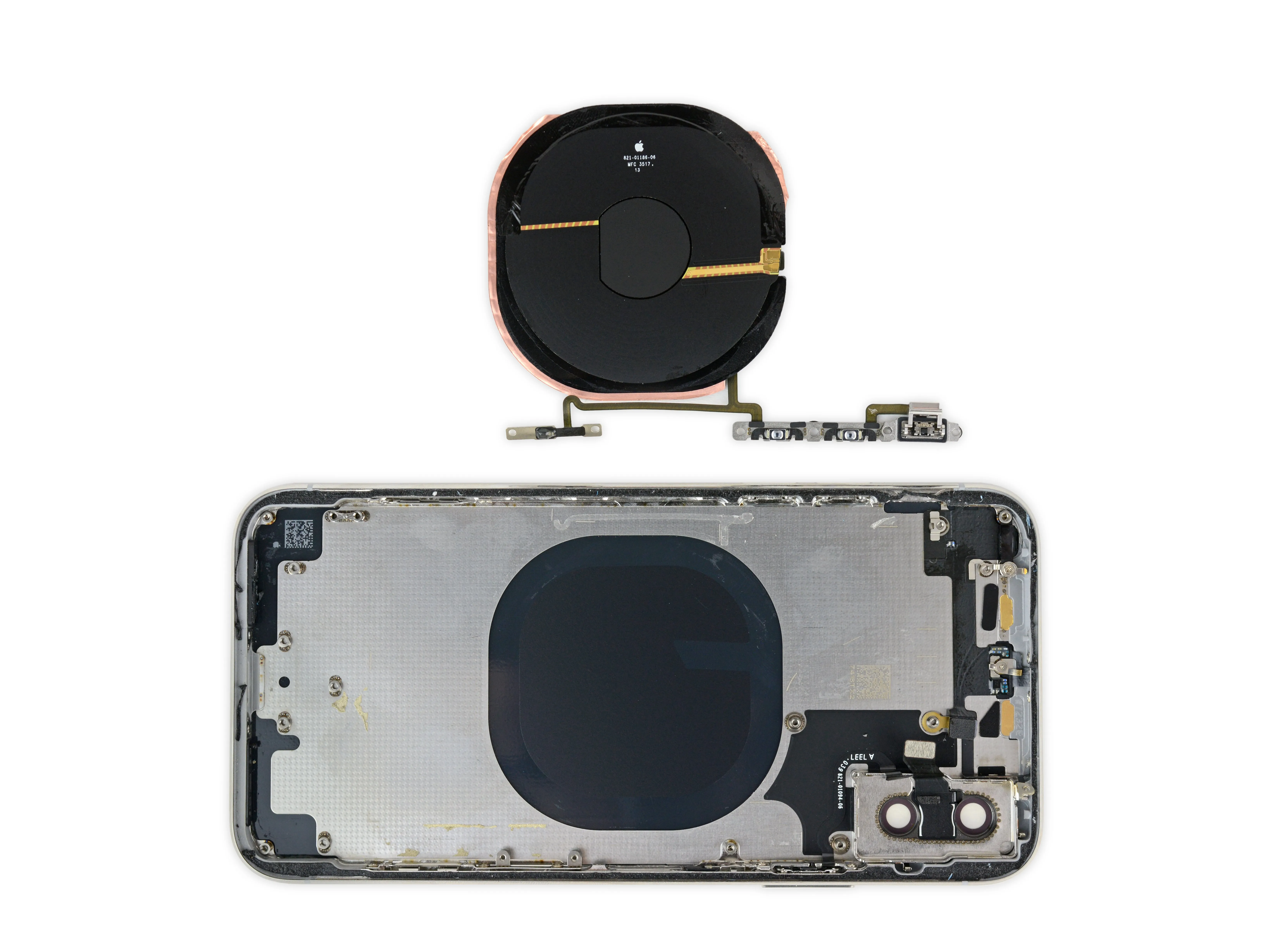

• Дойдя до голого металла X, мы сталкиваемся с еще одним знакомым элементом этой плотной головоломки: катушкой беспроводной зарядки.

• А также все, что к ней прикреплено, включая кнопки регулировки громкости, кольцо/переключатель без звука и неопознанный сенсорный кронштейн.

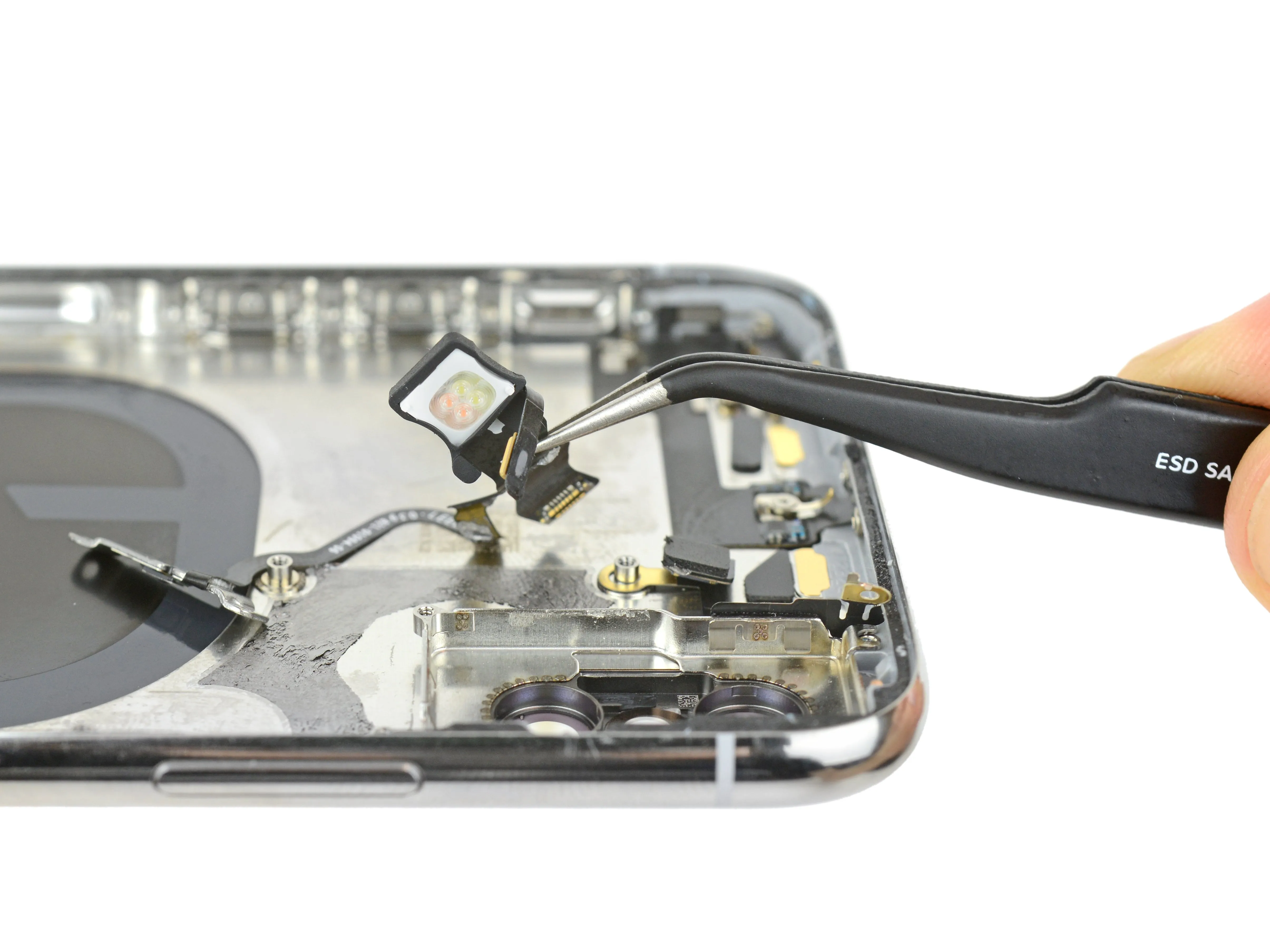

• Мы также отсоединяем другой сумасшедший многофункциональный кабель от верхней части телефона. В этом узле, как и в прошлых iPhone, находится четырехсветодиодная вспышка True Tone и кнопка питания.

Комментарии к шагу

Катушка Qi, которая должна быть беспрепятственной для беспроводной зарядки, - это только центральный круг, к которому прикреплены ленты, или все устройство?

Катушку можно увидеть на рентгеновских снимках шага 3.

Только большая черная катушка.

Есть ли что-то особенное в катушке для зарядки? Вы думаете, они скромничают, и когда появится воздушная сила, она уничтожит катушки ци?

Каков диаметр катушки? Просто любопытно.

Что это за датчик, который крепится на ленте под кнопками?

Акселерометр, гироскоп и магнитометр

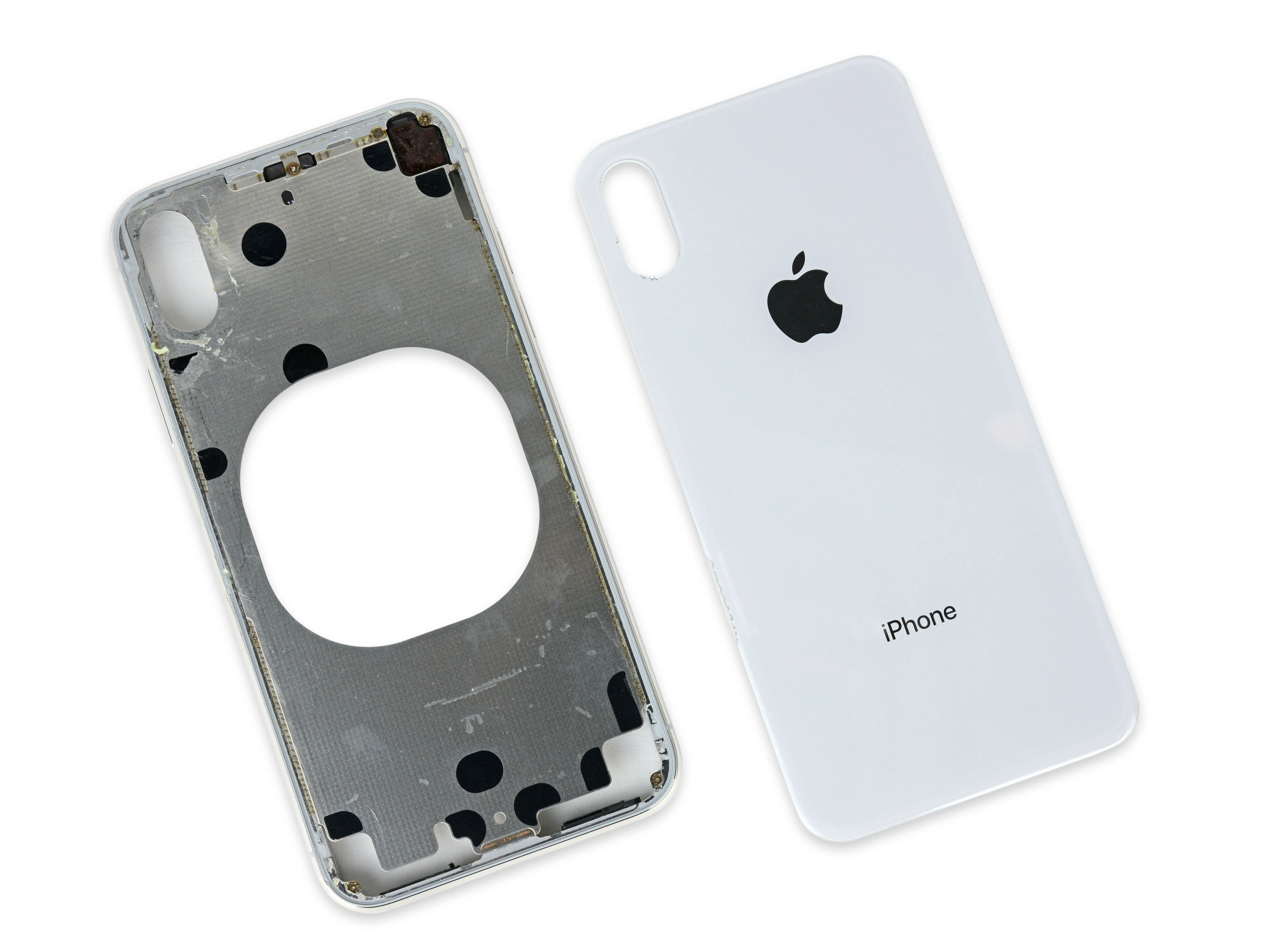

Шаг 23

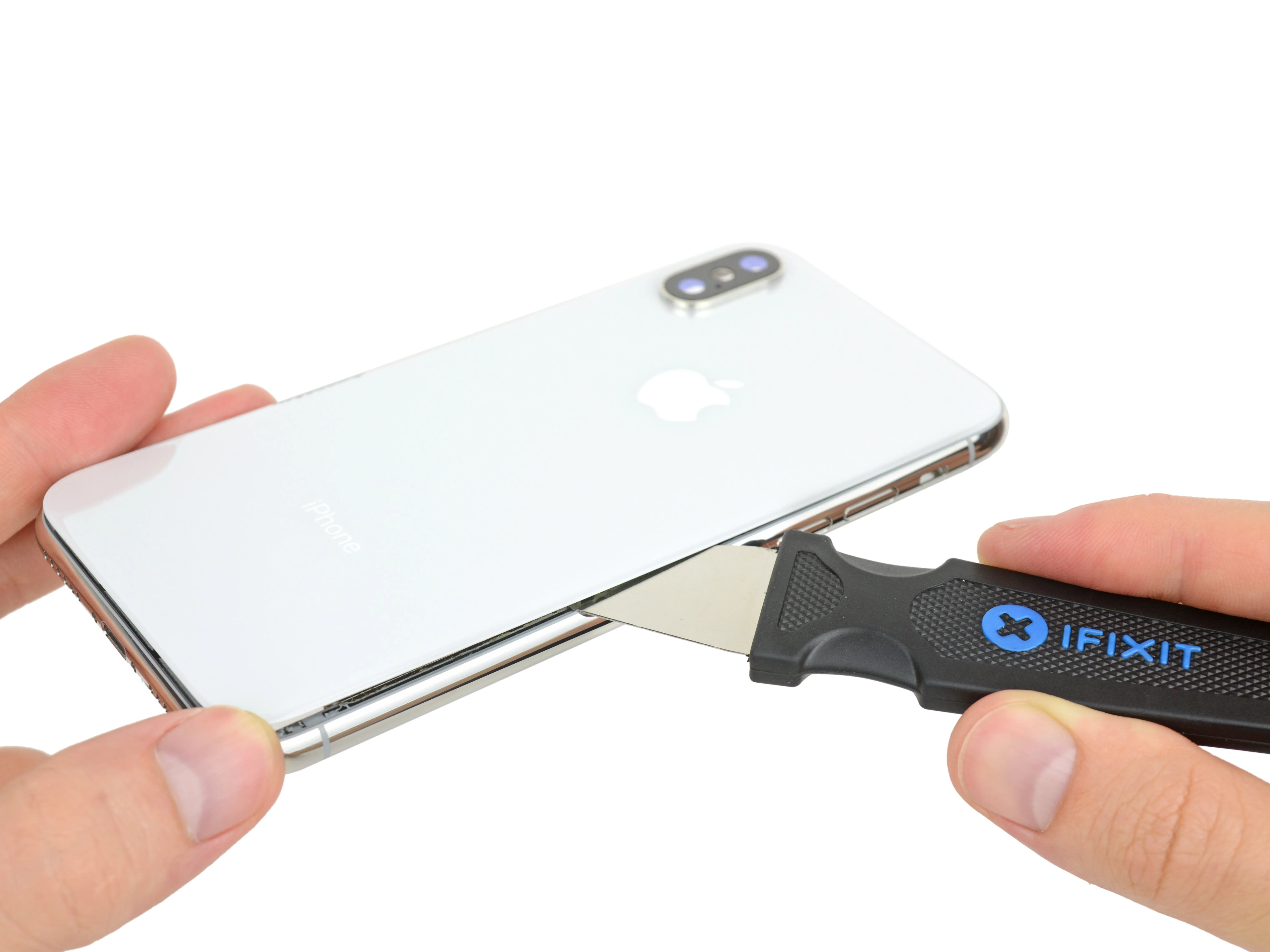

• Бонусный раунд: Что произойдет, если вы разобьете заднее стекло своего нового iPhone X?

• После долгих и долгих нагреваний мы надели ножны и нарисовали нашего Джимми. Как и у iPhone 8 и 8 Plus, у X задняя панель серьезно склеена.

• После всех наших тщательных действий мы все равно застряли: В отличие от iPhone 8задняя панель камеры накладывается на заднее стекло и тщательно приваривается к металлической рамке под ним.

• В этой классической ситуации, когда рука застряла в банке с печеньем, мы можем либо отрезать себе руку (бамп камеры), либо разбить банку с печеньем (заднее стекло). Отлично.

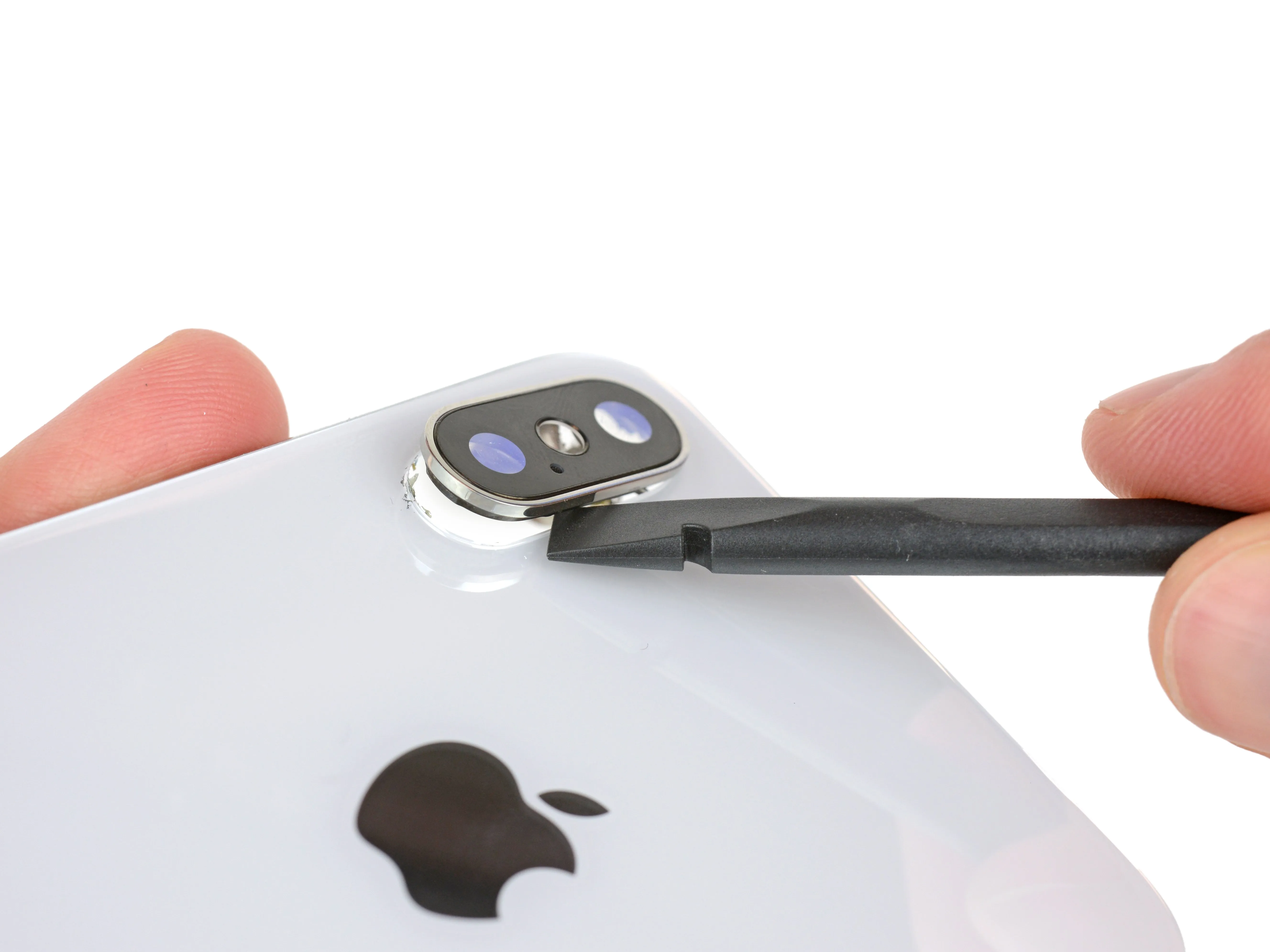

• Для неповрежденной стеклянной панели мы выбираем бугорок-эктомию камеры. У тех, кто заменяет разбитую панель, нет хороших вариантов, и им будет чертовски трудно выскрести осколки вклеенного стекла.

Комментарии к шагу

Не могли бы вы показать другую сторону нержавеющей оболочки? Логотип и надпись 'яблоко' внизу напечатаны на задней стороне, а стеклянный слой нанесен поверх?

Скотт - Похоже, что окраска находится на обратной стороне стекла, поэтому логотип и текст печатаются с обратной стороны, а затем поверх наносится основной цвет.

Да, так же, как и в случае с 8, вы можете увидеть голую внутреннюю часть стекла..

Есть ли способ удалить только стекло задней камеры?

ищу это решение

Как был удален бугорок камеры?

Деструктивно. Он приварен к месту изнутри.

Я обнаружил, что использование небольшой плоской головки в каждой из точек сварки и качание ее влево и вправо с небольшой силой помогает сломать сварной шов с меньшими проблемами, чем попытка использовать что-то большое, как инструмент Джимми.

Я открыл телефон, снял задние камеры, вспышку, логическую плату и аккумулятор, затем подложил что-то под кронштейн задней камеры (который приварен к бамперу камеры), чтобы разрушить сварной шов на бампере камеры. В итоге вы разрушите кронштейн (мое стекло поставлялось с новым кронштейном и бампом/объективом камеры), а сам бамп буквально выпадет. После этого можно снять и заменить заднее стекло, затем установить новый кронштейн камеры (и бамп камеры, если он был поврежден при снятии).

Не хотите ли сделать обходной маневр с фотографиями для тех, кто не склонен ломать свой новый iPhone только из-за разбитой задней панели? :D

Абсолютная шутка. После того, как я провел весь день, кропотливо удаляя каждый осколок стекла с задней панели, я обнаружил, что чертово стекло для замены задней панели не подходит к бугорку камеры в любом случае...

Неужели нет версии, которая просто помещается над бугорком, даже если при этом остается крошечный зазор? Люди ни за что не захотят портить свои камеры/микрофоны. В противном случае, это кажется немного чрезмерным, чтобы разобрать весь телефон только для того, чтобы удалить сварной кронштейн. Честно говоря, это просто НЕВЕРОЯТНО, и я занимаюсь ремонтом смартфонов/планшетов с первого дня.

Я сам виноват, что не изучил этот вопрос. Я ошибочно полагал, что он похож на предыдущие модели, где он просто держится на месте с помощью клейкой ленты.

То же самое случилось со мной, когда вышли iPad airs, и я думал, что все еще можно сделать 'только стекло'. Думаю, единственный способ научиться - это больше не заниматься ремонтом Apple!

В любом случае, Apple молодцы, что снова меня раскусили!

Я опоздал на эту вечеринку всего на 2 года и даже не удосужился проверить! Определенно, я прав :) NEVER AGIAIN! LOL

Очередное обновление... Удалось найти продавца на eBay, который продает крышки задних стекол с чуть большим отверстием для камеры, так что они помещаются прямо на шишку/объектив. Хотя это и не идеальное решение, так как останется небольшой зазор, оно делает его в миллион раз проще и фактически делает возможным этот ремонт (если вы не против целый день ковыряться в стекле!).

Моя первоначальная вспышка была в основном потому, что я делал эту работу в качестве жеста доброй воли для кого-то и просто предположил, что это будет просто. Если бы это был мой собственный телефон или телефон близкого родственника/друга, я бы просто разобрал его на части и сделал все как надо.

Надеюсь, это кому-то поможет!

Я использую стекло с aliexpress с нормальным отверстием с отдельным держателем камеры. Если вы поставите стекло с большим отверстием, у вас возникнет проблема водостойкости.

Кто-нибудь знает, для чего нужны круговые черные палочки на заднем корпусе рамы?

Шаг 24

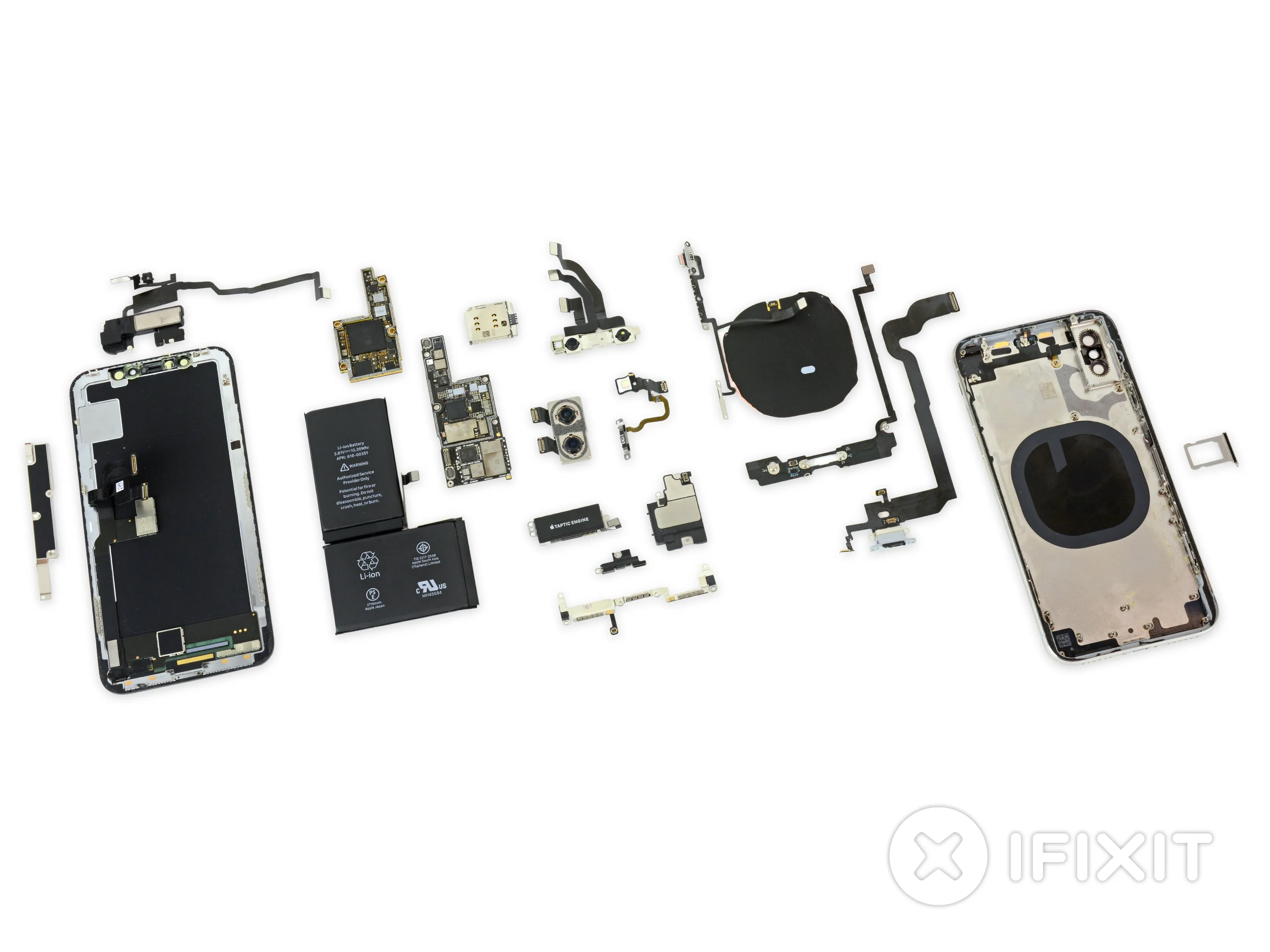

• Мы надеемся, что вам понравился ужин из 22 блюд. Мы нашли его очень сытным.

• Если вы пропустили iPhone 8 или iPhone 8 Plus вы можете ознакомиться с ними, чтобы провести сравнение. И не стесняйтесь заглянуть в наш список ремонтопригодности смартфонов, где вы также найдете оценки прошлых устройств.

• Еще раз спасибо нашим помощникам, Circuitwise, Creative Electronи TechInsights!

• Хотите увидеть внутренности своего телефона, не открывая его? Загляните в наш HD-обои для iPhone X с прозрачным и рентгеновским изображением.

Комментарии к шагу

Спасибо - - - - нужны очки получше.

Где антенна?

Apple по-прежнему использует внешнюю алюминиевую рамку, как в старых моделях iPhone. Если вы внимательно посмотрите, то увидите изоляторы, которые изолируют верхнюю и нижнюю части, которые являются антеннами.

Есть ли способ заменить сетчатый наушник для этого устройства?

Вывод

• Ремонт дисплея и аккумулятора остается приоритетным направлением в конструкции iPhone.
• Треснувший дисплей можно заменить, не снимая биометрическую систему Face ID.
• Свободное использование винтов предпочтительнее клея, но вам придется взять с собой специальные драйверы Apple (Pentalobe и tri-point) в дополнение к стандартному Phillips.
• Меры по защите от воды усложняют некоторые виды ремонта, но делают менее вероятными сложные повреждения от воды.
• Непростые кабели связывают не связанные друг с другом компоненты в сложные узлы, которые дорого и хлопотно заменять.
• Стекло спереди и сзади удваивает вероятность повреждения при падении, а если заднее стекло разобьется, вам придется снимать все компоненты и заменять весь корпус.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)

Комментарии к статье

Здравствуйте,

Не могли бы вы дать нам больше информации о локализации антенны NFC? Я предполагаю, что она находится в верхней части задней панели (чтобы избежать конфликта с Qi).

Спасибо

Как всегда, это верхний ободок.

От Iphone 6 до XS Max, он всегда был сверху?

Удивительный показатель ремонтопригодности для такого компактного и продвинутого дизайна.

Именно так! Учитывая, сколько усилий они приложили к уменьшению (или складыванию) некоторых деталей, приятно видеть, что они приложили те же усилия, чтобы не усложнять ремонт. То, что любой современный смартфон никогда не получит оценку 10/10 из-за особенностей дизайна, вполне приемлемо, поэтому я рад, что здесь все еще есть разумный выход. Не то что некоторые гибриды планшета и ноутбука, которые даже открыть страшно; да, я смотрю на вас, Microsoft!

Запрограммирована ли система распознавания лиц в телефоне, как это было с Touch ID? Это сделало бы невозможной ее замену сторонними разработчиками.

Я знаю, что он не связан с экраном, но все же это может быть обычным ремонтом, как сейчас.

На самом деле нет причин, по которым замена датчиков True Depth должна быть 'обычной заменой', как это было с домашней кнопкой. Кнопку 'Домой' пришлось заменить, потому что она была физическим элементом, который нажимали миллионы раз, прежде чем он вышел из строя. Датчик глубины должен выходить из строя редко, поскольку он защищен под стеклом и не будет подвергаться постоянным ударам.

Вопрос, какая это версия iPhone X? С двумя чипами Qualcom похоже, что это модель A1865.

Мы проанализировали модель A1865. TechInsights вскрыл модель A1901.

Apple утверждает, что для того, чтобы сделать экран изогнутым по краям, им пришлось откинуть часть OLED-экрана, чтобы спрятать драйвер дисплея прямо под экраном. Можете ли вы это подтвердить?

Да, в промо-ролике была анимация. Выглядело странно. Хотелось бы узнать, как они сделали вырез в экране.

И как вырезанные пиксели влияют на разрешение дисплея?

Да, я тоже это видел, не могли бы вы подробнее рассказать об OLED-дисплее? В видео на 0:30 Джони Айв говорит, что 'пользовательская OLED-панель была спроектирована так, чтобы складываться и плавно сочетаться с внешними поверхностями'. Компьютерный рендеринг действительно создает впечатление, что в дисплее подсвечиваются сотни скрытых пикселей. https://youtu.be/K4wEI5zhHB0?t=30s

Изображение доски для сэндвичей наклонено и не сфокусировано. Пожалуйста, сделайте повторную съемку прямо сверху.

Привет, Митч! У нас есть фотографии логической платы сверху вниз в шагах 9, 10, 11 и 12! Проверьте их! Фотография в шаге 13 предназначена для описания глубины, поэтому угол фокусировки на микросхемах внутри - намеренный!

Пожалуйста, опубликуйте рентгеновские обои iPhone X! Вы, ребята, единственные, кто делает это правильно!

Просто возьмите рентгеновские 'обои' с увеличенной фотографии выше... o.O

С точки зрения ремонта на уровне платы я чувствую, что это уже конец игры.

Разделение двух слоев требует такого количества тепла, которое прикладывается ко всей структуре, что практически все паяльщики, включая меня, сочтут это небезопасным.

Будем очень надеяться, что эта конструкция улучшит механическую стабильность до такой степени, что у нас больше не будет ломающихся паяных соединений, а улучшенная схема предотвратит большинство распространенных повреждений. Уровень и стиль игры в догонялки с ремонтной индустрией, в которую играет Apple, смущает.

После того, как я смирился с тем, что последние модели mac нельзя считать покупаемыми из-за &&^&^$^ всех компонентов, впаянных и привязанных, а также нелепых функций, похожих на игрушки, которые приводят к дурацким ценам, теперь и iPhone выходит за рамки того, что я готов принять за такие деньги.

Удручает то, как быстро Apple из года в год становится все больше о прибыли и деньгах и все меньше о технологиях и пользователях.

Интересно, как долго мне придется ждать, пока какой-нибудь другой игрок не предложит реальную альтернативу с точки зрения пользовательского опыта.

Да, я согласен, то, что они сделали, сделает ремонт сложнее, вы можете видеть на этих фотографиях некоторые компоненты сдвинулись со своего места после разделения, что является плохим результатом.

Вы не рассматривали Essential Phone? Кажется, у них там есть что-то особенное...

Я вынужден согласиться. Я начинал в 1980 году с дипломом бакалавра, ремонтируя компьютеры Apple 1, 2 и 3 с осциллографом, паяльником и последней копией справочника по микросхемам. Я не был в восторге от того, как Apple превратилась из универсального или женского Mac в необслуживаемую, а иногда и выброшенную вещь, которая нуждается в кустарных производствах, чтобы поддерживать то, что они могут, тогда как раньше это был обычный ремонт с 'копай это, сервисная дверь!'.

@Ross Elkins: Apple 1, ][ и /// были созданы на основе ТТЛ-логики серии 7400. Вы хоть представляете, насколько большими, энергоемкими (и дорогими!) были бы устройства вроде iPhone, если бы они были спроектированы на чипах 7400? Если бы это вообще было возможно (в чем я сильно сомневаюсь), то печатные платы, набитые ТТЛ-логикой, легко заняли бы футбольное поле, потребовали бы источник питания на 1000 А и стоили бы $100 000 (или больше)!!!

Если вы даже упоминаете ремонтопригодность каменных ножей и медвежьих шкур (не в обиду господам Возняку и компании) вроде первых компьютеров Apple на одном дыхании с современными, массово-интегрированными продуктами вроде iPhone X, это наводит на мысль, что вы зря потратили деньги на диплом инженера-электрика; потому что вы точно не следили за технологиями, даже на уровне обывателя.

ХАХАХАХАХАХА

A+

Да, удобство обслуживания определенно уступило компактности с годами. Везде есть компромиссы, и либо мы носим с собой кирпич со съемной задней панелью для ремонта/замены компонентов, либо имеем смартфон, как сегодня, когда он практически является продолжением нашего тела. Я за последнее.

Однако я обожаю разборы Делаете.ру, которые осмеливаются лезть туда, куда никто не лезет.

Я приветствую вас, Делаете.ру!

gamma

В левой нижней части телефона все еще есть глухая панель, закрывающая решетку динамика?

Если вы имеете в виду барометрическое отверстие, то да! Вы можете увидеть его на третьем изображении на шаге 17.

Похоже, что таинственный чип был прикреплен к нижнему динамику... есть идеи, для чего он нужен?

Это по-прежнему загадочно!

Возможно, таинственный чип содержит данные для распознавания лица пользователя? Apple заявила, что эти данные будут храниться только в телефоне - и нигде больше - из соображений конфиденциальности.

Удалось ли вам убедиться, что распознавание лиц по-прежнему работает после сборки телефона?

Распознавание лиц работает. Но датчик приближения должен быть заменен на другой, чтобы сохранить Face ID после замены экрана.

Сегодня я попробовал поменять местами экраны на двух iPhone X, не меняя никаких частей, только экраны, и Face ID перестал работать на обоих. Позже я попробую поменять местами датчик приближения и посмотреть, исправит ли это Face ID.

Я поменял два экрана с одного на другой на iPhone X и Face ID перестал работать на обоих. Попробую позже посмотреть, исправляет ли замена датчика приближения неработающий Face ID.

Было бы неплохо, если бы человек, разбирающий телефон, или хотя бы тот, кто пишет о разборе, имел какое-то инженерное образование, часть текста выше была совершенно непонятной, ненаучной и использовала неправильную терминологию в описаниях. Но в остальном все отлично! LOL

И ты идеален во всем, что делаешь, верно? Если ты такой умный, то должен был отфильтровать все буквы 'О' и оставить свой грубый пост при себе, JACKASS!!!

Вы пробовали менять части одного телефона на другой?

Следите за новостями ;)

Следующей вещью, которая должна исчезнуть, будет лоток nano sim, ведь он очень большой по сравнению с логической платой.

Apple почти наверняка заменит его на eSIM в следующей модели. Я очень надеюсь на это. https://www.blog.google/products/project...

Какая модель этого iPhone? A1865 или A1903?

Мы взяли A1865 в Австралии!

Этот iPhone может работать с одной стороны логической платы отпаяны . вы должны использовать его, однако, как IPod или IPad без Wi-Fi и bloetooth.

И без харддрайвера тоже!!!

Может быть, я пропустил, но мы узнали, что это за чип рядом с динамиком? На рентгеновском снимке в 3-м шаге она была обозначена зеленым квадратиком. Не думаю, что я видел объяснение.

Я думаю, вы говорите о микросхеме в Шаг 20!

Просто предположение, но 'Неопознанный кронштейн датчика' в шаге 21 может быть связан с новым кожаным чехлом-фолиантом Apple, который будит телефон при открытии и усыпляет при закрытии.

Я уверен, что именно ИК-датчик приближения делает это.

Маловероятно, что это делает датчик приближения, поскольку в этом случае он работал бы и с чехлами сторонних производителей, а не только с чехлами Apple, и делал бы что-то подобное, когда просто накрывает или снимает экран.

Есть идеи, кого они используют для зарядки по стандарту Qi?

Apple сделала собственную катушку. На ней есть эмблема Apple.

Рама не упоминалась в этом году? Что это такое? Сколько оперативной памяти?

3 ГБ оперативной памяти в чипе A11

Отличный сайт, вы описываете только телефоны и т.д.?

Делаете.ру охватывает много разных продуктов обзор других разборов здесь: https://www.Делаете.ру/Teardown

Как работает экранный отпечаток пальца? Какие детали нужны для его выполнения?

В экране нет сенсорного ID. Только Face ID, и нигде на телефоне нет считывателя отпечатков пальцев.

Что вы делаете с телефонами после разбора?

Может ли кто-нибудь разобрать логическую плату или она очень сложная?

Разбирать ее очень просто, если у вас есть хорошая воздушная станция. (На YouTube есть множество видеороликов о том, как это сделать). Собрать его обратно в рабочем состоянии значительно сложнее, но выполнимо.
