Разборка iPhone XR

Введение

Не хотите тратить 1000 долларов на смартфон? В этом году Apple выпустила iPhone XR с топовыми характеристиками, так что вы можете получить все модные функции за меньшие деньги. Не слишком ли они пошли на компромисс? Или недостаточно? С каких пор 750 долларов - это дешево? Есть только один способ узнать это - давайте разберемся!

Следите за нами на Facebook, Instagram или Twitter, чтобы быть в курсе всех последних разборов. Подпишитесь на нашу рассылку, чтобы получать новости о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка iPhone XR

• Внешне iPhone XR может выглядеть немного иначе, но технические характеристики выглядят довольно знакомо:

• Гекса-ядерная SoC A12 Bionic с нейронным движком 'нового поколения'.

• 6,1-дюймовый жидкокристаллический дисплей Liquid Retina LCD с разрешением 1792 x 828 точек при 326 ppi, поддержкой True Tone и широкой цветовой гаммы (P3)

• 12-Мп тыловая камера с диафрагмой ƒ/1,8 и OIS, а также 7-Мп камера для селфи в паре с аппаратным распознаванием лица TrueDepth FaceID

• 64 ГБ встроенной памяти (128 ГБ и 256 ГБ опционально)

• Поддержка широкого диапазона сотовой связи с возможностью использования eSIM и Wi-Fi 802.11a/b/g/n/ac w/MIMO + Bluetooth 5.0 + NFC

• Степень защиты от пыли/воды IP67

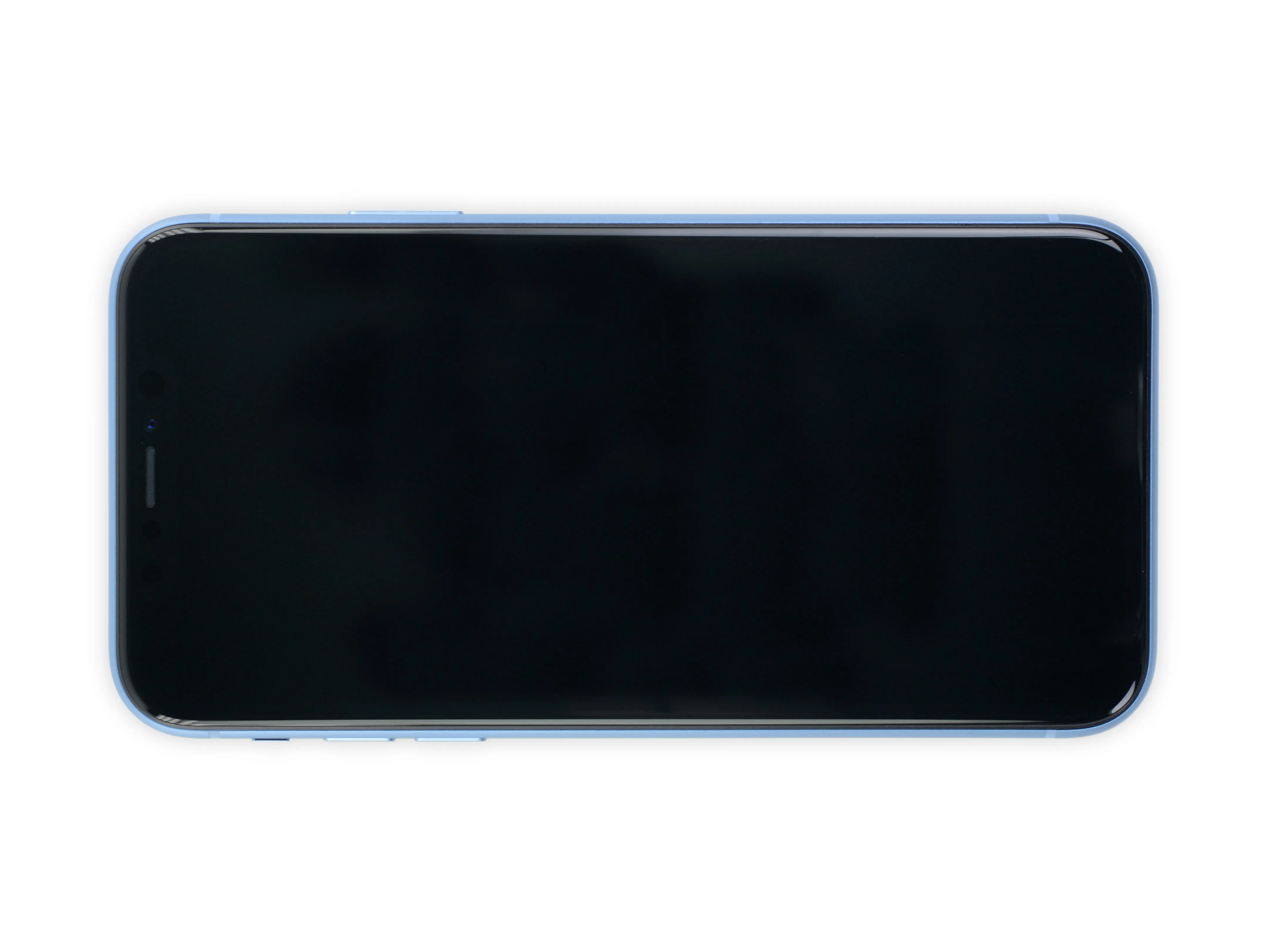

Шаг 2

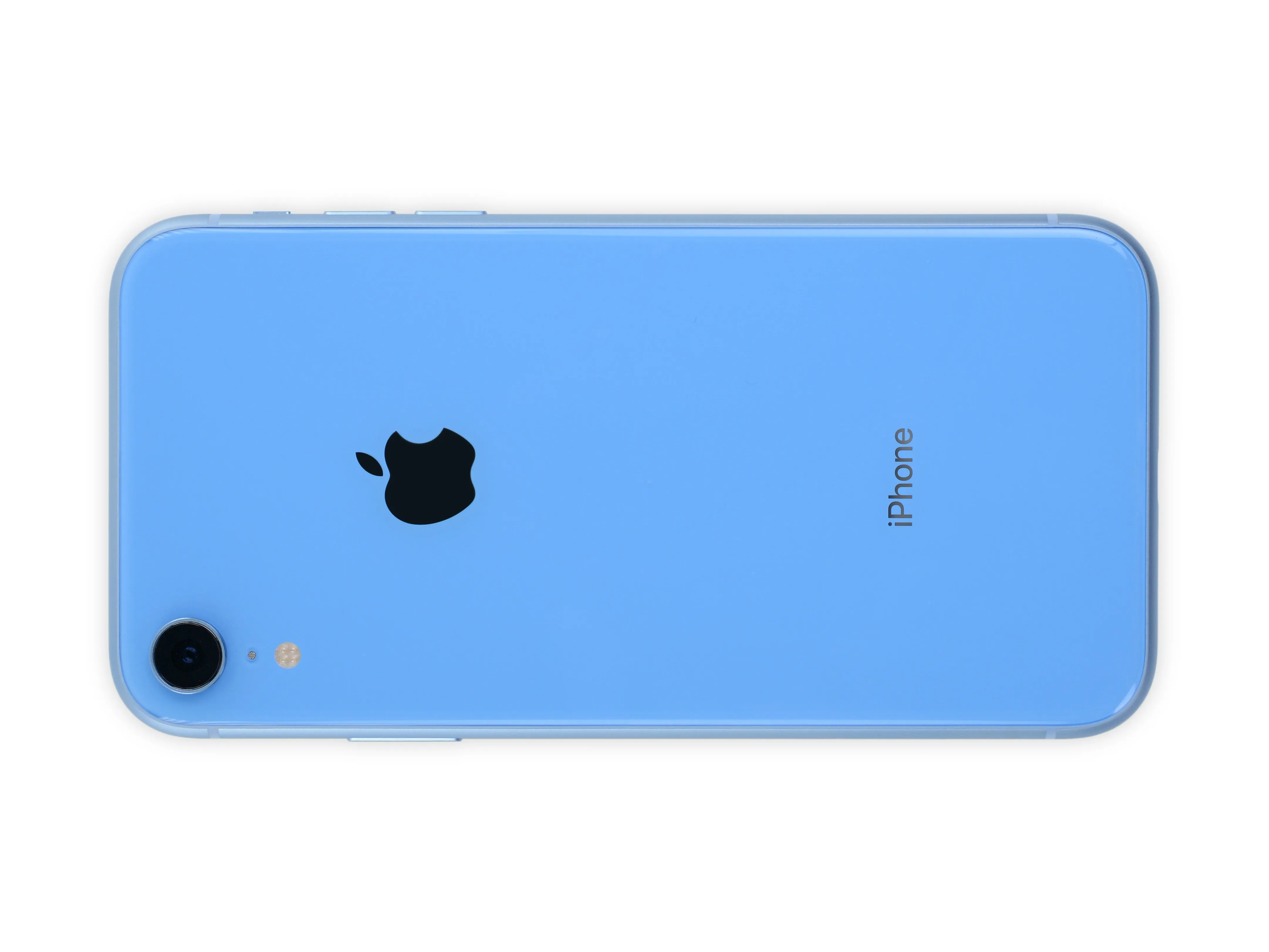

• На выбор было представлено множество цветов, но мы предпочитаем синий и черный.

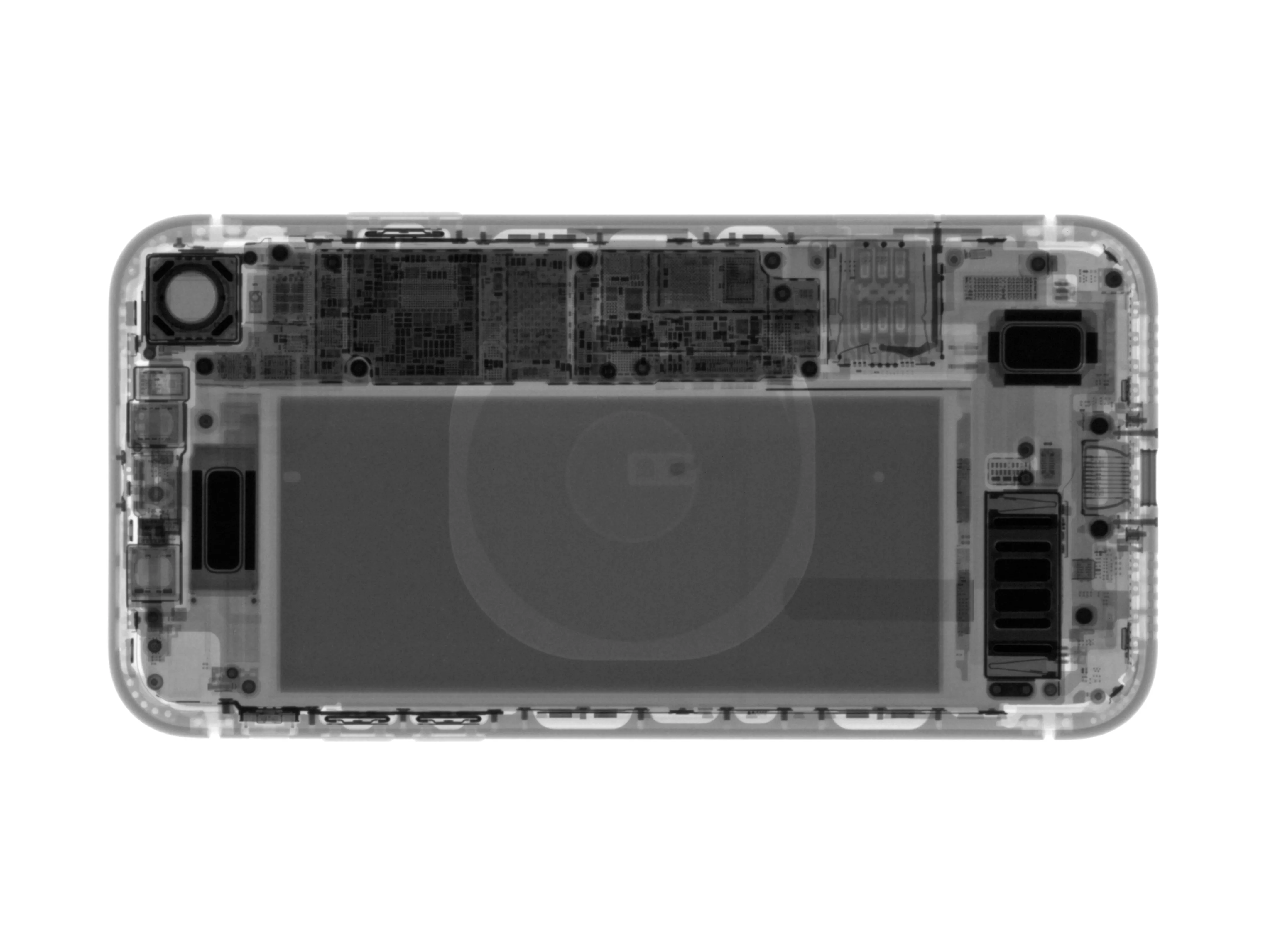

• Впрочем, цвета не имеют большого значения, если вы можете видеть все насквозь! Наши друзья из Creative Electron дали нам возможность заглянуть внутрь нового iPhone с помощью рентгеновских лучей.

Шаг 3

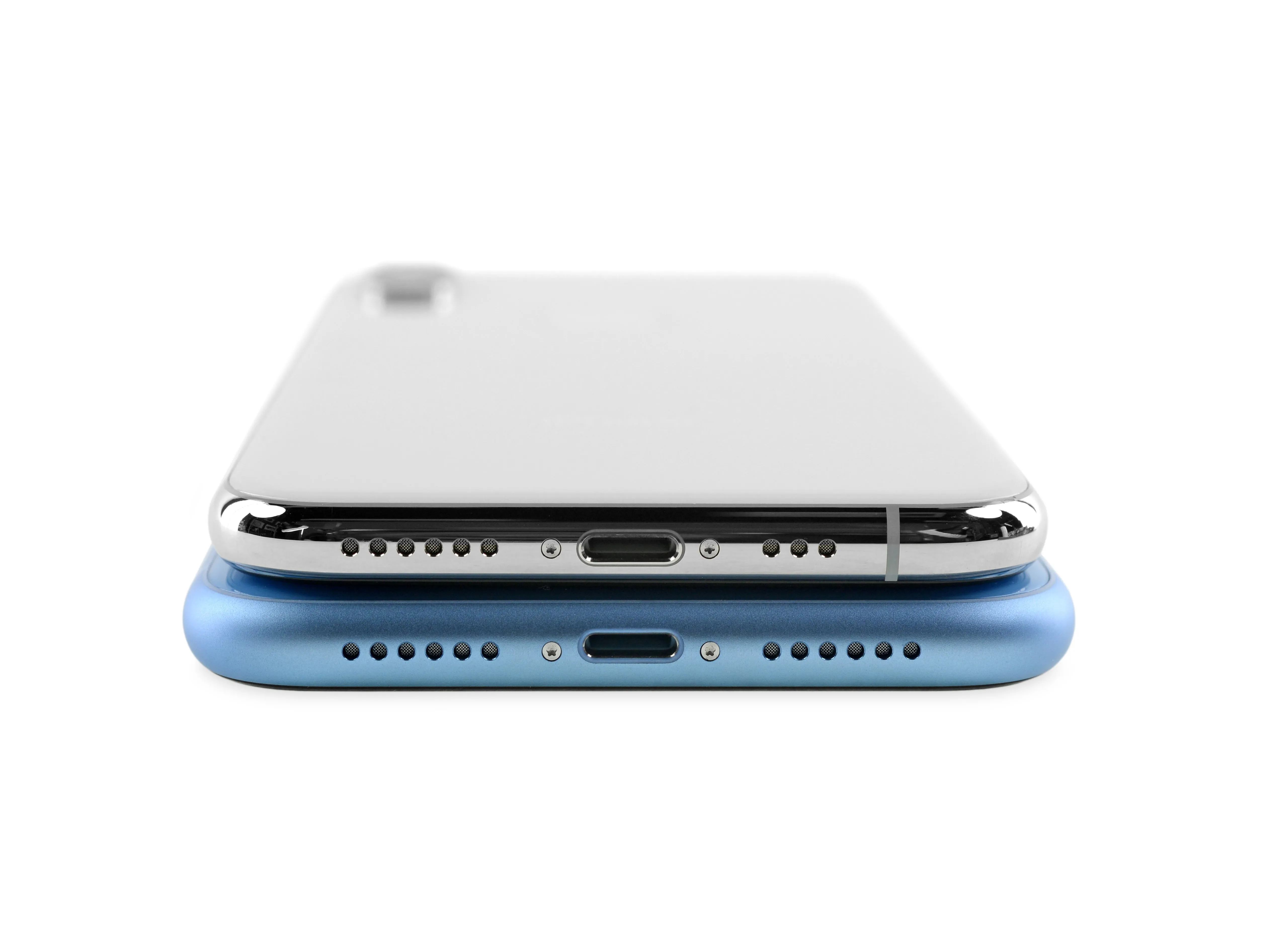

• Пытаясь разжечь соперничество между братьями и сестрами, мы ставим XR против XS и смотрим, какие различия мы можем обнаружить.

• Мы начинаем поиск с нижнего края, где отсутствующая полоса антенны и красивая симметричная решетка XR больше напоминают прошлогодний X.

• XR унаследовал многие из тех же черт, что и его братья и сестры XS, но он не унаследовал скоростной гигабитного LTE возможности.

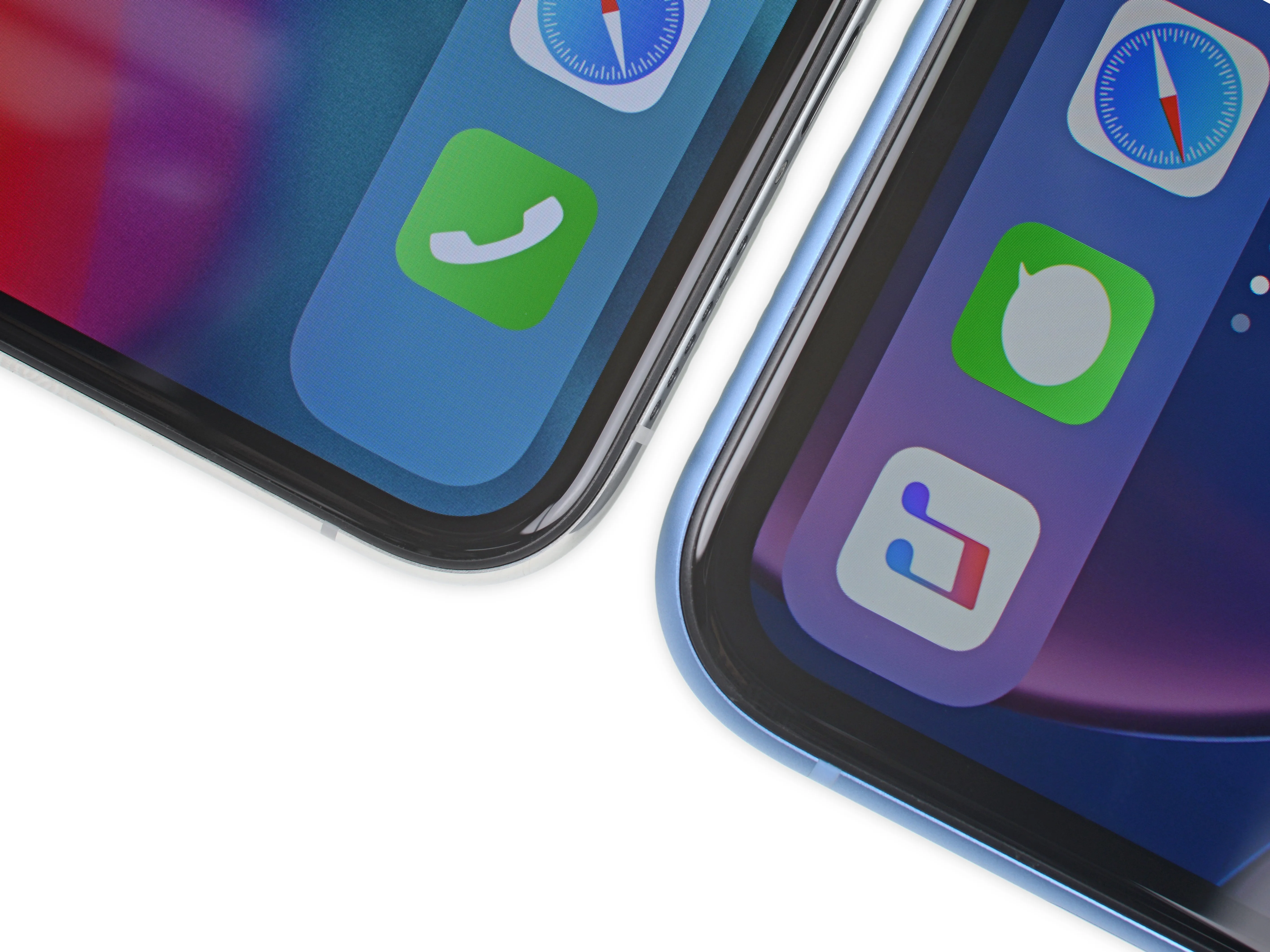

• Если включить дисплеи, то можно заметить, что ободки XR немного больше, а если подойти очень близко, то изгибы начинают становиться немного неровными по краям..

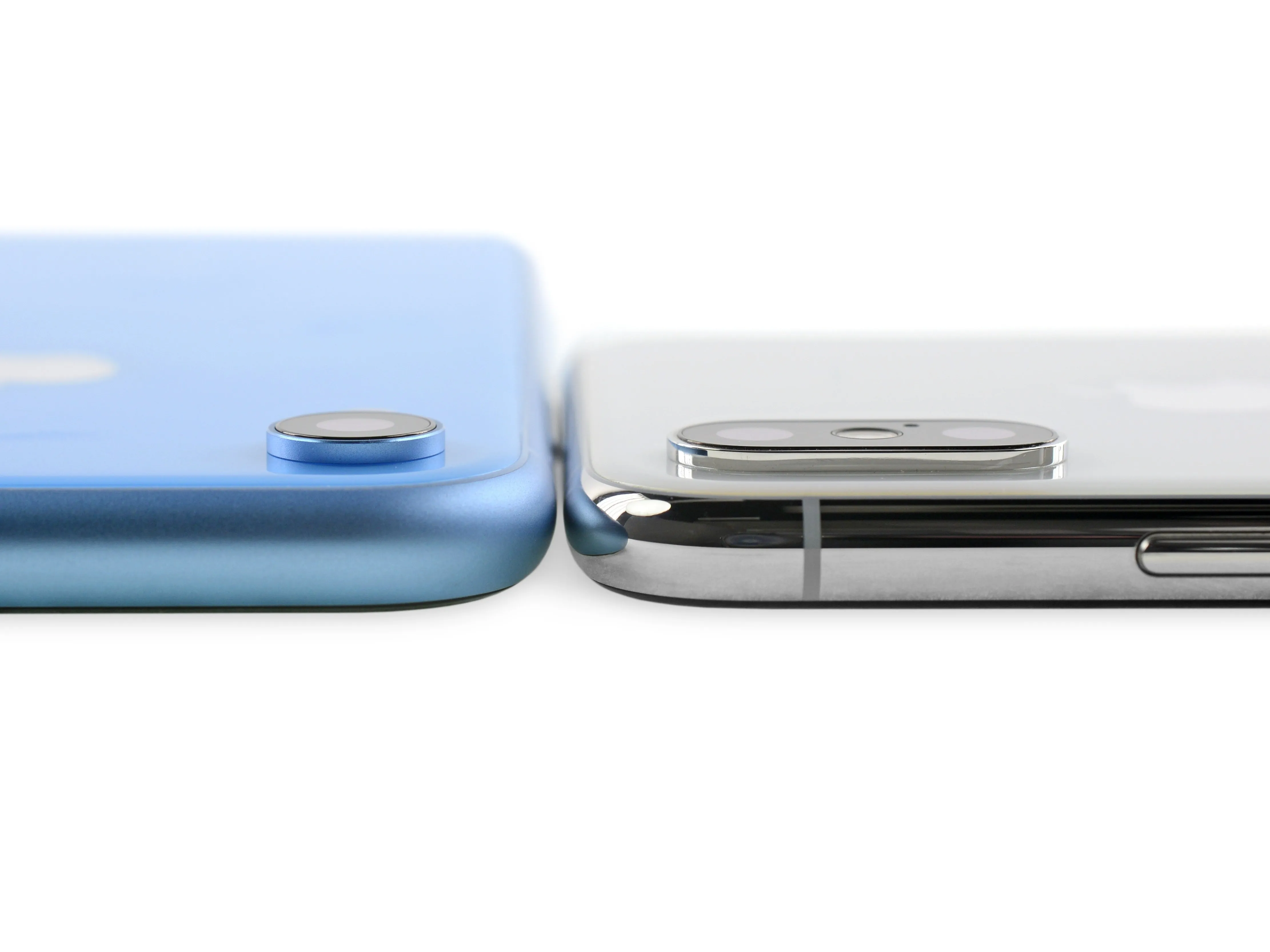

• XR унаследовал множество функций от XS, но получил только одну камеру - широкоугольную, а телеобъектив остался у XS.

Шаг 4

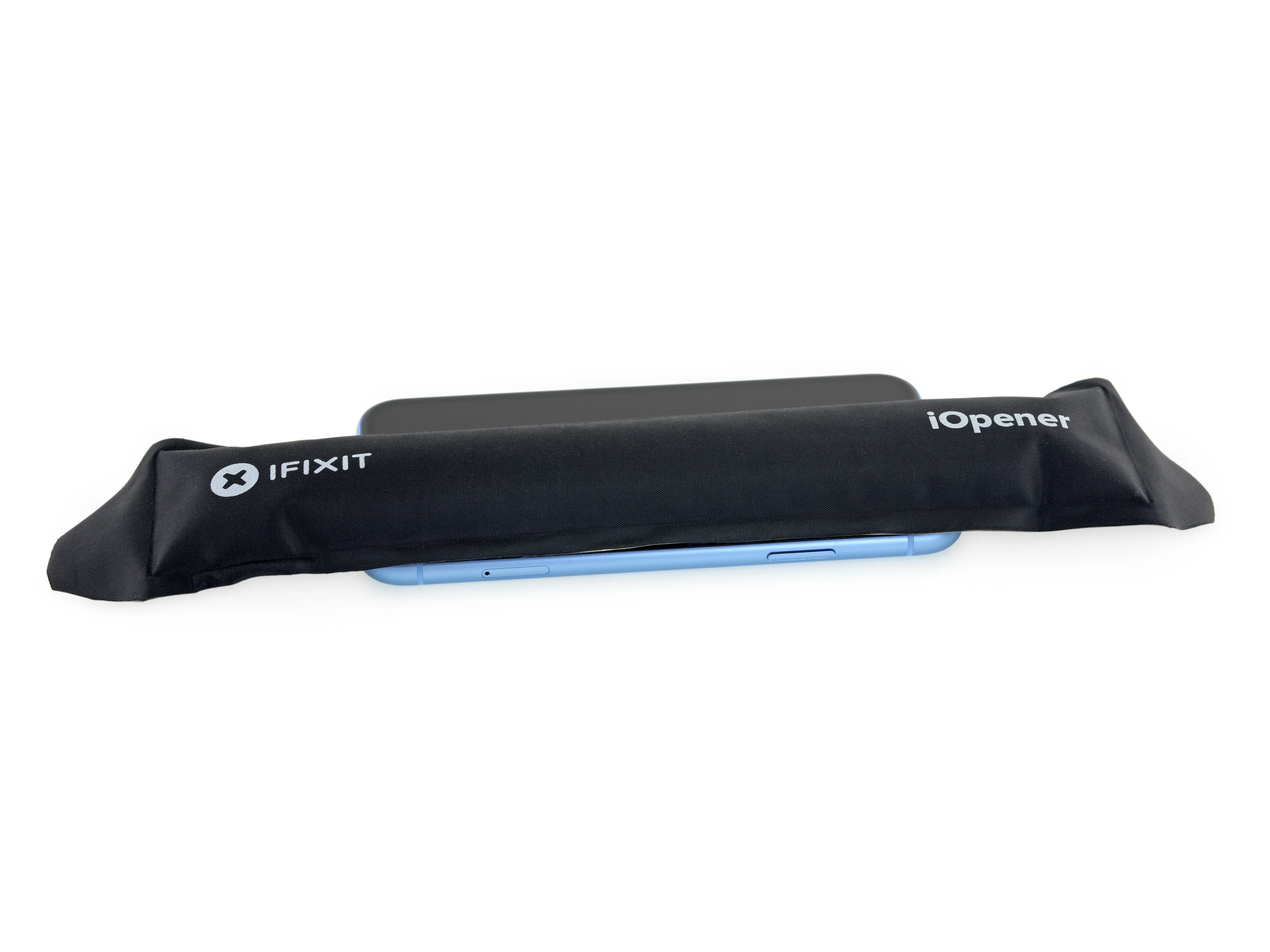

• Сходство с XS продолжается и в процедуре открытия: винты с зубчиками окружают не совсем центрированный порт для зарядки, и для открытия требуется лишь небольшая помощь iOpener.

• Среди отличий: удивительно не сочетающиеся по цвету винты-зубчики и слот для SIM-карт, который сдвинут вниз к нижней части телефона.

• Одно из отличий, которое мы никак не можем определить, - откуда у XS взялся дополнительный IP-точка-Открывать XR примерно так же, как и XS!

Шаг 5

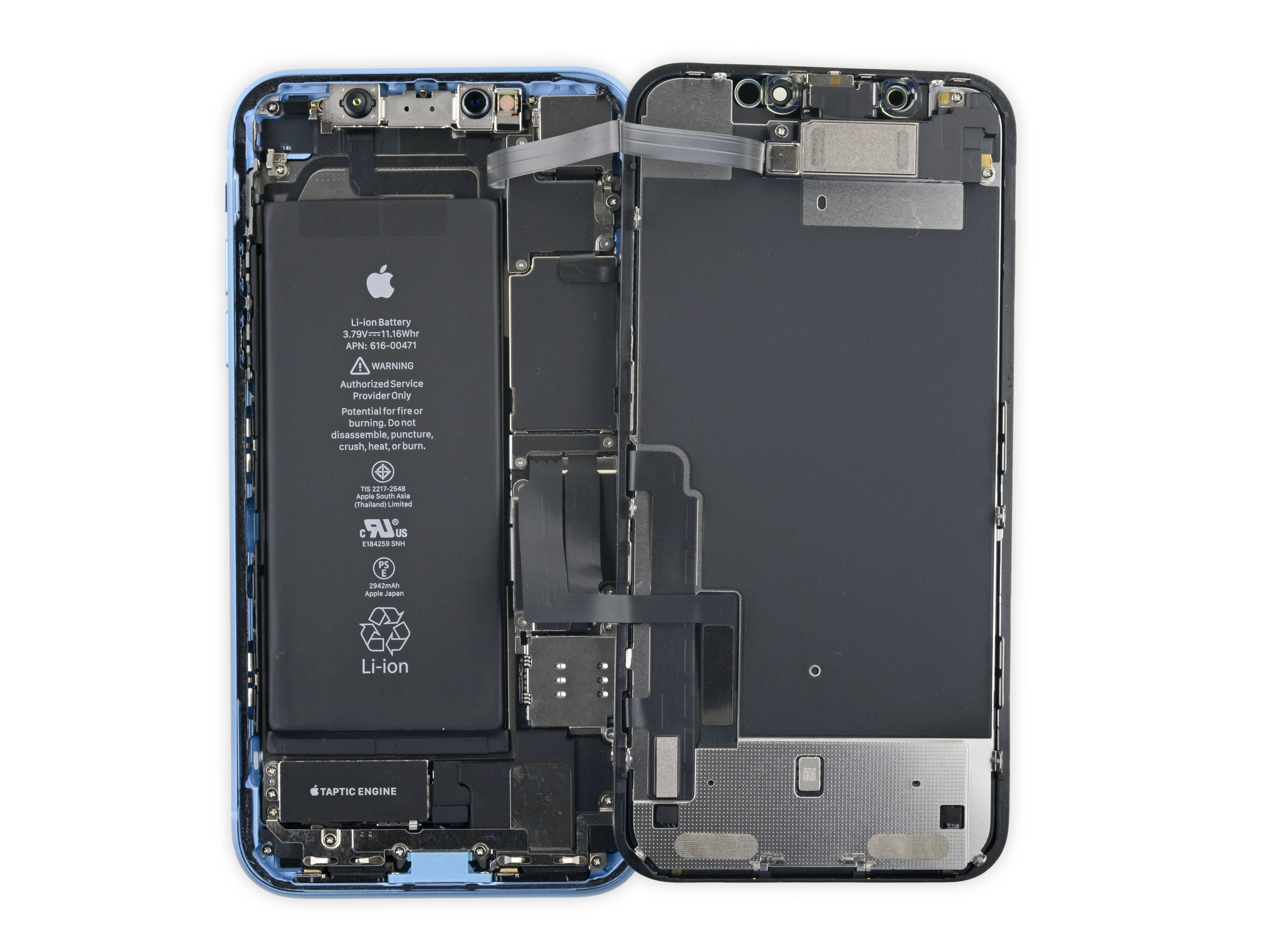

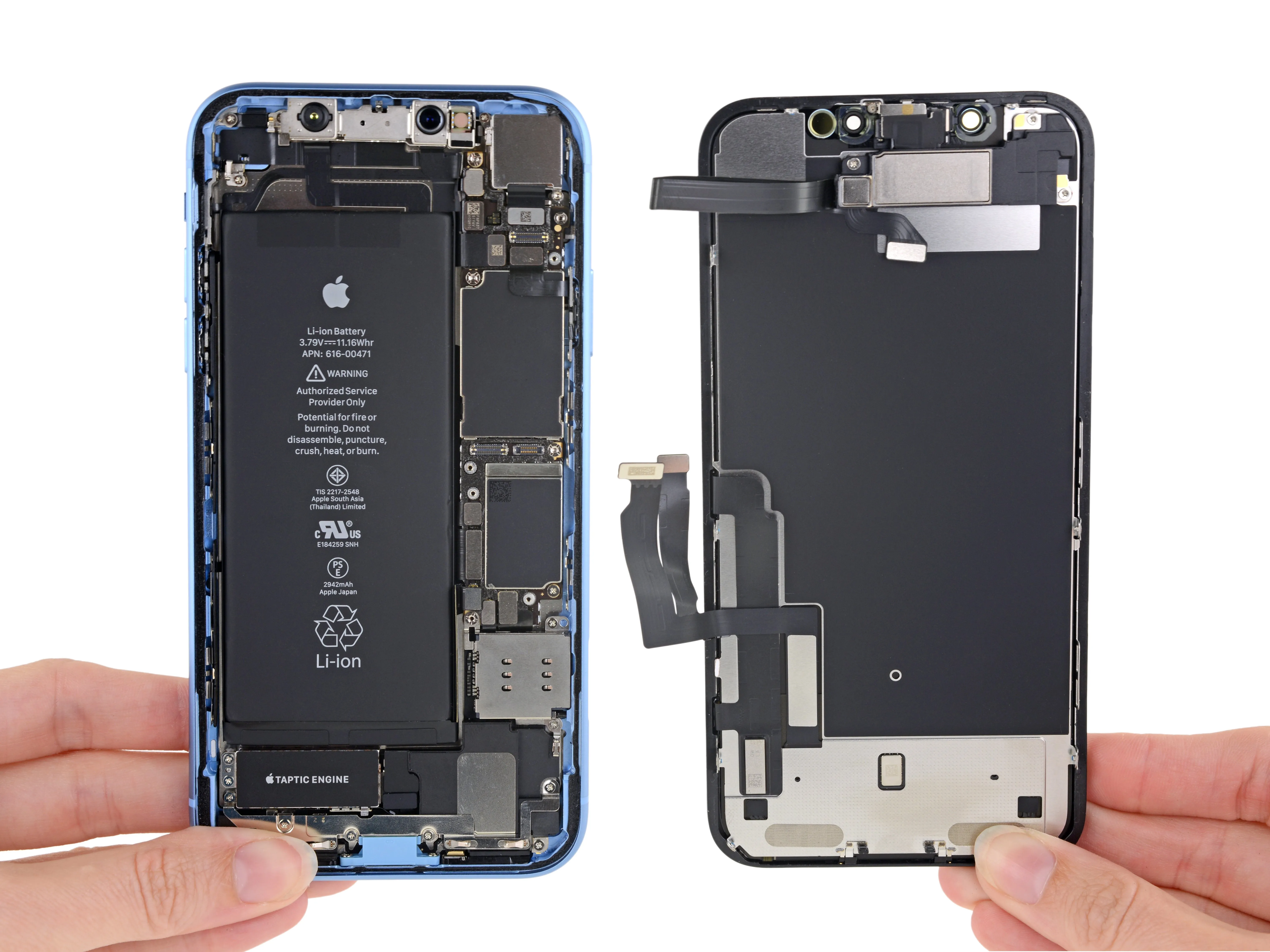

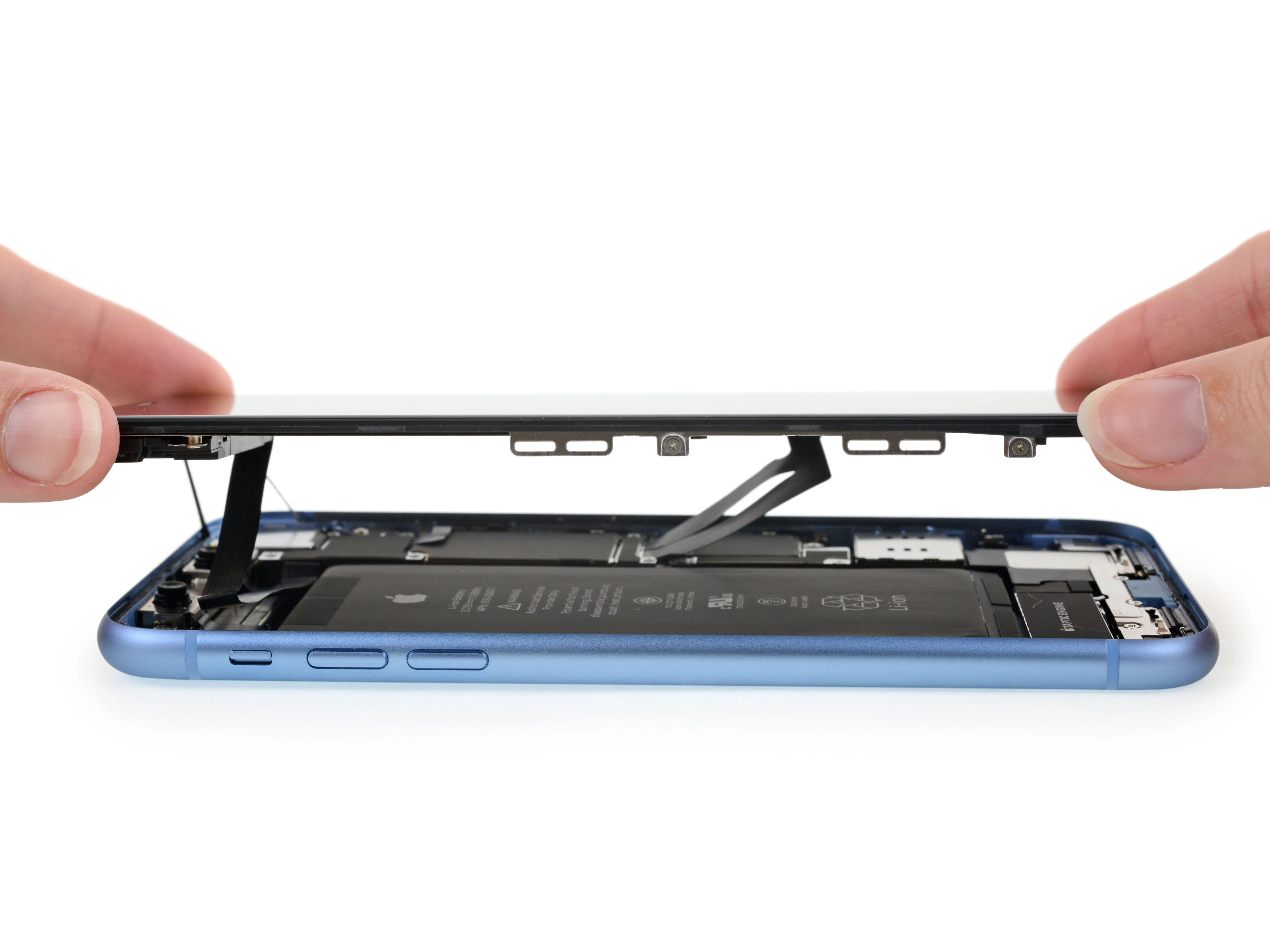

• Продуманная процедура открытия дисплея закончилась - примерно так же безболезненно, как это бывает на водонепроницаемых смартфонах.

• Apple усовершенствовала эту конструкцию ещё в iPhone 5-и, к счастью, никогда его не меняла.

• Внутри XR начинает больше походить на забавный гибрид между 8 и X. Мы вернулись к прямоугольному аккумулятору, но есть и прямоугольная логическая плата.

• Вопрос в том, сколько слоев имеет эта логическая плата?

Шаг 6

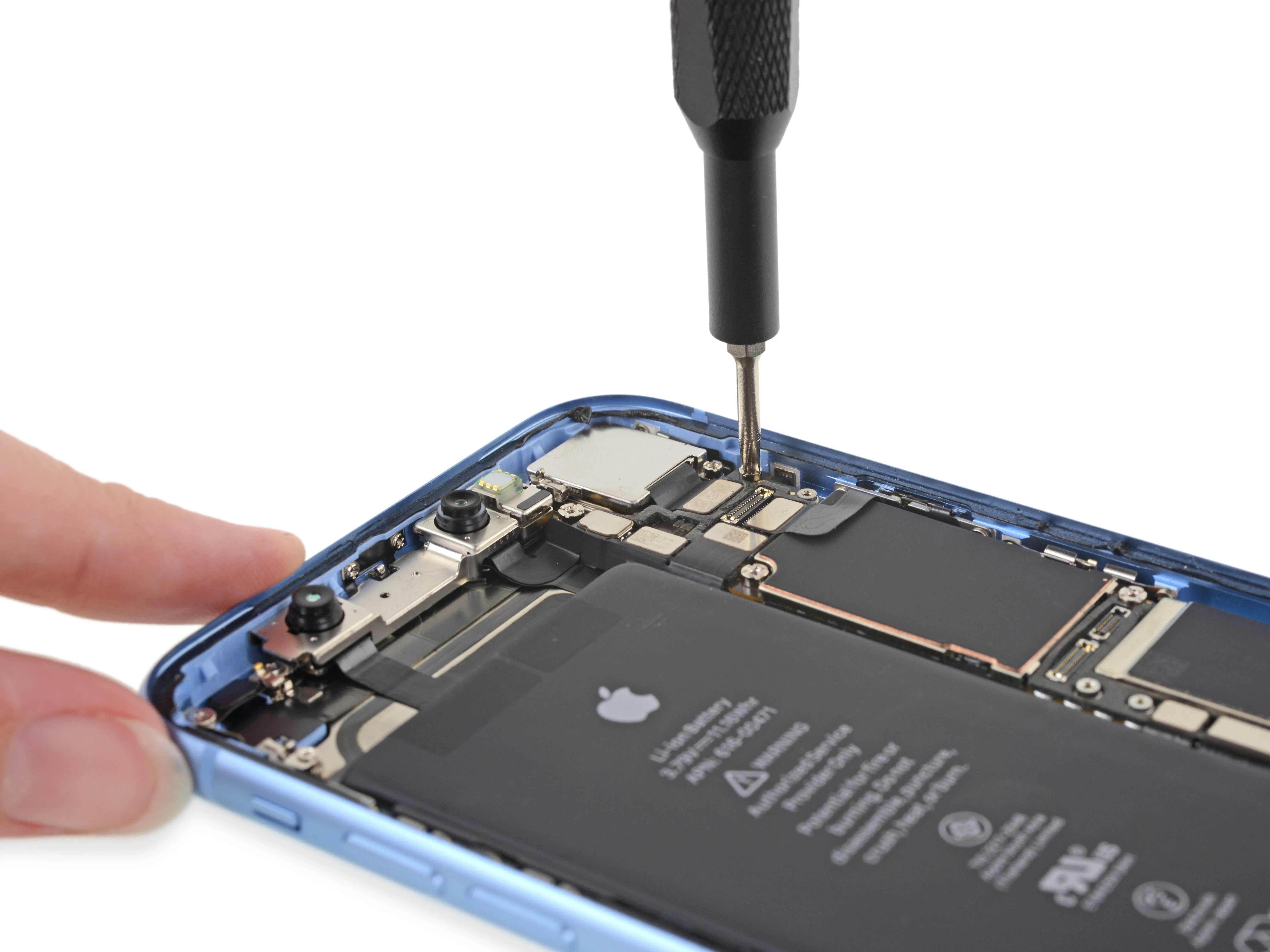

• На пути к освобождению логической платы мы сталкиваемся с настоящим изобилием винтов-стоек. Мы привыкли к одному или двум на iPhone, а не к десяти.

• К счастью, мы вооружены и готовы.

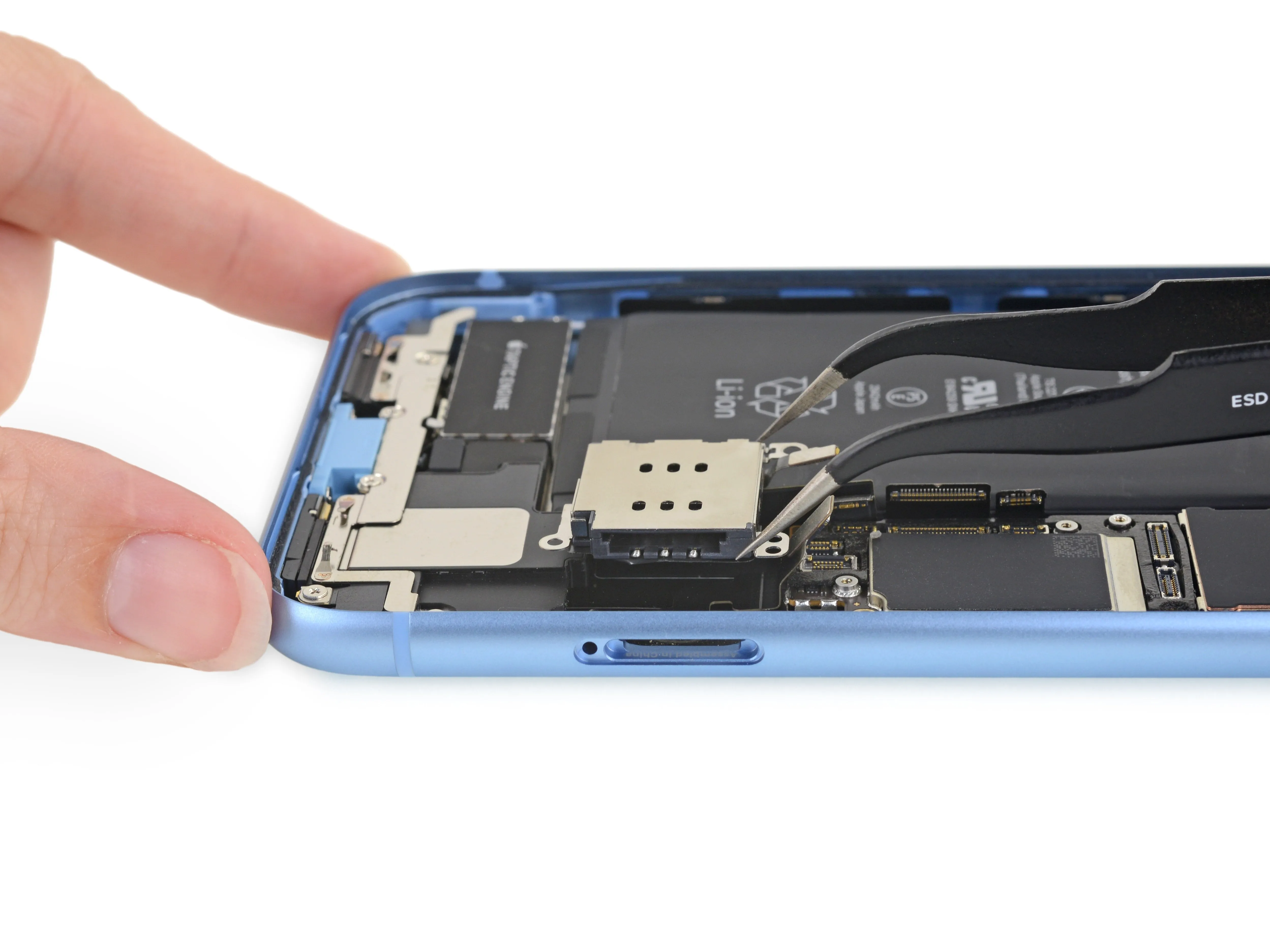

• Что это? Модульное устройство для чтения SIM-карт! Это впервые для iPhone.

• Это не только позволит быстро заменить сдохший SIM-ридер, но и сократит расходы на замену логической платы! Выигрыш!

• Скорее всего, это уступка китайскому рынку, где eSIM не поддерживается, поэтому, чтобы включить функцию dual-sim в китайских моделях, Apple устанавливает двойной считыватель Nano-SIM. Модульный подход делает это гораздо проще, чем если бы считыватель был припаян к основной плате, как в прошлых моделях.

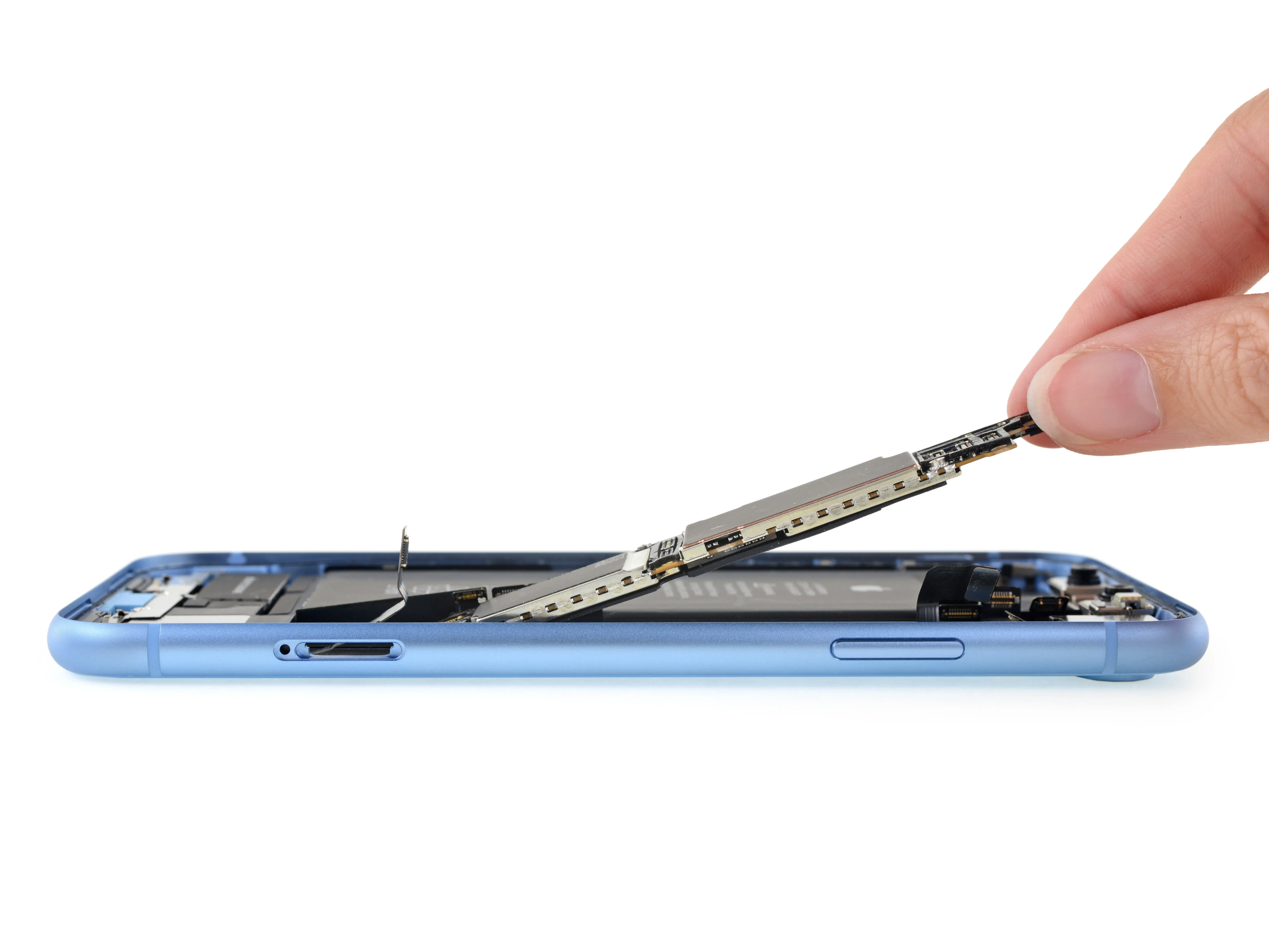

• Теперь изящная одноярусная логическая плата без локтей свободна!

Комментарии к шагу

С модульным устройством считывания Sim Reader мы можем поменять EU на китайское устройство считывания Sim Reader и использовать настоящий dual-sim? Это было бы замечательно!

Я согласен, что модульность должна быть. Но я полагаю, что это больше вопрос индустриализации с эффективностью. Звучит сложно, что это будет работать на плате ESim ...? 3 Sim звучит слишком ...., но это нужно исследовать. Может случиться так, что они поставят ESim оборудование по всему миру и что двойные физические симы могут выйти, поменяв модули местами... Думая, что они сделали это, чтобы поделиться преимуществом с пользователями, я сомневаюсь в этом. Вот уже 3 года, как все больше компонентов в линейке Apple припаяны и не подлежат замене, и очевидно, что значительная часть их звездной маржи была получена благодаря точной стратегии, учитывающей размеры оперативной памяти... или hd на арене Mac...

Посмотрите на теплораспределитель процессора, он намного толще, чем в предыдущих моделях, возможно, это что-то вроде плоской мини-тепловой трубки?

Шаг 7

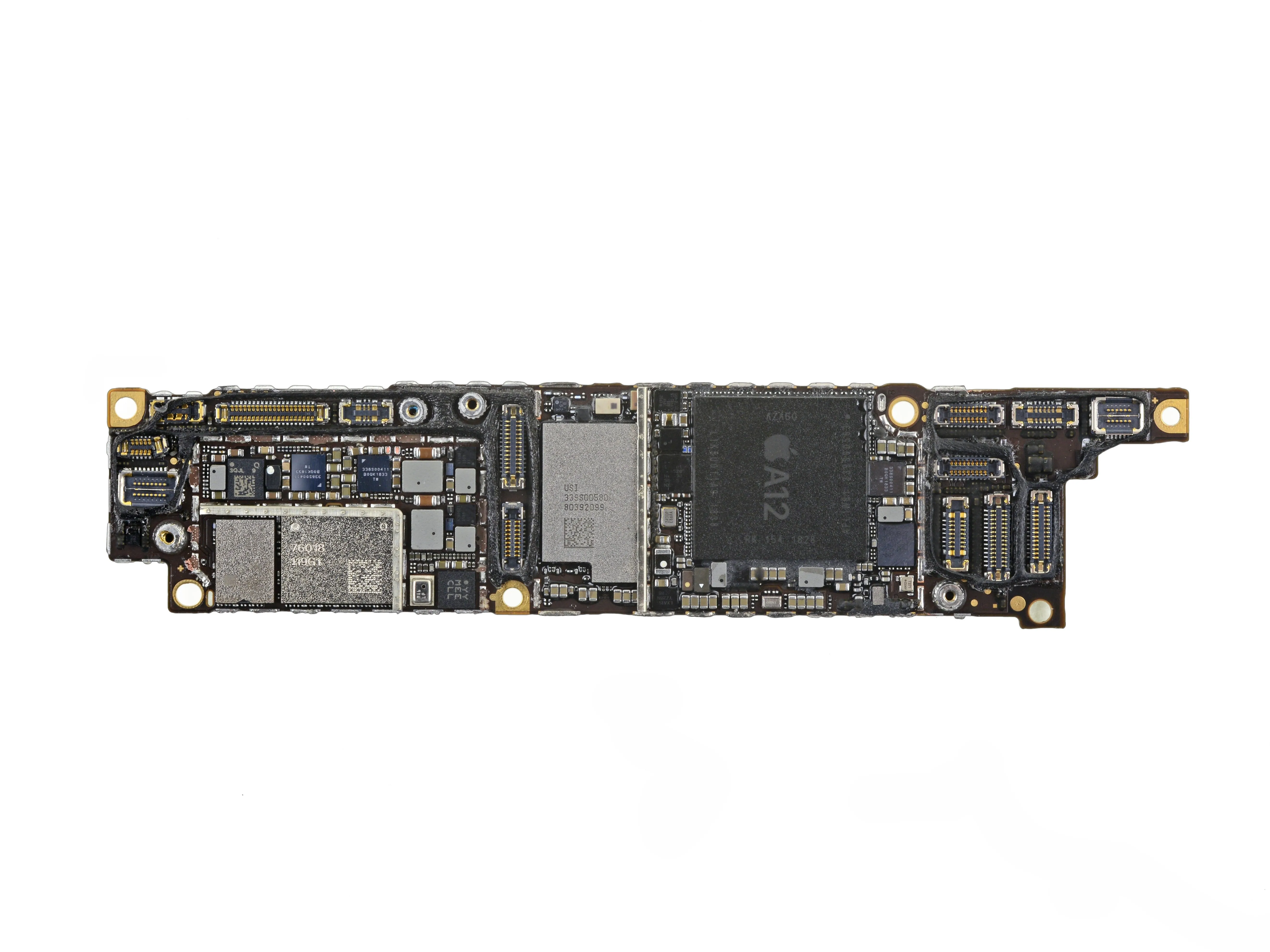

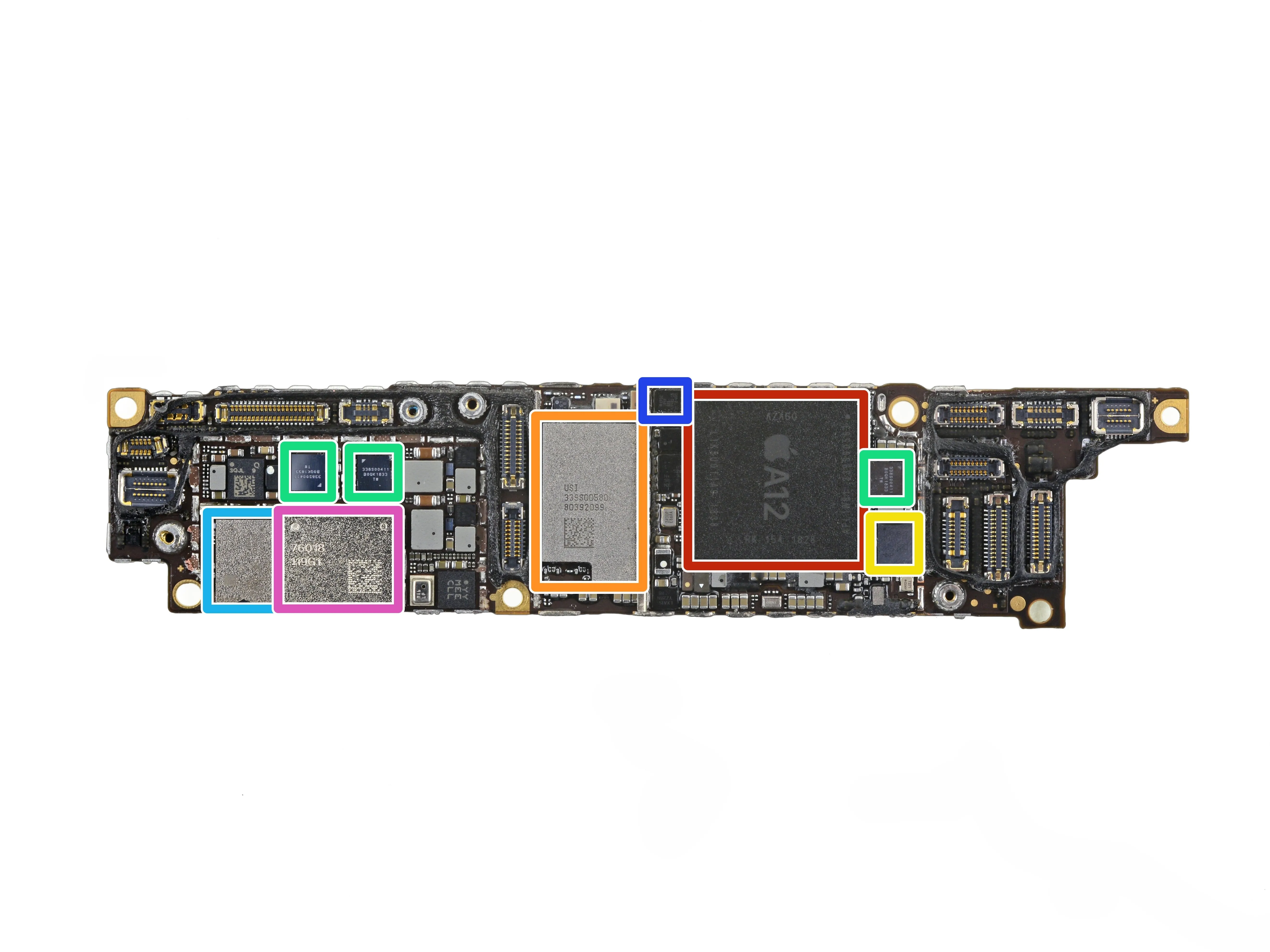

• Вытащив логическую плату, мы получаем первый взгляд на встроенный кремний:

• Apple APL1W81 A12 Bionic SoC, наложенная на Micron MT53D384M64D4SB-046 XT:E 3 ГБ LPDDR4x SDRAM

• Apple/USI 339S00580 (вероятно, модуль WiFi/Bluetooth, аналогичный тому, что установлен в XS)

• Контроллер NFC NXP Semiconductor SN100V

• 3x аудиоусилители Apple/Cirrus Logic 338S00411

• Skyworks 203-15 G67407 1838 (вероятно, модуль усиления мощности)

• Infineon (ранее Cypress Semiconductor) CYPD2104 Контроллер порта USB Type-C

• Qorvo QM76018 Модуль радиочастотной фронтальной части

Комментарии к шагу

Модуль '76018 119G1' представляет собой Qorvo PAD.

Что такое аккумулятор Apple I phone Xr

Шаг 8

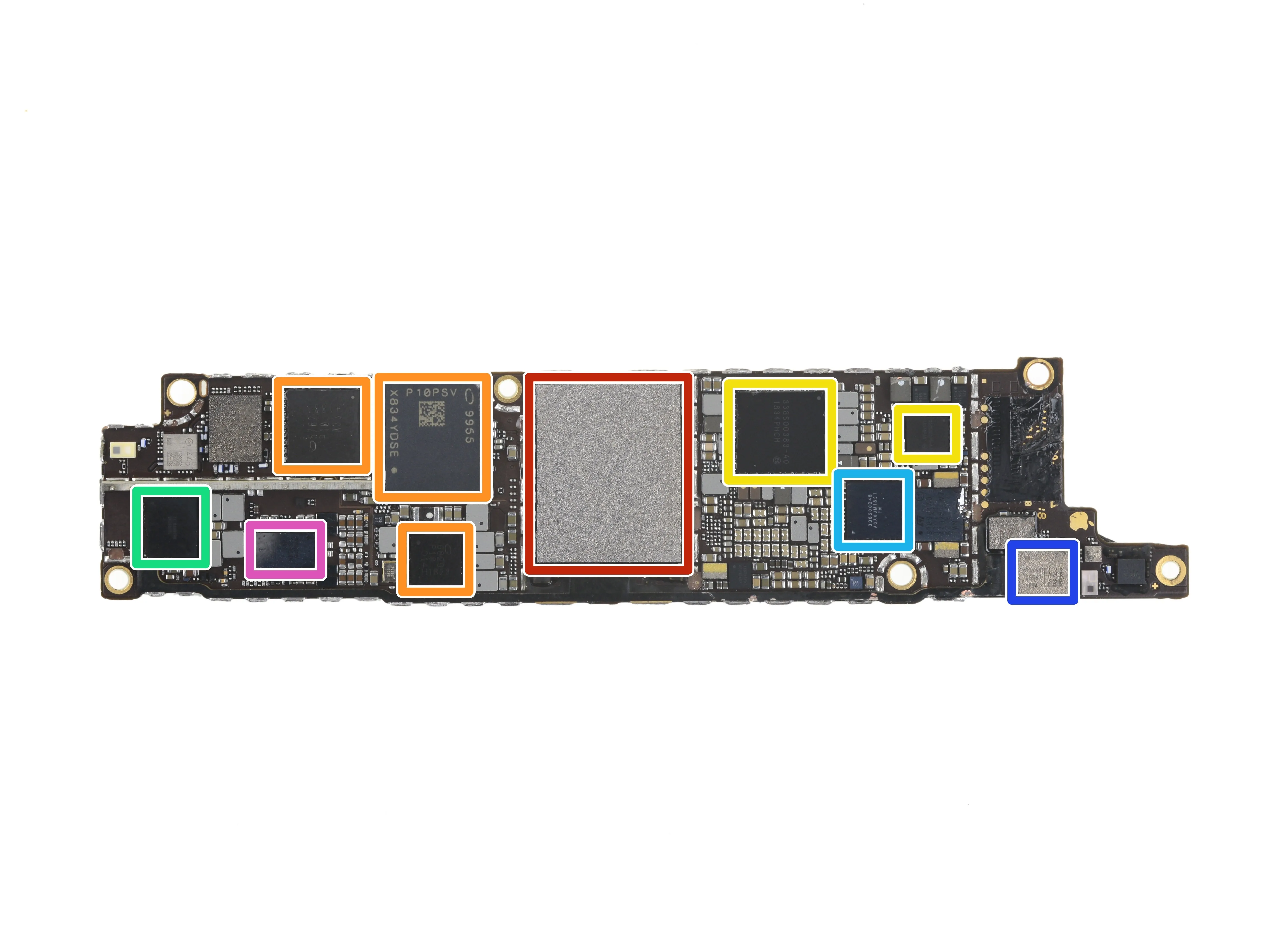

• Еще больше микросхем на обратной стороне логической платы. Покажите, пожалуйста, удостоверение личности...

• Флеш-память Toshiba TSB3243VC0428CHNA1 объемом 64 ГБ

• Intel PMB9955 (вероятно, базовый процессор XMM7560 LTE Advanced Pro 4G LTE), радиочастотный приемопередатчик PMB5762 и PMB5829

• ИС управления питанием Apple 338S00383-A0, 338S00375-A1 (возможно, от Dialog Systems)

• ИС зарядки аккумулятора Texas Instruments SN2600B1

• Аудиокодек Apple/Cirrus Logic 338S00248

• Фронтальный модуль Skyworks SKY13768

• Broadcom BCM59355A2IUB4G (вероятно, разновидность микросхемы приемника беспроводного питания BCM59350)

Комментарии к шагу

Я все еще не понимаю, почему разница в скорости Xr и Xs. Если у них один и тот же чип, то максимальная скорость загрузки не должна быть одинаковой?

У Xs 4 антенны, а у XR только 2.

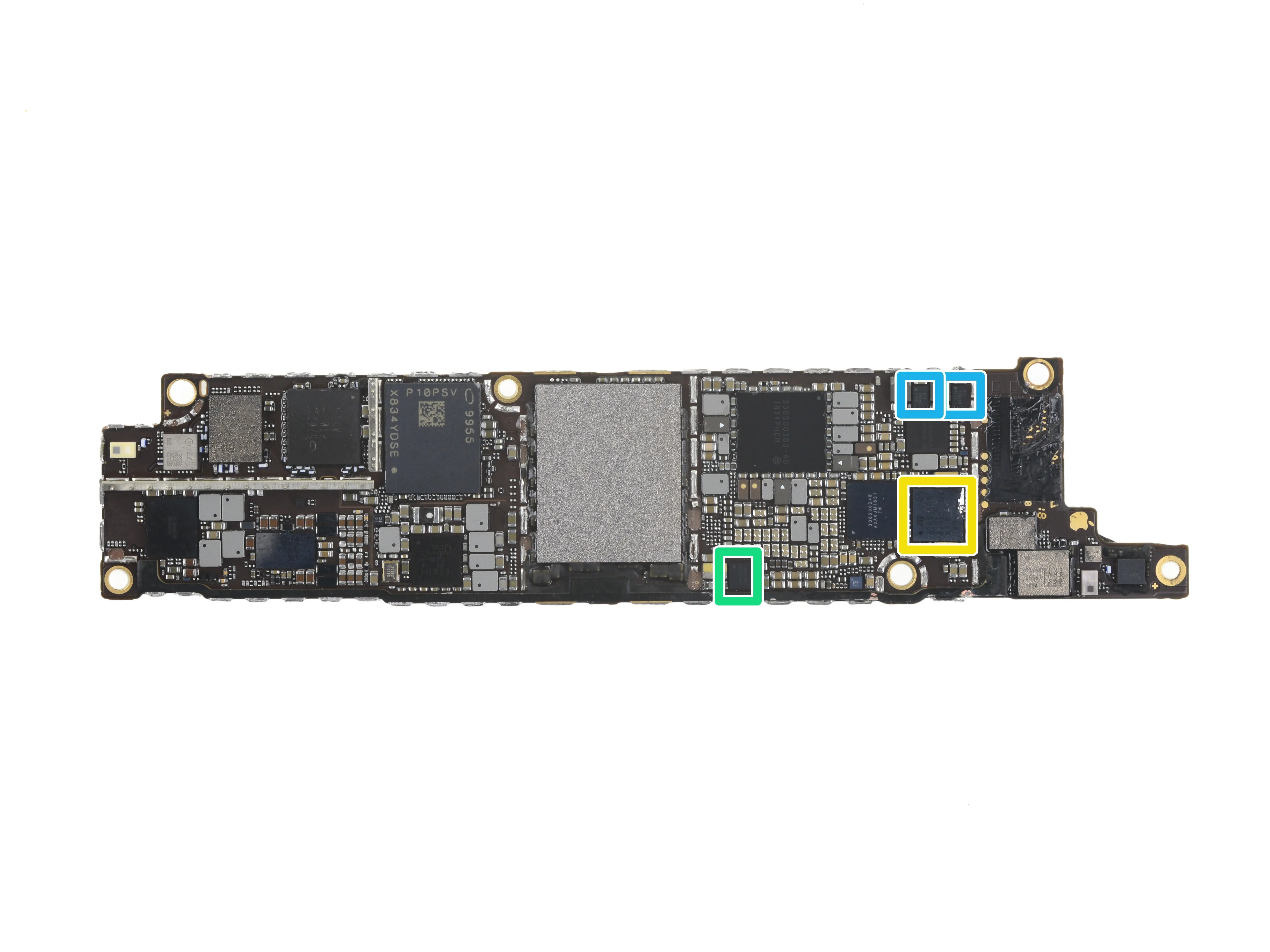

Шаг 9

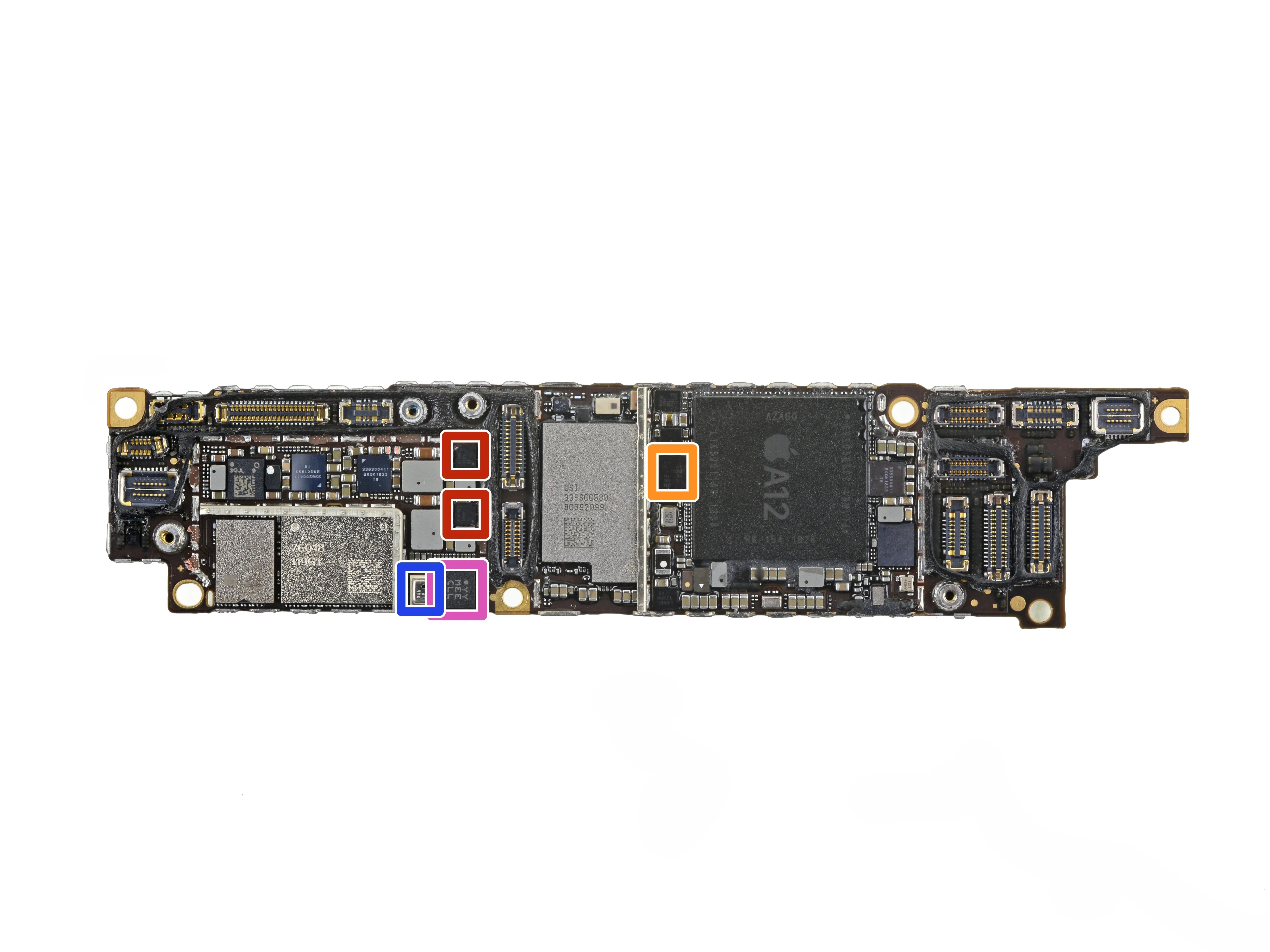

• Идентификация микросхем, часть 2.

• Драйвер подсветки Texas Instruments LM3539

• Мультиплексор порта дисплея NXP Semiconductor CBTL161x (вероятно)

• STMicroelectronics STB601A0 управление питанием

• Texas Instruments TPS65730 управление питанием дисплея

• Драйвер светодиодов Texas Instruments (вероятно)

• Датчик давления Bosch Sensortec BMP282

• Акселерометр Bosch Sensortec

Шаг 10

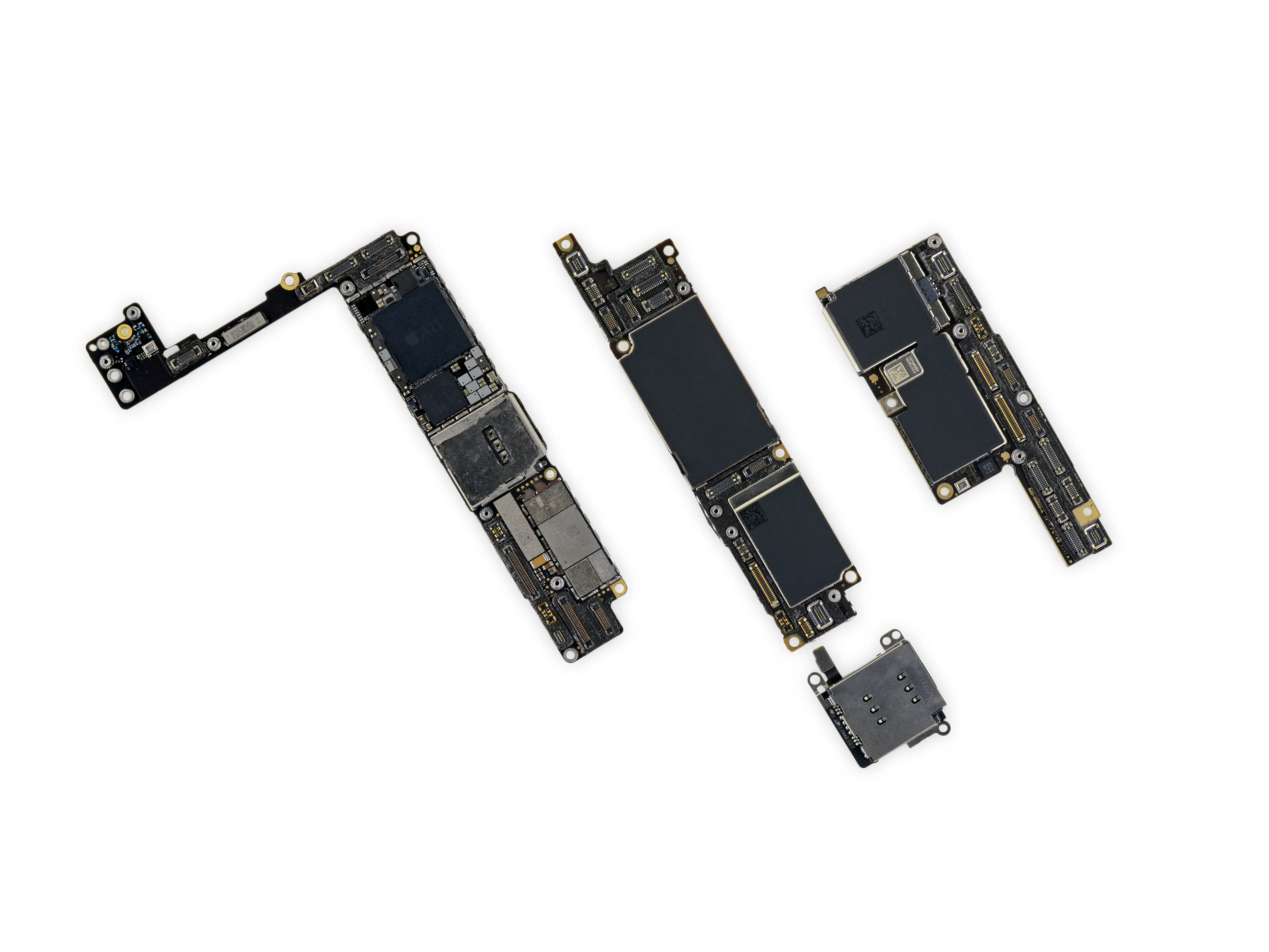

• Продолжая разговор о логической плате, вот еще две логические платы.

• Новая плата XR + SIM-ридер (в центре) немного похожа на развернутую плату iPhone X (справа). Для сравнения слева показана разросшаяся плата iPhone 8 Plus.

• Этот новый форм-фактор практически идеально заполняет пробел в эволюции логических плат iPhone.

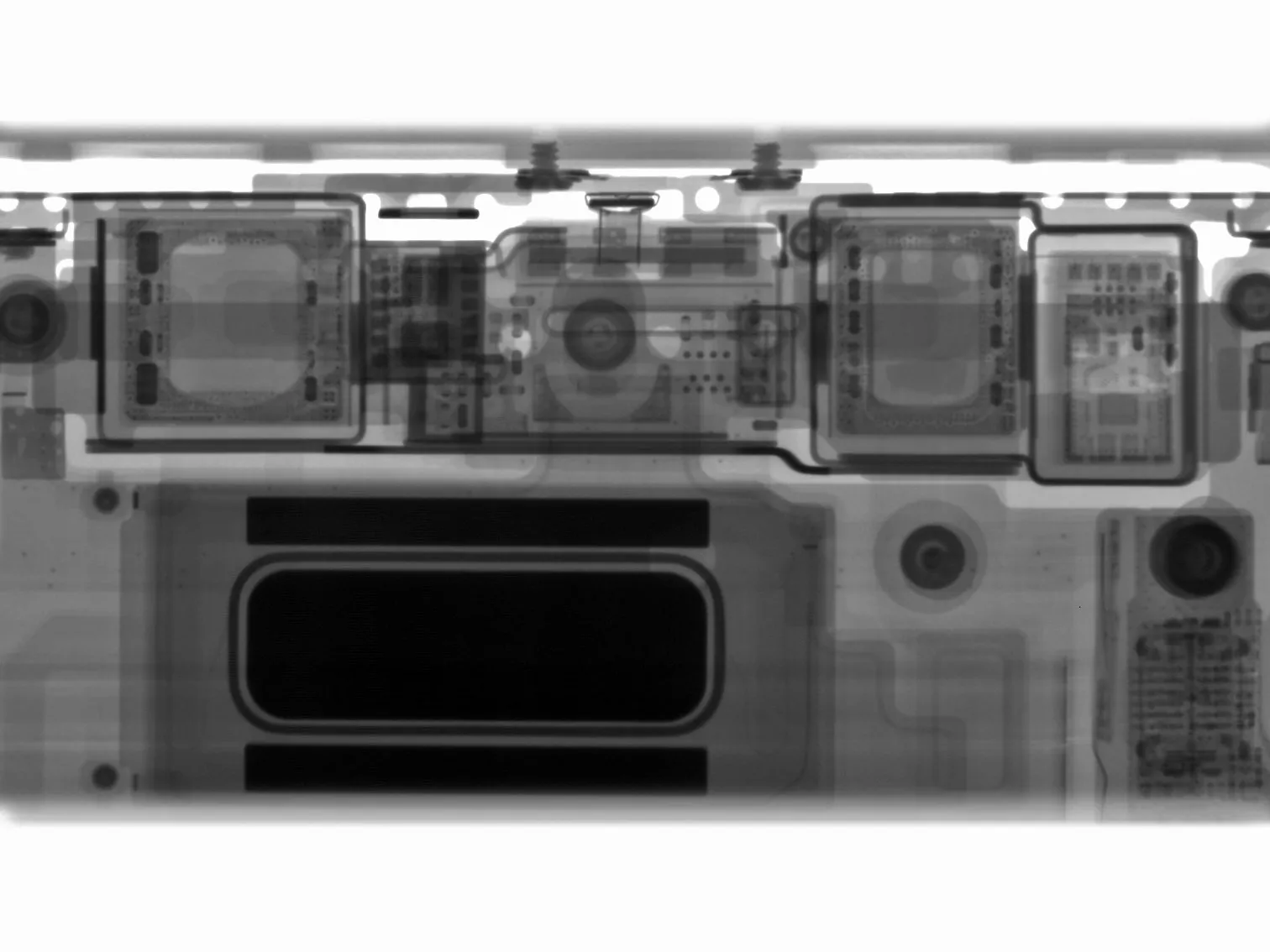

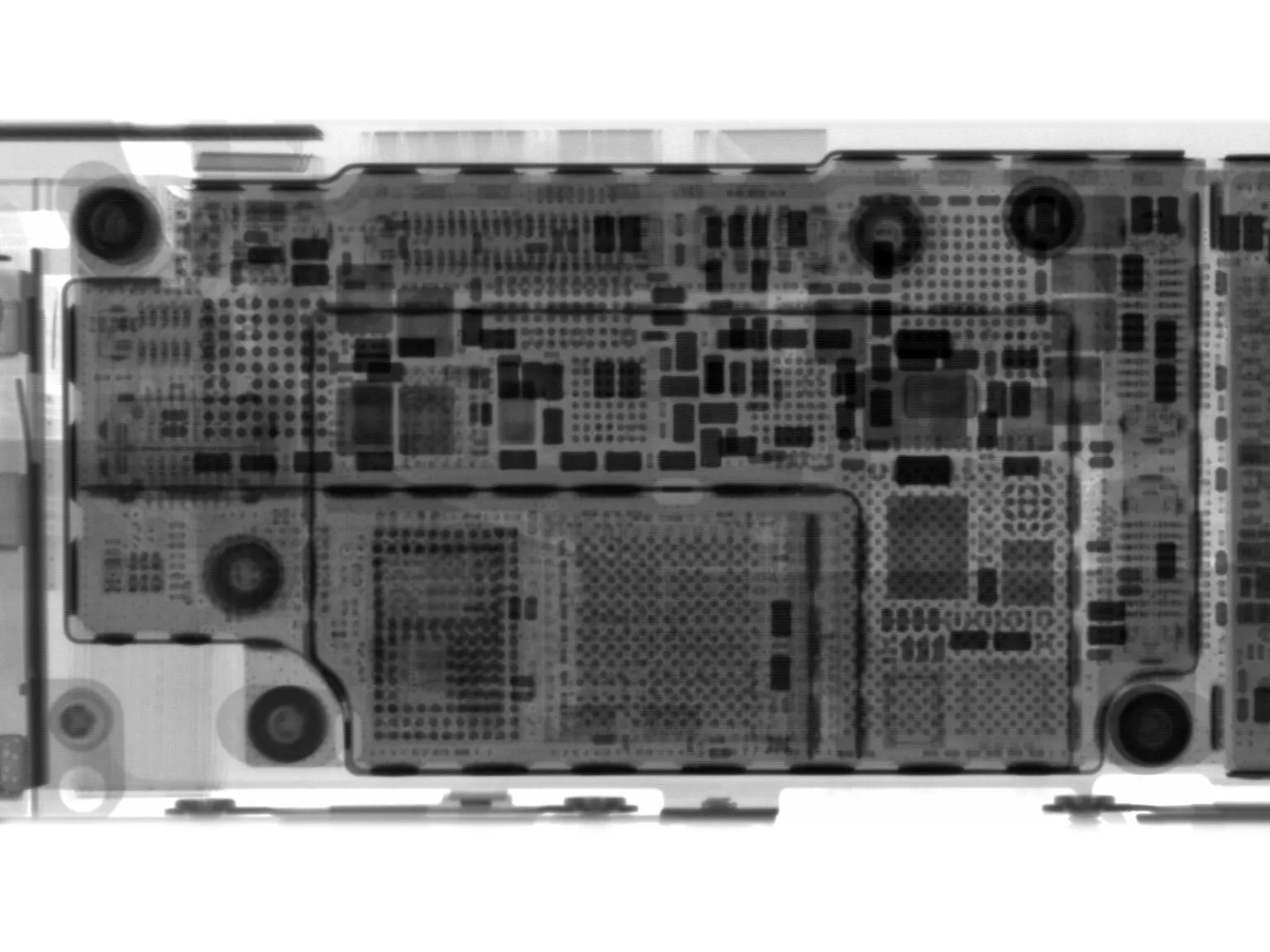

• Крупный план с помощью рентгеновских лучей напоминает нам, что эта 'упрощенная' логическая плата iPhone все еще чрезвычайно сложна.

• Еще больше кремния скрывается под другими компонентами, например под системой камеры TrueDepth.

Шаг 11

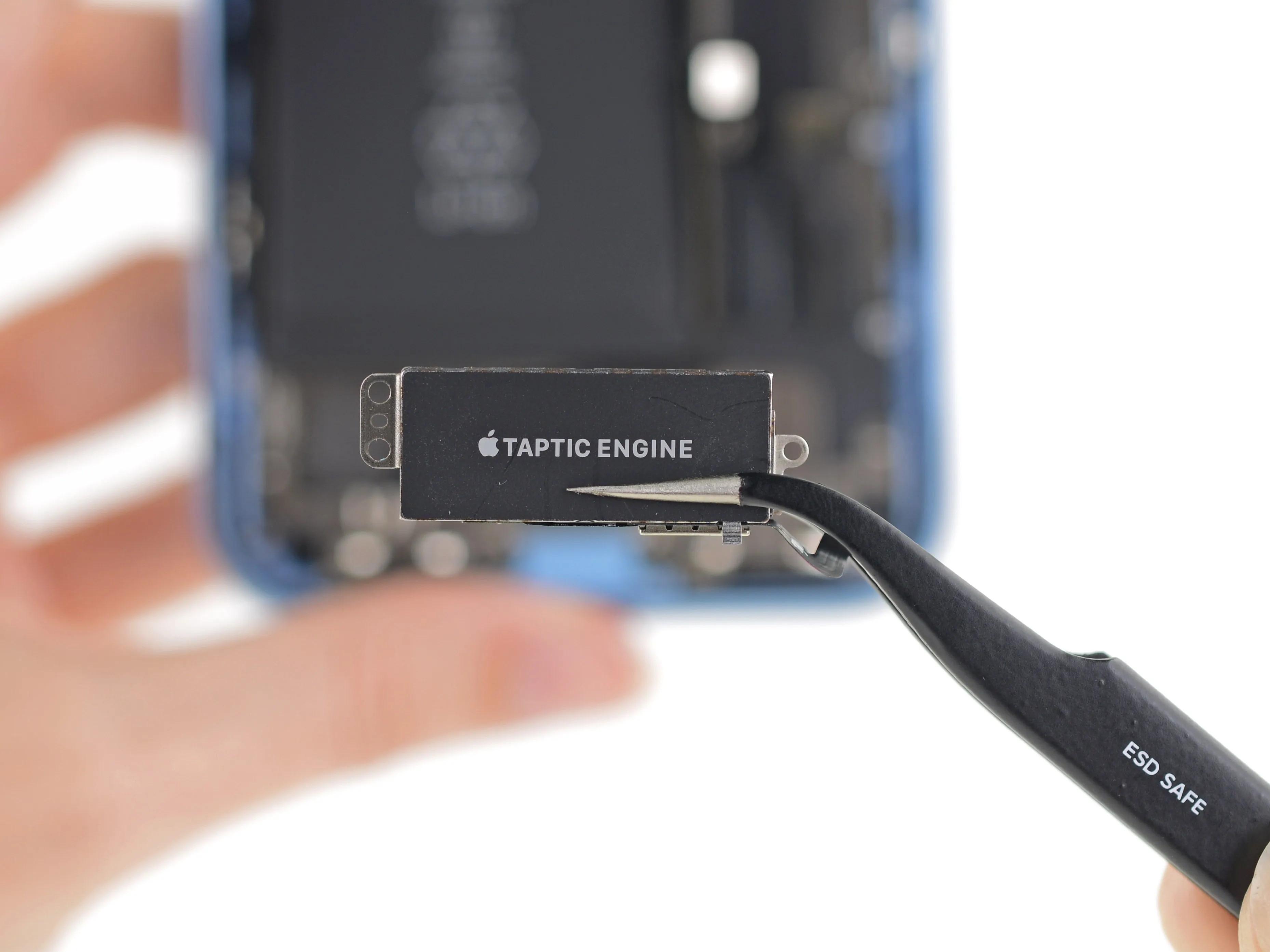

• Вытащив логическую плату, мы обнаруживаем знаменитый тактильный генератор!

• Хотя XR не поддерживает 3D Touch, у него есть Haptic Touch, который, по сути, представляет собой долгое, а не сильное прикосновение. Похоже, что тактильные ощущения управляются знакомый линейно-колебательный вибромотор.

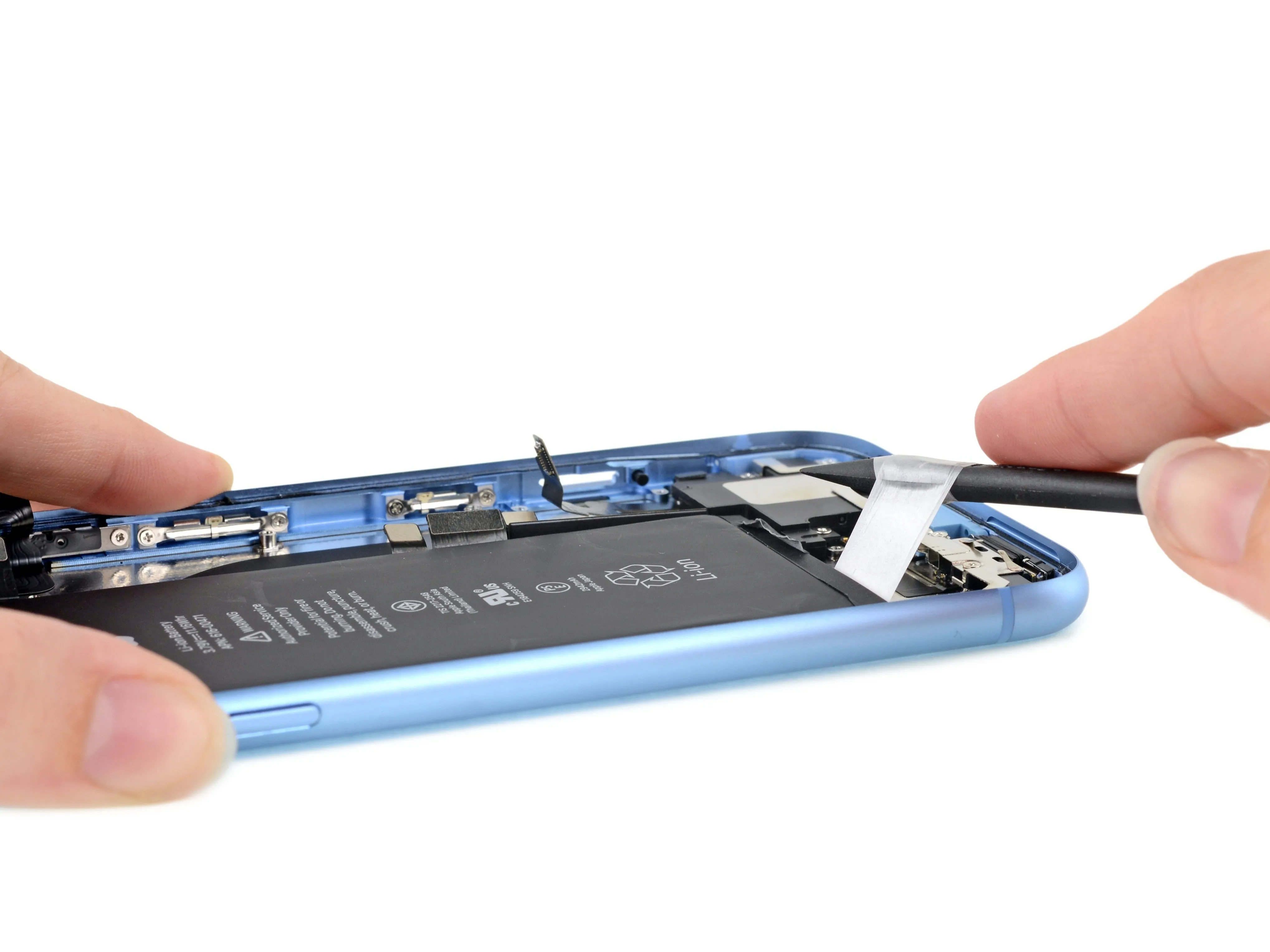

• Далее - прямоугольный аккумулятор! Мы с радостью обнаружили целых четыре клейких язычка, которые позволяют легко извлечь его.

Шаг 12

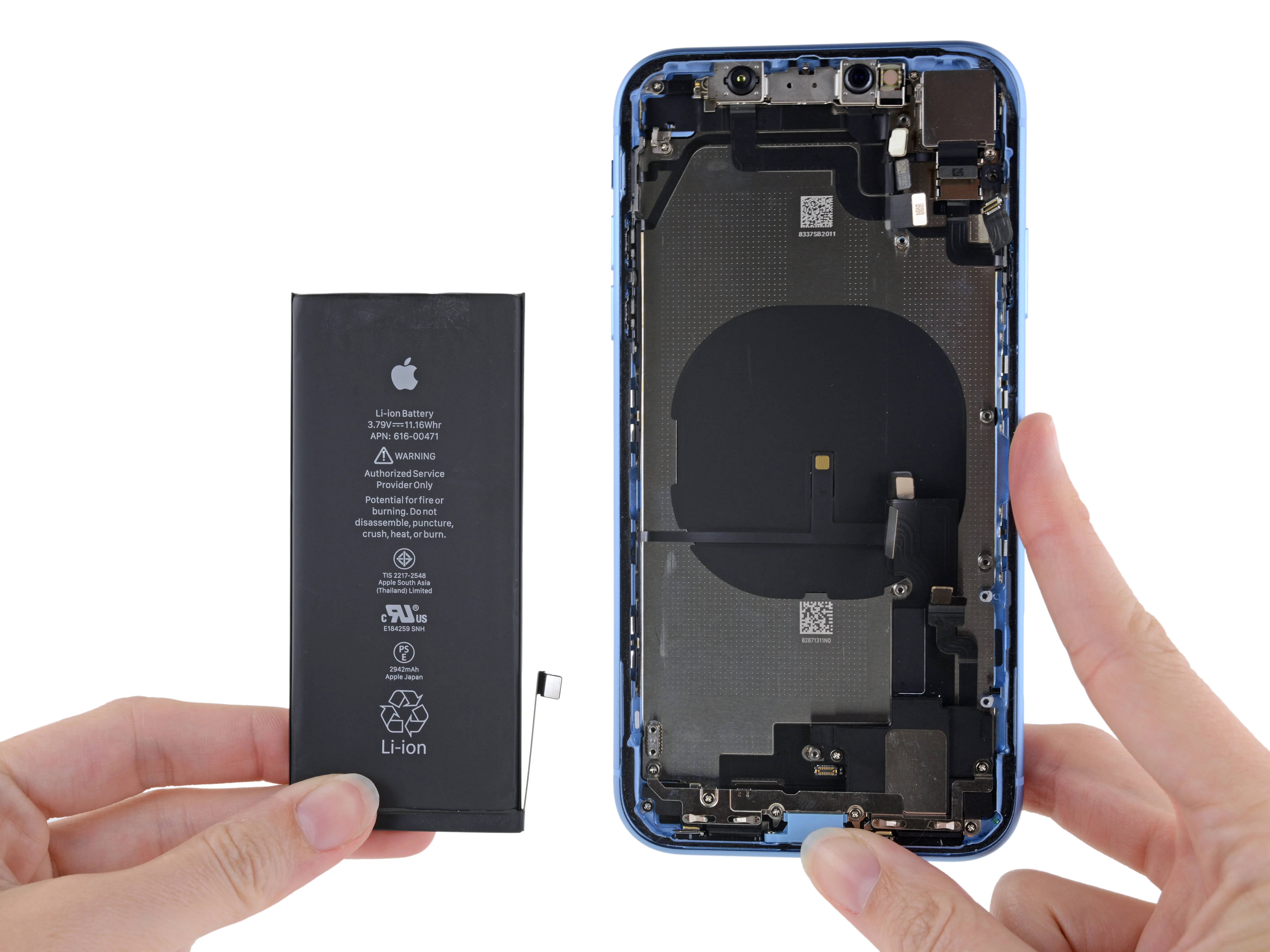

• Все четыре вкладки работают превосходно, а аккумулятор емкостью 11,16 Вт-ч извлекается без проблем!

• Мы уже слышали, что XR обладает лучшим временем автономной работы среди iPhone, но как обстоят дела с этим? Пора устроить парад батарей!

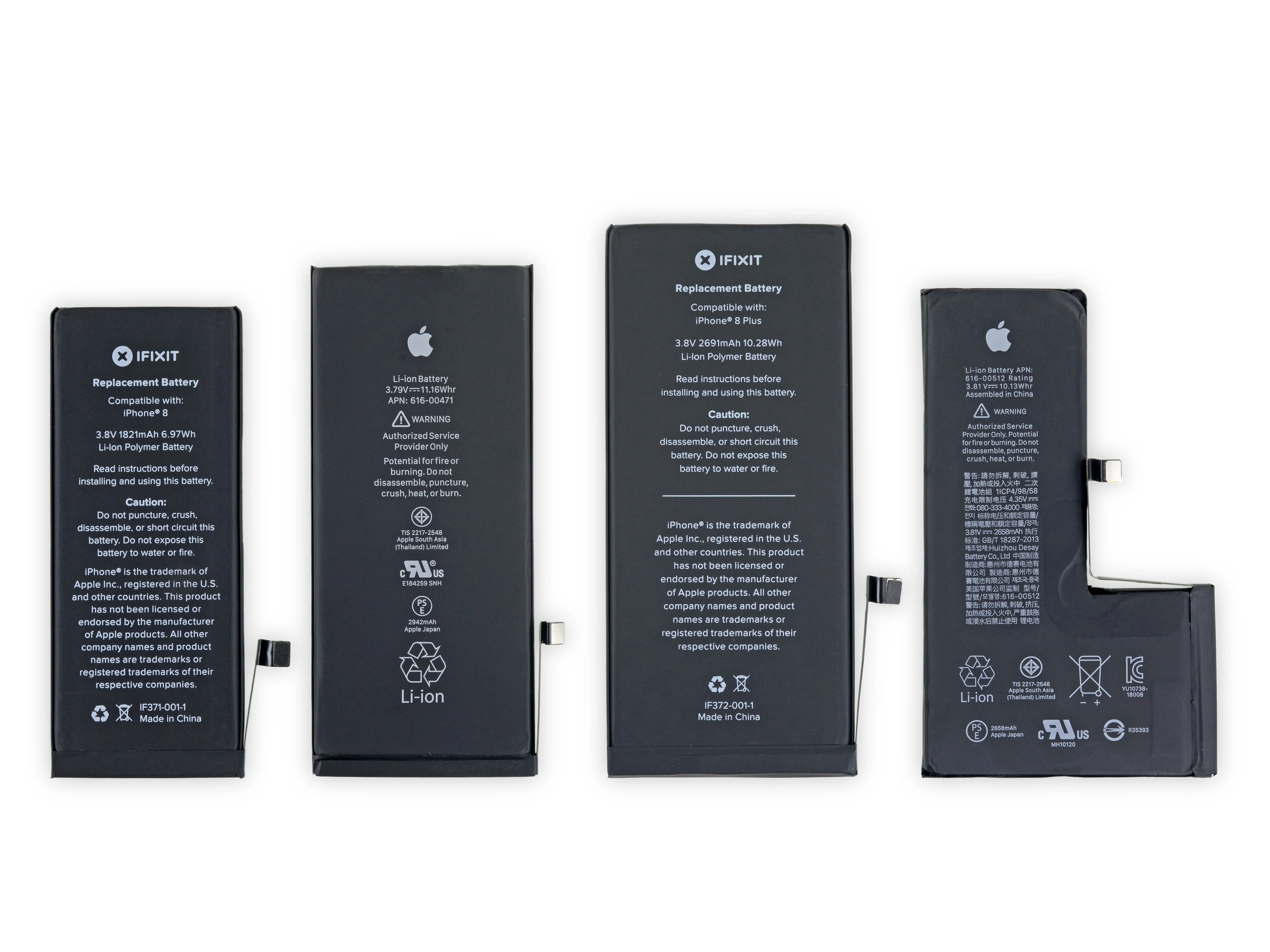

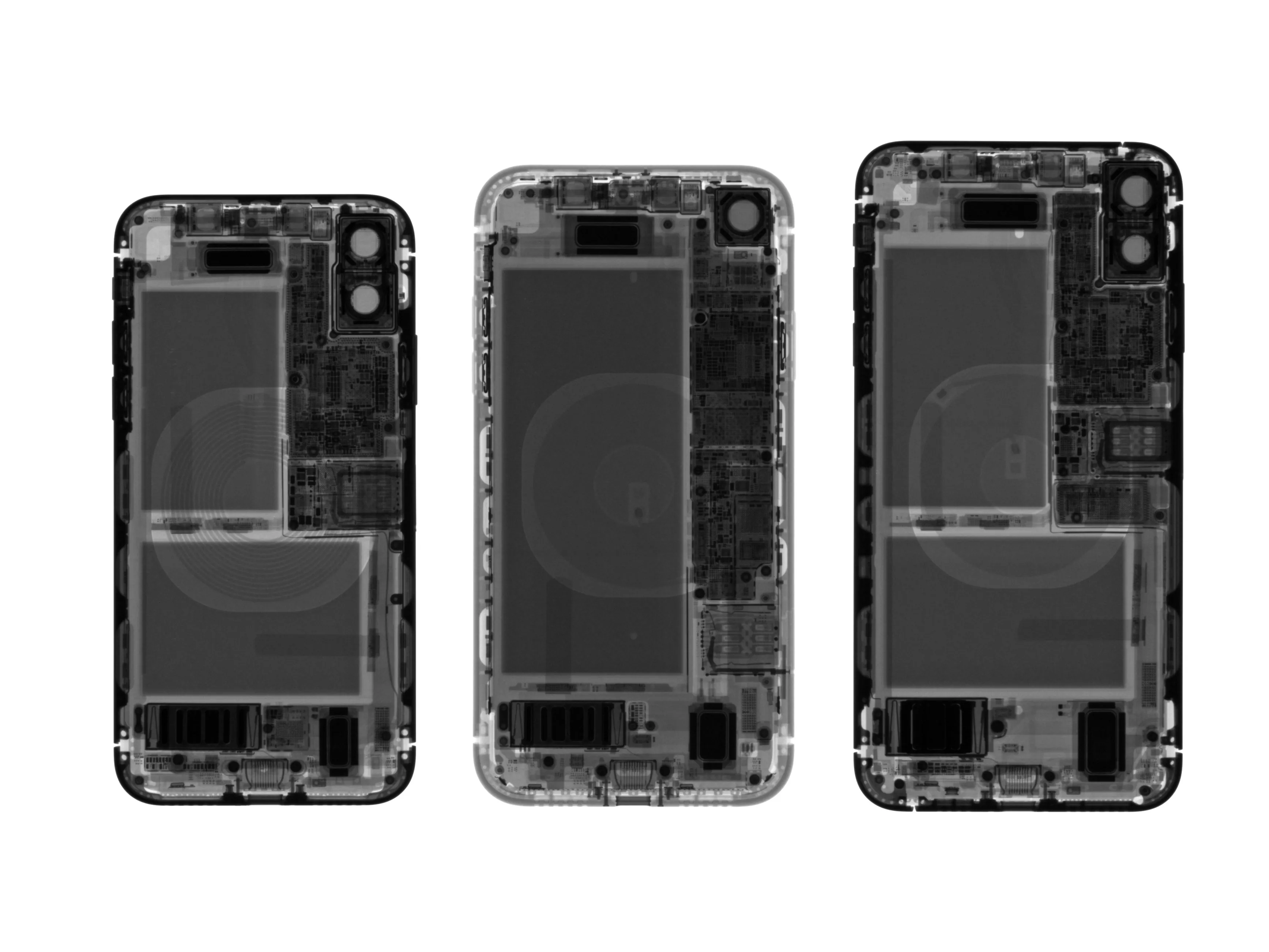

• Слева направо: iPhone 8 (6,96 Втч), iPhone XR (кто победил), iPhone 8 Plus (10,28 Вт-ч), и iPhone XS (10,13 Вт-ч).

• Аккумулятор XR выглядит немного меньше, чем у 8 Plus, но внешность обманчива. Батарея XR толще, и в ней больше сока, а не меньше.

• Если вы ищете сравнение между яблоками и апельсинами, то Android по-прежнему выигрывает по чистой емкости. Сайт Galaxy S9+ остается чемпионом с показателем 13,48 Вт-ч, а Pixel 3 XL следует вплотную за ним с показателем 13,2 Вт-ч.

• Пока мы занимаемся укладкой, давайте воспользуемся возможностью и рассмотрим несколько рентгеновских снимков серии X. Слева направо - iPhone X, XR (с менее плотной алюминиевой рамкой) и XS Max!

Комментарии к шагу

Почему у iPhone X провод индукционной катушки намного толще, чем у других? Было ли это изменение по сравнению с поколениями 8/X и XR/XS?

Шаг 13

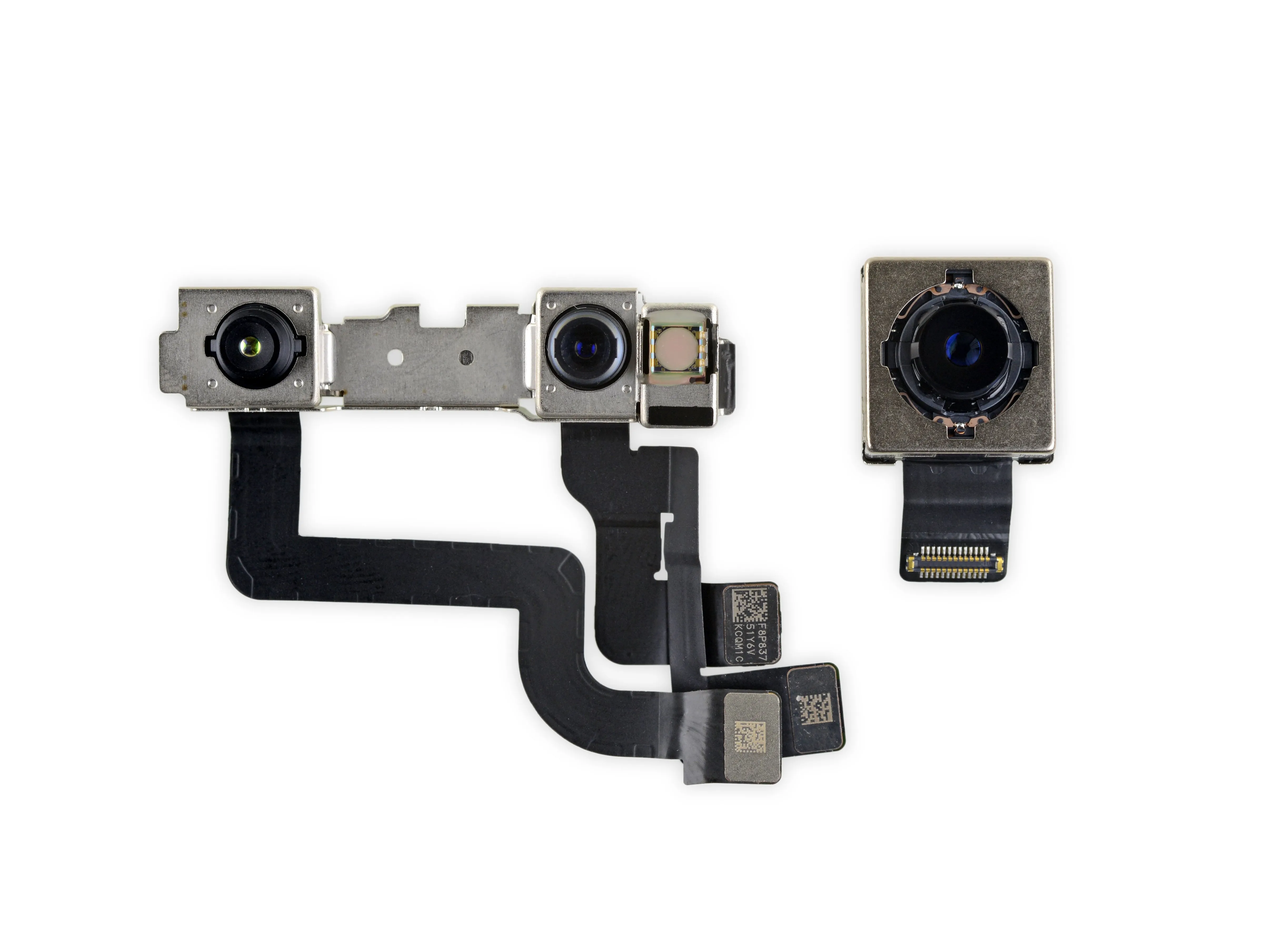

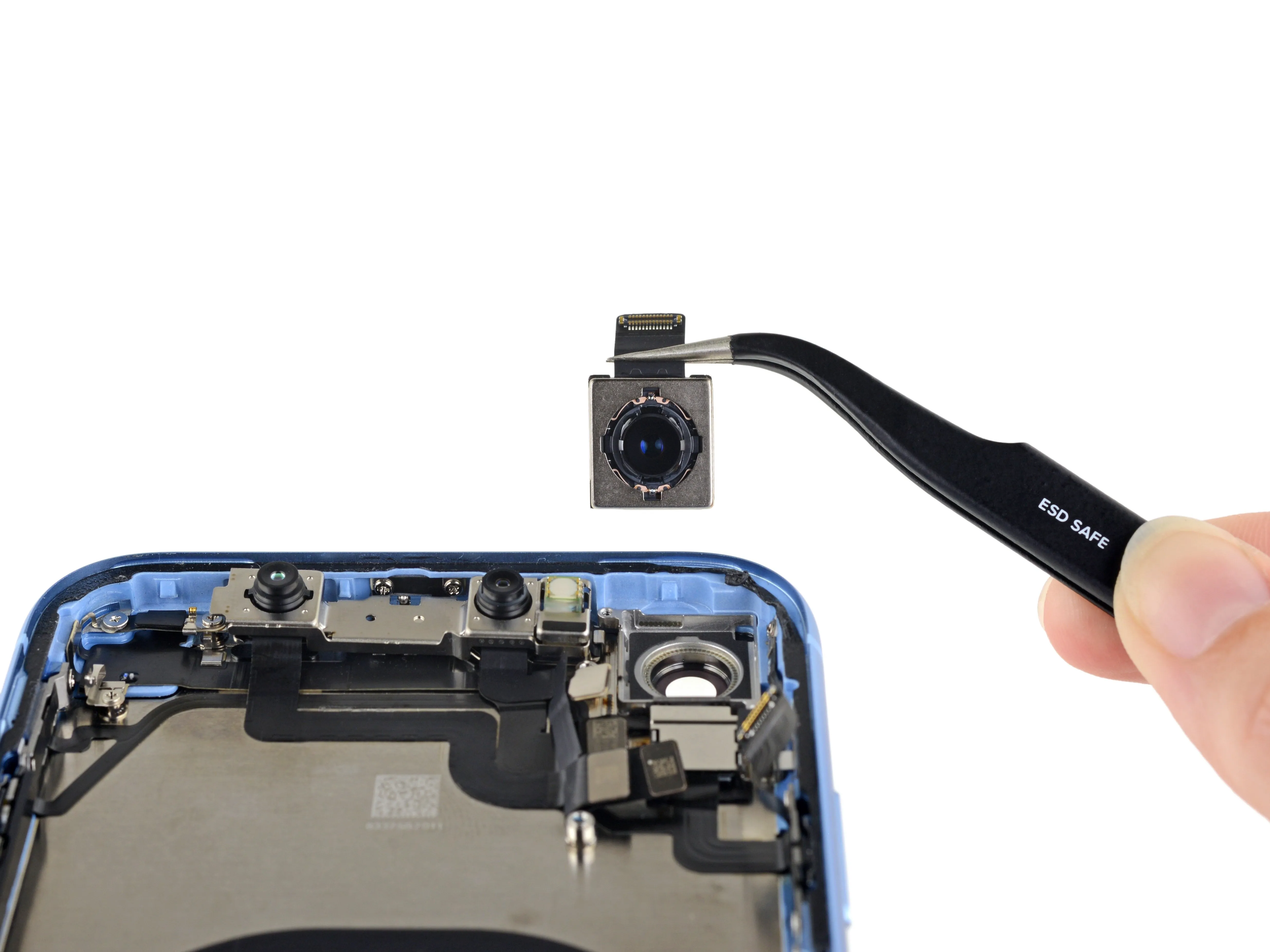

• Вот одинарная задняя камера - тот же обновленный широкоугольный модуль из моделей XS и XS Max.

• XR с одним датчиком кажется логичным конкурентом для аналогично оснащенного Pixel 3 от Google, но телефон Google каким-то образом умудряется переплюнуть даже двухкамерный XS Max. пиво. Решение? Больше камер, возможно.

• Мы расположили камеру рядом с системой TrueDepth, обеспечивающей работу FaceID, которая, насколько мы можем судить, выглядит практически без изменений по сравнению с тем, как мы впервые увидели ее в iPhone X.

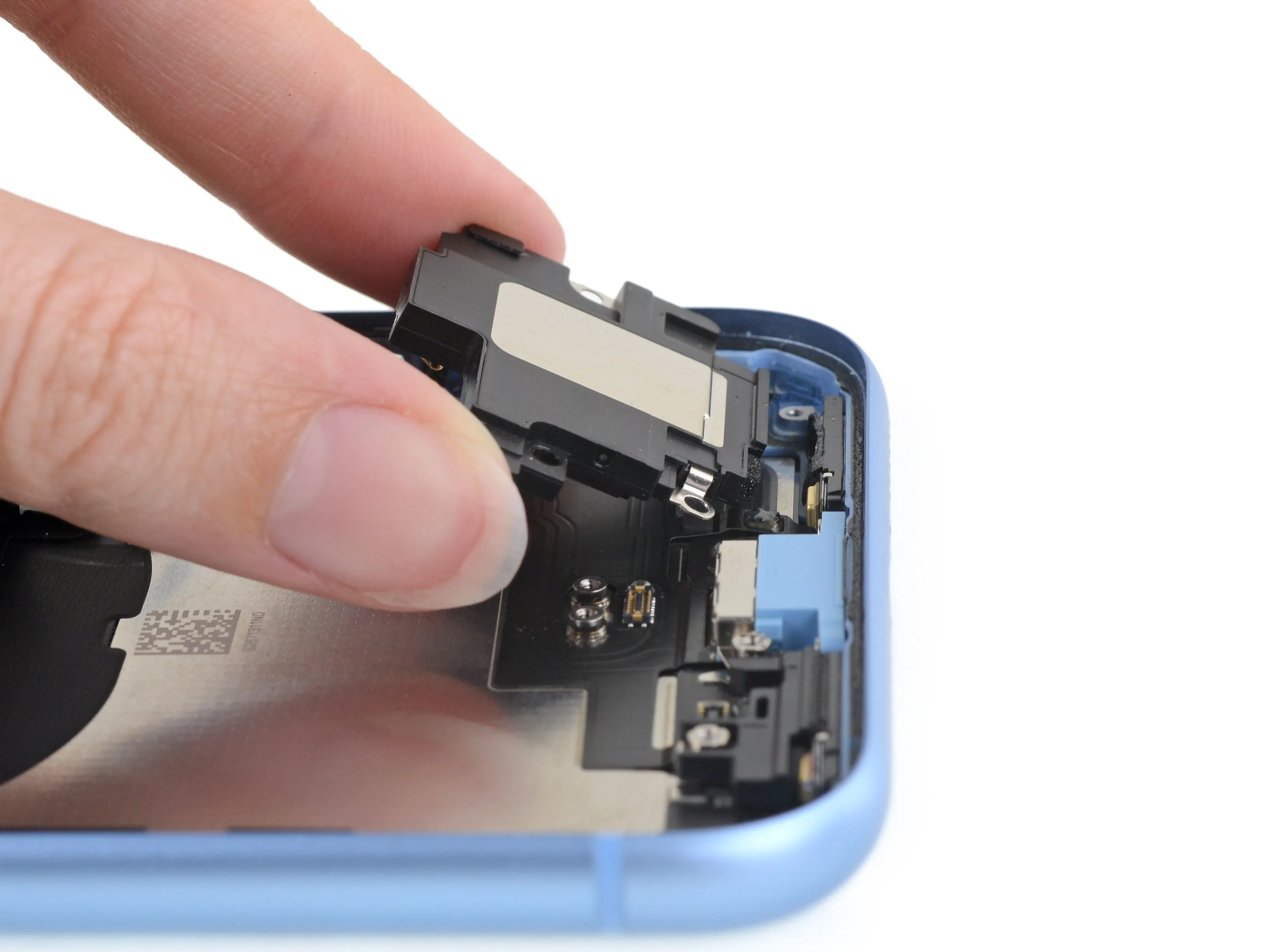

• Не оставим без внимания и нижний динамик - он по-прежнему легко снимается, и это хорошо, потому что вы наверняка захотите убрать его с дороги для замены батареи.

Шаг 14

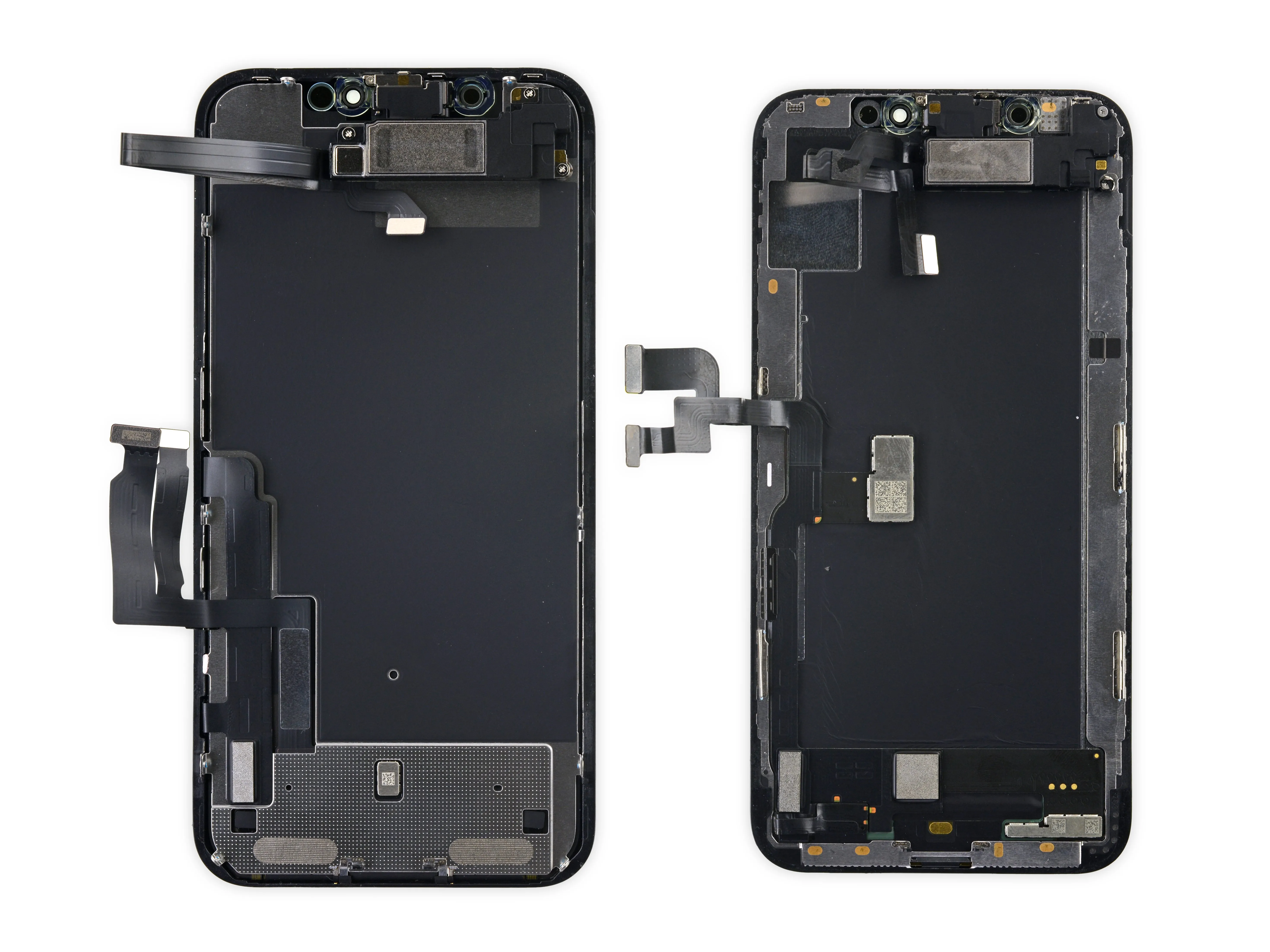

• Далее мы обратимся к широко обсуждаемому дисплею Liquid Retina от Apple.

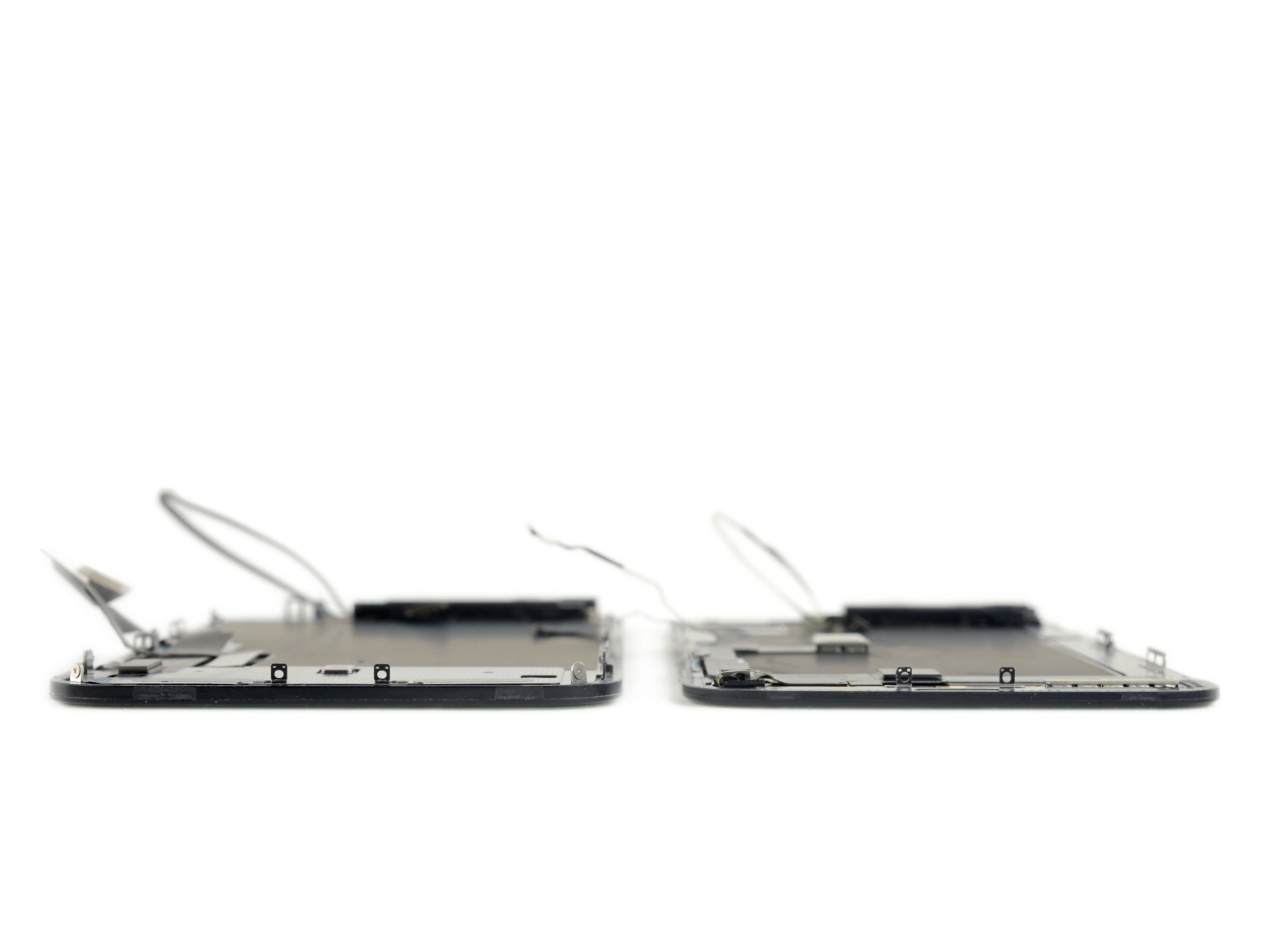

• ЖК-дисплей XR на 0,3 дюйма больше AMOLED-дисплея XS, но он также толще и тяжелее, как и ожидалось от ЖК-дисплея.

• Необходимость в подсветке означает, что ЖК-дисплей всегда будет иметь несколько больший форм-фактор, чем аналогичный AMOLED.

• Насколько мы можем судить, именно более толстая сборка дисплея привела к смещению разъема Lightning относительно оси.

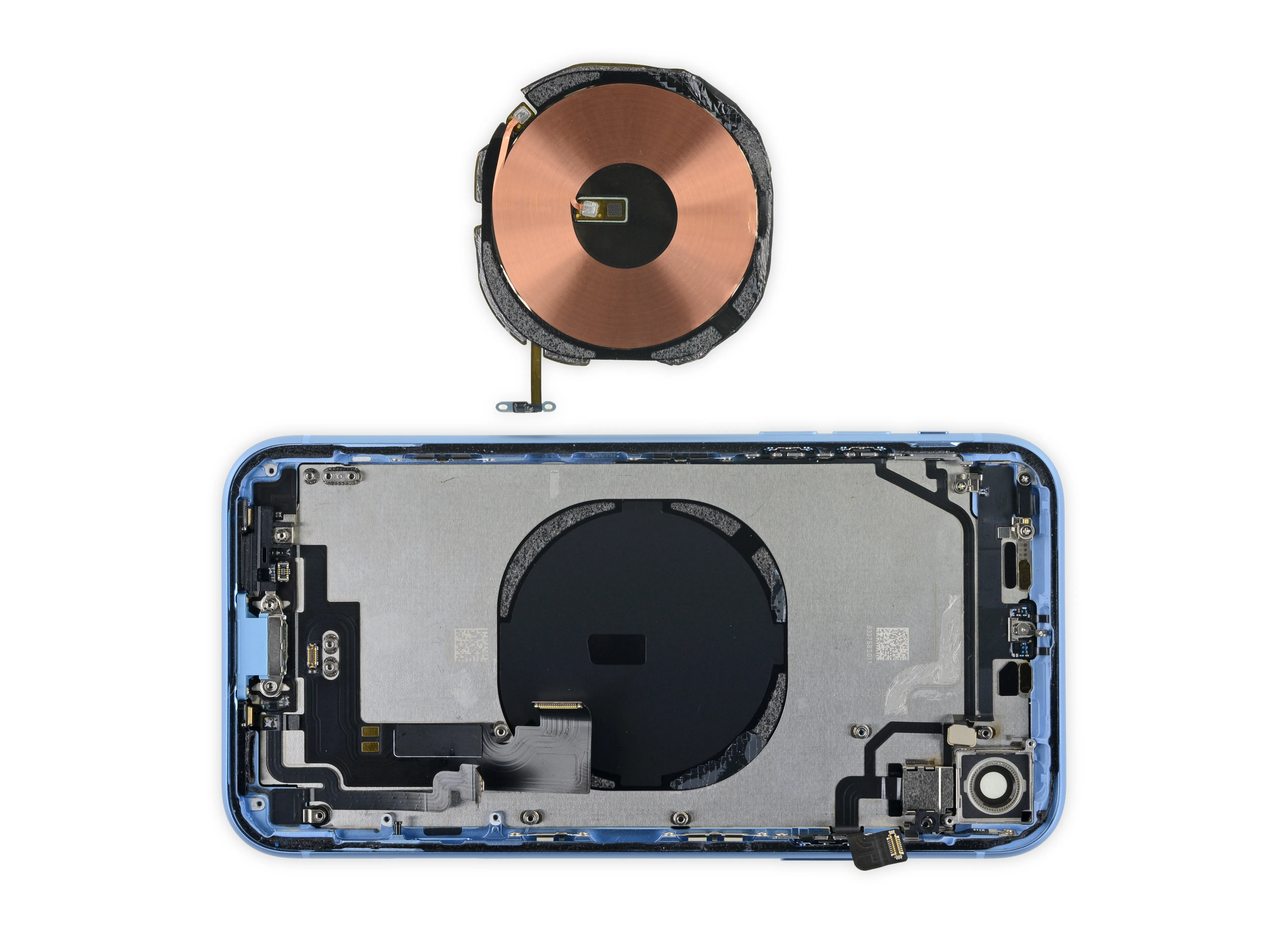

• Вернувшись к корпусу, мы вынимаем катушку беспроводной зарядки, чтобы рассмотреть ее поближе.

• Мы обнаружили медь! Низкое сопротивление меди (по сравнению с FPC в X) должно означать более быструю зарядку при меньшем нагреве.

Комментарии к шагу

В FPC также используется медь. Похоже, что в проводах ее просто больше, что снижает сопротивление.

Сенсорная панель отдельная или неразборная?

Я не заметил, что разъем Lightning смещен от оси. Теперь я не могу этого не заметить. Это будет беспокоить меня весь день.

Шаг 15

• Когда XR полностью раскопан, мы показываем лакомые кусочки из нашего раскопа:

• Заглянув под капот, мы обнаружили черты дизайна, напоминающие iPhone 8 (прямоугольная батарея, однослойная плата) и X (квадратная логическая плата, Face ID), что делает его духовным 'iPhone 9'.

• Но XR - это не просто броская модель, в ней используется новейший кремний и есть функции, совершенно новые для iPhone. Мы обнаружили первый в истории Apple модульный считыватель SIM-карт, который, возможно, поможет в работе с новомодными мульти-SIM-планами.

• Еще раз спасибо нашим хорошим друзьям из Creative Electron. А теперь мы оставим вас с очень хорошей шуткой:

• Какой любимый iPhone у пиратов?

• X-ARRRRrrrrrr

Комментарии к шагу

Меня интересует QI-приемник, его размеры и расположение на корпусе iPhone (Xr). Не могли бы вы помочь? Это нужно для того, чтобы правильно подобрать 'стальную шайбу' для магнитного автомобильного держателя. Спасибо! :)

Muy bueno el chiste, favorito desde ahora de mi hijo de 7 años. =)

Вывод

• Процедура первого открытия дисплея и легкий доступ к аккумулятору остаются приоритетами дизайна.
• Разбитый дисплей можно заменить с минимальным извлечением оборудования, а при небольшой аккуратности можно сохранить Face ID.
• Apple снова использует крошечные необычные винты Pentalobe и винты с тремя зубцами, чтобы помешать ремонту, но эти крепежи предпочтительнее прочного клея.
• Меры по защите от воды усложняют некоторые виды ремонта, но делают менее вероятными сложные повреждения от воды.
• Стекло спереди и сзади удваивает вероятность появления трещин, а разбитое заднее стекло требует замены всего корпуса.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
