Разборка iPhone XS и XS Max

Введение

Прошлогодний iPhone X имел странное название и самые продвинутые внутренние компоненты, которые мы когда-либо видели в разборе. В этом году Apple доводит его до одиннадцати, представив iPhone XS и XS Max с обескураживающими названиями. Впервые мы разбираем оба телефона одновременно, так что берите в руки римские цифры и приступайте.

Огромная благодарность нашим друзьям из Circuitwise за то, что приютили нас в Сиднее, Австралия, где айфоны выходят раньше времени и все магазины Apple перевернуты вверх дном, а также нашим друзьям из Creative Electronза их невероятные образы и уместное использование буквы X.

Присоединяйтесь к нам в Facebook, Instagram и Twitter. У нас также есть рассылка, если вы любите электронную почту.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор iPhone XS и XS Max

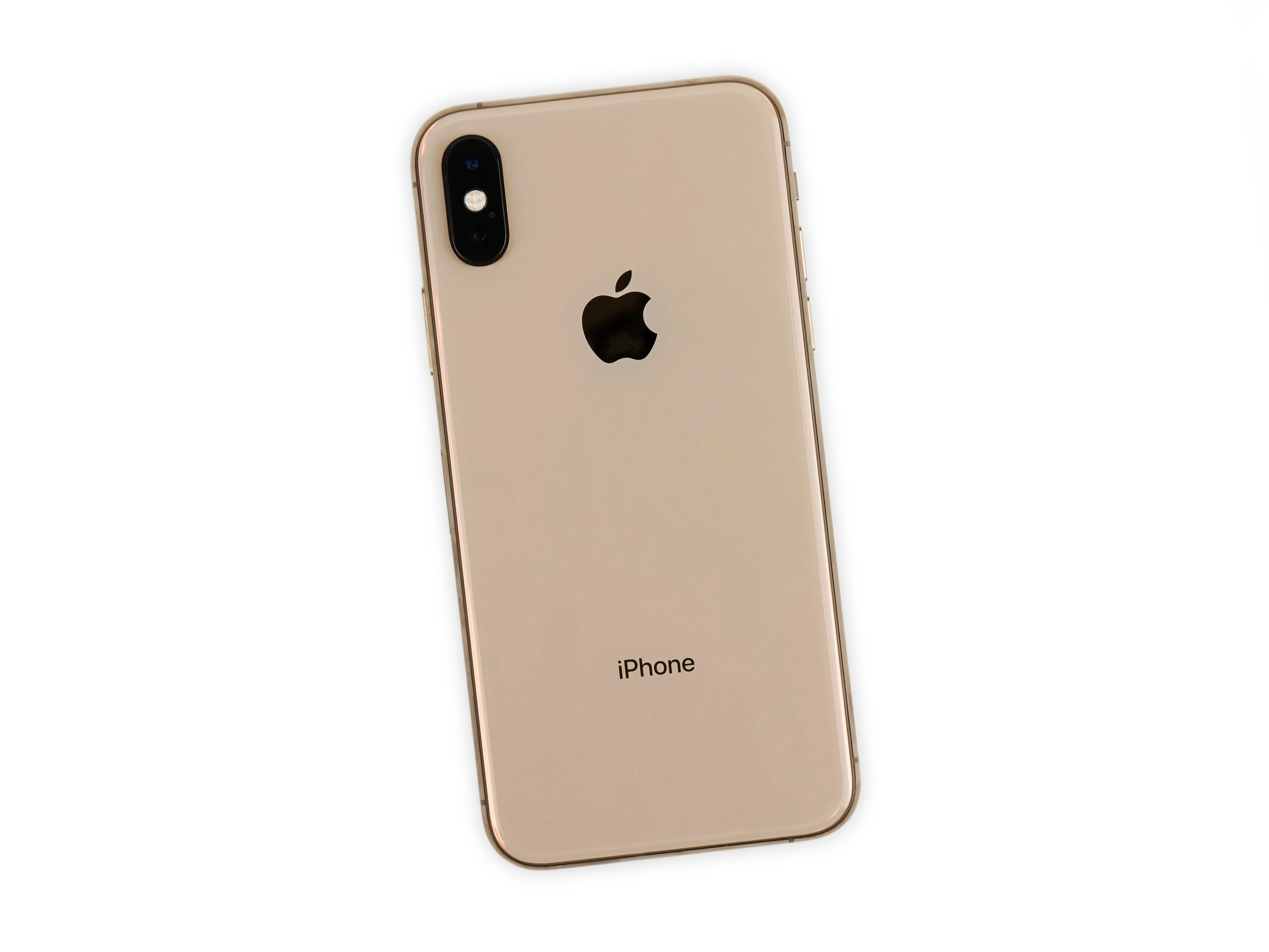

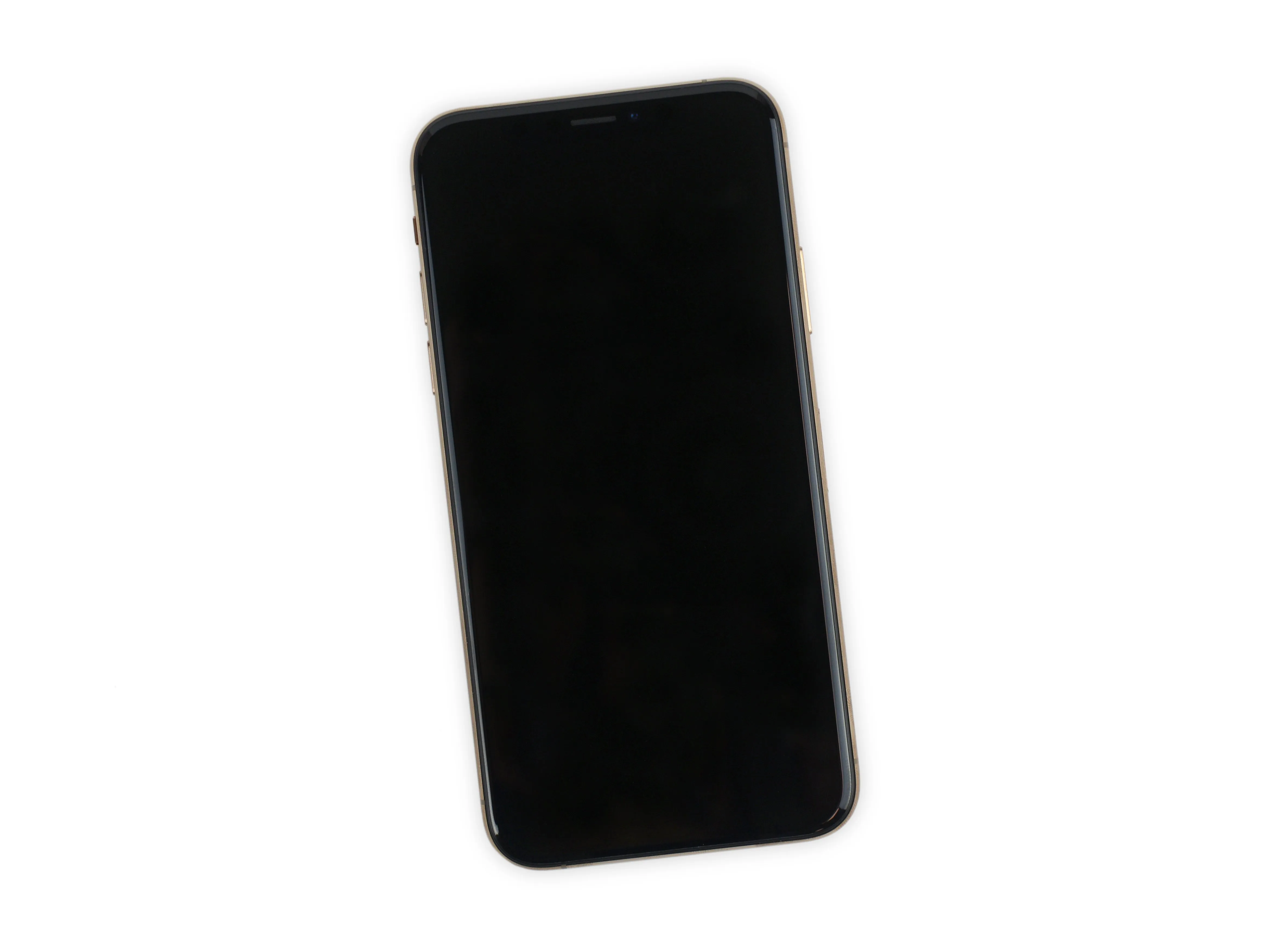

• После полного обновления в прошлом году, новый iPhone выглядит очень знакомо - похоже, что мы вернулись к циклу обновления 'тик/так' на данный момент. Вот что мы знаем:

• Гекса-ядерная SoC A12 Bionic с нейронным движком 'нового поколения'.

• OLED-дисплеи Super Retina с разрешением 5,8 дюйма (2436 × 1125) и 6,5 дюйма (2688 × 1242) с разрешением 458 ppi, поддержкой True Tone, широкой цветовой гаммы и 3D Touch

• Задние камеры на 12 МП (широкоугольная и телефото) с диафрагмами ƒ/1,8 и ƒ/2,4 и OIS, а также 7 МП камера для селфи в паре с аппаратным распознаванием лица TrueDepth FaceID

• 64 ГБ встроенной памяти (256 и 512 ГБ опционально)

• LTE гигабитного класса (не 5G), а также Wi-Fi 802.11a/b/g/n/ac w/MIMO + Bluetooth 5.0 + NFC.

• Повышенная пыле- и влагозащищенность по стандарту IP68

Комментарии к шагу

Экран изготовлен Samsung или LG

Вы неправильно поняли рейтинг ip, 2 метра в узкой трубке не могут создать похвальное давление, чтобы пробить защиту от проникновения. То же самое не выдержит резервуар большего объема или пруд, где давление относительно выше, чем в этой тонкой трубке.

У меня есть этот телефон, и я забыл, что он лежит на столе во внутреннем дворике, когда я слегка полил его из шланга, он едва намок, и под крышкой не было воды, но затем на экране появились ярко-зеленые линии сверху вниз, он выключился и больше не включается. Слегка обдул феном, оставил в рисе, попытался перезагрузить, но телефон ни на что не реагирует, полностью мертв. На youtube его погружают в воду и заставляют работать. Мой едва намок, и он мертв.

То же самое со мной ...., и тогда Face ID перестал работать.

Мой Face ID больше не работает на моем Xs, сказали, что Apple не может его починить.

Шаг 2

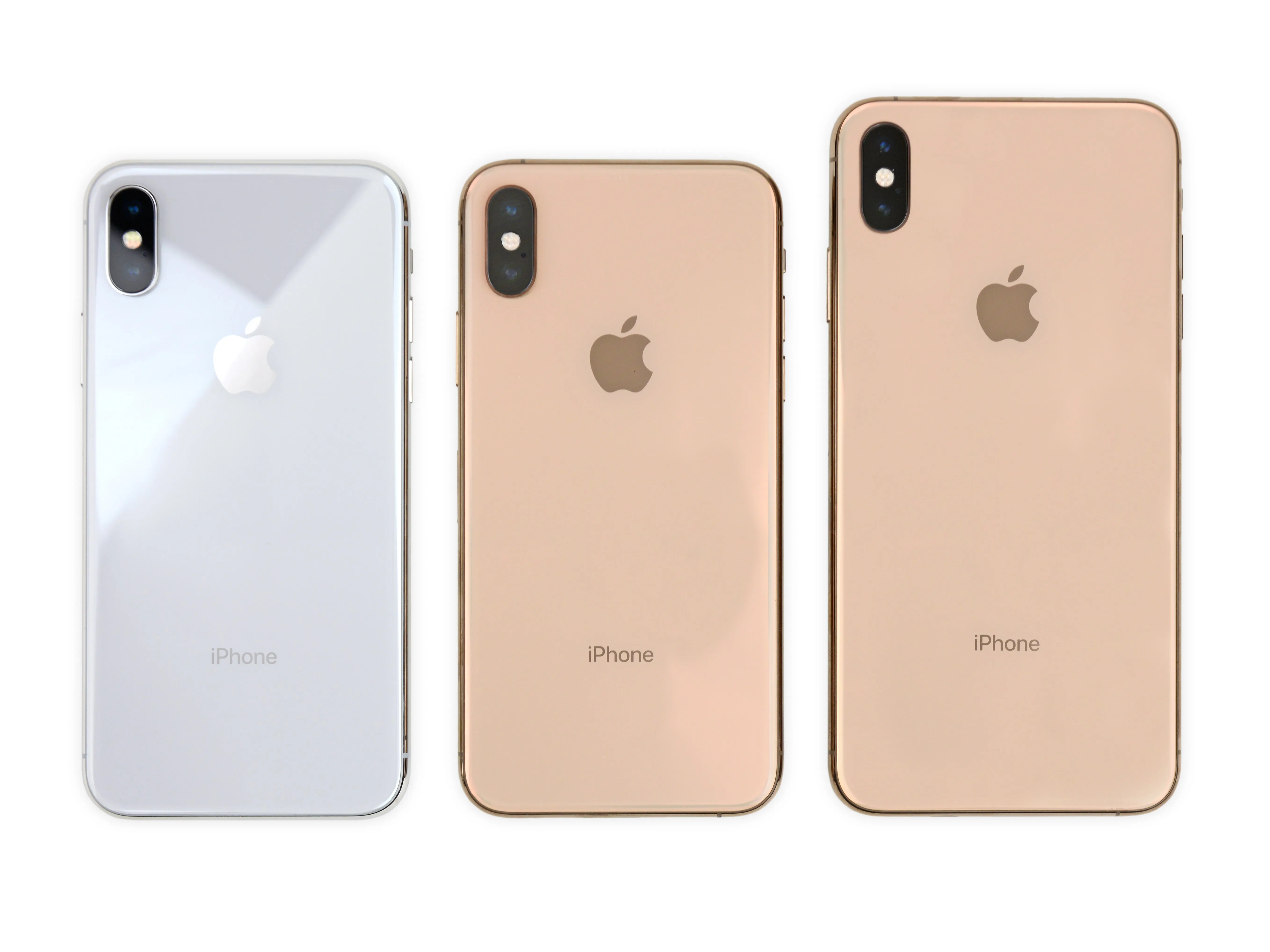

• Мы не любители судить о книге по ее обложке из стекла Gorilla Glass, но эти обложки не дают оснований полагать, что многое изменилось со времен последнего X который мы видели на этом столе.

• ... Кроме роскошного золотого цвета и нового варианта размера XL.

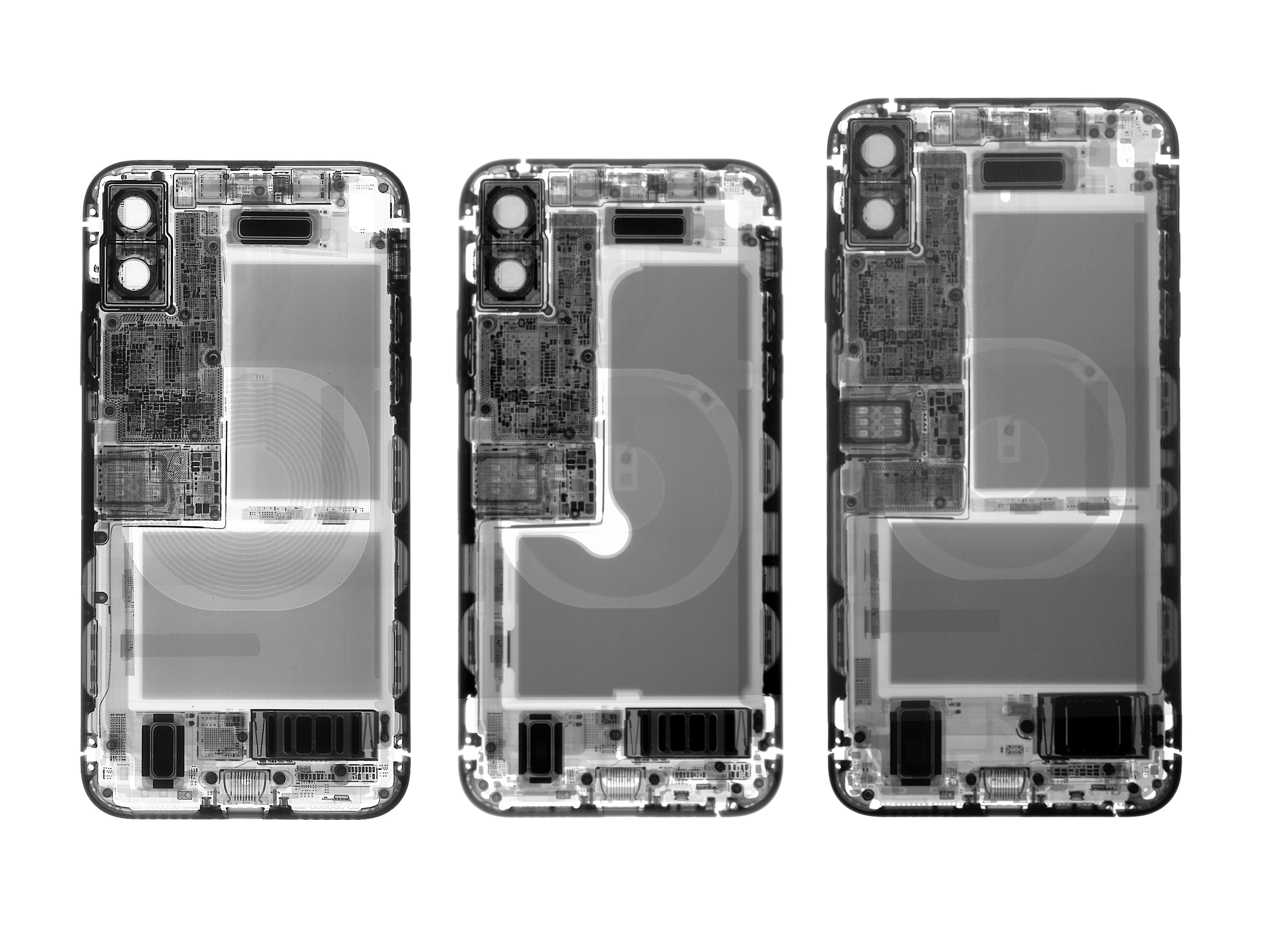

• К счастью, Creative Electron дает нам возможность узнать, какие скрытые повороты сюжета нас могут ожидать. (В их высокотехнологичной технике по-прежнему используются рентгеновские лучи, которые произносятся как 'экс-лучи').

Шаг 3

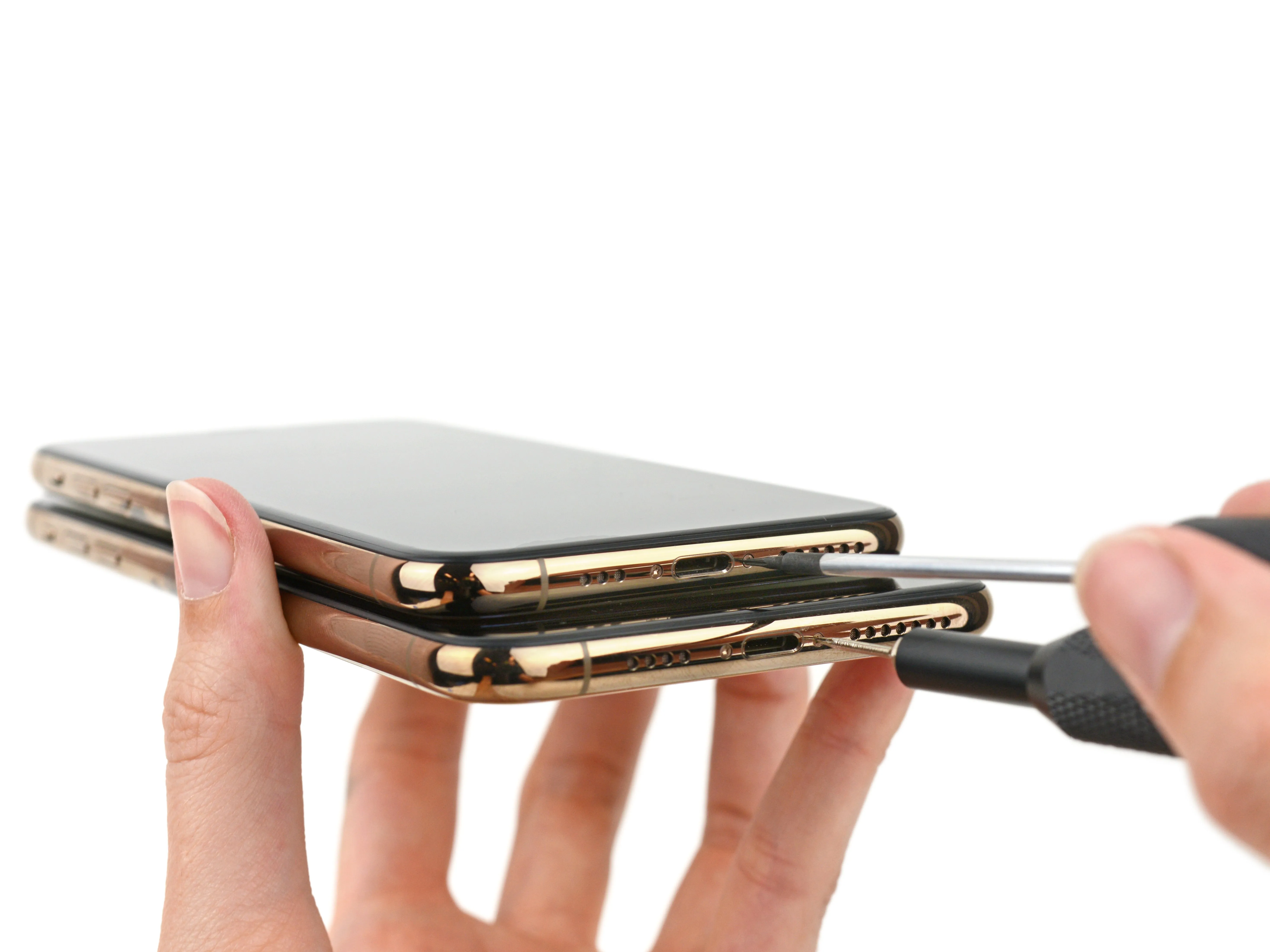

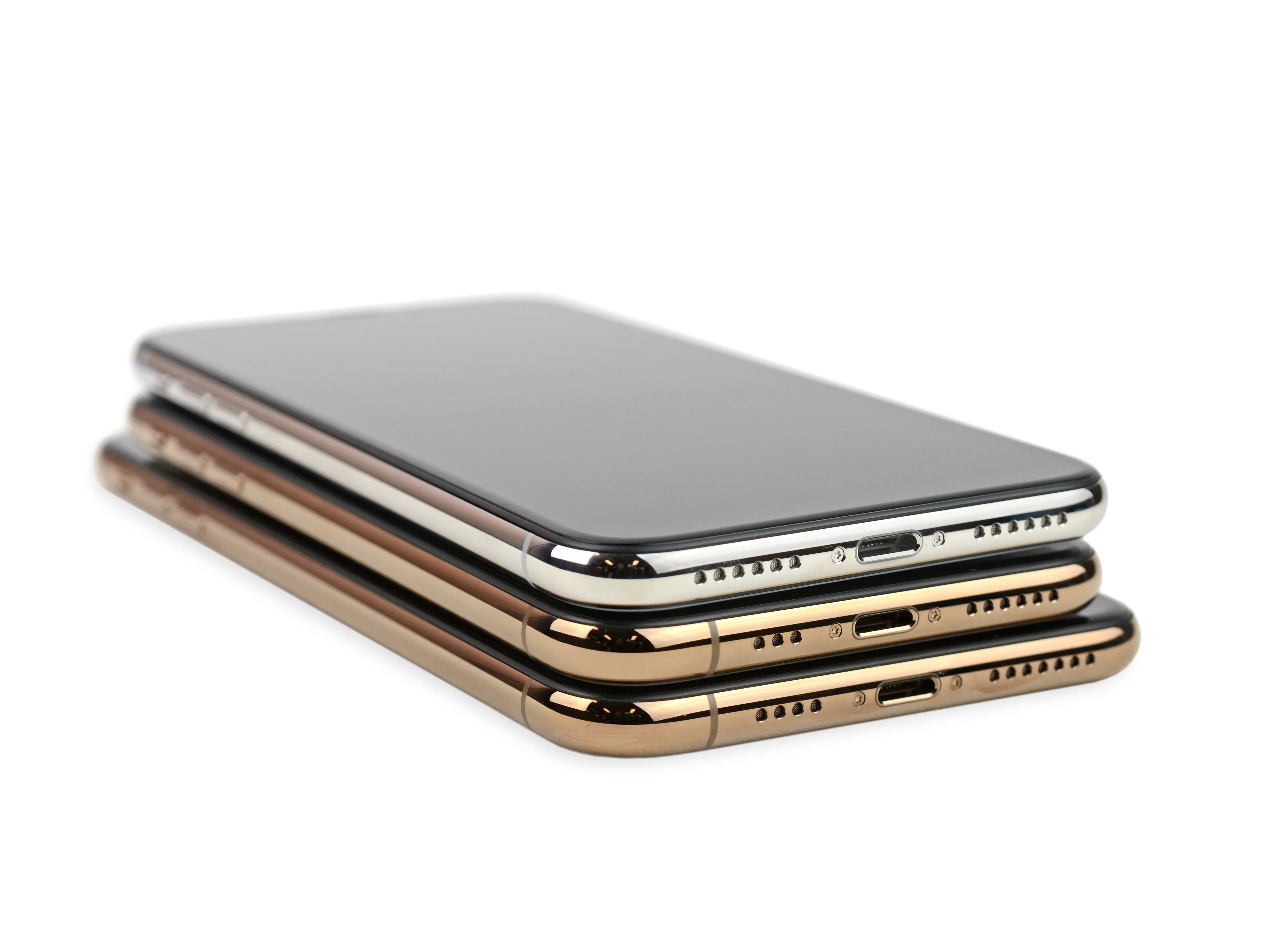

• Здесь у нас выстроились все наши 'десятки'.

• Мы замечаем, что на месте левого микрофонного отверстия появилась дополнительная полоса антенны. Ходят слухи, что это для 'Gigabit LTE', и это кажется, это имеет значение..

• Наш инженер по разборке удваивает драйверы, демонстрируя отличную дисциплину с двумя драйверами, когда начинается разборка.

• На фото нет: дополнительная правая рука нашего инженера по разборке.

Комментарии к шагу

'Здесь выстроились все наши бывшие... десятки'.

Как там в песне в стиле кантри? 'All my ten'es live in Tennessee?' :-)

Все мои десятки живут в Канзасе?

Почему отверстия динамиков не симметричны, как в старых моделях iphone?

Мои извинения, я не прочитал мелкий шрифт выше.

Шаг 4

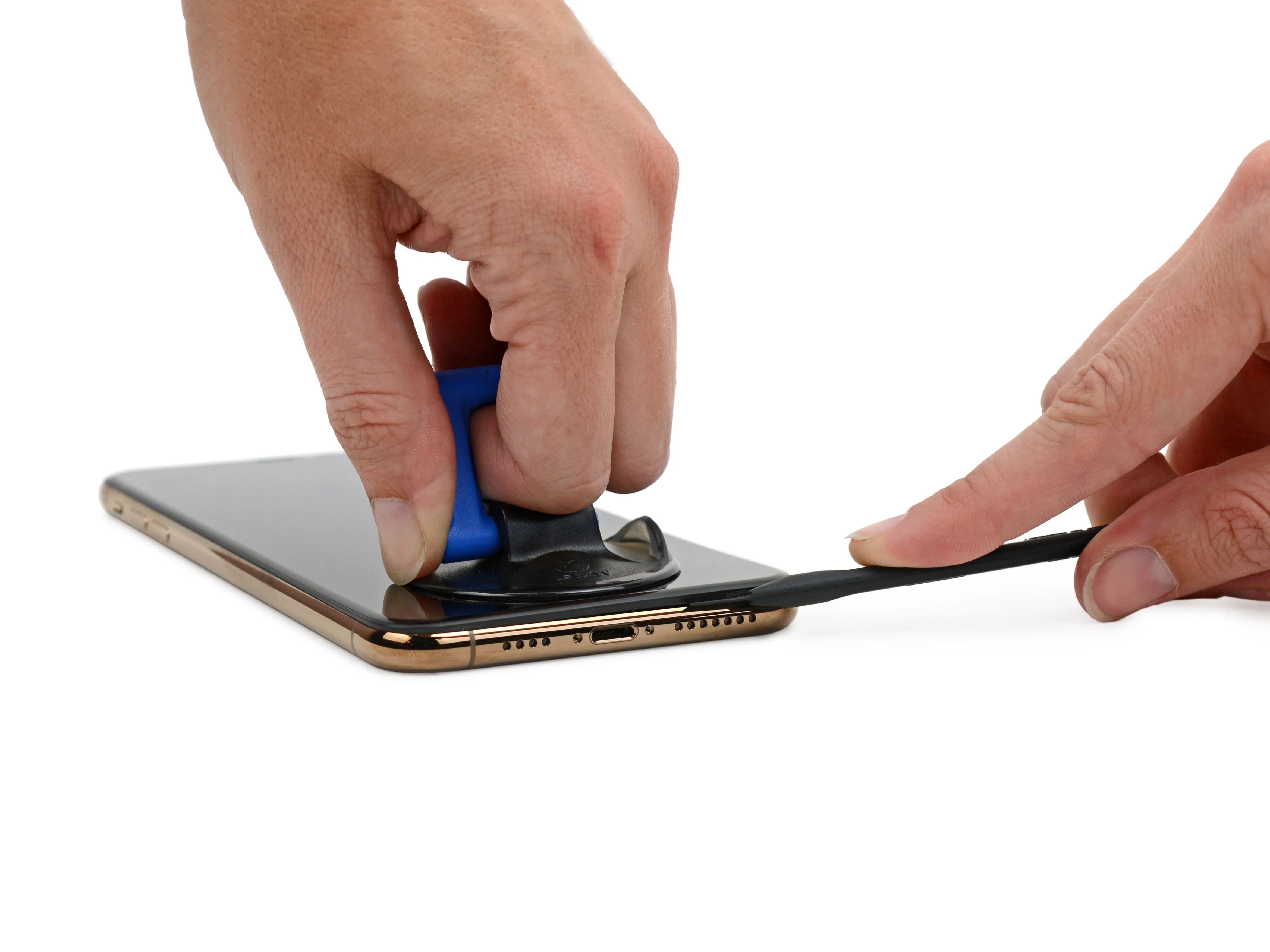

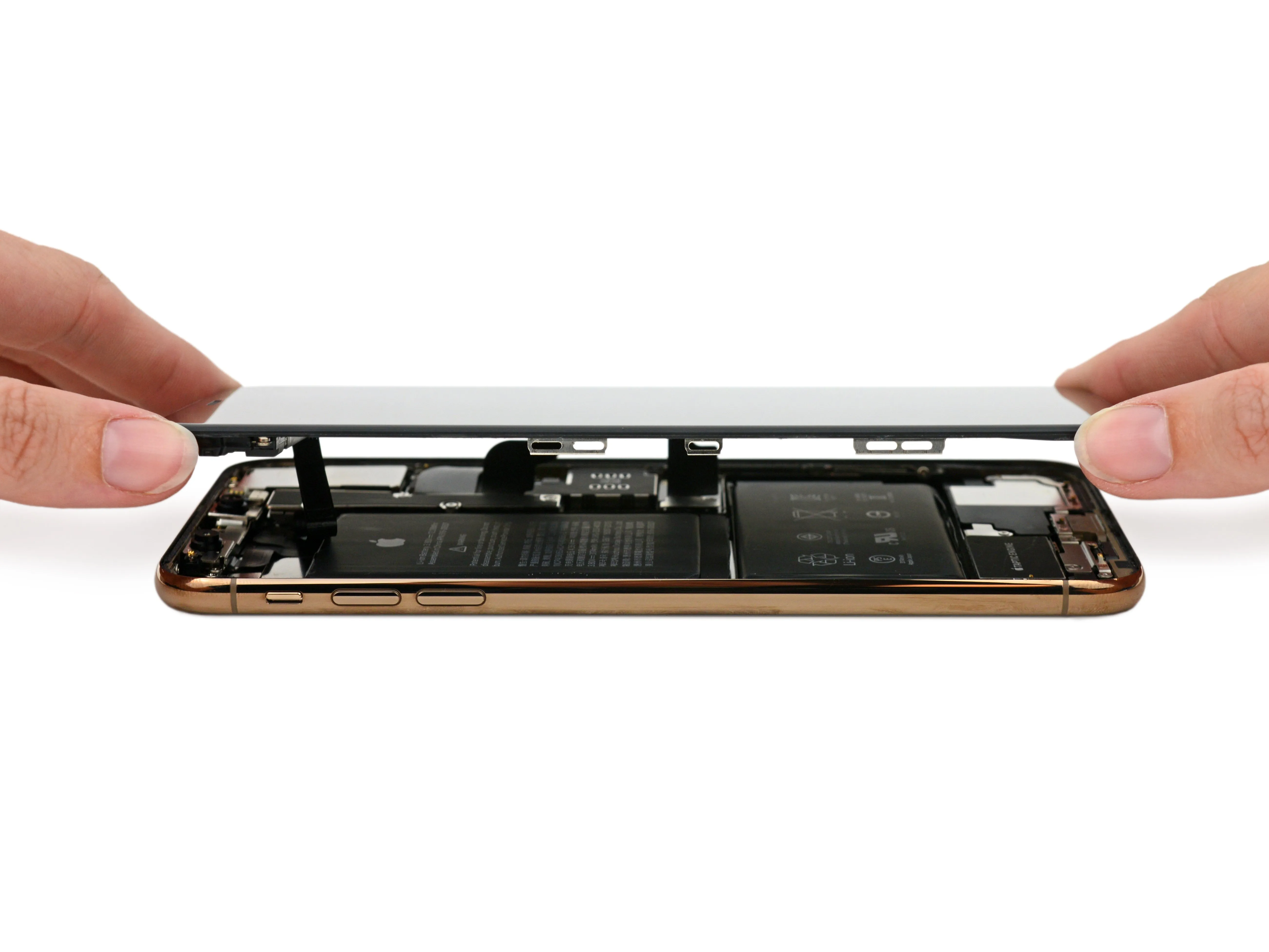

• Apple может изменить схему наименования, но мы рады, что они оставили процедуру открытия в покое.

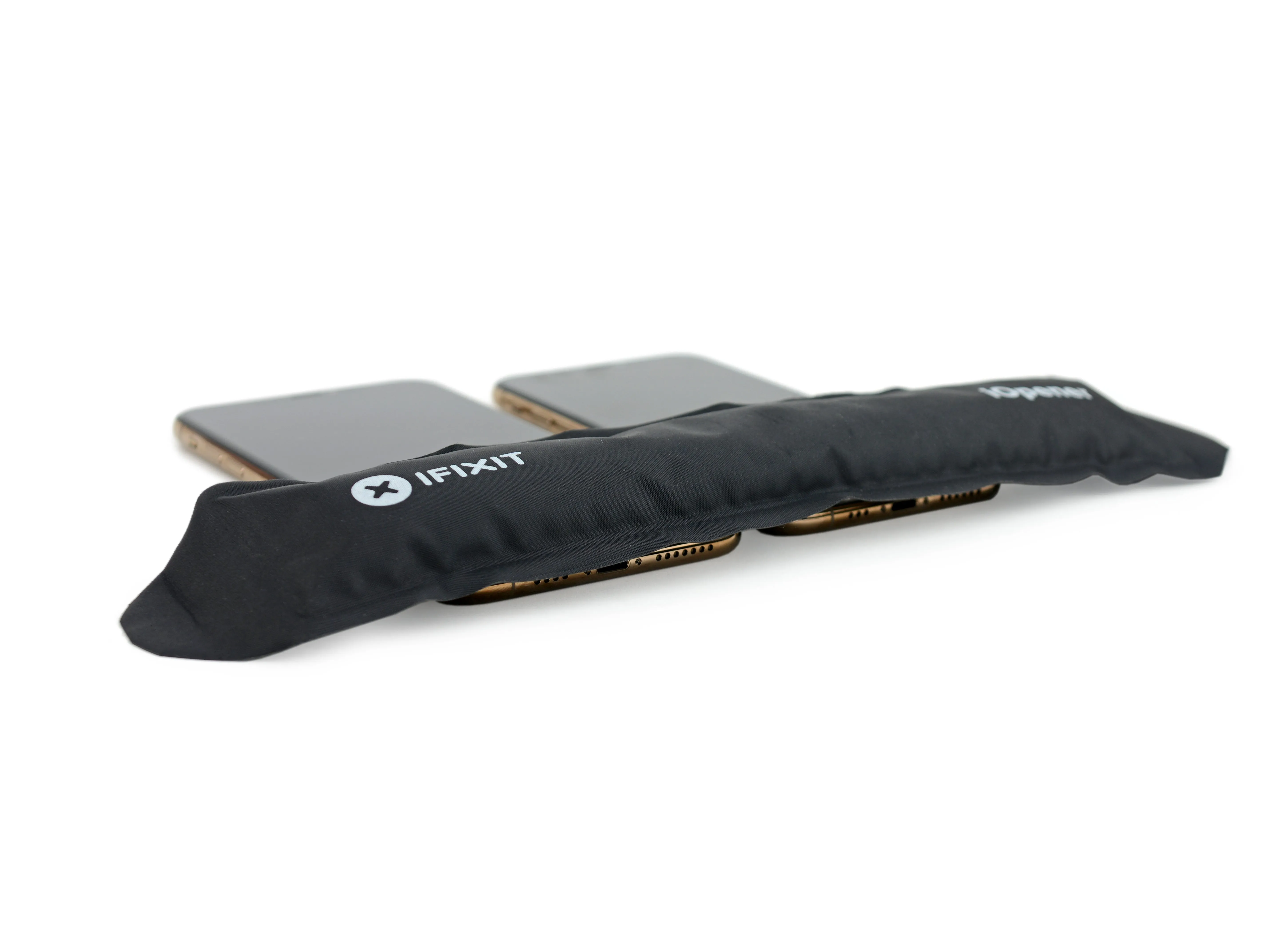

• Наш iOpener выполняет двойную работу - размягчает скрытый клей, а затем в дело вступают ручка-присоска и алебарда, чтобы освободить дисплей.

• Хотя мы опасались, что Apple может нанести еще больше клея, чтобы достичь нового рейтинга IP68, мы открыли эти телефоны не хуже, чем старые модели с рейтингом IP67. предшественниками ..

Комментарии к шагу

Разве вы не пропустили часть, где нужно открутить 2 винта? Вычитайте свой материал

Вы пропустили шаг 3?

Патрик, он на картинке шага 3. Обратите внимание.

Шаг 5

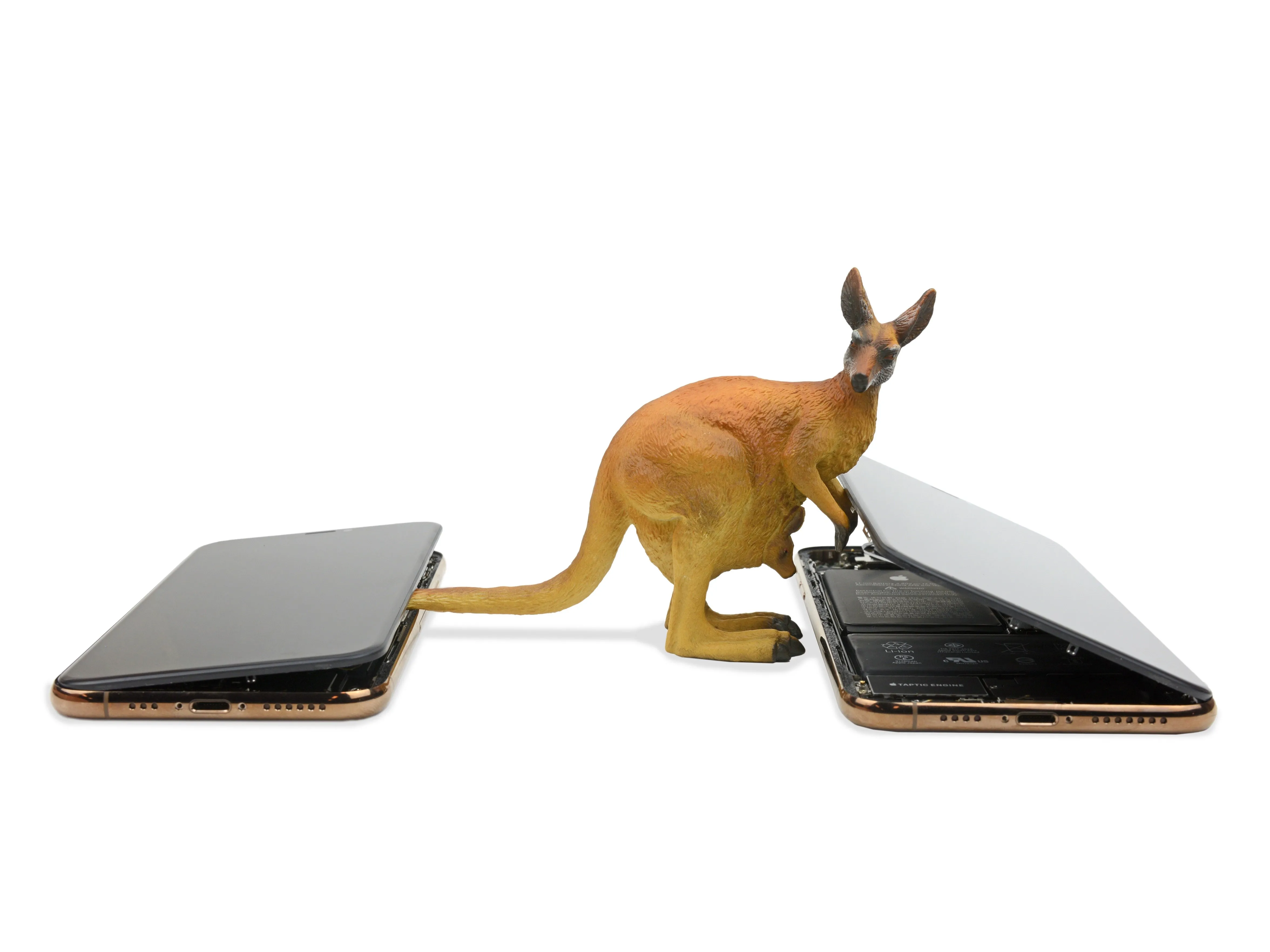

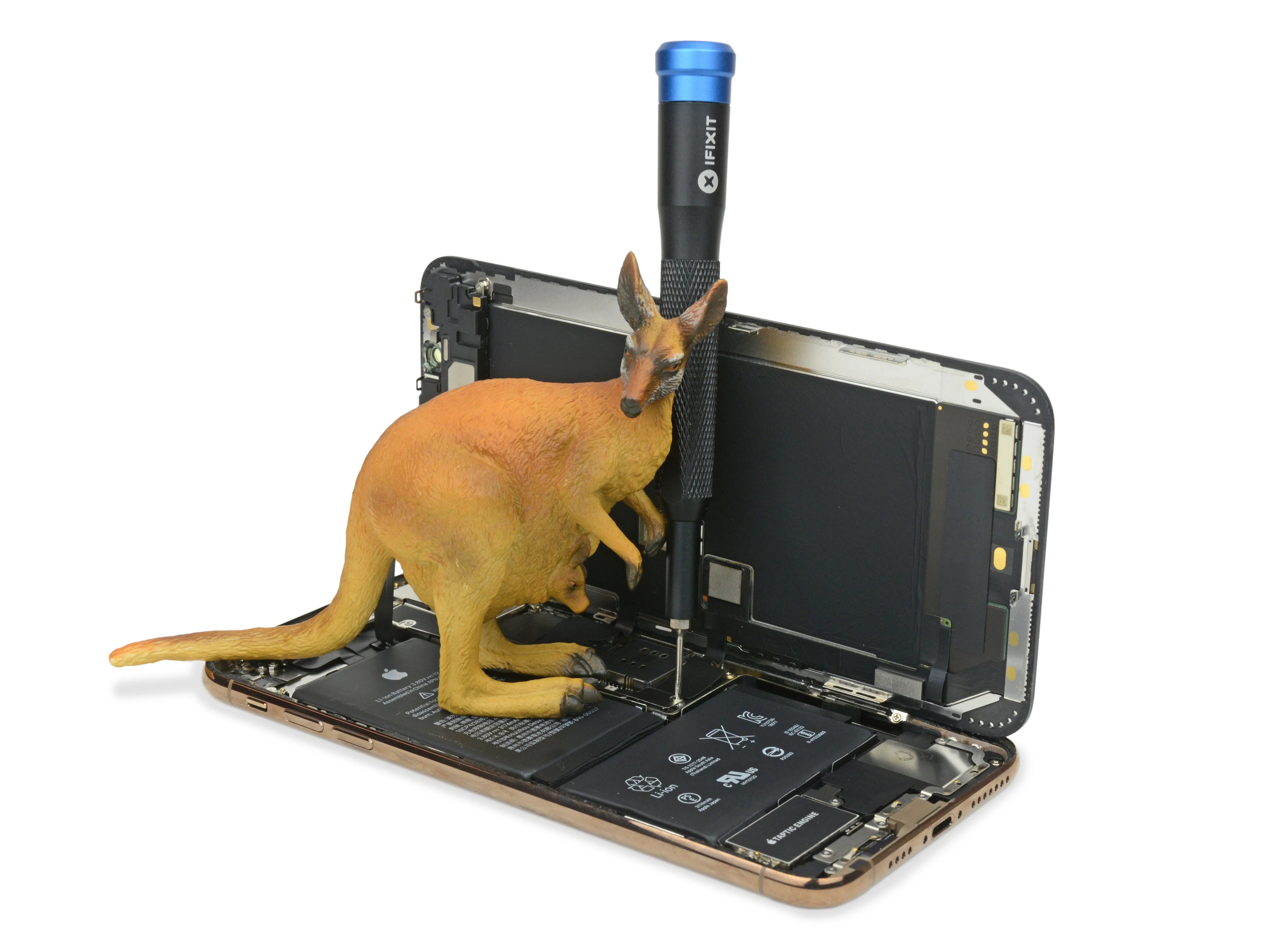

• В этом разборе '2 на 1' у нас немного не хватает рук, поэтому мы позвали местных специалистов, чтобы они помогли начать работу.

• Оказалось, что отсутствие больших пальцев немного замедляет процесс, но наши водители делают это так легко, что даже кенгуру сможет это сделать.

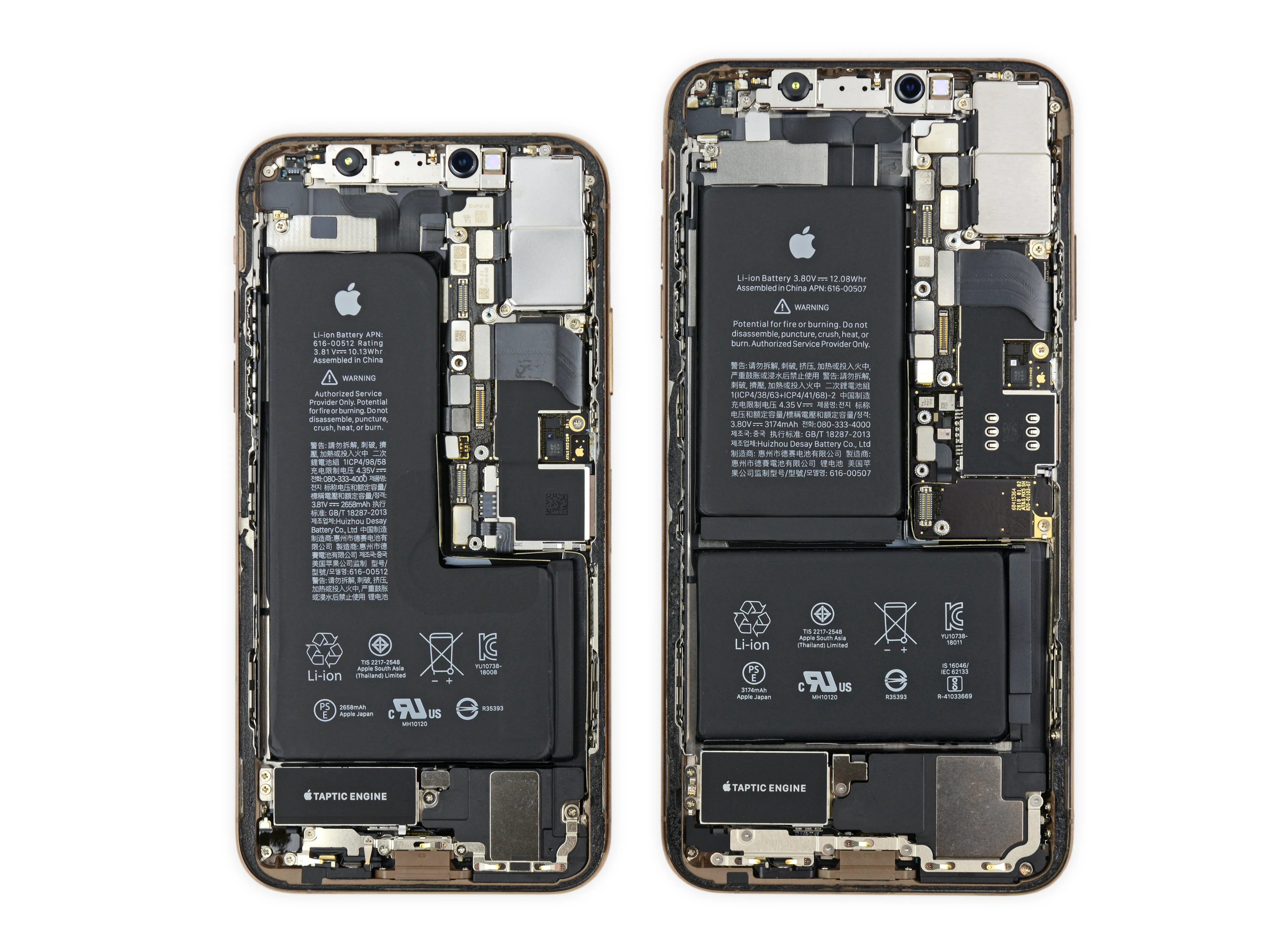

• Когда дисплеи убраны с дороги, мы начинаем замечать несколько различий между XS и XS Max.

• Тактильный движок в XS Max был изменен в размерах - большой телефон, большие вибрации?

• XS Max также получил увеличенную логическую плату, а один из разъемов дисплея переместился в нижнюю часть.

• Батарея XS выглядит странно и по-новому, в то время как батарея XS Max придерживается знакомый дизайн.

Комментарии к шагу

Я думаю, что Скиппи аннулировал гарантию.

Не могу найти гиперссылку на Википедию. Спасибо, Тейлор.

Шаг 6

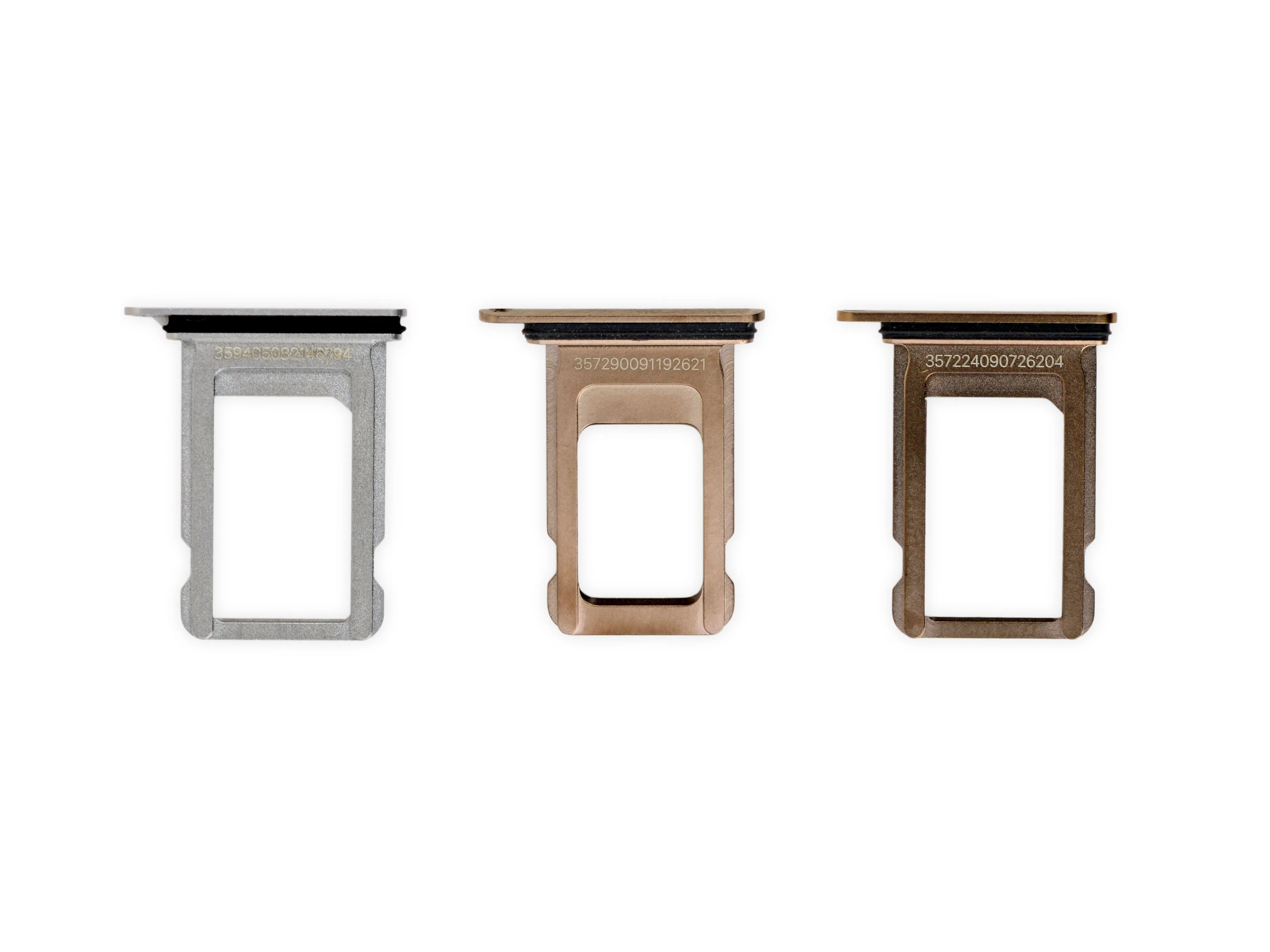

• В поисках признаков улучшения защиты от проникновения мы обратили внимание на самую большую негерметичную щель в устройстве - слот для SIM-карты.

• Несмотря на то, что он имеет немного другую форму, при ближайшем рассмотрении уплотнители (важные элементы) выглядят практически без изменений по сравнению с прошлогодней версией. Однако если бы мы находились в Китае, у этой истории с SIM-картой была бы совсем другая сторона.

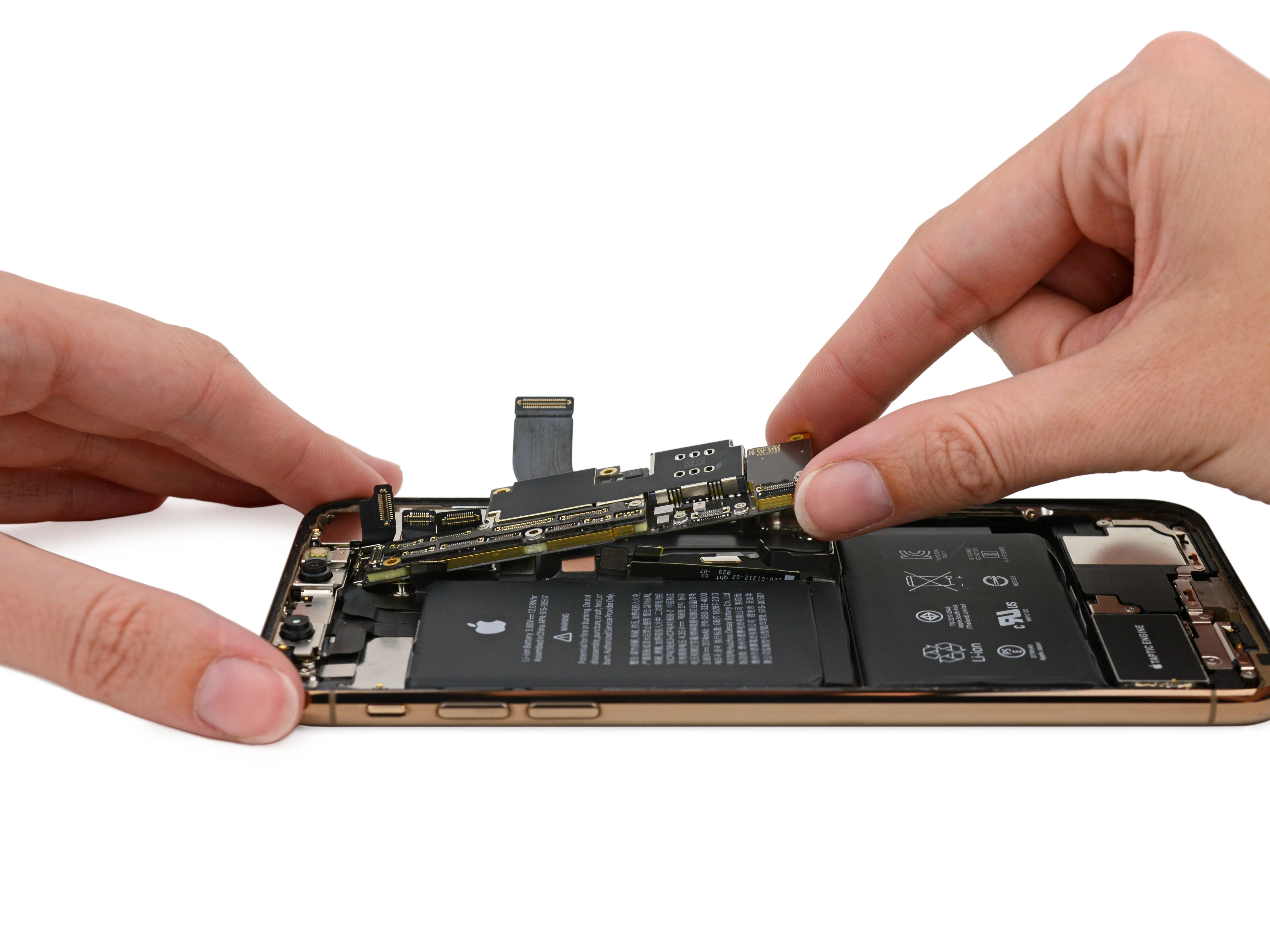

• После того как мы разобрались с набором периферийных устройств, мы наконец-то можем обратить внимание на самую важную часть каждого iPhone серии S - логическую плату!

Комментарии к шагу

Сможет ли заблокированный американский телефон использовать симку или esim от второго (неамериканского) оператора?

С сайта Поддержка Apple:

Имеет ли слот для сим-карты на плате контакты с обеих сторон, которые могли бы поддерживать двойной лоток, если бы он мог пролезть через корпус?

Почему мой телефон показывает, что нет сервиса, но я сменил телефон на другой, он работает нормально

Шаг 7

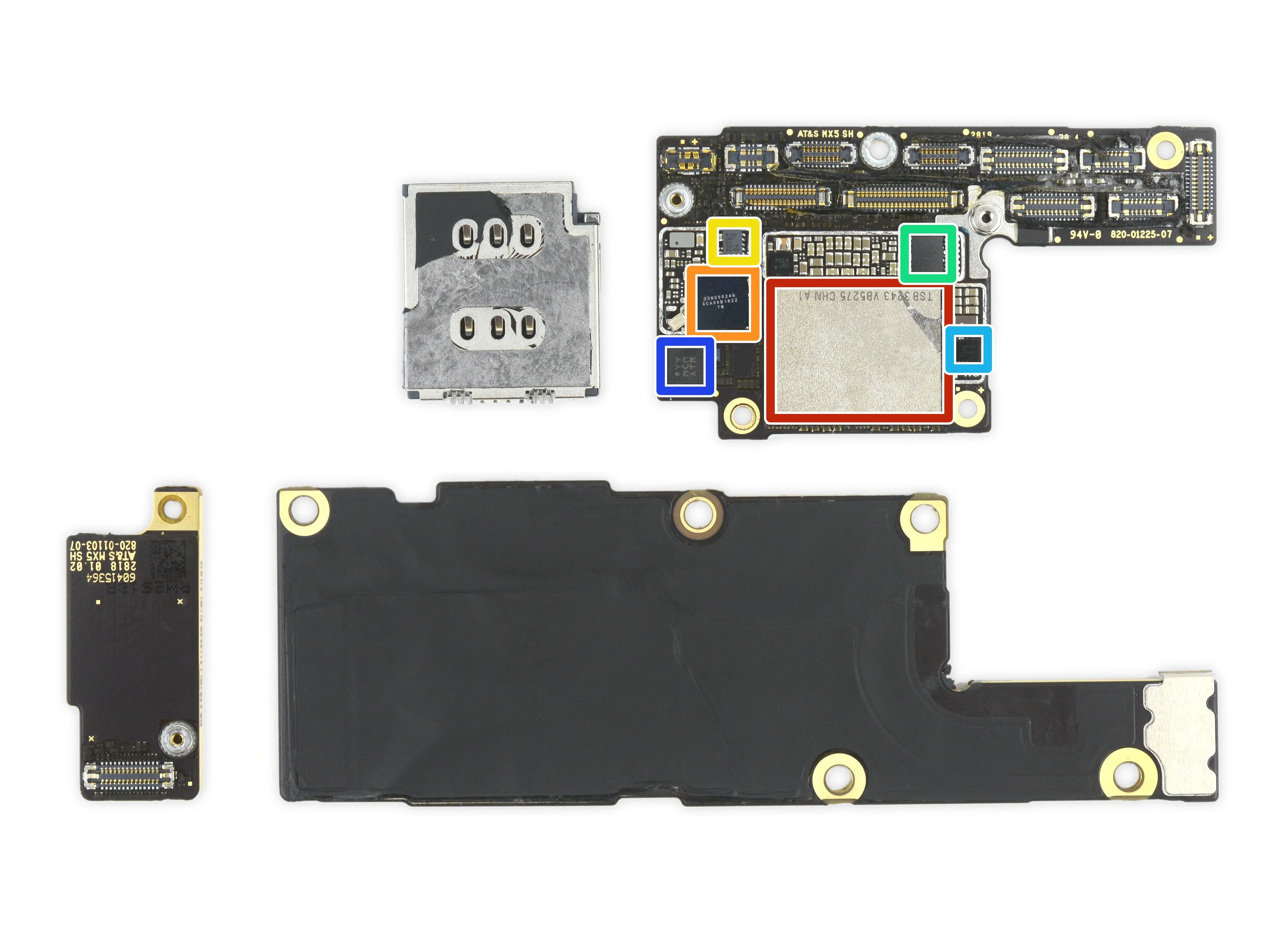

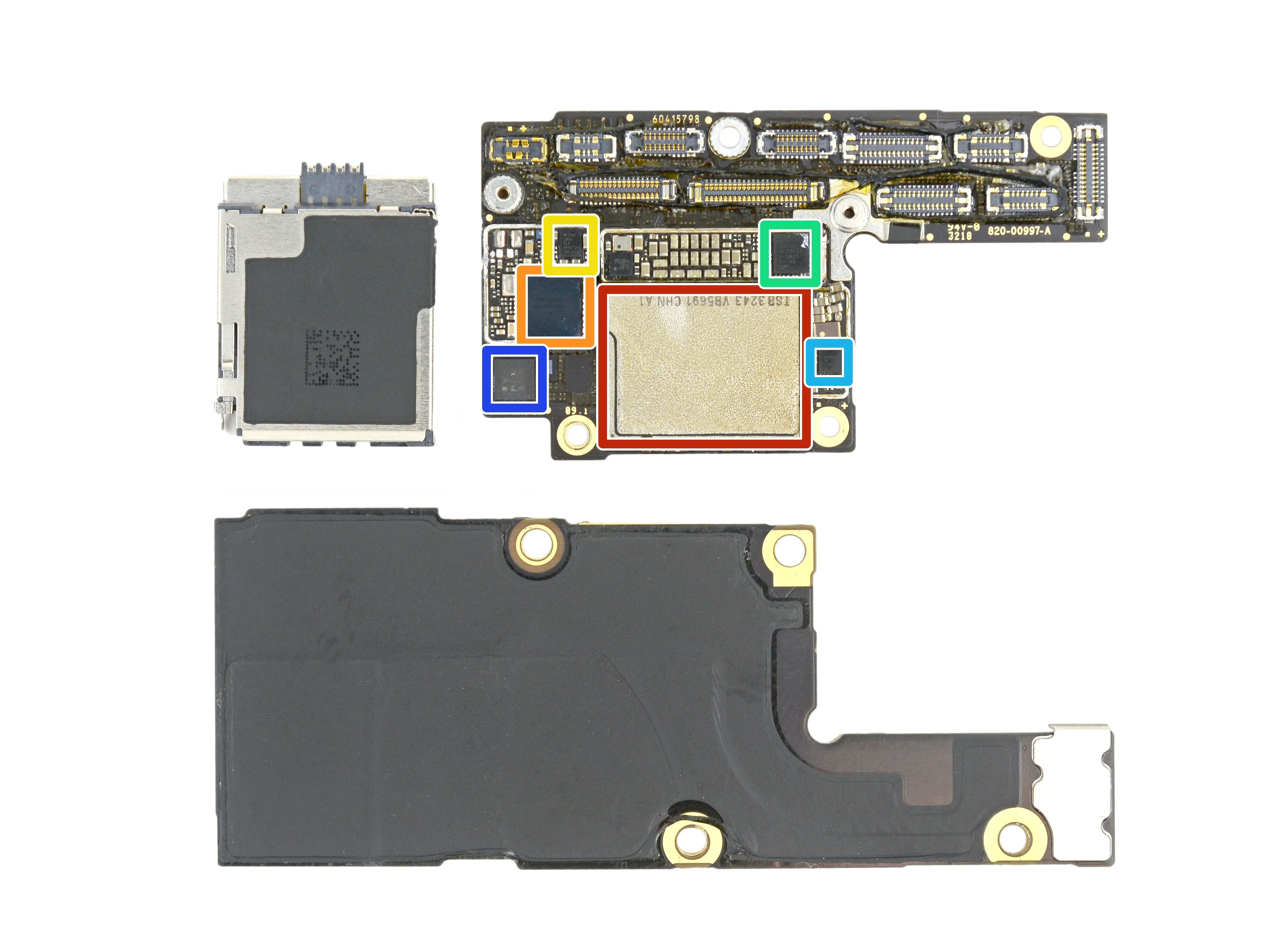

• Увидев подобную логическую плату уже однаждымы уже неплохо разобрались с этим сэндвичем печатных плат. Давайте посмотрим, что находится на верхнем слое (XS слева, XS Max справа):

• 64 ГБ флеш-памяти NAND Toshiba TSB3243VB5275

• Аудиокодек Apple/Cirrus Logic 338S00248

• Контроллер порта USB-C Cypress CPD2104

• Мультиплексор порта дисплея NXP Semiconductor CBTL1612

• Повышающий преобразователь Texas Instruments SN61280E для аккумуляторов

• Акселерометр/гироскоп Bosch Sensortec

Комментарии к шагу

аудио код - это cirrus logic?

Основные печатные платы от AT&S, хорошо!

Вопрос: Что случилось с первыми фотографиями Конденсаторов на правом сайте? Это было так, когда вы получили его?

Распаивать печатную плату сложно, и детали смещаются.

Шаг 8

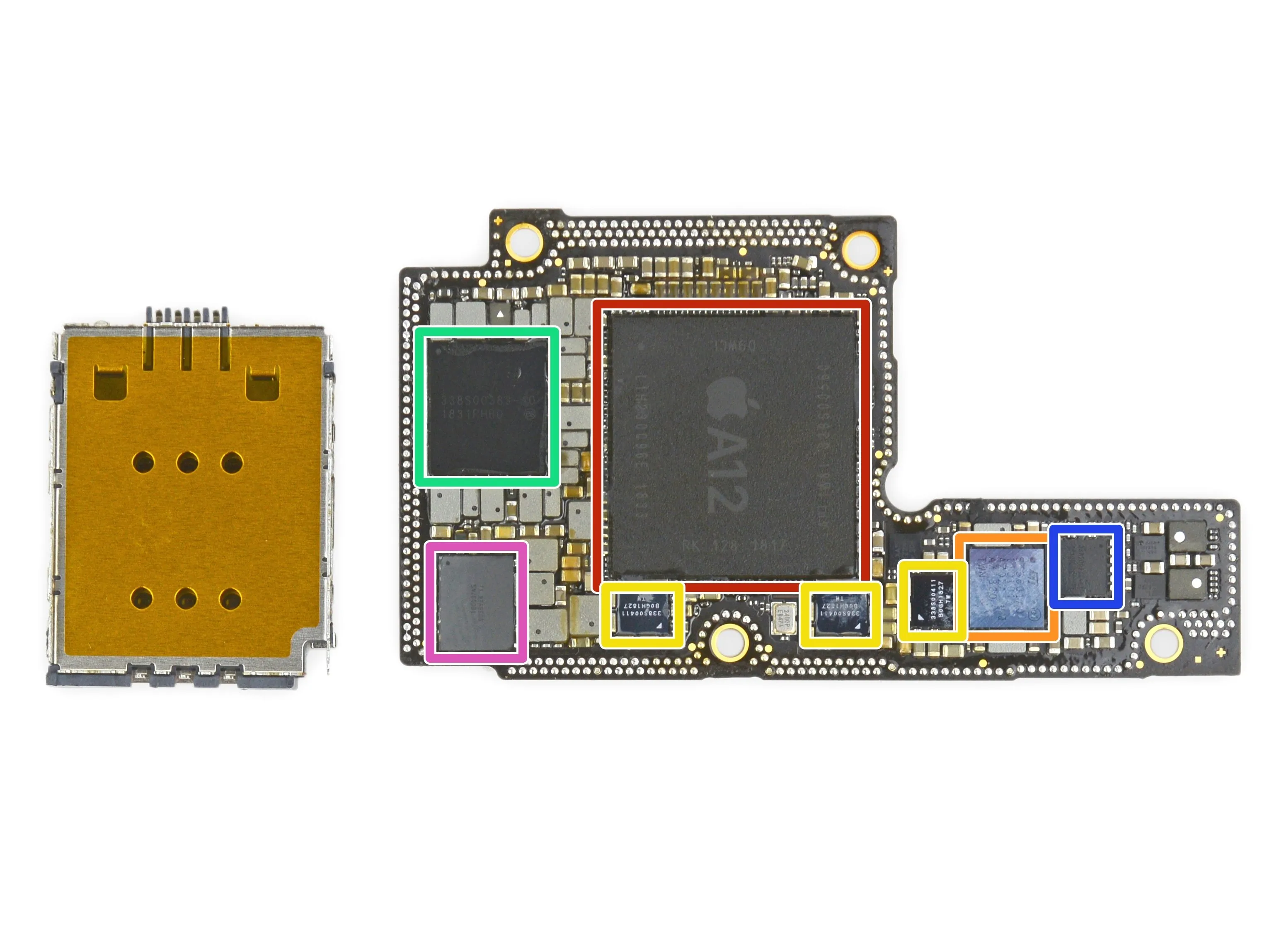

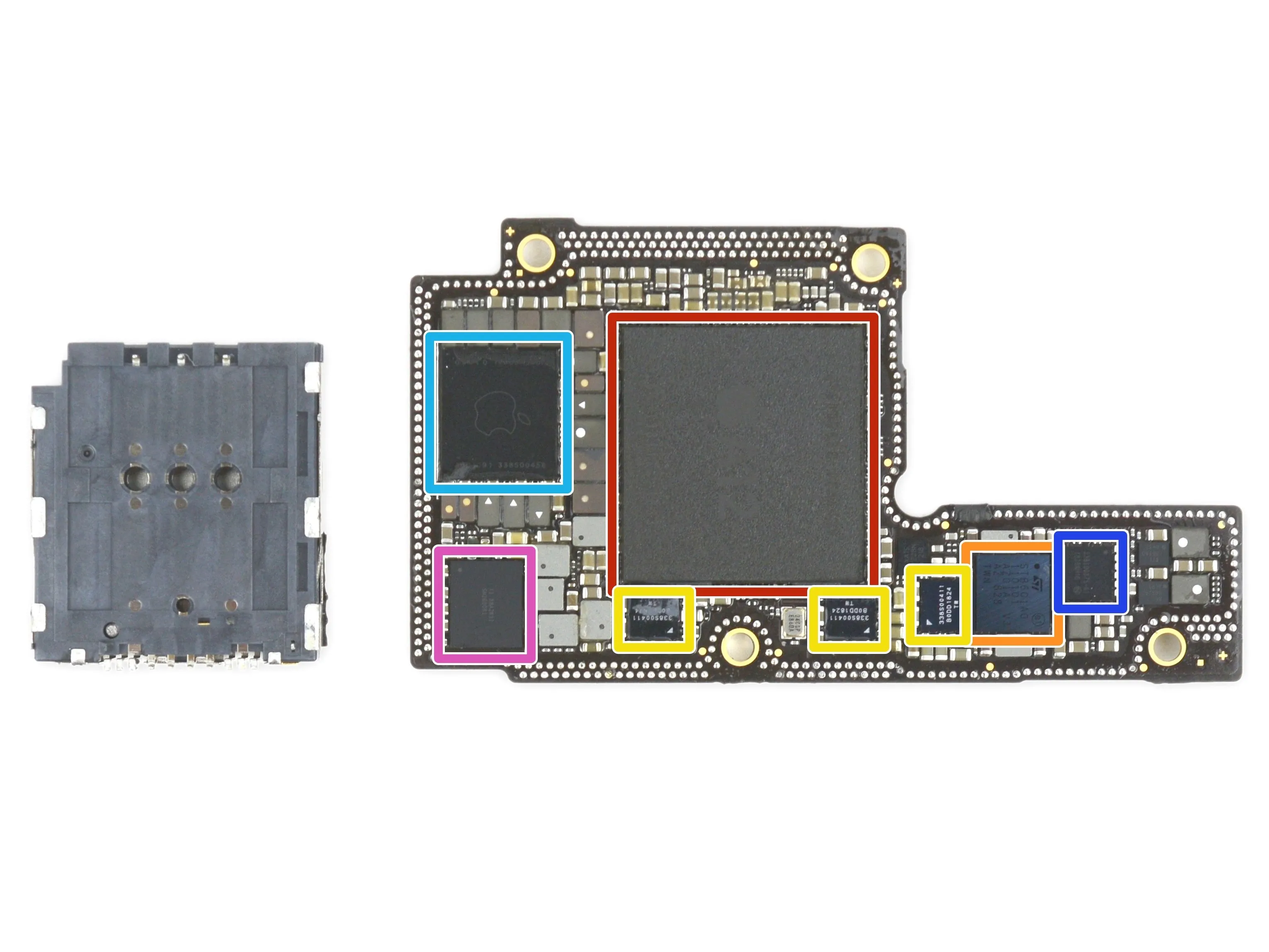

• На компьютере увеличьте изображение и рассмотрите нижнюю сторону верхней панели:

• Apple APL1W81 A12 Bionic SoC, расположенная поверх 4 ГБ LPDDR4X SDRAM Micron MT53D512M64D4SB-046

• ИС управления питанием STMicroelectronics STB601A0 (возможно, для Face ID)

• 3x аудиоусилители Apple/Cirrus Logic 338S00411, два для стерео и один для тактильных ощущений

• ИС управления питанием Apple/Dialog Semiconductor 338S00383-A0

• Apple 338S00456 ИС управления питанием

• ИС управления питанием системы Apple/Dialog Semiconductor 338S00375

• ИС зарядного устройства Texas Instruments SN2600B1

Комментарии к шагу

Есть идеи, как поддержка двух SIM-карт (физические SIM-карты) будет работать в модели, предназначенной только для Китая? На презентации Фил заявил, что две SIM-карты будут находиться в держателе спина к спине.

Для всех остальных я предполагаю, что eSIM будет иметь возможность поддерживать два SIM-кода на Xs. А в Xs Max одна физическая и одна eSIM, это так?

Это не кодеки... это усилители от Cirrus?

Похоже, что один SMT-компонент был установлен с небольшим перекосом в левом верхнем углу?

Готов поспорить, что конденсатор сместился при разделении верхней платы.

Каков размер чипа A12?

Кто такие Dialog Systems?

Диалог https://www.dialog-semiconductor.com/

Dialog поставляла PMIC для Apple iPhone, iPad, Apple TV и iPod. В системах на базе процессоров Apple всегда использовались PMIC-решения Dialog. Но, начиная с iPhone XS Max, похоже, Apple начинает использовать собственный дизайн PMIC, как Dialog и говорил ранее. см. https://www.eetimes.com/document.asp?doc...

Шаг 9

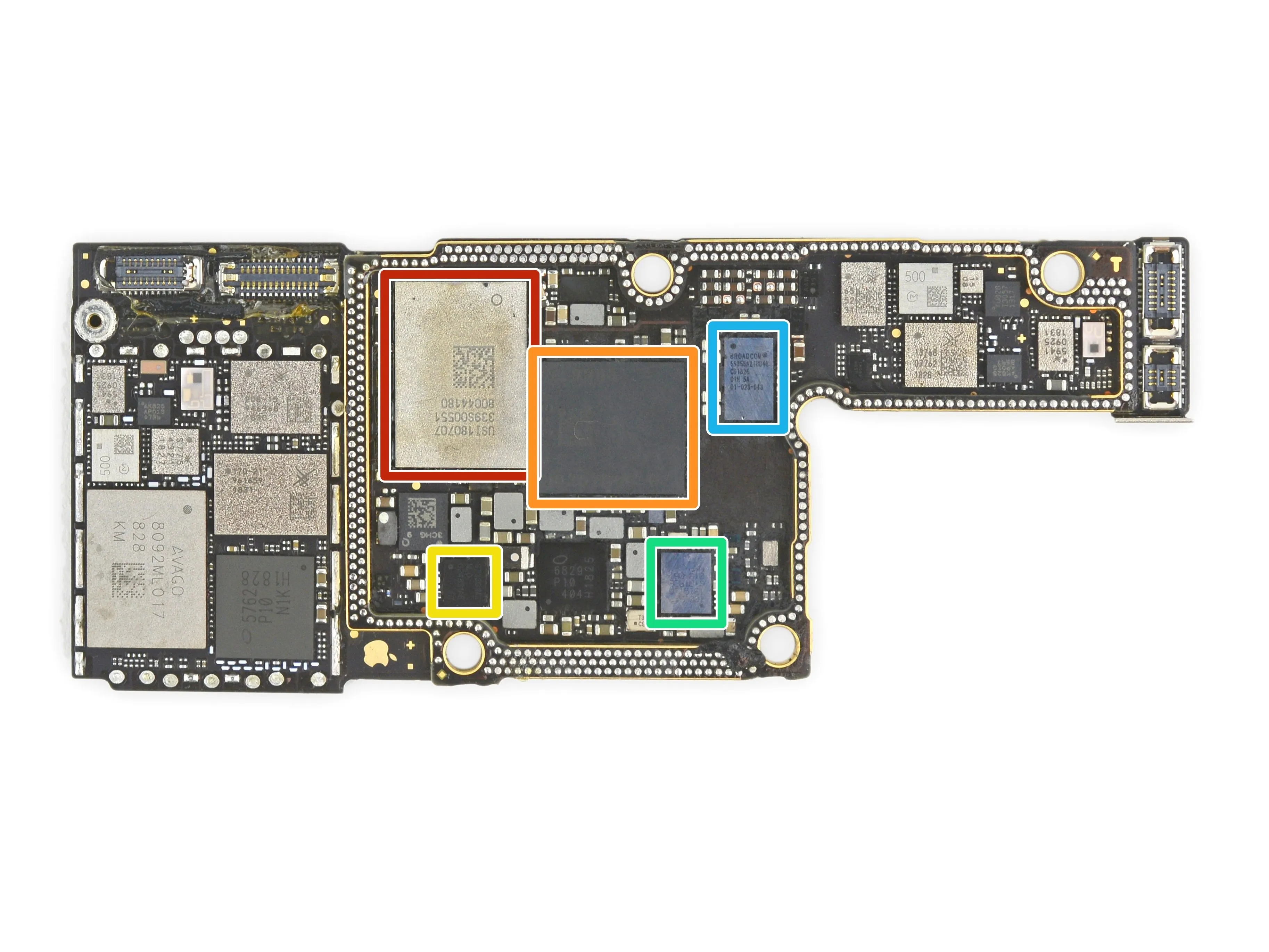

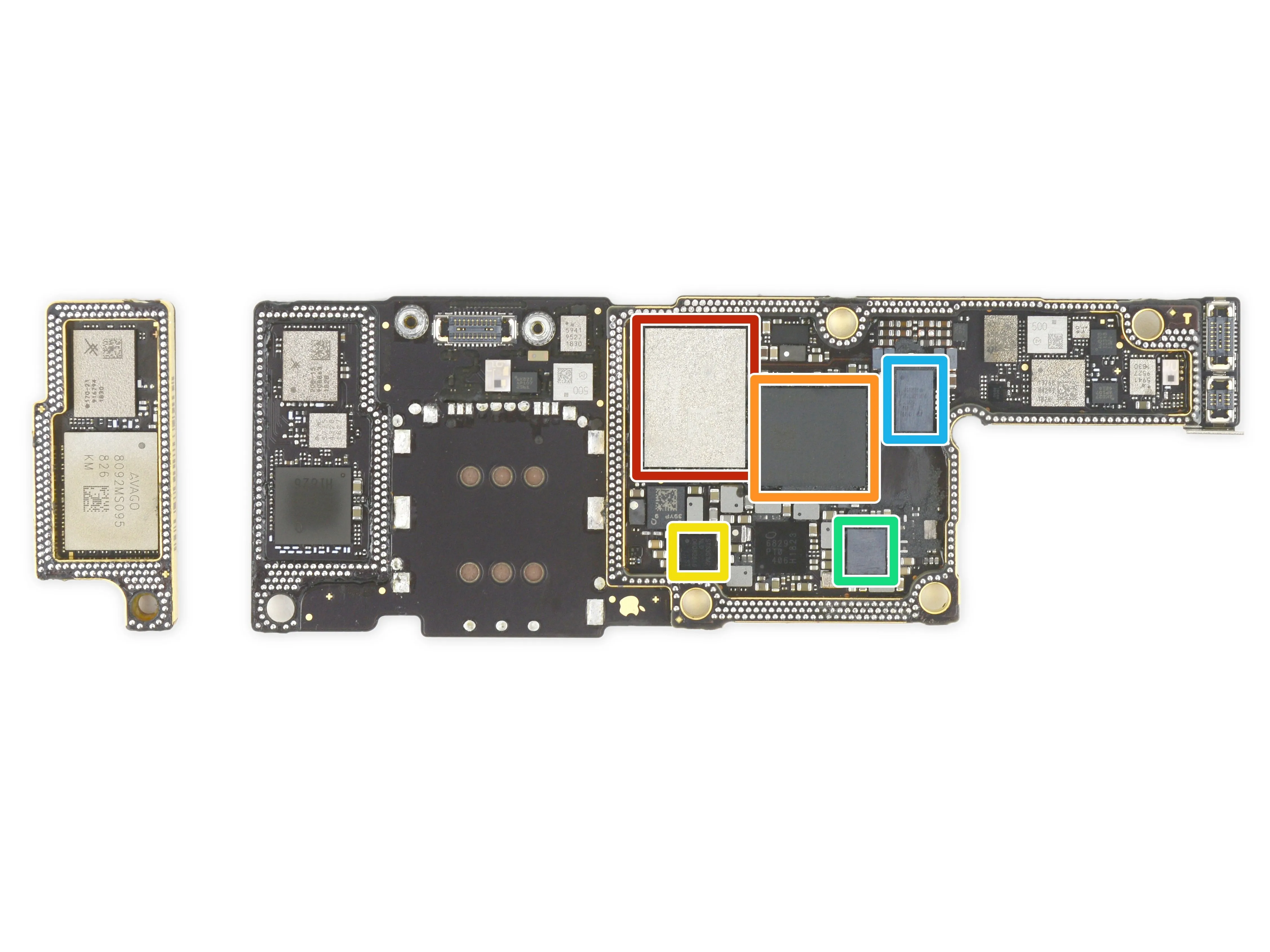

• Копнув немного глубже, мы находим плату RF (XS слева, XS Max справа):

• Apple/USI 339S00551 (XS) и 338S00540 (XS Max) WiFi/Bluetooth SoC

• Intel PMB9955 (вероятно, XMM7560) baseband процессор/модем

• Извините, поклонники Qualcomm.

• ST Microelectronics ST33G1M2 32-битный MCU с ARM SecurCore SC300

• Это тот же самый встроенная SIM-карта (eSIM), которую мы обнаружили в Apple Watch Series 3 и Google Pixel 2 XL.

• Контроллер NFC NXP 100VB27 (SN100V)

• Модуль беспроводной зарядки Broadcom BCM59355A

Комментарии к шагу

какой из них является чипом gps?

Модем intel поддерживает функцию GNSS. В iPhone XS не будет дискретного чипа GNSS.

Есть идеи, что это за чип с фиолетовой маркировкой? Вы отметили его только на одной плате.

Почему модемы в этих двух телефонах должны отличаться?

GPS интегрирован в модем.

По крайней мере, я рад, что Apple наконец-то продает одну модель iPhone Xs/Xs Max для всех операторов связи в США, хотя я бы предпочел, чтобы вместо нее был Qualcomm Snapdragon X20. Вся эта неразбериха с чипами Qualcomm на одной модели (A1865) и чипами Intel на другой (A1901) на X в прошлом году была довольно детским звонком от Apple, IMO.

Является ли 338S00540 (XS Max) модулем WiFi/Bluetooth от Murata?

Есть ли в iphone xs max, выпущенном в Китае и Гонконге, встроенная симка с желтой маркировкой?

Шаг 10

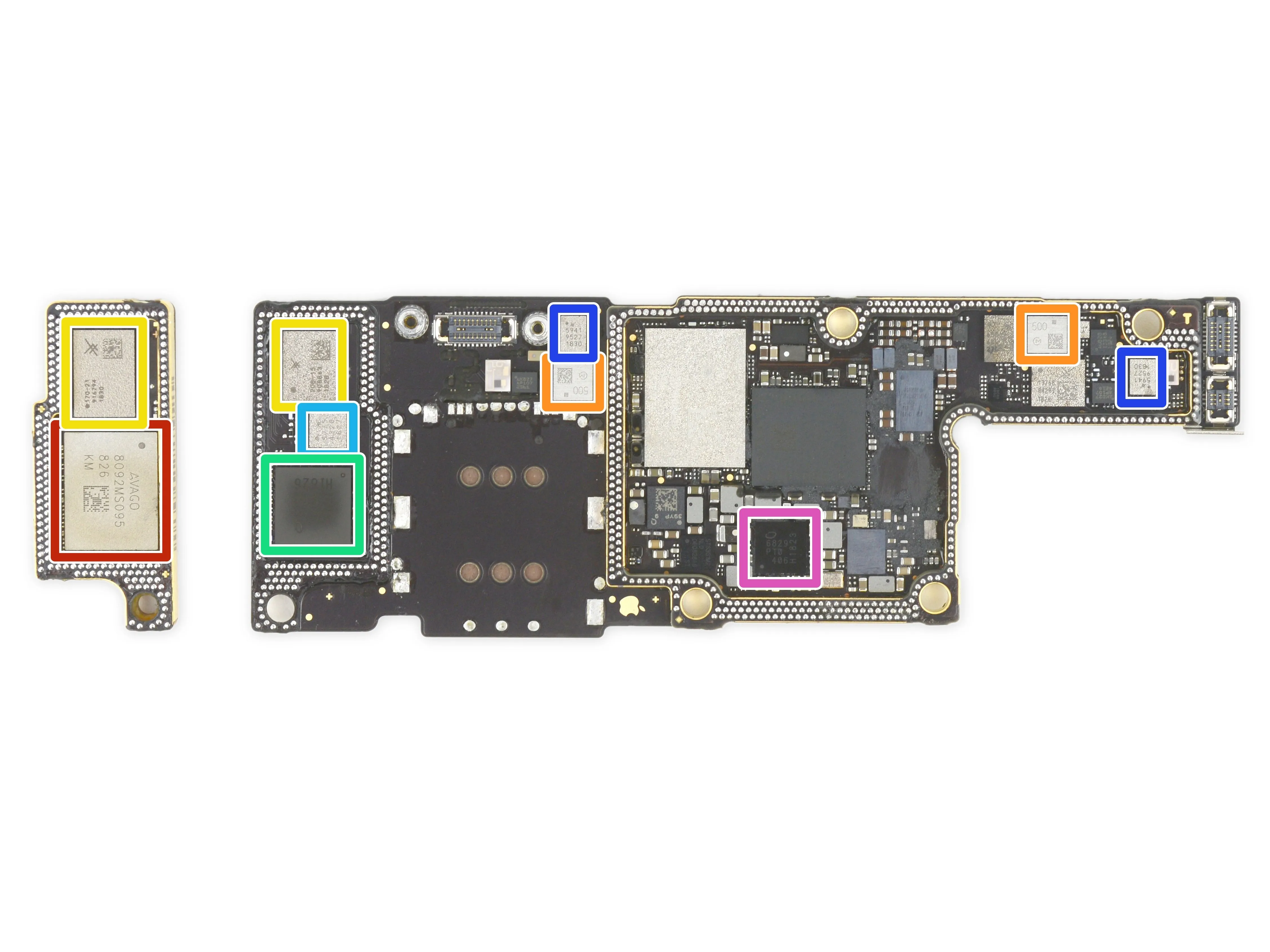

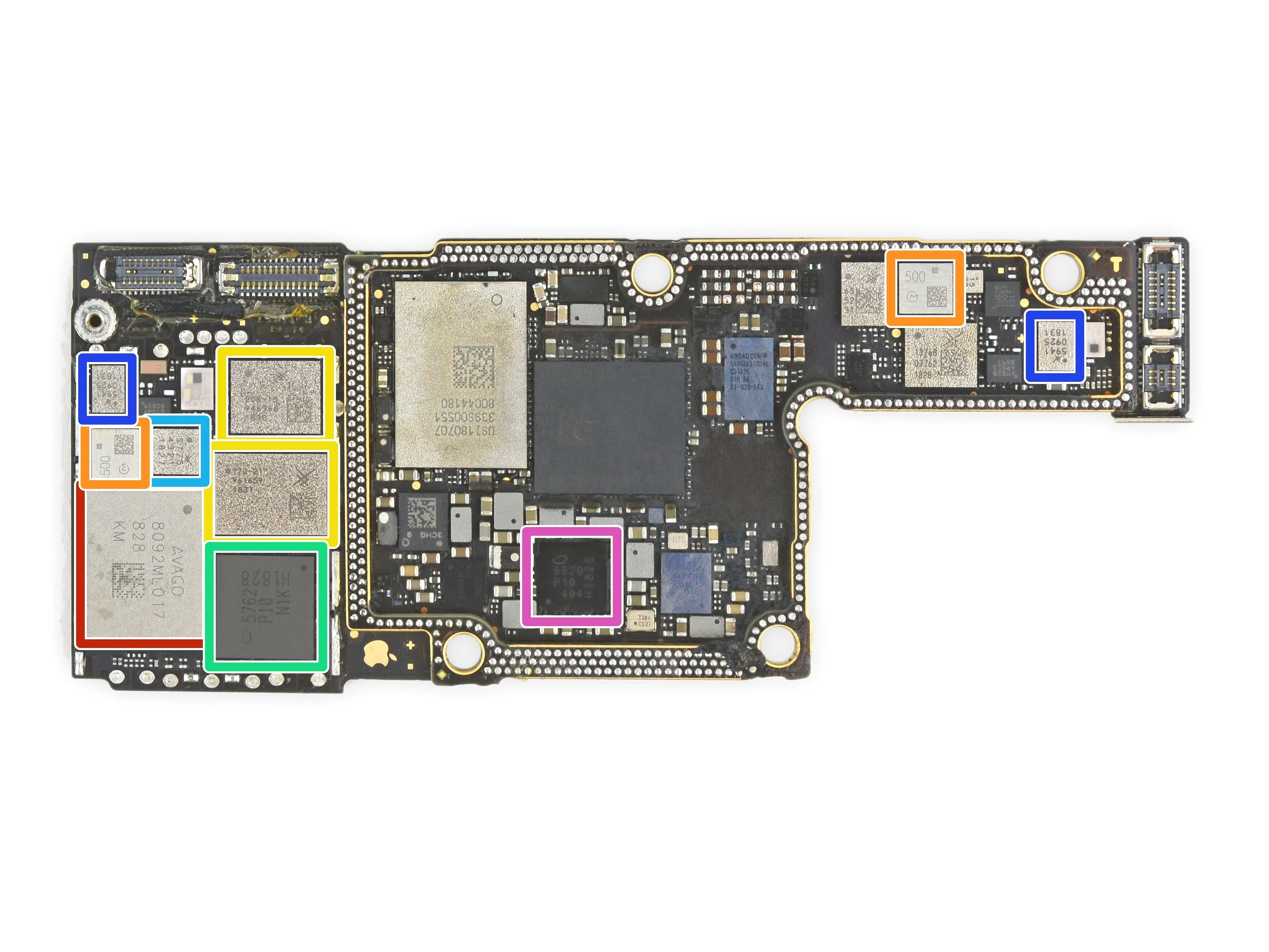

• RF-плата, часть вторая:

• Дуплексер усилителя мощности (PAD) Avago AFEM-8092M для высокой/средней полосы частот

• Дуплексер Murata 500 4x4 MIMO

• Модули усиления мощности Skyworks 206-15 и 170-21

• РЧ-трансивер Intel PMB5762

• Радиочастотный коммутатор Skyworks S775

• Skyworks 5941 GPS малошумящие усилители

• ИС управления питанием Intel PMB6829

Комментарии к шагу

Где находится микросхема Tristar?

Что происходит с этими колпачками в центре сверху?

Правильно ли я понимаю, что на вышеуказанных платах Skyworks установлено 10 микросхем? Или некоторые из элементов, выделенных на изображениях, относятся только к задней стороне платы?

Что такое PAD?

Это означает дуплексер усилителя мощности - я обновил разборку с его написанием.

Шаг 11

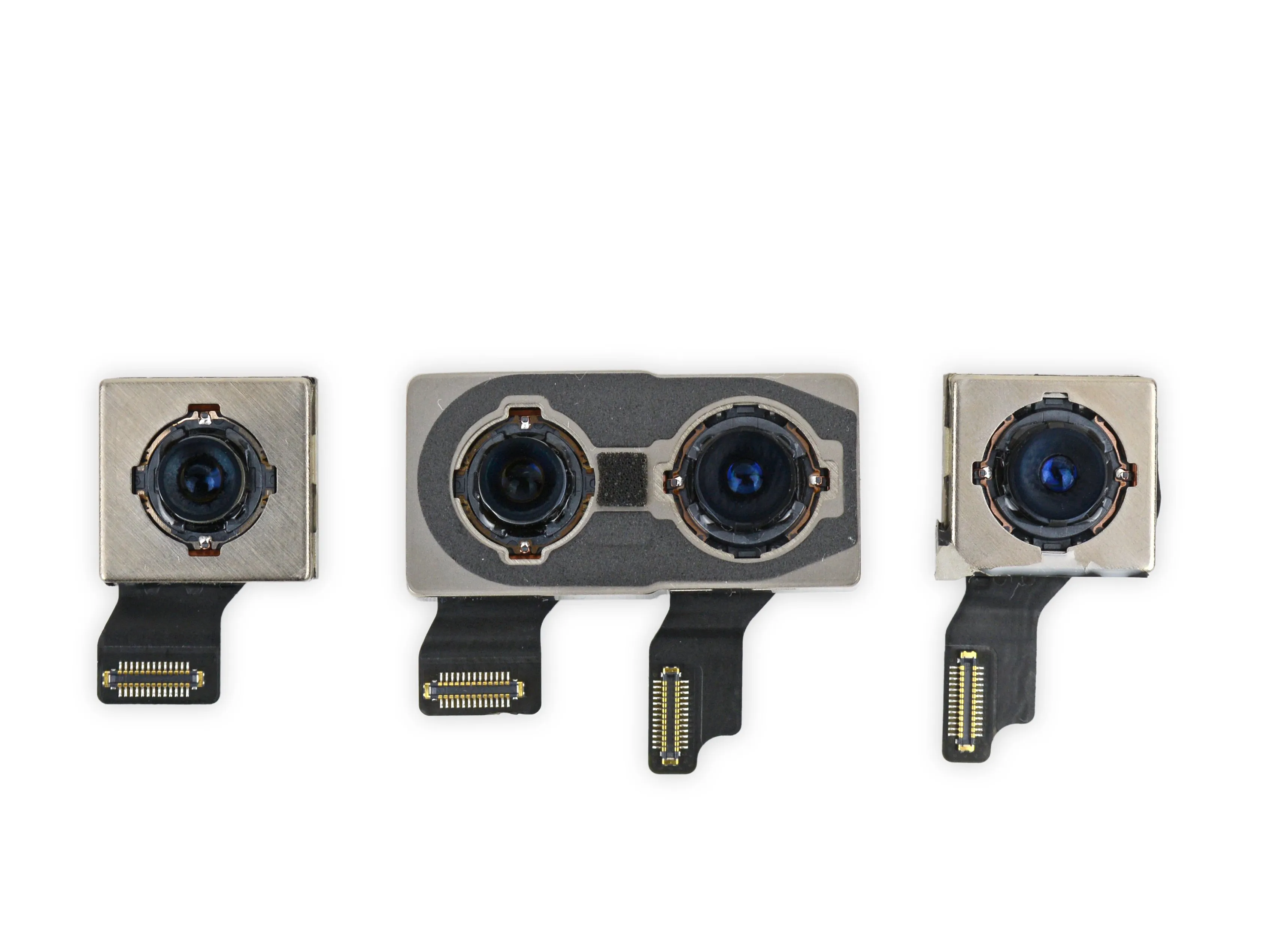

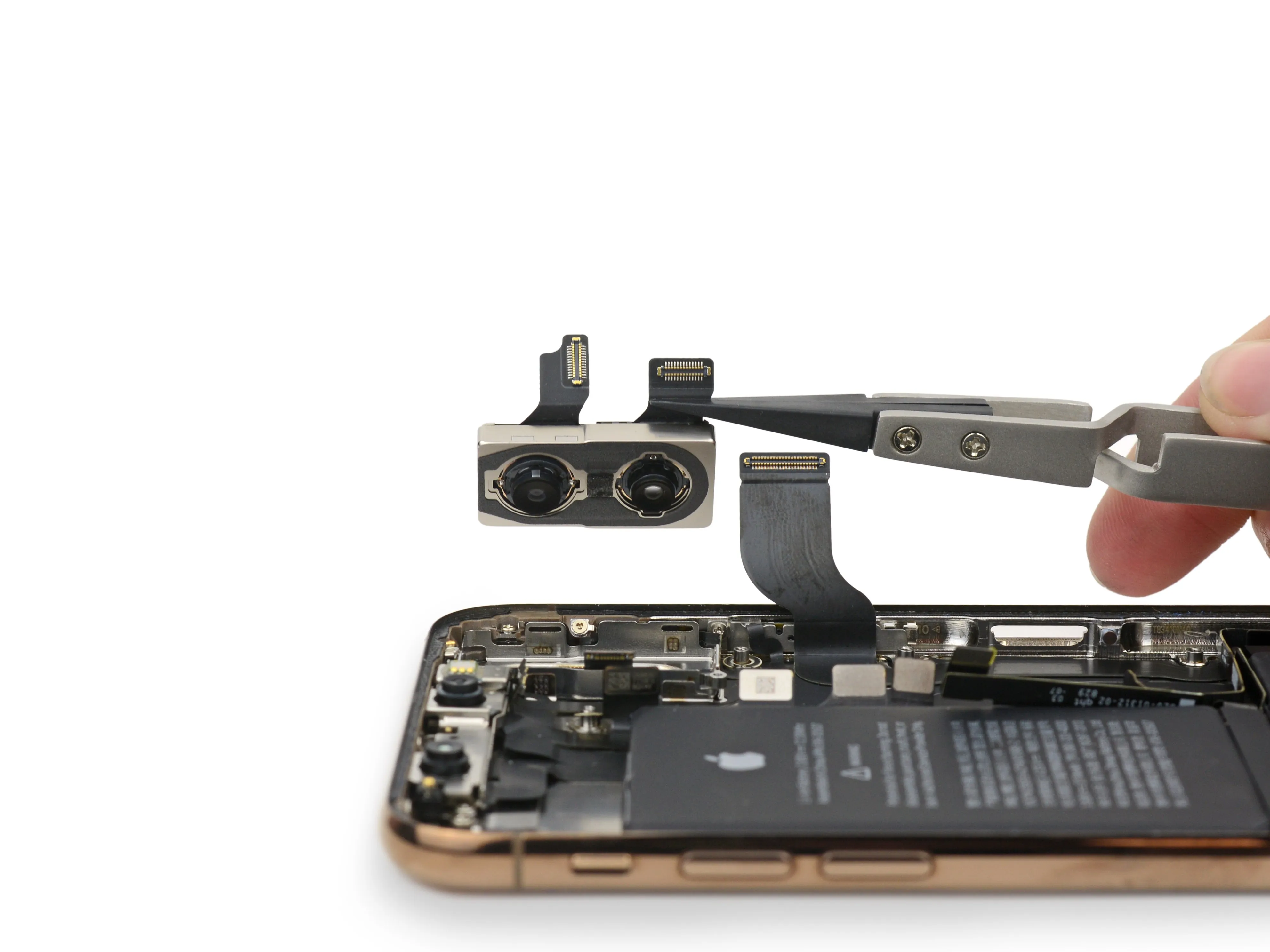

• Пора поговорить о камерах! Год S часто сопровождается обновлением камеры, и Apple было что рассказать об этих новых сенсорах.

• Размер широкоугольного сенсора был увеличен на 32 %.

• Размер пикселя также был увеличен, что улучшило работу в условиях низкой освещенности и способствовало появлению новой функции 'Smart HDR'.

• Только время покажет, помогут ли большие пиксели превзойти впечатляющую камеру прошлогоднего Pixel 2.

• Apple забыла упомянуть одну вещь о новой камере: все эти 32 % должны были куда-то деться, и оказалось, что бугорок камеры должен был немного увеличиться-Ваш чехол для iPhone X может не подойти вашему iPhone XS.

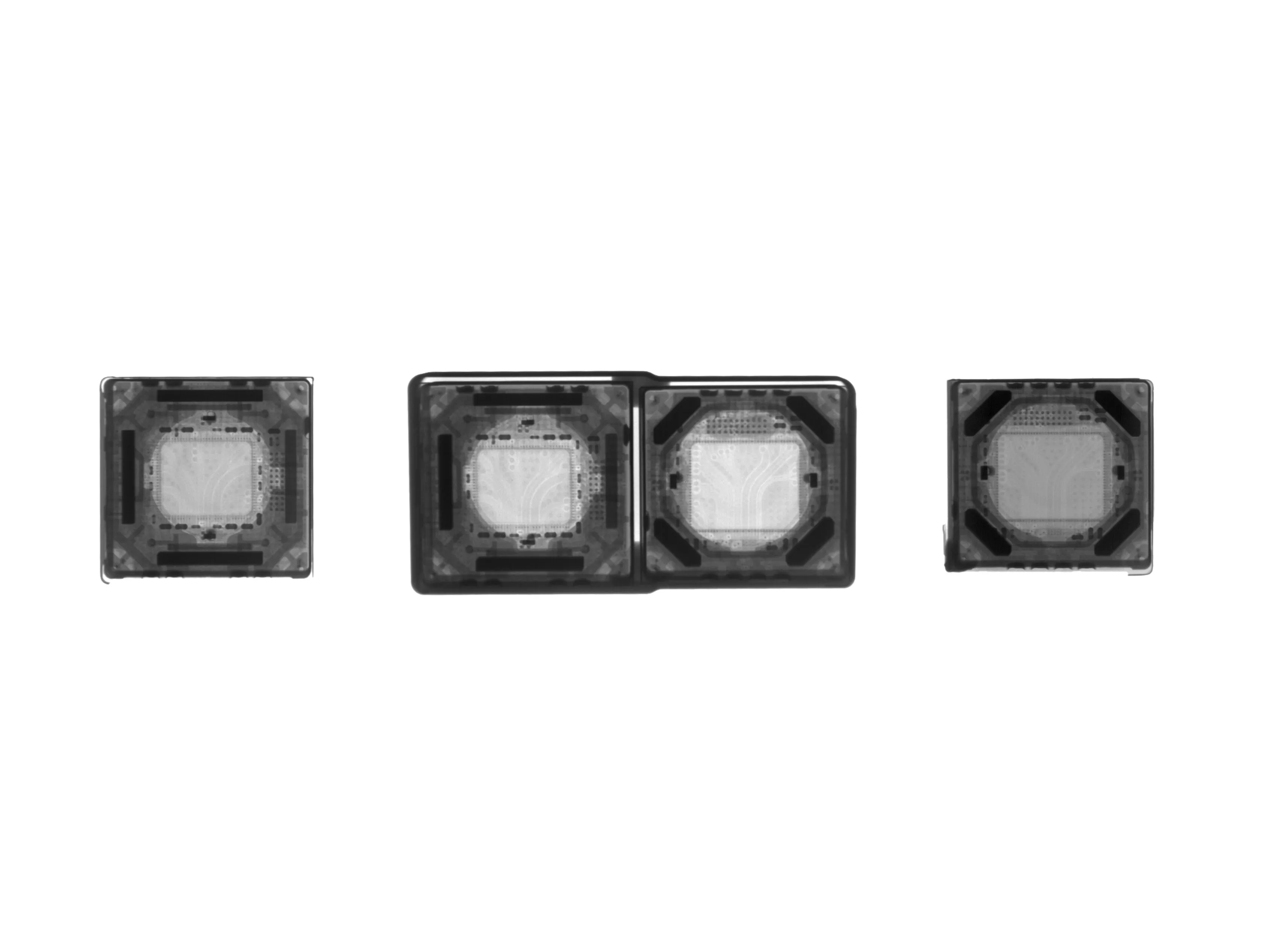

• Обновление: Мы провели небольшое тестирование, и оказалось, что модули камер XS и XS Max идентичны - это значит, что вы можете без проблем менять одну и ту же камеру между моделями.

Комментарии к шагу

Каковы размеры новых и старых модулей камеры?

И какую марку и тип они использовали, пожалуйста.

Шаг 12

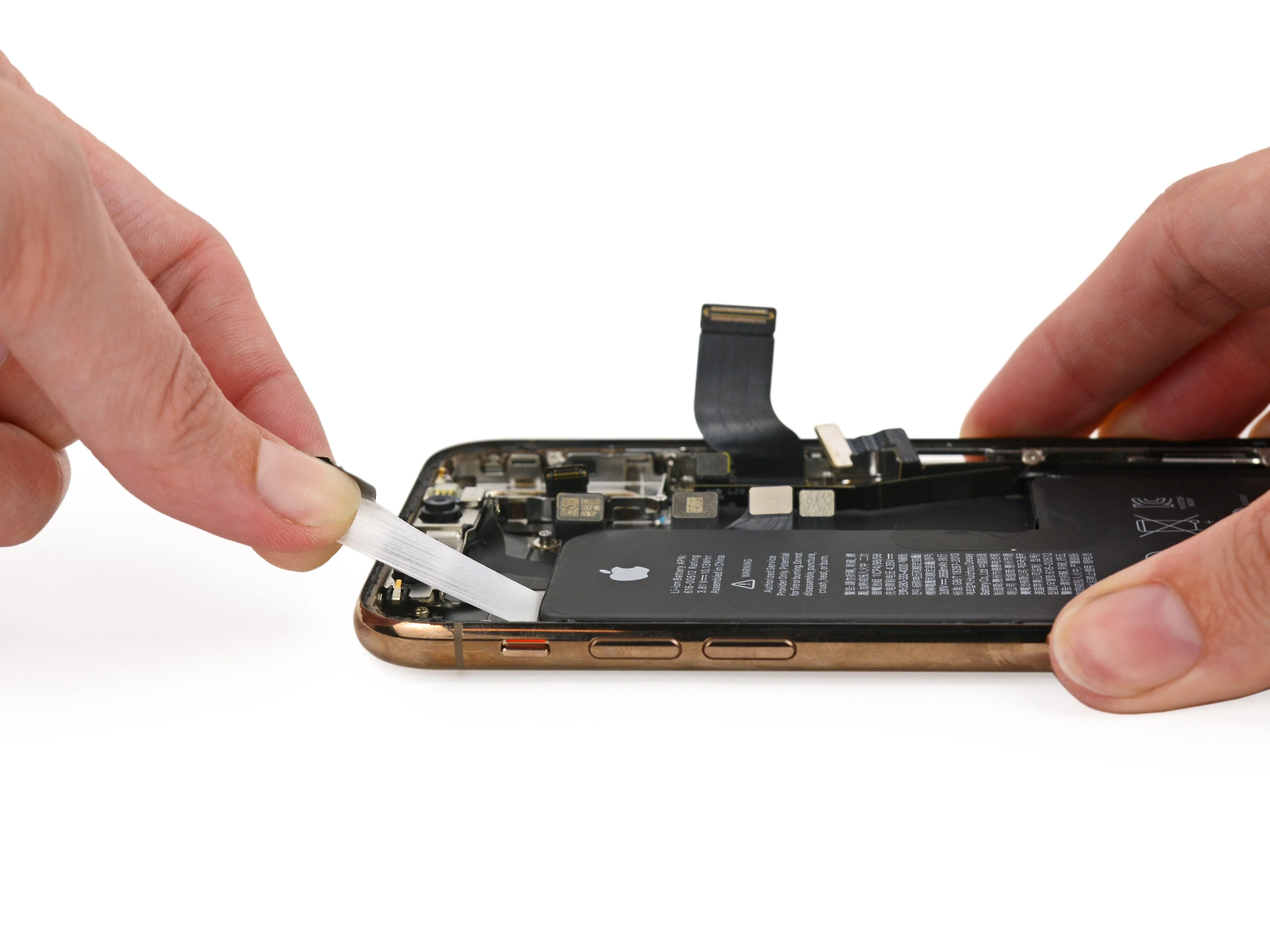

• После разбора 'мозгов' и 'глаз' мы посмотрим на 'мозги' этих телефонов.

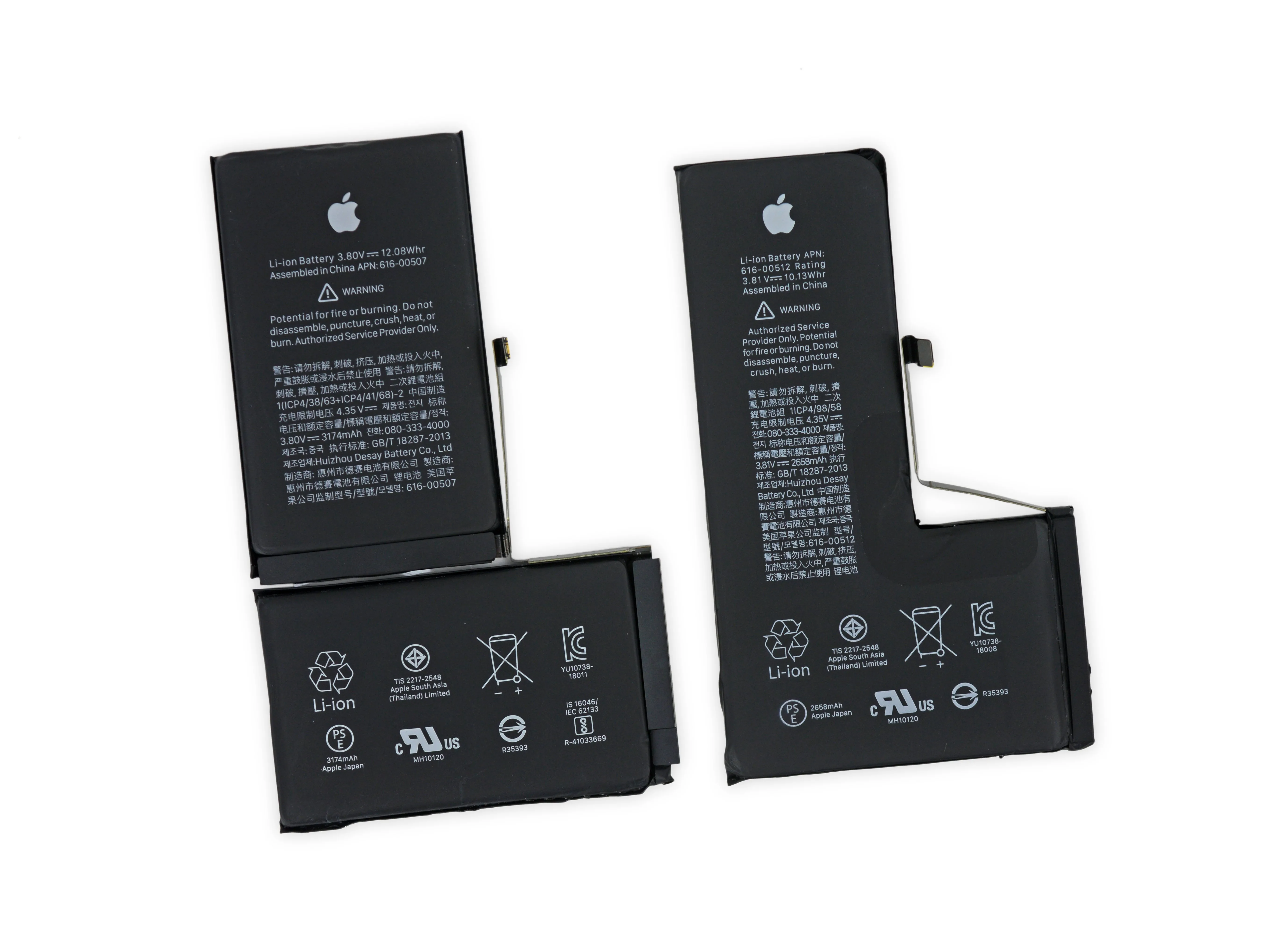

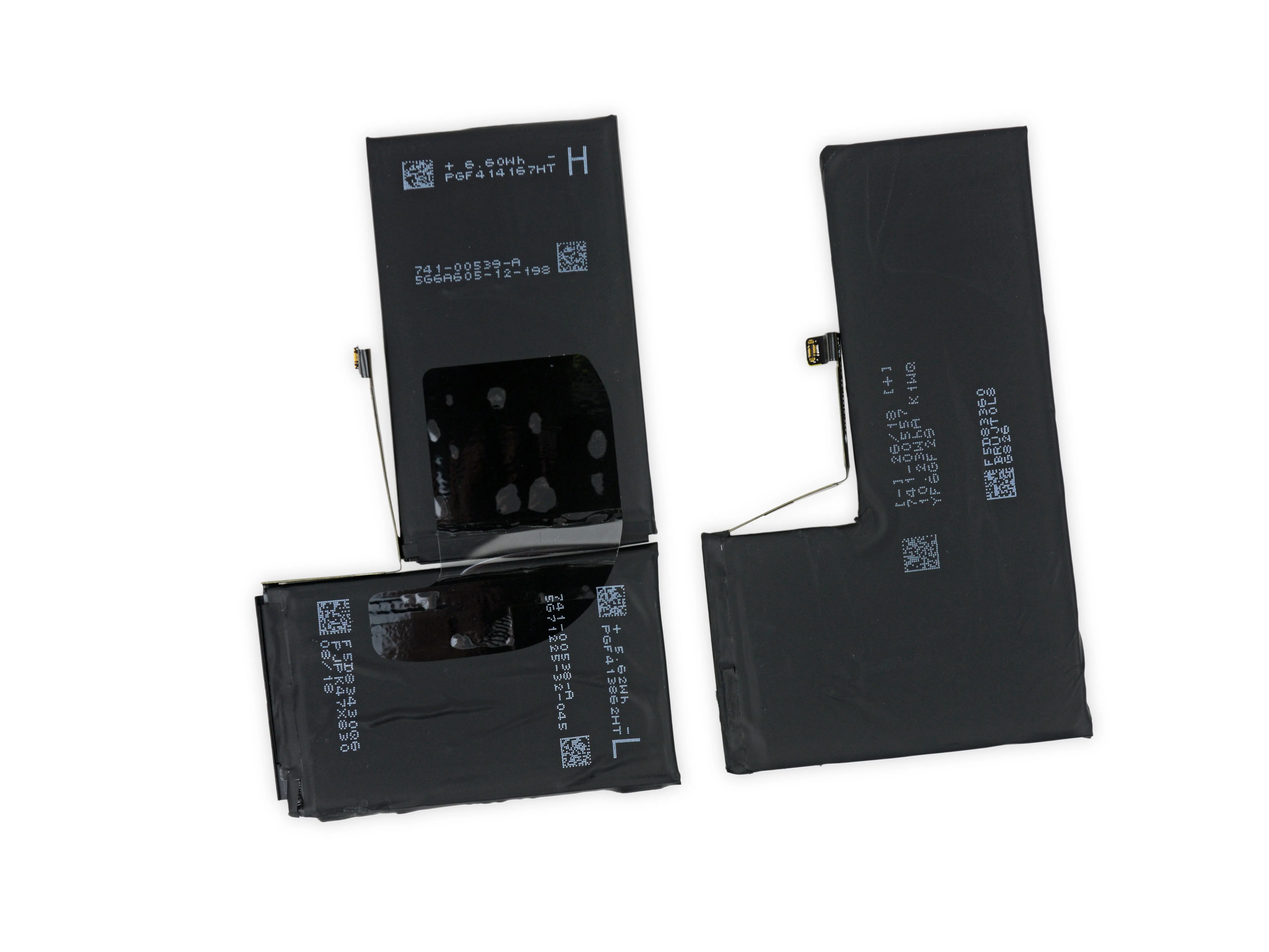

• XS оснащен аккумулятором емкостью 10,13 Вт-ч (2 659 мА-ч при напряжении 3,81 В), весит 39,5 г - немного меньше, чем прошлогоднего X.

• Но это снижение емкости сопровождается дикой новой конфигурацией батареи. Вместо того чтобы использовать два элемента для заполнения L-образного углубления, Apple создала совершенно новую одноячеечную батарею.

• Аккумулятор XS Max, что неудивительно, занимает первое место по емкости: 12,08 Вт-ч (3 179 мА-ч при напряжении 3,80 В) и вес 46,6 г. Никаких одноячеек!

• Оба показателя находятся на уровне S9 и S9+ но гораздо меньше, чем у Note9.

Шаг 13

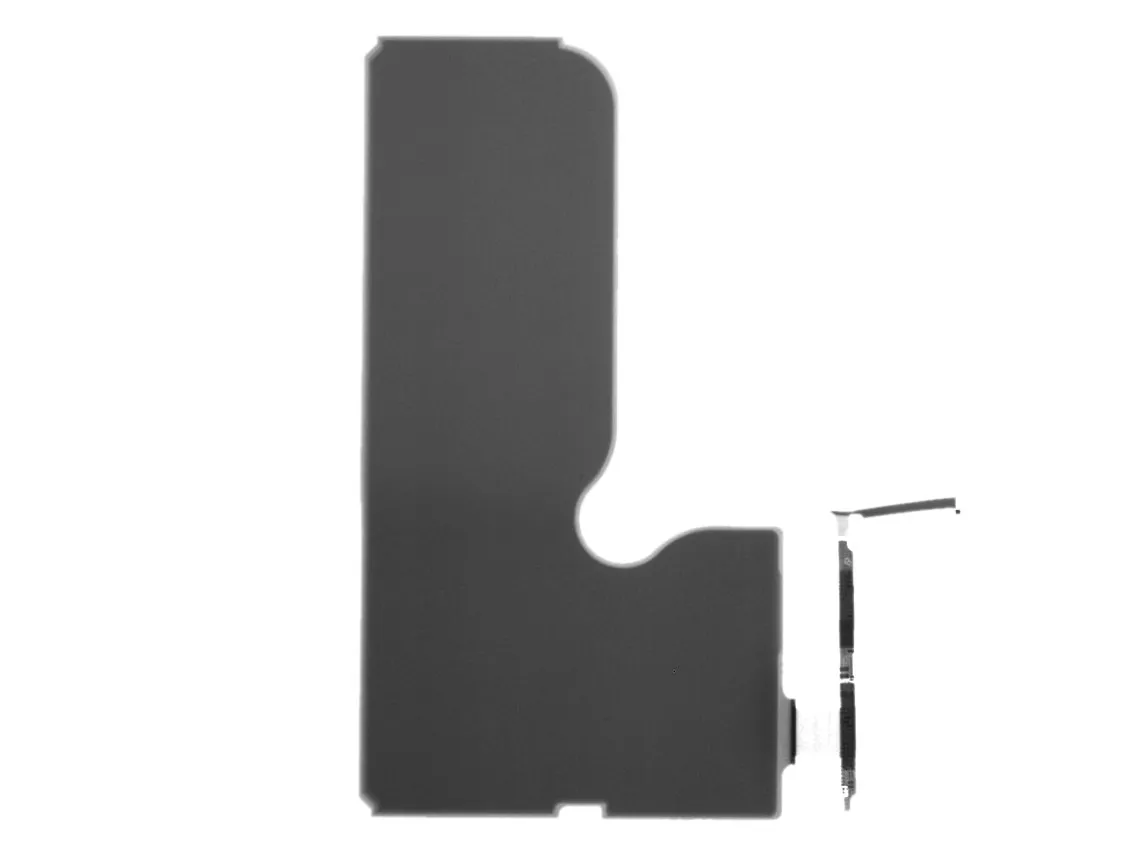

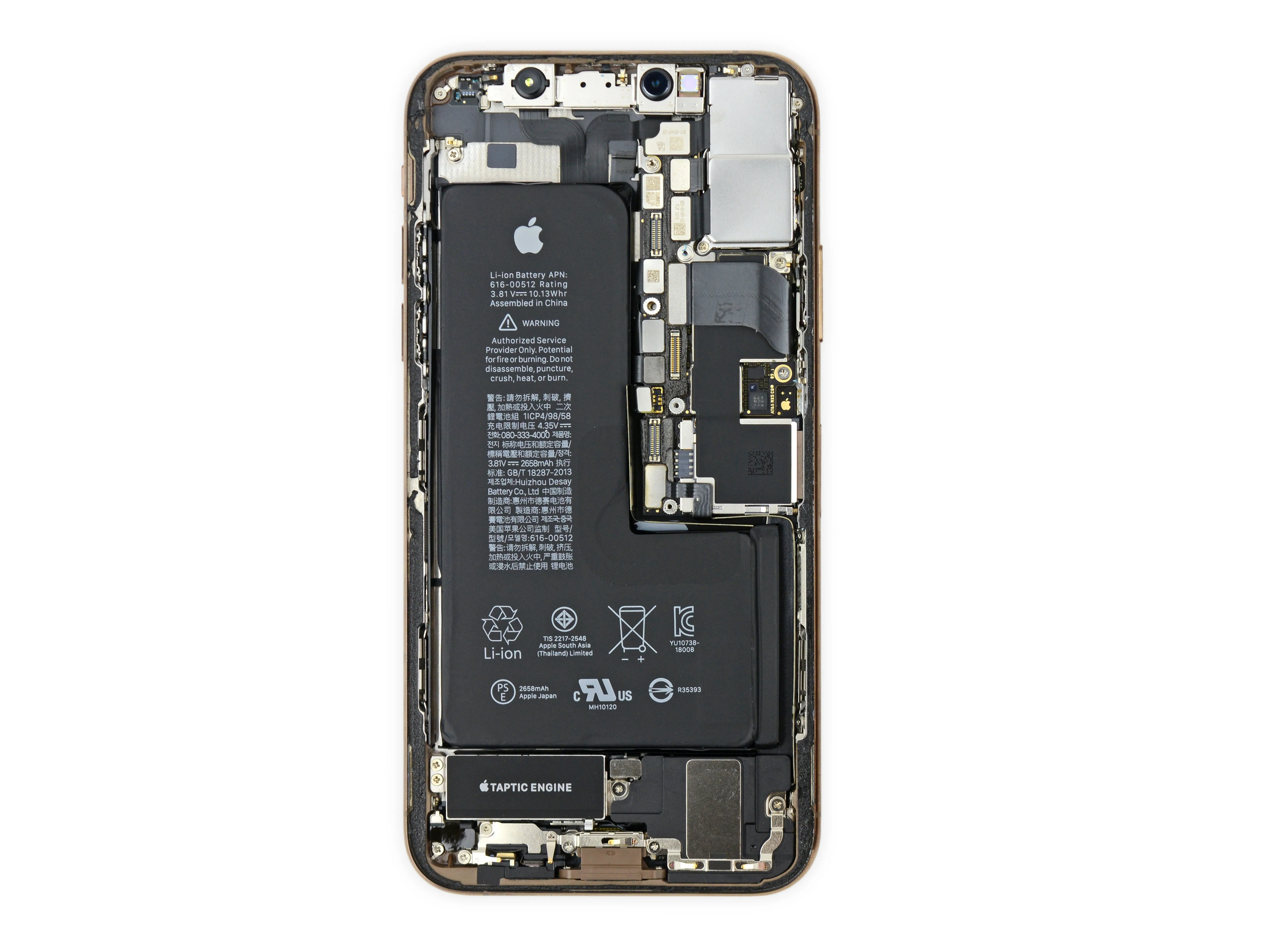

• Давайте поподробнее разберемся в оригами аккумулятора Apple:

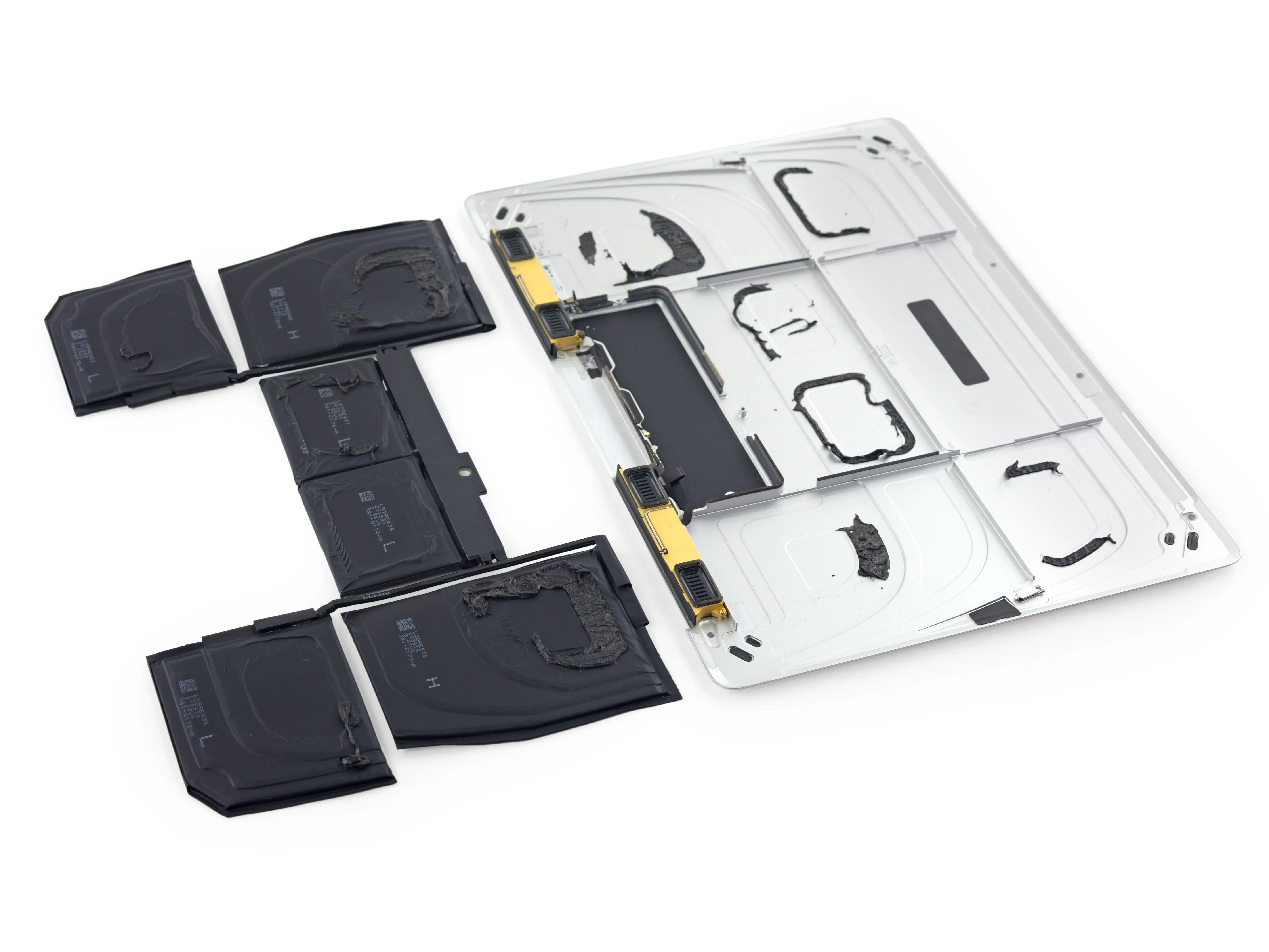

• С 2015 года, когда 12-дюймовый MacBook Apple все чаще стремится использовать каждый кусочек пространства в корпусе своих устройств с помощью контурных батарей.

• Этипатенты показывают решения, которые они нашли, чтобы обойти такие сложные проблемы, как тепловое расширение, использование различных размеров слоев и точное складывание листов электродов, вырезанных в сложной форме, чтобы соответствовать этим контурам.

• Интересно, что одноячеечная батарея лучше использует пространство, но при этом обладает меньшей мощностью.

• Дополнительные углы и края одноячеечной батареи в XS будут подвержены дополнительным нагрузкам - будет интересно посмотреть, как эта новая батарея проявит себя со временем.

Комментарии к шагу

Одиночная L-образная форма вызывает у меня опасения. Особенно в странах с низкими температурами, где временное тепло плюс использование могут сделать расширение проблемой. Как им удалось укрепить угол 90 градусов, чтобы не сломать линию и не вызвать побег?!?

Может быть, кто-нибудь из сумасшедших сможет вскрыть батарею и посмотреть, что они сделали.

Радиус под внутренним углом 90 градусов распределит напряжение. Нам придется подождать некоторое время, чтобы проверить, достаточно ли этого.

Шаг 14

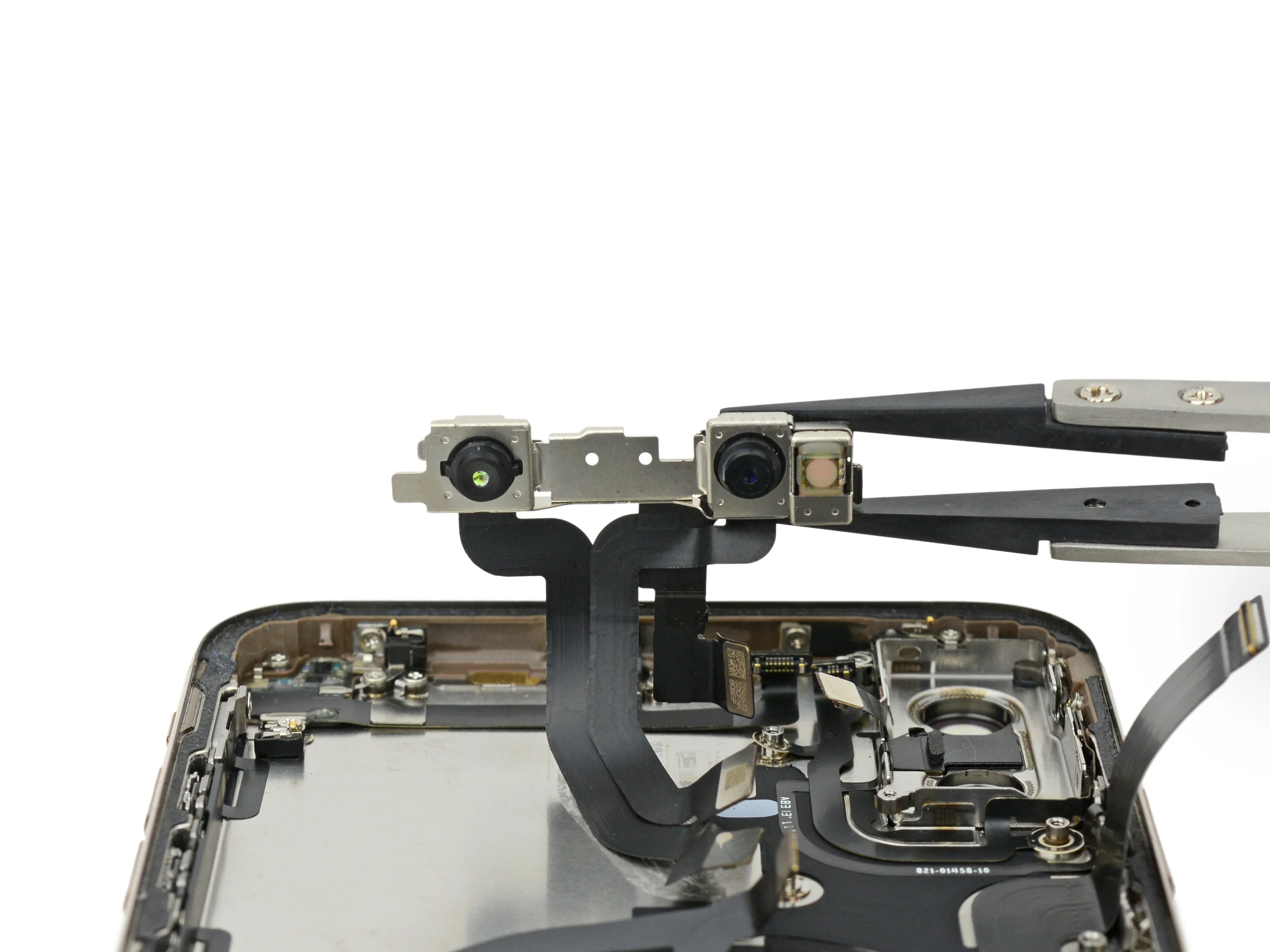

• Что было революционным в прошлом году быстро становится стандартным оборудованием - и XS, и XS Max оснащены матрицей датчиков для Apple модная технология Face ID технологии.

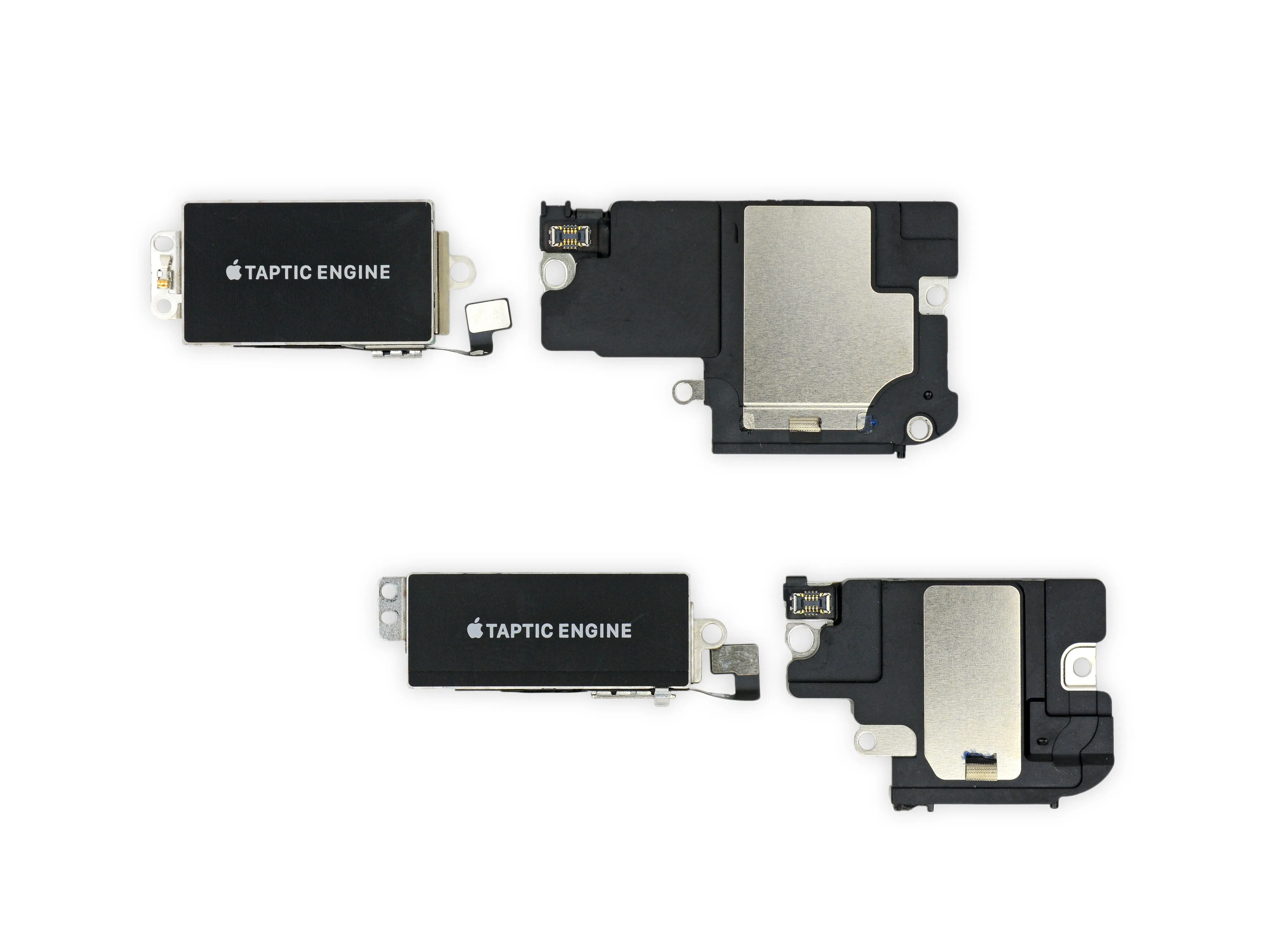

• Пора доставать шумоподавители! Тактильный движок и динамик поставляются в сборе, но легко отделяются для модульной замены.

• В XS Max установлен более мощный блок обратной связи, но оба Taptic-двигателя имеют одинаковую конструкцию. те же конструкциипрошлого.

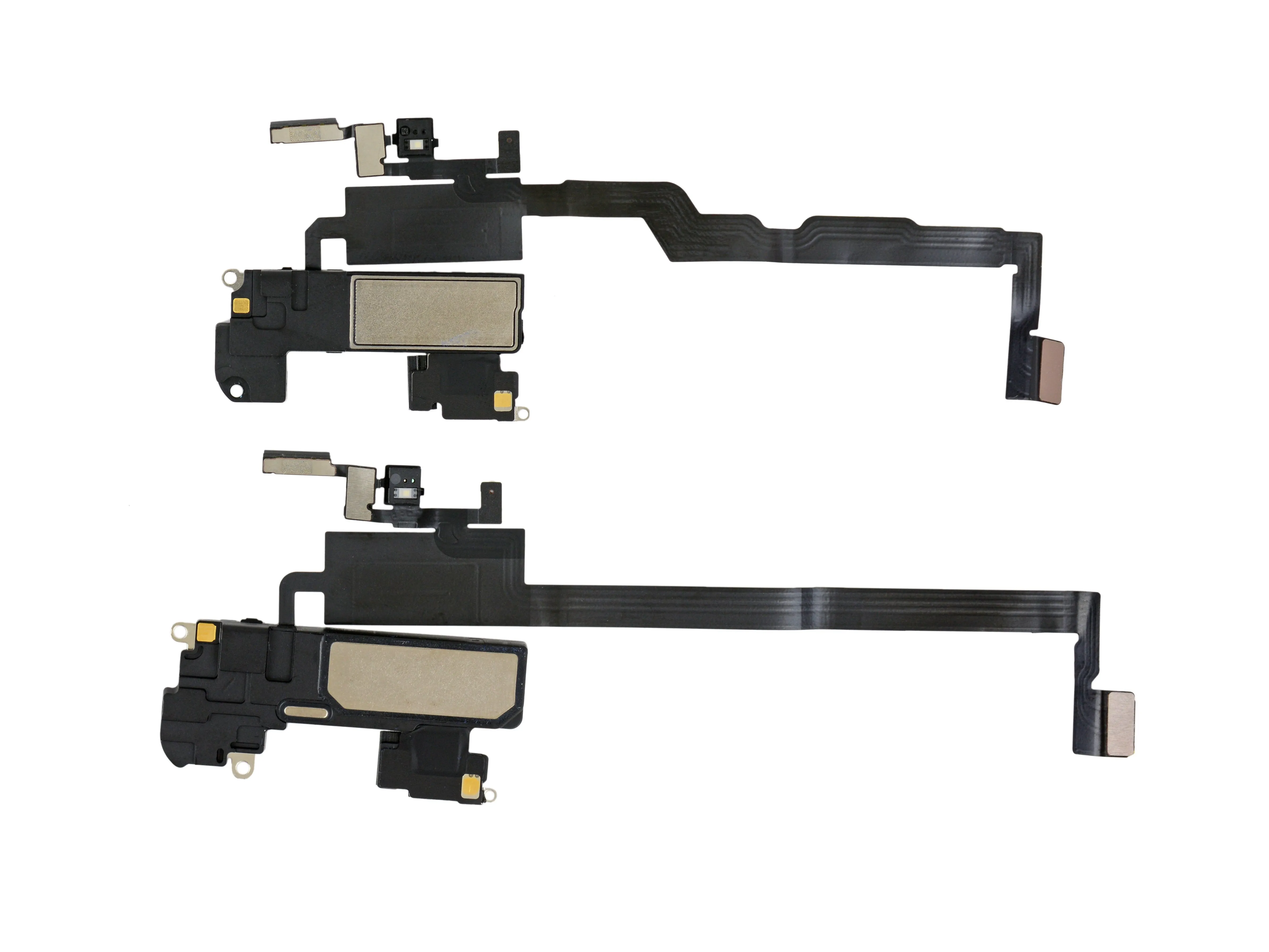

• Кстати говоря, динамики наушников практически идентичны у XS и XS Max, только у Max немного больше громкости.

Комментарии к шагу

Приятно иметь больше разъемов FPC.

Как они разместили барометрический датчик в этот раз, ведь для него нет никаких отверстий?

Шаг 15

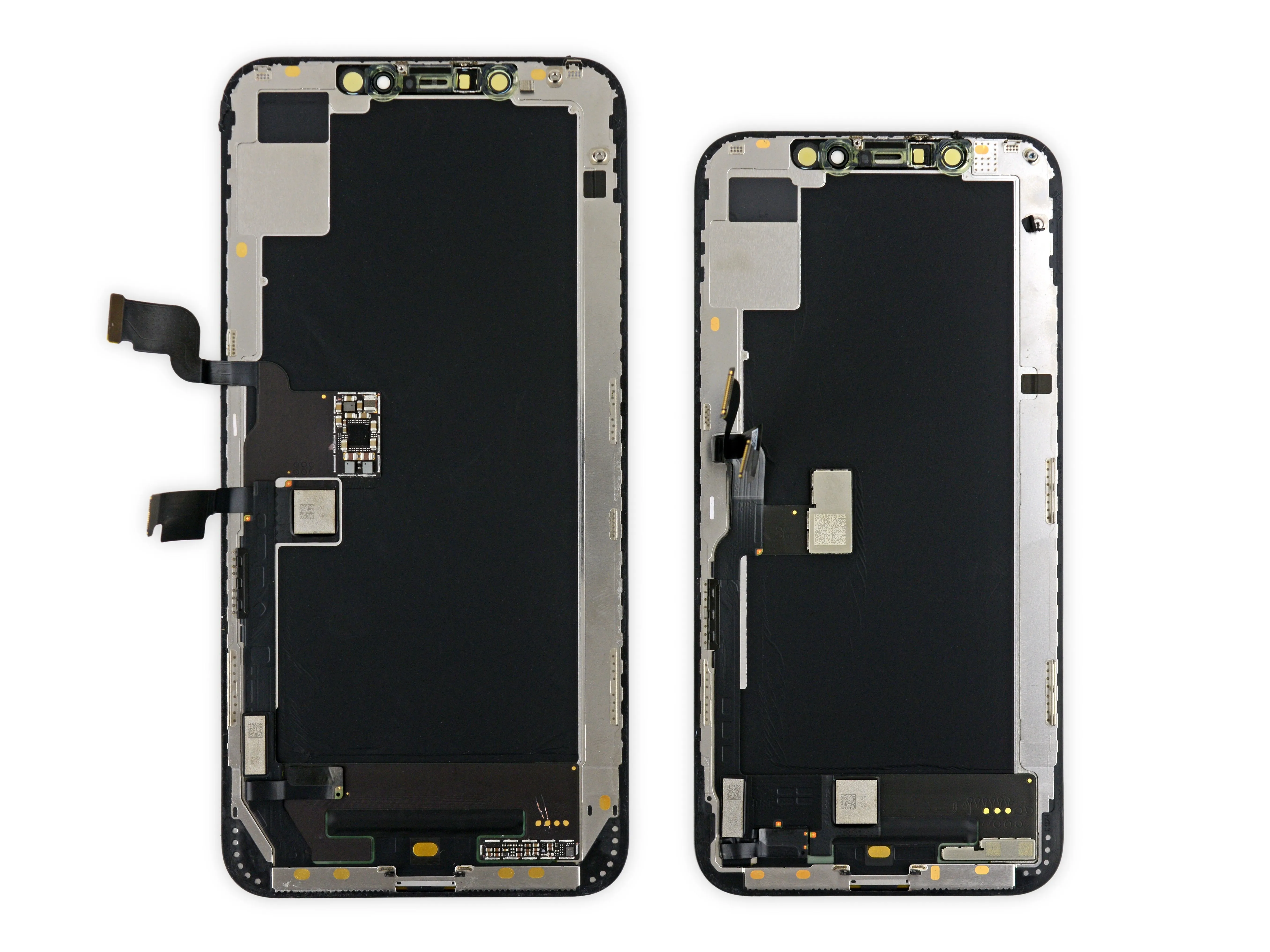

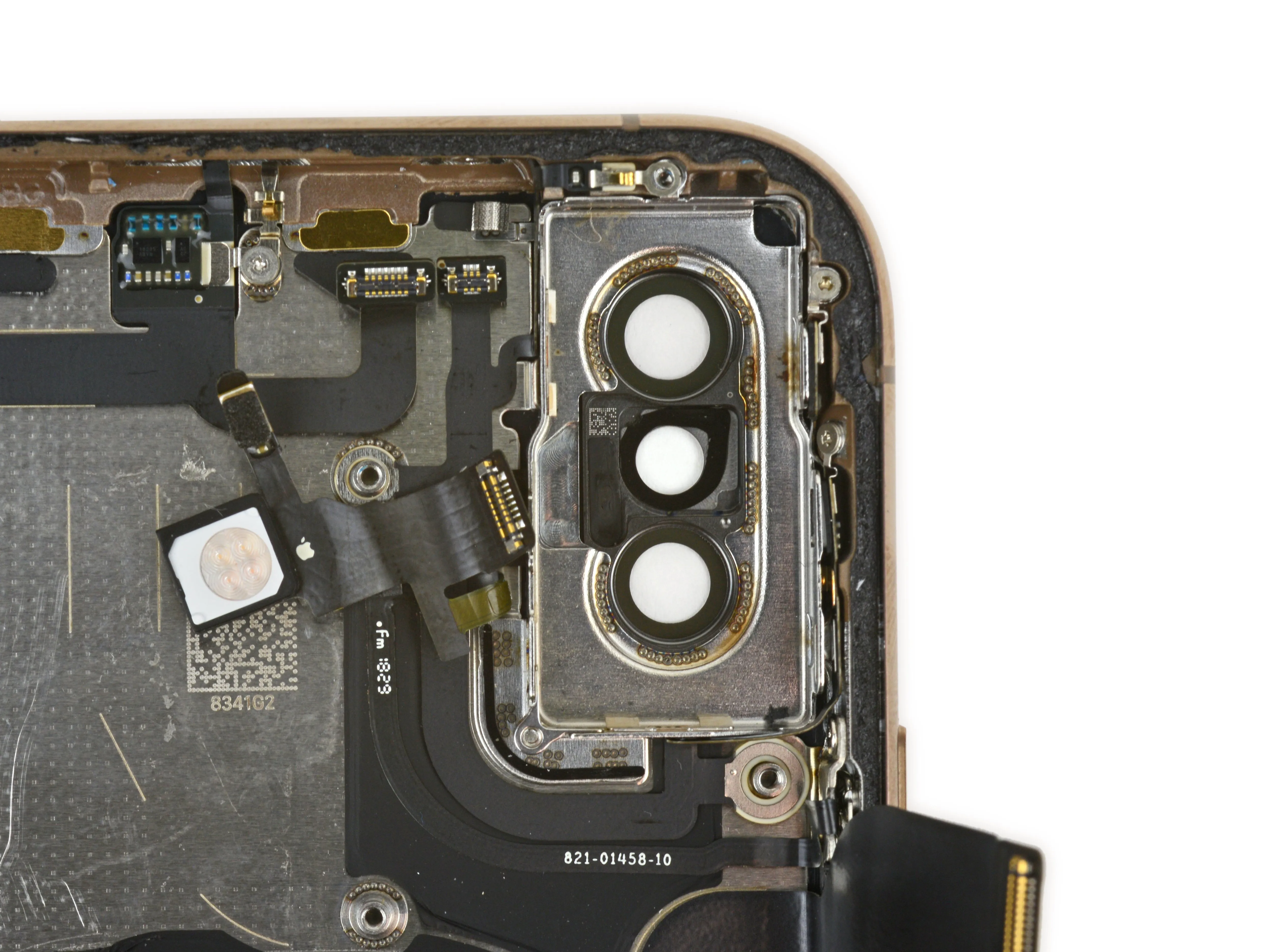

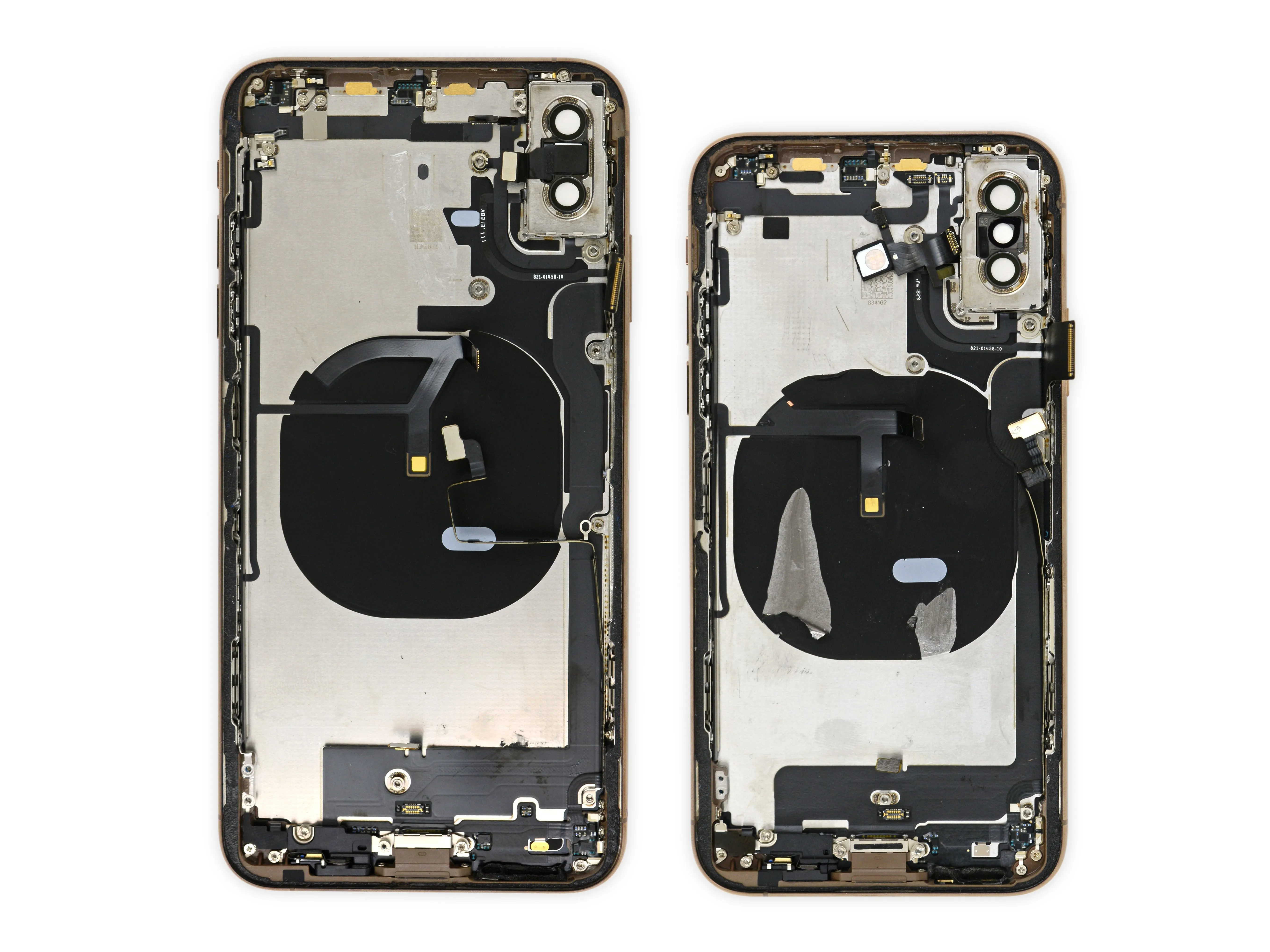

• Поскребя нижнюю часть телефона, мы обнаруживаем несколько вкусных чипов дисплея и бочонок крошечных кабелей в корпусе.

• Похоже, что заднее стекло все еще зажато между бампом камеры и рамкой с помощью десятков крошечных сварных швов.

• Несмотря на многочисленные улучшения, которые получил этот телефон, конструкция заднего стекла у него такая же, как у iPhone 8/iPhone X, а значит, одна крошечная трещина приведет к замене всего корпуса.

Шаг 16

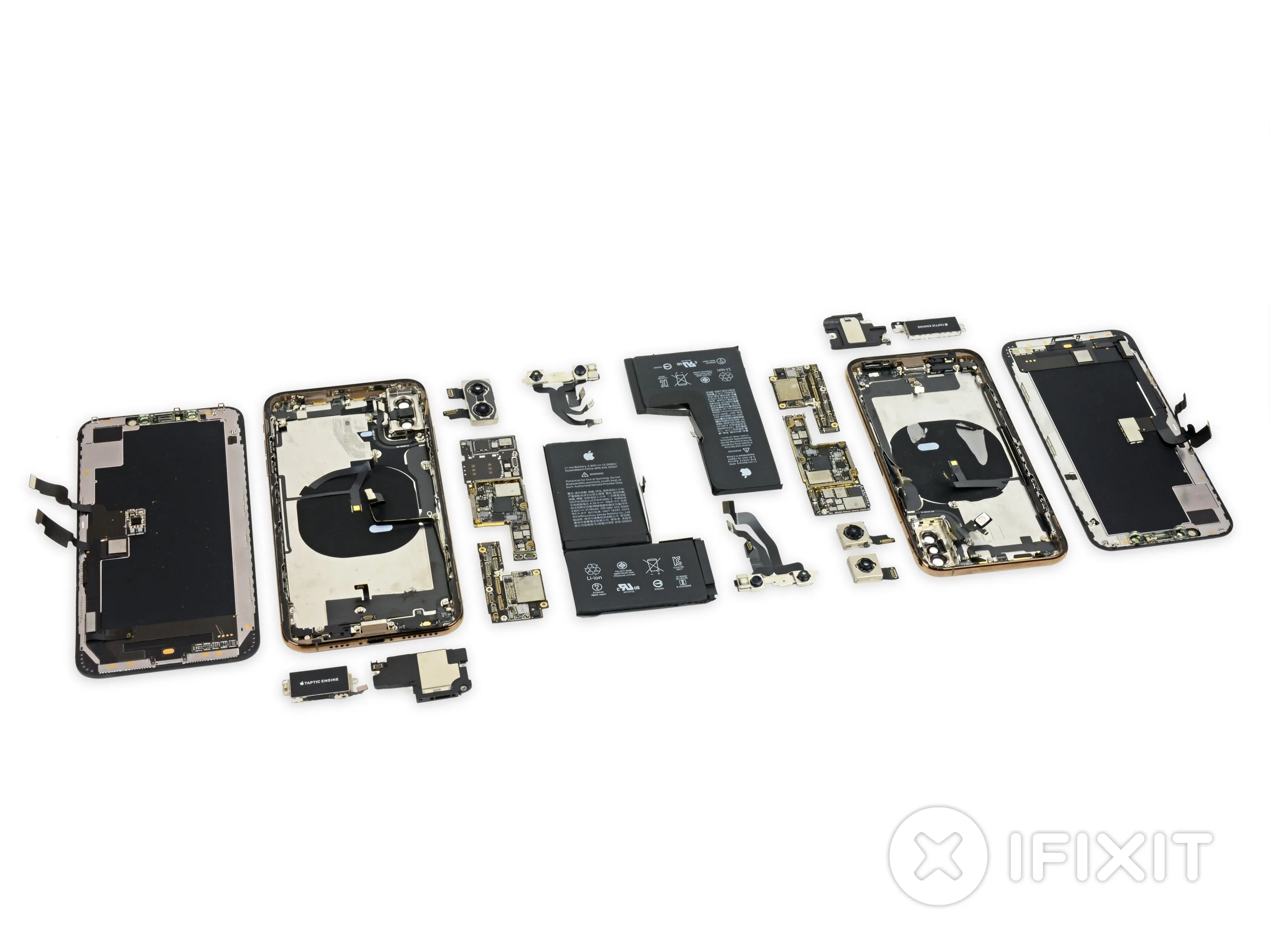

• Наш синхронизированный синхронизированный разбор двух телефонов подошел к аккуратному завершению.

• Мы подозреваем, что это знаменует начало новой эры в дизайне аккумуляторов iPhone - тщательно проработанная концепция с одной ячейкой пока ограничена меньшим XS, но мы ожидаем, что скоро увидим ее снова. iPhone XR, возможно?

• Огромная благодарность нашим любезным хозяевам на Circuitwise в Сиднее, Австралия, и нашим лучшим друзьям из Creative Electron за их потрясающие рентгеновские снимки.

• И еще одно: пришло время выставить общую оценку ремонтопригодности.

Вывод

• Критически важный ремонт дисплея и аккумулятора остается приоритетом в конструкции iPhone.
• Разбитый дисплей можно заменить, не снимая биометрическую систему Face ID.
• Свободное использование винтов предпочтительнее клея, но вам придется взять с собой специальные драйверы Apple (Pentalobe и tri-point) в дополнение к стандартным Phillips.
• Меры по защите от воды усложняют некоторые виды ремонта, но делают менее вероятными сложные повреждения от воды.
• Стекло спереди и сзади удваивает вероятность повреждения при падении, а если разобьется заднее стекло, вам придется снимать все компоненты и заменять весь корпус.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)

Комментарии к статье

Полагаю, в Новой Зеландии их выпускают немного раньше, чем в Австралии. Удивительно, что вы не ездите туда, чтобы снести их?

Ездили! Они были в Сиднее, Австралия.

Но их опередила голландская компания, потому что поставщик начал продавать устройства на 1 день раньше.

Делаете.ру по-прежнему остается №1 по разборке - голландцы были первыми, но не так подробно, как Делаете.ру.

Почему у Xs и Xs Max разные типы аккумуляторов?

Немного разные телефоны. Я бы подумал, что две части Max, больший и, следовательно, более горячий дисплей, на самом деле более безопасны.

Интересно, как долго заряжается батарея XS Max от прилагаемого 5 Вт кирпича (это не 12/5 точно, так как она замедляется на последних 20%). Ну же, Apple, пора включать быстрые зарядные устройства.

Учитывая, что есть три стадии зарядки 5w 12w и USBC кирпич USBC для освещения, по крайней мере, можно было бы поставить обильные 12 ватт зарядные устройства. Я тоже всегда чувствовал себя обманутым в этом вопросе. Все, что я мог списать на экономию места в упаковке, чтобы не менять ее.

Учитывая всю эту шумиху с батареями, я не нахожу это удивительным - в конце концов, быстрая зарядка создает повышенный нагрев, что может привести к преждевременной смерти батареи.

Дисплей от LG или Samsung? Они все еще используют модем от Qualcomm? Спасибо

Я задавался тем же вопросом о дисплее.

Модемы - это intel

LG делает экраны Apple, дни Samsung и Apple для экранов закончились с 2017 года - так же, как Apple & Qualcomm для модемов - они все в 'войне' - все модемы сделаны Intel, хотя модемы Intel не могут победить Qualcomm, и экраны LG не могут победить Samsung.

Думаю, как и в прошлом году, Samsung. В сегменте Oled экраны Samsung не так склонны к выгоранию.

Дисплеи XS - от Samsung, XS-Max - от LG, но оба они разработаны Apple. На самом деле Apple использует собственный дизайн OLED-дисплеев, и я не говорю о размерах, я говорю о фактической технологии отображения. Apple просто использует Samsung и LG для производства. Apple для производства своих дисплеев.

Для mbc2302000,

Это неверно.

Процесс производства OLED чрезвычайно сложен, и технология, лежащая в основе дисплея, поставляется производителем, чтобы покупатели могли воспользоваться эффектом масштаба. Именно поэтому Apple никогда не уточняет технологию, лежащую в основе дисплея, кроме как используя слово 'пользовательский', потому что они не являются ни разработчиком технологии, ни изобретателем; они просто заказчик и не понимают технологии (но им очень нравится обманывать своих клиентов, заставляя их думать, что они сыграли роль в разработке технологии.

Apple просто выбирает дисплей, который они хотят купить, и настраивает его по своему вкусу, как вы настраиваете пиццу в 'Домино'. Ни одна из настроек не связана с базовой технологией; это такие простые вещи, как размеры и цветовая гамма.

Дисплей от Samsung - AMOLED, это лучший дисплей смартфона в мире до выхода S10 в следующем году, но модемы - intel, из-за судебного процесса между Apple и Qualcomm, я думаю.

Являются ли экраны XS и X взаимозаменяемыми? Или Apple внесла достаточно изменений, чтобы сделать их разными?

Я тоже задаюсь этим вопросом!

Экраны не взаимозаменяемы, потому что размеры разные - 5,8' и 6,5'.

Трой - перечитайте вопрос. Брэндон сказал X & XS - они оба 5,8

Я считаю, что это так, поскольку я подсчитал количество контактов на разъемах дисплея. Они оба соответствуют друг другу. Разъем OLED имеет 17 контактов, а разъем дигитайзера - 14 контактов на обоих телефонах (X и Xs). Очевидно, что X и XS Max не будут работать из-за разницы в размерах, но X и Xs должны работать. Единственная причина, по которой эти экраны не будут работать вместе, - это если Apple установит какое-нибудь программное обеспечение, чтобы пользователи не могли менять экраны местами.

Есть ли в новых iPhone антенны 4x4 MIMO?

Да, вы можете увидеть это на странице продукта.

Хм. Извините, я спрашивал про антенны Wi-Fi. LTE, конечно, имеет антенны 4x4. Но wifi по-прежнему только 2x2!

Есть ли в iPone новый GPS-приемник Broadcom с точностью до 30 см? Это было бы очень, очень важно.

Я думаю, что это не Broadcom 47755, иначе Делаете.ру назвал бы его. Команда Делаете.ру, не могли бы вы сообщить нам, что это за GPS-чип. Спасибо.

Модем intel поддерживает функцию GNSS. В iPhone XS не будет дискретного чипа GNSS.

Насколько я могу судить, сигнал L5 все еще считается предоперационным, поскольку полного покрытия не будет в течение нескольких лет из-за задержки развертывания Block III. Хотя я также надеялся на тот же чип, я могу понять, что он не является приоритетным, если система не будет полностью развернута до iPhone 12 или 12s не раньше.

Мне также интересно, почему модемы на каждой плате разные, разные номера деталей Intel...

Модемы Intel могут быть достойными, определенно дешевле, чем Qualcomm, но они ни в коем случае не такие быстрые или даже близко не такие быстрые, как Qualcomm.

совместим ли экран iphone X с экраном XS?

Нет. Apple НИКОГДА не позволит вам использовать детали телефонов предыдущего года в телефонах текущего года! ХАХ!

Уже было, iPhone SE использует дисплей 5S.

Я считаю, что это так, поскольку я подсчитал количество контактов для разъемов дисплея. Они оба совпадают равномерно. Разъем OLED имеет 17 контактов, а разъем дигитайзера имеет 14 контактов на обоих телефонах (X и Xs) .Очевидно, что X и XS Max не будут работать из-за разницы в размерах, но X и Xs должны работать. Единственная причина, по которой эти экраны не будут работать вместе, - это если Apple установит какое-нибудь программное обеспечение, чтобы пользователи не могли менять экраны местами!

Было заявлено, что в iPhone XS используется память Micron MT53DS12 LPDDR4X SDRAM, но не указано количество. Что это за количество?

Я почти уверен, что читал, что XS и XS Max имеют 4 ГБ, а XR будет иметь 3 ГБ.

iPhone XS Max: 3 174 мАч / 4 ГБ ОЗУ

iPhone XS: 2,658mAh / 4GB RAM iPhone X: 2,716mAh / 3GB RAM

iPhone XR: 2 942 мАч / 3 ГБ ОЗУ iPhone 8 Plus: 2 675 мАч / 3 ГБ ОЗУ

информация найдена на сайте The Verge

Это не было указано на разрыв, когда я впервые опубликовал, до сих пор. А я никогда не принимаю слухи за правду, пока не увижу их в разборе.

Как он оказался лучше, чем Note 9?! Нет ли здесь предвзятого отношения к Apple? Учитывая, что Делаете.ру - это компания, которая жалуется на pentalobe, tripoint и т.д., кажется, что вы даете apple более высокие оценки, чем это оправдано?

Сборка Note9 заклеена, и ее сложнее открыть (плюс дисплей практически не подлежит замене), в то время как на iPhone гораздо проще открыть устройство и заменить дисплей.

Как сказал Эндрю. Правда, пенталобы и трехконечные винты - это облом по сравнению со стандартными типами винтов, но любой винт гораздо предпочтительнее клея. Два самых распространенных вида ремонта телефонов - это ремонт экранов и аккумуляторов, и конструкция Apple делает этот ремонт простым по сравнению с поздними моделями Samsung.

Снова нет скорости передачи данных USB3.0. По-прежнему USB 2.0

Это первое, на что я обратил внимание, когда получил свой XS Max.

Подходит ли экран iPhone X для Xs?

Я сделал работу самостоятельно (вроде как) Пожалуйста, проверьте, чтобы подтвердить это.

Я считаю, что да, так как я подсчитал количество контактов для разъемов дисплея. Они оба соответствуют друг другу. Разъем OLED имеет 17 контактов, а разъем дигитайзера имеет 14 контактов на обоих телефонах (X и Xs) .Очевидно, что X и XS Max не будут работать из-за разницы в размерах, но X и Xs должны работать. Единственная причина, по которой эти экраны не будут работать вместе, - это если Apple установит какое-нибудь программное обеспечение, чтобы пользователи не могли менять экраны местами.

Кажется, здесь гораздо больше места для разъема для наушников....

Я думал, что здесь будет один из вас. Вы же понимаете, что никто не передумает, даже если вы не купите телефон в знак протеста? Миллионы других просто купят его, потому что им наплевать на прошлое, за которое вы так патетически продолжаете держаться.

Так что продолжайте жаловаться, малыш, это ничего ни для кого не значит, но это забавно для тех, кто достаточно осведомлен, чтобы смеяться над вашей глупостью. Думать, что кто-то изменится, потому что твоя жалкая задница сказала им тоже. У тебя никогда не будет такой силы, но продолжай пытаться, это делает сцену восхитительной, это уж точно.

Я просто думаю о том, что в 'Дисплее Макса' можно получить.

Вы имеете в виду, если Делаете.ру будет в состоянии продать замену, вероятно, да, но так как это OLED вариант, это займет время для них, чтобы получить качественные замены из. Просто наберитесь терпения и не ломайте свой телефон серии XS так быстро. lol

Есть ли какие-либо отличия в датчиках FaceID по сравнению с X? По-прежнему STM ToF сенсор и TI Flood Illuminator?

То же самое, что я хотел спросить, из этого разбора кажется, что нет Flood Illuminator. @ValinV

Датчик освещенности установлен на дисплее, как и в iPhone X. Он находится на том же изгибе, что и датчик освещенности, датчик приближения и динамик наушника.

Процессор M12 Motion Co? Кажется, что в этом году Apple забыла об этом чипе.

Он интегрирован в SoC A12.

Хотите узнать, можно ли использовать батарею от iPhone X в XS?

Является ли интерфейс батареи универсальным?

На самом деле, батареи 6S и 7 универсальны, конечно, 6SP и 7P тоже такие.

Нет, иначе XS комплектовался бы батареей X.

Катушка зарядки теперь сделана из меди для повышения эффективности и сокращения времени зарядки: https://www.youtube.com/watch?v=HdMV7c0e...

Почему Делаете.ру не включили это?

Привет, друг, много раз руководства Делаете.ру показывает наиболее туз и первозданный из команды в разоружении руководств, не умаляя вклад пользователей, которые очень важны для Делаете.ру сообщества ремонта, мы ценим ваш очень важный вклад Спасибо большое за ваш отзыв.

Вы что, перестали отвечать на вопросы? Обычно вы быстро отвечаете! FaceID/TrueDepth выглядит так же, как в X? TechInsights утверждает, что там новые компоненты, но фотографии не всегда это подтверждают...

Привет всем. Я не нашел никаких подсказок по этому поводу.

Шаг 7 Логическая плата 1. Изображение: Что хак случилось Kondensators на правильном сайте? Это было так, когда вы получили его? Как вы можете видеть, есть большие проблемы с пайкой. Обычно я ожидаю таких неудач, когда дизайн не оптимизирован для SMD Oven. Но я надеюсь, что 1. люди на Делаете.ру должны были применить много тепла (до 270 °) или 2. этот Iphone не работал раньше и поэтому был взят на разборку?

Хотелось бы получить разъяснения по этому поводу. Спасибо!

Привет, Ян! Эта небольшая авария произошла по нашей вине, а не из-за производственных проблем. Мы - небольшая команда, пытающаяся сделать многое в очень сжатые сроки, и иногда мы оступаемся! Не стоит беспокоиться, просто мы неловко разделили слои платы. Мы разработали более эффективную процедуру, так что в следующий раз такого не случится. Спасибо, что следили за нами!

Хорошо, какие размеры отверток нужны для XR, потому что те, которые я купил у вас вместе с экраном, не те, и я не могу найти, какой размер нужен, пожалуйста, помогите.

Здравствуйте! Если вы считаете, что получили от нас отвертку неправильного размера, пожалуйста, свяжитесь с нашей службой поддержки, и мы разберемся с этим! Для работы с XR вам понадобятся Pentalobe P2, Tri-point Y000 и Phillips #000. Все наши руководства по iPhone XR вы можете найти здесь.

Где находится инструкция по разборке? Где подробное описание болтов и способов снятия каждого модуля? Почему сайт стал таким упрощенным и ориентированным на развлечения, а ведь когда-то он был отличным ресурсом для ремонта? Мне одному кажется, что разборки стали тупыми?

Это не 'шаги', так как они не содержат никаких действительных инструкций, это вводит в заблуждение. Вместо этого следует назвать 'экскурсия по компонентам iPhone'.

Привет! Вы правы-Делаете.ру разборки - это образовательные первые взгляды на устройство, так что в некотором смысле это 'экскурсия по компонентам iPhone'. Для получения подробной информации о том, как снимать и заменять компоненты, вам следует обратиться к нашим руководствам!
