Разборка iPod Nano второго поколения

Введение

Мы разобрали этот iPod 13 сентября 2006 года.

Что вам понадобится

Инструменты

•

•

•

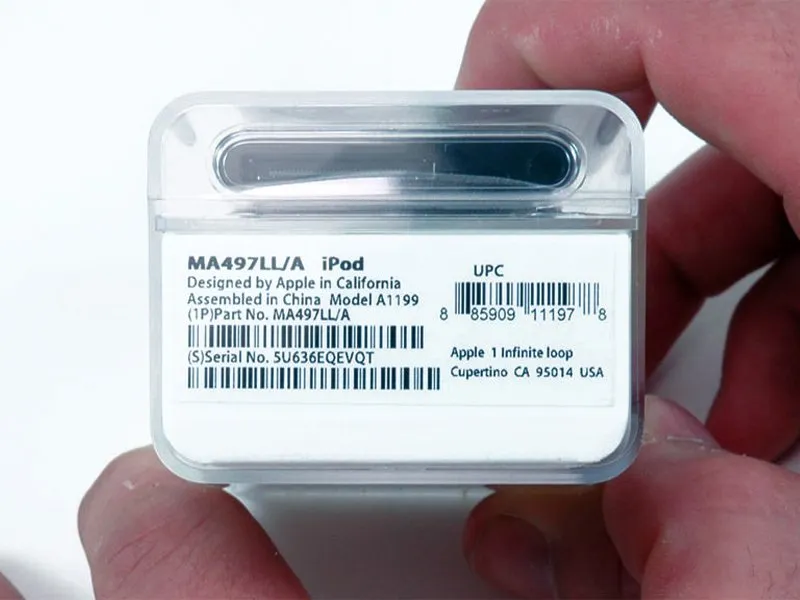

Шаг 1 Разбор iPod Nano 2-го поколения

• Прежде чем мы разберем устройство, вот несколько изображений новой упаковки.

• Вот новая сексуальная упаковка с уменьшенным на 52% объемом, о которой так радовался Стив.

Шаг 2

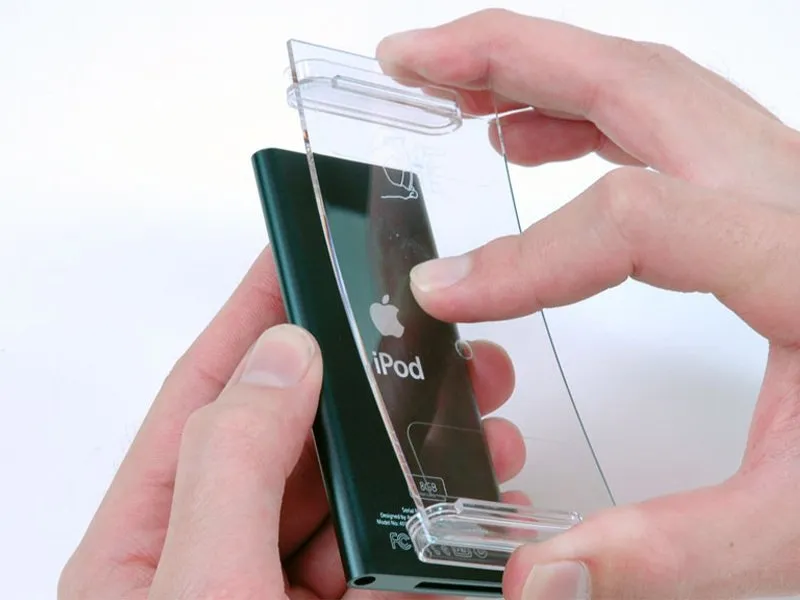

• Новая упаковка является инновационной. Пластиковые фиксаторы удерживают iPod сверху и снизу, а чтобы извлечь iPod, нужно согнуть пластиковую упаковку.

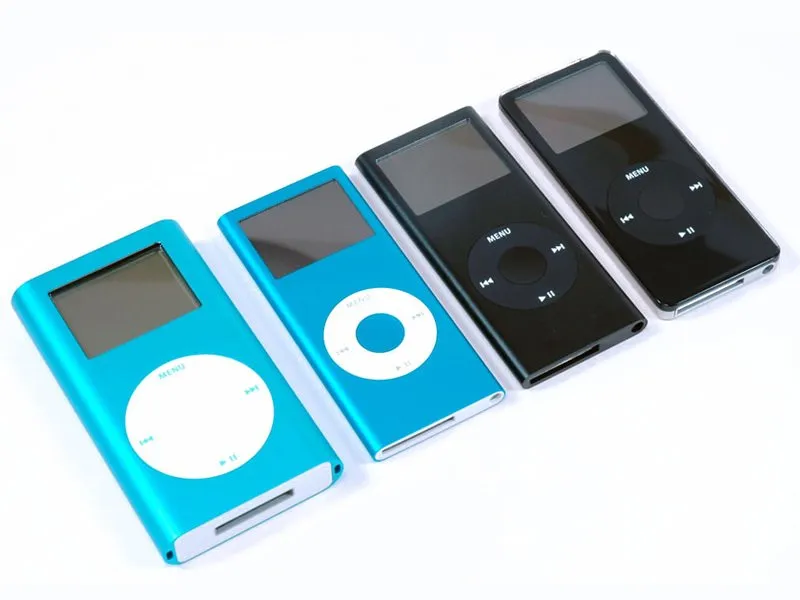

Шаг 3

• Знакомьтесь: семья. Слева направо: Mini, новый синий Nano, новый черный Nano, старый черный Nano.

• Как его назвать? iPod Nano Gen 2? iPod Mini Gen 3? Ремастированный iPod Nano? Мы голосуем за 'эту маленькую синюю музыкальную штучку'.

Шаг 4

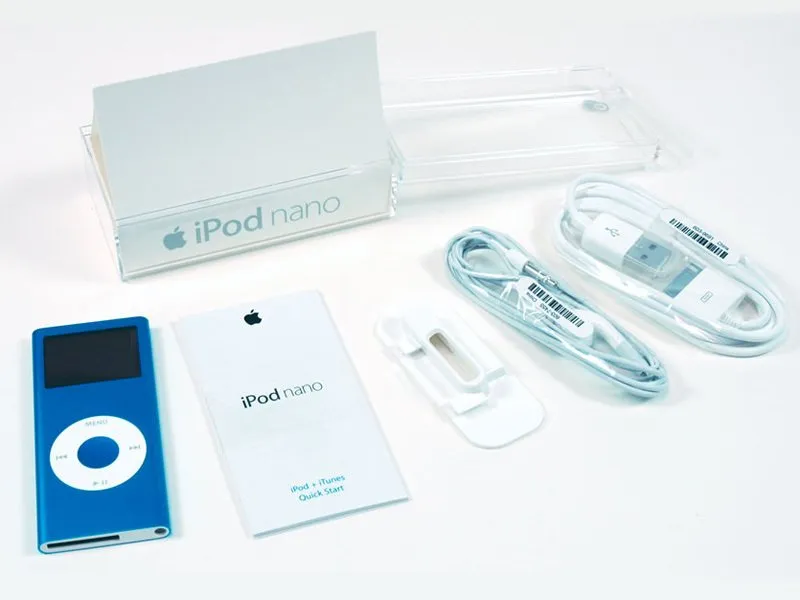

• Вкусняшки! Слева направо:

• iPod

• Раскладывающееся краткое руководство по эксплуатации (включает две маленькие белые наклейки Apple)

• Пластиковая 'док-станция

• Новые наушники

• Док-кабель USB

• Центральная кнопка вогнута, в отличие от старой модели Nano (плоская) и старой модели Mini (выпуклая).

Шаг 5

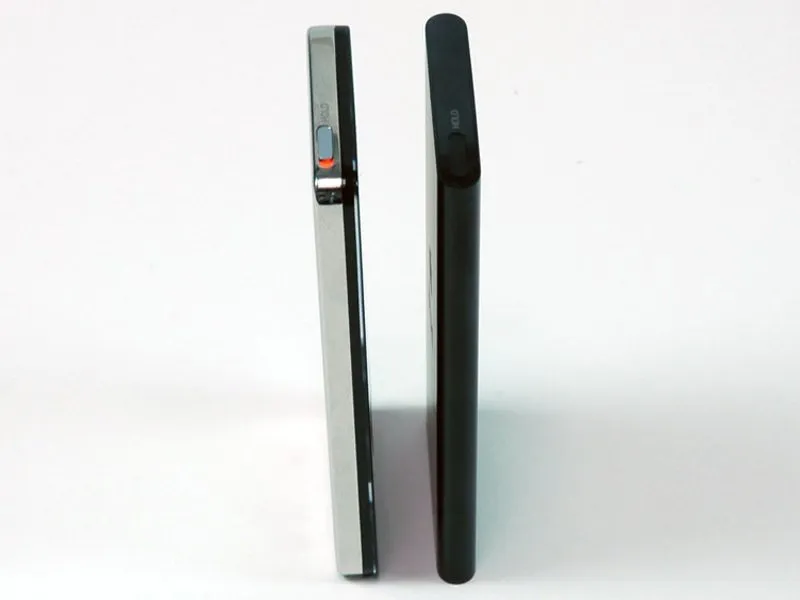

• Может быть, он и тоньше, чем старый Nano, но точно не намного.

Шаг 6

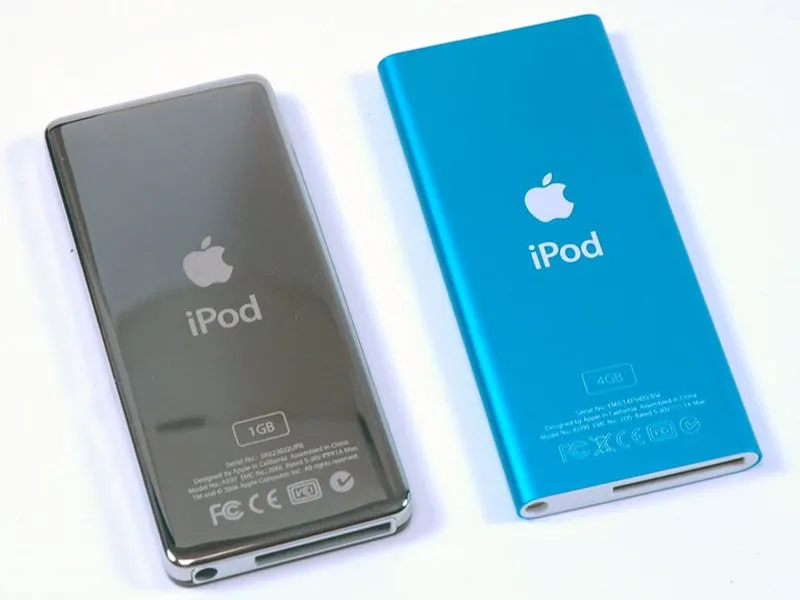

• Задняя панель больше не должна царапаться.

Шаг 7

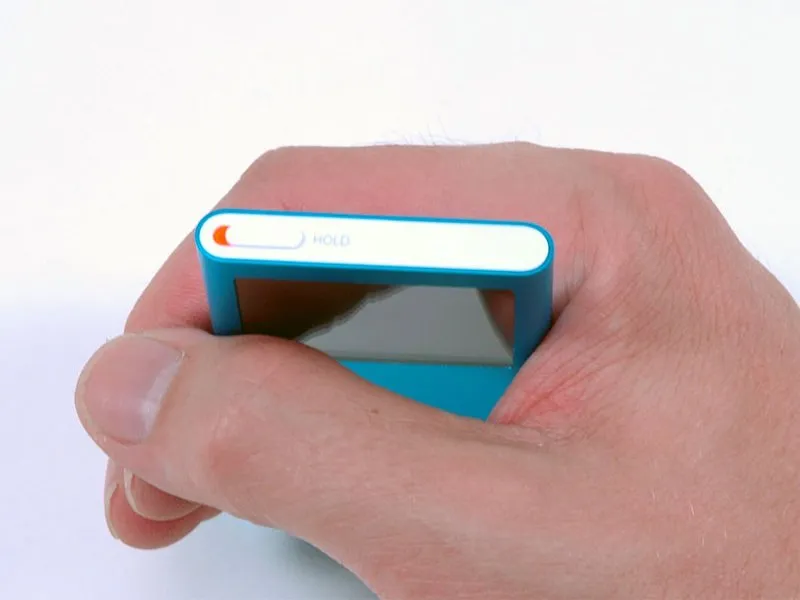

• Приступаем к разборке!

• Перед тем как открыть iPod, убедитесь, что переключатель фиксации находится в заблокированном положении.

• Открыть iPod может быть непросто. Не отчаивайтесь, если вам потребуется несколько попыток, прежде чем iPod будет открыт.

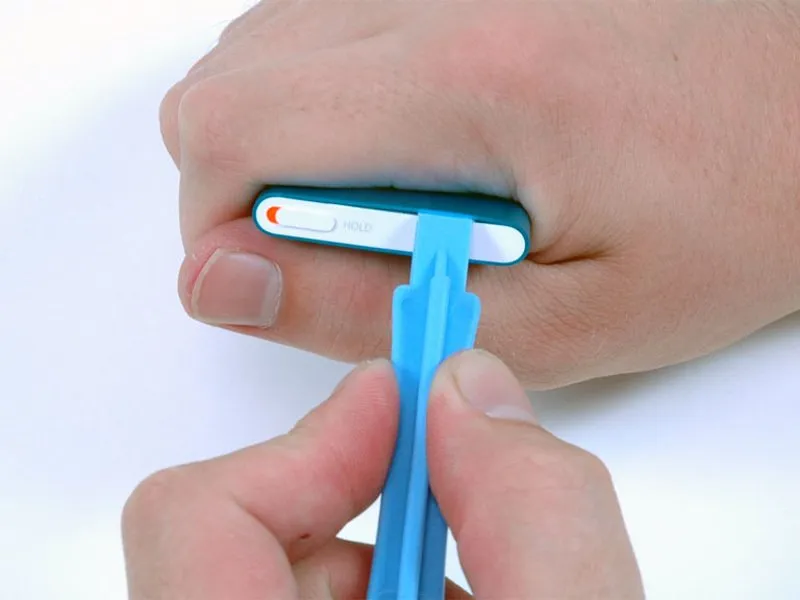

Шаг 8

• Осторожно вставьте инструмент для открытия iPod в шов между металлическим корпусом и белой пластиковой крышкой. Будьте осторожны, чтобы не повредить мягкий пластик инструментом.

• Новый Nano больше похож на старый Mini, чем предыдущее поколение iPod Nano.

Шаг 9

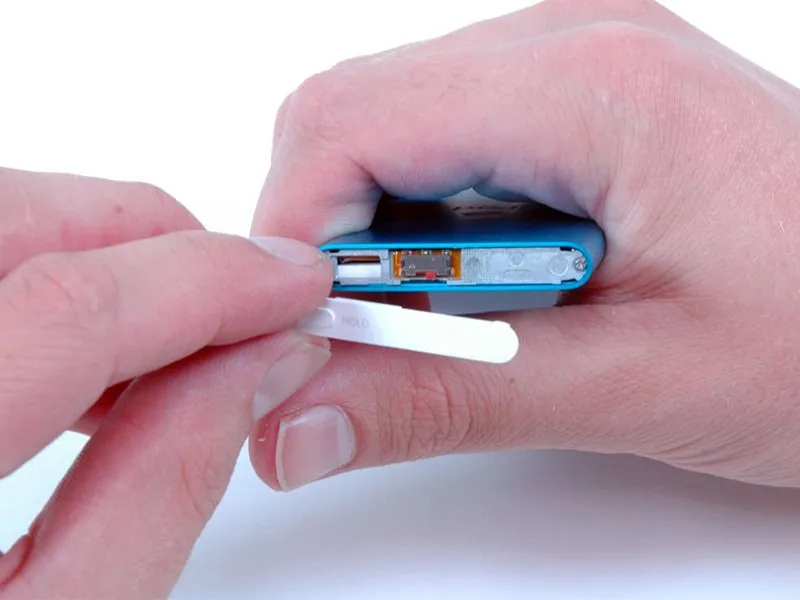

• Поднимите верхний ободок с iPod.

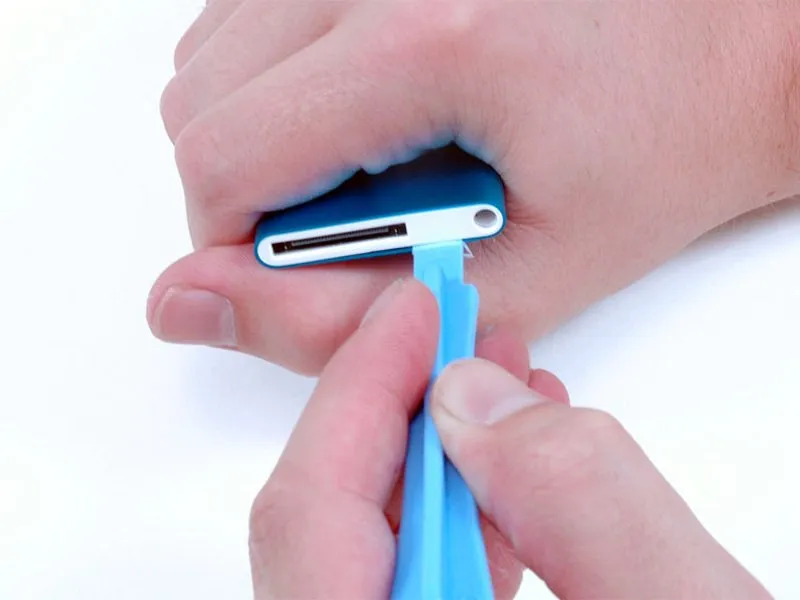

Шаг 10

• Подденьте нижний ободок, используя ту же технику, что и верхний.

Шаг 11

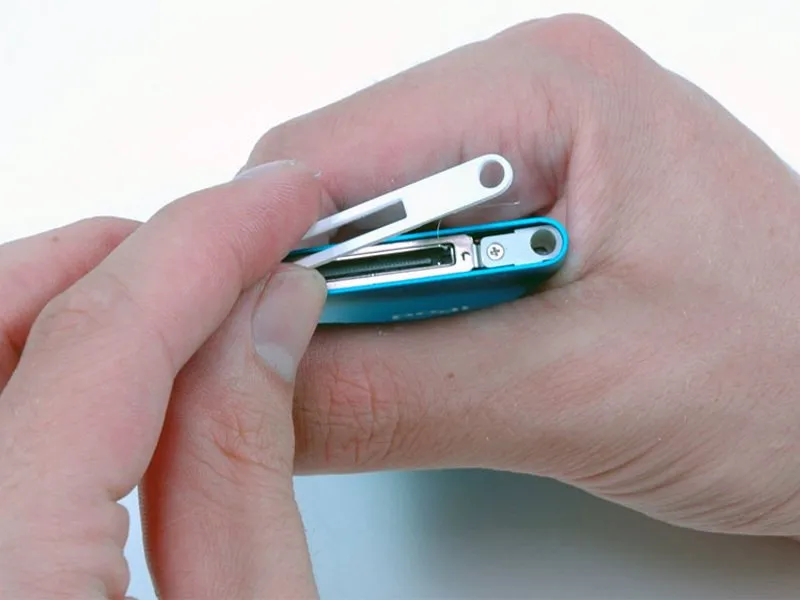

• Поднимите нижний ободок. Он приклеен с помощью слабого клея, поэтому может потребоваться некоторое усилие.

Шаг 12

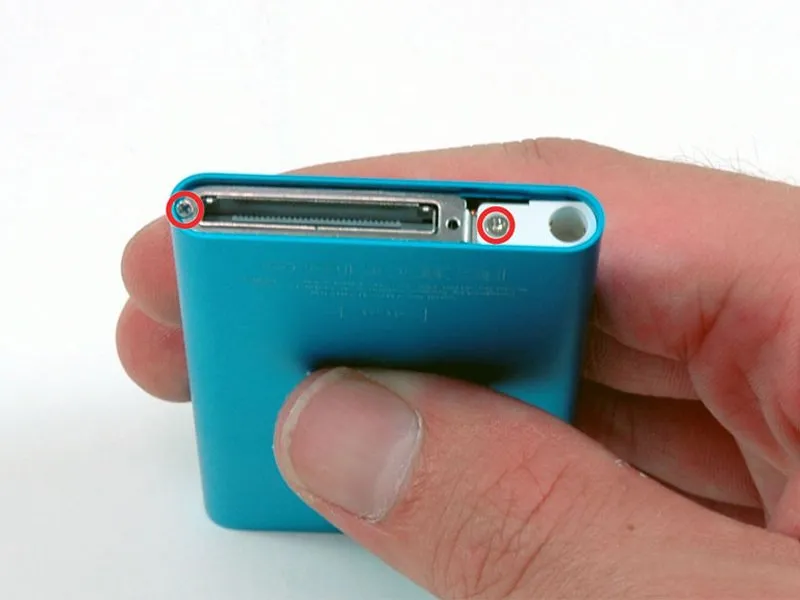

• Выкрутите два винта Phillips #00 с обеих сторон док-разъема.

Шаг 13

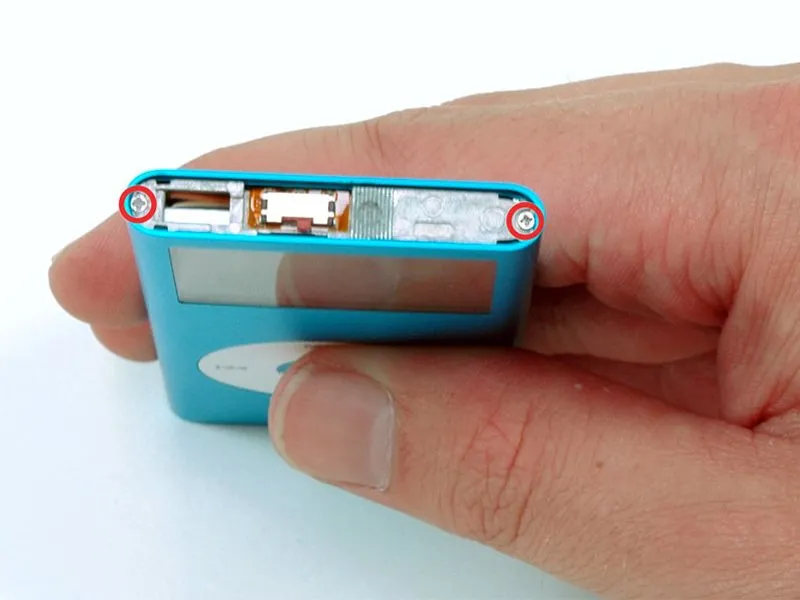

• Выкрутите два винта Phillips #00 из верхней части iPod.

Шаг 14

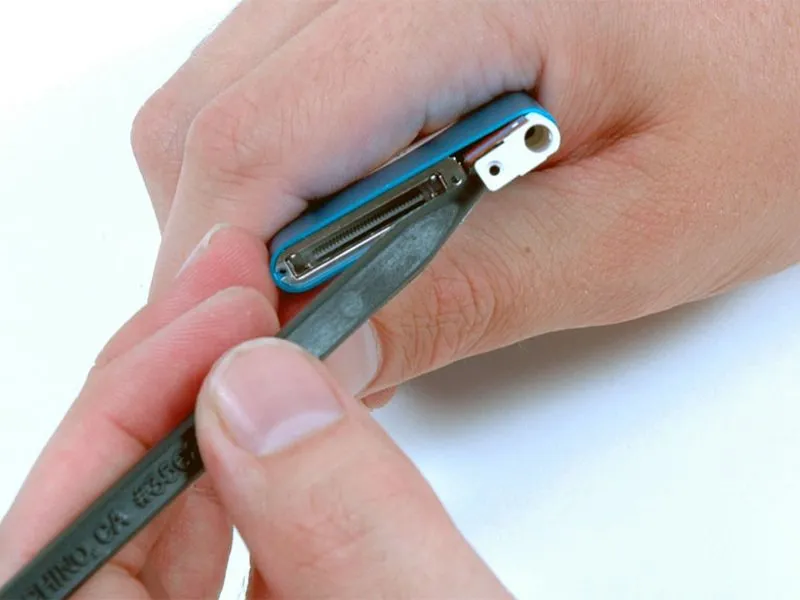

• Медленно подденьте разъем для наушников с помощью палочки. Не извлекайте разъем для наушников полностью, так как он соединен хрупким ленточным разъемом с колесиком для щелчков.

Шаг 15

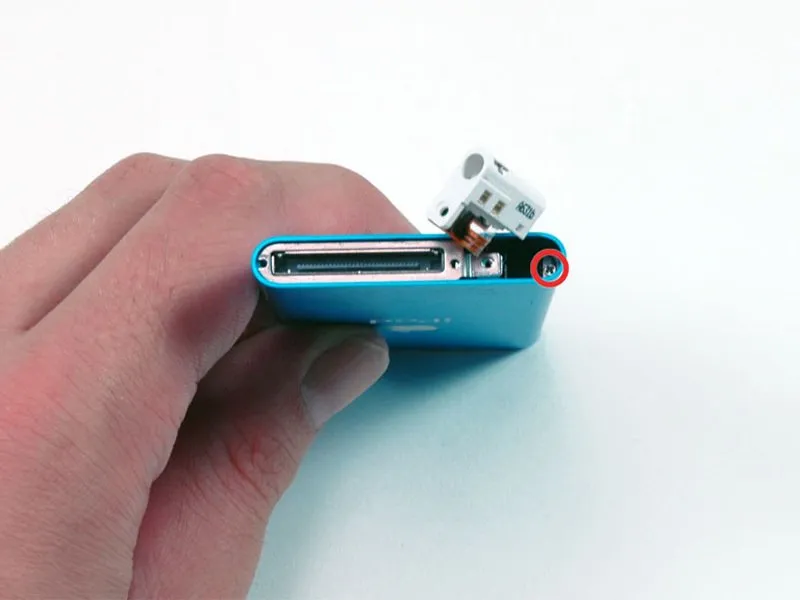

• Вытащив разъем для наушников из гнезда, выкрутите винт Phillips #00, который ранее скрывался под ним.

Шаг 16

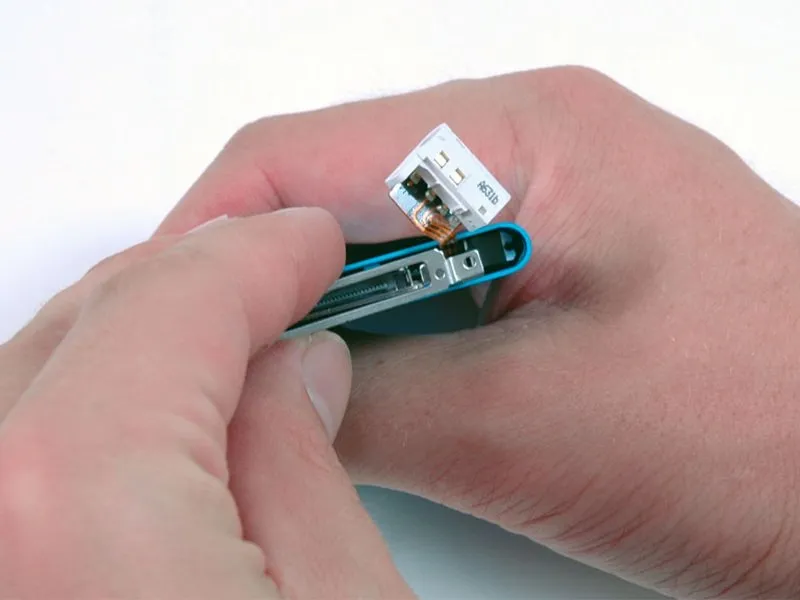

• Снимите металлический кронштейн вокруг док-разъема.

Шаг 17

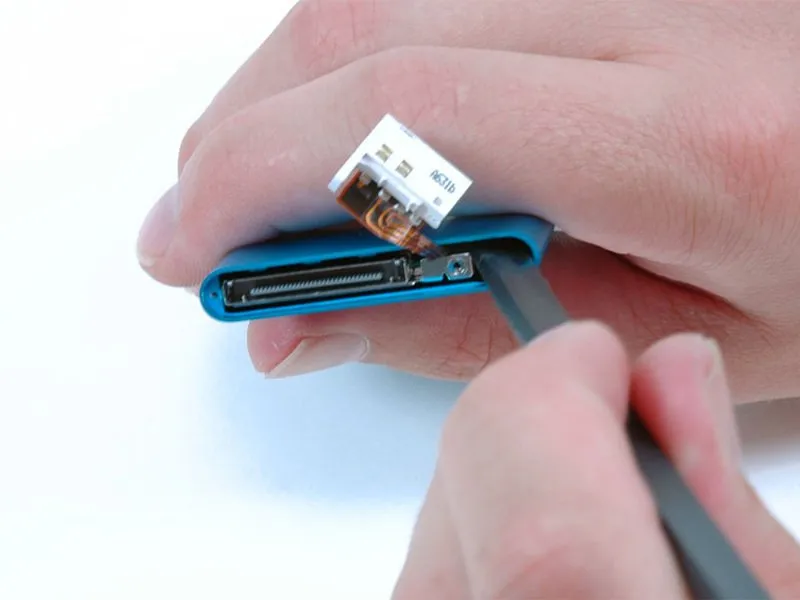

• Отсоедините кабель наушников и колесика с кнопками от логической платы. Сложно увидеть, что вы делаете, поэтому вам придется нащупать разъем внутри iPod с помощью палочки.

• Вам нужно поддеть разъем в направлении передней панели iPod, пока он не отсоединится от логической платы.

• Не извлекайте разъем для наушников полностью. Кабель по-прежнему подключен к колесику.

Шаг 18

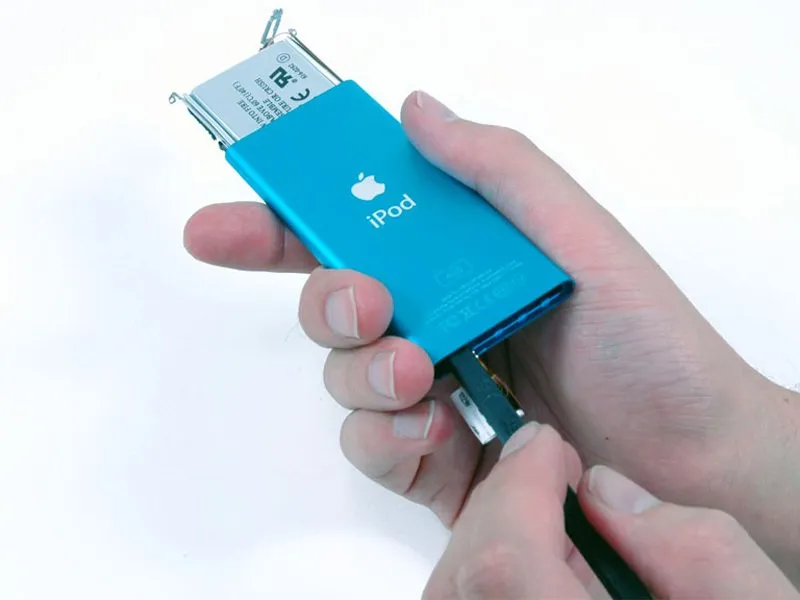

• С помощью пробки вытолкните блок логической платы из корпуса. Колесико и гнездо для наушников должны остаться в iPod.

• Будьте осторожны, чтобы не зацепить разъем для наушников и колесико на логической плате, когда вы будете снимать логическую плату и дисплей.

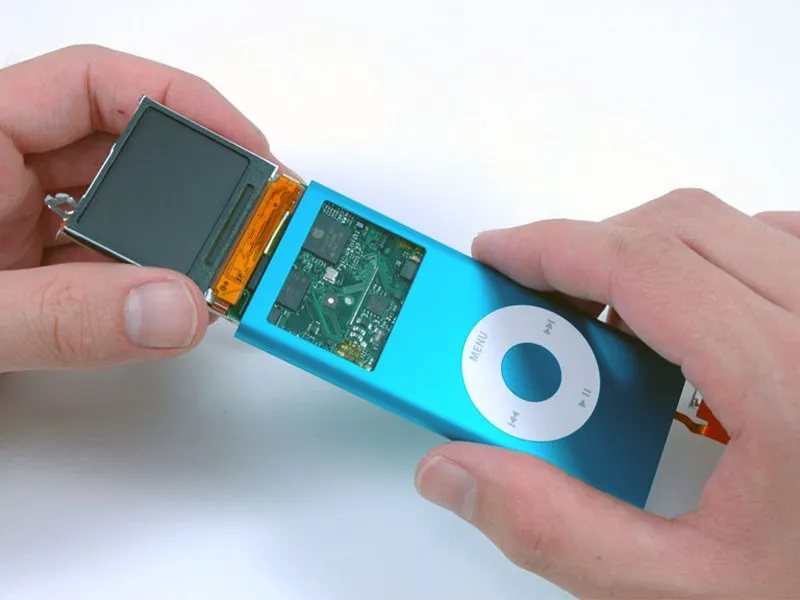

Шаг 19

• Полностью извлеките дисплей и логическую плату из iPod.

Шаг 20

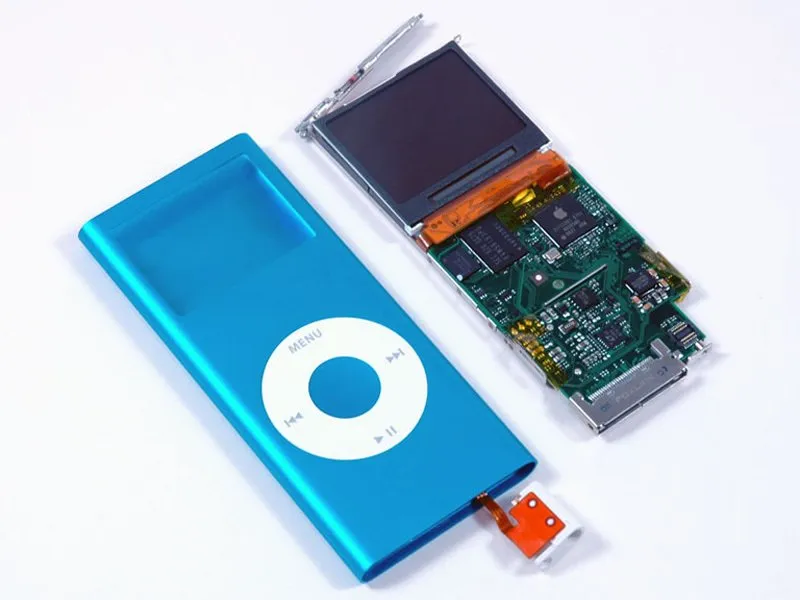

• Мы разобрали его!

• Корпус, конечно, более устойчив к царапинам, чем у предыдущего Nano. Мы были осторожны и не поцарапали корпус ни разу.

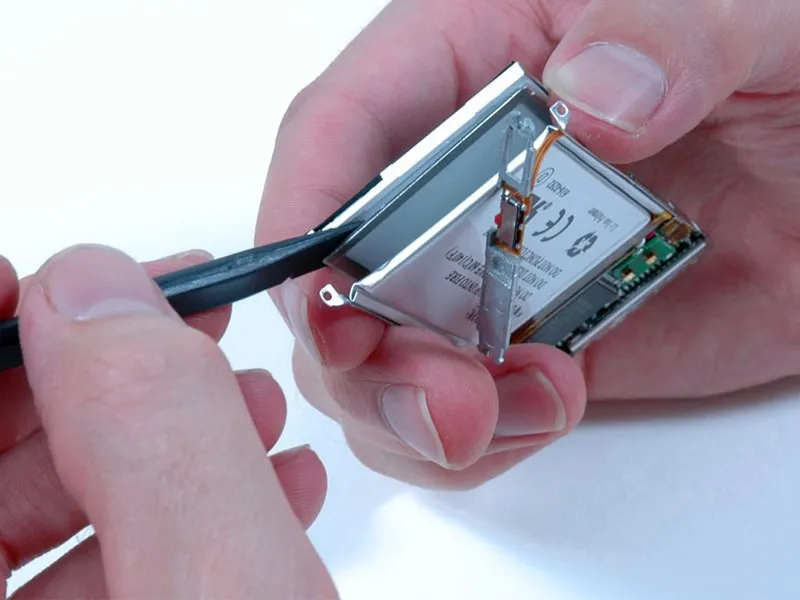

Шаг 21

• Подденьте металлический кронштейн с задней стороны дисплея. Убедитесь, что вы отделили только кронштейн, а не прозрачную защитную пленку на задней панели дисплея.

Шаг 22

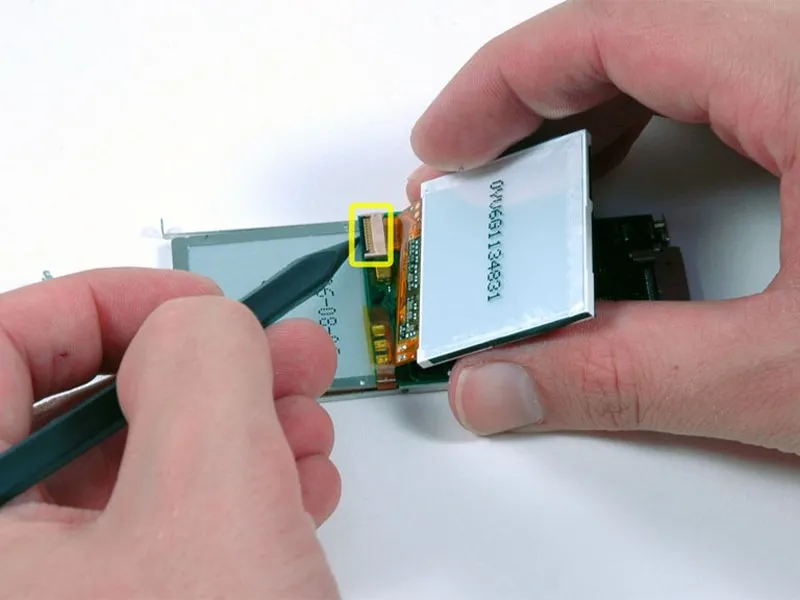

• Приподнимите дисплей и подденьте черную пластиковую планку, удерживающую ленточный кабель дисплея на месте.

Шаг 23

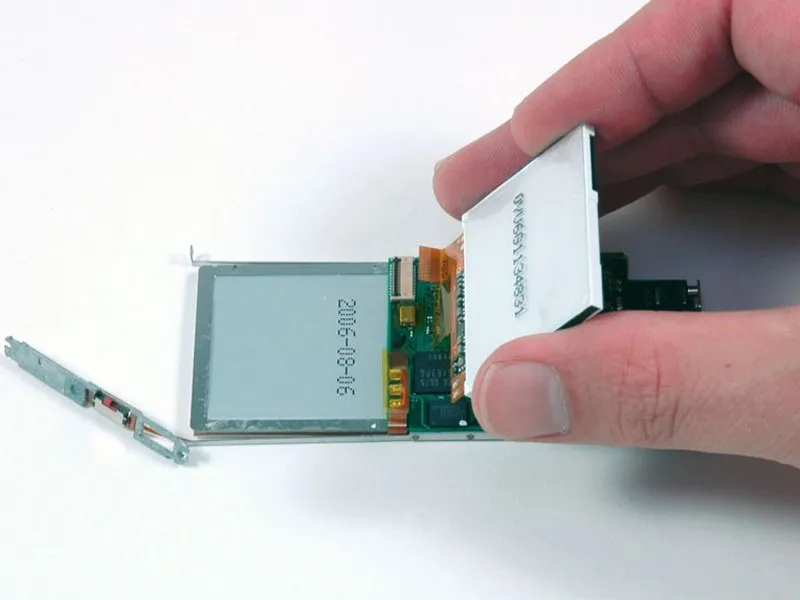

• Выведите ленту дисплея из разъема и снимите дисплей с логической платы.

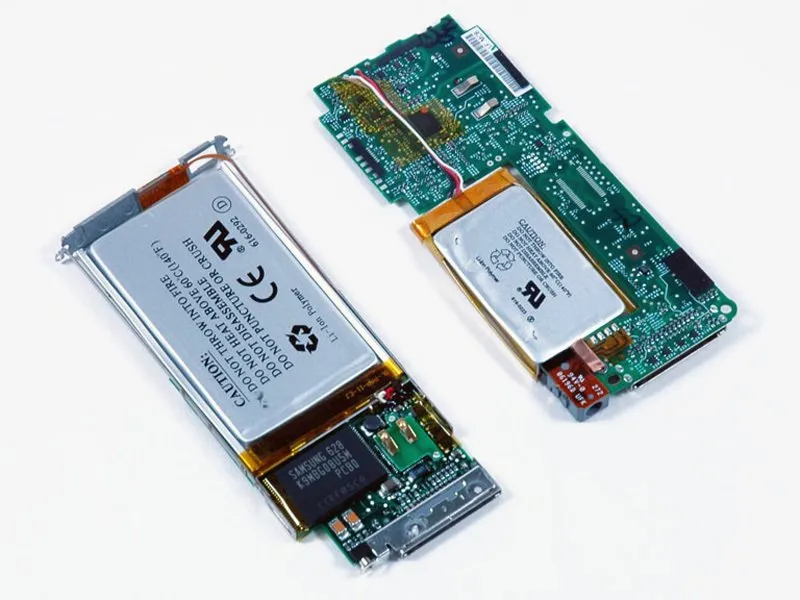

Шаг 24

• Слева: новая логическая плата Nano и аккумулятор.

• Справа: старая логическая плата и аккумулятор Nano.

• Новая батарея тоньше, но значительно больше.

• В новом Nano используется флеш-память Samsung, как и в предыдущей модели.

• Что бы вы ни делали, не бросайте свой новый iPod в огонь!

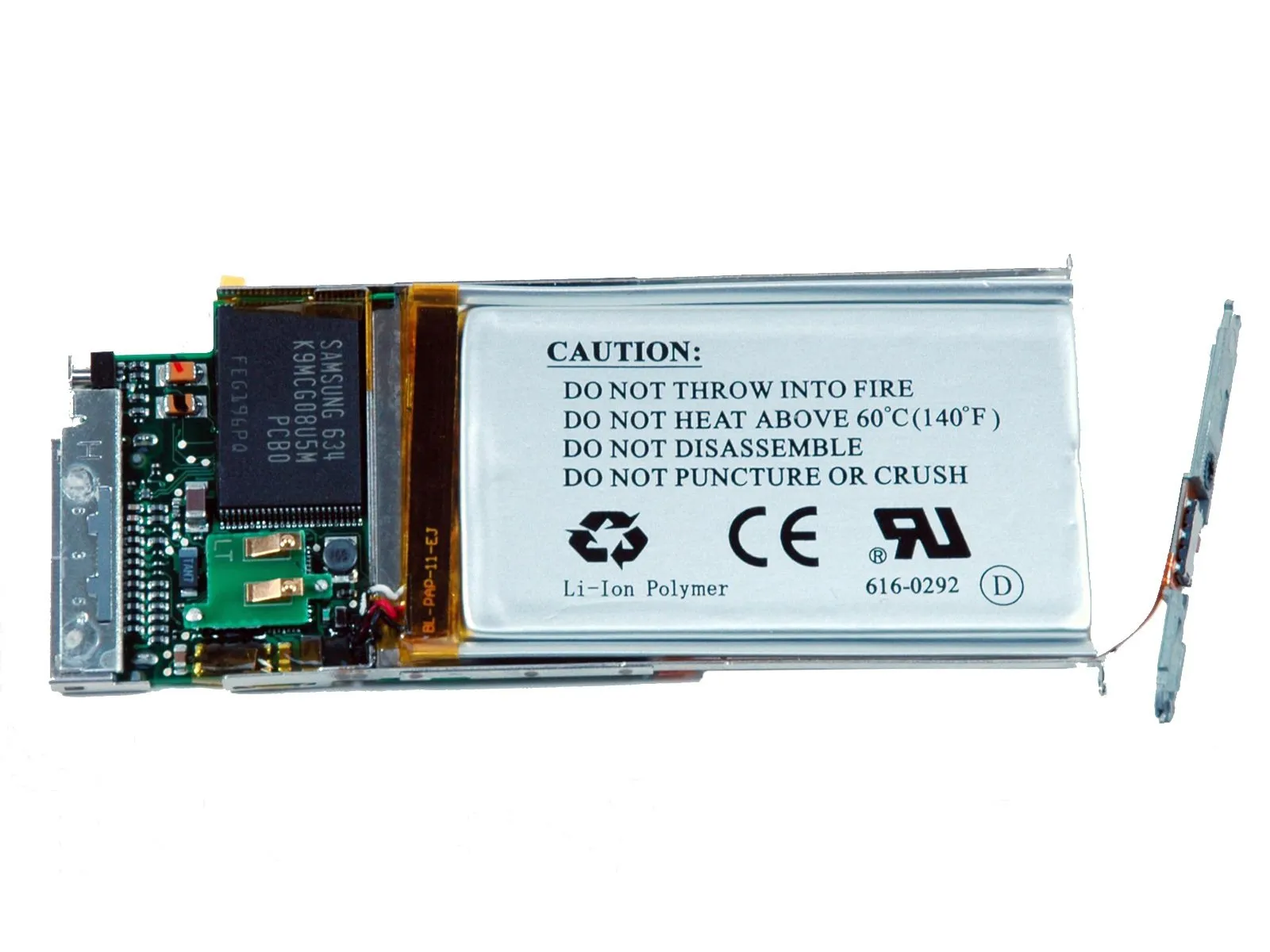

Шаг 25

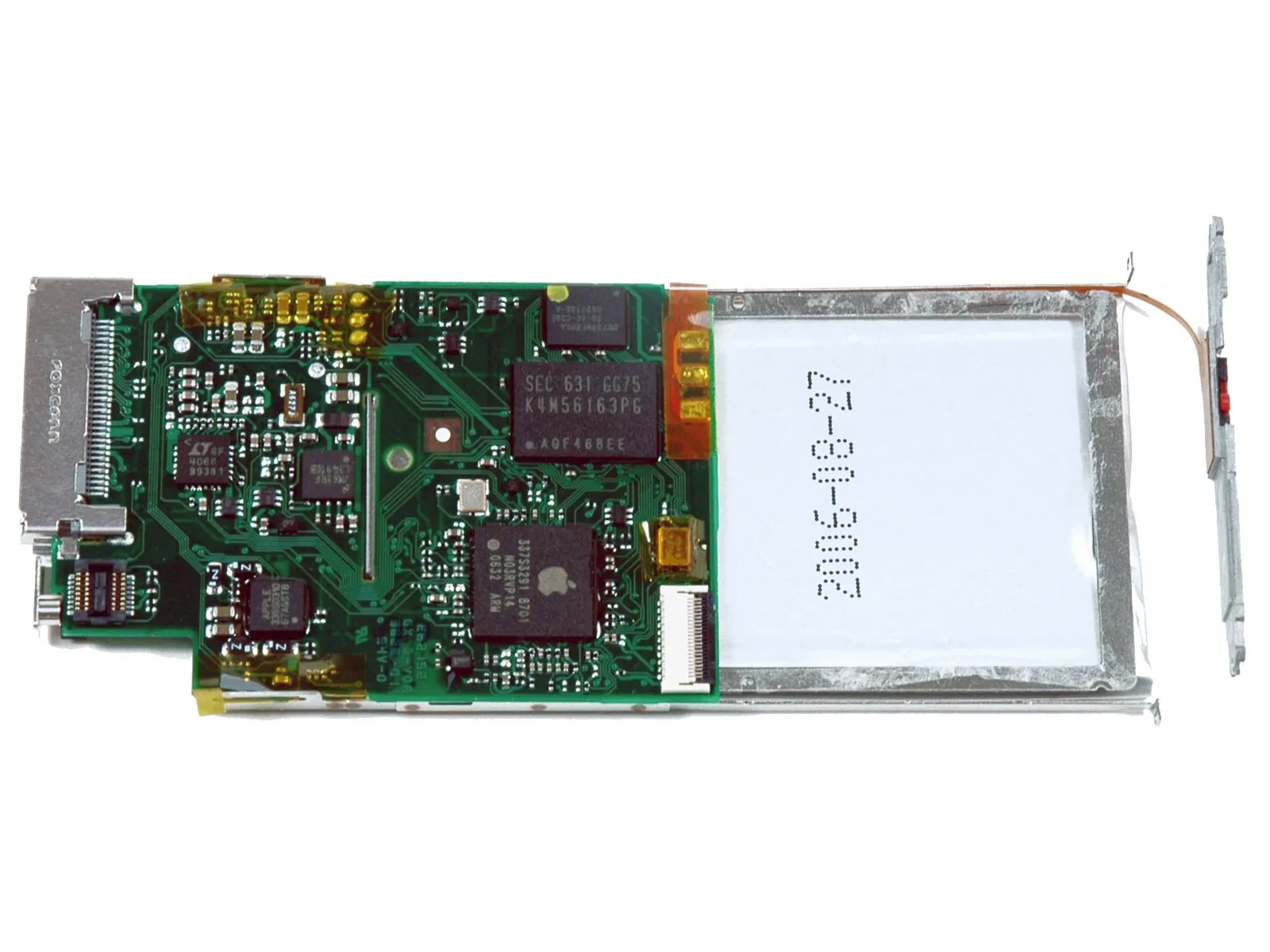

• Крупный план логической платы. Вот несколько увеличенных фотографий верхней и нижней частей логической платы.

• Обратите внимание на логотип Apple на чипе ARM. Цифры на нем гласят: 33753291 8701 N02R5Q5 0627 ARM.

• Вот и все, друзья! Мы продаем запчасти для iPod (в том числе и для этого устройства), так что загляните в наш магазин запчастей для iPod, чтобы починить свои старые и сломанные iPod.
