Разборка iPod Nano 3-го поколения

Введение

Мы разобрали этот iPod 7 сентября 2007 года.

Инструменты

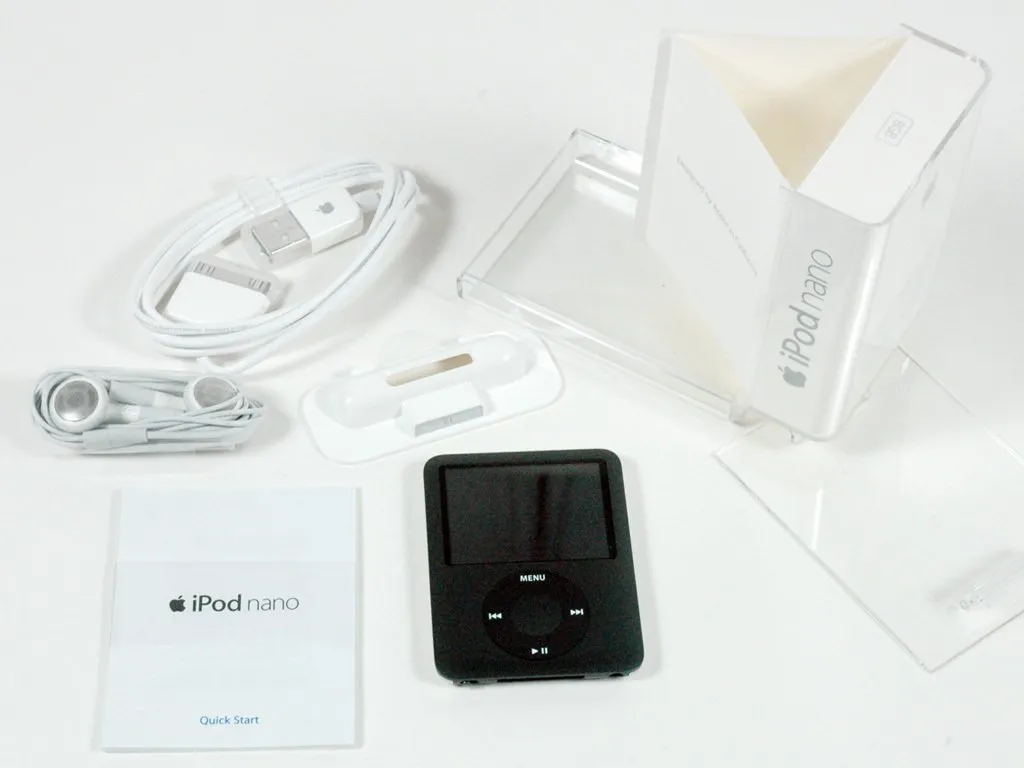

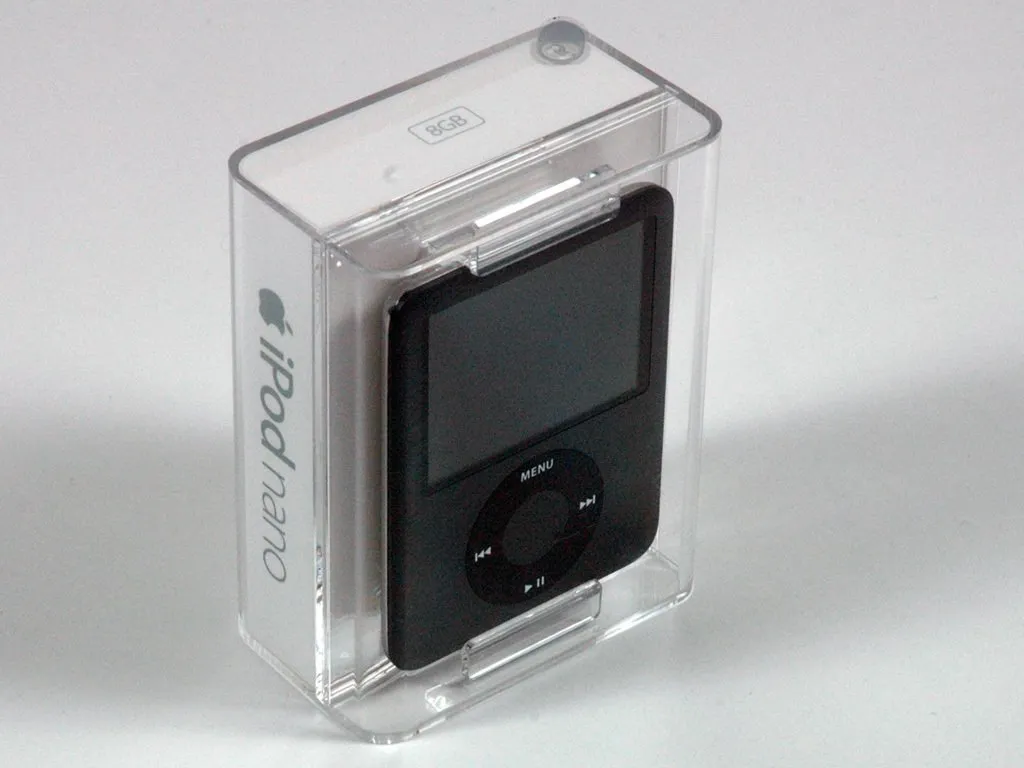

Вот он, в коробке того же стиля, что и предыдущий Nano, но немного короче и шире.

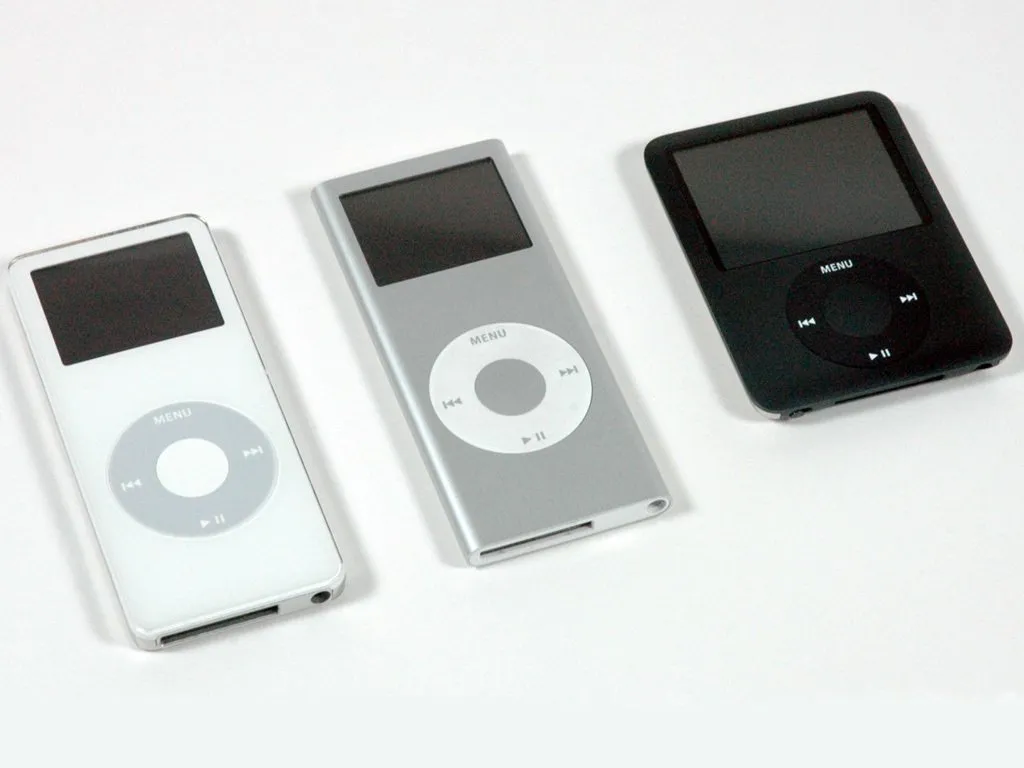

Растущее семейство iPod Nano.

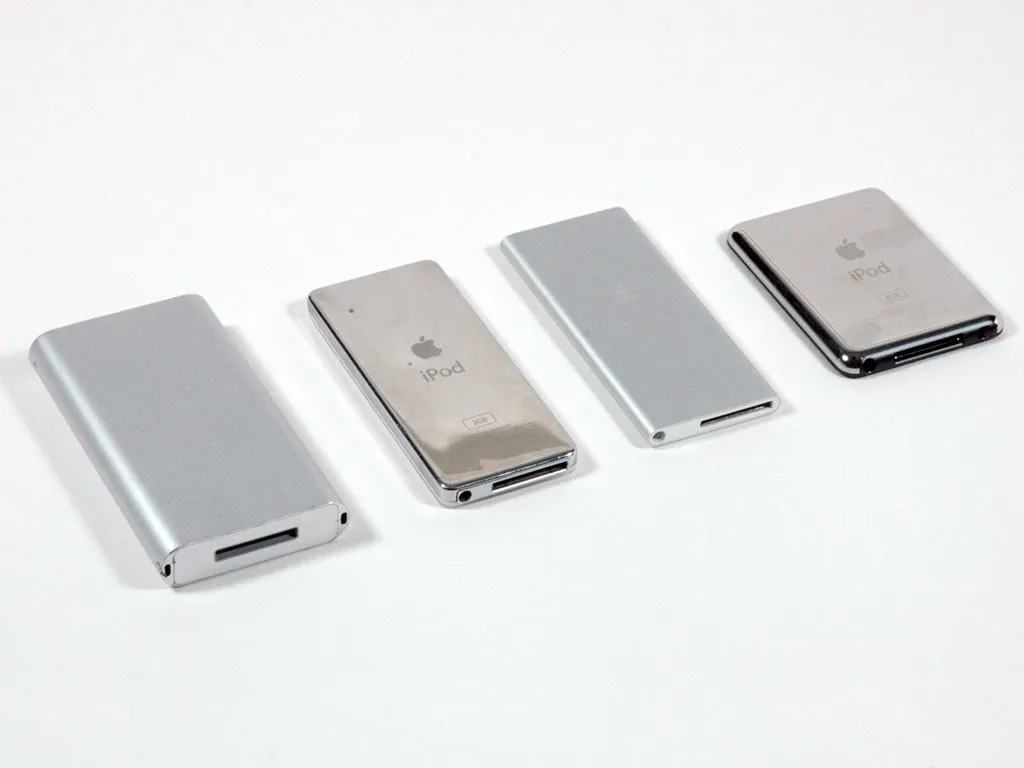

Хотя новый Nano короче и шире своих старших братьев и сестер, его площадь примерно такая же (36 квадратных сантиметров).

Похоже, Apple ходит по кругу. Анодированный алюминий, блестящий, анодированный, блестящий...
Но, конечно, важно то, что внутри.

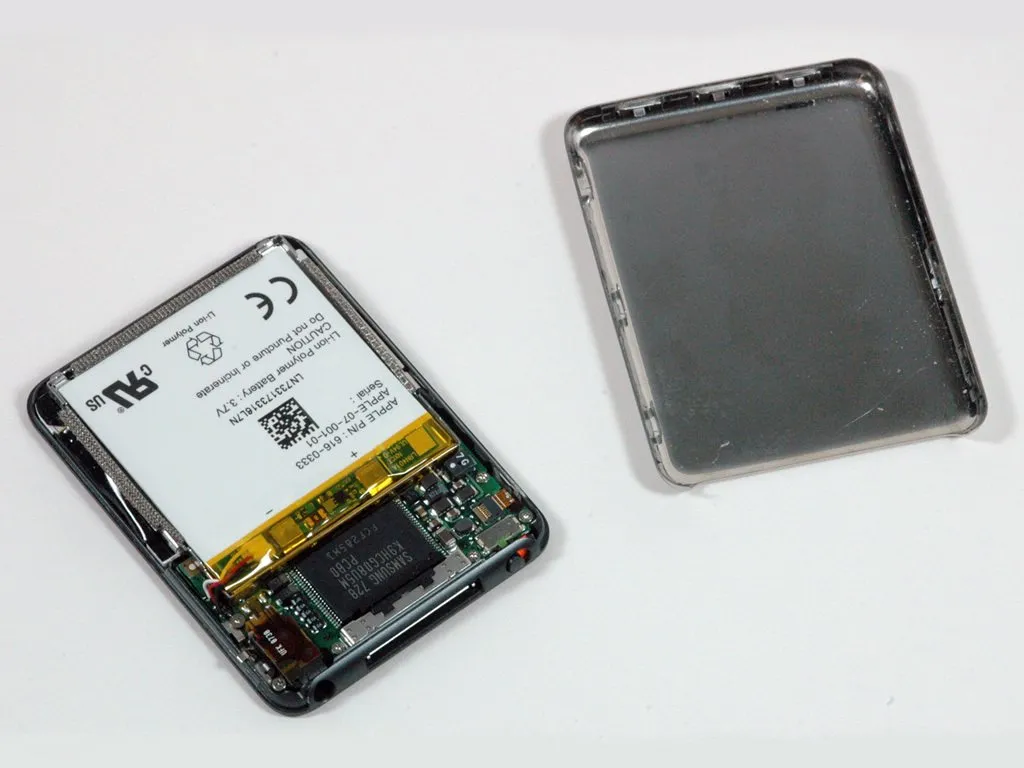

И вот наш первый взгляд внутрь новейшего Nano.
Корпус имеет восемь фиксирующих выступов:
Три слева, равномерно расположенные.
Три сверху.
Два справа, около дна, чтобы освободить место для схемы дисплея в правом верхнем углу.

Мы открутили шесть винтов Phillips, крепящих логическую плату к корпусу.

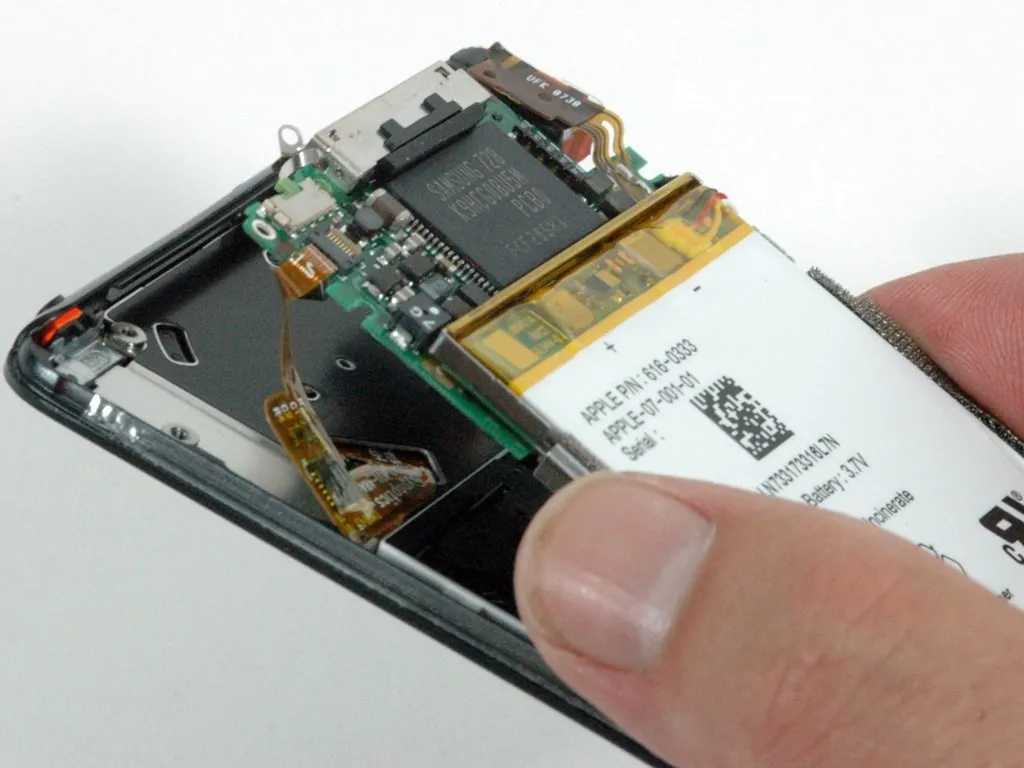

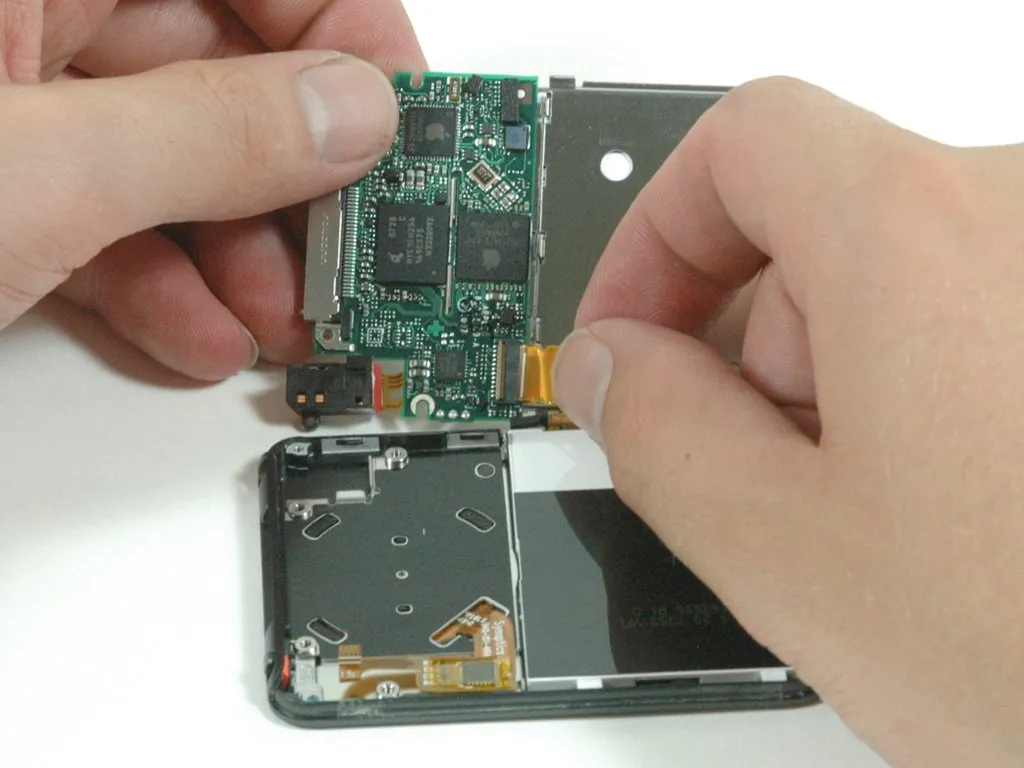

Теперь мы можем поднять логическую плату вверх, но она все еще связана видимым кабелем колесика и скрытым кабелем дисплея.

Мы отсоединили кабель колеса управления и перевернули плату, чтобы отсоединить кабель дисплея.

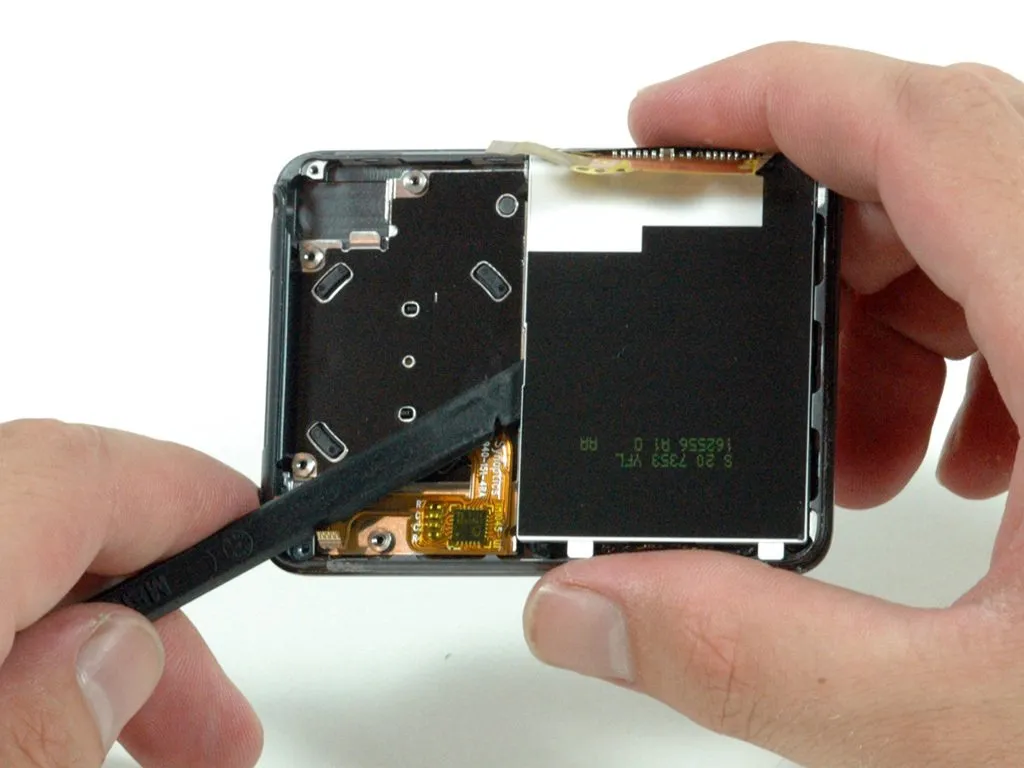

Теперь с помощью палочки поддеваем дисплей, который держится за край корпуса с помощью клейкой полоски.
Дисплей первого поколения Nano крепился точно таким же образом. Если вы не будете осторожны при поддевании, вы можете его сломать.

Разбирая этот iPod, мы заметили сильную тенденцию: клей.

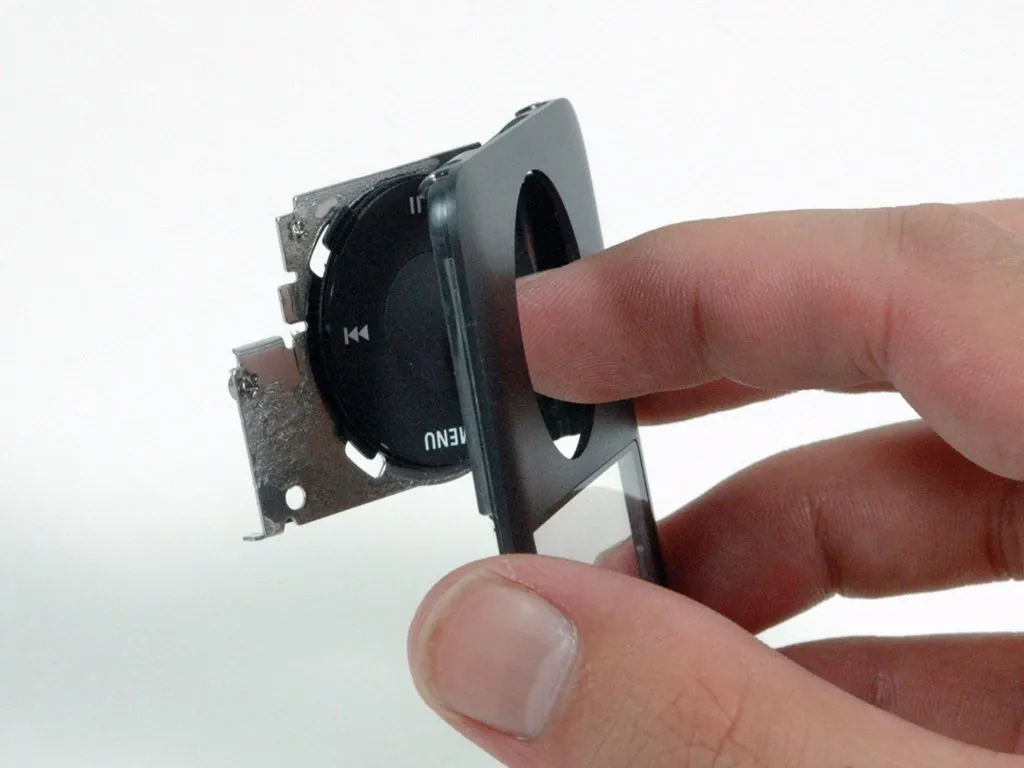

Кнопочное колесико держится на месте не иначе как с помощью очень сильного клея, что затрудняет его замену. Вам придется сделать так, чтобы оно держалось на месте так же хорошо, как и у Apple (то есть очень хорошо).

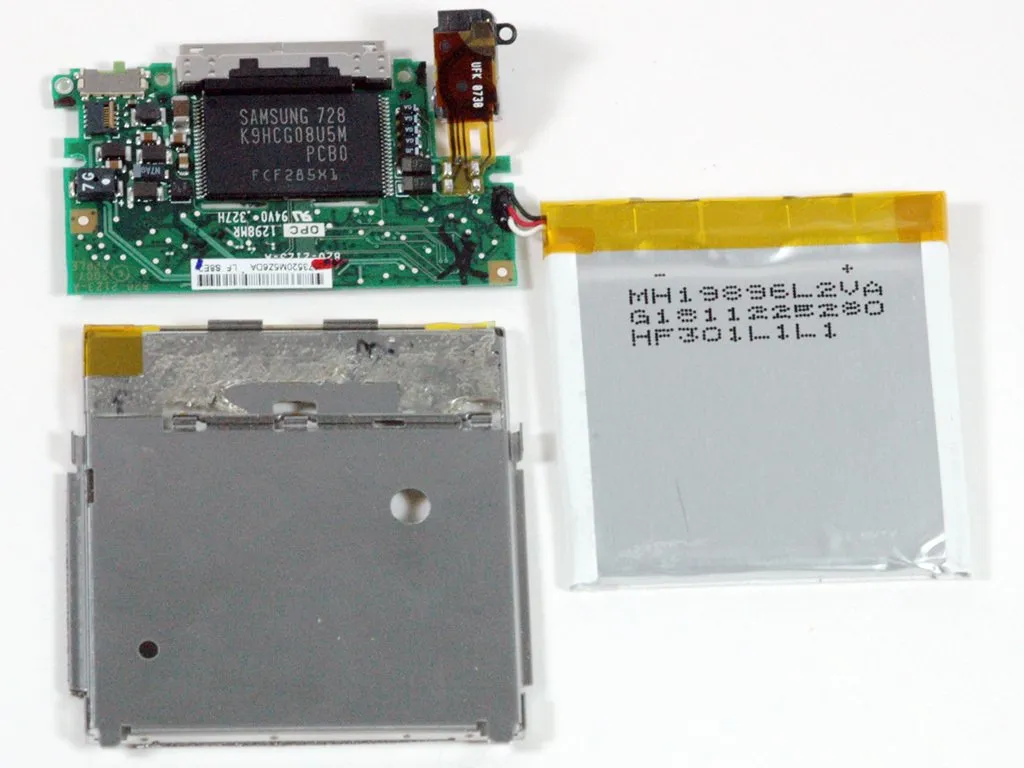

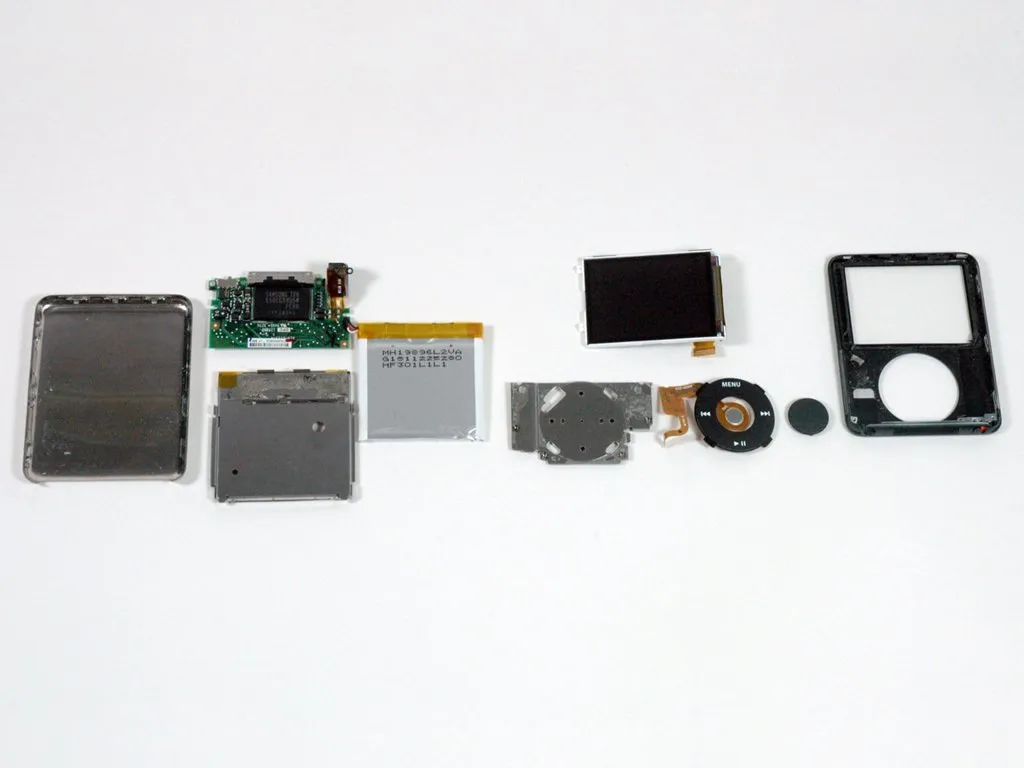

Здесь батарея извлечена из металлического корпуса, который прикреплен к логической плате с помощью клея.
Батарея прикреплена к логической плате тремя сквозными отверстиями под пайку, как в Nano второго поколения (извините, заменить ее не так просто).

Samsung????!!!

Да, именно так во многих устройствах на базе флэш-памяти работают чипы Samsung.

Конечно!!!

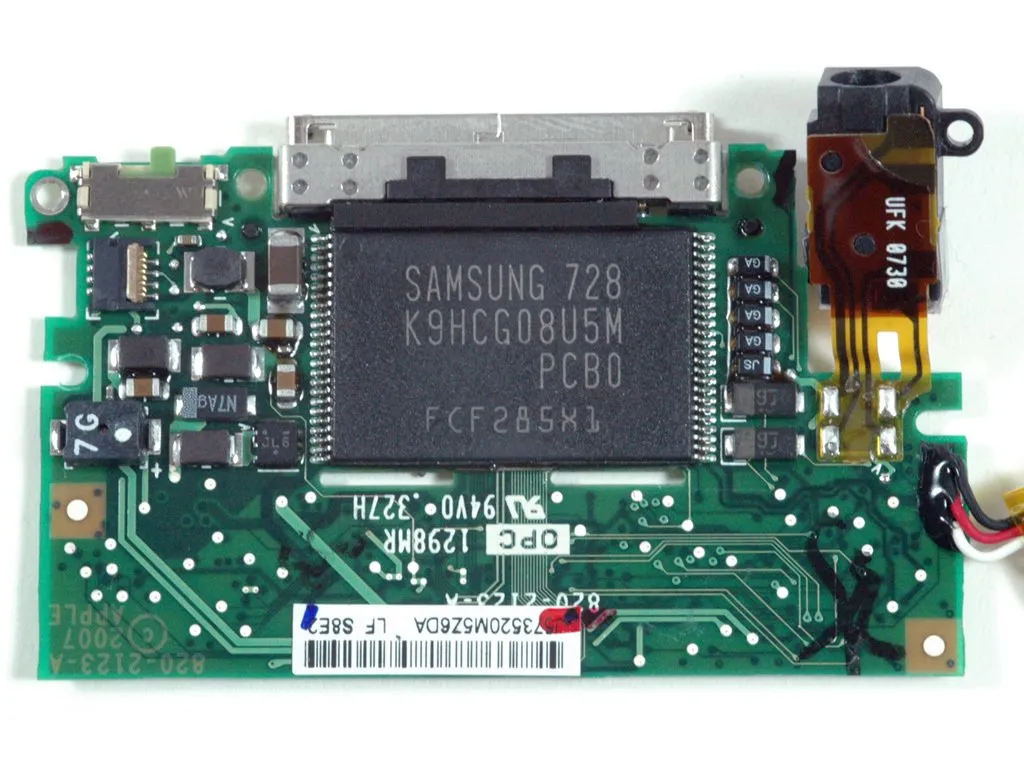

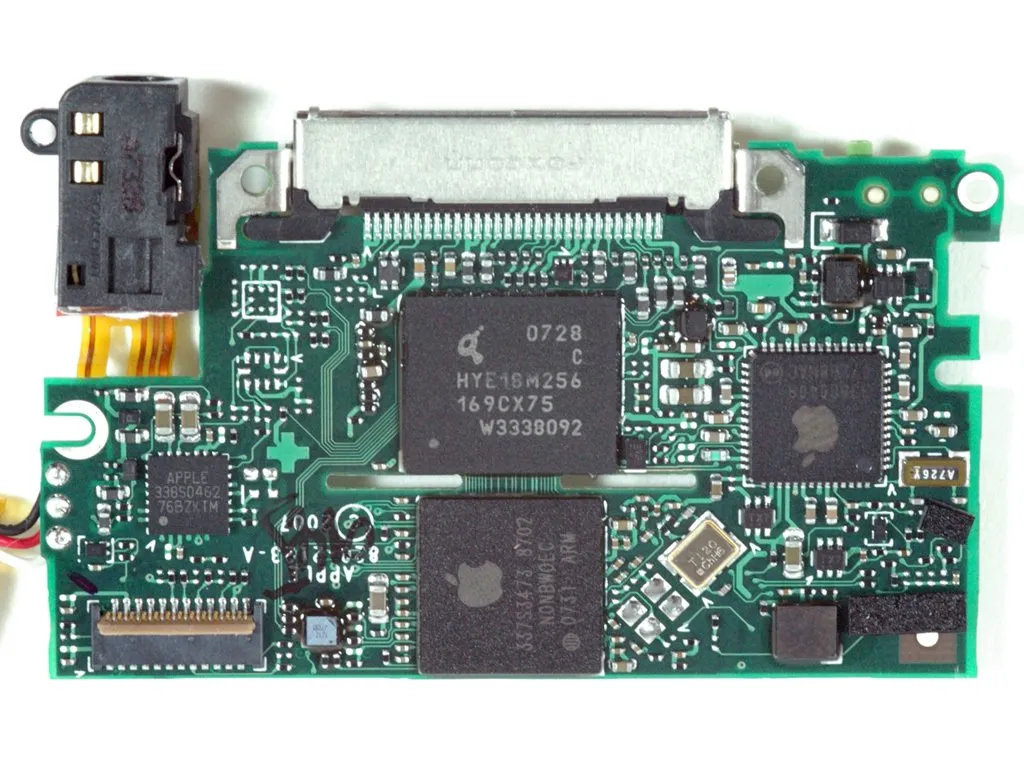

Крупный план верхней части логической платы, на которой расположены восьмигигабайтный чип флеш-памяти Samsung и разъем для наушников.
Разъем для наушников припаян к логической плате, как в первом поколении Nano, но не во втором.

Верхний средний чип (под док-коннектором) - 256 мегов sdram.

Можно ли заменить порт питания?

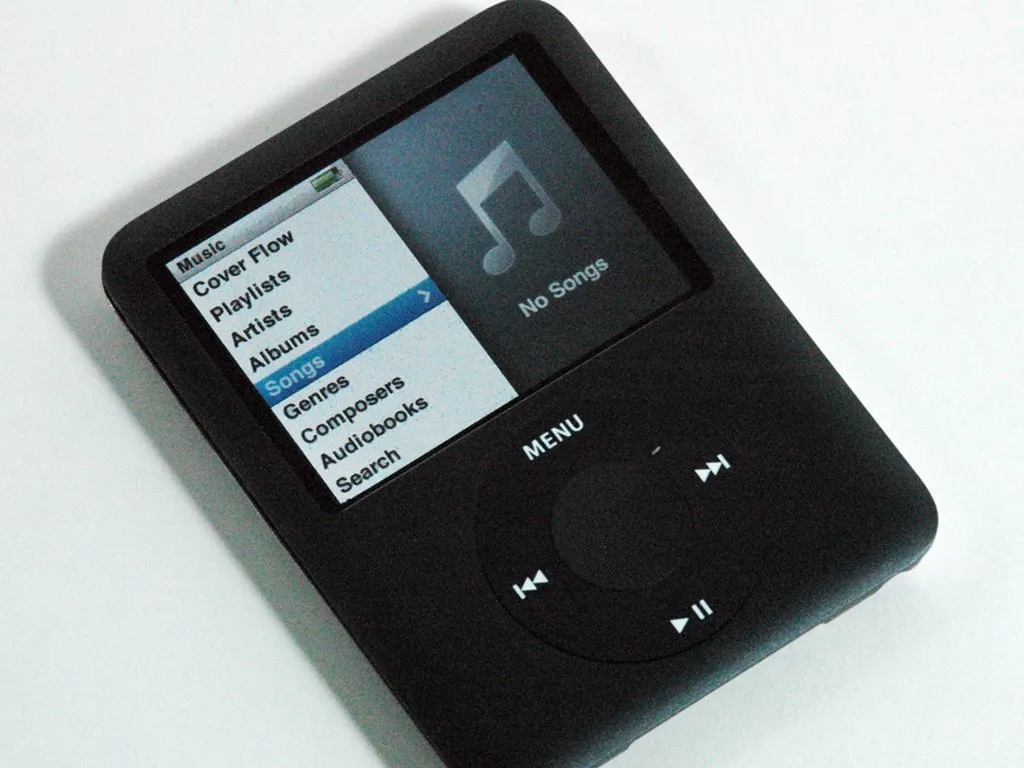

И он все еще работает! Теперь, удовлетворив свое любопытство, мы можем поставить на него музыку.
