Разборка iPod Nano 4-го поколения
Введение
Мы разобрали этот iPod 10 сентября 2008 года.
Что вам понадобится
Инструменты
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка

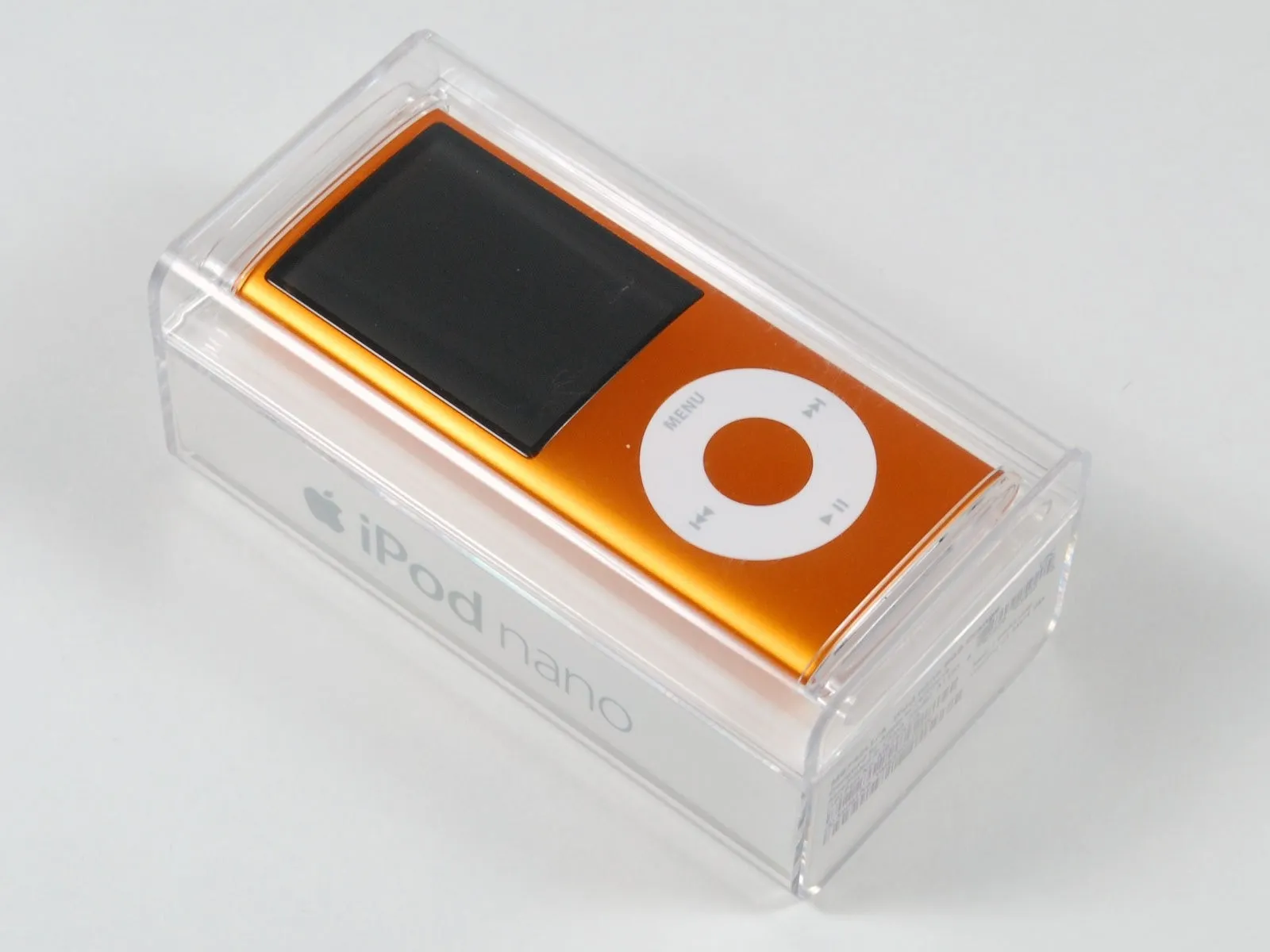

iPod Nano 4G!
Многие функции нового Nano основаны на программном обеспечении, но внутри все равно много интересных изменений.
Нам не терпится увидеть, как именно они интегрировали изогнутое стекло в корпус.
Конечно, мы должны были купить оранжевый.
Комментарии к шагу
Это просто круто!... мне нравится iPod... я слышал музыку на нем... но никогда не заглядывал внутрь!.. на самом деле, какие там части... спасибо за этот крутой обзор... :) https://www.buyergen.com
Это намного проще, чтобы следовать, как сделать это люди.
https://www.youtube.com/watch?v=zh3kPGza...
Шаг 2

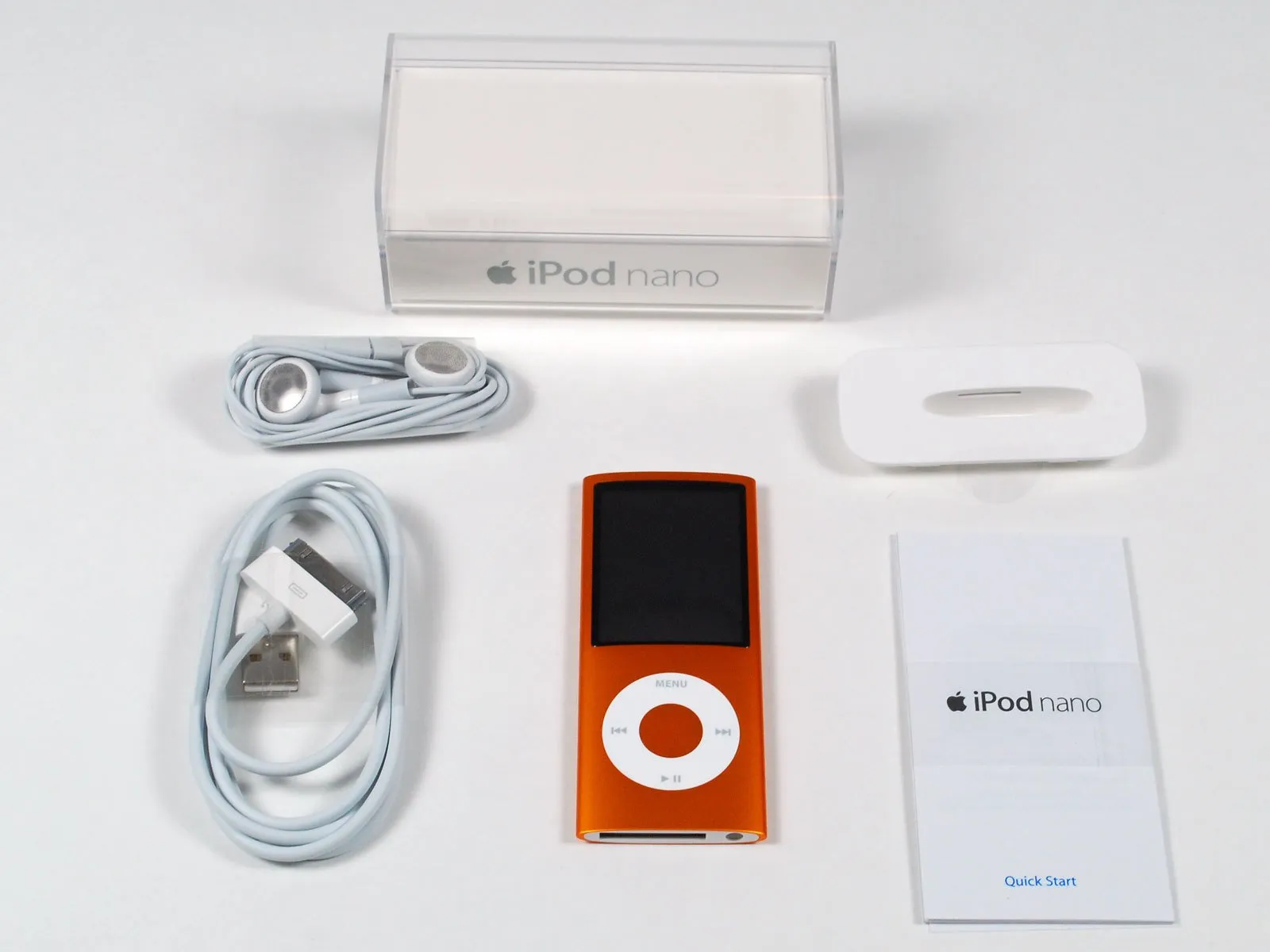

Стандартное содержимое в комплекте. Вам придется раскошелиться, чтобы получить новые модные наушники с регулятором громкости.
Сейчас мы работаем над разборкой.
Кстати, мы хотели бы поздравить Apple с их экологическим прогрессом. Единственный аспект, который они забыли упомянуть, - это простота ремонта для повторного использования. К счастью, мы позаботились об этом.
В ближайшее время мы подготовим руководство по ремонту для нового Nano. Следите за новостями!
Шаг 3
Nano, nano, толстый nano, nano.
Шаг 4
Семейство Nano, за вычетом 3-го поколения. Экран нового Nano почти в два раза выше, чем у оригинального Nano.
Шаг 5
Apple утверждает, что это 'самый тонкий iPod в истории'. Конечно, если у вас есть микрометр. Но изогнутый корпус очень приятен на ощупь!
Шаг 6

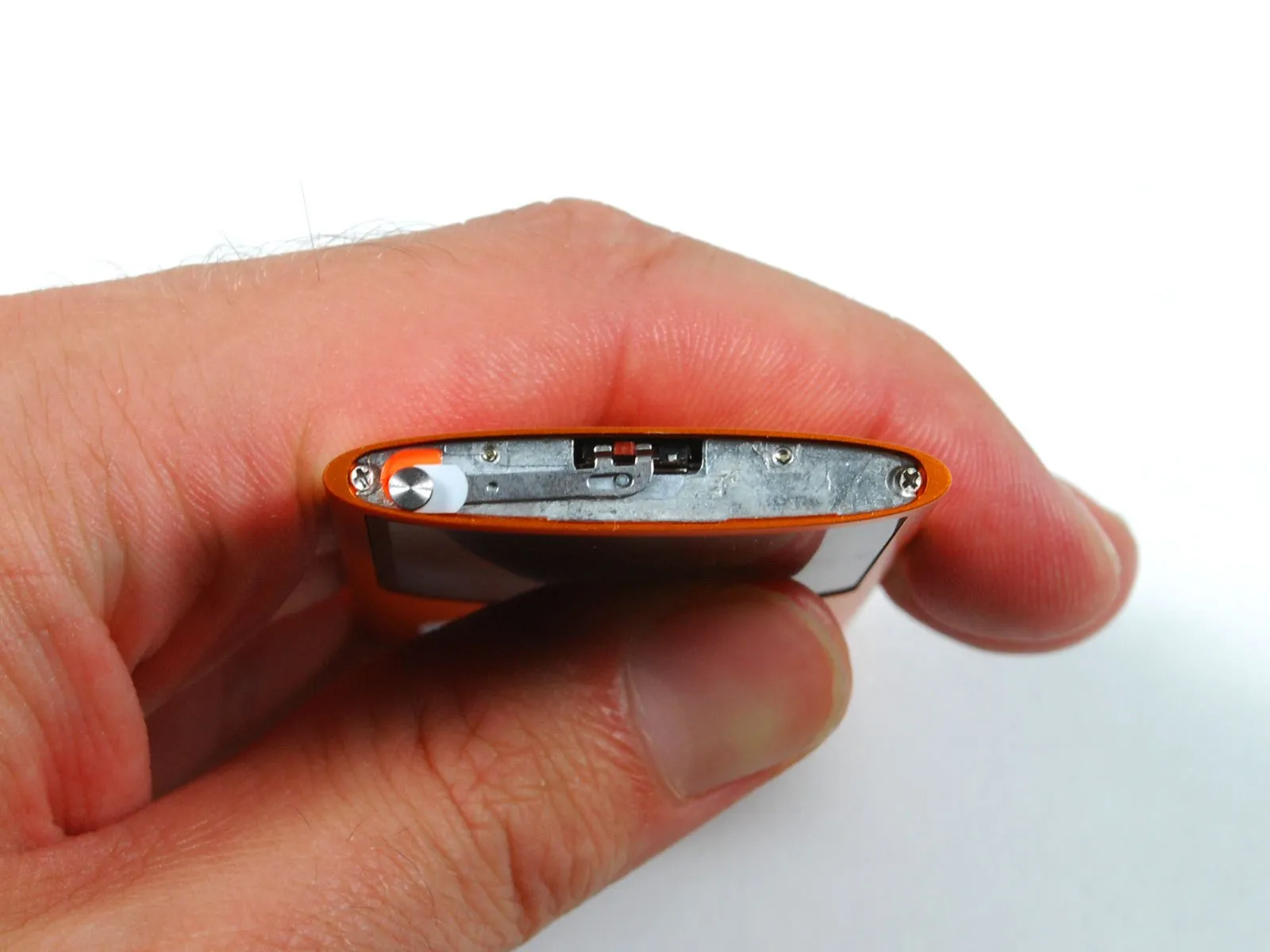

Верхняя часть Nano после снятия пластикового ободка.
Эта конструкция очень похожа на Nano второго поколения, включая невероятно маленькие и трудновынимаемые винты Phillips.
Комментарии к шагу
Здравствуйте! Пожалуйста, подскажите, как вы снимали верхний ободок? Он не повреждается при снятии?
Вы берете простую бритву или тонкий предмет и поддеваете им верхний ободок.
Я нашел другой сайт, который объясняет процесс разборки Nano 4-го поколения гораздо лучше, чем здесь. Возможно, Делаете.ру может ссылаться на него и сделать его более понятным для других людей, как разобрать их гораздо проще, чем описано выше.
https://www.rapidrepair.com/guides/nano4g...
Извините, Делаете.ру, но ваше описание было не таким четким, и в итоге я сломал трос колеса. Не хочу, чтобы другие, как я, делали то же самое здесь, потому что на вашем сайте есть отличные руководства, просто это было не так хорошо.
Разборка не предназначена как руководство по разборке. Во введении есть предупреждение 'Разборки позволяют заглянуть внутрь устройства и не должны использоваться как инструкции по разборке', а на шаге 8 'Мы будем работать над поиском лучшего способа проникновения в iPod, но пока мы рекомендуем держать ваш новый Nano в целости и сохранности'.
Я не хочу обвинять Делаете.ру, но я также сломал колесо и кабели блокировки после этой разборки (разборка других устройств гораздо более полная). Теперь мой вопрос: есть ли способ отремонтировать, изменить или припаять эти действительно тонкие кабели?
Крис,
Не противоречит ли ваш ответ цели iFix?
Сделать меньше электронных отходов, ремонтируя то, что у нас есть, а не выбрасывая его.
Я вижу, что в какой-то момент iFix придется принять решение либо давать подробные 'разборы', либо забыть о них.
Я тоже пытался следовать этим шагам, чтобы попытаться высушить Nano, который я нашел под дождем. Я порвал разъемы. Теперь мне интересно, есть ли для этого запасные части или я просто сделал кучу 'электронного мусора'.
Создать руководство по ремонту устройства для всех желающих очень сложно и долго. Нам потребуются недели, чтобы понять, как лучше разобрать устройство, чтобы не разрушить его в процессе. Однако людям часто интересно узнать, что находится внутри устройства. Для этого мы используем раздел 'Разборка'. У нас пока нет безопасного способа разобрать устройство, но мы хотим показать людям, что находится внутри. Мы предостерегаем людей от выполнения этих шагов, потому что нам было интересно узнать, что находится внутри, и мы не знали, как сделать это безопасно. В будущем мы создадим руководство для iPod Nano 4-го поколения, но сейчас мы заняты другими делами. Мы очень стараемся объяснить людям разницу между 'руководством' и 'разбором'. У нас есть много подробных руководств по ремонту, но разборки предназначены для 'ознакомления с внутренним устройством и не должны использоваться как инструкции по разборке'.
Какой инструмент мне нужен, чтобы снять крышку?
Шаг 7
Никаких сюрпризов здесь нет, как и на другом конце, за исключением одного дополнительного винта.
Док-разъем шириной 3,2 мм выглядит довольно большим по сравнению с iPod. Apple не сможет сделать iPod намного тоньше без нового док-разъема.
Шаг 8
К сожалению, как и все остальные Nano, этот iPod не был разработан с учетом удобства обслуживания. Выдвинуть внутренности из корпуса оказалось довольно сложно.
Мы будем работать над тем, чтобы найти лучший способ добраться до этого iPod, но пока мы рекомендуем сохранить ваш новый Nano в целости и сохранности.

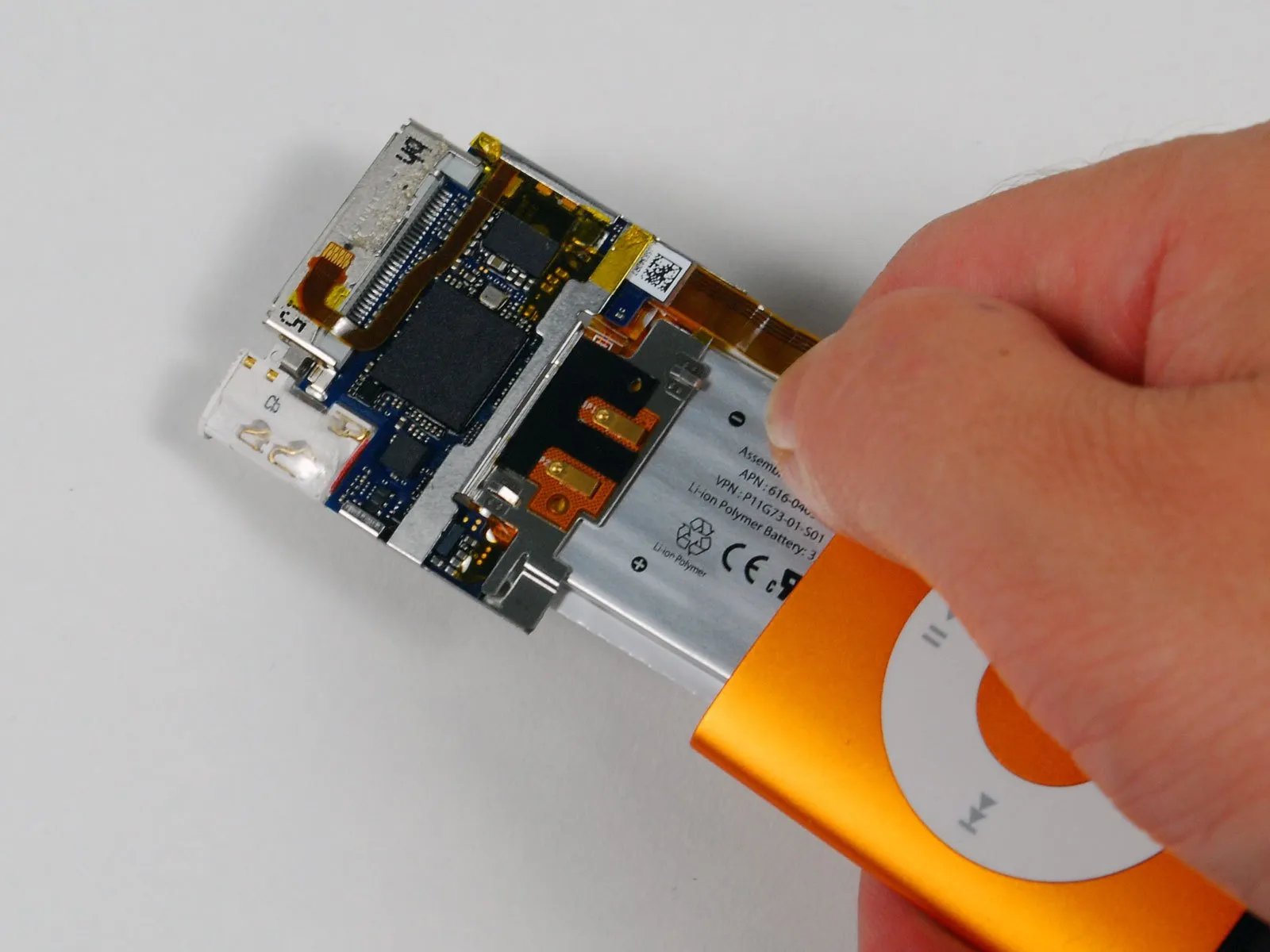

Выдвиньте внутренности, пока не станет виден самый нижний разъем, примерно на 1/4 дюйма. Не забудьте отсоединить этот разъем, прежде чем выдвигать внутренности, как показано на рисунке.
Комментарии к шагу
Вы не сможете выдвинуть эту часть до конца, пока не отсоедините ее от 'колеса' и экрана дисплея. Вам придется снять внешний экран, а затем частично выдвинуть внутренний экран, чтобы увидеть ребро разъема... оно находится под изолентой. После отсоединения экрана он должен выскользнуть без проблем. Но вам нужно будет 'аккуратно' поддеть аккумулятор, чтобы отклеить его от задней части корпуса... тогда вы сможете выдвинуть нижнюю часть.
Батарея приклеена к корпусу.Этот клей должен быть нарушен, чтобы выдвинуть логическую плату из корпуса.Как бы вы ни подталкивали, всегда остается немного липкой батареи в контакте с корпусом.Возьмите пузырьковый пакет, в котором пришла новая батарея, и вырежьте полоску шириной около 1,5 дюйма и длиной 4 дюйма.Она достаточно жесткая и тонкая, чтобы просунуть ее между батареей и корпусом. Остальное несложно.
https://www.youtube.com/watch?v=zh3kPGza...
Шаг 9
Снятие ЖК-дисплея.
Одной из самых интересных особенностей нового Nano является то, что закрывает ЖК-дисплей: настоящее стекло.
Предыдущие iPod Nano были невероятно прочными. Надеемся, что и этот iPod будет таким же, даже со стеклянным экраном. Мы, безусловно, ценим добавление настоящего стекла; приятно видеть, что некоторые усовершенствования из более крупных и дорогих устройств Apple добрались и до Nano.
Комментарии к шагу
За исключением того, что стекло очень легко разбивается! Я только что получил свой, уронил его и он разбился вдребезги, в первый же день. К счастью, он все еще работает, но мне придется следить за ЖК-экраном.
В ipod nano 4-го поколения на самом деле очень легко залезть. Я буду делать это на сайте Делаете.ру со своим разбором ipod nano 4th gen
Привет. Я пролил колу на свой ipod 4-го поколения. Есть ли что-нибудь, что эти шаги будут работать? plz, plz, plz HELP ME!!!!!!!!
КАК ВЫ ЭТО ДЕЛАЕТЕ? Я НЕ ПОНИМАЮ, КАК ОТКРЫТЬ НИЖНЮЮ ЧАСТЬ IPOD. PLZ HELP ME! =(
Я уронил свой i-pod в стиральную машину... все работает, кроме экрана. Кто-нибудь знает, как я могу его починить?
Просто купите экран и инструменты для открытия iPod прямо с этого сайта, затем используйте инструкции
Шаг 10

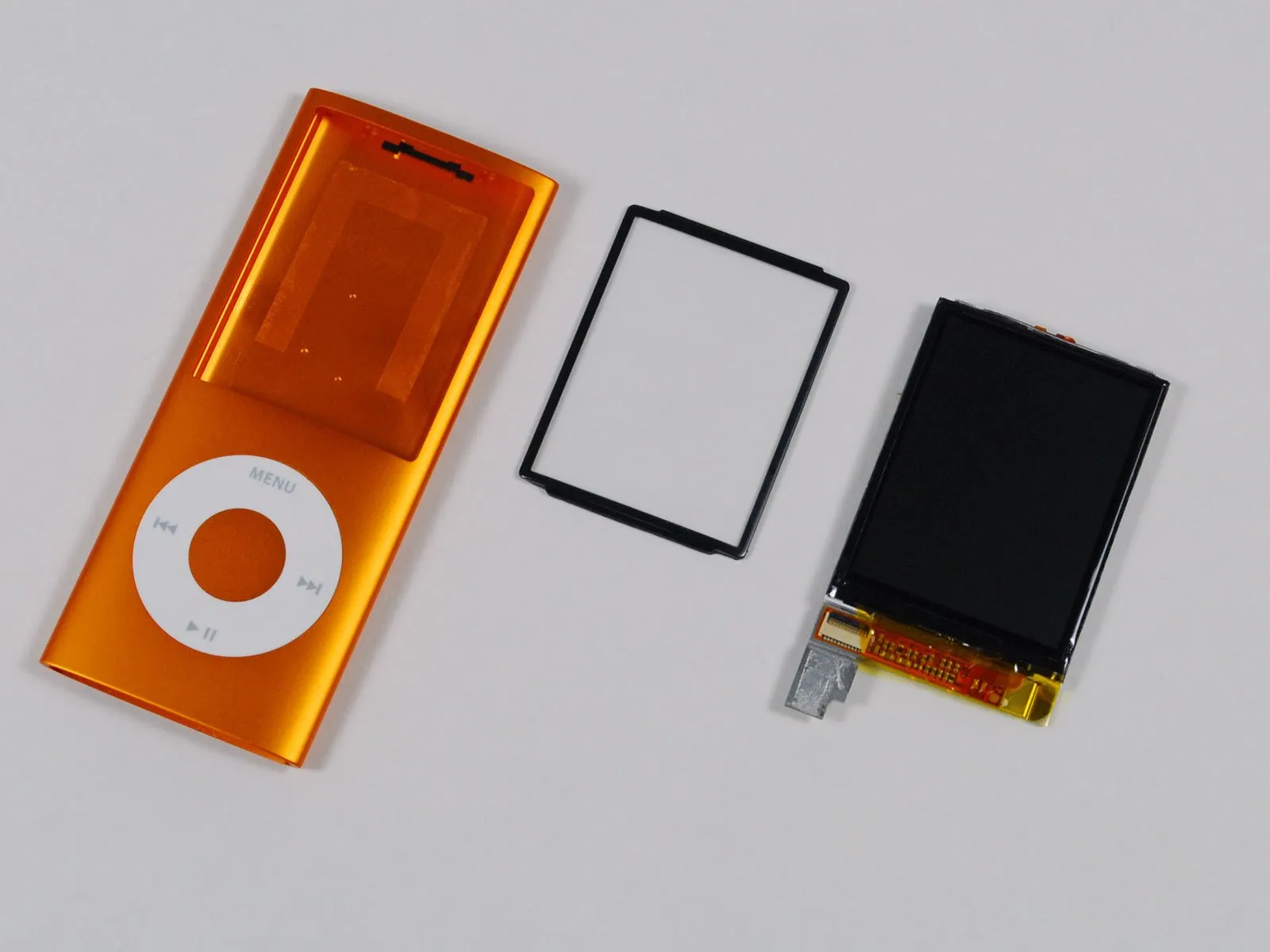

К счастью, стекло отделено от корпуса. Фактически, ничто, кроме внутренних деталей iPod, не удерживает стекло на корпусе.
Передняя часть стекла изогнута в соответствии с передней панелью iPod. Толщина стекла составляет около 0,7 мм по краям и 1,7 мм в центре.
Новый ЖК-дисплей практически полностью повторяет размеры ЖК-дисплея Nano 3-го поколения. Единственное отличие - вместо разрешения 320x240 теперь 240x320.
Шаг 11

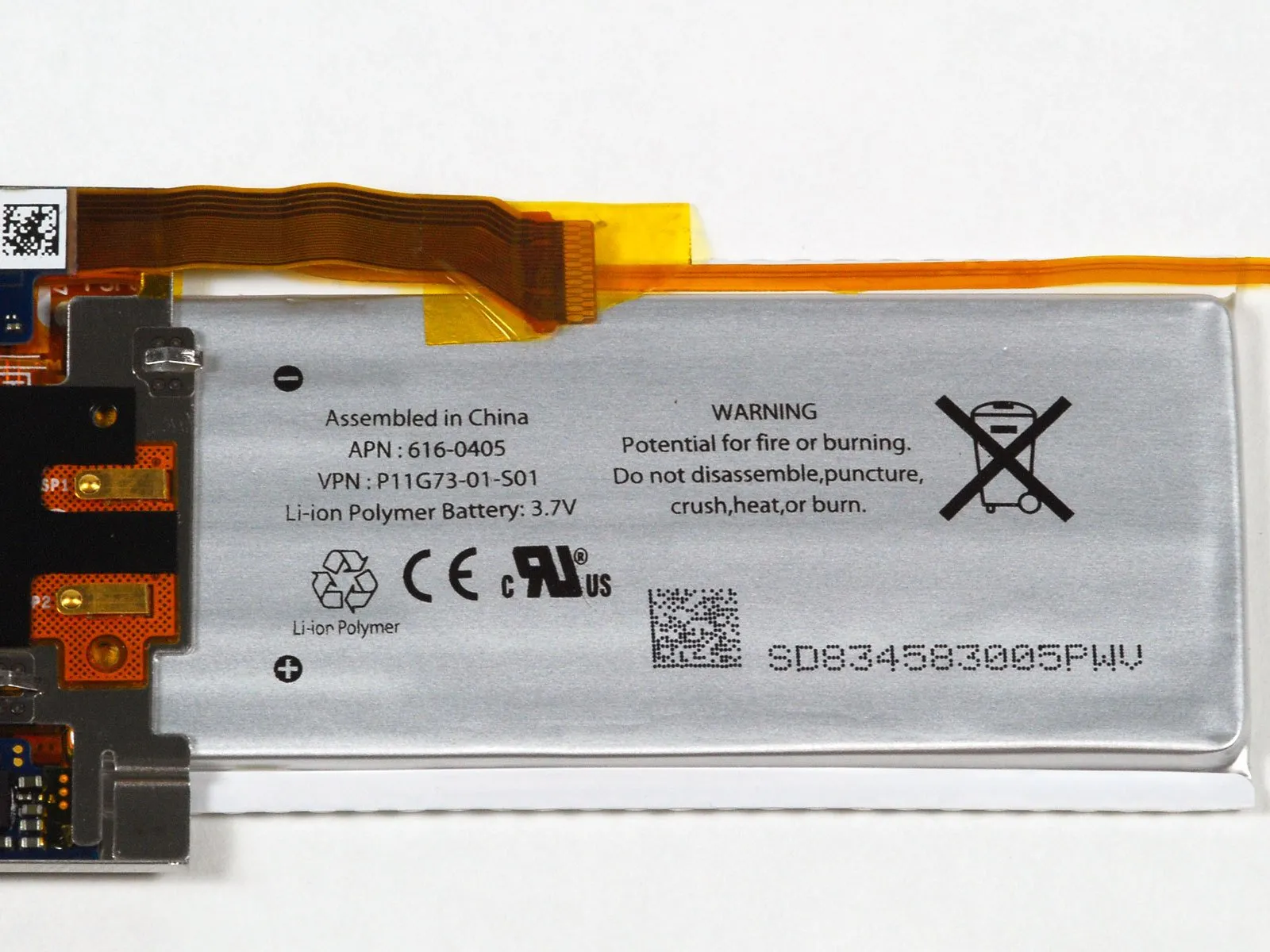

Батарея не очень большая, но, опять же, как и сам iPod. Apple утверждает, что эта тонкая батарея обеспечит воспроизведение музыки на Nano в течение 24 часов.
Шаг 12

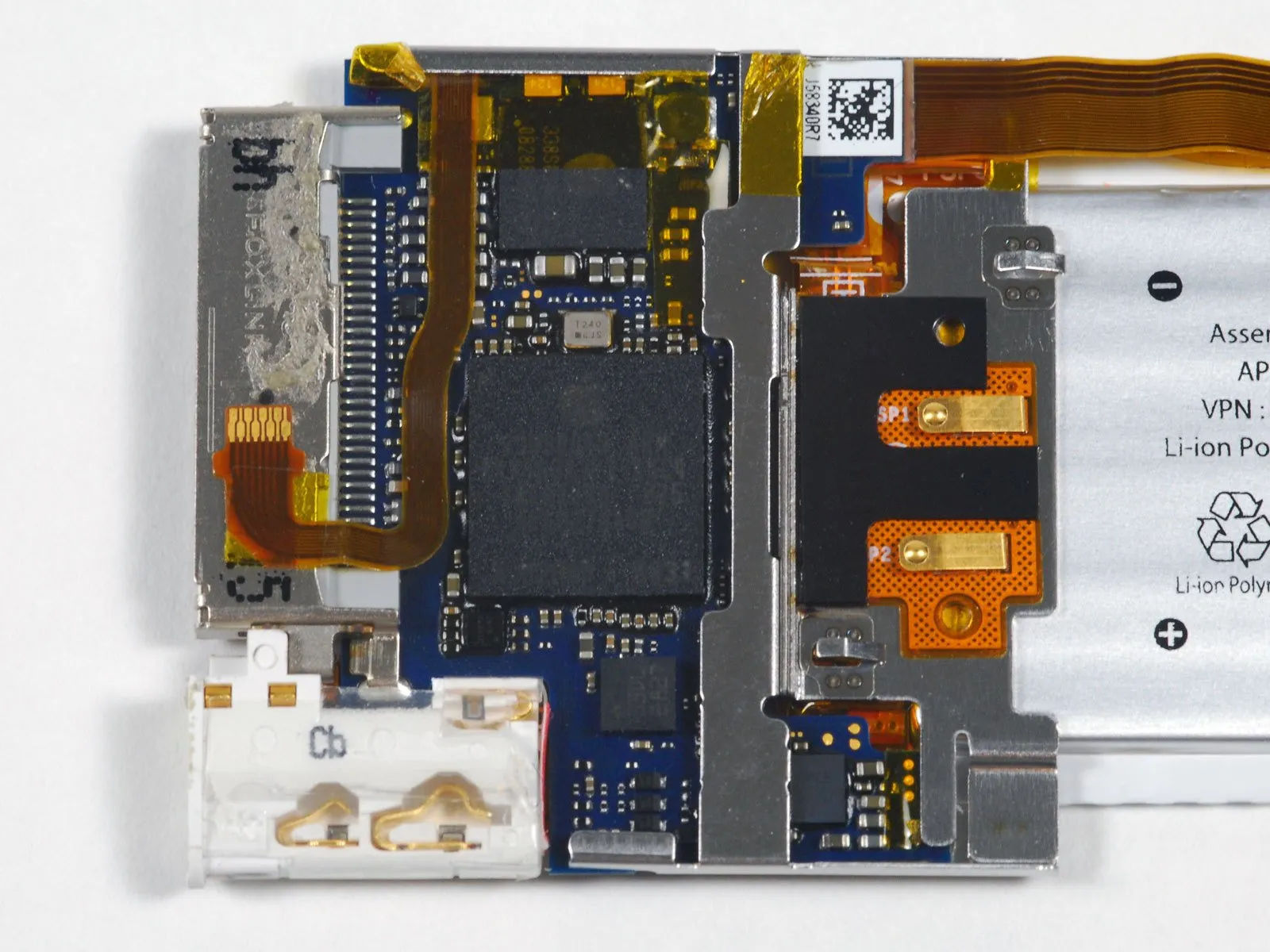

Верхняя часть логической платы. Мы работаем над идентификацией микросхем.
Главный процессор, похоже, является ARM-процессором производства Samsung под брендом Apple и имеет встроенную память DRAM. Судя по коду даты, этот процессор был произведен в начале июля 2008 года.
Маркировка основного процессора: 339S0049 ARM, K4X56323PI-KGC4, YWE025QH 825, APL0278A00, N1B2HOP 0831
Микросхема с логотипом Apple над процессором: 338S0687-AC, 08288HBB
Маленький чёрный чип под основным процессором: 33DL, 2827
Блестящий чип Apple в правом нижнем углу: 338S055C, 189N0824, SGP
Шаг 13

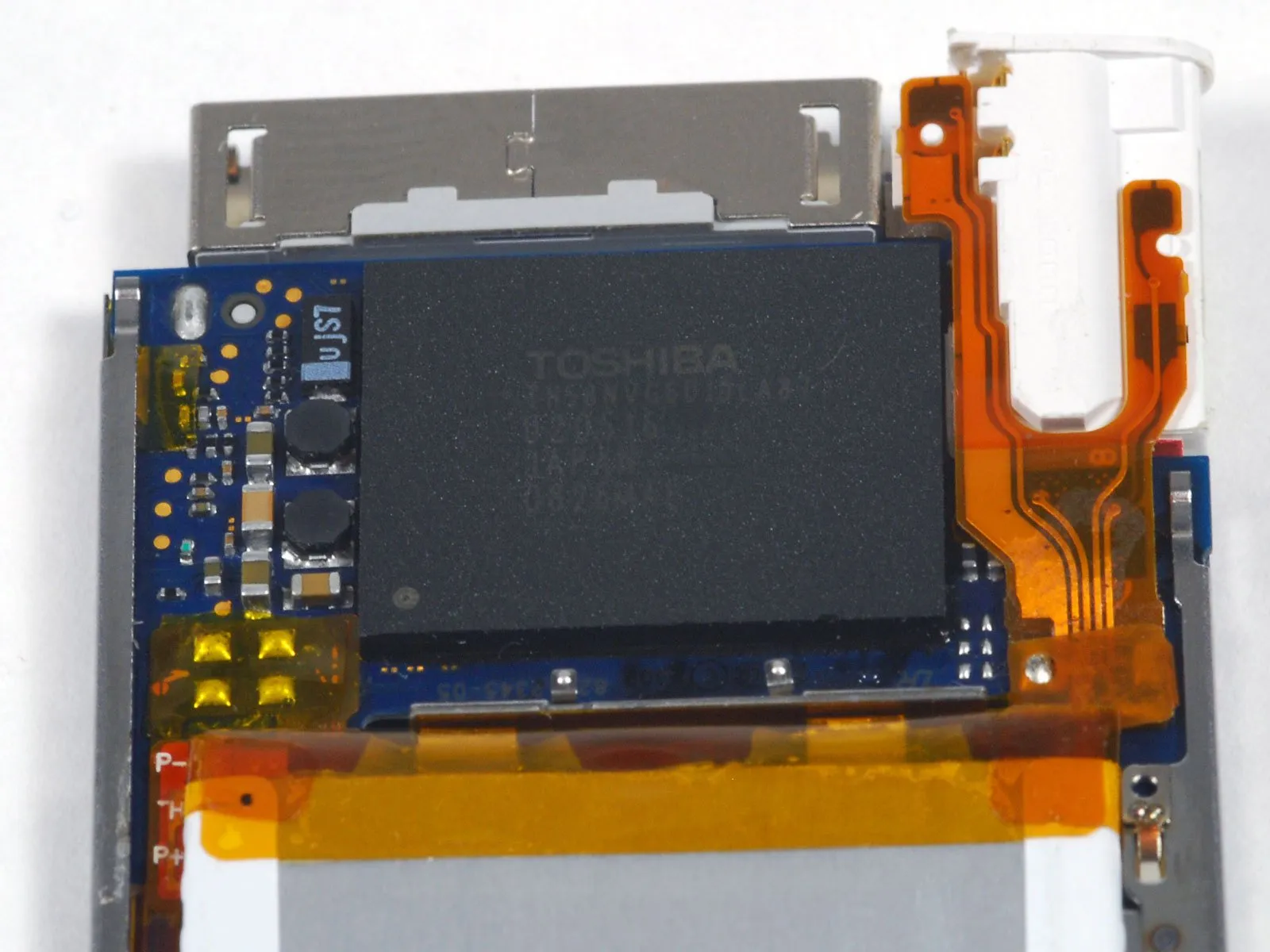

На другой стороне доминирует флеш-чип Toshiba объемом 8 ГБ.
На микросхеме: TH58NVG6D1DLA87, U20516, ЯПОНИЯ, 0826MAE
Шаг 14

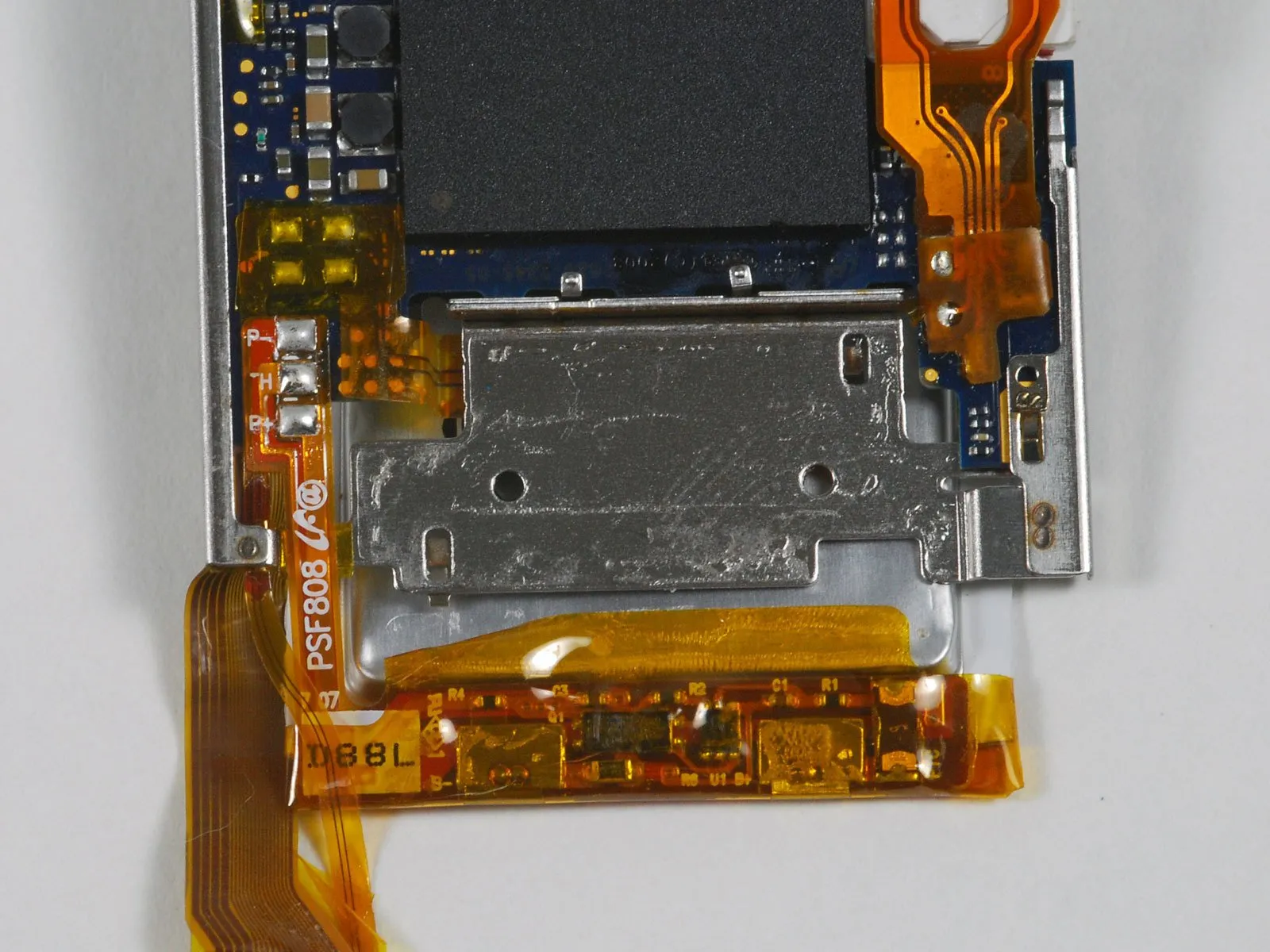

К сожалению, батарея припаяна к логической плате. Заменить батарею Nano будет непросто.
Шаг 15

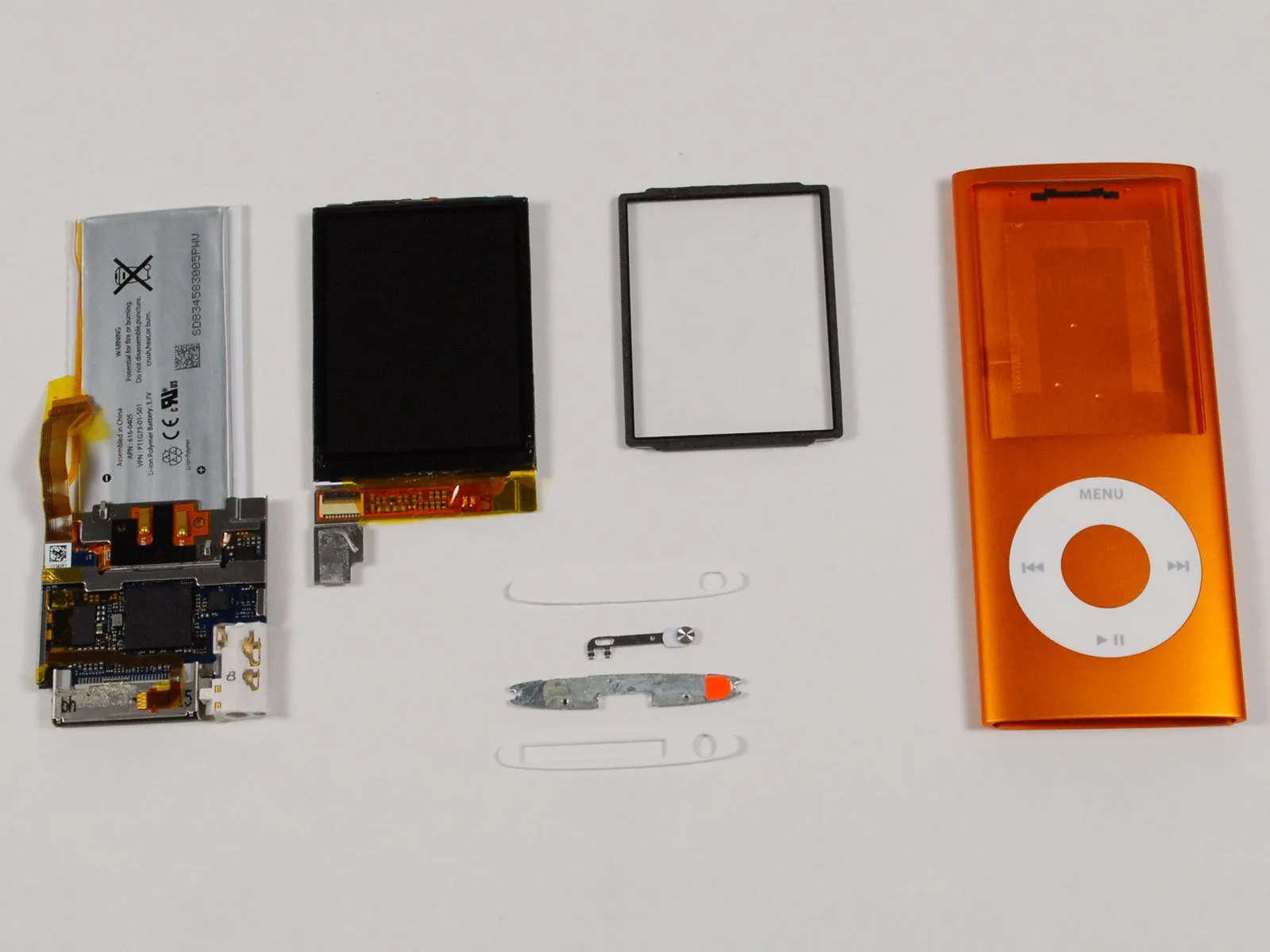

Все детали. Главная плата невероятно мала, особенно если учесть все функции этого iPod.
