Разборка iPod Nano 5-го поколения

Введение

К нам в руки попал новый iPod nano 5G, теперь с видеокамерой! Мы получили наш nano рано утром 10 сентября 2009 года.

Хотите получать самые свежие новости? Следите за @Делаете.ру в twitter.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор iPod Nano 5-го поколения

• С nano у Apple все идет своим чередом. Неизменно в сентябре мы получаем новую модель.

• 1G - 7 сентября 2005 года

• 2G - 12 сентября 2006 г.

• 3G - 5 сентября 2007 г.

• 4G - 9 сентября 2008 г.

• 5G - 9 сентября 2009 года

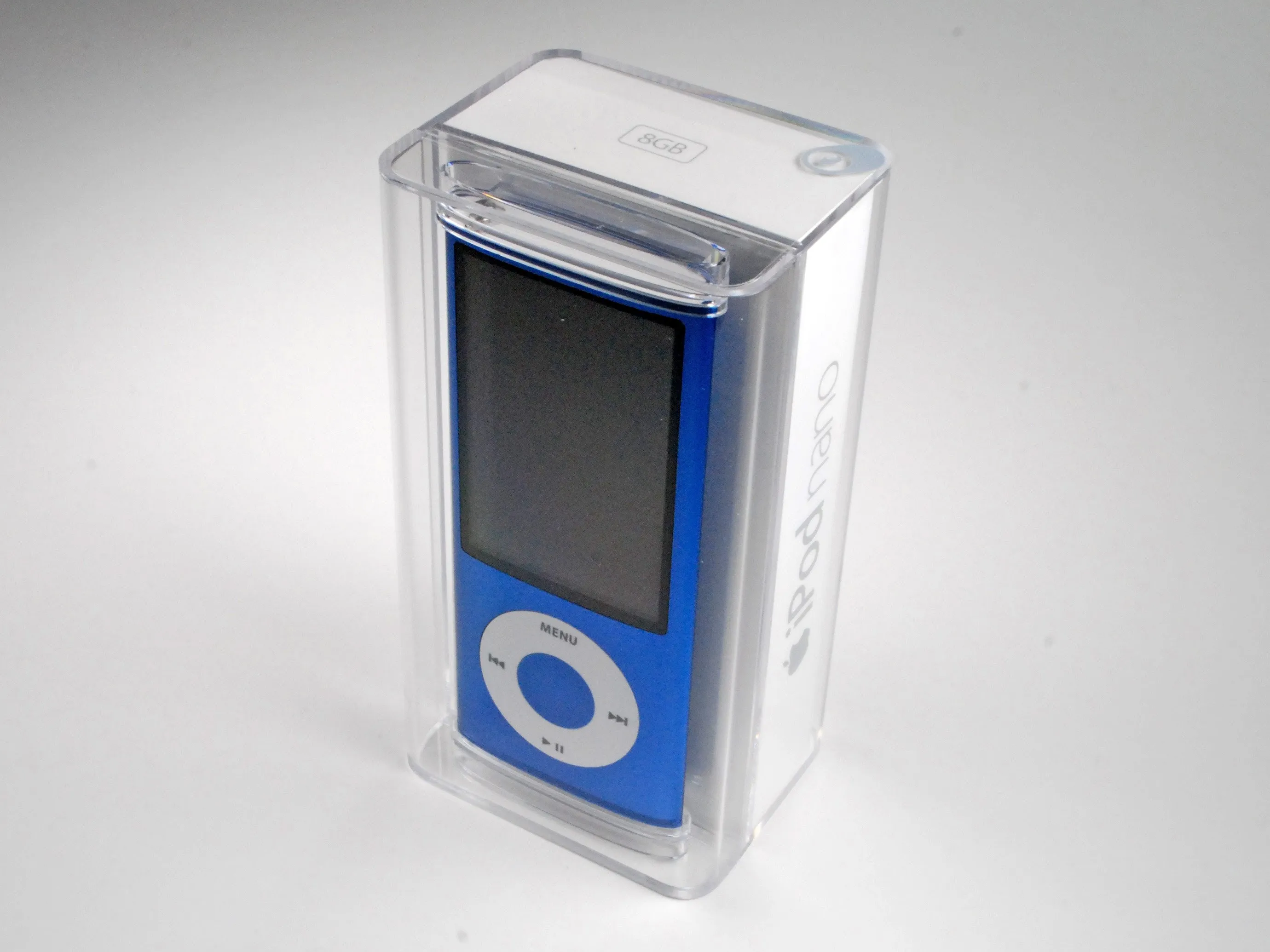

• Это первый случай, когда Apple имеет схожий внешний дизайн два релиза подряд. Видеокамера, установленная на задней панели, - единственный явный признак того, что мы держим в руках новое устройство.

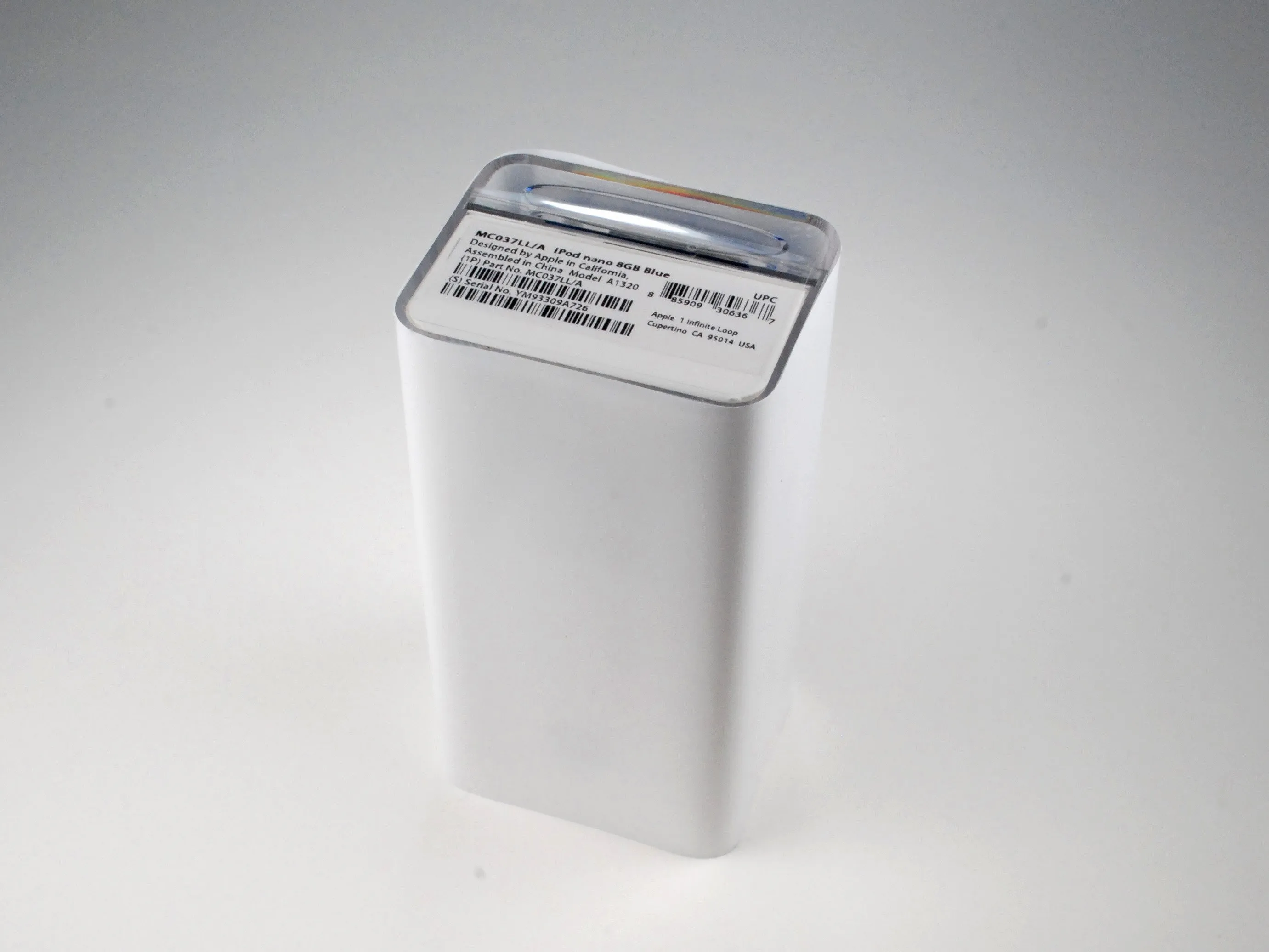

• Обратите внимание на белую обертку вокруг упаковки. Даже сотрудникам Apple не удалось заглянуть в нее.

Шаг 2

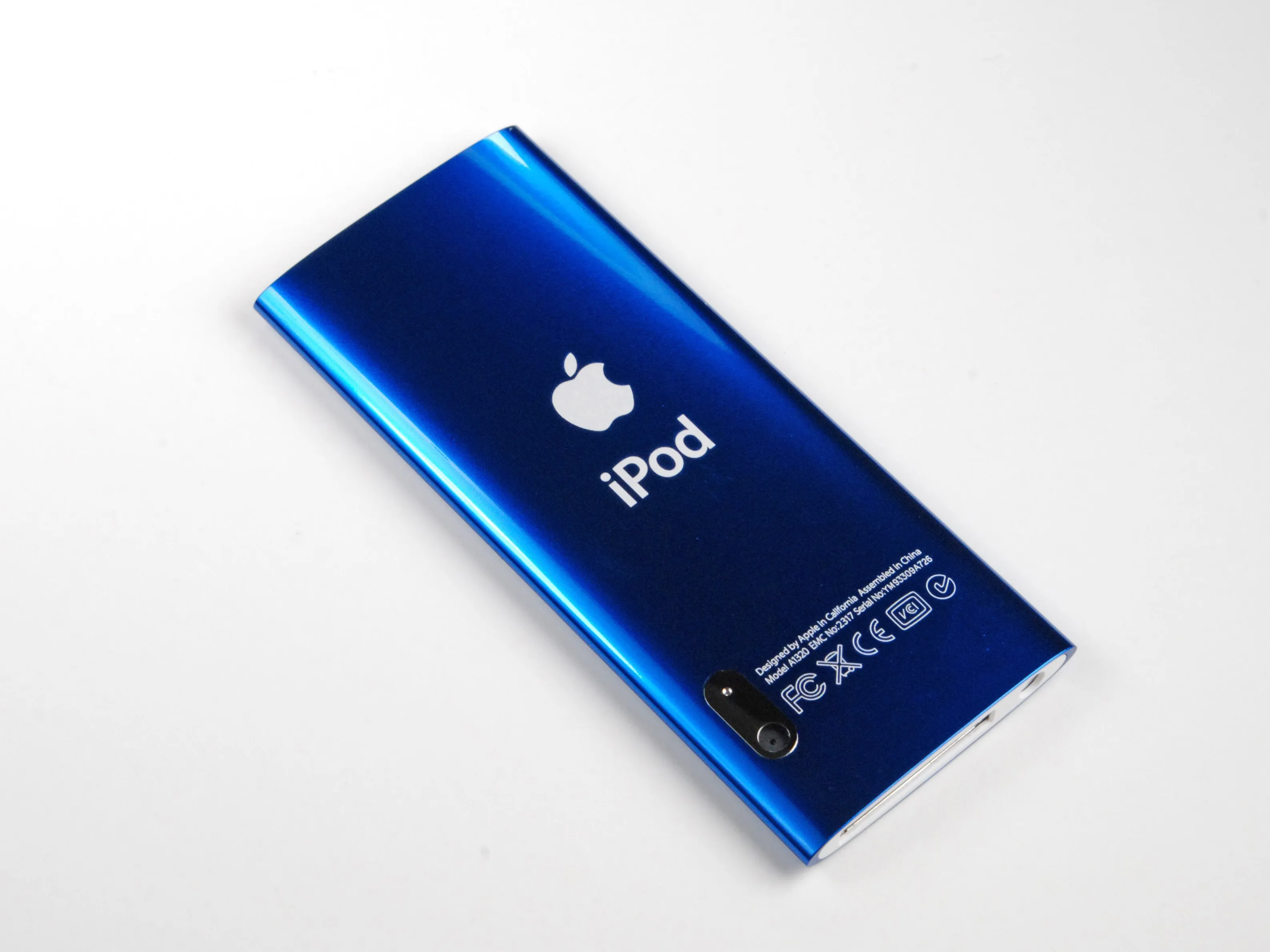

• Блестящий!

• Среди новых функций - шагомер, диктофон, голосовое сопровождение, гениальная функция микширования, FM-радио, динамик, а также маленькая штучка под названием ВИДЕОКАМЕРА!

• Единственное, чего не получил nano в этом выпуске, - это увеличения емкости. Как и 4-е поколение, nano выпускается в версиях емкостью 8 и 16 Гб.

• Вы можете [www.twitter.com/Делаете.ру|follow us on twitter] получить все последние обновления, пока мы разбираем устройство!

Комментарии к шагу

Где находится динамик?

Динамик показан на шаге 14. Похоже, что он выглядит так: https://www.murata.com/products/article/p... (или аналогично).

Шаг 3

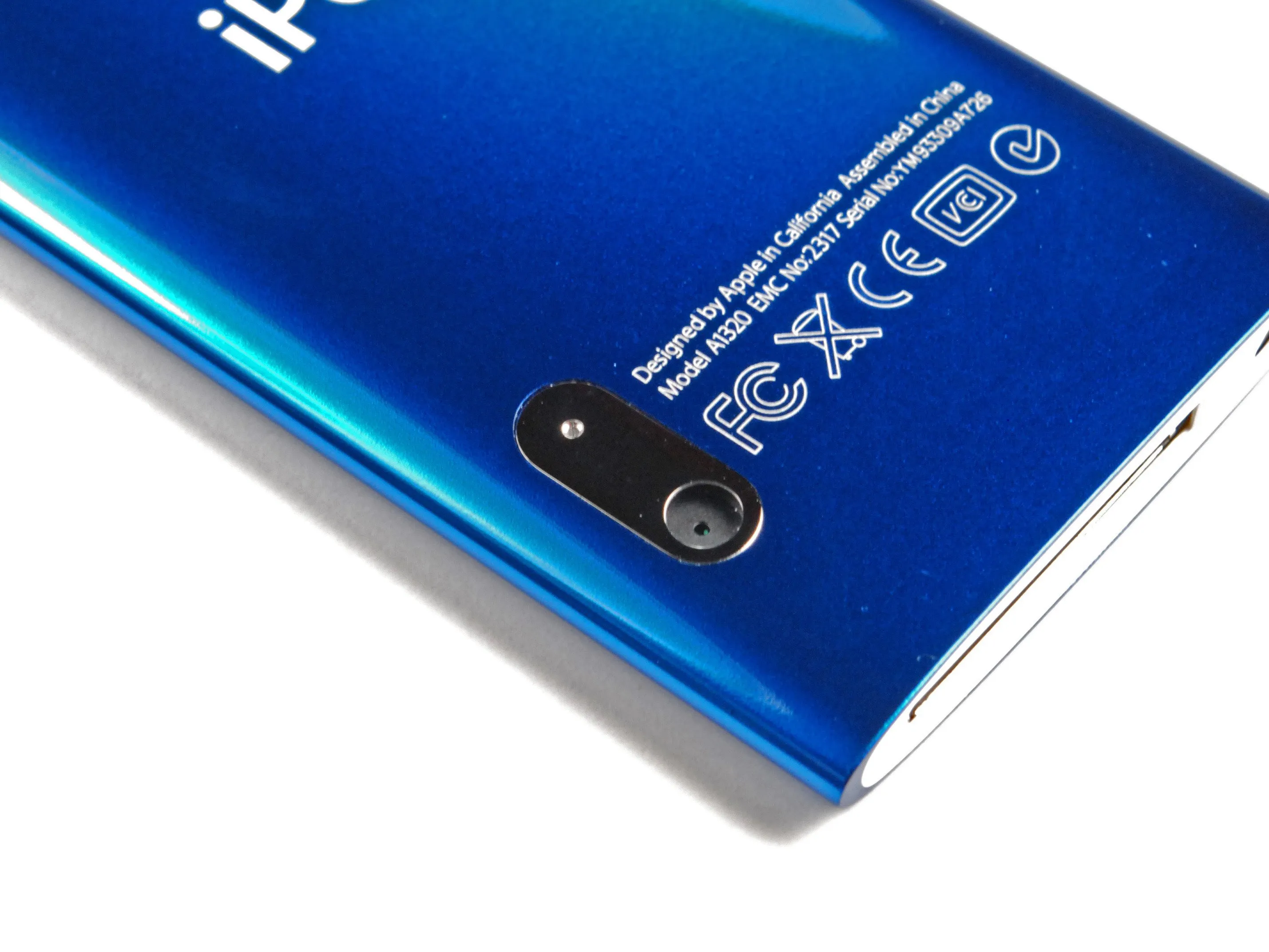

• Видеокамера наконец-то появилась в линейке iPod. Удивительно, но она появилась в модели nano, а не touch.

• По словам Apple, видеокамера предлагает:

• видео в формате H.264 VGA

• 640 на 480 пикселей

• До 30 кадров в секунду

• Аудио AAC

• Можно ли делать фотографии? НЕТ. В nano 5-го поколения нет функции фотокамеры, вероятно, из-за низкого разрешения VGA-камеры.

Шаг 4

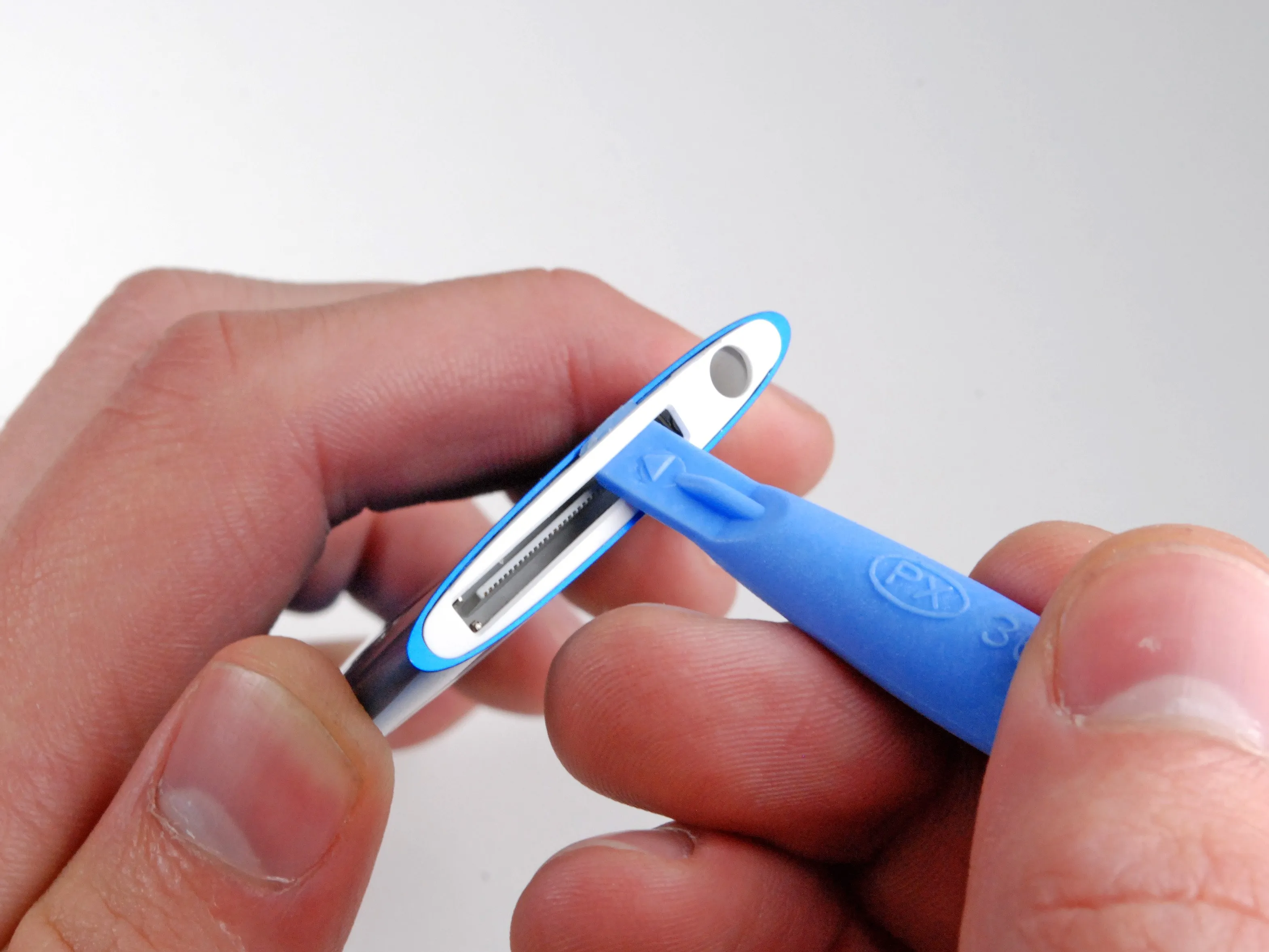

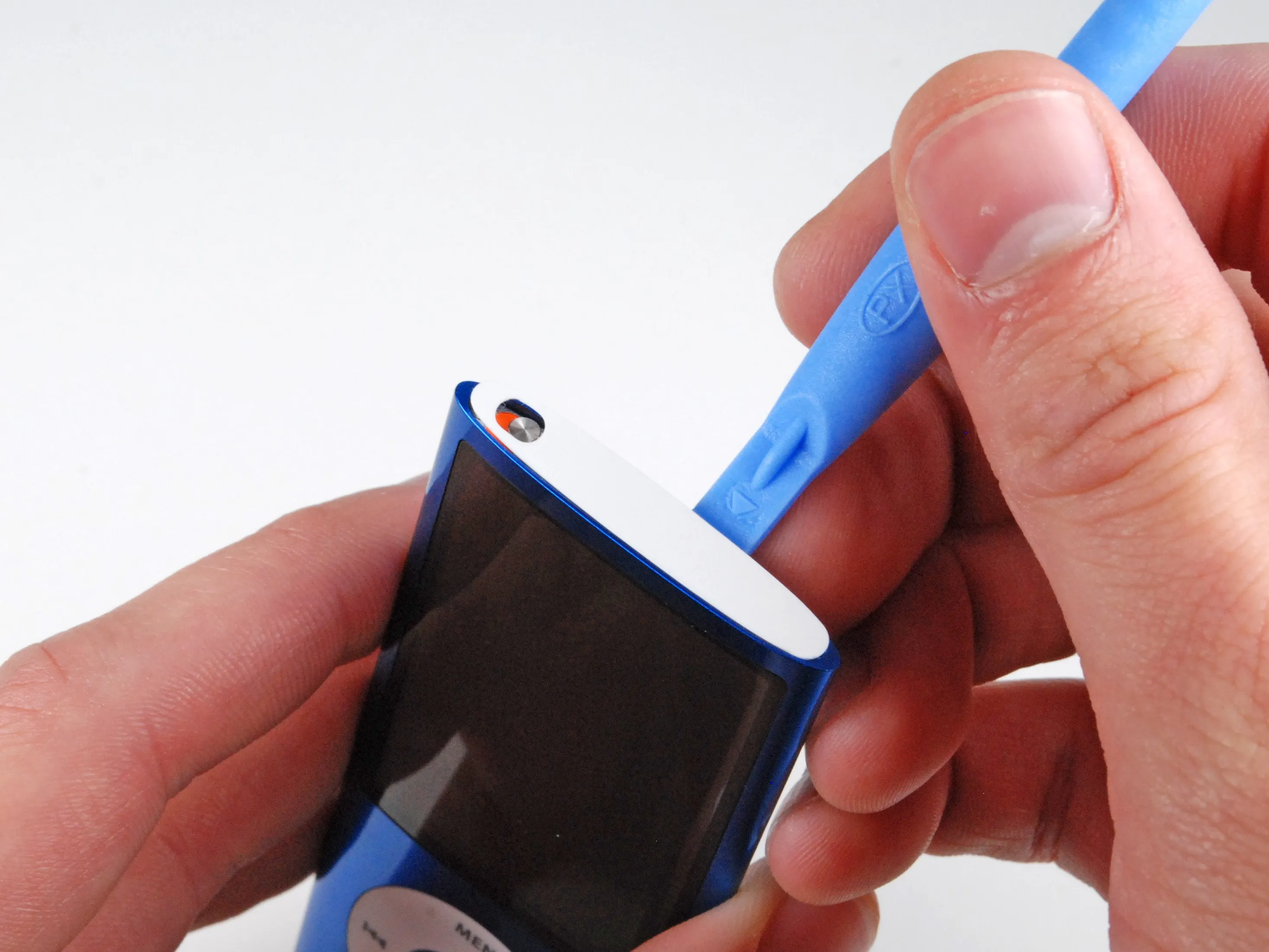

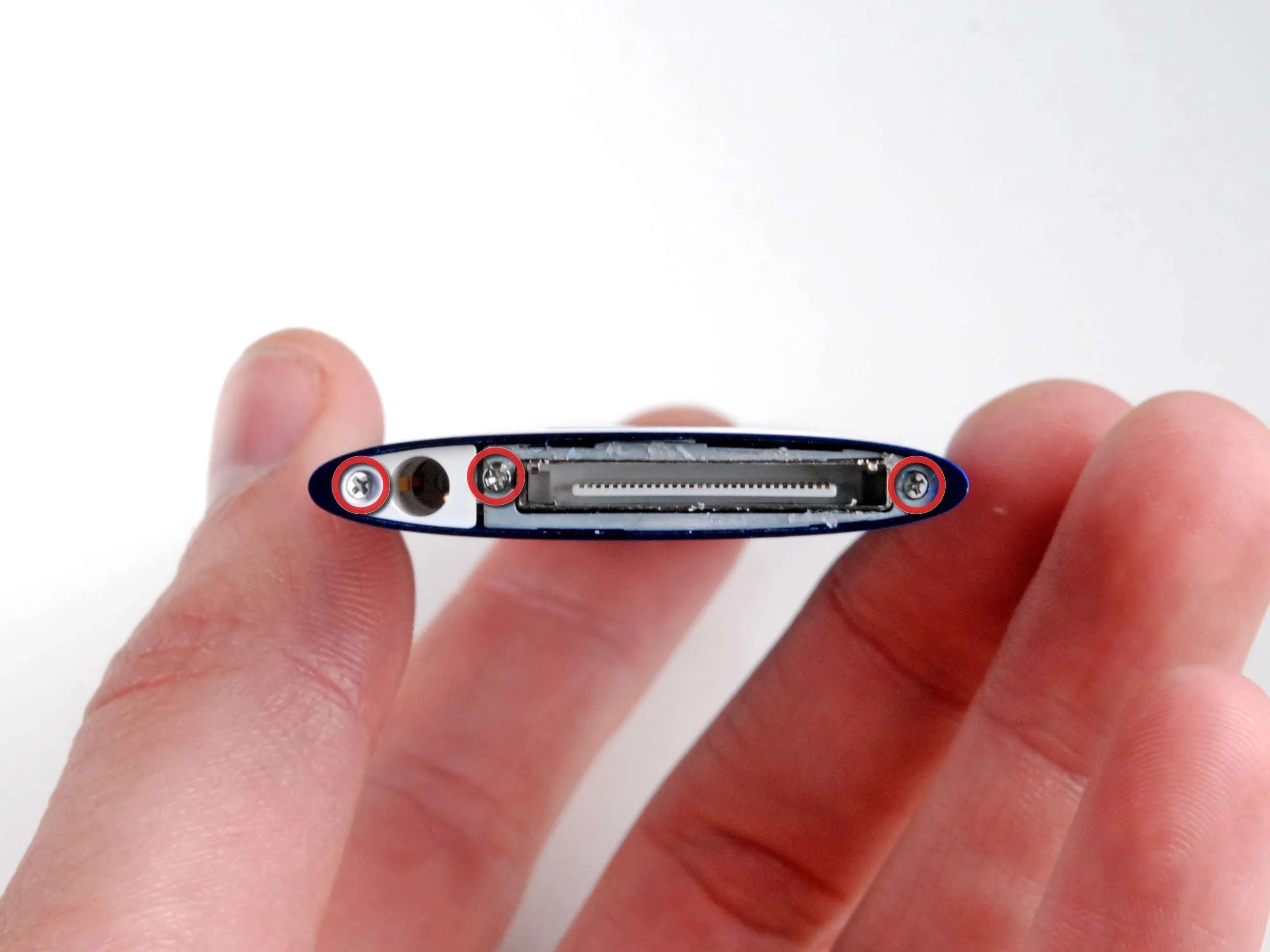

• Инструмент для вскрытия пластика позволяет быстро снять пластиковый ободок вокруг док-разъема.

• Здесь пока не на что смотреть. Мы работаем над тем, чтобы добраться до самого интересного...

• Пока что есть много общего с Нано 4-го поколения.

Шаг 5

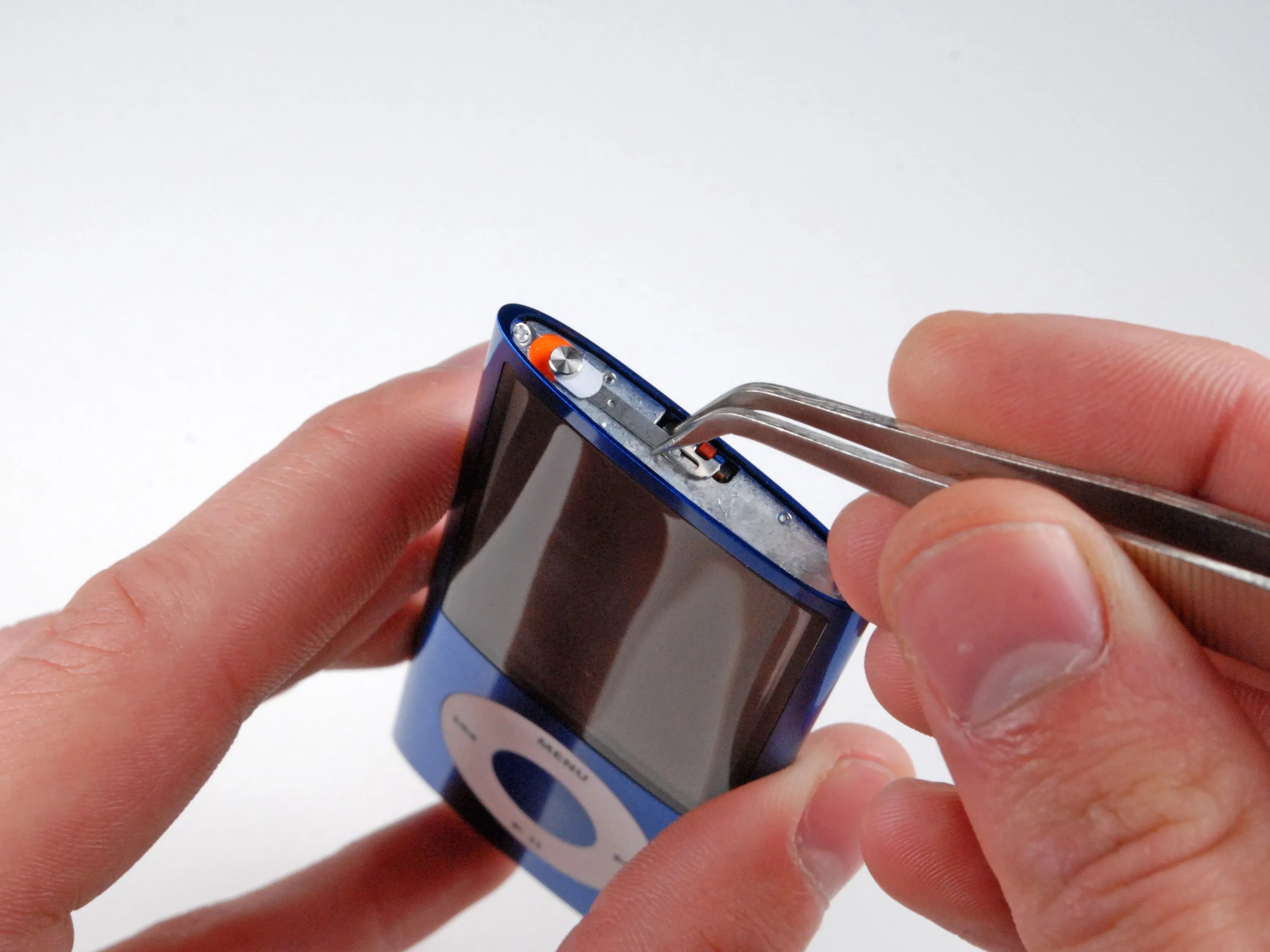

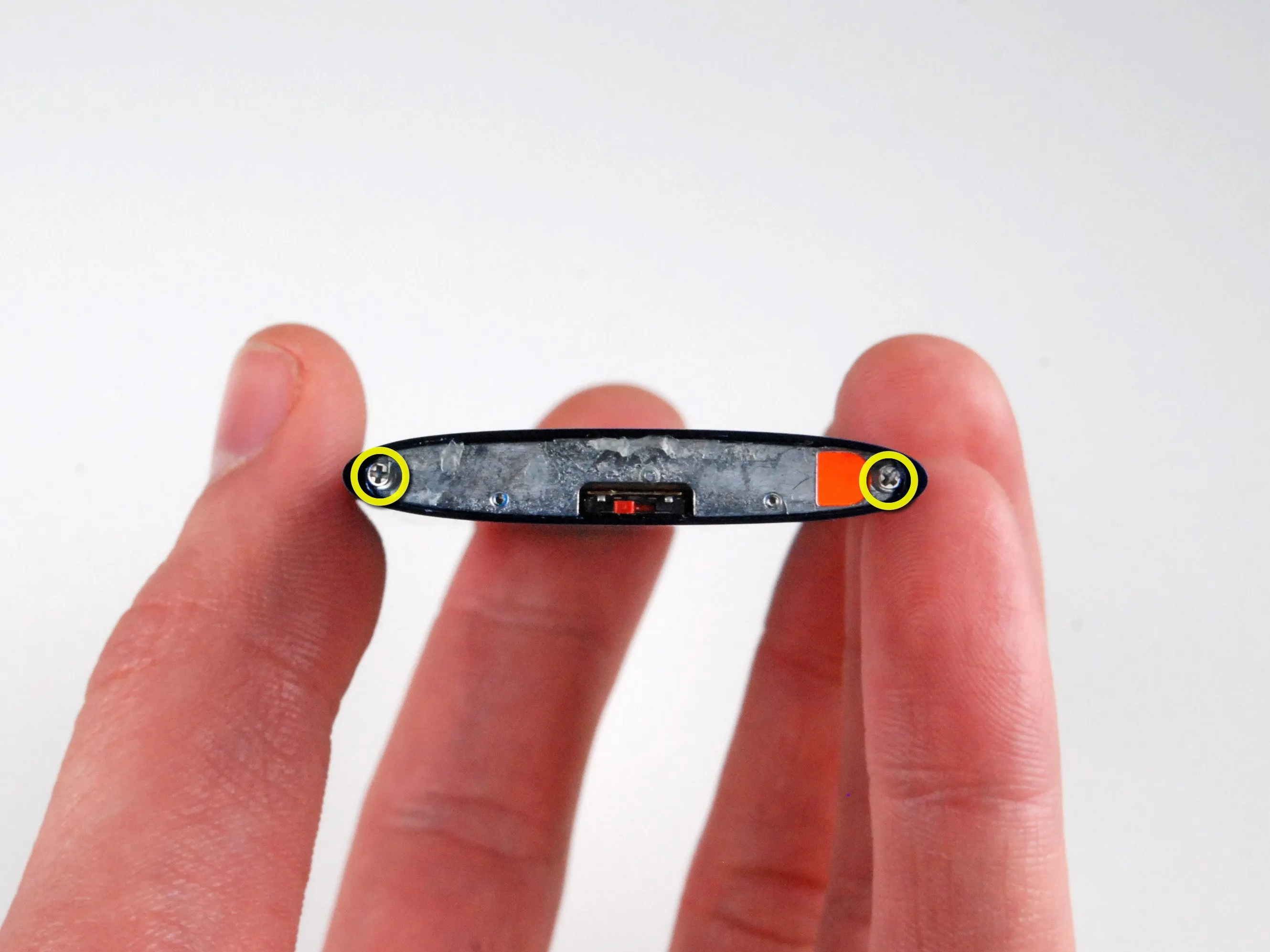

• Здесь нет никаких сюрпризов. Конструкция идентична nano 4-го поколения. Несмотря на то, что внешний переключатель расположен у края iPod, внутренний переключатель находится в центре iPod.

• Бессовестная заглушка: Мы продаем сотни запчастей для iPod, чтобы отремонтировать ваш iPod nano или заменить устаревшую батарею iPod.

Шаг 6

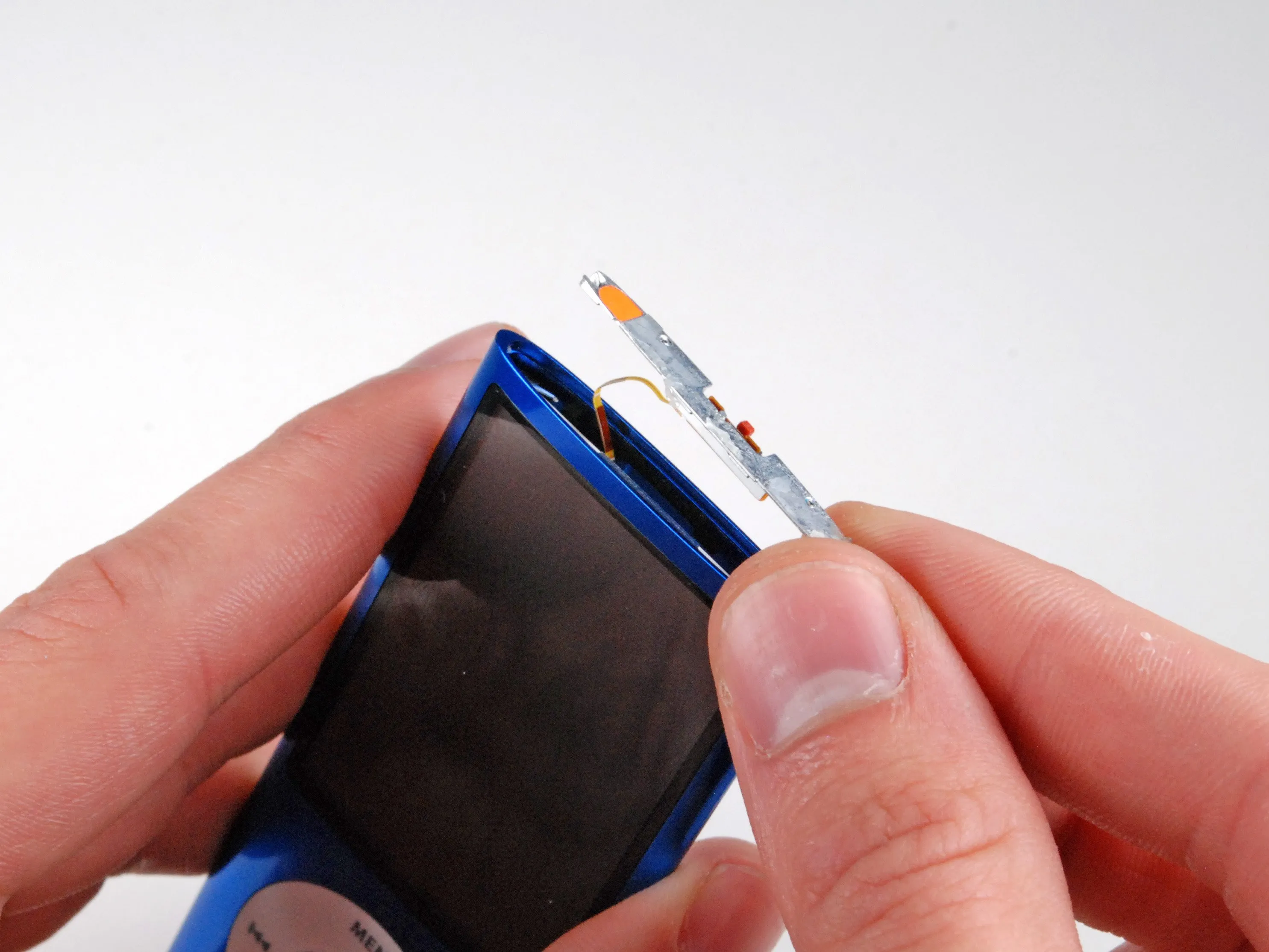

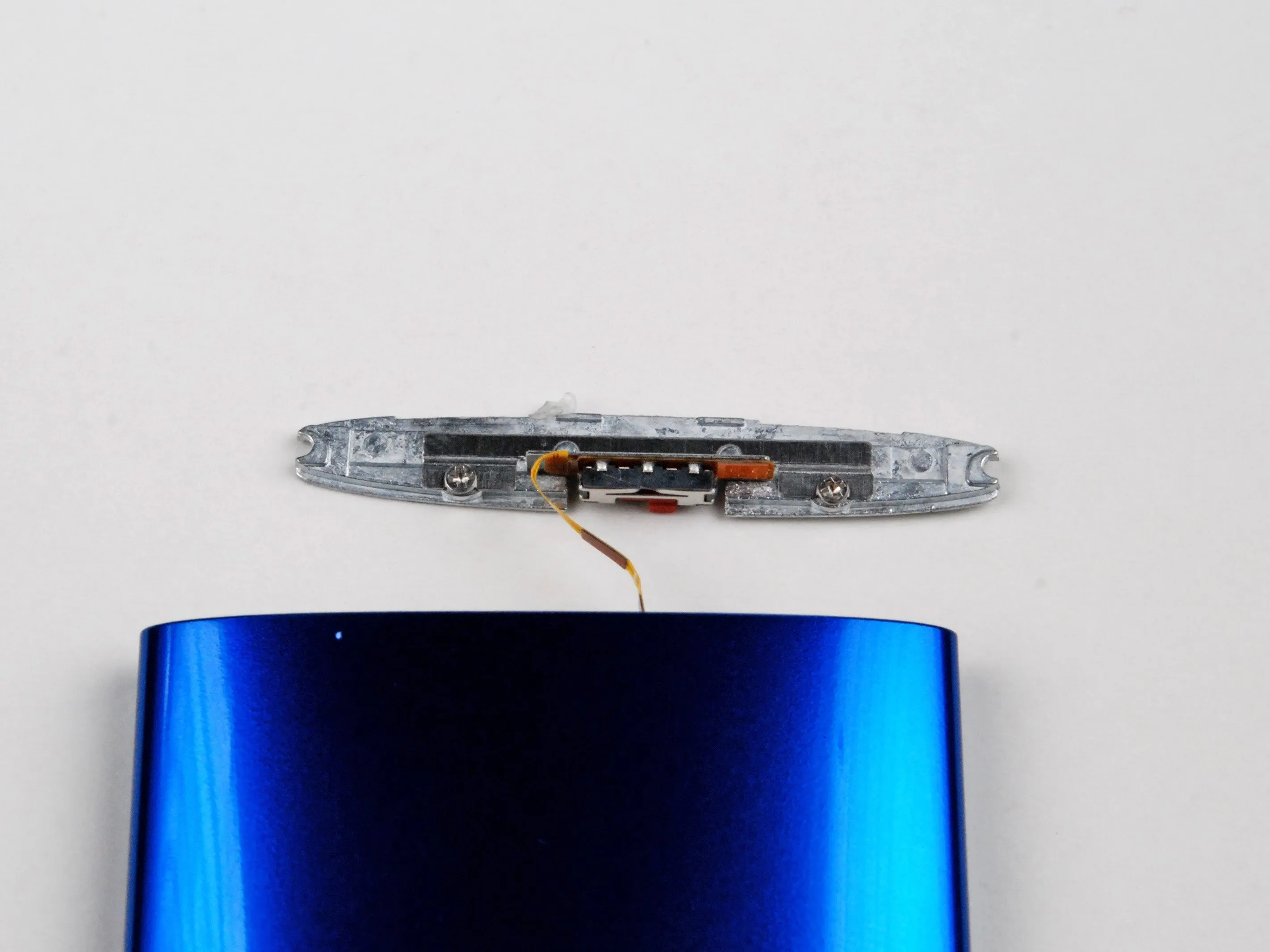

• В отличие от некоторых более ранних моделей iPod, переключатель удержания не прикреплен непосредственно к логической плате.

• Это очень тонкий ленточный кабель. Но через него проходит не так уж много данных.

Комментарии к шагу

Убедитесь, что вы сняли базовую пластину, открутив маленькие винты. Это значительно упростит выполнение шага 10 (далее).

Где можно приобрести новую ленту?

Будьте очень осторожны с ленточным кабелем переключателя удержания. До сих пор я сломал два. По прочности он напоминает кусок тиса для ванной шириной 2 мм. Кроме того, он согнут под прямым углом, поэтому его легче порвать. Вы найдете два очень маленьких винта, крепящих переключатель к небольшому металлическому кронштейну. Не удаляйте их - просто ослабьте их и снимите выключатель, так как в отверстиях есть щели. Это освободит большую металлическую верхнюю часть, и на ленте будет висеть меньше груза. Кстати, если вам не повезет и вы порвете кабель, все еще не потеряно, так как в положении блокировки переключатель замкнут (закорочен).

Шаг 7

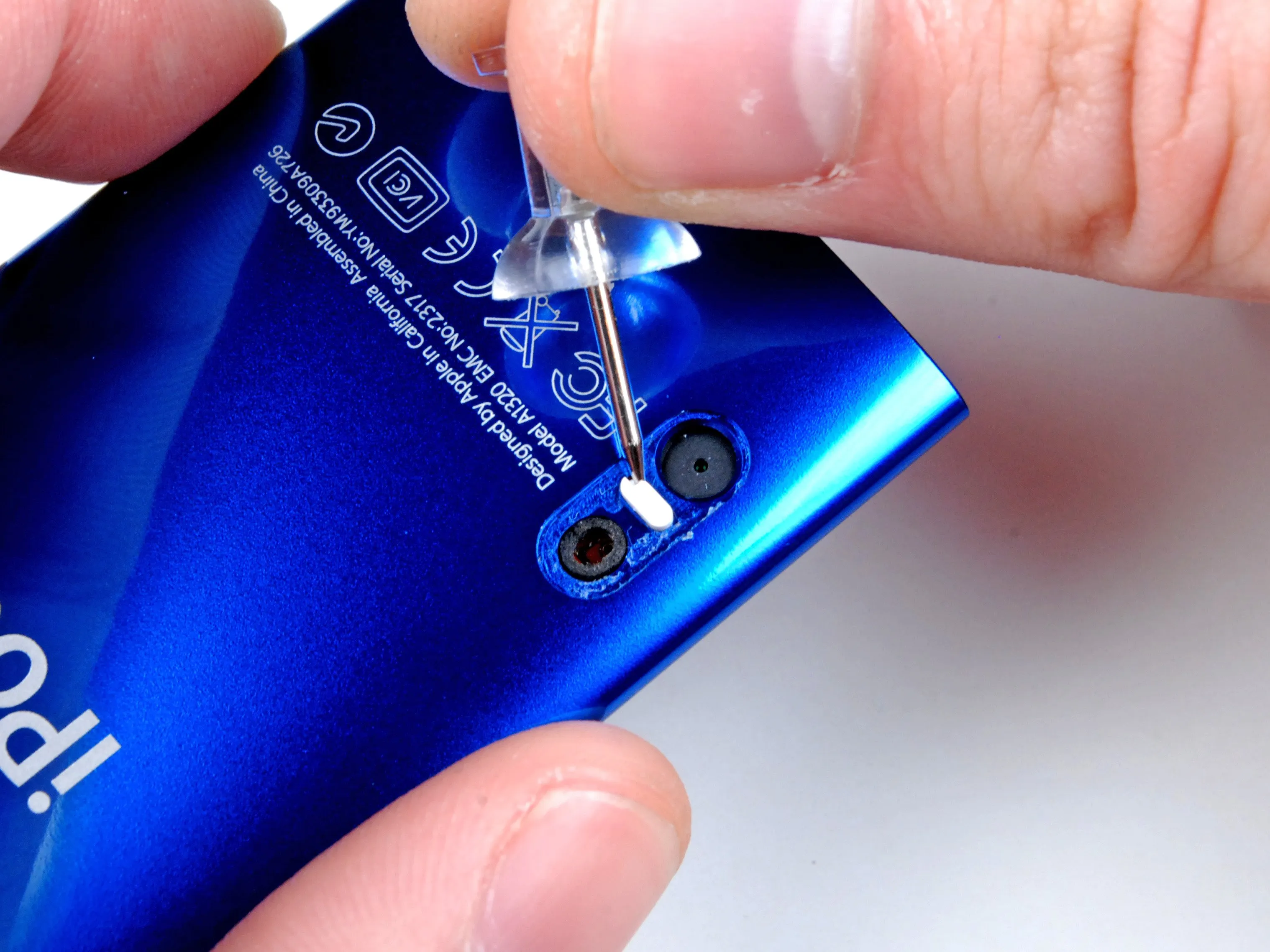

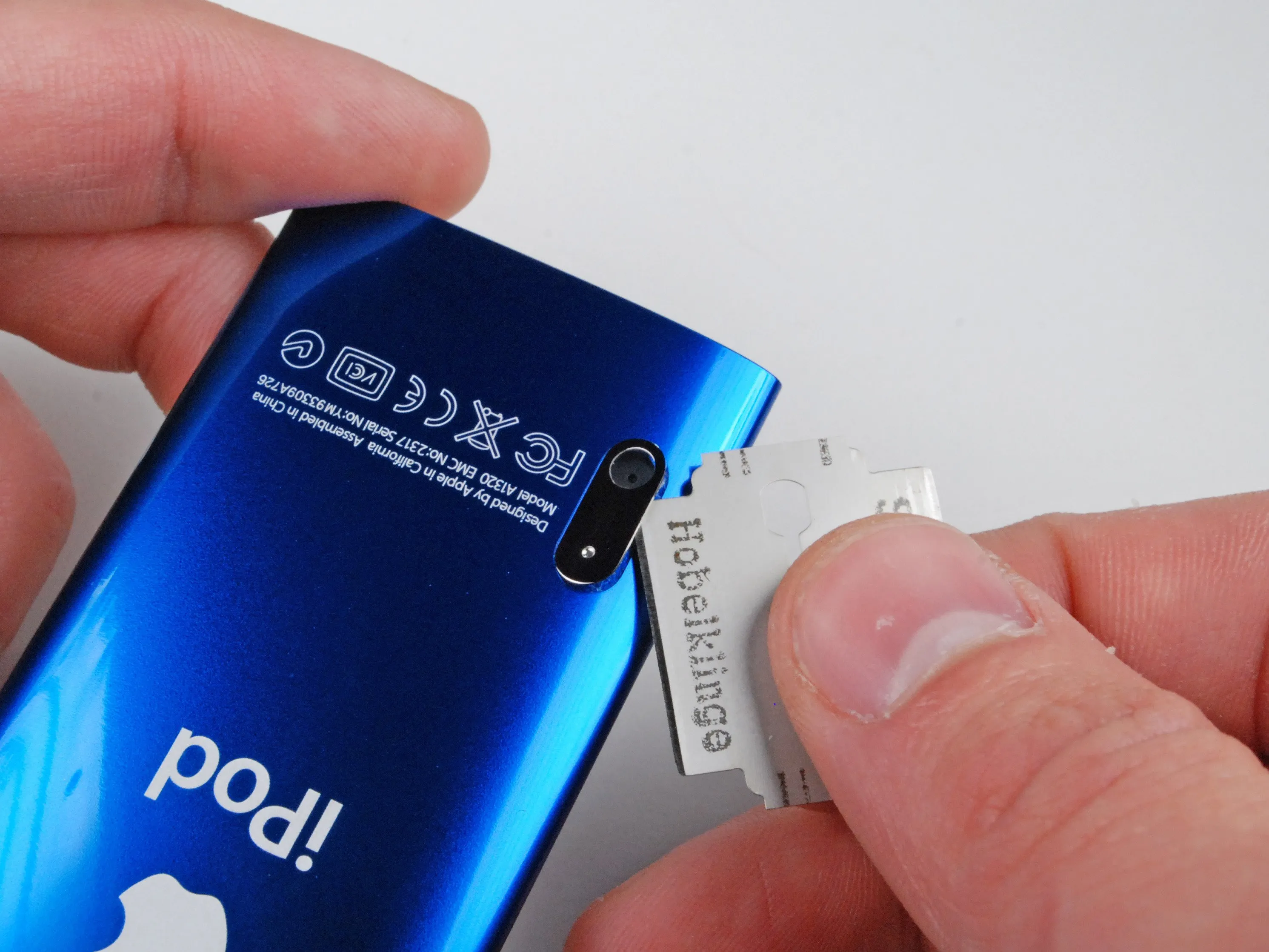

• Похоже, что ободок камеры не дает внутренностям iPod выйти наружу.

• Eine Deutsche Rasierklinge должна это исправить...

• Микрофон возле камеры обеспечивает звук при съемке в формате VGA.

• С помощью булавки выньте маленький белый фиксатор из отверстия между камерой и микрофоном. Это удерживает компоненты от скольжения к нижней части nano.

Комментарии к шагу

Это Hobelklinge ;))))

и это Дойче

на самом деле должно быть написано: Eine deutsche Rasierklinge, надо бы это исправить... ;)

На самом деле, это немецкое лезвие для удаления мозолей с ног.

Нужно ли снимать крышку объектива, чтобы извлечь корпус?

Шаг 8

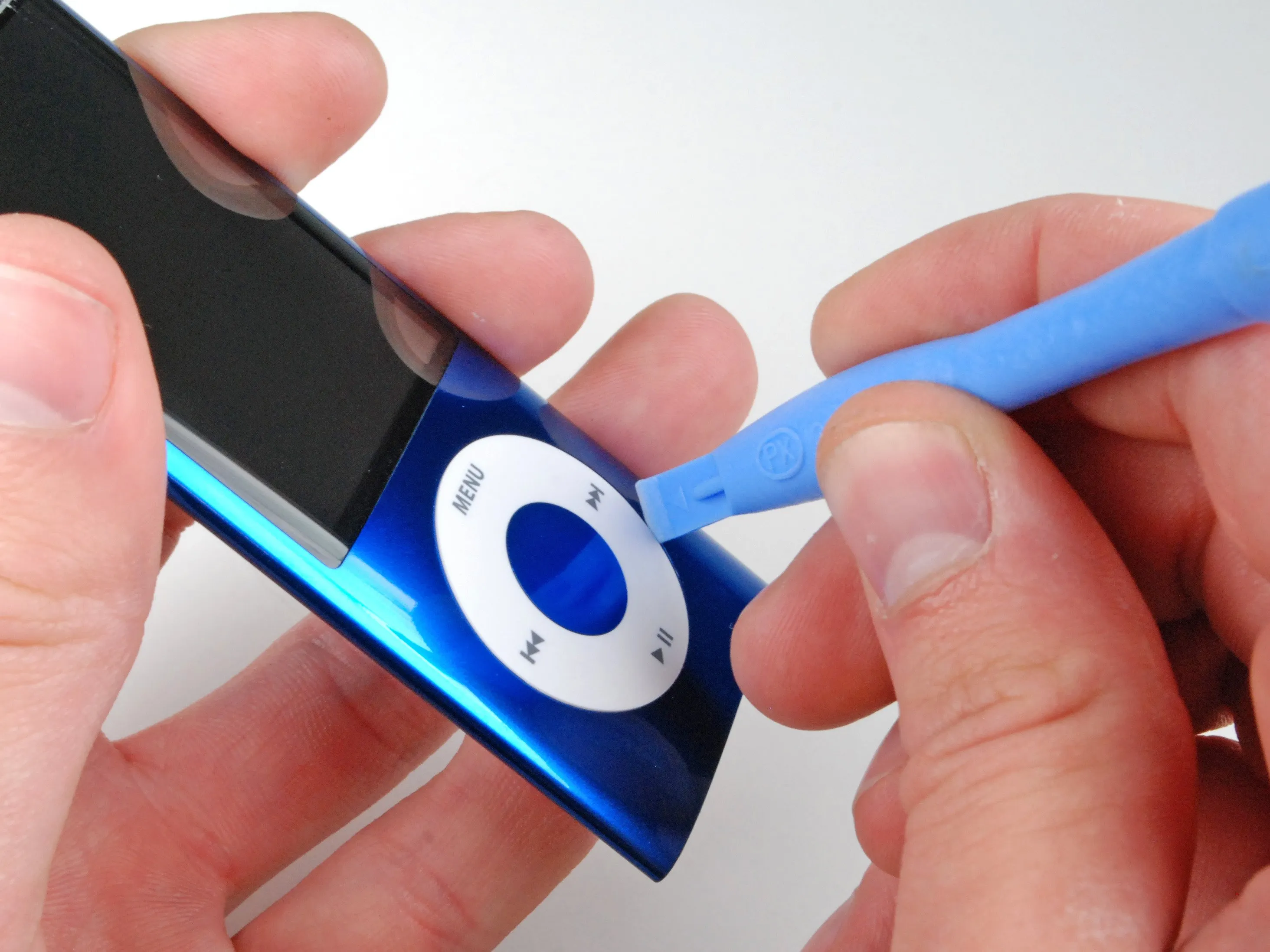

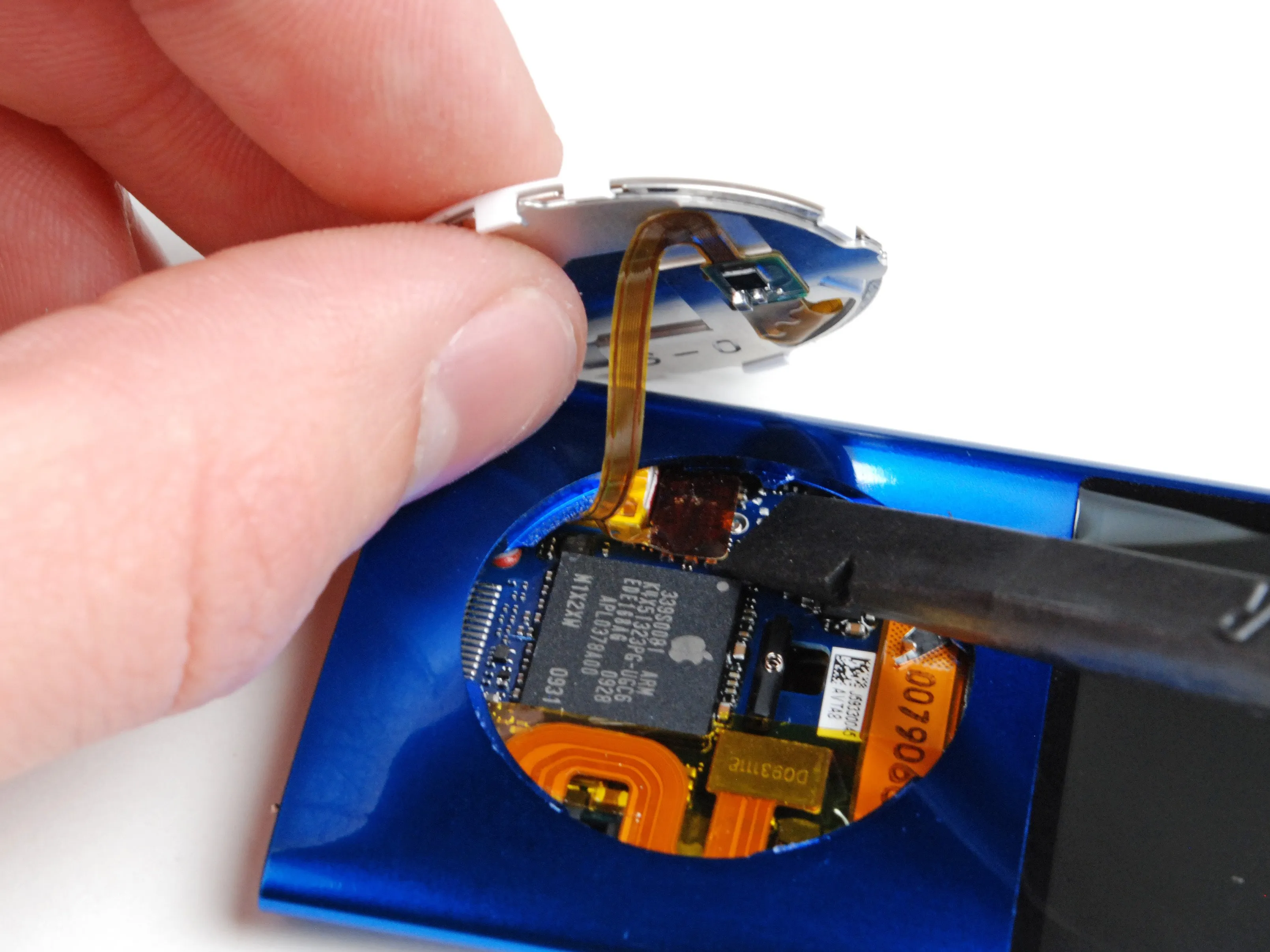

• Apple изменила дизайн колесика для нажатия кнопок на этом nano. Вместо того чтобы быть (довольно прочно) прикрепленным к корпусу, мы смогли вращать и поднимать колесико.

• Чтобы полностью снять колесико, не разбирая iPod, можно воспользоваться палочкой.

Комментарии к шагу

Как именно снимается колесико? Его нужно повернуть влево или вправо, прежде чем оно снимется? Оно снимается легко или защелкивается/отщелкивается?

Поворот невозможен, насколько я могу судить, клей удерживает его на месте. И очень маленькая клипса, спрятанная за кнопкой воспроизведения/паузы.

Она не снимается вращением. Есть две точки, удерживающие ее, одна сверху (меню) и одна снизу (воспроизведение/пауза). Та, что снизу, находится под прямоугольным выступом нижнего металлического ободка (штука вокруг док-разъема). Как только вы снимите металлический ободок, колесико должно просто вынуть, хотя, как сказал Рик, там есть небольшое количество клея, так что вам может понадобиться использовать пассатижи.

Щелкающее колесо: Я обнаружил следы клея на металлическом ободе шириной около 0,5 мм, который является частью обработанного корпуса. Затем этот обод разрезается на четыре части длиной 1 см. Один в 10 часов, 4 часа, 8 часов и так далее. Клея немного, но не стоит недооценивать - это очень прочный материал. В верхней части колеса (в районе 12 часов) находится небольшой металлический выступ, который задвигается под корпус ipod. Вытаскивая колесо, поднимайте его снизу, иначе вы будете тянуть за этот металлический выступ, а также за клей. Немного тепла на этом участке поможет снять клей. Не стоит делать так, чтобы металлическая пластина под колесом выглядела как картофельный чип, как это случилось с моей первой разборкой.

Шаг 9

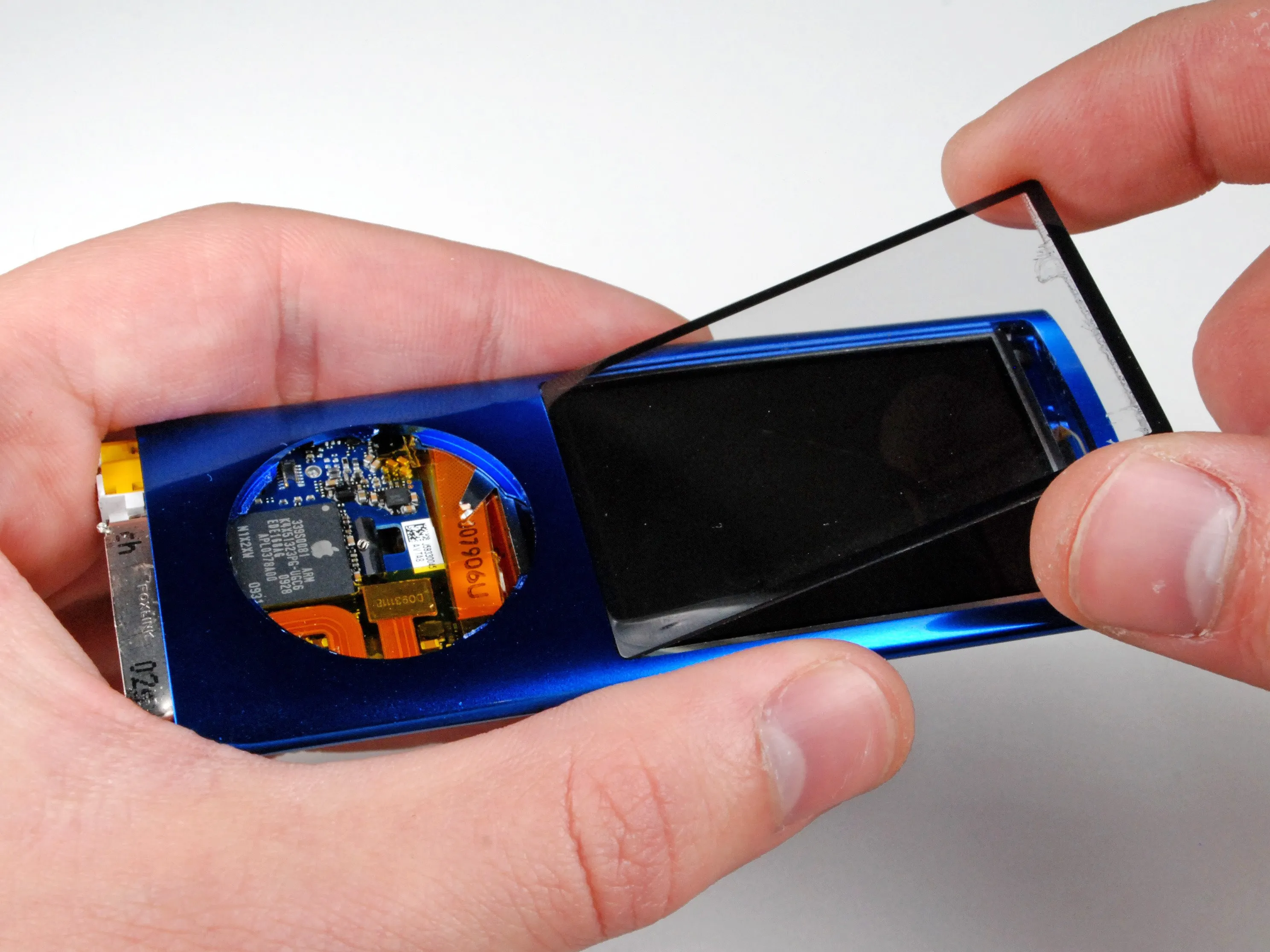

• ЖК-дисплей прикрыт толстой плитой стекла. В отличие от iPhone, мы не видели проблем с разбитым стеклом на nano.

• Если вы хотите, чтобы ваш экран выглядел красиво, не трогайте его. Отпечатки пальцев довольно заметны на стекле.

Комментарии к шагу

Кто-нибудь знает, где можно заменить стекло, у меня было то, что выглядело как царапина, потом пошло стираться и стекло разбилось/треснуло, и, конечно, будучи потребителем и клиентом, мне не повезло, видимо....

Привет.

У нас есть новый nano 5g, теперь с разбитым стеклом. Это было просто небольшое падение на тротуар и стекло разбилось.

Не знаете ли вы, где можно купить новое стекло?

Леннарт

Снятие будет намного проще, если сначала использовать шаг 10, чтобы немного вытолкнуть внутренние элементы, а затем аккуратно вытолкнуть стекло по верхним краям изнутри наружу.

Чтобы снять стекло, нужно сделать это так же, как в 4-м поколении nano, где вы просто немного подталкиваете его к колесу, чтобы ослабить верхнюю часть? Или здесь лучше использовать другой метод?

Можно ли снять стекло, только разобрав остальные части?

Нужно ли снимать стекло, чтобы снять корпус? Можно ли оставить все как есть?

Шаг 10

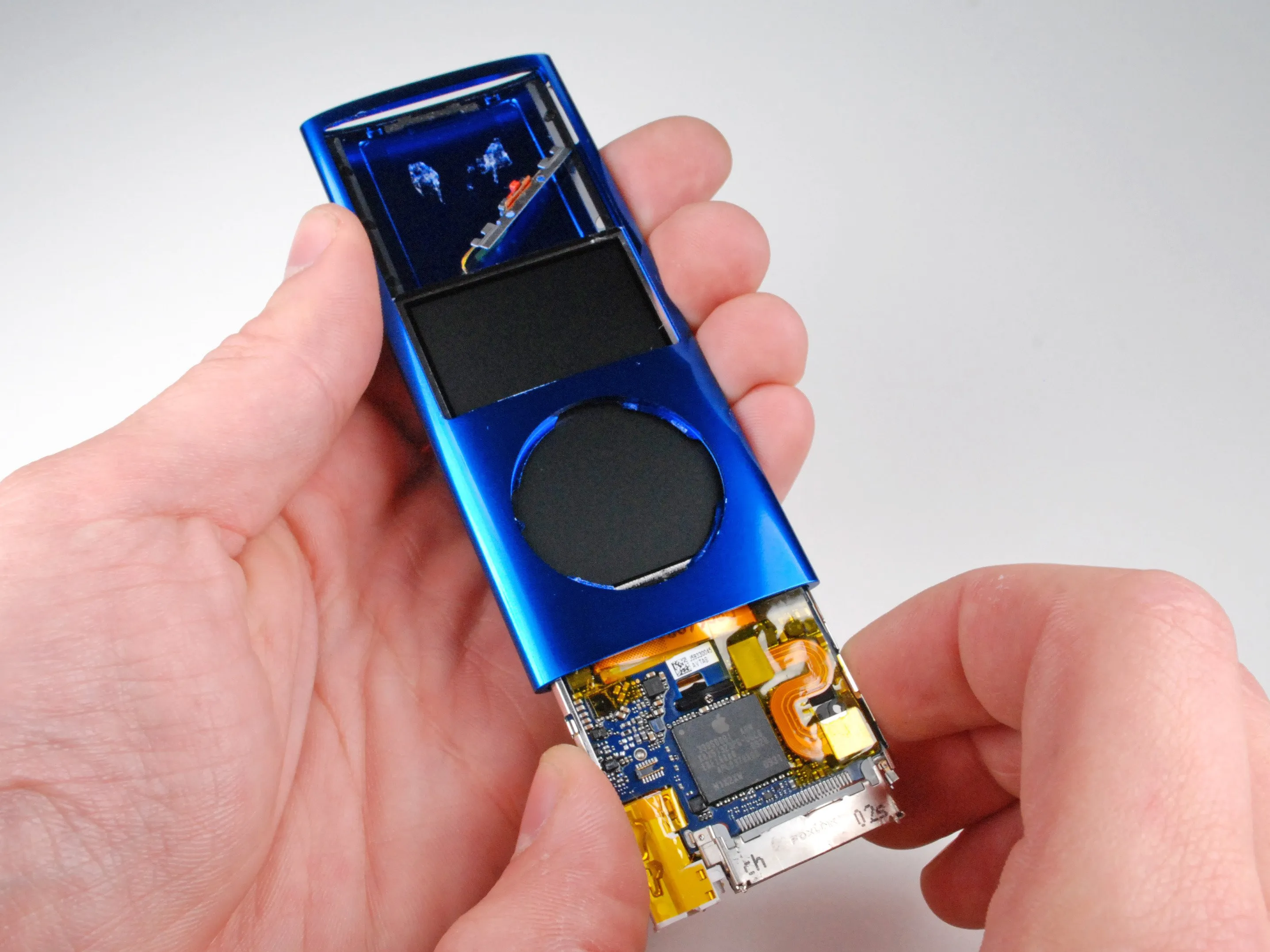

• Извлечение внутренностей... С трудом, но мы их вытащили. Открыть этот iPod было нелегко. Мы не рекомендуем пытаться сделать это в домашних условиях. Будьте очень осторожны, чтобы не поцарапать экран об острую выемку для колесика, при необходимости слегка подогните его вверх.

• Мы хотели бы, чтобы Apple приложила немного усилий, чтобы сделать iPod ремонтопригодными, вместо того чтобы заставлять людей выбрасывать их, когда они ломаются. Последние модели iPod становится всё труднее успешно ремонтировать.

• В этом iPod используется большое количество клея и клеящих веществ, чтобы держать все вместе. Благодаря этому Apple легко собрать его, но трудно разобрать.

Комментарии к шагу

Не знаете, рассчитаны ли клеи, используемые в Nano, на постоянное воздействие высокой влажности, как это часто бывает, когда люди пристегивают устройство к телу во время тренировок? У меня был Nano Gen 3, который перестал работать всего через пару месяцев. Другие люди в моем спортзале, использующие Nano так же, как и я, сообщили о той же проблеме с Gen 3. У меня никогда не было проблем с Gen 1 или 2, и у меня нет опыта с Gen 4.

Не обязательно выбрасывать старый iPod... вы можете воспользоваться программой Apple Recycling Program, отнести iPod в розничный магазин, обменять его и получить 10% скидку на новый iPod... если у него все в порядке с батареей...

Убедитесь, что вы защитили свои ленточные кабели от перелома об острые металлические края колеса с помощью небольшого кусочка твердого пластика (например, плектра).

Не хватает одного важного шага. Вы должны использовать металлическую лопатку, чтобы отклеить батарею, приклеенную к задней части корпуса. Небольшой участок клея находится в 1 см от верхней части ipod.

Шаг 11

• iPod без корпуса.

• Допуски на этом iPod невероятно жесткие, внутри нет ни одного лишнего места.

Шаг 12

• Новый nano оснащен более крупным дисплеем (2,2 дюйма и 240x376). Это та же ширина, что и у nano 4-го поколения, но на 56 пикселей больше. В пересчете на пиксели это на 17,5% больше площади экрана.

• Apple продолжает устанавливать более крупные экраны в устройства тех же размеров. Размеры iPod nano остаются неизменными на протяжении последних четырех лет, но на этом дисплее в четыре раза больше пикселей, чем на оригинальном nano.

Шаг 13

• Аккумулятор. Apple с самого начала предупреждает, что ваш iPod может расплавиться и/или самовозгореться: 'Потенциальная возможность возгорания или воспламенения'. Мы предполагаем, что они имеют в виду горение. Плеер собирается в Китае, поэтому мы дадим им небольшую слабину.

• Предположительно, если вы сожжете эту батарею, она сгорит.

Комментарии к шагу

На самом деле здесь опечатка: 'Потенциал возгорания или горения'.

Если разрезать эти батареи острым ножом, то вокруг лезвия образуются аккуратные искры. Между слоями фольги в батарее находится прозрачная слизистая/бугристая субстанция, похожая на полувысохший спиртовой дезинфицирующий раствор для рук.

Где я могу получить запасную батарею? Кто-нибудь? Не похоже, что я могу использовать батарею 4-го поколения. Хотя напряжение одинаковое, разъемы разные.

Шаг 14

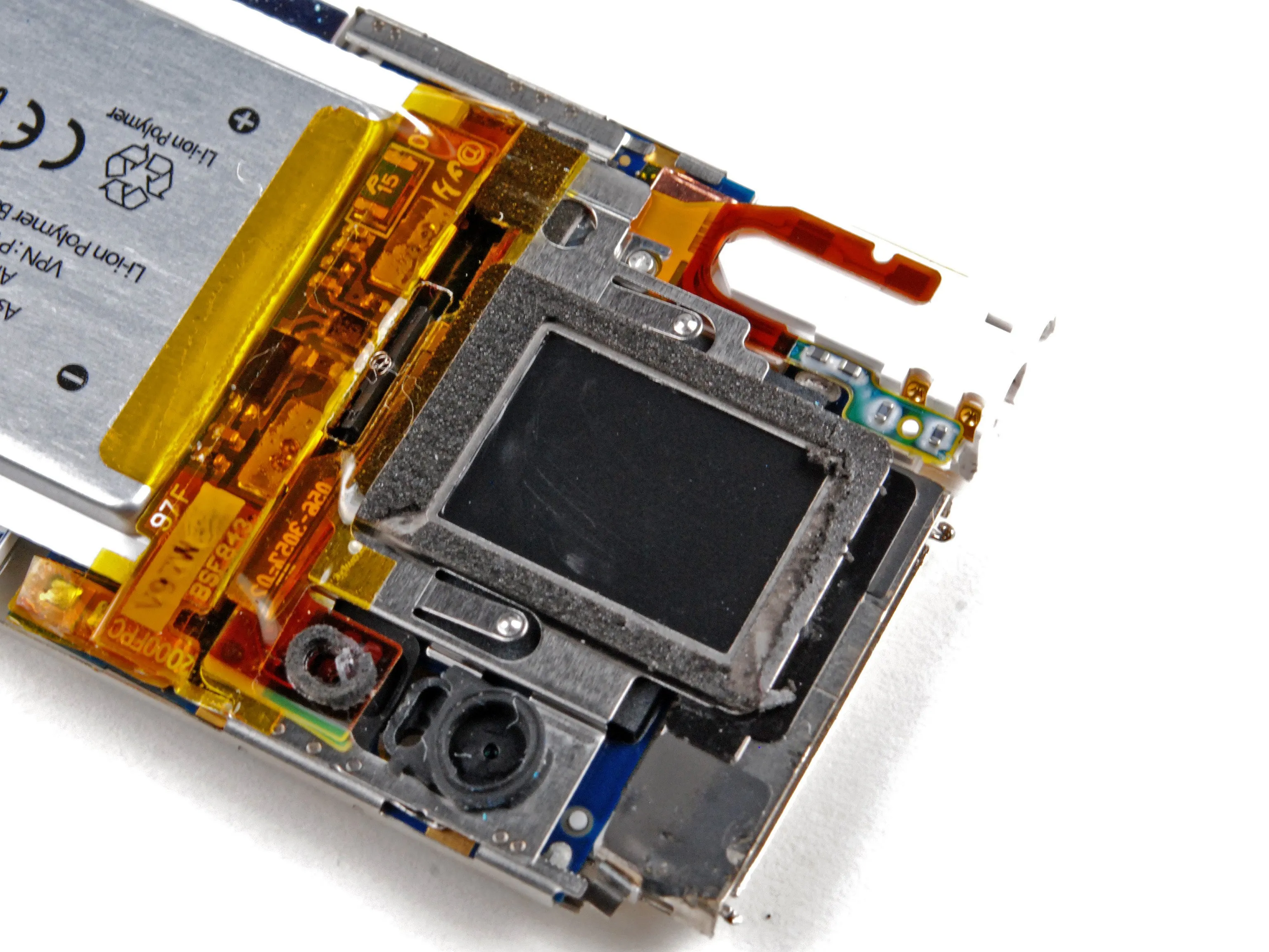

• А вот и динамик. Как и в Touch 2-го поколенияЗвук просто выходит из нижней части iPod.

• Для устройства толщиной всего около миллиметра не совсем справедливо жаловаться на качество звука.

Шаг 15

• Извлечение разъема, соединяющего микрофон, динамик, переключатель удержания и гнездо для наушников с логической платой.

Комментарии к шагу

где фотография передней части камеры? ? ? ? ?

Место для микрофона у камеры выглядит очень маленьким. что это за микрофон?

Передняя часть камеры и микрофон показаны вместе с динамиком на шаге 14. Это два мягких компонента в нижней части.

Где находятся индикаторы контакта с водой в 5G? Это белые точки, показанные в некоторых шагах? Я знаю, что он есть в разъеме для наушников, но мне еще предстоит увидеть его фотографию, чтобы сравнить со своим.

Шаг 16

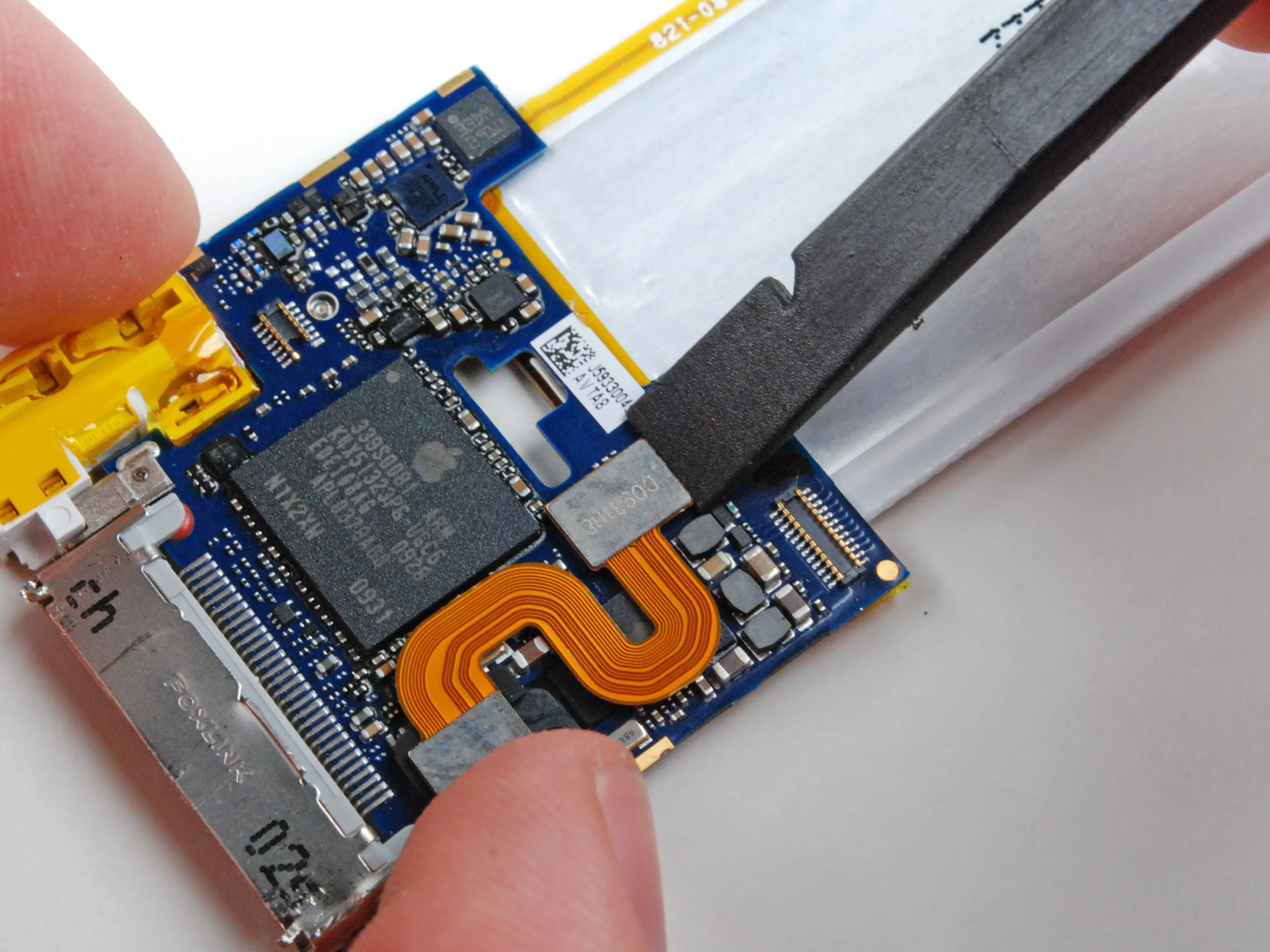

• Извлечение камеры.

• Приятно видеть, что камера представляет собой отдельный модуль, а не интегрирована в плату.

Комментарии к шагу

Интересно, что на разъеме написано 'foxlink', а не 'foxconn'.

Возможно, foxconn занимается только iphone?

Кто-нибудь предлагает удлинительный кабель для камеры, чтобы ее можно было использовать более творчески?

Шаг 17

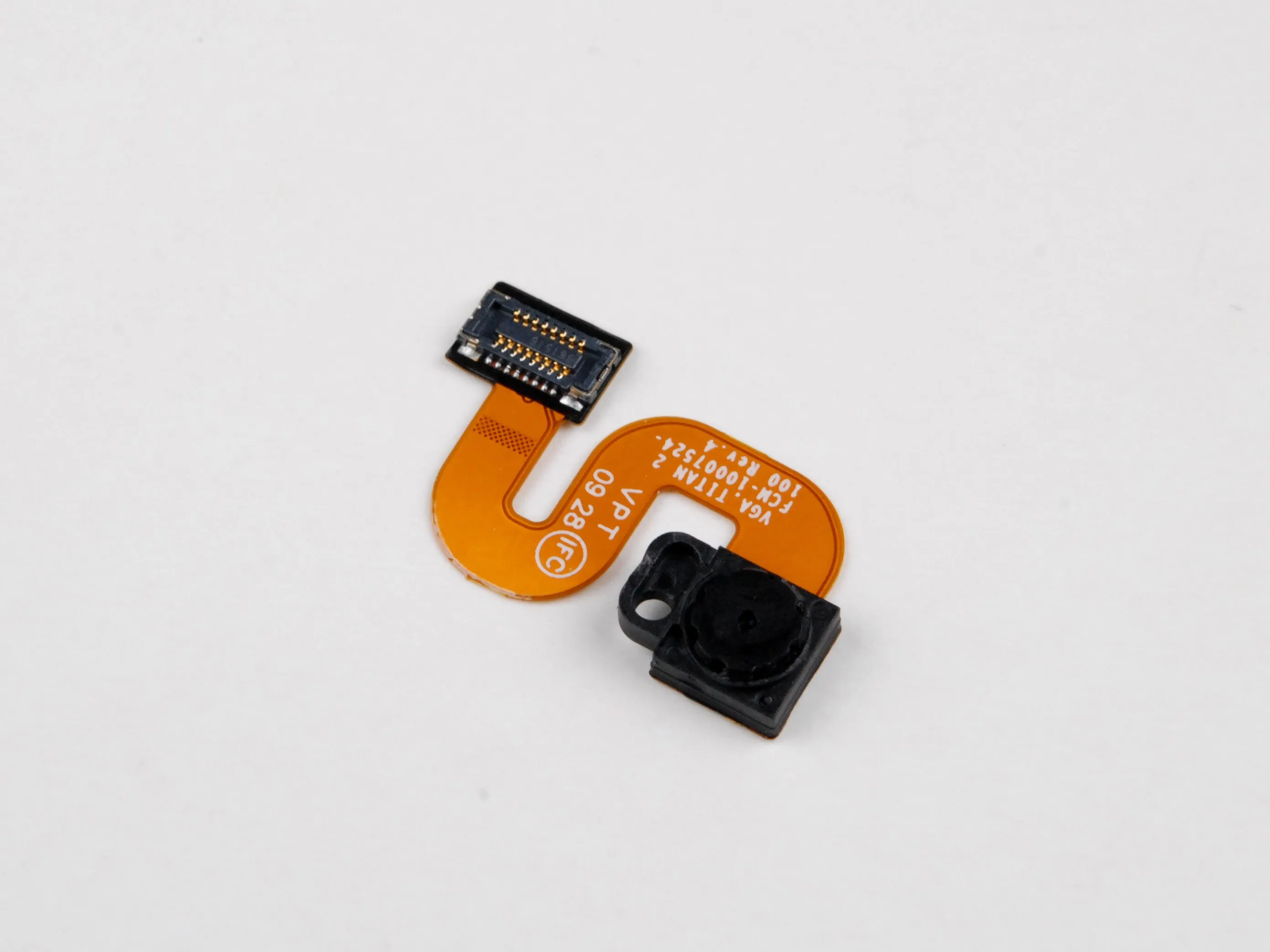

• Камера во всей своей красе с разрешением VGA. Толщина самой камеры составляет менее 3 мм.

• Возможно, пространство не позволило установить более качественную камеру. Без учета крепления толщина камеры в iPhone 3G составляет около 6 мм. Толщина 5-го поколения nano в самом толстом месте составляет 6,2 мм.

• В отличие от nano, сенсор при толщине 8,5 мм вполне может поддерживать камеру размером с iPhone, хотя это, конечно, будет сложной инженерной задачей.

Шаг 18

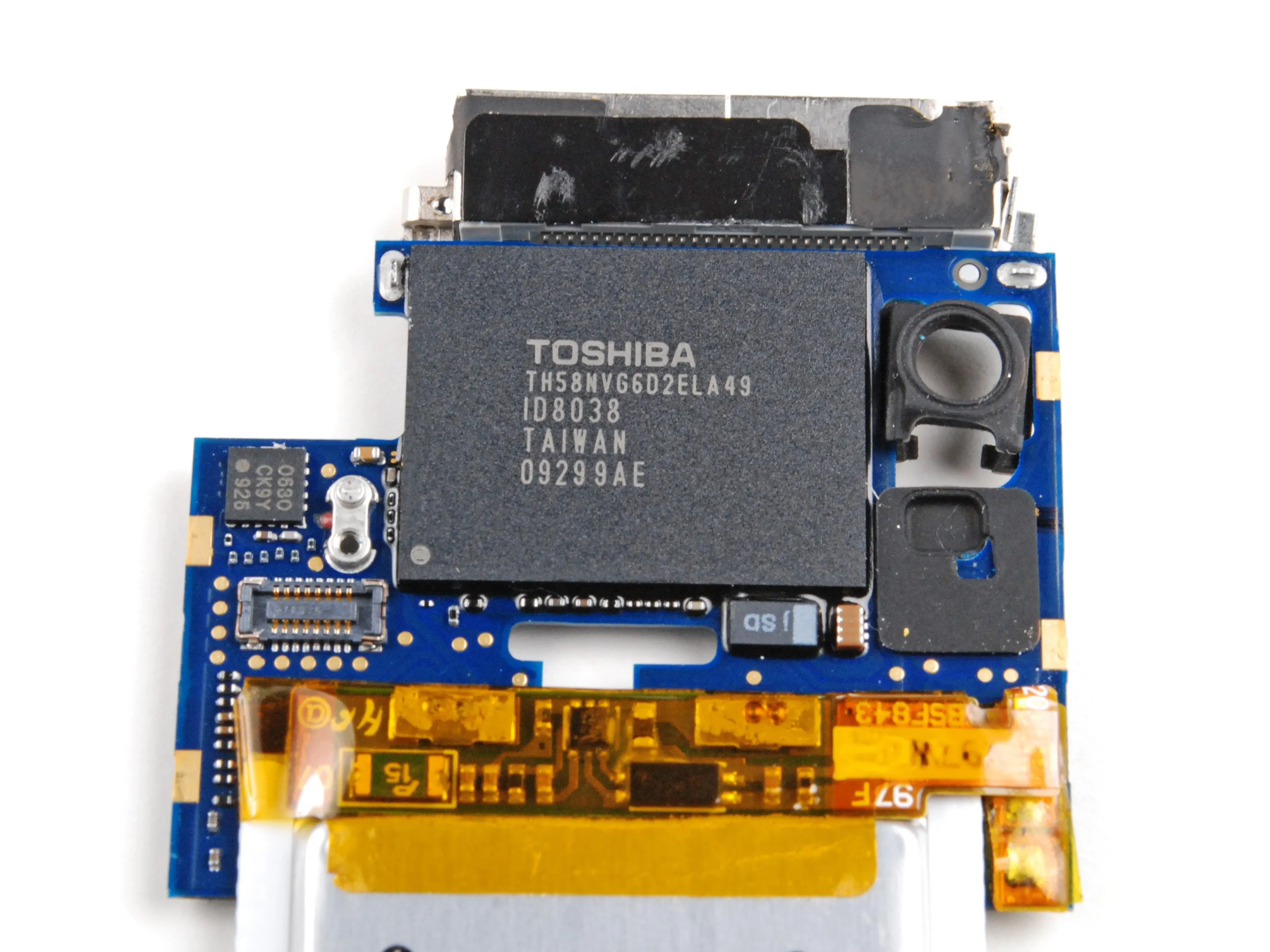

• В нашем iPod источником 8 ГБ флеш-памяти является Toshiba. На чипе:

• TH58NVG6D2ELA49

• ID8038

• ТАЙВАНЬ

• 09299AE

• Похоже, что эта камера была изготовлена на Тайване на 29-й неделе 2009 года (середина июля).

• Справа от чипа Toshiba также видно резиновое крепление для камеры, предположительно для гашения вибраций.

Шаг 19

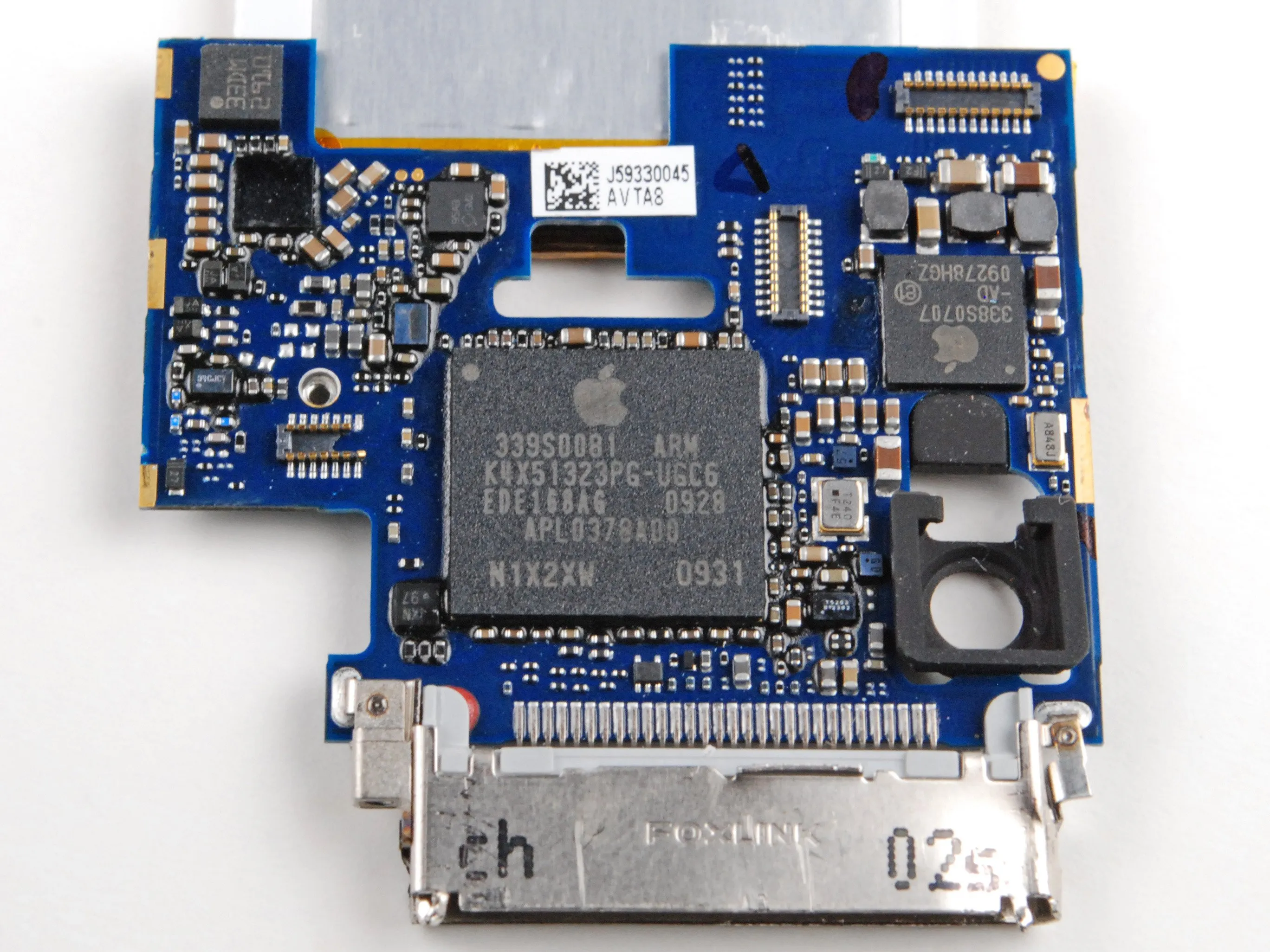

• Передняя часть логической платы.

• Главный ARM-процессор затмевает все остальное на плате. Как и в предыдущих моделях iPod, мы предполагаем, что это процессор Samsung под брендом Apple.

• Вот маркировка процессора:

• 339S0081 ARM

• K4X51323PG-UGC6

• EDE168AG 0928

• APL0378A00

• N1X2XW 0931

Комментарии к шагу

Обратите внимание на тонкий разъем прямо слева от фирменной микросхемы манипулятора Apple. Похоже, что на фотографии он был сломан пополам во время разборки.

EDIT: Легче увидеть в шаге 20.

Да, совет от (недавно) мудрых: снимите колесико, прежде чем вытаскивать внутренности.

Некоторые из 'инструментов', которые вы используете для разборки устройства с такими маленькими деталями, действительно довольно архаичны. Вам следует приобрести более новые инструменты для более тонкой работы. IPO.

Это замечательно - спасибо! Есть ли какая-нибудь информация о размере сенсора на камере? Я не могу найти никаких спецификаций на основном сайте Apple.

Я как раз собирался сделать такой же комментарий, сразу заметил. Это немного пугает, когда даже эксперты испытывают трудности с открытием этих вещей в целости и сохранности 0.0 Я думаю, что Apple так сильно стремится сделать эти вещи тоньше, что жертвует удобством обслуживания. Интересно, какова у них производительность и себестоимость? Их компьютеры намного проще в обслуживании, даже если iMac требует большой присоски, чтобы снять стеклянную панель...

Есть ли у нас шанс узнать, какой чип используется для FM-радио? Есть ли блютуз (для Nike?) или Wi-Fi (для загрузки видео)?

Шаг 20

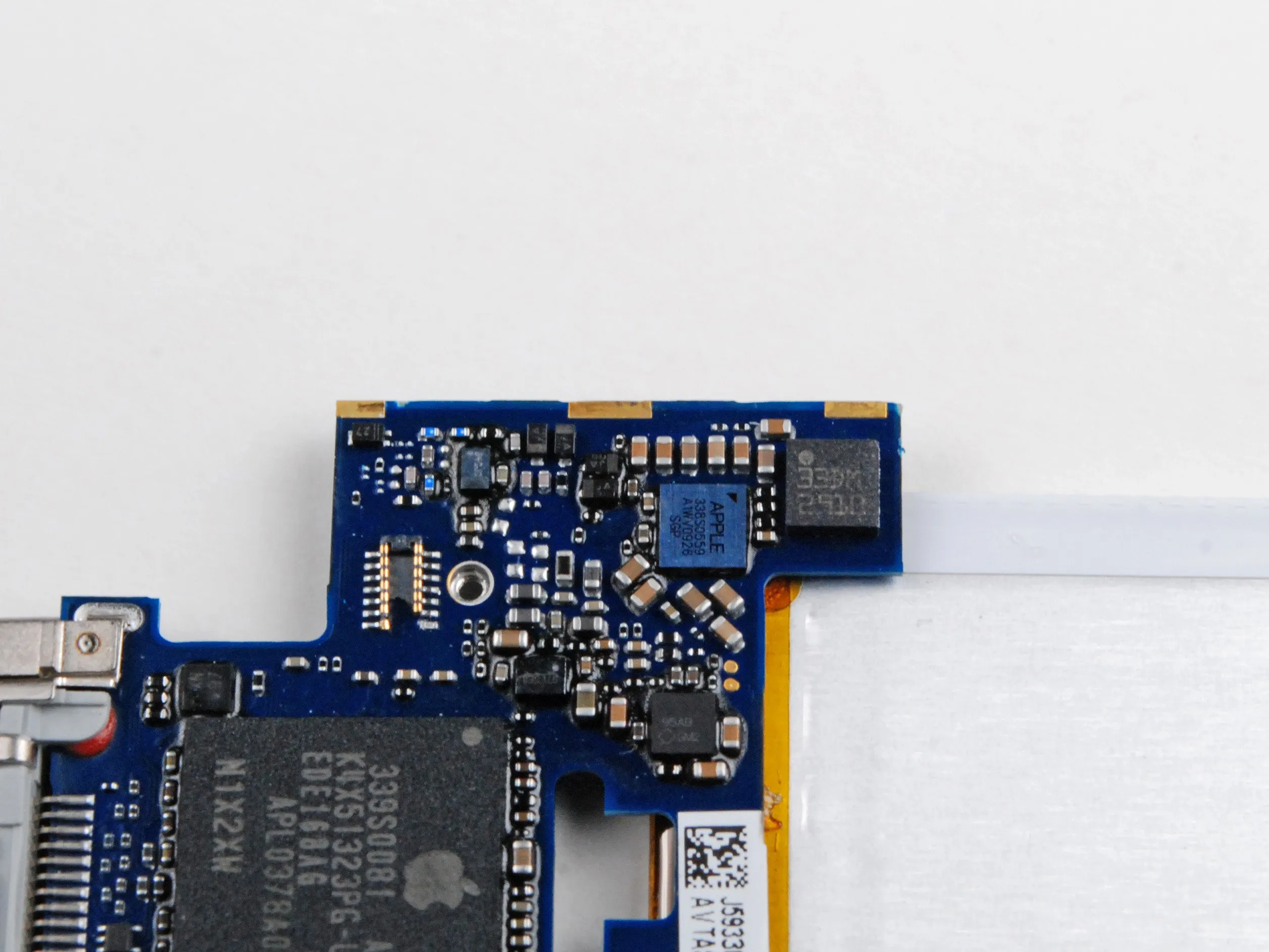

• Блестящий чип виден под этим углом:

• 338S0559

• ATWV0926

• SGP

Шаг 21

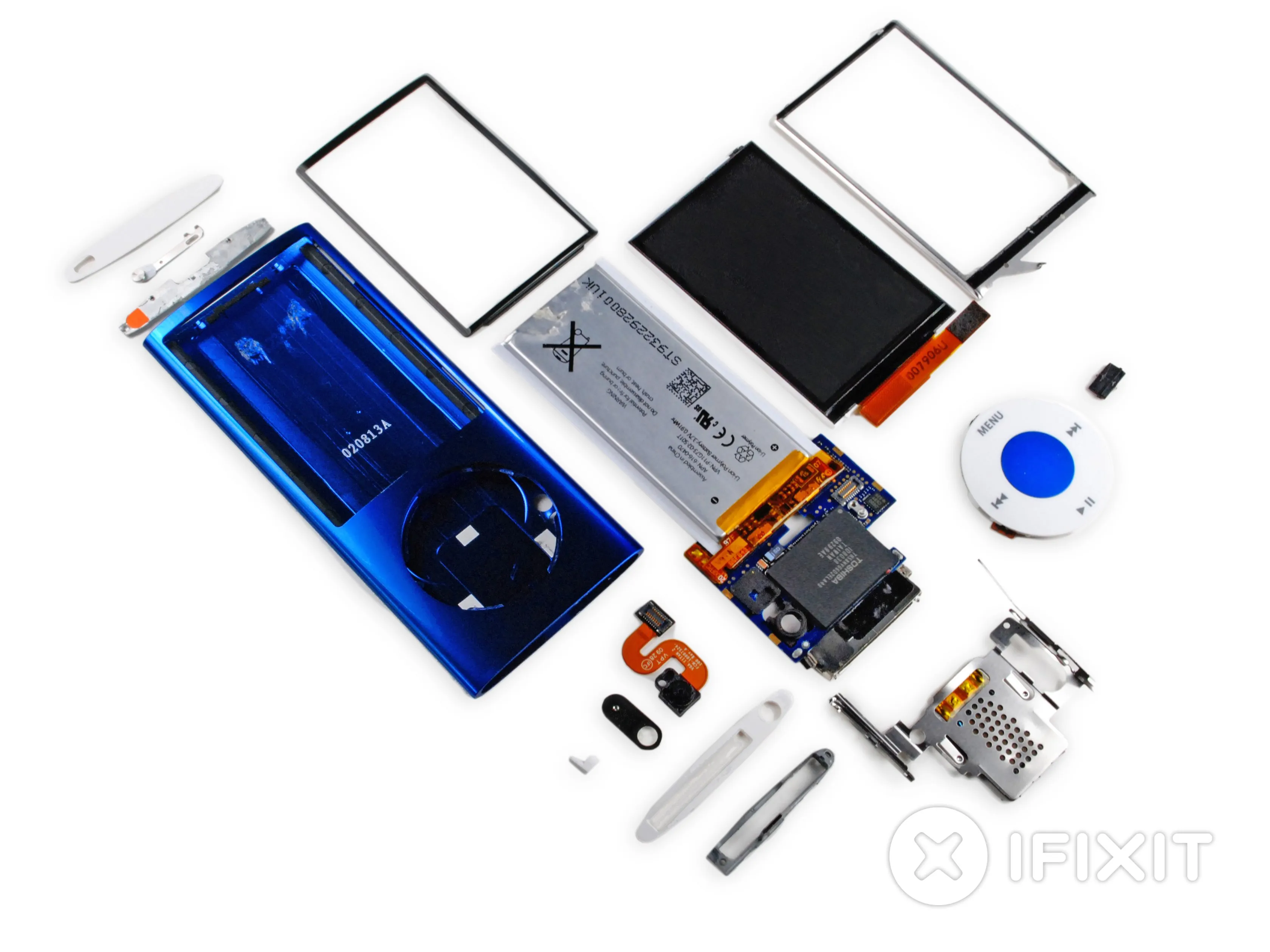

• ~ Конец

• Кредиты:

• Фотографии и анализ аппаратного обеспечения: Делаете.ру

• Летим в Пенсильванию, чтобы разобрать для вас новый iPod nano: летний стажер Делаете.ру.

• Хотите работать у нас программистом? Мы принимаем на работу.

Комментарии к шагу

Эй, а как же акселерометр? Apple убрала его из iPod nano 5G? Или мы все еще можем потрясти nano для следующей песни?

3,5-мм разъем отсутствует на финальном изображении?

Должен же как-то работать шагомер? Он же все еще там.

Нет, плата перевернута, поэтому она находится слева от разъема док-станции.

Он все еще там, именно так работает функция shake to shuffle. Кроме того, она может определять, в какую сторону повернут ipod, и показывать видео в этом направлении (влево или вправо от обычного вертикального положения), а также решать, в каком режиме записывать видео - портретном или ландшафтном.

Так что же представляет собой микросхема, обеспечивающая связь для этого устройства?
