Разборка iPod Nano 6-го поколения

Введение

Это один из трех разборов iPod на этой неделе: Мы также разобрали новые iPod Touch и Shuffle. Оставайтесь в курсе событий в твиттере чтобы узнать о последних событиях, связанных с разборкой.

Если вы пропустили, на прошлой неделе мы отметили важную веху. Помимо возможности ремонта Apple, у нас теперь есть запчасти и руководства по ремонту для большинства игровых консолей! Мы решили отпраздновать это событие, совершив путешествие во времени и разобрав на части пять ретро-консолей.

Бессовестная затычка: Мы финансируем подобные разборки, продавая запчасти для iPod Nano! У нас также есть бесплатные руководства по ремонту для каждого iPod Nano.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор iPod Nano 6-го поколения

• Наконец-то мы получили в свои руки новый мультисенсорный iPod Nano!

• Блестящий новый Nano появился на пороге нашего дома сегодня рано утром, и нам не терпится увидеть, что же находится внутри.

• В отличие от iPod Shuffle 4-го поколения который мы разнесли вчера, Nano прибыл в более подходящей по размеру транспортной коробке.

• Номер модели Apple: A1366

Шаг 2

• iPod Nano, познакомьтесь с iPod Nano.

• Несмотря на тот же ценник, что и у предшественника ($149 и $179 за модели с 8 и 16 Гб памяти соответственно), новый Nano - это набор недостатков.

• Прошли времена колесиков, камер и воспроизведения видео.

• Настало время мультисенсорного экрана [!]. Nano также оснащен кнопками регулировки громкости и кнопкой сна/пробуждения.

• Также было сделано несколько незначительных изменений в форм-факторе.

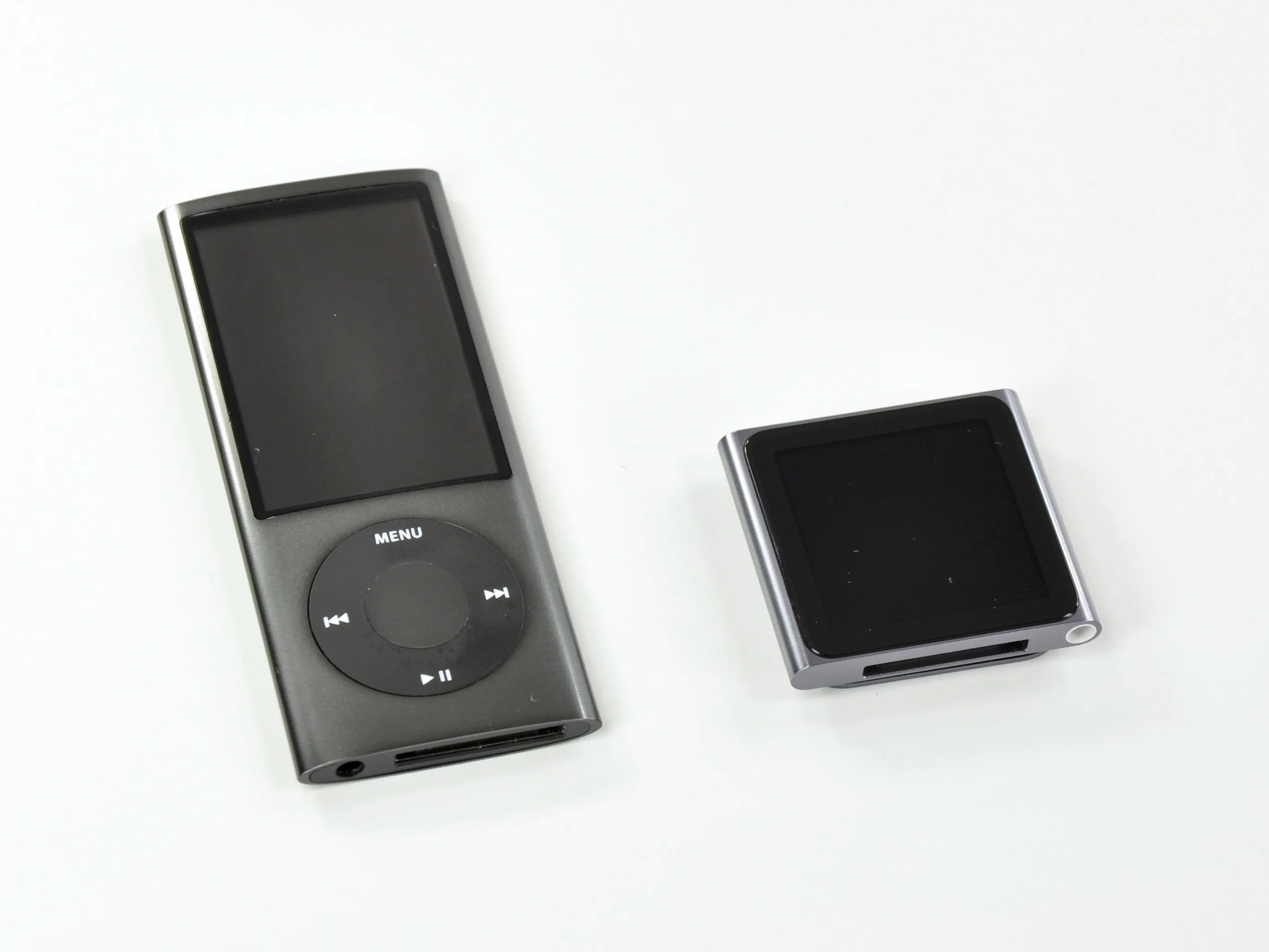

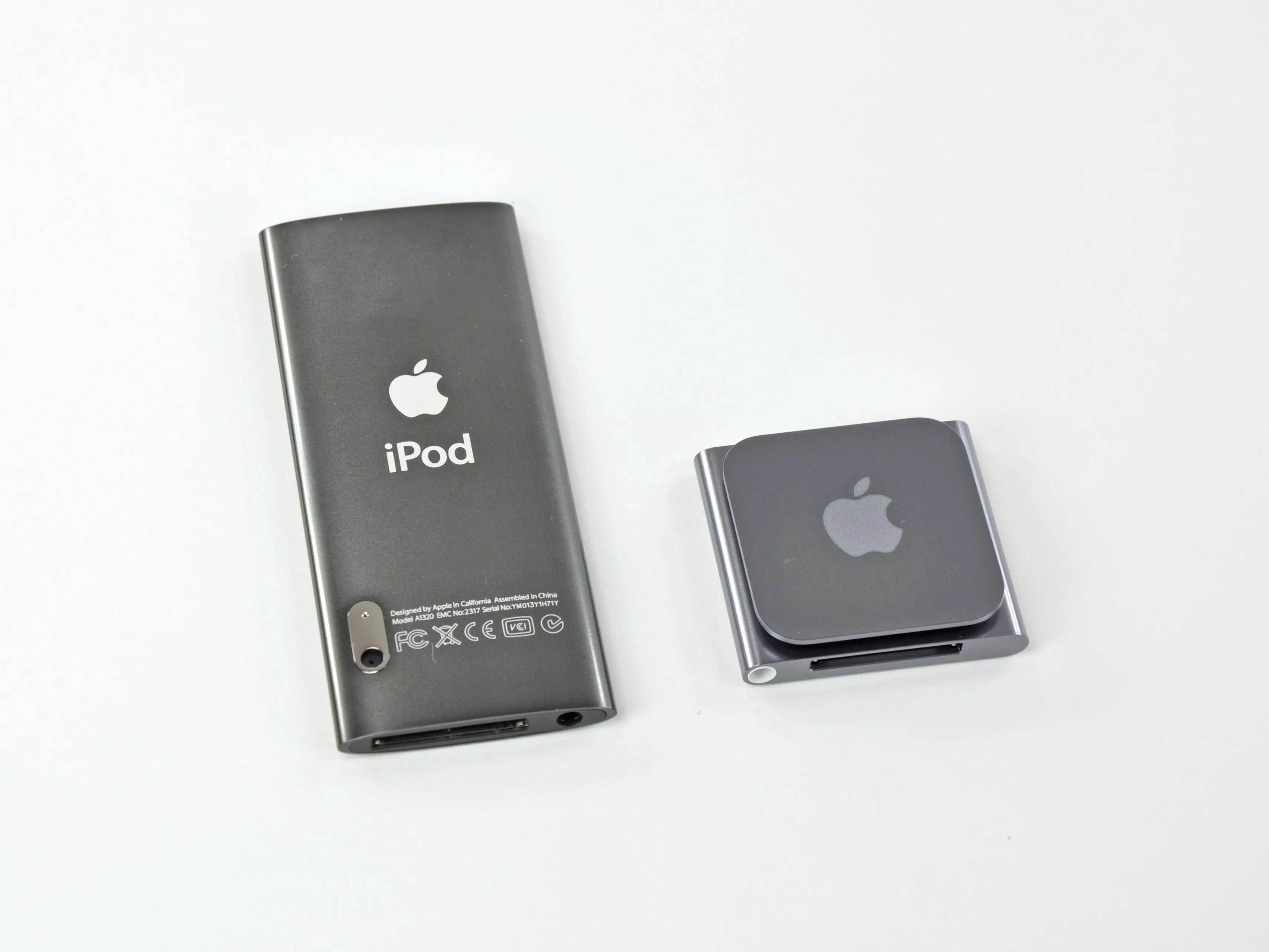

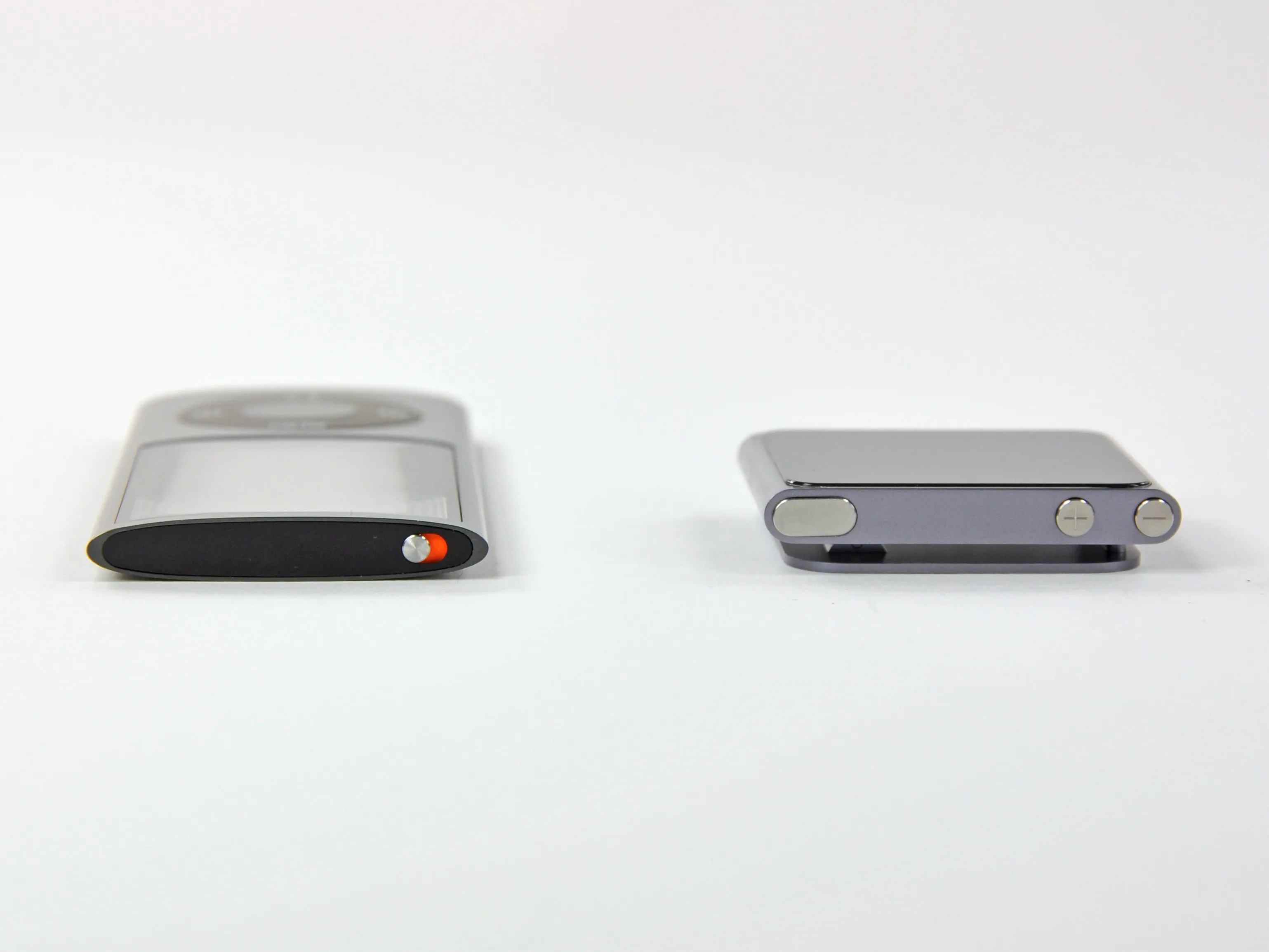

• Размеры Nano 5-го поколения составляют 3,6' x 1,5' x 0,24', а вес - 1,28 унции.

• Размеры Nano 6-го поколения составляют 1,48' x 1,68' x 0,35', а вес - 0,74 унции.

• Новый Nano занимает 67 % объема своего предшественника, хотя его площадь меньше в два раза.

Шаг 3

• Новый Nano больше похож на Shuffle с экраном, чем на Nano с мультитачем. Дизайн корпуса iPod очень похож на iPod Shuffle который мы разбирали вчера.

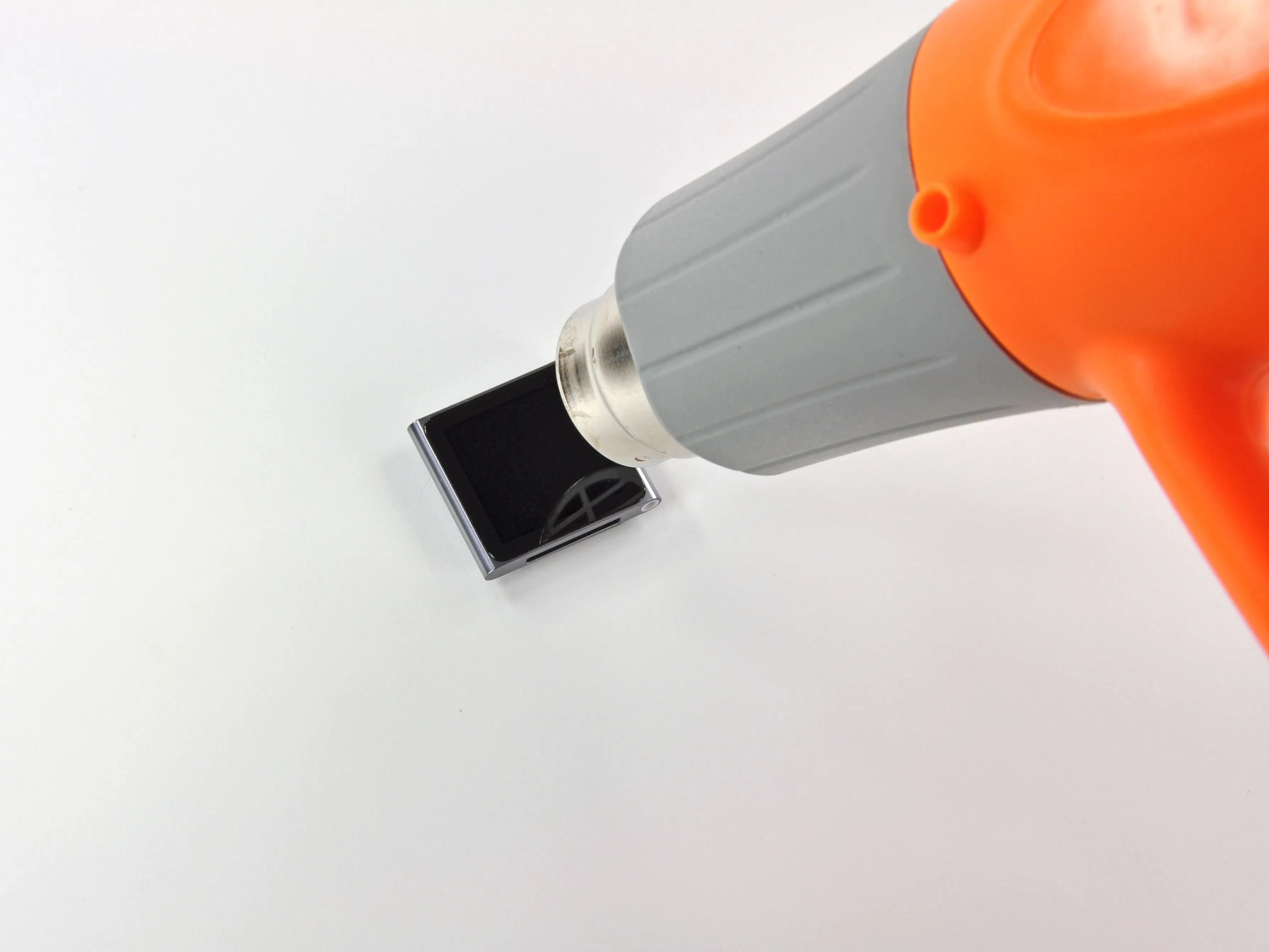

• Поскольку никаких видимых винтов не было, мы первым делом решили нагреть корпус.

• Наша чудесная тепловая пушка смогла ослабить клей, удерживающий дисплей на месте.

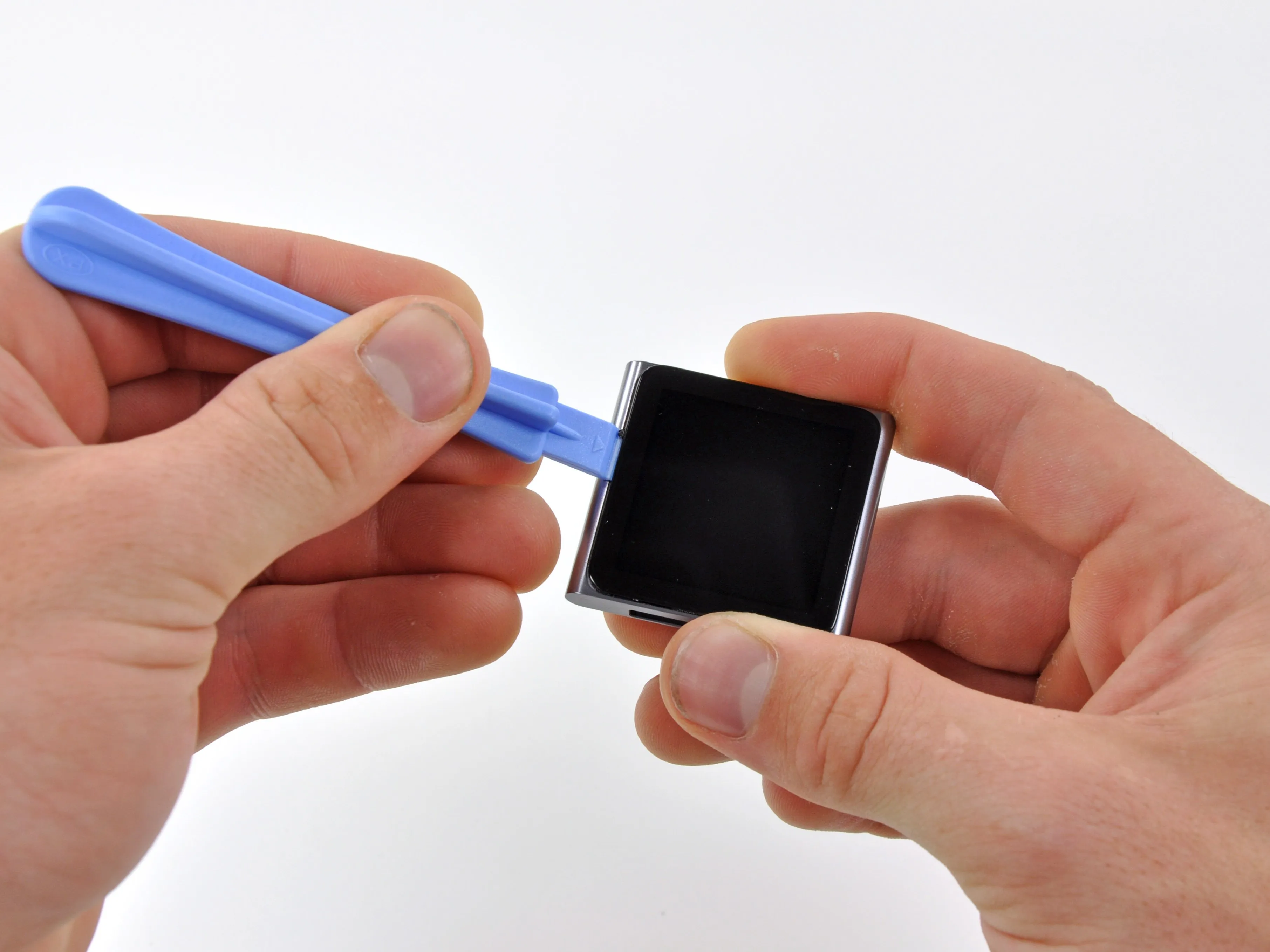

• Аккуратно поддев iPod Nano по периметру, мы смогли отделить дисплей от остальной части устройства.

Комментарии к шагу

Таким образом, экран разбивается. Необходимо начать с другой части экрана.

После того как я это сделал, сломался разъем для наушников на коннекторе возле кнопки удержания. Экран включается, но мультитач не реагирует. Есть идеи? Это очень срочно! Плиззззз!!!

Не могли бы вы рассмотреть фен в качестве альтернативы тепловой пушке?

Это именно то, что я использовал. Фен. Но имейте в виду, что он ни в коем случае не вернется к тому виду, который был до того, как вы его разобрали. Мой снова разошелся через несколько месяцев... он просто не предназначен для того, чтобы его открывали пользователи.

Шаг 4

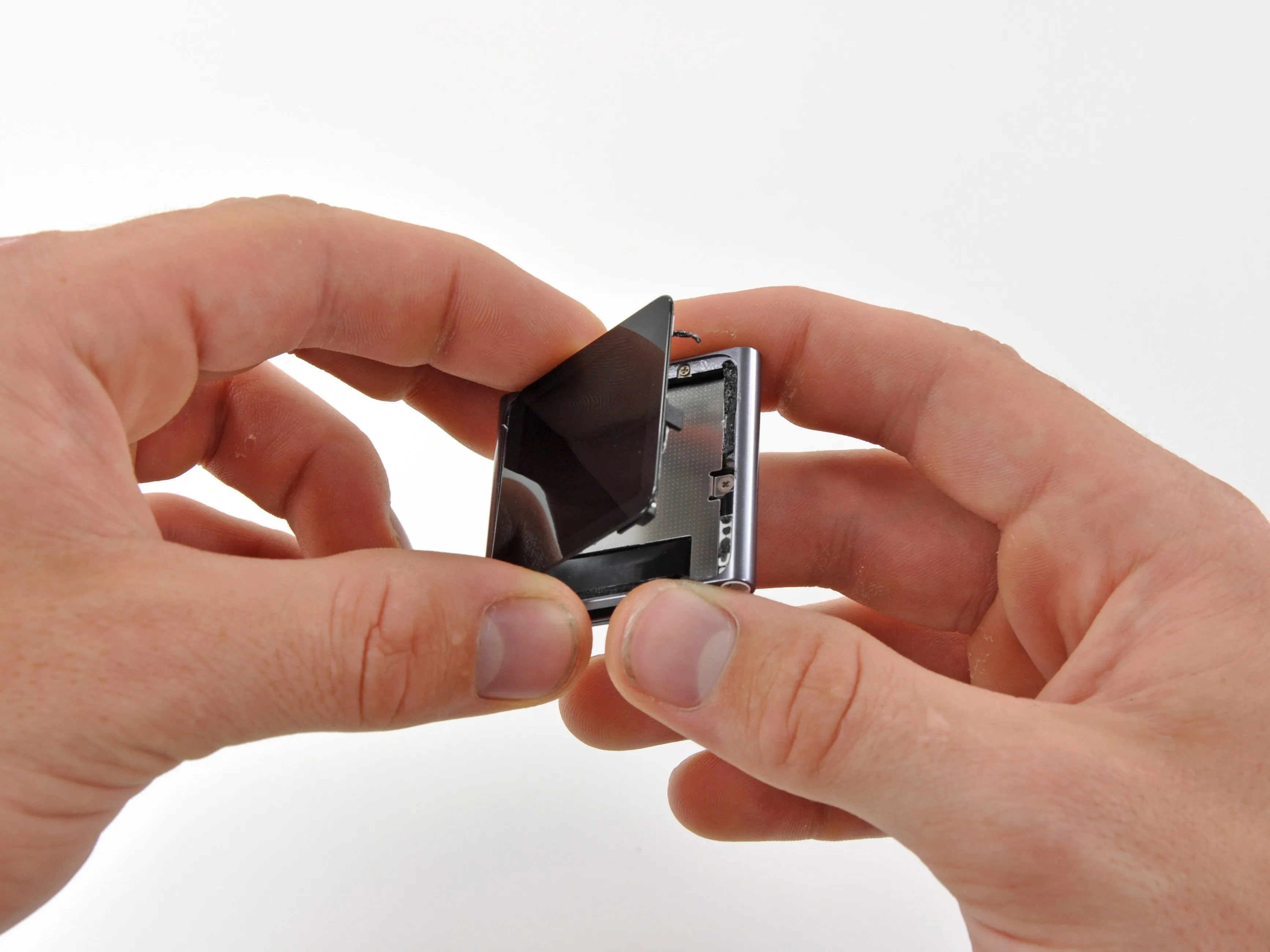

• И вот так мы открываем Nano, как будто это одна из самых маленьких книг на свете.

• Переднее стекло 6-го поколения Nano выступает примерно на 0,3 мм за плоскую поверхность внешнего корпуса. Зачем, спросите вы? Предположительно, из-за разъема для наушников. Apple хотела сделать устройство как можно тоньше, а из-за кривизны краев пришлось бы делать корпус толще, чтобы стекло было полностью заподлицо. От более толстого корпуса отказались в пользу слегка выступающего стекла.

• Теперь давайте узнаем, что находится внутри!

Шаг 5

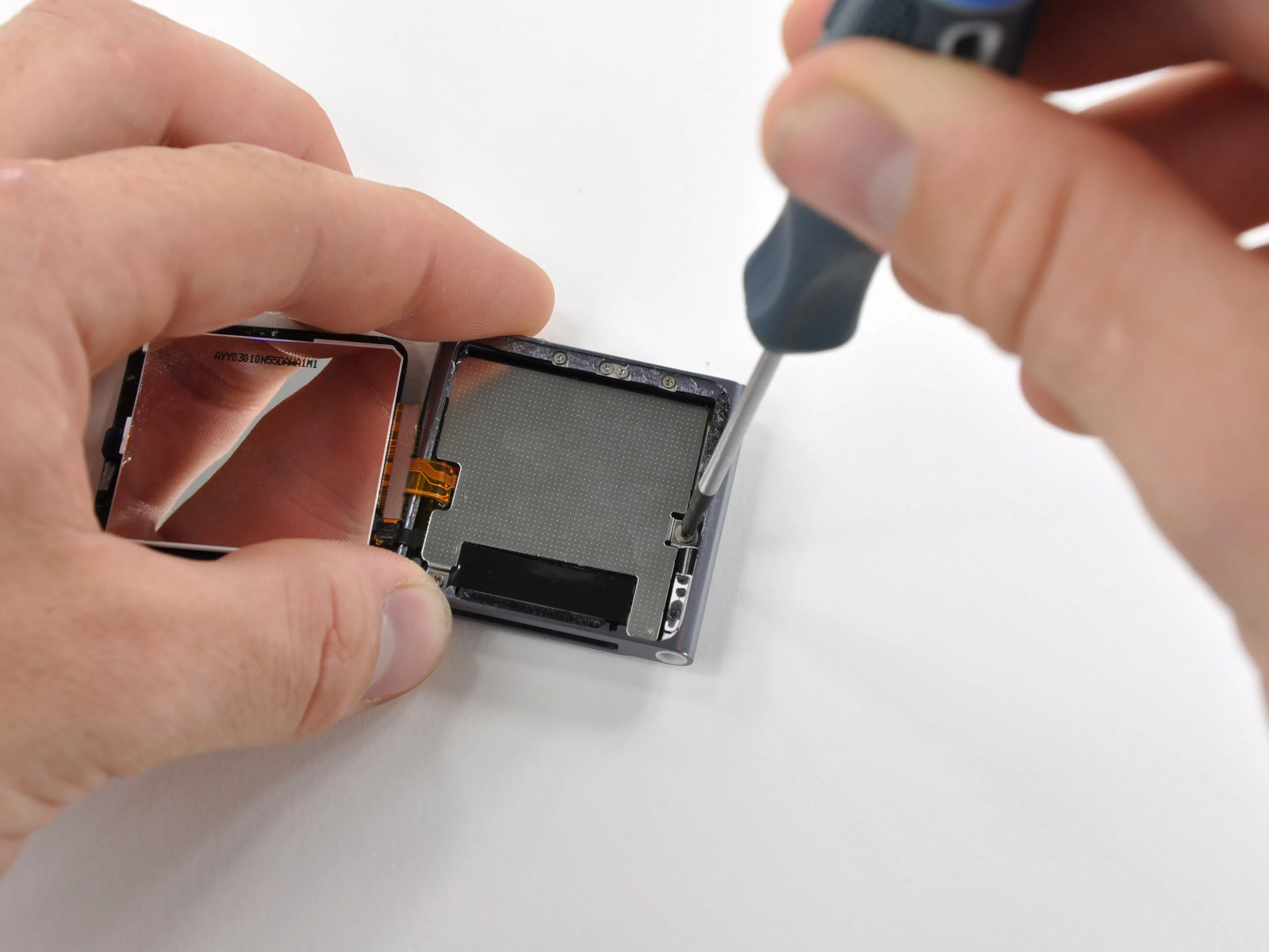

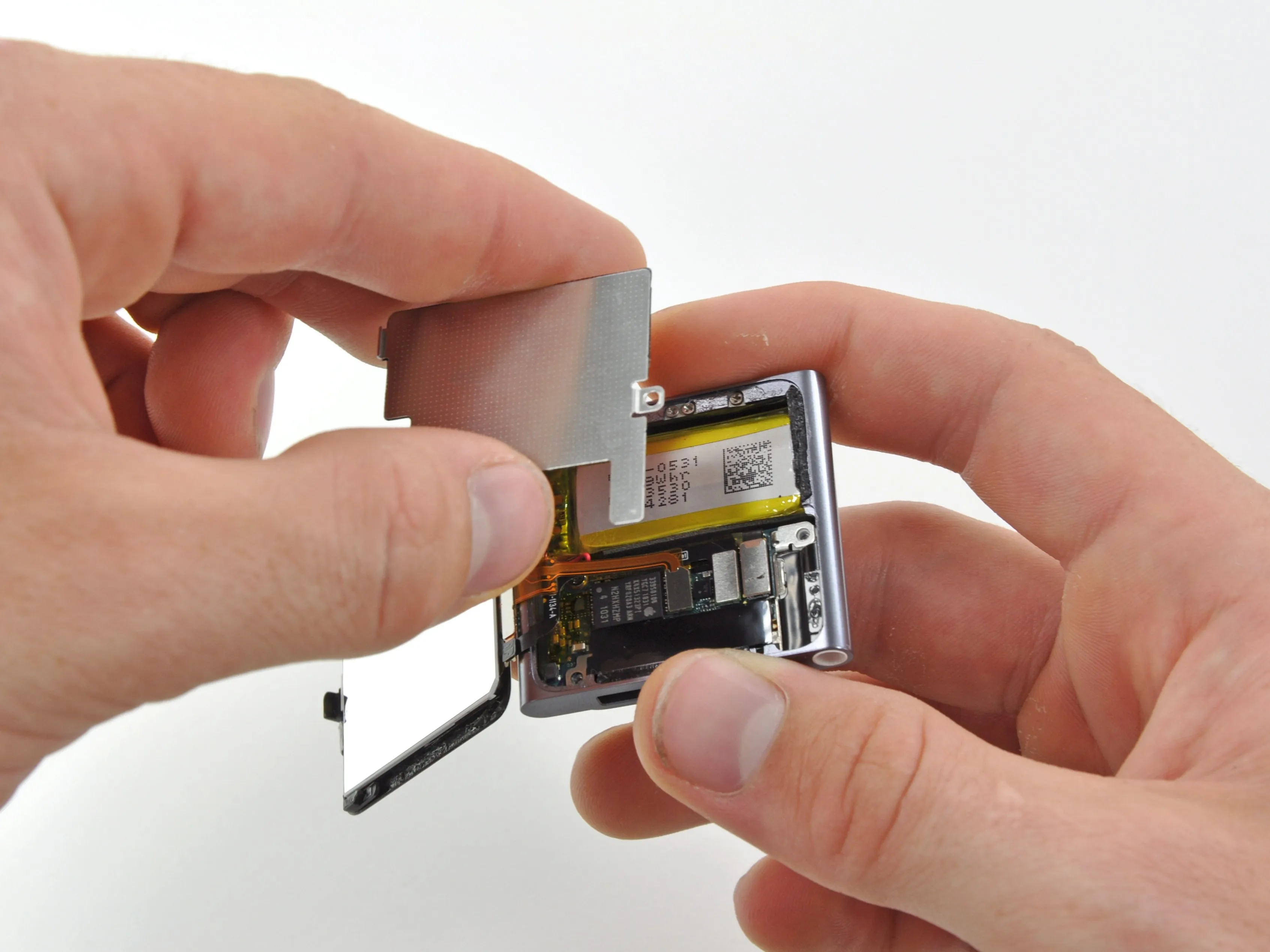

• Когда дисплей все еще болтается сбоку на ленточном кабеле, наша надежная крестовая отвертка #00 быстро откручивает два винта, крепящие EMI-экран к Nano.

• Внутри Nano выглядит очень похоже на новый Shuffle; крошечная логическая плата и аккумулятор делят пространство 50/50.

Комментарии к шагу

Чтобы достать два винта теплозащитного экрана, мне пришлось использовать PH000 из набора 54-битных драйверов вместо PH00. PH00 оказался слишком большим.

Я открыл iPod, но выдернул экран, но серебристая штука не вышла, и устройство все еще находится внутри, что мне делать?

Шаг 6

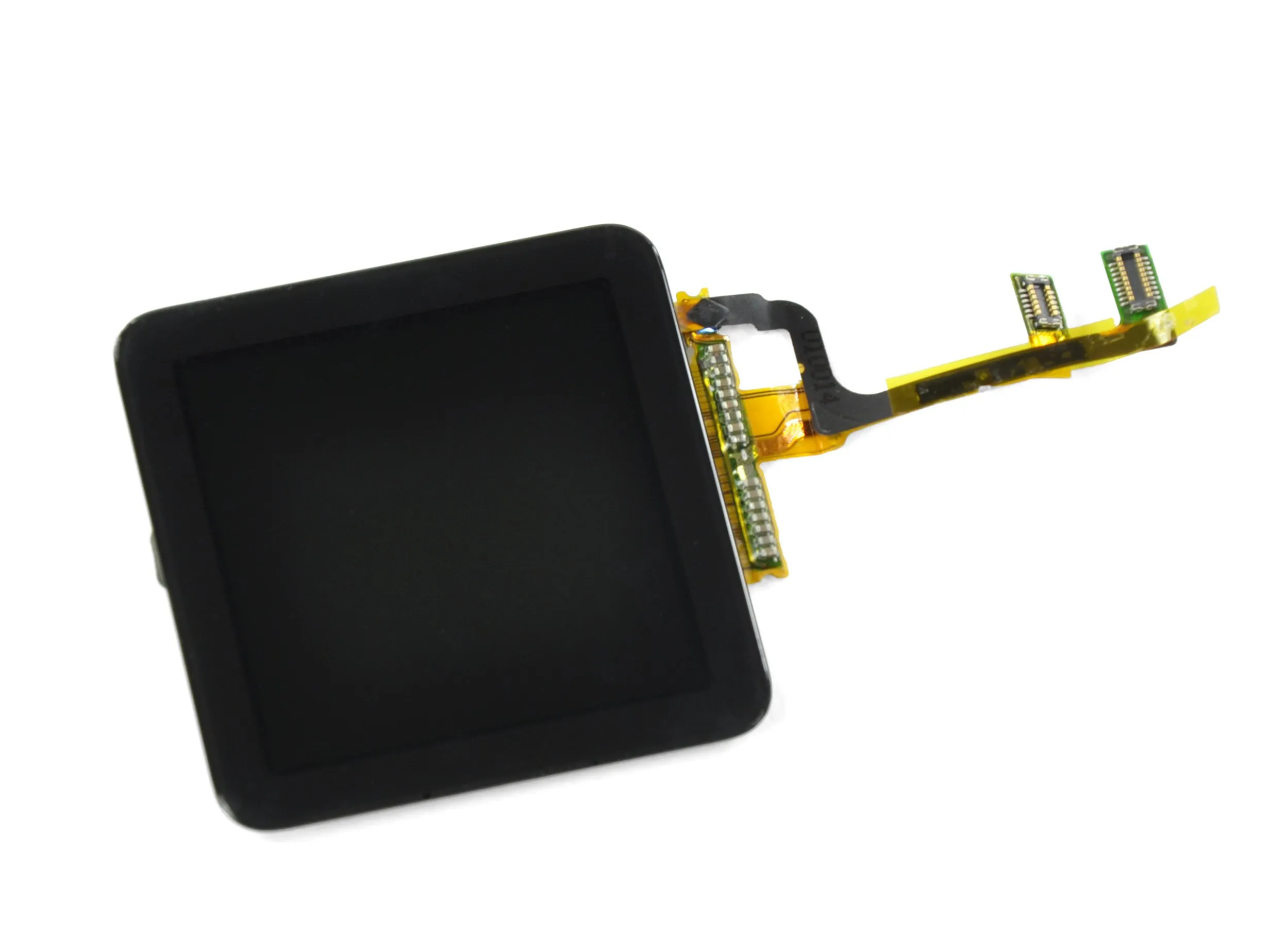

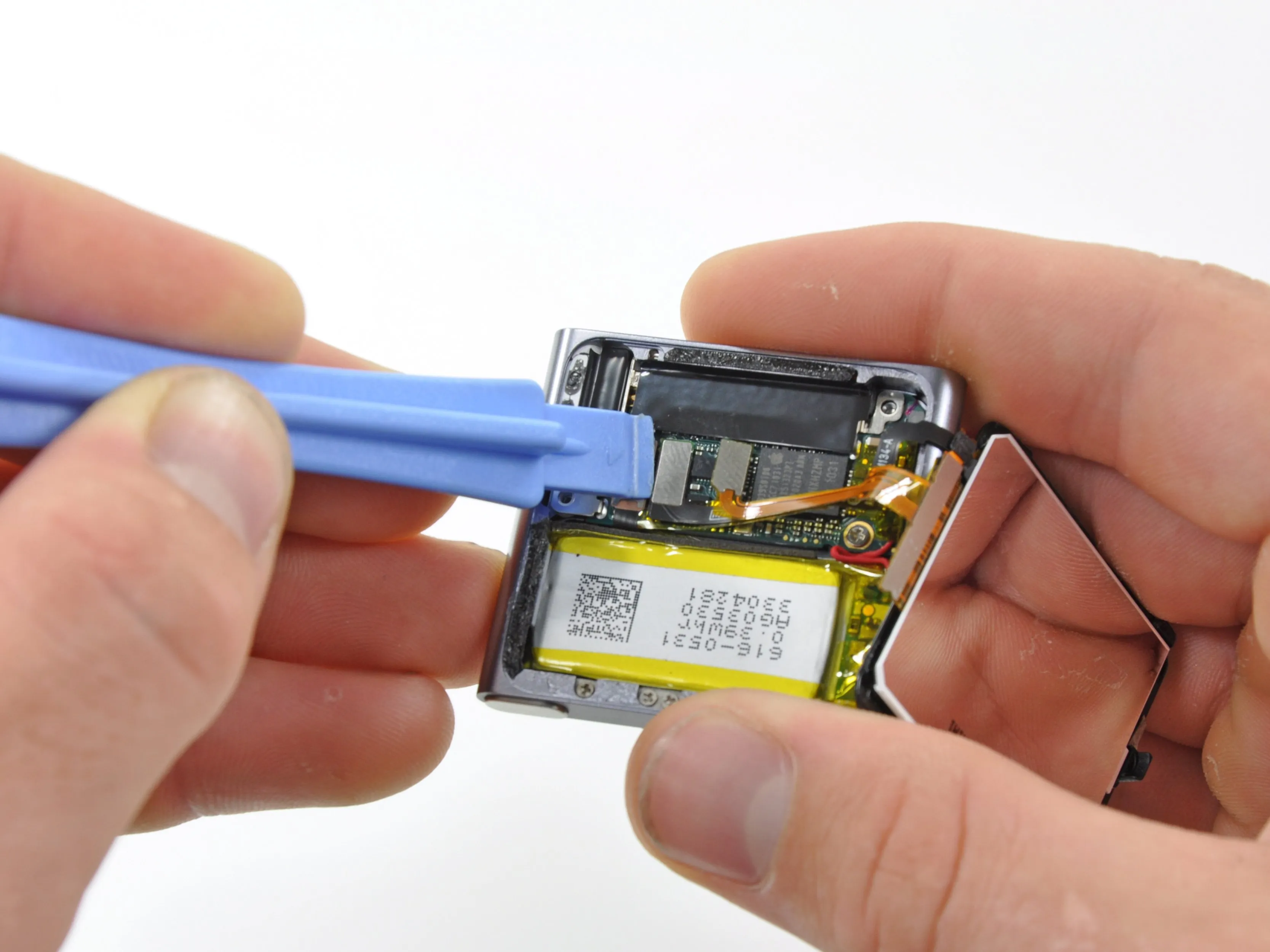

• Дисплей можно снять после отсоединения дигитайзера и разъёмов кабеля передачи данных дисплея.

• ЖК-экран с диагональю 1,54 дюйма оснащен мультитачхотя как на нем можно удобно расположить более одного пальца, остается загадкой.

• Разрешение этого ЖК-дисплея составляет 240 x 240 пикселей. Это довольно скучное соотношение сторон 1:1. Кроме того, он сильно уменьшился в размерах по сравнению с 2,2-дюймовым ЖК-дисплеем с разрешением 240 x 376 пикселей из модели Nano 5-го поколения.

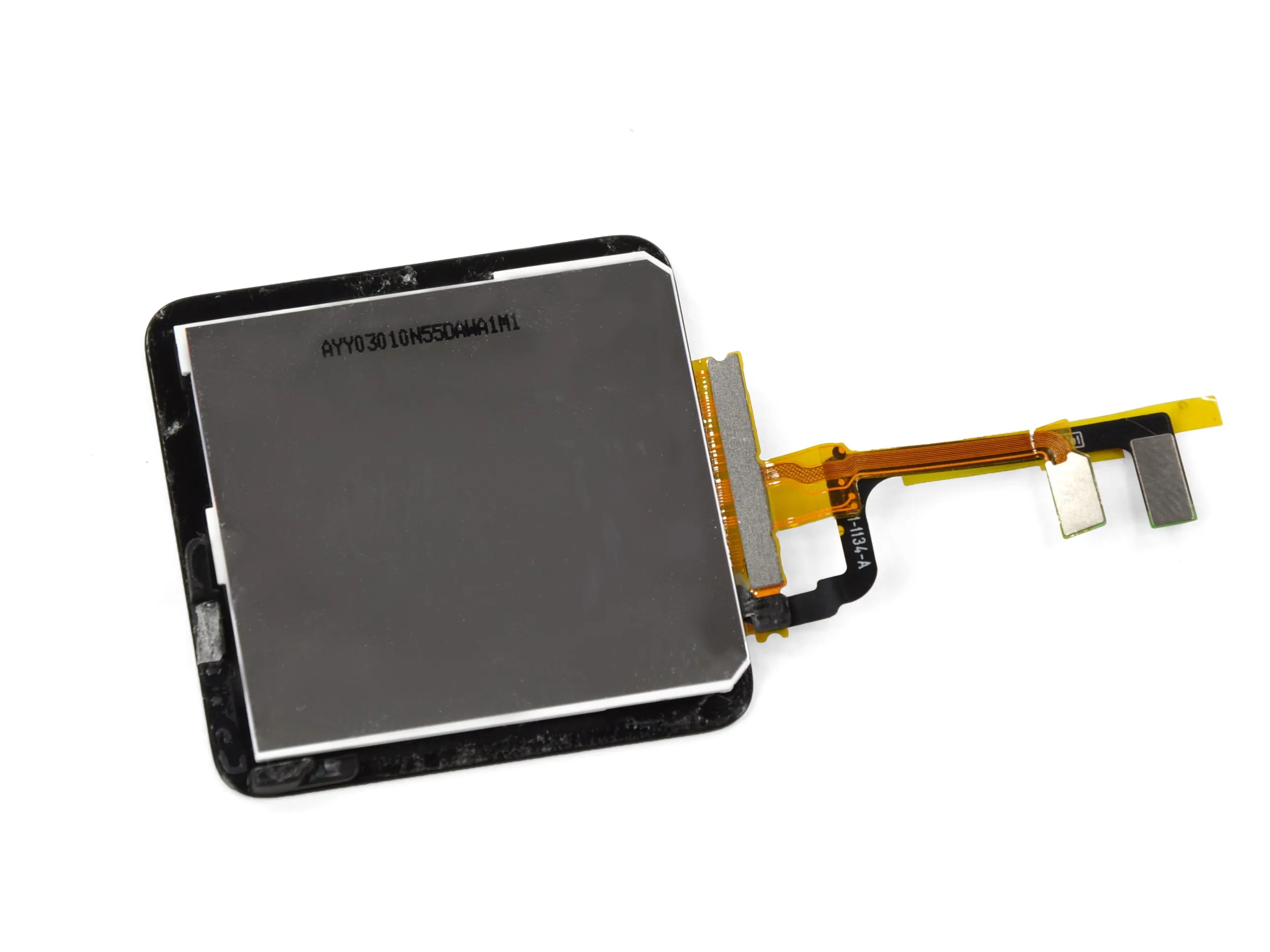

• Как и его двоюродные братья iPhone 4 и iPod Touch, сенсорный экран, ЖК-дисплей и переднее стекло неразрывно связаны между собой.

Шаг 7

• Толщина дисплея Nano составляет 2,27 мм. Это даже тоньше, чем дисплей толщиной 2,93 мм на новом iPod Touch и 3,05 мм дисплея iPhone 4.

• Экран Nano имеет плотность 220 пикселей на дюйм (PPI) - это самая высокая плотность пикселей среди устройств Apple, не считая iPhone 4 / iPod Touch 4-го поколения. Это почти вдвое больше, чем у iPad с его ничтожной плотностью 132 PPI!

Шаг 8

• Еще один разъем. На этот раз для разъема наушников и ленточного кабеля кнопки питания/громкости.

• Использование разъемов вместо пайки значительно повышает ремонтопригодность устройства. Спасибо Apple.

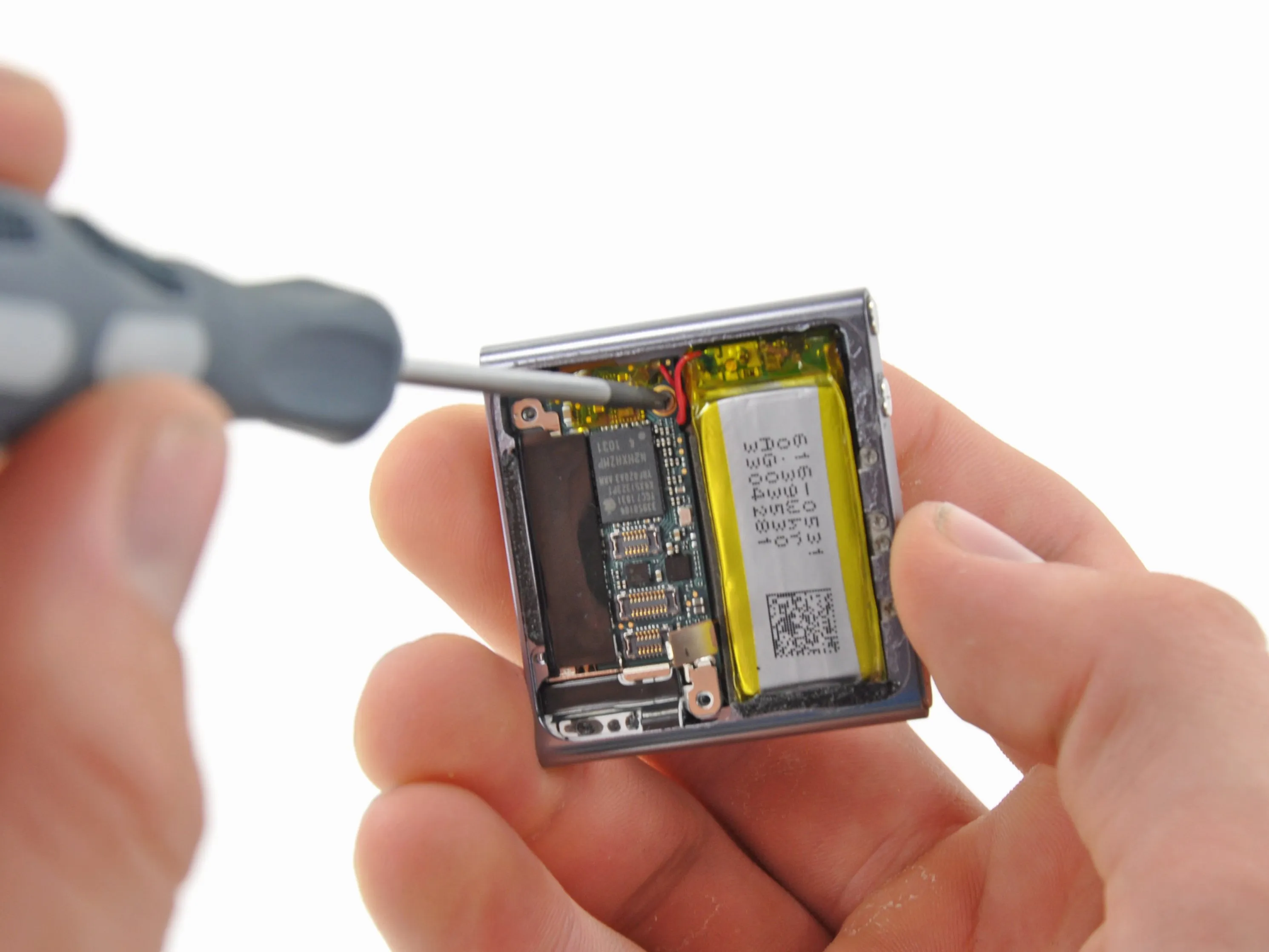

• После удаления единственного винта логической платы мы наконец готовы вытащить ее.

Шаг 9

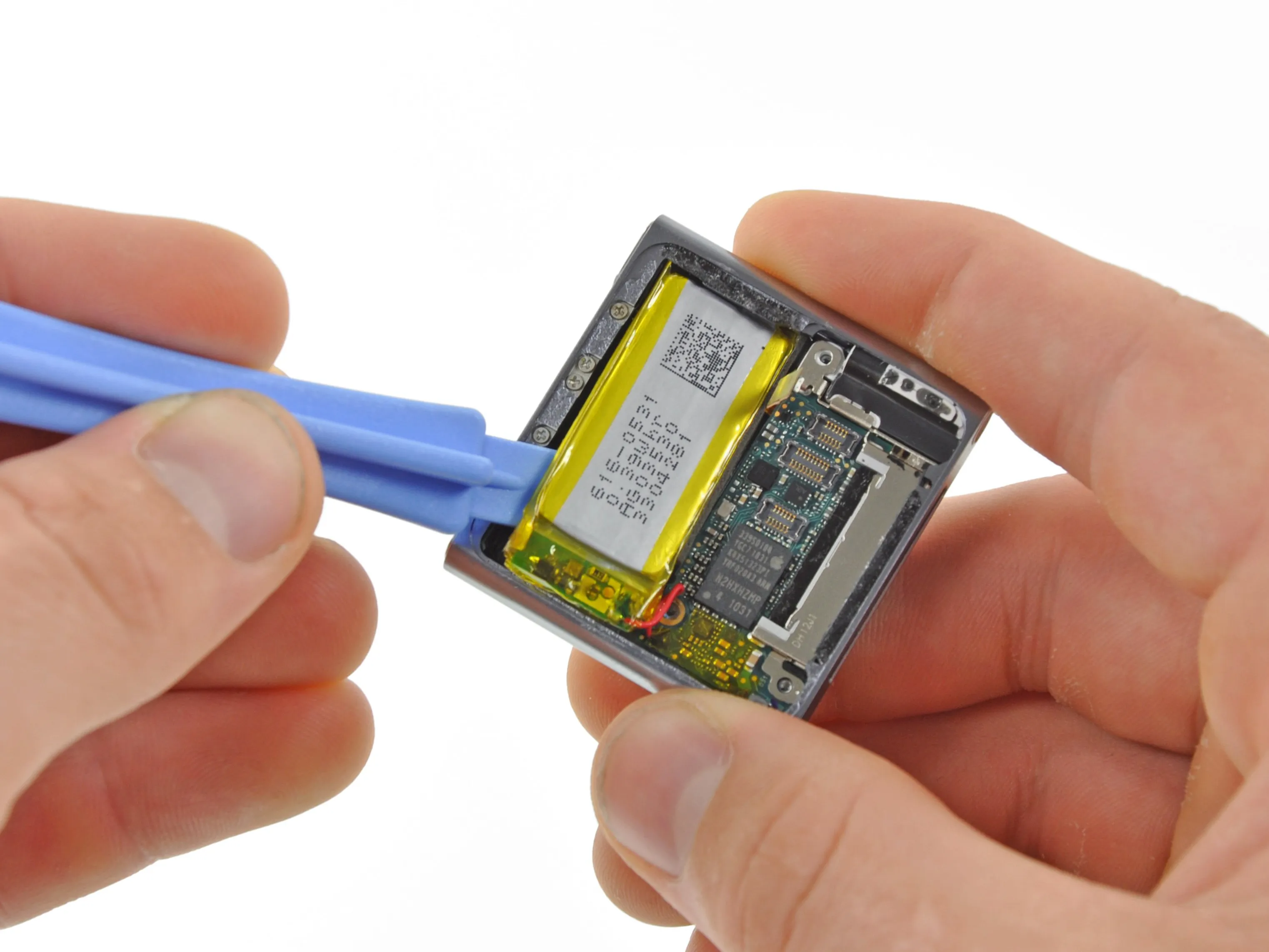

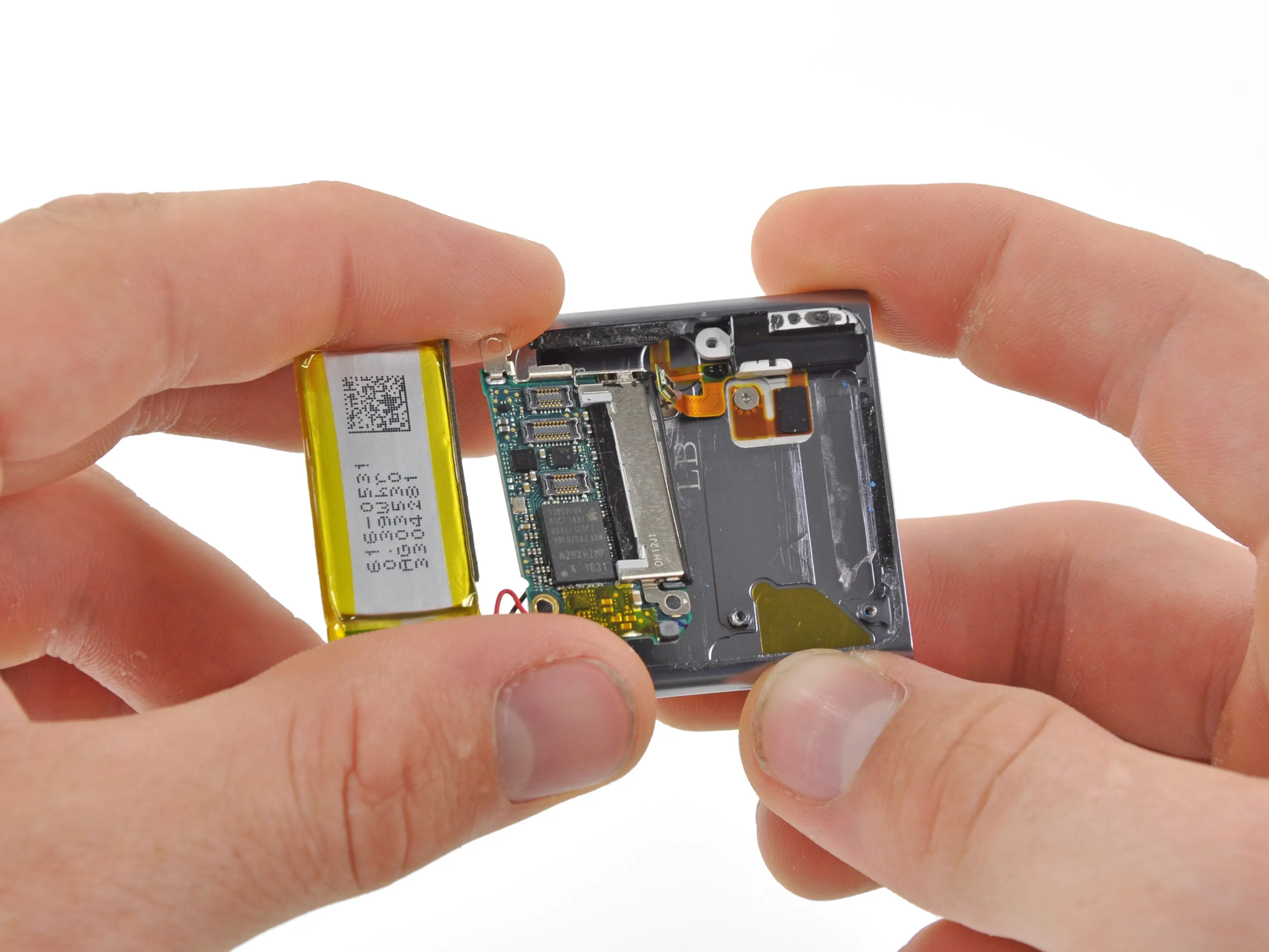

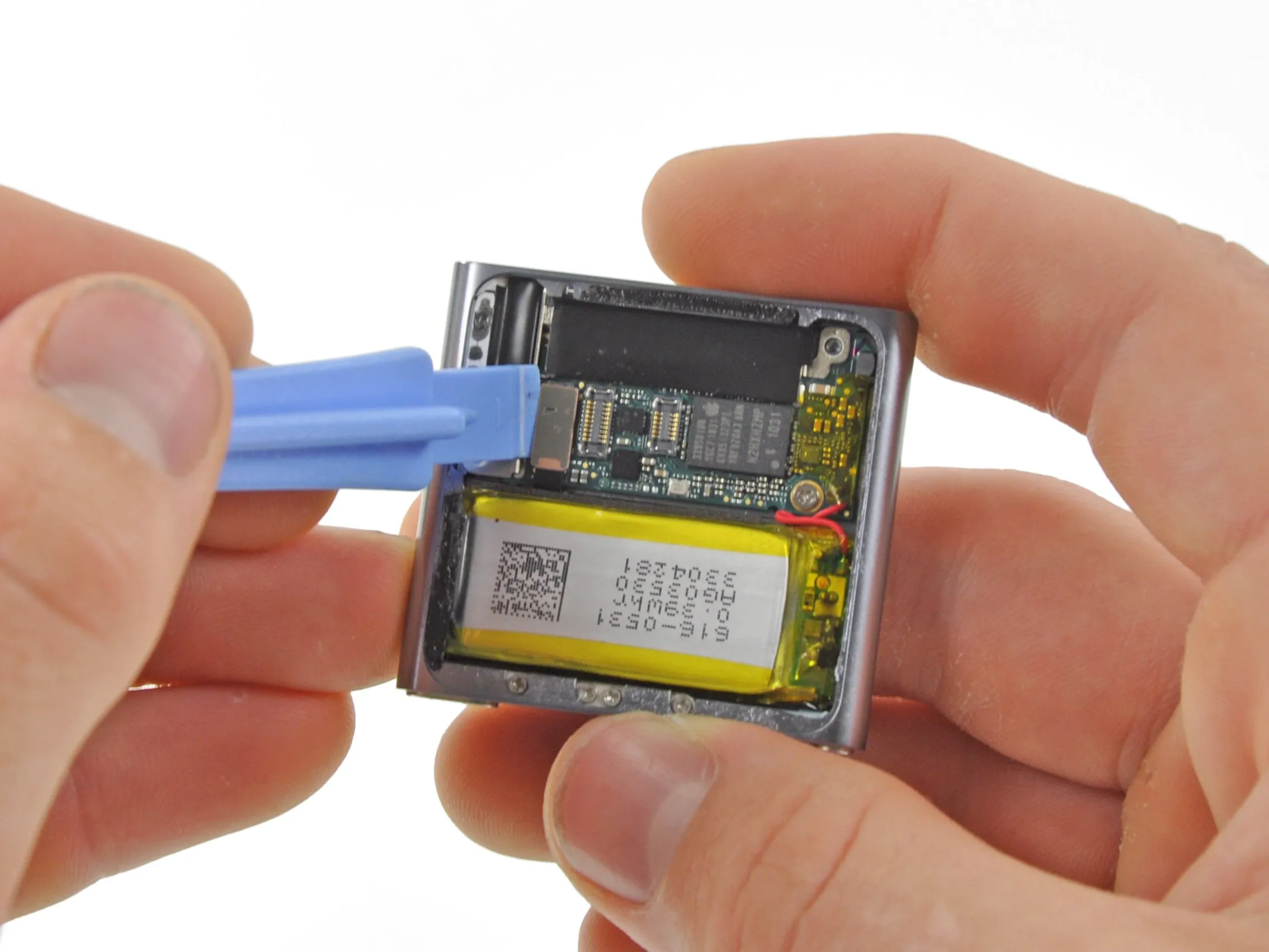

• Аккумулятор можно извлечь из корпуса с помощью инструмента для вскрытия iPod Nano, но, к сожалению, он припаян к логической плате.

• Литий-ионный аккумулятор напряжением 3,7 В имеет заявленную емкость .39 Вт-ч, что обеспечивает до 24 часов непрерывного воспроизведения музыки.

• Пересчитав в привычные ампер-часы, мы видим, что емкость аккумулятора Nano составляет 105 мАч, в то время как у Shuffle - 51 мАч.

• У батареи этого iPod Nano всего два провода - красный и черный. Все остальные разобранные нами iPod Nano имели три провода от аккумулятора. Третий провод батареи обычно подключается к термистору - резистору, значение которого меняется в зависимости от температуры (термометр для бедных). Предположительно, батарея iPod Nano достаточно мала, а скорость заряда достаточно медленная, чтобы перегрев не вызывал опасений.

Шаг 10

• Разъем для наушников и контакты кнопок соединены длинным тонким ленточным кабелем, который проходит вдоль внутреннего края Nano.

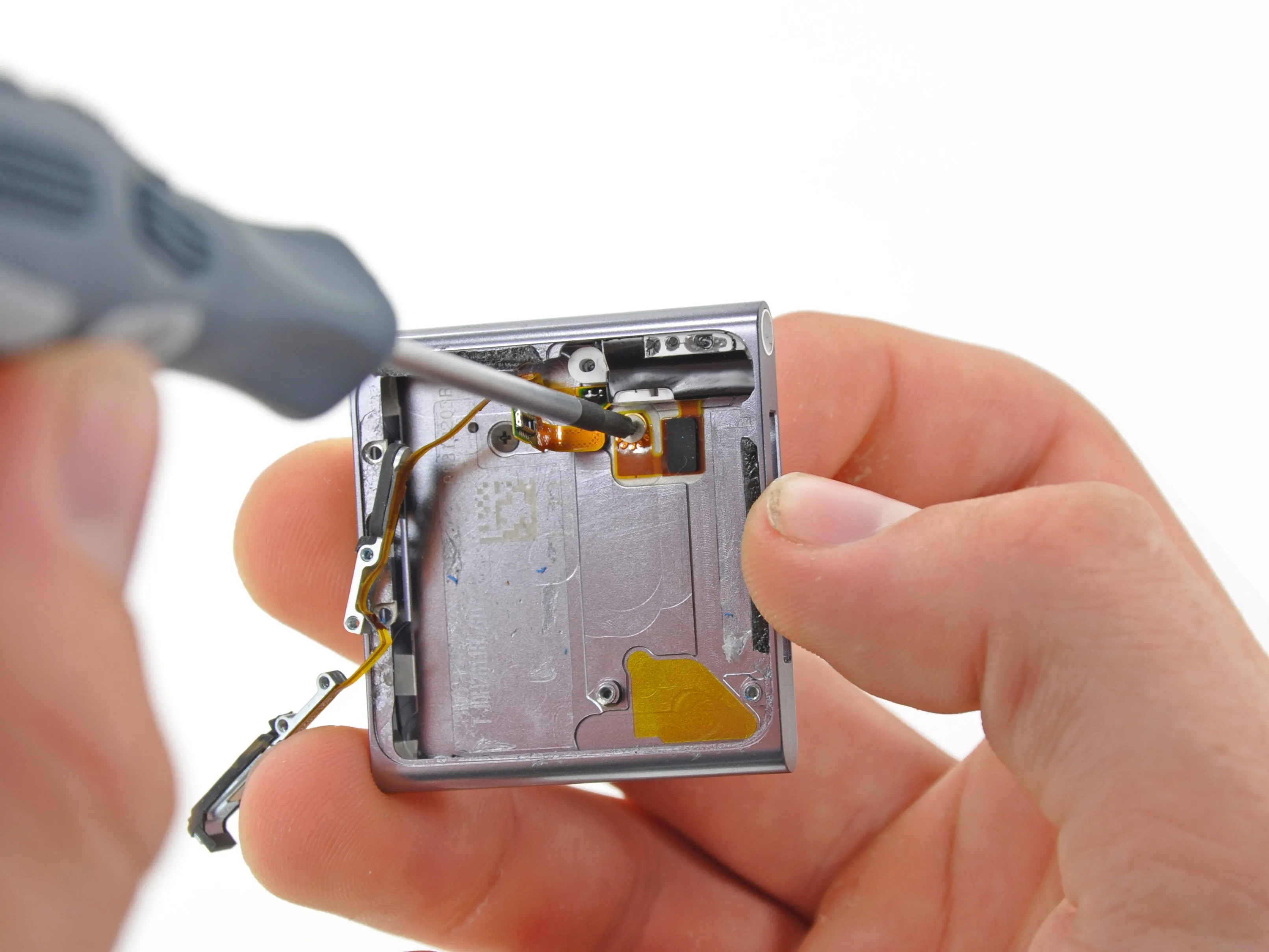

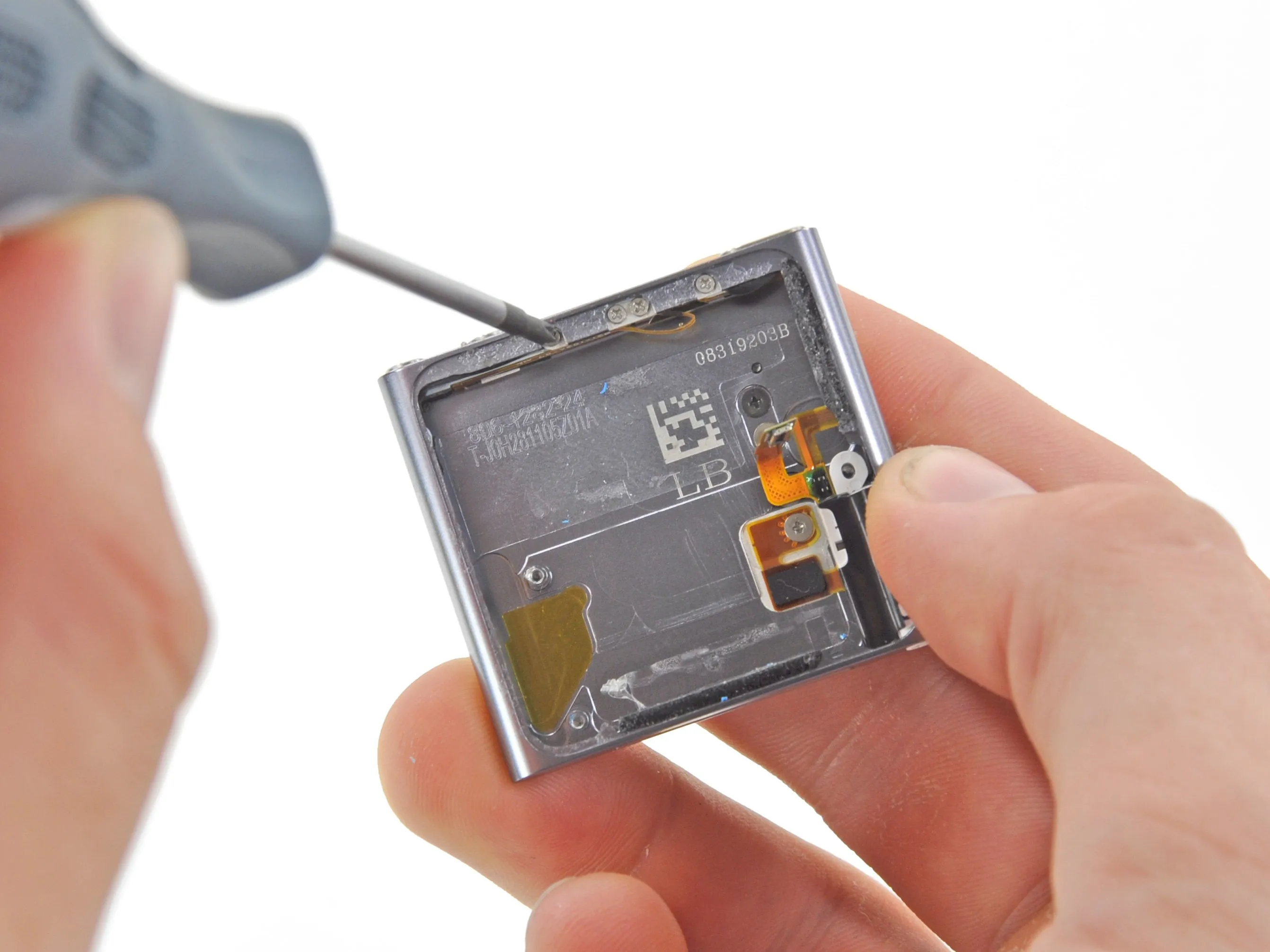

• Четыре очень маленьких винта крепят контакты кнопок к верхней грани.

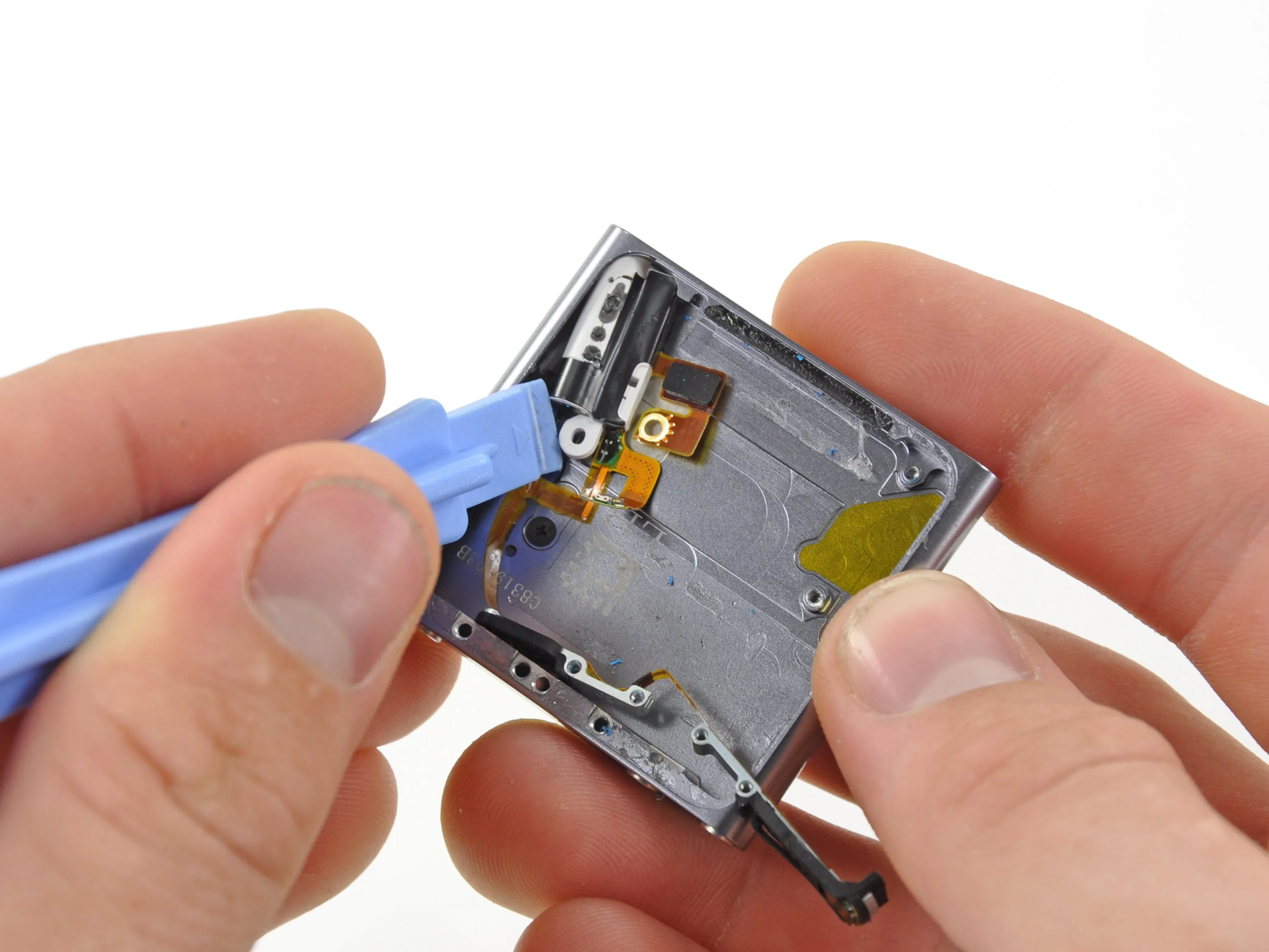

• После откручивания еще одного винта разъем для наушников вынимается с помощью инструмента для вскрытия iPod Nano.

Шаг 11

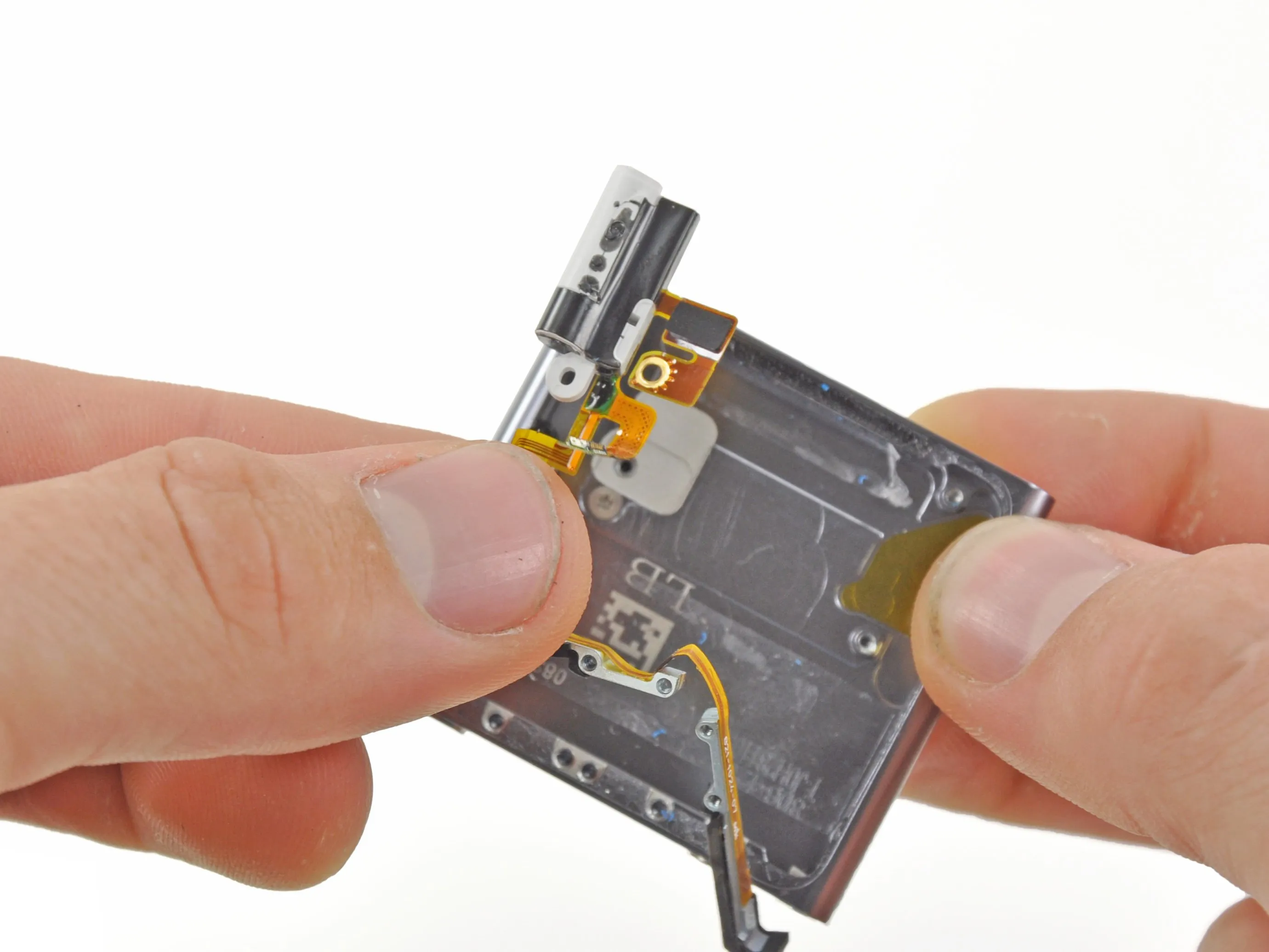

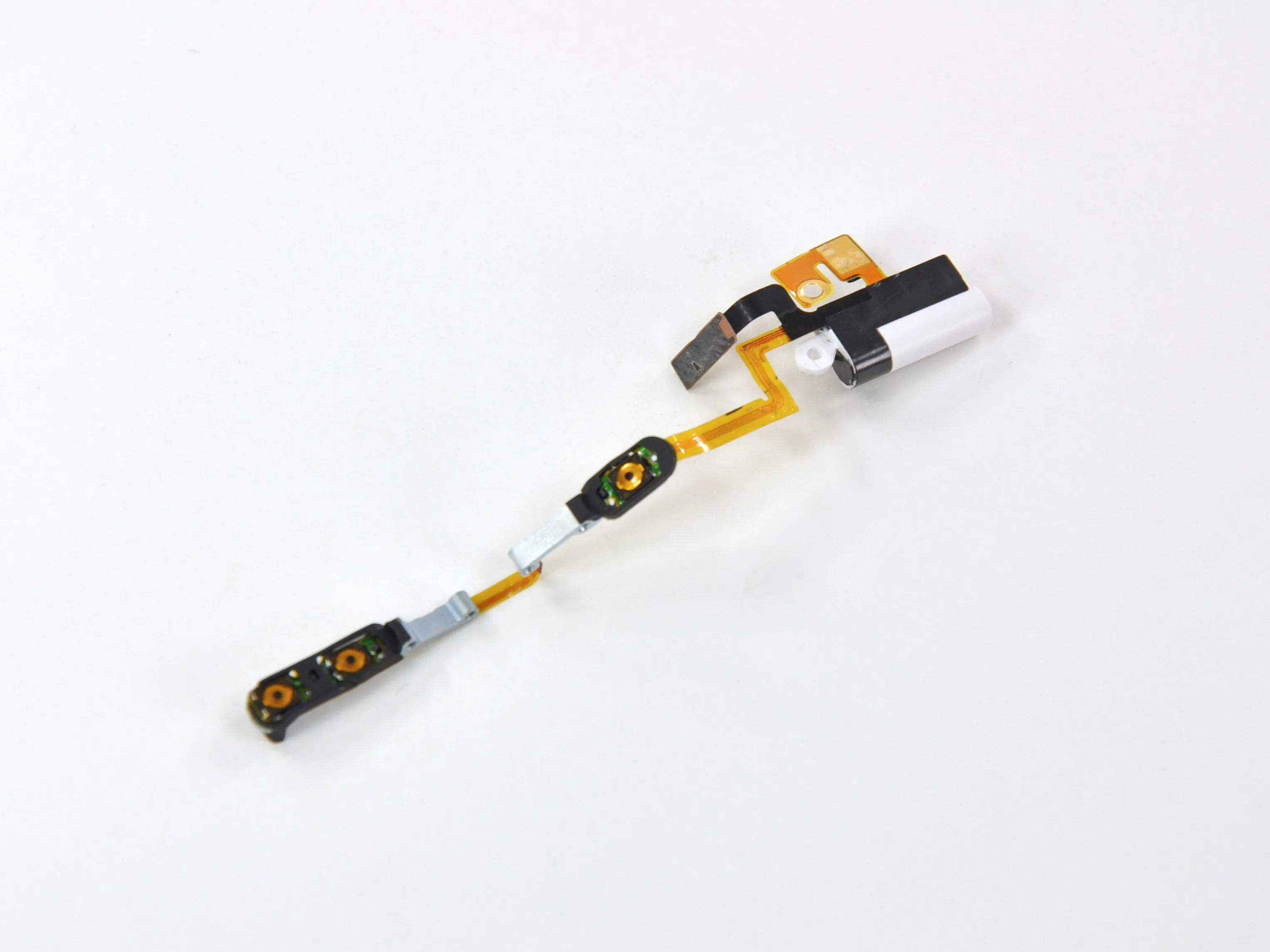

• Разъем для наушников, кнопки регулировки громкости и кнопка перехода в режим сна/пробуждения находятся на одном ленточном кабеле, который тянется по внутреннему периметру Nano.

• Как и его предшественник 5-го поколения, новый Nano использует наушники в качестве антенны FM-радио. В качестве антенны подойдут любые наушники.

• Наличие аппаратного регулятора громкости на внешней стороне корпуса - новое, хотя и удобное дополнение для Nano.

Комментарии к шагу

Здравствуйте,

На аудиокабеле для наушников есть небольшой черный 'пузырь' с маленькой металлической частью рядом с белым отверстием для крепления разъема к корпусу ipod.

Как вы думаете, может ли этот маленький пузырек быть предохранителем?

Я заменил кабель с успехом, питание и громкость работают, но звук есть только в правом наушнике. После нескольких попыток, у меня больше нет звука!

Я сделал несколько тестов с мультиметром, чтобы проверить целостность от 4 контактов джека до разъема материнской платы, и кажется, что нет соединения. Я сделал тот же тест на старом кабеле, и я нашел целостность для всех контактов (горд, микрофон, левый и правый).

Есть идеи?

В наушниках нет предохранителя. Я проверил с помощью измерительного прибора после того, как у моего устройства был звук только с одной стороны, как у вас. Apple не захотела ремонтировать его и предложила вместо этого десятипроцентную скидку на модель 7-го поколения. Я открыл свой аппарат с помощью фена и тщательно проверил гнездо для наушников на наличие повреждений с помощью тестера, ничего не обнаружил. Я заказал на eBay деталь для наушников и аккуратно заменил ее. Тоже безрезультатно, звук по-прежнему идет только с одной стороны. Теперь это пресс-папье. Я никогда не куплю другой плеер Apple. Сейчас есть из чего выбрать.

Шаг 12

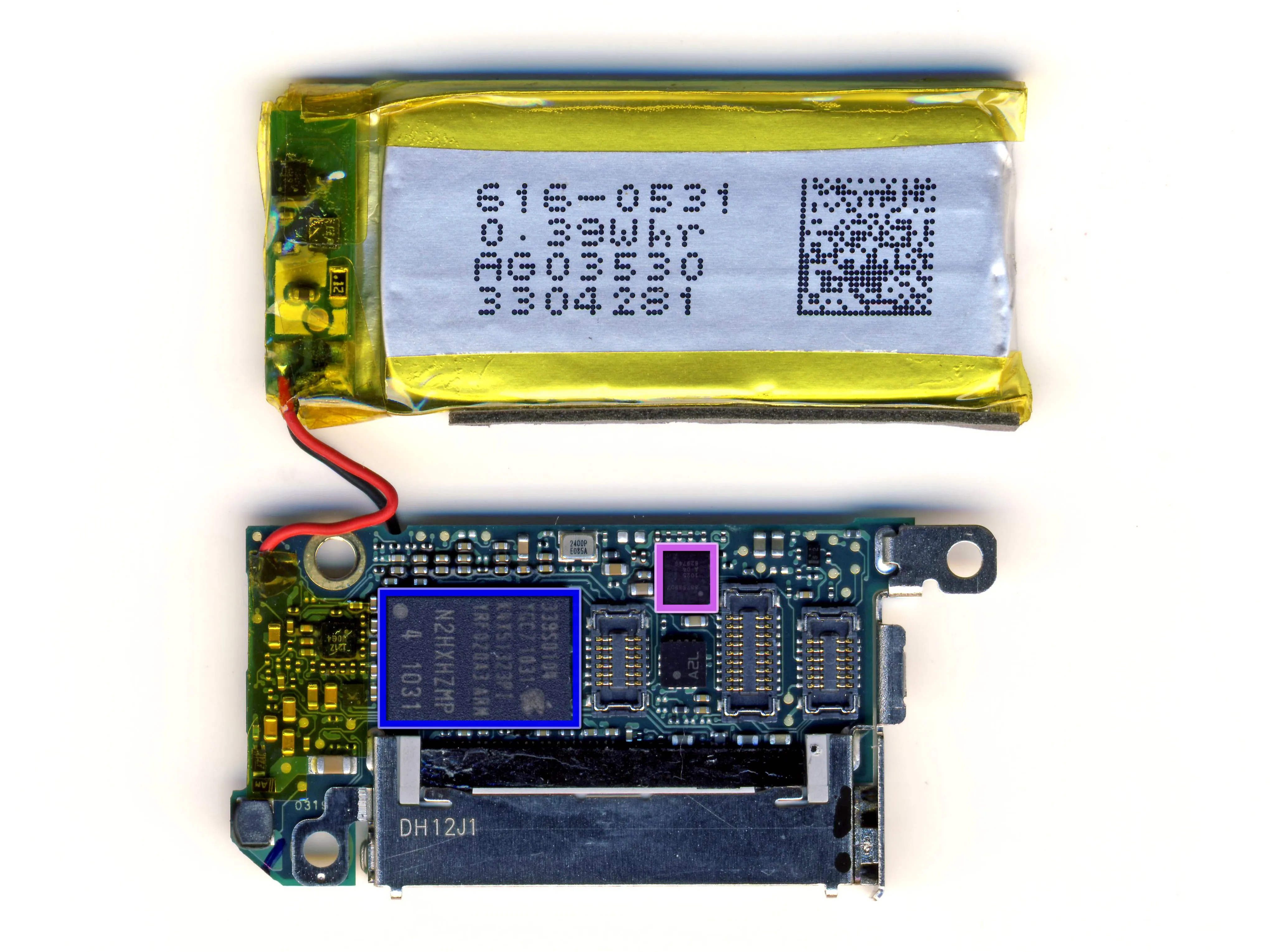

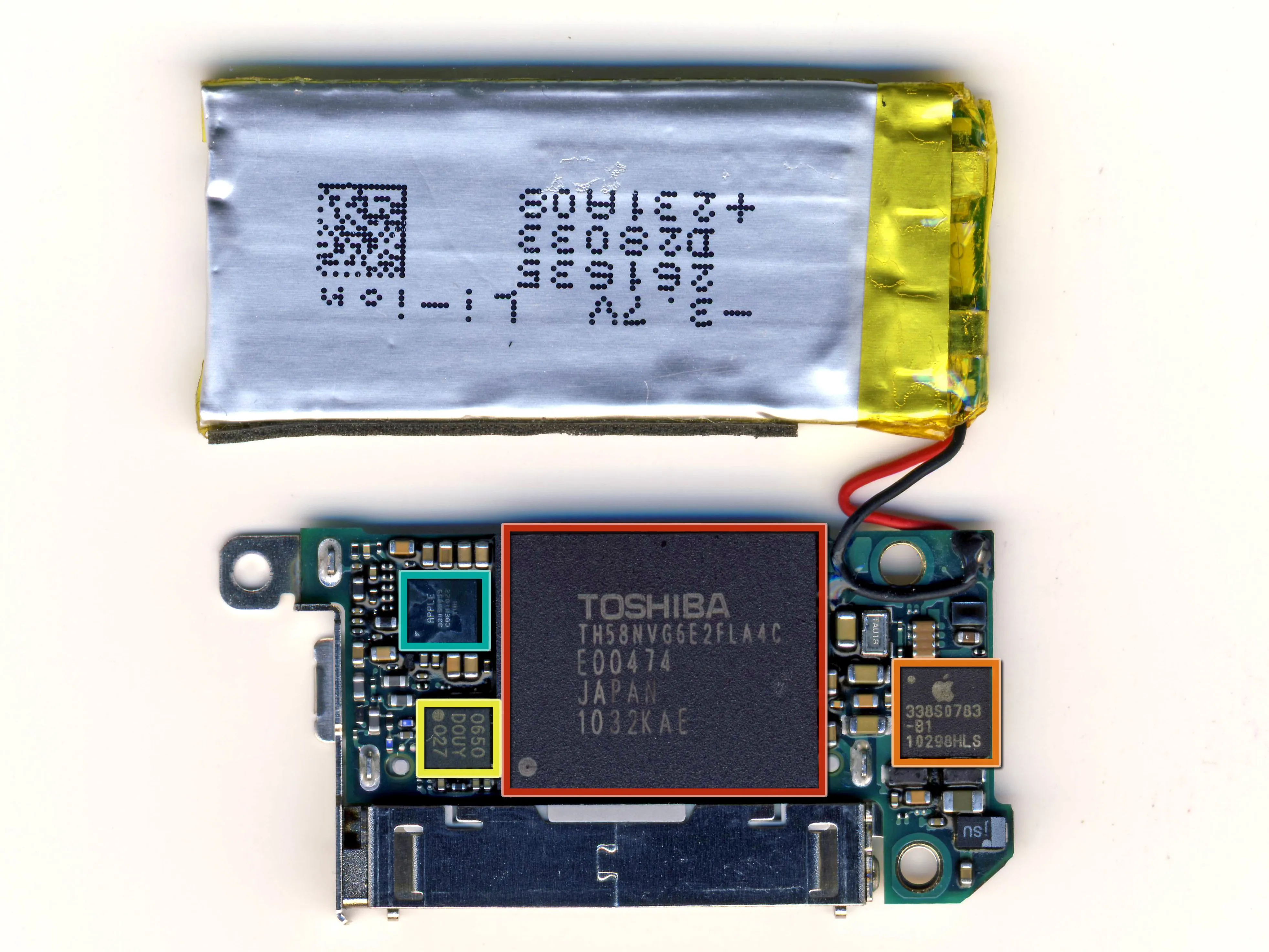

• Интересные чипы:

• Toshiba TH58NVG6E2FLA4C 8GB NAND

• Apple 33850859 C0E111022

• Управление питанием Dialog D1830B (Apple 338S0783-B1 10298HLS)

• FM-приемник 0650 D0UY 027

• Apple 339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031

• 35758907 1025 A 04 629749

Шаг 13

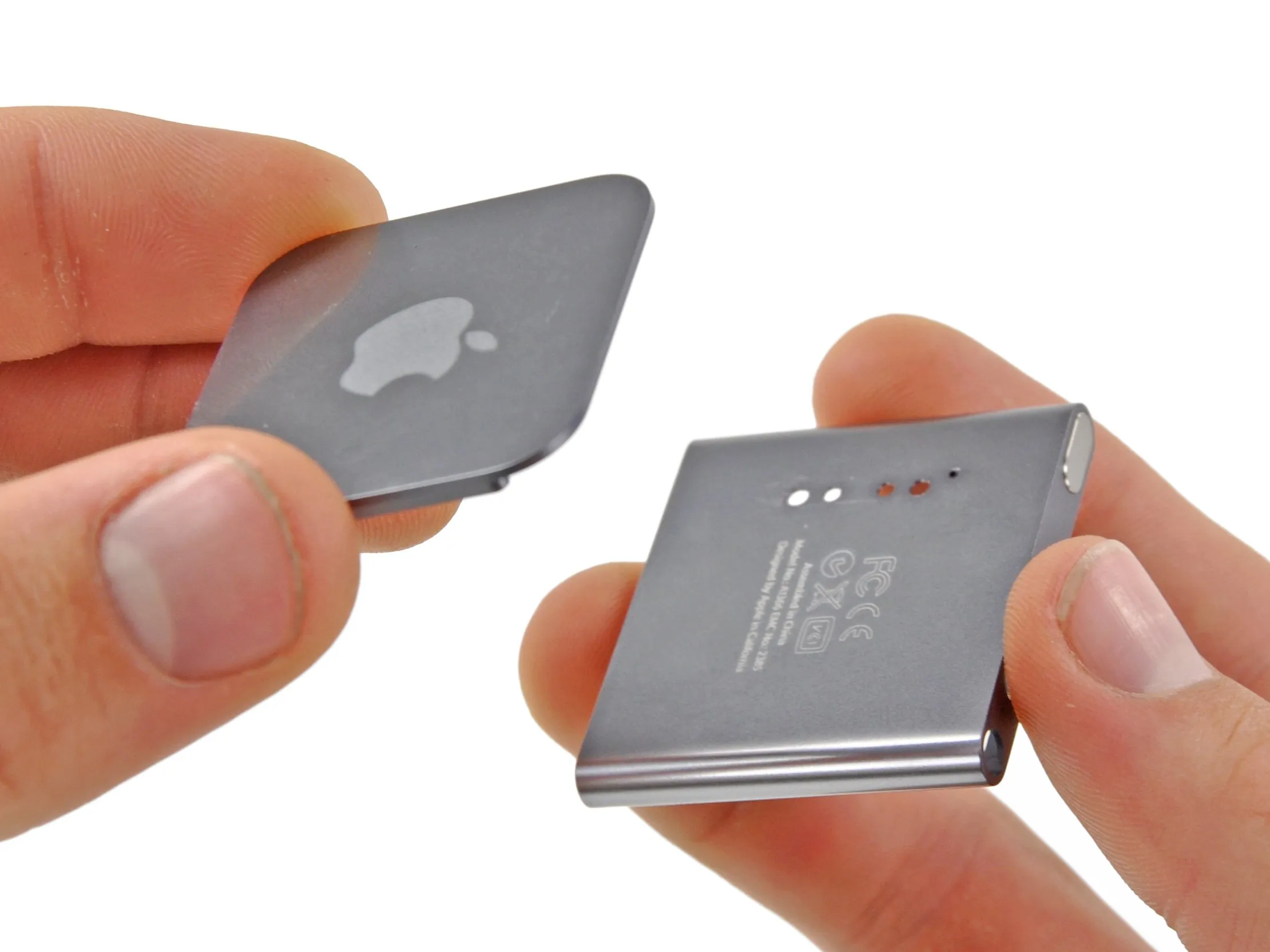

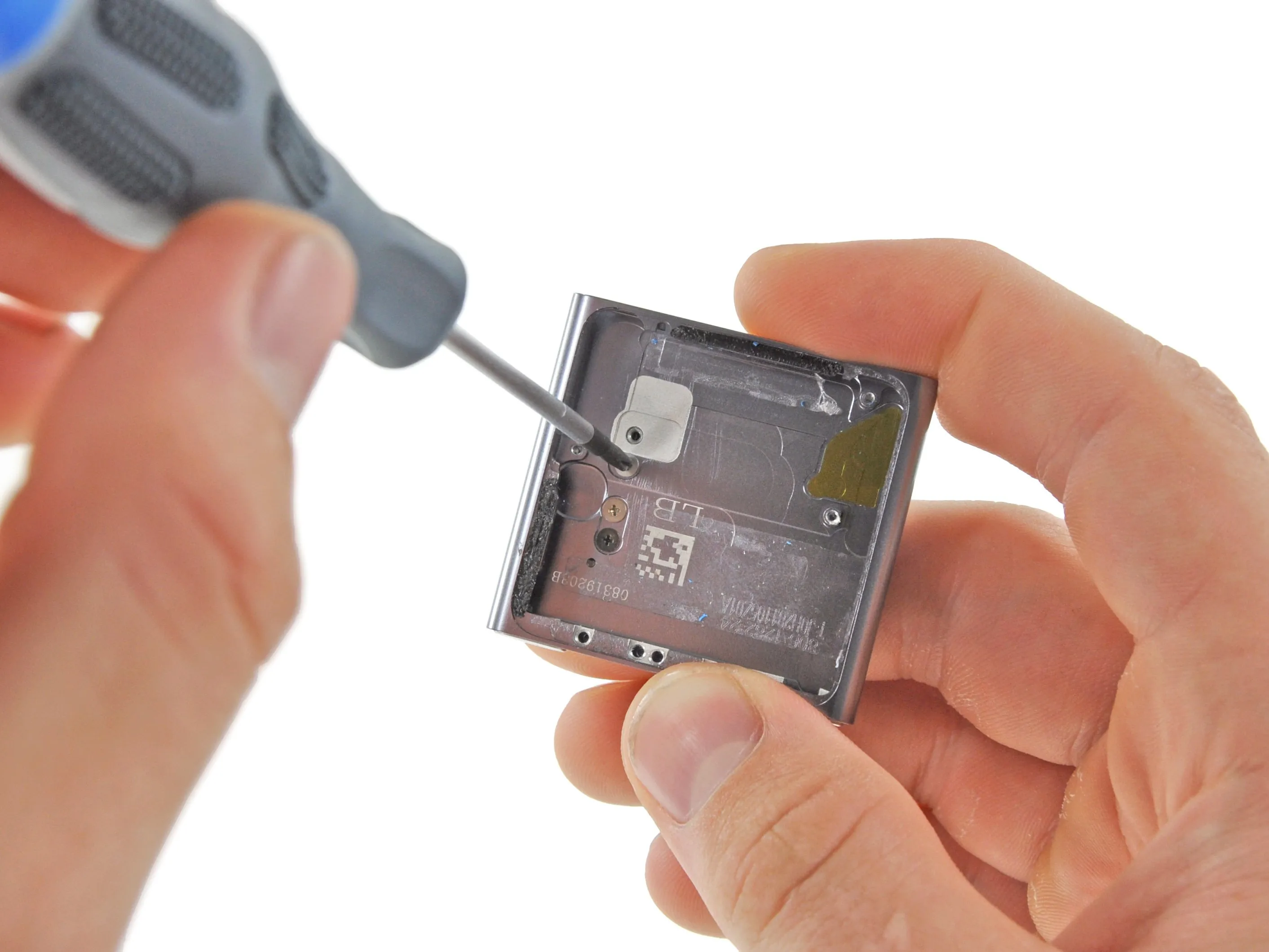

• Еще три винта крепят новую клипсу к iPod Nano.

• Всего одиннадцать винтов. Довольно много для такого маленького устройства.

Шаг 14

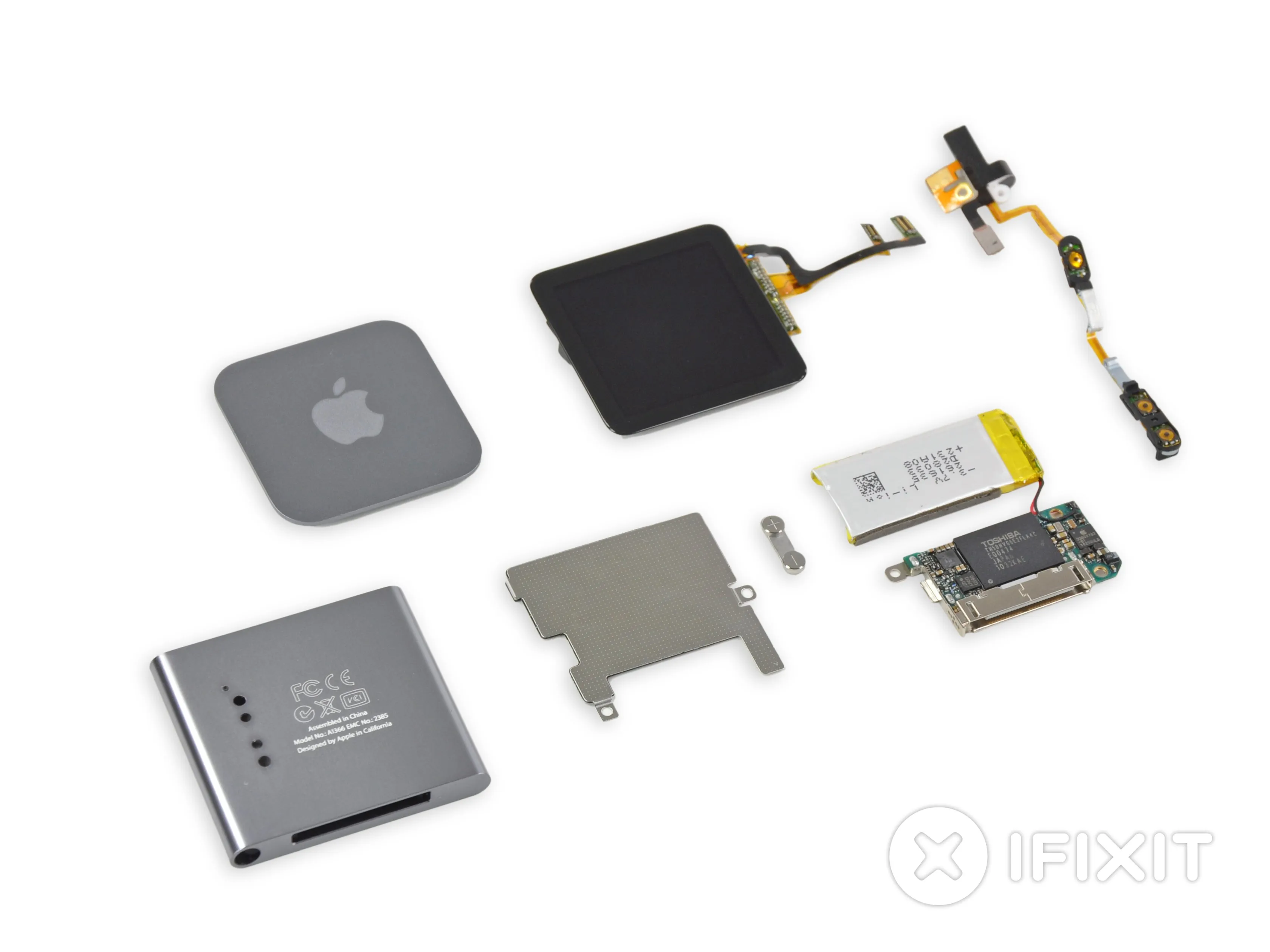

• Ремонтопригодность iPod Nano 6th Generation: 5 из 10 (10 - самый простой ремонт)

• Хорошо: Разъёмы ленточного кабеля позволяют легко отсоединить дисплей и разъём для наушников от логической платы.

• Хорошо: После снятия дисплея остальная часть разборки относительно проста.

• Плохо: Снять дисплей очень сложно без использования тепловой пушки.

• Плохо: Батарея припаяна к логической плате, что делает ее замену более сложной, чем необходимо.

Комментарии к статье

руководство не является подробным. Я повредил проводку разъема для наушников, когда снимал плату. Будьте осторожны, под платой лежат провода. Вынимая плату, я их сломал. Теперь он официально мертв :(

Привет! Разборка предназначена только для развлекательных целей, это не руководство к действию! Обязательно прочитайте все предупреждения, например, такое: 'Этот разбор не является руководством по ремонту. Для ремонта iPod Nano 6-го поколения используйте наше сервисное руководство'.

Почему нет руководства по замене батареи? Я понимаю, что это связано с пайкой, но, конечно, это можно сделать, имея определенный уровень начальных навыков.

Это разборка, интересный взгляд на внутренности, а не руководство по ремонту. Вы можете следовать нашему руководству по сборке логической платы, чтобы снять логическую плату и батарею, и с помощью довольно простой пайки вы сможете заменить батарею.
