Разборка iPod Nano 6-го поколения 2011 года
Введение
4 октября 2011 года. Давайте поговорим об iPhone. Вчерашний пресс-релиз принес нам новую интересную информацию о грядущем iPhone 4S (загляните 14 октября, чтобы увидеть его разборку), а также о следующем поколении iPod Nano. В предвкушении того, как в этом году будет выглядеть фрукт, позволяющий звонить по телефону, мы попробуем откусить кусочек от новейшего дополнения к линейке iPod Nano.
Забавный факт: этот новый Nano ничуть не круче предыдущего Nano. На самом деле, он практически такой же. Почему - смотрите ниже.
Следите за Делаете.ру на twitter для получения последних обновлений.
Что вам понадобится
Инструменты
Тепловая пушка | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разбор iPod Nano 6-го поколения 2011 года

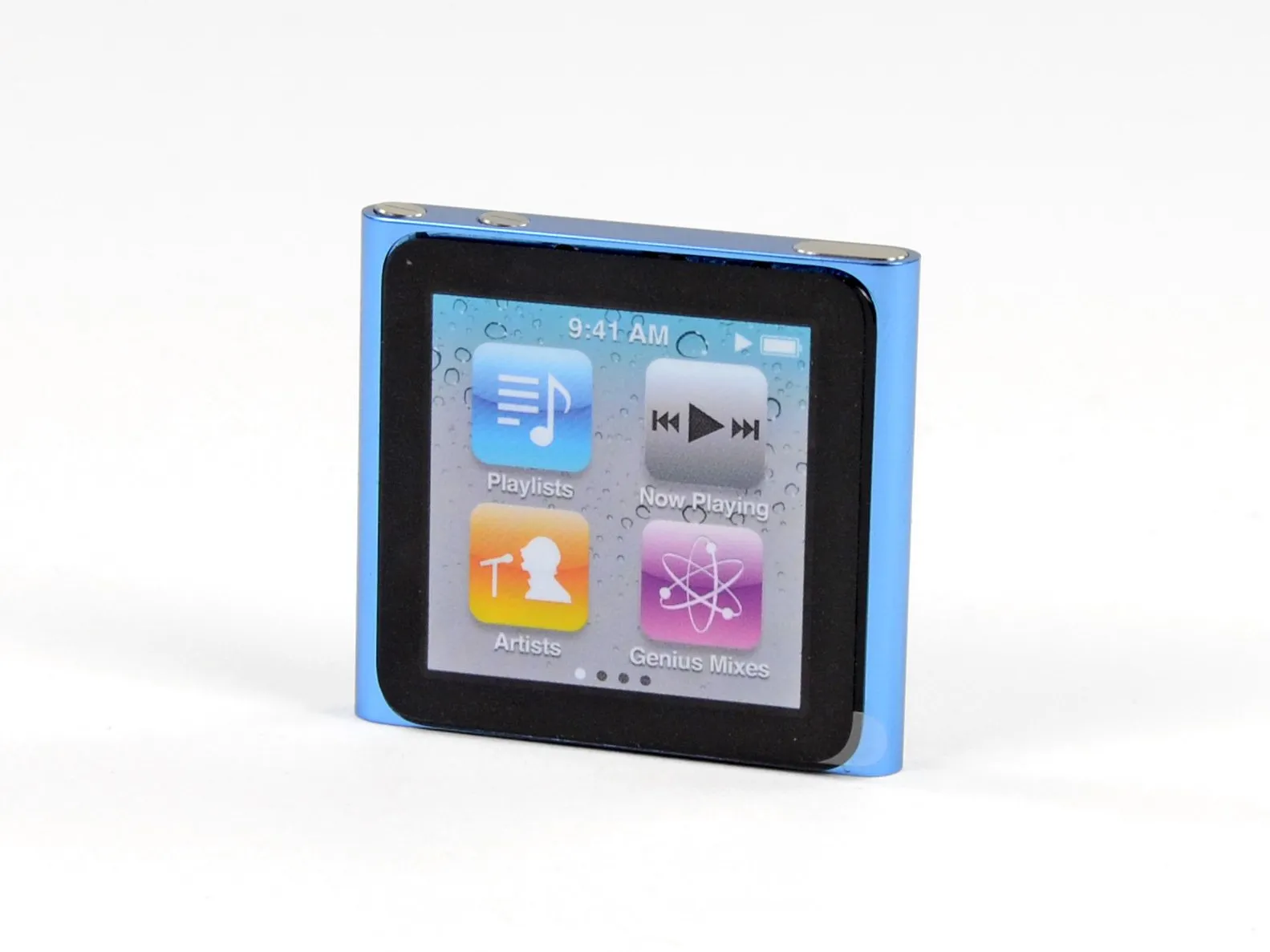

Наш любимый наноскопический кусочек Apple вернулся и имеет несколько забавных функций внутри.
1,54-дюймовый мультисенсорный дисплей
Разрешение 240 x 240 пикселей
Встроенный акселерометр
Совместимость с Nike+
Перезаряжаемый литий-ионный аккумулятор с возможностью воспроизведения музыки до 24 часов
Внутренняя память 8 ГБ или 16 ГБ
Шаг 2
В плане упаковки мало что изменилось. Nano по-прежнему заключен в свой собственный куб самодовольства.
Беглый взгляд на номер модели показывает, что, как и его предшественник, он по-прежнему носит идентификационный номер A1366.
Небольшое исследование показывает, что разница в номерах деталей заключается лишь в разных цветах Nano. Эта модель, MC689, синяя; MC688 серебристый, и так далее...
Шаг 3

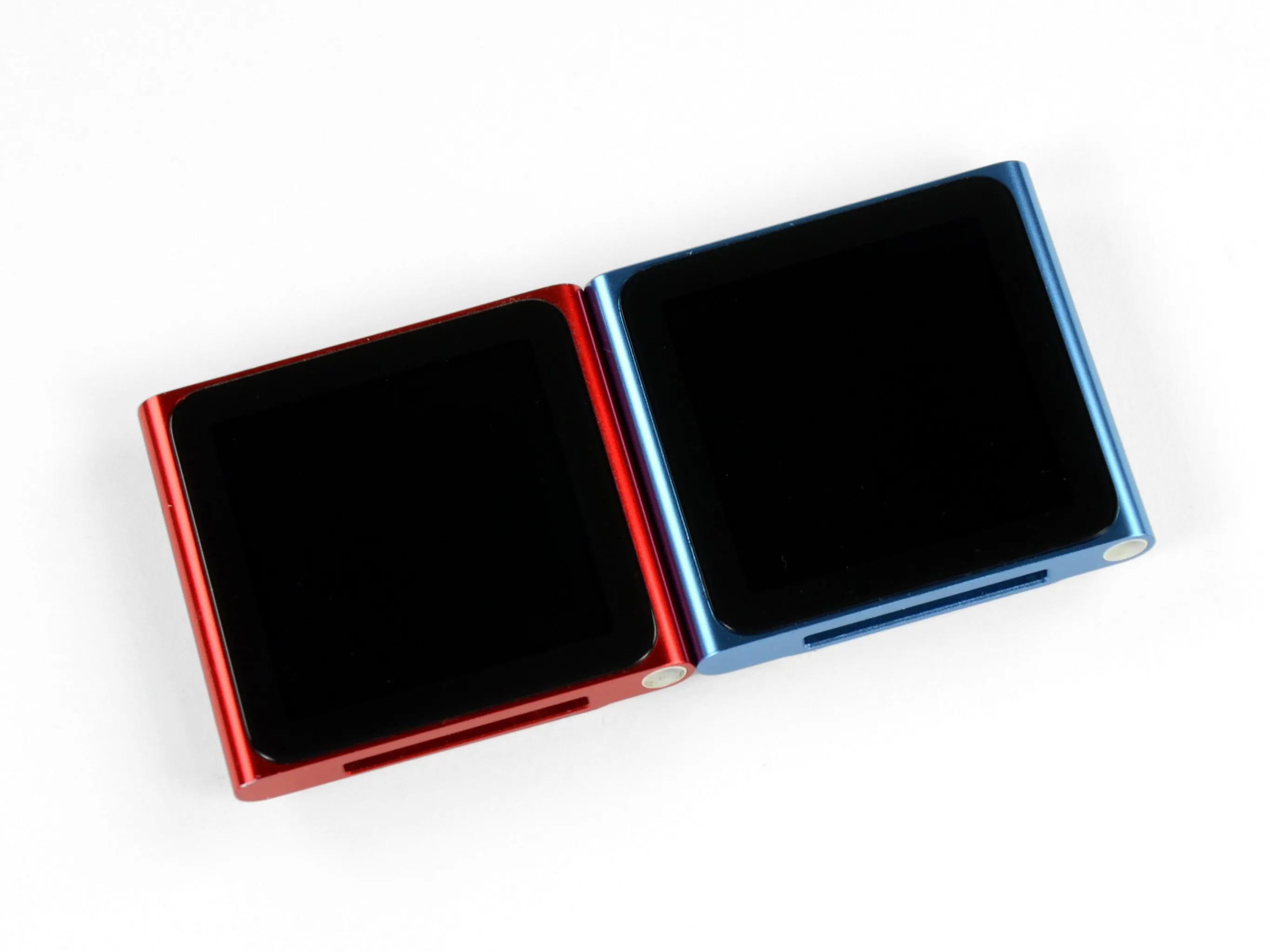

'Билл, они такие милые! Можно нам купить один?' - 'Знаешь, Мэри, когда-нибудь они вырастут, и им потребуется много ответственности'.
Как и большинство сиамских близнецов, представители 6-го и 7-го поколения имеют одинаковые физические данные, но отличаются по характеру.
Сможете ли вы угадать, кто из них кто? Дадим вам подсказку: 7-е поколение Nano - это не Red.....
Шаг 4

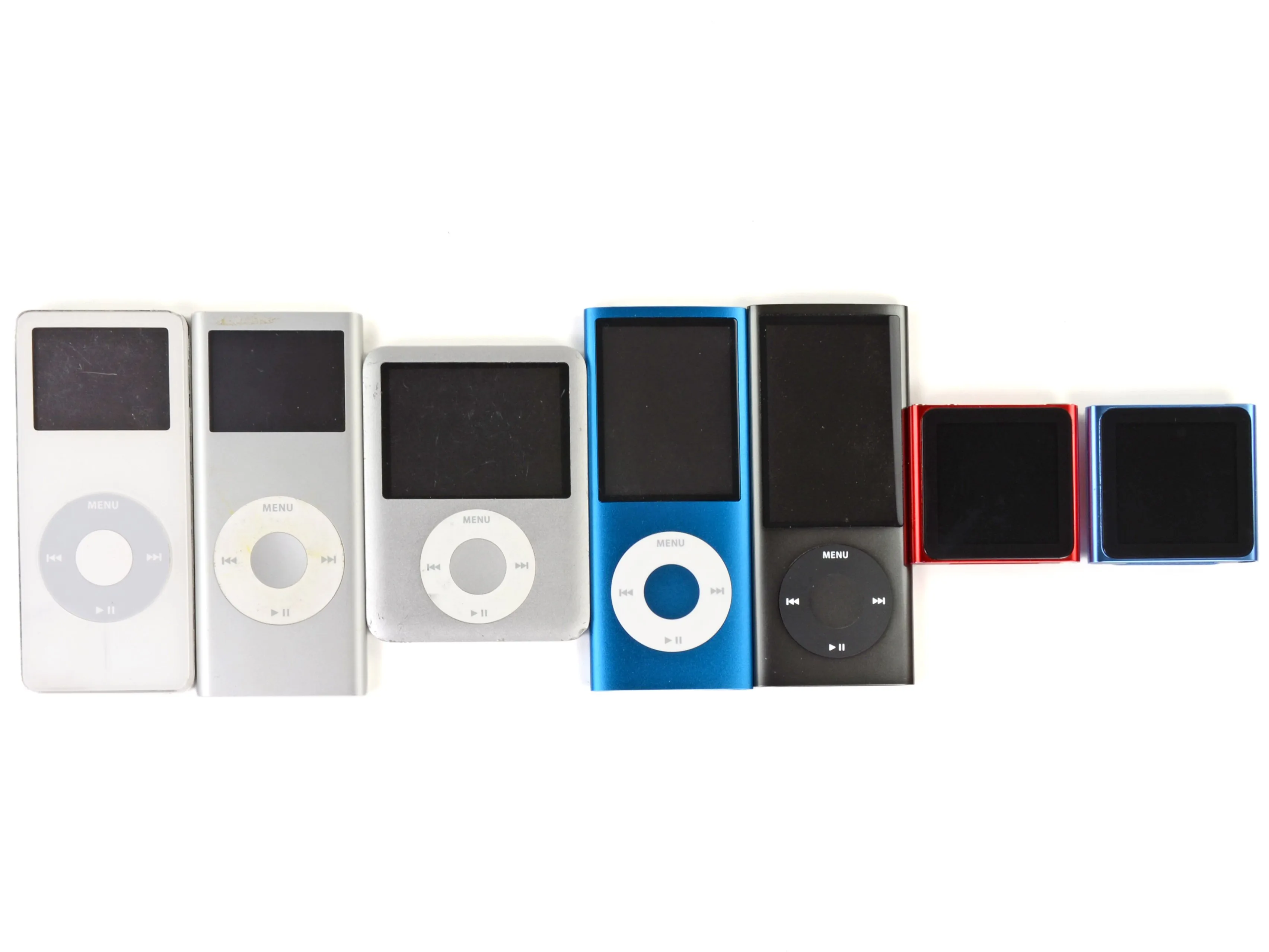

Вместе они выстоят. О радость! Воссоединение семьи iPod Nano (слева направо):
Nano 1-го поколения
Nano 2-го поколения
Nano 3-го поколения
Nano 4-го поколения
Nano 5-го поколения
Nano 6-го поколения
Nano 7-го поколения
Шаг 5

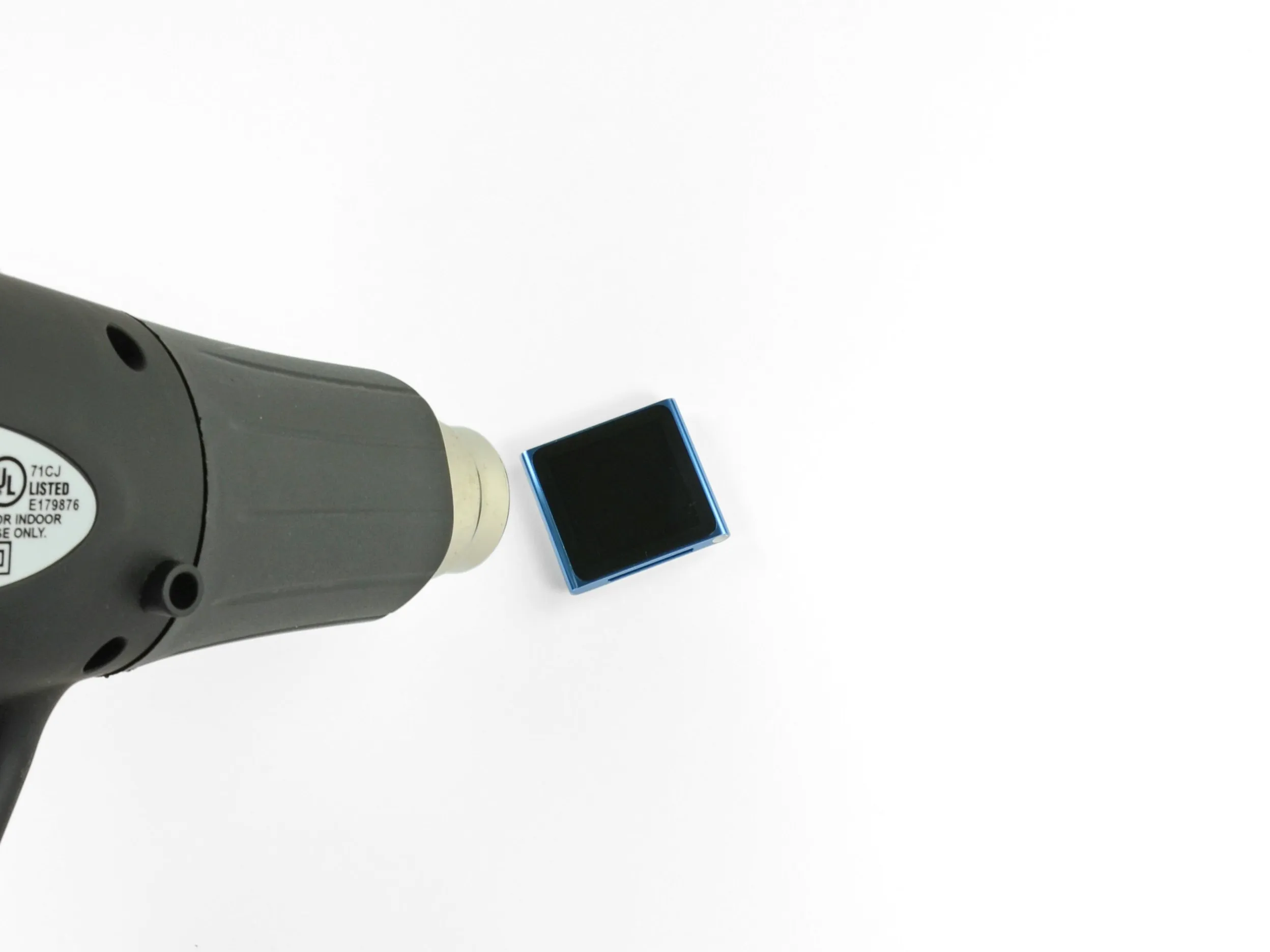

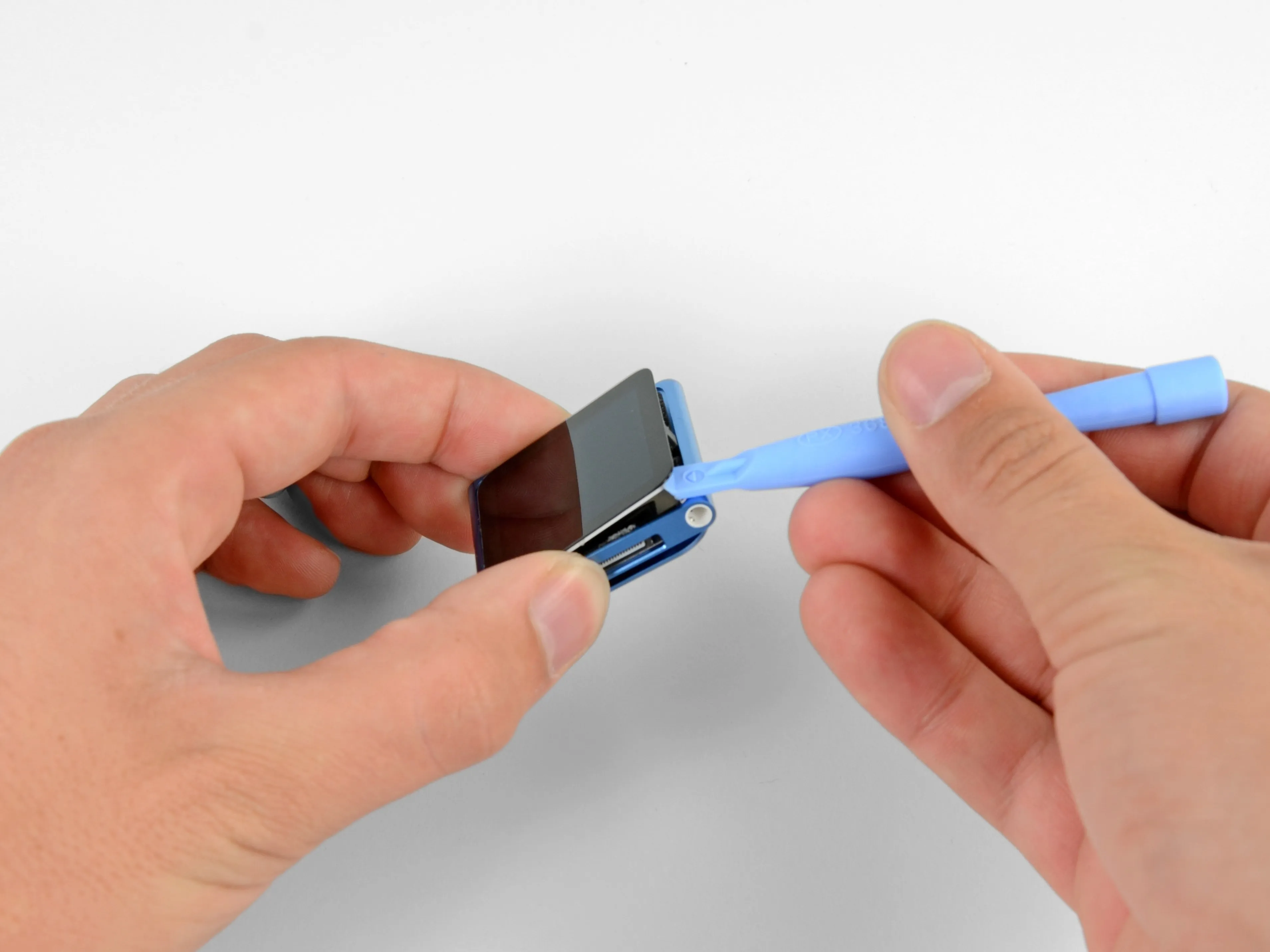

Нет винтов? Не бойтесь! *Наша верная тепловая пушка спасет положение!
БЛАМО! УХАММО! Получи, вредоносное переднее стекло! Твои дни, когда ты обеспечивал высококачественные развлечения для жителей Земли, сочтены! Сдавайтесь сейчас или почувствуйте поражение от рук нашего помощника, инструмента для вскрытия пластика!
Шаг 6

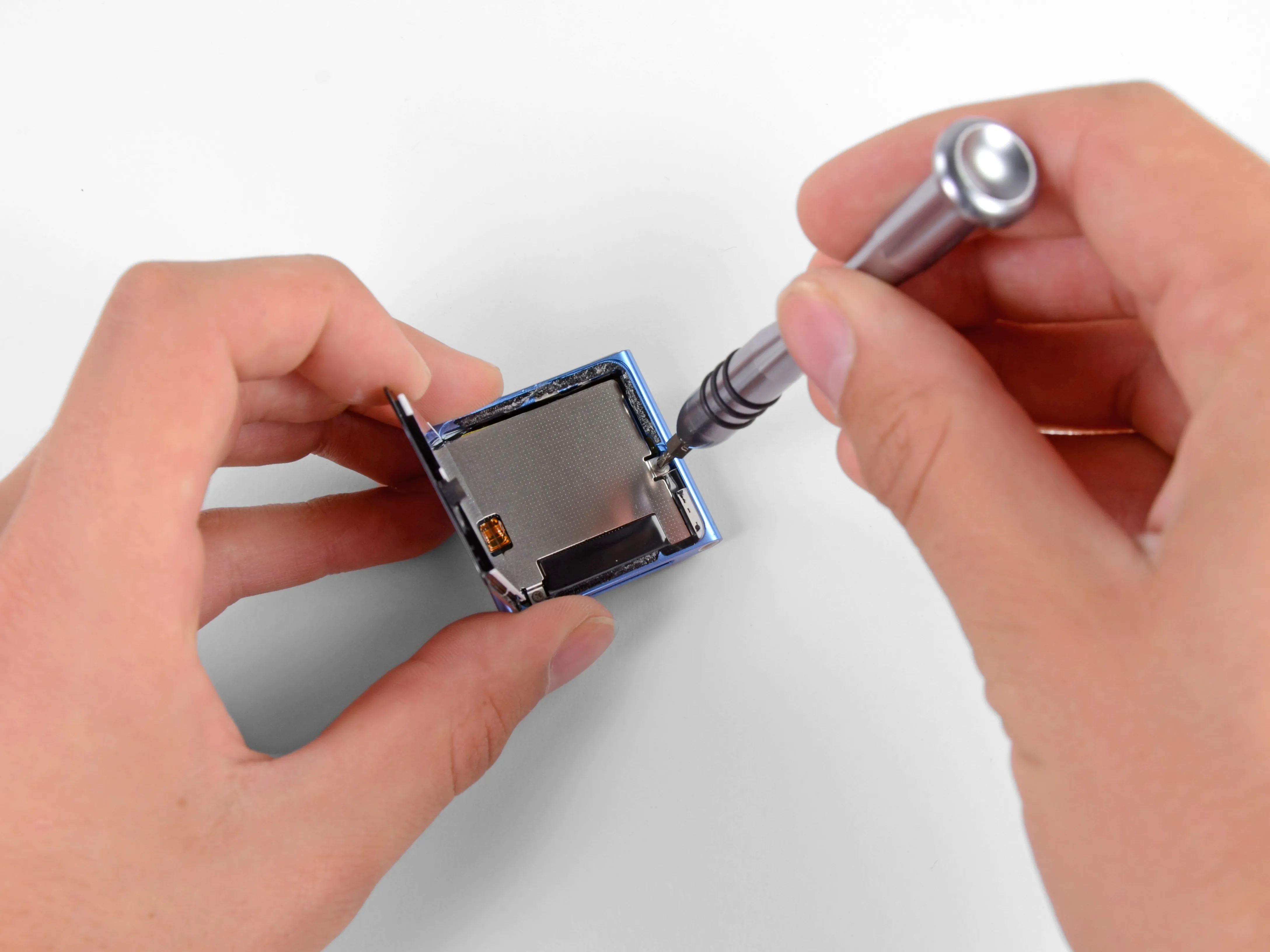

Винты? Ха! А вы думали, что мы окажемся неподготовленными? Угадайте еще раз, 7-е поколение Nano... почувствуйте могучий крутящий момент нашей крестовой отвертки!
EMI-экран, защищающий логическую плату Nano, легко снимается.
Шаг 7

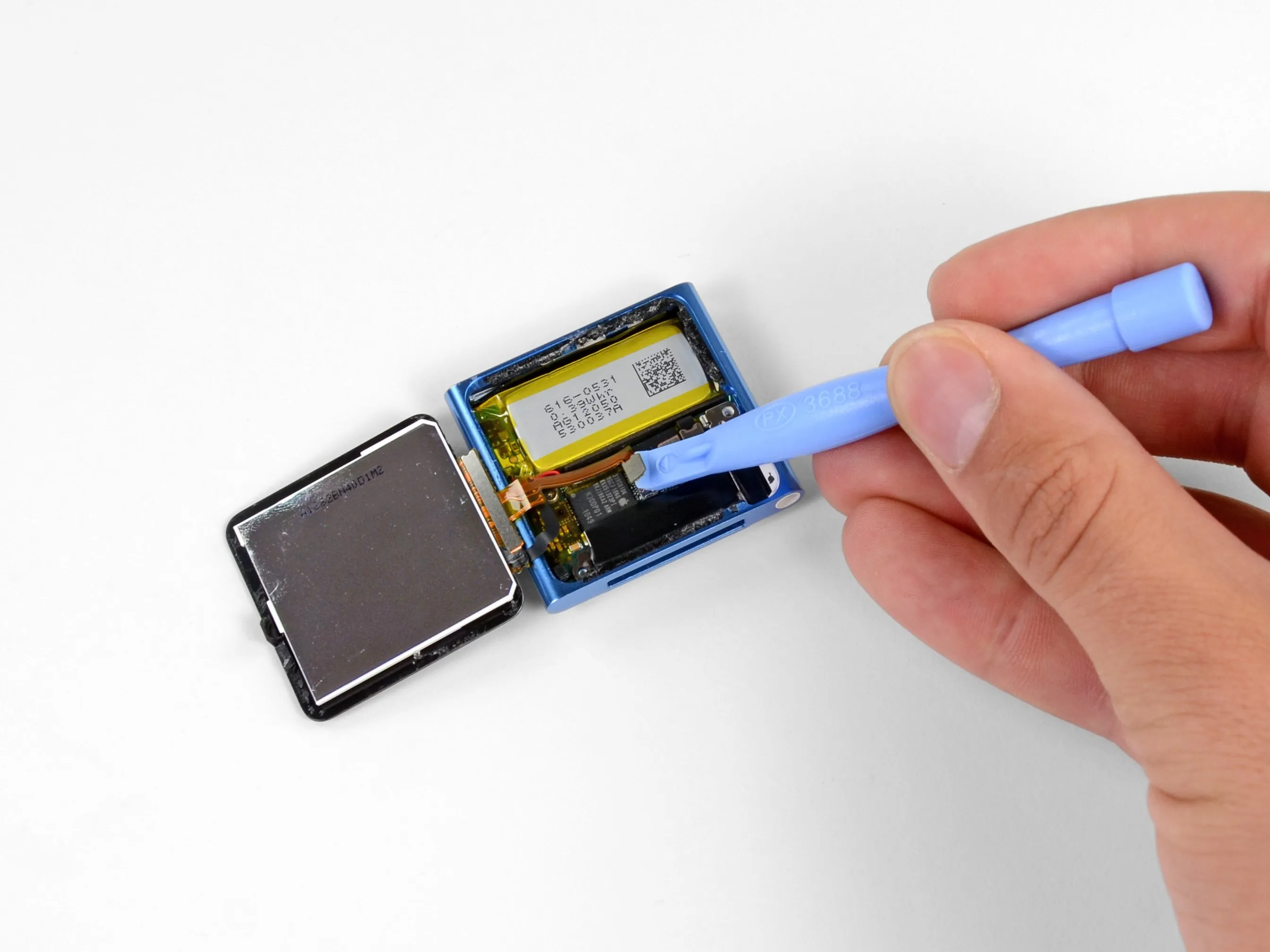

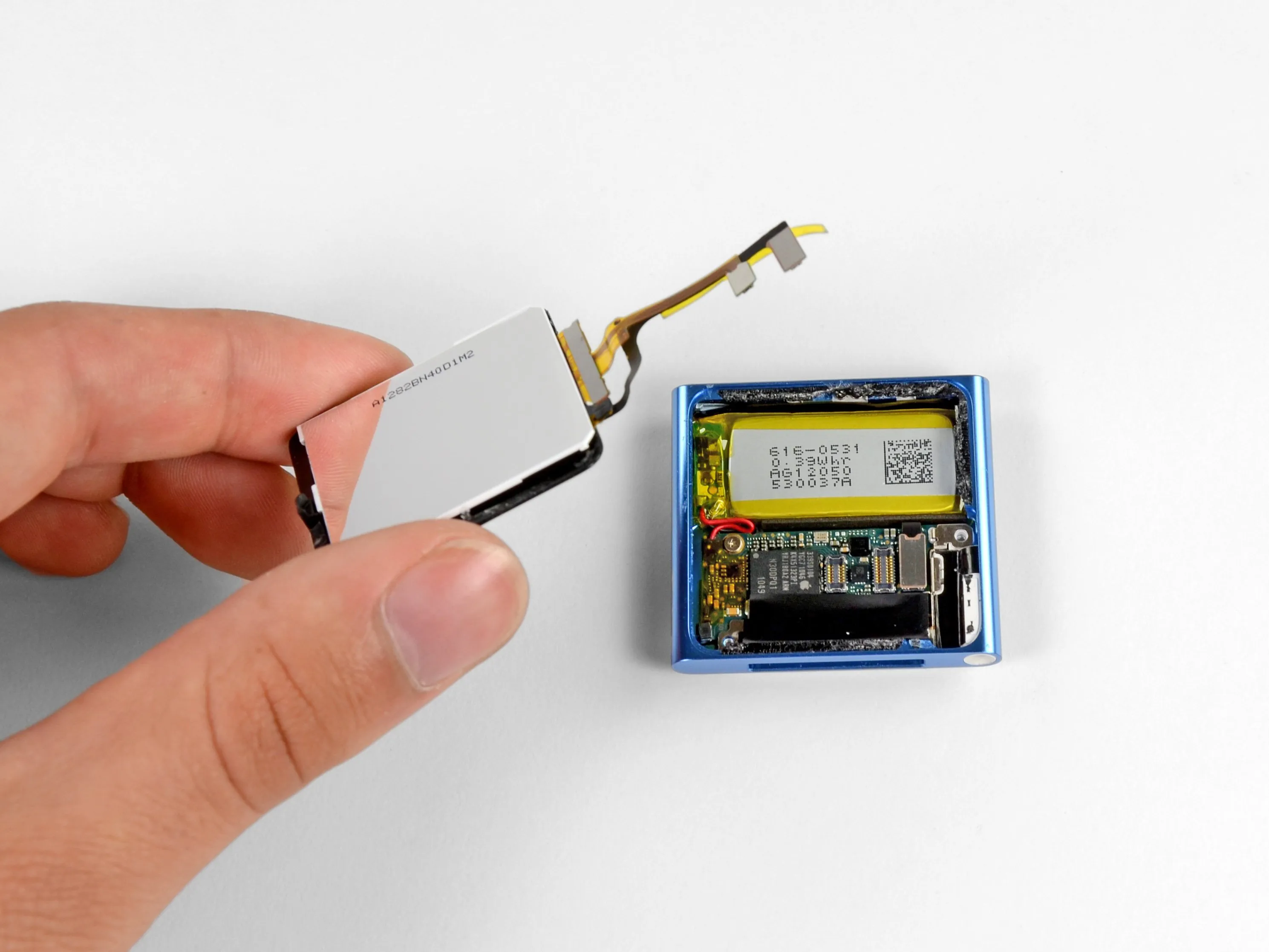

Для извлечения дисплея требуется отсоединить несколько дополнительных разъемов.
Вот и настал твой последний день, о дорогой дисплей Nano! (По крайней мере, пока мы не соберем вас обратно. Мы будем нежны, обещаем).
Шаг 8

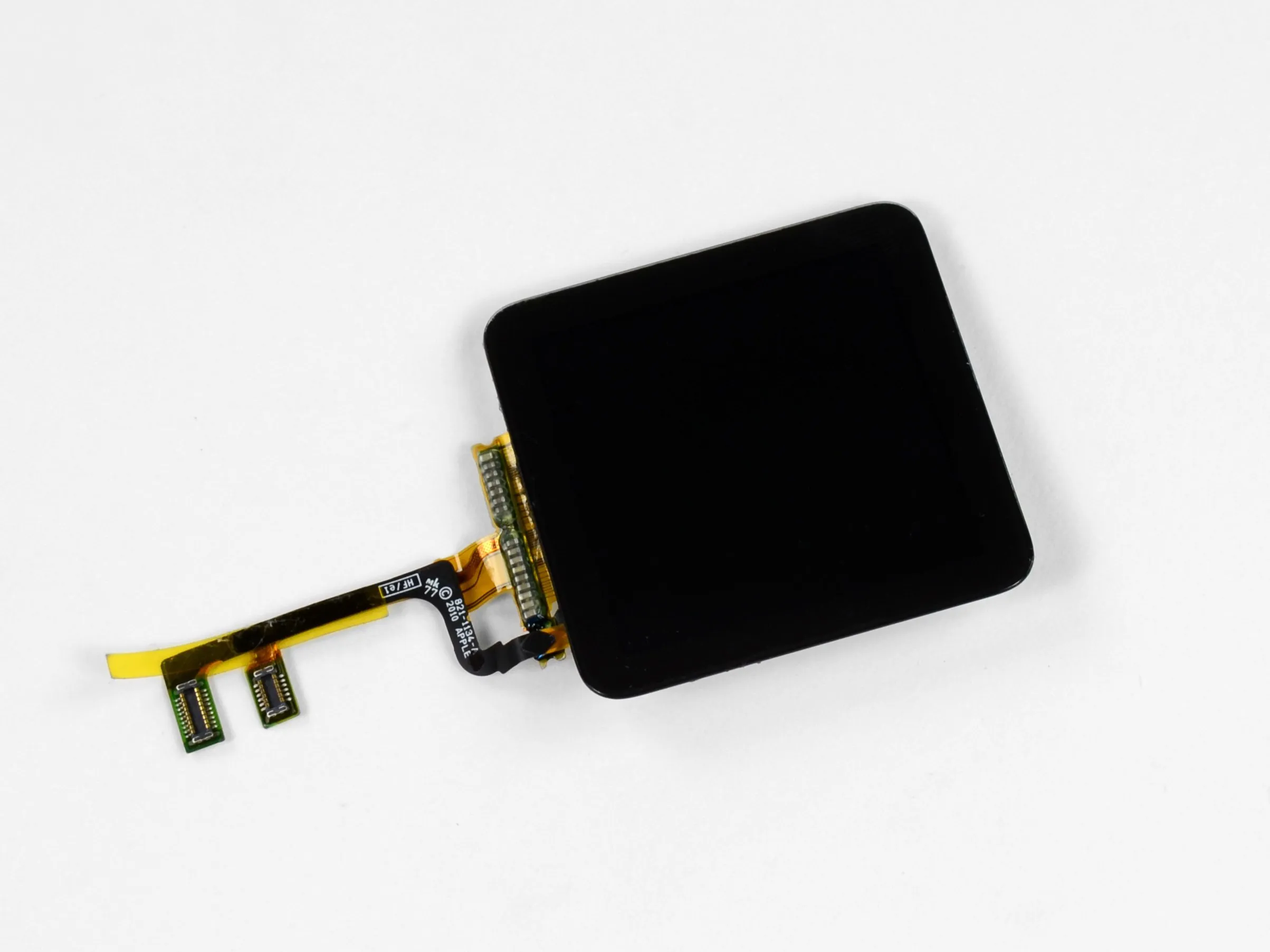

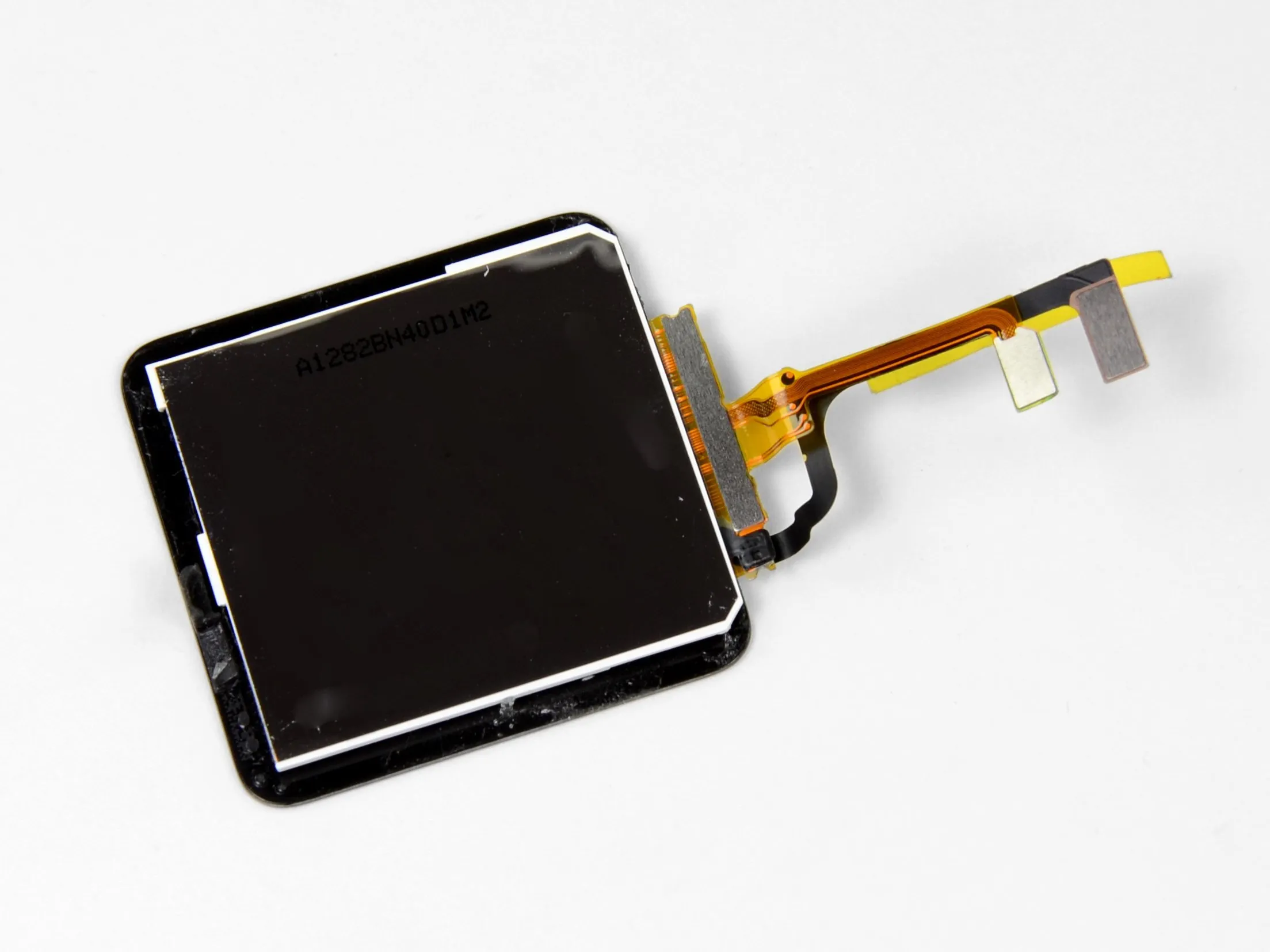

Спереди, сзади, спереди, сзади. Nn ss, nn ss, nn ss.
Как и в прошлом году, 1,54-дюймовый ЖК-экран оснащен мультитачИ мы до сих пор не можем понять, зачем для этого устройства нужны два пальца.
Дисплей все тот же, 240x240 пикселей, и по-прежнему неразрывно связан с передним стеклом.
Шаг 9

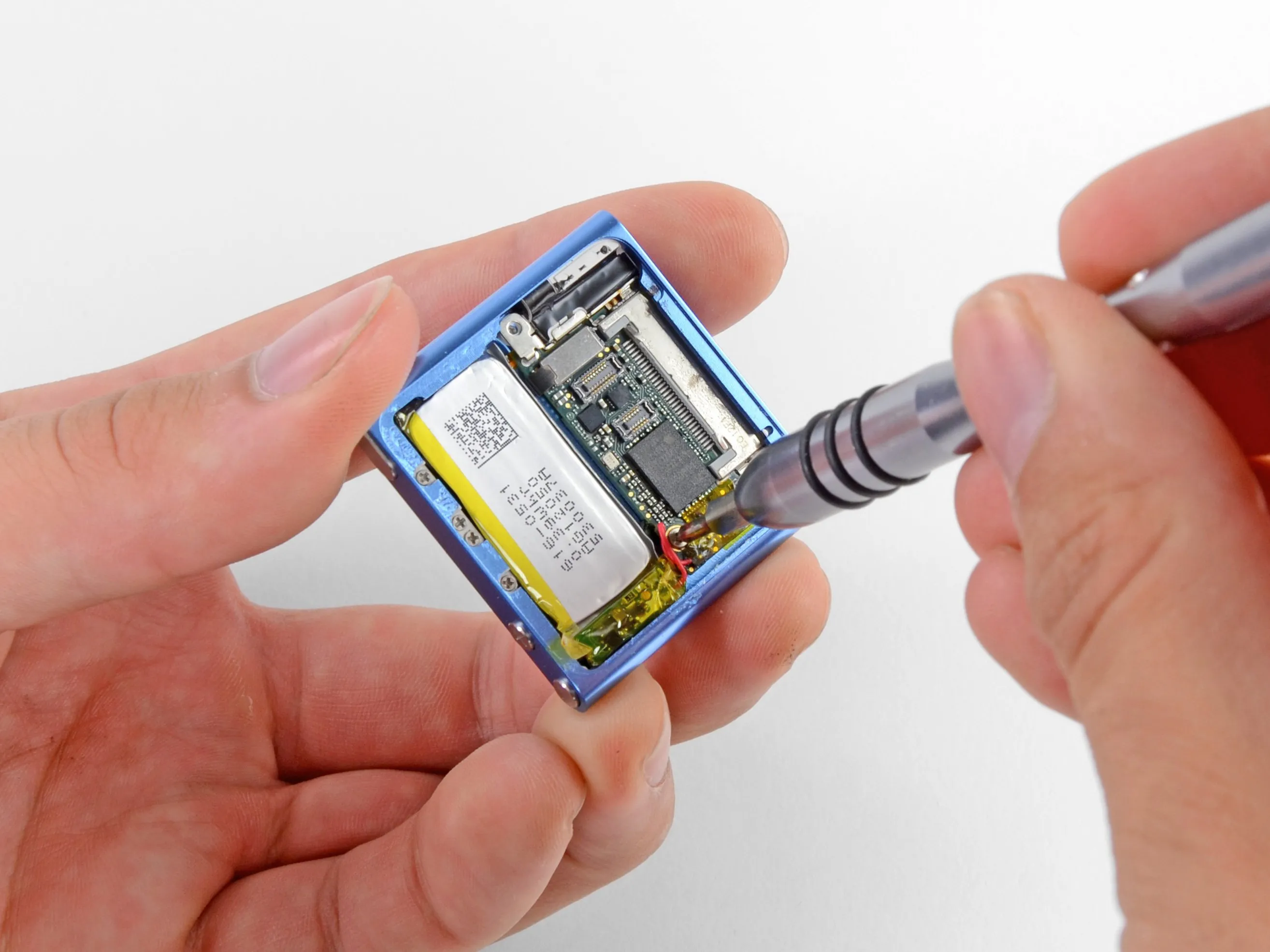

Еще несколько винтов и разъем пытаются преградить нам путь.
Ха! Вы никогда не слышали боевой клич проклятого набора из 54 бит-драйверов и инструментов для вскрытия пластика!
Немного пошевелив, можно освободить батарею и логическую плату, хотя они и припаяны друг к другу.
Шаг 10

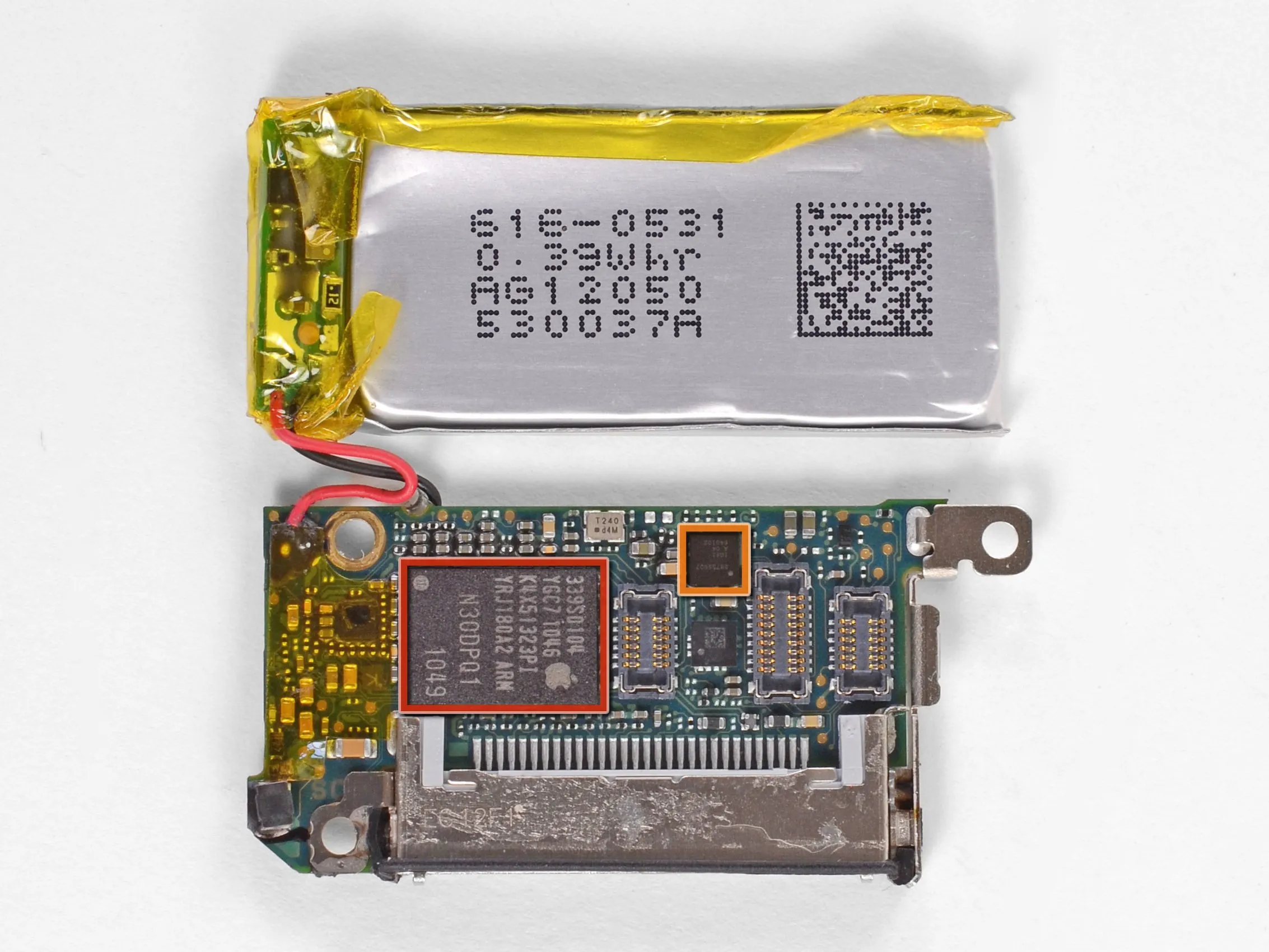

Основные интегральные схемы:
Apple 339S0104 YGC7 1046 K4X51323PI YRJ180A2 ARM N3ODPQ1 1049
337S3907 1031 A 04 640102
SanDisk 05010 008G 1222DCQ1Z6
Сайт последний Nano использовал память Toshiba.
Apple 338S0783-B1 11068HDR
0650 D4JU 041
Apple 339S0853 C0YV1042 TWN
Шаг 11

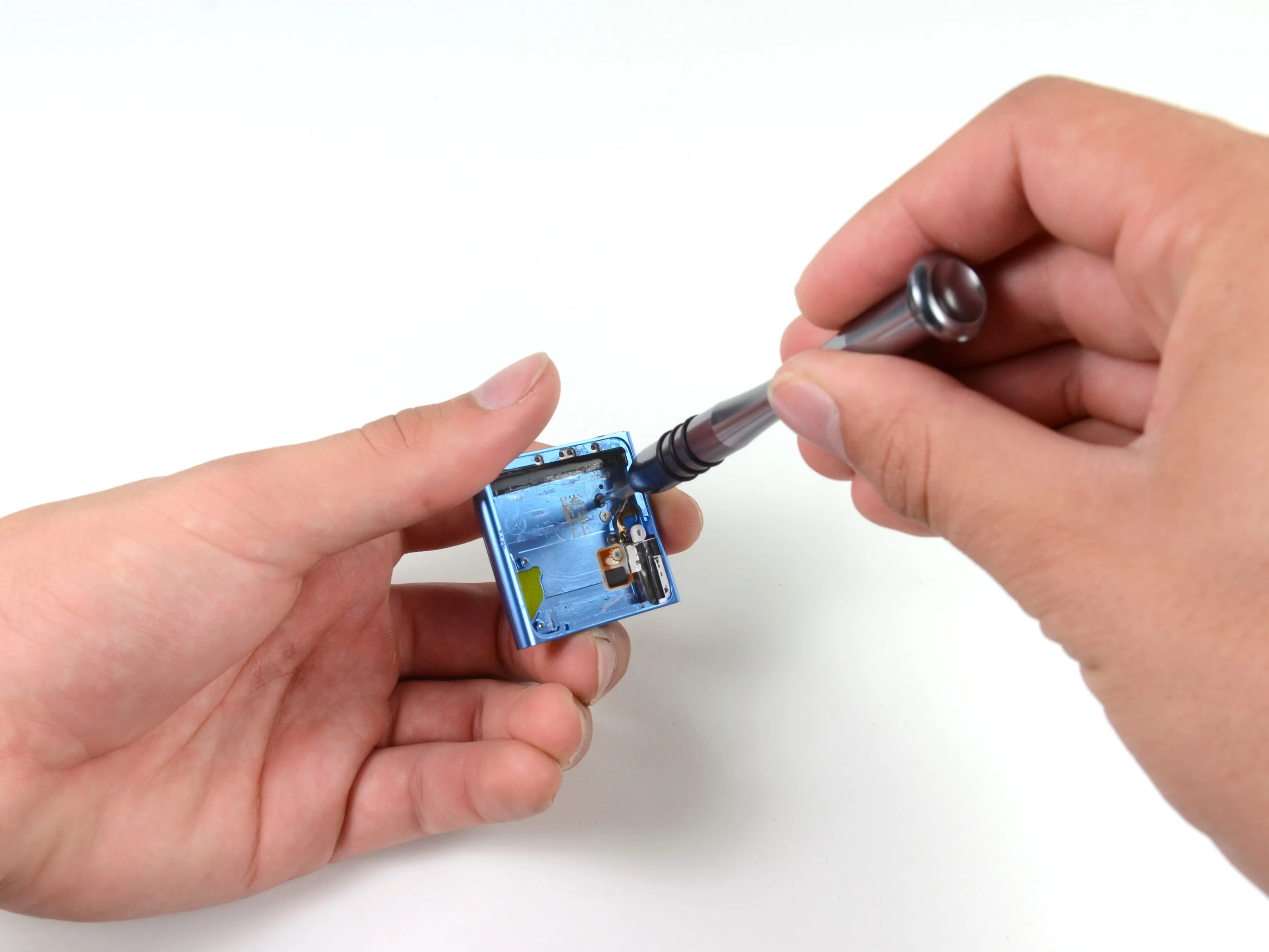

Выкрутите еще несколько винтов и снимите клипсу с внешнего корпуса.
Да, маленький Nano, попробуй теперь ухватиться за наши карманы, ремни и брюки!
Шаг 12

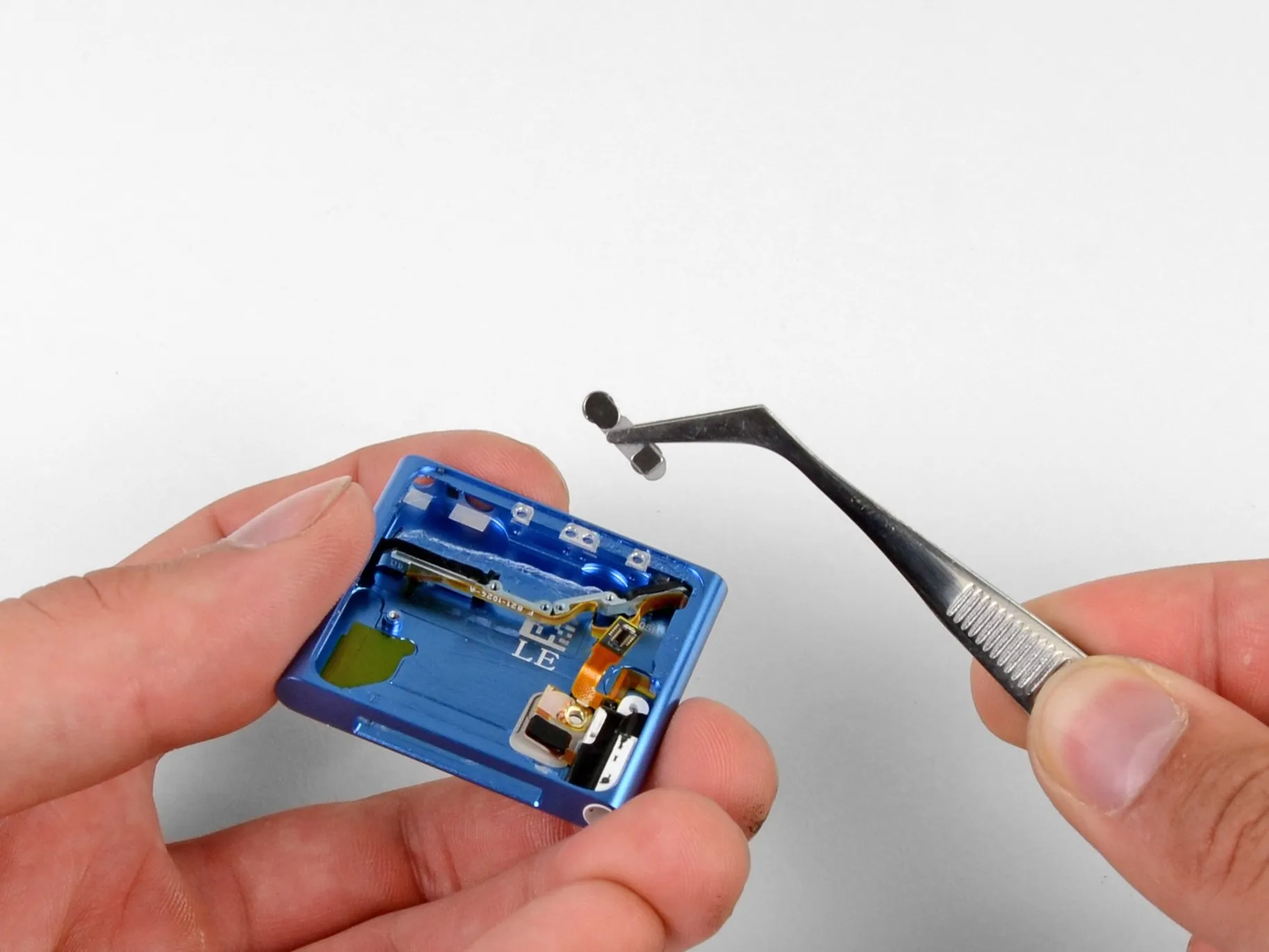

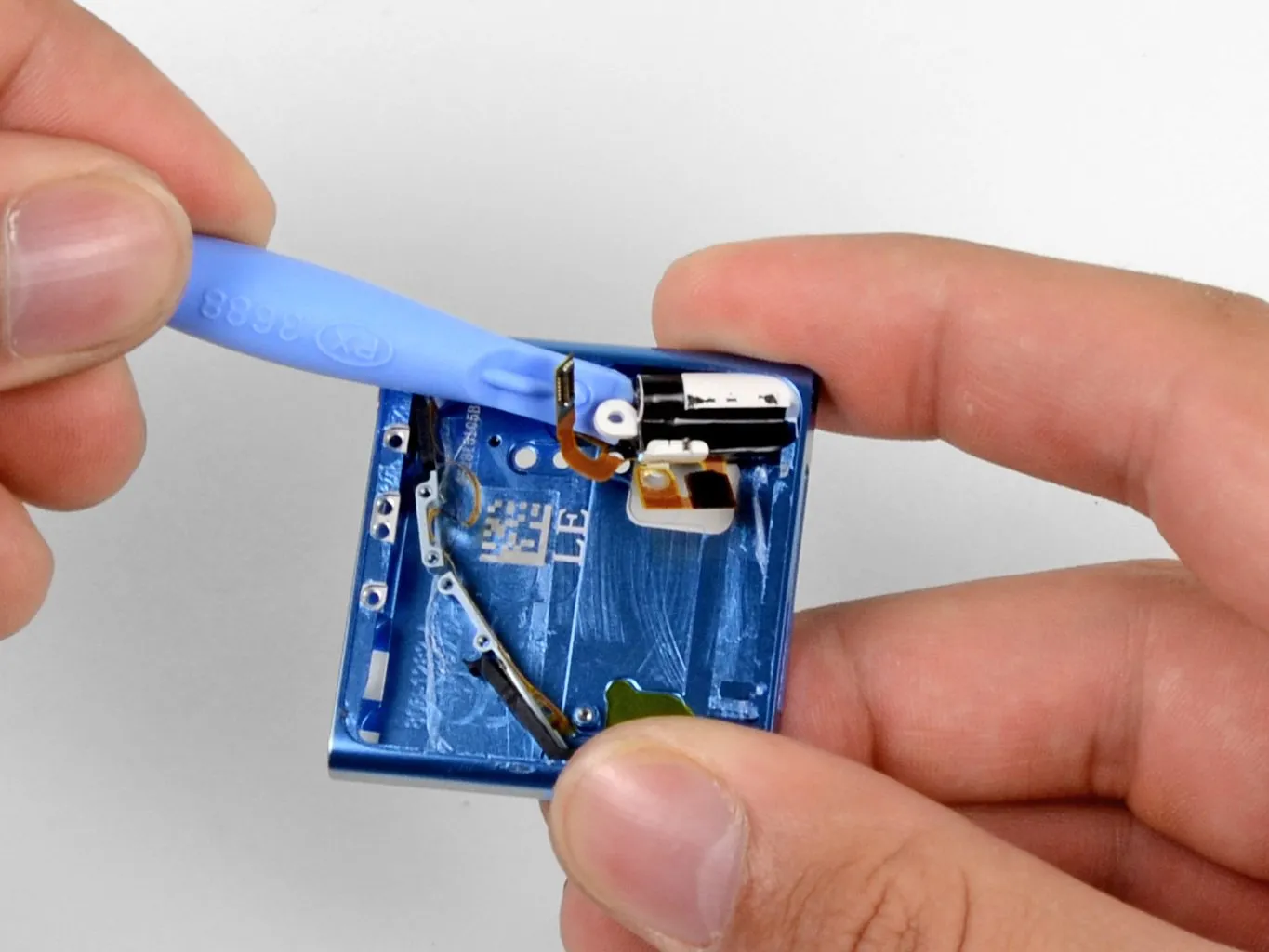

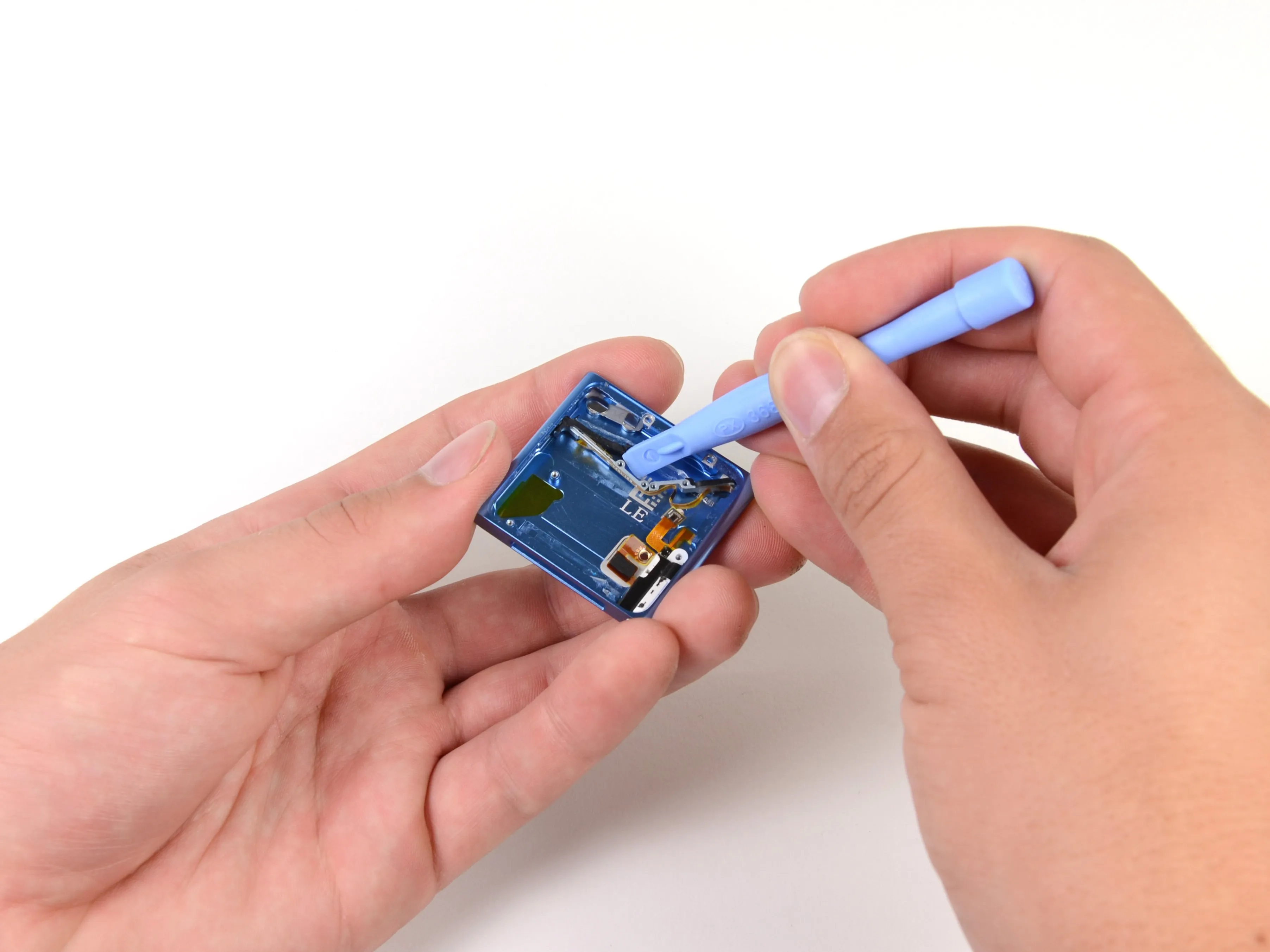

Мы начинаем отсоединять ленточный кабель разъема наушников от внутреннего корпуса. К сожалению, то, что кажется целой бутылкой клея, замедляет наш процесс.
Когда узел отсоединен от корпуса, кнопки регулировки громкости становятся свободными для извлечения.
Клей исчез, и последние обязанности по открыванию пластика выполнены.
Шаг 13

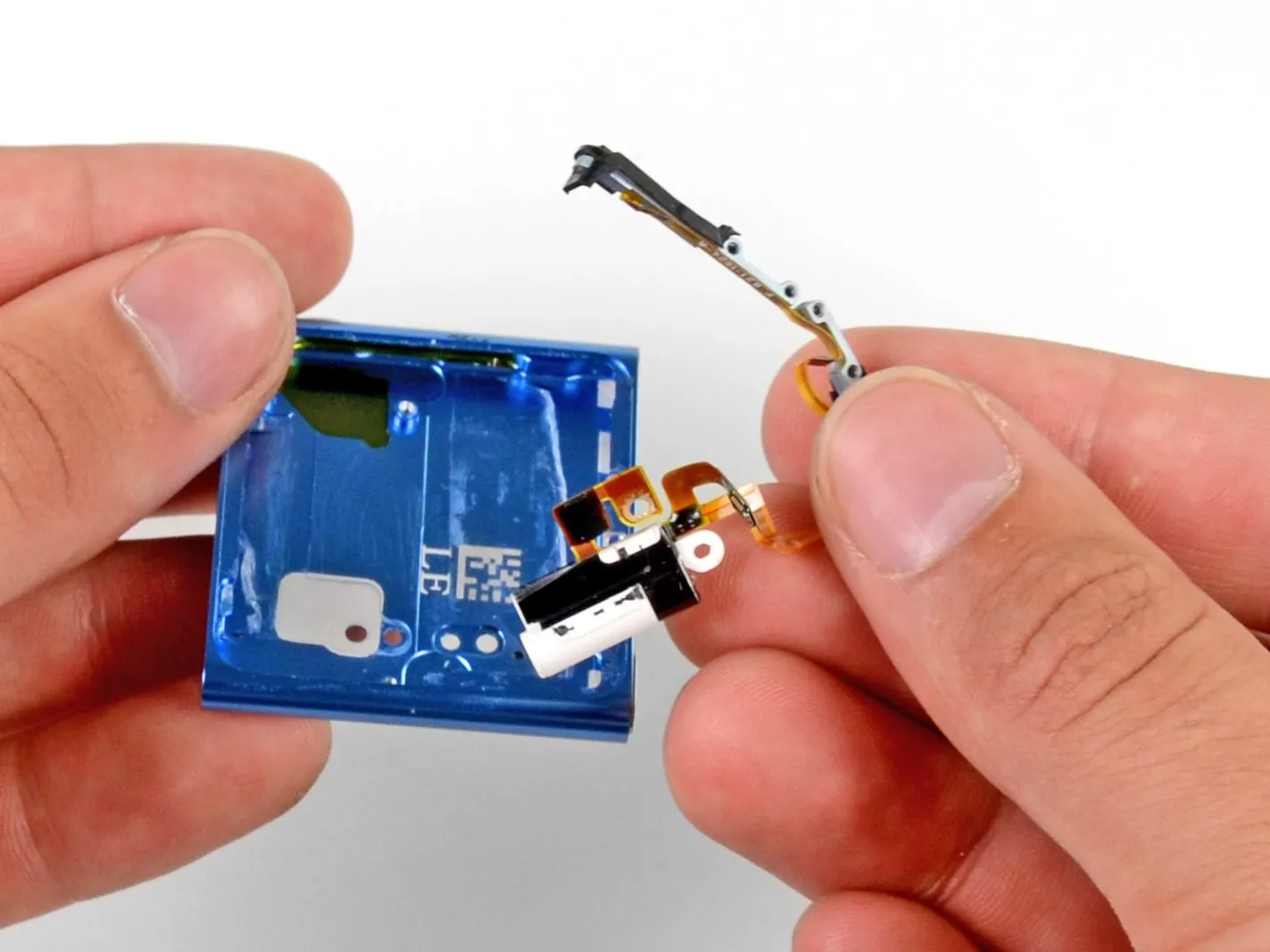

Ленточный кабель наконец-то освобожден, и мы уделили некоторое время его осмотру.
Все три датчика кнопок (сон, увеличение и уменьшение громкости) подключены к ленточному кабелю разъема для наушников. Это затруднит замену отдельных компонентов.
Шаг 14

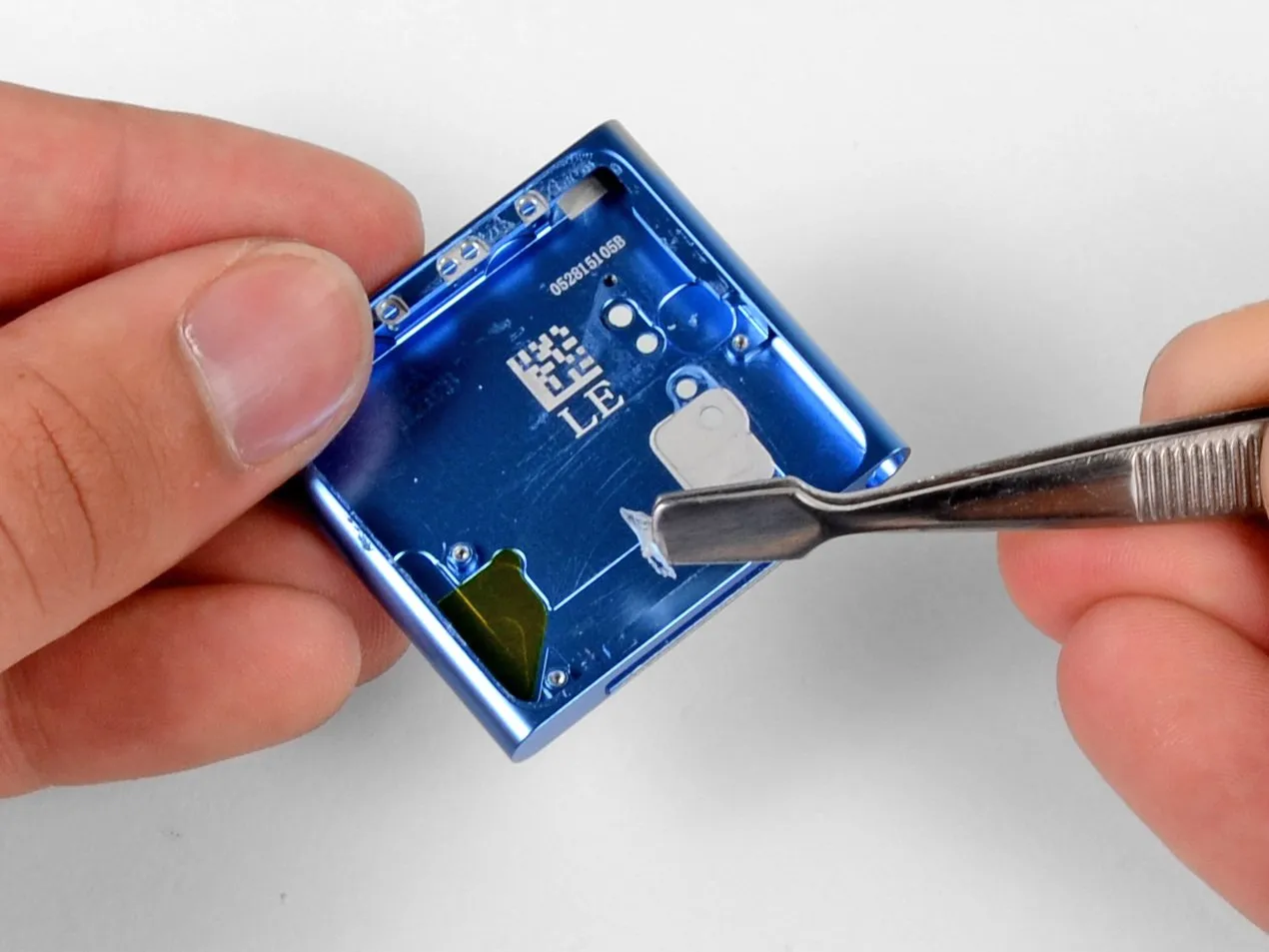

С помощью лопатки и набора пинцетов мы удалим оставшиеся галлоны клея из корпуса iPod Nano.
Шаг 15

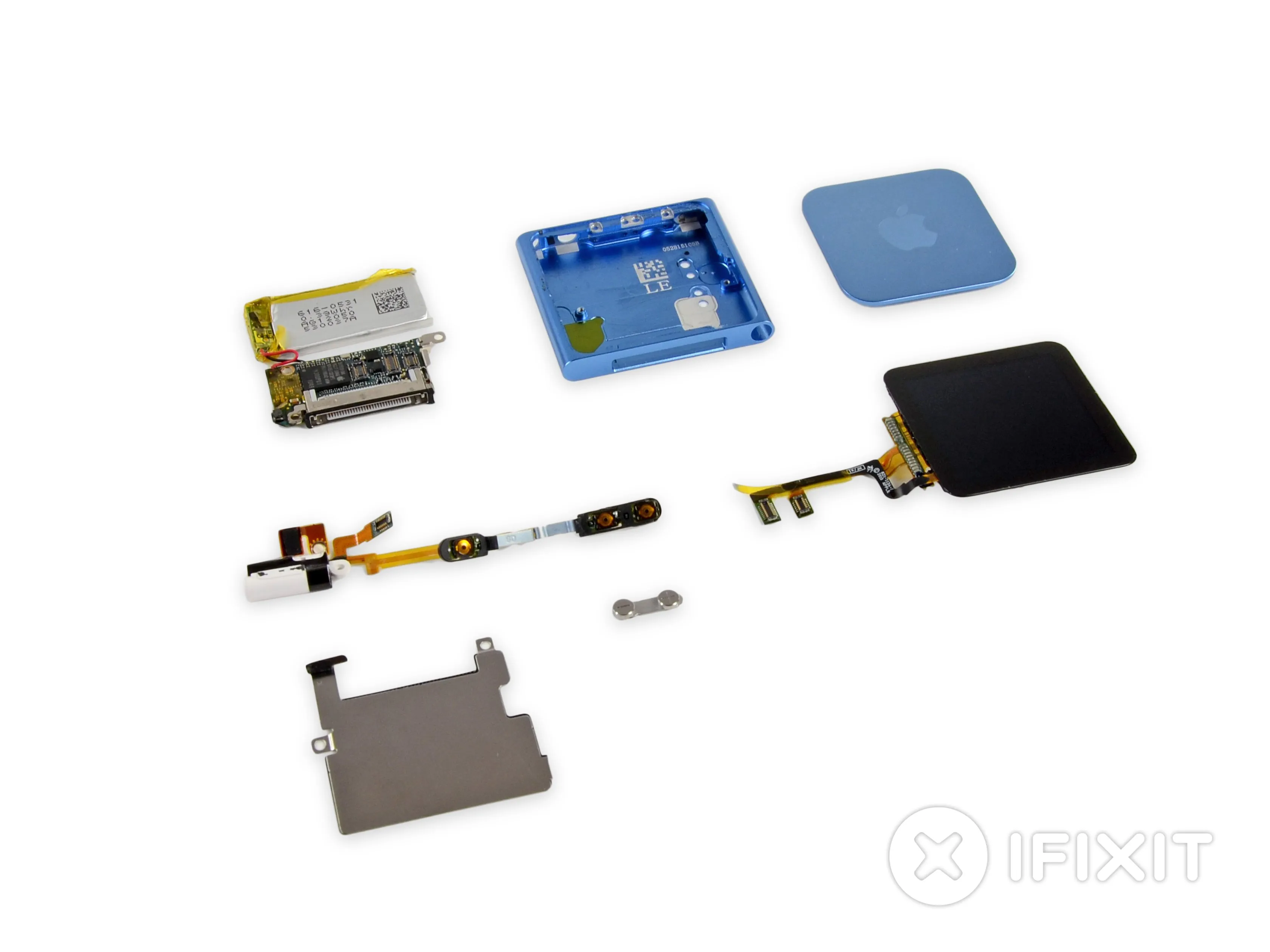

Оценка ремонтопригодности iPod Nano 7-го поколения: 5 из 10 (10 - самый простой ремонт)
Хорошо: После снятия дисплея остальная часть разборки относительно проста.
Хорошо: Разъемы для ленточных кабелей позволяют легко отсоединить дисплей и разъем для наушников от логической платы.
Нейтрально: Разъем для наушников и кнопки регулировки громкости подключены к одному ленточному кабелю и должны быть заменены одновременно.
Плохо: Чтобы снять дисплей с устройства, необходимо использовать тепловую пушку, так как на нем много клея, удерживающего его на месте.
Плохо: Батарея припаяна к логической плате, что делает замену одного компонента более сложной.
